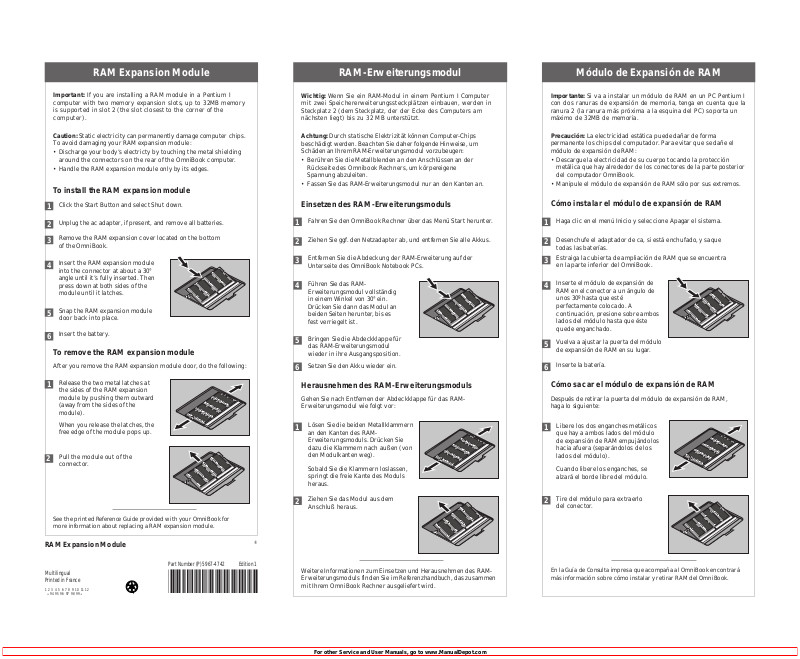

HP OB4150-MEM Service Manual

RAM Expansion Module

RAM-Erweiterungsmodul

Módulo de Expansión de RAM

Important: If you are installing a RAM module in a Pentium I
computer with two memory expansion slots, up to 32MB memory
is supported in slot 2 (the slot closest to the corner of the
computer).

Caution: Static electricity can permanently damage computer chips.
To avoid damaging your RAM expansion module:

• Discharge your body’s electricty by touching the metal shielding
around the connectors on the rear of the OmniBook computer.

• Handle the RAM expansion module only by its edges.

To install the RAM expansion module

Click the Start Button and select Shut down.

1

Unplug the ac adapter, if present, and remove all batteries.

2

Remove the RAM expansion cover located on the bottom

3

of the OmniBook.

Insert the RAM expansion module

4

into the connector at about a 30°
angle until it’s fully inserted. Then
press down at both sides of the
module until it latches.

Snap the RAM expansion module

5

door back into place.

Insert the battery.

6

To remove the RAM expansion module

Wichtig: Wenn Sie ein RAM-Modul in einem Pentium I Computer
mit zwei Speichererweiterungssteckplätzen einbauen, werden in
Steckplatz 2 (dem Steckplatz, der der Ecke des Computers am
nächsten liegt) bis zu 32 MB unterstützt.

Achtung: Durch statische Elektrizität können Computer-Chips
beschädigt werden. Beachten Sie daher folgende Hinweise, um
Schäden an Ihrem RAM-Erweiterungsmodul vorzubeugen:

• Berühren Sie die Metallblenden an den Anschlüssen an der
Rückseite des Omnibook Rechners, um körpereigene
Spannung abzuleiten.

• Fassen Sie das RAM-Erweiterungsmodul nur an den Kanten an.

Einsetzen des RAM-Erweiterungsmoduls

Fahren Sie den OmniBook Rechner über das Menü Start herunter.

1

Ziehen Sie ggf. den Netzadapter ab, und entfernen Sie alle Akkus.

2

Entfernen Sie die Abdeckung der RAM-Erweiterung auf der

3

Unterseite des OmniBook Notebook PCs.

Führen Sie das RAM-

4

Erweiterungsmodul vollständig
in einem Winkel von 30° ein.
Drücken Sie dann das Modul an
beiden Seiten herunter, bis es
fest verriegelt ist.

Bringen Sie die Abdeckklappe für

5

das RAM-Erweiterungsmodul
wieder in ihre Ausgangsposition.

Importante: Si va a instalar un módulo de RAM en un PC Pentium I
con dos ranuras de expansión de memoria, tenga en cuenta que la
ranura 2 (la ranura más próxima a la esquina del PC) soporta un
máximo de 32MB de memoria.

Precaución: La electricidad estática puede dañar de forma
permanente los chips del computador. Para evitar que se dañe el
módulo de expansión de RAM:

• Descargue la electricidad de su cuerpo tocando la protección
metálica que hay alrededor de los conectores de la parte posterior
del computador OmniBook.

• Manipule el módulo de expansión de RAM sólo por sus extremos.

Cómo instalar el módulo de expansión de RAM

Haga clic en el menú Inicio y seleccione Apagar el sistema.

1

Desenchufe el adaptador de ca, si está enchufado, y saque

2

todas las baterías.
Estraiga la cubierta de ampliación de RAM que se encuentra

3

en la parte inferior del OmniBook.

Inserte el módulo de expansión de

4

RAM en el conector a un ángulo de
unos 30º hasta que esté
perfectamente colocado. A
continuación, presione sobre ambos
lados del módulo hasta que éste
quede enganchado.

Vuelva a ajustar la puerta del módulo

5

de expansión de RAM en su lugar.

After you remove the RAM expansion module door, do the following:

Release the two metal latches at

1

the sides of the RAM expansion
module by pushing them outward
(away from the sides of the
module).

When you release the latches, the
free edge of the module pops up.

Pull the module out of the

2

connector.

See the printed Reference Guide provided with your OmniBook for
more information about replacing a RAM expansion module.

RAM Expansion Module

Setzen Sie den Akku wieder ein.

6

Herausnehmen des RAM-Erweiterungsmoduls

Gehen Sie nach Entfernen der Abdeckklappe für das RAM­Erweiterungsmodul wie folgt vor:

Lösen Sie die beiden Metallklammern

1

an den Kanten des RAM­Erweiterungsmoduls. Drücken Sie
dazu die Klammern nach außen (von
den Modulkanten weg).

Sobald Sie die Klammern loslassen,
springt die freie Kante des Moduls
heraus.

Ziehen Sie das Modul aus dem

2

Anschluß heraus.

®

Inserte la batería.

6

Cómo sacar el módulo de expansión de RAM

Después de retirar la puerta del módulo de expansión de RAM,
haga lo siguiente:

Libere los dos enganches metálicos

1

que hay a ambos lados del módulo
de expansión de RAM empujándolos
hacia afuera (separándolos de los
lados del módulo).

Cuando libere los enganches, se
alzará el borde libre del módulo.

Tire del módulo para extraerlo

2

del conector.

Multilingual
Printed in France

1 2 3 4 5 6 7 8 9 10 11 12
94 95 96 97 98 99

Part Number (P) 5967-4742 Edition 1

Weitere Informationen zum Einsetzen und Herausnehmen des RAM­Erweiterungsmoduls finden Sie im Referenzhandbuch, das zusammen
mit Ihrem OmniBook Rechner ausgeliefert wird.

En la Guía de Consulta impresa que acompaña al OmniBook encontrará
más información sobre cómo instalar y retirar RAM del OmniBook.

Module d’extension mémoire (RAM)

Modulo di espansione della RAM

RAM-expansionsmodul

Important: si vous installez un module RAM dans un ordinateur
Pentium I doté de deux logements d'extension mémoire, le logement
2 (le logement le plus proche du coin de l'ordinateur) pourra
accueillir un module de 32 Mo maximum.

Attention: L’électricité statique peut sérieusement endommager les
puces de votre ordinateur. Suivez les conseils ci-dessous pour ne pas
endommager le module d’extension.

• Déchargez l’électricité présente dans votre corps en touchant
le blindage métallique situé autour des connecteurs à l’arrière
de l’OmniBook.

• Manipulez le module d’extension mémoire en le tenant par les

Installer le module d’extension mémoire (RAM)

Cliquez sur le bouton Démarrer puis sélectionnez Arrêter.

1

Débranchez l’adaptateur secteur, le cas échéant, et retirez les

2

batteries.
Retirez le volet du module d’extension de la mémoire RAM situé

3

sur la partie inférieure de l’OmniBook.

Importante: Se si sta installando un modulo RAM in un computer
Pentium I dotato di due alloggiamenti di espansione di memoria,
nell’alloggiamento 2 (il più vicino all’angolo del computer) sono
supportati fino a 32 MB di memoria.

Avvertenza: Pour plus d’informations sur le retrait et l’installation
d’un module d’extension mémoire, reportez-vous au Manuel de
référence fourni avec votre OmniBook.

• Pour plus d’informations sur le retrait et l’installation d’un
module d’extension mémoire, reportez-vous au Manuel de
référence fourni avec votre OmniBook.

• Maneggiare il modulo di espansione della RAM afferrandolo solo
per i bordi.

Come installare il modulo di espansione della RAM

Fare clic sul pulsante Avvio e chiudere OmniBook.

1

Scollegare l’adattatore CA, se presente, e rimuovere tutte

2

le batterie.
Rimuovere il coperchio dell’alloggiamento di espansione della

3

RAM posto sul fondo di OmniBook.

Viktigt: Om du installerar en RAM-modul i en dator med Pentium I­processor med två platser för minnesexpansion, kan du installera
upp till 32 MB minne på plats 2 (platsen närmast datorns hörn).

Viktigt: Statisk elektricitet kan orsaka permanenta skador på datorns
kretsar. Så här undviker du att RAM-expansionsmodulen skadas:

• Ladda ur elektriciteten från din kropp genom att röra vid
metallskydden runt kontakterna på baksidan av OmniBook-datorn.

• Rör bara vid kanterna av RAM-expansionsmodulen.

Installera RAM-expansionsmodulen

Klicka på Start-knappen och stäng av datorn.

1

Koppla bort nätadaptern om den är ansluten och plocka ut alla

2

batterier.
Lägg datorn upp och ned och bänd upp RAM-luckan.

3

Insérez le module d’extension dans

4

le connecteur en le faisant pivoter
légèrement (de 30° environ)
jusqu’à ce qu’il s’encastre
parfaitement. Appuyez ensuite sur
les bords du module jusqu’à ce
qu’il soit bien en place.

Refermez le volet du module

5

d’extension mémoire.

Insérez la batterie.

6

Retirer le module d’extension mémoire (RAM)

Une fois le volet du module retiré, procédez comme suit :

Déverrouillez les deux loquets

1

métalliques situés sur les bords du
module d’extension mémoire en les
poussant vers l’extérieur.

Une fois cette opération effectuée,
vous avez accès au module.

Inserire il modulo di espansione

4

della RAM nel connettore con
un’angolazione di circa 30° fino a che
non risulti completamente inserito.
Quindi, premere su entrambi i lati
del modulo fino a far scattare i fermi.

Rifissare in posizione il coperchio del

5

modulo di espansione RAM.

Inserire la batteria.

6

Come rimuovere il modulo di espansione della RAM

Dopo avere rimosso il coperchio del modulo di espansione della
RAM, fare quanto segue:

Aprire i due fermi metallici ai lati del

1

modulo di espansione della RAM
premendoli verso l’esterno (come
“allontanandoli” dai lati del modulo).

Una volta aperti i fermi, il modulo
viene rilasciato.

För in RAM-expansionsmodulen i

4

uttaget i ca 30° vinkel tills den är
helt isatt. Tryck sedan nedåt på
båda sidorna av modulen tills den
låses fast.

Sätt tillbaka luckan för RAM-

5

expansionsmodulen.

Sätt tillbaka batteriet.

6

Ta ut RAM-expansionsmodulen

Ta bort luckan för RAM-expansionsmodulen och gör följande:

Lossa de två metallspärrarna

1

på sidorna om RAM­expansionsmodulen genom att
trycka dem utåt (i riktning från
modulen).

När du släpper spärrarna frigörs
den fria kanten på modulen.

Retirez le module du connecteur.

2

Pour plus d’informations sur le retrait et l’installation d’un module
d’extension mémoire, reportez-vous au Manuel de référence fourni
avec votre OmniBook.

Estrarre il modulo dal connettore.

2

Vedere la Guida di riferimento su carta, fornita con OmniBook, per
informazioni specifiche sull’installazione e la rimozione di RAM nel
computer OmniBook.

Dra ut modulen ur uttaget.

2

I den tryckta referenshandbok som medföljer din OmniBook finner
du närmare information om att installera och ta bort RAM.
