Hp DX5150 SMALL User Manual [da]

Hardwarevejledning

HP Business Desktop

dx5150 model SFF

Dokumentets bestillingsnummer: 373997-082

Marts 2005

Denne vejledning indeholder grundlæggende oplysninger
om opgradering af denne computermodel.

© Copyright 2004 Hewlett-Packard Development Company, L.P.
Oplysningerne i denne vejledning kan ændres uden varsel.

Microsoft og Windows er varemærker tilhørende Microsoft Corporation
i USA og andre lande.

De eneste garantier for HP-produkter og -tjenester er anført i den udtrykkelige
erklæring om garanti, der leveres med de pågældende produkter og tjenester.
Intet heri må fortolkes som værende en yderligere garanti. HP er ikke ansvarlig
for tekniske og redaktionelle fejl eller udeladelser heri.

Dette dokument indeholder oplysninger, der er beskyttet af lov om copyright.
Ingen del af dette dokument må fotokopieres, reproduceres eller oversættes til
et andet sprog uden forudgående skriftligt samtykke fra Hewlett-Packard Company.

ADVARSEL: Tekst, der er fremhævet på denne måde, betyder, at hvis

Å

vejledningen ikke følges, kan det medføre personskade eller død.

FORSIGTIG: Tekst, der er fremhævet på denne måde, betyder, at hvis

Ä

vejledningen ikke følges, kan det medføre beskadigelse af udstyret eller
tab af data.

Hardwarevejledning

HP Business Desktop

dx5150 model SFF

Første Udgave December 2004
Anden Udgave Marts 2005

Dokumentets bestillingsnummer: 373997-082

Indholdsfortegnelse

1 Produktegenskaber

Standardkonfigurationsegenskaber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–1

Komponenter på frontpanelet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–2

Komponenter på bagpanelet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–3

Standardkomponenter på tastaturet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–4

Modulært HP tastatur som option. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5

Særlige musefunktioner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5

Placeringen af serienummeret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5

2 Hardwareopgraderinger

Servicevenlige funktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1

Advarsler og forsigtighedsanvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1

Brug af SFF-computeren i en minitowerkonfiguration. . . . . . . . . . . . . . . . . . . . . . . . . 2–2

Afmontering af computerens adgangspanel og front plade. . . . . . . . . . . . . . . . . . . . . . 2–3

Installation af yderligere hukommelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–5

DIMM-moduler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–5

DDR-SDRAM DIMM-moduler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–5

DIMM-sokler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6

Installation af et udvidelseskort. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–11

Udtagning af et udvidelseskort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–13

Installation af yderligere drev . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–14

Drevenes placering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–15

Udtagning af et optisk drev eller et diskettedrev . . . . . . . . . . . . . . . . . . . . . . . . . 2–16

Installation af et optisk drev (tilbehør) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–18

Opgradering af harddisken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–21

Installation af et drev i 3,5"-drevrummet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–26

Hardwarevejledning www.hp.com iii

Indholdsfortegnelse

A Specifikationer

B Udskiftning af batteriet

C Sikkerhedslås

Installation af en sikkerhedslås . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

D Elektrostatisk afladning

Forebyggelse af elektrostatiske skader . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–1

Forskellige former for jordforbindelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–2

E Retningslinjer for brug af computeren, rutinevedligeholdelse og

klargøring til flytning

Retningslinjer for brug af computeren og rutinevedligeholdelse . . . . . . . . . . . . . . . . . E–1

Forholdsregler i forbindelse med optiske drev . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2

Drift. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2

Rengøring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–3

Sikkerhed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–3

Klargøring til flytning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–3

Indeks

iv www.hp.com Hardwarevejledning

Produktegenskaber

Standardkonfigurationsegenskaber

Specifikationerne for HP dx5150 SFF varierer afhængigt af modellen.
En komplet oversigt over hardware- og software, der er installeret på denne
computer, finder du ved at køre hjælpeprogrammet Compaq Diagnostics
for Windows. Der findes en vejledning i brug af hjælpeprogrammet
i Vejledning til fejlfinding på dokumentations-cd’en.

Hvis du vil bruge computeren i en minitower-konfiguration, skal

✎

du købe en towerfod hos HP (varenummer 316593-001). Se afsnittet

“Brug af SFF-computeren i en minitowerkonfiguration” i denne

vejledning for at få yderligere oplysninger.

1

dx5150 SFF-konfiguration

Hardwarevejledning www.hp.com 1–1

Produktegenskaber

Komponenter på frontpanelet

Drevkonfigurationen kan variere, afhængigt af modellen.

Komponenter på frontpanelet

1 Lysdiode for aktivitet på diskettedrevet

(valgfrit)

2 Diskettedrev (valgfrit) 8 Lysdioden for aktivitet på harddisken

3 Udløserknap til diskette (valgfri) 9 Lysdiode for strømforsyning

4 Optisk drev (cd-rom, cd-r/rw,

dvd-rom, dvd-r/rw eller cd-rw/
dvd-kombinationsdrev)

5 Mikrofonstik q Lysdiode for aktivitet på det optiske drev

6 Hovedtelefonstik w Knap til udløsning af det optiske drev

1–2 www.hp.com Hardwarevejledning

7 USB-porte (Universal Serial Bus)

- Afbryder

Komponenter på bagpanelet

Komponenter på bagpanelet

Produktegenskaber

1 Stik til netledning 8

2 Spændingsvælger 9

3

4

5

6

7

✎

PS/2-musestik -

b

Stik til PS/2-tastatur q

a

USB (Universal Serial Bus) w

o

m

Serielt stik e

RJ-45-netværksstik

n

Placeringen og antallet af stik varierer fra model til model.

Hvis der er installeret et PCI-grafikkort, kan stikkene på kortet og systemkortet bruges
samtidigt. Nogle indstillinger skal muligvis ændres i computerens opsætningsprogram,
før begge stik kan anvendes. Yderligere oplysninger om startrækkefølgen finder du
i Vejledning til computeropsætning (F10) på dokumentations-cd’en.

DVI-D-stikket virker kun med fladskærme.

Parallelt stik

l

Skærmstik

c

Hovedtelefon- eller udgangsstik

Y

Linjeindgangsstik til lyd

j

Mikrofonstik

g

DVI-D (Digital Video

c

Interface)-skærmstik

Hardwarevejledning www.hp.com 1–3

Produktegenskaber

Standardkomponenter på tastaturet

1 Funktionstaster Udfører specielle funktioner afhængigt af programmet, der anvendes.

2 Redigeringstaster Omfatter følgende: Insert, Home, Page Up, Delete, End og

Page Down.

3 Statuslysdioder Viser status for computerens og tastaturets indstillinger

(Num Lock, Caps Lock og Scroll Lock).

4 Numeriske taster Fungerer som på en regnemaskine.

5 Piletaster Bruges til at navigere gennem et dokument eller et websted.

Brug dem til at flytte til venstre, højre, op eller ned ved hjælp
af tastaturet i stedet for med musen.

6 Ctrl-tast Bruges sammen med andre taster. Funktionen afhænger af, hvilket

program der anvendes.

7 Programtast* Bruges (ligesom højre museknap) til at åbne pop-up-menuer

i et Microsoft Office-program. Kan have andre funktioner
i andre programmer.

8 Windows-taster* Bruges til at åbne menuen Start i Microsoft Windows.

Bruges sammen med andre taster til at udføre andre funktioner.

9 Alt-taster Bruges sammen med andre taster. Funktionen afhænger af,

hvilket program der anvendes.

*Taster, der kun er til rådighed i visse geografiske områder.

1–4 www.hp.com Hardwarevejledning

Modulært HP tastatur som option

Hvis computersættet indeholder et modulært HP-tastatur, finder du
oplysninger om identifikation af komponenter og opsætning i
brugerhåndbogen til det modulære HP-tastatur på
dokumentations-cd'en.

Særlige musefunktioner

De fleste programmer understøtter brug af musen. De funktioner,
der er tildelt de enkelte museknapper, afhænger af det program,
du bruger.

Placeringen af serienummeret

Alle computere har et unikt serienummer. Opbevar nummeret
let tilgængeligt, når du kontakter kundeservice for at få hjælp.

Produktegenskaber

Serienummerets placering

Hardwarevejledning www.hp.com 1–5

Hardwareopgraderinger

Servicevenlige funktioner

Denne computer indeholder funktioner, der gør den nem at opgradere
og vedligeholde. De fleste fremgangsmåder for installation, der er
beskrevet i dette kapitel, kræver ikke brug af værktøj.

Advarsler og forsigtighedsanvisninger

Før du udfører opgraderinger, skal du nøje læse vejledningen samt de
gældende forsigtighedsanvisninger og advarsler i denne brugerhåndbog.

ADVARSEL: Træk ledningen ud af stikket, og lad de interne komponenter

Å

køle af, før du rører dem, for at mindske risikoen for personskade på
grund af elektrisk stød og/eller varme overflader.

ADVARSEL: Sæt ikke telekommunikations/telefonstik i stikkene til

Å

netværkscontrolleren (NIC), da det kan medføre risiko for elektrisk stød,
brand eller beskadigelse af udstyret.

2

FORSIGTIG: Statisk elektricitet kan beskadige de elektroniske komponenter

Ä

i computeren eller ekstraudstyret. Inden disse procedurer påbegyndes,
skal du sikre dig, at du har afladet dig selv for statisk elektricitet ved at
røre en metalgenstand med jordforbindelse. Se Appendiks D, “Elektrostatisk

afladning” i denne vejledning for at få yderligere oplysninger om, hvordan

du forhindrer elektrostatisk afladning.

FORSIGTIG: Kontroller, at computeren er slukket, og at netledningen

Ä

er taget ud af stikkontakten, før du fjerner adgangspanelet.

Hardwarevejledning www.hp.com 2–1

Hardwareopgraderinger

Brug af SFF-computeren i en minitowerkonfiguration

SFF-computeren kan bruges i en minitower- eller desktopkonfiguration.
Hvis du vil bruge computeren i en minitower-konfiguration, skal du
købe en towerfod hos HP (varenummer 316593-001).

FORSIGTIG: Sørg for, at der er mindst 10,2 cm fri plads på alle

Ä

sider af computeren uden forhindringer, hvis computeren er opstillet
i desktopkonfiguration.

Sådan installeres towerfoden:

1. Drej computeren til towerposition 1, og juster hullet i computerens
bund med tappen og fingerskruen i foden 2.

2. Skram skruen til for at fastgøre computeren til foden 3. Derved
øges stabiliteten og en korrekt luftgennemstrømning omkring
de interne komponenter sikres.

Installation af towerfoden

2–2 www.hp.com Hardwarevejledning

Hardwareopgraderinger

Afmontering af computerens adgangspanel og front plade

Sådan afmonteres computerens adgangspanel:

1. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder.

2. Tag netledningen ud af stikket og computeren, og afbryd alle
eksterne enheder.

FORSIGTIG: Kontroller, at computeren er slukket, og at netledningen

Ä

er taget ud af stikkontakten, før du fjerner adgangspanelet.

Læg computeren ned på siden (med computerens dæksel opad),

✎

før du fjerner computerens adgangspanel og installerer hardwaren.

3. Løsn fingerskruen bag på computeren 1, skub adgangspanelet
mod bagsiden af computeren 2, og løft det derefter af.

Afmontering af computerens adgangspanel

Hardwarevejledning www.hp.com 2–3

Hardwareopgraderinger

4. Du kan fjerne frontpladen ved forsigtigt at skubbe alle tre tapper 1
oven på frontpladen opad og derefter trækker pladen 2 væk fra
kabinettet.

Fjernelse af frontpladen

Følg ovennævnte fremgangsmåde i omvendt rækkefølge for at samle
computeren igen.

Tryk ned, og sæt adgangspanelet på igen. Se etiketten på indersiden

✎

af adgangspanelet for at få yderligere oplysninger.

Når frontpladen skal monteres igen, skal du indsætte pladens to

✎

bundtapper og derefter dreje frontpladen, så de tre tapper øverst
på pladen føres på plads.

2–4 www.hp.com Hardwarevejledning

Installation af yderligere hukommelse

Computeren leveres med DDR-SDRAM-hukommelse (Double Data
Rate Synchronous Dynamic Random Access Memory) og DIMM­moduler (Dual Inline Memory Modules).

DIMM-moduler

Der kan sættes op til fire standard-DIMM-moduler i hukommelsesstikkene
på systemkortet. Der er mindst ét forudinstalleret DIMM-modul i disse
hukommelsesstik. For at opnå maksimal understøttelse af hukommelse
kan der på systemkortet installeres op til 8 GB (1 GB-teknologi)
hukommelse, der er konfigureret i en tokanalstilstand med høj ydeevne.

Den tilgængelige hukommelse kan være begrænset af operativsystemet.

✎

DDR-SDRAM DIMM-moduler

Hvis computeren understøtter DDR-SDRAM DIMM-moduler, skal
der anvendes følgende DIMM-moduler for at sikre korrekt systemdrift:

■ Industristandardkompatible 184-bens

Hardwareopgraderinger

■ PC3200 400 MHz-kompatibel uden buffer

■ 2,5 volt DDR-SDRAM DIMM-moduler uden buffer

DDR-SDRAM DIMM-modulerne skal også:

■ Understøtte CAS-latens 3 (CL = 3)

■ Indeholde de obligatoriske JEDEC SPD-oplysninger

Desuden understøtter computeren:

■ 128 Mbit, 256 Mbit, 512 Mbit og 1 Gbit ikke-ECC-

hukommelsesteknologi

■ Enkeltsidede og dobbeltsidede DIMM-moduler

■ DIMM-moduler, der er sammensat med x8 og x16 DDR-

enheder. DIMM-moduler, der er sammensat med x4 SDRAM,
understøttes ikke

Systemet starter ikke, hvis du installerer DIMM-moduler, der ikke

✎

er understøttet.

Hardwarevejledning www.hp.com 2–5

Hardwareopgraderinger

DIMM-sokler

✎

Systemet kører automatisk i enkanalstilstand eller en højtydende
tokanalstilstand afhængigt af, hvordan DIMM-modulerne er installeret.

■ Sæt altid moduler i XMM1-stikket først ved enkanalstilstand.

Hvis du tilføjer endnu et DIMM-modul med en anden størrelse
hukommelse end den første, skal du installere det i XMM3-stikket.
Ellers fungerer systemet ikke.

I enkanalstilstand bestemmes den maksimale driftshastighed af det
langsomste DIMM-modul i systemet. Hvis systemet f.eks. er udstyret
med et DIMM-modul på 266 MHz og et andet DIMM-modul på 333 MHz,
vil systemet køre ved den langsomste hastighed af de to.

■ I tokanalstilstand skal alle DIMM-moduler være identiske. Hvis

du kun sætter DIMM-moduler i to sokler, skal du bruge identiske
DIMM-moduler og installere dem i de sorte sokler, XMM1 og
XMM2. Hvis der installeres moduler i alle fire DIMM-sokler,
skal du enten bruge identiske DIMM-moduler i alle sokler eller
bruge parvist identiske DIMM-moduler i hvert sokkelpar, de sorte
XMM1- og XMM2-sokler og de blå MM3- og XMM4-sokler.
Ellers fungerer systemet måske ikke korrekt.
og XMM4-soklerne arbejder i hukommelseskanal B.

2–6 www.hp.com Hardwarevejledning

DIMM-stikplaceringer

Hardwareopgraderinger

Enhed Beskrivelse Stikfarve

1 DIMM-stik XMM1, kanal A Sort

2 DIMM-sokkel XMM2, kanal B Sort

3 DIMM-sokkel XMM3, kanal A Blå

4 DIMM-stik XMM4, kanal B Blå

Hardwarevejledning www.hp.com 2–7

Hardwareopgraderinger

Installation af DIMM-moduler med DDR-SDRAM

FORSIGTIG: DIMM-stikkene har guldmetalkontakter. Det er vigtigt,

Ä

at du bruger hukommelsesmoduler med kontakter af guldmetal ved
opgradering af hukommelsen, for at undgå rust og/eller oxydering
som følge af, at inkompatible metaller rører hinanden.

FORSIGTIG: Statisk elektricitet kan beskadige de elektroniske komponenter

Ä

i computeren eller udvidelseskortene. Inden disse procedurer påbegyndes,
skal du sikre dig, at du har afladet dig selv for statisk elektricitet ved at
røre en metalgenstand med jordforbindelse. Se Appendiks D, “Elektrostatisk

afladning” for at få flere oplysninger.

FORSIGTIG: Undgå at røre kontakterne, når du håndterer

Ä

hukommelsesmodulet. Det kan beskadige modulet.

1. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder.

2. Træk netledningen ud af stikket, og afbryd alle eksterne enheder.

3. Tag computerens adgangspanel og frontplade af. Se “Afmontering

af computerens adgangspanel og front plade.”

FORSIGTIG: Kontroller placeringen af alle kabler og ledninger, før du

Ä

løfter eller sænker Easy Access-drevrummet, for ikke at skade computeren.

2–8 www.hp.com Hardwarevejledning

Hardwareopgraderinger

4. Drej Easy Access-drevrummet til stående position.

Drejning af Easy Access-drevrummet

5. Find hukommelsesmodulets sokkel.

ADVARSEL: Lad komponenterne køle af, inden du rører dem, for at undgå

Å

at brænde dig på de varme flader.

Hardwarevejledning www.hp.com 2–9

Hardwareopgraderinger

6. Åbn begge låse på stikket til hukommelsesmodulet 1, og sæt
derefter modulet i stikket 2.

Installation af et DIMM-modul

Et hukommelsesmodul kan kun installeres på én måde. Placer hakket

✎

på hukommelsesstikket i rillen i modulet.

Hvis der sidder ét forudinstalleret DIMM-modul i XMM1-soklen,

✎

og du tilføjer endnu et DIMM-modul, anbefales det, at du installerer
et identisk DIMM-modul i XMM2-soklen. Hvis du installerer
DIMM-moduler i alle fire sokler, skal du bruge identiske DIMM­moduler i alle sokler. Ellers starter computeren ikke i tokanalstilstand.

7. Skub modulet ned i stikket, og kontroller, at det er skubbet helt
ned og sidder korrekt. Kontroller, at låsene er fastgjort 3.

8. Gentag trin 6 til 7 for yderligere moduler, som skal installeres.

9. Drej Easy Access-drevrummet tilbage til liggende position.
Pas på ikke at klemme kablerne i kabinettet, når du sænker
Easy Access-drevrummet.

10. Monter computerens frontplade og adgangspanel igen.
Computeren genkender automatisk de nye hukommelsesmoduler,

næste gang du tænder computeren.

2–10 www.hp.com Hardwarevejledning

Installation af et udvidelseskort

Computeren har fire PCI-udvidelsesslot. Hvert slot kan rumme et
PCI- eller PCI Express-udvidelseskort i halv højde op til 16,764 cm
ilængden.

Du kan installere et PCI-kort eller et PCI Express x1, x4, x8 eller

✎

x16-udvidelseskort i hvert udvidelsesslot.

Følg nedenstående fremgangsmåde for at installere et udvidelseskort:

1. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder.

2. Træk netledningen ud af stikket, og afbryd alle eksterne enheder.

3. Fjern computerens adgangspanel. Se “Afmontering af computerens

adgangspanel og front plade.”

4. Find det stik, som udvidelseskortet skal installeres i.

5. Frigør låsen, som holder PCI-slotdækslet, ved at trække låsen opad 1.

6. Tag slotdækslet af ved at skubbe det op og trække det mod
kabinettets inderside 2.

Hardwareopgraderinger

Fjernelse af udvidelsesslottets dækplade

Hardwarevejledning www.hp.com 2–11

Hardwareopgraderinger

✎

7. Installer udvidelseskortet ved forsigtigt at skubbe udvidelseskortet
ind under låseanordningen 1 og derefter trykke kortet fast ned
i stikket 2. Kontroller, at udvidelseskortet sidder fast og korrekt
i stikket.

Pas på ikke at ridse andre komponenter i kabinettet, når du installerer
et udvidelseskort.

Installation af et udvidelseskort

8. Skub låsen til slottets dækplade ned 3 for at fastspænde
udvidelseskortet.

9. Hvis du fjerner et eksisterende udvidelseskort uden at isætte
et nyt, skal du montere udvidelsesslottets dækplade for at lukke
åbningen. Placer metalpladen over det åbne slot, og skub dækslets
lås ned for at fastgøre dækslet.

FORSIGTIG: Når du har fjernet et udvidelseskort, skal du isætte et nyt

Ä

kort eller afdække det åbne slot (f.eks. med en metalplade eller et stykke
ledningstape) for at sikre korrekt afkøling af de interne komponenter under
driften.

2–12 www.hp.com Hardwarevejledning

Udtagning af et udvidelseskort

Sådan fjernes et udvidelseskort:

1. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder.

2. Træk netledningen ud af stikket, og afbryd alle eksterne enheder.

3. Fjern computerens dæksel. Se “Afmontering af computerens

adgangspanel og front plade.”

4. Frigør låsen bag på computeren, som holder PCI-slotdækslet,
ved at trække låsen opad.

5. Vip forsigtigt kortet frem og tilbage, indtil stikkene trækkes fri
af soklen. Træk udvidelseskortet lige op af stikket og derefter
ud af kabinettet. Sørg for, at kortet ikke støder imod andre
komponenter.

6. Opbevar kortet i en antistatisk emballage.

7. Hvis du ikke installerer et nyt udvidelseskort, skal du installere
en dækplade for at lukke det åbne slot.

Hardwareopgraderinger

8. Skub låsen til slottets dækplade ned for at fastspænde
udvidelseskortene og dækpladerne.

FORSIGTIG: Der skal sidde enten et udvidelseskort eller en dækplade

Ä

i alle slot til udvidelseskort bag på computeren for at sikre, at computerens
interne komponenter afkøles rigtigt under drift.

Hardwarevejledning www.hp.com 2–13

Hardwareopgraderinger

Installation af yderligere drev

Computeren har to eksterne drevrum. Installer styreskruer for at sikre,
at drevet installeres korrekt i drevrummet og låses fast, hvis du installerer
ekstra drev. Computeren er af HP forsynet med ekstra styreskruer
(fire 6-32 standardskruer og fire M3 metriske skruer), der sidder på
kabinettets forside bag ved frontpladen. Til harddiskdrevet bruges 6-32
standardskruer. Til alle andre drev bruges M3 metriske skruer. De metriske
skruer fra HP er sorte, og standardskruerne fra HP er sølvfarvede.

FORSIGTIG: Følg retningslinjerne nedenfor for at undgå tab af data og/eller

Ä

beskadigelse af computeren eller drevet:

■ Luk operativsystemet korrekt ned, og sluk computeren, før der isættes

eller afmonteres en harddisk. Afmonter ikke harddisken, mens computeren
er tændt eller i pausetilstand.

■ Før du håndterer et drev, skal du fjerne statisk elektricitet fra dig selv.

Undgå at røre stikket ved håndtering af et drev. Yderligere oplysninger
om forebyggelse af elektrostatiske skader finder du i Appendiks D,

“Elektrostatisk afladning.”

■ Håndter drevet forsigtigt. Det må ikke tabes.

■ Brug ikke overdreven kraft ved installation af et drev.

■ Udsæt ikke harddisken for væske, høje eller lave temperaturer eller

produkter med magnetiske felter, som f.eks. skærme eller højttalere.

■ Placer drevet i en boblepakning eller andet beskyttelsesmateriale, hvis

det skal sendes med post, og angiv på pakken, at den skal behandles
forsigtigt. “Forsigtig”.

2–14 www.hp.com Hardwarevejledning

Drevenes placering

Drevpositioner

Hardwareopgraderinger

1 3,5"-drevrum (et 1,44 MB-diskettedrev er vist)*

2 5,25"-drevrum til ekstra drev

3 Internt 3,5"-standardharddiskrum

*Hvis computeren har et 1,44 MB-diskettedrev installeret, bliver det
konfigureret med en diskettedrevsplade som vist på tegningen. Hvis
computeren indeholder et tomt 3,5"-drevrum, bliver der installeret en
dækplade på computeren i stedet for. Hvis der ikke er et drev i dette
rum, kan du vælge at installere en 3,5"-enhed, f.eks. et diskettedrev,
en harddisk eller et zip-drev, på et senere tidspunkt. Hvis du installerer
en anden 3,5"-enhed end et diskettedrev eller en harddisk, skal du
bestille en plade til 3,5"-enheden (varenummer 316008-001).

Kør computerens opsætningsprogram for at kontrollere typen, størrelsen
og kapaciteten af de lagerenheder, der er installeret på computeren.
Se Vejledning til computeropsætning (F10) for at få yderligere
oplysninger.

Hardwarevejledning www.hp.com 2–15

Hardwareopgraderinger

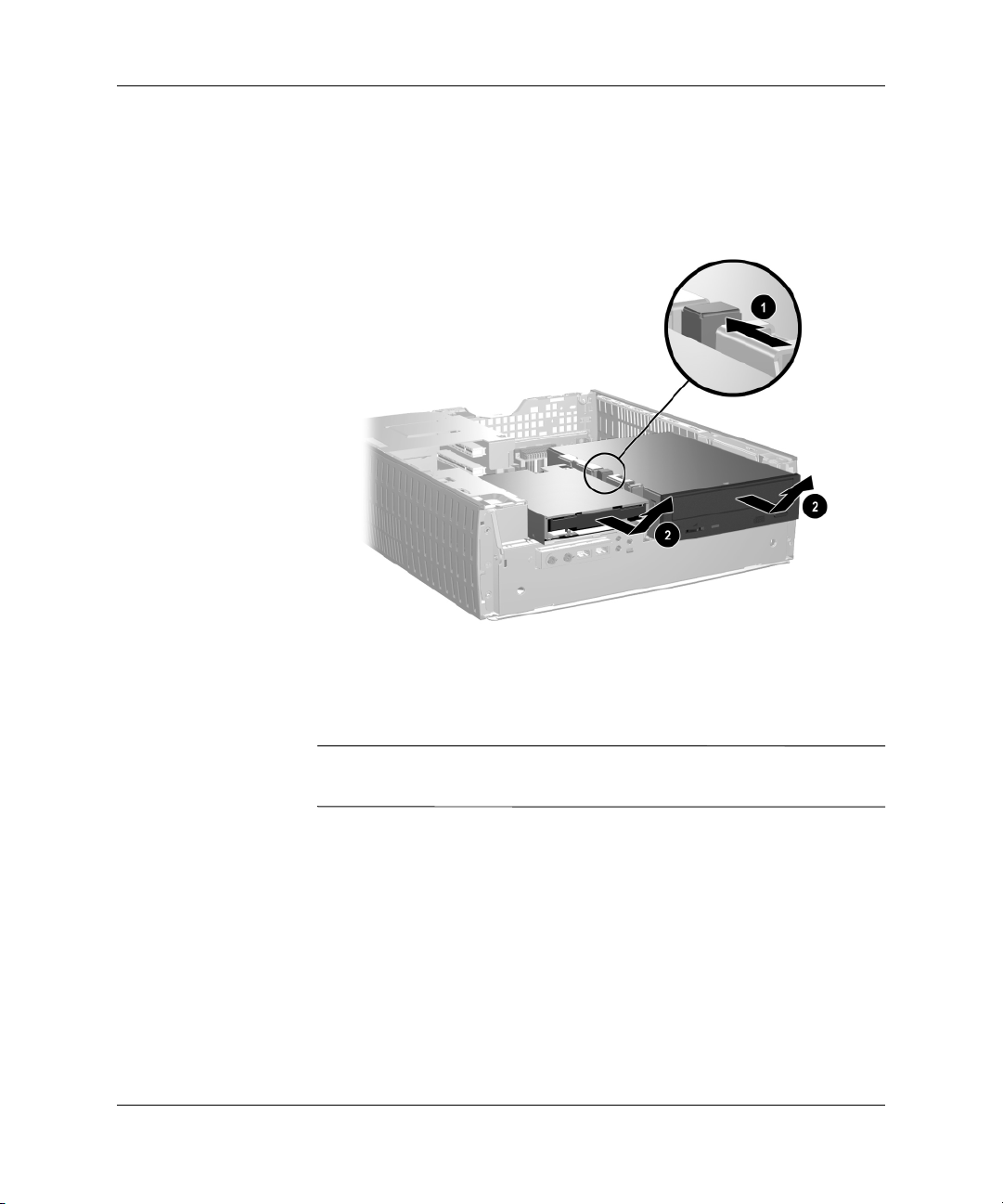

Udtagning af et optisk drev eller et diskettedrev

FORSIGTIG: Alle flytbare medier skal tages ud af drevene, før drevene

Ä

tages ud af computeren.

Et optisk drev er et cd-rom-, cd-rw- eller dvd-rom-drev.

✎

1. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder.

2. Træk netledningen ud af stikket, og afbryd alle eksterne enheder.

3. Tag computerens adgangspanel og frontplade af. Se “Afmontering

af computerens adgangspanel og front plade.”

4. Løft Easy Access-drevrummet tilbage til stående position.

5. Afbryd lyd-, signal- og netledninger til drevet. Den anden ende
af lydkablet skal forblive tilsluttet systemkortets lydstik.

Kun Linux-systemer skal have et lydkabel tilsluttet det optiske drev.

✎

6. Drej Easy Access-drevrummet tilbage til liggende position.

2–16 www.hp.com Hardwarevejledning

Hardwareopgraderinger

7. Skub drevlåsen 1 mod kabinettets bagside og hold den.

8. Skub drevet 2 mod drevrummets front, og løft derefter drevet
ud af computeren.

Udtagning af det optiske drev eller diskettedrevet

Følg fremgangsmåden for udtagning i omvendt rækkefølge for at
installere drevet.

Ved udskiftning af drevet skal du bruge de fire skruer fra det gamle

✎

drev til det nye. Skruerne erstatter drevskinnerne.

Hardwarevejledning www.hp.com 2–17

Hardwareopgraderinger

Installation af et optisk drev (tilbehør)

Sådan installeres et optisk drev (tilbehør):

1. Tag det optiske drev ud, hvis det findes på computeren.

2. Installer to styreskruer i de nederste huller på hver side af drevet.

FORSIGTIG: Brug kun 5 mm skruer som styreskruer. Længere skruer kan

Ä

beskadige drevets interne komponenter.

Ved udskiftning af drevet skal du bruge de fire skruer fra det gamle

✎

drev til det nye. Skruerne erstatter drevskinnerne.

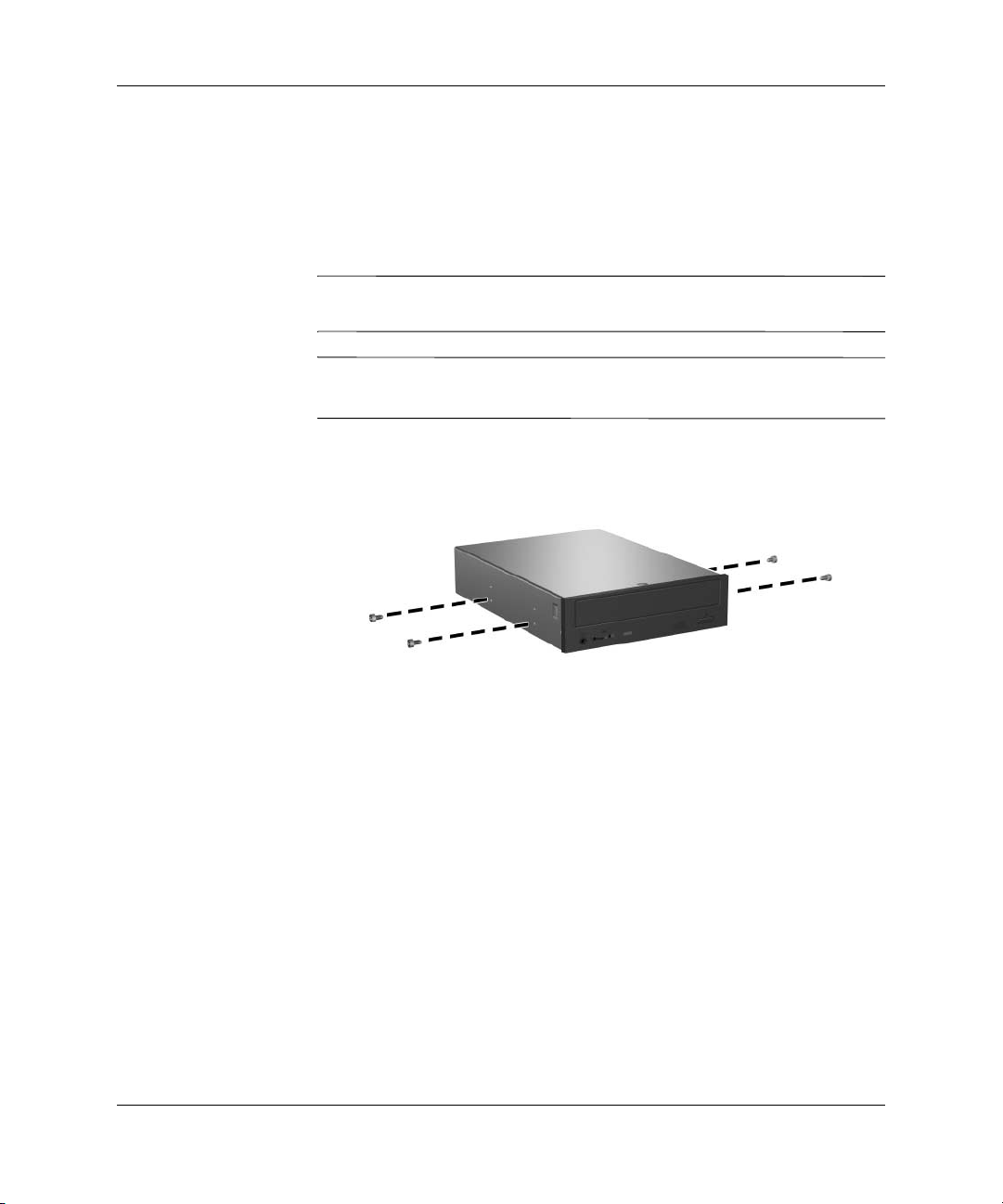

Isætning af styreskruer i det optiske drev

2–18 www.hp.com Hardwarevejledning

Hardwareopgraderinger

3. Anbring styreskruerne på drevet i J-stikkene i drevrummet 1.
Skub derefter drevets lås mod computerens bagside 2.

Installation af det optiske drev

Drevet låses automatisk på plads, når det installeres.

✎

Hardwarevejledning www.hp.com 2–19

Hardwareopgraderinger

4. Løft Easy Access-drevrummet til stående position, og tilslut
fladkablet og lydkablet til systemkortet.

Tilslutning af fladkabel og lydkabel

5. Tilslut netkablet, fladkablet og lydkablerne bag på det
optiske drev.

Kun Linux-systemer skal have et lydkabel tilsluttet det optiske drev.

✎

6. Drej Easy Access-drevrummet tilbage til liggende position.
Pas på ikke at klemme kablerne i kabinettet, når du sænker
Easy Access-drevrummet.

7. Monter computerens frontplade og adgangspanel igen.

Systemet genkender automatisk drevet og konfigurerer computeren
på ny.

FORSIGTIG: Ved servicering af computeren skal du sikre dig, at kablerne

Ä

sidder korrekt under genmontering. Forkert placering af kabler kan beskadige
computeren.

2–20 www.hp.com Hardwarevejledning

Opgradering af harddisken

Af- og genmontering af harddisken

Der kan kun installeres SATA-harddiske (Serial Advanced Technology

✎

Attachment) på denne computer.

Husk at sikkerhedskopiere data fra den gamle harddisk, før du tager

✎

den ud, så du kan installere dataene på den nye harddisk.

Den forudinstallerede 3,5"-harddisk er placeret i højre side af computeren.
Følg nedenstående fremgangsmåde for at af- og påmontere drevet:

1. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder.

2. Træk netledningen ud af stikket, og afbryd alle eksterne enheder.

3. Tag computerens adgangspanel og frontplade af. Se “Afmontering

af computerens adgangspanel og front plade.”

4. Løft Easy Access-drevrummet tilbage til stående position.

Hardwareopgraderinger

5. Afbryd netkablet og datakablet fra drevets bagside.

Hardwarevejledning www.hp.com 2–21

Hardwareopgraderinger

6. Tryk på låsen 1, og hold den inde.

7. Skub drevet mod højre side af rummet 2, og træk derefter drevet
ud af rummet 3.

Udtagning af harddisken

8. Følg ovennævnte fremgangsmåde i omvendt rækkefølge for at
installere harddisken.

2–22 www.hp.com Hardwarevejledning

Hardwareopgraderinger

9. Tilslut netledningen 1 og datakablet 2 til harddisken.

Tilslutning af strøm- og datakabel

Hardwarevejledning www.hp.com 2–23

Hardwareopgraderinger

✎

10. Tilslut datakablets anden ende til de relevante stik på systemkortet.

Hvis systemet kun har én harddisk, skal du først tilslutte harddisken
til det stik, der er mærket 0, for at undgå, at der opstår problemer med
harddiskens ydeevne.

Placering af harddiskens stik

Ved udskiftning af harddisken skal du bruge de fire skruer fra den

✎

gamle harddisk til den nye. Skruerne erstatter drevskinnerne. Du skal
bruge en Torx T-15-skruetrækker til at løsne og isætte styreskruerne.

Hvis du har udskiftet den primære harddisk, skal du isætte

✎

Restore Plus! cd’en i for at gendanne operativsystemet, softwaredriverne
og eventuelle programmer, der var installeret på computeren fra fabrikken.
Følg vejledningen i den håndbog, der fulgte med Restore Plus! cd’en.
Installer eventuelle personlige filer, som du sikkerhedskopierede, inden
harddisken blev udskiftet, når gendannelsen er færdig.

2–24 www.hp.com Hardwarevejledning

Konfiguration af SATA-harddisken

Når du har installeret en SATA-harddisk, skal du aktivere den
pågældende controller i computerens opsætningsprogram.

1. Tænd, eller genstart computeren. Klik på Start > Luk
computeren > Genstart i Microsoft Windows.

Hardwareopgraderinger

2. Så snart computeren tænder, skal du trykke på tasten
holde tasten nede, indtil computerens opsætningsprogram åbnes.

Hvis du ikke trykker på F10 på det rigtige tidspunkt, skal du genstarte

✎

computeren og holde F10 nede igen for at få adgang til hjælpeprogrammet.

3. Brug piletasterne til at markere indbyggede ydre enheder,
og tryk på Enter.

4. Brug piletasterne til at markere South OnChip PCI Device,
og tryk på Enter.

5. Brug piletasterne til at markere Onboard Chip SATA, og tryk
på Enter.

6. Brug piletasterne til at markere SATA Disabled, IDE Controller
(non-RAID) eller RAID Controller.

7. Tryk på
computerens opsætningsprogram.

Hvis du markerede RAID-controlleren, skal du oprette og konfigurere
RAID-sæt.

1. Tænd eller genstart computeren. Klik på Start > Luk
computeren > Genstart i Microsoft Windows.

2. Tryk på
hjælpeprogrammet RAID.

F10 for at gemme indstillingerne i CMOS og afslutte

Ctrl+S eller F4 ved prompten for at åbne

F10 og

Følg anvisningerne for at oprette RAID-sæt. Yderligere oplysninger
finder du i installationsvejledningen til RAID på
under support og drivere til model dx5150.

Hardwarevejledning www.hp.com 2–25

http://www.hp.com

Hardwareopgraderinger

Installation af et drev i 3,5"-drevrummet

Afhængigt af computerens konfiguration kan 3,5"-drevrummet
i computerens venstre side være konfigureret med et diskettedrev,
eller det kan være et tomt drevrum. Hvilken type plade, der dækker
drevrummet, afhænger af den oprindelige computerkonfiguration.

Hvis computeren ikke er konfigureret med det ekstra diskettedrev,
kan du når som helst installere en 3,5"-enhed, f.eks. et diskettedrev
eller en harddisk, i drevrummet.

Den type dækplade, du skal bruge, afhænger af den enhed, du

✎

vil installere. Hvis du installerer et diskettedrev, skal du installere
en dækplade til diskettedrev (varenummer 316002-001). Hvis du
installerer en harddisk, skal du installere en dækplade til harddisk
(varenummer 316006-001). Hvis du installerer en anden 3,5"-enhed
end et diskettedrev eller en harddisk, skal du installere en plade til
3,5"-enheden (varenummer 316008-001). Kontakt en autoriseret
HP-forhandler eller -serviceyder for at bestille den rigtige dækplade,
når du ændrer computerens konfiguration.

Placering af styreskruer

Styreskruerne på et 3,5"-diskettedrev 1 sidder tættere end

✎

på harddisken 2.

2–26 www.hp.com Hardwarevejledning

Sådan installeres et drev i rummet:

1. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder.

2. Træk netledningen ud af stikket, og afbryd alle eksterne enheder.

3. Tag computerens adgangspanel og frontplade af. Se “Afmontering

af computerens adgangspanel og front plade.”

4. Tag diskettedrevets dækplade af ved at skubbe tappen indad 1
og trække diskettedrevets dækplade 2 væk fra frontpladen.

Dækpladens type afhænger af computerens konfiguration.

✎

Hardwareopgraderinger

Udtagning af diskettedrevets dækplade

Hardwarevejledning www.hp.com 2–27

Hardwareopgraderinger

✎

5. Sæt harddiskens bageste skruer 1 i de bageste J-stik. Skub drevet 2
mod drevrummets bagside, indtil de forreste skruer er på linje
med de forreste J-stik. Skub derefter drevets forside nedad. Skub
drevet helt ind i kabinettet, indtil det glider på plads med et klik.

Hvis du udskifter et diskettedrev, skal styreskruerne (foran og bag)
være på linje med J-stikkene. Sæt styreskruerne i J-stikkene, og skub
derefter drevet mod drevrummets bagside, indtil det låses på plads.

Installation af en harddisk i 3,5"-drevrummet

2–28 www.hp.com Hardwarevejledning

Hardwareopgraderinger

6. Udskift med den rigtige dækplade, og skub dækpladen ind på plads.

Den type dækplade, du skal bruge, afhænger af den enhed, du vil

✎

installere. Hvis du installerer et diskettedrev, skal du installere
en dækplade til diskettedrev (varenummer 316002-001). Hvis du
installerer en harddisk, skal du installere en dækplade til harddisk
(varenummer 316006-001) som vist på tegningen herunder. Hvis
du installerer en anden 3,5"-enhed end et diskettedrev eller en
harddisk, skal du installere en plade til 3,5"-enheden (varenummer
316008-001). Kontakt en autoriseret HP-forhandler eller -serviceyder
for at bestille den rigtige dækplade, når du ændrer computerens
konfiguration.

Montering af en dækplade

7. Tilslut strøm- og datakablerne.

8. Monter computerens frontplade og adgangspanel igen.

Hardwarevejledning www.hp.com 2–29

A

Specifikationer

FORSIGTIG: Sørg for, at der er mindst 10,2 cm fri plads på alle

Ä

sider af computeren uden forhindringer, hvis computeren er opstillet
i desktopkonfiguration.

HP dx5150 model SFF

Desktopstørrelse

Højde 3,95 tommer 10,3 cm

Bredde 13,3 tommer 33,78 cm

Dybde 15,1 tommer 38,35 cm

Omtrentlig vægt 21 lb 9,53 kg

Temperaturområde

I drift 50x til 95x F10x til 35x C

Ikke i drift –22x til 140x F–30x til 60x C

Relativ fugtighed (ikke fortættet)

I drift 10–90% 10–90%

Ikke i drift (38,7 °C maks. vådtemperatur) 5–95% 5–95%

Maksimal højde (uden overtryk)

I drift 10.000 fod 3.048 m

Ikke i drift 30.000 fod 9.144 m

Driftstemperaturen falder 1,0 °C pr. 300 m (1.000 fod) indtil 3.000 m (10.000 fod) over havets

✎

overflade, uden vedvarende direkte sollys. Maksimal ændring pr. time: 10 °C. Den øvre grænse
kan være begrænset af typen og antallet af installeret tilbehør.

Hardwarevejledning www.hp.com A–1

Specifikationer

HP dx5150 model SFF (Fortsat)

Varmespredning

Maksimum 971 BTU/t. 245 kcal/t

Typisk (inaktiv) 256 BTU/t. 65 kcal/t

Indstilling af kontakt

for indgangsspænding

Strømforsyning 115 V 230 V

Spændingsområde for drift 90–132 V AC 180–264 V AC

Mærkespændingsområde 100–127 V AC 200–240 V AC

Mærkefrekvens 47–63 Hz 47–63 Hz

Dette system benytter en passiv strømfaktorkorrigeret strømforsyning, når det er tilsluttet 230 V.

✎

På den måde kan systemet opfylde kravene for at opnå CE-mærkning til brug i EU.

Udgangseffekt 200 W 200 W

Nominel indgangsstrømstyrke (maksimal) 6 A ved 115 V AC 3 A ved 230 V AC

A–2 www.hp.com Hardwarevejledning

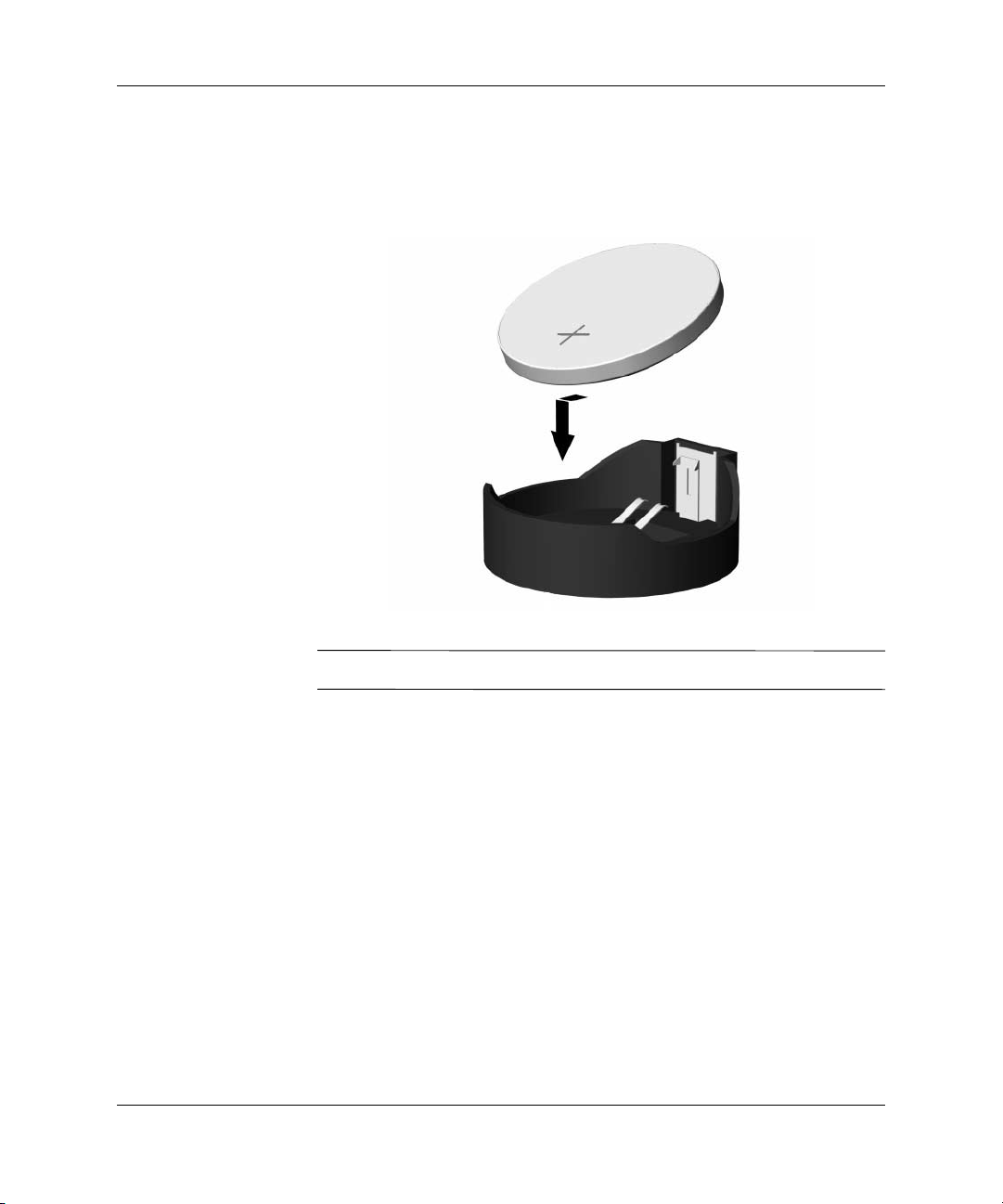

Udskiftning af batteriet

Det batteri, der følger med computeren, forsyner uret til realtid med
strøm. Når batteriet udskiftes, bør der anvendes et batteri svarende til
det, der er installeret i computeren. Computeren leveres med et 3 volts
litiumbatteri.

Litiumbatteriets levetid forlænges, når computeren tilsluttes en

✎

strømførende stikkontakt. Litiumbatteriet bruges kun, når computeren
IKKE er tilsluttet ledningsnettet.

ADVARSEL: Computeren indeholder et internt litiummangandioxid-batteri. Hvis et

Å

batteri behandles forkert, kan det medføre brandfare og risiko for forbrændinger.
Følg retningslinjerne nedenfor for at mindske risikoen for personskade:

■ Forsøg ikke at genoplade batteriet.

■ Udsæt ikke batteriet for temperaturer over 60 °C (140 °F).

■ Undgå at mase batteriet, stikke hul på det, kortslutte de ydre kontakter

samt at udsætte batteriet for vand eller åben ild.

■ Udskift kun batteriet med et HP-reservebatteri til dette produkt.

B

FORSIGTIG: Det er vigtigt at sikkerhedskopiere pc’ens CMOS-indstillinger,

Ä

inden batteriet udskiftes. CMOS-indstillingerne slettes, når batteriet fjernes
eller udskiftes. Se i Vejledning til fejlfinding på dokumentations-cd’en for
at få oplysninger om sikkerhedskopiering af CMOS-indstillingerne.

Batterier bør ikke smides væk sammen med almindeligt husholdningsaffald.

N

Benyt i stedet de offentlige indsamlingsordninger, eller returner batterierne
til HP eller en HP-forhandler.

FORSIGTIG: Statisk elektricitet kan beskadige de elektroniske

Ä

komponenter i computeren eller ekstraudstyret. Inden disse procedurer
påbegyndes, skal du sikre dig, at du har afladet dig selv for statisk
elektricitet ved at røre en metalgenstand med jordforbindelse.

Hardwarevejledning www.hp.com B–1

Udskiftning af batteriet

✎

1. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder. Træk netledningen ud af stikket,
og afbryd alle eksterne enheder. Fjern herefter computerens
adgangspanel.

Det kan være nødvendigt at fjerne et udvidelseskort for at få adgang
til batteriet.

2. Find batteriet og batteriholderen på systemkortet.

3. Følg nedenstående vejledning for batteriudskiftning, afhængigt
af typen af batteriholder på systemkortet.

Type 1

a. Løft batteriet ud af holderen.

Udtagning af et knapcellebatteri (type 1)

b. Skub det nye batteri på plads med plussiden opad. Batteriholderen

holder automatisk batteriet korrekt placeret.

B–2 www.hp.com Hardwarevejledning

Udskiftning af batteriet

Type 2

a. Klem om metalklemmen, der stikker op over batteriets kant,

for at frigøre batteriet fra holderen.

b. Løft batteriet ud, når det springer op.

Udtagning af et knapcellebatteri (type 2)

Hardwarevejledning www.hp.com B–3

Udskiftning af batteriet

c. Skub kanten af det nye batteri ind under holderens kant

med plussiden opad, når du skal indsætte det nye batteri.
Skub den anden kant ned, indtil klemmen holder fast
om batteriets anden kant.

Udskiftning af et knapcellebatteri (type 2)

Følg fremgangsmåden nedenfor, når batteriet er blevet udskiftet.

✎

4. Sæt computerens dækplade på plads igen.

5. Sæt stikket til pc’en i, og tænd for strømmen.

6. Indstil dato og klokkeslæt, adgangskoder og andre specielle
systemopsætninger med hjælpeprogrammet Computer Setup.
Se også Vejledning til computeropsætning (F10).

B–4 www.hp.com Hardwarevejledning

Installation af en sikkerhedslås

Sikkerhedslåsen, der vises nedenfor og på den næste side, kan bruges
til at fastlåse computeren.

Hvis låsen er monteret, indsættes kabellåsen på det sted, der er vist

✎

herunder. Kabellåsen kan også indsættes i det andet hul, der er
fremhævet herunder.

C

Sikkerhedslås

Installation af en kabellås

Hardwarevejledning www.hp.com C–1

Sikkerhedslås

Installation af en hængelås

C–2 www.hp.com Hardwarevejledning

Elektrostatisk afladning

Elektrostatisk afladning fra en finger eller en anden leder kan
beskadige systemkort og andre enheder, der er følsomme over
for statisk elektricitet. Denne type skade kan forkorte enhedens
forventede levetid.

Forebyggelse af elektrostatiske skader

Træf følgende forholdsregler for at forhindre elektrostatiske skader:

■ Undgå håndkontakt ved at transportere og opbevare produkterne

i en emballage, der er sikret mod statisk elektricitet.

■ Lad enheder, der er følsomme over for statisk elektricitet, blive

i emballagen, indtil de skal bruges i arbejdsstationer, der er sikret
mod statisk elektricitet.

■ Anbring enhederne på en plan overflade med jordforbindelse,

inden de tages ud af emballagen.

D

■ Undgå at røre ben, ledninger eller kredsløb.

■ Sørg for, at du har jordforbindelse, inden du rører en enhed,

der er følsom over for statisk elektricitet.

Hardwarevejledning www.hp.com D–1

Elektrostatisk afladning

Forskellige former for jordforbindelse

Der findes forskellige former for jordforbindelse. Benyt en eller
flere af følgende metoder, når du håndterer eller installerer enheder,
der er følsomme over for statisk elektricitet:

■ Anvend en håndledsstrop, der er forbundet til en ledning med

jordforbindelse eller til computerens kabinet. Håndledsstropper er
fleksible og har minimum 1 megaohm +/–10 procent modstand
i ledningerne med jordforbindelse. Stroppen skal røre huden for
at sikre ordentlig jordforbindelse.

■ Anvend hælstropper, tåstropper eller støvlestropper, hvis du står

op. Stropperne skal røre begge fødder, hvis du står på ledende
gulve eller afledermåtter.

■ Brug antistatisk værktøj.

■ Brug et bærbart reparationskit med et sammenfoldeligt antistatisk

underlag.

Hvis du ikke har det anbefalede udstyr til sikring af tilstrækkelig
jordforbindelse, skal du kontakte en HP-forhandler eller -serviceyder.

Kontakt en autoriseret HP-forhandler eller -serviceyder for at få flere

✎

oplysninger om statisk elektricitet.

D–2 www.hp.com Hardwarevejledning

Retningslinjer for brug af computeren,
rutinevedligeholdelse og klargøring til

flytning

Retningslinjer for brug af computeren og rutinevedligeholdelse

FORSIGTIG: Sørg for, at der er mindst 10,2 cm fri plads på alle

Ä

sider af computeren uden forhindringer, hvis computeren er opstillet
i desktopkonfiguration.

Følg nedenstående retningslinjer for at konfigurere og vedligeholde
computeren og skærmen korrekt:

■ Undgå at udsætte computeren for væske, direkte sollys og ekstrem

varme og kulde. Oplysninger om den anbefalede driftstemperatur
og luftfugtighedsgrænserne finder du i Appendiks A, “Specifikationer”
i denne vejledning.

E

■ Brug kun computeren på en stabil, plan overflade. Sørg for, at der

er 10,2 cm fri plads bag computeren og over skærmen for at sikre
tilstrækkelig luftgennemstrømning.

■ Lad aldrig andre objekter blokere for lufttilførslen til ventilatorerne

eller luftindtaget på computeren. Anbring ikke tastaturet med
fødderne nede direkte ind mod computerens forside, da det også
kan blokere for luftstrømmen.

■ Brug aldrig computeren, hvis dækslet eller sidepanelet er fjernet.

■ Placer ikke flere computere oven på hinanden, og stil ikke flere

computere så tæt på hinanden, at recirkuleret eller foropvarmet
luft fra en computer rammer de andre.

Hardwarevejledning www.hp.com E–1

Retningslinjer for brug af computeren, rutinevedligeholdelse og klargøring til flytning

■ Hvis computeren skal bruges i en separat indkapsling, skal der

sørges for luftindtag og -udtag i indkapslingen. Ovennævnte
retningslinjer for brug gælder også i dette tilfælde.

■ Udsæt ikke computeren og tastaturet for nogen form for væske.

■ Tildæk aldrig skærmens ventilationshuller.

■ Installer eller aktiver strømstyringsfunktionerne i operativsystemet

eller anden software, inklusive standbytilstand.

■ Sluk altid computeren, inden du udfører nedenstående handlinger:
❏ Aftør ydersiden af computeren med en blød, fugtig klud efter

behov. Brug af rengøringsmidler kan ødelægge farve eller lak.

❏ Rengør lejlighedsvis ventilationshullerne på alle de sider af

computeren, der har udluftning. Fnug, støv og andre partikler
kan blokere ventilationshullerne og hindre luftstrømmen.

Forholdsregler i forbindelse med optiske drev

Følg nedenstående retningslinier ved brug og rengøring af det
optiske drev:

Drift

■ Flyt ikke drevet, mens det er i brug, da det kan føre til fejl ved

læsning af data.

■ Udsæt ikke drevet for pludselige temperaturændringer,

da det kan føre til kondensdannelse i enheden. Ved pludselige
temperaturændringer, mens drevet er tændt, skal du vente
mindst en time, inden du slukker for strømmen. Hvis du
bruger enheden med det samme, kan det medføre læsefejl.

■ Anbring ikke drevet et sted med høj luftfugtighed, ekstreme

temperaturer, mekaniske vibrationer eller direkte sollys.

E–2 www.hp.com Hardwarevejledning

Retningslinjer for brug af computeren, rutinevedligeholdelse og klargøring til flytning

Rengøring

■ Rengør paneler og betjeningsknapper med en blød, tør klud

eller en blød klud, der er fugtet med et mildt rengøringsmiddel.
Sprøjt aldrig rengøringsmidler direkte på enheden.

■ Undgå at bruge opløsningsmidler, f.eks. alkohol eller benzin,

da de kan beskadige lakken.

Sikkerhed

Hvis der kommer væske eller et fremmedlegeme ind i drevet, skal du
straks slukke computeren og sende den til eftersyn hos en autoriseret
HP-serviceyder.

Klargøring til flytning

Følg nedenstående råd, hvis du skal forberede flytning af computeren:

1. Tag en sikkerhedskopi af alle filer på harddisken på PD-diske,
båndkassetter, cd’er eller disketter. Undgå at udsætte
sikkerhedskopieringsmediet for elektriske eller magnetiske
impulser under transport eller opbevaring.

Harddisken låses automatisk, når der slukkes for strømmen.

✎

2. Fjern alle programdisketter fra diskettedrevet, og opbevar dem.

3. Sæt en tom diskette i diskettedrevet for at beskytte det under
transporten. Brug ikke en diskette, der indeholder data, eller
som du vil bruge til at gemme data på.

4. Sluk computeren og alle eksterne enheder.

5. Tag netledningen ud af stikkontakten og computeren.

6. Afbryd strømmen til systemkomponenter og eksterne enheder,
og kobl dem fra computeren.

Sørg for, at alle udvidelseskort sidder fast i udvidelsesstikkene,

✎

inden du transporterer computeren.

Hardwarevejledning www.hp.com E–3

Retningslinjer for brug af computeren, rutinevedligeholdelse og klargøring til flytning

7. Pak systemkomponenter og de eksterne enheder ned i den oprindelige
emballage eller i en tilsvarende emballage med god beskyttelse.

Hvis du ønsker oplysninger om driftsbetingelser, kan du se Appendiks A,

✎

“Specifikationer” i denne vejledning.

E–4 www.hp.com Hardwarevejledning

Indeks

3,5"-drevrum 2–26
3,5"-harddisk

opgradering

2–21

A

Adgangspaneler, fjerne 2–3

B

Batteri

knapcelle (type 1)
knapcelle (type 2)

Batteriudskiftning

B–2
B–3

B–1

D

dækplade 2–27
Dækplade til udvidelsesstik
dækplade, tage af
DDR-SDRAM
DIMM-moduler
DIMM-moduler (Dual Inline Memory

Modules)

installation

diskettedrev

aktivitetslysdiode
Fjerne

2–16

Udløserknap
drevenes placering
drevinstallation
DVI-skærmstik

2–27

2–5

2–5

2–8

1–2

2–15
2–14
1–3

2–11

1–2

E

Elektrostatisk afladning 2–1, D–1

F

Fjerne

computerens dækplade
dækplade
Dækplade til udvidelsesstik
diskettedrev
Frontplade
harddisk
knapcellebatteri (type 1)
knapcellebatteri (type 2)
Optisk drev
PCI Express-udvidelseskort

frontplade, afmontere

2–27

2–16

2–4

2–22

2–16

2–4

H

hængelås, installere C–2
harddisk

2–26

3,5"
aktivitetslysdiode

2–22

Fjerne
gendanne
installere SATA
Konfiguration
opgradering

styreskruer
hovedtelefonstik
hukommelse

finde stik

identificere

Installere

specifikationer

2–24

2–6

2–5

1–2

2–28

2–25

2–21

2–26

1–2

2–10

2–5

2–3

2–11

B–2
B–3

2–13

Hardwarevejledning www.hp.com Indeks–1

Indeks

tokanalstilstand 2–6

I

installationsvejledning 2–14
Installere

3,5"-harddisk
hængelås
harddisk
hukommelse
Kabellås
knapcellebatteri (type 1)
knapcellebatteri (type 2)
Optisk drev
udvidelseskort

2–26

C–2

2–28

2–5

C–1

2–18

2–11, 2–12

K

kabel

Optisk drev
kabellås, installere
klargøring til flytning
knapcellebatteri

type 1

type 2
komponenter

bagpanel

frontpanel
komponenter på bagpanelet
komponenter på frontpanelet

2–20

C–1

E–3

B–2
B–3

1–3

1–2

L

Lås C–1, C–2

1–3

lydstik

M

Mikrofonstik 1–2, 1–3
mus

særlige funktioner

stik

1–3

1–5

O

Optisk drev

B–2
B–4

1–3

1–2

aktivitetslysdiode

2–16

Fjerne
Installere
Tilslutte kabler
Udløserknap

2–18

1–2

2–20

1–2

P

parallelt stik 1–3
Pc

klargøring til flytning
retningslinjer for brug

PCI-kort

Se under udvidelseskort

E–3

E–1

R

RAID-konfiguration 2–25
RJ-45-stik

1–3

S

SATA

Se harddisk
Serielt stik
serienummerets placering
sikkerhedslås
skærmstik
Stik til hovedtelefon/linjeudgang
strøm

afbryder

lysdiode

stik

1–3

1–5

C–1

1–3

1–2
1–2

1–3

T

Tastatur 1–4

1–3

port

U

udløserknap, optisk drev 1–2
udvidelseskort

PCI Express
udvidelseskort, installere

1–2, 1–3

USB

2–13

2–11, 2–12

1–3

Indeks–2 www.hp.com Hardwarevejledning

V

Vejledning

Batteriudskiftning

Indeks

B–1

Hardwarevejledning www.hp.com Indeks–3
