Hp COMPAQ PRESARIO SR5000, COMPAQ PRESARIO SR5200, COMPAQ PRESARIO SR5100 User Manual [nl]
Handleiding Upgrade en Service
De enige garanties voor Hewlett-Packard-producten en –diensten staan vermeld in de
garantieverklaringen bij die producten en diensten. De informatie in dit document kan niet worden
opgevat als een aanvullende garantie. HP aanvaardt geen aansprakelijkheid voor technische
fouten, drukfouten of weglatingen in dit document.
HP aanvaardt geen verantwoordelijkheid voor het gebruik of de betrouwbaarheid van de
HP software op apparatuur die niet door HP is geleverd.
Dit document bevat informatie die het eigendom is van HP en die door de wetten op het
auteursrecht wordt beschermd. Geen enkel deel van dit document mag worden gefotokopieerd,
verveelvoudigd of in een andere taal vertaald zonder de schriftelijke toestemming van
Hewlett-Packard Company.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
VS
Copyright © 2000–2006 Hewlett-Packard Development Company, L.P.
Wordt in de Verenigde Staten mogelijk onder licentie geleverd met één of beide van de
Amerikaanse patentnummers 4,930,158 en 4,930,160 tot 28 augustus, 2008.
Microsoft en Windows zijn in de VS gedeponeerde handelsmerken van Microsoft Corporation.
Het Windows-logo en Windows Vista zijn handelsmerken of gedeponeerde handelsmerken van
Microsoft Corporation in de Verenigde Staten en/of andere landen/regio's.
HP ondersteunt het legale gebruik van technologie en verleent geen goedkeuring of aanmoediging
voor het gebruik van onze producten voor andere doeleinden dan deze toegestaan onder het
auteursrecht.
De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd.
Inhoudsopgave
Veiligheidsinformatie ..............................................................................................1
De computer openen en sluiten ................................................................................1
De computer voorbereiden .................................................................................2
Voordat u de computer opent..............................................................................2
Nadat u de computer sluit .................................................................................. 3
Het zijpaneel verwijderen................................................................................... 3
Het zijpaneel terugplaatsen ................................................................................ 4
Het voorpaneel verwijderen ................................................................................5
Het voorpaneel terugplaatsen .............................................................................6
Onderdelen in de computer herkennen ..................................................................... 7
Stations verwijderen en vervangen ...........................................................................8
Een optisch station verwijderen ...........................................................................8
Een optisch station toevoegen of vervangen .......................................................... 9

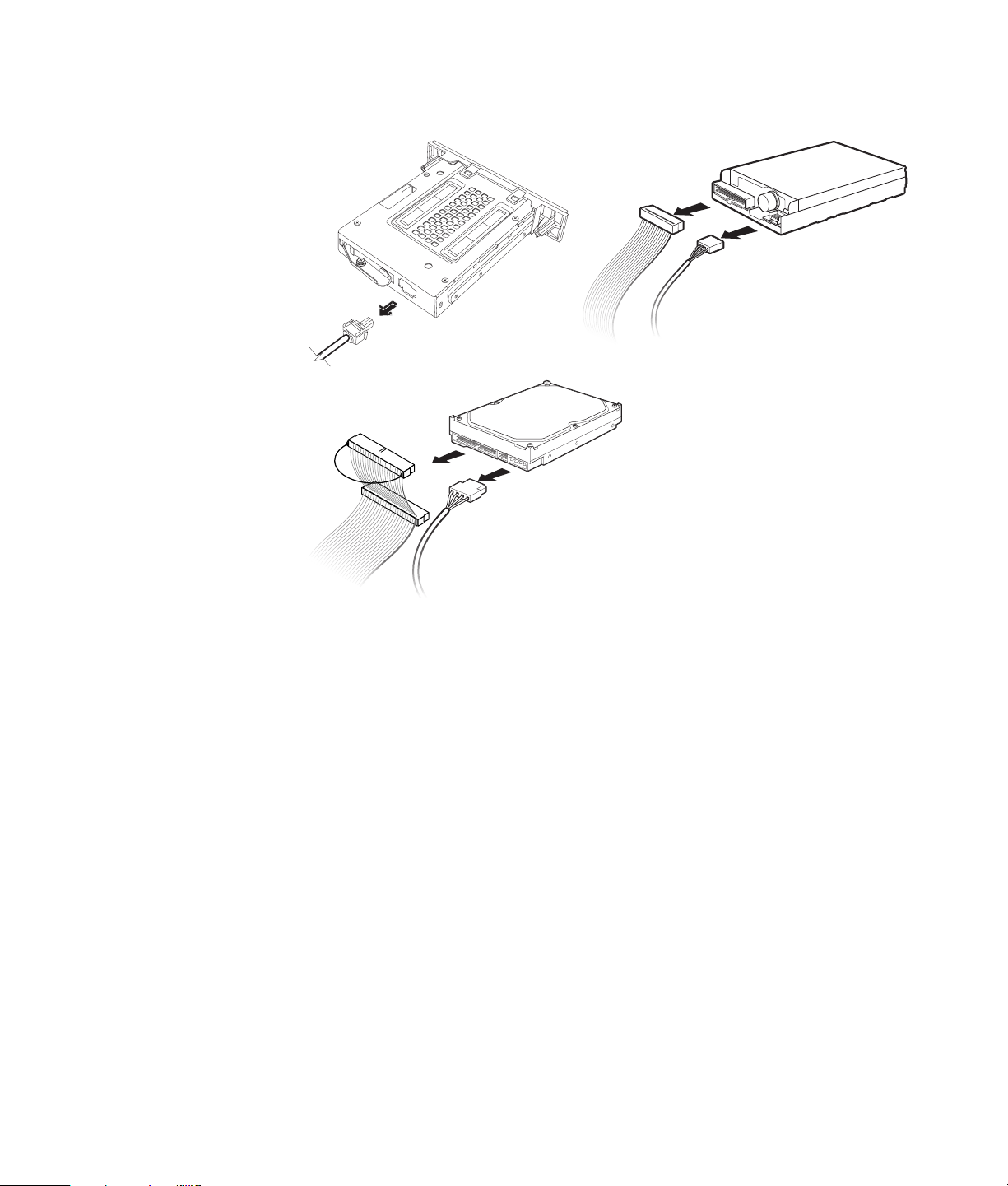

De HP Pocket Media Drive, het diskettestation of de vaste schijf verwijderen ...........11
Een HP Pocket Media Drive, diskettestation of vaste schijf toevoegen of vervangen..13
De geheugenkaartlezer verwijderen...................................................................15
Een geheugenkaartlezer toevoegen of vervangen ................................................16
De vaste schijf verwijderen ............................................................................... 17
Een vaste schijf toevoegen of vervangen............................................................. 19
Geheugen toevoegen............................................................................................22
Een geheugenmodule verwijderen ..................................................................... 23
Een geheugenmodule installeren........................................................................24
Een uitbreidingskaart verwijderen of installeren ........................................................ 25
Een uitbreidingskaart verwijderen ...................................................................... 26
Een uitbreidingskaart installeren ........................................................................ 27
De batterij vervangen............................................................................................ 28
Inhoudsopgave iii
iv Inhoudsopgave
Handleiding Upgrade en Service
Veiligheidsinformatie
Dit product is niet getest voor aansluiting op een IT-elektriciteitssysteem (een
verdelingssysteem voor wisselstroom zonder directe aardeverbinding, volgens IEC 60950).
WAARSCHUWING: Lees "Veiligheidsinformatie" in de Handleiding voor
garantie en ondersteuning voordat u het systeem installeert en aansluit op de
stroomvoorziening.
De handleiding Upgrade en Service bevat instructies voor het verwijderen en
terugplaatsen van hardwareonderdelen van de computer.
De computer openen en sluiten
Handleiding Upgrade en Service 1
De computer voorbereiden
Voordat u onderdelen in de computer kunt upgraden, moet u de computer voorbereiden
zodat u deze en de onderdelen veilig kunt hanteren.
Lees de onderstaande tekst voordat u de computer gaat upgraden of
onderhoudswerkzaamheden verricht:
1 Bij deze procedures wordt uitgegaan van bekendheid met algemene
computerterminologie, en met veiligheidsprocedures en overheidsvoorschriften voor
het gebruiken en aanpassen van elektronische apparatuur.
2 Noteer het model en de serienummers, alle geïnstalleerde opties en overige
systeemgegevens en bewaar deze informatie. Het is later gemakkelijker om deze
gegevens te raadplegen dan de computer open te maken om de onderdelen te
controleren.
3 Het is aan te bevelen om tijdens het werken aan het systeem een antistatische
polsband te dragen en een isolerend stuk schuimrubber te gebruiken.
WAARSCHUWING: Ontkoppel het modemsnoer altijd van het telefoonsysteem
en koppel de computer los van de netspanning, voordat u de voor- en
zijpanelen van de computer verwijdert. Wanneer u dit niet doet voordat u de
computer opent en bepaalde procedures uitvoert, kan dit leiden tot persoonlijk
letsel of beschadiging van de apparatuur.
Voordat u de computer opent
Volg altijd de onderstaande procedure in de aangegeven volgorde als u de computer
opent om persoonlijk letsel of schade aan de apparatuur te voorkomen:
1 Verwijder alle diskettes en/of optische schijven (cd's of dvd's) uit de computer.
®
2 Klik op de Windows Start knop
3 Verwijder de modem-/telefoonkabel, indien aanwezig.
VOORZICHTIG: Haal het netsnoer uit het stopcontact en laat interne
onderdelen afkoelen voordat u ze aanraakt om lichamelijk letsel door
elektrische schokken of hete oppervlakken te voorkomen.
4 Haal de stekker uit het stopcontact en vervolgens uit de computer.
5 Trek alle overige aangesloten kabels los (zoals die van het toetsenbord, de muis en de
monitor).
6 Koppel alle externe apparaten los.
VOORZICHTIG: Een ontlading van statische elektriciteit kan de elektronische
onderdelen van de computer of optionele apparatuur beschadigen.
Zorg ervoor dat u niet statisch geladen bent. Raak daarom eerst even een
geaard metalen voorwerp aan.
en klik vervolgens op Afsluiten.
2 Handleiding Upgrade en Service
Nadat u de computer sluit
Volg altijd de onderstaande procedure in de aangegeven volgorde nadat u de computer
heeft gesloten om persoonlijk letsel of schade aan de apparatuur te voorkomen:
1 Sluit het netsnoer weer aan.
WAARSCHUWING: Sluit de telecommunicatie-/telefoonconnectoren niet aan op
de netwerkadapter (ook Ethernet-connector genoemd) om elektrische
schokken, brand of schade aan de apparatuur te voorkomen.
2 Sluit de kabel van de modem/telefoon en alle overige kabels (zoals die van
toetsenbord, muis en monitor) weer aan.
3 Sluit alle externe apparaten weer aan.
4 Schakel de pc en alle randapparaten zoals de monitor in.
5 Installeer de stuurprogramma's die u van de fabrikant van de kaart ontvangen heeft,
als u een uitbreidingskaart heeft geïnstalleerd.
Het zijpaneel verwijderen
1 Zie "Voordat u de computer opent" op pagina 2.
2 Draai de duimschroef (A) los waarmee het zijpaneel aan het computerchassis is
vastgezet. Als u de schroef voor het eerst losdraait, heeft u mogelijk een
schroevendraaier nodig.
A
3 Gebruik de hendel om het zijpaneel ongeveer 2,5 centimeter naar achter te schuiven
en til het paneel van het chassis.
WAARSCHUWING: Pas op scherpe randen aan de binnenkant van het chassis.
Handleiding Upgrade en Service 3
Het zijpaneel terugplaatsen
1 Lijn de nokken aan de onderkant van het zijpaneel uit met de rand aan de onderkant
van het chassis. Plaats het zijpaneel in de juiste positie op het chassis en schuif het
naar de voorkant van het chassis.
A
OPMERKING: Wanneer het zijpaneel juist is geplaatst, is er een tussenruimte van 3 mm
tussen de bovenkant van het zijpaneel en de bovenkant van het chassis.
2 Zorg dat het gat voor de duimschroef uitgelijnd is met het gat in het chassis en breng
de duimschroef (A) weer aan.
3 Zie "Nadat u de computer sluit" op pagina 3.
4 Handleiding Upgrade en Service
Het voorpaneel verwijderen
Deze procedure hoeft alleen te worden uitgevoerd wanneer u een optisch station, een
geheugenkaartlezer, een HP Pocket Media Drive, een diskettestation of de vaste schijf
verwijdert of terugplaatst.
1 Trek de drie nokken (B) weg van de buitenrand van het chassis.
B
2 Draai het voorpaneel naar links weg van het chassis om het te verwijderen.
Handleiding Upgrade en Service 5
Het voorpaneel terugplaatsen
1 Lijn de drie nokken aan de linkerkant van het voorpaneel uit met de gaten aan de
linkerkant van het chassis en steek de nokken in de gaten.
2 Draai het voorpaneel en druk de drie nokken aan de rechterkant van het voorpaneel
in de drie gaten aan de rechterkant van het chassis, totdat het paneel op zijn plaats
vastklikt.
6 Handleiding Upgrade en Service
