Útmutató a hardver használatához - dx2250 minitorony
HP Compaq üzleti célú számítógép
© Copyright 2006 Hewlett-Packard Development Company, L.P. Az itt közölt információ értesítés nélkül változhat.
A Microsoft és a Windows név a Microsoft Corporation Amerikai Egyesült Államokban és más országokban bejegyzett kereskedelmi védjegye.
A HP termékeire és szolgáltatásaira kizárólag az adott termékhez vagy szolgáltatáshoz mellékelt nyilatkozatokban kifejezetten vállalt jótállás vonatkozik. Az itt leírtak nem jelentenek további jótállást. A HP nem vállal felelősséget a jelen dokumentumban esetleg előforduló technikai vagy szerkesztési hibákért és hiányosságokért.
A jelen dokumentum szerzőijog-védelem alatt álló, tulajdonjogban lévő információt tartalmaz. A Hewlett-Packard Company előzetes írásos engedélye nélkül a dokumentum sem egészben, sem részben nem fénymásolható, sokszorosítható vagy fordítható le más nyelvre.
Útmutató a hardver használatához
HP Compaq üzleti célú számítógép
dx2250 minitorony
Első kiadás (2006. november)
Dokumentum cikkszáma: 437301-211
A könyvről
Ez az útmutató a számítógép bővítésével kapcsolatos alapvető tudnivalókat tartalmazza.
FIGYELEM! Az így megjelölt szöveg arra figyelmeztet, hogy az utasítás betartásának
elmulasztása sérülést vagy halált okozhat.
VIGYÁZAT! Az így megjelölt szöveg azt jelzi, hogy az útmutatóban megadottaktól eltérő
használat esetén károsodhat a készülék, vagy elveszhetnek a rajta tárolt adatok.
MEGJEGYZÉS: Az így megjelölt szöveg azt jelzi, hogy a szöveg fontos kiegészítő információt
nyújt.
HUWW iii
iv A könyvről HUWW
Tartalomjegyzék
1 A termék jellemzői
Általános konfigurációs jellemzők ........................................................................................................ 2
A szervizeléssel kapcsolatos tudnivalók .............................................................................................. 3
Figyelmeztetés és biztonsági előírások ................................................................................................ 4
2 Hardverbővítés
A számítógép oldallapjának és előlapjának eltávolítása ...................................................................... 6
Az 5,25 hüvelykes meghajtórekesz takarólapjának eltávolítása .......................................................... 8
Az 3,5 hüvelykes meghajtórekesz takarólapjának eltávolítása ............................................................ 9
További memória behelyezése .......................................................................................................... 10
DIMM modulok ................................................................................................................... 10
DDR2-SDRAM DIMM memóriamodulok ............................................................................ 10
DIMM modulok beépítése .................................................................................................. 11
Bővítőkártya behelyezése .................................................................................................................. 13
Meghajtó cseréje vagy beszerelése ................................................................................................... 15
A meghajtók elhelyezkedése ............................................................................................. 15
Az 5,25 hüvelykes optikai meghajtó eltávolítása ............................................................... 15
A 3,5 hüvelykes memóriakártya-olvasó vagy hajlékonylemez-meghajtó eltávolítása ....... 16
A 3,5 hüvelykes merevlemez-meghajtó eltávolítása .......................................................... 18
A biztonsági zár felszerelése .............................................................................................................. 19
3 Az elem cseréje
4 Útmutatás a számítógép üzemeltetéséhez, rendszeres karbantartásához és a szállításra történő előkészítéséhez
A számítógép üzemeltetésére és rendszeres karbantartására vonatkozó utasítások ....................... 25
Óvintézkedések optikai meghajtók használata során ........................................................................ 26
Használat ........................................................................................................................... 26
Tisztítás ............................................................................................................................. 26
Biztonsági előírások ........................................................................................................... 26
Előkészítés szállításra ........................................................................................................................ 27
5 Elektrosztatikus kisülés
Az elektrosztatikus kisülés okozta károk megelőzése ........................................................................ 29
Földelési módszerek .......................................................................................................................... 30
HUWW v
vi HUWW
1 A termék jellemzői
HUWW 1

Általános konfigurációs jellemzők

1-1 ábra HP Compaq dx2250 minitorony
MEGJEGYZÉS: Az Ön számítógépének meghajtókonfigurációja eltérhet a fenti ábrán
bemutatottól.
2 1. fejezet A termék jellemzőiHUWW

A szervizeléssel kapcsolatos tudnivalók

A minitorony-számítógép bővítése és szervizelése egyaránt könnyedén elvégezhető. A jelen fejezetben ismertetett telepítési folyamatok többségéhez mindössze egy Torx T-15 csavarhúzó szükséges.
HUWW A szervizeléssel kapcsolatos tudnivalók 3

Figyelmeztetés és biztonsági előírások

A különböző bővítések, cserék és frissítések végrehajtása előtt gondosan olvassa el az ebben a dokumentumban található összes vonatkozó utasítást, biztonsági előírást és figyelmeztetést.
FIGYELEM! Az áramütés, a forró felületek, forgó ventilátorlapátok vagy tűz okozta személyi
sérülések elkerülése érdekében:
Húzza ki a tápkábelt a fali aljzatból, és hagyja lehűlni a belső alkatrészeket, mielőtt megérintené őket.
Ne csatlakoztasson távközlési vagy telefonos csatlakozót a hálózati kártyához.
Ne iktassa ki a hálózati tápvezeték földelését, mert a földelővilla fontos biztonsági szereppel bír.
A tápkábelt könnyen elérhető, földelt hálózati aljzathoz csatlakoztassa.
A sérülés kockázatának csökkentése érdekében olvassa el a Biztonsági és kényelmi útmutatót, amely bemutatja a munkaállomások célszerű kialakításának módját, javaslatokat tesz a felhasználóknak a megfelelő testtartásra, tippeket ad az egészség megőrzésére és a helyes munkahelyi szokásokra, továbbá fontos tájékoztatással szolgál az elektromos és mechanikai veszélyek elhárítására. Az útmutató megtalálható a valamint a dokumentációs és diagnosztikai CD-n.
VIGYÁZAT! A sztatikus elektromosság károsíthatja a számítógép vagy a külső eszközök
elektronikus alkatrészeit. A műveletek végrehajtása előtt a sztatikus elektromosság kisütése érdekében érintsen meg egy földelt fémtárgyat.
http://www.hp.com/ergo webhelyen,
Amikor a számítógép váltakozó áramú áramforráshoz csatlakozik, az alaplap folyamatosan feszültség alatt van. A számítógép felnyitása előtt húzza ki a tápvezetéket az aljzatból, hogy megelőzze a belső alkatrészek károsodását.
4 1. fejezet A termék jellemzőiHUWW
2 Hardverbővítés
HUWW 5

A számítógép oldallapjának és előlapjának eltávolítása

1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső
eszközöket.
2. Húzza ki a tápkábelt a fali aljzatból és a számítógépből (1), és válassza le a külső eszközöket.
VIGYÁZAT! Függetlenül attól, hogy a számítógép be van-e kapcsolva, az alaplap mindig
feszültség alatt van, ha a rendszer működő elektromos aljzathoz csatlakozik. A számítógép felnyitása előtt húzza ki a tápvezetéket az aljzatból, hogy megelőzze a számítógép belső alkatrészeinek károsodását.
3. Távolítsa el azt a két csavart, amely az oldallapot a számítógépházhoz rögzíti (2).
4. Tolja hátra az oldallapot nagyjából 1,3 cm-rel (fél hüvelykkel), majd emelje le a számítógépről (3).

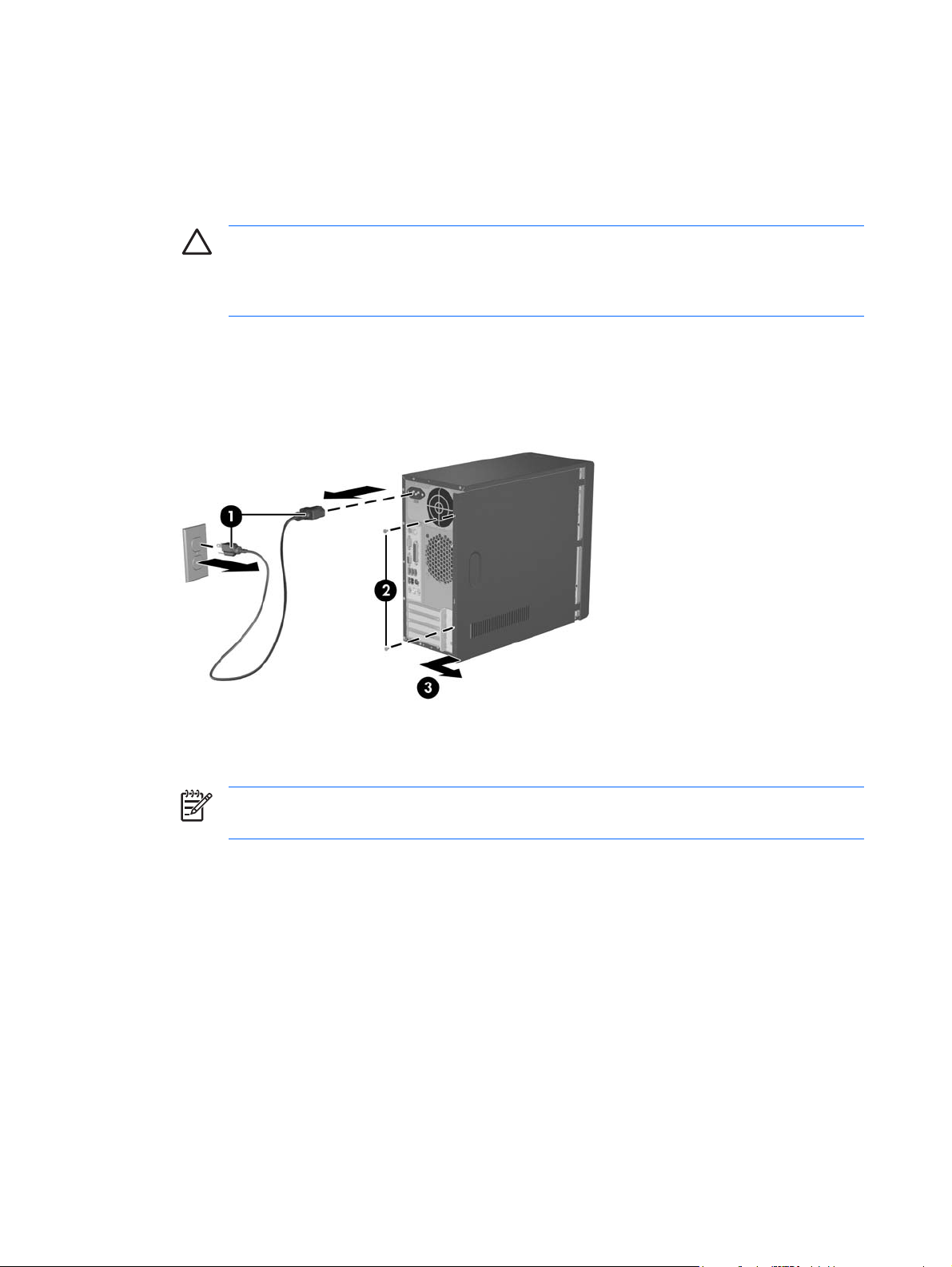

2-1 ábra A számítógép tápkábelének és oldallapjának eltávolítása
MEGJEGYZÉS: Az oldallap visszahelyezésekor fordított sorrendben hajtsa végre az
eltávolítás lépéseit.
6 2. fejezet Hardverbővítés HUWW
5. Az előlap eltávolításához húzza kifelé az előlap bal oldalán található mindhárom rögzítőfület (1),
majd az előlap balról jobbra történő elforgatásával (2) válassza le azt a számítógépházról.

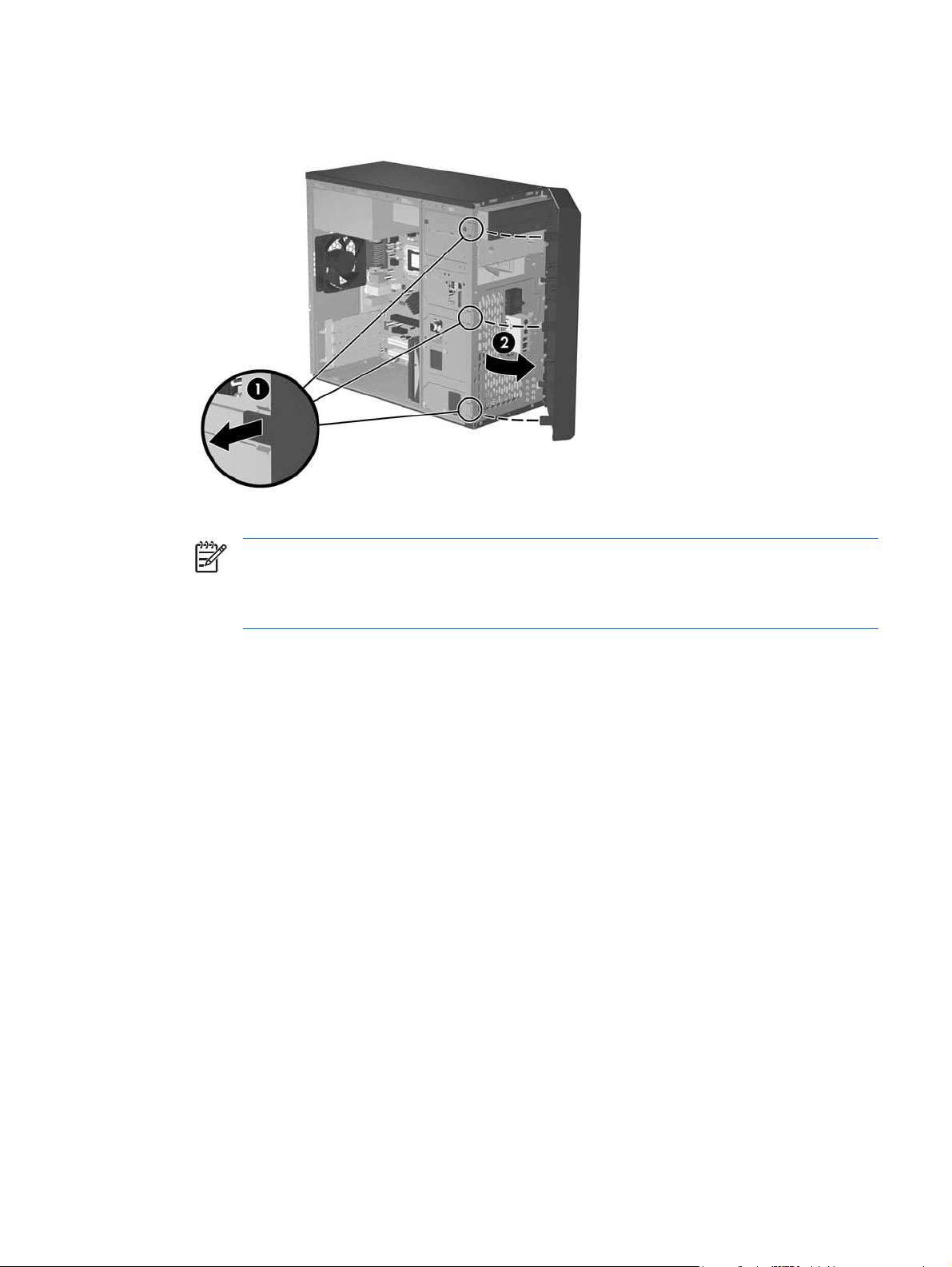

2-2 ábra Az előlap eltávolítása
MEGJEGYZÉS: Az előlap visszahelyezésekor illessze be az előlap jobb oldalán lévő
három rögzítőhorgot a számítógépházon található négyszögletes nyílásokba, majd fordítsa az előlapot a helyére úgy, hogy a bal oldalán lévő három rögzítőfül rögzítőeleme a számítógépházon lévő nyílásokba kerüljön.
HUWW A számítógép oldallapjának és előlapjának eltávolítása 7

Az 5,25 hüvelykes meghajtórekesz takarólapjának eltávolítása

Ha a megvásárolt számítógép 5,25 hüvelykes rekeszében nincs meghajtó, akkor a rekeszt egy takarólap védi. Ha a kiegészítő rekeszbe meghajtót kíván szerelni, először el kell távolítania a takarólapot.
1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső
eszközöket.
2. Húzza ki a tápkábelt a fali aljzatból és a számítógépből, és válassza le a külső eszközöket.
3. Távolítsa el a számítógép oldallapját és előlapját. További útmutatásért lásd:
oldallapjának és előlapjának eltávolítása, 6. oldal .
4. A takarólap belső oldalán nyomja a két jobboldali rögzítőfület a lap széle felé (1), majd befelé húzva
távolítsa el a takarólapot (2).
2-3 ábra Az 5,25 hüvelykes meghajtórekesz takarólapjának eltávolítása
A számítógép
MEGJEGYZÉS: Az 5,25 hüvelykes takarólap felszerelésekor csúsztassa a takarólap bal
oldalát a két baloldali rögzítőnyílásba, majd benyomva pattintsa a helyére a takarólapot.
8 2. fejezet Hardverbővítés HUWW

Az 3,5 hüvelykes meghajtórekesz takarólapjának eltávolítása

Ha a megvásárolt számítógép 3,5 hüvelykes rekeszében nincs semmilyen eszköz, akkor a rekeszt egy takarólap védi. Ha a 3,5 hüvelykes rekeszbe valamilyen eszközt kíván szerelni, először el kell távolítania a takarólapot.
1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső
eszközöket.
2. Húzza ki a tápkábelt a fali aljzatból és a számítógépből, és válassza le a külső eszközöket.
3. Távolítsa el a számítógép oldallapját és előlapját. További útmutatásért lásd:
oldallapjának és előlapjának eltávolítása, 6. oldal .
4. A takarólap belső oldalán nyomja kifelé a takarólap két oldalán lévő rögzítőfüleket (1), majd befelé
húzva távolítsa el a takarólapot (2).
2-4 ábra Az 3,5 hüvelykes rekesz takarólapjának eltávolítása
A számítógép
MEGJEGYZÉS: A 3,5 hüvelykes takarólap felszerelésekor kívülről nyomja be a takarólapot,
amíg a helyére nem pattan.
HUWW Az 3,5 hüvelykes meghajtórekesz takarólapjának eltávolítása 9

További memória behelyezése

A számítógép kétszeres adatátviteli sebességű, szinkronizált dinamikus véletlen hozzáférésű (DDR2- SDRAM), két lábsoros tokozású integrált áramköröket tartalmazó (DIMM) memóriamodulokkal kerül forgalomba.

DIMM modulok

Az alaplap memóriafoglalataiba maximum két szabványos DIMM memóriamodul helyezhető. A foglalatoknak legalább az egyikében gyárilag beépített DIMM memóriamodul található. A foglalatok címkéjén a DIMM1 és DIMM2 jelölés olvasható. A maximális memóriakapacitás eléréséhez akár 2 GB (2 x 1 GB) memóriát is elhelyezhet az alaplapon.

DDR2-SDRAM DIMM memóriamodulok

A rendszer megfelelő működése érdekében a DDR2-SDRAM DIMM modulok legyenek:
a széles körben alkalmazott 240 érintkezős szabványnak megfelelőek,
nem pufferelt PC2-5300 (667 MHz)
1,9 V-os DDR2-SDRAM DIMM modulok.
Emellett a DDR2-SDRAM DIMM moduloknak:
támogatniuk kell a 4 (CL = 4) órajelnyi CAS-késleltetést 667 MHz-en működő PC2-5300 memória
esetén,
tartalmazniuk kell a JEDEC előírásainak megfelelő SPD-adatokat.
A már említetteken kívül a számítógép támogatja:
a 256 Mbites, az 512 Mbites és az 1 Gbites nem hibajavító modulokat és
az egy és kétoldalas DIMM modulokat.
A 8 és a 16 DDR memóriából álló, valamint a 4 SDRAM memóriából álló DIMM modulok nem
használhatók.
MEGJEGYZÉS: A rendszer nem indul el, ha nem támogatott DIMM modulokat telepít.
10 2. fejezet Hardverbővítés HUWW

DIMM modulok beépítése

VIGYÁZAT! A memóriamodulok behelyezése vagy eltávolítása előtt mindenképpen húzza ki
a tápkábelt, és várjon körülbelül 30 másodpercet, amíg az áram megszűnik. A be- vagy kikapcsolástól függetlenül az memóriamodulok mindig kapnak áramot, ha a számítógép áram alatt lévő elektromos aljzathoz csatlakozik. Ha a rendszer áram alatt van, a memóriamodulok behelyezése vagy eltávolítása helyrehozhatatlan károkat okozhat a memóriamodulokban és az alaplapban. Ha az alaplapon található LED világít, a rendszer áram alatt van.
A memóriamodulok foglalatain aranyozott fémérintkezők találhatók. A memória bővítésekor a különböző fémek érintkezése során esetenként kialakuló korrózió vagy oxidáció elkerülése érdekében aranyozott érintkezővel ellátott memóriamodulokat használjon.
A sztatikus elektromosság károsíthatja a számítógép és a külső eszközök elektronikus alkatrészeit. A műveletek végrehajtása előtt a sztatikus elektromosság kisütése érdekében érintsen meg egy földelt fémtárgyat.
A memóriamodulok kezelésekor ügyeljen arra, hogy ne érintse meg az érintkezőket, mert ez károsíthatja a modult.
1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső
eszközöket.
2. Húzza ki a tápkábelt a fali aljzatból és a számítógépből, és válassza le a külső eszközöket.
3. Távolítsa el a számítógép oldallapját.
4. Keresse meg az alaplapon a memóriamodul-foglalatokat.
FIGYELEM! A személyi sérülések elkerülése érdekében hagyja lehűlni a belső
alkatrészeket, mielőtt megérintené azokat.
5. Állítsa a memóriafoglalat mindkét rögzítőreteszét nyitott helyzetbe (1), majd illessze a helyére a
memóriamodult (2).
2-5 ábra DIMM modul beépítése
MEGJEGYZÉS: A memóriamodul csak egyféleképpen helyezhető a foglalatba: illessze a
modulon lévő bevágást a bővítőhely megfelelő részéhez.
HUWW További memória behelyezése 11
6. Nyomja a modult ütközésig a memóriafoglalatba, ügyelve arra, hogy az megfelelően illeszkedjen.
Győződjön meg arról, hogy a reteszek zárt helyzetbe álltak (3).
7. Helyezze vissza a számítógép oldallapját.
8. Dugja vissza a tápkábelt, majd kapcsolja be a számítógépet. A számítógép bekapcsoláskor
automatikusan érzékeli az újonnan behelyezett memóriamodulokat.
12 2. fejezet Hardverbővítés HUWW

Bővítőkártya behelyezése

A számítógépben két szabványos PCI bővítőhely van, melyekbe legfeljebb 17,46 cm hosszúságú bővítőkártyák illeszthetők be. A számítógépben van egy PCI Express x1 és egy PCI Express x16 bővítőhely is van.
1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső
eszközöket.
2. Húzza ki a tápkábelt a fali aljzatból és a számítógépből, és válassza le a külső eszközöket.
3. Vegye le az oldallapot, és fektesse oldalára a számítógépet úgy, hogy a belső alkatrészeket
elérhetővé tévő nyílás felfelé nézzen.
4. A számítógép hátlapján csavarja ki a kártyabővítőhely takarólemezének csavarját (1), és a
takarólemezt felfelé csúsztatva emelje ki azt a számítógépből (2).
2-6 ábra A takarólemezek rögzítőelemének eltávolítása
5. Ha első alkalommal telepít bővítőkártyát, egy laposfejű csavarhúzóval feszítse le a hátlapról a
bővítőhelyet védő fémlapot. Csak azt a lapot távolítsa el, amely mögött a kártya helyéül szolgáló bővítőhely van.
Levehető fémlap Bővítőkártya típusa
Legfelső fémlap PCI Express x1
Második fémlap PCI Express x16
Harmadik fémlap PCI
Legalsó fémlap PCI
HUWW Bővítőkártya behelyezése 13
6. Tartsa a bővítőkártyát az alaplapi bővítőfoglalat fölé, majd tolja a kártyát a számítógépház hátlapja
felé, hogy a bővítőkártya érintkezősora a szabad alaplapi bővítőfoglalathoz illeszkedjen. Óvatosan nyomja bele a kártyát az alaplapon lévő foglalatba.
2-7 ábra Bővítőkártya behelyezése
MEGJEGYZÉS: A bővítőkártya behelyezésekor határozott mozdulattal nyomja le a
kártyát, hogy a teljes csatlakozó megfelelően illeszkedjen a bővítőfoglalatba.
7. A kártya rögzítőfülét a számítógépházhoz tartva csúsztassa lefelé a rögzítőelemet a kártya
érintkezői és a takarólemezek felé, amíg a helyére nem kerül, majd csavarozza be ismét az azt rögzítő csavart (2).
8. Szükség esetén csatlakoztassa a külső kábeleket a bővítőkártyához, illetve a belső kábeleket az
alaplaphoz.
9. Helyezze vissza a számítógép oldallapját, és dugja vissza a tápkábelt.
MEGJEGYZÉS: A bővítőkártya eltávolításakor fordított sorrendben hajtsa végre a behelyezés
lépéseit.
VIGYÁZAT! Ha eltávolít egy bővítőkártyát, a belső alkatrészek megfelelő hűtése érdekében
vagy egy másik kártyát kell behelyezni, vagy a takarólemezt kell visszahelyezni.
14 2. fejezet Hardverbővítés HUWW

Meghajtó cseréje vagy beszerelése

A számítógépbe legfeljebb öt meghajtó építhető be különféle konfigurációkban.
Ez a rész a tárolóeszközök cseréjének vagy beszerelésének lépéseit írja le. A meghajtó vezető- és rögzítőcsavarjainak levételéhez és felszereléséhez egy Torx T-15 típusú csavarhúzóra van szükség.

A meghajtók elhelyezkedése

MEGJEGYZÉS: Az Ön számítógépének meghajtókonfigurációja eltérhet az alábbi ábrán
bemutatottól.
2-8 ábra A meghajtók elhelyezkedése
1 Külső 5,25 hüvelykes teljes magasságú optikaimeghajtó-rekesz
2 Külső 5,25 hüvelykes teljes magasságú kiegészítő meghajtó-rekesz
3 Külső 3,5 hüvelykes kiegészítő meghajtórekesz (az ábrán memóriakártya-
olvasóval)
4 Belső 3,5 hüvelykes egyharmad magasságú rekesz kiegészítő
merevlemez-meghajtó számára
5Belső 3,5 hüvelykes egyharmad magasságú rekesz az elsődleges
merevlemez-meghajtó számára
1
A külső 3,5 hüvelykes kiegészítő meghajtórekesz hajlékonylemez-meghajtót vagy memóriakártya-olvasót tartalmazhat.
1

Az 5,25 hüvelykes optikai meghajtó eltávolítása

1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső
eszközöket.
2. Húzza ki a tápkábelt a fali aljzatból és a számítógépből, és válassza le a külső eszközöket.
3. Távolítsa el a számítógép oldallapját és előlapját. További útmutatásért lásd:
oldallapjának és előlapjának eltávolítása, 6. oldal .
A számítógép
HUWW Meghajtó cseréje vagy beszerelése 15
4. Húzza ki a tápvezetéket és az adatkábelt a meghajtó hátoldalából.
5. Távolítsa el a két rögzítőcsavart, amely a meghajtót a rekeszhez rögzíti (1), és csúsztassa ki a
meghajtót a rekeszből (2).
2-9 ábra Az 5,25 hüvelykes külső meghajtó eltávolítása
A meghajtó beszerelésekor fordított sorrendben hajtsa végre az eltávolítás lépéseit. Az új meghajtó jobb oldalának elülső részére szereljen fel egy vezetőcsavart. Ez a vezetőcsavar rögzíti szilárdan a helyére a meghajtót.
MEGJEGYZÉS: Ha az alsó 5,25 hüvelykes meghajtórekeszbe szerel be meghajtót, távolítsa
el a fémlapot, amely a rekeszt takarja. Ehhez nyomja befelé a ház bal oldalán látható ezüstszínű fület, majd húzza kifelé a fémlapot a házból.
A számítógépház elején, az előlap alatt összesen nyolc darab szabadon felhasználható vezető- és rögzítőcsavar található. Négy tartócsavar 6-32-es típusú szabványmenettel, négy pedig M3­as metrikus menettel van ellátva. A merevlemez-meghajtókhoz a szabványos, ezüstszínű csavarok használhatók. A többi meghajtó rögzítésére a fekete színű metrikus csavarok szolgálnak. A meghajtók behelyezésekor győződjön meg arról, hogy a megfelelő csavarokat használja.

A 3,5 hüvelykes memóriakártya-olvasó vagy hajlékonylemez-meghajtó eltávolítása

A 3,5 hüvelykes külső meghajtórekeszbe hajlékonylemez-meghajtót vagy memóriakártya-olvasót szerelhet be. A kétféle eszköz eltávolításának lépései megegyeznek.
1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső
eszközöket.
2. Húzza ki a tápkábelt a fali aljzatból és a számítógépből, és válassza le a külső eszközöket.
3. Távolítsa el a számítógép oldallapját és előlapját. További útmutatásért lásd:
oldallapjának és előlapjának eltávolítása, 6. oldal .
16 2. fejezet Hardverbővítés HUWW
A számítógép
4. Ha memóriakártya-olvasót távolít el, válassza le a belső USB-kábelt az alaplapról. Ha
hajlékonylemezt távolít el, húzza ki a tápkábelt és az adatkábelt a meghajtó hátoldalából.
5. Távolítsa el a két rögzítőcsavart, amely a meghajtót a rekeszhez rögzíti (1), és csúsztassa ki a
meghajtót a rekeszből (2).
2-10 ábra 3,5 hüvelykes eszköz eltávolítása (az ábrán memóriakártya-olvasó látható)
A meghajtó beszerelésekor fordított sorrendben hajtsa végre az eltávolítás lépéseit. A rögzítő- és vezetőcsavarokat az alábbi táblázatnak megfelelően helyezze el.
Eszköz Rögzítőcsavar Vezetőcsavar
Hajlékonylemez-meghajtó 2 (a házon „FDD” jellel) 1 (a meghajtó bal oldalának
elején)
Memóriakártya-olvasó 2 (a házon „CR” jellel) nincs
MEGJEGYZÉS: Ha első alkalommal szerel be meghajtót a 3,5 hüvelykes rekeszbe, egy lapos
fejű csavarhúzóval feszítse le a rekeszt védő fémlapot.
A számítógépház elején, az előlap alatt összesen nyolc darab szabadon felhasználható vezető- és rögzítőcsavar található. Négy tartócsavar 6-32-es típusú szabványmenettel, négy pedig M3­as metrikus menettel van ellátva. A merevlemez-meghajtókhoz a szabványos, ezüstszínű csavarok használhatók. A többi meghajtó rögzítésére a fekete színű metrikus csavarok szolgálnak. A meghajtók behelyezésekor győződjön meg arról, hogy a megfelelő csavarokat használja.
HUWW Meghajtó cseréje vagy beszerelése 17

A 3,5 hüvelykes merevlemez-meghajtó eltávolítása

VIGYÁZAT! A merevlemez-meghajtó eltávolítása előtt készítse el a helyreállító lemezeket a
HP Backup and Recovery Manager programmal, és készítsen biztonsági másolatot egy külső tárolóeszközre a merevlemezen tárolt személyes fájljairól. Ha ezt elmulasztja, elveszítheti adatait. Az elsődleges merevlemez-meghajtó cseréje után a helyreállító lemezekről tudja majd visszamásolni a merevlemezre a HP által gyárilag telepített fájlokat.
1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső
eszközöket.
2. Húzza ki a tápkábelt a fali aljzatból és a számítógépből, és válassza le a külső eszközöket.
3. Távolítsa el a számítógép oldallapját és előlapját. További útmutatásért lásd:
oldallapjának és előlapjának eltávolítása, 6. oldal .
4. Húzza ki a tápvezetéket és az adatkábelt a merevlemez-meghajtó hátoldalából.
5. Távolítsa el a négy rögzítőcsavart, amely a meghajtót a rekeszhez rögzíti (1), és csúsztassa ki a
meghajtót a rekeszből (2).
A számítógép
2-11 ábra A 3,5 hüvelykes merevlemez-meghajtó eltávolítása
MEGJEGYZÉS: A merevlemez-meghajtó beszerelésekor fordított sorrendben hajtsa végre az
eltávolítás lépéseit. A 3,5 hüvelykes merevlemez-meghajtók beszerelésekor nincs szükség vezetőcsavarokra.
18 2. fejezet Hardverbővítés HUWW

A biztonsági zár felszerelése

A számítógép hátsó lapjára szerelhető kiegészítő biztonsági zárral megoldható az eszköz fizikai védelme.
2-12 ábra A biztonsági zár felszerelése
MEGJEGYZÉS: Előfordulhat, hogy az Ön gépén a biztonsági zár rögzítőhelye máshol van.
HUWW A biztonsági zár felszerelése 19

3 Az elem cseréje

A számítógépben található elem a valós idejű óra tápellátását biztosítja. Az elem cseréjekor a számítógépbe eredetileg behelyezett elemmel megegyező típusú elemet használjon. A számítógép 3 voltos lítium-gombelemmel kerül forgalomba.
FIGYELEM! A számítógépben beépített lítium-mangándioxid elem található. Helytelen kezelés
esetén az elem tüzet vagy égési sérüléseket okozhat. A személyi sérülés elkerülése érdekében tartsa be a következőket:
Ne próbálja újratölteni az elemet.
Ne tegye ki 60° C-nál magasabb hőmérsékletnek.
Ne szerelje szét, ne préselje össze, ne szúrja fel, ne dobja tűzbe vagy vízbe, és ne zárja rövidre az érintkezőit.
Az elem cseréjéhez csak az adott termékhez való HP cserealkatrészt használja.
VIGYÁZAT! Az elem cseréje előtt feltétlenül biztonsági másolatot kell készítenie a számítógép
CMOS-beállításairól. Az elem eltávolításakor vagy cseréjekor a CMOS-beállítások törlődnek. A CMOS-beállítások biztonsági mentésére vonatkozó útmutatást a dokumentációs és diagnosztikai CD-n található Útmutató a Computer Setup segédprogram használatához című dokumentum tartalmazza.
A sztatikus elektromosság károsíthatja a számítógép és a külső eszközök elektronikus alkatrészeit. A műveletek végrehajtása előtt a sztatikus elektromosság kisütése érdekében érintsen meg egy földelt fémtárgyat.
MEGJEGYZÉS: A lítiumelem élettartama meghosszabbítható, ha a számítógépet feszültség
alatt álló fali konnektorhoz csatlakoztatja. A számítógép csak akkor vesz igénybe a lítiumelemet, ha a számítógép NINCS az elektromos hálózatra csatlakoztatva.
A HP javasolja vásárlóinak, hogy hasznosítsák újra elhasznált hardvereiket, az eredeti HP nyomtatópatronokat és az újratölthető elemeket. Az újrahasznosításról további információkat talál a következő webhelyen:
1. Távolítsa el, vagy iktassa ki az összes biztonsági eszközt, amely a számítógép felnyitását
akadályozza.
2. Vegye ki a számítógépből a cserélhető adathordozókat, például a hajlékonylemezeket vagy CD-
ket.
http://www.hp.com/recycle.
3. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső
eszközöket.
20 3. fejezet Az elem cseréje HUWW
4. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket.
VIGYÁZAT! Függetlenül attól, hogy a számítógép be van-e kapcsolva, az alaplap mindig
feszültség alatt van, ha a rendszer működő elektromos aljzathoz csatlakozik. A számítógép felnyitása előtt húzza ki a tápvezetéket az aljzatból, hogy megelőzze a számítógép belső alkatrészeinek károsodását.
5. Távolítsa el a számítógép oldallapját.
6. Keresse meg az elemet és az elemtartót az alaplapon.
MEGJEGYZÉS: Egyes típusoknál előfordulhat, hogy az elem eléréséhez el kell
eltávolítani egy belső részegységet.
7. Attól függően, hogy az alaplapon milyen elemtartó található, cserélje ki az elemet az alábbi
útmutatás szerint.
1. típus
a. Emelje ki az elemet a tartóból.
3-1 ábra Gombelem eltávolítása (1. típus)
b. Helyezze be a csereelemet a pozitív pólusával felfelé. Az elemtartó automatikusan rögzíti az
elemet a megfelelő helyzetben.
2. típus
a. Ahhoz, hogy az elemet el tudja távolítani a tartóból, nyomja össze az elem egyik széle fölé
nyúló fémkapcsot. Amikor az elem felpattan, emelje ki (1).
HUWW 21
b. Új elem behelyezéséhez csúsztassa az elem egyik szélét a kapocs pereme alá, pozitív
pólusával felfelé. Nyomja lefelé az elem másik szélét mindaddig, amíg a kapocs rá nem pattan (2).
3-2 ábra Gombelem eltávolítása és cseréje (2. típus)
3. típus
a. Húzza félre az elemet rögzítő pöcköt (1), majd vegye ki az elemet (2).
b. Tegye be az új elemet, és nyomja vissza a pöcköt a helyére.
3-3 ábra Gombelem eltávolítása (3. típus)
MEGJEGYZÉS: Az elem cseréjét követően az alábbi lépések végrehajtásával fejezheti
be a műveletet.
8. Helyezze vissza a számítógép oldallapját.
22 3. fejezet Az elem cseréje HUWW
9. Csatlakoztassa a számítógépet a fali aljzathoz, majd kapcsolja be.
10. Állítsa be ismét az időt, a dátumot, a jelszavakat és a többi speciális rendszerbeállítást a Computer
Setup segédprogram segítségével. További tudnivalókat a dokumentációs és diagnosztikai CD-n található Útmutató a Computer Setup segédprogram használatához című dokumentumban talál.
11. Zárja vissza a biztonsági eszközöket, amelyeket a számítógép oldallapjának levételekor kioldott.
HUWW 23
4 Útmutatás a számítógép
üzemeltetéséhez, rendszeres karbantartásához és a szállításra történő előkészítéséhez
24 4. fejezet Útmutatás a számítógép üzemeltetéséhez, rendszeres karbantartásához és a
szállításra történő előkészítéséhez
HUWW

A számítógép üzemeltetésére és rendszeres karbantartására vonatkozó utasítások

A számítógép és a monitor megfelelő üzembe helyezése és karbantartása érdekében tartsa szem előtt a következőket:
Óvja a számítógépet a túlzott páratartalomtól, a közvetlen napsugárzástól és a hőmérsékleti
szélsőségektől.
A számítógépet szilárd, sík felületen használja. A megfelelő szellőzés érdekében hagyjon
körülbelül 10 cm üres helyet a számítógép szellőzőnyílásai körül és a monitor felett.
Ne akadályozza a számítógépház belső szellőzését a szellőzőnyílások vagy a ventilátorok
lefedésével. A billentyűzetet ne helyezze behajtott támasztékkal közvetlenül a fekvő asztali számítógépház elé, mert ez is akadályozza a szellőzést.
Ne használja a számítógépet nyitott fedéllel vagy oldallappal.
Ne helyezze egymásra, illetve ne helyezze olyan közel egymáshoz a számítógépeket, hogy azok
beszívják egymás már használt vagy felmelegített levegőjét.
Amennyiben a számítógépet zárt szekrényben kívánja üzemeltetni, a szekrénynek rendelkeznie
kell be- és kimeneti szellőzőnyílásokkal, és a fenti utasításokat továbbra is be kell tartani.
Ne kerüljön folyadék a számítógépbe és a billentyűzetbe.
Ne takarja le a monitor szellőzőnyílásait semmilyen anyaggal.
Telepítse, illetve engedélyezze az operációs rendszer vagy más szoftverek energiagazdálkodási
funkcióit, beleértve a készenléti üzemmódokat is.
A következő műveletek végrehajtása előtt kapcsolja ki a számítógépet:
Szükség esetén törölje le a számítógép külsejét puha, nedves ruhával. A tisztítószerek
fakíthatják a készülék színét, vagy károsíthatják a felületét.
Időnként tisztítsa meg a számítógép összes szellőzőnyílását. A szösz, por és egyéb idegen
anyagok eltömíthetik a nyílásokat, és ronthatják a szellőzést.
HUWW A számítógép üzemeltetésére és rendszeres karbantartására vonatkozó utasítások 25

Óvintézkedések optikai meghajtók használata során

Optikai meghajtó használata vagy tisztítása során kövesse az alábbi útmutatást.

Használat

Használat közben ne mozgassa a meghajtót, mert ez olvasási hibát okozhat.
Óvja a meghajtót a hirtelen hőmérsékletváltozástól, mert attól pára csapódhat le a készülék
belsejében. Ha a hőmérséklet a meghajtó használata közben hirtelen megváltozik, várjon legalább egy órát, mielőtt kikapcsolja a számítógépet. Ha azonnal elkezdi használni a meghajtót, olvasási hiba történhet.
Ne tegye a meghajtót olyan helyre, ahol magas páratartalom, hőmérsékleti szélsőség, mechanikus
rezgés vagy közvetlen napsugárzás érheti.

Tisztítás

Az előlap és a gombok tisztításához használjon puha, száraz ruhát vagy kímélő tisztítószerbe
mártott nedves ruhát. Ne permetezzen tisztító folyadékot közvetlenül a számítógépre.
Ne használjon oldószert (például alkoholt vagy benzint), mert az károsíthatja a felületet.

Biztonsági előírások

Ha bármilyen tárgy esne vagy folyadék folyna a meghajtóba, azonnal kapcsolja ki a számítógépet és vizsgáltassa meg hivatalos HP márkaszervizben.
26 4. fejezet Útmutatás a számítógép üzemeltetéséhez, rendszeres karbantartásához és a
szállításra történő előkészítéséhez
HUWW

Előkészítés szállításra

A számítógép szállításakor kövesse az alábbi javaslatokat:
1. Készítsen biztonsági másolatot a merevlemezen tárolt fájlokról PD (fázismódosításon alapuló
rögzítési eljárással írható) lemezre, szalagra, CD-re vagy hajlékonylemezre. Vigyázzon, hogy a biztonsági másolatot tartalmazó adathordozó tárolás és szállítás közben ne kerüljön erős elektromos vagy mágneses erőtérbe.
MEGJEGYZÉS: Kikapcsoláskor a rendszer automatikusan rögzíti a merevlemez fejeit.
2. Vegye ki, és tárolja megfelelő helyen a cserélhető adathordozókat.
3. A szállítás közbeni védelem érdekében helyezzen üres lemezt a hajlékonylemez-meghajtóba. Ne
használjon olyan lemezt, amely adatokat tartalmaz, vagy amelyet később használni szeretne.
4. Kapcsolja ki a számítógépet és a külső eszközöket.
5. Húzza ki a tápvezetéket a fali aljzatból, majd a számítógépből.
6. Húzza ki a rendszerösszetevők és a külső eszközök tápvezetékeit a fali aljzatból, majd húzza ki
kábeleiket a számítógépből.
MEGJEGYZÉS: A számítógép szállítása előtt ellenőrizze, hogy minden kártya a helyén
van-e, és megfelelően rögzítve van-e az alaplapra.
7. A rendszerösszetevőket és a külső eszközöket csomagolja eredeti dobozukba, vagy használjon
hasonló, megfelelő védelmet nyújtó csomagolást.
HUWW Előkészítés szállításra 27

5 Elektrosztatikus kisülés

Az ujjon vagy egyéb vezetőn felgyűlt elektrosztatikus töltések kisülése károsíthatja az alaplapot vagy a többi elektrosztatikusan érzékeny eszközt. Az ilyen károsodás csökkentheti az eszköz élettartamát.
28 5. fejezet Elektrosztatikus kisülés HUWW

Az elektrosztatikus kisülés okozta károk megelőzése

A sztatikus elektromosság okozta károk megelőzése érdekében tartsa be a következő óvintézkedéseket:
Szállítsa és tárolja a termékeket antisztatikus zacskóban, és ne érjen hozzájuk kézzel.
Az elektrosztatikusan érzékeny alkatrészeket csak a sztatikus elektromosságtól mentes
munkaállomáson vegye ki a zacskóból.
Mielőtt az alkatrészeket kiveszi a zacskóból, helyezze őket földelt felületre.
Ne érintse meg az érintkezőket, a vezetékeket és az áramköröket.
Az elektrosztatikusan érzékeny alkatrészek és készülékek megérintése előtt mindig földelje magát
megfelelő módon.
HUWW Az elektrosztatikus kisülés okozta károk megelőzése 29

Földelési módszerek

Számos földelési módszer létezik. Az elektrosztatikusan érzékeny alkatrészek kezelése és beépítése során használja az alábbi módszerek valamelyikét (vagy többet ezek közül):
Használjon olyan csuklópántot, amely földelővezetéken keresztül földelt munkaállomáshoz vagy
a számítógép vázához csatlakozik. A csuklópánt olyan rugalmas pánt, amelynek földelővezetékében egy legalább 1 megaohmos (+ 10%) ellenállás van. A megfelelő földelés érdekében a pántot szorosan a bőrre simulva kell viselni.
Álló munkavégzésre kialakított munkahelyen használjon boka-, lábujj- vagy cipőpántot. Vezető
padlón vagy energiaelnyelő szőnyegen végzett munka során mindkét lábán legyen pánt.
Használjon vezető anyagból készült szerszámokat.
Használjon olyan hordozható szerszámkészletet, amely a sztatikus elektromosságot elnyelő
összehajtogatható munkakendőt is tartalmaz.
Ha nem rendelkezik az ajánlott, és az előzőekben bemutatott földelőeszközök egyikével sem, forduljon a hivatalos HP forgalmazóhoz, viszonteladóhoz vagy szervizhez.
MEGJEGYZÉS: A sztatikus elektromossággal kapcsolatos további tudnivalókért forduljon a
hivatalos HP viszonteladóhoz, forgalmazóhoz vagy szervizhez.
30 5. fejezet Elektrosztatikus kisülés HUWW
Loading...
