Tietoja tästä oppaasta
Tästä ohjeesta saat perustietoa tämän tietokonemallin päivittämisestä.
VAARA Tämä merkintä tarkoittaa, että ohjeiden noudattamatta jättämisestä saattaa koitua
vahinkoja tai jopa hengenvaara.
VAROITUS: Tämä merkintä tarkoittaa, että ohjeiden noudattamatta jättäminen saattaa
vahingoittaa laitteistoa tai johtaa tietojen menetykseen.
HUOMAUTUS: Tämä merkintä tarkoittaa, että tekstissä esitetään tärkeitä lisätietoja.
FIWW iii
iv Tietoja tästä oppaasta FIWW
Sisällysluettelo
1 Tuotteen ominaisuudet
Peruskokoonpanon ominaisuudet ........................................................................................................ 2
Huollettavuuteen liittyvät ominaisuudet ................................................................................................ 3
Varoitukset ........................................................................................................................................... 4
2 Laitteistopäivitykset
Tietokoneen huoltopaneelin ja etupaneelin irrottaminen ...................................................................... 6
5,25 tuuman aseman peitelevyn irrottaminen ...................................................................................... 8
3,5 tuuman aseman peitelevyn irrottaminen ........................................................................................ 9
Lisämuistin asentaminen .................................................................................................................... 10
DIMM-muistimoduulit ......................................................................................................... 10
DDR2-SDRAM DIMM -muistimoduulit ............................................................................... 10
DIMM-moduulien asentaminen .......................................................................................... 11
Laajennuskortin asentaminen ............................................................................................................ 13
Levyaseman vaihtaminen ................................................................................................................... 15
Levyasemien paikat ........................................................................................................... 15
5,25 tuuman optisen levyaseman irrottaminen .................................................................. 15
3,5 tuuman mediakorttien lukulaitteen tai levykeaseman irrottaminen .............................. 16
3,5 tuuman kiintolevyn irrottaminen ................................................................................... 17
Turvalukon asentaminen .................................................................................................................... 19
3 Pariston vaihtaminen
4 Tietokoneen käyttöohjeet, säännöllinen hoito ja valmisteleminen kuljetusta varten
Tietokoneen käyttöohjeet ja säännöllinen hoito ................................................................................. 25
Optisen aseman varotoimenpiteet ...................................................................................................... 26
Käyttö ................................................................................................................................. 26
Puhdistus ........................................................................................................................... 26
Turvallisuus ........................................................................................................................ 26
Kuljettamisen valmistelu ..................................................................................................................... 27
5 Staattinen sähköpurkaus
Sähköstaattisten vaurioiden estäminen .............................................................................................. 29
Maadoitusmenetelmät ........................................................................................................................ 30
FIWW v
vi FIWW

1 Tuotteen ominaisuudet

FIWW 1

Peruskokoonpanon ominaisuudet

Kuva 1-1 HP Compaq dx2250 Microtower
HUOMAUTUS: Kuvassa näkyvä levyasemakokoonpano saattaa erota oman tietokonemallisi
kokoonpanosta.
2 Luku 1 Tuotteen ominaisuudet FIWW

Huollettavuuteen liittyvät ominaisuudet

Microtower-tietokoneessa on ominaisuuksia, jotka helpottavat sen päivittämistä ja huoltamista. Monien tässä luvussa kuvailtavien asennustoimenpiteiden suorittamiseen tarvitaan Torx T-15 -ruuvitaltta.
FIWW Huollettavuuteen liittyvät ominaisuudet 3

Varoitukset

Lue tässä oppaassa olevat soveltuvat ohjeet, huomautukset ja varoitukset, ennen kuin suoritat päivityksiä.
VAARA Voit välttää sähköiskusta, pyörivistä tuulettimista, kuumista pinnoista tai tulipalosta
aiheutuvia vammoja seuraavasti:
Irrota virtajohto pistorasiasta ja anna järjestelmän sisäosien jäähtyä ennen niiden koskettamista.
Älä liitä teleliikenne- tai puhelinliittimiä verkkokorttien liittimiin.
Älä poista virtajohdon maadoitusta. Maadoitus on tärkeä turvallisuuden kannalta.
Liitä virtajohto maadoitettuun pistorasiaan, joka on aina helposti käytettävissä.
Vältä vakavat vammat lukemalla ensin Turvallisen ja mukavan työympäristön opas. Tässä ohjeessa selitetään oikea työpisteen suunnittelu sekä käyttäjän oikea työasento ja työtavat. Ohjeessa on myös tärkeitä tietoja sähköturvallisuudesta ja mekaanisesta turvallisuudesta. Voit ladata oppaan osoitteesta Diagnostics -CD-levyltä.
VAROITUS: Staattinen sähkö voi vahingoittaa tietokoneen tai lisävarusteiden sähköisiä osia.
Kosketa maadoitettua metalliesinettä ennen näiden toimenpiteiden aloittamista, jotta varmistut siitä, ettei sinussa ole staattista sähköä.
http://www.hp.com/ergo tai avata sen Documentation and
Kun tietokone on kytketty vaihtovirtalähteeseen, virtaa tulee aina myös emolevyyn. Virtajohto on irrotettava virtalähteestä ennen tietokoneen avaamista, etteivät järjestelmän sisäosat vaurioidu.
4 Luku 1 Tuotteen ominaisuudet FIWW

2 Laitteistopäivitykset

FIWW 5

Tietokoneen huoltopaneelin ja etupaneelin irrottaminen

1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet.
2. Irrota virtajohto pistorasiasta ja tietokoneesta (1) sekä irrota kaikki ulkoiset laitteet tietokoneesta.
VAROITUS: Kun tietokone on kytketty toiminnassa olevaan vaihtovirtalähteeseen,
emolevyssä on aina virta myös tietokoneen ollessa sammutettuna. Irrota virtajohto virtalähteestä, etteivät tietokoneen sisäosat vaurioidu.
3. Irrota kaksi ruuvia (2), jotka kiinnittävät huoltopaneelin tietokoneen koteloon.
4. Vedä huoltopaneelia noin yksi senttimetri taaksepäin. Nosta paneeli sitten irti kotelosta (3).
Kuva 2-1 Tietokoneen virtajohdon ja huoltopaneelin irrottaminen
HUOMAUTUS: Kun kiinnität huoltopaneelin takaisin paikalleen, suorita toimenpiteet
päinvastaisessa järjestyksessä.
6 Luku 2 Laitteistopäivitykset FIWW
5. Irrota etupaneeli vetämällä ensin kaikkia kehikon vasemmalla puolella olevia kiinnikkeitä (3 kpl)
ulospäin (1) ja kiertämällä sitten etupaneeli irti rungosta (2). Aloita vasemmalta ja siirry sitten oikealle puolelle.
Kuva 2-2 Etupaneelin irrottaminen
HUOMAUTUS: Kiinnitä etupaneeli takaisin paikalleen asettamalla ensin etupaneelin
oikeassa reunassa olevat kaksi koukkua rungon neliönmuotoisiin reikiin. Käännä etupaneeli tämän jälkeen paikalleen niin, että paneelin vasemmassa reunassa olevat kolme kiinnikettä napsahtavat paikoilleen runkoon.
FIWW Tietokoneen huoltopaneelin ja etupaneelin irrottaminen 7

5,25 tuuman aseman peitelevyn irrottaminen

Jos tietokoneen mukana ei ole toimitettu valinnaista 5,25 tuuman levyasemaa, sen paikka on peitetty peitelevyllä. Jos lisäät levyasemapaikkaan aseman, poista ensin peitelevy.
1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet.
2. Irrota virtajohto pistorasiasta ja tietokoneesta sekä irrota kaikki ulkoiset laitteet.
3. Irrota huoltopaneeli ja etupaneeli. Lisätietoja on kohdassa
etupaneelin irrottaminen sivulla 6.
4. Irrota paneeli sisäpuolelta. Paina paneelin oikeassa reunassa olevia pidikkeitä paneelin
ulkoreunaa kohti (1) ja irrota peitelevy vetämällä sitä sisäänpäin (2).
Kuva 2-3 5,25 tuuman peitelevyn irrottaminen
Tietokoneen huoltopaneelin ja
HUOMAUTUS: Kiinnitä 5,25 tuuman peitelevy takaisin paikalleen liu'uttamalla levyn vasen
reuna etupaneelin vasemmalla puolella oleviin kiinnitysaukkoihin. Napsauta sitten peitelevyn oikea reuna paikalleen.
8 Luku 2 Laitteistopäivitykset FIWW

3,5 tuuman aseman peitelevyn irrottaminen

Jos tietokoneen mukana ei ole toimitettu valinnaista 3,5 tuuman levyasemaa, sen paikka on peitetty peitelevyllä. Jos asennat levyasemapaikkaan aseman, poista ensin peitelevy.
1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet.
2. Irrota virtajohto pistorasiasta ja tietokoneesta sekä irrota kaikki ulkoiset laitteet.
3. Irrota huoltopaneeli ja etupaneeli. Lisätietoja on kohdassa
etupaneelin irrottaminen sivulla 6.
4. Irrota paneeli sisäpuolelta. Paina paneelin kummallakin puolella olevia pidikkeitä ulospäin (1) ja
irrota peitelevy vetämällä sitä sisäänpäin (2).
Kuva 2-4 3,5 tuuman peitelevyn irrottaminen
Tietokoneen huoltopaneelin ja
HUOMAUTUS: Kiinnitä 3,5 tuuman peitelevy takaisiin paikalleen painamalla peitelevyä sisään
etupaneelin sisäpuolelta niin, että levy napsahtaa paikalleen.
FIWW 3,5 tuuman aseman peitelevyn irrottaminen 9

Lisämuistin asentaminen

Tietokoneeseen kuuluu synkronoitu dynaaminen DDR2-keskusmuisti (DDR2-SDRAM), joka koostuu DIMM-muistimoduuleista.

DIMM-muistimoduulit

Emolevyn muistimoduulikantoihin voi asentaa enintään kaksi DIMM-muistimoduulia. Muistipaikoissa on vähintään yksi esiasennettu DIMM-muistimoduuli. Muistipaikoissa on merkinnät DIMM1 ja DIMM2. Muisti on mahdollisimman tehokas, kun asennat emolevylle kaksi gigatavua (2 x 1 gigatavu) muistia.

DDR2-SDRAM DIMM -muistimoduulit

DDR2-SDRAM DIMM -muistimoduulien on oltava seuraavien vaatimusten mukaisia, jotta järjestelmä toimii oikein:
standardin mukainen 240-nastainen
puskuroimaton PC2 5300 667 MHz -yhteensopiva
1,9 voltin DDR2-SDRAM DIMM -muistimoduulit.
Lisäksi DDR2-SDRAM DIMM -muistimoduulien on
tuettava PC2 5300 667 MHz:n moduulin CAS-latenssia 4 (CL = 4)
sisällettävä pakolliset JEDEC SPD -tiedot.
Lisäksi tietokone tukee seuraavia komponentteja:
256 megabitin, 512 megabitin ja 1 gigabitin ei-ECC muistitekniikoita
yksi- ja kaksipuoliset DIMM-muistimoduuleja
DIMM-moduuleja, jotka on rakennettu x8- ja x16-DDR-laitteilla (DIMM-moduuleja, joissa on neljä
SDRAM-yksikköä, ei tueta).
HUOMAUTUS: Järjestelmä ei käynnisty, jos asennat sellaisia DIMM-muistimoduuleja, joita
järjestelmä ei tue.
10 Luku 2 Laitteistopäivitykset FIWW

DIMM-moduulien asentaminen

VAROITUS: Irrota virtajohto ja odota virran katkeamista noin 30 sekuntia, ennen kuin lisäät tai
poistat muistimoduuleita. Kun tietokone on kytketty toiminnassa olevaan vaihtovirtalähteeseen, muistimoduuleissa on aina virta myös tietokoneen ollessa sammutettuna. Jännitteellisten muistimoduulien lisääminen tai poistaminen voi vahingoittaa muistimoduuleja tai emolevyä pysyvästi. Jos emolevyn merkkivalo palaa, emolevyssä on vielä jännitettä.
Tietokoneen muistimoduulien pidikkeissä on kullatut liittimet. Kun päivität muistia, on tärkeää käyttää muistimoduuleita, joissa on kullatut metalliliittimet. Tällöin vältytään korroosiolta ja hapettumiselta, mikä johtuu yhteensopimattomien metallien kosketuksesta toisiinsa.
Staattinen sähkö voi vahingoittaa tietokoneen tai valinnaisen laitteiston sähköisiä osia. Kosketa maadoitettua metalliesinettä ennen näiden toimenpiteiden aloittamista, jotta varmistut siitä, ettei sinussa ole staattista sähköä.
Varo koskettamasta liittimiä, kun käsittelet muistimoduuleita. Koskettaminen voi vahingoittaa moduulia.
1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet.
2. Irrota virtajohto pistorasiasta ja tietokoneesta sekä irrota kaikki ulkoiset laitteet.
3. Poista tietokoneen huoltopaneeli.
4. Etsi emolevyn muistimoduulikannat.
VAARA Anna järjestelmän sisäisten osien jäähtyä ennen niiden koskettamista. Näin
vähennät kuumien pintojen aiheuttamien vammojen vaaraa.
5. Avaa muistimoduulin kannan molemmat salvat (1) ja aseta muistimoduuli kantaan (2).
Kuva 2-5 DIMM-muistimoduulin asentaminen
HUOMAUTUS: Muistimoduulin voi asentaa vain yhdellä tavalla. Sovita moduulin lovi ja
muistikannan kieleke kohdakkain.
6. Työnnä moduuli kantaan ja varmista, että se menee sinne kokonaan ja pysyy kunnolla paikallaan.
Varmista, että salvat ovat kiinni (3).
FIWW Lisämuistin asentaminen 11
7. Aseta tietokoneen huoltopaneeli paikalleen.
8. Liitä virtajohto takaisin paikalleen ja käynnistä tietokone. Tietokone tunnistaa lisätyn muistin
automaattisesti seuraavan kerran, kun tietokone käynnistetään.
12 Luku 2 Laitteistopäivitykset FIWW

Laajennuskortin asentaminen

Tietokoneessa on kaksi PCI-vakiolaajennuspaikkaa, joihin mahtuu enintään 17,46 senttimetrin pituinen laajennuskortti. Tietokoneessa on myös yksi PCI Express x1 -laajennuspaikka ja yksi PCI Express x16
-laajennuspaikka.
1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet.
2. Irrota virtajohto pistorasiasta ja tietokoneesta sekä irrota kaikki ulkoiset laitteet.
3. Irrota huoltopaneeli ja käännä tietokone kyljellään niin, että sen avonainen sivu on ylöspäin.
4. Irrota tietokoneen takapaneelista peitelevyn lukitsinta paikallaan pitävä ruuvi (1) ja irrota lukitsin
tietokoneesta liu'uttamalla lukitsinta ylöspäin ja poispäin pidikkeistä (2).
Kuva 2-6 Laajennuspaikan peitelevyn lukitsimen irrottaminen
5. Jos tietokoneeseen ei ole aiemmin asennettu laajennuskorttia, on sen takapaneelista irrotettava
laajennuspaikkaa peittävä metallilevy. Levyn irrottamiseen tarvitaan ruuvitalttaa. Varmista, että irrotat oikean peitelevyn.
Irrotettava levy Laajennuskortin tyyppi
Ylin levy PCI Express x1
Toinen levy PCI Express x16
Kolmas levy PCI
Alin levy PCI
FIWW Laajennuskortin asentaminen 13
6. Pidä laajennuskorttia emolevyn laajennuspaikan yläpuolella ja siirrä sitten korttia kotelon takaosaa
kohti siten, että kortin kiinnikkeen alareuna liukuu kotelon takana olevaan pieneen aukkoon. Paina kortti varovasti suoraan emolevyn laajennuspaikkaan.
Kuva 2-7 Laajennuskortin asentaminen
HUOMAUTUS: Kun asennat laajennuskortin, paina korttia lujasti, jotta koko liitinosa
menee kunnolla laajennuskorttipaikan uraan.
7. Pidä laajennuskortin kiinnikettä runkoa vasten ja liu'uta peitelevyn lukitsin alas laajennuskortin
kiinnikkeitä ja peitelevyjä kohti, jotta kortit lukittuvat paikoilleen. Ruuvaa sitten peitelevyn lukitsimen kiinnitysruuvi takaisin paikalleen.
8. Liitä tarvittaessa ulkoiset johdot asennettuun korttiin. Liitä tarvittaessa sisäiset johdot asennettuun
korttiin.
9. Aseta tietokoneen huoltopaneeli takaisin paikalleen ja kytke virtajohto.
HUOMAUTUS: Irrota laajennuskortti suorittamalla toimenpiteet päinvastaisessa
järjestyksessä.
VAROITUS: Kun olet irrottanut laajennuskortin, sen tilalle on asennettava uusi kortti tai
laajennuspaikan peitelevy, jotta sisäisten osien jäähdytys toimii oikein käytön aikana.
14 Luku 2 Laitteistopäivitykset FIWW

Levyaseman vaihtaminen

Tietokoneessa voi olla enintään viisi asemaa, jotka voi asentaa erilaisina kokoonpanoina.
Tässä osassa on tietoja levyasemien vaihtamisesta. Ohjainruuvien ja levyaseman kiinnitysruuvien irrottamiseen ja kiinnittämiseen tarvitaan Torx T-15 -ruuvitaltta.

Levyasemien paikat

HUOMAUTUS: Kuvassa näkyvä levyasemakokoonpano saattaa erota oman tietokonemallisi
kokoonpanosta.
Kuva 2-8 Levyasemapaikat
1 Ulkoinen 5,25 tuuman täyskorkuinen optisen levyaseman paikka
2 Ulkoinen 5,25 tuuman täyskorkuinen valinnaisen levyaseman paikka
3 Ulkoinen 3,5 tuuman valinnaisen levyaseman paikka (kuvassa
mediakorttien lukulaite)
4 Sisäinen 3,5 tuuman kolmanneksen korkuinen kiintolevypaikka
valinnaiselle toissijaiselle kiintolevylle
5 Sisäinen 3,5 tuuman kolmanneksen korkuinen kiintolevypaikka
ensisijaiselle kiintolevylle
1
Voit asentaa ulkoiseen 3,5 tuuman valinnaisen levyaseman paikkaan levykeaseman tai mediakorttien lukulaitteen.
1

5,25 tuuman optisen levyaseman irrottaminen

1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet.
2. Irrota virtajohto pistorasiasta ja tietokoneesta sekä irrota kaikki ulkoiset laitteet.
3. Irrota huoltopaneeli ja etupaneeli. Lisätietoja on kohdassa
etupaneelin irrottaminen sivulla 6.
Tietokoneen huoltopaneelin ja
FIWW Levyaseman vaihtaminen 15
4. Irrota virta- ja tietoliikennekaapelit aseman takaosasta.
5. Irrota kaksi kiinnitysruuvia, joilla levyasema on kiinnitetty asemapaikkaan (1) ja liu'uta sitten
levyasemaa eteenpäin ja ulos asemapaikasta (2).

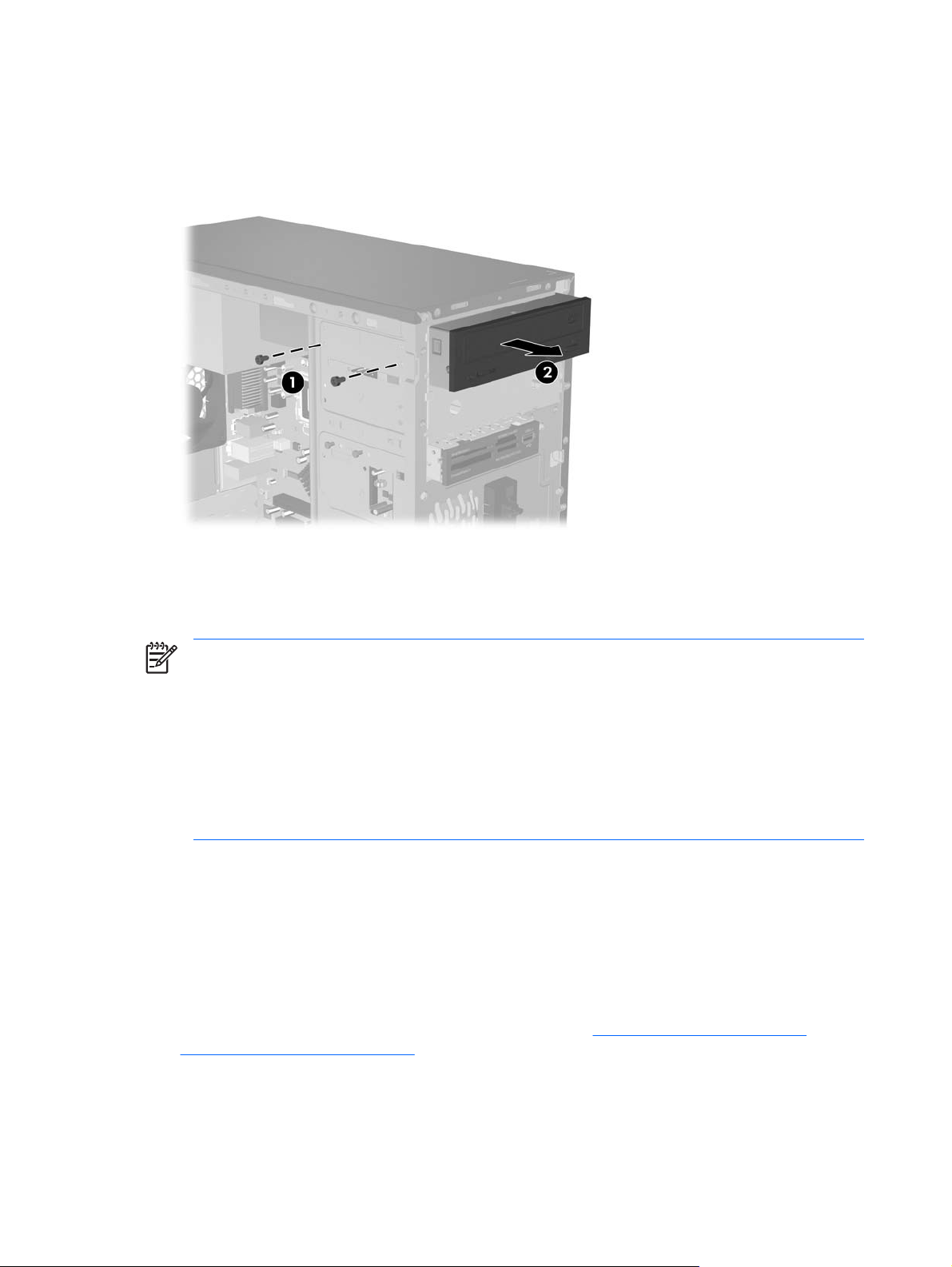

Kuva 2-9 5,25 tuuman ulkoisen levyaseman irrottaminen
Kun asennat levyaseman, suorita toimenpiteet päinvastaisessa järjestyksessä. Muista kiinnittää ohjainruuvi uuden levyaseman oikeaan etureunaan. Ohjainruuvi varmistaa levyaseman pysymisen paikallaan.
HUOMAUTUS: Jos asennat levyaseman alempaan 5,25 tuuman asemapaikkaan, poista ensin
asemapaikkaa peittävä metallilevy. Paina tietokoneen kotelon vasemmassa reunassa olevaa hopeanväristä kiinnikettä sisäänpäin ja vedä levy ulos kotelon etupuolelta.
Tietokoneen rungon etuosaan (etupaneelin taakse) on asennettu yhteensä kahdeksan ylimääräistä ohjain- ja kiinnitysruuvia. Neljässä ruuvissa on 6-32-vakiokierteet ja neljässä on M3­metrimitoitetut kierteet. Vakioruuveja käytetään kiintolevyasemien kiinnitykseen. Näissä ruuveissa on hopeanvärinen viimeistely. Metrimitoitettuja ruuveja käytetään kaikkien muiden asemien kiinnitykseen. Näissä ruuveissa on musta viimeistely. Asenna asemaan oikeanlaiset ohjainruuvit.

3,5 tuuman mediakorttien lukulaitteen tai levykeaseman irrottaminen

Voit asentaa ulkoiseen 3,5 tuuman levyaseman paikkaan levykeaseman tai mediakorttien lukulaitteen. Laitteet irrotetaan samalla tavoin.
1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet.
2. Irrota virtajohto pistorasiasta ja tietokoneesta sekä irrota kaikki ulkoiset laitteet.
3. Irrota huoltopaneeli ja etupaneeli. Lisätietoja on kohdassa
etupaneelin irrottaminen sivulla 6.
Tietokoneen huoltopaneelin ja
4. Jos laite on mediakorttien lukulaite, irrota sisäinen USB-kaapeli emolevystä. Jos laite on
levykeasema, irrota virta- ja tietoliikennekaapelit aseman takaosasta.
16 Luku 2 Laitteistopäivitykset FIWW
5. Irrota kaksi kiinnitysruuvia, joilla levyasema on kiinnitetty asemapaikkaan (1) ja liu'uta sitten
levyasemaa eteenpäin ja ulos asemapaikasta (2).
Kuva 2-10 3,5 tuuman laitteen irrottaminen (kuvassa mediakorttien lukulaite)
Kun asennat levyaseman, suorita toimenpiteet päinvastaisessa järjestyksessä. Seuraavassa taulukossa on lueteltu asianmukaiset kiinnitys- ja ohjainruuvien paikat.
Laite Kiinnitysruuvit ohjainruuvit
levykeasema 2 (kotelossa merkintä FDD) 1 (levyaseman vasemmassa
mediakortin lukulaite 2 (kotelossa merkintä CR) ei mitään
HUOMAUTUS: Jos ulkoiseen 3,5 tuuman asemapaikkaan ei ole aiemmin asennettu asemaa,
on asemapaikkaa peittävä metallilevy irrotettava. Levyn irrottamiseen tarvitaan ruuvitalttaa.
Tietokoneen rungon etuosaan (etupaneelin taakse) on asennettu yhteensä kahdeksan ylimääräistä ohjain- ja kiinnitysruuvia. Neljässä ruuvissa on 6-32-vakiokierteet ja neljässä on M3­metrimitoitetut kierteet. Vakioruuveja käytetään kiintolevyasemien kiinnitykseen. Näissä ruuveissa on hopeanvärinen viimeistely. Metrimitoitettuja ruuveja käytetään kaikkien muiden asemien kiinnitykseen. Näissä ruuveissa on musta viimeistely. Asenna asemaan oikeanlaiset ohjainruuvit.

3,5 tuuman kiintolevyn irrottaminen

VAROITUS: Luo kiintolevyn palautuslevyt HP Backup and Recovery Manager -ohjelmalla ja
varmuuskopioi kiintolevylle tallennetut omat tiedostosi ulkoiseen tallennuslaitteeseen, ennen kuin irrotat kiintolevyn. Näin estät tietojen menetyksen. Kun olet asentanut ensisijaisen kiintolevyn paikalleen, lataa HP:n tehdasasennustiedostot palautuslevyistä.
etureunassa)
1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet.
2. Irrota virtajohto pistorasiasta ja tietokoneesta sekä irrota kaikki ulkoiset laitteet.
FIWW Levyaseman vaihtaminen 17
3. Irrota huoltopaneeli ja etupaneeli. Lisätietoja on kohdassa Tietokoneen huoltopaneelin ja
etupaneelin irrottaminen sivulla 6.
4. Irrota virta- ja tietoliikennekaapelit kiintolevyn takaosasta.
5. Irrota neljä kiinnitysruuvia, joilla kiintolevy on kiinnitetty asemapaikkaan (1), ja liu'uta sitten
kiintolevyä eteenpäin ja ulos asemapaikasta (2).
Kuva 2-11 3,5 tuuman kiintolevyn irrottaminen
HUOMAUTUS: Kun asennat kiintolevyn, suorita toimenpiteet päinvastaisessa järjestyksessä.
3,5 tuuman kiintolevypaikkaan asennettavien kiintolevyjen asentamiseen ei käytetä ohjainruuveja.
18 Luku 2 Laitteistopäivitykset FIWW

Turvalukon asentaminen

Tietokoneen takapaneeliin voidaan asentaa turvalukko, joka suojaa tietokonelaitteistoa luvattomalta käsittelyltä.
Kuva 2-12 Turvalukon asentaminen
HUOMAUTUS: Turvalukon kiinnityspaikka saattaa olla tietokoneessasi eri kohdassa kuin
kuvassa.
FIWW Turvalukon asentaminen 19

3 Pariston vaihtaminen

Tosiaikakello saa virtansa tietokoneen mukana toimitetusta paristosta. Kun vaihdat pariston, käytä alkuperäisen pariston kaltaista paristoa. Tietokoneeseen on asennettu kolmen voltin litiumparisto (kolikkomalli).
VAARA Tietokoneessa on sisäinen litium-mangaanidioksidiparisto. Pariston sopimaton
käsittely saattaa aiheuttaa tulipalo- ja palovammavaaran. Jotta välttäisit henkilövahinkojen vaaran, noudata seuraavia ohjeita:
Älä yritä ladata paristoa uudelleen.
Älä säilytä akkua tai paristoa yli 60 °C:n lämpötilassa.
Älä pura, murskaa tai lävistä akkua/paristoa tai aiheuta oikosulkua. Älä hävitä akkua/paristoa veteen upottamalla tai polttamalla.
Korvaa akku/paristo vain tälle tuotteelle tarkoitetulla HP-varaosalla.
VAROITUS: Ennen kuin vaihdat pariston, muista tehdä varmuuskopio tietokoneen CMOS-
asetuksista. Kun paristo irrotetaan tai vaihdetaan, CMOS-asetukset häviävät. Lisätietoja CMOS­asetusten varmuuskopioimisesta on Documentation and Diagnostics -CD-levyllä olevassa Tietokoneen asetukset (F10) -apuohjelman oppaassa.
Staattinen sähkö voi vahingoittaa tietokoneen tai valinnaisen laitteiston sähköisiä osia. Kosketa maadoitettua metalliesinettä ennen näiden toimenpiteiden aloittamista, jotta varmistut siitä, ettei sinussa ole staattista sähköä.
HUOMAUTUS: Litiumpariston käyttöikää voi pidentää kytkemällä tietokoneen virtajohdon
käytössä olevaan verkkovirtapistorasiaan. Litiumparisto on käytössä vain silloin, kun tietokone EI OLE kytkettynä verkkovirtaan.
HP kannustaa asiakkaitaan kierrättämään käytetyt sähkölaitteet, HP:n valmistamat tulostuskasetit sekä ladattavat paristot ja akut. Lisätietoja kierrätysohjelmista on osoitteessa
http://www.hp.com/recycle.
1. Poista kaikki turvalaitteet, jotka estävät tietokoneen avaamisen.
2. Poista tietokoneesta kaikki irrotettavat tietovälineet, esimerkiksi levykkeet ja CD-levyt.
3. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet.
4. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta.
20 Luku 3 Pariston vaihtaminen FIWW
VAROITUS: Kun tietokone on kytketty toiminnassa olevaan vaihtovirtalähteeseen,
emolevyssä on aina virta myös tietokoneen ollessa sammutettuna. Irrota virtajohto virtalähteestä, etteivät tietokoneen sisäosat vaurioidu.
5. Poista tietokoneen huoltopaneeli.
6. Tarkista pariston ja sen pidikkeen sijainti emolevyllä.
HUOMAUTUS: Joissakin malleissa jokin sisäinen osa on ehkä poistettava, ennen kuin
pariston voi vaihtaa.
7. Noudata seuraavia ohjeita vaihtaessasi paristoa. Valitse asianmukainen ohje pariston pidikkeen
mallin mukaan.
Tyyppi 1
a. Nosta paristo pois pidikkeestään.
Kuva 3-1 Nappipariston poistaminen (tyyppi 1)
b. Työnnä vaihtoparisto paikalleen positiivinen puoli ylöspäin. Pariston pidike kiinnittää pariston
automaattisesti oikeaan asentoon.
Tyyppi 2
a. Irrota paristo pidikkeestä puristamalla metallisalpaa, joka ulottuu pariston toisen reunan yli.
Kun paristo ponnahtaa ylöspäin, nosta se pois paikaltaan (1).
FIWW 21
b. Asenna uusi paristo paikalleen siten, että työnnät sen pariston pidikkeen reunan alle
positiivinen puoli ylöspäin. Paina pariston toista laitaa alaspäin niin, että kiinnike napsahtaa pariston päälle (2).
Kuva 3-2 Kolikkomallisen pariston poistaminen ja vaihtaminen (tyyppi 2)
Tyyppi 3
a. Vedä taaksepäin pidikettä (1), joka pitää paristoa paikallaan, ja poista paristo (2).
b. Asenna uusi paristo ja aseta pidike takaisin paikalleen.
Kuva 3-3 Nappipariston poistaminen (tyyppi 3)
HUOMAUTUS: Kun olet vaihtanut pariston, viimeistele asennus seuraavien ohjeiden
mukaisesti.
8. Aseta tietokoneen huoltopaneeli paikalleen.
22 Luku 3 Pariston vaihtaminen FIWW
9. Kytke tietokone verkkovirtaan ja käynnistä se.
10. Määritä päiväys ja kellonaika, salasanat ja muut mahdolliset erityisasetukset tietokoneen
asetusohjelmassa. Lisätietoja on Documentation and Diagnostics -CD-levyllä olevassa Tietokoneen asetukset (F10) -apuohjelman oppaassa.
11. Lukitse kaikki huoltopaneelia avattaessa poistamasi turvalaitteet takaisin paikalleen.
FIWW 23
4 Tietokoneen käyttöohjeet, säännöllinen
hoito ja valmisteleminen kuljetusta varten
24 Luku 4 Tietokoneen käyttöohjeet, säännöllinen hoito ja valmisteleminen kuljetusta varten FIWW

Tietokoneen käyttöohjeet ja säännöllinen hoito

Asenna tietokone ja sen näyttö ja hoida niitä näiden ohjeiden mukaan:
Älä pidä tietokonetta liian kosteassa paikassa, suorassa auringonvalossa tai hyvin kuumissa tai
kylmissä paikoissa.
Käytä tietokonetta vakaalla ja tasaisella pinnalla. Jätä tietokoneen ilmanvaihtoaukkojen kohdalle
ja näytön yläpuolelle vähintään 10,2 senttimetrin väli tarvittavan ilmavirran takaamiseksi.
Älä estä ilmavirran pääsyä tietokoneeseen tukkimalla tuuletus- tai ilmanottoaukkoja. Älä sijoita
kohoasennossa olevaa näppäimistöä aivan pöytäyksikön eteen, koska sekin estää ilmavirtaa.
Älä käytä tietokonetta koskaan silloin, kun sen kansi tai sivupaneelit on irrotettu.
Älä pinoa tietokoneita päällekkäin tai niin lähelle toisiaan, että tietokoneeseen kulkeutuu toisten
tietokoneiden kierrätysilmaa tai lämmitettyä ilmaa.
Jos tietokonetta käytetään erillisessä kotelossa, siinä on oltava ilmanvaihdon sisääntulo- ja
poistoilma-aukot. Edellä mainittuja käyttöohjeita on myös noudatettava.
Älä säilytä nesteitä tietokoneen ja näppäimistön lähellä.
Älä peitä näytön tuuletusaukkoja millään materiaalilla.
Asenna tai ota käyttöön käyttöjärjestelmän tai muun ohjelmiston virranhallintaominaisuudet, kuten
lepotila.
Sammuta tietokone ennen seuraavia toimenpiteitä:
Pyyhi laite tarvittaessa ulkopuolelta pehmeällä, kostealla liinalla. Puhdistusaineiden
käyttäminen saattaa aiheuttaa värinmuutoksia tai vaurioittaa laitteen pintaa.
Puhdista silloin tällöin kaikki tietokoneen ilmanvaihtoaukot. Nöyhtä, pöly ja muut vieraat aineet
saattavat tukkia tuuletusaukot ja estää ilmavirran.
FIWW Tietokoneen käyttöohjeet ja säännöllinen hoito 25

Optisen aseman varotoimenpiteet

Kun käytät tai puhdistat optista asemaa, noudata seuraavia ohjeita.

Käyttö

Älä siirrä asemaa käytön aikana. Tästä voi aiheutua virhetoiminta lukemisen aikana.
Älä altista asemaa nopeille lämpötilan vaihdoksille, koska aseman sisälle saattaa tällöin tiivistyä
kosteutta. Jos lämpötila vaihtuu äkillisesti aseman ollessa käytössä, odota ainakin tunti, ennen kuin katkaiset virran. Jos käytät asemaa välittömästi, se saattaa toimia lukemisen aikana virheellisesti.
Vältä sijoittamasta asemaa paikkaan, jossa ilmankosteus on suuri tai joka on alttiina äärimmäisille
lämpötiloille, mekaaniselle tärinälle tai suoralle auringonvalolle.

Puhdistus

Puhdista paneeli ja säätimet pehmeällä, kuivalla kankaalla tai pehmeällä kankaalla, jota on
kostutettu hiukan miedolla puhdistusaineella. Älä suihkuta puhdistusnesteitä suoraan laitteen päälle.
Älä käytä mitään liuottimia, kuten alkoholia tai bensiiniä, sillä ne voivat vahingoittaa aseman pintaa.

Turvallisuus

Jos asemaan putoaa jokin esine tai jotakin nestettä, irrota tietokone heti verkkovirrasta ja vie se HP:n huoltoon tarkistettavaksi.
26 Luku 4 Tietokoneen käyttöohjeet, säännöllinen hoito ja valmisteleminen kuljetusta varten FIWW

Kuljettamisen valmistelu

Kun olet aikeissa lähettää tietokoneen jonnekin, noudata seuraavia ohjeita:
1. Varmuuskopioi kiintolevyn tiedostot PD-levyille, nauhakasetteihin, CD-levyille tai levykkeille.
Varmista, etteivät varmuuskopiointivälineet ole alttiina sähköisille tai magneettisille pulsseille säilytyksen ja kuljetuksen aikana.
HUOMAUTUS: Kiintolevy lukittuu automaattisesti, kun järjestelmä sammutetaan.
2. Irrota kaikki irrotettavat tietovälineet ja pane ne talteen.
3. Pane levykeasemaan tyhjä levyke kuljetuksen ajaksi. Se suojaa levyasemaa. Älä käytä levykettä,
jolle olet tallentanut tai jolle aiot tallentaa tietoja.
4. Sammuta tietokone ja lisälaitteet.
5. Irrota virtajohto pistorasiasta ja sitten tietokoneesta.
6. Irrota järjestelmän osat ja ulkoiset laitteet ensin virtalähteestään ja sitten tietokoneesta.
HUOMAUTUS: Varmista ennen tietokoneen kuljettamista, että kaikki kortit ovat
asianmukaisesti paikoillaan korttipaikoissa.
7. Pakkaa tietokone ja lisälaitteet alkuperäisiin pakkauslaatikoihinsa tai samanlaisiin pakkauksiin,
joissa on riittävästi pakkausmateriaalia suojaamassa niitä.
FIWW Kuljettamisen valmistelu 27

5 Staattinen sähköpurkaus

Sormista tai muista johtimista tuleva staattinen sähköpurkaus saattaa vahingoittaa järjestelmän piirilevyjä tai muita staattiselle sähkölle herkkiä osia. Vahingoittuminen saattaa lyhentää laitteen odotettavissa olevaa käyttöikää.
28 Luku 5 Staattinen sähköpurkaus FIWW

Sähköstaattisten vaurioiden estäminen

Vältä sähköstaattisia vahinkoja noudattamalla seuraavia varotoimia:
Vältä käsikosketusta kuljettamalla ja säilyttämällä tuotteita sähköstaattisesti turvallisissa
pakkauksissa.
Pidä staattiselle sähkölle herkät osat pakkauksissaan, kunnes ne ovat staattisesta sähköstä
vapaassa työasemassa.
Ennen kuin otat osat pakkauksesta, aseta ne maadoitetulle pinnalle.
Vältä koskettamasta nastoja, johtimia tai piirejä.
Huolehdi aina kunnollisesta maadoituksesta, ennen kuin kosketat staattiselle sähkölle herkkää
osaa tai yksikköä.
FIWW Sähköstaattisten vaurioiden estäminen 29

Maadoitusmenetelmät

Maadoitusmenetelmiä on useita. Kun käsittelet sähköstaattisesti herkkiä osia, käytä vähintään yhtä seuraavista menetelmistä:
Käytä ranneketta, joka on liitetty maadoitettuun työasemaan tai tietokoneen runkoon
maadoitusjohdolla. Rannekkeet ovat joustavia maadoitushihnoja, joiden vastus maadoitusjohdossa on vähintään yksi megaohmi +/- 10 prosenttia. Varmista kunnollinen maadoitus pitämällä rannekkeen ulkonemaa ihoa vasten.
Käytä omilla jaloillaan seisovien työasemien luona kantapäähän, varpaisiin tai kenkiin kiinnitettäviä
hihnoja. Pidä hihnoja kummassakin jalassa, kun seisot johtavalla lattialla tai staattista sähköä hajottavalla matolla.
Käytä sähköä johtavia huoltotyökaluja.
Käytä mukana kuljetettavaa huoltovälineistöä, jossa on staattista sähköä poistava matto.
Jos sinulla ei ole asianmukaista maadoitusta varten suositeltavia välineitä, ota yhteys valtuutettuun HP­jälleenmyyjään tai huoltoon.
HUOMAUTUS: Jos haluat staattista sähköä koskevaa lisätietoa, ota yhteys HP-jälleenmyyjään
tai huoltoon.
30 Luku 5 Staattinen sähköpurkaus FIWW
Loading...
