Hardware-Referenzhandbuch

HP Compaq Business Desktops Modelle D220 und D230

Dokument-Teilenummer: 326324-042
Juni 2003
In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieser Computermodelle.
© 2003 Hewlett-Packard Company © 2003 Hewlett-Packard Development Company, L.P.
HP, Hewlett-Packard und das Hewlett-Packard Logo sind Marken der Hewlett-Packard Company in den USA und anderen Ländern.
Compaq, das Compaq Logo und iPAQ sind Marken der Hewlett-Packard Development Company, L.P. in den USA und anderen Ländern.
Microsoft, MS-DOS, Windows und Windows NT sind Marken der Microsoft Corporation in den USA und anderen Ländern.
Intel, Pentium, Intel Inside und Celeron sind Marken der Intel Corporation in den USA und anderen Ländern.
Adobe, Acrobat und Acrobat Reader sind Marken oder eingetragene Marken von Adobe Systems Incorporated.
Alle anderen in diesem Handbuch verwendeten Produktnamen sind unter Umständen Marken der jeweiligen Unternehmen.
Die Hewlett-Packard Company haftet nicht für technische oder redaktionelle Fehler und Auslassungen in diesem Dokument. Ferner übernimmt die Hewlett-Packard Company keine Haftung für Schäden, die direkt oder indirekt auf die Bereitstellung, Leistung und Nutzung dieses Materials zurückzuführen sind. Die Informationen in diesem Dokument werden ohne Gewähr für ihre Richtigkeit zur Verfügung gestellt und können ohne vorherige Ankündigung geändert werden. Die Garantien für HP Produkte werden ausschließlich in der entsprechenden, zum Produkt gehörigen Garantieerklärung beschrieben. Darüber hinaus gibt HP keine weiteren Garantien, weder ausdrücklich noch implizit. Aus dem vorliegenden Dokument sind keine weiter reichenden Garantieansprüche abzuleiten.
Dieses Dokument enthält urheberrechtlich geschützte Informationen. Ohne schriftliche Genehmigung der Hewlett-Packard Company darf dieses Dokument weder kopiert noch in anderer Form vervielfältigt oder übersetzt werden.
VORSICHT: In dieser Form hervorgehobener Text weist darauf hin, dass die Nichtbeachtung zu Verletzungen oder zum Tod führen kann.
ACHTUNG: In dieser Form gekennzeichneter Text weist auf eine Anleitung hin, deren Nichtbeachtung zur Beschädigung von Komponenten oder zum Verlust von Daten führen kann.
Hardware-Referenzhandbuch
HP Compaq Business Desktops Modelle D220 und D230
Zweite Ausgabe (Juni 2003)
Erste Ausgabe (April 2003) Dokument-Teilenummer: 326324-042

Inhalt

1 Hardware-Aufrüstung
Wartungsfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–1
Warnhinweise und Vorsichtsmaßnahmen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–2
Abnehmen der Abdeckung und der Frontblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–2
Entfernen der vorderen Laufwerksblenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5
5,25 Zoll-Laufwerksblende. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5
Diskettenlaufwerksblende. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6
Installieren von zusätzlichem Speicher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6
Installieren von Speichermodulen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–7
Einsetzen einer Erweiterungskarte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–9
Austauschen oder Aufrüsten eines Laufwerks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–10
Position der Laufwerke. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–11
Ausbauen eines 5,25-Zoll-Laufwerks. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–12
Ausbauen eines Diskettenlaufwerks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–13
Ausbauen des unteren Laufwerksrahmens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–14
Ausbauen einer 3,5-Zoll-Festplatte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–16
2 Batterieaustausch
Austauschen der Batterie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1
3 Allgemeine Pflegehinweise und Vorbereitungen
für den Transport
Allgemeine Pflegehinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–1
Vorsichtsmaßnahmen für CD-ROM-Laufwerke. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–2
Betrieb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–2
Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–2
Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–2
Transportvorbereitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–3
Hardware-Referenzhandbuch iii
Inhalt
4 Elektrostatische Entladung
Vermeiden von elektrostatischen Entladungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–1
Erdungsmethoden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–2
Index
iv Hardware-Referenzhandbuch

Hardware-Aufrüstung

HP Compaq Business Desktops Modelle D220 und D230
1

Wartungsfunktionen

Der Microtower Computer ist mit Funktionen ausgestattet, die das Aufrüsten und Warten erleichtern. Für die meisten der in diesem Kapitel beschriebenen Installationsvorgänge sind keine Werkzeuge erforderlich.
Hardware-Referenzhandbuch 1–1
Hardware-Aufrüstung

Warnhinweise und Vorsichtsmaßnahmen

Lesen Sie vor der Durchführung einer Aufrüstung sorgfältig alle entsprechenden Anweisungen, Hinweise zu Vorsichtsmaßnahmen und Warnhinweise.
VORSICHT: Um die Verletzungsgefahr durch Stromschlag und/oder heiße Oberflächen zu vermeiden, vergewissern Sie sich, dass Sie den Netzstecker aus der Steckdose gezogen haben. Warten Sie, bis die internen Systemkomponenten abgekühlt sind, bevor Sie diese anfassen.
VORSICHT: Um die Gefahr durch Stromschlag und Feuer sowie die Beschädigung der Geräte zu vermeiden, schließen Sie keine Telekommunikations- oder Telefonkabel an die Buchsen des Netzwerk-Controllers (NIC) an.
ACHTUNG: Statische Elektrizität kann die elektrischen Komponenten des Computers oder der optionalen Geräte beschädigen. Bevor Sie die hier beschriebenen Schritte durchführen, sollten Sie daher einen geerdeten Metallgegenstand berühren, um sich statisch zu entladen. Weitere Informationen erhalten Sie in Kapitel 4, „Elektrostatische Entladung“.
ACHTUNG: Vergewissern Sie sich, dass Sie den Computer ausgeschaltet und den Netzstecker aus der Steckdose gezogen haben, bevor Sie die Gehäuseabdeckung abnehmen.

Abnehmen der Abdeckung und der Frontblende

1. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie dann den Computer und eventuell vorhandene externe Geräte aus.
2. Ziehen Sie das Netzkabel aus der Steckdose 1 und aus dem Computer 2, und trennen Sie alle Verbindungen zu Peripheriegeräten.
1–2 Hardware-Referenzhandbuch
Hardware-Aufrüstung
3. Drehen Sie die beiden Schrauben heraus, mit denen die Abdeckungen am Computergehäuse befestigt sind. Manche Abdeckungen sind mit Rändelschrauben fixiert.
Entfernen Sie die rechte Abdeckung, um den Speicher zu erweitern
oder eine Erweiterungskarte zu erneuern. Entfernen Sie die linke Abdeckung, um ein Laufwerk zu erneuern.
4. Schieben Sie die Abdeckung ungefähr 2,5 cm nach hinten, und ziehen Sie sie vom Gerät ab.
Abnehmen der Abdeckungen
Führen Sie die Schritte in umgekehrter Reihenfolge aus, um die Abdeckung wieder anzubringen.
Die beiden Abdeckungen sind identisch. Eine Abdeckung verfügt
über Rändelschrauben, die gelöst werden können.
Hardware-Referenzhandbuch 1–3
Hardware-Aufrüstung
5. Die Frontblende nehmen Sie ab, indem Sie sie an der Unterkante unterhalb des niedrigsten Lüftungsschlitzes ergreifen und nach vorne und oben ziehen, um sie vom Gehäuse zu lösen.
Abnehmen der Frontblende
Eingebaut wird die Frontblende, indem Sie die beiden oberen Halterungen in die dafür vorgesehenen Öffnungen im Gehäuse einsetzen und die Blende in Position drücken.
Vergewissern Sie sich beim Einsetzen der Frontblende, dass deren
Oberkante mit der Oberkante des Gehäuses abschließt, bevor Sie die Blende in Position drücken.
1–4 Hardware-Referenzhandbuch
Hardware-Aufrüstung

Entfernen der vorderen Laufwerksblenden

1. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie dann den Computer und eventuell vorhandene externe Geräte aus.
2. Ziehen Sie den Netzstecker aus der Steckdose und vom Computer ab, und trennen Sie alle Verbindungen zu externen Geräten.
3. Nehmen Sie die Abdeckung des Computers ab.
4. Nehmen Sie die Frontblende ab.
5,25 Zoll-Laufwerksblende
Drücken Sie eine der Verriegelungen auf der Innenseite der großen Blende zur Außenkante, um die Laufwerksblende zu lösen. Ziehen Sie gleichzeitig die Laufwerksblende nach innen, um diese aus der Hauptblende zu lösen.
Entfernen der Laufwerksblende
Führen Sie die Schritte in umgekehrter Reihenfolge aus, um eine Laufwerksblende einzubauen.
Hardware-Referenzhandbuch 1–5
Hardware-Aufrüstung

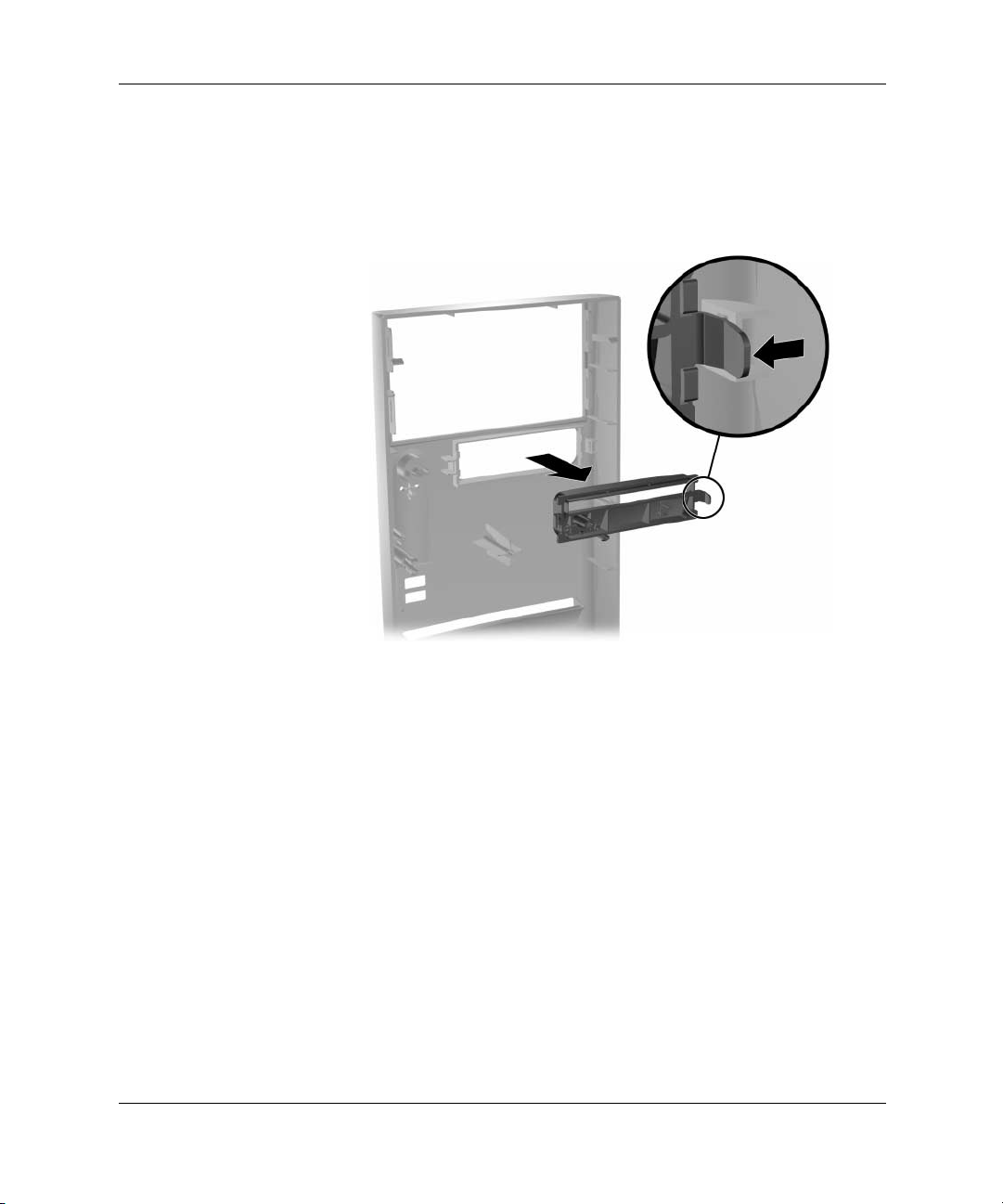

Diskettenlaufwerksblende
Ziehen Sie die rechte Verriegelung zur Mitte der Hauptblende. Ziehen Sie gleichzeitig die Laufwerksblende nach innen, um diese aus der Hauptblende zu lösen.
Entfernen der Laufwerksblende
Wiederholen Sie die Schritte in umgekehrter Reihenfolge, um die Diskettenlaufwerksblende einzubauen.

Installieren von zusätzlichem Speicher

Der Computer ist mit DDR-SDRAM-Speicher (Double Data Rate-Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate) ausgestattet. Dabei handelt es sich um DIMMs (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen).
Die Steckplätze für Speichermodule auf der Systemplatine können mit DIMMs nach Industriestandard bestückt werden. Diese Speicher­modulsteckplätze sind mit mindestens einem vorinstallierten Speichermodul bestückt. Um die maximale Speicherunterstützung zu erzielen, ist möglicherweise das Austauschen des vorinstallierten Speichermoduls durch ein DIMM mit höherer Kapazität erforderlich.
1–6 Hardware-Referenzhandbuch
Wenn Ihr System DDR-SDRAM-DIMMs unterstützt, sind für eine einwandfreie Funktionsweise ungepufferte 184-polige, PC 2100/266 MHz-kompatible 2- bzw. 2,5-Volt-DDR-SDRAM­DIMMs (CL = 2 oder CL = 2,5) oder PC 2700/333 MHz-kompatible 2,5-Volt-DDR-SDRAM- DIMMs (CL = 2,5) nach Industriestandard erforderlich. Sie müssen außerdem mit den obligatorischen SPD-Daten (SPD = Serial Presence Detect) des JEDEC (Joint Electronic Device Engineering Council) ausgestattet sein. DIMMs mit x4 SDRAM werden nicht unterstützt. Das System startet nicht mit DIMMs, die nicht unterstützt werden.
Installieren von Speichermodulen
ACHTUNG: Die Kontakte der Speichermodul-Steckplätze sind aus Gold.
Wenn Sie den Speicher aufrüsten, müssen Sie darauf achten, dass Sie ebenfalls Speichermodule mit Metallkontakten aus Gold verwenden, um eine Korrosion und/oder Oxidation zu verhindern, die durch einen Kontakt zwischen nicht kompatiblen Metallen auftreten können.
ACHTUNG: Statische Elektrizität kann die elektronischen Komponenten des Computers bzw. der optionalen Karten beschädigen. Bevor Sie die hier beschriebenen Schritte durchführen, sollten Sie daher einen geerdeten Metallgegenstand berühren, um sich statisch zu entladen. Weitere Informationen erhalten Sie in Kapitel 4, „Elektrostatische Entladung“.
Hardware-Aufrüstung
ACHTUNG: Achten Sie darauf, dass Sie die Kontakte eines Speichermoduls nicht berühren. Das Modul kann ansonsten beschädigt werden.
1. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie dann den Computer und eventuell vorhandene externe Geräte aus.
2. Ziehen Sie den Netzstecker aus der Steckdose und vom Computer ab, und trennen Sie alle Verbindungen zu externen Geräten.
Wenn sich in Schacht 5 eine Festplatte befindet, müssen Sie den
unteren Laufwerksrahmen entfernen, bevor Sie die Speichermodule entnehmen.
3. Nehmen Sie die rechte Abdeckung ab.
VORSICHT: Lassen Sie die internen Systemkomponenten vor dem Berühren ausreichend abkühlen, um Verbrennungen durch heiße Bauteile zu vermeiden.
Hardware-Referenzhandbuch 1–7
Hardware-Aufrüstung
4. Legen Sie den Computer auf die Seite, um die Arbeit daran zu vereinfachen.

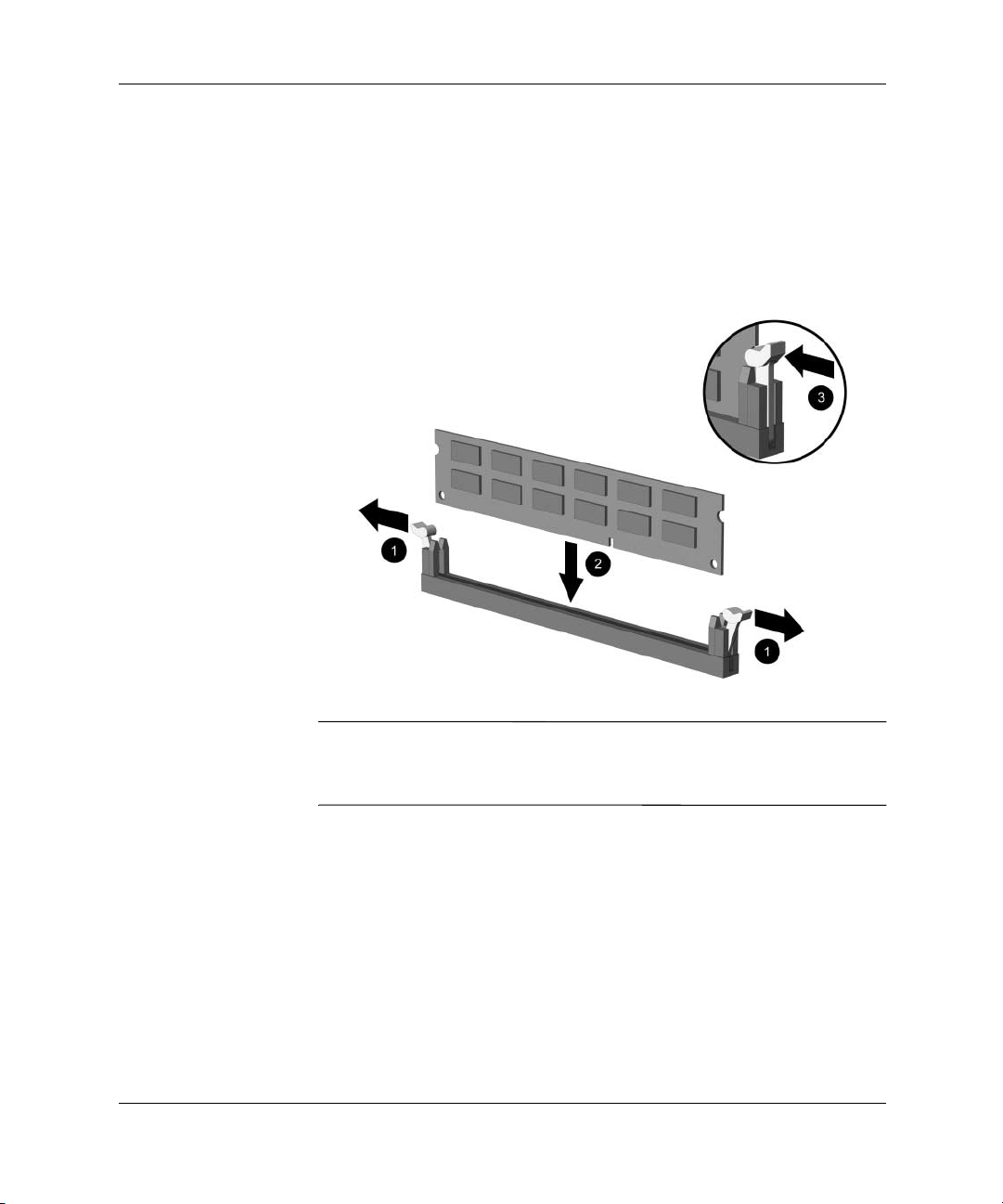

5. Öffnen Sie beide Halterungen des Speichermodulsteckplatzes 1, und setzen Sie das Speichermodul in den Steckplatz 2 ein. Setzen Sie das erste zusätzliche Modul in den Steckplatz direkt neben dem vorinstallierten Modul ein, und setzen Sie die restlichen Module entsprechend der numerischen Reihenfolge der Steckplätze ein.
Einsetzen eines Speichermoduls
Die Speichermodule können nur in einer Richtung eingesetzt werden.
Richten Sie die Kerbe am Modul auf die Nase am Speichermodul­steckplatz aus.
6. Drücken Sie das Modul bis zum Anschlag in den Steckplatz, und achten Sie darauf, dass es fest sitzt. Setzen Sie die Halterungen in die Verriegelungsposition 3.
7. Wiederholen Sie die Schritte 5 und 6 für jedes zusätzliche Modul, das Sie einsetzen möchten.
Um den Computer wieder zusammenzusetzen, führen Sie die oben stehenden Schritte in der umgekehrten Reihenfolge durch.
1–8 Hardware-Referenzhandbuch

Einsetzen einer Erweiterungskarte

1. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie dann den Computer und eventuell vorhandene externe Geräte aus.
2. Ziehen Sie den Netzstecker aus der Steckdose und vom Computer ab, und trennen Sie alle Verbindungen zu externen Geräten.
3. Nehmen Sie die rechte Abdeckung ab.
4. Legen Sie den Computer auf die Seite, um die Arbeit daran zu vereinfachen.
Fahren Sie mit Schritt 10 fort, wenn Sie eine Erweiterungskarte in einen freien Steckplatz einsetzen möchten.
5. Ziehen Sie zum Herausnehmen einer installierten Erweiterungskarte alle mit der Erweiterungskarte verbundenen Kabel ab.
6. Drehen Sie die Schraube oben am Erweiterungssteckplatz heraus.
7. Halten Sie die Karte an beiden Ecken fest, und ziehen Sie sie durch Hin- und Herbewegen vorsichtig aus dem Steckplatz. Achten Sie darauf, dass die Karte dabei andere Komponenten nicht beschädigt.
Hardware-Aufrüstung
8. Bewahren Sie die Karte in einer Antistatikverpackung auf.
9. Setzen Sie eine Erweiterungssteckplatzabdeckung oder eine neue Erweiterungskarte ein, um den freien Steckplatz zu schützen.
Fahren Sie mit Schritt 12 fort, wenn Sie keine Erweiterungskarte einsetzen möchten.
10. Entfernen Sie die Steckplatzabdeckung.
Hardware-Referenzhandbuch 1–9
Hardware-Aufrüstung
11. Schieben Sie die Erweiterungskarte in den Erweiterungssteckplatz, und drücken Sie sie fest hinein.
Einsetzen einer Erweiterungskarte
Drücken Sie eine Erweiterungskarte beim Einsetzen so fest in den
Steckplatz hinein, dass sämtliche Anschlüsse ordnungsgemäß und fest sitzen.
12. Befestigen Sie die Schraube am oberen Rand des Erweiterungs­steckplatzes, um das Bauteil im Gehäuse zu fixieren.
13. Bringen Sie die Abdeckung wieder an.
14. Schließen Sie externe Kabel, falls vorhanden, an die eingesetzte Erweiterungskarte an.
Konfigurieren Sie den Computer neu, falls dies notwendig ist.

Austauschen oder Aufrüsten eines Laufwerks

Der Computer unterstützt bis zu fünf Laufwerke, die in verschiedenen Konfigurationen eingebaut werden können.
In diesem Abschnitt werden die Schritte zum Austauschen oder Aufrüsten der Speicherlaufwerke beschrieben. Für die Führungsschrauben der Laufwerke ist ein T-15 Torx-Schraubendreher erforderlich.
1–10 Hardware-Referenzhandbuch
ACHTUNG: Gewährleisten Sie, dass auf der Festplatte gespeicherte persönliche Dateien auf einem externen Speichermedium gesichert werden, bevor Sie die Festplatte entfernen. Andernfalls kommt es zum Verlust von Daten. Nachdem Sie die primäre Festplatte ausgetauscht haben, müssen Sie die Restore Plus! CD ausführen, um die werkseitig von Compaq installierten Dateien zu laden.
Position der Laufwerke
Hardware-Aufrüstung
Position der Laufwerke
Beschreibung
1 2 5,25-Zoll-Laufwerksschacht für optionale Laufwerke
3 3,5-Zoll-Laufwerksschacht (1,44-MB-Diskettenlaufwerk
abgebildet)*
4 5 Interner Standard-3,5-Zoll-Laufwerksschacht für Festplatten
*Bei einem optischen Laufwerk handelt es sich um ein CD-ROM-, CD-R/RW-, DVD-ROM- oder DVD-R/RW-Laufwerk bzw. um ein CD-RW-/DVD-Kombinationsgerät.
Hardware-Referenzhandbuch 1–11
Hardware-Aufrüstung

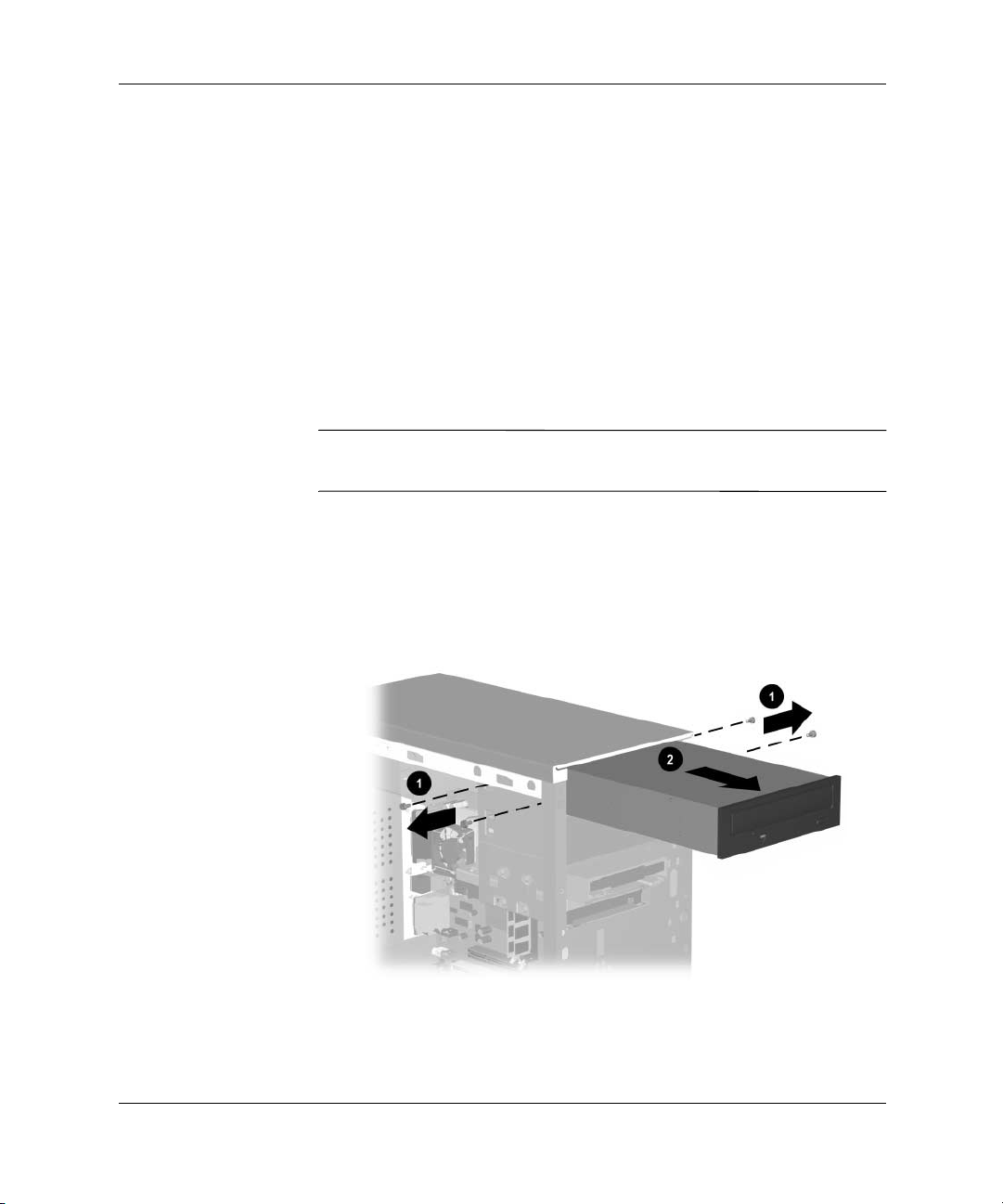

Ausbauen eines 5,25-Zoll-Laufwerks
1. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie dann den Computer und eventuell vorhandene externe Geräte aus.
2. Ziehen Sie den Netzstecker aus der Steckdose und vom Computer ab, und trennen Sie alle Verbindungen zu externen Geräten.
3. Entfernen Sie die rechte und die linke Abdeckung.
4. Nehmen Sie die Frontblende ab.
5. Ziehen Sie eventuelle Stromversorgungs-, Daten- und Audiokabel von der Rückseite des Laufwerks ab.
In gewissen Fällen ist es leichter, die Kabel zu lösen, wenn Sie das
Laufwerk aus dem Laufwerkschacht ziehen.
6. Drehen Sie die vier Schrauben (zwei auf jeder Seite) heraus, mit denen das Laufwerk im Laufwerksrahmen befestigt ist 1.
7. Ziehen Sie das Laufwerk aus dem Laufwerksrahmen wie unten gezeigt heraus 2.
Ausbauen eines 5,25-Zoll-Laufwerks
1–12 Hardware-Referenzhandbuch
Wiederholen Sie die Schritte in umgekehrter Reihenfolge, um ein Laufwerk einzubauen.
Bei der ersten Installation eines 5,25-Zoll-Laufwerks in Schacht 2
müssen Sie das Laufwerk in Schacht 1 entnehmen und die Metallab­deckung vor Schacht 2 herausdrücken.
VORSICHT: Nachdem Sie die Abdeckung entfernt haben, kann die Innenseite des Schachts scharfe Kanten aufweisen.
Ausbauen eines Diskettenlaufwerks
1. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie dann den Computer und eventuell vorhandene externe Geräte aus.
2. Ziehen Sie den Netzstecker aus der Steckdose und vom Computer ab, und trennen Sie alle Verbindungen zu externen Geräten.
3. Entfernen Sie die rechte und die linke Abdeckung.
Hardware-Aufrüstung
4. Nehmen Sie die Frontblende ab.
5. Ziehen Sie die Daten- und Stromkabel auf der Rückseite des Laufwerks ab.
6. Drehen Sie die vier Schrauben (zwei auf jeder Seite) heraus, mit denen das Laufwerk im Laufwerksrahmen befestigt ist 1.
7. Schieben Sie das Laufwerke nach vorne aus dem Gehäuse 2.
Hardware-Referenzhandbuch 1–13
Hardware-Aufrüstung
Ausbauen eines Diskettenlaufwerks
Zum Wiedereinsetzen des Diskettenlaufwerks führen Sie diese Schritte in umgekehrter Reihenfolge durch.
Ausbauen des unteren Laufwerksrahmens
1. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie dann den Computer und eventuell vorhandene externe Geräte aus.
2. Ziehen Sie den Netzstecker aus der Steckdose und vom Computer ab, und trennen Sie alle Verbindungen zu externen Geräten.
3. Entfernen Sie die rechte und die linke Abdeckung.
4. Nehmen Sie die Frontblende ab.
5. Entnehmen Sie das Diskettenlaufwerk.
6. Ziehen Sie die Daten- und Stromkabel auf der Rückseite aller eingebauten 3,5-Zoll-Laufwerke ab.
1–14 Hardware-Referenzhandbuch
Hardware-Aufrüstung
7. Lösen Sie die vier Schrauben, mit denen der Laufwerksrahmen am Gehäuse befestigt ist 1. Lösen Sie anschließend die einzelne Schraube, mit der der untere Laufwerksrahmen auf der rechten Seite des Gehäuses am festen oberen Laufwerksrahmen befestigt ist 2.
8. Schieben Sie den unteren Laufwerksrahmen um etwa 1/2 Zoll nach hinten, um ihn vom oberen Rahmen zu lösen 3.
Ausbauen des unteren Laufwerksrahmens
Wiederholen Sie die Schritte in umgekehrter Reihenfolge, um den unteren Laufwerksrahmen einzubauen.
ACHTUNG: Verwenden Sie beim Befestigen der Rändelschrauben immer die kurze Schraube (5/32 Zoll) an der seitlichen Befestigungsposition und die vier längeren Schrauben an der Vorderseite des Gehäuses.
Hardware-Referenzhandbuch 1–15
Hardware-Aufrüstung
Ausbauen einer 3,5-Zoll-Festplatte
1. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie dann den Computer und eventuell vorhandene externe Geräte aus.
2. Ziehen Sie das Netzkabel aus der Steckdose und vom Computer ab, und trennen Sie alle Verbindungen zu externen Geräten.
3. Entfernen Sie die rechte und die linke Abdeckung.
4. Nehmen Sie die Frontblende ab.
5. Bauen Sie das Diskettenlaufwerk aus.
6. Ziehen Sie die Daten- und Stromkabel auf der Rückseite aller eingebauten 3,5-Zoll-Laufwerke ab.
7. Bauen Sie den unteren Laufwerksrahmen aus.
8. Drehen Sie die vier Schrauben (zwei auf jeder Seite) heraus, mit denen das Laufwerk im Laufwerksrahmen befestigt ist.
9. Schieben Sie das Laufwerk aus dem Laufwerksrahmen.
Ausbauen einer 3,5-Zoll-Festplatte
Zum Wiedereinsetzen des Laufwerksrahmens führen Sie diese Schritte in umgekehrter Reihenfolge durch.
1–16 Hardware-Referenzhandbuch

Austauschen der Batterie

Die in Ihrem Computer vorinstallierte Batterie versorgt die Echtzeituhr mit Strom und hat eine Lebensdauer von ungefähr drei Jahren. Tauschen Sie die im Computer vorhandene Batterie nur gegen eine Batterie desselben Typs aus. Der Computer wird mit einer Lithium-Knopfzelle mit 3 Volt geliefert.
Die Lebensdauer der Lithiumbatterie kann verlängert werden, indem
der Computer an eine Strom führende Netzsteckdose angeschlossen wird bzw. angeschlossen bleibt. Die Lithiumbatterie wird nur benötigt, wenn der Computer NICHT an eine Netzsteckdose angeschlossen ist.
VORSICHT: Der Computer ist mit einer internen Lithium-Mangandioxid-Batterie ausgestattet. Falls die Batterie nicht sachgemäß behandelt wird, besteht Brand­und Verletzungsgefahr. Beachten Sie folgende Vorsichtsmaßnahmen, um Verletzungen zu vermeiden:
Laden Sie die Batterie nicht wieder auf.
Setzen Sie die Batterie nicht Temperaturen von über 60° C aus.
Bauen Sie die Batterie nicht auseinander, setzen Sie sie keinen
mechanischen äußeren Einflüssen und keinen Flüssigkeiten oder Feuer aus.
Tauschen Sie die Batterie nur gegen geeignete
HP/Compaq-Ersatzprodukte aus.
2

Batterieaustausch

ACHTUNG: Bevor die Batterie ausgetauscht wird, ist es unbedingt
erforderlich, die CMOS-Einstellungen des Computers zu sichern. Durch das Entfernen bzw. Austauschen der Batterie werden die CMOS-Einstellungen gelöscht. Informationen zum Sichern der CMOS-Einstellungen finden Sie im Fehlerbeseitigungs-Handbuch.
Hardware-Referenzhandbuch 2–1
Batterieaustausch
Batterien, Batteriesätze und Akkus dürfen nicht mit dem gewöhnlichen Hausmüll entsorgt werden. Um sie der Wiederverwertung oder dem Sondermüll zuzuführen, nutzen Sie die öffentlichen Sammelstellen, oder setzen Sie sich bezüglich der Entsorgung mit einem HP/Compaq Partner in Verbindung.
ACHTUNG: Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Geräte beschädigen. Bevor Sie die hier beschriebenen Schritte durchführen, sollten Sie daher einen geerdeten Metallgegenstand berühren, um sich statisch zu entladen.
1. Bereiten Sie den Computer für die Demontage vor.
2. Nehmen Sie die rechte Abdeckung ab.
Möglicherweise müssen Sie eine Erweiterungskarte herausnehmen,
um Zugang zur Batterie zu erhalten.
3. Suchen Sie die Batterie und deren Halterung auf der Systemplatine.
4. Führen Sie zum Austauschen der Batterie die folgenden Schritte abhängig vom jeweiligen Batteriehalterungstyp auf der Systemplatine aus.
5. Um die Batterie aus ihrer Halterung zu lösen, drücken Sie die Metallklammer zurück, mit der die Batterie an einer Seite gehalten wird.
2–2 Hardware-Referenzhandbuch
Batterieaustausch
6. Nachdem sich die Batterie gelöst hat, nehmen Sie sie heraus.
Entnehmen der Batterie
Hardware-Referenzhandbuch 2–3
Batterieaustausch
7. Um die neue Batterie einzusetzen, schieben Sie die Austauschbatterie mit dem Pluspol nach oben an einer Seite unter die Nase der Halterung. Drücken Sie die andere Seite der Batterie nach unten, bis sie einrastet.
Einlegen der Batterie
Nachdem die Batterie ausgetauscht wurde, schließen Sie den Vorgang
mit den folgenden Schritten ab:
8. Bringen Sie die Gehäuseabdeckungen wieder an.
9. Stecken Sie den Netzstecker ein, und schalten Sie den Computer ein.
Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit Hilfe von Computer Setup erneut fest. Entsprechende Anleitungen finden Sie im Computer Setup (F10) Utility Handbuch.
2–4 Hardware-Referenzhandbuch
Allgemeine Pflegehinweise und
Vorbereitungen für den Transport

Allgemeine Pflegehinweise

Beachten Sie die folgenden Hinweise für die Pflege Ihres Computers und Monitors:
Sorgen Sie dafür, dass Ihr Computer auf einer stabilen und geraden
Fläche steht. Lassen Sie auf der Rückseite des Computers und über dem Monitor ungefähr 7,5 cm Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist.
Betreiben Sie den Computer auf keinen Fall ohne Gehäuseabdeckung.
Stellen Sie sicher, dass Luft in den Computer eintreten und dort
zirkulieren kann. Blockieren Sie nicht die Lüftungsschlitze und Lufteinlasslöcher.
Schützen Sie den Computer vor Feuchtigkeit, direkter
Sonneneinstrahlung sowie vor extremen Temperaturen.
3
Schützen Sie den Computer und die Tastatur vor dem Eindringen
von Flüssigkeiten.
Decken Sie nie die Lüftungsschlitze des Monitors ab.
Schalten Sie den Computer aus, bevor Sie eine der folgenden
Wartungsarbeiten durchführen:
Wischen Sie das Computergehäuse mit einem weichen,
mit Wasser angefeuchteten Tuch ab. Reinigungsmittel können die Beschichtung angreifen und beschädigen.
Reinigen Sie von Zeit zu Zeit die Lüftungsschlitze
des Computers. Staub und andere Substanzen können die Schlitze verstopfen und damit die Luftzirkulation verringern.
Hardware-Referenzhandbuch 3–1
Allgemeine Pflegehinweise und Vorbereitungen für den Transport

Vorsichtsmaßnahmen für CD-ROM-Laufwerke

Beachten Sie beim Betreiben oder Reinigen des CD-ROM-Laufwerks die folgenden Hinweise.
Betrieb
Bewegen Sie das Laufwerk nicht, während es in Betrieb ist.
Andernfalls können beim Lesen der Daten Fehler auftreten.
Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen
aus, da sich im Gerät sonst Kondenswasser bilden kann. Wenn während des Betriebs plötzliche Temperaturschwankungen auftreten, warten Sie mindestens eine Stunde, bevor Sie das Gerät ausschalten. Wenn Sie das Gerät sofort nutzen, können Lesefehler auftreten.
Stellen Sie das Laufwerk niemals an einem Ort auf, an dem es
hoher Feuchtigkeit, extremen Temperaturen, Vibrationen oder direkter Sonneneinstrahlung ausgesetzt ist.
Reinigung
Reinigen Sie die Abdeckung und die Bedienelemente mit einem
weichen, trockenen Tuch. Sie können das Tuch auch mit Wasser anfeuchten, dem Sie ein mildes Reinigungsmittel zugesetzt haben. Sprühen Sie Reinigungsmittel niemals direkt auf das Gerät.
Verwenden Sie keine Lösungsmittel wie Alkohol oder Reini-
gungsbenzin. Diese Mittel können die Oberfläche beschädigen.
Sicherheit
Wenn Fremdkörper oder Flüssigkeiten in das CD-ROM-Laufwerk gelangen, ziehen Sie sofort den Netzstecker des Computers. Lassen Sie das Laufwerk in diesem Fall von einem HP Servicepartner prüfen.
3–2 Hardware-Referenzhandbuch
Allgemeine Pflegehinweise und Vorbereitungen für den Transport

Transportvorbereitung

Falls Sie den Computer transportieren müssen, beachten Sie die folgenden Hinweise:
1. Sichern Sie die auf dem Festplattenlaufwerk befindlichen Daten vor dem Transport im Netzwerk oder auf Wechselmedien. Stellen Sie sicher, dass die für die Sicherung verwendeten Medien keinen elektrischen oder magnetischen Impulsen ausgesetzt sind, während sie gelagert oder transportiert werden.
Die Festplatte wird automatisch gesperrt, wenn die Stromzufuhr zum
System unterbrochen wird.
2. Bauen Sie Wechselmedien und MultiBay Laufwerke aus, und bewahren Sie sie separat auf.
3. Schalten Sie den Computer und sämtliche externen Geräte aus.
4. Ziehen Sie das Netzkabel zuerst aus der Steckdose und anschließend aus dem Computer heraus.
5. Verpacken Sie die Systemkomponenten, MultiBay Laufwerke und externen Geräte in der Originalverpackung oder einer ähnlichen Verpackung mit genügend Verpackungsmaterial, um sie zu schützen.
Hardware-Referenzhandbuch 3–3

Elektrostatische Entladung

Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen.

Vermeiden von elektrostatischen Entladungen

Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden:
Vermeiden Sie das direkte Berühren empfindlicher Bauteile,
indem Sie diese in antistatischen Behältern transportieren und aufbewahren.
Bewahren Sie die elektrostatisch empfindlichen Teile in den
Behältern auf, bis sie sich an einem vor elektrostatischen Entladungen geschützten Arbeitsplatz befinden.
4
Arbeiten Sie auf einer geerdeten Oberfläche, wenn Sie die Teile
aus den Schutzbehältern nehmen.
Vermeiden Sie eine Berührung der Stifte, Leitungen und
Schaltungsbauteile.
Erden Sie sich immer, bevor Sie Komponenten oder Bauteile
berühren, die gegenüber elektrostatischen Entladungen empfindlich sind.
Hardware-Referenzhandbuch 4–1
Elektrostatische Entladung

Erdungsmethoden

Es gibt mehrere Erdungsmethoden. Verwenden Sie eine oder mehrere der folgenden Erdungsmethoden, bevor Sie empfindliche Komponenten berühren oder installieren:
Verwenden Sie ein Antistatikarmband, das über ein Erdungskabel an
einen geerdeten Arbeitsplatz bzw. ein geerdetes Computergehäuse angeschlossen ist. Antistatikarmbänder sind flexible Bänder mit einem Mindestwiderstand von 1 MOhm +/–10% im Erdungskabel. Stellen Sie eine ordnungsgemäße Erdung sicher, indem Sie die leitende Oberfläche des Armbands direkt auf der Haut tragen.
Verwenden Sie vergleichbare Bänder an Fersen, Zehen oder
Füßen, wenn Sie im Stehen arbeiten. Tragen Sie die Bänder an beiden Füßen, wenn Sie auf leitfähigem Boden oder Antistatik-Fußmatten stehen.
Verwenden Sie leitfähiges Werkzeug.
Verwenden Sie eine transportable Wartungsausrüstung mit einer
Antistatik-Arbeitsmatte.
Wenn Sie keine geeigneten Hilfsmittel besitzen, um eine ordnungsgemäße Erdung sicherzustellen, wenden Sie sich an Ihren HP Servicepartner.
Weitere Informationen zu statischer Elektrizität erhalten Sie bei
Ihrem HP Servicepartner.
4–2 Hardware-Referenzhandbuch

Index

A
Ausbau und Austausch
Microtower Typ 2, Batterie Microtower Typ 2, Laufwerk Microtower Typ 2, Speicher
Ausbauen und Austauschen
Microtower Typ 2,
3,5-Zoll-Festplatte 1–16
Microtower Typ 2,
3,5-Zoll-Laufwerk 1–16
B
Batterie
Microtower Typ 2, Ausbauen und
Austauschen
2–1
C
CD-ROM-Laufwerk
Reinigung und
Sicherheitshinweise
3–2
E
Elektrostatische Entladung
Erdungsmethoden Vermeiden von
Schäden
4–1
4–2
2–1
1–12
1–6
L
Laufwerk
Microtower Typ 2, Ausbauen und
Austauschen
Microtower Typ 2, Ausbauen einer
3,5-Zoll-Festplatte
Laufwerkspositionen
Microtower Typ 2
1–12
1–16
1–11
M
Microtower Typ 2
Batterieausbau und -austausch Laufwerksausbau und -austausch Laufwerkspositionen Speicherausbau und -austausch
Microtower Typ 2, Ausbauen einer
3,5-Zoll-Festplatte
1–11
1–16
2–1
P
Pflege der Geräte 3–1
S
Speicher
Microtower Typ 2, Ausbauen und
Austauschen
1–6
T
Transporthinweise 3–3
1–12
1–6
V
Vorbereitung für Transport 3–3
Hardware-Referenzhandbuch Index–1
Loading...
