HP 9250C Digital Sender

Getting Started Guide Guide de mise en route Kurzanleitung Guida introduttiva Handleiding Aan de slag Guia de introdução

FCC Regulations

Trademark Credits

English

Reproduction, adaptation, or translation without prior written permission is prohibited, except as allowed under the copyright laws.

The information contained in this document is subject to change without notice.

The only warranties for HP products and services are set forth in the express warranty statements accompanying such products and services. Nothing herein should be construed as constituting an additional warranty. HP shall not be liable for technical or editorial errors or omissions contained herein.

CB472-90943

Edition 1, 6/2007

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy. If this equipment is not installed and used in accordance with the instructions, it can cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation; the presence of interference can be determined by turning the equipment off and on.

If this equipment does cause harmful interference to radio or television communications, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna; increase distance between equipment and receiver; connect equipment to an outlet on a circuit different from that to which the receiver is located; or consult your dealer or an experienced radio/television technician.

Note: Any changes or modifications to the device that are not expressly approved by HP could void the user's authority to operate this equipment

Microsoft® and Windows® are U.S. registered trademarks of Microsoft Corporation.

Pentium® is a registered trademark of Intel Corporation or its subsidiaries in the United States and other countries.

Install and Setup the Device

Installation environment

Prepare the site

Select a well-ventilated, dust-free area to install the device. Place the device on a sturdy surface.

552.62 mm (17.82 inches) 571.82 mm (22.51 inches)

0 inches)

.40 inches)

English

340.26 mm (13

System requirements

To install the HP 9250C Digital Sender, the computer system must have the following features:

Fast Ethernet 100Base-TX or Ethernet 10Base-T

●

Access to an SMTP e-mail gateway

●

NOTE HP highly recommends establishing SMTP gateway on your own local area network.

However, the device can be configured for e-mail functionality even if mail services are provided by an outside Internet service provider (ISP) over a digital subscription line (DSL).

340.26 mm (13

ENWW Installation environment 1

Device components

English

Unpack the device

Remove all shipping bags, tape, and packing material.

1 Getting started guide

2 Digital sender documentation and HP DSS optional software

3 Digital sender

4 Control panel overlays (if included)

5 Power cord

Identify device parts

Front of device

1. Control panel

2. Jam release

3. Output bin

2 Install and Setup the Device ENWW

4. ADF input tray

5. Keyboard (pull to open)

6. On/off switch

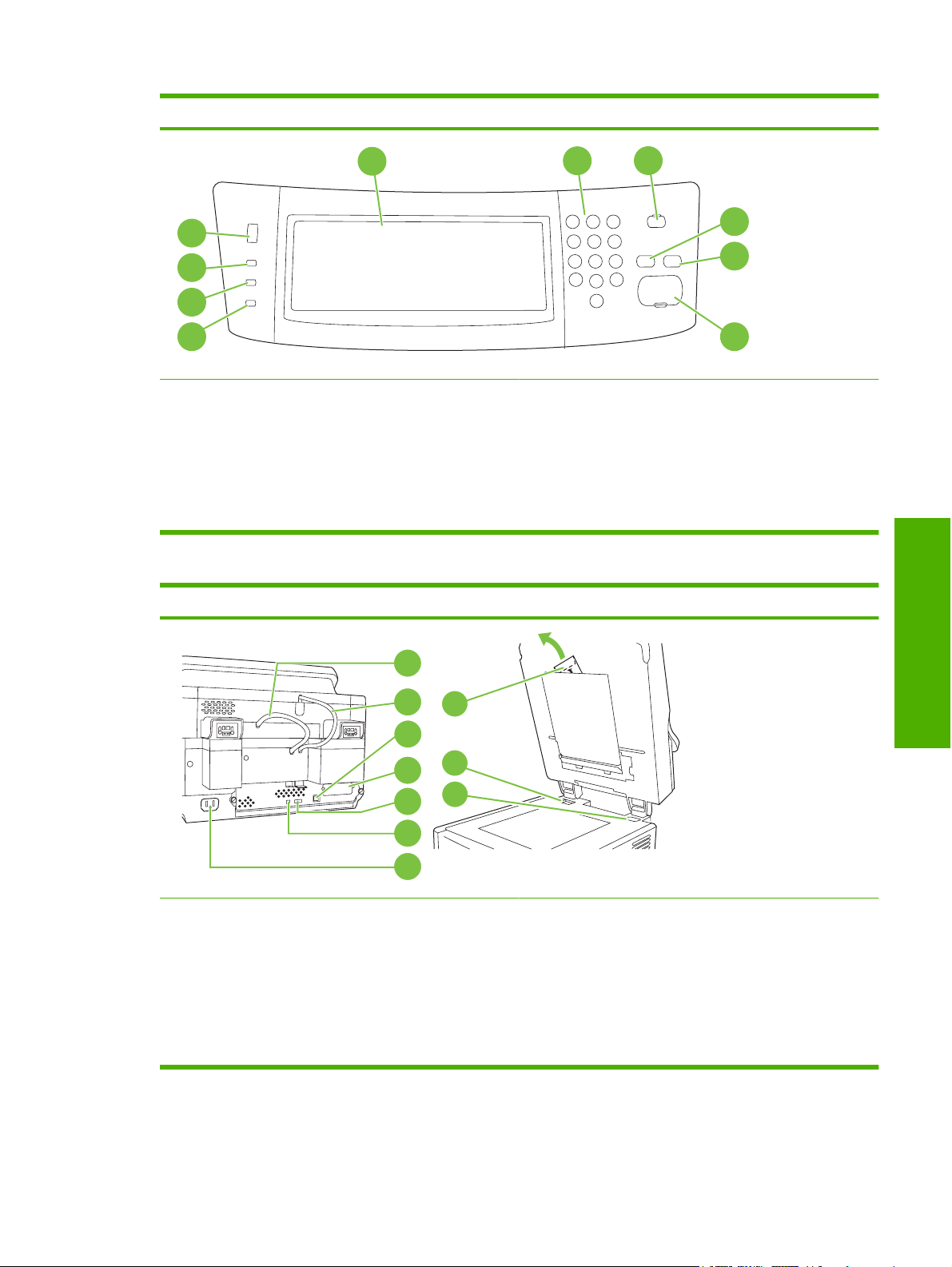

Control Panel

1. Attention light

2. Data light

3. Ready light

4. Brightness-adjustment dial

5. Touchscreen graphical display

Back of device, lock, and serial number

6. Numeric keypad

7. Sleep button

8. Reset button

9. Stop button

10. Start button

English

7. ADF cable

8. Control-panel cable

9. 10/100Base-T network port

10. EIO port

11. USB host port (for third-party accessories)

12. USB device port (if needed for firmware upgrades)

13. Power connector

14. Scanner lock

15. Serial number

16. Extra mylar sheets

ENWW Device components 3

Starting up

English

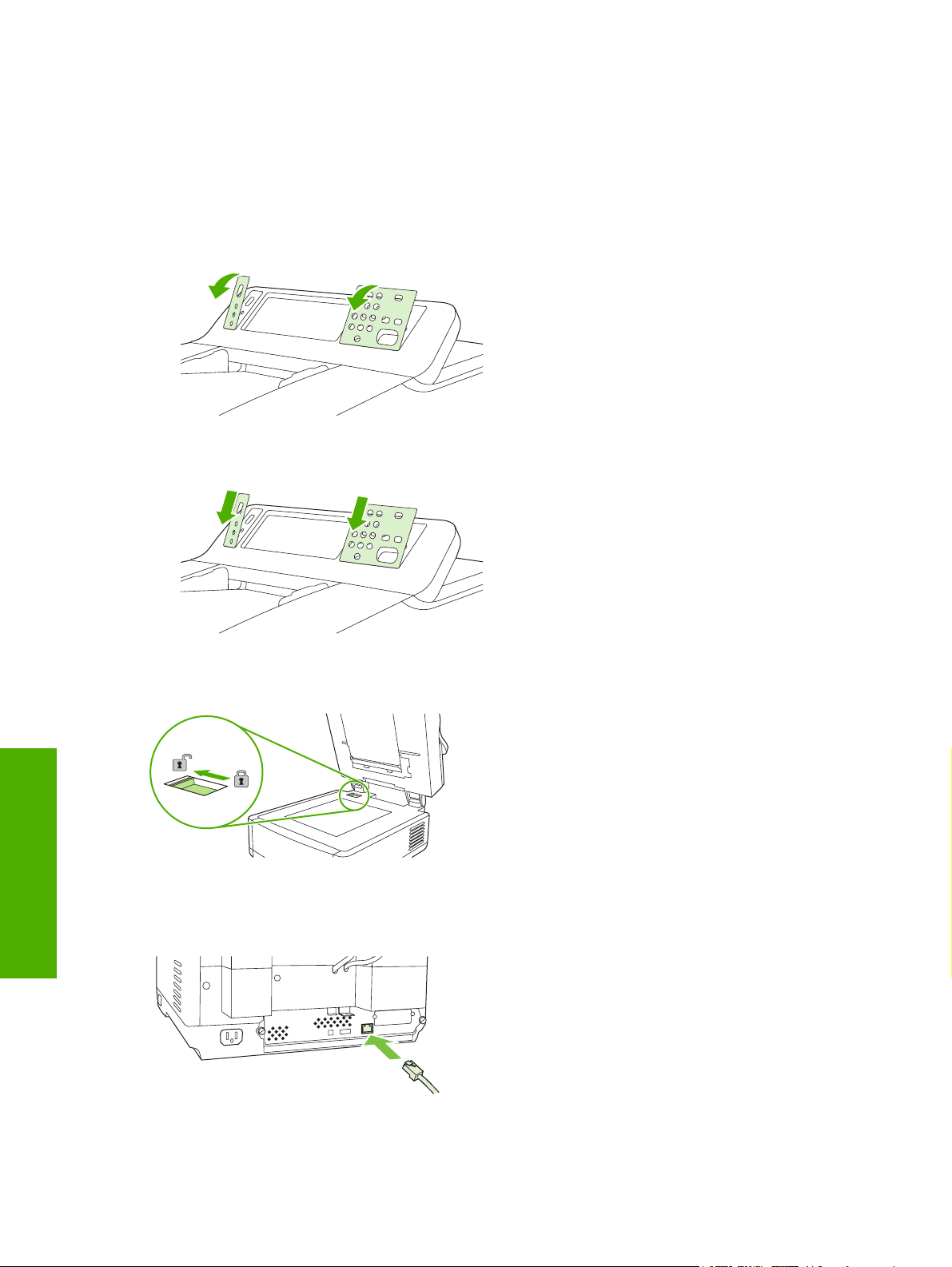

Changing the control panel overlays

Use the following procedure to change the control-panel overlay, if needed.

1. Insert a small, flat-blade tool in the slot at the top edge. Lift the top and pull it off the control panel.

2. Place the overlay to align correctly with the buttons. Slide the bottom edge down first and snap it

onto the control panel

Unlock the scanner

Connect the network cable

4 Install and Setup the Device ENWW

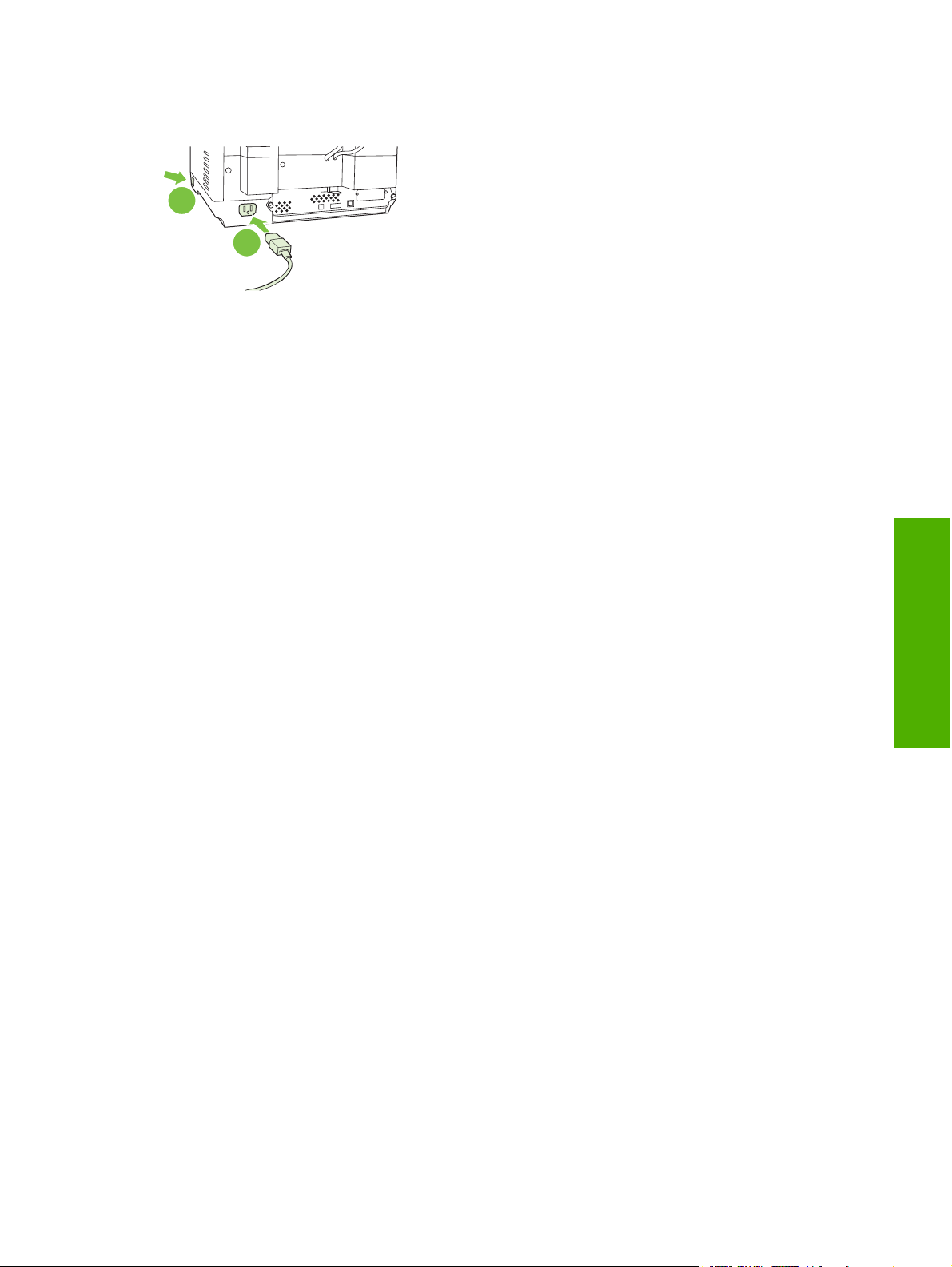

Connect the power cord

1. Connect the power cord to the device and outlet.

2. Turn on the power switch and follow the prompts on the control panel.

Configure the control-panel settings

Basic default settings

Language settings

After the device warms up, the messages on the control panel appear in English. Change the language in one of two ways:

Select the preferred language from the Language menu the first time the device is turned on. The

●

language must be selected within 60 seconds after the menu appears.

English

Change the language at any time from the Administration menu. First touch Device Behavior,

●

touch Language, touch the preferred language, and then touch Save.

Date and time settings

Touch Exit if the date and time settings are correct. Touch OK to change these settings.

Assign the IP address

The device must be assigned a valid IP (Internet Protocol) address on the network. If the network uses dynamic host configuration protocol (DHCP), the IP address can be assigned automatically. DHCP is the default setting in the digital sender. Manually assign an IP address if DHCP is not being used.

Find the automatically assigned DHCP IP address

On the home screen, touch Network Address. The IP address appears on the Network Address screen.

If the Network Address button does not appear, find the IP address:

Touch Administration, and then touch Information.

●

Touch Configuration/Status Pages, and then touch Configuration Page.

●

Touch Show. The digital-sender configuration information appears.

●

Touch OK to see the Jetdirect data. Scroll through the information to find the IP address.

●

ENWW Configure the control-panel settings 5

Manually assign an IP address

English

Device configuration

1. Touch Administration, and then touch Initial Setup.

2. Touch Networking and I/O, and then touch Embedded Jetdirect.

3. Touch TCP/IP, and then touch either IPV4 Settings (such as http://192.168.1.1) or IPV6 (such as

http://[2001:0ba0:0000.0000.0000.0000.0000:1234]).

4. Touch Config Method.

5. Touch Manual, and then touch Save.

6. Touch Manual settings.

7. Touch IP address. Touch the IP address field, and then type the IP address.

8. Touch OK.

Before configuring, have the following information:

The host name or IP address of the simple mail transfer protocol (SMTP) e-mail server that will

●

send e-mail from the digital sender

The host name or IP address of the Lightweight Directory Access Protocol (LDAP) server that will

●

retrieve e-mail addresses (optional)

The preferred folder paths for the send-to-folder feature

●

The host name or IP address of the digital sender

●

Use the following keys on the keyboard to help navigate through the configuration screens.

Press the Escape key to return to the previous screen.

●

Press the Tab key to move the cursor to the next field.

●

6 Install and Setup the Device ENWW

Install and configure Embedded Web Server (EWS)

Install and configure EWS to access the following features:

●

E-mail

Folder

Addressing

Kerberos authentication

●

LDAP authentication

●

Group 1/Group 2 PIN authentication

●

1. Open a web browser and type the device IP address.

2. Select the Digital Sending tab and complete the General Settings information.

3. Select E-mail Settings and then type the SMTP server address.

If you are using an Internet Service Provider (ISP) for Internet access and e-mail you might need to contact your ISP to obtain the SMTP server name, and to determine if you need to enter an account name and password for SMTP authentication.

4. Select E-mail Address Book to enter frequently-used e-mail addresses and e-mail distribution

lists. The Fax Address Book and Fax Speed Dials are located in the left navigation area.

5. Select Send To Folder to set up one or more folder destinations for scanned documents.

Install and configure digital sending software (DSS)

Install and configure digital sending software (optional) to access the following features:

English

Workflow

●

OCR

●

Lanfax

●

Tip If a previous version of HP DSS is already installed, save time by copying settings with the

copy settings feature in the MFP configuration tab when installing the newer device.

The digital sender must be on and connected to the network in order to successfully complete the software installation process.

Install the software on the server that will be supporting the HP Digital Sending Software (HP DSS) service. After installation, the HP DSS runs in the background as a service, starting automatically whenever the server is restarted.

Verify the device installation

Test the installation and configuration using the E-Mail and Network Folder options on the control- panel display.

1. Place a document face-up in the ADF or face-down on the flatbed glass.

2. Touch E-Mail.

Windows authentication

●

Lanfax authentication

●

Netware authentication

●

3. Type the user name and password, if prompted.

ENWW Device configuration 7

English

Where to look for more information

4. If not prompted to log in, touch From: and then type an e-mail address.

5. Touch To: and then type the same e-mail address.

6. Touch OK and then press Start. The device scans the document and sends it to you as an e-mail

attachment.

7. Repeat this process using the Network Folder option, and verify that the file is sent to the correct

folder.

A successful test shows that the device will scan and send documents to the configured e-mail address or folder.

If the device does not send the file correctly, verify the device installation and configuration.

Feature Description For more

information

Scan to E-mail Scan a document and send it to any e-mail address

Scan to Folder Scan a document to one or more network folders

Address Book for E-mail and Fax

User PIN Authentication Requires authorization to use device

LDAP Addressing Search an LDAP directory for names and e-mail

LDAP Authentication

Kerberos Authentication

DSS LANFax Route fax jobs via an existing LANFax

DSS Send to Folder

DSS Workflow Capture information about scanned documents;

DSS Windows Negotiated Authentication

DSS LDAP Authentication

Enter names, e-mail addresses, and fax numbers

addresses

Require user authentication to use specific features

infrastructure

Scan a document to one or more network folders.

route documents to other applications

Requires user authentication to use specific features

EWS user guide

DSS support guide

8 Install and Setup the Device ENWW

Troubleshooting and customer support

Troubleshooting

Problem Action to take

The digital sender will not scan and is unable to complete the job. A Please try again error message is displayed.

The Find Servers button on the E-Mail Settings screen did not find any servers.

The Find Servers button on the Authentication Settings screen did not find any servers.

The scanner head lock is still in the locked position. Switch it to the unlocked position.

●

Unlock the scanner.

See

Verify that you have a functioning SMTP server on the network.

Click the Add… button on the E-Mail Settings screen and type the host name or IP address of the SMTP server. After typing the address, click the Test button to verify that the software can contact the server.

If testing the server is unsuccessful, contact the network administrator to help troubleshoot the communication with the server.

If you have any other digital senders or MFPs that are using the HP DSS service, use the Copy Settings button on the MFP Configuration tab of the HP MFP DSS Configuration Utility to copy the settings from a device that is functioning correctly, and then use the Paste Settings button to apply those settings to the digital sender.

Verify that there is a functioning LDAP server on the network.

Type the host name or IP address of the LDAP server into the LDAP Server text box. After typing in the address, touch Find Settings to retrieve the server settings. Then touch Test to verify that the software can contact the server.

If testing the server is unsuccessful, contact the network administrator to help troubleshoot the communication with the server.

If there are any other digital senders or MFPs that are using the HP DSS service, use the Copy Settings button on the MFP Configuration tab of the HP MFP DSS Configuration Utility to copy the settings from a device that is functioning correctly, and then use the Paste Settings button to apply those settings to the digital sender.

English

The digital sender is not working.

Scanned pages are blank or have repeated patterns.

The image quality is poor.

The ADF feeds multiple sheets, skews sheets, or jams frequently.

Verify that the power cord is securely connected to the device and that it is plugged

●

into the power outlet.

Verify that the device is turned on.

●

Clear any error messages on the control-panel display.

●

Verify that the network cable is securely connected to the device.

●

Verify that one of the two green LEDs just above the device network port is on.

●

Verify that a page is not already located on the glass.

●

Verify that the document that you are trying to send is placed correctly in the ADF (face-

●

up) or on the glass (face-down).

Try changing some of the scan settings, where possible, such as resolution or file type,

●

to improve the image quality.

Adjust the guides so that they are snug against the stack but do not bend the stack.

●

Verify that the ADF input tray or output bin is not overloaded. Each tray can hold a

●

maximum of 50 pages, but this capacity may be lower when using certain types of media.

Verify that the paper is stacked square and straight in the ADF.

●

ENWW Troubleshooting and customer support 9

Problem Action to take

English

If the original was previously stapled or three-hole-punched, make sure the pages are

●

not stuck together.

Verify that the type of media that is being loaded meets the required specifications.

●

See the HP 9250C Digital Sender User Guide for media specifications.

An e-mail transmission did not arrive at the destination e-mail address.

A document that you sent to a folder did not arrive at the destination folder.

The bottom of a page that you sent is cut off.

The control panel is using the wrong language.

Customer support

If the e-mail address was manually typed, resend the e-mail message. Re-enter the e-

●

mail address, and verify that the correct format has been used (no spaces, the required @ sign, the required period) in both the To: and From: text boxes.

Resend the e-mail. Type the name in the correct format in the From: field so that the

●

message is not rejected and so that you receive a message back if the e-mail transmission fails.

Have the network administrator verify that SMTP Relay is enabled on the mail server

●

in order to allow sending to e-mail addresses outside of your company.

Have the network administrator verify that the SMTP server is functioning.

●

Resend the document.

●

Verify whether the file name might have been modified to resolve a duplicate-file-name

●

error.

If the document was sent from the glass, the document page might be too long. The

●

maximum length for documents scanned from the glass is A4, or 210 x 297 mm (8.27 x 11.69 inches).

Use the control-panel menu to set the correct language. See Language settings.

●

See the HP 9250C Digital Sender User Guide on the CD-ROM. For HP Customer Care information, see the support flyer that came with the device, or go to

www.hp.com/support/9250c.

10 Install and Setup the Device ENWW

Réglementations de la FCC

Marques

Il est interdit de reproduire, adapter ou traduire ce manuel sans autorisation expresse par écrit, sauf dans les cas permis par les lois régissant les droits d'auteur.

Les informations contenues dans ce document sont sujettes à modification sans préavis.

Les seules garanties concernant les produits et services HP sont énoncées dans la

Français

garantie qui accompagne ces produits et services. Rien en ceci ne devra être interprété comme constituant une garantie supplémentaire. HP ne pourra être tenue pour responsable des erreurs techniques et rédactionnelles ou des omissions présentes dans ce document.

CB472-90943

Edition 1, 6/2007

Les tests effectués sur cet équipement ont déterminé qu’il est conforme aux prescriptions des unités numériques de classe B, telles que spécifiées à l’article 15 des normes de la FCC (Commission fédérale des communications). Ces limites sont destinées à assurer une protection suffisante contre les interférences produites dans une installation résidentielle. Cet équipement produit, utilise et peut émettre de l’énergie sous forme de fréquences radio. Si ce matériel n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, l’absence d’interférences ne peut pas être garantie dans une installation particulière, mais elles peuvent être déterminées en éteignant et rallumant l'appareil.

Si ce matériel provoque des interférences qui perturbent les communications radio ou télévisées, l'utilisateur peut y remédier en appliquant l’une des mesures suivantes : Réorienter ou déplacer l’antenne de réception ; Augmenter la distance séparant l’équipement du récepteur ; Connecter l’équipement à une prise située sur un circuit différent de celui sur lequel se trouve le récepteur ; Consulter le revendeur ou un technicien radio/télévision expérimenté.

Microsoft® et Windows® sont des marques déposées de Microsoft Corporation aux États-Unis.

Pentium® est une marque déposée d'Intel Corporation ou de ses filiales aux États-Unis et dans d'autres pays.

Remarque : Toute modification apportée au périphérique sans le consentement de HP peut se traduire par la révocation du droit d’exploitation de l’équipement dont jouit l’utilisateur.

Installation et configuration du périphérique

Environnement d'installation

Préparation du site

Choisissez une zone correctement ventilée et exempte de poussière pour installer le périphérique. Placez le périphérique sur une surface résistante.

552.62 mm (17.82 inches) 571.82 mm (22.51 inches)

0 inches)

.40 inches)

Français

340.26 mm (13

Configuration minimale

Pour installer la HP Digital Sender 9250C, l'ordinateur doit disposer de la configuration suivante :

Fast Ethernet 100Base-TX ou Ethernet 10Base-T

●

Accès à une passerelle de messagerie SMTP

●

Remarque HP recommande vivement la configuration d'une passerelle SMTP sur votre réseau

local. Toutefois, le périphérique peut être configuré pour les fonctionnalités de messagerie même si les services de messagerie sont fournis par un fournisseur de services Internet extérieur via une ligne numérique (DSL).

340.26 mm (13

FRWW Environnement d'installation 1

Composants du périphérique

Déballage du périphérique

Sortez le périphérique de son carton et retirez tous les adhésifs et les emballages.

Français

Identification des différentes parties du périphérique

1 Guide de mise en route

2 Documentation de la HP Digital Sender et du logiciel en option HP DSS

3 Digital Sender (expéditeur numérique)

4 Caches du panneau de commande (si fournis)

5 Cordon d'alimentation

Avant du périphérique

1. Panneau de commande

2. Élimination des bourrages

3. Bac de sortie

2 Installation et configuration du périphérique FRWW

4. Bac d'alimentation automatique (BAA)

5. Clavier (tirer pour ouvrir)

6. Interrupteur

Panneau de commande

1. Voyant Attention

2. Voyant Données

3. Voyant Attention

4. Réglage de la luminosité

5. Écran graphique tactile

Arrière du périphérique, verrou et numéro de série

6. Pavé numérique

7. Bouton Veille

8. Bouton Réinitialiser

9. Bouton Arrêter

10. Bouton Démarrer

Français

7. Câble du bac d'alimentation automatique

8. Câble du panneau de commande

9. Port réseau 10/100Base-T

10. Port EIO

11. Port hôte USB (pour accessoires tiers)

12. Port de périphérique USB (si nécessaire pour mises à jour logicielles)

13. Connecteur pour alimentation

14. Verrou du scanner

15. Numéro de série

16. Feuilles Mylar supplémentaires

FRWW Composants du périphérique 3

Démarrage

Changement des caches du panneau de commande

Français

Utilisez la procédure suivante pour changer le cache du panneau de commande si nécessaire.

1. Insérez un petit outil à tête plate dans le logement situé sur le côté supérieur. Soulevez la partie

supérieure et retirez-le du panneau de commande.

2. Placez le cache de façon à l'aligner correctement avec les boutons. Faites glisser tout d'abord le

côté inférieur et enclenchez-le sur le panneau de commande.

Désactivation du verrou du scanner

Branchement du câble réseau

4 Installation et configuration du périphérique FRWW

Branchement du cordon d'alimentation

1. Reliez le cordon d'alimentation au périphérique et à la prise murale.

2. Mettez l'interrupteur sur la position Marche et suivez les instructions qui s'affichent sur le panneau

de commande.

Français

FRWW Démarrage 5

Configuration du panneau de commande

Paramètres de base par défaut

Paramètres de langue

Français

Paramètres Date et heure

Affectation de l'adresse IP

Une fois le préchauffage du périphérique terminé, des messages s'affichent sur le panneau de commande en anglais. Pour modifier la langue, procédez de l'une des manières suivantes :

Sélectionnez la langue de votre choix dans le menu Langue lors de la première utilisation du

●

périphérique. La langue doit être choisie dans les 60 secondes qui suivent l'apparition du menu.

Changez la langue à tout moment à partir du menu Administration. Appuyez tout d'abord sur

●

Comportement du périphérique, appuyez sur Langue, puis sur la langue de votre choix et enfin, appuyez sur Enregistrer.

Appuyez sur Quitter si les paramètres de date et d'heure sont corrects. Appuyez sur OK pour modifier ces paramètres.

Vous devez affecter une adresse IP (Internet Protocol) valide au périphérique sur le réseau. Si le réseau utilise un protocole DHCP, l'adresse IP peut être affectée automatiquement. DHCP est le paramètre par défaut de l'expéditeur numérique. Affectez une adresse IP manuellement, si le protocole DHCP n'est pas utilisé.

Recherche automatique de l'adresse IP DHCP

Sur l'écran d'accueil, appuyez sur Adresse réseau. L'adresse IP apparaît sur l'écran Adresse réseau.

Si le bouton Adresse réseau n'apparaît pas, recherchez l'adresse IP :

Appuyez sur Administration, puis sur Information.

●

Appuyez sur Page de configuration/Page d'état, puis sur Page de configuration.

●

Appuyez sur Afficher. Les informations de configuration de l'expéditeur numérique s'affichent.

●

Appuyez sur OK pour afficher les données Jetdirect. Faites défiler les informations pour rechercher

●

l'adresse IP.

Affectation manuelle de l'adresse IP

1. Appuyez sur Administration, puis sur Configuration initiale.

2. Appuyez sur Réseau et E/S, puis sur Jetdirect intégré.

3. Appuyez sur TCP/IP, puis sur Paramètres IPV4 (par exemple http://192.168.1.1) ou IPV6 (par

exemple http://[2001:0ba0:0000.0000.0000.0000.0000:1234]).

4. Appuyez sur Méthode de configuration.

5. Appuyez sur Manuel, puis sur Enregistrer.

6 Installation et configuration du périphérique FRWW

6. Appuyez sur Paramètres manuels.

7. Appuyez sur Adresse IP. Appuyez sur le champ de l'adresse IP, puis tapez l'adresse IP.

8. Appuyez sur OK.

Français

FRWW Configuration du panneau de commande 7

Configuration du périphérique

Avant d'effectuer la configuration, munissez-vous des informations suivantes :

Le nom d'hôte ou l'adresse IP du serveur de messagerie SMTP (Simple Mail Transfer Protocol)

●

qui enverra le courrier électronique à partir de l'expéditeur numérique.

Le nom d'hôte ou l'adresse IP du serveur LDAP (Lightweight Directory Access Protocol) qui

●

accèdera aux adresses de messagerie (facultatif).

Les chemins d'accès aux dossiers préférés pour la fonction Envoyer vers dossier.

●

Le nom d'hôte ou l'adresse IP de l'expéditeur numérique.

●

Français

Installation et configuration du serveur Web intégré

Utilisez les touches suivantes du clavier pour naviguer entre les écrans de configuration.

Appuyez sur la touche Échap pour revenir à l'écran précédent.

●

Appuyez sur la touche Tabulation pour déplacer le curseur dans le champ suivant.

●

Installez et configurez le serveur Web intégré pour accéder aux fonctions suivantes :

Courrier électronique

●

Dossier

●

Adressage

●

Authentification Kerberos

●

Authentification LDAP

●

Authentification PIN groupe 1/groupe 2

●

1. Ouvrez un navigateur Web et tapez l'adresse IP du périphérique.

2. Sélectionnez l'onglet Envoi numérique et saisissez les informations requises dans Paramètres

généraux.

3. Sélectionnez Paramètres de messagerie, puis tapez l'adresse du serveur SMTP.

Si vous utilisez un fournisseur d'accès à Internet pour votre accès à Internet et votre messagerie électronique, vous devrez peut-être contacter votre fournisseur d'accès pour obtenir le nom du serveur SMTP et savoir si vous avez besoin de saisir un nom de compte et un mot de passe pour l'authentification SMTP.

4. Sélectionnez le Carnet d'adresses électroniques afin d'y saisir les adresses de messagerie ou

les listes de diffusion que vous utilisez fréquemment. Les options Carnet d'adresses électroniques et Numérotations rapides du télécopieur se trouvent dans la zone de navigation

de gauche.

5. Sélectionnez Envoyer vers dossier pour définir un ou plusieurs dossiers de destination pour les

documents numérisés.

Installation et configuration du logiciel d'envoi numérique

Installez et configurez le logiciel d'envoi numérique (facultatif) pour accéder aux fonctions suivantes :

8 Installation et configuration du périphérique FRWW

Flux de travail

●

Authentification Windows

●

OCR

●

Lanfax

●

Conseil Si une version précédente de HP DSS est déjà installée, copiez les paramètres à l'aide

de la fonctionnalité Copier les paramètres de l'onglet Configuration MFP lorsque vous installez le nouveau périphérique.

L'expéditeur numérique doit être allumé et connecté au réseau afin de pouvoir installer le logiciel correctement.

Installez le logiciel sur le serveur qui prendra en charge le service HP DSS (HP Digital Sending Software). Une fois l'installation terminée, le logiciel d'envoi numérique HP s'exécute en arrière-plan en tant que service et démarre automatiquement à chaque fois que le serveur est réinitialisé.

Vérification de l'installation du périphérique

Testez l'installation et la configuration en utilisant les options Messagerie élec. et Dossier réseau du panneau de commande.

1. Placez le document face recto vers le haut sur le bac d'alimentation automatique ou vers le bas

sur la vitre du scanner.

2. Appuyez sur Messagerie élec..

Authentification Lanfax

Authentification Netware

Français

3. À l'invite, entrez le nom d'utilisateur et le mot de passe.

4. Si vous n'êtes pas invité à vous connecter, appuyez sur De : puis tapez une adresse de

messagerie.

5. Appuyez sur A : puis tapez la même adresse de messagerie.

6. Appuyez sur OK puis sur Démarrer. Le périphérique numérise le document et vous l'envoie sous

forme de pièce jointe.

7. Renouvelez cette procédure en utilisant l'option Dossier réseau et vérifiez si le fichier a été envoyé

vers le dossier correct.

Un test réussi indique que le périphérique numérise et envoie les documents à l'adresse de messagerie ou au dossier configuré.

Si le périphérique n'envoie pas le fichier correctement, vérifiez son installation et sa configuration.

FRWW Configuration du périphérique 9

+ 53 hidden pages
