HP 2310t, 2310ti User's Guide [el]

LCD οθόνες αφής HP 2310t και 2310ti

Οδηγός χρήσης

Οι ονομασίες Microsoft, Windows και Windows Vista είναι εμπορικά σήματα ή σήματα κατατεθέντα της Microsoft Corporation στις ΗΠΑ ή/και άλλες χώρες.

Οι μόνες εγγυήσεις για προϊόντα και υπηρεσίες της HP αναφέρονται στις ρητές δηλώσεις εγγύησης που συνοδεύουν τα εν λόγω προϊόντα και υπηρεσίες. Κανένα στοιχείο στο παρόν δεν πρέπει να εκληφθεί ως πρόσθετη εγγύηση. Η HP δεν φέρει ευθύνη για παραλείψεις του παρόντος.

Το παρόν έγγραφο περιέχει πληροφορίες ιδιοκτησίας, οι οποίες προστατεύονται από τους νόμους περί πνευματικής ιδιοκτησίας. ∆εν επιτρέπεται η αντιγραφή, η αναπαραγωγή ή η μετάφραση σε άλλη γλώσσα του παρόντος εγγράφου, χωρίς προηγούμενη έγγραφη συγκατάθεση από την Hewlett-Packard Company

Πρώτη έκδοση (Μάρτιος 2010)

Kωδικός προϊόντος εγγράφου: 603455-151

τεχνικά ή συντακτικά λάθη ή

Πληροφορίες για τον οδηγό

Ο οδηγός αυτός παρέχει πληροφορίες σχετικά με την εγκατάσταση της οθόνης, των προγραμμάτων οδήγησης, τη χρήση του μενού της οθόνης, την αντιμετώπιση προβλημάτων και τις τεχνικές προδιαγραφές.

ΠΡΟΕΙ∆/ΣΗ! Το κείμενο που φέρει αυτήν την ένδειξη, υποδηλώνει ότι η μη τήρηση των οδηγιών

μπορεί να έχει ως αποτέλεσμα τραυματισμό ή θάνατο.

ΠΡΟΣΟΧΗ Αυτή η ένδειξη δηλώνει ότι αν δεν τηρηθούν οι συγκεκριμένες οδηγίες, μπορεί να

προκληθεί βλάβη στον εξοπλισμό ή απώλεια δεδομένων.

ΣΗΜΕΙΩΣΗ Αυτή η ένδειξη δηλώνει ότι το αντίστοιχο κείμενο παρέχει σημαντικές συμπληρωματικές

πληροφορίες.

ELWW iii

iv Πληροφορίες για τον οδηγό ELWW

Πίνακας περιεχομένων

1 Χαρακτηριστικά προϊόντος ........................................................................................................................... 1

Μοντέλα HP 2310t και 2310ti ............................................................................................................... 1

2 Οδηγίες ασφάλειας και συντήρησης ............................................................................................................ 3

Σημαντικές πληροφορίες για την ασφάλεια .......................................................................................... 3

Οδηγίες συντήρησης ............................................................................................................................ 4

Καθαρισμός της οθόνης ....................................................................................................... 4

Αποστολή της οθόνης .......................................................................................................... 5

3 Εγκατάσταση και ρύθμιση της οθόνης ......................................................................................................... 6

Στοιχεία πίσω πλευράς ......................................................................................................................... 6

Μοντέλο HP 2310t ............................................................................................................... 6

Μοντέλο HP 2310ti .............................................................................................................. 7

∆ρομολόγηση καλωδίων ...................................................................................................................... 8

Σύνδεση των καλωδίων ........................................................................................................................ 8

Σύνδεση καλωδίου VGA (αναλογικό) - μόνο για το μοντέλο HP 2310ti ............................... 9

Για να συνδέσετε το καλώδιο video DVI-D (ψηφιακό) .......................................................... 9

Σύνδεση καλωδίου video HDMI (ψηφιακό) - μόνο για το μοντέλο HP 2310t ..................... 10

Σύνδεση του καλωδίου ήχου ............................................................................................. 10

Σύνδεση του καλωδίου USB .............................................................................................. 11

Σύνδεση του καλωδίου τροφοδοσίας ................................................................................. 12

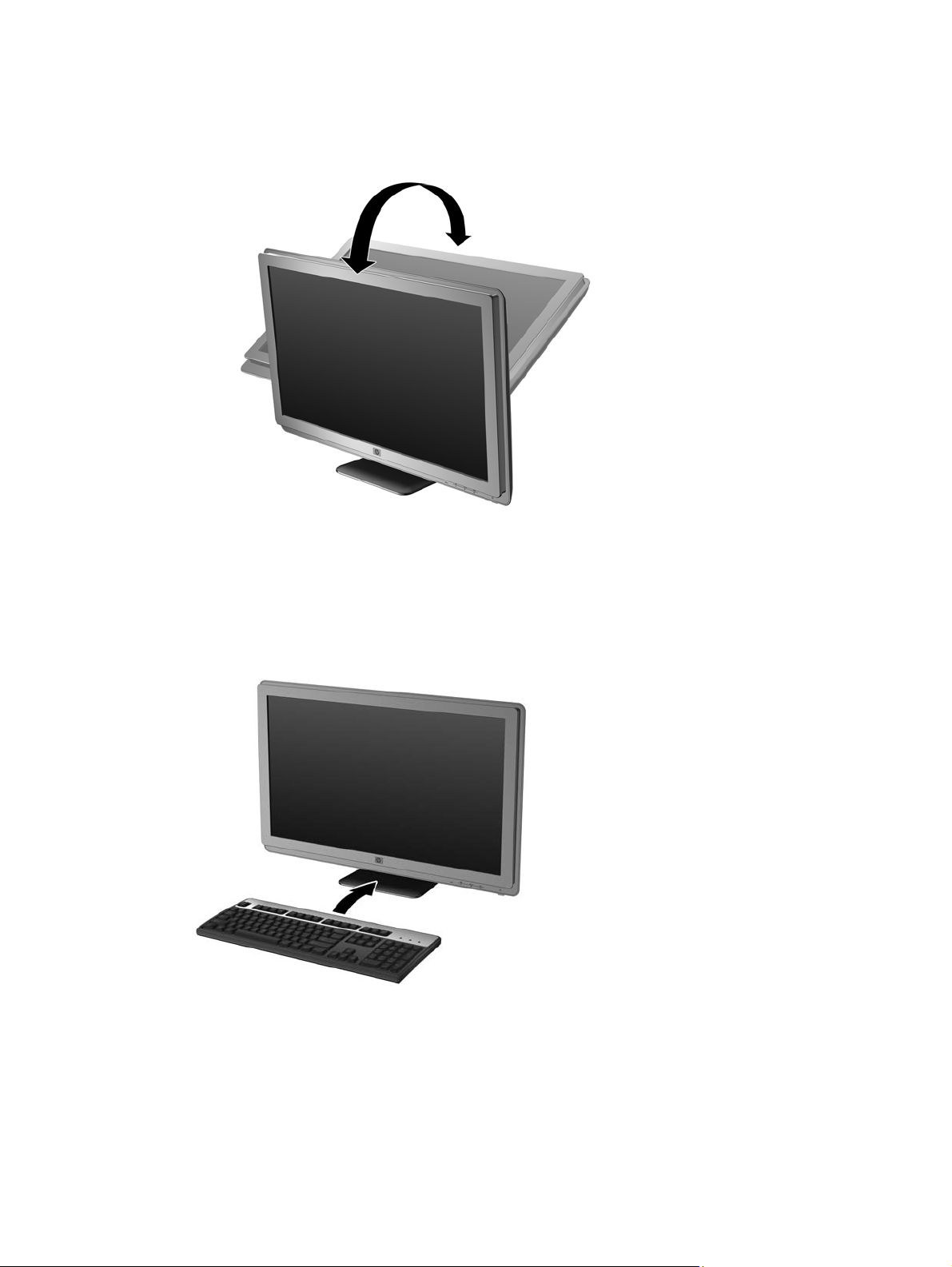

Ρύθμιση της κλίσης ............................................................................................................................ 12

Στάθμευση πληκτρολογίου ................................................................................................................. 13

Ενεργοποίηση της οθόνης .................................................................................................................. 13

Αφαίρεση της βάσης της οθόνης ........................................................................................................ 14

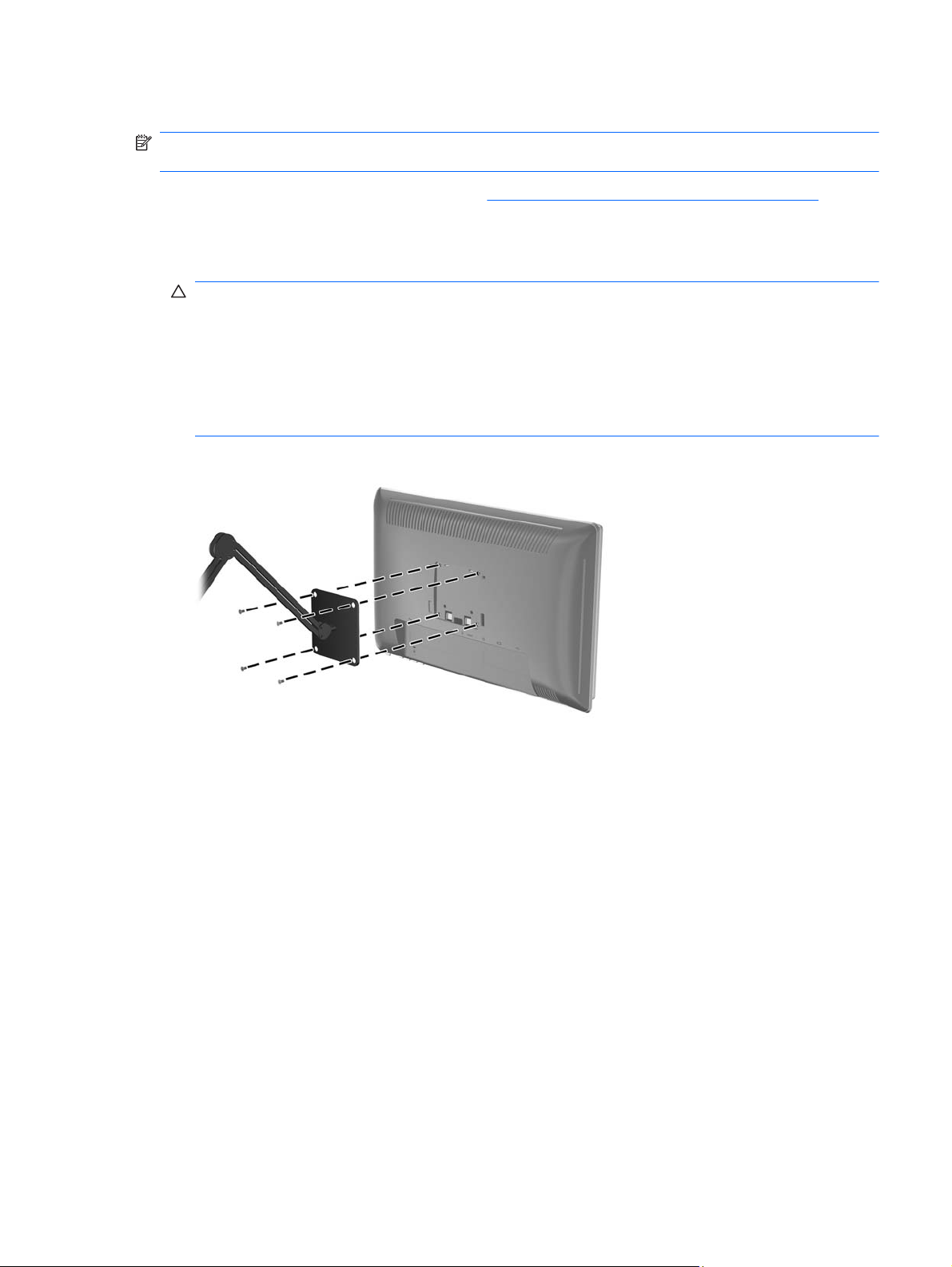

Ανάρτηση της οθόνης ........................................................................................................ 17

Εντοπισμός των ετικετών τιμών ......................................................................................................... 17

Εγκατάσταση κλειδαριάς καλωδίου .................................................................................................... 18

4 Λειτουργία της οθόνης ................................................................................................................................. 19

Λογισμικό και βοηθητικά προγράμματα ............................................................................................. 19

αρχείο πληροφοριών .................................................................................................... 19

Το

Το αρχείο αντιστοίχισης χρωμάτων εικόνας (ICM) ............................................................ 19

Εγκατάσταση των αρχείων .INF και .ICM ........................................................................................... 20

Εγκατάσταση από το CD ................................................................................................... 20

Λήψη από το Internet ......................................................................................................... 20

Εγκατάσταση οδηγού αφής (για Windows XP μόνο) .......................................................................... 20

ELWW v

Χρήση της οθόνης αφής ..................................................................................................................... 21

Χρήση της λειτουργίας αυτόματης ρύθμισης ...................................................................................... 23

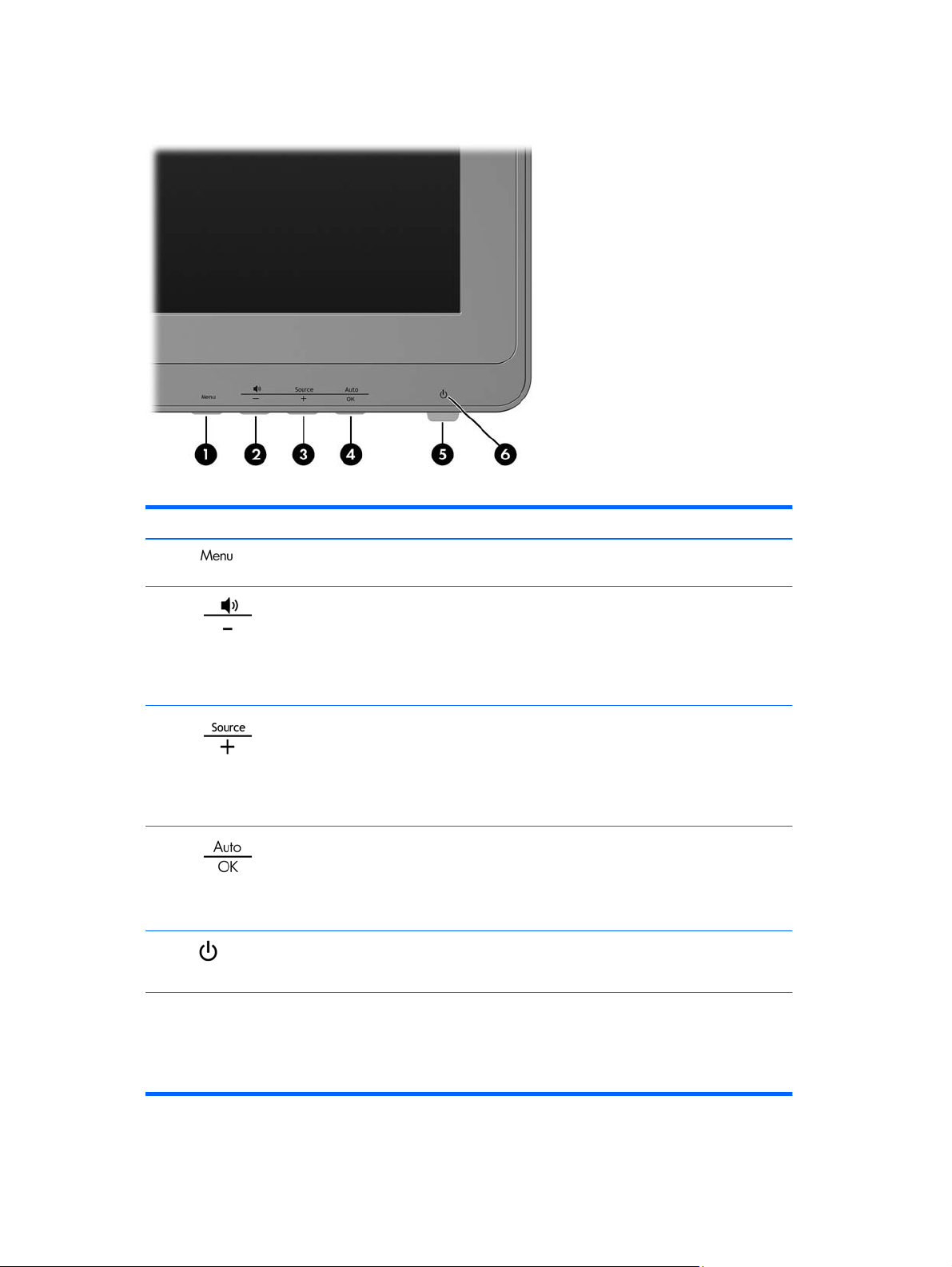

Στοιχεία ελέγχου πρόσοψης ............................................................................................................... 24

Προσαρμογή των ρυθμίσεων της οθόνης .......................................................................................... 25

Χρήση του μενού της οθόνης ............................................................................................. 25

Επιλογές του μενού OSD .................................................................................. 26

Βελτιστοποίηση μετατροπής σε ψηφιακό σήμα ................................................ 31

Προσδιορισμός καταστάσεων της οθόνης .......................................................................................... 32

Λειτουργία χρονοδιακόπτη αναμονής ................................................................................................. 34

Υποστήριξη sRGB .............................................................................................................................. 36

Αλλαγή της χρωματικής θερμοκρασίας .............................................................................. 36

Εγκατάσταση του αρχείου ICM sRGB για Microsoft Windows 2000 και Windows XP ...... 36

Εγκατάσταση του αρχείου sRGB ICM

Εγκατάσταση του αρχείου sRGB ICM για Microsoft Windows 7 ....................................... 37

Παράρτημα Α Αντιμετώπιση προβλημάτων ................................................................................................. 38

Επίλυση συνηθισμένων προβλημάτων .............................................................................................. 38

Online τεχνική υποστήριξη ................................................................................................................. 40

Προετοιμασία για κλήση στην υπηρεσία τεχνικής υποστήριξης ......................................................... 40

στα Microsoft Windows Vista ................................ 36

Παράρτημα Β Τεχνικές προδιαγραφές .......................................................................................................... 41

Μοντέλα 2310t και 2310ti ................................................................................................................... 41

Αναγνώριση προκαθορισμένων αναλύσεων οθόνης ......................................................................... 42

Εργοστασιακά προκαθορισμένες λειτουργίες προβολής 2310t και 2310ti ........................ 42

Μορφότυπα εικόνας υψηλής ευκρίνειας της 2310t ............................................................ 43

Εισαγωγή λειτουργιών χρήστη ........................................................................................................... 43

Λειτουργία εξοικονόμησης ενέργειας .................................................................................................. 44

Παράρτημα Γ Σημειώσεις

Σημείωση Ομοσπονδιακής Επιτροπής Επικοινωνιών ....................................................................... 45

Τροποποιήσεις .................................................................................................................. 45

Καλώδια ............................................................................................................................. 45

∆ήλωση συμμόρφωσης για προϊόντα που φέρουν το λογότυπο FCC (μόνο για τις Ηνωμένες

Πολιτείες) ............................................................................................................................................ 45

Canadian Notice ................................................................................................................................. 46

Avis Canadien .................................................................................................................................... 46

Σημείωση κανονισμών για την Ευρωπαϊκή Ένωση ........................................................................... 46

Σημείωση σχετικά με την εργονομία για τη Γερμανία ......................................................................... 47

Japanese Notice ................................................................................................................................. 47

Korean Notice ..................................................................................................................................... 47

Προδιαγραφές του σετ καλωδίων τροφοδοσίας ................................................................................. 47

Προδιαγραφές καλωδίων τροφοδοσίας για την

Σημειώσεις σχετικά με την περιβαλλοντικά ορθή διαχείριση του προϊόντος ...................................... 48

φορέων επιβολής κανονισμών .......................................................................... 45

Ιαπωνία ................................................... 48

vi ELWW

Απόρριψη υλικών .............................................................................................................. 48

Απόρριψη άχρηστου εξοπλισμού από χρήστες σε ιδιωτικά νοικοκυριά στην

Ευρωπαϊκή Ένωση ............................................................................................................ 48

Πρόγραμμα ανακύκλωσης της ΗΡ ..................................................................................... 49

Χημικές ουσίες ................................................................................................................... 49

Περιορισμός επικίνδυνων ουσιών (Οδηγία RoHS) ............................................................ 49

Κανονισμός EEE για την Τουρκία ...................................................................................... 50

Παράρτημα ∆ Ποιότητα οθόνης LCD και πολιτική εικονοστοιχείων .......................................................... 51

ELWW vii

viii ELWW

1 Χαρακτηριστικά προϊόντος

Μοντέλα HP 2310t και 2310ti

Οι LCD οθόνες αφής της HP (οθόνες υγρών κρυστάλλων) διαθέτουν πάνελ ευρείας θέασης με ημιαγωγό λεπτής μεμβράνης (TFT) ενεργής μήτρας. Τα χαρακτηριστικά των οθονών:

Ανάλυση 1920 x 1080 με ωφέλιμη διαγώνιο 58,42 cm (23 ίντσες) καθώς και υποστήριξη

●

πλήρους οθόνης για χαμηλότερες αναλύσεις

Ευρεία γωνία προβολής για να διευκολύνει τη θέαση από όρθια ή καθιστή θέση, ή ενώ

●

μετακινείστε

∆υνατότητα κλίσης

●

Αποσπώμενη βάση και πρότυπη στήριξη με οπές σύμφωνα με το πρότυπο Video Electronics

●

Standards Association (VESA) για ευέλικτες λύσεις ανάρτησης, περιλαμβανομένης της στήριξης σε τοίχο

Η 2310t υποστηρίζει ψηφιακό σήμα DVI και HDMI με το συνοδευτικό καλώδιο σήματος DVI-D

●

Η 2310ti υποστηρίζει αναλογικό σήμα VGA και ψηφιακό σήμα DVI με το συνοδευτικό καλώδιο

●

σήματος DVI-D

Παρέχεται επίσης

●

δυνατοτήτων που παρέχουν οι οθόνες αφής

∆υνατότητα Plug and Play, αν υποστηρίζεται από τον υπολογιστή σας

●

Γρήγορος χρόνος απόκρισης που παρέχει καλύτερη εμπειρία για παιχνίδια και γραφικά

●

Προβλέπεται υποδοχή ασφαλείας στο πίσω μέρος της οθόνης για προαιρετική κλειδαριά

●

καλωδίου

Εξάρτημα διαχείρισης καλωδίων για την τοποθέτηση

●

Ρυθμίσεις της λειτουργίας εμφάνισης στην οθόνη (OSD) σε αρκετές γλώσσες για εύκολη

●

ρύθμιση και βελτιστοποίηση της εικόνας

Ενσωματωμένα στερεοφωνικά ηχεία με κατεύθυνση προς τα κάτω - περιλαμβάνεται καλώδιο

●

ήχου

55 μοιρών για χρήση σε όρθια θέση

καλώδιο USB για σύνδεση σε θύρα USB υπολογιστή για εκμετάλλευση των

καλωδίων

Στάθμευση πληκτρολογίου

●

Εμφάνιση ρυθμίσεων Quick View

●

HDCP (Προστασία ψηφιακού περιεχομένου υψηλού εύρους ζώνης) προστασία αντιγραφής σε

●

είσοδο DVI και HDMI

CD λογισμικού και τεκμηρίωσης που περιλαμβάνει τα προγράμματα

●

την τεκμηρίωση του προϊόντος

ELWW Μοντέλα HP 2310t και 2310ti 1

οδήγησης της οθόνης και

Λειτουργία εξοικονόμησης ενέργειας για να πληροί τις απαιτήσεις για μειωμένη κατανάλωση

●

ενέργειας

Σε συμμόρφωση με τις παρακάτω κανονιστικές προδιαγραφές:

●

Οδηγίες CE της Ευρωπαϊκής Ένωσης

◦

Σουηδικό πρότυπο MPR II 1990

◦

2 Κεφάλαιο 1 Χαρακτηριστικά προϊόντος ELWW

2 Οδηγίες ασφάλειας και συντήρησης

Σημαντικές πληροφορίες για την ασφάλεια

Ένα καλώδιο τροφοδοσίας παρέχεται μαζί με την οθόνη. Μη χρησιμοποιείτε διαφορετικό καλώδιο εκτός από το καλώδιο τροφοδοσίας και τη σύνδεση που ενδείκνυνται για την συγκεκριμένη οθόνη. Για πληροφορίες σχετικά με το καλώδιο που πρέπει να χρησιμοποιείται σε συνδυασμό με την οθόνη, συμβουλευτείτε την ενότητα

ΠΡΟΕΙ∆/ΣΗ! Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας ή βλάβης του εξοπλισμού:

• Να χρησιμοποιείτε πάντα καλώδιο με γείωση. Η γείωση είναι ένα σημαντικό χαρακτηριστικό ασφάλειας.

• Συνδέστε το καλώδιο τροφοδοσίας σε γειωμένη πρίζα, στην οποία η πρόσβαση είναι εύκολη ανά

πάσα στιγμή.

Προδιαγραφές του σετ καλωδίων τροφοδοσίας στη σελίδα 47.

• ∆ιακόψτε την τροφοδοσία από τη συσκευή αποσυνδέοντας το καλώδιο

Για την προσωπική σας ασφάλεια, μην τοποθετείτε αντικείμενα επάνω στα καλώδια τροφοδοσίας. Τοποθετείτε τα καλώδια έτσι ώστε να μην υπάρχει κίνδυνος να τα πατήσει ή να τα τραβήξει κάποιος κατά λάθος. Μην τραβάτε τα καλώδια. Όταν αποσυνδέετε τη συσκευή από την πρίζα, να τραβάτε το βύσμα και όχι

Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, διαβάστε τον Οδηγό ασφάλειας και άνεσης. Περιγράφει την κατάλληλη ρύθμιση του σταθμού εργασίας, τη στάση καθώς και τις κατάλληλες συνήθειες για την υγεία και την εργασία και παρέχει σημαντικές πληροφορίες ασφάλειας από ηλεκτρικές και μηχανικές βλάβες. Ο οδηγός αυτός βρίσκεται στο web στη

http://www.hp.com/ergo ή/και στο CD τεκμηρίωσης, εφόσον παρέχεται με την οθόνη.

ΠΡΟΣΟΧΗ Για την προστασία της οθόνης, αλλά και του υπολογιστή, συνδέστε όλα τα καλώδια

τροφοδοσίας του υπολογιστή και των περιφερειακών συσκευών (όπως η οθόνη, ο εκτυπωτής, ο σαρωτής) σε συσκευή προστασίας από απότομες μεταβολές τάσης, όπως ένα πολύπριζο, ή σε συσκευή προστασίας από τις απότομες μεταβολές τάσης (UPS). ∆εν παρέχουν όλα τα πολύπριζα προστασία ειδική ένδειξη ότι παρέχουν αυτού του είδους την προστασία. Χρησιμοποιήστε ένα πολύπριζο του οποίου ο κατασκευαστής παρέχει “Πολιτική αντικατάστασης σε περίπτωση βλάβης”, ώστε να μπορέσετε να αντικαταστήσετε τον εξοπλισμό σας σε περίπτωση που η προστασία από απότομες μεταβολές τάσης

Χρησιμοποιήστε το κατάλληλο έπιπλο με τις σωστές διαστάσεις, το οποίο ενδείκνυται για την κατάλληλη υποστήριξη της οθόνης LCD της HP.

ΠΡΟΕΙ∆/ΣΗ! Οι οθόνες LCD που είναι ακατάλληλα τοποθετημένες σε ντουλάπια, βιβλιοθήκες,

ράφια, γραφεία, μεγάφωνα, μπαούλα ή καροτσάκια ενδέχεται να πέσουν και να προκαλέσουν τραυματισμό.

το καλώδιο.

από απότομες μεταβολές τάσης. Για να ισχύει αυτό, θα πρέπει τα πολύπριζα να φέρουν

δεν λειτουργήσει.

τροφοδοσίας από την πρίζα.

διεύθυνση

Θα πρέπει να επιδείξετε προσοχή στη δρομολόγηση όλων των καλωδίων που είναι συνδεδεμένα στην οθόνη LCD, έτσι ώστε να μην είναι δυνατό να τραβηχτούν, να πιαστούν ή να σκοντάψει σε αυτά.

ELWW Σημαντικές πληροφορίες για την ασφάλεια 3

κανείς

Οδηγίες συντήρησης

Για να βελτιώσετε την απόδοση και να παρατείνετε τη διάρκεια ζωής της οθόνης:

Μην ανοίγετε το πλαίσιο της οθόνης και μην επιχειρήσετε να πραγματοποιήσετε εργασίες

●

επισκευής του προϊόντος μόνοι σας. Ρυθμίστε μόνο εκείνα τα στοιχεία ελέγχου που καλύπτονται στις οδηγίες λειτουργίας. Εάν η οθόνη δεν λειτουργεί κανονικά, έχει πέσει ή έχει επικοινωνήστε με τον εξουσιοδοτημένο πωλητή, μεταπωλητή ή παροχέα υπηρεσιών HP.

Χρησιμοποιήστε πηγή τροφοδοσίας και σύνδεση κατάλληλες για αυτήν την οθόνη, όπως

●

υποδεικνύεται από την ετικέτα /οπίσθια πλακέτα της οθόνης.

Βεβαιωθείτε ότι το σύνολο της τιμής των αμπέρ των προϊόντων που είναι συνδεδεμένα στην

●

πρίζα δεν υπερβαίνει την τιμή ρεύματος της προϊόντων που είναι συνδεδεμένα στο καλώδιο δεν υπερβαίνει την τιμή ρεύματος του καλωδίου. Κοιτάξτε την ετικέτα τροφοδοσίας για να καθορίσετε την τιμή των αμπέρ (AMPS ή A) κάθε συσκευής.

Εγκαταστήστε την οθόνη κοντά σε πρίζα, στην οποία είναι εύκολη η πρόσβαση. Αποσυνδέετε

●

την οθόνη αποσυνδέετε ποτέ την οθόνη τραβώντας το καλώδιο.

Απενεργοποιείτε την οθόνη όταν δεν τη χρησιμοποιείτε. Μπορείτε να αυξήσετε σημαντικά τον

●

αναμενόμενο χρόνο ζωής της οθόνης χρησιμοποιώντας ένα πρόγραμμα προφύλαξης οθόνης και απενεργοποιώντας την οθόνη όταν δεν τη χρησιμοποιείτε.

ΣΗΜΕΙΩΣΗ Οι οθόνες που εμφανίζουν το φαινόμενο burn-in (μόνιμη αποτύπωση εικόνας στην

οθόνη) δεν καλύπτονται από την εγγύηση HP.

από την πρίζα κρατώντας σταθερά το βύσμα και τραβώντας το από την πρίζα. Μην

υποστεί βλάβη,

πρίζας και ότι η συνολική τιμή των αμπέρ των

Οι υποδοχές και τα ανοίγματα του πλαισίου δημιουργήθηκαν για τον εξαερισμό. Τα ανοίγματα

●

αυτά δεν θα πρέπει να παρεμποδίζονται ή να καλύπτονται. Μη σπρώχνετε ποτέ αντικείμενα στις υποδοχές ή άλλα ανοίγματα του πλαισίου.

Μη ρίχνετε κάτω την οθόνη και μην την τοποθετείτε σε ασταθείς επιφάνειες.

●

Μην αφήνετε τίποτα πάνω στο

●

∆ιατηρείτε την οθόνη σε καλά αεριζόμενο χώρο, μακριά από υπερβολική έκθεση στον ήλιο, τη

●

ζέστη ή την υγρασία.

Κατά την αφαίρεση της βάσης της οθόνης, θα πρέπει να τοποθετείτε την οθόνη με την πρόσοψη

●

προς τα κάτω σε μαλακή επιφάνεια, ώστε να αποτρέψετε τυχόν ρωγμές.

Καθαρισμός της οθόνης

1. Απενεργοποιήστε την οθόνη και αποσυνδέστε το καλώδιο τροφοδοσίας από το πίσω μέρος της

μονάδας.

2. Ξεσκονίστε την οθόνη σκουπίζοντάς την με ένα μαλακό, καθαρό και αντιστατικό πανί.

3. Για περιπτώσεις με μεγαλύτερη δυσκολία καθαρισμού, χρησιμοποιήστε μίγμα νερού και

ισοπροπυλικής αλκοόλης σε αναλογία 50/50.

ΠΡΟΣΟΧΗ Ψεκάστε το καθαριστικό σε ένα πανί και χρησιμοποιήστε το υγρό πανί για να

σκουπίσετε προσεκτικά την επιφάνεια της οθόνης. Μην ψεκάζετε ποτέ απευθείας το καθαριστικό πάνω στην επιφάνεια της οθόνης. Μπορεί να περάσει πίσω από το πλαίσιο και να προκαλέσει βλάβη στα ηλεκτρονικά στοιχεία.

καλώδιο τροφοδοσίας. Μην πατάτε πάνω στο καλώδιο.

γρατσουνιές, παραμορφώσεις ή

4 Κεφάλαιο 2 Οδηγίες ασφάλειας και συντήρησης ELWW

ΠΡΟΣΟΧΗ Μην χρησιμοποιείτε καθαριστικά που περιέχουν υλικά με βάση το πετρέλαιο, όπως

βενζίνη, διαλυτικό ή άλλη πτητική ουσία, για να καθαρίσετε την οθόνη. Οι χημικές αυτές ουσίες ενδέχεται να προκαλέσουν βλάβη στην οθόνη.

Αποστολή της οθόνης

Φυλάξτε την αρχική συσκευασία σε αποθηκευτικό χώρο. Ενδέχεται να τη χρειαστείτε αργότερα για μετακίνηση ή αποστολή της οθόνης.

ELWW Οδηγίες συντήρησης 5

3 Εγκατάσταση και ρύθμιση της οθόνης

Για να εγκαταστήσετε την οθόνη, βεβαιωθείτε ότι η οθόνη, το σύστημα του υπολογιστή και οι υπόλοιπες συνδεδεμένες συσκευές είναι απενεργοποιημένες και στη συνέχεια ακολουθήστε τις παρακάτω οδηγίες.

Στοιχεία πίσω πλευράς

Μοντέλο HP 2310t

Εικόνα 3-1 Πίσω στοιχεία 2310t

Πίνακας 3-1 Πίσω στοιχεία 2310t

Στοιχείο Λειτουργία

1 Οπή κλειδώματος καλωδίου Παρέχει υποδοχή για κλειδαριές ασφαλείας καλωδίων.

2 Υποδοχή τροφοδοσίας AC Για σύνδεση του καλωδίου τροφοδοσίας AC στην οθόνη.

3 Υποδοχή ήχου Συνδέει το καλώδιο ήχου με την οθόνη.

4 Υποδοχή HDMI Συνδέει το καλώδιο HDMI με την οθόνη.

5 Υποδοχή DVI-D Συνδέει το καλώδιο DVI-D με την οθόνη.

6 Υποδοχή αποστολής USB Συνδέει το καλώδιο USB της οθόνης σε

υπολογιστή για υποστήριξη οθονών αφής.

έναν κεντρικό

6 Κεφάλαιο 3 Εγκατάσταση και ρύθμιση της οθόνης ELWW

Μοντέλο HP 2310ti

Εικόνα 3-2 Πίσω στοιχεία 2310ti

Πίνακας 3-2 Πίσω στοιχεία 2310ti

Στοιχείο Λειτουργία

1 Οπή κλειδώματος καλωδίου Παρέχει υποδοχή για κλειδαριές ασφαλείας καλωδίων.

2 Υποδοχή τροφοδοσίας AC Για σύνδεση του καλωδίου τροφοδοσίας AC στην οθόνη.

3 Υποδοχή ήχου Συνδέει το καλώδιο ήχου με την οθόνη.

4 Υποδοχή DVI-D Συνδέει το καλώδιο DVI-D με την οθόνη.

5 Υποδοχή VGA Συνδέει το καλώδιο VGA με την οθόνη.

6 Υποδοχή αποστολής USB Συνδέει το καλώδιο USB της οθόνης σε

υπολογιστή για υποστήριξη οθονών αφής.

έναν κεντρικό

ELWW Στοιχεία πίσω πλευράς 7

∆ρομολόγηση καλωδίων

Πριν τη σύνδεση των καλωδίων, δρομολογήστε τα μέσω της οπής δρομολόγησης καλωδίων σο μέσο της βάσης.

Εικόνα 3-3 ∆ρομολόγηση καλωδίων

Σύνδεση των καλωδίων

ΠΡΟΣΟΧΗ Πριν συνδέσετε τα καλώδια στην οθόνη, βεβαιωθείτε ότι ο υπολογιστής και η οθόνη

είναι εκτός λειτουργίας.

8 Κεφάλαιο 3 Εγκατάσταση και ρύθμιση της οθόνης ELWW

Σύνδεση καλωδίου VGA (αναλογικό) - μόνο για το μοντέλο HP 2310ti

Για αναλογική λειτουργία, συνδέστε το ένα άκρο ενός καλωδίου σήματος VGA (διατίθεται ξεχωριστά) στην υποδοχή VGA στην πίσω πλευρά της οθόνης και το άλλο άκρο στην υποδοχή VGA του υπολογιστή.

Εικόνα 3-4 Σύνδεση του καλωδίου VGA

Για να συνδέσετε το καλώδιο video DVI-D (ψηφιακό)

Για ψηφιακή λειτουργία DVI, συνδέστε το ένα άκρο ενός καλωδίου σήματος DVI-D στην υποδοχή DVI στην πίσω πλευρά της οθόνης και το άλλο άκρο στην υποδοχή DVI του υπολογιστή.

Εικόνα 3-5 Για να συνδέσετε το καλώδιο DVI-D

ELWW Σύνδεση των καλωδίων 9

Σύνδεση καλωδίου video HDMI (ψηφιακό) - μόνο για το μοντέλο HP 2310t

Για ψηφιακή λειτουργία HDMI, συνδέστε το ένα άκρο ενός καλωδίου σήματος HDMI (διατίθεται ξεχωριστά) στην πίσω πλευρά της οθόνης και το άλλο άκρο στην υποδοχή HDMI ενός υπολογιστή ή άλλης συσκευής.

ΣΗΜΕΙΩΣΗ Το καλώδιο HDMI υποστηρίζει ψηφιακό σήμα ήχου και εικόνας. ∆εν απαιτείται η

σύνδεση ενός ξεχωριστού καλωδίου ήχου κατά τη χρήση καλωδίου HDMI.

Εικόνα 3-6 Σύνδεση του καλωδίου HDMI

Σύνδεση του καλωδίου ήχου

Συνδέστε το ένα άκρο του συνοδευτικού καλωδίου σήματος ήχου στην υποδοχή εισόδου ήχου στην πίσω πλευρά της οθόνης και το άλλο άκρο στην υποδοχή εξόδου ήχου του υπολογιστή.

ΣΗΜΕΙΩΣΗ Αν συνδέσετε ένα καλώδιο HDMI (μόνο για το μοντέλο 2310t) μεταξύ υπολογιστή και

οθόνης, δεν απαιτείται η σύνδεση καλωδίου ήχου. Το καλώδιο HDMI υποστηρίζει ψηφιακό σήμα ήχου και εικόνας.

10 Κεφάλαιο 3 Εγκατάσταση και ρύθμιση της οθόνης ELWW

+ 41 hidden pages
