Monitory LCD 2310e i 2310ei
Instrukcja obsługi
© 2010 Hewlett-Packard Development
Company, L.P.
Microsoft, Windows i Windows Vista są
znakami towarowymi lub zastrzeżonymi
znakami towarowymi firmy Microsoft
Corporation w Stanach Zjednoczonych i/lub
innych krajach.
Jedyne gwarancje, jakie są udzielane przez
firmę HP na jej produkty i usługi, są jawnie
określone w oświadczeniach
gwarancyjnych dołączonych do takich
produktów i usług. Żadne sformułowanie
zawarte w niniejszej dokumentacji nie może
być traktowane jako dodatkowa gwarancja.
Firma HP nie ponosi żadnej
odpowiedzialności za błędy bądź
przeoczenia techniczne lub edytorskie w
niniejszej dokumentacji.
Niniejszy dokument zawiera prawnie
zastrzeżone informacje stanowiące
własność firmy i jest chroniony prawem
autorskim. Kopiowanie, powielanie lub
tłumaczenie tego dokumentu lub jego
części na inne języki jest niedozwolone bez
uprzedniej pisemnej zgody firmy HewlettPackard Company.
Wydanie pierwsze (kwiecień 2010)
Numer katalogowy dokumentu: 610261-241
Podręcznik — informacje
Ten podręcznik zawiera informacje o konfigurowaniu monitora, instalowaniu sterowników, używaniu
menu ekranowego, rozwiązywaniu problemów i specyfikacjach technicznych.
OSTRZEŻENIE! Takie oznaczenie tekstu wskazuje, że nieprzestrzeganie wskazówek może
spowodować uszkodzenie ciała lub utratę życia.
OSTROŻNIE: Takie oznaczenie tekstu wskazuje, że nieprzestrzeganie wskazówek może
spowodować uszkodzenie sprzętu lub utratę danych.
UWAGA: Takie oznaczenie tekstu wskazuje, że dany fragment zawiera ważne informacje
dodatkowe.
PLWW iii
iv Podręcznik — informacje PLWW
Spis treści
1 Cechy produktu ............................................................................................................................................... 1
Monitory LCD HP 2310e/2310ei ........................................................................................................... 1
2 Instrukcje dotyczące bezpieczeństwa i konserwacji ................................................................................... 3
Ważne informacje dotyczące bezpieczeństwa ..................................................................................... 3
Środki ostrożności ................................................................................................................................ 4
Instrukcje dotyczące konserwacji ......................................................................................................... 4
Czyszczenie monitora .......................................................................................................... 5
Transportowanie monitora ................................................................................................... 5
3 Przygotowywanie monitora do użytkowania ................................................................................................ 6
Rozpakowywanie monitora .................................................................................................................. 6
Montaż monitora ................................................................................................................................... 6
Podłączanie kabli monitora .................................................................................................................. 7
Podłączanie kabla wideo DVI-D .......................................................................................... 7
Podłączanie kabla wideo DisplayPort .................................................................................. 8
Podłączanie kabla HDMI (tylko model 2310e) ..................................................................... 9
Podłączanie kabla zasilania ................................................................................................. 9
Szerokopasmowe zabezpieczenie danych cyfrowych (HDCP) .......................................................... 10
Włączanie monitora ............................................................................................................................ 10
Wybór złączy wejściowych wideo ....................................................................................................... 11
Regulacja nachylenia ......................................................................................................................... 11
Regulacja obrotu ................................................................................................................................ 12
4 Obsługa monitora ......................................................................................................................................... 13
Dysk CD z oprogramowaniem i narzędziami ..................................................................................... 13
Instalowanie sterowników .................................................................................................. 13
Przyciski sterowania na panelu przednim .......................................................................................... 13

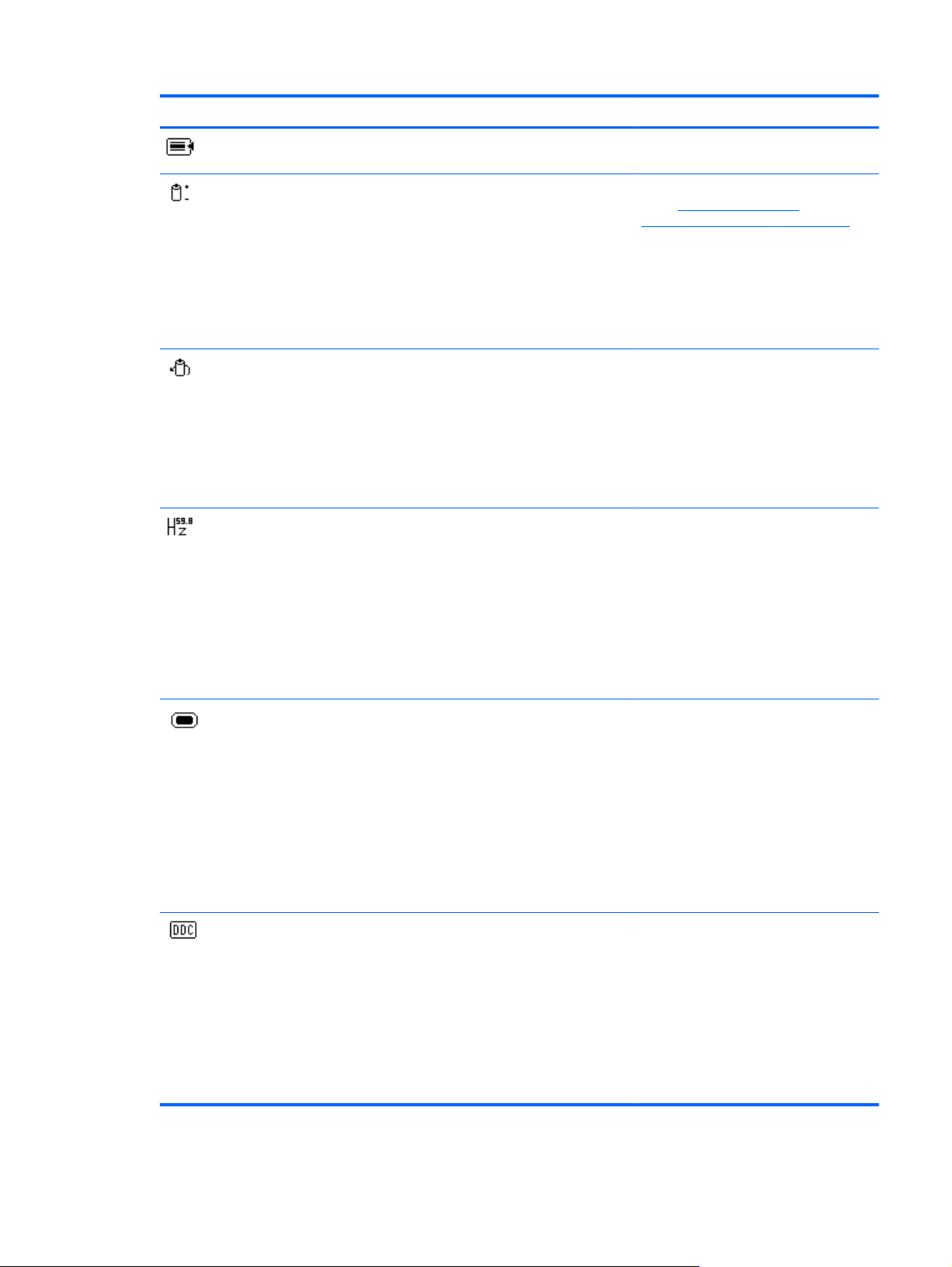

Korzystanie z menu ekranowego ....................................................................................................... 14
Określanie problemów z monitorem ................................................................................................... 19
Funkcja Power Saver (Oszczędzanie energii) ................................................................................... 20
Załącznik A Rozwiązywanie problemów ........................................................................................................ 21
Rozwiązywanie najczęś
Uzyskiwanie pomocy z witryny hp.com .............................................................................................. 22
Przygotowanie się do kontaktu z działem pomocy technicznej .......................................................... 22
Umiejscowienie tabliczki znamionowej ............................................................................................... 23
PLWW v
ciej spotykanych problemów ........................................................................ 21
Załącznik B Specyfikacja techniczna ............................................................................................................. 24
Monitory LCD HP ............................................................................................................................... 24
Ustawienia wstępne trybów ................................................................................................................ 25
Wprowadzanie trybów użytkownika ................................................................................................... 25
Jakość monitora LCD i normy dotyczące pikseli ................................................................................ 26
Załącznik C Uwagi dotyczące przepisów urzędów certyfikacyjnych .......................................................... 27
Uwaga Federalnej Komisji Łączności (FCC) ...................................................................................... 27
Modyfikacje ........................................................................................................................ 27
Kable .................................................................................................................................. 27
Deklaracja zgodności dla urządzeń oznaczonych logo FCC (tylko Stany Zjednoczone) ................... 27
Uwaga dotycząca Kanady .................................................................................................................. 28
Avis Canadien .................................................................................................................................... 28
Uwaga dotycząca przepisów obowiązujących w Unii Europejskiej .................................................... 28
Niemiecka uwaga dotycząca ergonomii ............................................................................................. 29
Uwaga dotycząca Japonii ................................................................................................................... 29
Uwaga dotycząca Korei ...................................................................................................................... 29
Wymagania dotyczące kabla zasilania ............................................................................................... 29
Wymagania dotyczące kabla zasilania dla użytkowników w Japonii ................................. 30
Uwagi dotyczące środowiska naturalnego ......................................................................................... 30
Wymagania programu ENERGY STAR® .......................................................................... 30
Pozbywanie się zużytych urządzeń przez użytkowników indywidualnych w Unii
Europejskiej ....................................................................................................................... 31
Substancje chemiczne ....................................................................................................... 31
Program recyklingu firmy HP ............................................................................................. 31

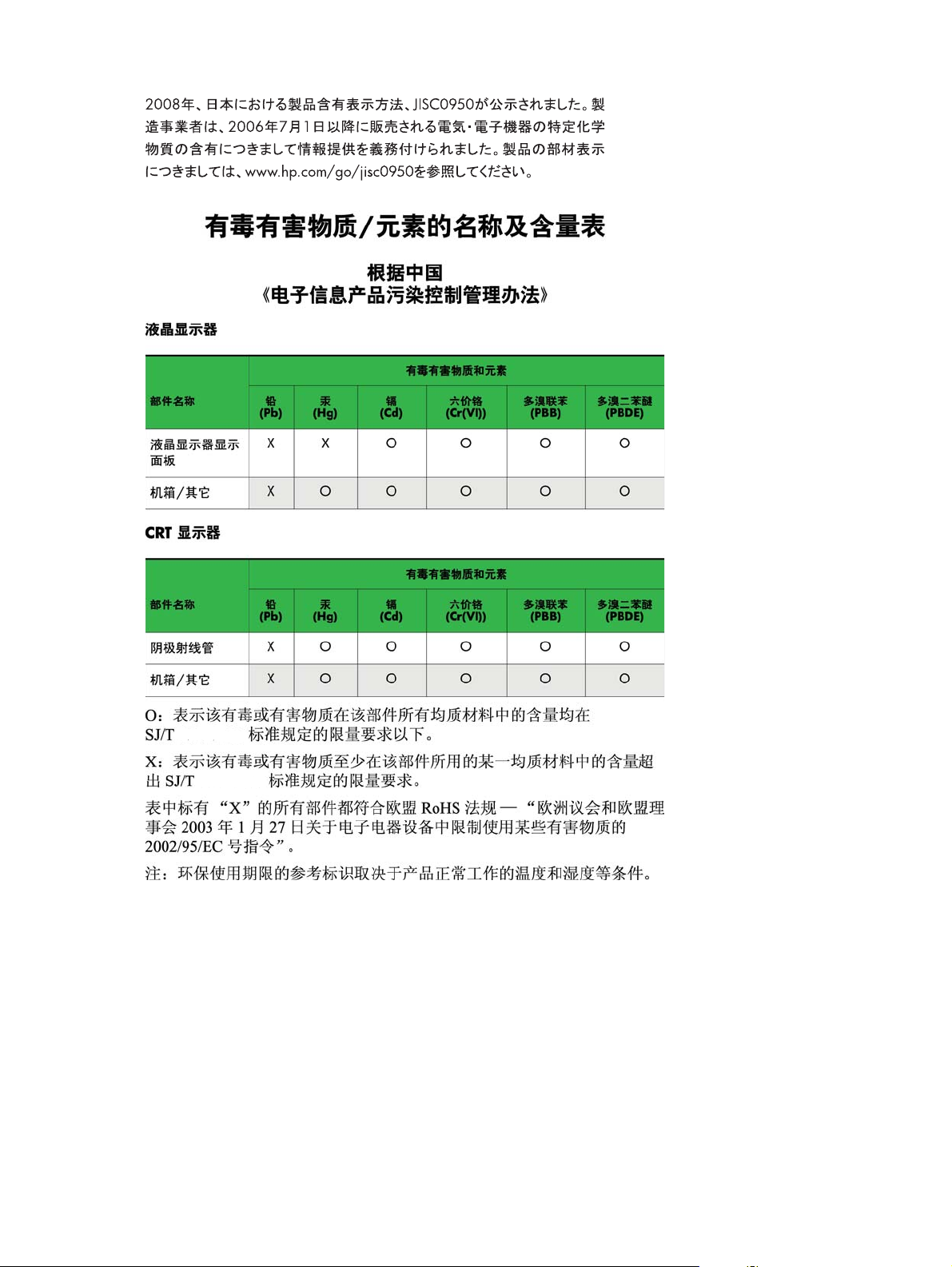

Ograniczenia dotyczące używania substancji niebezpiecznych (RoHS) ........................... 31
Tureckie uregulowanie EEE .............................................................................................. 32
vi PLWW
1 Cechy produktu
Monitory LCD HP 2310e/2310ei
Rysunek 1-1 Monitory LCD HP 2310e/2310ei
Monitory LCD (ciekłokrystaliczne) HP 2310e/2310ei są wyposażone w ekran z aktywną matrycą typu
TFT podświetlony białymi diodami LED, który charakteryzuje się następującymi cechami:
Duża przekątna wyświetlacza
●
Maksymalna rozdzielczość grafiki: 1920 x 1080 przy częstotliwości 60 Hz, obsługa opcji pełnego
●
ekranu przy niższych rozdzielczościach
Cyfrowe sygnał wejściowy DisplayPort
●
Cyfrowy sygnał wejściowy DVI, kabel typu single-link DVI-D do DVI-D (w zestawie)
●
Wejście sygnału HDMI (tylko model 2310e)
●
Krótki czas reakcji, dający lepsze efekty przy zaawansowanych grach komputerowych i grafice
●
Łatwość oglądania w pozycji siedzącej i stojącej oraz przy przesuwaniu się z jednej strony
●
monitora do drugiej
Funkcja dynamicznego współczynnika kontrastu (Dynamic Contrast Ratio) zapewniająca
●
głębszą czerń i jaskrawą biel w celu uzyskania wspaniał
oglądania lub oglądania filmów
Regulacja nachylenia
●
Regulacja obrotu
●
Funkcja Plug and Play, jeśli jest obsługiwana przez dany system komputerowy
●
ych efektów cieniowania podczas
PLWW Monitory LCD HP 2310e/2310ei 1
Regulacje ekranowe ułatwiające konfigurację oraz optymalizację ekranu (do wyboru język:
●
angielski, chiński uproszczony, chiński tradycyjny, francuski, niemiecki, włoski, hiszpański,
holenderski, japoński lub portugalski brazylijski)
Funkcja Power Saver (Oszczędzanie energii) zmniejszająca zużycie energii
●
Ekran ustawień Quick View (Szybkie uruchamianie)
●
Szerokopasmowe zabezpieczenie danych cyfrowych (HDCP) z wejścia DVI, HDMI i DisplayPort
●
Dysk CD z oprogramowaniem i narzędziami zawiera:
●
Sterowniki
◦
Dokumenty
◦
2 Rozdział 1 Cechy produktu PLWW
2 Instrukcje dotyczące bezpieczeństwa i
konserwacji
Ważne informacje dotyczące bezpieczeństwa
Do monitora jest dołączony kabel zasilania. W przypadku użycia innego kabla źródło zasilania i
połączenia muszą być zgodne z tym monitorem. Więcej informacji o właściwym kablu zasilania
przeznaczonym do tego monitora znajduje się w części „Podłączanie kabla zasilania” w publikacji
Przygotowywanie monitora do użytkowania na stronie 6.
OSTRZEŻENIE! Aby zmniejszyć ryzyko porażenia prądem lub uszkodzenia sprzętu:
• Nie należy używać wtyczki kabla zasilającego pozbawionej uziemienia. Wtyczka z uziemieniem jest
bardzo ważnym zabezpieczeniem.
• Wtyczkę kabla zasilającego włożyć należy do uziemionego gniazda, do którego możliwy jest
zawsze łatwy dostęp.
• Aby odłączyć produkt od zasilania, należy wyciągnąć wtyczkę kabla zasilającego z gniazda
elektrycznego.
Ze względów bezpieczeństwa na przewodach lub kablach zasilania nie należy kłaść żadnych
przedmiotów. Układać je należy tak, aby nikt nie mógł na nie przypadkowo nadepnąć lub się o nie
potknąć. Nie należy ciągnąć przewodów ani kabli. Odłączając urzą
należy pociągnąć za wtyczkę, nie za kabel.
dzenie od gniazda elektrycznego,
Aby zmniejszyć ryzyko odniesienia poważnych obrażeń, należy zapoznać się z przewodnikiem
Bezpieczeństwo i wygoda pracy. Opisano w nim metody prawidłowego konfigurowania stacji
roboczej, przyjmowania odpowiedniej postawy oraz wypracowywania korzystnych dla zdrowia
nawyków podczas pracy z komputerem. Zawiera on również ważne informacje dotyczące
bezpieczeństwa elektrycznego i mechanicznego. Przewodnik ten jest dostępny w sieci Web pod
adresem
monitora.
OSTROŻNIE: Aby chronić monitor oraz komputer, należy podłączyć wszystkie kable zasilania
komputera i urządzeń peryferyjnych (takich jak monitor, drukarka czy skaner) do urządzenia
chroniącego przed przepięciami, takiego jak listwa zasilająca z zabezpieczeniem antyprzepięciowym
lub zasilacz awaryjny (UPS). Nie wszystkie listwy zasilające są wyposażone w zabezpieczenie
przeciwprzepięciowe. Listwy z taką funkcją muszą być specjalnie oznakowane. Należy używać listew
zasilających, których producent oferuje wymianę uszkodzonego sprzętu w przypadku awarii
zabezpieczenia antyprzepięciowego.
Używać mebli odpowiednich rozmiarów zaprojektowanych tak, aby mogły stanowić prawidłową
podstawę monitora LCD HP.
OSTRZEŻENIE! Monitor LCD nieprawidłowo umieszczony na kredensie, półce na książki, regale,
biurku, głośnikach, skrzyni lub wózku może spaść, powodując obrażenia ciała.
Należy poprowadzić wszystkie przewody i kable podłączone do monitora LCD tak, aby nie można
było ich przypadkowo pociągnąć, złapać lub się o nie przewrócić.
http://www.hp.com/ergo i/lub na dysku CD z dokumentacją, jeśli taki jest dołączony do
PLWW Ważne informacje dotyczące bezpieczeństwa 3
Środki ostrożności
Należy zawsze używać zasilania i połączeń zgodnych z tym monitorem, zgodnie ze
●
wskazaniami na jego tabliczce znamionowej.
Należy upewnić się, że całkowity znamionowy pobór prądu (w amperach) wszystkich urządzeń
●
podłączonych do gniazda zasilania nie przekracza prądu znamionowego tego gniazda oraz że
całkowity znamionowy pobór prądu urządzeń podłączonych do kabla zasilania nie przekracza
prądu znamionowego tego kabla. Aby poznać znamionowy prąd w amperach (oznaczany jako A
lub Amps) dla każdego urządzenia, należy sprawdzić jego tabliczkę znamionową.
Monitor należy umieścić w pobliżu łatwo dostępnego gniazda zasilania. Monitor należy zawsze
●
odłączać od zasilania, mocno trzymając za wtyczkę i wyciągając ją z gniazda. Nigdy nie należ
odłączać monitora od zasilania, ciągnąc za kabel.
Nie należy dopuszczać, aby na kablu zasilania znajdowały się jakiekolwiek przedmioty. Nie
●
należy chodzić po kablu.
Instrukcje dotyczące konserwacji
Aby zapewnić lepsze działanie i dłuższą żywotność monitora:
Nie należy otwierać obudowy monitora ani podejmować prób jego samodzielnej naprawy. Wolno
●
regulować tylko te ustawienia, które zostały opisane w instrukcji obsługi. Jeżeli monitor nie
działa prawidłowo, upadł lub uległ uszkodzeniu, należy skontaktować się z autoryzowanym
dystrybutorem, sprzedawcą lub serwisem produktów firmy HP.
y
Należy zawsze używać zasilania i połączeń zgodnych z tym monitorem, zgodnie ze
●
wskazaniami na jego tabliczce znamionowej.
Należy upewnić się, że całkowite natężenie prądu (wyrażone w amperach) we wszystkich
●
urządzeniach podłączonych do gniazda zasilania nie przekracza limitu natężenia gniazda
zasilania oraz że całkowite natężenie prądu w urządzeniach podłą
przekracza limitu natężenia dla tego kabla. Aby poznać znamionowy prąd w amperach
(oznaczany jako AMP lub A) dla każdego urządzenia, należy sprawdzić jego tabliczkę
znamionową.
Monitor należy umieścić w pobliżu łatwo dostępnego gniazda zasilania. Monitor należy zawsze
●
odłączać od zasilania, mocno trzymając za wtyczkę i wyciągając ją z gniazda. Nigdy nie należy
odłączać monitora od zasilania, ciągnąc za kabel.
Gdy monitor nie jest używany, należy go wyłączyć. Żywotność monitora można znacznie
●
przedłużyć, używając wygaszacza ekranu i wyłączając monitor na czas, gdy nie jest używany.
UWAGA: Monitory z uszkodzeniem w postaci „wypalenia” obrazu na ekranie nie są objęte
gwarancją firmy HP.
Szczeliny i otwory w obudowie służą do wentylacji. Nie wolno ich nigdy blokować ani zakrywać.
●
Do otworów i szczelin w obudowie nie wolno wkładać żadnych przedmiotów.
Nie należy upuszczać monitora ani ustawiać go na niestabilnej powierzchni.
●
Nie należy dopuszczać, aby na kablu zasilania znajdowały się jakiekolwiek przedmioty. Nie
●
należy chodzić po kablu.
czonych do kabla zasilania nie
Monitor powinien znajdować się w przewiewnym pomieszczeniu, z dala od źródeł intensywnego
●
światła, ciepła lub wilgoci.
W razie zdejmowania podstawy monitora należy położyć monitor na miękkiej powierzchni
●
ekranem do dołu, tak aby zapobiec jego porysowaniu, zdeformowaniu lub pęknięciu.
4 Rozdział 2 Instrukcje dotyczące bezpieczeństwa i konserwacji PLWW
Czyszczenie monitora
1. Wyłącz monitor i odłącz kabel zasilający z tyłu urządzenia.
2. Odkurz monitor, wycierając ekran i obudowę miękką i czystą ściereczką antystatyczną.
3. W przypadku większych zabrudzeń należy użyć mieszanki wody i alkoholu izopropylowego
w proporcjach 50/50.
OSTROŻNIE: Należy spryskać ściereczkę środkiem czyszczącym i zwilżoną ściereczką delikatnie
przetrzeć powierzchnię ekranu. Nigdy nie należy spryskiwać bezpośrednio powierzchni ekranu.
Środek może dostać się za obudowę i uszkodzić elementy elektroniczne.
OSTROŻNIE: Do czyszczenia ekranu monitora lub obudowy nie należy używać środków
czyszczących, które zawierają składniki na bazie benzyny, takie jak benzen, rozcieńczalnik lub inne
substancje lotne. Chemikalia te mogą spowodować uszkodzenie monitora.
Transportowanie monitora
Zachowaj oryginalny karton. Może przydać się później do przenoszenia lub transportu monitora.
Aby przygotować monitor do wysyłki:
1. Odłącz kabel zasilania i sygnału wideo od monitora.
2. Naciśnij przycisk na przedzie cokołu i podnieś panel monitora z podstawy.
Rysunek 2-1 Demontaż panelu monitora
3. Ustaw panel na miękkiej, zabezpieczonej powierzchni.
4. Poluźnij śrubę na spodzie podstawy i zdemontuj cokół z podstawy.
5. Umieść monitor, cokół i podstawę w oryginalnym pudełku.
PLWW Instrukcje dotyczące konserwacji 5
3 Przygotowywanie monitora do
użytkowania
Rozpakowywanie monitora
1. Rozpakuj monitor. Sprawdź, czy wszystkie elementy są w komplecie. Schowaj karton.
2. Wyłącz komputer i pozostałe podłączone urządzenia.
3. Przygotuj płaskie miejsce do złożenia monitora. Możesz potrzebować płaskiego, miękkiego i
zabezpieczonego miejsca, by umieścić monitor ekranem w dół na czas przygotowywania go do
instalacji.
Montaż monitora
Monitor należy umieścić w dogodnym, przewiewnym miejscu w pobliżu komputera. Kable monitorowe
należy podłączyć do monitora po jego zainstalowaniu.
UWAGA: W przypadku monitorów w błyszczącej obudowie należy zastanowić się nad miejscem ich
ustawienia, ponieważ w oprawie może w niepożądany sposób odbijać się światło lub jasne
powierzchnie z otoczenia.
1. Połóż panel monitora na płaskiej, miękkiej, zabezpieczonej powierzchni stołu lub biurka ekranem
do dołu.
OSTROŻNIE: Ekran jest delikatny. Należy unikać dotykania lub wywierania nacisku na ekran
LCD. W przeciwnym razie może on ulec uszkodzeniu.
2. Wsuń cokół w gniazdo podstawy (1) i dokręć dużą śrubę na spodzie podstawy (2), aby
przymocować cokół do podstawy.
Rysunek 3-1 Montaż podstawy i cokołu
6 Rozdział 3 Przygotowywanie monitora do użytkowania PLWW
3. Wsuń uchwyt zawiasu panelu monitora do otworu na górze cokołu. Panel powinien zaskoczyć
na właściwe miejsce.
Rysunek 3-2 Wkładanie panelu monitora
Podłączanie kabli monitora
OSTROŻNIE: Przed podłączeniem kabli do monitora należy się upewnić, że komputer i monitor jest
wyłączony.
Źródło wideo określa się poprzez użycie odpowiedniego kabla wideo. Monitor automatycznie określi,
do którego wejścia jest doprowadzony sygnał wideo. Wejścia można wybrać, naciskając przycisk
źródła na panelu przednim.
Podłączanie kabla wideo DVI-D
Podłącz jeden koniec kabla wideo DVI-D do gniazda z tyłu monitora, a drugi koniec do złącza wideo
DVI-D w komputerze. Kabla tego można użyć tylko wtedy, gdy komputer wyposażono w kartę
PLWW Podłączanie kabli monitora 7
graficzną zgodną ze standardem DVI, która jest zintegrowana na płycie głównej lub zainstalowana.
Kabel DVI-D jest w zestawie.
Rysunek 3-3 Podłączanie kabla DVI-D
Podłączanie kabla wideo DisplayPort
Podłącz jeden koniec cyfrowego kabla wejściowego DisplayPort z tyłu monitora, a wtyk na drugim
końcu do urządzenia wejściowego. Cyfrowy kabel wejściowy DisplayPort jest dostarczany w
komplecie tylko z wybranymi modelami.
Rysunek 3-4 Podłączanie kabla DisplayPort (kabel w komplecie tylko z wybranymi modelami)
8 Rozdział 3 Przygotowywanie monitora do użytkowania PLWW
Podłączanie kabla HDMI (tylko model 2310e)
Podłącz jeden koniec kabla HDMI z tyłu monitora, a wtyk na drugim końcu do urządzenia
wejściowego. Kabel HDMI jest dostarczany w komplecie tylko z wybranymi modelami.
Rysunek 3-5 Podłączanie kabla HDMI (kabel w komplecie tylko z wybranymi modelami)
Podłączanie kabla zasilania
1. Przestrzegaj ostrzeżeń dotyczących prądu elektrycznego i zasilania
OSTRZEŻENIE! Aby zmniejszyć ryzyko porażenia prądem lub uszkodzenia sprzętu:
Nie należy używać wtyczki kabla zasilającego pozbawionej uziemienia. Wtyczka z uziemieniem
jest bardzo ważnym zabezpieczeniem. Przewód zasilania należy podłączyć do uziemionego
gniazda elektrycznego.
Należy się upewnić, że uziemione gniazdo zasilania elektrycznego, do którego podłączany jest
przewód zasilania, jest łatwo dostępne i znajduje się możliwie jak najbliżej urządzenia. Kabel
zasilania powinien zostać poprowadzony w taki sposób, aby nie można było na niego nadepnąć
ani przygnieść stawianym na nim lub przy nim przedmiotem.
Na przewodach lub kablach zasilania nie należy kłaść żadnych przedmiotów. Układać je należy
tak, aby nikt nie mógł na nie przypadkowo nadepnąć lub się o nie potknąć. Nie należy ciągnąć
przewodów ani kabli.
Więcej informacji znajduje si
ę w części Specyfikacja techniczna na stronie 24.
PLWW Podłączanie kabli monitora 9
2. Podłącz okrągły wtyk kabla zasilacza do monitora, następnie podłącz jeden koniec kabla
zasilania do zasilacza, a drugi koniec do uziemionego gniazda elektrycznego.
OSTRZEŻENIE! Jeśli nie ma dostępu do uziemionego gniazda elektrycznego, należy
zastosować jedno z następujących rozwiązań, aby zapobiec obrażeniom na skutek porażenia
prądem elektrycznym: (1) Należy użyć przejściówki do gniazda elektrycznego zapewniającej
należyte uziemienie. (2) Należy postarać się o zainstalowanie prawidłowo uziemionego gniazda
elektrycznego.
Rysunek 3-6 Podłączanie kabla zasilania
Szerokopasmowe zabezpieczenie danych cyfrowych (HDCP)
Monitor obsługuje technologię HDCP i może odbierać dane w wysokiej rozdzielczości. Dane w
wysokiej rozdzielczości dostępne są w wielu źródłach, na przykład na dyskach Blu-ray lub
telewizyjnych programach satelitarnych lub kablowych HDTV. Jeśli nie masz monitora obsługującego
standard HDCP, przy odtwarzaniu zabezpieczonych danych w wysokiej rozdzielczości ekran może
być pusty lub będzie widoczny obraz w niższej rozdzielczości. Karta graficzna komputera i monitor
muszą obsługiwać technologię HDCP, by można było wyświetlać dane zabezpieczone.
Włączanie monitora
1. Naciśnij przycisk zasilania komputera, aby go włączyć.
2. Naciśnij przycisk zasilania z przodu monitora, aby go włączyć.
OSTROŻNIE: W monitorach, które wyświetlają ten sam statyczny obraz na ekranie przez dłuższy
czas może wystąpić uszkodzenie w postaci tzw. wypalenia obrazu.* Aby uniknąć utrwalenia się
obrazu na ekranie monitora, należy zawsze uruchamiać aplikację wygaszacza ekranu lub wyłączać
monitor, gdy nie jest używany przez dłuższy czas. Utrwalenie obrazu to usterka, która może wystąpić
na każdym ekranie LCD. Usterka dotycząca „wypalenia obrazu” na monitorze nie jest objęta
gwarancją firmy HP.
* Dłuższy czas to 12 kolejnych godzin jałowego działania.
10 Rozdział 3 Przygotowywanie monitora do użytkowania PLWW
Gdy monitor jest włączony, przez pięć sekund wyświetlany jest komunikat o stanie monitora.
Informuje on o tym, które wejście sygnału jest aktualnie aktywne, czy funkcja automatycznego
przełączania źródła jest w stanie On (Wł.), czy Off (Wył.), a także prezentuje domyślne źródło sygnału
oraz bieżącą i zalecaną rozdzielczość ekranu.
Wybór złączy wejściowych wideo
Dostępne są następujące złącza wejściowe:
Złącze DisplayPort (cyfrowe)
●
Złącze DVI-D (cyfrowe)
●
Złącze HDMI (cyfrowe) – model 2310e
●
Monitor automatycznie skanuje wejścia sygnałowe w celu wykrycia aktywnego wejścia i wyświetlenia
sygnału do niego doprowadzonego. Jeśli aktywne są dwa wejścia, monitor wyświetla domyślne
źródło wejściowe. Jeśli domyślne źródło nie jest aktywnym wejściem, monitor wyświetli sygnał z
innego wejścia, które jest aktywne. Domyślne źródło można zmienić za pomocą menu ekranowego,
naciskając przycisk Menu na przednim panelu i wybierając opcję Source Control (Sterowanie
sygnałem źródłowym) > Default Source (
Źródło domyślne).
Regulacja nachylenia
W celu uzyskania optymalnej widoczności wyreguluj nachylenie monitora zgodnie z własnymi
upodobaniami w następujący sposób:
1. Stojąc przed monitorem, przytrzymaj podstawę, tak aby monitor nie przewrócił się podczas
zmiany nachylenia.
2. Wyreguluj nachylenie, przemieszczając górną krawędź monitora do siebie lub od siebie, nie
dotykając przy tym ekranu.
Rysunek 3-7 Regulacja nachylenia
PLWW Wybór złączy wejściowych wideo 11
Regulacja obrotu
Monitor umożliwia przechylanie dzięki funkcji obrotu.
Rysunek 3-8 Regulacja obrotu
OSTROŻNIE: Aby uniknąć pęknięcia lub innego uszkodzenia, nie należy naciskać ekranu LCD
podczas obracania go lub pochylania.
12 Rozdział 3 Przygotowywanie monitora do użytkowania PLWW
4Obsługa monitora
Dysk CD z oprogramowaniem i narzędziami
Dołączony do monitora dysk CD zawiera sterowniki i oprogramowanie do zainstalowania na
komputerze.
Instalowanie sterowników
Jeśli okaże się konieczna aktualizacja sterowników, można zainstalować pliki INF oraz ICM
sterowników monitora z dysku CD lub pobrać je z Internetu.
Instalowanie sterowników monitora z dysku CD
Aby zainstalować sterowniki monitora z dysku CD:
1. Włóż dysk CD do napędu CD komputera. Pojawi się menu napędu CD.
2. Wybierz język.
3. Kliknij opcję Install Monitor Driver Software (Zainstaluj sterowniki monitora).
4. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.
5. Upewnij się, że w ustawieniach wyświetlacza w Panelu sterowania widoczna jest właściwa
rozdzielczość i częstotliwość odświeżania. Więcej informacji można znaleźć w dokumentacji
systemu operacyjnego Windows®.
UWAGA: W razie błędu w instalacji może być konieczne ręczne zainstalowanie podpisanych
cyfrowo sterowników monitora (pliki INF lub ICM) z dysku CD. Więcej instrukcji można znaleźć w
pliku „Driver Software Readme” na dysku CD (tylko w języku angielskim).
Pobieranie zaktualizowanych sterowników z Internetu
Aby pobrać najnowsze wersje sterowników i plików oprogramowania z witryny HP Support (Pomoc
techniczna HP):
1. Przejdź do strony:
2. Wybierz kraj/region.
3. Wybierz opcję Download Drivers and Software (Pobierz sterowniki i oprogramowanie).
4. Wprowadź numer modelu monitora. Zostaną wyświetlone strony pobierania oprogramowania dla
danego monitora.
5. Pobierz i zainstaluj pliki sterowników i oprogramowania zgodnie z instrukcjami podanymi na
stronach pobierania.
6. Upewnij się, że posiadany system spełnia wymagania.
http://www.hp.com/support.
Przyciski sterowania na panelu przednim
Przyciski sterowania znajdują się w prawym dolnym narożniku monitora. Przyciski są przedstawione
za pomocą ikon, które zostają podświetlone po dotknięciu obszaru paska na panelu przednim.
PLWW Dysk CD z oprogramowaniem i narzędziami 13
Przycisk Ikona Opis
Source (Źródło)
Quick View (Szybkie
uruchamianie)
Minus
Plus
OK
Menu
Power (Zasilanie)
Służy do wyboru źródła wejściowego z komputera.
Otqwiera menu ekranowe Quick View (Szybkie uruchamianie), za pomocą
którego można wybrać tryb wyświetlania.
Umożliwia przejście w dół w menu ekranowym i służy do zmniejszania
wprowadzanych wartości.
Umożliwia przejście do góry w menu ekranowym i służy do zwiększania
wprowadzanych wartości.
Zatwierdza opcję wybraną w menu ekranowym.
Służy do otwierania, wybierania opcji lub wyłączania menu ekranowego.
UWAGA: Naciśnięcie przycisku Menu przez 10 sekund powoduje
wyłączenie działania pozostałych przycisków menu ekranowego. Ponowne
naciśnięcie tego przycisku przez 10 sekund powoduje włączenie działania
innych przycisków.
Służy do włączania monitora oraz przełączania w tryb oczekiwania lub
wstrzymania. Przycisk Power (Zasilanie) znajduje się w prawym dolnym rogu
monitora.
UWAGA: Naciśnięcie przycisku Power (Zasilanie) przez 10 sekund
powoduje wyłączenie działania przycisku Power (Zasilanie). Ponowne
naciśnięcie tego przycisku przez 10 sekund powoduje włączenie działania
innych przycisków.
UWAGA: Paski przewijania na panelu przednim między przyciskiem Plus (+) i Minus (–) mogą
również służyć do nawigacji w menu i wykonywania regulacji w menu ekranowym.
Korzystanie z menu ekranowego
Użyj menu ekranowego do dostosowania obrazu do własnych preferencji. Aby uzyskać dostęp do
menu ekranowego, wykonaj następujące czynności:
1. Jeśli monitor nie jest jeszcze włączony, wciśnij przycisk zasilania, aby włączyć monitor.
2. Naciśnij przycisk Menu, aby wywołać menu ekranowe. Wyświetlone zostanie główne menu
ekranowe.
UWAGA: Dotknij obszaru paska na panelu przednim w celu wyświetlenia ikon przycisków
panelu przedniego.
3. Aby poruszać się po menu głównym i podmenu, na panelu przednim monitora naciskaj przycisk
+ (Plus), służący do przewijania w górę, lub przycisk – (Minus), służący do przewijania w stronę
przeciwną. Następnie naciśnij przycisk OK, aby wybrać podświetloną funkcję.
UWAGA: Jeśli przewiniesz w dół, gdy znajdziesz się na końcu zestawu opcji, przejdziesz na
początek menu. Jeśli przewiniesz w górę, gdy znajdziesz się na początku zestawu opcji,
przejdziesz na koniec menu.
UWAGA: Paski przewijania na panelu przednim między przyciskiem Plus (+) i Minus (–) mogą
również służyć do nawigacji w menu i wykonywania regulacji w menu ekranowym.
4. Aby wyregulować skalę wybranej pozycji, naciśnij przycisk + lub użyj paska przewijania.
14 Rozdział 4 Obsługa monitora PLWW
5. Wybierz pozycję Save and Return (Zapisz i wróć). Jeśli nie chcesz zapisać danego ustawienia,
wybierz opcję Cancel (Anuluj) w podmenu lub opcję Exit (Wyjdź) z menu głównego.
6. Naciśnij przycisk Menu, aby wyjść z menu ekranowego.
UWAGA: Gdy menu jest wyświetlone, a przyciski nie są naciskane przez 30 sekund
(domyślne ustawienie fabryczne), regulacje i ustawienia są zapisywane, a menu zostaje
zamknięte.
Opcje menu ekranowego
Poniższa tabela zawiera opcje wyboru menu ekranowego i opisy ich funkcji. Gdy została zmieniona
pozycja menu ekranowego, można wybrać jedną z podanych opcji, jeśli ekran menu je zawiera:
Cancel (Anuluj) — aby wrócić do poprzedniego poziomu menu.
●
Save and Return (Zapisz i wróć) — aby zapisać wszystkie zmiany i wrócić do ekranu głównego
●
menu ekranowego. Opcja Save and Return (Zapisz i wróć) jest aktywna tylko w przypadku
zmiany pozycji menu.
Reset (Przywróć) — aby przywrócić poprzednie ustawienie.
●
Ikona Opcje menu głównego Opcje podmenu Opis
Brightness (Jasność) Służy do regulowania jasności ekranu.
Contrast (Kontrast) Służy do regulowania kontrastu ekranu.
Color (Kolor) Służy do wybierania koloru ekranu.
Ustawienie fabryczne to 6500 K lub
Custom Color (Kolor niestandardowy), w
zależności od modelu.
6500 K Zmienia na lekko czerwonawą biel.
9300 K Zmienia na lekko niebieskawą biel.
sRGB Służy do ustawiania kolorów ekranu
stosownie do norm kolorystycznych
używanych w przemyśle technologii
obrazu.
Quick View (Szybkie
uruchamianie)
Wybierz z następujących trybów:
Movie (Film)
Photo (Zdjęcia)
Gaming (Gry)
Text (Tekst)
Custom (Niestandardowy) (ustawienia
zostają zapisane, gdy użytkownik
wyreguluje ustawienie Brightness
(Jasność), Contrast (Kontrast) lub Color
(Kolor) w jednej z innych opcji Quick
View (Szybkie uruchamianie)).
PLWW Korzystanie z menu ekranowego 15
Ikona Opcje menu głównego Opcje podmenu Opis
Custom Color (Kolor
niestandardowy)
Image Control (Kontrola
obrazu)
Custom Scaling (Skalowanie
Służy do regulowania obrazu ekranu.
niestandardowe)
Służy do wybierania i regulowania
własnych skal kolorystycznych
użytkownika:
R — Służy do ustawiania własnych
poziomów czerwieni.
G — Służy do ustawiania własnych
poziomów zieleni.
B — Służy do ustawiania własnych
poziomów błękitu.
Ponadto umożliwia włączanie lub
wyłączanie czujnika światła otoczenia.
Wybiera metodę formatowania danych
wyświetlanych na monitorze. Wybierz:
Fill to Screen (Pełny ekran) —
●
obraz wypełnia cały ekran i może
być zniekształcony lub wydłużony
ze względu na nieprawidłowe
proporcje skalowania wysokości i
szerokości.
Fill to Aspect Ratio (Pełny ekran z
●
współczynnikiem proporcji) —
obraz jest dopasowany do ekranu i
zachowuje proporcje.
Sharpness (Ostrość)Służy do regulowania ostrości obrazu na
ekranie.
Dynamic Contrast Ratio
(Dynamiczny współczynnik
kontrastu)
OSD Control (Sterowanie
menu ekranowym)
Horizontal OSD Position
Vertical OSD Position (Pozycja
OSD Transparency
OSD Timeout (Limit czasu
Służy do regulowania pozycji menu
(Pozycja pozioma menu
ekranowego)
pionowa menu ekranowego)
(Przezroczystość menu
ekranowego)
menu ekranowego)
Włącza lub wyłącza ustawienie Dynamic
Contrast Ratio (Dynamiczny
współczynnik kontrastu). Ustawienie
fabryczne to Off (Wył.). Funkcja DCR
automatycznie dostosowuje poziom bieli
i czerni, aby zapewnić optymalny obraz.
ekranowego na wyświetlaczu.
Służy do zmiany położenia menu
ekranowego ku lewej lub prawej stronie
ekranu. Domyślny zakres fabryczny to
94.
Służy do zmiany położenia menu
ekranowego ku górnej lub dolnej stronie
ekranu. Domyślny zakres fabryczny to
17.
Służy do regulowania widoczności
obrazu wyświetlanego w tle menu
ekranowego.
Służy do ustawiania czasu w
sekundach, przez jaki menu ekranowe
ma być widoczne od chwili naciśnięcia
ostatniego przycisku. Domyślne
ustawienie fabryczne to 30 sekund.
16 Rozdział 4 Obsługa monitora PLWW
Ikona Opcje menu głównego Opcje podmenu Opis
Management (Zarządzanie) Wybiera funkcje zarządzania zasilaniem
monitora.
Power Saver (Oszczędzanie
energii)
Power on Recall (Przywróć
zasilanie)
Mode Display (Wyświetlacz
trybu)
Włącza funkcję oszczędzania energii
Funkcja Power Saver
(patrz
(Oszczędzanie energii) na stronie 20).
Wybierz:
On (Wł.)
Off (Wył.)
Domyślne ustawienie fabryczne to On
(Wł.).
Przywraca zasilanie monitora po
nieoczekiwanym zaniku napięcia.
Wybierz:
On (Wł.)
Off (Wył.)
Domyślne ustawienie fabryczne to On
(Wł.).
Służy do wyświetlania rozdzielczości,
częstotliwości odświeżania oraz
częstotliwości linii na ekranie po każdym
wywołaniu głównego menu ekranowego.
Wybierz:
On (Wł.)
Off (Wył.)
Domyślne ustawienie fabryczne to On
(Wł.).
Monitor Status (Stan monitora) Służy do wyświetlania stanu pracy
monitora każdorazowo przy włączeniu
jego zasilania. Wybierz miejsce, w
którym ma być wyświetlany stan:
Top (Góra)
Middle (Środek)
Bottom (Dół)
Off (Wył.)
Ustawienie fabryczne to Top (Góra).
DDC/CI Support (Obsługa
DDC/CI)
Umożliwia komputerowi sterowanie
niektórymi opcjami menu ekranowego,
takimi jak Brightness (Jasność),
Contrast (Kontrast) i Color Temperature
(Temperatura barwowa). Wybierz:
On (Wł.)
Off (Wył.)
Domyślne ustawienie fabryczne to On
(Wł.).
PLWW Korzystanie z menu ekranowego 17
Ikona Opcje menu głównego Opcje podmenu Opis
Bezel Power LED (Dioda LED
zasilania)
Rear Logo LED (Dioda LED
tylnego logo)
Sleep Timer (Licznik czasu
wstrzymania)
Służy do włączania i wyłączania lampki
(diody LED) w przycisku Power
(Zasilanie). Gdy ustawiona zostanie
opcja Off (Wył.), dioda będzie stale
wyłączona.
Służy do włączania i wyłączania lampki
(diody LED) w tylnym logo. Gdy
ustawiona zostanie opcja Off (Wył.),
dioda będzie stale wyłączona.
Zawiera następujące opcje menu
regulacji licznika czasu:
Set Current Time (Ustaw aktualny czas)
— ustawia aktualny czas w godzinach i
minutach.
Set Sleep Time (Ustaw czas
wstrzymania) — służy do ustawiania
godziny, o której monitor ma przejść w
tryb wstrzymania.
Set on Time (Ustaw na czas) — służy do
ustawiania godziny, o której monitor ma
powrócić do pracy z trybu wstrzymania.
Timer (Licznik czasu) — służy do
włączania lub wyłączania funkcji Sleep
Timer (Licznik czasu wstrzymania);
ustawieniem domyślnym jest Wył.
Sleep Now (Wstrzymaj teraz)
— powoduje natychmiastowe przejście
monitora w tryb wstrzymania.
Language (Język) Służy do wybierania języka, w którym
jest wyświetlane menu ekranowe.
Fabrycznie ustawiony jest język
angielski.
Information (Informacje) Służy do wybierania i wyświetlania
ważnych informacji o monitorze.
Current Settings (Aktualne
ustawienia)
Recommended Settings
(Ustawienia zalecane)
Serial Number (Numer seryjny) Podaje numer seryjny monitora. Numer
FW Version (Wersja
oprogramowania sprzętowego)
Backlight Hours (Czas
podświetlenia)
Service Support (Pomoc
serwisowa)
Factory Reset (Przywróć
ustawienia fabryczne)
Przywraca domyślne ustawienia
Podaje bieżący tryb sygnału
wejściowego wideo.
Podaje zalecany tryb rozdzielczości oraz
częstotliwość odświeżania monitora.
seryjny jest potrzebny w przypadku
kontaktowania się z pomocą techniczną
HP.
Podaje wersję oprogramowania
układowego monitora.
Podaje łączną liczbę godzin działania
podświetlenia.
Pomoc serwisową można uzyskać pod
adresem:
fabryczne.
http://www.hp.com/support
18 Rozdział 4 Obsługa monitora PLWW
Ikona Opcje menu głównego Opcje podmenu Opis
Source Control (Sterowanie
sygnałem źródłowym)
DVI Służy do wybierania sygnału DVI jako
HDMI (model 2310e) Służy do wybierania sygnału HDMI jako
DisplayPort Służy do wybierania sygnału DisplayPort
Default Source (Źródło
Auto Switch Source
Source Detection (Wykrywanie
Służy do wybierania sygnału
wejściowego wideo. Ustawienie
fabryczne to w kolejności DisplayPort,
DVI, a następnie HDMI.
wejściowego sygnału wideo.
wejściowego sygnału wideo.
jako wejściowego sygnału wideo.
Wybiera domyślne, czyli główne źródło
domyślne)
(Automatyczne przełączanie
źródła)
źródła)
sygnału wejściowego wideo, gdy monitor
jest podłączony do dwóch aktywnych i
prawidłowych źródeł wideo. Monitor
automatycznie określi format wideo.
Służy do włączania i wyłączania funkcji
automatycznego wejścia sygnału wideo
systemu. Domyślne ustawienie
fabryczne to On (Wł.).
Ta opcja jest wyświetlona w menu
ekranowym, gdy wybrane jest wejście
DisplayPort. Można ustawić następujące
tryby opcji Source Detection
(Wykrywanie źródła):
Always Active (Zawsze aktywne)
●
Low Power (Niski poziom zasilania)
●
Ustawienie fabryczne to Low Power
(Niski poziom zasilania).
Exit (Wyjście) Zamyka ekran menu ekranowego.
Określanie problemów z monitorem
Specjalne komunikaty pojawiają się na ekranie monitora w przypadku następujących problemów z
monitorem:
Monitor Status (Stan monitora) — Po włączeniu zasilania monitora lub w przypadku zmiany
●
źródła sygnału wejściowego przez pięć sekund jest wyświetlany komunikat o stanie monitora.
Komunikat zawiera informacje na temat wejścia, przez które jest aktualnie przesyłany aktywny
sygnał, stanu ustawienia automatycznego przełączania źródła (On/Off (Włączone/Wyłączone)),
domyślnego sygnału źródłowego, bieżącej wstępnie wybranej rozdzielczości ekranu oraz
zalecanej wstępnie wybranej rozdzielczości ekranu.
Input Signal Out of Range (Sygnał wejściowy poza zakresem) — Oznacza, że monitor nie
●
obsługuje sygnału wejściowego karty wideo, ponieważ jej rozdzielczość lub częstość
odświeżania są wyższe niż obsługiwane przez monitor.
Zmień ustawienia karty wideo na niższą rozdzielczość lub częstotliwość odświeżania. Ponownie
uruchom komputer, aby nowe ustawienia zostały zastosowane.
PLWW Określanie problemów z monitorem 19
Power Button Lockout (Blokada przycisku zasilania) — Oznacza, że przycisk zasilania jest
●
zablokowany. Gdy przycisk zasilania jest zablokowany, wyświetlany jest komunikat
ostrzegawczy Power Button Lockout (Blokada przycisku zasilania).
Jeśli przycisk zasilania jest zablokowany, naciśnij i przytrzymaj przycisk zasilania przez 10
sekund, a funkcja przycisku zasilania zostanie odblokowana.
Jeśli przycisk zasilania jest odblokowany, naciśnij i przytrzymaj przycisk zasilania przez 10
sekund, a funkcja przycisku zasilania zostanie zablokowana.
Monitor Going to Sleep (Monitor przechodzi w tryb wstrzymania) — Oznacza, że wyświetlacz
●
ekranu wchodzi w tryb wstrzymania.
Check Video Cable (Sprawdź kabel wideo) — Oznacza, że kabel wejściowy wideo nie jest
●
właściwie podłączony do komputera lub monitora.
OSD Lockout (Blokada menu ekranowego) — Menu ekranowe można włączyć lub wyłączyć,
●
naciskając i przytrzymując przycisk Menu na panelu przednim przez 10 sekund. W przypadku
blokady menu ekranowego, pojawia się na 10 sekund komunikat ostrzegawczy OSD Lockout
(Blokada menu ekranowego).
Jeśli menu ekranowe jest zablokowane, naciśnij i przytrzymaj przycisk Menu przez 10 sekund, a
zostanie odblokowane.
Jeśli menu ekranowe jest odblokowane, naciśnij i przytrzymaj przycisk Menu przez 10 sekund, a
zostanie zablokowane.
Dynamic Contrast Ratio ON (Dynamiczny współczynnik kontrastu WŁ.) – Oznacza, że funkcja
●
DCR została włączona.
Dynamic Contrast Ratio OFF (Dynamiczny współ
●
funkcja DCR została wyłączona w menu ekranowym lub została wyłączona automatycznie po
wprowadzeniu zmian w ustawieniu Brightness (Jasność), Contrast (Kontrast) lub Quick View
(Szybkie uruchamianie) w menu ekranowym.
No Input Signal (Brak sygnału wejściowego) — Oznacza, że monitor nie odbiera sygnału wideo
●
z komputera na złączu sygnału wejściowego wideo monitora. Sprawdź, czy komputer lub źródło
sygnału wejściowego nie są wyłączone albo nie znajdują się w trybie oszczędzania energii.
czynnik kontrastu WYŁ.) – Oznacza, że
Funkcja Power Saver (Oszczędzanie energii)
Kiedy monitor pracuje w normalnym trybie, lampka zasilania świeci na niebiesko, a monitor zużywa
normalną ilość energii. Więcej o zużyciu energii w części
Monitor obsługuje również tryb oszczędzania energii sterowany przez komputer. Gdy monitor działa
w stanie o zmniejszonym zużyciu energii, ekran monitora jest pusty, podświetlanie jest wyłączone,
lampka zasilania świeci się na żółto, a monitor zużywa minimalną ilość energii. Po „przebudzeniu”
monitora, przed powrotem do normalnego trybu pracy następuje krótki okres nagrzewania się
monitora. Stan zmniejszonego zużycia oszczędzającego energię uruchamia się, jeśli monitor nie
wykryje sygnału synchronizacji poziomej ani pionowej. Funkcję oszczędzania energii należy
uruchomić na komputerze, by działała.
Instrukcje na temat ustawiania funkcji oszczędzania energii (czasem zwanych funkcjami zarządzania
energią) można znaleźć w dokumentacji komputera.
UWAGA: Funkcja oszczędzania energii działa tylko przy monitorze podłączonym do komputerów
wyposażonych w funkcje oszczędzania energii.
Specyfikacja techniczna na stronie 24.
20 Rozdział 4 Obsługa monitora PLWW
ARozwiązywanie problemów
Rozwiązywanie najczęściej spotykanych problemów
Poniższa tabela zawiera możliwe problemy, prawdopodobną przyczynę każdego problemu oraz
zalecane rozwiązania:
Problem Rozwiązanie
Dioda LED zasilania nie
świeci.
Ekran jest pusty. Podłącz kabel zasilania. Włącz zasilanie.
Obraz ma wygląd zamazany,
niewyraźny lub zbyt ciemny.
Na ekranie wyświetlany jest
komunikat Check Video
Cable (Sprawdź kabel
wideo).
Na ekranie pojawia się
komunikat Input Signal Out
of Range (Sygnał wejściowy
poza zasięgiem).
Obraz jest rozmyty i
występuje w nim efekt zjaw,
fałszywych cieni.
Upewnij się, że przycisk zasilania został naciśnięty oraz że kabel zasilania jest prawidłowo
podłączony do uziemionego gniazda zasilania oraz do monitora.
Wybierz opcję Management (Zarządzanie) w menu ekranowym, a następnie wybierz opcję
Bezel Power LED (Dioda LED zasilania). Sprawdź, czy opcja Bezel Power LED (Dioda LED
zasilania) ustawiona jest na Off (Wył.), a jeśli tak — ustaw tryb On (Wł.).
Podłącz prawidłowo kabel wideo. Więcej informacji znajduje się w części
monitora do użytkowania na stronie 6.
Wciśnij dowolny klawisz na klawiaturze lub porusz myszą, by wyłączyć narzędzie
wygaszające ekran.
Naciśnij przycisk Menu, aby otworzyć menu ekranowe, a następnie dostosuj skalę jasności i
kontrastu.
Podłącz odpowiedni kabel wideo (DisplayPort, DVI lub HDMI) do komputera i monitora.
Podłączając kabel wideo, upewnij się, że zasilanie komputera jest wyłączone.
Ponownie uruchom komputer, włączając tryb awaryjny. Zmień ustawienia na obsługiwane
(zobacz: tabela w punkcie
komputer, aby nowe ustawienia zostały zastosowane.
Wyreguluj kontrast i jasność.
Upewnij się, że nie jest używany przedłużacz ani rozdzielacz. HP zaleca podłączanie
monitora bezpośrednio do złącza wyjściowego karty graficznej z tyłu komputera.
Ustawienia wstępne trybów na stronie 25). Ponownie uruchom
Przygotowywanie
W monitorze nie można
ustawić optymalnej
rozdzielczości.
Ekran jest czarny lub
wyświetla obraz w niższej
rozdzielczości podczas
wyświetlania danych w
wysokiej rozdzielczości (HD).
Upewnij się, że karta graficzna obsługuje optymalną rozdzielczość.
Upewnij się, że został zainstalowany najnowszy obsługiwany sterownik karty graficznej. W
przypadku komputerów HP i Compaq najnowsze sterowniki kart graficznych można pobrać z
witryny:
http://www.hp.com/support. W przypadku innych komputerów należy odwiedzić
witrynę sieci Web odpowiednią dla danej karty graficznej.
Sprawdź, czy monitor i komputer obsługują technologię HDCP. Patrz
zabezpieczenie danych cyfrowych (HDCP) na stronie 10 lub http://www.hp.com/support.
Szerokopasmowe
PLWW Rozwiązywanie najczęściej spotykanych problemów 21
Problem Rozwiązanie
Funkcja Plug and Play nie
działa.
Obraz skacze, miga lub na
obrazie widoczne są fale.
Przy połączeniu HDMI nie
słychać dźwięku.
Monitor jest zawsze w trybie
wstrzymania (świeci
bursztynowa dioda LED).
Aby funkcja Plug and Play monitora działała, komputer i karta graficzna muszą być z nią
zgodne. Odpowiednią informację można uzyskać od producenta komputera.
Proszę sprawdzić kabel video monitora i proszę się upewnić, że żaden styk nie jest zgięty.
Sprawdź, czy zainstalowano sterowniki monitora. Więcej informacji zawiera część
Instalowanie sterowników na stronie 13. Sterowniki monitora są również dostępne pod
adresem:
Odsuń możliwie jak najdalej od monitora wszelkie urządzenia elektryczne, które mogą
powodować zakłócenia elektryczne.
Ustaw maksymalną częstotliwość odświeżania, z jaką monitor może działać w używanej
rozdzielczości.
Monitor nie zapewnia odtwarzania dźwięku. Sygnał dźwięku musi zostać wyprowadzony
bezpośrednio do zewnętrznych głośników lub odbiornika audio.
Zasilanie komputera powinno być włączone.
Karta graficzna komputera powinna być należycie osadzona w gnieździe.
Sprawdź, czy kabel wideo monitora jest prawidłowo podłączony do komputera.
Sprawdź kabel wideo monitora, upewniając się, że żaden bolec nie jest zgięty.
Sprawdź, czy komputer działa: Naciśnij klawisz Caps Lock i spójrz na diodę LED Caps Lock,
która znajduje się na większości klawiatur. Po naciśnięciu klawisza Caps Lock dioda LED
powinna zaświecić lub zgasnąć.
http://www.hp.com/support.
Uzyskiwanie pomocy z witryny hp.com
Zanim skontaktujesz się z działem obsługi klienta, skorzystaj z witryny HP Technical Support (Pomoc
techniczna HP) pod adresem:
http://www.hp.com/support. Wybierz swój kraj/region, a następnie
skorzystaj z łączy prowadzących do strony pomocy na temat posiadanego monitora.
Przygotowanie się do kontaktu z działem pomocy technicznej
Jeśli problemu nie udaje się rozwiązać według wskazówek zawartych w niniejszym rozdziale,
konieczne może być skontaktowanie się z działem pomocy technicznej. Dane kontaktowe działu
pomocy technicznej można znaleźć w drukowanej dokumentacji dołączonej do monitora.
Kontaktując się, należy mieć przygotowane następujące informacje:
Numer modelu monitora (znajduje się na tabliczce z tyłu monitora)
●
Numer seryjny monitora (znajduje się na etykiecie z tyłu monitora lub w menu ekranowym w
●
menu Informtion (Informacje))
Data zakupu na fakturze
●
Warunki, w jakich wystąpił problem
●
Otrzymane komunikaty o błędach
●
Konfiguracja sprzętu
●
Nazwa i wersja używanego sprzętu i oprogramowania
●
22 Załącznik A Rozwiązywanie problemów PLWW
Umiejscowienie tabliczki znamionowej
Tabliczka znamionowa na monitorze zawiera numer produktu i numer seryjny. Numery te mogą być
potrzebne podczas kontaktowania się z firmą HP w kwestii danego modelu monitora.
Tabliczka znamionowa znajduje się z tyłu monitora.
PLWW Umiejscowienie tabliczki znamionowej 23
B Specyfikacja techniczna
Wszystkie dane techniczne przedstawiają typowe specyfikacje dostarczone przez producentów
elementów sprzętu firmy HP. Rzeczywiste parametry mogą być różne od podanych.
Monitory LCD HP
Tabela B-1 Specyfikacja modelu 2310e/2310ei
Dane techniczne
Typ wyświetlacza: matryca aktywna LCD TFT
Rozmiar widocznego obrazu: przekątna 58,42 cm (23 cale)
Złącza wejściowe wideo: 2310ei: DisplayPort, DVI; 2310e: DisplayPort, DVI, HDMI
Nachylenie: -5° do +25°
Maksymalny ciężar (po rozpakowaniu): 4,3 kg (9,5 funta)
Wymiary (w. x sz. x gł.): 415,9 x 557,9 x 148,5 mm (16,37 x 21,96 x 5,85 cala)
Maksymalna rozdzielczość grafiki: 1920 × 1080 przy częstotliwości 60 Hz
Optymalna rozdzielczość grafiki: 1920 × 1080 przy częstotliwości 60 Hz
Tryb tekstowy: 720 x 400
Rozstaw pikseli: 0,265 x 0,265 mm
Częstotliwość pozioma: 24 do 94 kHz
Częstotliwość pionowa: 50 do 76 Hz
Temperatura podczas pracy: 5° do 35°C (41° do 95°F)
Wilgotność poza czasem pracy: -20° do 60°C (-4° do 140°F)
Wilgotność podczas pracy: 20% do 80%
Wilgotność poza czasem pracy: 5% do 95%
Wysokość nad poziomem morza
podczas pracy:
Wysokość nad poziomem morza
podczas przechowywania:
Źródło zasilania: 100–240 V prądu zmiennego (ok.), 50/60 Hz
Maksymalny pobór mocy: 28 W
Typowy pobór mocy: 22 W
Pobór mocy w trybie wstrzymania: <2 W
0 do 3658 metrów (0 do 12 000 stóp)
0 do 12 192 metrów (0 do 40 000 stóp)
24 Załącznik B Specyfikacja techniczna PLWW
Ustawienia wstępne trybów
Monitor automatycznie rozpoznaje wiele wzorcowych trybów wejściowego sygnału wideo, w których
obraz będzie na ekranie wyświetlany we właściwym rozmiarze i wyśrodkowany.
Tabela B-2 Fabryczne wzorcowe tryby wejściowego sygnału wideo
Wzorzec Rozdzielczość Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz)
1 640 x 480 31,469 59,94
2 720 x 400 31,469 70,087
3 800 x 600 37,879 60,317
4 1024 x 768 48,363 60,004
5 1280 x 720 45,00 60,00
6 1280 x 960 60,00 60,00
7 1280 x 1024 63,98 60,02
8 1440 x 900 55,94 59,89
9 1600 x 1200 75,00 60,00
10 1680 x 1050 65,29 60,00
11 1920 x 1080 67,50 60,00
Tabela B-3 Fabrycznie ustawione tryby wideo wysokiej rozdzielczości HDMI (tylko model 2310e)
Wzorzec Rozdzielczość
wyświetlania obrazu
HD
1 480p 720 x 480 31,469 60
2 720p60 1280 x 720 45 60
3 576p 720 x 576 31,25 50
4 720p50 1280 x 720 37,5 50
5 1080p60 1920 x 1080 67,5 60
6 1080p50 1920 x 1080 56,25 50
Rozdzielczość Częstotliwość
Wprowadzanie trybów użytkownika
Sporadycznie sygnał kontrolera wideo może wywoływać tryb, który nie jest wstępnie ustawiony. Ma to
miejsce w następujących sytuacjach:
Używana jest niestandardowa karta graficzna.
●
Nie jest używany tryb wstępnie ustawiony.
●
Jeśli taka sytuacja wystąpi, może być konieczne dostosowanie parametrów monitora za pomocą
menu ekranowego. Użytkownik może wprowadzić zmiany dotyczące każdego z tych trybów, a
następnie zapisać wprowadzone zmiany w pamięci. Monitor automatycznie zapisuje nowe
ustawienie, następnie wykrywa nowy tryb tak samo jak ma to miejsce w przypadku trybów wstępnie
pozioma (kHz)
Częstotliwość
pionowa (Hz)
PLWW Ustawienia wstępne trybów 25
ustawionych. Użytkownik może nie tylko korzystać z ustawień fabrycznych, ale może też
skonfigurować i zapisać co najmniej dziesięć własnych trybów.
Jakość monitora LCD i normy dotyczące pikseli
Monitor LCD został wyprodukowany przy zastosowaniu bardzo precyzyjnej technologii oraz zgodnie z
rygorystycznymi normami, aby zagwarantować niezawodne działanie. Niemniej jednak wyświetlacz
może mieć kosmetyczne niedoskonałości przejawiające się w postaci jasnych lub ciemnych punktów.
Jest to typowe w przypadku wyświetlaczy LCD używanych w produktach wszelkich producentów, a
nie tylko danego monitora LCD. Niedoskonałości te spowodowane są obecnością jednego lub kilku
wadliwych pikseli lub subpikseli.
Każdy piksel składa się z jednego subpiksela czerwonego, jednego zielonego i jednego niebieskiego.
Cały wadliwy piksel jest zawsze włączony (jasny punkt na ciemnym tle) lub zawsze wyłączony
(ciemny punkt na jasnym tle). To pierwsze zjawisko jest bardziej widoczne. Wadliwy subpiksel (defekt
plamki) jest mniej widoczny niż defekt całego piksela, jest mały i widać go tylko na określonym tle.
Aby zlokalizować wadliwe piksele, należy oglądać obraz na monitorze w normalnych warunkach i w
normalnym trybie pracy w obsługiwanej rozdzielczości i częstotliwości odświeżania, z odległości
około 50 cm (16 cali). Oczekujemy,
wyświetlacze z jeszcze mniejszą liczbą takich kosmetycznych niedoskonałości. Będziemy
aktualizować nasze wytyczne na bieżąco wraz z czynionymi postępami.
Więcej informacji o danym monitorze LCD i polityce dotyczącej pikseli można znaleźć w witrynie firmy
HP pod adresem:
pikseli w witrynie internetowej HP, wpisz słowa „HP Pixel Policy” (Polityka HP dotycząca pikseli) w
polu wyszukiwania i naciśnij klawisz Enter.
http://www.hp.com/support. Aby znaleźć informacje na temat polityki dotyczącej
że z czasem przemysł elektroniczny będzie w stanie produkować
26 Załącznik B Specyfikacja techniczna PLWW
CUwagi dotyczące przepisów urzędów
certyfikacyjnych
Uwaga Federalnej Komisji Łączności (FCC)
To urządzenie zostało poddane testom i uznano, że spełnia ograniczenia dla urządzeń cyfrowych
klasy B według Części 15 Wytycznych FCC. Ograniczenia te ustanowiono jako zapewniające w
rozsądnym zakresie ochronę przed zakłóceniami w przypadku instalacji w obiekcie mieszkalnym.
Urządzenie to generuje, wykorzystuje i może emitować energię częstotliwości radiowych i jeśli nie
zostanie zainstalowane i używane zgodnie z instrukcjami producenta, może powodować szkodliwe
zakłócenia łączności radiowej. Nie ma jednak gwarancji, że w warunkach określonej instalacji nie
wystąpią zakłócenia. Jeśli urządzenie to ma szkodliwy wpływ na odbiór sygnałów radiowych lub
telewizyjnych — co można stwierdzić włączając i wyłączając je — zachęca się użytkownika, aby
podjął próbę likwidacji zak
Zmiana kierunku lub położenia anteny odbiorczej.
●
Zwiększenie odstępu między urządzeniem a odbiornikiem.
●
Podłączenie urządzenia do innego gniazda zasilania tak, aby było zasilane z innego obwodu niż
●
odbiornik.
łóceń przez zastosowanie jednego lub kilku z następujących środków:
Skonsultowanie się ze sprzedawcą lub technikiem radiowo-telewizyjnym w celu uzyskania
●
pomocy.
Modyfikacje
Przepisy FCC stwierdzają, że wprowadzanie jakichkolwiek zmian, które nie zostały wyraźnie
zaakceptowane przez firmę Hewlett-Packard może spowodować odebranie użytkownikowi prawa do
korzystania z urządzenia.
Kable
Dla zachowania zgodności z wytycznymi i przepisami FCC wszelkie połączenia z urządzeniem
muszą być wykonane przy użyciu kabli ekranowanych ze złączami o metalowych korpusach
ekranujących od zakłóceń RFI/EMI.
Deklaracja zgodności dla urządzeń oznaczonych logo FCC (tylko Stany Zjednoczone)
To urządzenie jest zgodne z Częścią 15 Wytycznych FCC. Korzystanie z tego urządzenia jest
możliwe pod dwoma warunkami:
1. To urządzenie nie może powodować szkodliwych zakłóceń.
2. To urządzenie musi przyjmować wszystkie emitowane zakłócenia, w tym takie, które mogą
spowodować jego nieprawidłowe działanie.
W przypadku pytań związanych z urządzeniem prosimy o kontakt pod adresem:
Hewlett Packard Company
PLWW Uwaga Federalnej Komisji Łączności (FCC) 27
P. O. Box 692000, Mail Stop 530113
Houston, Texas 77269-2000
Można również zadzwonić pod numer 1-800-HP-INVENT (1-800 474-6836)
W przypadku pytań związanych z deklaracją FCC prosimy o kontakt pod adresem:
Hewlett Packard Company
P. O. Box 692000, Mail Stop 510101
Houston, Texas 77269-2000
Można również zadzwonić pod numer (281) 514-3333
Aby umożliwić zidentyfikowanie urządzenia, należy podać jego numer katalogowy, numer seryjny lub
numer modelu znajdujący się na urządzeniu.
Uwaga dotycząca Kanady
To urządzenie cyfrowe Klasy B spełnia wymogi kanadyjskich przepisów dotyczących urządzeń
powodujących zakłócenia.
Avis Canadien
Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel
brouilleur du Canada.
Uwaga dotycząca przepisów obowiązujących w Unii Europejskiej
Produkty ze znakiem CE są zgodne z następującymi dyrektywami UE:
Dyrektywa dotycząca niskich napięć 2006/95/EC
●
Dyrektywa dotycząca zgodności elektromagnetycznej (EMC) 2004/108/EC
●
Dyrektywa dotycząca ekologicznej konstrukcji 2009/125/WE, gdy dotyczy
●
Zgodność ze znakiem CE tego produktu jest ważna, jeśli produkt jest zasilany za pomocą
odpowiedniego, opatrzonego znakiem CE zasilacza prądu zmiennego dostarczonego przez HP.
Zgodność z wymogami zawartymi w tych dyrektywach oznacza zgodność z odnośnymi
zharmonizowanymi normami europejskimi (EN) wymienionymi w Deklaracji Zgodności dla UE
wydanej przez firmę HP dla tego urządzenia lub rodziny urządzeń i dostępna (tylko w języku
angielskim) w dokumentacji produktu lub w następującej witrynie internetowej:
certificates (należy wpisać numer produktu w polu wyszukiwania).
Zgodność potwierdza jedno z następujących oznaczeń zgodności umieszczone na produkcie:
http://www.hp.eu/
28 Załącznik C Uwagi dotyczące przepisów urzędów certyfikacyjnych PLWW
W przypadku produktów nieobsługujących
połączeń telekomunikacyjnych i produktów
telekomunikacyjnych zharmonizowanych z
prawem UE, takich jak nadajnik Bluetooth® w
klasie mocy poniżej 10 mW.
W przypadku produktów telekomunikacyjnych
niezharmonizowanych z prawem UE (jeśli
dotyczy, czterocyfrowy numer organu
powiadomionego jest wstawiony między litery CE
a znak !).
Należy zapoznać się z etykietą prawną umieszczoną na produkcie.
Punkt kontaktowy w kwestiach prawnych to: Hewlett-Packard GmbH, Dept./MS: HQ-TRE,
Herrenberger Strasse 140, 71034 Boeblingen, NIEMCY.
Niemiecka uwaga dotycząca ergonomii
Produkty HP ze znakiem „GS”, jeśli stanowią część systemu składającego się z komputera,
klawiatury i monitora marki HP ze znakiem „GS”, spełniają obowiązujące wymagania dotyczące
ergonomii. Podręcznik instalacji dołączony do produktu zawiera informacje dotyczące konfiguracji.
Uwaga dotycząca Japonii
Uwaga dotycząca Korei
Wymagania dotyczące kabla zasilania
Zasilacz monitora jest wyposażony w moduł ALS. Umożliwia to zasilanie monitora prądem o
parametrach 100–120 V lub 200–240 V.
Kabel zasilania (elastyczny kabel lub wtyczka) dostarczony wraz z monitorem spełnia wymogi
obowiązujące w kraju, w którym zakupiono urządzenie.
Jeżeli konieczne jest użycie kabla zasilania dla innego kraju, należy kupić kabel zatwierdzony do
użytku w danym kraju.
PLWW Niemiecka uwaga dotycząca ergonomii 29
Kabel zasilania musi być dostosowany do urządzenia oraz do parametrów napięcia i prądu
określonych na tabliczce znamionowej. Znamionowe napięcie i prąd kabla powinny być wyższe niż
znamionowe napięcie i prąd podane na produkcie. Dodatkowo przekrój poprzeczny kabla musi
wynosić przynajmniej 0,75 mm² lub 18 AWG, a jego długość musi wynosić od 1,8 m (6 stóp) do 3,6 m
(12 stóp). W przypadku pytań dotyczących typu kabla zasilania, którego należy używać, należy
skontaktować się z autoryzowanym serwisem firmy HP.
Kabel zasilania powinien zostać poprowadzony w taki sposób, aby nie można było na niego
nadepnąć ani przygnieść stawianym na nim lub przy nim przedmiotem. Szczególną uwagę należy
zwrócić na wtyczkę, gniazdo elektryczne oraz punkt, w którym kabel wychodzi z urządzenia.
Wymagania dotyczące kabla zasilania dla użytkowników w Japonii
W przypadku użytkowania w Japonii należy korzystać wyłącznie z kabla zasilania otrzymanego wraz
z produktem.
OSTROŻNIE: Nie należy używać kabla zasilania otrzymanego wraz z tym produktem do zasilania
innych produktów.
Uwagi dotyczące środowiska naturalnego
Wymagania programu ENERGY STAR®
Monitory firmy HP opatrzone znakiem certyfikacyjnym ENERGY STAR® spełniają wymogi programu
ENERGY STAR Agencji Ochrony Środowiska Naturalnego USA (EPA). Znak certyfikacyjny EPA
ENERGY STAR® nie oznacza udzielenia poparcia przez agencję EPA. Jako partner programu
ENERGY STAR firma Hewlett-Packard Company ustaliła, że ten produkt spełnia wymogi programu
ENERGY STAR® pod względem oszczędności energii wyświetlacza.
Na wszystkich wyświetlaczach zakwalifikowanych do programu ENERGY STAR znajduje się
następujący znak certyfikacyjny ENERGY STAR®:
Specyfikacja programu ENERGY STAR® dla wyświetlaczy i komputerów została stworzona przez
agencję EPA w celu promowania zasad oszczędzania energii oraz zmniejszenia zanieczyszczenia
powietrza przez używanie bardziej energooszczędnego wyposażenia w domach, biurach i fabrykach.
Jednym ze sposobów na osiągnięcie tego celu jest korzystanie z funkcji zarządzania energią systemu
Microsoft Windows w celu zmniejszenia zużycia energii, gdy produkt nie jest używany.
Funkcja zarządzania energią umożliwia przejście komputera w tryb niskiego pobierania energii lub
uśpienia przy braku aktywności użytkownika. W przypadku używania tej funkcji z wyświetlaczem
zakwalifikowanym do programu ENERGY STAR® obsługuje ona także podobne funkcje zarządzania
energią wyświetlacza. W celu wykorzystania możliwości w zakresie oszczędzania energii
użytkownicy powinni używać domyślnych ustawień zarządzania energią komputerów i wyświetlaczy
zakwalifikowanych do programu ENERGY STAR. Domyślne ustawienia zarządzania energią
30 Załącznik C Uwagi dotyczące przepisów urzędów certyfikacyjnych PLWW
komputerów zakwalifikowanych do programu ENERGY STAR podczas działania systemu na
zasilaniu sieciowym powodują następujące działania:
Wyłączenie wyświetlacza zewnętrznego po 15 minutach braku aktywności użytkownika.
●
Przejście komputera w tryb niskiego poboru energii lub uśpienia po 30 minutach braku
●
aktywności użytkownika.
Komputery zakwalifikowane do programu ENERGY STAR® opuszczają tryb niskiego poboru energii,
a wyświetlacze zakwalifikowane do programu ENERGY STAR wznawiają działanie, gdy użytkownik
ponownie zacznie korzystać z komputera. Przyczyny wznowienia obejmują naciśnięcie przycisku
zasilania/trybu uśpienia, otrzymanie sygnału od urządzenia wejściowego, otrzymanie sygnału
wejściowego z połączenia sieciowego przy włączonej funkcji Wake On LAN (WOL) itp.
Dodatkowe informacje na temat programu ENERGY STAR®, jego korzyści dla środowiska oraz
potencjalnych oszczędności energii i pieniędzy dzięki funkcji zarządzania energią znajdują się w
witrynie internetowej zarządzania energią
http://www.energystar.gov/powermanagement.
EPA ENERGY STAR pod adresem
Pozbywanie się zużytych urządzeń przez użytkowników indywidualnych w Unii Europejskiej
Ten symbol umieszczony na urządzeniu informuje, że ten produkt nie może zostać zutylizowany
razem ze zwykłymi odpadami z gospodarstwa domowego. Przepisy nakładają na użytkownika
obowiązek pozbywania się zużytego sprzętu elektrycznego i elektronicznego przez dostarczenie go
do wyznaczonego punktu zbiórki w celu poddania go recyklingowi. Osobna zbiórka i recykling
zużytego sprzętu przyczyniają się do oszczędzania zasobów naturalnych i zapewniają, że recykling
odbywa się w sposób nieszkodliwy dla ludzkiego zdrowia i dla środowiska naturalnego. Aby uzyskać
bardziej szczegółowe informacje o recyklingu tego produktu, należy skontaktować się z urzędem
miejskim, firmą zajmującą się wywozem i utylizacją śmieci lub sklepem, w którym nabyto urządzenie.
Substancje chemiczne
Firma HP dokłada wszelkich starań, aby udzielić swoim klientom jak najdokładniejszych informacji
dotyczących substancji chemicznych stosowanych w naszych produktach w celu spełnienia
wymogów prawnych takich jak np. rozporządzenie REACH (Rozporządzenie unijne nr 1907/2006).
Raport dotyczący substancji chemicznych użytych w tym produkcie można znaleźć na stronie
http://www.hp.com/go/reach.
Program recyklingu firmy HP
Firma HP zachęca klientów do recyklingu zużytego sprzętu elektronicznego, oryginalnych kaset
drukujących HP i akumulatorów. Więcej informacji o programach recyklingu znajduje się na stronie
http://www.hp.com/recycle.
Ograniczenia dotyczące używania substancji niebezpiecznych (RoHS)
Japońskie przepisy dotyczące zgodności z normami określone w specyfikacji JIS C 0950, 2005
nakładają na producenta wymóg dostarczenia deklaracji dotyczącej materiałów użytych do produkcji
pewnych kategorii urządzeń elektronicznych oferowanych w sprzedaży po 1 lipca 2006 roku. Aby
zapoznać się z deklaracją materiałów zastosowanych w tym urządzeniu (JIS C 0950), należy
odwiedzić stronę
PLWW Uwagi dotyczące środowiska naturalnego 31
http://www.hp.com/go/jisc0950.
11363-2006
11363-2006
Tureckie uregulowanie EEE
Zgodność z uregulowaniem EEE
EEE Yönetmeliğine Uygundur
32 Załącznik C Uwagi dotyczące przepisów urzędów certyfikacyjnych PLWW
Loading...
