HOYU SONICATOR User Manual

超

音波破碎機

中

HOYU

SONICATOR

文操作說明

www.104go.com.tw

SONICATOR

目 錄

1.超音波破碎機主體說明 2

2.安裝說明 3

3.開機說明 4

4.關機說明 4

5.執行操作說明-自動 5

6.執行操作說明-手動 6

7.執行操作說明-連續、定時、脈衝設定 8

8.功率校正說明 11

9.組件清單說明 13

10.選購配件 14

11.規格說明 15

12.注意事項 16

13.儀器保養表 17

104

儀器(股)公司

TEL:[phone] FAX:[phone] E-mail:[email protected]

1

安培顯示表

手動與自動

切換按鍵

手動按鍵

www.104go.com.tw

1. 超音波破碎機主體說明

SONICATOR

正 面

電源開關

背 面

功率調整旋鈕

超音波開關

定時╱脈衝設定

顯示幕

超音波探頭

104

散熱風扇

超音波調頻鈕

儀器(股)公司

超音波探頭連接孔

電源插座

TEL:[phone] FAX:[phone] E-mail:[email protected]

2

2.安裝說明

圖 示 說 明

www.104go.com.tw

SONICATOR

將不銹鋼夾鎖定探頭放置架上。

將探頭放置架鎖定於主機背板上。

電源線母頭插入主機背面電源插座上。

將探頭線插鎖於主機背面超音波探頭連接孔上。

將超音波探頭置於探頭放置架上，Ultrasonic 250 安

裝完成。

104

儀器(股)公司

TEL:[phone] FAX:[phone] E-mail:[email protected]

3

3.開機說明

圖 示 說 明

www.104go.com.tw

確認電源線已接妥。

按電源開關，開啟電源。

SONICATOR

4.關機說明

圖 示 說 明

定時╱脈衝設定顯示幕為 0，開機完成。

按下超音波開關至 OFF 端。

104

儀器(股)公司

按下電源開關切至關閉，定時╱脈衝設定顯示幕無顯示，

關機完成。

TEL:[phone] FAX:[phone] E-mail:[email protected]

4

5.執行操作說明-自動

圖 示 說 明

將超音波探頭前端置於水中。

www.104go.com.tw

SONICATOR

按電源開關，開啟電源將超音波破碎機 Ultrasonic 250 開機。

此時定時╱脈衝設定顯示幕為 0。

從手動/自動選擇按鈕，選擇為自動。

按下超音波開關至 ON 端，此時自動執行已開始。此時定時

╱脈衝設定顯示幕為 22615。

104

儀器(股)公司

旋轉功率調整旋鈕至所需安培數。

TEL:[phone] FAX:[phone] E-mail:[email protected]

5

自動執行設定完成。

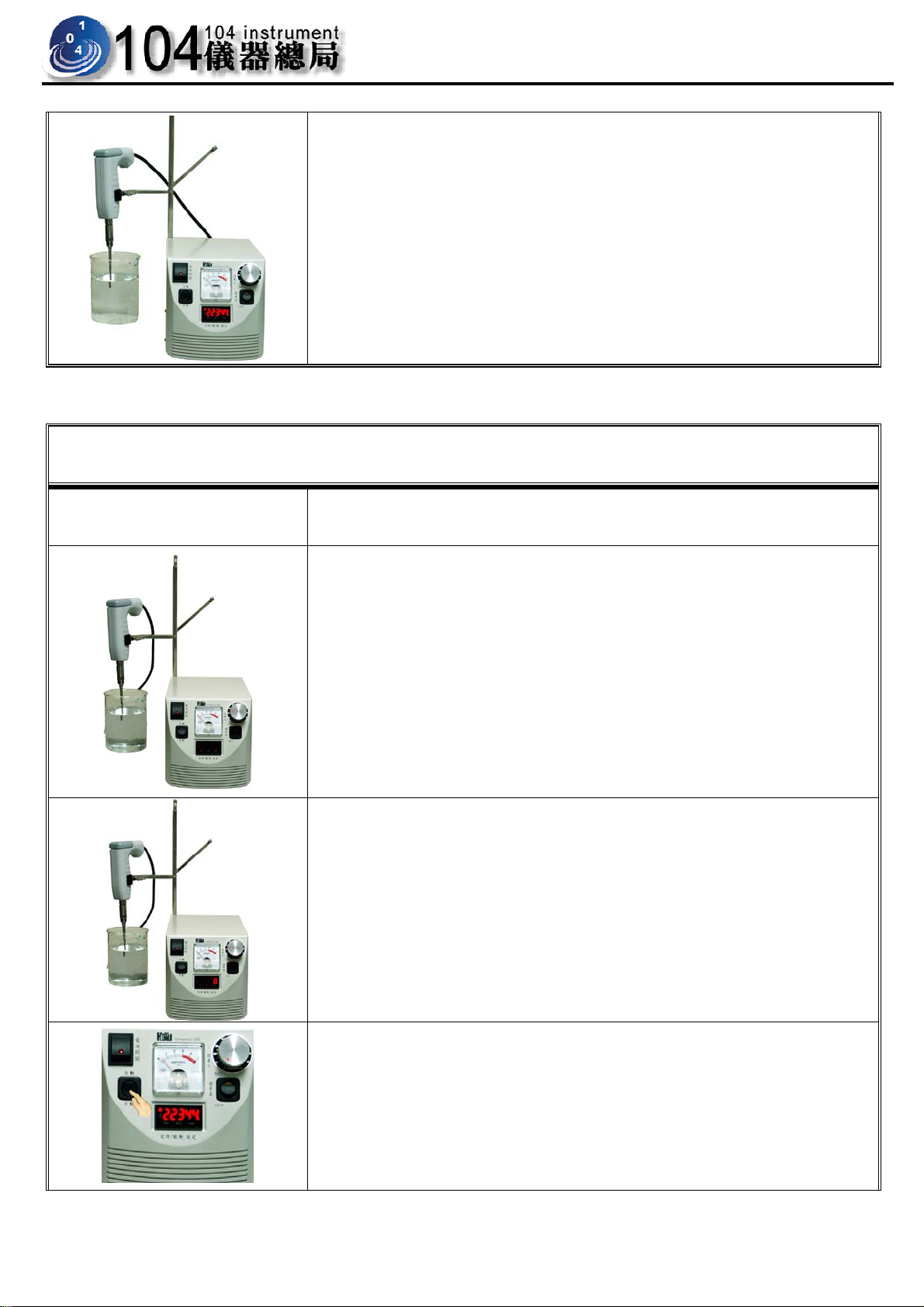

6.執行操作說明-手動

www.104go.com.tw

SONICATOR

圖 示 說 明

將超音波探頭前端置於水中。

按電源開關，開啟電源將超音波破碎機 Ultrasonic 250 開機。

此時定時╱脈衝設定顯示幕為 0。

104

儀器(股)公司

從手動/自動選擇按鈕，選擇為手動。

TEL:[phone] FAX:[phone] E-mail:[email protected]

6

www.104go.com.tw

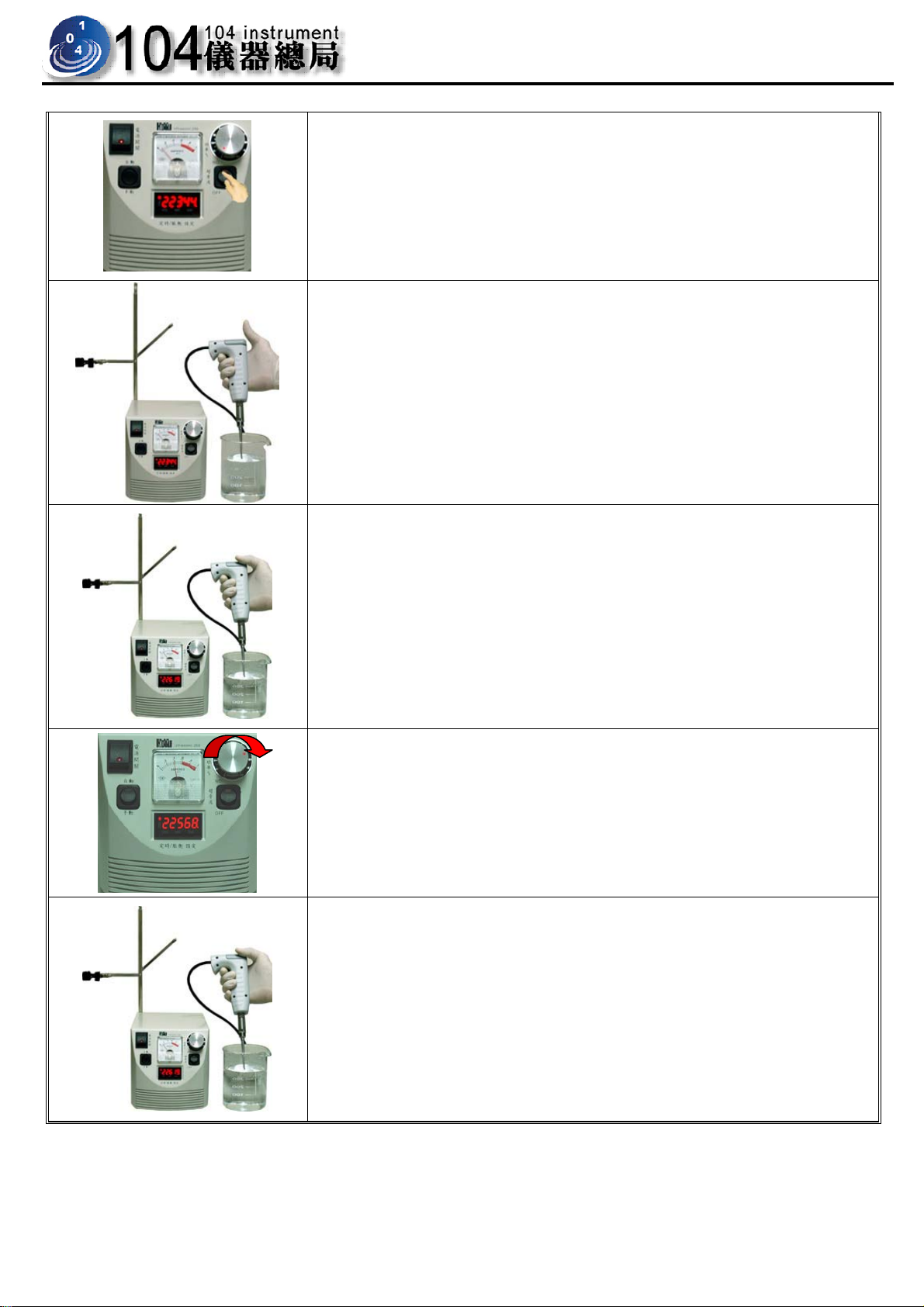

按下超音波開關至 ON 端。

手持超音波探頭，保持探頭前端置於水中。

SONICATOR

按下探頭上之手動按鍵。

旋轉功率調整旋鈕至所需安培數。

手動執行設定完成。

104

儀器(股)公司

TEL:[phone] FAX:[phone] E-mail:[email protected]

7

www.104go.com.tw

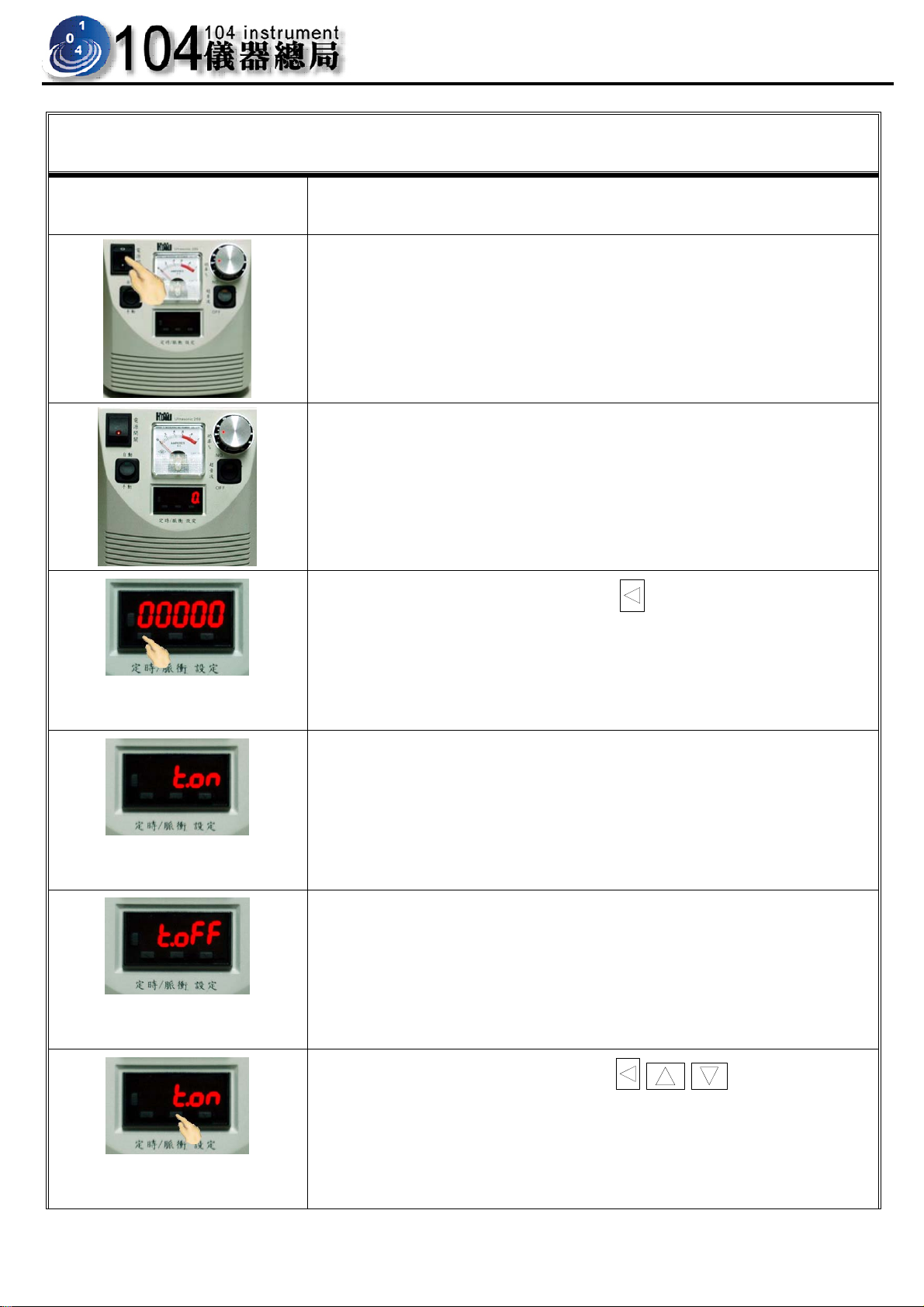

7.執行操作說明-連續、定時、脈衝設定

圖 示 說 明

按電源開關，開啟電源。

將超音波破碎機 Ultrasonic 250 開機。確認定時╱脈衝設定

顯示幕顯示為 0。

SONICATOR

長按定時╱脈衝設定顯示幕上的

定。畫面會進入 L.ON 與數字的交錯顯示。

（L.ON 代表執行超音波執行時間）

（L.OFF 代表執行超音波暫停時間）

三秒進入執行時間設

104

儀器(股)公司

欲在 L.ON 進行設定時，要再按

TEL:[phone] FAX:[phone] E-mail:[email protected]

. . 任一鍵一下。

8

www.104go.com.tw

SONICATOR

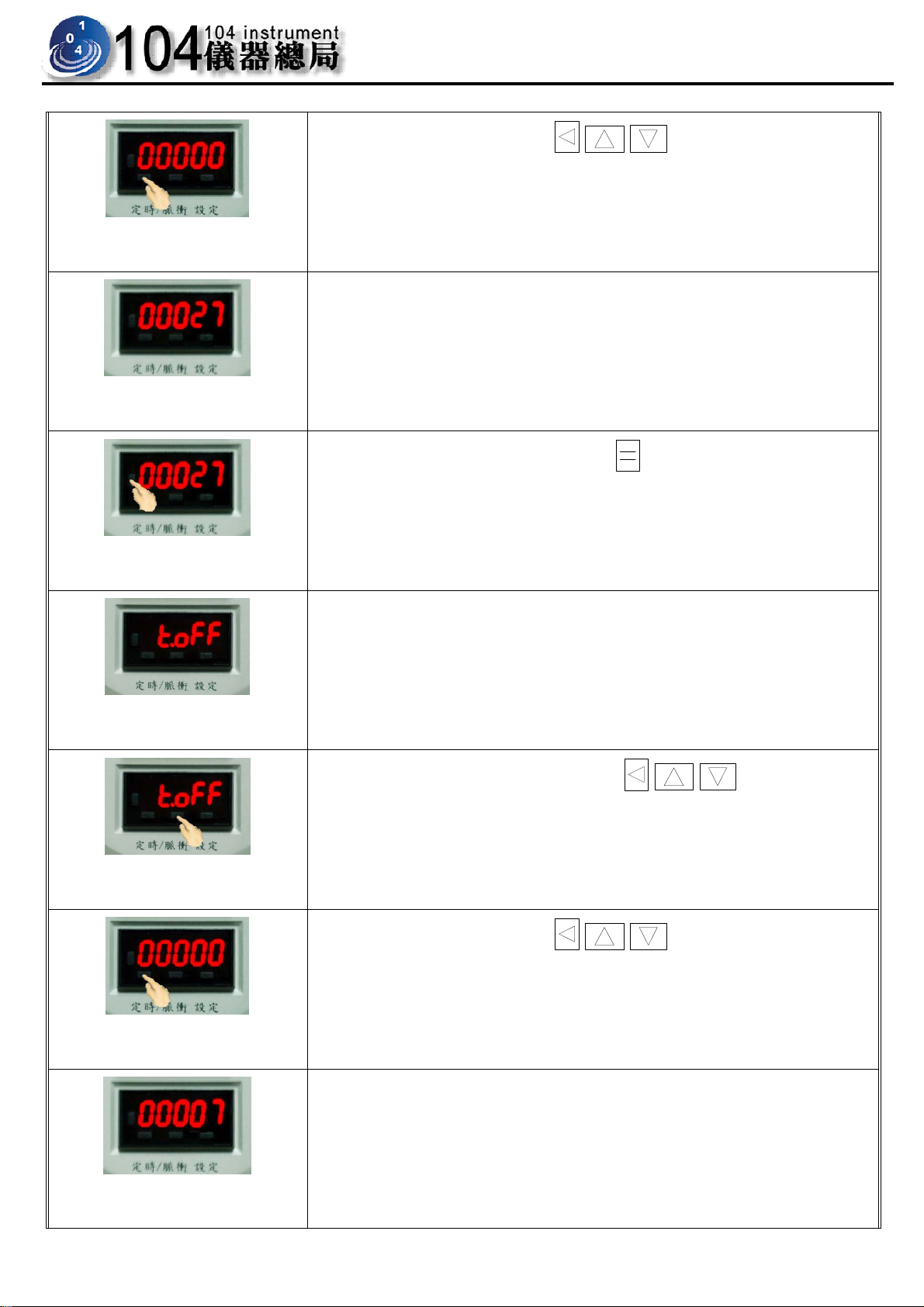

數字區出現閃爍，既可以

設定執行時間為 27 秒。

完成 L.ON 設定，按顯示幕上的

. . 鍵進行設定。

。

進入 L.OFF 與數字的交錯顯示畫面。

欲在 L.OFF 進行設定時，要再按

數字區出現閃爍，既可以

. . 鍵進行設定。

. . 任一鍵一下，

104

儀器(股)公司

設定暫停時間為 7 秒。

TEL:[phone] FAX:[phone] E-mail:[email protected]

9

www.104go.com.tw

SONICATOR

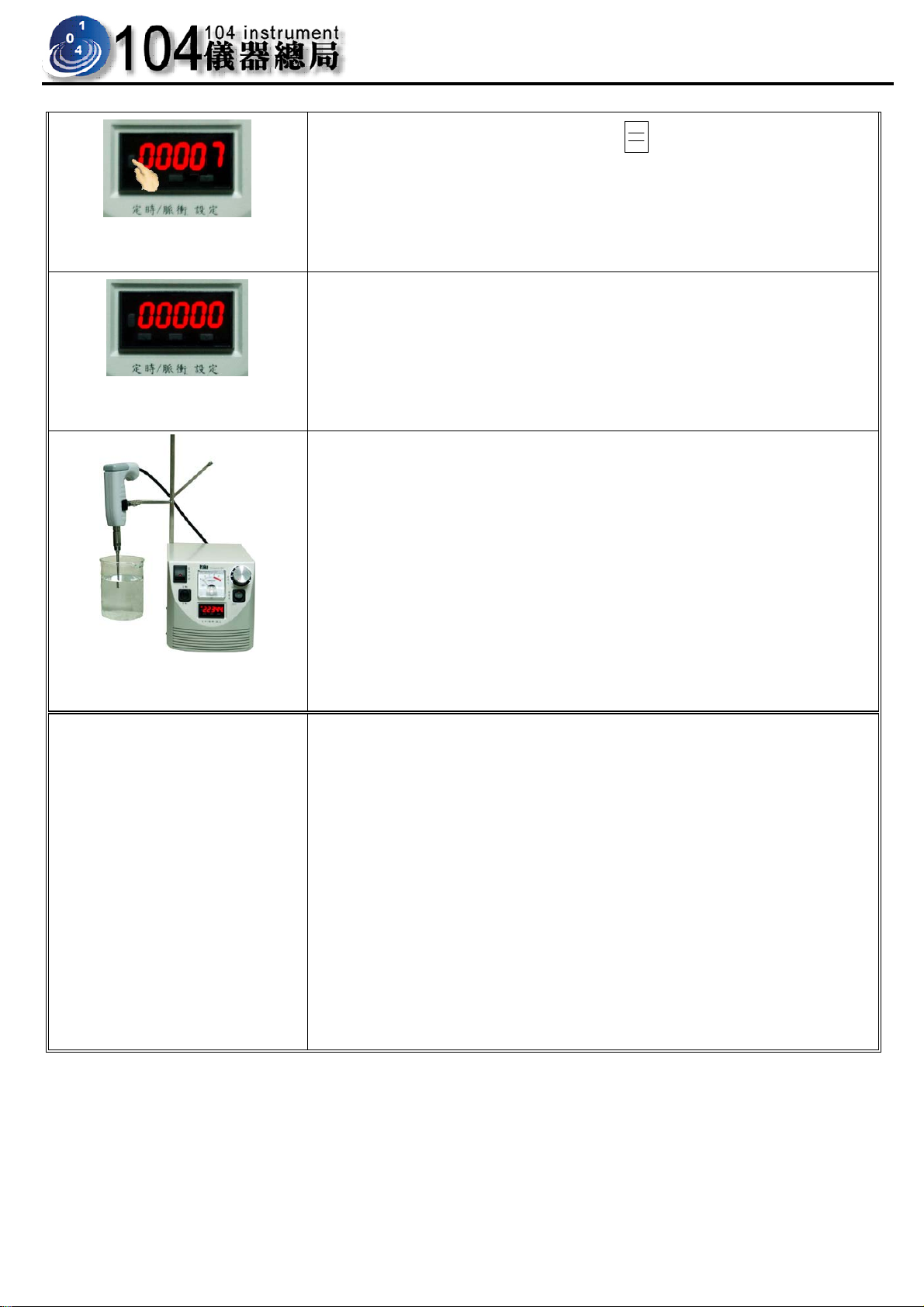

完成 L.OFF 設定，按顯示幕上的

。

進入初始顯示為 0 的畫面。

當當 L.ON 與 L.OFF 執行時間設定完成，欲開始執行超音波

時（要選定自動(請參考 5 頁)或手動(請參考 6 頁)模式進

行），就會依照所設定時間狀況執行。超音波破碎機破碎

27 秒後休息 7 秒，繼續動作 27 秒後休息 7 秒之循環操作

功能。

備註說明

當 L.ON 與 L.OFF 設定皆為 0 時，呈連續操作狀態，無時間

限制。

當 L.ON 有設定數字（不為 0），而 L.OFF 設定為 0，呈定時

操作狀態，時間到即停止執行。

當 L.ON 與 L.OFF 設定皆有數字（不為 0），則呈連續脈衝

操作狀態，先執行幾秒，然後暫停幾秒，一直循環不止。

104

儀器(股)公司

TEL:[phone] FAX:[phone] E-mail:[email protected]

10

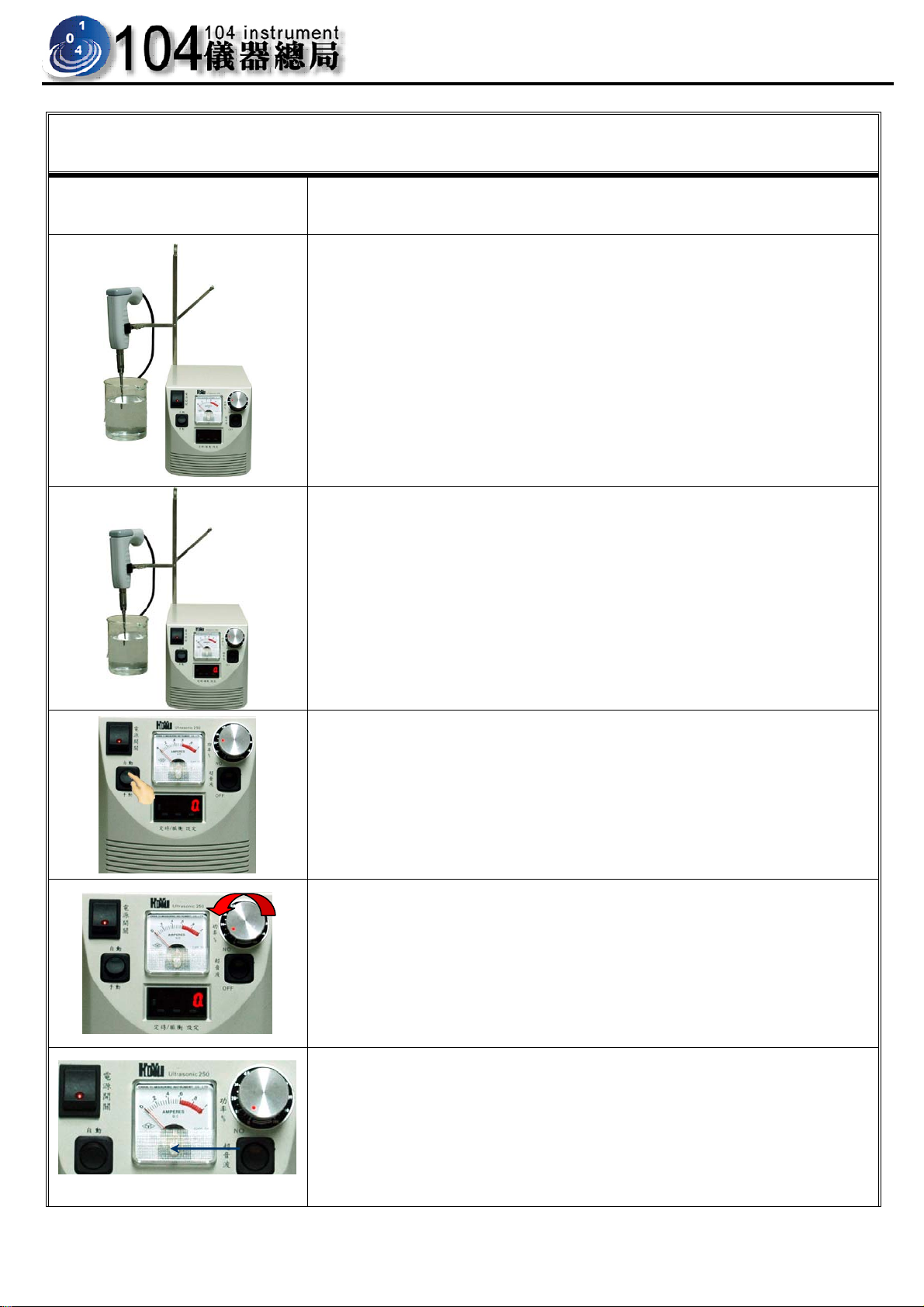

8.功率校正說明

圖 示 說 明

www.104go.com.tw

將超音波探頭前端置於水中。

SONICATOR

按電源開關，開啟電源將超音波破碎機 Ultrasonic 250 開機。

此時定時╱脈衝設定顯示幕為 0。

從手動/自動選擇按鈕，選擇為自動。

將功率鈕轉至最小輸出（0﹪）。

104

儀器(股)公司

以一字螺絲起子調整安培表前白色旋扭，使安培表指針歸

零。

TEL:[phone] FAX:[phone] E-mail:[email protected]

11

www.104go.com.tw

SONICATOR

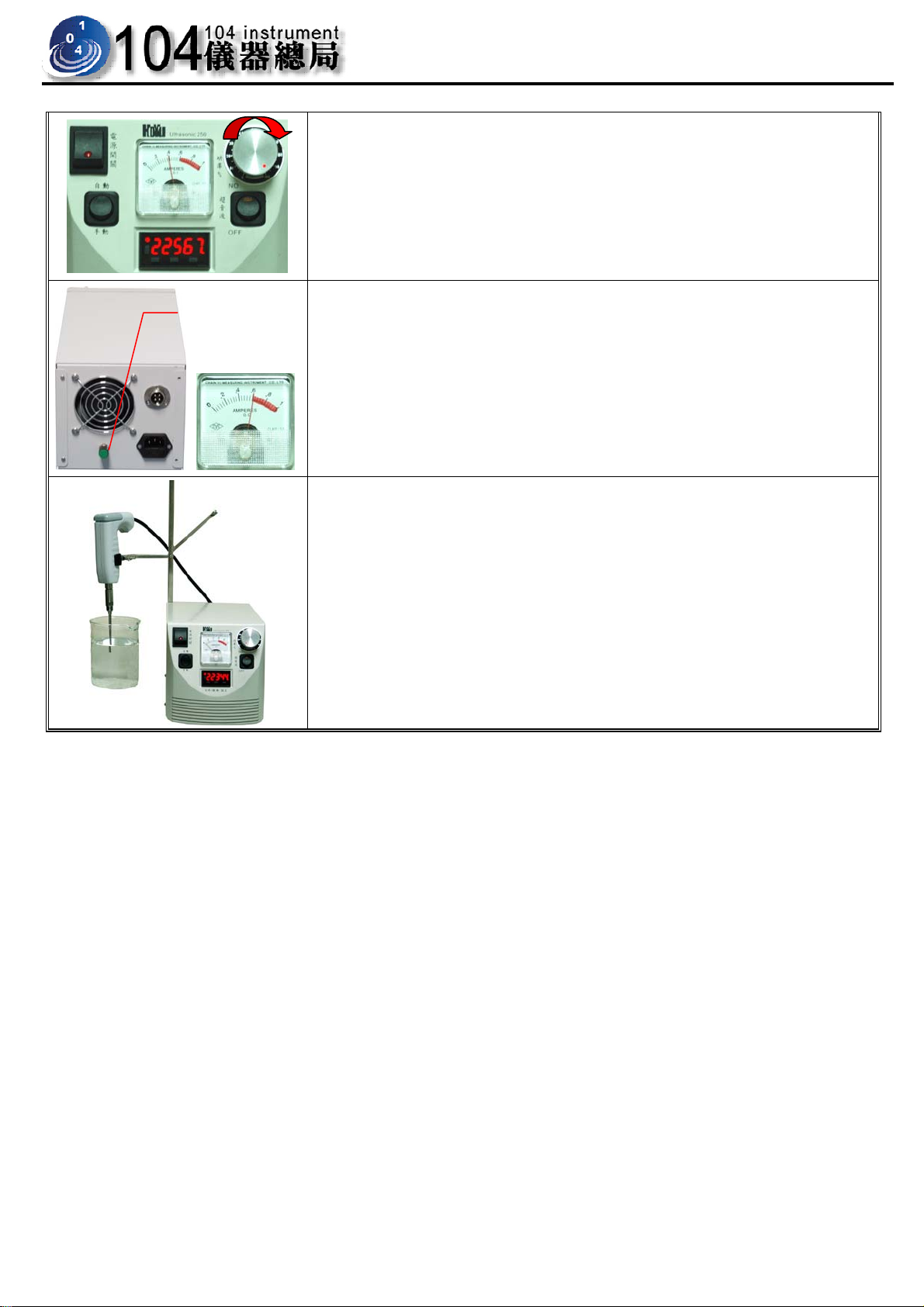

將功率鈕轉至最大輸出（100﹪）。

旋轉背板上
超音波調頻鈕

旋轉背板上超音波調頻鈕，同時檢視安培表，將安培表指針

調至 0.6。

校整完成。

104

儀器(股)公司

TEL:[phone] FAX:[phone] E-mail:[email protected]

12

www.104go.com.tw

SONICATOR

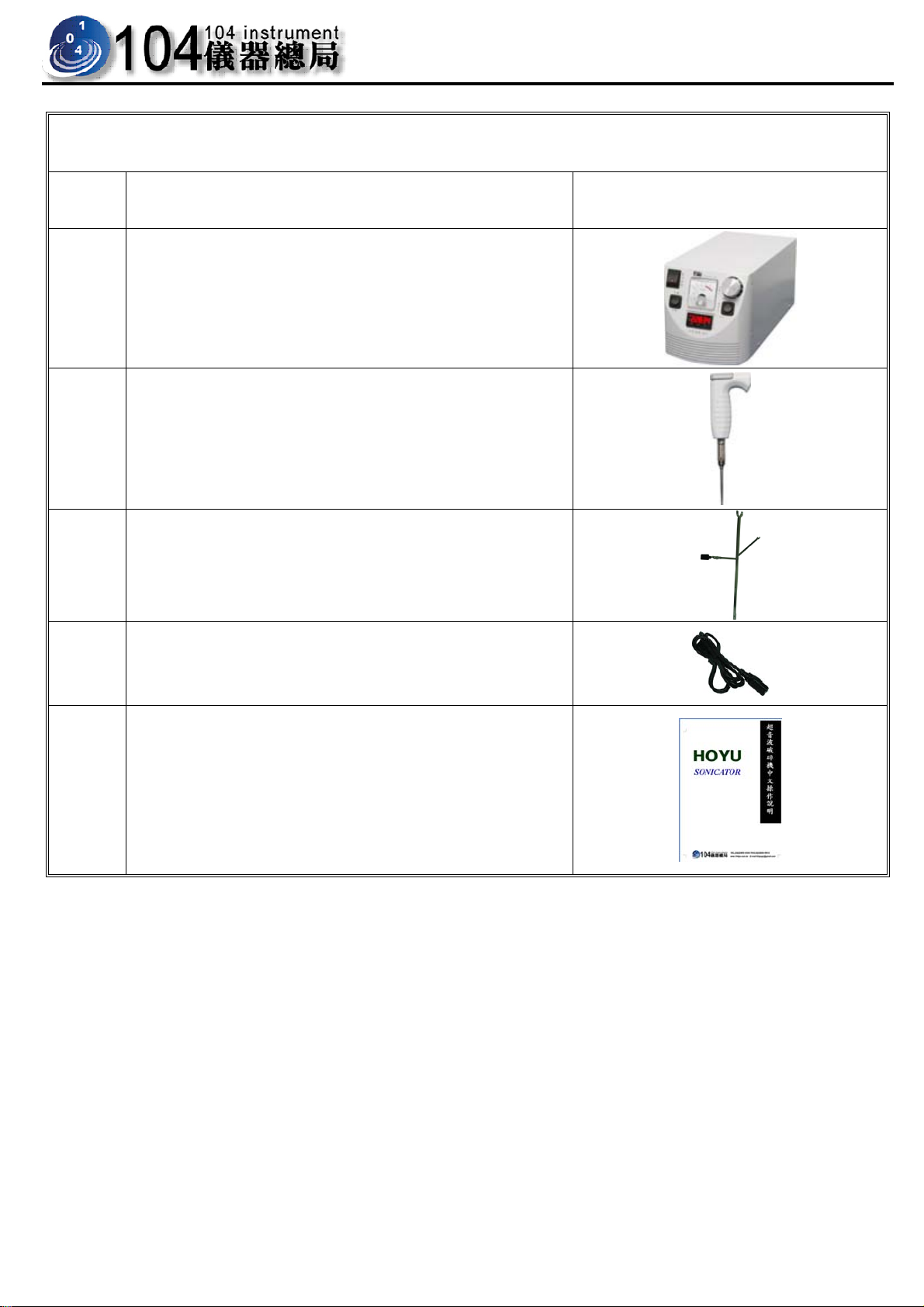

9.組件清單說明

項次 說 明 圖 示

1

2

3

4

超音波主機 × 1。

超音波探頭 × 1。

不銹鋼探頭放置架（含不銹鋼夾）× 1。

電源線 × 1。

5

操作手冊 × 1。

104

儀器(股)公司

TEL:[phone] FAX:[phone] E-mail:[email protected]

13

www.104go.com.tw

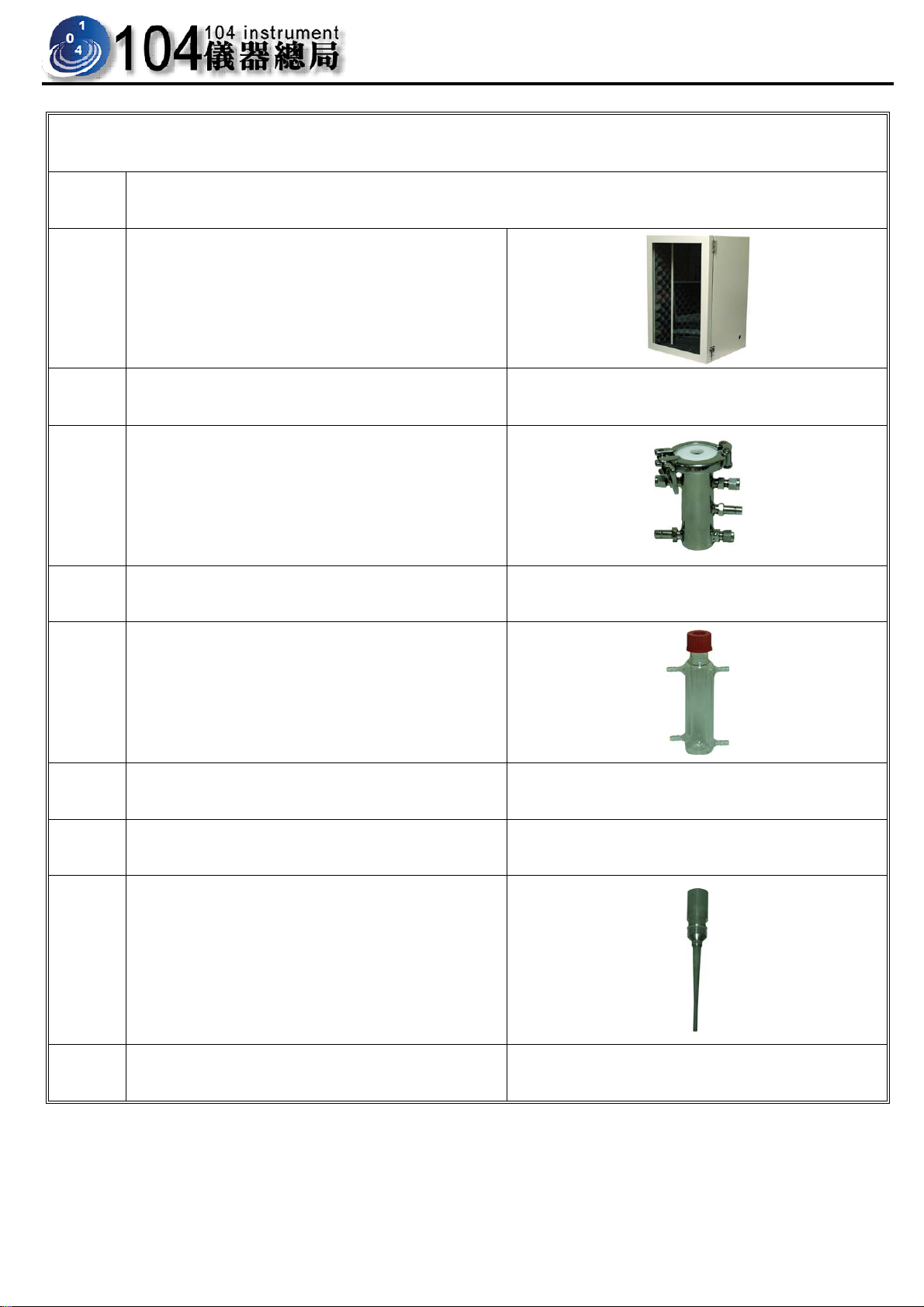

10.選購配件

項次 說 明

SONICATOR

1

2

3

4

5

隔音箱（W360*D330*H612）。

恆溫連續式雙層不銹鋼杯套件。

連續式不銹鋼杯套件。

玻璃杯。

連續式玻璃杯。

6

7

8

9

恆溫連續式雙層玻璃杯

探頭 1/4”

探頭 1/16”

噴霧式探頭

104

儀器(股)公司

TEL:[phone] FAX:[phone] E-mail:[email protected]

14

www.104go.com.tw

11.規格說明

操作模式 手動式、連續式、定時式及連續間歇式

樣品處理量 0.2ml ～ 400ml

探頭規格 1╱8〞（標準配件）、1╱16〞、1╱4〞（選配）

顯示表頭 LED、電流指針表

SONICATOR

輸出功率

250W

輸出功率幅度 0 ～ 100﹪

作業頻率

手動作業模式

連續作業模式

23 KHZ

YES

YES

定時作業時間 1s ～ 24 hr

脈衝作業設定 1s ～ 24 hr

主體尺寸

W160 × L340 × H160mm

探頭尺寸

104

儀器(股)公司

W30 × L260 × H80mm

TEL:[phone] FAX:[phone] E-mail:[email protected]

15

www.104go.com.tw

12.注意事項

項次 說 明

SONICATOR

1

2

3

請勿重摔儀器。

超音波探頭使用後，不在使用時，請輕放於探頭放置架上。

使用超音波探頭時，若欲使用不銹鋼夾夾持，請確定夾持鎖定 OK 再行離手。

操作超音波時，須將探頭尖端置於樣品液中，不得在空氣中操作，否則探頭易

4

損壞。

探頭材質為 64 鈦之合金材料，耐腐蝕能力優於一般不銹鋼材料，但目前已知不

5

適用於硫酸溶液中，使用時請特別注意。

6

主機設有多處散熱孔，請勿以水噴灑，以避免發生電流短路

104

儀器(股)公司

TEL:[phone] FAX:[phone] E-mail:[email protected]

16

www.104go.com.tw

SONICATOR

儀器保養表

日 期 保養項目 人員簽名

104

儀器(股)公司

TEL:[phone] FAX:[phone] E-mail:[email protected]

17
