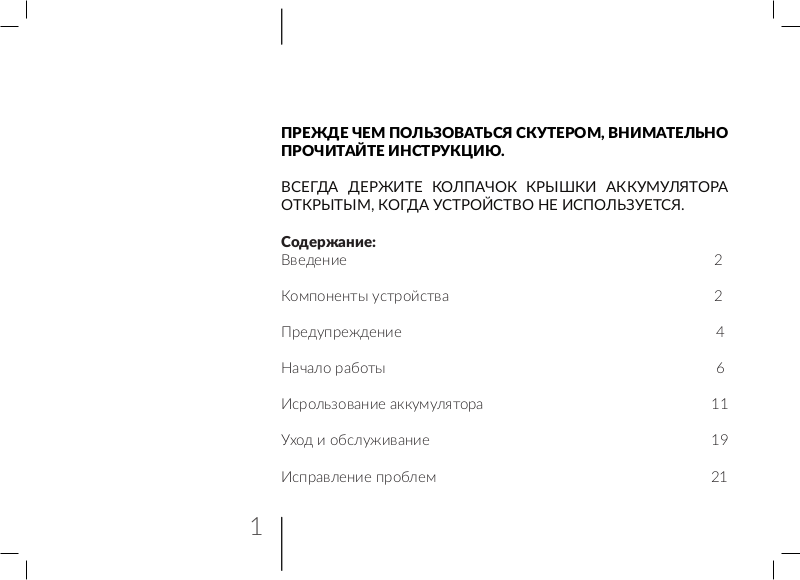

Page 1
ПРЕЖДЕ ЧЕМ ПОЛЬЗОВАТЬСЯ СКУТЕРОМ, ВНИМАТЕЛЬНО
ПРОЧИТАЙТЕ ИНСТРУКЦИЮ.
ВСЕГДА ДЕРЖИТЕ КОЛПАЧОК КРЫШКИ АККУМУЛЯТОРА
ОТКРЫТЫМ, КОГДА УСТРОЙСТВО НЕ ИСПОЛЬЗУЕТСЯ.
Содержание:
Введение 2
Компоненты устройства 2
Предупреждение 4
Начало работы 6
Исрользование аккумулятора 11
Уход и обслуживание 19
Исправление проблем 21
1
Page 2
Введение
Спасибо, что выбрали аквабот HOVERBOT.
Это компактное и легкое устройство позволяет развивать скорость до 7,0 км/ч и возможность использования в течение 90 минут на глубине до 30 метров.

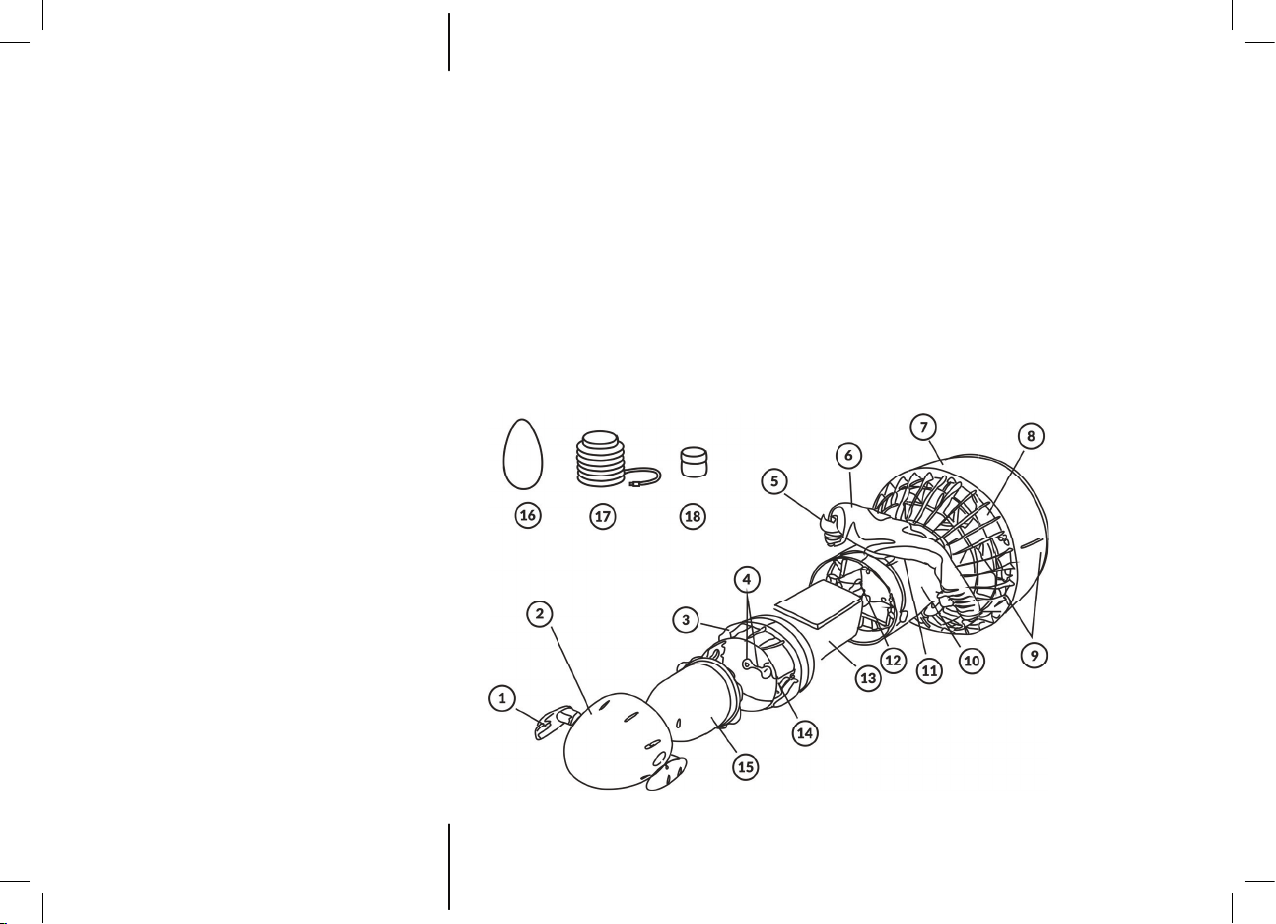

Компоненты устройства:
1. Задвижка
2. Носовой конус
3. Внутренний носовой конус
4. Вентиляционная пробка
5. Рычаг акселератора
6. Ручка
7. Форсунка
8. Пропеллер
9. Защитные решетки
10. Корпус аккумулятора
11. Переключатель скоростей
12. Провода аккумуляторных батарей
2
Page 3
13. Аккумулятор
14. Вентиляционное отверстие
15. Камера плавучести
16. Силиконовое кольцо
17. Насос
18. Смазочный материал
Рис. 1
3
Page 4
Предупреждение
• Внимательно прочитайте руководство пользователя.
• В аккумуляторном отсеке может накапливаться водород.
Если устройство не будет использоваться более 24 часов, удалите вентиляционную заглушку, чтобы газ мог выйти. Если этого не
сделать, может произойти мощный выброс из крышки аккумулятора, что способно нанести серьезные телесные повреждения.
• Ни в коем случае самостоятельно не удаляйте защитные
решетки.
• Избегайте попадания в пропеллер устройства частей тела,
одежды и других предметов.
• Будьте особенно осторожны, используя аквабот рядом
с человеком с длинными волосами. Перед использованием
устройства, такие пользователи должны завязать волосы или надеть шапочку для плавания.
• Прежде чем использовать устройство, убедитесь в отсутствии угроз или препятствий на вашем пути, таких как лодки или
пловцы.
• Необходимо полностью зарядить аккумулятор аквабота
перед его использованием.
4
Page 5
• При использовании устройства всегда надевайте спасательный жилет.
• Избегайте использования устройства в незнакомом водоеме.
• Никогда не употребляйте алкоголь или психотропные вещества, используя аквабот.
• Храните аквабот вдали от прямого попадания солнечных
лучей. От нагревания аккумулятор может выйти из строя.
• Если вы используете устройство для дайвинга, убедитесь,
что погружение и всплытие совершаются в соответствии с общепринятыми практиками.
• Следуйте возрастным ограничениям по использованию
устройства. Ребенок младше 16 лет может управлять акваботом
только под присмотром родителей.
• Никогда не открывайте крышку устройства в воде.
• Когда аквабот не используется, всегда ставьте главный переключатель в положение Off.
• Не используйте скутер глубже 30 м.
• Аквабот не предназначен для спасения жизни на воде.
5
Page 6
Начало работы
Аккумулятор нового устройства отсоединен и нуждается в полной зарядке. Следуйте инструкциям на стр. 9 (использование аккумулятора, зарядка аккумулятора) для зарядки и подключения
аккумулятора к устройству.
Использование аквабота для надводного и подводного
плавания:
Перед тем, как заняться надводным или подводным плаванием,
убедитесь, что камера плавучести пуста и вставлена в носовой
конус.
Чтобы использовать устройство, следуйте этим инструкциям:
1. Зарядите аккумулятор – инструкции на стр. 9 (убедитесь, что
вы закрыли вентиляционное отверстие после того, как зарядили
аккумулятор).
2. Поместите скутер в воду таким образом, чтобы ручка, внешний носовой конус и форсунка были заполнены водой.
3. Когда вы готовы к старту, поставьте главный переключатель в
положение “on” (как показано на рис. 2).
6
Page 7
4. Нажмите и удерживайте один или оба рычага, чтобы завести
пропеллер.
5. Чтобы остановить пропеллер, просто отпустите рычаги.
6. Всегда выключайте главный переключатель перед тем, как достать устройство из воды.

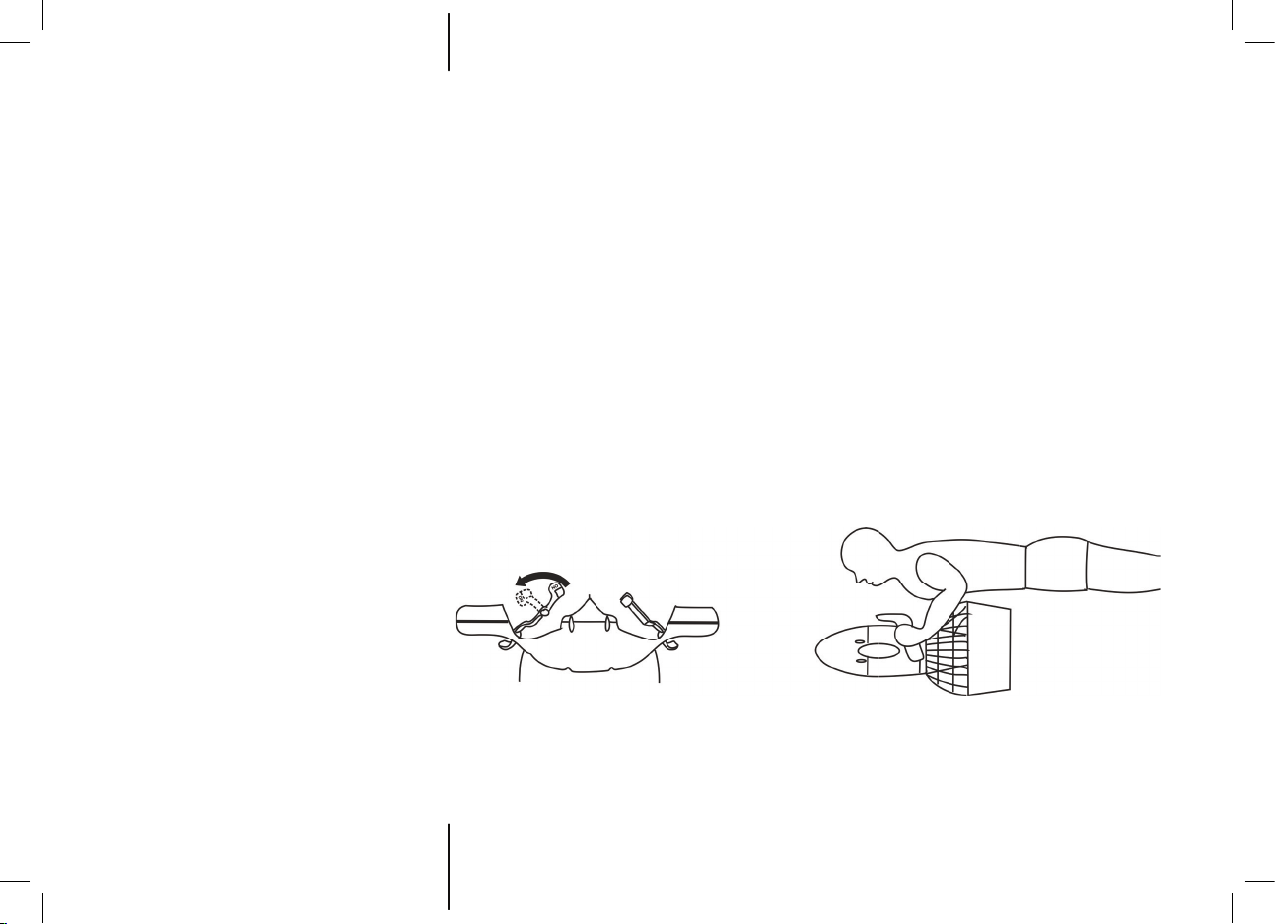

Картинка: показано в положении On, поверните в положение Off.
7. Для достижения максимальной скорости важна правильная
поза. См. рис. 3, где изображена правильная поза для использования скутера.
Показано в положении On,
поверните в положение Off
7
Рис. 2
Рис. 3
Page 8
ВНИМАНИЕ: Не ныряйте глубже, чем вы бы стали нырять без
аквабота, чтобы вы могли безопасно вернуться на поверхность.
Переключение скоростей

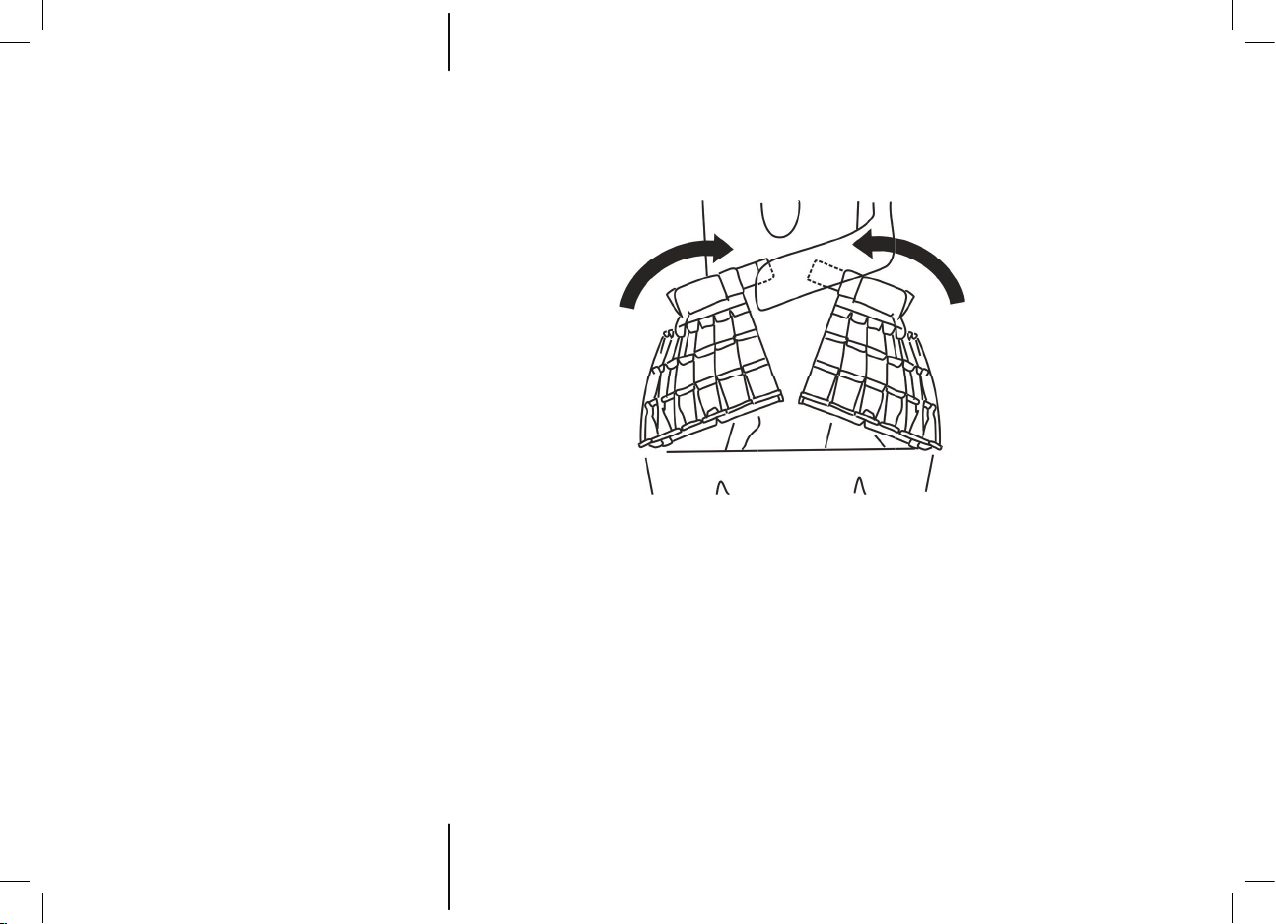

Ваш аквабот может работать в режиме двух скоростей. Для нормальной скорости потяните только правый рычаг. Для увеличения скорости потяните оба рычага вместе.
Использование аквабота для дайвинга – настройка плавучести
Устройство можно использовать для дайвинга на глубине до 30
м (100 футов), но его необходимо настроить на «нейтральную
плавучесть». Никогда не настраивайте скутер на «отрицательную
плавучесть», чтобы он не утонул, если вы его вдруг случайно отпустите.
Чтобы настроить нейтральную плавучесть, следуйте этим инструкциям
1. Убедитесь, что главный переключатель находится в положении
Off.
2. Вытащите устройство из воды, поверните задвижки наполовину, удалите их (см. рис. 4) и вытащите камеру контроля плавучести.
8
Page 9

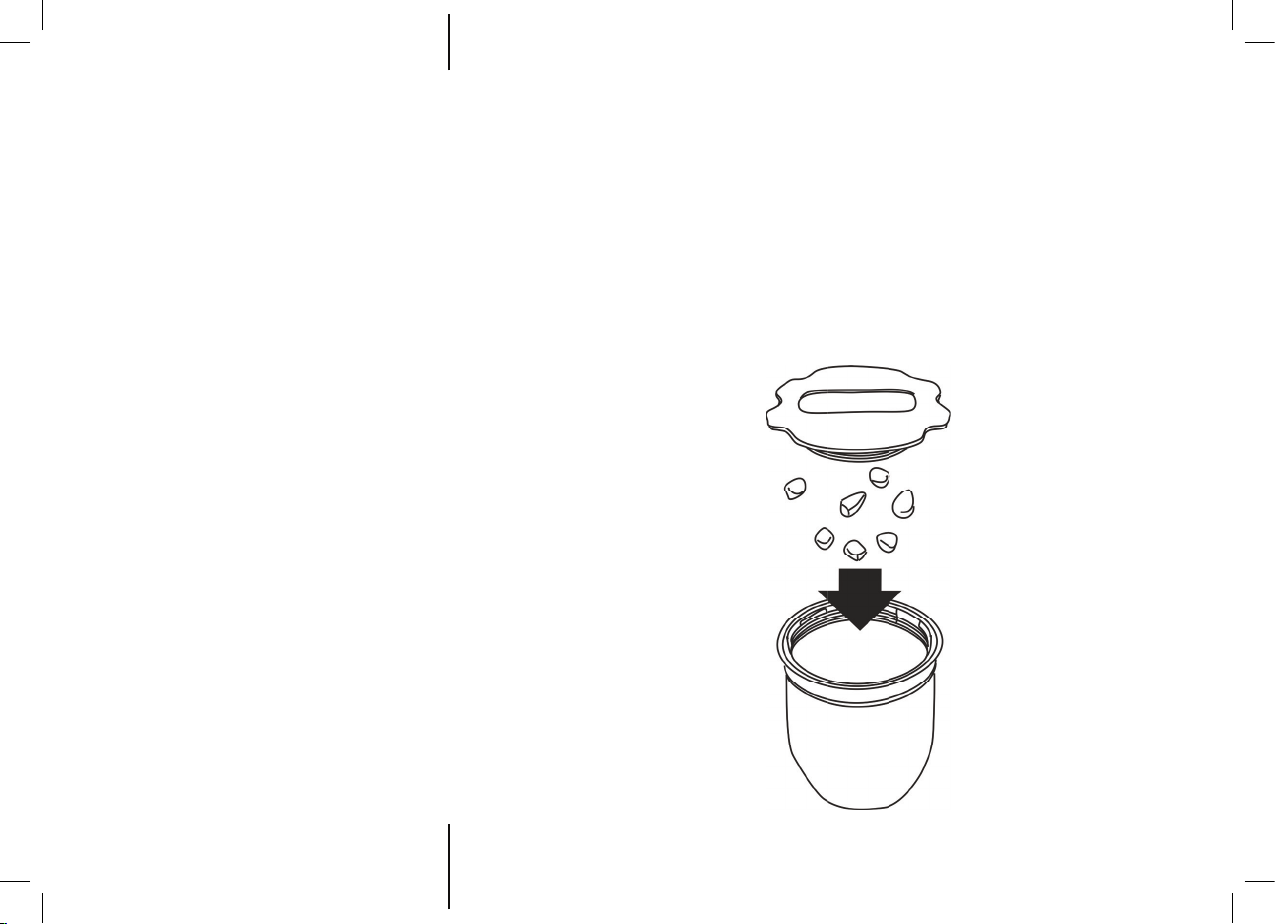

3. Откройте камеру плавучести и добавьте утяжелитель (например, рыболовные грузила, камешки и т.д.) (см. рис. 5).
4. Поставьте обратно камеру плавучести, носовой конус, задвижки и поместите устройство в воду. Если аквабот находится в режиме «нейтральной плавучести», он будет плавать на поверхности воды.

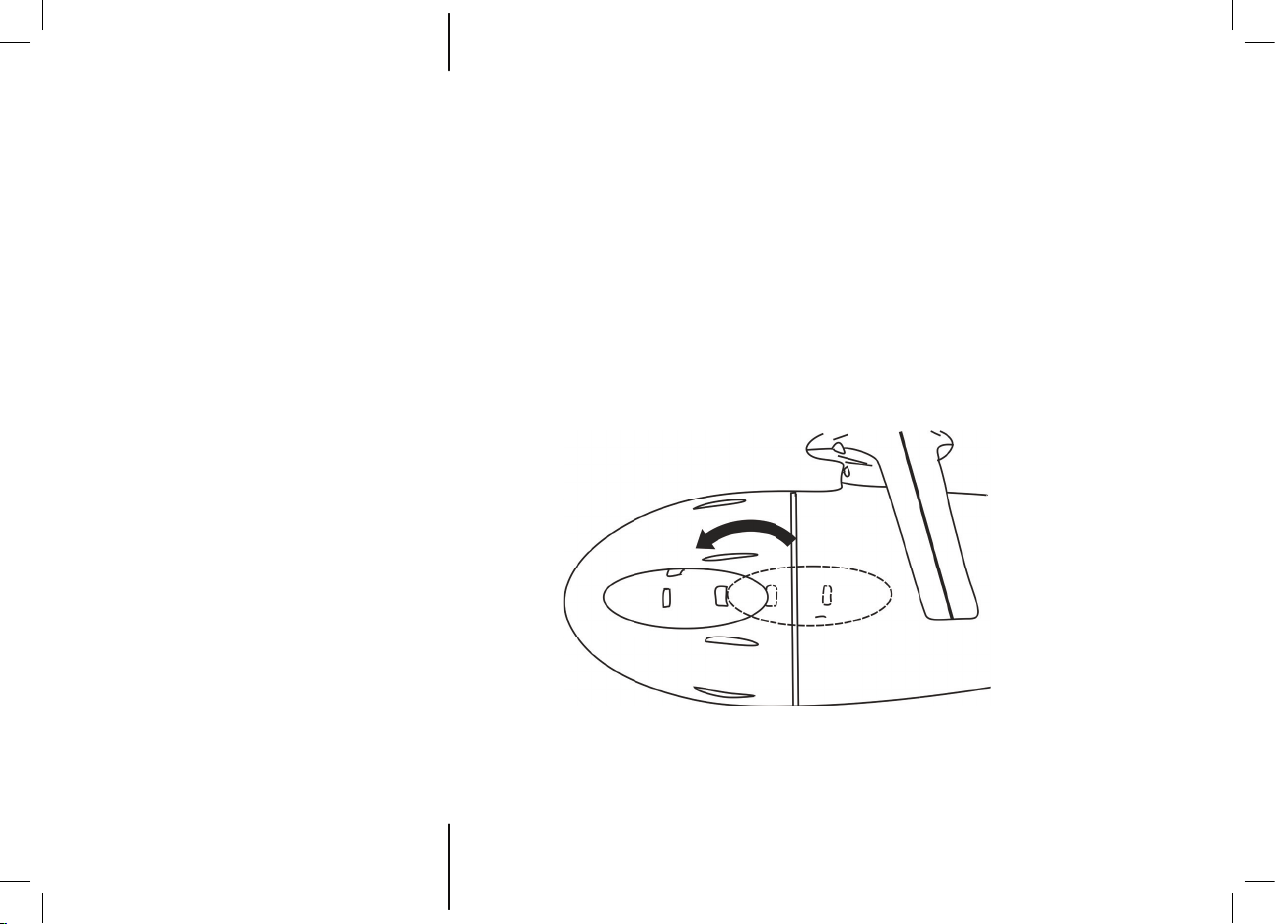

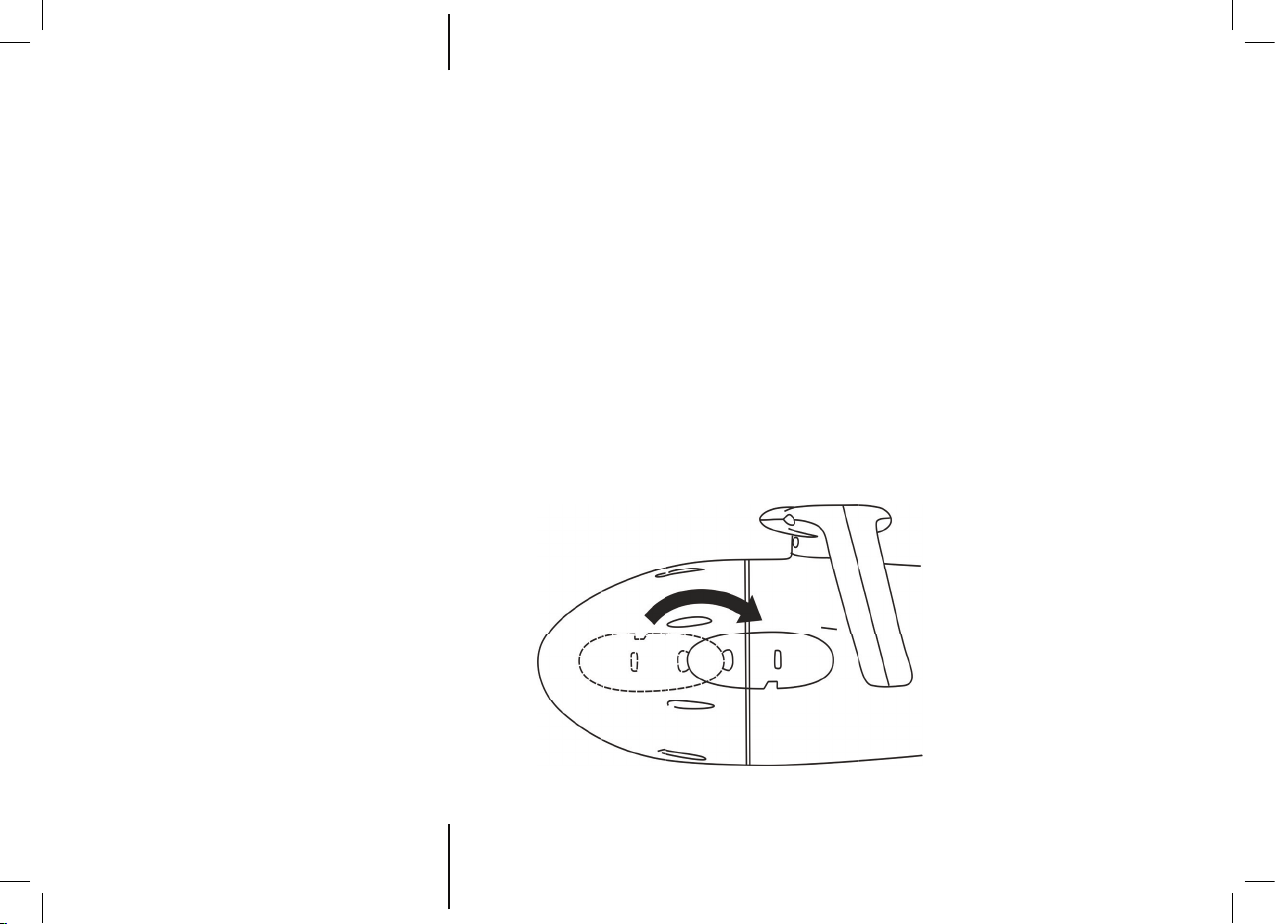

Поверните на 180 градусов,
чтобы закрыть
Рис. 4
9
Page 10
5. Если устройство тонет, уменьшайте количество утяжелителя
до тех пор, пока плавучесть не станет «нейтральной». Если у скутера все еще «позитивная плавучесть», повторяйте шаг 3 до тех
пор, пока она не станет «нейтральной».
Рис. 5
10
Page 11
ВНИМАНИЕ!
Если вы планируете затем использовать скутер для надводного плавания, убедитесь, что вы убрали утяжелитель из камеры
плавучести и аквабот приобрел «позитивную плавучесть».
Использование аккумулятора
• Корпус аккумулятора необходимо всегда вентилировать в
процессе зарядки, чтобы удалить потенциально взрывоопасные
газы. Прежде чем подключить или отсоединить аккумулятор подождите две минуты, чтобы газы успели испариться.
• ВСЕГДА сначала вставляйте штекер в зарядный разъем
устройства, а затем – в розетку на стене. Когда зарядка завершена, сначала вытащите штекер из розетки, а затем – из зарядного
разъема.
• ВСЕГДА убеждайтесь в том, что зарядное устройство СУХОЕ, прежде чем подключить его к разъему.
• НИКОГДА не держите аккумулятор в закрытом контейнере в процессе зарядки.
• Никогда не заряжайте аккумулятор рядом с водой.
• Если вы не уверены в состоянии аккумулятора, перезарядите его, чтобы индикатор показал полную зарядку.
11
Page 12
• ВСЕГДА заряжайте аккумулятор в хорошо проветриваемом месте вне доступа детей.
• ВСЕГДА убеждайтесь, что устройство как следует просушено, прежде чем открыть носовой конус для зарядки или смены аккумулятора.
Зарядка аккумулятора
Для зарядки аккумулятора следуйте этим инструкциям:
1. Убедитесь, что главный переключатель находится в положении Off (см. рис. 2).
2. Убедитесь, что устройство не находится в воде и размещен на
сухой поверхности.
3. Поверните наполовину задвижки и уберите их из носового конуса (см. рис. 4).
4. Удалите внешний носовой конус и камеру контроля плавучести.
5. Откройте вентиляционный отсек, открутив вентиляционное
отверстие.

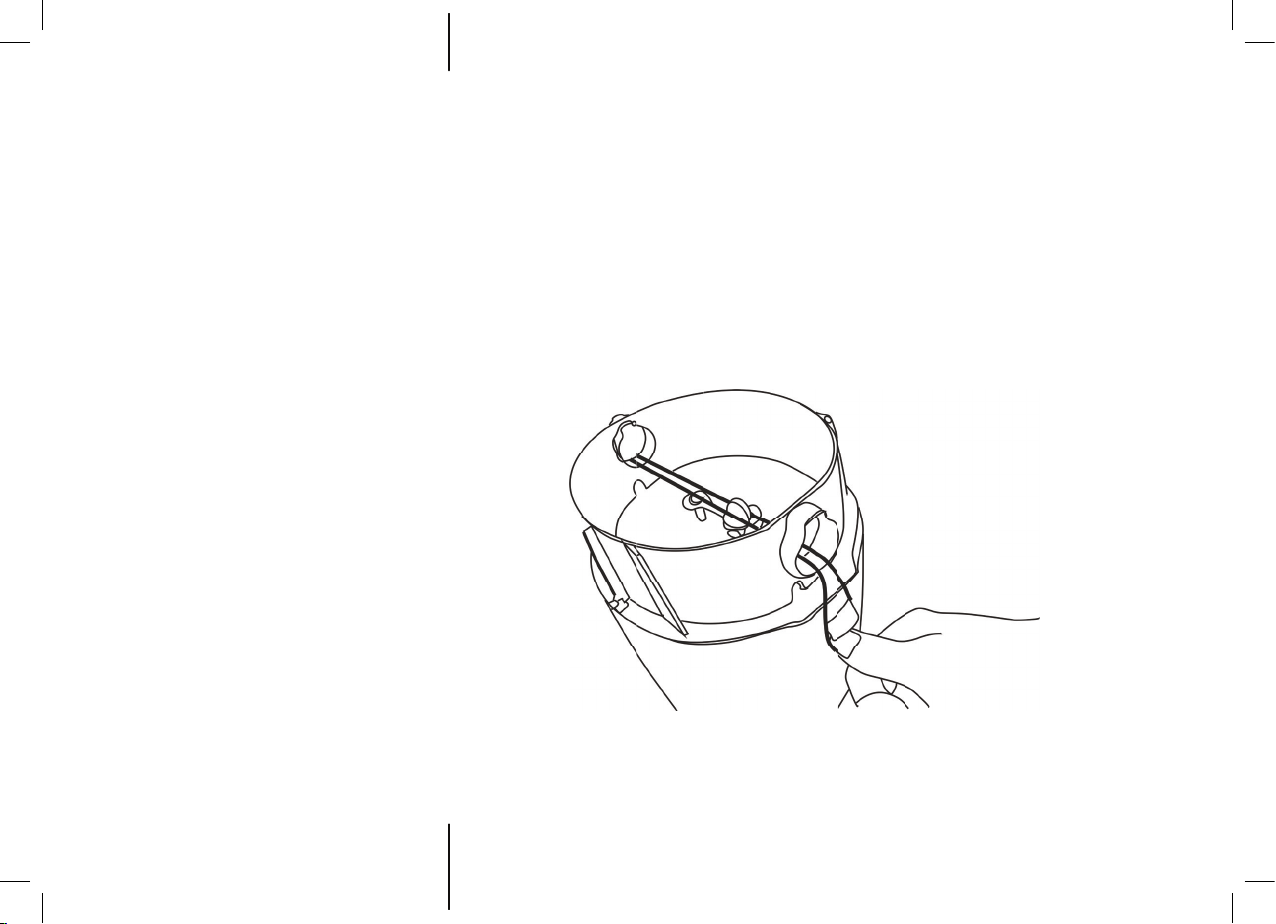

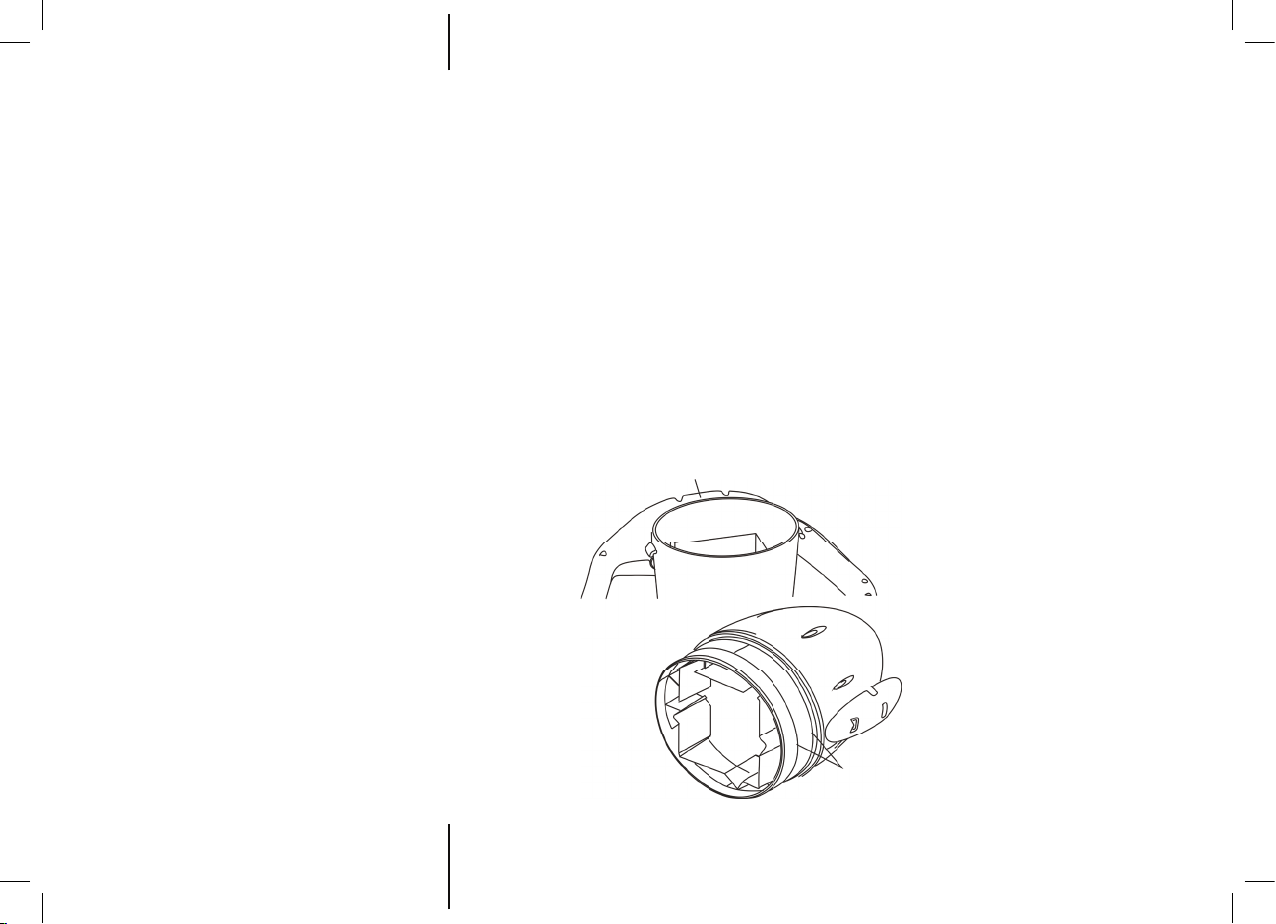

6. Удалите внутренний носовой конус. Для этого используйте силиконовое кольцо (приложено к этой инструкции), соединив его
с защелками во внутреннем носовом конусе и перехватив крюч-
12
Page 13
ки в корпусе аккумулятора (см. рис.6). Затем накрутите форсунку
насоса на вентиляционное отверстие и качайте воздух в камеру
аккумулятора до тех пор, пока внутренний носовой конус не выскочит. Затем удалите силиконовое кольцо.
что ключ расположен правильно (см. рис. 9).
Рис. 6
13
Page 14
7, Подождите две минуты, чтобы газы рассеялись.
8. Отсоедините аккумуляторный кабель от корпуса аккумулятора (при покупке устройства он должен быть отсоединен), нажав
на блокирующую кнопку.

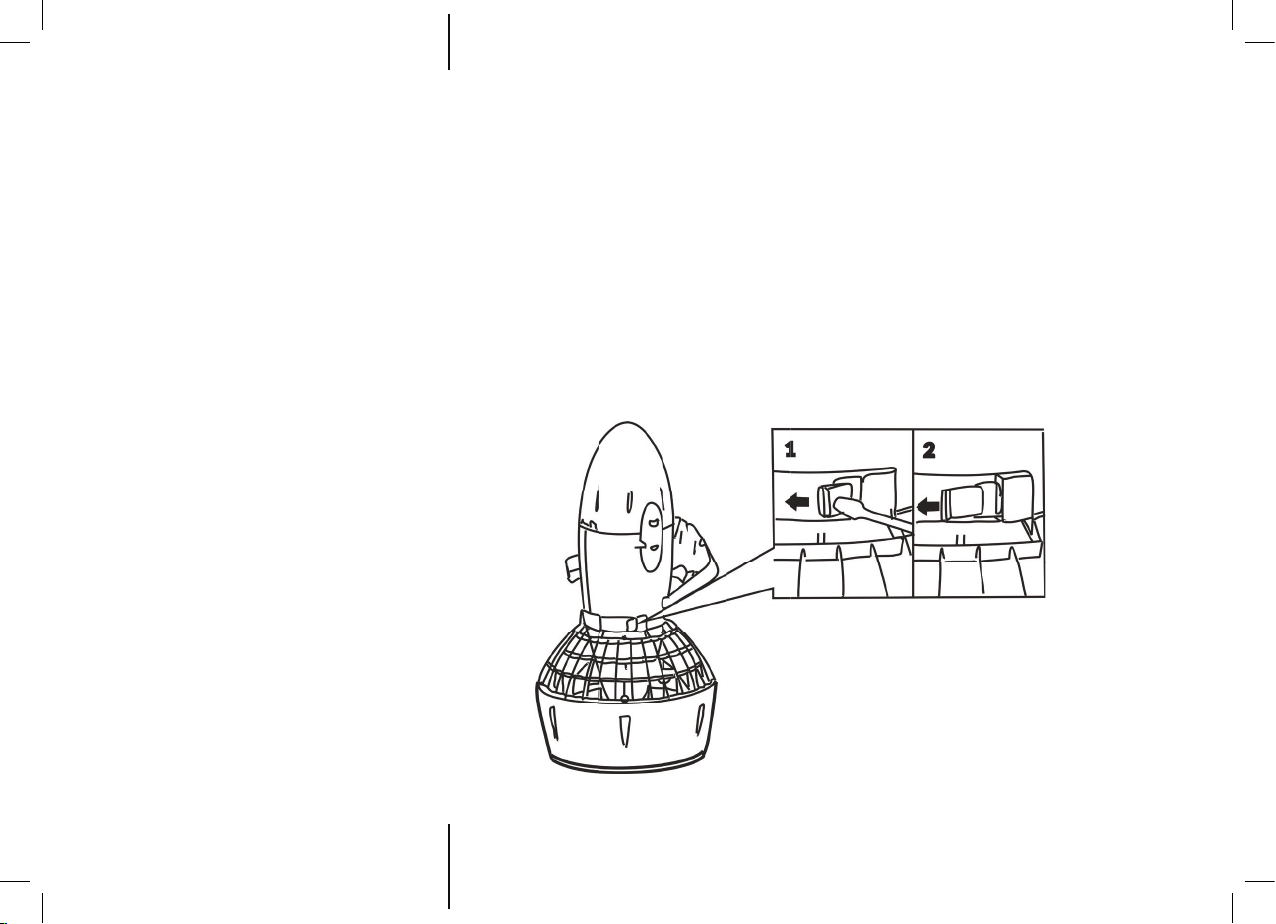

9. Подключите кабель аккумулятора к зарядному кабелю.
10. Вставьте штекер в розетку на стене и начните зарядку. Не
перемещайте носовой конус.
Убедитесь, что изолирующая
поверхность чистая
Рис. 7
14
Убедитесь, что
изолирующая
поверхность чистая
Рис. 8
Изоляция
Page 15
11. Полная зарядка займет от 4 до 6 часов. В процессе зарядки
лампочка будет светиться, а когда аккумулятор зарядится – лампочка начнет мигать.
12. Отсоедините адаптер от сети.
13. Отсоедините кабель аккумулятора от зарядного кабеля и
подсоедините к кабелю корпуса.
Рис. 9
Крупный план
Кольцо, правильно вставленное в паз
и хорошо смазанное.
Рис. 10
15
Page 16
14. Убедитесь, что изолирующие поверхности чисты и хорошо
смазаны, прежде чем поставить обратно внутренний носовой
конус (см. рис. 7,8).

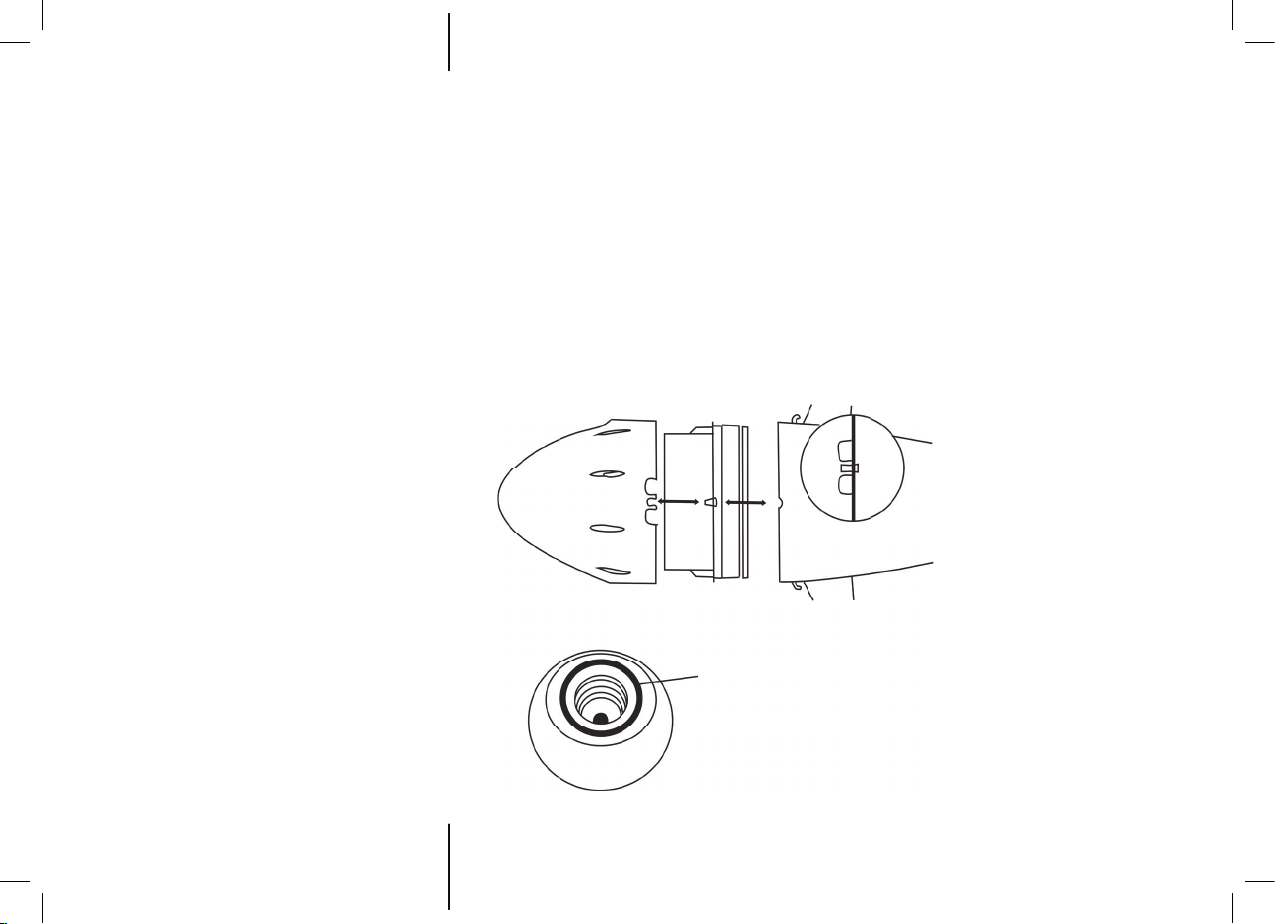

15. Поставьте на место внутренний носовой конус, убедившись,
что ключ расположен правильно (см. рис. 9)..
16. Убедитесь, что вентиляционное кольцо установлено правильно (см. рис. 10).
17. Закрутите вентиляционное отверстие, чтобы запечатать вентиляцию.
Поверните на 180 градусов,
чтобы закрыть
Рис. 11
16
Page 17
18. Поставьте на место камеру контроля плавучести.
19. Поставьте внешний носовой конус, убедившись, что ключ
расположен правильно. Вставьте задвижки и закройте носовой
конус, повернув его наполовину (см. рис. 11).
Примечание.
Чтобы зарядить аккумулятор вне аквабота, просто подключите
его к зарядному устройству, а затем подключите зарядный адаптер к источнику питания. Когда аккумулятор будет заряжен, отключите адаптер от розетки, а затем от аккумулятора.
Как заменить разряженный аккумулятор заряженным
1. Следуйте пунктам 1 – 6, чтобы открыть морской скутер.
2. Отключите аккумулятор, нажав блокирующую кнопку (см. рис.
7).
3. Вытащите разряженный аккумулятор.

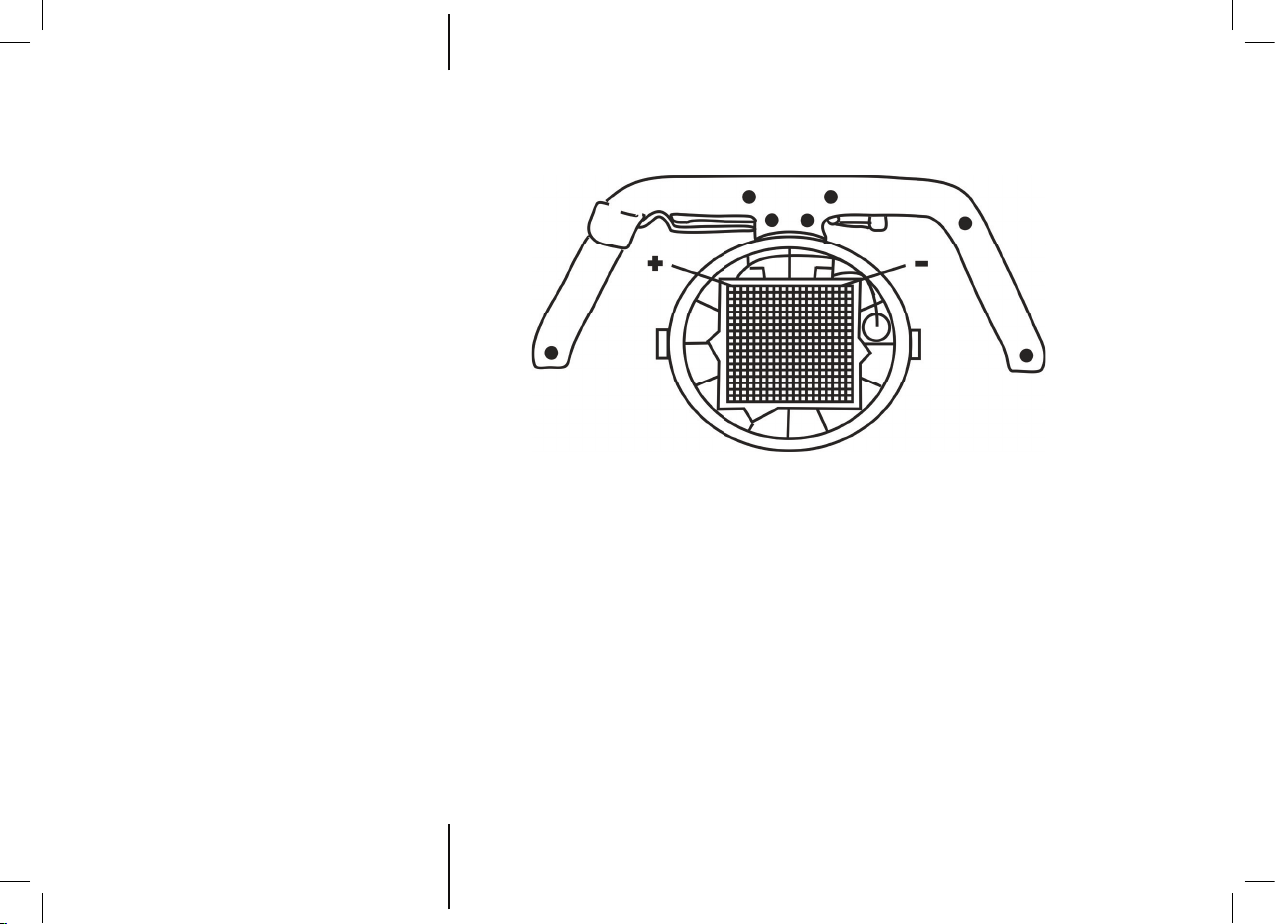

4. Установите и подключите заряженный аккумулятор в правильном положении. Полюса должны соответствовать указаниям на
стикерах (см. рис. 12).
5. Следуйте пунктам 14 – 19 на стр.12, чтобы закрыть скутер.
17
Page 18
18
Рис. 12
Покупка аккумуляторов
Вы можете отдельно приобрести дополнительный аккумулятор.
Для этого свяжитесь со своим дилером.
Page 19
Уход и обслуживание
• Аккумулятор следует перезаряжать как можно быстрее
после использования.
• Если устройство долго не используется, аккумулятор следует вытащить и подзаряжать в течение ночи каждые три месяца.
• Используйте только то зарядное устройство, которое прилагается к скутеру.
• Избегайте возникновения короткого замыкания аккумулятора.
• Никогда не помещайте аккумулятор рядом с огнем, радиатором отопления и т.д.
• Чтобы хранить аккумулятор, удалите его из устройства,
изолируйте контакты аккумулятора и положите его в сухом и
прохладном месте.
• Окружающая температура хранения аккумулятора должна быть от -200С до +400С.
19
Page 20
Уход за акваботом после использования
• Всегда мойте устройство в чистой воде и просушивайте
его перед хранением.
• Если возможно, ополосните аквабот в чистой воде сразу
после использования.
• Не используйте моющие средства для ухода за устройством. Протирайте аквабот влажной тканью.
• Аккумуляторный отсек должен быть всегда сухим внутри.
• Если аккумуляторный отсек стал влажным, следуйте инструкции на стр. 22 (случайное затопление).
• В аккумуляторном отсеке может накапливаться водород.
Если вы планируете не использовать скутер более 24 часов,
просто удалите вентиляционную заглушку, чтобы газ мог выйти. Если этого не сделать, может произойти мощный выброс из
крышки аккумулятора, что способно нанести серьезные телесные повреждения.
• ВСЕГДА храните скутер вертикально, чтобы избежать деформации форсунки пропеллера.
20
Page 21
Исправление проблем
Устройство не работает
Если мотор не заводится, когда оба рычага нажаты, убедитесь,
что:
1. Аккумулятор правильно подключен.
2. Аккумулятор полностью заряжен (см. стр. 10 (зарядка аккумулятора)).
3. Главный переключатель находится в положении “On” (см. рис.2
стр.6).
4. В аккумуляторном отсеке нет воды (см. стр.22 (случайное затопление)).
Пропеллер заблокирован
Если пропеллер блокируется, прежде всего, постарайтесь устранить помеху, сняв переднюю решетку. Если это невозможно, попробуйте снять заднюю решетку и пропеллер.
При нормальном использовании решетки не должны сниматься.
Делайте это только для устранения помех работы пропеллера.
1. Вытащите устройство из воды.
2. Убедитесь, что главный переключатель находится в положе-
21
Page 22
нии Off.

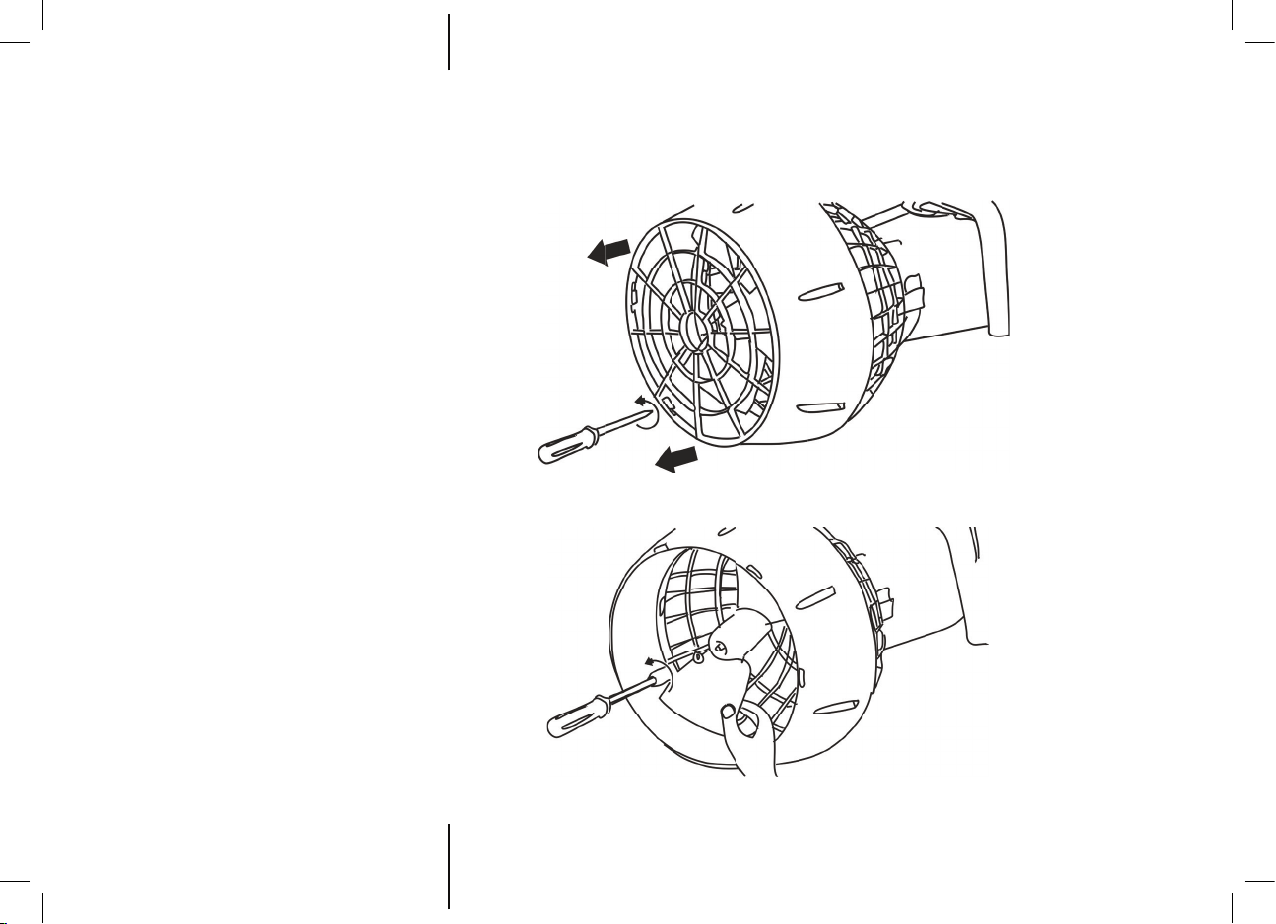

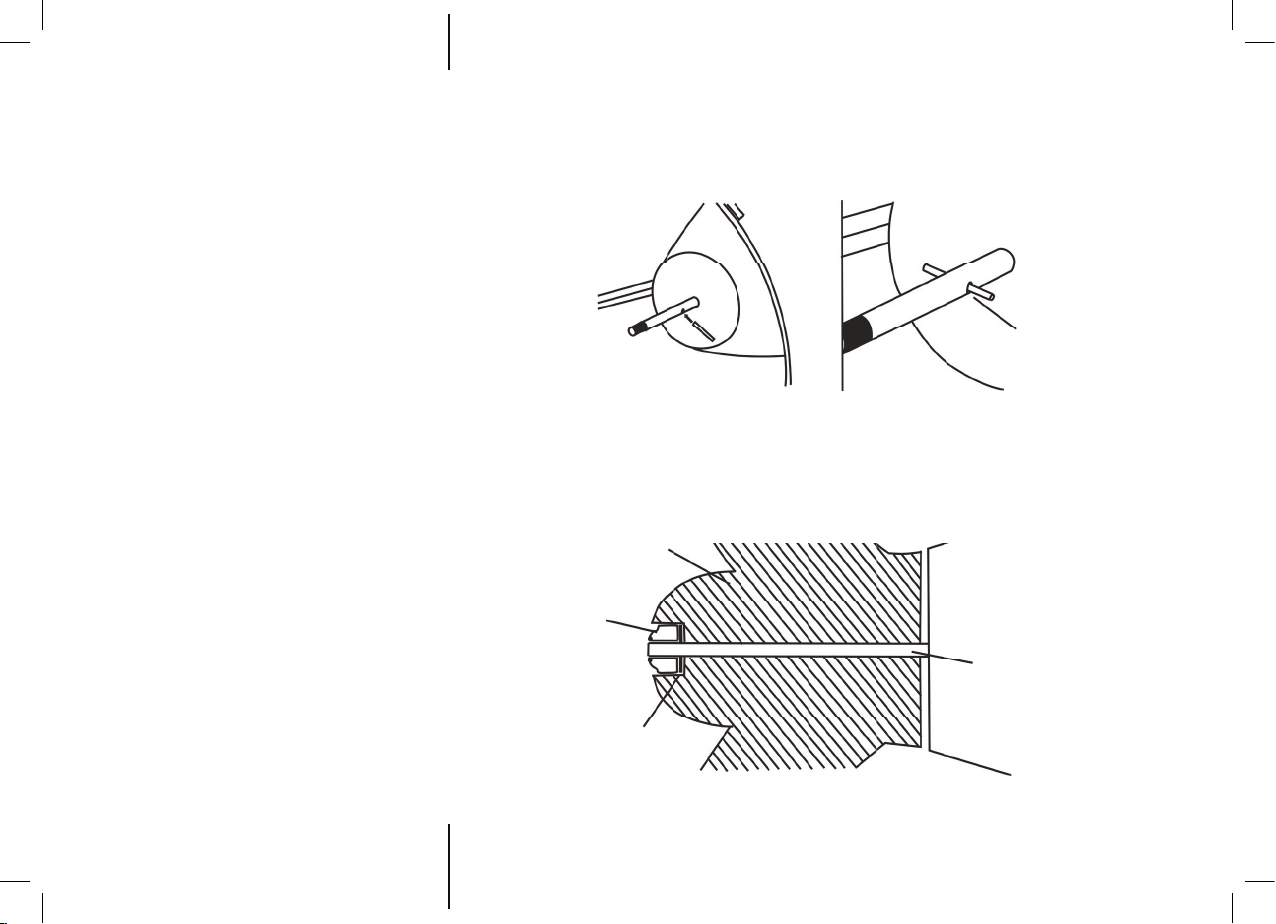

3. Вставьте отвертку, как показано на рис. 13, чтобы удалить два
штырька решетки.
4. Отцепите решетку (рис. 14).
5. Устраните помеху.
6. Соберите обратно решетку и вставьте зажимы.
Рис. 13
22
Page 23
23
Рис. 14
Удаление задней решетки и пропеллера для устранения
помехи
1. Вытащите устройство из воды.
2. Убедитесь, что главный переключатель находится в положении “Off”.
3. Удалите аккумулятор.
4. Открутите 6 крепежей задней решетки (см. рис.15).
5. Придерживая пропеллер, используйте ключ М6, чтобы
удалить муфту из шахты пропеллера (см. рис. 16).
Page 24
24
Рис. 15
Рис. 16
Page 25
6. Вытащите пропеллер из шахты. Будьте внимательны, чтобы не
потерять штифт привода или шайбы.
7. Удалите засор из пропеллера.
8. Поставьте на место штифт привода (если вы его убирали) (см.
рис. 17) и пропеллер. Медленно поворачивайте пропеллер, пока
вы не установите на место штифт и не поставите пропеллер полностью.
9. Поставьте на место шайбу (шайбы) и муфту и закрепите шахту,
удерживая пропеллер. Убедитесь, что он надежно закреплен (см.
рис. 18).
10. Поставьте на место решетку.
11. Поставьте на место аккумулятор.
Песок или грязь на изоляции
Песок или грязь – враг изоляционных поверхностей. Правильный
уход и обслуживание очень важны. Чтобы удалить песок с изоляционных поверхностей, ополосните их чистой водой и нанесите
новый слой смазки. Если песок попал внутрь аккумуляторного
отсека, аккуратно вычистите его щеточкой, стараясь не поцарапать изоляционные поверхности.
25
Page 26
Муфта
Положение
штифта
Рис. 17
Пропеллер
Штифт
26
Шайба
Рис. 18
Page 27
Аквабот вышел из строя
Для защиты электронных компонентов устройства от повреждений мы разработали механизм безопасности, который отключает электропитание, если аквабот сталкивается со стеной, скалой, подводной лодкой или другим объектом. В такой ситуации,
устройство само перезагрузится, и вы сможете дальше его использовать.
Внезапное затопление
Следите за тем, чтобы изоляционные поверхности были чисты
от песка, тогда они смогут изолировать устройство от воды и
закрывать вентиляционные отверстия после доступа к аккумуляторному отсеку. В случае, если изоляционные поверхности
становятся грязными, либо вентиляционные отсеки остаются открытыми, и вода попадает в аккумуляторный отсек, ваш аквабот
не будет поврежден благодаря системе защиты от внезапного
затопления. Если вода попадает в аккумуляторный отсек, то скутер автоматически перестает работать.
Когда это происходит:
1. Вытащите устройство из воды.
2. Откройте аккумуляторный отсек, вытащите аккумулятор. Если
27
Page 28
на него попала соленая вода, промойте его чистой водой.
3. Тщательно просушите аккумулятор и аккумуляторный отсек,
соберите их. Устройство готово к работе.
28
Page 29
Page 30
АКВАБОТ
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
Page 31
Page 32
Loading...
