Page 1

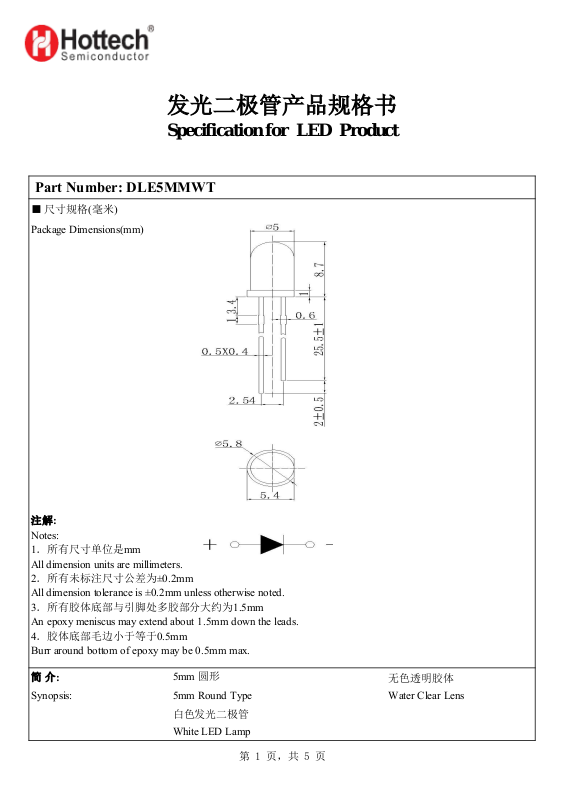

发光二极管产品规格书
Specification for LED Product
Part Number: DLE5MMWT

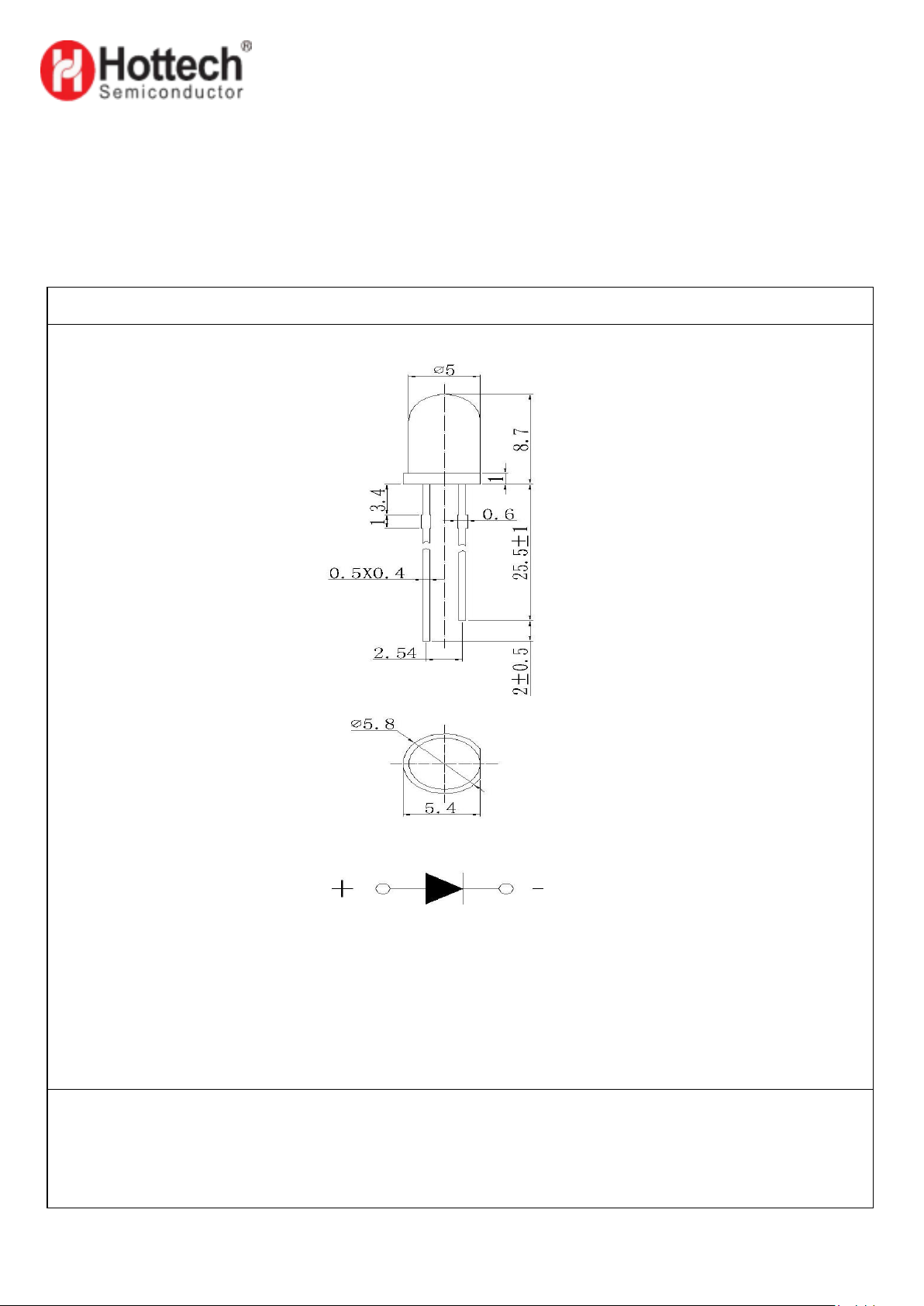

■ 尺寸规格(毫米)
Package Dimensions(mm)
注解:
Notes:
1．所有尺寸单位是mm
All dimension units are millimeters.
2．所有未标注尺寸公差为±0.2mm
All dimension tolerance is ±0.2mm unless otherwise noted.
3．所有胶体底部与引脚处多胶部分大约为1.5mm
An epoxy meniscus may extend about 1.5mm down the leads.
4．胶体底部毛边小于等于0.5mm
Burr around bottom of epoxy may be 0.5mm max.
简 介:
Synopsis: 5mm Round Type Water Clear Lens
5mm 圆形
白色发光二极管
White LED Lamp
第 1 页，共 5 页
无色透明胶体
Page 2
Part Number: DLE5MMWT
ITEMS
Forward Voltage
Luminous Intensity
Coordinatcs
ITEMS
反向电流
Reverse Current
主波长
Dominant Wavelength
50%能量发光视角
50% Power Viewing Angle
ITEMS
正向电流
Forward Current
峰值正向电流
Peak Forward Current
连续工作电流
Continuous Forward Current
反向电压
Reverse Voltage
功耗
Power Dissipation
工作温度
Operation Temperature
贮存温度
Storage Temperature
引脚镀锡温度
Lead Soldering Temperature
IFP Conditions：Pulse Width≤10msec duty≤1/10
Tsol 条件：离胶体底部4mm 处为基础
Tsol Conditions：4mm from the base of the epoxy bulb
■ 分类（室温=25℃） Categorize (Ta = 25℃)
项目
正向电压
B11
3.0-3.2
单位
UNIT
V
发光强度
色品坐标
10000-12000
0.2653
X
Chromaticity
Y
色温
Colour Temperature
0.264
13000-22000
■ 主要光电特性 (室温 = 25℃)Typical Electrical & Optical Characteristics (Ta = 25℃)
项目
符号 条件 最小值 典型值 最大值 单位
SYMBOL
CONDITION
MIN. TYP. MAX. UNIT
IR VR = 5V --- --- 1.1 μΑ
λD IF = 20mA --- --- --- nm
2θ½ IF = 20mA 14 15 17 deg
■ 最大绝对额定值(室温 = 25℃)Absolute Maximum Ratings at (Ta = 25℃)
项目
符号 最大绝对额定值 单位
SYMBOL ABSOLUTE MAXIMUM RATING UNIT
IF 50 mA
mcd
K
IFP 220 mA
IL 20 mA
VR 5 V
PD 170 mW
Topr -40 ~ +80
Tstg -40 ~ +80
Tsol
IFP 条件：脉冲宽度小于等于10 分钟
℃
℃
最大温度260℃,最长时间5 秒
Max.260°C for 5 sec Max.
第 2 页，共 5 页
Page 3
Part Number: DLE5MMWT

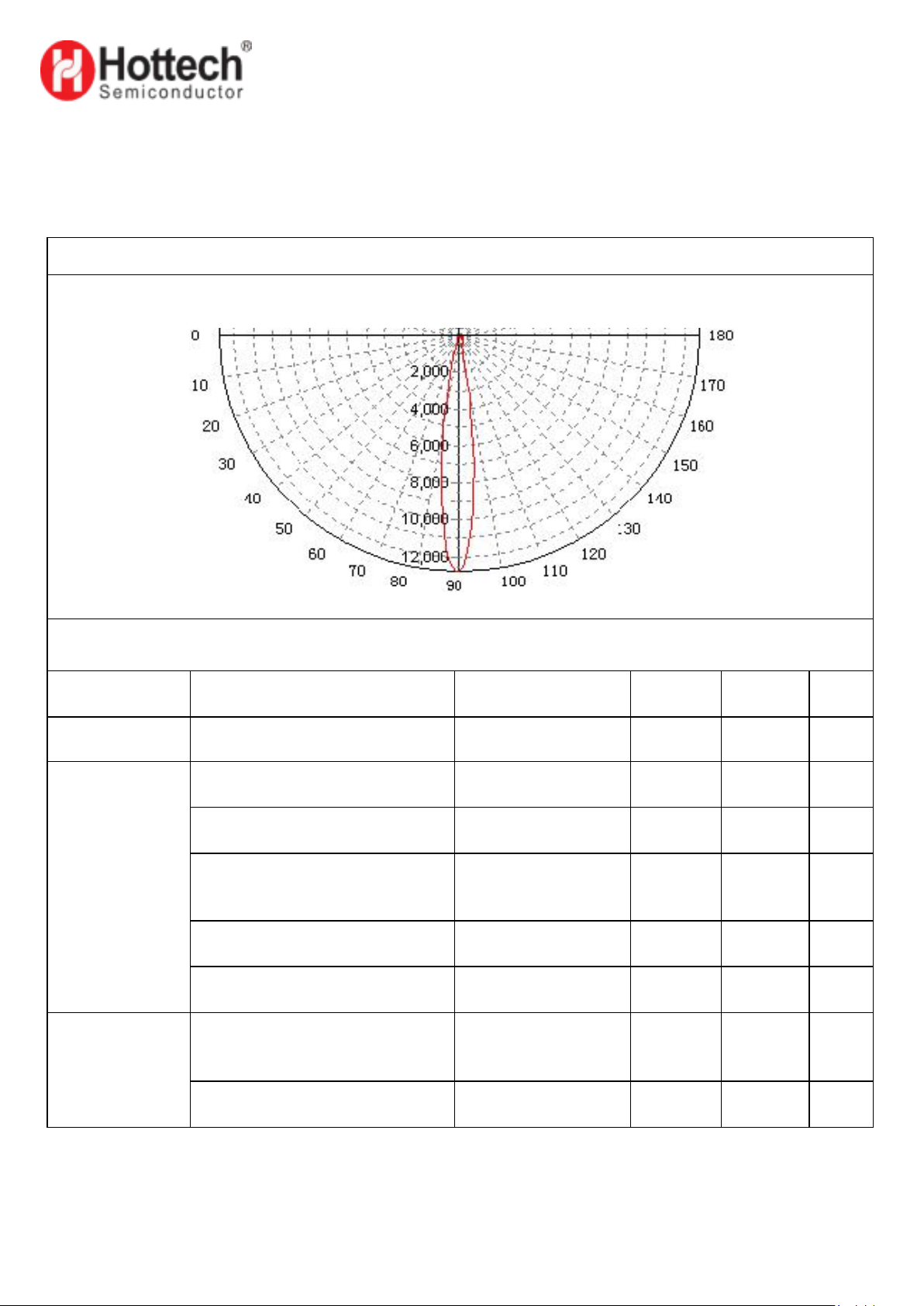

■ 半功视角
寿命测试
d
d
d
d
d
d
机械测试
d
d
Spatial Distribution
■ 可靠性试验
Reliability Performance
测试分类 测试项目 测试条件 持续时间 抽样大小 判定
Test Classification Test Item Test Conditions
寿命测试
Life Test Life Test
热冲击测试
Thermal Shock Test
冷热循环测试
Temperature Cycle Test
高温高湿测试
环境测试
Environment Test
High Temperature ＆
High Humidity Test
高温贮存测试
High Temperature Storage
低温贮存测试
Ta=25℃±5℃，IF=20mA
-10℃±5℃←→+100℃ ±5℃
5min. 10sec. 5min.
-55℃±5℃←→+85℃±5℃
30min. 5min. 30min.
Ta=85℃±5℃
RH =85%±0.5 %RH
Ta=100℃±5℃ 1000小时(hrs)
Ta=-55℃±5℃ 1000小时(hrs)
Low Temperature Storage
抗焊接热度
Ta=260℃±5℃ 5 秒(sec.)
负荷2.5 牛顿(0.25 千克)
0° ~ 90° ~ 0°
Mechanical Test
Resistance to
Soldering Heat
引脚折弯
Lead Integrity
Test Duration Sample Size Standard
1000小时(hrs)
100循环(cycles
100循环(cycles
240小时(hrs)
10PCS
)
10PCS Qualifie
)
10PCS Qualifie
10PCS Qualifie
10PCS
10PCS
10PCS
3 回合(times)
10PCS
Qualifie
Qualifie
Qualifie
Qualifie
Qualifie
第 3 页，共 5 页
Page 4
Part Number: DLE5MMWT
Current-Luminous intensity Curve

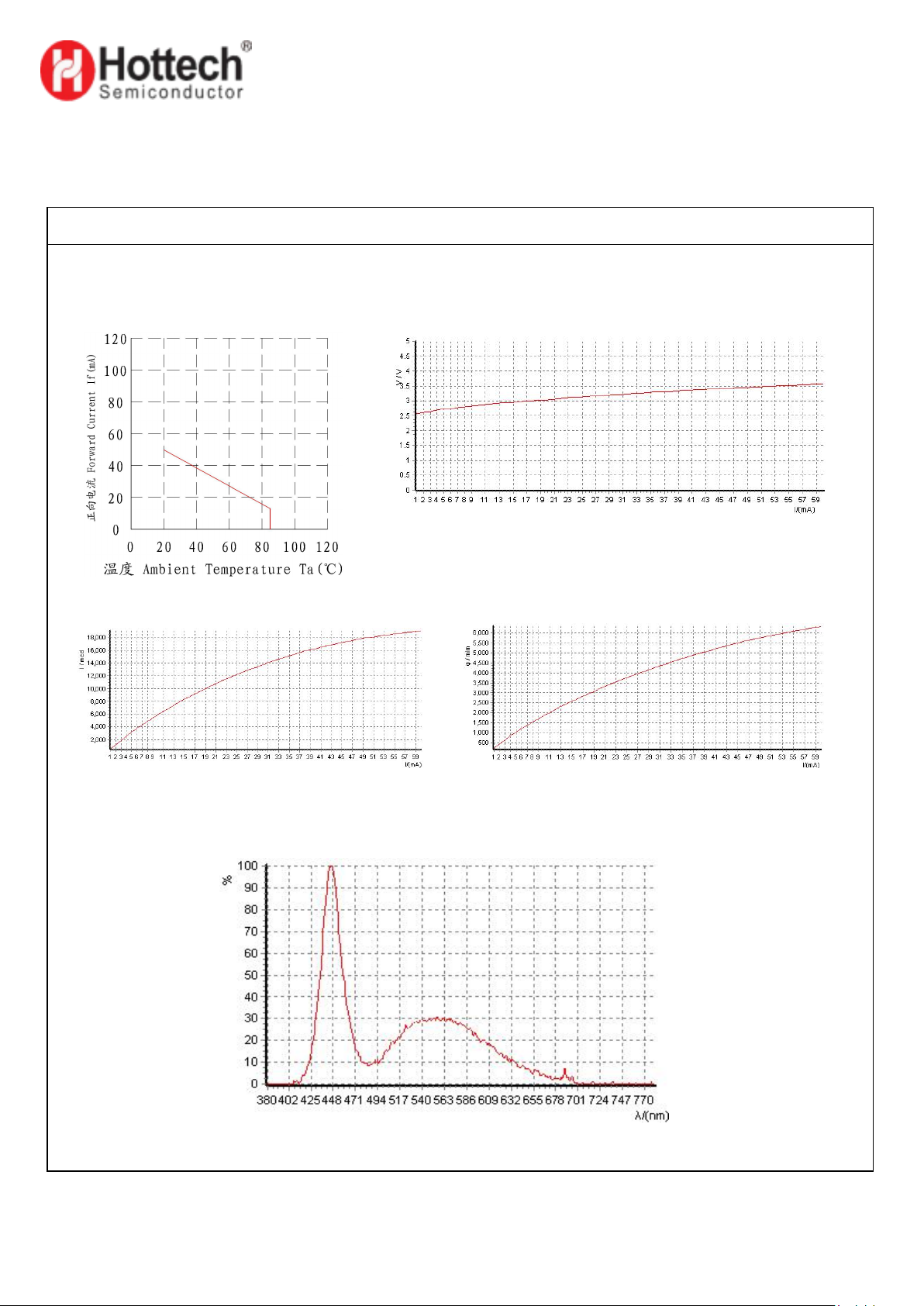

■典型的光电特性曲线 (Ta=25℃ 除非不同地方)
Typical Optical/Electrical Characteristics Curves (Ta=25℃ Unless Otherwise Noted)
电流-电压曲线
Current-Voltage Curve
电流-光强曲线 电流-光通量曲线
Current-Luminous flux Curve
相对光谱分布曲线
Relative Spectral Distribution Curve
第 4 页，共 5 页
Page 5
Part Number: DLE5MMWT
1.应用
此LED可使用于一些普通的电子设备，例如办公设备，通信设备、房屋装饰，若LED用在一些可靠性要
求较高的情况下，如航空运输，交通控制及医辽器械时，一定需参考销售提供之资料进行使用。
2.贮存
贮存LED的环境，温度不超过30℃，相对湿度不超过70%。 建议LED在原包装箱里日期不超过三个月进
行使用，如果需加长贮存时间，建议放在干燥箱内，并加放干燥剂，或者充入氮气。
3.清洗
当用化学品清洗胶体时必须特别小心，因为有些化学品对胶体表面有损伤并引起褪色，如三氯乙烯、
丙酮等。可用乙醇擦拭、浸渍，时间在常温下不超过3分钟。

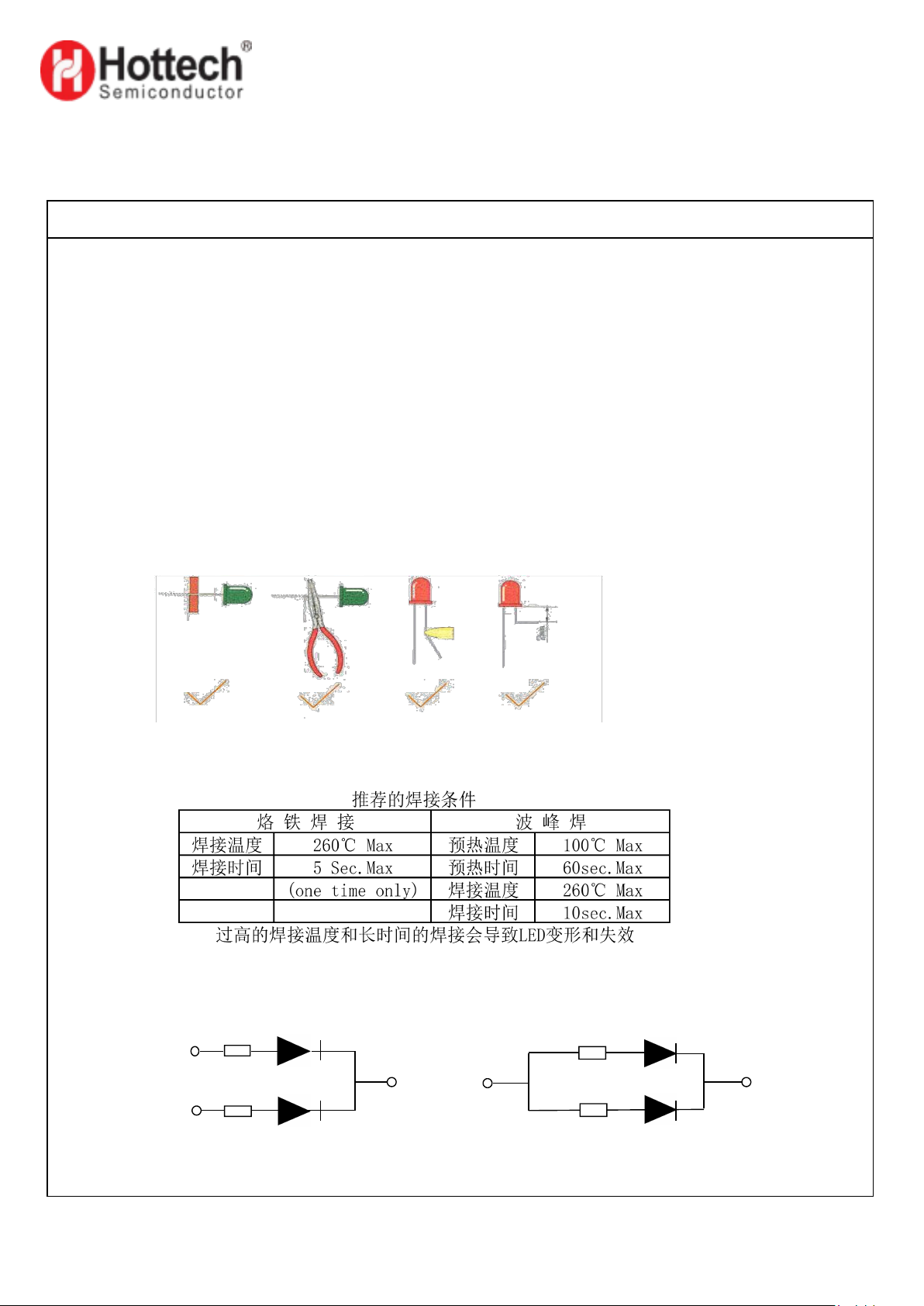

4.引脚装配
（1）必需离胶体2毫米才能折弯支架。
（2）支架成形必须用夹具或由专业人员来完成。
（3）支架成形必须在焊接前完成。
（4）支架成形需保证引脚和间距与线路板上一致。
（5）焊接必须在正常温度下进行，当LED正常焊接到PCB板上后，应尽量避免在LED引脚处施加机械压力
5.焊接
当焊接时，必需在胶体底部2mm以下进行焊接，在焊接时，应尽力避免浸渍LED胶体，在刚焊接完后，
应避免在引脚上加外力或者摇动LED胶体。
6.驱动方式
LED的当前驱动方式
若LED为多颗并联时，建议采用线路A，在每颗LED处加一限流电阻，以保证LED之亮度一致。
Circuit model A
7.静电防护
套。
注意：使用时人体放电模式HBM<1000V；机器放电模式<100V。
Circuit model B
静电和电流的急剧升高将会对LED产生损害，KENTO系列产品使用时请使用防静电装置，如防护带或手
第 5 页，共 5 页
