Page 1

ТЕПЛОВЕНТИЛЯТОР

Модель QS 24; QS 30

Page 2

1. ОБЩИЕ УКАЗАНИЯ..........................................................................................5

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ....................................................................6

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ............................................................8

4. КОМПЛЕКТНОСТЬ...........................................................................................9

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ...........................................................9

6. ПОДГОТОВКА К РАБОТЕ...............................................................................10

7. ПОРЯДОК РАБОТЫ..........................................................................................11

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ..............................................................12

9. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ.......................................................13

10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ.....14

11. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И УПАКОВЫВАНИИ...........................15

ПРИЛОЖЕНИЕ......................................................................................................16

Page 3

Уважаемый покупатель!

Поздравляем Вас с приобретением нового тепловентилятора.

При правильном обращении он прослужит Вам долгие годы. Вся продукция

торговой марки Hotrix производится в соответствии с международными и

российскими стандартами безопасности и качества.

Перед использованием электротепловентилятора внимательно изучите данное

Руководство. Здесь Вы найдете много полезных советов по его правильной

эксплуатации и уходу. Простые и необременительные профилактические

меры сберегут Вам время и деньги в течении всего срока службы.

Позаботьтесь о сохранности настоящего “Руководства” и, если тепловентилятор

перейдет к другому хозяину, передайте его вместе с прибором.

Внимание!

Вследствие постоянного совершенствования продукции производитель

имеет право вносить изменения в конструкцию и технические

характеристики без дополнительного уведомления об этих изменениях.

Page 4

1. ОБЩИЕ УКАЗАНИЯ

1.1 Электротепловентилятор QS 24; QS 30 (далее по тексту тепловентилятор) предназначен для вентиляции и обогрева жилых и вспомогательных помещений.

1.2 Рабочее положение тепловентилятора - установка на полу. Режим работы кратковременный.

1.3 Тепловентилятор предназначен для эксплуатации в районах с умеренным и холодным климатом в помещениях с температурой от минус 10 С до плюс 40 С и относительной влажностью воздуха до 93% (при температуре плюс 25 С) в условиях, исключающих попадание

0 0

на него капель, брызг, а так же атмосферных осадков (климатическое исполнение УХЛ3.1).

1.4 Тепловентилятор рассчитан на питание от электросети переменного тока частотой 50 Гц, номинальное напряжение сети 380 В ( +_10% допустимые колебания напряжения от 342 до 418 В).

1.5 Внимание! Приобретая тепловентилятор:

- убедитесь в наличии штампа магазина и даты продажи в отрывном талоне на гарантийный ремонт;

- убедитесь в том, что бы заводской номер на этикетке тепловентилятора, соответствовал номеру, указанному в свидетельстве о приемке и отрывном талоне на гарантийный ремонт;

- проверьте комплектность тепловентилятора;

- проверьте работу тепловентилятора и отсутствие механических повреждений;

1.6 Ремонт тепловентилятора должен производится только квалифицированными специалистами в авторизованных сервисных центрах. Внимание! После транспортирования при отрицательных температурах необходимо выдержать тепловентилятор в помещении, где предполагается его эксплуатация, без включения в сеть не менее двух часов.

Page 5

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2.1 При эксплуатации тепловентилятора соблюдайте правила безопасности при работе с электроприборами. Используйте тепловентилятор только , так как прописано в инструкции. Любое использование в целях, непредусмотренных изготовителем может привести к возгоранию, поражению электрическим током или ранению.

2.2 По типу защиты от поражения электрическим током тепловентилятор относится к классу I.

2.3 Запрещается эксплуатация тепловентилятора в помещениях:

- с относительной влажностью более 93%;

- со взрывоопасной средой;

- с химически активной средой, разрушающей металлы и изоляцию.

2.4 Отключайте тепловентилятор от сети (вынимайте вилку из сетевой розетки):

- при уборке и чистке тепловентилятора;

- при отключении напряжения в электрической сети;

- по окончании работы тепловентилятора.

2.5 Внимание! В целях обеспечения пожарной безопасности соблюдайте следующие правила:

- перед включением тепловентилятора в электрическую сеть, проверьте отсутствие повреждений изоляции шнура питания и вилки;

- следите за тем, что бы шнур питания не был пережат предметами, не проходил под ковром, не прокладывайте шнур питания в проходах и местах, где сложно обойти;

- устанавливайте тепловентилятор на расстоянии не менее одного метра от легковоспламеняющихся предметов (синтетические материалы, мебель и т.п.), не ставьте тепловентилятор на ковровые покрытия полов;

Page 6

- не ставьте тепловентилятор в непосредственной близости от розетки сетевого электроснабжения;

- при работе устанавливайте тепловентилятор на ровную плоскую поверхность, чтобы избежать падения;

- не закрывайте ни при каких условиях отверстия для входа и выхода воздуха. Это может привести к повреждению тепловентилятора. Повреждение электроприбора из-за нарушений требований, описанных в данном руководстве, исключает возможность бесплатного гарантийного ремонта.

2.6 При повреждении шнура питания следует обратится в специализированные ремонтные мастерские для его замены.

2.7 Внимание! Не пользуйтесь обогревателем в непосредственной близости от ванны, душа или плавательного бассейна.

2.8 Запрещается эксплуатация тепловентилятора без заземления.

2.9 Во избежание ожогов не трогайте его горячие поверхности руками. Переносите прибор только за ручку.

2.10 Не следует допускать детей и животных к тепловентилятору. Внимание! Нарушение правил использования данного оборудования может привести к его повреждению. Повреждение электроприбора из-за нарушений требований, описанных в данном руководстве, исключает возможность бесплатного гарантийного ремонта. При первом включении тепловентилятора возможно появление характерного запаха и дыма (происходит сгорание масла с поверхности электронагревателей). Поэтому рекомендуется перед установкой включить тепловентилятор в режиме подогрева на 10-20 минут в хорошо проветриваемом помещении.

Page 7

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.1 Технические характеристики указаны в таблице 1.

Технические характеристики

1. Номинальное напряжение, В 380 ~ 50 Гц +10%

2. Потребляемая мощность, кВт Режим 1 12,0 15,0 Режим 2 24,0 30,0

3. Номинальный ток, А Режим 2 36,7 45,8

4. Производительность, м /ч, не менее* 1700

5. Диапазон установки температур терморегулятором, С, не менее от 0 до плюс 40

6. Увеличение температуры воздуха на выходе в режиме 2, С, не менее 42 52

7. Продолжительность работы, часов, не более 22

8. Продолжительность паузы, часов, не менее 2

9. Габаритные размеры (Длина х Ширина х Высота)

10. Масса, кг, не более 25,0 25,0

11. Срок службы 7

Примечание -* При падении напряжения в сети до 198 В возможно снижение производительности от номинального значения до 20%,снижение потребляемой мощности в режиме 2 до 25%.

Таблица 1

Модель

QS 24

590х430х580

QS 30

Page 8

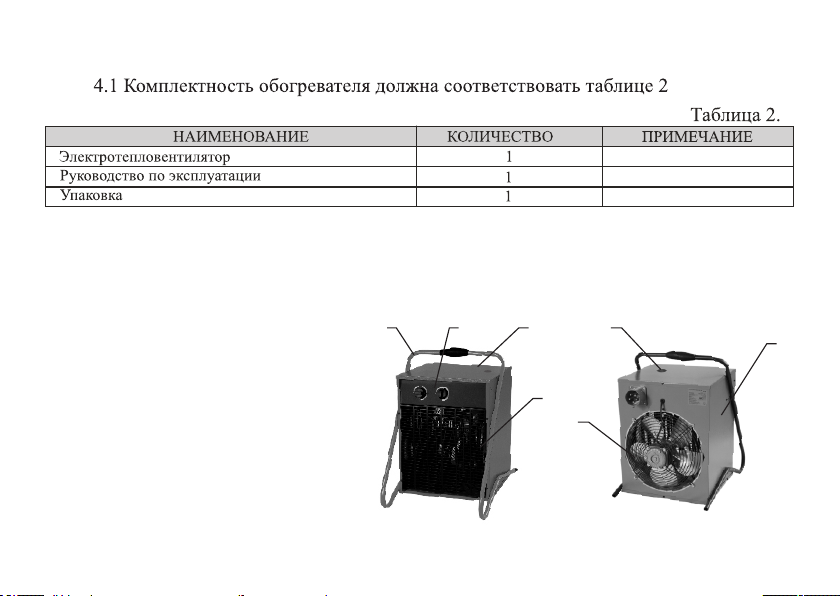

4. КОМПЛЕКТНОСТЬ

Примечание! В зависимости от заказа тепловентилятор может выпускаться в модификациях, отличающихся от описаний в инструкции. Эти отличия указаны во вкладыше в инструкции.

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1 Схема тепловентилятора представлена на рис.1

рис.1 Тепловентилятор

1 - корпус; 2 - крышка; 3 - вентилятор; 4 - панель; 5 - решетка; 6 - кнопка “RESET” 7 - ручка-подставка

5.2 Тепловентилятор соответствуетобязательным требованиям ГОСТ IEC 60335-2-30-2013 и техническим условиям КПРН.681933.001ТУ.

Page 9

5.3 Несущая конструкция тепловентилятора состоит из корпуса (1) и крышки (2). Вентилятор (3) расположен в задней части устройства. Органы управления вынесены на панель шасси (4). Трубчатые нагреватели расположены внутри корпуса между вентилятором и решеткой (5), закрывающей их с лицевой стороны тепловентилятора. Тепловентилятор оснащен трубчатым ручкой-кронштейном (6), который можно использовать как для переноски, так и для удобного монтажа на стену.

5.4 Работа тепловентилятора возможна в одном из следующих режимов:

- режим 0 ( ) выключено;

- режим 1 ( ) вентиляция без нагрева;

- режим 2 ( ) вентиляция с нагревом на ½ мощности;

- режим 3 ( ) вентиляция с нагревом на полную мощность;

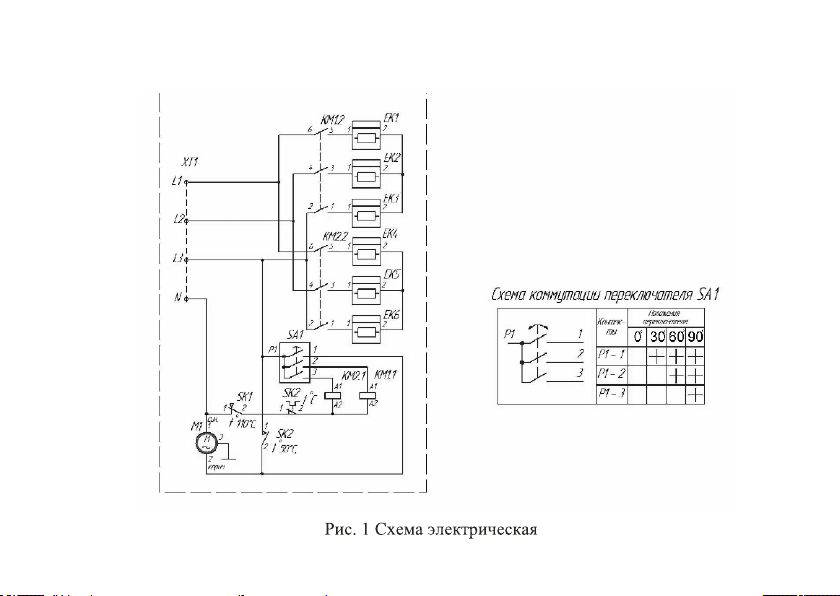

5.5 Электрическая схема тепловентилятора представлена на рис.1 Приложения.

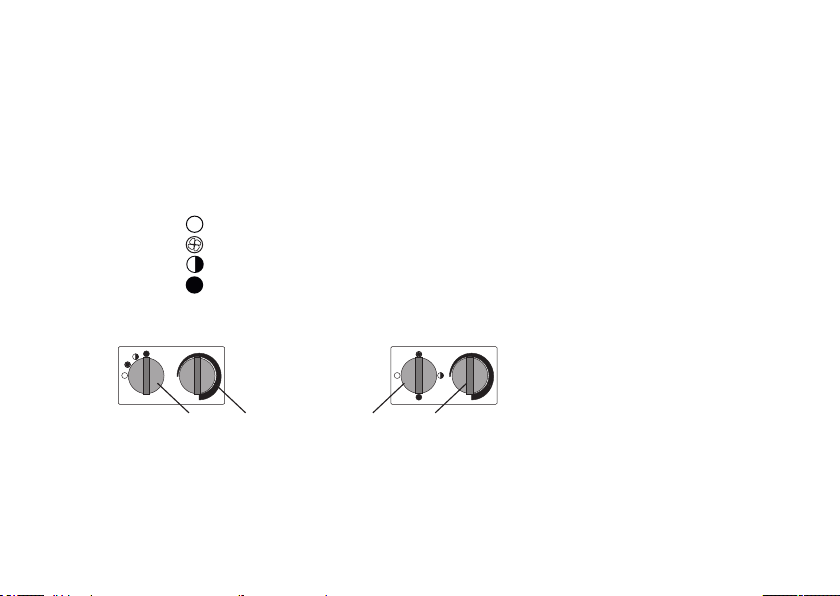

1 - переключатель режимов; 2 - терморегулятор

Рис. 2 Варианты блока управления

6.1 Установите ручку переключателя режимов в положение 0, повернуть ручку терморегулятора в крайнее против часовой стрелки положение.

6.2 Для подключения к стационарной электросети, тепловентилятор комплектуется сетевой вилкой (установлена на корпусе тепловой пушки) и ответной сетевой розеткой. Кабель питания

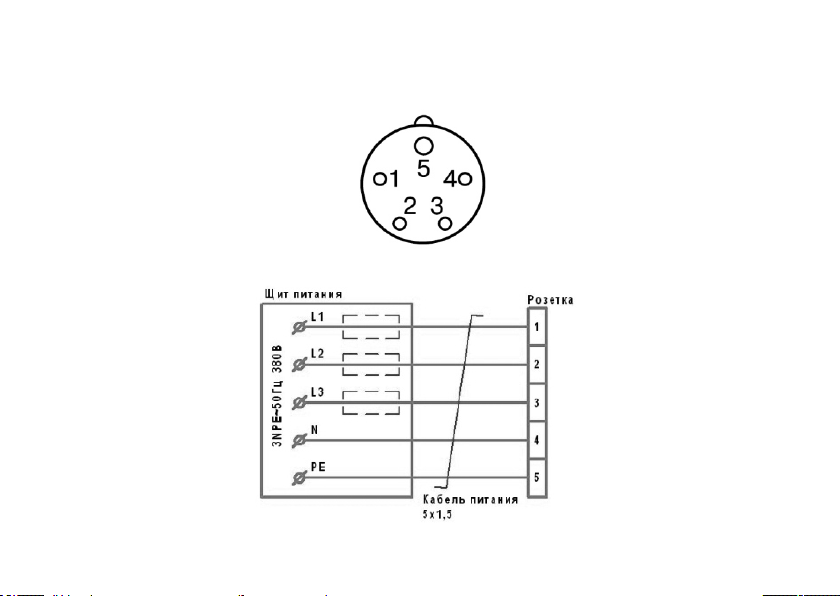

в комплект поставки не входит. Схему расположения контактов на вилке см. рис. 2 Приложения.

1 12 2

6. ПОДГОТОВКА К РАБОТЕ

Page 10

6.3 Для защиты электропроводки от перегрузок подключение к стационарной электросети осуществляется через автоматический выключатель номиналом 16 А. Сечение жил кабеля питания должно быть не менее 6,0 мм для QS 24 и не менее 10,0 мм для QS 30 (для

2 2

медной жилы). Для подключения к стационарной электросети (схема 3 Приложения) необходимо:

- снять верхнюю крышку вентилятора;

- подключить силовой кабель к клемной колодке тепловентилятора и заземлить согласно маркировке панели;

- затянув гайку кабельного ввода, жестко зафиксировать кабель;

- подключить силовой кабель к щиту питания. Внимание! Работы должен проводить специалист. имеющий допуск на проведение работ с электрооборудованием напряжением до 1000 В.

7.1.1 Включение. Для включения тепловентилятора в режиме вентиляции необходимо

7. ПОРЯДОК РАБОТ

установить переключатель режимов (поз.1) в положение “Включено” 1 ( ) при этом начнет работать вентилятор.

7.1.2 Выключение. Для выключения тепловентилятора необходимо установить переключатель режимов (поз.1) в положение “Выключено” 0 ( ) при этом должен отключится вентилятор. Снять напряжение с тепловентилятора.

7.2 Вентиляция с подогретым потоком воздуха (режим 1 и 2).

7.2.1 Включение. Включить тепловентилятор в режиме вентиляции (см.п.7.1.1). Установить ручку переключателя режимов (поз.1) в положение 2 ( ) , при этом обеспечивается работа тепловентилятора в режиме1. Для включения тепловентилятора в режиме 2 необходимо установить ручку переключателя режимов в положение 3 ( ). Повернуть ручку термостата (поз.2) по часовой стрелке до включения нагревателей. С помощью этой ручки задается необходимая температура в помещении до плюс 40 С, с достижением которой терморегулятор отключает нагреватели.

Page 11

7.2.2 Выключение. Для выключения тепловентилятора перевести ручку терморегулятора (поз.2) в крайнее против часовой стрелки положение. Установить переключатель режимов (поз.1) в положение 1( ) и дать поработать тепловентилятору в режиме вентиляции не менее 60 секунд для охлаждения нагревателей. Затем поступить согласно П.7.1.2.

7.3.1 Тепловентилятор снабжен устройством аварийного отключения электронагревательных элементов и вентилятора в случае перегрева корпуса. Перегрев корпуса может наступить от следующих причин:

- входная и выходная решетка закрыты посторонними предметами или сильно загрязнены;

- тепловая мощность тепловентилятора превышает теплопотери помещения, в котором она работает

- неисправен вентилятор. Тепловентилятор после срабатывания устройства аварийного отключения автоматически включается через 5-10 минут.

7.3.2 Внимание! Частое срабатывание устройства аварийного отключения не является нормальным режимом для работы тепловентилятора. При появлении признаков ненормальной работы установить переключатель режимов в положение 0. Вынуть вилку из розетки и выяснить причины, вызывавшие аварийное отключение, устранить их.

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1 Тепловентилятор не требует каких-либо расходных материалов для работы. При

нормальной эксплуатации тепловентилятор не требует технического обслуживания, а только чистку от пыли решеток вентилятора и контроля работоспособности. Исправность тепловентилятора определяется внешним осмотром, затем включением и проверкой нагрева потока воздуха. Возможные неисправности и методы их устранения представлены в таблице 3.

Page 12

Внимание! При соблюдении условий эксплуатации, хранения и своевременном устранении неисправностей тепловентилятор может эксплуатироваться более 7 лет.

8.2 При очистке тепловентилятора запрещается использование абразивных чистящих средств, а также средств, содержащих спирт и растворители. Это может повредить покрытие корпуса или сам корпус электроприбора. Используйте кусок ткани, смоченный водой. Если загрязнение значительное, можно использовать ткань, смоченную в мыльной воде. Перед эксплуатацией устройство должно обязательно высохнуть.

9. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

9.1 Тепловентилятор в упаковке изготовителя можно транспортировать всеми видами крытого транспорта при температуре воздуха от минус 50 до плюс 50 С и относительно влажности до 100% (при температуре плюс 25 С) в соответствии с правилами перевозки грузов,

действующих на данном виде транспорта. При транспортировании должны быть исключены любые возможные удары и перемещения упаковки внутри транспортного средства.

9.2 Тепловентилятор должен храниться в упаковке изготовителя в отапливаемом и вентилируемом помещении при температуре от плюс 5 до плюс 40 С и относительной влажности до 80% (при температуре плюс 25 С).

9.3 Транспортирование и хранение тепловентилятора должны соответствовать указаниям манипуляционных знаков на упаковке. Внимание! После транспортирования или хранения тепловентилятора при отрицательных температурах выдержать его в помещении, где предполагается эксплуатация, без включения в сеть не менее 2-х часов. После длительного хранения или перерыва в работе первое включение тепловентилятора не проводить в режиме 2.

Page 13

10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

10.1 Перечень возможных неисправностей приведен в таблице 3.

Характер неисправности Вероятная причина Метод устранения

Вентилятор не включается

Воздушный поток не нагревается

Нехарактерный шум в работе вентилятора, вибрация

Примечание* Для устранения неисправностей, связанных с заменой деталей и обрывом цепи, обращайтесь в специализированные ремонтные мастерские.

Отсутствует напряжение в сети электропитания

Неисправен шнур

Не исправен переключатель режимов

Неисправен электродвигатель Температура воздуха в

помещении выше температуры, заданной терморегулятором

Обрыв в цепи питания элекронагревательных элементов

Неисправен переключатель режимов

Неисправен терморегулятор

Неисправен электронагреватель

Ослабло крепление деталей вентилятора

Проверить наличие напряжения в сетевой розетке

Проверить целостность шнура питания Проверить функционирование переключателя режимов, неисправный заменить

Заменить электродвигатель Повернуть ручку терморегулятора

по часовой стрелке до включения электронагревателей

Проверить цепь питания, устранить обрыв Проверить функционирование переключателя режимов, неисправный заменить

Проверить функционирование терморегулятора, неисправный заменить

Заменить электронагреватель

Закрепить детали вентилятора

Таблица 3

Page 14

11. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И УПАКОВЫВАНИИ

11.1 Тепловая пушка QS _______________ заводской №____________, изготовлена и принята в соответствии с обязательными требованиями: ОСТ IEC 60335-2-30-2013 и технических условий КПРН.681933.001ТУ и признана годной для эксплуатации.

Тепловая пушка имеет сертификат соответствия. Упаковывание произвел_______________________________________________________ (Личная подпись) (расшифровка подпись)

М.П. “_____” _____________202_г.

Изготовитель: город Рязань, проезд Шабулина, 2А, ООО "ФазАР"
