Сохраните данное руководство. Оно должно быть в комплекте с морозильником в случае продажи,переезде на новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания.
! Внимательно прочитайте руководство: в нем содержатся важные сведения по установке и безопасной эксплуатации Вашего морозильника.
Правильная установка необходима для обеспечения надежной и эффективной работы морозильника.
Вентиляция
Компрессор и конденсатор морозильника в процессе работы нагреваются, поэтому необходимо обеспечить достаточную вентиляцию. Морозильник должен быть установлен в хорошо проветриваемом помещении с нормальной влажностью. Запрещено устанавливать морозильник в помещениях с повышенной влажностью, например в ванных комнатах, подвалах.
При установке обеспечьте минимальные зазоры: (3-5) см по сторонам прибора и 10 см сверху для свободной циркуляции воздуха. Не перекрывайте движения воздуха сзади прибора.
Не располагайте вблизи источников тепла
Не следует устанавливать морозильник так, чтобы он находился под воздействием прямых солнечных лучей или рядом с источниками тепла (кухонными
плитами,
Выравнивание
Для хорошей работы морозильника важно, чтобы он находился на ровной плоскости. После установки на место, отрегулируйте его положение путем вращения регулировочных опор в его передней части.превышать 5°.
передачи оборудования или при
духовками, каминами).
Наклон морозильника назад не должен
Подключение к электросети
Морозильник выполнен по степени защиты от поражения электрическим током класса 1 и подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом.
Перед подключением к электросети убедитесь:
-что напряжение сети соответствует данным, указанным на табличке, которая находится на правой стороне Морозильного отделения со стороны двери;220-2408;
-что заземляющий контакт электрической розетки непосредственно электрически соединен с заземляющим проводом питающего кабеля электрической сети (соединительный провод должен быть рассчитан на ток не менее 10А);
- розетка и вилка одного типа; если вилка не подходит к розетке, розетку следует заменить на соответствующую вилке питающего шнура (работы должен выполнять квалифицированный электрик).
Морозильник должен быть установлен таким
образом,
чтобы Вы всегда имели доступ к розетке. Морозильник, подключенный с нарушением требований безопасности бытовых приборов большой мощности, изложенных в данном руководстве, является потенциально опасным. Морозильник, непосредственно подключаемый к двухпроводной электросети, эксплуатируют с устройством защитного отключения (УЗО), имеющим следующие значения параметров: диапазон номинальных напряжений - от 220 до 240В / 50 Гц, с порогом срабатывания не более 30 мА, номинальное время срабатывания - 0,1 с.
Производитель не несет ответственности за ущерб здоровью и собственности, если он вызван несоблюдением указанных норм установки.
Серийный номер холодильника, на табличке внутри прибора, содержит дату его выпуска -последняя цифра года, месяц, число.
14 июля 2010 г. 14ии1у 2010
220^240
V-50
Иг
105У^
овш^овъшееутто
тотАсскомусх. зэ«ии9огам«и|мкпопЕнтАн
»ви-Ате
>4^4
^^мп^гтт
М01МИ0С1Ъ ЭАЮ Ажмижя ГПВЕЛИССАРАСПУ • КЩМ»
»ектА»«
холсэдкльиас
ЯВРНКЖКАТСЖ МОРОЭИГЬНОЕ ОТДЕШ«С МАССА ХЛАДАГСКГА
теит
тз4а
«ПАСС
^5
ОТЯЕПШИЕ НМХА
п5^ явтюЕмт
^и^
зтюы
Мах 15^
ятжзбИАКт
КЛИМАТ КПАСС
жжснаатлю в
Х1МААГВ<ГА
14вд
^
м
России
2
Описание изделия Опис виробу
Общий вид Загальний вигляд
ПАНЕЛЬ УПРАВЛЕНИЯ
ПАНЕЛЬ КЕРУВАННЯ
ОТДЕЛЕНИЕ для
ХРАНЕНИЯ
В1ДД1ЛЕННЯ для
ЗБЕР1ГАННЯ
МОРАЖИВАНИЯ и ХРАНЕНИЯ с
ОТДЕЛЕНИЕ для ЗАf
ФОРМОЙ для ЛЬДА
В1ДД1ЛЕННЯ для
ЗАМОРОЖУВАННЯ та
ЗБЕР1ГАННЯ 3 ФОРМОЮ для
ОТДЕЛЕНИЕ для
В1ДД1ЛЕННЯ для
ЛЬОДУ
ХРАНЕНИЯ
ЗБЕР1ГАННЯ
КМУР 100 X Н КМУР 100 8 Н
тт
РЕГУЛИРУЕМЫЕ ОПОРЫ
РЕГУЛЬОВАН! ОПОРИ
Описание изделия Опис виробу
Панель управления
• РУКОЯТКА ТЕРМОРЕГУЛЯТОРА
Рукоятка используется для регулирования температуры в морозильнике. Рукоятка терморегулятора поворотом по часовой стрелке увеличивает холод, терморегулятор выключен
т1п 3 минимальное охлаждение;
^ максимальное охлаждение.
8 режим 8ирег
• РУЧКА ТЕРМОРЕГУЛЯТОРА
Повертаючи ручку терморегулятора проти годиннико-воТ
стр|лки, до характерного клацання ви вимикаете
компресор, лампу
микаете холодильник
ся для регулювання температури в
о1Т компресор вимкнений;
т1П у м1Н1мальне охолодження;
^ максимальне охолодження;
8 режим
«8ирег».
осв1тлення
П0ВН1СТЮ.
та
Панель керування
ТЕРМОРЕГУЛЯТОРА
1ндикатор,
Ручка використовуеть-
морозильн1й
РУКОЯТКА
МОРОЗИЛЬНИКА
але не виf
камер!.
Г")
4

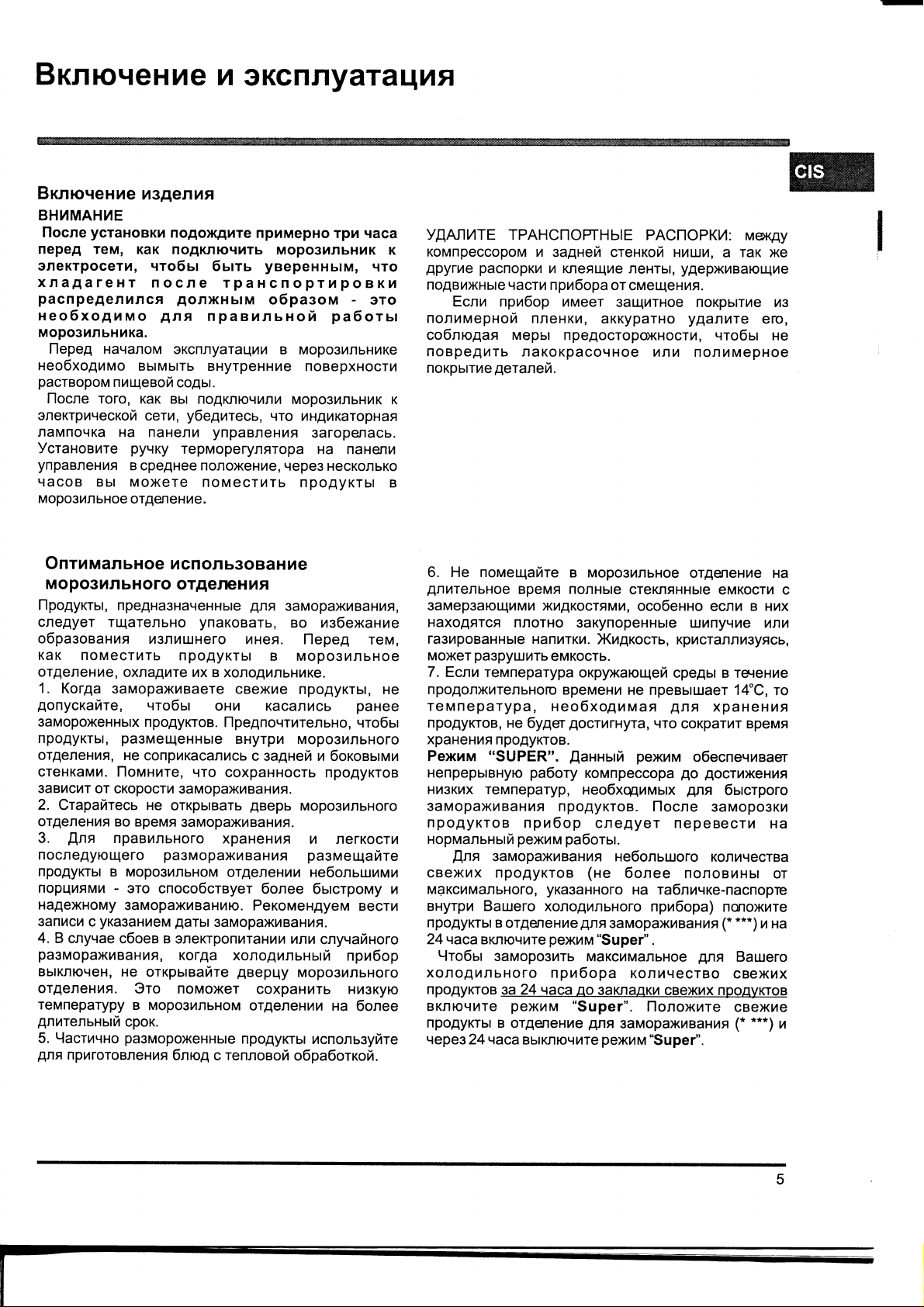

Включение и эксплуатация
Включение изделия
ВНИМАНИЕ
После установки подождите примерно три часа
перед тем, как подключить морозильник к электросети, чтобы быть уверенным, что хладагент после транспортировки
распределился должным образом - это
необходимо для правильной работы
морозильника.
Перед началом эксплуатации в морозильнике необходимо вымыть внутренние поверхности раствором пищевой соды.
После того, как вы подключили морозильник к
электрической сети, убедитесь, что индикаторная
лампочка на панели управления загорелась. Установите ручку терморегулятора на панели
управления в среднее положение, через несколько часов вы можете поместить продукты в морозильное отделение.
УДАЛИТЕ ТРАНСПОРТНЫЕ РАСПОРКИ: между компрессором и задней стенкой ниши, а так же другие распорки и клеящие ленты, удерживающие
подвижные части прибора от смещения.
Если прибор имеет защитное покрытие из полимерной пленки, аккуратно удалите его, соблюдая меры предосторожности, чтобы не повредить лакокрасочное или полимерное покрытие деталей.
Оптимальное использование морозильного отделения
Продукты,следует тщательно упаковать, во избежание образования излишнего инея. Перед тем,
как поместить продукты в морозильное отделение, охладите их в холодильнике.
1.
Когда замораживаете свежие продукты, не допускайте, чтобы они касались ранее замороженных продуктов. Предпочтительно, чтобы
продукты,отделения, не соприкасались с задней и боковыми стенками.зависит от скорости замораживания.
2.
Старайтесь не открывать дверь морозильного
отделения во время замораживания.
3. Для правильного хранения и легкости последующего размораживания размещайте продукты в морозильном отделении небольшими порциями - это способствует более быстрому и надежному замораживанию. Рекомендуем вести записи с указанием даты замораживания.
4.
В случае сбоев в электропитании или случайного размораживания, когда холодильный прибор выключен, не открывайте дверцу морозильного
отделения. Это поможет сохранить низкую температуру в морозильном отделении на более длительный срок.
5. Частично размороженные продукты используйте
для приготовления блюд с тепловой обработкой.
предназначенные для замораживания,
размещенные внутри морозильного
Помните, что сохранность продуктов
6. Не помещайте в морозильное отделение на
длительное время полные стеклянные емкости с
замерзающими жидкостями, особенно если в них находятся плотно закупоренные шипучие или газированные напитки. Жидкость, кристаллизуясь, может разрушить емкость.
7. Если температура окружающей среды в течение продолжительного времени не превышает 14°С, то температура, необходимая для хранения продуктов, не будет достигнута, что сократит время хранения продуктов.
Режим "811РЕК".
непрерывную работу компрессора до достижения низких температур, необходимых для быстрого замораживания продуктов. После заморозки продуктов прибор следует перевести на нормальный режим работы.
Для замораживания небольшого количества свежих продуктов (не более половины от максимального, указанного на табличке-паспорте внутри Вашего холодильного прибора) положите продукты в отделение для замораживания (* ***) и на 24 часа включите режим
Чтобы заморозить максимальное для Вашего холодильного прибора количество свежих продуктов за 24 часа до закладки свежих продуктов включите режимпродукты в отделение для замораживания (* ***) и через 24 часа выключите режим
Данный режим обеспечивает
"Зирег".
"Зирег".
Положите свежие
"Зирег".
5

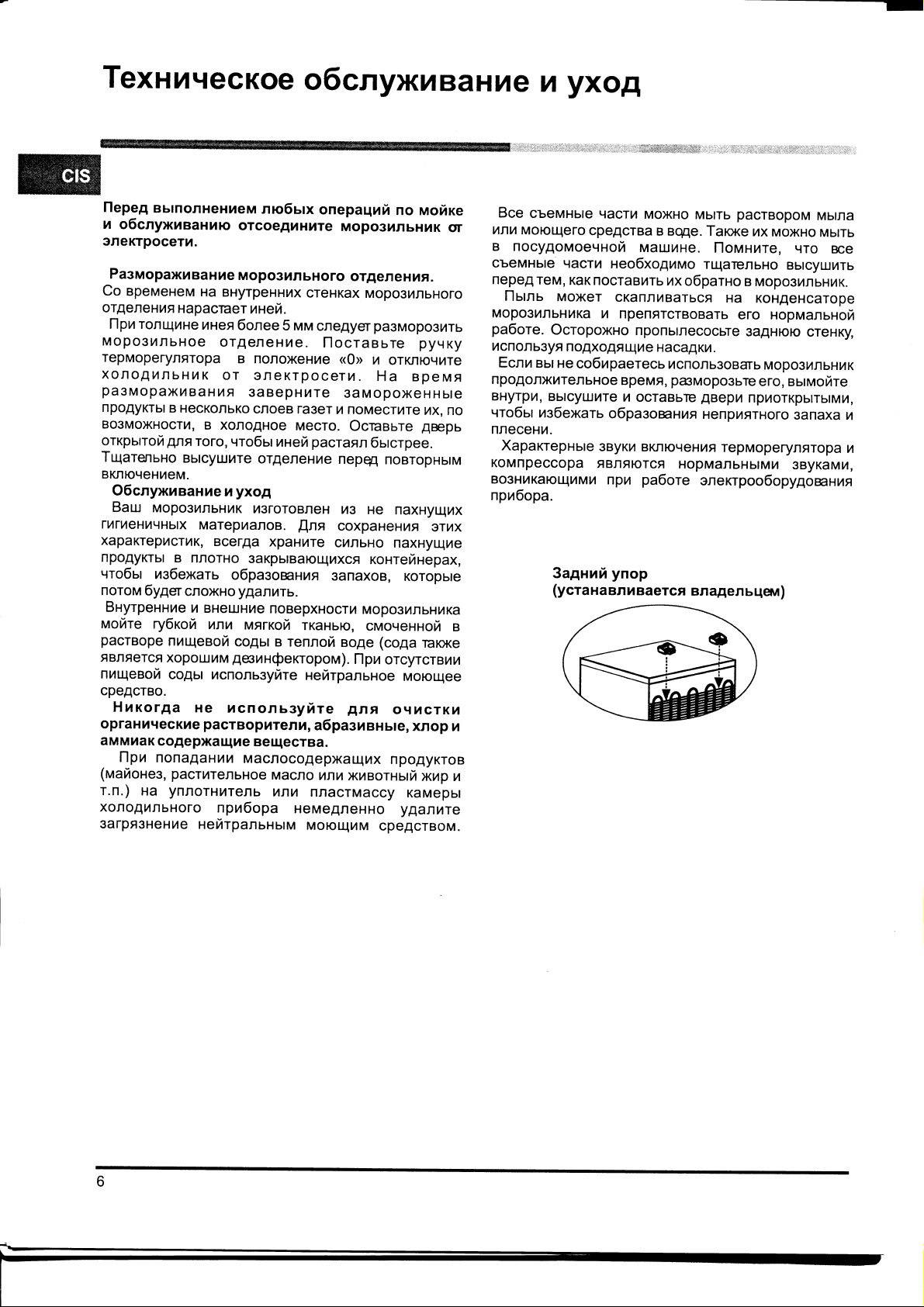

Техническое обслуживание и уход
С15
Перед выполнением любых операций по мойке и обслуживанию отсоедините морозильник ог электросети.
Размораживание морозильного отделения.
Со временем на внутренних стенках морозильного отделения нарастает иней.
При толщине инея более 5 мм следует разморозить морозильное отделение. Поставьте ручку терморегулятора в положение «О» и отключите холодильник от электросети. На время размораживания заверните замороженные продукты в несколько слоев газет и поместите их, по возможности, в холодное место. Оставьте дверь открытой для того, чтобы иней растаял быстрее. Тщательно высушите отделение перед повторным включением.
Обслуживание и уход
Ваш морозильник изготовлен из не пахнущих гигиеничных материалов. Для сохранения этих характеристик, всегда храните сильно пахнущие продукты в плотно закрывающихся контейнерах, чтобы избежать образования запахов, которые потом будет сложно удалить.
Внутренние и внешние поверхности морозильника мойте губкой или мягкой тканью, смоченной в растворе пищевой соды в теплой воде (сода также является хорошим дезинфектором). При отсутствии пищевой соды используйте нейтральное моющее средство.
Никогда не используйте для очистки органические растворители, абразивные, хлор и аммиак содержащие вещества.
При попадании маслосодержащих продуктов
(майонез, растительное масло или животный жир и т.п.) на уплотнитель или пластмассу камеры холодильного прибора немедленно удалите загрязнение нейтральным моющим средством.
Все съемные части можно мыть раствором мыла или моющего средства в веде. Также их можно мыть в посудомоечной машине. Помните, что все
съемные части необходимо тщательно высушить перед
тем,
как поставить их обратно в морозильник.
Пыль может скапливаться на конденсаторе морозильника и препятствовать его нормальной работе. Осторожно пропылесосьте заднюю стенку, используя подходящие насадки.
Если вы не собираетесь использовать морозильник продолжительное время, разморозьте его, вымойте внутри,чтобы избежать образования неприятного запаха и плесени.
компрессора являются нормальными звуками, возникающими при работе электрооборудования прибора.
высушите и оставьте двери приоткрытыми,
Характерные звуки включения терморегулятора и
Задний упор (устанавливается владельцем)
6
Предосторожности и рекомендации
Общие правила безопасности
1.
Морозильник разработан для использования внутри помещений. Ни при каких обстоятельствах не используйте морозильник на улице.
2.
Морозильник должен использоваться в
домашних условиях для замораживания и
хранения замороженных продуктов в соответствии с данной инструкцией. Не разрешайте детям пользоваться морозильником без присмотра.
3. Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под
контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность. Дети должны находиться под контролем для недопущения игры с прибором.
4.
Не касайтесь морозильника влажными руками.
5.
!Не пользуйтесь удлинителями, тройниками и переходниками!!! Помните, что включение морозильника с использованием переходников и удлинителей создает потенциальную опасность возгорания. Производитель не несет ответственности за возгорания, произошедшие из-за использования переходников и
удлинителей, а также соединительного кабеля,
сечение которого не соответствует потребляемой мощности. При установке морозильника необходимо проверить соответствие характеристик сети и электроприборов морозильника. Не вынимайте вилку из розетки за провод- это очень опасно. Не придвигайте морозильник вплотную к сетевой вилке. При повреждении шнура питания его следует заменить специальным шнуром или комплектом, получаемым у изготовителя или его представителя. Замена кабеля должна
производиться только квалифицированным персоналом.
6. Подключайте прибор в электрическую сеть,
имеющую исправное устройство защиты (автоматические предохранители и т.п.).
7. Не кладите в рот куски льда, только что вынутые из морозильника, так можно получить местное обморожение.
8. Перед выполнением любых операций по мойке или обслуживанию, отсоедините морозильник от сети.
Установка ручки терморегулятора в положение « О » недостаточна для обеспечения электробезопасности. Если вы не будете пользоваться морозильником в течение длительного времени, отсоедините его сетевую вилку от розетки.
9. При возникновении нестандартной ситуации отключите морозильник от сети и позвоните в сервисный центр, телефон которого напечатан в
гарантийном документе (сервисном сертификате).
10.
Запрещается изменение конструкции
морозильника и вмешательство лиц, не
уполномоченных производителем на гарантийный
ремонт.
11.
ВНИМАНИЕ!
стенки (решетки конденсатора) холодильника с гибким газовым металлорукавом, используемым
для подключения газовой плиты.
12.
Если Вы решили больше не использовать Ваш
холодильник, перед тем как выбросить,
Запрещается контакт задней
позаботьтесь об его утилизации. Ваш холодильник содержит циклопентановый газ в изоляционной пене . Вам необходимо связаться с местной организацией, ответственной за утилизацию.
13.
Повторноевключение прибора (например при лучайном отключении) осуществляйте через 5-10 минут.
Правильная утилизация этого продукта.\№ЕЕЕ. (Распространяется на Европейский Союз и
другие страны Европы, где существует система
сбора и утилизации изношенной бытовой техники)
Эта маркировка на продукте
^ или в литературе, указывает,
/1гФ\О
продукт не должен
с другими бытовыми отходами, для предотвращения возможного вреда окружающей среде от неконтролируемого распространения отходов, а также оптимизации процесса переработки и повторного использования материалов. Потребитель может сдать изношенное оборудование в специальных пунктах приема или, если разрешено национальным и законодательствами, возвратить компании при покупке нового, аналогичного продукта.если Ваш прибор заправлен хладагентом РбООа (обозначение в сервисном сертификате и на табличке внутри прибора) - предупреждаем
Вас, что это изобутан - природный газ, который является горючим. При случайном повреждении контура хладагента избегайте любых
видов открытого огня или
потенциальных источников воспламенения и тщательно
проветрите помещение, где стоит морозильник.
Объем помещения должен составлять 1 м на каждые 8 г хладагента РбООа в изделии. Количество хладагента, содержащееся в вашем конкретном морозильнике, указано на табличке с паспортными
данными внутри.
Никогда не включайте морозильник с признаками повреждения; если у вас возникли сомнения в исправности изделия, обратитесь в авторизованный сервисный центр.
ВНИМАНИЕ! Не используйте внутри устройства электрические приборы. ВНИМАНИЕ! Не загораживайте вентиляционные отверстия, расположенные в корпусе устройства или во встраиваемой конструкции! ВНИМАНИЕ! Не допускайте повреждения контура хладагента. ВНИМАНИЕ! Не используйте механические устройства или другие средства для ускорения процесса оттаивания, кроме рекомендуемых
утилизироваться совместно
ВНИМАНИЕ!
В случае,
7
Неисправности и методы их
устранения
В случае неудовлетворительной работы морозильника или возникновения неисправностей прочитайте этот раздел, прежде чем вызывать техников. В большинстве случаев Вы можете решить возникшие проблемы сами.
Морозильник не работает
Проверьте, что:
-в доме не отключено электричество;
-светится индикаторная лампочка;
-вилка надежно вставлена в розетку;
-розетка исправна; для проверки подключите устройство, в исправности которого Вы уверены.
Температура в отделениях морозильника слишком высокая
Проверьте, что:
-дверцы отделений закрыты плотно, уплотнение на двери не повреждено;
-ручка терморегулятора находится в правильном положении;
-отделения не переполнены продуктами;
-дверь отделения не открывали часто.
Постоянно работает компрессор
Проверьте, что:
-дверцы морозильника плотно закрываются и открываются не слишком часто;
-температура в помещении не слишком высокая;
-ручки терморегуляторов находятся в правильном положении.
Морозильник слишком шумит при работе
Проверьте, что:
-морозильник выровнен;
-холодильник не касается посторонних предметов (например, окружающей мебели).
Хладагент, циркулирующий внутри системы охлаждения, может негромко булькать, даже если компрессор не работает Не беспокойтесь, это совершенно нормально.
Если после проверки морозильник продолжает работать не должным образом, свяжитесь с авторизованным сервисным центром, обслуживающим продукцию маркиАтзтом.
Но1ро1п1-
8
Техническое обслуживание Техн1чне обслуговування
Перед тем
- проверьте, можносамостоятельно
методы
- если неисправностьближайший сервисный центр
сертификате).
При обращении в сервисный центр необходимо
сообщить:
- модель изделия;
- серийный номер изделия (эти данныев табличке с техническими характеристиками, расположенной на левой стенке холодильной
камеры); - характер неисправности.
Не пользуйтесь услугами
номоченных производителем.
При ремонте требуйте использования
гинальных запасных частей.
Сервис
Программа сервисного обслуживания
производителя
В течение 6 месяцев с даты приобретения техники
у вас есть возможность стать участником сервисной
программы
В течение 5 лет с момента приобретения техники
для вас становятся
• Услуги
торизованных сервисных центров.
• Оригинальные запчасти.
• Транспортировка техники
центра и обратно в случае необходимости.
• Предоставление подменного фонда
ремонта в случае необходимости.
• Консультации специалистов
правильной эксплуатации техники и подбор проfфессиональных средств
• Диагностика
окончания основной гарантии.
Воспользуйтесь этой возможностью и узнайf
те,
как
сервисном сертификате
• Программа действует только
Продукция сертифицирована Код органа
на соответствие ГОСТам: сертификации
гост Ргост Ргост РГОСТ Р 51317.3.2-2006 гост Р
как
обратиться в сервисный центр:
ли
устранить неисправность
их
(см. раздел «Неисправности
устранения»);
не
устраняется, позвоните
(список в сервисном
лиц, не
вы
найдете
уполf
и
в
ориf
5
на 5
лет*
«Сервис
по
активизировать предложение, в вашем
52161.2.24-2007
51318.14.1-2006
51318.14.2-2006
51317.3.3-2008
5»
от
1пс1е5'|1*.
бесплатными:
ремонту
силами специалистов
до
сервисного
по
уходу
за
состояния техники после
на
от
на
по
вопросам
ней.
территории
по
авf
время
РФ.
МЕЮ
Перед
ТИМ
як
- перев1рте,самост1йно
усунеиня»);
- якщо несправн1стьдо найближчого
сервкиому сертифгкатг).
При звфненш до
- модель виробу;
- сер1йний номер виробу; (цю 1нформащю
техн1чними
л1в1й спиц! холодильноУ камери);
-характер несправност!.
Не користуйтеся послугамиуповноважених виробником.
Пщ
час
оригшальних запасних частин.
Техн1ка вщповщае вимогам наступних техн1ч-них регламент1в:
1.
безпеки низьковольтного електричного обладнання
• ДСТУ
ЮТ)
2.
електромагн1тно1 сум1Сност1
• ДСТУ С18РЯ
• ДСТУ С18РЯ
• ДСТУ
ШТ),
• ДСТУ
ЮТ)
3.
максимально дозволенного споживання
електроенерг!! холодильними приладами
•ДСТУ
4. обмеження використання деяких небезпечних речовин в електричному
• ПКМУ №1057
звернутися
чи
можна усу пути несправн1сть
(див.
«Несправностг
серв1Сного
серв1сного
Ви
характеристиками,
ремонту вимагайте використання
1ЕС 60335-2-24:2008
14-1:2004 14-2:2007
1ЕС 61000-3-2:2004 (1ЕС 61000-3-2:2004,
ЕЫ 61000-3-3:2004 (ЕЫ 61000-3-3:1995,
ЕЫ 153:2009
вщ 03.12.2008
до
серв1сного центру:
та
методы
не
можна усунути,
центру
цешру необхщно повщомиги:
знайдете в табличц!
що
(1ЕС
обладнання (С18РЯ (С18РЯ
та
14-1:2000, 14-2:2001,
електронному обладнанн!.
подзвон1ть
(список
розташована
ос1б,
60335-2-24:2002,
1Х
у
з на
не
ЮТ),
ЮТ),
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
