Hotpoint Ariston PH 640 MST, PH 640 M GH, PH 640 MST GH, PH 631M User Manual [de]

Gebruiksaanwijzing

KOOKPLAAT

Nederlands, 1

Deutsch, 13

PH 640 M PH 640 M GH PH 640 M R PH 640 MS PH 640 MST PH 640 MST R PH 640 MST GH PH 640 MS R PH 640 M IB PH 640 MS IB PH 631 M PH 631 MS PH 631 MS R

Português, 25

Samenvatting

Het installeren, 2-6

Plaatsing Elektrische aansluiting Gasaansluiting Typeplaatje Kenmerken van de branders en de straalpijpjes

Beschrijving van het apparaat, 7

Algemeen aanzicht

Starten en gebruik, 8-9

Praktisch advies voor het gebruik van de branders Praktisch advies voor het gebruik van de elektrische kookplaten

Voorzorgsmaatregelen en advies, 10

Algemene veiligheidsmaatregelen Afvalverwijdering

Onderhoud en verzorging, 11

De elektrische stroom afsluiten Schoonmaken van het apparaat Onderhoud gaskranen

Storingen en oplossingen, 12

Het installeren

 Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

 Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

De apparaten zijn gebruiksklaar gemaakt in de fabriek voor de functies (zie typeplaatje en plaatje van de gas instelling van het apparaat) :  Natuurlijk gas Categorie II2E+3+ voor Belgie;  Natuurlijk gas Categorie I2L voor Nederland. Het is dus niet nodig verdere regelingen uit te voeren.

Plaatsing

 Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen voor gescheiden afvalverzameling ( zie Voorzorgsmaatregelen en advies).

 De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

 dit apparaat mag alleen geïnstalleerd worden en funktioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde Normen:  NBN D51-003 e NBN D51-001 (voor België);  NEN-1078 (voor Nederland). De volgende eisen moeten in acht genomen worden:

Dit systeem kan worden uitgevoerd door lucht direct van buiten te onttrekken door middel

Voorbeelden ventilatie-opening voor verbrandingslucht

Aangrenzend vertr ek

Te ventileren vertr ek

van een buis met een doorsnede van minstens 100 cm

en die zodanig is geplaatst dat hij niet per ongeluk verstopt kan raken.

Een andere manier is door op indirecte wijze lucht te onttrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven

Verhoging van de spleet tussen deur en vloer

beschreven, met buiten zijn verbonden en die geen gemeenschappelijke delen zijn

van het huis en ook geen ruimtes met hoog brandgevaar of slaapkamers.

 (voor België) De gassen van vloeibaar gemaakte

gasmengsels (LPG) zijn zwaarder dan lucht en blijven laag hangen. Om deze reden moeten vertrekken waar LPG-flessen staan laag geplaatste ontluchtingsopeningen hebben voor het afvoeren van eventueel ontsnapt gas. Lege of halfvolle LPGflessen mogen dus niet worden geïnstalleerd of bewaard in vertrekken die lager liggen dan de vloer (kelders, enz.). Het is beter alleen de in gebruik zijnde fles in het vertrek te bewaren, zodanig geplaatst dat hij niet in rechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen van meer dan 50°C zouden kunnen brengen.

Inbouw

 Het vertrek moet voor de verbrandingsrook over een

afvoersysteem naar buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaan elke keer als het apparaat wordt aangezet.

In het gevaal van een schoorsteen of vertakte rookleiding (gereserveerd voor fornuizen)

Rechtstreeks naar buiten

 Het vertrek moet een luchttoevoersysteem hebben

dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding moet niet minder dan 2 m

/h zijn per

kW geïnstalleerd vermogen.

Het gasfornuis en het gemengde fornuis hebben een beschermingsgraad tegen oververhitting van het type X. Het is daardoor mogelijk het apparaat naast meubels te plaatsen die niet hoger zijn dan het keukenblad. Voor een juiste installatie van de kookplaat moeten de volgende voorzorgsmaatregelen in acht worden genomen:

 De meubels die direct naast de kookplaat staan en

hierboven uitsteken, moeten op minstens 600 mm van de rand van de plaat staan.

 Een afzuigkap moet worden geïnstalleerd volgens

de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zelf en in ieder geval op een afstand van minstens 650 mm.

 Hang de keukenkastjes naast de kap op een

minimum hoogte van 420 mm van het keukenblad (zie afbeelding).

Als de kookplaat onder een

560 mm.

45 mm.

keukenkastje wordt geplaatst,

600mm min.

moet deze zich op een afstand van minstens 700 mm van het

700mm min.

540mm min.

keukenblad bevinden (zie afbeelding).

 De opening van het meubel moet de afmetingen

hebben die in de afbeelding zijn aangegeven. De bevestigingsklemmen maken een bevestiging mogelijk van de kookplaat aan een keukenblad van tussen de 20 en 40 mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

555 mm

55 mm

475 mm

Ventilatie

Om een goede ventilatie te bereiken moet u de achterkant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen).

In het geval dat het fornuis wordt geinstalleerd boven een ingebouwde oven zonder geforceerde afkoelingsventilatie, dan moet men in een luchtingang en uitgang voorzien om voldoende ventilatie te garanderen.

 Als de kookplaat niet boven een inbouwoven wordt

geïnstalleerd, moet u een houten isolatieplank aanbrengen. Deze moet op een minimum afstand van 20 mm van de onderkant van de kookplaat worden geplaatst.

Schema voor de bevestiging van de haken

Stand haak voor Stand haak voor keukenblad H=20mm keukenblad H=30mm

Voor

Stand haak voor Achter keukenblad H=40mm

 Gebruik de haken die u vindt in de toebehorenverpakking

Elektrische aansluiting

De kookplaten met driepolige voedingskabel werken met de wisselstroom, spanning en frequentie die aangegeven zijn op het typeplaatje (aan de onderkant van de kookplaat). De aarding van de kabel wordt aangegeven door de kleuren geel-groen. Als het fornuis wordt geïnstalleerd boven een inbouwoven moeten de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventueel makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje. Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm,

aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.

 De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen. Voor het aansluiten moet u controleren dat:

 het stopcontact geaard is en voldoet aan de

geldende normen;

 het stopcontact in staat is het maximale vermogen

van het apparaat te dragen, zoals aangegeven op het typeplaatje;

 de spanning zich bevindt tussen de waarden die

staan aangegeven op het typeplaatje;

 het stopcontact en de stekker overeenkomen. Als

dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

 Wanneer het apparaat geïnstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.

 De kabel mag niet worden gebogen of samengedrukt.

 De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service).

 De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor België) gaat u te werk zoals beschreven in de paragraaf Aanpassing aan verschillende types gas. Om het apparaat aan de gasbuizen aan te

sluiten (II2E+3+ voor Belgie en I2L voor Nederland), dient men eerst de verbinder te monteren.R (Deze is op aanvraag verkrijgbaar bij de technische-servicedienst Ariston) Tevens dient men zijn pakking op de verbinder G,die er uit ziet als een L , van de voedings-struktuur te monteren. De verbinder is gedraad: rond mannelijk 1/2 gas. De aansluiting voert men uit met behulp van:

- een onbuigbare buis (voor Belgie volgens de normen NBN D51-003)

- of met een flexibile buis van roestvrij staal die in de muur zit en voortzet met bedradingsverbinder.

Daarbij dient het apparaat uitgerust te zijn van een gaskraantje (voor Belgie A.G.B.) die gemakkelijk draaibaar dient te zijn. Voor Nederland dient dit gaskraantje aan de huidige Nationale Normen te voldoen.

Aansluiting met onbuigzame buis (koper of staal)

 De aansluiting aan de gasleiding moet zodanig worden uitgevoerd dat het apparaat niet beweegt. Op de voedingsstructuur van het apparaat bevindt zich een L-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden is het absoluut noodzakelijk de pakking te vervangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrije stalen flexibele buis aan een onafgebroken wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout. De in werking stelling van deze buizen moet zodanig worden bewerkstelligd dat hun lengte in uitgerolde toestand niet meer dan 2000 mm is. Nadat de aansluiting heeft plaatsgevonden moet u controleren dat de flexibele metalen buis niet in contact komt met de beweegbare delen of dat hij vastgekneld raakt.

 Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijke normen.

Controleren gasdichtheid

 Nadat het installeren heeft plaats gevonden moet de perfecte gasdichtheid van alle verbindingsstukken worden gecontroleerd met een zeepoplossing en nooit met een vlam.

Aanpassen aan de verschillende soorten gas (voor België)

Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoor hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking), moeten de straalpijpjes van de branders op de volgende wijze worden vervangen:

1. verwijder de roosters van de kookplaat en schuif de branders uit hun plaats.

3. Controleer of de brander aanblijft als u de knop snel van hoog naar laag draait.

4. Als bij de apparaten met een veiligheidsmechanisme (thermo-element) dit systeem niet werkt als de branders op de minimum stand staan, moet u het minimum verhogen door aan de stelschroef te draaien.

5. Als de regeling voltooid is moet u de zegels op de bypass schroefjes weer op hun plaats brengen met zegellak of dergelijk materiaal.

2. schroef de straalpijpjes los met een steeksleutel van 7mm en vervang ze met de straalpijpjes geschikt voor het nieuwe type gas (zie tabel 1 Kenmerken van de branders en de straalpijpen).

3. zet de onderdelen weer op hun plaats door de handelingen in omgekeerde volgorde uit te voeren.

4. aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft vervangen met het etiket dat overeenkomt met het nieuwe gas dat u gaat gebruiken, verkrijgbaar bij onze Technische Service Centers.

 Regelen primaire lucht van de straalpijpjes (voor

België)

De branders hebben geen regeling van de primaire lucht nodig.

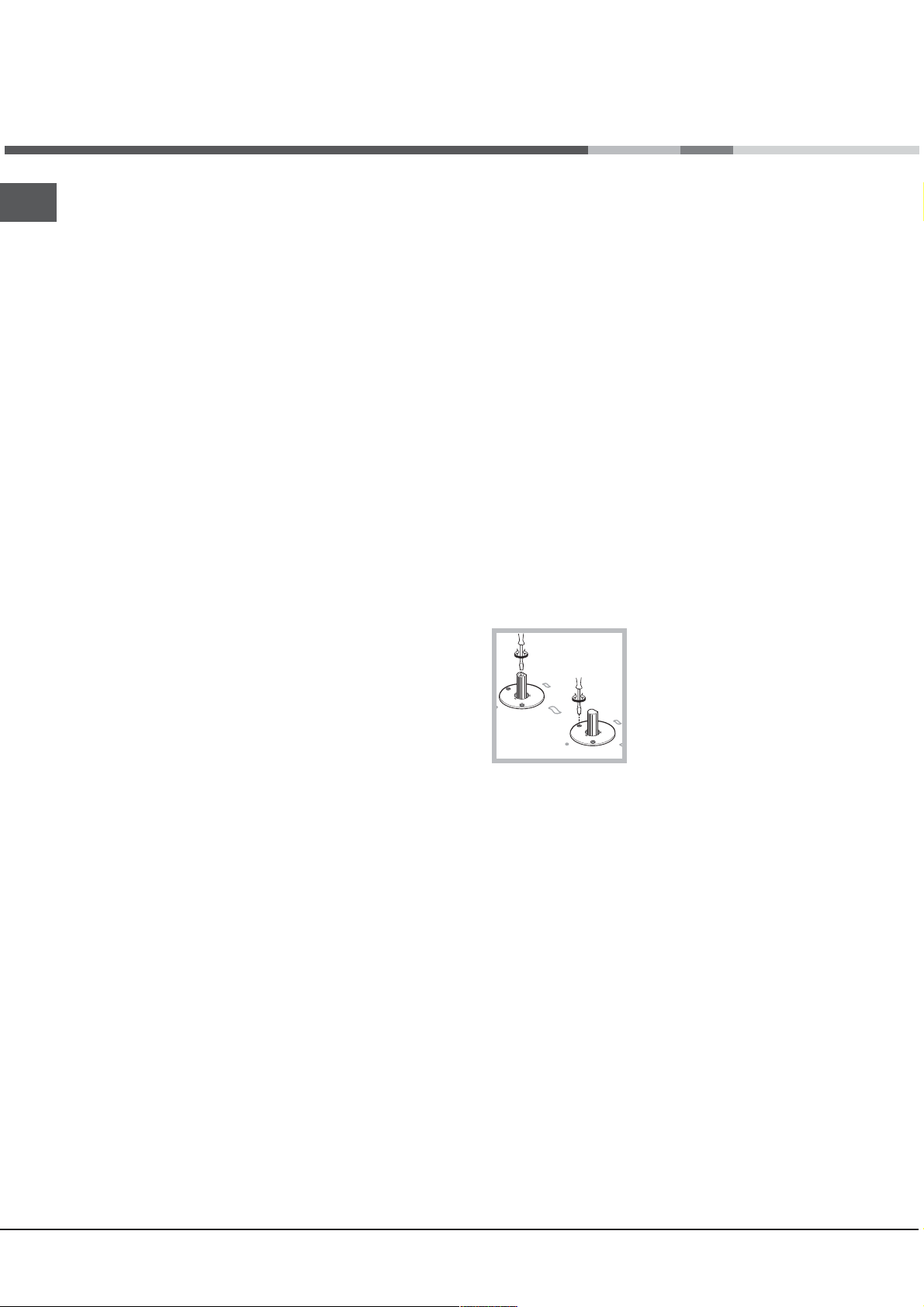

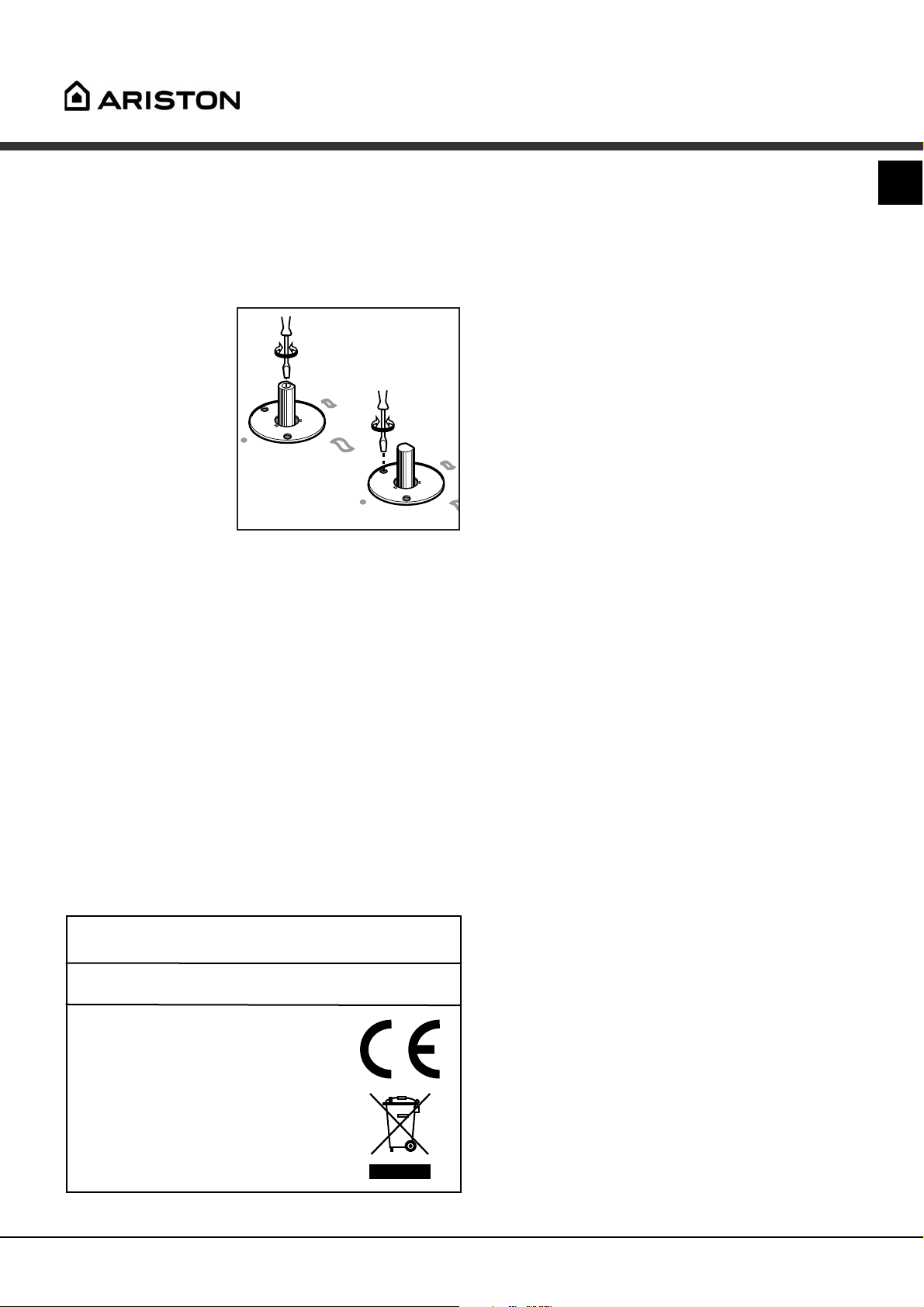

 Het regelen van de minimumstand (voor België)

1. Zet het kraantje op de minimumstand;

2. Verwijder de knop en draai aan het regelschroefje in of naast de spil van het kraantje totdat u een kleine, regelmatige vlam bereikt.

 Bij vloeibaar gas moet het regelschroefje geheel dicht worden geschroefd.  Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling vervangen met het etiket dat correspondeert met het nieuwe gas, verkrijgbaar bij onze Technische Service Centers.  Als de gasdruk van het gebruikte gas verschillend (of variabel) is dan hetgeen is voorzien, moet op de toevoerbuis een drukteregelaar worden aangebracht die voldoet aan de geldende landelijke normen.

TYPEPLAATJE Elektrische aansluitingen

zie typeplaatje

Dit apparaat voldoet aan de volgende EU Richtlijnen: 73/23/EEG van 19/02/73 (Laagspanning) en daaropvolgende wijzigingen 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen. EEG/90/336 van 29/06/90 (Gas) en successievelijke modificaties. 2002/96/EC

Kenmerken van de branders en de straalpijpjes

Tabel 1 (Voor Belgie) Vloeibaar gas Natuurlijk gas

Branders Doorsene-

(mm)

Thermisch

vermogen

kW (p.c.s.*)

By-pass

1/100

(mm)

Straal.

1/100

Bereik*

g/h

Straal.

1/100

Bereik*

Nom. Ger. (1) (mm) *** ** (mm) G20 G25

Snel (Groot) (R)

Gereduceerd snel (RR)

Half snel (Medium) (S)

Hulp (Klein) (A)

Drievoudige ring (TC)

Spanning van voeding

100 3,00 0,7 41 39 86 218 214 116 286 332

100 2,60 0,7 41 39 80 189 186 110 248 288

75 1,65 0,4 30 28 64 120 118 96 157 183

55 1,00 0,4 30 28 50 73 71 71 95 111

130 3,25 1,3 60 57 91 236 232 133 309 360

Nominale (mbar)

Minimum (mbar)

Maximum (mbar)

28-30

20 35

37 25 45

20 15 25

Tabel 1 (Voor Nederland) Natuurlijk gas

Gaspit Doorsenee

(mm)

Thermisch vermogen

kW (p.c.s.*)

Straal.

1/100

Bereik*

l/h

25 15 30

l/h

Nom. Gered. (mm) G25

Snel (Groot) (R) 100 3,00 0,7 116 332

Gereduceerd snel (RR) 100 2,60 0.70 110 288

Half Snel (Medium) (S) 75 1,65 0,4 96 183

Hulp (Klein) (A) 55 1,00 0,4 71 111

Drievoudige ring (TC) 130 3,25 1,3 133 360

Spaning van voeding

* Met 15°C en 1013 mbar-droog gas ** P.C.S. Propaangas = 50,37 MJ/kg *** P.C.S. Butangas = 49,47 MJ/kg

Nominale (mbar)

Minimum (mbar)

Maximum (mbar)

P.C.S. Natuurlijk gas G20 = 37,78 MJ/m³ P.C.S. Natuurlijk gas G25 = 32,49 MJ/m³

(1) Allen voor apparaten met veiligheidsmechanisme

25 20 30

om gaslekkages te voorkomen.

PH 640... PH 640MST... PH 631...

Beschrijving

van het apparaat

Algemeen aanzicht

Roosters voor

PANNEN

Controlelampje

KOOKPLAAT*

ELEKTRISCHE KOOKPLAAT*

Knoppen voor het regelen van de

GASBRANDERS en de ELEKTRISCHE KOOKPLAAT*

GASBRANDERS

Knop ontsteking

GASBRANDERS*

VEILIGHEIDSMECHANISME*

 Controlelampje KOOKPLAAT*: gaat aan als de

knop niet op de stand uit staat.

 GASBRANDERS hebben verschillende afmetingen

en vermogen. Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken.

 Knoppen van de GASBRANDERS en van de

KERAMISCH KOOKPLAAT* voor het regelen van de vlam of van het vermogen.

Slechts op enkele modellen aanwezig.

Bougie voor ontsteking van de GASBRANDERS*

 Bougie voor het ontsteken van de

GASBRANDERS*: zorgt voor een automatische ontsteking van de gekozen brander.

 VEILIGHEIDSMECHANISME* zorgt ervoor dat de

gastoevoer wordt onderbroken als de vlam per ongeluk uitgaat.

Starten en gebruik

 Op iedere knop staat aangegeven waar de gasbrander of de elektrische plaat* zich precies bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

 Uit

Maximum

Minimum

Positie Normale of snelle plaat

Uit

Minimum sterkte

2 - 5

Als de knop niet op uit staat zal het controlelampje aangeven dat de kookplaat in werking is.

Middelsterkten

Maximum sterkte

Om een van de branders aan te steken dient u er een vlam of aansteker bij te houden, de knop stevig in te drukken en tegen de klok in te draaien tot u het maximum vermogen heeft bereikt. In de uitvoeringen die zijn voorzien van een veiligheidsmechanisme moet u de knop circa 2-3 seconden lang ingedrukt houden totdat het element dat automatisch de vlam ontstoken houdt, warm wordt. In de uitvoeringen voorzien van een bougie moet u om de gekozen brander aan te steken om te beginnen de

ontstekingsknop (aangegeven door het symbool indrukken, dan de betreffende knop stevig indrukken en tegen de klok indraaien tot u het maximum vermogen heeft bereikt. Enkele modellen zijn voorzien van ontsteking in de bedieningsknoppen zelf; in dit geval is er de ontsteking maar ontbreekt het knopje (u ziet het symbool Voor het aansteken van de gekozen gasbrander drukt u de betreffende knop in, u draait hem tegen de klok in tot aan de positie van maximum sterkte en u houdt hem ingedrukt totdat hij aan gaat.

 Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minuut voordat u hem weer probeert aan te steken.

Om de brander uit te doen moet u de knop geheel met de klok meedraaien totdat hij niet meer verder kan (tot aan het symbool ).

naast iedere bedieningsknop).

)

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

 gebruik voor iedere brander de pan die erop past

(zie tabel) om te vermijden dat de vlammen er onderuit vandaan komen.

 gebruik alleen pannen met een platte bodem en

met een deksel erop.

 draai de knop op het minimum zodra het kookpunt

is bereikt.

Brander ø Diameter pan (cm)

Snel (R) 24 - 26

Gereduceerd snel (RR) 22 - 24

Half-snel (S) 16 - 20

Spaarbrander (A) 10 - 14

Drievoudige Ring (TC) 24 - 26

Voor het herkennen van het soort brander verwijzen wij u naar de afbeeldingen in paragraaf Kenmerken van de branders en straalpijpen.

Elektrische kookplaten*

U kunt de kookplaten regelen door de overeenkomstige knop met de klok mee of tegen de klok in te draaien, op 6 verschillende standen:

Slechts op enkele modellen aanwezig.

Praktisch advies voor het gebruik van de

elektrische kookplaten*

Om warmteverlies en schade aan de kookplaten te vermijden kunt u het beste pannen gebruiken met een platte bodem en met een diameter die niet kleiner is dan die van de kookplaat.

Positie Normale of snelle plaat

Uit

Groenten en vis

Aardappelen (gestoomd), soep,

capucijners, bonen

Doorkoken van grote hoevelheeden,

minestroni enz.

Braden (medium)

Braden (hard)

Bruin bakken of snel aan de kook brengen

 Vóór het eerste gebruik moeten de kookplaten ongeveer 4 minuten lang op de maximale stand worden gezet, zonder pannen erop te plaatsen. Gedurende deze beginfase wordt de beschermlaag hard en bereikt hij zijn maximale weerstand.

Slechts op enkele modellen aanwezig.

Voorzorgsmaatregelen en advies

 Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

 Dit is een inbouwapparaat van klasse 3.

 Gasfornuizen hebben voor een goede werking

behoefte aan een regelmatige luchtverversing. Controleer dat bij het installeren aan de

vereisten wordt voldaan beschreven in de paragraaf Plaatsing.

 Deze instructies gelden alleen voor de landen

wiens symbolen in het typeplaatje staan.

 Dit apparaat is vervaardigd voor niet-professioneel

gebruik binnenshuis.

 Het apparaat dient niet buitenshuis te worden

geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.

 Het apparaat dient om gerechten te koken. Het

mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding.

 Voorkom dat elektrische snoeren van andere kleine

keukenapparaten op warme delen van de kookplaat terechtkomen.

 Laat de ventilatieopeningen en warmteafvoer vrij.

de gebruiksaanwijzing en op

 Richt de handvaten van de pannen altijd naar de

binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot.

 Doe het glazen deksel (waar aanwezig) niet omlaag

als de gasbranders nog warm zijn.

 Gebruik geen instabiele of vervormde pannen.

Afvalverwijdering

 Verwijdering van het verpakkingsmateriaal: houd u

aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.

 De Europese Richtlijn 2002/96/EC over Vernietiging

van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de afvalcontainer met een kruis erdoor herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten mogen hun apparaat naar publieke

afvalstortplaatsen brengen of, als de nationale wetgeving dit toestaat, naar de handelaar brengen als er een soortgelijk nieuw product wordt gekocht.

Alle fabrikanten van grote huishoudelijke apparaten

zijn aktief bezig met het creëren van systemen om het inzamelen en de verwijdering van oude producten te regelen.

 Controleer altijd dat de knoppen in de stand l/



¡ staan als de oven niet wordt gebruikt.

 Haal de stekker nooit uit het stopcontact door aan

het snoer te trekken maar door de stekker zelf beet te pakken.

 Maak de oven niet schoon of voer geen onderhoud

uit als de stekker nog in het stopcontact zit.

 Als de oven defect is, mag u nooit aan het interne

systeem sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Schoonmaken van het apparaat

 Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals vlekkenmiddelen en roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.

 Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.

 Voor normaal onderhoud moet u de kookplaat met

een vochtige spons reinigen en afdrogen met keukenpapier.

 De vlamverspreiders moeten regelmatig in een

warm sopje worden gewassen zodat eventuele etensresten makkelijker kunnen worden verwijderd.

Onderhoud gaskranen

Met verloop van tijd kan een kraan stroef worden of vast blijven zitten; in dat geval is het noodzakelijk hem te vervangen.

! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installateur.

 Bij kookplaten die zijn voorzien van een

automatische ontsteking moet het uiteinde van de elektronische ontstekingselementen regelmatig worden gereinigd en moet u controleren dat de gaatjes van de vlamverspreiders niet verstopt zijn.

 De elektrische kookplaten moeten worden

schoongemaakt met een vochtige doek en met een beetje olie worden ingesmeerd als ze nog lauw zijn.

 Roestvrij staal kan vlekken gaan vertonen als er

voor langere tijd kalkhoudend water of agressieve schoonmaakmiddelen (fosforhoudend) op hebben gelegen. Spoel en droog het dus na het schoonmaken goed af. Droog watervlekken altijd gelijk af.

Storingen en

oplossingen

Het kan gebeuren dat het kookvlak niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controleren of u het euvel zelf kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastoevoer is, en in het bijzonder of de hoofdgasleiding open staat.

Storingen

De brander gaat niet aan of de vlam is niet gelijkmatig.

De vlam blijft niet aan in de uitvoeringen met veiligheidsmechanisme.

De bra

nder blijft niet aan als hij op minimum

staat.

De pannen zijn wankel.

Als ondanks al deze controles het kookvlak niet functioneert en de storing blijft bestaan moet u contact opnemen met de Technische Dienst. Dit dient u door te geven:  het model oven (Mod.)  het serienummer (S/N) Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.

Mogelijke oorzaken / Oplossing

 De openingen van de vlamverspreiders niet verstopt zijn.  Alle onderdelen van de brander goed in elkaar zitten.  Het niet tocht dichtbij het kookvlak.

 U de knop goed heeft ingedrukt.  U de knop lang genoeg heeft ingedrukt voor het activeren

van het veiligheidsmechanisme.

 De gaten van de vlamverspreiders dichtbij het

veiligheidsmechanisme niet verstopt zijn.

 De gaten van de vlamverspreiders niet verstopt zijn.  Het niet tocht dichtbij het kookvlak.  De minimum stand niet goed is ingesteld.

 De bodem van de pan helemaal plat is.  De pan in het midden van de brander of de kookplaat

staat.

 De roosters niet zijn verwisseld.

 Wend u nooit tot een niet-erkende installateur en weiger altijd het monteren van niet-originele onderdelen.

Bedienungsanleitung

KOCHMULDE

BENL

Nederlands, 1 Deutsch, 13

PH 640 M PH 640 M GH PH 640 M R PH 640 MS PH 640 MST PH 640 MST R PH 640 MST GH PH 640 MS R PH 640 M IB PH 640 MS IB PH 631 M PH 631 MS PH 631 MS R

Português, 25

Inhaltsverzeichnis

Installation, 14-18

Aufstellung Elektroanschluss Anschluss an die Gasleitung Typenschild Merkmale der Brenner und Düsen

Beschreibung des Gerätes, 19

Geräteansicht

Inbetriebsetzung und Gebrauch, 20-21

Praktische Hinweise zum Gebrauch der Brenner Praktische Ratschläge für den Gebrauch der Elektroplatten

Vorsichtsmaßregeln und Hinweise, 22

Allgemeine Sicherheit Entsorgung

Reinigung und Pflege, 23

Abschalten Ihres Gerätes vom Stromnetz Reinigung Ihres Gerätes Wartung der Gashähne

Störungen und Abhilfe, 24

Installation

 Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können.



Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

 Die Kochmulden sind werkseitig für den Betrieb mit (siehe Typenschild und Gaseinstellungsschild des Gerätes): Erdgas Kategorie II2E+3+ eingestellt.

Aufstellung

 Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).

 Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

 Dieses Gerät darf Vorschriften der einschlägigen Norm: NBN D51-003 und NBN D51-001 entsprechenden

Räumen installiert und in Betrieb genommen werden. Folgende Anforderungen müssen gegeben sein:

 Der Raum muss mit einem Abluftsystem für die bei der

Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht, oder durch einen automatisch einschaltenden Elektroventilator erfolgen.

nur in ständig belüfteten, und den

sich bei der Inbetriebnahme des Gerätes

Das System kann mittels eines Belüftungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einem

Beispiele von Zuluftöffnungen für die Verbrennungsluft

Nutzquerschnitt von mindestens 100 cm

verwirklicht werden, der so ausgelegt sein muss, dass ein unabsichtliches Verstopfen vermieden wird.

Angrenzender Raum

Zu belüftender Raum

Oder auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belüftungsschacht, wie oben angegeben, versehen sind, bei denen es sich nicht um

Vergrößerung des Lichtspaltes zwischen Tür und Fußboden

Gebäudeteile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen

Brandgefahr bestehen kann oder um Schlafzimmer handeln darf.

 Die Flüssiggase, die

schwerer als Luft sind, stauen sich im unteren Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas gelagert werden, müssen demnach in Bodenhöhe mit geeigneten Abzugsöffnungen ins Freie ausgestattet werden, damit das Gas im Falle eventueller Gasverluste nach unten hin abziehen kann. Demnach dürfen GPL-Flüssiggasflaschen nicht in

Räumlichkeiten, die unter

der Erde liegen (Keller usw.)

installiert oder gelagert werden, auch dann nicht, wenn sie bereits leer oder nur noch halb gefüllt sein sollten. Es ist empfehlenswert, nur die in Verwendung befindliche Gasflasche im Raum zu bewahren, und diese so aufzustellen, dass sie keiner direkten Einwirkung von Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen Temperaturanstieg von mehr als 50°C bewirken könnten, ausgesetzt wird.

Einbau

In Abzugsschächte oder Kamine mit Direkt ins Freie Abzweigungen (ausschließlich für Kochgeräte bestimmt)

Direkt ins Freie

 Der Raum muss außerdem mit einem für eine

einwandfreie Verbrennung notwendigen Belüftungssystem ausgestattet sein. Das erforderliche Luftvolumen darf 2 m

/h pro kW der installierten

Leistung nicht unterschreiten.

Die Gas- und Kombi-Kochmulden sind mit einem Schutzgrad des Typs X gegen Überhitzen ausgelegt und können somit neben Schränke installiert werden, deren Höhe die der Arbeitsplatte nicht überschreiten. Um eine korrekte Installation der Kochmulde zu gewährleisten, sind folgende Vorsichtsmaßregeln

zu beachten:

 Angrenzende Schränke, deren Höhe die der

Arbeitsplatte überschreiten, müssen einen Abstand vom Rand der Kochmulde von mindestens 600 mm aufweisen.

 Dunstabzugshauben sind gemäß den in den

Gebrauchsanleitungen der Dunstabzugshaube aufgeführten Anweisungen zu installieren und zwar in einem Abstand von mindestens 650 mm.

 Die an die Dunstabzugshaube angrenzenden

560 mm.

45 mm.

Hängeschränke sind in einem Abstand von mindestens 420 mm von der Arbeitsplatte aufzuhängen (siehe Abbildung).

 Verwenden Sie die im Beipack Zubehör befindlichen Haken.

Belüftung

Sollte die Kochmulde unter einem Hängeschrank installiert

600mm min.

werden, muss zwischen Hängeschrank und Arbeitsplatte

700mm min.

540mm min.

ein Abstand von mindestens 700 mm bestehen (siehe Abbildung).

 Der Schrankausschnitt muss die auf der Abbildung

angegebenen Abmessungen aufweisen. Die Kochmulde wird mit Hilfe von Haken auf der zwischen 20 und 40 mm starken Arbeitsplatte befestigt. Um eine optimale Befestigung der Kochmulde zu gewährleisten, sollten sämtliche zur Verfügung stehenden Haken verwendet werden.

 Wird die Kochmulde nicht über einem Einbaubackofen

installiert, ist unter der Kochmulde eine Holzplatte zur Isolierung anzubringen.

Dabei muss ein Mindestabstand von 20 mm von der Kochmuldenunterseite eingehalten werden.

555 mm

55 mm

475 mm

Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen

werden. Der Backofen sollte

möglichst so installiert

werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 x 560 mm verfügt (siehe

Abbildungen).

Bei Installation über einem Einbau-Backofen ohne Zwangsbelüftung, muß im Innern des Umbauschrankes eine Zuluft- und Abluftöffnung geschaffen werden, die eine geeignete Belüftung im Schrankinnern gewährleistet. Na

chstehend werden

einige Montagemöglichkeiten illustriert.

Haken-Befestigungsschema

Position der Haken für Position der Haken für Arbeitsplatten

Position der Haken für Hinten Arbeitsplatten

H=20mm Arbeitsplatten H=30mm

Vorne

H=40mm

Elektroanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom bei der auf dem

Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Versorgungsspannung und frequenz a grün. Wird die Kochmulde über einem Einbaubackofen

installiert, müssen der Elektroanschluss der Kochmulde sowie der des Backofens getrennt voneinander vorgenommen werden. Dad elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erleichtert.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Net die auf dem Typenschild angegebene Belastung (siehe nebenstehende Tabelle). Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerä

und den einschlägigen Vorschriften entsprechender

usgelegt. Der Erdleiter des Kabels ist gelb/

urch wird eine ausreichende

zkabel mit einem Normstecker für

t ein allpoliger, der Last

Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Te

mperatur ausgesetzt wird, die 50°C

über der Raumtemperatur liegt.

 Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der

Sicherheitsvorschriften verant

wortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

 die Steckdose geerdet ist und den gesetzlichen

Bestimmungen entspricht;

 die Netzsteckdose für die auf dem Typenschild

angegebene maximale

Leistungsaufnahme des

Gerätes ausgelegt ist;

 die Netzspannung im Bereich der auf dem

Typenschild angegebenen Werte liegt;

 die Netzsteckdose mit dem Netzstecker kompatibel

ist.

Sollte dies nicht der Fall sein, wechseln Sie bitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen.

Anschlussstück handelt es sich um einen kegelförmigen 1/2Gas-Gewindezapfen. Der Anschluss ist mittels eines:

- starren Rohres (gemäß der Norm NBN D51-003)

- oder mittels eines

durchgehenden und mit Anschlussverschraubungen versehenen Inox- Stahlschlauches vorzu

nehmen.

Zwischen Gerät und Gasleitung ist ein gut zugänglicher Gashahn (der Marke A.G.B.) zu installieren.

Anschluss mittels eines starren Anschlussrohres (Kupfer oder Stahl)

Der Anschluss an

die Gasleitung muss so durchgeführt

werden, dass das Gerät keinerlei Zugspannungen ausgesetzt wird. Auf der Zuleitung zum Gerät befindet sich ein orientierbares,L-förmiges Anschlussstück, dessen

ichtheit durch einen Dichtring gewährleistet wird. Muss

D das Anschlussstück verdreht (in eine andere Richtung gedreht) werden, ist es absolut erforderlich, den Dichtring (im Beipack) auszutauschen. Bei dem

Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

 Netzkabel und Steckdose müssen bei

installiertem

Gerät leicht zugänglich sein.

 Das Netzkabel darf nicht gebogen oder eingeklemmt werden.

 Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetau

scht

werden (siehe Kundendienst).

Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

Anschluss an die Gasleitung

Der Anschluss des Gerätes an die Gasleitung oder an die Gasflasche muss gemäß den Vorschriften der gültigen Richtlinien (NBN D04-002) erfolgen und nur nachdem man sich vergewissert hat, dass es auf die Gasart, mit der es betrieben wird, eingestellt ist. Sollte dem nicht so sein, dann befolgen Sie bitte die Anleitungen des Abschnitts "Anpassung an die

verschiedenen Gasarten". Bei Betrieb mit Flüssiggas aus Gasflaschen sind normgerechte Druckmesser zu verwenden. Zum Anschluss des Gerätes an die Erdgasleitung (II2E+3+) ist in erster Linie das Anschlussstück R (auf Anfrage erhältlich in AristonKundendienststellen) mit G an den am Gaszuleitungsschlauch befindlichen

Anschluss L (siehe Abbildung) zu montieren. Bei dem

der entsprechenden Dichtung

Anschluss mittels Inox-Schläuchen mit hermetischen Wänden

Bei dem Anschlussstück für den

Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen. Der Anschluss bzw. das Verlegen dieser Schläuche muss so erfolgen, dass sie bei größter Ausdehnung eine Länge von 2000 mm

nicht überschreiten. Stellen Sie nach erfolgtem Anschluss bitte sicher, dass der Inox- Schlauch nicht mit beweglichen Teilen in Berührung kommt oder an irgendeiner Stelle eingedrückt wird.

rwenden Sie ausschließlich Schläuche und

 Ve Dichtringe, die den jeweilig gültigen inländischen Normen entsprechen.

Kontrolle auf Dichtheit

 Nach Abschluss der Installationsarbeiten überprüfen Sie bitte alle Anschlüsse auf Dichtheit; verwenden Sie hierzu auf keinen Fall eine Flamme, sondern eine Seifenlösung.

Anpassung an die verschiedenen Gasarten

Wird die Kochmulde auf eine andere Gasart eingestellt, als die, für die sie vorgesehen wurde (ersichtlich aus dem Etikett auf der Kochmuldenunterseite oder auf der Verpackung),

müssen die Düsen der Brenner auf folgende Weise ausgetauscht werden:

 Bei Flüssiggasen muss die Einstellschraube ganz angezogen werden.

1. Nehmen Sie die Kochmuldenroste ab und ziehen die Brenner aus ihren Sitzen heraus.

2. Schrauben Sie die Düsen mit Hilfe eines 7 mm Steckschlüssels ab und ersetzen Sie sie durch die entsprechenden Düsen der neuen Gasart (siehe Tabelle 1 Merkmale der Brenner und Düsen).

3. Setzen Sie sämtliche Teile in umgekehrter Reihenfolge wieder ein.

4. Ersetzen Sie anschließend das Etikett der alten Eichung mit dem in unseren Kundendienst-Zentren erhältlichen Etikett der neu eingestellten Gasart.

 Einstellung der Brenner-Primärluft

An den Brennern ist keine Primärlufteinstellung erforderlich.

 Minimumeinstellung

1. Drehen Sie den Brenner auf Minimum;

2. Ziehen Sie den Reglerknopf ab und verstellen Sie dann die innen oder seitlich der Gashahnstange befindliche Einstellschraube, bis eine kleine, gleichmäßige Flamme erreicht wird.

 Ersetzen Sie anschließend das Etikett der alten Eichung mit einem der neuen Gasart entsprechenden Etikett (in unseren Kundendienstzentren erhältlich).

 Sollte der Gasdruck der Anlage von den vorgesehenen Werten abweichen, oder nicht konstant sein, muss das Zuleitungsrohr mit einem geeigneten Druckregler (gemäß den national gültigen Normen und Vorschriften) installiert werden.

3. Vergewissern Sie sich, dass bei raschem Drehen von Maximum auf Minimum die Flamme des Brenners nicht erlischt.

4. Bei den mit einer Sicherheitsvorrichtung (Thermoelement) ausgestatteten Geräten muss bei Nichtfunktionieren der Vorrichtung bei auf Minimum eingestellten Brennern der Durchfluss der Minimumleistung (durch Regulieren der Einstellschraube) erhöht werden.

5. Nach erfolgter Neuregelung sind die auf den Bypass-Linien angebrachten Siegel mit Siegellack oder ähnlichem Material zu erneuern.

TYPENSCHILD Elektrischer Anschluss

siehe Typenschild

Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen

- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen

- 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.

- 90/336/CEE vom 29.06.90 (Gas) und nachfolgenden Änderunge.

- 2002/96/EC

Merkmale der Brenner und Düsen

Tabelle 1 Flüssiggas Erdgas

Brenner Durch-

messer

Wärme-

leistung

kW (p.c.s.*)

By-pass

1/100

(mm)

Düse Menge*

g/h

(mm) Nom. Red. (1) (mm) *** ** (mm) G20 G25

Starkbrenner (Groß) (R)

100 3,00 0,7 41 39 86 218 214 116 286 332

Reduzierter Starkbrenner

100 2,60 0,7 41 39 80 189 186 110 248 288

(RR)

Mittelstarker Brenner

75 1,65 0,4 30 28 64 120 118 96 157 183

(Mittel) (S)

Hilfsbrenner (Klein) (A)

Dreiflammenkranz (TC)

Versorgungsdruck

55 1,00 0,4 30 28 50 73 71 71 95 111

130 3,25 1,3 60 57 91 236 232 133 309 360

Nominal (mbar) Minimum (mbar)

Maximum (mbar)

28-30

20 35

37 25 45

* Bei 15°C und 1013 mbar-Trockengas ** Propan P.C.S. = 50,37 MJ/kg *** Butan P.C.S. = 49,47 MJ/kg

Erdgas G20 P.C.S. = 37,78 MJ/m3 Erdgas G25 P.C.S. = 32,49 MJ/m3

(1) Nur für Geräte, die mit einer Sicherheitsvorrichtung gegen Gasverluste ausgerüstet sind.

Düse

1/100

Menge*

l/h

20 15 23

25 15 30

PH 640... PH 640MST... PH 631...

Beschreibung

des Gerätes

Geräteansicht

KOCHMULDENROSTE

Kontrolleuchte

ELEKTROPLATTE*

Reglerknöpfe für

GASBRENNER und ELEKTROPLATTE*

GASBRENNER

Elektronische Zündung

der GASBRENNER*

SICHERHEITSVORRICHTUNG*

 Kontrolleuchte ELEKTROPLATTE*: Diese leuchtet,

sobald der Reglerknopf in eine von der Position AUS abweichende Stellung gebracht wird.

 GASBRENNER: Diese weisen unterschiedliche

Durchmesser und Leistungen auf. Wählen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht.

GASBRENNER-ZÜNDKERZE*

 Reglerknöpfe für GASBRENNER und

ELEKTROPLATTE*: zur Regulierung der Flamme bzw. der Leistung.

 GASBRENNER-ZÜNDKERZE*: zur automatischen

Zündung des gewählten Brenners.

 SICHERHEITSVORRICHTUNG*: Diese spricht an,

wenn die Flamme unversehens erlöschen sollte und unterbricht automatisch die Gaszufuhr.

Nur bei einigen Modellen.

Inbetriebsetzung und

Gebrauch

Auf jedem Reglerknopf ist gekennzeichnet, welcher Gasflamme oder Elektroplatte* er entspricht.

Einstellung Normal- oder Schnellkochplatte

Gasbrenner

Der gewählte Brenner kann mittels des entsprechenden Reglerknopfes auf folgende Einstellu werden:

 AUS

Maximum Minimum

Zum Anzünden einer Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entsprechenden Reglerknopf fest

ein, und drehen diesen dann gegen den Uhrzeigersinn auf Höchstleistung.

Bei den mit einer Sicherheitsvorrichtung ausgestatteten Brennern muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die Vorrichtung, dank derer die Flamme automatisch gezündet wird, Bei den mit Zündkerze ausgestatteten Modellen muss, zur Zündung des gewählten Brenners, zuerst die durch

das Symbol werden. Daraufhin drücken Sie den entsprechenden Reglerknopf bis zum Anschlag ein und drehen ihn auf Höchstleistung.

Einige Modelle sind mit einer in den Reglerknopf

integrierten Zündvorrichtung ausgestattet, in diesem Falle ist das Modell mit der Zündkerze bestückt, jedoch nicht mit der Zündtaste (das Symbol befindet sich demnach neben jedem Reglerknopf). Zur Zündung eines jeden Brenners ist der entsprechende Reglerknopf nach innen zu drücken, daraufhin nach links bis auf Maximum zu drehen, und so lange eingedrückt zu halten, bis die Flamme zündet.

gekennzeichnete Zündtaste gedrückt

ngen gedreht

heiß wird.

2 - 5

Bei jeder beliebigen Einstellung, abgesehen von der der Position AUS, schaltet sich die Kontrollleuchte ein.

Ausgeschaltet

Niedrigste Leistung (Minimum)

Mittlere Leistungen

Höchste Leistung (Maximum)

Praktische Hinweise zum Gebrauch der Brenner

Um optimale Leistungen zu gewährleisten, ist Folgendes zu beachten:

Verwenden Sie die für den jeweiligen Brenner

geeignete Topfgröße (siehe Tabelle) um zu vermeiden, dass die Flammen über den Topfboden hera

usschlagen.

Benutzen Sie ausschließlich Kochgeschirr mit flachem

Boden und mit Deckel.

Drehen Sie den Brenner auf klein, sobald das Gargut

kocht.

Brenner Kochgeschirrdurchmesser

(cm)

Starkbrenner (R) 24 – 26

Reduzierter Starkbrenner (RR)

Mittelstarker Brenner (S) 16 – 20

22 – 24

 Sollte der Brenner ungewollterweise erlöschen, drehen Sie den Reglerknopf auf Position AUS und versuchen ein erneutes Anzünden erst nach Verstreichen von mindestens 1 Minute.

Zum Ausschalten des Brenners Uhrzeigersinn auf die Position AUS () gedreht.

Elektroplatten*

Die 6 verschiedenen Stufen können jeweils durch Drehen des entsprechenden Schalterknopfes im Uhrzeigersinn oder ge werden.

gen den Uhrzeigersinn eingestellt

wird der Reglerknopf im

Hilfsbrenner (A) 10 – 14

Drei Flammenkränze (TC)

24 – 26

* Nur bei einigen Modellen.

Praktische Ratschläge für den Gebrauch der Elektroplatten*

Um zu große Wärmeverluste und Schäden an der Elektroplatte zu vermeiden, sollten Sie Töpfe und Pfannen mit glattem Boden verwenden, deren Durchmesser nicht kleiner ist, als der der Elektroplatte.

Einstellung Normal- oder Schnellkochplatte

 Vor erstmaligem Einsatz sollten die Elektroplatten (ohne Kochgeschirr) für 4 Minuten auf Höchsttemperatur eingeschaltet werden. Hierbei härtet sich die Schutzschicht und erreicht so ihre maximale Festigkeit.

Ausgeschaltet

Garen von Gemüse, Fisch

Kartoffeln (dämpfen) Gemüsesuppen, Kichererbsen, Bohnen

Weitergaren von Eintopfgerichten und Gemüsesuppen

Braten (mäßige Hitze)

Braten (starke Hitze)

Anbraten von Fleisch und rasches Aufkochen von Speisen

* Nur bei einigen Modellen.

Vorsichtsmaßregeln

und Hinweise

 Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

 Dieses Gerät bezieht sich auf ein Einbaugerät

der Klasse 3.

 Gasgeräte erfordern eine ordnungsgemäße

Belüftung um einen einwandfreien Betrieb zu gewährleisten. Vergewissern Sie sich deshalb

davon, d Aufstellung aufgeführten Anforderungen gegeben sind.

 Die Anweisungen gelten nur für die

Bestimmungsländer, deren Symbole im

Handbuch und auf dem Typenschild angegeben sin

 Dieses Gerät ist für den nicht professionellen

Einsatz im privaten Haushalt bestimmt.

ass bei der Installation die im Abschnitt

 Ziehen Sie vor der Reinigung oder vor

Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.

 Bei etwaigen Störungen versuchen Sie bitte nicht,

Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).

 Stellen Sie Stieltöpfe und Pfannen immer mit nach

innen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschließen.

 Schließen Sie die Glasabdeckung (falls vorhanden)

nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.

 Lassen Sie die Elektroplatte bitte nicht

eingeschaltet, wenn kein Kochgeschirr darauf steht.

 Gebrauchen Sie bitte kein unstabiles oder

verformtes Kochgeschirr.

Entsorgung

 Das Gerät darf nicht im Freien aufgestellt werden,

auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

 Berühren Sie das Gerät nicht mit nassen oder

feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind.

 Das Gerät darf nur von Erwachsenen und gemäß

den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden.

 Vermeiden Sie, dass die Stromkabel anderer

Elektrogeräte in Kontakt mit heißen Backofenteilen gelangen.

 Die zur Belüftung und Wärmeableitung

vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.

 Vergewissern Sie sich stets, dass sich die

Reglerknöpfe auf der Position l/ wenn das Gerät nicht in Betrieb ist.

 Ziehen Sie den Netzstecker nicht am Netzkabel aus

der Steckdose, sondern nur am Netzstecker selbst.

¡ befinden,

 Entsorgung des Verpackungsmaterials: Befolgen

Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.

 Gemäß der Europäischen Richtlinie 2002/96/EC

über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol durchgestrichene Mülltonne auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können ihr Elektrohaushaltsgerät

zu öffentlichen Recyclinghöfen, anderen kommunalen Müllsammeleinrichtungen oder, falls durch nationales Recht erlaubt, bei einem Neukauf eines vergleichbaren Gerätes dem Händler in Obhut geben.

Alle führenden Hausgerätehersteller arbeiten aktiv

an der Erstellung eines Systems zur Sammlung und Entsorgung von Elektrohaushalts-Altgeräten.

Reinigung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung Ihres Gerätes

 Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, die die Oberfläche der Kochmulde hoffnungslos beschädigen würden, ist zu vermeiden.

 Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgeräte.

 Zur täglichen Pflege genügt es, die Kochmulde mit

einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen.

 Die abnehmbaren Teile müssen regelmäßig mit

warmem Wasser und Spülmittel gereinigt und von eventuellen Verkrustungen befreit werden.

Wartung der Gashähne

Im Laufe der Zeit könnte der Gashahn blockieren oder sich nur schwer drehen lassen. In einem solchen Fall ist der Hahn auszutauschen.

 Diese Arbeit darf nur durch einen vom Hersteller anerkannten Techniker durchgeführt werden.

 Bei den mit automatischer Zündung versehenen

Kochmulden müssen die Spitzen der elektronischen Zündvorrichtungen häufig sorgfältig gereinigt werden, wobei zu kontrollieren ist, dass die Löcher der Flammenkränze nicht verstopft sind.

 Reinigen Sie die Elektroplatten mit einem feuchten

Tuch und reiben Sie sie mit etwas Öl ein, wenn sie noch lauwarm sind.

 Auf den Edelstahlteilen können Flecken

hinterbleiben, wenn stark kalkhaltiges Wasser oder scharfe (phosphorhaltige) Spülmittel für längere Zeit darauf stehenbleiben. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspülen und trockenzureiben. Übergekochtes Wasser muss ebenfalls beseitigt werden.

Störungen und Abhilfe

Bevor Sie bei eventuellen Betriebsstörungen den Kundendienst anfordern, sollten einige Kontrollen vorab durchgeführt werden. Vergewissern Sie sich in erster Linie, dass auch keine Unterbrechung in der Strom- bzw. Gaszufuhr Ihrer Anlage besteht, vor allem, ob der Gashaupthahn auch aufgedreht wurde.

Störungen

Der Brenner zündet bzw. hält die Flamme

nicht.

Bei den mit Sicherheitsvorrichtungen versehenen Modellen erlischt die Flamme.

Bei Einstellung des

erlischt die Flamme.

Das Kochgeschirr steht nicht sicher.

Sollte Ihr Gerät trotz aller Kontrollen nicht funktionieren bzw. die Störung weiter bestehen bleiben, dann fordern Sie bitte den nächstliegenden Kundendienst an. Geben Sie bitte Folgendes an:  das Gerätemodell (Mod.)  die Modellnummer (S/N). Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

Brenners auf Minimum

Mögliche Ursachen / Lösungen

 die Gasaustrittsöffnungen der Gasbrenner verstopft sind;  alle abnehmbaren Brennerteile ordnungsgemäß montiert

wurden;

 Durchzug in Kochmuldennähe besteht;

 der Reglerknopf auch bis zum Anschlag durchgedrückt

wurde;

 der Reglerknopf lange genug gedrückt wurde, um die

Aktivierung der Sicherheitsvorrichtung zu ermöglichen;

 die direkt an der Sicherheitsvorrichtung befindlichen

Gasaustrittsöffnungen verstopft sind.

 die Gasaustrittsöffnungen verstopft sind;  Durchzug in Kochmuldennähe besteht;  das Minimum korrekt eingestellt ist.

 der Topfboden auch vollständig eben ist;  der Topf auch genau auf die Brennermitte gestellt wurde;  die Kochmuldenroste vertauscht wurden.

Beauftragen Sie bei einem Defekt niemals einen nicht autorisierten Kundendienst bzw. Techniker und lassen Sie aussch

ließlich Original-Ersatzteile einbauen.

Instruções para utilização

Nederlands, 1 Deutsch, 13

PH 640 M PH 640 M GH PH 640 M R PH 640 MS PH 640 MST PH 640 MST R PH 640 MST GH PH 640 MS R PH 640 M IB PH 640 MS IB PH 631 M PH 631 MS PH 631 MS R

PTNL BE

Português, 25

PLANO

Índice

Instalação, 26-29

Posicionamento Ligação eléctrica Ligação do gás Placa de identificação Características dos queimadores e bicos

Descrição do aparelho, 30

Vista de conjunto

Início e utilização, 31-32

Conselhos práticos para utilização dos queimadores Conselhos práticos para a utilização das chapas eléctricas Placa das características

Precauções e conselhos, 33

Segurança geral Eliminação

Manutenção e cuidados, 34

Desligar a corrente eléctrica Limpeza do aparelho Manutenção das torneiras do gás

Anomalias e soluções, 35

Instalação

 É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

 Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

 As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).

 A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.

 Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem ser observados os seguintes requisitos:

 O local deve prever um sistema de descarga para o

externo dos fumos de combustão, realizado mediante uma capa ou um ventilador eléctrico que entre automaticamente em função cada vez que se acender o aparelho.

Em chaminé ou tubo de chaminé ramificado (reservado aos aparelhos de cocçáo)

 Na cozinha deve haver um sistema que possibilite um

fluxo de ar necessário para uma combustão regular. O fluxo de ar necessário à combustão não deve ser inferior

a 3 m

/h para kW de potência instalada.

O sistema pode ser realizado capturando o ar directamente desde a parte externa do edifício

Exemplos de abertura de ventilação para ar comburente

através de um tubo de pelo menos 100 cm que não se entupa acidentalmente.

Directamente para fora

de secção útil

 Os gases de liquefeitos de petróleo, mais pesados do que

o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibilitem o escoamento para baixo dos eventuais escapes de gás. Portanto os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc.). É oportuno deixar na cozinha apenas o cilindro sendo utilizado, colocado de maneira a não ser sujeito à acção directa de fontes de calor (fornos, chaminés, esquentadores etc.) capazes de chegar a temperaturas superiores a 50° C.

Encaixe

Os planos de gás e mistos são predispostos com grau de protecção contra aquecimento excessivo de tipo X, portanto é possível instalá-lo ao lado de móveis cuja altura não ultrapasse a do plano de trabalho. Para instalar correctamente o plano de cozedura é necessário obedecer as seguintes regras:

 Os móveis situados ao lado, com altura superior aquela

do plano de trabalho, devem ser situados ao menos 600 mm do bordo do mesmo plano.

 Os exaustores devem ser instalados segundo os

requisitos indicados nos livretes de instruções dos próprios exaustores e, em todo o caso, a uma distância mínima de 650 mm.

 Posicionar as partes suspensas adjacentes à capa em

uma altura mínima do top de 420 mm (veja a figura).

Se o plano de cozedura for instalado embaixo de uma

600mm min.

prateleira, esta deverá estar pelo menos a 700 mm do plano de

700mm min.

540mm min.

trabalho (veja a figura).

 O vão do móvel deverá ter as medidas indicadas na

figura. Há ganchos prendedores que possibilitam prender o plano sobre um top desde 20 até 40 mm. de espessura. Para prender bem o plano é aconselhável utilizar todos os ganchos que houver.

555 mm

Local adjacente

Aumento da fenda entre porta e soalho

Local a ser ventilado

Outro sistema possível, seria o de capturar o ar em forma indirecta, a partir de locais adjacentes que não constituam partes comuns do imóvel, ambientes com perigo de incêndio, nem quartos de dormir, que possuam um conduto de ventilação comunicadora com a parte externa.

55 mm

475 mm

560 mm.

45 mm.

Esquema para prender os ganchos

Posição do gancho Posição do gancho para H=20mm para H=30mm

Frente

Posição do gancho Atrás para H=40mm

 Utilize os ganchos fornecidos dentro da embalagem dos acessórios

 Se o plano de cozedura não for instalado sobre um forno

de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

Se for instalado sobre um forno de encaixar sem ventilação forçada de esfriamento, para que haja uma ventilação apropriada dentro do móvel é preciso instalar tomadas de ar de entrada e de saida. Exemplos de montagem podem ser vistos nas figuras.

Ligação eléctrica

Os planos equipados com cabo de alimentação de três pólos são predispostos para o funcionamento com uma corrente alternada na tensão e a frequência de alimentação indicada na placa de identificação (situada na parte inferior do plano). A ligação à terra do cabo distingue-se pelas cores amarelo - verde. No caso de instalação acima de um forno de encaixar, a ligação eléctrica do plano e a do forno precisam ser realizadas separadamente, seja por razões de segurança eléctrica, seja para facilitar uma eventual remoção do forno.

Ligação do cabo de fornecimento à rede eléctrica

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação. No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

 O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança.

Antes de efectuar a ligação, certifique-se que:  a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

 a tomada tenha a capacidade de suportar a carga

máxima de potência da máquina, indicada na placa de identificação;

 a tensão de alimentação seja entre os valores da placa

de identificação;

 a tomada seja compatível com a ficha do aparelho. Em

caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

 Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.

 O cabo não deve ser dobrado nem comprimido.  O cabo deve ser verificado periodicamente e substituído

somente por técnicos autorizados (veja a Assistência Técnica).

 A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Ligação do gás

A ligação do aparelho à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente após ter controlado que o mesmo esteja regulado para o tipo de gás com o qual será alimentado. Em caso contrário, efectuar as operações indicadas no parágrafo Adaptação a diferentes tipos de gás.

Em caso de alimentação com gás líquido de botija, utilizar reguladores de pressão em conformidade com as Normas Nacionais em vigor.

 Para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração da aparelhagem, assegurar-se que a pressão de alimentação respeite os valores indicados na tabela 1 Características dos queimadores e dos bicos.

Ligação com tubo rígido (cobre ou aço)

 A ligação do sistema de gás deve ser realizada de maneira a não provocar solicitações de nenhum género ao aparelho. Na rampa de alimentação do aparelho há uma junta em L dirigível, cuja retenção é assegurada por uma guarnição. Se for preciso girar a união será absolutamente necessário trocar a guarnição de vedação (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica.

Ligação com tubo flexível de aço inoxidável de parede contínua com engates de rosca

A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica. A instalação destes tubos deve ser efectuada de maneira que o seu comprimento, em condições de máxima extensão, não seja maior de 2.000 mm. Quando a ligação estiver terminada, assegure-se de que o tubo metálico flexível não entre em contacto com as partes móveis ou fique amassado.

 Utilize exclusivamente tubos em conformidade com os regulamentos e guarnições de retenção em conformidade com os regulamentos nacionais em vigor.

Controle da vedação

 Ao terminar a instalação controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.

Adaptação aos diferentes tipos de gás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), será necessário trocar os bicos dos queimadores mediante as seguintes operações:

1. tire as grades do plano e solte os queimadores do lugar.

2. desparafusar os bicos utilizando uma chave a tubo de

7mm, e substituí-los com aqueles apropriados para o novo tipo de gás (ver tabela 1 Características dos queimadores e dos bicos).

3. Monte outra vez as partes, realizando estas operações

na ordem contrária.

4. no final da operação, troque a velha etiqueta de

calibragem por outra corresponda ao novo tipo de gás utilizado, que se encontram nos nossos centros de

assistência técnica.

 Regulação do ar primário dos queimadores Os queimadores não necessitam de qualquer regulação de

ar primário.

 Regulação dos mínimos

1. Coloque a torneira na posição de mínimo;

2. Retire o selector e ajuste o parafuso de regulação situado no interior ou ao lado da haste da torneira até obter uma pequena chama regular.

3. Verifique se ao girar rapidamente o botão da posição de máximo até a de mínimo, os queimadores não se apagam.

4. Nos aparelhos equipados com dispositivo de segurança (termopar), em caso de não funcionamento do dispositivo com os queimadores no mínimo, aumente a capacidade dos próprios mínimos mediante o parafuso de regulação.

5. Depois de realizar a regulação, restabeleça os lacres situados nos by-pass com cera lacre ou materiais equivalentes.

 No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo.

 Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gás utilizado que se acha nos nossos Centros de Assistência Técnica.

 Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar na tubagem de entrada um regulador de pressão (conforme as Normas Nacionais em vigor).

Características dos queimadores e bicos

Tabela 1 Gas liquido Gas metano

Queimador Diâmetro

(mm)

Poténcia térmica

kW (p.c.s.*)

By-pass

1/100

bico

1/100

capacidad *

g/h

(mm)

Nomin. Reduz. (1) (mm) *** ** (mm)

Ràpido (Grande) (R)

Rápido Reduzido(RR)

Semi Ràpido (Medio) (S)

Auxiliar (Pequeno) (A)

Coroa Tripla (TC)

Pressões de alimentação

100 3.00 0.70 41 39 86 218 214 116 286

100 2.60 0.70 41 39 80 189 110 110 248

75 1.65 0.40 30 28 64 120 118 96 157

55 1.00 0.40 30 28 50 73 71 71 95

130 3.25 1.30 60 57 91 236 232 133 309

Nominal (mbar)

Minima (mbar)

Màxima (mbar)

28-30

20 35

* A 15°C en 1013 mbar-gás seco ** Propano P.C.S. = 50.37 MJ/kg. *** Butano P.C.S. = 49.47 MJ/kg.

Naturale P.C.S. = 37.78 MJ/m

(1) Sòmente para os aparelhos com dispositivo de segurança contra fugas de gás.

37 25 45

bico

1/100

capacidad*

l/h

20 17 25

PH 640... PH 640MST... PH 631...

Descrição

do aparelho

Vista de conjunto

Grades de suporte para

RECIPIENTES DE COZEDURA

Indicador luminoso do funcionamento das

CHAPA ELÉCTRICA*

Selectores de comando dos

QUEIMADORES A GÁS e da CHAPA ELÉCTRICA*

QUEIMADORES A GÁS

Dispositivo para acender os

QUEIMADORES A GÁS

DISPOSITIVO DE

SEGURANÇA*

 Indicador luminoso do funcionamento das CHAPA

ELÉCTRICA*: acende-se se o selector estiver em qualquer posição diferente daquela de desligado.

 OS QUEIMADORES são de diferentes tamanhos e

potências. Escolha o mais adequado ao diâmetro do recipiente a ser utilizado.

 Selectores de comando dos QUEIMADORES A

GÁS e da CHAPA ELÉCTRICA * para a regulação da chama ou da potência.

Vela para acender os QUEIMADORES A GÁS*

 Vela para acender os QUEIMADORES A GÁS*

permite o acendimento automático do queimador escolhido.

 DISPOSITIVO DE SEGURANÇ

A* no caso em que a chama se apague acidentalmente, interrompe a saída do gás.

Há somente em alguns modelos.

Início e utilização

 Em cada selector está indicada a posição do queimador de gás ou da chapa eléctrica* correspondente.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da seguinte maneira :

 Apagado

Máximo

Mínimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro, fósforo ou acendedor automático, pressione e faça girar o selector escolhido no sentido anti-horário até a posição de máxima potência. Nos modelos dotados de dispositivo de segurança, é necessário manter cerca de 2-3 segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama. Nos modelos dotados de vela para acender, para acender o queimador escolhido, em primeiro lugar

pressionar o selector, identificado pelo símbolo em seguida pressionar e girar o selector correspondente no sentido anti-horário até a posição de máxima potência. Alguns modelos são dotados de acendedor integrado internamente ao botão, neste caso contém o dispositivo para acender e não o botão (o símbolo

encontra-se próximo de cada um dos botões). Para acender o queimador escolhido basta premer até o fundo e girar o respectivo manípulo no sentido anti-horário até a posição de máxima potência e mantê-lo premido até que se acenda.

Chapas eléctricas*

A regulação pode ser efectuada girando o selector correspondente no sentido horário ou anti-horário em 6 diferentes posições:

Posição Placa normal ou rápida

2 - 5

Para qualquer posição do selector diferente daquela de desligado, o indicador luminoso de funcionamento irá ligar-se.

Apagado

Potência mínima

Potências intermediárias

Potência máxima

Conselhos práticos para utilização dos queimadores

Para obter a máxima performance é bom lembrar-se do seguinte:

 utilize recipientes adequados para cada um dos

queimadores (veja a tabela) com o objectivo de evitar que as chamas ultrapassem o fundo dos recipientes.

 utilize sempre recipientes de fundo chato e com

tampa.

 no momento em que começar a ferver, rode o

botão para a posição de mínimo.

Queimador øDiâmetro Recipientes(cm)

 Se apagar-se acidentalmente a chama do queimador feche o botão de comando e tente acender novamente somente após um minuto no mínimo.

Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo ) na direcção horária até que se apague.

Rápido (R) 24 - 26

Rápido Reduzido(RR) 22 - 24

Semi Rápido (S) 16 - 20

Auxiliar (A) 10 - 14

Coroa Tripla (TC) 24 - 26

Para identificar o tipo de queimador, consultar os desenhos apresentados no parágrafo Características dos queimadores e dos bicos.

Há somente em alguns modelos.

Conselhos práticos para a utilização das chapas eléctricas*

Para evitar dispersão de calor e danos às chapas é bom utilizar recipientes com fundo chato e de diâmetro não inferior ao da chapa.

Posição Placa normal ou rápida

Apagado

Cozedura de legumes, verdes ou de peixe

Cozedura de batatas (em vapor), sopas,

grão de bico, feijão

Para continuar a cozedura de grandes

quantid. de alimentos , minestroni

Estufar (médio)

Estufar (forte)

Tostar ou ferver em pouco tempo

 Antes da primeira utilização, é necessário aquecer as chapas de cosedura na temperatura máxima durante aproximadamente 4 minutos, sem panela. Durante esta fase inicial, o forro de protecção endurece-se e obtém a máxima resistência.

Há somente em alguns modelos.

PLACA DAS CARACTERÍSTICAS Ligações eléctricas

ver quadro das características

Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:

- 73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações

- 89/336/CEE (Compatibilidade Electromagnética) e posteriores modificações

-93/68/CEE de 22/07/93 e posteriores modificações.

- 90/336/CEE de 29/06/90 (Gás) e posteriore

- 2002/96/CEE

de 03/05/89

s modificações.

Precauções e conselhos

 Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

 Este aparelho refere-se a um aparelho de

encaixar de classe 3.

 Para os aparelhos a gás funcionarem

correctamente é necessário uma troca de ar

regular do ambiente. Assegurar-se que se respeitados os requisitos do parágrafo Posicionamento no momento da instalação.

 As instruções são válidas somente para os

países de destino para os quais os símbolos constam no livrete e na aparelho.

 Este aparelho foi concebido para utilização de tipo

não profissional no âmbito de moradas.

 Este aparelho não deve ser instalado ao ar livre,

mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

 Não toque na máquina se estiver descalço, ou se

as suas mãos ou pés estiverem molhados ou húmidos.

 Este aparelho deve ser empregado para cozer

alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto.

 Evite que o cabo de alimentação de outros

electrodomésticos encoste-se em partes quentes do forno.

 Não tape as aberturas de ventilação e de

eliminação de calor.

 Assegure-se sempre que os selectores estejam na

posição l/ aparelho.

¡ quando não estiver a utilizar o

placa de identificação do

jam

 Se houver avarias, em nenhum caso mexa nos

mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).

 Certifique-se que as pegas das panelas fiquem

sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.

 Não feche a tampa de vidro (se presente) com os

queimadores ou a chapa eléctrica ainda estiverem quentes.

 Não deixe acesa a chapa eléctrica sem panelas.

 Não utilize panelas instáveis ou deformadas.

Eliminação

 Eliminação do material de embalagem: obedeça as

regras locais, de maneira que as embalagens possam ser reutilizadas.

 A directiva Europeia 2002/96/CE referente à gestão

de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Poder-se-á entregar o electrodoméstico

desactualizado ao serviço de recolha público, leválo às áreas comuns apropriadas ou, se previsto na legislação nacional sobre a matéria, devolve-lo ao revendedor ao mesmo tempo que se adquire um novo produto de tipo equivalente.

Todos os principais produtores de

electrodomésticos estão activos na criação e gestão de sistemas de recolha e reciclagem de aparelhos desactualizados.

• Não puxe pelo cabo para desligar a ficha da tomada

eléctrica, pegue pela ficha.

 Não realize limpeza nem manutenção sem antes ter

desligado a ficha da rede eléctrica.

Manutenção e cuidados

Desligar a corrente eléctrica

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

 Evite o emprego de detergentes abrasivos ou corrosivos, tais como tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva. podem arranhar irremediavelmente a superfície.

 Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

 Para a manutenção ordinária, é suficiente lavar o

plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.

 Os componentes móveis dos queimadores

precisam ser lavados frequentemente com água quente e detergente, tome cuidado para eliminar as eventuais crostas.

Manutenção das torneiras do gás

Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apresente dificuldades na rotação, portanto será necessário substituir a torneira mesma.

! Esta operação deve ser efectuada por um técnico autorizado pelo fabricador.

 Nos planos com acendimento automático, é

necessário proceder frequentemente a uma limpeza cuidada da extremidade dos dispositivos de acendimento electrónico instantâneo e é também necessário verificar que os orifícios de saída do gás não estejam entupidos.

 Limpe as chapas eléctricas com um trapo húmido e

unte-as com um pouco de óleo quando ainda estiverem mornas;

 O aço inoxidável poderá manchar-se se ficar em

contacto durante muito tempo com água fortemente calcária ou com detergentes agressivos (contendo fósforo). É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Para mais é bom enxugar eventuais vazamentos de água.

Anomalias e soluções

Pode acontecer do plano não funcionar ou não funcionar bem. Antes de chamar a assistência técnica, vejamos o que é possível fazer. Antes de mais nada, verifique que não haja interrupções nas redes de alimentação de gás e electricidade, especialmente se as torneiras do gás antes do plano estão abertas.

Anomalias

O queimador não se acende ou a chama não é

uniforme.

A chama não permanece acesa nas versões com segurança.

O queimador em po permanece aceso.

Os recipientes são instáveis.

Se, apesar de todos os controlos, o plano não funcionar e o inconveniente que observaram permanecer, chame o Centro de Assistência Técnica. Comunique:  o modelo da máquina (Mod.)  o número de série (S/N) Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.

sição de mínimo não

Possíveis causas / Solução

 Estão entupidos os furos de saída do gás do queimador.  Estão instalados correctamente todos os componentes

móveis que compõem o queimador.

 Há correntes de ar nas proximidades do plano.

 O botão não foi premido até o fundo.  Não foi mantido premido até o fundo o botão durante um

tempo suficiente para activar o dispositivo de segurança.

 Estão entupidos os furos de saída do gás em

correspondência ao dispositivo de segurança.

 Estão entupidos os furos de saída do gás.  Há correntes de ar nas proximidades do plano.  A regulação do mínimo não está correcta.

 O fundo do recipiente é perfeitamente plano.  O recipiente está no centro do queimador ou na da chapa

eléctrica.

 As grades foram invertidas.

 Nunca recorra a técnicos não autorizados e sempre recuse a instalação de peças de reposição não originais.

ﺎﻬﻟﻮﻠﺣو ﻞآﺎﺸﻣ

ﻣﻦ اﻟﻤﻤﻜﻦ أن ﻳﻜﻮن ﺳﻄﺢ اﻟﻄﻬﻲ اﻟﻌﻠﻮي ﻻ ﻳﻌﻤﻞ أو ﻻ ﻳﻌﻤﻞ ﺑﺸﻜﻞ ﺟﻴﺪ، ﻗﺒﻞ اﺳﺘﺪﻋﺎﺋﻜﻢ ﻟﻘﺴﻢ اﻟﺼﻴﺎﻧﺔ اﻟﻔﻨﻴﺔ ، ﻟﻨﺮى ﺑﺈﻣﻜﺎﻧﻜﻢ اﻟﻌﻤﻞ ﻗﺒﻞ اﺳﺘﺪﻋﺎﺋﻬﻢ.

ﻗﺒﻞ آﻞ ﺷﻲء ﺗﺄآﺪوا ﻣﻦ ﻋﺪم اﻧﻘﻄﺎع اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ أو اﻟﻤﺼﺪر اﻟﺬي ﻳﻐﺬي اﻟﺠﻬﺎز ﺑﺎﻟﻐﺎز ﻏﻴﺮ ﻣﻘﻄﻮع، وﺑﺸﻜﻞ ﺧﺎص ﺗﺄآﺪوا ﻣﻦ ﻣﺤﺒﺲ اﻟﻐﺎز ﻣﻔﺘﻮح ﺑﺸﻜﻞ ﺟﻴﺪ.

اﻟﻤﺸﺎآﻞ اﻻ ﺳﺒﺎب اﻟﻤﻤﻜﻨﺔ/ﺣﻠﻮل

اﻟﻤﻮﻗﺪ ﻻ ﻳﺸﺘﻌﻞ أو اﻟﻠﻬﺒﺔ ﻏﻴﺮ ﻣﻨﺘﻈﻤﺔ

ﺛﻘﻮب ﺧﺮوج اﻟﻐﺎز ﻣﻦ اﻟﻤﻮاﻗﺪ ﻣﻐﻠﻘﺔ. ﻣﺮآﺒﺔ ﺑﺸﻜﻞ ﺻﺤﻴﺢ ﺟﻤﻴﻊ اﻷ ﺟﺰاء اﻟﻤﺘﺤﺮآﺔ ﻣﻦ اﻟﻤﻮاﻗﺪ اﻟﺘﻲ ﺗﻌﻤﻞ ﻋﻠﻰ ﻏﺎز. ﻳﻮﺟﺪ ﻣﺠﺎري هﻮاء ﺑﺎﻟﻘﺮب ﻣﻦ ﺳﻄﺢ اﻟﻄﻬﻲ اﻟﻌﻠﻮي

اﻟﻠﻬﺒﺔ ﻻ ﺗﺒﻘﻰ ﻣﺸﺘﻌﻠﺔ ﺑﺎﻷ ﺟﻬﺰة اﻟﺘﻲ ﺗﺤﺘﻮي ﻋﻠﻰ ﺟﻬﺎز أﻣﻦ

ﻟﻢ ﺗﻀﻐﻄﻮا إﻟﻰ اﻟﻨﻬﺎﻳﺔ ﻣﻘﺒﺾ ﻣﻔﺘﺎح اﻟﻤﻮﻗﺪ ﻟـﻢ ﺗـﺒـﻘـﻮا ﺿـﺎﻏـﻄـﻴـﻦ ﻋـﻠـﻰ ﻣـﻘـﺒـﺾ ﻣـﻔـﺘـﺎح اﻟـﻤـﻮﻗـﺪ إﻟـﻰ اﻟـﻨـﻬـﺎﻳـﺔ ﻟـﻔـﺘـﺮة زﻣـﻨـﻴـﺔ آـﺎﻓـﻴـﺔ ﺣـﺘـﻰ

ﻳﺪﺧﻞ ﺟﻬﺎز اﻷ ﻣﻦ ﺑﺎﻟﻌﻤﻞ

ﻓﺘﺤﺎت ﺧﺮوج اﻟﻐﺎز ﻣﻦ اﻟﻤﻮاﻗﺪ ﻣﻐﻠﻘﺔ ﺑﺎﻟﻘﺮب ﻣﻦ ﺟﻬﺎز اﻷ ﻣﻦ .

اﻟﻤﻮﻗﺪ ﺑﻮﺿﻊ اﻟﻠﻬﺒﺔ اﻟﺪﻧﻴﺎ ﻻ ﻳﺒﻘﻰ ﻣﺸﺘﻌﻞ

ﺛﻘﻮب ﺧﺮوج اﻟﻐﺎز ﻣﻦ اﻟﻤﻮاﻗﺪ ﻣﻐﻠﻘﺔ. ﻳﻮﺟﺪ ﻣﺠﺎري هﻮاء ﺑﺎﻟﻘﺮب ﻣﻦ ﺳﻄﺢ اﻟﻄﻬﻲ اﻟﻌﻠﻮي ﺗـﻌـﻴـﻴـﺮ اﻟـﻠـﻬـﺒـﺔ اﻟـﺪﻧـﻴـﺎ ﻏـﻴـﺮ ﺻـﺤـﻴـﺢ )اﻧـﻈـﺮوا إﻟـﻰ اﻟـﻔـﻘـﺮة اﻟـﺨـﺎﺻـﺔ ﺑـﻌـﻤـﻠـﻴـﺔ ”ﺗـﻌـﻴـﻴـﺮ اﻟـﻠـﻬـﺒـﺔ

اﻟﺪﻧﻴﺎ“(

أواﻧﻲ اﻟﻄﻬﻲ ﻏﻴﺮ ﺛﺎﺑﺘﺔ

ﻗﻌﺮ أواﻧﻲ اﻟﻄﻬﻲ ﻣﺴﺘﻮﻳﺔ ﺑﺸﻜﻞ ﻣﻀﺒﻮط أواﻧﻲ اﻟﻄﻬﻲ ﻣﻮﺿﻮﻋﺔ ﻋﻠﻰ وﺳﻂ اﻟﻤﻮﻗﺪ أو أﻟﻮاح اﻟﺘﺴﺨﻴﻦ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ. اﻟﺸﺒﻜﺎت ﻣﻌﻜﻮﺳﺔ

إذا ﺑﻌﺪ أن ﻗﻤﺘﻢ ﺑﺠﻤﻴﻊ ﻋﻤﻠﻴﺎت اﻟﺒﺤﺚ واﻟﺘﻨﻘﻴﺐ ﺳﻄﺢ اﻟﻄﻬﻲ اﻟﻌﻠﻮي ﻣﺎ زال ﻻ ﻳﻌﻤﻞ أو اﻟﻌﻄﺐ ﻣﺎ زال ﻣﻮﺟﻮد، ﻗﻮﻣﻮا ﺑﻌﻤﻠﻴﺔ اﺳﺘﺪﻋﺎء ﻗﺴﻢ اﻟﺼﻴﺎﻧﺔ اﻟﻔﻨﻴﺔ اﻟﻤﺨﻮل ﻣﻦ ﺷﺮآﺔ

ﻣﺮﻟﻮﻧﻲ ﻟﻸ ﺟﻬﺰة اﻟﺒﻴﺘﻴﺔ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ اﻟﻘﺮﻳﺐ ﻣﻦ ﺑﻴﺘﻜﻢ، أﻋﻄﻮا اﻟﻤﻌﻠﻮﻣﺎت اﻟﺘﺎﻟﻴﺔ:

ﻧﻮﻋﻴﺔ اﻟﻌﻄﺐ إﺷﺎرة اﻟﻤﻮدﻳﻞ )dom…..( اﻟﻤﻮﺟﻮد ﻋﻠﻰ ﺷﻬﺎدة اﻟﻀﻤﺎن.

اﻟﻤﻌﻠﻮﻣﺎت اﻟﺴﺎﺑﻘﺔ ﺗﺠﺪوﻧﻬﺎ ﻋﻠﻰ ﻟﻮﺣﺔ اﻟﺨﺼﺎﺋﺺ اﻟﻔﻨﻴﺔ اﻟﻤﻮﺟﻮدة ﻋﻠﻰ اﻟﺠﻬﺎز أو ﻋﻠﻰ ﺗﻐﻠﻴﻒ اﻟﺠﻬﺎز.

! ﻻ ﺗﺴﺘﺪﻋﻮا أﺑﺪا ﻓﻨﻴﻦ ﻏﻴﺮ ﻣﻮآﻠﻴﻦ ﻣﻦ ﻗﺒﻞ اﻟﺸﺮآﺔ ﺑﺎﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ اﻟﺼﻴﺎﻧﺔ، وارﻓﻀﻮا داﺋﻤﺎ ﺗﺮآﻴﺐ ﻗﻄﻊ ﻏﻴﺎر ﻏﻴﺮ أﺻﻠﻴﺔ.

ﺢﺋﺎﺼﻧو تاﺮﻳﺬﺤﺗ

ﺻﻴﺎﻧﺔ ﻣﺤﺎﺑﺲ اﻟﻐﺎز

ﻣﻊ اﻟﺰﻣﻦ ﻣﻦ اﻟﻤﻤﻜﻦ ﺣﺪوث ﺗﻮﻗﻒ ﻣﺤﺎﺑﺲ اﻟﻐﺎز ﻣﻦ اﻟﺪوران أو ﺗﺼﺒﺢ ﺻﻌﺒﺔ

اﻟﺘﺪوﻳﺮ، وﻟﻬﺬا ﻳﻜﻮن ﻣﻦ اﻟﻀﺮوري اﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ ﺗﻨﻈﻴﻒ هﺬه اﻟﻤﺤﺎﺑﺲ ﻣﻦ اﻟﺪاﺧﻞ

وﺗﺒﺪﻳﻞ اﻟﺸﺤﻮم اﻟﻤﻮﺟﻮدة ﺑﺪاﺧﻠﻬﺎ.

ﻓﺼﻞ اﻟﺠﻬﺎز ﻣﻦ ﻣﻨﺒﻊ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ

ﻗـﺒـﻞ اﻟـﻘـﻴـﺎم ﺑـﺄﻳـﺔ ﻋـﻤـﻠـﻴـﺔ ﺻـﻴـﺎﻧـﺔ أو ﺗـﻨـﻈـﻴـﻒ ﻟـﻠـﺠـﻬـﺎز ﻗـﻮﻣـﻮا ﺑـﻌـﻤـﻠـﻴـﺔ ﻓـﺼـﻞ اﻟـﺠـﻬـﺎز ﻣـﻦ

ﻣﻨﺒﻊ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ .

ﺗﻨﻈﻴﻒ اﻟﺠﻬﺎز !

! هﺬه اﻟﻌﻤﻠﻴﺔ ﻳﺠﺐ أن ﻳﻘﻮم ﺑﻬﺎ ﻓﻨﻲ ﻣﺨﻮل ﺑﺎﻟﻘﻴﺎم ﺑﻬﺬه اﻟﻌﻤﻠﻴﺔ ﻣﻦ ﻗﺒﻞ

اﻟﺸﺮآﺔ اﻟﺼﺎﻧﻌﺔ.

ﺗـﺠـﻨـﺒـﻮا اﺳـﺘـﺨـﺪام ﻣـﻮاد ﺗـﻨـﻈـﻴـﻒ ﺧـﺎدﺷـﺔ او آآـﻠـﺔ، ﻣـﺜـﻞ ﻣـﺰﻳـﻞ اﻟـﺒـﻘـﻊ واﻟـﻤـﻮاد ﻣـﺰﻳـﻠـﺔ

اﻟـﺼـﺪأ. ﻣـﺴـﺎﺣـﻴـﻖ اﻟـﻐـﺴـﻴـﻞ اﻟـﺘـﻲ ﺗـﻜـﻮن ﻋـﻠـﻰ ﺷـﻜـﻞ ﺑـﻮدرة وﻟـﻴـﻒ اﻟـﺠـﻠـﻲ اﻟـﺨـﺎدﺷـﺔ ﻗـﺪ ﺗﺨﺪش ﺳﻄﺢ اﻟﺠﻬﺎز ﺑﺸﻜﻞ داﺋﻢ.

! ﻻ ﺗﺴﺘﺨﺪﻣﻮا اﺑﺪا ادوات ﺗﻨﻈﻴﻒ ﺗﻌﻤﻞ ﻋﻠﻰ اﻟﺒﺨﺎر او ﻋﻠﻰ ﺿﻐﻂ ﻋﺎﻟﻲ ﻟﺘﻨﻈﻴﻒ

اﻟﺠﻬﺎز.

ﻟﻠﺼﻴﺎﻧﺔ اﻟﺪورﻳﺔ ﻣﻦ اﻟﻜﺎﻓﻲ ﻏﺴﻞ ﺳﻄﺢ اﻟﻄﻬﻲ ﺑﻮاﺳﻄﺔ ﻟﻴﻔﺔ ﻧﺎﻋﻤﺔ رﻃﺒﺔ، وﻣﻦ ﺛﻢ

ﺗﻨﺸﻴﻔﻬﺎ ﺑﻮاﺳﻄﺔ ورق اﻟﺘﻨﺸﻴﻒ اﻟﺬي ﻳﺴﺘﺨﺪم ﻓﻲ اﻟﻤﻄﺒﺦ.

ﻳﺠﺐ اﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ ﺗﻨﻈﻴﻒ اﻷ ﻋﻀﺎء اﻟﻤﺘﺤﺮآﺔ ﻣﻦ اﻟﻤﻮﻗﺪ وﻣﻮزع اﻟﻠﻬﺒﺔ ﺑﺸﻜﻞ

ﻣـﺴـﺘـﻤـﺮ وذﻟـﻚ ﺑـﺎﺳـﺘـﺨـﺪام اﻟـﻤـﺎء اﻟـﺴـﺎﺧـﻦ وﻣـﺴـﺤـﻮق ﻏـﺴـﻴـﻞ آﺧـﺬﻳـﻦ ﺑـﻌـﻴـﻦ اﻻ ﻋـﺘـﺒـﺎر

إزاﻟﺔ اﻷ وﺳﺎخ اﻟﻤﺘﺤﺠﺮة .

ﺳﻄﻮح اﻟﻌﻤﻞ اﻟﺘﻲ ﺗﺤﺘﻮي ﻋﻠﻰ اﺟﻬﺰة اﺷﺘﻌﺎل اوﺗﻮﻣﺎﺗﻴﻜﻴﺔ ﻳﺠﺐ اﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ

ﺗـﻨـﻈـﻴـﻒ دورﻳـﺔ ودﻗـﻴـﻘـﺔ وﺧـﺎﺻـﺔ اﻷ ﺟـﺰاءاﻟـﻨـﻬـﺎﺋـﻴـﺔ ﻣـﻦ ﺟـﻬـﺎز اﻻ ﺷـﺘـﻌـﺎل اﻟـﻠـﺤـﻈـﻲ

اﻻ ﻟﻜﺘﺮوﻧﻲ وﺗﺄآﺪوا ﻣﻦ أن ﺛﻘﻮب ﺧﺮوج اﻟﻐﺎز ﻏﻴﺮ ﻣﺴﺪودة.

اﻟﻮاح اﻟﺘﺴﺨﻴﻦ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ ﻳﺘﻢ ﺗﻨﻈﻴﻔﻬﺎ ﺑﻮاﺳﻄﺔ ﻗﻄﻌﺔ ﻣﻦ اﻟﻘﻤﺎش اﻟﺮﻃﺐ وﻣﻦ ﺛﻢ

ﻳﺘﻢ دهﻨﻬﺎ ﺑﻘﻠﻴﻼ ﻣﻦ اﻟﺰﻳﺖ وهﺬه اﻷ ﻟﻮاح ﻣﺎ زاﻟﺖ ﻓﺎﺗﺮة.

اﻷ ﺟﺰاء اﻟﻤﺘﻜﻮﻧﺔ ﻣﻦ اﻟﻔﻮﻻ ذ اﻟﻤﻄﻠﻲ )إﻳﻨﻮآﺲ xoni( ﻗﺪ ﻳﺒﻘﻰ ﻣﻠﻄﺦ وﻣﺒﻘﻊ إذا

ﺑﻘﻲ ﻋﻠﻰ ﺗﻤﺎس ﻣﻊ اﻟﻤﺎء اﻟﺬي ﻳﺤﺘﻮي ﻋﻠﻰ أﻣﻼ ح اﻟﻜﺎﻟﺴﻴﻮم ﻟﻤﺪة ﻃﻮﻳﻠﺔ، أو إذا

اﺳﺘﺨﺪم ﻣﻨﻈﻔﺎت ﺷﺪﻳﺪة )ﻣﻨﻈﻔﺎت ﺗﺤﺘﻮي ﻋﻠﻰ اﻟﻔﺴﻔﻮر( ﻳﻨﺼﺢ ﺑﺎﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ ﺷﻄﻒ اﻟﻔﻮﻻ ذ اﻟﻤﻄﻠﻲ ﺑﻜﻤﻴﺔ آﺒﻴﺮة ﻣﻦ اﻟﻤﺎء واﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ ﺗﻨﺸﻴﻔﻪ ﺑﻌﺪ إﺗﻤﺎم ﻋﻤﻠﻴﺔ ﺗﻨﻈﻴﻔﻪ، آﻤﺎ ﻳﻨﺼﺢ أﻳﻀﺎ ﺗﻨﺸﻴﻒ ﻗﻄﺮات اﻟﻤﺎء اﻟﺘﻲ ﻗﺪ ﺗﺘﺠﻤﻊ ﻋﻠﻰ اﻟﻔﻮﻻ ذ

اﻟﻤﻄﻠﻲ ﺧﻼ ل ﻋﻤﻠﻴﺎت اﻟﻄﻬﻲ.

ﺢﺋﺎﺼﻧو تاﺮﻳﺬﺤﺗ

ﺗـﺄآـﺪوا ﻣـﻦ وﺿـﻊ اﻟـﻄـﻨـﺎﺟـﺮ ﻋـﻠـﻰ ﺳـﻄـﺢ اﻟـﻌـﻤـﻞ اﻟـﻌـﻠـﻮي ﺑـﺤـﻴـﺚ ﺗـﻜـﻮن ﻣـﻘـﺎﺑـﺾ

اﻟ

ـﻄـﻨـﺎﺟـ

ﺮ ﻣـﺘـﺠـﻪ ﺑـﺎﺗـﺠـﺎه اﻟـﺪاﺧـﻞ وذﻟـﻚ ﻟـﺘـﺠـﻨـﺐ اﻟـﻀـﺮﺑـﺎت اﻟـﻌـﺮﺿـﻴـﺔ اﻟـﺘـﻲ ﻗـﺪ ﺗـﺆدي

إﻟﻰ ﻋﻤﻠﻴﺔ اﻧﻘﻼ ﺑﻬﺎ.

! هﺬا اﻟﺠﻬﺎز ﺗﻢ ﺗﺼﻤﻴﻤﻪ وﺗﺼﻨﻴﻌﺔ ﺣﺴﺐ اﻟﻤﻌﺎﻳﻴﺮ اﻟﺪوﻟﻴﺔ اﻟﺨﺎﺻﺔ ﺑﺎﻻ ﻣﻦ .

هﺬه اﻟﺘﺤﺬﻳﺮات ﻣﺰودة ﻻ ﺳﺒﺎب أﻣﻨﻴﺔ وﻟﻬﺬا ﻳﺠﺐ ﻗﺮاﺋﺘﻬﺎ ﺑﺘﻤﻌﻦ.

أﻣﻦ ﻋﺎم

ﻻ ﺗـﻐـﻠـﻖ اﻟـﻐـﻄـﺎء اﻟـﺰﺟـﺎﺟـﻲ )اذا آـﺎن ﻣـﻮﺟـﻮد( اذا زاﻟـﺖ ﻣـﻮاﻗـﺪ اﻟـﻐـﺎز أو اﻟـﻮاح

اﻟﺘﺴﺨﻴﻦ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ ﺳﺎﺧﻨﺔ

ﻻ ﺗﺘﺮآﻮا اﻟﻮاح اﻟﺘﺴﺨﻴﻦ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ ﺗﻌﻤﻞ ﺑﺪون ان ﻳﻜﻮن ﻋﻠﻴﻬﺎ أوﻋﻴﺔ ﻃﻬﻲ.

ﻃﻨﺎﺟﺮ ﻏﻴﺮ ﻣﺴﺘﻘﺮة أو ذات ﻗﻌﺮ ﻏﻴﺮ ﻣﺴﻄﺢ ﻋﻠﻰ اﻟﻤﻮاﻗﺪ اﻟﺘﻲ ﺗﻌﻤﻞ ﻋﻠﻰ ﻏﺎز أو

أﻟﻮاح اﻟﺘﺴﺨﻴﻦ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ وذﻟﻚ ﻟﺘﺠﻨﺐ ﺣﺪوث ﻋﻤﻠﻴﺔ اﻧﻘﻼ ﺑﻬﺎ

اﻟﺘﺨﻠﺺ ﻣﻦ اﻟﻨﻔﺎﻳﺎت

ﻋﻨﺪ اﻟﺘﺨﻠﺺ ﻣﻦ ﻣﻮاد اﻟﺘﻐﻠﻴﻒ: اﺣﺘﺮﻣﻮا ﻗﻮاﻧﻴﻦ اﻟﺪوﻟﺔ، ﺑﻬﺬا اﻟﺸﻜﻞ ﻣﻦ اﻟﻤﻤﻜﻦ

اﻻ ﺳﺘﻔﺎدة ﻣﻦ اﻟﻨﻔﺎﻳﺎت ﺑﺎﻋﺎدة ﺗﺼﻨﻴﻌﻬﺎ ﻣﺮة اﺧﺮى.

ﻗﺎﻧﻮن ﺳﻮق اﻟﺪول اﻻ وروﺑﻴﺔ اﻟﻤﺘﺤﺪة اﻟﺨﺎص ﺑﺎﻟﺘﺨﻠﺺ ﻣﻦ اﻻ دوات اﻟﻜﻬﺮﺑﺎﺋﻴﺔ

وﻻ ﻟـﻜـﺘـﺮوﻧـﻴـﺔ ﻳـﺮى ﻣـﻦ ان اﻻ دوات اﻟـﻜـﻬـﺮﺑـﺎﺋـﻴـﺔ اﻟـﺒـﻴـﺘـﻴـﺔ ﻳـﺠـﺐ ﻋـﺪم اﻟـﺘـﺨـﻠـﺺ ﻣـﻨـﻬـﺎ

ﺑﺎﻟﻄﺮق اﻟﻤﺘﻌﺎرف ﻋﻠﻴﻬﺎ ﻟﻠﺘﺨﻠﺺ ﻣﻦ اﻟﻨﻔﺎﻳﺎت اﻻ ﻋﺘﻴﺎدﻳﺔ. اﻻ ﺟﻬﺰة اﻟﺘﻲ ﻻ ﺗﺴﺘﻌﻤﻞ ﻳﺠﺐ ﺟﻤﻌﻬﺎ ﻟﻮﺣﺪهﺎ وذﻟﻚ ﻟﺘﺤﺴﻴﻦ ﻧﺴﺒﺔ ﺟﻤﻊ هﺬه اﻻ ﺟﻬﺰة واﻋﺎدة ﺗﺼﻨﻴﻊ اﻟﻤﻮاد اﻟـﺘـﻲ ﺻـﻨـﻌـﺖ ﻣـﻨـﻬـﺎ هـﺬه اﻻ ﺟـﻬـﺰة وﻟـﻤـﻨـﻊ اﺿـﺮار اﻟـﺘـﻲ ﻗـﺪ ﺗـﺴـﺒـﺒـﻬـﺎ ﻟـﺼـﺤـﺔ اﻻ ﻧـﺴـﺎن

واﻟﻄﺒﻴﻌﺔ اذا ﻣﺎ ﺗﺮآﺖ ﻓﻲ اﻟﻄﺒﻴﻌﺔ. ﺷﻌﺎر ﺳﻠﺔ اﻟﻤﻬﻤﻼ ت اﻟﻤﺸﻄﻮب ﻣﻮﺟﻮد ﻋﻠﻰ

ﺟﻤﻴﻊ اﻟﻤﻨﺘﺠﺎت ﻟﻠﺘﺬآﻴﺮ ﻣﻦ اﺟﺒﺎرﻳﺔ ﺟﻤﻬﻌﺎ ﺑﺸﻜﻞ ﻣﻨﻔﺼﻞ.

ﻣـﻦ اﻟـﻤـﻤـﻜـﻦ ﺗـﺴـﻠـﻴـﻢ اﻻ دوات اﻟـﻜـﻬـﺮﺑـﺎﺋـﻴـﺔ اﻟـﺒـﻴـﺘـﻴـﺔ اﻟـﻐـﻴـﺮ ﻣـﺴـﺘـﺨـﺪﻣـﺔ اﻟـﻰ ﻣـﺮآـﺰ ﺟـﻤـﻊ

اﻟـﻤـﻬـﻤـﻼ ت اﻟـﻌـﻤـﻮﻣـﻲ اﻟـﺘـﺎﺑـﻊ اﻟـﻰ اﻟـﺒـﻠـﺪﻳـﺎت. اﺣـﻤـﻠـﻮهـﺎ اﻟـﻰ اﻻ ﻣـﺎآـﻦ اﻟـﻤـﺨـﺼـﺼـﺔ ﻣـﻦ ﻗـﺒـﻞ اﻟـﺒـﻠـﺪﻳـﺎت ﻟـﺠـﻤـﻊ اﻻ دوات اﻟـﻜـﻬـﺮﺑـﺎﺋـﻴـﺔ اﻟـﺒـﻴـﺘـﻴـﺔ اﻟـﺘـﺎﻟـﻔـﺔ اذا آـﺎن هـﺬا ﻣـﻄـﻠـﻮب ﻣـﻦ

ﻗﺒﻞ ﻗﻮاﻧﻴﻦ اﻟﺪوﻟﺔ اﻟﻤﺘﻌﻠﻘﺔ ﺑﻬﺬا اﻟﺸﺄن، ارﺟﻌﻮهﺎ اﻟﻰ اﻟﺒﺎﺋﻊ ﻋﻨﺪ ﺷﺮاﺋﻜﻢ ﺟﻬﺎز ﺟﺪﻳﺪ ﻣﺜﻞ اﻟﺠﻬﺎز اﻟﺘﺎﻟﻒ. ﺟﻤﻴﻊ اﻟﺸﺮآﺎت اﻟﺼﺎﻧﻌﺔ ﻟﻸ ﺟﻬﺰة اﻟﻜﻬﺮﺑﺎﺋﻴﺔ اﻟﺒﻴﺘﻴﺔ ﻓﻌﺎﻟﺔ ﻓﻲ اﻳﺠﺎد و ادارة اﻧﻈﻤﺔ ﺟﻤﻊ و اﺳﺘﻬﻼ ك اﻷ ﺟﻬﺰة اﻟﻜﻬﺮﺑﺎﺋﻴﺔ اﻟﺒﻴﺘﻴﺔ اﻟﺘﺎﻟﻔﺔ واﻟﻐﻴﺮ ﻣﺴﺘﻌﻤﻠﺔ.

هﺬا اﻟﺠﻬﺎز هﻮ ﺟﻬﺎز ﻳﺤﺸﺮ ﻓﻲ اﺛﺎث اﻟﻤﻄﺒﺦ ﻣﻦ اﻟﺪرﺟﺔ 3.

اﻷ ﺟـﻬـﺰة اﻟـﺘـﻲ ﺗـﻌـﻤـﻞ ﻋـﻠـﻰ ﻏـﺎز ﺗـﺤـﺘـﺎج داﺋـﻤـﺎ إﻟـﻰ ﻋـﻤـﻠـﻴـﺔ ﺗـﺒـﺪﻳـﻞ ﻟـﻠـﻬـﻮاء ﺣـﺘـﻰ

ﻳـﻌـﻤـﻠـﻮا ﺑـﺸـﻜـﻞ ﺻـﺤـﻴـﺢ وﺑـﺪون ﺧـﻄـﺮ ، ﺗـﺄآـﺪ ﻋـﻨـﺪ ﻋـﻤـﻠـﻴـﺔ ﺗـﺮآـﻴـﺐ اﻟـﺠـﻬـﺎز ﻗـﺪ ﺗـﻢ

اﻟﺘﻘﻴﺪ ﺑﺠﻤﻴﻊ اﻟﺸﺮوط اﻟﻤﻄﻠﻮﺑﺔ ﻓﻲ اﻟﻔﻘﺮة اﻟﺨﺎﺻﺔ ﺑﻌﻤﻠﻴﺔ " اﺧﺘﻴﺎر اﻟﻤﻮﺿﻊ اﻟﺼﺤﻴﺢ ﻟﻠﻄﺒﺎخ" .

هﺬه اﻟﺘﻌﻠﻴﻤﺎت ﺻﺎﻟﺤﺔ ﻟﻠﺪول اﻟﺘﻲ ﻳﺼﺪر إﻟﻴﻬﺎ هﺬا اﻟﺠﻬﺎز واﻟﺬي ﺷﻌﺎرهﺎ ﻣﻮﺟﻮد

ﻓﻲ هﺬا اﻟﻜﺘﻴﺐ وﻋﻠﻲ اﻟﻠﻮﺣﺔ اﻟﺘﻲ ﺗﺤﻤﻞ رﻗﻢ اﻟﺠﻬﺎز.

هﺬا اﻟﺠﻬﺎز ﺻﻤﻢ ﻟﻼ ﺳﺘﻌﻤﺎل اﻟﻐﻴﺮ ﻣﻬﻨﻲ وﻳﺠﺐ اﺳﺘﻌﻤﺎﻟﻪ ﻓﻘﻂ ﻓﻲ داﺧﻞ اﻟﺒﻴﻮت.

هﺬا اﻟﺠﻬﺎز ﻻ ﻳﺮآﺐ ﻓﻲ اﻟﺨﺎرج ﻓﻲ اﻟﻬﻮاء اﻟﻄﻠﻖ ﺣﺘﻰ ﻟﻮ آﺎن اﻟﻤﻜﺎن ﻣﻐﻄﻰ، وﻟﻬﺬا

ﻣﻦ اﻟﺨﻄﺮ ﺗﺮآﺔ ﺗﺤﺖ ﻋﻮاﻣﻞ اﻟﻄﻘﺺ ﻣﺜﻞ اﻟﻤﻄﺮ او اﻟﺒﺮق واﻟﺮﻋﺪ.

ﻻ ﺗـﻠـﻤـﺴـﻮا اﻟـﺠـﻬـﺎز واﻷ ﻗـﺪام ﻋـﺎرﻳـﺔ أو ﻋـﻨـﺪﻣـﺎ ﺗـﻜـﻮن اﻷ ﻳـﺪي أو اﻷ ﻗـﺪام ﻣـﺒـﻠـﻮﻟـﺔ

أو رﻃﺒﺔ.

ﻳﺠﺐ اﺳﺘﺨﺪام اﻟﺠﻬﺎز ﻣﻦ اﺟﻞ ﻃﻬﻲ اﻷ ﻃﻌﻤﺔ ﻣﻦ ﻗﺒﻞ اﺷﺨﺎص ﺑﺎﻟﻐﻴﻦ وﺣﺴﺐ

اﻟﺘﻌﻠﻴﻤﺎت اﻟﻤﻮﺟﻮدة ﻓﻲ هﺬا اﻟﻜﺘﻴﺐ.

اﻧـﺘـﺒـﻬـﻮا ﺧـﻼ ل اﺳـﺘـﻌـﻤـﺎﻟـﻜـﻢ اﻷ ﺟـﻬـﺰة اﻟـﻜـﻬـﺮﺑـﺎﺋـﻴـﺔ اﻟـﺒـﻴـﺘـﻴـﺔ اﻟـﺼـﻐـﻴـﺮة ﻗـﺮب اﻟـﺠـﻬـﺎز ﻣـﻦ أن ﺳـﻠـﻚ اﻟـﺘـﻐـﺬﻳـﺔ اﻟـﻜـﻬـﺮﺑـﺎﺋـﻴـﺔ ﻟـﻬـﺬه اﻷ ﺟـﻬـﺰة أن ﻻ ﻳـﻘـﻊ ﻋـﻠـﻰ ﺗـﻤـﺎس ﻣـﻊ اﻟـﻤـﻨـﺎﻃـﻖ اﻟﺤﺎرة ﻣﻦ اﻟﺠﻬﺎز.

ﻻ ﺗ

ـﻐـﻠـ

ﻖ أو ﺗـﺴـﺪ اﻟـﻔـﺘـﺤـﺎت أو اﻟـﺸـﻘـﻮق اﻟـﺨـﺎﺻـﺔ ﺑـﻌـﻤـﻠـﻴـﺔ اﻟـﺘـﻬـﻮﻳـﺔ اﻟـﺠـﻬـﺎز أو اﻟـﺨـﺎﺻـﺔ ﺑـﻌـﻤـﻠـﻴـﺔ

ﺗﺒﺪﻳﺪ اﻟﺤﺮارة اﻟﻔﺎﺋﻀﺔ ﻋﻦ اﻟﺤﺪ اﻟﻼ زم .

ﺗﺄآﺪوا داﺋﻤﺎ ﻣﻦ أن ﻣﻘﺎﺑﺾ ﻣﻔﺎﺗﻴﺢ ﻣﻮاﻗﺪ اﻟﻄﺒﺎخ ﻣﻮﺟﻮدة ﻓﻲ وﺿﻊ اﻹ ﻃﻔﺎء""

/"O" ﻓﻲ ﺣﺎﻟﺔ ﻋﺪم اﺳﺘﺨﺪام اﻟﺠﻬﺎز.

ﻻ ﺗﺸﺪ ﺳﻠﻚ اﻟﻜﻬﺮﺑﺎء أو اﻟﺠﻬﺎز ﻧﻔﺴﻪ ﻟﻔﺼﻞ اﻟﺠﻬﺎز ﻣﻦ ﻣﻨﺒﻊ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ .

ﻗـﺒـﻞ اﻟـﻘـﻴـﺎم ﺑـﺄﻳـﺔ ﻋـﻤـﻠـﻴـﺔ ﺻـﻴـﺎﻧـﺔ أو أﻳـﺔ ﻋـﻤـﻠـﻴـﺔ ﺗـﻨـﻈـﻴـﻒ ﻟـﻠـﺠـﻬـﺎز ﻗـﻮﻣـﻮا ﺑـﻌـﻤـﻠـﻴـﺔ ﻓـﺼـﻞ اﻟﺠﻬﺎز ﻣﻦ ﻣﻨﺒﻊ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ

ﻓﻲ ﺣﺎﻟﺔ ﻋﻄﺐ اﻟﺠﻬﺎز ﻻ ﺗﺤﺎوﻟﻮا ﺑﺄي ﺷﻜﻞ ﻣﻦ اﻷ ﺷﻜﺎل اﻟﻮﺻﻮل اﻟﻰ اﻷ ﺟﻬﺰة اﻟﺪاﺧﻠﻴﺔ ﻟﻤﺤﺎوﻟﺔ ﺗﺼﻠﻴﺤﺔ، اﺳﺘﺪﻋﻮا ﻗﺴﻢ اﻟﺼﻴﺎﻧﺔ اﻟﻔﻨﻴﺔ )اﻧﻈﺮ ﺻﻴﺎﻧﺔ ﻓﻨﻴﺔ(.

ﻧﺼﺎﺋﺢ ﻋﻤﻠﻴﺔ ﻻ ﺳﺘﺨﺪام أﻟﻮاح اﻟﺘﺴﺨﻴﻦ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ

ﻟﺘﺠﻨﺐ ﻓﻘﺪان اﻟﺤﺮارة واﻟﺤﺎق أﺿﺮار ﻓﻲ أﻟﻮاح اﻟﺘﺴﺨﻴﻦ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ ﻣﻦ اﻷ ﻓﻀﻞ اﺳﺘﺨﺪام أواﻧﻲ ﻃﻬﻲ ﺑﻘﻌﺮ ﻣﺴﻄﺢ وﺑﻘﻄﺮ ﻻ ﻳﻘﻞ ﻋﻦ ﻗﻄﺮ ﻟﻮح اﻟﺘﺴﺨﻴﻦ اﻟﻜﻬﺮﺑﺎﺋﻲ.

ﻊﻳﺮﺳ وأ يدﺎﻋ ﻲﺋﺎﺑﺮﻬآ ﻦﻴﺨﺴﺗ حﻮﻟ

ﺄﻔﻄﻣ

كﺎﻤﺳ ﻷاو رﺎﻀﺨﻟا ﻲﻬﻃ

ﺎﻴﻟﻮﺻﺎﻓ ،ﺺﻤﺣ،رﺎﻀﺧ تﺎﺑرﻮﺷ (رﺎﺨﺑ ﻰﻠﻋ) ﺎﻃﺎﻄﺒﻟا ﻲﻬﻃ

رﺎﻀﺧ تﺎﺑرﻮﺷ ،ت ﻻﻮآﺄﻤﻟا ﻦﻣ ةﺮﻴﺒآ تﺎﻴﻤآ ﻲﻬﻃ لﺎﻤآا

(ﻂﺳﻮﺘﻣ) يﻮﺷ

(يﻮﻗ) يﻮﺷ

ﻦﻣﺰﻟا ﻦﻣ ﺔﻠﻴﻠﻗ ةﺮﺘﻔﺑ ﻞﺋاﻮﺴﻟا ﻲﻠﻏ وأ ﺮﻴﻤﺤﺗ

ﻊﺿﻮﻟا

ﻗﺒﻞ اﺳﺘﺨﺪاﻣﻬﺎ ﻷ ول ﻣﺮة ﻣﻦ اﻟﻀﺮوري ﺗﺴﺨﻴﻦ أﻟﻮاح اﻟﻄﻬﻲ ﻋﻠﻰ أﻗﺼﻰ درﺟﺔ

ﺣﺮارة ﻟﻤﺪة 4 دﻗﺎﺋﻖ ﺑﺪون أوﻋﻴﺔ ﻃﻬﻲ، ﺧﻼ ل هﺬه اﻟﻌﻤﻠﻴﺔ ﺗﺘﺤﺠﺮ اﻟﻤﻮاد اﻟﺤﺎﻓﻈﺔ

ﻣﻤﺎ ﻳﻌﻄﻴﻬﺎ أﻗﺼﻰ ﻣﺘﺎﻧﺔ.

ت ﻼﻳﺪﻤﻟا ﺾﻌﺑ ﻲﻓ دﻮﺟﻮﻣ *

لﺎﻤﻌﺘﺳاو ﻞﻴﻐﺸﺗ

أﻟﻮاح اﻟﺘﺴﺨﻴﻦ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ *

ﻳﻤﻜﻦ اﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ اﻟﺘﻌﻴﻴﺮ وذﻟﻚ ﺑﺘﺪوﻳﺮ اﻟﻤﻘﺒﺾ اﻟﺬي ﻳﺘﺤﻜﻢ ﺑﺎﻟﻠﻮح اﻟﻤﺮاد اﺳﺘﺨﺪاﻣﻪ ﺑﺎﺗﺠﺎة وﺑﻌﻜﺲ اﺗﺠﺎه دوران ﻋﻘﺎرب اﻟﺴﺎﻋﺔ ﻋﻠﻰ 6 ﻣﻮاﺿﻊ ﻣﺨﺘﻠﻔﺔ:

!ﻋﻠﻰ آﻞ ﻣﻘﺒﺾ ﻣﻦ ﻣﻘﺎﺑﺾ اﻟﺘﺤﻜﻢ ﺑﺎﻟﻤﻮاﻗﺪ ﻣﺸﺎر اﻟﻰ وﺿﻊ اﻟﻤﻮﻗﺪ اﻟﺬي ﻳﺘﺤﻜﻢ ﺑﻪ

أو ﻣﺸﺎر اﻟﻰ ﻟﻮح اﻟﺘﺴﺨﻴﻦ اﻟﻜﻬﺮﺑﺎﺋﻲ اﻟﺬي ﻳﺘﺤﻜﻢ ﺑﻪ *

اﻟﻤﻮاﻗﺪ اﻟﺘﻲ ﺗﻌﻤﻞ ﻋﻠﻰ ﻏﺎز

26 - 24

ءﺎﻔﻄﻧ ﻻا ﻊﺿو

ﺎﻴﻧﺪﻟا ةرﺪﻘﻟا ﻊﺿو

ﺔﻄﺳﻮﺘﻤﻟا ةرﺪﻘﻟا ﻊﺿو

ىﻮﺼﻘﻟا ةرﺪﻘﻟا ﻊﺿو

ﻊﺿﻮﻟاﻊﻳﺮﺳ وا يدﺎﻋ ﻦﻴﺨﺴﺗ حﻮﻟ

5 - 2

ﺪﻗﻮﻤﻟا(ﻢﺳ) ءﺎﻋﻮﻟا ﺮﻄﻗ

(R) ﻊﻳﺮﺳ

اﻟﻤﻮﻗﺪ اﻟﺬي ﺗﻢ اﺧﺘﻴﺎره ﻳﻤﻜﻦ ﺗﻌﻴﻴﺮه ﺑﻮاﺳﻄﺔ ﻣﻘﺒﺾ اﻟﺘﺤﻜﻢ ﺑﻬﺬا اﻟﻤﻮﻗﺪ آﺎﻟﺘﺎﻟﻲ:

ﻷ ي وﺿﻊ ﻣﻦ اﻟﻤﻮاﺿﻊ ﻏﻴﺮ وﺿﻊ اﻻ ﻧﻄﻔﺎء ﻳﻜﻮن ﻣﻀﻲء اﻟﻤﺼﺒﺎح اﻟﺬي ﻳﺸﻴﺮ

اﻟﻰ ﻋﻤﻞ ﻟﻮح اﻟﺘﺴﺨﻴﻦ اﻟﻜﻬﺮﺑﺎﺋﻲ

ﻧﺼﺎﺋﺢ ﻋﻤﻠﻴﺔ ﻻ ﺳﺘﺨﺪام اﻟﻤﻮاﻗﺪ

ﻟﻠﺤﺼﻮل ﻋﻠﻰ أﻓﻀﻞ ﻋﻄﺎء ﻣﻦ اﻟﻤﻔﻴﺪ اﻟﺘﺬآﺮ ﻣﺎ ﻳﻠﻲ:

اﺳﺘﺨﺪﻣﻮا أوﻋﻴﺔ ﻣﻼ ﺋﻤﺔ ﻟﻜﻞ ﻣﻮﻗﺪ ﻣﻦ اﻟﻤﻮاﻗﺪ)اﻧﻈﺮوا اﻟﻰ اﻟﻠﻮﺣﺔ( وذﻟﻚ ﻟﺘﺠﻨﺐ

ﺧﺮوج اﻟﻠﻬﺒﺔ ﻣﻦ ﺗﺤﺖ ﻗﺎﻋﺪة اﻟﻮﻋﺎءاﻟﻤﺴﺘﺨﺪم.

اﺳﺘﺨﺪﻣﻮا داﺋﻤﺎ أوﻋﻴﺔ ﺑﻘﻌﺮ ﻣﺴﻄﺢ ﺑﻐﻄﺎء.

ﻋـﻨـﺪ ﻟـﺤـﻈـﺔ اﻟـﻐـﻠـﻴـﺎن ﻗـﻮﻣـﻮا ﺑـﻌـﻤـﻠـﻴـﺔ ﺗـﺪوﻳـﺮ ﻣـﻘـﺒـﺾ اﻟـﻤـﻮﻗـﺪ ﺣـﺘـﻰ اﻟـﻮﺻـﻮل اﻟـﻰ

وﺿﻊ اﻟﻠﻬﺒﺔ اﻟﺪﻧﻴﺎ.

. ﻣﻄﻔﺄ

ﻋﺎﻟﻲ

ﻣﻨﺨﻔﺾ

ﻻ ﺷﻌﺎل أﺣﺪ اﻟﻤﻮاﻗﺪ، ﻗﺮﺑﻮا ﻣﻦ اﻟﻤﻮﻗﺪ ﻟﻬﺒﺔ أو أي ﻣﺸﻌﻞ وﻣﻦ ﺛﻢ اﺿﻐﻂ ﻣﻘﺒﺾ اﻟﺘﺤﻜﻢ

ﺑﺎﻟﻤﻮﻗﺪ اﻟﻤﺮاد اﺷﻌﺎﻟﺔ اﻟﻰ اﻟﺪاﺧﻞ ودوروه ﺑﻌﻜﺲ اﺗﺠﺎه دوران ﻋﻘﺎرب اﻟﺴﺎﻋﺔ ﺣﺘﻰ

اﻟﻮﺻﻮل اﻟﻰ اﻟﻮﺿﻊ أﻗﺼﻰ ﻗﺪرة ﻟﻠﻤﻮﻗﺪ.

ﻓﻲ اﻟﻤﺪﻳﻼ ت اﻟﺘﻲ ﺗﻜﻮن ﻣﺰودة ﺑﺠﻬﺎز أﻣﻦ ﻣﻦ اﻟﻀﺮوري اﺑﻘﺎء اﻟﻤﻘﺒﺾ ﻣﻀﻐﻮط

ﻰ اﻟـﺪاﺧـﻞ ﻟـﻤـﺪة 2 اﻟـﻰ3 ﺛـﻮاﻧـﻲ ﺗـﻘـﺮﻳـﺒـﺎ ﺣـﺘـﻲ ﺗـﺘـﻢ ﻋـﻤـﻠـﻴـﺔ ﺗـﺴـﺨـﻴـﻦ اﻟـﻌـﻀـﻮ اﻟـﺬي ﻳـﺒـﻘـﻲ

اﻟ اﻟﻠﻬﺒﺔ ﻣﺸﺘﻌﻠﺔ ﺑﺸﻜﻞ اوﺗﻮﻣﺎﺗﻴﻜﻲ

ﻓﻲ اﻟﻤﺪﻳﻼ ت اﻟﺘﻲ ﺗﻜﻮن ﻣﺰودة ﺑﺸﻤﻌﺎت اﺷﻌﺎل ﻻ ﺷﻌﺎل اﻟﻤﻮﻗﺪ اﻟﻤﺮاد اﺷﻌﺎﻟﺔ، ﻗﻮﻣﻮا

أوﻻ ﺑﻌﻤﻠﻴﺔ اﻟﻀﻐﻂ ﻋﻠﻰ زر اﻻ ﺷﻌﺎل اﻟﺬي ﻳﻤﻜﻨﻜﻢ اﻟﺘﻌﺮف ﻋﻠﻴﺔ ﻣﻦ ﺧﻼ ل اﻟﺸﻌﺎر

وﻣﻦ ﺛﻢ اﺿﻐﻂ ﻣﻘﺒﺾ اﻟﺘﺤﻜﻢ ﺑﺎﻟﻤﻮﻗﺪ اﻟﻤﺮاد اﺷﻌﺎﻟﺔ اﻟﻰ اﻟﺪاﺧﻞ ودوروه ﺑﻌﻜﺲ اﺗﺠﺎه

دوران ﻋﻘﺎرب اﻟﺴﺎﻋﺔ ﺣﺘﻰ اﻟﻮﺻﻮل اﻟﻰ اﻟﻮﺿﻊ أﻗﺼﻰ ﻗﺪرة ﻟﻠﻤﻮﻗﺪ. ﺑﻌﺾ اﻟﻤﺪﻳﻼ ت ﺗﻜﻮن ﻣﺰودة ﺑﺠﻬﺎز اﺷﻌﺎل ﻣﺪﻣﺞ ﺑﺪاﺧﻞ ﻣﻘﺒﺾ اﻟﺘﺤﻜﻢ ﺑﺎﻟﻤﻮاﻗﺪ، ﻓﻲ

هﺬه اﻟﺤﺎﻟﺔ ﺷﻤﻌﺔ اﻻ ﺷﻌﺎل ﺗﻜﻮن ﻣﻮﺟﻮدة وﻟﻜﻦ ﻻ ﻳﻜﻮن ﻣﻮﺟﻮد زر اﻻ ﺷﻌﺎل )اﻟﺸﻌﺎر

ﻳﻜﻮن ﻣﻮﺟﻮد ﺑﺎﻟﻘﺮب ﻣﻦ آﻞ ﻣﻘﺒﺾ ﻣﻦ ﻣﻘﺎﺑﺾ اﻟﻤﻮاﻗﺪ(

ﻻ ﺷـﻌـﺎل اﻟـﻤـﻮﻗـﺪ اﻟـﺬي ﺗـﻢ اﺧـﺘـﻴـﺎره ﻳـﻜـﻔـﻲ اﻟـﻀـﻐـﻂ أوﻻ ﻋـﻠـﻰ ﻣـﻘـﺒـﺾ اﻟـﺘـﺤـﻜـﻢ ﺑـﺎﻟـﻤـﻮﻗـﺪ

اﻟﻤﺨﺘﺎر اﻟﻰ اﻟﺪاﺧﻞ ﺣﺘﻰ اﻟﻨﻬﺎﻳﺔ وﻣﻦ ﺛﻢ ﺗﺪوﻳﺮه ﺑﻌﻜﺲ اﺗﺠﺎه دوران ﻋﻘﺎرب اﻟﺴﺎﻋﺔ

ﺣﺘﻰ اﻟﻮﺻﻮل اﻟﻰ وﺿﻊ اﻗﺼﻰ ﻗﺪرة ﻟﻠﻤﻮﻗﺪ، واﺑﻘﻮا ﺿﺎﻏﻄﻴﻦ ﻋﻠﻰ اﻟﻤﻘﺒﺾ ﺣﺘﻰ

ان ﺗﺘﻢ ﻋﻤﻠﻴﺔ اﺷﻌﺎل اﻟﻤﻮﻗﺪ.

26 - 24

20 - 16

(RP)ﺾﻔﺨﻣ ﻊﻳﺮﺳ

(S) ﻊﻳﺮﺳ ﻒﺼﻧ

(A)ﻲﻓﺎﺿا 14 - 10

(TC) جﺎﺘﻟا ﻲﺛ ﻼﺛ 26 - 24

! ﻓﻲ ﺣﺎﻟﺔ اﻧﺘﺸﺎر ﻟﻬﺒﺔ اﻟﻤﻮﻗﺪ ﺑﺸﻜﻞ ﻋﺮﺿﻲ، ﻗﻮﻣﻮا ﺑﻌﻤﻠﻴﺔ اﻃﻔﺎء اﻟﻤﻮﻗﺪ وﺣﺎوﻟﻮا

اﺷﻌﺎﻟﺔ ﻣﺮة اﺧﺮى ﺑﻌﺪ ﻣﻀﻲ دﻗﻴﻘﺔ ﻋﻠﻰ اﻷ ﻗﻞ.

ﻻ ﻃﻔﺎء اﻟﻤﻮﻗﺪ ﻳﺠﺐ ﺗﺪوﻳﺮ اﻟﻤﻘﺒﺾ ﺑﺎﺗﺠﺎه دوران ﻋﻘﺎرب اﻟﺴﺎﻋﺔ ﺣﺘﻰ ﺗﺘﻢ ﻋﻤﻠﻴﺔ

اﻃﻔﺎء اﻟﻤﻮﻗﺪ ) اﻟﻤﻘﺒﺾ ﻣﻦ ﺟﺪﻳﺪ ﻳﻘﺎﺑﻞ اﻟﻮﺿﻊ "". (

ﻟـﻠـﺘـﻌـﺮف ﻋـﻠـﻰ ﻧـﻮع اﻟـﻤـﻮﻗـﺪ ارﺟـﻌـﻮا اﻟـﻰ اﻷ ﺷـﻜـﺎل اﻟـﻤـﻮﺟـﻮدة ﻓـﻲ ﻓـﻘـﺮة "ﺧـﻮاص

اﻟﻤﻮاﻗﺪ واﻟﺼﻨﺎﺑﻴﺮ"

ت ﻼﻳﺪﻤﻟا ﺾﻌﺑ ﻲﻓ دﻮﺟﻮﻣ *

زﺎﻬﺠﻟا

ﻒﺻو

ﻲﻬﻄﻟا ﺔﻴﻋوأ ﻞﻤﺣ ﺔﻜﺒﺷ

ﻞﻤﻋ ﻰﻟا ﺮﻴﺸﻳ حﺎﺒﺼﻣ

ﻲﺋﺎﺑﺮﻬﻜﻟا ﻦﻴﺨﺴﺘﻟا حﻮﻟ

ﻲﺋﺎﺑﺮﻬآ ﻦﻴﺨﺴﺗ حﻮﻟ

ﺪﻗاﻮﻤﻟﺎﺑ ﻢﻜﺤﺘﻟا ﺾﺑﺎﻘﻣ

و زﺎﻏ ﻰﻠﻋ ﻞﻤﻌﺗ ﻲﺘﻟا

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻦﻴﺨﺴﺘﻟا حاﻮﻟأ

ﺾﻌﺑ ﻊﻣ ةﺮﻈﻧ

زﺎﻏ ﻰﻠﻋ ﻞﻤﻌﺗ ﺪﻗاﻮﻣ

ﻲﺘﻟا ﺪﻗاﻮﻤﻟا لﺎﻌﺷا رز

زﺎﻏ ﻰﻠﻋ ﻞﻤﻌﺗ

ﻦﻣأ زﺎﻬﺟ

ﻞﻤـﻌـﺗـ ﻲﺘـﻟـا ﺪﻗـاﻮﻤـﻟـا لﺎﻌـﺷـا ﻞﻳـﺪﻨـﻗ

.ﻗﻨﺪﻳﻞ اﺷﻌﺎل اﻟﻤﻮاﻗﺪ اﻟﺘﻲ ﺗﻌﻤﻞ ﻋﻠﻰ ﻏﺎز * ﺗﺴﻤﺢ ﺑﻌﻤﻠﻴﺔ اﺷﻌﺎل اﻟﻤﻮﻗﺪ اﻟﺬي ﻳﻌﻤﻞ

ﻋﻠﻰ ﻏﺎز ﺑﺸﻜﻞ اوﺗﻮﻣﺎﺗﻴﻜﻲ.

زﺎﻏ ﻰﻠﻋ

.ﻣﺼﺒﺎح ﻳﺸﻴﺮ اﻟﻰ ﻋﻤﻞ اﻟﻮاح اﻟﺘﺴﺨﻴﻦ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ * ﻳﻀﻲء هﺬا اﻟﻤﺼﺒﺎح ﻓﻲ

أي وﺿﻊ ﻣﻦ اوﺿﺎع ﻣﻘﺒﺾ اﻟﺘﺤﻜﻢ ﺑﺄﻻ ﻟﻮاح اﻟﺘﺴﺨﻴﻦ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ ﻣﺎ ﻋﺪى وﺿﻊ اﻃﻔﺎء.

. ﺟﻬﺎز أﻣﻦ * ﻓﻲ ﺣﺎﻟﺔ اﻧﻄﻔﺎء ﻟﻬﺒﺔ أي ﻣﻮﻗﺪ ﻣﻦ اﻟﻤﻮاﻗﺪ اﻟﺘﻲ ﺗﻌﻤﻞ ﻋﻠﻰ ﻏﺎز ﺑﺸﻜﻞ

ﻋﺮﺿﻲ ﻳﻘﻮم ﺑﻌﻤﻠﻴﺔ ﻗﻄﻊ اﻟﻐﺎز ﻋﻦ اﻟﻤﻮﻗﺪ.

ت ﻼﻳﺪﻤﻟا ﺾﻌﺑ ﻲﻓ دﻮﺟﻮﻣ *

.ﻣﻮاﻗﺪ ﺗﻌﻤﻞ ﻋﻠﻰ ﻏﺎز ﺑﻤﻘﺎﺳﺎت ﻣﺨﺘﻠﻔﺔ وﻗﺪرات ﻣﺨﺘﻠﻔﺔ. اﺧﺘﺎر اﻟﻤﻮﻗﺪ اﻟﻤﻨﺎﺳﺐ ﻟﻘﻌﺮ

اواﻧﻲ اﻟﻄﻬﻲ اﻟﻤﺮاد اﺳﺘﺨﺪاﻣﻬﺎ.

.ﻣ

ـﻘـﺎﺑـ

ﺾ اﻟـﺘـﺤـﻜـﻢ ﺑـﺎﻟـﻤـﻮاﻗـﺪ اﻟـﺘـﻲ ﺗـﻌـﻤـﻞ ﻋـﻠـﻰ ﻏـﺎز و ﻣـﻘـﺒـﺾ اﻟـﺘـﺤـﻜـﻢ ﺑـﻠـﻮﺣـﺔ اﻟـﺘـﺴـﺨـﻴـﻦ

اﻟﻜﻬﺮﺑﺎﺋﻴﺔ وذﻟﻚ ﻟﻠﺘﺤﻜﻢ ﺑﺎﻟﻠﻬﺒﺔ أو ﻗﺪرة اﻟﻤﻮﻗﺪ.

ﺮﻴﺑﺎﻨﺼﻟاو ﺪﻗاﻮﻤﻟا ﺺﺋﺎﺼﺧ

* ﻖﻓﺪﺗ

س/ل

286

248

157

309

ﻲﻌﻴﺒﻃ زﺎﻏ

رﻮﺒﻨﺻ

1/100

(ﻢﻠﻣ)

20 17 25

* ﻖﻓﺪﺗ

س/غ

***

214116

186110

11896

7171

218

189

120

232133

*** 28-30

*** 20 *** 35

ﻞﺋﺎﺳ زﺎﻏ

رﻮﺒﻨﺻ

1/100

(ﻢﻠﻣ)

سﺎﺑ يﺎﺑ

(1)

5791236

** 37 ** 25 ** 45

1/100

(ﻢﻠﻣ)

ﺔﻳراﺮﺤﻟا ةرﺪﻘﻟا

طاﻮﻠﻴآ

ﺎﻴﻧﺪﻟا

(رﺎﺒﻴﻠﻣ) ﺎﻴﻧﺪﻟا

(رﺎﺒﻴﻠﻣ) ىﻮﺼﻘﻟا

ﺔﻴﻤﺳ ﻻا

3.000.7

1.650.4

3.251.3

ﺮﻄﻘﻟا

(ﻢﻠﻣ)

100

1002.600.7

551.000.4

130

1 ﻢﻗر ﺔﺣﻮﻟ

ﺪﻗاﻮﻤﻟا

ﻊﻳﺮﺳ

(R) (ﺮﻴﺒآ)

ﺾﻔﺨﻨﻣ ﻊﻳﺮﺳ

(RR)

ﻊﻳﺮﺳ ﻒﺼﻧ

(S) (ﻂﺳﻮﺘﻣ)

ﻲﻓﺎﺿا

(A) (ﺮﻴﻐﺻ)

جﺎﺘﻟا ﻲﺛ ﻼﺛ

(TC)

ﺔﻳﺬﻐﺘﻟا ﻂﻐﺿ(رﺎﺒﻴﻠﻣ) ﺔﻴﻤﺳ ﻷا

PH 631 ....

* ﻋﻠﻰ 51 درﺟﺔ ﻣﺌﻮﻳﺔ وﻋﻠﻰ 3101 ﻣﻠﺒﺎر ﻏﺎز ﺟﺎف ** ﺑﺮوﺑﺎن gK/JM 73.05=.S.C.P *** ﺑﻮﺗﺎن gK/JM 74.94=.S.C.P

ﻃﺒﻴﻌﻲ 3m/JM 87.73=.S.C.P

)1( ﻓﻘﻂ ﻟﻸ ﺟﻬﺰة اﻟﺘﻲ ﺗﺤﺘﻮي ﻋﻠﻰ أﺟﻬﺰة أﻣﻦ ﺿﺪ ﺗﺴﺮب اﻟﻐﺎز

PH 640 MST ....

PH 640 ....

.ﺗﻌﻴﻴﺮ اﻟﻠﻬﺒﺔ اﻟﺪﻧﻴﺎ

1. ﻗﻮﻣﻮا ﺑﻌﻤﻠﻴﺔ وﺿﻊ ﻣﻔﺘﺎح اﻟﻤﻮﻗﺪ ﻓﻲ وﺿﻊ اﻟﻠﻬﺒﺔ اﻟﺪﻧﻴﺎ

2. ﻗـﻮﻣـﻮا ﺑـﻌـﻤـﻠـﻴـﺔ ﺧـﻠـﻊ ﻣـﻘـﺒـﺾ ﻣـﻔـﺘـﺎح اﻟـﻤـﻮﻗـﺪ وﻣـﻦ ﺛـﻢ ﺑـﻮاﺳـﻄـﺔ ﻣـﻔـﻚ ﺻـﻐـﻴـﺮ أﺛـﺮ ﻋـﻠـﻰ

ﺑـﺮﻏـﻲ اﻟـﺘـﻌـﻴـﻴـﺮ اﻟـﻤـﻮﺟـﻮد داﺧـﻞ أو ﺑـﺠـﺎﻧـﺐ ﻋـﻤـﻮد ﻣـﻔـﺘـﺎح اﻟـﻤـﻮﻗـﺪ ﺣـﺘـﻰ اﻟـﺤـﺼـﻮل ﻋـﻠـﻰ ﻟﻬﺒﺔ ﺻﻐﻴﺮة وﻣﻨﺘﻈﻤﺔ .

اﻟـﻮﺻـﻞ ﺑـﺎﻷ ﻧـﺒـﻮب اﻟـﻔـﻮﻻ ذي ﻗـﺎﺑـﻞ اﻻ ﻧـﺜـﻨـﺎء اﻟـﻐـﻴـﺮ ﻗـﺎﺑـﻞ ﻟـﻠـﺘـﺄآـﺴـﺪ ﺑـﺘـﺮس ﻣـﺘـﻮاﺻـﻞ

وﻣﺮاﺑﻂ ﻣﺴﻨﻨﺔ

اﻟـﻮﺻـﻠـﺔ اﻟـﺘـﻲ ﻣـﻦ ﺧـﻼ ﻟـﻬـﺎ ﻳـﺪﺧـﻞ اﻟـﻐـﺎز إﻟـﻰ اﻟـﺠـﻬـﺎز ﻣـﺴـﻨـﺔ ﺑـﺴـﻦ ذآـﺮ أﺳـﻄـﻮاﻧـﻲ اﻟـﺸـﻜـﻞ ﺑـﻤـﻘـﻴـﺎس 1/2 ﻏـﺎز .ﻳـﺠـﺐ اﺳـﺘـﻌـﻤـﺎل اﻷ ﻧـﺎﺑـﻴـﺐ اﻟـﻤـﻄـﺎﺑـﻘـﺔ إﻟـﻰ اﻟـﻨـﻈـﺎم اﻟـﻤـﻄـﻠـﻮب ﻣـﻦ ﻗـﺒـﻞ

اﻟـﺪوﻟـﺔ وأﻃـﻮاق ﻣـﻨـﻊ اﻟـﺘـﺴـﺮب)ﺣـﺸـﻴـﺎت( ﻣـﻄـﺎﺑـﻘـﺔ إﻟـﻰ اﻟـﻨـﻈـﺎم اﻟـﻤـﻄـﻠـﻮب ﻣـﻦ ﻗـﺒـﻞ اﻟـﺪوﻟـﺔ، ﻋﻨﺪ اﺳﺘﺨﺪام هﺬا اﻟﻨﻮع ﻣﻦ أﻧﻮاع اﻷ ﻧﺎﺑﻴﺐ ﻳﺠﺐ اﻻ ﻧﺘﺒﺎه إﻟﻰ أن ﻃﻮل هﺬه اﻷ ﻧﺎﺑﻴﺐ ﻓﻲ ﺣـﺎﻟـﺔ أﻗـﺼـﻰ ﻣـﺪ ﻳـﺠـﺐ أن ﻻ ﻳـﺰﻳـﺪ ﻋـﻦ 0002 ﻣـﻠـﻴـﻤـﺘـﺮ، ﺗـﺄآـﺪوا ﻣـﻦ أن اﻷ ﻧـﺒـﻮب اﻟـﻤـﻌـﺪﻧـﻲ

اﻟـﻘـﺎﺑـﻞ ﻟـﻼ ﻧـﺜـﻨـﺎء ﻻ ﻳـﻮﺟـﺪ ﻣـﻊ ﺗـﻤـﺎس ﻣـﻊ أﺟـﺰاء ﻣـﺘـﺤـﺮآـﺔ أو ﻣـﻬـﺮوس أو ﻣـﺪهـﻮس ﻣـﻦ ﻗـﺒـﻞ

أﺷﻴﺎء

! اﺳﺘﺨﺪﻣﻮا ﻓﻘﻂ ﻣﻮاﺳﻴﺮ ﻣﻄﺎﺑﻘﺔ ﻟﻠﻘﻮاﻧﻴﻦ واﻃﻮاق ﻣﻨﻊ ﺗﺴﺮب اﻟﻐﺎز اﻟﺨﺎﺿﻌﺔ ﻟﻘﻮاﻧﻴﻦ

اﻟﺪوﻟﺔ ﺳﺎرﻳﺔ اﻟﻤﻔﻌﻮل.

اﻟﺘﺄآﺪ ﻣﻦ ﻋﺪم ﺗﺴﺮب اﻟﻐﺎز

! ﺑ

ـﻌـ

ﺪ إﺗـﻤـﺎم ﻋـﻤـﻠـﻴـﺔ ﺗـﺮآـﻴـﺐ اﻟـﺠـﻬـﺎز ﺗـﺄآـﺪوا ﻣـﻦ ﻋـﺪم ﺗـﻨـﻔـﻴـﺲ ﺟـﻤـﻴـﻊ اﻟـﻮﺻـﻼ ت وذﻟـﻚ

ﺑـﺎﺳـﺘـﻌـﻤـﺎل ﻣـﺤـﻠـﻮل ﺻـﺎﺑـﻮﻧـﻲ ﻗـﺎدر ﻋـﻠـﻰ آـﺸـﻒ أي ﺗـﺴـﺮب ﻟـﻠـﻐـﺎز ﺣـﺘـﻰ ﻟـﻮ آـﺎن ﺑـﺴـﻴـﻂ وﻻ

ﺗﺴﺘﻌﻤﻠﻮا ﺑﺸﻜﻞ ﻣﻄﻠﻖ ﻟﻬﺒﺔ ﻣﻦ اﻟﻨﺎر ﻋﻨﺪ اﻻ ﻧﺘﻬﺎء ﻣﻦ ﻋﻤﻠﻴﺔ وﺻﻞ اﻟﺠﻬﺎز ﺑﺎﻟﻐﺎز

3. وﻣـﻦ ﺛـﻢ ﻗـﻮﻣـﻮا ﺑـﻌـﻤـﻠـﻴـﺔ اﻟـﺘـﺄآـﺪ ﻣـﻦ أن ﻋـﻤـﻠـﻴـﺔ ﺗـﺪوﻳـﺮ ﻣـﻘـﺒـﺾ ﻣـﻔـﺘـﺎح اﻟـﻤـﻮﻗـﺪ ﻣـﻦ وﺿـﻊ اﻟـﻠـﻬـﺒـﺔ اﻟـﻘـﺼـﻮى إﻟـﻰ وﺿـﻊ اﻟـﻠـﻬـﺒـﺔ اﻟـﺪﻧـﻴـﺎ ﺑـﺸـﻜـﻞ ﺳـﺮﻳـﻊ ﻻ ﺗـﺆدي إﻟـﻰ اﻧـﻄـﻔـﺎء ﻟـﻬـﺒـﺔ اﻟﻤﻮﻗﺪ.

4. ﻓﻲ اﻷ ﺟﻬﺰة اﻟﺘﻲ ﺗﺤﺘﻮي ﻋﻠﻰ اﻻ زدواﺟﻴﺔ اﻟﺤﺮارﻳﺔ )ﺟﻬﺎز اﻷ ﻣﻦ(، ﻓﻲ ﺣﺎﻟﺔ ﻋﺪم اﺷـﺘـﻐـﺎل هـﺬا اﻟـﺠـﻬـﺎز ﻋـﻨـﺪﻣـﺎ ﺗـﻜـﻮن اﻟـﻠـﻬـﺒـﺔ ﻓـﻲ وﺿـﻊ اﻟـﻠـﻬـﺒـﺔ اﻟـﺪﻧـﻴـﺎ ﻗـﻮﻣـﻮا ﺑـﻌـﻤـﻠـﻴـﺔ رﻓـﻊ اﻟﻠﻬﺒﺔ اﻟﺪﻧﻴﺎ ﺑﺤﻴﺚ ﻳﻌﻤﻞ هﺬا اﻟﺠﻬﺎز اﻷ ﻣﻨﻮذﻟﻚ ﺑﺎﻟﺘﺄﺛﻴﺮ ﻋﻠﻰ ﺑﺮﻏﻲ ﺗﻌﻴﻴﺮ اﻟﻠﻬﺒﺔ .

5. ﺑـﻌـﺪ اﻻ ﻧـﺘـﻬـﺎء ﻣـﻦ ﻋـﻤـﻠـﻴـﺔ اﻟـﺘـﻌـﻴـﻴـﺮ ﻗـﻮﻣـﻮا ﺑـﻌـﻤـﻠـﻴـﺔ ﺧـﺘـﻢ اﻟـﺒـﺎي ﺑـﺎس ﺑـﻮاﺳـﻄـﺔ اﻟـﺸـﻤـﻊ او اي

ﻣﺎدة ﻣﺸﺎﺑﻬﺔ ﻟﻬﺎ.

! ﻓﻲ ﺣﺎﻟﺔ اﺳﺘﺨﺪام اﻟﻐﺎز اﻟﺴﺎﺋﻞ، ﺑﺮاﻏﻲ اﻟﺘﻌﻴﻴﺮ ﻳﺠﺐ أن ﺗﻜﻮن ﻣﺸﺪودة إﻟﻰ اﻟﻨﻬﺎﻳﺔ. ! ﺑ

ـﻌـ

ﺪ اﻻ ﻧـﺘـﻬـﺎء ﻣـﻦ ﺟـﻤـﻴـﻊ اﻟـﻌـﻤـﻠـﻴـﺎت ﺳـﺎﺑـﻘـﺔ اﻟـﺬآـﺮ ﻗـﻮﻣـﻮا ﺑـﺘـﻐـﻴـﻴـﺮ ﻟـﻮﺣـﺔ اﻟـﺨـﺼـﺎﺋـﺺ اﻟـﻔـﻨـﻴـﺔ

ﺑﻠﻮﺣﺔ ﺟﺪﻳﺪة ﺗﺸﻴﺮ اﻟﻰ اﻟﻤﻌﺎﻳﻴﺮ اﻟﺠﺪﻳﺪة واﻟﻰ ﻧﻮع اﻟﻐﺎز اﻟﻤﺴﺘﺨﺪم، ﻳﻤﻜﻨﻜﻢ اﻟﺤﺼﻮل

ﻋﻠﻰ هﺬه اﻟﻠﻮﺣﺔ ﻣﻦ ﻗﺴﻢ اﻟﺼﻴﺎﻧﺔ اﻟﻔﻨﻴﺔ.

! اذا آ

ﺎن ﺿـﻐـﻂ اﻟـﻐـﺎز اﻟـﻤـﺴـﺘـﺨـﺪم ﻳـﺨـﺘـﻠـﻒ ) او ﻣـﺘـﻐـﻴـﻴـﺮ( ﻋـﻦ اﻟـﻀـﻐـﻂ اﻟـﺬي ﻳـﻌـﻤـﻞ ﺑـﻪ

اﻟـﺠـﻬـﺎز ﻣـﻦ اﻟـﻀـﺮوري ﺗـﺮآـﻴـﺐ ﻣـﻨـﻈـﻢ ﺿـﻐـﻂ ﻋـﻠـﻰ ﻣـﺪﺧـﻞ ﺧـﺮﻃـﻮم اﻟـﻐـﺎز ﻣـﻦ أﺟـﻞ اﻟـﺤـﺼـﻮل ﻋـﻠـﻰ اﻟـﻀـﻂ اﻟـﻤـﻼ ﺋـﻢ ﻟـﻌـﻤـﻞ اﻟـﺠـﻬـﺎز. )ﺣـﺴـﺐ اﻟـﻤـﻌـﺎﻳـﻴـﺮ اﻟـﺪوﻟـﻴـﺔ "ﻣـﻨـﻈـﻢ ﻟـﻠـﻐـﺎز اﻟﻤﻘﻨﻰ"(.

ﺗﻜﻴﻴﻒ اﻟﺠﻬﺎز ﻋﻠﻰ أﻧﻮاع اﻟﻐﺎز اﻟﻤﺨﺘﻠﻔﺔ

ﻟـﺘـﻜـﻴـﻴـﻒ اﻟـﻄـﺒـﺎخ ﻋـﻠـﻰ ﻧـﻮع ﻏـﺎز ﻳـﺨـﺘـﻠـﻒ ﻋـﻦ ﻧـﻮع اﻟـﻐـﺎز اﻟـﺬي هـﻮ ﺣـﺎﻟـﻴـﺎ ﻣـﻬـﻴـﺄ ﻟـﻠـﻌـﻤـﻞ ﺑـﻪ

)ﻣﺸﺎر ﻟﻪ ﻋﻠﻰ اﻟﻠﻮﺣﺔ اﻟﻤﺜﺒﺘﺔ ﻋﻠﻰ اﻟﻤﻨﻄﻘﺔ اﻟﺴﻔﻠﻴﺔ ﻣﻦ ﺳﻄﺢ اﻟﻄﻬﻲ او ﻋﻠﻰ اﻟﺘﻐﻠﻴﻒ(،

ﻳﺠﺐ اﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ ﺗﺒﺪﻳﻞ ﺻﻨﺎﺑﻴﺮ اﻟﻤﻮاﻗﺪ وذﻟﻚ ﺑﺎﻟﻘﻴﺎم ﺑﺎﻟﻌﻤﻠﻴﺎت اﻟﺘﺎﻟﻴﺔ:

1. ﻗﻮﻣﻮا ﺑﻌﻤﻠﻴﺔ رﻓﻊ اﻟﺸﺒﻜﺎت اﻟﻌﻠﻮﻳﺔ واﺧﻠﻊ اﻟﻤﻮاﻗﺪ ﻣﻦ اﻟﺴﻄﺢ اﻟﻌﻠﻮي ﻟﻠﻌﻤﻞ

2. ﻗـﻮﻣـﻮا ﺑـﻌـﻤـﻠـﻴـﺔ ﻓـﻚ اﻟـﺼـﻨـﺎﺑـﻴـﺮ، وذﻟـﻚ ﺑـﺎﺳـﺘـﺨـﺪام ﻣـﻔـﺘـﺎح ﻋـﻠـﻰ ﺷـﻜـﻞ ﻣـﺎﺳـﻮرة ﺑـﻤـﻘـﻴـﺎس 7

ﻣـﻠـﻴـﻤـﺘـﺮ وﻣـﻦ ﺛـﻢ اﻟـﻘـﻴـﺎم ﺑـﻌـﻤـﻠـﻴـﺔ ﺗـﺒـﺪﻳـﻞ هـﺬه اﻟـﺼـﻨـﺎﺑـﻴـﺮ ﺑـﺎﻟـﺼـﻨـﺎﺑـﻴـﺮ اﻟـﻤـﻼ ﺋـﻤـﺔ ﻟـﻨـﻮع اﻟـﻐـﺎز

اﻟـﻤـﺮاد اﺳـﺘـﺨـﺪاﻣـﻪ )اﻧـﻈـﺮوا إﻟـﻰ اﻟـﻠـﻮﺣـﺔ اﻟـﻤـﺸـﺎر ﻟـﻬـﺎ ﺑـﺎﻟـﺮﻗـﻢ 1 ”ﺧـﺼـﺎﺋـﺺ اﻟـﻤـﻮاﻗـﺪ

واﻟﺼﻨﺎﺑﻴﺮ“(

3. ﻗﻮﻣﻮا ﺑﻌﻤﻠﻴﺔ ﺗﺮآﻴﺐ ﺟﻤﻴﻊ اﻟﻘﻄﻊ اﻟﺘﻲ ﺗﻢ ﻓﻜﻬﺎ ﺑﺎﻟﺘﺮﺗﻴﺐ اﻟﻌﻜﺴﻲ ﻟﻌﻤﻠﻴﺔ اﻟﻔﻚ.

4. ﻓـﻲ ﻧـﻬـﺎﻳـﺔ اﻟـﻌـﻤـﻠـﻴـﺔ ، ﻗـﻮﻣـﻮا ﺑـﻌـﻤـﻠـﻴـﺔ ﺗـﺒـﺪﻳـﻞ اﻟـﻠـﻮﺣـﺔ اﻟـﻘـﺪﻳـﻤـﺔ ﺑـﺎﻟـﺨـﺼـﺎﺋـﺺ اﻟـﻔـﻨـﻴـﺔ اﻟـﻘـﺪﻳـﻤـﺔ

ﺑـﻠـﻮﺣـﺔ ﺟـﺪﻳـﺪة ﺗـﺤـﻤـﻞ اﻟـﺨـﺼـﺎﺋـﺺ اﻟـﻔـﻨـﻴـﺔ اﻟـﺠـﺪﻳـﺪة واﻟـﺘـﻲ ﺗـﺠـﺪون هـﺬه اﻟـﻠـﻮﺣـﺔ ﻋـﻨـﺪ ﻗـﺴـﻢ اﻟﺼﻴﺎﻧﺔ اﻟﻔﻨﻴﺔ .

.ﺗﻌﻴﻴﺮ اﻟﻬﻮاء اﻟﺮﺋﻴﺴﻲ ﻟﻠﻤﻮاﻗﺪ

اﻟﻤﻮاﻗﺪ ﻟﻴﺴﻮا ﺑﺤﺎﺟﺔ إﻟﻰ أي ﺗﻌﻴﻴﺮ ﻟﻠﻬﻮاء اﻟﺮﺋﻴﺴﻲ.

ﻟﻮﺣﺔ اﻟﻤﻮاﺻﻔﺎت اﻟﻔﻨﻴﺔ

اﻟﺘﻮﺻﻴﻼ ت اﻟﻜﻬﺮﺑﺎﺋﻴﺔ اﻧﻈﺮ اﻟﻰ ﻟﻮﺣﺔ اﻟﺨﺼﺎﺋﺺ اﻟﻔﻨﻴﺔ

هﺬا اﻟﺠﻬﺎز ﻳﻄﺎﺑﻖ اﻟﻤﻮاﺻﻔﺎت اﻟﻤﻄﻠﻮﺑﺔ ﻣﻦ ﺳﻮق اﻟﺪول اﻷ ورﺑﻴﺔ اﻟﻤﺸﺘﺮآﺔ:

- ﺑﻤﺎ ﻳﺘﻌﻠﻖ ﺑﻔﺮق ﺟﻬﺪ ﻣﻨﺨﻔﺾ

- ﺑﻤﺎ ﻳﺘﻌﻠﻖ اﻟﺘﻮاﻓﻖ اﻟﻜﻬﺮوﻣﻐﻨﺎﻃﻴﺴﻲ

- ﺑﻤﺎ ﻳﺘﻌﻠﻖ ﺑﺎﻟﻐﺎز

اﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ ﺗﻮﺻﻴﻞ اﻟﺠﻬﺎزﻳﻦ ﺑﺎﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ ﺑﺸﻜﻞ ﻣﻨﻔﺼﻞ وذﻟﻚ ﻻ ﺳﺒﺎب أﻣﻦ

آﻬﺮﺑﺎﺋﻲ، وﻣﻦ أﺟﻞ أن ﻳﻜﻮن ﺳﻬﻞ اﺧﺮاج اﻟﻔﺮن ﻣﻦ ﻣﻜﺎﻧﻪ.

ﻣﻦ اﻷ ﻣﺎم

وﺻﻞ ﺳﻠﻚ اﻟﺘﻐﺬﻳﺔ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ ﺑﺸﺒﻜﺔ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ

ﻗـﻮﻣـﻮا ﺑـﻌـﻤـﻠـﻴـﺔ ﺗـﺮآـﻴـﺐ ﻗـﺎﺑـﺲ اﻟـﺘـﻴـﺎر اﻟـﻜـﻬـﺮﺑـﺎﺋـﻲ )اﻟـﺬآـﺮ( اﻟـﻤـﻼ ﺋـﻢ ﻟـﺤـﻤـﻞ اﻟـﺘـﻴـﺎر اﻟـﻜـﻬـﺮﺑـﺎﺋـﻲ

اﻟﻤﻤﺘﺺ ﻣﻦ ﻗﺒﻞ اﻟﺠﻬﺎز واﻟﻤﺸﺎر ﻟﻪ ﻋﻠﻰ اﻟﻠﻮﺣﺔ اﻟﺘﻲ ﺗﺼﻒ ﺧﺼﺎﺋﺺ اﻟﺠﻬﺎز اﻟﻔﻨﻴﺔ،

ﻓـﻲ ﺣـﺎﻟـﺔ إرادة وﺻـﻞ اﻟـﺠـﻬـﺎز ﻣـﺒـﺎﺷـﺮة ﺑـﺸـﺒـﻜـﺔ اﻟـﺘـﻴـﺎر اﻟـﻜـﻬـﺮﺑـﺎﺋـﻲ ﻣـﻦ اﻟـﻀـﺮوري وﺿـﻊ

ﻣﻔﺘﺎح ﻣﺘﻌﺪد اﻷ ﻗﻄﺎب ﺑﻴﻦ اﻟﺠﻬﺎز وﺑﻴﻦ ﺷﺒﻜﺔ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ، وﻳﺠﺐ أن ﺗﻜﻮن ﻓﺘﺤﺔ

هـﺬا اﻟـﻤـﻔـﺘـﺎح ﻻ ﺗـﻘـﻞ ﻋـﻦ 3 ﻣـﻠـﻴـﻤـﺘـﺮ، وﻳـﺠـﺐ أن ﻳـﻜـﻮن ﻗـﺎدر ﻋـﻠـﻰ ﺗـﺤـﻤـﻞ اﻟـﻘـﺪرة اﻟـﻜـﻬـﺮﺑـﺎﺋـﻴـﺔ

اﻟـﻤـﻤـﺘـﺼـﺔ ﻣـﻦ ﻗـﺒـﻞ اﻟـﺠـﻬـﺎز، وﻳـﺠـﺐ أن ﻳـﻜـﻮن ﺧـﺎﺿـﻊ إﻟـﻰ اﻟـﻤـﻮاﺻـﻔـﺎت اﻟـﻤـﻄـﻠـﻮﺑـﺔ ﻣـﻦ ﻗـﺒـﻞ

ـْﺼ

ـَﻞ ﻣـﻦ ﻗـﺒـﻞ

اﻟـﻘـﺎﻧـﻮن اﻟـﺴـﺎري اﻟـﻤـﻔـﻌـﻮل ﻓـﻲ ﺗـﻠـﻚ اﻟـﻠـﺤـﻈـﺔ ) ﺧـﻂ اﻷ رض ﻳـﺠـﺐ أن ﻻ ُﻳـﻔ اﻟـﻤـﻔـﺘـﺎح اﻟـﻤـﻮﺿـﻮع ﺑـﻴـﻦ اﻟـﺠـﻬـﺎز وﺷـﺒـﻜـﺔ اﻟـﺘـﻴـﺎر اﻟـﻜـﻬـﺮﺑـﺎﺋـﻲ (. ﻳـﺠـﺐ وﺿـﻊ ﺳـﻠـﻚ اﻟـﺘـﻐـﺬﻳـﺔ اﻟـﻜـﻬـﺮﺑـﺎﺋـﻴـﺔ ﺑـﻄـﺮﻳـﻘـﺔ ﺑـﺤـﻴـﺚ ﻻ ﺗـﺰﻳـﺪ درﺟـﺔ ﺣـﺮارﺗـﻪ ﻓـﻲ أي ﻧـﻘـﻄـﺔ ﻣـﻦ اﻟـﻨـﻘـﺎط ﻋـﻠـﻰ ﻃـﻮل اﻟﺴﻠﻚ ﻋﻦ 05 درﺟﺔ ﻣﺌﻮﻳﺔ ﻋﻦ درﺟﺔ ﺣﺮارة اﻟﺠﻮ اﻟﻤﺤﻴﻂ ﺑﺎﻟﺠﻬﺎز ﻗﺒﻞ اﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ

! اﻟﺸﺨﺺ اﻟﺬي ﻳﺮآﺐ اﻟﺠﻬﺎز ﻳﻜﻮن ﻣﺴﺆول ﻋﻦ اﻟﻮﺻﻞ اﻟﺼﺤﻴﺢ ﻟﻠﺠﻬﺎز ﺑﻤﻨﺒﻊ

اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ وﻳﺠﺐ اﺣﺘﺮام ﺟﻤﻴﻊ ﻗﻮاﻧﻴﻦ اﻷ ﻣﻦ

ﻗﺒﻞ ﺷﺒﻚ اﻟﺠﻬﺎز ﺑﻤﻨﺒﻊ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ ﺗﺄآﺪ ﻣﻦ أن:

.ﻣﻘﺒﺲ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ )اﻷ ﻧﺜﻰ( ﻣﺰود ﺑﺨﻂ أرض ﻓﻌﺎل ﻳﺤﺘﺮم اﻟﻘﻮاﻧﻴﻦ.

.ﻣ

ـﻘـﺒـ

ﺲ اﻟـﺘـﻴـﺎر اﻟـﻜـﻬـﺮﺑـﺎﺋـﻲ )اﻷ ﻧـﺜـﻰ( ﻗـﺎدر ﻋـﻠـﻰ ﺗـﺤـﻤـﻞ اﻟـﻘـﺪرة اﻟـﻜـﻬـﺮﺑـﺎﺋـﻴـﺔ اﻟـﻘـﺼـﻮى

اﻟﻤﻤﺘﺼﺔ ﻣﻦ ﻗﺒﻞ اﻟﺠﻬﺎز واﻟﻤﺸﺎر ﻟﻬﺎ ﻋﻠﻰ ﻟﻮﺣﺔ اﻟﺨﺼﺎﺋﺺ اﻟﻔﻨﻴﺔ.

.ﻓ

ﺮق ﺟـﻬـﺪ اﻟـﺘـﻐـﺬﻳـﺔ اﻟـﻜـﻬـﺮﺑـﺎﺋـﻴـﺔ ﻣـﻄـﺎﺑـﻖ اﻟـﻰ ﻓـﺮق اﻟـﺠـﻬـﺪ اﻟـﻤـﺸـﺎر ﻟـﻪ ﻋـﻠـﻰ ﻟـﻮﺣـﺔ

اﻟﺨﺼﺎﺋﺺ اﻟﻔﻨﻴﺔ.

.ﻣﻘﺒﺲ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ)اﻻ ﻧﺜﻰ( ﻣﻼ ﺋﻢ ﻣﻊ ﻗﺎﺑﺲ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ )اﻟﺬآﺮ( اﻟﻤﺰود

ﻣﻊ اﻟﺠﻬﺎز ﻓﻲ ﺣﺎﻟﺔ ﻋﺪم ﺗﻼ ﺋﻤﻬﻢ ﻗﻮﻣﻮا ﺑﻌﻤﻠﻴﺔ ﺗﺒﺪﻳﻞ اﻣﺎ اﻟﻤﻘﺒﺲ أو اﻟﻘﺎﺑﺲ، ﻻ

ﺗﺴﺘﺨﺪﻣﻮا اﺳﻼ ك ﺗﻄﻮﻳﻞ أو ﻣﻼ ﺋﻢ ﻣﺘﻌﺪد اﻟﺜﻘﻮب.

وﺿﻊ اﻟﻤﺮﺑﻂ ﻟﺴﻄﺢ ﻋﻤﻞ اﻟﻤﻄﺒﺦ ﻣﻦ اﻟﺨﻠﻒ

ﺳﻤﺎآﺔ=04 ﻣﻠﻴﻤﺘﺮ

! اﺳ

ـﺘـﺨـﺪﻣـ

ﻮا اﻟـﻤـﺮاﺑـﻂ اﻟـﻤـﻮﺟـﻮدة ﻓـﻲ "ﺻـﻨـﺪوق اﻟـﻌـﺪة" اﻟـﺘـﻲ ﺗـﻜـﻮن ﻣـﺰودة ﻣـﻊ

اﻟﺠﻬﺎز.

. ﻓﻲ ﺣﺎﻟﺔ ﻋﺪم ﺗﺮآﻴﺐ ﺳﻄﺢ اﻟﻄﻬﻲ ﻋﻠﻰ ﻓﻮف ﻓﺮن ﻣﺤﺸﻮر ﻓﻲ وﺣﺪة اﻟﻤﻄﺒﺦ، ﻣﻦ

اﻟﻀﺮوري ادﺧﺎل ﻟﻮح ﻣﻦ اﻟﺨﺸﺐ آﻌﺎزل، ﻳﺠﺐ وﺿﻊ هﺬا اﻟﻠﻮح ﻣﻦ اﻟﺨﺸﺐ ﻋﻠﻰ

ﻣﺴﺎﻓﺔ ﻻ ﺗﻘﻞ ﻋﻦ 02 ﻣﻠﻴﻤﺘﺮ، ﻣﻦ اﻟﻤﻨﻄﻘﺔ اﻟﺴﻔﻠﻰ ﻣﻦ ﺳﻄﺢ اﻟﻄﻬﻲ ﻧﻔﺴﻪ.

اﻟﺘﻬﻮﻳﺔ

ﻣﻼ ﺣﻈﺔ: اذا آﺎن ﺳﻄﺢ اﻟﻄﻬﻲ ﻣﺮآﺐ ﻋﻠﻰ ﺳﻄﺢ ﻋﻤﻞ ﺗﺤﺘﻪ ﻣﺮآﺐ ﻓﺮن ﻣﺤﺸﻮر

ﻓﻲ وﺣﺪة اﻟﻤﻄﺒﺦ، وﻳﻔﻀﻞ ﺗﺮآﻴﺐ اﻟﻔﺮن ﺑﻄﺮﻳﻘﺔ أن ﻳﻜﻮن ﻳﺮﺗﻜﺰ ﻋﻠﻰ ﻗﻄﻌﺘﻴﻦ ﻣﻦ اﻟﺨﺸﺐ، ﻓﻲ ﺣﺎﻟﺔ وﺟﻮد ﻗﺎﻋﺪة ﺣﻤﻞ ﻣﺘﻮاﺻﻠﺔ ﻳﺠﺐ أن ﺗﻜﻮن ﻣﻮﺟﻮدة ﻓﺘﺤﺔ ﺑﻤﻘﺎﺳﺎت

ﻻ ﺗﻘﻞ ﻋﻦ 065x54 ﻣﻠﻤﺘـﺮ )اﻧﻈﺮ اﻟﻰ اﻟﺸﻜﻞ(.

! ﺑﻌﺪ اﻻ ﻧﺘﻪء ﻣﻦ ﺗﺮآﻴﺐ اﻟﺠﻬﺎز ﻳﺠﺐ ان ﻳﻜﻮن ﻣﻦ اﻟﺴﻬﻞ اﻟﻮﺻﻮل اﻟﻰ ﺳﻠﻚ اﻟﺘﻐﺬﻳﺔ

اﻟﻜﻬﺮﺑﺎﺋﻴﺔ و ﻣﻘﺒﺲ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ )اﻷ ﻧﺜﻰ(.

! ﺳﻠﻚ اﻟﺘﻐﺬﻳﺔ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ ﻻ ﻳﻜﻮن ﻣﻄﻮي أو ﻣﺪﻋﻮس ﻣﻦ ﻗﺒﻞ اي ﺷﻲء.

560 mm.

45 mm.

! ﻳﺠﺐ اﻟﺘﺄآﺪ ﻣﻦ ﺳﻼ ﻣﺔ ﺳﻠﻚ اﻟﺘﻐﺬﻳﺔ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ ﺑﺸﻜﻞ دوري وﻳﺠﺐ ﺗﻐﻴﺮة ﻣﻦ ﻗﺒﻞ

ﻓﻨﻲ ﻣﺨﺘﺺ، )اﻧﻈﺮ اﻟﻰ اﻟﺼﻴﺎﻧﺔ اﻟﻔﻨﻴﺔ ﻟﻠﺠﻬﺎز(.

! اﻟﺸﺮآﺔ اﻟﺼﺎﻧﻌﺔ ﺗﺴﻘﻂ ﻋﻦ ﻧﻔﺴﻬﺎ اي ﻣﺴﺆوﻟﻴﺔ ﻓﻲ ﺣﺎﻟﺔ ﻋﺪم اﻟﺘﻘﻴﺪ ﺑﻬﺬه اﻟﺸﺮوط

ﺳﺎﺑﻘﺔ اﻟﺬآﺮ.

وﺻﻞ اﻟﺠﻬﺎز ﺑﺎﻟﻐﺎز

ﻋـﻨـﺪ اﻟـﻘـﻴـﺎم ﺑـﻌـﻤـﻠـﻴـﺔ وﺻـﻞ اﻟـﺠـﻬـﺎز ﺑـﻤـﻮاﺳـﻴـﺮ أو ﺟـﺮة اﻟـﻐـﺎز ﻳـﺠـﺐ اﻟـﺘـﻘـﻴـﺪ ﺑـﺎﻟـﻘـﻮاﻋـﺪ واﻟـﻤـﻮاﺻـﻔـﺎت اﻟـﻤـﻄـﻠـﻮﺑـﺔ ﻣـﻦ اﻷ ﻧـﻈـﻤـﺔ اﻟـﺪوﻟـﺔ، وﻳـﺠـﺐ اﻟـﺘـﺄآـﺪ ﻗـﺒـﻞ اﻟـﻘـﻴـﺎم ﺑـﻌـﻤـﻠـﻴـﺔ اﻟـﻮﺻـﻞ

ﺑـﺄن اﻟـﺠـﻬـﺎز ﻣـﻌـﻴـﺮ ﺣـﺴـﺐ ﻧـﻮﻋـﻴـﺔ اﻟـﻐـﺎز اﻟـﺬي ﺳـﻮف ﻳـﻌـﻤـﻞ ﻋـﻠـﻴـﻪ ﻓـﻲ ﺣـﺎﻟـﺔ اﻟـﻌـﻜـﺲ اﺗـﺒـﻊ

اﻟﺨﻄﻮات اﻟﻤﻮﺿﺤﺔ ﻓﻲ اﻟﻔﻘﺮة اﻟﺨﺎﺻﺔ ﺑﻌﻤﻠﻴﺔ “ ﺗﻜﻴﻴﻒ اﻟﻄﺒﺎخ ﻋﻠﻰ اﻷ ﻧﻮاع اﻟﻤﺨﺘﻠﻔﺔ ﻣـﻦ اﻟـﻐـﺎز“. ﻓـﻲ ﺣـﺎﻟـﺔ اﺳـﺘـﺨـﺪام اﻟـﻐـﺎز اﻟـﺴـﺎﺋـﻞ ﻟـﺘـﻐـﺬﻳـﺔ اﻟـﻄـﺒـﺎخ ﺑـﻮاﺳـﻄـﺔ ﺟـﺮة ﻏـﺎز اﺳـﺘـﻌـﻤـﻞ ﻣﻨﻈﻢ اﻟﻀﻐﻂ اﻟﻤﻄﺎﺑﻖ إﻟﻰ اﻟﻨﻈﺎم اﻟﻤﻄﻠﻮب ﻣﻦ ﻗﺒﻞ اﻟﺪوﻟﺔ

! ﻟ

ـﻠـﺤـﺼـ

ﻮل ﻋـﻠـﻰ ﻋـﻤـﻞ ﺻـﺤـﻴـﺢ وأﻣـﻴـﻦ ﻟـﻸ ﺟـﻬـﺰة، وﻟـﻼ ﺳـﺘـﺨـﺪام اﻟـﻄـﺎﻗـﺔ ﺑـﺸـﻜـﻞ ﻣـﺘـﻨـﺎﺳـﺐ

ﻣـﻊ آـﻤـﻴـﺔ اﺳـﺘـﻌـﻤـﺎل هـﺬه اﻷ ﺟـﻬـﺰة، وﺣـﺘـﻰ زﻳـﺎدة ﻋـﻤـﺮ اﻷ ﺟـﻬـﺰة ﺗـﺄآـﺪ ﻣـﻦ أن ﺿـﻐـﻂ ﻏـﺎز

اﻟﻤﻐﺬي ﻳﻄﺎﺑﻖ اﻟﻜﻤﻴﺎت اﻟﻤﺸﺎر ﻟﻬﺎ ﻓﻲ اﻟﻠﻮﺣﺔ رﻗﻢ 1 “ ﺧﻮاص اﻟﻤﻮاﻗﺪ واﻟﺼﻨﺎﺑﻴﺮ “

ﻓﻲ ﺣﺎﻟﺔ ﺗﺮآﻴﺐ ﺳﻄﺢ اﻟﻄﻬﻲ ﻓﻮق ﻓﺮن ﻳﺤﺸﺮ ﻓﻲ وﺣﺪة اﻟﻤﻄﺒﺦ وﻻ ﻳﺤﺘﻮي ﻋﻠﻰ

ﻣﺮوﺣﺔ ﺗﺒﺮﻳﺪ، ﻣﻦ أﺟﻞ اﻟﺴﻤﺎح ﺑﺎﻟﻘﻴﺎم ﺑﻌﻤﻠﻴﺔ ﺗﺒﺮﻳﺪ آﺎﻓﻴﺔ داﺧﻞ اﻷ ﺛﺎث ﻳﺠﺐ ﺗﺮك

ـﺘـﺤـ

ﺎت ﺗـﻬـﻮﻳـﺔ ﻟـﺴـﻤـﺎح دﺧـﻮل اﻟـﻬـﻮاء وﺧـﺮوﺟـﺔ، ﻓـﻲ اﻷ ﺷـﻜـﺎل اﻟـﻤـﻮﺿـﺤـﺔ أدﻧـﺎه ﻧـﻘـﺪم

ﻓ أﻣﺜﻠﺔ ﻋﻠﻰ ﻃﺮق ﺗﺮآﻴﺐ اﻟﺠﻬﺎز.

اﻟﻮﺻﻞ ﺑﺎﻧﺒﻮب ﻣﻌﺪﻧﻲ ﺻﻠﺐ )ﻧﺤﺎس أو ﻓﻮﻻ ذ(

!ﻋ

ـﻤـﻠـﻴـ

ﺔ وﺻـﻞ اﻟـﺠـﻬـﺎز ﺑـﺸـﺒـﻜـﺔ اﻟـﻐـﺎز ﺑـﻮاﺳـﻄـﺔ هـﺬا اﻟـﺨـﺮﻃـﻮم اﻟـﻤـﻌـﺪﻧـﻲ اﻟـﺼـﻠـﺐ ﻳـﺠـﺐ أن

ﺗـﺘـﻢ ﺑـﺪون أن ﺗـﺆﺛـﺮ ﺑـﺄي ﺷـﻜـﻞ ﻣـﻦ اﻷ ﺷـﻜـﺎل ﻋـﻠـﻰ اﻟـﺠـﻬـﺎز ﺑـﻘـﻮى ﺷـﺪ أو دﻓـﻊ. ﻋـﻠـﻰ ﻣـﻜـﺎن وﺻـﻞ اﻟـﺠـﻬـﺎز ﺑـﺸـﺒـﻜـﺔ اﻟـﻐـﺎز ﻣـﻮﺟـﻮد وﺻـﻠـﺔ ﻋـﻠـﻰ ﺷـﻜـﻞ ﺣـﺮف "L" ﻳـﻤـﻜـﻦ ﺗـﻐـﻴـﻴـﺮ اﺗـﺠـﺎه وﺗـﻮﺟـﻴـﻬـﻪ ﺑـﺎﻻ ﺗـﺠـﺎه اﻟـﺬي ﺗـﻮدوﻧـﻪ، ﻓـﻲ ﺣـﺎﻟـﺔ ﺗـﻐـﻴـﻴـﺮ اﺗـﺠـﺎه ﻳـﺠـﺐ ﺗـﻐـﻴـﻴـﺮ اﻟـﺤـﺸـﻴـﺔ اﻟـﺘـﻲ ﺗـﺆﻣـﻦ ﻋـﺪم ﺗـﺴـﺮب اﻟـﻐـﺎز هـﺬه اﻟـﻌـﻤـﻠـﻴـﺔ اﺟـﺒـﺎرﻳـﺔ )هـﺬه اﻟـﺤـﺸـﻴـﺔ أو ﻃـﻮق ﻋـﺪم ﺗـﺴـﺮب اﻟـﻐـﺎز ﻳـﻜـﻮن

ﻣـﺰود ﻣـﻊ اﻟـﺠـﻬـﺎز(، اﻟـﻮﺻـﻠـﺔ اﻟـﺘـﻲ ﻣـﻦ ﺧـﻼ ﻟـﻬـﺎ ﻳـﺪﺧـﻞ اﻟـﻐـﺎز إﻟـﻰ اﻟـﺠـﻬـﺎز ﻣـﺴـﻨـﺔ ﺑـﺴـﻦ ذآـﺮ

أﺳﻄﻮاﻧﻲ اﻟﺸﻜﻞ ﺑﻤﻘﻴﺎس 1/2 ﻏﺎز

ﻟﺘﻮﺻﻴﻞ اﻟﻜﻬﺮﺑﺎﺋﻲ

اﻷ ﻓﺮان ﻣﺰودة ﺑﺴﻠﻚ اﻟﺘﻐﺬﻳﺔ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ اﻟﺬي ﻳﺤﺘﻮي ﻋﻠﻰ ﺛﻼ ث أﻗﻄﺎب، وهﻢ ﻣﻬﻴﺌﻴﻦ ﻟﻠﻌﻤﻞ ﺑﻮاﺳﻄﺔ ااﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ اﻟﻤﺘﺮدد وﺑﻔﺮق اﻟﺠﻬﺪ وذﺑﺬﺑﺔ اﻟﺘﻴﺎر اﻟﻤﺸﺎر ﻟﻬﻢ ﻋﻠﻰ ﻟﻮﺣﺔ اﻟﺨﺼﺎﺋﺺ اﻟﻔﻨﻴﺔ )اﻟﻤﻮﺟﻮدة ﻋﻠﻰ اﻟﺠﻬﺎز(. ﺳﻠﻚ ﺧﻂ اﻷ رض واﺿﺢ وﻣﻤﻴﺰ

ﻣﻦ ﺧﻼ ل اﻷ ﻟﻮان اﻷ ﺻﻔﺮ - واﻷ ﺧﻀﺮ. ﻓﻲ ﺣﺎﻟﺔ ﺗﺮآﻴﺐ ﺳﻄﺢ اﻟﻄﻬﻲ ﻓﻮق ﻓﺮن ﻳﺠﺐ

ﺐﻴآﺮﺘﻟا

ﻓـﻲ ﺣـﺎﻟـﺔ وﺿـﻊ اﻟـﻄـﺒـﺎخ ﺗـﺤـﺖ رف أو ﺧـﺰاﻧـﺔ ﻣـﻌـﻠـﻘـﺔ

ﻓﻮق اﻟﻄﺒﺎخ ﻳﺠﺐ أن ﺗﻜﻮن ﻣﻮﺿﻮﻋﺔ ﻋﻠﻰ ﻣﺴﺎﻓﺔ

ﻻ ﺗـﻘـﻞ ﻋـﻦ 007 ﻣـﻠـﻴـﻤـﺘـﺮ ﻋـﻦ اﻟـﺴـﻄـﺢ اﻟـﻌـﻠـﻮي ﻣـﻦ

اﻟﻄﺒﺎخ. آﻤﺎ هﻮ ﻣﺸﺎر ﻟﻪ ﻓﻲ اﻟﺸﻜﻞ

555 mm

700mm min.

600mm min.

ﺐ ﻋـﺪم ﺗـﺮآـﻴـﺐ ﺟـﺮة ﻏـﺎز ﺳـﺎﺋـﻞ LPG ﻓـﺎرﻏـﺔ أو ﻣـﻌـﺒـﺄة ﺟـﺰﺋـﻴـﺎ، وﻳـﺠـﺐ ﻋـﺪم

ﺎث اﻟـﻤـﻮﺟـﻮد ﺑـﺠـﺎﻧـﺐ اﻟـﺠـﻬـﺎز واﻟـﺬي ارﺗـﻔـﺎﻋـﻪ ﻳـﺰﻳـﺪ ﻋـﻦ ﺳـﻄـﺢ اﻟـﻌـﻤـﻞ اﻟـﻌـﻠـﻮي

ﺐ اﻟـﻘـﻴـﺎم ﺑـﻌـﻤـﻠـﻴـﺔ ﺗـﺮآـﻴـﺐ ﺷـﻔـﺎﻃـﺔ اﻟـﺒـﺨـﺎر ﺣـﺴـﺐ اﻟـﺘـﻌـﻠـﻴـﻤـﺎت اﻟـﻤـﻮﺟـﻮدة ﻓـﻲ اﻟـﻜـﺘـﻴـﺐ

ﺐ ﺗـﺮآـﻴـﺐ اﻟـﺨـﺰاﻧـﺎت اﻟـﻤـﻌـﻠـﻘـﺔ واﻟـﻤـﺤـﺎذﻳـﺔ ﻟـﻠـﺸـﻔـﺎط ﻋـﻠـﻰ ارﺗـﻔـﺎع ﻻ ﻳـﻘـﻞ ﻋـﻦ 024

ﺮة اﻷ ﺛـﺎث ﻳـﺠـﺐ أن أن ﺗـﻜـﻮن ﺑـﺎﻟـﻤـﻘـﺎﺳـﺎت اﻟـﻤـﺸـﺎر ﻟـﻬـﺎ ﺑـﺎﻟـﺸـﻜـﻞ ، ﺗـﺨـﺘـﻠـﻒ اﻟـﻤـﺮاﺑـﻂ

ﺬه اﻟـﻤـﺨـﺎرج ﺗـﺴـﻤـﺢ ﺧـﺮوج اﻟـﻐـﺎز إﻟـﻰ اﻟـﺨـﺎرج ﻓـﻲ ﺣـﺎﻟـﺔ ﺗـﺴـﺮﺑـﻪ .وﻋـﻠـﻰ آـﻞ ﺣـﺎل

ﻳ

ـﺠـ

ﺧـﺰﻧـﻬـﺎ ﻓـﻲ أﻣـﺎآـﻦ أو ﻣـﺨـﺎزن ﻣـﻮﺟـﻮدة ﺗـﺤـﺖ ﻣـﺴـﺘـﻮى اﻷ رض )ﻣـﺜـﻞ اﻟـﺘـﺴـﻮﻳـﺔ، آـﺮج

ﺗﺤﺖ اﻷ رض، إﻟﻰ آﺧﺮه(، وﻳﻨﺼﺢ ﻋﺪم اﻗﺘﻨﺎء ﺑﺮﻣﻴﻞ ﻏﺎز ﻏﻴﺮ ﺗﻠﻚ اﻟﻤﺴﺘﻌﻤﻠﺔ ﻣﻦ ﻗـﺒـﻞ اﻟـﺠـﻬـﺎز ﻓـﻲ داﺧـﻞ اﻟـﺒـﻴـﺖ وﻳـﺠـﺐ وﺿـﻌـﻬـﺎ ﻓـﻲ أﻣـﺎآـﻦ ﺑـﻌـﻴـﺪة ﻋـﻦ ﻣـﺼـﺎدر اﻟـﺤـﺮارة اﻟـﻤـﺒـﺎﺷـﺮة )ﻣـﺜـﻞ اﻷ ﻓـﺮان، اﻟـﺪﻓـﺎﻳـﺎت، اﻟـﻤـﻮاﻗـﺪ، إﻟـﻰ آﺧـﺮه ( اﻟـﺘـﻲ ﺑـﺈﻣـﻜـﺎﻧـﻬـﺎ رﻓـﻊ درﺟـﺔ

ﺣﺮارة ﺟﺮة اﻟﻐﺎز إﻟﻰ درﺟﺔ ﺣﺮارة أﻋﻠﻰ ﻣﻦ 05 درﺟﺔ ﻣﺌﻮﻳﺔ .

ﺳـﻄـﺢ اﻟـﻄـﻬـﻲ ﻣـﺠـﻬـﺰ ﺑـﻘـﺪرة ﻋـﺎﻟـﻴـﺔ ﻣـﻦ اﻟـﺤـﻤـﺎﻳـﺔ ﺿـﺪ ﻋـﻤـﻠـﻴـﺔ اﻟـﺘـﺴـﺨـﻴـﻦ اﻟـﻔـﺎﺋـﻀـﺔ ﻋـﻦ ﺣـﺪهـﺎ

. اﻷ ﺛ

ﻟـﻠـﻄـﺒـﺎخ ﻳـﺠـﺐ أن ﻳـﻮﺿـﻊ ﻋـﻠـﻰ ﻣـﺴـﺎﻓـﺔ ﻻ ﺗـﻘـﻞ ﻋـﻦ 006 ﻣـﻠـﻴـﻤـﺘـﺮ ﻋـﻦ اﻟـﻄـﺮف اﻟـﺠـﺎﻧـﺒـﻲ

ﻣﻦ اﻟﻄﺒﺎخ

. .ﻳ

ـﺠـ

اﻟـﻤـﺰود ﻣـﻊ اﻟـﺸـﻔـﺎط ﻧـﻔـﺴـﻪ وﻋـﻠـﻰ آـﻞ ﺣـﺎل ﻳـﺠـﺐ ﺗـﺮآـﻴـﺒـﻬـﺎ ﻋـﻠـﻰ ﻣـﺴـﺎﻓـﺔ ﻻ ﺗـﻘـﻞ ﻋـﻦ 056

ﻣﻠﻴﻤﺘﺮ.

. ﻳ

ـﺠـ

ﻣﻠﻴﻤﺘﺮ ﻋﻦ ﺳﻄﺢ اﻟﻄﻬﻲ )اﻧﻈﺮ اﻟﻰ اﻟﺸﻜﻞ(

540mm min.

. ﺣ

ـﺠـ

اﻟﺘﻲ ﺗﺮﺑﻂ ﺳﻄﺢ اﻟﻄﻬﻲ ﺑﺴﻄﺢ ﻋﻤﻞ اﻟﻤﻄﺒﺦ ﺣﺴﺐ ﺳﻤﺎآﺔ ﺳﻄﺢ اﻟﻌﻤﻞ اذا آﺎن 02 أو 04 ﻣﻠﻴﻤﺘﺮ، ﻟﺘﺜﺒﻴﺖ ﺳﻄﺢ اﻟﻄﻬﻲ ﺑﺴﻄﺢ ﻋﻤﻞ اﻟﻤﻄﺒﺦ ﺑﺸﻜﻞ ﺟﻴﺪ ﻳﻨﺼﺢ اﺳﺘﺨﺪام

ﺟﻤﻴﻊ ﻣﺮاﺑﻂ اﻟﺘﺜﺒﻴﺖ اﻟﺘﻲ ﺗﻜﻮن ﻣﺰودة ﻣﻊ اﻟﺠﻬﺎز.

! ﻣﻦ اﻟﻤﻬﻢ ﺣﻔﻆ هﺬا اﻟﻜﺘﻴﺐ ﺣﺘﻰ ﻳﻜﻮن ﺑﺎﻣﻜﺎﻧﻜﻢ اﻟﻌﻮدة اﻟﻴﺔ وﻣﺮاﺟﻌﺘﻪ ﻓﻲ اي ﻟﺤﻈﺔ.

ﻓ

ﻲ ﺣـﺎﻟـﺔ ﺑـﻴـﻊ اﻟـﺠـﻬـﺎز او اهـﺪاﺋـﻪ او ﻧـﻘـﻠـﻪ اﻟـﻰ ﻣـﻜـﺎن آﺧـﺮ ﺗـﺄآـﺪوا ﻣـﻦ ان ﻳـﺒـﻘـﻰ هـﺬا اﻟـﻜـﺘـﻴـﺐ

ﻣـﻊ اﻟـﺠـﻬـﺎز وذﻟـﻚ ﻻ ﻋـﻄـﺎء اﻟـﻤـﻌـﻠـﻮﻣـﺎت اﻟـﺨـﺎﺻـﺔ ﺑـﺘـﺸـﻐـﻴـﻞ اﻟـﺠـﻬـﺎز واﻟـﺘـﺤـﺬﻳـﺮات ﻟـﻠـﻤـﺴـﺘـﺨـﺪم

اﻟﺠﺪﻳﺪ ﻟﻠﺠﻬﺎز.

! اﻗ

ﺮأ ﺑـﺘـﻤـﻌـﻦ اﻟـﺘـﻌـﻠـﻴـﻤـﺎت: ﻣـﻮﺟـﻮد ﻣـﻌـﻠـﻮﻣـﺎت ﻗـﻴـﻤـﺔ ﺗـﺘـﻌـﻠـﻖ ﺑـﺘـﺮآـﻴـﺐ اﻟـﺠـﻬـﺎز واﺳـﺘـﺨـﺪاﻣـﻪ

وﻋﻦ ﻗﻮاﻋﺪ اﻷ ﻣﻦ.

وﺿﻊ اﻟﺠﻬﺎز

ﺗﺮآﻴﺐ ﺳﻄﺢ اﻟﻄﻬﻲ

ﻣـﻦ اﻟـﻨـﻮع X ، وﻟـﻬـﺬا ﻣـﻦ اﻟـﻤـﻤـﻜـﻦ ﺗـﺮآـﻴـﺒـﻬـﺎ ﺑـﺠـﺎﻧـﺐ أﺛـﺎث ﻻ ﻳـﺮﺗـﻔـﻊ ﻃـﻮﻟـﻪ ﻋـﻦ ﺳـﻄـﺢ ﻋـﻤـﻞ

اﻟـﻄـﺒـﺎخ اﻟـﻌـﻠـﻮي. ﻟـﻠـﻘـﻴـﺎم ﺑـﻌـﻤـﻠـﻴـﺔ ﺗـﺮآـﻴـﺐ ﺻـﺤـﻴـﺤـﺔ ﻟـﻠـﺠـﻬـﺎز ﻳـﺠـﺐ اﻻ ﻧـﺘـﺒـﺎه إﻟـﻰ اﻟـﻤـﻼ ﺣـﻈـﺎت اﻟﺘﺎﻟﻴﺔ:

In camino o in canna fumaria ramificata (riservata agli apparecchi di cottura)

Direttamente all’esterno

! ﻣ

ﻮاد ﺗـﻐـﻠـﻴـﻒ اﻟـﺠـﻬـﺎز ﻟـﻴـﺴـﺖ أﻟـﻌـﺎب ﻟـﻸ ﻃـﻔـﺎل وﻳـﺠـﺐ اﻟـﺘـﺨـﻠـﺺ ﻣـﻨـﻬـﺎ ﺣـﺴـﺐ ﻗـﻮاﻧـﻴـﻦ

اﻟﺘﺨﻠﺺ ﻣﻦ اﻟﻨﻔﺎﻳﺎت، وﻓﺮزهﺎ ﺣﺴﺐ ﻧﻮﻋﻬﺎ )اﻧﻈﺮ اﻟﻰ ﺣﺬر وﻧﺼﺎﺋﺢ(.

! ﻋﻤﻠﻴﺔ ﺗﺮآﻴﺐ اﻟﺠﻬﺎز ﻳﺠﺐ ان ﺗﻜﻮن ﺣﺴﺐ اﻟﺘﻌﻠﻴﻤﺎت اﻟﻤﻮﺟﻮدة ﻓﻲ هﺬا اﻟﻜﺘﻴﺐ وﻣﻦ

ﻗـﺒـﻞ ﻓـﻨـﻲ ﻣـﺨـﺘـﺺ، اي ﺧـﻄـﺄ ﻓـﻲ اﻟـﺘـﺮآـﻴـﺐ ﻗـﺪ ﻳـﺆدي اﻟـﻰ اﺿـﺮار ﻻ ﺷـﺨـﺎص او ﺣـﻴـﻮاﻧـﺎت او اﺷﻴﺎء.

! ﻳ

ـﻤـﻜـ

ﻦ ﺗـﺮآـﻴـﺐ هـﺬا اﻟـﺠـﻬـﺎز ﻓـﻘـﻂ ﻓـﻲ اﻷ ﻣـﺎآـﻦ داﺋـﻤـﺔ اﻟـﺘـﻬـﻮﻳـﺔ وﺣـﺴـﺐ اﻟـﻤـﻄـﻠـﻮب ﻣـﻦ ﻗـﺒـﻞ

اﻟﺪوﻟﺔ ﺳﺎرﻳﺔ اﻟﻤﻔﻌﻮل ﺣﺎﻟﻴﺎ. ﻳﺠﺐ اﻟﺘﻘﻴﺪ واﻻ ﻟﺘﺰام ﺑﺎﻟﺸﺮوط اﻟﺘﺎﻟﻴﺔ:

.اﻟ

ـﻐـﺮﻓـ

ﺔ اﻟـﺘـﻲ ﺳـﻮف ﻳـﻮﺿـﻊ ﺑـﻬـﺎ اﻟـﺠـﻬـﺎز ﻳـﺠـﺐ أن ﺗـﺤـﺘـﻮي ﻋـﻠـﻰ ﻧـﻈـﺎم ﻃـﺮد اﻟـﺪﺧـﺎن

واﻟـﻐـﺎزات اﻟـﻨـﺎﺗـﺠـﺔ ﻋـﻦ ﻋـﻤـﻠـﻴـﺔ اﻹ ﺣـﺮاق إﻟـﻰ اﻟـﺨـﺎرج وذﻟـﻚ ﺑـﺎﺳـﺘـﻌـﻤـﺎل إﻣـﺎ ﻗـﺒـﺔ إﺧـﺮاج

اﻟـﺒـﺨـﺎر واﻟـﻐـﺎزات اﻟـﻨـﺎﺗـﺠـﺔ ﻋـﻦ ﻋـﻤـﻠـﻴـﺔ اﻻ ﺣـﺘـﺮاق أو ﺑـﺎﺳـﺘـﻌـﻤـﺎل ﻣـﺮوﺣـﺔ آـﻬـﺮﺑـﺎﺋـﻴـﺔ ﺗـﺒـﺪأ

ﺑﺎﻟﻌﻤﻞ ﺑﺸﻜﻞ أوﺗﻮﻣﺎﺗﻴﻜﻲ آﻠﻤﺎ ﺗﻢ ﺗﺸﻐﻴﻞ اﻟﺠﻬﺎز.

ﻣﺒﺎﺷﺮة إﻟﻰ اﻟﺨﺎرج ﻓﻲ اﻟﻤﺪﺧﻨﺔ اﻟﻤﺘﺸﻌﺒﺔ )اﻟﺨﺎﺻﺔ ﻷ ﺟﻬﺰة اﻟﻄﺒﺦ(

.اﻟﻐﺮﻓﺔ اﻟﺘﻲ ﺳﻮف ﻳﻮﺿﻊ ﺑﻬﺎ اﻟﺠﻬﺎز ﻳﺠﺐ أن ﺗﺤﺘﻮي ﻋﻠﻰ ﻧﻈﺎم ﻳﺴﻤﺢ دﺧﻮل آﻤﻴﺔ

اﻟـﻬـﻮاء اﻟـﻀـﺮورﻳـﺔ ﻟـﻌـﻤـﻠـﻴـﺔ ﺗـﻌـﻴـﻴـﺮ ﻋـﻤـﻠـﻴـﺔ اﻻ ﺣـﺘـﺮاق، آـﻤـﻴـﺔ اﻟـﻬـﻮاء اﻟـﻀـﺮورﻳـﺔ ﻟـﻌـﻤـﻠـﻴـﺔ اﻻ ﺣـﺘـﺮاق ﻳـﺠـﺐ أن ﻻ ﺗـﻜـﻮن اﻗـﻞ ﻣـﻦ 2 ﻣـﺘـﺮ ﻣـﻜـﻌـﺐ ﻓـﻲ اﻟـﺴـﺎﻋـﺔ. ﻟـﻜـﻞ آـﻴـﻠـﻮ وات ﻣـﻦ اﻟﻘﺪرة اﻟﻤﺴﺘﻐﻠﺔ .

55 mm

ﻳـﻤـﻜـﻦ ﻋـﻤـﻞ هـﺬا اﻟـﻨـﻈـﺎم وذﻟـﻚ ﺑـﺄﺧـﺬ آـﻤـﻴـﺔ

اﻟـﻬـﻮاء اﻟـﻀـﺮورﻳـﺔ ﻣـﻦ ﺧـﺎرج اﻟـﻤـﺒـﻨـﻰ ﺑـﺸـﻜـﻞ

475 m

ﻟﻮﺣﺔ ﺗﺜﺒﻴﺖ اﻟﻤﺮاﺑﻂ

وﺿﻊ اﻟﻤﺮﺑﻂ ﻟﺴﻄﺢ ﻋﻤﻞ اﻟﻤﻄﺒﺦ وﺿﻊ اﻟﻤﺮﺑﻂ ﻟﺴﻄﺢ ﻋﻤﻞ اﻟﻤﻄﺒﺦ ﺳﻤﺎآﺔ=02 ﻣﻠﻴﻤﺘﺮ ﺳﻤﺎآﺔ=03 ﻣﻠﻴﻤﺘﺮ

ﻣـﺒـﺎﺷـﺮ ﻋـﻦ ﻃـﺮﻳـﻖ ﻣـﺠـﺮى ﺑـﻤـﻘـﻄـﻊ داﺧـﻠـﻲ ﻻ

ﻳـﻘـﻞ ﻋـﻦ 001 ﺳـﻨـﺘـﻤـﺘـﺮ ﻣـﺮﺑـﻊ وﻳـﺠـﺐ اﻟـﺘـﺄآـﺪ

ﻣـﻦ ﻋـﺪم إﻣـﻜـﺎﻧـﻴـﺔ اﻧـﺴـﺪاد هـﺬا اﻟـﻤـﺠـﺮى ﺑـﺄي

ﺷﻜﻞ ﻣﻦ اﻷ ﺷﻜﺎل.

ﻳﻤﻜﻦ ﻋﻤﻞ اﻟﻨﻈﺎم ﺳﺎﺑﻖ اﻟﺬآﺮ ﺑﻄﺮﻳﻘﺔ ﻏﻴﺮ ﻣﺒﺎﺷﺮة وذﻟﻚ ﺑﺄﺧﺬ آﻤﻴﺔ اﻟﻬﻮاء اﻟﻀﺮورﻳﺔ ﻣـﻦ أﻣـﺎآـﻦ ﻣـﺤـﺎذﻳـﺔ ﺗـﺤـﺘـﻮي ﻋـﻠـﻰ ﻣـﺠـﺮى

ﺗـﻬـﻮﻳـﺔ ﻣـﻮﺻـﻮل ﻣـﻊ ﺧـﺎرج اﻟـﻤـﺒـﻨـﻰ آـﻤـﺎ

وﺻـﻒ أﻋـﻼ ه، وﻳـﺠـﺐ أن ﻻ ﺗـﻜـﻮن هـﺬه

اﻷ ﻣﺎآﻦ ﺟﺰء ﻣﻦ اﻟﺒﻴﺖ أو أﻣﺎآﻦ ﻓﻴﻬﺎ ﺧﻄﺮ اﻹ ﺷﻌﺎل أو ﻏﺮف ﻧﻮم.

Esempi di aperture di ventilazione per l’aria comburente

Locale adiacente

Maggiorazione della fessura fra porta e pavimento

Locale da ventilare

ﻣﺜﺎل ﻟﻔﺘﺤﺎت ﺗﻬﻮﻳﺔ ﻟﻬﻮاء اﻻ ﺣﺘﺮاق

ﺗﻮﺳﻴﻊ اﻟﻔﺘﺤﺔ اﻟﻤﻮﺟﻮدة ﺑﻴﻦ اﻟﺒﺎب واﻟﺒﻼ ط

.اﻟ

ـﻐـ

ﺎز اﻟـﺴـﺎﺋـﻞ LPG واﻟـﺬي هـﻮ ﻣـﻦ إﺣـﺪى ﻣـﺸـﺘـﻘـﺎت اﻟـﺒـﺘـﺮول، هـﻮ ﻏـﺎز أﺛـﻘـﻞ ﻣـﻦ

اﻟﻬﻮاء، وﻟﻬﺬا ﻋﻨﺪ ﺗﺴﺮﺑﻪ ﻳﺘﺠﻤﻊ ﻓﻲ اﻷ ﺳﻔﻞ، اﻟﻐﺮف اﻟﺘﻲ ﻳﺘﻮاﺟﺪ ﻓﻴﻬﺎ ﺟﺮة ﺗﺤﺘﻮي

ﻋﻠﻰ ﻏﺎز ﺳﺎﺋﻞ LPG ﻳﺠﺐ أن ﺗﻜﻮن ﻣﻌﺪة ﺑﻔﺘﺤﺎت ﻣﺘﺼﻠﺔ ﻣﻊ اﻟﺨﺎرج ﺑﻬﺬا اﻟﺸﻜﻞ

لﺎﻤﻌﺘﺳ ﻻا ﻞﺟا ﻦﻣ تﺎﻤﻴﻠﻌﺗ

12/2006 - 195051939.01

XEROX BUSINESS SERVICES

اﻟﻔﻬﺮس

اﻟﺘﺮآﻴﺐ

اﻟﺘﻮﺻﻴﻞ اﻟﻜﻬﺮﺑﺎﺋﻲ ﺗﻮﺻﻴﻞ اﻟﻐﺎز ﻟﻮﺣﺔ اﻟﺨﺼﺎﺋﺺ اﻟﻔﻨﻴﺔ

ﺧﺼﺎﺋﺺ اﻟﻤﻮاﻗﺪ واﻟﺼﻨﺎﺑﻴﺮ

وﺻﻒ اﻟﺠﻬﺎز

ﻧﻈﺮة ﻋﻠﻰ اﻟﻤﺠﻤﻮﻋﺔ

ﺗﺸﻐﻴﻞ واﺳﺘﺨﺪام

ﻧﺼﺎﺋﺢ ﻋﻤﻠﻴﺔ ﻻ ﺳﺘﺨﺪام اﻟﻤﻮاﻗﺪ ﻧﺼﺎﺋﺢ ﻋﻤﻠﻴﺔ ﻻ ﺳﺘﺨﺪام أﻟﻮاح اﻟﺘﺴﺨﻴﻦ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ

ﺗﺤﺬﻳﺮات وﻧﺼﺎﺋﺢ

اﻣﻦ ﻋﺎم اﻟﺘﺨﺎص ﻣﻦ اﻟﻨﻔﺎﻳﺎت

PH 640 M

PH 640 M GH

PH 640 M R

ﺻﻴﺎﻧﺔ و ﺣﻤﺎﻳﺔ اﻟﺠﻬﺎز

ﻓﺼﻞ اﻟﺠﻬﺎز ﻣﻦ ﻣﻨﺒﻊ اﻟﺘﻴﺎر اﻟﻜﻬﺮﺑﺎﺋﻲ ﺗﻨﻈﻴﻒ اﻟﺠﻬﺎز

ﺻﻴﺎﻧﺔ ﻣﻔﺎﺗﻴﺢ اﻟﻐﺎز

PH 640 MS

PH 640 MST

PH 640 MST R

PH 640 MST GH

PH 640 MS R

PH 640 M IB

ﻣﺸﺎآﻞ وﺣﻠﻮﻟﻬﺎ

PH 640 MS IB

PH 631 M

PH 631 MS

PH 631 MS R

Hotpoint Ariston PH 640 MST, PH 640 M GH, PH 640 MST GH, PH 631M User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
