HOTPOINT/ARISTON PC 604 (WH)/HA User Manual

PC 604 /HA PC 604 X/HA

Français

Mode d’emploi

TABLE DE CUISSON

Sommaire

Mode d’emploi,1 Avertissements,4 Assistance,8 Description de l’appareil,10 Installation,20 Mise en marche et utilisation,21 Précautions et conseils,22 Nettoyage et entretien,22

Italiano

Istruzioni per l’uso

PIANO

Sommario

Istruzioni per l’uso,1 Avvertenze,3 Assistenza,8 Descrizione dell’apparecchio,10 Installazione,13 Avvio e utilizzo,15 Precauzioni e consigli,15 Manutenzione e cura,16

English

Operating Instructions

HOB

Contents

Español

Manual de instrucciones

ENCIMERA

Sumario

Manual de instrucciones,1 Advertencias,4 Asistencia,8 Descripción del aparato,10 Instalación,23 Puesta en funcionamiento y uso,24 Precauciones y consejos,25 Mantenimiento y cuidados,25

Portuges

Instruções para a utilização

PLANO

Índice

Operating Instructions,1 Warnings,3 Assistance,8 Description of the appliance,10 Installation,17 Start-up and use,18 Precautions and tips,19 Maintenance and care,19

Instruções para a utilização,1 Advertências,5 Assistência,9 Descrição do aparelho,11 Instalação,26 Início e utilização,27 Precauções e conselhos,28 Manutenção e cuidados,28

Deutsch

Қазақша

Bedienungsanleitung

KOCHMULDE

Inhaltsverzeichnis

Bedienungsanleitung,2 Hinweise,5 Kundendienst,9 Beschreibung Ihres Gerätes,11 Installation,29 Inbetriebsetzung und Gebrauch,30 Vorsichtsmaßregeln und Hinweise,31

Reinigung und Pege,32

Nederlands

Gebruiksaanwijzing

KOOKPLAAT

Inhoud

Gebruiksaanwijzing,2 Belangrijk,6 Service,9 Beschrijving van het apparaat,11 Het installeren,33 Starten en gebruik,35 Voorzorgsmaatregelen en advies,35 Onderhoud en verzorging,36

Пайдалану нұсқаулығы

ПЛИТА

Мазмұны

Пайдалану нұсқаулығы,2 Ескертулер,7 Көмек,9 Құрылғы сипаттамасы,12 Орнату,41 Қосу және пайдалану,43 Сақтандырулар мен кеңестер,43 Жөндеу және күтім,44

Русскии

Руководство по эксплуатации

ВАРОЧНАЯ ПАНЕЛЬ

Содержание

Руководство по эксплуатации,2 Предупреждения,6 Сервисное обслуживание,9 Описание изделия,11 Установка,37 Включение и эксплуатация,39 Предосторожности и рекомендации,39 Техническое обслуживание и уход,40

Avvertenze

ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

temporizzatore esterno oppure di un sistema di comando a distanza separato.

Warnings

WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements. Children less than 8 years of age shall be kept away unless continuously supervised. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olii può essere pericoloso e può provocare un incendio. Non bisogna MAI tentare di spegnere una

amma/incendio con acqua, bensì bisogna spegnere l’apparecchio e coprire la amma

per esempio con un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non

lasciare oggetti sulle superci di cottura.

Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

L’apparecchio non è destinato a essere messo in funzione per mezzo di un

WARNING: Unattended cooking on a hob with fat or oil can be dangerous

and may result in re. NEVER try to extinguish a re with water, but switch off the appliance and then cover ame e.g. with a lid or a re blanket.

WARNING: Danger of re: do not store

items on the cooking surfaces.

Never use steam cleaners or pressure cleaners on the appliance.

The appliance is not intended to be operated by means of an external timer or separate remote control system.

Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression.

Avertissements

ATTENTION : Cet appareil ainsi que

ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les enfants de moins de 8 ans

à moins qu’ils ne soient sous surveillance

constante. Le présent appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes présentant

des capacités physiques, sensorielles

ou mentales réduites ou n’ayant pas l’expérience ou les connaissances

indispensables, à condition qu’ils soient sous bonne surveillance ou qu’ils aient

reçu les instructions nécessaires pour une utilisation de l’appareil en toute sécurité

et à condition qu’ils se rendent compte

des dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être effectuées par des enfants non surveillés.

ATTENTION : Laisser un récipient de cuisson avec de l’huile ou de la graisse

sur un foyer est dangereux et risque

d’entraîner un incendie. Il ne faut

JAMAIS essayer d’éteindre une amme

ou un incendie avec de l’eau ! Il faut

éteindre l’appareil et couvrir la amme

avec un couvercle, par exemple, ou avec une couverture anti-feu.

ATTENTION : Risque d’incendie : ne

pas laisser d’objets sur les surfaces de cuisson.

Cet appareil ne peut pas être allumé au moyen d’un temporisateur extérieur ou d’un système de commande à distance séparé.

Advertencias

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

ATENCIÓN: Dejar un quemador con

grasas o aceites sin vigilancia puede ser peligroso y provocar un incendio.

NUNCA intente apagar una llama/

incendio con agua, se debe apagar el aparato y cubrir la llama, por ejemplo, con una tapa o con una manta ignífuga.

ATENCIÓN: Riesgo de incendio: no deje

objetos sobre las supercies de cocción.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

Advertências

ATENÇÃO: Este aparelho e as suas

partes acessíveis aquecem muito

durante a utilização. É preciso ter atenção e evitar tocar os elementos

que aquecem. Manter afastadas as

crianças com menos de 8 anos, caso não estejam a ser vigiadas. O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso

sejam adequadamente vigiadas ou caso

tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

ATENÇÃO: Deixar um fogão com gordura e óleo sem vigilância pode ser perigoso e provocar um incêndio. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇÃO: Risco de incêndio: não deixe objectos sobre as superfícies de cozedura.

Nunca utilize equipamento de limpeza

a vapor ou de alta pressão para limpar o aparelho.

O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

Hinweise

ZUR BEACHTUNG: Bei Gebrauch wird dieses Gerät und alle zugänglichen Teile sehr heiß. Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten. Das Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Reinigungsund Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführt werden.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Öle unbewacht auf dem Herd stehen. Das ist gefährlich und kann

einen Brand verursachen. NIEMALS

eine Flamme/Brandherd mit Wasser

löschen. Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.

ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen lassen.

Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

door kinderen worden uitgevoerd, tenzij onder toezicht.

PAS OP: Het kan gevaarlijk zijn een fornuis met vet of olie onbewaakt te laten. Er kan brand ontstaan. U moet

NOOIT proberen een vlam/brand te

blussen met water. U dient daarentegen het apparaat uit te schakelen en de vlam te bedekken met bijvoorbeeld een (blus) deken.

PAS OP: Brandgevaar: laat nooit voorwerpen op het kookoppervlak liggen.

Gebruik nooit huishoudapparaten met stoom of hoge druk voor het reinigen van de kookplaat.

Belangrijk

PAS OP: Dit apparaat en zijn bereikbare onderdelen worden tijdens gebruik zeer heet. Zorg ervoor de verwarmende elementen niet aan te raken. Zorg ervoor dat kinderen die kleiner dan 8 jaar oud zijn niet dichtbij het apparaat kunnen komen, tenzij onder constant toezicht. Het huidige apparaat mag alleen door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden

gebruikt, mits ze onder adequaat toezicht

zijn, of mits ze zijn onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zijn van de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen mogen niet

Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer of door een gescheiden afstandsbedieningssysteem.

Предупреждения

ВНИМАНИЕ: Данное изделие и его доступные комплектующие сильно нагреваются в процессе эксплуатации. Будьте осторожны и не касайтесь нагревательных элементов. Не разрешайте детям младше 8 лет приближаться к изделию без контроля. Данное изделие может быть использовано детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или без опыта и знания о правилах

использования изделия при условии надлежащего контроля или обучения безопасному использованию изделия с учетом соответствующих рисков. Не разрешайте детям играть с изделием. Не разрешайте детям осуществлять чистку и уход за изделием без контроля взрослых.

                                  

        

Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

            

бақылау болмаса, құрылғыдан аулақ ұстау керек. Бұл құрылғыны қауіпсіз түрде қолдану бойынша кеңес не нұсқау берілген және ықтимал қауіп-қатерлерді түсінетін жағдайда, оны 8-ге толған балалар мен дене, сезіну немесе ой қабілеті төмен немесе тәжірибесі мен білімі жеткіліксіз адамдар қолдана алады. Балаларға құрылғымен ойнауға болмайды. Балаларға бақылаусыз құрылғыны тазалауға және оған қызмет көрсетуге болмайды.

ЕСКЕРТУ: Плитада майға тамақ пісірген кезде бақылап тұрмау қауіпті болуы және өрт шығуға әкелуі мүмкін. Өртті ЕШҚАШАН сумен өшіруші болмаңыз, оның орнына құрылғыны өшіріп, жалынды жабыңыз, мысалы қақпақпен немесе өртенбейтін матамен.

ЕСКЕРТУ: Өрт қаупі бар: пісіру беттерінде заттарды сақтамаңыз.

Автоматты түрде тазарту кезінде құрылғының беті ыстық болатындықтан балаларды одан алыс жерде ұстаңыз.

Құрылғы сыртқы таймермен немесе бөлек қашықтан басқару жүйесімен басқарылуға арналмаған.

Ескертулер

ЕСКЕРТУ: Құрылғы мен оның қол жететін бөліктері жұмыс кезінде қызуы мүмкін. Қыздыру элементтеріне тимеуге назар аударыңыз. 8-ге толмаған балаларға үздіксіз

Assistenza

Comunicare:

• il tipo di anomalia

• il modello della macchina (Mod.)

• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio.

Non ricorrete mai a tecnici non autorizzati e riutate

sempre l’installazione di pezzi di ricambio non originali.

Assistance

Communicating:

• appliance model (Mod.)

• serial number (S/N)

This information is found on the data plate located on the

appliance and/or on the packaging.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di

acquisto il cliente che aderisce al programma Airbag avrà

diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• la manodopera;

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco.

Inoltre, qualora l’elettrodomestico non sia riparabile la

garanzia prevede la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00

alle 08:00 e i giorni festivi, per chi chiama dal telefono sso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione

da parte dell’operatore telefonico; per maggiori informazioni

consultare il sito www.indesit.com.

Assistance

Indiquez-lui :

• le modèle de votre appareil (Mod.)

• son numéro de série (S/N) Ces informations gurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

Asistencia

Comunique:

• el modelo de la máquina (Mod.)

• el número de serie (S/N)

Esta información se encuentra en la placa de características

ubicada en el aparato y/o en el embalaje.

La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con

rapidez y ecacia, devolviendo el electrodoméstico a sus

condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Assistência

Comunique:

• o modelo da máquina (Mod.)

• o número de série (S/N) Estas últimas informações encontram-se na placa de identicação situada no aparelho e/ou na embalagem.

Kundendienst

Geben Sie bitte Folgendes an:

• das Gerätemodell (Mod.)

• die Modellnummer (S/N). Letztere Informationen nden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung bendet.

Service

U moet doorgeven:

• het type storing

• het model apparaat (Mod.)

• het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

Сервисное обслуживание

Перед тем как обратиться в Центр Технического Обслуживания:

• Модель изделия (Мод.)

• Номер тех. паспорта (серииныи №) Эти данные вы наидете на паспортнои табличке, расположеннои на изделии.

Көмек

Байланыс ақпараты:

• құрылғының моделі (Мод.).

• сериялық нөмірі (С/н). Бұл ақпарат құрылғыда орнатылған деректеме кестесінде немесе орамадан табылуы мүмкін.

Descrizione dell’apparecchio

Description de l’appareil

Vista d’insieme

1 PIASTRA ELETTRICA 2 Spia FUNZIONAMENTO PIASTRA ELETTRICA 3 Manopole di comando delle PIASTRE ELETTRICHE

• PIASTRE ELETTRICHE possono essere di vari diametri

e potenze diverse: “normali” o “rapide”, quest’ ultime si

riconoscono dalle altre per la presenza di un bollo rosso al centro.

• Spia FUNZIONAMENTO PIASTRA ELETTRICA si

accende per qualsiasi posizione della manopola diversa da quella di spento

• Manopole di comando delle PIASTRA ELETTRICHE per

la regolazione della amma o della potenza.

Description of the appliance

Overall view

1 ELECTRIC HOTPLATE 2 Electric HOTPLATE INDICATOR LIGHT 3 Control Knobs for ELECTRIC HOTPLATES

Vue d’ensemble

1 PLAQUE ÉLECTRIQUE 2 Voyant FONCTIONNEMENT PLAQUE ÉLECTRIQUE 3 Manettes de commande de la PLAQUE ÉLECTRIQUE

• PLAQUES ÉLECTRIQUES disponibles dans plusieurs

diamètres et puissances: elles peuvent être “normales” ou “rapides”, ces dernières sont repérables à leur point rouge.

• Voyant de FONCTIONNEMENT PLAQUE ÉLECTRIQUE

il s’allume dès que la manette n’est plus sur la position

éteint.

• Manettes de commande de la PLAQUE ÉLECTRIQUE

pour le réglage de la amme ou de la puissance.

Descripción del aparato

Vista en conjunto

1 PLACA ELÉCTRICA* 2 Piloto de FUNCIONAMIENTO DE LAS PLACAS

ELÉCTRICAS

3 Mandos de la PLACA ELÉCTRICA

• ELECTRIC HOTPLATES may have different diameters

and operate at different power levels. These power levels may be “normal” or “rapid” (the latter may be distinguished from the others by a red spot in the middle of the hotplate).

• The ELECTRIC HOTPLATE INDICATOR LIGHT

switches on whenever the selector knob is moved from the ‘off’ position.

• Control Knobs for ELECTRIC PLATES

• PLACAS ELÉCTRICAS: pueden ser de distintos

diámetros y de distintas potencias como por ejemplo:

“normales” o “rápidas”, éstas últimas se distinguen de

las otras por la presencia de un sello rojo en el centro.

• Piloto de FUNCIONAMIENTO DE LA PLACA ELÉCTRICA: se enciende cuando el mando está en

cualquier otra posición que no sea la de apagado.

• Mandos PLACA ELÉCTRICA para la regulación de la

llama o de la potencia.

Descrição do aparelho

Beschrijving van het apparaat

Vista de conjunto

1 CHAPA ELÉCTRICA 2 Indicador luminoso DAS CHAPAS ELÉCTRICAS 3 Selectores de comando da CHAPA ELÉCTRICA

• As CHAPAS ELÉCTRICAS podem ser de vários

diâmetros e potências diferentes: “normais” ou “rápidas”,

estas últimas distinguem-se das demais pela marca

vermelha no centro.

• Indicador luminoso FUNCIONAMENTO CHAPA ELÉCTRICA acende-se se o selector estiver em

qualquer posição diferente daquela de desligado.

• Selectores de comando da CHAPA ELÉCTRICA para a

regulação da chama ou da potência.

Beschreibung Ihres Gerätes

Geräteansicht

1 ELEKTROPLATTE 2 Kontrollleuchte ELEKTROPLATTE 3 Reglerknöpfe für ELEKTROPLATTE

Algemeen aanzicht

1 ELEKTRISCHE KOOKPLAAT 2 Controlelampje WERKING ELEKTRISCHE KOOKPLAAT 3 Knoppen voor het regelen van de ELEKTRISCHE

KOOKPLAAT

• ELEKTRISCHE PLATEN kunnen verschillende

diameters en vermogen hebben: “normaal” of “snel”, dit laatste type platen herkent u door de aanwezigheid van een rode stip in het midden.

• Controlelampje WERKING ELEKTRISCHE PLAAT:

gaat aan als de knop niet op de stand ‘uit’ staat.

• Knoppen van de ELEKTRISCHE KOOKPLAAT voor het

regelen van de vlam of van het vermogen.

Описание изделия

Общии вид

1 ЭЛЕКТРИЧЕСКОЙ КОНФОРКИ 2 Лампочка функционирования ЭЛЕКТРИЧЕСКОЙ

КОНФОРКИ

3 Регуляторы ЭЛЕКТРИЧЕСКОЙ КОНФОРКИ

• ELEKTROPLATTEN: Diese können von unterschiedlichem

Durchmesser und verschiedener Leistungen sein: Normal- oder Schnellaufheiz-Elektroplatten. Die Schnellaufheizplatten sind durch einen roten Punkt in Plattenmitte gekennzeichnet.

• Kontrollleuchte ELEKTROPLATTE: Diese leuchtet, sobald der Reglerknopf in eine von der Position AUS abweichende Stellung gebracht wird.

• Reglerknöpfe für ELEKTROPLATTE: zur Regulierung der Flamme bzw. der Leistung.

• ЭЛЕКТРИЧЕСКИЕ КОНФОРКИ pмогут быть разного диаметра и мощности: “обычные” или “быстрые”, последние отличаются наличием красного кружка в центре.

• Индикатор работы ЭЛЕКТРИЧЕСКОЙ КОНФОРКИ загорается, когда регулятор повернут в любое положение, отличное от выключенного.

• Регуляторы ЭЛЕКТРИЧЕСКОЙ КОНФОРКИ служат для регуляции мощности.

Құрылғы сипаттамасы

Жалпы шолу

1 ЭЛЕКТР КОНФОРКА 2 Электр КОНФОРКАНЫҢ ИНДИКАТОР ШАМЫ 3 ЛЕКТР КОНФОРКАЛАРДЫҢ басқару тұтқалары

• ЭЛЕКТР КОНФОРКАЛАР әртүрлі диаметрге ие болуы және әртүрлі қуат деңгейлерінде жұмыс істеуі мүмкін. Осы қуат деңгейлері "қалыпты" немесе "жылдам" болуы мүмкін ("жылдам" деңгейді басқаларынан конфорканың ортасындағы қызыл дөңгелекпен айыруға болады).

• ЭЛЕКТР КОНФОРКАНЫҢ ИНДИКАТОР ШАМЫ таңдау тұтқасы "өшірулі" позициядан бұрылған кезде жанады.

• ЭЛЕКТР КОНФОРКАЛАРЫН басқару тұтқалары қуатты реттейді.

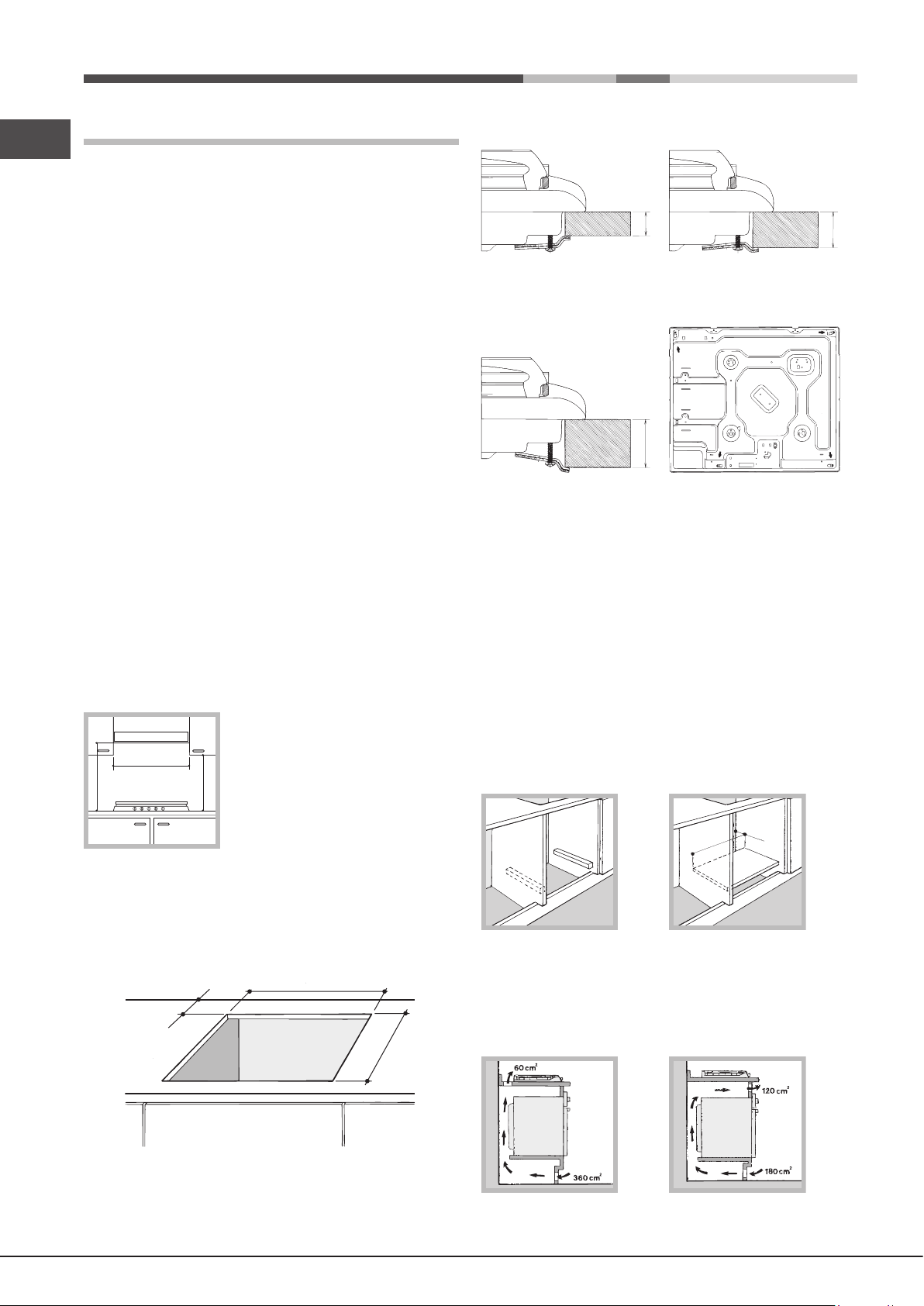

Installazione

555 mm

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualicato. Una errata

installazione può causare danni a persone, animali o cose.

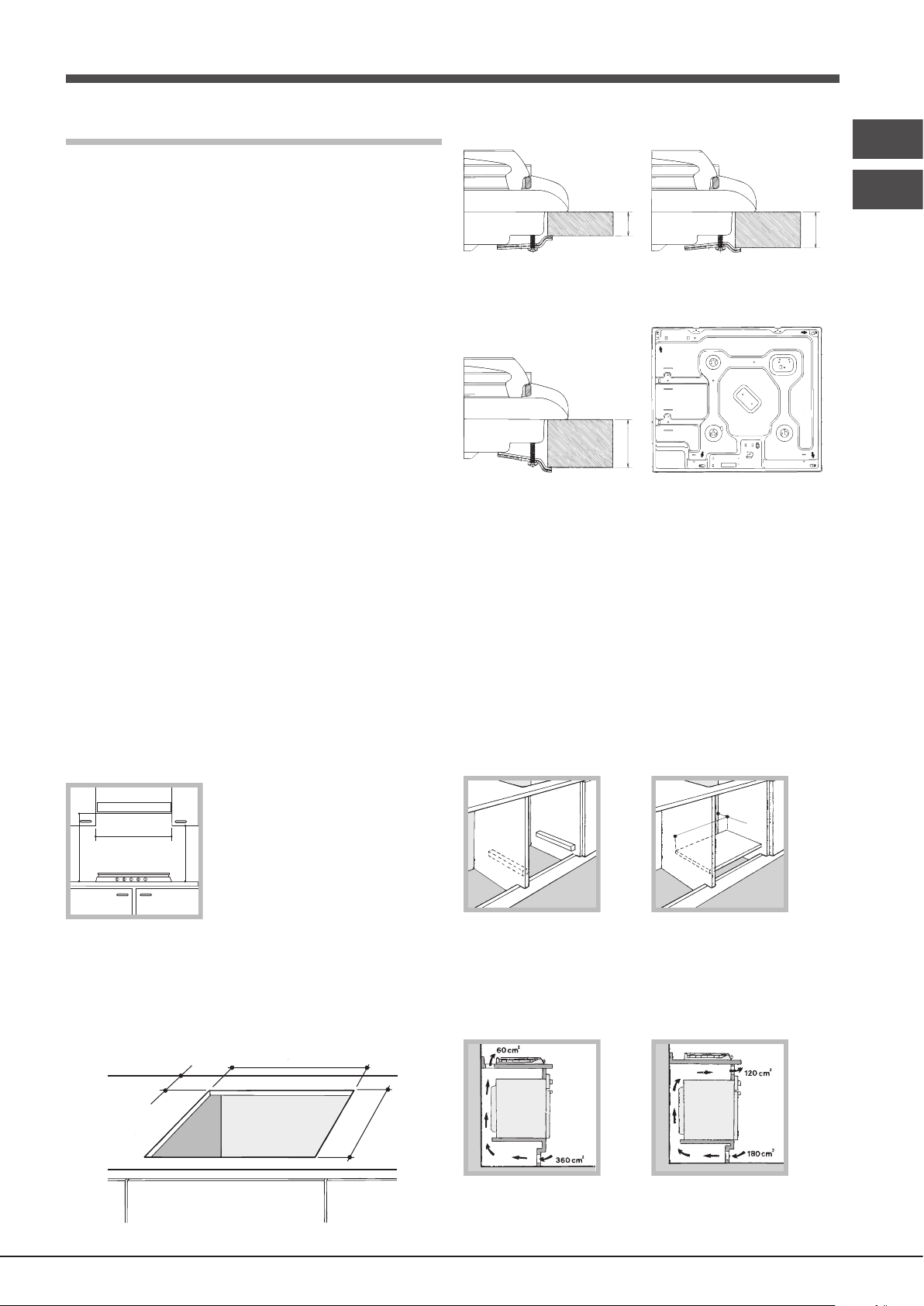

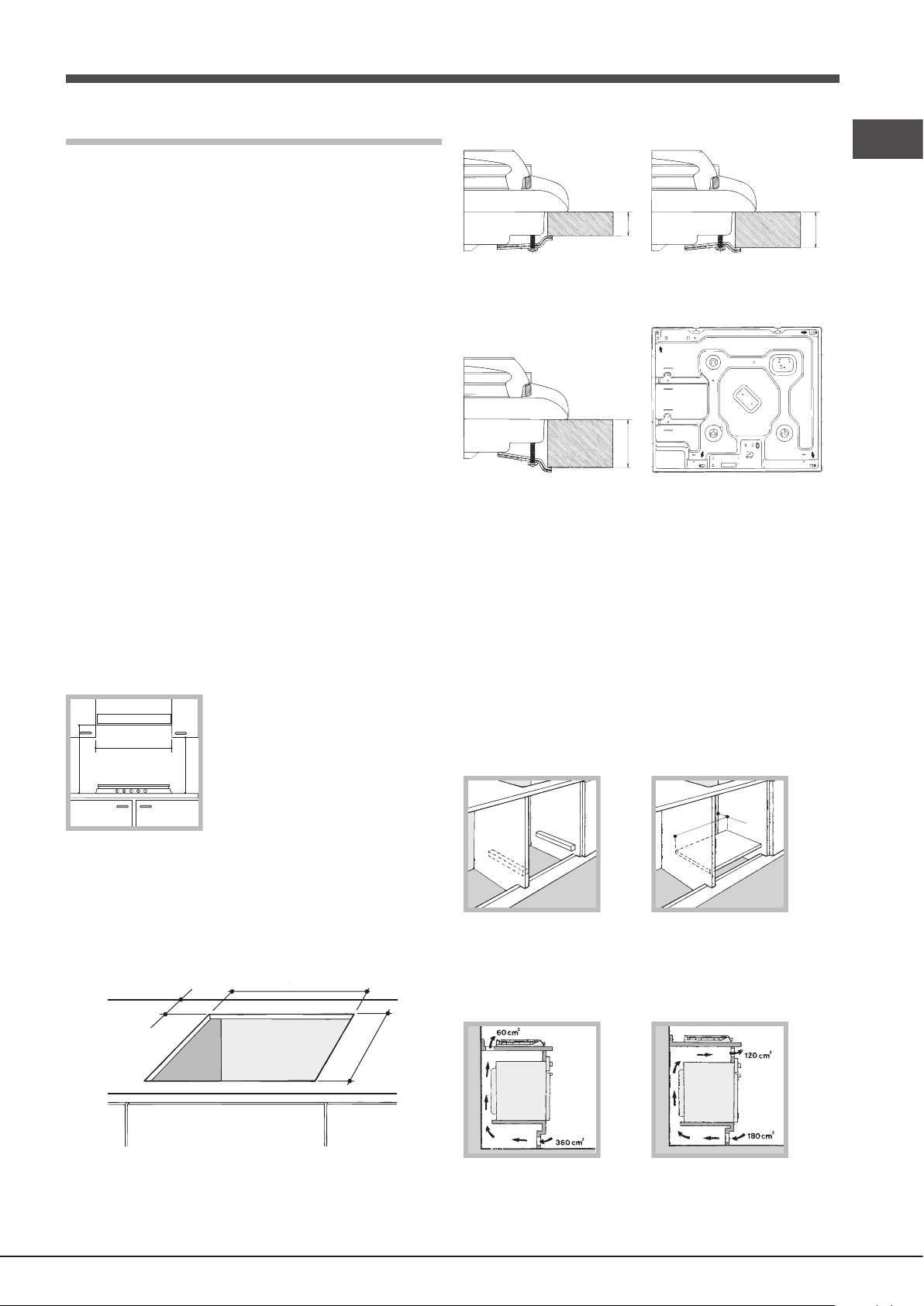

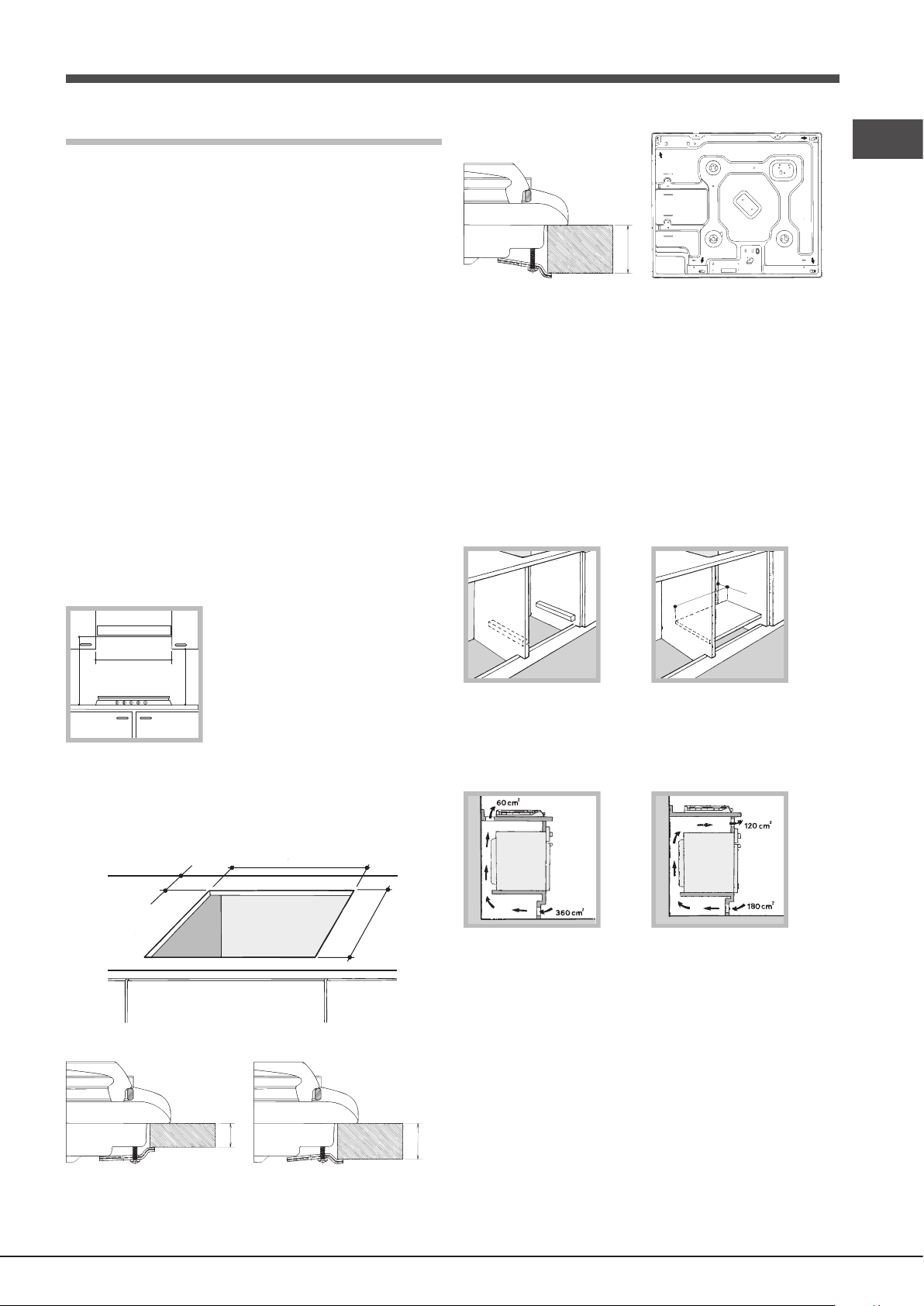

Incasso

Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a anco, la cui altezza superi quella del

piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

• Le cappe debbono essere installate secondo i requisiti

richiesti nei libretti istruzioni delle cappe stesse,

comunque ad una distanza minima di 650 mm (vedi gura).

• Posizionare i pensili adiacenti alla cappa ad un’altezza minima dal top di 420 mm (vedi gura).

Allorchè il piano di cottura venga installato sotto un pensile,

600mm min.

650mm min.

quest’ultimo dovrà mantenere

una distanza minima dal top pari a 700 mm.

420mm min.

Schema di ssaggio dei ganci

Posizione gancio per Posizione gancio per top H=20mm top H=30mm

Avanti

Posizione gancio per Dietro top H=40mm

! Usare i ganci contenuti nella “confezione accessori”

• Nel caso in cui il piano non sia installato su di un forno

incasso, è necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore del piano stesso.

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560

mm (vedi gure).

45 mm.

560 mm.

• Il vano del mobile dovrà avere le dimensioni indicate nella gura. Sono previsti dei ganci di ssaggio che consentono di ssare il piano su top da 20 a 40 mm. di spessore. Per un buon ssaggio del piano è consigliabile

usare tutti i ganci a disposizione.

55 mm

475 mm

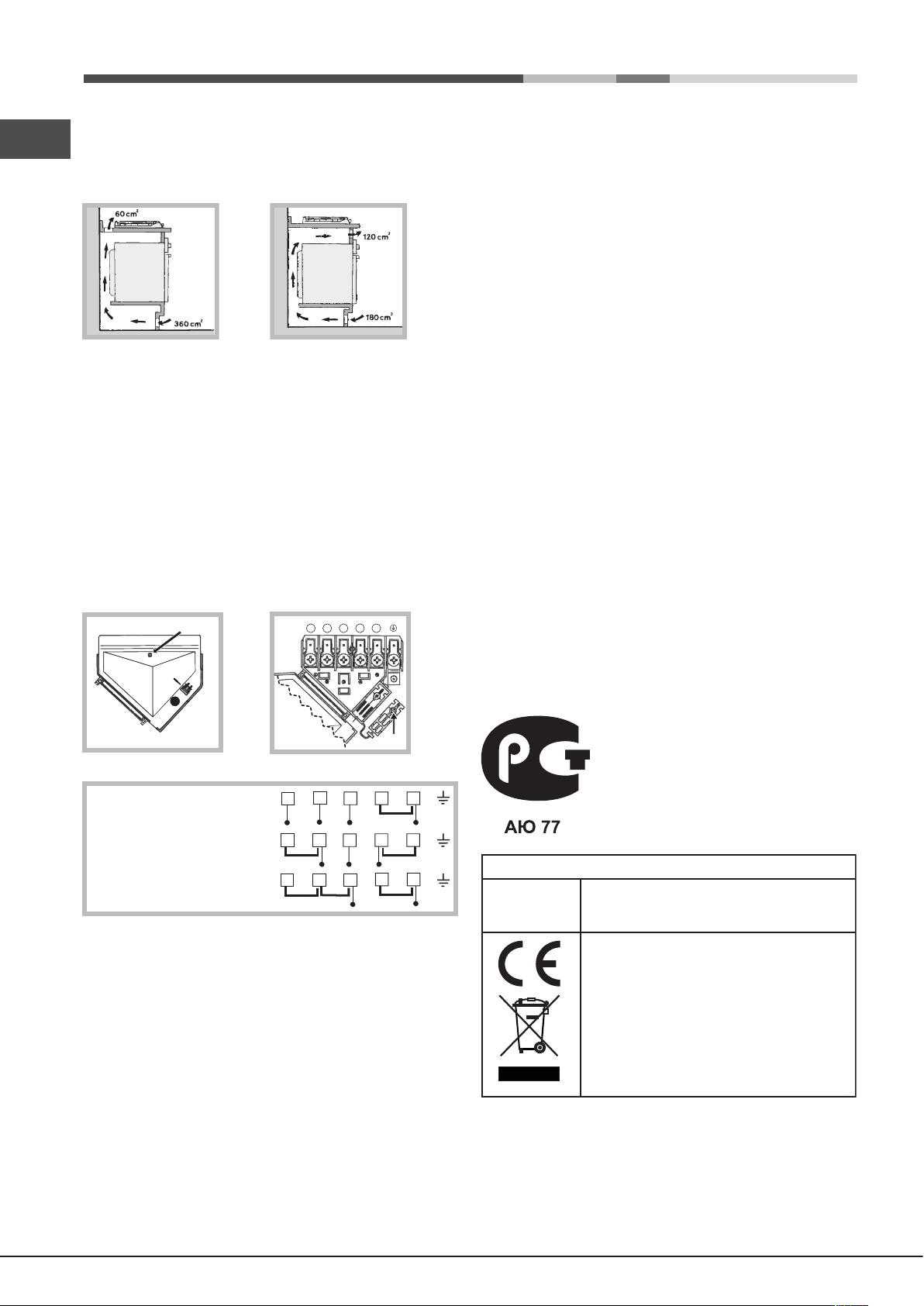

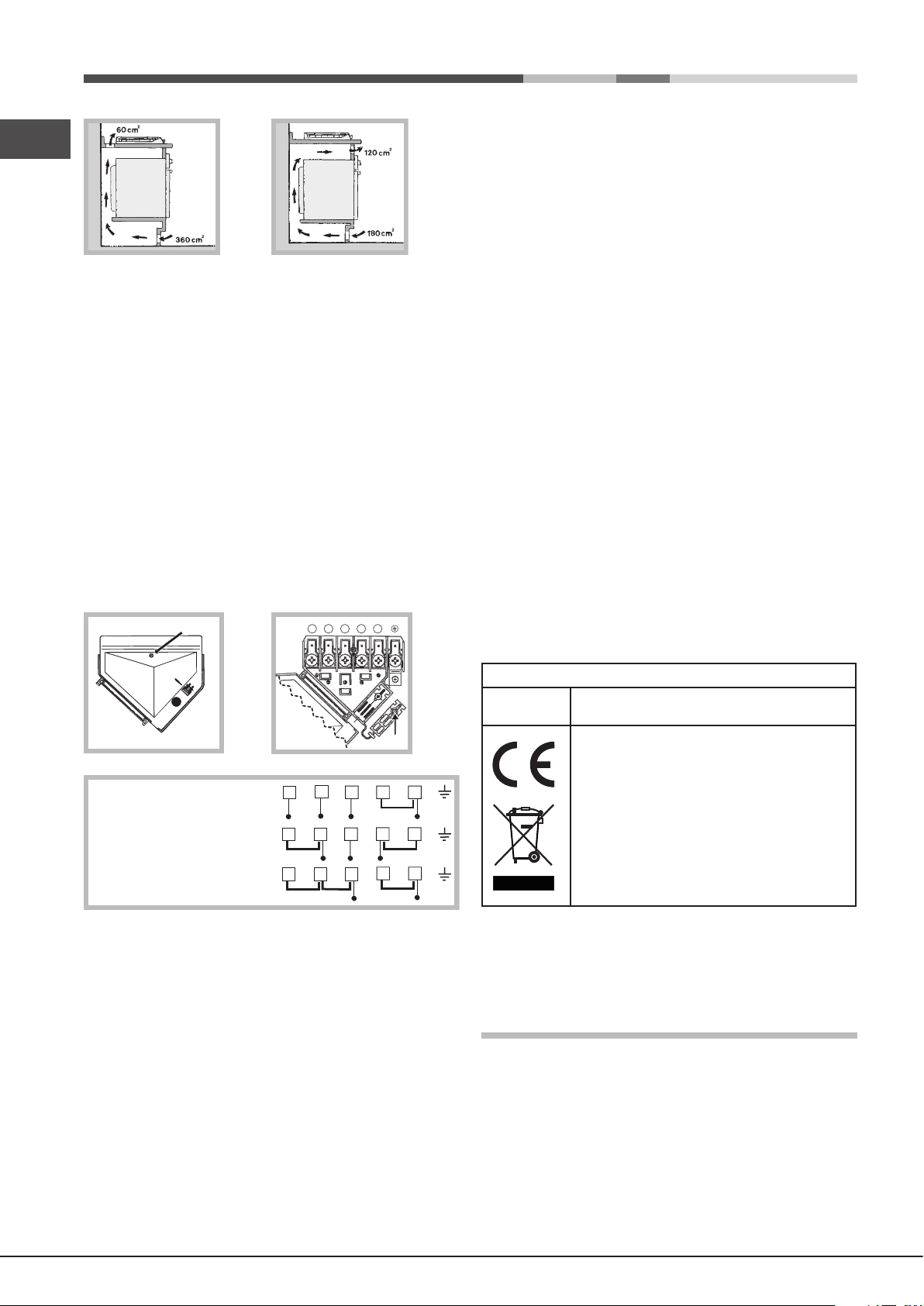

Nel caso di installazione sopra un forno da incasso senza ventilazione forzata di raffreddamento, per consentire un’adeguata areazione all’interno del mobile vanno garantite

delle prese d’aria di ingresso e di uscita (vedi gure).

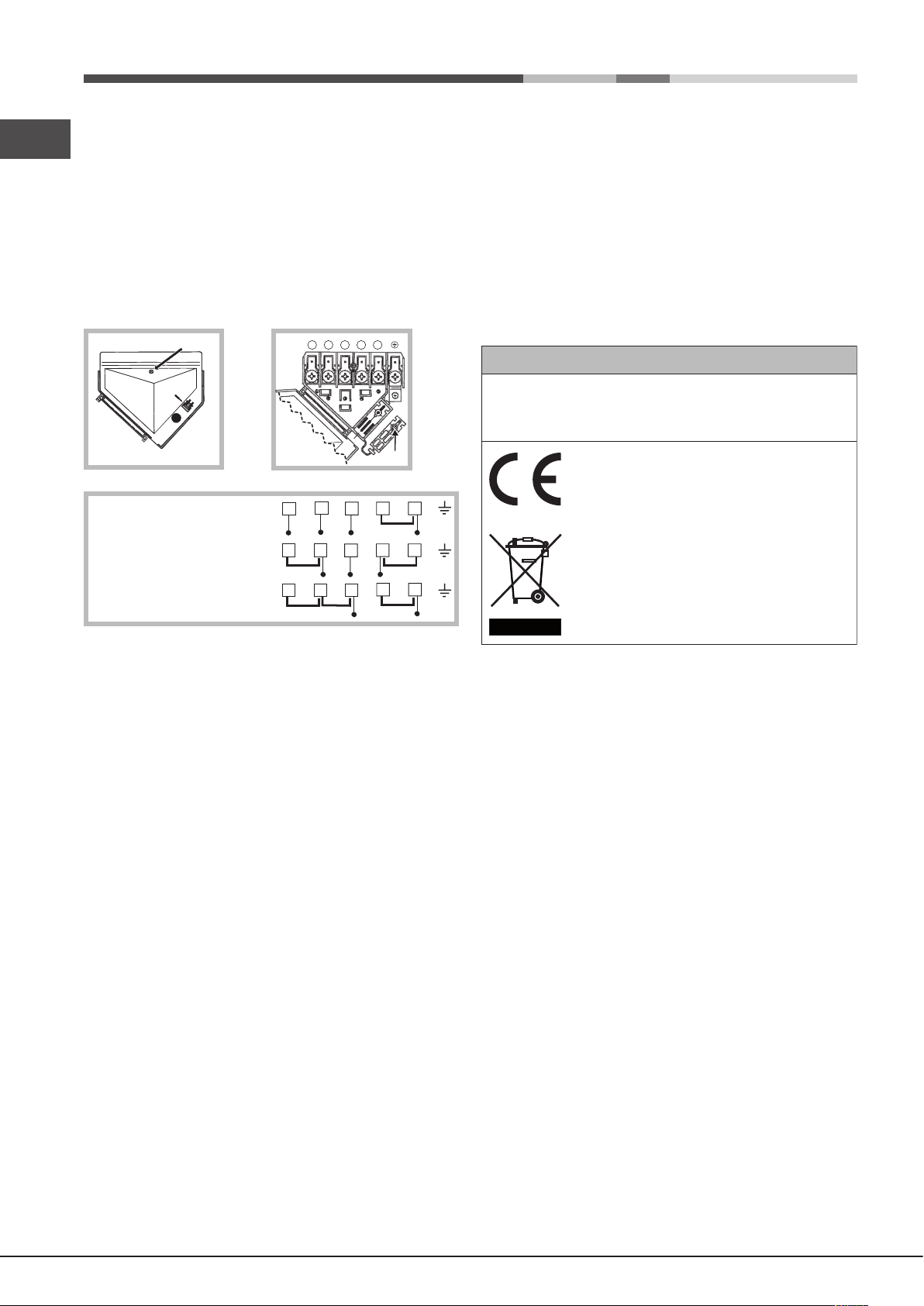

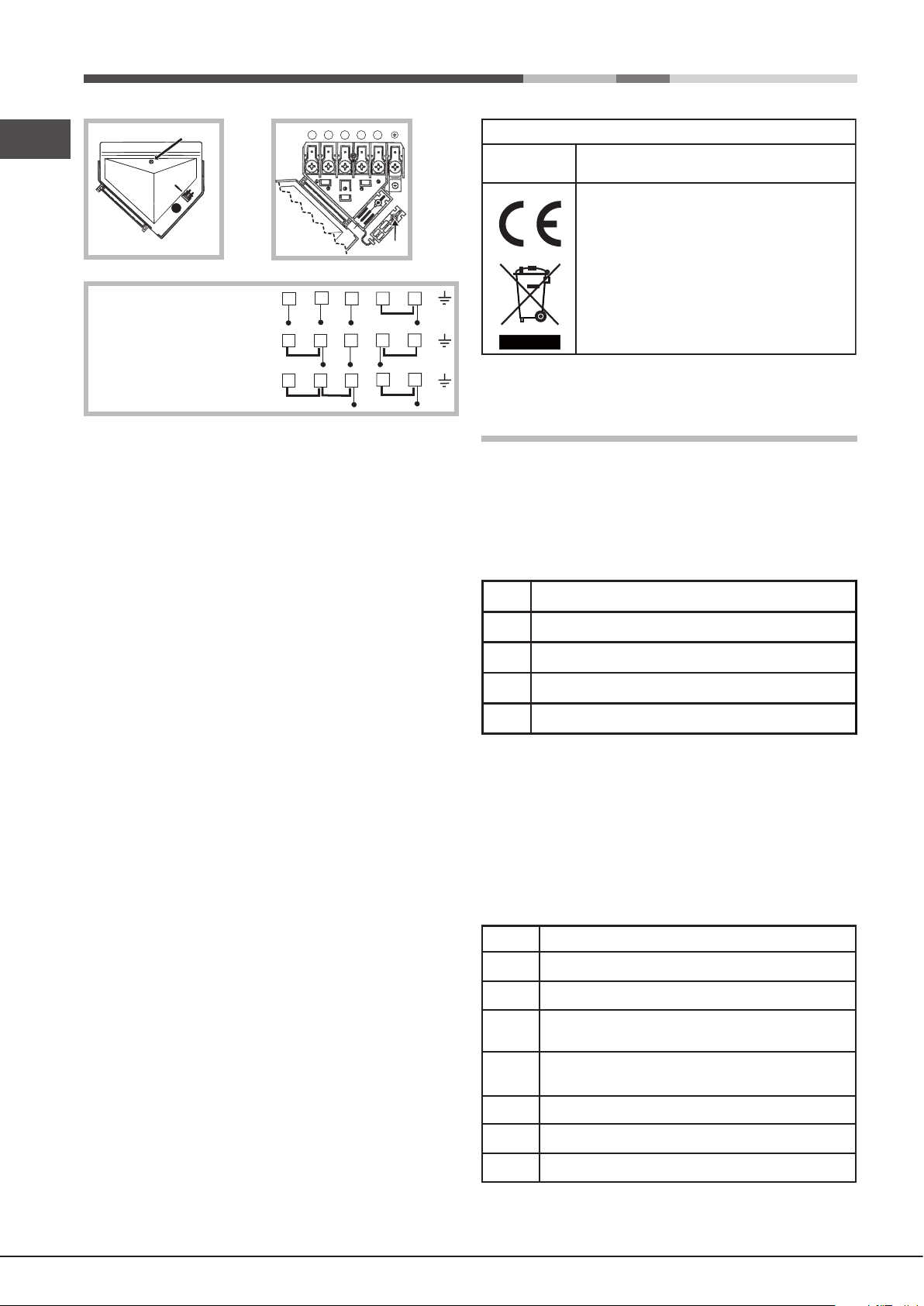

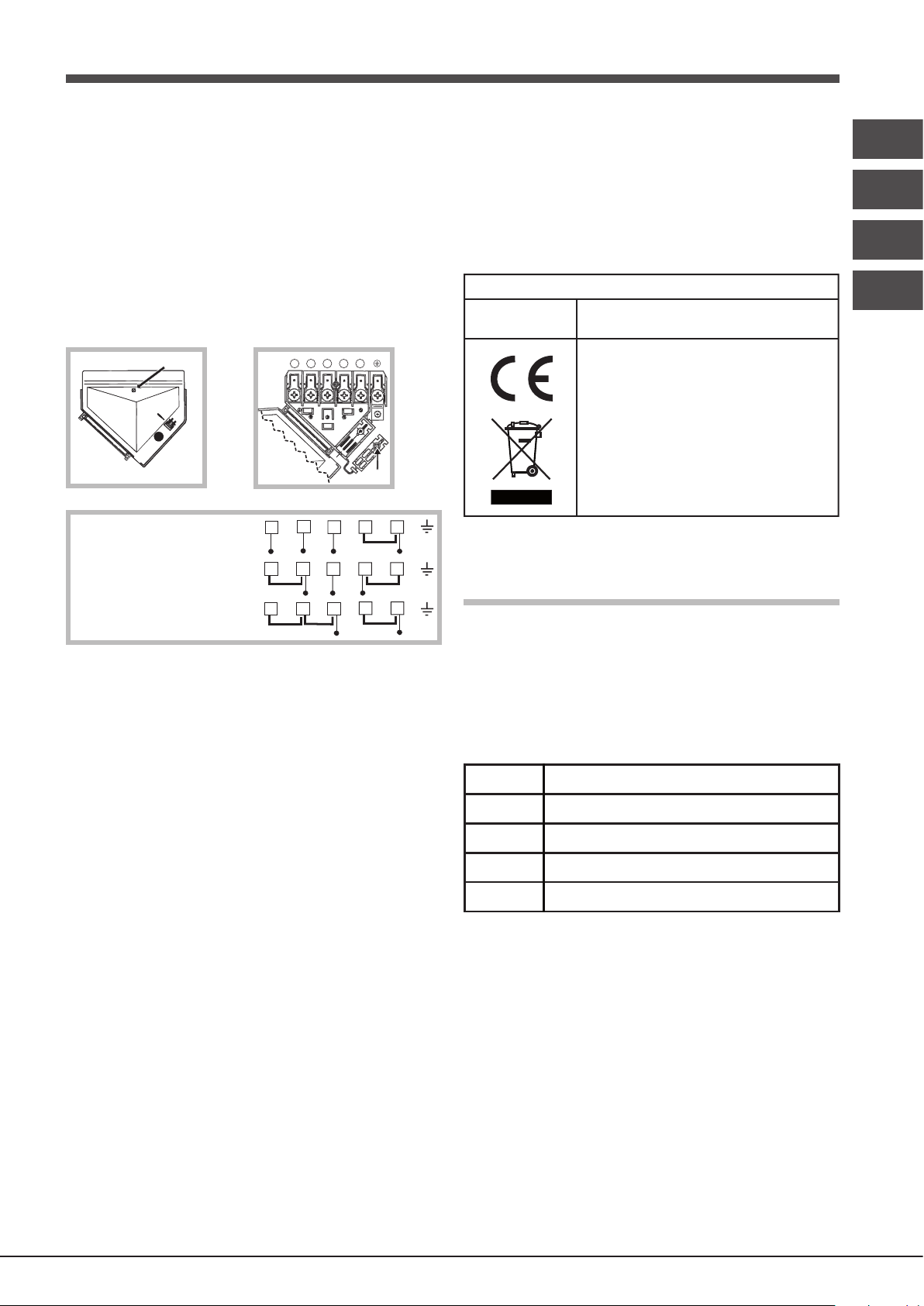

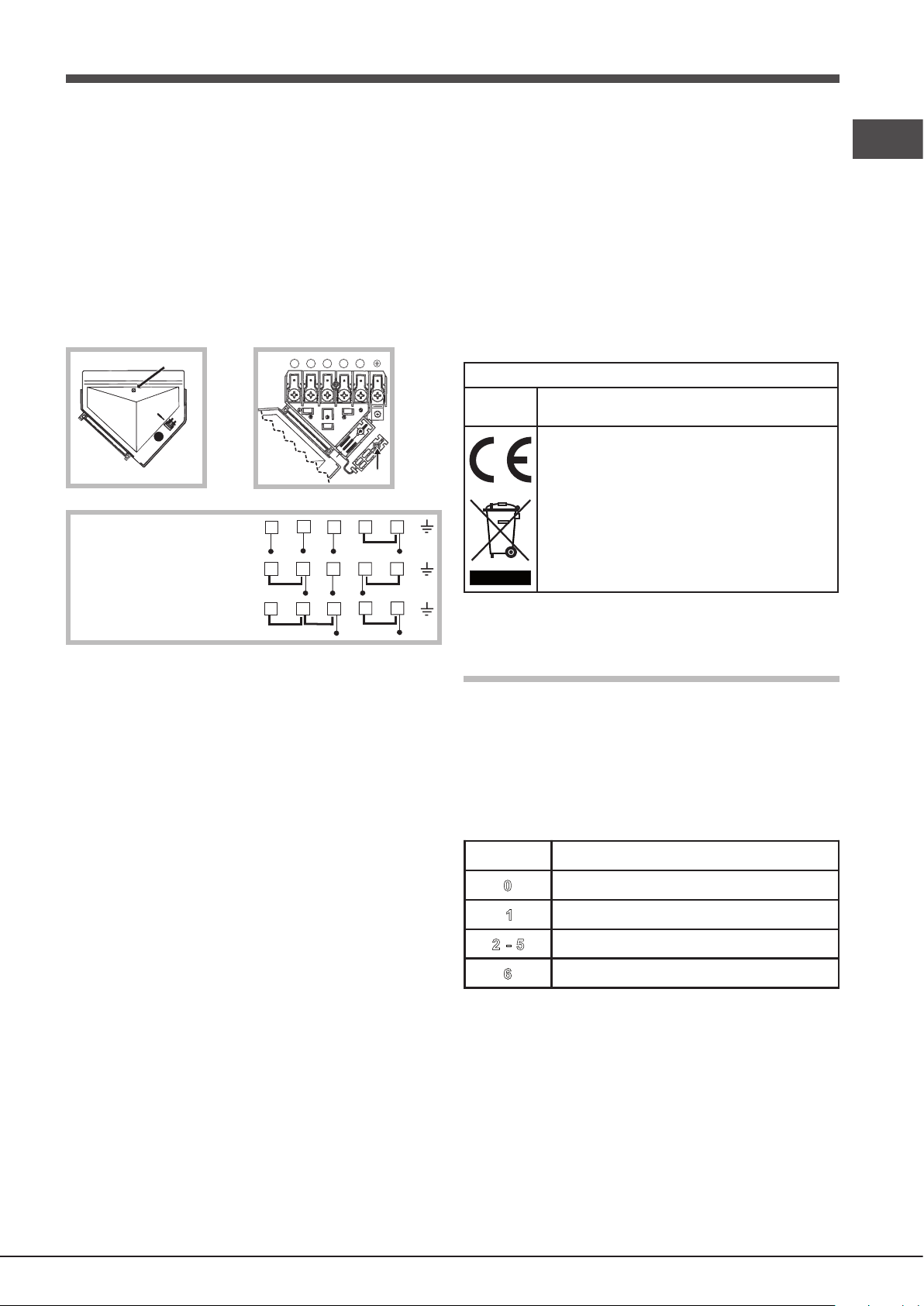

Collegamento elettrico

1 2

12345

380-400V 3N~

H05RR-F 5x1.5 CEI-UNEL 35363

380-400V 2N~

H05RR-F 4x1.5 CEI-UNEL 35363

220-230V 1N~

H05RR-F 3x2.5 CEI-UNEL 35363

I piani elettrici non sono dotati di cavo di alimentazione in

quanto il cavo va dimensionato in base al tipo di collegamento

elettrico utilizzato (vedi schema di connessione seguente). Per allacciare il cavo procedere come segue:

• Aprire la scatola morsettiera svitando la vite “V” ed aprire

il coperchio (vedi gura).

• Allacciare i li in accordo con il diagramma riportato in

gura.

• Fissare il cavo nel ssacavo “F”, richiudere e ssare il

coperchio con la vite “V” (vedi gura).

1 2 3 4 5

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito

solo da tecnici autorizzati (vedi Assistenza).

! L’azienda declina ogni responsabilità qualora queste

norme non vengano rispettate.

! Nel caso di installazione sopra un forno da incasso

l’allaccio elettrico del piano e quello del forno deve essere

realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l’eventuale estraibilità del forno.

TARGHETTA CARATTERISTICHE Collegamenti

elettrici

Tensione a 220-230V/380-400V 3N ~ 50/60 Hz Potenza massima assorbita 5600 W

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni

- 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni

- 93/68/CEE del 22/07/93 e successive modificazioni.

- 2012/19/CE e successive modificazioni.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche. In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore

(il lo di terra non deve essere interrotto dall’interruttore). Il

cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta

caratteristiche;

• la tensione di alimentazione sia compresa nei valori nella

targhetta caratteristiche;

• la presa sia compatibile con la spina dell’apparecchio. In

caso contrario sostituire la presa o la spina; non usare

prolunghe e multiple.
