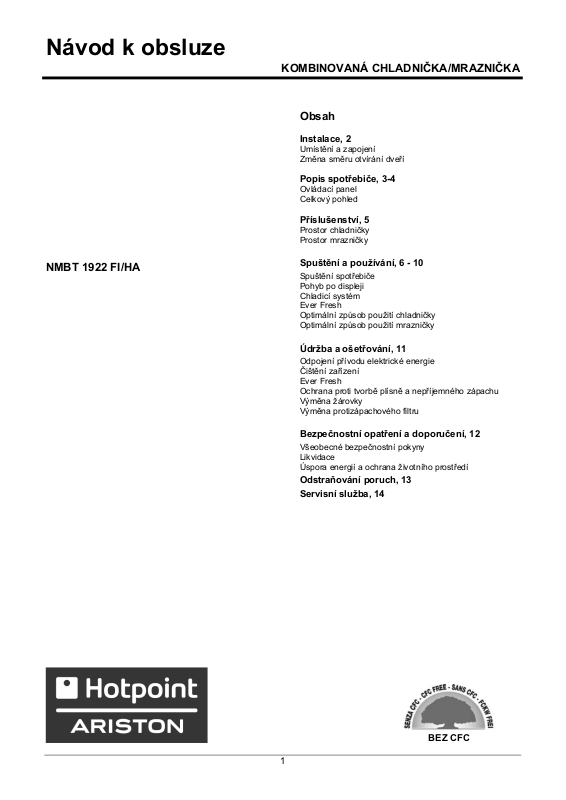

Návod k obsluze
NMBT 1922 FI/HA
KOMBINOVANÁ CHLADNIČKA/MRAZNIČKA
Obsah
Instalace, 2
Umístění a zapojení
Změna směru otvírání dveří
Popis spotřebiče, 3-4
Ovládací panel
Celkový pohled
Příslušenství, 5
Prostor chladničky
Prostor mrazničky
Spuštění a používání, 6 - 10
Spuštění spotřebiče
Pohyb po displeji
Chladicí systém
Ever Fresh
Optimální způsob použití chladničky
Optimální způsob použití mrazničky
Údržba a ošetřování, 11
Odpojení přívodu elektrické energie
Čištění zařízení
Ever Fresh
Ochrana proti tvorbě plísně a nepříjemného zápachu
Výměna žárovky
Výměna protizápachového filtru
Bezpečnostní opatření a doporučení, 12
Všeobecné bezpečnostní pokyny
Likvidace
Úspora energií a ochrana životního prostředí
Odstraňování poruch, 13
Servisní služba, 14
BEZ CFC
1
Instalace
! Uschovejte si laskavě tento návod k obsluze pro
nahlédnutí v případě budoucí potřeby. V případě prodeje,
darování nebo stěhování se ujistěte, že zůstane u
zařízení, aby nový vlastník by informován o činnosti
zařízení a o příslušných upozorněních. ! Pozorně si
přečtěte uvedené pokyny: Obsahuje důležité informace
pro instalaci, pro bezpečné používání a pro bezpečnost.
Umístění a zapojení
Umístění
1. Spotřebič umístěte do dobře větrané suché místnosti.
2. Nechte volně přístupné zadní větrací mřížky
ventilátoru. Kompresor a kondenzátor jsou zdroje
tepla a pro svoji správnou funkci a úsporu energie
vyžadují dobré větrání.
3. Mezi horní částí zařízení a nábytkem případně
umístěným nad zařízením nechte mezeru alespoň 10
cm a mezi bočními stěnami a nábytkem/bočními
stěnami alespoň 5 cm.
4. Udržujte spotřebič v dostatečné vzdálenosti od
veškerých zdrojů tepla (přímé sluneční světlo,
elektrická kamna/sporáky, atd.).
5. Pro dodržení správné vzdálenosti mezi spotřebičem a
stěnou za ním namontujte rozpěrky dodané v
montážní sadě. Postupujte podle návodu na příslušné
straně.
Vyrovnání do vodorovné polohy
1. Spotřebič postavte na vodorovnou a pevnou podlahu.
2. Pokud podlaha není zcela vodorovná, vykompenzujte
zjištěné rozdíly povolením nebo utažením předních
noh.
Připojení elektrického napájení
Po dopravě spotřebiče jej pečlivě umístěte ve svislé
poloze a počkejte alespoň 3 hodiny před jeho připojením
k přívodu elektřiny. Před zasunutím zástrčky do zásuvky
elektrického rozvodu se ujistěte, zda:
• Je zásuvka řádně uzemněná zákonem předepsaným
způsobem.
• Zásuvka vydrží maximální příkon spotřebiče, který je
uveden na datovém štítku umístěném dole v levé
spodní části prostoru chladničky (například 150 W).
• Napětí je v rozsahu mezi hodnotami uvedenými na
datovém štítku umístěném dole na levé straně
(například 220-240 V).
• Zásuvka je vhodná pro zástrčku spotřebiče. V
opačném případě zajistěte její výměnu autorizovaným
technikem (viz Servisní služba). Nepoužívejte
prodlužovací kabely ani vícenásobné
zásuvky/rozdvojky.
! Po ukončení instalace spotřebiče musí být napájecí
kabel a elektrická zásuvka snadno přístupné.
! Kabel nesmí být ohnutý ani stlačený.
! Kabel je nutné pravidelně kontrolovat a smí jej
vyměňovat jen autorizovaný technik (viz Servisní služba).
! V případě nedodržení těchto bezpečnostních
opatření výrobce odmítá jakoukoliv odpovědnost.
Změna směru otvírání dveří
Je-li potřeba změnit směr otvírání dveří, obraťte se na
středisko servisní služby.
2
Popis spotřebiče
Ovládací panel
Displej
CHLADNIČKY
Nastaveni teploty
V CHLADNIČCE
Nastaveni teploty
V MRAZNIČCE
Displej
MRAZNIČKY
ON/OFF
ZAP/VYP
ON/OFF (ZAP/VYP)
Stisknutí tohoto tlačítka je možné zapnout celý spotřebič
(prostor chladničky i mrazničky). Červená kontrolka LED
signalizuje, že spotřebič je vypnutý, zatímco zelená
kontrolka LED signalizuje, že spotřebič je v činnosti.
Vypnutí spotřebiče se provádí stisknutím tlačítka ON/
OFF (ZAP/VYP) alespoň na 2 vteřiny.
l CARE
Slouží k aktivaci i zrušení funkce L CARE (optimální
teplota při nízké spotřebě). Po aktivací této funkce dojde k
současnému rozsvícení LED diod AUTO i I CARE.
ALARMY
Umožňují signalizaci a správu všech alarmů souvisejících
s činností zařízení.
DĚTSKÁ POJISTKA
Umožňuje zablokovat tlačítka ovládacího panelu, aby je
nemohly ovládat děti, stisknutím tlačítka ALARMY na 2
vteřiny.
Nastavení teploty V CHLADNIČCE + a -
Umožňují měnit nastavení teploty v chladničce s
příslušným potvrzením zvolené teploty na displeji.
Nastavení teploty V MRAZNIČCE + a -
Umožňují měnit nastavení teploty v mrazničce
s příslušným potvrzením zvolené teploty na displeji.
Displej CHLADNIČKY
Znázorňuje teplotu nastavenou v chladicím prostoru nebo
jeho vyřazení z činnosti (v takovém případě bude na
displeji zobrazeno „- -").
ALARMY
SUPERCOOL
SUPERFREEZE
EVER FRESH
ICE PARTY
HOLIDAY
I CARE
Displej MRAZNIČKY
Znázorňuje teplotu nastavenou v mrazicím prostoru.
SUPERCOOL
Umožňuje aktivovat nebo zrušit funkci SUPER COOL
(rychlé ochlazení). Displej chladničky zobrazuje nápis
„SC".
SUPERFREEZE
Umožňuje aktivovat nebo zrušit funkci SUPER FREEZE
(rychlé ochlazení). Displej MRAZNIČKY zobrazuje nápis
„SF".
EVERFRESH
Umožňuje aktivovat nebo zrušit funkci Ever Fresh.
Rozsvícená LED dioda signalizuje činnost systému na
vytváření vakua a její zhasnutí signalizuje, že v příslušné
nádobě je vakuum. Červená LED dioda signalizuje
poruchy systému.
HOLIDAY
Umožňuje aktivovat nebo zrušit funkci HOLIDAY (rozsvítí
LED AUTO).
ICE PARTY
Umožňuje aktivovat nebo zrušit funkci ICE PARTY
(snížení teploty v mrazničce na dobu potřebnou na
ochlazení lahví).
3
Popis spotřebiče
Celkový pohled
ŽÁROVKA
(viz Údržba)
POLICE *
STOJAN NA
VINNÉ LÁHVE *
EVER FRESH
Zásuvka na
OVOCE a
ZELENINU
Miska na LED
Ice Care *
MRAZICÍ a
KONZERVAČNÍ prostor
Miska na LED
Ice Care *
-
KONZERVAČNÍ
prostory
Nastavitelné
NOŽIČKY
● Liší se počtem a/nebo polohou.
* Je k dispozici jen u některých modelů.
Držák
NA RŮZNÉ PŘEDMĚTY
Držák
NA LÁHVE
Držák
NA RŮZNÉ PŘEDMĚTY
4
Příslušenství
Prostor chladničky
POLICE:
Jsou vysouvatelné a
výškově nastavitelné
pomocí příslušných
vodicích drážek (viz
obrázek), aby bylo možné
uložit i objemné nádoby
nebo potraviny. Nastavení
výšky nevyžaduje úplné
vytažení police.
EVER FRESH:
Police vyhrazená pro
konzervaci potravin ve
vakuu. Při použití
příslušných nádob bude
možné prodloužit
konzervační dobu potravin.
PROTIZÁPACHOVÝ
FILTR *:
Některé modely jsou
vybaveny protizápachovým
filtrem s aktivním uhlím,
který zajišťuje lepší kvalitu
vzduchu uvnitř chladničky.
Filtr je umístěn vpravo dole
uvnitř větracího otvoru (viz
obrázek).
Ukazatel TEPLOTY *: pro identifikaci nejchladnejší zóny
chladničky.
1. Zkontrolujte, zda je na ukazateli dobře viditelný nápis
OK (viz obrázek).
ICE PARTY:
na správné vychlazení
láhve se šumivým vínem
nebo šampaňským. Vložte
láhev do příslušné nádobky,
už vychlazené uvnitř
MRAZICÍHO a
KONZERVAČNÍHO
PROSTORU a zvolte funkci
na displeji.
Po upozornění příslušným signálem láhev vytáhněte.
Nádobka může být použita i pro uložení láhve během
podávání, přičemž je stále udržovaná vy vychlazeném
stavu.
Misky na led Ice Care.
Skutečnost, že jsou uložené v horní části zásuvek
mrazicího prostoru, zaručuje vyšší čistotu: (led nepřichází
do styku s potravinami) a ergonomii (nedochází ke kapání
během plnění).
1. Zásobník vytáhněte ven jeho zatlačením směrem
nahoru. Zkontrolujte, že zásobník je zcela prázdný a
naplňte jej vodou příslušným otvorem.
2. Dbejte opatrnosti a nepřekročte vyznačenou hladinu
(MAX WATER LEVEL - MAXIMÁLNÍ HLADINA
VODY). Nadbytek vody brání dávkování kostek ledu
(pokud se toto stane, nechte led roztát a zásobník
vyprázdněte).
3. Otočte zásobník o 90°: Díky propojeným přihrádkám
se každá formička naplní vodou (viz obrázek).
4. Uzavřete otvor dodaným víčkem a dejte zásobník
zpět.
5. Po vytvoření ledu (minimální doba je přibližně 8 hodin)
poklepejte zásobníkem o tvrdý povrch a navlhčete
vnější povrch zásobníku, aby se kostky ledu uvolnily,
a vyjměte je ven otvorem.
2. Pokud nedojde k zobrazení nápisu OK, znamená to,
že teplota je příliš vysoká: nastavte otočný knoflík
REŽIMU ČINNOSTI CHLADNIČKY do jedné z vyšších
poloh (odpovídající většímu chladu) a vyčkejte
přibližně 10 h, dokud se teplota nestabilizuje.
3. Opětovná kontrola ukazatele: Podle potřeby teplotu
opět nastavte. Je zcela běžným jevem, že po vložení
velkého množství potravin nebo po častém otevírání
chladničky ukazatel nezobrazuje nápis OK. Před
nastavením otočného knoflíku REŽIMU ČINNOSTI
CHLADNIČKY do vyšší polohy vyčkejte nejméně 10 h.
* Je součástí jen některých modelů.
MAX.
MAX.
HLADINA
HLADINA
VODY
VODY
MAX.
HLADINA
VODY
MAX.
HLADINA
VODY
MAX.
HLADI NA
VODY
MAX.
HLADI NA
VODY
5
