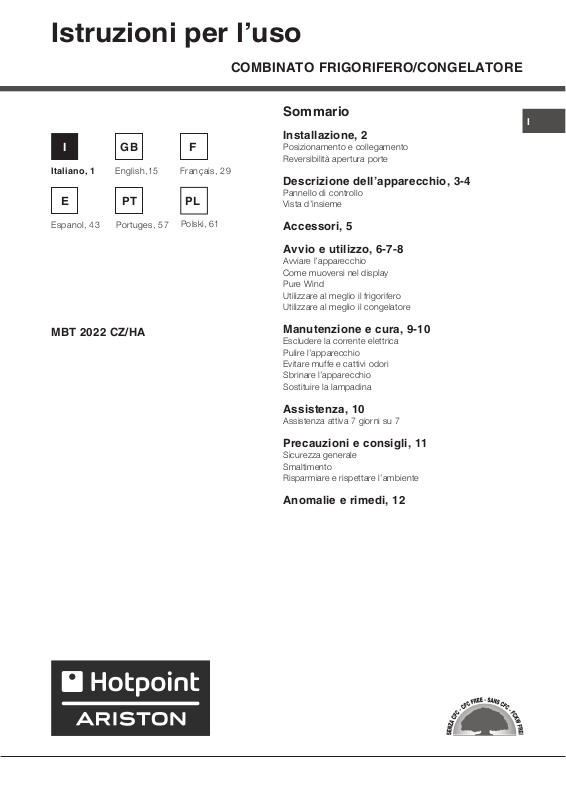

Page 1

Istruzioni per luso

COMBINATO FRIGORIFERO/CONGELATORE

I F

Italiano, 1 Français, 29

English,15

Portuges, 57Espanol, 43

Polski, 61

MBT 2022 CZ/HA

Sommario

Installazione, 2

Posizionamento e collegamento Reversibilità apertura porte

Descrizione dellapparecchio, 3-4

Pannello di controllo Vista dinsieme

Accessori, 5

Avvio e utilizzo, 6-7-8

Avviare lapparecchio Come muoversi nel display Pure Wind Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore

Manutenzione e cura, 9-10

Escludere la corrente elettrica Pulire lapparecchio Evitare muffe e cattivi odori Sbrinare lapparecchio Sostituire la lampadina

Assistenza, 10

Assistenza attiva 7 giorni su 7

Precauzioni e consigli, 11

Sicurezza generale Smaltimento Risparmiare e rispettare lambiente

Anomalie e rimedi, 12

Page 2

Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare lapparecchio in un ambiente ben aerato e non umido.

2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte superiore dellapparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/ pareti laterali.

4. Lasciare lapparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

Collegamento elettrico

Dopo il trasporto, posizionare lapparecchio verticalmente e attendere almeno 3 ore prima di collegarlo allimpianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;  la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);

 la tensione di alimentazione sia compresa nei valori

indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);

 la presa sia compatibile con la spina dellapparecchio.

In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Livellamento

1. Installare lapparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale,

compensare svitando o avvitando i piedini anteriori.

Reversibilità apertura porte

Nel caso sia necessario cambiare il verso di apertura delle porte, rivolgersi al servizio di Assistenza Tecnica.

Page 3

Descrizione dellapparecchio

Pannello di controllo

FRIGORIFERO

Regolazione temperatura

FRIGORIFERO

COOL CARE ZONE

Regolazione temperatura

CONGELATORE

Display

ON/OFF

ALLARMI

SUPER COOL

SUPER FREEZE

ICE PARTY

HOLIDAY

I CARE

ON/OFF

Premendo questo tasto è possibile accendere lintero prodotto (sia vano frigo che vano freezer). Il LED rosso indica che il prodotto è spento, il LED verde che è in funzione. Per spegnere il prodotto occorre premere per almeno 2 secondi il tasto ON/OFF.

I CARE

Gestisce lattivazione e la disattivazione della funzione I Care (la temperatura ottimale a bassi consumi). Allattivazione di questa funzione, si accendono contemporaneamente il LED AUTO ed il LED I Care.

ALLARMI

Consente la segnalazione e la gestione di tutti gli allarmi connessi al funzionamento del prodotto.

Child Lock

Consente di bloccare i tasti del pannello di controllo onde evitare involontarie attivazioni da parte dei bambini tenendo premuto il tasto ALLARMI per 2 secondi.

Regolazione Temperatura FRIGORIFERO + e -

Consentono la modifica dellimpostazione della temperatura del frigorifero, con relativa conferma sul display della temperatura selezionata. Attraverso questi tasti è anche possibile disattivare il solo vano frigorifero (il display visualizza - -).

Display FRIGORIFERO

Indica la temperatura impostata nel vano frigo o la sua disattivazione (in questo caso il display visualizza - -).

Display CONGELATORE Indica la temperatura impostata nel vano freezer.

COOL CARE ZONE

Mediante pressione del tasto è possibile impostare le 4 modalità di funzionamento della Cool Care Zone: la fragola (8°C), il gelato (-12°C), la bottiglia (-18° C), se nessuna delle tre icone è accesa la CoolCare Zone funzionerà come un normale cassetto freezer.

SUPER COOL

Consente di attivare o disattivare la funzione SUPER COOL (raffreddamento rapido). Il display frigo visualizza la scritta SC.

SUPER FREEZE

Consente di attivare o disattivare la funzione SUPER FREEZE (congelamento rapido). Il display CONGELATORE visualizza la scritta SF.

HOLIDAY

Consente di attivare o disattivare la funzione HOLIDAY (si accende il LED AUTO).

Regolazione Temperatura CONGELATORE + e -

Consentono la modifica dellimpostazione della temperatura del congelatore, con relativa conferma sul display della temperatura impostata.

ICE PARTY

Consente di attivare o disattivare la funzione ICE PARTY (riduce la temperatura del congelatore per il tempo necessario a raffreddare una bottiglia)..

Page 4

Descrizione dellapparecchio

Vista dinsieme

Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Lampadina

(vedi Manutenzione)

PURE WIND

Balconcino estraibile con coperchio e con PORTAUOVA

RIPIANO

Scomparto

FRESH BOX

Cassetto

FRUTTA

VERDURA

COOL CARE ZONE

e Vano

CONGELAMENTO

Bacinella ghiaccio

Ice Care

Vano

CONSERVAZIONE



Balconcino

PORTALATTINE

Balconcino estraibile

PORTAOGGETTI

Balconcino

BOTTIGLIE



Bacinella ghiaccio

Ice Care

CONSERVAZIONE

PIEDINO

di regolazione



Vano

 Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

Page 5

Accessori

RIPIANI: pieni o a griglia.

FRESH BOX

consente lunghi tempi di conservazione, fino anche a una settimana, grazie alla bassa temperatura  la più fredda del frigorifero  e allo sportello trasparente che protegge da fenomeni di ossidazione e annerimento. Può essere utilizzato anche per piatti freddi.

: per carne e pesce freschi. Lo scomparto

Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per linserimento di contenitori o alimenti di notevole dimensione. Per regolare laltezza non è necessario estrarre completamente il ripiano.

Presente solo in alcuni modelli.

Page 6

Avvio e utilizzo

Avviare lapparecchio

Dopo il trasporto, posizionare lapparecchio verticalmente ed attendere circa 3 ore prima di collegarlo alla presa di corrente per favorire un buon funzionamento.  Prima di mettere gli alimenti nel frigorifero pulite bene

linterno con acqua tiepida e bicarbonato.

 Tempo protezione motore.

Lapparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dallaccensione. Questo accade anche dopo ogni interruzione dellalimentazione elettrica, volontaria o involontaria (black out).

Scomparto congelatore

Allaccensione del prodotto (pressione per più di due secondi del pulsante ON/OFF) il comparto congelatore si porta nellimpostazione standard di 18°C. Si consiglia di inserire la funzione SUPER FREEZE (il display del freezer visualizza SF) per accelerare il raffreddamento del vano; quando questultimo avrà raggiunto la sua temperatura ottimale, la funzione si disattiverà e potrete introdurre nel congelatore i surgelati.

Scomparto frigorifero

Allaccensione del prodotto il comparto frigorifero si porta nellimpostazione standard di +5°C. Si consiglia di inserire la funzione SUPER COOL (il display del frigo visualizza SC) per accelerare il raffreddamento del vano: dopo qualche ora potrete mettere i cibi nel frigorifero.

Cool Care Zone

Allaccensione del prodotto il vano variabile si porta nellimpostazione standard di -12°C.

normale cassetto freezer. Le temperature automaticamente impostate sono +5°C per il comparto frigorifero e 18°C per il comparto congelatore e sono quelle standard di conservazione. La CoolCare Zone è automaticamente impostata a 12°C. Quando è attiva la funzione I Care il prodotto regola automaticamente le temperature in base alle condizioni interne ed esterne al frigo, ciò viene segnalato dallaccensione della scritta AUTO. Qualora fosse necessario attivare la funzione I Care con temperature differenti da quelle standard di conservazione, è necessario, allattivazione della funzione, tenere premuto il tasto I Care e impostare mediante i tasti + e  le nuove temperature. In queste condizioni le temperature impostabili sono 4°, 5° e 6° per il vano frigo e 18°, -19° e 20° per il vano freezer. Quando è attiva la funzione HOLIDAY non sono possibili regolazioni di temperatura, ma il prodotto si posiziona automaticamente alla regolazione ottimale per la situazione: +12°C per il comparto frigorifero e 18°C per il comparto congelatore, tale condizione è inoltre segnalata dallaccensione della scritta AUTO.

Per attivare e disattivare le funzioni è sufficiente premere il relativo tasto e laccensione o lo spegnimento del relativo LED, segnalerà lo stato della funzione. Alcune funzioni (SUPER COOL, SUPER FREEZE, ICE PARTY, ICE CARE) sono incompatibili con altre (HOLIDAY,..), in questo caso si tiene conto di una priorità già stabilita in modo da aiutarvi nella gestione del prodotto. Al termine della funzione Ice Party occorre premere il tasto ICE PARTY per interrompere il lampeggio del led relativo. Il lampeggio segnala il termine della funzione e la necessità di rimuovere la bottiglia dal vano freezer.

Come muoversi nel display

Impostazione delle temperature:

Se il prodotto è acceso, i display del vano frigorifero e congelatore visualizzeranno le temperature impostate in quel momento. Per modificarle è sufficiente premere i tasti + e  relativi al vano in cui si vuol cambiare la temperatura. In particolare ogni pressione dei tasti incrementa o diminuisce la temperatura di 1° ed in maniera equivalente anche il numero di barre laterali accese. Le temperature del vano frigo selezionabili sono +8°, +7°, +6°, +5°, +4°, +3°, +2°, quelle del freezer sono 18°, -19°,-20°, -21°, -22°, 24°, -26°. Mediante il tasto della Cool Care Zone è possibile scegliere a quale temperatura far funzionare tale vano, le temperature sono rappresentate dalle icone nella parte centrale del display (Gelato 12°C, Bacche 8°, Alcolici  18°), le tre icone spente indicano il funzionamento come un

Child Lock

Per poter attivare la funzione Child Lock, è necessario tenere premuto il tasto ALARM per 2 secondi, lattivazione del blocco dei tasti viene confermata da un suono breve e dalla visualizzazione delle scritte CH LO sui display frigo e freezer, tale scritta viene poi sostituita dalle temperature precedentemente selezionate per frigo e freezer. Per disattivare la funzione premere il tasto ALARM per 2 secondi, la disattivazione viene confermata da un suono breve e dalla visualizzazione delle scritte CH LO sui display frigo e freezer per 1 secondi. ! Il display CONGELATORE serve anche per segnalare un anomalo aumento di temperatura nel vano congelatore (vedi anomalie e rimedi).

Page 7

PURE WIND

È riconoscibile dalla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura).

Wind Pure ottimizza al massimo la circolazione dellaria, migliorando lefficacia dellevaporatore e contribuendo a raggiungere più rapidamente la giusta temperatura allinterno del frigo dopo ogni apertura. Laria soffiata (A) si raffredda a contatto della parete fredda, mentre laria più calda (B) viene aspirata (vedi figura). La parete posteriore si presenta coperta di brina o goccioline dacqua a seconda che il compressore sia in funzione o in pausa.

Utilizzare al meglio il frigorifero



Regolare la temperatura tramite il display.

 Premere il tasto SUPER COOL (raffreddamento

rapido) per abbassare la temperatura in poco tempo, per esempio quando il vano viene riempito dopo una grossa spesa. La funzione si disattiva automaticamente trascorso il tempo necessario.

 Inserire soltanto alimenti freddi o appena tiepidi, non

caldi (vedi Precauzioni e consigli).

 Ricordarsi che gli alimenti cotti non si mantengono più

a lungo di quelli crudi.

 Non inserire liquidi in recipienti scoperti:

provocherebbero un aumento di umidità con conseguente formazione di condensa.

Utilizzare al meglio il congelatore

 Regolare la temperatura tramite il display.

 La COOL CARE ZONE è un vano che permette di

conservare alla giusta temperatura alcune tipologie di cibi (frutta, gelati e alcolici); gli altri due vani conservazione (vedi vista dinsieme) sono adatti per conservare normalmente gli alimenti congelati. Per congelare i cibi nel modo più corretto e sicuro occore procedere come di seguito indicato. Per una piccola quantità (inferiore alla metà di quella indicata sulla targhetta caratteristiche):

- se la COOL CARE ZONEè attiva, introdurre gli alimenti nei due vani conservazione, facendo attenzione che questi non vengano a contatto con i cibi già presenti; premere il tasto SUPER FREEZE (congelamento rapido, si accende il relativo LED), e chiudere la porta; la funzione si disattiva automaticamente trascorse 24 ore o raggiunte la temperatura ottimale (LED si spegne);

- se la COOL CARE ZONE non è attiva anche il primo vano è utilizzabile: inserire gli alimenti e ripetere gli stessi passaggi visti nel caso precedente. Per una grande quantità (superiore alla metà di quella indicata sulla targhetta caratteristiche): Disattivare la Cool Care Zone e svuotarla, tenere premuto il tasto SUPER FREEZE per qualche secondo finché il relativo LED inizia a lampeggiare. Occorrono circa 24 ore affinchè il freezer raggiunga la corretta temperatura per congelare al meglio. Trascorso questo tempo il LED diventa fisso: introdurre gli alimenti e chiudere la porta. Dopo altre 24 ore i cibi sono stati congelati correttamente, la funzione si disattiva automaticamente (il LED si spegne); ora gli alimenti possono essere spostati nei due vani inferiori (così da poter utilizzare le funzioni della Cool Care Zone) o anche lasciati nel vano Cool Care Zone, che rimasto inattivo funziona come un normale vano conservazione.

 Non ricongelare alimenti che stanno per scongelare o

scongelati; tali alimenti devono essere consumati entro 24 ore o ricongelati previa cottura.

 Gli alimenti freschi da congelare non devono essere

posti a contatto con quelli già congelati.

 Non mettere nel congelatore bottiglie di vetro contenenti

liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.

 La quantità massima giornaliera di alimenti da congelare

è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

 Al fine di ottenere un spazio maggiore nel reparto

freezer potete togliere i cassetti dalle loro sedi (tranne

Page 8

ZONE a temperatura variabile), sistemando gli alimenti direttamente sulle piastre evaporanti.

! Durante il congelamento evitare di aprire la porta.

quello più in basso e leventuale cassetto COOL CARE

Bacinella ghiaccio Ice

Care.

Il fatto di essere poste sulla parte superiore dei cassetti riposti nel vano freezer assicura una maggiore pulizia: (il ghiaccio non viene più a contatto con gli alimenti) ed ergonomia (non si sgocciola in fase di caricamento).

! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

Cool Care Zone

La Cool Care Zone è un vano speciale presente nel freezer che consente di selezionare ed impostare 4 diverse modalità di funzionamento in base ai bisogni ed alla tipologia di alimenti da conservare al suo interno. Le temperature selezionabili sono -8°C, -12°C e -18°C; contrassegnate rispettivamente dalle icone: fragola, gelato e bottiglia presenti sul pannello di controllo. La Cool Care Zone è dotata di un controllo indipendente da quello degli altri cassetti interni al freezer, tramite il pannello di controllo è anche possibile disattivare la Cool Care Zone ed utilizzarla come un normale cassetto freezer.

1. Estrarre la bacinella spingendola verso lalto. Verificare che la bacinella sia completamente vuota e riempirla dacqua attraverso lapposito foro.

2. Fare attenzione a non superare il livello indicato (MAX WATER LEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (se succede, attendere che il ghiaccio si sciolga e svuotare la bacinella).

3. Ruotare la bacinella di 90°: lacqua riempie le forme per il principio dei vasi comunicanti (vedi figura).

4. Chiudere il foro con il coperchio in dotazione e riporre la bacinella nellapposita sede.

5. Quando il ghiaccio sarà formato (tempo minimo circa 8 ore) battere la bacinella su una superficie dura e bagnarne lesterno per far staccare i ghiaccioli; farli poi uscire dal foro.

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

Page 9

Manutenzione e cura Assistenza

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare lapparecchio dalla rete di alimentazione:

1. Tenere premuto il tasto ON/OFF per circa due secondi, finché il display si spegne tutto eccetto il led rosso del tast ON/OFF.

2. Staccare la spina dalla presa.

! Se non si segue questa procedura può scattare lallarme: esso non è sintomo di anomalia. Per ripristinare il normale funzionamento è sufficiente tenere premuto il tasto ON/OFF per più di due secondi. Per isolare lapparecchio procedere seguendo i punti 1 e 2.

Pulire lapparecchio

 Le parti esterne, le parti interne e le guarnizioni in

gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

 Gli accessori estraibili possono essere messi a bagno

in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

 Il retro dellapparecchio tende a coprirsi di polvere, che

può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dellaspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

 Lapparecchio è fabbricato con materiali igienici

che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico: lacqua viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. Lunico intervento da fare

periodicamente consiste nel pulire il foro di scarico affinché lacqua possa defluire liberamente.

Sbrinare il vano congelatore

Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:

1. Il giorno precedente, premere il tasto SUPER FREEZE

(si accende la spia gialla SUPERFREEZE) per raffreddare ulteriormente gli alimenti.

2. La funzione si disinserisce in automatico dopo 24 ore,

oppure può essere disinserita in qualsiasi momento premendo di nuovo il tasto SUPER FREEZE. Tenere premuto il tasto ON/OFF per più di due secondi, finché il display si spegne tutto eccetto il led rosso del tasto ON/OFF..

3. Avvolgere surgelati e congelati in carta da giornale e

metterli in un altro congelatore o in un luogo fresco.

4. Lasciare aperta la porta finché la brina non si sia

sciolta completamente; facilitare loperazione sistemando nel vano congelatore contenitori con acqua tiepida.

5. Alcuni apparecchi sono dotati del SISTEMA DRAIN per convogliare lacqua allesterno (vedi figura).

 Nel caso si voglia spegnere lapparecchio per un lungo

periodo, pulire linterno e lasciare le porte aperte.

Sbrinare lapparecchio

! Attenersi alle istruzioni sottostanti. Per sbrinare lapparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante.

6. Pulire e asciugare con cura il vano congelatore prima

di riaccendere lapparecchio.

7. Prima di inserire i cibi nel vano congelatore attendere

circa 2 ore per il ripristino delle condizioni ideali di conservazione.

Page 10

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente.

1 1

Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza a quella indicata sulla protezione (15W o 25W)

Assistenza

Prima di contattare lAssistenza:

 Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).  In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

modello

numero di serie

Comunicare:

 il tipo di anomalia  il modello della macchina (Mod.)  il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

kg/24 h

4,0

Max 15 w

Class

Clase

Classe

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* . Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro Assistenza Autrorizzato più vicino a casa tua. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Page 11

Precauzioni e consigli

! Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

- 2002/96/CE..

Sicurezza generale

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per conservare

e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto, nemmeno

se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi alle

norme locali, così gli imballaggi potranno essere riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

 Installare lapparecchio in un ambiente fresco e ben

aerato, proteggerlo dallesposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

 Non toccare lapparecchio a piedi nudi o con le mani

o i piedi bagnati o umidi.

 Non toccare le parti interne raffreddanti:

cè pericolo di ustionarsi o ferirsi.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 È necessario staccare la spina dalla presa prima di

effettuare operazioni di pulizia e manutenzione. Non è sufficiente spegnere il display (apparecchio spento) per eliminare ogni contatto elettrico.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Non utilizzare, allinterno degli scomparti conservatori

di cibi congelati, utensili diversi dal raschietto fornito in dotazione o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.

 Non mettere in bocca cubetti appena estratti dal

congelatore.

 Non permettere ai bambini di giocare con

lapparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.

 Per introdurre o estrarre gli alimenti, tenere aperta la

porta dell'apparecchio per il minor tempo possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

 Non riempire con troppi alimenti lapparecchio:

per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

 Non introdurre alimenti caldi: alzerebbero la

temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

 Sbrinare lapparecchio qualora si formasse del

ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

 Mantenere efficienti e pulite le guarnizioni, in modo

che aderiscano bene alle porte e non lascino uscire il freddo (vedi Manutenzione).

 Gli imballaggi non sono giocattoli per bambini.

Page 12

Anomalie e rimedi

195064503.00

05/2007 - Xerox Business Services

Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (

che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

Il display è spento.

Il motore non parte.

Il display è debolmente acceso.

Suona lallarme, compare un messaggio sul display, è acceso il led ALLARMI e la lampadina nel vano frigorifero lampeggia.

Suona lallarme, è acceso il led ALLARMI e compare un messaggio sul display.

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente o non abbastanza da

fare contatto, oppure in casa non cè corrente.

 Lapparecchio è dotato di un controllo salvamotore

(vedi Avvio e utilizzo).

 Staccare la spina e reinserirla nella presa dopo averla girata su se stessa.

 La porta del frigorifero è rimasta aperta per più di due minuti.

Il segnale acustico cessa alla chiusura della porta o premendo il tasto RESET ALARM.

 Lapparecchio segnala un riscaldamento eccessivo del congelatore.

Il congelatore si manterrà a una temperatura intorno a 0°C per non far ricongelare gli alimenti, permettendo di consumarli entro 24 ore o di ricongelarli previa cottura. Per spegnere il segnale acustico premere il tasto RESET ALARM. Premere una seconda volta per cancellare il messaggio sul display, spegnere il led ALLARMI e ripristinare il normale funzionamento.

vedi Assistenza

), controllare

Suona lallarme, lampeggia ol led ALLARMI e compare un messaggio sul display.

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

Lapparecchio emette molto rumore.

Termine anticipato delle funzioni

 Lapparecchio segnala un riscaldamento pericoloso del congelatore: gli

alimenti non devono essere consumati. Il congelatore si manterrà a una temperatura intorno a 0°C. Per spegnere il segnale acustico premere il tasto RESET ALARM. Premere una seconda volta per cancellare il messaggio sul display, spegnere il led ALLARMI e ripristinare il normale funzionamento.

 Le porte non chiudono bene o le guarnizioni sono rovinate.  Le porte vengono aperte molto spesso.  Si è impostata una temperatura troppo calda (vedi Avvio e utilizzo).  Il frigorifero o il congelatore sono stati riempiti eccessivamente.

 Si è impostata una temperatura troppo fredda (vedi Avvio e utilizzo).

 Sono attive le funzioni SUPER COOL e/o SUPER FREEZE e/o ICE PARTY.  La porta non è ben chiusa o viene aperta di continuo.  La temperatura dellambiente esterno è molto alta.

 Lapparecchio non è stato installato ben in piano (vedi Installazione).  Lapparecchio è stato installato tra mobili o oggetti che vibrano

ed emettono rumori.

 Il gas refrigerante interno produce un leggero rumore anche quando

il compressore è fermo: non è un difetto, è normale.

 Disturbi elettrici sulla rete o brevi interruzioni della tensione di alimentazione

Compare un messaggio sul display (es. F01)

 Contattare lAssistenza Tecnica

Page 13

Operating Instructions

REFRIGERATOR/FREEZER COMBINATION

I F

Italiano, 1 Français, 25

English,13

Portuges, 49Espanol, 37

Polski, 61

MBT 2022 CZ/HA

Contents

Installation, 14

Positioning and connection Reversible doors

Description of the appliance, 15-16

Control panel Overall view

Accessories, 17

Start-up and use, 18-19-20

Starting the appliance Navigating the display Pure Wind Using the refrigerator to its full potential Using the freezer to its full potential

Maintenance and care, 21-22

Switching the appliance off Cleaning the appliance Avoiding mould and unpleasant odours Defrosting the appliance Replacing the light bulb

Assistance, 22

Precautions and tips, 23

General safety Disposal Respecting and conserving the environment

Troubleshooting, 24

Page 14

Installation

! Before placing your new appliance into operation please

read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning and connection

Positioning

1. Place the appliance in a well-ventilated humidity-free room.

2. Do not obstruct the rear fan grills. The compressor and condenser give off heat and require good ventilation to operate correctly and save energy.

3. Leave a space of at least 10 cm between the top part of the appliance and any furniture above it, and at least 5 cm between the sides and any furniture/side walls.

4. Ensure the appliance is away from any sources of heat (direct sunlight, electric stove, etc.).

5. In order to maintain the correct distance between the appliance and the wall behind it, fit the spacers supplied in the installation kit, following the instructions provided.

Levelling

1. Install the appliance on a level and rigid floor.

2. If the floor is not perfectly horizontal, adjust the refrigerator by tightening or loosening the front feet.

Electrical connections

After the appliance has been transported, carefully place it vertically and wait at least 3 hours before connecting it to the electricity mains. Before inserting the plug into the electrical socket ensure the following:

 The appliance is earthed and the plug is compliant with

the law.

 The socket can withstand the maximum power of the

appliance, which is indicated on the data plate located on the bottom left side of the fridge (e.g. 150 W).

 The voltage must be in the range between the values

indicated on the data plate located on the bottom left side (e.g. 220-240V).

 The socket is compatible with the plug of the

appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it (see Assistance). Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed. ! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

! The manufacturer declines any liability should

these safety measures not be observed.

Reversible doors

If it is necessary to change the direction in which the doors open, please contact the Technical Assistance Centre.

Page 15

Description of the appliance

Control panel

REFRIGERATOR

Display

REFRIGERATOR

Temperature

Adjustment

COOL CARE ZONE

FREEZER

Temperature

Adjustment

FREEZER Display

ON/OFF

It is possible to switch the whole product (both the refrigerator and freezer compartments) on by pressing this button. The red LED indicates that the product is switched off, while the green LED shows that it is operating. To switch the product off, press and hold the ON/OFF button for at least two seconds.

I CARE

This is used to activate and deactivate the I Care function (the optimal temperature for energy saving levels). When activated, the AUTO LED and the I Care LED illuminate simultaneously.

ALARMS

This controls all the alarm signals connected to product operation.

Child Lock

Enables the buttons on the control panel to be locked in order to avoid various functions being activated accidentally by children. To enable the Child Lock function, the ALARM button must be pressed for 2 seconds.

REFRIGERATOR + and - Temperature Adjustment

Enable the temperature setting of the refrigerator to be modified, with the relative confirmation of the temperature selected shown on the display. It is also possible to use these buttons to deactivate the refrigerator compartment only (the display shows - -).

FREEZER + and - Temperature Adjustment

Enable the temperature setting of the freezer to be modified, with the relative confirmation of the temperature selected shown on the display.

ALLARMS

SUPER COOL

SUPER FREEZE

ICE PARTY

HOLIDAY

I CARE

REFRIGERATOR Display

Indicates the set temperature relating to the refrigerator compartment or shows that it has been deactivated (in this case the display shows - -).

FREEZER Display

Shows the set temperature relating to the freezer compartment.

COOL CARE ZONE

Used to set the Cool Care Zone. By pressing this button, it is possible to set any of the 4 operating modes relating to the Cool Care Zone: the strawberry (-8°C), the icecream (-12°C) or the bottle (-18°C). If none of the three icons is illuminated, the Cool Care Zone will operate as a normal freezer compartment.

SUPER COOL

Activates or deactivates the SUPER COOL function (rapid cooling). The refrigerator display shows the text SC).

SUPER FREEZE

Activates or deactivates the SUPER FREEZE function (rapid freezing), The freezer display shows the text SF).

HOLIDAY

Activates or deactivates the HOLIDAY function (the AUTO LED illuminates).

ICE PARTY

Activates or deactivates the ICE PARTY function (

reduces the temperature of the freezer for the period of time required to cool a bottle.)

Page 16

Description of the appliance

Overall view

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.

LAMP

(see Maintenance)

PURE WIND

Removable lidded shelf with EGG TRAY

SHELVES

FRESH BOX

Compartment

FRUIT and

VEGETABLE bin

COOL CARE ZONE

and FREEZER

compartment

ICE CARE ice tray



CAN RACK

Removable multipurpose

SHELVES

BOTTLE shelf



STORAGE

compartment

Levelling FEET

 Varies by number and/or position.

Available only on certain models.

Page 17

Accessories

SHELVES: with or without grill.

Due to the special guides the shelves are removable and the height is adjustable (see diagram), allowing easy storage of large containers and food. Height can be adjusted without complete removal of the shelf.

FRESH BOX

compartments low temperature (the coldest in the refrigerator) and to the clear door that provides protection against oxidation and blackening, food can be stored for even up to one week. It can also be used for cold meals.

: for fresh meat and fish. Due to the

Available only on certain models.

Page 18

Start-up and use

Starting the appliance

! After transportation of the appliance, carefully place it in an upright position and wait at least 3 hours before connecting it to the electricity mains, to make sure it operates as it should.  Clean the inside of the refrigerator well using warm water

and bicarbonate of soda before placing food inside it. The appliance comes with a motor protection control



system which makes the compressor start approximately 8 minutes after being switched on. The compressor also starts each time the power supply is cut off whether voluntarily or involuntarily (blackout).

Freezer Compartment

When the product is switched on (the ON/OFF button is pressed for more than two seconds) the freezer compartment is set to its default value of -18°C. We recommend that the SUPER FREEZE function is set (the freezer display shows the text SF) in order to accelerate the cooling process of the compartment; when the inside of the compartment has reached its optimal temperature the function will be deactivated and the food may be placed inside.

Refrigerator Compartment

When the appliance is switched on the refrigerator compartment is set to its default value of +5°C. We recommend that the SUPER COOL function is set (the refrigerator display shows the text SC) in order to accelerate the cooling process of the compartment. After a few hours it will be cool enough for food to be placed inside.

Cool Care Zone

When the appliance is switched on the variable temperature compartment will be set to its default value of -12°C.

Navigating the display

Setting the temperatures:

If the product is switched on, the refrigerator and freezer displays will indicate the temperatures set at that moment. To change them, simply press the + and - buttons corresponding to the compartment for which you wish to change the set temperature. To be specific, each time one of the buttons is pressed the temperature is increased or decreased by 1°, and the number of illuminated horizontal bars is adjusted accordingly. The temperature values that may be selected for the refrigerator compartment are +8°C, +7°C, +6°C, +5°C, +4°C, +3°C and +2°C, while the values that may be set for the freezer are -18°C, -19°C, -120°C, 21°C, -22°C, -24°C and -26°C. It is possible to select an operating temperature for the Cool Care Zone compartment using the corresponding

button; the temperatures are represented by the icons on the central part of the display (Ice Cream -12°C, Berries 8°C, Alcohol -18°C). When the three icons are switched off, it is operating as a normal freezer compartment. The temperatures are automatically set to +5°C for the refrigerator compartment and -18°C for the freezer compartment (these are standard food storage values). The Cool Care Zone is automatically set to -12°C. When the I Care function is active, the appliance automatically adjusts the temperatures according to the conditions inside and outside the refrigerator; the operation of this function is signalled by the text AUTO. Whenever it is necessary to activate the I Care function at temperatures that are different to the standard storage values, the I Care button must be pressed as soon as the function is activated and held down while the new temperatures are set using the + and - buttons. Under these conditions, the temperatures may be set to 4°C, 5°C and 6°C for the refrigerator compartment and -18°C, -19°C and -20°C for the freezer compartment. When the HOLIDAY function is active the temperature may not be adjusted, however the appliance adjusts itself automatically so that the optimal settings for the situation are used: +12°C for the refrigerator compartment and 18°C for the freezer compartment. This function is indicated by the text AUTO.

To activate and deactivate the functions simply press the relevant button and the function status will be signalled by the corresponding LED switching on or off. Several functions (SUPER COOL, SUPER FREEZE, ICE PARTY, ICE CARE) are incompatible with others (HOLIDAY,...); remember that there is a pre-set order of priority which will help you to use the product in the best possible way. When the Ice Party function has finished, press the ICE PARTY button to stop the relevant LED from flashing. This flashing indicates that the function is complete and that the bottle should be removed from the freezer compartment.

Child Lock

To enable the Child Lock function, the ALARM button must be pressed for 2 seconds; the button lock activation is confirmed by a short beep and the text CH LO appears on the refrigerator and freezer displays. This text is then replaced by the refrigerator and freezer temperatures set prior to when the child lock function was enabled. To deactivate the function, press the ALARM button or 2 seconds; deactivation will be confirmed by a short beep and the text CH LO will appear on the refrigerator and freezer displays for 1 second.

Page 19

PURE WIND

It is recognizable due to the presence of the mechanism on the top part of the refrigerator compartment (see diagram).

Pure Wind maximises air circulation, improving the efficiency of the evaporator and helping to achieve the optimal temperature inside the refrigerator as quickly as possible each time it has been opened. The blown air (A) is cooled when it comes into contact with the cold wall, whereas the hotter air (B) is sucked up (see diagram).The back wall may be covered in frost or droplets of water, depending on whether the compressor is in operation or whether it is paused.

Using the refrigerator to its full potential

 Adjust the temperature using the display.

 Press the SUPER COOL button (rapid cooling) to lower

the temperature quickly. For example, when you place a large number of new food items inside a fridge the internal temperature will rise slightly. The function quickly cools the groceries by temporarily reducing the temperature until it reaches the ideal level.

 Place only cold or lukewarm foods in the compartment,

not hot foods (see Precautions and tips).

 Remember that cooked foods do not last longer than

raw foods.

 Do not store liquids in open containers. They will

increase humidity in the refrigerator and cause condensation to form.

Using the freezer to its full potential



Adjust the temperature using the display.

 The Cool Care Zone is a compartment that allows

several types of food to be frozen at the most suitable temperature (fruit, ice cream and alcoholic drinks); the other two storage compartments (see overall view) are designed to store frozen foods under normal conditions.To freeze foods in safely and correctly, follow the instructions below. For a small quantity (less than half of the maximum amount shown on the data plate):

- if the Cool Care Zone is activated, place the food in the two storage compartments, making sure that it does not come into contact with any food that has already been frozen; press the rapid-freezing SUPER FREEZE button (the corresponding LED lights up) and close the door. The function deactivates automatically after 24 hours or when the inside of the compartment has reached the optimal temperature (the LED switches off).

- if the Cool Care Zone is not activated the first compartment may also be used: place the food inside and repeat the same steps as detailed above. For a large quantity (more than half of the maximum amount shown on the data plate): Deactivate the Cool Care Zone and empty it, hold down the SUPER FREEZE button for a few seconds until the corresponding LED begins to flash. After approximately 24 hours the freezer will have reached the optimal food freezing temperature. Once this time has elapsed the LED remains lit constantly: place the food inside the freezer and close the door. After 24 hours the food will have been frozen properly and the function will be deactivated automatically (the LED switches off); the food may now be moved into the two lower compartments (so that the Cool Care Zone can be used if necessary) or even left in the Cool Care Zone compartment, which operates as a normal storage compartment when the function has not been activated.

 Do not re-freeze food that is defrosting or that has already

been defrosted. These foods must be cooked and eaten (within 24 hours).

 Fresh food that needs to be frozen must not come into

contact with food that has already been defrosted.

 Do not place glass bottles which contain liquids, and which

are corked or hermetically sealed in the freezer because they could break.

 The maximum quantity of food that may be frozen daily is

indicated on the plate containing the technical properties located on the bottom left side of the refrigerator compartment (for example: Kg/24h: 4).



In order to obtain a greater amount of space in the

freezer compartment, you may remove the bins (except

Page 20

WATER LEVEL

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

which has an adjustable temperature) and place the food directly onto the evaporator plates.

! Do not open the door during freezing.

! If there is a power cut or malfunction, do not open the

freezer door. This will help maintain the temperature inside the freezer, ensuring that foods are conserved for at least 9

-14 hours.

Cool Care Zone

The Cool Care Zone is a special compartment in the freezer which allows the user to choose between 4 different operating modes that may be set according to specific requirements and the type of food stored inside. The temperature settings that may be selected are -8°C, 12°C and -18°C, indicated by the icons depicting a strawberry, an ice cream and a bottle on the control panel. The Cool Care Zone is equipped with controls that may be operated independently from the other compartments inside the freezer, by the Cool Care Zone may also be deactivated using the control panel, so that it can then be used as a normal freezer compartment.

the lowest bin and the special COOL CARE ZONE bin,

ICE CARE tray

The fact that they are situated on the top part of the freezer drawers ensures greater cleanliness: the ice no longer comes into contact with the food placed inside the freezer compartment; furthermore, the dripping of the water during filling is avoided (a lid to cover up the hole after filling with water is also provided).

1. Pull out the tray by pushing it up. Check that the tray is ompletely empty and fill it with water through the opening provided.

2. Take care not to exceed the level indicated (MAX WATER LEVEL). Excess water prevents the ice cubes from dispensing (if this happens, wait for the ice to melt and empty the tray).

3. Turn the tray 90°: due to the connected compartments each mould fills with water (see diagram).

4. Close the opening with the lid provided and put the tray back.

5. When the ice has formed (minimum time approximately 8 hours) knock the tray against a hard surface and wet the outside so that the ice cubes come loose and take them out through the opening.

Page 21

Maintenance and care Assistance

Switching the appliance off

During cleaning and maintenance it is necessary to disconnect the appliance from the electricity supply:

1. Press and hold the ON/OFF button for approximately two seconds, until everything on the display switches off apart from the red LED corresponding to the ON/OFF button.

2. pull the plug out of the socket

If this procedure is not followed, the alarm may sound. This alarm does not indicate a malfunction. To restore normal operation, it is sufficient to hold the ON/OFF button down for more than two seconds. To disconnect the appliance, follow points 1 and 2.

Cleaning the appliance

 The external and internal parts, as well as the rubber

seals may be cleaned using a sponge that has been soaked in lukewarm water and bicarbonate of soda or neutral soap. Do not use solvents, abrasive products, bleach or ammonia.

 The removable accessories may be soaked in warm

water and soap or dishwashing liquid. Rinse and dry them carefully.

 The back of the appliance may collect dust which can

be removed by delicately using the hose of a vacuum cleaner set on medium power. The appliance must be switched off and the plug must be pulled out before cleaning the appliance.

Defrosting the refrigerator compartment

The refrigerator has an automatic defrosting function: water is ducted to the back of the appliance by a special discharge outlet (see diagram) where the heat produced by the compressor causes it to evaporate. It is necessary to clean the discharge

hole regularly so that the water can flow out easily.

Defrosting the freezer compartment

If the frost layer is greater than 5 mm, it is necessary to defrost manually:

1. The day before defrosting, press the SUPER FREEZE button (the yellow SUPER FREEZE indicator light illuminates) to further cool the food.

2. The function is automatically disabled after 24 hours, or it may be disabled at any moment by pressing the SUPER FREEZE button again. Press and hold the ON/ OFF button for approximately two seconds, until everything on the display switches off apart from the red LED corresponding to the ON/OFF button.

3. Wrap frozen foods in newspaper and place them in another freezer or in a cool place.

4. Leave the door open until the frost has melted completely. This can be made easier by placing containers with lukewarm water in the freezer compartment.

Avoiding mould and unpleasant odours

 The appliance is manufactured with hygienic materials

which are odour free. In order to maintain an odour free refrigerator and to prevent the formation of stains, food must always be covered or sealed properly.

 If you want to switch the appliance off for an extended

period of time, clean the inside and leave the doors open.

Defrosting the appliance

! Follow the instructions below. Do not use objects with sharp or pointed edges to defrost the appliance as these may damage the refrigeration circuit beyond repair.

5. Certain appliances are fitted with the DRAIN SYSTEM to

lead the water outside (see diagram).

6. Clean and dry the freezer compartment carefully before switching the appliance on again.

7. Wait for approximately 2 hours, i.e. until the ideal storage conditions have been restored, before placing food in the freezer compartment.

Page 22

1 1

Replacing the light bulb

To replace the light bulb in the refrigerator compartment, pull out the plug from the electrical socket. Follow the instructions below. Access the light bulb by removing the cover as indicated in the diagram. Replace it with a similar light bulb within the power range indicated on the cover (15W or 25W).

Assistance

Before calling for Assistance:

 Check if the malfunction can be solved on your own (see Troubleshooting).  If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service

Centre

model serial number

Communicating:

 type of malfunction  appliance model (Mod.)  serial number (S/N) This information can be found on the data plate located on the bottom left side of the refrigerator compartment.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

kg/24 h

4,0

Max 15 w

Class

Clase

Classe

Never call on unauthorized technicians and always refuse spare parts which are not originals.

Page 23

Precautions and tips

! The appliance was designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

This appliance complies with the following Community Directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and subsequent amendments;

-89/336/EEC of 03.05.89 (Electromagnetic Compatibility) and subsequent amendments;

- 2002/96/CE..

General safety

 The appliance was designed for domestic use inside the

home and is not intended for commercial or industrial use.

 The appliance must be used to store and freeze food

products by adults only and according to the instructions in this manual.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

 Do not touch the appliance with bare feet or with wet or

moist hands and feet.

 Do not touch the internal cooling elements: this could

cause skin abrasions or frost/freezer burns.

Disposal

 Observe local environmental standards when disposing

packaging material for recycling purposes.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out wheeled bin symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information concerning the correct disposal

of their old appliance.

Respecting and conserving the environment

 Install the appliance in a fresh and well-ventilated room.

Ensure that it is protected from direct sunlight and do not place it near heat sources.

 Try to avoid keeping the door open for long periods or

opening the door too frequently in order to conserve energy.

 When unplugging the appliance always pull the plug from

the mains socket, do not pull on the cable.

 Before cleaning and maintenance, always switch off the

appliance and disconnect it from the electrical supply. It is not sufficient to set the temperature adjustment knobs on OFF (appliance off) to eliminate all electrical contact.

 In the case of a malfunction, under no circumstances

should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance.

 Do not use any sharp or pointed utensils or electrical

equipment - other than the type recommended by the manufacturer - inside the frozen food storage compartments.

 Do not put ice cubes taken directly from the freezer into

your mouth.

 Do not allow children to tamper with the controls or play

with the appliance. Under no circumstance should they be allowed to sit on the bins or to hang from the door.

 Keep packaging material out of the reach of children! It

can become a choking or suffocation hazard.

 Do not fill the appliance with too much food: cold air

must circulate freely for food to be preserved properly. If circulation is impeded, the compressor will work continuously.

 Do not place hot food directly into the refrigerator. The

internal temperature will increase and force the compressor to work harder and will consume more energy.

 Defrost the appliance if ice forms (see Maintenance). A

thick layer of ice makes cold transference to food products more difficult and results in increased energy consumption.

 Regularly check the door seals and wipe clean to

ensure they are free of debris and to prevent cold air from escaping (see Maintenance).

Page 24

Troubleshooting

195064503.00

05/2007 - Xerox Business Services

Malfunctions:

The display is completely switched off.

The motor does not start.

The display is on but it is dim.

The alarm sounds, a message appears on the display, the ALARM LED lights up and the refrigerator light flashes.

The alarm sounds, the ALARM LED lights up and a message appears on the display.

The alarm sounds, the ALARM LED flashes and a message appears on the display.

Possible causes / Solutions:

 The plug has not been inserted into the electrical socket, or not far enough to

make contact, or there is no power in the house.

 The appliance comes with a motor protection control (see Start-up and use).

 Pull out and reverse the plug before putting it back in the socket.

 The refrigerator door has been open for more than two minutes.

The buzzer stops when the door is closed or when the RESET ALARM button is pressed.

 The temperature inside the freezer is too high.

The freezer will maintain a temperature of around 0°C so that the food will not refreeze, allowing you to eat it within 24 hours or to refreeze it after it has been cooked. To switch off the buzzer, press the RESET ALARM button. Press again to delete the message on the display, switch off the ALARM LED and restore normal operation.

 The temperature of the freezer is dangerously high: the food inside must not

be eaten. The freezer will maintain a temperature of approximately 0°C. To switch off the buzzer, press the RESET ALARM button. Press again to delete the message on the display, switch off the ALARM LED and restore normal operation.

The refrigerator and the freezer do not cool well.

The food inside the refrigerator is beginning to freeze.

The motor runs continuously.

The Aircooler fan does not rotate

The appliance makes a lot of noise.

Early ending of functions

 The doors do not close properly or the seals are damaged.  The doors are opened too frequently.  The temperature that has been set is too high (see Start-up and use).  The refrigerator or the freezer have been over-filled.

 The temperature that has been set is too low (see Start-up and use).

 The SUPER FREEZE button has been pressed (rapid freezing): the yellow

SUPER FREEZE light is on or flashing (see Description).  The door is not closed properly or is continuously opened.  The outside ambient temperature is very high.  The thickness of the frost exceeds 2-3 mm (see Maintenance).

 The refrigerator door is open.  The Aircooler system is only activated automatically when it becomes

necessary to restore perfect operational conditions inside the refrigerator

compartment.

 The appliance has not been installed on a level surface (see Installation).  The appliance has been installed between cabinets that vibrate and make

noise.  The internal refrigerant makes a slight noise even when the compressor is off.

This is not a defect, it is normal.

 Electrical disturbance on the network or brief interruptions of the power supply

A message appears on the display (e.g. F01)

 The water discharge hole is blocked (see Maintenance).

Page 25

Mode demploi

COMBINE REFRIGERATEUR/CONGELATEUR

I F

Italiano, 1 Français, 25

English,13

Portuges, 49Espanol, 37

Polski, 61

MBT 2022 CZ/HA

Sommaire

Installation, 26

Mise en place et raccordement Réversibilité des portes

Description de lappareil, 27-28

Tableau de bord Vue densemble

Accessoires, 29

Mise en marche et utilisation, 30-31-32

Mise en service de lappareil Comment se déplacer sur lafficheur Pure Wind Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur

Entretien et soins, 33-34

Mise hors tension Nettoyage de lappareil Contre la formation de moisissures et de mauvaises odeurs Dégivrage de lappareil Remplacement de lampoule déclairage

Assistance, 34

Précautions et conseils, 35

Sécurité générale Mise au rebut Economies et respect de lenvironnement

Anomalies et remèdes, 36

Page 26

Installation

! Conservez ce mode demploi pour pouvoir le consulter

à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce quil suive lappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez lappareil dans une pièce bien aérée et non humide.

2. Ne bouchez pas les grilles daération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation délectricité.

3. Prévoir au moins 10 cm entre le haut de lappareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.

4. Installez lappareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).

5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales despacement comprises dans le kit dinstallation et suivez les instructions de la notice spécialement prévue.

Mise à niveau

1. Installez lappareil sur un sol plat et rigide.

2. Si le sol nest pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler lappareil.

Raccordement électrique

Après le transport, placez lappareil à la verticale et attendez au moins 3 heures avant de le raccorder à linstallation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

 la prise est bien munie dune terre conforme à la loi;  la prise est bien apte à supporter la puissance

maximale de lappareil, indiquée sur la plaquette signalétique placée à lintérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);

 la tension dalimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V);

 la prise est bien compatible avec la fiche de lappareil.

En cas dincompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); nutilisez ni rallonges ni prises multiples.

! Après installation de lappareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé prériodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de

non respect des normes énumérées ci-dessus.

Réversibilité des portes

Si une inversion du sens douverture des portes savère nécessaire, faire appel à notre service dassistance technique.

Page 27

Description de lappareil

Tableau de bord

Afficheur du

RÉFRIGÉRATEUR

ALARMES

Réglage de la

température du

RÉFRIGÉRATEUR

COOL CARE ZONE

Réglage de la

température du

FREEZER

Afficheur du

FREEZER

ON/OFF

Cette touche sert à allumer lappareil tout entier (compartiment réfrigérateur et compartiment freezer). Le TEMOIN rouge indique que lappareil est éteint, le TEMOIN vert quil est en service. Pour éteindre lappareil, appuyez au moins 2 secondes de suite sur la touche ON/OFF.

I CARE

Cest elle qui sert à activer ou à désactiver la fonction I Care (

la température optimale avec une faible consommation

délectricité)

AUTO et le TEMOIN I Care sallument simultanément.

ALARMES

Cette touche permet de brancher et de gérer toutes les alarmes reliées au fonctionnement de lappareil.

Child Lock

Ce dispositif permet de verrouiller les touches du tableau de commande pour éviter toute manipulation de la part des enfants (appuyez 2 secondes de suite sur la touche ALARM).

Réglage de la température du REFRIGERATEUR + et -

Elles permettent de modifier le réglage de la température du réfrigérateur, avec affichage de confirmation de la température sélectionnée. Ces touches permettent aussi de désactiver le compartiment réfrigérateur (lafficheur visualise - -).

Réglage de la température du FREEZER + et -

Elles permettent de modifier le réglage de la température du freezer, avec affichage de confirmation de la température sélectionnée.

. Dès activation de cette fonction, le TEMOIN

SUPER COOL

SUPER FREEZE

ICE PARTY

HOLIDAY

I CARE

Afficheur du réfrigérateur

Indication de la température sélectionnée dans le compartiment réfrigérateur ou de sa désactivation (dans ce cas lafficheur visualise - -).

Afficheur du Freezer: compartiment congélateur

Affiche la température sélectionnée dans le compartiment freezer.

ZONE COOl CARE

Elle permet de sélectionner la Zone Cool Care. Par pression sur cette touche, vous pouvez sélectionner les 4 modes de fonctionnement de la zone Cool Care : la fraise (8°C), la glace (-12°C), la bouteille (-18° C), si aucune de ces trois icônes nest allumée, la Zone Cool Care fonctionnera comme un tiroir freezer ordinaire.

SUPER COOL

Elle permet dactiver ou de désactiver la fonction SUPER COOL

(refroidissement rapide). Lafficheur du réfrigérateur

visualise le message SC).

SUPER FREEZE

Elle permet dactiver ou de désactiver la fonction SUPER FREEZE (lafficheur du freezer visualise le message SF).

HOLIDAY

Elle permet dactiver ou de désactiver la fonction HOLIDAY (le TEMOIN AUTO sallume).

ICE PARTY

Elle permet dactiver ou de désactiver la fonction ICE PARTY (il abaisse la température du congélateur le temps nécessaire au refroidissement dune bouteille).

Page 28

Description de lappareil

Vue densemble

Eclairage

(voir Entretien)

PURE WIND

CLAYETTE

Compartiment

FRESH BOX

Bac FRUITS e

LEGUMES



Balconnet amovible à abattant, contenant un

SUPPORT A OEUFS

Balconnet PORTECANETTES

Balconnet amovible

PORTE-OBJETS

Balconnet

BOUTEILLES



ZONE COOl CARE et

compartiment

CONGELATION

Bac à glaçons

Ice Care

Compartiment

CONSERVATION

de réglage

 Leur nombre et/ou leur emplacement peut varier.



PIED

* Nexiste que sur certains modèles.

Page 29

Accessoires

CLAYETTES: pleines ou

besoin de sortir la clayette complètement.

FRESH BOX*: pour viandes et poissons frais. Ce

compartiment sert à prolonger la durée de conservation jusquà une semaine, grâce à sa température très basse  la plus froide du réfrigérateur  et à son volet transparent qui protège contre les phénomènes doxydation et de noircissement. Il peut aussi être utilisé pour conserver des plats froids.

grillagées. Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou daliments de grande dimension. Pour régler la hauteur, pas

Nexiste que sur certains modèles.

Page 30

Mise en marche et utilisation

Mise en service de lappareil

! Après son transport, placez lappareil à la verticale et attendez 3 heures environ avant de le brancher à une prise de courant, son fonctionnement nen sera que meilleur.  Nettoyez bien lintérieur du réfrigérateur avec de leau

tiède et du bicarbonate avant dy ranger vos aliments.

 Cet appareil est équipé dun système protège-moteur

qui ne fait démarrer le compresseur que 8 minutes après son branchement. Cest ce qui se passera aussi après toute coupure de courant, volontaire ou involontaire (panne délectricité.

Compartiment congélateur

Lors de la mise en service de lappareil (pression pendant plus de deux secondes sur la touche ON/OFF), le compartiment réfrigérateur se programme sur une température standard de 18°C. Sélectionnez la fonction SUPER FREEZE (lafficheur du freezer visualise SF) pour accélérer le refroidissement dans le compartiment. Dès que ce dernier aura atteint sa température optimale, la fonction se désactivera et vous pourrez ranger vos surgelés à lintérieur du congélateur.

Compartiment réfrigérateur

Lors de la mise en service de lappareil, le compartiment réfrigérateur se programme sur une température standard de +5°C. Sélectionnez la fonction SUPER COOL (lafficheur du réfrigérateur visualise SC) pour accélérer le refroidissement dans le compartiment: au bout de quelques heures rangez les aliments dans le réfrigérateur.

Zone Cool Care

A la mise en service de lappareil, le compartiment à température variable se programme sur une température standard de -12°C.

Comment se déplacer sur lafficheur

Les températures sont représentées par les icônes situées au centre de lafficheur (Glace 12°C, Baies 8°, Alcools  18°), les trois icônes éteintes indiquent que le compartiment fonctionne comme un tiroir freezer ordinaire. Les températures automatiquement sélectionnées sont +5°C dans le compartiment réfrigérateur et 8°C dans le compartiment congélateur qui correspondent aux températures standard de conservation. La température de la Zone Cool Care est automatiquement réglée sur 12°C. Quand la fonction I Care est activée, lappareil règle automatiquement les températures selon les conditions intérieures et extérieures au réfrigérateur, le tout étant signalé par allumage du message AUTO. En cas dactivation de la fonction I Care à dautres températures que les températures standard de conservation, il faut, dès activation de la fonction, garder la touche I Care enfoncée tandis que vous sélectionnez les nouvelles températures à laide des touches + et . Dans ces conditions, les températures sélectionnables sont 4°, 5° et 6° dans le compartiment réfrigérateur et 18°, -19° et 20° dans le compartiment freezer. Quand la fonction température nest plus possible, lappareil se place automatiquement au réglage optimal correspondant : +12°C dans le compartiment réfrigérateur et 18°C dans le compartiment congélateur, cette condition est aussi signalée par allumage du message AUTO. Pour activer ou désactiver les fonctions, il suffit dappuyer sur la touche correspondante, le TEMOIN correspondant sallume ou séteint pour signaler létat de la fonction. Certaines fonctions (SUPER COOL, SUPER FREEZE, ICE PARTY, ICE CARE) sont incompatibles avec dautres (HOLIDAY,..), dans ce cas il y a une priorité déjà établie pour faciliter la gestion de lappareil. Une fois de la fonction Ice Party terminée, appuyez sur la touche ICE PARTY pour interrompre le clignotement de la LED correspondante. Le clignotement indique que la fonction est terminée et que vous devez enlever la bouteille du compartiment congélateur.

HOLIDAYHOLIDAY

HOLIDAY est activée, aucun réglage de

HOLIDAYHOLIDAY

Sélection des températures:

Si lappareil est branché, les afficheurs du compartiment réfrigérateur et du compartiment congélateur visualiseront les températures sélectionnées à ce moment-là. Pour les modifier, appuyez sur les touches + et  correspondant au compartiment à lintérieur duquel vous voulez changer la température. A chaque pression sur les touches la température augmente ou diminue de 1° tout comme le nombre de barres latérales allumées.

Les températures du compartiment réfrigérateur sont: +8°, +7°, +6°, +5°, +4°, +3°, +2°. Celles du freezer sont: 18°,

-19°,-20°, -21°, -22°, -24°, -26°.

Vous pouvez choisir, à laide de la touche de la Zone Cool Care, la température de fonctionnement du compartiment.

Child Lock

Pour activer la fonction Child Lock, appuyez 2 secondes de suite sur la touche ALARM, lactivation du verrouillage des touches est confirmée par un bip et par la visualisation des messages CH LO sur les afficheurs du réfrigérateur et du freezer, ils seront ensuite remplacés par les températures sélectionnées précédemment pour le réfrigérateur et le freezer. Pour désactiver la fonction, appuyez 2 secondes de suite sur la touche ALARM, la désactivation est confirmée par un bip et par laffichage pendant 2 secondes des messages CH LO sur les afficheurs du réfrigérateur et du freezer.

Page 31

PURE WIND

On le reconnaît à la présence dun dispositif appliqué à la paroi dans le haut du compartiment réfrigérateur (voir figure).

Wind Pure qui optimise au maximum la circulation de lair, améliore lefficacité de lévaporateur et contribue à rétablir très rapidement la température à lintérieur du réfrigérateur après chaque ouverture. Lair soufflé (A) refroidit au contact de la paroi froide, tandis que lair plus chaud (B) est aspiré (voir figure). La paroi arrière est tour à tour couverte de givre ou de gouttelettes deau selon que le compresseur est en marche ou à larrêt.

Pour profiter à plein de votre réfrigérateur

 Réglez la température à laide de lafficheur.

 Appuyez sur la touche SUPER COOL (refroidissement

rapide) pour faire baisser la température rapidement, par exemple quand vous remplissez le compartiment après avoir fait de grosses provisions. Cette fonction se désactive automatiquement une fois le temps écoulé.

 Nintroduisez que des aliments froids ou à peine tièdes,

jamais chauds (voir Précautions et conseils).

 Les aliments cuits contrairement à ce que lon croit ne se

conservent pas plus longuement que les aliments crus.

 Nintroduisez pas de récipients non fermés contenant des

liquides : ces derniers entraîneraient une augmentation de lhumidité et la formation deau condensée.

Pour profiter à plein de votre congélateur

 Réglez la température à laide de lafficheur.

 La Zone Cool Care est un compartiment spécial qui

permet de congeler à la bonne température des produits spéciaux (fruits, glaces et boissons alcooliques), les deux autres compartiments (voir vue densemble) sont prévus pour la conservation normale daliments congelés. Pour congeler correctement les aliments en toute sécurité, suivez les indications suivantes. Pour une petite quantité (inférieure à la moitié de la quantité reportée sur létiquette):

- si la Zone Cool Care est activée, rangez les aliments dans les deux compartiments de conservation en évitant quils touchent à des aliments déjà stockés. Appuyez sur la touche SUPER FREEZE (congélation rapide, la LED correspondante sallume) et fermez la porte. La fonction se désactive automatiquement au bout de 24 heures ou dès que la température optimale est atteinte (la LED séteint);

- si la Zone Cool Care nest pas activée, le premier compartiment est utilisable lui aussi : rangez-y les aliments et procédez comme expliqué dans le cas précédent. Pour une grande quantité (supérieure à la moitié de la quantité reportée sur létiquette): Désactivez la Zone Cool Care et videz-la, gardez la touche SUPER FREEZE enfoncée pendant quelques secondes jusquà ce que la LED correspondante se mette à clignoter. Il faut compter 24 heures pour que le freezer atteigne la bonne température pour une congélation optimale. Passé ce délai, la LED passe à lallumage fixe: introduisez les aliments et fermez la porte. Au bout de 24 heures les aliments sont congelés correctement, la fonction se désactive automatiquement (la LED séteint). Vous pouvez à présent déplacer les aliments dans les deux compartiments inférieurs (pour pouvoir ainsi utiliser les fonctions de la Zone Cool Care) ou bien les laisser dans la Zone Cool care qui, étant désactivée, fonctionne comme un compartiment de conservation normal.

 Ne recongelez pas des aliments décongelés ou en cours

de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).

 Les aliments frais à congeler ne doivent pas être placés

au contact daliments déjà congelés.

 Ne stockez pas dans votre congélateur des bouteilles en

verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.

Page 32

 La quantité journalière maximale daliments pouvant être

congelée est indiquée sur létiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple : 4 Kg/24h).

 Pour gagner de la place à lintérieur du compartiment

congélation, vous pouvez enlever les tiroirs (sauf le tiroir du bas et celui de la COOL CARE ZONE à température variable si votre appareil en est équipé) et stocker vos aliments directement sur les plaques évaporantes.

! Evitez douvrir la porte pendant la phase de congélation. ! En cas de coupure de courant ou de panne, nouvrez

pas la porte du congélateur: les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ.

Zone Cool Care

La Zone Cool Care est un compartiment spécial du freezer qui permet de sélectionner et de programmer 4 modes de fonctionnement selon les besoins et selon le type daliments conservés. Vous pouvez sélectionner les températures suivantes: -8°C, -12°C ou -18°C. Ces dernières sont repérées respectivement par les icônes: fraise, glace et bouteille situées sur le tableau de bord. La Zone Cool Care est équipée dune commande indépendante de celle des autres tiroirs intérieurs au freezer, à partir du tableau de bord vous pouvez aussi désactiver la Zone Cool Care et lutiliser comme un tiroir freezer normal.

Bac à glaçons ICE CARE. Placés dans la partie supérieure des tiroirs du compartiment freezer, ils sont plus ergonomiques et garantissent davantage de propreté: en effet, les glaçons ne touchent plus aux aliments stockés dans le freezer; de plus, fini l'eau qui dégouline lorsque vous rangez votre bac (un couvercle est fourni pour boucher le récipient après l'avoir rempli).

1. Pour sortir le bac, poussez-le vers le haut . Vérifiez que le bac est bien vide avant de le remplir en introduisant leau par louverture prévue.

2. Attention à ne pas dépasser le niveau indiqué (MAX WATER LEVEL). Une trop grande quantité deau gêne la sortie des glaçons (si celase produit, attendez que la glace fonde et videz le bac).

3. Faites pivoter le bac de 90° : leau envahit les cavités selon le principe des vases communicants (voir figure).

4. Bouchez louverture à laide du couvercle fourni, remettez le bac à sa place en introduisant dans le logement prévu.

5. Une fois que la glace sest formée (il faut compter au moins 8 heures) tapez le bac contre une surface dure et mouillezle à lextérieur pour détacher les glaçons que vous ferez sortir par louverture prévue.

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

Page 33

Entretien et soin Assistance

Mise hors tension

Pendant les opérations de nettoyage et dentretien, débranchez lappareil du réseau dalimentation :

1. Gardez la touche ON/OFF enfoncée pendant deux secondes environ jusquà ce que lafficheur séteigne complètement à part la LED rouge de la touche ON/ OFF.

2. débranchez la fiche de la prise de courant.

Si cette procédure nest pas respectée, lalarme peut se déclencher : ceci ne dénote pas une anomalie. Pour rétablir le fonctionnement normal, il suffit de garder la touche ON/OFF enfoncée pendant plus de deux secondes. Pour isoler lappareil, procédez comme indiqué aux points 1 et 2.

Nettoyage de lappareil

 Nettoyez lextérieur, lintérieur et les joints en

caoutchouc à laide dune éponge imbibée deau tiède additionnée de bicarbonate de soude ou de savon neutre. Nutilisez pas de solvants, de produits abrasifs, deau de Javel ou dammoniaque.

 mettez tremper les accessoires amovibles dans de

leau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.

 Le dos de lappareil a tendance à sempoussiérer,

pour éliminer la poussière avec délicatesse, après avoir éteint lappareil et débranché la fiche, servezvous dun aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.

Contre la formation de moisissures et de mauvaises odeurs

 Cet appareil est fabriqué dans des matériaux

hygiéniques qui ne transmettent pas dodeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.

Dégivrage du compartiment réfrigérateur

Le réfrigérateur est muni dun système de dégivrage automatique : leau est acheminée vers la paroi arrière par un trou dévacuation (voir figure) où la chaleur produite par le compresseur la fait évaporer. Il vous suffit de nettoyer périodiquement le trou dévacuation pour

permettre à leau de sécouler normalement.

Dégivrage du compartiment congélateur

Si la couche de givre dépasse 5 mm, procédez à un dégivrage manuel :

1. le jour précédent appuyez sur la touche SUPER FREEZE (le voyant jaune SUPERFREEZE sallume) pour refroidir encore plus les aliments.

2. La fonction se désactive automatiquement au bout de 24 heures mais vous pouvez choisir de la désactiver à tout moment en réappuyant sur la touche SUPER FREEZE. Gardez la touche ON/OFF enfoncée pendant deux secondes environ jusquà ce que lafficheur séteigne complètement à part la LED rouge de la touche ON/OFF.

3. Enveloppez vos produits surgelés ou congelés dans du papier et placez-les dans un endroit frais.

4. Laissez la porte ouverte jusquà ce que le givre fonde complètement; pour accélérer cette opération placez dans le compartiment congélateur des récipients deau tiède.

5. Certains de nos appareils sont équipés du SYSTEME DRAIN pour acheminer leau vers lextérieur. Laissez leau sécouler dans un récipient (voir figure).

 Si vous devez laisser votre appareil éteint pendant

une période de temps prolongée, nettoyez-le bien lintérieur et laissez les portes ouvertes.

Dégivrage de lappareil

! Conformez-vous aux instructions suivantes. Ne pas utiliser dobjets pointus et coupants pour dégivrer lappareil, ils risqueraient dendommager irréparablement le circuit réfrigérant.

6. Nettoyez et séchez soigneusement le compartiment congélateur avant de rallumer lappareil.

7. Avant da ranger vos aliments dans le compartiment congélateur, attendez environ 2 heures pour le rétablissement des conditions idéales de conservation des aliments.

Page 34

déclairage

Pour remplacer lampoule déclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant.

1 1

Suivez les indications fournies ci-dessous. Pour pouvoir remplacer lampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la

puissance doit correspondre à celle indiquée sur le couvercle de protection (15 W ou 25 W).

Assistance

Avant de contacter le centre dAssistance :

 Vérifiez si vous pouvez résoudre lanomalie vous-même (voir Anomalies et Remèdes).  Si, malgré tous ces contrôles, lappareil ne fonctionne toujours pas et si linconvénient persiste, appelez le

service après-vente le plus proche.

modèle

numéro de série

Signalez-lui :

93139180000 S/N 704211801

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

kg/24 h

4,0

Max 15 w

Class

Clase

Classe

 le type danomalie  le modèle de lappareil (Mod.)  le numéro de série (S/N) Vous trouverez tous ces renseignements sur létiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Ne vous adressez jamais à des techniciens non agréés et exigez toujours linstallation de pièces détachées originales

Page 35

Précautions et conseils

! Lappareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;

- 2002/96/CE..

Sécurité générale

 Cet appareil a été conçu pour un usage familial, de

type non professionnel.

 Cet appareil qui sert à conserver et à congeler des

aliments ne doit être utilisé que par des adultes conformément aux instructions du mode demploi.

 Cet appareil ne doit pas être installé en extérieur, même

dans un endroit à labri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

Mise au rebut

 Mise au rebut du matériel demballage : conformez-

vous aux réglementations locales, les emballages pourront ainsi être recyclés.

 La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin doptimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire limpact sur la santé humaine et lenvironnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour lenlèvement de leur vieil appareil.

Economies et respect de lenvironnement

 Ne touchez pas à lappareil pieds nus ou si vos mains

ou pieds sont mouillés ou humides.

 Ne touchez pas aux parties refroidissantes: vous

pourriez vous brûler ou vous blesser.

 Pour débrancher la fiche de la prise de courant, sortez

la fiche, ne tirez surtout pas sur le câble.

 Avant deffectuer toute opération de nettoyage ou

dentretien, débranchez la fiche de la prise de courant. Il ne suffit

pendant plus de deux secondes

éliminer tout contact électrique.

 En cas de panne, nessayez en aucun cas daccéder

aux mécanismes internes pour tenter de réparer lappareil.

 Ne pas utiliser, à lintérieur des compartiments de

conservation pour aliments congelés, dustensiles pointus et coupants ou dappareils électriques dun type autre que celui recommandé par le fabricant.

 Ne pas porter à la bouche des glaçons à peine sortis

du congélateur.

 Ne permettez pas aux enfants de jouer avec lappareil.

Il ne faut en aucun cas quils sasseyent sur les tiroirs ou quils saccrochent à la porte.

de garder la touche ON/OFF enfoncée

(appareil éteint) pour

 Installez votre appareil dans un endroit frais et bien

aéré, protégez-le contre lexposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.

 Pour introduire ou sortir les aliments, nouvrez les

portes de lappareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense dénergie.

 Ne chargez pas trop votre appareil: pour une bonne

conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.

 Nintroduisez pas daliments chauds : ces derniers font

monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas délectricité.

 Dégivrez lappareil dès que de la glace se dépose (voir

Entretien); une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation délectricité.

 Gardez toujours les joints propres et en bon état pour

quils adhèrent bien aux portes et ne laissent pas le froid séchapper (voir Entretien).

 Les emballages ne sont pas des jouets pour enfants.

Page 36

Anomalies et remèdes

Il peut arriver que lappareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez

sil ne sagit pas dun problème facile à résoudre à laide de la liste suivante.

195064503.00

05/2007 - Xerox Business Services

Anomalies:

L'afficheur est totalement éteint.

Le moteur ne démarre pas.

Lafficheur est faiblement éclairé.

Lalarme retentit, un message est affiché à lécran, la led ALARMES est allumée et la lampe du compartiment réfrigérateur clignote.

Lalarme retentit, la led ALARMES sallume et un message est affiché à lécran.

Lalarme retentit, la led ALARMES clignote et un message est affiché à lécran.

Causes / Solution possibles:

 La fiche nest pas branchée dans la prise de courant ou pas assez

enfoncée pour quil y ait contact ou bien il y a une coupure de courant.

 Lappareil est équipé dun système protège-moteur (voir Mise en marche et

utilisation).

 Débranchez la fiche et rebranchez-la dans la prise de courant après lavoir

retournée sens dessus dessous.

 La porte du réfrigérateur est restée ouverte pendant plus de deux minutes.

Le signal acoustique cesse dès fermeture de la porte ou après avoir appuyé sur la touche RESET ALARM.

 Lappareil signale un réchauffement excessif du congélateur.

Le congélateur maintient une température denviron 0°C pour ne pas faire recongeler les aliments et vous permettre de les consommer dans les 24 heures ou de les recongeler après cuisson.

Pour faire cesser le signal acoustique, appuyez sur la touche RESET ALARM. Appuyez une deuxième fois pour effacer le message sur lécran, éteindre la led ALARMES et revenir à un fonctionnement normal.

 Lappareil signale un réchauffement dangereux du congélateur. ne pas

consommer les aliments. Le congélateur maintient une température aux alentours de 0°C. Pour faire cesser le signal acoustique, appuyez sur la touche RESET ALARM. Appuyez une deuxième fois pour effacer le message sur lécran, éteindre la led ALARMES et revenir à un fonctionnement normal.

Le réfrigérateur et le congélateur refroidissent peu.

Les aliments gèlent à lintérieur du réfrigérateur.

Le moteur est branché en permanence.

Lappareil est très bruyant.

Arrêt anticipé des fonctions

Un message est affiché à lécran (F01 par ex.)

 Les portes ne ferment pas bien ou les joints sont abîmés.  Ouverture trop fréquente des portes.  Sélection dune température trop chaude (voir Mise en marche et utilisation).  Le réfrigérateur et le congélateur sont excessivement remplis.

 Sélection dune température trop froide (voir Mise en marche et utilisation).

 Les fonctions SUPER COOL et/ou SUPER FREEZE et/ou ICE PARTY.  La porte nest pas bien fermée ou trop souvent ouverte.  La température à lextérieur est très élevée.

 Lappareil na pas été installé bien à plat (voir Installation).  Lappareil est installé entre des meubles ou des objets qui vibrent et font du

bruit.

 Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est

à larrêt : il ne sagit pas dun défaut, cest tout à fait normal.

 Perturbations du réseau électrique ou coupures brèves de la tension

dalimentation.

 Contactez le service dassistance technique.

Page 37

Manual de instrucciones

COMBINADO FRIGORÍFICO/CONGELADOR

I F

Italiano, 1 Français, 25

English,13

Portuges, 49Espanol, 37

Polski, 61

MBT 2022 CZ/HA

Sumario

Instalación, 38

Colocación y conexión Reversibilidad de la apertura de las puertas

Descripción del aparato, 39-40

Panel de control Vista en conjunto

Accesorios, 41

Puesta en funcionamiento y uso, 42-43-44

Poner en marcha el aparato Cómo moverse en el display Pure Wind Utilizar el refrigerador en forma óptima Utilizar el congelador en forma óptima

Mantenimiento y cuidados, 45-46

Cortar la corriente eléctrica Limpiar el aparato Evitar la formación de moho y malos olores Descongelar el aparato Sustituir la bombilla

Precauciones y consejos, 46

Seguridad general Eliminación Ahorrar y respetar el ambiente

Anomalías y soluciones, 47

Asistencia, 48

Page 38

Instalación

! Es importante conservar este manual para poder

consultarlo cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso ! Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.

2. No obstruya las rejillas posteriores de ventilación: el compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.

3. Deje una distancia mínima de 10 cm. entre la parte superior del aparato y los muebles situados encima y de 5 cm., como mínimo, entre los costados y los muebles o paredes laterales.

4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz solar directa o una cocina eléctrica).

5. Para mantener una distancia óptima entre el producto y la pared posterior, coloque los distanciadores que se encuentran en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente.

Conexión eléctrica

Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

 la toma posea la conexión a tierra y que sea conforme

a la ley;

 el enchufe sea capaz de soportar la carga máxima

de potencia de la máquina indicada en la placa de características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);

 la tensión de alimentación esté comprendida entre los

valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);

 la toma sea compatible con el enchufe del aparato.

Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia); no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido

sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad en los

casos en que no hayan sido respetadas estas normas.

Nivelación

1. Instale el aparato sobre un piso plano y rígido.

2. Si el piso no fuera perfectamente horizontal, compense los desniveles atornillando o desatornillando las patas delanteras.

Reversibilidad de la apertura de las puertas

Cuando sea necesario cambiar el sentido de apertura de las puertas, llame al servicio de Asistencia Técnica.

Page 39

Descripción del aparato

Panel de control

FRIGORÍFICO

Regulación de la

FRIGORÍFICO

COOL CARE ZONE

Regulación de la

CONGELADOR

ENCENDIDO/

Display del

Temperatura

Display del

APAGADO

ALARMAS

SUPER COOL

SUPER FREEZE

ICE PARTY

HOLIDAY

I CARE

ENCENDIDO/APAGADO

Presionando este botón es posible encender todo el aparato (tanto el compartimento frigorífico como el congelador). El LED rojo indica que el producto está apagado, el LED verde que está en funcionamiento. Para apagar el aparato, es necesario presionar el botón ENCENDIDO/APAGADO durante 2 segundos, como mínimo.

I CARE

Administra la activación y la desactivación de la función (la temperatura óptima con bajo consumo). activa esta función, se encienden simultáneamente el LED AUTO y el LED I Care.

I Care. Cuando se

ALARMAS

Permite la señalación y la administración de todas las alarmas conectadas al funcionamiento del producto.

Child Lock

Permite bloquear los botones del panel de control para evitar que los niños realicen involuntarias activaciones (

es necesario mantener presionado el botón ALARMA durante 2 segundos)

Regulación de la Temperatura FRIGORÍFICO + y -

Permiten la modificación de los valores de temperatura del frigorífico, con la correspondiente confirmación en el display de la temperatura seleccionada. A través de estos botones también es posible apagar sólo el compartimento frigorífico (el display muestra - -).

Regulación de la Temperatura CONGELADOR + y -

Permiten la modificación de los valores de temperatura del congelador, con la correspondiente confirmación en el display de la temperatura seleccionada

Display FRIGORÍFICO

Indica la temperatura seleccionada en el compartimento frigorífico o su desactivación (en este caso el display muestra - -).

Display del CONGELADOR

Indicación del compartimento congelador

COOL CARE ZONE

Permite seleccionar la CoolCare Zone. Presionando el botón es posible seleccionar las 4 modalidades de funcionamiento de la Cool Care Zone: la fresa (8°C), el helado (-12°C), la botella (-18° C), si ninguna de los tres iconos está encendido la CoolCare Zone funcionará como un normal compartimento congelador.

SUPER COOL

Permite activar o desactivar la función SUPER COOL (enfriamiento rápido). El display del frigorífico muestra el mensaje SC).

SUPER FREEZE

Permite activar o desactivar la función SUPER FREEZE (el display del congelador muestra el mensaje SF).

HOLIDAY

Permite activar o desactivar la función HOLIDAY (se enciende el LED AUTO).

ICE PARTY

Permite activar o desactivar la función ICE PARTY (Disminuye la temperatura del congelador durante el tiempo necesario para enfriar una botella).

Page 40

Descripción del aparato

Vista en conjunto

Bombilla

(ver Mantenimiento

PURE WIND

Balconcito extraíble con tapa y con

HUEVERA

ESTANTE

Compartimiento

FRESH BOX

Recipiente FRUTA y

VERDURA

COOL CARE ZONE y

compartimiento

CONGELAMIENTO

Cubeta de hielo

Ice Care



Balconcito

PORTALATAS

Balconcito extraíble

PORTAOBJETOS



Balconcito

BOTELLAS



Compartimiento

CONSERVACIÓN

PIE

de regulación

 La cantidad y/o su ubicación pueden variar.

* Se encuentra solo en algunos modelos.

Page 41

Accesorios

BANDEJAS: enteras o tipo rejilla.

completamentes.

Son extraíbles y su altura es regulable gracias a las guías especiales (ver la figura), se utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer las bandejas

FRESH BOX

compartimiento permite largos tiempos de conservación, hasta de una semana, gracias a la baja temperatura  la más fría del refrigerador  y a la puerta transparente que protege de fenómenos de oxidación y ennegrecimiento. Se puede utilizar también para platos fríos.

: para carne y pescado fresco. El

Se encuentra solo en algunos modelos.

Page 42

Puesta en funcionamiento y uso

Cómo poner en marcha el aparato

! Después del transporte, coloque el aparato verticalmente y espere aproximadamente 3 horas antes de conectarlo a la toma de corriente para favorecer un buen funcionamiento.  Antes de colocar los alimentos en el frigorífico, limpie

bien el interior con agua tibia y bicarbonato.

 El aparato posee un control que lo protege contra

sobrecargas, que hace funcionar el compresor sólo después de aproximadamente 8 minutos del encendido. Esto sucede también después de cada interrupción de la alimentación eléctrica, voluntaria o involuntaria (black out).

Compartimento congelador

Cuando se enciende el aparato (presión durante más de dos segundos del botón ENCENDIDO/APAGADO), la temperatura del compartimento congelador se lleva al valor estándar de 18°C. Se aconseja activar la función SUPER FREEZE (el display del congelador muestra SF) para acelerar el enfriamiento del compartimento; cuando este último haya alcanzado su temperatura óptima, la función se desactivará y podrá introducir los alimentos en el congelador.

Compartimento frigorífico

Cuando se enciende el aparato, la temperatura del compartimento frigorífico se lleva al valor estándar de +5°C. Se aconseja activar la función SUPER COOL (el display del frigorífico muestra SC) para acelerar el enfriamiento del compartimento: después de algunas horas podrá colocar los alimentos en el frigorífico.

Cool Care Zone

Cuando se enciende el aparato, el compartimento de temperatura variable se lleva al valor estándar de 12ºC.

Cómo moverse en el display

Selección de las temperaturas:

Si el aparato está encendido, las pantallas del compartimento frigorífico y congelador mostrarán las temperaturas fijadas en ese momento. Para modificarlas es suficiente pulsar los botones + y  correspondientes al compartimento en el que se desea cambiar la temperatura. Cada presión de los botones aumenta o disminuye la temperatura 1º y también, de modo equivalente, el número de barras laterales encendidas. Las temperaturas que se pueden seleccionar del compartimento frigorífico son +8°, +7°, +6°, +5°, +4°, +3°, +2°, las del congelador son 18°, -19°,-20°, -21°, 22°, -24°, -26°. Mediante el botón de la CoolCare Zone es posible elegir la temperatura a la que va a funcionar dicho

compartimento, las temperaturas están representadas por los iconos en la parte central del display (Helado  12°C, Bayas 8°, Bebidas alcohólicas 18°), los tres iconos apagados indican que está funcionando como un compartimento congelador normal. Las temperaturas que se fijan automáticamente son +5°C para el compartimento frigorífico y 18°C para el compartimento congelador y son las temperaturas estándar de conservación. La temperatura de la CoolCare Zone se fija automáticamente en 12ºC. Cuando se activa la función I Care el producto regula automáticamente las temperaturas en base a las condiciones internas y externas del frigorífico, esto está señalado por el encendido de la palabra AUTO. Si fuera necesario activar la función I Care con temperaturas diferentes a las estándar de conservación, al activar la función, se debe mantener presionado el botón I Care y fijar las nuevas temperaturas con los botones + y -. En estas condiciones, las temperaturas que se pueden fijar son 4°, 5° y 6° para el compartimento frigorífico y 18°, -19° y 20° para el compartimento congelador. Cuando se activa la función HOLIDAY no se pueden realizar regulaciones de temperatura, pero el aparato se coloca automáticamente en la regulación óptima para la situación: +12ºC para el compartimento frigorífico y  18ºC para el compartimento congelador, además, dicha condición se indica con el encendido del mensaje AUTO. Para activar y desactivar las funciones, es suficiente presionar el botón correspondiente y el encendido o apagado del correspondiente LED, indicará el estado de la función Algunas funciones (SUPER COOL, SUPER FREEZE, ICE PARTY, ICE CARE) son incompatibles con otras (HOLIDAY,..), en ese caso se tiene en cuenta una prioridad ya establecida para ayudarlo en la administración del aparato. Al finalizar la función Ice Party, se debe presionar el botón ICE PARTY para interrumpir el centelleo del led correspondiente. Dicho centelleo indica la finalización de la función y la necesidad de extraer la botella del compartimento congelador.

Child Lock

Para poder activar la función Child Lock, es necesario mantener presionado el botón ALARMA durante 2 segundos, la activación del bloqueo de los botones se confirma con un sonido breve y con la visualización de los mensajes CH LO en las pantallas del frigorífico y del congelador, dicho mensaje luego es sustituido por las temperaturas precedentemente seleccionadas para el frigorífico y congelador. Para desactivar la función, presione el botón ALARMA durante 2 segundos, la desactivación se confirma con

Page 43

un sonido breve y con la visualización de los mensajes CH LO en las pantallas del frigorífico y del congelador durante 2 segundos.

Utilizar el congelador en forma óptima

 Regule la temperatura a través del display.

PURE WIND

Es identificable por la presencia del dispositivo en la pared superior del compartimento frigorífico (ver la figura).

Wind Pure optimiza al máximo la circulación del aire, mejorando la eficiencia del evaporador y contribuyendo a alcanzar con mayor rapidez la temperatura adecuada dentro del frigorífico luego de su abertura. El aire ventilado (A) se enfría en contacto con la pared fría, mientras que el aire más caliente (B) se aspira (ver la figura). La paroi arrière est tour à tour couverte de givre ou de gouttelettes deau selon que le compresseur est en marche ou à larrêt.

Utilizar el refrigerador en forma óptima

 Regule la temperatura a través del display.

 Pulse el botón SUPER COOL (enfriamiento rápido) para

disminuir la temperatura en poco tiempo, por ejemplo cuando el compartimiento se llena después de una compra abundante. La función se desactiva automáticamente una vez transcurrido el tiempo necesario.

 Introduzca sólo alimentos fríos o apenas tibios, nunca

calientes (ver Precauciones y consejos).

 Recuerde que los alimentos cocidos no se mantienen

durante más tiempo que los crudos.

 No introduzca recipientes destapados con líquidos:

produciría un aumento de humedad con la consiguiente formación de condensado.

 La Cool Care Zone es un compartimento que permite

congelar algunos tipos de alimentos (fruta, helados, bebidas alcohólicas) a la temperatura justa; los otros dos compartimentos de conservación (ver vista de conjunto) son adecuados para conservar normalmente los alimentos congelados. Para congelar los alimentos de la forma más correcta y segura, es necesario proceder como se indica a continuación. Para una pequeña cantidad (inferior a la mitad de la indicada en la placa de características):

- si la Cool Care Zone ha sido activada, introduzca los alimentos en los dos compartimentos de conservación, cuidando que los mismos no entren en contacto con los alimentos ya presentes; presione el botón SUPER FREEZE (congelación rápida, se encenderá el LED correspondiente) y cierre la puerta; la función se desactivará automáticamente transcurridas las 24 horas o una vez alcanzada la temperatura óptima (el LED se apagará);

- si la Cool Care Zone no está activada también se puede utilizar el primer compartimento: introduzca los alimentos y repita los mismos pasos del caso precedente. Para una gran cantidad (superior a la mitad de la indicada en la placa de características): Desactive la Cool Care Zone y vacíela, mantenga presionado el botón SUPER FREEZE durante algunos segundos hasta que el correspondiente LED comience a centellear. Deben transcurrir aproximadamente 24 horas para que el congelador alcance la temperatura necesaria para congelar en forma óptima. Transcurrido este tiempo, el LED se mantiene fijo: introduzca los alimentos y cierre la puerta. Después de otras 24 horas, los alimentos ya han sido congelados correctamente y la función se desactivará automáticamente (el LED se apagará); ahora los alimentos se pueden colocar en los compartimentos inferiores (para poder utilizar las funciones de la Cool Care Zone) o también pueden ser dejados en el compartimento Cool Care Zone, que una vez inactiva, funciona como un compartimento de conservación normal.

 No vuelva a congelar alimentos que se están por

descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).

 Los alimentos frescos por congelar no se deben colocar

en contacto con los ya congelados.

 No coloque en el congelador botellas de vidrio que

contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse.

Page 44

 La cantidad máxima diaria de alimentos por congelar está

indicada en la placa de características ubicada en el compartimiento refrigerador abajo a la izquierda (por ejemplo: 4 Kg/24h).

 Para obtener un mayor espacio en el compartimento

congelador, podrá quitar los recipientes (excepto el inferior y el recipiente COOL CARE ZONE de temperatura variable) y colocar los alimentos directamente en las placas evaporadoras.

! Durante el congelamiento evite abrir la puerta. ! Cuando se produzca una interrupción de corriente o una

avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas.

Cool Care Zone

La Cool Care Zone es un compartimento especial que se encuentra en el congelador y que permite seleccionar 4 modalidades diferentes de funcionamiento de acuerdo con las necesidades y con el tipo de alimentos que se van a conservar en su interior. Las temperaturas que se pueden seleccionar son -8°C, -12°C e -18°C; reconocibles por los siguientes iconos: fresa, helado y botella que se encuentran en el panel de control. La Cool Care Zone posee un control independiente del resto de los cajones internos del congelador, a través del panel de control también es posible desactivar la Cool Care Zone y utilizarla como un cajón normal del congelador.

Cubeta de hielo ICE CARE. Su colocación

freezer

en la parte superior de los cajones del

garantiza una mayor limpieza (el hielo no está en contacto con los alimentos) y ergonomía (no gotea cuando se carga).

1. Extraiga la cubeta empujándola hacia arriba.

Controle que la cubeta esté completamente vacía y llénela de agua utilizando el orificio correspondiente.

2. Tenga cuidado de no superar el nivel indicado (MAX

WATER LEVEL). Demasiada agua obstaculiza la salida de los cubitos de hielo (si esto sucede, espere hasta que el hielo se derrita y vacíe la cubeta).

3. Gire la cubeta 90º: el agua llena las formas por el

principio de vasos comunicantes (ver la figura).

4. Cierre el orificio con la tapa que se suministra con el

aparato y vuelva a colocar la cubeta.

5. Después de que se haya formado el hielo (tiempo mínimo:

8 horas aproximadamente) golpee la cubeta sobre una superficie dura y moje su parte externa para despegar los cubitos; luego hágalos salir por el orificio.

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

Page 45

Mantenimiento y cuidados Asistencia

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica:

1. Mantenga presionado el botón ENCENDIDO/ APAGADO durante aproximadamente dos segundos hasta que el display se apague todo, excepto el led rojo del botón ENCENDIDO/APAGADO;

2. desenchufe el aparato.

Si no se efectúa este procedimiento puede desconectar

! la alarma: dicha alarma no es síntoma de anomalía. Para restablecer el normal funcionamiento es suficiente mantener presionado el botón ON/OFF durante más de dos segundos. Para aislar el aparato proceda siguiendo los puntos 1 y 2.

Limpiar el aparato

 Las partes externas, las partes internas y las juntas de

goma se pueden limpiar con una esponja embebida en agua tibia y bicarbonato de sodio o jabón neutro. No utilice solventes, productos abrasivos, lejía o amoníaco.

 Los accesorios extraíbles se pueden colocar en

remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.

 La parte posterior del aparato tiende a cubrirse de

polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.

Evitar la formación de moho y malos olores

 El aparato está construido con materiales higiénicos

que no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.

 Si se debe apagar el aparato por un largo período,

limpie su interior y deje las puertas abiertas.

Descongelar el aparato

! Respete las instrucciones que se dan a continuación. Para descongelar el aparato no utilice objetos cortantes o con punta porque podrían dañar irremediablemente el circuito refrigerante.

Descongelar el compartimiento refrigerador

El refrigerador posee descongelamiento automático: el agua se envía hacia la parte posterior por un orificio de descarga (ver la figura) donde el calor producido por el compresor la hace evaporar. La única intervención que se debe realizar periódicamente consiste en limpiar el

orificio de descarga para que el agua pueda fluir libremente.

Descongelar el compartimiento congelador

Si la capa de escarcha es superior a los 5 mm es necesario realizar una descongelación manual:

1. el día anterior pulse el botón SUPER FREEZE (se encenderá la luz testigo amarilla SUPER FREEZE) para enfriar ulteriormente los alimentos.

2. La función se desactiva automáticamente después de 24 horas o puede ser desactivada en cualquier momento pulsando de nuevo el botón SUPER FREEZE. Mantenga presionado el botón ENCENDIDO/ APAGADO durante aproximadamente dos segundos hasta que el display se apague todo, excepto el led rojo del botón ENCENDIDO/APAGADO

3. Envuelva los alimentos congelados en papel de periódico y colóquelos en otro congelador o en un lugar fresco.

4. Deje la puerta abierta hasta que la escarcha se haya derretido completamente; facilite la operación colocando en el compartimiento congelador recipientes con agua tibia.

5. Algunos aparatos poseen el SISTEMA DRAIN para enviar el agua hacia el exterior: deje que el agua fluya recogiéndola en un recipiente (ver la figura).

6. Limpie y seque con cuidado el compartimiento congelador antes de volver a encender el

aparato.

7. Avant da ranger vos aliments dans le compartiment congélateur, attendez environ 2 heures pour le rétablissement des conditions idéales de conservation des aliments.

Page 46

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se

1 1

dan a continuación. Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección (15 W o 25 W).

Asistencia

Antes de llamar al Servicio de Asistencia Técnica:

 Verifique si la anomalía puede ser resuelta por Ud. mismo (ver Anomalías y Soluciones).  Si, no obstante todos los controles, el aparato no funciona y el inconveniente por Ud detectado continúa, llame al

Centro de Asistencia Técnico más cercano.

modelo

número de serie

Comunique:

93139180000 S/N 704211801

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

kg/24 h

4,0

Max 15 w

Class

Clase

Classe

 el tipo de anomalía  el modelo de la máquina (Mod.)  el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos que no sean originales.

Page 47

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este equipamiento es conforme con las siguientes Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones;

- 2002/96/CE..

Seguridad general

 El aparato ha sido pensado para un uso de tipo no

profesional en el interior de una vivienda.

 El aparato debe ser utilizado para conservar y

congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.

 El aparato no se debe instalar al aire libre ni siquiera si

el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.

 No toque el aparato estando descalzo o con las

manos o pies mojados o húmedos.

 No toque las piezas refrigerantes internas: podría

quemarse o herirse.

 No desenchufe el aparato tirando del cable sino

sujetando el enchufe.

 Es necesario desenchufar el aparato antes de realizar

operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición OFF (aparato apagado) para eliminar todo contacto eléctrico.

Eliminación

 Eliminación del material de embalaje: respete las normas

locales, de esta manera los embalajes podrán ser reutilizados.

En base a la Norma europea 2002/96/CE de



Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

 Instale el aparato en una ambiente fresco y bien

aireado, protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor.

 Para introducir o extraer los alimentos, abra las puertas

del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.

 No llene con demasiados alimentos el aparato:

para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.

 No introduzca alimentos calientes: elevarían la

temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.

 En caso de avería, nunca acceda a los mecanismos

internos para intentar una reparación.

 En el interior de los compartimientos donde se

conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante.

 No introduzca en su boca cubitos apenas extraídos

del congelador.

 No permita a los niños que jueguen con el aparato. No

se deben sentar en los cajones o colgarse de la puerta.

 Los embalajes no son juguetes para los niños.

 Descongele el aparato si se formara hielo (ver

Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.

 Mantenga eficientes y limpias las juntas para que se

adhieran bien a las puertas y no dejen salir el frío (ver Mantenimiento).

Page 48

Anomalías y soluciones

195064503.00

05/2007 - Xerox Business Services

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías:

El display está completamente apagado

El motor no arranca.

El display está débilmente encendido.

Suena la alarma, aparece un mensaje en el display, está encendido el led ALARMAS y la bombilla en el compartimento frigorífico centellea.

Suena la alarma, está encendido el led ALARMAS y aparece un mensaje en el display.

Posibles causas / Solución:

 El enchufe no está introducido en la toma de corriente, no está lo suficiente

como para hacer contacto o bien en la casa no hay corriente.

 El aparato posee un control que lo protege contra sobrecargas (ver Puesta en

funcionamiento y uso).

 Desconecte el enchufe y vuelva a introducirlo en la toma de corriente después

de haberlo girado sobre sí mismo.

El frigorífico ha quedado abierto durante más de dos minutos.



La señal sonora cesa cuando se cierra la puerta o pulsando el botón RESET ALARM.

 El aparato señala un calentamiento excesivo del congelador.

El congelador se mantendrá a una temperatura cercana a 0ºC para no recongelar los alimentos, permitiendo consumirlos dentro de las 24 horas o volver a congelarlos previa cocción. Para apagar la señal sonora pulse el botón RESET ALARM. Púlselo una segunda vez para borrar el mensaje del display, apagar el led ALARMAS y restablecer el normal funcionamiento.

Suena la alarma, centellea el led ALARMAS y aparece un mensaje en el display.

El frigorífico y el congelador enfrían poco.

En el frigorífico los alimentos se congelan.

El motor funciona continuamente.

El aparato hace mucho ruido.

Final anticipado de las funciones

 El aparato señala un calentamiento peligroso del congelador: los alimentos

no deben ser consumidos. El congelador se mantendrá a una temperatura cercana a los 0ºC. Para apagar la señal sonora pulse el botón RESET ALARM. Púlselo una segunda vez para borrar el mensaje del display, apagar el led ALARMAS y restablecer el normal funcionamiento.

 Las puertas no cierran bien o las juntas están dañadas.  Las puertas se abren demasiado frecuentemente.  Se fijó una temperatura demasiado alta (ver Puesta en funcionamiento y uso).  El frigorífico o el congelador se han llenado excesivamente.

 Se ha fijado una temperatura demasiado baja (ver Puesta en funcionamiento y

uso).

 Están activadas las funciones SUPER COOL y/o SUPER FREEZE y/o ICE PARTY.  La puerta no está bien cerrada o se abre continuamente.  La temperatura externa es muy alta.

 El aparato no fue instalado en un lugar plano (ver Instalación).  El aparato ha sido instalado entre muebles u objetos que vibran y producen

ruidos.

 El gas refrigerante interior produce un ligero ruido aún cuando el compresor

está detenido: no es un defecto, es normal.

 Problemas eléctricos en la red o breves interrupciones de la tensión de

alimentación.

Aparece un mensaje en el display (por ej. F01)

Llame al Servicio de Asistencia Técnica.



Page 49

Instruções para a utilização

COMBINADO FRIGORÍFICO/CONGELADOR

I F

Italiano, 1 Français, 25

English,13

Portuges, 49Espanol, 37

Polski, 61

MBT 2022 CZ/HA

Índice

Instalação, 50

Posicionamento e ligação Reversibilidade da abertura das portas

Descrição do aparelho, 51-52

Painel de comandos Vista geral

Acessórios, 53

Início e utilização, 54-55-56

Iniciar o aparelho Como deslocar-se no ecrã Pure Wind Utilize melhor o frigorífico Utilize melhor o congelador

Manutenção e cuidados, 57-58

Interromper a corrente eléctrica Limpar o aparelho Evite bolor e maus cheiros Degelar o aparelho Substituição da lâmpada

Assistência, 58

Precauções e conselhos, 59

Segurança geral Eliminação Economizar e respeitar o meio ambiente

Anomalias e soluções, 60

Page 50

Instalação

! É importante guardar este folheto para poder consultálo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não húmido.

2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem.

3. Deixe uma distância de pelo menos 10 cm. entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm. entre as laterais e os móveis/paredes aos lados.

4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eléctrico).

5. Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada.

Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.

2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação eléctrica

Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que:

 a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

 a tomada tenha a capacidade de suportar o carga

máxima. de potência da máquina, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);

 a tensão de alimentação seja entre os valores

indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);

 a tomada seja compatível com a ficha do aparelho.

Em caso contrário peça a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctrico e à tomada eléctrica.

! O cabo não deve ser dobrado nem sofrer pressões.

! O cabo deve ser verificado periodicamente e

substituído somente por técnicos autorizados (veja a Assistência).

! A empresa exime-se de qualquer

responsabilidade se estas regras não forem obedecidas.

Reversibilidade da abertura das portas

No caso em que se torne necessário inverter o sentido de abertura das portas, contacte o serviço de Assistência Técnica.

Page 51

Descrição do aparelho

Painel de comandos

Ecrã do

FRIGORÍFICO

Temperatura do

FRIGORÍFICO

COOL CARE ZONE

Temperatura do

CONGELADOR

Ecrã do

CONGELADOR

Botão

ON/OFF

Botão ON/OFF

Pressionando esta tecla é possível ligar e desligar o inteiro aparelho (quer o compartimento frigorífico, quer o compartimento congelador). O LED vermelho indica que o aparelho está desligado, o LED verde que está a funcionar. Para desligar o aparelho deve-se pressionar por mais de 2 segundos o botão ON/OFF.

I CARE

Realiza a gestão da activação e a desactivação da função I Care (a temperatura ideal com consumos baixos). Quando esta função for activada, acendem-se contemporaneamente o LED AUTO e o LED I Care.

ALARMES

Possibilita a sinalização e a gestão de todos os alarmes coligados ao funcionamento do aparelho.

Child Lock

Consente bloquear as teclas do painel de comandos para evitar involuntárias activações por parte das crianças ( necessário manter 2 segundos pressionada a tecla de Alarme)

Regulação da Temperatura do FRIGORÍFICO + e -

Possibilitam modificar a configuração da temperatura do frigorífico, com a respectiva confirmação no display da temperatura seleccionada. Mediante estas teclas também é possível desactivar apenas o compartimento frigorífico (no display aparecerá - -).

Regulação da Temperatura do CONGELADOR + e -

Possibilitam modificar a configuração da temperatura do congelador, com a respectiva confirmação no display da temperatura configurada.

ALARMES

SUPER COOL

SUPER FREEZE

ICE PARTY

HOLIDAY

I CARE

Ecrã do Frigorífico

Indica a temperatura configurada no compartimento frigorífico ou que está desactivada (neste caso no display aparecerá - -).

Ecrã do Congelador

Visualiza a temperatura definida para o compartimento congelador.

Cool Care Zone

Possibilita configurar a CoolCare Zone. Se carregar nesta tecla será possível configurar os 4 modos de funcionamento da Cool Care Zone: o morango (8°C), o gelado (-12°C) e a garrafa (-18° C), se nenhum dos três ícones estiver aceso a CoolCare Zone funcionará como uma gaveta normal de congelador.

SUPER COOL

Possibilita activar ou desactivar a função SUPER COOL (refrigeração rápida). No display do frigorífico aparecerá a escrita SC.

SUPER FREEZE

Possibilita activar ou desactivar a função SUPER FREEZE (congelação rápida). escrita SF.

HOLIDAY

Possibilita activar ou desactivar a função HOLIDAY (acendese o LED AUTO).

ICE PARTY

Possibilita activar ou desactivar a função ICE PARTY (reduz a temperatura do congelador durante o tempo necessário a esfriar uma garrafa). .

No display do congelador aparecerá a

Page 52

Descrição do aparelho

Visão geral

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

LÂMPADA

(veja a Manutenção)

PURE WIND

PRATELEIRA

Scomparto

FRESH BOX

Gaveta para FRUTAS

e HORTALIÇAS



Prateleira extraível da porta com tampa e

PORTA OVOS

Prateleira para

LATINHAS

Prateleira extraível da porta VÃO PARA

GUARDAR OBJECTOS

Prateleira para

GARRAFAS



COOL CARE ZONE e

compartimento para

CONGELAÇÃO

Recipiente para gelo

Ice Care

Compartimento para

CONSERVAÇÃO

PEZINHO

de regulação

 Variáveis em número e/ou na posição.



* Presente somente em alguns modelos.

Page 53

Acessórios

PRATELEIRAS: vidro ou de

altura não é necessário retirar inteiramente a prateleira.

FRESH BOX

compartimento consente longos prazos de conservação, de até uma semana, por causa da temperatura baixa  a mais fria do frigorífico  e da porta transparente que protege contra fenómenos de oxidação e escurecimento. Também pode ser utilizada para pratos frios.

: para carne e peixe fresco. O

grade. Podem ser extraídas e têm altura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a

Presente somente em alguns modelos.

Page 54

Início e utilização

Como iniciar o aparelho duplo

! Depois do transporte, posicione o aparelho verticalmente e aguarde cerca de 3 horas antes de ligálo à tomada eléctrica para facilitar o bom funcionamento.  Antes de guardar alimentos no frigorífico limpe-o bem

por dentro com água morna e bicarbonato.



Este aparelho é equipado com um controlo para protecção do motor que deixa o compressor iniciar somente cerca da 8 minutos depois de ser ligado. Isto acontece também depois de qualquer interrupção na alimentação eléctrica, voluntária ou involuntária (corte).

Compartimento congelador.

Quando ligar este aparelho (carregue mais de dois segundos no botão ON/OFF ) o compartimento congelador passa para a definição padrão de 18°C. É aconselhável activar a função SUPER FREEZE (no display do congelador aparecerá a escrita SF) para acelerar a refrigeração do compartimento; quando o mesmo tiver chegado à temperatura ideal, esta função se desactivará e será possível guardar congelados no congelador.

Compartimento frigorífico.

Quando ligar este aparelho, o compartimento frigorífico passa para a definição padrão de +5°C. É aconselhável activar a função SUPER COOL (no display do frigorífico aparecerá a escrita SC) para acelerar a refrigeração do compartimento: depois de algumas horas será possível guardar alimentos no frigorífico.

Cool Care Zone

Quando ligar este aparelho, o compartimento variável passa à configuração padrão de -12°C.

Como deslocar-se no ecrã

Definição das temperaturas:

Quando este aparelho for ligado, no display do compartimento frigorífico e no do congelador aparecem as temperaturas que estiverem configuradas no momento. Para modificá-las é suficiente carregar nas teclas + e  correspondentes ao compartimento do qual se desejar mudar a temperatura. Cada pressão das teclas incrementa ou decrementa a temperatura de 1ºC e em modo equivalente também o número de barras laterais acesas. Podem ser seleccionadas para o compartimento frigorífico as seguintes temperaturas: +8°, +7°, +6°, +5°, +4°, +3°, +2°; e para o congelador:

-18°, -19°,-20°, -21°, -22°, -24°, -26°.

Mediante a tecla da CoolCare Zone é possível escolher a temperatura de funcionamento para o respectivo

compartimento, as temperaturas são representadas por ícones na parte central do display (Gelado 12°C, Frutinhas 8°, Alcoólicos 18°), os três ícones apagados indicam um funcionamento como uma gaveta normal do congelador. As temperaturas automaticamente definidas são de +5°C para o compartimento frigorífico e 18°C para o compartimento congelador, são as padrões para conservação. A CoolCare Zone é automaticamente configurada para 12°C. Quando a função I Care estiver activada, este aparelho regulará automaticamente as temperaturas em função das condições internas e externas do frigorífico, isto será indicado pela escrita AUTO que se acende. Se for necessário activar a função I Care com temperaturas diferentes das padrão de conservação, será necessário, quando activar a função, manter pressionada a tecla I Care e mediante as teclas + e  definir as novas temperaturas. Nestas condições as temperaturas que podem ser configuradas são 4°, 5° e 6° para o compartimento frigorífico, e 18°, -19° e 20° para o compartimento congelador. Quando estiver activa a função HOLIDAY não serão possíveis regulações de temperatura, mas o aparelho passará automaticamente para a regulação ideal para a situação: +12°C para o compartimento frigorífico e  18°C para o compartimento congelador, esta condição também é indicada pela escrita AUTO que se acende. Para activar e desactivar as funções é suficiente carregar na respectiva tecla e o respectivo LED acende-se ou apaga-se para indicar o estado da função. Algumas funções (SUPER COOL, SUPER FREEZE, ICE PARTY, ICE CARE) são incompatíveis com outras (HOLIDAY, ..), nestes casos será levada em consideração uma prioridade já estabelecida para ajudar-lhe na gestão do aparelho. No fim da função Ice Party deve-se carregar na tecla ICE PARTY para interromper a intermitência do respectivo led. A intermitência sinaliza o fim da função e a necessidade de remover a garrafa do compartimento congelador.

Child Lock

Para poder activar a função de Child Lock, é necessário manter 2 segundos pressionada a tecla de Alarme, a activação do bloqueio das teclas é confirmada por um som breve e pelas escritas CH e LO que aparecem nos displays do frigorífico e do congelador, esta escrita em seguida será substituída pelas temperaturas precedentemente seleccionadas para o frigorífico e para o congelador. Para desactivar a função carregue dois segundos na tecla Alarme, a desactivação é confirmada por um som breve e pelas escritas CH e LO que aparecem 2 segundos no display do frigorífico e no do congelador.

Page 55

PURE WIND

Pode ser reconhecido pela presença do dispositivo na parede superior do compartimento frigorífico (veja a figura).

Pure Wind optimiza ao máximo a circulação do ar, melhorando a eficácia do evaporador e ajudando a alcançar mais rapidamente a temperatura correcta no interior do frigorífico após cada abertura. O ar soprado (A) arrefece em contacto com a parede fria, enquanto que o ar mais quente (B) é aspirado (veja a figura).A parede posterior apresenta-se coberta de gelo ou gotinhas de água, conforme o compressor esteja em funcionamento ou em pausa.

Utilize melhor o frigorífico

 Regule a temperatura através do display.

 Prima a tecla de SUPER COOL (refrigeração rápida) para

baixar a temperatura em pouco tempo, por exemplo quando encher o compartimento depois de muitas compras. A função desactiva-se automaticamente depois que tiver passado o tempo necessário.

 Coloque somente alimentos frios ou levemente mornos,

mas não quentes (veja Precauções e conselhos).

 Lembre-se que os alimentos cozidos não se mantêm mais

tempo do que os crus.

 Não guarde líquidos em recipientes destampados: poderão

provocar aumento de humidade com consequente formação de condensação.

Utilize melhor o congelador

 Regule a temperatura através do display.



A Cool Care Zone é um compartimento que permite congelar na temperatura correcta alguns tipos de alimentos (frutas, gelados e alcoólicos); os outros dois compartimentos de conservação (veja a Visão geral) são adaptos para conservar normalmente os alimentos congelados. Para conservar os alimentos do modo mais correcto e seguro deve-se proceder da seguinte maneira. Para uma pequena quantidade (inferior à metade daquela indicada na placa de identificação):

- se a Cool Care Zone está activa, introduzir os alimentos nos dois compartimentos de conservação, prestando atenção para que não entrem em contacto com os alimentos já presentes; pressionar a tecla SUPER FREEZE (congelação rápida, acende-se o respectivo LED) e fechar a porta; a função irá desactivar-se automaticamente após 24 horas ou quando alcançar a temperatura ideal (o LED desligase);

- se a Cool Care Zone não está activa também o primeiro compartimento é utilizável: introduza os alimentos e repita as mesmas passagens do caso anterior. Para uma grande quantidade (superior à metade daquela indicada na placa de identificação): Desactive a Cool Care Zone e esvazie-a, mantenha pressionada a tecla SUPER FREEZE por alguns segundos até que o respectivo LED comece a piscar. São necessárias aproximadamente 24 horas para que o freezer alcance a correcta temperatura para congelar do melhor modo possível. Passado este tempo, o LED torna-se fixo: guarde os alimentos dentro e feche a porta. Depois de outras 24 horas os alimentos foram congelados correctamente, a função desactiva-se automaticamente (o LED apaga-se); agora os alimentos poderão se colocados nos dois compartimentos inferiores (em modo de poder utilizar as funções da Cool Care Zone) ou poderão ser deixados no compartimento Cool Care Zone que, uma vez que está inactivo, funciona como um normal compartimento de conservação.

 Não congele novamente alimentos que estiverem a

descongelar-se ou descongelados; estes alimentos devem ser cozidos para ser consumados (dentro de 24 horas).

 Os alimentos frescos a serem congelados não devem ser

colocados encostados nos já congelados.

 Não coloque no congelador garrafas de vidro contendo

líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.

Page 56

 A quantidade máxima diária de alimentos a ser congelada é

indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).

 A fim de obter um espaço maior no compartimento

congelador, é possível tirar as gavetas das suas posições (excepto aquela mais baixa ou a eventual gaveta COOL CARE ZONE com temperatura variável) e guardar os alimentos directamente nas chapas de evaporação.

! Durante a congelação evite abrir a porta. ! Em caso de interrupção de corrente ou de avaria, não abra

a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas.

Cool Care Zone

A Cool Care Zone é um compartimento especial que há no congelador para possibilitar seleccionar e configurar 4 modos de funcionamento diferentes em função das necessidades e do tipo de alimentos que for guardar dentro. Podem ser seleccionadas as temperaturas -8°C,

-12°C e -18°C; indicadas pelos respectivos ícones:

morango, gelado e garrafa que há no painel de comandos. A Cool Care Zone é equipada com um comando independente das demais gavetas internas do congelador, mediante o painel de comandos também é possível desactivar a Cool Care Zone e utilizá-la como uma gaveta normal de congelador.

Recipiente para gelo Ice Care

A posição na parte superior das gavetas no vão do freezer assegura uma limpeza maior (o gelo não entra mais em contacto com os alimentos) e ergonomia (não goteja quando for carregado).

1. Para retirar o recipiente empurre-o para cima.Certifique-se que o recipiente esteja inteiramente vazio e encha-o de água pelo furo para este fim.

2. Preste atenção para não ultrapassar o nível indicado (MAX WATER LEVEL). Água demais dificulta a extracção do gelo (se acontecer, aguarde o gelo derreter-se e esvazie o recipiente).

3. Rode o recipiente 90°: a água enche as formas pelo princípio dos vasos comunicantes (veja a figura).

4. Tape o furo com a tampa fornecida e guarde o recipiente na respectiva sede.

5. Quando se tiver formato gelo (tempo mínimo aproximadamente 8 horas) bata o recipiente sobre uma superfície dura e molhe-o por fora para o gelo soltar-se; em seguida deixe-o sair pelo furo.

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

Page 57

Manutenção e cuidados Assistência

Interromper a corrente eléctrica

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica:

1. Mantenha pressionado o botão ON/OFF por aproximadamente dois segundos, até que o display se desliga completamente, excepto o Led vermelho do botão ON/OFF.

2. desligue a ficha da tomada eléctrica.

! Se não se obedecer este processo, o alarme poderá disparar: mas isto não será um sintoma de anomalia. Para restabelecer o normal funcionamento, é suficiente manter pressionado o botão on/off por mais de dois segundos. Para isolar o aparelho realize as operações apresentadas nos pontos 1 e 2.

Limpar o aparelho

 As partes externas, as partes internas e as

guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco.

 Os acessórios removíveis podem ser colocados de

molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado.

 Na parte de trás do aparelho tende a acumular-se

poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Evite bolor e maus cheiros

 Este aparelho foi fabricado com materiais higiénicos

que não transmitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas.

 Se for deixar o aparelho muito tempo desligado,

limpe-o por dentro e deixe as portas abertas.

Descongelar o compartimento frigorífico

Este frigorífico é equipado com degelo automático: a água derretida é conduzida para a parte traseira através de um furo de descarga (veja a figura) desta maneira o calor produzido pelo compressor evapora-se. A única intervenção a ser

realizada periodicamente consiste na limpeza do furo de descarga para a água poder defluir desimpedida.

Descongelar o compartimento congelador

Se a camada de gelo for superior a 5 mm. será necessário degelar manualmente:

1. na véspera, prima a tecla de SUPER FREEZE (acende-

se o indicador luminoso amarelo de SUPERFREEZE) para esfriar ainda mais os alimentos.

2. Esta função desactiva-se automaticamente depois de

24 horas, mas também pode ser desactivada a qualquer momento se pressionar de novo a tecla de SUPER FREEZE; Mantenha pressionado o botão ON/ OFF por aproximadamente dois segundos, até que o display se desliga completamente, excepto o Led vermelho do botão ON/OFF.

3. Envolva os alimentos congelados industrialmente ou

em casa com folhas de papel e guarde-os num sítio fresco.

4. Deixe a porta aberta até o gelo ter-se derretido

inteiramente; para facilitar a operação coloque recipientes com água morna dentro do compartimento congelador.

5. Alguns aparelhos são equipados com um SISTEMA DE DRAIN para conduzir a água para fora. Deixe a água defluir para um recipiente (veja a figura).

Descongelar o aparelho

! Obedeça as seguintes instruções. Para descongelar el aparato no utilice objetos cortantes o con punta porque podrían dañar irremediablemente el circuito refrigerante.

6. Limpe e enxugue o compartimento congelador com

cuidado antes ligar novamente o aparelho.

7. Antes de introduzir os alimentos no compartimento do

congelador, aguardar aproximadamente duas horas para o restabelecimento das condições ideais de conservação.

Page 58

Substituição da lâmpada

Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça as seguintes instruções.

1 1

Para obter acesso à lâmpada, retire a protecção da maneira indicada na figura.

Substitua-a por uma de potência análoga à indicada na protecção (15 W o 25 W).

Assistência

Antes de contactar a Assistência técnica:

 Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).  Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar, contactar o

Centro de Assistência mais próximo.

número de série

4,0

Max 15 w

Class

Clase

Classe

Comunique:

 o tipo de anomalia  o modelo da máquina (Mod.)  o número de série (S/N) Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda.

modelo

Gross Bruto Brut

Test

P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

93139180000 S/N 704211801

Fuse

Gross Bruto Brut

Freez. Capac

Poder de Cong

kg/24 h

Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.

Page 59

Precauções e conselhos

! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção.

Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia:

- 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações;

- 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações.

Segurança geral

 Este aparelho foi concebido para uma utilização de tipo

não profissional, no âmbito de uma morada.

 Este aparelho deve ser utilizado somente por pessoas

adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.

 Este aparelho não deve ser instalado ao ar livre mesmo

se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.

 Não toque neste aparelho com os pés descalços nem

com as mãos ou os pés molhados ou húmidos.

 Não toque nas partes de refrigeração internas:

há perigo de queimaduras e feridas.

 Não puxe o cabo eléctrico para desligar a ficha da

tomada, mas pegue pela ficha.

 É necessário desligar a ficha da tomada antes de

realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posição OFF (aparelho desligado) para eliminar todos os contactos eléctricos.

 No caso de avaria, nunca mexa nos mecanismos

internos para tentar reparar.

 En el interior de los compartimientos donde se

conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante.

 Não coloque na boca cubos de gelo assim que os

retirar do congelador.

 Não permita que crianças brinquem com este aparelho.

Em nenhum caso pode-se sentar-se nas gavetas ou pendurar-se na porta.

 Os embalagens não são brinquedos para as crianças.

Eliminação

 Eliminação do material de embalagem: obedeça as

regras locais, ou reutilize as embalagens.

 A directiva Europeia 2002/96/CE referente à gestão

de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economizar e respeitar o meio ambiente

 Instale este aparelho num ambiente fresco e bem

ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque perto de fontes de calor.

 Para colocar ou retirar alimentos, abra as portas

deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.

 Não encha este aparelho com alimentos demais:

para uma boa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente.

 Não coloque dentro alimentos quentes: aumentarão a

temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia eléctrica.

 Descongele este aparelho quando se formar gelo

(veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia.

 Mantenha as guarnições eficientes e limpas, de

maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Page 60

Anomalias e soluções

195064503.03

05/2007 - Xerox Business Services

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

Anomalias:

O display está inteiramente apagado.

O motor não inicia.

O display está aceso fraco.

Toca o alarme, aparece uma mensagem no display, está aceso o led ALARMES e a lâmpada do compartimento frigorífico pisca.

Toca o alarme, está aceso o led ALARMES e aparece uma mensagem no display.

Possíveis causas / Solução:

 A ficha não está ligada na tomada eléctrica ou não está bem ligada e portanto

não há contacto, ou então não há corrente em casa.

 Este aparelho é equipado com um controlo de protecção para o motor (veja

Início e utilização).

 Desligue a ficha e ligue-a novamente na tomada, depois da tê-la rodada para

inverter os pinos.

 A porta do frigorífico permaneceu aberta mais do que dois minutos.

O aviso acústico pára de tocar quando a porta for fechada ou carregando no botão RESET ALARM.

 Este aparelho avisa se houver aquecimento excessivo do congelador.

Para não congelar novamente os alimentos, o congelador mantém-se a uma temperatura ao redor de 0°C, para possibilitar-lhe os alimentos dentro de 24 horas ou para cozê-los e congelá-los. Para desligar o sinal acústico carregar no botão RESET ALARM. Carregar uma segunda vez para apagar a mensagem no display, desligar o led ALARMES e restabelecer o normal funcionamento.

Toca o alarme, está aceso o led ALARMES e aparece uma mensagem no display.

O frigorífico e o congelador refrigeram pouco.

Os alimentos congelam-se no frigorífico.

O motor está a funcionar continuamente.

O aparelho está a fazer ruído.

Final antecipado das funções.

 Este aparelho avisa se houver aquecimento perigoso do congelador: os

alimentos não devem ser consumidos. O congelador irá manter-se a uma temperatura ao redor dos 0ºC. Para desligar o sinal acústico carregar no botão RESET ALARM. Carregar uma segunda vez para apagar a mensagem no display, desligar o led ALARMES e restabelecer o normal funcionamento.

 As portas não se fecham bem ou as guarnições estão estragadas.  As portas são abertas com frequência excessiva.  Foi programada uma temperatura muito alta (veja Início e utilização).  O frigorífico ou o congelador foram enchidos demais.

 Foi programada uma temperatura muito baixa (veja Início e utilização).

 Estão activas as funções SUPER COOL e/ou SUPER FREEZE e/ou ICE

PARTY.  A porta não está bem fechada ou é aberta continuamente.  A temperatura do ambiente externo está muito alta.

 O aparelho não foi instalado bem plano (veja a Instalação).  O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos.  O gás refrigerante interno produz um ruído leve mesmo quando o compressor

estiver parado: não é um defeito, é normal.

 Distúrbios eléctricos na rede ou breves interrupções da tensão de alimentação.

Aparece uma mensagem no display (ex. F01).

Contacte a Assistência Técnica.



Page 61

Instrukcja obs³ugi

LODÓWKO - ZAMRA¯ARKA

GBI F

Italiano, 1 Français, 25

English,13

Portuges, 49Espanol, 37

Polski, 61

MBT 2022 CZ/HA

Spis treci

Instalowanie, 62

Ustawienie i pod³¹czenie Zmiana kierunku otwierania drzwi

Opis urz¹dzenia, 63-64

Panel kontrolny Widok ogólny

Wyposa¿enie dodatkowe, 65

Uruchomienie i u¿ytkowanie, 66-67-68

W³¹czenie urz¹dzenia Jak poruszaæ siê po ekranie Pure Wind Najlepszy sposób u¿ytkowania lodówki Najlepszy sposób u¿ytkowania zamra¿arki

Konserwacja i utrzymanie, 69-70

Od³¹czenie pr¹du elektrycznego Mycie urz¹dzenia Unikanie pleni i nieprzyjemnych zapachów Usuwanie oblodzenia w lodówko-zamra¿arce Wymiana ¿arówki

Serwis, 70

Zalecenia i rodki ostro¿noci, 71

Ogólne zasady bezpieczeñstwa Usuwanie odpadów Oszczêdnoæ i ochrona rodowiska

Anomalie i ich usuwanie, 72

Page 62

Instalacja

! Nale¿y zachowaæ niniejsz¹ ksi¹¿eczkê instrukcji dla przysz³ych konsultacji. W razie sprzeda¿y, odsprzedania, czy przeniesienia urz¹dzenia w inne miejsce nale¿y upewniæ siê, by przekazane zosta³a ono razem z instrukcj¹, aby nowy w³aciciel zapoznaæ siê móg³ z dzia³aniem urz¹dzenia i z odnonymi informacjami. ! Nale¿y uwa¿nie przeczytaæ instrukcjê obs³ugi gdy¿ zawiera ona wa¿ne informacje dotycz¹ce instalacji oraz w³aciwego i bezpiecznego u¿ytkowania urz¹dzenia.

Ustawienie i pod³¹czenie

Ustawienie

1. Ustawiæ lodówko-zamra¿arkê w pomieszczeniu przewiewnym i nie wilgotnym.

2. Nie zas³aniaæ kratek wentylacyjnych: sprê¿arka i skraplacz wytwarzaj¹ ciep³o i wymagaj¹ dobrego przewiewu powietrza w celu w³aciwego funkcjonowania i oszczêdnoci energii elektrycznej.

3. Pomiêdzy górn¹ czêci¹ urz¹dzenia i ewentualnymi meblami pozostawiæ co najmniej 10 cm, a co najmniej 5 cm pomiêdzy ciankami bocznymi i meblami.

4. Lodówko-zamra¿arkê ustawiaæ daleko od róde³ ciep³a (promieni s³onecznych, kuchenki elektrycznej).

5. Aby utrzymaæ optyamln¹ odleg³oæ produktu od

ciany mieszkania nale¿y zamontowaæ odpowiednie czêci odleg³ociowe, które znajduj¹ siê na wyposa¿eniu i wed³ug instrukcji.

Wypoziomowanie

1. Ustawiæ lodówko-zamra¿arkê na pod³odze p³askiej i sztywnej.

2. Jeli pod³oga nie jest idealnie pozioma, dokonaæ kompensacji poprzez dokrêcenie lub odkrêcenie przednich nó¿ek.

Pod³¹czenie do sieci elektrycznej

Po transporcie ustawiæ lodówko-zamra¿arkê w pozycji pionowej, a pod³¹czyæ do sieci elektrycznej dopiero po 3 godzinach. Przed w³o¿eniem wtyczki do gniazdka sprawdziæ, czy:

 gniazdko posiada odpowiednie uziemienie i zgadza

siê z obowi¹zuj¹cymi przepisami;

 wtyczka jest w stanie wytrzymaæ maksymalne

obci¹¿enie mocy lodówko-zamra¿arki, jaka jest wskazana na tabliczce znamionowej, znajduj¹cej siê po lewej stronie u do³u w komorze lodówki (na przyk³ad 150W);

 napiêcie zasilania musi zawieraæ siê w wartociach

podanych na tabliczce znamionowej, znajduj¹cej siê u do³u, po lewej stronie (na przyk³ad 220-240V);

 gniazdko musi byæ kompatybilne z wtyczk¹

urz¹dzenia. W przeciwnym wypadku za¿¹daæ od autoryzowanego technika wymiany wtyczki (I> patrz Serwis); nie u¿ywaæ przed³u¿aczy lub rozga³êników.

! Tak ustawiæ lodówko-zamra¿arkê, aby przewód elektryczny i gniazdko pr¹du by³y ³atwo dostêpne. ! Kabla nie wolno zginaæ i uwa¿aæ, aby nie zosta³ zgnieciony. ! Przewód elektryczny musi byæ okresowo sprawdzany i wymieniany jedynie przez autoryzowanych techników (patrz Serwis).

! W przypadku braku przestrzegania powy¿szych warunków producent zwolniony zostanie z wszelkiej odpowiedzialnoci.

Zmiana kierunku otwierania drzwi

W przypadku koniecznoci zmiany kierunku otwarcia drzwi nale¿y zg³osiæ siê od Serwisu Technicznego.

Page 63

Opis urz¹dzenia

Panel kontrolny

COOL CARE ZONE

Wywietlacz

lodówki

Regulacja

temperatury

LODOWKA

Regulacja

temperatury

ZARAZARKA

Wywietlacz

zamra¿arki

ON/OFF

ALARMY

SUPER COOL

SUPER FREEZE

ICE PARTY

HOLIDAY

I CARE

ON/OFF

Wduszaj¹c ten przycisk mo¿liwe jest w³¹czenie i wy³¹czenie ca³ego urz¹dzenia (tak komorê lodówki jak i komorê zamra¿arki). Czerwona DIODA wskazuje, ¿e urz¹dzenie jest wy³¹czone, DIODA zielona, ¿e jest w³¹czone. W celu wy³¹czenia produktu nale¿y przytrzymaæ wduszony przez przynajmniej 2 sekundy przycisk ON/OFF.

I CARE

Steruje uruchamianiem i wy³¹czaniem funkcji I Care. Przy uruchomieniu tej funkcji zapalaj¹ siê jednoczenie DIODA AUTO oraz DIODA I Care.

ALARMY

Umo¿liwia sygnalizacjê i kierowanie wszystkimi alarmami zwi¹zanymi z dzia³aniem urz¹dzenia.

Child Lock

Umo¿liwia zablokowanie przycisków panelu sterowania w celu unikniêcia przypadkowemu uruchomieniu przez dzieci (nale¿y przytrzymaæ wduszony przycisk ALARM przez 2 sekundy).

Regulacja temperatury LODOWKA + i -

Umo¿liwia zmianê wyboru temperatury lodówki, wraz z odpowiednim potwierdzeniem na wywietlaczu wybranej temperatury. Przy pomocy tych przycisków mozliwe jest tak¿e wy³aczenie samej komory lodówki (na wywietlaczu pojawi sie - -).

Wywietlacz lodówki

Wskazuje temperaturê ustawiona dla komory lodówki lub jej wy³¹czenie (w tym przypadku na wywietlaczu pojawia siê - -).

Wywietlacz zamra¿arki: sygnalizacja komory zamra¿arki

Wywietla temperaturê ustawion¹ dla komory zamra¿arki.

COOL CARE ZONE

Umo¿liwia ustawienie CoolCare Zone. Poprzez wduszenie przycisku mo¿liwe jest ustawienie 4 trybów pracy Cool Care Zone: truskawka (8°C), lody (-12°C), butelka (-18° C), jeli ¿adna z trzech ikon nie jest w³¹czona CoolCare Zone pracowaæ bêdzie jak normalna komora zamra¿arki.

SUPER COOL

Umo¿liwia uruchomienia lub wy³¹czenie funkcji SUPER COOL (b³yskawiczne ch³odzenie). Na wywietlaczu lodówki pojawi siê napis SC.

SUPER FREEZE

Umo¿liwia uruchomienie lub wy³¹czenie funkcji SUPER FREEZE (b³yskawiczne ch³odzenie). Na wywietlaczu pojawi siê napis SF.

HOLIDAY

Umo¿liwia uruchomienie lub wy³¹czenie funkcji HOLIDAY (zapala siê dioda AUTO).

Regulacja temperatury ZARAZARKA + e -

Umo¿liwia zmianê wyboru temperatury zamra¿arki, wraz z odpowiednim potwierdzeniem na wywietlaczu wybranej temperatury.

ICE PARTY

Umo¿lkiwia uruchomienie lub wy³aczenie funkcji ICE PARTY (Obni¿a temperaturê zamra¿arki przez czas konieczny do sch³odzenia butelki).

Page 64

Opis urz¹dzenia

Widok ogólny

¯arówka

(patrz Konserwacja)

PURE WIND

PÓLKI

Komora

FRESH BOX

Szfladka OWOCE i

WARZYWA

Wyjmowana pó³eczka z pokrywk¹, z wk³adk¹ na JAJKA



Pó³ka

NA PUSZKI

Wyjmowalna pó³eczka NA RO¯NE

PRZEDMIOTY

Specjalna pó³ka na

BUTELKI



COOL CARE ZONE i

Komora

PRZECHOWYWANIE

Wanienka na lód

Ice Care

PRZECHOWYWANIE

NÓ¯KA

regulacyjna



Komora

 Zmienna iloæ i pozycja.

* Znajduje siê tylko w niektórych modelach.

Page 65

Akcesoria

PÓ£KI: pe³ne lub kratki.

nawet o znacznych wymiarach. Aby wyregulowaæ wysokoæ nie ma koniecznoci ca³kowitego wyjêcia pó³ki.

FRESH BOX

s³u¿y do d³ugiego przechowywania produktów, nawet do jednego tygodnia, poniewa¿ jest tutaj utrzymana niska temperatura  najni¿sza w lodówce  a przeroczyste drzwiczki chroni¹ przed utlenianiem i czernieniem produktu. Mo¿e byæ tak¿e wykorzystany do potraw na zimno.

: na wie¿e miêso i ryby. Ten schowek

Mo¿na je wyci¹gn¹æ, a prowadnice s³u¿¹ do wyregulowania wysokoci ich umieszczenia (patrz rysunek) tak, aby umo¿liwiæ ustawienie na nich pojemników lub produktów ¿ywnociowych

Presente solo in alcuni modelli.

Page 66

Uruchomienie i u¿ytkowanie

Jak uruchomiæ lodówko-zamra¿arkê

! Po przywiezieniu ustawiæ urz¹dzenie w pozycji pionowej i odczekaæ oko³o 3 godzin przed pod³¹czeniem gniazdka pr¹du, aby zapewniæ w³aciwe funkcjonowanie urz¹dzenia.  Przed w³o¿eniem ¿ywnoci do lodówki nale¿y

starannie umyæ lodówkê wewn¹trz przy u¿yciu letniej wody i sody oczyszczanej.

 Urz¹dzenie jest wyposa¿one w kontrolê

zabezpieczaj¹c¹ silnik, który uruchamia sprê¿arkê dopiero po oko³o 8 minutach po w³¹czeniu urz¹dzenia. Dzieje siê tak równie¿ po ka¿dej przerwie w zasilaniu elektrycznoci¹, spowodowanej wy³¹czeniem lub brakiem napiêcia w sieci (black out).

Komora zamra¿arki

Po w³¹czeniu urz¹dzenia (przyciskaæ przez ponad dwie sekundy przycisk ON/OFF) komora zamra¿arki zamra¿arka ustawi siê w standardowym parametrze  18°C. Zaleca siê nastawienie funkcji SUPER FREEZE, (na wywietlaczu zamra¿arki pojawi siê SF) w celu przyspieszenia sch³odzenia komory, kiedy osi¹gnie ona sw¹ optymaln¹ temperaturê, funkcja ta siê wy³¹czy i bêdzie mo¿na w³o¿yæ mro¿onki do zamra¿arki.

komora, temperatury przedstawione s¹ ikonami w rodkowej czêci wywietlacza (lód 12°C, Je¿yny  8°, Alkohol 18°), trzy wy³¹czone ikony wskazuj¹ na prace jako normalna szuflada zamra¿arki. Automatycznie nastawione temperatury wynosz¹ +5°C dla komory lodówki oraz 18°C dla komory zamra¿arki i s¹ to standardowe temperatury przechowywania. CoolCare Zone ustawione jest automatycznie na  12°C. Kiedy uruchomiona jest funkcja I Care urz¹dzenie reguluje automatycznie temperaturê na podstawie warunków wewnêtrznych i zewnêtrznych lodówki, jest to sygnalizowane w³¹czeniem siê napisu AUTO. Gdyby zaistnia³a koniecznoæ uruchomienia funkcji I Care w innej temperaturze ni¿ standard przechowywania, koniecznym jest przy uruchamianiu funkcji przytrzymaæ wduszony przycisk I Care i ustawiæ przy pomocy przycisków + i  nowe wartoci temperatur. W tych warunkach mo¿liwe do wyboru temperatury to 4°, 5° e 6° dla komory lodówki oraz  18°, -19° i 20° dla komory zamra¿arki. Gdy aktywna jest funkcja HOLIDAY regulowanie temperatury nie jest mo¿liwe, a urz¹dzenie ustawi siê automatycznie na temperaturze optymalna dla danej sytuacji. +12°C dla komory lodówki oraz 18°C dla komory zamra¿arki, takie warunki sygnalizowane sa ponadto w³¹czeniem siê napisu AUTO.

Komora lodówki

Po w³¹czeniu urz¹dzenia lodówka przyjmie standardowy parametr +5°C. Zaleca siê nastawienie funkcji SUPER COOL, ( na wywietlaczu lodówki pojawi siê SC) aby przypieszyæ ch³odzenie komory. po kilku godzinach mo¿na w³o¿yæ ¿ywnoæ do lodówki.

Cool Care Zone

Po w³¹czeniu urz¹dzenia komora zmienna ustawia siê w standartowym po³o¿eniu -12°C.

Jak poruszaæ siê po ekranie

Nastawianie temperatur:

Jeli urz¹dzenie jest w³¹czone, wywietlacze lodówki i zamra¿arki wywietlaj¹ temperatury wybrane w tej chwili. Aby ja zmieniæ wystarczy wdusiæ przyciski + oraz  w³aciwe dla komory, w której chce siê zmieniæ temperaturê. W szczególnoci ka¿de wduszenie przycisków zwiêksza lub zmniejsza temperaturê o 1 odpowiednio tak¿e iloæ bocznych w³¹czonych kresek. Mo¿liwe do wybrania temperatury komory lodówki sa nastêpuj¹ce +8°, +7°, +6°, +5°, +4°, +3°, +2°, dla zamra¿arki s¹ to 18°, -19°,-20°, -21°, -22°, -24°, -26°. Przy pomocy przycisku CoolCare Zone mo¿liwe jest ustalenia, w jakiej temperaturze pracowaæ ma ta

Zarz¹dzanie funkcjami: W celu uruchomienia i wy³¹czenia funkcji wystarczy wdusiæ odpowiedni przycisk i w³¹czenie lub wy³¹czenie odpowiedniej diody zasygnalizuje stan funkcji. Niektóre funkcje (SUPER COOL, SUPER FREEZE, ICE PARTY,ICE CARE) nie s¹ mo¿liwe do pogodzenia z innymi (HOLIDAY,..), w takim przypadku nale¿y braæ pod uwagê pierwszeñstwo uprzednio ustalone aby pomóc w sterowaniu prac¹ urz¹dzenia. Po zakoñczeniu Ice Party nale¿y wcisn¹æ przycisk ICE PARTY aby przerwaæ migotanie w³aciwej diody. Migotanie sygnalizuje zakoñczenie funkcji i koniecznoæ wyjêcia butelki z zamra¿arki.

Child Lock

Aby móc uruchomiæ funkcjê Child Lock, nale¿y przytrzymaæ wduszony przycisk ALARM przez 2 sekundy, uruchomienie blokady przycisków potwierdzane jest krótkim sygna³em i pojawieniem sie napisów CH LO na wywietlaczu lodówki i zamra¿arki, napis ten zostanie nastêpnie zast¹piony temperaturami uprzednio wybranymi dla lodówki i zamra¿arki. Aby wy³¹czyæ funkcje wdusiæ przycisk ALARM przez 2 sekundy, wy³¹czenie potwierdzane jest krótkim sygna³em i pojawieniem siê napisów CH LO na wywietlaczach lodówki i zamra¿arki przez 2 sekundy.

Page 67

PURE WIND

Mo¿na go rozpoznaæ poprzez obecnoæ urz¹dzenia w górnej czêci komory lodówki (patrz rysunek).

Wind Pure maksymalnie optymalizuje cyrkulacjê powietrza, zwiêkszaj¹c skutecznoæ parownika i umo¿liwiaj¹c szybsze osi¹gniêcie w³aciwej temperatury wewn¹trz lodówki po ka¿dym jej otwarciu. Dmuchane powietrze (A) ch³odzi siê po zetkniêciu z zimn¹ ciank¹, natomiast cieplejsze powietrze (B) jest zasysane (patrz rysunek). Tylni acianka pokryta jest bia³ym szronem lub skroplinami wody zale¿nie od tego, czy kompresor pracuje czy nie

Najlepszy sposób wykorzystania lodówki

 Ustawiæ temperaturê za pomoc¹ wywietlacza.

 Wcisn¹æ przycisk SUPER COOL (b³yskawiczne

ch³odzenie), aby jak najszybciej obni¿yæ temperaturê w przypadku, kiedy komora zostanie wype³niona po du¿ych zakupach. Funkcja wy³¹cza siê automatycznie po up³ywie niezbêdnego czasu.

 Wk³adaæ artyku³y spo¿ywcze jedynie zimne lub

letnie, ale nie ciep³e (Zalecenia i rodki ostro¿noci).

 Pamiêtaæ nale¿y, ¿e ugotowane artyku³y spo¿ywcze

nie mog¹ byæ przechowywane d³u¿ej od surowych.

 Nie przechowywaæ p³ynów w otwartych pojemnikach:

zwiêksza³yby wilgotnoæ z konsekwencj¹ formowania siê skroplin.

Najlepszy sposób u¿ytkowania zamra¿arki

 Ustawiæ temperaturê za pomoc¹ wywietlacza.



Cool Care Zone jest to specjalna komora umo¿liwiaj¹ca zamra¿anie w odpowiedniej temperaturze pewnych rodzajów ¿ywnoci (owoce, lody, alkohole) dwie pozosta³e komory do przechowywania (patrz widok ca³oci) dostosowane s¹ do przechowywania normalnej mro¿onej ¿ywnoci. W celu zamra¿ania ¿ywnoci w najbardziej odpowiedni sposób postêpowaæ w sposób opisany poni¿ej. Dla drobnych iloci (mniejszych ni¿ po³owa wskazanej na tabliczce z charakterystyk¹):

- jeli Cool Care Zone jest aktywna, nale¿y w³o¿yæ ¿ywnoæ do dwóch komór konserwacyjnych uwa¿aj¹c, aby nie styka³a siê ona z ¿ywnoci¹ ju¿ tam siê znajduj¹c¹; wdusiæ przycisk SUPER FREEZE (szybkie zamra¿anie, w³¹czy siê odpowiednia DIODA) i zamkn¹æ drzwiczki; funkcja wy³¹cza siê automatycznie po up³ywie 24 godzin lub po osi¹gniêciu optymalnej temperatury (DIODA ganie);

- jeli Cool Care Zone nie jest aktywna mo¿na stosowaæ tak¿e pierwsz¹ komorê: w³o¿yæ ¿ywnoæ i powtórzyæ te same kroki, co w poprzednnim przypadku. Dla du¿ej iloci (wiêkszych ni¿ po³owa wskazanej na tabliczce z charakterystyk¹): Wy³¹czyæ Cool Care Zone i opró¿niæ j¹, przytrzymaæ wduszony przycisk SUPER FREEZE przez kilka sekund a¿ odpowiednia DIODA zacznie pulsowaæ. Potrzeba oko³o 24 godzin, aby zamra¿arka osi¹gnê³a w³aciw¹ temperaturê do optymalnego zamra¿ania. Po up³ywie tego czasu DIODA zaczyna wieciæ sta³ym wiat³em. w³o¿yæ artyku³y spo¿ywcze i zamkn¹æ drzwi. Po up³ywie kolejnych 24 godzin ¿ywnoæ jest ju¿ ca³kowicie zamro¿ona, funkcja wy³¹cza siê automatycznie (ganie DIODA); teraz ¿ywnoæ mo¿e byæ przeniesiona do obu dolnych komór ((dziêki czemu mo¿na ponownie skorzystaæ z funkcji Cool Care Zone) lub pozostawiæ j¹ w komorze Cool Care Zone, która po wy³¹czeniu dzia³a jak normalna komora konserwacyjna.

 Nie zamra¿aæ ponownie artyku³ów spo¿ywczych, które

s¹ ca³kowicie lub w czêci rozmro¿one; takie artyku³y nale¿y ugotowaæ lub zjeæ (w przeci¹gu do 24 godzin).

 wie¿e artyku³y, które maj¹ byæ zamro¿one nie mog¹

stykaæ siê z ju¿ zamro¿onymi artyku³ami.

 Nie wk³adaæ do zamra¿arki szklanych butelek z p³ynami

zamkniêtych hermetycznie lub korkiem poniewa¿ mog¹ popêkaæ.

Page 68

 Maksymalna iloæ artyku³ów spo¿ywczych jakie mog¹

byæ zamro¿one w danym dniu wskazana jest na tabliczce znamionowej, znajduj¹cej siê we wnêce lodówki u do³u po lewej stronie (przyk³ad: kg/24godz 4).

 W celu uzyskania wiêkszej przestrzeni w komorze

zamra¿arki mo¿na wyj¹æ szuflady z ich komór (za wyj¹tkiem najni¿szej oraz ewentualnie szuflady COOL CARE ZONE o temperaturze zmienne), uk³adaj¹c ¿ywnoæ bezporednio na p³ytach parownika.

! Podczas fazy zamra¿ania nie otwieraæ drzwi. ! W przypadku przerwy w dop³ywie pr¹du lub w

przypadku usterki, nie otwieraæ drzwi zamra¿arki: w ten sposób w ci¹gu do 9-14 godzin artyku³y zamro¿one i mro¿onki nie ulegn¹ zniszczeniu.

Cool Care Zone

Cool Care Zone jest to specjalna komora znajduj¹ca siê w zamra¿arce umo¿liwiaj¹ca wybranie i ustawienie 4 ró¿nych trybów pracy na podstawie potrzeb oraz rodzaju ¿ywnoci, jaka jest w niej przechowywana. Mo¿liwe do wyboru temperatury to -8°C, -12°C i -18°C; oznaczone odpowiednimi ikonami: truskawka, lód, butelka widocznymi na panelu kontrolnym. Cool Care Zone wyposa¿ona jest sterowanie niezale¿ne od pozosta³ych szuflad znajduj¹cych siê w zamra¿arce, za pomoc¹ panelu kontrolnego mo¿liwe jest tak¿e wy³¹czenie funkcji Cool Care Zone i u¿ytkowanie jej jak normalnej szuflady komory zamra¿alnika.

Wanienka na lód ICE CARE.

! Lód nie styka siê z artyku³ami spo¿ywczymi h Nie skrapla siê podczas fazy zamra¿ania).

1. Wyj¹æ wanienkê popychaj¹c j¹ do góry, a nastêpnie w kierunku na zewn¹trz. Sprawdziæ, czy wanienka zosta³a ca³kowicie opró¿niona, a nastêpnie nape³niæ j¹ poprzez odpowiedni otwór.

2. Uwa¿aæ, aby nie przekroczyæ wskazanego poziomu (MAX WATER LEVEL). Zbyt du¿o wody blokuje wyjcie kulek lodu (jeli tak siê dzieje, odczekaæ a¿ lód siê rozpuci i opró¿niæ pojemnik).

3. Obróciæ pojemnik o 90°: woda nape³ni przegrody poniewa¿ d¹¿y do wyrównania poziomów (I>patrz rysunek).

4. Zamkn¹æ otwór za pomoc¹ pokrywki jaka jest na wyposa¿eniu i za³o¿yæ pojemnik.

5. Kiedy lód siê uformuje (czas minimalny to 8 godzin), nale¿y uderzyæ wanienk¹ o tward¹ powierzchnie i zwil¿yæ wnêtrze, aby kulki lodu odczepi³y siê; nastêpnie wysypaæ je przez otwór.

MAX

WATER LEVEL

MAX

WATER LEVEL

MAX

Page 69

Konserwacja i utrzymanie Serwis Techniczny

Od³¹czenie pr¹du elektrycznego

Podczas czyszczenia i konserwacji nale¿y od³¹czyæ urz¹dzenie od sieci elektrycznej:

Przytrzymaæ wciniêty przycisk ON/OFF przez d³u¿ej ni¿ 2 sekundy do momentu, kiedy wywietlacz zganie ca³y za wyj¹tkiem czerwonej diody przycisku ON/OFF

2. wyj¹æ wtyczkê z gniazdka.

Brak przestrzegania tej procedury mo¿e wywo³aæ alarm: nie jest to oznak¹ anomalii. Aby przywróciæ normalne funkcjonowanie wystarczy trzymaæ wciniêty przez ponad 2 sek przycisk ON/OFF. Aby odizolowaæ urz¹dzenie post¹piæ wed³ug punkt 1 i 2.

;

Mycie urz¹dzenia

 Czêci zewnêtrzne, czêci wewnêtrzne i gumowe

uszczelki myæ g¹bki zmoczon¹ letni¹ wod¹ i sod¹ oczyszczan¹ lub neutralnym myd³em. Nie u¿ywaæ rozpuszczalników, rodków ¿r¹cych, wybielaczy lub amoniaku.

 Czêci, które mo¿na wyj¹æ, mog¹ byæ myte w ciep³ej

wodzie z myd³em lub p³ynem do mycia talerzy. Ostro¿nie wyp³ukaæ i dok³adnie wysuszyæ.

 Ty³ urz¹dzenia pokrywa siê kurzem, który mo¿e byæ

usuniêty delikatnie odkurzaczem ustawionym na redni¹ moc, stosuj¹c do tego celu d³ugi przewód giêtki z koñcówk¹ w formie dziobu i po od³¹czeniu lodówkozamra¿arki od pr¹du.

Unikanie pleni i nieprzyjemnych zapachów

 Urz¹dzenie zosta³o zbudowane z higienicznych

surowców, które nie wytwarzaj¹ zapachów. Aby utrzymaæ t¹ w³aciwoæ, potrawy musz¹ byæ zawsze zabezpieczone i dobrze zamkniête. W ten sposób unika siê tak¿e tworzenia plam.

 W przypadku, gdy urz¹dzenie zostanie wy³¹czone na

d³u¿szy czas nale¿y go umyæ, a drzwi pozostawiæ otwarte.

Usuwanie oblodzenia w lodówkozamra¿arce

! Dostosowaæ siê do poni¿szych instrukcji. Do rozmra¿ania urz¹dzenia nie u¿ywaæ ostrych im spiczastych przedmiotów, gdy¿ mog³yby one bezpowrotnie uszkodziæ system ch³odniczy.

Usuwanie oblodzenia z lodówki

Lodówka jest wyposa¿ona w funkcjê automatycznego usuwania oblodzenia: woda odprowadzana jest za lodówkê za pomoc¹ odpowiedniego otworu (patrz rysunek), gdzie ciep³o wytworzone przez sprê¿arkê powoduje jej

odparowanie. Jedyn¹ czynnoci¹ jak¹ nale¿y wykonaæ co jaki czas, to wyczyszczenie otworu odp³ywowego tak, aby woda mog³a swobodnie wyciekaæ.

Usuwanie oblodzenia z zamra¿arki

Jeli warstwa oblodzenia jest grubsza od 5 mm nale¿y usun¹æ oblodzenie z zamra¿arki rêcznie:

1. w przeddzieñ wcisn¹æ przycisk SUPER FREEZE

(zapali siê ¿ó³ta lampka kontrolna SUPER FREEZE) po to, aby dodatkowo sch³odziæ ¿ywnoæ.

2. Funkcja ta wy³¹cza siê automatycznie po up³ywie 24

godzin lub te¿ w jakimkolwiek momencie wciskaj¹c ponownie przycisk SUPER FREEZE. wciniêty przycisk ON/OFF przez d³u¿ej ni¿ 2 sekundy do momentu, kiedy wywietlacz zganie ca³y za wyj¹tkiem czerwonej diody przycisku ON/ OFF.

3. Owin¹æ mro¿onki i zamro¿on¹ ¿ywnoæ w papier i

od³o¿yæ w ch³odne miejsce.

4. Pozostawiæ otwarte drzwi a¿ do momentu, kiedy

oblodzenie rozpuci siê ca³kowicie; mo¿na u³atwiæ sobie pracê poprzez umieszczenie w zamra¿arce pojemników z letni¹ wod¹.

5. Niektóre lodówkozamra¿arki wyposa¿one s¹ w SYSTEM DRAIN do odprowadzenia wody na zewn¹trz (patrz rysunek).

6. Przed w³¹czeniem lodówko-zamra¿ki wyczyciæ i wysuszyæ dok³adnie komorê zamra¿arki.

7. Przed w³oeniem produktu ¿ywnociowego do

zamra¿arki zaczekaæ co najmniej 2 godziny do mpmentu przywrócenia optymalnych warunków przechowywania.

Przytrzymaæ

Page 70

Wymiana ¿arówki

Aby wymieniæ ¿arówkê lodówki, nale¿y najpierw wyci¹gn¹æ wtyczkê z gniazdka pr¹du. Postêpowaæ zgodnie z instrukcjami podanymi poni¿ej.

1 1

Odmontowaæ zabezpieczenie, aby dojæ do ¿arówki i tak jak wskazano na rysunku.

Wymieniæ na ¿arówkê o mocy takiej, jaka jest wskazana na zabezpieczeniu (15 W lub 25 W).

Serwis Techniczny

Przed zwróceniem siê do Serwisu Technicznego:

 Sprawdziæ, czy anomalia mo¿e byæ usuniêta samodzielnie (I> patrz Anomalie i ich usuwanie).  Jeli, pomimo wszystkich kontroli, urz¹dzenie nie dzia³a, a usterka nie zosta³a wykryta i dalej wystêpuje, wezwaæ

najbli¿szy serwis Techniczny.

model

numer seryjny

Nale¿y podaæ:

 rodzaj anomalii  model urz¹dzenia (Mod.);  numer seryjny (S/N); Te dane znajduj¹ siê na tabliczce znamionowej w lodówce, po lewej stronie w dolnj jej czêci.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

kg/24 h

4,0

Max 15 w

Class

Clase

Classe

Zwracajcie siê wy³¹cznie do upowa¿nionego Serwisu Technicznego i domagajcie siê zainstalowania tylko i wy³¹cznie oryginalnych czêci zamiennych:

Page 71

Zalecenia i rodki ostro¿noci

! Urz¹dzenie zosta³o zaprojektowane i wyprodukowane zgodnie z miêdzynarodowymi przepisami bezpieczeñstwa. Maj¹c na wzglêdzie Wasze bezpieczeñstwo podajemy Wam poni¿sze zalecenia, które nale¿y uwa¿nie przeczytaæ.

Niniejsze urz¹dzenie zosta³o wyprodukowane zgodnie z nastêpuj¹cymi przepisami EWG:

-73/23/CEE z dn. 19/02/73 (o Niskim Napiêciu) wraz z kolejnymi zmianami;

- 89/336/CEE z 03/05/89 (o Zgodnoci Elektromagnetycznej) wraz z kolejnymi zmianami;

- 2002/96/CE.

Ogólne zasady bezpieczeñstwa

 Niniejsze urz¹dzenie przeznaczone jest do

zastosowañ domowych oraz nieprofesjonalnych.

 Urz¹dzenie jest przeznaczone do przechowywania i

zamra¿ania ¿ywnoci, mo¿e byæ obs³ugiwane jedynie przez osoby doros³e oraz wed³ug instrukcji podanych w niniejszej ksi¹¿eczce.

 Nie nale¿y instalowaæ urz¹dzenia poza domem, nawet

jeli miejsce to jest chronione daszkiem, gdy¿ wystawienie urz¹dzenia na dzia³anie deszczu i burz jest bardzo niebezpieczne.

 Nie dotykaæ urz¹dzenia, stoj¹c przy nim boso lub

maj¹c rêce czy stopy mokre lub wilgotne.

 Nie dotykaæ wewnêtrznych czêci ch³odz¹cych:

istnieje mo¿liwoæ poparzenia lub zranienia.

 Nie wyjmowaæ wtyczki z gniazdka, ci¹gn¹c za kabel,

lecz trzymaj¹c za wtyczkê.

 Przed przyst¹pieniem do operacji czyszczenia lub

konserwacji wyj¹æ wtyczkê z gniazdka. Nie wystarczy ustawiæ pokrêt³o do REGULACJI TEMPERATURY na pozycjê OFF (urz¹dzenie wy³¹czone), aby wyeliminowaæ ka¿dy kontakt z energi¹ elektryczn¹.

 W razie usterek nie nale¿y w ¿adnym wypadku

próbowaæ dostaæ siê do wewnêtrznych czêci urz¹dzenia, próbuj¹c samemu je naprawiaæ.

 Nie u¿ywaæ w sektorach lodówki/zamra¿arki

przeznaczonych do przechowywania zamro¿onej ¿ywnoci, ostrych i spiczastych narzêdzi oraz urz¹dzeñ elektrycznych, które nie s¹ dozwolone przez producenta.

 Nie wk³adaæ do jamy ustnej kubków lodowych dopiero

co wyjêtych z zamra¿arki.

 Nie wolno dzieciom bawiæ siê urz¹dzeniem. W ¿adnym

wypadku nie wolno im siadaæ na szufladkach lub wieszaæ siê drzwi.

 Czêci opakowania nie nadaj¹ siê do zabawy dla

dzieci!

Usuwanie odpadów

 Pozbycie siê materia³ów opakowania: stosowaæ siê

do lokalnych przepisów; w ten sposób opakowanie bêdzie mog³o zostaæ ponownie wykorzystane.

 Europejska Dyrektywa 2002/96/EC dotycz¹ca

Zu¿ytych Elektrycznych i Elektronicznych Urz¹dzeñ (WEEE) zak³ada zakaz pozbywania siê starych urz¹dzeñ domowego u¿ytku jako nieposortowanych mieci komunalnych. Zu¿yte urz¹dzenia musz¹ byæ osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów i materia³ów. Pozwala to ograniczyæ zanieczyszczenie rodowiska i pozytywnie wp³ywa na ludzkie zdrowie. Przekrelony symbol kosza umieszczony na produkcie przypomina klientowi o obowi¹zku specjalnego sortowania.

U¿ytkownicy finalni mog¹ dostarczyæ stare urz¹dzenia do specjalnie do tego przygotowanych punktów zbiórki odpadów lub do sklepów przy zakupie podobnych nowych urz¹dzeñ. Wszyscy czo³owi producenci urz¹dzeñ domowego u¿ytku biora udzia³ w zarz¹dzaniu i utylizacji starych produktów.

Oszczêdnoæ i ochrona rodowiska

 Zainstalowaæ urz¹dzenie w pomieszczeniu ch³odnym i

przewiewnym, zabezpieczyæ przed bezporednim wp³ywem promieni s³onecznych daleko od róde³ ciep³a.

 Podczas wk³adania lub wyjmowania produktów drzwi

otwieraæ na jak najkrótszy okres czasu. Ka¿de otwarcie drzwi powoduje znaczn¹ stratê energii.

 Nie wk³adaæ do lodówko-zamra¿arki zbyt du¿o

¿ywnoci: dla dobrej konserwacji zimne powietrze musi kr¹¿yæ bez przeszkód. Jeli cyrkulacja zostanie utrudniona lub uniemo¿liwiona, to sprê¿arka bêdzie pracowaæ w ci¹g³ym rytmie.

 Nie wk³adaæ ciep³ej ¿ywnoci: podnios³aby siê

temperatura wewnêtrzna, zmuszaj¹c sprê¿arkê do wysilonej pracy i z du¿¹ strat¹ energii elektrycznej.

 Usun¹æ oblodzenie z lodówki (patrz Konserwacja);

du¿a warstwa lodu utrudnia dojcie zimna do artyku³ów spo¿ywczych i zwiêksza zu¿ycie energii.

 Uszczelki maj¹ byæ zawsze czyste i w dobrym stanie i

takie, aby dok³adnie przylega³y do drzwi i aby hamowa³y ucieczkê zimna (patrz Konserwacja).

Page 72

Anomalie i rodki zaradcze

195064503.00

05/2007 - Xerox Business Services

W przypadku, gdy lodówko-zamra¿arka nie bêdzie funkcjonowa³a. Przed wezwaniem Serwisu Technicznego (I>patrz Serwis) sprawdziæ, czy nie mo¿na rozwi¹zaæ problemu samemu i wed³ug poni¿szych wskazówek.

Anomalie:

Ekran jest zupe³nie zgaszony.

Silnik nie startuje.

Wywietlacz s³abo siê wieci.

Odzywa siê alarm, pojawia siê na wywietlaczu komunikat, w³¹cza siê dioda ALARMY, a ¿arówka w komorze lodówki pulsuje

Odzywa siê alarm, w³¹cza siê dioda ALARMY, a na wywietlaczu pojawia siê komunikat.

Mo¿liwe przyczyny/Porady:

 Wtyczka nie jest wsadzona do gniazdka z pr¹dem, albo jest w³o¿ona nie do

oporu tak, ze nie ma styku, albo w sieci domowej nie ma pr¹du.

 Lodówko-zamra¿arka jest wyposa¿ona w zabezpieczenie silnika (patrz

Uruchomienie i u¿ytkowanie).

 Wyj¹æ wtyczkê, obróciæ wokó³ swojej osi i w³o¿yæ ponownie do gniazda.

 Drzwi lodówki pozosta³y otwarte d³u¿ej ni¿ dwie minuty.

Sygna³ dwiêkowy zanika po zamkniêciu drzwi lub po wciniêciu przycisku RESET ALARM.

 Urz¹dzenie sygnalizuje nadmierne rozgrzanie zamra¿arki.

Zamra¿arka utrzyma temperaturê oko³o 0°C po to, aby artyku³y nie uleg³y rozmro¿eniu. Wówczas artyku³y mog¹ byæ zu¿yte w ci¹gu do 24 godzin lub ponownie zamro¿one po uprzednim ich ugotowaniu. Aby wy³¹czyæ sygna³ dwiêkowy wcisn¹æ przycisk RESET ALARM. Wdusiæ po raz drugi, aby usun¹æ komunikat na wywietlaczu, wy³¹czyæ diodê ALARMY i przywróciæ normalne funkcjonowanie.

Odzywa siê alarm, pulsuje dioda ALARMY a na wywietlaczu pojawia siê komunikat.

Lodówka i zamra¿arka s³abo ch³odz¹.

Potrawy w lodówce zamra¿aj¹ siê.

Silnik pracuje bez przerwy.

Urz¹dzenie pracuje bardzo g³ono.

 Urz¹dzenie sygnalizuje niebezpieczne rozgrzanie siê zamra¿arki: produkty

nie nadaj¹ siê do spo¿ycia. Zamra¿alnik utrzyma siê na temperaturze zbli¿onej do 0°C. Aby wy³¹czyæ sygna³ dwiêkowy wcisn¹æ przycisk RESET ALARM. Wdusiæ po raz drugi, aby usun¹æ komunikat na wywietlaczu, wy³¹czyæ diodê ALARMY i przywróciæ normalne funkcjonowanie.

 Drzwi nie domykaj¹ siê lub uszczelki s¹ zniszczone.  Drzwi za czêsto s¹ otwierane.  Zosta³a ustawiona zbyt wysoka temperatura (patrz Uruchomienie i

u¿ytkowanie).

 Lodówka lub zamra¿arka s¹ przepe³nione.

 Zosta³a ustawiona zbyt niska temperatura (patrz Uruchomienie i u¿ytkowanie).

 W³¹czone zosta³y funkcje SUPER COOL, SUPER FREEZE lub ICE

PARTY;  Drzwi nie s¹ domkniête lub s¹ ci¹gle otwierane.  Zbyt wysoka temperatura pomieszczenia.

 Urz¹dzenie nie zosta³o zainstalowane w poziomie (brak wypoziomowania)

(I>patrz Instalowanie).  Urz¹d zenie zosta³o zainstalowane pomiêdzy meblami lub przedmiotami,

które drgaj¹ i wytwarzaj¹ ha³as.  Gaz ch³odz¹cy w instalacji wytwarza lekki ha³as nawet kiedy sprê¿arka nie

pracuje: to nie usterka lecz stan normalny.

Przypieszenie funkcji

Na wywietlaczu pojawia siê komunikat (np. F01).

 Zak³ócenia elektryczne w sieci lub krótkotrwa³e zaniki napiêcia

zasilaj¹cego.

 Wezwaæ Serwis Techniczny.

Hotpoint-ariston MBT 2022 CZ User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
