Hotpoint Ariston H 89 V P.1 IX/HA User Manual [nl]

Gebruiksaanwijzingen

OVEN

Nederlands, 1

Deutsch, 15

Русский, 43

H 89 V P.1/HA

H 89 V P.1 IX/HA

ЕллзнйкЬ, 29

Inhoud

Het installeren, 2-4

Plaatsing Elektrische aansluiting Technische gegevens

Beschrijving van het apparaat, 5

Aanzichttekening Bedieningspaneel Display

Starten en gebruik, 6

De klok instellen De timer instellen De oven starten

Programmas, 7-9

Kookprogrammas De bereiding programmeren Praktische kooktips Kooktabel

Kookplaat, 10

Type kookplaat Aanzetten kookplaat glaskeramiek Praktische tips voor het gebruik van de glaskeramische kookplaat

Voorzorgsmaatregelen en advies, 11

Algemene veiligheid Afvalverwijdering Energiebesparing en milieubehoud

Onderhoud en verzorging, 12-13

De elektrische stroom afsluiten Reinigen van het apparaat De ovendeur reinigen Vervangen van het lampje Automatische reiniging door middel van FAST CLEAN

Service, 14

560 mm.

45 mm.

Installatie

! Bewaar dit boekje zorgvuldig voor eventuele

raadpleging in de toekomst. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de instructies aandachtig door: u vindt er belangrijke informatie betreffende installatie, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is geen speelgoed voor

kinderen en dient daarom te worden verwijderd volgens de geldende normen voor gescheiden afvalinzameling (zie Voorzorgsmaatregelen en advies).

! De installatie moet worden uitgevoerd door een

bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

Inbouw

Ventilatie

Om een goede ventilatie te kunnen garanderen is het noodzakelijk de achterkant van het meubel te verwijderen. Het is aan te raden de oven op twee houten balken te plaatsen of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen).

Centreren en bevestigen

Regel de 4 stelvoetjes aan de zijkant van de oven in overeenkomst met de 4 gaten in de lijst, afhankelijk van de dikte van de zijkant van het meubel:

Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

 de zijkanten van de kastjes die aan de oven

grenzen moeten hittebestendig zijn;

 in het bijzonder moet, in geval van meubels met fineer,

de lijm bestand zijn tegen temperaturen van 100°C;

 voor het inbouwen van de oven, zowel onder het

aanrecht (zie figuur) als in stapelbouw, dient het meubel de volgende afmetingen te hebben:

555

580

560

min

+4 -0

min

575-585

+4 -0

480

572

558

543545

500

595

! Nadat het apparaat is ingebouwd, mag er geen

contact meer mogelijk zijn met de elektrische onderdelen. Het energieverbruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installatie.

als de dikte 20 mm is: verwijder het regelbare gedeelte van het stelvoetje (zie afbeelding);

als de dikte 18 mm is: gebruik de eerste gleuf zoals door de fabriek is voorzien (zie afbeelding);

als de dikte 16 mm is: gebruik de tweede gleuf (zie afbeelding).

Om het apparaat aan het keukenkastje te bevestigen: open de ovendeur en schroef de 4 houtschroeven in de 4 gaten in de zijrand.

! Alle beschermende onderdelen moeten zodanig

worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

De keuken moet aan het elektrische net worden aangesloten. Deze functioneert met de wisselstroom, de spanning en de frequentie die aangegeven staan op het typeplaatje (zie volgende pagina). De kookplaat wordt aan het fornuis verbonden met een speciale aansluiting.

INBOUWPLAAT

Slechts op

enkele modellen

aanwezig

WIT ROOD GEELBLAUW GROEN

Het klemmenbord is ingesteld voor een verbinding op 400 V driefasenstroom (zie afbeeldingen onder).

400V 3N~H05RR-F 5x2.5 CEI-UNEL 35363

NL3L1L2

INBOUWFORNUIS

Nadat u de kookplaat heeft aangesloten, dient u de metalen bescherming weer op zijn plaats te doen. Als de kookplaat wordt verwijderd moet u de rode dop, die oorspronkelijk op de rode connector zat, weer op zijn plaats doen.

Monteren voedingskabel

1. Licht de lipjes aan de zijkant van het deksel van het klemmenbord op met een schroevendraaier: trek het deksel van het klemmenbord open (zie afb.).

2. Draai de schroef van de kabelklem los en verwijder hem met behulp van een schroevendraaier (zie afbeelding).

3. Verwijder de schroeven van de contacten L-Nbevestig de draden onder de koppen van de schroeven met inachtneming van de kleuren: Blauw (N) Bruin (L) Geel-Groen (

Als de elektrische installatie andere eigenschappen heeft (zie afbeeldingen onder), dient u de elektrische verbinding tot stand te brengen door middel van de verbindings-U-bouten in doos P.

230V 1N~H07RN-F 3x4 CEI-UNEL 35364

400V 2N~H05RR-F 4x2.5 CEI-UNEL 35363

NL2L1

3. Maak de voedingskabel vast aan de speciale kabelklem.

4. Maak het deksel van het klemmenbord dicht.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje(zie hiernaast). Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3 mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.

! De installateur is verantwoordelijk voor een correcte

elektrische aansluiting en het in acht nemen van de veiligheidsnormen.

Vóór het aansluiten moet u controleren dat:

 de contactdoos geaard is en voldoet aan de

geldende normen;

 de contactdoos in staat is het maximale

vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje (zie onder);

 de spanning zich bevindt tussen de waarden die

staan aangegeven op het typeplaatje (zie onder);

 de contactdoos en de stekker overeenkomen. Als

dat niet zo is, dient u ofwel de stekker ofwel de contactdoos te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten de

elektrische kabel en de contactdoos gemakkelijk te bereiken zijn.

! De kabel mag niet gebogen of samengedrukt worden.

! De kabel moet van tijd tot tijd worden

gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service).

De fabrikant kan niet aansprakelijk worden gesteldDe fabrikant kan niet aansprakelijk worden gesteld

De fabrikant kan niet aansprakelijk worden gesteld

De fabrikant kan niet aansprakelijk worden gesteldDe fabrikant kan niet aansprakelijk worden gesteld

wanneer deze normen niet worden nageleefd.wanneer deze normen niet worden nageleefd.

wanneer deze normen niet worden nageleefd.

wanneer deze normen niet worden nageleefd.wanneer deze normen niet worden nageleefd.

TYPEPLAATJE

Afmetingen

Inhoud

Elektrische aansluitingen

ENERGY LABEL

breedte 43,5 cm hoogte 32 cm diepte 40 cm

liter 56

spanning 230V/400V~ 3N 50/60Hz of maximaal opgenomen vermogen 10700W

Richtlijn 2002/40/EG op het etiket van elektrische ovens. Norm EN 50304

Energieverbruik convectie Natuurlijk

- verwarmingsfunctie: Traditioneel;

Energieverbruikverklaring Klasse geforceerde convectie verwarmingsfunctie: Gebak

Deze apparatuur voldoet aan de volgende EU voorschriften: 73/23/EEG van 19/02/73 (Laagspanning) en daaropvolgende

wijzigingen - 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen - 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen. 2002/96/EG

Beschrijving van het apparaat

Aanzichttekening

Bedieningspaneel

Rooster GRILL

Rooster LEKPLAAT

Bedieningspaneel

Controlelampje

KOOKPLATEN

Knop

KOOKPLATEN

Knop

PROGRAMMA'S

DISPLAY

THERMOSTAATKNOP

GLEUVEN om

roosters in te schuiven

positie 5

positie 4 positie 3 positie 2 positie 1

Knop

KOOKPLATEN DUBBELE DIAMETER

Display

Knop

KOOKPLATEN DUBBELE DIAMETER

Symbool

STOP

DEURBLOKKERING

Toets

FAST CLEAN

Aanwijzer van de

Voorverwarming

Aanwijzer

Symbool

TIMER

Toets

INSTELLEN TIJDEN

Knop

INSTELLEN TIJDEN

Cijfers TEMPERATUREN en TIJDEN

Symbool

EINDE BEREIDING

Symbool

DUUR

Symbool

KLOK

Knop

KOOKPLATEN

Starten en gebruik

! Wij raden u aan bij het eerste gebruik de oven

minstens een uur leeg te laten functioneren, op maximum temperatuur en met de deur dicht. Nadat u de oven heeft uitgeschakeld, opent u de ovendeur en lucht u het vertrek. De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen.

De klok instellen

U kunt de klok zowel instellen als de oven uit is als wanneer hij aan is, maar alleen als u geen uitgestelde bereiding heeft ingesteld.

1. Druk meerdere malen op de toets

symbool beginnen te knipperen;

2. draai aan de knop INSTELLEN TIJDEN richting de + en de - om de uren in te stellen;

3. druk nogmaals op de toets twee cijfers op het DISPLAY beginnen te knipperen;

4. draai aan de knop INSTELLEN TIJDEN richting de + en de - om de minuten in te stellen;

5. druk nogmaals op de toets

en de twee cijfers op het DISPLAY

totdat het

totdat de andere

om te bevestigen.

voorverwarming compleet: zet de etenswaren in de oven.

4. Tijdens het koken kunt u nog altijd:

- het kookprogramma veranderen met behulp van de knop PROGRAMMAS;

- de temperatuur veranderen met behulp van de knop THERMOSTAAT;

- de duur en het einde van de kooktijd programmeren (zie kookprogrammas);

- het koken onderbreken door de knop PROGRAMMAS weer op stand 0 te zetten.

5. Na twee uur gaat de oven automatisch uit: dit is om veiligheidsredenen voor iedere kookfunctie van te voren ingesteld. U kunt de duur van de bereiding te veranderen (zie kookprogrammas).

6. Wanneer de stroom uitvalt en de oventemperatuur niet te laag is geworden, gaat de oven automatisch terug naar het punt waar het programma is onderbroken. De geprogrammeerde functies worden echter niet onthouden. U dient ze daarom bij het terugkeren van de stroom opnieuw in te stellen.

! Bij de programmas FAST COOKING en

BARBECUE is geen voorverwarming voorzien.

De timer instellen

 Deze functie onderbreekt de bereiding niet en is onafhankelijk van het gebruik van de oven. Hij dient er uitsluitend voor een geluidssignaal te laten horen als de ingestelde minuten zijn verstreken.

1. Druk meerdere malen op de toets

symbool beginnen te knipperen;

2. draai aan de knop INSTELLEN TIJDEN richting de + en de - om de minuten in te stellen;

3. druk nogmaals op de toets Nu verschijnt het terugtellen, aan het einde waarvan u een geluidssignaal zult horen.

en de drie cijfers op het DISPLAY

totdat het

om te bevestigen.

De oven starten

1. Selecteer het gewenste kookprogramma door aan de knop PROGRAMMAS te draaien.

2. De oven begint voor te verwarmen, de aanwijzers van de voorverwarming gaan aan. De temperatuur kan veranderd worden door te draaien aan de knop THERMOSTAAT.

3. Als de aanwijzer van de voorverwarming uitgaat en u een geluidssignaal hoort, is de

! Zet nooit voorwerpen op de bodem van de oven; u

riskeert hiermee het email te beschadigen.

! Plaats de ovenschalen altijd op bijgeleverde roosters.

Ventilator

Om de oven van buiten niet te heet te laten worden, brengt een verkoelingsventilator een luchtstroom teweeg die tussen het bedieningspaneel en de ovendeur naar buiten komt. Bij het programma FAST COOKING gaat de ventilator automatisch na tien minuten aan. Bij het programma GEBAK gaat de ventilator aan als de oven warm is. Aan het begin van het programma FAST CLEAN draait de ventilator op lage snelheid.

! Aan het einde van de kooktijd blijft de ventilator

draaien totdat de oven voldoende is afgekoeld.

Ovenverlichting

Als de oven uit is, kan het ovenlicht op ieder willekeurig moment aan worden gedaan door de ovendeur te openen.

Programmas

Kookprogrammas

! Alle programmas hebben een vooringestelde

kooktemperatuur. Deze kan handmatig worden aangepast,en naar wens worden ingesteld tussen de 40°C en de 250°C. In het programma BARBECUE is de ingestelde temperatuur in % uitgedrukt. Dit kan ook handmatig worden gewijzigd.

Programma TRADITIONELE OVEN

Met deze traditionele kookwijze is het beter een enkel rooster te gebruiken: met meerdere roosters riskeert u een slechte temperatuursverspreiding.

Programma MULTIKOKEN

Aangezien de warmte in de hele oven constant is, zorgt de lucht dat de gerechten op gelijkmatige wijze gekookt en gebakken worden. Hier is het mogelijkmaximaal twee roosters tegelijk te gebruiken.

Programma BARBECUE

Als u aan de knop THERMOSTAAT draait, geeft het display niveaus van stroomsterkte weer die gaan van een minimum van 50% tot een maximum van 100%. Het koken onder de grill is vooral aan te raden voor gerechten die een hoge en directe temperatuur aan de buitenkant nodig hebben. Kook met de ovendeur dicht.

Programma GRATINEREN

Hiermee wordt de rechtstreekse bovenhitte van de grill gecombineerd met de circulatie van de lucht in de oven. Eventueel verbranden van de buitenkant wordt zo vermeden; de warmte dringt gemakkelijker door naar de binnenkant. Kook met de ovendeur dicht.

Programma FAST COOKING

Bij dit programma wordt de oven niet voorverwarmd. Dit programma is vooral geschikt voor het snel koken van kant en klare gerechten (diepvriesproducten en voorgekookte gerechten). De beste resultaten verkrijgt u als u een enkel rooster gebruikt.

Programma RIJZEN

De oven bereikt en behoudt een temperatuur van 40°C onafhankelijk van de stand van de knop THERMOSTAAT. Dit programma is ideaal voor het rijzen van beslag dat bakkersgist bevat.

Draaispit (slechts op enkele modellen aanwezig)

Voor het activeren van het draaispit ( zie afbeelding) gaat u als volgt te werk:

1. plaats de lekplaat in stand 1;

2. zet de steun van het draaispit op de 3e stand en steek de vleespen in de speciale opening achterin de oven;

3. activeer het draaispit met de knop

PROGRAMMAS op de stand

! Bij het programma met draaien wanneer u de ovendeur opent.

zal het draaispit stoppen

of ;

Programma PIZZA OVEN

Met deze combinatie wordt de oven snel warm dankzij het aanzienlijke vermogen dat voornamelijk van onderaf komt. Indien u meerdere roosters tegelijk gebruikt moet u de gerechten halverwege de kooktijd omwisselen.

Programma GEBAK OVEN

Deze functie is aanbevolen voor het bakken van fijne gerechten (bijvoorbeeld taarten die moeten rijzen) en kleine gerechten die u op 3 roosters tegelijkertijd wilt koken.

De bereiding programmeren

 De programmering is alleen mogelijk wanneer een kookprogramma is geselecteerd.

Het programmeren van de kookduur

1. Druk meerdere malen op de toets symbool

beginnen te knipperen;

2. draai aan de knop INSTELLEN TIJDEN richting de + en de - om de gewenste duur in te stellen;

3. druk nogmaals op de toets

4. als de ingestelde duur is verstreken verschijnt op het DISPLAY het woord END, beëindigt de oven de bereiding en klinkt een geluidssignaal.  B.v.: het is 9:00 uur en u programmeert een duur van 1 uur en 15 minuten. Het programma stopt automatisch om 10:15.

en de drie cijfers op het DISPLAY

totdat het

om te bevestigen;

Praktische kooktips

! Gebruik voor het koken met de heteluchtoven nooit

de standen 1 en 5: in deze standen zou de hete lucht de fijne gerechten kunnen verbranden.

! Bij de functies BARBECUE of GRATINEREN, in het bijzonder wanneer u het draaispit gebruikt, raden wij u aan de lekplaat op stand 1 te zetten om eventueel vet of jus op te vangen.

MULTIKOKEN

 Gebruik de standen 2 en 4, en plaats de

gerechten die meer warmte nodig hebben op stand 2.

 Plaats de lekplaat op de onderste stand en het

rooster op de hoogste.

Het einde van een bereiding programmeren

 Het programmeren van het einde van een bereiding is alleen mogelijk nadat u een kookduur heeft geselecteerd.

1. Volg de procedure van de duur van punt 1 t/m 3;

2. druk daarna op de toets en de twee cijfers op het DISPLAY beginnen te knipperen;

3. draai aan de knop INSTELLEN TIJDEN richting de + en de - om de uren in te stellen;

4. druk nogmaals op de toets twee cijfers op het DISPLAY beginnen te knipperen;

5. draai aan de knop INSTELLEN TIJDEN richting de + en de - om de minuten in te stellen;

6. druk nogmaals op de toets

7. als de ingestelde duur is verstreken verschijnt op het DISPLAY het woord END, beëindigt de oven de bereiding en klinkt een geluidssignaal.

De symbolen dat een programmering is uitgevoerd. Op het DISPLAY verschijnen om de beurt de eindtijd en de duur van de bereiding. Om een programmering te annuleren draait u de knop PROGRAMMAS op stand 0.

en gaan aan om aan te geven

otdat het symbool

totdat de andere

om te bevestigen;

BARBECUE

 Plaats de grill op stand 3 of 4, plaats de

gerechten op het midden van de grill.

 We raden u aan het energieniveau op de hoogste

stand te zetten. Het is normaal dat het bovenste verwarmingselement niet constant aan blijft: zijn werking wordt geregeld door een thermostaat.

PIZZA OVEN

 Gebruik een lichte aluminium ovenschaal en zet

hem op het bijgeleverde ovenrooster. Bij gebruik van de lekplaat is de bereidingstijd langer en krijgt u waarschijnlijk geen krokante pizza.

 Bij zeer gevulde pizzas raden wij aan de

mozzarella of andere kaas pas halverwege de kooktijd toe te voegen.

Kooktabel

(kg)

Tra diti onele

oven

Multi koken

Barbecue

Gratineren

Pizza oven

Gebak oven

Fast cooking

Rijzen

! De kooktijden dienen slechts als indicatie en kunnen naar eigen smaak worden aangepast. De voorverwarming van de oven is door de fabriek ingesteld en kan niet handmatig worden gewijzigd.

Eend Kip Gebraden kalfs- of rundvlees Gebraden varkensvlees Koekjes (kruimeldeeg) Taarten

Pizza op 2 roosters (Vruchten)taarten op 2 roosters Cake op 2 roosters (op lekplaat) Gebraden kip + aardappels Lamsvlees Makr eel Lasagne Soesjes op 2 roosters Koekjes op 2 roosters Kaaskoekjes op 2 roosters Hartige taarten

Makr eel Tong en inktvis Calamari- en garnalenspiesjes Kabeljauwfilet Gegrilde groenten Kalfsbiefstuk Saucijzen Hamburgers Tosti (of geroosterd brood) Kip aan het spit (indien draaispit aanwezig) Lam aan het spit (indien draaispit aanwezig)

Gegrilde kip Inktvis Kip aan het spit (indien draaispit aanwezig) Eend aan het spit (indien draaispit aanwezig) Gebraden kalfs- of rundvlees Gebraden varkensvlees Lamsvlees

Pizza Focaccia-brood

Taarten Vruchtentaart Cakejes Kleine cakejes op 2 roosters Cake Soesjes op 3 roosters Koekjes op 3 roosters Gevulde flensjes Meringue op 3 roosters Kaaskoekjes

Diepvriesproducten

Pizza Courgettes en garnalen in beslag Spinaziequiche Panzerotti (grote gefrituurde ravioli) Lasagne Gebakken broodjes Kip-snacks

Voorge kookt e ger echten

Gebakken kippenvleugels

Verse etenswaren

Koekjes (kruimeldeeg) Cakejes Kaaskoekjes

Rijzen van deeg met bakkersgist (brioche, brood, taarten, croissants, enz.)

1,5 1,5

1 1

1+1

1 1 1

1 0,7 0,7 0,7 0,5 0,8 0,7

n° 4 of 5 n° 4 of 6

1 1,5

1 1,5 1,5

1 0,5

0,5 0,5

1 0,7 0,7 0,6 0,7 0,7 0,8 0,5 0,5

0.3

0.4

0.5

0.3

0.5

0.4

0.3

0.6

0.2

2 1 40 30-60

Roosterstanden Programma's Gerechten Gewicht

standaard

geleiders

2 2 2 2 2 2

2 en 4 2 en 4 2 en 4

1 en 2/3

1 of 2

2 2 en 4 2 en 4 2 en 4 1 en 3

3 of 4

2 2 2

2 2

2 of 3 2 of 3 2 of 3

2 en 4

2 of 3 1 en 3 en 5 1 en 3 en 5

1 en 3 en 5

2 2 2 2 2 2 2

2 2 2

verschuifbar

e geleiders

1 1 1 1 1 1

1 en 3 1 en 3 1 en 3 1 en 3

1 1

1 1 en 3 1 en 3 1 en 3 1 en 3

2 of 3

2 2 2

1 1

1 of 2 1 of 2 1 of 2

1 en 3

1 of 2 1 en 2 en 4 1 en 2 en 4

1 en 2 en 4

1 1 1 1 1 1 1

1 1 1

Voorverwarmen Aanbevolen

ja ja ja ja ja ja

ja ja ja ja ja ja ja ja ja ja ja

nee nee nee nee nee nee nee nee nee nee nee

nee nee nee nee nee nee nee

ja ja

ja ja ja ja ja ja ja ja ja ja

temperatuur

(°C)

200-210 200-210

200

200-210

180 180

220-230

180

170 200-210 190-200

180 190-200

190

210

200

100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

210

200

210

220

200

180

180 170-180 180-190 160-170 180-190

180

200

210

250

200

220

200

180

220

200

180

210

Duur bere idi ng (minuten)

70-80 60-70 70-75 70-80 15-20 30-35

20-25 30-35 20-25 65-75 45-50 30-35 35-40 20-25 10-20 20-25 20-30

15-20 10-15

8-10 10-15 15-20 15-20 15-20 10-12

3-5 70-80 70-80

55-60 30-35 70-80 60-70 60-75 70-80 40-45

15-20 20-25

25-35 40-50 45-55 20-25 30-40 20-25 20-25 30-35

180

20-25

12 20

30-35

35 25-30 15-20

20-25

15-18

45 10-12

Kookplaat

Type kookplaten

Bij de oven hoort een kookplaat die samengesteld kan zijn uit twee verschillende

afbeelding 1

verwarmingselementen: elektrische kookplaten van gietijzer (zie afbeelding 1) of glaskeramische kookplaten die zowel traditioneel kunnen zijn (zie afbeelding 2) als verlengbaar (zie afbeelding 3).

afbeelding 2

afbeelding 3

Aanzetten kookplaat glaskeramiek

Traditioneel kookgedeelte

De traditionele straalelementen (A) zijn gemaakt van cirkelvormige verwarmingselementen die pas zon tiental seconden na ontsteking rood worden. Ieder kookgedeelte heeft zijn eigen bedieningsknop waarmee u 9 verschillende temperaturen kunt kiezen, met een minimumwaarde van 1 tot een maximumwaarde van 9.

Aangeraden stroomsterktes voor verschillend gebruik:

Stroomsterkte Straalelement

0Uit

1 Boter of chocolade smelten

2 en 3 Vloeistoffen o

4 Crèmes of sausen bereiden

5Vlees stoven

6 Pasta of ri

7 en 8 Vlees, vis, eieren o

9Bakken

)

Beide kook

warmen

st koken

hoog vuur koken

edeeltes aanzetten

Praktische tips voor het gebruik van de glaskeramische kookplaat

 De lijm die gebruikt is voor de afdichtingen laat wat vetvlekjes achter op het glas. Voordat u de kookplaat gebruikt, raden wij u aan de vlekken te verwijderen met een niet-schurend schoonmaakmiddel. Gedurende de eerste uren van gebruik is het mogelijk dat u een rubbergeur ruikt, die echter snel wegtrekt.

Teneinde optimale resultaten te bereiken van de kookplaat:  gebruik pannen met een platte bodem die perfect

aansluiten op het verwarmgedeelte;

Verlengbaar kookgedeelte

De verlengbare straalelementen (B) herkent u aan het dubbele verwarmingsgedeelte. U kunt alleen het binnenste gedeelte aansteken of beide gedeelten. Door middel van de bedieningsknop kunt u kiezen tussen twee stroomsterktes; deze gaan beide van een minimumwaarde van 1 tot een maximumwaarde van 9:  door de knop met de klok mee te draaien van 1 naar 9

stelt u een lagere stroomsterkte in.

 door de knop te draaien tot aan het einde

))

(

)), te

))

herkennen aan een lichte klik, stelt u de maximum stroomsterkte in, die geregeld kan worden tussen 9 en 1 door de knop tegen de klok in te draaien. Om de minimum stroomsterkte weer in te stellen, moet u de

knop weer op stand 0 terugbrengen. In het geval van dubbele kookgedeeltes, zal het eerste deel van de draaiing het kleinere (binnenste) kookgedeelte activeren. Om zowel het binnenste als het buitenste gedeelte te activeren moet u de knop tot aan het einde doordraaien (

))

)) en een stroomsterkte kiezen

))

tussen 9 en 1.

Controlelampjes resterende warmte (slechts op enkele modellen aanwezig)

De warmtecontrolelampjes (C) geven aan dat het betreffende kookgedeelte warmer is dan 60°C, ook nadat het verwarmingselement is uitgeschakeld.

 gebruik pannen die groot genoeg zijn om de

kookplaat geheel te bedekken teneinde alle beschikbare hitte te benutten;

 houdt de bodem van de pannen altijd schoon en

droog zodat ze goed aansluiten op het kookvlak. Dit verlengt de levensduur van zowel de pannen als het kookgedeelte.

 vermijdt dezelfde pannen te gebruiken die u ook op

een gasfornuis gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen vervormen, waardoor ze niet goed meer aansluiten;

 laat nooit een kookgedeelte aan staan zonder een

pan erop. De verhitting, die snel het maximum niveau bereikt, zou de verwarmingselementen kunnen beschadigen.

Voorzorgsmaatregelen en advies

 Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

 Dit apparaat is vervaardigd voor niet-professioneel

gebruik binnenshuis.

 Het apparaat dient niet buitenshuis te worden

geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.

 Maak gebruik van de handgrepen aan de zijkant

van de oven als u het apparaat moet verplaatsen.

 Raak de oven niet blootsvoets of met natte handen

of voeten aan.

 Het apparaat dient om gerechten te koken. Het mag

uitsluitend worden gebruikt door volwassenen en alleen volgens de instructies die beschreven staan in deze handleiding.

 Gedurende het gebruik van de oven worden de

verwarmingselementen en enkele delen van de ovendeur heet. Raak ze niet aan en houdt kinderen op afstand.

 Voorkom dat elektrische snoeren van andere kleine

keukenapparaten op warme delen van de oven terechtkomen.

 Laat de ventilatieopeningen en warmteafvoer vrij.

 Pak het handvat van de ovendeur alleen in het

midden vast: aan de zijkant zou het heet kunnen zijn.

 Gebruik altijd ovenwanten om gerechten in de oven

te zetten en eruit te halen.

 Plaats geen aluminiumfolie op de bodem van de oven.

 Plaats geen brandbaar materiaal in de oven: als de

oven plotseling aan zou worden gezet, zou dit materiaal vlam kunnen vatten.

 Controleer altijd dat de knoppen in de positie l/



¡ staan als de oven niet gebruikt wordt.

 Haal de stekker nooit uit het stopcontact door aan

het snoer te trekken.

 Maak de oven niet schoon of voer geen onderhoud

uit als de stekker nog in het stopcontact zit.

 Als de oven defect is, mag u nooit aan het interne

systeem sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).

 Plaats geen zware voorwerpen op de open

ovendeur.

 De glaskeramische kookplaat is bestand tegen

mechanische stoten. Hij kan echter worden beschadigd (of barsten) als hij wordt geraakt door

een puntig object, bijvoorbeeld door gereedschap. Als dit gebeurt, moet u onmiddellijk het apparaat afsluiten van de elektrische stroom en contact opnemen met de Technische Dienst.

 Als het oppervlak van de kookplaat gebarsten is

moet u het apparaat uitschakelen om te voorkomen dat u een elektrische schok krijgt.

 Vergeet niet dat de temperatuur in het kookgedeelte

aanzienlijk hoog blijft tot minstens 30 minuten nadat het wordt uitgeschakeld.

 Houdt voorwerpen die kunnen smelten op afstand

van de kookplaat, zoals b.v. plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen of folie: als u ze op het nog warme of lauwe kookvlak neerlegt, kunt u een zware schade aanrichten.

 Plaats geen metalen voorwerpen (messen, lepels,

deksels enz.) op de kookplaat aangezien zij heet kunnen worden.

Afvalverwijdering

 Verwijdering van het verpakkingsmateriaal: houdt u

aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.

 De Europese Richtlijn 2002/96/EC over Vernietiging

van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de afvalcontainer met een kruis erdoor herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Energiebesparing en milieubesef

 Door de oven te gebruiken vanaf het late middaguur

tot aan de vroege ochtend zorgt u ervoor dat uw elektriciteitscentrale minder wordt belast tijdens het spitsuur. De optie waarmee u programmas voorprogrammeert, in het bijzonder de uitgestelde kooktijd (zie Programmas) en de verlate automatische reiniging (zie Onderhoud en verzorging), kunnen u hierbij helpen.

 Houd bij de functies BARBECUE en GRATINEREN

altijd de ovendeur dicht: dit om betere resultaten te bereiken en voor een grotere energiebesparing (circa 10%).

 Houdt de afdichtingen altijd schoon zodat ze goed

aansluiten op de deur en er geen hitte vrij kan komen.

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Reinigen van het apparaat

 De buitenkant, dus zowel het email en het roestvrij

staal als de rubberen afdichtingen, kunnen met

een spons en een sopje worden afgenomen. Als

de vlekken moeilijk te verwijderen zijn, kunt u een

speciaal reinigingsmiddel gebruiken. Na het

reinigen dient u alles goed af te spoelen en te

drogen. Gebruik geen schuurmiddelen of

bijtende producten.  De binnenkant van de oven kunt u het beste

direct na gebruik schoonmaken, als hij nog lauw

is. Gebruik warm water en een

schoonmaakmiddel, spoel vervolgens af en droog

met een zachte doek. Gebruik geen

schuurmiddelen.  De accessoires kunnen gewoon worden

afgewassen (eventueel ook in de vaatwasser).  Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.

3. pak de deur aan de zijkanten beet en sluit hem langzaam, maar niet helemaal. Trek dan de deur naar u toe en haal hem uit zijn voegen (zie afbeelding).

Zet de deur weer op zijn plaats door deze handelingen in omgekeerde volgorde uit te voeren.

Het controleren van de afdichtingen

Controleer regelmatig de staat van de afdichtingen rondom de ovendeur. In het geval de afdichtingen beschadigd zijn, dient u zich tot de dichtstbijzijnde Technische Dienst te wenden (zie Service). Gebruik de oven niet voordat de reparatie is uitgevoerd.

Vervangen van het lampje

Voor het vervangen van het ovenlampje:

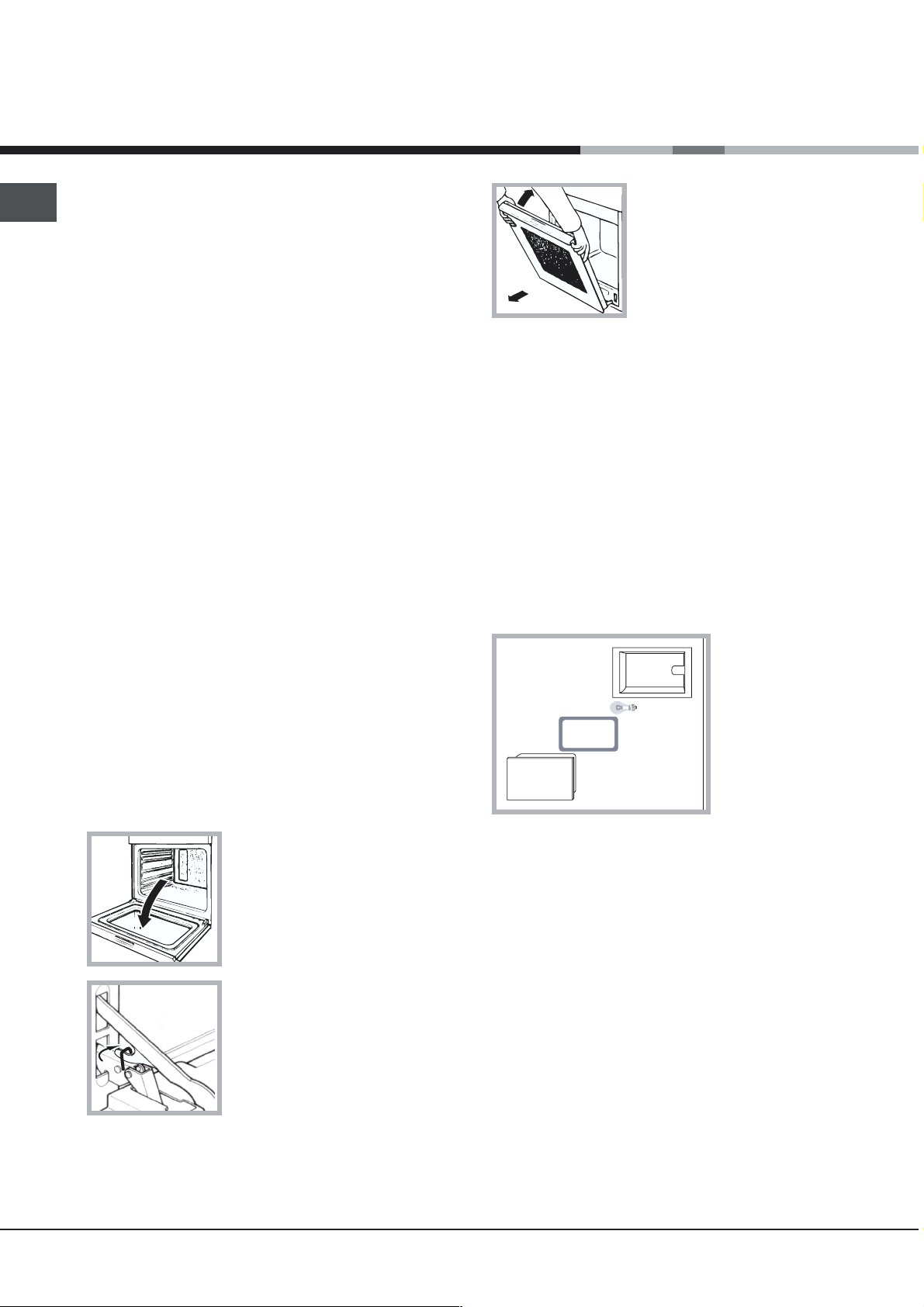

De ovendeur reinigen

Reinig het glas van de deur met een spons en niet schurende producten. Droog met een zachte doek. Gebruik geen ruwe schurende materialen of scherpe schrapertjes die het oppervlak zouden kunnen krassen waardoor als gevolg het glas zou kunnen barsten. U kunt voor een grondige reiniging de ovendeur verwijderen:

1. open de deur volledig (zie afbeelding).

2. til de hendeltjes op die zich aan de twee scharnieren bevinden en draai ze (zie afbeelding);

Ovenruimte

Lamp

Afdichting

Glasplaat

1. Verwijder het glazen lampenkapje met behulp van een schroevendraaier.

2. Schroef het lampje los en vervang het met eenzelfde soort lampje: vermogen 15 W, fitting E 14. Zet het deksel weer op zijn plaats en let erop dat de afdichting goed is bevestigd (zie afbeelding).

Automatische reiniging door middel van FAST CLEAN

Door de functie FAST CLEAN te activeren bereikt de oven een temperatuur van 500°C die nodig is voor het verbranden van voedselrestjes. Het vuil wordt letterlijk as. Gedurende de automatische reiniging kunnen de oppervlakken zeer heet worden: houd kinderen op een afstand. Door de ovendeur heen kunt u zien dat bepaalde deeltjes zullen oplichten: dit is een plotselinge verbranding, hetgeen een absoluut normaal verschijnsel is wat geen enkel gevaar met zich mee brengt.

Voor het activeren van FAST CLEAN:

 verwijder met een natte spons het ergste vuil uit de oven. Gebruik geen schoonmaakmiddelen;

 haal alle accessoires uit de oven;

 laat geen keukendoeken of pannenlappen aan het handvat hangen.

 zet de knop PROGRAMMAS op 0

! Als de oven te heet is kan het gebeuren dat de pyrolyse niet start. Wacht tot de oven wat is afgekoeld.

! Het programma zal alleen van start gaan als de ovendeur gesloten is.

Om de reinigingscyclus FAST CLEAN te activeren

drukt u circa 4 seconden op de toets middel van knop INSTELLEN TIJDEN kunt u het gewenste reinigingsniveau kiezen met een vooringestelde en niet wijzigbare tijdsduur:

1. Economisch (ECO): draai de knop richting -. Duur 1 uur;

2. Normaal (NOR): beginniveau. Duur 1 uur en 30 minuten;

3. Intensief (INT): draai de knop richting +. Duur 2 uur.

4. Druk op de toets

Zoals voor een normaal kookprogramma is het ook voor de FAST CLEAN cyclus mogelijk een einde te programmeren (zie Programmeren van het einde van de automatische reiniging).

om te bevestigen.

. Door

Veiligheidssystemen

 het verlichte symbool aan dat de ovendeur automatisch is geblokkeerd omdat de temperatuur zeer hoog is geworden;

 het symbool

willekeurig moment dat u op de toets de reinigingscyclus kunt annuleren;

 als er iets onverwachts of vreemds gebeurt zal de verwarming worden onderbroken;

 als de deur geblokkeerd is kunnen de tijdsduur en de eindtijd van de cyclus niet meer veranderd worden.

Het einde van de automatische reiniging programmeren

1. Druk op de toets twee cijfers op het DISPLAY beginnen te knipperen;

2. draai aan de knop INSTELLEN TIJDEN richting de + en de - om de uren in te stellen;

3. druk nogmaals op de toets twee cijfers op het DISPLAY beginnen te knipperen;

4. draai aan de knop INSTELLEN TIJDEN richting de + en de - om de minuten in te stellen;

5. druk nogmaals op de toets

6. als de ingestelde tijd is verstreken verschijnt op het DISPLAY het woord END en hoort u een geluidssignaal.  B.v.: het is 9:00 uur, u kiest het ECO niveau van FAST CLEAN met een vooringestelde tijd van 1 uur. U programmeert 12:30 als eindtijd. Het programma zal automatisch om 11:30 beginnen.

De symbolen dat een programmering is uitgevoerd. Op het DISPLAY verschijnen om de beurt de eindtijd en de duur van FAST CLEAN.

Na de automatische reiniging

De ovendeur kan pas worden geopend als de temperatuur tot op een acceptabel niveau is gezakt. U zult nu wat wit poeder waarnemen op de bodem en op de wanden van de oven: verwijder dit met een natte spons als de oven is afgekoeld. Als u wilt profiteren van de overgebleven warmte van de oven om te gaan koken, kunt u het witte poeder rustig laten liggen: het levert geen enkel gevaar op voor de gerechten die u wilt gaan koken.

geeft aan dat op elk

totdat het symbool en de

en gaan aan om aan te geven

op het display geeft

drukt u

totdat de andere

om te bevestigen;

Servicedienst

Belangrijk:

Het apparaat is voorzien van een diagnostisch systeem dat eventuele storingen opspoort. Deze kunt u op het display aflezen met berichten zoals: F gevolgd door nummers. In dit geval moet u de technische dienst inschakelen.  Wendt u nooit tot niet erkende monteurs.

Dit dient u door te geven:

 Het soort storing;  Het model apparaat (Mod.)  Het serienummer (S/N) Deze laatste informatie bevindt zich op het typeplaatje op het apparaat

Bedienungsanleitung

BACKOFEN

Nederlands, 1

Deutsch, 15

Русский, 43

H 89 V P.1/HA H 89 V P.1 IX/HA

ЕллзнйкЬ, 29

Inhaltsverzeichnis

Installation, 16-18

Aufstellung Elektroanschluss Technische Daten

Beschreibung des Gerätes, 19

Geräteansicht Bedienfeld Display

Inbetriebsetzung und Gebrauch, 20

Einstellung der Uhr Einstellung des Kurzzeitweckers Inbetriebsetzung des Backofens

Programme, 21-23

Garprogramme Garzeit-Programmierung Praktische Back-/Brathinweise Back-/Brattabelle

Kochfeld, 24

Kochfeldart Einschalten des Glaskeramik-Kochfeldes Praktische Hinweise zum Gebrauch des Glaskeramik-Kochfeldes

Vorsichtsmaßregeln und Hinweise, 25

Allgemeine Sicherheit Entsorgung Energie sparen und Umwelt schonen

Reinigung und Pflege, 26-27

Abschalten des Gerätes vom Stromnetz Reinigung des Gerätes Reinigung der Backofentür Lampenaustausch Automatische Reinigung FAST CLEAN

Kundendienst, 28

560 mm.

45 mm.

Installation

! Bewahren Sie diese Bedienungsanleitung bitte

sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können.

! Lesen Sie bitte die nachfolgenden Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder.

Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).

! Die Installation ist gemäß den vorliegenden

Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

Einbau

Belüftung

Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 x 560 mm verfügt (siehe Abbildungen).

Zentrierung und Befestigung

Bringen Sie die 4 seitlich am Backofen befindlichen Klampen mit den 4 Löchern des Rahmens in Übereinstimmung. Achten Sie dabei darauf, dass bei einer Stärke der Umbauschrankwand von:

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:

 Die an den Backofen angrenzenden Schrankwände

müssen aus hitzebeständigem Material gefertigt sein.

 Bei Möbeln aus Furnierholz muss der verwendete

Leim einer Temperatur von 100°C standhalten.

 Für den Einbau des Backofens in einen

Unterschrank (siehe Abbildung) oder einen

Hochschrank muss das entsprechende Möbel

über folgende Abmessungen verfügen:

555

580

560

min

+4 -0

min

+4 -0

480

572

558

543545

500

595

! Nach dem Einbau des Gerätes muss eine

Berührung mit den Elektroteilen ausgeschlossen sein. Die auf dem Typenschild enthaltenen Verbrauchsangaben wurden bei dieser Art der Installation ermittelt.

min

575-585

20 mm - der bewegliche Teil der Klampe abgenommen wird (siehe Abbildung);

18 mm - die erste, werkseitig bereits angebrachte Rille genutzt wird (siehe Abbildung);

16 mm - die zweite Rille genutzt wird (siehe Abbildung).

Befestigung des Gerätes am Möbel: Öffnen Sie die Backofentür und schrauben Sie die 4 Holzschrauben in die 4 im Backofenrahmen vorgesehenen Löcher ein.

! Alle zum Schutz dienenden Teile müssen so

befestigt werden, dass ein Entfernen derselben ohne Zuhilfenahme eines Werkzeugs nicht möglich ist.

Elektroanschluss

NL2L3

Der Anschluss an das Stromnetz ist am Herd vorzunehmen, der werkseitig für den Betrieb mit Wechselstrom zu der auf dem Typenschild (siehe nachfolgende Seite) angegebenen Spannung und Frequenz ausgelegt ist. Das Kochfeld wird mittels eines geeigneten Verbinders an den Herd angeschlossen.

Das Klemmengehäuse ist werkseitig für den Anschluss an ein 400 V/3-Phasen-Netz voreingestellt (siehe untenstehende Abbildung).

400V 3N~H05RR-F 5x2.5 CEI-UNEL 35363

NL3L1L2

Bringen Sie den metallenen Schutz nach Anschluss des Kochfeldes wieder an. Im Falle eines Ausbaus des Kochfeldes muss der rote Originalstöpsel wieder auf den roten Verbinder aufgesetzt werden.

Anschluss des Netz kabels

1. Öffnen Sie das Klemmengehäuse, indem Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels anheben. Ziehen Sie den Deckel ab (siehe Abbildung).

2. Schrauben Sie die Schraube der Kabelklemme aus und drücken Sie sie durch Einwirken auf den Schraubenzieher heraus.

3. Schrauben Sie die Schrauben der Kontakte

aus und

L-Nbefestigen Sie die Drähte dann unter Beachtung der entsprechenden Farben unter den Schraubenköpfen: Blau (N), Braun (L), Gelb/Grün

(

Sollte die Hausanlage andere Eigenschaften aufweisen (siehe untenstehende Abbildung), sind beim Elektroanschluss die im Gehäuse P untergebrachten Brücken zu verwenden.

230V 1N~H07RN-F 3x4 CEI-UNEL 35364

400V 2N~H05RR-F 4x2.5 CEI-UNEL 35363

NL2L1

3. Befestigen Sie das Zuleitungskabel in der entsprechenden Kabelklemme.

4. Schließen Sie den Deckel des Klemmengehäuses.

+ 39 hidden pages
