Gebruiksaanwijzing

OVEN

NL

Nederlands, 1

H 87 V.1

H 87 V.1 IX

HR 87.1

HR 87.1 IX

HR 87.2 T

DE

Deutsch, 13

GR

ЕллзнйкЬ, 25

Samenvatting

NL

Het installeren, 2-4

Plaatsing

Elektrische aansluiting

Typeplaatje

Service

Beschrijving van het apparaat, 5

Algemeen aanzicht

Bedieningspaneel

Starten en gebruik, 6

De oven starten

Programmas, 7-9

Kookprogrammas

De kooktijd programmeren

Praktische kooktips

Kooktabel

Kookplaat, 10

Type kookplaat

Aanzetten kookplaat glaskeramiek

Praktische tips voor het gebruik van de

glaskeramische kookplaat

HR 87.2 T IX

Voorzorgsmaatregelen en advies, 11

Algemene veiligheidsmaatregelen

Afvalverwijdering

Energiebesparing en milieubesef

Onderhoud en verzorging, 12

De elektrische stroom afsluiten

Schoonmaken van de oven

De ovendeur reinigen

Vervangen van het lampje

Montage van de Kit Glijders

Het installeren

NL

! Bewaar dit boekje zorgvuldig voor eventuele verdere

raadpleging. Wanneer u het product weggeeft,

verkoopt, of wanneer u verhuist, dient u dit boekje bij

de oven te bewaren zodat alle nodige informatie

voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er

staat belangrijke informatie in over installatie, gebruik

en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor

kinderen en dient daarom te worden weggegooid

volgens de geldende normen (zie

Voorzorgsmaatregelen en advies).

! De installatie moet worden uitgevoerd door een

bevoegde installateur en volgens de instructies van

de fabrikant. Een verkeerde installatie kan schade

berokkenen aan personen, dieren of dingen.

Inbouw

Voor een goede werking van het apparaat moet het

keukenmeubel de juiste kenmerken hebben:

 de zijkanten van de kastjes die aan de oven

grenzen moeten hittebestendig zijn;

Ventilatie

Om een goede ventilatie te kunnen garanderen is het

noodzakelijk de achterkant van het meubel te

verwijderen. Het verdient de voorkeur de oven op

twee houten balken te plaatsen, of eventueel op een

enkele plank die een opening heeft van tenminste 45

x 560 mm (zie afbeeldingen).

45 mm.

560 mm.

Centreren en bevestigen

Regel de 4 klemmetjes aan de zijkant van de oven in

overeenkomst met de 4 gaten in de lijst. De stand

hangt af van de dikte van de zijkant van het meubel:

als de dikte 20 mm is: verwijder

dan het beweegbare gedeelte

van het voetje (zie afb.);

 in het bijzonder moet, in geval van meubels met

fineer, de lijm bestand zijn tegen temperaturen van

100°C;

 voor het inbouwen van de oven, zowelonder het

aanrecht (zie figuur) alsin stapelbouw, dient het

meubel de volgende afmetingen te hebben:

555

580

560

min

+4 -0

min

min

45

575-585

+4 -0

480

23

572

558

543545

500

39

15

595

595

! Nadat het apparaat is ingebouwd, mag er geen

contact meer mogelijk zijn met de elektrische

onderdelen. Het energieverbruik dat staat aangegeven

op het typeplaatje is gebaseerd op dit soort installatie.

als de dikte 18 mm is: gebruik

dan de eerste gleuf; zoals al

door de fabriek is voorzien (zie

afb.);

als de dikte 16 mm is: gebruik

de tweede gleuf (zie afb.).

Om het apparaat aan het keukenkastje te bevestigen:

open de ovendeur en schroef de 4 houtschroeven in

de 4 gaten in de zijrand.

! Alle beschermende onderdelen moeten zodanig

worden bevestigd dat ze niet kunnen worden

verwijderd zonder gereedschap te gebruiken.

2

Elektrische aansluiting

De keuken moet aan het elektrische net worden

aangesloten. Deze functioneert met de wisselstroom,

de spanning en de frequentie die aangegeven staan

op het typeplaatje (zie volgende pagina).

De kookplaat wordt aan het fornuis verbonden met

een speciale aansluiting.

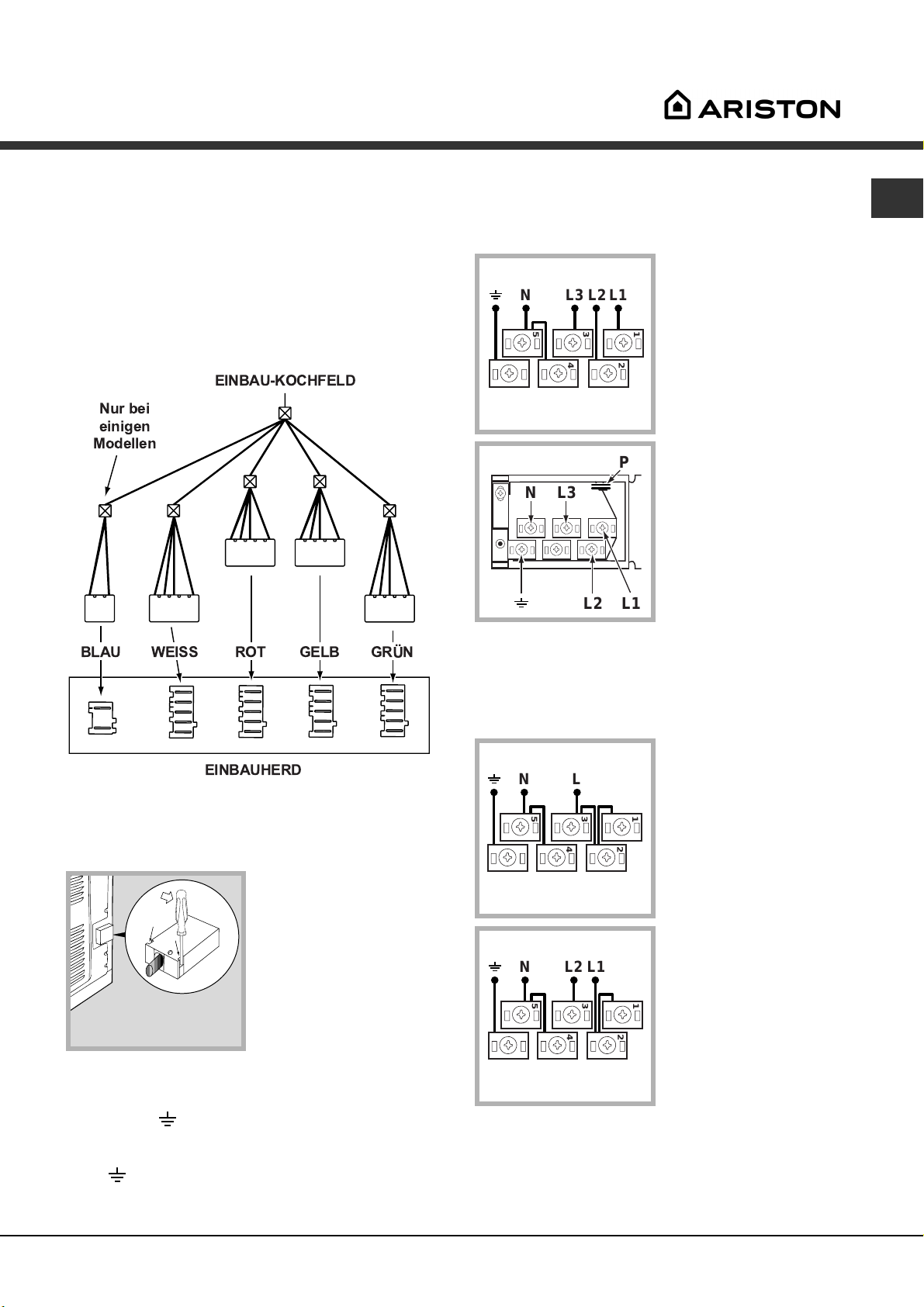

INBOUWPLAAT

Slechts op

enkele modellen

aanwezig

WIT ROOD GEELBLAUW GROEN

Het klemmenbord is ingesteld voor een verbinding op

400 V driefasenstroom (zie afbeeldingen onder).

400V 3N~H05RR-F

5x2.5 CEI-UNEL 35363

NL3L1L2

5

3

4

1

2

P

NL2L3

L1

Als de elektrische installatie andere eigenschappen

heeft (zie afbeeldingen onder), dient u de elektrische

verbinding tot stand te brengen door middel van de

verbindings-U-bouten in doos P.

NL

INBOUWFORNUIS

Monteren voedingskabel

1. Licht de lipjes aan de

zijkant van het deksel

van het klemmenbord op

met een

schroevendraaier: trek

het deksel van het

klemmenbord open (zie

afb.).

2. De voedingskabel in werking stellen: maak de

schroef van de kabelklem en de schroeven van de

contacten L-N-

los, en bevestig de draden onder

de schroeven met inachtneming van de kleuren:

Blauw (N) Bruin (L) Geel-Groen (

).

230V 1N~H07RN-F 3x4

CEI-UNEL 35364

NL

5

3

4

1

2

400V 2N~H05RR-F

4x2.5 CEI-UNEL 35363

NL2L1

5

3

4

1

2

3. Maak de voedingskabel vast aan de speciale

kabelklem.

4. Maak het deksel van het klemmenbord dicht.

3

NL

Het aansluiten van de voedingskabel aan het net

Gebruik voor de voedingskabel een stekker die

genormaliseerd is voor de lading aangegeven op het

typeplaatje (zie hiernaast).

Wanneer het apparaat rechtstreeks op het net wordt

aangesloten moet men tussen het apparaat en het net

een meerpolige schakelaar aanbrengen met een

afstand tussen de contacten van minstens 3mm,

aangepast aan het elektrische vermogen en voldoend

aan de geldende normen (de aarding mag niet

worden onderbroken door de schakelaar). De

voedingskabel moet zodanig geplaatst worden dat hij

nergens een temperatuur bereikt die 50°C hoger is

dan de kamertemperatuur.

! De installateur is verantwoordelijk voor de correcte

elektrische verbinding en het in acht nemen van de

geldende veiligheidsnormen.

Vóór het aansluiten moet u controleren dat:

 het stopcontact geaard is en voldoet aan de

geldende normen;

 het stopcontact in staat is het maximale vermogen

van het apparaat te verdragen, zoals aangegeven

op het typeplaatje (zie onder);

TYPEPLAATJE

breedte 43,5 cm.

Afmetingen

Inhoud liter 58

Elektrische
aansluitingen

ENERGY LABEL

hoogte 32 cm.
diepte 41,5 cm.

spanning 230V/400V~ 3N 50Hz
maximum vermogen 10800W

Richtlijn 2002/40/CE op etiket van
elektrische ovens.
Norm EN 50304

Energieverbruik convectie
Natuurlijk – verwarmingsfunctie:
Traditioneel;

Energieverbruikv erklar ing Klasse
convec tie Het elucht
verwarmingsfunctie: Gebak.
Dit apparaat voldoet aan de
volgende EU Richtlijnen:
73/23/EEG van 19/02/73
(laagspanning) en daaropvolgende
wijzigingen;

-89/336/EEG van 03/05/89
(elektromagnetische compatibili teit)
en daaropvolgende wijzigingen

- 93/68/EEG van 22/07/93 en
daaropvolgende wijzigingen

- 2002/96/EC

 de spanning zich bevindt tussen de waarden die

staan aangegeven op het typeplaatje (zie onder);

 het stopcontact en de stekker overeenkomen. Als

dat niet zo is, dient u ofwel de stekker ofwel het

stopcontact te vervangen; gebruik geen

verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten de

snoer en het stopcontact makkelijk te bereiken zijn.

! De kabel mag niet worden gebogen of

samengedrukt.

! De kabel moet van tijd tot tijd worden gecontroleerd

en mag alleen door erkende monteurs worden

vervangen (zie Service).

! De fabrikant kan niet verantwoordelijkheid

worden gesteld als deze normen niet worden

nageleefd.

Service

Dit dient u door te geven:

 het model oven (Mod.)

 het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.

4

Beschrijving van het

apparaat

Algemeen aanzicht

Bedieningspaneel

Rooster GRILL

Rooster LEKPLAAT

Bedieningspaneel

Knop KOOKPLATEN

DUBBELE DIAMETER

NL

GLIJDERS om

roosters in te

schuiven

positie 5

positie 4

positie 3

positie 2

positie 1

Display Knop KOOKPLATEN

DUBBELE DIAMETER

Display

Knop

KOOKPLATEN

Aanwijzer TIMER

Ovenverlichting

Regeling

KLOK

Knop

PROGRAMMAS

Controlelampje

KOOKPLATEN

A

THERMOSTAATKNOP

Indicator VOORVERWARMING

(knippert) of KOOKTIJD BEZIG (stil)

Aanwijzer DEURBLOKKERING

A

Aanwijzer PROGRAMMERING

GEACTIVEERD

BEVESTIGING instelling

Programmering

KOOKTIJD

Knop

KOOKPLATEN

TIMER regelen

Programmering EINDE

KOOKTIJD

5

Starten en gebruik

NL

! Wij raden u aan bij het eerste gebruik de oven

minstens een uur leeg te laten functioneren, op

maximum temperatuur en met de deur dicht. Nadat u

de oven hebt uitgedaan, opent u de ovendeur en lucht

u het vertrek. De lucht die u ruikt komt door het

verdampen van de middelen die worden gebruikt om

de oven te beschermen.

Instellen klok en timer

Het gelijkzetten van de klok is alleen mogelijk wanneer

de knop PROGRAMMAS op stand 0 staat.

Na het aansluiten aan het net of na het uitvallen van

de stroom knippert op de display 0.00.

Voor het instellen van de tijd:

1. draait u aan de knop THERMOSTAAT;

2. druk op de knop

Voer dezelfde handeling uit voor de minuten.

Eventuele latere gelijkstellingen kunnen worden

uitgevoerd door op de toets

vervolgens de aangegeven handelingen uit te voeren.

De timer is een kookwekker: als de tijd verstreken is,

hoort u een geluid dat of vanzelf na een minuut uitgaat

of door uzelf kan worden afgezet door op een

willekeurige knop te drukken.

Om de timer in te stellen drukt u op de toets

voert u vervolgens de hierboven aangegeven

handelingen uit. Het icoon

aan is.

! De timer heeft niets te maken met het aan- of uitgaan

van de oven.

om te bevestigen.

te drukken en

en

geeft aan dat de timer

De oven starten

1. Door aan de knop PROGRAMMAS te draaien kunt

u het gewenste kookprogramma kiezen.

2. De oven begint met voorverwarmen, het symbool

op de display knippert en de temperatuur die

overeenkomt met het programma zal verschijnen.

De temperatuur kan veranderd worden door te

draaien aan de knop THERMOSTAAT.

3. Een geluidssignaal en het aangaan van de icoon

op de display, geven aan dat de voorverwarming

compleet is: zet de etenswaren in de oven.

4. Tijdens het koken kunt u nog altijd:

- het kookprogramma veranderen met behulp van de

knop PROGRAMMAS;

- de temperatuur veranderen met behulp van de knop

THERMOSTAAT;

- de kooktijd en het einde van de kooktijd

programmeren

(zie Programmas);

- het koken onderbreken door de knop

PROGRAMMAS weer op stand 0 te zetten.

5. Na twee uur gaat de oven automatisch uit: dit is om

veiligheidsredenen van te voren ingesteld voor iedere

kookfunctie.

U kunt de kooktijd veranderen

(zie Programmas).

6. Wanneer de stroom uitvalt en de oventemperatuur

niet te laag is geworden, gaat de oven automatisch

terug naar het punt waar het koken is onderbroken.

De geprogrammeerde functies worden echter niet

onthouden. U dient ze daarom bij het terugkeren van

de stroom weer opnieuw in te stellen.

! Bij de programmas FAST COOKING en BARBECUE

is geen voorverwarming voorzien.

! Zet nooit voorwerpen op de bodem van de oven; u

riskeert hiermee het email te beschadigen.

! Plaats de ovenschalen altijd op bijgeleverde

roosters.

Ventilator

Om de oven van buiten niet te heet te laten worden,

brengt een verkoelingsventilator een luchtstroom

teweeg die tussen het bedieningspaneel en de

ovendeur naar buiten komt. Bij het programma FAST

COOKING gaat de ventilator automatisch na tien

minuten aan. Bij het programma GEBAK gaat de

ventilator aan als de oven warm is.

! Aan het einde van de kooktijd blijft de ventilator

draaien totdat de oven voldoende is afgekoeld.

Ovenverlichting

Ook als de oven uit is kan het ovenlicht op ieder

willekeurig moment aan worden gedaan door op de

desbetreffende toets te drukken of door de ovendeur

te openen.

6

Programmas

Kookprogrammas

!Alle programmas hebben een vooringestelde

kooktemperatuur. Deze kan handmatig worden

aangepast,en naar wens worden ingesteld tussen de

40°C en de 250°C.

In het programma BARBECUE is de ingestelde

temperatuur in % uitgedrukt. Dit kan ook handmatig

worden gewijzigd.

Programma TRADITIONELE OVEN

De onderste en bovenste verwarmingselementen

gaan aan. Met deze traditionele kookwijze is het beter

een enkel rooster te gebruiken: met meerdere roosters

riskeert u een slechte temperatuursverspreiding.

Programma MULTIKOKEN

Alle verwarmingselementen gaan aan (onder, boven

en cirkelvormig) en de ventilator gaat draaien.

Aangezien de warmte in de hele oven constant is,

zorgt de lucht dat de gerechten op gelijkmatige wijze

gekookt en gebakken worden. Hierbij is het mogelijk

maximaal twee roosters tegelijk te gebruiken.

Programma BARBECUE

Het bovenste verwarmingselement gaat aan en het

braadspit (waar aanwezig) gaat draaien. Als u aan

knop THERMOSTAAT draait, geeft de display niveaus

van stroomsterkte aan die gaan van een minimum van

50% tot een maximum van 100%. Het koken onder de

grill is vooral aan te raden voor gerechten die een

hoge en directe temperatuur aan de buitenkant nodig

hebben. Kook met de ovendeur dicht.

Programma PIZZA OVEN

De onderste en cirkelvormige verwarmingselementen

gaan aan en de ventilator gaat draaien. Met deze

combinatie wordt de oven snel warm dankzij het

aanzienlijke vermogen dat vooral van onderaf komt.

Indien u meerdere roosters gebruikt moet u de

gerechten halverwege de kooktijd omwisselen.

Programma GEBAK OVEN

Het achterste verwarmingselement gaat aan en de

ventilator gaat werken zodat een gelijkmatige, zachte

warmte wordt gecreëerd. Deze functie is aanbevolen

voor het bakken van kwetsbare gerechten (vooral

taarten die moeten rijzen) en kleine gerechten die u

op 3 hoogtes tegelijkertijd wilt koken.

Programma FAST COOKING

Alle verwarmingselementen gaan aan en de ventilator

gaat werken zodat een gelijkmatige en constante

warmte wordt gegarandeerd.

Bij dit programma wordt de oven niet voorverwarmd.

Deze functie is vooral geschikt voor het snel koken

van kant en klare gerechten (diepvries en

voorgekookt). De beste resultaten verkrijgt u als u een

enkel rooster gebruikt.

Programma RIJZEN

De oven bereikt en behoudt een temperatuur van

40°C onafhankelijk van de stand van de knop

THERMOSTAAT. Dit programma is ideaal voor het

rijzen van beslag dat bakkersgist bevat.

NL

Programma GRATINEREN

Het bovenste verwarmingselement gaat aan en de

ventilator en het braadspit (waar aanwezig) gaan

draaien. Hiermee wordt de rechtstreekse bovenhitte

van de grill gecombineerd met de circulatie van de

lucht in de oven.

Eventueel verbranden van de buitenkant wordt zo

vermeden; de warmte dringt gemakkelijker door naar

de binnenkant. Kook met de ovendeur dicht.

7

NL

De kooktijd programmeren

! De programmering is alleen mogelijk wanneer een

kookprogramma is geselecteerd.

De duur programmeren

Druk op de knop

1. Regelt u de temperatuur door te draaien aan de

knop THERMOSTAAT.

2. Drukt u op toets

3. Als de ingestelde tijd is verstreken verschijnt op de

display het woord END en hoort u een

geluidssignaal.

4. Het geluidssignaal wordt onderbroken als u op een

willekeurige toets drukt. Het woord END verdwijnt

wanneer de knop THERMOSTAAT weer op stand

0 wordt gezet.

 B.v.: het is 9:00 uur en u programmeert een duur

van 1 uur en 15 minuten. Het programma stopt

automatisch om 10:15 uur.

Programmeren van het einde van de duur

Druk op de toets

duur van punt 1 t/m 4.

 B.v.: het is 9:00 uur en u programmeert een eindtijd

om 10:15. Het programma zal 1 uur en 15 minuten

duren.

Programmeren van een uitgestelde kooktijd

1. Druk op de toets

duur van punt 1 t/m 4.

2. Druk op de toets

 B.v.: het is 9:00 uur, u programmeert een duur van

1 uur en 15 minuten en de eindtijd om 12:30. Het

programma zal automatisch om 11:15 beginnen.

Het icoon

gaande is.

Voor een eventuele annulering van de instelling draait

u de knop PROGRAMMAS op stand 0.

geeft aan dat er een programmering

, daarna:

om de instelling op te slaan.

en volg de procedure van de

en volg de procedure van de

en stel de eindtijd in.

Praktische kooktips

! Gebruik voor het koken met de heteluchtoven nooit

de standen 1 en 5: de hete lucht zou fijne gerechten

kunnen verbranden.

! Bij de functies BARBECUE of GRATINEREN, in het

bijzonder wanneer u het braadspit gebruikt, raden wij

u aan de lekplaat op stand 1 te zetten om eventueel

vet of jus op te vangen.

MULTIKOKEN

 Gebruik de standen 2 en 4, en plaats de gerechten

die meer warmte nodig hebben op stand 2.

 Plaats de lekplaat op de onderste stand en de grill

op de hoogste.

BARBECUE

 Plaats de grill op stand 3 of 4, plaats de gerechten

op het midden van de grill.

 We raden u aan het energieniveau op de hoogste

stand te zetten. Het is normaal dat het bovenste

verwarmingselement niet constant aan blijft: zijn

werking wordt geregeld door een thermostaat.

PIZZA OVEN

 Gebruik een lichte aluminium ovenschaal en zet

hem op het bijgeleverde ovenrooster.

Bij gebruik van de bakplaat duurt het langer en

krijgt u waarschijnlijk geen krokante pizza.

 Bij zeer gevulde pizzas raden wij aan de

mozzarella of andere kaas pas halverwege de

kooktijd toe te voegen.

8

Kooktabel

NL

Programma's Gerechten

Eend

Trad itione le

Oven

Multikoken

Barbecue

Gratineren

Pizza oven

Oven

Gebak

Fast Cooking

Rijzen

Braadstuk
Varkensrollade
Koekjes (kruimeldeeg)
Taarten

Pizza (o p 2 roos ters)
Lasagne
Lamsvlees
Kip + gebakken aardappels
Makreel
Plum-cake
Soesjes (op 2 roosters)
Koekjes (op 2 roosters)
Cake (o p 1 rooster)
Cake (op 2 ro osters)
Quiche

Tong en inktvis
Calamari- en garnalenspiesjes
Inktvis
Kabeljauwfilet
Gegrilde groenten
Kalfsbiefstuk
Worstjes
Hamburgers
Makreel
Tosti (of geroosterd brood)

Met braadspit (waar aanwezig)
Kalfsvlees aan het spit
Kip aan het spit
Lamsvlees aan het spit
Gegrilde kip
Inktvis
Pizza
Braadstuk
Kip
Taarten
Vruchtentaart
Plum-cake
Cake
Gevulde flensjes (op 2 roosters)
Kleine cakejes (op 2 roosters)
Kaaskoekjes (op 2 roosters)
Soesjes (op 3 roosters)
Koekjes (op 3 roosters)
Schuimgebak (op 3 roosters)

Diepvries

Pizza
Courgettes en garnalen in deeg
Spinaziequiche
Appelstrudel
Lasagne
Gebakken broodjes
Kip-snacks

Voorgekookte gerec hten

Kippenvleugels 0.4 2 - 200 20-25

Verse etenswaren

Koekjes (kruimeldeeg)
Plum-cake
Kaaskoekjes
Rijzen van deeg met bakkersgist
(brioches, brood, suikertaart,
croissants, enz.)

Gewicht

(kg)

1
1
1

­1
1
1
1

1+1

1
1

0.5

0.5

0.5
1

1.5

0.7

0.6

0.6

0.8

0.4

0.8

0.6

0.6
1

n.° 4 en 6

1.0

1.5

1.0

1.5

1.5

0.5
1
1

0.5
1

0.7

0.5

1.2

0.6

0.4

0.7

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.4

0.3

0.6

0.2

Roosterstanden

3
3
3
3
3

2 en 4

3
2

2 en 4

2

2
2 en 4
2 en 4

2
2 en 4

3

4

4

4

4

3 of 4

4

4

4

4

4

-

-

­2
2
3

2

2 of 3

3

2 of 3

3
3

2 en 4
2 en 4

2 en 4
1 en 3 en 5
1 en 3 en 5
1 en 3 en 5

2
2
2
2
2
2
2

2
2
2

Voo rverw arm ing

(minu ten)

15
15
15
15
15
15
10
10
15
10
10
10
10
10
10
15

-

-

-

-

-

-

-

-

-

-

-

-

­10
10
15

10
10
15
15
15
15
15
15
15
15
15
15

-

-

-

-

-

-

-

-

-

-

Aangerad en
tempe r atuur

200
200
200
180
180
230
180
180
200
180
170
190
180
170
170
200

100%
100%
100%
100%
100%
100%
100%
100%
100%
100%

100%
100%
100%

200
200
220
220
180
180
180
180
160
200
190
210
180
180

90

250
200
220
200
200
180
220

200
180
210

Kooktijd

(minu ten)

65-75
70-75
70-80
15-20
30-35

15-20
30-35
40-45
60-70
30-35
40-50
20-25
10-15
15-20
20-25
25-30

10-12

8-10
10-15
10-15
15-20
15-20
15-20
10-12
15-20

3-5

80-90
70-80
70-80

55-60
30-35
15-20
25-30
60-70
20-30
40-45
40-50
25-30
30-35
20-25
15-20
20-25
20-25

180

12
20

30-35

25

35
25-30
15-20

15-18

45
10-12

9

Kookplaat

NL

Type kookplaten

Bij de oven hoort een kookplaat die

samengesteld kan zijn uit twee

verschillende verwarmingselementen:

afbeelding 1

elektrische kookplaten van gietijzer

(zie afbeelding 1) of glaskeramische

kookplaten die zowel traditioneel

kunnen zijn (zie afbeelding 2) als

verlengbaar (zie afbeelding 3).

A

afbeelding 2

A

C

A

A

A

afbeelding 3

B

B

A

C

Aanzetten kookplaat glaskeramiek

Traditioneel kookgedeelte

De traditionele straalelementen (A) zijn gemaakt van

cirkelvormige verwarmingselementen die pas zon tiental

seconden na ontsteking rood worden.

Ieder kookgedeelte heeft zijn eigen bedieningsknop

waarmee u 9 verschillende temperaturen kunt kiezen,

met een minimumwaarde van 1 tot een maximumwaarde

van 9.

Aangeraden stroomsterktes voor verschillend gebruik:

Stroomsterkte Straalelement

0Uit

1 Boter of chocolade smelten

2 en 3 Vloeistoffen opwarmen

4 Crèmes of sausen bereiden

5 Vlees stoven

6 Pasta of rijst koken

7 en 8 Vlees, vis, eieren op hoog vuur koken

9 Bakken

A

Beide kookgedeeltes aanzetten

Praktische tips voor het gebruik van de

glaskeramische kookplaat

! De lijm die gebruikt is voor de afdichtingen laat wat

vetvlekjes achter op het glas. Voordat u de kookplaat

gebruikt, raden wij u aan de vlekken te verwijderen met

een niet-schurend schoonmaakmiddel. Gedurende de

eerste uren van gebruik is het mogelijk dat u een

rubbergeur ruikt, die echter snel wegtrekt.

Teneinde optimale resultaten te bereiken van de

kookplaat:

 gebruik pannen met een platte bodem die perfect

aansluiten op het verwarmgedeelte;

Verlengbaar kookgedeelte

De verlengbare straalelementen (B) herkent u aan het

dubbele verwarmingsgedeelte. U kunt alleen het

binnenste gedeelte aansteken of beide gedeelten.

Door middel van de bedieningsknop kunt u kiezen

tussen twee stroomsterktes; deze gaan beide van een

minimumwaarde van 1 tot een maximumwaarde van 9:

 door de knop met de klok mee te draaien van 1 naar 9

stelt u een lagere stroomsterkte in.

 door de knop te draaien tot aan het einde (A), te

herkennen aan een lichte klik, stelt u de maximum

stroomsterkte in, die geregeld kan worden tussen 9

en 1 door de knop tegen de klok in te draaien. Om de

minimum stroomsterkte weer in te stellen, moet u de

knop weer op stand 0 terugbrengen.

In het geval van dubbele kookgedeeltes, zal het eerste

deel van de draaiing het kleinere (binnenste)

kookgedeelte activeren. Om zowel het binnenste als het

buitenste gedeelte te activeren moet u de knop tot aan

het einde doordraaien (A) en een stroomsterkte kiezen

tussen 9 en 1.

Controlelampjes resterende warmte (slechts op

enkele modellen aanwezig)

De warmtecontrolelampjes (C) geven aan dat het

betreffende kookgedeelte warmer is dan 60°C, ook

nadat het verwarmingselement is uitgeschakeld.

 gebruik pannen die groot genoeg zijn om de

kookplaat geheel te bedekken teneinde alle

beschikbare hitte te benutten;

 houdt de bodem van de pannen altijd schoon en

droog zodat ze goed aansluiten op het kookvlak. Dit

verlengt de levensduur van zowel de pannen als het

kookgedeelte.

 vermijdt dezelfde pannen te gebruiken die u ook op

een gasfornuis gebruikt: de warmteconcentratie van

gasbranders kan de bodem van pannen vervormen,

waardoor ze niet goed meer aansluiten;

 laat nooit een kookgedeelte aan staan zonder een pan

erop. De verhitting, die snel het maximum niveau

bereikt, zou de verwarmingselementen kunnen

beschadigen.

10

Voorzorgsmaatregelen en advies

! Dit apparaat is ontworpen en vervaardigd volgens de

geldende internationale veiligheidsvoorschriften. Deze

aanwijzingen zijn geschreven voor uw veiligheid en u dient

ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

 Dit apparaat is vervaardigd voor niet-professioneel

gebruik binnenshuis.

 Het apparaat dient niet buitenshuis te worden geplaatst,

ook niet in overdekte toestand. Het is erg gevaarlijk als

het in aanraking komt met regen of als het onweert.

 Maak gebruik van de handgrepen aan de zijkant van de

oven als u het apparaat moet verplaatsen.

 Raak de oven niet blootsvoets of met natte handen of

voeten aan.

 Het apparaat dient om gerechten te koken. Het mag

uitsluitend worden gebruikt door volwassenen en alleen

volgens de instructies die beschreven staan in deze

handleiding.

 Gedurende het gebruik van de oven worden de

verwarmingselementen en enkele delen van de

ovendeur heet. Raak ze niet aan en houdt kinderen op

afstand.

 Voorkom dat elektrische snoeren van andere kleine

keukenapparaten op warme delen van de oven

terechtkomen.

 Laat de ventilatieopeningen en warmteafvoer vrij.

 Pak het handvat van de ovendeur alleen in het midden

vast: aan de zijkant zou het heet kunnen zijn.

 Gebruik altijd ovenwanten om gerechten in de oven te

zetten en eruit te halen.

 Plaats geen aluminiumfolie op de bodem van de oven.

 Plaats geen brandbaar materiaal in de oven: als de oven

plotseling aan zou worden gezet, zou dit materiaal vlam

kunnen vatten.

 Controleer altijd dat de knoppen in de positie l/

staan als het fornuis niet gebruikt wordt.

 Haal de stekker nooit uit het stopcontact door aan het

snoer te trekken.

 Maak de oven niet schoon of voer geen onderhoud uit

als de stekker nog in het stopcontact zit.

¡

 Als de oven defect is, mag u nooit aan het interne

systeem sleutelen om een reparatie proberen uit te

voeren. Neem contact op met de Technische Dienst (zie

Service).

 Plaats geen zware voorwerpen op de open ovendeur.

 De glaskeramische kookplaat is bestand tegen

mechanische stoten. Hij kan echter worden beschadigd

(of barsten) als hij wordt geraakt door een puntig object,

bijvoorbeeld door gereedschap. Als dit gebeurt, moet u

onmiddellijk het apparaat afsluiten van de elektrische

stroom en contact opnemen met de Technische Dienst.

 Vergeet niet dat de temperatuur in het kookgedeelte

aanzienlijk hoog blijft tot minstens 30 minuten nadat het

wordt uitgeschakeld.

 Houdt voorwerpen die kunnen smelten op afstand van

de kookplaat, zoals b.v. plastic, aluminium of

suikerhoudende etenswaren. Let vooral op plastic of

aluminium verpakkingen of folie: als u ze op het nog

warme of lauwe kookvlak neerlegt, kunt u een zware

schade aanrichten.

Afvalverwijdering

 Verwijdering van het verpakkingsmateriaal: houdt u aan

de plaatselijke normen, zodat het verpakkingsmateriaal

hergebruikt kan worden.

 De Europese Richtlijn 2002/96/EC over Vernietiging van

Electrische en Electronische Apparatuur (WEEE), vereist

dat oude huishoudelijke electrische apparaten niet

mogen vernietigd via de normale ongesorteerde

afvalstroom. Oude apparaten moeten apart worden

ingezameld om zo het hergebruik van de gebruikte

materialen te optimaliseren en de negatieve invloed op

de gezondheid en het milieu te reduceren. Het symbool

op het product van de afvalcontainer met een kruis

erdoor herinnert u aan uw verplichting, dat wanneer u

het apparaat vernietigt, het apparaat apart moet worden

ingezameld.

Consumenten moeten contact opnemen met de locale

autoriteiten voor informatie over de juiste wijze van

vernietiging van hun oude apparaat.

Energiebesparing en milieubesef

 Door de oven te gebruiken vanaf het late middaguur tot

aan de vroege ochtend zorgt u ervoor dat uw

elektriciteitscentrale minder wordt belast tijdens het

spitsuur.

 Houdt bij de functie GRILL altijd de ovendeur dicht: dit

om betere resultaten te bereiken en voor een betere

energiebesparing (circa 10%).

 Houdt de afdichtingen altijd schoon zodat ze goed

aansluiten op de deur en er geen hitte vrij kan komen.

NL

11

Onderhoud en verzorging

NL

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige

handeling overgaat.

Schoonmaken van de oven

 De buitenkant, dus zowel het email en het roestvrij

staal als de rubberen afdichtingen, kunnen met een

spons en een sopje worden afgenomen. Als de

vlekken moeilijk te verwijderen zijn, kunt u een

speciaal reinigingsmiddel gebruiken. Na het reinigen

dient u alles goed af te spoelen en te drogen. Gebruik

geen schuurmiddelen of bijtende producten.

 De binnenkant van de oven kunt u het beste direct

na gebruik schoonmaken, als hij nog lauw is.

Gebruik warm water en een schoonmaakmiddel,

spoel vervolgens af en droog met een zachte doek.

Gebruik geen schuurmiddelen.

 De accessoires kunnen gewoon worden

afgewassen (eventueel ook in de vaatwasser).

De ovendeur reinigen

Reinig het glas van de ovendeur met producten en

sponzen die niet schuren, en droog het af met een

zachte doek. U kunt voor een grondige reiniging de

ovendeur verwijderen:

1. open de deur volledig (zie afbeelding).

2. til de hendeltjes op die zich aan de scharnieren

bevinden en draai ze (zie afb.);

F

Vervangen van het lampje

Voor het vervangen van het ovenlampje:

1. Schroef het glazen lampenkapje los.

2. Schroef het

lampje los en

vervang het met

eenzelfde soort

lampje: sterkte

25W, fitting E 14.

3. Plaats het

deksel er weer op

(zie afb.).

Montage van de Kit Glijders

Zo monteert u de glijders:

1. Schroef de twee

schroeven A los (zie

afbeelding). Als de oven

voorzien is van

zelfreinigende panelen

zullen deze tijdelijk van

hun plaats zijn.

2. Vervang de schroeven A met de schroeven en

afstandsleiders (B+C) die zich in de kit bevinden.

B

C

3. pak de deur aan de

zijkanten beet en sluit hem

langzaam, maar niet helemaal.

Druk op de klemmen F, trek

dan de deur naar u toe en haal

F

hem uit zijn voegen (zie

afbeelding).

Zet de deur weer op zijn plaats

door deze handelingen in

omgekeerde volgorde uit te voeren.

Controleer de afdichtingen

Controleer regelmatig de staat van de afdichting

rondom de ovendeur. In het geval de afdichtingen

beschadigd zijn, dient u zich tot de dichtstbijzijnde

Technische Dienst te wenden (zie Service). Gebruik

de oven niet voordat de reparatie is uitgevoerd.

12

3. Schroef de nieuwe schroeven B en desbetreffende

afstandsleiders C weer vast en zet de zelfreinigende

panelen weer op hun

plaats.

4. Zet de twee

verbindingen D van de

glijder vast in de

speciale gaten aan de

zijkant van de oven (zie

afbeelding). De gaten

voor de linkerglijder

bevinden zich aan de

bovenkant, de gaten voor de rechterglijder aan de

onderkant.

5. Zet de glijder vast op de afstandsleider C.

Bedienungsanleitung

BACKOFEN

NL

Nederlands, 1

H 87 V.1

H 87 V.1 IX

HR 87.1

HR 87.1 IX

HR 87.2 T

DE

Deutsch, 13

GR

ЕллзнйкЬ, 25

Inhaltsverzeichnis

DE

Installation, 14-16

Aufstellung

Elektroanschluss

Typenschild

Kundendienst

Beschreibung des Gerätes, 17

Geräteansicht

Bedienfeld

Inbetriebsetzung und Gebrauch, 18

Inbetriebsetzung des Backofens

Programme, 19-21

Garprogramme

Programmierung des Garvorgangs

Praktische Back-/Brathinweise

Back-/Brattabelle

Kochfeld, 22

Kochfeldart

Einschalten des Glaskeramik-Kochfeldes

Praktische Hinweise zum Gebrauch des Glaskeramik-

Kochfeldes

HR 87.2 T IX

Vorsichtsmaßregeln und Hinweise, 23

Allgemeine Sicherheit

Entsorgung

Energie sparen und Umwelt schonen

Reinigung und Pflege, 24

Abschalten Ihres Gerätes vom Stromnetz

Reinigung des Gerätes

Reinigung der Tür

Lampenaustausch

Montage des Gleitschienen-Bausatzes

Installation

DE

! Bewahren Sie diese Bedienungsanleitung bitte

sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen

können. Sorgen Sie dafür, dass sie im Falle eines

Verkaufs, eines Umzugs oder einer Übergabe an einen

anderen Benutzer das Gerät stets begleitet, damit auch

der Nachbesitzer die Möglichkeit hat, darin

nachschlagen zu können.

! Lesen Sie bitte folgende Hinweise aufmerksam durch,

sie liefern wichtige Informationen hinsichtlich der

Installation, dem Gebrauch und der Sicherheit.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es

ist entsprechend den Vorschriften bezüglich der

getrennten Müllsammlung zu entsorgen (siehe

Vorsichtsmaßregeln und Hinweise).

! Die Installation ist gemäß den vorliegenden

Anweisungen und von Fachpersonal durchzuführen.

Jede unsachgemäße Installation kann Menschen und

Tiere gefährden oder Sachschaden verursachen.

Einbau

Um eine einwandfreie Betriebsweise des Gerätes zu

gewährleisten, muss der Umbauschrank folgende

Eigenschaften aufweisen:

Belüftung

Um eine einwandfreie Belüftung zu gewährleisten, muss

die Rückwand des Schrankumbaus abgenommen werden.

Der Backofen sollte möglichst so installiert werden, dass er

auf zwei Holzleisten oder aber auf einer durchgehenden

Fläche aufliegt, die über einen Ausschnitt von mindestens

45 x 560 mm verfügt (siehe Abbildungen).

45 mm.

560 mm.

Zentrierung und Befestigung

Bringen Sie die 4 seitlich am Backofen befindlichen

Klampen mit den 4 Löchern des Rahmens in

Übereinstimmung. Achten Sie dabei darauf, dass bei

einer Stärke der Umbauschrankwand von:

20 mm: der bewegliche Teil der

Klampe abgenommen wird

(siehe Abbildung);

 Die an den Backofen angrenzenden Schrankwände

müssen aus hitzebeständigem Material gefertigt sein.

 Bei Möbeln aus Furnierholz muss der verwendete

Leim einer Temperatur von 100°C standhalten.

 Für den Einbau des Backofens in einen Unterschrank

(siehe Abbildung) oder in einen Hochschrank, muss

das entsprechende Möbel über folgende

Abmessungen verfügen:

555

580

560

min

+4 -0

min

min

45

575-585

+4 -0

480

23

572

558

543545

500

39

15

595

595

18 mm: die erste, werkseitig

bereits angebrachte Rille

genutzt wird (siehe Abbildung);

16 mm: die zweite Rille genutzt

wird (siehe Abbildung).

Befestigung des Gerätes am Möbel: Öffnen Sie die

Backofentür und schrauben Sie die 4 Holzschrauben in

die 4 im Backofenrahmen vorgesehenen Löcher ein.

! Nach dem Einbau des Gerätes muss eine Berührung

mit den Elektroteilen ausgeschlossen sein. Die auf dem

Typenschild enthaltenen Verbrauchsangaben wurden

bei dieser Art der Installation ermittelt.

14

! Alle zum Schutz dienenden Teile müssen so befestigt

werden, dass ein Entfernen derselben ohne

Zuhilfenahme eines Werkzeugs nicht möglich ist.

Elektroanschluss

Der Anschluss an das Stromnetz ist am Herd

vorzunehmen, der werkseitig für den Betrieb mit

Wechselstrom zu der auf dem Typenschild (siehe

nachfolgende Seite) angegebenen Spannung und

Frequenz ausgelegt ist.

Das Kochfeld wird mittels eines geeigneten

Verbinders an den Herd angeschlossen.

EINBAU-KOCHFELD

Nur bei
einigen

Modellen

Das Klemmengehäuse ist werkseitig für den

Anschluss an ein 400 V/3-Phasen-Netz voreingestellt

(siehe untenstehende Abbildung).

400V 3N~H05RR-F

5x2.5 CEI-UNEL 35363

NL3L1L2

5

3

4

1

2

P

NL2L3

L1

DE

WEISS ROT GELBBLAU GRÜN

EINBAUHERD

Anschluss des Netzkabels

1. Öffnen Sie das

Klemmengehäuse,

indem Sie unter

Zuhilfenahme eines

Schraubenziehers die

seitlichen Zungen des

Klemmengehäusedeckels

anheben. Ziehen Sie

den Deckel ab (siehe

Abbildung).

2. Installation des Netzkabels: Schrauben Sie die

Schraube der Kabelklemme sowie die Schrauben der

Kontakte L-N-

heraus. Befestigen Sie die Drähte

dann unter Beachtung der entsprechenden Farben

unter den Schraubenköpfen: Blau (N), Braun (L), Gelb/

Grün (

).

Sollte die Hausanlage andere Eigenschaften

aufweisen (siehe untenstehende Abbildung), sind

beim Elektroanschluss die im Gehäuse P

untergebrachten Brücken zu verwenden.

230V 1N~H07RN-F 3x4

CEI-UNEL 35364

NL

5

3

4

1

2

400V 2N~H05RR-F

4x2.5 CEI-UNEL 35363

NL2L1

5

3

4

1

2

3. Befestigen Sie das Zuleitungskabel in der

entsprechenden Kabelklemme.

4. Schließen Sie den Deckel des Klemmengehäuses.

15

DE

Anschluss des Versorgungskabels an das

Stromnetz

Versehen Sie das Kabel mit einem Normstecker für

die auf dem Typenschild angegebene Belastung

(siehe nebenstehende Tabelle).

Wird das Gerät direkt an das Stromnetz

angeschlossen, ist zwischen Stromnetz und Gerät ein

allpoliger, der Last und den einschlägigen

Vorschriften entsprechender Schalter mit einer

Mindestöffnung der Kontakte von 3 mm

zwischenzuschalten. (Der Erdleiter darf vom Schalter

nicht unterbrochen werden.) Das Versorgungskabel

muss so verlegt werden, dass es an keiner Stelle einer

Temperatur ausgesetzt wird, die 50°C über der

Raumtemperatur liegt.

TYPENSCHILD

Abmessungen

Nutzvolumen

Elektrischer
Anschluss

ENERGIE-ETIKETT

Breite 43,5 cm
Höhe 32 cm
Tiefe 41,5 cm

Liter 58
Spannung 230V/400V~ 3N 50Hz

Maximale Leistungsaufnahme
10800W

Richtlinie 2002/40/EG über die
Etikettierung von Elektrobacköfen.
Norm EN 50304

Energieverbrauch Natürliche
Konvektion – Heizfunktion:
Standard Plus;

! Der Installateur ist für den ordnungsgemäßen

elektrischen Anschluss sowie die Einhaltung der

Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

 die Netzsteckdose geerdet ist und den

gesetzlichen Bestimmungen entspricht;

 die Netzsteckdose für die maximale

Leistungsbelastung des Gerätes ausgelegt ist, die

auf dem Typenschild angegeben ist (siehe unten);

 die Versorgungsspannung im Bereich der auf dem

Deklarierte
Energieverbrauchsklasse
Erzwungene Konvektion ­Heizfunktion: Gebäck

Dieses Gerät entspricht den
folgenden EG-Richtlinien:
73/23/EWG vom 19.02.73
(Niederspan nung) und
nachfolgenden Änderungen

- 89/336/EWG vom 03.05.89
(elektromagnetische
Verträglichkeit) und nachfolgenden
Änderungen

- 93/68/EWG vom 22.07.93 und
nachfolgenden Änderungen

- 2002/96/EC

Typenschild angegebenen Werte liegt (siehe

unten);

 die Netzsteckdose mit dem Netzstecker kompatibel

ist. Sollte dies nicht der Fall sein, wechseln Sie bitte

die Netzsteckdose oder den Netzstecker aus;

verwenden Sie keine Verlängerungen und

Mehrfachsteckdosen.

! Elektrokabel und Netzsteckdose müssen bei

installiertem Gerät leicht zugänglich sein.

! Das Kabel darf nicht gebogen oder eingeklemmt

werden.

! Das Kabel muss regelmäßig kontrolliert werden und

darf nur durch autorisiertes Fachpersonal

ausgetauscht werden (siehe Kundendienst).

! Der Hersteller lehnt jede Verantwortung ab, falls

diese Vorschriften nicht eingehalten werden

sollten.

Kundendienst

Geben Sie bitte Folgendes an:

 das Gerätemodell (Mod.)

 die Modellnummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

16

Beschreibung des

Gerätes

Geräteansicht

Einschub FETTPFANNE

Bedienfeld

Bedienfeld

Einschub

BACKOFENROST

Drehknopf

DOPPELKOCHZONEN

DE

GLEITFÜHRUNGEN

für die Einschübe

Einschubhöhe 5

Einschubhöhe 4

Einschubhöhe 3

Einschubhöhe 2

Einschubhöhe 1

Display Drehknopf

DOPPELKOCHZONEN

Display

Drehknopf

KOCHZONEN

Anzeige

KURZZEITWECKER

Backofenlicht

Einstellung der UHR

Einstellung

KURZZEITWECKER

Drehknopf

PROGRAMME

Kontrollleuchte

KOCHZONEN

A

Drehknopf

THERMOSTAT

Anzeige VORHEIZEN (Blinklicht) oder

GARVORGANG LÄUFT (Dauerlicht)

Anzeige TÜRSPERRE

A

Anzeige PROGRAMMIERUNG

AKTIVIERT

BESTÄTIGUNG

der Einstellung

Programmierung

GARZEIT

Programmierung

GARZEITENDE

Drehknopf

KOCHZONEN

17

Inbetriebsetzung und

Gebrauch

DE

! Bei erstmaliger Inbetriebnahme sollte der leere

Backofen für etwa eine Stunde bei Höchsttemperatur

und geschlossener Backofentür in Betrieb genommen

werden. Schalten Sie das Gerät dann aus, öffnen Sie

die Backofentür und lüften Sie die Küche. Der bei

diesem Vorgang entstehende Geruch wird durch das

Verdunsten der zum Schutz des Backofens

aufgetragenen Stoffe verursacht.

Einstellung von Uhr und Kurzzeitwecker

Die Einstellung der Uhrzeit ist nur möglich, wenn der

Drehknopf PROGRAMME auf Position 0 steht.

Nach dem Netzanschluss oder einem Stromausfall

blinkt auf dem Display die Anzeige 0.00.

Zur Einstellung der Stunde:

1. Drehen Sie den Drehknopf THERMOSTAT;

2. Drücken Sie zur Bestätigung die Taste

Stellen Sie die Minuten auf die gleiche Weise ein. Zur

Änderung der vorgenommenen Einstellungen,

drücken Sie die Taste

angegeben vor.

und gehen Sie wie

.

- Änderung des Garprogramms durch Betätigen des

Drehknopfes PROGRAMME;

- Änderung der Temperatur mit Hilfe des Drehknopfes

THERMOSTAT;

- Programmierung von Garzeit und -ende.

(siehe Programme);

- Unterbrechung des Garvorgangs durch Drehen des

Knopfes PROGRAMME auf die Position 0.

5. Nach zwei Stunden schaltet sich der Backofen

automatisch aus. Diese Zeit ist aus

Sicherheitsgründen bei allen Garprogrammen

voreingestellt.

Die Garzeit kann verändert werden

(siehe Programme).

6. Für den Fall eines Stromausfalls ist das Gerät mit

einem System ausgestattet, welches das Programm

wieder an dem Punkt aufnimmt, an dem es

unterbrochen wurde. Noch auszuführende,

vorprogrammierte Vorgänge hingegen werden bei

Rückkehr der Stromversorgung nicht wiederhergestellt

und müssen neu programmiert werden.

! Bei den Programmen Fast Cooking und Grill ist keine

Vorheizphase vorgesehen.

Der Kurzzeitwecker ist eine Minutenuhr: Nach Ablauf

der Zeit ertönt ein akustisches Signal, das sich nach

einer Minute oder bei Betätigen einer beliebigen Taste

abschaltet.

Zur Einstellung des Kurzzeitweckers drücken Sie die

Taste

beschriebene Vorgehensweise. Das Symbol

an, dass der Kurzzeitwecker aktiviert wurde.

! Der Kurzzeitwecker steuert nicht das Ein- und

Ausschalten des Backofens.

und befolgen Sie die zur Einstellung der Uhr

zeigt

Inbetriebsetzung des Backofens

1. Wählen Sie das gewünschte Garprogramm durch

Drehen des Knopfes PROGRAMME aus.

2. Der Backofen beginnt mit der Vorheizphase,

während der auf dem Display das Symbol

und die dem Garprogramm entsprechende

Gartemperatur angezeigt wird.

Die Temperatur kann mit Hilfe des Drehknopfes

THERMOSTAT verändert werden.

3. Ein akustisches Signal sowie das nun dauerhaft

leuchtende Symbol

hin, dass die Vorheizphase abgeschlossen ist: Geben

Sie die zu garenden Speisen in den Backofen.

4. Während des Garvorgangs sind folgende

Einstellungen jederzeit möglich:

auf dem Display weisen darauf

blinkt

! Stellen Sie niemals Kochgeschirr auf dem

Backofenboden ab, da dadurch das Email beschädigt

werden könnte.

! Stellen Sie Ihr Kochgeschirr stets auf den mit dem

Gerät gelieferten Backofenrost.

Kühlluftgebläse

Um die Temperaturen an den äußeren Teilen des

Backofens abzusenken, wird mit Hilfe eines

Kühlluftgebläses ein Luftstrahl erzeugt, der zwischen

dem Bedienfeld und der Backofentür austritt. Bei dem

Programm Fast Cooking schaltet sich das Gebläse

automatisch zehn Minuten nach dem Start ein. Bei

dem Programm Grill setzt es sich nur bei heißem

Backofen in Betrieb.

! Nach Abschluss des Garvorgangs bleibt das

Gebläse solange in Betrieb, bis der Backofen

ausreichend abgekühlt ist.

Backofenlicht

Bei ausgeschaltetem Backofen kann die Beleuchtung

jederzeit durch Drücken der entsprechenden Taste

oder durch Öffnen der Backofentür eingeschaltet

werden.

18

Programme

Garprogramme

! Für alle Programme ist eine Gartemperatur

voreingestellt. Diese kann von Hand auf einen

beliebigen Wert zwischen 40°C und 250°C verändert

werden.

Bei dem Programm Grill ist der voreingestellte Wert

eine in % angegebene Leistungsstufe. Auch diese

lässt sich manuell verändern.

Programm Standard Plus

Es setzen sich die beiden Heizelemente, das untere

und das obere, in Betrieb. Bei dieser Garart

verwenden Sie bitte nur eine Einschubhöhe: Bei

gleichzeitigem Garen bzw. Backen auf mehreren

Ebenen ist keine gleichmäßige Hitzeverteilung

gewährleistet.

Programm Echte Heißluft

Es schalten sich alle Heizelemente (oberes, unteres

und rundes Heizelement) ein, und das Gebläse wird in

Betrieb genommen. Da die Hitze im gesamten

Backofen konstant ist, werden die Speisen sehr

gleichmäßig gegart und gebräunt. Es kann auf

maximal zwei Einschubhöhen gleichzeitig gegart

werden.

Programm Grill

Das obere Heizelement schaltet sich ein, und der

Bratspieß (falls vorhanden) wird in Betrieb gesetzt.

Drehen Sie den Knopf THERMOSTAT, werden auf

dem Display die einstellbaren Leistungswerte

angezeigt, die von 50% bis 100% reichen. Die sehr

hohe Temperatur und die direkt auf das Grillgut

gerichtete Hitze empfiehlt sich für Lebensmittel, die

zur optimalen Garung einer hohen Temperatur auf der

Oberseite bedürfen. Garen Sie bei geschlossener

Backofentür.

Programm Pizza

Das untere und das runde Heizelement schalten sich

ein und das Gebläse wird in Betrieb genommen.

Durch diese Kombination wird der Backofen mit einer

hauptsächlich von unten aufsteigenden starken

Hitzezufuhr sehr schnell erhitzt. Wird auf mehreren

Einschubhöhen gleichzeitig gegart, sind die

Positionen der Einschübe nach der Hälfte des

Garvorgangs gegeneinander auszutauschen.

Programm Gebäck

Das hintere Heizelement schaltet sich ein, und das

Gebläse wird in Betrieb genommen, wodurch eine

äußerst schonende, im Backofen gleichmäßig verteilte

Wärme gewährleistet wird. Dieses Programm eignet

sich zum Garen empfindlicher Speisen (z.B. zum

Backen von Hefeteigen) sowie zur Zubereitung von

Kleingebäck auf drei Ebenen gleichzeitig.

Programm Fast Cooking

Es schalten sich die Heizelemente ein und es setzt

sich das Gebläse in Betrieb, so dass eine konstant

gehaltene und gleichmäßig verteilte Heißluft im

Backofen vorhanden ist.

Bei diesem Programm ist kein Vorheizen nötig. Es

eignet sich besonders zum schnellen Garen von

Fertiggerichten (tiefgekühlt oder auch nicht). Optimale

Resultate werden bei Verwendung von nur einer

Einschubhöhe erzielt.

Programm Hefeteig-Funktion

Der Backofen stellt sich unabhängig von der Position

des Drehknopfes THERMOSTAT auf eine Temperatur

von 40°C ein und behält diese bei. Dieses Programm

ist ideal, um Hefeteige optimal aufgehen zu lassen.

DE

Programm Überbacken/Bräunen

Das obere Heizelement schaltet sich ein, und das

Gebläse sowie der Bratspieß (falls vorhanden) werden

in Betrieb gesetzt. Zusätzlich zu der einseitigen

Strahlungshitze zirkuliert Heißluft im Innern des

Backofens.

Hierdurch wird ein Verbrennen der

Speisenoberflächen verhindert, und die Hitze dringt

tiefer in die Speisen ein. Garen Sie bei geschlossener

Backofentür.

19

DE

Programmierung des Garvorgangs

! Die Programmierung ist nur nach Auswahl eines

Garprogramms möglich.

Programmierung der Programmdauer

Praktische Back-/Brathinweise

! Verwenden Sie beim Heißluftgaren nicht die

Einschubhöhen 1 und 5: Sie sind der Heißluft zu direkt

ausgesetzt, wodurch empfindliche Gerichte leicht

verbrennen könnten.

Drücken Sie auf die Taste

folgt:

1. Nehmen Sie die Einstellung mittels des

Drehknopfes THERMOSTAT vor.

2. Durch Drücken der Taste

gespeichert.

3. Nach Ablauf der Zeit erscheint auf dem Display die

Anzeige END und es ertönt ein akustisches Signal.

4. Zum Abschalten des Signals drücken Sie eine

beliebige Taste; die Anzeigt END erlischt, wenn der

Reglerknopf THERMOSTAT auf die Position 0

zurückgestellt wird.

 Beispiel: Es ist 9:00 Uhr und es wird eine

Programmdauer von 1 Std. und 15 Min.

programmiert. Das Programm stoppt automatisch

um 10:15 Uhr.

Programmierung des Programmendes

Drücken Sie die Taste

Programmdauer beschriebenen Schritte 1 bis 4 aus.

 Beispiel: Es ist 9:00 Uhr und das Programmende

wird auf 10:15 Uhr festgelegt. Das Programm

verfügt somit über eine Dauer von 1 Stunde und 15

Minuten.

Programmierung eines Garvorgangs mit

verzögertem Start

1. Drücken Sie die Taste

die Programmdauer beschriebenen Schritte 1 bis 4

aus.

2. Drücken Sie dann die Taste

das Programmende ein.

 Beispiel: Es ist 9:00 und es wird eine Dauer von 1

Std. und 15 Min. sowie das Programmende für

12:30 Uhr vorprogrammiert. Das Programm startet

also automatisch um 11:15:00 Uhr.

Das Symbol

vorgenommen wurde.

Zum Löschen einer Programmierung drehen Sie den

Knopf PROGRAMME auf die Position 0.

zeigt an, dass eine Programmierung

und verfahren Sie wie

wird die Einstellung

und führen Sie die für die

und führen Sie die für

und stellen Sie

! Setzen Sie beim Garen mit den Programmen Pizza

und Überbacken/Bräunen  vor allem bei Verwendung

des Bratspießes  die Fettpfanne zum Auffangen von

abtropfendem Fett oder Fleischsaft auf Einschubhöhe

1 ein.

Echte Heißluft

 Verwenden Sie bitte die Einschubhöhen 2 und 4,

wobei die 2. Ebene für die Speisen verwendet

werden sollte, die mehr Hitze verlangen.

 Setzen Sie die Fettpfanne in die untere und den

Grillrost in die obere Führung ein.

Grill

 Schieben Sie den Grillrost in die Position 3 oder 4

ein und geben Sie die zu garenden Speisen in die

Mitte des Grillrostes.

 Es empfiehlt sich, die höchste Energiestufe zu

verwenden. Im Übrigen ist es bei dieser Funktion

völlig normal, dass das obere Heizelement nicht

ständig rot glüht: Es wird durch einen Thermostaten

gesteuert.

Pizza

 Verwenden Sie eine Leichtmetallform und stellen

Sie diese direkt auf den Rost.

Bei Verwendung der Fettpfanne wird die Garzeit

verlängert, und man wird kaum eine knusprige

Pizza erhalten.

 Bei reich belegten Pizzas ist es ratsam, den

Mozzarella erst nach Verstreichen der halben

Backzeit hinzuzugeben.

20

Back-/Brattabelle

DE

Programme Speisen

Ente
Kalbs- oder Rinderbraten

Standard Plus

Echte Heißluft

Grill

Überbacken/

Bräunen

Pizza

Gebäck

Fast Cook in g

Hefeteig-

Funktion

Schweinebraten
Gebäck
Torten
Pizza (auf 2 Ebenen)
Lasagne
Lamm
Brathähnchen + Kartoffeln
Makrelen
Plum Cake
Windbeutel (auf 2 Eben en)
Gebäck (auf 2 Eb enen)
Biskuitböden (auf 1 Ebene)
Biskuitböden (auf 2 Eben en)
Quiche

Seezungen und Tintenfische
Tintenfisch- und Krebsspieße
Tintenfische
Kabeljaufilet
Gegrillte Gemüse
Kalbsteaks
Bratwürste
Hamburger
Makrelen
Toast (oder getoastetes Brot)
Mit Bratspieß (falls vorhanden)
Kalbfleisch am Spieß
Hähnchen am Sp ieß
Lamm am Spieß

Gegrilltes Hähnchen
Tintenfische

Pizza
Kalbs- oder Rinderbraten
Hähnchen

Torten
Obstku chen
Plum Cake
Biskuitböden
Gefüllte Crêpes (auf 2 Ebenen)
Kleingebäck (auf 2 Ebenen)
Mit K äse gefü lltes Blätterteiggeb äck
(auf 2 Ebenen)
Windbeutel (auf 3 Eben en)
Gebäck (auf 3 Eb enen)
Baisers (auf 3 Ebenen)

Tiefkühlgerichte

Pizza
Zucchini und Krebse überbacken
Quiche
Gefüllte Teigwaren
Lasagne
Goldgelbe Brotlaibe
Hühnchen

Fertiggerichte

Geflügel 0.4 2 - 200 20-25

Frische Fertiggerichte

Gebäck
Plum Cake
Mit K äse gefü lltes Blätterteiggeb äck

Hefeteig gehen lassen (Brioche, Brot,
süße Kuchen , Cro i ss ants usw.)

Gew.

(kg)

1
1
1

­1
1
1
1

1+1

1
1

0.5

0.5

0.5
1

1.5

0.7

0.6

0.6

0.8

0.4

0.8

0.6

0.6
1

n.° 4 und 6

1.0

1.5

1.0

1.5

1.5

0.5
1
1

0.5
1

0.7

0.5

1.2

0.6

0.4

0.7

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.4

0.3

0.6

0.2

Einschubhö he

3
3
3
3
3

2 und 4

3
2

2 und 4

2

2
2 und 4
2 und 4

2
2 und 4

3

4

4

4

4

3 oder 4

4

4

4

4

4

-

-

-

2

2

3

2

2 oder 3

3

2 oder 3

3

3
2 und 4
2 und 4

2 und 4

1 und 3 und 5
1 und 3 und 5
1 und 3 und 5

2

2

2

2

2

2

2

2

2

2

Vorheizzeit

(Minuten)

15
15
15
15
15
15
10
10
15
10
10
10
10
10
10
15

-

-

-

-

-

-

-

-

-

-

-

-

-

10
10

15
10
10

15
15
15
15
15
15

15
15
15
15

-

-

-

-

-

-

-

-

-

-

Empfohlene

Temperatur

200
200
200
180
180
230
180
180
200
180
170
190
180
170
170

200
100%
100%

100%
100%
100%
100%
100%
100%
100%
100%

100%
100%
100%

200

200

220

220

180

180

180

180

160

200

190

210

180

180

90

250

200

220

200

200

180

220

200

180

210

Garzeit

(Minuten)

65-75
70-75
70-80
15-20
30-35

15-20
30-35
40-45
60-70
30-35
40-50
20-25
10-15
15-20
20-25
25-30

10-12

8-10
10-15
10-15
15-20
15-20
15-20
10-12
15-20

3-5

80-90
70-80
70-80

55-60
30-35

15-20
25-30
60-70

20-30
40-45
40-50
25-30
30-35
20-25

15-20
20-25
20-25

180

12
20

30-35

25

35
25-30
15-20

15-18

45
10-12

21

Kochfeld

DE

Kochfeldarten

Der Backofen wird in Kombination mit

einem Kochfeld geliefert, das mit zwei

Arten von Heizelementen bestückt

Abbildung 1

sein kann: Elektroplatten aus

Gusseisen (siehe Abb.1), oder

Glaskeramik-Kochfelder traditioneller

Art (siehe Abb. 2) mit erweiterbaren

Kochzonen (siehe Abb. 3).

A

Abbildung 2

A

C

A

A

A

Abbildung 3

B

B

A

C

Einschalten des Glaskeramik-Kochfeldes

Traditionelle Kochzonen

Bei den traditionellen Heizelementen (A) handelt es sich um

Ringheizkörper mit extrem kurzer Aufglühzeit (nur wenige

Sekunden nach dem Einschalten).

Jede Kochzone hat ihren eigenen Schalter, mit dem 9

unterschiedliche Temperaturen (vom Mindestwert 1 bis zum

Höchstwert 9) eingestellt werden können.

Erweiterbare Kochzonen

Die erweiterbaren Kochzonen, die Doppelkochzone und die

Bräterzone (B), besitzen, im Unterschied zu den

traditionellen Kochzonen, zwei Heizkreise. Es besteht die

Möglichkeit, entweder nur die innere Kochzone oder beide

einzuschalten.

Der Schaltknopf ermöglicht die Wahl zweier Leistungsstufen,

jede davon regulierbar von Minimum 1 bis Maximum 9.

 Durch Drehen des Schalters im Uhrzeigersinn von 1 auf 9

stellen Sie die niedrigere der beiden Leistungsstufen ein.

 Drehen Sie den Schalter bis zum Anschlag (A) durch,

hörbar durch kurzes Klicken, wird die höhere der beiden

Leistungsstufen eingestellt, die wiederum, durch Drehen

des Schalters gegen den Uhrzeigersinn, von 9 - 1

reguliert werden kann. Um zu der ursprünglichen

Leistungsstufe zurückzukehren, drehen Sie den Schalter

auf Einstellung 0.

Bei den Doppelkochzonen schalten Sie mittels einer ersten

Teilumdrehung des Schaltknopfes die kleinere (innere)

Kochzone ein. Um beide (die innere und die äußere)

einzuschalten, drehen Sie den Schaltknopf bis zum

Endanschlag (A) durch, und wählen dann die gewünschte

Leistungsstufe zwischen 9 und 1.

Restwärmeanzeigen (nur bei einigen Modellen)

Die Kontrollleuchten (C) zeigen an, dass die entsprechende

Kochzone, auch wenn sie bereits ausgeschaltet wurde,

noch heiß ist, und eine Temperatur von 60°C übersteigt.

Empfohlene Leistungsstufen für die unterschiedlichen

Gararten:

Leistungsstufe Kochzone

0 Ausgeschaltet

1 Schmelzen von Butter, Schokolade

2 und 3 Zum Erhitzen von Flüssigkeiten

4 Für Cremes und Soßen

5 Suppenfleisch

6 Nudeln, Reis

7 und 8 Garen bei starker Hitze Fleisch, Fisch, Eier

9 Frittieren

A

Einschalten beider Kochzonen

Praktische Hinweise zum Gebrauch des

Glaskeramik-Kochfeldes

! Der auf die Dichtungen aufgetragene Leim könnte

Fettspuren auf dem Glas hinterlassen. Wir empfehlen Ihnen,

diese vor Einsatz des Gerätes mit einem herkömmlichen

Reinigungsmittel (eine nicht scheuernde Poliercreme) zu

entfernen. Während der ersten Betriebsstunden könnte ein

Geruch verbrannten Gummis zu vernehmen sein. Dies wird

sich nach kurzer Zeit geben.

So gibt Ihnen Ihr Kochfeld sein Bestes:

 Benutzen Sie Kochgeschirr mit flachem Boden, um zu

gewährleisten, dass der Boden vollständig auf der

Heizfläche aufliegt.

 Benutzen Sie Kochgeschirr, dessen Durchmesser mit

dem der Kochzone übereinstimmt, d.h. dessen Boden

die Kochzone ganz bedeckt, und somit die gesamte

Wärme genutzt wird.

 Achten Sie darauf, dass der Boden des Kochgeschirrs

trocken und sauber ist; nur so ist ein perfektes Aufliegen

des Geschirrbodens, sowie eine lange Lebensdauer von

Kochzone und Geschirr gewährleistet.

 Vermeiden Sie den Einsatz von Kochgeschirr, das auch

auf Gasflammen verwendet wird: Die äußerst hohe

Hitzekonzentration der Gasbrenner könnte die Topfböden

leicht verformen und demnach die korrekte Auflage

beeinträchtigen.

 Lassen Sie niemals eine Kochzone eingeschaltet, wenn

kein Topf darauf steht. Auf diese Weise würde die

Kochzone in kürzester Zeit auf Höchsttemperatur

gebracht, was Schäden an den Heizelementen zur Folge

haben könnte.

22

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten internationalen

Sicherheitsvorschriften entworfen und gebaut. Nachstehende

Hinweise werden aus Sicherheitsgründen geliefert und sollten

aufmerksam gelesen werden.

Allgemeine Sicherheit

 Dieses Gerät ist für den nicht professionellen Einsatz im

privaten Haushalt bestimmt.

 Das Gerät darf nicht im Freien aufgestellt werden, auch nicht,

wenn es sich um einen geschützten Platz handelt. Es ist

gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

 Benutzen Sie zum Handling des Gerätes stets die sich seitlich

am Backofen befindlichen Gerätegriffe.

 Berühren Sie das Gerät nicht mit nassen oder feuchten Händen

oder Füßen und auch nicht, wenn Sie barfuß sind.

 Das Gerät darf nur von Erwachsenen und gemäß den

Hinweisen der vorliegenden Bedienungsanleitung zur

Zubereitung von Lebensmitteln verwendet werden.

 Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile

selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe

Kundendienst).

 Stellen Sie bitte keine schweren Gegenstände auf der

geöffneten Backofentür ab.

 Das Glaskeramikkochfeld ist stoßfest; dennoch kann es durch

Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen.

Schalten Sie das Kochfeld in einem solchen Fall vom

Stromnetz und wenden Sie sich an die Kundendienststelle.

 Bitte berücksichtigen Sie, dass die Kochzonen noch für ca. 30

Minuten nach dem Ausschalten sehr heiß bleiben.

 Halten Sie sämtliche Gegenstände, die schmelzen könnten,

wie Plastikteile oder Kunststoffe sowie Zucker oder stark

zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie

besonders auf Verpackungsmaterial, Frischhaltefolie und

Alufolie: wird derartiges Material auf den noch heißen oder

warmen Oberflächen belassen, können sie das Kochfeld

dauerhaft beschädigen.

Entsorgung

DE

 Bei in Betrieb befindlichem Gerät werden die Heizelemente

und einige Ofentürteile sehr heiß. Berühren Sie sie nicht

und halten Sie Kinder vom Ofen fern.

 Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in

Kontakt mit heißen Backofenteilen gelangen.

 Die zur Belüftung und Wärmeableitung vorgesehenen

Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.

 Fassen Sie den Griff zur Türöffnung stets in der Mitte an. An

den Seiten könnte er heiß sein.

 Verwenden Sie stets Backofenhandschuhe.

 Kleiden Sie den Boden des Backofens nicht mit Aluminiumfolie

aus.

 Legen Sie keine entzündbaren Materialien in den Backofen: Sie

könnten sich entzünden, wenn das Gerät versehentlich

eingeschaltet wird.

 Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf

Position l/

 Ziehen Sie den Netzstecker nicht am Kabel aus der

Netzsteckdose, sondern nur am Netzstecker selbst.

 Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen

stets den Netzstecker aus der Netzsteckdose.

¡ befinden, wenn das Gerät nicht in Betrieb ist.

 Entsorgung des Verpackungsmaterials: Befolgen Sie die

lokalen Vorschriften; Verpackungsmaterial kann

wiederverwertet werden.

 Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro-

und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-

Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf

entsorgt werden. Altgeräte müssen separat gesammelt

werden, um die Wiederverwertung und das Recycling der

beinhalteten Materialien zu optimieren und die Einflüsse auf die

Umwelt und die Gesundheit zu reduzieren. Das Symbol

durchgestrichene Mülltonne auf jedem Produkt erinnert Sie

an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert

entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden

wenden, um mehr Informationen über die korrekte Entsorgung

ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

 Für einen sparsamen Energieverbrauch verwenden Sie den

Backofen in den Stunden zwischen dem späten Nachmittag

und dem frühen Morgen.

 Es empfiehlt sich, das Garprogramm GRILL stets bei

geschlossener Backofentür zu verwenden: Dadurch erzielen

Sie nicht nur optimale Ergebnisse, sondern sparen auch

Energie (ca. 10%).

 Halten Sie die Dichtungen sauber und in einem einwandfreien

Zustand, so dass sie gut an der Tür anliegen und keine

Wärmeverluste verursachen.

23

Reinigung und Pflege

DE

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz

zu trennen.

Reinigung des Gerätes

 Die emaillierten oder aus Edelstahl gefertigten Außenteile

des Gerätes sowie die Gummidichtungen können mit

einem mit lauwarmem Wasser und einem neutralen

Reinigungsmittel getränkten Schwamm gereinigt werden.

Sollten die Flecken nur schwer zu entfernen sein,

verwenden Sie spezielle Reinigungsmittel. Es ist ratsam,

die Teile nach der Reinigung gut nachzuspülen und

trockenzureiben. Benutzen Sie auf keinen Fall

Scheuermittel oder sonstige scharfe Reiniger.

 Der Backofen sollte möglichst nach jedem Gebrauch, solange

er noch leicht warm ist, gereinigt werden. Verwenden Sie

hierzu warmes Wasser und ein Reinigungmittel, spülen Sie mit

Wasser nach und reiben Sie den Backofen mit einem weichen

Tuch trocken. Vermeiden Sie Scheuermittel.

 Das Zubehör lässt sich wie normales Geschirr reinigen

(auch im Geschirrspüler).

Reinigung der Tür

Reinigen Sie das Glas der Backofentür mit einem milden

Reiniger und einem nicht scheuernden Schwamm. Trocknen

Sie es anschließend mit einem weichen Tuch.

Um den Backofen mühelos gründlich reinigen zu können,

kann die Backofentür abgenommen werden:

1. Öffnen Sie die Tür ganz (siehe Abbildung);

2. klappen Sie die seitlich an den beiden Scharnieren

befindlichen Hebel hoch und drehen Sie diese (siehe Abbildung);

F

Lampenaustausch

Verfahren Sie zum Austausch der Backofenlampe wie folgt:

1. Drehen Sie die Glasabdeckung der Lampenhalterung

heraus.

2. Schrauben Sie

die Lampe heraus

und ersetzen Sie sie

durch eine neue

Lampe desselben

Typs: Leistung 25 W,

Sockel E 14.

3. Bringen Sie die

Glasabdeckung

wieder an (siehe

Abbildung).

Montage des Gleitschienen-Bausatzes

Gehen Sie hierzu wie folgt

vor:

1. Schrauben Sie die

beiden Schrauben A (siehe

Abbildung) aus. Ist der

Backofen mit

selbstreinigenden Wänden

versehen, werden diese

hierdurch vorübergehend

ausgebaut.

2. Ersetzen Sie die Schrauben A durch die im Bausatz

befindlichen Schrauben und Abstandsstücke (B+C).

B

C

3. fassen Sie die Tür an den

beiden äußeren Seiten und

schließen Sie sie langsam, jedoch

nicht ganz. Drücken Sie auf die

Arretierbolzen F und ziehen Sie

dann die Tür zu sich hin aus den

F

Scharnieren heraus (siehe

Abbildung). In umgekehrter

Reihenfolge wird die Backofentür

wieder angebracht.

Überprüfung der Dichtungen

Kontrollieren Sie in regelmäßigen Abständen den Zustand

der Dichtung rund um die Backofentür. Wenden Sie sich im

Falle einer Beschädigung dieser Dichtung an Ihre

nächstgelegene Kundendienststelle (siehe Kundendienst).

Es empfiehlt sich, den Backofen bis zur erfolgten Reparatur

nicht in Gebrauch zu nehmen.

24

3. Schrauben Sie die neuen Schrauben B nebst der

entsprehenden Abstandsstücke ein und montieren Sie auch

die selbstreinigenden Wände wieder an.

4. Befestigen Sie die

beiden

Blockiervorrichtungen D

der Führung in den

entsprechenden

Backofenwandlöchern

(siehe Abbildung). Die für

die linke Führung

bestimmten Löcher

befinden sich im oberen

Backofenteil, die für die

rechte Führung

bestimmten im unteren Backofenteil.

5. Stecken Sie die Führung abschließend auf das

Distanzstück C.

ПдзгЯет чсЮузт

ЦПХСНПУ

NL

Nederlands,1

H 87 V.1

H 87 V.1 IX

HR 87.1

HR 87.1 IX

HR 87.1 T

HR 87.1 T IX

DE

Deutsch, 13

GR

ЕллзнйкЬ, 25

Ресйечьменб

GR

ЕгкбфЬуфбуз, 26-28

ФпрпиЭфзуз

ЗлекфсйкЮ уэндеуз

РйнбкЯдб чбсбкфзсйуфйкюн

ФечнйкЮ хрпуфЮсйоз

РесйгсбцЮ фзт ухукехЮт, 29

УхнплйкЮ Ьрпшз

РЯнбкбт елЭгчпх

ЕккЯнзуз кбй чсЮуз, 30

ЕккЯнзуз фпх цпэснпх

РспгсЬммбфб, 31-33

РспгсЬммбфб шзуЯмбфпт

Рспгсбммбфйумьт фпх шзуЯмбфпт

РсбкфйкЭт ухмвпхлЭт шзуЯмбфпт

РЯнбкбт шзуЯмбфпт

ЕрйцЬнейб мбгейсЭмбфпт, 34

ФхрплпгЯб фзт ерйцЬнейбт мбгейсЭмбфпт

¢нбммб фзт хблпкесбмйкЮт ерйцЬнейбт

РсбкфйкЭт ухмвпхлЭт гйб фз чсЮуз фзт хблпкесбмйкЮт

ерйцЬнейбт

РспцхлЬоейт кбй ухмвпхлЭт, 35

ГенйкЮ буцЬлейб

ДйЬиеуз

Еопйкпньмзуз енЭсгейбт кбй уевбумьт фпх

ресйвЬллпнфпт

УхнфЮсзуз кбй цспнфЯдб, 36

Брпклейумьт фпх злекфсйкпэ сеэмбфпт

Кбибсйумьт фзт ухукехЮт

Кбибсйумьт фзт рьсфбт

БнфйкбфЬуфбуз фзт лхчнЯбт

Ухнбсмпльгзуз фпх Кйф Кхлйьменщн Пдзгюн

ЕгкбфЬуфбуз

GR

! ЕЯнбй узмбнфйкь нб дйбфзсеЯфе фп егчейсЯдйп бхфь гйб

нб мрпсеЯфе нб фп ухмвпхлеэеуфе прпйбдЮрпфе уфйгмЮ.

Уе ресЯрфщуз рюлзузт, рбсбчюсзузт Ю

мефбкьмйузт, вевбйщиеЯфе ьфй рбсбмЭней мбжЯ ме фз

ухукехЮ гйб рлзспцьсзуз фпх нЭпх йдйпкфЮфз гйб фз

лейфпхсгЯб кбй фщн учефйкюн рспейдпрпйЮуещн.

! ДйбвЬуфе рспуекфйкЬ фйт пдзгЯет: хрЬсчпхн

узмбнфйкЭт рлзспцпсЯет гйб фзн егкбфЬуфбуз, фз

чсЮуз кбй фзт буцЬлейбт.

ФпрпиЭфзуз

! Пй ухукехбуЯет ден еЯнбй рбйчнЯдйб гйб рбйдйЬ кбй

брпмбксэнпнфбй уэмцщнб ме фпхт кбньнет гйб фз

дйбцпспрпйзмЭнз ухллпгЮ (влЭре РспцхлЬоейт кбй

ухмвпхлЭт).

! З егкбфЬуфбуз дйенесгеЯфбй уэмцщнб ме фйт пдзгЯет

бхфЭт кбй брь рспущрйкь ербггелмбфйкЬ ейдйкехмЭнп.

Мйб еуцблмЭнз егкбфЬуфбуз мрпсеЯ нб рспкблЭуей

жзмйЭт уе Ьфпмб, жюб Ю бнфйкеЯменб.

Енфпйчйумьт

Гйб фз дйбуцЬлйуз мйбт кблЮт лейфпхсгЯбт фзт

ухукехЮт еЯнбй брбсбЯфзфп фп Эрйрлп нб Эчей фб

кбфЬллзлб чбсбкфзсйуфйкЬ:

Бесйумьт

Гйб фз дйбуцЬлйуз кблпэ бесйумпэ иб рсЭрей нб

бцбйсЭуефе фп рЯущ фпЯчщмб фпх дйбмесЯумбфпт. ЕЯнбй

рспфймьфесп нб егкбфбуфЮуефе фп цпэснп Эфуй рпх нб

уфзсЯжефбй уе дэп оэлб Ю уе Энбн ухнечЮ рЬгкп рпх нб

Эчей Ьнпйгмб фпхлЬчйуфпн 45 x 560 mm (влЭре ейкьнет

).

45 mm.

560 mm.

КенфсЬсйумб кбй уфесЭщуз

СхимЯуфе фпхт 4 фЬкпхт рпх всЯукпнфбй рлехсйкЬ фпх

цпэснпх, брЭнбнфй брь фйт 4 прЭт уфп ресймефсйкь

рлбЯуйп, ме вЬуз фп рЬчпт фпх рлбънпэ фпх ерЯрлпх:

рЬчпт 20 mm: бцбйсЭуфе фп

кйнзфь мЭспт фпх фЬкпх (влЭре

ейкьнб ).

 фб гейфпнйкЬ рЬнел фпх цпэснпх рсЭрей нб еЯнбй брь

хлйкь бниекфйкь уфз иесмьфзфб.

 уфзн ресЯрфщуз ерЯрлщн брь мпсйпубнЯдб, пй

кьллет рсЭрей нб еЯнбй бниекфйкЭт уе иесмпксбуЯб

100°C.

 гйб фпн енфпйчйумь фпх цпэснпх, фьуп уфзн

ресЯрфщуз ейубгщгЮт кЬфщ брь фпн рЬгкп (влЭре

ейкьнб) üóï кбй уе уфЮлз, фп Эрйрлп рсЭрей нб Эчей

фйт бкьлпхиет дйбуфЬуейт:

555

580

560

min

+4 -0

min

min

45

575-585

+4 -0

480

23

572

558

543545

500

39

15

595

595

! Бцпэ енфпйчйуфеЯ з ухукехЮ ден рсЭрей нб хцЯуфбнфбй

ербцЭт ме фб злекфсйкЬ мЭсз.

Пй дзлюуейт кбфбнЬлщузт рпх бнбцЭспнфбй уфзн

фбмрелЯфуб чбсбкфзсйуфйкюн мефсЮизкбн гйб бхфьн фпн

фэрп егкбфЬуфбузт.

рЬчпт 18 mm: чсзуймпрпйЮуфе

фп рсюфп кбнЬлй, ьрщт

хцЯуфбфбй брь фпн

кбфбукехбуфЮ (влЭре ейкьнб)

рЬчпт 16 mm: чсзуймпрпйЮуфе

фп деэфесп кбнЬлй (влЭре

ейкьнб).

Гйб нб уфесеюуефе фз ухукехЮ уфп Эрйрлп: бнпЯофе фзн

рьсфб фпх цпэснпх кбй вйдюуфе 4 оэлйнет вЯдет уфйт 4

прЭт рпх всЯукпнфбй уфп ресймефсйкь рлбЯуйп.

! ¼лб фб мЭсз рпх еобуцблЯжпхн фзн рспуфбуЯб

рсЭрей нб еЯнбй уфесещмЭнб ме фЭфпйп фсьрп рпх нб

мзн мрпспэн нб бцбйсеипэн чщсЯт фз впЮиейб кЬрпйпх

есгблеЯпх.

26

ЗлекфсйкЮ уэндеуз

З злекфсйкЮ уэндеуз уфп дЯкфхп рсЭрей нб

рсбгмбфпрпйеЯфбй уфзн кпхжЯнб, рпх еЯнбй Эфпймз гйб фз

лейфпхсгЯб ме енбллбууьменп сеэмб, ме фЬуз кбй

ухчньфзфб рпх бнбцЭспнфбй уфзн фбмрелЯфуб

чбсбкфзсйуфйкюн (влЭре ерьменз уелЯдб).

З ерйцЬнейб мбгейсЭмбфпт ухндЭефбй уфзн кпхжЯнб

дйбмЭупх еньт бнфЯуфпйчпх ухндЭумпх.

ЕрЯредп енфпЯчйузт

NL3L1L2

5

3

4

400V 3N~H05RR-F

5x2.5 CEI-UNEL 35363

1

2

GR

Ìüíï óå

псйумЭнб

мпнфЭлб

ÌÐËÅ

ЛЕХКП

КПККЙНП

КЙФСЙНП

КПХЖЙНБ ЕНФПЙЧЙЖПМЕНЗ

Ухнбсмпльгзуз кблщдЯпх фспцпдпуЯбт

1. БнпЯофе фп кпхфЯ

бкспдекфюн

чсзуймпрпйюнфбт щт

мпчль Энб кбфубвЯдй уфйт

рлехсйкЭт глщууЯфует

фпх кбрбкйпэ: фсбвЮофе

кбй бнпЯофе фп кбрЬкй

(влЭре ейкьнб).

РСБУЙНП

P

NL2L3

L1

Бн з злекфсйкЮ егкбфЬуфбуз бнфйуфпйчеЯ уе Ьллб

чбсбкфзсйуфйкЬ (влЭре ейкьнет рбсбкЬфщ), дйенесгЮуфе

фзн злекфсйкЮ уэндеуз чсзуймпрпйюнфбт фйт брплЮоейт

уэндеузт рпх всЯукпнфбй мЭуб уфп кпхфЯ P.

230V 1N~H07RN-F 3x4

CEI-UNEL 35364

NL

5

3

4

1

2

400V 2N~H05RR-F

4x2.5 CEI-UNEL 35363

NL2L1

5

3

4

1

2

2. ЧсзуймпрпйЮуфе фп кблюдйп фспцпдпуЯбт:

оевйдюуфе фз вЯдб буцЬлйузт кблщдЯпх кбй фйт вЯдет

фщн ербцюн L-N-

кбй кбфьрйн уфесеюуфе фб кблюдйб

кЬфщ брь фйт кецблЭт фщн вйдюн ме вЬуз фб чсюмбфб

Мрле (N) КбцЭ (L) Кйфсйнп-рсЬуйнп (

).

Фп кпхфЯ бкспдекфюн рспуцЭсефбй гйб уэндеуз уе 400

V фсйцбуйкЬ (влЭре ейкьнет рбсбкЬфщ ).

3. Уфесеюуфе фп кблюдйп фспцпдпуЯбт уфп бнфЯуфпйчп

óôïð.

4. КлеЯуфе фп кбрЬкй фпх кпхфйпэ бкспдекфюн.

27

GR

Уэндеуз фпх кблщдЯпх фспцпдпуЯбт уфп дЯкфхп

МпнфЬсефе уфп кблюдйп мйб кбнпнйкпрпйзмЭнз рсЯжб

гйб фп цпсфЯп рпх бнбцЭсефбй уфзн фбмрелЯфуб

чбсбкфзсйуфйкюн (влЭре дЯрлб).

Уе ресЯрфщуз Ьмеузт уэндеузт уфп дЯкфхп рсЭрей нб

рбсемвЬллефе мефбоэ фзт ухукехЮт кбй фпх дйкфэпх

Энбн рплхрплйкь дйбкьрфз ме елЬчйуфп Ьнпйгмб мефбоэ

фщн ербцюн 3 mm кбфЬллзлп гйб фп цпсфЯп кбй

уэмцщнп ме фпхт йучэпнфет кбнпнйумпэт (фп уэсмб

фзт геЯщузт ден рсЭрей нб дйбкьрфефбй брь фпн

дйбкьрфз). Фп кблюдйп фспцпдпуЯбт рсЭрей нб еЯнбй

фпрпиефзмЭнп Эфуй рпх уе кбнЭнб узмеЯп нб мзн

оереснЬей кбфЬ 50°C фз иесмпксбуЯб фпх

ресйвЬллпнфпт.

! П фечнйкьт егкбфЬуфбузт еЯнбй хреэихнпт гйб фз

ущуфЮ злекфсйкЮ уэндеуз кбй гйб фзн фЮсзуз фщн

кбньнщн буцблеЯбт.

Рсйн дйенесгЮуефе фз уэндеуз вевбйщиеЯфе ьфй:

 З рсЯжб нб дйбиЭфей геЯщуз кбй нб еЯнбй уэмцщнб ме

ôï íüìï.

 З рсЯжб нб еЯнбй уе иЭуз нб хцЯуфбфбй фп мЭгйуфп

цпсфЯп йучэпт фзт мзчбнЮт, ьрщт бнбцЭсефбй уфзн

фбмрелЯфуб чбсбкфзсйуфйкюн (влЭре рбсбкЬфщ);

 з фЬуз фспцпдпуЯбт нб ресйлбмвЬнефбй уфйт фймЭт фзт

фбмрелЯфубт чбсбкфзсйуфйкюн (влЭре рбсбкЬфщ);

 з рсЯжб нб еЯнбй ухмвбфЮ ме фп вэумб фзт ухукехЮт.

Уе бнфЯиефз ресЯрфщуз бнфйкбфбуфЮуфе фзн рсЯжб.

Мз чсзуймпрпйеЯфе рспекфЬуейт кбй рплэрсйжб.

! Бцпэ егкбфбуфбиеЯ з ухукехЮ, фп злекфсйкь кблюдйп

кбй з злекфсйкЮ рсЯжб рсЭрей нб еЯнбй еэкплб

рспувЬуймб.

РЙНБКЙДБ ЧБСБКФЗСЙУФЙКЩН

рлЬфпт cm 43,5

ДйбуфЬуейт

¼ãêïò

Злекфсй кЭт

ухндЭуейт

ENERGY
LABEL

ýøïò cm 32

вЬипт cm 41,5

58 лЯфсб

ôÜóç 230V/400V~ 3N 50Hz

мЭгйуфз брпсспцпэменз йучэт 10800W

ПдзгЯб 2002/40/CE гйб фзн ефйкЭфб фщн

злекфсйкюн цпэснщн.

Кбнпнйумьт EN 50304

КбфбнЬлщуз енЭсгейбт ЦхуйкЮ

бгщгймьфзфб  лейфпхсгЯб

иЭсмбнуз: Рбсбдпуйбкьт

КбфбнЬлщуз енЭсгейбт дЮлщуз

КбфзгпсЯбт ДхнбмйкЮт бгщгймьфзфбт -

лейфпхсгЯб

иЭсмбнузт: ЖбчбспрлбуфйкЮ.

З ухукехЮ бхфЮ еЯнбй уэмцщнз ме фйт

бкьлпхиет КпйнпфйкЭт ПдзгЯет: 73/23/

фзт 19/02/73 (ЧбмзлЮ ФЬуз) кбй

мефбгенЭуфесет фспрпрпйЮуейт -

CEE

89/336/
(ЗлекфспмбгнзфйкЮ Ухмвбфьфзфб) кбй

мефбгенЭуфесет фспрпрпйЮуейт -

93/68/

мефбгенЭуфесет фспрпрпйЮуейт.

2002/96/EK

ôçò 03/05/89

CEE

ôçò 22/07/93 êáé

CEE

! Фп кблюдйп ден рсЭрей нб дйрлюней Ю нб ухмрйЭжефбй.

! Фп кблюдйп рсЭрей нб елЭгчефбй ресйпдйкЬ кбй нб фп

бнфйкбийуфЬфе мьнп брь еопхуйпдпфзмЭнпхт фечнйкпэт

(влЭре ФечнйкЮ ХрпуфЮсйоз).

! З ерйчеЯсзуз брпрпйеЯфбй кЬие ехиэнзт ьфбн пй

кбньнет бхфпЯ ден фзспэнфбй.

ФечнйкЮ

ГнщуфпрпйЮуфе:

 фп мпнфЭлп фзт мзчбнЮт (Mod.)

 фпн бсйимь уейсЬт (S/N)

БхфЭт пй фелехфбЯет рлзспцпсЯет всЯукпнфбй уфзн фбмрелЯфуб чбсбкфзсйуфйкюн рпх всЯукефбй уфз ухукехЮ Ю/кбй уфз

ухукехбуЯб.

28

РесйгсбцЮ фзт ухукехЮт

УхнплйкЮ Ьрпшз

РЯнбкбт елЭгчпх

ЕрЯредп РЛЕГМБ

ЛЙРПУХЛЛЕКФЗУ

РЯнбкбт елЭгчпх

ЕрЯредп

ЕрйлпгЭбт

ЕУФЙЕУ ДЙРЛЗУ ДЙБМЕФСПХ

GR

ПДЗГПЙ

плЯуизузт фщн

ерйрЭдщн

èÝóç 5

èÝóç 4

èÝóç 3

èÝóç 2

èÝóç 1

Пиьнз ЕрйлпгЭбт

ЕУФЙЕУ ДЙРЛЗУ ДЙБМЕФСПХ

Пиьнз

ЕрйлпгЭбт

ЕУФЙЩН

ДеЯкфзтTIMER

Цщт фпх цпэснпх

Сэимйуз СПЛПГЙПХ

ЕрйлпгЭбт

РСПГСБММБФЩН

Ендейкфйкь цщфЬкй

ЕУФЙЩН

ДеЯкфзт РСПИЕСМБНУЗУ (бнбвпувЮней) o

МБГЕЙСЕМБ УЕ ЕОЕЛЙОЗ (уфбиесь)

A

ЕрйлпгЭбт

ИЕСМПУФБФЗ

A

ДеЯкфзт БУЦБЛЙУМЕНЗУ РПСФБУ

ДеЯкфзт

РСПГСБММБФЙУМПУ

ЕНЕСГПРПЙЗМЕНПУ

ЕРЙВЕВБЙЩУЗ сэимйузт

Рспгсбммбфйумьт

ДЙБСКЕЙБУ МБГЕЙСЕМБФПУ

ЕрйлпгЭбт

ЕУФЙЕУ

Сэимйуз TIMER

Рспгсбммбфйумьт

ФЕЛПХУ МБГЕЙСЕМБФПУ

29

ЕккЯнзуз кбй чсЮуз

GR

! Уфп рсюфп Ьнбммб лейфпхсгЮуфе фп цпэснп Ьдейп гйб

фпхлЬчйуфпн мйб юсб ме фп иесмпуфЬфз уфп мЭгйуфп кбй

ме фзн рьсфб клейуфЮ. МефЬ увЮуфе, бнпЯофе фзн рьсфб

фпх цпэснпх кбй бесЯуфе фп чюсп. З пумЮ рпх

бнбдэефбй пцеЯлефбй уфзн еоЬфмйуз фщн пхуйюн рпх

чсзуймпрпйЮизкбн гйб фзн рспуфбуЯб фпх цпэснпх.

СхимЯуфе фп спльй кбй фп timer

З сэимйуз фзт юсбт еЯнбй дхнбфЮ мьнп ме фпн ерйлпгЭб

РСПГСБММБФЩН уфз иЭуз «0».

МефЬ фз уэндеуз уфп злекфсйкь дЯкфхп Ю мефЬ брь мйб

дйбкпрЮ сеэмбфпт, з пиьнз бнбвпувЮней уфп 0.00.

Гйб фз сэимйуз фзт юсбт:

1. уфсЭшфе фпн ерйлпгЭб фпх ИЕСМПУФБФЗ.

2. рбфЮуфе фп кпхмрЯ

З Ядйб дйбдйкбуЯб гйб фб лерфЬ. Гйб ендечьменет

ензмесюуейт, рбфЮуфе фп кпхмрЯ

хрпдейкнхьменз дйбдйкбуЯб.

Фп timer еЯнбй Энб чспньмефсп: ме фз лЮоз фпх чсьнпх

екрЭмрей Энб зчзфйкь уЮмб, рпх уфбмбфЬей мефЬ брь

Энб лерфь Ю рйЭжпнфбт Энб прпйпдЮрпфе кпхмрЯ.

Гйб фз сэимйуз фпх timer рбфЮуфе фп кпхмрЯ

екфелЭуфе фз дйбдйкбуЯб рпх хрпдейкнэефбй гйб фз

сэимйуз фпх сплпгйпэ. Фп ейкпнЯдйп

фп timer еЯнбй енесгь.

! Фп timer ден елЭгчей фп Ьнбммб кбй фп увЮуймп фпх

цпэснпх.

гйб ерйвевбЯщуз.

кбй екфелЭуфе фзн

êáé

ерйузмбЯней ьфй

бхфьмбфб: бхфьт п чсьнпт еЯнбй рспсхимйумЭнпт гйб

льгпхт буцблеЯбт уе ьлб фб рспгсЬммбфб

мбгейсЭмбфпт.

МрпсеЯфе нб фспрпрпйЮуефе фз дйЬскейб мбгейсЭмбфпт

(влЭре РспгсЬммбфб).

6. Уе ресЯрфщуз дйбкпрЮт злекфсйкпэ, бн з

иесмпксбуЯб фпх цпэснпх ден чбмзлюуей рплэ, з

ухукехЮ дйбиЭфей уэуфзмб рпх ербнесгпрпйеЯ фп

рсьгсбммб брь фп узмеЯп уфп прпЯп дйбкьрзке. Пй

рспгсбммбфйумпЯ ен бнбмпнЮ еккЯнзузт, бнфЯиефб, ден

брпкбиЯуфбнфбй ме фзн ерйуфспцЮ фпх сеэмбфпт кбй

рсЭрей нб рспгсбммбфйуфпэн ек нЭпх.

! Уфб рспгсЬммбфб FAST COOKING кбй BARBECUE

ден рспвлЭрефбй з рспиЭсмбнуз.

! Мзн брпиЭфефе рпфЭ бнфйкеЯменб уфз вЬуз фпх

цпэснпх дйьфй мрпсеЯ нб рспклзипэн жзмйЭт уфп

умЬлфп.

! Нб иЭфефе рЬнфб фб укеэз мбгейсЭмбфпт уфп

рбсечьменп рлЭгмб.

Бесйумьт шэозт

Гйб фзн ерЯфехоз мйбт меЯщузт фщн еощфесйкюн

иесмпксбуйюн, Энбт бнемйуфЮсбт шэозт рбсЬгей

сеэмб бЭсб рпх еоЭсчефбй мефбоэ фпх рЯнбкб елЭгчпх

кбй фзт рьсфбт фпх цпэснпх. Уфп рсьгсбммб FAST

COOKING п бнемйуфЮсбт енесгпрпйеЯфбй бхфьмбфб

мефЬ брь дЭкб лерфЬ брь фзн еккЯнзуз. Уфп

рсьгсбммб ЖБЧБСПРЛБУФЙКЗУ енесгпрпйеЯфбй мьнп

ме фп цпэснп жеуфь.

ЕккЯнзуз фпх цпэснпх

1. ЕрйлЭофе фп ерйихмзфь рсьгсбммб мбгейсЭмбфпт

уфсЭцпнфбт фпн ерйлпгЭб фщн РСПГСБММБФЩН.

2. П цпэснпт ейуЭсчефбй уфз цЬуз рспиЭсмбнузт,

уфзн пиьнз бнбвпувЮней фп ейкпнЯдйп

емцбнЯжефбй з иесмпксбуЯб мбгейсЭмбфпт рпх

ухучефЯжефбй ме фп рсьгсбммб.

МрпсеЯфе нб фспрпрпйЮуефе фз иесмпксбуЯб

уфсЭцпнфбт фпн ерйлпгЭб фпх ИЕСМПУФБФЗ.

3. ¸нб зчзфйкь уЮмб кбй фп Ьнбммб фпх ейкпнйдЯпх

уфзн пиьнз ерйузмбЯнпхн ьфй з рспиЭсмбнуз еЯнбй

рлЮсзт: ейуЬгефе фб рспт мбгеЯсемб фсьцймб.

4. КбфЬ фп мбгеЯсемб мрпсеЯфе рЬнфб:

- нб бллЬоефе фп рсьгсбммб мбгейсЭмбфпт енесгюнфбт

уфпн ерйлпгЭб РСПГСБММБФЩН

- нб бллЬоефе фз иесмпксбуЯб енесгюнфбт уфпн

ерйлпгЭб ИЕСМПУФБФЗ

- нб рспгсбммбфЯжефе фз дйЬскейб кбй фзн юсб фЭлпхт

мбгейсЭмбфпт (влЭре РспгсЬммбфб)

- нб дйбкьрфефе фп мбгеЯсемб цЭснпнфбт фпн ерйлпгЭб

РСПГСБММБФЩН уфз иЭуз 0.

5. Бцпэ ресЬупхн дэп юсет, п цпэснпт увЮней

êáé

! Уфп фЭлпт фпх мбгейсЭмбфпт п бнемйуфЮсбт рбсбмЭней

енесгьт мЭчсйт ьфпх п цпэснпт шхчиеЯ йкбнпрпйзфйкЬ.

Цщт цпэснпх

Ме фп цпэснп увзуфь фп лбмрЬкй мрпсеЯ нб бнЬшей

прпйбдЮрпфе уфйгмЮ рйЭжпнфбт фп кпхмрЯ, Ю бнпЯгпнфбт

фзн рьсфб фпх цпэснпх.

30

РспгсЬммбфб

РспгсЬммбфб мбгейсЭмбфпт

! ¼лб фб рспгсЬммбфб Эчпхн мйб рспсхимйумЭнз

иесмпксбуЯб мбгейсЭмбфпт. БхфЮ мрпсеЯ нб схимЯжефбй

чейспнбкфйкЬ, иЭфпнфЬт фзн кбфЬ впэлзуз мефбоэ 40°C

êáé 250°C.

Уфп рсьгсбммб BARBECUE з рспсхимйумЭнз фймЮ

еЯнбй Энб ерЯредп йучэпт екцсбумЭнп уе %. Кбй бхфь

мрпсеЯ нб схимйуфеЯ чейспнбкфйкЬ.

Рсьгсбммб РБСБДПУЙБКПУ ЦПХСНПУ

Енесгпрпйпэнфбй фб дэп иесмбнфйкЬ уфпйчеЯб, фп кЬфщ

кбй фп ерЬнщ. Ме фп рбсбдпуйбкь мбгеЯсемб еЯнбй

кблэфесб нб чсзуймпрпйеЯфе мьнп Энб ерЯредп: ме

ресйууьфесб ерЯредб хрЬсчей кбкЮ кбфбнпмЮ фзт

иесмпксбуЯбт.

Рсьгсбммб MULTI-МБГЕЙСЕМБ

Енесгпрпйпэнфбй ьлб фб иесмбнфйкЬ уфпйчеЯб (кЬфщ,

ерЬнщ кбй кхклйкь) кбй фЯиефбй уе лейфпхсгЯб п

бнемйуфЮсбт. ЕрейдЮ з иесмьфзфб еЯнбй уфбиесЮ уе ьлп

фп цпэснп, п бЭсбт шЮней кбй спдпкпккйнЯжей фп цбгзфь

пмпйьмпсцб. МрпсеЯфе нб чсзуймпрпйеЯфе фп рплэ дэп

ерЯредб фбхфьчспнб.

Рсьгсбммб BARBECUE

ЕнесгпрпйеЯфбй фп ерЬнщ кенфсйкь иесмбнфйкь уфпйчеЯп

кбй фЯиефбй уе лейфпхсгЯб з упэвлб (ьрпх хрЬсчей).

УфсЭцпнфбт фпн ерйлпгЭб ИЕСМПУФБФЗ, з пиьнз иб

деЯоей ерЯредб йучэпт схимйумЭнб, рпх рЬне брь 50%

мЭчсй 100%. З хшзлЮ кбй Ьмеуз иесмпксбуЯб фпх

гксйл ухнйуфЬфбй гйб фб фсьцймб рпх брбйфпэн хшзлЮ

ерйцбнейбкЮ иесмпксбуЯб. ДйенесгеЯфе фб мбгейсЭмбфб

ме фзн рьсфб фпх цпэснпх клейуфЮ.

Рсьгсбммб GRATIN

Рсьгсбммб ЦПХСНПУ РЙФУБ

Енесгпрпйпэнфбй фп кЬфщ кбй фп кхклйкь иесмбнфйкЬ

уфпйчеЯб кбй фЯиефбй уе лейфпхсгЯб п бнемйуфЮсбт. П

ухндхбумьт бхфьт ерйфсЭрей гсЮгпсз иЭсмбнуз фпх

цпэснпх, ме йучхсЮ дйпчЭфехуз иесмьфзфбт кхсЯщт

брь кЬфщ. Уфзн ресЯрфщуз рпх чсзуймпрпйеЯфе

ресйууьфесб брь Энб ерЯредб фз цпсЬ, рсЭрей нб

бллЬжефе иЭуз мефбоэ фпхт уфз мЭуз фпх мбгейсЭмбфпт.

Рсьгсбммб ЦПХСНПУ ЖБЧБСПРЛБУФЙКЗУ

ЕнесгпрпйеЯфбй фп рЯущ иесмбнфйкь уфпйчеЯп кбй фЯиефбй

уе лейфпхсгЯб п бнемйуфЮсбт, еобуцблЯжпнфбт мйб

брблЮ кбй пмпйьмпсцз иесмьфзфб уфп еущфесйкь фпх

цпэснпх. Фп рсьгсбммб бхфь ендеЯкнхфбй гйб фп

шЮуймп ехбЯуизфщн фспцЯмщн (р.ч. глхкюн рпх

брбйфпэн жэмщуз) кбй псйумЭнб укехЬумбфб mignon

уе фсЯб ерЯредб фбхфьчспнб.

Рсьгсбммб FAST COOKING

Енесгпрпйпэнфбй фб иесмбнфйкЬ уфпйчеЯб кбй фЯиефбй уе

лейфпхсгЯб п бнемйуфЮсбт дйпчефеэпнфбт уфбиесЮ кбй

пмпйьмпсцз иесмьфзфб.

Фп рсьгсбммб ден брбйфеЯ рспиЭсмбнуз.

Фп рсьгсбммб бхфь ендеЯкнхфбй йдйбЯфесб гйб

мбгейсЭмбфб гсЮгпсб рспухукехбумЭнщн фспцЯмщн

(кбфешхгмЭнб Ю рспмбгейсемЭнб). Фб кблэфесб

брпфелЭумбфб ерйфхгчЬнпнфбй чсзуймпрпйюнфбт мьнп

Энб ерЯредп.

Рсьгсбммб ЖХМЩУЗ

П цпэснпт цфЬней кбй дйбфзсеЯ мйб иесмпксбуЯб 40°C

бнеоЬсфзфб брь фз иЭуз фпх ерйлпгЭб фпх

ИЕСМПУФБФЗ. Фп рсьгсбммб бхфь еЯнбй йдбнйкь гйб

фз жэмщуз жхмюн рпх ресйЭчпхн цхуйкЮ мбгйЬ.

GR

ЕнесгпрпйеЯфбй фп ерЬнщ иесмбнфйкь уфпйчеЯп кбй

фЯиенфбй уе лейфпхсгЯб п бнемйуфЮсбт кбй з упэвлб

(ьрпх хрЬсчей). УхндхЬжей фзн иесмйкЮ бкфйнпвплЯб

мйбт кбфеэихнузт ме фзн дхнбмйкЮ кхклпцпсЯб фпх

бЭсб уфп еущфесйкь фпх цпэснпх.

Бхфь рбсемрпдЯжей фп ерйцбнейбкь кЬшймп фщн

фспцЯмщн бхоЬнпнфбт фзн йучэ дйеЯудхузт фзт

иесмьфзфбт. ДйенесгеЯфе фб мбгейсЭмбфб ме фзн рьсфб

фпх цпэснпх клейуфЮ.

31

GR

Рспгсбммбфйумьт фпх мбгейсЭмбфпт

! П рспгсбммбфйумьт еЯнбй дхнбфьт мьнп бцпэ

ерйлегеЯ Энб рсьгсбммб мбгейсЭмбфпт.

! Уфб мбгейсЭмбфб ме бЭсб мз чсзуймпрпйеЯфе фйт иЭуейт

1 кбй 5: дЭчпнфбй бр ехиеЯбт фп иесмь бЭсб рпх иб

мрпспэуе нб рспкблЭуей кбшЯмбфб уфб ехбЯуизфб

фсьцймб.

Рспгсбммбфйумьт фзт дйЬскейбт

РбфЮуфе фп кпхмрЯ

1. СхимЯуфе уфсЭцпнфбт фпн ерйлпгЭб ИЕСМПУФБФЗ.

2. РйЭжпнфбт фп кпхмрЯ

3. Ме фз лЮоз фпх чсьнпх, уфзн пиьнз емцбнЯжефбй з

Эндейоз END кбй екрЭмрефбй Энб зчзфйкь уЮмб.

4. Фп зчзфйкь уЮмб уфбмбфЬей рйЭжпнфбт Энб

прпйпдЮрпфе кпхмрЯ, фп END еобцбнЯжефбй ьфбн п

ерйлпгЭбт ИЕСМПУФБФЗ ерйуфсЭшей уфз иЭуз 0.

 РбсЬдейгмб: еЯнбй 9:00 з юсб кбй рспгсбммбфЯжефбй

мйб дйЬскейб мбгейсЭмбфпт 1 юсбт кбй 15 лерфюн. Фп

рсьгсбммб уфбмбфЬей бхфьмбфб уфйт 10:15.

Рспгсбммбфйумьт фзт юсбт фЭлпхт

РбфЮуфе фп кпхмрЯ

брь фп 1 мЭчсй фп 4 рпх ресйгсЬцефбй гйб фз дйЬскейб.

 РбсЬдейгмб: еЯнбй 9:00 з юсб кбй рспгсбммбфЯжефбй

з юсб фЭлпхт уфйт 10:15. Фп рсьгсбммб дйбскеЯ 1

юсб кбй 15 лерфЬ.

Рспгсбммбфйумьт мбгейсЭмбфпт ме кбихуфЭсзуз

1. РбфЮуфе фп кпхмрЯ

дйбдйкбуЯб брь 1 мЭчсй 4 рпх ресйгсЬцефбй гйб фз

дйЬскейб.

2. МефЬ рбфЮуфе фп кпхмрЯ

фЭлпхт.

 РбсЬдейгмб: еЯнбй 9:00 з юсб кбй рспгсбммбфЯжефбй

мйб дйЬскейб 1 юсбт кбй 15 лерфюн кбй з юсб 12:30

щт юсб фЭлпхт. Фп рсьгсбммб бсчЯжей бхфьмбфб

óôéò 11:15.

Фп ейкпнЯдйп

рспгсбммбфйумьт.

Гйб фзн бкэсщуз фпх рспгсбммбфйумпэ уфсЭшфе фпн

ерйлпгЭб РСПГСБММБФЩН уфз иЭуз 0.

ерйузмбЯней ьфй дйенесгЮизке

, ìåôÜ:

з сэимйуз брпизкеэефбй.

кбй бкплпхиЮуфе фз дйбдйкбуЯб

кбй бкплпхиЮуфе фз

кбй схимЯуфе фзн юсб

РсбкфйкЭт ухмвпхлЭт мбгейсЭмбфпт

! Уфб мбгейсЭмбфб BARBECUE кбй GRATIN, ейдйкьфесб

бн чсзуймпрпйеЯфе фз упэвлб, нб фпрпиефеЯфе фпн

лйрпухллЭкфз уфз иЭуз 1 гйб фз ухллпгЮ фщн

хрплейммЬфщн мбгейсЭмбфпт (жпхмйЬ Ю/кбй лЯрз).

MULTI-МБГЕЙСЕМБ

 нб чсзуймпрпйеЯфе фйт иЭуейт 2 кбй 4, иЭфпнфбт уфз 2

фб фсьцймб рпх брбйфпэн ресйууьфесз иесмьфзфб.

 Нб фпрпиефеЯфе фп лйрпухллЭкфз чбмзлЬ кбй фп

рлЭгмб шзлЬ.

BARBECUE

 ФпрпиефеЯфе фп рлЭгмб уфз иЭуз 3 Ю 4, фпрпиефеЯфе

фб фсьцймб уфп кЭнфсп фпх рлЭгмбфпт.

 УхнйуфЬфбй нб иЭфефе фз уфЬимз енЭсгейбт уфп

мЭгйуфп. Мзн обцнйЬжеуфе бн з ерЬнщ бнфЯуфбуз ден

еЯнбй ухнечют бнбммЭнз: з лейфпхсгЯб фзт елЭгчефбй

брь иесмпуфЬфз.

ЦПХСНПУ РЙФУБ

 ЧсзуймпрпйЮуфе Энб фбшЯ елбцспэ блпхмйнЯпх

фпрпиефюнфбт фп уфп рлЭгмб рпх убт рбсЭчефбй.

Ме фпн лйрпухллЭкфз бхоЬнпхн пй чсьнпй шзуЯмбфпт

кбй дэукплб рефхчбЯнефе мйб рЯфуб фсбгбнЮ.

 Уе ресЯрфщуз ме рЯфует ме рлпэуйб гЭмйуз

ухнйуфЬфбй нб ейуЬгефе фз мпфубсЭлб уфз мЭуз фпх

шзуЯмбфпт.

32

РЯнбкбт шзуЯмбфпт

РспггсЬммбфб Фсьцймб

ВЬспт

(Kg)

ÈÝóå ôùí

ерйрЭдщ н

РспиЭсмбну

ç (лерфЬ)

Рспфейньменз

иесмпксбуЯб

GR

ДйЬскейб

шзуЯмбфпт

(лерфЬ)

Рбсбдпуйбкьт

Öïýñ íïò

РплхмбгеЯсемб

Barbecue

Gratin

Öïýñ íïò ðß ôóá

Öïýñ íïò

ЖбчбспрлбуфйкЮт

Fast cooking

Жэмщу з

РЬрйб

Шзфь мпучбсЯуйп Ю впдйнь
Шзфь чпйсйнь
Мрйукьфб (цсьлбт)

КспуфЬфет

РЯфуб (уе 2 иЭуейт)

ЛбжЬнйб

Áñíß

Шзфь кпфьрпхлп + рбфЬфет

УкпхмрсЯ

Plum-cake

МрйнйЭ (уе 2 иЭуейт)
Мрйукьфб (уе 2 иЭуейт)
РбнфеурЬнй (уе 1 иЭуз)
РбнфеурЬнй (уе 2 иЭуейт)
БлмхсЬ кЭйк
Глюуует кбй упхрйЭт
УпхвлЬкйб брь кблбмЬсйб кбй

гбсЯдет

УпхрйЭт

ЦйлЭфп мрбкблйЬспх
ЛбчбнйкЬ уфп рлЭгмб
Мрсйжьлет мпучбсЯуйет

ЛпхкЬнйкб

Hamburger

УкпхмрсЯ

Фпуф (Ю цсхгбнйЬ)
Кпфьрпхлп уфп гксйл

УпхрйЭт

РЯфуб

Шзфь мпучбсЯуйп Ю впдйнь

Кпфьрпхлп

КспуфЬфет

КЭйк цспэфщн

Plum-cake

РбнфеурЬнй

КсЭрет ме гЭмйуз (уе 2 иЭуейт)
МйксЬ кЭйк (уе 2 иЭуейт)
БлмхсЬ жэмзт ме фхсЯ (уе 2 иЭуейт)
МрйнйЭ (уе 3 иЭуейт)
Мрйукьфб (уе 3 иЭуейт)
МбсЭгкет (уе 3 иЭуейт)

КбфешхгмЭнб

РЯфуб

КплпкхиЬкйб кбй гбсЯдет уе блеэсй
ЧщсйЬфй кз урбнбкьрйфб

Panzarotti

ЛбжЬнйб

ФсбгбнЬ шщмЬкйб

КпфпмрпхкйЭт

РспшзмЭнб

ЦфесЬ кпфьрпхлпх

спдпкпккйнйумЭнб

ЦсЭукб Фсьцймб

Мрйукьфб (цсьлбт)
Plum-cake

БлмхсЬ жэмзт ме фхсЯ
Жэмщуз фщн жхмюн ме мбгйЬ

цхуйкЮ (мрсйьт, шщмЯ, кЭйк
жЬчбсзт, кспхбуЬн, клр.)

1
1
1

1
1

1
1

1+1

1
1

0.5

0.5

0.5
1

1.5

0.7

0.6

0.6

0.8

0.4

0.8

0.6

0.6
1

4 êáé 6

1.5

1.5

0.5
1
1

0.5
1

0.7

0.5

1.2

0.6

0.4

0.7

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.4

0.4 2 200 20-25

0.3

0.6

0.2

3
3
3
3
3

2 êáé 4

3
2

2 êáé 4

2

2
2 êáé 4
2 êáé 4

2
2 êáé 4

3

4

4

4

4

3 Þ 4

4

4

4

4

4

2

2

3

2

2 Þ 3

3

2 Þ 3

3

3
2 êáé 4
2 êáé 4
2 êáé 4

1 êáé 3 êáé 5
1 êáé 3 êáé 5
1 êáé 3 êáé 5

2

2

2

2

2

2

2

2

2

2

15
15
15
15
15

15
10
10
15
10
10
10
10
10
10
15

10
10

15
10
10
15
15
15
15
15
15
15
15
15
15

200
200
200
180
180

230
180
180
200
180
170
190
180
170
170
200

100%
100%
100%
100%
100%
100%
100%
100%
100%
100%

200
200

220
220
180
180
180
180
160
200
190
210
180
180

90

250
200
220
200
200
180
220

200
180
210

65-75
70-75
70-80
15-20
30-35

15-20
30-35
40-45
60-70
30-35
40-50
20-25
10-15
15-20
20-25
25-30

10-12
10-15

10-15
15-20
15-20
15-20
10-12
15-20

55-60
30-35

15-20
25-30
60-70
20-30
40-45
40-50
25-30
30-35
20-25
15-20
20-25
20-25

30-35

25-30
15-20

15-18
10-12

8-10

3-5

180

12
20

25
35

45

33

ЕрЯредп шзуЯмбфпт

GR

ФхрплпгЯет фзт ерйцЬнейбт мбгейсЭмбфпт

П цпэснпт ухндхЬжефбй уе мйб

ерйцЬнейб мбгейсЭмбфпт рпх мрпсеЯ

нб брпфелеЯфбй брь дэп фэрпхт

ейкьнб 1

иесмбнфйкюн уфпйчеЯщн: злекфсйкЭт

еуфЯет брь чхфпуЯдзсп

(влЭре ейкьнб 1) Ю хблпкесбмйкЭт

ерйцЬнейет, рпх мрпсеЯ нб еЯнбй

рбсбдпуйбкЭт(влЭре ейкьнб 2) ìå

ресйпчЭт мбгейсЭмбфпт ерекфЬуймет

(влЭре ейкьнб 3).

A

ейкьнб 2

A

A

A

C

A

B

B

ейкьнб 3

A

C

¢нбммб фзт ерйцЬнейбт мбгейсЭмбфпт

РбсбдпуйбкЭт ресйпчЭт мбгейсЭмбфпт

Фб рбсбдпуйбкЬ иесмбнфйкЬ уфпйчеЯб (A) брпфелпэнфбй

брь бнфйуфЬуейт кхклйкЭт кбй гЯнпнфбй кьккйнет мьнп мефЬ

брь месйкЭт декЬдет дехфесплЭрфщн брь фп ЬнбммЬ

ôïõò.

КЬие ресйпчЮ мбгейсЭмбфпт дйбиЭфей Энб чейсйуфЮсйп рпх

ерйфсЭрей фзн ерйлпгЮ 9 дйбцпсефйкюн иесмпксбуйюн,

брь мйб елЬчйуфз фймЮ 1 Эщт мйб мЭгйуфз 9.

ЕрекфЬуймет ресйпчЭт мбгейсЭмбфпт

Фб ерекфЬуймб иесмбнфйкЬ уфпйчеЯб (B) бнбгнщсЯжпнфбй

брь фзн рбспхуЯб дйрлЮт иесмбнфйкЮт ресйпчЮт.

МрпсеЯфе нб бнЬшефе мьнп фзн рйп еущфесйкЮ ресйпчЮ Ю

бмцьфесет.

Фп чейсйуфЮсйп ерйфсЭрей фзн ерйлпгЮ мефбоэ дэп

ерйрЭдщн йучэпт, бмцьфесб схимйжьменб брь мйб

елЬчйуфз фймЮ 1 мЭчсй мйб мЭгйуфз 9:

 уфсЭцпнфбт фпн ерйлпгЭб деойьуфспцб брь 1 мЭчсй 9

фЯиефбй фп чбмзльфесп ерЯредп йучэпт.

 уфсЭцпнфбт фпн ерйлпгЭб мЭчсй фп фЭлпт фзт дйбдспмЮт

(

A), рпх енфпрЯжефбй ме Энб елбцсэ фЯнбгмб, ейуЬгефбй з

мЭгйуфз йучэт рпх мрпсеЯ нб схимйуфеЯ ме фз уейсЬ фзт

мефбоэ 9 кбй 1 уфсЭцпнфбт фпн ерйлпгЭб

бсйуфесьуфспцб. Гйб бн ербнбцЭсефе фзн елЬчйуфз фймЮ

йучэпт еЯнбй бнбгкбЯп нб ербнбцЭсефе фпн ерйлпгЭб уфз

èÝóç 0.

Уфзн ресЯрфщуз дйрлюн жщнюн мбгейсЭмбфпт, фп рсюфп

мЭспт фзт дйбдспмЮт ейуЬгей фзн мйксьфесз жюнз

мбгейсЭмбфпт (еущфесйкЮ). Гйб нб енесгпрпйЮуефе

бмцьфесет (еущфесйкЮ кбй еощфесйкЮ) еЯнбй бнбгкбЯп нб

цЭсефе фпн ерйлпгЭб уфз иЭуз фЭлпхт дйбдспмЮт (

нб ерйлЭоефе фп ерйихмзфь ерЯредп йучэпт мефбоэ 9 кбй 1.

ЕндейкфйкЬ цщфЬкйб хрплейрьмензт иесмьфзфбт (ìüíï

уе псйумЭнб мпнфЭлб)

Фб ендейкфйкЬ цщфЬкйб (C) деЯчнпхн ьфй з бнфЯуфпйчз жюнз

мбгейсЭмбфпт еЯнбй уе мйб иесмпксбуЯб мегблэфесз фщн

60°C, кбй мефЬ фп увЮуймп фпх иесмбнфйкпэ уфпйчеЯпх.

A) êáé

Рспфейньменб ерЯредб йучэпт гйб дйЬцпспхт фэрпхт

мбгейсЭмбфпт:

Йучэт БкфйнщфЮ еуфЯб

0 УвзуфЮ
1 Лйюуймп впхфэспх Ю упкплЬфбт

2 кбй 3 ИЭсмбнуз хгсюн

4 РспефпймбуЯб ксемюн Ю ублфуюн
5 УйгпвсЬуймп ксЭбфпт
6 МбгеЯсемб жхмбсйкюн Ю схжйпэ

7 кбй 8 МбгеЯсемб уе дхнбфЮ цщфйЬ ксЭбфпт, шбсйпэ, бхгюн

9 ФзгЬнйумб

A

ЕйубгщгЮ бмцьфесщн фщн жщнюн шзуЯмбфпт

РсбкфйкЭт ухмвпхлЭт гйб фз чсЮуз фзт

хблпкесбмйкЮт ерйцЬнейбт

! З кьллб рпх ецбсмьжефбй уфйт ерендэуейт бцЮней псйумЭнб

Ячнз гсЬупх уфп гхблЯ. Рсйн чсзуймпрпйЮуефе фз ухукехЮ,

рспфеЯнефбй нб фб брпмбксэнефе ме Энб ейдйкь рспъьн гйб фз

ухнфЮсзуз мз брпохуфйкь. Уфйт рсюфет юсет лейфпхсгЯбт

мрпсеЯ нб бнфйлзциеЯфе мйб пумЮ лЬуфйчпх, рпх ьмщт иб

еобцбнйуфеЯ уэнфпмб.

Гйб нб рефэчефе фйт вЭлфйуфет ерйдьуейт брь фп ерЯредп

шзуЯмбфпт:

 чсзуймпрпйеЯфе кбфубсьлет ме ерЯредз вЬуз гйб нб еЯуфе

уЯгпхспй ьфй ецбсмьжпхн фЭлейб уфз иесмбнфйкЮ жюнз.

 нб чсзуймпрпйеЯфе рЬнфб кбфубсьлет дйбмЭфспх фЭфпйбт рпх

нб кблэрфей фелеЯщт фз иесмбнфйкЮ жюнз, Эфуй юуфе нб

еобуцблЯжефбй з екмефЬллехуз ьлзт фзт дйбиЭуймзт

иесмьфзфбт.

 вевбйщиеЯфе ьфй з вЬуз фщн кбфубсплюн еЯнбй рЬнфб

брьлхфб уфегнЮ кбй кбибсЮ, гйб нб еобуцблйуфеЯ з ущуфЮ

ецбсмпгЮ кбй мегблэфесз дйЬскейб жщЮт, фьуп фщн жщнюн

мбгейсЭмбфпт, ьуп кбй фщн Ядйщн фщн кбфубсплюн.

 брпцеэгефе нб чсзуймпрпйеЯфе фйт Ядйет кбфубсьлет рпх

чсзуймпрпйЮубфе

уфпхт кбхуфЮсет бесЯпх: з ухгкЭнфсщуз иесмьфзфбт

уфпхт кбхуфЮсет бесЯпх мрпсеЯ нб рбсбмпсцюуей фз

вЬуз фзт кбфубсьлбт, рпх Эфуй чЬней уфзн ецбсмпгЮ.

 мзн бцЮнефе рпфЭ мйб жюнз мбгейсЭмбфпт бнбммЭнз чщсЯт

кбфубсьлб дйьфй з иЭсмбнуЮ фзт, цфЬнпнфбт фбчэфбфб уфп

мЭгйуфп ерЯредп, иб мрпспэуе нб чблЬуей фб иесмбнфйкЬ

уфпйчеЯб.

34

РспцхлЬоейт кбй ухмвпхлЭт

! З ухукехЮ учедйЬуфзке кбй кбфбукехЬуфзке уэмцщнб ме

фпхт дйеинеЯт кбньнет буцблеЯбт. Пй рспейдпрпйЮуейт бхфЭт

рбсЭчпнфбй гйб льгпхт буцблеЯбт кбй рсЭрей нб дйбвбуфпэн

рспуекфйкЬ.

ГенйкЮ буцЬлейб

 З ухукехЮ бхфЮ учедйЬуфзке гйб мз ербггелмбфйкЮ

чсЮуз уфп еущфесйкь кбфпйкЯбт.

 З ухукехЮ ден егкбиЯуфбфбй уе еощфесйкь чюсп, кй пэфе

бн п чюспт укерЬжефбй, дйьфй еЯнбй рплэ ерйкЯндхнп нб фзн

бцЮуефе екфеиеймЭнз уе вспчЮ кбй кбкпкбйсЯб.

 Гйб нб мефбкйнЮуефе фз ухукехЮ нб чсзуймпрпйеЯфе рЬнфб

фйт бнфЯуфпйчет лбвЭт рпх всЯукпнфбй уфб рлбънЬ фпх

цпэснпх.

 Мзн бггЯжефе фз мзчбнЮ ме рьдйб гхмнЬ Ю ме фб чЭсйб Ю фб

рьдйб всегмЭнб.

 З ухукехЮ рсЭрей нб чсзуймпрпйеЯфбй гйб фп мбгеЯсемб

фспцЯмщн, мьнп брь Ьфпмб енЮлйкб кбй уэмцщнб ме фйт

пдзгЯет рпх бнбцЭспнфбй уфп рбсьн егчейсЯдйп.

 КбфЬ фз чсЮуз фзт ухукехЮт фб иесмбнфйкЬ уфпйчеЯб

кбй псйумЭнб мЭсз фзт рьсфбт фпх цпэснпх

кбиЯуфбнфбй рплэ иесмЬ. РспуЭчефе нб мзн фб

бггЯжефе кбй ксбфЬфе фб рбйдйЬ мбксйЬ.

 Мзн брпиЭфефе вбсйЬ бнфйкеЯменб уфзн бнпйчфЮ рьсфб фпх

цпэснпх.

 З хблпкесбмйкЮ ерйцЬнейб еЯнбй бниекфйкЮ уфйт мзчбнйкЭт

кспэуейт, щуфьуп мрпсеЯ нб сбгЯуей (Ю ендечпмЭнщт нб

урЬуей) бн чфхрзиеЯ ме бйчмзсь бнфйкеЯменп, ьрщт Энб

есгблеЯп. Уфйт ресйрфюуейт бхфЭт, брпухндЭуфе бмЭущт

фз ухукехЮ брь фп дЯкфхп злекфсйкь кбй брехихниеЯфе

уфзн ХрпуфЮсйоз.

 Мзн оечнЬфе ьфй з иесмпксбуЯб фщн жщнюн мбгейсЭмбфпт

рбсбмЭней бскефЬ хшзлЮ гйб фпхлЬчйуфпн фсйЬнфб лерфЬ

мефЬ фп увЮуймп.

 Нб ксбфЬфе уе лпгйкЮ брьуфбуз брь фзн ерйцЬнейб

мбгейсЭмбфпт прпйпдЮрпфе бнфйкеЯменп рпх иб мрпспэуе

нб лейюуей, гйб рбсЬдейгмб рлбуфйкЬ бнфйкеЯменб,

блпхмЯнйп Ю рспъьнфб ме хшзлЮ ухгкЭнфсщуз жЬчбсзт.

РспуЭофе йдйбЯфесб уфйт ухукехбуЯет кбй фб цЯлм брь

рлбуфйкь Ю блпхмЯнйп: бн фб оечЬуефе уфйт ерйцЬнейет

бкьмз жеуфЭт Ю члйбсЭт мрпсеЯ нб рспклзиеЯ упвбсЮ

жзмйЬ уфзн ерйцЬнейб.

ДйЬиеуз

 ДйЬиеуз фпх хлйкпэ ухукехбуЯбт: нб ецбсмьжефе фпхт

фпрйкпэт кбнпнйумпэт, Эфуй пй ухукехбуЯет иб мрпспэн

нб ербнбчсзуймпрпйзипэн.

GR

 Брпцеэгефе фп кблюдйп фспцпдпуЯбт Ьллщн пйкйбкюн

ухукехюн нб бггЯжей фб иесмЬ мЭсз фпх цпэснпх.

 Мз впхлюнефе фб бнпЯгмбфб бесйумпэ кбй брбгщгЮт фзт

иесмьфзфбт.

 Нб рйЬнефе фз лбвЮ бнпЯгмбфпт фзт рьсфбт уфп кЭнфсп:

уфб рлбънЬ мрпсеЯ нб еЯнбй жеуфЮ.

 ЧсзуймпрпйеЯфе рЬнфб гЬнфйб цпэснпх гйб нб вЬжефе Ю нб

вгЬжефе укеэз.

 Мзн кблэрфефе фз вЬуз фпх цпэснпх ме блпхмйньчбсфп.

 Мзн фпрпиефеЯфе еэцлекфп хлйкь уфп цпэснп: бн з

ухукехЮ феиеЯ обцнйкЬ уе лейфпхсгЯб иб мрпспэуе нб

рЬсей цщфйЬ.

 Нб вевбйюнеуфе рЬнфб ьфй пй ерйлпгеЯт еЯнбй уфз иЭуз l/



¡ ьфбн з ухукехЮ ден чсзуймпрпйеЯфбй.

 Мз вгЬжефе фп вэумб брь фзн злекфсйкЮ рсЯжб фсбвюнфбт

фп кблюдйп, бллЬ рйЬнпнфбт фп вэумб.

 Мзн кЬнефе кбибсйумь Ю ухнфЮсзуз чщсЯт

рспзгпхмЭнщт нб Эчефе вгЬлей фп вэумб брь фзн

злекфсйкЮ рсЯжб.

 Уе ресЯрфщуз влЬвзт, мз еремвбЯнефе уе кбмЯб

ресЯрфщуз уфпхт еущфесйкпэт мзчбнйумпэт гйб нб

ерйчейсЮуефе фзн ерйукехЮ. ЕрйкпйнщнЮуфе ме фзн ФечнйкЮ

ХрпуфЮсйоз (влЭре ХрпуфЮсйоз).

 З ехсщрбъкЮ пдзгЯб 2002/96/EK гйб фб Брьвлзфб

Злекфсйкпэ кбй Злекфспнйкпэ Еопрлйумпэ (БЗЗЕ),

брбйфеЯ ьфй пй рблбйЭт пйкйбкЭт злекфсйкЭт ухукехЭт ден

рсЭрей нб брпвЬлпнфбй мбжЯ ме фб хрьлпйрб брьвлзфб

фпх дзмпфйкпэ дйкфэпх. Пй рблбйЭт ухукехЭт рсЭрей нб

ухллечипэн чщсйуфЬ рспкеймЭнпх нб велфйуфпрпйзипэн з

брпкбфЬуфбуз кбй з бнбкэклщуз фщн хлйкюн рпх

ресйЭчпхн кбй ме укпрь фз меЯщуз фщн влбвесюн

ерйрфюуещн уфзн бнисюрйнз хгеЯб кбй фп ресйвЬллпн. Фп

уэмвплп ме фп дйегсбммЭнп дпчеЯп брпвлЮфщн уфп

рспъьн хренихмЯжей уе убт фзн хрпчсЭщуЮ убт, рщт

ьфбн ерйихмеЯфе нб рефЬоефе фз ухукехЮ ,рсЭрей нб

ухллечиеЯ чщсйуфЬ. Пй кбфбнблщфЭт иб рсЭрей нб

брехиэнпнфбй уфйт фпрйкЭт бсчЭт Ю уфб кбфбуфЮмбфб

лйбнйкЮт гйб рлзспцпсЯет рпх бцпспэн фз ущуфЮ

дйЬиеуз фщн рблбйюн злекфсйкюн ухукехюн.

Еопйкпньмзуз енЭсгейбт кбй уевбумьт уфп

ресйвЬллпн

 ИЭфпнфбт уе лейфпхсгЯб фп цпэснп уфб щсЬсйб рпх

кхмбЯнпнфбй брь бсгЬ фп брьгехмб мЭчсй фйт рсюфет

рсщйнЭт юсет, ухмвЬллефе уфзн меЯщуз фпх цпсфЯпх

брпссьцзузт фщн ерйчейсЮуещн злекфсйкпэ.

 УхуфЮнефбй нб дйенесгеЯфе рЬнфб фб мбгейсЭмбфб уфп

GRILL ме фзн рьсфб клейуфЮ: фьуп гйб нб рефэчефе

кблэфесб брпфелЭумбфб ьуп кбй гйб мйб бйуизфЮ

еопйкпньмзуз енЭсгейбт (10% ресЯрпх).

 Нб дйбфзсеЯфе брпфелеумбфйкЭт кбй кбибсЭт фйт фуймпэчет,

Эфуй юуфе нб ецбсмьжпхн кблЬ уфзн рьсфб кбй нб мзн

рспкблпэнфбй брюлейет иесмьфзфбт.

35

УхнфЮсзуз кбй цспнфЯдб

12/2004 - 195045428.01

XEROX BUSINESS SERVICES

GR

Брпклейумьт фпх злекфсйкпэ сеэмбфпт

Рсйн брь кЬие есгбуЯб нб брпмпнюнефе фз ухукехЮ

брь фп дЯкфхп злекфсйкЮт фспцпдпуЯбт.

Кбибсйумьт фзт ухукехЮт

 Фб еощфесйкЬ ерйумблфщмЭнб мЭсз Ю фб бнпоеЯдщфб

кбй пй лбуфйчЭнйет фуймпэчет мрпспэн нб

кбибсЯжпнфбй ме Энб уцпхггбсЬкй всегмЭнп ме

члйбсь несь кбй пхдЭфесп убрпэнй. Бн пй лекЭдет

еЯнбй дэукплпй гйб нб цэгпхн чсзуймпрпйЮуфе

рспъьнфб ейдйкЬ. РспфеЯнефбй нб оерлЭнефе ме Ьципнп

несь кбй нб уфегнюнефе мефЬ фпн кбибсйумь. Мз

чсзуймпрпйеЯфе брпохуфйкЭт укьнет Ю дйбвсщфйкЭт

пхуЯет.

 Фп еущфесйкь фпх цпэснпх кбибсЯжефбй кбфЬ

рспфЯмзуз кЬие цпсЬ мефЬ фз чсЮуз, ьуп еЯнбй

бкьмз члйбсь. Нб чсзуймпрпйеЯфе жеуфь несь кбй

брпссхрбнфйкь, нб оерлЭнефе кбй нб уфегнюнефе ме

мблбкь рбнЯ. Брпцеэгефе фб брпохуфйкЬ.

 Фб боеупхЬс мрпспэн нб рлЭнпнфбй убн кбнпнйкЬ

укеэз. бкьмз кбй уфп рлхнфЮсйп рйЬфщн.

Кбибсйумьт фзт рьсфбт

КбибсЯжефе фп гхблЯ фзт рьсфбт ме уцпхггбсЬкйб кбй

мз брпохуфйкЬ рспъьнфб кбй уфегнюнефе ме Энб мблбкь

ðáíß.

Гйб Энбн рйп ерймелЮ кбибсйумь мрпсеЯфе нб

брпухнбсмплпгЮуефе фзн рьсфб фпх цпэснпх:

1. бнпЯофе фелеЯщт фзн рьсфб (влЭре ейкьнб).

2. узкюуфе кбй уфсЭшфе фпхт мпчлпэт рпх всЯукпнфбй

уфпхт дэп менфеуЭдет (влЭре ейкьнб).

БнфйкбфЬуфбуз фзт лхчнЯбт

Гйб фзн бнфйкбфЬуфбуз фзт лхчнЯбт цщфйумпэ фпх

цпэснпх:

1. Оевйдюуфе фп гхЬлйнп кбрЬкй брь фз лхчнЯб.

2. Оевйдюуфе фз

лхчнЯб кбй

бнфйкбфбуфЮуфе фзн

ме мйб бнЬлпгз:

йучэт 25 W,

уэндеуз E 14.

3. обнбмпнфЬсефе

фп кбрЬкй (влЭре

ейкьнб).

Ухнбсмпльгзуз фпх Кйф Кхлйьменщн

Пдзгюн

Гйб фз ухнбсмпльгзуз фщн кхлйьменщн пдзгюн:

1. Оевйдюуфе фйт дэп

вЯдет A (влЭре ейкьнб).

Бн п цпэснпт дйбиЭфей

A

A

2. БнфйкбфбуфЮуфе фйт вЯдет A ме фйт вЯдет кбй фпхт

брпуфЬфет (B+C) рпх рбсЭчпнфбй уфп кйф.

бхфпкбибсйжьменб

рЬнел, бхфЬ рспт

уфйгмЮн иб еЯнбй

брпухнбсмплпгзмЭнб.

F

3. рйЬуфе фзн рьсфб уфб дэп

еощфесйкЬ рлехсЬ, клеЯнпнфЬт

фзн бсгЬ ьчй ьмщт рлЮсщт.

РбфЮуфе фб уфпр F, ìåôÜ

фсбвЮофе фзн рьсфб рспт фб

F

еуЬт вгЬжпнфЬт фзн брь фпхт

менфеуЭдет (влЭре ейкьнб).

ОбнбмпнфЬсефе фзн рьсфб

бкплпхиюнфбт ме бнфЯуфспцз

уейсЬ фзн дйбдйкбуЯб.

ЕлЭгофе фйт фуймпэчет

Нб елЭгчефе ресйпдйкЬ фзн кбфЬуфбуз фзт фуймпэчбт

гэсщ брь фзн рьсфб фпх цпэснпх. Уе ресЯрфщуз рпх

рЬией жзмйЬ нб брехихниеЯфе уфп рлзуйЭуфесп КЭнфсп

ФечнйкЮт ХрпуфЮсйозт (влЭре ХрпуфЮсйоз). УхнйуфЬфбй

нб мз чсзуймпрпйеЯфе фп цпэснп мЭчсй нб ерйукехбуфеЯ.

B

C

3. Вйдюуфе фйт нЭет вЯдет B кбй фпхт учефйкпэт

брпуфЬфет C, обнбмпнфЬспнфбт кбй фб

бхфпкбибсйжьменб рЬнел.

4. Уфесеюуфе фйт дэп

уцЮнет D фпх пдзгпэ

уфйт бнфЯуфпйчет прЭт

рпх всЯукпнфбй уфб

фпйчюмбфб фпх цпэснпх

(влЭре ейкьнб). Ïé ïðÝò

гйб фпн бсйуфесь пдзгь

D

5. ФЭлпт уцзнюуфе фпн пдзгь уфпн брпуфЬфз C.

еЯнбй фпрпиефзмЭнет

øçëÜ, åíþ ïé ïðÝò ãéá

фпн деойь еЯнбй чбмзлЬ.

36
