%b%Ghid privind sănătatea, siguranţa%b% şi%b%instalarea%b%
CUPTORUL GA 2 124 IX HA
ROMÂNĂ
RO
Ghid privind sănătatea şi siguranţa
Ghid de instalare
2
RO
INSTRUCŢIUNI PRIVIND SIGURANŢA
IMPORTANT: TREBUIE CITITE
ŞI RESPECTATE
Înainte de a utiliza aparatul,
citiţi cu atenţie aceste
instrucţiuni privind siguranţa.
Păstraţi-le la îndemână pentru a
le consulta şi pe viitor.
Aceste instrucţiuni şi aparatul
în sine furnizează avertismente
importante privind siguranţa,
care trebuie respectate
întotdeauna.
Producătorul nu îşi asumă
nicio răspundere pentru
nerespectarea acestor
instrucţiuni de siguranţă, pentru
utilizarea necorespunzătoare a
aparatului sau pentru setarea
incorectă a butoanelor de
comandă.
AVERTISMENTE PRIVIND
SIGURANŢA
Copiii mici (cu vârste mai mici
de 8 ani) nu trebuie lăsaţi să se
apropie de aparat, cu excepţia
cazurilor în care sunt
supravegheaţi în permanenţă.
Copiii cu vârsta de peste 8 ani şi
persoanele cu capacităţi fizice,
senzoriale sau mintale reduse
sau fără experienţă şi cunoştinţe
pot folosi acest aparat doar dacă
sunt supravegheate sau au fost
instruite cu privire la utilizarea în
siguranţă şi înţeleg riscurile
implicate. Copiii nu trebuie să se
joace cu aparatul. Curăţarea şi
întreţinerea nu trebuie să fie
efectuate de către copii fără a fi
supravegheaţi.
AVERTIZARE: Aparatul şi părţile
sale accesibile se înfierbântă în
timpul utilizării; copiii cu vârste
mai mici de 8 ani nu trebuie
lăsaţi să se apropie de aparat, cu
excepţia cazurilor în care sunt
supravegheaţi în permanenţă.
AVERTIZARE: Evitaţi să atingeţi
rezistenţele sau suprafaţa
internă - pericol de arsuri.
Nu lăsaţi niciodată aparatul
nesupravegheat în timpul
deshidratării alimentelor.
Dacă se poate utiliza o sondă
cu aparatul, folosiţi exclusiv
o sondă de temperatură
recomandată pentru acest
cuptor.
Nu amplasaţi articole
vestimentare sau materiale
inflamabile lângă aparat până
când nu s-au răcit complet
toate componentele.
Uleiurile şi grăsimile
supraîncălzite se aprind uşor.
Fiţi întotdeauna atenţi când
preparaţi alimente bogate în
grăsimi, ulei sau când adăugaţi
alcool (de ex. rom, coniac, vin) pericol de incendiu.
Folosiţi mănuşi de bucătărie
pentru a scoate tăvile şi
accesoriile, având grijă să
nu atingeţi rezistenţele. La
finalizarea procesului de
preparare, aveţi grijă ca, atunci
când deschideţi uşa, să lăsaţi
aerul fierbinte sau aburii să iasă
treptat, înainte de a umbla în
aparat.
Nu blocaţi orificiile de ventilare
a aerului fierbinte din partea
frontală a cuptorului.
UTILIZARE PERMISĂ: aparatul
nu trebuie să fie pus în
funcţ iune prin intermediul
unui temporizator extern sau al
unui sistem de comandă la
distanţă separat. Acest aparat
este destinat exclusiv uzului
casnic, fiind i nterzisă utilizarea
sa în scop profesional.
Nu utilizaţi aparatul în aer liber.
Nu depozitaţi substanţe
explozive sau inflamabile,
precum doze de aerosoli, nu
amplasaţi şi nu utilizaţi benzină
sau alte materiale inflamabile
în interiorul sau în apropierea
aparatului: dacă aparatul este
pus în funcţiune din greşeală, ar
putea lua foc.
Orice altă utilizare este interzisă
(de ex. încălzirea încăperilor).
INSTALAREA
Manevrarea şi instalarea
aparatului trebuie să fie
făcute de două sau mai multe
persoane. Folosiţi mănuşi de
protecţie pentru a despacheta
şi instala aparatul.
ATENȚIE! Modificarea
aparatului și a metodei de
instalare sunt esențiale pentru
utilizarea sigură și corectă în
orice țară.
Utilizați regulatoare de presiune
adecvate presiunii gazului
indicat pe instrucțiuni.
Conectarea tubului rigid
(cupru sau inox).
Dacă presiunea gazului de
alimentare este diferită față de
valoarea recomandată, este
necesară instalarea unui
regulator de presiune adecvat
tubului în conformitate cu
normele în vigoare.
Spațiul trebuie să fie prevăzut
cu un sistem de evacuare a
aerului în măsură de a evacua
fumurile provenite din
combustie. Acest sistem poate fi
constituit dintr-o hotă sau un
ventilator electric care se
activează automat la fiecare
activare a aparatului.
În spaţiul în care este instalat
cuptorul trebuie să existe un
flux de aer suficient pentru
combustia normală de gaz
(debitul de aer nu trebuie să fie
mai mic de 2 m3/h per kW de
putere instalată). Sistemul poate
fi realizat, prelevând direct aerul
din exterior printr-o conductă
de cel puțin 100 cm2 secţiune
utilă şi trebuie amplasate astfel
încât să nu fie obstrucţionate,
nici măcar parţial. Sau, in mod
indirect de la camerele
adiacente, dotate cu o conductă
de ventilare spre exterior
conform descrierii de mai sus și
cu condiţia de a nu fi părţi
comune din imobil sau încăperi
care să prezinte risc de incendiu
sau dormitoare.
3
! Gazele de petrol lichefiate, mai
grele decât aerul, rămân în
partea de jos, de aceea spaţiile
care conţin butelii de GPL
trebuie să aibă deschideri către
exterior pentru evacuarea de jos
a eventualelor scăpări de gaze.
Buteliile de GPL, goale sau
parţial pline, nu trebuie instalate
sau depuse în spaţii sau
deschizături la nivel mai jos
decât solul (pivniţe etc.). Păstraţi
în spaţiu o singură butelie
pentru utilizare, departe de
sursele de căldură (cuptoare,
şeminee, sobe) care pot creşte
temperatura acesteia peste 50°
C.
Pentru a garanta buna
funcţionare a aparatului este
necesar ca mobilierul să aibă
caracteristicile adecvate
funcționării aparatului: pentru a
instala cuptorul sub planul de
lucru (a se vedea desenul) sau
într-un ansamblu de mobilier,
mobilierul trebuie să aibă
dimensiunile indicate în figură.
Pentru a garanta o bună
ventilare trebuie să eliminaţi
peretele din spatele nişei; este
recomandabil să instalaţi
cuptorul astfel încât acesta să se
sprijine pe 2 suporţi din lemn.
Dacă, în caz contrar există un
plan de sprijin continuu, acesta
din urmă trebuie să aibă o
deschidere de cel puţin 45x560
mm (a se vedea figurile).
CONECTAREA LA GAZ
ATENȚIE: Pentru funcţionarea în
siguranţă, pentru folosirea
adecvată a energiei şi pentru o
viaţă îndelungată a aparatului,
asiguraţi-vă că presiunea de
alimentare respectă valorile
indicate în tabelul
Caracteristicile arzătoarelor şi
duzelor (vezi mai jos).
ATENȚIE: Condițiile de reglare a
aparatului sunt indicate pe
eticheta tehnică a acestuia (sau
pe plăcuța metalică).
ATENȚIE: acest aparat nu este
conectat la un dispozitiv de
evacuare a produselor de
combustie; instalarea și
conectarea trebuie efectuate în
conformitate cu normele în
vigoare. Fiți atenți la cerințele de
ventilare. Dacă aparatul este
conectat la o instalație pe gaz,
șurubul de reglare trebuie
înșurubat puternic.
IMPORTANT: dacă folosiți o
butelie pe gaz, aceasta trebuie
poziționată corect (orientare
verticală).
ATENȚIE: această operație
trebuie efectuată de un instalator
autorizat.
Pentru conectarea la gaz, utilizați
doar un furtun metalic, flexibil sau
rigid.
Conectarea unui furtun rigid
(cupru sau inox)
Conectarea la instalaţia de gaz
trebuie efectuată astfel încât
aparatul să nu fie obstrucţionat în
nici un fel. Pe rampa de
alimentare a aparatului se află un
racord « L » orientabil ce este
susţinut cu ajutorul unei garnituri.
În cazul în care este necesar să
rotiţi racordul, înlocuiţi garnitura
de susţinere (în dotare). Acest
furtun se leagă la racordul cu filet
exterior de ½ ţoli în diametru.
Conectarea furtunului flexibil din
inox
Acest furtun se leagă la racordul
cu filet exterior de ½ ţoli în
diametru. Utilizaţi doar furtunuri
şi garnituri conform normelor în
vigoare. Operaţia trebuie
efectuată astfel încât lungimea
acestora să nu depăşească 2000
mm. Odată efectuată conectarea,
verificați ca tubul metalic flexibil
să nu intre în contact cu părțile
mobile și să nu fie comprimat.
Folosiți doar furtunuri și garnituri
conforme normelor în vigoare.
IMPORTANT: Asiguraţi-vă că acest
furtun nu intră în contact cu
părţile mobile şi nu este
obstrucţionat în nici un fel (ex.
sertare).
După instalare, furtu
nul trebuie
să fie ușor de verificat pe toată
lungimea sa. Aparatul trebuie
conectat la instalația de gaz sau
la butelia de gaz în conformitate
cu normele naționale în vigoare.
Înainte de a realiza conectarea,
verificați dacă aparatul este
compatibil cu instația de
alimentare a gazului pe care îl
utilizați. În caz contrar, urmați
instrucțiunile indicate la
paragraful "Adaptarea aparatului
la tipul de gaz".
După conecatarea alimentării la
gaz, verificați, folosind pentru
aceasta o soluţie cu săpun şi apă
dacă există scurgeri. Cu
arzătoarele aprinse, rotiți
selectoarele de la puterea maximă
1* la poziția minimă 2* pentru a
verifica stabilitatea flăcării.
Adaptarea la diferite t
ipuri de
gaz
Pentru adaptarea aparatului la
diverse tipuri de gaz, în funcţie de
care acesta a fost fabricat (indicat
pe eticheta autocolantă), sunt
necesare următoarele operaţii :
1 Deschideţi uşa cuptorului
2 Scoateţi sola culisantă a
cuptorului
3 Deşurubaţi şurubul de fixare al
arzătorului
4 Îndepărtaţi arzătorul după ce aţi
deşurubat şurubul V
V
Deşurubaţi injectorul
5
cuptorului, folosind
o
şurubelniţă specială pentru
injectoare sau o cheie-tub de 7 mm
şi înlocuiţi cu unul potrivit noului
tip de gaz (a se vedea tabelul 1).
arzătorului
4
6 Montaţi la loc piesele, în ordine
inversă.
Reinstalați baza cup
torului în
poziția originală.
Instalarea şi reparaţiile
trebuie să fie efectuate de către un
tehnician calificat, în conformitate
cu instrucţiunile fabricantului şi cu
normele locale referitoare la
siguranţă. Nu reparaţi şi nu
înlocuiţi nicio piesă a aparatului,
dacă acest lucru nu este indicat în
mod expres în manualul de
utilizare. Efectuarea operaţiilor de
instalare de către copii este
interzisă. Nu lăsaţi copiii în
apropierea aparatului în timpul
instalării. Nu lăsaţi ambalajele (saci
din plastic, bucăţi de polistiren etc.)
la îndemâna copiilor în timpul
instalării şi după finalizarea
acesteia. După despachetarea
aparatului, asiguraţi-vă că
nu a fost deteriorat în timpul
transportului. Dacă apar probleme,
contactaţi dealerul sau cel mai
apropiat serviciu de asistenţă
tehnică post-vânzare. Înainte de
orice operaţie de instalare, aparatul
trebuie să fie deconectat de la
reţeaua de alimentare cu energie
electrică. În timpul instalării, aveţi
grijă ca aparatul să nu deterioreze
cablul de alimentare.
Activaţi aparatul numai atunci
când instalarea a fost finalizată.
După instalare, partea inferioară a
aparatului nu trebuie să mai fie
accesibilă.
Executaţi toate operaţiunile de
decupare a mobilei înainte de a
introduce aparatul şi înlăturaţi cu
grijă toate aşchiile de lemn şi
rumeguşul. Nu obstrucţionaţi
deschiderea minimă dintre blatul
de lucru şi marginea superioară a
cuptorului. Nu instalați cuptorul în
spaterle unui panou decorativ-risc
de incendiu.
Demontaţi cuptorul de pe
suportul din polistiren doar în
momentul instalării.
AVERTISMENTE PRIVIND
ALIMENTAREA CU ENERGIE
ELECTRICĂ
Pentru ca instalarea să fie
conformă cu normele de
siguranţă în vigoare, este necesar
un întrerupător omnipolar cu o
distanţă minimă între contacte de
3 mm şi aparatul trebuie să fie
împământat.
În cazul în care cablul de
alimentare este deteriorat,
înlocuiţi-l cu unul echivalent.
Cablul de alimentare
trebuie înlocuit numai
de către un tehnician
calificat, în conformitate cu
instrucţiunile fabricantului şi cu
reglementările curente de
siguranţă. Contactaţi un centru de
service autorizat.
Aparatul trebuie să poată
fi deconectat de la reţeaua
electrică fie prin scoaterea
ştecherului din priză (dacă
ştecherul este disponibil),
fie prin intermediul unui
întrerupător multipolar de reţea
situat în amonte de priză, în
conformitate cu standardele
naţionale privind siguranţa
electrică.
Plăcuţa cu datele tehnice este
vizibilă pe marginea frontală a
cuptorului, când se deschide uşa.
În cazul înlocuirii cablului de
alimentare,contactați unul din
centrele de service autorizate.
IMPORTANT: datele referitoare la
tensiunea și putere absorbite sunt
indicate pe eticheta cu date
tehnice. Împământarea este
obligatorie.
Dacă ştecherul prevăzut nu este
adecvat pentru priza
dumneavoastră, contactaţi un
tehnician calificat.
Cablul de alimentare trebuie să fie
suficient de lung pentru a putea
necta aparatul la reţeaua de
co
alimentare cu energie electrică,
după ce a fost încastrat în mobilă.
Nu utilizaţi prelungitoare, prize
multiple sau adaptoare.
Împământarea aparatului este
obligatorie. Nu puneţi în
funcţiune acest aparat dacă a fost
deteriorat cablul de alimentare
sau ştecherul, dacă nu
funcţionează corect, sau dacă a
fo
st deteriorat sau a căzut pe jos.
Nu trageţi de cablul de
alimentare. Menţineţi cablul la
distanţă de suprafeţele fierbinţi.
După finalizarea instalării,
componentele electrice nu
trebuie să mai fie accesibile
pentru utilizator.
Nu atingeţi aparatul dacă aveţi
părţi ale corpului umede şi nu-l
utilizaţi când sunteţi desculţi.
UTILIZARE CORECTĂ
Dacă selectoarele arzătoarelor se
rotesc cu dificultate, contactați
service-ul autorizat care, în cazul
în care robinetul este defect, îl va
înlocui. Deschiderile utilizate
pentru aerisire și evacuarea
căldurii nu trebuie acoperite.
În momentul în care poziționați
grătarul în interior, verificați
opritoarele - acestea trebuie
îndreptate spre sus și spre spatele
cavității.
CURĂŢAREA ŞI ÎNTREŢINEREA
Nu folosiţi niciodată aparate de
curăţare cu aburi. AVERTIZARE:

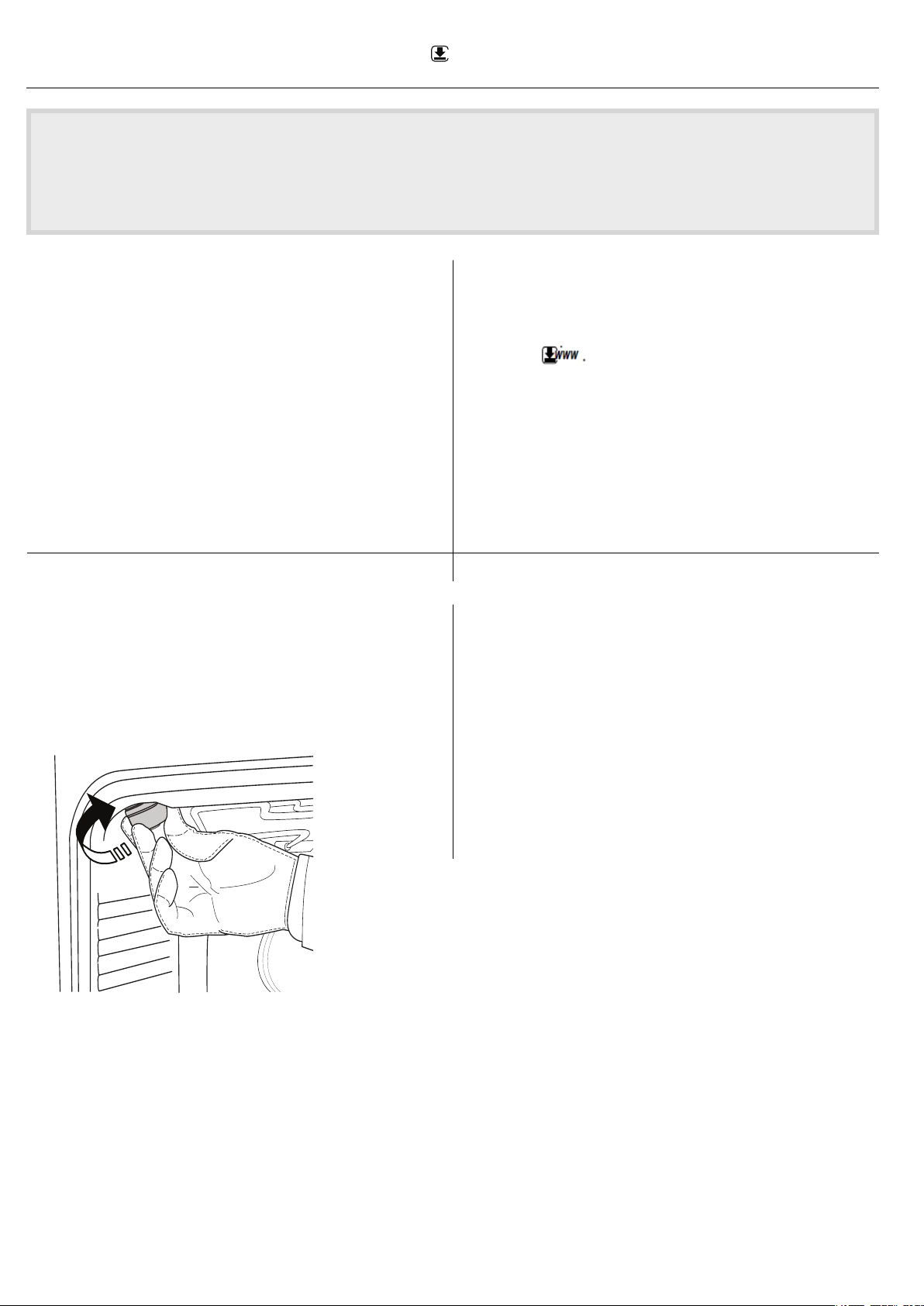

Înainte de a înlocui becul,
asiguraţi-vă că aparatul este oprit,
pentru a evita posibilitatea
electrocutării. Nu utilizaţi
substanţe abrazive de curăţare
sau răzuitoare metalice ascuţite
pentru a curăţa uşa de sticlă a
aparatului; acestea pot zgâria
suprafaţa, ceea ce poate conduce
la spargerea sticlei.
Purtaţi mănuşi de protecţie în
timpul operaţiilor de curăţare şi
întreţinere.
Înainte de orice operaţie de
întreţinere, aparatul trebuie să fie
deconectat de la reţeaua de
alimentare cu energie electrică.
Asiguraţi-vă că aparatul s-a răcit
înainte de a efectua
orice operaţie de curăţare sau
întreţinere.
5
TABELUL 1- Specificații arzătoare și duze
Putere termicaă
Arzător
Nominală
Cuptor
kW (valoare brută)*
Debit
2,601,004675189186119248245589
Gaz lichidGaz natural
By-pass
1/1001/100g/h1/100l/h1/100l/h
(mm)*****(mm)(mm)
Duză
Debit*
Duză
Debit*
Gaz metan
Duză
Debit*
Presiune
de alimentare
*
**
***
TABELUL 2 - Parte gaz
CategoriePutere nominală kW
II2H3+2,60 (189 g/h - G30)
Nominală (mbar)
Minimă (mbar)
Maximă (mbar)
La 15°C și 1013,25 mbar-gaz uscat
Propan P.C.S. = 50,37 MJ/Kg
Butan P.C.S. = 49,47 MJ/Kg
Natural P.C.S. = 37,78 MJ/m3
Metan P.C.S. = 15,87 MJ/m3
(186 g/h - G31)
28-3037208
2025176
35452515
6
Loading...
+ 13 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
