HOTPOINT/ARISTON FHS 83 C IX/HA S User Manual

FHS 83 C IX/HA S
FH 83 IX/HA S

Français

Mode d’emploi

FOUR

Sommaire

Mode d’emploi,1
Avertissements,4
Assistance,7
Description de l’appareil,9
Description de l’appareil,11
Installation,27
Mise en marche et utilisation,29
Le programmateur électronique,29
Programmes,30
Précautions et conseils,32
Nettoyage et entretien,33

Italiano

Istruzioni per l’uso

FORNO

Sommario

Istruzioni per l’uso,1
Avvertenze,3
Assistenza,7
Descrizione dell’apparecchio,9
Descrizione dell’apparecchio,11
Installazione,13
Avvio e utilizzo,15
Il programmmatore di cottura elettronico,15
Programmi,16
Precauzioni e consigli,18
Manutenzione e cura,19

English

Operating Instructions

OVEN

Contents

Español

Manual de instrucciones

HORNO

Sumario

Manual de instrucciones,1
Advertencias,4
Asistencia,7
Descripción del aparato,9
Descripción del aparato,11
Instalación,34
Puesta en funcionamiento y uso,36
El programador electrónico,36
Programas,37
Precauciones y consejos,39
Mantenimiento y cuidados,40

Portuges

Instruções para a utilização

FORNO

Índice

Operating Instructions,1
Warnings,3
Assistance,7
Description of the appliance,9
Description of the appliance,11
Installation,20
Start-up and use,22
The electronic programmer,22
Cooking modes,23
Precautions and tips,25
Maintenance and care,26

Instruções para a utilização,1
Advertências,5
Assistência,8
Descrição do aparelho,9
Descrição do aparelho,12
Instalação,41
Início e utilização,43
O programador electrónico,43
Programas,44
Precauções e conselhos,46
Manutenção e cuidados,47

Deutsch

Bedienungsanleitung

BACKOFEN

Inhaltsverzeichnis

Bedienungsanleitung,2
Hinweise,5
Kundendienst,8
Beschreibung Ihres Gerätes,10
Beschreibung Ihres Gerätes,12
Installation,48
Inbetriebsetzung und Gebrauch,50
Der elektronische Garzeitprogrammierer,50
Programme,51
Vorsichtsmaßregeln und Hinweise,53

Reinigung und Pege,54

Nederlands

Gebruiksaanwijzing

OVEN

Inhoud

Gebruiksaanwijzing,2
Belangrijk,6
Service,8
Beschrijving van het apparaat,10
Beschrijving van het apparaat,12
Het installeren,55
Starten en gebruik,57
Elektronische programmering,57
Programma’s,58
Voorzorgsmaatregelen en advies,60
Onderhoud en verzorging,61

Русскии

Руководство по эксплуатации

ДУХОВОЙ ШКАФ

Содержание

Руководство по эксплуатации,2
Предупреждения,6
Сервисное обслуживание,8

9 Panel de control,9

Описание изделия,10
Описание изделия,12
Установка,62
Включение и эксплуатация,64
Электронный таймер программирования выпечки,64
Программы,65
Предосторожности и рекомендации,67
Техническое обслуживание и уход,68

Avvertenze

Warnings

ATTENZIONE: Questo apparecchio e le sue parti
accessibili diventano molto caldi durante l’uso.
Bisogna fare attenzione ed evitare di toccare gli
elementi riscaldanti. Tenere lontani i bambini inferiori
agli 8 anni se non continuamente sorvegliati. Il
presente apparecchio può essere utilizzato dai
bambini a partire dagli 8 anni e da persone con

ridotte capacità siche, sensoriali o mentali oppure

con mancanza di esperienza e di conoscenza se
si trovano sotto adeguata sorveglianza oppure se
sono stati istruiti circa l’uso dell’apparecchio in modo
sicuro e se si rendono conto dei pericoli correlati. I
bambini non devono giocare con l’apparecchio. Le
operazioni di pulizia e di manutenzione non devono
essere effettuate dai bambini senza sorveglianza.

Non utilizzare prodotti abrasivi né spatole di
metallo taglienti per pulire lo sportello in vetro del

forno in quanto potrebbero grafare la supercie,

provocando, così, la frantumazione del vetro.

Non utilizzare mai pulitori a vapore o ad alta pressione
per la pulizia dell’apparecchio.

ATTENZIONE: Assicurarsi che l’apparecchio sia
spento prima di sostituire la lampada per evitare la
possibilità di scosse elettriche.

! Quando si inserisce la griglia assicurarsi che il
fermo sia rivolto verso l’alto e nella parte posteriore
della cavità.

WARNING: The appliance and its accessible parts
become hot during use. Care should be taken to
avoid touching heating elements. Children less than 8
years of age shall be kept away unless continuously
supervised. This appliance can be used by children
aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or
lack of experience and knowledge if they have been
given supervision or instruction concerning use of the
appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance.
Cleaning and user maintenance shall not be made
by children without supervision.

Do not use harsh abrasive cleaners or sharp metal
scrapers to clean the oven door glass since they can
scratch the surface, which may result in shattering of
the glass.

Never use steam cleaners or pressure cleaners on
the appliance.

WARNING: Ensure that the appliance is switched
off before replacing the lamp to avoid the possibility
of electric shock.

! When you place the rack inside, make sure that the
stop is directed upwards and in the back of the cavity.

3

Avertissements

Advertencias

ATTENTION : Cet appareil ainsi que ses parties
accessibles deviennent très chauds pendant leur
fonctionnement. Il faut faire attention à ne pas toucher
les éléments chauffants. Ne pas faire approcher les
enfants de moins de 8 ans à moins qu’ils ne soient
sous surveillance constante. Le présent appareil peut
être utilisé par des enfants de plus de 8 ans et par
des personnes présentant des capacités physiques,
sensorielles ou mentales réduites ou n’ayant pas
l’expérience ou les connaissances indispensables,
à condition qu’ils soient sous bonne surveillance ou
qu’ils aient reçu les instructions nécessaires pour une
utilisation de l’appareil en toute sécurité et à condition
qu’ils se rendent compte des dangers encourus. Les
enfants ne doivent pas jouer avec l’appareil. Les
opérations de nettoyage et d’entretien ne doivent
pas être effectuées par des enfants non surveillés.

Ne pas utiliser de produits abrasifs ni de spatules
métalliques coupantes pour nettoyer la porte du four

en verre, sous peine d’éraer la surface et de briser

le verre.

ATENCIÓN: Este aparato y sus partes accesibles se
vuelven muy calientes durante el uso. Por lo tanto, es
importante evitar tocar los elementos calentadores.
Mantenga alejados a los niños menores de 8 años si
no son continuamente vigilados. El presente aparato
puede ser utilizado por niños mayores de 8 años y
por personas con capacidades físicas, sensoriales
o mentales disminuidas o sin experiencia ni
conocimientos, si se encuentran bajo una adecuada
vigilancia o si han sido instruidos sobre el uso del
aparato de modo seguro y comprenden los peligros
relacionados con el mismo. Los niños no deben
jugar con el aparato. Las operaciones de limpieza y
de mantenimiento no deben ser realizadas por niños
sin vigilancia.

No utilice productos abrasivos ni espátulas de metal
cortantes para limpiar la puerta de cristal del horno

ya que podrían rayar la supercie y quebrar el cristal.

No utilice nunca limpiadores a vapor o de alta presión
para la limpieza del aparato.

Ne jamais nettoyer l’appareil avec des nettoyeurs
vapeur ou haute pression.

ATTENTION : s’assurer que l’appareil est éteint
avant de procéder au remplacement de l’ampoule,

an d’éviter tout risque d’électrocution.

! Lors de l’introduction de la grille, s’assurer que
l’arrêt est bien tourné vers le haut et se trouve dans
la partie arrière de l’enceinte.

ATENCIÓN: Antes de sustituir la lámpara controle
que el aparato esté apagado para evitar la posibilidad
de choques eléctricos.

! Cuando introduzca la parrilla, controle que el tope
esté dirigido hacia arriba y en la parte posterior de
la cavidad.

4

Advertências

Hinweise

ATENÇÃO: Este aparelho e as suas partes
acessíveis aquecem muito durante a utilização.
É preciso ter atenção e evitar tocar os elementos
que aquecem. Manter afastadas as crianças com
menos de 8 anos, caso não estejam a ser vigiadas.
O presente aparelho pode ser utilizado por crianças
com mais de 8 anos e por pessoas com capacidades
físicas, sensoriais ou mentais reduzidas ou com
pouca experiência e conhecimentos, caso sejam
adequadamente vigiadas ou caso tenham recebido
instruções em relação ao uso do aparelho de
forma segura e tenham conhecimento dos perigos
associados. As crianças não devem brincar com o
aparelho. As operações de limpeza e manutenção
não devem ser efectuadas por crianças sem
vigilância.

Não utilizar produtos abrasivos nem espátulas de
metal cortantes para limpar a porta em vidro do forno,
uma vez que pode riscar a superfície, provocando
a ruptura do vidro.

Nunca utilize equipamento de limpeza a vapor ou
de alta pressão para limpar o aparelho.

ATENÇÃO: Assegure-se de que o aparelho esteja
desligado antes de substituir a lâmpada, para evitar
a possibilidade de choques eléctricos.

! Quando inserir a grelha, assegure-se de que o
bloqueio esteja voltado para cima e na parte posterior
da cavidade.

ZUR BEACHTUNG: Bei Gebrauch wird dieses
Gerät und alle zugänglichen Teile sehr heiß.
Es ist darauf zu achten, dass die Heizelemente
nicht berührt werden. Kinder unter 8 Jahren, die
nicht ständig beaufsichtigt sind, von dem Gerät
fernhalten. Das Gerät darf von Kindern ab 8 Jahren
und Personen mit eingeschränkten körperlichen,
geistigen oder Wahrnehmungsfähigkeiten oder
aber ohne ausreichende Erfahrung und Kenntnis
verwendet werden, vorausgesetzt sie werden
ausreichend überwacht oder sie wurden in den
sicheren Gebrauch des Geräts eingewiesen und
haben eine ausreichende Wahrnehmung der mit
dem Gebrauch des Geräts verbundenen Gefahren.
Erlauben Sie Kindern nicht, mit dem Gerät zu spielen.
Reinigungs- und Wartungsarbeiten dürfen nicht von
unbewachten Kindern ausgeführt werden.

Verwenden Sie zur Reinigung der Glastür des
Backofens keine Scheuermittel oder scharfkantige

Metallspachtel, um die Oberäche nicht zu zerkratzen

und so das Zerspringen des Glases zu verursachen.

Verwenden Sie zur Reinigung des Kochfeldes keine
Dampf- oder Hochdruckreinigungsgeräte.

ZUR BEACHTUNG: Versichern Sie sich, dass
das Gerät ausgeschaltet ist, bevor Sie die Lampe
austauschen. Stromschlaggefahr.

! Beim Einsetzen des Rosts darauf achten, dass die
Arretierung nach oben zeigt und sich im hinteren

Bereich bendet.

5

Belangrijk

Предупреждения

PAS OP: Dit apparaat en zijn bereikbare onderdelen
worden tijdens gebruik zeer heet. Zorg ervoor de
verwarmende elementen niet aan te raken. Zorg
ervoor dat kinderen die kleiner dan 8 jaar oud zijn
niet dichtbij het apparaat kunnen komen, tenzij onder
constant toezicht. Het huidige apparaat mag alleen
door kinderen van 8 jaar en ouder en door personen
met een beperkt lichamelijk, sensorieel of geestelijk
vermogen, of zonder ervaring en kennis worden
gebruikt, mits ze onder adequaat toezicht zijn, of
mits ze zijn onderricht m.b.t. het veilige gebruik van
het apparaat en zich bewust zijn van de betreffende
gevaren. Voorkom dat kinderen met het apparaat
spelen. De reinigings- en onderhoudshandelingen
mogen niet door kinderen worden uitgevoerd, tenzij
onder toezicht.

Gebruik geen schurende producten, noch snijdende
metalen spatels om de glazen deur van de oven
te reinigen, aangezien deze het oppervlak zouden
kunnen krassen, en als gevolg het glas doen
verbrijzelen.

Gebruik nooit huishoudapparaten met stoom of hoge
druk voor het reinigen van de kookplaat.

PAS OP: Controleer of het apparaat uit staat voor u de
lamp vervangt, om te voorkomen dat u een elektrische
schok krijgt.

! Bij het inbrengen van de grill erop letten dat de
bevestigingsklem omhoog gericht is en zich achterin
de oven bevindt.

ВНИМАНИЕ: Данное изделие и его доступные
комплектующие сильно нагреваются в процессе
эксплуатации.
Будьте осторожны и не касайтесь нагревательных
элементов.
Не разрешайте детям младше 8 лет приближаться
к изделию без контроля.
Данное изделие может быть использовано
детьми старше 8 лет и лицами с ограниченными
физическими, сенсорными или умственными
способностями или без опыта и знания о
правилах использования изделия при
условии надлежащего контроля или обучения
безопасному использованию изделия с учетом
соответствующих рисков. Не разрешайте
детям играть с изделием. Не разрешайте детям
осуществлять чистку и уход за изделием без
контроля взрослых.

Не используйте абразивные вещества или
режущие металлические скребки для чистки
стеклянной дверцы духового шкафа, так как
они могут поцарапать поверхность, что может
привести к разбиванию стекла.

Никогда не используйте паровые чистящие
агрегаты или агрегаты под высоким давлением
для чистки изделия.

ВНИМАНИЕ: Проверьте, чтобы изделие было
выключено, перед заменой лампочки во
избежание возможных ударов током.

! При установке решетки проверить, чтобы
фиксатор был повернут вверх с задней стороны
выемки.

6

Assistenza

Assistance

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;

• Il modello della macchina (Mod.)

• Il numero di serie (S/N)
Queste ultime informazioni si trovano sulla targhetta caratteristiche posta
sull’apparecchio

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero
Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro
Assistenza Tecnica più vicino al luogo da cui si chiama.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata
una richiesta.

Estensione di garanzia Airbag

! Never use the services of an unauthorised technician.

Please have the following information to hand:

• The type of problem encountered.

• The appliance model (Mod.).

• The serial number (S/N).
The latter two pieces of information can be found on the data plate located
on the appliance.

Assistance

! Ne jamais faire appel à des techniciens non agréés.

Lui indiquer :

• le type d’anomalie;

• le modèle de l’appareil (Mod.)

• son numéro de série (S/N)

Ces informations gurent sur la plaque signalétique apposée sur l’appareil

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel
tempo i contenuti della garanzia standard: con una modica cifra protegge
il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione
dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente
che aderisce al programma Airbag avrà diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• la manodopera;

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco.
Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede

la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven.
dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di
Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle

13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono sso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario
dell’operatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte
dell’operatore telefonico; per maggiori informazioni consultare il sito www.
indesit.com.

Asistencia

! No llame nunca a técnicos no autorizados.

Comunique:

• El tipo de anomalía;

• El modelo de la máquina (Mod.)

• El número de serie (S/N)
Esta información se encuentra en la placa de características colocada en
el aparato.

La siguiente información es válida solo para España.
Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación
de garantía hasta 5 años.
Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)
Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y

ecacia, devolviendo el electrodoméstico a sus condiciones óptimas de

funcionamiento.

7

En el SAT encontrará recambios, accesorios y productos especícos para

la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Сервисное обслуживание

! Никогда не обращайтесь к неуполномоченным техникам.

Assistência

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;

• o modelo da máquina (Mod.);

• o número de série (S/N);

Estas últimas informações encontram-se na placa de identicação situada

no aparelho.

Kundendienst

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die genaue Beschreibung des Fehlers;

• das Gerätemodell (Mod.)

• die Modellnummer (S/N).
Letztere Informationen können dem Typenschild, das sich auf dem Gerät

bendet, entnommen werden.

При обращении в Центр Технического обслуживания сообщите:

• Тип неисправности;

• Модель изделия (Мод.)

• Номер тех. паспорта (серийный №)
Эти данные вы найдете на паспортной табличке, расположенной на
изделии.

Service

! Wendt u nooit tot niet erkende monteurs.

Dit dient u door te geven:

• Het soort storing;

• Het model apparaat (Mod.)

• Het serienummer (S/N)
Deze laatste informatie bevindt zich op het typeplaatje op het apparaat

8

Descrizione dell’apparecchio

7

12345

Descripción del aparato

Vista d’insieme

1 POSIZIONE 1
2 POSIZIONE 2
3 POSIZIONE 3
4 POSIZIONE 4
5 POSIZIONE 5
6 GUIDE di scorrimento dei ripiani
7 Ripiano LECCARDA
8 Ripiano GRIGLIA
9 Pannello di controllo

Description of the appliance

Overall view

1 POSITION 1
2 POSITION 2
3 POSITION 3
4 POSITION 4
5 POSITION 5
6 GUIDES for the sliding racks
7 DRIPPING PAN
8 GRILL
9 Control panel

Vista en conjunto

1 POSICIÓN 1
2 POSICIÓN 2
3 POSICIÓN 3
4 POSICIÓN 4
5 POSICIÓN 5
6 GUÍAS de deslizamiento de las bandejas
7 Bandeja GRASERA
8 Bandeja PARRILLA

9 Panel de control

Descrição do aparelho

Vista de conjunto

1 POSIÇÃO 1
2 POSIÇÃO 2
3 POSIÇÃO 3
4 POSIÇÃO 4
5 POSIÇÃO 5
6 GUIAS de escorrimento das prateleiras
7 Prateleira BANDEJA PINGADEIRA
8 Prateleira GRADE
9 Painel de comandos

Description de l’appareil

Vue d’ensemble

1 NIVEAU 1
2 NIVEAU 2
3 NIVEAU 3
4 NIVEAU 4
5 NIVEAU 5
6 GLISSIERES de coulissement
7 Support LECHEFRITE
8 Support GRILLE
9 Tableau de bord

9 6

8

9

7

12345

Beschreibung Ihres Gerätes

Geräteansicht

1 EINSCHUBHÖHE 1
2 EINSCHUBHÖHE 2
3 EINSCHUBHÖHE 3
4 EINSCHUBHÖHE 4
5 EINSCHUBHÖHE 5
6 GLEITFÜHRUNGEN für die Einschübe
7 Einschub FETTPFANNE
8 Einschub BACKOFENROST
9 Bedienfeld

Beschrijving van het apparaat

Algemeen aanzicht

1 POSITIE 1
2 POSITIE 2
3 POSITIE 3
4 POSITIE 4
5 POSITIE 5
6 GLEUVEN om roosters in te schuiven
7 Rooster LEKPLAAT
8 Rooster GRILL
9 Bedieningspaneel

Описание изделия

9 6

Общии вид

1 ПОЛОЖЕНИЕ 1
2 ПОЛОЖЕНИЕ 2
3 ПОЛОЖЕНИЕ 3
4 ПОЛОЖЕНИЕ 4
5 ПОЛОЖЕНИЕ 5
6 ВЫДВИЖНЫЕ НАПРАВЛЯЮЩИЕ уровней
7 ПРОТИВЕНЬ
8 РЕШЕТКА
9 Панель управления

10

8

Descrizione dell’apparecchio

1

2

Pannello di controllo

1 Spia TERMOSTATO
2 Manopola PROGRAMMI
3 Programmatore ELETTRONICO
4 Manopola TERMOSTATO

Description of the appliance

Control panel

1 THERMOSTAT indicator light
2 SELECTOR knob
3 ELECTRONIC programmer
4 THERMOSTAT knob

Description de l’appareil

Tableau de bord

1 Voyant THERMOSTAT
2 Bouton PROGRAMMES
3 Programmateur ELECTRONIQUE
4 Bouton THERMOSTAT

Descripción del aparato

Panel de control

1 Spia TERMOSTATO
2 Mando PROGRAMAS
3 Programador ELECTRÓNICO
4 Piloto TERMOSTATO

3

4

•• ••

11

Descrição do aparelho

1

2

Painel de comandos

1 Indicador luminoso TERMOSTATO
2 Selector PROGRAMAS
3 Programador ELECTRÓNICO
4 Selector do TERMÓSTATO

Beschreibung Ihres Gerätes

Bedienfeld

1 Kontrollleuchte THERMOSTAT
2 Drehknopf PROGRAMME
3 ELEKTRONISCHER Pogrammierer
4 Drehknopf THERMOSTAT

Beschrijving van het apparaat

Bedieningspaneel

1 Controlelampje THERMOSTAAT
2 Knop PROGRAMMA’S
3 ELEKTRONISCHE programmering
4 THERMOSTAATKNOP

Описание изделия

Панель управления

1 Индикатор ТЕРМОСТАТА
2 Рукоятка ПРОГРАММЫ

3 ЭЛЕКТРОННЫЙ программер
4 Регулятор ТЕРМОСТАТА

43

•• ••

12

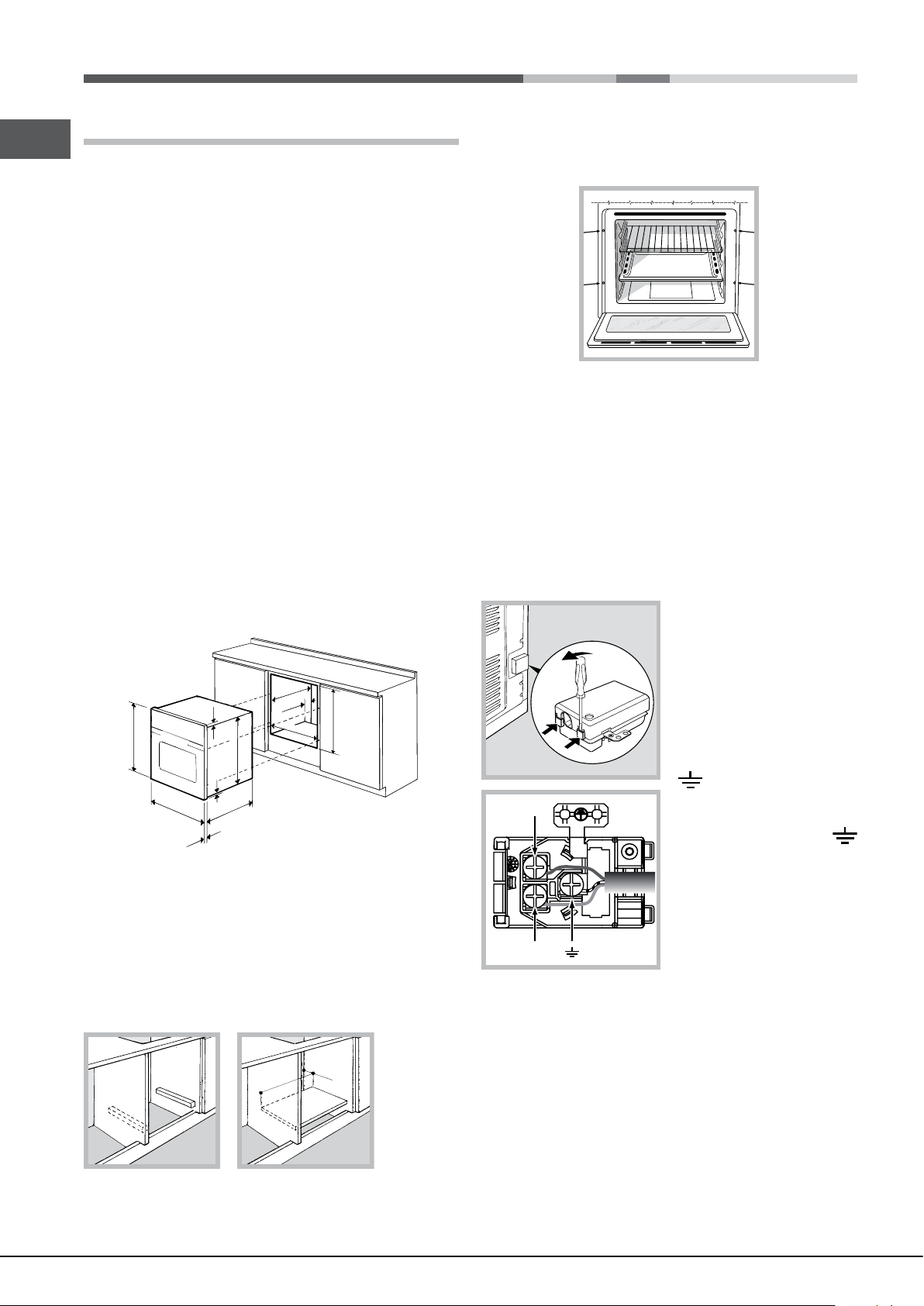

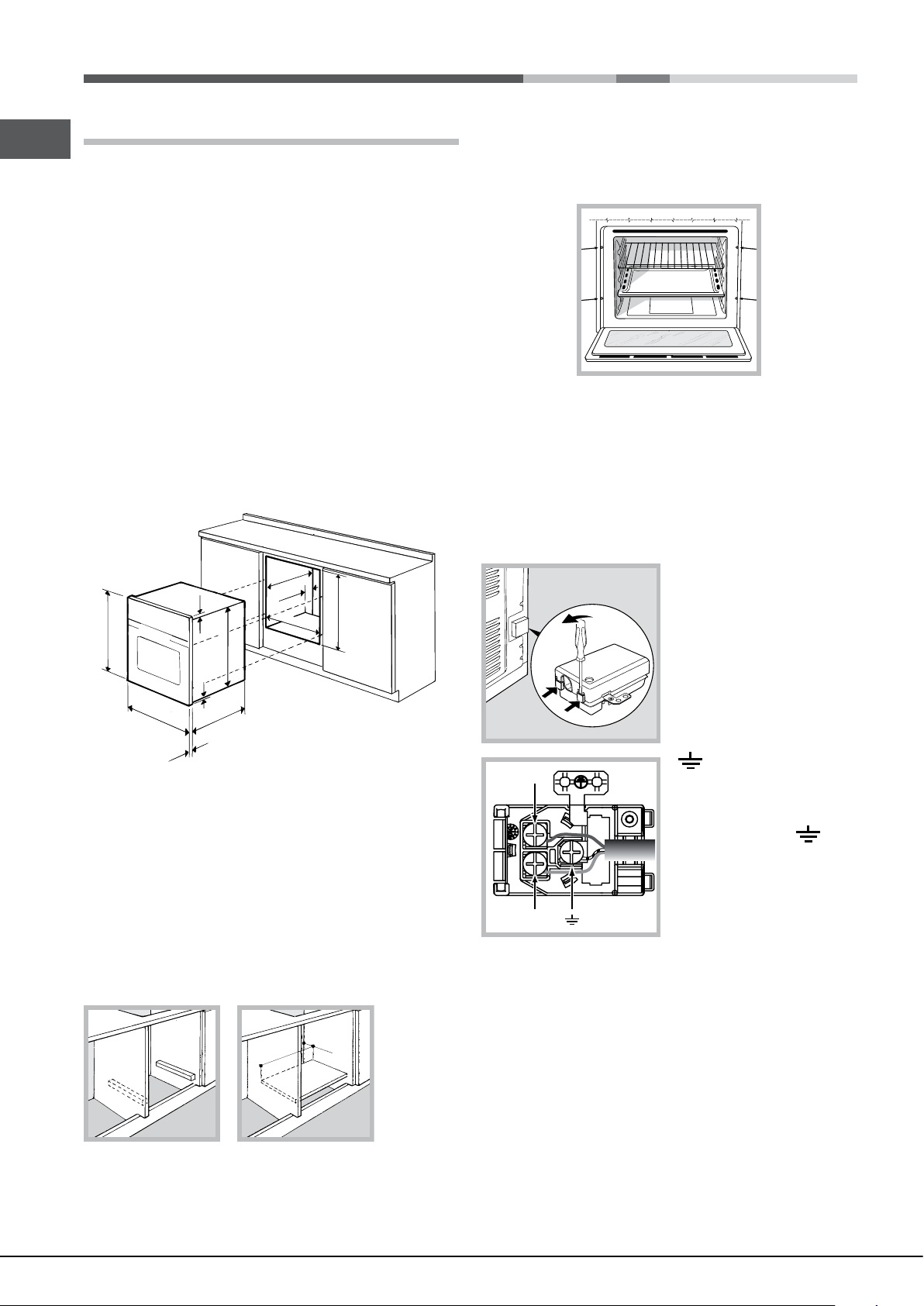

Installazione

595 mm.

595 mm.

25 mm.

545 mm.

5 mm.

567 mm.

23 mm.

575-585 mm.

45 mm.

560 mm.

547 mm. min.

! È importante conservare questo libretto per poterlo consultare in ogni
momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti
insieme all’apparecchio per informare il nuovo proprietario sul funzionamento
e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni
sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le
norme per la raccolta differenziata (vedi Precauzioni e consigli).

Centraggio e ssaggio

Per ssare l’apparecchio al mobile: aprire la porta del forno e avvitare 4 viti

a legno nei 4 fori posti sulla cornice perimetrale.

IT

! L’installazione va effettuata secondo queste istruzioni e da personale

professionalmente qualicato. Una errata installazione può causare danni a

persone, animali o cose.

Incasso

Per garantire un buon funzionamento dell’apparecchio è necessario che il
mobile abbia le caratteristiche adatte:

• i pannelli adiacenti il forno devono essere di materiale resistente al calore;

• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti

! Tutte le parti che assicurano la protezione debbono essere ssate in modo

tale da non poter essere tolte senza l’aiuto di qualche utensile.

Collegamento elettrico

I forni dotati di cavo di alimentazione tripolare, sono predisposti per
il funzionamento con corrente alternata alla tensione e frequenza di
alimentazione indicate nella targhetta caratteristiche posta sull’apparecchio
(vedi sotto).

alla temperatura di 100°C;

• per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi gura)

Montaggio del cavo di alimentazione

che a colonna, il mobile deve avere le seguenti dimensioni:

N

! Una volta incassato l’apparecchio non debbono essere possibili contatti
con le parti elettriche.Le dichiarazioni di consumo indicate in targhetta
caratteristiche sono state misurate con questo tipo di installazione.

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore
del vano. È preferibile installare il forno in modo che appoggi su due listelli in
legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560

mm (vedi gure).

45 mm.

560 mm.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta

caratteristiche (vedi a anco).

In caso di collegamento diretto alla rete è necessario interporre tra
l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i
contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il

lo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione

deve essere posizionato in modo tale che in nessun punto superi di 50°C la
temperatura ambiente (per esempio lo schienale del forno).

! L’installatore è responsabile del corretto collegamento elettrico e
dell’osservanza delle norme di sicurezza.

L

1. Aprire la morsettiera facendo leva
con un cacciavite sulle linguette
laterali del coperchio: tirare e aprire

il coperchio (vedi gura).

2. Mettere in opera il cavo di
alimentazione: svitare la vite del
serracavo e le tre viti dei contatti

e poi ssare i cavetti sotto

L-N­le teste delle viti rispettando i colori
Blu (N) Marrone (L) Giallo-Verde

N

(vedi gura).

3. Fissare il cavo nell’apposito
fermacavo.

4. Chiudere il coperchio della

L

morsettiera.

13

Prima di effettuare l’allacciamento accertarsi che:

IT

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della
macchina, indicato nella targhetta caratteristiche (vedi sotto);

• la tensione di alimentazione sia compresa nei valori nella targhetta
caratteristiche (vedi sotto);

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario
sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono
essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici

autorizzati (vedi Assistenza).

! L’azienda declina ogni responsabilità qualora queste norme non
vengano rispettate.

TARGHETTA CARATTERISTICHE

larghezza cm 43,5

Dimensioni*

Volume*

Dimensioni**

Volume**

Collegamenti
elettrici

Energy
Label e
Ecodesign

altezza cm 32,4
profondità cm 41,5

lt. 59

larghezza cm 45,5
altezza cm 32,4
profondità cm 41,5

lt. 62

tensione a 220-240V~ 50/60 Hz potenza
massima assorbita 2800W
(vedi targhetta caratteristiche)

Regolamento (EU) No 65/2014
che integra la Direttiva 2010/30/EU.
Regolamento (EU) No 66/2014
che integra la Direttiva 2009/125/EC.
Norma EN 60350-1
Norma EN 50564

Consumo energia convezione
Naturale – funzione di
riscaldamento: Tradizionale;

Consumo energia dichiarazione
Classe convezione Forzata ­funzione di
riscaldamento: Pasticcieria.

Questa apparecchiatura è conforme alle
seguenti Direttive Comunitarie:

- 2006/95/CE del 12/12/06 (Bassa
Tensione) e successive modificazioni.

- 2004/108/CE del 15/12/04
(Compatibilità Elettromagnetica) e
successive modificazioni.

- 93/68/CEE del 22/07/93 e successive
modificazioni.

- 2012/19/UE e successive modificazioni.

- 1275/2008 stand-by/off mode.

* Solo per modelli con guide imbutite.
** Solo per modelli con guide in filo.

14

Avvio e utilizzo

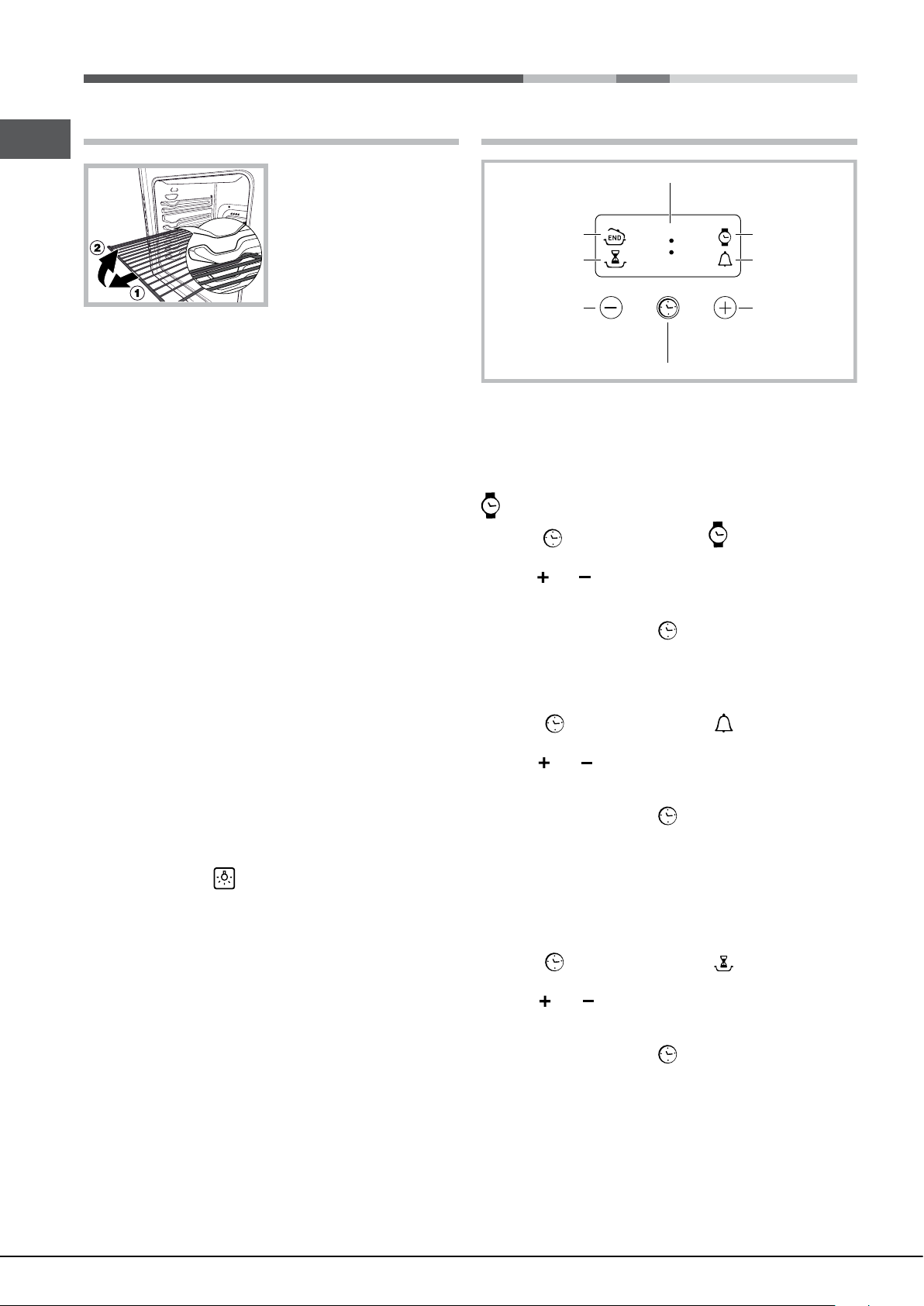

DISPLAY

Tasto

IMPOSTAZIONE
TEMPI

Icona

FINE COTTURA

Icona

OROLOGIO

Icona

DURATA

Icona

CONTAMINUTI

Tasto

DIMINUZIONE

TEMPI

Tasto

AUMENTO
TEMPI

•• ••

Il programmmatore di cottura

IT

ATTENZIONE ! Il forno è dotato
di un sistema di arresto griglie che
consente di estrarle senza che
queste fuoriescano dal forno. (1)
Per estrarre completamente le

griglie è sufciente, come indicato

sul disegno, alzarle, prendendole
dalla parte anteriore e tirarle. (2)

! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora
con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta
del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione
delle sostanze usate per proteggere il forno.

Avviare il forno

1. Selezionare il programma di cottura desiderato ruotando la manopola
PROGRAMMI.

2. Scegliere la temperatura ruotando la manopola TERMOSTATO. Una lista
con le cotture e le relative temperature consigliate è consultabile nella Tabella
cottura (vedi Programmi).

3. La spia TERMOSTATO accesa indica la fase di riscaldamento no alla

temperatura impostata.

4. Durante la cottura è sempre possibile:

- modicare il programma di cottura agendo sulla manopola PROGRAMMI;

- modicare la temperatura agendo sulla manopola TERMOSTATO;

- interrompere la cottura riportando la manopola PROGRAMMI in posizione
“0”.

! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni
allo smalto.

elettronico

Impostare l’orologio

! Si può impostare sia quando il forno è spento che quando è acceso, ma

non si è programmata la ne di una cottura.

Dopo l’allacciamento alla rete elettrica o dopo un black-out, l’icona
quattro digit numerici sul DISPLAY lampeggiano.

1. Premere più volte il tasto
digit numerici sul DISPLAY;

2. con i tasti “ ” e “ ” regolare l’ora; se si tengono premuti, i numeri scorrono
più velocemente per facilitare l’impostazione.

3. attendere 10 sec oppure premere nuovamente il tasto
l’impostazione.

nchè non lampeggiano l’icona e i quattro

Impostare il contaminuti

e i

per ssare

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne, alcuni modelli sono
dotati di una ventola di raffreddamento. Questa genera un getto d’aria che
esce tra il pannello di controllo e la porta del forno.

! A ne cottura la ventola rimane attiva nché il forno non è sufcientemente

freddo.

Luce del forno

Si accende selezionando
accesa quando si seleziona un programma di cottura.

con la manopola PROGRAMMI. Rimane

! Questa funzione non interrompe la cottura e prescinde dall’utilizzo del forno;
permette solo di azionare il segnale acustico allo scadere dei minuti impostati.

1. Premere più volte il tasto
digit numerici sul DISPLAY;

2. con i tasti “ ” e “ ” regolare il tempo desiderato; se si tengono premuti, i
numeri scorrono più velocemente per facilitare l’impostazione.

3. attendere 10 sec oppure premere nuovamente il tasto
l’impostazione.
Seguirà la visualizzazione del conto alla rovescia al termine del quale si
azionerà il segnale acustico.

nchè non lampeggiano l’icona e i tre

per ssare

Programmare la cottura

! La programmazione è possibile solo dopo aver selezionato un programma
di cottura.

Programmare la durata di cottura

1. Premere più volte il tasto
digit numerici sul DISPLAY;

2. con i tasti “
numeri scorrono più velocemente per facilitare l’impostazione.

3. attendere 10 sec oppure premere nuovamente il tasto
l’impostazione.

4. a tempo scaduto, sul DISPLAY compare la scritta END, il forno termina
la cottura e viene emesso un segnale acustico.

• Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15
minuti. Il programma si arresta automaticamente alle 10:15.

” e “ ” regolare la durata desiderata; se si tengono premuti, i

nchè non lampeggiano l’icona e i tre

per ssare

15

Programmare la ne di una cottura

IT

! La programmazione della ne di una cottura è possibile solo dopo aver

impostato una durata di cottura.

1. Seguire la procedura da 1 a 3 descritta per la durata;

2. poi premere il tasto
digit numerici sul DISPLAY;

3. con i tasti “ ” e “ ” regolare l’ora di ne cottura desiderata; se si tengono
premuti i numeri, scorrono più velocemente per facilitare l’impostazione.

4. attendere 10 sec oppure premere nuovamente il tasto
l’impostazione.

5. a tempo scaduto, sul DISPLAY compare la scritta END, il forno termina
la cottura e viene emesso un segnale acustico.
Le icone
programmazione. Sul DISPLAY vengono visualizzate alternativamente l’ora

di ne cottura e la durata.

Annulare una programmazione

Per annullare una programmazione:

• premere il tasto
annullare e i digit sul display. Premere il tasto “ ” nchè sul display non
compaiono le cifre 00:00.

• premere contemporaneamente i tasti “ ” e ” ”; in questo modo si
annullano tutte le programmazioni effettuate contaminuti compreso.

e accese segnalano che è stata effettuata una

nchè non lampeggiano l’icona e i quattro

per ssare

nchè non lampeggia l’icona dell’impostazione da

Programma MULTICOTTURA

Si attivano tutti gli elementi riscaldanti (superiore e inferiore) ed entra in
funzione la ventola. Poiché il calore è costante in tutto il forno, l’aria cuoce

e rosola il cibo in modo uniforme. È possibile utilizzare no a un massimo di

due ripiani contemporaneamente.

Programma FORNO PIZZA

Si attivano gli elementi riscaldanti inferiore e circolare ed entra in funzione la
ventola. Questa combinazione consente un rapido riscaldamento del forno,
con un forte apporto di calore in prevalenza dal basso. Nel caso si utilizzi più di
un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura.

Programma BARBECUE

Si attiva l’elemento riscaldante superiore ed entra in funzione il girarrosto
(ove presente). La temperatura elevata e diretta del grill è consigliata per

gli alimenti che necessitano di un’alta temperatura superciale. Effettuare le

cotture con la porta del forno chiusa.

Programma GRATIN

Si attiva l’elemento riscaldante superiore ed entra in funzione la ventola.
Unisce all’irradiazione termica unidirezionale, la circolazione forzata dell’aria

all’interno del forno. Ciò impedisce la bruciatura superciale degli alimenti

aumentando il potere di penetrazione del calore. Effettuare le cotture con la
porta del forno chiusa.

Programmi

! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne:

• BARBECUE (si consiglia di impostare solo su MAX);

• GRATIN (si consiglia di non superare la temperatura di 200°C).

Programma LIEVITAZIONE

Il forno raggiunge e mantiene una temperatura di 40°C a prescindere dalla
posizione della manopola TERMOSTATO. Questo programma è ideale per
la lievitazione degli impasti contenenti lievito naturale.

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura
tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva
distribuzione della temperatura.

Programma FORNO PASTICCERIA

Si attiva l’elemento riscaldante posteriore ed entra in funzione la
ventola, garantendo un calore delicato e uniforme all’interno del forno.
Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci
che necessitano di lievitazione) e preparazioni “mignon” su tre ripiani
contemporaneamente.

Programma FAST COOKING

Si attivano gli elementi riscaldanti ed entra in funzione la ventola offrendo un
calore costante e uniforme.
Il programma non necessita di preriscaldamento. Questo programma è
particolarmente indicato per cotture veloci di cibi preconfezionati (surgelati o
precotti). I risultati migliori si ottengono utilizzando un solo ripiano.

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzare le posizioni dei ripiani 1 e 5: sono investite
direttamente dall’aria calda, che potrebbe provocare bruciature sui cibi delicati.

! Nelle cotture BARBECUE e GRATIN, disporre la leccarda in posizione 1
per raccogliere i residui di cottura (sughi e/o grassi).

MULTICOTTURA

• Utilizzare le posizioni dei ripiani 2 e 4, mettendo alla 2 i cibi che richiedono
maggior calore.

• Disporre la leccarda in basso e la griglia in alto.

BARBECUE

• Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della
griglia.

• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi
se la resistenza superiore non resta costantemente accesa: il suo
funzionamento è controllato da un termostato.

FORNO PIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in
dotazione.

Con la leccarda si allungano i tempi di cottura e difcilmente si ottiene una

pizza croccante.

• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà
cottura.

16

Programmi AlimentiPeso

Tabella cottura

Lievitazione

Forno

Tradizionale

Forno

Pasticceria

Fast cooking

Multicottura

Forno Pizza

Barbecue

Gratin

Lievitazione degli impasti con lievito naturale
(brioche, pane, torta allo zucchero,
croissant, ecc.)

Anatra
Arrosto di vitello o manzo

Arrosto di maiale
Biscotti (di frolla)
Crostate

Crostate

Torta di frutta
Plum-cake
Pan di spagna
Crêpes farcite (su 2 ripiani)
Cake piccoli (su 2 ripiani)
Salatini di sfoglia al formaggio (su 2 ripiani)
Bignè (su 3 ripiani)
Biscotti (su 3 ripiani)
Meringhe (su 3 ripiani)

Surgelati

Pizza
Misto zucchine e gamberi in pastella

Torta rustica di spinaci
Panzerotti
Lasagne
Panetti dorati
Bocconcini di pollo

Precotti

Ali di pollo dorate

Cibi Freschi

Biscotti (di frolla)
Plum-cake
Salatini di sfoglia al formaggio

Pizza (su 2 ripiani)
Lasagne

Agnello
Pollo arrosto + patate
Sgombro
Plum-cake
Bignè (su 2 ripiani)
Biscotti(su 2 ripiani)
Pan di spagna (su 1 ripiano)
Pan di spagna(su 2 ripiani)

Torte salate

Pizza

Arrosto di vitello o manzo
Pollo

Sogliole e seppie
Spiedini di calamari e gamberi
Seppie
Filetto di merluzzo

Verdure alla griglia
Bistecca di vitello
Salsicce
Hamburger
Sgombri

Toast (o pane tostato)

Con girarrosto (ove presente)

Vitello allo spiedo
Pollo allo spiedo

Agnello allo spiedo

Pollo alla griglia
Seppie

Con girarrosto (ove presente)

Vitello allo spiedo

Agnello allo spiedo
Pollo (allo spiedo) +
patate (sulla leccarda)

(Kg)

0.5

0.7

0.5

1.2

0.6

0.4

0.7

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.4

0.41 - 200 20-25

0.3

0.6

0.2

1+1

0.5

0.5

0.5

1.5

0.5

0.7

0.6

0.6

0.8

0.4

0.8

0.6

0.6

n.° 4 e 6

1.0

1.5

1.0

1.5

1.5

1.5

1.5

1.5

1
1
1

­1

1

1
1
1

1
1

1

1
1

1

-

dei ripiani

2
2
2
2
2

2

1 o 2

2

2
1 e 3
1 e 3
1 e 3

1 e 2 e 4
1 e 2 e 4
1 e 2 e 4

1
1
1
1
1
1
1

1
1
1

1 e 3

2

2
1 e 3
1 e 2
1 e 2
1 e 3
1 e 3
1 e 2
1 e 3

2

2

1

1 o 2

3

3

3

3
1 o 3

3

3

3

3

3

-

-

-

2 e 3
2 e 3

-

-

-

2

Posizione

Preriscaldamento

(minuti)

15
15
15
15
15

15
15
15
15
15
15
15
15
15
15

-

-

-

-

-

-

-

-

-

-

15
10
10
15
10
10
10
10
10
10
15

15
10
10

-

-

-

-

-

-

-

-

-

-

-

-

-

10
10

10
10
10
10

Temperatura

consigliata

200
200
200
180
180

180
180
180
160
200
190
210
180
180

90

250
200
220
200
200
180
220

200
180
210

230
180
180
200
180
170
190
180
170
170
200

220
220
180

Max
Max
Max
Max
Max
Max
Max
Max
Max
Max

Max
Max
Max
Max

200
200

200
200
200
200

Durata

IT

cottura
(minuti)

65-75
70-75
70-80
15-20
30-35

20-30
40-45
40-50
25-30
30-35
20-25
15-20
20-25
20-25

180

12
20

30-35

25

35
25-30
15-20

15-18

45
10-12

15-20
30-35
40-45
60-70
30-35
40-50
20-25
10-15
15-20
20-25
25-30

15-20
25-30
60-70

10-12

8-10
10-15
10-15
15-20
15-20
15-20
10-12
15-20

3-5

80-90
70-80
70-80

55-60
30-35

70-80
70-80
70-75
70-75

17

Precauzioni e consigli

IT

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici,
i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

! L’apparecchio è stato progettato e costruito in conformità alle norme
internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni di sicurezza e devono essere
lette attentamente.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale
all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato,
perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie

poste sui anchi del forno.

• Non toccare l’apparecchio a piedi nudi o le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da

persone adulte e secondo le istruzioni riportate in questo libretto.
Ogni altro uso (ad esempio: riscaldamento di ambienti) è da
considerarsi improprio e quindi pericoloso. Il costruttore non può
essere considerato responsabile per eventuali danni derivanti da
usi impropri, erronei ed irragionevoli.

• Durante l’uso dell’apparecchio gli elementi riscaldanti e alcune
parti della porta forno diventano molto calde. Fare attenzione a non
toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto
con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe
essere calda.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non rivestire il fondo del forno con fogli di alluminio.

• Non riporre materiale inammabile nel forno: se l’apparecchio viene messo

inavvertitamente in funzione potrebbe incendiarsi.

• Assicurarsi sempre che le manopole siano nella posizione “●”/“○” quando
l’apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì
afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla
rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per
tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Non appoggiare oggetti sulla porta del forno aperta.

• Evitare che i bambini giochino con l’apparecchio.

• Non è previsto che l’apparecchio venga utilizzato da persone (bambini

compresi) con ridotte capacità siche, sensoriali o mentali, da persone

inesperte o che non abbiano familiarità con il prodotto, a meno che non
vengano sorvegliate da una persona responsabile della loro sicurezza o
non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.

• L’apparecchio non è destinato a essere messo in funzione per mezzo

di un temporizzatore esterno oppure di un sistema di comando a
distanza separato.

Risparmiare e rispettare l’ambiente

• Ove possibile, evitare di pre-riscaldare il forno e cercare sempre di
riempirlo. Aprire la porta del forno quanto necessario, perché vi sono
dispersioni di calore ogni volta che viene aperta. Per risparmiare molta

energia sarà sufciente spegnere il forno dai 5 ai 10 minuti prima della ne
del tempo di cottura pianicato, e servirsi del calore che il forno continua

a generare.

• I programmi automatici si basano su prodotti alimentari standard.

• Tenere le guarnizioni pulite e in ordine, per evitare eventuali dispersioni
di energia

• Se si dispone di un contratto di energia elettrica a tariffa oraria, il
programma “cottura ritardata” renderà più semplice il risparmio spostando
l’avvio del programma negli orari a tariffa ridotta.

! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea
sulla limitazione dei consumi energetici in standby.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così
gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/UE sui riuti di apparecchiature elettriche

ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano

essere smaltiti nel normale usso dei riuti solidi urbani. Gli apparecchi

dismessi devono essere raccolti separatamente per ottimizzare il tasso
di recupero e riciclaggio dei materiali che li compongono ed impedire
potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato
è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

18

Manutenzione e cura

Sostituire la lampadina

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione
elettrica.

Pulire l’apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere
pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se

le macchie sono difcili da asportare usare prodotti specici. Si consiglia

di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare
polveri abrasive o sostanze corrosive.

• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando
è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare
con un panno morbido. Evitare gli abrasivi.

• Gli accessori possono essere lavati come normali stoviglie, anche in
lavastoviglie ad eccezione delle guide scorrevoli.

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia
dell’apparecchio.

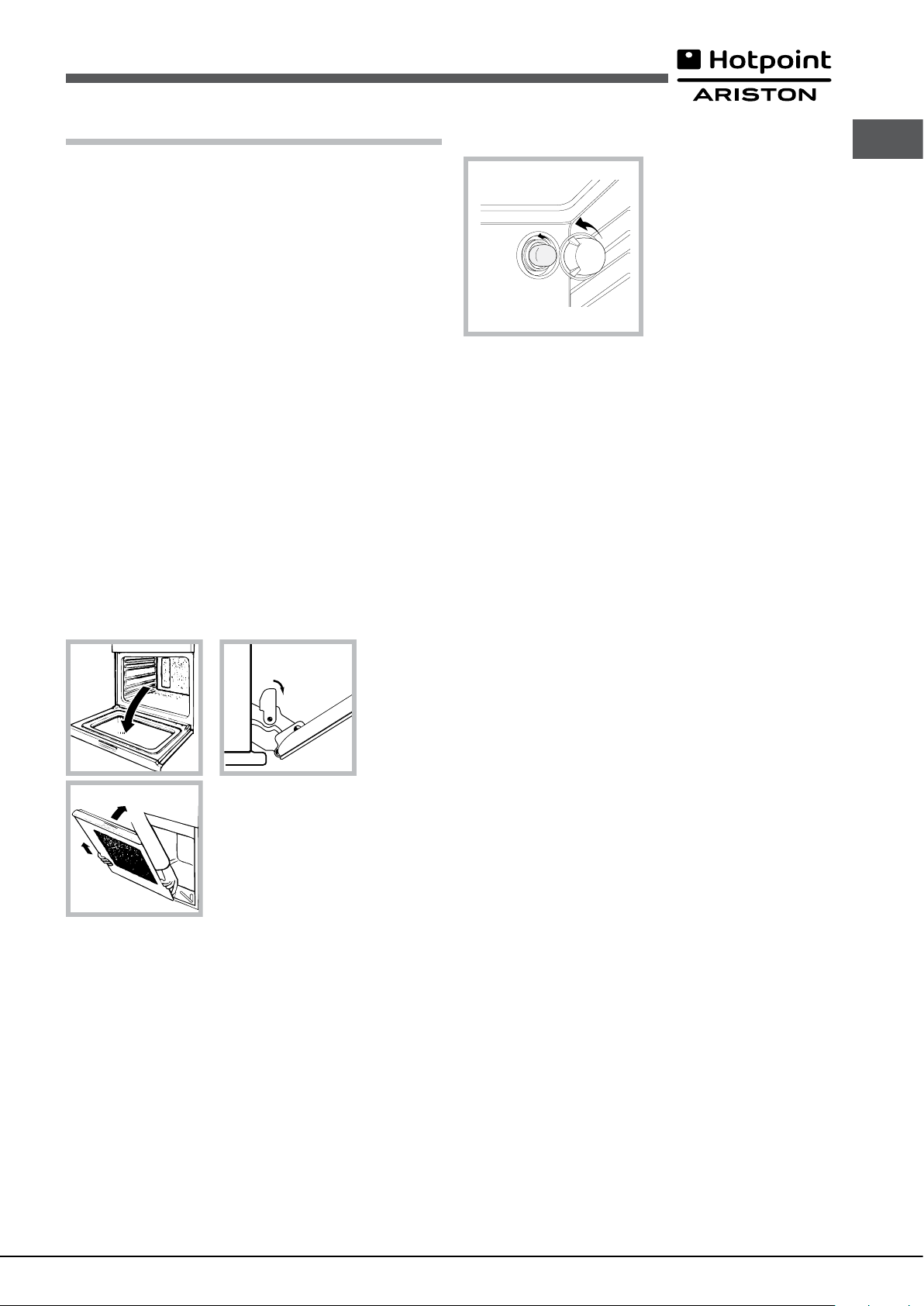

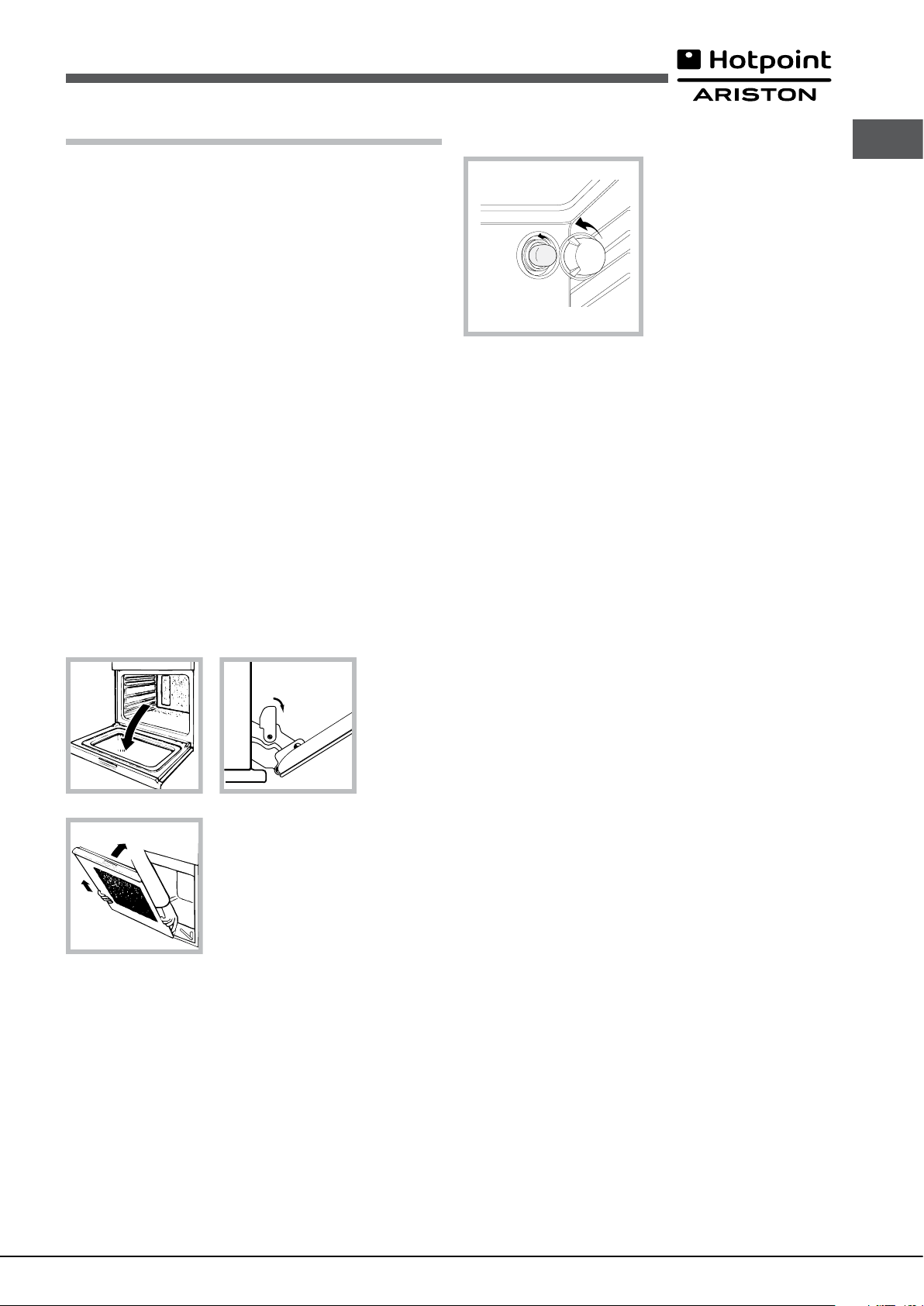

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con
un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici

aflati che possono grafare la supercie e causare la frantumazione del vetro.

Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi gura);

2. alzare e ruotare le levette poste sulle due cerniere

(vedi gura);

! Non utilizzare la lampada forno per e come illuminazione di ambienti.

Pannelli catalitici laterali e posteriore*

Sono pannelli ricoperti da uno speciale smalto che è in grado di assorbire il
grasso che si sviluppa dalle cotture.
Questo smalto è abbastanza resistente per consentire lo scorrimento dei
vari accessori (griglie, leccarde, ecc...) senza deteriorarsi. Non c’è bisogno di

preoccuparsi se piccole tracce bianche appaiono sulle superci.

Tuttavia bisogna evitare di:

- raschiare lo smalto con oggetti taglienti (per esempio un coltello);

- utilizzare detergenti o abrasivi.

IT

Per sostituire la lampadina di
illuminazione del forno

1. Svitare il coperchio in vetro del
portalampada.

2. Svitare la lampadina e sostituirla
con una analoga: potenza 25 W,
attacco E 14.

3. Rimontare il coperchio (vedi gura)

3 (con controporta in vetro). afferrare la porta
ai due lati esterni, richiudendola lentamente
ma non del tutto. Tirare la porta verso di sé

estraendola dalle cerniere (vedi gura).

Rimontare la porta seguendo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del
forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi

Assistenza). È consigliabile non usare il forno no all’avvenuta riparazione.

* Presente solo su alcuni modelli.

19

Installation

595 mm.

25 mm.

GB

! Please keep this instruction booklet in a safe place for future reference. If
the appliance is sold, given away or moved, please make sure the booklet is

also passed on to the new owners so that they may benet from the advice

contained within it.

! Please read this instruction manual carefully: it contains important information
concerning the safe operation, installation and maintenance of the appliance.

Positioning

! Do not let children play with the packaging material; it should be disposed
of in accordance with local separated waste collection standards (see
Precautions and tips).

! The appliance must be installed by a qualied professional in accordance

with the instructions provided. Incorrect installation may damage property or
cause harm to people or animals.

Built-in appliances

Use an appropriate cabinet to ensure that the appliance operates properly:

• The panels adjacent to the oven must be made of heat-resistant material.

• Cabinets with a veneer exterior must be assembled with glues which can

withstand temperatures of up to 100°C.

• To install the oven under the counter (see diagram) or in a kitchen unit,

the cabinet must have the following dimensions:

Centring and xing

Secure the appliance to the cabinet by opening the oven door and inserting
4 screws into the 4 holes on the outer frame.

! All parts which ensure the safe operation of the appliance must not be
removable without the aid of a tool.

Electrical connection

Ovens equipped with a three-pole power supply cable are designed to operate
with alternating current at the voltage and frequency indicated on the data
plate located on the appliance (see below).

Fitting the power supply cable

1. Open the terminal board by
inserting a screwdriver into the side
tabs of the cover. Use the screwdriver
as a lever by pushing it down to open
the cover (see diagram).

547 mm. min.

23 mm.

5 mm.

595 mm.

545 mm.

45 mm.

560 mm.

575-585 mm.

567 mm.

! The appliance must not come into contact with electrical parts once it has
been installed. The indications for consumption given on the data plate have
been calculated for this type of installation.

Ventilation

To ensure adequate ventilation, the back panel of the cabinet must be
removed. It is advisable to install the oven so that it rests on two strips of

wood, or on a completely at surface with an opening of at least 45 x 560

mm (see diagrams).

45 mm.

560 mm.

2. Install the power supply cable by
loosening the cable clamp screw
and the three wire contact screws

L-N- .

N

Connect the wires to the
corresponding terminals: the Blue

N

wire to the terminal marked (N), the
Brown wire to the terminal marked
(L) and the Yellow/Green wire to the

L

3. Secure the cable by fastening the

terminal marked

(see diagram).

clamp screw.

L

4. Close the cover of the terminal
board.

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data
plate (see table).
The appliance must be directly connected to the mains using an omnipolar
switch with a minimum contact opening of 3 mm installed between the
appliance and the mains. The switch must be suitable for the charge indicated
and must comply with current electrical regulations (the earthing wire must not
be interrupted by the switch). The supply cable must be positioned so that it
does not come into contact with temperatures higher than 50°C at any point
(the back panel of the oven, for example).

! The installer must ensure that the correct electrical connection has been
performed and that it is fully compliant with safety regulations.

20

Before connecting the appliance to the power supply, make sure that

Electrical
connections

voltage:

220-240V~ 50/60Hz

(see data plate) maximum power
absorbed 2800W

Energy
Label e
Ecodesign

APPLIANCE SPECIFICATIONS

Dimensions*

width 43,5 cm
height 32,4 cm
depth 40,6 cm

Dimensions**

width 45,5 cm
height 32,4 cm
depth 40,6 cm

Volume*

58 lt.

Volume**

60 lt.

* Only for models with drawn rails.
** Only for models with wire rails.

This appliance conforms to the
following European Economic
Community directives:

- 2006/95/EC dated 12/12/06
(Low Voltage) and subsequent
amendments

- 2004/108/EC dated 03/05/89
(Electromagnetic Compatibility)
and subsequent amendments

- 93/68/EEC dated 22/07/93 and
subsequent amendments.

- 2012/19/EU and subsequent
amendments.
1275/2008 standby/off mode.

EU Directive no 65/2014
supplementing Directive 2010/30/EU.
EU Regulation no 66/2014
implementing Directive 2009/125/EC.
Standard EN 60350-1
Standard EN 50564

Energy consumption for Natural
convection – heating mode:
Traditional

Declared energy consumption for
Forced convection Class –
heating mode: Baking.

• The appliance is earthed and the plug is compliant with the law.

• The socket can withstand the maximum power of the appliance, which is
indicated on the data plate.

• The voltage is in the range between the values indicated on the data plate.

• The socket is compatible with the plug of the appliance. If the socket is
incompatible with the plug, ask an authorised technician to replace it. Do
not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the
electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by authorised technicians

only (see Assistance).

! The manufacturer declines any liability should these safety measures
not be observed.

GB

21
