Het installeren

560 mm.

45 mm.

NL

! Bewaar dit boekje zorgvuldig voor eventuele verdere
raadpleging. Wanneer u het product weggeeft,
verkoopt, of wanneer u verhuist, dient u dit boekje bij
de oven te bewaren zodat alle nodige informatie
voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er
staat belangrijke informatie in over installatie, gebruik
en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor

kinderen en dient daarom te worden weggegooid
volgens de geldende normen ( zie
Voorzorgsmaatregelen en advies).

! De installatie moet worden uitgevoerd door een
bevoegde installateur en volgens de instructies van
de fabrikant. Een verkeerde installatie kan schade
berokkenen aan personen, dieren of dingen.

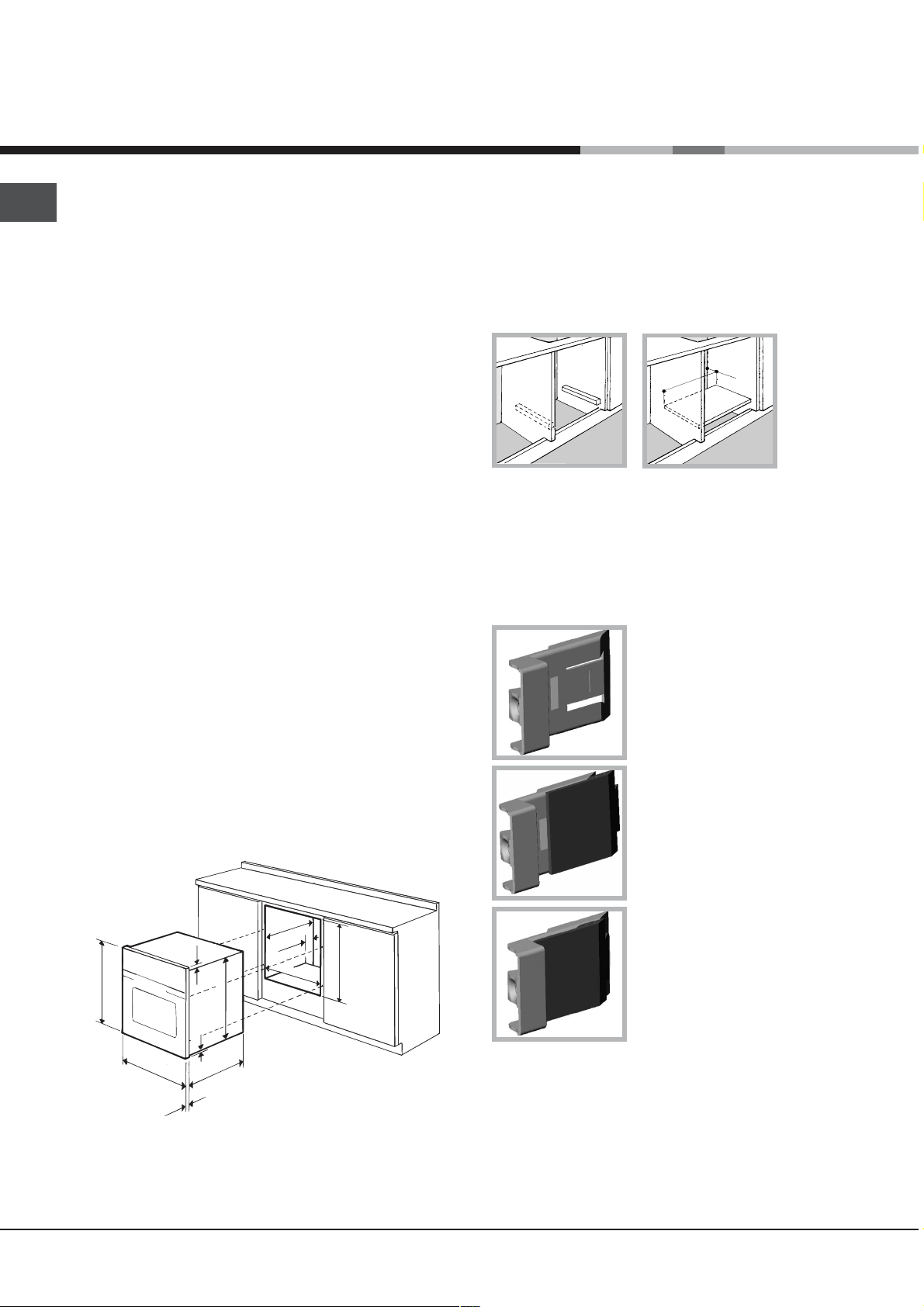

Inbouw

Voor een goede werking van het apparaat moet het
keukenmeubel de juiste kenmerken hebben:

 de zijkanten van de kastjes die aan de oven

grenzen moeten hittebestendig zijn;

Ventilatie

Om een goede ventilatie te kunnen garanderen is het
noodzakelijk de achterkant van het meubel te
verwijderen. Het verdient de voorkeur de oven op
twee houten balken te plaatsen, of eventueel op een
enkele plank die een opening heeft van tenminste 45
x 560 mm (zie afbeeldingen).

Centreren en bevestigen

Regel de 4 klemmetjes aan de zijkant van de oven in
overeenkomst met de 4 gaten in de lijst. De stand
hangt af van de dikte van de zijkant van het meubel:

als de dikte 20 mm is: verwijder
het bewegende gedeelte van
het klemmetje ( zie afb. );

 in het bijzonder moet, in geval van meubels met

fineer, de lijm bestand zijn tegen temperaturen van
100°C;

 voor het inbouwen van de oven, zowelonder het

aanrecht ( zie figuur ) alsin stapelbouw, dient het
keukenmeubel de volgende afmetingen te hebben:

.

in

. m

m

m

7

4

5

567 mm.

45 mm.

558 mm.

593 mm.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

! Nadat het apparaat is ingebouwd, mag er geen
contact meer mogelijk zijn met de elektrische
onderdelen.
Het energieverbruik dat staat aangegeven op het
typeplaatje is gebaseerd op dit soort installatie.

als de dikte 18 mm is: gebruik
de eerste gleuf; zoals door de
fabrikant is voorzien ( zie afb. );

als de dikte 16 mm is: gebruik
de tweede gleuf ( zie afb. ).

Om het apparaat aan het keukenkastje te bevestigen:
open de ovendeur en schroef de 4 houtschroeven in
de 4 gaten in de zijrand.

! Alle beschermende onderdelen moeten zodanig
worden bevestigd dat ze niet kunnen worden
verwijderd zonder gereedschap te gebruiken.

2

Centreren en bevestigen*

1. Plaats de beugels A aansluitend op de
steunranden B van de oven.

2. Plaats de klampen C aansluitend op de beugels
A. Als de dikte van de zijkant van het meubel:
 16 mm is: monteer de klamp zodanig dat het
nummer 16 dat erop staat naar u gericht is;
 18 mm is: monteer de klamp zodanig dat het
deel zonder tekst naar u gericht is;
 20 mm is: monteer de klamp niet.

3. Bevestig de beugels en de klampen op de rand
van de zijkant van het meubel met de schroeven
D.

4. Bevestig de oven aan het meubel met de
schroeven en plastic sluitringen E.

6

1

6

1

D

C

6

1

6

1

B

C

D

A

C

D

E

E

de kleuren: Blauw (N) Bruin (L) Geel-Groen

( zie

afb. ).

3. Maak de kabel vast aan de daarvoor bestemde
kabelklem.

4. Maak het deksel van het klemmenbord dicht.

Het aansluiten van de voedingskabel aan het
elektrische net

Gebruik voor de voedingskabel een stekker die
genormaliseerd is voor de lading aangegeven op het
typeplaatje ( zie hiernaast ).
Wanneer het apparaat rechtstreeks op het net wordt
aangesloten moet men tussen het apparaat en het net
een meerpolige schakelaar aanbrengen met een
afstand tussen de contacten van minstens 3mm,
aangepast aan het elektrische vermogen en voldoend
aan de geldende normen (de aarding mag niet
worden onderbroken door de schakelaar). De
voedingskabel moet zodanig geplaatst worden dat hij
nergens een temperatuur bereikt die 50°C hoger is
dan de kamertemperatuur.
! De installateur is verantwoordelijk voor de correcte
elektrische verbinding en het in acht nemen van de
geldende veiligheidsnormen.

NL

Elektrische aansluiting

! De ovens met driepolige voedingskabel

functioneren met de wisselstroom, de spanning en
de frequentie die aangegeven staan op het
typeplaatje ( zie onder ).

Monteren voedingskabel

1. Licht de lipjes aan
de zijkant van het
deksel van het
klemmenbord op met
een schroevendraaier:
trek het deksel van het
klemmenbord open.
(zie afbeelding).

2. De voedingskabel in
werking stellen: maak
de schroef van de
kabelklem en de drie
schroeven van de

NL

contacten L-N­en bevestig de draden
onder de schroeven
met inachtneming van

los,

Vóór het aansluiten moet u controleren dat:
 het stopcontact geaard is en voldoet aan de

geldende normen;

 het stopcontact in staat is het maximale

vermogen van het apparaat te verdragen, zoals
aangegeven op het typeplaatje ( zie onder );

 de spanning zich bevindt tussen de waarden die

staan aangegeven op het typeplaatje ( zie onder );

 het stopcontact en de stekker overeenkomen. Als

dat niet zo is, dient u ofwel de stekker ofwel het
stopcontact te vervangen; gebruik geen
verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten het
snoer en het stopcontact makkelijk te bereiken zijn.

! De kabel mag niet worden gebogen of
samengedrukt.

! De kabel moet van tijd tot tijd worden
gecontroleerd en mag alleen door erkende monteurs
worden vervangen ( zie Service ).

! De fabrikant kan niet verantwoordelijkheid
worden gesteld als deze normen niet worden
nageleefd.

* Slechts op enkele modellen aanwezig.

3

Beschrijving van het apparaat

NL

Algemeen aanzicht

Bedieningspaneel

Rooster GRILL

Rooster LEKPLAAT

Bedieningspaneel

Knop

PROGRAMMA'S

GLEUVEN om

roosters in te
schuiven

positie 5
positie 4
positie 3
positie 2
positie 1

Knop

THERMOSTAAT

Controlelampje

THERMOSTAAT

ELEKTRONISCHE

Programmering

4

Starten en gebruik

! Wij raden u aan bij het eerste gebruik de oven

minstens een uur leeg te laten functioneren, op
maximum temperatuur en met de deur dicht. Nadat u
de oven hebt uitgedaan, opent u de ovendeur en lucht
u het vertrek. De lucht die u ruikt komt door het
verdampen van de middelen die worden gebruikt om
de oven te beschermen.

De oven starten

1. Door aan de knop PROGRAMMAS te draaien kunt

u het gewenste kookprogramma kiezen.

2. Kies de temperatuur door aan de knop

THERMOSTAAT te draaien. Een lijst met kooktijden en
aanbevolen kooktemperaturen kunt u terugvinden in
de Kooktabel (zie Programmas).

3. Als het controlelampje THERMOSTAAT aan is,

bevindt de oven zich in de verwarmingsfase en is
bezig de ingestelde temperatuur te bereiken.

4. Tijdens het koken kunt u nog altijd:

- het kookprogramma veranderen met behulp van de

knop PROGRAMMAS;

- de temperatuur veranderen met behulp van de knop

THERMOSTAAT;

- het koken onderbreken door de knop

PROGRAMMAS weer op stand 0 te zetten.

! Zet nooit voorwerpen op de bodem van de oven; u
riskeert hiermee het email te beschadigen.

! Plaats de ovenschalen altijd op bijgeleverde
roosters.

 bij de apparaten voorzien van elektronische
programmering moet voor gebruik van de
elektrische oven de knop
verschijnt het symbool

(op de display

) worden ingedrukt

voordat u de gewenste kookfunctie gaat kiezen.

Ventilator

Teneinde de hitte aan de buitenkant van de oven te
beperken, zijn enkele modellen voorzien van een
ventilator. Hierdoor ontstaat een luchtstroom die
tussen het bedieningspaneel en de ovendeur naar
buiten komt.
! Aan het einde van de kooktijd blijft de ventilator
draaien totdat de oven voldoende is afgekoeld.

Ovenverlichting

Deze gaat werken door de knop PROGRAMMAS op

te draaien. Ze blijft aan wanneer u een

kookprogramma selecteert.

TYPEPLAATJE

breedte 43,5 cm.

Afmetingen

Inhoud liter 58

hoogte 32 cm.
diepte 41,5 cm.

NL

Elektrische
aansluitingen

ENERGY LABEL

spanning 220-240V ~ 50Hz
maximum vermogen 2800W

Richtlijn 2002/40/CE op etiket van
elektrische ovens.
Norm EN 50304

Energieverbruik convectie
Natuurlijk – verwarmingsfunctie:
Traditioneel;

Energieverbruikverklaring Klasse
convectie Hetelucht
verwarmingsfunctie: Gebak.
Dit apparaat voldoet aan de
volgende EU Richtlijnen:

- 73/23/EEG van 19/02/73
(laagspanning) en daaropvolgende
wijzigingen;

-89/336/EEG van 03/05/89
(elektromagnetische compatibiliteit)
en daaropvolgende wijzigingen

- 93/68/EEG van 22/07/93 en
daaropvolgende wijzigingen

- 2002/96/EC

5

De elektronische programmeur

NL

Deze maakt het mogelijk de oven of grill te programmeren in de
functies:
 uitgestelde start met vastgestelde kooktijd;
 onmiddelijke start met vastgestelde kooktijd;
 timer.

Functies van de knoppen:

H : timer uren, minuten
$ : kooktijd
% : einde kooktijd
( : handmatig omschakelen
) : instelling tijd achteruit
* : instelling tijd vooruit

Het gelijk zetten van h et klokje

Na het aansluiten aan het net of na uitvallen van de stroom knippert
op de display 0.00

 Druk tegelijkertijd op de toetsen $ en %. Laat ze los en stel

vervolgens (binnen 4 seconden) met de toetsen ) en * de juiste
tijd in..

Met de knop * gaat de tijd vooruit.
Met de knop ) gaat de tijd achteruit.

Eventueel verder gelijkzetten kan op twee manieren worden
uitgevoerd:

1. Herhaal de boven beschreven fasen.

2. Druk op de toets (. Laat hem los en stel vervolgens met de

toetsen ) en * de juiste tijd in.

Handmatig gebruik van de oven

Nadat u de klok gelijk heeft gezet gaat de programmering
automatisch in de handmatige positie.
N.B.:Druk na ieder automatisch gebruik op de knop ( om hem
weer op handmatig te zetten.

Het regelen van de sterkte van het geluidssignaal

Nadat u de instellingen van de klok heeft gekozen en bevestigd,
kunt u de sterkte van het geluidssignaal regelen met de toets ).

Uitgesteld e start m et vastgestelde kooktijd

De kooktijd en het einde van de kooktijd worden ingesteld. Laten
we aannemen dat het uur op de display 10:00 uur aangeeft.

1. Draai de ovenknoppen op de gewenste functie en temperatuur

(b.v.: statische oven, 200°C)

2. Druk op de toets $. Laat hem los en stel vervolgens (binnen 4

seconden) met de toetsen ) en * de gewenste duur in. Laten we
bijvoorbeeld een kooktijd van 30 minuten instellen. Er verschijnt:

+

Na 4 seconden, als de instelling is voltooid, verschijnt wederom de
huidige tijd met het symbool

3. Druk op de toets %. Laat hem los en druk vervolgens op de toetsen

* om de gewenste eindtijd van de bereiding in te stellen,

bijvoorbeeld 13.00.

m en de tekst auto

=

4. Als de instelling is voltooid verschijnt na 4 seconden op het
display de huidige tijd:

?

Het verschenen woord auto betekent dat de kooktijd en het
einde van de kooktijd automatisch geprogrammeerd zijn. De oven
gaat automatisch aan om 12:30 en gaat uit na 30 minuten. Als
de oven aan is verschijnt het verlichte pannetje m gedurende de
gehele kooktijd. U kunt met de knop $ op ieder willekeurig
moment de ingestelde kooktijd zien; met de knop % kunt u het
einde van de kooktijd zien.
Aan het einde van de kooktijd hoort u een geluidssignaal; om dit
af te zetten drukt u op een willekeurige knop, behalve op de
knoppen ) en *.

On middelijke start met vastgestelde kooktijd

Door alleen de kooktijd vast in te stellen (punten 1 en 2 van paragraaf
Uitgestelde start met vastgestelde kooktijd) begint deze onmiddelijk.

Het ongedaan maken van een reeds ingesteld
pr o gramma

Druk op de toets $. Laat hem los en breng met de toets ) de tijd weer
terug op

,

en druk vervolgens op de knop voor handmatige functie (.

Timer

Met de timer stelt u een tijd in waarvandaan het terugtellen begint.
Deze functie heeft niets te maken met het aan of uitgaan van de
oven, hij geeft alleen een geluidssignaal als de tijd verlopen is.
Door op de toets H te drukken en hem daarna weer los te laten
verschijnt:

,

Stel de gewenste tijdsduur in met de knoppen * en ) .
Als de instelling is voltooid begint de tijd af te tellen. Op het display
verschijnt de huidige tijd.

.

Als de tijd is afgelopen hoort u een geluidssignaal, dat kan worden
afgezet door op een willekeurige knop te drukken (behalve de
knoppen * en )); het symbool H gaat uit.

Correctie/o ngedaanmaken van de instelling

 De instelling kan op ieder willekeurig moment worden veranderd.

Druk op de betreffende knop en op de knop * of ).

 Als de kooktijd ongedaan wordt gemaakt wordt automatisch

ook het einde hiervan ongedaan gemaakt en viceversa.

 Bij geprogrammeerd functioneren accepteert de oven geen

einde kooktijd die eerder is dan het begin kooktijd dat door het
apparaat zelf is gesteld.

6

Programmas

Kookprogrammas

! U kunt voor alle programmas een temperatuur

instellen
tussen de 60°C en MAX, behalve voor:

 BARBECUE (hierbij is het aanbevolen alleen MAX

te gebruiken);

 GRATINEREN (hierbij is het aanbevolen niet meer

dan 200°C in te stellen).

Programma RIJZEN

De oven bereikt en behoudt een temperatuur van
40°C onafhankelijk van de stand van de knop
THERMOSTAAT. Dit programma is ideaal voor het
rijzen van beslag dat bakkersgist bevat.

Programma TRADITIONELE OVEN

De onderste en bovenste verwarmingselementen
gaan aan. Met deze traditionele kookwijze is het beter
een enkel rooster te gebruiken: met meerdere roosters
riskeert u een slechte temperatuursverspreiding.

Programma MULTIKOKEN

Alle verwarmingselementen gaan aan (onder, boven
en cirkelvormig) en de ventilator gaat draaien.
Aangezien de warmte in de hele oven constant is,
zorgt de lucht dat de gerechten op gelijkmatige wijze
gekookt en gebakken worden. Hier is het
mogelijkmaximaal twee roosters tegelijk te gebruiken.

Programma PIZZA OVEN

De onderste en cirkelvormige verwarmingselementen
gaan aan en de ventilator gaat draaien. Met deze
combinatie wordt de oven snel warm dankzij het
aanzienlijke vermogen dat vooral van onderaf komt.
Indien u meerdere roosters gebruikt moet u de
gerechten halverwege de kooktijd omwisselen.

Programma BARBECUE

Het bovenste verwarmingselement gaat aan en het
braadspit (waar aanwezig) gaat draaien. Het koken
onder de grill is vooral aan te raden voor gerechten
die een hoge temperatuur aan de buitenkant nodig
hebben. Kook met de ovendeur dicht.

NL

Programma GEBAK OVEN

Het achterste verwarmingselement gaat aan en de
ventilator gaat werken zodat een gelijkmatige, zachte
warmte wordt gecreëerd. Deze functie is aanbevolen
voor het bakken van kwetsbare gerechten (vooral
taarten die moeten rijzen) en kleine gerechten die u
op 3 hoogtes tegelijkertijd kookt.

Programma FAST COOKING

Alle verwarmingselementen gaan aan en de ventilator
gaat werken zodat een gelijkmatige en constante
warmte wordt gegarandeerd.
Bij dit programma wordt de oven niet voorverwarmd.
Deze functie is vooral geschikt voor het snel koken
van kant en klare gerechten (diepvries en
voorgekookt). De beste resultaten verkrijgt u als u een
enkel rooster gebruikt.

Programma GRATINEREN

Het bovenste verwarmingselement gaat aan en de
ventilator en het braadspit (waar aanwezig) gaan
draaien. Hiermee wordt de rechtstreekse bovenhitte
van de grill gecombineerd met de circulatie van de
lucht in de oven.
Eventueel verbranden van de buitenkant wordt zo
vermeden; de warmte dringt gemakkelijker door naar
de binnenkant. Kook met de ovendeur dicht.

7

NL

Het braadspit (slechts op enkele modellen aanwezig)

Voor het activeren van het
braadspit ( zie afb.) gaat u
als volgt te werk:

Praktische kooktips

! Gebruik voor het koken met de heteluchtoven nooit

de standen 1 en 5: de hete lucht zou fijne gerechten
kunnen verbranden.

! Bij de functies BARBECUE of GRATINEREN, in het
bijzonder wanneer u het braadspit gebruikt, raden wij
u aan de lekplaat op stand 1 te zetten om eventueel
vet of jus op te vangen.

MULTIKOKEN

1. plaats de lekplaats in positie 1;

2. zet de steun van het braadspit op de 3e stand en
steek de vleespen in het gat achterin de oven;

3. activeer het braadspit met de knop PROGRAMMAS
op de positie
! Wanneer u de ovendeur opent als het programma

is gestart, zal het braadspit stoppen met draaien.

of ;

 Gebruik de standen 2 en 4, en plaats de gerechten

die meer warmte nodig hebben op stand 2.

 Plaats de lekplaat op de onderste stand en de grill

op de hoogste.

BARBECUE

 Plaats de grill op stand 3 of 4, plaats de gerechten

op het midden van de grill.

 We raden u aan het energieniveau op de hoogste

stand te zetten. Het is normaal dat het bovenste
verwarmingselement niet constant aan blijft: zijn
werking wordt geregeld door een thermostaat.

PIZZA OVEN

 Gebruik een lichte aluminium vorm en zet hem op

het speciale ovenrooster.
Bij gebruik van de bakplaat duurt het langer en
krijgt u waarschijnlijk geen krokante pizza.

 Bij zeer gevulde pizzas raden wij aan de

mozzarella of andere kaas pas halverwege de
kooktijd toe te voegen.

8
