Vestavný vařič
DZ 20 (IX)/HA
DZ 20 S GH/HA
DZ 10ST GH/HA
DZ 20S (IX)/HA
DZ 2VS (IX)/HA
Obsah
Návod k použití
Instalace, 10
Používání, 10
Údržba, 10
Pokyny pro instalaci
Instalace, 12
Připojení plynu, 12
Připojení elektrického přívodu, 12
Uživatelské charakteristiky, 13
Asistence, 14
TENTO SPOTŘEBIČ JE KONCIPOVÁN JEN PRO
DOMÁCÍ POUŽÍVÁNÍ. VÝROBCE NEMŮŽE BÝT
V ŽÁDNÉM PŘÍPADĚ ČINĚN ZODPOVĚDNÝM ZA
JAKÉKOLIV ÚRAZY NEBO ŠKODY ZPŮSOBENÉ
NESPRÁVNOU MONTÁŽÍ NEBO NEVHODNÝM,
ŠPATNÝM NEBO NESMYSLNÝM POUŽITÍM.
Vážený zákazníku,
Děkujeme Vám a gratulujeme Vám k Vaší volbě.
Tento nový pečlivě navržený produkt vyrobený
z materiálů maximální kvality byl pečlivě testován,
aby splnil všechny Vaše požadavky na vaření. Proto
bychom Vás rádi požádali, abyste si přečetli
a dodržovali tyto jednoduché instrukce, které Vám
umožní dosahovat vynikajících výsledků hned od
začátku. Dovolte nám, abychom Vám popřáli vše
nejlepší k Vašemu novému spotřebiči!
ELEKTRO-PLYN
VÝROBCE
1
Návod k použití
Instalace
Všechny operace související s instalací (připojení přívodu
elektrické energie a plynu, přizpůsobení na typ plynu,
potřebná nastavení, atd.) musí provádět kvalifikovaní technici
v souladu s platnými normami a předpisy. Pro konkrétní
pokyny si laskavě přečtěte část vyhrazenou pro techniky
provádějící instalaci.
Používání
Plynové hořáky (Obrázek 1 - 3).
Zapálení plynového hořáku se provádí přiložením malého
plamínku k otvorům v horní části hořáku, stisknutím a
otočením odpovídající knoflíku proti směru otáčení
hodinových ručiček až do polohy, kdy poloha maxima se
kryje se značkou. Po zapálení plynového hořáku nastavte
plamen podle potřeby. Minimální poloha se nachází na konci
při otáčení proti směru hodinových ručiček. U modelů
s automatickým zapalováním s knoflíkem pracujte podle výše
uvedeného popisu při současném stisknutí odpovídajícího
tlačítka. U modelů s automatickým / simultánním
(jednoručním) zapalováním stačí postupovat podle výše
uvedeného popisu pomocí odpovídajícího knoflíku. Elektrická
jiskra mezi zapalovací svíčkou a hořákem sama zajistí
zapálení hořáku. Po zapálení ihned tlačítko uvolněte a
nastavte plamen podle potřeby. U modelů s termoelektrickým
bezpečnostním systémem se hořák zapálí v různých výše
uvedených případech podržením plně stisknutého knoflíku v
maximální poloze po dobu přibližně 3 ÷ 5 vteřin. Po uvolnění
knoflíku se ujistěte, že hořák skutečně hoří.
POZNÁMKY:
- Doporučujeme používat hrnce a pánve s průměrem
odpovídajícím průměru hořáku, čímž se zabrání tomu,
aby plamen unikal ze spodní části a obklopoval hrnec;
- Nenechávejte na plameni žádné prázdné nádoby, hrnce
ani pánve;
- Na vařičích Crystal nepoužívejte žádné nástroje pro
grilování.
Po ukončení vaření je rovněž dobrým zvykem a doporučuje
se uzavřít hlavní přívod na plynovém potrubí nebo na bombě.
Důležité
a) Na vařičích s termoelektrickou ochranou nenechávejte
tlačítko zapalování stisknuté na dobu delší než 15 vteřin.
Jestliže nedojde k zapálení hořáku do 15 vteřin, otevřete
dveře místnosti a před dalším pokusem počkejte alespoň
jednu (1) minutu.
b) Pokud u vařiče bez ochrany zhasne plamen, uzavřete
odpovídající plynový kohout a počkejte alespoň jednu (1)
minutu, než se jej pokusíte zapálit.
Plyn
Obrázek 1
Wok Ø 20-32
Rychlý Ø 20-26
Pomocný Ø 10-14
Údržba plyn / elektřina
Před jakoukoliv operací odpojte spotřebič od přívodu
elektrické energie. Pro zachování dlouhé životnosti zařízení
se musí provádět pravidelné čištění, přičemž je nutné mít na
paměti následující:
- Skleněné, ocelové a/nebo emailové díly se musejí čistit
vhodnými neabrazivními a nekorozívními produkty
(dostupnými na trhu). Vyhněte se použití produktů na
bázi chloru (bělicí prostředky, atd.).
- - Vyvarujte se ponechávání kyselých a/nebo
zásaditých látek na pracovní ploše (ocet, sůl, citrónová
šťáva, atd.).
- Volné díly hořáku (dělič plamene a klobouk) je nutné
často mýt horkou vodou a saponátem (mýdlovou vodou)
a pečlivě odstraňovat veškeré usazeniny a nánosy. Díly
pečlivě osušte a zkontrolujte, že žádný otvor hořáku není
ani částečně zanesený/ucpaný.
- Nerezové mřížky pracovní plochy mají po zahřátí
modravý odstín, což nesnižuje jejich kvalitu. Pro
obnovení původního odstínu použijte mírně abrazivní
produkt.
POZNÁMKA - Čištění kohoutků musí provádět
kvalifikovaný personál, se kterým je nutné projednat
jakoukoliv anomálii funkce. Periodicky kontrolujte stav
konzervace pružné přívodní hadice plynu. V případě
netěsnosti/úniku ihned přivolejte kvalifikované techniky pro
provedení výměny.
NEPOUŽÍVEJTE PARNÍ ČISTIČE
2
Obrázek 2
3
Pokyny pro instalaci
Instalace
Tento spotřebič není vybaven odtahem produktů spalování.
Doporučuje se jej instalovat na dostatečně větraných místech
v souladu s platnými normami a předpisy. Množství vzduchu
potřebné pro spalování nesmí být nižší než 2,0 m
každý kW instalovaného výkonu. Viz tabulka výkonů hořáků.
Umístění a ustavení (Obrázek 2)
Spotřebič lze zabudovat do pracovní plochy podle vyobrazení
na odpovídajícím obrázku. Před ustavením vařiče připevněte
těsnění X okolo celého obvodu otvoru vyříznutého v pracovní
desce.
Připojení plynu (Obrázek 3)
Připojte spotřebič k plynové bombě nebo k rozvodu podle
platných předepsaných norem a předtím zajistěte, aby se
spotřebič shodoval s typem plynu, který je k dispozici. Jinak
viz „Přizpůsobení různým typům plynu“. Dále zkontroluje, že
tlak přívodu je v mezích popsaných v tabulce: „Uživatelské
charakteristiky“.
Pevná/částečně pevná kovová přípojka
Připojení proveďte kovovými trubkami a tvarovkami/fitinky
(i pružnými) tak, aby se na vnitřních částech spotřebiče
nevytvářelo žádné pnutí.
POZNÁMKA - Po provedení instalace zkontroluje
dokonalé utěsnění systému přípojky pomocí mýdlového
roztoku.
3
/h na
Obrázek 3
Elektrické připojení (Obrázek 4)
Před provedením připojení k přívodu elektrické energie
laskavě zajistěte následující:
• Vlastnosti systému musejí odpovídat údajům na
výkonovém štítku umístěném vespod pod pracovní
plochou.
• Systém musí být vybaven účinným uzemněním podle
platných norem a zákonů.
Uzemnění je podle zákona povinné.
Pokud zařízení není vybaveno kabelem a/nebo zástrčkou,
musí být použit vhodný materiál, který odpovídá hodnotám
odběru proudu a pracovní teplotě, které jsou uvedeny na
výkonovém štítku. Za žádných okolností nesmí kabel
dosáhnout teploty nad 50 °C okolní teploty.
Při připojení přímo k hlavnímu přívodu napájení namontujte
vícepólový vypínač/odpojovač vhodné velikosti pro jmenovitý
příkon s příslušnou vzdáleností mezi kontakty, který zcela
odpojí napájecí vedení za podmínek přepětí III. kategorie,
v souladu s pravidly pro instalaci (zeleno-žlutý zemnicí vodič
nesmí být přerušen).
U instalovaného zařízení musí být zástrčka nebo vícepólový
vypínač snadno v dosahu.
1 - Kabelová příchytka
2 - Žlutozelený vodič
Obrázek 4
4
Pokyny pro instalaci
Aby se předešlo všem rizikům, v případě poškození
kabelu jej musí vyměnit výrobce, autorizované servisní
středisko nebo kvalifikovaný elektrikář.

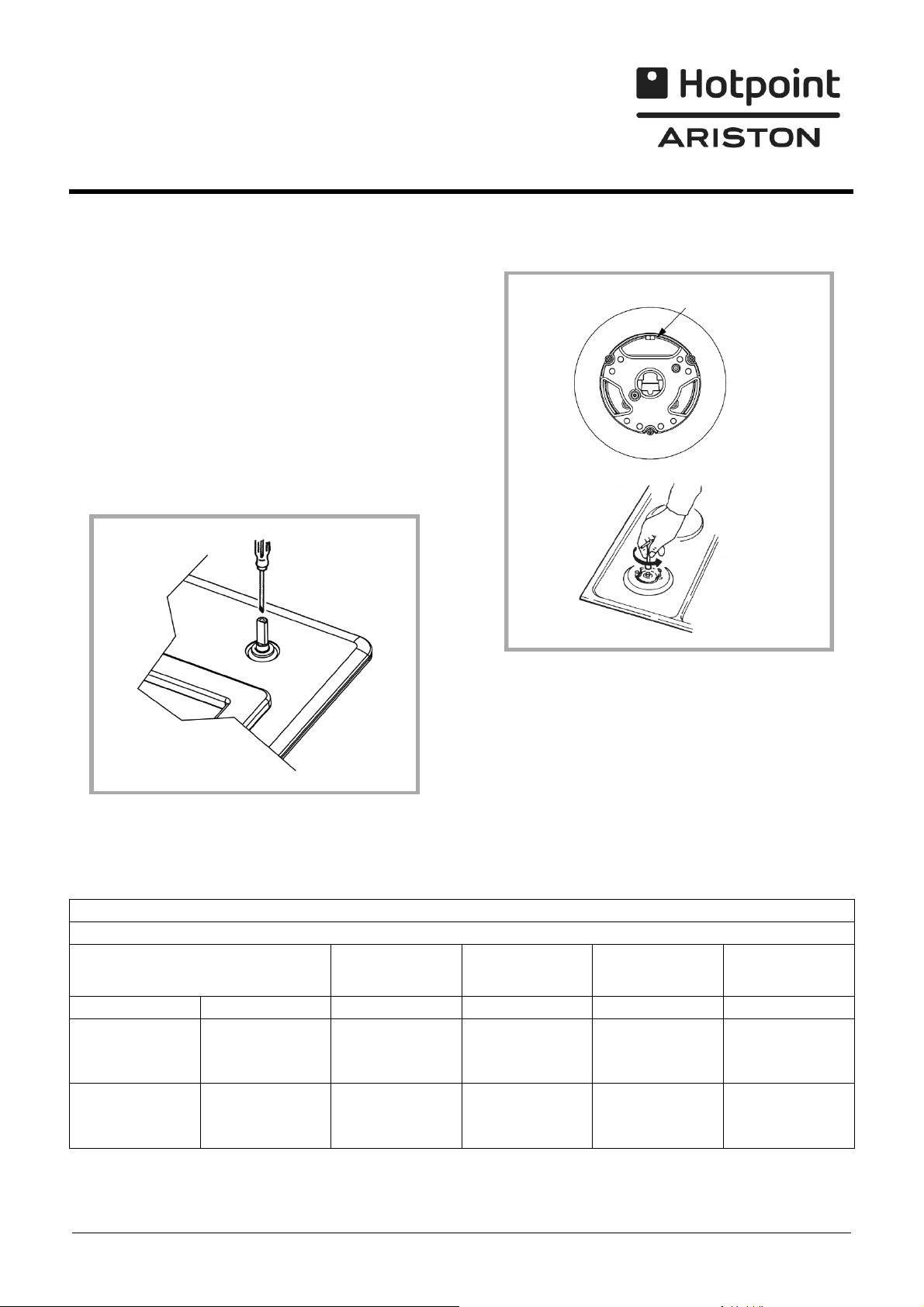

Přizpůsobení různým typům plynu (Obrázek 5)
Pokud je spotřebič seřízen na odlišný typ plynu, než je
k dispozici, postupujte následovně:
• Vyměňte injektory (Obrázek 5) za typ odpovídající plynu,
který se má použít (viz Tabulka „Uživatelské
charakteristiky“).
• Nastavení na minimum proveďte pomocí vhodného
šroubováku šroubem umístěný na kohoutku (Obrázek 6)
po otočení kohoutku do jeho minimální polohy. Pro LPG
(butan / propan) důkladně utáhnout.
Jen WOK C3
Obrázek 6
UŽIVATELSKÉ CHARAKTERISTIKY
PLYNOVÉ HOŘÁKY
Přívod Hořák Ø Injektorů
Typ Tlak mbar norm.
zemní plyn G20 20
zkapalněný plyn G30/G31 28-30/37
Rychlý
pomocný
WOK
Rychlý
pomocný
WOK
Obrázek 7
Jmenovitá
129
77
141
87
50
94
tepelná kapacita
(W)
3000
1000
3500
3000
1000
3500
Spotřeba
286
95
333 (l/h)
218
73
254 (g/h)
5
Asistence
Před kontaktováním servisního střediska:
1. Zjistěte, zda problém nemůžete vyřešit sami.
2. Znovu zapněte spotřebič a zjistěte, zda problém byl
vyřešen. Pokud ne, odpojte spotřebič od přívodu napájení
a počkejte přibližně hodinu před jeho opětovným
zapojením.
3. Pokud problém po této operaci stále trvá, kontaktujte
servisní středisko.
Uveďte následující informace:
• Druh poruchy
• Model
• Servisní číslo (číslo za slovem "SERVICE" na typovém
štítku na zadní straně spotřebiče)
• Vaši celou adresu
• Vaše telefonní číslo a předvolbu.
Nikdy nevolejte neautorizované techniky a vždy
odmítněte náhradní díly, které nejsou originální.
Výrobce odmítá veškerou zodpovědnost za možné nepřesnosti uvedené v této příručce z důvodů tiskových chyb nebo chyb
kopírování. Vyhrazujeme si právo provádět na našich spotřebičích takové změny, které budeme považovat za nutné nebo užitečné,
aniž bychom ohrozili základní charakteristiky.
