HOTPOINT/ARISTON DD 642 /HA(WH) User Manual

DD 642 HA(WH)

Italiano

Istruzioni per l’uso

PIANO

Sommario

Istruzioni per l’uso,1 Avvertenze,3 Assistenza,8 Descrizione dell’apparecchio,10 Installazione,13 Avvio e utilizzo,17 Precauzioni e consigli,17 Manutenzione e cura,18 Anomalie e rimedi,18

Français

Mode d’emploi

TABLE DE CUISSON

Sommaire

Mode d’emploi,1 Avertissements,4 Assistance,8 Description de l’appareil,10 Installation,26 Mise en marche et utilisation,30 Précautions et conseils,30 Nettoyage et entretien,31 Anomalies et remèdes,31

Español

Manual de instrucciones

ENCIMERA

Sumario

Manual de instrucciones,1 Advertencias,4 Asistencia,8 Descripción del aparato,10 Instalación,33 Puesta en funcionamiento y uso,37 Precauciones y consejos,37 Mantenimiento y cuidados,38 Anomalías y soluciones,38

English

Operating Instructions

HOB

Contents

Operating Instructions,1 Warnings,3 Assistance,8 Description of the appliance,10 Installation,20 Start-up and use,24 Precautions and tips,24 Maintenance and care,25 Troubleshooting,25

Portuges

Instruções para a utilização

PLANO

Índice

Instruções para a utilização,1 Advertências,5 Assistência,9 Descrição do aparelho,11 Instalação,40 Início e utilização,44 Precauções e conselhos,44 Manutenção e cuidados,45 Anomalias e soluções,45

Deutsch

Українська

Bedienungsanleitung

KOCHMULDE

Inhaltsverzeichnis

Bedienungsanleitung,2 Hinweise,5 Kundendienst,9 Beschreibung Ihres Gerätes,11 Installation,47 Inbetriebsetzung und Gebrauch,51 Vorsichtsmaßregeln und Hinweise,51

Reinigung und Pege,52

Störungen und Abhilfe,52

Nederlands

Gebruiksaanwijzing

KOOKPLAAT

Inhoud

Gebruiksaanwijzing,2 Belangrijk,6 Service,9 Beschrijving van het apparaat,11 Het installeren,54 Starten en gebruik,58 Voorzorgsmaatregelen en advies,58 Onderhoud en verzorging,59 Storingen en oplossingen,59

Інструкція по використанню

ВАРИЛЬНА ПОВЕРХНЯ

Зміст

Інструкція по використанню,2 Запобіжні заходи,7 Допомога,9 Опис приладу,12 Установка,68 Ввімкнення і використання,72 Запобіжні заходи та поради,72 Обслуговування та догляд,73 Усунення несправностей,73

Türkçe

Kullanım talimatları

SETÜSTÜ

İçindekiler

Kullanım talimatları,2 Uyarı,6

Teknik Servis,9

Cihazın tanıtımı,11

Montaj,61

Başlatma ve kullanım,65

Önlemler ve tavsiyeler,65

Servis ve bakım,66 Arızalar ve çözümler,66

ATTENZIONE: In caso di danneggiamento del piano in vetro:

- spegnere immediatamente tutti i bruciatori e

Avvertenze

ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con

ridotte capacità siche, sensoriali o mentali oppure

con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olii può essere pericoloso e può provocare un incendio. Non bisogna MAI tentare di spegnere una

amma/incendio con acqua, bensì bisogna spegnere l’apparecchio e coprire la amma per esempio con

un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non lasciare

oggetti sulle superci di cottura.

eventuali elementi riscaldanti elettrici e scollegare l’apparecchio dalla rete elettrica.

- non toccare la supercedell’apparecchio.

Warnings

WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements. Children less than 8 years of age shall be kept away unless continuously supervised. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

WARNING: Unattended cooking on a hob with fat or

oil can be dangerous and may result in re. NEVER try to extinguish a re with water, but switch off the appliance and then cover ame e.g. with a lid or a re blanket.

Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

Eliminare eventuali liquidi presenti sul coperchio

prima di aprirlo. Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

ATTENZIONE: l’uso di protezioni del piano inappropriate può causare incidenti.

WARNING: Danger of re: do not store items on the

cooking surfaces.

Never use steam cleaners or pressure cleaners on the appliance.

Remove any liquid from the lid before opening it. Do

not close the glass cover (if present) when the gas burners or electric hotplates are still hot.

The appliance is not intended to be operated by means of an external timer or separate remote control system.

CAUTION: the use of inappropriate hob guards can cause accidents.

CAUTION: In case of hotplate glass breakage:

- shut immediately off all burners and any electrical heating element and isolate the appliance from the

Cet appareil ne peut pas être allumé au moyen d’un temporisateur extérieur ou d’un système de commande à distance séparé.

power supply.

- do not touch the appliance surface.

ATTENTION : l’utilisation de protections de table inappropriées peut causer des incendies.

ATTENTION: si la table en verre est endommagée:

- éteindre immédiatement tous les brûleurs et

Avertissements

les éventuels éléments chauffants électriques et débrancher l’appareil du réseau électrique.

ATTENTION : Cet appareil ainsi que ses parties

- ne pas toucher la surface de l’appareil.

accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les

enfants de moins de 8 ans à moins qu’ils ne soient

sous surveillance constante. Le présent appareil peut

Advertencias

être utilisé par des enfants de plus de 8 ans et par

des personnes présentant des capacités physiques,

sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables,

à condition qu’ils soient sous bonne surveillance ou qu’ils aient reçu les instructions nécessaires pour une

utilisation de l’appareil en toute sécurité et à condition

qu’ils se rendent compte des dangers encourus. Les

enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être effectuées par des enfants non surveillés.

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del

aparato de modo seguro y comprenden los peligros ATTENTION : Laisser un récipient de cuisson avec de l’huile ou de la graisse sur un foyer est dangereux

et risque d’entraîner un incendie. Il ne faut JAMAIS

essayer d’éteindre une flamme ou un incendie

relacionados con el mismo. Los niños no deben

jugar con el aparato. Las operaciones de limpieza y

de mantenimiento no deben ser realizadas por niños

sin vigilancia. avec de l’eau ! Il faut éteindre l’appareil et couvrir la

amme avec un couvercle, par exemple, ou avec

une couverture anti-feu.

ATENCIÓN: Dejar un quemador con grasas o aceites

sin vigilancia puede ser peligroso y provocar un

incendio. NUNCA intente apagar una llama/incendio ATTENTION : Risque d’incendie : ne pas laisser

d’objets sur les surfaces de cuisson.

con agua, se debe apagar el aparato y cubrir la llama,

por ejemplo, con una tapa o con una manta ignífuga.

Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le

couvercle avant de l’ouvrir. Ne pas abaisser le

couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

ATENCIÓN: Riesgo de incendio: no deje objetos

sobre las supercies de cocción.

No utilice nunca limpiadores a vapor o de alta presión

para la limpieza del aparato.

Elimine eventuales líquidos presentes sobre la tapa

antes de abrirla. No cierre la tapa de vidrio (si existe)

cuando los quemadores o la placa eléctrica todavía

están calientes.

El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

ATENCIÓN: el uso de protecciones inapropiadas de la placa de cocción puede provocar accidentes.

Nunca utilize equipamento de limpeza a vapor ou

de alta pressão para limpar o aparelho.

Elimine os líquidos presentes na tampa antes de

abri-la. Não feche a tampa de vidro (se presente) se

os queimadores ou a chapa eléctrica ainda estiverem quentes.

O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

ATENCIÓN: Si se dañara la superce de vidrio:

- apague inmediatamente todos los quemadores

y eventuales elementos calentadores eléctricos y desconecte el aparato de la red eléctrica.

- no toque la supercie del aparato.

ATENÇÃO: O uso de protecções do plano

inadequadas pode causar incidentes.

ATENÇÃO: Em caso de danos do plano em vidro:

- Desligue imediatamente todos os queimadores e eventuais elementos de aquecimento eléctricos e

desligue o aparelho da rede eléctrica.

- Não toque na superfície do aparelho.

Advertências

ATENÇÃO: Este aparelho e as suas partes

acessíveis aquecem muito durante a utilização.

É preciso ter atenção e evitar tocar os elementos

que aquecem. Manter afastadas as crianças com

menos de 8 anos, caso não estejam a ser vigiadas. O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam

adequadamente vigiadas ou caso tenham recebido

instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

ATENÇÃO: Deixar um fogão com gordura e óleo sem vigilância pode ser perigoso e provocar um incêndio. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇÃO: Risco de incêndio: não deixe objectos sobre as superfícies de cozedura.

Hinweise

ZUR BEACHTUNG: Bei Gebrauch wird dieses Gerät und alle zugänglichen Teile sehr heiß. Es ist darauf zu achten, dass die Heizelemente

nicht berührt werden. Kinder unter 8 Jahren, die

nicht ständig beaufsichtigt sind, von dem Gerät

fernhalten. Das Gerät darf von Kindern ab 8 Jahren

und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden

ausreichend überwacht oder sie wurden in den

sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen.

Reinigungs- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführt werden.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Öle unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen. NIEMALS eine

Flamme/Brandherd mit Wasser löschen. Schalten

Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.

mogen niet door kinderen worden uitgevoerd, tenzij

onder toezicht.

ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen lassen.

Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

Trocknen Sie eventuell auf der Herdabdeckung

bendliche Flüssigkeiten, bevor Sie sie aufklappen.

Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.

Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

ZUR BEACHTUNG: Die Verwendung ungeeigneter Schutzvorrichtungen kann Unfälle verursachen.

ZUR BEACHTUNG: Bei Beschädigung der

Glasäche:

- Sofort alle Brenner und eventuelle elektrische Heizelemente ausschalten und das Gerät vom Stromnetz trennen.

- Die Oberäche des Geräts nicht berühren.

PAS OP: Het kan gevaarlijk zijn een fornuis met vet

of olie onbewaakt te laten. Er kan brand ontstaan.

U moet NOOIT proberen een vlam/brand te blussen

met water. U dient daarentegen het apparaat uit te

schakelen en de vlam te bedekken met bijvoorbeeld

een (blus)deken.

PAS OP: Brandgevaar: laat nooit voorwerpen op het

kookoppervlak liggen.

Gebruik nooit huishoudapparaten met stoom of hoge

druk voor het reinigen van de kookplaat.

Verwijder eventuele geknoeide vloeistoffen van de

dekplaat voordat u hem opent. Doe het glazen deksel

(waar aanwezig) niet omlaag als de gasbranders of

de elektrische plaat nog warm zijn.

Het apparaat is niet geschikt om te worden

ingeschakeld m.b.v. een externe timer of door een

gescheiden afstandsbedieningssysteem.

PAS OP: het gebruik van ongeschikte

kookplaatbeschermingen kan ongelukken

veroorzaken.

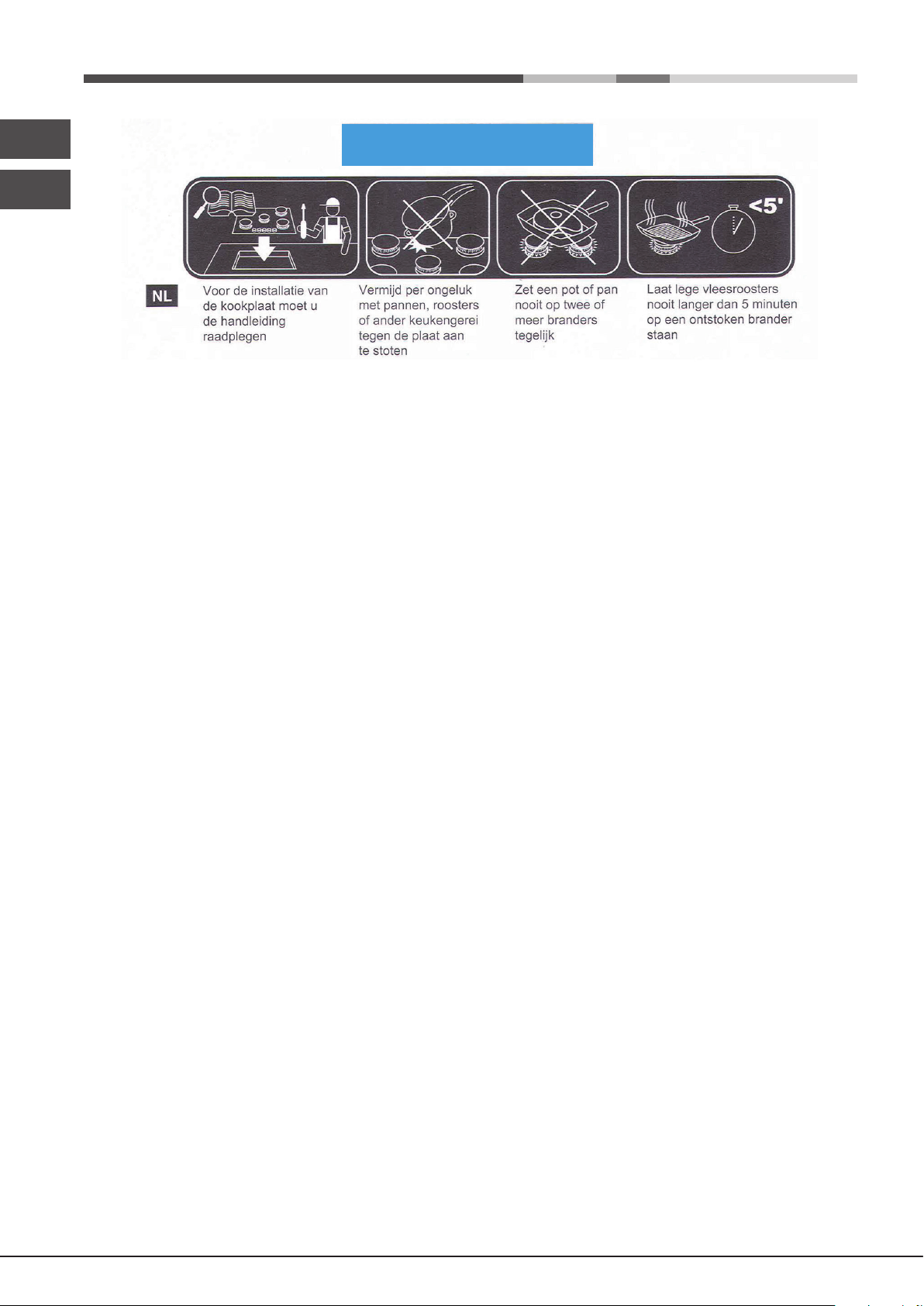

Belangrijk

PAS OP: Dit apparaat en zijn bereikbare onderdelen worden tijdens gebruik zeer heet. Zorg ervoor de verwarmende elementen niet aan te raken. Zorg ervoor dat kinderen die kleiner dan 8 jaar oud zijn niet dichtbij het apparaat kunnen komen, tenzij onder constant toezicht. Het huidige apparaat mag alleen door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden

gebruikt, mits ze onder adequaat toezicht zijn, of

mits ze zijn onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zijn van de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen

PAS OP: In het geval van beschadiging van de

glazen plaat:

- doe onmiddellijk alle branders uit en eventuele

elektrische verwarmingselementen, en schakel het

apparaat los van het elektriciteitsnet.

- raak het oppervlak van het apparaat niet aan.

Uyarı

DİKKAT: Bu cihaz ve erişilebilen bölümleri, kullanım

sırasında çok sıcak olur.Dikkat etmek ve ısıtılan

parçalara dokunmaktan kaçınmak gerekir.Eğer

sürekli olarak gözetim altında değiller ise, 8 yaşından

küçük çocukları uzak tutunuz.Bu cihaz, eğer uygun

şekilde gözetim altında bulunuyorlar ise veya güvenli

şekilde cihazın kullanımı hakkında eğitim almışlar

ise ve ilişkin tehlikeler göz önünde bulundurulur ise, 8 yaşından itibaren çocuklar ve ziksel, duyusal veya mental kapasitelerden yoksun veya tecrübe ve bilgi sahibi olmayan kişiler tarafından kullanılabilir. Çocuklar, cihaz ile oynamamalıdır. Temizlik ve bakım işlemleri, denetimsiz olarak çocuklar tarafından gerçekleştirilmemelidir.

DİKKAT: Gres yağları ve yağlar ile korumasız küçük bir fırın bırakmak, tehlikeli olabilir ve bir yangına

neden olabilir.

Bir alevi/yangını su ile söndürmeye çalışmak ASLA gerekmez, ancak cihazı kapatmak ve örneğin bir kapak veya ateşe dayanıklı bir kapak ile alevin üzerini

örtmek gerekir.

DİKKAT: Yangın riski: pişirme yüzeyleri üzerinde nesneler bırakmayınız.

Cihazı temizlerken asla buharlı yada yüksek basınçlı temizleyiciler kullanmayınız.

Açmadan önce, kapağın üzerinde mevcut olan muhtemel sıvıları temizleyiniz. Cam kapağı (mevcut olduğu durumlarda) gaz brülörleri ya da elektrikli levha hala sıcakken kapatmayınız.

Cihaz, harici bir süre ölçer veya ayrı uzaktan bir kumanda sistemi aracılığıyla çalıştırılmak üzere tasarlanmamıştır.

DİKKAT: uygun olmayan ocak koruyucularının kullanılması, kazalara neden olabilir.

не торкатися нагрівальних елементів.Діти віком до 8 років мають знаходитися на небезпечній відстані від приладу, якщо неможливо забезпечити постійний контроль над ними.Дозволяється користування цим приладом дітьми віком від 8 років, а також особами з обмеженими фізичними, сенсорними або розумовими можливостями або особами без належного досвіду і знань, якщо вони перебувають під постійним контролем або проінструктовані щодо правил з небезпечного користування приладу і усвідомлюють ступені ризику. Не дозволяйте дітям гратися з приладом. Операції з очищення і догляду не повинні виконуватися дітьми без належного контролю.

УВАГА! Небезпечно залишати без нагляду плити з жиром або олією, тому що це може призвести до пожежі. НІ В ЯКОМУ РАЗІ не слід намагатися погасити полум’я/пожежу водою. Необхідно вимкнути прилад і накрити полум’я, наприклад, кришкою або вогнетривким покривалом.

УВАГА! Небезпека пожежі: не залишайте речі на варильних поверхнях.

Забороняється використання апаратів для очищення парою або високим тиском.

Витріть насухо всі наявні на кришці рідини, перш ніж відкрити її. Не закривайте скляну кришку (якщо вона наявна), якщо газові пальники або електричні конфорки залишаються нагрітими.

DİKKAT: Cam ocak düzleminin zarar görmesi halinde:

- tüm brülörleri ve muhtemel elektrikli ısıtma elemanlarını derhal söndürünüz ve cihazın elektrik şebekesinden bağlantısını kesiniz.

- cihazın yüzeyine dokunmayınız.

Запобіжні заходи

УВАГА! Під час роботи цей прилад, а також його доступні частини нагріваються до високих температур.Слід бути особливо обережними, щоб

Не передбачено увімкнення приладу за допомогою зовнішнього таймеру або окремої системи дистанційного керування.

УВАГА! використання невідповідних захисних пристроїв варильної поверхні може призвести до нещасних випадків.

УВАГА: У разі поломки скла плити:

- негайно вимкнути всі конфорки і будь.

-які електричні нагрівальні елементи і відключіть пристрій від мережі- не торкайтеся поверхні пристрою.

Assistenza

Comunicare:

• il tipo di anomalia

• il modello della macchina (Mod.)

• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l’installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Assistance

Communicating:

• the type of problem encountered.

• appliance model (Mod.)

• serial number (S/N)

This information is found on the data plate located on the appliance and/or

on the packaging.

Assistance

Indiquez-lui :

• le type d’anomalie

• le modèle de votre appareil (Mod.)

• son numéro de série (S/N)

Ces informations gurent sur la plaquette signalétique apposée sur votre

appareil et/ou sur son emballage.

Estensione di garanzia Airbag

Asistencia

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione

dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente

che aderisce al programma Airbag avrà diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• la manodopera;

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco.

Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede

la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle

13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono sso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www. aristonchannel.com.

Comunique:

• el tipo de anomalía

• el modelo de la máquina (Mod.)

• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el

aparato y/o en el embalaje.

La siguiente información es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación

de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y

ecacia, devolviendo el electrodoméstico a sus condiciones óptimas de

funcionamiento.

En el SAT encontrará recambios, accesorios y productos especícos para

la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Assistência

Satış Sonrası Hizmetler:

Indesit Company Beyaz Eşya Sanayi ve

A.Ş. Balmumcu Cad. Karahasan Sok. No: Te

Cihazın ömrü 10 yıldır

Comunique:

• o tipo de avaria

• o modelo da máquina (Mod.)

• o número de série (S/N) Estas últimas informações encontram-se na placa de identicação situada no aparelho e/ou na embalagem.

Kundendienst

Geben Sie bitte Folgendes an:

• die genaue Beschreibung des Fehlers

• das Gerätemodell (Mod.)

• die Modellnummer (S/N). Letztere Informationen nden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung bendet.

Service

U moet doorgeven:

• het type storing

• het model apparaat (Mod.)

• het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

Допомога

Cлiд повiдомити:

• тип неисправнoсти

• модель приладу (Mod.)

• серійний номер (S/N) Цю інформацію можна знайти на табличці з характеристиками, яка розташована на холодильному відділенні внизу ліворуч.

Teknik Servis

şağıdaki bilgileri bildiriniz:

• arıza tipi

• cihazın modeli (Mod.)

• seri numarası (S/N) Bu bilgiler cihaz ve / veya ambalajı üzerinde bulunan özellik etiketinde bulunur.

11, 34349 – Balmumcu Beşiktaş – İstanbul

l: (0212) 355 53 00

Ticaret

Descrizione dell’apparecchio

Vista d’insieme

1. Griglie di appoggio per RECIPIENTI DI COTTURA

2. BRUCIATORI GAS

3. Manopole di comando dei BRUCIATORI GAS

4. Candela di accensione dei BRUCIATORI GAS

5. DISPOSITIVO DI SICUREZZA

• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello

più adatto al diametro del recipiente da utilizzare.

• Manopole di comando dei BRUCIATORI GAS per la regolazione della

amma.

• Candela di accensione dei BRUCIATORI GAS permette l’accensione

automatica del bruciatore prescelto.

• DISPOSITIVO DI SICUREZZA in caso di spegnimento accidentale della

amma, interrompe l’uscita del gas.

Description of the appliance

Overall view

1. Support Grid for COOKWARE

2. GAS BURNERS

3. Control Knobs for GAS BURNERS

4. Ignition for GAS BURNERS

5. SAFETY DEVICES

Description de l’appareil

Vue d’ensemble

1. Grilles support de CASSEROLES

2. BRÛLEURS À GAZ

3. Manettes de commande des BRÛLEURS GAZ

4. Bougie d’allumage des BRÛLEURS GAZ

5. DISPOSITIF DE SÉCURITÉ

• BRÛLEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez

celui qui correspond le mieux au diamètre de votre casserole.

• Manettes de commande des BRÛLEURS GAZ pour le réglage de la

amme.

• La bougie d’allumage des BRÛLEURS GAZ permet l’allumage

automatique du brûleur sélectionné.

• DISPOSITIF DE SÉCURITÉ en cas d’extinction accidentelle de la amme,

coupez immédiatement l’arrivée du gaz.

Descripción del aparato

Vista en conjunto

1. Parrillas de apoyo para RECIPIENTES DE COCCIÓN

2. QUEMADORES A GAS

3. Mandos de los QUEMADORES A GAS

4. Bujía de encendido de los QUEMADORES A GAS

5. DISPOSITIVO DE SEGURIDAD

• GAS BURNERS differ in size and power. Use the diameter of the cookware

to choose the most appropriate burner to cook with.

• Control Knobs for GAS BURNERS adjust the size of the ame.

• GAS BURNER IGNITION enables a specic burner to be lit automatically.

• SAFETY DEVICE stops the gas flow if the flame is accidentally

extinguished.

• QUEMADORES A GAS: son de distintas dimensiones y potencias. Elija

siempre el más adecuado para el diámetro del recipiente que va a utilizar.

• Mandos de los QUEMADORES A GAS para la regulación de la llama.

• Bujía de encendido de los QUEMADORES A GAS: permite el encendido

automático del quemador.

• DISPOSITIVO DE SEGURIDAD: si se apaga accidentalmente la llama,

interrumpe la salida de gas.

Descrição do aparelho

Vista de conjunto

1. Grades de suporte para RECIPIENTES DE COZEDURA

2. QUEIMADORES A GÁS

3. Selectores de comando dos QUEIMADORES A GÁS

4. Vela para acender os QUEIMADORES A GÁS

5. DISPOSITIVO DE SEGURANÇA

• Os QUEIMADORES são de diferentes tamanhos e potências. Escolha o

mais adequado ao diâmetro do recipiente a ser utilizado.

• Selectores de comando dos QUEIMADORES A GÁS para a regulação

da chama.

• Vela para acender os QUEIMADORES A GÁS permite o acendimento

automático do queimador escolhido.

• DISPOSITIVO DE SEGURANÇA no caso em que a chama se apague

acidentalmente, interrompe a saída do gás.

Beschreibung Ihres Gerätes

Geräteansicht

1. KOCHMULDENROSTE

2. GASBRENNER

3. Reglerknöpfe für GASBRENNER

4. GASBRENNER-ZÜNDKERZE

5. SICHERHEITSVORRICHTUNG

Beschrijving van het apparaat

Algemeen aanzicht

1. Roosters voor PANNEN

2. GASBRANDERS

3. Knoppen voor het regelen van de GASBRANDERS

4. Bougie voor ontsteking van de GASBRANDERS

5. VEILIGHEIDSMECHANISME

• GASBRANDERS hebben verschillende afmetingen en vermogen. Kies

de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken.

• Knoppen van de GASBRANDERS voor het regelen van de vlam.

• Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een

automatische ontsteking van de gekozen brander.

• VEILIGHEIDSMECHANISME zorgt ervoor dat de gastoevoer wordt

onderbroken als de vlam per ongeluk uitgaat.

Cihazın tanıtımı

Genel görünüm

1. PİŞİRME KAPLARI için destek ızgaraları

2. GAZ BRÜLÖRLERİ

3. GAZ BRÜLÖRLERİ için kumanda düğmeleri

4. GAZ BRÜLÖRLERİ yakma bujisi

5. EMNİYET DÜZENEĞİ

• GASBRENNER: Diese weisen unterschiedliche Durchmesser und

Leistungen auf. Wählen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht.

• Reglerknöpfe für GASBRENNER zur Regulierung der Flamme.

• GASBRENNER-ZÜNDKERZE: zur automatischen Zündung des

gewählten Brenners.

• SICHERHEITSVORRICHTUNG: Diese spricht an, wenn die Flamme

unversehens erlöschen sollte und unterbricht automatisch die Gaszufuhr.

• GAZ BRÜLÖRLERI farklı ebat ve güçlere sahiptir. Kullanacağınız kabın

çapına en uygun olanı seçiniz.

• Alev ayarlanması için GAZ BRÜLÖRLERI kumanda düğmeleri.

• GAZ BRÜLÖRLERI ÇAKMAKLARI seçilmiş olan brülörün otomatik olarak

yakılmasını sağlar.

• EMNIYET DONANIMI alev kazara söndüğünde, gaz çıkışını durdurur.

Опис приладу

Загальний вигляд

1. Підтримуюча Решітка для ПОСУДУ

2. ГАЗОВІ ПАЛЬНИКИ

3. Ручки управління ГАЗОВИХ ПАЛЬНИКІВ

4. Запалювання для ГАЗОВИХ ПАЛЬНИКІВ

5. ПРИСТРОЇ БЕЗПЕКИ

• ГАЗОВІ ПАЛЬНИКИ відрізняються за розмірами тапотужністю. Використовуйте для приготування їжі посудз діаметром у відповідності до розміру найбільшпідходящого пальника.

• Ручки управління для ГАЗОВИХ ПАЛЬНИКІВ регулюють кількість полум’я.

• Запалювання для ГАЗОВИХ ПАЛЬНИКІВ дозволяють, привключенні, запалювати конкретні пальники автоматично.

• ПРИСТРІЙ БЕЗПЕКИ зупиняє потік газу, якщо полум’явипадково гасне.

Installazione

555 mm

55 mm

475 mm

! È importante conservare questo libretto per poterlo consultare in ogni

momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualicato. Una errata installazione può causare danni a

persone, animali o cose.

il bidone in utilizzo, collocato in modo da non essere soggetto all’azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a

temperature superiori ai 50°C.

Incasso

Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a anco, la cui altezza superi quella del piano di lavoro,

debbono essere situati ad almeno 200 mm dal bordo del piano stesso.

• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm (vedi gura).

• Posizionare i pensili adiacenti alla cappa ad un’altezza minima dal top di

420 mm (vedi gura).

Allorchè il piano di cottura venga installato sotto

un pensile, quest’ultimo dovrà mantenere una

600mm min.

distanza minima dal top pari a 700 mm.

! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme Nazionali in

vigore. Debbono essere osservati i seguenti requisiti:

• Il locale deve prevedere un sistema di scarico all’esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l’apparecchio.

In camino o in canna fumaria ramificata (riservata agli apparecchi di cottura)

Direttamente all’esterno

• Il locale deve prevedere un sistema che consenta l’afusso dell’aria

necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 m

/h per kW di potenza

installata.

Il sistema può essere realizzato prelevando direttamente l’aria dall’esterno dell’edificio tramite un condotto di almeno 100 cm

sezione utile e tale che non possa essere

Esempi di aperture di ventilazione per l’aria comburente

accidentalmente ostruito.

650mm min.

420mm min.

• Il vano del mobile dovrà avere le dimensioni indicate nella gura. Sono previsti dei ganci di ssaggio che consentono di ssare il piano

su top da 20 a 40 mm. di spessore. Per un buon ssaggio del piano è

consigliabile usare tutti i ganci a disposizione.

• Prima di procedere al ssaggio al top, posizionare la guarnizione (in dotazione) lungo il perimetro del piano come rappresentato in gura.

Locale adiacente

Locale da ventilare

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l’esterno come sopra descritto, e che non siano parti comuni dell’immobile, o ambienti con pericolo di incendio, o camere da letto.

Maggiorazione della fessura fra porta e pavimento

• Un utilizzo intensivo e prolungato dell’apparecchio può necessitare di una

areazione supplementare, per esempio l’apertura di una nestra o una areazione più efcace, aumentando la potenza di aspirazione meccanica

se già esistente.

• I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano verso il basso.

Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture

verso l’esterno così da permettere l’evacuazione dal basso delle eventuali

fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo

Schema di ssaggio dei ganci

Posizione gancio per top H=20mm Posizione gancio per top H=30mm

Avanti

Posizione gancio per top H=40mm Dietro

! Usare i ganci contenuti nella “confezione accessori”

• Nel caso in cui il piano non sia installato su di un forno incasso, è necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore del piano stesso.

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x

560 mm (vedi gure).

45 mm.

560 mm.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).

! L’azienda declina ogni responsabilità qualora queste norme non vengano

rispettate.

Collegamento gas

Il collegamento dell’apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme Norme Nazionali in vigore, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo “Adattamento ai diversi tipi di gas”.

Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori

di pressione conformi alle Norme Nazionali in vigore.

! Per un sicuro funzionamento, per un adeguato uso dell’energia e maggiore durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

! E’ possibile installare il piano solo sopra forni incasso dotati di ventilazione di raffreddamento.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per

il funzionamento con corrente alternata alla tensione e frequenza di

alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installazione sopra un forno da incasso l’allaccio

elettrico del piano e quello del forno deve essere realizzato separatamente,

sia per ragioni di sicurezza elettrica che per facilitare l’eventuale estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche. In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il

lo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione

deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche;

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

Allaccio con tubo rigido (rame o acciaio)

! L’allaccio all’impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all’apparecchio. Sulla rampa di alimentazione dell’apparecchio è presente un raccordo a “L” orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l’apparecchio). Il raccordo di entrata del gas

all’apparecchio è lettato 1/2 gas maschio cilindrico.

Allaccio con tubo essibile in acciaio inossidabile a parete continua con attacchi lettati

Il raccordo di entrata del gas all’apparecchio è lettato 1/2 gas maschio

cilindrico. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000

mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico essibile non

venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi, guarnizioni di tenuta metalliche in alluminio o guarnizioni in gomma conformi alle Norme Nazionali in vigore.

Controllo Tenuta

! Ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi

utilizzando una soluzione saponosa e mai una amma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esso è predisposto (indicato sulla etichetta ssata nella parte inferiore del piano o

sull’imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni:

1. Togliere le griglie del piano e slare i bruciatori dalle loro sedi.

2. Svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli

con quelli adatti al nuovo tipo di gas (vedi tabella 1 “Caratteristiche dei

bruciatori ed ugelli”).

3. Rimontare le parti eseguendo all’inverso le operazioni.

4. Al termine dell’operazione, sostituite la vecchia etichetta taratura con

quella corrispondente al nuovo gas d’utilizzo, reperibile presso i Nostri

Centri Assistenza Tecnica.

• Regolazione aria primaria dei bruciatori I bruciatori non necessitano di nessuna regolazione dell’aria primaria.

• Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;

2. Togliere la manopola ed agire sulla vite di regolazione posta all’interno o di

anco all’astina del rubinetto no ad ottenere una piccola amma regolare.

3. Vericare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.

4. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumentare la portata dei minimi stessi agendo sulla vite di regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui by-pass con ceralacca

o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.

! Al termine dell’operazione sostituire la vecchia etichetta di taratura con

quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri

Assistenza Tecnica.

! Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella

prevista, è necessario installare, sulla tubazione d’ingresso un appropriato regolatore di pressione (secondo le Norme Nazionali in vigore).

TARGHETTA CARATTERISTICHE Collegamenti

elettrici

ECODESIGN

vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2006/95/CE del 12/12/06 (Bassa Tensione) e successive modificazioni

- 2004/108/CE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni

- 93/68/CEE del 22/07/93 e successive modificazioni.

- 2009/142/CE del 30/11/09 (Gas) e successive modificazioni.

- 2012/19/UE e successive modificazioni.

Regolamento (EU) No 66/2014 che integra la Direttiva 2009/125/EC. Norma EN 30-2-1

Tabella caratteristiche bruciatori e ugelli

Metano P. C.S. = 37.78 MJ/m

bella 1 Gas Liquido Gas Naturale

Bruciatore

Rapido (R)

Semi Rapido (S)

Ausiliario (A)

Pressioni di alimentazione

* A 15°C e 1013,25 mbar-gas secco ** Propano P.C.S. = 50.37 MJ/Kg *** Buano P. C.S. = 49.47 MJ/Kg

Diametro

(mm)

100

Potenza termica

kW (p.c.s.*)

Nomin. Ridot.

3.00

1.65

1.00

Nominale (mbar) Minima (mbar) Massima (mbar)

0.70

0.40

By-pass

1/100

(mm)

Ugello 1/100

(mm)

Portata*

***

218

120

28-30

20 35

g/h

214

118

37 25 45

Ugello

1/100

(mm)

116(Y)

96(Z)

79(6)

Portata*

l/h

286

157

20 17 25

DD 642 HA(WH)

Avvio e utilizzo

Precauzioni e consigli

! Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente.

Bruciatori gas

Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue:

● Spento

Massimo

Minimo

Per accendere uno dei bruciatori, avvicinare allo stesso una amma o un

accenditore, premere a fondo e ruotare la manopola corrispondente in senso

antiorario no alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta

la manopola per circa 2-3 secondi nchè non si scalda il dispositivo che mantiene automaticamente accesa la amma .

Modelli sono dotati di accensione integrata all’interno della manopola. Per

accendere il bruciatore prescelto è sufciente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antiorario no alla posizione di massima potenza, tenendola premuta no alla avvenuta accensione.

! Nel caso di una estinzione accidentale delle amme del bruciatore, chiudere

la manopola di comando e ritentare l’accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario no all’arresto (corrispondente al simbolo “●”).

Consigli pratici per l’uso dei bruciatori

Al ne di ottenere il massimo rendimento è utile ricordare quanto segue:

• Utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al ne di evitare che le amme fuoriescano dal fondo dei recipienti.

• Utilizzare sempre recipienti a fondo piatto e con coperchio.

• Al momento dell’ebollizione ruotare la manopola no alla posizione di

minimo.

Bruciatore

Rapido (R)

Semi Rapido (S)

Ausiliario (A)

Per identicare il tipo di bruciatore fate riferimento ai disegni presenti nel

paragrafo “Caratteristiche dei bruciatori ed ugelli”.

• Per la massima stabilità dei recipienti, assicurarsi sempre che le griglie siano montate in modo corretto e che ogni recipiente sia centrato sul bruciatore.

• Le maniglie delle pentole devono essere posizionate in linea con una delle razze della griglia.

• Le maniglie delle pentole devono essere posizionate in modo da non sporgere oltre il bordo anteriore del piano di cottura.

massima stabilità.

Ø Diametro recipienti (cm)

24 - 26

16 - 20

10 - 14

L’aspetto più variabile in termini di stabilità delle pentole può essere spesso la pentola stessa (o il suo posizionamento durante l’uso). Pentole ben bilanciate, con fondi piatti, centrate sul bruciatore, con le maniglie posizionate in linea con una delle razze della griglia offrono ovviamente la

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe

• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d’aria.Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al “Posizionamento”.

• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli

gurano sul libretto e sulla targa matricola.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da persone

adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Assicurarsi sempre che le manopole siano nella posizione “●”/“○” quando

l’apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì

afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

• Non è previsto che l’apparecchio venga utilizzato da persone (bambini

compresi) con ridotte capacità siche, sensoriali o mentali, da persone

inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.

• Evitare che i bambini giochino con l’apparecchio.

• L’apparecchio non è destinato a essere messo in funzione per

mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,

così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/EU sui riuti di apparecchia¬ture elettriche ed elettroniche (RAEE), prevede che gli elettrodo¬mestici non debbano essere smaltiti nel normale usso dei riuti solidi urbani. Gli apparecchi

dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Quando si acquista una nuova apparecchiatura equivalente si può

consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente; i RAEE di “piccolissime dimensioni” (nessun lato sopra i 25 cm) possono

essere consegnati gratuitamente ai negozianti anche se non si acquista nulla (solo nei negozi con supercie di vendita superiore a 400 mq). Per

ulteriori informazioni sulla corretta dismissione degli elettrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Manutenzione rubinetti gas

Con il tempo può vericarsi il caso di un rubinetto che si blocchi o presenti

difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

Risparmiare e rispettare l’ambiente

• Cucinare gli alimenti in pentole chiuse con coperchi idonei e usare meno

acqua possibile. Cucinare senza coperchio aumenterà notevolmente il

consumo in termini di energia.

• Usare pentole e padelle piatte.

• Se si stanno cucinando alimenti con un tempo di cottura più lungo, consigliamo di usare una pentola a pressione, che è due volte più rapida e consente di salvare un terzo di energia.

! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

Anomalie e rimedi

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare

l’assistenza, vediamo che cosa si può fare. Innanzi tutto vericare che non ci

siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Manutenzione e cura

Il bruciatore non si accende o la amma non è uniforme.

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulizia del piano di cottura

• Le parti smaltate e in vetro vanno lavate con acqua calda e detergente

neutro.

• L’acqua calcarea o detergenti aggressivi potrebbero lasciare macchie sulle superci in acciaio inox, se rimangono a contatto troppo a lungo. Eliminare prontamente eventuali residui di cibo (acqua, sugo, caffè, ecc.)

prima che si secchino.

• Pulire con acqua calda e detergente neutro, quindi asciugare con un panno morbido o una pelle di daino. In caso di sporco difcile, usare esclusivamente detergenti indicati per le superci in acciaio inox.

• Pulire le superci in acciaio inox solo con un panno morbido o una spugna.

• Non utilizzare prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.

• Non utilizzare pulitrici a getto di vapore.

• Non utilizzare prodotti inammabili.

• Evitare di lasciare sul piano sostanze acide o alcaline come aceto, mostarda, sale, zucchero o succo di limone.

Pulizia dei componenti del piano

• Pulire le parti smaltate e in vetro solo con un panno morbido o una spugna.

• Le griglie, i cappellotti e i bruciatori sono rimovibili per facilitarne la pulizia.

• Lavarli a mano con acqua calda e detersivo non aggressivo avendo cura

di eliminare eventuali incrostazioni e controllando che nessuna delle aperture del bruciatore sia otturata.

• Sciacquare e asciugare.

• Rimontare correttamente bruciatori e cappellotti nelle rispettive sedi.

• Nel riposizionare le griglie, assicurarsi che la zona di appoggio delle pentole sia allineata con il bruciatore.

• Nei modelli dotati di candeline di accensione elettrica e di termocoppie di sicurezza, occorre procedere a un’accurata pulizia della parte terminale

della candelina per assicurarne il buon funzionamento. Controllare questi componenti frequentemente e, se necessario, pulirli con un panno umido.

Eventuali residui di cibo secchi vanno rimossi con uno stuzzicadenti o un ago.

Avete controllato se:

• Sono ostruiti i fori di uscita del gas del bruciatore.

• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.

• Ci sono correnti d’aria nelle vicinanze del piano.

La amma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

• Non avete premuto a fondo la manopola.

• Non avete mantenuto premuta a fondo la manopola per un tempo

sufciente ad attivare il dispositivo di sicurezza.

• Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostruiti i fori di fuoriuscita del gas.

• Ci sono correnti d’aria nelle vicinanze del piano.

• La regolazione del minimo non è corretta.

I recipienti sono instabili.

Avete controllato se:

• Il fondo del recipiente è perfettamente piano.

• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.

• Le griglie sono state invertite.

! Per evitare danni all’accensione elettrica, non utilizzarla quando i bruciatori non sono nella loro sede.

ATTENZIONE

Installation

555 mm

55 mm

475 mm

! Before operating your new appliance please read this instruction booklet carefully. It contains important information for safe use, installation and care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning

! Keep packaging material out of the reach of children. It can become a choking or suffocation hazard (see Precautions and tips).

! The appliance must be installed by a qualied professional according to the

instructions provided. Incorrect installation may cause harm to people and animals or may damage property.

! This unit may be installed and used only in permanently ventilated rooms

in accordance with current national regulations. The following requirements

must be observed:

• The room must be equipped with an air extraction system that expels

any combustion fumes. This may consist of a hood or an electric fan that automatically starts each time the appliance is switched on.

Fitting the appliance

The following precautions must be taken when installing the hob:

• Kitchen cabinets adjacent to the appliance and taller than the top of the hob must be at least 200 mm from the edge of the hob.

• Hoods must be installed according to their relative installation instruction

manuals and at a minimum distance of 650 mm from the hob (see gure).

• Place the wall cabinets adjacent to the hood at a minimum height of 420

mm from the hob (see gure).

If the hob is installed beneath a wall cabinet, the latter must be situated at a minimum of 700

600mm min.

650mm min.

mm above the hob.

420mm min.

• The installation cavity should have the dimensions indicated in the gure.

Fastening hooks are provided, allowing you to fasten the hob to tops that

are between 20 and 40 mm thick. To ensure the hob is securely fastened to the top, we recommend you use all the hooks provided.

In a chimney stack or branched flue. (exclusively for cooking appliances)

Directly to the Outside

• The room must also allow proper air circulation, as air is needed for

combustion to occur normally. The ow of air must not be less than 2 m3/h

per kW of installed power.

The air circulation system may take air directly from the outside by means of a pipe with an inner cross section of at least 100 cm

; the

opening must not be vulnerable to any type

Examples of ventilation holes for comburant air.

Adjacent Room

Room to be Vented

of blockages.

The system can also provide the air needed for combustion indirectly, i.e. from adjacent rooms

tted with air circulation tubes as described

above. However, these rooms must not be communal rooms, bedrooms or rooms that

may present a re hazard.

Enlarging the ventilation slot between window and floor.

• Intensive and prolonged use of the appliance may necessitate supplemental ventilation, e.g. opening a window or increasing the power of the air intake system (if present).

• Liquid petroleum gas sinks to the oor as it is heavier than air. Therefore, rooms containing LPG cylinders must also be equipped with vents to allow

gas to escape in the event of a leak. As a result LPG cylinders, whether partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level (cellars, etc.). It is advisable to keep only the cylinder being used in the room, positioned so that it is not

subject to heat produced by external sources (ovens, replaces, stoves,

etc. ) which could raise the temperature of the cylinder above 50°C.

• Before fastening the cooktop in place, position the seal (supplied) along

the perimeter of the countertop, as shown in the gure.

Hook fastening diagram

Hooking position for top H=20mm Hooking position for top H=30mm

Front

Hooking position for top H=40mm Back

! Use the hooks contained in the “accessory pack”.

• Where the hob is not installed over a built-in oven, a wooden panel must be installed as insulation. This must be placed at a minimum distance of 20 mm from the lower part of the hob.

Ventilation

To ensure adequate ventilation, the back panel of the cabinet must be

removed. It is advisable to install the oven so that it rests on two strips of

wood, or on a completely at surface with an opening of at least 45 x 560

mm (see diagrams).

45 mm.

560 mm.

Gas connection

The appliance should be connected to the main gas supply or to a gas cylinder in compliance with current national regulations. Before carrying out the connection, make sure the cooker is compatible with the gas supply you wish to use. If this is not the case, follow the instructions indicated in the paragraph “Adapting to different types of gas.”

When using liquid gas from a cylinder, install a pressure regulator which

complies with current national regulations.

! Check that the pressure of the gas supply is consistent with the values

indicated in Table 1 (“Burner and nozzle specications”). This will ensure the safe operation and longevity of your appliance while maintaining efcient

energy consumption.

! The hob can only be installed above built-in ovens with a cooling ventilation system.

Electrical connection

Hobs equipped with a three-pole power supply cable are designed to operate with alternating current at the voltage and frequency indicated on the data

plate (this is located on the lower part of the appliance). The earth wire in the cable has a green and yellow cover. If the appliance is to be installed above a built-in electric oven, the electrical connection of the hob and the oven must be carried out separately, both for electrical safety purposes and to make extracting the oven easier.

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate. The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains. The circuit-breaker must be suitable for the charge indicated and must comply with current electrical regulations (the earthing wire must not be interrupted by the circuit-breaker). The supply cable must not come into contact with surfaces with temperatures higher than 50°C.

! The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations.

Before connecting to the power supply, make sure that:

• the appliance is earthed and the plug is compliant with the law.

• the socket can withstand the maximum power of the appliance, which is indicated on the data plate.

• the voltage is in the range between the values indicated on the data plate.

• the socket is compatible with the plug of the appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by authorised technicians

only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

Connection with a rigid pipe (copper or steel)

! Connection to the gas system must be carried out in such a way as not to place any strain of any kind on the appliance.

There is an adjustable L-shaped pipe tting on the appliance supply ramp and this is tted with a seal in order to prevent leaks. The seal must always be replaced after rotating the pipe tting (seal provided with appliance). The gas supply pipe tting is a threaded 1/2 gas cylindrical male attachment.

Connecting a flexible jointless stainless steel pipe to a threaded attachment

The gas supply pipe tting is a threaded 1/2 gas cylindrical male attachment.

These pipes must be installed so that they are never longer than 2000 mm when fully extended. Once connection has been carried out, make sure that

the exible metal pipe does not touch any moving parts and is not compressed.

! Only use pipes and seals that comply with current national regulations.

Checking the tightness of the connection

! When the installation process is complete, check the pipe ttings for leaks using a soapy solution. Never use a ame.

Adapting to different types of gas

To adapt the hob to a different type of gas other than default type (indicated on the rating plate at the base of the hob or on the packaging), the burner nozzles should be replaced as follows:

1. Remove the hob grids and slide the burners off their seats.

2. Unscrew the nozzles using a 7 mm socket spanner, and replace them with nozzles for the new type of gas (see table 1 “Burner and nozzle characteristics”).

3. Reassemble the parts following the above procedure in the reverse order.

4. Once this procedure is nished, replace the old rating sticker with one

indicating the new type of gas used. Sticker are available from any of our Service Centres.

• Adjusting the burners’ primary air

Does not require adjusting.

• Setting the burners to minimum

1. Turn the tap to the low ame position;

2. Remove the knob and adjust the adjustment screw, which is positioned

in or next to the tap pin, until the ame is small but steady.

3. Having adjusted the ame to the required low setting, while the burner is alight, quickly change the position of the knob from minimum to maximum and vice versa several times, checking that the ame does not go out.

4. Some appliances have a safety device (thermocouple) tted. If the device fails to work when the burners are set to the low ame setting, increase this low ame setting using the adjusting screw.

5. Once the adjustment has been made, replace the seals on the by-passes using sealing wax or a similar substance.

! If the appliance is connected to liquid gas, the regulation screw must be

fastened as tightly as possible.

! Once this procedure is nished, replace the old rating sticker with one

indicating the new type of gas used. Stickers are available from any of our Service Centres.

! Should the gas pressure used be different (or vary slightly) from the

recommended pressure, a suitable pressure regulator must be tted to the

inlet pipe (in order to comply with current national regulations).

DATA PLATE Electrical

connections

see data plate

This appliance conforms to the following European Economic Community directives:

- 2006/95/EC dated 12/12/06 (Low Voltage) and subsequent amendments

- 2004/108/EC dated 15/12/04 (Electromagnetic Compatibility) and subsequent amendments

- 93/68/EEC dated 22/07/93 and subsequent amendments.

- 2009/142/EC dated 30/11/06 (Gas) and subsequent amendments

- 2012/19/EU and subsequent amendments.

ECODESIGN

EU Regulation no. 66/2014 implementing Directive 2009/125/EC. standard EN 30-2-1

ble 1 Liquid Gas Natural Gas

Natural P. C.S. = 37.78 MJ/m

Burner and nozzle specifications

Burner

Rapid (R)

Semi Rapid (S)

Auxiliary (A)

Supply pressures

* At 15°C and 1013,25 mbar - dry gas ** Propane P.C.S. = 50.37 MJ/Kg *** Butane P. C.S. = 49.47 MJ/Kg

Diameter

(mm)

100

Thermal Power

kW (p.c.s.*)

Nomin. Reduc.

3.00

1.65

1.00

Nominal (mbar) Minimum (mbar) Maximum (mbar)

0.70

0.40

By-pass

1/100

(mm)

Nozzle

1/100

(mm)

Flow*

***

218

120

28-30

20 35

g/h

214

118

37 25 45

Nozzle

1/100

(mm)

116(Y)

96(Z)

79(6)

Flow*

l/h

286

157

20 17 25

DD 642 HA(WH)

Start-up and use

Rapid (R)

Semi Rapid (S)

Auxiliary (A)

Ø Cookware Diameter (cm)

24 - 26

16 - 20

10 - 14

Burner

Precautions and tips

! The position of the corresponding gas burner is shown on every knob.

Gas burners

Each burner can be adjusted to one of the following settings using the corresponding control knob:

● Off

Maximum

Minimum

To light one of the burners, hold a lit match or lighter near the burner and, at the same time, press down and turn the corresponding knob anti-clockwise to the maximum setting.

Since the burner is tted with a safety device, the knob should be pressed

for approximately 2-3 seconds to allow the automatic device keeping the

ame alight to heat up. Models are equipped with an ignition button incorporated into the control knob.

To light a burner, simply press the corresponding knob all the way in and then turn it in the counter-clockwise direction to the “High” setting, keeping it pressed in until the burner lights.

! If a ame is accidentally extinguished, turn off the control knob and wait for

at least 1 minute before trying to relight it.

To switch off the burner, turn the knob in a clockwise direction until it stops

(when reaches the “●” position).

Practical advice on using the burners

To ensure the burners operate efciently:

• Use appropriate cookware for each burner (see table) so that the ames

do not extend beyond the bottom of the cookware.

• Always use cookware with a at base and a cover.

• When the contents of the pan reach boiling point, turn the knob to minimum.

To identify the type of burner, refer to the designs in the section entitled, “Burner

and Nozzle Specications”.

• For maximum stability, always make sure that the pan supports are

correctly tted and that each pan is placed centrally over the burner.

• Pan handles should be positioned in line with one of the support bars on the pan support grid.

• Pan handle should be positioned so not to protrude beyond the front edge of the hob.

The more variable aspect in terms of pan stability can often be the pan itself, (or the positioning of that pan during use).

Well balanced pans, with at bases that

are placed centrally over the burner, with the pan handles aligned with one

of the support ngers obviously offer the

greatest stability.

! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• This is a class 3 built-in appliance.

• Gas appliances require regular air exchange to maintain efcient

operation. When installing the hob, follow the instructions provided in the paragraph on “Positioning” the appliance.

• These instructions are only valid for the countries whose symbols appear in the manual and on the serial number plate.

• The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• Do not touch the appliance with bare feet or with wet or damp hands and feet.

• The appliance must be used by adults only for the preparation of food, in accordance with the instructions outlined in this booklet. Any other use of the appliance (e.g. for heating the room) constitutes improper use and is dangerous. The manufacturer may not be held liable for any damage resulting from improper, incorrect and unreasonable use of the appliance.

• The openings used for ventilation and dispersion of heat must never be covered.

• Always make sure the knobs are in the “●”/“○” position when the appliance is not in use.

• When unplugging the appliance always pull the plug from the mains socket, do not pull on the cable.

• Never carry out any cleaning or maintenance work without having detached the plug from the mains.

• In case of malfunction, under no circumstances should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance. Contact a Service Centre (see Assistance).

• Do not close the glass cover (if present) when the gas burners or electric hotplates are still hot.

• The appliance should not be operated by people (including children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

• Do not let children play with the appliance.

• The appliance is not intended to be operated by means of an external timer or separate remote-control system.

Disposal

• When disposing of packaging material: observe local legislation so that the packaging may be reused.

• The European Directive 2012/19/EU on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must

not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment.The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information

concerning the correct disposal of their old appliance.

Respecting and conserving the environment

• Cook your food in closed pots or pans with well-tting lids and use as little

water as possible. Cooking with the lid off will greatly increase energy consumption.

• Use purely at pots and pans.

• If you are cooking something that takes a long time, it’s worth using a pressure cooker, which is twice as fast and saves a third of the energy.

Maintenance and care

! To avoid damaging the electric ignition device, do not use it when the burners are not in their housing.

Gas tap maintenance

Over time, the taps may become jammed or difcult to turn. If this happens,

the tap must be replaced.

! This procedure must be performed by a qualied technician authorised

by the manufacturer.

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the hob surface

• All the enamelled and glass parts should be cleaned with warm water and neutral solution.

• Stainless steel surfaces may be stained by calcareous water or aggressive detergents if left in contact for too long. Any food spills (water, sauce, coffee, etc.) should be wiped away before they dry.

• Clean with warm water and neutral detergent, and then dry with a soft

cloth or chamois. Remove baked-on dirt with specic cleaners for stainless

steel surfaces.

• Clean stainless steel only with soft cloth or sponge.

• Do not use abrasive or corrosive products, chlorine-based cleaners or pan scourers.

• Do not use steam cleaning appliances.

• Do not use ammable products.

• Do not leave acid or alkaline substances, such as vinegar, mustard, salt, sugar or lemon juice on the hob.

Cleaning the hob parts

• Clean the enamelled and glass parts only with soft cloth or sponge.

• Grids, burner caps and burners can be removed to be cleaned.

• Clean them by hand with warm water and non-abrasive detergent, removing any food residues and checking that none of the burner openings is clogged.

• Rinse and dry.

• Ret burners and burner caps correctly in the respective housings.

• When replacing the grids, make sure that the panstand area is aligned with the burner.

• Models equipped with electrical ignition plugs and safety device require

thorough cleaning of the plug end in order to ensure correct operation.

Check these items frequently, and if necessary, clean them with a damp

cloth. Any baked-on food should be removed with a toothpick or needle.

Troubleshooting

It may happen that the appliance does not function properly or at all. Before calling the service centre for assistance, check if anything can be done. First, check to see that there are no interruptions in the gas and electrical supplies, and, in particular, that the gas valves for the mains are open.

The burner does not light or the ame is not even around the burner.

Check whether:

• The gas holes on the burner are clogged.

• All the movable parts that make up the burner are mounted correctly.

• There are draughts near the appliance.

The ame dies in models with a safety device.

Check to make sure that:

• You pressed the knob all the way in.

• You keep the knob pressed in long enough to activate the safety device.

• The gas holes are not blocked in the area corresponding to the safety device.

The burner does not remain lit when set to minimum.

Check to make sure that:

• The gas holes are not blocked.

• There are no draughts near the appliance.

• The minimum setting has been adjusted properly.

The cookware is unstable.

Check to make sure that:

• The bottom of the cookware is perfectly at.

• The cookware is positioned correctly at the centre of the burner.

• The pan support grids have been positioned correctly.

NOTICE

Installation

En cas de cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson)

Directement à l'externe

555 mm

55 mm

475 mm

! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment.

En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive

l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil

Conditions réglementaires d’installation (Pour la France)

Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d’installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L’installation doit

être effectuée conformément aux textes réglementaires et règles de l’art en vigueur et règlement sanitaire départemental.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).

! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

! Cet appareil peut être installé et fonctionner seulement dans des locaux qui

sont aérés en permanence, selon les Normes Nationales en vigueur. Il faut observer les conditions suivantes:

• La pièce doit prévoir un système d’évacuation vers l’extérieur des fumées

de combustion, réalisé au moyen d’une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l’on allume l’appareil.

• (Pour la France et la Belgique) Les gaz de pétrole liquéés, plus

lourds que l’air, se déposent et stagnent vers le bas. Les locaux qui

contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures

vers l’extérieur an de permettre l’évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu’elles soient vides ou

partiellement pleines, ne devront donc pas être installées ou entreposées

dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n’entreposer dans le local que la bouteille que vous êtes

en train d’utiliser, placée de façon à ne pas être sujette à l’action directe de

sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre

des températures dépassant 50°C.

Encastrement

Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de

cuisson, doivent être placés à au moins 200 mm du bord du plan.

• Les hottes doivent être installées conformément aux instructions reportées

dans leur notice d’installation et à au moins 650 mm de distance (voir

gure).

• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420

mm de distance du plan de travail (voir gure).

En cas d’installation de la table de cuisson sous un élément haut, ce dernier devra être monté à

600mm min.

650mm min.

au moins 700 mm de distance du plan.

420mm min.

• La découpe du meuble doit avoir les dimensions indiquées par la gure. Des crochets de xation sont prévus pour xer la table sur des plans de

20 à 40 mm d’épaisseur. Pour bien xer la table, utilisez tous les crochets

fournis.

• La pièce doit prévoir un système qui consent un apport d’air nécessaire à une régulière combustion. Le ux d’air nécessaire à la combustion ne

doit pas être inférieur à 2 m3/h par kW de puissance installée.

Exemples d'ouverture de ventilation pour l'air comburant

Local adjacent

Agrandissement de la fissure entre la porte et le sol

• Une utilisation intensive et prolongée de l’appareil peut nécessiter d’une aération supplémentaire, comme par exemple l’ouverture d’une fenêtre

ou une aération plus efcace, en augmentant la puissance d’aspiration mécanique si déjà prédisposée.

Local à ventiler

Le système peut être réalisé en prélevant l’air directement de l’extérieur du bâtiment au moyen d’un conduit d’au moins100 cm

section utile qui ne risque pas d’être bouché

accidentellement.

Ou, de manière indirecte depuis des locaux

adjacents et équipés d’un conduit de ventilation

avec l’extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à

coucher ou des locaux à risque d’incendie.

• Avant de procéder à la xation au plan de travail, montez le joint (fourni)

le long du périmètre de la table comme illustré.

Schéma de xation des crochets

Position du crochet pour top Position du crochet pour top H=20mm H=30mm

Devant

Position du crochet pour top Derrière

H=40mm

! Utilisez tous les crochets compris dans le “sachet accessoires”

• Si la table n’est pas installée au-dessus d’un four à encastrer, il faut monter un panneau d’isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Aération

Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue

de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir gures).

45 mm.

560 mm.

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;

• la prise est bien compatible avec la che de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la che, n’utilisez ni rallonges ni prises multiples.

! Après installation de l’appareil, le câble électrique et la prise de courant

doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé périodiquement et ne peut être remplacé que par un

technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccordement gaz

Raccorder l’appareil à la bouteille ou à la canalisation du gaz conformément

aux normes en vigueur, uniquement après avoir vérié que l’appareil est

bien réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe “Adaptation aux différents

types de gaz”. Pour l’alimentation en gaz liquide, utiliser des régulateurs de

pression conformes aux Normes en vigueur.

! Pour un fonctionnement en toute sécurité, pour l’emploi correct de l’énergie et

une plus longue durée de vie de l’appareil, vérier si la pression d’alimentation respecte bien les valeurs indiquées dans le tableau 1 “Caractéristiques des brûleurs et des injecteurs”.

! La table ne peut être installée qu’au-dessus de fours encastrables équipés

de ventilation de refroidissement.

Raccordement électrique

Les tables munies d’un cordon d’alimentation tripolaire, sont prévues pour un

fonctionnement à courant alternatif à la tension et à la fréquence d’alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d’installation au-dessus d’un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplier, au besoin, l’extraction du four.

Branchement du câble d’alimentation au réseau électrique

Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l’étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux

normes en vigueur (le l de terre ne doit pas être interrompu par l’interrupteur).

Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

! L’installateur est responsable du bon raccordement électrique de l’appareil

et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale de l’appareil,

indiquée sur la plaquette signalétique;

Pour relier l’appareil à la canalisation du gaz

Naturel, II2E+3+ pour la Belgique, I2E pour

le Luxembourg et I2L pour la Hollande, il faut avant tout installer le raccord “R” (disponible

sur demande auprès du Service d’Assistance Technique) avec son étanchéité “G” sur le raccord en forme de “L” situé sur le tuyau de

raccordement gaz (voir gure). Le raccord est fourni de letage conique mâle avec pas 1/2 gaz.

Le raccordement doit être réalisé au moyen:

- ou d’un tuyau rigide

- ou d’un tuyau exible en acier inox, sans interruption, et équipé de raccordements letés.

En amont de l’appareil il faut installer un robinet d’arrêt du gaz; il devra être installé de manière à pouvoir facilement le manoeuvrer, selon les Normes Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier)

! Le raccordement à l’installation de gaz doit être effectué de manière à ce

que l’appareil ne subisse aucun type de contrainte.

La rampe d’alimentation de l’appareil est munie d’un raccord en “L” orientable dont l’étanchéité est assurée par un joint. S’il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d’étanchéité (fourni avec l’appareil).

Le raccord d’entrée du gaz à l’appareil est leté 1/2 gaz mâle cylindrique.

Raccordement par tuyau exible en acier inox, à paroi continue avec raccords letés

Le raccord d’entrée du gaz à l’appareil est leté 1/2 gaz mâle cylindrique. La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même

au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après

raccordement, assurez-vous que le tuyau métallique exible ne touche pas

à des parties mobiles et n’est pas écrasé.

! N’utilisez que des tuyaux conformes et des joints d’étanchéité conformes

aux textes réglementaires applicables dans le pays.

Vérication de l’étanchéité

! Une fois l’installation terminée, vérier l’étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une amme.

Adaptation aux différents types de gaz (pour la France et la Belgique)

Pour adapter la table à un type de gaz autre que celui pour lequel elle a été prévue (indiqué sur l’étiquette xée sous la table ou sur l’emballage), il faut

changer les injecteurs des brûleurs en procédant comme suit :

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur

logement.

2. Dévissez les injecteurs à l’aide d’une clé à tube de 7 mm et remplacezles par les injecteurs adaptés au nouveau type de gaz (voir tableau 1

“Caractéristiques des brûleurs et des injecteurs”).

3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.

4. En n d’opération remplacez la vieille étiquette par celle correspondant

au nouveau gaz utilisé, disponible dans nos Services Après-vente.

• Réglage de l’air primaire des brûleurs (pour la France et la Belgique)

Les brûleurs ne nécessitent d’aucun réglage de l’air primaire.

• Réglage minimum (pour la France e la Belgique)

1. Placez le robinet sur la position de minima;

2. Déposez la manette et tournez la vis de réglage positionnée à l’intérieur

ou sur le côté de la tige du robinet jusqu’à ce que vous obteniez une petite amme régulière;

3. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d’ouverture maximale et vice versa à plusieurs reprises. Vériez ainsi qu’il n’y ait pas extinction du brûleur.

4. En cas de mauvais fonctionnement du dispositif de sécurité gaz

(thermocouple) équipant certains appareils, quand les brûleurs sont au

minima, augmentez leur débit en agissant sur la vis de réglage.

PLAQUETTE SIGNALETIQUE Raccordements

électriques

ÉCOCONCEPTION

voir plaquette signalétique

Cet appareil est conforme aux Directives Communautaires suivantes :

- 2006/95/CE du 12/12/06 (Basse Tension) et modifications successives

- 2004/108/CE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives

- 93/68/CEE du 22/07/93 et modifications successives.

- 2009/142/CE du 30/11/09 (Gaz) et modifications successives

- 2012/19/UE et modifications successives.

Règlement n°66/2014 de l'UE intégrant la Directive 2009/125/EC. Norme EN 30-2-1

5. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en

utilisant de la cire ou autre matériau équivalent.

! En cas de gaz liquides, il faut visser à fond la vis de réglage.

! En n d’opération remplacez la vieille étiquette par celle correspondant au

nouveau gaz utilisé, disponible dans nos Services Après-vente.

! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d’entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

Tableau 1

Caractéristiques des brûleurs et des injecteurs

(Pour la France et la Belgique)

Brûleur Diamètre

(mm)

Rapide

(R)

Semi Rapide (S)

100

Puissance

thermique

kW (p.c.s.*)

Nominal Réduit

3.00

1.65

0.70

0.40

By-pass

1/100

(mm)

Gaz Liquidés Gaz Naturel

214

118

Injecteur

1/100

(mm)

116(Y)

96(Z)

Débit*

l/h

286

157

Puissance

thermique

kW (p.c.s.*)

3.00

1.65

Injecteur

1/100

(mm)

Débit*

g/h

Butane G2

218

120

Débit*

l/h

25Propane

332

183

Auxiliaire

(A)

Pression de alimentation (FR)

Pression de alimentation (BE)

Tableau 1 (Pour la Luxembourg)

Brûleur Diamètre

(mm)

Rapide

(R)

Semi Rapide (S)

Auxiliaire

Pression de alimentation

(A)

100

1.00

0.40

Nominal (mbar) Minimum (mbar) Maximum (mbar)

Puissance

thermique

kW (p.c.s.*)

Nominal Réduit

3.00

1.65

1.00

Nominal (mbar) Minimum (mbar) Maximum (mbar)

0.70

0.40

Gaz Naturel

Injecteur

1/100 (mm)

116(Y)

96(Z)

79(6)

Débit*

l/h

G20

286

157

20 17 25

28-30

20 35

28-30

20 35

37 25 45

79(6)

20 17 25

20 15 25

1.00

111

25 20 30

25 15 30

Tableau 1 (Pour la Hollande)

Brûleur Diamètre

(mm)

Rapide

(R)

Semi Rapide (S)

Auxiliaire

Pression de alimentation

* A 15°C et 1013,25 mbar-gaz sec ** Propane P.C.S. = 50.37 MJ/Kg *** Butane P. C.S. = 49.47 MJ/Kg Naturel G20 P.C.S. = 37.78 MJ/m3 Naturel G25 P.C.S. = 32.49 MJ/m3

(A)

100

Puissance

thermique

kW (p.c.s.*)

Nominal Réduit

3.00

1.65

1.00

Nominal (mbar) Minimum (mbar) Maximum (mbar)

0.70

0.40

Gaz Naturel

Injecteur

1/100 (mm)

116(Y)

96(Z)

79(6)

Débit*

l/h

G25

332

183

111

25 20 30

DD 642 HA(WH)

Mise en marche et utilisation

Précautions et conseils

! La position du brûleur gaz correspondante est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

● Eteint

Maximum

Minimum

Pour allumer un brûleur, approchez une amme ou un allume-gaz, appuyez à

fond et tournez la manette correspondante dans le sens inverse des aiguilles d’une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d’un dispositif de sécurité gaz, appuyez pendant

au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d’allumage,

appuyez ensuite à fond sur la manette correspondante et tournez-la dans

le sens inverse des aiguilles d’une montre jusqu’à sa position de puissance

maximale.

! En cas d’extinction accidentelle des ammes du brûleur, tournez la manette jusqu’à l’arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d’une montre pour la ramener en face du symbole “●”.

Conseils pratiques pour l’utilisation des brûleurs

Pour obtenir un meilleur rendement, n’oubliez pas :

• D’utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les ammes ne dépassent de sous les casseroles.

• De toujours utiliser des casseroles à fond plat et avec couvercle.

• De tourner la manette dans la position minimum au moment de l’ébullition.

Brûleurs Ø Diamètre de récipients (cm)

Rapide (R)

Semi Rapide (S)

Auxiliaire (A)

Pour distinguer le type de brûleur reportez-vous aux dessins gurant dans le paragraphe “Caractéristiques des brûleurs et des injecteurs”

• Pour un maximum de stabilité, assurez-vous systématiquement que les supports de la poêle soient bien xés et que chaque poêle soit centrée sur son brûleur.

• Les poignées des poêles doivent être alignées avec les barres de support.

• Les poignées des poêles doivent être positionnées de façon à ne pas dépasser de l’avant de la cuisinière.

L’aspect le plus variable en termes de stabilité des casseroles peut être la casserole elle-même (ou son positionnement durant son utilisation). Des

casseroles correctement équilibrées, avec des fonds plats, centrées sur le brûleur,

avec les poignées positionnées en ligne

avec l’un des fers de la grille offrent bien sûr le maximum de stabilité.

24 - 26

16 - 20

10 - 14

! Cet appareil a été conçu et fabriqué conformément aux normes

internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d’emploi concerne un appareil à encastrer classe 3.

• Pour bien fonctionner, les appareils à gaz ont besoin d’un apport d’air

régulier. Il est important de vérier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur “Positionnement”

soient respectés.

• Les instructions fournies ne sont applicables qu’aux pays dont les symboles sont reportés dans la notice et sur la plaquette d’immatriculation.

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Ne touchez pas à l’appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.

• Cet appareil qui sert à cuire des aliments ne doit être utilisé que

par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

• Les orices ou les fentes d’aération ou d’évacuation de la chaleur ne

doivent pas être bouchés

• Contrôlez toujours que les manettes sont bien dans la position “●”/“○” quand l’appareil n’est pas utilisé.

• Ne tirez surtout pas sur le câble pour débrancher la che de la prise de

courant.

• N’effectuez aucune opération de nettoyage ou d’entretien sans avoir

auparavant débranché la che de la prise de courant.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance).

• N’abaissez pas le couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

• Cet appareil n’est pas prévu pour être utilisé par des personnes (y

compris les enfants) dont les capacités physiques, sensorielles ou

mentales sont réduites, ou des personnes dénuées d’expérience ou de

connaissance, sauf si elles ont pu bénécier, par l’intermédiaire d’une

personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil.

• S’assurer que les enfants ne jouent pas avec l’appareil.

• Le dispositif n’est pas destiné à être mis en œuvre par une minuterie

externe ou un système de télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le ux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément an d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et

réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter

les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

Economies et respect de l’environnement

• Faites cuire vos aliments dans des casseroles ou des poêles à couvercle et utilisez le moins d’eau possible. Faire cuire les aliments dans des casseroles ouvertes augmente considérablement la consommation d’énergie.

• Utilisez exclusivement des casseroles et poêles à fond plat.

• Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est

préférable d’utiliser un autocuiseur qui est deux fois plus rapide et

économise un tiers de l’énergie.

Entretien robinets gaz

Il peut arriver qu’au bout d’un certain temps, un robinet se bloque ou tourne difcilement. Il faut alors le remplacer.

! Cette opération doit être effectuée par un technicien agréé par le fabricant.

Anomalies et remèdes

Il peut arriver que l’appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d’appeler le service après-vente, voyons ensemble que faire. Vériez

avant tout s’il n’y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l’appareil sont bien ouverts.

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou d’entretien coupez l’alimentation

électrique de l’appareil.

Le brûleur ne s’allume pas ou la amme n’est pas uniforme.

Avez-vous contrôlé si :

• les orices de sortie du gaz ne sont pas par hasard bouchés.

• les pièces amovibles composant le brûleur sont bien montées

correctement.

• il y a des courants d’air dans les environs du plan de cuisson

Nettoyage de la surface de la table de cuisson

• Nettoyez les parties émaillées et en verre à l’eau chaude en utilisant un peu de détergent neutre.

• Si les surfaces en acier inoxydable restent trop longtemps en contact avec

de l’eau calcaire ou des détergents corrosifs, des taches risquent de se former. Eliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu’il ne sèche.

• Nettoyez à l’eau chaude en utilisant un détergent neutre, puis essuyez à l’aide d’un chiffon doux ou d’une peau de chamois. Eliminez les résidus carbonisés à l’aide d’un produit de nettoyage spécial pour surfaces en acier inoxydable.

• Nettoyez l’inox uniquement avec un chiffon doux ou une éponge.

• N’utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer.

• N’utilisez pas d’appareils de nettoyage à la vapeur.

• N’utilisez pas de produits inammables.

• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur

la table de cuisson.

La amme s’éteint dans les versions équipées de sécurité de amme.

Avez-vous contrôlé si :

• vous avez bien appuyé à fond sur la manette.

• vous avez bien appuyé à fond sur la manette pendant un laps de temps

sufsant pour permettre l’activation du dispositif de sécurité.

• les orices de sortie du gaz situés en face du dispositif de sécurité ne sont

pas par hasard bouchés.

Le brûleur s’éteint quand il est réglé sur la position de minimum.

Avez-vous contrôlé si :

• les orices de sortie du gaz ne sont pas par hasard bouchés

• il y a des courants d’air dans les environs du plan de cuisson

• les minima n’ont pas bien été réglés.

Les casseroles sont instables.

Avez-vous contrôlé si :

• le fond de la casserole est parfaitement plat

• la casserole est bien placée au centre du brûleur

• la position des grilles n’a pas par hasard été inversée.

Nettoyage des elements de la table de cuisson

• Nettoyez les parties émaillées et en verre uniquement avec un chiffon

doux ou une éponge.

• Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés

pour être nettoyés.

• Lavez-les à la main, à l’eau chaude en utilisant un détergent non abrasif. Veillez à éliminer soigneusement tous les résidus d’aliments et assurez-

vous qu’aucune des ouvertures des brûleurs n’est obstruée.

• Rincez et séchez.

• Réinstallez les brûleurs et les chapeaux des brûleurs dans leurs logements

respectifs.

• Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport au brûleur.

• Sur les modèles équipés de bougies d’allumage électriques et de dispositif

de sécurité, veillez à nettoyer soigneusement l’extrémité de la bougie

pour garantir son bon fonctionnement. Vériez régulièrement l’état de

ces éléments et nettoyezles à l’aide d’un chiffon humide, si nécessaire. Eliminez tout résidu d’aliment à l’aide d’un cure-dent ou d’une aiguille.

! Pour ne pas endommager le dispositif d’allumage électrique, actionnezle uniquement lorsque les brûleurs ont été remis en place.

ATTENTION

Instalación

555 mm

55 mm

475 mm

! Es importante conservar este manual para poder consultarlo en todo

momento. En caso de venta, de cesión o de mudanza, verifique que

permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos).

! La instalación se debe realizar siguiendo estas instrucciones y por personal

profesionalmente calicado. Una instalación incorrecta puede producir daños

a personas, animales o cosas.

botellas de GPL, vacías o parcialmente llenas, no deben ser instaladas o depositadas en ambientes o espacios a un nivel más bajo del suelo

(sótanos, etc.) Es conveniente conservar en el ambiente sólo la botella que se está utilizando, colocada de modo que no quede expuesta a la acción

directa de fuentes de calor (hornos, chimeneas, estufas, etc.) capaces de llevarla a temperaturas superiores a 50°C.

Empotramiento

Para una correcta instalación de la encimera se deben observar las siguientes precauciones:

• Los muebles situados a un costado, cuya altura supere la de la supercie

de trabajo, deben estar situados a 200 mm., como mínimo, del borde de la misma.

• Las campanas deben ser instaladas de acuerdo con los requisitos

establecidos en los manuales de instrucción de las mismas, siempre

manteniendo una distancia mínima de 650 mm (ver la gura).

• Coloque los armarios de pared adyacentes a la campana a una altura mínima desde la supercie de trabajo, de 420 mm. (ver la gura).

! Este aparato puede ser instalado y funcionar sólo en lugares ventilados permanentemente, de acuerdo a las prescripciones de las Normas Nacionales

en vigencia. Deben ser observados los siguentes requisitos:

600mm min.

• El ambiente debe poseer un sistema de descarga de los humos de la combustión al exterior, utilizando una campana o un electroventilador

650mm min.

que entre automáticamente en funcionamiento cada vez que se enciende

el aparato.

• El espacio para el mueble deberá tener las dimensiones indicadas en la

gura. Se han previsto ganchos de jación que permiten jar la encimera a supercies de 20 a 40 mm. de espesor. Para un buena jación de la encimera, es aconsejable usar todos los ganchos que se suministran.

Siempre que la encimera se instale debajo

de un armario de pared, éste último deberá

mantener una distancia mínima de la supercie

de trabajo de 700 mm.

420mm min.

En chimenea o tubo de chimenea ramificado (reservado a los aparatos de cocción)

Directamente al externo

• El ambiente debe poseer un sistema que permita la entrada del aire

necesario para una combustión normal. El caudal de aire necesario para la combustión no debe ser inferior a 2 m3/h por cada kilovatio (kW) de potencia instalada.

El sistema puede tomar aire del exterior del

edicio a través de un conducto de 100 cm2, como mínimo, de sección útil de modo que no

pueda ser obstruido accidentalmente.

Ejemplos de aperture de ventilación para aire comburente

Habitación adyacente

Habitación por ventilar

También puede hacerlo de manera indirecta,

desde ambientes adyacentes que posean un

conducto de ventilación hacia el exterior, como

se describe más arriba, y que no sean partes

en común del inmueble, ambientes con peligro de incendio o dormitorios.

Aumento de la ranura entre puerta y suelo

• Un uso intensivo y prolongado del aparato puede requerir una aireación

suplementaria, por ejemplo, la apertura de una ventana o una aireación

más ecaz aumentando la potencia de aspiración mecánica ya existente.

• Los gases de petróleo licuados, más pesados que el aire, se depositan en las partes más bajas. Por lo tanto, los ambientes que contienen

botellas de GPL deben tener aberturas hacia el exterior para permitir la evacuación desde abajo de eventuales escapes de gas. Además, las

• Antes de proceder a la jación a la encimera, coloque la junta (suministrada con el equipo) a lo largo del perímetro de la placa de cocción como se representa en la gura.

Esquema de jación de los ganchos

Posición del gancho para Posición del gancho para

supercies H=20mm supercies H=30mm

Adelante

• la tensión de alimentación eléctrica esté comprendida dentro de los valores

indicados en la placa de características;

• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya

la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

Posición del gancho para Atrás

supercies H=40mm

! Use los ganchos contenidos en el “paquete de accesorios”

• Cuando la encimera no se instale sobre un horno empotrado, es necesario introducir un panel de madera como aislamiento. El mismo deberá colocarse a una distancia mínima de 20 mm. de la pared inferior de la encimera.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos

listeles de madera o sobre una supercie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las guras).

45 mm.

560 mm.

! Es posible instalar la encimera sólo sobre hornos empotrados dotados de ventilación.

Conexión eléctrica

Las encimeras que poseen cable de alimentación tripolar, se fabrican para

funcionar con corriente alterna, a la tensión y frecuencia de alimentación indicadas en la placa de características (ubicada en la parte inferior de la encimera). El conductor de puesta a tierra del cable se distingue por los colores amarillo-verde. Cuando se realiza la instalación sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como para facilitar la eventual extracción del horno.

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características. En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre

los contactos de 3 mm., dimensionado para esa carga y que responda a

las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal

que no alcance en ningún punto una temperatura que supere en 50°C la

temperatura ambiente.

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina

indicada en la placa de características;

! El cable no debe sufrir pliegues ni compresiones.

! El cable debe ser revisado periódicamente y sustituido sólo por técnicos

autorizados (ver Asistencia).

! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

Conexión de gas

La conexión del aparato a la tubería o a la botella de gas se deberá efectuar de acuerdo a lo prescripto por las Normas Nacionales vigentes, sólo después

de haber vericado que el mismo está regulado para el tipo de gas con el

cual será alimentado. Si no es así, realice las operaciones indicadas en el párrafo “Adaptación a los distintos tipos de gas”.

En el caso de alimentación con gas líquido, desde botella, utilice reguladores

de presión conformes con las Normas Nacionales vigentes.

! Para un funcionamiento seguro, un adecuado uso de la energía y una

mayor duración del aparato, verique que la presión de alimentación cumpla con los valores indicados en la tabla 1 “Características de los quemadores

e inyectores”.

Conexión con tubo rígido (cobre o acero)

! La conexión a la red de gas se debe efectuar de modo que no provoque

esfuerzos de ningún tipo al aparato. En el tubo de alimentación del aparato se encuentra una unión en “L”

orientable, cuya estanqueidad está asegurada por una junta. Si resultara

necesario girar la unión, sustituya siempre la junta estanca (suministrada con el aparato).

La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico.

Conexión con tubo exible de acero inoxidable de pared continua con

uniones roscadas

La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico. La colocación de dichos tubos se debe efectuar de modo tal que su longitud, en condiciones de máxima extensión, no sea mayor que 2000 mm. Una vez realizada la conexión, verique que el tubo metálico exible no permanezca en contacto con partes móviles o no quede aplastado.

! Utilice exclusivamente tubos y juntas estancas conformes a la Normas Nacionales en vigencia.

Control de la estanqueidad

! Finalizada la instalación, controle la perfecta estanqueidad de todas las

uniones utilizando una solución jabonosa pero nunca una llama.

Adaptación a los distintos tipos de gas

Para adaptar la encimera a un tipo de gas diferente de aquel para el que fue fabricada (indicado en la etiqueta jada en la parte inferior de la encimera o en el embalaje), es necesario sustituir los inyectores de los quemadores

efectuando las siguientes operaciones:

1. Quite las parrillas de la encimera y extraiga los quemadores.

2. Desenrosque los inyectores utilizando una llave tubular de 7mm. y sustitúyalos por los que se adapten al nuevo tipo de gas (ver tabla 1 “Características de los quemadores e inyectores”).

3. Vuelva a colocar las piezas realizando las operaciones en sentido contrario.

4. Al nalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros

PLACA DE CARACTERÍSTICAS Conexiones

eléctricas

Centros de Asistencia Técnica.

• Regulación de aire principal de los quemadores

Los quemadores no necesitan de ninguna regulación de aire principal.

• Regulación de los mínimos

1. Lleve la llave hasta la posición de mínimo;

2. Quite el mando y accione el tornillo de regulación situado en el interior

o al costado de la varilla de la llave hasta conseguir una pequeña llama

regular.

3. Verique que girando rápidamente el mando desde la posición de máximo hasta la de mínimo, no se apaguen los quemadores.

4. En los aparatos provistos del dispositivo de seguridad (termopar), si dicho

ECODISEÑO

dispositivo no funcionara con los quemadores al mínimo, aumente la

capacidad de los mínimos utilizando para ello el tornillo de regulación.

ver placa de características

Este aparato es conforme con las siguientes Normas Comunitarias:

- 2006/95/CE del 12/12/06 (Baja Tensión) y posteriores modificaciones

- 2004/108/CE del 15/12/04 (Compatibilidad Electromagnética) y posteriores modificaciones

- 93/68/CEE del 22/07/93 y posteriores modificaciones.

- 2009/142/CE del 30/11/09 (Gas) y posteriores modificaciones

- 2012/19/UE y posteriores modificaciones successives.

Reglamento (UE) nº 66/2014, por el que se aplica la Directiva 2009/125/CE. Reglamento EN 30-2-1

5. Una vez efectuada la regulación, vuelva a colocar los precintos ubicados

en los by-pass con lacre o un material equivalente.

! En el caso de gas líquido, el tornillo de regulación deberá enroscarse a fondo.

! Al nalizar la operación, sustituya la anterior etiqueta de calibrado con la

correspondiente al nuevo gas que se va a utilizar, disponible en nuestros

Centros de Asistencia Técnica.

! Cuando la presión del gas utilizado sea distinta de la prevista (o variable), es necesario instalar, en la tubería de entrada, un regulador de presión conforme con las Normas Nacionales en vigencia.

Características de los quemadores e inyectores

Natural P.C.S. = 37.78 MJ/m

Tabla 1 Gas Liquido Gas Natural

Quemador

Ràpido (R)

Semi Ràpido (S)

Auxiliar (A)

Presiones de suministro

* A 15°C y 1013,25 mbar-gas seco ** Propano P. C.S. = 50.37 MJ/Kg *** Butano P.C.S. = 49,47 MJ/Kg

Diametro

(mm)

100

Potencia térmica

kW (p.c.s.*)

Nomin. Riduc.

3.00

1.65

1.00

Nominal (mbar) Minimo (mbar) Màximo (mbar)

0.70

0.40

By-pass

1/100

(mm)

Pico

1/100

(mm)

Capacidad*

g/h

***

218

120

28-30

20 35

214

118

37 25 45

Pico

Capacidad*

1/100

(mm)

116(Y)

96(Z)

79(6)

l/h

286

157

20 17 25

DD 642 HA(WH)

Puesta en funcionamiento y uso

Precauciones y consejos

! En cada mando está indicada la posición del quemador a gas

correspondiente.

Quemadores a gas

El quemador elegido se puede regular con el mando correspondiente de la

siguiente manera:

● Apagado

Máximo

Mínimo

Para encender uno de los quemadores, acerque al mismo una llama o

un encendedor, pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia.

En los modelos que poseen dispositivo de seguridad es necesario mantener presionado el mando durante 2-3 segundos aproximadamente hasta que se caliente el dispositivo que mantiene automáticamente encendida la llama. En los modelos que poseen bujía de encendido, para encender el quemador

elegido, pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia.

! Si se apagara accidentalmente la llama del quemador, cierre el mando y

vuelva a intentar encenderlo después de 1 minuto, como mínimo.

Para apagar el quemador es necesario girar el mando en sentido horario hasta el apagado (correspondiente al símbolo “●”).

Consejos prácticos para el uso de los quemadores

Si desea obtener el máximo rendimiento, es útil recordar lo siguiente:

• Utilice recipientes adecuados para cada quemador (ver la tabla) con el n de evitar que las llamas sobresalgan por el fondo de los recipientes.

• Utilice siempre recipientes con el fondo plano y con tapa.

• Cuando se produce la ebullición, gire el mando hasta la posición de mínimo.

Quemador

Rápido (R)

Semi Rápido (S)

Auxiliar (A)

Para identicar el tipo de quemador ver los diseños presentes en el párrafo “Características de los quemadores y boquillas”.

• Para obtener la máxima estabilidad, asegurarse de que los soportes para los recipientes de cocción estén colocados correctamente y de que cada recipiente se encuentre en posición central sobre el quemador.

• Asegurarse de que los mangos de los recipientes de cocción estén

alineados con una de las barras de apoyo del soporte de los recipientes.

• Colocar los mangos de los recipientes de cocción de manera tal que no

sobresalgan con respecto al lado delantero de la encimera.

máxima estabilidad.

Ø Diámetro Recipientes(cm)

24 - 26

16 - 20

10 - 14

El aspecto más variable en cuanto a estabilidad de las cacerolas a menudo es la cacerola en sí (o su colocación durante

el uso). Unas cacerolas bien equilibradas,

con fondo plano, centradas sobre el

quemador, con el mango alineado con una

barra de la parrilla, ofrecen obviamente la

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato se reere a un aparato empotrable de clase 3.

• Para su correcto funcionamiento, los aparatos a gas necesitan un

regular cambio de aire. Verique que en su instalación se respeten

los requisitos contenidos en el párrafo correspondiente a la “Colocación”.

• Las instrucciones son válidas sólo para los países de destino, cuyos

símbolos guran en el manual y en la placa de características.

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre, tampoco si el espacio está

protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las

tormentas.

• No toque la máquina descalzo o con las manos y pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.

• No obstruya las aberturas de ventilación y de eliminación del calor.

• Controle siempre que los mandos estén en la posición “●”/“○” cuando no se utiliza el aparato.

• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).

• No cierre la tapa de vidrio (si existe) cuando los quemadores o la placa

eléctrica todavía están calientes.

• No está previsto que el aparato sea utilizado por personas (niños incluidos)

con reducidas capacidades físicas, sensoriales o mentales, por personas

inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no

hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato.

• El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2012/19/UE de Residuos de aparatos

Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden

ser arrojados en los contenedores municipales habituales; tienen que ser

recogidos selectivamente para optimizar la recuperación y reciclado de

los componentes y materiales que los constituyen, y reducir el impacto

en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para

informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medioambiente

• Cocine los alimentos en ollas o sartenes cerrados con tapas que ajusten

bien y usen la menor cantidad de agua posible. Cocinar sin la tapa, aumentará enormemente el consumo de energía.

• Utilice ollas y sartenes completamente planos.

• Si usted está cocinando algo que toma mucho tiempo, vale la pena usar

una olla a presión, que es dos veces más rápido y ahorra un tercio de la

energía.

Mantenimiento de las llaves de gas

Con el tiempo puede suceder que una llave se bloquee o presente dicultad

para girar, en esos casos será necesario proceder a la sustitución de dicha llave.

! Esta operación la debe efectuar un técnico autorizado por el fabricante.

Anomalías y soluciones

Mantenimiento y cuidados

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de

alimentación eléctrica.

Limpieza de la supercie de la placa

• Todas las partes esmaltadas y vitricadas deben limpiarse con agua tibia

y una solución de jabón neutro.

• Las supercies de acero inoxidable pueden mancharse debido a la cal del agua o al uso de detergentes abrasivos que se dejan en contacto durante

mucho tiempo. Limpie los restos de alimentos (agua, salsas, café, etc.)

antes de que se sequen.

• Limpie la placa con agua tibia y detergente neutro y séquela a fondo con un paño suave o una gamuza. Limpie los restos de alimentos quemados con productos especícos para supercies de acero inoxidable.

• Para las supercies de acero inoxidable utilice solo un paño suave o una

esponja.

• No utilice productos abrasivos o corrosivos, limpiadores con cloro ni estropajos metálicos.

• No utilice aparatos de limpieza con vapor.

• No emplee productos inamables.

• No deje sustancias ácidas o alcalinas, como vinagre, mostaza, sal, azúcar o zumo de limón sobre la placa.

Limpieza de las piezas de la placa

• Limpie las partes esmaltadas y vitricadas con un paño suave o una esponja.

• Para limpiarlas, es necesario quitar las parrillas, las tapas y los quemadores.

• Limpie estos accesorios a mano con agua tibia y detergente no abrasivo,

quite con cuidado los residuos de alimentos y compruebe que las aberturas de los quemadores no están obstruidas.

• Enjuague y seque con cuidado.

• Vuelva a colocar los quemadores y las tapas en su sitio.

• Al colocar las parrillas, asegúrese de que el área de las parrillas donde se apoyan las ollas está alineada con el quemador.

• Los modelos equipados con dispositivo de encendido eléctrico y dispositivos de seguridad requieren una limpieza exhaustiva del extremo

de la bujía para asegurarse un funcionamiento correcto. Compruebe estos elementos con frecuencia y si fuera necesario, límpielos con un

paño húmedo. Los restos de alimentos quemados deben eliminarse con

un palillo o una aguja.

Puede suceder que la encimera no funcione o no funcione bien. Antes de llamar al servicio de asistencia técnica, veamos qué se puede hacer. Antes que nada verique que no hayan interrupciones en las redes de alimentación de gas y eléctrica, y en particular, que las llaves de gas, aguas arriba del

aparato, estén abiertas.

El quemador no se enciende o la llama no es uniforme.

Controle si:

• Los oricios de salida de gas del quemador están obstruidos.

• Se han colocado correctamente todas las partes móviles que componen el quemador.

• Hay corriente de aire en las cercanías de la encimera.

La llama no permanece encendida en los modelos con seguridad.

Controle si:

• No ha presionado a fondo el mando.

• No ha mantenido presionado a fondo el mando por un tiempo suciente

como para activar el dispositivo de seguridad.

• Están obstruidos los oricios de salida del gas a la altura del dispositivo

de seguridad.

El quemador en posición de mínimo no permanece encendido.

Controle si:

• Están obstruidos los oricios de salida del gas.

• Hay corriente de aire en las cercanías de la encimera.

• La regulación del mínimo es correcta.

Los recipientes no permanecen estables.

Controle si:

• El fondo del recipiente es perfectamente plano.

• El recipiente está centrado en el quemador o en la placa eléctrica.

• Las parrillas fueron invertidas.

! Para evitar daños al dispositivo de encendido eléctrico, no lo utilice si los quemadores están fuera de su alojamiento.

ATENCIÓN

Instalação

555 mm

55 mm

475 mm

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o

mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas

em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).

! A instalação deve ser realizada segundo estas instruções e por pessoal

prossional qualicado. Uma instalação errada pode causar danos a pessoas,

animais ou objectos.

! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem

ser observados os seguintes requisitos:

• O local deve prever um sistema de descarga para o externo dos fumos de combustão, realizado mediante uma capa ou um ventilador eléctrico

que entre automaticamente em função cada vez que se acender o

aparelho.

mesmo vazios ou parcialmente cheios, não devem ser instalados nem

guardados em lugares ou vãos a nível mais baixo do que o solo (caves

etc.). É oportuno deixar na cozinha apenas o cilindro sendo utilizado, colocado de maneira a não ser sujeito à acção directa de fontes de calor

(fornos, chaminés, esquentadores etc.) capazes de chegar a temperaturas

superiores a 50°C.

Encaixe

Para instalar correctamente o plano de cozedura é necessário obedecer as seguintes regras:

• Os móveis situados ao lado, com altura superior aquela do plano de

trabalho, devem ser situados ao menos 200 mm do bordo do mesmo plano.

• Os exaustores devem ser instalados segundo os requisitos indicados nos

livretes de instruções dos próprios exaustores e, em todo o caso, a uma

distância mínima de 650 mm (veja a gura).

• Posicionar as partes suspensas adjacentes à capa em uma altura mínima

do top de 420 mm (veja a gura).

Se o plano de cozedura for instalado embaixo de uma prateleira, esta deverá estar pelo

600mm min.

650mm min.

menos a 700 mm do plano de trabalho.

420mm min.

• O vão do móvel deverá ter as medidas indicadas na gura. Há ganchos prendedores que possibilitam prender o plano sobre um

top desde 20 até 40 mm. de espessura. Para prender bem o plano é

aconselhável utilizar todos os ganchos que houver.

Em chaminé ou tubo de chaminé ramificado (reservado aos aparelhos de cocçáo)

Directamente para fora

• Na cozinha deve haver um sistema que possibilite um uxo de ar necessário para uma combustão regular. O uxo de ar necessário à

combustão não deve ser inferior a 3 m

/h para kW de potência instalada.

O sistema pode ser realizado capturando o ar directamente desde a parte externa do edifício através de um tubo de pelo menos 100 cm

secção útil que não se entupa acidentalmente.

Exemplos de abertura de ventilação para ar comburente

Local adjacente

Local a ser ventilado

Outro sistema possível, seria o de capturar o ar em forma indirecta, a partir de locais

adjacentes que não constituam partes comuns

do imóvel, ambientes com perigo de incêndio,

nem quartos de dormir, que possuam um

conduto de ventilação comunicadora com a

Aumento da fenda entre porta e soalho

parte externa.

• Uma utilização intensa e prolongada do aparelho pode precisar de arejamento adicional como, por exemplo, a abertura de uma janela ou

um sistema mais ecaz, aumentando a potência de aspiração mecânica,

se já existente.

• Os gases de liquefeitos de petróleo, mais pesados do que o ar, estagnamse embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibilitem o escoamento

para baixo dos eventuais escapes de gás. Portanto os cilindros de GLP,

• Antes de realizar a xação do tampo, posicionar a guarnição (fornecida) ao longo do perímetro do plano, da maneira apresentada na gura.

Esquema para prender os ganchos

Posição do gancho para H=20mm Posição do gancho para H=30mm

Frente

• a tomada tenha a capacidade de suportar a carga máxima de potência

da máquina, indicada na placa de identicação;

• a tensão de alimentação seja entre os valores da placa de identicação;

• a tomada seja compatível com a cha do aparelho. Em caso contrário, substitua a tomada ou a cha; não empregue extensões nem tomadas

múltiplas.

Posição do gancho para H=40mm Atrás

! Utilize os ganchos fornecidos dentro da “embalagem dos acessórios”.

• Se o plano de cozedura não for instalado sobre um forno de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do

vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas

de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560

mm. (veja as guras).

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido.

! O cabo deve ser vericado periodicamente e substituído somente por

técnicos autorizados (veja a Assistência Técnica).

! A empresa exime-se de qualquer responsabilidade se estas regras não

forem obedecidas.

Ligação do gás

A ligação do aparelho à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente após ter

controlado que o mesmo esteja regulado para o tipo de gás com o qual será

alimentado. Em caso contrário, efectuar as operações indicadas no parágrafo “Adaptação a diferentes tipos de gás”.

Em caso de alimentação com gás líquido de botija, utilizar reguladores de

45 mm.

560 mm.

pressão em conformidade com as Normas Nacionais em vigor.

! Para garantir um funcionamento seguro, uma utilização de energia

apropriada e maior duração da aparelhagem, assegurar-se que a pressão

de alimentação respeite os valores indicados na tabela 1 “Características

! É possível instalar o plano somente sobre fornos de encaixe equipados

com ventilação de arrefecimento.

dos queimadores e dos bicos”.

Ligação com tubo rígido (cobre ou aço)

! A ligação do sistema de gás deve ser realizada de maneira a não provocar solicitações de nenhum género ao aparelho.

Ligação eléctrica

Os planos equipados com cabo de alimentação de três pólos são

predispostos para o funcionamento com uma corrente alternada na

tensão e a frequência de alimentação indicada na placa de identicação

(situada na parte inferior do plano). A ligação à terra do cabo distingue-se pelas cores amarelo - verde. No caso de instalação acima de um forno de encaixar, a ligação eléctrica do plano e a do forno precisam ser realizadas separadamente, seja por razões de segurança eléctrica, seja para facilitar uma eventual remoção do forno.

Ligação do cabo de fornecimento à rede eléctrica

Monte no cabo uma cha em conformidade com as normas para a carga indicada na placa de identicação.

No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo

interruptor). O cabo de alimentação deve ser colocado de maneira que em

nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança.

Antes de efectuar a ligação, certique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

Na rampa de alimentação do aparelho há uma junta em “L” dirigível, cuja retenção é assegurada por uma guarnição. Se for preciso girar a união será absolutamente necessário trocar a guarnição de vedação (fornecida com

o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás

macho cilíndrica.

Ligação com tubo exível de aço inoxidável de parede contínua com

engates de rosca

A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica. A instalação destes tubos deve ser efectuada de maneira que o seu

comprimento, em condições de máxima extensão, não seja maior de 2.000

mm. Quando a ligação estiver terminada, assegure-se de que o tubo metálico exível não entre em contacto com as partes móveis ou que amassado.

! Utilize exclusivamente tubos em conformidade com os regulamentos e guarnições de retenção em conformidade com os regulamentos nacionais em vigor.

Controle da vedação

! Ao terminar a instalação controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.

Adaptação aos diferentes tipos de gás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), será necessário trocar os bicos dos queimadores mediante

as seguintes operações:

1. Tire as grades do plano e solte os queimadores do lugar.

2. Desparafusar os bicos utilizando uma chave a tubo de 7mm, e substituí-

los com aqueles apropriados para o novo tipo de gás (ver tabela 1 “Características dos queimadores e dos bicos”).

3. Monte outra vez as partes, realizando estas operações na ordem contrária.

4. No nal da operação, troque a velha etiqueta de calibragem por outra

corresponda ao novo tipo de gás utilizado, que se encontram nos nossos

centros de assistência técnica.

• Regulação do ar primário dos queimadores Os queimadores não necessitam de qualquer regulação de ar primário.

• Regulação dos mínimos

1. Coloque a torneira na posição de mínimo;

2. Retire o selector e ajuste o parafuso de regulação situado no interior ou

ao lado da haste da torneira até obter uma pequena chama regular.

3. Verique se ao girar rapidamente o botão da posição de máximo até a

de mínimo, os queimadores não se apagam.

4. Nos aparelhos equipados com dispositivo de segurança (termopar),

em caso de não funcionamento do dispositivo com os queimadores no

mínimo, aumente a capacidade dos próprios mínimos mediante o parafuso de regulação.

PLACA DAS CARACTERÍSTICAS Ligações

eléctricas

CONCEPÇÃO ECOLÓGICA

ver quadro das características

Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:

- 2006/95/CE de 12/12/06 (Baixa Tensão) e posteriores modificações

- 2004/108/CE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações

- 93/68/CEE de 22/07/93 e posteriores modificações.

- 2009/142/CE de 30/11/09 (Gás) e posteriores modificações

- 2012/19/UE e posteriores modificações. Regulamento UE no. 66/2014 integrando a Directiva

2009/125/CE. Regulamento EN 30-2-1

5. Depois de realizar a regulação, restabeleça os lacres situados nos ‘by-pass’

com cera lacre ou materiais equivalentes.

! No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado

até o fundo.

! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gás utilizado que se acha nos nossos Centros de

Assistência Técnica.

! Se a pressão do gás utilizado for diferente (ou variável) daquela prevista,

é necessário instalar na tubagem de entrada um regulador de pressão (conforme as Normas Nacionais em vigor).

Características dos queimadores e bicos

Tabla 1 Gás Liquefeito Gás Natural

Bruciatore

Ràpido (R)

Semi Rápido (S)

Auxiliar (A)

Pressões de alimentação

* A 15°C e 1013,25 mbars-gás seco ** Propano P. C.S. = 50,37 MJ/Kg. *** Butano P. C.S. = 49,47 MJ/Kg. Natural P. C.S. = 37,78 MJ/m

Diâmetro

(mm)

100

Poténcia térmica

kW (p.c.s.*)

Nomin. Ridot.

3.00

1.65

1.00

0.70

0.40

Nominal (mbar) Minima (mbar) Màxima (mbar)

By-pass

1/100

(mm)

Bico

1/100

(mm)

Capacidad*

g/h

***

218

120

28-30

20 35

214

118

37 25 45

Bico

Capacidad*

1/100

(mm)

116(Y)

96(Z)

79(6)

l/h

286

157

20 17 25

DD 642 HA(WH)

Início e utilização

Precauções e conselhos

! Em cada selector está indicada a posição do queimador de gás

correspondente.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da

seguinte maneira :

● Apagado

Máximo

Mínimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro,

fósforo ou acendedor automático, pressione e faça girar o selector escolhido no sentido anti-horário até a posição de máxima potência. Nos modelos dotados de dispositivo de segurança, é necessário manter

cerca de 2-3 segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama. Nos modelos dotados de vela para acender, para acender o queimador

escolhido, pressionar e girar o selector correspondente no sentido anti-horário até a posição de máxima potência.

! Se apagar-se acidentalmente a chama do queimador feche o botão de

comando e tente acender novamente somente após um minuto no mínimo.

Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “●”) na direcção horária até que se apague.

Consejos prácticos para el uso de los quemadores

Si desea obtener el máximo rendimiento, es útil recordar lo siguiente:

• Utilice recipientes adecuados para cada quemador (ver la tabla) con el

n de evitar que las llamas sobresalgan por el fondo de los recipientes.

• Utilice siempre recipientes con el fondo plano y con tapa.

• Cuando se produce la ebullición, gire el mando hasta la posición de

mínimo.

Quemador

Rápido (R)

Semi Rápido (S)

Auxiliar (A)

Para identicar el tipo de quemador ver los diseños presentes en el párrafo “Características de los quemadores y boquillas”.

• Para a máxima estabilidade, verique se os suportes dos recipientes de

cozedura estão posicionados corretamente e se cada recipiente está

centrado no queimador.

• Verique se as pegas dos recipientes de cozedura estão alinhadas com

uma das barras de apoio do suporte dos recipientes.

• Posicione as pegas dos recipientes de cozedura de modo que não se

projetem para fora do lado dianteiro do plano de cozedura.

grelha oferecem obviamente a máxima estabilidade.

Ø Diámetro Recipientes(cm)

24 - 26

16 - 20

10 - 14

O aspecto mais variável em termos de estabilidade das panelas depende na maioria das vezes da própria panela (ou do seu posicionamento durante o uso).

Panelas bem equilibradas, com fundo plano, centradas no queimador e com as

pegas alinhadas com uma das linhas da

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3

• Para os aparelhos a gás funcionarem correctamente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo “Posicionamento” no momento da instalação”.

• As instruções são válidas somente para os países de destino para

os quais os símbolos constam no livrete e na placa de identicação

do aparelho.

• Este aparelho foi concebido para utilização de tipo não prossional no

âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio

protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés

estiverem molhados ou húmidos.

• O aparelho deve ser utilizado para cozinhar alimentos, somente por

pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.

• Não tape as aberturas de ventilação e de eliminação de calor.

• Assegure-se sempre que os selectores estejam na posição “●”/“○” quando

não estiver a utilizar o aparelho.

• Não puxe pelo cabo para desligar a cha da tomada eléctrica, pegue pela cha.

• Não realize limpeza nem manutenção sem antes ter desligado a cha da

rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).

• Não feche a tampa de vidro (se presente) com os queimadores ou a chapa eléctrica ainda estiverem quentes.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso

crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por

pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso

do aparelho.

• Não permita que as crianças brinquem com o aparelho.

• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando

à distância separado.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de

maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2012/19/UE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no uxo normal dos resíduos sólidos urbanos. Os aparelhos

desactualizados devem ser recolhidos separadamente para optimizar a

taxa de recuperação e reciclagem dos materiais que os compõem e impedir

potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de

venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Manutenção das torneiras do gás

Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apresente diculdades na rotação, portanto será necessário substituir a

torneira mesma.

Economia e respeito do meio ambiente

• Cozinhar os seus alimentos em panelas ou caçarolas fechadas com tampas bem ajustadas e usar o mínimo de água possível. Cozinhar com a tampa aberta aumentará aumentará ortemente o consumo de energia.

• Usar exclusivamente panelas e caçarolas planas.

• Se estiver a cozinhar algo que demora muito tempo, é melhor usar uma panela de pressão, que é dua vezes mais rápido e poupa um terço da

energia.

Manutenção e cuidados

! Esta operação deve ser efectuada por um técnico autorizado pelo fabricador.

Anomalias e soluções

Pode acontecer do plano não funcionar ou não funcionar bem. Antes de

chamar a assistência técnica, vejamos o que é possível fazer. Antes de mais nada, verique que não haja interrupções nas redes de alimentação

de gás e electricidade, especialmente se as torneiras do gás antes do plano estão abertas.

Desligar a corrente eléctrica

Antes de realizar qualquer operação, desligue o aparelho da alimentação

eléctrica.

Limpar a superfície da placa

• Todas as partes de esmaltadas e de vidro, devem ser limpas com água

quente e uma solução neutra.

• As superfícies em aço inoxidável podem car manchadas por água calcária ou detergentes agressivos, se carem em contacto com estes durante muito tempo. Qualquer alimento derramado (água, molho, café, etc.) deve ser limpo antes que seque.

• Limpe com água quente e detergente neutro e, de seguida, seque com

um pano macio ou camurça. Retire a sujidade acumulada com produtos

de limpeza especícos para superfícies de aço inoxidável.

• Limpe o aço inoxidável apenas com um pano macio ou com uma esponja.

• Não utilize produtos abrasivos ou corrosivos, produtos de limpeza à base de cloro, ou esfregões da louça.

• Não utilize aparelhos de limpeza a vapor.

• Não utilize produtos inamáveis.

• Não deixe substâncias ácidas ou alcalinas, tais como vinagre, mostarda, sal, açúcar ou sumo de limão, sobre a placa de fogão.

O queimador não se acende ou a chama não é uniforme.

Foi controlado se:

• Estão entupidos os furos de saída do gás do queimador.

• Estão instalados correctamente todos os componentes móveis que compõem o queimador.

• Há correntes de ar nas proximidades do plano.

A chama não permanece acesa nas versões com segurança.

Foi controlado se:

• O botão não foi premido até o fundo.

• Não foi mantido premido até o fundo o botão durante um tempo suciente

para activar o dispositivo de segurança.

• Estão entupidos os furos de saída do gás em correspondência ao dispositivo de segurança.

O queimador em posição de mínimo não permanece aceso.

Foi controlado se:

• Estão entupidos os furos de saída do gás.

• Há correntes de ar nas proximidades do plano.

• A regulação do mínimo não está correcta.

Limpar as partes da placa

• Limpe s partes de esmaltadas e de vidro apenas com um pano macio ou com uma esponja.

• Grelhas, tampas dos queimadores e queimadores, podem ser retirados

para limpeza.

• Limpe-os manualmente com água quente e detergente não abrasivo, removendo quaisquer resíduos de alimentos e vericando se nenhum dos orifícios do queimador está entupido.

• Enxague e seque.

• Torne a colocar os queimadores e as tampas corretamente nos respetivos

locais.

• Quando tornar a colocar as grelhas, certique-se de que a área onde assentam a panelas está alinhada com o queimador.

• Os modelos equipados com isqueiro elétrico e dispositivo de segurança,

exigem uma limpeza mais aprofundada da extremidade do acendedor

para garantir uma operação correta. Verique estas partes frequentemente e, se necessário, limpe-as com um pano húmido. Quaisquer restos de

alimentos devem ser retirados com um palito ou uma agulha.

! Para evitar danicar o isqueiro elétrico, não o utilize quando os

queimadores não estiverem instalados.

Os recipientes são instáveis.

Foi controlado se:

• O fundo do recipiente é perfeitamente plano.

• O recipiente está no centro do queimador ou na da chapa eléctrica.

• As grades foram invertidas.

ATENÇÃO

Installation

! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie

jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines

Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können.

! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

! Die Kochmulden sind werkseitig für den Betrieb mit (siehe Typenschild und

Gaseinstellungsschild des Gerätes):Erdgas Kategorie II2E+3+ eingestellt.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe

Vorsichtsmaßregeln und Hinweise).

! Die Installation ist gemäß den vorliegenden Anweisungen und von

Fachpersonal durchzuführen. Jede unsachgemäße Installation kann

Menschen und Tiere gefährden oder Sachschaden verursachen.

! Dieses Gerät darf nur in ständig belüfteten, und gemäß den national gültigen

Normen und Vorschriften entsprechenden Räumen installiert und in Betrieb

genommen werden. Folgende Anforderungen müssen gegeben sein:

• Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen

Abzugsschacht, oder durch einen sich bei der Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen.

• Die Flüssiggase, die schwerer als Luft sind, stauen sich im unteren Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas gelagert werden, müssen demnach in Bodenhöhe mit geeigneten

Abzugsöffnungen ins Freie ausgestattet werden, damit das Gas im Falle eventueller Gasverluste nach unten hin abziehen kann. Demnach

dürfen GPL-Flüssiggasaschen nicht in Räumlichkeiten, die unter der

Erde liegen (Keller usw.) installiert oder gelagert werden, auch dann

nicht, wenn sie bereits leer oder nur noch halb gefüllt sein sollten. Es ist empfehlenswert, nur die in Verwendung bendliche Gasasche im

Raum zu bewahren, und diese so aufzustellen, dass sie keiner direkten

Einwirkung von Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen

Temperaturanstieg von mehr als 50°C bewirken könnten, ausgesetzt wird..

Einbau

Um eine korrekte Installation der Kochmulde zu gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten:

• Angrenzende Schränke, deren Höhe die der Arbeitsplatte überschreiten, müssen einen Abstand vom Rand der Kochmulde von mindestens 200

mm aufweisen.

• Dunstabzugshauben sind gemäß den in den Gebrauchsanleitungen der

Dunstabzugshaube aufgeführten Anweisungen zu installieren und zwar

in einem Abstand von mindestens 650 mm (siehe Abbildung).

• Die an die Dunstabzugshaube angrenzenden Hängeschränke sind in einem Abstand von mindestens 420 mm von der Arbeitsplatte aufzuhängen (siehe Abbildung).

Sollte die Kochmulde unter einem Hängeschrank installiert werden, muss

600mm min.

zwischen Hängeschrank und Arbeitsplatte ein Abstand von mindestens 700 mm bestehen.

650mm min.

420mm min.

In Abzugsschächte oder Kamine mit Direkt ins Freie Abzweigungen (ausschließlich für Kochgeräte bestimmt)

Direkt ins Freie

• Der Raum muss außerdem mit einem für eine einwandfreie Verbrennung notwendigen Belüftungssystem ausgestattet sein. Das erforderliche

Luftvolumen darf 2 m3/h pro kW der installierten Leistung nicht unterschreiten.

Das System kann mittels eines

Belüftungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einem Nutzquerschnitt von

mindestens 100 cm2 verwirklicht werden, der so

Beispiele von Zuluftöffnungen für die Verbrennungsluft

Angrenzender Raum

Zu belüftender Raum

ausgelegt sein muss, dass ein unabsichtliches Verstopfen vermieden wird.

Oder auf indirekte Weise durch angrenzende

Räume, die mit einem ins Freie führenden Belüftungsschacht, wie oben angegeben,

versehen sind, bei denen es sich nicht um Gebäudeteile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen Brandgefahr

Vergrößerung des Lichtspaltes zwischen Tür und Fußboden

bestehen kann oder um Schlafzimmer handeln darf.

• Eine intensive, lang anhaltende Nutzung des Geräts kann eine zusätzliche

Lüftung erforderlich machen, beispielsweise das Öffnen eines Fensters

oder Herstellung eines stärkeren Luftzugs durch Erhöhen der Leistung der mechanischen Absaugung, sofern eine solche vorhanden ist.

• Der Schrankausschnitt muss die auf der Abbildung angegebenen Abmessungen aufweisen.

Die Kochmulde wird mit Hilfe von Haken auf der zwischen 20 und 40

mm starken Arbeitsplatte befestigt. Um eine optimale Befestigung der

Kochmulde zu gewährleisten, sollten sämtliche zur Verfügung stehenden

Haken verwendet werden.

555 mm

55 mm

475 mm

• Vor der Befestigung an der Arbeitsplatte muss die Dichtung (mitgeliefert) so wie auf der Abbildung veranschaulicht, um das gesamte Kochfeld herum verlegt werden.

Haken-Befestigungsschema

Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden,

dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50°C über

der Raumtemperatur liegt.

Position der Haken für Position der Haken für

Arbeitsplatten H=20mm Arbeitsplatten H=30mm

Vorne

Position der Haken für Hinten

Arbeitsplatten H=40mm

! Verwenden Sie die im Beipack “Zubehör” bendlichen Haken.

• Wird die Kochmulde nicht über einem Einbaubackofen installiert, ist unter

der Kochmulde eine Holzplatte zur Isolierung anzubringen. Dabei muss ein Mindestabstand von 20 mm von der Kochmuldenunterseite eingehalten werden.

Belüftung

Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand

des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer

durchgehenden Fläche auiegt, die über einen Ausschnitt von mindestens 45 x 560 mm verfügt (siehe Abbildungen).

45 mm.

560 mm.

! Die Kochmulde darf nur dann über Einbaubacköfen installiert werden, wenn diese über ein Kühlgebläse verfügen.

Elektroanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (bendlich auf der Unterseite der Kochmulde) angegebenen Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter des Kabels ist gelb/grün. Wird die Kochmulde über einem Einbaubackofen installiert, müssen der Elektroanschluss der

Kochmulde sowie der des Backofens getrennt voneinander vorgenommen werden. Dadurch wird eine ausreichende elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erleichtert.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für die auf dem

Typenschild angegebene Belastung (siehe nebenstehende Tabelle). Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlägigen

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie

die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

• die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;

• die Netzsteckdose für die auf dem Typenschild angegebene maximale

Leistungsaufnahme des Gerätes ausgelegt ist;

• die Netzspannung im Bereich der auf dem Typenschild angegebenen

Werte liegt;

• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht

der Fall sein, wechseln Sie bitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen.

! Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich

sein.

! Das Netzkabel darf nicht gebogen oder eingeklemmt werden.

! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch

autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).

! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

Anschluss an die Gasleitung

Der Anschluss des Gerätes an die Gasleitung oder an die Gasasche muss gemäß den Vorschriften der gültigen Richtlinien erfolgen und nur nachdem

man sich vergewissert hat, dass es auf die Gasart, mit der es betrieben wird, eingestellt ist. Sollte dem nicht so sein, dann befolgen Sie bitte die Anleitungen des Abschnitts “Anpassung an die verschiedenen Gasarten”. Bei Betrieb mit

Flüssiggas aus Gasaschen sind normgerechte Druckmesser zu verwenden.

Zum Anschluss des Gerätes an die Erdgasleitung (II2E+3+) ist in erster Linie das Anschlussstück “R” (auf Anfrage erhältlich in Kundendienststellen) mit der entsprechenden Dichtung “G” an den am

Gaszuleitungsschlauch bendlichen Anschluss

“L” (siehe Abbildung) zu montieren. Bei dem

Anschlussstück handelt es sich um einen kegelförmigen 1/2-Gas-Gewindezapfen.

Der Anschluss ist mittels eines:

- starren Rohres

- oder mittels eines durchgehenden und mit Anschlussverschraubungen

versehenen Inox-Stahlschlauches vorzunehmen. Zwischen Gerät und Gasleitung ist ein gut zugänglicher Gashahn zu installieren.

Anschluss mittels eines starren Anschlussrohres (Kupfer oder Stahl)

! Der Anschluss an die Gasleitung muss so durchgeführt werden, dass das

Gerät keinerlei Zugspannungen ausgesetzt wird.

Auf der Zuleitung zum Gerät bendet sich ein orientierbares,“L”-förmiges Anschlussstück, dessen Dichtheit durch einen Dichtring gewährleistet wird. Muss das Anschlussstück verdreht (in eine andere Richtung gedreht) werden,

ist es absolut erforderlich, den Dichtring (im Beipack) auszutauschen. Bei dem

Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Anschluss mittels Inox-Schläuchen mit hermetischen Wänden

Bei dem Anschlussstück für den Gaseingang handelt es sich um einen

! Ersetzen Sie anschließend das Etikett der alten Eichung mit einem der neuen Gasart entsprechenden Etikett (in unseren Kundendienstzentren erhältlich).

zylindrischen 1/2 Gas-Gewindezapfen.

Der Anschluss bzw. das Verlegen dieser Schläuche muss so erfolgen, dass

sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiten.

Stellen Sie nach erfolgtem Anschluss bitte sicher, dass der Inox-Schlauch

nicht mit beweglichen Teilen in Berührung kommt oder an irgendeiner Stelle

! Sollte der Gasdruck der Anlage von den vorgesehenen Werten abweichen, oder nicht konstant sein, muss das Zuleitungsrohr mit einem geeigneten

Druckregler (gemäß den national gültigen Normen und Vorschriften) installiert

werden.

eingedrückt wird.

! Verwenden Sie ausschließlich Schläuche und Dichtringe, die den jeweilig gültigen inländischen Normen entsprechen.

TYPENSCHILD Elektrischer

Anschluss

Kontrolle auf Dichtheit

! Nach Abschluss der Installationsarbeiten überprüfen Sie bitte alle Anschlüsse

auf Dichtheit; verwenden Sie hierzu auf keinen Fall eine Flamme, sondern eine Seifenlösung.

Anpassung an die verschiedenen Gasarten

Wird die Kochmulde auf eine andere Gasart eingestellt, als die, für die sie

vorgesehen wurde (ersichtlich aus dem Etikett auf der Kochmuldenunterseite

oder auf der Verpackung), müssen die Düsen der Brenner auf folgende Weise

ausgetauscht werden:

1. Nehmen Sie die Kochmuldenroste ab und ziehen die Brenner aus ihren Sitzen heraus.

2. Schrauben Sie die Düsen mit Hilfe eines 7 mm Steckschlüssels ab und

ECODESIGN

ersetzen Sie sie durch die entsprechenden Düsen der neuen Gasart (siehe Tabelle 1 “Merkmale der Brenner und Düsen”).

3. Setzen Sie sämtliche Teile in umgekehrter Reihenfolge wieder ein.

4. Ersetzen Sie anschließend das Etikett der alten Eichung mit dem in unseren Kundendienst-Zentren erhältlichen Etikett der neu eingestellten Gasart.

siehe Typenschild

Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 2006/95/EG vom 12/12/06 (Niederspannung) und nachfolgenden Änderungen

- 2004/108/EG vom 15/12/04 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen

- 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.

- 2009/142/EG vom 30.11.09 und nachfolgenden Änderungen.

- 2012/19/EU und nachfolgenden Änderunge.

EU-Richtlinienr. 66/2014 ergänzend zu Richtlinie 2009/125/EU. EN 30-2-1Richtlinie

• Einstellung der Brenner-Primärluft

An den Brennern ist keine Primärlufteinstellung erforderlich.

• Minimumeinstellung

1. Drehen Sie den Brenner auf Minimum;

2. Ziehen Sie den Reglerknopf ab und verstellen Sie dann die innen oder

seitlich der Gashahnstange bendliche Einstellschraube, bis eine kleine,

gleichmäßige Flamme erreicht wird.

3. Vergewissern Sie sich, dass bei raschem Drehen von Maximum auf Minimum die Flamme des Brenners nicht erlischt.

4. Bei den mit einer Sicherheitsvorrichtung (Thermoelement) ausgestatteten Geräten muss bei Nichtfunktionieren der Vorrichtung bei auf Minimum eingestellten Brennern der Durchfluss der Minimumleistung (durch Regulieren der Einstellschraube) erhöht werden.

5. Nach erfolgter Neuregelung sind die auf den Bypass-Linien angebrachten Siegel mit Siegellack oder ähnlichem Material zu erneuern.

! Bei Flüssiggasen muss die Einstellschraube ganz angezogen werden.

Merkmale der Brenner und Düsen

Tabelle 1

Flüssiggas Erdgas

Brenner

Starkbrenner (R)

Mittelstarker Brenner (S)

Hilfsbrenner (A)

Versorgungs-druck

* Bie 15°C und 1013,25 mbar-Trockengas Propangas oberer Heizwert = 50,37 MJ/kg Butan oberer Heizwert = 49,47 MJ/kg Erdgas G20 oberer Heizwert = 37,78 MJ/m³ Erdgas G25 oberer Heizwert = 32,49 MJ/m³

Durch-

messer

(mm)

100

Wärmeleistung

kW (p.c.s.*)

Nominal Reduz.

3.00

1.65

1.00

Nominal (mbar) Minimum (mbar) Maximum (mbar)

0.70

0.40

By-pass

1/100

(mm)

Düse

1/100

(mm)

Menge

Düse

g/h

Butan G2

218

120

28-30

214

118

20 35

37 25 45

1/100 (mm)

116(Y)

96(Z)

79(6)

Menge

286

157

20 15 25

l/h

Wärmeleistung

kW (p.c.s.*)

3.00

1.65

1.00

25 15 30

Menge

l/h

25Propan

332

183

111

DD 642 HA(WH)

Inbetriebsetzung und Gebrauch

! Auf jedem Reglerknopf ist gekennzeichnet, welcher Gasamme er entspricht.

Gasbrenner

Der gewählte Brenner kann mittels des entsprechenden Reglerknopfes auf folgende Einstellungen gedreht werden:

● AUS

Maximum

Minimum

Die veränderliche Stabilität eines Topfs ist meist vom Topf selbst abhängig (bzw. davon, wie er während des Gebrauchs aufgestellt wird). In einwandfreiem

Gleichgewicht zentral über dem Brenner stehende Töpfe mit achem Boden und mit einer der Leisten des Gitters geuchteten

Griffen bietet zweifellos die höchste Stabilität.

Vorsichtsmaßregeln und Hinweise

Zum Anzünden einer Gasamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entsprechenden

Reglerknopf fest ein, und drehen diesen dann gegen den Uhrzeigersinn auf Höchstleistung. Bei den mit einer Sicherheitsvorrichtung ausgestatteten Brennern muss der

Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die Vorrichtung, dank derer die Flamme automatisch gezündet wird, heiß wird. Es genügt nämlich, auf den Reglerknopf zu drücken und ihn dann gleichzeitig nach links zu drehen. Die hierbei erzeugten Funken bewirken die Zündung des Brenners. Nach der Zündung der Flamme ist noch ein ausreichender Druck auf

den Reglerknopf beizubehalten, um die Aktivierung der Sicherheitsvorrichtung zu bewirken.

! Sollte der Brenner ungewollterweise erlöschen, drehen Sie den Reglerknopf

auf Position ‘AUS’ und versuchen ein erneutes Anzünden erst nach Verstreichen

von mindestens 1 Minute.

Zum Ausschalten des Brenners wird der Reglerknopf im Uhrzeigersinn auf

die Position ‘AUS’ (“●”) gedreht.

Praktische Hinweise zum Gebrauch der Brenner

Um optimale Leistungen zu gewährleisten, ist Folgendes zu beachten:

• Verwenden Sie die für den jeweiligen Brenner geeignete Topfgröße (siehe Tabelle) um zu vermeiden, dass die Flammen über den Topfboden

herausschlagen.

• Benutzen Sie ausschließlich Kochgeschirr mit achem Boden und mit

Deckel.

• Drehen Sie den Brenner auf klein, sobald das Gargut kocht.

Brenner

Starkbrenner (R)

Mittelstarker Brenner (S)

Hilfsbrenner (A)

Zur Erkennung des Brennertyps verweisen wir auf die im Abschnitt

„Eigenschaften der Brenner und Düsen” bendlichen Abbildungen.

• Um die höchstmögliche Stabilität zu gewährleisten muss sichergestellt werden, dass die Kochgefäß-Aufnahmen richtig positioniert sind und dass

jedes Gefäß sich zentral über dem Brenner bendet.

• Sicherstellen, dass die Griffe der Kochgefäße mit einer der Auagestangen der Kochgefäß-Aufnahme geuchtet ist.

• Die Griffe der Kochgefäße so positionieren, dass sie nicht über den

vorderen Rand des Kochfelds hinausragen.

Ø Kochgeschirrdurchmesser (cm)

24 - 26

16 - 20

10 - 14

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise

werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen

werden.

Allgemeine Sicherheit

• Dieses Gerät bezieht sich auf ein Einbaugerät der Klasse 3.

• Gasgeräte erfordern eine ordnungsgemäße Belüftung um einen

einwandfreien Betrieb zu gewährleisten. Vergewissern Sie sich deshalb davon, dass bei der Installation die im Abschnitt “Aufstellung” aufgeführten Anforderungen gegeben sind.

• Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind.

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt

bestimmt.

• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich

um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern

und Unwettern auszusetzen.

• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind.

• Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.

• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit heißen Backofenteilen gelangen.

• Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen

nicht zugestellt bzw. abgedeckt werden.

• Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf der Position “●”/“○” benden, wenn das Gerät nicht in Betrieb ist.

• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.

• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.

• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).

• Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.

• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und

Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit

verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Dieses Gerät kann nicht mit einem externen Timer oder einem

getrennten Fernsteuerungssystem betrieben werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.

• Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung

und das Recycling der beinhalteten Materialien zu optimieren und die

Einüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden

wenden, um mehr Informationen über die korrekte Entsorgung ihrer

Elektrohaushaltsgeräte zu erhalten.

• Abspülen und abtrocknen.

• Bauen Sie die Gasbrenner und Brennerdeckel wieder korrekt in die entsprechenden Gehäuse ein.

• Stellen Sie beim Ersetzen der Gitter sicher, dass der Topfständerbereich mit dem Gasbrenner ausgerichtet ist.

• Bei Modellen mit elektrischen Zündsteckern und Sicherheitsvorrichtung

muss das Steckerende sorgfältig gereinigt werden, um eine korrekte

Funktion sicherzustellen. Prüfen Sie diese Bauteile häug und reinigen Sie sie ggf. mit einem feuchten Lappen. Festgebackene Speisereste müssen

mit einem Zahnstocher oder einer Nadel entfernt werden.

! Um eine Beschädigung der elektrischen Zündvorrichtung zu vermeiden, verwenden Sie diese nicht, wenn die Gasbrenner sich nicht

in deren Gehäuse benden.

Wartung der Gashähne

Im Laufe der Zeit könnte der Gashahn blockieren oder sich nur schwer drehen lassen. In einem solchen Fall ist der Hahn auszutauschen.

Energie sparen und Umwelt schonen

• Kochen Sie Ihre Nahrung in Töpfen und Pfannen mit passend geschlossenen Deckeln und verwenden Sie möglichst wenig Wasser.

Ohne Deckel zu kochen führt zu einem erheblichen Energieverbrauch.

• Verwenden Sie möglichst ache Töpfe und Pfannen.

• Falls Sie etwas kochen, dass eine längere Zeit benötigt, ist es angebracht wenn Sie ein Schnellkochtopf benutzen, welches zweimal so schnell ist und ein drittel der Energie spart.

! Diese Arbeit darf nur durch einen vom Hersteller anerkannten Techniker durchgeführt werden.

Störungen und Abhilfe

Bevor Sie bei eventuellen Betriebsstörungen den Kundendienst anfordern,

sollten einige Kontrollen vorab durchgeführt werden. Vergewissern Sie sich

in erster Linie, dass auch keine Unterbrechung in der Strom- bzw. Gaszufuhr Ihrer Anlage besteht, vor allem, ob der Gashaupthahn auch aufgedreht wurde.

Reinigung und Pege

Der Brenner zündet bzw. hält die Flamme nicht.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pege ist das Gerät vom Stromnetz zu trennen.

Kochfeld-oberäche reinigen

• Alle Bauteile aus Emaille und Glas sind mit warmem Wasser und Neutralreiniger zu reinigen.

• Edelstahloberächen können durch kalkhaltiges Wasser oder aggressive

Reinigungsmittel verschmutzt werden, wenn diese zu lang miteinander in

Kontakt sind. Jegliche verschütteten Lebensmittel (Wasser, Soße, Kaffee usw.) müssen vor dem Antrocknen entfernt werden.

• Reinigen Sie diese mit warmem Wasser und Neutralreiniger und trocknen Sie sie anschließend mit einem weichen Lappen oder Fensterleder ab. Entfernen Sie eingetrocknete Verschmutzungen mit besonderen Reinigern

für Edelstahloberächen.

• Reinigen Sie Edelstahl nur mit einem weichen Lappen oder Schwamm.

• Verwenden Sie keine Scheuermittel oder korrosiven Produkte, Reinigungsmittel auf Chlorbasis oder Topfreiniger.

• Verwenden Sie keine Dampfreiniger.

• Verwenden Sie keine entammbaren Produkte.

• Belassen Sie keine säure- oder laugenhaltige Substanzen, wie z. B. Essig, Senf, Salz, Zucker oder Zitronensaft, auf dem Kochfeld.

Kochfeldteile reinigen

• Reinigen Bauteile aus Emaille und Glas nur mit einem weichen Lappen oder Schwamm.

• Gitter, Brennerdeckel und Gasbrenner können zur Reinigung ausgebaut werden.

• Reinigen Sie diese von Hand mit warmem Wasser und einem nicht scheuernden Reinigungsmittel. Entfernen Sie dabei jegliche

Lebensmittelreste und prüfen Sie, ob Brenneröffnungen verstopft sind.

Bitte kontrollieren Sie, ob:

• die Gasaustrittsöffnungen der Gasbrenner verstopft sind;

• alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden;

• Durchzug in Kochmuldennähe besteht;

Bei den mit Sicherheitsvorrichtungen versehenen Modellen erlischt die Flamme.

Bitte kontrollieren Sie, ob:

• der Reglerknopf auch bis zum Anschlag durchgedrückt wurde;

• der Reglerknopf lange genug gedrückt wurde, um die Aktivierung der

Sicherheitsvorrichtung zu ermöglichen;

• die direkt an der Sicherheitsvorrichtung bendlichen Gasaustrittsöffnungen

verstopft sind.

Bei Einstellung des Brenners auf Minimum erlischt die Flamme.

Bitte kontrollieren Sie, ob:

• die Gasaustrittsöffnungen verstopft sind;

• Durchzug in Kochmuldennähe besteht;

• das Minimum korrekt eingestellt ist.

Das Kochgeschirr steht nicht sicher.

Bitte kontrollieren Sie, ob:

• der Topfboden auch vollständig eben ist;

• der Topf auch genau auf die Brennermitte gestellt wurde;

• die Kochmuldenroste vertauscht wurden.

ZUR BEACHTUNG

Het installeren

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje

bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen voor gescheiden afvalverzameling ( zie Voorzorgsmaatregelen en advies).

! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

! Dit apparaat mag alleen geïnstalleerd worden en funktioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde Nationaal geldende normen. De volgende eisen moeten in acht genomen worden:

• Het vertrek moet voor de verbrandingsrook over een afvoersysteem naar buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaan elke keer als het apparaat wordt aangezet.

In het gevaal van een schoorsteen of vertakte rookleiding (gereserveerd voor fornuizen)

• Het vertrek moet een luchttoevoersysteem hebben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding moet niet minder dan 2 m vermogen.

Dit systeem kan worden uitgevoerd door lucht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100 cm2 en die zodanig is geplaatst dat hij niet per

Voorbeelden ventilatie-opening voor verbrandingslucht

ongeluk verstopt kan raken.

Rechtstreeks naar buiten

/h zijn per kW geïnstalleerd

hebben voor het afvoeren van eventueel ontsnapt gas. Lege of halfvolle LPG-flessen mogen dus niet worden geïnstalleerd of bewaard in vertrekken die lager liggen dan de vloer (kelders, enz.). Het is beter alleen

de in gebruik zijnde es in het vertrek te bewaren, zodanig geplaatst dat

hij niet in rechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen van meer dan 50°C zouden kunnen brengen.

Inbouw

Voor een juiste installatie van de kookplaat moeten de volgende voorzorgsmaatregelen in acht worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 200 mm van de rand van de plaat staan.

• Een afzuigkap moet worden geïnstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zelf en in ieder geval op een afstand van minstens 650 mm (zie afbeelding).

• Hang de keukenkastjes naast de kap op een minimum hoogte van 420 mm van het keukenblad (zie afbeelding).

Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand

600mm min.

van minstens 700 mm van het keukenblad bevinden.

650mm min.

420mm min.

• De opening van het meubel moet de afmetingen hebben die in de afbeelding zijn aangegeven.

De bevestigingsklemmen maken een bevestiging mogelijk van de

kookplaat aan een keukenblad van tussen de 20 en 40 mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

555 mm

55 mm

475 mm

• Voordat u overgaat tot bevestiging aan de aanrecht moet u de afdichting (bijgeleverd) aanbrengen langs de omtrek van de kookplaat zoals aangegeven in de afbeelding.

Aangrenzend vertrek

Te ventileren vertrek

Een andere manier is door op indirecte wijze lucht te onttrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreven, met buiten zijn verbonden en die geen gemeenschappelijke delen zijn van het huis

Verhoging van de spleet tussen deur en vloer

en ook geen ruimtes met hoog brandgevaar of slaapkamers.

• Bij een intensief en langdurig gebruikvan het apparaat kan een extra ventilatie nodig zijn, bijvoorbeeld door een raam te openen of betere ventilatie door de het vermogen van de reeds aanwezige mechanische afzuiging te verhogen.

• (voor België) De gassen van vloeibaar gemaakte gasmengsels (LPG) zijn zwaarder dan lucht en blijven laag hangen. Om deze reden moeten

vertrekken waar LPG-essen staan laag geplaatste ontluchtingsopeningen

Schema voor de bevestiging van de haken

Stand haak voor keukenblad Stand haak voor keukenblad H=20mm H=30mm

Voor

Stand haak voor keukenblad Achter

H=40mm

! Gebruik de haken die u vindt in de “toebehorenverpakking”

• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;

• het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.

! De kabel mag niet worden gebogen of samengedrukt.

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door

erkende monteurs worden vervangen (zie Service).

• Als de kookplaat niet boven een inbouwoven wordt geïnstalleerd, moet u een houten isolatieplank aanbrengen. Deze moet op een minimum afstand van 20 mm van de onderkant van de kookplaat worden geplaatst.

Ventilatie

Om een goede ventilatie te bereiken moet u de achterkant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen).

45 mm.

560 mm.

! Het is alleen mogelijk de kookplaat boven inbouwovens te installeren als deze zijn voorzien van afkoelingsventilatie.

Elektrische aansluiting

De kookplaten met driepolige voedingskabel werken met de wisselstroom,

spanning en frequentie die aangegeven zijn op het typeplaatje (aan de

onderkant van de kookplaat). De aarding van de kabel wordt aangegeven door de kleuren geel-groen. Als het fornuis wordt geïnstalleerd boven een inbouwoven moeten de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventueel makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje. Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.

! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen.

Voor het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;

• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;

! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor België) gaat u te werk zoals beschreven in de paragraaf “Aanpassing aan verschillende types gas”.

Om het apparaat aan de gasbuizen aan te sluiten (II2E+3+ voor Belgie en I2L voor Nederland), dient men eerst de verbinder te monteren.”R” (Deze is op aanvraag verkrijgbaar bij de technische-service-dienst) Tevens dient men zijn pakking op de verbinder “G”,die er uit ziet als een “L” , van de voedingsstruktuur te monteren. De verbinder is gedraad:

rond mannelijk 1/2 gas.

De aansluiting voert men uit met behulp van:

- een onbuigbare buis

- of met een exibile buis van roestvrij staal die in de muur zit en voortzet

met bedradingsverbinder. Daarbij dient het apparaat uitgerust te zijn van een gaskraantje die gemakkelijk draaibaar dient te zijn, dient dit gaskraantje aan de huidige Nationale Normen te voldoen.

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodanig worden uitgevoerd dat het apparaat niet beweegt. Op de voedingsstructuur van het apparaat bevindt zich een “L”-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden is het absoluut noodzakelijk de pakking te vervangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien

van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrije stalen exibele buis aan een onafgebroken

wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien

van schroefdraad: 1/2 gas cilindrische schroefbout.

De in werking stelling van deze buizen moet zodanig worden bewerkstelligd dat hun lengte in uitgerolde toestand niet meer dan 2000 mm is. Nadat de

aansluiting heeft plaatsgevonden moet u controleren dat de exibele metalen

buis niet in contact komt met de beweegbare delen of dat hij vastgekneld raakt.

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijke normen.

Controleren gasdichtheid

! Nadat het installeren heeft plaats gevonden moet de perfecte gasdichtheid van alle verbindingsstukken worden gecontroleerd met een zeepoplossing en nooit met een vlam.

Aanpassen aan de verschillende soorten gas (voor België)

Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoor hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking), moeten de straalpijpjes van de branders op de volgende wijze worden vervangen:

1. Verwijder de roosters van de kookplaat en schuif de branders uit hun plaats.

2. Schroef de straalpijpjes los met een steeksleutel van 7mm en vervang ze met de straalpijpjes geschikt voor het nieuwe type gas (zie tabel 1 “Kenmerken van de branders en de straalpijpen”).

3. Zet de onderdelen weer op hun plaats door de handelingen in omgekeerde volgorde uit te voeren.

4. Aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft vervangen met het etiket dat overeenkomt met het nieuwe gas dat u gaat gebruiken, verkrijgbaar bij onze Technische Service Centers.

• Regelen primaire lucht van de straalpijpjes (voor België)

De branders hebben geen regeling van de primaire lucht nodig.

• Het regelen van de minimumstand (voor België)

1. Zet het kraantje op de minimumstand;

2. Verwijder de knop en draai aan het regelschroefje in of naast de spil van het kraantje totdat u een kleine, regelmatige vlam bereikt.

3. Controleer of de brander aanblijft als u de knop snel van hoog naar laag draait.

4. Als bij de apparaten met een veiligheidsmechanisme (thermo-element) dit systeem niet werkt als de branders op de minimum stand staan, moet u het minimum verhogen door aan de stelschroef te draaien.

TYPEPLAATJE

Elektrische aansluitingen

ECODESIGN

zie typeplaatje

Dit apparaat voldoet aan de volgende EU Richtlijnen:

- 2006/95/EG van 12/12/06 (Laagspanning) en daaropvolgende wijzigingen

- 2004/108/EG van 15/12/04 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen

- 93/68/EG van 22/07/93 en daaropvolgende wijzigingen.

- 2009/142/EG van 30/11/09 (Gas) en daaropvolgende wijzigingen.

- 2012/19/EU en daaropvolgende wijzigingen.

EU reglement nr. 66/2014 met integratie van richtlijn 2009/125/EC. EN 30-2-1reglement

5. Als de regeling voltooid is moet u de zegels op de bypass schroefjes weer op hun plaats brengen met zegellak of dergelijk materiaal.

! Bij vloeibaar gas moet het regelschroefje geheel dicht worden geschroefd.

! Aan het einde van deze handelingen moet u het oude etiket van de

gasinstelling vervangen met het etiket dat correspondeert met het nieuwe gas, verkrijgbaar bij onze Technische Service Centers.

! Als de gasdruk van het gebruikte gas verschillend (of variabel) is dan hetgeen is voorzien, moet op de toevoerbuis een drukteregelaar worden aangebracht die voldoet aan de geldende landelijke normen.

Table 1 (Voor Belgie)

Kenmerken van de branders en de straalpijpjes

Gaspit Doorsnee

(mm)

Snel (R)

100

Thermisch

vermogen

kW (p.c.s.*)

Nominaal Gereduc.

3.00

0.70

By-pass

1/100

(mm)

Vloeibaar gas Aardgas

214

Straal.

1/100

(mm)

116(Y)

Bereik*

l/h

286

Thermisch

vermogen

kW (p.c.s.*)

Straal.

1/100 (mm)

Bereik*

g/h

Butane G2

218

3.00

Bereik*

l/h

25Propane

332

Half-snel (S)

Spaarbrander (A)

Spanning van voeding

Table 1 (Voor Nederland)

Gaspit Doorsnee

(mm)

Snel (R)

Half-snel (S)

Spaarbrander (A)

100

Spanning van voeding

A 15°C et 1013,25 mbar-gaz sec

Propane P.C.S. = 50,37 MJ/kg Butane P.C.S. = 49,47 MJ/kg

Aardgas Aardgas

G20 P. C.S. = 37,78 MJ/m³ G25 P. C.S. = 32,49 MJ/m³

1.65

1.00

Nominale (mbar) Minimum (mbar) Maximum (mbar)

0.40

Thermisch

vermogen

kW (p.c.s.*)

Nominaal Gereduc.

3.00

1.65

1.00

0.70

0.40

Nominale (mbar) Minimum (mbar) Maximum (mbar)

Aardgas

Straal.

1/100

(mm)

116(Y)

96(Z)

79(6)

Bereik*

l/h

G25

332

183

111

25 20 30

120

28-30

20 35

118

37 25 45

96(Z)

79(6)

20 15 25

157

1.65

1.00

183

111

25 15 30

DD 642 HA(WH)

Starten en gebruik

Voorzorgsmaatregelen en advies

! Op iedere knop staat aangegeven waar de gasbrander of zich precies bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

● Uit

Maximum

Minimum

Om een van de branders aan te steken dient u er een vlam of aansteker bij te houden, de knop stevig in te drukken en tegen de klok in te draaien tot u het maximum vermogen heeft bereikt. In de uitvoeringen die zijn voorzien van een veiligheidsmechanisme moet u de knop circa 2-3 seconden lang ingedrukt houden totdat het element dat automatisch de vlam ontstoken houdt, warm wordt. Druk de knop in en draai hem tegelijkertijd tegen de klok in: vonken steken de brander aan. Nadat de brander aan is houdt u de knop lang genoeg ingedrukt zodat het veiligheidssysteem geactiveerd kan worden.

! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minuut voordat u hem weer probeert aan te steken.

Om de brander uit te doen moet u de knop geheel met de klok meedraaien

totdat hij niet meer verder kan (tot aan het symbool “●”).

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• Gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaan komen.

• Gebruik alleen pannen met een platte bodem en met een deksel erop.

• Draai de knop op het minimum zodra het kookpunt is bereikt.

Brander

Snel (R)

Half-snel (S)

Spaarbrander (A)

Voor het herkennen van het soort brander verwijzen wij u naar de afbeeldingen in paragraaf “Kenmerken van de branders en straalpijpen”.

• Voor de maximale stabiliteit, controlleer dat de steunen voor de bakblikken goed zijn geplaatst en dat ieder blik zich recht boven de brander staat.

• Controleer dat de bakblikken op lijn staan met ééN van de steunbalken van de blikken.

• Plaats de handvaten van de bakblikken zodanig dat ze niet uitsteken aan de voorkant van de kookplaat.

van het rooster bieden uiteraard de maximale stabiliteit.

Ø Diameter pan (cm)

24 - 26

16 - 20

10 - 14

Het aspect dat het verschil uitmaakt voor de stabiliteit van de pan is vaak de pan zelf (of de positie van de pan tijdens het gebruik). Goed uitgebalanceerd pannen, met platte onderkanten, die in het midden van de branders staan, met de handvaten die op lijn zijn gezett met de dwarsliggers

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale

veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat van klasse 3.

• Gasfornuizen hebben voor een goede werking behoefte aan een

regelmatige luchtverversing. Controleer dat bij het installeren aan de vereisten wordt voldaan beschreven in de paragraaf “Plaatsing”.

• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.

• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.

• Raak het apparaat niet blootsvoets aan of met natte handen of voeten.

• Het apparaat dient gebruikt te worden om voedsel te bereiden.

Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.

• Laat de ventilatieopeningen en warmteafvoer vrij.

• Controleer altijd dat de knoppen in de stand “●”/“○” staan als de oven niet wordt gebruikt.

• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken maar door de stekker zelf beet te pakken.

• Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.

• Als de oven defect is, mag u nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).

• Doe het glazen deksel (waar aanwezig) niet omlaag als de gasbranders of de elektrische platen nog warm zijn.

• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.

• Voorkom dat kinderen met het apparaat spelen.

• Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een

externe timer ofwel door een gescheiden afstandsbedieningssysteem.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houd u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.

• De Europese Richtlijn 2012/19/EU over Vernietiging van Electrische

en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten moeten contact opnemen met de locale autoriteiten voor

informatie over de juiste wijze van vernietiging van hun oude apparaat.

Energiebesparing en milieubehoud

• Bereid uw etenswaren in afgesloten potten of pannen met goed passende deksels en gebruik zo weinig mogelijk water. Koken zonder deksel zal het energieverbruik enorm verhogen.

• Gebruik enkel vlakke potten en pannen.

• Als u iets bereidt dat lang duurt, kunt u eventueel een snelkookpan gebruiken die twee maal sneller werkt en een derde van de energie bespaart.

Onderhoud gaskranen

Met verloop van tijd kan een kraan stroef worden of vast blijven zitten; in dat geval is het noodzakelijk hem te vervangen.

! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installateur.

Storingen en oplossingen

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Het oppervlak van de kookplaat reinigen

• Alle geëmailleerde en glazen onderdelen moeten met warm water en een neutrale oplossing gereinigd worden.

• Er kunnen vlekken op roestvrijstalen oppervlakken ontstaan indien deze te lang worden blootgesteld aan kalkrijk water of aggressieve

reinigingsmiddelen. Eventueel gemorste eten (water, saus, kofe, etc.)

dient verwijderd te worden voordat dit opdroogt.

• Reinig met warm water en een neutraal reinigingsmiddel en droog vervolgens met een zachte doek of zeemleer. Verwijder ingebakken vuil

met specieke reinigingsmiddelen voor roestvrijstalen oppervlakken.

• Reinig roestvrijstaal alleen met een zachte doek of spons.

• Gebruik geen schurende of bijtende products, reinigingsmiddelen op chloorbasis of schuursponsjes.

• Gebruik geen stoomreinigers.

• Gebruik geen brandbare producten.

• Laat geen zure of basische stoffen, zoals azijn, mosterd, zout, suiker of citroensap op de kookplaat achter.

De onderdelen van de kookplaat reinigen

• Reinig geëmailleerde en glazen alleen met een zachte doek of spons.

• Roosters, branderkappen en branders kunnen voor reiniging verwijderd worden.

• Reinig ze handmatig met warm water en een niet-bijtend reinigingsmiddel, verwijder eventuele voedselresten en controleer dat er geen branderopeningen verstopt zijn.

• Afspoelen en drogen.

• Breng de branders en branderkappen weer correct in de betreffende behuizingen aan.

• Zorg bij het terugplaatsen van de roosters dat het pannensteungedeelte in lijn is met de brander.

• Bij modellen die zijn uitgerust met elektrische ontstekingspluggen en een veiligheidsvoorziening moet het uiteinde van de plug grondig schoongemaakt worden voor een correcte werking. Controleer deze items regelmatig en reinig ze indien nodig met een vochtige doek. Eventueel ingebakken voedsel moet met een tandenstoker of naald verwijderd worden.

Het kan gebeuren dat het kookvlak niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controleren of u het euvel zelf kunt oplossen.

Verieer om te beginnen of er een correcte stroom- en gastoevoer is, en in

het bijzonder of de hoofdgasleiding open staat.

De brander gaat niet aan of de vlam is niet gelijkmatig.

Heeft u gecontroleerd of:

• De openingen van de vlamverspreiders niet verstopt zijn.

• Alle onderdelen van de brander goed in elkaar zitten.

• Het niet tocht dichtbij het kookvlak.

De vlam blijft niet aan in de uitvoeringen met veiligheidsmechanisme.

Heeft u gecontroleerd of:

• U de knop goed heeft ingedrukt.

• U de knop lang genoeg heeft ingedrukt voor het activeren van het veiligheidsmechanisme.

• De gaten van de vlamverspreiders dichtbij het veiligheidsmechanisme niet verstopt zijn.

De brander blijft niet aan als hij op minimum staat.

Heeft u gecontroleerd of:

• De gaten van de vlamverspreiders niet verstopt zijn.

• Het niet tocht dichtbij het kookvlak.

• De minimum stand niet goed is ingesteld.

De pannen zijn wankel.

Heeft u gecontroleerd of:

• De bodem van de pan helemaal plat is.

• De pan in het midden van de brander of de kookplaat staat.

• De roosters niet zijn verwisseld.

! Om beschadiging van de elektrische ontstekingsinstallatie te voorkomen, dienen deze niet gebruikt te worden wanneer de branders zich niet in hun behuizing bevinden.

PAS OP

Montaj

555 mm

55 mm

475 mm

sıcaklık derecelerine ulaşmasına neden olacak doğrudan ısı kaynaklarına (fırın, şömine, soba) maruz bırakılmamalıdır.

! Her gerektiğinde başvurulabilmesi için bu el kitapçığının muhafaza edilmesi önemlidir. Cihazın satılması, başkasına verilmesi ya da taşınması durumunda yeni kullanıcının işleyiş ve ilişkin uyarılar hakkında bilgi edinmesi için el kitapçığının cihazla birlikte verildiğinden emin olunuz.

! Talimatları dikkatli bir şekilde okuyunuz: kurulum, kullanım ve emniyet hakkında önemli bilgiler içermektedir.

Yerleştirme

! Ambalajlar çocukların oyuncağı değildir ve ayrıştırılmış çöp için belirlenen kurallara uygun olarak imha edilmelidirler (bakınız Önlem ve tavsiyeler).

! Kurulum işlemi bu talimatlar doğrultusunda ve profesyonel olarak kaliye personel tarafından yapılmalıdır. Hatalı yapılan bir kurulum, insan ve hayvan sağlığına ya da mala zarar verebilir.

! Bu cihaz, yürürlükteki Ulusal Normlar ve yürürlükteki müteakip güncellemeler çerçevesinde sadece sürekli olarak havalandırılan mekânlarda monte edilebilir ve çalıştırılabilir. Aşağıdaki şartlar yerine getirilmelidir:

• Mekân ateşleme dumanlarının dışarıya atılmasını sağlayan, cihaz açıldığında otomatik olarak devreye giren elektrikli bir vantilatör ya da davlumbaz vasıtasıyla oluşturulmuş bir tahliye sistemine sahip olmalıdır.

Yuvaya oturtmae

Set üstü ocağın doğru şekilde monte edilebilmesi için aşağıdaki şartlara uyulmalıdır:

• Yan tarafta bulunan ve yüksekliği ocağın çalışma yüzeyini aşan dolaplar ocağın kenarından en az 200 mm mesafede bulunmalıdır.

• Davlumbazlar kendi talimat kitapçıklarında yer alan özelliklere uygun olarak ve en az 650 mm boşluk bırakılarak monte edilmelidir (şekle bakınız).

• Davlumbaz yanındaki sarkıkları tezgah zemininden minimum 420 mm yukarıya yerleştiriniz (şekle bakınız).

Set üstü ocağın bir sarkık altına gelecek şekilde monte edilmesi durumunda, bu sarkıkın tezgâh

600mm min.

650mm min.

yüzeyine mesafesi en az yaklaşık 700 mm olmalıdır.

420mm min.

• Mobilya boşluğu şekilde gösterilen boyutlarda olmalıdır. Set üstü ocak tezgah üzerine yerleştirilmesi amacıyla 20 mm - 40 mm kalınlığında sabitleme kancaları ile donatılmıştır.

Tezgahı sağlam bir şekilde sabitlemek için mevcut olan kancaların

kullanılması tavsiye edilir.

Doğrudan dışarı

atılan dumanlar

Bir baca veya dallı bir boru sistemiyle dışarı

atılan dumanlar (fırın cihazları için saklanmıştır)

• Mekân, ateşleme işleminin düzgün bir şekilde gerçekleşmesi için gerekli olan hava akımını sağlayacak bir sisteme sahip olmalıdır. Yanma işlemi için gerekli olan hava miktarı, monte edilmiş olan her kW güç başına 2

m3/h’nin altında olmamalıdır.

Sistem, en az 100 cm2 kesitinde ve istem

dışı tıkanmayacak şekilde kurulu bir boru vasıtasıyla bina dışından doğrudan hava almak suretiyle gerçekleştirilebilir.

Yanıcı hava için havalandırma açma

Bitişik Oda

Havalandırma gerektiren oda

Veya, dolaylı olarak, bitişik mekânlarda mevcut olan yukarıda anlatılan türden bir dışarıya açılma sistemi bulunan bir havalandırma borusu kullanılabilir; bu havalandırma borusu gayri menkulün müşterek kullanımında, ya da

Kapı ile döşeme arasındaki boşluğu arttırma

yangın tehlikesi olan mekânlarda ya da yatak odalarında olmamalıdır.

• Cihazın yoğun ve uzun süreli kullanımı, pencereyi açmak veya buna benzer etkin bir ek havalandırma gerektirebilir. Bu şekilde eğer mevcut ise, mekanik emiş gücünü artırmak mümkün olacaktır.

• Sıvılaştırılmış petrol gazları, havadan daha ağır olduklarından, aşağıya doğru çökerler. Dolayısıyla LPG tüpleri bulunan mekânlarda dışarı açılan bu pencereler, olası gaz kaçaklarını aşağı kısımdan tahliye edecek şekilde ayarlanmalıdırlar. Bu nedenle boş ya da kısmen dolu LPG bidonları, zemin seviyesi altında bulunan mekân yada odalara monte edilmemeli veya depolanmamalıdırlar (bodrumlar, vb.). Mekânda sadece kullanılmakta olan tüpü bulundurmak uygundur; ayrıca bu tüp 50°C derece ve üzerindeki

• Yukarýya sabitlemeye geçmeden önce, contayý (verilmiþ olan) ocaðýn kenarlarýna þekilde gösterildiði gibi geçiriniz.

Kanca sabitleme şeması

Çalışma tezgahı için kanca Çalışma tezgahı için kanca

pozisyonu H=20mm pozisyonu H=30mm

Ön taraf

Çalışma tezgahı için kanca Arka taraf

pozisyonu H=40mm

! “Aksesuar paketi” nde bulunan kancaları kullanınız.

• Set üstü ocağın ankastre fırın üzerine monte edilmemesi durumunda, izolasyon amacıyla bir ahşap levhanın takılması gerekmektedir. Bu levha tezgahın alt kısmından en az 20 mm. mesafeye yerleştirilmelidir.

Havalandırma

İyi bir havalandırma sağlanması için yuvanın arka duvarının çıkarılması gerekir. Fırının kurulumun iki ahşap pervaz üzerine ya da en az 45 x 560 mm ebatlarında bir açıklığı olan bir zemine yaslanacak şekilde yapılması tercih edilir (şekillere bakınız).

Gaz bağlantısı

Cihazın gaz tüpüne yada gaz hattı borusuna bağlanması yürürlükteki Ulusal Normlara ve müteakip güncellemelere uygun olarak yapılmalı ve bağlantı öncesi cihazın kullanılacağı gaz tipine ayarlanmış olduğu kontrol edilmelidir. Aksi takdirde “Farklı gaz tiplerine uyum” paragrafında belirtilen işlemleri yerine getiriniz. Sıvı gazla, yani gaz tüpünden beslenmesi halinde, yürürlükteki Ulusal Normalara ve müteakip güncellemelere uygun tipteki basınç regülatörlerini kullanınız.

! Emniyetli bir çalışma, uygun enerji kullanımı ve cihazın ömrünün uzun olması için, besleme basıncının tablo 1 “Brülör ve memelerin özellikleri”nde gösterilen değerler arasında olduğundan emin olunuz.

45 mm.

560 mm.

! Setüstü ocak sadece soğutma ve fan sistemi olan ankastre fırın üzerine yerleştirilebilir.

Elektrik bağlantısı

Üç kutuplu besleme kablosuyla donatılmış set üstü ocaklar, özellikler etiketi (set üstü ocağın alt kısmına yerleştirilmiştir) üzerinde belirtilmiş olan gerilim ve besleme frekansı değerlerinde dalgalı akımla çalışacak şekilde üretilmiştir. Kablonun topraklama iletkeni sarı-yeşil renklerindedir. Setüstü ocağın ankastre bir fırın üzerine monte edilmesi durumunda, fırın ile ocağın elektrik bağlantısı, hem elektrik emniyeti açısından hem de fırının çıkarılması gerektiğinde bu işlemin daha kolay yapılabilmesi amacıyla ayrı ayrı gerçekleştirilmelidir.

Besleme kablosunun şebekeye bağlantısı

Kabloya özellikler etiketi üzerinde belirtilen yüke uygun bir ş monte ediniz. Şebekeye doğrudan bağlantı yapılması halinde, cihaz ile şebeke arasına minimum temas aralığı 3 mm olan ve yürürlükteki normlara uygun nitelikte çok kutuplu bir anahtar takmak gerekmektedir (toprak kablosu elektrik anahtarı tarafından kesintiye uğratılmamalıdır). Besleme kablosu, hiçbir aşamada ortam ısısını 50°C geçmeyecek şekilde yerleştirilmelidir.

! Elektrik bağlantısının doğru yapılmasından ve güvenlik kurallarına uyulmasından kurulumu yapan kişi sorumludur.

Şebekeye bağlamadan önce aşağıdaki durumları kontrol ediniz:

• prizin topraklamasının yürürlükteki normlara uygun olduğunu;

• prizin, cihazın özellikler etiketi üzerinde belirtilen maksimum güç miktarını destekleyecek şekilde olduğunu;

• besleme geriliminin özellikler etiketi üzerinde belirtilmiş olan değerler arasında olduğunu;

• cihaz şinin prizle uyumlu olduğunu. Aksi hallerde prizi ya da şi değiştiriniz; uzatma kabloları ya da çoklu prizler kullanmayınız.

Sert bir boru ile bağlantı (bakır ya da çelik)

! Gaz tesisatına bağlantı cihazda hiçbir türden zorlama yaratmayacak şekilde gerçekleştirilmelidir. Cihazın besleme rampası üzerinde, yönlendirilebilir bir “L” rakoru bulunmaktadır, bunun sızdırmazlığı da bir conta ile sağlanmıştır. Rakorun döndürülmesine gerek duyulması halinde, sızdırmazlık contası mutlaka değiştirilmelidir (cihazla birlikte verilmiştir). Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır.

Paslanmaz çelikten esnek boru ile yivli bağlantı uçları kullanarak yapılan kesintisiz duvara bağlantı

Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır. Bu borular, kullanımları sırasında, uzunlukları maksimum 2000 mm’yi geçmeyecek şekilde döşenmelidir. Bağlantı yapıldığında esnek metal borunun hareketli parçalar ile temas etmediğinden veya ezilmediğinden emin olunuz.

! Sadece yürürlükteki Ulusal Normlara uygun alüminyum sızdırmaz borular ve contalar veya kauçuk contalar kullanınız.

Sızdırmazlık kontrolü

! Montaj işlemi tamamlandığında, alev kullanılmadan, yalnız sabunlu su solüsyonu kullanmak suretiyle tüm rakorlara sızdırmazlık kontrolü yapınız.

Farklı gaz tiplerine uyarlama

Setüstü ocağın üretimde ayarlanmış olduğu gazdan farklı gaz tiplerine ayarlanması için (ilk ayarı ocağın alt kısmındaki ya da ambalajın üzerindeki etikette belirtilmiştir), aşağıdaki işlemlerin yapılarak brülörlerin memelerinin değiştirilmesi gerekir:

1. Ocağın ızgaralarını alınız ve brülörleri yuvalarından çıkartınız.

2. 7 mm’lik bir boru anahtarı kullanarak memeleri sökünüz ve yeni gaz tipine uyarlanmış olanlarla değiştiriniz (bakınız tablo 1 “Brülör ve memelerin

özellikleri”).

3. Aynı işlemleri tersine yaparak parçaları tekrar monte ediniz.

4. Bu işlemin sonunda, eski ayarı gösteren etiketi, Teknik Servis

Merkezlerimizden temin edilebilecek, yeni gaz tipini gösteren etiketle

değiştiriniz.

• Brülörlerin birincil hava ayarlanması

Brülörlere ilk hava ayarı yapılmasına gerek yoktur.

! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır.

! Kablo kıvrılmalara, bükülmelere veya ezilmelere maruz kalmamalıdır.

! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili teknik personel

tarafından değiştirilmelidir (Destek bölümüne bakınız).

! Bu kurallara uyulmaması halinde rma hiç bir sorumluluk kabul etmez.

• Minimum ayarlaması

1. Gaz vanasını minimum konumuna getiriniz;

2. Düğmeyi söküp vana milinin iç tarafında ya da yanında bulunan ayar vidasına küçük ve düzenli bir alev elde edene kadar müdahale ediniz.

3. Düğmeyi maksimum pozisyondan minimum pozisyona döndürünce brülörlerin sönmediğinden emin olunuz.

4. Emniyet aygıtı olan cihazlarda (ısı pili), brülörler minimum konumdayken bu aygıtın çalışmaması durumunda, ayar vidasına müdahale ederek minimumları yükseltiniz.

5. Ayar işlemi bittiğinde by-pass’lar üzerinde yer alan mumlu ya da benzer malzemeli mühürleri eski haline getiriniz.

! Sıvı gaz kullanımı halinde ayar vidası sonuna kadar sıkılmalıdır.

! Bu işlemin sonunda, eski ayarı gösteren etiketi, Teknik Servis Merkezlerimizden

temin edilebilecek, yeni gaz tipini gösteren etiketle değiştiriniz.

! Kullanılan gaz basıncının öngörülen basınçtan farklı (ya da değişken) olması halinde, giriş borusu üzerine uygun bir basınç regülatörü takılmalıdır (yürürlükteki Ulusal Normlar).

ÖZELLİKLER ETİKETİ Elektrik

bağlantıları

özellikler etiketine bakınız

Bu cihaz aşağıdaki Avrupa Birliği Direktiflerine uygundur: 12/12/06 tarihli (Alçak Basınç) 2006/95/CE ve üzerinde yapılan değişiklikler

- 15/12/04 tarihli (Elektromanyetik Uyum) 2004/108/CE ve üzerinde yapılan değişiklikler

- 22/07/93 tarihli 93/68/CEE ve üzerinde yapılan değişiklikler.

- 30/11/09 tarihli 2009/142/CE (Gaz) ve üzerinde yapılan değişiklikler. 2012/19/EU ve üzerinde yapılan değişiklikler.

AEEE Yönetmeliğine uygundur

ECODESIGN

AB Yönetmelik No.66/2014 tümleyici Yönetmelik 2009/125/EC. EN 30-2-1 standardı

Brülör ve memelerin özellikleri

Çizelge 1

Ocak

Hızlı (R)

Yarı hızlı (S)

Yardımcı (A)

Besleme basýnçlarý

* 15°C ve 1013,25 mbar’da-kuru gaz ** Propan P. C.S. = 50.37 MJ/Kg *** Bütan P. C.S. = 49.47 MJ/Kg Doğal P. C.S. = 37.78 MJ/m

Model

DD 642 HA(WH)

Çap

(mm)

100

Sınıf

Termik güç

kW (p.c.s.*)

Nomin. Reduc.

3.00

1.65

1.00

Nominal (mbar) Minimum (mbar) Maksimum (mbar)

0.70

0.40

Gaz bölüm Elektrik bölümü

Nominal güç (kW)

II2H3+ 7,30 (531 g/h - G30) (521 g/h - G31)

By-pass

1/100

(mm)

Meme

1/100

(mm)

(1)

Sıvı gaz

Tasima gücü

saat

***

218

120

28-30

20 35

Feszültség és frekvencia

220-240V~ 50/60Hz

214

118

37 25 45

Doğal gaz

Meme

Tasima

1/100

(mm)

116(Y)

96(Z)

79(6)

gücü

20 17 25

saat

286

157

Güç (W)

0,6

(1)

g/h ile ifade edilen değerler Likit Gaz (Bütan, Propan) kapasitesini gösterir.

DD 642 HA(WH)

Başlatma ve kullanım

Önlemler ve tavsiyeler

! Her bir düğme üzerinde kumanda ettiği gaz brülörünün konumu belirtilmiştir.

Gaz brülörleri

Seçilmiş olan brülör, ilgili düğme vasıtasıyla aşağıdaki konumlara ayarlanabilir:

● Kapalı

Maksimum

Minimum

Ocakların birini yakmak için bir çakmak ya da yakıcı yaklastırınız, basılı tutarak ilgili dügmeyi maksimum pozisyonuna getirene kadar saatin ters yönünde döndürünüz. Emniyet aygıtı mevcut olan modellerde, alevin otomatik olarak yanık kalmasını saglayan aygıt yanıncaya kadar dügmeyi 2-3 saniye basılı tutmanız gerekir. Atesleme bujisi mevcut olan modellerde, seçilen ocak gözünü yakmak için basılı tutarak ilgili dügmeyi maksimum pozisyonuna getirene kadar saatin ters yönünde döndürünüz. Ocak alev üretmeye baslayancaya kadar basılı tutmanız gerekir.

! Brülör alevlerinin beklenmedik şekilde sönmesi durumunda kontrol düğmesini kapatınız ve en az 1 dakika bekledikten sonra tekrar yakmayı deneyiniz.

Brülörü kapatmak için, düğmeyi durana kadar saat yönünde döndürmeniz gerekmektedir ( “●” sembolüne gelene kadar).

Brülörlerin kullanımı için pratik tavsiyeler

En yüksek performansı elde edebilmek amacıyla aşağıdaki hususları aklınızdan çıkarmayınız:

• Kapların altından alevlerin çıkmasını önlemek amacıyla her brülöre uygun kaplar (tabloya bakınız) kullanınız.

• Her zaman altı düz ve kapaklı kaplar kullanınız.

• Kaynama esnasında düğmeyi minimum pozisyona kadar döndürünüz.

Brülör

Hızlı (R)

Yarı Hızlı (S)

Yardımcı (A)

Ø Kap çapı (cm)

24 - 26

16 - 20

10 - 14

! Cihaz uluslararası emniyet mevzuatlarına uygun olarak projelendirilmiş ve üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Genel emniyet

• Bu cihaz, 3. sınıf ankastre cihazlara dahildir.

• Gazla çalışan cihazlar, düzgün bir çalışma için düzenli hava değişimine ihtiyaç duyarlar. Montaj sırasında “Yerleştirme” bölümüne ilişkin paragrafta belirtilmiş olan şartlara uyulduğundan

emin olunuz.

• Verilmiş olan talimatlar sadece kitapçıkta ve sicil plakasında

sembolü bulunan ülkeler için geçerlidir.

• Cihaz, meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.

• Yağmur ve fırtınaya maruz kalması son derece tehlikeli olduğundan cihaz, üzeri kapalı bile olsa açık alanlara monte edilemez.

• Cihaza ayaklarınız çıplakken ya da elleriniz veya ayaklarınız ıslak ya da nemliyken dokunmayınız.

• Cihaz, sadece yetişkin kişiler tarafından ve bu kitapçıkta aktarılan talimatlara göre, yemek pişirmek amaçlı kullanılmalıdır. Her türlü diğer kullanımlar (örneğin: ortam ısıtması) uygunsuz ve bu nedenle tehlikeli bulunur. Üretici rma uygunsuz, hatalı ve mantık dışı kullanımlardan kaynaklanan muhtemel zararlardan sorumlu

tutulamaz.

• Diğer beyaz eşyalara ait kabloların fırının sıcak kısımlarına temas etmesini

önleyiniz.

• Havalandırma ve ısı dağılma noktalarını tıkamayınız.

• Cihazın kullanılmadığı zamanlarda düğmelerin daima “●”/“○” konumunda olduğundan emin olunuz.

• Fişi prizden çekerken kablosundan değil şin kendisinden tutarak çekiniz.

• Fişi elektrik şebekesinden çekmeden, temizlik veya bakım müdahalelerinde bulunmayınız.

• Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız. Teknik servis ile irtibata geçiniz (Teknik servis bölümüne bakınız).

• Cam kapağı (mevcut olduğu durumlarda) gaz brülörleri ya da elektrikli levha hala sıcakken kapatmayınız.

• Çocuklar, cihaz ile oynamamalıdır

• Cihaz harici bir otomatik zaman ayarı veya ayrı bir uzaktan kumanda sistemi ile çalıştırılacak şekilde tasarlanmamıştır.

Tüketicilerin Seçimlik Hakları

Brülör tipini belirlemek için “Brülör ve memelerin özellikleri” paragragfında mevcut olan şekillere başvurunuz.

• En iyi dayanıklılığı sabit tutmak için pişirme kaplarının desteklerinin doğru bir şekilde yerleştirildiğinden emin olunuz. Her kap ocak kısmının tam merkezine oturtulmalıdır.

• Pişirme kaplarının tutacaklarının, kap desteklerinin ızgaralarından birisi ile hizalı olmasına dikkat ediniz.

• Pişirme kaplarının tutacaklarını, pişirme tezgahının önüne taşmayacak şekilde yerleştiriniz.

A fazekak tartósságának értelmében legváltozatosabb szempont gyakran maga a fazék (vagy a használat alatti

elhelyezése). A jó egyensúlyban lévő, lapos fenekű fazék, amely az égőfej

közepére van helyezve, egyik fogójával a grill egyik rácsával egyvonalban,

természetesen maximális tartósságot biztosít.

Tüketicinin Korunması Hakkındaki Kanun’un 11. maddesi çerçevesinde malın ayıplı olduğunun anlaşılması durumunda tüketici, satıcıdan (i) satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, (ii) satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, (iii) aşırı bir masraf gerektirmediği takdirde, bütün masraarı satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme, (iv) imkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme seçimlik haklarına sahiptir. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir. Ücretsiz onarım hakkının seçilmesi durumunda işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımı yapılacak veya yaptırılacaktır. Ücretsiz onarım hakkının kullanması halinde malın, garanti süresi içinde tekrar arızalanması, tamiri için gereken azami sürenin aşılması, tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında, malın bedel iadesi, ayıp oranında bedel indirimi veya imkan varsa malın ayıpsız misli ile değiştirilmesi (mevzuattaki istisnalar saklı kalmak kaydıyla) talep edilebilecektir.

Sözleşmeden dönme veya ayıp oranında bedelden indirim hakkının seçildiği

durumlarda, satıcı, malın bedelinin tümünü veya bedelden yapılan indirim tutarını derhal tüketiciye iade edecektir. Malın ayıpsız misli ile değiştirilmesi hakkının seçilmesi durumunda talep kendilerine bildirilmesinden itibaren satıcı veya üretici tarafından azami otuz iş günü içerisinde, bu talep yerine getirilecektir.

Kullanım Hataları

Cihazın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.

Tüketici Şikayetleri

Çıkabilecek sorunlar için tüketiciler şikayet ve itirazları konusundaki başvurularını tüketici mahkemelerine ve tüketici hakem heyetlerine yapabilirler.

• Paslanmaz çelik yüzeyler, uzun süre temas halinde bırakıldığında, kireçli su veya aşındırıcı deterjanlar tarafından kirlenebilir. Dökülen yemekler

(su, sos, kahve), kurumadan temizlenmelidir.

• Ilık su ve yumuşak deterjan kullanarak temizledikten sonra yumuşak bir bez veya süngerle kurutunuz. Yapışmış kirleri, paslanmaz çelik yüzeylere uygun özel temizlik ürünleriyle çıkarınız.

• Paslanmaz çelik yüzeyi sadece yumuşak bez veya sünger kullanarak

siliniz.

• Aşındırıcı veya sert ürünler, klorlu temizlik maddeleri veya bulaşık teli kullanmayınız.

• Buharlı temizleme cihazlarını kullanmayınız.

• Yanıcı maddeler kullanmayınız.

• Sirke, hardal, tuz, şeker veya limon suyu gibi asitli veya alkali maddeleri ocağın üstünde bırakmayınız.

İmha

• Ambalaj malzemelerinin imha edilmesi: ambalajların geri dönüşümünü sağlayan yerel düzenlemelere uyunuz.

• Elektrik ve elektronik cihazların atıklarını değerlendirme konusunu düzenleyen 2012/19/UE sayılı Avrupa Birliği mevzuatında; beyaz eşyaların kentsel katı atık genel yöntemi ile imha edilmemesi öngörülmüştür. Kullanılmayan cihazlar, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayrıştırılmış atık hükümlerini hatırlatmak amacıyla üstünde çarpı işareti olan sepet sembolü yer almaktadır.

Kullanılmayan beyaz eşyalar belediye atık toplama servisine teslim

edilebilecektir, bunları belediyenin bunun için özel olarak belirlediği yerlere ya da konuyla ilgili ulusal düzenlemelerin mevcut olduğu durumlarda, benzer tipte yeni bir ürün aldığınız satıcılara verebilirsiniz.

Belli başlı tüm beyaz eşya üreticileri kullanılmayan cihazların toplanması

ve imha edilmesi için öngörülen sistemlerin oluşturulması ve idaresi

konusunda faaliyet göstermektedir.

Tasarruf ve çevreye saygı

• Yiyeceklerinizi kapakları iyice oturan kapalı tencerelerde veya tavalarda pişirin ve mümkün olduğunca az su kullanın. Kapak kapatılmadan pişirilmesi durumunda, enerji tüketimi büyük ölçüde artacaktır.

• Tabanı düz tencereler ve tavalar kullanın.

• Eğer pişirilmesi uzun süren bir yiyecek pişiriyorsanız, düdüklü tencere kullanarak pişirme süresini iki kat hızlandırabilir ve enerjinin üçte birini

tasarruf edebilirsiniz.

Ocak parçalarinin temizlenmesi

• Izgaralar, brülör kapakları ve brülörler temizlenmek üzere çıkarılabilir.

• Bu parçaları ılık su ve aşındırıcı olmayan bir deterjan kullanarak elle dikkatlice temizleyiniz; yemek kalıntılarını bırakmadığınızdan ve brülör deliklerinin tıkanmadığını kontrol ettiğinizden emin olunuz.

• Durulayınız ve dikkatlice kurutunuz.

• Brülörleri ve brülör kapaklarını dikkatlice yerlerine takınız.

• Izgaraları takarken, tava destek alanının brülör ile hizalandığından emin

olunuz.

• Elektrikli ateşleme bujileri ve güvenlik aygıtı olan modeller, düzgün çalışma için buji uçlarının iyice temizlenmesini gerektirirler. Bu maddeleri düzenli olarak kontrol ediniz ve gerekirse, nemli bir bezle temizleyiniz. Yapışmış yemek atıkları bir kürdan veya iğne ile temizlenmelidir.

! Elektrikli ateşleme devresinin hasar görmesini önlemek için, brülörler takılı değilken ocağı kullanmayınız.

Gaz vanalarının bakımı

Zamanla bir vananın kilitlenmesi yada zor döndürülmesi durumu ortaya çıkabilir; böyle bir durumda değiştirilmesi gerekecektir.

! Bu işlem üretici rma tarafından yetkilendirilmiş bir teknisyen tarafından yapılmalıdır.

Arızalar ve çözümler

Taşima ve nakliye sirasinda dikat edilecek konular

Taşıma ve nakliye sırasında ambalajın tamamen kapalı olduğundan emin

olunuz,

Taşıma ve nakliye işlemini orijinal ambalajı ile yapınız. Taşıma esnasında üründe hasar ve arıza oluşmamasına, vurma, çarpma, düşürme vb. dış etkenler nedeniyle ürünün zarar görmemesine dikkat ediniz. Ambalajı zarar verebilecek nem, su, v.b. dış etkenlere karşı koruyunuz.

Servis ve bakım

Elektrik akımının devre dışı bırakılması

Herhangi bir işlem yapmadan önce cihazın elektrik şebekesine bağlantısını

kesiniz.

Ocak yüzeyinin temizlenmes

• Bütün emaye ve cam parçalar, ılık su ve doğal solüsyon ile temizlenmelidir.

Ocak bazen çalışmayabilir ya da çalışması düzgün olmayabilir. Teknik Destek Servisine başvurmadan önce neler yapabileceğimize bir bakalım. Öncelikle gaz ve elektrik besleme şebekelerinde kesinti olmadığından emin olunuz, ve özellikle ocağın üzerinde yer alan gaz vanalarının açık olduğunu kontrol ediniz.

Brülör yanmıyor veya alev düzenli değil.

Aşağıdaki durumları kontrol ediniz:

• Brülörün gaz çıkış delikleri tıkanmış.

• Brülörü oluşturan tüm hareketli parçalar doğru şekilde monte edilmiş.

• Ocağın yakında hava akımı olabilir.

Alev emniyet aygıtına sahip olan versiyonlarda yanık kalmıyor.

Aşağıdaki durumları kontrol ediniz:

• Düğmeye tamamen basılmamış olabilir.

• Emniyet donanımının devreye girmesi için düğme yeterince basılı

• Brülörün emniyet donanımının karşısına gelen gaz çıkış delikleri tıkanmış.

tutulmamış olabilir.

Üretici Firma:

Aristide Merloni, 47

thalatçı Firma:

Indesit Company Beyaz Eşya Balmumcu Cad. Karahasan Sok. No: T Faks: (0212) 212 95 59

Brülör minimum pozisyonunda yanık kalmıyor.

Aşağıdaki durumları kontrol ediniz:

• Gaz çıkış delikleri tıkanmış.

• Ocağın yakında hava akımı olabilir.

• Minimum ayarı doğru yapılmamış.

Kaplar tamamen oturmuyor.

Aşağıdaki durumları kontrol ediniz:

• Kabın zemini dümdüz.

• Kap, brülörün ya da elektrikli levhanın tam ortasına oturtulmuş.

• Izgaraların yerleri değişmiş.

DİKKAT

11, 34349 – Balmumcu Beşiktaş – İstanbul

el: (0212) 355 53 00

PAZARLAMA A.Ş.

Indesit Company Spa Viale 60044 Fabriano Italy Tel: +39 0732 66 11

Установка

555 mm

55 mm

475 mm

! Перед початком експлуатації Вашої нової плити, будьласка, прочитайте уважно цю інструкцію повикористанню. Вона містить важливу інформацію збезпечної експлуатації, монтажу та догляду за плитою.

! Будь ласка, зберігайте цю інструкцію доступною дляподальших консультацій в майбутньому. У разі передачіплити новим власникам, необхідно також передати їм цюінструкцію.

Встановлення

! Тримайте пакувальні матеріали в недоступному длядітей місці. Це може призвести до удушення (дивітьсяЗапобіжні заходи та поради).

! Прилад повинен бути встановлений кваліфікованимфахівцем відповідно до інструкцій. Неправильнаустановка може завдати шкоди людям і тваринам абоможе призвести до пошкодження майна.

! Ця плита може бути встановлена і використовуватисятільки в постійно провітрюваних приміщеннях відповідно до чинних національних норм. Вимоги, які повинні дотримуватися:

• Приміщення має бути обладнане системою витяжноївентиляції, що вилучає будь-які продукти згоряння. Цеможе бути витяжка або електричний вентилятор, якийавтоматично запускається кожного разу, коли плитуувімкнено.

В димохід або відвід системи димоходів (тільки для кухонних приладів)

• В приміщенні також повинна бути забезпеченаправильна циркуляція повітря, при цьому продуктигоріння повинні вилучатися своєчасно. Швидкість потоку повітря повинна бути не менше 2м3/год за кВт встановленої потужності.

Система циркуляції повітряможе отримувати повітрябезпосередньо знавколишнього середовища задопомогою труб з внутрішнімперерізом не менше

Приклади вентиляційних отворів для відводу повітря з продуктами горіння.

100см2;отвори не повинні бутиуразливі до будь-якогоблокування.

Безпосередньо назовні

газ у разівитоку. Внаслідок цього балони, які містять зрідженийгаз, частково чи повністю заповнені, не повинні бутивстановлені або зберігатися у приміщеннях абосховищах, які знаходяться нижче рівня землі (підвалитощо). Балон, який використовується і зберігається вкімнаті доцільно розташовувати у місці, де він не будепід впливом тепла від зовнішніх джерел (духовки,каміни, печі і т.д.), які можуть підвищити температурубалону вище 50°С.

Встановлення плити

Наступні запобіжнізаходи, які необхідно дотримуватися при встановленніплити:

• Кухонні шафи, прилеглі до плити і над нею повиннібути розташовані на відстані не менше 200 мм від краюплити.

• Bитяжки повинні бути встановлені відповідно до їхінструкцій з експлуатації та установки і на відстані неменше 650 мм від плити (дивітьсямалюнок).

• Pозташування настінних шаф поруч з витяжкою маєбути на висоті не менше 420 мм від поверхні (дивітьсямалюнок).

Якщо плита встановлюєтьсяпід шафою, тоді відстань міжшафою і плитою має

600mm min.

650mm min.

бутимінімум 700 мм.

420mm min.

• Місце для встановлення плити повинно відповідатирозмірам, які вказані на малюнку.

Кріплення для плити, які надаються в комплектідозволяють Вам

закріпити плиту до стільниці, яка маєтовщину від 20 до 40 мм. Для забезпечення надійноїфіксації плити до стільниці, ми рекомендуємо Вамвикористовувати всі кріплення.

• Перш ніж закріпити стільницю, необхідно розташувати ущільнення (з комплекту постачання) по периметру поверхні, як показано на малюнку.

Сусіднє приміщення

Приміщення, що має вентилюватися

Система може такожзабезпечити необхіднийповітрообмін для не місцевогозгоряння, у випадку колизабруднене повітря надходитьз сусідніх кімнат, які маютьвитяжні труби з циркуляцієюповітря, як описано

Збільшений вентиляційний отвір між вікном і підлогою

вище.Однак, ці кімнати не повиннібути комунальними,спальними або кімнатами,

якіможуть представляти небезпеку пожежі.

• Пiд чаc інтенсивного і тривалого використання пристрою може знадобитися додаткова вентиляція, (для підвищення механічної потужності всмоктування, якщо він вже існує) наприклад відкриття вікнa або більш ефективнa вентиляція.

• Зріджений газ осідає на підлогу, так як він важчий заповітря. Таким чином, приміщення, де знаходятьсябалони зі зрідженим газом, повинні бути обладнанівентиляційними отворами, щоб вилучити

Діаграма фіксації кріплень

Розташування кріплення Розташування кріплення до стільниці H=20mm до стільниці H=30mm

Передня сторона

• напруга відповідає діапазону значень, зазначеного втаблиці;

• pозетка повинна бути сумісна з вилкою плити. Якщорозетка несумісна з вилкою, запитайте фахівців зтехнічної підтримки, щоб замінити її. Не використовуйтеподовжувачі та трійники.

! Кабель живлення і розетки повинні бути легко доступні,після встановлення плити.

Розташування кріплення Задня сторона до стільниці H=40mm

! Використовуйте кріплення, які надаються в “комплектіпоставки”

• У випадку, якщо під плитою не встановлена вбудованадуховка, то для утримання тепла необхідно встановитидерев’яну панель, як утеплювач. Вона повинна бутирозміщена на відстані не менше 20 мм від нижньоїчастини плити.

Вентиляція

Для забезпечення достатньої вентиляції, необхідно знятизадню панель шафи. Бажано встановити духовку такимчином, щоб вона спиралася на дві підставки з дерева, абона абсолютно плоску поверхню з розмірами не менше 45х 560 мм(дивіться малюнки).

45 mm.

560 mm.

! Варильну поверхню можна встановлювати лише понад вбудованими духовками, оснащеними охолоджувальним вентилюванням.

Електричне підключення

Плита обладнана триполюсним кабелем живленняпризначеним для роботи зі змінним струмом при напрузіі частоті зазначених на табличці (вона розташована нанижній частині приладу). Заземлюючий дріт в кабелі маєзелений і жовтий колір. Якщо разом з плитою має бутивстановлена електрична вбудована духовка, то їхелектричні підключення повинні бути встановленіокремо, як для електробезпеки так і для більш зручноговилучення духовки.

Підключення кабелю живлення до мережі

Встановити стандартизований штепсель відповідно донавантаження, вказаного на табличці.Багатополюсний вимикач з мінімальною відстанню 3 ммміж контактами, відповідно до електричногонавантаження і місцевими стандартами,має бути розміщений між плитою і мережею в разіпрямого підключення до електричної мережі.Вимикач повинен бути придатним для підключення домережі і повинен відповідати діючим правиламелектробезпеки (провід заземлення не повиненперериватися вимикачем). Кабель живлення не повинніконтактувати з поверхнею, яка має температуру вище50°С.

! Монтажник повинен переконатися у правильностіелектричних з’єднань, які були під’єднані і що вонивідповідають правилам техніки безпеки.

Перед підключенням до джерела живлення,переконайтеся у тому, що:

• плита заземлена і відповідає діючим нормам;

• pозетка повинна бути розрахована на максимальнуспоживану потужність плити, яка вказана в таблиці;

! Кабель не повинен бути зігнутим або затиснутим.

! Кабель повинен регулярно перевірятися і підлягатизаміні тільки

уповноваженими техніками (дивітьсяПідтримку).

! У випадку недотримання вище вказаних заходівбезпеки, виробник не несе ніякої відповідальності.

Підключення газу

Плита повинна бути підключена до основного місцяпостачання газу або газового балона у відповідності зчинним національним законодавством. Передвиконанням з’єднання, переконайтеся, що плита сумісна згазом, який Ви хочете використовувати. Якщо це не так,дотримуйтесь інструкцій, зазначених у пункті “Адаптаціядо різних типів газу”. При використанні зрідженого газу збалона, необхідно встановити регулятор тиску, якийвідповідає чинному національному законодавству.

! Переконайтеся, що тиск газу відповідає значенням,зазначеним у таблиці 1 (“пальники і насадки”). Цедозволить забезпечити надійну роботу і довговічністьВашої плити при збереженні ефективного споживанняенергії.

Зв’язок з твердими трубами (мідь чи сталь)

! Підключення до газової системи повинні здійснюватисятаким чином, щоб не призвести до будь-яких деформаційна плиті. Існує регульовані труби L-форми на рампі живленняплити, які фіксуються прокладками, для того щобзапобігти витік газу. Прокладки необхідно замінити післяповороту труби (за умови фіксації з плитою). Вхід подачігазу на плиту здійснюється через циліндричну різьбову1/2 вхідну частину охоплюваного з’єднання.

Підключення гнучкої безшовної труби з нержавіючоїсталі з різьбовим кріпленням

Вхід подачі газу на плиту здійснюється черезциліндричну різьбову 1/2 вхідну частину охоплюваногоз’єднання. Ці труби мають бути з’єднані так, щоб їхдовжина в розгорнутому стані не перевищувала 2000 мм.Як тільки зв’язок був проведений, переконайтеся, щометалічна труба не стискається і не контактує зрухомими частинами.

! Використовуйте тільки ті труби та прокладки, яківідповідають чинним національним нормам.

Перевірка герметичності з’єднання

! Коли процес установки завершиться, перевіртефіксацію труб за допомогою мильної рідини. Ніколи невикористовуйте горючі речовини.

Адаптація до різних типів газу

Для адаптації плити до будь-якого іншого виду газу, крімвказаного виду (це зазначено на наклейці зхарактеристиками на корпусі плити або на упаковці),насадки повинні бути замінені наступним чином:

1. Зніміть решітку з плити і витягніть пальники зі своїхмісць.

2. Відкрутіть насадки за допомогою 7 мм гайковогоключа і замініть їх на насадки, які підходять для новоговиду газу (дивіться таблицю 1 ‘’пальники і насадки).

3. Замініть всі компоненти, дотримуючись інструкції,зазначеної вище в

зворотному порядку.

4. Після налаштування плити, вона може бутивикористана з будьякими видами газу, замініть старінаклейки з характеристиками на нові, відповідно донового виду газу (ці наклейки можна отримати вавторизованих центрах технічної підтримки).

• Регулювання повітря для розпилення в конфорці:

Пальник плити не вимагає регулювання для первинноїпрогонки повітря.

Регулювання пальника плити при мінімальних заданихзначеннях:

1. Поверніть кран в мінімальне відхилення;

2. Зніміть ручку і відрегулюйте гвинт, який знаходитьсявсередині або поруч з краном пальника, поки полум’яневелике і стабільне.

3. Поки пальник горить, швидко прокрутити ручку відмінімуму до максимуму і назад кілька разів,переконавшись, щополум’я не згасло.

4. Деякі плити маютьвстановлені пристроїбезпеки(термоелемент). Якщоплита не працює, колипальникивідрегульовані на невелике полум’я, то підвищити цеполум’я можна за допомогою регулюючого гвинта.

5. Після коригування параметрів, необхідно замінитипрокладки використовуючи сургуч або аналогічнуречовину.

! Якщо прилад підключений до джерела зрідженого газу, регулювальний гвинт необхідно затягнути якомога щільніше.

! Як тільки ця процедура закінчиться, замініть старінаклейки з характеристиками на нові, відповідно донового виду газу (ці наклейки можна отримати вавторизованих центрах технічної підтримки).

! Якщо використовуються різні тиски газу (або вони недуже відрізняються) від рекомендованого тиску, повиненбути встановлений відповідний регулятор тиску на входішланга (відповідно до чинних національних норм).

Таблиця

Електричні з'єднання

(дивіться таблицю)

Дана плита відповідає наступним директивам Європейського економічного співтовариства:

- 2006/95/ЄC від 12/12/06 (Низька Напруга) інаступні поправки

- 2004/108/ЄC від15/12/04 (Електромагнітна Сумісність) та наступніпоправки

- 93/68/ЄЕС від 22/07/93 та наступні поправки.

- 2009/142/ЄC від 30/11/09 (Газ) і наступні зміни та доповнення.

- 2012/19/ЄU і наступні зміни та доповнення.

Характеристики пальників і насадок

Та

* ** *** П

блиця 1 Зріджений газ Природний газ

Пальник

Діаметр

(мм)

Теплова

потужність

(p.c.s.*)

кВт

Номiн. Зменш.

Швидка

Напівшвидка

Допоміжна

Тиск, що подається

Пропан P. C.S. = 49.47 МДж/кг

(R)

(S)

(A)

При 15°C і 1013,25 мбар-сухий газ

Бутан P.C.S. = 49.47 МДж/кг

риродний газ P. C.S. = 37.78 МДж/м

100

3.00

1.65

1.00

0.70

0.40

Номінальний (мбар) Мінімальний (мбар) Максимальний (мбар)

By-pass

1/100

(

мм

Форсунка

)

1/100

(

мм

Витрати*

г/год

)

***

218

120

28-30

20 35

214

118

37 25 45

Форсунка

1/100

(

мм

116(Y)

96(Z)

79(6)

Витрати*

л/год

)

286

157

20 17 25

DD 642 HA(WH)

Ввімкнення і використання

24 - 26

16 - 20

10 - 14

Конфорка

Ø Діаметр посуду (cм)

Швидка

(R)

Напівшвидка

(S)

Допоміжна

(A)

Запобіжні заходи та поради

! Положення відповідних газових пальників показано на кожній ручціуправління.

Газові пальники

Кожен пальник може бути встановлений на один знаступних параметрів за допомогою відповідної ручкиуправління:

● Виключений

Максимальний

Мінімальний

Для того, щоб запалити конфорку, піднесіть запалений сірник або запальничку до конфорки, натисніть на ручку та поверніть її проти годинникової стрілки до максимального положення. Оскільки конфорка оснащена захисним пристроєм, то ручку слід притискати протягом, приблизно, 2-3 секунд, щоб автоматичний пристрій підтримував полум’я для розігріву. В разі з моделями, що мають запальник, щоб запалити обрану конфорку, натисніть і поверніть відповідну ручку проти годинникової стрілки до кінцевого положення, при цьому під час запалення необхідно тримати ручку натиснутою

! Якщо полум’я випадково згасло, вимкніть газ ручкою регулювання та зачекайте приблизно 1 хвилину перед тим як запалювати його знову.

Для того, щоб вимкнути конфорку, поверніть ручку за годинниковою стрілкою до упору (положення “●”).

Практичні поради по експлуатації пальника

Для забезпечення ефективної роботи пальників:

• Bикористовуйте відповідний посуд для кожногопальника (дивіться таблицю), так щоб полум’я невиходило за межі нижньої частини посуду.

• Завжди використовуйте посуд з плоским дном ікришкою.

• Коли вміст каструлі досягає точки кипіння, повернітьручку до мінімуму.

Для визначення типу конфорки дивіться схеми, наведені впараграфі “Характеристики конфорок і форсунок”.

• Для забезпечення максимальної стабільності посуду під час приготування їжі переконатися в тому, що він встановлений вірно, по центру горілки.

• Перевірити, щоб ручки посуду для приготування були вирівняні за однією з опорних рейок для підтримки посуду.

• Повернути посуд таким чином, щоб не виступав за передній край варильної поверхні.

Змінним фактором для забезпечення стабільності посуду на варильній поверхні є він сам (або його розташування під час використання). Очевидно, що максимальну стабільність гарантують добре

врівноважені каструлі з пласким дном, встановлені по центру горілки; їх ручки слід направити по одній лінії з рейками решітки.

! Ця плита була розроблена і виготовлена відповідно доміжнародних стандартів безпеки. З метою Вашої безпекиповинні бути ретельно прочитані наступні попередження.

Загальні вимоги до безпеки

• Дана вбудована плита відноситься до класу 3.

• Газові плити вимагають регулярного повітрообмінудля підтримки її ефективної роботи. При установціплити, дотримуйтесь інструкцій у пункті”встановлення” плити.

• Ці інструкції дійсні тільки для країн, символи якихвказані в таблиці з серійним номером.

• Це обладнання розроблене для побутового використання в домашніх умовах і не призначене для застосування на підприємствах промисловості та торгівлі.

• Не допускається установка приладу поза приміщенням, навіть під укриттям. Надзвичайно небезпечно піддавати пристрій дії дощу і вітру.

• Не торкайтеся до плити з оголеними ногами або змокрими або вологими руками і ногами.

• Прилад повинен використовуватися тільки повнолітніми особами, для приготування їжі відповідно до інструкцій, наведених в дійсному посібнику. Будь-яке інше використання пристрою (напр. для обігрівання кімнати) є невідповідним та небезпечним. Виробник не несе відповідальності за будь-яке пошкодження, викликане невідповідним та неправильним використанням пристрою.

• Прилад повинен використовуватися тільки дорослими,для приготування їжі відповідно до інструкцій у цьомупосібнику.

• Отвори, що використовуються для вентиляції івідведення тепла ніколи не повинні бути закриті.

• Завжди переконуйтесь у тому, що ручки перебувають у “●”/“○” положенні, коли плита не використовується.

• При відключенні плити завжди витягуйте вилку зрозетки, але не тягніть за кабель.

• Ніколи не проводьте очистку або технічне обслуговування, поки Ви не витягнули вилку з розетки.

• У випадку несправності, ні за яких обставин ненамагайтеся ремонтувати прилад самостійно. Ремонтздійснений недосвідченими особами може призвести дотравми або більшої несправності приладу. Контактисервісного центру (дивіться Підтримка).

• Не закривайте скляну кришку (якщо є в наявності),коли газові пальники або електричні плити все ще гарячі.

• Люди з обмеженими фізичними і розумовимиздібностями (включаючи дітей) та недосвідчені особи, тахто не знайомий з правилами користування плитою неповинні нею користуватися. Ці особи повинні,принаймні, бути під контролем тих, хто бере на себевідповідальність за їх безпеку або отримати попередніінструкції, що стосуються роботи цієї плити.

• Не дозволяйте дітям гратися з плитою.

• Не передбачено увімкнення приладу за допомогою зовнішнього таймеру або окремої системи дистанційного керування.

Утилізація

• При утилізації пакувальних матеріалів: дотримуйтесьмісцевих норматив, для їх повторного використання.

• Європейська Директива 2012/19/EU з утилізаціїелектричного та електронного обладнання (WEEE)вимагає, щоб старі електропобутові прилади викидалиразом із звичайним міським сміттям. Старі приладимають бути зібрані окремо для оптимізації їх утилізаціїта переробки їх матеріалів і зменшення впливу наздоров’я людини і навколишнє середовище. Символзакресленого “сміттєвого

контейнера” на приладі нагадуєВам про Ваші зобов’язання, щодо його окремноїутилізації. Споживачі повинні звернутися до місцевихорганів або продавця для отримання інформації проправильну утилізацію свого старого приладу.

Охорона і дбайливе відношення до довкілля

• Готуйте їжу в закритих каструлях так сковорідках з кришками, що добре прилягають. Використовуйте якомога менше води. Готування без кришки значно збільшить споживання енергії.

• Використовуйте каструлі і сковорідки з рівним плоским дном.

• Якщо ви готуєте страву, що потребує багато часу, варто використовувати скороварку, яка в готує два рази швидше і зберігає третину енергії.

! Щоб уникнути пошкодження електричного запалювального пристрою, не користуйтеся ним, Коли пальники не встановлені на своє місце.

Обслуговування газового крану

З часом, кран може застрягти або важко повертатися.Якщо це станеться, кран необхідно замінити.

! Ця процедура повинна виконуватися кваліфікованим фахівцем, рекомендованим самимвиробником.

Усунення несправностей

Обслуговування та догляд

Відключення електроживлення

Відключіть плиту від мережі електроживлення передпроведенням будьяких робіт з нею.

Чищення поверхні варильної панелі

• Усі емальовані і скляні частини слід очищати теплою водою і нейтральним розчином.

• На поверхнях із нержавіючої сталі можуть залишатися плями від води з високим вмістом кальцію або агресивних розчинників унаслідок тривалого контактування з ними. Будь-які бризки страв (вода, соус, кава тощо) необхідно видаляти, перш ніж вони засохнуть.

• Промийте теплою водою з нейтральним засобом для чищення, а потім витріть насухо м’якою тканиною або замшею. Видаляйте забруднення, що запеклися, спеціальними засобами для чищення поверхонь із нержавіючої сталі.

• Деталі з нержавіючої сталі слід мити лише м’якою ганчіркою або губкою.

• Не користуйтеся абразивними чи їдкими засобами, засобами для чищення на основі хлору і металевими мочалками.

• Не застосовуйте прилади для очищення парою.

• Не користуйтеся легкозаймистими речовинами.

• Не залишайте на варильній поверхні речовини, що містять кислоти або основи, такі як оцет, гірчиця, сіль, цукор або лимонний сік.

Може трапитися так, що прилад не працює належним чином або взагалі не працює. Перш ніж звертатися до сервісногоцентру за допомогою, перевірте все, що Ви можете. По-перше, переконайтеся, що немає ніяких перерв у газі таперевірте електротехнічне обладнання, і, зокрема, чи відкриті газові клапани у мережі.

Пальник не горить або навіть немає полум’я навколо пальника.

Перевірте:

• Чи не забиті газові отвори на пальнику.

• Чи всі знімні деталі конфорки правильно встановлені.

• Чи немає поблизу приладу протягів.

Полум’я гасне в моделях з запобіжним пристроєм.

Переконайтеся в тому, що:

• Ви натиснули ручку до кінця.

• Ви тримаєте ручку натиснутою досить довго, щоб активувати пристрій безпеки.

• Газові отвори не заблоковані в області розташування запобіжного пристрою.

Пальник не горить, коли встановлений мінімум.

Переконайтеся в тому, що:

• Газові отвори, не заблоковані.

• Чи є протяги поблизу плити.

• мінімальна установка була налаштована належним чином.

Чищення деталей варильної панелі

• Емальовані і скляні частини слід мити лише м’якою ганчіркою або губкою.

• Для полегшення чищення решітки кришки пальників і пальники можна знімати.

• Чистіть їх вручну теплою водою з неабразивним мийним засобом, видаляючи залишки їжі та перевіряючи, чи не забилися отвори пальників.

• Сполосніть і витріть насухо.

• Належним чином встановіть пальники і кришки пальників на місця.

• Встановлюючи решітки на місце, подбайте про те, щоб зона, на яку ставиться каструля, знаходилася над пальником.

• Моделі, оснащені механізмом підпалювання пальників та запобіжним пристроєм, потребують ретельного чищення кінця електрода, щоб забезпечити правильну роботу. Регулярно перевіряйте ці деталі і при необхідності чистьте їх вологою ганчіркою. Пригорілі рештки страв необхідно видаляти зубочисткою або голкою.

Посуд нестійкий.

Переконайтеся в тому, що:

• Дно посуду абсолютно плоске.

• Посуд знаходиться в правильному положенні в центрі пальника.

• Решітка для підтримки посуду знаходиться в правильному положенні.

Інде Іт 47, Віале Ар

зіт Компані СпА - єдиний учасник, Імпортер:

алія, 60044 Фабріано, ТОВ "Індезіт Україна"

тісайд Мерлоні 01001, Київ

пров. Музейний,4

УВАГА!

Indesit Company S.p.A.

V 60044 Fabriano (AN) www.hotpoint.eu

195141910.00

02/2016 - XEROX FABRIANO

iale Aristide Merloni,47
