Istruzioni per l’installazione e l’uso

Sommario

Installazione, 2-3

Italiano,1

Disimballo e livellamento Collegamenti idraulici ed elettrici Dati tecnici

Manutenzione e cura, 4

Escludere acqua e corrente elettrica Pulire la macchina Pulire il cassetto dei detersivi Curare il cestello Pulire la pompa Controllare il tubo di alimentazione dell’acqua

Precauzioni e consigli, 5

Sicurezza generale Sistema bilanciamento del carico Smaltimento Apertura manuale della porta oblò

LAVABIANCHERIA

AQUALTIS

AQ116D 49D

Descrizione della macchina, 6-7

Pannello comandi touch control

Come effettuare un ciclo di lavaggio, 8

Programmi e opzioni, 9

Tabella Programmi Le opzioni di lavaggio

Detersivi e biancheria, 10

Detersivo Preparare la biancheria Consigli di lavaggio

Anomalie e rimedi, 11

Assistenza, 12

Assistenza Attiva 7 giorni su 7

Installazione

! E’ importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

! Nella busta contenente questo libretto troverete, oltre alla garanzia, dei particolari che serviranno per l’installazione.

Disimballo e livellamento

Disimballo

1. Una volta disimballata la lavabiancheria, controllare che non abbia subito danni durante il trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

2. Rimuovere le 4 viti di protezione per il trasporto ed il relativo distanziale posti nella parte posteriore (vedi figura).

! Un accurato livellamento dà stabilità ed evita vibrazioni e rumorosità soprattutto nella fase di centrifuga.

! In caso sia posizionata su moquette o tappeti, regolare i piedini in modo da conservare sotto la lavabiancheria lo spazio necessario per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell’acqua

! Prima di collegare il tubo di alimentazione alla rete idrica, far scorrere l’acqua finché non sia limpida.

1. Collegare il tubo di alimentazione alla macchina avvitandolo all’apposita presa d’acqua, nella parte posteriore in alto a destra (vedi figura).

3. Chiudere i fori con i tappi di plastica contenuti nella busta.

4. Conservare tutti i pezzi; qualora la lavabiancheria dovesse essere trasportata, dovranno essere rimontati per evitare danneggiamenti interni.

! Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Posizionare la lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri o mobili.

2. Compensare le irregolarità svitando o avvitando i piedini finchè la macchina non sia orizzontale (non deve essere inclinata più di 2 gradi).

2. Collegare il tubo di alimentazione avvitandolo a un rubinetto d’acqua fredda con bocca filettata da 3/4 gas (vedi figura).

3. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).

! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.

! Non utilizzare mai tubi di carico usati o vecchi, ma quelli in dotazione alla macchina.

Collegamento del tubo di scarico

65 - 100 cm

Collegare il tubo di scarico a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra evitando assolutamente di piegarlo.

In alternativa, appoggiare il tubo di scarico al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi

figura).

L’estremità libera del tubo di scarico non deve rimanere

immersa nell’acqua.

! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

! A macchina installata, la presa della corrente deve essere facilmente raggiungibile.

! Non usare prolunghe e multiple.

! Il cavo non deve subire piegature o

compressioni.

! Il cavo di alimentazione e la spina devono essere sostituiti solo da tecnici autorizzati.

Attenzione! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Dati tecnici

Modello

Dimensioni

Capacità

Collegamenti elettrici

Collegamenti idrici

Velocità di centrifuga

AQ116D 49D larghezza cm 59,5

altezza cm 85 profondità cm 61,6

da 1 a 11 kg vedi la targhetta caratteristi-

che tecniche applicata sulla macchina

pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 71 litri

sino a 1400 giri al minuto

• la presa abbia la messa a terra e sia a

norma di legge;

• la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a

fianco);

• la tensione di alimentazione sia compresa

nei valori indicati nella tabella Dati tecnici (vedi a fianco);

• la presa sia compatibile con la spina della

macchina. In caso contrario far sostituire la presa o la spina.

! La macchina non va installata all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

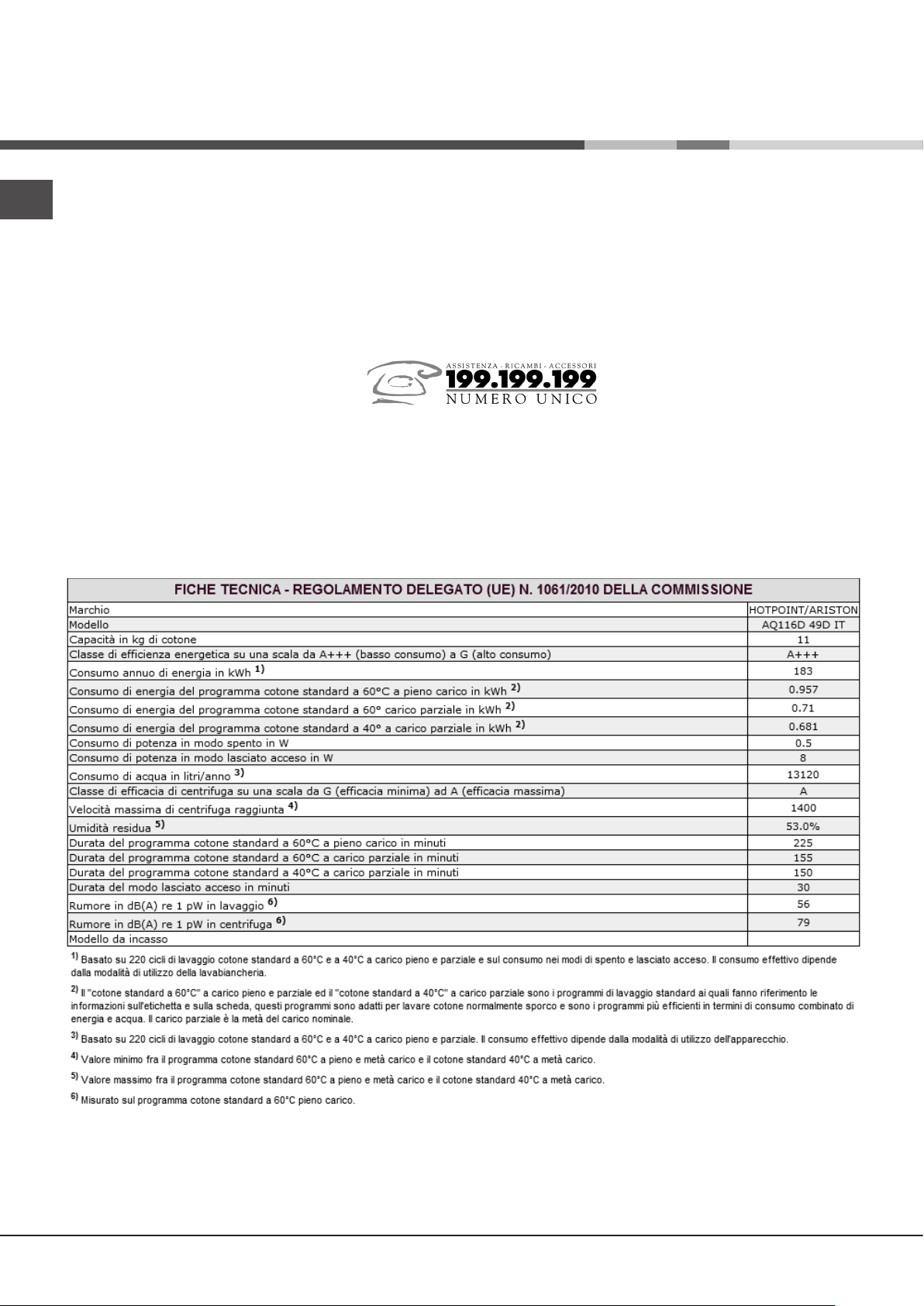

Programmi di controllo secondo la direttive 1061/2010 e 1015/2010

programma ; Eco Cotone 60°C. programma ; Eco Cotone 40°C.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2004/108/CE (Compatibilità Elettromagnetica)

- 2012/19/EU (WEEE)

- 2006/95/CE (Bassa Tensione)

Manutenzione e cura

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni

lavaggio. Si limita così l’usura dell’impianto idraulico della macchina e si elimina il pericolo

di perdite.

• Staccare la spina della corrente quando

si pulisce la macchina e durante i lavori di manutenzione.

Pulire la macchina

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Per estrarre il cassetto premere la leva (1) e tirarlo verso l’esterno (2)

(vedi figura).

Lavarlo sotto l’acqua corrente; questa pulizia va effettuata frequentemente.

Curare il cestello

• Lasciare sempre socchiusa la porta oblò per

evitare che si formino cattivi odori.

Pulire la pompa

La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della macchina premendo verso il centro, quindi spingere verso il basso da entrambe i lati ed estrarlo (vedi figure);

2. posizionare un contenitore per raccogliere l’acqua che uscirà (circa 1,5 lt) (vedi figura);

3. svitare il coperchio ruotandolo in senso antiorario (vedi figura);

4. pulire accuratamente l’interno;

5. riavvitare il coperchio;

6. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell’acqua

Controllare il tubo di alimentazione almeno una volta all’anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.
