1

Návod k instalaci a použití

AQUALTIS

AQ104D 49

Obsah

Instalace

Rozbalení a vyrovnání

Připojení dodávek elektřiny a vody

Technické údaje

Popis pračky

Řídící panel

Chod pracího cyklu
Prací cykly a volby

Tabulka mycích cyklů
Volby mytí

Prací prostředky a prádlo

Detergent

Příprava prádla
Doporučení pro správné praní

Opatření a rady

Obecná bezpečnost
Systém vyvážení zatížení

Likvidace

Manuální otevření dvířek pračky

Péče a údržba

Odpojení přívodu vody nebo elektrické energie
Čištění pračky
Čištění zásuvky se zásobníkem na prací prostředek
Péče o buben pračky
Čištění čerpadla
Kontrola přívodní hadice vody

Lokalizace poruch

Podpora

PRAČKA

2

Instalace

! Tento návod k používání uložte na bezpečném místě k
pozdějšímu nahlížení. Pokud pračku prodáte, darujete nebo
přestěhujete, dbejte na to, aby byla pračka dodána společně
s manuálem tak, aby si v něm nový majitel mohl najít
potřebné informace.
! Návod si pečlivě pročtěte: Obsahuje důležité informace
ohledně bezpečné instalace a obsluhy spotřebiče.
! Uvnitř balíčku, jehož obsahem je i tento manuál, rovněž
najdete záruční list a všechny další nezbytné údaje pro

správnou instalaci.

Rozbalení a vyrovnání

Rozbalení

1. Poté, co vyndáte tento balíček z pračky, ujistěte se,
že během jeho přenesení na jiné místo nebyl poškozen.
Pokud se poškodilo, kontaktuje prodejce a nepokračujte dále

s procesem instalace.

2. Odstraňte 4 šrouby s

příslušnou rozpěrkou
(ochrana během přepravy)
situovanou v zadní části
zařízení (viz nákres).

3. Prostřednictvím
plastových krytek

přiložených v balíčku
utěsněte otvory po
šroubech.

4. Všechny součástky
uložte na bezpečné místo, protože v případě opětovné
přepravy je bude nezbytné namontovat zpět. Tím zabráníte
poškození vnitřní části zařízení.
! Obalové materiály by neměly být používány jako dětská
hračka.

Vyrovnání

1. Pračku umístěte na rovnou a pevnou podlahu tak, aby se

neopírala o stěnu či skříně.

2. Pokud je podlaha

nerovná, můžete pomocí
předních nožek myčku

vyrovnat do horizontální

polohy (úhel naklonění
nesmí přesáhnout dva
stupně).

! Pokud je přístroj správně vyrovnán, bude tak stabilnější a
nebude po uvedení do provozu, obzvláště pak během
odstřeďování, způsobovat nežádoucí vibrace a hluk.
! Pokud spotřebič umístíte na koberec nebo rohož, nastavte
nožičky tak, aby bylo zajištěno dostatečné odvětrávání
prostoru pod pračkou.

Připojení dodávek elektřiny a vody

Připojení přívodní hadice vody

! Před připojením přívodní hadice k vodnímu zdroji nechte

běžet vodu tak dlouho,
dokud nebude čirá.

1. Připojte přívodní hadici
k pračce přišroubováním
k přívodu studené vody

přístroje, který se nachází
na horní pravé straně

v zadní části pračky (viz
nákres).

2. Přišroubujte

přívodní hadici k uzávěru
studené vody za použití
hrdla (šroubení) se závitem

¾ (viz nákres).

3. Zajistěte, aby hadice nebyla ohnutá.
! Tlak vody v kohoutku musí klesnout na hodnoty označené
v tabulce technických podrobností (viz další strana).
! Není-li přívodní hadice dostatečně dlouhá, kontaktuje
specializovaný obchod nebo autorizovaného technika.

! Nikdy nepoužívejte staré nebo použité přívodní hadice. Použijte

výhradně výrobky dodávané s pračkou.

E

3

Připojení odtokové hadice

Připojte vypouštěcí

hadici k odpadovému
potrubí nebo k odpadu

ve stěně, nacházejícímu
se ve výšce mezi 65 a

100 cm nad zemí.

Ujistěte se, že hadice

není ohnutá.

Případně zachyťte
vypouštěcí hadici ze

strany do umývadla
nebo do vany a

připevněte vývod

k uzávěru vody (viz
nákres).
Volný konec hadice nesmí

být pod vodou.

! Nedoporučujeme používání nástavců na hadice, pokud
je to nezbytné, nástavec musí mít stejný průměr jako

originální hadice a nesmí být delší než 150 cm.
Elektrické připojení
Než zasunete zástrčku do elektrické zásuvky, ověřte,
že:

• • zásuvka je uzemněná a splňuje všechny platné
předpisy;

• zásuvka vydrží maximální výkonovou zátěž
spotřebiče jak je uvedeno v tabulce technických
podrobností (viz na protější straně);

• napájecí napětí odpovídá hodnotám uvedeným v
tabulce technických podrobností (viz na protější straně);

• zástrčka se hodí do zásuvky.
Pokud tomu tak není, nechte si zásuvku nebo zástrčku

autorizovaným elektroinstalatérem vyměnit.
! Přístroj musí být použit výhradně ve vnitřních, suchých
prostorech, ve kterých nedochází k mrazu, a to z toho

důvodu, aby nemohlo dojít k poškození elektroinstalace
následkem mrazu či kondenzací vody.
! Po instalaci pračky je nezbytné, aby se síťová zásuvka
nacházela na snadno dosažitelném místě.

! Nepoužívejte prodlužovací kabely ani vícenásobné

zásuvky/rozdvojky.
! Kabel by se neměl ohýbat nebo být skřípnutý.
! Napájecí kabel a zástrčka mohou být vyměněny pouze

autorizovaným elektroinstalatérem.
Varování!! Společnost neponese odpovědnost v případě

nedodržení těchto předpisů.

Technické údaje

Model

AQ104D 49

Rozměry

šířka 59,5 cm
výška 85 cm

hloubka 64,5 cm

Kapacita

1 – 10 kg

Elektrické

připojení

pro více údajů prosím konzultujte štítek, který je
připevněný k pračce

Připojení vody

Maximální tlak 1 MPa (10 barů)
minimální tlak 0,05 MPa (0,5 barů)
kapacita bubnu 71 litrů

Otáčky

až 1400 otáček za minutu

Zkušební programy

podle 2010/1061

program ; teplota 60°C;
program ; teplota 40℃;

Spotřebič splňuje následující směrnice:

- 2004/108/EC (Směrnice o elektromagnetické
kompatibilitě)

- 2006/95/EC (nízké napětí)

- 2002/96/EC

4

Popis pračky

DVEŘE

Pro otevření dvířek vždy
použijte madlo (viz

nákres).

PŘIHRÁDKA PRO DÁVKOVÁNÍ ČÍSTÍCÍHO
PROSTŘEDKU

Přihrádka pro dávkování
pracího prostředku se
nachází uvnitř pračky. Pro
její dosažení stačí otevřít
dvířka.

Více informací o dávkování

pracího prostředku najdete
v kapitole s názvem „Prací
prostředky a prádlo“

1. přihrádka pro předpírku:
použijte pouze práškový
prací prostředek

! Předtím než nasypete
prací prostředek, ujistěte se,
zda byla přihrádka 3
odstraněna.

2. přihrádka pro hlavní praní:
Pokud používáte tekutý

prací prostředek,
doporučujeme, abyste pro
nejlepší dávkování použili

vyjímatelnou plastovou přepážku A (součástí dodávky). Je-li
používán práškový prací prostředek, umístěte do oddílu B
přepážku.

3. speciální přihrádka: Bělení

! Při použití speciální přihrádky 3 nelze použít
funkci předpírky.

přihrádka pro aviváž: je určená pro

změkčovadla nebo tekuté přísady. Doporučujeme
vám nepřesahovat maximální úroveň, která je
označena mřížkou. Zároveň byste měly
koncentrovaná změkčovadla ředit.

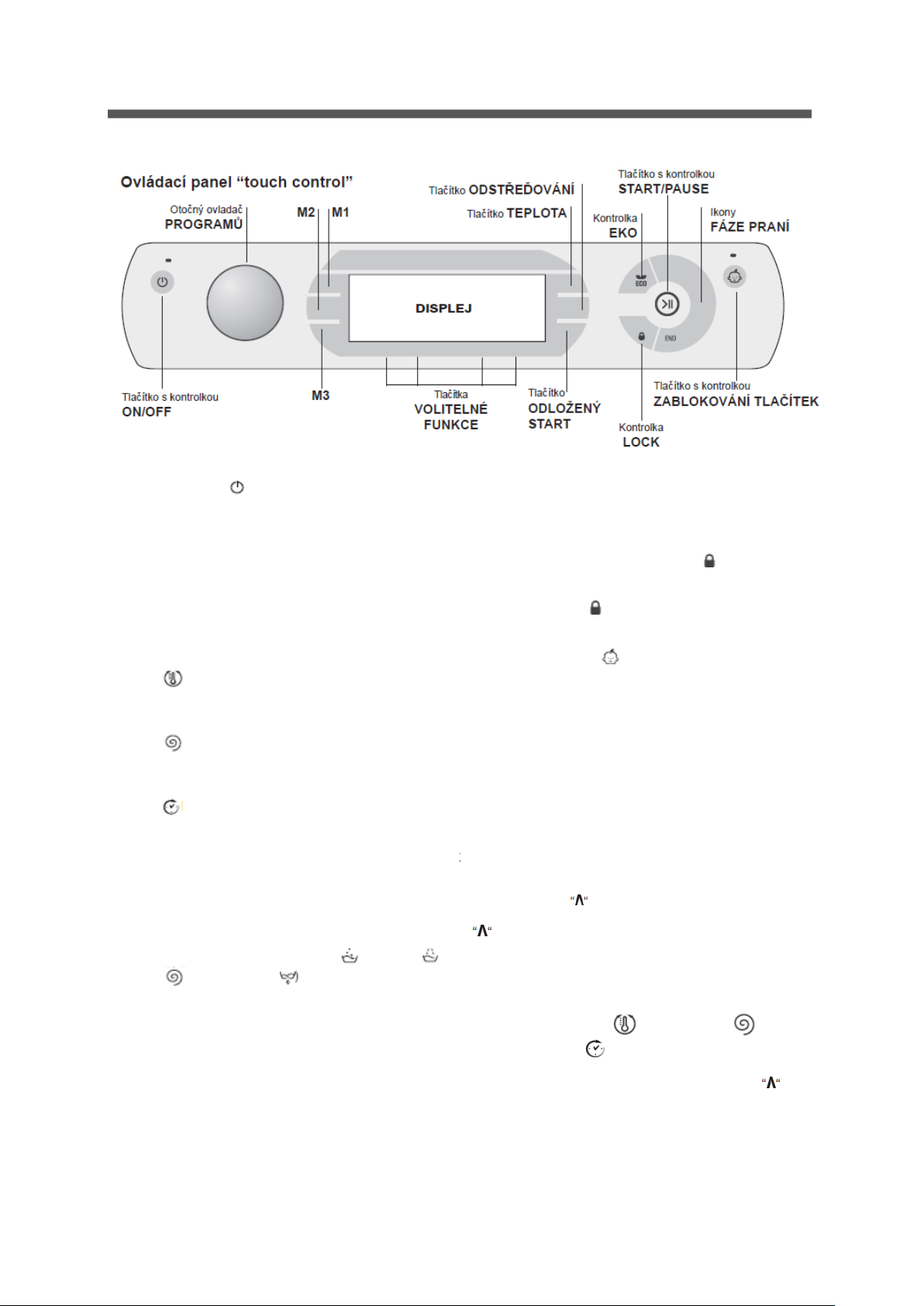

Ovládací panel “touch
control”

Za účelem změny nastavení
mírně stiskněte ikonu uvnitř
citlivé plochy (touch control)
podle obrázku.

Pohotovostní režim

Tato pračka, která splňuje požadavky směrnic pro využívání
energeticky úsporných zařízení, je vybavena automatickým
záložním systémem stand-by, který je aktivován v případě,
že po dobu 30 minut nedojde k žádné činnosti přístroje.

Krátce stiskněte tlačítko ON/OFF a počkejte, dokud se
pračka opět nespustí.

Off-mode: 1W
Left-on: 1W

OVLÁDACÍ PANEL

DVEŘE

MADLO DVÍŘEK

KRYCÍ PANEL
