Hotpoint WMG 722B IT User Manual

Istruzioni per l’uso

LAVABIANCHERIA

I

Italiano,1

WMG 722

GB

English,13

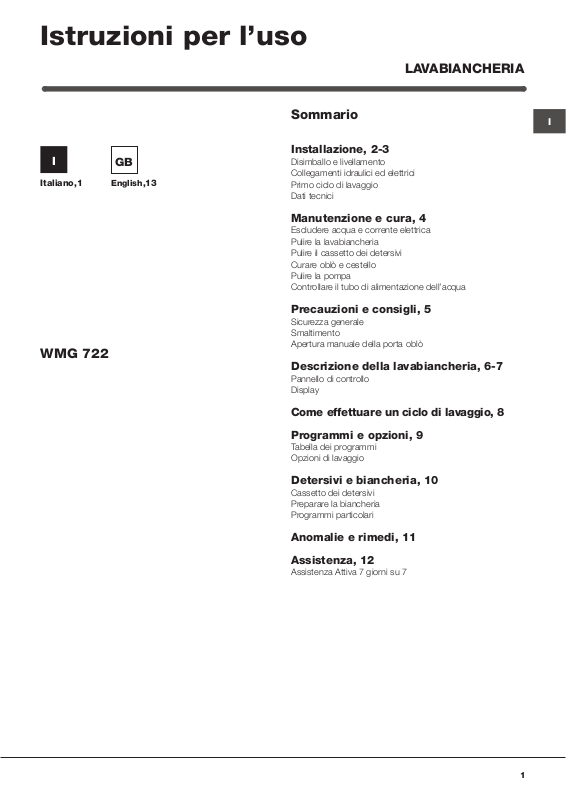

Sommario

Installazione, 2-3

Disimballo e livellamento
Collegamenti idraulici ed elettrici
Primo ciclo di lavaggio
Dati tecnici

Manutenzione e cura, 4

Escludere acqua e corrente elettrica
Pulire la lavabiancheria
Pulire il cassetto dei detersivi
Curare oblò e cestello
Pulire la pompa
Controllare il tubo di alimentazione dell’acqua

Precauzioni e consigli, 5

Sicurezza generale
Smaltimento
Apertura manuale della porta oblò

Descrizione della lavabiancheria, 6-7

Pannello di controllo
Display

I

Come effettuare un ciclo di lavaggio, 8

Programmi e opzioni, 9

Tabella dei programmi
Opzioni di lavaggio

Detersivi e biancheria, 10

Cassetto dei detersivi
Preparare la biancheria
Programmi particolari

Anomalie e rimedi, 11

Assistenza, 12

Assistenza Attiva 7 giorni su 7

1

Installazione

! È importante conservare questo libretto per

I

poterlo consultare in ogni momento. In caso di
vendita, di cessione o di trasloco, assicurarsi
che resti insieme alla lavabiancheria per infor­mare il nuovo proprietario sul funzionamento e
sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono
importanti informazioni sull’installazione,
sull’uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

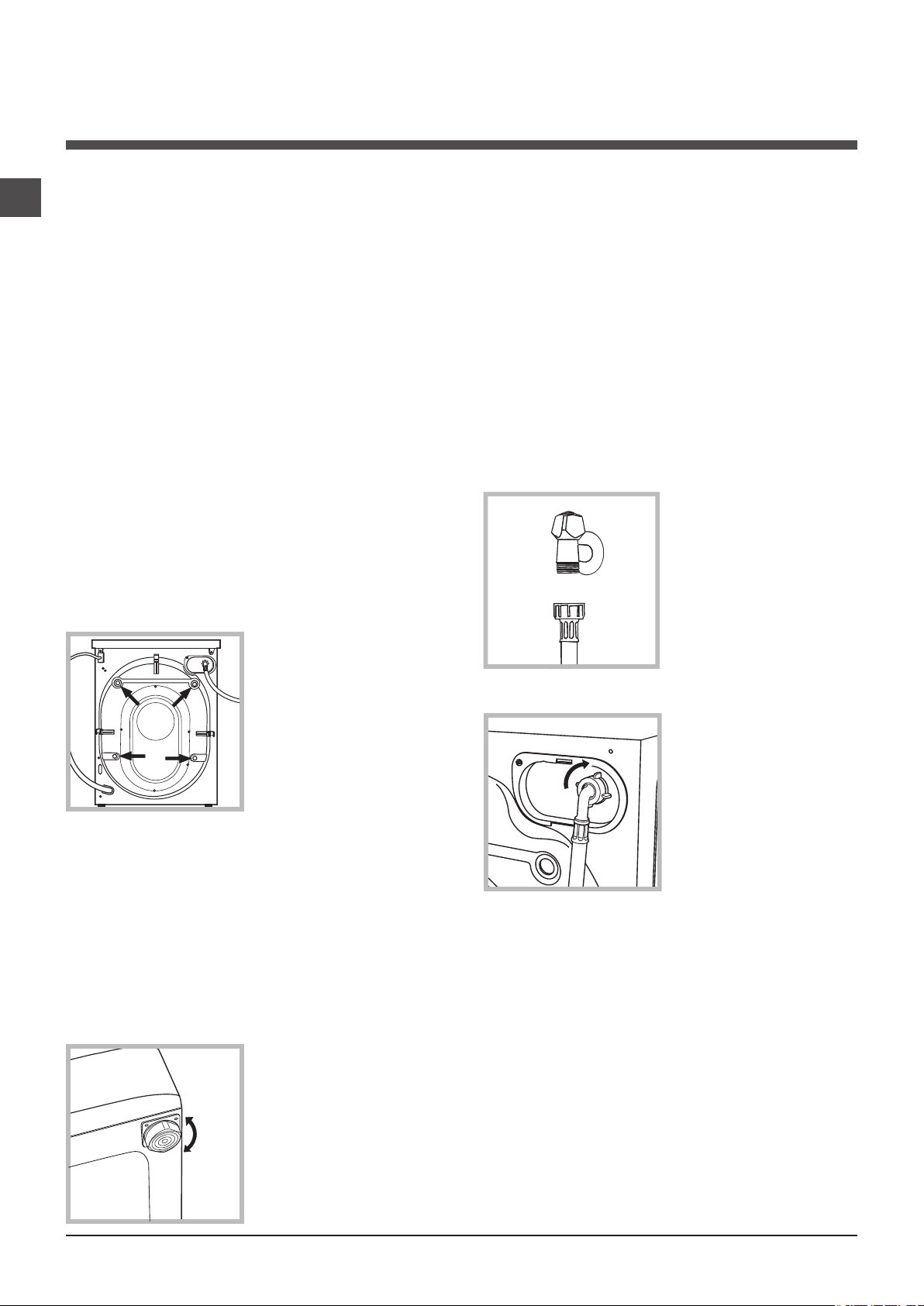

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia
subìto danni nel trasporto. Se fosse danneggia­ta non collegarla e contattare il rivenditore.

3. Rimuovere le 4 viti
di protezione per il
trasporto e il gommino
con il relativo distan­ziale, posti nella parte
posteriore (vedi figura).

4. Chiudere i fori con
i tappi di plastica in
dotazione.

5. Conservare tutti i pezzi: qualora la lavabian­cheria debba essere trasportata, dovranno
essere
rimontati.

! Gli imballaggi non sono giocattoli per bambini.

Un accurato livellamento dà stabilità alla
macchina ed evita vibrazioni, rumori e spo­stamenti durante il funzionamento. In caso di
moquette o di un tappeto, regolare i piedini in
modo da conservare sotto la lavabiancheria
uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione
dell’acqua

1. Collegare il tubo
di alimentazione
avvitandolo a un
rubinetto d’acqua
fredda con bocca
filettata da 3/4 gas

(vedi figura).

Prima di allacciare,
far scorrere l’acqua
finché non sia limpi­da.

2. Collegare il tubo
di alimentazione alla
lavabiancheria
avvitandolo all’appo­sita presa d’acqua,
nella parte posteriore
in alto a destra (vedi
figura).

3. Fare attenzione che nel tubo non ci siano
né pieghe né strozzature.

Livellamento

1. Installare la lavabiancheria su un pavimento
piano e rigido, senza appoggiarla a muri, mobili
o altro.

2. Se il pavimento non
fosse perfettamente
orizzontale, compen­sare le irregolarità
svitando o avvitando
i piedini anteriori (vedi
figura); l’angolo di
inclinazione, misurato
sul piano di lavoro, non
deve superare i 2°.

2

! La pressione idrica del rubinetto deve esse­re compresa nei valori della tabella Dati tecni­ci (vedi pagina a fianco).

! Se la lunghezza del tubo di alimentazione
non fosse sufficiente, rivolgersi a un negozio
specializzato o a un tecnico autorizzato.

! Non utilizzare mai tubi già usati.

! Utilizzare quelli in dotazione alla macchina.

- 2006/95/CE (Bassa Tensione)

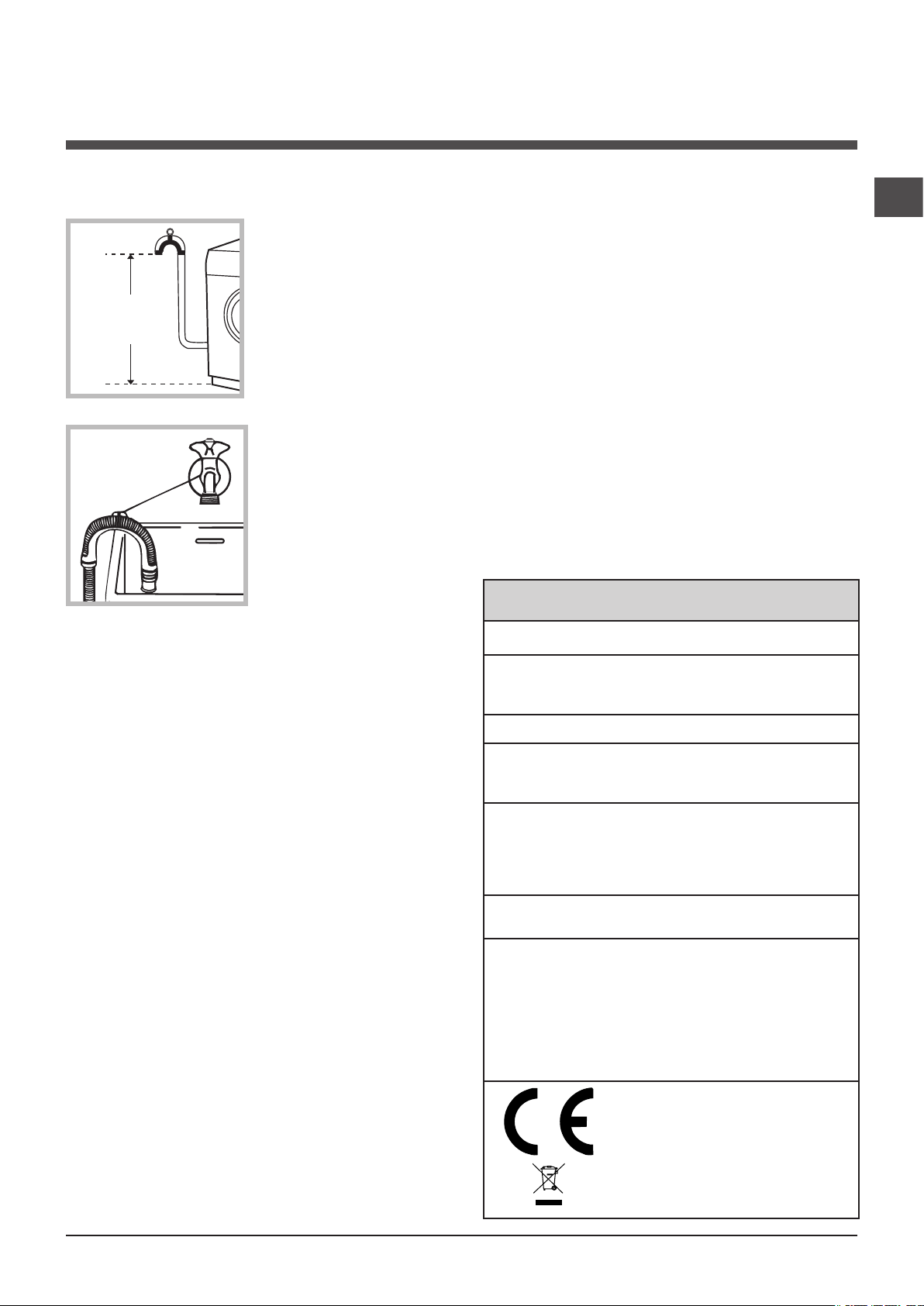

Collegamento del tubo di scarico

65 - 100 cm

Collegare il tubo di
scarico, senza pie­garlo, a una condut­tura di scarico o a
uno scarico a muro
posti tra 65 e 100
cm da terra;

oppure appoggiarlo
al bordo di un lavan­dino o di una vasca,
legando la guida in
dotazione al
rubinetto (vedi figu-
ra). L’estremità libera
del tubo di scarico
non deve rimanere
immersa nell’acqua.

! È sconsigliato usare tubi di prolunga; se in­dispensabile, la prolunga deve avere lo stes­so diametro del tubo originale e non superare
i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della
corrente, accertarsi che:

• la presa abbia la messa a terra e sia a nor­ma di legge;

• la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato

nella tabella Dati tecnici (vedi a fianco);

• la tensione di alimentazione sia compresa
nei valori indicati nella tabella Dati tecnici (vedi
a fianco);

• la presa sia compatibile con la spina della
lavabiancheria. In caso contrario sostituire la

presa o la spina.
! La lavabiancheria non va installata all’aper-

to, nemmeno se lo spazio è riparato, perché
è molto pericoloso lasciarla esposta a pioggia
e temporali.

! A lavabiancheria installata, la presa della
corrente deve essere facilmente raggiungibile.

! Non usare prolunghe e multiple.
! Il cavo non deve subire piegature o com-

pressioni.

! Il cavo di alimentazione deve essere sostituito
solo da tecnici autorizzati.

Attenzione! L’azienda declina ogni responsabi­lità qualora queste norme non vengano rispet­tate.

Primo ciclo di lavaggio

Dopo l’installazione, prima dell’uso, effettuare
un ciclo di lavaggio con detersivo e senza bian­cheria impostando il programma “Auto Pulizia”
(vedi “Pulire la lavabiancheria”).

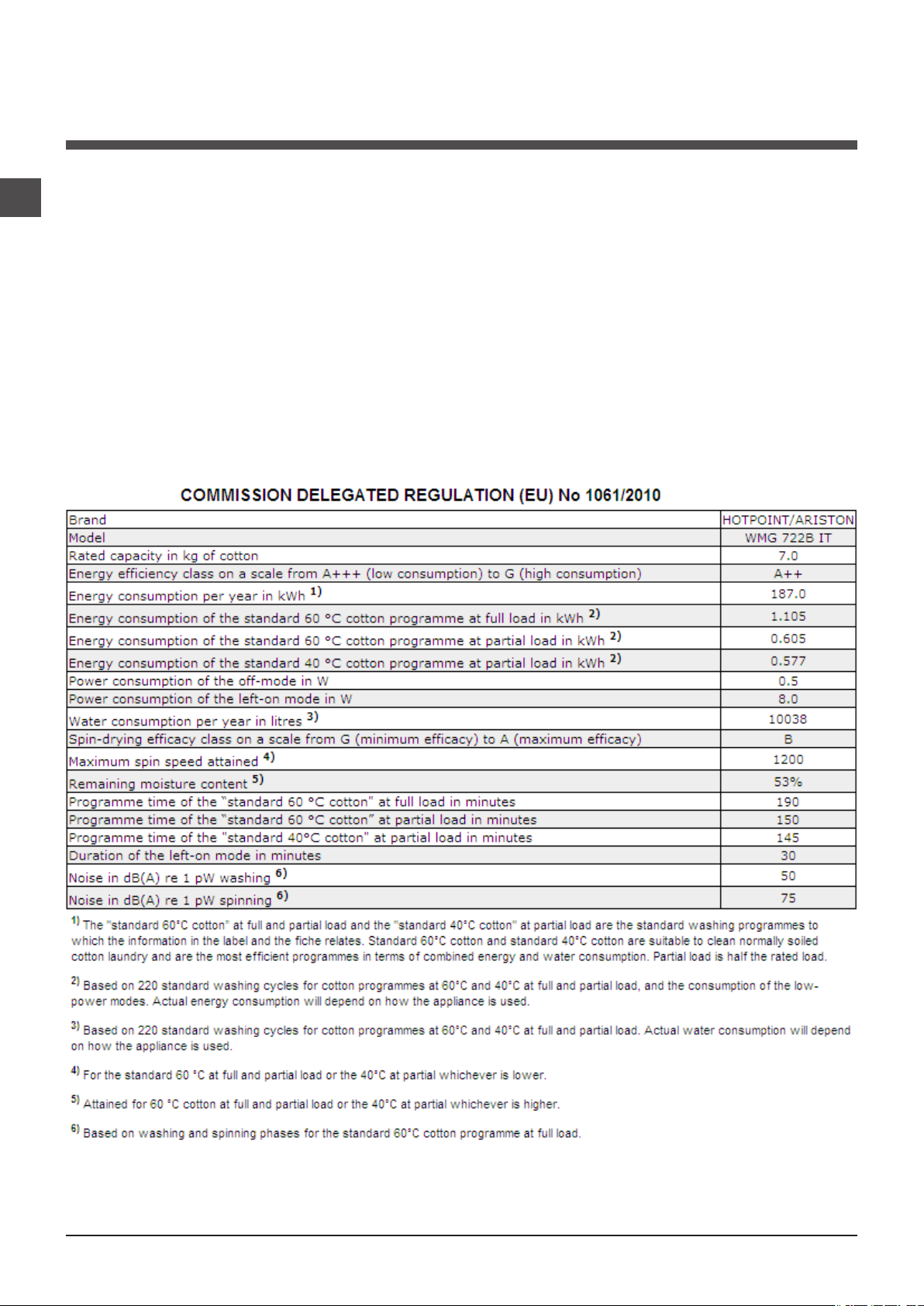

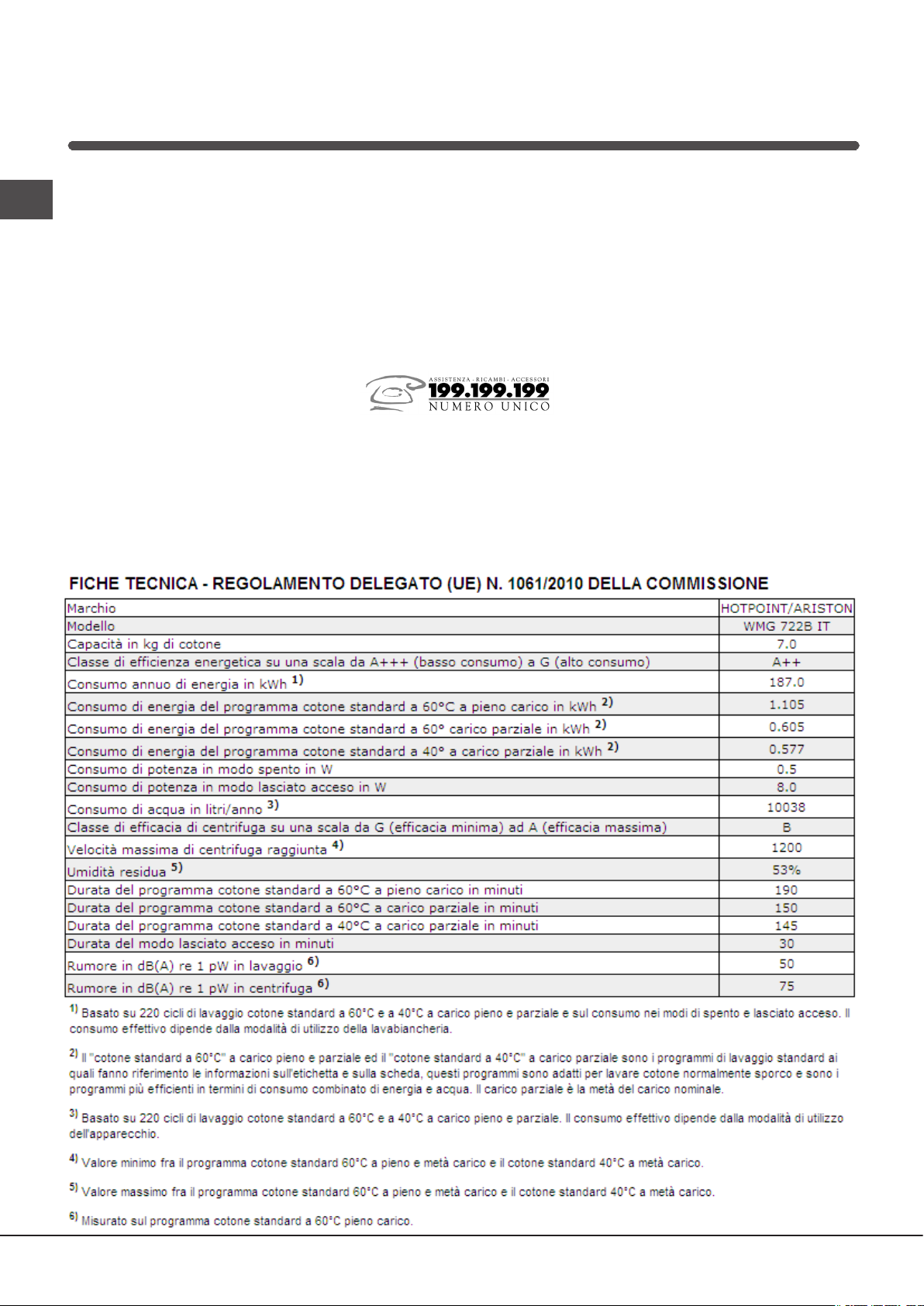

Dati tecnici

Modello

Dimensioni

Capacità

Collega­menti elet­trici

Collega­menti idrici

Velocità di
centrifuga

Programmi
di controllo
secondo
la direttive
1061/2010
1015/2010

WMG 722

larghezza cm 59,5
altezza cm 85
profondità cm 54

da 1 a 7 kg

vedi la targhetta caratteristi­che tecniche applicata sulla
macchina

pressione massima
1 MPa (10 bar)
pressione minima
0,05 MPa (0,5 bar)
capacità del cesto 52 litri

sino a 1200 giri al minuto

programma 3;
Cotone Standard 60°C.
programma 4;
Cotone Standard 40°C.

Questa apparecchiatura è
conforme alle seguenti Diret­tive Comunitarie:

- 2004/108/CE (Compatibilità
Elettromagnetica)

- 2012/19/EU

I

3

Manutenzione e cura

1

2

Escludere acqua e corrente elettrica

I

• Chiudere il rubinetto dell’acqua dopo ogni la­vaggio. Si limita così l’usura dell’impianto idrau­lico della lavabiancheria e si elimina il pericolo di
perdite.

• Staccare la spina della corrente quando si
pulisce la lavabiancheria e durante i lavori di
manutenzione.

Pulire la lavabiancheria

• La parte esterna e le parti in gomma pos­sono essere puliti con un panno imbevuto di
acqua tiepida e sapone. Non usare solventi o
abrasivi.

• La lavabiancheria è dotata di un programma
di “Auto Pulizia” delle parti interne che deve
essere effettuato senza alcun tipo di carico
nel cesto.

Il detersivo (nella quan-

B

A

ogni 40 cicli di lavaggio.

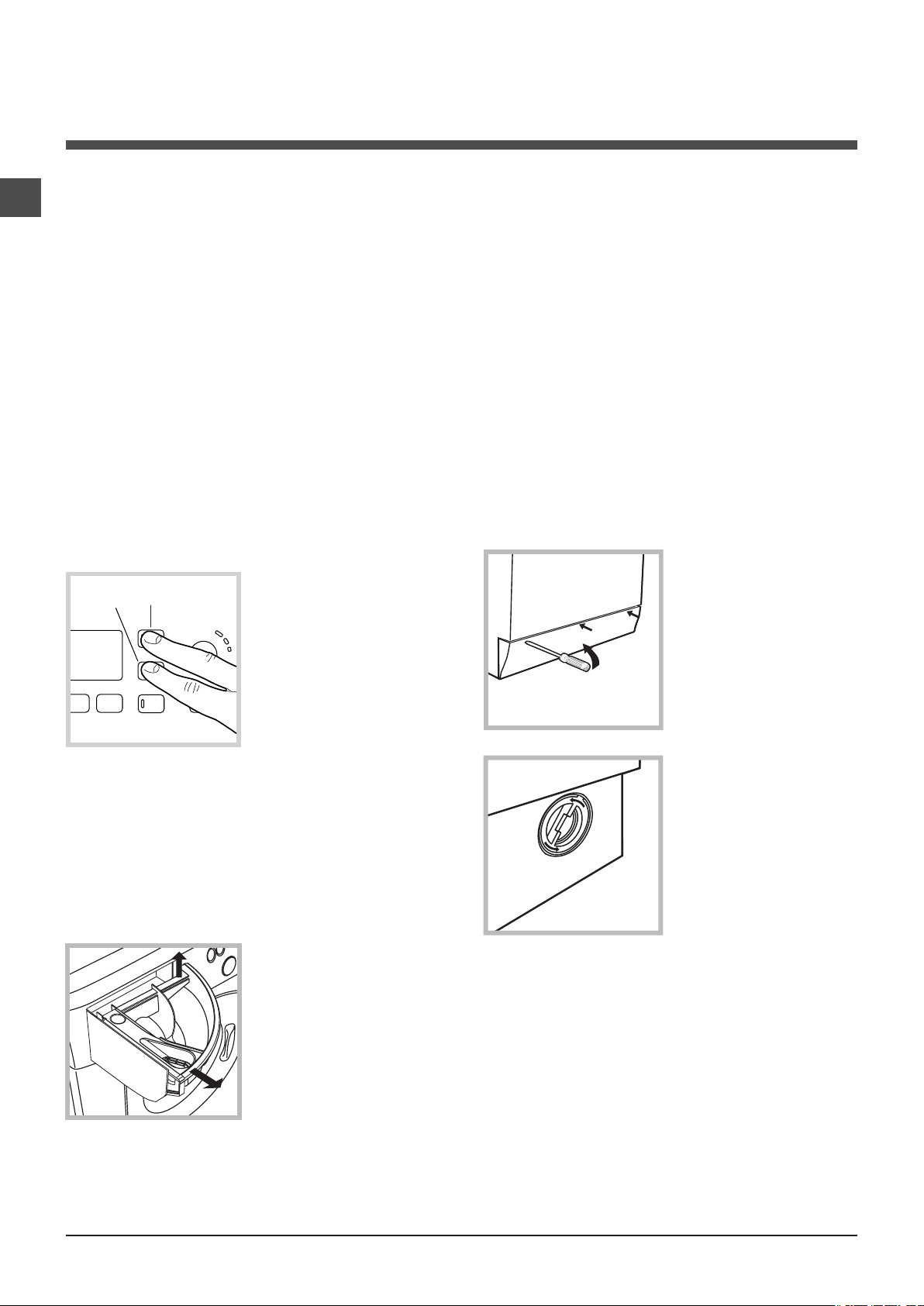

Per attivare il programma premere contempora­neamente il tasto A e B per 5 sec. (vedi figura).
Il programma partirà automaticamente ed avrà
una durata di circa 70 minuti. Per fermare il
ciclo premere il tasto AVVIO/PAUSA.

tità pari al 10% di quella
consigliata per capi
poco sporchi) o additivi
specifici per la pulizia
della lavabiancheria,
potranno essere utilizzati
come coadiuvanti nel
programma di lavaggio.
Si consiglia di effettuare
il programma di pulizia

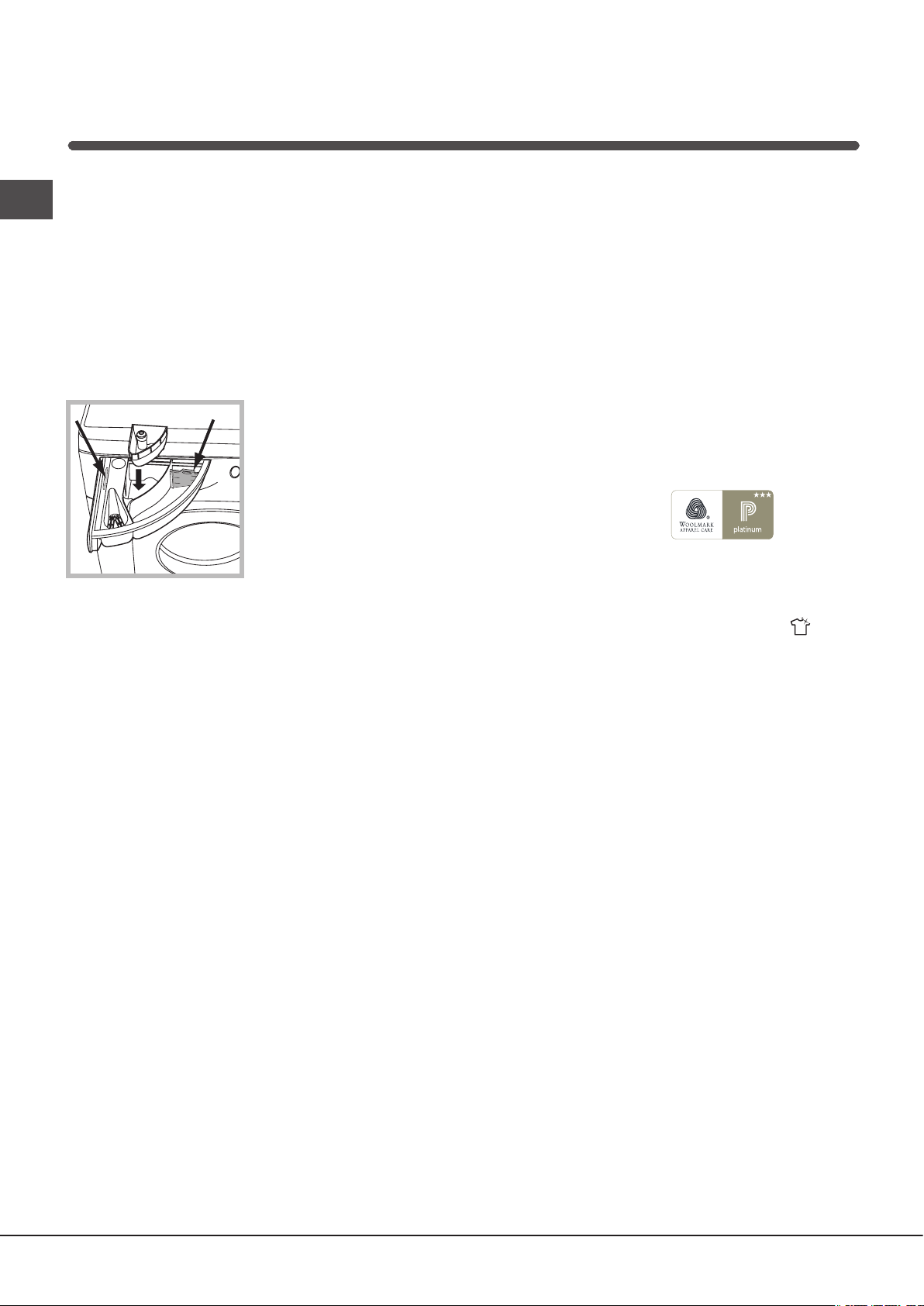

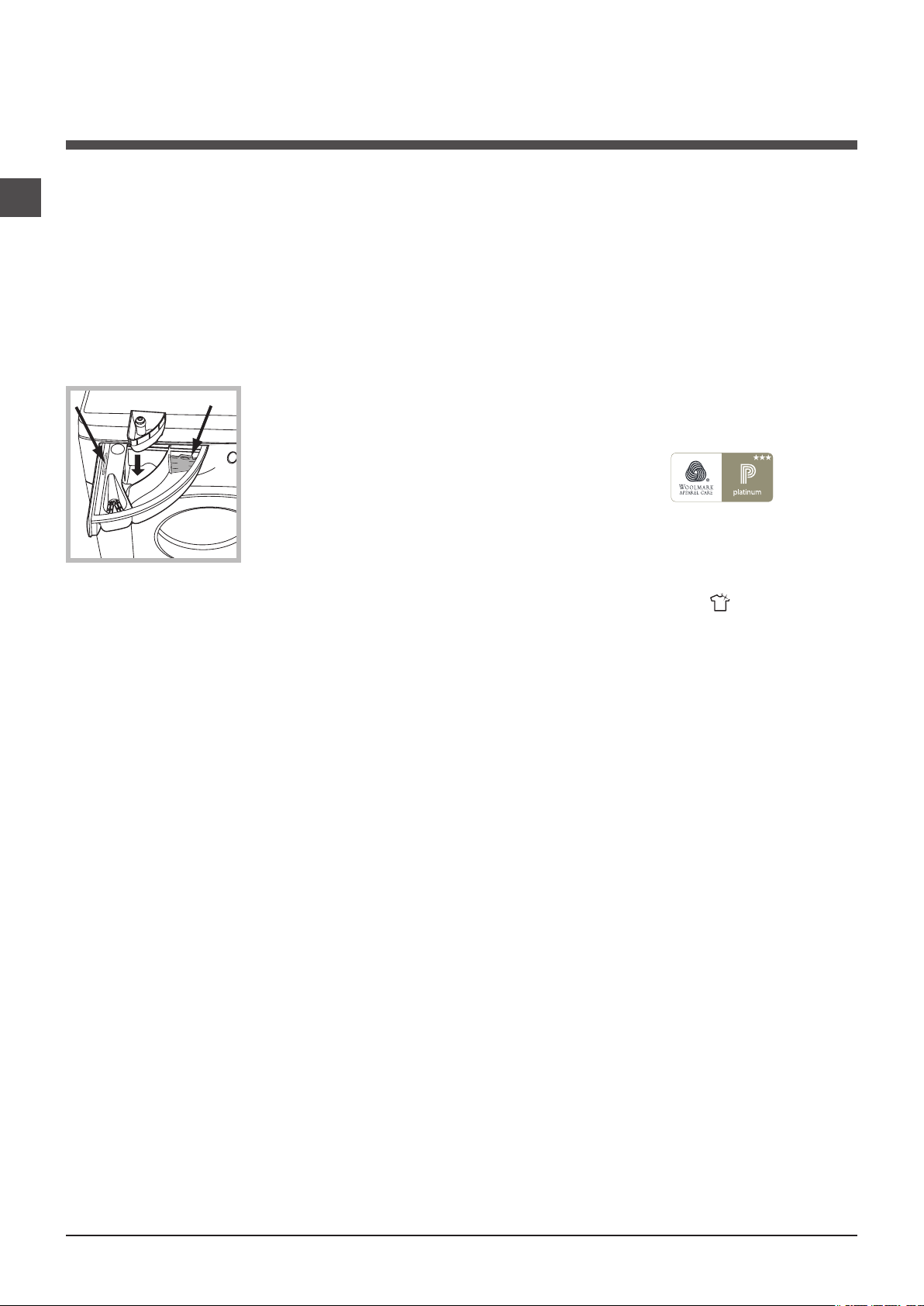

Pulire il cassetto dei detersivi

Sfilare il cassetto sol­levandolo e tirandolo
verso l’esterno (vedi
figura).
Lavarlo sotto l’acqua
corrente; questa pulizia
va effettuata
frequentemente.

Pulire la pompa

La macchina è dotata di una pompa auto­pulente che non ha bisogno di manutenzio­ne. Può però succedere che piccoli oggetti
(monete, bottoni) cadano nella precamera
che protegge la pompa, situata nella parte
inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia termi­nato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pan­nello di copertura sul
lato anteriore della
macchina con l’ausi­lio di un giravite (vedi
figura);

2. svitare il coper­chio ruotandolo in
senso antiorario
(vedi figura): è nor­male che fuoriesca
un po’ d’acqua;

3. pulire accuratamente l’interno;

4. riavvitare il coperchio;

5. rimontare il pannello assicurandosi, prima
di spingerlo verso la macchina, di aver inseri­to i ganci nelle apposite asole.

Controllare il tubo di alimenta­zione dell’acqua

Controllare il tubo di alimentazione almeno
una volta all’anno. Se presenta screpolature e
fessure va sostituito: durante i lavaggi le forti
pressioni potrebbero provocare improvvise
spaccature.

Curare oblò e cestello

• Lasciare sempre socchiuso l’oblò per evitare
che si formino cattivi odori.

4

! Non utilizzare mai tubi già usati.

Precauzioni e consigli

20

! La lavabiancheria è stata progettata e costruita in

conformità alle norme internazionali di sicurezza. Queste
avvertenze sono fornite per ragioni di
sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente
per un uso di tipo domestico.

•Questo apparecchio può essere usato da
bambini da 8 anni in su e da persone con
capacità fisiche, sensoriali o mentali ridotte
o con esperienza e conoscenze insufficienti
se sono supervisionati o se hanno ricevu­to adeguata formazione in merito all’uso
dell’apparecchio in modo sicuro e capendo
i pericoli connessi. I bambini non devono
giocare con l’apparecchio. Manutenzione
e pulizia non devono essere effettuati dai
bambini senza supervisione.

• Non toccare la macchina a piedi nudi o con le mani o i
piedi bagnati o umidi.

• Non staccare la spina dalla presa della corrente tirando il
cavo, bensì afferrando la spina.

• Non aprire il cassetto dei detersivi mentre la macchina è
in funzione.

• Non toccare l’acqua di scarico, che può raggiungere
temperature elevate.

• Non forzare in nessun caso l’oblò: potrebbe danneggiarsi
il meccanismo di sicurezza che protegge da aperture
accidentali.

• In caso di guasto, in nessun caso accedere ai meccanismi
interni per tentare una riparazione.

• Controllare sempre che i bambini non si avvicinino alla
macchina in funzione.

• Durante il lavaggio l’oblò tende a scaldarsi.

• Se dev’essere spostata, lavorare in due o tre persone con
la massima attenzione. Mai da soli perché la macchina è
molto pesante.

• Prima di introdurre la biancheria controlla che il cestello
sia vuoto.

Il simbolo del cestino barrato è riportato su tutti i prodotti per
ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione degli
elettrodomestici, i detentori potranno rivolgersi al servizio
pubblico preposto o ai rivenditori.

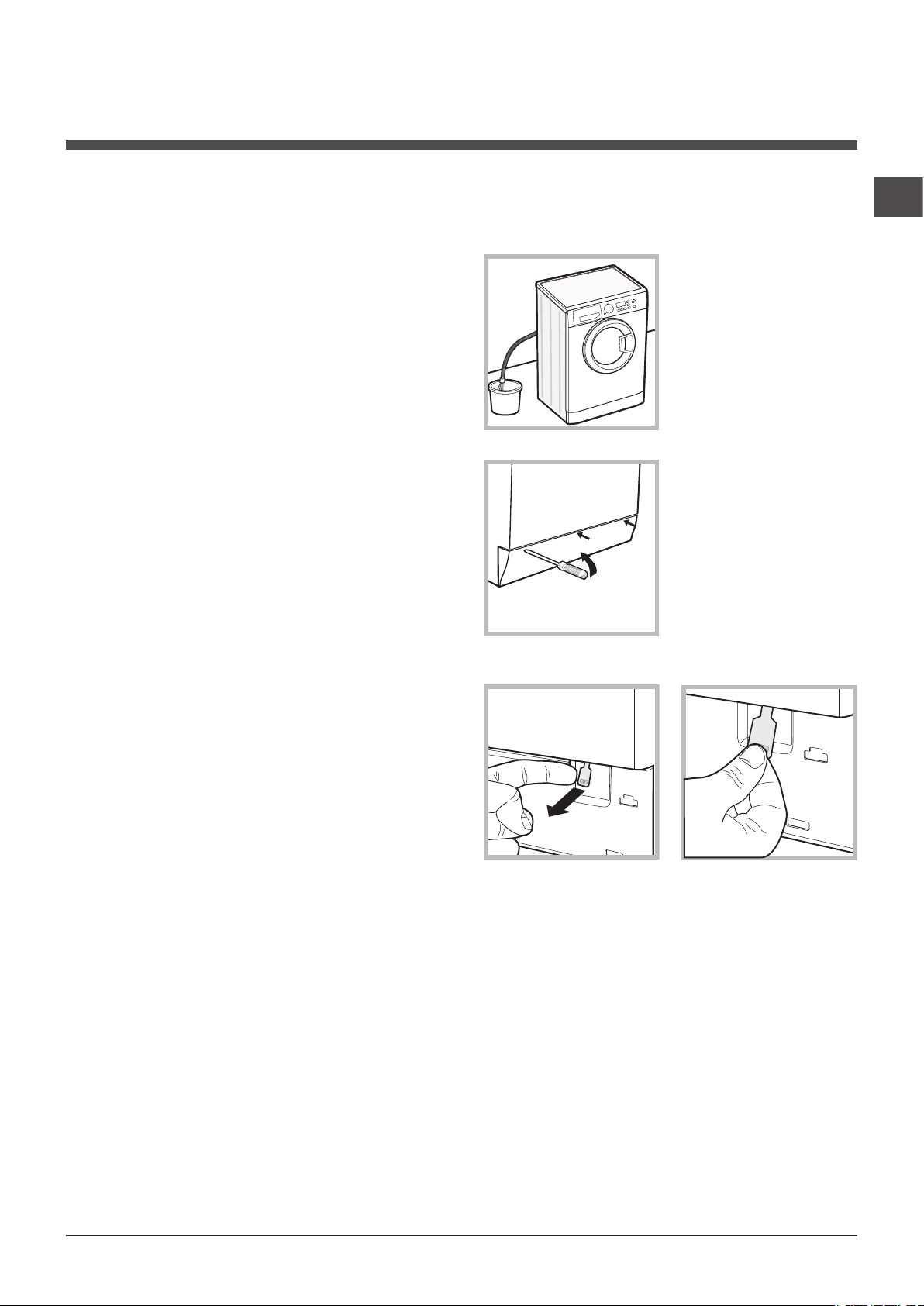

Apertura manuale della porta oblò

Nel caso non sia possibile aprire la porta oblò a causa della
mancanza di energia elettrica e volete stendere il bucato,
procedere come segue:

1. togliere la spina dalla presa
di corrente.

2. verificate che il livello
dell’acqua all’interno della
macchina sia inferiore rispetto
all’apertura dell’oblò; in caso
contrario togliere l’acqua in
eccedenza attraverso il tubo
di scarico raccogliendola in un
secchio come indicato in figura.

3. rimuovere il pannello di
copertura sul lato anteriore della
lavabiancheria con l’ausilio di un
giravite (vedi figura).

I

Smaltimento

• Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi potranno

essere riutilizzati.

• La direttiva Europea 2012/19/EU sui rifiuti di apparecchia­ture elettriche ed elettroniche, prevede che gli elettrodo­mestici non debbano essere smaltiti nel normale flusso dei
rifiuti solidi urbani. Gli apparecchi dismessi devono essere
raccolti separatamente per ottimizzare il tasso di recupero
e riciclaggio dei materiali che li compongono ed impedire
potenziali danni per la salute e l’ambiente.

4. utilizzando la linguetta indicata in figura tirare verso
l’esterno fino a liberare il tirante in plastica dal fermo; tirarlo
successivamente verso il basso e contemporaneamente
aprire la porta.

5. rimontare il pannello assicurandosi, prima di spingerlo
verso la macchina, di aver inserito i ganci nelle apposite asole.

5

Descrizione della lavabiancheria

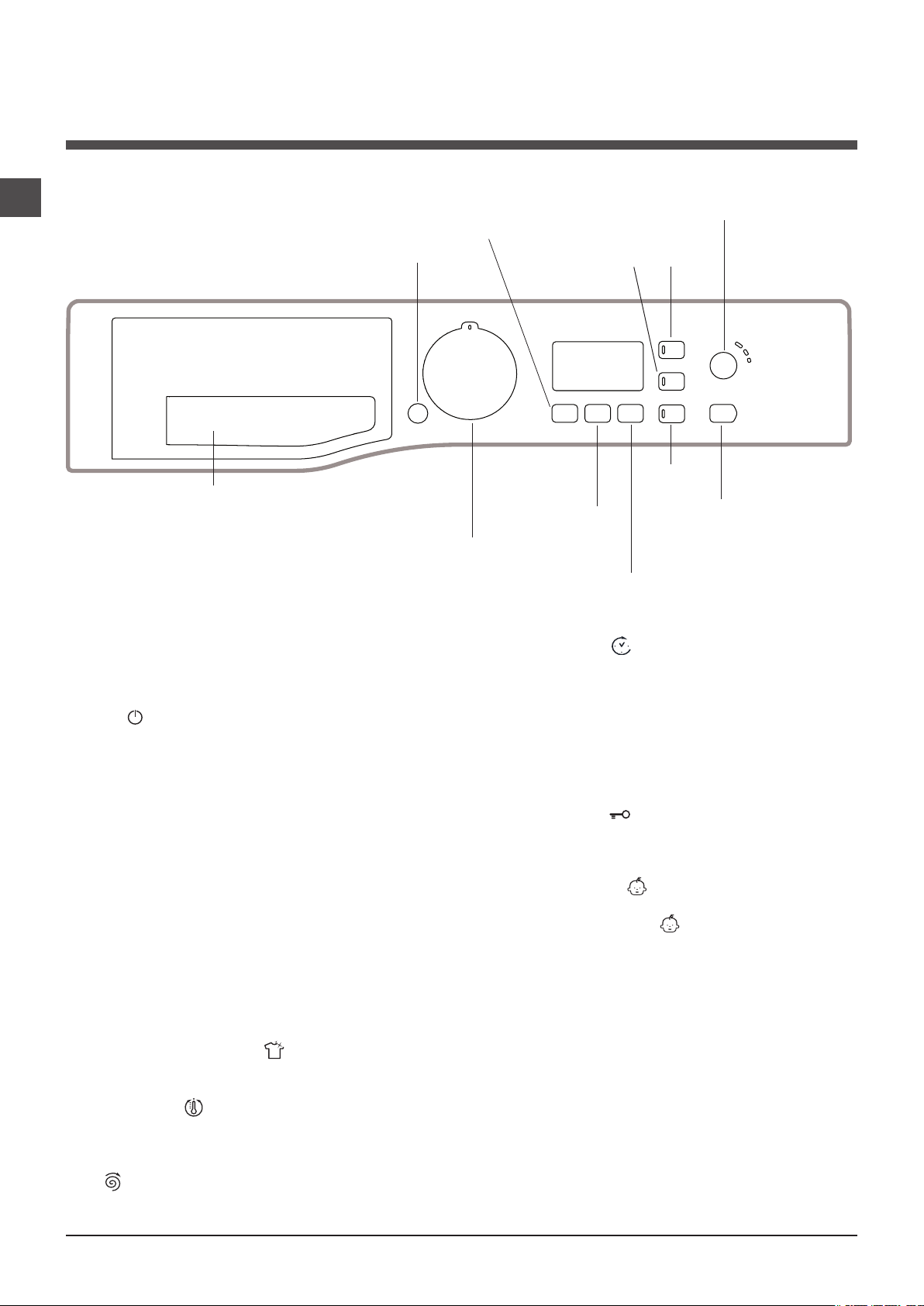

Pannello di controllo

I

Cassetto dei detersivi

Tasto

ON/OFF

MANOPOLA

PROGRAMMI

Tasto

TEMPERATURA

CENTRIFUGA

Tasti e spie

OPZIONE

DISPLAY

Tasto

Tasto

TIPO DI
LAVAGGIO

Tasto

BLOCCO
TASTI

Tasto e spia

AVVIO/PAUSA

Tasto

PARTENZA
RITARDATA

Cassetto dei detersivi: per caricare detersivi e additivi
(vedi “Detersivi e biancheria”).

Tasto ON/OFF : premere brevemente il tasto per accen­dere o spegnere la macchina. La spia AVVIO/PAUSA che
lampeggia lentamente di colore verde indica che la macchi­na è accesa. Per spegnere la lavabiancheria durante il lavag­gio è necessario tenere premuto il tasto più a lungo, circa 3
sec.; una pressione breve o accidentale non permetterà lo
spegnimento della macchina. Lo spegnimento della macchi­na durante un lavaggio in corso annulla il lavaggio stesso.

MANOPOLA PROGRAMMI: per impostare il programma
desiderato (vedi “Tabella dei programmi”).

Tasti e spie OPZIONE: per selezionare le opzioni disponibili.
La spia relativa all’opzione selezionata rimarrà accesa.

Tasto

TIPO DI LAVAGGIO

l’intensità di lavaggio desiderata.

Tasto TEMPERATURA : premere per ridurre o esclude-
re la temperatura; il valore viene indicato nel display.

Tasto CENTRIFUGA : premere per ridurre o escludere
del tutto la centrifuga; il valore viene indicato nel display.

Tasto PARTENZA RITARDATA : premere per imposta-
re una partenza ritardata del programma prescelto; il ritardo
viene indicato nel display.

: premere per selezionare

Tasto e spia AVVIO/PAUSA: quando la spia verde
lampeggia lentamente, premere il tasto per avviare un
lavaggio. A ciclo avviato la spia diventa fissa. Per mettere
in pausa il lavaggio, premere nuovamente il tasto; la spia
lampeggerà con colore ambra. Se il simbolo non è
illuminato, si potrà aprire l’oblò. Per far ripartire il lavaggio
dal punto in cui è stato interrotto, premere nuovamente i
tasto.

Tasto BLOCCO TASTI : per attivare il blocco del
pannello di controllo, tenere premuto il tasto per circa
2 secondi. Il simbolo acceso indica che il pannello
di controllo è bloccato. In questo modo si impediscono
modifiche accidentali dei programmi (ad eccezione
del tasto ON/OFF), soprattutto se in casa ci sono
dei bambini. Per disattivare il blocco del pannello di
controllo, tenere premuto il tasto per circa 2 secondi.

Modalità stand by

Questa lavatrice, in conformità alle nuove normative
legate al risparmio energetico, è dotata di un sistema
di autospegnimento (stand by) che entra in funzione
dopo circa 30 minuti nel caso di non utilizzo. Premere
brevemente il tasto ON-OFF e attendere che la macchina
si riattivi.

Consumo in off-mode: 0,5 W
Consumo in Left-on: 8 W

6

Display

A

B

I

C

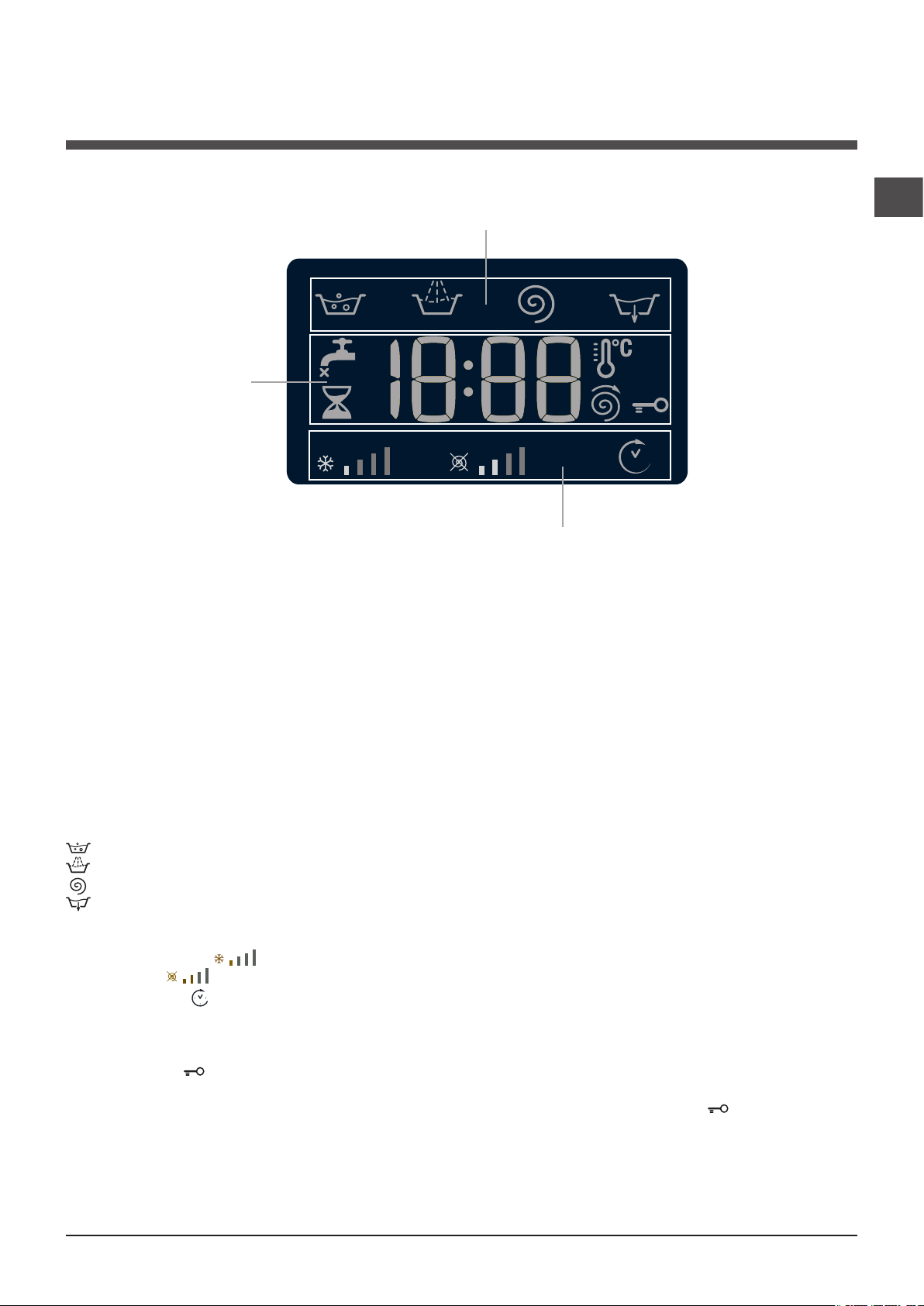

Il display è utile per programmare la macchina e fornisce molteplici informazioni.

Nella sezione A viene visualizzata la durata dei vari programmi a disposizione e a ciclo avviato il tempo residuo alla fine dello
stesso; nel caso fosse stata impostata una PARTENZA RITARDATA, viene visualizzato il tempo mancante all’avvio del pro­gramma selezionato.
Inoltre, premendo il relativo tasto, vengono visualizzati i valori massimi della velocità di centrifuga e di temperatura che la
macchina può effettuare in base al programma impostato o gli ultimi valori selezionati se compatibili con il programma scelto.

Nella sezione B vengono visualizzate le “fasi di lavaggio” previste per il ciclo selezionato e a programma avviato la “fase di
lavaggio” in corso:

Lavaggio
Risciacquo

Centrifuga

Scarico

Nella sezione C sono presenti, partendo da sinistra, le icone relative alla “temperatura”, alla “centrifuga” e alla “Partenza
ritardata”.
Le barre “temperatura” indicano il livello di temperatura relativo al massimo selezionabile per il ciclo impostato.
Le barre “centrifuga” indicano il livello di centrifuga relativo al massimo selezionabile per il ciclo impostato.
Il simbolo “delay” illuminato indica che nel display viene visualizzato il valore della “Partenza ritardata” impostato.

Spia Oblò bloccato
Il simbolo acceso indica che l’oblò è bloccato. Per evitare danni è necessario attendere che il simbolo si spenga prima di
aprire l’oblò.
Per aprire la porta mentre un ciclo è in corso premere il tasto AVVIO/PAUSA; se il simbolo OBLO’ BLOCCATO è spento
sarà possibile aprire l’oblò.

7

Come effettuare un ciclo di
lavaggio

1. ACCENDERE LA MACCHINA. Premere il tasto ; la

I

spia AVVIO/PAUSA lampeggerà lentamente di colore verde.

2. CARICARE LA BIANCHERIA. Aprire la porta oblò.

Caricare la biancheria facendo attenzione a non superare
la quantità di carico indicata nella tabella programmi della
pagina seguente.

3. DOSARE IL DETERSIVO. Estrarre il cassetto e versare

il detersivo nelle apposite vaschette come spiegato in
“Detersivi e biancheria”.

4. CHIUDERE L’OBLO’.

5. SCEGLIERE IL PROGRAMMA. Selezionare con la

manopola PROGRAMMI il programma desiderato; ad
esso è associata una temperatura e una velocità di
centrifuga che possono essere modificate. Sul display
comparirà la durata del ciclo.

6. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire

sugli appositi tasti:

Modificare la temperatura e/o la

centrifuga. La macchina visualizza automaticamente
la temperatura e la centrifuga massime previste per
il programma impostato o le ultime selezionate se
compatibili con il programma scelto. Premendo il tasto

si riduce progressivamente la temperatura sino al
lavaggio a freddo “OFF”. Premendo il tasto si riduce
progressivamente la centrifuga sino alla sua esclusione
“OFF”. Un’ulteriore pressione dei tasti riporterà i valori al
massimo consentito per il ciclo selezionato.

! Eccezione: selezionando il programma 3 la temperatura

può essere portata sino a 90°.

Impostare una partenza ritardata.

Per impostare la partenza ritardata del programma
prescelto, premere il tasto relativo fino a raggiungere
il tempo di ritardo desiderato. Quando tale opzione è
attiva, sul display si illumina il simbolo . Per rimuovere
la partenza ritardata premere il tasto fino a che sul display
compare la scritta “OFF”.

Impostare l’intensità di lavaggio desiderata.

L’opzione permette di ottimizzare il lavaggio in base
al grado di sporco dei tessuti e all’intensità di lavaggio
desiderata.
Selezionare il programma di lavaggio, il ciclo viene
impostato automaticamente sul livello “Normale”,
ottimizzato per capi mediamente sporchi, (impostazione
non valida per il ciclo “Lana”, che si imposta
automaticamente sul livello “Delicato”).
Per capi molto sporchi premere il tasto fino al
raggiungimento del livello “Intensivo”. Questo livello
garantisce un lavaggio di alte prestazioni grazie all’utilizzo
di una maggiore quantità di acqua nella fase iniziale del
ciclo ed una maggiore movimentazione meccanica, ed è

utile per eliminare le macchie più resistenti. Può essere
utilizzato con o senza candeggina.
Se si desidera effettuare il candeggio inserire la
vaschetta aggiuntiva 4, in dotazione, nella vaschetta 1.
Nel dosare la candeggina non superare il livello “max”
indicato sul perno centrale (vedi figura a pag. 10).
Per capi poco sporchi o per un trattamento più
delicato dei tessuti, premere il tasto fino al
raggiungimento del livello “Delicato”. Il ciclo ridurrà la
movimentazione meccanica per garantire risultati di
lavaggio perfetti per i capi delicati.

Modificare le caratteristiche del ciclo.

• Premere il tasto per attivare l’opzione; la spia
corrispondente al pulsante si accenderà.

• Premere nuovamente il tasto per disattivare
l’opzione; la spia si spegnerà.

! Se l’opzione selezionata non è compatibile con il
programma impostato, la spia lampeggerà e l’opzione
non verrà attivata.
! Se l’opzione selezionata non è compatibile con
un’altra precedentemente impostata, la spia relativa
alla prima funzione selezionata lampeggerà e verrà
attivata solo la seconda, la spia dell’opzione attivata si
illuminerà.
! Le opzioni possono variare il carico raccomandato
e/o la durata del ciclo.

7. AVVIARE IL PROGRAMMA. Premere il tasto AVVIO/
PAUSA. La spia relativa si illuminerà di colore verde
fisso e l’oblò si bloccherà (simbolo OBLO’ BLOCCATO

acceso). Per cambiare un programma mentre un
ciclo è in corso, mettere la lavabiancheria in pausa
premendo il tasto AVVIO/PAUSA (la spia AVVIO/
PAUSA lampeggerà lentamente di colore ambra);
selezionare quindi il ciclo desiderato e premere
nuovamente il tasto AVVIO/PAUSA.
Per aprire la porta mentre un ciclo è in corso premere il
tasto AVVIO/PAUSA; se il simbolo OBLO’ BLOCCATO

è spento sarà possibile aprire l’oblò. Premere

nuovamente il tasto AVVIO/PAUSA per far ripartire il
programma dal punto in cui era stato interrotto.

8. FINE DEL PROGRAMMA. Viene indicata dalla
scritta “END” sul display, quando il simbolo OBLO’
BLOCCATO si spegnerà sarà possibile aprire
l’oblò. Aprire l’oblò, scaricare la biancheria e spegnere
la macchina.

! Se si desidera annullare un ciclo già avviato, premere a
lungo il tasto . Il ciclo verrà interrotto e la macchina si
spegnerà.

8
