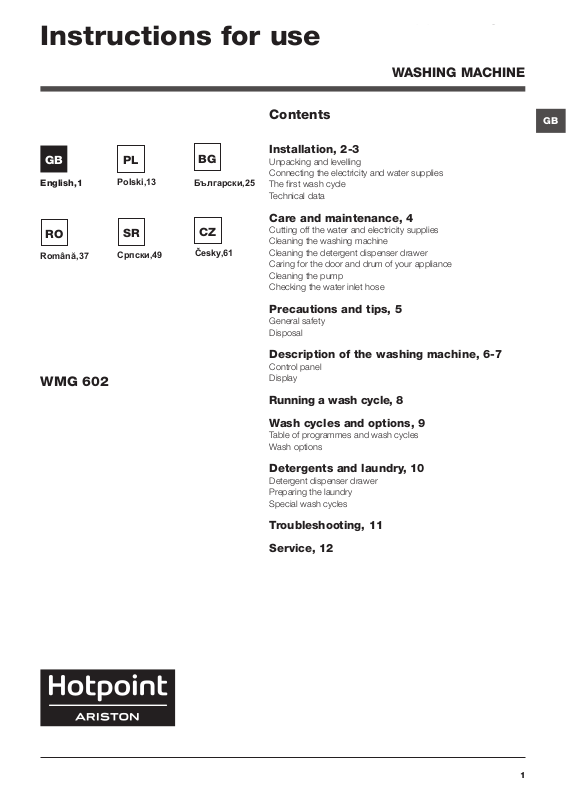

Page 1

Instructions for use

WASHING MACHINE

English,1

Română,37

WMG 602

Polski,13

Cрпски,49

Български,25

Česky,61

Contents

Installation, 2-3

Unpacking and levelling Connecting the electricity and water supplies The first wash cycle Technical data

Care and maintenance, 4

Cutting off the water and electricity supplies Cleaning the washing machine Cleaning the detergent dispenser drawer Caring for the door and drum of your appliance Cleaning the pump Checking the water inlet hose

Precautions and tips, 5

General safety Disposal

Description of the washing machine, 6-7

Control panel Display

Running a wash cycle, 8

Wash cycles and options, 9

Table of programmes and wash cycles Wash options

Detergents and laundry, 10

Detergent dispenser drawer Preparing the laundry Special wash cycles

Troubleshooting, 11

Service, 12

Page 2

Installation

! This instruction manual should be kept in a safe place for future reference. If the washing machine is sold, transferred or moved, make sure that the instruction manual remains with the machine so that the new owner is able to familiarise himself/herself with its operation and features.

! Read these instructions carefully: they contain vital information relating to the safe installation and operation of the appliance.

Unpacking and levelling

Unpacking

1. Remove the washing machine from its packaging.

2. Make sure that the washing machine has not been damaged during the transportation process. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

3. Remove the 4 protective screws (used during transportation) and the rubber washer with the corresponding spacer, located on the rear part of the appliance (see figure).

4. Close off the holes using the plastic plugs provided.

5. Keep all the parts in a safe place: you will need them again if the washing machine needs to be moved to another location.

! Packaging materials should not be used as toys for children.

Levelling

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or anything else.

compensate for any unevenness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured in relation to the worktop, must not exceed 2°. Levelling the machine correctly will provide it with stability, help to avoid vibrations and excessive noise and prevent it from shifting while it is operating. If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the washing machine.

Connecting the electricity and water supplies

Connecting the water inlet hose

1. Connect the inlet hose by screwing it to a cold water tap using a 3/4 gas threaded connection (see

figure).

Before performing the connection, allow the water to run freely until it is perfectly clear.

2. Connect the inlet hose to the washing machine by screwing it onto the corresponding water inlet of the appliance, which is situated on the top right-hand side of the rear part of the appliance (see figure).

3. Make sure that the hose is not folded over or bent.

! The water pressure at the tap must fall within the range of values indicated in the Technical data table (see next page).

! If the inlet hose is not long enough, contact a specialised shop or an authorised technician.

! Never use second-hand hoses.

! Use the ones supplied with the machine.

2. If the floor is not perfectly level,

Page 3

Connecting the drain hose

65 - 100 cm

Connect the drain hose, without bending it, to a drain duct or a wall drain situated between 65 and 100 cm from the floor;

alternatively, placed it over the edge of a basin, sink or tub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

! When the washing machine has been installed, the electricity socket must remain within easy reach.

! Do not use extension cords or multiple sockets.

! The cable should not be bent or compressed.

! The power supply cable must only be replaced by authorised technicians.

Warning! The company shall not be held responsible in the event that these standards are not observed.

The first wash cycle

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, using wash cycle number “Auto Clean” (see

“Cleaning the washing machine”).

Technical data

! We advise against the use of hose extensions; if it is absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

• thesocketisearthedandcomplieswithall

applicable laws;

• thesocketisabletowithstandthe

maximum power load of the appliance as indicated in the Technical data table (see

opposite);

• thepowersupplyvoltagefallswithinthe

values indicated in the Technical data table (see opposite);

• thesocketiscompatiblewiththeplugof

the washing machine. If this is not the case, replace the socket or the plug.

! The washing machine must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

Model

Dimensions

Capacity

Electrical connections

Water connections

Spin speed

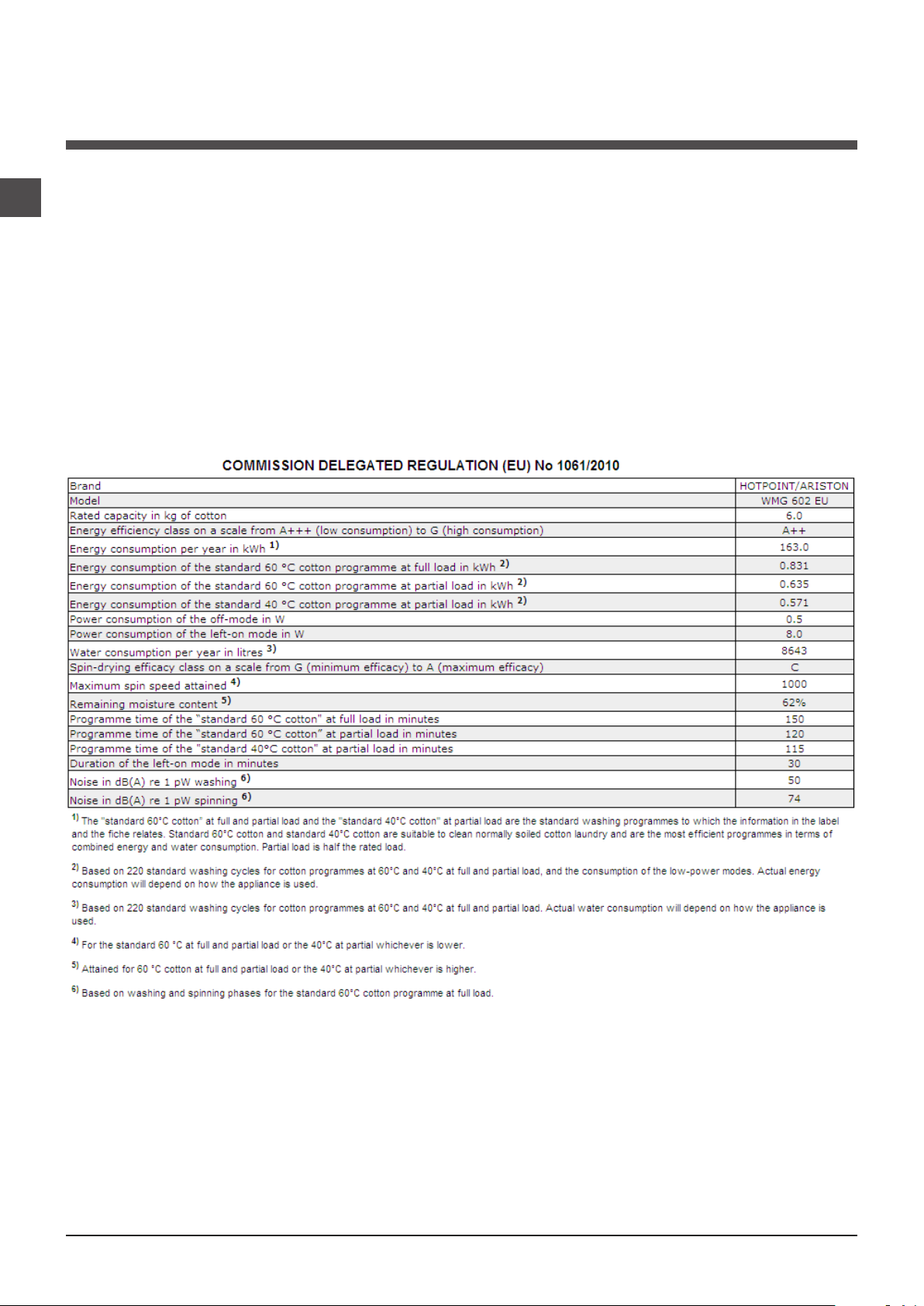

Test wash cycles in accordance with directives 1061/2010 1015/2010

WMG 602

width 59.5 cm height 85 cm depth 54 cm

from 1 to 6 kg

please refer to the technical data plate fixed to the machine

maximum pressure 1 MPa (10 bar) minimum pressure

0.05 MPa (0.5 bar) drum capacity 52 litres

up to 1000 rotations per minute

programme ; Cotton Standard 60°C; programme ; Cotton Standard 40°C.

This appliance conforms to the following EC Directives:

- 2004/108/EC (Electromagnetic Compatibility)

- 2006/95/EC (Low Voltage)

- 2012/19/EU (WEEE)

Page 4

Care and maintenance

Cutting off the water and electricity supplies

•Turnoffthewatertapaftereverywashcycle.

This will limit wear on the hydraulic system inside the washing machine and help to prevent leaks.

•Unplugthewashingmachinewhencleaning

it and during all maintenance work.

Cleaning the washing machine

•Theouterpartsandrubbercomponents

of the appliance can be cleaned using a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

•Thewashingmachinehasa“AutoClean”

programme for its internal parts that must be run with no load in the drum.

To help the wash cycle you may want to use either the detergent (i.e. a quantity 10% the quantity specified for lightly-soiled garments) or special additives to clean the washing machine. We recommend running a

cleaning programme every 40 wash cycles. To start the programme press buttons A and B simultaneously for 5 seconds (see figure). The programme will start automatically and will run for about 70 minutes. To stop the cycle press the START/PAUSE button.

Caring for the door and drum of your appliance

•Alwaysleavetheportholedoorajarinorder

to prevent unpleasant odours from forming.

Cleaning the pump

The washing machine is fitted with a selfcleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber which protects the pump, situated in its bottom part.

! Make sure the wash cycle has finished and unplug the appliance.

To access the pre-chamber:

1. using a screwdriver, remove the cover panel on the lower front part of the washing machine

(see figure);

2. unscrew the lid by rotating it anticlockwise (see figure): a little water may trickle out. This is perfectly normal;

Cleaning the detergent dispenser drawer

Remove the dispenser by raising it and pulling it out (see

figure).

Wash it under running water; this operation should be repeated frequently.

3. clean the inside thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

! Never use second-hand hoses.

Page 5

Precautions and tips

! This washing machine was designed and constructed

in accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

• Thisappliancewasdesignedfordomesticuseonly.

• This appliance can be used by children

aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

• Donottouchthemachinewhenbarefootorwithwetor

damp hands or feet.

• Donotpullonthepowersupplycablewhenunplugging

the appliance from the electricity socket. Hold the plug and pull.

• Donotopenthedetergentdispenserdrawerwhilethe

machine is in operation.

• Donottouchthedrainedwaterasitmayreach

extremely high temperatures.

• Neverforcetheportholedoor.Thiscoulddamagethesafety

lock mechanism designed to prevent accidental opening.

• Iftheappliancebreaksdown,donotunderany

circumstances access the internal mechanisms in an attempt to repair it yourself.

• Alwayskeepchildrenwellawayfromtheappliancewhile

it is operating.

• Thedoorcanbecomequitehotduringthewashcycle.

• Iftheappliancehastobemoved,workinagroupoftwo

or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

• Beforeloadinglaundryintothewashingmachine,make

sure the drum is empty.

Disposal

•Disposingofthepackagingmaterials:observelocal

regulations so that the packaging may be re-used.

•TheEuropeanDirective2012/19/EUonWasteElectrical

and Electronic Equipment, requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Page 6

Description of the washing machine

Control panel

Detergent dispenser drawer

ON/OFF

button

SELECTOR

TEMPERATURE

button

WASH

CYCLE

KNOB

DISPLAY

SPIN

button

OPTION

buttons and indicator lights

CHILD LOCK

button

DELAY TIMER

button

CLEANING ACTION

button

START/PAUSE

button and indicator light

Detergent dispenser drawer: used to dispense detergents and washing additives (see “Detergents and

laundry”).

ON/OFF button: press this briefly to switch the machine on or off. The START/PAUSE indicator light which flashes slowly in a green colour shows that the machine is switched on. To switch off the washing machine during the wash cycle, press and hold the button for approximately 3 seconds; if the button is pressed briefly or accidentally the machine will not switch off. If the machine is switched off during a wash cycle, this wash cycle will be cancelled.

WASH CYCLE SELECTOR KNOB: used to set the desired wash cycle (see “Table of programmes and wash cycles”).

OPTION buttons and indicator lights: press to select the available options. The indicator light corresponding to the selected option will remain lit.

CLEANING ACTION

wash intensity.

TEMPERATURE button: press to reduce or completely exclude the temperature; the value appears on the display.

SPIN button: press to reduce or completely exclude the spin cycle; the value appears on the display.

button : to select the desired

DELAYED START button: press to set a delayed start for the selected wash cycle; the delay period appears on the display.

START/PAUSE button and indicator light: when the green indicator light flashes slowly, press the button to start a wash cycle. Once the cycle has begun the indicator light will remain lit in a fixed manner. To pause the wash cycle, press the button again; the indicator light will flash in an amber colour. If the symbol is not illuminated, the door may be opened (wait approximately 3 minutes). To start the wash cycle from the point at which it was interrupted, press the button again.

CHILD LOCK button : to activate the control panel lock, press and hold the button for approximately 2 seconds. When the symbol is illuminated, the control panel is locked (apart from the ON/OFF button). This means it is possible to prevent wash cycles from being modified accidentally, especially where there are children in the home. To deactivate the control panel lock, press and hold the button for approximately 2 seconds.

Standby mode

This washing machine, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

Page 7

Display

The display is useful when programming the machine and provides a great deal of information.

The duration of the available wash cycles and the remaining time of a running cycle appear in section A; if the DELAYED START option has been set, the countdown to the start of the selected wash cycle will appear. Pressing the corresponding button allows you to view the maximum spin speed and temperature values attained by the machine during the set wash cycle, or the values selected most recently, if these are compatible with the set wash cycle.

The “wash cycle phases” corresponding to the selected wash cycle and the “wash cycle phase” of the running wash cycle appear in section B:

Main wash Rinse

Spin

Pump out

The icons corresponding to “temperature”, “spin” and “delayed start” (working from the left) are displayed in section C. The “temperature” bars indicate the maximum temperature level which may be selected for the set cycle. The “spin” bars indicate the maximum spin level which may be selected for the set cycle. The “delay” symbol , when lit, indicates that the set “delayed start” value has appeared on the display.

DOOR LOCKED indicator light: The lit symbol indicates that the door is locked. To prevent any damage, wait until the symbol turns off before opening the door (wait approximately 3 minutes). To open the door while a cycle is in progress, press the START/PAUSE button; if the DOOR LOCKED symbol is switched off the door may be opened.

Page 8

Running a wash cycle

1. SWITCH THE MACHINE ON. Press the button; the START/PAUSE indicator light will flash slowly in a green colour.

2. LOAD THE LAUNDRY. Open the porthole door. Load the laundry, making sure you do not exceed the maximum load value indicated in the table of programmes and wash cycles on the following page.

3. MEASURE OUT THE DETERGENT. Pull out the detergent dispenser drawer and pour the detergent into the relevant compartments as described in “Detergents and laundry”.

4. CLOSE THE DOOR.

5. SELECT THE WASH CYCLE. Use the WASH CYCLE SELECTOR knob to select the desired wash cycle. A temperature and spin speed is set for each wash cycle; these values may be adjusted. The duration of the cycle will appear on the display.

6. CUSTOMISE THE WASH CYCLE. Use the relevant buttons:

Modify the temperature and/or spin

speed. The machine automatically displays the maximum temperature and spin speed values set for the selected cycle, or the most recently-used settings if they are compatible with the selected cycle. The temperature can be decreased by pressing the button, until the cold wash “OFF” setting is reached. The spin speed may be progressively reduced by pressing the button, until it is completely excluded (the “OFF” setting). If these buttons are pressed again, the maximum values are restored.

! Exception: if the

temperature can be increased up to a value of 90°C.

Setting a delayed start.

To set a delayed start for the selected cycle, press the corresponding button repeatedly until the required delay period has been reached. When this option has been activated, the symbol lights up on the display. To remove the delayed start setting, press the button until the text “OFF” appears on the display.

Set the desired wash intensity.

Option makes it possible to optimise washing based on the level of soil in the fabrics and on desired wash cycle intensity. Select the wash programme: the cycle will be automatically set to “Normal” as optimised for garments with an average level of soil (this setting is not applicable to the “Wool” cycle, which is automatically set to “Delicate”). For heavily-soiled garments press button until the “Intensive” level is reached. This level ensures a high-performance wash due to a larger quantity of water used in the initial phase of the cycle and due to increased drum rotation. It is useful when removing the most stubborn stains.

programme is selected, the

It can be used with or without bleach. If you desire bleaching, insert the extra tray compartment (4) into compartment 1. When pouring in the bleach, be careful not to exceed the “max” level marked on the central pivot (see figure pag. 10). For lightly-soiled garments or a more delicate treatment of the fabrics, press button until the “Delicate” level is reached. The cycle will reduce drum rotation to ensure washing results that are perfect for delicate garments.

Modify the cycle settings.

• Pressthebuttontoenabletheoption;theindicator

light corresponding to the button will switch on.

• Pressthebuttonagaintodisabletheoption;the

indicator light will switch off. ! If the selected option is not compatible with the set wash cycle, the indicator light will flash and the option will not be activated. ! If the selected option is not compatible with a previously selected one, the indicator light corresponding to the first function selected will flash and only the second option will be activated; the indicator light for the option which has been activated will be illuminated. ! The options may affect the recommended load value and/or the duration of the cycle.

7. START THE WASH CYCLE. Press the START/ PAUSE button. The corresponding indicator light will turn green, remaining lit in a fixed manner, and the door will be locked (the DOOR LOCKED symbol will be lit). To change a wash cycle while it is in progress, pause the washing machine using the START/PAUSE button (the START/PAUSE indicator light will flash slowly in an amber colour); then select the desired cycle and press the START/PAUSE button again. To open the door while a cycle is in progress, press the START/PAUSE button; if the DOOR LOCKED symbol is switched off the door may be opened (wait approximately 3 minutes). Press the START/PAUSE button again to restart the wash cycle from the point at which it was interrupted.

8. THE END OF THE WASH CYCLE. This will be indicated by the text “END” on the display; when the DOOR LOCKED symbol switches off the door may be opened (wait approximately 3 minutes). Open the door, unload the laundry and switch off the machine.

! If you wish to cancel a cycle which has already begun, press and hold the button. The cycle will be stopped and the machine will switch off.

Page 9

Wash cycles and options

Table of programmes and wash cycles

Description of the wash cycle

Wash cycles

Anti Stain

Whites

Cotton Standard 60° (1): heavily soiled whites and resistant colours.

Cotton Standard 40° (2): lightly soiled resistant and delicate colours.

Synthetics: heavily soiled resistant colours.

Synthetics (4): lightly soiled resistant colours.

Anti allergy

Baby

Wool: for wool, cashmere, etc.

Delicates

Fast Wash 60’: to refresh normal soiled garments quickly (not

suitable for wool, silk and clothes which require washing by hand).

Cotton Standard 20°: lightly soiled resistant and delicate colours.

Eco Cottons

Eco Synthetics

Eco Fast 30’

Rinse

Spin and Pump out

Detergents

Max.

temp.

(°C)

40° 1000 60° 1000

60°

(Max. 90°)

40° 1000 -

60° 800 40° 800 60° 1000 40° 1000 40° 800 30° 0 -

60° 1000 -

20° 1000 -

Cold

Water

Cold

Water

Cold

Water

Max.

speed

(rpm)

(3)

1000

1000 -

800 -

- 1000 - - -

- 1000 - - - - 6 - - - 16’

Wash

Prewash

 

   

Bleach

  



  



Fabric

softener



4 - - - 180’



4 - - - 180’

6 62 0.83 50 150’

6 62 0.86 69 145’

3.5 44 0.93 47 110’

3.5 44 0.57 46 95’ 4 - - - 195’ 4 - - - 145’



1.5 - - - 70’



1 - - - 80’



3.5 62 0.81 40 60’

6 - - - 170’



6 62 0.11 60 80’



3 48 0.07 30 70’



3 71 0.04 34 30’



6 - - - 36’

pness%

Max. load (kg)

Energy con-

Residual dam-

Total water lt

sumptionkWh

Cycle duration

The length of cycle shown on the display or in this booklet is an estimation only and is calculated assuming standard working conditions. The actual duration can vary according to factors such as water temperature and pressure, the amount of detergent used, the amount and type of load inserted, load balancing and any wash options selected.

1) Test wash cycle in compliance with directive 1061/2010: set wash cycle with a temperature of 60°C.

This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 60°C . The actual washing temperature may differ from the indicated value.

2) Test wash cycle in compliance with directive 1061/2010: set wash cycle with a temperature of 40°C.

This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 40°C . The actual washing temperature may differ from the indicated value.

3) At 60 °C the “Prewash” function cannot be selected.

For all Test Institutes:

2) Long wash cycle for cottons: set wash cycle with a temperature of 40°C.

4) Long wash cycle for synthetics: set wash cycle 5 with a temperature of 40°C.

Wash options

- If the selected option is not compatible with the set wash cycle, the indicator light will flash and the option will not be activated.

- If the selected option is not compatible with a previously selected one, the indicator light corresponding to the first function selected will flash and only the second option will be activated; the indicator light for the option which has been activated will be illuminated.

Extra Rinse

By selecting this option, the efficiency of the rinse is increased and optimal detergent removal is guaranteed. It is particularly useful for sensitive skin.

Prewash

If this function is selected, the pre-wash cycle will run; this is useful for removing stubborn stains. N.B.: Put the detergent in the relevant compartment.

Page 10

Detergents and laundry

Detergent dispenser drawer

Successful washing results also depend on the correct dose of detergent: adding too much detergent will not necessarily result in a more efficient wash, and may in fact cause build up on the inside of your appliance and contribute to environmental pollution. ! Use powder detergent for white cotton garments, for prewashing, and for washing at temperatures over 60°C.

! Follow the instructions given on the detergent packaging. ! Do not use hand washing detergents; they create too

much foam.

Open the detergent dispenser drawer and pour in the detergent or washing additive, as follows.

compartment 1: Prewash detergent (powder)

Before pouring in the detergent, make sure that extra compartment 4 has been removed.

compartment 2:

Detergent for the wash cycle (powder or liquid)

If liquid detergent is used, it is recommended that the removable plastic partition A (supplied) be used for proper dosage. If powder detergent is used, place the partition into slot B.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow the grid.

extra compartment 4: Bleach

Preparing the laundry

• Dividethelaundryaccordingto:

- the type of fabric/the symbol on the label

- the colours: separate coloured garments from whites.

• Emptyallgarmentpocketsandcheckthebuttons.

• Donotexceedthelistedvalues,whichreferto

the weight of the laundry when dry: see “Table of programmes and wash cycles”.

How much does your laundry weigh?

1 sheet 400-500 g 1 pillow case 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1,200 g 1 towel 150-250 g

Special wash cycles

Anti Stain: the programme 1 is suitable to heavily-soiled garments with resistant colours. It ensures a washing class that is higher than the standard class (A class). When running the programme, do not mix garments of different colours. We recommend the use of powder detergent. Pre-treatment with special additives is recommended if there are obstinate stains. Whites: use this cycle 2 to wash white clothes. The programme is designed to maintain the brightness of white clothes over time. Use powder detergent for best results. Anti allergy: use programme 6 to remove major allergens such as pollen, mites, cat’s and dog’s hair. Baby: use the special wash cycle 7 to remove the soiling typically caused by babies, while removing all traces of

detergent from nappies in order to prevent the delicate skin of babies from suffering allergic reactions. The cycle has been designed to reduce the amount of bacteria by using a greater quantity of water and optimising the effect of special disinfecting additives added to the detergent. Wool: the wool wash cycle on this Hotpoint-Ariston machine has been tested and approved by The Woolmark Company for washing wool garments labelled as hand washable provided that the garments are washed according to the instructions on the garment label and those issued by the manufacturer of this washing machine. Hotpoint-Ariston is the first washing machine brand to be approved by The Woolmark Company for Apparel CarePlatinum for its washing performance and consumption of energy and water. (M1126)

Delicates: use programme 9 to wash very delicate garments having strasses or sequins. To wash silk garments and curtains select the cycle 9 and set the “Delicate” level from option . We recommend turning the garments inside out before washing and placing small items into the special bag for washing delicates. Use liquid detergent on delicate garments for best results.

Eco cycles

The Eco Cycles assure energy saving by eliminating the need of heating water and it’s an advantage both to your energy bill and the environment! These innovative Eco programmes ( and

Eco Fast 30’) are available for various fabrics

Eco Cottons,

Eco Synthetics

and different quantity of garment; they have been designed to guarantee a high cleaning action even at low temperature and can be used for lightly to medium soiled loads. Eco Cycles give the best results thanks to an intensified wash action, water optimization and are carried out in the same average time of a standard cycle. For the best washing results with Eco Cycles we recommend the usage of a liquid detergent.

Cotton Standard 20° ideal for lightly soiled cotton loads. The effective performance levels achieved at cold temperatures, which are comparable to washing at 40°, are guaranteed by a mechanical action which operates at varying speed, with repeated and frequent peaks.

Load balancing system

Before every spin cycle, to avoid excessive vibrations before every spin and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the washing machine performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Page 11

Troubleshooting

Your washing machine could occasionally fail to work. Before contacting the Technical Assistance Service (see “ Service”), make sure that the problem cannot be solved easily using the following list.

Problem:

The washing machine does not switch on.

The wash cycle does not start.

The washing machine does not fill with water (the text “H2O” flashes on the display).

The washing machine continuously takes in and drains water.

The washing machine does not drain or spin.

Possible causes / Solutions:

• Theapplianceisnotpluggedintothesocketfully,ornotenoughtomake

contact.

• Thereisnopowerinthehouse.

• Thewashingmachinedoorisnotclosedproperly.

• TheON/OFFbuttonhasnotbeenpressed.

• TheSTART/PAUSEbuttonhasnotbeenpressed.

• Thewatertaphasnotbeenopened.

• Adelayedstarthasbeenset.

• Thewaterinlethoseisnotconnectedtothetap.

• Thehoseisbent.

• Thewatertaphasnotbeenopened.

• Thereisnowatersupplyinthehouse.

• Thepressureistoolow.

• TheSTART/PAUSEbuttonhasnotbeenpressed.

• Thedrainhoseisnotfittedataheightbetween65and100cmfromthefloor

(see “Installation”).

• Thefreeendofthehoseisunderwater(see “Installation”).

• Thewalldrainagesystemisnotfittedwithabreatherpipe.

If the problem persists even after these checks, turn off the water tap, switch the appliance off and contact the Technical Assistance Service. If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the washing machine to fill with water and drain continuously. Special antidraining valves are available in shops and help to prevent this inconvenience.

• Thewashcycledoesnotincludedraining:somecyclesrequirethedraining

process to be enabled manually.

• Thedrainhoseisbent(see “Installation”).

• Thedrainageductisclogged.

The washing machine vibrates a lot during the spin cycle.

The washing machine leaks.

The “option” and START/PAUSE indicator lights flash rapidly and an error code appears on the display (e.g.: F-01, F-..).

There is too much foam.

• Thedrumwasnotunlockedcorrectlyduringinstallation(see “Installation”).

• Thewashingmachineisnotlevel(see “Installation”).

• Thewashingmachineistrappedbetweencabinetsandwalls(see “Installation”).

• Thewaterinlethoseisnotscrewedonproperly(see “Installation”).

• Thedetergentdispenserdrawerisblocked(forcleaninginstructions,see “Care

and maintenance”).

• Thedrainhoseisnotfixedproperly(see “Installation”).

• Switchoffthemachineandunplugit,waitforapproximately1minuteandthen

switch it back on again.

If the problem persists, contact the Technical Assistance Service.

• Thedetergentisnotsuitableformachinewashing(itshoulddisplaythetext“for

washing machines” or “hand and machine wash”, or the like).

• Toomuchdetergentwasused.

Page 12

Service

Before contacting the Technical Assistance Service:

• Checkwhetheryoucansolvetheproblemalone(see “Troubleshooting”);

• Restartthewashcycletocheckwhethertheproblemhasbeensolved;

• Ifthisisnotthecase,contactanauthorisedTechnicalAssistanceCentre.

! Always request the assistance of authorised technicians.

Have the following information to hand:

• thetypeofproblem;

• theappliancemodel(Mod.);

• theserialnumber(S/N).

This information can be found on the data plate applied to the rear of the washing machine, and can also be found on the front of the appliance by opening the door.

Page 13

Instrukcja obsługi

PRALKA

Polski

WMG 602

Spis treści

Instalacja, 14-15

Rozpakowanie i wypoziomowanie

Podłączenia hydrauliczne i elektryczne Pierwszy cykl prania Dane techniczne

Utrzymanie i konserwacja, 16

Odłączenie wody i prądu elektrycznego Czyszczenie pralki Czyszczenie szuadki na środki piorące Konserwacja okrągłych drzwiczek i bębna Czyszczenie pompy Kontrola przewodu doprowadzającego wodę

Zalecenia i środki ostrożności, 17

Ogólne zasady bezpieczeństwa Utylizacja

Opis pralki, 18-19

Panel sterowania Wyświetlacz

Jak wykonać cykl prania, 20

Programy i opcje, 21

Tabela programów Opcje prania

Środki piorące i bielizna, 22

Szuadka na środki piorące Przygotowanie bielizny Programy specjalne

Nieprawidłowości w działaniu i sposoby ich usuwania, 23

Serwis Techniczny, 24

Page 14

Instalacja

! Należy zachować niniejszą książeczkę, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży, odstąpienia lub przeniesienia pralki w inne miejsce należy zadbać o przekazanie instrukcji wraz z nią, aby nowy właściciel mógł się zapoznać z działaniem urządzenia i z dotyczącymi go ostrzeżeniami.

! Należy uważnie przeczytać instrukcję obsługi: zawiera ona ważne informacje dotyczące instalacji oraz właściwego i bezpiecznego użytkowania pralki.

Rozpakowanie i wypoziomowanie

Rozpakowanie

1. Rozpakować pralkę.

2. Sprawdzić, czy nie doznała ona uszkodzeń w czasie transportu. W przypadku stwierdzenia uszkodzeń, nie podłączać pralki i skontaktować się ze sprzedawcą.

3. Odkręcić 4 śruby zabezpieczające urządzenie na czas transportu oraz zdjąć gumowy element z podkładką, znajdujący się w tylnej części pralki (patrz rysunek).

4. Zatkać otwory przy pomocy plastikowych zaślepek, znajdujących się w wyposażeniu urządzenia.

5. Zachować wszystkie części: w razie konieczności przewiezienia pralki w inne miejsce, powinny one zostać ponownie zamontowane. ! Części opakowania nie są zabawkami dla dzieci.

Poziomowanie

1. Ustawić pralkę na płaskiej i twardej podłodze, nie opierając jej o ściany, meble itp.

2. Jeśli podłoga nie jest idealnie pozioma, należy skompensować

nierówności, odkręcając lub dokręcając przednie nóżki (patrz rysunek); kąt nachylenia, zmierzony na górnym blacie pralki, nie powinien przekraczać 2°.

Staranne wypoziomowanie pralki zapewnia jej stabilność i zapobiega wibracjom, hałasowi oraz przesuwaniu się urządzenia w czasie pracy. W przypadku ustawienia na dywanie lub wykładzinie dywanowej, należy tak wyregulować nóżki, aby pod pralką pozostawała wolna przestrzeń niezbędna dla wentylacji.

Podłączenia hydrauliczne i elektryczne

Podłączenie przewodu doprowadzającego wodę

1. Podlacz przewód zasilajacy poprzez przykrecenie go do zaworu zimnej wody z koncówka gwintowana (patrz rysunek): Przed podłączeniem spuszczać wodę do momentu, aż stanie się ona całkowicie przezroczysta.

2. Podłączyć do urządzenia przewód doprowadzający wodę, przykręcając go do odpowiedniego przyłącza wody, znajdującego się w tylnej części pralki, z prawej strony u góry

(patrz rysunek).

3. Zwrócić uwagę, aby przewód nie był pozaginany ani przygnieciony.

! Ciśnienie wody w kurku powinno mieścić się w przedziale podanym w tabeli Danych technicznych (patrz strona obok). ! Jeśli długość przewodu doprowadzającego wodę jest niewystarczająca, należy zwrócić się do specjalistycznego sklepu lub do autoryzowanego technika. ! Nigdy nie instalować przewodów, które były już używane. ! Stosować przewody znajdujące się w wyposażeniu urządzenia.

Page 15

Podłączenie przewodu odpływowego

65 - 100 cm

Podłączyć przewód odpływowy, nie zginając go, do rury ściekowej lub do otworu odpływowego w ścianie, które powinny się znajdować na wysokości od 65 do 100 cm od podłogi;

albo oprzeć go na brzegu zlewu lub wanny, przymocowując do kranu prowadnik, znajdujący się w wyposażeniu pralki (patrz rysunek). Wolny koniec przewodu odpływowego nie

powinien być zanurzony w wodzie.

! Odradza się używanie rur przedłużających; jednak jeśli jest to konieczne, przedłużacz powinien mieć taki sam przekrój, jak oryginalna rura, a jego długość nie powinna przekraczać 150 cm.

Podłączenie elektryczne

Przed włożeniem wtyczki do gniazdka elektrycznego należy się upewnić, czy:

• gniazdko posiada uziemienie i jest zgodne z obowiązującymi przepisami;

• gniazdko jest w stanie wytrzymać maksymalne obciążenie mocy urządzenia, wskazane w tabeli Danych technicznych

(patrz obok);

• napięcie zasilania mieści się w wartościach wskazanych w tabeli Danych technicznych (patrz obok);

• gniazdko pasuje do wtyczki pralki. W przeciwnym razie należy wymienić gniazdko lub wtyczkę.

! Nie należy instalować pralki na otwartym powietrzu, nawet w osłoniętym miejscu, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne. ! Po zainstalowaniu pralki gniazdko elektryczne powinno być łatwo dostępne. ! Nie używać przedłużaczy ani rozgałęźników.

! Kabel nie powinien być pozginany ani przygnieciony. ! Przewód zasilania elektrycznego może być wymieniany wyłącznie przez autoryzowanych techników.

Uwaga! Producent nie ponosi żadnej odpowiedzialności, jeśli powyższe zasady nie będą przestrzegane.

Pierwszy cykl prania

Po zainstalowaniu pralki, przed przystąpieniem do jej użytkowania, należy wykonać jeden cykl prania ze środkiem piorącym, ale bez wsadu, nastawiając program “OPCJA CZYSZCZENIA PRALKI” (patrz “Czyszczenie pralki”).

Dane techniczne

Model WMG 602

szerokość cm 59,5

Wymiary

Pojemność od 1 do 6 kg Dane prądu

elektryczne-

Dane sieci wodociągowej

Szybkość

wirowania Programy

testowe

zgodnie z dyrektywami 1061/2010 i 1015/2010

wysokość cm 85 głębokość cm 54

dane techniczne umieszczone są na tabliczce na maszynie

Maksymalne ciśnienie 1 MPa (10 barów) ciśnienie minimalne 0,05 MPa (0,5 barów) pojemność bębna 52 litrów

do 1000 obrotów na minutę

Program ; Bawełna standard 60° C; Program ; Bawełna standard 40° C.

Urządzenie to zostało wyprodukowane zgodnie z następującymi przepisami CE:

- 2004/108/CE (o Kompatybilności Elektromagnetycznej)

- 2012/19/EU (WEEE)

- 2006/95/CE (o Niskim Napięciu)

Page 16

Utrzymanie i konserwacja

Odłączenie wody i prądu elektrycznego

• Zamknąć kurek dopływu wody po każdym

praniu. W ten sposób zmniejsza się zużycie instalacji hydraulicznej pralki oraz eliminuje się niebezpieczeństwo wycieków.

• Przed przystąpieniem do czyszczenia pralki

oraz do czynności konserwacyjnych wyjąć wtyczkę z gniazdka.

Czyszczenie pralki

• Obudowę zewnętrzną i gumowe części

pralki można myć ściereczką zmoczoną w letniej wodzie z mydłem. Nie stosować rozpuszczalników ani ściernych środków czyszczących.

• Pralka jest wyposażona w program

“OPCJA CZYSZCZENIA PRALKI” części wewnętrznych, który należy przeprowadzać nie wprowadzając niczego do kosza pralki.

Środek piorący (w ilości równej 10% ilości zalecanej dla lekko zabrudzonej odzieży) lub dodatki przeznaczone specjalnie do czyszczenia pralek, mogą zostać

użyte jako środki pomocnicze podczas programu czyszczenia. Zaleca się przeprowadzanie programu czyszczenia co 40 cykli prania. W celu uruchomienia programu należy nacisnąć równocześnie przyciski A i B przez 5 sek. (zob. rysunek). Program rozpocznie się automatycznie i będzie trwał około 70 minut. W celu zakończenia cyklu, należy nacisnąć przycisk START/PAUSE.

Czyszczenie szuadki na środki piorące

Wysunąć szuadkę,

unosząc ją lekko ku

górze i wyciągając

na zewnątrz (patrz

rysunek).

Wypłukać szuadkę

pod bieżącą wodą.

Czynność tę

należy wykonywać

stosunkowo często.

Konserwacja okrągłych drzwiczek i bębna

• Drzwiczki pralki należy zawsze

pozostawiać uchylone, aby zapobiec tworzeniu się nieprzyjemnych zapachów.

Czyszczenie pompy

Pralka wyposażona jest w pompę samoczyszczącą, która nie wymaga zabiegów konserwacyjnych. Może się jednak zdarzyć, że drobne przedmioty (monety, guziki) wpadną do komory wstępnej zabezpieczającej pompę, która znajduje się w jej dolnej części.

! Należy się upewnić, że cykl prania został zakończony i wyjąć wtyczkę z gniazdka.

Aby dostać się do komory wstępnej:

1. zdjąć panel pokrywy z przedniej strony pralki przy pomocy śrubokrętu (patrz rysunek);

2. odkręcić pokrywę, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara (patrz rysunek): wypłynięcie niewielkiej ilości wody jest normalnym zjawiskiem;

3. dokładnie wyczyścić wnętrze;

4. ponownie przykręcić pokrywę;

5. ponownie założyć panel upewniwszy się, przed dociśnięciem go do maszyny, czy zatrzaski zostały umieszczone w odpowiednich otworach.

Kontrola przewodu doprowadzającego wodę

Przynajmniej raz w roku należy sprawdzić przewód doprowadzający wodę. Jeśli widoczne są na nim pęknięcia i rysy, należy go wymienić: w trakcie prania duże ciśnienie może bowiem spowodować jego nagłe rozerwanie. ! Nigdy nie instalować już używanych przewodów.

Page 17

Zalecenia i środki ostrożności

! Pralka została zaprojektowana i wyprodukowana

zgodnie z międzynarodowymi normami bezpieczeństwa. Niniejsze ostrzeżenia zostały tu zamieszczone ze względów bezpieczeństwa i należy je uważnie przeczytać.

Ogólne zasady bezpieczeństwa

• Urządzenie to zostało zaprojektowane wyłącznie do

użytkowania w warunkach domowych.

• Z niniejszego urządzenia mogą korzystać

dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach zycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.

• Nie dotykać pralki stojąc przy niej boso lub mając

mokre lub wilgotne ręce albo stopy.

• Nie wyjmować wtyczki z gniazdka ciągnąc za kabel,

należy trzymać za wtyczkę.

• W trakcie pracy maszyny nie otwierać szuadki na

środki piorące.

• Nie dotykać odprowadzanej wody, gdyż może ona być

bardzo gorąca.

• W żadnym wypadku nie otwierać na siłę drzwiczek pralki:

grozi to uszkodzeniem mechanizmu zabezpieczającego drzwiczki przed przypadkowym otwarciem.

• W razie wystąpienia usterki nie należy w żadnym

wypadku ingerować w wewnętrzne części pralki z zamiarem samodzielnego dokonania naprawy.

• Zawsze uważać, aby dzieci nie zbliżały się do

pracującej pralki.

• W czasie prania drzwiczki pralki nagrzewają się.

• Jeśli trzeba przenieść pralkę w inne miejsce, należy to

robić bardzo ostrożnie, w dwie lub trzy osoby. Nigdy nie należy samodzielnie przenosić urządzenia, gdyż jest ono bardzo ciężkie.

• Przed włożeniem bielizny sprawdzić, czy bęben jest

pusty.

zoptymalizować stopień odzysku i recyrkulacji materiałów, z których są one zbudowane, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza jest umieszczony na wszystkich produktach w celu przypominania o obowiązku ich segregacji.

Właściciele urządzeń gospodarstwa domowego

mogą uzyskać dodatkowe informacje dotyczące ich prawidłowej utylizacji, zwracając się do odpowiednich służb publicznych lub do sprzedawców tych urządzeń.

Utylizacja

• Utylizacja opakowania: stosować się do lokalnych przepisów, dzięki temu

opakowanie będzie mogło zostać ponownie wykorzystane.

• Dyrektywa europejska 2012/19/EU dotycząca

odpadów urządzeń elektrycznych i elektronicznych przewiduje, że elektryczne urządzenia gospodarstwa domowego nie powinny być utylizowane w normalnym ciągu utylizacji stałych odpadów miejskich. Stare urządzenia powinny być zbierane oddzielnie, aby

Page 18

Opis pralki

Panel sterowania

Przycisk ON/OFF

POKRĘTŁO

Szuadka na środki piorące

Szuadka na środki piorące: do dozowania środków

piorących i dodatków (patrz “Środki piorące i bielizna”).

Przycisk ON/OFF : nacisnąć krótko przycisk w celu włączenia lub wyłączenia maszyny. Kontrolka START/PAUSE, która pulsuje powoli w kolorze zielonym wskazuje, że maszyna jest włączona. W celu wyłączenia pralki podczas prania konieczne jest dłuższe przytrzymanie naciśniętego przycisku, przez około 3 sek.; krótkie lub przypadkowe naciśnięcie nie wystarczy do wyłączenia maszyny. Wyłączenie maszyny podczas trwającego prania anuluje program prania.

POKRĘTŁO PROGRAMÓW: w celu ustawienia żądanego programu (patrz “Tabela programów”).

Przyciski i kontrolki OPCJI: służą do wybierania dostępnych funkcji. Kontrolka wybranej opcji pozostanie włączona.

Przycisk żądanego stopnia intensywności prania.

Przycisk TEMPERATURA : naciskać w celu zmniejszenia lub całkowitego wyłączenia temperatury; ustawiona wartość zostanie wskazana na wyświetlaczu.

Przycisk WIROWANIE : naciskać w celu zmniejszenia liczby obrotów lub całkowitego wyłączenia wirówki; ustawiona wartość zostanie wskazana na wyświetlaczu.

OPCJE PRANIA

: nacisnąć w celu wybrania

PROGRAMÓW

Przycisk

TEMPERATURA

Przycisk

WIROWANIE

Przycisk z kontrolką START/PAUSE: kiedy zielona kontrolka pulsuje powoli, nacisnąć przycisk w celu uruchomienia prania. Po uruchomieniu cyklu kontrolka świeci w sposób ciągły. W celu wybrania pauzy w praniu należy nacisnąć ponownie przycisk, kontrolka zacznie pulsować w kolorze pomarańczowym. Jeśli symbol nie świeci się, można otworzyć drzwiczki (odczekać około 3 minuty). W celu ponownego uruchomienia prania od miejsca, w którym zostało przerwane, należy ponownie nacisnąć przycisk.

Przycisk lub wyłączenia blokady panelu sterowania należy przytrzymać naciśnięty przycisk przez około 2 sekundy. Podświetlony symbol wskazuje, że panel sterowania został zablokowany. W ten sposób uniemożliwia się dokonywanie przypadkowych zmian w programach (z wyjątkiem przycisk ON/OFF), zwłaszcza, jeśli w domu obecne są dzieci. W celu wyłączenia blokady panelu sterowania należy przytrzymać naciśnięty przycisk przez około 2 sekundy.

Funkcja stand by

Pralka ta, w myśl nowych norm europejskich związanych z oszczędnością elektryczną, posiada system auto wyłączenia (stand by), który włącza się po 30 minutach nie użytkowania. Ponownie lekko wcisnąć przycisk ON-OFF i poczekać, aż pralka ponownie włączy się.

CHILD LOCK

Przyciski i kontrolki OPCJI

WYŚWIETLACZ

Przycisk

CHILD LOCK

Przycisk

OPÓŹNIENIE

STARTU

: w celu uruchomienia

OPCJE PRANIA

Przycisk i kontrolka

START/PAUSE

Przycisk OPÓŹNIENIE STARTU : naciskać w celu ustawienia opóźnionego startu wybranego programu; opóźnienie zostanie wskazane na wyświetlaczu.

Page 19

Wyświetlacz

Wyświetlacz pomaga zaprogramować urządzenie i dostarcza wielu informacji.

W sekcji A wyświetla się czas trwania dostępnych programów, a po rozpoczęciu cyklu czas, jaki pozostaje do jego zakończenia; natomiast jeśli została ustawiona funkcja OPÓŹNIENIE STARTU, wyświetla się czas pozostający do momentu rozpoczęcia wybranego programu. Ponadto, po naciśnięciu odpowiednich przycisków wyświetlają się maksymalne wartości szybkości wirowania i temperatury dla ustawionego programu lub ostatnie zaprogramowane wartości, jeśli są one odpowiednie dla wybranego programu.

W sekcji B wyświetlane są “fazy prania” przewidziane dla wybranego cyklu, a po rozpoczęciu programu aktualna “faza prania”:

Pranie

Płukanie

Wirowanie

Odprowadzanie wody

W sekcji C są umieszczone, kolejno od lewej do prawej strony, ikony “temperatury”, “wirowania” i “Startu z opóźnieniem”. Kreski “temperatura” wskazują poziom temperatury w odniesieniu do maksymalnego poziomu, jaki może być ustawiony dla wybranego cyklu. Kreski “wirowanie” wskazują poziom wirowania w odniesieniu do maksymalnego poziomu, jaki może być ustawiony dla wybranego cyklu. Świecący symbol “Startu z opóźnieniem” wskazuje, że na wyświetlaczu można odczytać ustawioną wartość “Startu z opóźnieniem”.

Kontrolka BLOKADY DRZWICZEK Jeśli symbol się świeci, oznacza to, że drzwiczki są zablokowane. Aby uniknąć uszkodzenia pralki, przed przystąpieniem do otwierania drzwiczek należy odczekać, aż symbol ten zgaśnie (odczekać około 3 minuty). Aby otworzyć drzwiczki w trakcie trwania cyklu, należy nacisnąć przycisk START/PAUSE; kiedy symbol BLOKADY DRZWICZEK zgaśnie, można otworzyć drzwiczki.

Page 20

Jak wykonać cykl prania

1. WŁĄCZENIE MASZYNY. Nacisnąć przycisk ,

kontrolka START/PAUSE zacznie powoli pulsować w kolorze zielonym.

2. ZAŁADOWAĆ BIELIZNĘ. Otworzyć drzwiczki.

Włożyć bieliznę, uważając, aby nie przekroczyć wielkości wsadu wskazanej w tabeli programów znajdującej się na następnej stronie.

3. WSYPAĆ ŚRODEK PIORĄCY. Wysunąć szuadkę

i umieścić środek piorący w odpowiednich komorach zgodnie ze wskazówkami zawartymi w rozdziale “Środki piorące i bielizna”.

4. ZAMKNĄĆ DRZWICZKI.

5. WYBRAĆ PROGRAM. Przy pomocy pokrętła

PROGRAMY wybrać żądany program; ma on wstępnie ustawioną temperaturę i prędkość wirowania, jednak wartości te można zmienić. Na wyświetlaczu pojawi się czas trwania cyklu.

6. SPERSONALIZOWAĆ CYKL PRANIA. Naciskać

odpowiednie przyciski:

Zmienić temperaturę i/lub prędkość

wirowania. Urządzenie automatycznie wyświetla

maksymalne wartości temperatury i prędkości wirowania dla ustawionego programu lub ostatnie wybrane wartości, jeśli są one zgodne z ustawionym programem. Naciskając przycisk stopniowo zmniejsza się temperaturę, aż do prania na zimno “OFF”. Naciskając przycisk stopniowo zmniejsza się prędkość wirowania, aż do jego wyłączenia “OFF”. Dodatkowe naciśnięcie przycisków przywróci maksymalne dostępne wartości.

! Wyjątek: wybierając program temperaturę

można podnieść aż do 90°.

Ustawić start z opóźnieniem.

W celu ustawienia opóźnionego rozpoczęcia wybranego programu należy naciskać odpowiedni przycisk aż do osiągnięcia żądanego czasu opóźnienia. Kiedy ta opcja jest aktywna, na wyświetlaczu zaświeca się symbol . Aby anulować opóźnienie startu, należy naciskać przycisk do momentu pojawienia się na wyświetlaczu napisu “OFF”.

Ustawić żądany stopień intensywności prania.

Opcja umożliwia optymalizację prania w zależności od stopnia zabrudzenia tkanin oraz żądanej intensywności prania. Wybrać program prania, cykl zostanie automatycznie ustawiony na poziomie „Normalny”, przeznaczonym dla średnio zabrudzonej odzieży, (ustawienie to nie stosuje się dla cyklu „Wełna”, który ustawia się automatycznie na poziomie „Delikatny”). W przypadku silnie zabrudzonej odzieży, należy nacisnąć przycisk aż do przejścia do poziomu

„Intensywny”. Poziom ten gwarantuje wysokiej jakości pranie, dzięki użyciu większej ilości wody w początkowej fazie cyklu i intensywniejszym ruchom mechanicznym służy do usuwania najoporniejszych plam. Może być używany z wybielaczem i bez niego. Jeśli chce się przeprowadzić wybielanie, należy włożyć dodatkową szuadkę 4, znajdującą się w wyposażeniu, do szuadki 1. Nie przekraczać poziomu „max” wybielacza w płynie, podanej na środkowym wskaźniku (zobacz rysunek na str. 22). W przypadku lekko zabrudzonej odzieży lub w celu delikatnego obchodzenia się z tkaninami, należy nacisnąć przycisk aż do przejścia do poziomu „Delikatny”. Cykl zredukuje ruchy mechaniczne, aby zagwarantować doskonały efekt prania delikatnej odzieży.

Zmiana charakterystyki cyklu.

• Naciskać przycisk w celu włączenia opcji; zaświeci się kontrolka odpowiadająca przyciskowi.

• Ponownie nacisnąć przycisk w celu wyłączenia opcji; kontrolka zgaśnie.

! Jeśli wybrana opcja jest niezgodna z ustawionym programem, kontrolka będzie pulsować i opcja nie zostanie włączona. ! Jeśli wybrana opcja nie może być łączona z inną, ustawioną wcześniej, kontrolka pierwszej wybranej opcji będzie migać i włączona zostanie tylko druga opcja, której kontrolka zaświeci się. ! W zależności od opcji może się zmieniać zalecana objętość wsadu i/lub czas trwania cyklu.

7. URUCHOMIĆ PROGRAM. Nacisnąć przycisk START/

PAUSE. Odpowiednia kontrolka zaświeci się kolorem zielonym i drzwiczki zostaną zablokowane (włączy się symbol BLOKADY DRZWICZEK ). W celu zmiany programu w czasie trwania cyklu należy ustawić pralkę w trybie pauzy, naciskając przycisk START/ PAUSE (kontrolka START/PAUSE zacznie powoli pulsować bursztynowym światłem); następnie wybrać żądany cykl i ponownie nacisnąć przycisk START/ PAUSE. W celu otwarcia drzwiczek w trakcie trwania cyklu należy nacisnąć przycisk START/PAUSE; kiedy symbol BLOKADY DRZWICZEK zgaśnie, można otworzyć drzwiczki (odczekać około 3 minuty). Nacisnąć ponownie przycisk START/PAUSE, aby uruchomić program od momentu, w którym został on przerwany.

8. KONIEC PROGRAMU. Wskazywany jest przez napis “END” na wyświetlaczu, kiedy symbol BLOKADY DRZWICZEK zgaśnie, można otworzyć drzwiczki (odczekać około 3 minuty). Otworzyć drzwiczki, wyjąć bieliznę i wyłączyć urządzenie.

! Aby anulować już rozpoczęty cykl, należy długo przytrzymać wciśnięty przycisk . Cykl zostanie przerwany i urządzenie wyłączy się.

Page 21

Programy i opcje

Tabela programów

Środki piorące i

Prędkość

Opis programu

Programy

Odplamianie

Białe

Bawełna Standard 60°(1):

zabrudzone. Bawełna Standard 40°(2): tkaniny białe lekko zabrudzone i deli-

katne kolorowe. Syntetyczne: tkaniny kolorowe, wytrzymałe, mocno zabrudzone

Syntetyczne (4): tkaniny kolorowe, wytrzymałe,

Antyalergiczny

Baby

Wełna: do wełny, kaszmiru, itp.

Delikatne

Szybkie Pranie 60’: W celu szybkiego odświeżenia zabrudzonych tkanin (niewskazany dla wełny, jedwabiu i tkanin przeznaczonych do prania

ręcznego).

Bawełna Standard 20°: tkaniny białe lekko zabrudzone i delikatne

kolorowe.

Bawełna

Syntetyczne

Szybki 30’

Płukanie

Wirowanie + Odprowadzanie Wody

Czas trwania cyklu wskazany na wyświetlaczu lub w instrukcji jest czasem oszacowanym dla standardowych warunków. Rzeczywisty czas trwania cyklu może się zmieniać w zależności od wielu czynników, takich jak temperatura i ciśnienie wody na wlocie, temperatura otoczenia, ilość detergentu, ilość i rodzaj pranej odzieży, wyważenie ładunku, wybrane opcje dodatkowe.

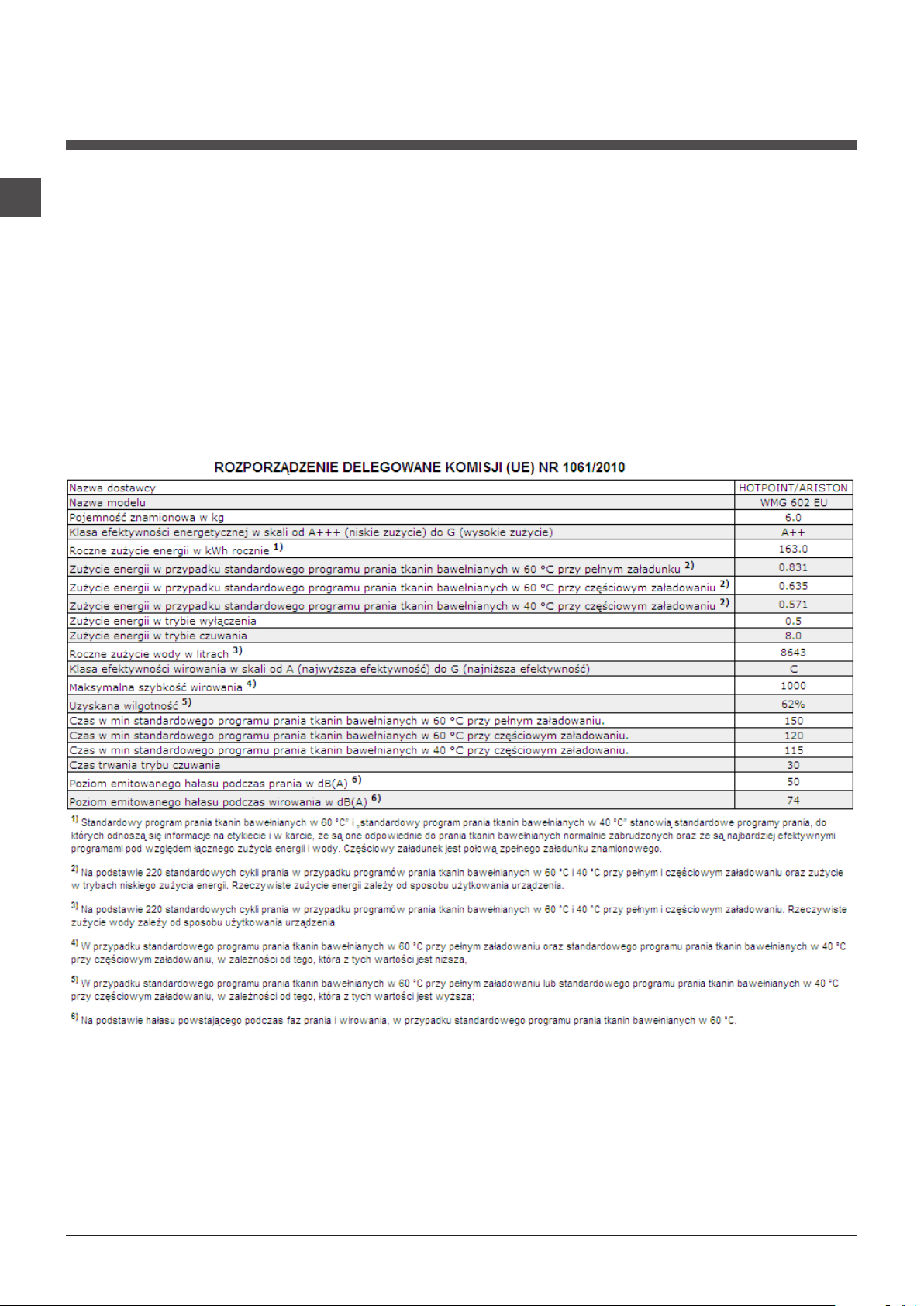

1) Program sterowania zgodny z normą 1061/2010:

Ten cykl jest odpowiedni do prania średnio zabrudzonej odzieży bawełnianej i jest najbardziej wydajnym cyklem pod względem łącznego zużycia energii elektrycznej i wody; należy go używać do odzieży przeznaczonej do prania w 60°C. Rzeczywista temperatura prania może się różnić od podanej.

2) Program sterowania zgodny z normą 1061/2010:

Ten cykl jest odpowiedni do prania średnio zabrudzonej odzieży bawełnianej i jest najbardziej wydajnym cyklem pod względem łącznego zużycia energii elektrycznej i wody; należy go używać do odzieży przeznaczonej do prania w 40°C. Rzeczywista temperatura prania może się różnić od podanej.

3) W temperaturze 60 °C nie można włączyć funkcji “Pranie wstępne”. Dla wszystkich Test Institutes:

2) Program bawełna, długi:

Program tkaniny syntetyczne długi: ustawić

tkaniny białe i kolorowe, wytrzymałe, mocno

lekko

zabrudzone.

ustawić

program z temperaturą 60°C.

ustawić

program z temperaturą 40°C.

ustawić

program z temperaturą 40°C.

program 5 z temperaturą 40°C.

Temp.

maks. (°C)

40° 1000 60° 1000 60°

(Max. 90°)

40° 1000 -

60° 800 40° 800 60° 1000 40° 1000 40° 800 30° 0 -

60° 1000 -

20° 1000 -

zimna

woda

zimna

woda

zimna

woda

maks.

(obroty

minutę)

1000

1000 -

800 -

- 1000 - - -

- 1000 - - - - 6 - - - 16’

dodatki

Pranie

Pranie wstępne

 

(3)

Wybielacz

  

   

  

   



  



Środek

zmiękczający



sztkowa%

Wilgotność re-

Wsad maks. (kg)

Zużycie energii

4 - - - 180’ 4 - - - 180’

6 62 0.83 50 150’

6 62 0.86 69 145’

3.5 44 0.93 47 110’

3.5 44 0.57 46 95’ 4 - - - 195’ 4 - - - 145’



1.5 - - - 70’



1 - - - 80’



3.5 62 0.81 40 60’

6 - - - 170’



6 60 0.11 60 80’



3 48 0.07 30 70’



3 71 0.04 34 30’



6 - - - 36’

kWh

Czas trwania

Woda łącznie lt

cyklu

Opcje prania

- Jeśli wybrana opcja jest niezgodna z ustawionym programem, kontrolka będzie pulsować i opcja nie zostanie włączona.

- Jeśli wybrana opcja nie może być łączona z inną, ustawioną wcześniej, kontrolka pierwszej wybranej opcji będzie migać i włączona zostanie tylko druga opcja, której kontrolka zaświeci się.

Extra Płukanie

Wybierając tę opcję zwiększa się skuteczność płukania i zapewnia się maksymalne usunięcie środka piorącego. Opcja ta jest przydatna dla osób o szczególnie wrażliwej skórze.

Pranie wstępne

W przypadku wyboru tej funkcji zostanie wykonane pranie wstępne, które ułatwia usunięcie uporczywych plam. N.B.Należy umieścić środek piorący w odpowiedniej przegródce.

Page 22

Środki piorące i bielizna

Szuadka na środki piorące

Dobry rezultat prania zależy również od prawidłowego dozowania środka piorącego: użycie jego nadmiernej ilości nie poprawia skuteczności prania, lecz przyczynia się do powstawania nalotów na wewnętrznych częściach pralki i do zanieczyszczania środowiska.

! piorące w proszku należy stosować do tkanin z

białej bawełny i do prania wstępnego oraz do prania w temperaturze przekraczającej 60°C. Środki

! Należy stosować się do zaleceń podanych na

opakowaniu środka piorącego.

! Nie stosować środków do prania ręcznego, ponieważ

tworzą one za dużo piany.

Wysunąć szuadkę i umieścić w niej środek piorący lub dodatkowy w następujący sposób.

Przegródka 1: Środek piorący do prania wstępnego (w proszku)

Przed wsypaniem środka piorącego należy sprawdzić,

czy nie jest włożony dodatkowy pojemnik 4.

Przegródka 2: Środek piorący do prania zasadniczego (w proszku lub w płynie)

W przypadku stosowania środka piorącego w płynie, zaleca się użycie ścianki A dostarczonej na wyposażeniu, która ułatwia prawidłowe dozowanie. W celu użycia środka piorącego w proszku, należy wsunąć ściankę w zgłębienie B.

Przegródka 3: Środki dodatkowe (zmiękczające, itp.)

Środek zmiękczający nie powinien wypływać poza kratkę.

dodatkowy pojemnik 4: Wybielacz

Przygotowanie bielizny

• Podzielić bieliznę do prania według:

- rodzaju tkaniny / symbolu na etykiecie.

- kolorów: oddzielić tkaniny kolorowe od białych.

• Opróżnić kieszenie i sprawdzić guziki.

• Nie przekraczać wskazanego ciężaru suchej bielizny: patrz “Tabela programów”.

Ile waży bielizna?

1 prześcieradło 400-500 gr. 1 poszewka 150-200 gr. 1 obrus 400-500 gr. 1 szlafrok 900-1.200 gr.

1 ręcznik 150-250 gr.

Programy specjalne

Odplamianie: program 1 odpowiedni do prania silnie

zabrudzonej odzieży o trwałych kolorach. Program gwarantuje klasę prania wyższą od standardowej (klasa A). Nie używać programu, gdy miesza się odzież w różnych kolorach. Zalecamy stosowanie środka piorącego w proszku. W przypadku szczególnie opornych plam, zalecamy wcześniej zastosowanie specjalnych dodatków. Białe: z cyklu 2 należy korzystać do prania białych tkanin. Program został opracowany tak, aby chronił przed szarzeniem białych tkanin.

W celu osiągnięcia najlepszych wyników zaleca się stosowanie detergentu w proszku Antyalergiczny: programu 6 należy używać do usuwania głównych alergenów, takich jak pyłki, roztocza, sierść kotów i psów. Baby: Program 7 ten umożliwia usunięcie z odzieży zabrudzeń typowych dla dzieci, zapewniając przy tym całkowite wypłukanie środka piorącego z tkanin, aby uniknąć reakcji alergicznych, jakie mógłby on wywołać na delikatnej skórze dziecka. Cykl ten został opracowany w celu ograniczenia liczby bakterii poprzez wykorzystanie większej ilości wody i optymalizację działania specjalnych dodatków higienizujących, którymi uzupełniany jest środek piorący. Wełna: Cykl prania „Wełna” niniejszej pralki HotpointAriston został przetestowany i zatwierdzony przez Woolmark Company jako odpowiedni do prania odzieży wełnianej przeznaczonej wyłącznie do prania ręcznego, pod warunkiem, że pranie jest przeprowadzane zgodnie z instrukcjami podanymi na etykiecie ubrania oraz ze wskazówkami dostarczonymi przez producenta urządzenia. Hotpoint-Ariston to pierwsza marka pralek, która uzyskała od Woolmark Company certykat Woolmark Apparel Care

- Platinum ze względu na osiągane rezultaty prania oraz zużycie wody i energii. (M1126)

Delikatne: używać programu 9 do prania bardzo delikatnej odzieży, ozdobionej cekinami lub koralikami. Do prania jedwabiu i zasłon, należy wybrać cykl 9 i ustawić poziom „Delikatny” opcji . Zalecamy wywrócenie ubrań na lewą stronę i włożenie małych części odzieży do woreczka przeznaczonego specjalnie do prania delikatnych ubrań. Dla osiągnięcia najlepszych efektów, zalecamy stosowanie środka piorącego w płynie do tkanin delikatnych.

Programy Eco

Programy Eco dają dobre wyniki prania w niskich temperaturach, umożliwiając mniejsze zużycie energii elektrycznej, co przekłada się na korzyści dla środowiska naturalnego oraz oszczędności pieniężne. Programy Eco (12 Bawełna, 13 Syntetyczne i 14 Szybki 30’) zostały utworzone dla różnych rodzajów tkanin i dla odzieży mało zabrudzonej. Dla osiągnięcia najlepszych rezultatów zalecamy stosowanie środka piorącego w płynie; przed praniem użyć odpowiedniego środka do czyszczenia kołnierzyków, mankietów i usuwania plam.

Bawełna

bawełnianej. Dobre wyniki prania w zimnej wodzie, porównywalne z praniem w 40°, są gwarantowane dzięki działaniu mechanicznemu, wykonywanemu ze zmienną prędkością, której maksymalne wartości powtarzają się w krótkich odstępach czasu.

System równoważenia wsadu

Przed każdym wirowaniem, aby uniknąć nadmiernych drgań oraz jednorodnie rozłożyć wsad, bęben wykonuje obroty z prędkością nieco większą niż podczas prania. Jeśli po kilku próbach wsad nie zostanie prawidłowo zrównoważony, urządzenie wykona wirowanie z prędkością mniejszą od przewidywanej. W przypadku wystąpienia nadmiernego niezrównoważenia wsadu pralka dokona jego rozłożenia zamiast odwirowania. Aby zapewnić lepsze rozłożenie wsadu oraz jego właściwe zrównoważenie zaleca się mieszanie dużych i małych sztuk bielizny.

Standard 20° idealny do zabrudzonej bielizny

Page 23

Nieprawidłowości w działaniu i sposoby ich usuwania

Może się zdarzyć, że pralka nie działa. Przed wezwaniem Serwisu Technicznego (patrz „Serwis Techniczny”) należy sprawdzić, czy problemu nie da się łatwo rozwiązać korzystając z poniższego wykazu.

Nieprawidłowości w działaniu:

Pralka nie włącza się.

Cykl prania nie rozpoczyna się.

Pralka nie pobiera wody (Na wyświetlaczu pulsuje napis H2O).

Pralka cały czas pobiera i odprowadza wodę.

Pralka nie odprowadza wody i nie odwirowuje prania.

Możliwe przyczyny / Rozwiązania:

• Wtyczka nie jest włączona do gniazdka lub jest wsunięta za słabo, w taki sposób, że nie ma styku.

• W domu nie ma prądu.

• Drzwiczki nie są dokładnie zamknięte.

• Nie został wciśnięty przycisk ON/OFF.

• Nie został wciśnięty przycisk START/PAUSE.

• Kurek dopływu wody jest zamknięty.

• Zostało ustawione opóźnienie godziny rozpoczęcia prania.

• Przewód doprowadzający wodę nie jest podłączony do zaworu.

• Przewód jest pozaginany.

• Kurek dopływu wody jest zamknięty.

• W domu nastąpiła przerwa w dostawie wody.

• Ciśnienie wody nie jest wystarczające.

• Nie został wciśnięty przycisk START/PAUSE.

• Przewód odpływowy nie został zainstalowany na wysokości między 65 a 100 cm od podłogi (patrz “Instalacja”).

• Końcówka przewodu odpływowego jest zanurzona w wodzie (patrz “Instalacja”).

• Otwór odpływowy w ścianie nie posiada odpowietrznika.

Jeśli po sprawdzeniu tych możliwości problem nie zostanie rozwiązany, należy zamknąć kurek dopływu wody, wyłączyć pralkę i wezwać Serwis Techniczny. Jeśli mieszkanie znajduje się na najwyższych piętrach budynku, może wystąpić efekt syfonu, w wyniku którego pralka cały czas pobiera i odprowadza wodę. W celu wyeliminowania tej niedogodności należy zakupić specjalny zawór, zapobiegający powstawaniu efektu syfonu.

• Program nie przewiduje odprowadzania wody: w przypadku niektórych programów należy uruchomić je ręcznie.

• Przewód odpływowy jest pozaginany (patrz “Instalacja”).

• Instalacja ściekowa jest zatkana.

Pralka mocno wibruje w fazie wirowania.

Z pralki wycieka woda.

Kontrolki “Opcje” oraz START/ PAUSE szybko pulsują, a na wyświetlaczu pojawia się kod nieprawidłowości (np.: F-01, F-..).

Tworzy się zbyt duża ilość piany.

• Podczas instalacji pralki bęben nie został prawidłowo odblokowany (patrz “Instalacja”).

• Pralka nie jest właściwie wypoziomowana (patrz “Instalacja”).

• Pralka, zainstalowana pomiędzy meblami a ścianą, ma za mało miejsca (patrz

“Instalacja”).

• Przewód doprowadzający wodę nie jest dobrze przykręcony (patrz “Instalacja”).

• Szuadka na środki piorące jest zatkana (w celu jej oczyszczenia patrz

“Utrzymanie i konserwacja”).

• Przewód odpływowy nie jest dobrze zamocowany(patrz “Instalacja”).

• Wyłączyć urządzenie i wyjąć wtyczkę z gniazdka, odczekać około 1 minuty, następnie włączyć je ponownie.

Jeśli problem nie ustępuje, należy wezwać Serwis Techniczny.

• Środek piorący nie jest odpowiedni do pralek automatycznych (na opakowaniu musi być napisane: “do pralek”, “do prania ręcznego i w pralce” itp.).

• Użyto za dużo środka piorącego.

Page 24

Serwis Techniczny

Przed skontaktowaniem się z Serwisem Technicznym:

•

Sprawdzić, czy problemu nie można rozwiązać samodzielnie (patrz “Nieprawidłowości w działaniu i sposoby ich

usuwania”);

• Ponownie uruchomić program i sprawdzić, czy problem nie zniknął;

• W przeciwnym wypadku skontaktować się z Serwisem Technicznym.

! Nigdy nie wzywać nieautoryzowanych techników.

Należy podać:

• rodzaj nieprawidłowości;

• model urządzenia (Mod.);

• numer seryjny (S/N). Informacje te znajdują się na tabliczce umieszczonej w tylnej części pralki oraz widocznej z przodu po otwarciu drzwiczek.

Page 25

Инструкции за ползване

ПЕРАЛНА МАШИНА

Български

WMG 602

Съдържание

Инсталиране, 26-27

Разопаковане и нивелиране Свързване към водопровода и електрозахранването Първи цикъл на изпиране Технически данни

Поддръжка и почистване, 28

Спиране на водата и изключване на електрозахранването Почистване на пералната машина Почистване на чекмеджето за перилни препарати Поддръжка на люка и на барабана Почистване на помпата Проверка на маркуча за студена вода

Мерки за безопасност и препоръки, 29

Общи мерки за безопасност Рециклиране

Описание на пералната машина, 30-31

Табло за управление Дисплей

Как се изпълнява един цикъл на изпиране, 32

Програми и опции, 33

Таблица с програмите Опции на прането

Перилни препарати и дрехи за пране, 34

Чекмедже за перилни препарати Разпределяне на дрехите за пране Специални програми

Проблеми и мерки за отстраняването им, 35

Сервизно обслужване, 36

Page 26

Инсталиране

! Важно е да съхранявате тези инструкции, за да можете да правите допълнителни справки по всяко време. В случай че пералната машина бъде продадена, преотстъпена и или преместена, трябва да се погрижите инструкциите винаги да я придружават, за да се предостави на новия собственик информация за работата на уреда и съответните предупреждения.

! Прочетете внимателно инструкциите: те съдържат важна информация за монтажа, използването и безопасността.

Разопаковане и нивелиране

Разопаковане

1. Разопаковайте пералната машина.

2. Проверете дали пералната машина не е повредена при транспортирането. Ако е повредена, не я свързвайте, а се обърнете към дистрибутора.

3. Отстранете 4-те защитни винта за предпазване при превоза и гумираната опаковка със съответния раздалечител, намиращи се в задната част (вижте фигурата).

4. Затворете отворите с предоставените пластмасови капачки.

5. Съхранете всички части: целта е да се монтират отново при необходимост пералната машина да бъде транспортирана. ! Опаковъчният материал не е играчка за деца.

Нивелиране

1. Монтирайте пералната машина на равен и твърд под, без да я опирате в стени, мебели и др.

2. Ако подът не е идеално равен, компенсирайте неравностите, като отвиете или завиете предните крачета

(вижте фигурата).

Ъгълът на наклона,

измерен върху работната повърхност, не трябва да надвишава 2°. Точното нивелиране позволява машината да бъде стабилна и да се избягват вибрациите, шумът и преместването й по време на работа. Когато настилката е мокет или килим, регулирайте така крачетата, че под пералната машина да остане достатъчно място за вентилация.

Свързване към водопровода и електрозахранването

Свързване на маркуча към водопроводната мрежа

1. Свържете захранващия маркуч, като го завиете към крана за студената вода с накрайник с газова резба 3/4 (вижте фигурата). Преди да го свържете, източете водата, докато се

избистри.

2. Свържете маркуча за студената вода към пералната машина, като го завиете към специалния щуцер, разположен от задната страна, горе вдясно (вижте фигурата).

3. Внимавайте маркучът да не се прегъва и притиска.

! Налягането по водопроводната мрежа трябва да бъде в границите, указани в таблицата “Технически данни” (вижте

следващата страница).

! Ако дължината на захранващия маркуч не е достатъчна, обърнете се към специализиран магазин или към упълномощен техник.

! Никога не използвайте вече употребяван маркуч.

! Използвайте тези, което са доставени с пералната машина.

Page 27

Свързване на маркуча за мръсната

65 - 100 cm

вода

Свържете маркуча за мръсната вода, без да го прегъвате, към канализационната тръба или към тръбата за отвеждане в стената, разположени на височина от пода

между 65 и 100 см;

или го подпрете в края на мивката, или на ваната, като вържете водача за крана (вижте фигурата). Свободният край на маркуча за мръсната вода не трябва да бъде потопен във вода.

! Не се препоръчва използването на удължаващи маркучи. Ако е необходимо, удължителят трябва да има същия диаметър като оригиналния маркуч и да не надвишава 150 см.

Свързване към електрическата мрежа

Преди да свържете щепсела в контакта, проверете дали:

• контактът е заземен съгласно действащите стандарти;

• контактът може да поеме максималната мощност на натоварване на машината, указана в таблицата с техническите данни (вижте следващата страница);

• захранващото напрежение е в границите на указаното в таблицата с технически данни (вижте следващата страница);

• контактът отговаря на щепсела на пералната машина. В противен случай заменете щепсела или контакта.

! Пералната машина не се монтира на открито, дори под навес, защото е много опасно да се остави на влиянието на атмосферните условия. ! Електрическият контакт на монтирана перална машина трябва да бъде леснодостъпен.

! Не използвайте удължители или разклонители. ! Кабелът не трябва да бъде огънат или сплескан. ! Захранващият кабел трябва да се подменя само от упълномощени техници.

Внимание! Фирмата отхвърля всякаква отговорност в случаите, в които тези норми не се спазват.

Първи цикъл на пране

След инсталиране и преди употреба включете един цикъл на изпиране с перилен препарат, но без дрехи, задавайки програма „Автоматично почистване“ (вижте

Почистване на пералната машина).

Технически данни

Модел WMG 602

ширина 59,5 см

Размери

Вместимост îò 1 äî 6 êã.

Електрическо захранване

Захранване с вода

Скорост на центрофугата

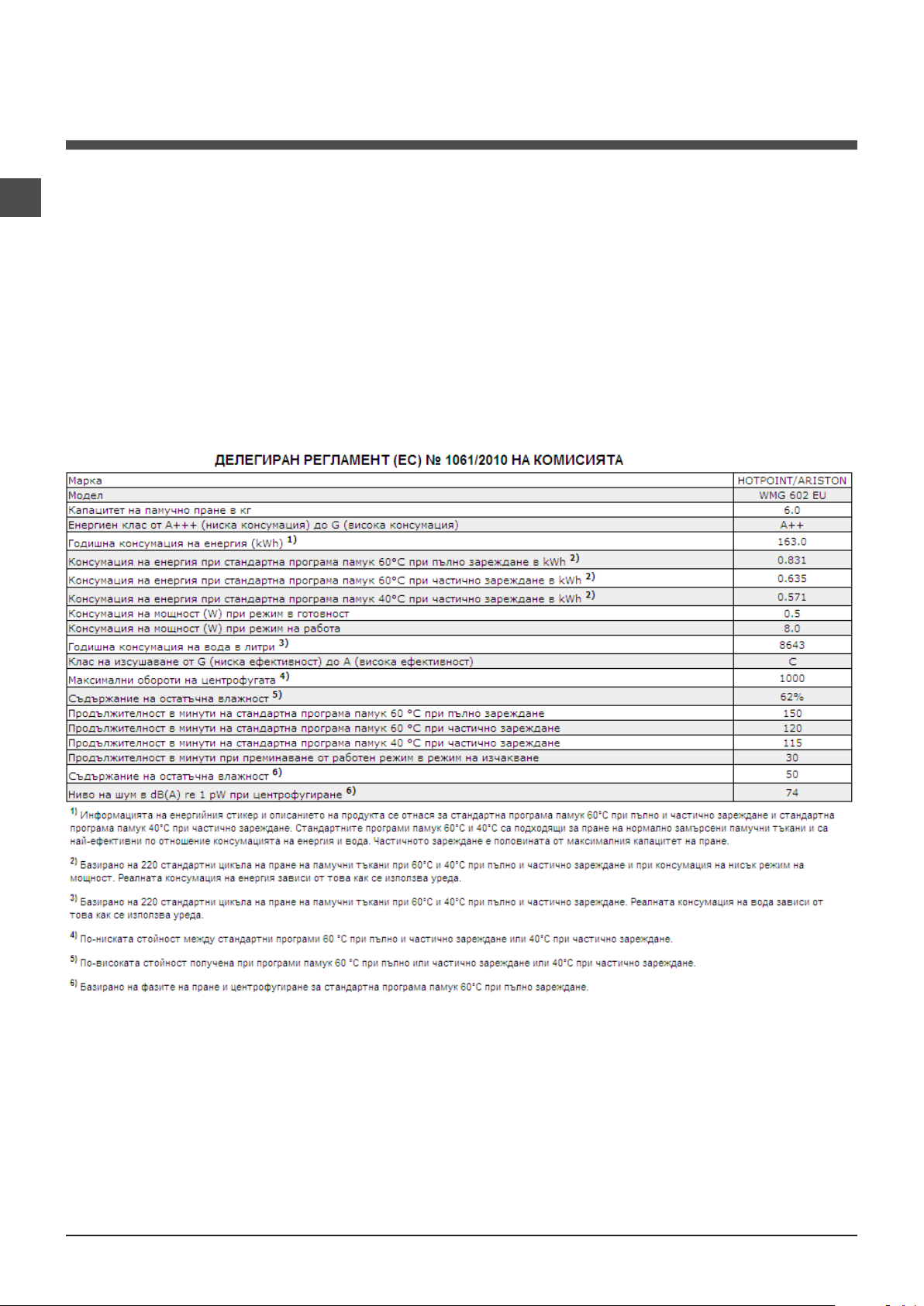

Програми за проверка съгласно Регламенти № 1061/2010 и № 1015/2010 на Комисията.

височина 85 см дълбочина 54 см

Виж табелката с характеристиките, поставена на машината

максимално налягане 1 МРа (10 bar) минимално налягане 0,05 МРа (0,5 bar) обем на казана 52 литра

до 1000 оборота/ минута

програма ; стандартна

програма за памук при 60 C°;

програма ;

стандартна програма за памук при 40 C°.

Пералната машина съответства на следните Европейски директиви:

- 2004/108/СЕ (за електромагнитна съвместимост)

- 2012/19/EU (WEEE)

- 2006/95/CE (за ниско напрежение)

Page 28

Поддръжка и почистване

      

        

   

• 

  

• Пералнята разполага с програма за

„Автоматично почистване“ на вътрешните части, което трябва да се извършва при абсолютно празен барабан.

Прахът за пране (10% от препоръчваното количество за слабо замърсено пране) или специални допълнителни препарати за почистване на

пералнята може да се ползват в добавка към програмата за изпиране. Препоръчва се пускането на програмата за почистване на всеки 40 изпирания. За да задействате програмата, натиснете едновременно бутони A и B за 5 сек (вижте

фигурата).

Програмата ще се активира автоматично и ще продължи около 70 минути. За да спрете цикъла, натиснете бутона START/ PAUSE.

     

     



 

  

     

!   

 

  

         

        

  

          

     

    

!  

Page 29

Мерки за безопасност и препоръки

! Пералната машина е проектирана и произведена в

съответствие с международните норми за безопасност. Предупрежденията тук са продиктувани от съображения за безопасност и трябва да се четат внимателно.

Общи мерки за безопасност

• Този уред е предназначен изключително за домашна употреба.

• Този уред може да бъде използван от деца

над 8 години и лица с ограничени физически, сетивни или умствени способности, или с недостатъчен опит и познания, ако те са наблюдавани или инструктирани относно използването на уреда от лице, отговорно за тяхната безопасност и разбират опасностите, свързани с употребата на уреда. Децата не трябва да си играят с уреда. Поддръжката и почистването не трябва да се извършват от деца без надзор.

• Пералната машина трябва да се използва само от възрастни хора съгласно инструкциите, предоставени в тази книжка.

• Не докосвайте машината, когато сте боси, с мокри или влажни ръце или крака.

• Не изключвайте щепсела от контакта за електрически ток, като дърпате кабела, а като хващате щепсела.

• Не отваряйте чекмеджето с перилни препарати, докато пералната машина работи.

• Не докосвайте маркуча за мръсната вода, защото може да е достигнал високи температури.

• Никога не отваряйте люка със сила, защото може да се повреди обезопасителния механизъм, който предпазва от случайно отваряне.

• В случай на повреда по никакъв повод не достигайте до вътрешните механизми в опити за ремонт.

• Винаги контролирайте децата да не се доближават до работещата машина.

• По време на изпиране люкът се нагрява.

• Преместването да се извършва внимателно от двама или трима души. Никога от сам човек, защото пералната машина тежи много.

• Преди да заредите машината, проверете дали барабанът е празен.

зачеркнатия контейнер е поставен върху всички продукти, за да напомня за задължителното разделно събиране. За по-нататъшна информация относно правилното извеждане от употреба на домакинските електроуреди се обърнете към предназначената за това обществена служба или към дистрибуторите.

Рециклиране

• Унищожаване на опаковъчния материал:

спазвайте местните норми – по този начин

опаковъчният материал може да се рециклира.

• Европейската директива 2012/19/EU за отпадъците от електрическо и електронно оборудване предвижда домакинските електроуреди да не се изхвърлят заедно с обичайните твърди градски отпадъци. Извадените от употреба уреди трябва да бъдат събирани отделно с цел да бъде увеличен делът на подлежащите на повторна употреба и рециклиране материали, от които са направени, както и да бъдат избегнати евентуални вреди за здравето и околната среда. Символът със

Page 30

Описание на пералната машина

Табло за управление

Бутон ON/OFF

Чекмедже за перилни препарати

ПРОГРАМАТОР

Чекмедже за перилни препарати: за дозиране на перилни препарати и добавки (вижте “Перилни препарати и дрехи за пране”.

Бутон ТЕМПЕРАТУРА

ЦЕНТРОФУГА

Бутон ОТЛОЖЕН СТАРТ : натиснете, за да зададете забавен старт за избраната програма – закъснението ще се появи на дисплея.

Бутони със светлинни

индикатори ОПЦИЯ

ДИСПЛЕЙ

Бутон



Бутон

ОТЛОЖЕН СТАРТ





Бутон

ПОЧИСТВАНЕ

Бутон със светлинен индикатор

START/PAUSE

ON/OFF          

ПРОГРАМАТОРПРОГРАМИ: за задаване на желаната програма (вижте “Таблица с програмите”).

Бутони и светлинни индикатори ОПЦИЯ: за избиране на възможните опции. Светлинният индикатор за избраната опция ще продължи да свети.



ПОЧИСТВАНЕ

желаната степен на интензивност на прането.

Бутон ТЕМПЕРАТУРА : натиснете, за да намалите или “изключите” температурата; стойността се изобразява на дисплея.

Бутон ЦЕНТРОФУГА : натиснете, за да намалите или изключите напълно центрофугата – стойността се показва на дисплея.

START/PAUSE

: натиснете, за да изберете



        (изчакайте около 3 минути)  

        (с изключение на бутон ON/OFF)    

Режим на stand by

В съответствие с новите нормативи за пестене на енергия тази перална машина е снабдена със система за автоматично изключване (stand by), която се задейства след 30 минути в случай, че машината не се използва. Натиснете за кратко бутон ON/OFF и изчакайте машината да се задейства отново.

START/PAUSE



Page 31

Дисплей

Дисплеят служи за програмиране на пералната машина и дава многостранна информация.

В сектор A ще се изобрази продължителността на програмите, а при задействан цикъл се показва времето, което остава до завършването му; в случай че е бил зададен ОТЛОЖЕН СТАРТ, показва времето, оставащо до включване на избраната програма. Също така с натискане на съответния бутон се изобразяват максималните стойности на скоростта на центрофугата и на температурата, които машината може да осъществи при зададената програма, или последните избрани стойности, ако те са съвместими с избраната програма.

В сектор B ще се изобразят “фазите на пране”, предвидени за избрания цикъл, а при включена програма се показва текущата “фаза на пране”.

Основно пране

Изплакване

Центрофуга

Източване на водата

В раздел C в посока от ляво на дясно са разположени иконите за “температура”, “центрофуга” и “Отложен старт”. Линиите “температура” показват максималната възможна за избиране температура за зададения цикъл. Линиите “центрофуга” показват максималната възможна за избиране степен на центрофугиране за зададения цикъл. Символът “Отложен старт” със светенето си указва, че на дисплея се изписва зададената стойност на “Отложен старт”.

Светлинен индикатор БЛОКИРАН ЛЮК Светещият символ показва, че люкът е блокиран. За избягване на щети трябва да изчакате символът да угасне, преди да отворите люка (изчакайте около 3 минути). За да отворите люка по време на цикъл на пране, натиснете бутона START/PAUSE. Ако символът БЛОКИРАН ЛЮК не свети, ще бъде възможно да го отворите.

Page 32

Как се извършва един цикъл на пране

1. ВКЛЮЧВАНЕ НА ПЕРАЛНЯТА. Натиска се бутон

; START/PAUSE

.

2. ПОСТАВЯНЕ НА ДРЕХИТЕ ЗА ПРАНЕ. Отваря се вратичката на люка. Заредете дрехите за пране, като внимавате да не превишите количеството на зареждане, посочено в таблицата с програмите на следващата страница.

3. ДOЗИРАНЕ НА ПЕРИЛНИЯ ПРЕПАРАТ. Извадете чекмеджето и изсипете перилния препарат в специалните ванички, както е обяснено в “Перилни препарати и дрехи за пране”.

4. ЗАТВОРЕТЕ ЛЮКА.

5. ИЗБИРАНЕ НА ПРОГРАМАТА. Изберете с превключвателя ПРОГРАМИ желаната програма; към нея са предвидени температура и скорост на центрофугиране, които могат да бъдат изменяни. На дисплея се изобразява продължителността на цикъла на пране.

6. ПЕРСОНАЛИЗИРАНЕ НА ЦИКЪЛ ПРАНЕ. Натиснете съответните бутони:

Промяна на температурата и/или

центрофугирането. Машината автоматично изписва максималните температура и скорост на центрофугиране, които са предвидени за зададената програма, или последно избраните такива параметри, ако са съвместими с текущо избраната програма. С натискане на бутон се намалява прогресивно температурата – до студено пране – “OFF”. С натискане на бутон се намалява центрофугата – до пълното й изключване “OFF”. Последващо натискане на бутоните връща стойностите на максимално предвидените.

! Exception: if the programme is selected, the

temperature can be increased up to a value of 90°C.

Задаване на отложен старт.

За задаване на отложен старт на избрана програма натиснете съответния бутон до достигане на желаното време за закъснение. Когато е активна тази опция, на дисплея ще светне символът . За отказ от отложено стартиране натискайте бутона, докато на дисплея се изпише “OFF”.

Настройте на желаната степен на интензивност на пране.

Опцията позволява да се оптимизира изпирането в зависимост от степента на замърсяване на тъканите и избраната от вас степен на интензивност на прането. Изберете програмата за пране; цикълът се настройва автоматично на степен “Normal”, оптимизирано за средно замърсено пране, (настройката не е валидна за цикъла „Вълна“, който се настройва автоматично на степен “Delicate”.

При много замърсено пране натиснете бутона

, докато достигнете степен “Intensive”. Благодарение

на използването на по-голямо количество вода в началната фаза на цикъла и на по-силното триене тази степен гарантира висококачествено изпиране и е подходяща за отстраняване на упорити петна. Може да се използва със или без белина. Ако желаете избелване, поставете допълнителната ваничка 4, комплект с доставката, във ваничка 1. При дозиране на белина не надвишавайте максималното ниво „max“, указано на централната ос (вижте

фигурата на стр. 34).

За слабо замърсено пране или за по-деликатно третиране на тъканите натиснете бутона , докато достигнете степен “Delicate”. Цикълът ще намали триенето, за да осигури безупречно изпиране на деликатните тъкани.

Променяне на характеристиките на цикъла.

• Натиснете бутона, за да активирате опцията съответният индикатор за бутона светва.

• При повторното му натискане опцията се деактивира и индикаторът изгасва.

! Ако избраната опция не е съвместима със зададената програма, светлинният индикатор ще мига и опцията няма да се активира. ! Ако избраната опция не е съвместима с друга опция, избрана преди това, съответният светлинен индикатор за първата избрана функция ще свети с мигаща светлина и ще се активира само втората, светлинният индикатор наактивираната опция щесветне. ! Оп циите могат да променят препоръчителното количество на зареждане и/или продължителността на цикъла.

7. СТАРТИРАНЕ НА ПРОГРАМАТА. Натиснете

клавиш START/PAUSE. 

  (символът БЛОКИРАН ЛЮК свети).

За да смените програмата, докато се изпълнява един цикъл, поставете пералната машина в режим на пауза, натискайки бутона START/PAUSE (светлинният индикатор START/PAUSE започва бавно да мига в кехлибарен цвят), след което изберете желания цикъл и натиснете отново бутона START/PAUSE. За да отворите люка по време на цикъл на пране, натиснете бутона START/PAUSE. Ако символът БЛОКИРАНЕ НА ЛЮКА не свети, ще бъде възможно да отворите вратата (изчакайте около 3 минути). Натиснете отново бутона START/ PAUSE, за да продължи програмата от мястото, в което е била прекъсната.

8. КРАЙ НА ПРОГРАМАТА. Указва се от надписа “END”

върху дисплея и когато символът за БЛОКИРАН ЛЮК угасне, люкът може да се отвори (изчакайте около 3 минути). Отворете люка, извадете прането и изключете пералнята.

! Ако искате да спрете вече започнал цикъл, натиснете продължително бутона . Изпълнението на цикъла ще се прекъсне и пералнята ще се изключи.

Page 33

Програми и опции

Таблица с програмите

 

  



БЕЗ ПЕТНА

БЕЛИ

стандартна програма за памук при 60° (1):





стандартна програма за памук при 40° (2):

цветни, деликатни,

СИНТЕТИЧНИ: силно

СИНТЕТИЧНИ

Противоалергично действие

Áåáå

Вълнени тъкани: за вълна, кашмир и т.н.

Фини тъкани

БЪРЗО ПРАНЕ  



стандартна програма за памук при 20°:

деликатни,

Памук

Синтетика

Бърза 30’



замърсени.

(4):





замърсени.



Áåëè è



Бели и цветни,

Изплакване Центрофуга и Източване на водата

Продължителността на цикъла, показана на дисплея или посочена в ръководството, е приблизително изчислена въз основа на стандартните условия. Реалното времетраене може да варира в зависимост от множество фактори като температура и налягане на водата при пълнене, температура на въздуха в помещението, количество перилен препарат, количество, вид и тегло на прането, допълнително избрани опции.

1) Програма за проверка съгласно стандарт 1061/2010: задайте програма с температура 60°C.

Този цикъл е подходящ за пране на памучни, нормално замърсени тъкани и е най-ефективен от гледна точка на комбиниран разход на енергия и вода, подходящ е за дрехи, които могат да се перат на 60°C. Действителната температура на пране може да се различава от указаната.

2) Програма за проверка съгласно стандарт 1061/2010: задайте програма с температура 40°C.

Този цикъл е подходящ за пране на памучни, нормално замърсени тъкани и е най-ефективен от гледна точка на комбиниран разход на енергия и вода, подходящ е за дрехи, които могат да се перат на 40°C. Действителната температура на пране може да се различава от указаната.

3) При температура 60°C функцията “Предпране” не може да бъде активирана. За всички институции, извършващи изпитания:

2) Продължителна програма за памук: задайте програма ; с температура 40° C.

4) Дълга програма за синтетични тъкани: задайте програма 5 с температура 40° C.

   

40° 1000

60° 1000

60°

(Max. 90°)

40° 1000 -

60° 800 40° 800 60° 1000 -

40° 1000

40° 800 30° 0 -

60° 1000 -

20° 1000 -

студена

вода

студена

вода

студена

вода

- 1000 - - -



 

 

(3)

1000

1000 -

800 -

ране



редп-

 





  

   

  

   



  









3.5 44 0.93 47 110’

3.5 44 0.57 46 95’



1.5 - - - 70’



3.5 62 0.81 40 60’



- 1000 - - - - 6 - - - 16’



 



Остатъчна

влажност

Разход на

енергия kWh

вода lt

Общ разход на



4 - - - 180’

6 62 0.83 50 150’

6 62 0.86 69 145’

4 - - - 195’

4 - - - 145’

1 - - - 80’

6 - - - 170’

6 62 0.11 60 80’

3 48 0.07 30 70’

3 71 0.04 34 30’

6 - - - 36’

 



Опции на прането

- Ако избраната опция не е съвместима със зададената програма, светлинният индикатор ще мига и опцията няма да се активира.

- Ако избраната опция не е съвместима с друга опция, избрана преди това, съответният светлинен индикатор за първата избрана функция ще свети с мигаща светлина и ще се активира само втората, светлинният индикатор наактивираната опция щесветне.

Допълнително изплакване

С избора на тази опция се увеличава ефикасността на изплакването и се гарантира максимално отстраняване на перилния препарат. Подходяща е за особено чувствителна кожа.

Предпране

С избора на тази функция се извършва предпране, полезно за отстраняване на трудно почистващи се петна.Забележка: Добавете перилен препарат в предназначеното за това отделение.

Page 34

Перилни препарати и дрехи за

пране

Чекмедже за перилни препарати

Добрият резултат от прането зависи и от правилното дозиране на перилните препарати. С предозиране не се пере по-ефикасно, а това води до отлагане на налепи по вътрешната страна на пералната машина и до замърсяване на околната среда. ! Използвайте прахообразни перилни препарати за бели памучни тъкани за предпране и за пране при температура над 60°C. ! Уверете се, че следвате указанията, посочени върху опаковката на перилния препарат. ! Не използвайте препарати за ръчно пране, защото образуват много пяна.

Изтеглете чекмеджето за перилни препарати и изсипете праха за пране и допълните препарати по следния начин.

Отделение 1: Препарат за предпране (на прах)

Преди да изсипете препарата, проверете дали не е поставена допълнителната ваничка 4.

Отделение 2: Препарат за пране (на прах или течен)

При употребата на течен препарат за пране се препоръчва да се използва разделителят от комплекта A с цел правилно дозиране. В случай на употреба на прах за пране върнете разделителя в отделение B.

Отделение 3: Допълнителни препарати (омекотител и др.)

Омекотителят не трябва да изтича извън решетката.

допълнителна ваничка 4: Белина

Разпределяне на дрехите за пране

• Разпределете прането съобразно:

- типа на тъканите/символа върху етикета.

- цветовете: отделете цветните от белите дрехи.

• Изпразнете джобовете и проверете копчетата.

• Не надвишавайте указните стойности за теглото на сухото пране: вижте “Таблица с програмите”.

Колко тежат дрехите за пране?

1 чаршаф 400-500 г 1 калъфка 150-200 г 1 покривка 400-500 г 1 хавлия 900-1200 г 1 кърпа 150-250 г

Специални програми

БЕЗ ПЕТНА: програмата 1 е подходяща за изпирането

на силно замърсено пране с устойчиви цветове. Програмата осигурява по-висок клас изпиране от стандартния (клас A). Не активирайте програмата при разноцветно пране. Препоръчва се използването на прахообразен перилен препарат. Срещу упорити петна се препоръчва предварителна обработка със специални допълнителни препарати. Бели: Използвайте този цикъл за 2 изпиране на бели тъкани. Програмата е разработена с цел продължителното запазване на искрящия бал цвят на тъканите. За подобри резултати се препоръчва използването на прах за

пране. използвайте цикъла за прането в светли цветове. Програмата е разработена с цел продължителното запазване на тъмните цветове на тъканите.

Противоалергично действие: използвайте програмата 6 за отстраняване на основните алергени като полени,

акари, кучешки и котешки косми. Бебе: използвайте специалната програма 7, за да отстраните типичното замърсяване на детските дрехи и премахнете перилния препарат, за да се избегнат алергични реакции на деликатната детска кожа. Цикълът е създаден за елиминиране на бактериите чрез използване на по-голямо количество вода и оптимизиране на ефекта от специфичните хигиенизиращи добавки към перилния препарат.  Цикълът на изпиране „Вълна“ на тази пералня Hotpoint-Ariston е тестван и одобрен от компанията Woolmark за пране на вълнени тъкани, определени като „подходящи за изпиране на ръка“, при условие че се спазват инструкциите от етикета на дрехата и указанията на производителя на електродомакинския уред. HotpointAriston е първата марка перални машини, получила от компанията Woolmark сертификата Woolmark Apparel Care - Platinum за постигани резултати при изпиране и разходи на вода и енергия. (M1126)

Фини тъкани: използвайте програмата 9 за изпиране на много фини тъкани с апликации от рода на страс или пайети. За изпиране на копринени тъкани и пердета изберете цикъл 9 и настройте на степен “Delicate” от опция . Препоръчва се обръщането на дрехите наопаки преди прането и слагането на малките дрехи в торбичката за фино пране. За по-добри резултати се препоръчва използването на течен препарат за пране за фини тъкани.

Програми „Еко“

Програмите „Еко“ предлагат добър резултат от изпирането при ниска температура, позволявайки по-ниско потребление на електроенергия, като с това допринасят за опазването на околната среда и икономическата ефективност. Програмите „Еко“ (12 Памук, 13 Синтетика и 14 Бърза 30’) са създадени за различни видове тъкани и слабо замърсени дрехи. За да бъдат гарантирани оптимални резултати, препоръчваме да използвате течен перилен препарат; добре е да обработите предварително маншетите, яките и петната.

стандартна програма за памук при 20 C° е идеална за замърсено пране от памучна тъкан. Добрите резултати включително при изпиране със студена вода, в сравнение с тези след пране при 40°, са гарантирани от механичното действие с промяна на скоростта, многократно и често достигащо до пикови стойности.

Система за измерване на тежестта на товара

Преди всяко центрофугиране, с цел избягване на прекалени вибрации и за да се получи равномерно разпределяне на товара, барабанът се завърта със скорост, малко по-висока от тази при пране. Ако след направените последователни опити товарът все още не е правилно разпределен, машината извършва центрофугиране при скорост, по-ниска от предвидената. При наличие на прекален дисбаланс пералнята извършва разпределението вместо центрофугата. За улесняване на по-доброто разпределение на товара и правилното му балансиране се препоръчва да се смесват дрехи за пране с големи и малки размери.

Page 35

Проблеми и мерки за отстраняването им

Възможно е пералната машина да откаже да работи. Преди да се обадите в сервиза за техническа поддръжка и ремонт (вижте “Сервизно обслужване”), проверете дали не става въпрос за леснорешим проблем, като си помогнете със следващия списък.

Проблеми:

Пералната машина не се включва.

Цикълът на изпиране не започва.

Пералната машина не се пълни с вода (на дисплея се показва мигащ надпис H2O).

Пералнята непрекъснато се пълни и източва.

Пералната не се източва или не центрофугира.

Възможни причини/Мерки за отстраняването им:

• Щепселът не е включен към електрически контакт или не е добре включен, за да прави контакт.

• Нямате ток вкъщи.

• Люкът не е затворен добре

• Бутонът ON/OFF не е бил натиснат.

• Бутонът START/PAUSE не е бил натиснат.

• Кранът за вода не е отворен.

• Въвело се е закъснение за часа на стартиране.

• Маркучът за студената вода не е свързан към крана.

• Маркучът е прегънат.

• Кранът за вода не е отворен.

• Няма вода по водопроводната мрежа.

• Налягането е недостатъчно.

• Бутонът START/PAUSE не е бил натиснат.

• Маркучът за мръсната вода не е монтиран между 65 и 100 см от земята

(вижте “Инсталиране”).

• Краят на маркуча за мръсната вода е потопен във вода (вижте “Монтаж”).

• Канализационната тръба в стената няма отдушник.

Ако след тези проверки проблемът не се реши, затворете крана за водата, изключете пералната машина и позвънете в сервиза. Ако жилището ви се намира на последните етажи на сградата, налягането на студената вода може да е ниско, поради което пералната машина непрекъснато се пълни и източва. За избягване на това неудобство в търговската мрежа се предлагат подходящи възвратни клапани.

• Програмата не предвижда източване: с някои програми трябва да се извършва ръчно.

• Маркучът за мръсната вода е притиснат (вижте “Монтаж”).

• Канализационната тръба е запушена.

Пералната вибрира много по време на центрофугиране.

Пералнята има теч.

Светлинните индикатори на “Опции” и светлинният индикатор на “START/ PAUSE” мигат и дисплеят изписва код за грешка.

бразува се твърде много пяна.

• При монтажа барабанът не е бил отблокиран правилно (вижте “Монтаж”).

• Пералната машина не е нивелирана (вижте “Монтаж”).

• Пералната машина е притисната между мебели и стена (вижте “Монтаж”).

• Маркучът за студената вода не е добре свързан (вижте “Монтаж”).

• Чекмеджето за перилни препарати е запушено (за почистването му вижте

“Поддръжка и почистване”).

• Маркучът за мръсната вода не е закрепен добре (вижте “Монтаж”).

• Изключете машината и извадете щепсела от контакта, изчакайте около 1 минута и я включете отново.

Ако неизправността не може да се отстрани, потърсете услугите на сервиза.

• Перилният препарат не е за автоматична пералня (трябва да има надпис “за автоматична пералня”, “за пране на ръка и за автоматична пералня” или подобен надпис).

• Дозирането е било твърде голямо.

Page 36

Сервизно обслужване

Преди да се свържете с техническия сервиз:

•

Проверете дали можете да решите сами проблема (вижте “Неизправности и начини за отстраняването им”);

• Включете отново програмата, за да проверите дали неизправността е отстранена;

• В противен случай се обърнете към Центъра за техническо обслужване и ремонт.

! Никога не ползвайте услугите на неупълномощени техници.

Съобщете:

• типа на проблема;

• модела на машината (Mod.);

• серийния номер (S/N). Тази информация се намира върху фабричната табелка, разположена на задната страна на пералната машина, и в предната част; вижда се след отваряне на люка.

Page 37

Instrucţiuni de folosire

MAŞINĂ DE SPĂLAT RUFE

Română

WMG 602

Sumar

Instalare, 38-39

Despachetare şi punere la nivel Racorduri hidraulice şi electrice Primul ciclu de spălare Date tehnice

Întreţinere şi curăţire, 40

Întreruperea alimentării cu apă şi curent electric Curăţarea maşinii de spălat Curăţarea compartimentului pentru detergent Îngrijirea uşii şi a tamburului Curăţarea pompei Controlarea furtunului de alimentare cu apă

Precauţii şi sfaturi, 41

Siguranţa generală Scoaterea aparatului din uz

Descrierea maşinii de spălat, 42-43

Panoul de control Display

Cum se desfăşoară un ciclu de spălare, 44

Programe şi opţiuni, 45

Tabel de programe Opţiuni de spălare

Detergenţi şi rufe, 46

Sertarul detergenţilor Pregătirea rufelor Programe particulare

Anomalii şi remedii, 47

Asistenţă, 48

Page 38

Instalare

! Este important să păstraţi acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, de cesiune sau de schimbare a locuinţei, acesta trebuie să rămână împreună cu maşina de spălat pentru a informa noul proprietar cu privire la funcţionare şi la respectivele avertismente.

! Citiţi cu atenţie instrucţiunile: veţi găsi informaţii importante cu privire la instalare, la folosire şi la siguranţă.

Despachetare şi punere la nivel

Despachetare

1. Scoaterea din ambalaj a maşinii de spălat.

2. Controlaţi ca maşina de spălat să nu  fost deteriorată în timpul transportului. Dacă este deteriorată, nu o conectaţi şi contactaţi agentul de vânzare.

3. Scoateţi cele 4 şuruburi de protecţie pentru transport şi cauciucul cu distanţierul respectiv, situate în partea posterioară (a se vedea gura).

4. Închideţi oriciile cu dopurile din plastic aate în dotaţie.

5. Păstraţi toate piesele: pentru cazul în care maşina de spălat va trebui să e transportată, piesele vor trebui montante din nou.

! Ambalajele nu sunt jucării pentru copii!

(a se vedea gura); unghiul de înclinare, măsurat pe planul de lucru, nu trebuie să depăşească 2°. O nivelare precisă conferă stabilitate maşinii şi evită vibraţii, zgomote şi deplasări pe timpul funcţionării. În cazul mochetelor sau a unui covor, reglaţi picioruşele astfel încât să menţineţi sub maşina de spălat un spaţiu sucient pentru ventilare.

Racorduri hidraulice şi electrice

Racordarea furtunului de alimentare cu apă

1. Conectaţi furtunul de alimentare, înşurubându-l la un robinet de apă rece cu gura letată de 3/4 gaz (a se vedea

gura).

Înainte de conectare, lăsaţi apa să curgă până când nu a

devenit limpede.

2. Conectaţi tubul de alimentare la maşina de spălat, înşurubândul la priza de apă respectivă, amplasată în partea posterioară, sus în

dreapta (a se vedea

gura).

3. Fiţi atenţi ca furtunul să nu e nici pliat, nici îndoit.

Punere la nivel

1. Instalaţi maşina de spălat pe un paviment plan şi rigid, fără a o sprijini de ziduri, mobilă sau altceva.

2. Dacă podeaua nu este perfect orizontală, compensaţi neregularităţile deşurubând sau înşurubând picioruşele anterioare

! Presiunea apei de la robinet trebuie să e cuprinsă în valorile din tabelul cu Date tehnice (a se vedea pagina alăturată).

! Dacă lungimea furtunului de alimentare nu este sucientă, adresaţivă unui magazin specializat sau unui instalator autorizat.

! Nu folosiţi niciodată tuburi folosite deja.

! Utilizaţi tuburile furnizate cu maşina.

Page 39

Conectarea furtunului de golire

65 - 100 cm

Conectaţi furtunul de evacuare, fără al îndoi, la o conductă sau la o gură de evacuare în zid, situate între 65 şi 100 cm de pământ;

sau sprijiniţil pe marginea unei chiuvete sau a unei căzi, legând elementul de ghidare la robinet (a se vedea gura). Capătul liber al furtunului de golire nu trebuie să rămână cufundat în

apă.

! Nu se recomandă folosirea furtunurilor prelungitoare; dacă este indispensabil, acestea trebuie să aibă acelaşi diametru ca şi furtunul original şi nu trebuie să depăşească 150 cm lungime.

Racordarea electrică

Înainte de a introduce ştecherul în priza de curent, asiguraţi-vă că:

• priza să e cu împământare şi conformă prevederilor legale;

• priza să poată suporta sarcina maximă de putere a maşinii, indicată în tabelul cu Date tehnice (a se vedea alături);

• tensiunea de alimentare să e cuprinsă în valorile indicate în tabelul cu Date tehnice (a se vedea alături);

• priza să e compatibilă cu ştecărul maşinii de spălat. În caz contrar înlocuiţi priza sau ştecărul.

! Maşina de spălat nu trebuie instalată afară, nici chiar în cazul în care spaţiul este adăpostit, deoarece este foarte periculoasă expunerea maşinii la ploi şi furtuni. ! După instalarea maşinii de spălat, priza de curent trebuie să e uşor accesibilă.

! Nu folosiţi prelungitoare şi prize multiple. ! Cablul nu trebuie să e îndoit sau

comprimat. ! Cablul de alimentare trebuie să e înlocuit doar de instalatorii autorizaţi.

Atenţie! Firma îşi declină orice responsabilitate în cazul în care aceste norme nu se respectă.

Primul ciclu de spălare

După instalare, înainte de folosire, efectuaţi un ciclu de spălare cu detergent şi fără rufe, selectând programul „AUTOCURĂŢARE” (a

se vedea “Curăţarea maşinii de spălat”).

Date tehnice

Model WMG 602

lãrgime 59,5 cm

Dimensiuni

Capacitate de la 1 la 6 kg

Legãturi electrice

Legãturi hidrice

Viteza de centrifugare

Programe de control conform directivelor 1061/2010 1015/2010

înãlþime 85 cm profunzime 54 cm

Vezi placuta cu caracteristicile tehnice, aplicata pe masina.

presiune maximã 1 MPa (10 bari) presiune minimã 0,05 MPa (0,5 bari) capacitatea cuvei 52 litri

pânã la 1000 de rotaþii pe minut

programul ; program standard la 60 °C pentru rufe din bumbac”; programul ; program standard la 40 °C pentru rufe din bumbac”;

Acest aparat este conform cu urmãtoarele Directive Comunitare:

- 2004/108/CE (Compatibilitate Electromagneticã)

- 2006/95/CE (Tensiuni Joase)

- 2012/19/EU (WEEE)

Page 40

Întreţinere şi curăţire

Întreruperea alimentării cu apă şi curent electric

• Închideţi robinetul de apă după ecare

spălare. Se limitează astfel uzura instalaţiei hidraulice a maşinii de spălat şi se elimină pericolul scurgerilor.

• Scoateţi stecherul din priza de curent atunci

când curăţaţi maşina de spălat şi când se efectuează lucrări de întreţinere.

Curăţarea maşinii de spălat

• Partea externă şi părţile din cauciuc pot 

curăţate cu o lavetă înmuiată în apă călduţă şi săpun. Nu folosiţi solvenţi sau substanţe abrazive.

• Maşina de spălat este prevăzută cu un

program de „AUTOCURĂŢARE” a pieselor interne care trebuie realizat fără niciun fel de încărcătură în cuvă. Detergentul (în cantitate de 10% din cea recomandată pentru rufe puţin murdare) sau aditivii specici pentru curăţarea maşinii de spălat pot  folosite ca mijloace auxiliare în programul de spălare. Se recomandă efectuarea programului de curăţare la ecare 40 de cicluri de spălare.

Pentru a activa programul, apăsaţi butoanele A şi B în acelaşi timp pentru 5 secunde (a se vedea

gura).

Programul porneşte automat şi durează aproximativ 70 de

minute. Pentru a termina ciclul, apăsaţi butonul START/ PAUSE.

Îngrijirea uşii şi a tamburuluii

• Lăsaţi mereu uşa întredeschisă pentru a evita formarea de mirosuri neplăcute.

Curăţarea pompei

Maşina de spălat este dotată cu o pompă de autocurăţare care nu are nevoie de întreţinere. Se poate întâmpla însă ca unele obiecte mici (monede, nasturi) să cadă în anticamera care protejează pompa, situată în partea inferioară a acesteia.

! Vericaţi ca ciclul de spălare să e încheiat şi scoateţi stecherul din priză.

Pentru a avea acces la anticameră:

1. scoateţi panoul de acoperire din partea din faţă a maşinii de spălat folosind o şurubelniţă (a se vedea gura);

2. deşurubaţi capacul rotindu-l în sens invers acelor de ceasornic (a se vedea gura). Este normal să iasă puţină apă;

Curăţarea compartimentului pentru detergent

Trageti afara compatimentul ridicându-l si tragându-l spre exterior (a se vedea gura). Spălaţi-l sub un jet de apă; această operaţie

trebuie efectuată cât mai des posibil.

3. curăţaţi cu grijă interiorul;

4. înşurubaţi la loc capacul;

5. montaţi din nou panoul vericând, înainte

de a-l împinge spre maşină, de a  introdus cârligele în oriciile respective.

Controlarea furtunului de alimentare cu apă

Controlaţi tubul de alimentare cel puţin o dată pe an. Dacă prezintă crăpături sau suri trebuie înlocuit: pe parcursul spălărilor, presiunea puternică ar putea provoca crăpături neaşteptate.

! Nu folosiţi niciodată tuburi folosite deja.

Page 41

Precauţii şi sfaturi

! Maşina de spălat a fost proiectată şi construită conform

normelor internaţionale de protecţie. Aceste avertizări sunt furnizate din motive de siguranţă şi trebuie să e citite cu atenţie.

Siguranţa generală

• Acest aparat a fost conceput exclusiv pentru utilizarea în locuinţe.

• Aparatul nu trebuie utilizat de către persoane

(inclusiv Aparat aparat poate  folosit de copii începând cu vârsta de 8 ani şi de persoane cu capacităţi zice, senzoriale sau mentale reduse sau cu experienţă şi cunoştinţe insuciente dacă sunt supravegheate sau dacă au primit o pregătire adecvată privind folosirea aparatului în mod sigur şi înţelegând pericolele respective. Copiii nu trebuie să se joace cu aparatul. Întreţinerea şi curăţarea nu trebuie să e efectuate de copii fără supraveghere.

• Maşina de spălat trebuie să e folosită doar de persoane adulte care respectă instrucţiunile din acest manual.

• Nu atingeţi maşina când sunteţi desculţi sau cu mâinile sau picioarele ude sau umede.

• Nu scoateţi ştecherul din priză trăgând de cablu, ci apucând ştecherul.

• Nu deschideţi sertarul detergenţilor în timp ce maşina se aă în funcţiune.

• Nu atingeţi apa de evacuare: poate avea o temperatură ridicată.

• Nu forţaţi în nici un caz uşa: s-ar putea deteriora mecanismul de siguranţă care evită deschiderea accidentală.

• În caz de defecţiune, nu umblaţi în niciun caz la mecanismele din interior şi nu încercaţi să o reparaţi singuri.

• Controlaţi mereu ca în apropierea maşinii aate în funcţiune, să nu se ae copii.

• Pe durata spălării uşa se poate încălzi.

• Dacă trebuie să deplasaţi maşina, cereţi ajutor unei alte (sau 2) persoane şi ţi foarte atenţi. Niciodată nu deplasaţi maşina singuri deoarece aceasta este foarte grea.

• Înainte de a introduce rufele, controlaţi ca şi cuva să e goală.

tomberonului tăiat care apare pe toate produsele vă aminteşte tocmai obligaţia de a le colecta separat. Pentru informaţii suplimentare cu privire la scoaterea sin uz a electrocasnicelor, deţinătorii acestora pot apela la centrele de colectare a deşeurilor sau la vânzătorii de la care au

achiziţionat produsele respective.

Scoaterea din uz

• Eliminarea ambalajelor:

respectaţi reglementările locale, în acest fel ambalajele

vor putea  refolosite.

• Directiva Europeană 2012/19/EU cu privire la deşeurile care provin de la aparatura electrică sau electronică prevede ca aparatele electrocasnice să nu e colectate împreună cu deşeurile urbane solide, obişnuite. Aparatele scoase din uz trebuie să e colectate separat atât pentru a optimiza rata de recuperare şi de reciclare a materialelor componente cât şi pentru a evita pericolele care pot afecta sănătatea omului sau polua mediul înconjurător. Simbolul

Page 42

Descrierea maşinii de spălat

Panoul de control

Butonul ON/OFF

SELECTOR

PROGRAME

Sertarul detergenţilor

Sertarul detergenţilor: pentru a introduce detergenţii

sau aditivele (a se vedea “Detergenţi şi rufe”).

Buton ON/OFF : apăsaţi scurt tasta pentru a porni sau opri maşina de spălat. Indicatorul START/PAUSE emite un semnal intermitent de culoare verde, ceea ce vă conrmă pornirea maşinii. Pentru a opri funcţionarea maşinii de spălat în timpul spălării, este necesar să ţineţi apăsată tasta circa 3 secunde; o apăsare de scurtă durată sau accidentală nu va opri maşina. Oprirea maşinii de spălat în timpul executării unui ciclu va anula programul în curs de desfăşurare.

SELECTOR PROGRAME: pentru a alege programul dorit (a se vedea “Tabel programe”).

Butoane şi indicatoare OPŢIUNE: pentru a selecta opţiunile disponibile. Indicatorul privind opţiunea selectată va rămîne aprins.

Buton

TIP CLĂTIRE

dorit de clătire.

Buton TEMPERATURA : apăsaţi butonul pentru a diminua sau exclude temperatura; valoarea acesteia va  aşată pe display.

: apăsaţi pentru a selecta tipul

Buton

TEMPERATURĂ

DISPLAY

Buton

CENTRIFUGĂ

PORNIRE

ÎNTÂRZIATĂ

Buton şi indicator START/PAUSE: când ledul verde emite un semnal intermitent, apăsaţi tasta pentru a porni ciclul de spălare. După activarea ciclului, ledul rămâne aprins. Pentru a introduce o pauză în timpul spălării, apăsaţi din nou tasta: ledul va emite o lumină intermitentă, de culoare portocalie. După stingerea indicatorului luminos , puteţi deschide uşa (aşteptaţi aproximativ 3 minute). Pentru a continua spălarea, de unde a fost întreruptă, apăsaţi din nou tasta.

Buton BLOCARE TASTE : pentru a bloca panoul de comandă, ţineţi apăsată tasta timp de 2 secunde. Dacă ledul corespunzător este aprins, atunci panoul de comenzi este blocat. În acest fel, se evită modicarea accidentală a unui program (cu excepţia buton ON/OFF), în special de către copii. Pentru a debloca panoul de comandă, ţineţi apăsată tasta timp de 2 secunde.

Modalitatea de stand by

Această maşină de spălat rufe, conform noilor norme legate de economia de curent electric, este dotată cu un sistem de oprire automat (stand-by) care intră în funcţiune după 30 minute de neutilizare. Apăsaţi scurt tasta ON/OFF şi aşteptaţi repunerea în funcţiune a maşinii.

Butoaneşi

indicatoare OPŢIUNI

Buton

BLOCARE

Buton

TASTE

Buton

TIP CLĂTIRE

Buton şi indicator

START/PAUSE

Buton CENTRIFUGA : apăsaţi butonul pentru a reduce numărul de rotaţii sau a bloca storcătorul; numărul de turaţii se poate vedea pe display.

Buton PORNIRE ÎNTÂRZIATĂ : apăsaţi pentru a seta sau pornire întârziată a programului preselectat; întârzierea este indicată pe display.

Page 43

Display

Ecranul este util pentru a programa maşina şi a furniza numeroase informaţii.

În secţiunea A este aşată durata diferitelor programe la dispoziţie şi a celui rămas, în cazul unui ciclu de spălare deja în desfăşurare; dacă a fost programat un interval de PORNIRE ÎNTÂRZIATĂ, este aşat intervalul rămas până la pornirea programului selectat. De asemenea, apăsând butonul corespunzător, se vizualizează valorile maxime ale vitezei centrifugii şi ale temperaturii pe care maşina le poate efectua în baza programului setat sau ultimele valori selectate dacă sunt compatibile cu programul ales.

În secţiunea B sunt aşate „fazele de spălare” prevăzute pentru ciclul selecţionat şi cele în curs de desfăşurare, în cazul unui program deja pornit:

Spălare

Clătire

Centrifugă

Golire

În secţiunea C sunt prezente, începând de la stînga, iconiţele pentru “temperatură”, “centrifugă” şi “Pornire întîrziată”. Barele “temperatură” indică nivelul maxim de temperatură care poate  selectat pentru ciclul setat. Barele “centrifugă” indică nivelul maxim de centrifugare care poate  selectat pentru ciclul setat. Simbolul “Pornire întîrziată” iluminat indică faptul că pe display este aşată valoarea “Pornirii întîrziate” setate.

Indicator UŞĂ BLOCATĂ Iluminarea simbolului indică blocarea hubloului. Pentru a evita daune este necesar să se aştepte ca simbolul să se stingă înainte de a deschide uşa (aşteptaţi aproximativ 3 minute). Pentru a deschide uşa în timpul executării unui ciclu, apăsaţi butonul START/PAUSE; când simbolul UŞĂ BLOCATĂ se stinge, puteţi deschide uşa.

Page 44

Cum se desfăşoară un ciclu de spălare

1. PUNEREA ÎN FUNCŢIUNE A MAŞINII Apăsaţi butonul ; indicatorul START/PAUSE va lumina intermitent lent cu culoarea verde.

2. INTRODUCEREA RUFELOR Deschideţi uşa. Introduceţi rufele în maşină, ind atenţi să nu depăşiţi cantitatea indicată în tabelul de programe - a se vedea pagina următoare.

3. DOZAREA DETERGENTULUIExtrageţi sertarul şi turnaţi detergent în compartimentele respective, după indicaţiile din capitolul “Detergenţi şi rufe”.

4. ÎNCHIDEŢI UŞA.

5. ALEGEREA PROGRAMULUI Selectaţi cu butonul PROGRAME programul dorit; acestuia îi sunt asociate o temperatură şi o viteză de centrifugă care pot  modicate. Pe ecran va apărea şi durata ciclului.

6. PERSONALIZAREA CICLULUI DE SPĂLARE. Apăsaţi butoanele: respective.

Modicarea temperaturii şi/sau a centrifugei.

Maşina aşează automat temperatura şi centrifuga maxime prevăzute pentru programul ales, sau ultimele selectate, dacă sunt compatibile cu programul. Apăsând butonul se reduce progresiv temperatura pînă spălarea rece “OFF”. Apăsând butonul se reduce progresiv centrifuga pînă la excluderea sa “OFF”. Din acest moment, apăsarea ulterioară a butonelor va aduce valorile la cele maxime prevăzute.

! Excepţie: dacă selectaţi programul temperatura

poate  crescută până la 90°.

Setaţi pornirea întârziată.

Pentru a programa pornirea întârziată a maşinii, apăsaţi butonul respectiv pentru a alege timpul de întârziere dorit. Când această opţiune este activată, pe display se aprinde simbolul . Pentru a şterge pornirea întârziată, apăsaţi butonul până când pe ecran vedeţi inscripţia “OFF”.

Reglaţi intensitatea dorită de spălare.

Opţiunea permite optimizarea spălării în funcţie de gradul de murdarie al ţesăturilor şi de intensitatea dorită a spălării. Selectaţi programul de spălare, ciclul este reglat automat la nivelul „Normal”, optimizat pentru rufe cu grad normal de murdărie (această reglare nu este valabilă pentru ciclul „Lână”, care se reglează automat la nivelul „Delicate”). Pentru rufe foarte murdare apăsaţi butonul până se ajunge la nivelul „Intensive”. Datorită utilizării unei cantităţi mai mari de apă în faza iniţială a ciclului şi a unei mişcări mecanice mai mari, această opţiune garantează o spălare de mare performanţă şi este

utilă pentru eliminarea petelor rezistente. Poate  utilizată cu sau fără înălbitor. Dacă doriţi să efectuaţi albirea, introduceţi tăviţa suplimentară 4, din dotare, în tăviţa 1. Când dozaţi înălbitorul, nu depăşiţi nivelul „max” indicat pe pivotul central (a se vedea gura de la pag. 46). Pentru rufe puţin murdare sau pentru un tratament mai delicat al ţesăturilor, apăsaţi butonul până se ajunge la nivelul “Delicate”. Ciclul va reduce mişcarea mecanică pentru a asigura rezultate perfecte de spălare pentru rufele delicate.

Modicarea caracteristicilor ciclului.

• Apăsaţi butonul pentru a activa opţiunea; indicatorul corespunzător butonului se va aprinde.

• Apăsaţi din nou butonul pentru a dezactiva această opţiune; indicatorul luminos respectiv se va stinge.

! Dacă opţiunea selectată nu este compatibilă cu

programul ales, ledul corespunzător va semnaliza iar funcţia nu se va activa.

! Dacă opţiunea selectată nu este compatibilă cu

o altă opţiune, reglată anterior, ledul corespunzător primei opţiuni va emite un semnal intermitent şi va  activată numai a doua opţiune (ledul corespunzător acesteia se va aprinde).

! Cantitatea de rufe admisă precum şi durata ciclului

pot varia în funcţie de funcţia aleasă.

7. ACTIVAREA UNUI PROGRAM. Apăsaţi butonul

START/PAUSE. Indicatorul luminos se va aprinde

- culoare albastră şi uşa se va bloca (simbolul UŞĂ

BLOCATĂ se va aprinde). Pentru a modica un program în timpul executării unui ciclu, apăsaţi butonul START/PAUSE pentru a întrerupe momentan ciclul); indicatorul corespunzător butonul START/ PAUSE se va aprinde intermitent culoarea aurie) şi alegeţi noul ciclul dorit şi apăsaţi din nou butonul START/PAUSE. Pentru a deschide uşa în timpul executării unui ciclu, apăsaţi butonul START/PAUSE; când simbolul UŞĂ BLOCATĂ se stinge, puteţi deschide uşa (aşteptaţi aproximativ 3 minute). Apăsaţi din nou butonul START/PAUSE pentru a relua programul de unde era oprit.

8. TERMINAREA PROGRAMULUI La încheierea ciclului, pe ecran va apărea mesajul “END” ; când simbolul UŞĂ BLOCATĂ se stinge, puteţi deschide uşa (aşteptaţi aproximativ 3 minute). Deschideţi uşa, scoateţi rufele şi opriţi maşina de spălat.

! Dacă doriţi să anulaţi un ciclu deja activat, apăsaţi

îndelung butonul . Ciclul se va întrerupe iar maşina se va opri.

Page 45

Programe şi opţiuni

Tabel de programe

Descrierea Programului

Programe

Antitipată

Albituri

Program standard la 60 °C pentru rufe din bumbac (1):

albe şi colorate rezistente foarte murdare.

Program standard la 40 °C pentru rufe din bumbac (2):

albe şi colorate delicate puţin murdare.

Sintetice: colorate rezistente foarte murdare.

Sintetice (4): colorate rezistente puţin murdare.

Antialergic

Baby

Lână: pentru lână, caşmir, etc.

Ultra Delicate

SPĂLARE RAPIDĂ 60’: pentru a împrospăta rapid articolele puţin murdare (nu este indicat pentru lână,mătase şi

articole de spălat cu mâna).

Program standard la 20 °C pentru rufe din bumbac: aalbe

şi colorate delicate puţin murdare.

Bumbac Apă rece

Viteza

Temp.

max.

(°C)

40° 1000

60° 1000 60°

(Max. 90°)

40° 1000 -

60° 800 40° 800 60° 1000 40° 1000 40° 800 30° 0 -

60° 1000 -

20° 1000 -

max.

(rotaþii

minut)

1000

1000 -

Detergenþi

rufe

Balsam

Decolorant

Prespãlare

 

(3)

   

  



  



(Kg)

Umiditate

Spãlare



3.5 44 0.93 47 110’

3.5 44 0.57 46 95’



1.5 - - - 70’



3.5 62 0.81 40 60’



reziduală%

Sarcina Max.

4 - - - 180’

6 62 0.83 50 150’

6 62 0.86 69 145’

4 - - - 195’ 4 - - - 145’

1 - - - 80’

6 - - - 170’

6 62 0.11 60 80’

Consum energie

kWh

Apă totală lt

Durata ciclului

de spalare

Sintetice Apă rece

Rapid 30’ Apă rece

Clătire

Centrifugă + Golire

Durata ciclului indicată pe display sau în carte este calculată în baza unor condiţii standard. Timpul efectiv poate varia în baza a numeroşi factori, precum temperatura şi presiunea apei la intrare, temperatura mediului, cantitatea de detergent, cantitatea şi tipul încărcăturii, echilibrarea încărcăturii, opţiunile suplimentare selectate.

1) Programul de control conform normei 1061/2010: setaţi programul cu o temperatură de 60°C.

Acest ciclu este potrivit pentru curăţarea unei încărcături de bumbac cu grad de murdărie normal şi este cel mai ecient din punct de vedere al consumului combinat de energie şi apă; se foloseşte pentru articole de îmbrăcăminte care pot  spălate la 60°C. Temperatura efectivă de spălare poate diferi de cea indicată.

2) Programul de control conform normei 1061/2010: setaţi programul cu o temperatură de 40°C.

Acest ciclu este potrivit pentru curăţarea unei încărcături de bumbac cu grad de murdărie normal şi este cel mai ecient din punct de vedere al consumului combinat de energie şi apă; se foloseşte pentru articole de îmbrăcăminte care pot  spălate la 40°C. Temperatura efectivă de spălare poate diferi de cea indicată.

3) La temperatura de 60 °C funcţia de “Prespălare” nu poate  activată. Pentru toate Instituţiile de Testare:

3) Program pentru bumbac, prelungit: setaţi programul cu o temperatură de 40°C.

4) Program sintetic lung: setaţi programul 5 cu o temperatură de 40°C.

- 1000 - - -

- 1000 - - - - 6 - - - 16’

800 -



3 48 0.07 30 70’



3 71 0.04 34 30’



6 - - - 36’

Opţiuni de spălare

- Dacă opţiunea selectată nu este compatibilă cu programul ales, ledul corespunzător va semnaliza iar funcţia nu se va activa.

- Dacă opţiunea selectată nu este compatibilă cu o altă opţiune, reglată anterior, ledul corespunzător primei opţiuni va emite un semnal intermitent şi va  activată numai a doua opţiune (ledul corespunzător acesteia se va aprinde).

Prespălare

Această funcţie este utilă pentru prespălarea rufelor, mai ales în scopul de a îndepărta petele rezistente. N.B.: Adăugaţi detergent în sertarul respectiv.

Clătire Suplimentară

Selectând această opţiune, clătirea va  mai ecientă, ceea ce asigură eliminarea totală a detergentului din rufe. Este recomandată cu precădere persoanelor cu pielea sensibilă.

Page 46

Detergenţi şi rufe

Sertarul detergenţilor

Un rezultat bun la spălare depinde şi de dozarea corectă a detergentului: excesul de detergent nu garantează o spălare mai ecientă, ci contribuie la încrustarea părţilor interne ale maşinii de spălat şi la poluarea mediului înconjurător.

! Utilizaţi detergenţi praf pentru rufele albe de bumbac,

pentru prespălare şi pentru spălarea la temperaturi mai mari de 60°C.

! Respectaţi indicaţiile de pe ambalajul detergentului. ! Nu introduceţi în maşină detergenţii pentru spălarea

manuală deoarece formează prea multă spumă.

Extrageţi sertarul pentru detergenţi şi introduceţi detergentul sau aditivul după cum urmează:

compartiment 1: Detergent pentru prespălare (sub formă de praf)

Înainte de a adăuga detergentul vericaţi ca sertarul adiţional 4 să nu e introdus.

compartiment 2: Detergent pentru spălare (sub formă de praf sau lichid)

Când utilizaţi detergent lichid este recomandat să folosiţi peretele despărţitor A prevăzut pentru dozarea corectă. Pentru utilizarea de detergent praf puneţi peretele despărţitor în cavitatea B.

compartiment 3: Aditivi (soluţie de înmuiat, balsam rufe etc.)

Soluţia de înmuiat nu trebuie să iasă deasupra grătarului.

compartiment adiþional 4: Decolorant (Inãlbitor)

Pregătirea rufelor

• Subdivizaţi rufele în funcţie de:

- tipul de ţesătură / simbolul de pe etichetă.

- culori: separaţi rufele colorate de cele albe.

• Goliţi buzunarele şi controlaţi nasturii.

• Nu depăşiţi valorile indicate, referite la greutatea rufelor uscate: a se vedea “Tabel de programe”.

Cât cântăresc rufele?

1 cearceaf 400-500 g. 1 faţă de pernă 150-200 g. 1 faţă de masă 400-500 g. 1 halat de baie 900-1.200 g. 1 prosop 150-250 g.

Programe particulare

Antipată: programul 1 este potrivit pentru rufe foarte

murdare, cu culori rezistente. Programul asigură o clasă de spălare superioară faţă de clasa standard (clasa A). Nu efectuaţi programul amestecând rufe de culori diferite. Se recomandă folosirea unui detergent praf. Pentru petele dicile se recomandă pre-tratamentul cu aditivi specici. Albituri: folosiţi acest ciclu 2 pentru spălarea rufelor albe. Programul este conceput pentru a păstra strălucirea culorii albe în timp. Pentru rezultate mai bune, se recomandă folosirea unui detergent praf.

Antialergic: folosiţi programul 6 pentru îndepărtarea principalilor alergeni, cum ar  polenul, acarienii din praf, părul de pisică şi de câine. Baby: folosiţi programul special 7 pentru a înlătura murdăria tipică a copiilor şi pentru a elimina detergentul din rufe, evitând astfel reacţiile alergice pentru pielea delicată a copiilor. Ciclul a fost conceput pentru a diminua încărcarea bacteriană prin folosirea unei cantităţi de apă mai mari şi prin optimizarea aditivelor speciale de igienizare, adăugate la detergent. Lână: ciclul de spălare “Lână” al acestei maşini de spălat Hotpoint-Ariston a fost testat şi aprobat de Woolmark Company pentru spălarea articolelor de lână clasicate ca ind lavabile de mână, cu condiţia ca spălarea să se efectueze în conformitate cu instrucţiunile specicate pe eticheta articolului şi cu indicaţiile furnizate de producătorul aparatului. Hotpoint-Ariston este prima marcă de maşini de spălat care a obţinut de la Woolmark Company certicarea Woolmark Apparel Care - Platinum pentru performanţele sale de spălare şi consumul de apă şi energie. (M1126)

Ultra Delicate: folosiţi programul 9 pentru spălarea rufelor foarte delicate, care au aplicaţii, cum ar  strass sau paiete. Pentru a spăla articole din mătase şi perdele, selectaţi ciclul 9 şi reglaţi nivelul „Delicate” al opţiunii . Se recomandă să întoarceţi pe dos rufele înainte de spălare şi să introduceţi articolele mici într-un sac special pentru spălarea rufelor delicate. Pentru cele mai bune rezultate, vă recomandăm utilizarea unui detergent lichid pentru rufe delicate.

Programele Eco

Programele Eco oferă performanţe bune de spălare la temperaturi scăzute, permiţând o folosire redusă a energiei electrice, ceea ce înseamnă un beneciu pentru mediul înconjurător şi o economie de bani. Programele Eco (Bumbac 12, Sintetice 13 şi Rapid 30’

14) au fost create pentru diferite tipuri de ţesături şi

pentru rufe puţin murdare. Pentru a garanta un rezultat optim, recomandăm folosirea unui detergent lichid; se recomandă pre-tratarea manşetelor, gulerelor şi petelor.

Program standard la 20°C pentru rufe din bumbac

ideal pentru rufe de bumbac murdare. Performanţele bune şi la rece, comparabile cu o spălare la 40°, sunt garantate de o acţiune mecanică care lucrează prin varierea vitezei la

intervale repetate şi apropiate.

Sistemul de echilibrare a sarcinii

Pentru a evita trepidaţiile excesive, înainte de stoarcere, cuva maşinii va distribui cantitatea de rufe în mod uniform, centrifuga efectuând câteva rotaţii la o viteză mai mare decât viteza de spălare. Dacă, după numeroase încercări, maşina nu reuşeşte să echilibreze greutatea, stoarcerea rufelor se va face la o viteză mai mică decât cea prevăzută în program. Dacă instabilitatea este prea mare, maşina va distribui greutatea în locul centrifugei. Pentru a favoriza o mai bună repartizare a rufelor şi echilibrarea corectă a maşinii, se recomandă să introduceţi în maşină atât articole mari cât şi mici.

Page 47

Anomalii şi remedii

Se poate întâmpla ca maşina de spălat să nu funcţioneze. Înainte de a apela serviciul de Asistenţă (a se vedea Asistenţa), vericaţi dacă nu este vorba de o problemă uşor de rezolvat:

Anomalii:

Maşina de spălat nu porneşte.

Ciclul de spălare nu porneşte.

Maşina de spălat nu încarcă apă (Pe display este vizualizat scris “H2O”).

Maşina de spălat încarcă şi descarcă apă încontinuu.

Maşina de spălat nu se goleşte sau nu stoarce.

Cauze posibile / Rezolvare:

• Ştecărul nu este introdus în priza de curent, sau nu face contact.

• Aveţi o pană de curent la domiciliu.

• Uşa nu este bine închisă.

• Butonul ON/OFF nu a fost apăsată.

• Butonul START/PAUSE nu a fost apăsat.

• Robinetul de apă nu este deschis.

• A fost setată o întârziere faţă de ora pornirii.

• Furtunul de alimentare cu apă nu este racordat la robinet.

• Furtunul este îndoit.

• Robinetul de apă nu este deschis.

• Apa la domiciliul dvs. este oprită.

• Apa nu are presiune sucientă.

• Butonul START/PAUSE nu a fost apăsat.

• Furtunul de golire nu a fost instalat la o înălţime cuprinsă între 65 şi 100 cm de pământ (a se vedea “Instalare”).

• Capătul furtunului de evacuare este cufundat în apă (a se vedea “Instalare”).

• Evacuarea din perete nu are răsuare pentru aer.

Dacă după aceste vericări problema nu se rezolvă, închideţi robinetul de apă, stingeţi maşina de spălat şi chemaţi Asistenţa. Dacă locuinţa se aă la ultimele etaje ale unui ediciu, este posibil să aibă loc fenomene de sifonare, motiv pentru care maşina de spălat încarcă şi descarcă apă încontinuu. Pentru a elimina acest inconvenient, se găsesc în comerţ supape anti-sifonare.

• Programul nu prevede golirea apei: cu unele programe trebuie pornit manual.

• Furtunul de golire este îndoit (a se vedea “Instalare”).

• Conducta de descărcare este înfundată.

Maşina de spălat vibrează foarte mult în timpul stoarcerii.

Maşina de spălat pierde apă.

Indicatoarele Opţiunilor şi ale START/ PAUSE luminează intermitent repede şi display-ul aşează un cod de anomalie (ex.: F-01, F-..).

Se formează prea multă spumă.

• Cuva, în momentul instalării, nu a fost deblocată în mod corespunzător (a se

vedea “Instalare”).

• Maşina de spălat este în pantă (a se vedea “Instalare”).

• Maşina de spălat este prea aproape de pereţi şi mobilier (a se vedea “Instalare”).

• Furtunul de alimentare cu apă nu este bine înşurubat (a se vedea “Instalare”).

• Sertarul detergenţilor este înfundat (pentru a-l curăţa a se vedea “Întreţinere şi

curăţare”).

• Furtunul de golire nu este bine xat (a se vedea “Instalare”).

• Opriţi maşina şi scoateţi ştecărul din priză; aşteptaţi aprox. 1 minut înainte de a o reaprinde.

Dacă nu obţineţi nici un rezultat, apelaţi Centrul de Service pentru asistenţă.

• Detergentul nu este compatibil cu maşina de spălat (trebuie să e scris “pentru maşina de spălat”, “de mână şi în maşina de spălat”, sau ceva asemănător).

• Dozajul a fost excesiv.

Page 48

Asistenţă

Înainte de a lua legătura cu Asistenţa:

Vericaţi dacă puteţi rezolva singuri problema (a se vedea “Anomalii şi remedii”);

•

• Porniţi din nou programul pentru a controla dacă inconvenientul a fost eliminat;

• În caz negativ, contactaţi un Centru de Asistenţă Tehnică.

! Nu apelaţi niciodată la persoane neautorizate.

Comunicaţi:

• tipul de anomalie;

• modelul maşinii (Mod.);

• numărul de serie (S/N). Aceste informaţii sunt specicate pe plăcuţa cu date tehnice, lipită în partea din spate a maşinii de spălat precum şi în partea anterioară, după ce deschideţi uşa.

Atenţionãri în conformitate cu legislaţia în vigoare

• Conform prevederilor legislaţiei privind gestionarea deşeurilor, este interzisã eliminarea deşeurilor de echipamente electrice şi electronice (DEEE) alãturi de deşeurile municipale nesortate. Ele trebuie predate la punctele municipale de colectare, societãţile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziţioneazã echipamente noi de acelaşi tip).

• Autoritãţile locale trebuie sã asigure spaţiile necesare pentru colectarea selectivã a deşeurilor precum şi funcţionalitatea acestora. Contactaţi societatea de salubrizare sau compartimentul specializat din cadrul primãriei pentru informaţii detaliate.

• Deşeurile de echipamente electrice şi electronice pot  predate şi distribuitorilor, la achiziţionarea de echipamente noi de acelaşi tip (schimb 1 la 1).

• Predarea, de cãtre utilizatori, a deşeurilor de echipamente electrice şi electronice, la punctele de colectare municipale, societãţile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziţioneazã echipamente noi de acelaşi tip) faciliteazã refolosirea, reciclarea sau alte forme de valoricare a acestora.

• Deşeurile de echipamente electrice şi electronice pot conţine substanţe periculoase care pot avea un impact negativ asupra mediului şi sãnãtãţii umane în cazul în care DEEE nu sunt colectate selectiv şi gestionate conform prevederilor legale.

• Simbolul alãturat (o pubela cu roţi, barata cu douã linii în forma de X), aplicat pe un echipament electric sau electronic, semnicã faptul cã acesta face obiectul unei colectãri separate şi nu poate  eliminat împreunã cu deşeurile

municipale nesortate.

Page 49

Упутство за употребу

МАШИНА ЗА ПРАЊЕ ВЕША

Cрпски

WMG 602

Садржај

Постављање, 50-51

Распакивање и нивелисање Повезивање на водоводну и електричну мрежу Први циклус прања Технички подаци

Одржавање и чување, 52

Искључивање воде и електричне енергије Чишћење машине за прање веша Чишћење посуде за детерџент Нега врата и бубња Чишћење пумпе Провера црева за напајање водом

Упозорења и савети, 53

Општа сигурност Одлагање на отпад

Опис машине за прање веша, 54-55

Командна табла Дисплеј

Како реализовати циклус прања, 56

Програми и опције, 57

Табела програма Опције прања

Детерџенти и веш, 58

Посуда за детерџент Припрема веша Посебни програми

Неправилности и решења, 59

Техничка служба, 60

Page 50

Постављање

! Важно је сачувати ову књижицу како бисте је могли консултовати у сваком тренутку. У случају продаје, уступања или селидбе, обезбедите да остане уз машину за прање веша како би нови власник могао да се обавести о раду и одговарајућим упозорењима.

! Пажљиво прочитати упутства: садрже важне информације о постављању, употреби и безбедности.

Распакивање и нивелисање

Распакивање

1. Распакивање машине за веш.

2. Проверити да машина није претрпела оштећења при транспорту. Уколико је оштећена, немојте је повезивати и обратите се продавцу.

3. Скините 4 завртња постављена као заштита при транспорту и гумицу са одговарајућим одбојником, постављене на задњем делу машине (погледајте слику).

4. Затворити отворе приложеним пластичним затварачима.

5. Сачувати све делове: уколико машину треба транспортовати, биће потребно поново их поставити.

! Амбалажа није играчка за децу.

Нивелисање

1. Поставити машину на равну и чврсту површину, не наслањати је на зид, намештај или друге површине.

Прецизно нивелисање даје стабилност и спречава вибрације, буку и померање током рада машине. У случају да машину постављате на итисон или тепих, подесите стопице тако да испод машине оставите довољно простора за вентилацију.

Повезивање на водоводну и електричну мрежу

Повезивање црева за напајање водом

1. Повежите црево за напајање са славином за хладну воду са навојем на излазном отвору од ¾ цола

(погледајте слику).

Пре повезивања пустите воду да

тече све док не постане чиста.

2. Повежите доводно црево са машином заврћући га на одговарајући прикључак за воду, на задњем делу машине, горе десно (погледајте слику).

3. Обратите пажњу да црево не буде преломљено или пригњечено.

! Притисак воде у славини треба да се креће у границама вредности датим у табели са Техничким подацима

(погледајте страницу поред).

2. Уколико под није савршено раван, надокнадите неправилност отпуштањем или затезањем предњих стопица (погледајте слику); угао нагиба, измерен на радној површини не сме прелазити 2°.

! Уколико дужина доводног црева није довољна, обратите се специјализованој продавници или овлашћеном сервисеру.

! Никада не користите већ коришћена црева.

! Користите црева испоручена уз машину.

Page 51

Повезивање одводног црева

65 - 100 cm

Повежите одводно црево, без савијања, на одводну цев или на одвод у зиду постављене на 65 до 100 цм од земље;

можете га

пребацити преко ивице умиваоника или каде, али га морате причврстити за славину (погледајте слику). Слободни крај одводног црева не сме да буде уроњен у

воду.

! Не препоручујемо употребу продужних црева; ако је неопходно, продужетак треба да буде истог пречника као и оригинално црево и да не прелази 150 цм.

Повезивање на електричну мрежу

Пре него што гурнете утикач у утичницу, проверите да ли:

• је утичница повезана са уземљења изведеним у складу са прописима;

• је утичница у могућности да издржи максимално оптерећење снаге машине, наведено у табели са Техничким подацима (погледајте поред);

• се напон напајања креће у границама вредности наведених у табели са Техничким подацима (погледајте поред);

• је утичница компатибилна са утикачем машине. У случају да не одговара, променити утичницу или утикач.

! Не постављајте машину на отворено, чак ни ако је простор преправљен, јер је веома опасно остављати је изложену киши и временским непогодама. ! Код инсталирања машине утичница мора да буде лако доступна. ! Не употребљавајте продужне каблове и разделнике. ! Кабл не сме да буде изложен савијању или притискању.

! Замену напојног кабла треба да обавља само овлашћени сервисер.

Пажња! Произвођач се ограђује од сваке одговорности у случају непоштовања ових норми.

Први циклус прања

Након постављања, пре употребе, извршите циклус прања са детерџентом и без веша задајући програм „Самочишћење“(погледајте „Чишћење

машине за прање веша").

Технички подаци

Модел WMG 602

ширина 59,5 цм

Димензије

Капацитет од 1 до 6 кг

Електрично повезивање

Повезивање на водоводну мрежу

Брзина центрифуге

Контролни програми према директиви 1061/2010 1015/2010

висина 85 цм дубина 54 цм

Погледајте налепницу са техничким карактеристикама која се налази на машини

максималан притисак 1 MPa (10 бара) минималан притисак 0,05 MPa (0,5 бара) капацитет бубња 52 литра

до 1000 обртаја у минути

програм , Памук 60°C; програм , Памук 40°C.

Ова опрема је усклађена са следећим Директивама заједнице:

- 2004/108/CE (електромагнетна компатибилност)

- 2006/95/CЕ (Ниски напон)

- 2012/19/EU (WEEE)

Page 52

Одржавање и чување

Искључивање воде и електричне енергије

• Затворите славину за воду после сваког прања. Овим се спречава хабање водоводних инсталација машине и уклања опасност од цурења.

• Електрични кабл уклоните када чистите машину и током поправки.

Чишћење машине за прање веша

• Спољашњи и гумени делови се могу

чистити меком крпом наквашеном млаком водом и сапуницом. Не користите растворе или абразивна средства.

• Машина за прање рубља има програм

„Самочишћење“ за унутрашње делове

који треба обавити без икакве одеће у бубњу.

Детерџент (количина одговара 10% од оне која се препоручује за мало запрљану одећу) или посебни адитиви за чишћење машине за прање рубља могу се користити као додатак у току

програма прања. Препоручује се програм чишћења на сваких 40 циклуса прања. Да бисте активирали програм, истовремено притисните тастере A и B на 5 секунди. (погледајте слику). Програм почиње аутоматски и траје око 70 минута. Да бисте зауставили циклус, притисните тастер START/PAUSE.

Чишћење посуде за детерџент

Ослободите фиоку тако што ћете је подићи и повући према себи (погледајте слику). Исперите је под млазом воде; ово треба често радити.

Нега врата и бубња

• Врата увек остављајте одшкринута да би се избегло стварање непријатних мириса.

Чишћење пумпе

Машина је опремљена пумпом која се сама чисти и није јој потребно одржавање. Ипак, може се десити да мали предмети (метални новац, дугмад) упадну у предкомору која штити пумпу, а која се налази у њеном доњем делу.

! Уверите се да је циклус прања завршен и извуците утикач.

За приступ преткомори:

1. скинути плочу на предњем делу машине помоћу одвијача (погледајте

слику);

2. одврните поклопац окрећући га у супротно од смера кретања казаљке на сату (погледајте слику): излазак воде је нормалан;

3. очистите унутрашњост пажљиво;

4. вратите поклопац;

5. вратите плочу, водећи рачуна да су шарке убачене у одговарајуће осовине, пре него што га притиснете према машини.

Провера црева за напајање водом

Црево за довод воде проверите барем једном годишње. Уколико има напрслина и пукотина треба га заменити: јаки притисци током прања могли би изазвати изненадна пуцања.

! Никада не користите већ коришћена црева.

Page 53

Упозорења и савети

! Машина је пројектована и направљена да задовољи све

међународне безбедносне норме. Ова упозорења су дата из безбедносних разлога и треба их пажљиво прочитати.

Општа сигурност

• Овај уређај је направљен искључиво за кућну употребу.

• Овај уређај могу да користе деца од 8

година старости и особе са смањеним физичким, сензорним и менталним могућностима и са недовољним искуством и знањем ако их неко надгледа или ако су добили адектватне информације у вези са коришћењем уређаја на сигуран начин и разумели опасне спојеве. Деца не смеју да се играју са уређајем. Одржавање и чишћење не смеју да обављају деца без надгледања.

• Машину не додирујте босим ногама или влажних руку или ногу.

• Утикач из утичнице не извлачите повлачењем за кабл, него чврсто ухватите утикач.

• Не отварајте посуду за детерџенте док машина ради.

• Не додирујте воду која се испушта, јер може достићи високу температуру.

• Ни у ком случају не отварати врата силом: могао би се оштетити сигурносни механизам који спречава случајно отварање.

• У случају квара, нипошто не пролазити унутрашњим механизмима у покушају поправљања.

• Проверавајте стално да се деца не приближавају машини док ради.

• Током прања врата машине могу се могу загрејати.

• Уколико треба померити машину, то треба да раде две или три особе уз максималну пажњу. Ово немојте никада радити сами, јер је машина веома тешка.

• Пре убацивања веша проверите да ли је бубањ празан.

За детаљније информације о правилном одлагању кућних уређаја власници се могу обратити предвиђеној јавној служби или продавцима.

Одлагање на отпад

• Одлагање амбалаже на отпад:

придржавајте се локалних прописа, тако да

амбалажа може бити поново употребљена.

• Европска директива 2012/19/EUо отпаду електричних и електронских уређаја, прописује да кућни уређаји не смеју бити одлагани у редовном промету чврстог градског отпада. Одбачене уређаје треба посебно сакупити чиме се побољшава стопа прикупљања корисног отпада и рециклаже материјала од којих су сачињени и спречава потенцијално нарушавање здравља и животне средине.

Симбол прецртане канте за отпатке налази се

на свим производима да би подсетио на обавезу одвојеног сакупљања.

Page 54

Опис машине за прање веша

Командна табла

Тастер

ON/OFF

Посуда за детерџент

Посуда за детерџент: за сипање детерџената и

адитива (погледајте „Детерџенти и веш“).

Тастер ON/OFF : притисните на кратко тастер за укључивање или искључивање машине. Лампица START/PAUSE која трепери полако зеленом бојом указује да је машина укључена. За искључивање машине током прања тастер треба држати притиснут мало дуже, око 3 сек.; кратак или случајни притисак неће омогућити искључивање машине. Искључивање машине током прања поништава само прање.

РУЧИЦА ПРОГРАМИ: за подешавање жељеног програма (погледајте „Табелу програма“).

Тастери и лампице ОПЦИЈЕ: за избор опција на располагању. Контролна лампица која одговара одабраној опцији остаће упаљена.

Тастер изабрали жељени интензитет прања.

Тастер ТЕМПЕРАТУРА : притисните тастер за редуковање или искључивање температуре; вредност се приказује на дисплеју.

Тастер ЦЕНТРИФУГА : притисните тастер за редуковање или потпуно искључивање центрифуге; вредност се очитава на дисплеју.

ТИП ПРАЊА

: Притисните га да бисте

РУЧИЦА

ПРОГРАМИ

Тастер

ТЕМПЕРАТУРА

ЦЕНТРИФУГА

Тастер и лампица START/PAUSE: када зелена лампица трепери полако, притисните тастер за покретање прања. Када се циклус покрене, лампица светли стално. За покретање паузе прања притисните поново тастер; лампица ће треперити жутом бојом. Ако симбол није осветљен, могуће је отворити врата (Сачекајте око 3 минута). За покретање прања од тачке у којој је прекинуто притисните тастер поново.

Тастер БЛОКИРАЊЕ ТАСТЕРА : за активирање блокаде командне табле тастер држати притиснут око 2 секунде. Осветљени симбол показује да је командна табла блокирана. На овај начин се спречава случајна промена програма (са изузетком тастер за ON/OFF), пре свега у случају да у кући има деце. За деактивирање блокаде командне табле тастер држите притиснут око 2 секунде.

Статус stand by

Ова машина за прање испуњава све нове стандарде везане за уштеду електричне енергије и опремљена је системом за аутоматско гашење (stand by) који се активира након око 30 минута у случају да се машина не користи. Накратко притисните тастер ON/OFF и машина ће се поново активирати.

Тастери и лампице

ОПЦИЈE

ДИСПЛЕЈ

Тастер

ТИП ПРАЊА

Тастер и лампица

START/PAUSE

Тастер

БЛОКИРАЊЕ ТАСТЕРА

Тастер

ПОКРЕТАЊЕ СА ЗАДРШКОМ

Тастер ПОКРЕТАЊЕ СА ЗАДРШКОМ : притисните за подешавање покретања одабраног програма са задршком; задршка се приказује на дисплеју.

Page 55

Дисплеј

Дисплеј је користан за програмирање машине и пружа вишеструке информације.

У одељку А се приказује трајање разних програма и на располагању је круг који показује време преостало до краја програма; а у случају да је задато покретања одабраног програма. Осим тога, притиском на тастер се приказују максималне вредности брзине центрифуге и температуре коју машина може постићи на основу одабраног програма или последње изабране вредности ако су компатибилне са изабраним програмом.

У одељку B се приказују „фазе прања“ предвиђене за одабрани програм, а за покренути програм „фазе прања“ у току:

Прање

Испирање

Центрифуга

Пражњење

У одељку C присутне су, слева, иконе које се односе на „температуру“, „центрифугу“ и „Задршку покретања“. Цртице „температура“ показују ниво температуре у односу на максималну коју је могуће изабрати за подешени циклус. Цртице „центрифуга“ показују ниво центрифуге у односу на максималну коју је могуће изабрати за подешени циклус. Упаљени симбол „задршка“ указује да се на дисплеју приказује вредност подешене „ ЗАДРШКОМ

Контролна лампица Врата блокирана Упаљени симбол показује да су врата блокирана. Да би се избегла оштећења, пре отварања врата треба сачекати да се симбол угаси (Сачекајте око 3 минута). За отварање врата током текућег циклуса притисните тастер START/PAUSE; када се симбол ВРАТА БЛОКИРАНА

угаси, биће могуће отворити врата.

“.

ПОКРЕТАЊЕ СА ЗАДРШКОМ

, приказује се време преостало до

ПОКРЕТАЊЕ СА

Page 56

Како реализовати циклус прања

1. УКЉУЧИВАЊЕ МАШИНЕ. Притисните тастер ;

лампица START/PAUSE споро трепери зелено.

2. УБАЦИВАЊЕ ВЕША. Отворите врата. Ставите

веш, водећи рачуна да не пређе тежину дату у табели програма на следећој страни.

3. ДОЗИРАЊЕ ДЕТЕРЏЕНТА. Извуците посуду и

сипајте детерџент у одговарајуће кадице како је објашњено у „Детерџенти и веш“.

4. ЗАТВОРИТЕ ВРАТА.

5. ИЗБОР ПРОГРАМА. Помоћу ручице ПРОГРАМИ

изаберите жељени програм; са њим је повезана температура и брзина центрифуге које се могу променити. На екрану се појављује дужина трајања циклуса.

6. ПОСЕБНО ПОДЕШАВАЊЕ ЦИКЛУСА ПРАЊА.

Притисните одговарајуће тастере:

Промена температуре и/или центрифуге.

Машина аутоматски приказује максималне вредности температуре и центрифуге предвиђене за задати програм или последње изборе ако су компатибилни са изабраним програмом. Притиском на тастер прогресивно се смањује температура све до прања на хладно „OFF“. Притиском на тастер

прогресивно се смањује центрифуга све до искључења „OFF“. Још један притисак на тастере вратиће вредности на предвиђени максимум за изабрани циклус.

! Избором програма температуру можете повећати све до 90°.

Задавање покретања са задршком.

За подешавање покретања одабраног програма са задршком притискајте одговарајући тастер све док се не постигне жељено време задршке. Када је та опција активна, на дисплеју се пали симбол . За укидање одложеног покретања притискајте тастер све док се на дисплеју не појави натпис „OFF“.

Бирање жељеног интензитета прања.

Опција дозвољава оптимизовање прања на основу степена запрљаности одеће и жељеног интензитета прања. Изаберите програм прања, циклус се аутоматски подешава на ниво „Normal“, оптимизован за рубље које је умерено запрљано (подешавање не важи за циклус „Вуна“, који се аутоматски подешава на ниво „Delicate“. За много запрљано рубље притискајте тастер

док не достигнете ниво „Intensive“. Овај ниво

гарантује прање високог учинка захваљујући употреби веће количине воде у почетној фази

циклуса и већим механичким покретима и користан је за уклањање најупорнијих флека. Може се користити са избељивачем или без њега. Ако желите да обавите избељивање, убаците испоручену додатну кадицу 4, у кадицу 1. При дозирању избељивача не прелазите ниво „max“ обележен на централном делу (погледајте слику на стр. 58). За мало запрљано рубље или за нежнији третман одеће притискајте тастер док не достигнете ниво „Delicate“. Циклус смањује механичке покрете како би се гарантовали савршени резултати прања за осетљиво рубље.

Промене карактеристика циклуса.

• Притисните тастер за активирање опције; упалиће се лампица која одговара тастеру.

• Притисните поново тастер за деактивирање опције; лампица ће се угасити.

! Ако одабрана опција није компатибилна са задатим програмом лампица ће треперити, а опција се неће активирати. ! Ако одабрана опција није у складу са неком другом претходно подешеном, одговарајућа лампица прве одабране функције ће треперити, а активираће се само друга, лампица активиране опције се пали. ! Опције могу мењати препоручену количину веша и/или трајање циклуса.

7. ПОКРЕТАЊЕ ПРОГРАМА. Притисните тастер

START/PAUSE. Одговарајућа лампица ће светлети константно зелено, а врата ће се блокирати (упаљен симбол ВРАТА БЛОКИРАНА

). За промену програма током текућег циклуса покрените паузу машине притиском на тастер START/PAUSE (лампица START/PAUSE ће треперити полако жутом бојом); затим одаберите жељени циклус и поново притисните тастер START/PAUSE. За отварање врата током текућег циклуса притисните тастер START/PAUSE; када се симбол ВРАТА БЛОКИРАНА угаси, биће могуће отворити врата (Сачекајте око 3 минута). Притисните поново тастер START/PAUSE за поновно покретање програма од тачке у којој је био заустављен.

8. КРАЈ ПРОГРАМА.На дисплеју се исписује „END“

када се угаси симбол ВРАТА БЛОКИРАНА , биће могуће отворити врата (Сачекајте око 3 минута). Отворите врата, извуците веш и угасите машину.

! Ако желите да откажете већ покренути циклус, дуго притисните тастер . Циклус се прекида и машина се гаси.

Page 57

Програми и опције

Табела програма

Детерџенти

Опис програма

Програми

Против мрља

Бело рубље

Памук 60°(1): Веома запрљан бели и шарени веш постојаних боја.

Памук 40° (2): Мало запрљан бели и осетљиви шарени веш постојаних боја.

Синтетика: Веома прљав отпоран шарени веш

Синтетика (4): Мало прљав отпоран шарени веш.

Антиалергијско

Беби

Вуна: За вуну, кашмир, итд.

Осетљиво

Брзо 60 минута: За брзо освежавање прљавог

веша (није за вуну, свилу и веш који се пере ручно). Памук 20°: Мало запрљан бели и осетљиви шарени

веш постојаних боја.

Памук

Синтетика

Брзо 30 минута

Испирање

Центрифуга + Пражњење

Трајање циклуса приказано на екрану или наведено у упутству је процена заснована на стандардним условима. Стварно време може да зависи од више бројних фактора, као што су температура и притисак воде на улазу, температура околине, количина детерџента, количина и тип рубља, уравнотеженост рубља, додатне изабране опције.

Макс. темп.

(°C)

40° 1000

60° 1000

60°

(Max. 90°)

40° 1000 -

60° 800 40° 800 60° 1000 40° 1000 40° 800 30° 0 -

60° 1000 -

20° 1000 -

Хладна

вода

Хладна

вода

Хладна

вода

Брзина

макс.

(обртаја

минути)

Прање

Претпрање

 

  

1000

(3)

  

   

  

   



  

1000 -

800 -



- 1000 - - -

Избељивач



(кг)

струје kWh

Омекшивач

Оптерећење макс.

Преостала влага %

4 - - - 180’

6 62 0.83 50 150’

6 62 0.86 69 145’

3.5 44 0.93 47 110’

3.5 44 0.57 46 95’ 4 - - - 195’ 4 - - - 145’

1.5 - - - 70’ 1 - - - 80’

3.5 62 0.81 40 60’

6 - - - 170’

6 62 0.11 60 80’

3 48 0.07 30 70’

3 71 0.04 34 30’

6 - - - 36’

воде lt

Укупна потрошња

- 1000 - - - - 6 - - - 16’

Трајање циклуса

1) Контролни програм према норми 1061/2010: задајте програм са температуром од 60°C.

Овај циклус је погодан за прање памучног рубља које је уобичајено запрљано и најефикаснији је у погледу комбиноване потрошње струје и воде за рубље које може да се пере на 60°C. Ефективна температура прања може да се разликује од оне која је назначена.

2) Контролни програм према норми 1061/2010: задајте програм са температуром од 40°C.

Овај циклус је погодан за прање памучног рубља које је уобичајено запрљано и најефикаснији је у погледу комбиноване потрошње струје и воде за рубље које може да се пере на 40°C. Ефективна температура прања може да се разликује од оне која је назначена.

3) На температури од 60 °C функција " За све Тест институте:

2) Дуги програм за памук: задајте програм са температуром од 40°C.

4) Дуги програм за синтетику: задајте програм 5 са температуром од 40°C.

Предпрање

" не може да се активира.

Опције прања

- Ако одабрана опција није компатибилна са задатим програмом лампица ће треперити, а опција се неће активирати.

- Ако одабрана опција није у складу са неком другом претходно подешеном, одговарајућа лампица прве одабране функције ће треперити, а активираће се само друга, лампица активиране опције се пали.

Додатно испирање

Одабиром ове опције повећава се ефикасност испирања, и обезбеђује се максимално уклањање детерџента. Корисно је за нарочито осетљиву кожу.

Предпрање

Избором ове функције реализује се предпрање, корисно при скидању тврдокорних мрља. НАПОМЕНА: Додати детерџент у одговарајућу кадицу.

Page 58

Детерџенти и веш

Посуда за детерџент

Добар резултат прања зависи чак и од исправног дозирања детерџента: повећаном дозом прање није ефикасније а доприноси се стварању наслага на унутрашњим деловима машине и загађењу животне средине.

! Користите детерџент у праху за бело памучно рубље и за

претпрање или за прање рубља на температури већој од 60°C.

! Пратите упутства на паковању детерџента. ! Не користите детерџенте за ручно прање, пошто

стварају много пене.

Извуците посуду за детерџенте и сипајте детерџент или адитив прању на следећи начин

кадица 1: Детерџент за претпрање (у праху)

Пре сипања детерџента проверите да није убачена додатна кадица 4.

кадица 2: Детерџент за прање (у праху или течан)

У случају да користите течан детерџент, препоручује се коришћење приложеног зида А за исправно дозирање. За употребу детерџента у праху користите зид у отвору B.

кадица 3: Адитиви (омекшивач, итд.)

Омекшивач не сме да цури кроз решетку.

додатна кадица 4: Избељивач

Припрема веша

• Веш поделите према:

- врсти тканине/ симболу на етикети.

-бојама: одвојите шарени од белог веша.

• Испразните џепове и проверите дугмад.

• Не прелазите наведене вредности, које се односе на суво рубље: погледајте „Табелу програма“.

Колико је тежак веш?

1 чаршав 400-500 гр. 1 јастучница 150-200 гр. 1 столњак 400-500 гр. 1 баде-мантил 900-1200 гр. 1 пешкир 150-250 гр.

Посебни програми

Противмрља: Овај програм 1 је прилагођен прању

много запрљаног рубља са отпорним бојама. Овај програм гарантује супериорнију класу прања од стандардне (класа А). Не користите овај програм ако сте помешали рубље различитих боја. Препоручујемо употребу детерџента у праху. За упорне мрље препоручујемо претходно третирање са посебним адитивима. Бело рубље: употребљавајте циклус 2 за прање белог рубља. Програм је намењен очувању светле боје белог рубља током времена. За најбоље резултате се препоручује коришћење детерџента у праху.

Против алергије: Користите програм 6 за уклањање главних изазивача алергија попут полена, гриња, псећих или мачећих длака. Беби: користите програм 7 за скидање прљавштине типичне за децу и скидање детерџента са крпа како бисте избегли алергијске реакције осетљиве дечије коже. Циклус је осмишљен тако да смањи количину бактерија употребом веће количине воде и оптимизирањем ефекта специфичних хигијенских адитива додатих детерџенту. Вуна: Циклус прања „Вуна“ ове машине HotpointAriston је тестиран и одобрен од компаније Woolmark за прање вунене одеће класифициране као одећа „која може да се пере ручно“, а прање се обавља следећи упутства назначена на етикети одеће и упутства произвођача овог уређаја. Циклус прања „Вуна“ ове машине Hotpoint-Ariston је тестиран и одобрен од компаније Woolmark за прање вунене одеће класифициране као одећа „која може да се пере ручно“, а прање се обавља следећи упутства назначена на етикети одеће и упутства произвођача овог уређаја. (M1126)

Осетљиво: користите програм 9 за прање веома осетљивог рубља, које има апликације од штраса или перлица. За прање одеће од свиле и завеса изаберите циклус 9 и подесите ниво „Delicate“ под опцијом . Препоручујемо да преврнете одећу пре прања и ставите мале делове у одговарајућу врећицу за прање осетљиве одеће. За најбоље резултате се препоручује коришћење течног детерџента за осетљиву одећу.

Еко програми

Еко програми нуде добре перформансе прања на основу ниске температуре са малим утрошком енергије ради заштите животне средине и уштеде. Еко програми ( 30 минута) направљени су за разне врсте тканина и за мало прљав веш. За оптималан резултат препоручујемо коришћење течног детерџента; саветујемо претходно третирање манжетни, оковратника и мрља. Памук 20° стандард је идеалан за прљав памучни веш. Добре перформансе, такође са хладном водом, упоредне са прањем на 40°, гарантоване су механичком радњом која функционише варирањем брзине поновљеним и приближеним ударцима.

Систем балансирања терета

Пре сваке центрифуге, да би се избегле претеране вибрације и терет равномерно распоредио, бубањ се окреће брзином мало већом од оне током прања. Ако се после неколико поновљених покушаја терет још увек није равномерно распоредио, машина ће извршити центрифугу брзином мањом од предвиђене. У случају великог дисбаланса, распоређивање врши машина уместо центрифуге. Да би се побољшало распоређивање терета и правилно балансирање, препоручује се мешање великих и малих комада веша.

Памук,

Синтетика и

Брзо

Page 59

Неправилности и решења

Може се догодити да машина не ради. Пре позивања Техничке службе (погледајте „Техничка служба”), проверите да се не ради о проблему лако решивом уз помоћ следећег списка.

Неправилности:

Машине се не укључује.

Циклус прања не почиње.

Машина не прима воду (на дисплеју се приказује треперећи натпис „H2O“).

Машина наизменично прима и испушта воду.

Могући узроци / Решење:

• Утикач није увучен у утичницу или није увучен довољно да би имао контакт.

• У кући нема струје.

• Врата нису добро затворена

• Дугме ON/OFF није притиснуто.

• Дугме START/PAUSE није притиснуто.

• Славина за воду није отворена.

• Подешено је одлагање времена покретања (ЗАДРШКА ПОКРЕТАЊА, погледајте „Како извести циклус прања“).

• Црево за напајање водом није повезано на славину.

• Црево је савијено.

• Славина за воду није отворена.

• У кући нема воде.

• Притисак није задовољавајући.

• Дугме START/PAUSE није притиснуто.

• Одводно црево није постављено између 65 и 100 цм од земље (погледајте „Постављање”).

• Крај испусног црева је потопљен у воду (погледајте „Постављање“).

• Цев у зиду пропушта ваздух.

Ако се и после ових провера проблем не реши, затворите славину за воду, искључите машину и позовите Техничку службу. Ако се стан налази на последњим спратовима зграде, могуће је да се јавља феномен сифона, због чега машина стално убацује и избацује воду. Да бисте избегли ову неправилност у продаји се налазе одговарајући анти-сифон вентили.

Машина не испушта воду или не центрифугира.

Машина јако вибрира током центрифуге.

Машина губи воду.

Лампице „Опције“ и „START/ PAUSE“ брзо трепере и на дисплеју се приказује шифра неправилности (нпр. F-01, F-..).

Настаје много пене.

• Програмом није предвиђено избацивање воде: са одређеним програмима потребно је ручно избацити воду.

• Одводно црево је савијено (погледајте „Постављање“).

• Испусни вод је зачепљен.

• Бубањ у тренутку инсталације није био правилно деблокиран (погледајте “Постављање”).

• Машина не стоји равно (погледајте „Постављање“).

• Машина је притиснута између намештаја и зида (погледајте „Постављање“).

• Црево за довод воде није добро затегнуто (погледајте “Постављање”).

• Фиока за детерџенте је блокирана (за чишћење погледајте

„Одржавање и чување”).

• Одводно црево није добро фиксирано (погледајте „Постављање“).

• Искључите машину и извуците утикач из утичнице, сачекајте око 1 минут а затим је поново укључите.

Уколико неправилност остане, позвати Техничку службу.

• Детерџент није одређен за машинско прање (треба да носи натпис „за машинско прање“, „за ручно и машинско прање“, или слично).

• Претерано дозирање.

Page 60

Техничка служба

Пре него што позовете Техничку службу:

•

Проверите да ли сами можете да отклоните неправилност (погледајте „Неправилности и решења”);

• Поново покрените програм да бисте проверили да ли је неправилност уклоњена;

• У супротном, обратите се центру за техничку подршку.

! Никада се не обраћајте неовлашћеним сервисерима.

Јавите:

• врсту неправилности;

• модел машине (Mod.);

• sеријски број (S/N). Ове информације се налазе на плочици постављеној на задњем делу машине и у предњем делу отвора.

Page 61

Návod k použití

PRAČKA

Česky

WMG 602

Obsah

Instalace, 62-63

Rozbalení a vyrovnání do vodorovné polohy

Připojení k elektrické a k vodovodní síti První prací cyklus Technické údaje

Údržba a péče, 64

Uzavření přívodu vody a vypnutí elektrického napájení Čištění pračky Čištění dávkovače pracích prostředků Péče o dvířka a buben Čištění čerpadla Kontrola přítokové hadice na vodu

Opatření a rady, 65

Základní bezpečnostní pokyny Likvidace

Popis pračky, 66-67

Ovládací panel Displej

Jak provést prací cyklus, 68

Programy a volitelné funkce, 69

Tabulka programů Volitelné funkce praní

Prací prostředky a prádlo, 70

Dávkovač pracích prostředků Příprava prádla Speciální programy

Poruchy a způsob jejich odstranění, 71

Servisní služba, 72

Page 62

Instalace

! Je důležité uschovat tento návod tak, abyste jej mohli kdykoli konzultovat. V případě prodeje, darování nebo přestěhování pračky se ujistěte, že zůstane uložen v blízkosti pračky, aby mohl posloužit novému majiteli při seznámení s její činností a s příslušnými upozorněními.

! Pozorně si přečtěte uvedené pokyny: Obsahují důležité informace týkající se instalace, použití a bezpečnosti při práci.

Rozbalení a vyrovnání do vodorovné polohy

Rozbalení

1. Rozbalte pračku.

2. Zkontrolujte, zda během přepravy nedošlo k jejímu poškození. V případě, že je poškozena, ji nezapojujte a obraťte se na prodejce.

3. Odstraňte 4 šrouby chránící před poškozením během přepravy a gumovou podložku s příslušnou rozpěrkou, které se nacházejí v zadní části (viz obrázek).

Dokonalé vyrovnání do vodorovné polohy zabezpečí stabilitu zařízení a zamezí vzniku vibrací a hluku během činnosti. V případě instalace na podlahovou krytinu nebo na koberec nastavte nožky tak, aby pod pračkou zůstal dostatečný volný prostor pro ventilaci.

Připojení k elektrické a k vodovodní síti

Připojení přítokové hadice vody

1. Připojte přívodní hadici jejím zašroubováním ke kohoutku studené vody s hrdlem se závitem 3/4” (viz obrázek). Před připojením hadice nechte vodu odtékat, dokud nebude čirá.

2. Připojte přítokovou hadici k pračce prostřednictvím příslušné přípojky na vodu, umístěné vpravo nahoře (viz obrázek).

4. Uzavřete otvory po šroubech plastovými krytkami z příslušenství.

5. Uschovejte všechny díly: v případě opětovné přepravy pračky je bude třeba namontovat zpět.

! Obaly nejsou hračky pro děti!

Vyrovnání do vodorovné polohy

1. Pračku je třeba umístit na rovnou a pevnou podlahu, aniž by se opírala o stěnu, nábytek či něco jiného.

2. V případě, že podlaha není dokonale vodorovná, mohou být případné rozdíly vykompenzovány šroubováním předních nožek

(viz obrázek); Úhel

sklonu, naměřený na pracovní ploše,

nesmí přesáhnout 2°.

3. Dbejte na to, aby hadice nebyla příliš ohnutá ani stlačená.

! Tlak v rozvodu vody se musí pohybovat v rozmezí hodnot uvedených v tabulce s technickými údaji (viz vedlejší strana).

! V případě, že délka přítokové hadice nebude dostatečná, se obraťte na specializovanou prodejnu nebo na autorizovaný technický personál.

! Nikdy nepoužívejte již použité hadice.

! Používejte hadice z příslušenství zařízení.

Page 63

Připojení vypouštěcí hadice

65 - 100 cm

Připojte vypouštěcí hadici k odpadovému potrubí nebo k odpadu ve stěně, který se nachází od 65 do 100 cm nad zemí; zamezte jejímu ohybu

! Po denitivní instalaci pračky musí zásuvka zůstat snadno přístupná. ! Nepoužívejte prodlužovací kabely a rozvodky.

! Kabel nesmí být ohnutý ani stlačený. ! Výměna kabelu musí být svěřena výhradně

autorizovanému technickému personálu.

Upozornění! Výrobce neponese žádnou odpovědnost za následky nerespektování uvedených předpisů.

nebo ji uchyťte k okraji umývadla či vany a připevněte ji ke kohoutu prostřednictvím držáku z příslušenství (viz obrázek). Volný konec vypouštěcí hadice nesmí zůstat ponořený do vody.

! Použití prodlužovacích hadic se nedoporučuje; je-li však nezbytné, prodlužovací hadice musí mít stejný průměr jako originální hadice a její délka nesmí přesáhnout 150 cm.

Připojení k elektrické síti

Před zasunutím zástrčky do zásuvky se ujistěte, že:

• Je zásuvka uzemněna a že vyhovuje normám;

• je zásuvka schopna snést maximální zátěž odpovídající jmenovitému příkonu zařízení, uvedenému v tabulce s technickými údaji

(viz vedle);

• hodnota napájecího napětí odpovídá údajům uvedeným v tabulce s technickými údaji (viz vedle);

• je zásuvka kompatibilní se zástrčkou pračky. V opačném případě je třeba vyměnit zásuvku nebo zástrčku.

! Pračka nesmí být umístěna venku – pod širým nebem, a to ani v případě, že by se jednalo o místo chráněné před nepřízní počasí, protože je velmi nebezpečné vystavit ji působení deště a bouří.

První prací cyklus

Po instalaci zařízení je třeba ještě předtím, než je použijete na praní prádla, provést jeden zkušební cyklus s pracím prostředkem a bez náplně prádla nastavením pracího programu „Samočištění“ (viz “Čištění pračky”).

Technické údaje

Model WMG 602

šíøka 59,5 cm

Rozmìry

Kapacita od 1 do 6 kg

Napájení

Pøipojení k rozvodu vody

Rychlost odstøeïování

Kontrolní programy podle

směrnic

1061/2010 1015/2010

výška 85 cm hloubka 54 cm

Viz štítek s technickými údaji, aplikovaný na zarízení.

maximální tlak 1 MPa (10 bar) minimální tlak

0.05 MPa (0.5 bar) kapacita bubnu 52 litrù

a¡z do 1000 otáèek za minutu

program ; Standardní programy pro bavlnu 60°; program ; Standardní programy pro bavlnu 40°.

Toto zaøízení odpovídá následujícím normám Evropské unie:

- 2004/108/CE (Elektromagnetická kompatibilita)

- 2006/95/CE (Nízké napìtí)

- 2012/19/EU (WEEE)

Page 64

Údržba a péče

Uzavření přívodu vody a vypnutí elektrického napájení

• Po každém praní uzavřete přívod vody.

Tímto způsobem dochází k omezení opotřebení pračky a ke snížení nebezpečí úniku vody.

• Před zahájením čištění pračky a během

operací údržby vytáhněte zástrčku napájecího kabelu z elektrické zásuvky.

Čištění pračky

• Vnější části a části z gumy se mohou

čistit hadrem navlhčeným ve vlažné vodě a saponátu. Nepoužívejte rozpouštědla ani abrazivní látky.

• Pračka je vybavena programem

„Samočištění“ vnitřních částí, který musí být

proveden bez jakéhokoli druhu náplně v bubnu.

Prací prostředek (množství rovnající se 10% množství doporučeného pro částečně znečištěné

prádlo) nebo

specické přídavné prostředky pro čištění pračky budou moci

být použity jako pomocné prostředky v pracím programu. Doporučuje se provést samočisticí program každých 40 cyklů praní. Pro aktivaci programu stiskněte současně tlačítka A a B na dobu 5 sekund (viz

obrázek).

Program bude zahájen automaticky a bude trvat přibližně 70 minut. Cyklus je možné ukončit stisknutím tlačítka START/PAUSE.

Čištění dávkovače pracích prostředků

Čištění čerpadla

Součástí pračky je samočisticí čerpadlo, které nevyžaduje údržbu. Může se však stát, že se v jeho vstupní části, určené k jeho ochraně a nacházející se v jeho spodní části, zachytí drobné předměty (mince, knoíky).

! Ujistěte se, že byl prací cyklus ukončen, a vytáhněte zástrčku ze zásuvky.

Přístup ke vstupní části čerpadla:

1. pomocí šroubováku odstraňte krycí panel nacházející se v přední části pračky (viz obrázek);

2. Odšroubujte víko jeho otáčením proti směru hodinových ručiček (viz obrázek): vytečení malého množství vody je zcela běžným jevem;

3. dokonale vyčistěte vnitřek;

4. zašroubujte zpět víko;

5. namontujte zpět panel, přičemž se před jeho přisunutím k zařízení ujistěte, že došlo ke správnému zachycení háčků do příslušných podélných otvorů.

Vytáhněte dávkovač jeho nadzvednutím a vytažením směrem ven (viz obrázek). Umyjte jej pod proudem vody; tento druh vyčištění je třeba provádět pravidelně.

Péče o dvířka a buben

• Dvířka ponechte pokaždé pootevřená, aby

se zabránilo tvorbě nepříjemných zápachů.

Kontrola přítokové hadice na vodu

Stav přítokové hadice je třeba zkontrolovat alespoň jednou ročně. Jsou-li na ní viditelné praskliny nebo trhliny, je třeba ji vyměnit: silný tlak působící na hadici během pracího cyklu by mohl způsobit její náhlé roztržení.

! Nikdy nepoužívejte již použité hadice.

Page 65

Opatření a rady

! Pračka byla navržena a vyrobena v souladu s platnými

mezinárodními bezpečnostním předpisy. Tato upozornění jsou uváděna z bezpečnostních důvodů a je třeba si je pozorně přečíst.

Základní bezpečnostní pokyny

• Toto zařízení bylo navrženo výhradně pro použití v

domácnosti.

• Toto zařízení mohou používat děti od 8 let a

osoby se sníženými fyzickými, senzorickými nebo duševními schopnostmi nebo osoby s nedostatečnými zkušenostmi a znalostmi, když se nacházejí pod náležitým dohledem nebo když byly náležitě vyškoleny ohledně bezpečného použití zařízení a uvědomují si související nebezpečí. Děti si nesmí hrát se zařízením. Děti nesmí provádět operace údržby a čištění bez dohledu.

• Pračku mohou používat pouze dospělé osoby podle

pokynů uvedených v tomto návodu.

• Nedotýkejte se zařízení bosí nebo v případě, že máte

mokré nebo vlhké ruce či nohy.

• Nevytahujte zástrčku ze zásuvky tahem za kabel, ale

uchopením za zástrčku.

• Neotvírejte dávkovač pracích prostředků během

činnosti zařízení.

• Nedotýkejte se odčerpávané vody, protože může mít

velmi vysokou teplotu.

• Nepokoušejte se o násilné otevření dvířek: mohlo by dojít

k poškození bezpečnostního uzávěru, který zabraňuje náhodnému otevření.

• Při výskytu poruchy se v žádném případě

nepokoušejte o opravu vnitřních částí zařízení.

• Vždy mějte pod kontrolou děti a zabraňte tomu, aby se

přibližovaly k zařízení během pracího cyklu.

• Během pracího cyklu mají dvířka tendenci ohřát se.

• V případě potřeby přemísťujte pračku ve dvou nebo

ve třech a věnujte celé operaci maximální pozornost. Nikdy se nepokoušejte zařízení přemísťovat sami, je totiž velmi těžké.

• Před zahájením vkládání prádla zkontrolujte, zda je

buben prázdný.

výrobcích s cílem připomenout povinnosti spojené se separovaným sběrem. Podrobnější informace týkající se správného způsobu vyřazení elektrospotřebičů z provozu mohou jejich držitelé získat tak, že se obrátí na navrženou veřejnou instituci nebo na prodejce.

Likvidace

• Likvidace obalových materiálů: při jejich odstranění postupujte v souladu s místním

předpisy a dbejte na možnou recyklaci.

• Evropská směrnice 2012/19/EU o odpadu tvořeném

elektrickými a elektronickými zařízeními nařizuje, že elektrospotřebiče nesmí být likvidovány v rámci běžného pevného městského odpadu. Vyřazená zařízení musí být shromážděna zvlášť za účelem zvýšení počtu recyklovaných a znovupoužitých materiálů, z nichž jsou složena, a z důvodu zabránění možných ublížení na zdraví a škod na životním prostředí. Symbolem je přeškrtnutý koš, uvedený na všech

Page 66

Popis pračky

Ovládací panel

Tlačítko ON/OFF

OTOČNÝ

OVLADAČ

Dávkovač pracích prostředků

Dávkovač pracích prostředků: slouží k dávkování pracích

prostředků a přídavných prostředků (viz “Prací prostředky a prádlo”).

Tlačítko ON/OFF : Zapněte nebo vypněte pračku krátkým stisknutím tlačítka. Kontrolka START/PAUSE pomalu blikající zeleným světlem poukazuje na to, že je zařízené zapnuté. Za účelem vypnutí pračky během praní je třeba držet tlačítko stisknuté déle, přibližně 3 sek.; krátké nebo náhodné stisknutí neumožní vypnutí pračky. Vypnutí zařízení během praní způsobí zrušení probíhajícího pracího programu.

OTOČNÝ OVLADAČ PROGRAMŮ: Slouží k nastavení požadovaného programu (viz “Tabulka programů“).

Tlačítka a kontrolky VOLITELNÝCH FUNKCÍ: slouží k volbě jednotlivých nabízených volitelných funkcí. Kontrolka zvolené volitelné funkce zůstane rozsvícena.

PROGRAMŮ

Tlačítka a kontrolky

VOLITELNÝCH

Tlačítko

FUNKCÍ

Tlačítko

ZABLOKOVÁNÍ TLAČÍTEK

Tlačítko TEPLOTA

DISPLEJ

Tlačítko

ODSTŘEĎOVÁNÍ

ODLOŽENÝ

START

Tlačítko a kontrolka START/PAUSE: když zelená kontrolka začne pomalu blikat, stiskněte toto tlačítko pro zahájení praní. Po zahájení cyklu se kontrolka rozsvítí stálým světlem. Přejete-li si přerušit praní, opětovně stiskněte tlačítko; kontrolka bude blikat oranžovým světlem. Když symbol není rozsvícen, je možné otevřít dvířka (vyčkejte přibližně 3 minuty). Za účelem opětovného zahájení cyklu z místa, v němž byl přerušen, opětovně stiskněte tlačítko.

Tlačítko ZABLOKOVÁNÍ TLAČÍTEK : aktivace zablokování ovládacího panelu se provádí tak, že podržíte stisknuté tlačítko přibližně na 2 sekundy. Rozsvícená kontrolka poukazuje na to, že je ovládací panel zablokován. Tímto způsobem se zamezí náhodným změnám programů (s výjimkou tlačítko ON/OFF), zejména když jsou v domácnosti děti. Zrušení zablokování ovládacího panelu se provádí tak, že podržíte stisknuté tlačítko přibližně na 2 sekundy.

Tlačítko

TYP PRANÍ

Tlačítko a kontrolka

START/PAUSE

Tlačítko volbu požadované intenzity praní.

Tlačítko TEPLOTA : Stiskněte za účelem snížení nebo úplného vyloučení teploty; hodnota bude uvedena na displeji.

Tlačítko ODSTŘEĎOVÁNÍ : Stiskněte za účelem snížení nebo úplného vyloučení odstřeďování - hodnota bude uvedena na displeji.

Tlačítko ODLOŽENÝ START : Jeho stisknutím můžete nastavit odložený start zvoleného programu; doba odložení bude zobrazena na displeji.

TYP PRANÍ

: jeho stisknutím můžete provést

Pohotovostní režim

Za účelem shody s novými předpisy souvisejícími s energetickou úsporou je tato pračka vybavena systémem automatického vypnutí (přechodu do pohotovostního režimu – standby), který je aktivován po uplynutí přibližně 30 minut, když se pračka nepoužívá. Krátce stiskněte tlačítko ON/OFF a vyčkejte na obnovení činnosti zařízení.

Page 67

Displej

Displej slouží k naprogramování zařízení a poskytuje četné informace.

V části A je zobrazována doba trvání různých programů, které jsou k dispozici, a po zahájení cyklu i zbývající doby do jeho ukončení; v případě nastavení ODLOŽENÝ START bude zobrazena doba chybějící do zahájení zvoleného programu. Kromě toho budou při stisknutí příslušného tlačítka zobrazeny maximální hodnoty rychlosti odstřeďování a teploty, kterých zařízení může dosáhnout v závislosti na nastaveném programu.

V části B jsou zobrazovány “fáze praní”, které jsou součástí zvoleného cyklu, a po zahájení programu také probíhající “fáze praní”:

Praní

Máchání

Odstřeďování

Odčerpání vody

V části C jsou přítomné ikony - zleva – “teplota”, “odstřeďování” a “Odložený start”. Pruhy “odstřeďování” znázorňují úroveň odstřeďování vzhledem k maximální nastavitelné hodnotě pro nastavený cyklus. Pruhy “odstřeďování” znázorňují úroveň odstřeďování vzhledem k maximální nastavitelné hodnotě pro nastavený cyklus. Rozsvícený symbol “odložení start” informuje o tom, že na displeji je zobrazena nastavená hodnota “Odloženého startu”.

Kontrolka Zablokovaná dvířka Rozsvícený symbol poukazuje na zajištění dvířek. Aby se předešlo poškození, před otevřením dvířek je třeba vyčkat na zhasnutí uvedeného symbolu (vyčkejte přibližně 3 minuty). Za účelem otevření dvířek v průběhu pracího cyklu stiskněte tlačítko START/PAUSE; když bude symbol ZABLOKOVANÁ DVÍŘKA zhasnutý, bude možné otevřít dvířka.

Page 68

Jak provést prací cyklus

1. ZAPNUTÍ ZAŘÍZENÍ. Stiskněte tlačítko ; kontrolka

START/PAUSE bude pomalu blikat zeleným světlem.

2. NAPLŇTE PRAČKU PRÁDLEM. Otevřete dvířka

s průzorem. Naplňte pračku prádlem a dbejte přitom, aby nedošlo k překročení množství náplně, uvedeného v tabulce programů na následující straně.

3. NADÁVKUJTE PRACÍ PROSTŘEDEK. Vytáhněte

dávkovač pracích prostředků a naplňte prací prostředek do příslušných přihrádek způsobem vysvětleným v části “Prací prostředky a prádlo”.

4. ZAVŘETE DVÍŘKA.

5. ZVOLTE PRACÍ PROGRAM. Otočným ovladačem

PROGRAMŮ zvolte požadovaný program; teplotu a rychlost odstřeďování, které jsou k programu přiřazeny, je možné měnit. Na displeji se zobrazí doba trvání cyklu.

6. NASTAVTE PRACÍ PROGRAM DLE VAŠICH

POTŘEB. Použijte příslušná tlačítka:

Změňte teplotu a/nebo odstřeďování.

Zařízení automaticky zobrazuje maximální teplotu a rychlost odstřeďování pro nastavený program nebo poslední zvolené hodnoty, jsou-li kompatibilní se zvoleným programem. Stisknutím tlačítka je možné postupně snížit teplotu až po praní ve studené vodě “OFF”. Stisknutím tlačítka je možné postupně snížit rychlost odstřeďování až po jeho úplné vyloučení “OFF”. Další stisknutí tlačítek obnoví nastavení maximálních přednastavených hodnot.

! Výjimka: při volbě programu

teplotu až na 90°C.

Nastavení odloženého startu.

Pro nastavení odloženého startu zvoleného programu stiskněte příslušné tlačítko až do dosažení požadované doby odložení. Když je tato volitelná funkce aktivní, na displeji se rozsvítí symbol . Pro zrušení odloženého startu je třeba tisknout tlačítko, dokud se na displeji nezobrazí nápis “OFF”.

Nastavte požadovanou intenzitu praní.

Tlačítko umožňuje provést optimalizaci praní na základě stupně znečištění tkanin a požadované intenzity praní. Zvolte program praní; cyklus bude automaticky nastaven na úroveň “Normal” (Normální) a bude provedena jeho optimalizace pro středně znečištěné prádlo (toto nastavení neplatí pro cyklus „Vlna“, který se automaticky nastaví na úroveň “Delicate” [Jemné]).

Pro značně znečištěné prádlo stiskněte tlačítko

, dokud nebude nastavena úroveň “Intensive”

(Intenzivní). Tato úroveň zaručuje dokonalé praní díky použití většího množství vody v počáteční fázi cyklu a větší mechanický pohyb a je užitečná pro odstranění nejodolnějších skvrn. Může se používat

bude možné zvýšit

s bělicím prostředkem nebo bez něj. Když si přejete

provést bělení, vložte přídavnou nádobku 4 z příslušenství do přihrádky 1. Při dávkovaní bělicího prostředku nepřekračujte úroveň „max“, vyznačenou na středovém čepu (viz obrázek na str. 70). Pro mírně znečištěné prádlo nebo pro choulostivější zacházení s látkami stiskněte tlačítko až po dosažení úrovně “Delicate” (Jemné). Cyklus omezí mechanický pohyb pro zajištění dokonalých výsledků praní u choulostivého prádla.

Změna vlastností cyklu.

• Stiskněte tlačítka aktivace volitelné funkce; dojde k rozsvícení odpovídající kontrolky tlačítka.

• Opětovným stisknutím můžete zvolenou volitelnou funkci zrušit; příslušná kontrola zhasne.

! V případě, že zvolená volitelná funkce není

kompatibilní s nastaveným pracím programem, kontrolka začne blikat a volitelná funkce nebude aktivována.

! Když zvolená volitelná funkce není kompatibilní

s některou z již nastavených volitelných funkcí, kontrolka první zvolené funkce bude blikat a bude aktivována pouze druhá; kontrolka aktivovanévolitelné funkce se rozsvítí.

! Volitelné funkce mohou změnit doporučenou náplň

a/nebo dobu trvání cyklu.

7. SPUSŤTE PROGRAM. Stiskněte tlačítko START/

PAUSE. Příslušná kontrolka se rozsvítí stálým modrým světlem a dojde k zablokování dvířek (rozsvícený symbol ZABLOKOVANÁ DVÍŘKA ). Za účelem změny programu během probíhajícího cyklu přerušte činnost pračky stisknutím tlačítka START/ PAUSE (kontrolka START/PAUSE bude pomalu blikat oranžovým světlem); zvolte požadovaný cyklus a znovu stiskněte tlačítko START/PAUSE. Za účelem otevření dvířek v průběhu pracího cyklu stiskněte tlačítko START/PAUSE; když bude symbol ZABLOKOVANÁ DVÍŘKA zhasnutý, bude možné otevřít dvířka (vyčkejte přibližně 3 minuty). Opětovným stisknutím tlačítka START/PAUSE znovu uveďte do činnosti prací program z bodu, ve kterém byl přerušen.

8. UKONČENÍ PROGRAMU. Bude oznámeno

zobrazením nápisu “END” na displeji. Po zhasnutí symbolu ZABLOKOVANÁ DVÍŘKA bude možné otevřít dvířka (vyčkejte přibližně 3 minuty). Otevřete dvířka, vyložte prádlo a vypněte zařízení.

! Přejete-li si zrušit již zahájený cyklus, stiskněte déle

tlačítko . Cyklus bude přerušena a dojde k vypnutí zařízení.

Page 69

Programy a volitelné funkce

Tabulka programů

Prací prostředky a

Max. ry-

Popis programu

Programy

Odstraòování Skvrn

Bílé prádlo

Standardní programy pro bavlnu 60°(1): Silně znečištěné bílé

a barevné prádlo z odolných tkanin. Standardní programy pro bavlnu 40°(2): Málo znečištěné bílé a

barevné prádlo z odolných tkanin.

Syntetické:Velmi znečištěné barevné prádlo z odolných tkanin.

Syntetické (4): Málo znečištěné barevné prádlo z odolných tkanin.

Protialergické

Dìtské Prádlo

Vlna: Pro vlnu, kašmír apod.

Choulostivé prádlo

Rychlé Praní 60’: K rychlému oživení mírně znečištěného prádla

(nedoporučuje se pro vlnu, hedvábí a prádlo určené pro ruční praní). Standardní programy pro bavlnu 20°: Málo znečištěné bílé a

barevné prádlo z odolných tkanin.

Bavlna

Syntetické

Rychlé Praní 30’

Máchání

Odstřeďování + Odčerpání vody

Doba trvání cyklu uvedená na displeji nebo v návodu představuje odhad vypočítaný na základě standardních podmínek. Skutečná doba se může měnit v závislosti na četných faktorech, jako je např. teplota a tlak vody na vstupu, teplota prostředí, množství pracího prostředku, množství a druh náplně, vyvážení náplně a zvolené volitelné funkce.

1) Kontrolní program podle normy 1061/2010: nastavte program s teplotou 60°C.

Tento cyklus je vhodný pro praní běžně znečištěné bavlny a jedná se o nejúčinnější cyklus z hlediska kombinované spotřeby energie a vody určený pro prádlo, které lze prát při teplotě do 60 °C. Skutečná teplota praní se může lišit od uvedené.

2) Kontrolní program podle normy 1061/2010: nastavte program s teplotou 40°C.

Tento cyklus je vhodný pro praní běžně znečištěné bavlny a jedná se o nejúčinnější cyklus z hlediska kombinované spotřeby energie a vody určený pro prádlo, které lze prát při teplotě do 40 °C. Skutečná teplota praní se může lišit od uvedené.

3) Při teplotě 60 °C nelze funkci “Předpírká” aktivovat. Pro všechny Test Institutes:

2) Dlouhý program pro praní bavlny: nastavte program s teplotou 40°C.

4) Dlouhý program pro syntetiku: nastavte program 5 s teplotou 40°C.

Max. teplo-

ta (°C)

40° 1000 60° 1000 60°

(Max. 90°)

40° 1000

60° 800 40° 800 60° 1000 40° 1000 40° 800 30° 0

60° 1000

20° 1000

Studená

voda

Studená

voda

Studená

voda

- 1000

chlost

(otáčky

za mi-

nutu)

1000

přídavné prostředky

Před-

 

(3)

       

   

800

- - -

- - - -

pírka

Praní

  



  



hkost %

Bělicí

Aviváž

prostředek

Max. náplň (kg)

4 - - - 180’



4 - - - 180’



gie kWh

Zbytková vl-

Spotřeba ener-

Doba

Celkové

množství vody lt

6 62 0.83 50 150’

6 62 0.86 69 145’

3.5 44 0.93 47 110’

3.5 44 0.57 46 95’ 4 - - - 195’ 4 - - - 145’

1.5 - - - 70’



1 - - - 80’



3.5 62 0.81 40 60’



6 - - - 170’

6 62 0.11 60 80’



3 48 0.07 30 70’



3 71 0.04 34 30’



6 - - - 36’



6 - - - 16’

trvání cyklu

Volitelné funkce praní

- V případě, že zvolená volitelná funkce není kompatibilní s nastaveným pracím programem, kontrolka začne blikat a volitelná funkce nebude aktivována.

- Když zvolená volitelná funkce není kompatibilní s některou z již nastavených volitelných funkcí, kontrolka první zvolené funkce bude blikat a bude aktivována pouze druhá; kontrolka aktivovanévolitelné funkce se rozsvítí.

Extra Máchání

Volbou této volitelné funkce se zvýši účinnost máchání a zajistí se maximální stupeň odstranění pracího prostředku. Je užitečná zejména pro mimořádně citlivé pokožky.

Předpírka

Volbou této funkce dojde k provedení předpírky, užitečné pro odstranění odolných skvrn.

POZN.: Přidejte prací prostředek do příslušné přihrádky.

Page 70

Prací prostředky a prádlo

Dávkovač pracích prostředků

Dobrý výsledek praní závisí také na správném dávkování pracího prostředku: použití jeho nadměrného množství snižuje efektivitu praní a napomáhá tvorbě vodního kamene na vnitřních částech pračky a zvyšuje znečištění životního prostředí.

! Pro předpírku a praní při teplotě vyšší než 60 °C

používejte práškové prací prostředky pro bílé bavlněné prádlo.

! Dodržujte pokyny uvedené na obalu pracího

prostředku.

! Nepoužívejte prací prostředky určené pro ruční praní,

protože způsobují tvorbu nadměrného množství pěny.

Při vytahování dávkovače pracích prostředků a při jeho plnění pracími nebo přídavnými prostředky postupujte následovně.

Přihrádka 1: Prací prostředek (práškový) pro předpírku

Před naplněním přihrádky pracím prostředkem se ujistěte, že v dávkovači není

vložena přídavná přihrádka 4.

Přihrádka 2: Prací prostředek (v prášku nebo tekutý)

V případě použití tekutého pracího prostředku se doporučuje použít pro správné dávkování malou přepážku A z příslušenství. Pro použití práškového pracího prostředku vložte malou přepážku do prohloubeniny B.

Přihrádka 3: Přídavné prostředky (aviváž atd.)

Aviváž nesmí vytékat z mřížky.

přídavná přihrádka 4: Bělicí prostředek

Příprava prádla

• Roztřiďte prádlo podle:

- druhu tkaniny / symbolu na visačce.

- barvy: oddělte barevné prádlo od bílého.

• Vyprázdněte kapsy a zkontrolujte knoíky.

• Nepřekračujte povolenou náplň, vztahující se na hmotnost suchého prádla: viz “Tabulka programů“.

Kolik váží prádlo?

1 prostěradlo 400-500 g 1 povlak na polštář 150-200 g

1 ubrus 400-500 g 1 župan 900-1.200 g 1 ručník 150-250 g

Speciální programy

Odstraňování Skvrn: cyklus 1 vhodný pro praní značně

znečištěného prádla s odolnými barvami. Tento program zaručuje vyšší třídu praní než standardní třída (třída A). Při použití tohoto programu nemíchejte spolu prádlo různých barev. Doporučuje se použití práškového pracího prostředku. Pro odolné skvrny se doporučuje provést předošetření specickými přídavnými prostředky. Bílé prádlo: použijte cyklus 2 pro praní bílého prádla. Program je navržen pro dlouhodobé zachování zářivosti bílé barvy.

Pro dosažení nejlepších výsledků se doporučuje použít práškový prací prostředek. Protialergické: použijte program 6 pro odstranění hlavních alargenů, jako jsou pyl, roztoči a kočičí a psí chlupy.

Dìtské Prádlo: na odstranění typické špíny dětského oblečení použijte příslušný program 7 a řádně odstraňte prací prostředek z prádla, abyste předešli alergickým reakcím jemné dětské pokožky. Tento prací cyklus byl navržen pro snížení množství bakterií s použitím vyššího množství vody a pro optimalizaci účunku specických hygienických přísad, přidaných k pracímu prostředku. Vlna: Prací cyklus „Vlna“ této pračky Hotpoint-Ariston byl testován a schválen společností Woolmark Company pro praní prádla z vlny, které je klasikováno jako „prádlo určené pro ruční praní“, za podmínky, že bude praní provedeno v souladu s pokyny uvedenými na visačce oblečení a s pokyny dodanými výrobcem elektrického spotřebiče. Hotpoint-Ariston je první značkou praček, která získala od společnosti Woolmark Company certikát Woolmark Apparel Care - Platinum za svou výkonnost při praní a spotřebu vody a energie. (M1126)

Choulostivé prádlo: pro praní velmi choulostivého prádla, které obsahuje aplikace, jako je štras nebo pajetky, použijte program 9. Pro praní hedvábného prádla a záclon zvolte cyklus 9 a nastavte úroveň “Delicate” (Jemné) volitelné funkce . Doporučuje se prádlo před praním převrátit naruby a vložit malé kusy prádla do příslušného sáčku pro praní choulostivého prádla. Pro dosažení nejlepších výsledků se doporučuje použít tekutý prací prostředek pro choulostivé prádlo.

Eko programy

Programy Eko nabízejí dobrou výkonnost praní při nízkých teplotách, přičemž umožňují nižší použití elektrické energie s výhodami pro životní prostředí i pro nanční úsporu. Programy Eco (12 Bavlna, 13 Syntetické a 14 Rychlé praní 30’) byly vytvořeny pro různé druhy tkanin a pro mírně znečištěné prádlo. Pro zajištění optimálního výsledku doporučujeme použít tekutý prací prostředek; doporučuje se předběžně ošetřit manžety, límce a skvrny.

Standardní programy pro bavlnu 20°

náplně ze znečištěné bavlny. Dobrá výkonnost i za studena, srovnatelná s praním při 40 °C, je zaručena mechanickým působením, které je založeno na změně rychlosti v krátkých nebo dlouhých intervalech.

Systém automatického vyvážení náplně

Před každým odstřeďováním buben provede otáčení rychlostí lehce převyšující rychlost praní, aby se odstranily vibrace a aby se náplň rovnoměrně rozložila. V případě, že po několikanásobných pokusech o vyvážení prádlo ještě nebude správně vyváženo, zařízení provede odstřeďování nižší rychlostí, než je přednastavená rychlost. Při nadměrném nevyvážení pračka provede namísto odstřeďování vyvážení. Pro dosažení rovnoměrnějšího rozložení náplně a jejího správného vyvážení se doporučuje míchat velké a malé kusy prádla.

ideální pro

Page 71

Poruchy a způsob jejich odstranění

Může se stát, že pračka nebude fungovat. Dříve, než zatelefonujete na Servisní službu (viz “Servisní služba”), zkontrolujte, zda se nejedná o problém, který lze snadno vyřešit s pomocí následujícího seznamu.

Poruchy:

Pračku nelze zapnout.

Nedochází k zahájení pracího cyklu.

Nedochází k napouštění vody do pračky (na displeji je zobrazen blikající nápis “H2O”).

Dochází k nepřetržitému napouštění a odčerpávání vody.

Nedochází k vyčerpání vody nebo k odstřeďování.

Možné příčiny / Způsob jejich odstranění:

• Zástrčka není zasunuta v zásuvce nebo není zasunuta natolik, aby došlo ke spojení kontaktů.

• V celém domě je vypnutý proud.

• Nejsou řádně zavřená dvířka.

• Nebylo stisknuto tlačítko ON/OFF.

• Nebylo stisknuto tlačítko START/PAUSE.

• Nebyl otevřen kohout přívodu vody.

• Byla nastavena doba opoždění startu.

• Přívodní hadice není připojena k vodovodnímu kohoutu.

• Hadice je příliš ohnutá.

• Nebyl otevřen kohout přívodu vody.

• V celém domě je uzavřený přívod vody.

• V rozvodu vody není dostatečný tlak.

• Nebylo stisknuto tlačítko START/PAUSE.

• Vypouštěcí hadice se nachází mimo určené rozmezí od 65 do 100 cm nad zemí (viz “Instalace”).

• Koncová část vypouštěcí hadice je ponořena ve vodě (viz “Instalace”).

• Odpad ve stěně není vybaven odvzdušňovacím otvorem.

Když ani po uvedených kontrolách nedojde k odstranění problému, uzavřete přívod vody, vypněte pračku a přivolejte Servisní službu. V případě, že se byt nachází na jednom z nejvyšších poschodí, je možné, že dochází k sifonovému efektu, jehož následkem pračka nepřetržitě napouští a odčerpává vodu. Pro odstranění uvedeného efektu jsou v prodeji běžně dostupné speciální protisifonové ventily.

• Odčerpání vody netvoří součást nastaveného programu: u některých programů je potřebné jejich manuální uvedené do činnosti.

• Vypouštěcí hadice je ohnutá (viz “Instalace”).

• Odpadové potrubí je ucpané.

Během odstřeďování je možné pozorovat silné vibrace pračky.

Dochází k úniku vody z pračky.

Kontrolky “Volitelné funkce” a kontrolka “START/PAUSE” blikají a na disleji je zobrazen kód poruchy (např.: F-01, F-..).

Dochází k tvorbě nadměrného množství pěny.

• Během instalace nebyl buben odjištěn předepsaným způsobem (viz

“Instalace”).

• Pračka není dokonale vyrovnána do vodorovné polohy (viz “Instalace”).

• Pračka je stlačena mezi nábytkem a stěnou (viz “Instalace”).

• Přítoková hadice není správně zašroubována (viz “Instalace”).

• Dávkovač pracích prostředků je ucpán (způsob jeho vyčištění je uveden v

části “Údržba a péče”).

• Vypouštěcí hadice není upevněna předepsaným způsobem (viz “Instalace”).

• Vypněte zařízení a vytáhněte zástrčku ze zásuvky, vyčkejte přibližně 1 minutu a zařízení znovu zapněte.

Když porucha přetrvává, obraťte se na servisní službu.

• Použitý prací prostředek není vhodný pro použití v automatické pračce (musí obsahovat označení “pro praní v pračce“, “pro ruční praní nebo pro praní v pračce“ nebo podobné označení).

• Bylo použito nadměrné množství pracího prostředku.

Page 72

Servisní služba

195139974.00

11/2015

Před přivoláním Servisní služby:

•

Zkontrolujte, zda nejste schopni poruchu odstranit sami (viz “Poruchy a způsob jejich odstranění”);

• Znovu uveďte do chodu prací program, abyste ověřili, zda byla porucha odstraněna;

• V záporném případě se obraťte na středisko servisní služby.

! Nikdy se neobracejte s žádostí o pomoc na techniky, kteří nejsou k výkonu této činnosti oprávněni.

Při hlášení poruchy uveďte:

• druh poruchy;

• model zařízení (Mod.);

• výrobní číslo (S/N). Tyto informace jsou uvedeny na štítku aplikovaném na zadní částí pračky a v její přední části, dostupné po otevření dvířek.

Indesit Company Spa Viale Aristide Merloni, 47 60044 Fabriano (AN) Italy www.hotpoint.eu
