Sommario

Installazione, 2-3

Posizionamento Collegamento elettrico Dati tecnici

Descrizione dell’apparecchio, 4

Vista d’insieme Pannello di controllo Display

Avvio e utilizzo, 5-6

Blocco porta/comandi Impostare l’orologio Impostare il contaminuti Avviare il forno Ripristino delle impostazioni di fabbrica Standby

Programmi, 7-10

Programmi di cottura manuali Programmi di cottura automatici Programmare la cottura Consigli pratici di cottura Tabella cottura

Precauzioni e consigli, 11

Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente

Manutenzione e cura, 12-14

Escludere la corrente elettrica Pulire l’apparecchio Pulire la porta Sostituire la lampadina Montaggio del Kit Guide Scorrevoli Pulizia automatica FAST CLEAN

Anomalie e rimedi, 15

Assistenza, 16

Assistenza attiva 7 giorni su 7 Estensione di garanzia Airbag

Page 2

Installazione

560 mm.

45 mm.

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e

vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

! L’installazione va effettuata secondo queste

istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

Incasso

Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi figure).

Centraggio e fissaggio

Per fissare l’apparecchio al mobile:

• aprire la porta del forno;

• sfilare le guarnizioni laterali nella parte alta fino a scoprire i 2 fori di fissaggio;

• fissare il forno al mobile utilizzando 2 viti a legno;

• riposizionare le 2 guarnizioni.

• i pannelli adiacenti il forno devono essere di materiale resistente al calore;

• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

• per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni:

550 mm.

min.

45 mm.

560 mm.

575-585 mm.

570 mm.

590 mm.

595 mm.

20 mm.

550 mm.

20,5 mm.

22,5 mm.*

* Solo per modelli inox !!

! Una volta incassato l’apparecchio non debbono

essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile.

Page 3

Collegamento elettrico

! I forni dotati di cavo di alimentazione tripolare sono

predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche posta sull’apparecchio (vedi sotto).

Montaggio del cavo di alimentazione

1. Aprire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

2. Svitare la vite del serracavo e toglierlo facendo leva con un cacciavite (vedi figura).

3. Togliere le viti dei contatti L-Nfissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) GialloVerde (

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente (per esempio lo schienale del forno).

! L’installatore è responsabile del corretto

collegamento elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

e poi

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa

della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati (vedi Assistenza).

L’azienda declina ogni responsabilità qualoraL’azienda declina ogni responsabilità qualora

L’azienda declina ogni responsabilità qualora

L’azienda declina ogni responsabilità qualoraL’azienda declina ogni responsabilità qualora

queste norme non vengano rispettate.queste norme non vengano rispettate.

queste norme non vengano rispettate.

queste norme non vengano rispettate.queste norme non vengano rispettate.

TARGHETTA CARATTERISTICHE

Dimensioni

Volume

Collegamenti elettrici

ENERGY LABEL*

* Senza guide estraibili

larghezza cm 43,5 altezza cm 32 profondità cm 41,5

lt. 58

tensione a 220-240V~ 50/60Hz (vedi targhetta caratteristiche) potenza massima assorbita 2800W

Direttiva 2002/40/CE sull’etichetta dei forni elettrici. Norma EN 50304

Consumo energia dichiarazione Classe convezione Forzata funzione di riscaldamento: ECO.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni

- 2004/108/CEE del15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni

- 93/68/CEE del 22/07/93 e successive modificazioni.

- 2002/96/CE e successive modificazioni.

1275/2008 standby/off mode

Page 4

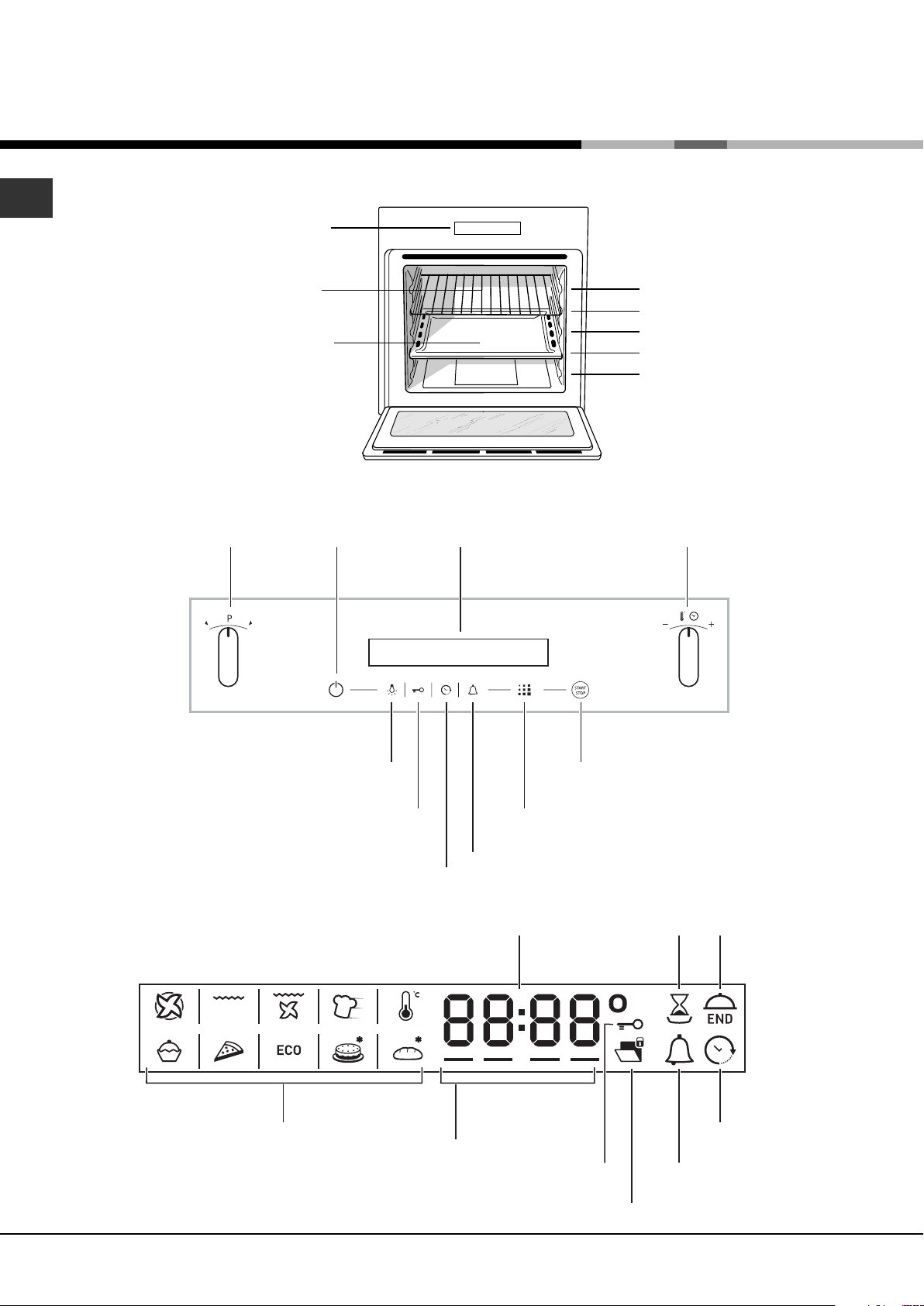

Descrizione dell’apparecchio

Vista d’insieme

Pannello di controllo

Ripiano GRIGLIA

Ripiano LECCARDA

Pannello di controllo

Manopola

PROGRAMMI

ACCENSIONE PANNELLO

DISPLAY

GUIDE di scorrimento dei ripiani

posizione 5 posizione 4 posizione 3 posizione 2 posizione 1

Manopola

TERMOSTATO/ IMPOSTAZIONE TEMPI

Display

BLOCCO PORTA/COMANDI

IMPOSTAZIONE

Digit numerici TEMPERATURA

Icone

PROGRAMMI

Preriscaldamento/

Icona

LUCE

Icona

TEMPI

Indicatore del

Calore residuo

AVVIO/ ARRESTO

Icona

FAST CLEAN

Icona

CONTAMINUTI

e TEMPI

Indicatore

TASTIERA BLOCCATA

Icona

DURATA

Icona

CONTAMINUTI

Indicatore

PORTA BLOCCATA

Icona

FINE COTTURA

Icona

OROLOGIO

Page 5

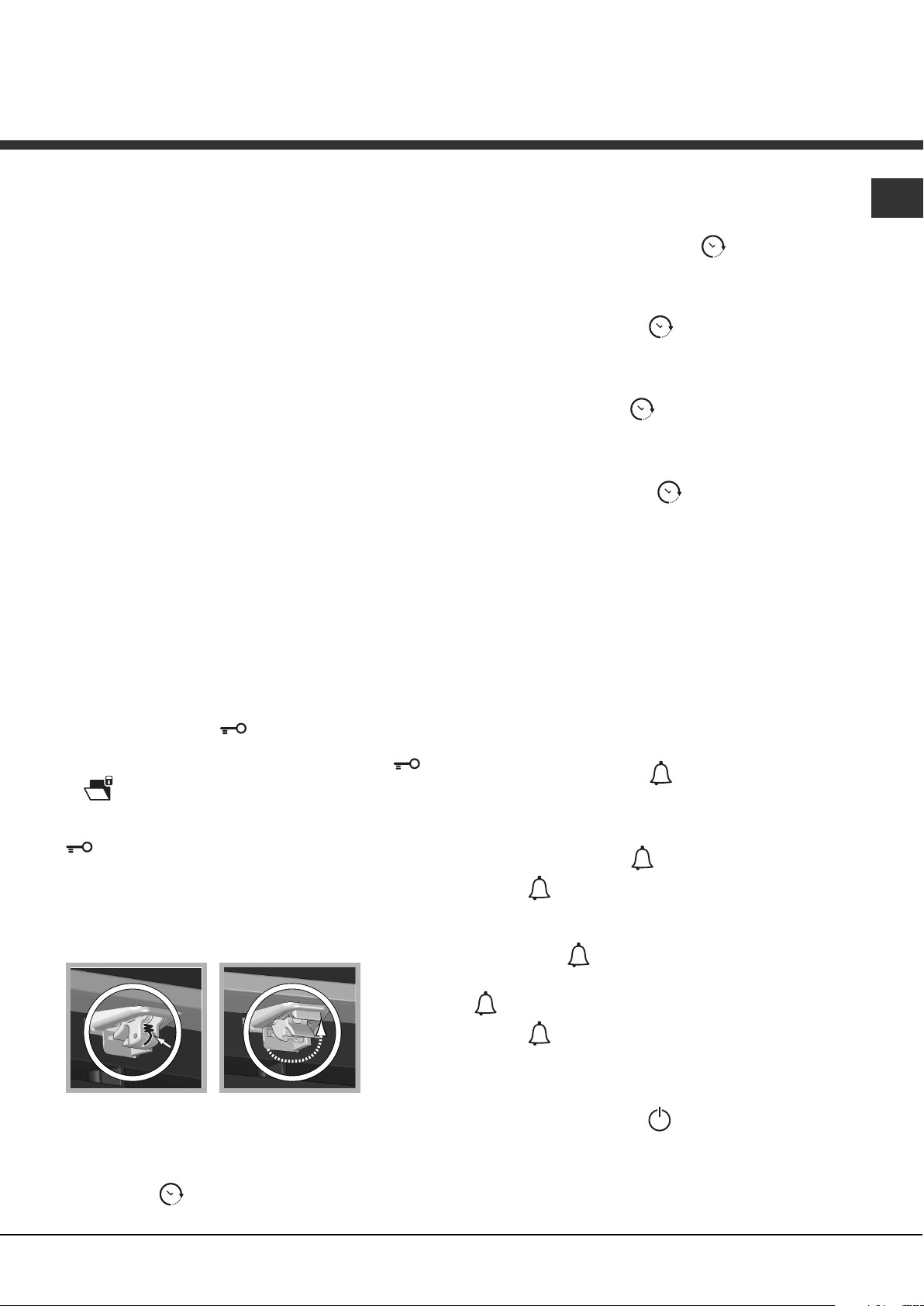

Avvio e utilizzo

! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. P oi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno.

! Per facilitare le impostazioni, mantenere in posizione la manopola: i numeri sul display scorrono più velocemente.

! Ogni impostazione viene memorizzata automaticamente dopo 10 secondi. ! Non è possibile attivare i tasti touch se si indossano dei guanti.

Alcuni modelli sono dotati di un sistema di cerniere che permette alla porta di chiudersi lentamente senza che sia richiesto di accompagnarne la corsa con la mano. Per un corretto utilizzo, prima di chiudere:

• aprire completamente la porta.

• evitare di forzare la chiusura manualmente.

Blocco porta/comandi

! E’ possibile bloccare la porta e i comandi a forno spento, a cottura avviata o terminata e in programmazione.

nuovamente per impostare l’ora.

Dopo l’allacciamento alla rete elettrica o dopo un black-out, il tasto

lampeggiano per 10 secondi. Per regolare l’orologio:

1. Premere il tasto

2. ruotare la manopola IMPOSTAZIONE TEMPI verso

il “+” e “-” per regolare l’ora.

3. Raggiunta l’ora esatta, premere nuovamente il

tasto

4. ripetere l’operazione sopra descritta per i minuti.

In caso di black-out l’orologio deve essere reimpostato. L’icona

segnala che l’orologio non è correttamente impostato.

e le cifre sul display

lampeggiante sul display

Impostare il contaminuti

! Il contaminuti è sempre impostabile sia a forno spento che acceso. Non controlla l’accensione e lo spegnimento del forno.

Il contaminuti a tempo scaduto emette un segnale acustico, che si arresta dopo 30 secondi o premendo un qualsiasi tasto attivo. Per regolare il contaminuti:

Per bloccare la porta e i comandi che regolano il forno, premere il tasto Viene emesso un segnale acustico e il display visualizza il simbolo chiave “n--O”. Le icone e

accese indicano il blocco attivato.

Per sbloccare, premere nuovamente per almeno 2 secondi il tasto ! Pulendo l’apparecchio può succedere di chiudere inavvertitamente il blocco porta (è visibile una molla). In tal caso riportarlo in posizione aperto ruotando il blocco porta verso l’alto (vedi figura).

per almeno 2 secondi.

Impostare l’orologio

! L’orologio è impostabile solo a forno spento. Se il forno è in modalità standby la prima pressione del

tasto visualizza l’ora corrente. Premere

1. Premere il tasto

2. Regolare il tempo desiderato ruotando la

manopola IMPOSTAZIONE TEMPI verso il “+” e “-”.

3. Raggiunta l’impostazione desiderata, premere

nuovamente il tasto

L’icona attivo. Il DISPLAY visualizza il conto alla rovescia.

Per annullare il contaminuti, premere il tasto

con la manopola

Premere nuovamente il tasto

Lo spegnimento dell’icona contaminuti è disattivo.

accesa segnala che il contaminuti è

portare il tempo fino a 00:00.

segnala che il

Avviare il forno

1. Accendere il pannello di controllo premendo il

tasto ascendente e si illuminano in sequenza tutti i tasti.

2. Selezionare il programma di cottura desiderato

ruotando la manopola PROGRAMMI. Il display visualizza:

- in caso di programma manuale, la temperatura

associata al programma;

. L’apparecchio emette un triplice suono

Page 6

- “Auto” alternato alla durata in caso di programma automatico.

3. Premere il tasto

4. Il forno entra nella fase di preriscaldamento, gli indicatori di preriscaldamento si illuminano man mano che la temperatura sale.

5. Un segnale acustico e l’accensione di tutti gli indicatori di preriscaldamento segnalano che il preriscaldamento è completo. E’ possibile infornare gli alimenti da cuocere

6. Durante la cottura è sempre possibile:

- modificare la temperatura ruotando la manopola

TERMOSTATO

- programmare la durata di una cottura (vedi Programmi);

- interrompere la cottura premendo il tasto questo caso l’apparecchio ricorda la temperatura eventualmente modificata in precedenza (solo per programmi manuali).

- spegnere il forno tenendo premuto il tasto 3 secondi.

7. In caso di black-out, se la temperatura del forno non si è abbassata troppo, l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate (per esempio: è stata programmata l’inizio di una cottura per le 20:30. Alle 19:30 ce un black-out. Al ritorno della corrente bisogna reimpostare la programmazione).

! Nel programma BARBECUE non è previsto il

preriscaldamento.

! Non appoggiare mai oggetti sul fondo del forno

perché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in

dotazione.

Ventilazione di raffreddamento

(solo per programmi manuali);

per avviare la cottura.

. In

per

Luce del forno

La luce si accende aprendo la porta del forno o al momento dell’avvio di un programma di cottura. Nei modelli dotati di LED INSIDE all’avvio della cottura si accendono i led sulla porta per una migliore illuminazione di tutti i livelli di cottura.

Il tasto luce in qualsiasi momento.

Indicatori di calore residuo

L’apparecchio è provvisto di un indicatore di calore residuo. A forno spento il display segnala tramite l’accensione della barra del “calore residuo” la presenza di temperatura all’interno della cavità. I singoli elementi della barra si spengono man mano che la temperatura all’interno del forno si raffredda.

permette di accendere e spegnere la

Ripristino delle impostazioni di fabbrica

Il forno ha la possibilità di essere riportato ai valori di fabbrica, resettando tutte le impostazioni scelte dall’utente (orologio e durate personalizzate). Per eseguire il reset spegnere il forno, mantenere girata la manopola PROGRAMMI in senso orario e premere

contemporaneamente il tasto avvenuto ripristino viene emesso un segnale

acustico. Alla prima pressione del tasto riportati alla prima accensione.

per 6 secondi. Ad

si è

Standby

Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 30 minuti e non è stato impostato nessun blocco di tasti o porta, l’apparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con “Icona Orologio” in alta luminosità. Non appena si interagisce nuovamente con l’apparecchio, il sistema ritorna in modalità operativa.

Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d’aria che esce tra il pannello di controllo, porta del forno ed anche nella parte inferiore della porta forno.Nel programma FAST COOKING la ventola si attiva automaticamente dopo dieci minuti dall’avvio. All’inizio del programma FAST CLEAN la ventola funziona a bassa velocità.

! A fine cottura la ventola rimane attiva finché il forno

non è sufficientemente freddo.

Page 7

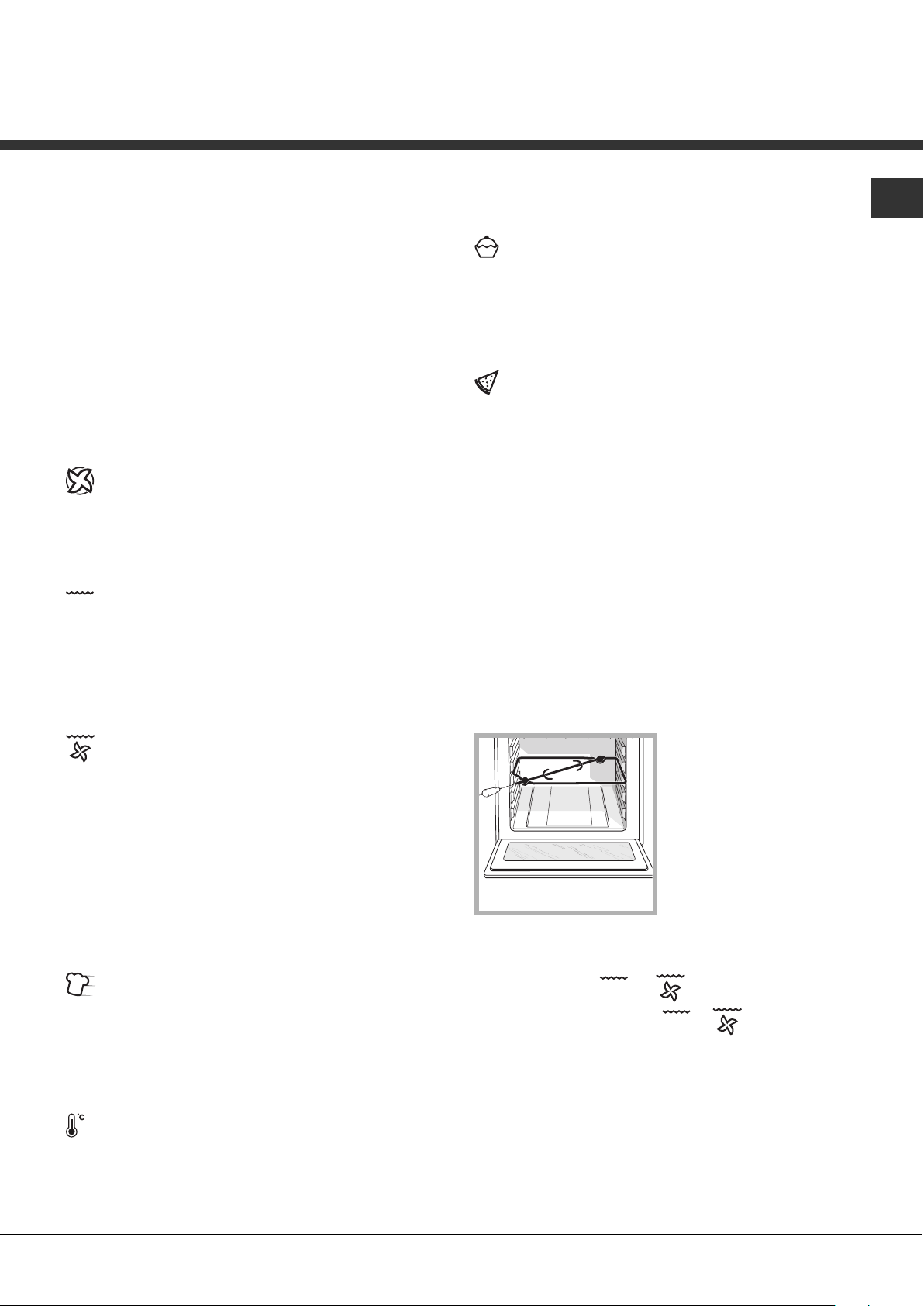

Programmi

! Ad ogni accensione il forno propone il primo programma di cottura manuale.

Programmi di cottura manuali

! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 30°C e 250°C (300°C per il programma BARBECUE ). Eventuali modifiche della temperatura veranno memorizzate e riproposte al successivo utilizzo del programma. Se la temperatura scelta è superiore alla temperatura interna nel forno, il display visualizza la scritta “Hot”. E’ comunque possibile avviare la cottura.

Programma MULTILIVELLO

Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente.

Programma BARBECUE

Si attiva l’elemento riscaldante superiore e il girarrosto (ove presente). La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa (vedere “Consigli pratici di cottura”).

Programma GRATIN

Si attiva l’elemento riscaldante superiore e durante una parte del ciclo anche l’elemento riscaldante circolare, entrano in funzione la ventola e il girarrosto (ove presente). Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa (vedere “Consigli pratici di cottura”).

Programma FAST COOKING

Questo programma è particolarmente indicato per cotture veloci di cibi preconfezionati (surgelati o precotti). I risultati migliori si ottengono utilizzando un solo ripiano.

Programmi BASSA TEMPERATURA Questo tipo di cottura consente di lievitare, scongelare, di preparare lo yogurth, riscaldare più o meno rapidamente, cuocere lentamente a bassa temperatura. Le temperature selezionabili sono: 40, 65, 90 °C.

Programma PASTICCERIA

Si attiva l’elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all’interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione).

Programma PIZZA Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno. Nel caso si utilizzi più di un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura.

Programma ECO

Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all'interno del forno. Questo programma a risparmio energetico è indicato per la cottura di piccole pietanze, adatto per riscaldare vivande e completare cotture.

Girarrosto (solo in alcuni modelli)

Per azionare il girarrosto (vedi figura) procedere come segue:

1. mettere la leccarda in posizione 1;

2. mettere il sostegno del girarrosto in posizione 3 e inserire lo spiedo nell’apposito foro posto sulla parete posteriore del forno;

3. azionare il girarrosto selezionando con la

manopola PROGRAMMI

Con entrambe i programmi apre la porta il girarrosto si arresta.

o ;

o avviati, se si

Programmi di cottura automatici

! La temperatura e la durata di cottura sono prestabilite tramite il sistema C.O.P.® (Cottura Ottimale Programmata) che garantisce

automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. La cottura può essere effettuata infornando a freddo o a caldo. E’ possibile personalizzare la durata di cottura in base ai propri gusti personali modificandola di ±5/20 minuti a seconda del programma scelto. Se la

Page 8

modifica viene effettuata prima dell’avvio del programma, questa viene memorizzata e riproposta al successivo utilizzo del programma. Se la temperatura interna nel forno è superiore a quella proposta per il programma scelto, il display visualizza la scritta “Hot” e non è possibile avviare la cottura; attendere che il forno si raffreddi.

! Al raggiungimento della fase di cottura il forno emette un segnale acustico.

! Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture.

Programma DOLCI Questa funzione è ideale per la cottura di dolci sia a base di lievito naturale, sia a base di lievito chimico e senza lievito.Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo.

Programma PANE Utilizzare questa funzione per cuocere il pane. Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate:

• rispettare la ricetta;

• il peso massimo per leccarda;

• non dimenticare di mettere 50 g (0,5 dl) di acqua

fredda sulla leccarda alla posizione 5;

• la lievitazione del impasto va fatto a temperatura

ambiante per 1 ora o 1 ora e mezzo, in funzione della temperatura della stanza, e in pratica, fino al raddoppio del impasto.

Ricetta per il PANE :

1 Leccarda di 1000g Max, Ripiano basso 2 Leccarde di 1000g Max, Ripiani basso e medio

Ricetta per 1000g d’impasto : 600g Farina, 360g Acqua, 11g Sale, 25g lievito fresco (oppure 2 bustini in polvere) Processo:

• Mescolare la farina ed il sale in un grande recipiente.

• Diluire il lievito nell’acqua leggermente tiepida (circa 35 gradi).

• Aprite la farina a fontana.

• Versare il miscuglio di acqua e lievito

• Lavorare fino ad ottenimento di un impasto omogeneo e poco colloso, stirandolo col palmo della mano e ripiegandolo su se stesso per 10 minuti.

• Formare una palla, mettere l’impasto in un’insalatiera e ricoprirla con pellicola trasparente per evitare che la superficie dell’impasto si secchi. Mettere l’insalatiera nel forno alla funzione manuale BASSA TEMPERATURA a 40°C e lasciar lievitare per circa 1 ora (il volume dell’impasto deve raddoppiare)

• Dividere la palla per ottenere i diversi pani.

• Disporli sulla leccarda su una carta forno.

• Cospargere i pani di farina.

• Fare dei tagli sui pani.

• Infornare a forno freddo.

• Avviare la cottura

• Alla fine della cottura, lasciare riposare i pani su una griglia fino a completo raffreddamento.

PANE

Page 9

Programmare la cottura

! La programmazione è possibile solo dopo aver selezionato un programma di cottura.

• Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15.

Programmare la durata di cottura

1. Premere il tasto l’icona

2. ruotare la manopola IMPOSTAZIONE TEMPI verso il “+” e “-” per regolare il tempo desiderato;se si mantiene in posizione la manapola i numeri scorrono più velocemente per facilitare l’impostazione.

3. Raggiunta la durata desiderata, premere nuovamente il tasto

alternativamente la durata e la temperatura impostata.

4. Premere il tasto

5. A cottura terminata, sul display compare la scritta “END” e viene emesso un segnale acustico.

• Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15.

Programmare la fine di una cottura

! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura. ! Per utilizzare al meglio la programmazione ritardata è necessario che l’orologio sia correttamente impostato.

1. Seguire la procedura da 1 a 3 descritta per la

durata;

2. Premere 2 volte il tasto

3. ruotare la manopola IMPOSTAZIONE TEMPI verso

il “+” e “-” per regolare l’ora di fine cottura.

4. Raggiunta l’ora di fine desiderata, premere

nuovamente il tasto alternativamente la durata, l’ora di fine cottura e la temperatura impostata.

5. Premere il tasto

programmazione.

e i digit numerici sul display;

finchè non lampeggiano

. Il display visualizza

per avviare la cottura.

: lampeggiano l’icona

. Il display visualizza

per attivare la

Per annullare una programmazione premere il tasto

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati.

! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTILIVELLO

• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.

• Disporre la leccarda in basso e la griglia in alto.

BARBECUE

• Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.

• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.

FORNO PIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.

• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.

Le icone effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente l’ora di fine cottura e la durata.

6. Una volta terminata la cottura, sul display compare la scritta “END” e viene emesso un segnale acustico.

e accese segnalano che è stata

Page 10

Tabella cottura

Programmi Alimenti Peso

Manuali

Multilivello*

Barbecue*

Gratin*

Fast cooking*

Bassa

temperatura*

Pasticceria*

ECO*

Pizza*

Pizza su 2 ripiani Crostate su 2 rip ian i/torte su 2 ripi ani Pan di spagna su 2 ripiani (su leccarda) Pollo arrosto + patate Agnello Sgombro Lasagne Bignè su 3 ripiani Biscotti su 3 ripiani Salatini di sfoglia al formaggio su 2 ripiani Torte salate

Sgombri Sogliole e seppie Spiedini di calamari e gamberi Fil etto di merl uzzo Verdure alla griglia Bistecca di vitello Salsicce Hamburger Toast (o pane tostato) Pollo allo spiedo con girarrosto (ove presente) Agnello allo spiedo con girarrosto (ove presente)

Pollo alla griglia Seppie Pollo allo spiedo con girarrosto (ove presente) Anatra allo spiedo con girarrosto (ove presente) Arrosto di vitello o manzo Arrosto d i maiale Agnello

Surgelati

Pizza Misto zucchine e gamberi in pastella Torta rustica di spinaci Panzerotti Lasagne Panetti dorati Bocconcini di pollo

Precotti

Ali di pollo dorate

Cibi Freschi

Biscotti (di frolla) Plum-cake Salatini di sfoglia al formaggio

Anatra Pollo Arrosto di vitello o manzo Arrosto d i maiale Biscotti (di frolla) Crostate

Crostate Torta di frutta Plum-cake Cake piccoli su 2 ripiani Pan di spagna Bignè su 3 ripiani Biscotti su 3 ri piani Crêpes farcite Meringhe su 3 ripiani Salatini di sfoglia al formaggio

Crostate Cake piccoli su 2 ripiani Pan di spagna Biscotti su 2 ripiani Salatini di sfoglia al formaggio

Meringhe su 2 ripiani 0,5 1 e 3 1 e 2 si 90 180 Filetti di pesce 0,5 2 o 3 1 o 2 si 200 20-25 Arrosticini 0,5 2 o 3 1 o 2 si 200 20-25 Hamburger 0,5 2 o 3 1 o 2 si 200 20-25

Pizza Focacce

n° 4 o 5 n° 4 o 6

0,5 0,7 0,6 0,7 0,5

(Kg)

1+1

1 1 1

1 0,7 0,7 0,7 0,5 0,8 0,7

1,5

1,5 1,5

0.3

0.4

0.5

0.3

0.5

0.4

0.4 2 1 - 200 20-25

0.3

0.6

0.2

1,5 1,5

0,5

1 0,7 0,7 0,6 0,7 0,7 0,8 0,5 0,5

0,5 0,5

Posizione dei ripiani

guide

standard

2 e 4 2 e 4 2 e 4

1 e 2/3

1 o 2

1 e 3 e 5 1 e 3 e 5

2 e 4 1 e 3

4 4 4 4

3 o 4

4 4 4 4

2 2

2 2 2

2 2 2 2 2 2 2

2 2 2

2 2 2 2 2 2

2 o 3 2 o 3 2 o 3 2 e 4

2 o 3 1 e 3 e 5 1 e 3 e 5

1 e 3 e 5

2 o 3 2 e 4 2 o 3 1 e 3

2 2

guide

scorrevoli

1 e 3 1 e 3 1 e 3 1 e 3

1 1 1

1 e 2 e 4 1 e 2 e 4

1 e 3 1 e 3

3 3 3 3

2 o 3

3 3 3 3

2 2

2 2 2

1 1 1 1 1 1 1

1 1 1

1 1 1 1 1 1

1 o 2 1 o 2 1 o 2 1 e 3

1 o 2 1 e 2 e 4 1 e 2 e 4

1 e 2 e 4

1 o 2 1 e 3 1 o 2 1 e 2

1 1

Preriscaldamento

si si si si si si si si si si si

no no no no no no no no no no no

no no no no no no no

si si si si si si

si si si si si si si si si si

si si si si si

si si

Automatici**

Dolci

Pane***

Dolci 1 2 o 3 2 no

Pane (vedi ricetta) 1 1 o 2 1 no

* I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. ** Le durate delle cotture automatiche sono preimpostate. I valori sono modificabili dall'utente a partire dalla durata preimpostata. *** Come da ricetta, a

iungere 50 gr (0,5 dl) di acqua nella leccarda in posizione 5.

Temperatura consigliata (°C)

220-230

180

170 200-210 190-200

180 190-200

190

210

200

300

210

200

210

250

200

220

200

180

220

200

180

210

200-210 200-210

200 200-210

180

180 170-180 180-190 160-170 180-190

180

200

210

200 200 180 200

200

220

200

30-40 20-25 35-40 20-25 20-30

Durata cottura (minuti)

20-25 30-35 20-25 65-75 45-50 30-35 35-40 20-25 10-20 20-25 20-30

15-20 10-15

8-10 10-15 15-20 15-20 15-20 10-12

3-5 70-80 70-80

55-60 30-35 70-80 60-70 60-75 70-80 40-45

12 20

30-35

35 25-30 15-20

15-18

45 10-12

70-80 60-70 70-75 70-80 15-20 30-35

25-35 40-50 45-55 20-25 30-40 20-25 20-25 30-35

180

20-25

15-20 20-25

Page 11

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.

• Non toccare l’apparecchio a piedi nudi o le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere

alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non rivestire il fondo del forno con fogli di alluminio.

• Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Assicurarsi sempre che le manopole siano nella posizione “”/“ utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Non appoggiare oggetti sulla porta del forno aperta.

” quando l’apparecchio non è

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

• Evitare che i bambini giochino con l'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di pianificazione dei programmi, in particolar modo la “cottura ritardata” (vedi Programmi) e la “pulizia automatica ritardata” (vedi Manutenzione e cura), permettono di organizzarsi in tal senso.

• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Questo prodotto soddisfa i requisiti imposti dalla

! nuova Direttiva Europea sulla limitazione dei consumi energetici in standby.

Page 12

Manutenzione e cura

coperchio

lampadina

cavità

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulire l’apparecchio

• Lievi differenze di colore sul lato anteriore del forno sono dovute a diversi materiali quali vetro, plastica o metallo.

• Eventuali ombreggiature sul vetro della porta, simili a striature, sono dovute al riflesso della luce della lampada del forno.

• A temperature molto elevate lo smalto viene marcato a fuoco. Durante questo processo potrebbero generersi variazioni cromatiche. Questo è normale e non influisce in alcun modo sul funzionamento. I bordi delle lamiere sottili non possono essere smaltati integralmente e possono pertanto apparire grezzi. Questo non pregiudica la protezione anticorrosione.

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli.

• Si consiglia di non spruzzare detergenti direttamente sulla zona comandi ma di utilizzare una spugnetta.

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

Pulire la porta

! Nei modelli dotati di LED INSIDE non è possibile smontare la porta.

3. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua sede (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino all’avvenuta riparazione.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del forno:

1. Togliere il coperchio in vetro del portalampada.

2. Estrarre la lampadina e sostituirla con una analoga: lampada alogena tensione 230V, potenza 25 W, attacco G 9.

3. Rimontare il coperchio (vedi figura).

! Non toccare direttamente con le mani la lampadina.

Montaggio del Kit Guide Scorrevoli

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi figura);

2. servendosi di un cacciavite, alzare e ruotare le

levette

F F

F poste sulle due cerniere (vedi figura);

F F

Per montare le guide scorrevoli:

1. Togliere i due telai estraendoli dai distanzieri A (vedi figura).

Page 13

Guida sinistra

Guida destra

Verso di

estrazione

2. Scegliere il ripiano in cui inserire la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l’incastro B e poi l’incastro C.

3. Fissare i due telai con le guide montate negli appositi fori posti sulle pareti del forno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, mentre i fori per quello destro sono in basso.

Per attivare il programma Fast Clean:

1. Accendere il pannello di controllo premendo il

tasto

2. Premere il tasto

; il display visualizza alternativamente le scritte “Piro”, “nor” e la durata di default di 1:30h (ciclo normale).

3. Premere il tasto

quindi ruotare la manopola IMPOSTAZIONE TEMPI per modificare il livello di pulizia preimpostato. E’ possibile scegliere tra 3 differenti livelli con durata preimpostata e non modificabile:

1. Economico (ECO): ruotare la manopola verso “-”. Durata 1 ora;

2. Normale (NOR): livello iniziale. Durata 1 ora e 30 minuti;

3. Intensivo (INT): ruotare la manopola verso “+”. Durata 2 ore.

4. Premere il tasto

per confermare.

4. Infine incastrare i telai sui distanzieri A.

! Non inserire le guide scorrevoli alla posizione 5.

Pulizia automatica FAST CLEAN

Il programma FAST CLEAN porta la temperatura interna del forno a raggiungere i 500°C e attiva il processo di pirolisi, ossia la carbonizzazione dei residui. Lo sporco viene letteralmente incenerito. Durante la pulizia automatica, le superfici possono diventare molto calde: tenere i bambini a distanza. Attraverso il vetro della porta forno è possibile notare alcune particelle che si illuminano: si tratta di una combustione istantanea, assolutamente normale, che non comporta alcun pericolo.

Prima di attivare FAST CLEAN:

• pulire la porta del forno

• con una spugna umida togliere dall’interno del forno i residui più consistenti. Non usare detergenti;

• estrarre tutti gli accessori e il kit guide scorrevoli (se presente);

• non lasciare strofinacci o presine sulla maniglia.

! Se il forno è eccessivamente caldo la pirolisi potrebbe non avviarsi. Aspettare che si raffreddi.

! L’attivazione del programma è possibile solo dopo aver chiuso la porta del forno.

5. Premere il tasto

per avviare la pulizia.

Anche per il ciclo FAST CLEAN, come per un normale ciclo di cottura, è possibile programmare quando far terminare il ciclo di pulizia (vedi Programmare la fine della pulizia automatica).

Dispositivi di sicurezza

• la porta si blocca automaticamente non appena la temperatura raggiunge valori elevati; si accende

l’icona

• la pressione del tasto

sul display;

permette di annullare in

qualsiasi momento il ciclo di pulizia;

• in caso di evento anomalo, l’alimentazione degli elementi riscaldanti viene interrotta;

• a bloccaggio della porta avvenuto non è più possibile modificare le impostazioni di durata e fine.

Programmare la fine della pulizia automatica

1. Premere 2 volte il tasto

: lampeggiano l’icona

e i digit numerici sul display;

2. rruotare la manopola IMPOSTAZIONE TEMPI

verso il “+” e “-” per regolare l’ora di fine pulizia.

3. Raggiunta l’ora di fine desiderata, premere

nuovamente il tasto

. Il display visualizza alternativamente la durata, l’ora di fine e il livello di pulizia impostato.

4. Premere il tasto

per attivare la

programmazione.

Le icone

e accese segnalano che è stata

effettuata una programmazione.

Page 14

5. Una volta terminata la pulizia, sul display compare la scritta “END” e viene emesso un segnale acustico.

• Esempio: sono le ore 9:00, viene scelta una FAST CLEAN con livello Economico e quindi con una durata preimpostata di 1 ora. Si pianifica le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:30.

Per annullare una programmazione premere il tasto

Al termine della pulizia automatica

Per poter aprire la porta del forno sarà necessario attendere lo spegnimento dell’icona

temperatura del forno è scesa ad un livello accettabile. A questo punto è possibile constatare la presenza di alcuni depositi di polvere bianca sul fondo e sulle pareti del forno: rimuoverle con una spugna umida a forno freddo. Se invece si desidera approfittare del calore immagazzinato per avviare una cottura, le polveri possono anche restare: non comportano alcun pericolo per gli alimenti da cucinare.

: indica che

Page 15

Anomalie e rimedi

Problema Possibile causa Rimedio

Il “Tasto Orologio” e le cifre sul display lampeggiano.

La programmazione di una cottura non si è avviata. Solo il “Tasto Orologio” è acceso in alta luminosità. Ho scelto un programma automatico. Il display visualizza “Hot” e la cottura non si avvia. Ho scelto la cottura ventilata e il cibo presenta delle bruciature.

L’apparecchio è stato appena allacciato alla rete elettrica o c’è stato un black-out. C’è stato un black-out. Reimpostare le programmazioni.

L’apparecchio è in modalità standby. La temperatura interna nel forno è superiore a quella proposta

er il programma scelto. Le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati.

Impostare l’orologio.

Toccare un tasto qualsiasi per

uscire dalla modalità standby. Attendere che il forno si raffreddi.

Si consiglia di ruotare le leccarde

a metà cottura.

Page 16

Assistenza

Attenzione:

L’apparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: “F” seguito da numeri. In questi casi è necessario l’intervento dell’assistenza tecnica.

Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta autonomamente;

• Riavviare il programma per controllare se l’inconveniente è stato ovviato;

• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;

• il messaggio visibile sul display

• Il modello della macchina (Mod.)

• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio

Assistenza attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• la manodopera;

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco. Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Page 17

Operating Instructions

OVEN

IT GB FR

Italiano, 1 Français, 33English,17

Espanol, 49

Português,65

Contents

Installation, 18-19

Positioning Electrical connection Technical data

Description of the appliance, 20

Overall view Control panel Display

Start-up and use, 21-22

Control panel/door lock Setting the clock Setting the minute minder Starting the oven Restoring the factory settings Standby

Modes, 23-26

Manual cooking modes Automatic cooking modes Programming cooking Practical cooking advice Cooking advice table

Precautions and tips, 27

General safety Disposal Respecting and conserving the environment

Care and maintenance, 28-30

Switching the appliance off Cleaning the appliance Cleaning the oven door Replacing the light bulb Assembling the sliding rack kit Automatic cleaning using the FAST CLEAN function

Troubleshooting, 31

Assistance, 32

Page 18

Installation

560 mm.

45 mm.

! Please keep this instruction booklet in a safe place for future reference. If the appliance is sold, given away or moved, please make sure the booklet is also passed on to the new owners so that they may benefit from the advice contained within it.

! Please read this instruction manual carefully: it contains important information concerning the safe operation, installation and maintenance of the appliance.

Positioning

! Do not let children play with the packaging material; it should be disposed of in accordance with local separated waste collection standards (see Precautions and tips).

! The appliance must be installed by a qualified professional in accordance with the instructions provided. Incorrect installation may damage property or cause harm to people or animals.

Built-in appliance

Use an appropriate cabinet to ensure that the appliance operates properly:

• The panels adjacent to the oven must be made of heat-resistant material.

Ventilation

To ensure adequate ventilation is provided, the back panel of the cabinet must be removed. It is advisable to install the oven so that it rests on two strips of wood, or on a completely flat surface with an opening of at least 45 x 560 mm (see figures).

Centring and fixing

Secure the appliance to the cabinet:

• Open the oven door.

• slide out the side gaskets at the top until the 2 fixing holes are exposed;

• Fix the oven to the cabinet using the 2 wood screws.

• reposition the 2 gaskets.

• Cabinets with a veneer exterior must be assembled with glues which can withstand temperatures of up to 100°C.

• to install the oven under the counter (see diagram) or in a kitchen unit, the cabinet must have the following dimensions:

550 mm.

min.

45 mm.

560 mm.

575-585 mm.

570 mm.

590 mm.

595 mm.

20 mm.

550 mm.

20,5 mm.

22,5 mm.*

* Stainless steel models only

! The appliance must not come into contact with electrical parts once it has been installed. The indications for consumption given on the data plate have been calculated for this type of installation.

! All parts which ensure the safe operation of the appliance must not be removable without the aid of a tool.

Page 19

Electrical connection

! Ovens equipped with a three-pole power supply cable are designed to operate with alternating current at the voltage and frequency indicated on the data plate located on the appliance (see below).

Fitting the power supply cable

1. Open the terminal board by inserting a screwdriver into the side tabs of the cover. Use the screwdriver as a lever by pushing it down to open the cover (see diagram).

2. Loosen the cable clamp screw and remove it, using a screwdriver as a lever (see figure).

3. Remove the wire contact screws L-Nthen fasten the wires under the screw heads, observing the colour

code: Blue (N), Brown (L) and Yellow-Green (

Connecting the electricity supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate (see table). The appliance must be directly connected to the mains using an omnipolar switch with a minimum contact opening of 3 mm installed between the appliance and the mains. The switch must be suitable for the charge indicated and must comply with current electrical regulations (the earthing wire must not be interrupted by the switch). The supply cable must be positioned so that it does not come into contact with temperatures higher than 50°C at any point (the back panel of the oven, for example).

• the appliance is earthed and the plug is compliant with the law;

• the socket can withstand the maximum power of the appliance, which is indicated on the data plate (see below);

• the voltage is in the range between the values indicated on the data plate (see below);

• the socket is compatible with the plug of the appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced

by authorised technicians only (see Assistance).

The manufacturer declines any liability shouldThe manufacturer declines any liability should

The manufacturer declines any liability should

The manufacturer declines any liability shouldThe manufacturer declines any liability should

these safety measures not be observed.these safety measures not be observed.

these safety measures not be observed.

these safety measures not be observed.these safety measures not be observed.

APPLIANCE SPECIFICATIONS

Dimensions

Volume

Electrical connections

ENERGY LABEL*

width 43.5 cm height 32 cm depth 41.5 cm

58 l

voltage: 220 - 240 V~ 50/60 Hz (see data plate) maximum power absorbed 2800 W

Directive 2002/40/EC on the label of electric ovens. Standard EN 50304

Declared energy consumption for Forced convection Class – heating mode: ECO.

! The installer must ensure that the correct electrical connection has been performed and that it is fully compliant with safety regulations.

Before connecting the appliance to the power supply, make sure that:

* Without removable guide rails

Page 20

Description of the appliance

Overall view

Control panel

SELECTOR

knob

Control panel

GRILL

DRIPPING PAN

CONTROL PANEL POWER BUTTON

DISPLAY

GUIDES for the sliding racks

position 5 position 4 position 3 position 2 position 1

THERMOSTAT / TIMER

knob

Display

LIGHT

icon

DOOR / CONTROL PANEL LOCK

icon

TIMER

TEMPERATURE and TIME

MODE

icons

Preheating /

Residual heat

indicator

MINUTE MINDER

icon

numerical digits

FAST CLEAN

icon

CONTROL

PANEL LOCK

indicator

START / STOP

DURATION

icon

DOOR LOCK

indicator

END OF COOKING

icon

CLOCK

icon

MINUTE MINDER

icon

Page 21

Start-up and use

! The first time you use your appliance, heat the empty oven with its door closed at its maximum temperature for at least half an hour. Ensure that the room is well ventilated before switching the oven off and opening the oven door. The appliance may emit a slightly unpleasant odour caused by protective substances used during the manufacturing process burning away.

! To make the setting process easier, keep the knob in position: this will increase the scrolling speed of the numbers on the display.

! Each setting will automatically be stored in the appliance memory after 10 seconds.

! The touch controls cannot be activated if the user is wearing gloves.

Some models are equipped with a system of hinges which allows the door to close slowly, without the user having to follow the movement through with his/ her hand. To use the system correctly, before closing the door:

• Open the door fully.

• Do not force the closing movement manually.

Control panel/door lock

! The door and control panel can be locked while the oven is off, once cooking has started or finished and during programming.

To lock the door and the oven controls, press and hold the sounds and the display shows the key symbol “n—

O”. The function activation.

To deactivate the lock, press and hold the button again for at least 2 seconds. ! When cleaning the appliance, the door lock may be closed accidentally (there is an exposed spring). If this happens, reopen it by turning the door lock upwards (see figure).

button for at least 2 seconds. A buzzer

and icons, when lit, indicate lock

pressing the time setting. Press it again to set the time.

After connection to the power supply network or after a blackout, the

display will flash for 10 seconds. To set the clock:

1. Press button

2. Turn the TIMER knob towards “+” and “-” to adjust the hour value.

3. Once you have reached the correct hour value, press the

4. Repeat the above process to set the minutes. If a blackout occurs, it will be necessary to reset the

clock. If the indicates that the clock has not been set correctly.

button once will display the current

button and the digits on the

button.

icon flashes on the display, this

Setting the minute minder

! The minute minder may still be set whether the oven is switched on or off. It does not switch the oven on or off.

When the set time has elapsed, the timer emits a buzzer that will automatically stop after 30 seconds or when any active button on the control panel is pressed. To adjust the timer proceed as follows:

1. Press button

2. Adjust the time as desired by turning the TIMER knob towards “+” and “-”.

3. Once you have reached the desired value, press

the button again.

The lit minder is on. The DISPLAY will show the countdown.

To cancel the minute minder, press the and use the knob to set the time to 00:00. Press

button

The minute minder has been disabled.

symbol will remind you that the minute

again.

icon will switch off to indicate that the

button

Starting the oven

Setting the clock

! The clock can only be set when the oven is switched off. If the oven is in standby mode,

1. Switch the control panel on by pressing the button. The appliance buzzer sounds three times (ascending) and all buttons light up in sequence.

2. Select the desired cooking mode by turning the SELECTOR knob. The display shows:

- the temperature associated with the mode, if programming manually;

Page 22

- “Auto” and the duration alternately, if programming is automatic.

3. Press the

4. The oven will begin its preheating phase, the preheating indicators will light up as the temperature rises.

5. When the preheating process has finished, a buzzer sounds and all the preheating indicator lights show that this stage has been completed: the food can then be placed in the oven.

6. During cooking it is always possible to:

- modify the temperature by turning the

THERMOSTAT

- set the duration of a cooking mode (see Cooking Modes);

- press the the appliance stores the temperature modified previously in its memory (manual modes only);

- switch off the oven by pressing the 3 seconds.

7. If a blackout occurs while the oven is already in operation, an automatic system within the appliance will reactivate the cooking mode from the point at which it was interrupted, provided that the temperature has not dropped below a certain level. Programmed cooking modes which have not yet started will not be restored and must be reprogrammed (for example: a cooking mode has been programmed to start at 20:30. At 19:30 a blackout occurs. When the power supply is restored, the mode will have to be reprogrammed).

! There is no preheating stage for the GRILL mode. ! Never put objects directly on the bottom of the

oven; this will prevent the enamel coating from being damaged. ! Always place cookware on the rack(s) provided.

button to begin cooking.

knob (manual modes only);

button to stop cooking. In this case

button for

Oven light

The light comes on when the oven door is opened or when a cooking mode starts. When models featuring LED INSIDE technology begin cooking, the LEDs on the door light up for improved illumination of all cooking levels.

The any time.

Residual heat indicators

The appliance is fitted with a residual heat indicator. When the oven is off, the “residual heat” bar on the display lights up to indicate high temperatures inside the oven cavity. The individual segments of the bar switch off one by one as the temperature inside the oven falls.

button can be used to switch on the light at

Restoring the factory settings

The oven factory settings can be restored to reset all selections made by the user (clock and customised durations). To carry out a reset, switch off the oven, then keep the SELECTOR knob turned while

pressing the restore procedure is complete, a buzzer will sound.

The first time the behave as if it is being switched on for the first time.

button for 6 seconds. Once the

button is pressed, the oven will

Standby

This product complies with the requirements of the latest European Directive on the limitation of power consumption of the standby mode. If no buttons are pressed for 30 minutes and the control panel/door lock has not been activated, the appliance automatically reverts to standby mode. The standby mode is visualised by the high luminosity “Watch Icon”. As soon as interaction with the machine resumes, the system’s operating mode is restored.

Cooling ventilation

In order to cool down the external temperature of the oven, a cooling fan blows a stream of air between the control panel and the oven door, as well as towards the bottom of the oven door.In the FAST COOKING mode, the fan is activated automatically after ten minutes. At the beginning of the FAST CLEAN mode, the cooling fan operates at low speed. ! Once cooking has been completed, the cooling fan continues to operate until the oven has cooled down sufficiently.

Page 23

Modes

! Every time the oven is switched on, it suggests the first manual cooking mode.

Manual cooking modes

! All cooking modes have a default cooking temperature which may be adjusted manually to a value between 30°C and 250°C as desired (300°C for GRILL mode). Any temperature adjustments will be stored in the appliance memory and suggested again the next time this mode is used. If the selected temperature is higher than the temperature inside the oven, the text “Hot” appears on the display. However, it will still be possible to start cooking.

MULTILEVEL mode

Since the heat remains constant throughout the oven, the air cooks and browns food in a uniform manner. A maximum of two racks may be used at the same time.

GRILL mode

The top heating element and the rotisserie spit (where present) are activated. The high and direct temperature of the grill is recommended for food which requires a high surface temperature. Always cook in this mode with the oven door closed (see “Practical cooking advice”).

FAN GRILLING mode

The top heating element and the rotisserie spit (where present) are activated and the fan begins to operate. During part of the cycle the circular heating element is also activated. This combination of features increases the effectiveness of the unidirectional thermal radiation provided by the heating elements through the forced circulation of the air throughout the oven. This helps prevent food from burning on the surface and allows the heat to penetrate right into the food. Always cook in this mode with the oven door closed (see “Practical cooking advice”).

required speed and slow cooking at low temperatures. The temperature options are: 40, 65 and 90°C.

BAKING mode

The rear heating element and the fan are switched on, thus guaranteeing the distribution of heat in a delicate and uniform manner throughout the entire oven. This mode is ideal for baking temperature sensitive foods (such as cakes, which need to rise).

PIZZA mode The top and circular heating elements switch on and the fan begins to operate. This combination heats the oven rapidly. If you use more than one rack at a time, switch the position of the dishes halfway through the cooking process.

ECO mode The rear heating element and the fan are switched on, thus guaranteeing the distribution of heat in a delicate

and uniform manner throughout the entire oven.This energy saving mode is recommended for small dishes, ideal for heating foods and finishing off cooking.

Rotisserie (only available in certain models)

To operate the rotisserie function (see diagram) proceed as follows:

1. Place the dripping pan in position 1.

2. Place the rotisserie support in position 3 and insert the spit in the hole provided on the back panel of the

oven.

3. Start the rotisserie using the SELECTOR knob to

select mode

or .

FAST COOKING mode

This mode is particularly suitable for cooking prepacked food quickly (frozen or pre-cooked). The best results are achieved using one cooking rack only.

LOW TEMPERATURE modes This type of cooking can be used for proving, defrosting, preparing yoghurt, heating dishes at the

When modes rotisserie will stop if the door is opened.

or are activated, the

Automatic cooking modes

! The temperature and the cooking duration are pre-set values, guaranteeing a perfect result every

time - automatically. These values are set using the C.O.P.® (Programmed Optimal Cooking) system. The cooking cycle stops automatically and the oven

Page 24

indicates when the dish is cooked. You may start cooking whether the oven has been preheated or not. The cooking duration can be customised according to personal tastes, modifying it by ±5/20 minutes depending on the selected programme. If the value is modified before cooking begins, it is stored in the appliance memory and suggested again when that cooking mode is next used. If the temperature inside the oven is higher than the suggested value for the selected mode, the text “Hot” appears on the display and it will not be possible to begin cooking; wait for the oven to cool.

! When the cooking stage has been reached, the oven buzzer sounds.

! Do not open the oven door as this will disrupt the cooking time and temperature.

BAKED CAKES mode This function is ideal for cooking desserts which are made using natural yeast, baking powder and desserts which contain no yeast. Place the dish in the oven while it is still cold. The dish may also be placed in a preheated oven.

BREAD mode Use this function to bake bread. To obtain the best results, we recommend that you carefully observe the instructions below:

• follow the recipe;

• do not exceed the maximum weight of the

dripping pan;

• remember to pour 50 g (0,5 dl) of cold water into

the baking tray in position 5.

• The dough must be left to rise at room

temperature for 1 – 1 ½ hours (depending on the room temperature) or until the dough has doubled in size.

Recipe for BREAD:

1 Dripping pan holding 1000 g Max, lower level 2 Dripping pans each holding 1000 g Max, medium and lower levels

Recipe for 1000 g of dough: 600 g flour, 360 g water, 11g salt, 25 g fresh yeast (or 2 sachets of powder yeast) Method:

• Mix the flour and salt in a large bowl.

• Dilute the yeast in lukewarm water (approximately 35 degrees).

• Make a small well in the mound of flour.

• Pour in the water and yeast mixture.

• Knead the dough by stretching and folding it over itself with the palm of your hand for 10 minutes until it has a uniform consistency and is not too sticky.

• Form the dough into a ball shape, place it in a large bowl and cover it with transparent plastic wrap to prevent the surface of the dough from drying out. Select the manual LOW TEMPERATURE function on the oven and set the temperature to 40°C. Place the bowl inside and leave the dough to rise for approximately 1 hour (the dough should double in volume).

• Cut the dough into equal sized loaves.

• Place them in the dripping pan, on a sheet of baking paper.

• Dust the loaves with flour.

• Make incisions on the loaves.

• Place the food inside the oven while it is still cold.

• Start the

• Once baked, leave the loaves on one of the grill racks until they have cooled completely.

BREAD cooking mode.

Page 25

Programming cooking

! A cooking mode must be selected before programming can take place.

To cancel programming press the

Practical cooking advice

button.

Programming the cooking duration

1. Press the numerical digits on the display begin to flash.

2. Turn the TIMER knob towards “+” and “-” to adjust the time as desired; keep the knob in position to scroll through the numbers more quickly and make the setting process easier.

3. Once you have reached the desired duration, press the

the duration and set temperature alternately.

4. Press the

5. When cooking has finished, “END” appears on the display and a buzzer sounds.

• For example: it is 9:00 a.m. and a duration of 1 hour and 15 minutes is programmed. The programme will stop automatically at 10:15 a.m.

Setting the end time for a cooking mode

! A cooking duration must be set before the cooking end time can be scheduled. ! For the delayed programming to work properly, the clock should be set to the correct time.

1. Follow steps 1 to 3 to set the duration as detailed

above.

2. Press the

numerical digits on the display will begin to flash.

3. Turn the TIMER knob towards “+” and “-” to

adjust the cooking end time value.

4. Once you have reached the desired end time,

press the the duration, the cooking end time and the set temperature alternately.

5. Press the

mode.

button until the icon and the

button again. The display will show

button to begin cooking.

button twice: the icon and the

button again. The display will show

button to activate the programmed

! Do not place racks in position 1 and 5 during fanassisted cooking. This is because excessive direct heat can burn temperature sensitive foods.

! In the GRILL and FAN GRILLING cooking modes, particularly when using the rotisserie spit, place the dripping pan in position 1 to collect cooking residues (fat and/or grease).

MULTILEVEL

• Use positions 2 and 4, placing the food which requires more heat on 2.

• Place the dripping pan on the bottom and the rack on top.

BARBECUE

• Place the rack in position 3 or 4. Position the food in the centre of the rack.

• We recommend that the power level is set to maximum. The top heating element is regulated by a thermostat and may not always operate constantly.

PIZZA OVEN

• Use a lightweight aluminium pizza pan. Place it on the rack provided. For a crispy crust, do not use the dripping pan as this extends the total cooking duration and prevents the crust from forming.

• If the pizza has a lot of toppings, we recommend adding the mozzarella cheese to the top of the pizza halfway through the cooking process.

Programming has been set when the buttons are illuminated. The DISPLAY shows the cooking end time and the cooking duration alternately.

6. Once cooking has finished, “END” appears on the display and a buzzer sounds.

• For example: it is 9:00 a.m. and a time of 1 hour and 15 minutes is programmed, while the end time is set to 12:30. The programme will start automatically at 11:15 a.m.

and

Page 26

Cooking advice table

Modes Foods Weight

(Kg)

Manual

Multilevel*

Grill*

Fan grilling*

Fast cooking*

Low

temperature*

Baking*

ECO*

Pizza*

Pizza on 2 racks Pies on two racks/cakes on 2 racks Sponge cake on 2 racks (on the dripping pan) Roast chicken + potatoes Lamb Mackerel Lasagne Cream puffs on 3 racks Biscuits on 3 racks Cheese puffs on 2 racks Savoury pies

Mackerel Sole and cuttlefish Squid and prawn kebabs Cod fillet Grilled vegetables Veal steak Sausages Hamburgers Toasted sandwiches (or toast) Spit-roast chicken using rotisserie spit (where present) Spit-roast lamb using rotisserie spit (where present)

Grilled chicken Cuttlefish Spit-roast chicken using rotisserie spit (where present) Spit-roast duck using rotisserie spit (where present) Roast veal or beef Roast pork Lamb

Frozen food

Pizza Courgette and prawn pie Country style spinach pie Turnovers Lasagne Golden rolls Chicken bites

Pre-cooked food

Golden chicken wings

Fresh Food

Biscuits (shortcrust pastry) Sponge cake made with yoghurt Cheese puffs

Duck Chicken Roast veal or beef Roast pork Biscuits (shortcrust pastry) Tarts

Tarts Fruit cakes Sponge cake made with yoghurt Small cakes on 2 racks Sponge cake Cream puffs on 3 racks Biscuits on 3 racks Filled pancakes Meringues on 3 racks Cheese puffs

Fish fillets Lamb skewers Hamburgers

Pizza Focaccia bread

1+1

1 1 1

1 0,7 0,7 0,7 0,5 0,8 0,7

n° 4 or 5 n° 4 or 6

1,5

1,5 1,5

0.3

0.4

0.5

0.3

0.5

0.4

0.4 2 1 - 200 20-25

0.3

0.6

0.2

1,5 1,5

0,5

1 0,7 0,7 0,6 0,7 0,7 0,8 0,5 0,5

0,5 0,7 0,6 0,7 0,5

0,5 1 and 3 1 and 2 yes 0,5 2 o 3 1 o 2 200 20-25

0,5 2 o 3 1 o 2 200 20-25 0,5 2 o 3 1 o 2 200 20-25

0,5 0,5

Automatic**

Baked cakes

Bread***

Baked cakes 1 2 or 3 2 no

Bread (see recipe) 1 1 or 2 1 no

* The cooking times listed above are intended as guidelines only and may be modified according to personal tastes. Oven preheating times are set as standard and may not be modified manually. ** The duration of the automatic cooking functions are set by default. The values can be modified by the user, starting with the default duration. *** As stated in the recipe, pour 50

(0,5 dl) water into the dripping pan in position 5.

Rack position Recommended

Preheating

Temperature (°C)

standard

guide rails

2 and 4 2 and 4 2 and 4

1 and 2/3

1 or 2

1 and 3 and 5 1 and 3 and 5

2 and 4 1 and 3

4 4 4 4

3 or 4

4 4 4 4

2 2

2 2 2

2 2 2 2 2 2 2

2 2 2

2 2 2 2 2 2

2 or 3 2 or 3 2 or 3

2 and 4

2 or 3 1, 3 and 5 1, 3 and 5

1, 3 and 5

2 or 3

2 and 4

2 or 3

1 and 3

2 2

sliding

guide rails

1 and 3 1 and 3 1 and 3 1 and 3

1 1 1

1 and 2 and 4 1 and 2 and 4

1 and 3 1 and 3

3 3 3 3

2 or 3

3 3 3 3

2 2

2 2 2

1 1 1 1 1 1 1

1 1 1

1 1 1 1 1 1

1 or 2 1 or 2 1 or 2

1 and 3

1 or 2 1, 2 and 4 1, 2 and 4

1, 2 and 4

1 or 2

1 and 3

1 or 2

1 and 2

1 1

yes yes yes yes yes yes yes yes yes yes yes

no no no no no no no no no no no

no no no no no no no

yes yes yes yes yes yes

yes yes yes yes yes yes yes yes yes yes

yes yes yes yes yes

yes yes yes

yes yes

220-230

180

170 200-210 190-200

180 190-200

190

210

200

300

210

200

210

250

200

220

200

180

220

200

180

210

200-210 200-210

200 200-210

180

180 170-180 180-190 160-170 180-190

180

200

210

200

180

200

90 180

220

200

(minutes)

Cooking duration

20-25 30-35 20-25 65-75 45-50 30-35 35-40 20-25 10-20 20-25 20-30

15-20 10-15

8-10 10-15 15-20 15-20 15-20 10-12

3-5 70-80 70-80

55-60 30-35 70-80 60-70 60-75 70-80 40-45

12 20

30-35

35 25-30 15-20

15-18

45 10-12

70-80 60-70 70-75 70-80 15-20 30-35

25-35 40-50 45-55 20-25 30-40 20-25 20-25 30-35

180

20-25

30-40 20-25 35-40 20-25 20-30

15-20 20-25

Page 27

Precautions and tips

! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• When moving or positioning the appliance, always use the handles provided on the sides of the oven.

• Do not touch the appliance while barefoot or with wet or damp hands and feet.

• The appliance must be used by adults only for

the preparation of food, in accordance with the instructions provided in this booklet. Any other use of the appliance (e.g. for heating the room) constitutes improper use and is dangerous. The manufacturer may not be held responsible for any damage caused as a result of improper, incorrect and unreasonable use of the appliance.

• Do not touch the heating elements or certain parts of the oven door when the appliance is in use; these parts become extremely hot. Keep children well away from the appliance.

• Make sure that the power supply cables of other electrical appliances do not come into contact with the hot parts of the oven.

• The ventilation and heat dispersal openings must never be obstructed.

• Always grip the oven door handle in the centre: the ends may be hot.

• Always use oven gloves when placing cookware in the oven or when removing it.

• Do not use aluminium foil to line the bottom of the oven.

• Do not place flammable materials in the oven: if the appliance is switched on accidentally, the materials could catch fire.

• Always make sure the knobs are in the “”/“ position when the appliance is not in use.

• When unplugging the appliance, always pull the plug from the mains socket; do not pull on the cable.

• Do not perform any cleaning or maintenance work without having disconnected the appliance from the electricity mains.

• If the event of malfunctions, under no circumstances should you attempt to perform the repairs yourself. Contact an authorised Service Centre (see Assistance).

”

• Do not rest objects on the open oven door.

• The appliance should not be operated by people (including children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

• Do not let children play with the appliance.

Disposal

• When disposing of packaging material: observe local legislation so that the packaging may be reused.

• The European Directive 2002/96/EC relating to Waste Electrical and Electronic Equipment (WEEE) states that household appliances should not be disposed of using the normal solid urban waste cycle. Exhausted appliances should be collected separately in order to optimise the cost of re-using and recycling the materials inside the machine, while preventing potential damage to the atmosphere and to public health. The crossed-out dustbin is marked on all products to remind the owner of their obligations regarding separated waste collection. For further information relating to the correct disposal of exhausted household appliances, owners may contact the relevant public service or their local dealer.

Respecting and conserving the environment

• You can help to reduce the peak load of the electricity supply network companies by using the oven in the hours between late afternoon and the early hours of the morning. The cooking mode programming options, the “delayed cooking” mode (see Cooking modes) and “delayed automatic cleaning” mode (see Care and Maintenance) in particular, enable the user to organise their time efficiently.

• Always keep the oven door closed when using the GRILL and FAN GRILLING modes: this will achieve improved results while saving energy (approximately 10%).

• Check the door seals regularly and wipe them clean to ensure they are free of debris so that they adhere properly to the door, thus avoiding the dispersal of heat.

This product complies with the requirements of the

! latest European Directive on the limitation of power consumption of the standby mode.

Page 28

Care and maintenance

Glass cover

Lamp

Lamp Holder compartment

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

• Slight differences in colour on the front of the oven are due to the different materials used, i.e. glass, plastic or metal.

• Any shady areas resembling grooves on the oven door glass are caused by reflections from the oven light.

• The enamel is branded at very high temperatures. This process may cause colour variations. This is normal and will not affect appliance operation in any way. The thin edges of the sheet metal cannot be entirely enamelled and may therefore appear to be unfinished. This will not affect the rust protection.

• The stainless steel or enamel-coated external parts and the rubber seals may be cleaned using a sponge that has been soaked in lukewarm water and neutral soap. Use specialised products for the removal of stubborn stains. After cleaning, rinse and dry thoroughly. Do not use abrasive powders or corrosive substances.

• The inside of the oven should ideally be cleaned after each use, while it is still lukewarm. Use hot water and detergent, then rinse well and dry with a soft cloth. Do not use abrasive products.

• All accessories - with the exception of the sliding racks - can be washed like everyday crockery, and are even dishwasher safe.

• We recommend that detergents are not sprayed directly onto the control panel, but that a sponge is used instead.

! Never use steam cleaners or pressure cleaners on the appliance.

Cleaning the oven door

! The door of LED INSIDE models cannot be removed.

Clean the glass part of the oven door using a sponge and a non-abrasive cleaning product, then dry thoroughly with a soft cloth. Do not use rough abrasive material or sharp metal scrapers as these could scratch the surface and cause the glass to crack. For more thorough cleaning purposes, the oven door may be removed:

1. Open the oven door fully (see diagram).

2. Use a screwdriver to lift up and turn the small

levers

F located on the two hinges (see diagram).

3. Grip the door on the two outer sides and close it approximately half way. Pull the door towards you, lifting it out of its slot (see diagram). To replace the door, reverse this sequence.

Inspecting the seals

Check the door seals around the oven regularly. If the seals are damaged, please contact your nearest Service Centre (see Assistance). We recommend that the oven is not used until the seals have been replaced.

Replacing the light bulb

To replace the oven light bulb:

1. Remove the glass cover of the lamp-holder.

2. Remove the light bulb and replace it with a similar one: halogen lamp voltage 230 V,

wattage 25 W, cap G 9.

3. Replace the glass cover (see diagram). ! Do not touch the light bulb directly with your hands.

Sliding rack kit assembly

To assemble the sliding racks:

1. Remove the two

frames, lifting them away from the spacers A (see figure).

Page 29

Left guide rail

Right guide rail

Direction

of extraction

2. Choose which shelf to use with the sliding rack. Paying attention to the direction in which the sliding rack is to be extracted, position joint B and then joint C on the frame.

3. Secure the two frames with the guide rails using the holes provided on the oven walls (see diagram). The holes for the left frame are situated at the top, while the holes for the right frame are at the bottom.

To activate the Fast Clean programme:

1. Switch the control panel on by pressing the button.

2. Press button

; the display will show the text “Piro”, “nor” and the default duration of 1:30 h (normal cycle) alternately.

3. Press button

, then turn the TIMER knob to adjust the default cleaning level. There are 3 different levels to choose from, each with a pre-set duration which cannot be modified:

1. Economy (ECO): turn the knob towards “-”. Duration 1 hour.

2. Normal (NOR): initial level. Duration 1 hour and 30 minutes.

3. Intensive (INT): turn the knob towards “+”. Duration 2 hours.

4. Press the

5. Press the

button to confirm.

button to begin the cleaning cycle.

4. Finally, fit the frames on the spacers A.

! Do not place the sliding racks in position 5.

Automatic cleaning with the FAST CLEAN function

With the FAST CLEAN mode, the internal temperature of the oven reaches 500°C. The pyrolytic cycle is activated, burning away food and grime residues. Dirt is literally incinerated. Keep children away from the appliance during the automatic cleaning cycle as surfaces may become very hot. Particles may ignite inside the oven as a result of the combustion process. There is no cause for concern: this process is both normal and hazard-free.

Before initiating the FAST CLEAN mode:

• clean the oven door;

• remove large or coarse food residues from the inside of the oven using a damp sponge. Do not use detergents;

• remove all accessories and the sliding rack kit (where present);

• do not place tea towels or pot holders over the oven handle.

! If the oven is too hot, the pyrolytic cycle may not start. Wait for the oven to cool down.

! The programme may only be started once the oven door has been closed.

An end time for the FAST CLEAN cycle (as for a normal cooking cycle) may be programmed (see Programming the automatic cleaning end time).

Safety devices

• the door locks automatically as soon as the temperature reaches a high value; the

icon

lights up on the display;

• pressing the

button cancels the cleaning

cycle at any time;

• if a malfunction occurs, the heating elements will be switched off;

• once the oven door has been locked, you cannot change the duration and end time settings.

Programming the automatic cleaning end time

1. Press the

button twice: the icon and the

numerical digits on the display will begin to flash.

2. Turn the TIMER knob towards “+” and “-” to

adjust the cleaning end time value.

3. Once you have reached the desired end time,

press the

button again. The display will show the duration, the cleaning end time and the set cleaning level alternately.

4. Press the

button to activate the programmed

mode.

Programming has been set when the

and

buttons are illuminated.

Page 30

5. Once cleaning has finished, “END” appears on the display and a buzzer sounds.

• For example: it is 9:00 a.m. and the Economy (ECO) FAST CLEAN level has been selected, with the default duration of 1 hour. 12:30 is scheduled as the end time. The programme will start automatically at 11:30 a.m.

To cancel programming press the

Once the automatic cleaning cycle is over

Before you can open the oven door, you will have to wait for the

oven temperature has dropped to an acceptable level. You will notice some white dust deposits on the bottom and the sides of your oven; remove these deposits with a damp sponge once the oven has cooled down completely. Alternatively, you can make use of the already heated oven, in which case it is not necessary to remove the deposits, they are completely harmless and will not affect your food in any way.

icon to switch off: this indicates the

button.

Page 31

Troubleshooting

play

Problem Possible cause Solution

The “Clock button” and the digits on the display flash.

A programmed cooking mode does not start. Only the high luminosity “Clock button” is lit. An automatic mode has been selected. “Hot” appears on the dis Fan-assisted cooking has been selected and the food looks burnt.

and cooking does not star

The appliance has just been connected to the electricity mains or there has been a blacko There has been a blackout. Reprogram the cooking mode.

The appliance is in standby mode Press any button to exit

The temperature inside the oven is higher than the suggested valu

for the selected mode.

Positions 1 and 5: the direct heat could cause temperature-sensitive foods to burn.

Set the clock.

standby mode.

Wait for the oven to cool down.

We recommend switching dripping pan positions halfway through cooking.

Page 32

Assistance

Warning:

The appliance is fitted with an automatic diagnostic system which detects any malfunctions. Malfunctions are signalled through messages of the following type: “F”, followed by numbers. Call for technical assistance in the event of a malfunction.

Before calling for Assistance:

• Check whether you can fix the problem yourself.

• Restart the programme to check whether the malfunction has disappeared.

• If it has not, contact the Authorised Technical Assistance Service.

! Never use the services of an unauthorised technician.

Please have the following information to hand:

• The type of problem encountered.

• The message displayed.

• The appliance model (Mod.).

• The serial number (S/N). The latter two pieces of information can be found on the data plate located on the appliance.

Page 33

Mode d’emploi

FOUR

GB FRIT

Italiano, 1 Français, 33English,17

Espanol, 49

Português,65

Sommaire

Installation, 34-35

Positionnement Raccordement électrique Caractéristiques techniques

Description de l’appareil, 36

Vue d’ensemble Tableau de bord Afficheur

Mise en marche et utilisation, 37-38

Verrouillage de porte / commandes Régler l’horloge Régler le minuteur Mise en marche du four Rétablissement des réglages d’usine Standby

Programmes, 39-42

Programmes de cuisson manuels Programmes de cuisson automatiques Comment programmer une cuisson Conseils de cuisson Tableau de cuisson

Précautions et conseils, 43

Sécurité générale Mise au rebut Economie et respect de l’environnement

Nettoyage et entretien, 44-46

Mise hors tension Nettoyage de l’appareil Nettoyage de la porte Remplacement de l’ampoule d’éclairage Montage du Kit glissières coulissantes Nettoyage automatique FAST CLEAN

Anomalies et remèdes, 47

Assistance, 48

Page 34

Installation

560 mm.

45 mm.

!Important : conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lire attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de cet appareil.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).

! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises :

• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur ;

• dans le cas de meubles en plaqués bois, les colles doivent pouvoir résister à une température de 100 °C ;

Les déclarations de consommation indiquées sur l’étiquette des caractéristiques ont été mesurées pour ce type d’installation

Aération

Afin de garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures).

Centrage et fixation

Pour fixer l’appareil au meuble :

• ouvrir la porte du four; retirer le haut des joints latéraux pour dégager les

• 2 trous de fixation ;

• Fixer le four au meuble en utilisant 2 vis à bois

• remettre en place les 2 joints.

• la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu’en colonne, doit avoir les dimensions suivantes :

550 mm.

min.

45 mm.

560 mm.

575-585 mm.

570 mm.

590 mm.

595 mm.

20 mm.

550 mm.

20,5 mm.

22,5 mm.*

* Seulement pour modèles inox

! Après encastrement de l’appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées.

! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu’avec l’aide d’un outil.

Page 35

Raccordement électrique

! Les fours munis d’un câble d’alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaque signalétique apposée sur l’appareil (voir ci-dessous).

• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaque signalétique (voir ci-dessous) ;

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique (voir ci-dessous) ;

Montage du câble d’alimentation

1. Pour ouvrir le bornier, faire pression à l’aide d’un tournevis sur les languettes latérales du couvercle : tirer et ouvrir le couvercle (voir figure).

2. Dévisser la vis du serre-câble et le retirer en faisant levier à l’aide d’un tournevis (voir figure).

3. Retirer les vis des contacts L-N-

puis fixer les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert (

Branchement du câble d’alimentation au réseau électrique

Monter sur le câble une prise normalisée pour la charge indiquée sur l’étiquette des caractéristiques (voir ci-contre). En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, une température dépassant de 50°C la température ambiante (celle par exemple du panneau arrière du four).

! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité.

Avant de procéder au branchement, s’assurer que :

• la prise est bien munie d’une terre conforme à la loi ;

• la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples.

! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).

Nous déclinons toute responsabilité en cas deNous déclinons toute responsabilité en cas de

Nous déclinons toute responsabilité en cas de

Nous déclinons toute responsabilité en cas deNous déclinons toute responsabilité en cas de

non respect des normes énumérées ci-dessus.non respect des normes énumérées ci-dessus.

non respect des normes énumérées ci-dessus.

non respect des normes énumérées ci-dessus.non respect des normes énumérées ci-dessus.

PLAQUE SIGNALETIQUE

Dimensions

Volume

Raccordements électriques

ENERGY LABEL* (ETIQUETTE ENERGIE *)

* Sans glissières télescopiques

largeur 43,5 cm hauteur 32 cm profondeur 41,5cm

L. 58

tension 220-240V~ 50/60Hz (voir plaque signalétique) puissance maximum absorbée 2800W

Directive 2002/40/CE sur l'étiquette des fours électriques Norme EN 50304

Consommation énergie déclaration Classe convection Forcée – fonction four: ECO.

Cet appareil est conforme aux Directives Communautaires suivantes : 2006/95/CEE du

12.12.06 (Basse Tension) et modifications successives 2004/108/CEE du 15.12.04 (Compatibilité Électromagnétique) et modifications successives 93/68/CEE du 22/07/93 et modifications successives.

- 2002/96/CE et modifications successives.

- 1275/2008 standby/off mode

Page 36

Description de l’appareil

Vue d’ensemble

Tableau de bord

Support GRILLE

Support LECHEFRITE

Tableau de bord

Bouton

PROGRAMMES

ALLUMAGE PANNEAU

AFFICHEUR

GLISSIERES de coulissement

niveau 5 niveau 4 niveau 3 niveau 2 niveau 1

Bouton

THERMOSTAT/ SÉLECTION TEMPS

VERROUILLAGE PORTE / COMMANDES

Afficheur

Icônes

PROGRAMMES

Icône

ECLAIRAGE

Icône

SÉLECTION

Chiffres TEMPÉRATURE

Indicateur de

Préchauffage /

Chaleur résiduelle

Icône

TEMPS

Icône

FAST CLEAN

Icône

MINUTEUR

et TEMPS

Voyant

CLAVIER VERROUILLÉ

DÉPART / ARRÊT

Icône

DURÉE

Voyant

PORTE VERROUILLÉE

Icône

FIN CUISSON

Icône

HORLOGE

Icône

MINUTEUR

Page 37

Mise en marche et utilisation

! Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant le thermostat sur le maximum. Puis éteindre le four, ouvrir la porte et aérer la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four.

! Pour simplifier les sélections, garder le bouton en place : les chiffres défilent plus rapidement.

! Chaque sélection est automatiquement mémorisée pendant 10 secondes.

! Quand on porte les gants, il est impossible d'actionner les touches.

Certains modèles sont équipés d’un système de charnières qui permet à la porte de se fermer lentement sans devoir l’accompagner avec la main. Pour une bonne utilisation, avant de fermer :

• ouvrir complètement la porte.

• éviter de forcer manuellement la fermeture.

Verrouillage de porte / commandes

! La porte et les commandes peuvent être verrouillées four éteint, cuisson en cours ou terminée ou bien en programmation.

Pour verrouiller la porte et les commandes du four, appuyer sur la touche secondes. Un signal sonore retentit et le symbole clé « n—O » apparaît sur l’afficheur Les icônes

et allumées indiquent que le verrouillage est activé.

Pour déverrouiller, appuyer à nouveau sur la touche

pendant au moins 2 secondes. ! Lors du nettoyage de l’appareil, il peut arriver de fermer par inadvertance le verrouillage de porte (un ressort est visible). Dans ce cas, le ramener en position ouverte en tournant le verrouillage de porte vers le haut (voir figure).

pendant au moins 2

nouveau pour régler l’heure.

Après branchement au secteur ou après une panne de courant, la touche

de l’afficheur se mettent à clignoter pendant 10 secondes. Pour régler l’horloge :

1. Appuyer sur la touche

2. tourner le bouton SÉLECTION TEMPS pour l’amener sur « + » ou « - » et régler l’heure.

3. Une fois l’heure exacte atteinte, appuyer à nouveau sur la touche

4. procéder comme sus-indiqué pour les minutes aussi. En cas de panne de courant, il faut remettre

l’horloge à l’heure. L’icône l’afficheur signale que l’horloge a besoin d’être réglée.

et les chiffres

qui clignote sur

Régler le minuteur

! Le minuteur est toujours réglable tant four éteint que four allumé. Il ne contrôle pas l’allumage et l’arrêt du four.

Une fois le temps écoulé, le minuteur émet un signal sonore qui s’arrête automatiquement au bout de 30 secondes ou après avoir appuyé sur une touche active quelconque. Pour régler la minuterie :

1. Appuyer sur la touche

2. Régler la durée désirée en tournant le bouton SÉLECTION TEMPS sur « + » ou « - » .

3. Une fois la sélection voulue atteinte, appuyer à

nouveau sur la touche

L’icône activé. L’AFFICHEUR affiche le décompte. Pour annuler la sélection de la minuterie, appuyer

sur la touche temps à 00:00. Appuyer à nouveau sur la touche

allumée signale que le minuteur est

et à l’aide du bouton ramener le

Régler l’horloge

! L’horloge n’est réglable que four éteint. Si le four est en mode veille (standby), une première pression

sur la touche affiche l’heure courante. Appuyer à

L’icône désactivé.

éteinte signale que le minuteur est

Mise en marche du four

1. Appuyer sur la touche pour allumer le panneau de commande. L’appareil émet un triple son ascendant et toutes les touches s’allument à la suite.

2. Pour sélectionner le programme de cuisson

Page 38

souhaité, tourner le bouton PROGRAMMES. L’écran affiche :

- en cas de programme manuel, la température associée au programme ;

- en alternance « Auto » et la durée en cas de programme automatique.

CLEAN le système fonctionne à faible vitesse. ! Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit suffisamment refroidi.

Eclairage du four

3. Appuyer sur la touche cuisson.

4. Le four se place en préchauffage, les indicateurs de montée en température s’éclairent progressivement au fur et à mesure que la température augmente.

5. Un signal sonore suivi de l’allumage de tous les indicateurs de préchauffage signale la fin du préchauffage. Il est temps d’enfourner les plats.

6. En cours de cuisson, il est possible à tout moment de :

- Modifier la température en tournant le bouton

THERMOSTAT

- programmer la durée d’une cuisson (voir Programmes) ;

- stopper la cuisson en appuyant sur la touche Dans ce cas, l’appareil se rappelle de la température éventuellement modifiée précédemment (uniquement pour programmes manuels).

- éteindre le four en gardant la touche pendant 3 secondes.

7. En cas de coupure de courant, si la température du four n’est pas trop redescendue, un dispositif spécial fait repartir le programme à partir du moment où il a été interrompu. Les programmations en attente de démarrage ne sont par contre pas rétablies et doivent être reprogrammées dès rétablissement du courant (par exemple : un départ de cuisson a été programmé à 20h30. A 19h30, il y a une coupure de courant. Après rétablissement du courant, il faut reprogrammer).

(seuls programmes manuels) ;

pour démarrer la

enfoncée

L’éclairage s’allume à l’ouverture de la porte du four ou au démarrage d’un programme de cuisson. En cas de modèles équipés de LED INSIDE, au démarrage de la cuisson les leds de la porte s’allument afin d’avoir un meilleur éclairage de tous les niveaux de cuisson.

La touche l’éclairage à tout moment.

Indicateurs de chaleur résiduelle

Cet appareil est équipé d’un indicateur de chaleur résiduelle. Four éteint, l’afficheur signale par allumage de la barre de “chaleur résiduelle” la présence de température à l’intérieur de l’enceinte. Les éléments de la barre s’éteignent au fur et à

mesure que la température à l’intérieur du four baisse.

permet d’allumer ou éteindre

Rétablissement des réglages d’usine

Le four peut retourner à ses paramètres de réglage usine, il suffit pour cela de réinitialiser toutes les sélections effectuées par l’utilisateur (horloge et durées personnalisées). Pour procéder à la réinitialisation, éteindre le four, continuer à tourner le bouton PROGRAMMES dans le sens des aiguilles d’une montre et appuyer en mêe temps sur la

touche réinitialisation a eu lieu, un signal sonore retentit.

Dès la première pression sur la touche retour à la première mise en service.

pendant 6 secondes. Une fois que la

il y a

! Aucun préchauffage n’est prévu pour le programme BARBECUE. ! Ne jamais poser d’objets à même la sole du four, l’émail risque de s’abîmer. ! Il faut toujours enfourner les plats sur la grille fournie avec l’appareil.

Ventilation de refroidissement

Pour obtenir un abaissement des températures extérieures, un système de refroidissement souffle de l’air à l’extérieur par une fente située entre le tableau de bord, la porte du four et la partie basse de la porte du four. En programme FAST COOKING le ventilateur s’active automatiquement dix minutes après le démarrage. Au début du programme FAST

Standby

Ce produit est conforme à la nouvelle Directive européenne sur la réduction de la consommation d’énergie en mode standby. Sans opérations pendant 30 minutes et si aucun verrouillage de touches ou de porte n’a été sélectionné, l’appareil se place automatiquement en mode veille. Le mode standby est signalé par l’intense luminosité de l’“Icône horloge”. A la moindre intervention sur l’appareil, le système se remet en mode de fonctionnement normal.

Page 39

Programmes

! A chaque allumage, le four propose le premier programme de cuisson manuel.

Programmes de cuisson manuels

! Tous les programmes ont une température de cuisson présélectionnée. Il est possible de la régler manuellement, entre 30 et 250°C au choix (300°C pour le programme BARBECUE). Toute modification de la température sera mémorisée et reproposée dès la prochaine utilisation du programme. Si la température choisie est supérieure à la température intérieure du four, l’écran affiche « Hot ». Il est toutefois possible de démarrer la cuisson.

Programme MULTINIVEAUX

La chaleur est constante et bien répartie à l’intérieur du four, l’air cuit et dore de façon uniforme en tous points. Il est possible de cuire au maximum sur deux niveaux en même temps.

Programme BARBECUE

Mise en marche de la résistance de voûte et du tournebroche (si l’appareil en est équipé). La température élevée et directe du gril est conseillée pour tous les aliments qui exigent une haute température en surface. La cuisson doit avoir lieu porte du four fermée (voir « Conseils de cuisson »).

Programme GRATIN

Mise en marche de la résistance de voûte, de la résistance circulaire (pendant un certain temps) et de la turbine et du tournebroche (si l’appareil en est équipé). L’irradiation thermique unidirectionnelle s’ajoute au brassage de l’air pour une répartition uniforme de la chaleur dans l’enceinte du four. Plus de risque de brûler les aliments en surface et plus grande pénétration de la chaleur. La cuisson doit avoir lieu porte du four fermée (voir « Conseils de cuisson »).

Programme FAST COOKING

Ce programme est tout particulièrement recommandé pour les cuissons rapides de plats préparés (surgelés ou précuits). Pour obtenir d’excellents résultats, n’enfourner que sur un seul niveau.

Programmes BASSE TEMPÉRATURE Ce type de cuisson permet de faire lever les pâtes, de décongeler, de préparer du yaourt, de réchauffer plus ou moins rapidement et de cuire lentement à basse température. Températures sélectionnables : 40, 65, 90 °C.

ProgrammePÂTISSERIE

Mise en marche de la résistance arrière et de la turbine pour obtenir une chaleur douce et uniforme à l’intérieur du four. Cette fonction est particulièrement indiquée pour la cuisson de mets délicats (comme, par exemple, les gâteaux levés).

Programme PIZZA Mise en marche de la résistance de voûte et de la résistance circulaire ainsi que de la turbine. Cette combinaison permet une montée en température rapide du four. En cas de cuisson sur plusieurs niveaux, ne pas oublier de les changer de place à mi-cuisson.

Programme ECO Mise en marche de la résistance arrière et du ventilateur pour obtenir une chaleur douce et uniforme

à l’intérieur du four. Ce mode peu énergétique est recommandé pour les petits plats, il est idéal pour chauffer les aliments et finir la cuisson.

Tournebroche (n’existe que sur certains modèles) Pour actionner le tournebroche (voir figure), procéder comme suit :

1. placer la lèchefrite au niveau 1 ;

2. placer le berceau au niveau 3 et encastrer le bout arrière de la broche dans le trou situé au fond de l’enceinte ;

3. brancher le tournebroche en amenant le sélecteur

PROGRAMMES sur

Quand les deux programmes lancés, le tournebroche s’arrête dès ouverture de la

porte du four.

ou sur ;

ou sont

Programmes de cuisson automatiques

! La température et la durée de cuisson sont présélectionnées et ne peuvent pas être modifiées

à l’aide du système

Programmée)Programmée)

Programmée) qui garantit automatiquement un

Programmée)Programmée)

résultat parfait. La cuisson s’arrête automatiquement et le four signale que le plat est cuit. Il est possible d’enfourner à personnaliser la durée de cuisson selon ses goûts

froid ou à

C.O.P.® (Cuisson OptimaleC.O.P.® (Cuisson Optimale

C.O.P.® (Cuisson Optimale

C.O.P.® (Cuisson OptimaleC.O.P.® (Cuisson Optimale

froidfroid

chaudchaud

chaud. Possibilité de

chaudchaud

Page 40

personnels en la modifiant de ±5/20 minutes selon le programme choisi. Si cette modification est effectuée avant le démarrage du programme, elle est mémorisée et reproposée dès une prochaine utilisation du programme. Si la température intérieure du four est supérieure à celle proposée par le programme choisi, l’écran affiche le message « Hot » et la cuisson ne peut pas être lancée : il faut attendre que le four refroidisse.

! Un bip signale que la cuisson est terminée.

! Pour éviter de fausser les temps de cuisson et de modifier les températures, ne pas ouvrir la porte du four.

Programme GÂTEAUX Cette fonction est ce qu’il y a de mieux pour la cuisson de gâteaux à base de levure de boulanger, de levure chimique ou sans levure. Enfourner à froid. Il est aussi possible d’enfourner à chaud.

Programme C’est la fonction idéale pour la cuisson du pain. Pour obtenir de meilleurs résultats, nous recommandons de suivre attentivement les conseils suivants :

• suivre la recette à la lettre ;

• respecter le poids maximal pour chaque plaque ;

• ne pas oublier de verser 50 g (0,5 dl) d’eau froide

dans la lèchefrite au gradin 5 ;

• faire lever la pâte à température ambiante pendant 1

heure ou 1 heure et demie, selon la température de la pièce et jusqu’à ce qu’elle ait pratiquement doublé de volume.

PAINPAIN

PAIN

PAINPAIN

Recette du PAIN :

1 Plaque de 1000g Maxi. gradin du bas 2 Plaques de 1000g Maxi. gradins du bas et du milieu

Recette pour 1000g de pâte : 600g de farine, 360g d’eau, 11g de sel, 25g de levure de boulanger fraîche (ou bien 2 sachets en poudre) Procédé :

• Mélanger la farine et le sel dans un grand récipient.

• Diluer la levure de boulanger dans de l’eau légèrement tiède (35 degrés environ).

• Disposer la farine en fontaine.

• Verser le mélange d’eau et de levure

• Mélanger et pétrir jusqu’à obtenir une pâte homogène et peu collante, l’étirer avec la paume de la main et la replier sur elle-même pendant 10 minutes.

• Former une boule, la placer dans un saladier et couvrir d’un film plastique pour éviter que la surface de la pâte ne sèche. Glisser le saladier dans le four, sélectionner la fonction manuelle BASSE TEMPERATURE à 40°C et laisser lever environ 1 heure (la pâte doit doubler de volume)

• Diviser la boule pour obtenir plusieurs pains.

• Les placer sur la plaque du four recouverte de papier sulfurisé.

• Saupoudrer les pains de farine.

• Pratiquer des entailles sur les pains.

• Enfourner à froid.

• Démarrer la cuisson

• En fin de cuisson, laisser reposer les pains sur une grille jusqu’à ce qu’ils aient complètement refroidi.

PAIN

Page 41

Comment programmer une cuisson

! La programmation n’est possible qu’après avoir sélectionné un programme de cuisson.

Programmer la durée de cuisson

1. Appuyer sur la touche et les chiffres de l’afficheur se mettent à

clignoter ;

2. tourner le bouton SÉLECTION TEMPS vers « + »

et « - » pour régler le temps désiré ; si le bouton est maintenu en place, les chiffres défilent plus rapidement.

3. Une fois la durée voulue atteinte, appuyer à

nouveau sur la touche alternance la durée et la température sélectionnée.

jusqu’à ce que l’icône

. L’écran affiche en

• Exemple : il est 9h00, la durée programmée est de 1h15 et l’heure finale est fixée à 12h30. Le programme démarre automatiquement à 11h15.

Pour annuler une programmation, appuyer sur la

touche

Conseils de cuisson

! Pour les cuissons ventilées ne pas utiliser les gradins 1et 5 : ils sont directement frappés par l’air chaud qui pourrait brûler les mets délicats.

! Pour les cuissons BARBECUE et GRATIN, notamment au tournebroche, placer la lèchefrite au gradin 1 pour récupérer les graisses ou jus de cuisson.

4. Appuyer sur la touche cuisson.

5. Un signal sonore indique que la cuisson est terminée et l’écran affiche « END ».

• Exemple : il est 9h00 et la durée programmée est de 1h15. Le programme s’arrête automatiquement à 10h15.

Programmer la fin d’une cuisson

! La programmation d’une fin de cuisson n’est possible qu’après avoir sélectionné une durée de cuisson. ! Pour utiliser au mieux la programmation différée, il faut que l’horloge soit correctement réglée.

1. Suivre la procédure de 1 à 3 décrite pour la durée ;

2. Appuyer 2 fois sur la touche

les chiffres se mettent à clignoter sur l’afficheur ;

3. tourner le bouton SÉLECTION TEMPS pour

l’amener sur « + » ou « - » et régler l’heure de fin de cuisson.

4. Une fois l’heure finale atteinte, appuyer à nouveau

sur la touche durée, l’heure de fin de cuisson et la température sélectionnée.

. L’écran affiche en alternance la

pour démarrer la

: l’icône et

MULTINIVEAUX

• Utiliser les niveaux 2 et 4 et placer au 2 les plats qui exigent davantage de chaleur.

• Placer la lèchefrite en bas et la grille en haut.

BARBECUE

• Placer la grille au gradin 3 ou 4, enfourner les plats au milieu de la grille.

• Nous conseillons de sélectionner le niveau d’énergie maximum. Ne pas s’inquiéter si la résistance de voûte n’est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat.

FOUR PIZZA

• Utiliser un plat en aluminium léger et l’enfourner sur la grille du four. En cas d’utilisation du plateau émaillé, le temps de cuisson sera plus long et la pizza beaucoup moins croustillante.

5. Appuyer sur la touche programmation.

Les icônes programmation a été lancée. L’AFFICHEUR affiche à tour de rôle l’heure de fin de cuisson et la durée.

6. Un signal sonore indique que la cuisson est terminée et l’écran affiche « END ».

et éclairées signalent qu’une

pour activer la

• Si les pizzas sont bien garnies, n’ajouter la mozzarelle qu’à mi-cuisson.

Page 42

Tableau de cuisson

Programmes Aliments Poids

(Kg)

Manuels

Multiniveaux*

Barbecue*

Gratin*

Cuisson

rapide*

Basse

température*

Pâtisserie*

ECO*

Pizza*

Pizza sur 2 niveaux Tartes sur 2 niveaux/gâteaux sur 2 niveaux Génoise sur 2 niveaux (sur plateau émaillé) Poulet rôti + pommes de terre Agneau Maquereau Lasagnes Choux sur 3 niveaux Biscuits sur 3 niveaux Friands au fromage sur 2 niveaux Tartes salées

Maquereaux Soles et seiches Brochettes de calmars et crevettes Tranches de colin Légumes grillés Côte de veau Saucisses Hamburgers Croque-monsieur ou toasts Poulet rôti au tournebroche (oui présent) Agneau rôti au tournebroche (oui présent)

Poulet grillé Seiches Poulet rôti au tournebroche (oui présent) Canard rôti au tournebroche (oui présent) Rôti de veau ou de bœuf Rôti de porc Agneau

Surgelés

Pizza Mélange de courgettes et crevettes en croûte Feuilleté aux épinards Chaussons salés Lasagnes Petits pains dorés Poulet en morceaux

Précuits

Ailes de poulet dorées

Aliments Frais

Biscuits (pâte brisée) Cake aux fruits Friands au fromage

Canard Poulet Rôti de veau ou de bœuf Rôti de porc Biscuits (pâte brisée) Tartes

Tartes Tarte aux fruits Cake aux fruits Petits gâteaux sur 2 niveaux Génoise Choux sur 3 niveaux Biscuits sur 3 niveaux Crêpes farcies Meringues sur 3 niveaux Friands au fromage

Tartes Petits gâteaux sur 2 niveaux Génoise Biscuits sur 2 niveaux Friands au fromage Meringues sur 2 niveaux

Filets de poisson Petites brochettes d’agneau Steaks hachés

Pizza Fougasses

1+1

1 1 1

1 0,7 0,7 0,7 0,5 0,8 0,7

4 ou 5 4 ou 6

1,5

1 1,5 1,5

0.3

0.4

0.5

0.3

0.5

0.4

0.4 2 1 - 200 20-25

0.3

0.6

0.2

1,5 1,5

0,5

0,7 0,7 0,6 0,7 0,7 0,8 0,5 0,5

0,5 0,7 0,6 0,7 0,5

0,5 1 et 3 1 et 2 90 180 0,5 2 o 3 1 o 2 200 20-25 0,5 2 o 3 1 o 2 200 20-25 0,5 2 o 3 1 o 2 200 20-25

0,5 0,5

Niveau

enfournement

glissières

standard

2 et 4 2 et 4 2 et 4

1 et 2/3

1 ou 2

1 et 3 et 5 1 et 3 et 5

2 et 4 1 et 3

4 4 4 4

3 ou 4

4 4 4 4

2 2

2 2 2

2 2 2 2 2 2 2

2 2 2

2 2 2 2 2 2

2 ou 3 2 ou 3 2 ou 3 2 et 4

2 ou 3 1 et 3 et 5 1 et 3 et 5

1 et 3 et 5

2 ou 3 2 et 4 2 ou 3

1 et 3

2 2

glissières

coulissantes

1 et 3 1 et 3 1 et 3 1 et 3

1 1 1

1 et 2 et 4 1 et 2 et 4

1 et 3 1 et 3

3 3 3 3

2 ou 3

3 3 3 3

2 2

2 2 2

1 1 1 1 1 1 1

1 1 1

1 1 1 1 1 1

1 ou 2 1 ou 2 1 ou 2 1 et 3

1 ou 2 1 et 2 et 4 1 et 2 et 4

1 et 2 et 4

1 ou 2 1 et 3 1 ou 2

1 et 2

1 1

Préchauffage

oui oui oui oui oui oui oui oui oui oui oui

non non non non non non non non non non non

non non non non non non non

oui oui oui oui oui oui

oui oui oui oui oui oui oui oui oui oui

oui oui oui oui oui oui oui oui oui

oui oui

Automatiques**

Gâteaux

Pain***

*Les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. Les temps de préchauffage du four sont présélectionnés et ne sont pas modifiables manuellement. **Les durées des cuissons automatiques sont présélectionnées. Ces valeurs peuvent être modifiées par l’utilisateur à partir de la durée présélectionnée. ***Comme indiqué dans la recette, ajouter 50 g (0,5 dl) d'eau dans la lèchefrite placée au niveau 5.

Gâteaux 1 2 ou 3 2 non

Pain (voir recette) 1 1 ou 2 1 non

Température préconisée (°C)

220-230

180

170 200-210 190-200

180 190-200

190

210 200

300 300 300 300 300 300 300 300 300 300 300

210 200 210 210 210 210 210

250 200 220 200 200

180

220

200

180

210

200-210 200-210

200

200-210

180

180 170-180 180-190 160-170 180-190

180

200

210

200

180

200 200

220 200

Durée cuisson (minutes)

20-25 30-35 20-25 65-75 45-50 30-35 35-40 20-25 10-20 20-25 20-30

15-20 10-15

8-10 10-15 15-20 15-20 15-20 10-12

3-5 70-80 70-80

55-60 30-35 70-80 60-70 60-75 70-80 40-45

12 20

30-35

35 25-30 15-20

15-18

45 10-12

70-80 60-70 70-75 70-80 15-20 30-35

25-35 40-50 45-55 20-25 30-40 20-25 20-25 30-35

180

20-25

30-40 20-25 35-40

20-25 20-30

15-20 20-25

Page 43

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement.

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l’abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Pour déplacer le four, se servir des poignées prévues à cet effet sur les côtés de l’appareil.

• Ne pas toucher à l’appareil si l’on est pieds nus ou si l’on a les mains ou les pieds mouillés ou humides.

• Cet appareil qui sert à cuire des aliments ne

doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple : le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

• En cours de fonctionnement, les éléments chauffants et certaines parties de la porte peuvent devenir très chauds. Attention à ne pas les toucher et à garder les enfants à distance.

• Éviter que le cordon d’alimentation d’autres électroménagers touche à des parties chaudes du four.

• Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés

• Toujours saisir la poignée en son milieu : elle risque d’être très chaude à ses extrémités.

• Utiliser toujours des gants de protection pour enfourner ou sortir les plats du four.

• Ne jamais tapisser la sole du four de papier aluminium.

• Ne pas ranger de matériel inflammable à l’intérieur du four : si l’appareil était par inadvertance mis en marche, il pourrait prendre feu.

• Il faut toujours s’assurer que les boutons sont bien dans la position “”/“ n’est pas utilisé.

• Ne pas tirer sur le cordon de l’appareil pour débrancher la fiche de la prise de courant.

• N’effectuer aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant.

• En cas de panne, n’essayer en aucun cas

” quand l’appareil

d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contacter le service d’Assistance (voir Assistance).

• Ne pas poser d’objets sur la porte du four ouverte.

• Il n’est pas prévu que cet appareil soit utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables, à moins qu’elles ne le fassent sous la surveillance de quelqu’un responsable de leur sécurité ou qu’elles aient été dûment formées sur l’utilisation de l’appareil.

• Éviter que les enfants ne jouent avec l’appareil.

Mise au rebut

• Mise au rebut du matériel d’emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés.

• La directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l’objet d’une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l’environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s’adresser au service public prévu à cet effet ou aux commerçants.

Economies et respect de l’environnement

• Pour faire des économies d’électricité, utiliser autant que possible le four pendant les heures creuses. Les options de programmation des cuissons et plus particulièrement la “cuisson différée” (voir Programmes) et la “pyrolyse différée” (voir Nettoyage et entretien), permettent de s’organiser en ce sens.

• Pour les cuissons au BARBECUE et au GRATIN, nous conseillons de garder la porte du four fermée : les résultats obtenus sont meilleurs et la consommation d’énergie est moindre (environ 10% d’économie).

• Garder les joints propres et en bon état pour qu’ils adhèrent bien à la porte et ne causent pas de déperdition de chaleur.

Ce produit est conforme à la nouvelle Directive

! européenne sur la réduction de la consommation d’énergie en mode standby.

Page 44

Nettoyage et entretien

hublot

lampe

cavité

Mise hors tension

Avant toute opération de nettoyage ou d’entretien, couper l’alimentation électrique de l’appareil.

Nettoyage de l’appareil

• De légères différences de couleur à l’avant du four sont dues aux différents matériaux utilisés à savoir verre, plastique ou métal.

• Des ombres éventuelles sur la vitre du four, semblables à des stries, sont dues au reflet de la lumière de la lampe du four.

• L’émail grand feu est traité à des températures très élevées. Pendant ce processus, des modifications chromatiques pourraient se produire. C’est tout à fait normal et cela n’influence en aucune manière sur le fonctionnement. Les bords des tôles minces ne peuvent pas être intégralement émaillés et peuvent par conséquent sembler bruts. Ceci ne compromet en aucun cas la protection anticorrosion.

• Nettoyer l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utiliser des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. Ne pas utiliser de poudres abrasives ni de produits corrosifs.

• Nettoyer l’enceinte après toute utilisation, quand le four est encore tiède. Utiliser de l’eau chaude et du détergent, rincer et essuyer avec un chiffon doux. Eviter tout produit abrasif.

• Tous les accessoires peuvent être lavés normalement comme de la vaisselle courante et passent au lave-vaisselle, sauf les glissières coulissantes.

• Nous conseillons de ne pas vaporiser le produit de nettoyage directement sur le bandeau de commandes mais de se servir d’une éponge.

! Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression.

3. saisir la porte par les côtés, la refermer lentement mais pas complètement. Tirer ensuite la porte vers soi en la dégageant de son logement (voir figure). Remonter la porte en refaisant en sens inverse les mêmes opérations.

Contrôle des joints

Contrôler périodiquement l’état du joint autour de la porte du four. S’il est abîmé, s’adresser au service après-vente le plus proche de son domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu’il n’est pas réparé.

Remplacement de l’ampoule d’éclairage

Pour changer l’ampoule d’éclairage du four :

1. Retirer le couvercle en verre du boîtier de la lampe.

2. Retirer l’ampoule et la remplacer par une autre de même type : ampoule halogène tension 230V, puissance 25 W, culot G 9.

3. Remettre le couvercle à sa place (voir figure).

Nettoyage de la porte

! Sur les modèles équipés de LED INSIDE, il est impossible de démonter la porte

Nettoyer la vitre de la porte à l’aide d’éponges et de produits non abrasifs ; essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques pointus qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, il est possible de démonter la porte du four :

1. ouvrir la porte complètement (voir figure) ;

2. à l’aide d’un tournevis, soulever et faire pivoter les

leviers

F F

F situés sur les deux charnières (voir figure) ;

F F

! Ne surtout pas toucher à l’ampoule les mains nues.

Montage du Kit glissières

Pour monter les glissières coulissantes :

1. Retirer les deux

cadres en les dégageant des entretoises A (voir figure).

Page 45

Glissière gauche

Glissière droite

2. Choisir le niveau sur lequel monter la glissière coulissante. Positionner sur le cadre

Sens

d'extraction

d’abord le dispositif de fixation B puis le C en veillant à bien respecter le sens d’extraction de la glissière.

3. Fixer les deux cadres avec glissières assemblées dans les trous prévus sur les parois du four (voir figure). Les trous pour

le cadre de gauche sont placés en haut tandis que les trous pour celui de droite sont placés en bas.

4. Emboîter enfin les cadres sur les entretoises A.

Pour activer le programme FAST CLEAN :

1. Appuyer sur la touche

pour allumer le

panneau de commande.

2. Appuyer sur la touche

; l’afficheur affiche en alternance « Piro », « nor » et, par défaut, une durée de 1h30 (cycle normal).

3. Appuyer sur la touche

puis tourner le bouton SÉLECTION TEMPS pour modifier le niveau de nettoyage présélectionné. Il est possible de choisir 3 différents niveaux de nettoyage avec durée présélectionnée et non modifiable :

1. Economique (ECO) : tourner le bouton vers « - ». Durée 1 heure ;

2. Normal (NOR) : niveau initial. Durée 1 heure 30 ;

3. Intensif (INT) : tourner le bouton vers « + ». Durée 2 heures.

4. Appuyer sur la touche

5. Appuyer sur la touche

pour confirmer.

pour démarrer le nettoyage.

! Ne pas introduire les glissières coulissantes au niveau 5.

Nettoyage automatique FAST CLEAN

Pendant le programme FAST CLEAN la température à l’intérieur du four atteint 500°C et lance le processus de pyrolyse, de carbonisation autrement dit des salissures alimentaires. Les salissures sont littéralement incinérées. Pendant la pyrolyse, les surfaces peuvent devenir très chaudes : garder les enfants à distance. Il peut arriver de voir, à travers la vitre, des particules qui s’illuminent : il s’agit d’une combustion instantanée, phénomène tout à fait normal et sans danger.

Avant de lancer le FAST CLEAN :

• nettoyer la porte du four

• enlever avec une éponge humide les salissures en excès. Ne pas utiliser de détergents ;

• sortir tous les accessoires ainsi que le kit éventuel de glissières coulissantes ;

• ne pas placer de serviettes ou de maniques sur la poignée du four.

! Si le four est excessivement chaud, la pyrolyse pourrait ne pas démarrer. Attendre qu’il refroidisse.

! L’activation du programme n’est possible qu’après avoir fermé la porte du four.

Pour le cycle FAST CLEAN aussi, comme pour tout cycle de cuisson, il est possible de programmer la fin du cycle de nettoyage (voir Programmer la fin du nettoyage automatique).

Les sécurités

• la porte est automatiquement verrouillée dès que la température atteint des valeurs élevées. L’icône

s’allume sur l’afficheur ;

• une pression de la touche

permet d’annuler, à

tout moment, le cycle de nettoyage ;

• en cas d’anomalie de fonctionnement, l’alimentation des résistances est automatiquement coupée ;

• une fois que la porte est verrouillée, aucune modification de sélection de durée et de fin n’est plus possible.

Programmer la fin du nettoyage automatique

1. Appuyer 2 fois sur la touche

: l’icône et

les chiffres se mettent à clignoter sur l’afficheur ;

2. tourner le bouton SÉLECTION TEMPS pour

l’amener sur « + » ou « - » et régler l’heure de fin de nettoyage.

3. Une fois l’heure finale atteinte, appuyer à nouveau

sur la touche

. L’écran affiche en alternance la durée, l’heure finale et le niveau de nettoyage sélectionné.

Page 46

4. Appuyer sur la touche pour activer la programmation.

Les icônes programmation a été lancée.

5. Un signal sonore indique que le nettoyage est terminé et l’écran affiche « END ».

• Exemple : il est 9h00 et on choisit un FAST CLEAN niveau Economique qui a donc une durée présélectionnée de 1 heure. L’heure finale est fixée à 12h30. Le programme démarre automatiquement à 11h30.

Pour annuler une programmation, appuyer sur la

touche

A la fin du nettoyage automatique

Pour pouvoir ouvrir la porte du four, il faut attendre que l’icône

température du four est redescendue à un niveau acceptable. Il se peut que des résidus blancs poussiéreux se déposent sur l’enceinte du four : les enlever avec une éponge humide après refroidissement complet de l’appareil. Pourquoi ne pas profiter de la chaleur emmagasinée pour faire démarrer une cuisson sans se soucier des résidus poussiéreux : ils sont tout à fait inoffensifs.

et éclairées signalent qu’une

s’éteigne : Cela signale que la

Page 47

Anomalies et remèdes

Problème Cause possible Remède

La « Touche Horloge » et les chiffres de l’afficheur clignotent.

Le programme de cuisson n'a pas démarré.

Seule la « Touche Horloge » est éclairée en haute luminosité.

J’ai choisi un programme automatique. L’écran affiche « HOT » et la cuisson ne démarre pas.

J’ai choisi la cuisson ventilée et les aliments ont des traces de brûlures.

L’appareil vient d’être branché au secteur ou il y a eu une

anne de courant.

Il y a eu une panne de courant. Reprogrammer.

L’appareil est en mode veille (standby).

La température à l’intérieur du four est supérieure à celle proposée pour le programme choisi.

Les positions 1 et 5: sont directement frappées par l’air chaud qui pourrait brûler les préparations délicates.

Régler l'horloge.

Utiliser une touche quelconque pour quitter le mode standby.

Attendre que le four refroidisse.

Il est recommandé de tourner les lèchefrites à mi-cuisson.

Page 48

Assistance

Attention :

L’appareil dispose d’un système d’autotest qui permet de détecter toute anomalie de fonctionnement. Ces anomalies sont affichées sous la forme : “F” suivi des chiffres. Contacter alors un service d’assistance technique.

Avant d’appeler le service de dépannage :

• Vérifier s’il est possible de résoudre le problème soi-même ;

• Redémarrer le programme pour contrôler si le problème a été résolu ;

• Si ce n’est pas le cas, contacter le service d’Assistance technique agréé.

! Ne jamais faire appel à des techniciens non agréés.

Lui indiquer :

• le type d’anomalie ;

• le code erreur affiché

• le modèle de l’appareil (Mod.) ;

• son numéro de série (S/N).

Ces informations figurent sur la plaque signalétique apposée sur l’appareil

Page 49

Manual de instrucciones

HORNO

Italiano, 1 Français, 33English,17

Espanol, 49

GB FR

Português,65

Sumario

Instalación, 50-51

Montaje Conexión eléctrica Datos técnicos

Descripción del aparato, 52

Vista de conjunto Panel de control Pantalla

Puesta en funcionamiento y uso, 53-54

Bloqueo de puerta / mandos Programar el reloj Programar el contador de minutos Poner en funcionamiento el horno Restablecimiento de las programaciones de fábrica Espera (Stand by)

Programas, 55-58

Programas de cocción manuales Programas de cocción automáticos Programar la cocción Consejos prácticos para cocinar Tabla de cocción

Precauciones y consejos, 59

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Mantenimiento y cuidados, 60-62

Interrumpir el suministro de corriente eléctrica Limpiar el aparato Limpiar la puerta Sustituir la bombilla Montaje del Kit Guías Deslizantes Limpieza automática FAST CLEAN

Anomalías y soluciones, 63

Asistencia, 64

Page 50

Instalación

560 mm.

45 mm.

! Es importante conservar este manual para poder consultarlo en cualquier momento. En el caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección diferenciada de desechos (ver Precauciones y consejos).

! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• Los paneles adyacentes al horno deben ser de materiales resistentes al calor

• En el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C

• Para empotrar el horno, tanto cuando se instala bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del compartimiento. Es preferible instalar el horno apoyado sobre dos listones de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm como mínimo (ver las figuras).

Centrado y fijación

Para fijar el aparato al mueble:

• abra la puerta del horno; quitar las guarniciones laterales de la parte alta

• hasta descubrir los 2 orificios de fijación.

• fije el horno al mueble utilizando los 2 tornillos para madera;

• volver a colocar las 2 guarniciones.

550 mm.

min.

45 mm.

560 mm.

575-585 mm.

570 mm.

590 mm.

595 mm.

20 mm.

550 mm.

20,5 mm.

22,5 mm.*

* Sólo para modelos en acero inoxidable

! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa con las características ha sido medido en una instalación de este tipo.

! Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Page 51

Conexión eléctrica

! Los hornos dotados de cable de alimentación tripolar, están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características que se encuentra en el aparato (ver a continuación).

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que esté en conformidad con las normas legales;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características (ver más abajo);

Montaje del cable de alimentación eléctrica

1. Abrir el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tirar y abrir (ver la figura).

2. Desenrosque el tornillo de la mordaza del terminal del cable y extráigalo haciendo palanca con un destornillador (ver la figura).

3. Quite los tornillos de los contactos L-N-

y luego fije los cables debajo de las cabezas

de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde (

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características (ver al costado). En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el cable a tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente (por ejemplo, la parte posterior del horno).

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características (ver más abajo);

• la toma sea compatible con el enchufe del aparato. Si no es así, cambie la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe doblarse ni comprimirse.

! El cable debe ser revisado periódicamente y

sustituido sólo por técnicos autorizados (ver Asistencia).

La empresa declina toda responsabilidadLa empresa declina toda responsabilidad

La empresa declina toda responsabilidad

La empresa declina toda responsabilidadLa empresa declina toda responsabilidad

cuando estas normas no sean respetadas.cuando estas normas no sean respetadas.

cuando estas normas no sean respetadas.

cuando estas normas no sean respetadas.cuando estas normas no sean respetadas.

PLACA DE CARACTERÍSTICAS

Dimensiones

Volumen

Conexiones eléctricas

ENERGY LABEL*

* Sin guías extraíbles

ancho 43,5 cm. altura 32 cm. profundidad 41,5 cm.

litros 58

voltaje 220-240V~ 50/60Hz (ver la placa de características) potencia máxima absorbida 2800W

Norma 2002/40/CE en la etiqueta de los hornos eléctricos. Norma EN 50304 Clase Consumo de energía para funcionamiento por convección Forzada - función de calentamiento: ECO.

Este aparato es conforme con las siguientes Normas Comunitarias: 2006/95/CEE del 12.12.06 (Baja Tensión) y posteriores modificaciones - 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y posteriores modificaciones - 93/68/CEE del 22/07/93 y posteriores modificaciones.

- 2002/96/CE y posteriores modificaciones.

- 1275/2008 modos "preparado" y "desactivado"

Page 52

Descripción del aparato

Vista de conjunto

Panel de control

Bandeja PARRILLA

Bandeja GRASERA

Panel de control

Mando de

PROGRAMAS

ENCENDIDO DEL PANEL

PANTALLA

GUÍAS de desliyamiento de las bandejas

posición 5 posición 4 posición 3 posición 2 posición 1

Mando de

TERMOSTATO/ FIJACIÓN DE TIEMPOS

Pantalla

Icono

LUZ

Icono

BLOQUEO DE PUERTA / MANDOS

FIJACIÓN DE

TIEMPOS

Cifras de TEMPERATURA

Icono

PROGRAMAS

Indicador de

Precalentamiento /

Calor residual

Icono

FAST CLEAN

Icono

CONTADOR DE MINUTOS

y TIEMPOS

Indicador de

PANEL DE MANDOS

BLOQUEADO

PUESTA EN MARCHA / PARADA

Icono de

DURACIÓN

Indicador de

PUERTA BLOQUEADA

Icono de

FIN DE COCCIÓN

Icono

RELOJ

Icono

CONTADOR DE MINUTOS

Page 53

Puesta en funcionamiento y uso

! La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte se debe a la evaporación de las sustancias utilizadas para proteger el horno. ! Para facilitar las programaciones, mantenga el mando en su posición: los números se desplazarán en la pantalla más rápidamente. ! Cada selección se memoriza automáticamente después de 10 segundos. ! No se pueden activar las teclas touch si no se calzan los guantes. Algunos modelos están dotados de un sistema de bisagras que permite que la puerta se cierre lentamente sin que sea necesario acompañar su recorrido con la mano. Para un uso correcto, antes de cerrar:

• abra completamente la puerta.

• evite forzar el cierre manualmente.

Bloqueo de puerta / mandos

! Es posible bloquear la puerta y los mandos cuando el horno está apagado, cuando ya ha comenzado o finalizado una cocción y durante la programación.

Para bloquear la puerta y los mandos que regulan el horno, presione el botón como mínimo. Se emitirá una señal sonora y en la pantalla se visualizará el símbolo llave “n—O”. Los

íconos está activado. Para desbloquearlo, presione nuevamente el botón

durante 2 segundos como mínimo. ! Mientras está limpiando el aparato puede suceder que cierre inadvertidamente el dispositivo de bloqueo de la puerta (la parte visible es un resorte). En ese caso, devuélvalo a la posición de abierto girando el dispositivo de bloqueo hacia arriba (ver la figura).

y encendido indican que el bloqueo

durante 2 segundos,

para programar la hora.

Después de la conexión a la red eléctrica o después

de una interrupción de corriente, el botón cifras en la pantalla centellean durante 10 segundos. Para programar el reloj:

1. Presione el botón

2. gire el mando de FIJACIÓN DE TIEMPOS hacia “+” y “-” para programar la hora.

3. Una vez alcanzada la hora exacta, presione

nuevamente el botón

4. repita las operaciones descriptas pero ahora para modificar los minutos. En el caso de interrupción de la corriente eléctrica, el

reloj se debe volver a programar. El ícono centelleante en la pantalla indica que el reloj no está correctamente programado.

y las

Programar el cuentaminutos

! Puede programar el cuentaminutos con el horno apagado o encendido. No controla ni el encendido ni el apagado del horno.

Cuando se ha cumplido el tiempo, el contador de minutos emite una señal sonora que se detiene después de 30 segundos o pulsando cualquier botón activo. Para programar el cuentaminutos:

1. Presione el botón

2. Programe el tiempo deseado girando el mando FIJACIÓN DE TIEMPOS hacia el “+” y “-”.

3. Una vez lograda la programación deseada,

presione nuevamente el botón

El icono minutos está funcionando. En la PANTALLA se visualiza la cuenta al revés. Para anular el contador de minutos presione el botón

encendido indica que el contador de

Programar el reloj

! El reloj se puede programar solo si el horno está apagado. Si el horno está en modo de espera (stand

by), la primera vez que se presiona el botón visualiza la hora corriente. Presiónelo nuevamente

y con el mando lleve el tiempo hasta 00:00.

Presione nuevamente el botón

Si el ícono de minutos no está funcionando.

está apagado indica que el contador

Poner en funcionamiento el horno

1. Encienda el panel de control presionando el botón

. El aparato emite un triple sonido ascendente y

se iluminan secuencialmente todos los botones.

2. Seleccione el programa de cocción deseado girando el mando PROGRAMAS. En la pantalla se visualiza:

- la temperatura asociada al programa, en el caso

Page 54

de un programa manual;

- en el caso de un programa automático, “Auto” alternado con la duración.

funcionamiento hasta que el horno esté suficientemente frío.

Luz del horno

3. Presione el botón

4. El horno entrará en la fase de precalentamiento y los indicadores de precalentamiento se iluminarán a medida que la temperatura sube.

5. Una señal sonora y el encendido de todos los indicadores de precalentamiento indicarán que el precalentamiento ha finalizado. A partir de ese momento, es posible introducir los alimentos en el horno.

6. Durante la cocción es posible:

- modificar la temperatura girando el mando

TERMOSTATO

- programar la duración de una cocción (ver Programas);

- interrumpir la cocción presionando el botón . En este caso, el aparato recuerda la temperatura eventualmente modificada anteriormente (solo para programas manuales).

- apagar el horno manteniendo presionado el botón

durante 3 segundos.

7. El aparato posee un sistema que, cuando se interrumpe la corriente eléctrica y la temperatura del horno no descendió demasiado, reanuda el programa desde el punto en el cual fue interrumpido. En cambio, las programaciones que están esperando comenzar, no se restablecen cuando retorna la corriente y deben volver a ser programadas (por ejemplo: se ha programado el comienzo de una cocción para las 20:30 hs. A las 19:30 hs se interrumpe la corriente. Cuando se restablece el paso de corriente, se debe volver a realizar la programación).

! En el programa BARBACOA no está previsto el precalentamiento. ! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte. ! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

Ventilación de enfriamiento

Para lograr una disminución de la temperatura externa, un ventilador de enfriamiento genera un chorro de aire que sale entre el panel de control y la puerta del horno y también de la parte inferior de la puerta. En el programa FAST COOKING el ventilador se activa automáticamente después de diez minutos del arranque. Al comienzo del programa FAST CLEAN el ventilador funciona a baja velocidad. ! Al final de la cocción, el ventilador permanece en

(sólo para programas manuales);

para iniciar la cocción.

La luz se enciende abriendo la puerta del horno o en el momento en el que comienza un programa de cocción. En los modelos que poseen LED INSIDE cuando se inicia la cocción se encienden los led de la puerta para lograr una mejor iluminación de todos los niveles de cocción.

El botón cualquier momento.

Indicadores de calor residual

El aparato está dotado de un indicador de calor residual. Con el horno apagado, en la pantalla se indica que la temperatura en el interior de la cavidad es elevada a través del encendido de la barra de “calor residual”. Los elementos que forman la barra se irán apagando a medida que la temperatura en el interior del horno disminuye.

permite encender y apagar la luz en

Restablecimiento de las programaciones de fábrica

Existe la posibilidad de que el horno vuelva a funcionar con los valores definidos en fábrica reinicializando todas las programaciones realizadas por el usuario (reloj y duraciones personalizadas). Para la reinicialización apague el horno, mantenga girado el mando PROGRAMAS en sentido horario y

presione simultáneamente el botón segundos. Una vez producido el restablecimiento, se emitirá una señal sonora. La primera vez que se

presione el botón

vuelve al primer encendido.

durante 6

Espera (Stand by)

Este producto satisface los requisitos impuestos por la nueva Directiva Europea sobre la limitación del consumo de energía en modo de espera o stand by. Si no se efectúan operaciones durante 30 minutos y no se ha realizado un bloqueo de mandos o de la puerta, el aparato automáticamente se ubica en modo de espera o stand by. El modo standby se indica con el “Icono Reloj” con intensidad luminosa elevada. Apenas se interactúa nuevamente con el aparato, el sistema retorna al modo operativo.

Page 55

Programas

! Cada vez que se enciende el horno se propone el primer programa de cocción manual.

Programas de cocción manuales

! Todos los programas tienen una temperatura de cocción prefijada. La misma se puede modificar manualmente eligiendo un valor entre 30°C y 250°C (300ºC para el programa BARBACOA). Las modificaciones de la temperatura se memorizarán y se propondrán la próxima vez que se utilice el programa. Si la temperatura elegida es superior a la temperatura interna del horno, en la pantalla se visualizará la palabra “Hot”. De todos modos, es posible comenzar la cocción.

Programa MULTINIVEL

Debido a que el calor es constante en todo el horno, el aire cocina y dora la comida de modo uniforme. Es posible utilizar hasta un máximo de dos niveles simultáneamente.

Programa BARBACOA

Se enciende el elemento calentador superior y el asador automático (si está presente). La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan una temperatura superficial alta. Realice las cocciones con la puerta del horno cerrada (ver “Consejos prácticos para cocinar”).

Programa GRATIN

Se enciende el elemento calentador superior y, durante una parte del ciclo, también se ponen en funcionamiento el elemento calentador circular, el ventilador y el asador automático (cuando existe). Une a la irradiación térmica unidireccional la circulación forzada de aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Realice las cocciones con la puerta del horno cerrada (ver “Consejos prácticos para cocinar”).

Programa PASTELERÍA

Se enciende el elemento calentador posterior y se pone en funcionamiento el ventilador garantizando un calor suave y uniforme en el interior del horno. Este programa es adecuado para la cocción de alimentos delicados (por ej. tortas que necesitan leudado).

Programa PIZZA

Se encienden los elementos calentadores inferior y circular y se pone en funcionamiento el ventilador. Esta combinación permite un rápido calentamiento del horno. Cuando utilice más de un nivel a la vez, en la mitad de la cocción es necesario intercambiar sus posiciones.

Programa ECO Se enciende el elemento calentador posterior y se pone en funcionamiento el ventilador garantizando un

calor suave y uniforme en el interior del horno. Este modo de ahorro de energía está recomendado para pequeños platos, ideal para calentar comida y terminar platos a medio cocinar.

El asador rotativo (sólo en algunos modelos)

Para accionar el asador rotativo (ver la figura) proceder del siguiente modo:

1. coloque la grasera en la posición 1;

2. coloque el soporte del asador rotativo en la posición 3 e introduzca el espetón en el orificio correspondiente

ubicado en la pared posterior del horno;

3. accione el asador automático seleccionando con el

Programa COCCIÓN RÁPIDA

Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo nivel.

Programas BAJA TEMPERATURA

Este tipo de cocción permite leudar, descongelar, preparar yogurt, calentar más o menos rápidamente y cocinar lentamente a baja temperatura. Las temperaturas que se pueden seleccionar son: 40, 65 y 90 °C.

mando PROGRAMAS

Con ambos programas abre la puerta, el asador automático se detiene.

o ;

o iniciados, si se

Programas de cocción automáticos

! La temperatura y la duración de la cocción están preestablecidaspreestablecidas

preestablecidas por el sistema

preestablecidaspreestablecidas Óptima ProgramadaÓptima Programada

Óptima Programada) que garantiza

Óptima ProgramadaÓptima Programada

automáticamente un resultado perfecto. La cocción se interrumpe automáticamente y el horno avisa cuando la comida está lista. La cocción se puede

C.O.P.®C.O.P.®

C.O.P.® (

C.O.P.®C.O.P.®

CocciónCocción

Cocción

CocciónCocción

Page 56

realizar enhornando en frío o en personalizar la duración de la cocción en base a los gustos personales modificándola ±5/20 minutos según el programa elegido. Si la modificación se realiza antes del comienzo del programa, se memoriza y se vuelve a proponer la próxima vez que se utiliza el programa. Si la temperatura interna del horno es superior a la propuesta por el programa elegido, en la pantalla se visualiza la palabra “Hot” y no es posible comenzar la cocción; espere hasta que el horno se enfríe. ! Una vez finalizada la fase de cocción, el horno emite una señal sonora.

! No abra la puerta del horno para evitar que se alteren los tiempos y las temperaturas de ejecución de las cocciones.

Programa PASTELES

Esta función es ideal para cocinar pasteles, ya sea los que contienen levadura natural como los que contienen levadura química o no contienen levadura. Colocar en el horno cuando está frío. También es posible colocar en el horno cuando está caliente.

Programa PAN

Utilice esta función para cocinar pan. Para obtener los mejores resultados, le aconsejamos seguir atentamente las siguientes indicaciones:

• seguir los pasos de la receta;

• respete el peso máximo por grasera;

• no olvide colocar 50 g (0,5 dl) de agua fría en la grasera en la posición 5;

• la levitación de la masa se realiza a temperatura ambiente durante 1 hora o 1 hora y media según la temperatura de la habitación y hasta que alcance el doble de la masa inicial.

calientecaliente

caliente. Es posible

calientecaliente

Receta para el PAN :

1 Grasera de 1000g como máximo, Nivel bajo 2 Graseras de 1000g como máximo, Niveles bajo y medio

Receta para 1000g de masa: 600g de Harina, 360g de Agua, 11g de Sal, 25g de levadura fresca (o 2 sobrecitos de levadura en polvo) Proceso:

• Mezcle la harina y la sal en un recipiente grande.

• Diluya la levadura en el agua ligeramente tibia (aproximadamente 35 grados).

• Realice un hueco en el medio de la harina.

• Vierta en él la mezcla de agua y levadura

• Trabaje la masa hasta obtenerla homogénea y poco pegajosa, estirándola con la palma de la mano y volviendo a plegarla sobre sí misma durante 10 minutos.

• Forme una bola, coloque la masa en una ensaladera y cúbrala con una película transparente para evitar que la superficie de la misma se seque. Coloque la ensaladera en el horno con la función manual BAJA TEMPERATURA en 40ºC y deje que leude durante 1 hora aproximadamente (el volumen de la masa debe crecer hasta el doble).

• Divida la bola para obtener varios panes.

• Colóquelos en la grasera sobre papel para horno.

• Eche harina sobre los panes.

• Realice cortes en los panes.

• Coloque en el horno cuando está frío.

• Poner en marcha el programa de cocción PAN

• Al final de la cocción, deje reposar los panes sobre una parrilla hasta que estén completamente fríos.

Page 57

Programar la cocción

! La programación es posible sólo después de haber seleccionado un programa de cocción.

Programar la duración de la cocción

1. Presione el botón

icono

2. gire el mando FIJACIÓN DE TIEMPOS hacia el “+” y “-” para programar el tiempo deseado; si se mantiene el mando en su posición, los números se desplazan más rápidamente.

3. Una vez alcanzada la duración deseada, presione

nuevamente el botón visualizan alternativamente la duración y la temperatura seleccionada.

y las cifras en la pantalla;

hasta que centelleen el

. En la pantalla se

visualizan alternativamente la hora de finalización de la cocción y la duración.

6. Una vez finalizada la cocción, en la pantalla aparece la palabra “END” y se emite una señal sonora.

• Ejemplo: son las 9:00 horas, se programa una duración de 1 hora y 15 minutos y las 12:30 como hora de finalización. El programa comenzará automáticamente a las 11:15 horas.

Para anular una programación, presione el botón

Consejos prácticos para cocinar

! En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cual podría quemar las comidas delicadas.

4. Presione el botón

5. Una vez finalizada la cocción, en la pantalla aparece la palabra “END” y se emite una señal sonora.

• Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas.

Programar el final de una cocción

! La programación del final de una cocción es posible sólo después de haber fijado la duración de la cocción. ! Para utilizar mejor la programación retardada, es necesario que el reloj esté correctamente programado.

1. Siga el procedimiento de 1 a 3 descrito para la

duración;

2. Presione 2 veces el botón

ícono

3. gire el mando de FIJACIÓN DE TIEMPOS hacia

“+” y “-” para programar la hora de finalización de la cocción.

4. Una vez alcanzada la hora de finalización

deseada, presione nuevamente el botón pantalla se visualizan alternativamente la duración, la hora de finalización de la cocción y la temperatura seleccionada.

5. Presione el botón

programación.

Los iconos realizado una programación. En el DISPLAY se

y las cifras en la pantalla;

y encendidos indican que se ha

para iniciar la cocción.

: centellearán el

. En la

para activar la

! En las cocciones BARBACOA y GRATIN, si se utiliza el asador automático, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

MULTINIVEL

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.

• Coloque la grasera abajo y la parrilla arriba.

BARBECUE

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.

• Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento es controlado por un termostato.

HORNO PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.

• En el caso de pizzas muy condimentadas, es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Page 58

Tabla de cocción

Programas Alimentos Peso

(Kg)

Manuales

Multinivel*

Barbacoa*

Gratin*

Cocción rápida*

Baja

temperatura*

Pastelería*

ECO*

Pizza*

Pizza en 2 niveles Tortas glaseadas en 2 niveles/tortas en 2 niveles Bizcocho en 2 niveles (sobre una grasera) Pollo asado + patatas Cordero Caballa Lasañas Petisús en 3 niveles Bizcochos en 3 niveles Bizcochitos salados de hojaldre y queso en 2 niveles Tortas saladas

Caballa Lenguados y sepias Broquetas de calamares y cangrejos Filete de merluza Verduras a la parrilla Bistec de ternera Salchichas Hamburguesas Bocadillo caliente con jamón y queso (o pan tostado) Pollo asado con asador automático (cuando existe) Cordero asado con asador automático (cuando existe)

Pollo a la parrilla Sepias Pollo asado con asador automático (cuando existe) Pato asado con asador automático (cuando existe) Asado de ternera o de vaca Asado de cerdo Cordero

Alimentos congelados

Pizza Mixto de calabacín y cangrejos Torta rústica de espinaca Panzerotti (ravioles grandes italianos) Lasañas Panecillos dorados Bocaditos de pollo

Precocidos

Alas de pollo doradas

Alimentos Frescos

Bizcochos (de pastaflora) Plum-cake Bizcochitos salados de hojaldre y queso

Pato Pollo Asado de ternera o de vaca Asado de cerdo Bizcochos (de pastaflora) Tartas

Tartas Torta de fruta Plum-cake Tortas pequeñas en 2 niveles Bizcocho Petisús en 3 niveles Bizcochos en 3 niveles Crepes rellenos Merengue en 3 niveles Bizcochitos salados de hojaldre y queso

Tartas Tortas pequeñas en 2 niveles Bizcocho Bizcochos en 2 niveles Bizcochitos salados de hojaldre y queso Merengue en 2 niveles

Filetes de pescado Pinchos de cordero Hamburguesas

Pizza Hogazas

1+1

1 1 1

1 0,7 0,7 0,7 0,5 0,8 0,7

n° 4 o 5 n° 4 o 6

1,5

1 1,5 1,5

0.3

0.4

0.5

0.3

0.5

0.4

0.4 2 1 - 200 20-25

0.3

0.6

0.2

1,5 1,5

0,5

1 0,7 0,7 0,6 0,7 0,7 0,8 0,5 0,5

0,5 0,7 0,6 0,7 0,5

0,5 1 y 3 1 y 2 0,5 2 o 3 1 o 2 200 20-25 0,5 2 o 3 1 o 2 200 20-25 0,5 2 o 3 1 o 2 200 20-25

0,5 0,5

Automáticos**

Dulces

Pan***

* Los tiempos de cocción son indicativos y se pueden modificar en base a sus gustos personales. La duración del precalentamiento del horno está prefijada y no se puede modificar manualmente. ** La duración de una cocción automática se programa. Los valores pueden ser modificados por el usuario a partir de la duración prefijada. *** Según la receta, añadir 50 gr (0,5 dl) de agua en la grasera colocada en la posición 5.

Dulces 1 2 o 3 2 no

Pan (ver la receta) 1 1 o 2 1 no

Posiciones Temperatura

guías

estándar

2 y 4 2 y 4 2 y 4

1 y 2/3

1 o 2

1 y 3 y 5 1 y 3 y 5

2 y 4 1 y 3

4 4 4 4

3 o 4

4 4 4 4

2 2

2 2 2

2 2 2 2 2 2 2

2 2 2

2 2 2 2 2 2

2 o 3 2 o 3 2 o 3 2 y 4

2 o 3 1 y 3 y 5 1 y 3 y 5

1 y 3 y 5

2 o 3

2 y 4

2 o 3

1 y 3

2 2

guías

deslizantes

1 y 3 1 y 3 1 y 3 1 y 3

1 y 2 y 4 1 y 2 y 4

1 y 3 1 y 3

2 o 3

1 o 2 1 o 2 1 o 2 1 y 3

1 o 2 1 y 2 y 4 1 y 2 y 4

1 y 2 y 4

1 o 2 1 y 3 1 o 2 1 y 2

1 1 1

3 3 3 3

2 2

2 2 2

1 1 1 1 1 1 1

1 1 1

1 1 1 1 1 1

1 1

Precalentamiento

si si si si si si si si si si si

no no no no no no no no no no no

no no no no no no no

si si si si si si

si si si si si si si si si si

si si

si si si si si

si si

aconsejada (°C)

220-230

180

170 200-210 190-200

180 190-200

190

210

200

300

210

200

210

250

200

220

200

180

220

200

180

210

200-210 200-210

200 200-210

180

180 170-180 180-190 160-170 180-190

180

200

210

200 200

180 200 200

220

200

Duración

de la

cocción

(minutos)

20-25 30-35 20-25 65-75 45-50 30-35 35-40 20-25 10-20 20-25 20-30

15-20 10-15

8-10 10-15 15-20 15-20 15-20 10-12

3-5 70-80 70-80

55-60 30-35 70-80 60-70 60-75 70-80 40-45

30-35

35 25-30 15-20

15-18

45 10-12

70-80 60-70 70-75 70-80 15-20 30-35

25-35 40-50 45-55 20-25 30-40 20-25 20-25 30-35

180

20-25

30-40 20-25 35-40 20-25 20-30

180

15-20 20-25

Page 59

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.

• No toque el aparato descalzo o con las manos y pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar

alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por eventuales daños derivados de usos impropios, erróneos e irracionales.

• Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos.

• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.

• No obstruya las aberturas de ventilación y de eliminación del calor.

• Tome la manija de apertura de la puerta en el centro: en los costados podría estar caliente.

• Utilice siempre guantes para horno para introducir o extraer recipientes.

• No cubra el fondo del horno con hojas de aluminio.

• No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente, podría incendiarse.

• Cuando el aparato no se utiliza, controle siempre que los mandos estén en la posición “”/“

• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver

”.

Asistencia).

• No apoye objetos sobre la puerta del horno abierta.

• No está previsto que el aparato sea utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas, por personas inexpertas o que no tengan familiaridad con el producto, salvo que estén vigiladas por una persona responsable de su seguridad, o que hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evite que los niños jueguen con el aparato.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada. Para obtener mayor información sobre la correcta eliminación de electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Ahorrar y respetar el medioambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora en la reducción de la carga de absorción de las empresas eléctricas. Las opciones de programación, en especial, la “cocción retrasada” (ver Programas) y la “limpieza automática retrasada” (ver Mantenimiento y cuidados), permiten organizarse en ese sentido.

• Se recomienda efectuar siempre las cocciones en BARBACOA y GRATIN con la puerta cerrada: se obtendrán así mejores resultados y también un sensible ahorro de energía (10% aproximadamente).

• Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Este producto satisface los requisitos impuestos

! por la nueva Directiva Europea sobre la limitación del consumo de energía en modo de espera o stand by.

Page 60

Mantenimiento y cuidados

Vidrio

Lampara

Horno

Interrumpir el suministro de corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

• Las pequeñas diferencias de color en la parte delantera del horno son debidas a los distintos materiales como vidrio, plástico o metal.

• Las posibles sombras que se puedan advertir en el vidrio de la puerta, similares a estrías, son debidas al reflejo de la luz de la lámpara del horno.

• A temperaturas muy elevadas el esmalte se marca a fuego. Durante este proceso podrían producirse variaciones cromáticas. Esto es normal y no influye de ninguna manera en el funcionamiento del horno. Los bordes de las chapas delgadas no pueden ser esmaltados completamente y, por lo tanto, pueden parecer toscos. Esto no perjudica la protección anticorrosiva.

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.

• El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite el uso de productos abrasivos.

• Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables.

• Se aconseja no rociar con detergentes directamente sobre la zona de mandos, sino utilizar una esponja.

! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpiar la puerta

! En los modelos que poseen LED INSIDE no se puede desmontar la puerta.

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio. Para realizar una limpieza más profunda es posible extraer la puerta del horno:

1. Para ello, abra completamente la puerta (ver la

figura);

2. utilizando un destornillador, levante y gire las

palancas figura);

F F

F ubicadas en las dos bisagras (ver la

F F

3. Sujete la puerta de los costados y ciérrela lenta pero no completamente. Luego tire la puerta hacia sí, extrayéndola de su lugar (ver la figura). Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controlar las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno:

1. Quite la tapa de vidrio del portalámpara.

2. Extraiga la bombilla y sustitúyala con una similar: Lámpara halógena tensión 230V, potencia 25 W, casquillo G 9.

3. Vuelva a colocar la tapa (ver la figura).

! No toque la lámpara directamente con las manos.

Montaje del Kit Guías Deslizables

Para montar las guías deslizables:

1. Quite los dos bastidores extrayéndolos de los distanciadores A (ver la figura).

Page 61

Guía izquierda

Guía derecha

2. Elija el nivel en el que va a introducir la guía deslizable. Prestando atención al

Sentido de

extracción

sentido de extracción de dicha guía, coloque sobre el bastidor la ensambladura B primero y luego la C.

3. Fije los dos bastidores, con las guías montadas, en los orificios correspondientes ubicados en las

paredes del horno (ver la figura). Los orificios

para el bastidor izquierdo están

ubicados arriba, mientras que los orificios para el derecho están abajo.

4. Por último, encastre los bastidores en los distanciadores A.

! No coloque las guías deslizables en la posición 5.

Limpieza automática FAST CLEAN

El programa FAST CLEAN eleva la temperatura interior del horno hasta los 500ºC y activa el proceso de pirólisis, o sea, la carbonización de los residuos. Más precisamente, la suciedad se incinera. Durante la limpieza automática, las superficies pueden calentarse mucho: mantenga alejados a los niños. A través del vidrio de la puerta del horno, es posible notar que algunas partículas se iluminan: se trata de una combustión instantánea, absolutamente normal, que no constituye ningún peligro.

Antes de activar FAST CLEAN:

• limpie la puerta del horno

• con una esponja húmeda quite los residuos más

consistentes del interior del horno. No utilice detergentes;

• quite todos los accesorios y el kit guías

deslizables (si existe);

• no deje paños de cocina o manoplas en la manija.

Para activar el programa Fast Clean:

1. Encienda el panel de control presionando el botón

2. Presione el botón

; en la pantalla se visualizarán alternativamente los mensajes “Piro”, “nor” y la duración por defecto que es de 1:30 h (ciclo normal).

3. Presione el botón

y luego gire el mando FIJACIÓN DE TIEMPOS para modificar el nivel de limpieza prefijado. Es posible elegir entre 3 niveles diferentes con duración prefijada y no modificable:

1. Económico (ECO): gire el mando hacia “-“. Duración 1 hora;

2. Normal (NOR): nivel inicial. Duración 1 hora y 30 minutos;

3. Intensivo (INT): gire el mando hacia “+“. Duración 2 horas.

4. Presionar el botón

5. Presione el botón

para confirmar.

para iniciar la limpieza. Tanto para el ciclo FAST CLEAN, como para un ciclo

de cocción normal, es posible programar la finalización del ciclo de limpieza (ver Programar el final de la limpieza automática).

Dispositivos de seguridad

• apenas la temperatura alcanza valores elevados la

puerta se bloquea automáticamente; en la pantalla se enciende el ícono

• presionar el botón

;

permite anular en cualquier

momento el ciclo de limpieza;

• si se produce un acontecimiento anómalo, la

alimentación de los elementos calentadores se interrumpe;

• una vez que se ha bloqueado la puerta no es

posible modificar los valores de duración y finalización.

Programar el final de la limpieza automática

1. Presione 2 veces el botón

: centellearán el

ícono y las cifras en la pantalla;

2. gire el mando de FIJACIÓN DE TIEMPOS hacia “+” y “-” para programar la hora de finalización de la limpieza.

3. Una vez alcanzada la hora de finalización

! Si el horno está excesivamente caliente, la pirólisis podría no comenzar. Espere hasta que se enfríe.

! La activación del programa es posible sólo después de haber cerrado la puerta del horno.

deseada, presione nuevamente el botón

. En la pantalla se visualizan alternativamente la duración, la hora de finalización y el nivel de limpieza seleccionado.

4. Presione el botón

para activar la

programación.

Page 62

Los iconos y encendidos indican que se ha realizado una programación.

5. Una vez finalizada la limpieza, en la pantalla aparece la palabra “END” y se emite una señal sonora.

• Ejemplo: son las 9:00 horas, se elige una FAST CLEAN con nivel Económico y, por lo tanto, con una duración prefijada de 1 hora. Se programa las 12:30 como hora de finalización. El programa comenzará automáticamente a las 11:30:00 horas.

Para anular una programación, presione el botón

Al finalizar la limpieza automática

Para poder abrir la puerta del horno será necesario esperar que se apague el ícono

temperatura del horno ha descendido hasta un nivel aceptable. En ese momento, es posible detectar la presencia de algunos depósitos de polvo blanco en el fondo y en las paredes del horno: elimínelos con una esponja húmeda cuando el horno esté frío. Si, en cambio, desea aprovechar el calor almacenado para una nueva cocción, los polvos pueden permanecer: no constituyen un peligro para los alimentos que se van a cocinar.

: indica que la

Page 63

Anomalías y soluciones

Problema Causa posible Solución

El “Botón Reloj” y las cifras en la pantalla centellean.

La programación de una cocción no se ha ejecutado.

Sólo el “Botón Reloj” está encendido en alta luminosidad.

Se ha elegido un programa automático. La pantalla visualiza “Hot” y la cocción no se inicia.

Se ha elegido la cocción ventilada y el alimento presenta quemaduras.

El aparato ha sido recién conectado a la red eléctrica o se ha producido una interrupción corriente.

Se ha producido una interrupción de corriente. El aparato está en modo de espera.

La temperatura interna en el horno es superior a la propuesta por el programa elegido.

Las posiciones 1 y 5: son las que reciben directamente el aire caliente que podría generar quemaduras en los alimentos delicados.

Programar el reloj.

Volver a realizar las programaciones.

Toque un botón cualquiera para salir del modo de espera.

Espere hasta que el horno se enfríe.

Se aconseja girar las graseras en la mitad de la cocción.

Page 64

Asistencia

Atención:

El aparato está dotado de un sistema de diagnóstico que permite detectar problemas de funcionamiento. Los mismos son comunicados en la pantalla mediante mensajes como: “<LETTERSPACE 0>F” seguido por números. En esos casos es necesaria la intervención del servicio de asistencia técnica.

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique que la anomalía no pueda ser resuelta por Ud. mismo;

• Vuelva a poner en marcha el programa para controlar si el inconveniente ha sido resuelto;

• Si no es así, llame al Servicio de Asistencia Técnica Autorizado.

! Nunca solicite la asistencia de técnicos no autorizados.

Comunique:

• El tipo de anomalía;

• el mensaje que se observa en el display

• El modelo del aparato (Mod.)

• El número de serie (S/N)

Esta información se encuentra en la placa de características colocada en el aparato.

La siguiente información es válida solo para España Para otros países de habla hispana consulte a su vendedor

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

· Piezas y componentes

· Mano de obra de los técnicos

· Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos. ESTAMOS A SU SERVICIO

Page 65

Instruções de uso

FORNO

Italiano, 1 Français, 33English,17

Espanol, 49

GB FR

Português,65

Índice

Instalação, 66-67

Posicionamento Ligação eléctrica Dados técnicos

Descrição do aparelho, 68

Vista de conjunto Painel de comandos Visor

Início e utilização, 69-70

Bloqueio porta/comandos Regule o relógio Programe o contador de minutos Início do forno Restabelecimento configurações de fábrica Standby

Programas, 71-74

Programas de cozedura manuais Programas de cozedura automáticos Programação da cozedura Conselhos práticos para a cozedura Tabela de cozedura\

Precauções e conselhos, 75

Segurança geral Eliminação Economia e respeito do meio ambiente

Manutenção e cuidados, 76-78

Desligar a corrente eléctrica Limpeza do aparelho Limpeza da porta Substituição da lâmpada Montagem do Kit Guias Corrediças Limpeza automática FAST CLEAN

Anomalias e soluções, 79

Assistência técnica, 80

Page 66

Instalação

560 mm.

45 mm.

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).

! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.

Encaixe

Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas:

• os painéis adjacentes ao forno devem ser de material resistente ao calor;

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que se apoie sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

Colocar no centro e prender

Para prender o aparelho no móvel:

• abra a porta do forno;

• desfie as guarnições laterais na parte alta até deixar descobertos os 3 furos de fixação;

• fixe o forno ao móvel utilizando os 2 parafusos para madeira;

• posicione novamente as duas guarnições.

• no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.

• para encaixar o forno, quer no caso de instalação sob uma banca (veja a figura) quer em coluna, o móvel deve ter as seguintes medidas:

550 mm.

min.

45 mm.

560 mm.

575-585 mm.

570 mm.

590 mm.

595 mm.

20 mm.

550 mm.

20,5 mm.

22,5 mm.*

* Apenas para os modelos em inox

! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação.

! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Page 67

Ligação eléctrica

! Os fornos equipados com cabo de fornecimento com três pólos, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação situada no aparelho (veja a seguir).

Montagem do cabo de fornecimento

1. Para abrir a caixa de terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa (veja a figura).

2. Desatarraxe o parafuso da braçadeira e tire-o utilizando uma chave de fendas (veja a figura).

3. Tire os parafusos dos contactos L-Nem seguida, prenda os fios em baixo das cabeças dos parafusos a obedecer as cores:

Azul (N) Castanho (L) Amarelo-Verde (

Ligação do cabo de alimentação à rede

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja ao lado). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente (por exemplo, a parte traseira do forno).

! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga

máxima de potência da máquina, indicada na placa de identificação (veja a seguir);

• a tensão de alimentação seja entre os valores da placa de identificação (veja a seguir);

• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido.

! O cabo deve ser verificado periodicamente e

substituído somente por técnicos autorizados (veja a Assistência técnica).

A empresa exime-se de qualquer A empresa exime-se de qualquer

A empresa exime-se de qualquer

A empresa exime-se de qualquer A empresa exime-se de qualquer

responsabilidade se estas regras não foremresponsabilidade se estas regras não forem

responsabilidade se estas regras não forem

responsabilidade se estas regras não foremresponsabilidade se estas regras não forem obedecidas.obedecidas.

obedecidas.

obedecidas.obedecidas.

PLACA DAS CARACTERÍSTICAS

Medidas

Volume

Ligações eléctricas

ENERGY LABEL* (ETIQUETA DE ENERGIA*)

* Sem guias removíveis

largura 43,5 cm altura 32 cm profundidade 41,5 cm

Litros 58

Tensão de 220/240 V~ 50/60Hz (ver quadro das características) potência máxima absorvida 2800W

Directiva 2002/40/CE acerca dos fornos eléctricos. Norma EN 50304

Consumo de energia da declaração de Classe com convecção Forçada

- função de aquecimento: ECO.

Este aparelho está em conformidade com as seguintes Directivas da Comunidade Europeia: 2006/95/CEE de 12.12.06 (Baixa Tensão) e posteriores modificações – 2004/108/CEE de

15.12.04 (Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações.

- 2002/96/CE e posteriores modificações.

- 1275/2008 standby/off mode

Page 68

Descrição do

aparelho

Vista de conjunto

Painel de comandos

Prateleira GRADE

Prateleira BANDEJA

PINGADEIRA

Painel de comandos

Selector

PROGRAMAS

ACENDER O PAINEL

VISOR

GUIAS de escorrimento das prateleiras

posição 5 posição 4 posição 3 posição 2 posição 1

Selector de

TERMOSTATO / PROGRAMAÇÃO dos TEMPOS

Visor

Ícone

LUZ

Ícone

BLOQUEIO PORTA / COMANDOS

Ícone

CONFIGURAÇÃO DE

TEMPOS

Dígitos numéricos de TEMPERATURAS

Ícone dos

PROGRAMAS

Indicador do

Pré-aquecimento /

Calor resíduo

INÍCIO / PARAGEM

Ícone

FAST CLEAN

Ícone

CONTADOR DE MINUTOS

e TEMPOS

Indicador de

TECLADO BLOQUEADO

cone

DURAÇÃO

Ícone

CONTADOR DE MINUTOS

Indicador de

PORTA BLOQUEADA

Ícone do

FIM DA COZEDURA

Ícone

RELÓGIO

Page 69

Início e utilização

! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente édeve-se à evaporação das substâncias empregadas para proteger o forno. ! Para facilitar as configurações, mantenha em posição o selector: os números no display passarão mais rapidamente. ! Cada configuração é memorizada automaticamente após 10 segundos. ! Não é possível activar as teclas touch se estiver usando luvas.

Alguns modelos dispõem de um sistema de dobradiças que consente o fechamento da porta lentamente, sem que seja necessário acompanhá-la com a mão até o final do percurso. Para uma correcta utilização, antes de fechar:

• abra inteiramente a porta;

• evite forçar o fechamento manualmente.

Bloqueio porta/comandos

! É possível bloquear a porta e os comandos com o forno desligado, com cozedura iniciada ou terminada e em fase de programação.

Para bloquear a porta e os comandos que regulam o forno, pressione a tecla segundos. Tocará um sinal acústico e no display será visualizado o símbolo chave “n—O”. Os ícones

e acesos indicam o bloqueio activado.

Para desbloquear, pressione novamente por ao menos 2 segundos a tecla ! Ao limpar o aparelho pode acontecer de fechar inadvertidamente o bloqueio porta (é visível uma mola). Neste caso, coloque-o novamente na posição de aberto girando o bloqueio porta para cima (veja a figura).

por ao menos 2

a hora.

Após a ligação à rede eléctrica ou após um black-out, a tecla

irão piscar por 10 segundos. Para acertar o relógio:

1. Carregue na tecla

2. rode o selector de CONFIGURAÇÃO de TEMPOS

para “+” ou “-” para regular a hora.

3. Uma vez alcançada a hora exacta, prima

novamente a tecla

4. Repetir o procedimento descrito acima para

regular os minutos. Em caso de black-out, o relógio deverá ser

configurado novamente. O ícone display indica que o relógio não está configurado correctamente.

e os valores no display

intermitente no

Programe o contador de minutos

! É possível programar o contador de minutos tanto com o forno apagado quanto aceso. O contador de minutos não comanda o forno para acender-se ou apagar-se.

Quando terminar o prazo, o contador de minutos tocará um sinal acústico, que pára depois de 30 segundos ou se carregar em qualquer tecla activa. Como regular o contador de minutos:

1. Carregue na tecla

2. Regule o tempo desejado girando o selector

PROGRAMAÇÃO DOS TEMPOS em “+” e “-”.

3. Uma vez alcançada a configuração desejada,

prima novamente a tecla

O ícone está activado. O DISPLAY visualiza a contagem regressiva. Para cancelar o contador de minutos, prima a tecla

aceso indica que o contador de minutos

Acertar o relógio

! O relógio pode ser acertado somente com o forno apagado. Se o forno estiver na modalidade “stadn-

by”, com a primeira pressão da tecla se a hora actual. Pressione novamente para ajustar

visualiza-

e com o selector coloque o tempo em 00:00.

Prima novamente a tecla

Quando o ícone que o contador de minutos está desactivado.

estiver desligado, significará

Início do forno

1. Para acender o painel de comandos prima a tecla

. O aparelho emitirá um tríplice sinal acústico ascendente e irão iluminar-se em sequência todas as teclas.

2. Para seleccionar o programa de cozedura que desejar, rode o selector dos PROGRAMAS. O visor

Page 70

mostra:

- no caso de programa manual, a temperatura associada ao programa;

- “Auto”, alternado à duração, no caso de programa automático.

3. Carregue na tecla

4. O forno entra na fase de pré-aquecimento, os indicadores de pré-aquecimento acendem-se à medida em que a temperatura sobe.

5. Toca um sinal e acendem-se todos os indicadores do pré-aquecimento, a indicar que o pré-aquecimento terminou. É possível colocar os alimentos no forno.

6. Durante a cozedura é sempre possível:

- modificar a temperatura girando o selector

TERMOSTATO

- planear a duração de uma cozedura (veja Programas);

- interromper a cozedura premindo a tecla Neste caso, o aparelho lembra a temperatura eventualmente modificada anteriormente (somente para os programas manuais).

- desligue o forno mantendo premida a tecla 3 segundos.

7. No caso de uma interrupção do fornecimento eléctrico, se a temperatura do forno não baixar demais, o aparelho é equipado com um sistema que reactiva o programa desde o ponto em que tiver sido interrompido. Por outro lado, as programações para início posterior não serão reiniciadas quando a alimentação eléctrica for restabelecida, mas deverão ser programadas novamente (por exemplo: foi programado um início de cozedura para as 20:30. Às 19:30 verifica-se um black-out. Quando a corrente eléctrica voltar, será necessário reprogramar.)

(somente para programas manuais);

para iniciar a cozedura.

por

! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente.

Luz do forno

A luz acende-se quando se abre a porta do forno, ou no momento do início de um programa de cozedura. Nos modelos dotados de LED INSIDE no início da cozedura acendem-se os leds na porta para uma melhor iluminação de todos os níveis de cozedura.

A tecla qualquer momento.

Indicadores de calor resíduo.

O aparelho possui também um indicador de calor resíduo. Com o forno desligado, o display mostra através do acendimento da barra do “calor resíduo” a presença de temperatura no interior da cavidade. Cada elemento da barra desliga-se a medida em que a temperatura no interior do forno irá arrefecendo-se.

permite acender e desligar a luz em

Restabelecimento configurações de fábrica

O forno pode ser recolocado aos valores de fábrica, fazendo um reset de todas as configurações efectuadas pelo utilizador (relógio e durações personalizadas). Para efectuar o reset, desligue o forno, mantenha girado o selector dos PROGRAMAS no sentido horário e prima contemporaneamente a

tecla restabelecimento tiver sido completado, será emitido um sinal acústico. No momento da primeira

pressão da tecla acendimento.

por 6 segundos. Quando o

se voltará ao primeiro

! No programa BARBECUE não há pré-aquecimento. ! Nunca encoste objectos no fundo do forno, para

evitar riscos de danos ao esmalte. ! Coloque sempre os recipientes de cozedura sobre a grelha fornecida.

Ventilação de arrefecimento

Para obter uma redução das temperaturas externas, uma ventoinha de arrefecimento gera um jacto de ar que sai entre o painel de comandos, a porta do forno e a parte inferior da porta do forno.No programa FAST COOKING a ventoinha activa-se automaticamente depois de dez minutos do início da cozedura. No início do programa FAST CLEAN a ventoinha funciona com velocidade baixa.

Standby

Este produto satisfaz os requisitos impostos pela nova Directiva Europeia sobre a limitação dos consumos energéticos em stand-by. Se não forem efectuadas operações dentro de 30 minutos, e não foi programado nenhum bloqueio porta ou comandos, o aparelho irá colocar-se automaticamente na modalidade stand-by. A modalidade stand-by é indicada com o “Ícone Relógio” em alta luminosidade. Assim que se efectuar novamente alguma operação no aparelho, o sistema voltará para a modalidade operativa.

Page 71

Programas

! A cada acendimento o forno irá propor o primeiro programa de cozedura manual.

Programas de cozedura manuais

! Todos os programas têm uma temperatura de cozedura predefinida. Esta temperatura poderá ser regulada manualmente, defina como desejar entre 30 e 250°C (300ºC para o programa BARBECUE). Eventuais modificações da temperatura serão memorizadas e propostas novamente na sucessiva utilização do programa. Se a temperatura escolhida for superior à temperatura interna do forno, o display mostrará a escrita “Hot”. É de qualquer forma possível iniciar a cozedura.

Programa MULTINÍVEL

Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas prateleiras no máximo contemporaneamente.

Programa de BARBECUE

Activa-se o elemento aquecedor superior e o espeto rotativo (se houver). É aconselhada uma temperatura elevada e directa do grelhador para os alimentos que necessitam de uma temperatura superficial elevada. Efectuar as cozeduras com a porta do forno fechada (veja “Conselhos práticos de cozedura”).

Programa de GRATIN Activa-se o elemento aquecedor superior e durante uma parte do ciclo também o elemento aquecedor circular, começam a funcionar a ventoinha e o espeto rotativo (se houver). Une a irradiação térmica unidireccional à circulação forçada do ar no interior do forno. Deste modo, impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Efectuar as cozeduras com a porta do forno fechada (veja “Conselhos práticos de cozedura”).

Programa de FAST COOKING Este programa é especificamente indicado para

cozeduras rápidas de alimentos previamente preparados (congelados ou previamente cozidos). Os melhores resultados são obtidos se utilizar apenas uma prateleira.

temperatura. As temperaturas seleccionáveis são: 40, 65, 90 °C.

Programa do FORNO PARA PASTÉIS

Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Este programa é indicado para a cozedura dos alimentos delicados (por ex. doces que precisam de levedação).

Programa PIZZA Ligam-se os elementos aquecedores superior e circular e entra em funcionamento a ventoinha. Esta combinação consente um aquecimento rápido do forno. Se utilizar mais de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura.

Programa ECO Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor

suave e uniforme no interior do forno. Este modo de poupança de energia é recomendado para pratos pequenos, ideal para aquecimento de alimentos e para terminar os cozinhados.

Espeto rotativo (somente em alguns modelos)

Para accionar o espeto rotativo (veja a figura) realize as seguintes operações:

1. coloque a bandeja pingadeira na posição 1;

2. coloque o suporte do espeto rotativo na posição 3, e introduza o espeto no respectivo

orifício, situado na parede traseira do forno;

3. para ligar o espeto rotativo coloque o selector dos

PROGRAMAS em

Com ambos os programas abrindo-se a porta o espeto rotativo pára.

ou ;

ou iniciados,

Programas de cozedura automáticos

Programas BAIXA TEMPERATURA Este tipo de cozedura consente levedar, descongelar, preparar iogurte, aquecer mais ou menos rapidamente, cozer lentamente com baixa

! A temperatura e a duração da cozedura podem ser predefinidas mediante o sistema C.O.P.® (Cozedura Óptima Programada) que assegura automaticamente um resultado perfeito. A cozedura interrompe-se automaticamente e o forno avisa

Page 72

quanto o alimento está cozido. A cozedura pode ser efectuada colocando o alimento no forno frio ou quente. É possível personalizar a duração da cozedura conforme os próprios gostos pessoais modificando-a de ±5/20 minutos conforme o programa escolhido. Se a modificação for efectuada antes do início do programa, será memorizada e proposta novamente na próxima utilização do programa. Se a temperatura interna no forno for superior àquela proposta para o programa escolhido, o display irá mostrar a escrita “Hot” e não será possível iniciar a cozedura; aguarde até que o forno tenha se arrefecido.

! Quando alcançar a fase de cozedura, o forno emitirá um sinal acústico.

! Não abra a porta do forno para evitar de alterar os tempos e as temperaturas de execução das cozeduras.

Programa de BOLOS Esta função é ideal para a cozedura de doces à base de lêvedo natural, químico e sem lêvedo. Enfornar a frio. É também possível colocar os alimentos no forno já quente.

Programa de PÃO Utilizar esta função para preparar o pão. Para obter os melhores resultados, aconselhamos seguir atentamente as indicações abaixo:

• respeitar a receita;

•o peso máximo por bandeja pingadeira;

• não esqueça de colocar 50 g (0,5 dl) de água fria na

bandeja pingadeira na posição 5;

• a levedação da massa deve ser feira com a

temperatura ambiente por 1 hora ou 1 hora e meia, em função da temperatura da cozinha, e em prática, até a massa dobrar o seu volume.

Receita para o PÃO:

1 Bandeja pingadeira de 1.000 g. Máx., prateleira baixa 2 Bandejas pingadeiras de 1000g Máx, prateleiras baixa e média

Receita para 1000 g. de massa: 600 g. Farinha, 360 g. Água, 11 g. Sal, 25 g. lêvedo fresco (ou 2 envelopes de pó) Procedimento:

• Misturar a farinha e o sal em um grande recipiente.

• Diluir o lêvedo na água levemente morna (aproximadamente 35 graus).

• Abra a farinha.

• Deite a mistura de água e lêvedo.

• Amasse até obter uma massa homogénea e pouco pegajosa, alisando-a com a palma da mão e dobrando-a sobre si mesma 10 minutos.

• Forme uma bola, coloque a massa numa tigela e cubra-a com uma película transparente para evitar que a superfície da massa se seque. Coloque a tigela no forno na função manual BAIXA TEMPERATURA a 40ºC e deixe fermentar por aproximadamente uma hora (o volume da massa deve dobrar).

• Divida a bola para obter vários pães.

• Coloque-os no tabuleiro de recolha sobre um papel de forno.

• Deite farinha sobre os pães.

• Faça alguns cortes nos pães.

• Enfornar com o forno frio.

• Iniciar a cozedura

• No fim da cozedura, deixe repousar os pães sobre uma grelha até que esfriem completamente.

PÃO

Page 73

Programação da cozedura

! É possível programar somente depois de ter seleccionado um programa de cozedura.

• Exemplo: São 9:00 horas e é programada uma duração de 1 hora e 15 minutos e as 12:30 como hora do final. O programa iniciará automaticamente às 11:15.

Programação da duração da cozedura

1. Premir a tecla começarem a piscar no display;

2. gire o selector CONFIGURAÇÃO DE TEMPOS para “+” e “-” para regular o tempo desejado; se manter em posição o selector, os números passarão mais rapidamente para falicitar a configuração.

3. Uma vez alcançada a duração desejada, prima novamente a tecla

alternadamente a duração e a temperatura configuradas.

4. Carregue na tecla

5. Quando a cozedura tiver terminado, no display aparecerá escrito “END” e tocará um sinal acústico.

• Exemplo: São 9:00 horas e é programada uma duração de cozedura de 1 hora e 15 minutos. O programa irá terminar automaticamente às 10:15.

Programar o fim de uma cozedura

! A programação do fim da cozedura é possível somente depois de ter definido uma duração para a cozedura. ! Para utilizar da melhor forma a programação posterior, é necessário que o relógio esteja regulado correctamente.

1. Realize as operações de 1 a 3 descritas para a

duração;

2. Carregue 2 vezes na tecla

e algarismos no display;

3. rode o selector de CONFIGURAÇÃO de TEMPOS

para “+” ou “-” para regular a hora de fim da cozedura.

4. Uma vez alcançada a hora de fim desejada,

prima novamente a tecla alternadamente a duração, a hora de fim da cozedura e a temperatura configurada.

5. Carregue na tecla

programação.

Os ícones uma programação. No VISOR são mostradas a hora de final de cozedura e a duração alternadas.

e acesos avisam que foi realizada

até o ícone e os algarismos

. O display mostrará

para iniciar a cozedura.

: piscam o ícone

. O display mostra

para activar a

Para anular uma programação, carregue na tecla

Conselhos práticos para cozedura

! Nas cozeduras ventiladas não utilize as posições 1 e 5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados.

! Nas cozeduras de BARBECUE e GRATIN, principalmente se realizadas com o espeto rotatório, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

MULTINÍVEL

• Utilize as posições 2 e 4, coloque na 2 os alimentos que necessitarem de mais calor.

• Coloque a bandeja pingadeira em baixo e a grade em cima.

BARBECUE

• Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade.

• É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato.

FORNO PARA PIZZA

• Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar o tabuleiro de recolha aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante.

• No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.

6. Quando a cozedura tiver terminado, no display aparecerá escrito “END” e tocará um sinal acústico.

Page 74

Tabela de cozedura

Programas Alimentos Peso

Manuais

Multinível*

Barbecue*

Gratin*

Fast cooking*

Temperatura

baixa*

Pastéis*

ECO*

Pizza*

Pizza em 2 prateleiras Tortas doces em duas prateleiras/bolos em duas prateleiras Pão-de-ló em 2 prateleiras (na bandeja pingadeira) Frango assado com batatas Cordeiro Cavala Lasanha Bignés em 3 prateleiras Biscoitos em 3 prateleiras Salgadinhos folhados com queijo em 2 prateleiras Tortas salgadas

Cavala Linguado e chocas Espetinhos de calamares e camarão Filé de bacalhau Verduras na grelha Bife de vitela Chouriços Hambúrgueres Tostas (ou pão torrado) Frango no espeto giratório (se houver) Cordeiro no espeto giratório (se houver)

Frango na grelha Chocas Frango no espeto giratório (se houver) Pato no espeto giratório (se houver) Carne de vitela ou vaca assada Carne de porco assada Cordeiro

Congelados

Pizza Misto abobrinha e camarão panados Torta rústica de espinafre Panzerotte Lasanha Pãezinhos doirados Bolinhos de frango

Pré-cozidos

Asas de frango doiradas

Comidas Frescas

Biscoitos (de massa tenra) Plum cake Salgadinhos folhados de queijo

Pato Frango Carne de vitela ou vaca assada Carne de porco assada Biscoitos (de massa tenra) Tartes

Tartes Torta de fruta Plum cake Queques pequenos em 2 prateleiras Pão-de-ló Bignés em 3 prateleiras Biscoitos em 3 prateleiras Crêpes recheadas Merengues em 3 prateleiras Salgadinhos folhados de queijo

Tartes Queques pequenos em 2 prateleiras Pão-de-ló Biscoitos em 2 prateleiras Salgadinhos folhados de queijo Merengues em 2 prateleiras

Filetes de peixe Espetinhos Hambúrgueres

Pizza Fogaça

n° 4 ou 5 n° 4 ou 6

(Kg)

1+1

1 1 1

1 0,7 0,7 0,7 0,5 0,8 0,7

1,5

1,5 1,5

0.3

0.4

0.5

0.3

0.5

0.4

0.4 2 1 - 200 20-25

0.3

0.6

0.2

1,5 1,5

0,5

1 0,7 0,7 0,6 0,7 0,7 0,8 0,5 0,5

0,5 0,7 0,6 0,7 0,5

0,5 1 e 3 1 e 2 90 180 0,5 2 o 3 1 o 2 200 20-25 0,5 2 o 3 1 o 2 200 20-25 0,5 2 o 3 1 o 2 200 20-25

0,5 0,5

Posição das

prateleiras

Guias

padrão

2 e 4 2 e 4 2 e 4

1 e 2/3

1 o 2

1 e 3 e 5 1 e 3 e 5

2 e 4 1 e 3

4 4 4 4

3 o 4

4 4 4 4

2 2

2 2 2

2 2 2 2 2 2 2

2 2 2

2 2 2 2 2 2

2 o 3 2 o 3 2 o 3 2 e 4

2 o 3 1 e 3 e 5 1 e 3 e 5

1 e 3 e 5

2 ou 3

2 e 4

2 ou 3

1 e 3

2 2

Guias

corrediças

1 e 3 1 e 3 1 e 3 1 e 3

1 1 1

1 e 2 e 4 1 e 2 e 4

1 e 3 1 e 3

3 3 3 3

2 o 3

3 3 3 3

2 2

2 2 2

1 1 1 1 1 1 1

1 1 1

1 1 1 1 1 1

1 o 2 1 o 2 1 o 2 1 e 3

1 o 2 1 e 2 e 4 1 e 2 e 4

1 e 2 e 4

1 ou 2 1 ou 3 1 ou 2

1 e 2

1 1

Pré-aquecimento

si si si si si si si si si si si

não não não não não não não não não não não

não não não não não não não

si si si si si si

si si si si si si si si si si

sim sim sim sim sim sim sim sim sim

si si

Automáticos**

Doces

Pane***

* Os tempos de cozedura são indicativos e podem ser modificados em função dos próprios gostos pessoais. Os tempos de pré-aquecimento do forno são pré-configurados e não podem ser modificados manualmente. ** Os tempos de duração das cozeduras automáticas são pré-configurados. Os valores são modificáveis pelo utilizador a partir da duração pré-configurada. *** Conforme a receita, acrescentar 50 g (0,5 dl) de água na bandeja pingadeira na posição 5.

Doces 1 2 o 3 2 não

Pão (vide a receita) 1 1 o 2 1 não

Temperatura aconselhada (°C)

220-230

180

170 200-210 190-200

180 190-200

190

210

200

300

210

200

210

250

200

220

200

180

220

200

180

210

200-210 200-210

200 200-210

180

180 170-180 180-190 160-170 180-190

180

200

210

200

180

200

220

200

Duração

da cozedura

(minutos)

20-25 30-35 20-25 65-75 45-50 30-35 35-40 20-25 10-20 20-25 20-30

15-20 10-15

8-10 10-15 15-20 15-20 15-20 10-12

3-5 70-80 70-80

55-60 30-35 70-80 60-70 60-75 70-80 40-45

12 20

30-35

35 25-30 15-20

15-18

45 10-12

70-80 60-70 70-75 70-80 15-20 30-35

25-35 40-50 45-55 20-25 30-40 20-25 20-25 30-35

180

20-25

30-40 20-25 35-40 20-25 20-30

15-20 20-25

Page 75

Precauções e conselhos

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho foi concebido para a utilização de tipo não profissional no âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

• Para deslocar o aparelho pegue-o sempre pelos específicos manípulos, situados aos lados do forno.

• Não toque no aparelho se estiver descalço, ou com as mãos ou os pés molhados ou húmidos.

• Este aparelho deve ser empregado para cozer

alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não poderá ser considerado responsável pelos danos que houver derivantes de usos impróprios, errados ou irracionais.

• Durante o uso deste aparelho, os elementos aquecedores e algumas das partes da porta do forno esquentam-se muito. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.

• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.

• Não tape as aberturas de ventilação e de eliminação de calor.

• Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes.

• Utilize luvas de forno para colocar e tirar recipientes.

• Não forre o fundo do forno com folhas de alumínio.

• Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderia incendiar-se.

• Assegure-se sempre que os selectores estejam na posição “”/”” quando não estiver a utilizar o aparelho.

• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.

• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las.

Contacte a Assistência Técnica (veja a Assistência técnica).

• Não coloque objectos sobre a porta do forno aberta.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

• Evite que as crianças brinquem com o aparelho.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva. Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores.

Economia e respeito do meio ambiente

• Utilizando o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, estará contribuindo para reduzir a carga de absorção das empresas de fornecimento de electricidade. As opções de definição dos programas, especialmente a “cozedura posterior” (vide os Programas) e a “limpeza automática posterior” (vide Manutenção e cuidados), possibilitam organizar-se para isto.

• É recomendável realizar as cozeduras de BARBECUE e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).

• Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.

Este produto satisfaz os requisitos impostos pela

! nova Directiva Europeia sobre a limitação dos consumos energéticos em stand-by.

Page 76

Manutenção e cuidados

Vidro

Lãmpada

Compartimento do forno

Desligar a corrente eléctrica

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

• Ligeiras diferenças de cor no lado anterior do forno devem-se a diversos materiais, como vidro, plástico ou metal.

• Eventuais sombras no vidro da porta, parecidas a estrias, devem-se ao reflexo da luz da lâmpada do forno.

• Com temperaturas muito elevadas, o esmalte é marcado a fogo. Durante este processo, poderiam verificar-se variações cromáticas. Isto é normal e não influi de modo algum no funcionamento. As margens das chapas finas não podem ser esmaltadas integralmente e poderão portanto parecer brutas. Isto não prejudica a protecção contra a corrosão.

• As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.

• O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos.

• Os acessórios podem ser facilmente lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça excepto as guias corrediças.

• Aconselha-se não vaporizar detergentes directamente na zona dos comandos, mas utilizar uma esponja.

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

Limpeza da porta

! Nos modelos com LED INSIDE não é possível desmontar a porta.

Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa, é possível retirar a porta do forno.

1. abra a porta inteiramente (veja a figura);

2. utilizando uma chave de fendas, levante e rode

as alavancas a figura);

F F

F situadas nas duas dobradiças (veja

F F

3. segure a porta dos dois lados exteriores e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a do seu lugar (veja a figura). Para montar novamente a porta realize, na ordem contrária, as mesmas operações.

Verificação das guarnições

Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica). É aconselhável não usar o forno antes do mesmo ter sido reparado.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do forno:

1. Remova a tampa em vidro do bocal da lâmpada.

2. Retire a lâmpada e substitua-a por outra análoga: lâmpada halógena de 230 V. de tensão, 25 W. de potência, engate G 9.

3. Monte novamente a tampa (veja a figura).

! Não toque a lâmpada directamente com as mãos.

Montagem do Kit Guias corrediças

Para montar as guias corrediças:

1. Remova os dois caixilhos tirando-os dos espaçadores A (veja a figura).

Page 77

Guia esquerda

Guia direita

Sentido de

extracção

2. Escolher a prateleira na qual inserir a guia. Prestando atenção ao sentido de extracção da guia, posicione no caixilho antes o encaixe B e depois o encaixe C.

! Será possível activar este programa somente depois de ter fechado a porta do forno.

Para activar o programa Fast Clean:

1. Para acender o painel de comandos prima a tecla

2. Prima a tecla

; o display mostra alternadamente as escritas “Piro”, “nor” e a duração de default de 1:30h (ciclo normal).

3. Fixar os dois caixilhos com as guia montadas nos específicos furos situados nas paredes do forno (veja a figura).

Os furos para caixilho esquerdo estão posicionados no alto, os furos para o caixilho direito estão em baixo.

4. Finalmente, encaixe os caixilhos nos espaçadores A.

! Não inserir as guias corrediças na posição 5.

Limpeza automática FAST CLEAN

Com o programa FAST CLEAN a temperatura interna do forno chega a 500°C e activa-se o processo de pirólise, ou seja, a carbonização dos resíduos. A sujidade é literalmente incinerada. Durante a limpeza automática, as superfícies podem ficar muito quentes: mantenha as crianças afastadas. Pelo vidro da porta forno é possível observar algumas partículas que se iluminam: tratase de uma combustão instantânea, um fenómeno absolutamente normal, que não implica perigo algum.

Antes de activar FAST CLEAN:

• limpe a porta do forno

• com uma esponja húmida retire do interior do forno os resíduos maiores. Não utilize detergentes;

• remova todos os acessórios e o kit de guias corrediças (se houver);

• não deixe panos de prato nem pegas de tecido na maçaneta.

! Se o forno estiver excessivamente quente, a pirólise poderia não se pôr em funcionamento. Aguarde arrefecer.

3. Prima a tecla

e em seguida gire o selector CONFIGURAÇÃO DE TEMPOS para modificar o nível de limpeza configurado. É possível escolher entre 3 diferentes níveis com duração pré-configurada e não modificável:

1. Económico (ECO): rodar o selector para “-“. Duração 1 hora;

2. Normal (NOR): nível inicial. Duração 1 hora e 30 minutos;

3. Intensivo (INT): rodar o selector para “-“. Duração 2 horas.

4. Premir a tecla

5. Carregue na tecla

para confirmar.

para iniciar a limpeza.

Também no ciclo FAST CLEAN, como para um ciclo normal de cozedura, é possível programar quando o ciclo de limpeza terminará (vide Programar o fim da limpeza automática).

Dispositivos de segurança

• a porta bloqueia-se automaticamente assim que a

temperatura alcança valores elevados; acende-se o ícone

• a pressão da tecla

no display;

permite anular em

qualquer momento o ciclo de limpeza;

• em caso de um evento anómalo, a alimentação

dos elementos aquecedores será interrompida;

• depois da porta estar trancada, não será mais

possível modificar as programações de duração e final.

Programar o fim da limpeza automática

1. Carregue 2 vezes na tecla

: piscam o ícone

e os algarismos no display;

2. rode o selector de CONFIGURAÇÃO de TEMPOS para “+” ou “-” para regular a hora de fim da limpeza.

3. Uma vez alcançada a hora de fim desejada, prima novamente a tecla

. O display mostra

alternadamente a duração, a hora de fim e o nível de

Page 78

limpeza configurados.

4. Carregue na tecla programação.

para activar a

Os ícones uma programação.

5. Quando a limpeza tiver terminado, no display aparecerá escrito “END” e tocará um sinal acústico.

• Exemplo: são 9:00 horas, é escolhida uma FAST CLEAN com nível Económico e, em seguida, uma duração predefinida de 1 hora. Planeia-se as 12:30 como hora de final. O programa iniciará automaticamente às 11:30.

Para anular uma programação, carregue na tecla

No final da limpeza automática

Para poder abrir a porta do forno será necessário aguardar que o ícone

temperatura do forno desceu a um nível aceitável. Neste ponto será possível constatar a presença de alguns depósitos de poeira branca no fundo e nas paredes do forno: retire-a com uma esponja húmida, com o forno frio. Por outro lado, se desejar aproveitar o calor obtido para iniciar uma cozedura, a poeira também pode ser deixada: não implica qualquer perigo para os alimentos a serem cozidos.

e acesos avisam que foi realizada

se apague: indica que a

Page 79

Anomalias e soluções

Problema Possível causa Solução

A “Tecla Relógio” e os valores no display piscam.

A programação de uma cozedura não foi iniciada.

Somente a “Tecla Relógio” está acesa com alta luminosidade.

Escolhi um programa automático. O display visualiza “Hot” e a cozedura não inicia.

Escolhi a cozedura ventilada e os alimentos estão levemente queimados.

O aparelho acaba de ser ligado à rede eléctrica ou verificou-se um black-out. Houve um black-out. Reconfigurar as programações.

O aparelho está na modalidade stand-by.

A temperatura interna do forno é superior àquela proposta pelo programa escolhido.

As posições 1 e 5: recebem directamente o ar quente, que poderia queimar os alimentos mais delicados.

Regular o relógio.

Tocar qualquer tecla para sair da modalidade stand-by.

Deixar arrefecer o forno.

Aconselhamos girar as bandejas pingadeiras na metade da cozedura.

Page 80

Assistência técnica

04/2011 - 195085908.03

XEROX FABRIANO

Atenção:

Este aparelho é equipado com um sistema de diagnóstico que possibilita detectar eventuais mau funcionamentos. Estes são comunicados no visor mediante mensagens do seguinte tipo: “F” seguido por números. Nestes casos será necessária uma intervenção da assistência técnica.

Antes de contactar a Assistência:

• Verifique se a anomalia pode ser resolvida autonomamente;

• Reiniciar o programa para controlar se o inconveniente foi resolvido;

• Em caso negativo, contacte o Serviço de Assistência Técnica Autorizado.

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;

• a mensagem visível no display

• o modelo da máquina (Mod.)

• o número de série (S/N).

Estas últimas informações encontram-se na placa de identificação situada no aparelho.

Hotpoint UT 89EL P.20 X/HA, UT 89E P X/HA, 7OFK 899E PX RU/HA, UTQ89EL P.20 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
