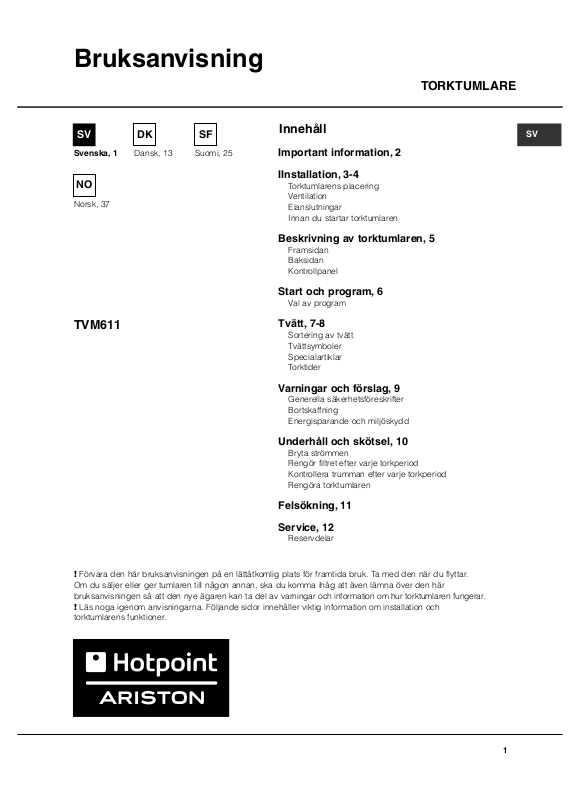

Page 1

Bruksanvisning

TORKTUMLARE

Svenska, 1

Norsk, 37

TVM611

Dansk, 13

Suomi, 25

Innehåll

Important information, 2

IInstallation, 3-4

Torktumlarens placering Ventilation Elanslutningar Innan du startar torktumlaren

Beskrivning av torktumlaren, 5

Framsidan Baksidan Kontrollpanel

Start och program, 6

Val av program

Tvätt, 7-8

Sortering av tvätt Tvättsymboler Specialartiklar Torktider

Varningar och förslag, 9

Generella säkerhetsföreskrifter Bortskaffning Energisparande och miljöskydd

Underhåll och skötsel, 10

Bryta strömmen Rengör filtret efter varje torkperiod Kontrollera trumman efter varje torkperiod Rengöra torktumlaren

Felsökning, 11

Service, 12

Reservdelar

! Förvara den här bruksanvisningen på en lättåtkomlig plats för framtida bruk. Ta med den när du flyttar. Om du säljer eller ger tumlaren till någon annan, ska du komma ihåg att även lämna över den här bruksanvisningen så att den nye ägaren kan ta del av varningar och information om hur torktumlaren fungerar. ! Läs noga igenom anvisningarna. Följande sidor innehåller viktig information om installation och torktumlarens funktioner.

Page 2

iktig information

ör att din ventilationstumlare ska kunna fungera effektivt, måste du följa det regelbundna underhållsschemat

nedan:

Filtret ...

! Du MÅSTE rengöra dammfiltret efter VARJE tumlingscykel

STEG 1.

Öppna luckan till din torktumlare.

STEG 4.

Sätt tillbaka filtret.

- Se till att pilarna pekar mot dig.

! Underlåtelse att rengöra filtret efter VARJE tumlingscykel kommer att påverka din maskins torkningsförmåga.

- Det kommer att ta längre tid för tvätten att torka och mer elektricitet kommer att förbrukas under torkningen.

STEG 2.

Ta ut filtret (med hjälp av de två fingergreppen).

STEG 5.

Se till att filtret har tryckts in ordentligt.

STEG 3.

Ta bort eventuella dammansamlingar från

filtergallret.

! Du MÅSTE ta bort damm som samlats runt filterhuset och ventilationsröret varannan eller var tredje månad:

- Kontrollera att det inte har samlats damm eller ludd i ventilationsröret eller i de permanenta ventilationsanordningarna och avlägsna det vid behov.

- Avlägsna ludd som samlas runt filtret och utgångsventilerna.

Page 3

Installation

Torktumlarens placering

●

Placera torktumlaren på behörigt avstånd från gasspisar, -värmare eller -plattor. Flammorna kan skada maskinen.

Minsta öppning 10mm

Minsta öppningar

15mm

eventuella sidoobjekt. Kontrollera att ventilerna på maskinens baksida inte är blockerade.

●

Torktumlaren bör stå i en torr och välventilerad miljö. Luftflödet runt torktumlaren spelar en avgörande roll för kondensering av det vatten som produceras under tvättning. Torktumlaren fungerar inte effektivt i ett trångt utrymme eller ett skåp.

! Vi rekommenderar inte att torktumlaren installeras i ett skåp. Torktumlaren får aldrig installeras bakom en låsbar dörr, en skjutdörr eller en dörr med klinka på den motsatta sidan av tumlarens dörr.

●

Om du avser att installera maskinen under ett arbetsbord, ska du av ventilationsskäl lämna ett 10 mm långt avstånd mellan maskinens överdel och andra objekt på eller över maskinen samt ett 15 mm långt avstånd mellan maskinens sidor och

! Kontrollera att röränden inte riktas mot luftkanalen på torktumlarens baksida.

! Ventilationsröret bör inte vara längre än 2,4 meter och bör vara fri från ludd, fibrer och vatten. Skaka bort eventuella sådana ansamlingar. Kontrollera regelbundet att röret inte är skadat.

Permanent ventilation

Vi rekommenderar bruk av ventilationssats för vägg/fönster i samband med ventilationsrör. En sådan sats finns tillgänglig hos närmaste återförsäljare.

Väggmontering

1. Lämna en öppning i väggen till vänster om torktumlarens avsedda placering.

2. Förhindra kondenserad fukt från att återvända till torktumlaren genom att använda ett så kort och rakt rör som möjligt.

Ventilation

Tumlaren torkar tvätten genom att suga in kall, ren och relativt torr luft som tränger in i den tumlande tvätten. Optimal prestanda tillförsäkras genom att den fuktiga luften blåses ut genom ett ventilationsrör på torktumlarens baksida. När torktumlaren inte används måste tillräcklig ventilation föreligga för att undvika återbildning av gaser i rummet från maskiner som bränner andra typer av bränsle, till exempel öppen eld.

Mobil ventilation

Ett ventilationsrör måste alltid vara installerat på torktumlaren om denna används i samband med mobil ventilation. Röret måste installeras på ett säkert sätt på torktumlarens baksida (se Beskrivning av torktumlaren). Man bör i tillämpliga fall ansluta röret till ett permanent utlopp nära torktumlaren. Om en sådan permanent installation inte är möjlig, kan röret ledas genom ett öppet fönster och torktumlaren användas på vanligt sätt.

3. Ventilationsröret ut från väggen bör luta nedåt.

Fönstermontering

1. Hålet i fönstret bör befinna sig högre upp än torktumlaren om denna är placerad på ett objekt.

2. Röret bör vara så kort som möjligt.

Det är mycket viktigt att område A och B kontrolleras periodvis så att fibrer och partiklar kan avlägsnas. Ventilationsrörets insats måste vara väl fastmonterad så att fuktig luft inte kan återvända till rummet. ! Torktumlaren bör inte skjutas tillbaka så långt att insatsens montering rubbas eller röret skadas eller böjs. ! Röret bör ledas fritt från luftkanalen. Undvik uböjningar och att röret snor sig, eftersom detta kan leda till rörblockeringar eller fickor med kondensering.

Page 4

Installation

Ventilation med öppet fönster

Röränden bör riktas nedåt för att undvika att varm och fuktig luft kondenserar i rummet eller torktumlaren.

! Kontrollera att torktrummans ventilation är

tillfredsställande och att röränden inte är riktad mot

luftkanalen.

! Ventilationsröret måste alltid vara monterat för bästa

prestanda.

! Kontrollera att ventilationsröret och luftkanalerna inte

är blockerade.

! Torktumlaren får inte återvinna frånluft.

! Missbruk av en torktumlare kan medföra eldfara.

! Avled inte luften genom en kanal som även avleder

luft från gaseldade maskiner eller maskiner som

använder annat bränsle.

! Avled inte frånluft genom ett utsugningssystem eller

en kanal med utsugningsmotor. Detta påverkar

värmekontrollens funktion och kan resultera i eldsvåda.

! Använd inte förlängningssladd.

! Nätsladden får inte vara böjd eller skadad.

! Kontrollera nätsladden med jämna mellanrum. En ny

sladd måste vara avsedd för den här torktumlaren och kan enbart installeras av auktoriserad tekniker (se Service). Nya eller längre nätsladdar finns att köpa hos auktoriserade återförsäljare.

! Tillverkaren avsäger sig allt ansvar om dessa regler inte följs.

! Konsultera en kvalificerad tekniker om det råder tveksamhet om informationen ovan.

Planinställning av torktumlaren

Torktumlaren måste planinställas för att kunna fungera som avsett.

När du har installerat torktumlaren på avsett plats, ska du kontrollera att den ligger plant sidledes och därefter djupledes.

Elanslutningar

Kontrollera följande innan du sätter in kontakten i

eluttaget.

●

Uttaget måste vara jordat.

●

Uttaget måste minst motsvara maskinens maximala spänning, som anges på märkplåten (se Beskrivning av torktumlaren).

●

Spänningen måste ligga inom de värden som anges på märkplåten (se Beskrivning av torktumlaren).

●

Uttaget måste vara kompatibelt med torktumlarens kontakt. Byt kontakt eller uttag om detta inte är fallet.

! Torktumlaren får inte installeras utomhus, även om

detta sker på skyddad plats. Regn eller storm kan

utgöra fara.

! En installerad torktumlares elsladd och kontakt

måste vara väl tillgänglig.

Om torktumlaren inte ligger plant ska du stötta den med en träkloss samtidigt som du justerar de två frambenen upp och ned tills torktumlaren ligger plant.

Innan du startar torktumlaren

Rengör trumman invändigt när du har installerat torktumlaren och innan du börjar att använda den för att avlägsna eventuellt damm som har ansamlats under transporten.

Page 5

Beskrivning av torktumlaren

Framsidan Baksidan

Kontrollpanel

Modell- och

serienummer

Trumma

Filtret

Varning: Hett!

Märkplåt

Kontrollpanel

TEMPERATUR-

knapp

Luftintagsventil

Ventilrör monteras här

Indikator

Torkguide

Tryck på START-knappen för att inleda torkning enligt valt program (se Start och program).

Tryck på TEMPERATUR-knappen för att välja torktemperatur (se Start och program). UT: LÅG värme IN: HÖG värme

Med TIMER-ratten ställer du in torktiden. Vrid ratten medurs, aldrig moturs, tills önskad torktid markeras (se Start och program).

TIMER-

ratt

Torkguiden är en användarvänlig tabell med information om olika tyger samt laddningskapacitet.

Bomull Syntet Akryl eller annat ömtåligt material

STARTknapp

Page 6

Start och program

Val av program

1. Anslut torktumlaren till elnätet.

2. Sortera tvätten efter tygsort (se Tvätt).

3. Öppna luckan och kontrollera att filtret är rent och på plats (se Underhåll).

4. Ladda maskinen och se till att inget plagg täcker luckans stängningsmekanism. Stäng luckan.

5. Välj torktiden för den tygsort du torkar med hjälp av torkguiden (se Tvätt).

- Ställ in temperaturen med TEMPERATURknappen

- Välj torktid genom att vrida TIMER-ratten medurs.

6. Tryck på START-knappen för att starta. Under torkprogrammets gång kan du kontrollera tvätten och plocka ut de plagg som eventuellt redan har torkat. Tryck på START-knappen när du stänger luckan för att fortsätta torkprogrammet.

7. Den slutliga KALLTUMLAR-fasen inleds cirka 10 minuter innan programmet avslutas (tvätten kyls ned). Denna fas bör alltid ges tid att avslutas.

8. Öppna luckan, plocka ut tvätten, rengör filtret och byt ut det (se Underhåll).

9. Bryt strömmen till torktumlaren.

Page 7

Tvätt

Sortering av tvätt

●

Kontrollera märkningen på kläderna för att fastställa om dessa kan torktumlas

●

Sortera tvätten materialvis

●

Töm ur fickor och kontrollera knappar

●

Dra upp dragkedjor, spänn spännen och dra åt lösa bälten och remmar

●

Vrid ur varje plagg individuellt för att avlägsna så mycket vatten som möjligt

! Placera inte dyblöta plagg i torktumlaren.

Maximal laddningskapacitet

Ladda inte mer än angiven maximal kapacitet. Följande angivelser gäller torrvikt: Naturliga fibrer: max. 6 kg. Syntetfibrer: max. 3 kg. ! Ladda INTE för mycket i maskinen. Du riskerar att reducera torkningens effektivitet.

Typical load

Obs: 1kg = 1000g

Kläder Blus Bomull 150g

Annat 100g

Klänning Bomull 500g

Annat 350g Jeans 700g 10 blöjor 1000g Skjorta Bomull 300g

Annat 200g T-Shirt 125g

Tvättsymboler

Kontrollera plaggens tvättsymboler, speciellt om du torktumlar dem för första gången. Följande symboler är mest vanliga:

Kan torktumlas

Torktumla ej

Torktumla på hög värme

Torktumla på låg värme

Olämpliga artiklar för torktumling

●

Artiklar som innehåller gummi, gummiliknande material eller plastfilm (olika kuddar eller regnställ av vinylkloridplast), andra brännbara artiklar eller objekt som innehåller eldfarliga ämnen (handdukar som är indränkta i hårspray)

●

Glasfibrer (vissa typer av draperier)

●

Kemtvättade objekt

●

Objekt märkta med ITCL-kod (se Specialartiklar). Dessa kan tvätta med speciella

rengöringsprodukter. Följ anvisningarna noga.

●

Stora, skrymmande artiklar (täcken, sovsäckar, olika kuddar, sängöverkast, etc.). Dessa expanderar när de torkas och kan hindra luftflödet i torktumlaren.

Hushållsobjekt Påslakan Bomull 1500g (dubbel) Annat 1000g Stor bordsduk 700g Liten bordsduk 250g Kökshandduk 100g Badhandduk 700g Handduk 350g Dubbelt lakan 500g Enkelt lakan 350g

Bomullsplagg kan fortfarande vara fuktiga i slutet på torkperioden om du torkat bomull och syntet på samma gång. I ett sådant fall ställer du helt enkelt in ytterligare en kort torkperiod.

●

Obs: Oavsett tidsinställning så sker kalltumling under de sista 10 minuterna, tillåt detta när du ställler in tiden då denna fas inte torkar tvätten.

Page 8

Tvätt

Specialartiklar

Filtar och sängöverkast: akrylartiklar (Acilan,

Courtelle, Orion, Dralon) måste torkas med speciell

varsamhet på LÅG värme. Undvik långvarig torkning.

Veckade eller skrynkliga plagg: läs tillverkarens

anvisningar på plaggen.

Stärkta plagg: torka inte dessa tillsammans med

ostärkta plagg. Kontrollera att så mycket som möjligt

av stärkelsemedlet avlägsnas från laddningen innan

du placerar den i torktumlaren. Torka inte för mycket:

stärkelsen antar puderform och gör plagget kraftlöst,

vilket motverkar syftet med stärkelsen.

Torktider

I tabellen nedan anges UNGEFÄRLIGA torktider i

minuter. Viktangivelser avser torra plagg:

Bomull

Hög (max.) värme

Torktider 800-1000 varv/min. i tvättmaskin

Halv maskin Full maskin

1kg 2kg 3kg 4kg 5kg 6kg

20-30 35-45 45-60 60-70 70-80 80-100

Syntetfiber

Hög (max.) värme

Torktider vid reducerad centrifugering i tvättmaskin

Halv maskin Full maskin

1kg 2kg 3kg

20-30 35-45 45-60

Tiderna är ungefärliga och kan variera beroende på följande:

●

Mängd vatten i plagg efter centrifugering: handdukar och fint material håller mycket vatten.

●

Tyg: plagg som är tillverkade av samma tyg men är av olika vävnad och tjocklek kräver eventuellt olika torktider.

●

Tvättmängd: enkla plagg eller mindre tvättmängder kan ta längre tid att torka.

●

Torrhet: plagg som ska strykas kan plockas ut ur tumlaren medan de fortfarande är något fuktiga. Plagg som måste vara helt torra kan lämnas i tumlaren.

●

Värmeinställning.

●

Rumstemperatur: Det tar längre tid att torka plaggen om temperaturen är låg i det rum torktumlaren arbetar.

●

Storlek på de objekt som ska torkas: vissa större objekt kan torktumlas med försiktighet. Du bör ofta ta ut och skaka dessa objekt innan du fortsätter torkningen.

! Torka inte plaggen för mycket. Alla tygsorter innehåller en viss mängd fukt som håller plaggen mjuka och duniga.

Akrylfiber /

Låg (mild) värme

Torktider vid reducerad centrifugering i tvättmaskin

Halv maskin Full maskin

1kg 2kg

25-40 40-60

Page 9

Varningar och förslag

●

! Den här maskinen är utformad och byggd enligt internationell säkerhetsstandard.

Dessa varningar ges av säkerhetsskäl och ska följas noga.

Generella säkerhetsföreskrifter

●

Denna torktumlare ska inte användas av personer

(inklusive barn) med nedsatta kroppsliga, sensoriska

eller mentala förmågor, eller med brist på erfarenhet

och kunskap, såvida de inte hålls under uppsikt

eller har instruerats i apparatens användning av en

person som ansvarar för deras säkerhet.

●

Den här torktumlaren är avsedd för hemmabruk,

inte kommersiellt bruk.

●

Vidrör inte maskinen om du är barfota eller med

blöta händer eller fötter.

●

Dra i kontakten (inte i sladden) när du bryter

strömmen till maskinen.

●

Barn bör hållas på behörigt avstånd från torktumlaren

när denna arbetar. Stäng av torktumlaren och bryt

strömmen till den så snart den inte används. Stäng

luckan så att barnen inte använder den som en leksak.

●

Barn ska hållas under uppsikt för att säkerställa att

de inte leker med tumlaren.

●

Installera maskinen på korrekt sätt och tillförsäkra

tillfredsställande ventilation. Luftintaget bakom

maskinen, utsuget och ventilationsröret får ej

blockeras (se Installation).

●

Rikta aldrig utsugsröret mot luftintaget bakom

maskinen.

●

Låt aldrig torktumlaren återanvända utsugsluft.

●

Placera aldrig torktumlaren på en matta som

blockerar luftflödet till torktumlarens bas.

●

Kontrollera att torktumlaren är tom innan du laddar den.

●

Torktumlarens baksida kan bli mycket varm.

Vidrör inte denna del när torktumlaren arbetar. Använd torktumlaren enbart om filtret sitter säkert på plats (se Underhåll). Använd inte flytande mjukmedel i torktumlaren. Tillsätt medlet inför den sista sköljningen av tvätten. Överstig inte torktumlaren maxkapacitet (se Tvätt). Placera inte dyblöta plagg o torktumlaren. Torktumla endast plagg som har tvättats med lösningsmedel och vatten, sköljts och centrifugerats. Torkning av plagg som INTE har tvättats i vatten utgör en eldfara. Följ noga alla tvättanvisningar på plaggen (se Tvätt). Torka inte plagg som har behandlats med kemiska produkter.

Torka aldrig föremål som är förorenade med lättantändliga ämnen (matolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax, vaxborttagningsmedel och hårspray), om de inte tvättats i hett vatten med mer tvättmedel än vanligt. Torktumla inte gummi, gummibeklädda föremål eller kläder, kuddar med skumgummi, skum (latexskum), gummi, plast, badmössor, vattentäta textiler, blöjbyxor eller foder, polyeten eller papper.

Torktumla inte torrt gummi, skumgummi, plast, skumplast, blöjor, polyten eller papper.

●

Torktumla inte alltför stora och skrymmande plagg.

●

Torktumla inte torr akrylfiber i hög temperatur.

●

Ta bort alla eventuella saker i fickorna, speciellt tändare (explosionsrisk).

●

Avsluta varje program med att kalltumla.

●

Stäng inte av en torktumlare som innehåller varma plagg.

●

Rengör filtret efter varje användning (se Underhåll).

●

Låt inte ludd ansamlas runt torktumlaren.

●

Klättra aldrig upp på torktumlaren. Skaderisk föreligger.

●

Följ alltid angivna elstandarder och -krav (se Installation).

●

Köp alltid originalreservdelar och -tillbehör (se Service).

! VARNING: Stanna aldrig tumlaren innan torkcykeln är slut, såvida inte alla plagg fort avlägsnas och sprids ut så att värmen skingras.

Återanvändning och Bortskaffning

Som en del av vår kontinuerliga strävan att skydda miljön, förbehåller vi oss rätten att använda återanvända komponenter av hög kvalitet som minskar kundkostnaderna och minimerar materialspill.

●

Bortskaffning av förpackningsmaterial: följa lokala bestämmelser för återvinning.

●

Minska risken för barnskador genom att avlägsna luckan och kontakten samt skära av nätkabeln just intill maskinen. Kassera dessa delar separat så att maskinen inte längre kan anslutas till en väggkontakt.

Hantering av förbrukad elektronisk utrustning

Det europeiska direktivet 2002/96/EC gällande Waste Electrical and Electronic Equipment (WEEE – hantering av förbrukad elektrisk och elektronisk utrustning), kräver att gammal hushållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas ihop separat för att optimera materialåtervinnandet samt att reducera negativ inverkan på miljön och människors hälsa.

Du kan kontakta din kommun eller lokala återförsäljare för ytterligare information gällande hantering av förbrukad elektronisk utrustning.

Energisparande och miljöskydd

●

Vrid ut så mycket vatten ut plaggen som möjligt innan du torktumlar dem (välj en hög centrifuginställning om du tvättar plaggen i tvättmaskin före torkning). Du sparar både tid och energi.

●

Ladda alltid maskinen full för att spara energi. Enkla plagg eller mindre tvättmängder tar längre tid att torka.

●

Rengör filtret efter varje användning för att spara energi (se Underhåll).

Symbolen av en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrustningen separat.

Page 10

Underhåll och skötsel

Bryta strömmen

Bryt strömmen till torktumlaren när du inte använder den samt vid rengöring och underhåll.

Rengör filtret efter varje torkperiod

Filtret utgör en viktig del av torktumlaren. Den samlar upp ludd och fibrer som bildas vid torkning. Även vissa mindre föremål kan fastna i filtret. Rengör därför filtret när du har slutat att använda torktumlaren genom att skölja det under rinnande vatten eller dammsuga det. Luftflödet i torktumlaren hämma starkt om filtret blockeras: torktiden förlängs och energiförbrukningen ökar. Även torktumlaren kan komma att skadas.

Filtret sitter framför torktumlarens inre system (se diagram).

Rengöra trumman

! Använd inte stålull, rengöringsprodukter med slipmedel eller för rostfritt stål för att rengöra trumman.

En färgad beläggning kan uppstå på den rostfria trumman, orsakad t.ex. av vattnet eller en kombination av vatten och mjukmedel från tvätten eller andra liknande medel. Beläggningen påverkar inte torktumlarens effektivitet.

Rengöra torktumlaren

●

Externa delar av metall, plast eller gummi kan rengöras med en mjuk trasa.

●

Kontrollera ventilationsröret och eventuella permanenta rör regelbundet för att tillförsäkra dig om att det inte förekommer ludd eller fibrer. Avlägsna vid behov.

●

Avlägsna fiberansamlingar runt filtret och utloppet.

! Använd inte lösningsmedel eller slipmedel.

Så här avlägsnar man filtret:

1. Dra upp filtrets plasthandtag (se diagram).

2. Rengör filtret och installera på korrekt sätt. Kontrollera att filtret sitter rätt mot torktumlaren.

! Använd inte en torktumlare som saknar filter

Kontrollera trumman efter varje torkperiod

Vrid trumman för hand för att avlägsna eventuella mindre föremål (exempelvis näsdukar).

! Torktumlaren innehåller speciella lagerkomponenter som inte kräver smörjning.

! Låt en auktoriserad tekniker regelbundet undersöka att torktumlarens elsystem och mekaniska system är säkert (se Service).

Page 11

Felsökning

Läs följande lösningsförslag innan du kontaktar servicepersonal (se Service) när det verkar vara något fel på torktumlaren.

Problem:

Torktumlaren startar inte.

Möjlig orsak / Lösning:

●

Dålig eller ingen anslutning till elnätet.

●

Ett strömavbrott har inträffat.

●

En säkring har gått. Försök att ansluta en annan maskin till samma kontakt.

●

Använder du förlängningssladd? Sätt i så fall in torktumlarens nätsladd direkt i kontakten.

●

TIMER-ratten är inte korrekt inställd (se Start och program).

●

START-knappen är inte intryckt (se Start och program).

●

START-knappen har tryckts in när luckan var öppen. Kontrollera att luckan är stängd innan du trycker på START-knappen (se Start och program). ! Torktumlaren startar inte om START-knappen trycks in när luckan är öppen. Stäng luckan, vänta i några sekunder och tryck på START-knappen igen (se Start och program).

●

Tvätten tar lång tid att torka.

Filtret har inte rengjorts (se Underhåll).

●

Inställd temperatur är inte lämplig för den tygsort som torkas (se Start och program).

●

Inkorrekt program har valts för aktuell tvätt (se Start och program).

●

Det flexibla ventilröret är blockerat (se Installation).

●

Luftintagsventilen är blockerad (se Installation).

●

Den permanenta ventilationsklaffen på stormskyddet är blockerad (se Installation).

●

Tvätten är för våt (se Tvätt).

●

Torktumlarens laddningskapacitet har överskridits (se Tvätt).

Page 12

Service

Innan du kontaktar serviceavdelningen

●

Ta hjälp av felsökningsguiden för att se om du kan lösa problemet på egen hand (se Felsökning).

●

Om du inte kan lösa problemet, stänger du av torktumlaren och kontaktar närmaste serviceavdelning.

Serviceavdelningen vill veta följande:

●

namn, adress och postadress

●

telefonnummer

●

problemets art

●

inköpsdatum

●

maskinmodell (Mod.)

●

serienummer (S/N) Denna information finns på märkplåten på luckans insida.

Reservdelar

Den här torktumlaren är en komplex maskin. Reparation av dig eller någon annan icke-auktoriserad person kan leda till person- eller maskinskador och resultera i att reservdelsgarantin sätts ur spel. Kontakta en auktoriserad tekniker om du erfar problem vid bruk av den här maskinen. Reservdelarna är uteslutande avsedda för den här maskinen, inte något annat bruk.

Den här maskinen överensstämmer med följande EC-direktiv:

- 2006/95/EC (lågspänningsutrustning)

- 89/336/EEC, 92/31/EEC och 93/68/EEC (elektromagnetisk kompatibilitet)

Page 13

Brugsanvisning

TØRRETUMBLER

Svenska, 1

Norsk, 37

TVM611

Dansk, 13

Suomi, 25

Indhold

Vigtige oplysninger, 14 Installation, 15-16

Placering af tørretumbleren Ventilation Tilslutning til lysnet Før du tager tørretumbleren i brug

Beskrivelse af tørretumbler, 17

Forside Bagside Kontrolpanel

Start og programmer, 18

Valg af program

Vasketøj, 19-20

Sortering af vasketøj Vaskemærker Specielt tøj Tørretider

Advarsler og forslag, 21

Generel sikkerhed Bortskafning Energibesparelse og respekt for miljøet

Pasning og vedligeholdelse, 22

Frakobling af lysnet Rengøring af filter efter hver tørring Kontroller tromlen efter hver tørring Rengøring

Fejlfinding, 23

Service, 24

Reservedele

! Hold denne brugervejledning ved hånden i tilfælde af, at det bliver nødvendigt med opslag. Tag den med, når du flytter. Hvis du sælger eller videregiver maskinen, skal du sikre, at denne bog følger med tumbleren, så den nye ejer kan få oplysninger om advarsler og tumblerens funktion. ! Læs denne vejledning omhyggeligt. De næste sider indeholder vigtige oplysninger om installation og ideer om, hvordan maskinen fungerer.

Page 14

Vigtige oplysninger

For at din varmluftstumbler kan fungere tilfredsstillende, skal du overholde det regelmæssige vedligeholdelsesprogram som vist herunder:

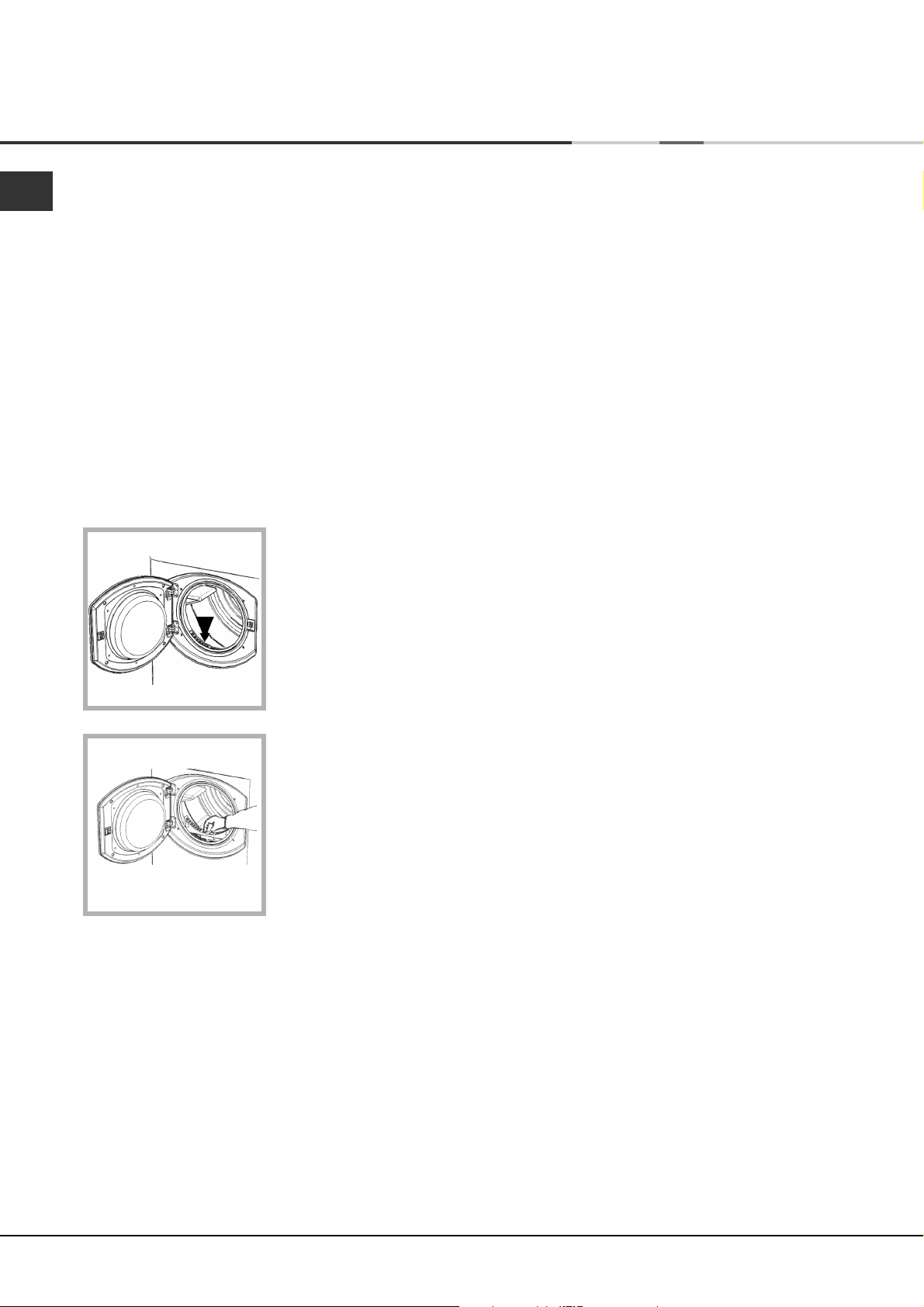

Filteret...

! Fnugfilteret SKAL rengøres efter HVER tørrecyklus.

TRIN 1.

Åbn lemmen på din tørretumbler.

TRIN 4.

Sæt filteret tilbage på plads. - Sørg for at pilene vender mod dig selv.

TRIN 2.

Træk filteret ud (ved hjælp af 2-fingers grebene).

TRIN 5.

Sørg for at filteret er skubbet helt på plads.

- brug ALDRIG tumbleren uden filteret på plads.

TRIN 3.

Rens eventuelle efterladte fnug fra filtermasken.

! Hvis ikke fnugfilteret rengøres efter HVER tørrecyklus, vil det påvirke din maskines præstationer negativt.

- Det vil tage længere tid at tørre tøjet og vil dermed kræve et større elforbrug til tørringen.

! Du SKAL rense filterhuset og varmluftslangen for ophobede fnug regelmæssigt, HVER anden eller tredje måned:

- Kontroller varmluftslangen og andet fastsiddende ventileringsinventar for at sikre dig, at der ikke findes ophobede fnug eller fibre, er det tilfældet, skal det fjernes.

- Fjern fibre, der samler sig omkring filteret og ventilationshuller.

Page 15

Installation

Placering af tørretumbleren

●

Placer tørretumbleren på lang afstand fra områder med gas, komfurer, varmeelementer, eller kogeplader, da åben ild kan beskadige maskinen.

Min. mellemrun 10mm

Min. mellemrun

15mm

Sørg for, at den bageste luftafgang ikke blokeres.

●

Sørg for at anbringe tumbleren i omgivelser, der ikke er fugtige, og at der helt igennem er en god luftcirkulation. Luftcirkulation omkring tørretumbleren er vigtig for at kunne fordampe vandet, der afgives under vask, - tørreren kan ikke fungere effektivt i et aflukket rum eller skab.

! Vi anbefaler ikke, at tørretumbleren placeres i et skab, men den må aldrig placeres bag en dør, der kan låses, en skydedør eller en dør med hængsel på modsatte side af tørretumblerens dør.

●

Hvis du installerer maskinen under et arbejdsbord, skal du sørge for at give 10mm mellemrum mellem toppen og andre genstande på eller over maskinen og 15mm mellemrum til sider og vægge eller møbler. Dette

skal sikre tilstrækkelig luftcirkulation.

! Sørg for, at slangens åbning ikke vender mod luftindsugningen bag på tumbleren.

! Udluftningsslangen må ikke være længere end 2,4 meter og skal holdes fri for ansamlinger af nullermænd, fnug og vand ved jævnligt at ryste den. Sørg altid for, at slangen ikke er klemt.

Permanent luftafgang

Til afgangsslangen anbefaler vi at benytte en gennemføring til vægge/vinduer, der kan fås hos isenkræmmere/byggemarkeder o.l. eller hos den nærmeste reservedelsforhandler.

Vægmontering

1. Lav et hul i væggen til venstre for tumblerens placering.

2. Hold slangen så kort og lige som muligt for at forhindre, at kondenseret fugt løber tilbage i tørretumbleren.

Ventilation

Tumbleren tørrer vasketøjet ved at suge kold, ren og relativt tør luft ind og blæse det igennem tøjet, mens det tumbles skånsomt. Den bedste funktion opnås, hvis luften optager fugten fra tøjet derefter blæses ud gennem afgangsslangen på tørretumblerens bagside. Når tørreren anvendes, skal der være tilstrækkelig ventilation for at undgå indsugning af gasser og dampe i rummet fra andre maskiner og apparater, der bruger andre brændstoffer, samt åben ild.

Flytbar luftafgang

En afgangsslange skal altid være monteret, når tumbleren anvendes med en flytbar luftadgang. Slangen skal monteres sikkert bag på tumbleren (se Beskrivelse af tørretumbler). Hvis det er muligt, er det altid bedst at forbinde slangen med en permanent afgang tæt på tumbleren. Hvis en permanent installation ikke er mulig, fungerer tørretumbleren nøjagtigt lige så godt med slangen ført ud gennem et halvåbent vindue.

3. Af samme grund skal kanalen i væggen hælde udad.

Vinduesmontering

1. Med en højt anbragt tørretumbler skal hullet i

vinduet helst være under afgangen.

2. Slangen skal være så kort som muligt.

Afhængigt af, hvor ofte tørretumbleren benyttes, er det vigtigt, at områderne A og B kontrolleres jævnligt og renses for fnug og snavs. Flexslangens adapter skal monteres forsvarligt og dermed forhindre, at fugtig luft sendes tilbage i lokalet. ! Tørretumbleren må ikke skubbes så tæt på væggen, at slangeadapteren trækkes ud, eller slangen klemmes eller bøjes. ! Slangen skal holdes fri af luftindsugningen, og knæk eller ‘U’-bøjninger skal undgås, da de vil blokere slangen eller samle kondens.

Page 16

Installation

Afgang gennem åbent vindue

Slangens åbning skal vende nedad for at forhindre varm og/eller fugtig luft i at kondensere i lokalet eller tørretumbleren.

! Sørg for, at tørretumbleren ventileres tilstrækkeligt, og at slangens åbning ikke vender mod luftindsugningen. ! Afgangsslangen skal altid monteres, så den fungerer optimalt. ! Sørg for, at afgangsslangen og luftindsugningerne ikke er stoppet eller blokeret.

! Tumbleren må ikke recirkulere afgangsluften. ! Forkert brug af en tørretumbler er brandfarligt. ! Led ikke afgangsluften ud i en skorsten, der

benyttes til udstødningsgasser eller andre anlæg, der brænder gas eller andet brændstof. ! Udled ikke afgangsluften i et udsugningssystem eller en kanal med en udsugningsventilator. Dette vil påvirke varmekontrollen og kan resultere i brandfare.

! Benyt ikke forlængerledninger.

! Netledningen må ikke bøjes eller klemmes.

! Netledningen skal kontrolleres jævnligt og om

nødvendigt udskiftes med en ledning, der er specielt fremstillet til denne tørretumbler og må kun monteres af en autoriseret reparatør (se Service). Nye eller længere netledninger kan bestilles mod en merpris hos den autoriserede forhandler.

! Producenten fralægger sig ethvert ansvar, hvis nogen af disse regler ikke overholdes.

! Ved tvivl om noget af ovenstående kontaktes en autoriseret elektriker.

Nivellering af tørretumbleren

Tørretumbleren skal installeres, så den står vandret, for at kunne fungere korrekt.

Når tørretumbleren er installeret på sit blivende sted, kontrolleres, at den er vandret, først sidelæns og derefter fremad og bagud.

Tilslutning til lysnet

Kontroller følgende, før maskinen sættes til stikkontakten:

●

Stikket skal have jordforbindelse.

●

Stikket skal kunne bære maskinens største effekt, der er angivet på mærkepladen (se Beskrivelse af tørretumbler).

●

Netspændingen skal være inden for det angivne på mærkepladen (se Beskrivelse af tørretumbler).

●

Kontakten skal passe til tørretumblerens stik. Hvis det ikke er tilfældet, udskiftes kontakten eller stikket.

! Tørreren må ikke installeres udendørs, heller ikke selvom stedet er overdækket. Det kan være særdeles farligt, hvis maskinen udsættes for regn eller uvejr.

! Efter installationen skal tørretumblerens netledning og stik være inden for bekvem rækkevidde.

Hvis tumbleren ikke er vandret, anvendes en træklods som støtte under op- eller ned-justering af de to forreste ben, til tørretumbleren står vandret.

Før du tager tørretumbleren i brug

Når tørretumbleren er installeret, og før den tages i brug, skal tromlen rengøres indvendigt for støv, der kan have samlet sig under transporten.

Page 17

Beskrivelse af tørretumbler

Forside Bagside

Kontrolpanel

Model og

serienumre

Tromle

Filteret

Forsigtig: Varm!

Kontrolpanel

VARME-knap

Mærkeplade

Åbning, luftindtag

Afgangsslange monteres her

Indikator

Tørrevejledning

START-knappen begynder at tørre på det valgte program (se Start og Programmer).

VARME-knappen vælger tørretemperatur (se Start og Programmer).

UD: LAV varme IND: HØJ varme

Med TIMER-drejeknappen indstilles tørretiden: Drej det med uret, aldrig mod uret, til indikatoren peger på den tørretiden, du vil vælge (se Start og Programmer).

TIMER-drejeknappen

Tørrevejledningen hvor du kan slå op i en brugervenlig oversigt over stoftyper og fyldningsmængde.

Bomuld Syntetiske stoffer Acryl og kulørt

START-knap

Page 18

Start og Programmer

Valg af program

1. Sæt tørretumbleren til stikkontakten.

2. Sorter vasketøjet efter stoftype (se Vasketøj).

3. Åbn lågen og kontroller, at filteret er rent og rigtig på plads (se Vedligeholdelse).

4. Fyld maskinen, og kontroller, at der ikke sidder ting i vejen i dørpakningen. Luk døren.

5. Vælg tørretiden ved at se i Tørrevejledning om den stoftype, der tørres (se Vasketøj).

- Stil temperaturen med VARME-knappen.

- Vælg tørretid ved at dreje TIMER-knappen med uret.

6. Start ved at trykke på START-knappen. Under afvikling af tørreprogrammet kan vasketøjet kontrolleres, og dele, det er tørre kan tages ud, mens resten kan fortsætte med tørringen. Når døren lukkes igen, trykkes på START-knappen, så tørringen kan fortsætte.

7. Cirka 10 minutter før programmet er færdigt, går det ind i den afsluttende AFKØLINGS-fasen (tøjet køles ned). Dette skal altid køre færdigt.

8. Åbn døren, tag vasketøjet ud, rengør filteret og sæt det på plads igen (se Vedligeholdelse).

9. Tag tørretumbleren fra stikkontakten.

Page 19

Vasketøj

Sortering af vasketøj

●

Kontroller symbolerne på tøjets vaskemærker for at sikre, at tøjet kan tumbles.

●

Sorter vasketøjet efter stoftype.

●

Tøm lommer og kontroller knapper.

●

Luk lynlåse og hægter, og spænd eller bind løse bælter og snører.

●

Vrid hver enkelt stykke beklædning for at fjerne mest muligt af det overskydende vand.

! Fyld ikke dryppende vandfyldt tøj i tørreren.

Største fyldningsmængde

Fyld ikke mere i maskinen end den angivne maksimale kapacitet. Nedenstående mængder er angivet i tør vægt: Naturfibre: 6kg maks. Syntetiske fibre: 3kg maks.

! Overfyld IKKE tørreren, da det kan resultere i nedsat funktion.

Typisk fyldning

Bemærk: 1kg = 1000g

Tøj Bluse Bomuld 150g

Andet 100g

Dragt Bomuld 500g

Andet 350g Cowboybukser 700g 10 bleer 1000g Skjorte Bomuld 300g

Andet 200g T-Shirt 125g

Vaskemærker

Se tøjets vaskemærker, når de tumbles første gang. Følgende symboler er de mest almindelige:

Kan tørretumbles

Må ikke tørretumbles

Tumbles ved høj varme

Tumbles ved lav varme

Tøj, der ikke er egnet til tørretumbling

●

Tøj, der indeholder gummi eller gummilignende materiale eller plastikfilm (puder, hynder eller regn tøj i PVC), alle andre brandfarlige genstande, der indeholder brændbare stoffer (f.eks. håndklæder, der er tilsprøjtet med hårlak).

●

Glasfiberstoffer (visse typer forhæng og gardiner).

●

Varer, der har været til rensning

●

Beklædningsgenstande med ITCL-kode (se Specielt tøj). Disse kan renses med særlige rense

produkter til hjemmebrug. Følg instruktionerne omhyggeligt.

●

Store fyldige genstande (quiltninger, dynejakker, soveposer, puder, hynder, store sengetæpper mm.). Disse udvider sig, når de tørrer, og kan hindre luftgennemstrømningen i tørretumbleren.

Husholdningsgenstande Dynevår Bomuld 1500g (Dobbelt) Andet 1000g Stor dug 700g Lille dug 250g Viskestykke 100g Badehåndklæde 700g Håndklæde 350g Dobbelt lagen 500g Enkelt lagen 350g

Ved slutningen af en tørring kan bomuld stadig være fugtigt, hvis bomuld og kunststof tørres sammen. I dette tilfælde skal de blot have en kort ekstra tørreperiode.

●

Bemærk: De sidste 10 minutter af en tørring er Afkølingsfasen. Da denne fase ikke tørrer tøjet, bør der tages højde for den når tiden indstilles.

Page 20

Vasketøj

Specielt tøj

Tæpper og sengetæpper: acrylstoffer (Acilan, Courtelle, Orion, Dralon) skal tørres med ekstra omhu på LAV varme. Undgå lange tørretider.

Tøj med læg, folder og plisseringer: Læs

producentens tørrevejledning til tøjet.

Stivede genstande: Må ikke tørres med ikke-stivet tøj. Kontroller, at så meget som muligt af stivelsesopløsningen er fjernet, før tøjet anbringes i tumbleren. Må ikke tørre for meget: Stivelsen bliver pulveragtig og gør tøjet blødt, og modvirker dermed hensigten med stivelsen.

Tørretider

Nedenstående tabel viser TILNÆRMEDE tørretider i minutter. Vægten er angivet for tørt tøj:

Bomuld Høj (fuld) varme Tørretider 800-1000 o./min. i vaskemaskine

Halvt fyldt Helt fyldt

1kg

20-30 35-45 45-60 60-70 70-80 80-100

2kg 3kg 4kg 5kg 6kg

Tiderne er omtrentlige og afhænger af:

●

Resterende vandmængde i tøjet efter centrifugering: Håndklæder og kulørt indeholder meget vand.

●

Stoffer: tøj af samme stof men i forskellig struktur og tykkelse har måske forskellig tørretid.

●

Vasketøjsmængde: Enkelte genstande eller små fyldninger kan være længere om at tørre.

●

Tørhed: Hvis noget af tøjet skal stryges, kan det tages ud, mens det stadig er lidt fugtigt. Andet kan tørre længere, hvis det skal være helt tørt.

●

Varmeindstilling.

●

Rumtemperatur: Hvis rummet med tumbleren er koldt, tager det længere tid at tørre tøjet.

●

Fyldighed: Visse fyldige genstande skal tørres med omhu. Vi foreslår, at udtage disse ting, ryste dem og lægge dem tilbage i tumbleren, til tørringen er slut.

! Tør ikke tøjet for meget: Alle stoffer indeholder lidt naturlig fugt, som gør dem bløde og lette.

Syntetisk Høj (fuld) varme

Tørretider ved reduceret centrifugering i vaskemaskine

Halvt fyldt Helt fyldt

1kg 2kg 3kg 20-30 35-45 45-60

Acryl / Lav (moderat) varme

Tørretider ved reduceret centrifugering i vaskemaskine

Halvt fyldt Helt fyldt

1kg 2kg 25-40 40-60

Page 21

Advarsler og forslag

! Maskinen er konstrueret og bygget til internationale sikkerhedsstandarder. Disse advarsler gives af sikkerhedsmæssige årsager og bør følges nøje.

Generel sikkerhed

●

Denne tørretumbler bør ikke benyttes af personer (samt børn) med nedsat fysisk, sanseligeller psykisk evne eller af personer uden erfaring og viden, medmindre vedkommende er under opsyn eller har fået instruktioner omkring brugen af maskinen af personer med ansvar for vedkommendes sikkerhed.

●

Denne tørretumbler er konstrueret til husholdningsbrug og ikke til kommercielt brug.

●

Berør ikke maskinen uden fodtøj eller med våde hænder eller fødder.

●

Træk maskinen ud af stikkontakten ved at trække i stikket, ikke i ledningen.

●

Børn må ikke opholde sig i nærheden af tørretumbleren, mens den benyttes. Når tørreren ikke bruges skal den slukkes og tages ud af stikkontakten. Hold døren lukket for at sikre, at børn ikke bruger maskinen som legetøj.

●

Børn bør være under opsyn for at sikre, at de ikke leger med tørretumbleren.

●

Maskinen skal installeres korrekt og have korrekt ventilation. Luftindtagshullerne bag på maskinen, afgangshullet og afgangsslangen må aldrig blokeres (se Installation).

●

Vend aldrig afgangsslangen mod luftindsugningen bag på maskinen.

●

Lad aldrig tørretumbleren suge afgangsluften ind.

●

Brug aldrig tumbleren på tæpper, hvor opstillingshøjden kan hindre luften i at komme ind i tumbleren fra foden.

●

Kontroller, om tumbleren er tom, før du fylder den.

●

Tumblerens bagside kan blive meget varm.

Rør den aldrig, når den kører. Brug ikke tørreren, medmindre filteret er sikkert på plads (se Vedligeholdelse). Brug ikke flydende skyllemiddel i tørretumbler, tilsæt det i sidste skyl under vasken. Overfyld ikke tumbleren (se Vasketøj). Læg ikke beklædningsgenstande, der er så våde, at de drypper, i tumbleren. Tøj må kun tumbles, hvis det er vasket med sæbe og vand, skyllet og centrifugeret. Det er forbundet på grund af brandfare at tørre tøj, der IKKE er vasket med vand. Gennemse omhyggeligt alle anvisninger på tøjets vaskemærker (se Vasketøj). Tør ikke tøj, der er behandlet med kemiske produkter. Genstande som indeholder brandbare stoffer (spiseolie, acetone, alkohol, benzin, petroleum, pletfjerner, terpentin, voks, voksfjerner og hårspray) må aldrig tørres, medmindre de inden da er blevet vasket i varmt vand med en ekstra mængde vaskemiddel. Tør aldrig tør gummi, gummibearbejdet tøj eller genstande, puder med skumgummipolstring, skum (latex skum), gummi, plastik, badeforhæng,

vandtætte tekstiler, bleer, polyethylen eller papir.

●

Tørtrømle ikke store, forede genstande.

●

Tørtrømle ikke acrylfibre ved høje temperaturer.

●

Fjern alle genstande fra lommerne, specielt lightere (fare for eksplosion).

●

Kør hvert program helt færdig med den afsluttende Afkølings-fasen.

●

Sluk ikke for tumbleren, hvis der stadig er varm tøj i maskinen.

●

Rengør filteret efter hver tørring (se Vedligeholdelse).

●

Der må ikke samle sig fnug omkring tørreren.

●

Kravl aldrig op på tumbleren. Det kan forårsage skader.

●

Følg altid de elektriske standarder og krav (se Installation).

●

Køb altid originale reservedele og tilbehør (se Service).

! ADVARSEL: Stop aldrig tumbleren før tørreperioden udløber medmindre alle genstande hurtigt fjernes og spredes ud, således at varmen dissiperer.

Oplysninger og genbrug og bortskafning

Som en del af vort stadige engagement i at beskytte miljøet forbeholder vi os retten til at anvende genbrugte komponenter i høj kvalitet for at holde kundens udgifter nede og minimere materialespild.

●

Bortskafning af emballage: Følg de lokale bestemmelser, så emballagen kan genbruges.

●

For at minimere risikoen for skader på børn skal døren og proppen aftages, og netledningen skæres af helt inde ved apparatet . Bortskaf disse dele særskilt for at sikre, at apparatet ikke længere kan sættes til en stikkontakt.

Affaldshåndtering af gamle elektronisk apperater

Det Europæiske Direktiv 2002/96/EC angående Waste Electrical and Electronic Equipment (WEEE – Affaldshåndtering af Elektriske og Elektroniske udstyr), kræver at når gamle elektronisk husholdningsudstyr skal udskilles må dette ikke ske på en usorteret måde. Gamle elektroniske apperater skal indsamles seperat for at optimere genbrugligheden af de materialer apperaterne besidder. Derved reduceres den skadelig påvirkning på mennesker og miljø mest mulig.

Symbolet med krydset over skallespanden på produktet, vil påminde dig om dit ansvar til at

indsamle disse produkter seperat. Det opfordres stærkt, at man tager kontakt til sin lokale kommune eller forhandler for yderligere information angående affaldshåndteringen af gamle elektroniske apperater.

Energibesparelse og respekt for miljøet

●

Vrid tøjet for at fjerne overskydende vand, før det tumbles (Vælg centrifugering, hvis du først bruger en vaskemaskine). Dermed spares energi og tid ved tørringen.

●

Tør altid med maskinen fyldt til maksimum – det sparer energi: Enkelte genstande eller små fyldninger kan være længere om at tørre.

●

Rengør filteret efter hver tørring for at begrænse energiomkostningerne (se Vedligeholdelse).

Page 22

Pasning og vedligeholdelse

Frakobling af lysnet

Tag tumbleren ud af stikket, når den ikke kører, ved rengøring og ved alt vedligeholdelsesarbejde.

Rengør filteret efter hver tørring

Filteret er en vigtig del i tørreren: Det samler fnug og nullermænd, der dannes ved tørring. Små beklædningsgenstande kan også blive fanget i filteret. Så når tørringen er færdig, rengøres filteret ved at skylle det under rindende vand eller med støvsugeren. Hvis filteret bliver stoppet, forringes luftgennemstrømningen i tumbleren alvorligt: Tørretiden bliver længere, og energiforbruget bliver større. Det kan også beskadige tørreren.

Filteret findes foran på tørren (se diagram).

Rengøring af tromlen

! Rengør ikke tromlen med skure- eller slibemidler, ståluld eller rengøringsmidler til stål.

En farvet film kan dannes på tromlen af rustfrit stål, som kan skyldes en kombination af vand og regøringsmidler som skyllemidler fra vask. Denne farvede film påvirker ikke vaske/tørreresultatet.

Rengøring

●

Udvendige dele i metal eller plast og gummidele

kan rengøres med en fugtig klud.

●

Kontroller jævnligt afgangsslangen og eventuelt

permanent slangeophæng for at sikre, at der ikke

er opsamlet fnuller eller fnug, og fjern det.

●

Fjern det fnug, der samles omkring filteret og

afgangshullerne.

! Brug ikke opløsningsmidler eller skurepulver.

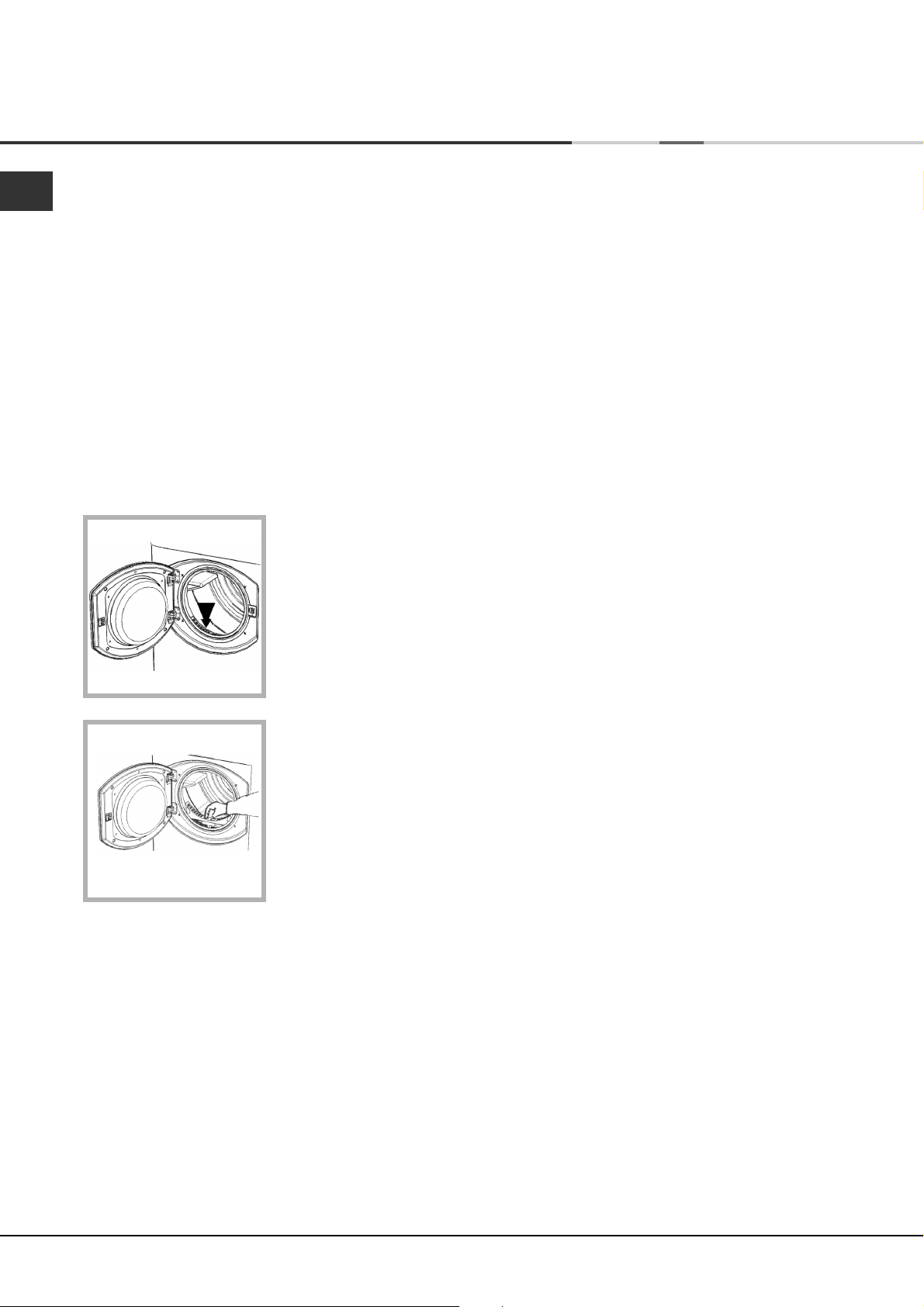

Aftagning af filter:

1. Træk opad i filterets plastikgreb (se diagram).

2. Rengør filteret og sæt det korrekt på plads. Kontroller, at filteret er helt på plads i tørretumblerens forkant.

! Kør ikke med tumbleren uden at sætte filteret på plads.

Kontroller tromlen efter hver tørring

Drej tromlen manuelt for at få fjernet små genstande (lommetørklæder), der kan være blevet efterladt.

! Tumbleren anvender specielle lejer, der er smørefrie.

! Få tumbleren kontrolleret regelmæssigt af

autoriserede teknikere for at bevare den elektriske og mekaniske sikkerhed (se Service).

Page 23

Fejlfinding

På et tidspunkt virker tørretumbleren måske ikke til at fungere korrekt. Før du kontakter Service Centeret (se Service), skal du gennemgå følgende fejlfindingsforslag:

Problem:

Tørretumbleren starter ikke.

Mulige årsager / løsninger:

●

Stikket er ikke sat i kontakten eller har ikke forbindelse.

●

Strømsvigt.

●

Sikringen er slået. Prøv at sætte et andet apparat til stikkontakten.

●

Anvender du forlængerledning? Prøv at sætte tørretumblerens netledning direkte i stikkontakten.

●

TIMER-drejeknappen er ikke indstillet korrekt (se Start og programmer).

●

START-knappen er ikke trykket ind (se Start og programmer).

●

START-knappen er blevet trykket med lugen åben. Kontroller, at lugen er lukket, før du trykker på START-knappen (se Start og programmer). ! Hvis START-knappen trykkes ind med lugen åben, vil tørretumbleren ikke starte. Luk lugen, vent nogen sekunder, og tryk derefter igen på START-knappen (se Start og programmer).

Lang tørretid.

●

Filteret er ikke rengjort (se Vedligeholdelse).

●

Temperaturindstillingen er ikke den ideelle til den stoftype, der tørres (se Start og Programmer).

●

Der er ikke valgt korrekt program til den pågældende fyldning (se Start og programmer)

●

Flexslangen er stoppet (se Installation).

●

Luftindtagshullet er stoppet (se Installation).

●

Den permanente ventilationsklap på stormdækslet er stoppet (se Installation).

●

Tøjet var for vådt (se Vasketøj).

●

Tørretumbleren er overfyldt (se Vasketøj).

Page 24

Service

Før du kontakter Service Centeret:

●

Anvend fejlfindingsguiden til at se, om du selv kan løse problemet (se Fejlfinding).

●

Hvis ikke, slukker du tumbleren og kontakter det nærmeste Service Center.

Følgende skal oplyses til Service Centeret:

●

Navn, adresse og postnummer.

●

Telefonnummer.

●

Problemet

●

Købsdatoen.

●

Model (Mod.).

●

Serienummer (S/N). Disse oplysninger findes på datamærket på lågens inderside.

Reservedele

Denne tørretumbler er en kompliceret maskine. Forsøg på at reparere den selv eller forsøg på reparationer af ikke-autoriserede personer kan forårsage personskader og skader på tumbleren, og garantien på reservedelene kan bortfalde. Kontakt en autoriseret tekniker, hvis du oplever problemer med maskinen. Reservedelene er konstrueret specielt til netop dette apparat og ikke til andre formål.

Denne maskine er i overensstemmelse med følgende EU-direktiver:

- 2006/95/EØF (Lavspændingsdirektivet)

- 89/336/EØF, 92/31/EØF og 93/68/EØF (Elektromagnetisk kompatibilitet)

Page 25

KÄYTTöOHJEET

KUIVAUSRUMPU

Svenska, 1

Norsk, 37

TVM611

Dansk, 13

Suomi, 25

Sisällysluettelo

Tärkeää tietoa, 26

Asennus, 27-28

Kuivaajan sijoitus Ilmastointi Sähköliitännät Ennen kuin ryhdyt käyttämään kuivaajaa

Kuivaajan kuvaus, 29

Etupuoli Takapuoli Säätimet

Aloitus ja ohjelmat, 30

Ohjelman valinta

Pyykit, 31-32

Pyykkien lajittelu Hoito-ohjeet Erityisvalmisteet Kuivausajat

Varoituksia ja vinkkejä, 33

Yleisiä turvallisuusohjeita Hävittäminen Energian säästö ja ympäristön huomioiminen

Kunnossapito ja puhdistus, 34

Virran kytkeminen pois päältä Puhdista suodatin jokaisen käyttökerran jälkeen Tarkista rumpu jokaisen käyttökerran jälkeen Kuivaajan puhdistus

Vianmääritys, 35

Huolto, 36

Varaosat

! Pidä nämä käyttöohjeet lähettyvillä, jotta voit tarkistaa niistä tietoja tarvittaessa. Ota ne mukaan kun muutat, ja jos myyt kuivaajan, anna nämä ohjeet uudelle omistajalle, jotta hän voi lukea kuivaajaan liittyvät varoitukset ja vinkit ja kuinka se toimii. ! Lue nämä ohjeet huolella. Seuraavilla sivulla on tärkeitä asennusta koskevia tietoja sekä kuivaajan käyttöön liittyviä ehdotuksia.

Page 26

Tärkeää tietoa

Jotta tuulettava kuivaaja toimii tehokkaasti, täytyy noudattaa seuraavassa esitettyä huoltoaikataulua:

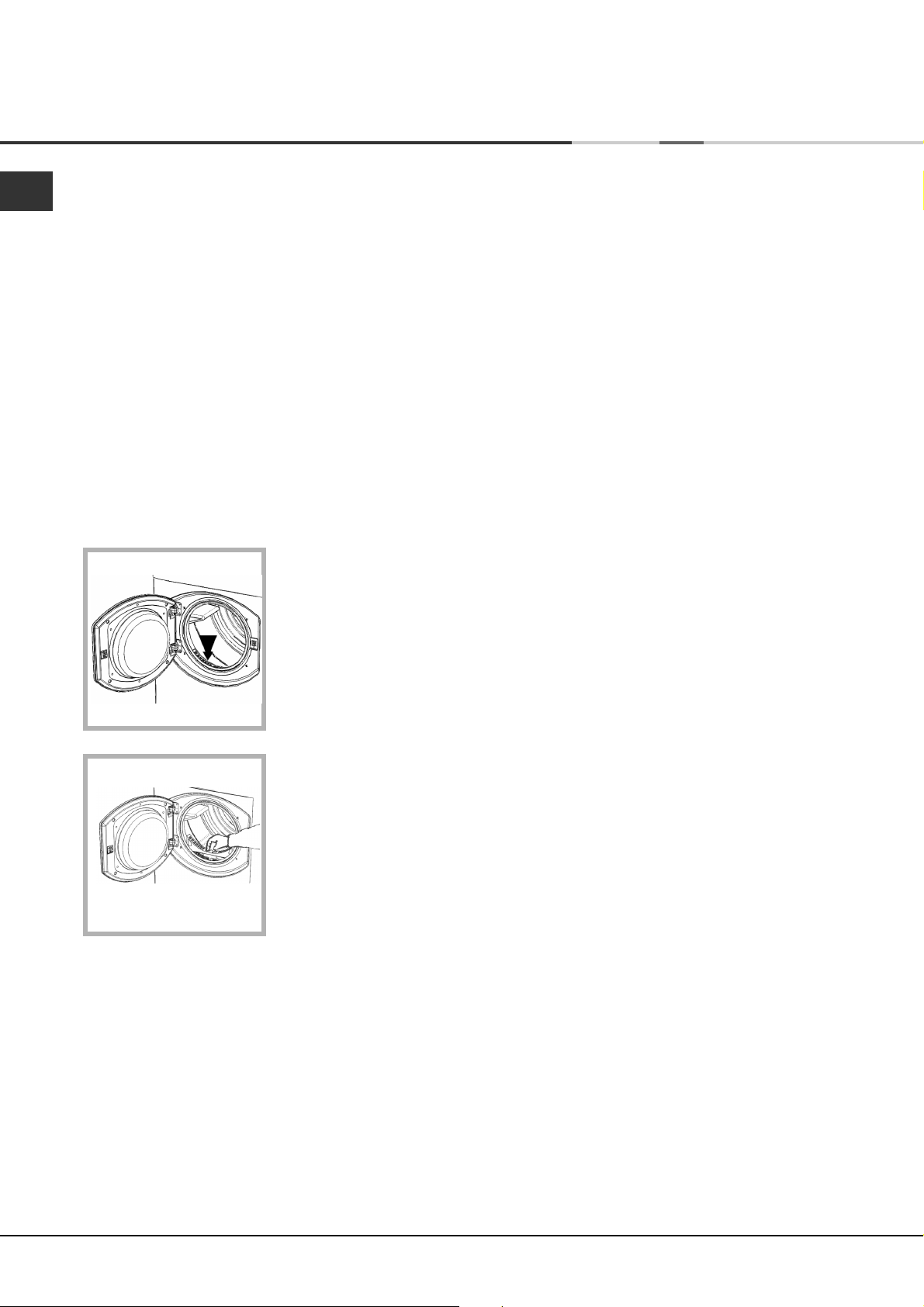

Suodatin...

! Nukkasuodatin TÄYTYY puhdistaa JOKAISEN kuivausjakson jälkeen.

VAIHE 1.

Avaa kuivaajan luukku.

VAIHE 4.

Laita suodatin takaisin paikalleen. Varmista, että nuolet ovat itseäsi kohti.

VAIHE 2.

Vedä suodatin ulos (kahden sormen otteella).

VAIHE 5.

Varmista, että suodatin on työnnetty perille saakka.

- ÄLÄ ikinä käytä kuivaajaa ilman suodatinta.

VAIHE 3.

Puhdista suodatinverkko kaikesta nukasta.

! Nukkasuodattimen jättäminen puhdistamatta JOKAISEN kuivausjakson jälkeen vaikuttaa koneen kuivaustehoon.

- Kuivaaminen kestää kauemmin ja sen seurauksena kone kuluttaa kuivauksessa enemmän sähköä.

! Suodatinkotelon ja tuuletusputken ympärille kertynyt nukka TÄYTYY puhdistaa pois 2 tai 3 kuukauden VÄLEIN.

- Tarkista tuuletusputkesta ja kaikista kiinteistä tuuletusosista, ettei niissä ole kertynyttä nukkaa ja poista sellainen tarvittaessa.

- Poista suodattimen ja tuuletuksen poistoaukkojen ympärille kertyvä nukka.

Page 27

Asennus

Kuivaajan sijoitus

●

Älä aseta kuivaajaa lähelle kaasulla toimivaa kaa suliettä, uunia, lämmitintä tai keittolevyä, koska liekit saattavat vahingoittaa sitä.

Minimiväli 10mm

Minimivälit

15mm

Näin tarvittava ilmankierto on riittävä. Varmista, että takana olevat ilmanottoaukot eivät tukkiudu.

●

Varmista, että kuivaajaa ei asenneta kosteaan tilaan ja että ilmastointi on riittävä. Ilman täytyy päästä kiertämään kuivaajan ympärillä, jotta pesun aikana muodostunut vesi pääsee tiivistymään. Kuivaaja ei toimi tehokkaasti suljetussa tilassa tai kaapissa.

! Emme suosittele kuivaajan asentamista kaappiin. Missään tapauksessa kuivaajaa ei saa asentaa lukittavan oven tai liukuoven taakse eikä sellaisen oven taakse, jonka sarana on vastakkaisella puolella kuivaajan oven saranaan nähden.

●

Jos asennat kuivaajan työtason alapuolelle, varmista, että kuivaajan ja sen yläpuolella olevat tason tms. väliin jää vähintään 10 mm tyhjää tilaa ja että kuivaajan ja sen sivuilla olevan seinän tms. väliin jää vähintään 15 mm tyhjää tilaa.

Ilmastointi

Kuivaaja kuivaa pyykit ottamalla sisään viileää, puhdasta ja suhteellisen kuivaa ilmaa, jonka se lämmittää ja puhaltaa pyykeille niiden pyöriessä rummun sisällä. Tämän jälkeen kostea ilma poistuu ulos kuivaajan takana olevasta ilmastointiputkesta. Kuivaajaa käytettäessä on varmistettava, että tuuletus on riittävä, jotta vältytään muita polttoaineita käyttävien laitteiden (mukaan lukien avotulet) poistoilman takaisinvirtaukselta huoneeseen.

! Varmista, että letkun pää ei osoita kuivaajan takana olevaan ilmanottoaukkoon.

! Ilmastointiletku saa olla korkeintaan 2,4 m pitkä ja sitä täytyy ravistella säännöllisesti, jottei pöly, nukka ja vesi pääse kertymään sen sisälle. Varmista, että letku ei joudu puristukseen.

Kiinteästi asennettava ilmastointiletku

Ilmastointiletkun kanssa on suositeltavaa käyttää seinään/ikkunaan asennettavaa ilmastointivälinesarjaa, jota on saatavana jälleenmyyjiltä tai lähimmästä varaosaliikkeestä.

Seinään asennus

1. Jätä seinään aukko kuivaajan asennuspaikan vasemmalle puolelle.

2. Käytä mahdollisimman lyhyttä ja suoraa letkua, jottei tiivistynyt kosteus palaa kuivaajaan.

3. Seinästä ulos johtavan putken tulisi myös osoittaa viistosti alaspäin.

Ikkunaan asennus

1. Tornimallisessa kuivausrummussa ikkunassa olevan aukon tulisi olla poistoaukon alapuolella.

2. Letkun tulisi olla mahdollisimman lyhyt.

Ei kiinteästi asennettu ilmastointiletku

Ilmastointiletku täytyy aina kiinnittää kuivaajaan, jos käytössä ei ole kiinteää poistoaukkoa. Letku täytyy kiinnittää tukevasti kuivaajan takana olevaan aukkoon (katso Kuivaajan kuvaus). Mikäli mahdollista, ilmastointiletku tulisi asentaa lähellä kuivaajaa olevaan poistoaukkoon kiinteästi. Jos letkua ei voi asentaa kiinteästi, kuivaaja toimii yhtä hyvin, kun letku asetetaan raollaan olevan ikkunan väliin.

Riippuen siitä kuinka usein kuivaajaa käytetään on tärkeää, että kohdat A ja B tarkistetaan ajoittain ja nukka ja roskat poistetaan. Ilmastointiletkun sovituskappale täytyy kiinnittää tukevasti, jottei kostea ilma pääse vuotamaan huoneeseen.

! Kuivaajaa ei saa työntää niin taakse, että letkun sovituskappale irtoaa, letku joutuu puristukseen tai taipuu.

! Letku täytyy pitää poissa ilmanottoaukosta eikä se saa joutua mutkalle tai taipua, koska se estää ilman kulun tai kosteutta saattaa kertyä letkun sisälle.

Page 28

Asennus

Tuuletus avoimen ikkunan kautta

Letkun pään tulisi osoittaa alaspäin, jottei lämmin kostea ilma tiivisty sisätilaan tai kuivaajaan.

! Varmista, että kuivaaja on ilmastoitu hyvin ja että ilmastointiletkun pää ei osoita ilmantottoaukkoon. ! Ilmastointiletku täytyy asentaa, jotta kuivaaja toimisi mahdollisimman hyvin. ! Varmista, että Ilmastointiletku ja ilmanottoaukot eivät ole tukossa millään lailla.

! Kuivaajan ei saa antaa kierrättää poistoilmaa. ! Kuivaajan väärinkäyttö saattaa aiheuttaa

tulipalovaaran. ! Poistoilmaa ei saa johdattaa hormiin, johon johdetaan sellaisten laitteiden poistoilma, jotka toimivat kaasulla tai muilla polttoaineilla. ! Poistoilmaa ei saa johdattaa poistojärjestelmään tai muuhun kanavaan, jossa on tuuletin. Tämä vaikuttaa lämmönhallintalaitteiden toimintaan ja saattaa aiheuttaa tulipalovaaran.

! Älä käytä jatkojohtoja.

! Verkkojohtoa ei sa taittaa eikä se saa olla

puristuksissa.

! Verkkojohto tulisi tarkistaa ajoittain ja tilalle tulee vaihtaa vain tätä kuivaajaa varten tarkoitettu johto, jonka saa asentaa vain valtuutettu ammattihenkilö (katso Huolto). Valtuutetut jälleenmyyjät myyvät uusia tai pitempiä verkkojohtoja.

! Valmistaja ei ota mitään vastuuta, mikäli näitä ohjeita ei noudateta.

! Jos olet epävarma edellä mainittujen seikkojen suhteen, ota yhteyttä pätevään sähköasentajaan.

Kuivaajan asettaminen vaakasuoraan

Kuivaaja täytyy asettaa vaakasuoraan, jotta se toimisi kunnolla.

Kun kuivaaja on asetettu lopulliselle paikalleen, tarkista ensin että se on vaakasuorassa sivusuunnassa ja sen jälkeen etu-takasuunnassa.

Sähköliitännät

Tarkista seuraavat ennen kuin kytket pistokkeen pistorasiaan:

●

Pistorasian täytyy olla maadoitettu.

●

Pistorasian täytyy kestää kuivaajan suurin jännite, joka löytyy arvokilvestä (katso Kuivaajan kuvaus).

●

Jännitteen täytyy olla arvokilvessä merkittyjen arvojen mukainen (katso Kuivaajan kuvaus).

●

Pistorasian täytyy olla kuivaajan pistokkeeseen sopiva. Jos se on erilainen, pistoke tai pistorasia täytyy vaihtaa.

! Kuivaajaa ei saa asentaa ulos, vaikka se olisi suojattu. On erittäin vaarallista jättää kuivaaja alttiiksi sateelle tai myrskyilmalle.

! Kuivaaja täytyy asentaa niin, että verkkojohto ja pistoke ovat kätten ulottuvilla.

Jos kuivaaja ei ole vaakasuorassa, tue se esim. puupalikalla siksi aikaa kun säädät etujalkoja ylös- tai alaspäin, kunnes kuivaaja on vaakasuorassa.

Ennen kuin ryhdyt käyttämään kuivaajaa

Kun kuivaaja on asennettu ja ennen kuin ryhdyt käyttämään sitä, puhdista rumpu mahdollisesta pölystä, jota on saattanut kertyä kuljetuksen aikana.

Page 29

Kuivaajan kuvaus

Etupuoli Taustapuoli

Tyyppikilpi

Säätimet

Malli- &

valmistusnumerot

Rumpu

Suodatin

Varoitus: Kuuma!

Säätimet

LÄMPÖTILA-painike

Ilmanottoaukko

Tuuletusputki tähän

Osoitin

Kuivausohjeet

Valittu kuivausohjelma käynnistyy ALOITUS-painiketta painettaessa (Katso Aloitus ja ohjelmat).

Kuivauslämpötila valitaan LÄMPÖTILA-painikkella (Katso Aloitus ja ohjelmat). ULKONA: ALHAINEN lämpötila PAINETTUNA: KORKEA lämpötila

Kuivausaika säädetään AJASTIN-säätimellä. Käännä myötäpäivään, ei koskaan vastapäivään, kunnes osoitin näyttää haluamaasi kuivausaikaa (Katso Aloitus ja ohjelmat).

AJASTIN-säädin

Kuivausohjeet ovat helposti ymmärrettävässä taulukkomuodossa, jossa on ilmoitettu materiaalityypit ja pyykkimäärät.

Puuvilla Synteettiset kuidut Akryylit ja muut arat kuidut

ALOITUS-painike

Page 30

Aloitus ja ohjelmat

Ohjelman valinta

1. Kiinnitä kuivaajan pistoke seinäpistorasiaan.

2. Lajittele pyykit materiaalityypin mukaan (katso Pyykit).

3. Avaa ovi ja varmista, että suodatin on puhdas ja paikallaan (katso Kunnossapito).

4. Laita pyykit koneeseen ja varmista, että oven tiivisteen väliin ei jää pyykkiä. Sulje ovi.

5. Valitse pyykeille sopiva kuivausaika kuivausohjeet-taulukosta (katso Pyykit).

- Säädä lämpötila LÄMPÖTILA-painikkeella.

- Valitse kuivausaika kääntämällä AJASTINsäädintä myötäpäivään.

6. Käynnistä kuivaaja painamalla ALOITUS-painiketta. Voit tarkistaa pyykit kuivauksen aikana, ottaa pois kuivat ja jättää loput kuivumaan. Kun suljet oven uudelleen, paina ALOITUS-painiketta, jotta ohjelma käynnistyy uudelleen.

7. Ohjelma siirtyy KYLMÄKUIVAUS-vaiheeseen (pyykit jäähtyvät) noin 10 minuuttia ennen ohjelman päättymistä - tämän vaiheen täytyy aina antaa käydä loppuun.

8. Avaa ovi, ota pyykit ulos, puhdista suodatin ja vaihda se (katso Kunnossapito).

9. Irrota pistoke seinästä.

Page 31

Pyykit

Pyykkien lajittelu

●

Tarkista pyykkien hoito-ohjeista, että ne voi laittaa kuivausrumpuun.

●

Lajittele pyykit materiaalityypin mukaan.

●

Tyhjennä taskut ja tarkista napit.

●

Sulje vetoketjut ja soljet ja sido vyöt ja nauhat.

●

Purista ylimääräinen vesi pois pyykeistä.

! Kuivausrumpuun ei saa laittaa vettä valuvia pyykkejä.

Suurin sallittu täyttömäärä

Älä ylitä suurinta sallittua täyttömäärää. Seuraavat määrät viittaavat kuivapainoon: Luonnonkuidut: 6 kg (maksimi) Synteettiset kuidut: 3 kg (maksimi)

! ÄLÄ täytä kuivaajaa liian täyteen, sillä se saattaa heikentää kuivaustulosta.

Tyypillinen täyttömäärä

Huomaa: 1kg = 1000g

Vaatteet Paita Puuvillaa 150g

Muu 100g

Leninki Puuvillaa 500g

Muu 350g Farmarit 700g 10 vaippaa 1000g Paita Puuvillaa 300g

Muu 200g T-paita 125g

Pesu- ja hoito-ohjeet

Lue pyykeissä olevat ohjeet etenkin ennen ensimmäistä kuivauskertaa. Seuraavassa on selostettu yleisimmät merkit:

Voidaan kuivata kuivausrummussa

Ei saa kuivata kuivausrummussa

Kuivataan korkeassa lämpötilassa

Kuivataan alhaisessa lämpötilassa

Seuraavia ei saa kuivata kuivausrummussa

●

Kumi tai kumintapaiset materiaalit tai muovikalvoja sisältävät valmisteet (tyynyt tai PVC-muovia sisältävät sadevaatteet), kaikki muut tulenarat tai tulenarkoja aineita sisältävät valmisteet (pyyhkeet, joissa on hiuslakkaa).

●

Lasikuidut (tietyt verhot)

●

Kuivapesuaineella pestyt valmisteet

●

Valmisteet, joissa on ITCL-koodi (katso Erityisvalmisteet). Nämä voidaan pestä erityisellä

kotikuivapesuaineella. Noudata ohjeita huolella.

●

Suuret ja paksut valmisteet (täkit, makuupussit, tyynyt, suuret päiväpeitteet, jne). Nämä laajenevat kuivuessaan ja estävät ilmankierron kuivausrummun sisällä.

Liinavaatteet Pussilakana Puuvillaa Puuvillaa 1500g (Parivuoteen peite) Muu 1000g Suuri pöytäliina 700g Pieni pöytäliina 250g Astiapyyhe 100g Kylpypyyhe 700g Käsipyyhe 350g Parivuoteen aluslakana 500g Yhden hengen aluslakana 350g

Puuvillaiset pyykit saattavat jäädä kosteiksi kuivausohjelman päätyttyä, jos puuvillaisia ja synteettisiä kuituja laitetaan sekaisin. Jos näin tapahtuu, kuivaa niitä vielä hetken aikaa.

●

Huomaa: Minkä tahansa asetetun ajan viimeiset 10 minuuttia ovat kylmäkuivausta. Ota tämä huomioon asettaessasi aikaa, sillä kylmäkuivaus ei kuivata pyykkiä.

Page 32

Pyykit

Erityisvalmisteet

Peitot ja päiväpeitteet: Akryylivalmisteet (Acilan,

Courtelle, Orion, Dralon) täytyy kuivata erittäin varovasti ALHAISELLA lämpötila-asetuksella. Vältettävä pitkään kestävää kuivausta.

Vekatut tai laskostetut vaatteet: Lue vaatteen valmistajan kuivausohjeet.

Tärkätyt valmisteet: Älä kuivaa näitä yhdessä tärkkiä sisältämättömien valmisteiden kanssa. Varmista että tärkkiliuosta on jäljellä mahdollisimman vähän ennen kuin laitat pyykit kuivaajaan. Älä kuivaa liikaa: tärkki muuttuu jauhomaiseksi ja tekee valmisteesta velton, jolloin tärkki ei toimi toivotulla tavalla.

Kuivausajat

Alla olevassa taulukossa on annettu KESKIMÄÄRÄISET kuivausajat minuuteissa. Painot viittaavat kuivapainoon:

Puuvilla Korkea (täys-) lämpö Kuivausajat 800-1000 kierr/min pesukoneessa

Puoliksi Täynnä täynnä

1kg 2kg 3kg 4kg 5kg 6kg 20-30 35-45 45-60 60-70 70-80 80-100

Ajat ovat likimääräisiä ja voivat vaihdella seuraavista riippuen:

●

Pyykeissä oleva vesimäärä linkouksen jälkeen: Pyyhkeissä ja aroissa kuiduissa on paljon vettä.

●

Materiaalit: Valmisteet, jotka on tehty samasta kankaasta, mutta erilaisesta kudoksesta ja eri pak suisesta kankaasta saattavat kuivua eri ajassa.

●

Pyykin määrä: Yhden valmisteen tai pienten määrien kuivuminen saattaa kestää pitempään.

●

Kuivuus: Jos aiot silittää osan pyykeistä, ne voidaan ottaa ulos hieman kosteina. Loput voidaan jättää kuivumaan pitempään, jos on tarvetta.

●

Lämpötila-asetus.

●

Huoneen lämpötila: Jos huone, jossa kuivausrumpu sijaitsee on kylmä, pyykkien kuivaaminen kestää pitempään.

●

Paksuus: Jotkut paksut valmisteet voidaan kuivata varovasti. Suosittelemme, että tällaiset valmisteet otetaan ulos ja ravistellaan monta kertaa kuivauksen aikana ja laitetaan takaisin kuivumaan.

! Älä kuivaa vaatteita liian kuivaksi. Kaikissa kankaissa on luonnostaan vähän kosteutta, mikä pitää ne pehmeinä ja ilmavina.

Synteettiset Korkea (täys-) lämpö Kuivausajat, kun lyhennetty linkous pesukoneessa

Puoliksi täynnä Täynnä

1kg 2kg 3kg 20-30 35-45 45-60

Akryylit / Alhainen (mieto) lämpö Kuivausajat, kun lyhennetty linkous pesukoneessa

Puoliksi täynnä Täynnä

1kg 2kg 25-40 40-60

Page 33

Varoituksia ja vinkkejä

●

! Tämä laite on suunniteltu ja valmistettu kansainvälisten turvallisuusmääräysten mukaisesti. Nämä varoitukset on annettu turvallisuussyistä ja niitä on noudatettava huolellisesti.

Yleisiä turvallisuusohjeita

●

Tätä kuivaajaa ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysinen, psyykkinen tai sensorinen kyky on heikentynyt tai joilla ei ole laitteen käyttöön vaadittavaa kokemusta tai pätevyyttä, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo tai neuvo heitä tämän laitteen käytössä.

●

Tämä kuivausrumpu on tarkoitettu vain kotikäyttöön ei ammattikäyttöön.

●

Älä koske laitteeseen ollessasi paljain jaloin, tai jos kätesi tai jalkasi ovat märät.

●

Irrota pistoke seinästä vetämällä pistokkeesta ei johdosta.

●

Lapsia ei saa päästää kuivaajan lähettyville sen toimiessa. Sammuta kuivaaja käytön jälkeen ja irrota pistoke seinästä. Pidä ovi suljettuna, estääksesi lapsia leikkimästä sillä.

●

Lapsia on valvottava, etteivät he pääse leikkimään kuivausrummulla.

●

Kuivaaja täytyy asentaa ohjeiden mukaisesti ja ilmastoinnin täytyy olla asianmukainen. Koneen takana olevia ilmanotto-, -poistoaukkoja ja ilmastointiletkuja ei saa tukkia millään tavalla (katso Asennus).

●

Älä koskaan kohdista lmastointiletkua kohti koneen takana olevaan ilmanottoaukkoon.

●

Älä koskaan anna kuivaajan kierrättää poistoilmaa.

●

Älä koskaan käytä kuivaajaa pitkänukkaisen maton päällä, jossa nukka voin tunkeutua kuivaajan sisälle alapuolelta.

●

Tarkista, että kuivaaja on tyhjä ennen kuin täytät sen pyykeillä.

●

Kuivaajan takaosa saattaa lämmetä erittäin kuumaksi. Älä koske takaosaan kuivaajan

toimiessa. Älä käytä kuivaajaa, jos suodatin ei ole kunnolla paikallaan (katso Kunnossapito). Älä käytä nestemäistä pyykinpehmennysaineita kuivaajassa, vaan lisää se viimeiseen huuhteluun pesukoneessa. Älä ylitä kuivaajan sallittua täyttömäärää (katso Pyykit). Älä laita kuivaajaan vettä tippuvia pyykkejä. Laita kuivaajaan vain sellaisia pyykkejä, jotka on pesty vedellä ja pesuaineella, huuhdeltu ja lingottu. Tulipalovaara on olemassa, jos pyykkejä EI OLE pesty vedellä. Tarkista huolella kaikki pyykeissä olevat hoito-ohjeet (katso Pyykit). Älä kuivaa valmisteita, jotka on käsitelty kemiallisilla aineilla. Älä kuivaa vaatetta tai tekstiiliä jotka sisältää helposti syttyviä ainesosia (ruokaöljyä, asetonia, alkoholia, bensiiniä, paloöljyä, tahranpoistoainetta, tärpättiä, vahaa, vahanpoistoainetta tai hiuslakkaa), ellei sittä ole ensin pesty kuumalla vedellä ja ylimääräisellä pesuainemäärällä.

Älä kuivaa kumisia tai kumivahvisteisia tuotteita tai vaatteita, kumitäytteisiä tyynyjä, avaahtoa (lateksivaahtoa), kumia, muovia, uimalakkeja, vedenkestäviä tekstiilejä, kestovaippa housuja tai irtovuoria, polyeteeniä äläkä paperia.

●

Älä laita kuivaajaan suuria, paksua valmisteita.

●

Älä kuivaa akryylikuituja korkeassa lämpötilassa.

●

Poista kaikki esineet taskuista, erityisesti sytyttimet (räjähdysvaara).

●

Päätä jokainen ohjelma kylmäkuivaukseen.

●

Älä sammuta kuivaajaa, kun sen sisällä on lämpimiä pyykkejä.

●

Puhdista suodatin jokaisen käyttökerran jälkeen (katso Kunnossapito).

●

Älä päästää nukkaa kertymään kuivajaan ympärille.

●

Älä koskaan kiipeä kuivaajan päälle. Siitä saattaa aiheutua vahinkoa.

●

Noudata aina sähkömääräyksiä (katso Asennus).

●

Osta aina alkuperäisvaraosia ja -tarvikkeita (katso Huolto).

! VAROITUS: Älä pysäytä kuivaajaa ennen kuivausajan päättymistä. Jos kuitenkin pysäytät laitteen aiemmin, poista ja levitä kaikki kuivaajassa olleet vaatteet tai tekstiilit nopeasti, jotta lämpö haihtuu.

Kierrätys ja hävittäminen

Osana pyrkimystämme suojella ympäristöä pidätämme oikeuden käyttää laadukkaita kierrätysosia, jotka pienentävät kuluttajiin suuntautuvia kustannuksia ja vähentävät materiaalihävikkiä.

●

Pakkausmateriaalien hävittäminen: Noudata paikallisia määräyksiä, jotta pakkausmateriaalit voidaan kierrätää.

●

Lasten turvallisuuden vuoksi irrota ovi ja pistoke ja katkaise sen jälkeen verkkojohto aivan laitteen pinnasta. Hävitä nämä osat erikseen varmistaaksesi, että laitetta ei voi enää liittää sähköverkkoon.

Vanhan elektoroniikka-romun kierrätys

Euroopan Direktiivi 2002/96/EC Waste Electrical and Electronic Equipment (WEEE – elektroniikka romulle), vaatii vanhojen sähkölaitteiden romun erottamisen normaali jätteiden kierrosta. Vanhat sähkölaitteet tulee kerätä erikseen, jotta näin voidaan optimoida laitteiden kierrätys ja näin ollen vähentää vaaran aiheutumista ihmisille ja luonnolle.

Merkkinä rasti jäteastian päällä muistuttaa vastuustasi laitteiden hävittämisestä erikseen.

Kuluttajien tulee ottaa yhteyttä paikallisiin viranomaisiin tai jälleenmyyjiin saadakseen tietoa vanhojen laitteiden oikeasta kierrättämisestä.

Energian säästö ja ympäristön huomioiminen

●

Purista ylimääräinen vesi pois ennen kuivaamista (jos käytät pyykinpesukonetta, valitse suurnopeuksinen linkous). Tämä säästää aikaa ja sähköä kuivauksen aikana.

●

Kuivaa aina täysmäärä – se säästää sähköä. Yksi vaate tai pienet määrät kestävät pitempään kuivua.

●

Puhdista suodatin jokaisen käyttökerran jälkeen – se säästää sähköä (katso Kunnossapito).

Page 34

Kunnossapito ja puhdistus

Virran kytkeminen pois päältä

Irrota pistoke pistorasiasta, kun kuivaaja ei ole käytössä, kun sitä puhdistetaan ja kunnossapitotoimenpiteiden ajaksi.

Puhdista suodatin jokaisen käyttökerran jälkeen

Suodain on tärkeä osa kuivaajaa. Se kerää kuivauksen aikana muodostuvaa nukkaa ja nöyhtää. Pienet pyykit saattavat myös tarttua kiinni suodattimeen. Tästä syystä on tärkeää puhdistaa suodatin käytön jälkeen huuhtelemalla se juoksevalla vedellä tai se voidaan puhdistaa myös pölynimurilla. Jos suodatin menee tukkoon, se häiritsee kuivaajan sisäistä ilmankiertoa, jolloin kuivausajat pitenevät ja sähköä kuluu enemmän. Se saattaa myös vahingoittaa kuivaajaa.

Suodatin sijaitsee kuivaajan etureunan etupuolella (katso kuva).

Rummun puhdistus

! Älä puhdista rumpua hankaavilla aineilla, teräsvillalla tai ruostumattomalle teräkselle tarkoitetuilla puhdistusaineilla.

Teräsrumpuun saattaa alkaa muodostua värillinen kalvo, joka voi johtua vedestä ja/tai puhdistusaineita, kuten huuhteluaineesta. Tämä värikalvo ei vaikuta rummun toimintaan.

Puhdistus

●

Metalliset tai muoviset ja kumiset ulko-osat voidaan puhdistaa kostealla liinalla.

●

Tarkista ilmastointiletku ja kiinteät ilmastointirakenteet ajoittain varmistaaksesi, ettei niihin ole kerääntynyt nöyhtää tai nukkaa ja puhdista ne.

●

Poista suodattimen ja poistoaukkojen ympärille kertynyt nukka.

! Älä käytä liuottimia tai hankaavia aineita.

Suodattimen irrotus:

1. Vedä suodattimen muovista kahvaa ylöspäin (katso kuva).

2. Puhdista suodatin ja laita se takaisin paikalleen. Varmista, että suodatin on kunnolla paikallaan, samalla tasolla kuivaajan reunan kanssa.

! Älä käytä kuivaajaa ilman suodatinta.

Tarkista rumpu jokaisen käyttökerran jälkeen

Käännä rumpua käsillä, jotta mahdollisesti kiinni jääneet pienet pyykit (nenäliinat) irtoavat.

! Kuivaajassa on erityislaakerit, joita ei tarvitse rasvata.

! Pyydä valtuutettua mekaanikkoa tarkistamaan kuivaaja

säännöllisesti varmistaaksesi että siinä ei ole sahkövikoja ja että se on mekaanisesti turvallinen käyttää (katso Huolto).

Page 35

Vianmääritys

Jos kuivaajaan tulee vikaa, käy läpi seuraavat vianmäärityksen vaiheet, ennen kuin soitat huoltoon (katso Huolto):

Ongelma:

Kuivausrumpu ei käynnisty.

Mahdollinen syy/ratkaisu:

●

Pistoke ei ole pistorasiassa tai se ei saa kontaktia.

●

Sähkökatkos.

●

Sulake on palanut. Testaa kytkemällä jokin toinen laite pistorasiaan.

●

Käytätkö jatkojohtoa? Yritä liittää kuivaajan oma verkkojohto suoraan pistorasiaan.

●

AJASTIN-säädin ei ole kohdallaan (katso Aloitus ja ohjelmat).

●

ALOITUS-painiketta ei ole painettu (katso Aloitus ja ohjelmat).

●

ALOITUS-painiketta painettiin oven ollessa auki. Varmista, että ovi on kiinni ennen kuin ALOITUS-painiketta painetaan (katso Aloitus ja ohjelmat). ! Jos ALOITUS-painiketta painetaan oven ollessa auki, kuivaaja ei käynnisty. Sulje ovi, odota muutama sekunti ja paina sen jälkeen ALOITUS-painiketta uudelleen (katso Aloitus ja ohjelmat).

Kuivaus kestää liian kauan.

●

Suodatinta ei ole puhdistettu] (katso Kunnossapito).

●

Lämpötila ei ole sopiva kuivattavalle materiaalille (katso Aloitus ja ohjelmat).

●

Pyykille on valittu väärä ohjelma (katso Aloitus ja ohjelmat).

●

Taipuisassa ilmastointiletkussa on tukos/se on mutkalla (katso Asennus).

●

Ilmanottoaukossa on tukos (katso Asennus).

●

Sääsuojassa oleva ilmastointiluukku on jumissa (katso Asennus).

●

Pyykit olivat liian märkiä (katso Pyykit).

●

Kuivaajassa on liikaa pyykkiä (katso Pyykit).

Page 36

Huolto

Ennen kuin soitat huoltoon:

●

Yritä ratkaista ongelma itse käyttämällä vianmääritystaulukkoa (katso Vianmääritys).

●

Jos se ei onnistu, katkaise kuivaajasta virta ja soita lähimpään huoltoliikkeeseen.

Huoltoliikkeen tarvitsemat tiedot:

●

Nimi, osoite ja postinumero

●

Puhelinnumero

●

Ongelma

●

Ostopäiväys

●

Laitteen malli (Mod.)

●

Valmistusnumero (S/N). Tämä löytyy koneen oven sisäpuolella olevasta tarrasta.

Varaosat

Tämä kuivaaja on monimutkainen laite. Jos yrität itse korjata kuivaajaa tai annat epäpätevän henkilön korjata sitä, siitä saattaa aiheutua henkilövahinkoja, kone saattaa vahingoittua ja varaosatakuu saattaa mitätöityä. Soita valtuutetulle mekaanikolle, jos koneen käytössä ilmenee ongelmia. Varaosat on suunniteltu erityisesti tälle laitteelle eikä muuhu tarkoitukseen.

Tämä laite vastaa seuraavia vaatimuksia: ETY-direktiivit:

- 2006/95/ETY (pienjännitelaitteet)

- 89/336/ETY, 92/31/ETY ja 93/68/ETY (sähkömagnettinen yhteensopivuus)

Page 37

Bruksanvisning

TØRKETROMMEL

Svenska, 1

Norsk, 37

TVM611

Dansk, 13

Suomi, 25

Innhold

Viktig informasjon, 38

Installering, 39-40

Plassering av tørketrommelen Ventilasjon Elektrisk tilkopling Før bruk av tørketrommelen

Beskrivelse av tørketrommelen, 41

Forside Bakside Kontrollpanel

Start og programmer, 42

Velge et program

Vask, 43-44

Sortere vasken Vaskeanvisninger Spesielle klær Tørketider

Advarsler og forslag, 45

Generell sikkerhet Bortskaffing Spare energi og respektere miljøet

Vedlikehold og pleie, 46

Slå av elektrisiteten Rengjøring av filteret etter hver syklus Kontroll av trommelen etter hver syklus Rengjøring av tørketrommelen

Feilsøking, 47

Service, 48

Reservedeler

! Bewaar deze gebruiksaanwijzing zodat u haar indien nodig kunt raadplegen. Neem de gebruiksaanwijzing mee als u verhuist en mocht u dit apparaat verkopen of aan iemand anders geven, geef dit boekje er dan bij, zodat de volgende eigenaar ook kennis kan nemen van de veiligheidsvoorschriften en aanbevelingen voor gebruik. ! Lees de instructies aandachtig door; op de volgende bladzijden vindt u belangrijke informatie over de installatie en aanbevelingen voor het gebruik van het apparaat.

Page 38

Viktig informasjon

or at kondenstørkeren skal fungere best mulig, må du følge vedlikeholdsintervallene vist under:

Filteret...

! Du MÅ gjøre rent lofilteret HVER tørkesyklus

TRINN 1.

Åpne døren til tørke-trommelen.

TRINN 4.

Monter filteret tilbake.

- Kontroller at pilene peker mot deg.

! Hvis du unnlater å rense filteret etter HVER tørkesyklus vil dette påvirke tørkeprestasjonen til maskinen.

-T

ørkingen tar lengre tid og vil dermed også bruke mer strøm.

TRINN 2.

Trekk ut filteret (ved hjelp av de to fingerhåndtakene).

TRINN 5.

Kontroller at filteret er skjøvet skikkelig på plass.

- BRUK ALDRI tørketrommelen uten at filteret er på plass.

TRINN 3.

Fjern lorester fra filterristen.

! Du MÅ fjerne lo som bygger seg opp rundt filterbrønnen og lufteslangen regelmessig HVER andre til tredje måned:

- Kontroller lufteslangen og ventilasjonsfester for å sikre at det ikke har samlet seg opp lo eller rusk, og fjern det.

-F

jern lodotter som samles opp rundt filteret og lufteåpningene.

Page 39

Installering

Plassering av tørketrommelen

●

Plasser tørketrommelen på avstand fra gassovner, komfyrer, varmeovner eller kokeinnretninger, da flammer kan ødelegge apparatet.

Minste mellomrom 10mm

Minst mellomrom

15mm

Se til at luftehullene på baksiden ikke er tildekket.

●

Se til at du plasserer tørketrommelen i et miljø som ikke er fuktig eller mangler tilstrekkelig luftsirkulasjon. God luftsirkulasjon rundt tørketrommelen er svært viktig for kondensering av vannet som produseres under vaskeprosessen. Tørketrommelen vil ikke fungere som den skal dersom den plasseres i et lukket rom eller skap.

! Vi anbefaler ikke at tørketrommelen installeres på et skap, men tørketrommelen må aldri installeres bak en dør som kan låse seg, en skyvedør eller en dør med hengsel på motsatt side av døren på tørketrommelen.

●

Hvis du skal installere apparatet under en arbeidsbenk, se til å la det være igjen 10 mm mellom toppen på apparatet og andre gjenstander på eller ovenfor maskinen, samt 15 mm mellom sidene og sideplater på innredning eller vegger. Dette er for å sikre tilstrekkelig med luftsirkulasjon.

! Se til at enden på røret ikke er rettet mot luftinntaksåpningen på baksiden av tørketrommelen.

! Lufterøret skal ikke være lengre enn 2,4 meter i lengde og skal holdes fritt for oppsamling av lo, tråder og vann ved å riste det regelmessig. Se alltid til at røret ikke klemmes.

Permanent lufting

Sammen med lufterøret anbefaler vi også bruk av et vegg-/vindusluftingssett som er tilgjengelig hos en lokal forhandler eller nærmeste reservedelsforhandler.

Veggmontering

1. La det være en åpning i veggen til venstre for tørketrommelens tenkte plassering.

2. Hold røret så kort og rett som mulig for å unngå at kondensert fuktighet kommer tilbake inn i tørketrommelen..

Ventilasjon

Tørketrommelen tørker vasken din ved å trekke inn kjølig, ren og relativt fuktig luft, varme opp denne og deretter fordele den i klærne samtidig som de tromles. For optimal ytelse blåses den fuktige luften ut igjen gjennom et lufterør på baksiden av tørketrommelen. Når tørketrommelen ikke er i bruk, må det være tilstrekkelig med ventilasjon for å unngå at gasser flyter inn i rommet fra apparater som benytter andre drivstoff, inkludert åpne flammer

Mobil lufting

Et lufterør må alltid monteres når tørkemaskinen brukes med mobil lufting. Røret må festes godt på baksiden av tørketrommelen (se Beskrivelse av tørketrommelen). Hvis det er mulig, er det alltid best å feste røret til en permanent utgang i nærheten av tørketrommelen. Men hvis en permanent installering ikke er mulig, virker tørketrommelen også like godt med røret lagt ut gjennom et delvis åpent vindu.

3. På samme måte, åpningen i veggen skal helle nedover mot utsiden.

Vindusmontering

1. Hullet i vinduet bør ideelt sett befinne seg under lufteåpningen.

2. Røret skal holdes så kort som mulig.

Avhengig av hvor ofte du bruker tørketrommelen din er det avgjørende at områdene A og B kontrolleres regelmessig for å fjerne lo og rester. Lufterørsadapteren må monteres godt for å forhindre at fuktig luft kommer tilbake til rommet. ! Tørketrommelen skal ikke skyves så langt tilbake at røradapteren trekkes ut av stilling eller røret klemmes eller bøyes. ! Røret skal holdes borte fra luftinntaksåpningen, og knekker eller “U”-bøyninger skal unngås, da disse vil tette igjen røret og fange kondensen.

Page 40

Installering

Lufting gjennom åpent vindu

Enden av røret skal rettes nedover for å forhindre at varm, fuktig luft kondenserer i rommet eller i tørketrommelen.

! Se til at tørketrommelen får tilstrekkelig ventilasjon og at enden av røret ikke rettes mot luftinntaksåpningen.

! Lufterøret skal alltid monteres for optimal ytelse. ! Se til at lufterøret og luftinntaksåpningene ikke er

forhindret eller blokkert.

! Tørketrommelen skal ikke resirkulere utslippsluften. ! Misbruk av tørketrommelen kan være brannfarlig. ! Ikke slipp luften inn i utganger som brukes til å

slippe ut damp fra andre apparater som brenner gass eller annet drivstoff. ! Ikke slipp uttrekksluft inn i et avtrekkssystem eller en kanal med sugevifte. Dette vil påvirke måten varmereguleringen fungerer på, og kan føre til brannfare.

Elektriske tilkoplinger

! Ikke bruk skjøteledninger.

! Strømledningen må ikke bøyes eller klemmes.

! Strømledningen skal kontrolleres regelmessig og

skiftes ut med en ledning som er spesielt tilpasset denne tørketrommelen og monteres kun av en autorisert tekniker (se Service). Nye eller lengre strømledninger leveres mot ekstra kostnad fra autoriserte forhandlere.

! Produsenten frasier seg ethvert ansvar hvis disse reglene ikke følges.

! Hvis du er usikker på noen av punktene, ta kontakt med en kvalifisert elektriker.

Installere tørketrommelen plant

Tørketrommelen må installeres plant for å kunne fungere korrekt.

Når du har installert tørketrommelen der den skal stå, kontrollerer du at den står plant, først fra side til side, deretter fra fremsiden til baksiden.

Se til følgende før du setter i støpselet i det elektriske uttaket:

●

Kontakten må være jordet.

●

Kontakten må være i stand til å tåle maskinens maksimale kraft, som er indikert på merkeplaten (se Beskrivelse av tørketrommelen).

●

Spenningen må være innenfor verdiene som er oppgitt på merkeplaten (se Beskrivelse av tørketrommelen).

●

Kontakten må være kompatibel med tørketrommelens støpsel. Hvis dette ikke er tilfelle, skift ut støpsel eller kontakt.

! Tørketrommelen må ikke installeres utendørs, selv om plassen er beskyttet. Det kan være svært farlig hvis den utsettes for regn eller storm.

! Når maskinen er installert, skal strømledningen og støpselet være lett tilgjengelig.

Dersom tørketrommelen ikke står plant, bruker du en treblokk som støtte, mens du justerer de to frembena opp eller ned, til tørketrommelen står plant.

Før bruk av tørketrommelen

Når du har installert tørketrommelen og før du tar den i bruk, skal innsiden av trommelen rengjøres for å fjerne eventuelt støv som kan ha samlet seg under transporten.

Page 41

Beskrivelse av tørketrommelen

Forside Bakside

Kontrollpanel

Modell- og

serienumre

Trommel

Filter

Forsiktig: Varmt!

Kontrollpanel

VARMEKNAPP

Merkeplate

Luftinntaksåpning

Lufterør monteres her

Indikator

Tørkeguide

STARTKNAPPEN setter i gang tørkeprogrammet som er valgt (se Start og programmer).

VARMEKNAPPEN velger tørketemperatur (se Start og programmer).

UT: LAV varme INN: HØY varme

TIMERBRYTEREN stiller inn tørketid: roter denne mot høyre, aldri mot venstre, inntil indikatoren peker på den ønskede tørketiden (se Start og programmer).

TIMERBRYTER

Tørkeguiden gjør at du kan rådføre deg med en brukervennlig tabell med stofftyper og lastkapasiteter.

Bomull Syntetiske stoffer Akryl eller andre delikate stoffer

STARTKNAPP

Page 42

Start og programmer

Velge et program

1. Sett i tørketrommelens støpsel i strømuttaket.

2. Sorter vasken etter stofftype (se Vask).

3. Åpne døren, og se til at filteret er rent og på plass (se Vedlikehold).

4. Last maskinen, og se til at klærne ikke er i veien for dørforseglingen. Lukk døren.

5. Velg tørketid ved å kontrollere tørkeguiden for stofftypen du tørker (se Vask).

- Still inn temperaturen med VARMEKNAPPEN

- Velg tørketid ved å rotere TIMERBRYTEREN mot høyre.

6. Trykk på STARTKNAPPEN for å sette i i gang tørkingen. I løpet av tørkeprogrammet kan du kontrollere vasken og ta ut klær som er tørre, mens du fortsetter tørkingen av andre. Når du lukker døren igjen, må du trykke på STARTKNAPPEN for å fortsette tørkingen.

7. Ca. 10 minutter før programmet er ferdig, går det inn i en AVKJØLINGSFASE (der stoffene avkjøles), og denne bør alltid fullføres.

8. Åpne døren, ta ut vasken, rengjør filteret og sett det på plass igjen (se Vedlikehold).

9. Trekk ut støpselet.

Page 43

Vask

Sortere vasken

●

Kontroller symboler på klærnes merker for å være sikker på at plaggene kan tørkes i trommel.

●

Sorter vasken etter stofftype.

●

Tøm lommer, og kontroller knapper.

●

Lukk glidelåser og hemper, og knytt løse belter og snorer.

●

Vri ut klærne for å få bort så mye overflødig vann som mulig.

! Ikke legg inn dryppende våte klær i tørketrommelen.

Maks. last

Ikke legg inn mer klær enn maks. kapasitet tillater. Disse numrene refererer til tørr vekt: Naturlige fibrer: 6 kg maks. Syntetiske fibrer: 3 kg maks. ! IKKE overbelast tørketrommelen, da dette kan føre til redusert tørkeytelse.

Typisk last

Merk: 1kg = 1000g

Klær Bluse Bomull 150 g

Annet 100 g

Kjole Bomull 500 g

Annet 350 g Jeans 700 g 10 bleier 1000 g Skjorte Bomull 300 g

Annet 200 g T-skjorte 125 g

Vaskeanvisninger

Se på merkene som er på klærne, spesielt når du skal putte dem i tørketrommel for første gang. Følgende symboler er mest vanlige:

Kan tørkes i tørketrommel

Kan IKKE tørkes i tørketrommel

Kan tørkes i tørketrommel på høy varme

Kan tørkes i tørketrommel på lav varme

Plagg som ikke egner seg for tørking i trommel

●

Plagg som inneholder gummi eller gummilignende materialer eller plastfilm (puter eller PVC-regntøy), andre antennelige produkter eller gjenstander som inneholder antennelige stoffer (håndklær tilsmusset med hårspray).

●

Glassfiber (bestemte typer gardiner)

●

Plagg som er renset

●

Plagg med koden (se Spesielle klær). Disse kan rengjøres med spesielle hjemmerensingsprodukter. Følg instruksene nøye.

●

Større gjenstander (tepper, soveposer, puter, store sengetepper osv.). Disse utvider seg under tørking og ville forhindre luftstrømmen gjennom tørketrommelen.

Husholdningsgjenstander Dynetrekk Bomull 1500 g (Dobbelt) Annet 1000 g Stor duk 700 g Liten duk 250 g Lite håndkle 100 g Badehåndkle 700 g Håndkle 350 g Dobbelt laken 500 g Enkelt laken 350 g

På slutten av en tørkesyklus kan bomullsstoffer fortsatt være fuktige hvis du puttet bomullsstoffer og syntetiske stoffer sammen. Hvis dette skjer, sett ganske enkelt på nok en liten runde med tørking.

●

Merk: De siste 10 minutter av innstilt tid går med til avkjølingsfasen. Ha dette i tankene når du stiller inn tiden, ettersom vasken ikke vil bli tørket i denne perioden.

Page 44

Vask

Spesielle klær

Tepper og sengetepper: akrylgjenstander (Acilan,

Courtelle, Orion, Dralon) må tørkes med spesiell forsiktighet på LAV varmeinnstilling. Unngå å tørke over for lang tid.

Plagg med folder eller press: les produsentens tørkeinstrukser for plagget.

Stivede artikler: ikke tørk disse sammen ikke-stivede gjenstander. Se til at så mye som mulig av stivningsløsningen fjernes før de plasseres i tørketrommelen. Ikke tørk for mye: stivelsen vil bli pudrete og gjøre klærne slappe, noe som gjør stivelsen bortkastet.

Tørketider

Tabellen nedenfor viser OMTRENTLIGE tørketider i minutter. Vekt refererer til tørre plagg:

Bomull Høy (full) varme Tørketider 800-1000 o/min i vaskemaskinen

Halv last Hel last 1 kg 2 kg 3 kg 4 kg 5 kg 6 kg 20-30 35-45 45-60 60-70 70-80 80-100 Syntetiske stoffer Høy (full) varme Tørketider ved redusert sentrifuge i vaskemaskin

Halv last Hel last 1 kg 2 kg 3 kg 20-30 35-45 45-60 Akrylstoffer Lav (skånsom) varme Tørketider ved redusert sentrifuge i vaskemaskin Halv last Hel last 1 kg 2 kg 25-40 40-60

Tidene er omtrentlige og kan variere avhengig av :

●

Mengde vann som finnes i klærne etter sentrifugering: håndklær og delikate gjenstander holder på mye vann.

●

Stoffer: gjenstander som er av samme type stoff, men med ulik tekstur og tykkelse kan ha ulik tørketid.

●

Mengde vask: enkeltgjenstander eller små laster kan ta lengre tid å tørke.

●

Tørrhet: hvis du har tenkt å stryke noen av klærne dine, kan de tas ut mens de fortsatt er litt fuktige. Resten kan tørkes lenger hvis du ønsker at de blir helt tørre.

●

Varmeinnstilling.

●

Romtemperatur: hvis rommet der tørketrommelen står er kaldt, vil det ta lenger tid for tørketrommelen å tørke klærne dine.

●

Størrelse: noen større gjenstander kan tørkes i trommelen med forsiktighet. Vi foreslår at du tar ut disse gjenstandene flere ganger for å riste dem og deretter legger dem tilbake i tørketrommelen igjen inntil de er ferdige.

! Ikke tørk klærne dine altfor mye. Alle stoffer inneholder litt naturlig fuktighet som holder dem myke og luftige.

Page 45

Advarsler og forslag

! Apparatet er konstruert og bygget etter internasjonale sikkerhetsstandarder. Disse advarslene er oppgitt av sikkerhetsmessige årsaker, og må til enhver tid overholdes.

Generell sikkerhet

●

Tørketrommelen må ikke betjenes av personer (inkludert barn) med svekkede fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskaper, uten tilsyn og uten å ha fått veiledning i hvordan apparatet skal brukes av en person som er ansvarlig for sikkerheten deres.

●

Denne tørketrommelen er konstruert for hjemmebruk, ikke profesjonell bruk.

●

Ikke rør apparatet når du er barføtt eller våt på hender eller føtter.

●

Frakople maskinen ved å trekke i støpselet, ikke i ledningen.

●

Barn skal ikke oppholde seg i nærheten av tørketrommelen når den er i bruk. Etter bruk av maskinen, slå den av og trekk ut støpselet fra kontakten. Hold døren lukket for å forhindre at barn ikke bruker den som en leke.

●

Hold barn under oppsyn, og pass på at de ikke leker med tørketrommelen.

●

Apparatet må installeres riktig og ha tilstrekkelig ventilasjon. Luftinntaksåpningene bak på maskinen, utslippsåpningene og lufterøret skal aldri stenges (se Installering).

●

Rett aldri lufterøret mot luftinntaket på baksiden av maskinen.

●

La aldri maskinen resirkulere luften.

●

Tørketrommelen skal ikke brukes på teppegulv med høyde som ville forhindre luft til å komme inn i tørketrommelen fra basen.

●

Kontroller for å se om tørketrommelen er tom før den brukes.

●

Baksiden av tørketrommelen kan bli svært varm. Berør den derfor ikke når maskinen er

i bruk. Ikke bruk tørketrommelen med mindre filteret er sikkert på plass (se Vedlikehold). Ikke bruk flytende tøymykner i tørketrommelen, bruk dette i siste skylling av vasken. Ikke overlast tørketrommelen (se Vask) for maks. last. Ikke legg plagg som er dryppende våte inn i maskinen. Tørk kun klær som er vasket med såpemiddel og vann, skylt og sentrifugert. Det er brannfarlig å tørke gjenstander som IKKE er vasket med vann. Kontroller alle anvisninger på klærnes merker (se Vask). Ikke tørk plagg som er behandlet med kjemiske produkter.

●

! ADVARSEL: Stans aldri tørketrommelen før tørkesyklusen er ferdig. Da må man eventuelt fjerne alle plaggene raskt og spre dem ut slik at varmen forsvinner.

Bortskaffing

●

Spare energi og respektere miljøet

●

Tørk aldri ting som er tilsmusset med brennbare stoffer (steikeolje, aceton, alkohol, bensin, parafin, terpentin, voks, voksfjernere, flekkfjerningsmiddel og hårspray), uten at de har blitt vasket i varmt vann med ekstra mye vaskemiddel. Gummi, gjenstander og klær med gummibelegg, puter med innsydd skumgummi, skumgummi, (lateksskumgummi), plast, dusjhetter, vanntette tekstiler, bleietruser eller bleier med plastkant, polyetylen eller papir må ikke tørkes i tørketrommelen.

Ikke tørk større, svært voluminøse gjenstander. Ikke tørk akryliske fibrer ved høy temperatur.

Fjern alt fra lommer, spesielt lightere (eksplosjonsrisiko).

Fullfør hvert program med nedkjølingsfasen. Ikke slå av tørketrommelen når det fortsatt befinner seg varme gjenstander inne i den. Rengjør filteret etter hver bruk (se Vedlikehold). Ikke la det samle seg lo rundt tørketrommelen. Klatre aldri opp på tørketrommelen. Det kan føre til skade. Følg alltid de elektriske standarder og krav (se Installering). Kjøp alltid originale reservedeler og tilbehør (se Service).

Bortskaffing av emballasjen: følg lokale forskrifter, slik at innpakningen kan resirkuleres. Bortskaffing av den gamle tørketrommelen din: kutt av strømledningen og fjern døren før den gamle tørketrommelen bortskaffes.

Vri ut plagg for å forhindre overflødig vann før de tørkes i tørketrommelen (hvis du benytter vaskemaskin først, velg en høy sentrifugering). Dette vil spare tid og energi til tørking. Tørk alltid fulle laster - du sparer energi: enkeltgjenstander eller små laster tar lenger tid å tørke. Rengjør filteret etter hver bruk for å redusere energiforbrukskostnader (se Vedlikehold).

Page 46

Vedlikehold og pleie

Slå av elektrisiteten

Trekk ut støpselet fra kontakten når maskinen ikke er i bruk, ved rengjøring og under alt vedlikehold.

Rengjør filteret etter hver syklus

Filteret er en viktig del av tørketrommelen din: det samler opp tråder og lo som dannes under tørkingen. Små gjenstander kan også feste seg i filteret. Når tørkingen er ferdig, skal derfor filteret rengjøres ved å skylle det under rennende vann eller med støvsugeren din. Hvis filteret tilstoppes, vil luftstrømmen inne i tørketrommelen forhindres betydelig: tørketiden forlenges, og du vil forbruke mer energi. Det kan dessuten skade tørketrommelen.

Filteret finnes foran på tørketrommelen (se figur).

Rengjøre trommelen

! Ikke bruk skuremidler, stålull eller rensemidler for rustfritt stål til rengjøring av trommelen.

Det kan begynne å danne seg en fargefilm på trommelen i rustrfritt stål. Dette kan være forårsaket av en kombinasjon av vann og rengjøringsmidler, slik som tøymyknere under tøyvask. Denne fargefilmen vil ikke innvirke på tørketrommelens effekt.

Rengjøring

●

Eksterne deler i metall eller plast og gummideler kan rengjøres med en fuktig klut.

●

Kontroller lufterøret regelmessig og enhver permanent lufteinnretning for å sikre at det ikke har samlet seg lo eller tråder, og fjern evt. dette.

●

Fjern lo som samles opp rundt filteret og utslippsåpningene.

! Ikke bruk løsemidler eller skuremidler.

Fjerning av filteret: Trekk opp plasthåndtaket på filteret (se figur). Rengjør filteret, og sett det tilbake på plass. Se til at filteret sitter som det skal.

! Ikke bruk tørketrommelen uten å sette på plass filteret.

Kontroller trommelen etter hvert program

Snurr trommelen manuelt for å fjerne små gjenstander (lommetørklær) som kan ha blitt lagt igjen.

! Tørketrommelen din bruker spesielle lagerkomponenter som ikke trenger smøring.

! Få tørketrommelen din kontrollert av en autorisert tekniker regelmessig for å sikre elektrisk og mekanisk sikkerhet (se Service).

Page 47

Feilsøking

En dag kan det hende at det ser ut til at tørketrommelen din ikke virker. Før du ringer servicesenteret (se Service), gjennom følgende feilsøkingsforslag:

Problem:

Tørketrommelen vil ikke starte.

Mulig årsak/Løsning:

●

Støpselet er ikke satt inn i kontakten eller har ingen kontakt.

●

Det har vært strømbrudd.

●

Sikringen har gått. Prøv å kople til et annet apparat i uttaket.

●

Bruker du skjøteledning? Prøv å sette støpselet fra tørketrommelen direkte inn i uttaket.

●

TIMERBRYTEREN er kanskje ikke stilt riktig (se Start og programmer).

●

STARTKNAPPEN har ikke blitt trykket (se Start og programmer).

●

Du trykket på STARTKNAPPEN med døren åpen. Sørg for at døren er lukket før du trykker på STARTKNAPPEN (se Start og programmer). ! Dersom du trykker på STARTKNAPPEN med døren åpen, vil ikke tørketrommelen starte. Lukk døren, vent noen sekunder og trykk deretter på STARTKNAPPEN igjen (se Start og programmer).

●

Tørkingen tar altfor lang tid.

Filteret er ikke rengjort (se Vedlikehold).

●

Temperaturinnstillingen er ikke ideell for stofftypen som du tørker (se Start og programmer).

●

Riktig program er ikke valgt for lasten (se Start og programmer).

●

Det fleksible åpningsrøret er tilstoppet (se Installering).

●

Luftinntaksåpningen er tilstoppet (se Installering).

●

Den permanente ventilasjonsklaffen på stormdekselet er forhindret (se Installering).

●

Klærne var altfor våte (se Vask).

●

Tørketrommelen var overlastet (se Vask).

Page 48

Service

195067287.00 W

02/2008 - SIMLEX . Four Ashes, Wolverhampton

Før du kontakter servicesenteret:

●

Bruk feilsøkingsguiden for å se om du kan løse problemet selv (se Feilsøking).

●

Hvis ikke, slå av tørketrommelen, og ring servicesenteret i nærheten av deg.

Dette må du fortelle til servicesenteret:

●

navn, adresse og postnummer.

●

telefonnummer.

●

problemtype.

●

kjøpsdato.

●

apparatmodell (Mod.).

●

serienummer (S/N). Denne informasjonen finnes på merkeplaten på innsiden av døren på maskinen.

Reservedeler

Denne tørketrommelen er en kompleks maskin. Det å reparere den selv eller få en ikke-autorisert person til å prøve å reparere den kan forårsake skade på én eller flere personer, maskinen og kan ugyldiggjøre reservedelsgarantien. Ring en autorisert tekniker hvis du opplever problemer under bruk av maskinen. Reservedelene er konstruert eksklusivt for dette apparatet og ikke for annen bruk.

CE Dette apparatet oppfyller følgende EØF-direktiver:

- 2006/95/EØF (lavspenningsutstyr)

- 89/336/EØF, 92/31/EØF og 93/68/EØF (elektromagnetisk kompatibilitet)
