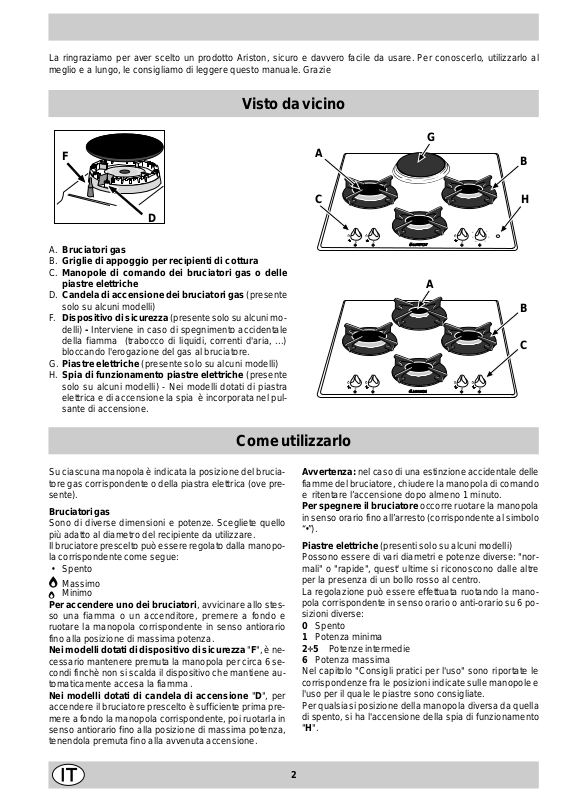

Visto da vicino

G

F

A

B

D

A. Bruciatori gas
B. Griglie di appoggio per recipienti di cottura
C. Manopole di comando dei bruciatori gas o delle

piastre elettriche

D. Candela di accensione dei bruciatori gas (presente

solo su alcuni modelli)

F. Dispositivo di sicurezza (presente solo su alcuni mo-

delli) - Interviene in caso di spegnimento accidentale
della fiamma (trabocco di liquidi, correnti d'aria, ...)

bloccando l'erogazione del gas al bruciatore.
G. Piastre elettriche (presente solo su alcuni modelli)
H. Spia di funzionamento piastre elettriche (presente

solo su alcuni modelli) - Nei modelli dotati di piastra

elettrica e di accensione la spia è incorporata nel pul-

sante di accensione.

Come utilizzarlo

Su ciascuna manopola è indicata la posizione del brucia­tore gas corrispondente o della piastra elettrica (ove pre­sente).

Bruciatori gas

Sono di diverse dimensioni e potenze. Scegliete quello
più adatto al diametro del recipiente da utilizzare.
Il bruciatore prescelto può essere regolato dalla manopo­la corrispondente come segue:

• Spento

Massimo

Minimo
Per accendere uno dei bruciatori, avvicinare allo stes­so una fiamma o un accenditore, premere a fondo e
ruotare la manopola corrispondente in senso antiorario
fino alla posizione di massima potenza.
Nei modelli dotati di dispositivo di sicurezza "F", è ne-
cessario mantenere premuta la manopola per circa 6 se­condi finchè non si scalda il dispositivo che mantiene au­tomaticamente accesa la fiamma .
Nei modelli dotati di candela di accensione "D", per
accendere il bruciatore prescelto è sufficiente prima pre­mere a fondo la manopola corrispondente, poi ruotarla in
senso antiorario fino alla posizione di massima potenza,
tenendola premuta fino alla avven uta accensione.

C

1

6

2

5

4

3

H

Avvertenza: nel caso di una estinzione accidentale delle
fiamme del bruciatore, chiudere la manopola di comando
e ritentare l’accensione dopo almeno 1 minuto.
Per spegnere il bruciatore occorre ruotare la manopola
in senso orario fino all’arresto (corrispondente al simbolo
“•”).

Piastre elettriche (presenti solo su alcuni modelli)
Possono essere di vari diametri e potenze diverse: "nor­mali" o "rapide", quest' ultime si riconoscono dalle altre
per la presenza di un bollo rosso al centro.
La regolazione può essere effettuata ruotando la mano­pola corrispondente in senso orario o anti-orario su 6 po­sizioni diverse:

0 Spento
1 Potenza minima
2÷5 Potenze intermedie
6 Potenza massima

Nel capitolo "Consigli pratici per l'uso" sono riportate le
corrispondenze fra le posizioni indicate sulle manopole e
l'uso per il quale le piastre sono consigliate.
Per qualsiasi posizione della manopola div ersa da quella
di spento, si ha l'accensione della spia di funzionamento
"H".

2

Come tenerlo in forma

Prima di ogni operazione disconnettere l'apparecchio dall'
alimentazione elettrica.

Per una lunga durata del piano è indispensabile ese­guire frequentemente una accurata pulizia generale,
tenendo presente che:

• le parti smaltate ed in vetro vanno lavate con acqua
tiepida senza usare polveri abrasive e sostanz e corro­sive che potrebbero rovinarli;

• gli elementi mobili dei bruciatori vanno lavati frequen­temente con acqua calda e detersivo avendo cura di
eliminare le eventuali incrostazioni;

• nei piani dotati di accensione automatica occorre pro­cedere frequentemente ad una accurata pulizia della
parte ter minale dei dispositivi di accensione istanta­nea elettronica e verificare che i fori di uscita del gas
non siano ostruiti;

• le piastre elettriche si puliscono con uno strofinaccio
umido e si ungono con un pò d’olio quando sono an­cora tiepide;

• il piano va pulito con prodotti per la pulizia dei vetri.
Evitare l'utilizzo di prodotti e pagliette abrasive che pos­sono provocare rigature sul vetro.

• la superficie del piano dovrà essere pulita regolarmente
con una soluzione di acqua tiepida e detergente non
abrasivo. Dapprima togliere dal piano di cottura tutti i
resti di vivande e spruzzi di grasso con un raschietto

per la pulizia per esempio (non in dotazio­ne) (Fig. A).

Pulire il piano di cottura quando è tiepido; utilizzare un
prodotto di pulizia adatto, strofinare con un panno
umido ed asciugare. Zucchero o vivande ad alto con­tenuto zuccherino vanno eliminati immediatamente
dalla zona di cottura ancora calda con un raschietto.
In nessun caso utilizzare spugne o prodotti abrasivi,
anche detersivi chimicamente aggressivi come gli
spray da f orno o prodotti smacchianti vanno evitati (Fig.
B);

Fig. A Fig. B

Ingrassaggio dei rubinetti

Con il tempo può verificarsi il caso di un rubinetto che si
blocchi o presenti difficoltà nella rotazione, pertanto sarà
necessario provvedere alla pulizia interna e alla sostitu­zione del grasso.

N.B.: Questa operazione deve essere effettuata da un
tecnico autorizzato dal costruttore.

Consigli d'uso

Consigli pratici per l’uso dei bruciatori

Al fine di ottenere il massimo rendimento è utile ricordare
quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore (ve­dere tabella) al fine di evitare che le fiamme fuoriescano
dal fondo dei recipienti.

• utilizzare sempre recipienti a fondo piatto e con coper­chio.

• al momento dell’ebollizione ruotare la manopola fino
alla posizione di minimo.

Bruciat ore ø D i ametro recipienti (cm)

Rapido (R) 24 – 26
Semi Rapido (S) 16 – 20

Ausiliario (A) 10 – 14

Per identificare il tipo di bruciatore f ate riferimento ai dise­gni presenti nel paragrafo "Caratteristiche dei bruciatori
ed ugelli"

Consigli pratici per l'uso delle piastre elettriche

Per e vitare dispersioni di calore e danni alla piastra è bene
usare recipienti con fondo piano e di diametro non inferio­re a quello della piastra.

Pos. Piastra normale o ra pida

0 Spento

1 Cottura di verdure, pesci

Cottura di patate (a vapore) minestre, ceci,

2

fagioli
Proseguimento di cottura di grandi quantità di

3

cibi, minestroni

4 Arrost ire ( medio)
5

Arrostire (forte)

6 Rosolare o raggiungere bollitura in poco tempo

3

C'è qualche problema?

Può accadere che il piano non funzioni o non funzioni
bene. Prima di chiamare l'assistenza, vediamo che cosa
si può fare.
Innanzi tutto verificare che non ci siano interruzioni nelle
reti di alimentazione gas ed elettrica, ed in particolare i
rubinetti gas a monte del piano siano aperti.

Il bruciatore non si accende o la fiamma non è
uniforme.

Av ete controllato se:

• Sono ostruiti i fori di uscita del gas del bruciatore.

• Sono montate correttamente tutte le parti mobili che
compongono il bruciatore.

• Ci sono correnti d'aria nelle vicinanze del piano.

La fiamma non rimane accesa nelle versioni con
sicurezza.

Av ete controllato se:

• Non avete premuto a f ondo la manopola.

• Non avete mantenuto premuta a fondo la manopola
per un tempo sufficiente ad attivare il dispositivo di
sicurezza.

• Sono ostruiti i fori di fuoriuscita del gas in corrispon­denza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane
acceso.

Avete controllato se:

• Sono ostruiti i fori di fuoriuscita del gas.

• Ci sono correnti d'aria nelle vicinanze del piano.

• La regolazione del minimo non è corretta (Vedi para­grafo "Regolazione minimi").

I recipienti sono instabili.

Avete controllato se:

• Il fondo del recipiente è perfettamente piano .

• Il recipiente è centrato sul bruciatore o sulla piastra
elettrica.

• Le griglie sono state invertite.

Se, nonostante tutti i controlli, il piano non funziona e l'in­conveniente da voi rilevato persiste, chiamate il Centro
Assistenza Tecnica Merloni Elettrodomestici più vicino, co­municando queste informazioni:

- Il tipo di guasto.

- La sigla del modello (Mod. ...) riportata sul certificato di

garanzia.
Non ricorrete mai a tecnici non autorizzati e rifiutate sem­pre l'installazione di pezzi di ricambio non originali.

La sicurezza una buona abitudine

Per garantire l’efficienza e la sicurezza di questo elettrodomestico:

• rivolgetevi esclusivamente a centri di assistenza tecnica autorizzati

• richiedete sempre l’utilizzo di parti di ricambio originali

• Questo libretto riguarda un piano di cottura da incasso
di classe3.

• L'apparecchio è concepito per uso non professionale
nelle abitazioni e le sue caratteristiche non vanno mo­dificate.

• Le istruzioni sono valide solo per i paesi di destinazio­ne i cui simboli figurano sul libretto e sulla targa matri­cola.

• La sicurezza elettrica di questo apparecchio è assicu­rata soltanto quando lo stesso è correttamente colle­gato ad un efficiente impianto di messa a terra come
previsto dalle vigenti norme di sicurezza.

T rattandosi di fonti di pericolo, evitare che bambini e
incapaci abbiano contatti con:

- i comandi e l'apparecchio in genere;

- gli imballaggi (sacchetti, polistirolo, chiodi ecc.);

- l'apparecchio, durante e subito dopo il funzionamento ,
visto il surriscaldamento;

- l'apparecchio inutilizzato (in questo caso vanno rese
innocue le parti che potrebbero essere pericolose).

- che il cavo di alimentazione di piccoli elettrodomestici
finisca su parti calde dell'apparecchio;

- l'esposizione ad agenti atmosferici (pioggia, sole);

- l'utilizzo di liquidi infiammabili nei pressi;

- l'impiego di adattatori, prese multiple e/o prolunghe;

- l'impiego di pentole instabili o deformate;

- lasciare accese le piastre elettriche senza pentole;

- Il piano è resistente agli sbalzi di temperatura e agli

urti. Tuttavia se colpito con oggetti come taglierini
o utensili con bordi appuntiti può rompersi. In que­sto caso togliete subito l’alimentazione e rivolgete­vi ad un centro di assistenza autorizzato.

- tentativi di installazione o riparazione senza l'interv en­to di personale qualificato.

Occorre assolutamente rivolgersi a personale
qualificato nei seguenti casi:

- installazione (secondo le istruzioni del costruttore);

- quando si hanno dubbi sul funzionamento;

- sostituzione della presa in caso di incompatibilità con
la spina dell'apparecchio.

Vanno e vitate le seguenti operazioni:

- toccare l'apparecchio con parti del corpo umide;

- l'uso quando si è a piedi nudi;

- tirare l'apparecchio o il cavo di alimentazione per stac­carli dalla presa di corrente;

- operazioni improprie e pericolose;

- ostruire le aperture di ventilazione o smaltimento ca­lore;

Occorre rivolgersi a centri di assistenza autorizzati
dal costruttore nei seguenti casi:

- in caso di dubbio sull'integrità dell'apparecchio dopo
aver tolto l'imballaggio;

- danneggiamento o sostituzione del cavo di alimenta­zione;

- in caso di guasto o cattivo funzionamento, richieden­do i ricambi originali.

4

È opportuno effettuare le seguenti operazioni:

- solo la cottura dei cibi evitando altre operazioni;

- verificare l'integrità dopo aver tolto l'imballaggio;

- disconnettere l'apparecchio dalla rete di alimentazio­ne elettrica in caso di cattivo funzionamento e prima di
qualsiasi operazione di pulizia o manutenzione;

- quando inutilizzato, disinserire l'apparecchio dalla rete
elettrica e chiudere il rubinetto del gas (se previsto);

Installazione dei piani da incasso

- controllare sempre che le manopole siano nella posi­zione “•”/”o” quando l'apparecchio non è utilizzato;

- tagliare il cavo di alimentazione dopo averlo
disconnesso dalla rete elettrica quando si decide di
non utilizzare più l'apparecchio.

• Il costruttore non può essere considerato responsabi­le per eventuali danni deriv anti da: errata installazione ,
usi impropri, erronei ed irragionevoli.

Le istruzioni che seguono sono rivolte all’installatore qua­lificato affinchè compia le operazioni di installazione
regolazione e manutenzione tecnica nel modo più corret­to e secondo le norme in vigore.
Importante: qualsiasi intervento di regolazione, manuten­zione etc. de ve essere eseguito con il piano elettricamen­te disinserito.

Posizionamento
Importante: questo apparecchio può essere installato e

funzionare solo in locali permanentemente ventilati se­condo le prescrizioni delle Norme UNI-CIG 7129 e 7131
in vigore. Deb bono essere osservati i seguenti requisiti:

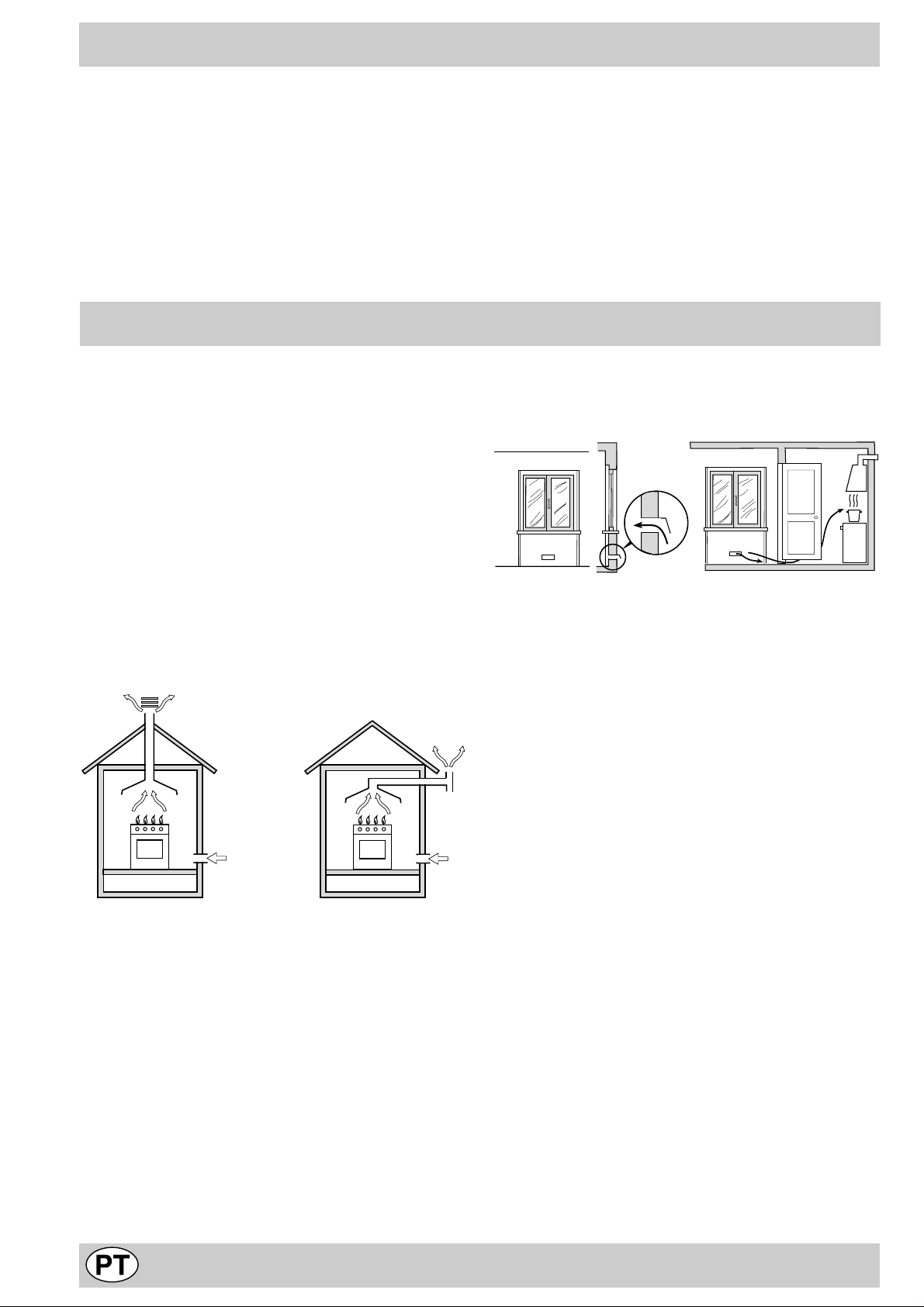

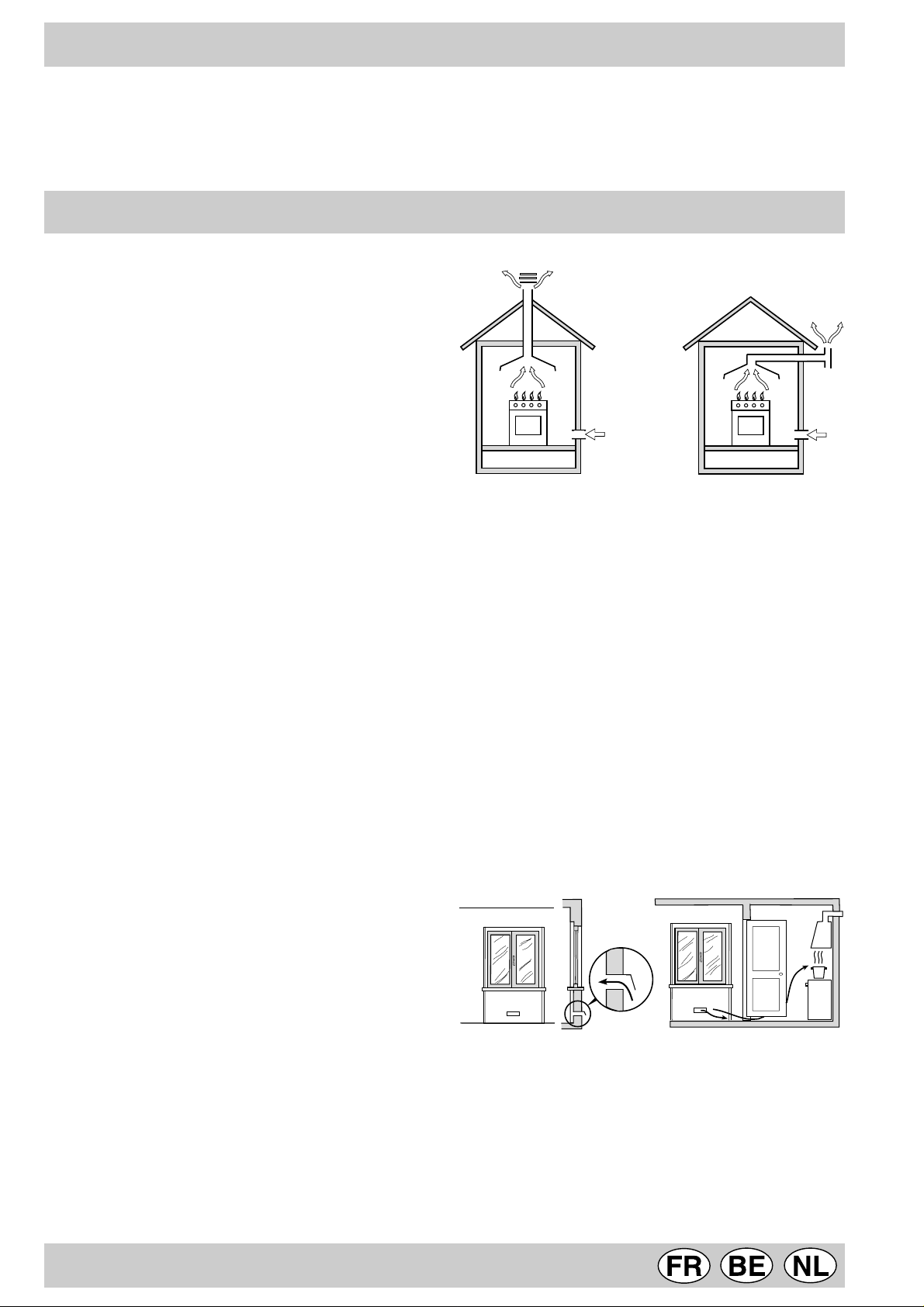

a) Il locale de ve pre vedere un sistema di scarico all’ester-

no dei fumi della combustione, realizzato tramite una
cappa o tramite un elettroventilatore che entri auto­maticamente in funzione ogni volta che si accende l’ap­parecchio.

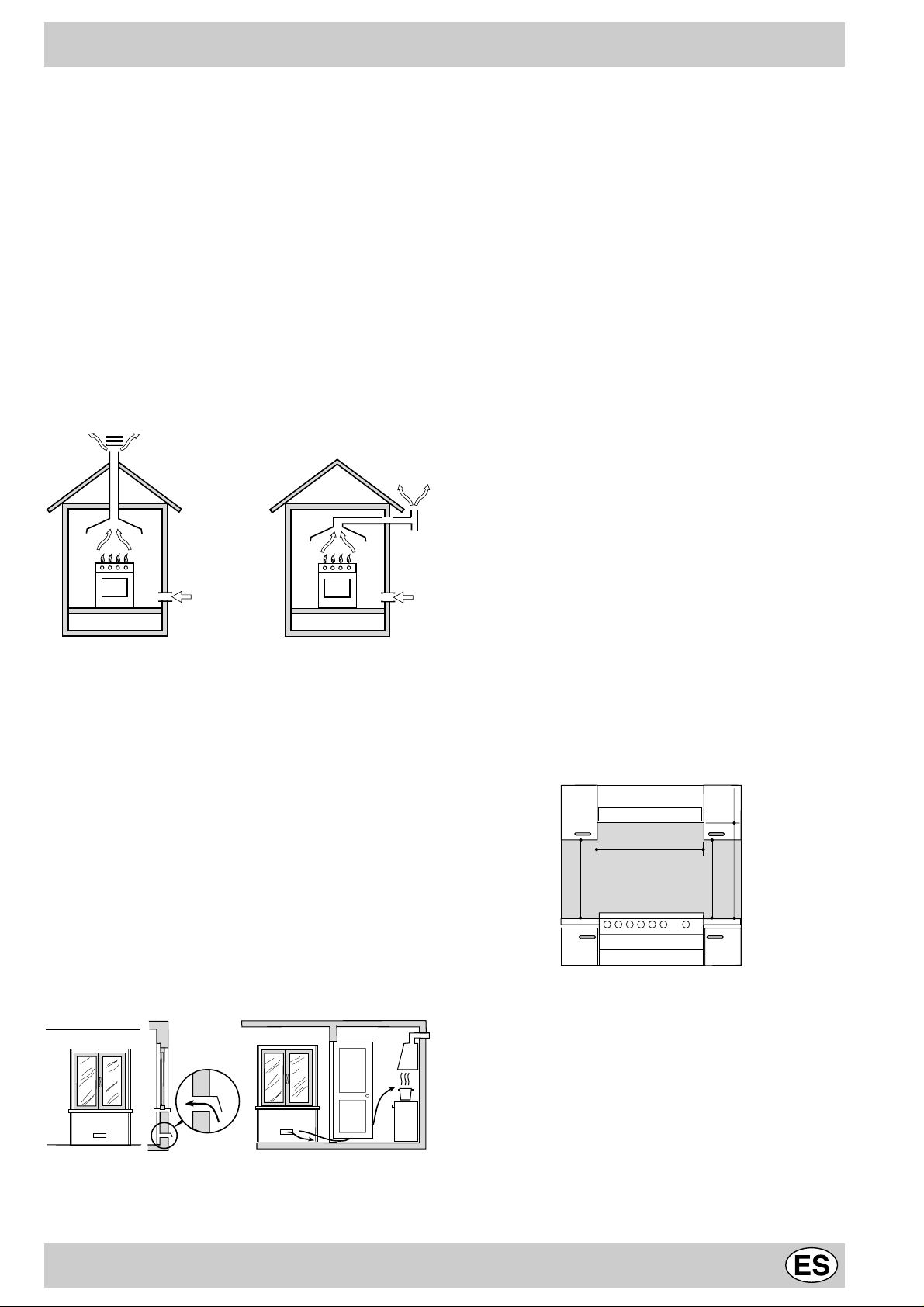

Particolare A Locale Locale da

adiacente ventilare

A

Esempi di aperture di ventilazione Maggiorazione della fessura fr a

per l’aria comburente porta e pavimento

Fig. A Fig. B

c) Un utilizzo intensivo e prolungato dell’apparecchio può

necessitare di una aerazione supplementare per esem­pio l’apertura di una finestra o una aerazione più effi­cace aumentando la potenza di spirazione meccanica
se essa esiste.

d) I gas di petrolio liquefatti, più pesanti dell’aria, rista-

gnano verso il basso. Quindi i locali contenenti bidoni
di GPL debbono prevedere delle aperture verso l’ester­no così da permettere l’evacuazione dal basso delle
eventuali fughe di gas . P ertanto i bidoni di GPL, siano
essi vuoti o parzialmente pieni, non debbono essere
installati o depositati in locali o vani a livello più basso
del suolo (cantinati, ecc.). É opportuno tenere nel lo­cale solo il bidone in utilizzo, collocato in modo da non
essere soggetto all’azione diretta di sorgenti di calore
(forni, camini, stufe, ecc.) capaci di portarlo a tempe­rature superiori ai 50°C.

In camino o in canna fumaria ramificata Direttamente all’esterno

(riservata agli apparecchi di cottura)

b) Il locale deve pre v edere un sistema che consenta l’af-

flusso dell’aria necessaria alla regolare combustione.
La portata di aria necessaria alla combustione non deve
essere inferiore a 2 m³/h per kW di potenza installata.
Il sistema può essere realizzato prelevando direttamen­te l’aria dall’esterno dell’edificio tramite un condotto di
almeno 100 cm² di sezione utile e tale che non possa
essere accidentalmente ostruito. Per gli apparecchi pri­vi sul piano di lavoro, del dispositivo di sicurezza per
assenza di fiamma, le aperture di ventilazione debbo­no essere maggiorate nella misura del 100%, con un
minimo di 200cm² (Fig. A). Ovvero , in maniera indiret­ta da locali adiacenti, dotati di un condotto di ventila­zione con l’esterno come sopra descritto, e che non
siano parti comuni dell’immobile, o ambienti con peri­colo di incendio, o camere da letto (Fig. B).

Installazione dei piani da incasso

I piani a gas e misti sono predisposti con grado di prote­zione contro i riscaldamenti eccessivi di tipo X, è pertanto
possibile l’installazione a fianco di mobili la cui altezza
non superi quella del piano di lavoro. Per una corretta in­stallazione del piano di cottura vanno osservate le se­guenti precauzioni:
a) I mobili situati a fianco, la cui altezza superi quella del

piano di lavoro , debbono essere situati ad almeno 600
mm. dal bordo del piano stesso.

b) Le cappe debbono essere installate secondo i requisi-

ti richiesti nei libretti istruzioni delle cappe stesse, co­munque ad una distanza minima di 650 mm.

c) Posizionare i pensili adiacenti alla cappa ad un’altezza

minima dal top di 420 mm (Fig. C).

5

HOOD

Min. mm.

600

mm.

420

Min.

mm. with hood

420

650

Min. mm.

min.

mm. without hood

700

min.

Fig. C

d) Allorchè il piano di cottura venga installato sotto un

pensile, quest’ultimo dovrà mantenere una distanza
minima dal top pari a 700 mm (millimetri) come da Fig.
C.

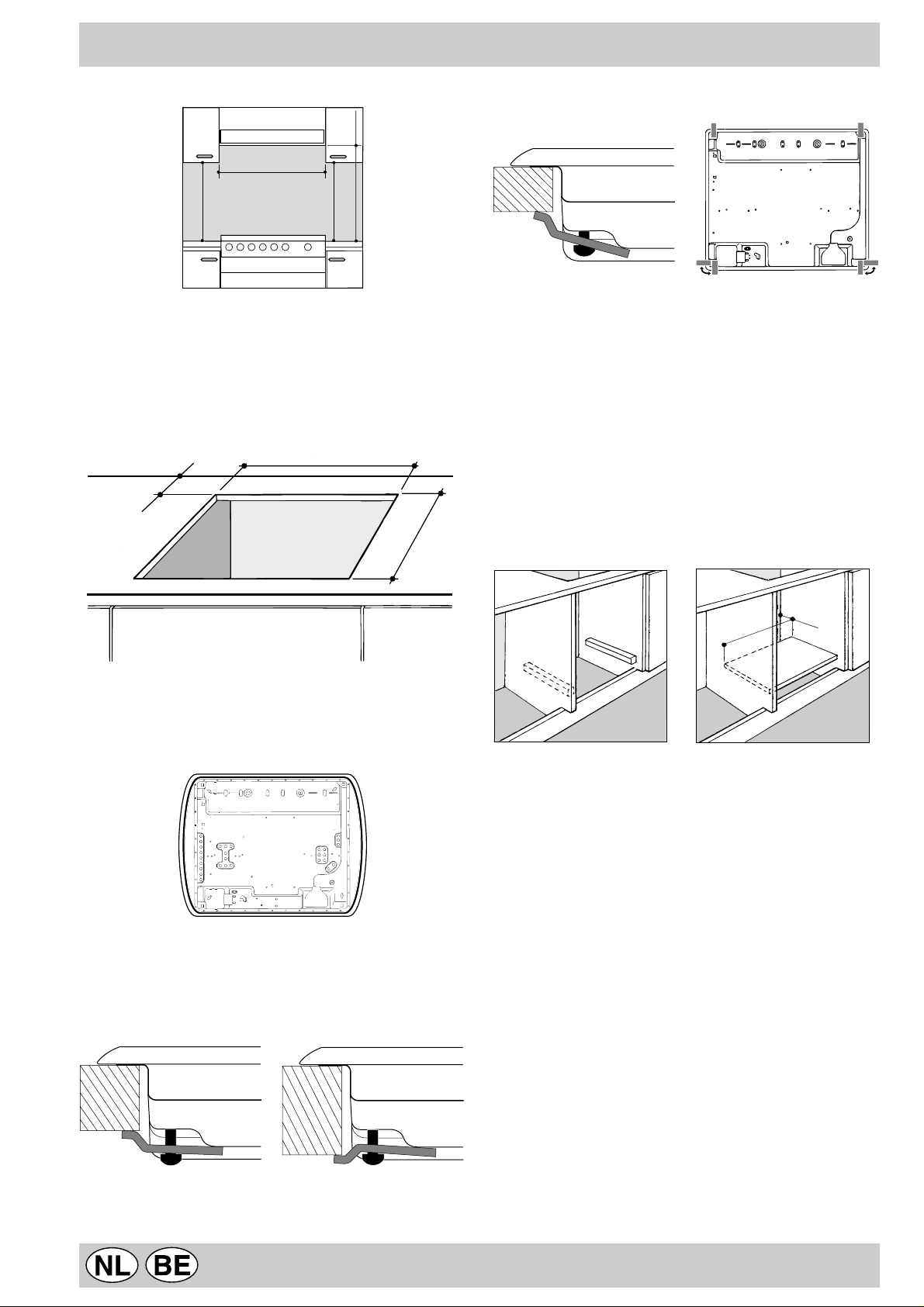

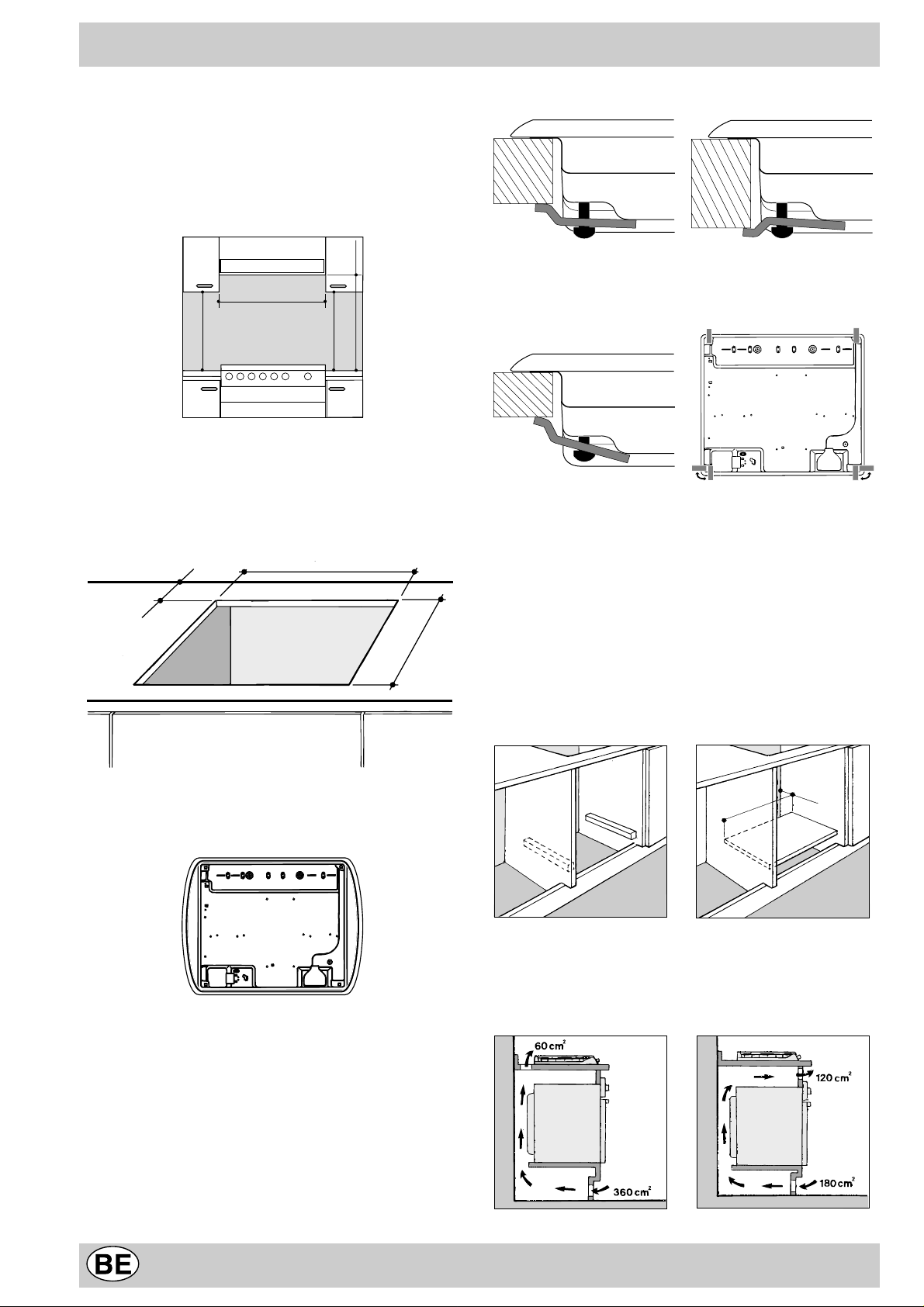

e) Il vano del mobile dovrà avere le dimensioni indicate

nella figura.

555 mm.

55 mm.

475 mm.

Avanti

Posizione gancio per Dietro
top H=20mm

N.B: Usare i ganci contenuti nella "confezione accessori"
f) Nel caso in cui il piano non sia installato su di un forno

incasso, è necessario inserire un pannello di legno
come isolamento. Esso dovrà essere posizionato ad
una distanza minima di 20 mm. dalla parte inferiore

del piano stesso.
Nota: Nel caso in cui il piano sia installato su di un forno
incasso, è preferibile installare il forno in modo che ap­poggi su due listelli in legno; nel caso in cui sia presente
un piano continuo di appoggio questo deve a vere un’aper­tura posteriore di almeno 45 x 560 mm.

Prima di procedere al fissaggio al top, posizionare la
guarnizione (in dotazione) lungo il perimetro del piano
come rappresentato in figura.

Sono previsti dei ganci di fissaggio che consentono di
fissare il piano su top da 20 a 40 mm. di spessore . P er
un buon fissaggio del piano è consigliabile usare tutti i
ganci a disposizione.

Schema di fissaggio dei ganci

45 mm.

560 mm.

Nel caso di installazione sopra un forno da incasso senza
ventilazione forzata di raffreddamento, per consentire
un’adeguata areazione all’interno del mobile vanno ga­rantite delle prese d’aria di ingresso e di uscita. Possibili
esempi di montaggio sono illustrati nelle figure sottostanti.

Posizione gancio per Posizione gancio per
top H=30mm top H=40mm

Collegamento gas

Il collegamento dell’apparecchio alla tubazione o alla bom­bola del gas dovrà essere effettuato come prescritto dalle
Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati
che esso è regolato per il tipo di gas con cui sarà alimentato.
In caso contrario eseguire le operazioni indicate al paragra­fo “Adattamento ai div ersi tipi di gas”. Nel caso di alimenta­zione con gas liquido, da bombola, utilizzare regolatori di
pressione conformi alle Norme UNI-CIG 7432.

6

Importante: per un sicuro funzionamento, per un adeguato

uso dell’energia e maggiore durata dell’apparecchiatura, as­sicurarsi che la pressione di alimentazione rispetti i valori
indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

Allaccio con tubo rigido (rame o acciaio)

L’allaccio all’impianto gas deve essere eff ettuato in modo da
non provocare sollecitazioni di alcun genere all’apparecchio .

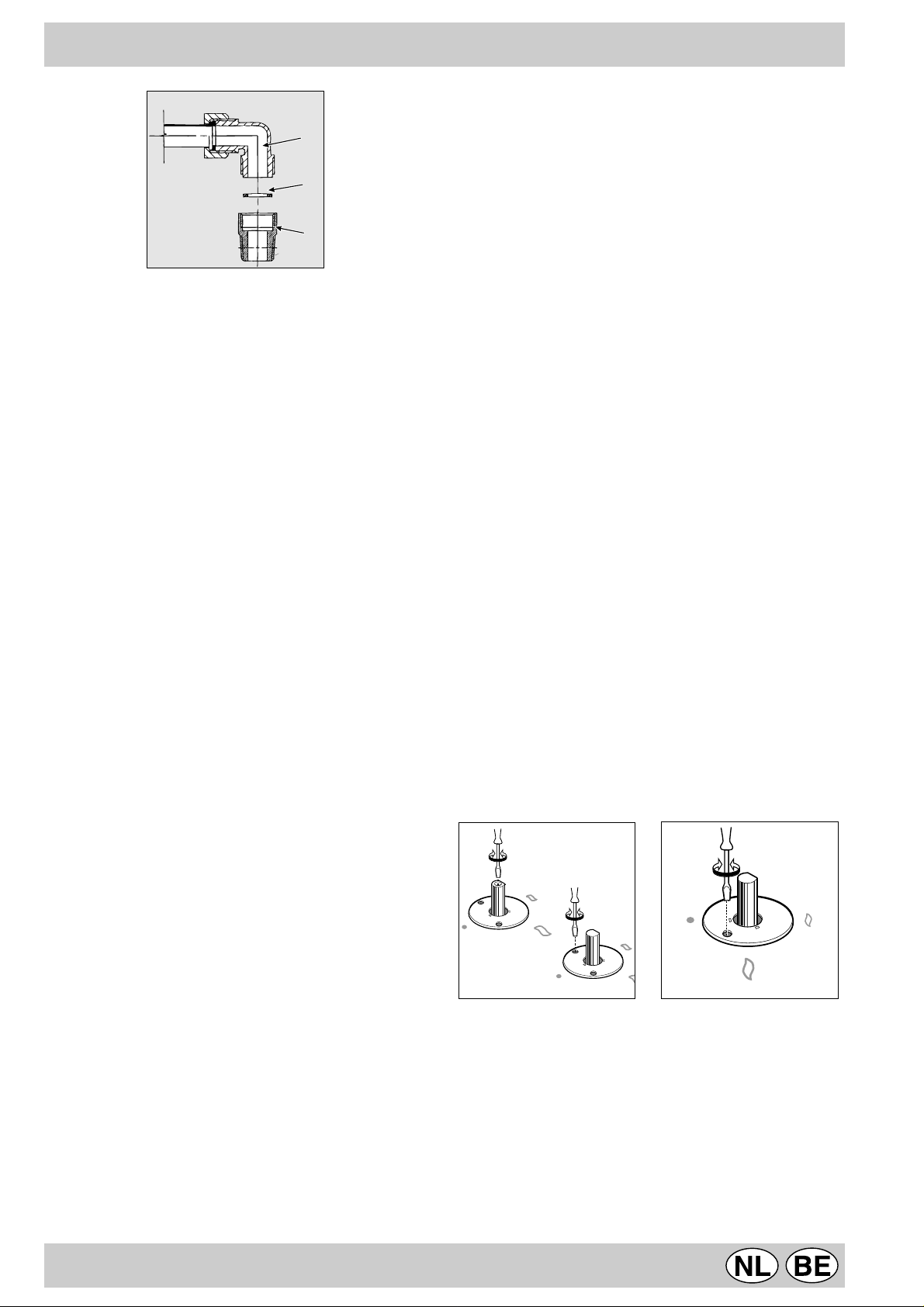

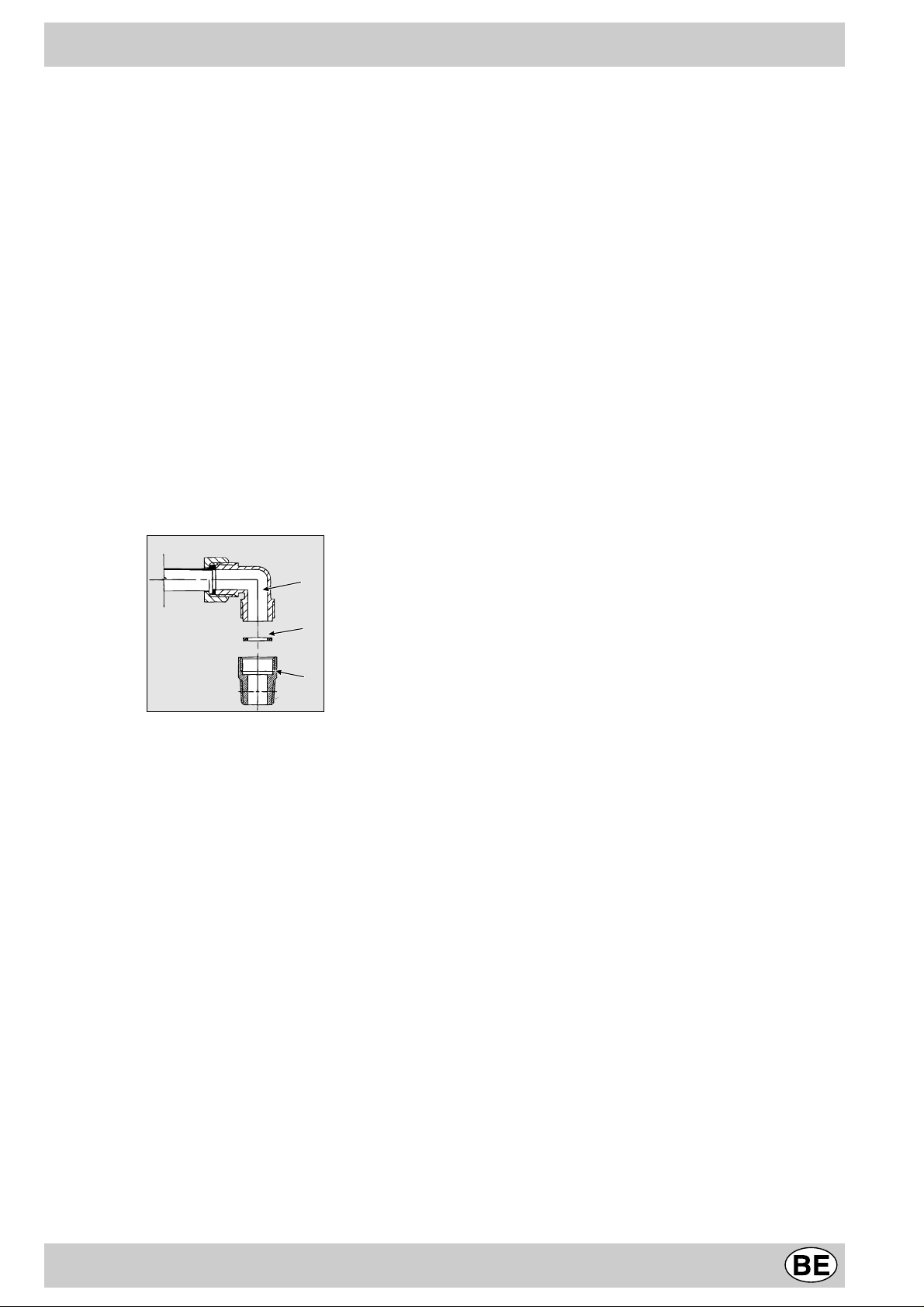

Sulla rampa di alimentazione dell’apparecchio è presente
un raccordo a “L” orientabile, la cui tenuta è assicurata da
una guarnizione. Nel caso risulti necessario ruotare il rac­cordo sostituire tassativamente la guarnizione di tenuta (in
dotazione con l’apparecchio). Il raccordo di entr ata del gas
all’apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a
parete continua con attacchi filettati

Il raccordo di entrata del gas all’apparecchio è filettato 1/
2 gas maschio cilindrico. Utilizzare esclusivamente tubi
conformi alla Norma UNI-CIG 9891 e guarnizioni di tenu­ta conformi alla UNI-CIG 9264. La messa in opera di tali
tubi deve essere effettuata in modo che la loro lunghez­za, in condizioni di massima estensione, non sia maggio­re di 2000 mm. Ad allacciamento avvenuto assicur arsi che
il tubo metallico flessibile non venga a contatto con parti
mobili o schiacciato.

Controllo tenuta

Ad installazione ultimata controllare la perfetta tenuta di
tutti i raccordi utilizzando una soluzione saponosa e mai
una fiamma.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono pre­disposti per il funzionamento con corrente alternata alla
tensione e frequenza di alimentazione indicate sulla
targhetta caratteristiche (posta sulla parte inferiore del
piano). Il conduttore di terra del ca vo è contraddistinto dai
colori giallo-verde. Nel caso di installazione sopr a un f or­no da incasso l’allaccio elettrico del piano e quello del
forno deve essere realizzato separatamente, sia per ra­gioni di sicurezza elettrica che per facilitare l’eventuale
estraibilità del forno.

N.B: non utilizzare riduzioni, adattatori o derivatori in quan­to essi potrebbero provocare riscaldamenti o bruciature.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello
per il quale esso è predisposto (indicato sulla etichetta
fissata nella parte inferiore del piano o sull'imballo), oc­corre sostituire gli ugelli dei bruciatori effettuando le se­guenti operazioni:

• togliere le griglie del piano e sfilare i bruciatori dalle
loro sedi.

• svitare gli ugelli, servendosi di una chiave a tubo da
7mm. e sostituirli con quelli adatti al nuo v o tipo di gas
(vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).

• rimontare le parti eseguendo all’inv erso le operazioni.

• al termine dell’operazione, sostituite la vecchia etichetta
taratura con quella corrispondente al nuovo gas d’uti­lizzo, reperibile presso i Nostri Centri Assistenza Tec­nica.

Qualora la pressione del gas utilizzato sia diversa (o va­riabile) da quella prevista, è necessario installare, sulla
tubazione di ingresso, un appropriato regolatore di pres­sione, secondo UNI-CIG 7430 (regolatori per gas
canalizzati).

Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione del­l’aria primaria.

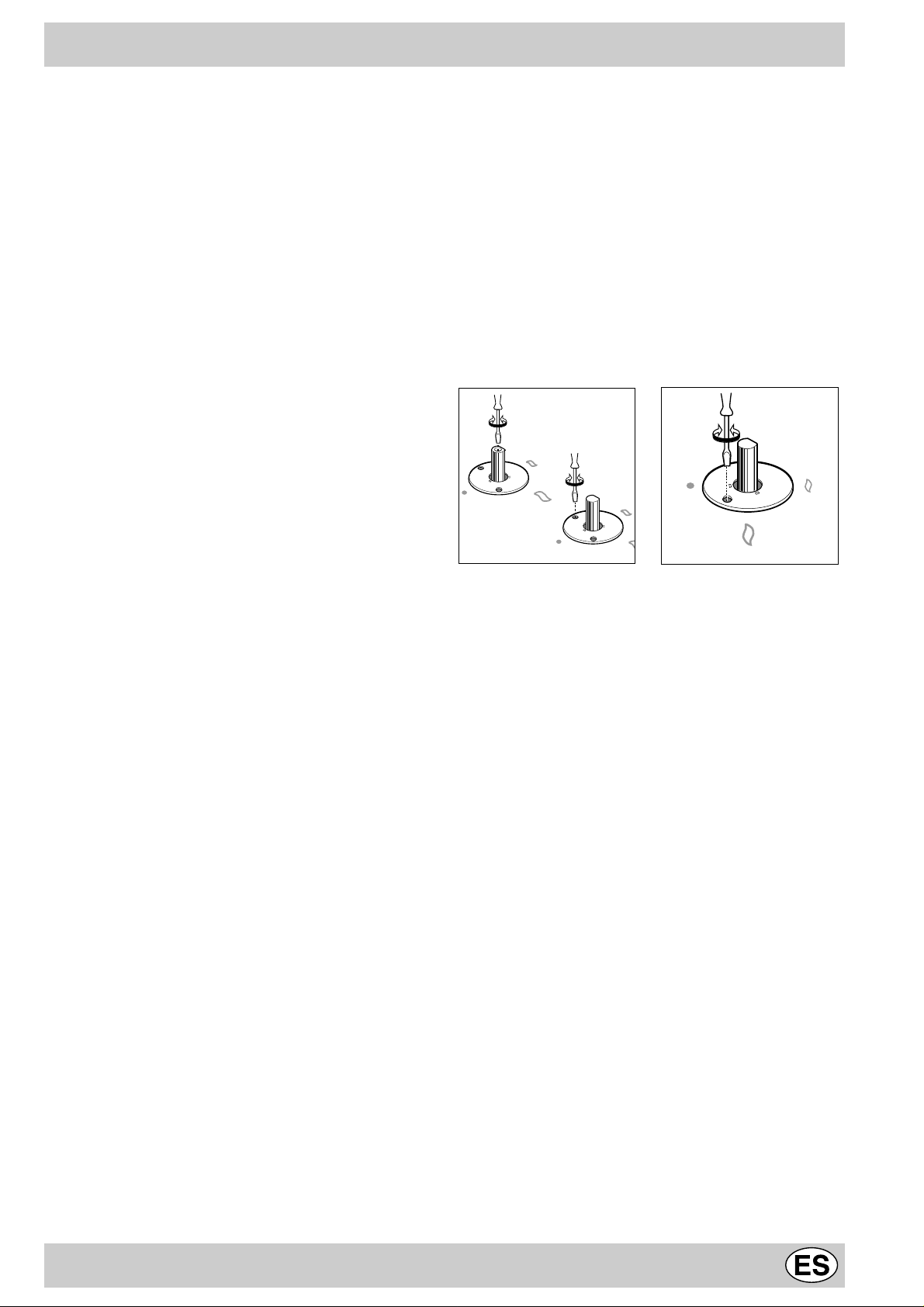

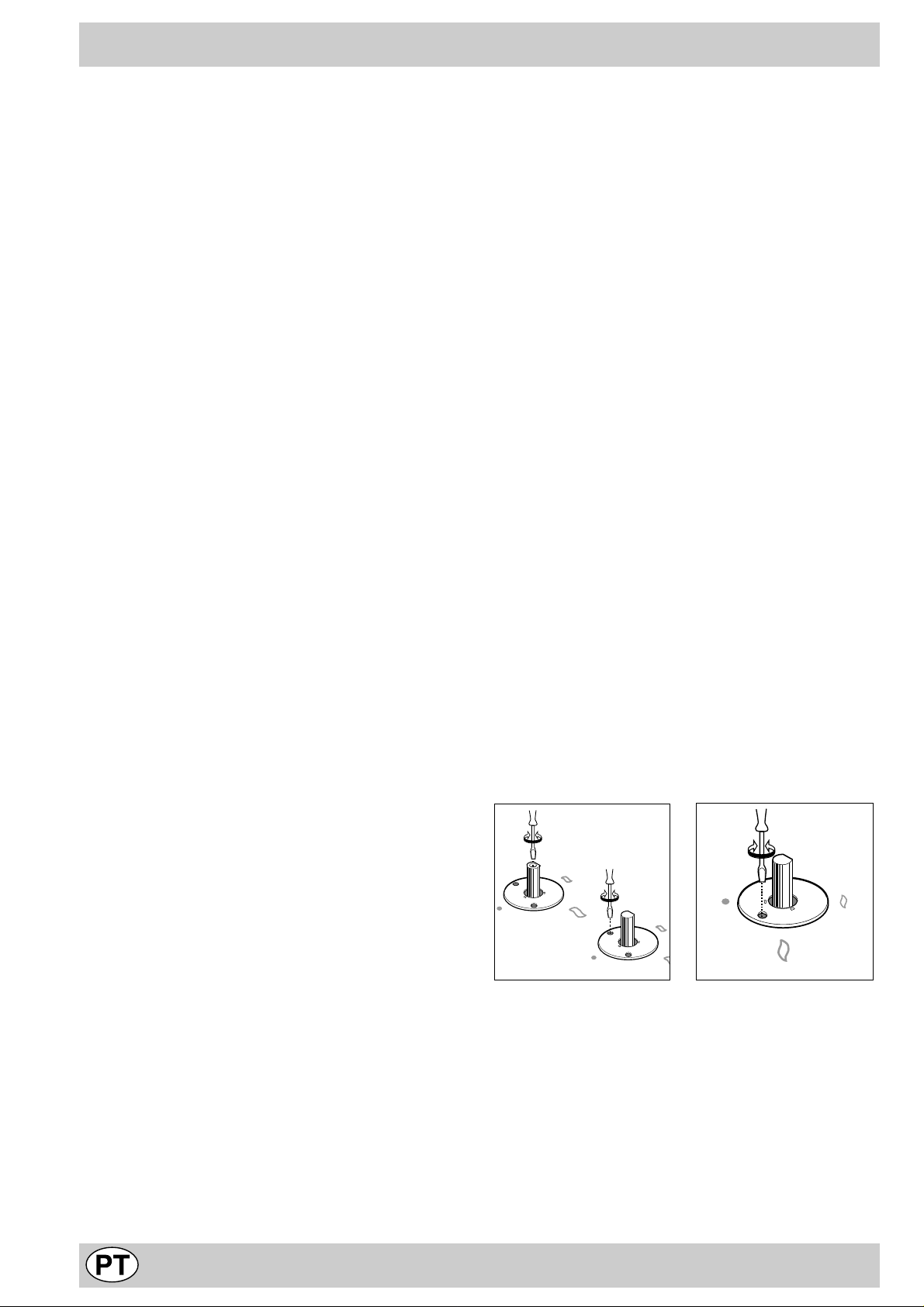

Regolazione minimi

Regolazione minimi.

• portare il rubinetto sulla posizione di minimo;

• togliere la manopola ed agire sulla vite di regolazione
posta all’interno o di fianco all’astina del rubinetto fino
ad ottenere una piccola fiamma regolare;
N.B.: nel caso dei gas liquidi, la vite di regolazione
dovrà essere avvitata a f ondo.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico in­dicato sulla targhetta caratteristiche, nel caso di collega­mento diretto alla rete è necessario interporre tra l’appa­recchio e la rete un interruttore omnipolare con apertura
minima fra i contatti di 3 mm. dimensionato al carico e
rispondente alle norme in vigore (il filo di terra non deve
essere interrotto dall’interruttore). Il cavo di alimentazio­ne deve essere posizionato in modo che non raggiunga
in nessun punto una temperatura superiore di 50°C a
quella ambiente.
Prima di effettuare l’allacciamento accertarsi che:

• la valvola limitatrice e l’impianto domestico possano
sopportare il carico dell’apparecchiatura (vedi targhetta
caratteristiche);

• l’impianto di alimentazione sia munito di efficace col­legamento a terra secondo le norme e le disposizioni
di legge;

• la presa o l’interruttore omnipolare siano facilmente
raggiungibili con il piano installato.

• verificare che ruotando rapidamente la manopola dal­la posizione di massimo a quella di minimo non si ab­biano spegnimenti dei bruciatori.

• negli apparecchi provvisti del dispositivo di sicurezza
(termocoppia), in caso di mancato funzionamento del
dispositivo con bruciatori al minimo aumentare la por­tata dei minimi stessi agendo sulla vite di regolazione.

Effettuata la regolazione, ripristinate i sigilli posti sui by­pass con ceralàcca o materiali equivalenti.

7

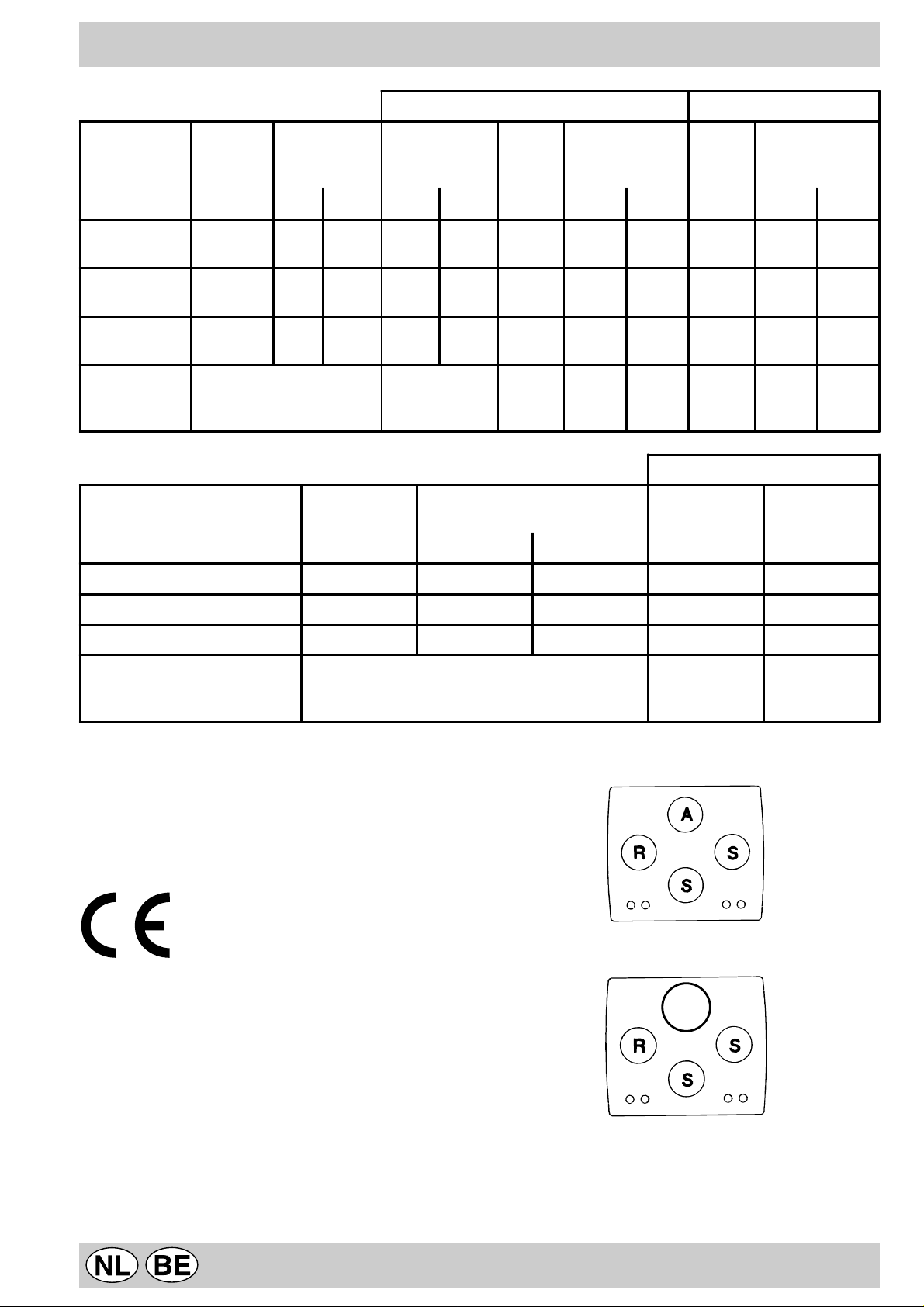

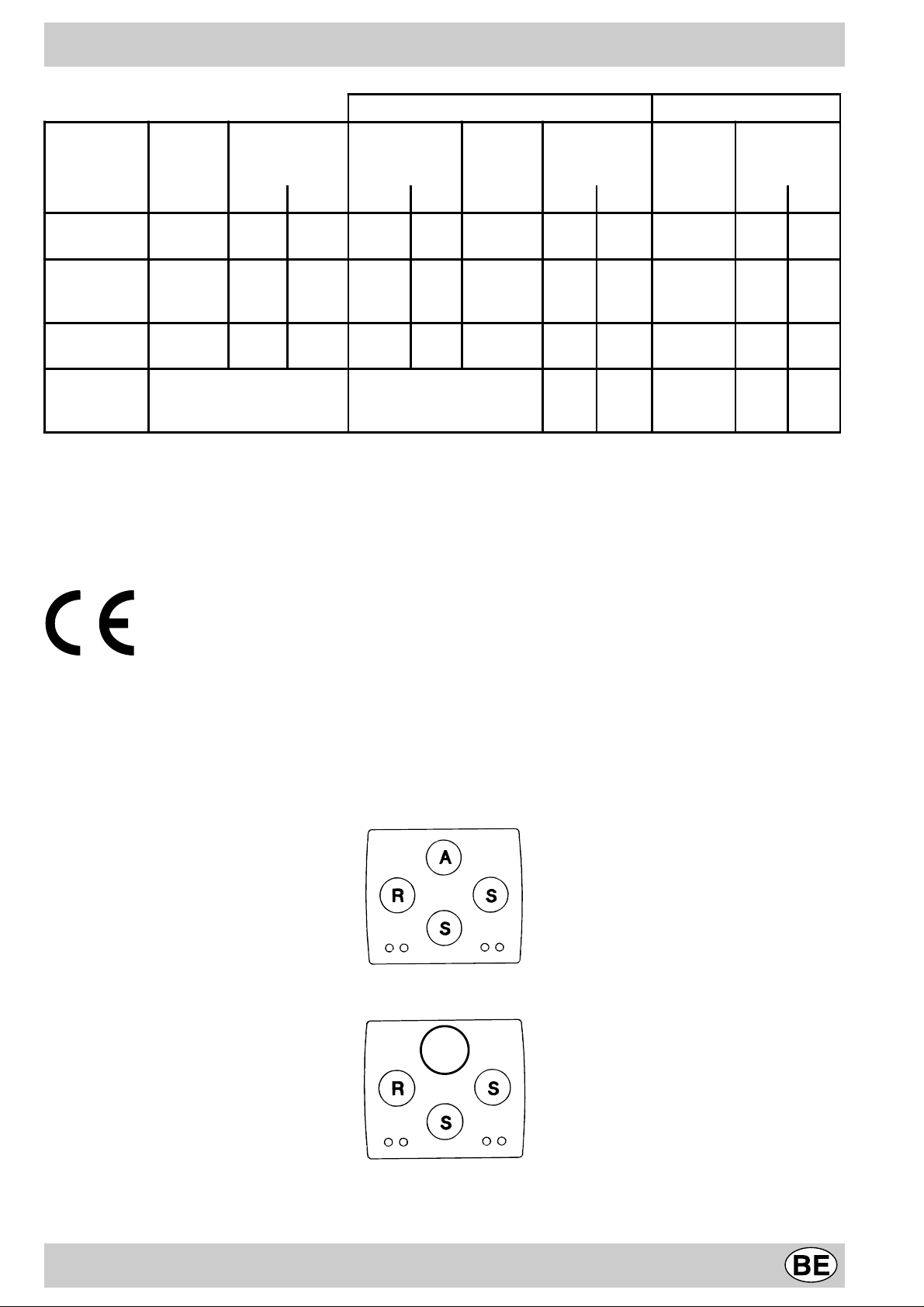

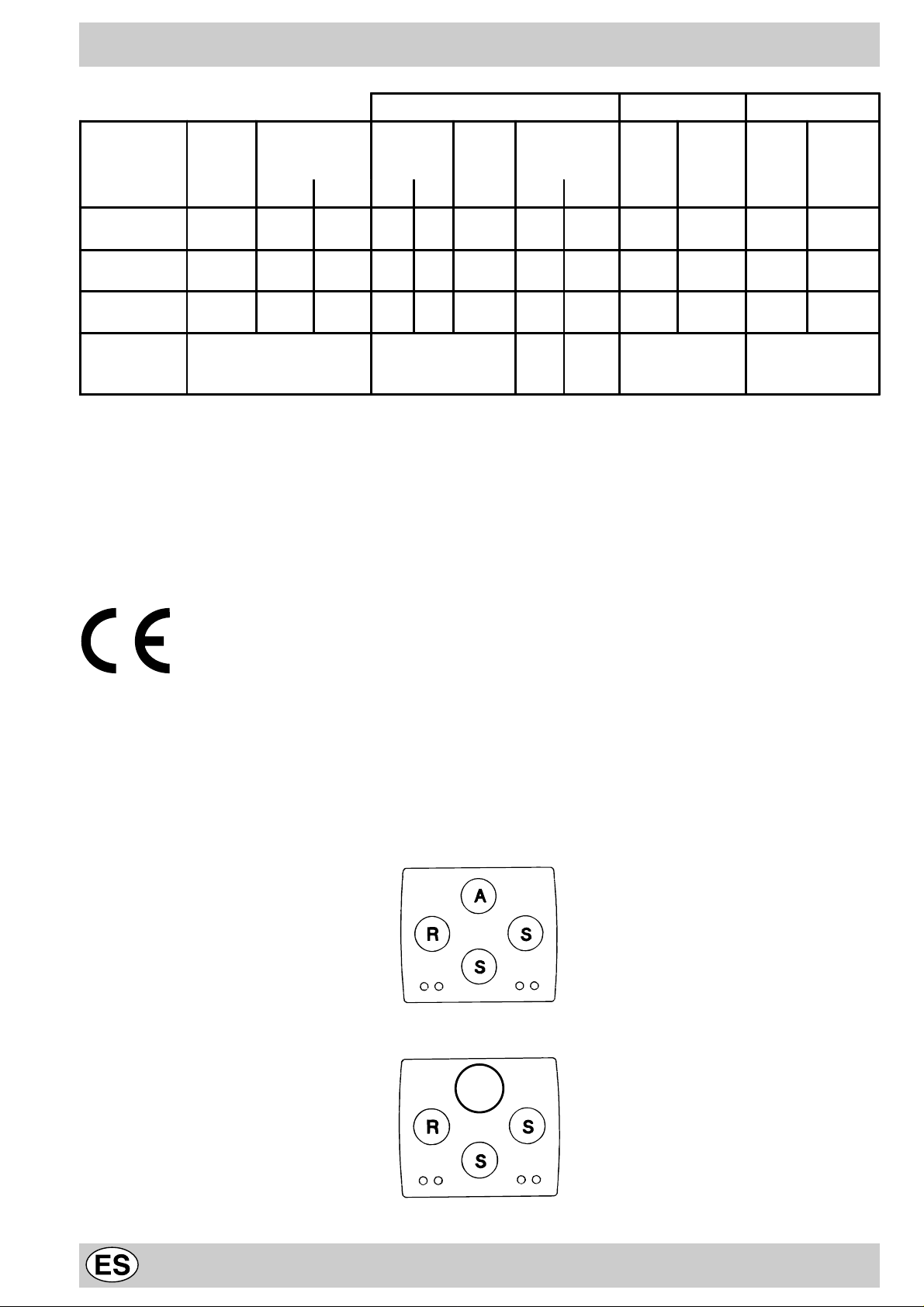

Caratteristiche dei bruciatori ed ugelli

Tabella 1

Bruciat ore Diametro

(mm)

Rapido
(Grande) (R)

Semi Rapido
(Medio) (S)

Ausiliario
(Piccolo) (A)

Pressioni d i
alimentazione

100 3.00 0.70 41 39 86 218 214 116 286 285 680

75 1.65 0.40 30 28 64 120 118 96 157 185 374

55 1.00 0.40 30 28 50 73 71 71 95 145 227

Nominale (mbar )

Minima (mbar)

Massi ma ( mb ar )

Potenza termica

kW (p.c.s.*)

Nomin. Ridot. (1) (mm) *** ** (mm) (mm)

By-pass

1/100
(mm)

37 **
25 **
45 **

Ga s liquido G as naturale Ga s città

Ugello

1/100

Portata *

g/h

28-30 ***

20 ***
35 ***

Ugell o

1/100

Portata *

20
17
25

l/h

Ugell o

1/100

Portata *

8
6

15

l/h

* A 15°C e 1013 mbar-gas secco
** Propano P.C.S. = 50,37 MJ/kg
*** Butano P.C.S. = 49,47 MJ/kg

Naturale P.C.S . = 37,78 MJ/m3
Città P.C.S. = 15,87 MJ/m3

(1) Solo per apparecchi con dispositivo di sicurezza contro le fughe di gas (riferimento F).
Attenzione: Conformemente alla Direttiva CEE 90/396 l'adattabilità al Gas Città è consentita solo per apparecchi con
dispositivo di sicurezza contro le fughe di gas (riferimento F).
Per la trasf ormazione a gas città, richiedere il kit ugelli presso un centro di assistenza Tecnica Merloni Elettrodomestici.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;

- 90/396/CEE del 29/06/90 (Gas) e successive modificazioni;

- 93/68/CEE del 22/07/93 e successive modificazioni.

TD 640...

TD 631...

8

Congratualtions on choosing an Ariston appliance, which you will find is dependable and easy to use . W e recommend

A

B

C

that you read this manual for best performance and to extend the life of your appliance. Thank you.

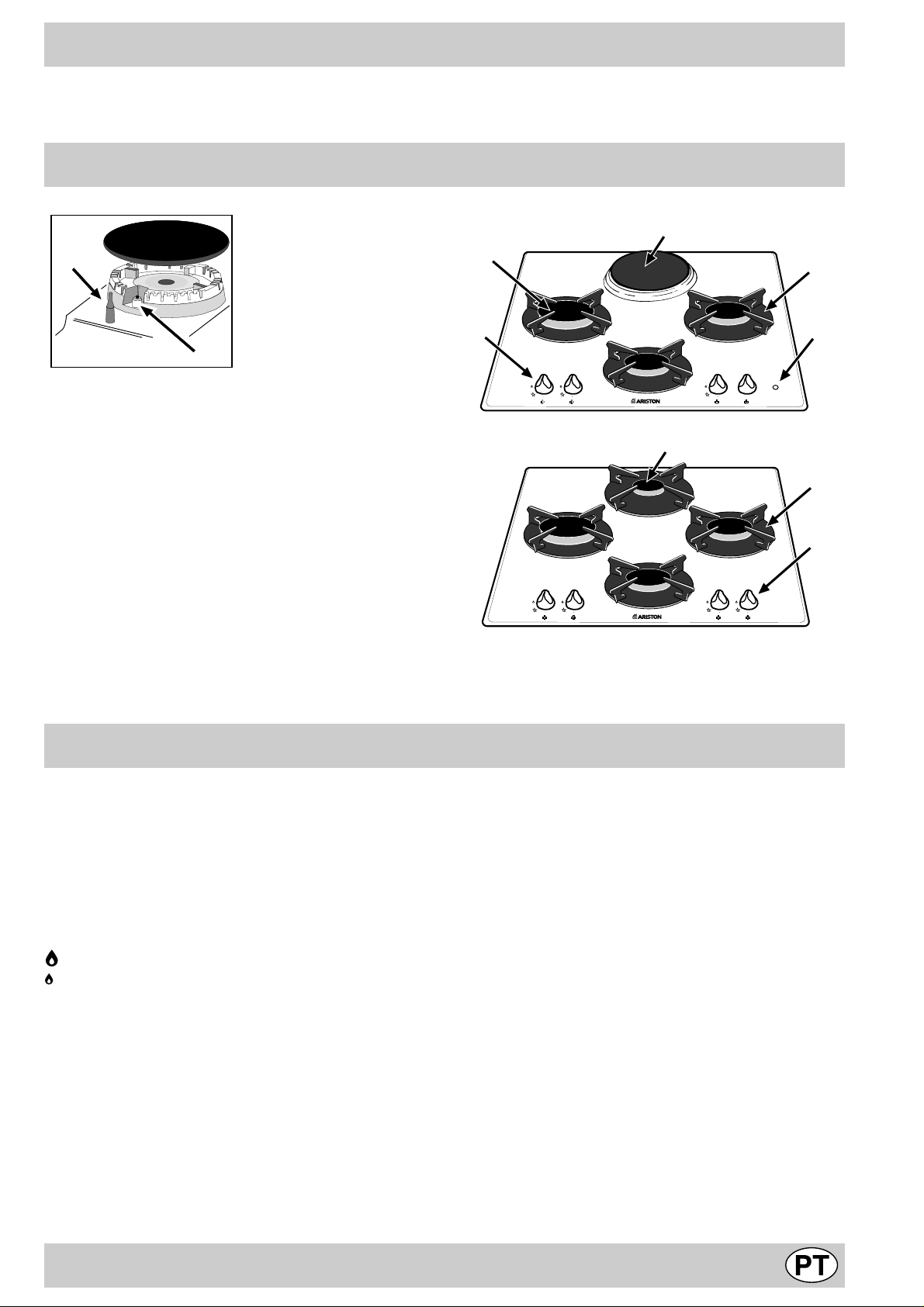

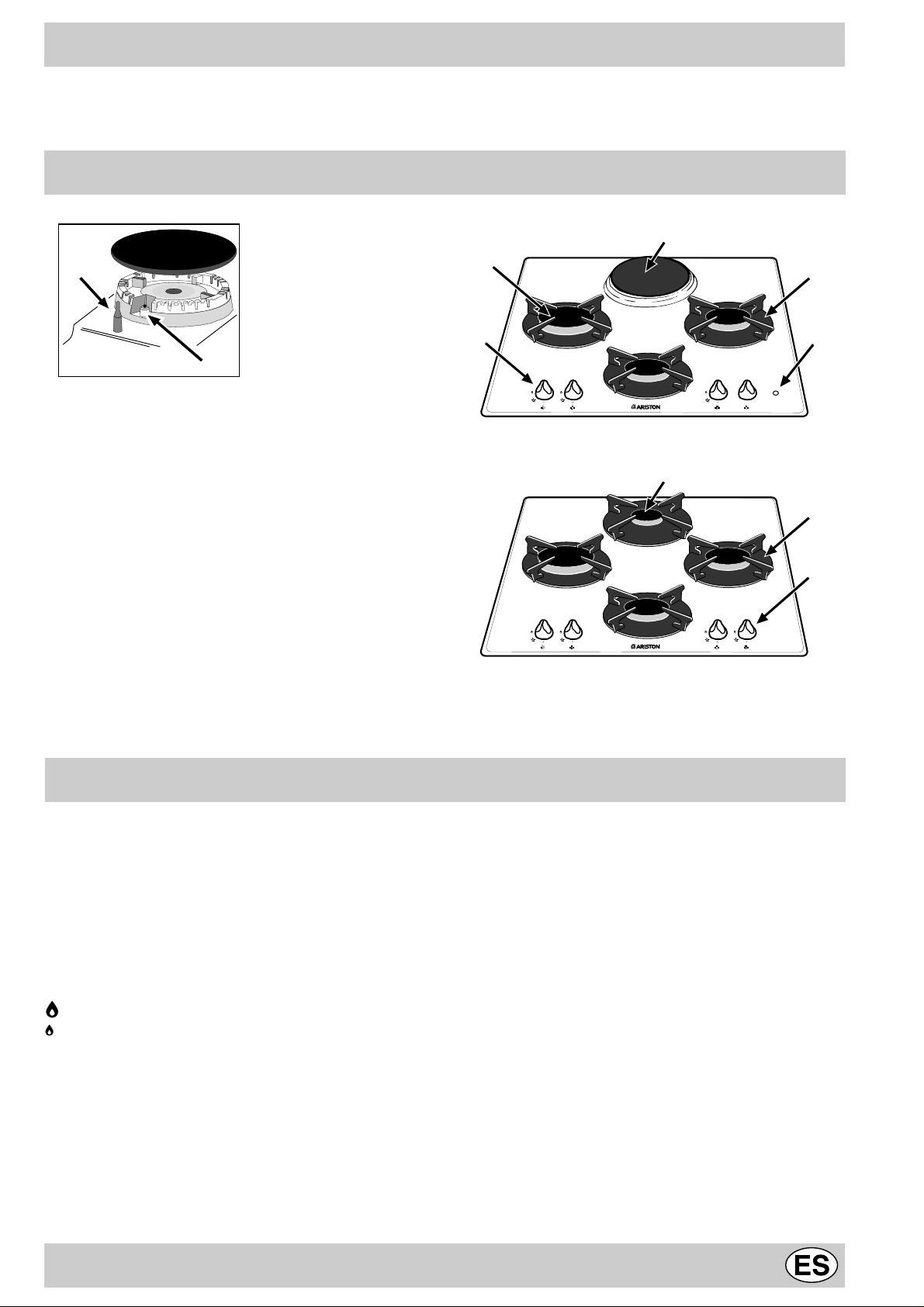

Close-up View

G

F

A

B

D

A. Gas Burners
B. Support Grid for Cookware
C. Control Knobs for Gas Burners and Electric Hot

Plates

D. Ignitor for Gas Burners (only on certain models)
F. Safety Device (only on certain models) - Activates if

the flame accidentally goes out (spills, drafts, etc.),

interrupting the delivery of gas to the burner.
G. Electric Hot Plates (only on certain models)
H. Indicator Light for Electric Hot Plates (only on certain

models) - On those models equipped with electric hot

plates and ignitor, the indicator light is incorporated

into the ignition button.

How T o Use Y our Appliance

The position of the corresponding gas burner or electric
hot plate (if present) is indicated on each control knob.

C

1

6

2

5

4

3

H

To turn off a burner, turn the knob in the clockwise
direction until it stops (it should be on the “•” setting).

Gas Burners

The burners differ in size and power. Choose the most
appropriate one for the diameter of the cookware being
used.
The burner can be regulated with the corresonding control
knob by using one of the following settings:

• Off

High

Low
T o turn on one of the burner s, place a lighted match or
lighter near the burner, press the knob all the way in and
turn in the counter-clockwise direction to the "High" setting.
On those models fitted with a safety device (F), the
knob must be pressed in for about 6 seconds until the
device that keeps the flame lighted w arms up.
On those models fitted with an ignitor (D), to light a
burner, simply press the corresponding knob all the way
in and then turn it in the counter-clockwise direction to the
"High" setting, keeping it pressed in until the burner lights.
Caution: If the burner accidently goes out, turn off the
gas with the control knob and try to light it again after
waiting at least 1 minute.

Electric Hot Plates (only on certain models)
The hot plates vary in diameter and power: "normal" and
"fast". The latter can be identified by a red boss in the
center of the hot plate itself.
The hot plate can be regulated by turning the
corresponding knob in the clockwise or counter-clockwise
direction to any one of the 6 different settings:

0 Off
1 Low
2-5 Medium
6 High

The section entitled, "Practical Cooking Advise", provides
information on the recommended settings for various types
of food or cooking processes.
When the knob is on any of the settings other than "Off",
the "H" operating light comes on.

9

How to Keep Your Cooktop in Shape

Before cleaning or performing maintenance on your
appliance, disconnect it from the electrical power supply.

To extend the life of the cooktop, it is absolutely
indispensable that it be cleaned carefully and
thoroughly on a frequent basis, keeping in mind the
following:

• Enameled and glass parts must be washed with
lukewarm water without using abrasive powders or
corrosive substances that could damage them;

• The removable parts of the burners should be washed
frequently with warm water and soap, making sure to
remove caked-on substances;

• On cooktops with automatic ignition, the end of the
electronic ignition device must be cleaned carefully and
frequently, making sure that the gas holes are not
clogged;

• The electric hobs should be cleaned using a damp cloth
and then rubbed with oil while still warm;

• the top must be cleaned with glass cleaning products.
Avoid using abrasive products and abrasive sponges
that could scratch the glass.

• the glass surface should be cleaned regularly with a
soultion of warm water and a non-abrasive detergent.
First, remove all food b uildup or grease with a cleaning

scraper , e.g. (not supplied) (Fig. A).
Clean the cooking surface when it is still warm with a

suitable cleaning product, then rub with a damp cloth

and dry. Sugar or foods with a high sugar content that
have melted onto the surface must be removed
immediatley with a scraper while the cooking surf ace
is still hot. Do not use abrasive sponges or cleaning
products under any circumstances. This holds true for
chemically aggressive cleaners, like oven spra ys and
stain removers (Fig. B);

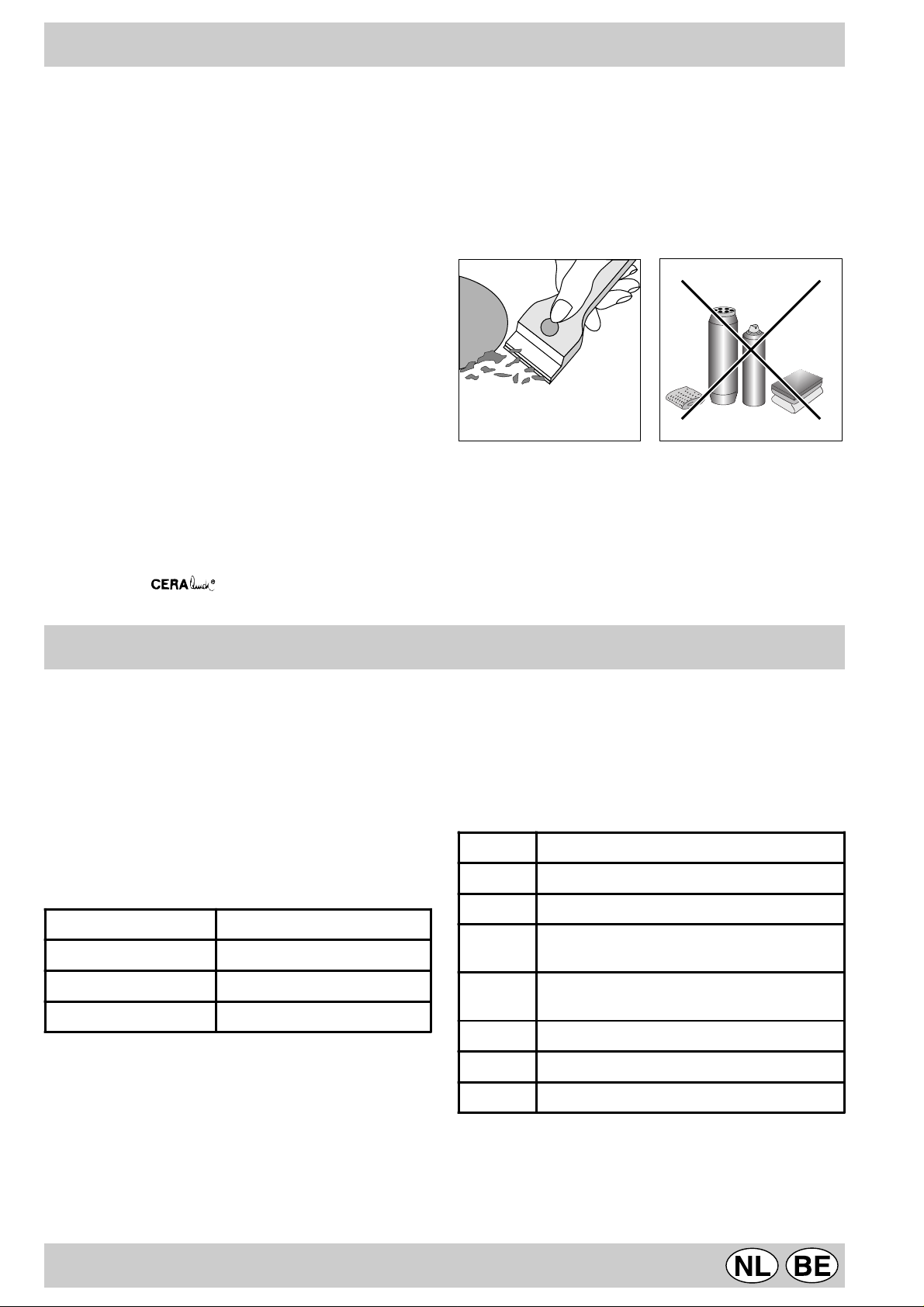

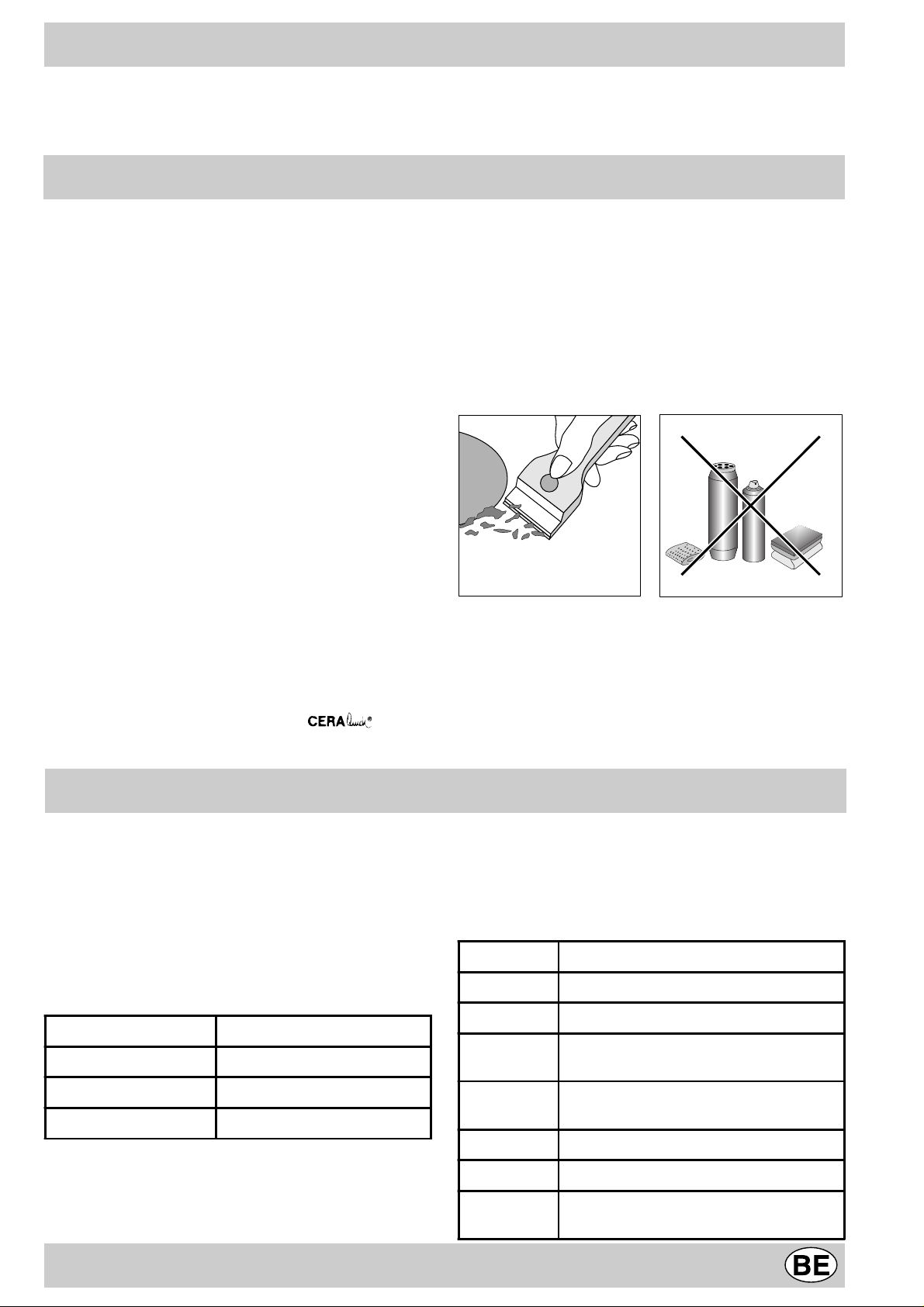

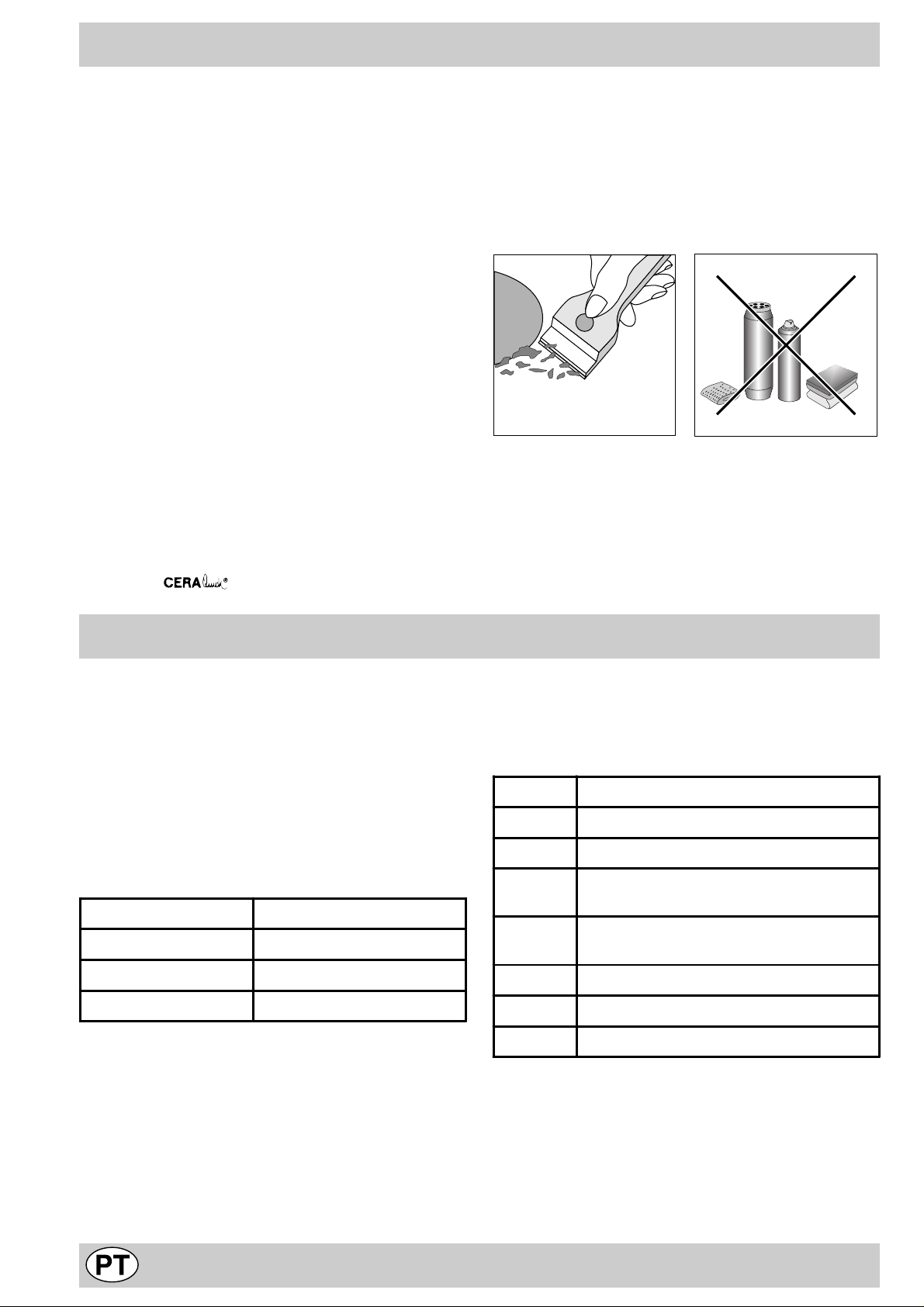

Fig. A Fig. B

Greasing the Gas Valves

Over time, the gas valv es ma y stick or become difficult to
turn. If this is the case, the must be cleaned on the inside
and the regreased.

N.B.: This pr ocedure must be performed by a technician
authorized by the manufacturer.

Practical Advice

Practical Advise on Using the Burners

For best performance, f ollo w these general guidelines:

• Use the appropriate cookware for each burner (see
table) in order to prevent the flame from reaching the
sides of the pot or pan;

• Alwasy use cookware with a flat bottom and keep the
lid on;

• When the contents come to a boil, turn the knob to
"Low".

Burner ø Cookware diameter (cm)

Fast (R) 24 - 26
Semi Fast (S) 16 - 20
Auxiliary (A) 10 - 14

To identify the type of burner, refer to the designs in the
section entitled, "Burner and Nozzle Specifications".

Practical Advice on Using the Electric Hot Plates

In order to avoid heat loss and damage to the hot plate,
use cookware with a flat bottom the diameter of which is
not less than that of the hot plate.

Se tting Normal or F ast Plate

0 Off

1 Cooking vegetables, fish

2

3

4 For roasting (average)
5 For roasting (above average)

6

Cooking potatoes (using steam) so ups,
chickpeas, beans.

Continuing the cooking of lar ge quanti ties of
food, minestrone

For browning and reaching a boil in a short
time.

10

Is there a problem?

It may occur that the cooktop does not function or does
not function properly . Before calling customer service for
assistance, lets see what can be done.
First of all, check to see that there are no interruptions in
the gas and electrical supplies, and, in particular, that the
gas valves for the mains are open.

The burner does not light or the flame is not uniform
around the burner .

Check to make sure that:

• The gas holes on the burner are not clogged;

• All of the movable parts that make up the burner are
mounted correctly;

• There are no draughts around the cooking surface.

The flame does not stay lighted on the model with the
safety device.

Check to make sure that:

• You press the knob all the way in;

• You keep the knob pressed in long enough to activate
the safety de vice.

• The gas holes are not clogged in the area
corresponding to the safety device .

The burner does not remain on when set to "Low".

Check to make sure that:

• The gas holes are not clogged.

• There are no draughts near the cooking surface.

• The minimum has been adjusted correctly (see the
section entitled, "Minimum Regulation").

The cookware is not stable.

Check to make sure that:

• The bottom of the cookware is perfectly flat.

• The cookware is centered correctly on the burner or
electric hot plate.

• The support grids have not been inverted.

If, despite all of these checks, the cooktop does not
function properly and problem persists, call the nearest
Merloni Elettrodomestici Customer Service Centre,
informing them of:

- The type of prob lem.

- The ab breviation used to identify the model (Mod. ...) as

indicated on the warranty.
Never call upon technicians not authorized by the
manufacturer, and refuse to accept spare parts that are
not original.

Safety Is a Good Habit to Get Into

T o maintain the EFFICIENCY and SAFETY of this appliance, we recommend:

• call only the Service Centers authorized by the manufacturer

• always use original Spare Parts

• This manual is for a class 3 built-in cooktop.

• This appliance is designed for non-professional use in
the home and its features and technical characteristics
must not be modified.

• These instructions are only valid for the countries the
symbols for which appear on the manual and the serial
plate.

• The electrical system of this appliance is safe only when
it is correctly connected to an adequate earthing
system, as required by current safety standards.

Prevent children and the disabled from coming into
contact or having access to the following, as they are
possible sources of danger:

- The controls and the appliance in general;

- The packaging (plastic bags, polystyrene, nails, etc.);

- The appliance, during and immediately after use given
the heat generated by its use;

- The appliance when no longer in installed (in this case,
all potentially dangerous parts must be made safe).

- Using adaptors, multiple outlet plugs and/or extensions;

- Using unstable or deformed cookware;

- Leaving the electric hobs on without cookware on top
of them;

- The top made is resistant to sudden temperature

changes and shocks. However, if it is struck with
pointed utensils or objects such as cutting knives,
it may crack or break. If this occurs, disconnect the
appliance immediately from the power suppl y and
contact an authorised service centre.

- Trying to install or repair the appliance without the
assistance of qualified personnel.

The assistance of qualified personnel must be called
upon in the following cases:

- Installation (in accordance with the manufacturer's
instructions);

- When in doubt about the operation of the appliance;

- Replacement of the electrical outlet becuase it is
incompatible with the plug.

The following should be av oided:

- Touching the appliance with wet parts of the body;

- Using the appliance with bare feet;

- Pulling on the appliance or the power supply cord to
disconnect them from the electrical outlet;

- Improper and/or dangerous use;

- Obstructing the ventilation or heat dissipation slots;

- Allowing the power supply cord of small appliances to
come into contact with the hot parts of the cooktop;

- Exposure to atmospheric agents (rain, sun);

- Using flammable liquids nearby;

Contact service centers authorized by the
manufacturer in the following cases:

- When in doubt about the condition of the appliance
after having remov ed the packing;

- Damage to or replacement of the power supply cord;

- In the case of a breakdown or malfunction: ask for
original spare parts.

It is recommended that you follo w the guidelines
below:

- Only use the appliance to cook food, avoiding all other

11

uses;

- Check the condition of the appliance after it has been
unpacked;

- Disconnect the appliance from the power supply in the
event of malfunction and always before cleaning or
maintenance;

- When not in use, disconnect the appliance from the
power supply and turn off the gas valve (if present);

Installation Instructions for b uilt-in

- Always check to make sure that the control knobs are
on the “•”/”o” setting when the appliance is not in use;

- Cut the power supply cord after disconnecting it from
the electrical mains when you decide to no longer use
the appliance.

• The manufacturer will not be held liable for any
damages arising out of : incorrect installation or
improper, incorrect or unreasonab le use..

The following instructions are intended for the installer so
that the installation and maintenance procedures may be
followed in the most professional and expert manner
possible. Important: Disconnect the appliance from the

electrical supply before performing any maintenance
or regulation upkeep work.

Positioning the Cooktop
Important: this unit may be installed and used only in

permanently ventilated rooms in accordance with British
Standard Codes Of Practice: B .S. 6172 / B.S. 5440, Par.
2 and B.S. 6891 Current Editions. The following
requirements must be observed:

a) The room must be fitted with a v entilation system which

vents smoke and gases from comb ustion to the outside.
This must be done by means of a hood or electric
ventilator that turns on automatically each time the hood
is operated.

Detail A Adjacent Room to be

Room Vented

A

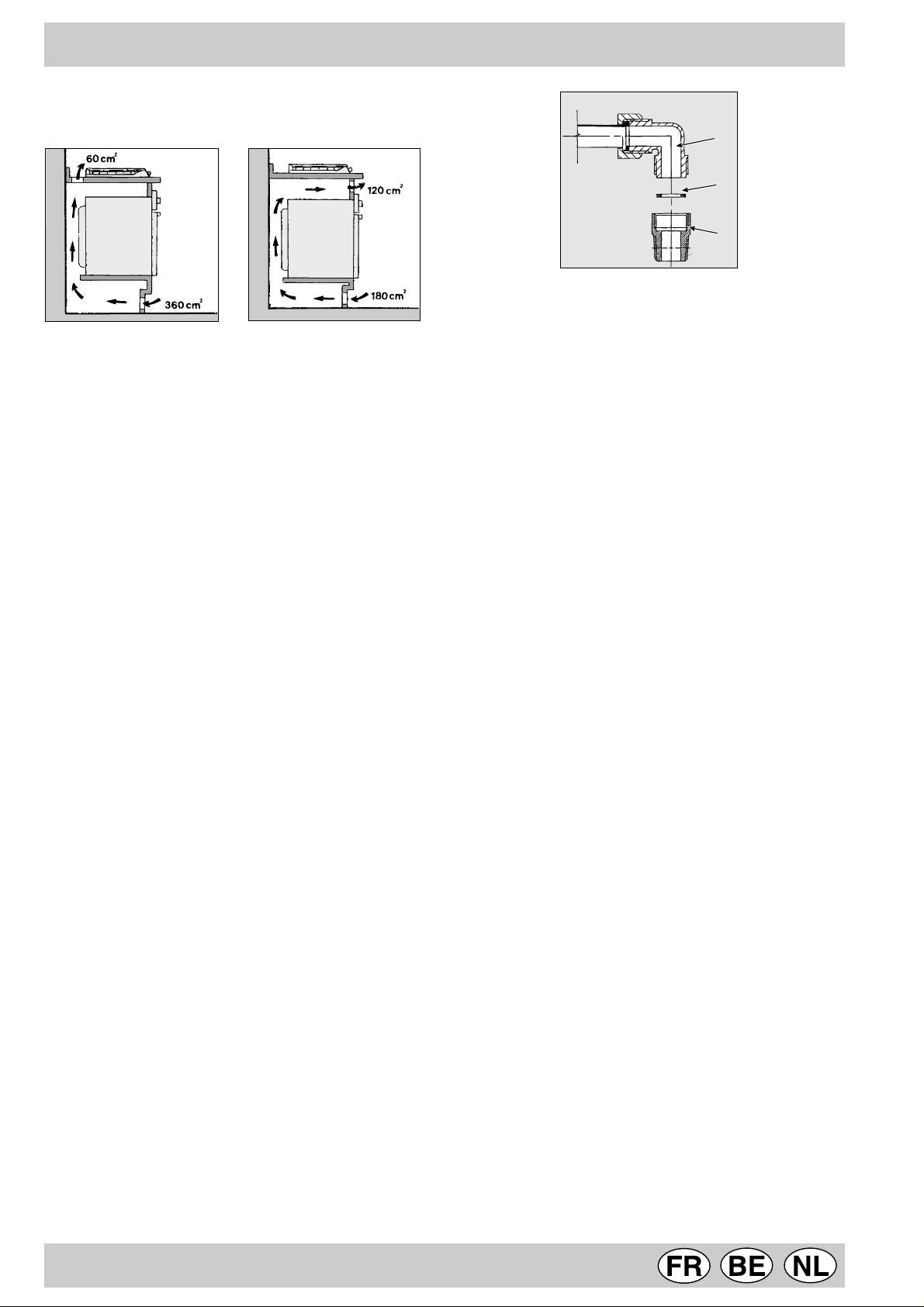

Examples of ventilation holes Enlarging the ventilation slot

for comburant air . between window and floor.

Fig. A Fig. B

c) Intensive and prolonged use of the appliance may ne-

cessitate supplemental ventilation, e.g. opening a window
or increasing the power of the air intake system (if
present).

d) Liquidified petroleum gases are heavier than air and, as

a result, settle downwards. Rooms in which LPG tanks
are installed must be fitted with ventilation openings to
the outside in order to allow the gas to escape in the
event of a leak. Therefore, LPG tanks, whether empty or
partially full, must not be installed or stored in rooms or
spaces below ground lev el (cellars, ect.). It is also a good
idea to keep only the tank currently being used in the
room, making sure that it is not near sources of heat
(ovens, fireplaces , stoves, etc.) that could raise the internal
temperature of the tank above 50°C .

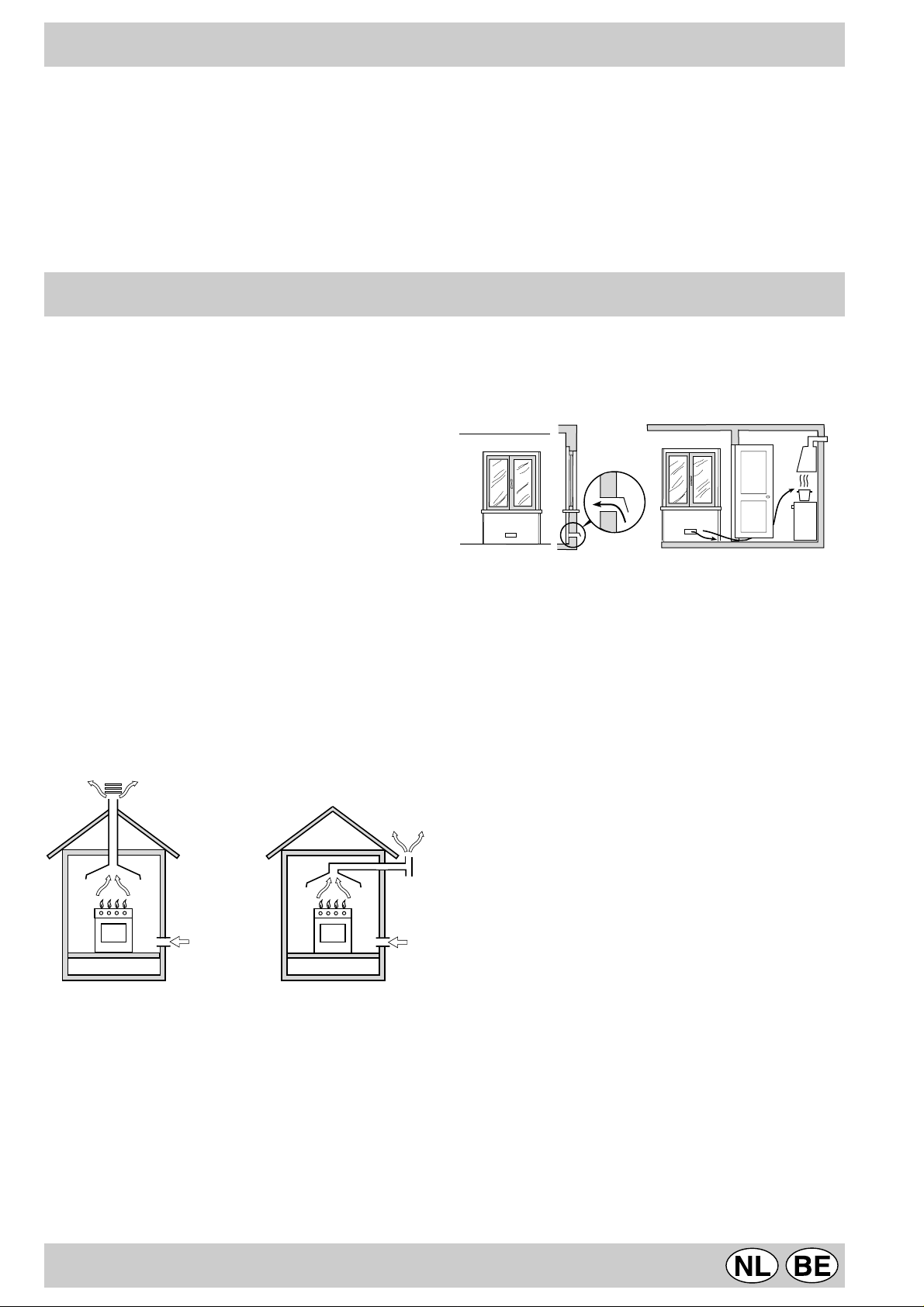

In a chimney stack or branched flue. Directly to the Outside

(exclusively for cooking appliances)

b) The room must also allow for the influx of the air needed

for proper combustion. The flow of air for combustion
purposes must not be less than 2 m³/h per kW of installed
capacity . The supply of said air can be effected b y means
of direct influx from the outside through a duct with a
inner cross section of at least 100 cm² which must not be
able to be accidentally block ed. Those appliances which
are not fitted with a safety device to prevent the flame
from accidentally going out must have a ventilation
opening twice the size otherwise required, i.e. a minimum

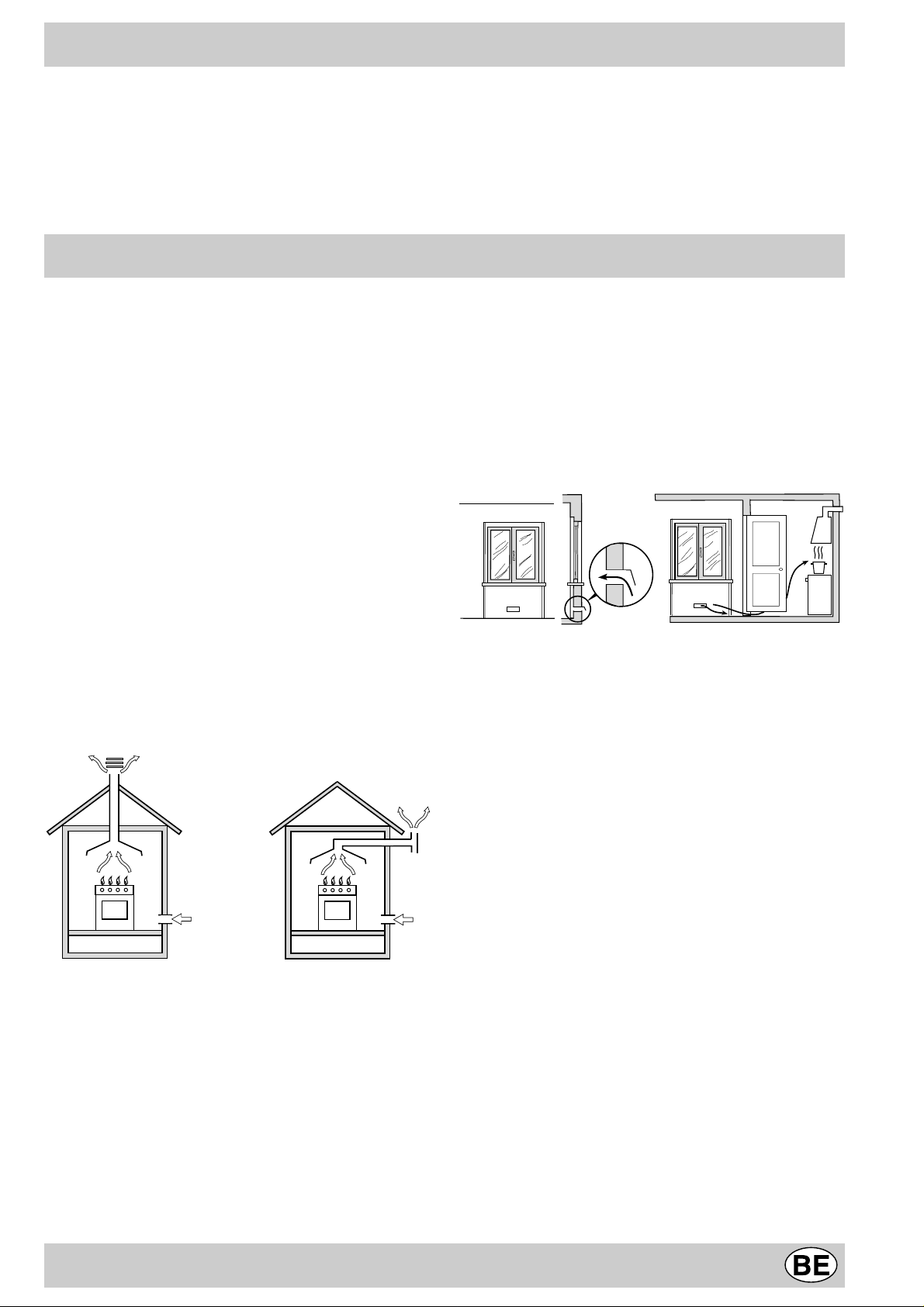

of 200cm² (Fig. A). Otherwise, the room can be vented
indirectly through adjacent rooms fitted with ventilation
ducts to the outside as described above, as long as the
adjacent rooms are not shared areas, bedrooms or
present the risk of fire (Fig. B).

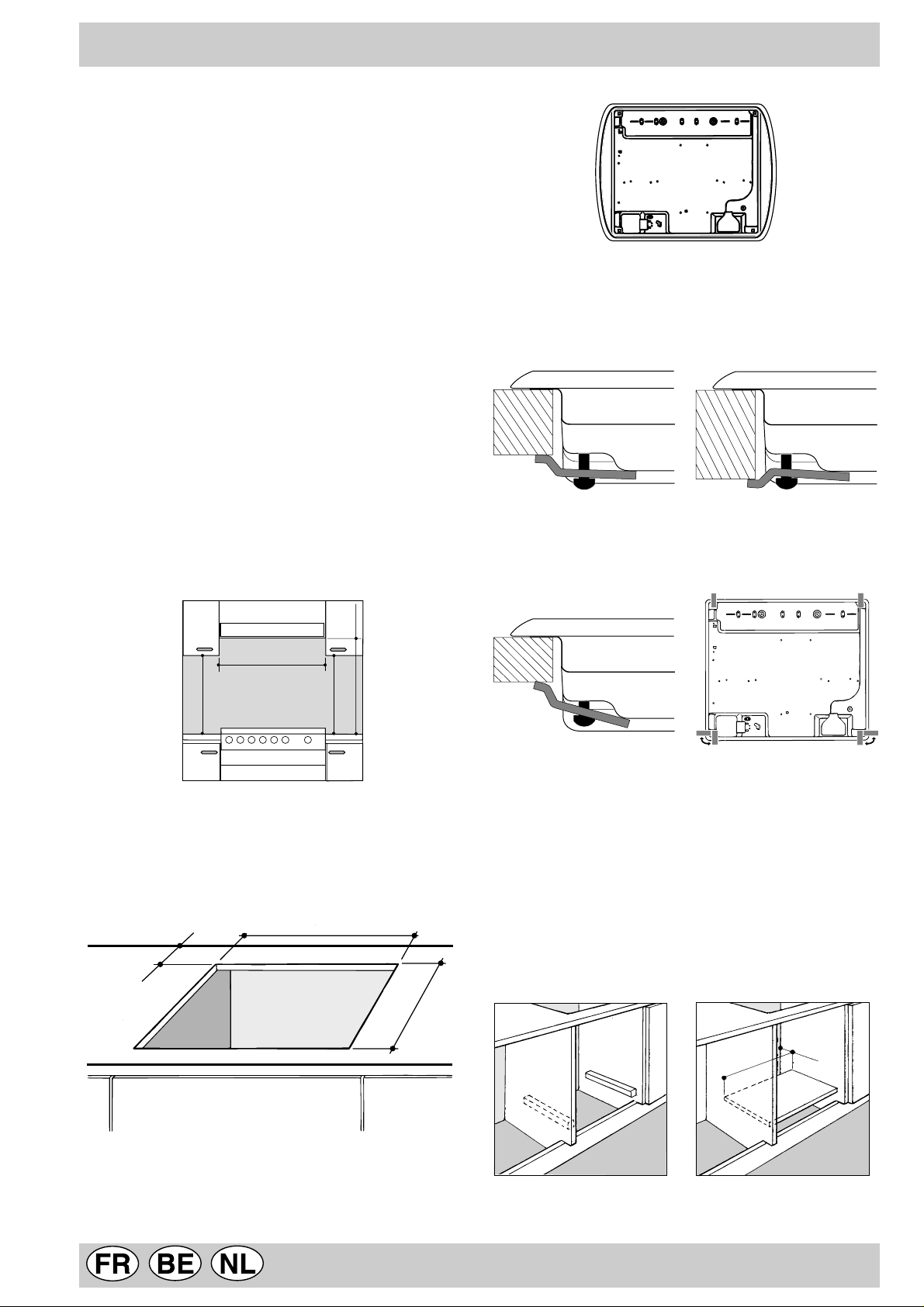

Installation of Built-in Cooktops

The gas cooktops are equipped with type X degree
protection against overheating. Therefore, the appliance
can be installed next to cabinets, provided the height of
the cabinet does not exceed that of the hob. For proper
installation of the cooktop, the follo wing guidlines must be
followed:
a) If the cabinet(s) located ne xt to the cooktop are higher

than the cooktop itself, the cabinet(s) must be installed
at least 600 mm from the edge cooktop;

b) Hoods must be installed in accordance with the

instructions contained in the installation manual for the
hoods themselves, and no less than 650 mm from the
cooktop;

c) The cabinets installed next to the hood must be located

at a height of at least 420 mm from the top, (as sho wn
in Fig. C).

12

HOOD

Min. mm.

600

mm.

420

Min.

420

Min. mm.

mm. with hood

650

min.

mm. without hood

700

min.

Fig. C

d) Should the cooktop be installed directly under a

cupboard, the latter should be at least 700 mm
(millimetres) from the top, as shown in Fig. C.

e) The dimensions of the cutout for the appliance must

be those indicated in the figure.

555 mm.

55 mm.

Front

Clamp Position f or

H=20mm top Back
N.B: Use the clamps contained in the "accessory kit."
f) In the ev ent the cooktop is not installed abov e a built-

in oven, a wood panel must be inserted as insulation.
This panel must be placed at least 20 mm from the

bottom of the cooktop itself.
Important: When installing the cooktop above a built-in
oven, the ov en should be placed on two wooden strips; in
the case of a joining cabinet surface, remember to leave
a space of at least 45 x 560 mm at the back.

Before f astening the cooktop in place, position the seal
(supplied) along the perimeter of the countertop, as
shown in the figure.

Clamps are provided to fasten the cooktop to counters
measuring from 20 to 40 mm in thickness. To fasten
the cooktop securely, it is recommended that all the
clamps be used.

Fastening Clamps - Assembly Diagram

Clamp Position f or Clamp Position f or
H=30mm top H=40mm top

475 mm.

45 mm.

560 mm.

When installing the cooktop above a built-in o ven without
forced ventilation, ensure that there are air inlets and
outlets for ventilating the interior of the cabinet adequately .

Gas Connection for Cooktop

The cooktop should be connected to the gas supply by an
authorized installer. During installation of this product it is
essential to fit an approved gas tap to isolate the supply
from the appliance for the conv enience of any subsequent
removal or servicing. Connection of the appliance to the
gas mains or liquid gas tanks must be carried out
according to the safety standards currently in force, and
only after it is ascertained that it is suitable for the type of
gas to be used. If not, follow the instructions indicated in
the section entitled, “Adapting the Cooktop for Different
Types of Gas”. If the cooktop is to be connected to tanks
containing liquid gas, use pressure regulators that comply
with current safety standards.
Important: To insure that the appliance operates safety,
the gas is regulated correctly and your appliance lasts

13

over time, mak e sure that gas pressure lev els comply with
the indications given in Table 1, “Nozzle and Burner
Specifications”.

Gas Connection to Non-flexible Pipe

(copper or steel)
Connection to the gas source must be done in such a way
as to not create any stress points at any part of the
appliance.
The appliance is fitted with an adjustable, "L" shaped
connector and a gasket for the attachment to the gas supply .
Should this connector have to be turned, the gasket must be
replaced (supplied with the appliance).
The gas feed connector to the appliance is a threaded,
male 1/2" connector for round gas pipe.

Gas Connection to Flexible Steel Pipe

The gas feed connector to the appliance is a threaded,
male 1/2" connector for round gas pipe. Only use pipes,
tubes and gaskets that comply with current safety codes .
The maximum length of the flexible pipes must not e xceed
2000 mm. Once the connection has been made, ensure
that the flexible metal tube does not touch any moving
parts and is not crushed.

Check the Seal

Once the appliance has been installed, make sure all the
connections are properly sealed, using a soapy water
solution. Ne v er use a flame .

Electrical Connection

The cooktops fitted with a tripolar electrical supply cord
are designed to be be used with alternating current
according to the indications on the rating plate located
under the cooktop. The earthing wire can be identified by
its yellow-green colour .
In the case of installation over a b uilt-in electric oven,
the electrical connections for the cooktop and oven
should be independent, not only for saf ety purposes, but
also to facilitate remov al of one or both in the future.

Electrical Connection for Gas Cooktop

Fit the supply cord with a standard plug for the demand
rate indicated on the rating plate or connect it directly to
the electrical mains. In the latter case , a single pole switch
must be placed between the appliance and the mains,
with a minimum opening between the contacts of 3 mm in
compliance with current safety codes (the earthing wire
must not be interrupted by the switch). The pow er supply
cord must be positioned so that it does not reach a tem­perature in excess of 50°C above room temperature at
any point.
Before making the actual connection, make sure that:

• The fuse and electrical system can withstand the load

required by the appliance;

• That the electrical supply system is equiped with an

efficient earth hook-up according to the norms and
regulations prescribed by law;

• That the plug or switch is easily accessible.

Important: the wires in the mains lead are coloured in
accordance with the following code:
Green & Yellow - Earth
Blue - Neutral
Brown - Live

As the colours of the wires in the mains lead may not
correspond with the coloured markings identifying the
terminals in your plug, proceed as follows:
Connect the Green & Yellow wire to the terminal marked

“E” or or coloured Green or Green & Yellow.
Connect the Brown wire to the terminal marked “L” or

coloured Red.
Connect the Blue wire to the terminal marked “N” or
coloured Black.

Adapting the Cooktop for Different T ypes of Gas

To adapt the cooktop to a different type of gas than that
for which it was designed, (see the stick er under the hob
or on the packaging), the burner nozzles must be changed,

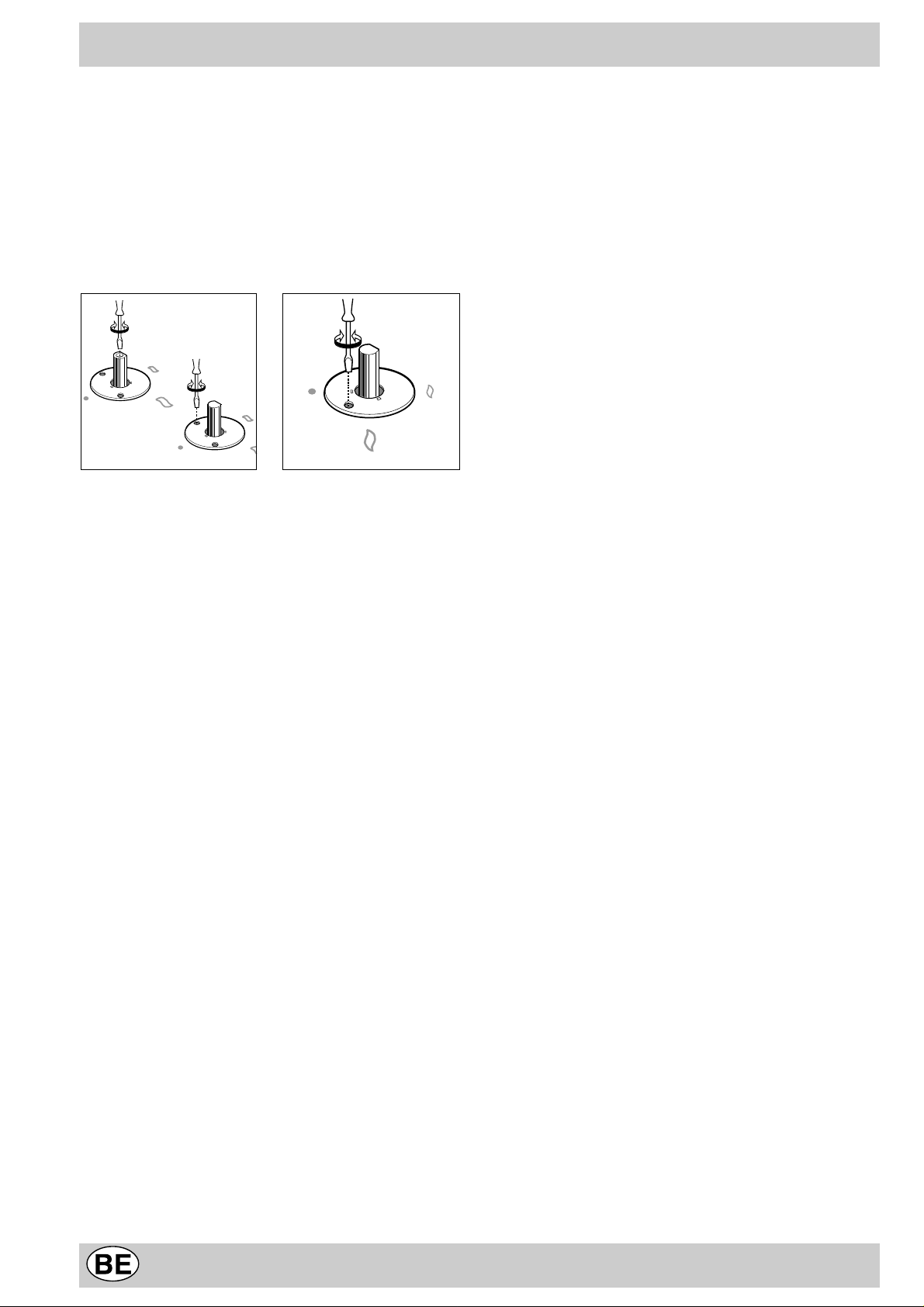

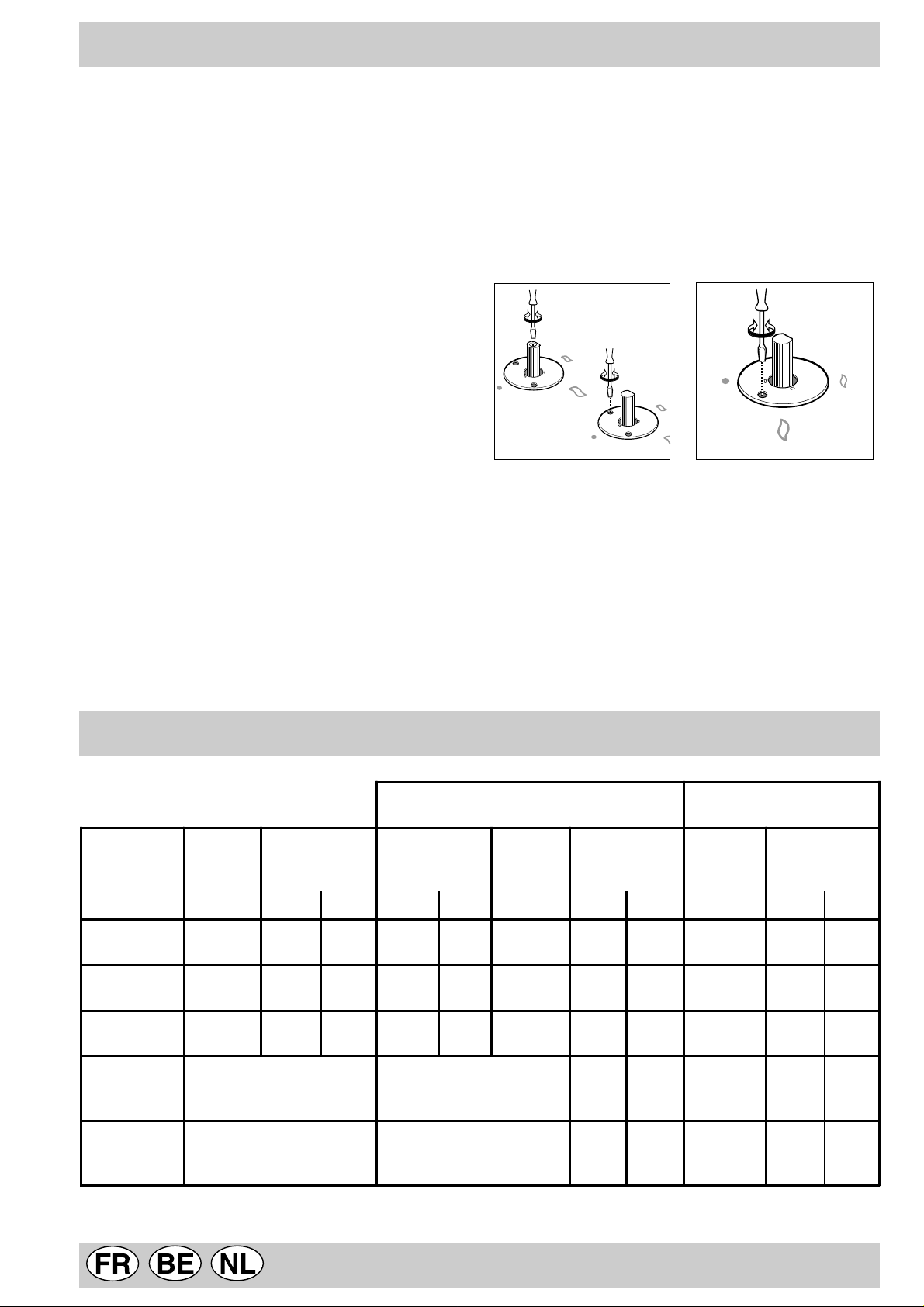

as follows:

• Remov e the pan supports and slide the burners out of

the cooktop.

• Unscre w the nozzles using a 7mm socket wrench and

replace them with those for the new type of gas. (See
table 1, “Burner and Nozzle Specifications”).

• Reassemble the parts following the instructions in

reverse order.

• On completing the oper ation, replace the old rating label

with the one showing the new type of gas; the sticker

is available from our Service Centres.
If the gas pressure is different than that prescribed, a
pressure regulator must be installed at the source, in
compliance with national standards governing the use of
piped gas regulators.

Regulation of Air Supply to the Burner

The burners do not need a primary air regulator.

Minimum Regulation

Minimum regulation.

• Turn the gas valve to minimum.

• Remove the knob and turn the regulator screw

(positioned either on the side of the top or inside the

shaft) clockwise until the flame becomes small but

regular.
N.B.: In the case of liquid gas, the regulation screw must
be fully screwed in (clockwise).

• Make sure that, when the knob is turned rapidly high

to low , the flame does not go out.

• In the event of a malfunction on appliances with the

security device (thermocouple) when the gas supply

is set at minimum, increase the minimum supply lev els

using the regulator screw .
Once the adjustment has been made, apply sealing wax,
or a suitable substitute, to the old seals on the by-pass .

14

Burners and Nozzle Specifications

Table 1 Liquid Gas Natura l Gas

Burner Diameter

(mm)

Fast
(Large) (R)

Semi Fast
(Medium) (S)

Auxiliary

(Small) (A)

Supply
pressures

* At 15°C and 1013 mbar-dry gas
** Propane P.C.S. = 50.37 MJ/kg.
*** Butane P.C.S. = 49.47 MJ/kg.
Natural P.C.S. = 37.78 MJ/m
(1) Only for appliances with the security device (Ref. F).

100 3.00 0.7 41 39 86 218 214 116 286

75 1.65 0.4 30 28 64 120 118 96 157

55 1.00 0.4 30 28 50 73 71 71 95

Thermal Power

kW (p.c.s.*)

Nom. Red. (1) (mm) *** ** (mm)

Nominal (mbar)

Minimum (mbar)

Maximum ( mba r )

3

By-pass

1/100
(mm)

Nozzle

1/100

28-30

20
35

Flow*

g/h

37
25
45

Nozzler

1/100

Flow*

l/h

20
17
25

This appliance complies with the following European Economic Comm unity directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and subsequent modifications;

- 89/336/EEC of 03/05/89 (Electromagnetic Compatibility) and subsequent modifications;

- 90/396/EEC of 29/06/90 (Gas) and subsequent modifications;

- 93/68/EEC of 22/07/93 and subsequent modifications.

TD 640...

TD 631...

15

Merci d'avoir choisi un produit Ariston, fiable et facile à utiliser. Pour mieux le connaître et l'utiliser le plus longtemps

A

B

C

possible, nous vous conseillons de lire attentivement ce livret. Merci.

Vu de près

G

F

A

B

D

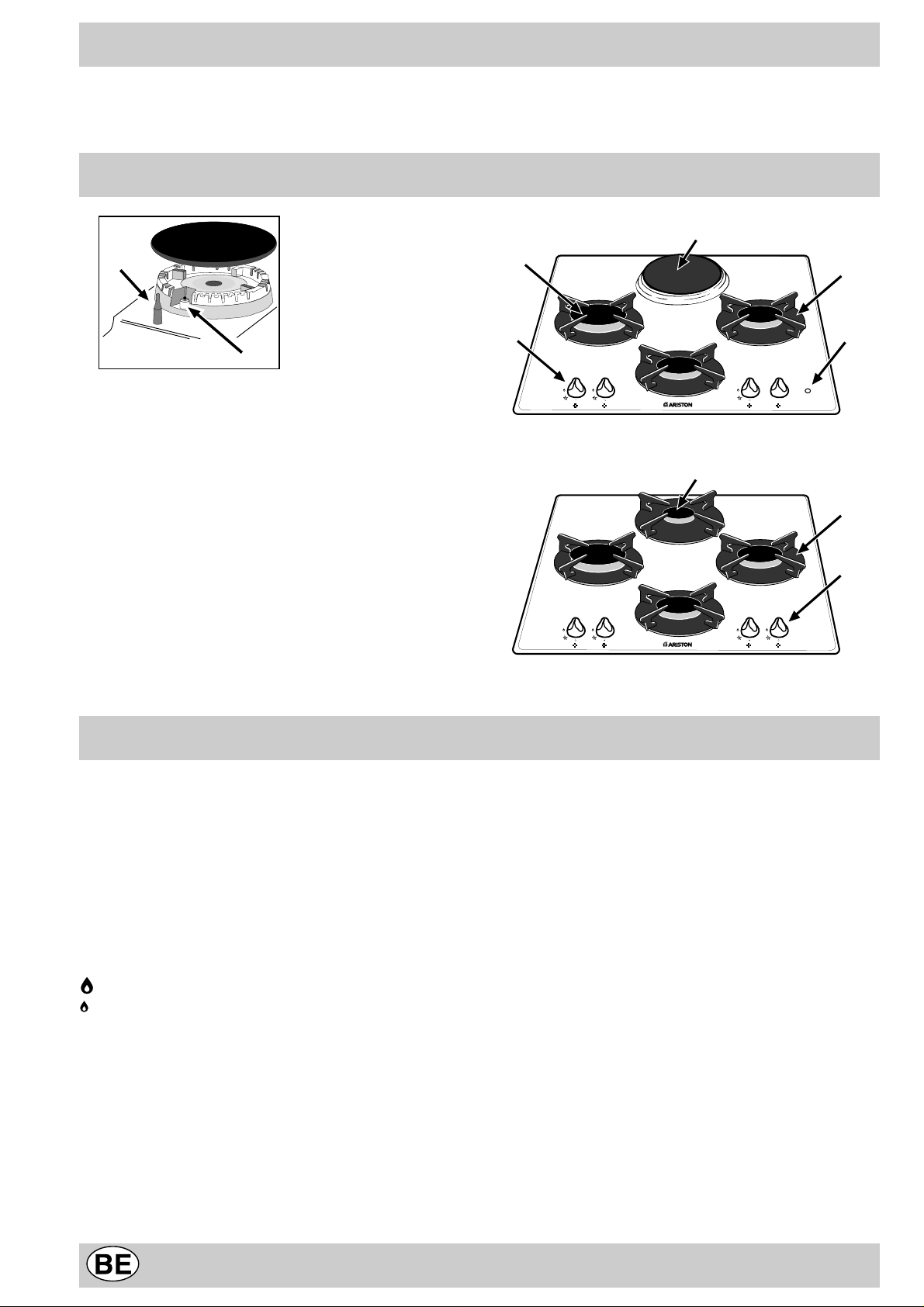

A. Brûleurs gaz
B. Grilles support de casseroles
C. Manettes de commande des brûleurs gaz ou des

plaques électriques

D. Bougie d'allumage des brûleurs gaz (présente

uniquement sur certains modèles)

F. Dispositif de sécurité (n'existe que sur certains

modèles) - Intervient en cas d'extinction accidentelle
de la flamme (débordement de liquides, courants
d'air, ...) en interrompant automatiquement l'arrivée de
gaz.

G. Plaques électriques (présent uniquement sur certains

modèles)

H. Voy ant de fonctionnement des plaques électriques

(présent uniquement sur certains modèles) - Pour les
modèles équipés de plaque électrique et d'allumage
le voy ant est incorporé dans le bouton d'allumage.

Comment l'utiliser

C

H

1

6

2

5

4

3

Sur chaque manette il y a indication de la position du brûleur
gaz correspondant ou de la plaque électrique (quand il y en
a une).

Brûleurs gaz

Ils ont des dimensions et des puissances différentes.
Choisissez-en un en fonction du diamètre de la casserole
utilisée.
Pour le réglage du brûleur choisi, servez-vous de la manette
correspondante, comme suit:

• Eteint
Maximum

Minimum

Pour allumer un brûleur, approchez une flamme ou un
allume-gaz, appuyez à fond sur la manette correspondante
et tournez-la dans le sens contraire des aiguilles d'une montre
jusqu'à la position: puissance maximum.
Pour les modèles équipés de dispositif de sécurité "F",
appuyez sur la manette pendant 6 secondes environ jusqu'à
ce que le dispositif gardant automatiquement la flamme
allumée se réchauffe.
Pour les modèles équipés de bougie d'allumage "D",
pour allumer le brûleur choisi, appuyez d'abord à fond sur la
manette correspondante et tournez-la ensuite dans le sens
contraire des aiguilles d'une montre jusqu'à la position

puissance maximum, continuez à appuyer jusqu'à ce qu'il y
ait allumage.
Conseil: en cas d'extinction accidentelle de la flamme du
brûleur, fermez la manette de commande et ne tentez de
rallumer qu'au bout d'une minute au moins.
Pour éteindre le brûleur tournez la manette dans le sens
des aiguilles d'une montre jusqu'à son point d'arrêt
(correspondant au symbole “•”).
Plaques électriques (uniquement sur certains modèles)
Elles peuvent avoir des diamètres différents et des
puissances différentes: "normales" ou "rapides", ces
dernières se distinguent des autres par la pastille rouge
qu'elles ont au centre.
Pour leur réglage, tournez la manette correspondante dans
le sens des aiguilles d'une montre ou dans le sens contraire,
6 positions sont possibles:

0 Eteint
1 Puissance minimum
2÷5 Puissances intermédiaires
6 Puissance maximum

Le chapitre "Conseils d'utilisation pratiques" vous indique
les correspondances entre les positions indiquées sur les
manettes et une bonne utilisation des plaques.
Toute position de la manette autre que la posiiton "éteint"
entraîne l'allumage du vo yant de f onctionnement "H".

16

Comment le garder en forme

Av ant toute opération, coupez l'alimentation électrique de
l'appareil.

Pour prolonger la durée de vie de v otre table nettoyez­la fréquemment, en n'oubliant pas que:

• les parties émaillées et en verre doivent être lavées à
l’eau tiède sans utiliser de poudres récurantes ou de
produits corrosifs qui pourraient les abîmer;

• les pièces amovibles des brûleurs doivent être lavées
souvent avec de l'eau chaude et du détergent en
veillant à éliminer toute incrustation possible;

• pour les tables équipées d'un dispositif d'allumage
automatique, procédez à un nettoyage fréquent de la
partie terminale des dispositifs d'allumage électronique
instantané en vérifiant que les orifices de sortie du gaz
ne soient pas bouchés;

• nettoyez les plaques électriques avec un chiff on humide
et graissez-les avec un peu d'huile quand elles sont
encore tièdes;

• le plan de cuisson doit être nettoyé avec un produit
pour le nettoyage des verres. N’utilisez en aucun cas
des éponges ou produits abrasifs, qui pourraient ray er
le verre.

• nettoyez régulièrement la surface de la tab le en utilisant
une solution d'eau tiède et de détergent non abrasif.
Eliminez tout d'abord tous restes d'aliments et toutes
éclaboussures de graisse à l'aide d'un racloir comme

par exemple (n'étant pas fourni avec
l'appareil) (Fig. A).

Nettoyez la table de cuisson quand elle est tiède;
utilisez un produit de nettoyage approprié, frottez av ec
un chiffon humide et essuyez. Sucre ou des aliments
à haut contenu en sucre doivent être aussitôt netto yés
quand la zone de cuisson est encore chaude à l'aide
d'un racloir. N'utilisez jamais d'éponges ou de produits
abrasifs, ni de détergents chimiques agressifs tels que
par exemple les produits en atomiseur pour f our ou les
produits détachants (Fig. B);

Fig. A Fig. B

Graissage des robinets

Il peut arriver qu'au bout d'un certain temps un robinet se
bloque ou tourne difficilement, il faut alors procéder à son
nettoyage interne et remettre de la graisse.

N.B.: Cette opération doit être effectuée par un
technicien agréé par le fabricant.

Conseils d'utilisation

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un maximum de rendement, n'oubliez pas
de:

• utiliser des casseroles appropriées pour chaque
brûleur (voir tableau), vous éviterez ainsi que les
flammes ne dépassent du fond des casseroles.

• utiliser toujours des casseroles à fond plat et avec
couvercle.

• au moment de l'ébullition, tourner la manette jusqu'à
la position minimum.

Brûleur ø Diamètre récipients (cm)

Rapide (R) 24 – 26
Semi-Rapide (S) 16 – 20

Auxiliaire (A) 10 – 14

Pour distinguer le type de brûleur reportez-vous aux
dessins figurant dans le paragraphe "Caractéristiques des
brûleurs et des injecteurs"

Conseils pratiques pour l'utilisation des plaques
électriques

Afin d'éviter toute déperdition de chaleur et d'endommager
la plaque, utilisez des casseroles à fond plat et d'un
diamètre au moins égal à celui de la plaque.

Position P laque normale ou ra pi de

0 Etei nt

1 Cuisson de légumes ver ts, poissons

2

3

4 Rôtir (moyen)
5 Rôtir (fort)

6

Cuisson de pommes de terre (à la
vapeur) soupes, pois chiches, haricots

Pour continuer la cuisson de grandes
quantités d'aliments, minestrone

Rissoler ou rajoindre l'ébullition en peu
de temps

17

Quelque chose ne va pas?

Il peut arriver que la table ne fonctionne pas ou ne
fonctionne pas très bien. A vant d'appeler le service après­vente, v o y ons ensemb le que faire.
Vérifiez avant tout qu'il n'y ait pas de coupure de gaz ou
de courant, et que les robinets du gaz en amont de la
table soient bien ouverts.

Le brûleur ne s'allume pas ou la flamme n'est pas
uniforme.

Av ez-vous contrôlé si:

• les orifices de sortie du gaz ne sont pas par hasard
bouchés.

• les pièces amovibles composant le brûleur sont bien
montées correctement.

• il y a des courants d'air dans les environs de la table.

La flamme ne reste pas allumée dans les versions

avec dispositif de sécurité.

Av ez-vous contrôlé si:

• vous avez bien appuyé à fond sur la manette.

• vous avez bien appuyé à f ond sur la manette pendant
un laps de temps suffisant pour permettre au dispositif
de sécurité d'être branché.

• les orifices de sortie du gaz situés en f ace du dispositif
de sécurité ne sont pas par hasard bouchés.

Le brûleur s'éteint quand il est réglé sur la position
de minimum.

Avez-vous contrôlé si:

• les orifices de sortie du gaz ne sont pas par hasard
bouchés.

• il y a des courants d'air dans les environs de la table.

• Le minimum n'a pas été correctement réglé (Voir
paragraphe "Réglage minimum").

Les casseroles sont instables.

Avez-vous contrôlé si:

• Le fond de la casserole est parfaitement plat.

• la casserole est bien placée au centre du brûleur ou
de la plaque électrique.

• Les grilles n'ont pas par hasard été inverties.

Si, malgré tous ces contrôles, votre table ne fonctionne
toujours pas et l'inconvénient persiste, appelez le Service
Après-vente Merloni Elettrodomestici le plus proche en
précisant:

- le type de panne.

- le sigle du modèle (Mod. ...) indiqué dans le certificat de

garantie.
Ne faites jamais appel à des techniciens non agréés et
refusez toujours l'installation de pièces détachées non
originales...

La sécurité, une bonne habitude

Pour garantir l'efficacité et la sécurité de ce produit:

• adressez-vous exclusivement aus Centres d'assistance technique agréés

• demander toujours l'utilisation de pièces détachées originales.

• Ce livret concerne une table de cuisson à encastrer classe

3.

• Cet appareil a été conçu pour un usage non professionnel,
à domicile, ses caractéristiques ne peuvent être modifiées.

• Les instructions fournies ne sont applicables qu'aux pays
dont les symboles sont reportés dans la notice et sur la
plaquette d'immatriculation.

• La sécurité électr ique de cet appareil n'est garantie que si
ce dernier a été correctement raccordé à une installation
de mise à la terre efficace conforme aux normes de
sécurité..

Ce dernier pouvant représenter un danger, évitez que
des enfants ou des incapables aient accés:

- aux commandes et à l'appareil en général;

- aux emballages (sachets, polystyrène, clous etc.);

- à l'appareil, pendant et tout de suite après son
fonctionnement, à cause de la surchauffe;

- à l'appareil inutilisé dans ce cas il faut rendre inoffensives
les parties pouvant s'avérer dangereuses).

Evitez:

- de toucher l'appareil avec des parties du cor ps humides;

- de l'utiliser pieds nus;

- de tirer sur l'appareil ou sur le cordon d'alimentation pour
le débrancher de la prise de courant;

- toute opération inappropr iée ou dangereuse;

- de boucher les fentes d'aération ou de déperdition de la
chaleur;

- que le cordon d'alimentation de petits électroménagers
touchent à des parties chaudes de l'appareil;

- l'exposition aux agents atmosphériques (pluie, soleil);

- d'utiliser des liquides inflammables à proximité;

- d'utiliser des adaptateurs, des prises multiples et/ou des

rallonges;

- de laisser les plaques électriques allumées sans casserole
dessus;

- La table résiste aux sautes de température et aux chocs.

Cependant, elle peut se briser sous l’effet d’un choc
provoqué par un objet pointu, tel qu’un outil par
exemple. Dans ce cas, coupez immédiatement
l’alimentation et contactez un centre de Service Après­Vente agréé pour la réparation.

- toute tentative d'installation ou de réparation sans
l'intervention de personnel qualifié.

Faites toujours appel à des techniciens qualifiés dans
les cas suivants:

- installation (confor me aux instructions du fabricant);

- quand vous avez des doutes sur son fonctionnement;

- remplacement de la pr ise en cas d'incompatibilité avec la
fiche de l'appareil.

Faites appel aux centres de service après-vente agréés
par le fabricant dans les cas suivants:

- en cas de doute sur le bon état de l'appareil lors de son
déballage;

- endommagement ou remplacement du cordon
d'alimentation;

- en cas de panne ou de mauvais fonctionnement, exigez
des pièces détachées originales..

Effectuez les opérations suivantes:

- évitez toute opération autre que la cuisson;

- vér ifiez le bon état de l'appareil lors de son déballage;

- débranchez l'appareil de la pr ise de courant en cas de
mauvais fonctionnement et avant toute opération de
nettoyage ou d'entretien;

18
