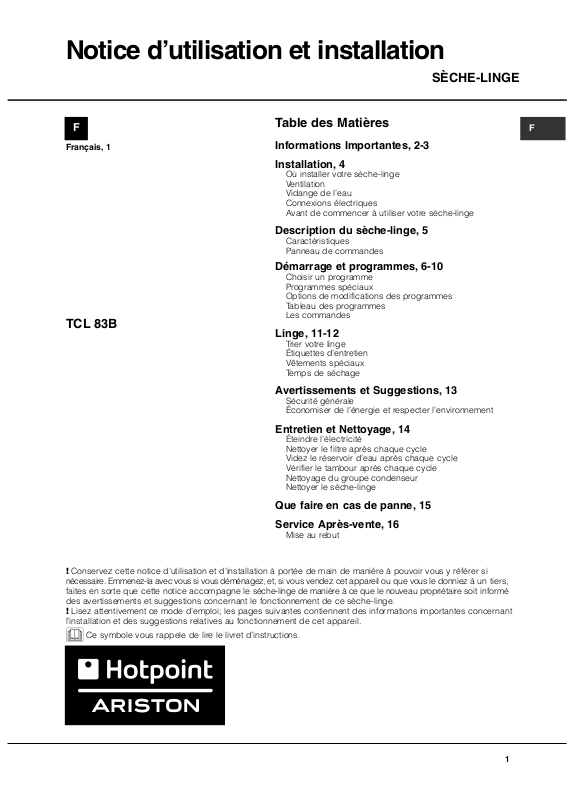

TCL 83B

Français, 1

SÈCHE-LINGE

Notice d’utilisation et installation

Table des Matières

Informations Importantes, 2-3 Installation, 4

Où installer votre sèche-linge Ventilation Vidange de l’eau Connexions électriques Avant de commencer à utiliser votre sèche-linge

Description du sèche-linge, 5

Caractéristiques Panneau de commandes

Démarrage et programmes, 6-10

Choisir un programme Programmes spéciaux Options de modifications des programmes Tableau des programmes Les commandes

Linge, 11-12

Trier votre linge Étiquettes d’entretien Vêtements spéciaux Temps de séchage

Avertissements et Suggestions, 13

Sécurité générale Économiser de l’énergie et respecter l’environnement

Entretien et Nettoyage, 14

Éteindre l’électricité Nettoyer le filtre après chaque cycle Videz le réservoir d’eau après chaque cycle Vérifier le tambour après chaque cycle Nettoyage du groupe condenseur Nettoyer le sèche-linge

Que faire en cas de panne, 15 Service Après-vente, 16

Mise au rebut

! Conservez cette notice d’utilisation et d’installation à portée de main de manière à pouvoir vous y référer si nécessaire. Emmenez-la avec vous si vous déménagez, et, si vous vendez cet appareil ou que vous le donniez à un tiers, faites en sorte que cette notice accompagne le sèche-linge de manière à ce que le nouveau propriétaire soit informé des avertissements et suggestions concernant le fonctionnement de ce sèche-linge. ! Lisez attentivement ce mode d’emploi; les pages suivantes contiennent des informations importantes concernant l’installation et des suggestions relatives au fonctionnement de cet appareil.

Ce symbole vous rappele de lire le livret d’instructions.

Informations Importantes

! Vous devez IMPERATIVEMENT nettoyer le filtre à peluches A CHAQUE cycle de séchage.

Filtre...

! Négliger de nettoyer le filtre après CHAQUE cycle de séchage nuira aux performances de séchage de votre machine.

- Le temps de séchage sera plus long et la consommation électrique sera en conséquence plus importante.

! Vous devez IMPERATIVEMENT vider le réservoir d’eau après CHAQUE cycle de séchage.

Réservoir d’eau...

Amorçage du système de récupération d’eau

Sur un sèche-linge neuf, le réservoir d’eau ne récupérera pas l’eau tant que le système n’aura pas été amorcé... ceci nécessitera 1 ou 2 cycles de séchage. Une fois amorcé, il récupérera l’eau à chaque cycle de séchage.

ETAPE 1.

Ouvrez la porte du sèche-linge.

ETAPE 2.

Sortez le filtre.

Pour que votre sèche-linge à condenseur fonctionne efficacement, vous devez suivre le programme d’entretien courant décrit ci-dessous:

! Si vous négligez de vider le réservoir d’eau :

- la machine ne chauffe plus (la charge est alors encore humide à la fin du cycle).

- le témoin « vidage l’eau » clignote pour vous indiquer que le réservoir d’eau est plein.

ETAPE 3.

Remettez en place le réservoir d’eau, en veillant à le renfoncer correctement.

! Le témoin « vidage d’eau » reste allumé pour vour rappeler de vider le réservoir d’eau

au début et à la fin de chaque programme.

ETAPE 1.

Tirez le réservoir d’eau vers vous et retirez-le complètement du sèchelinge.

ETAPE 2.

Retirez le petit capot ou le grand capot et videz l'eau du réservoir.

ETAPE 3.

Ouvrez le filtre et débarrassez-le des peluches qui se seraient déposées dans le maillage.

ETAPE 4.

Réinstallez le filtre - NE faites JAMAIS fonctionner le sèche-linge sans avoir remis en place le filtre.

Informations Importantes

Groupe condenseur...

! Vous devez IMPERATIVEMENT enlever les peluches du condenseur TOUS LES MOIS.

! Négliger de nettoyer le condenseur pourrait entraîner une défaillance prématurée de votre sèche-linge.

●

Vérifiez:

- que les flèches de positionnement sont orientées vers le haut.

- que les 3 agrafes sont refermées dans leur position de « verrouillage ».

ETAPE 3.

Rincez le condenseur par l’arrière avec de l’eau pour enlever les

dépôts de peluches.

ETAPE 4.

Remontez le condenseur

- veillez à enfoncer le bloc à fond, à rattacher solidement les 3 agrafes et à orienter les flèches de positionnement à l’avant du condenseur vers le haut.

ETAPE 1.

Ouvrez le couvercle du condenseur

- tenez la poignée et tirez vers vous.

ETAPE 2.

Retirez le condenseur en tournant les 3 agrafes et en le tirant vers vous. (Les tubes peuvent contenir un peu d’eau ; ceci est normal).

Tournez les 3 agrafes

Installation

Où installer votre sèche-linge

●

Placez votre sèche-linge à une certaine distance des cuisinières, fourneaux, radiateurs, ou plaques de cuisson à gaz, car les flammes peuvent

endommager cet appareil.

●

Si vous installez cet appareil sous un plan de travail, faites en sorte de laisser un espace de 10 mm entre le dessus de l’appareil et tout autre objet sur ou au-dessus de la machine, et un espace de 15 mm entre les côtés et les

éléments d’ameublement ou les murs latéraux. Ceci a pour objectif d’assurer une ventilation convenable.

Ventilation

Lorsque le sèche-linge est en marche, une aération adéquate est nécessaire. Faites en sorte d’installer votre sèche-linge dans un environnement qui n’est pas humide et qui est doté d’une bonne circulation d’air dans toute la pièce. La circulation d’air autour du sèche linge est essentielle pour condenser l’eau produite au cours du lavage, le sèche linge ne fonctionnera pas efficacement dans un espace clos ou dans un placard. ! Nous vous déconseillons d’installer votre sèche-linge dans un placard. En revanche, le sèche-linge ne doit en aucun cas être placé derrière une porte fermant à clé, une porte coulissante ou une porte montée sur des gonds du côté opposé à la porte de chargement du sèche-linge. ! Si l’on utilise le sèche linge dans une pièce froide ou petite, on rencontrera un certain degré de condensation.

Vidange de l’eau

Si votre sèche-linge est installé à proximité d’une évacuation, l’eau peut être vidangée dans ce tuyau. Cela évite de vider le réservoir d’eau. Si vous installez le sèche-linge au-dessus ou à côté d’un lave-linge, il pourra partager la même vidange.

La hauteur de la

vidange doit être inférieure à

1 m en partant du bas

du sèche-linge.

Retirer le tuyau de l’endroit présenté (voir schéma).

Installez une longueur adaptée de tuyau au nouvel endroit montré (voir schéma).

Assurez-vous que le tuyau n’est pas écrasé ou plié

une fois le sèche-linge placé dans sa position définitive

Connexions électriques

Assurez-vous des points suivants avant de brancher la fiche de l’appareil dans la prise de courant:

●

La prise de courant doit être reliée à la terre.

●

La prise de courant doit pouvoir supporter la puissance maximale de la machine, qui est indiquée sur la plaque signalétique de l’appareil (voir la Description du Sèche-linge).

●

La tension électrique doit appartenir à la gamme de valeurs indiquée sur la plaque signalétique de l’appareil (voir la Description du Sèche-linge).

●

La prise de courant doit être compatible avec la fiche du sèche-linge. Si ce n’est pas le cas, remplacez la fiche ou la prise de courant.

! Le sèche-linge ne doit pas être utilisé à l’extérieur, même si

l’espace en question est abrité. Cela peut être dangereux si l’appareil est exposé à la pluie ou à des orages.

! Une fois installés, le cordon d’alimentation et la fiche

du sèche-linge doivent être d’accès facile.

! N’utilisez pas de rallonges. ! Le cordon d’alimentation ne doit pas être courbé ou

écrasé. ! Le cordon d’alimentation électrique doit être vérifié périodiquement et remplacé par un cordon préparé spécialement pour ce sèche-linge, et installé uniquement par des électriciens agréés (voir Service Après-vente). Des cordons d’alimentation neufs ou plus longs sont fournis par les revendeurs agréés contre un supplément. ! Le fabricant rejète toute responsabilité en cas de non-respect de toutes ou partie de ces règles.

! En cas de doute au sujet des points precedents, consultez un electricien qualfie.

Avant de commencer à utiliser votre sèche-linge

Une fois que vous avez installé votre sèche-linge, et avant de l’utiliser, nettoyez l’intérieur du tambour pour retirer les poussières qui pourraient s’y être accumulées durant le transport.

minimale espace 10 mm

minimale

espace 15 mm

Retirez le tuyau d’ici...

..Installez le nouveau

tuyau ici.

Description du sèche-linge

Chaleur et pendant la phase après séchage d'un programme.

Les témoins Progression ou Temporisation vous indiquent l’état d’avancement du programme, ou la temporisation lorsqu’ils clignotent. Pendant un départ temporisé, les témoins clignotent pour montrer la temporisation sélectionnée. Lorsqu’ils ne clignotent pas, ils montrent chaque étape du programme par l’allumage correspondant du témoin (voir Démarrage et Programmes).

Le voyant de vidage d’eau signale que le réservoir d’eau doit être vidé. Le témoin mettra quelques secondes avant de s’éteindre après avoir replacé le réservoir d’eau vide, et pour cela le sèche-linge doit fonctionner (voir Les Commandes).

Remarque: si le réservoir d’eau est remplit, le témoin clignote, la source de chaleur s’éteint et le linge ne sèche pas.

Le témoin lumineux Nettoyage filtre vous rappelle avant chaque programme qu’il est essentiel de nettoyer le filtre à chaque fois que l’on utilise le sèche-linge (voir Entretien et Nettoyage).

Le témoin Nettoyer le condenseur vous rappelle qu'il est essentiel de nettoyer régulièrement le condenseur (voir Entretien et Nettoyage).

Le bouton MARCHE/ARRÊT (ON/OFF) : si le sèche-linge fonctionne et qu’on appuie sur ce bouton, le sèche-linge s’arrête. Appuyez de nouveau, le sèchelinge redémarre.

Le bouton PROGRAMMES permet de sélectionner un programme : tournez-le jusqu’à ce que l’indicateur ce positionne sur le programme que vous souhaitez sélectionner (voir Démarrage et Programmes).

Les boutons/témoins OPTION sélectionnent les options disponibles pour le programme choisi. Le témoin allumé indique que l’option a été sélectionnée (voir Démarrage et Programmes).

Le bouton DÉPART/PAUSE commence un programme sélectionné. Quand vous appuyez sur ce bouton, il y a un bip et les témoins lumineux de progression clignotent pour confirmer l’action. Quand un programme fonctionne, et que l’on maintient ce bouton appuyé, le programme marque une pause et le sèche-linge s’arrête. Le témoin est vert lorsque le programme fonctionne, orange clignotant si le programme a été mis en pause ou vert clignotant si le sèche-linge est en attente du lancement d’un programme (voir Démarrage et Programmes). Remarque : ce voyant clignote également orange pendant le programme Douche

Panneau de commandes

Voyant de

vidage d’eau

Bouton

PROGRAMMES

Bouton et Témoin

DÉPART/PAUSE

Indicateur

Les témoins

Progression ou Temporisation

Boutons et Témoins

OPTION

Témoin

Nettoyage filtre

Témoin

Nettoyer le condenseur

Bouton

MARCHE/ARRÊT

(ON/OFF)

Caractéristiques

Filtre

Couvercle de condenseur

Plaque

signalétique

Numéro du Modèle et Numéro de Série

Poignée de couvercle de condenseur (Tirer ou ouvrir)

Grille d’entrée d’air

Réservoir d’eau
