Page 1

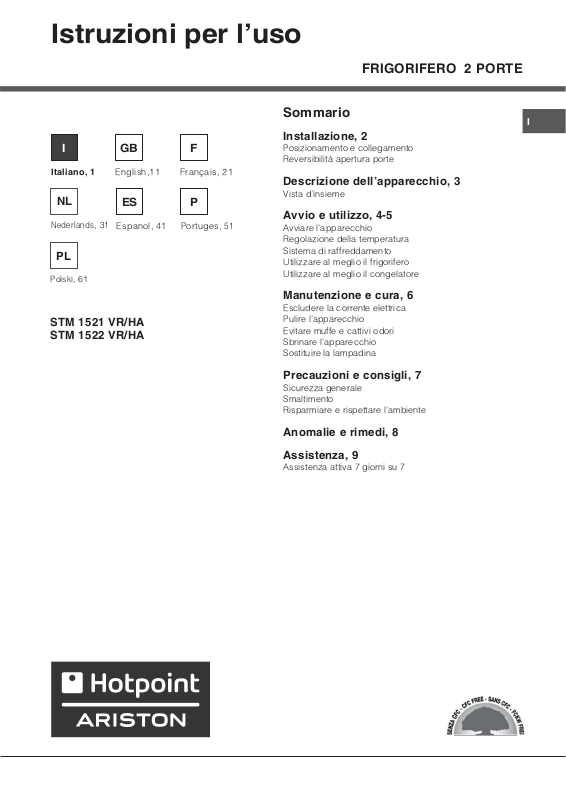

Istruzioni per luso

FRIGORIFERO 2 PORTE

GB FI

English,11

Nederlands, 31

Espanol, 41

Polski, 61

STM 1521 VR/HA STM 1522 VR/HA

Français, 21Italiano, 1

PES

Portuges,

Sommario

Installazione, 2

Posizionamento e collegamento Reversibilità apertura porte

Descrizione dellapparecchio, 3

Vista dinsieme

Avvio e utilizzo, 4-5

Avviare lapparecchio Regolazione della temperatura Sistema di raffreddamento Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore

Manutenzione e cura, 6

Escludere la corrente elettrica Pulire lapparecchio Evitare muffe e cattivi odori Sbrinare lapparecchio Sostituire la lampadina

Precauzioni e consigli, 7

Sicurezza generale Smaltimento Risparmiare e rispettare lambiente

Anomalie e rimedi, 8

Assistenza, 9

Assistenza attiva 7 giorni su 7

Page 2

Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare lapparecchio in un ambiente ben aerato e non umido.

2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte superiore dellapparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare lapparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

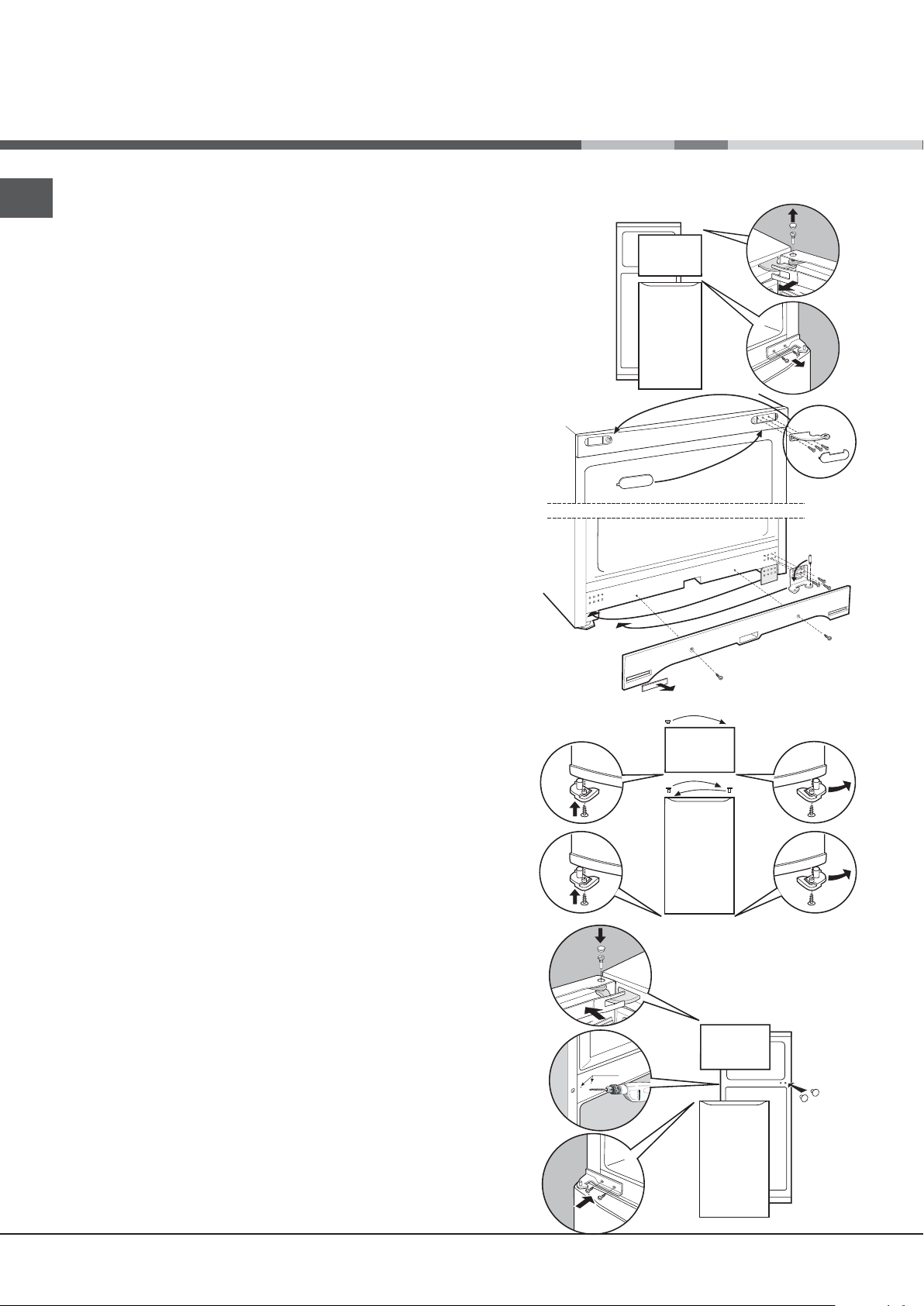

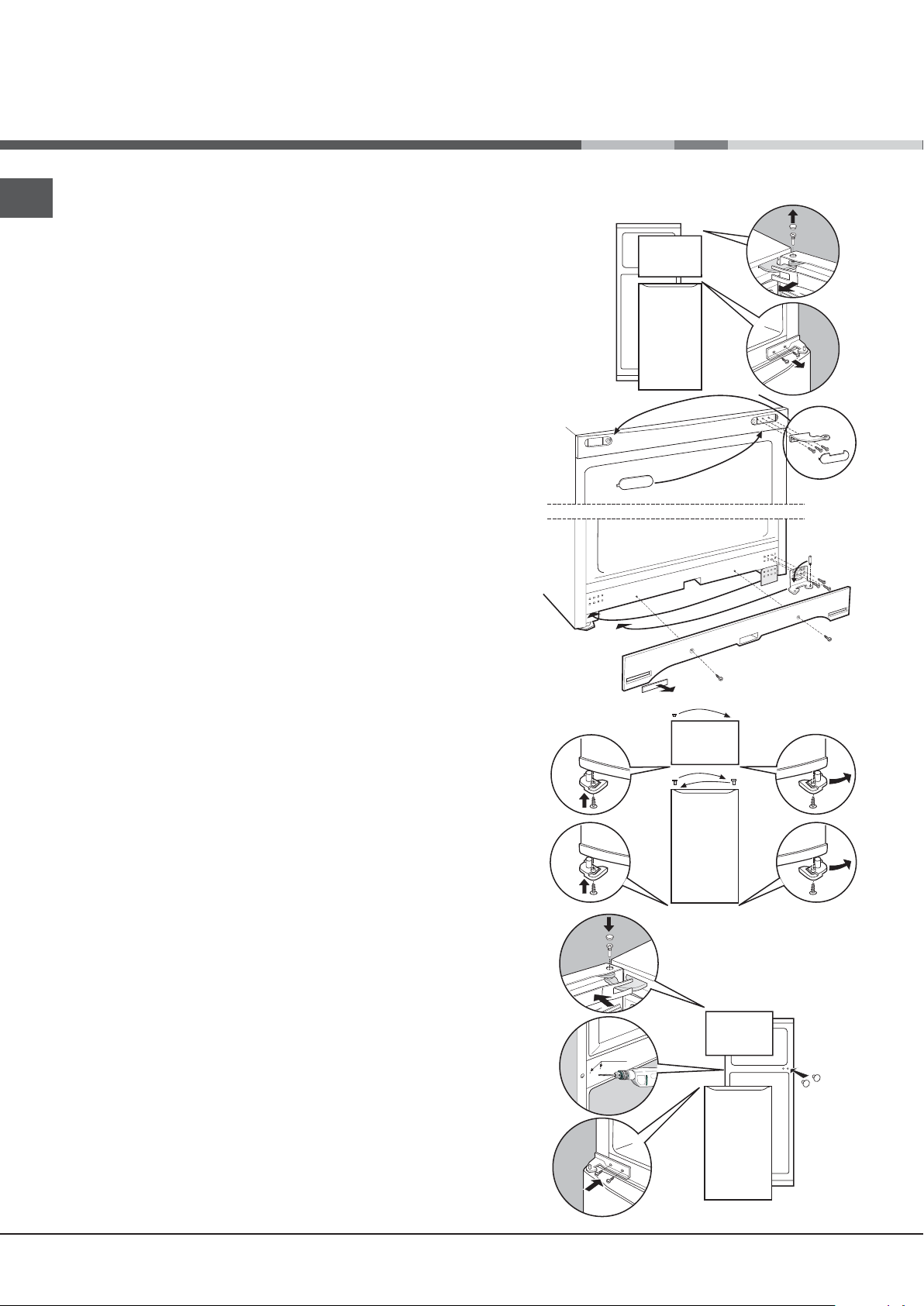

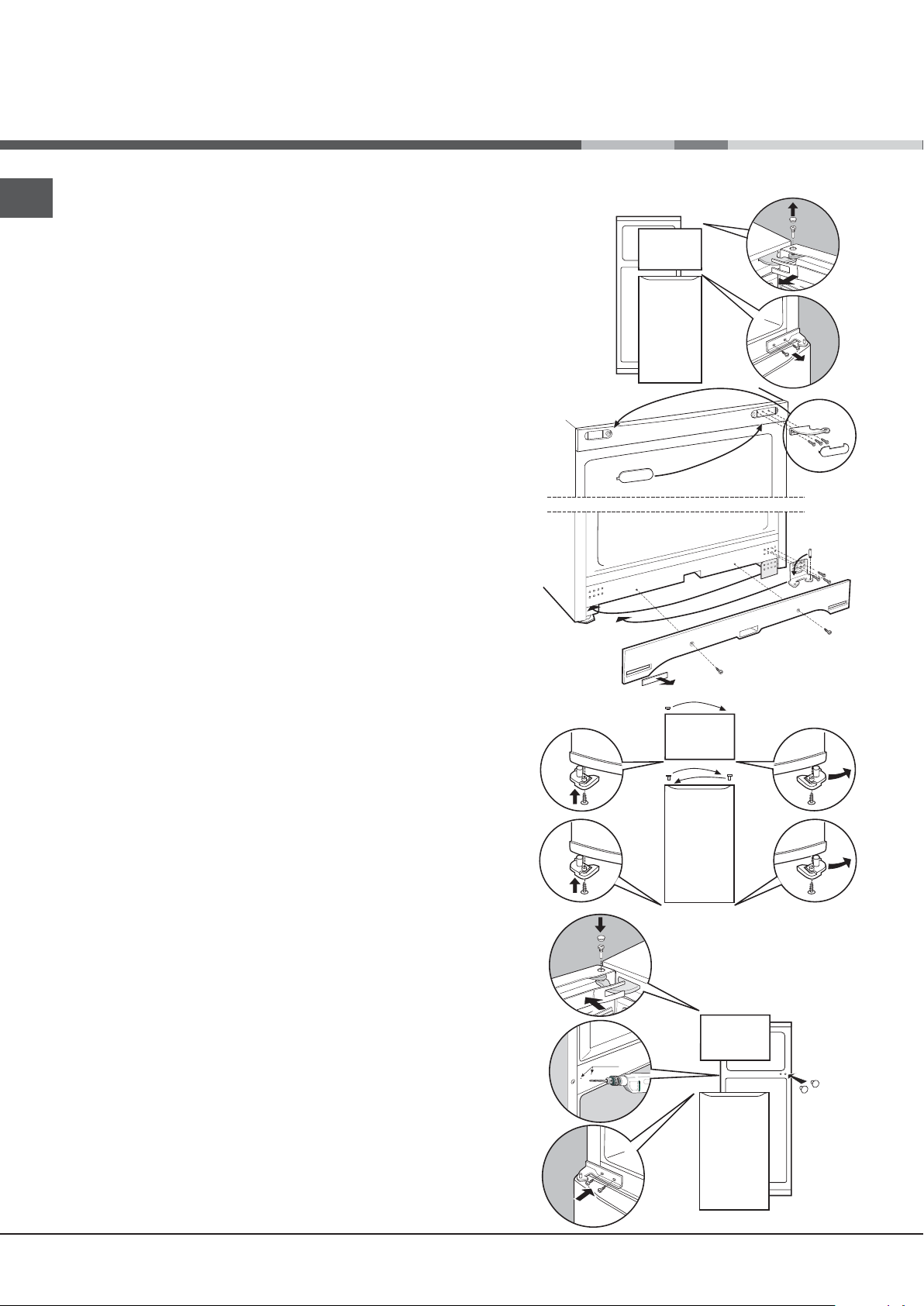

Reversibilità apertura porte

Livellamento

1. Installare lapparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare lapparecchio verticalmente e attendere almeno 3 ore prima di collegarlo allimpianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:  la presa abbia la messa a terra e sia a norma di legge;  la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);

 la tensione di alimentazione sia compresa nei valori

indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);

 la presa sia compatibile con la spina dellapparecchio.

In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

∅ 3

Page 3

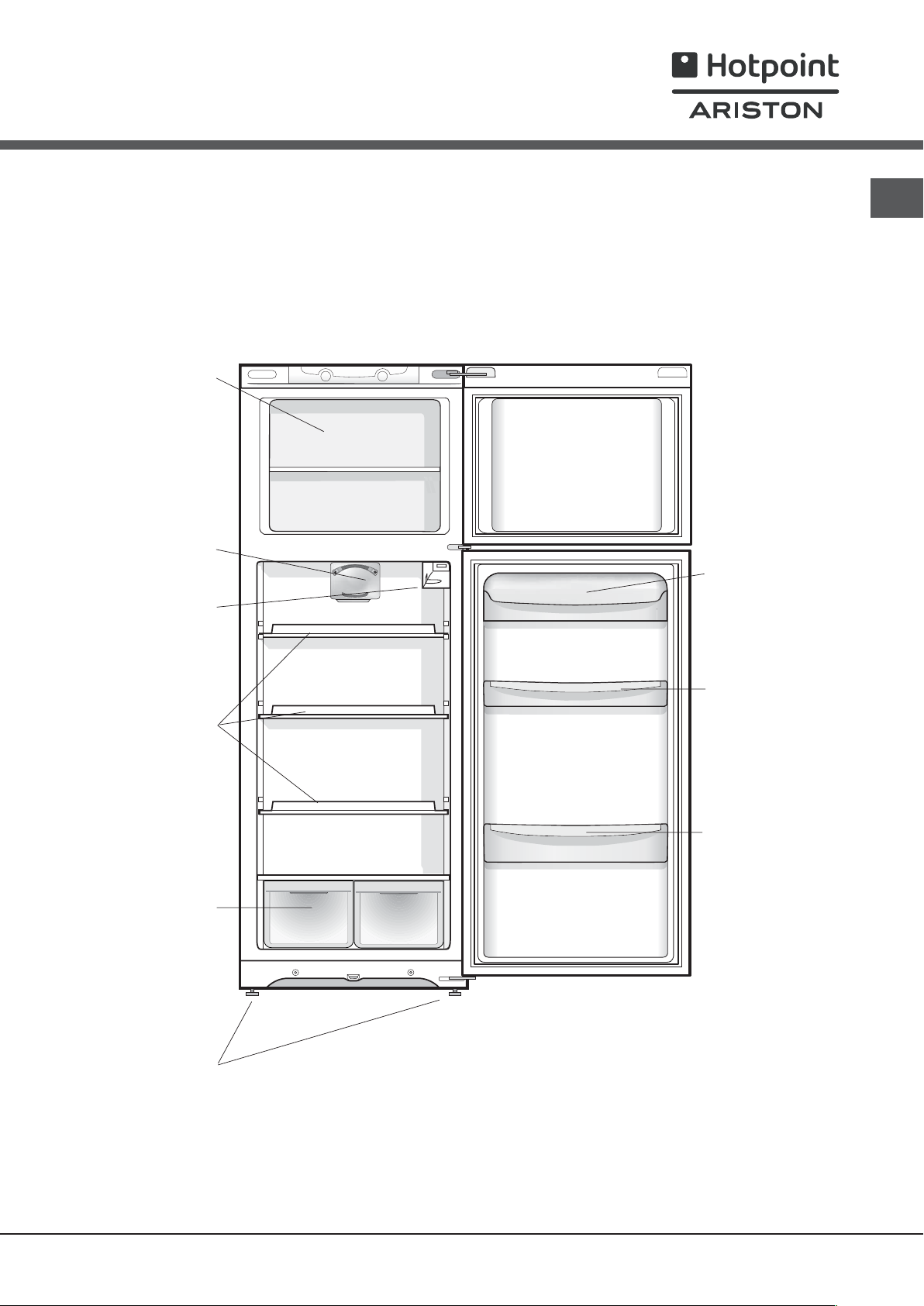

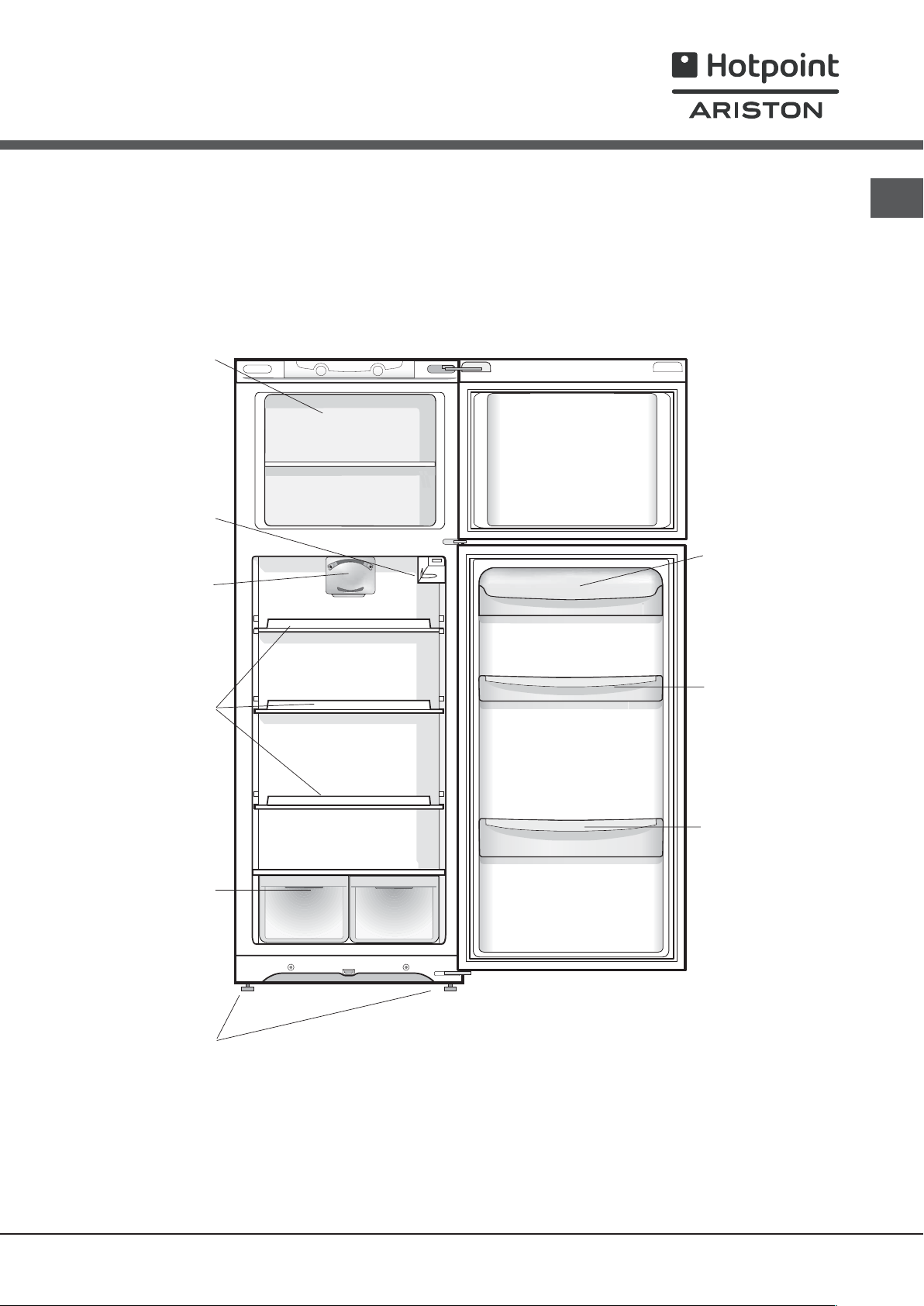

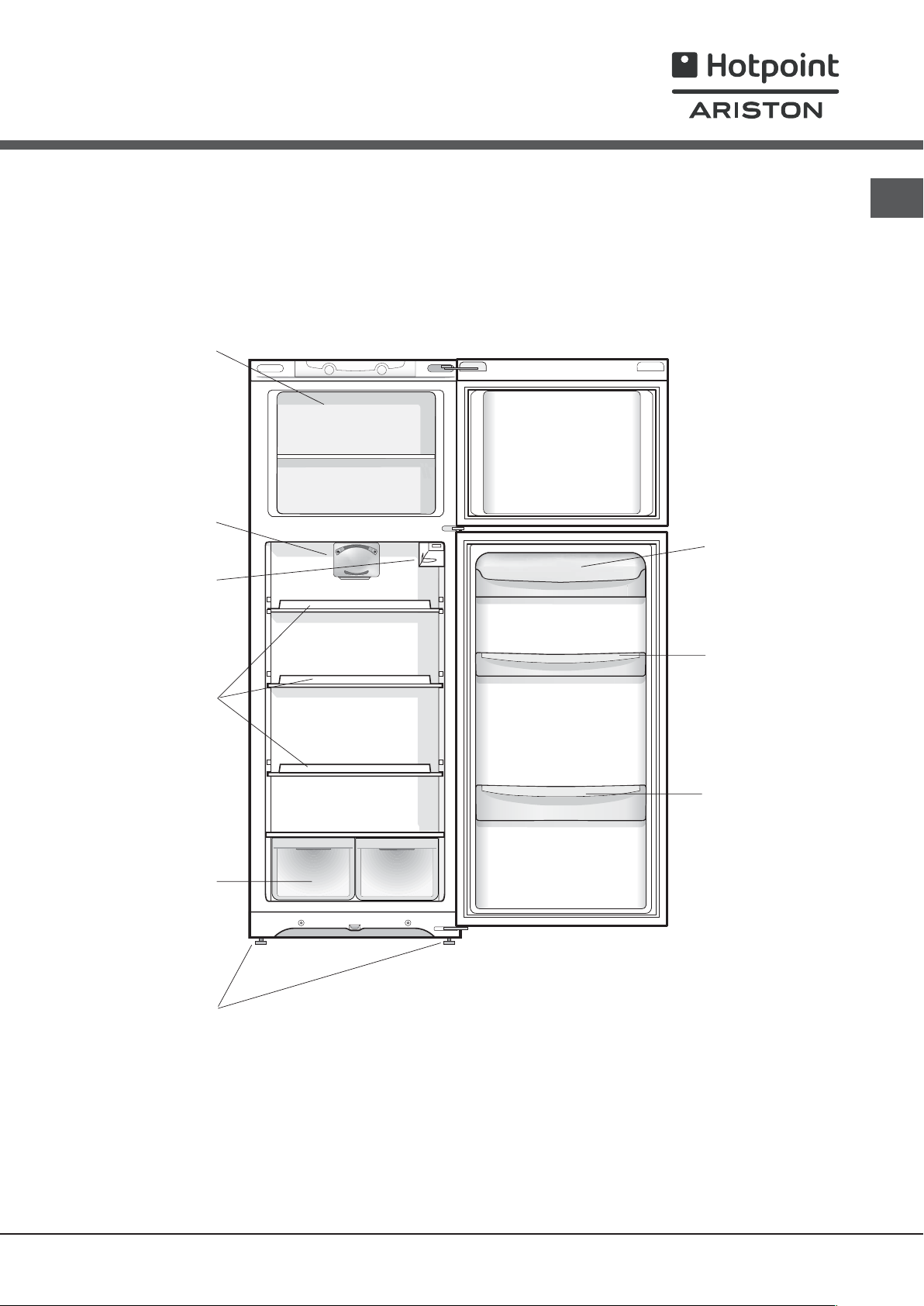

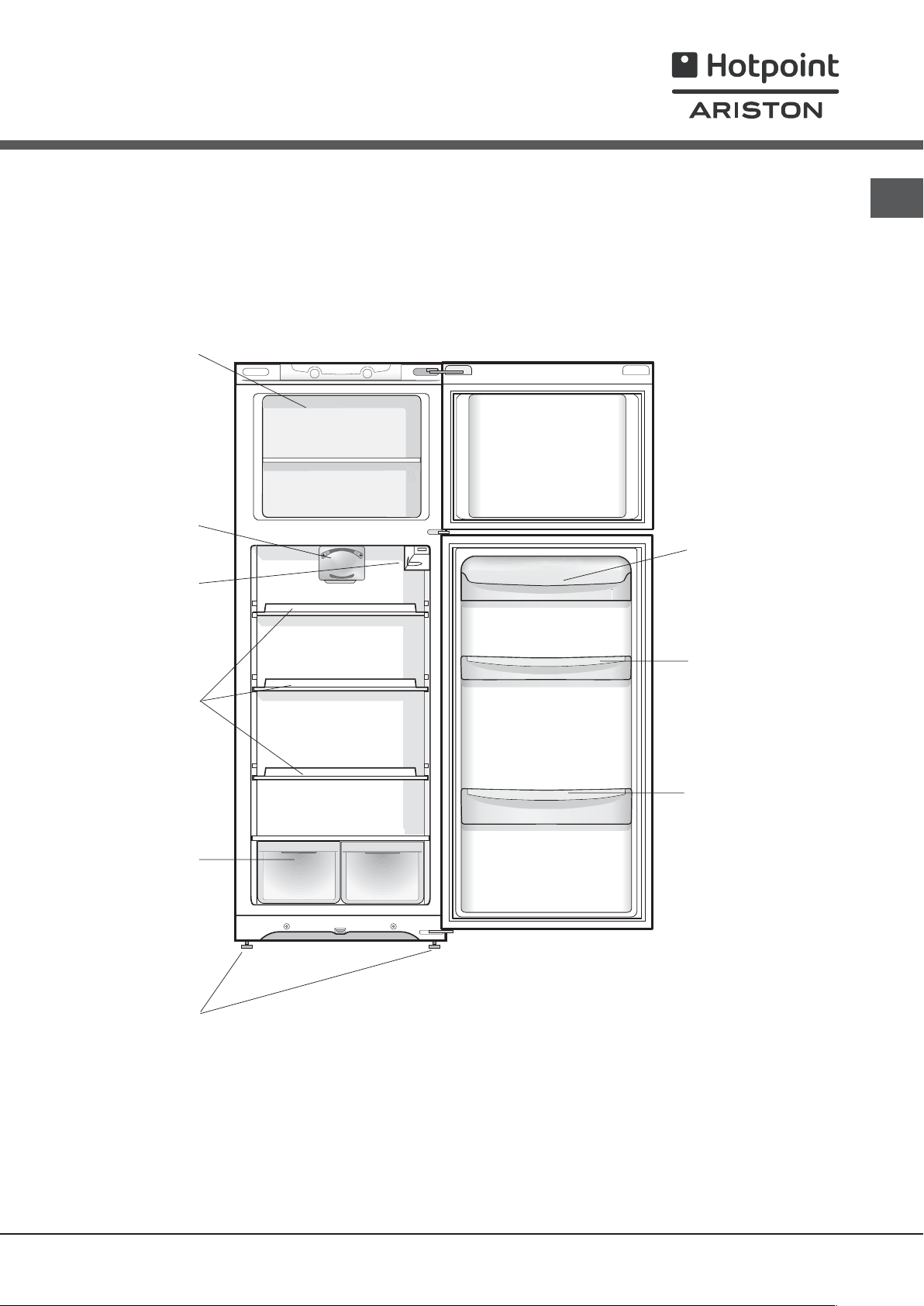

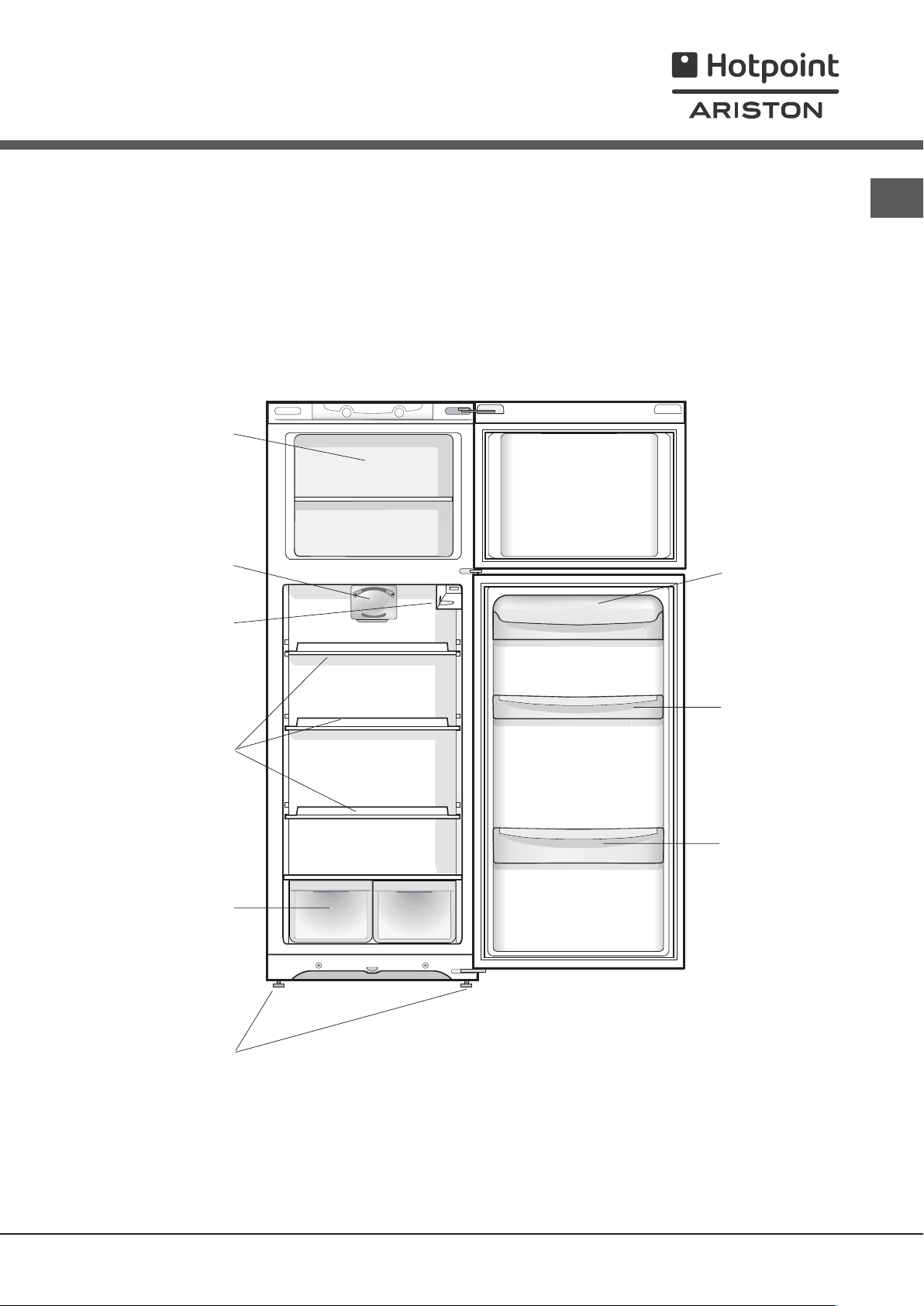

Descrizione dellapparecchio

Vista dinsieme

Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Vano congelatore

CONGELAMENTO e

CONSERVAZIONE

Manopola

REGOLAZIONE

DELLA

TEMPERATURA

Balconcino estraibile

PURE WIND

con coperchio, con PORTAUOVA

RIPIANO

Cassetto

FRUTTA e VERDURA

PIEDINO

di regolazione

Balconcino estraibile



PORTAOGGETTI

Balconcino

BOTTIGLIE



 Variabili per numero e/o per posizione.

Page 4

Avvio e utilizzo

Avviare lapparecchio

! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (vedi Installazione).

! Prima di collegare lapparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.

2. Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATURA su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato. 1 = meno freddo 5 = più freddo Si consiglia, comunque, una posizione media Per aumentare lo spazio e disposizione e migliorare l'aspetto estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale.

La parete posteriore si presenta coperta di brina o goccioline dacqua a seconda che il compressore sia in funzione o in pausa. Se si imposta la manopola per LA REGOLAZIONE DELLA TEMPERATURA su valori alti, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, lapparecchio può funzionare di continuo, favorendo uneccessiva formazione di brina ed eccessivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico).

RIPIANI: pieni o a griglia.

Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per linserimento di contenitori o alimenti di notevole dimensione. Per regolare laltezza non è necessario estrarre completamente il ripiano.

Utilizzare al meglio il frigorifero

 Per regolare la temperatura utilizzare la manopola

per LA REGOLAZIONE DELLA TEMPERATURA (vedi Descrizione).

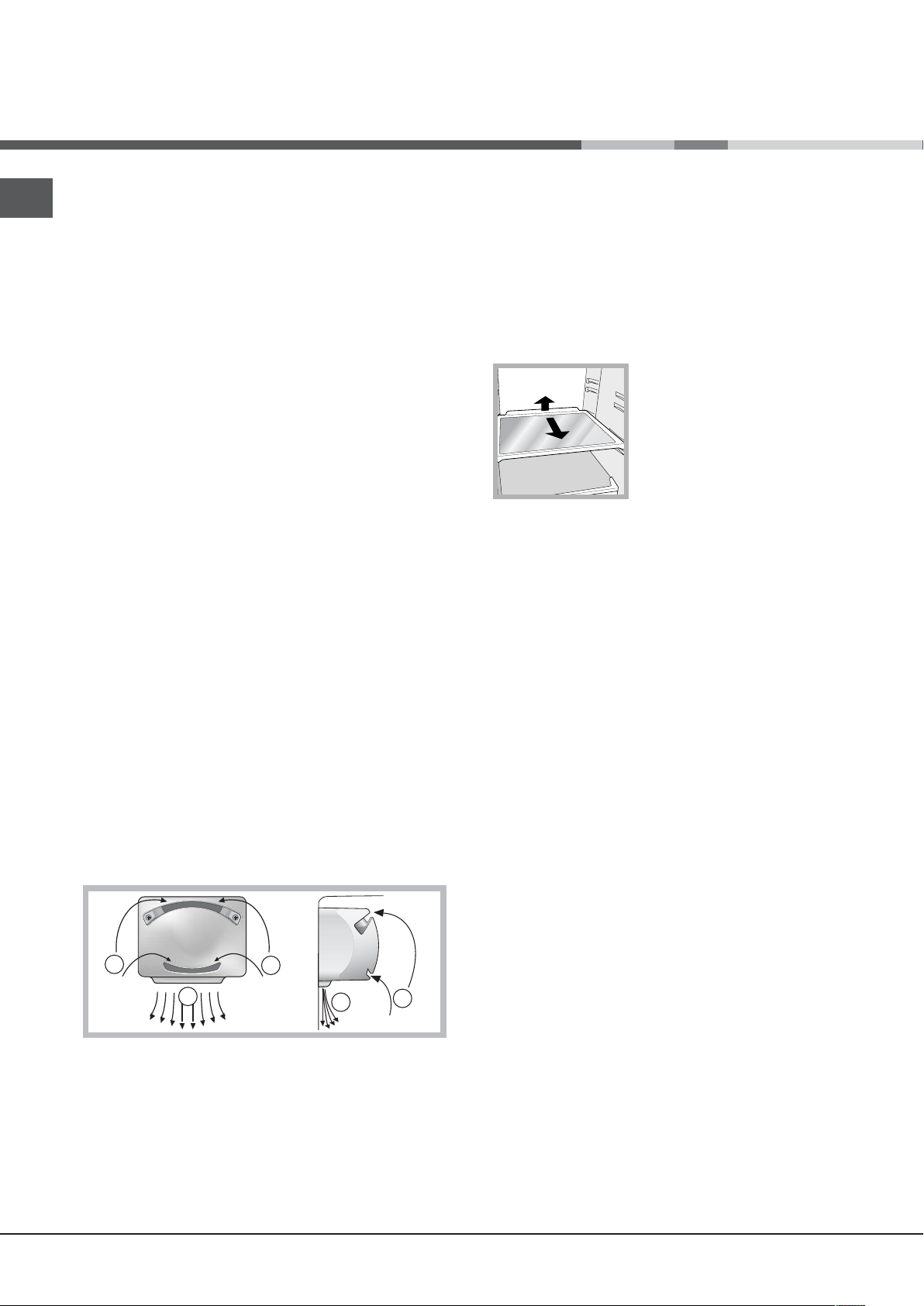

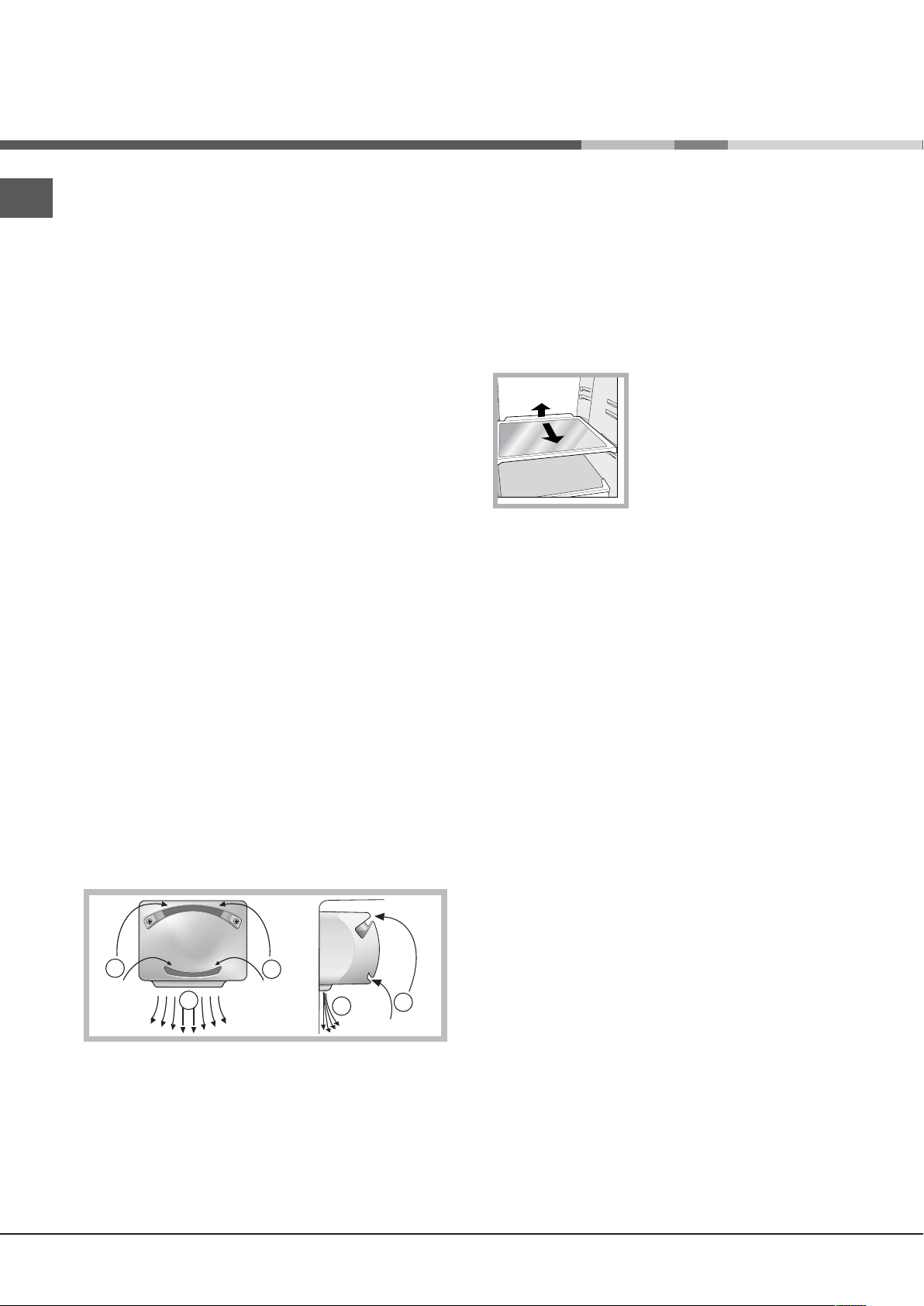

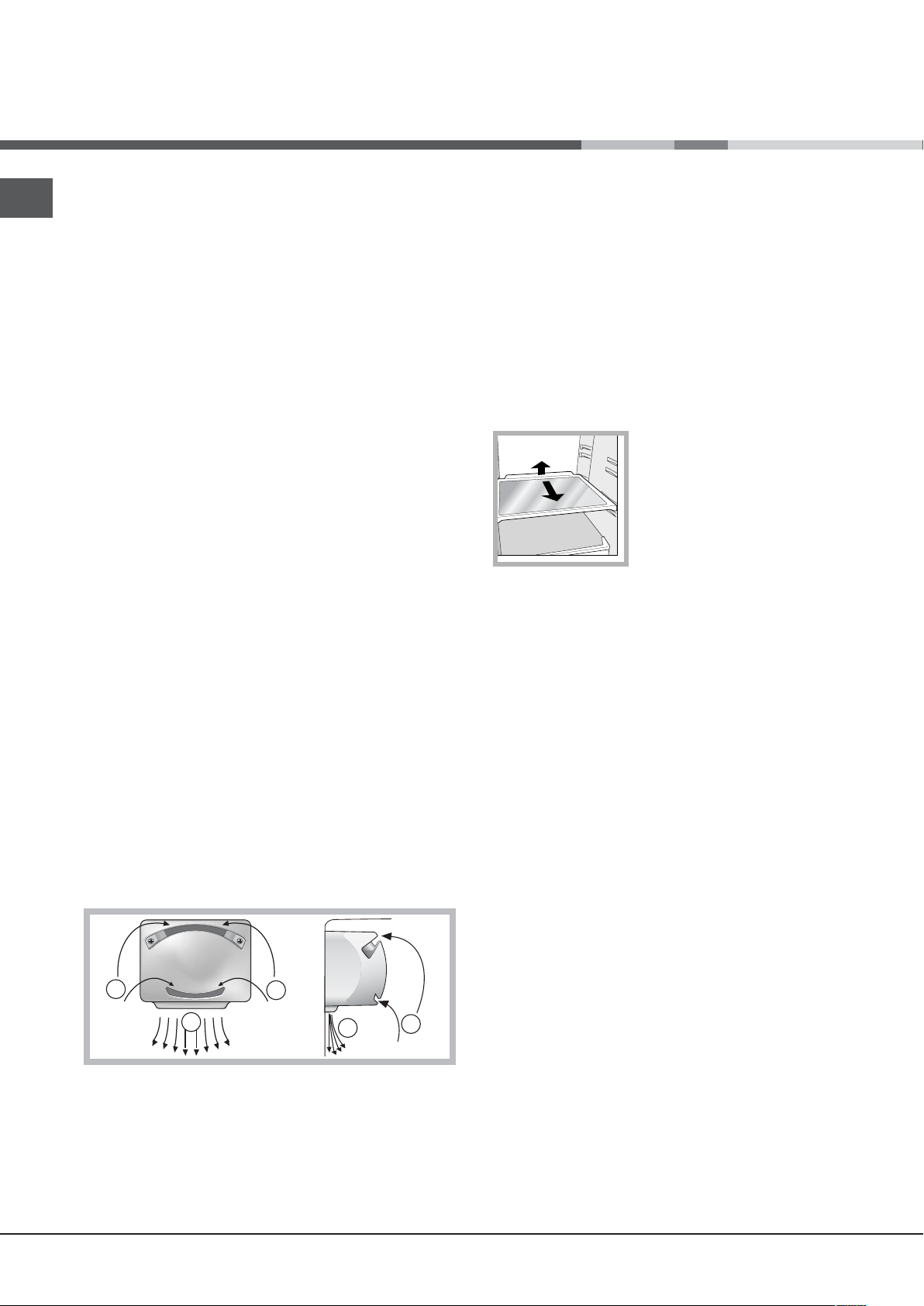

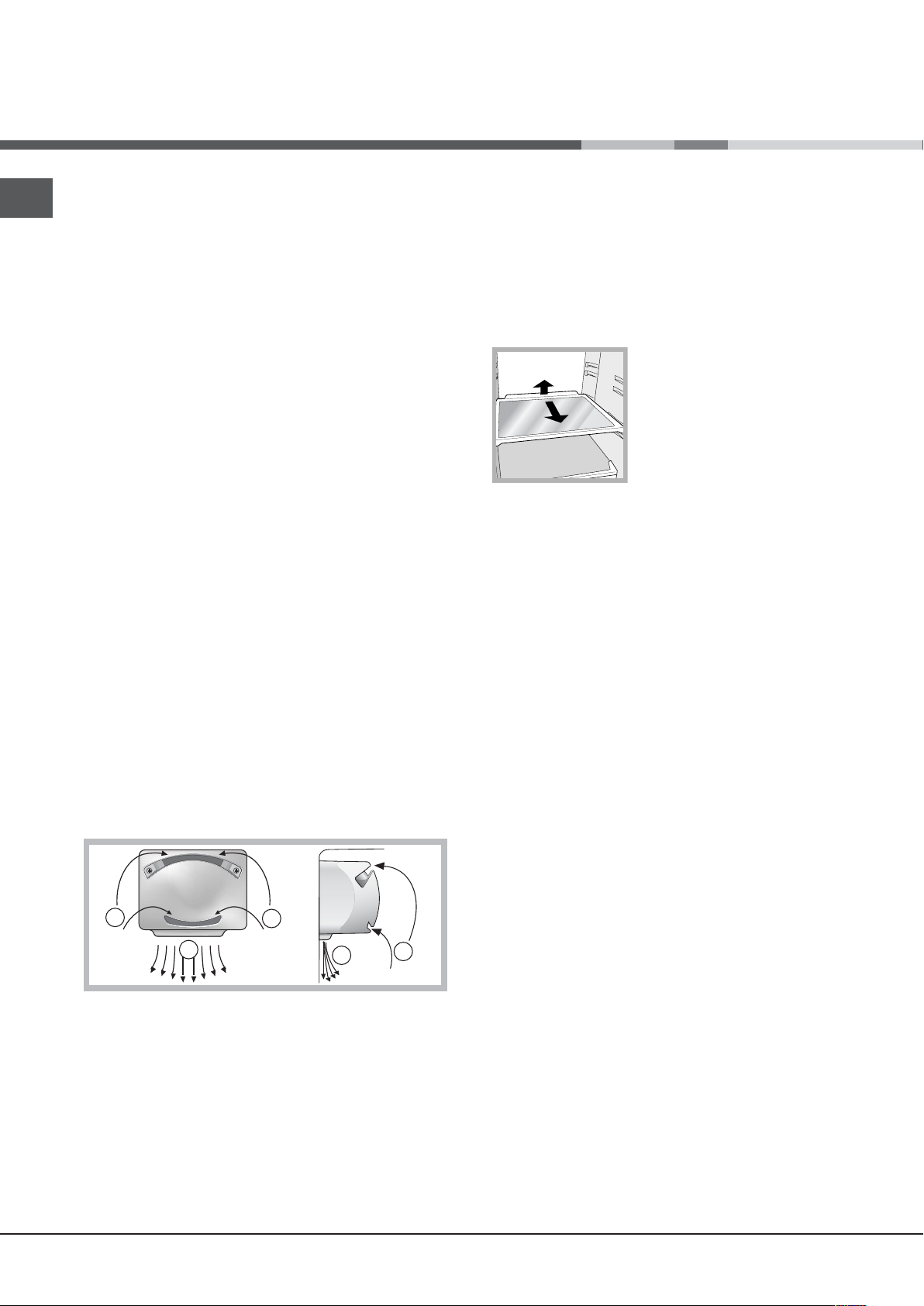

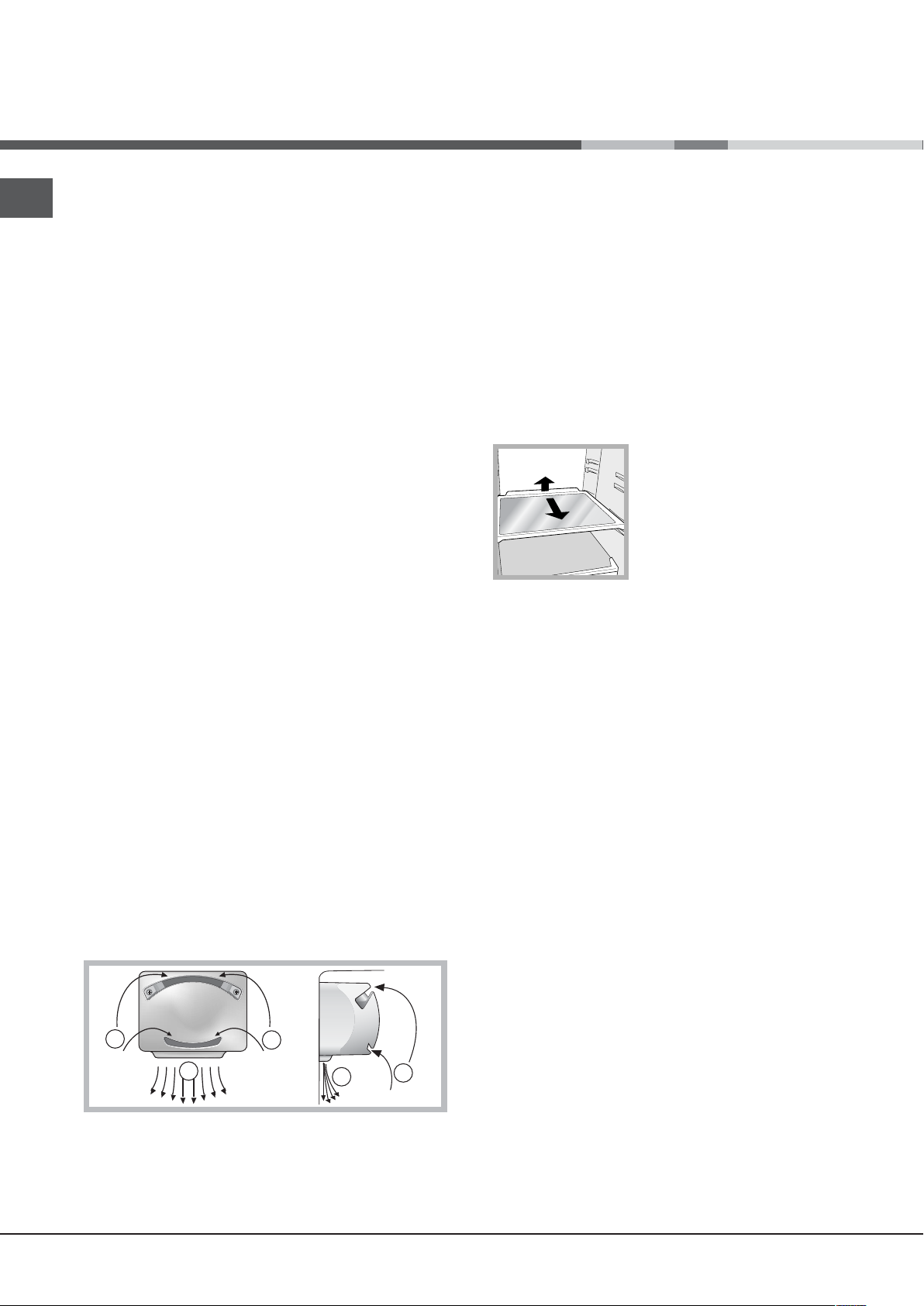

Sistema di raffreddamento

PURE WIND

È È riconoscibile dalla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura).

Wind Pure ottimizza al massimo la circolazione dellaria, migliorando lefficacia dellevaporatore e contribuendo a raggiungere più rapidamente la giusta temperatura allinterno del frigo dopo ogni apertura. Laria soffiata (A) si raffredda a contatto della parete fredda, mentre laria più calda (B) viene aspirata (vedi figura).

 Inserire soltanto alimenti freddi o appena tiepidi,

non caldi (vedi Precauzioni e consigli).

 Ricordarsi che gli alimenti cotti non si mantengono

più a lungo di quelli crudi.

 Non inserire liquidi in recipienti scoperti:

provocherebbero un aumento di umidità con conseguente formazione di condensa.

Page 5

Utilizzare al meglio il congelatore

 Non ricongelare alimenti che stanno per scongelare

o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).

 Gli alimenti freschi da congelare non devono

essere posti a contatto con quelli già congelati; vanno sistemati sopra la griglia del reparto freezer possibilmente a contatto delle pareti (laterali e posteriore) dove la temperatura scende sotto i 18°C e garantisce una buona velocità di congelamento.

 Non mettere nel congelatore bottiglie di vetro

contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.

 La quantità massima giornaliera di alimenti da

congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

! Durante il congelamento evitare di aprire la porta.

! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

! Se per lungo tempo permane la temperatura ambiente più fredda di 14°C, non si raggiungono completamente le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.

Page 6

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare lapparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione (apparecchio spento) per eliminare ogni contatto elettrico.

Pulire lapparecchio

 Le parti esterne, le parti interne e le guarnizioni in

gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

 Gli accessori estraibili possono essere messi a

bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

 Il retro dellapparecchio tende a coprirsi di polvere,

che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dellaspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

 Lapparecchio è fabbricato con materiali igienici

che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

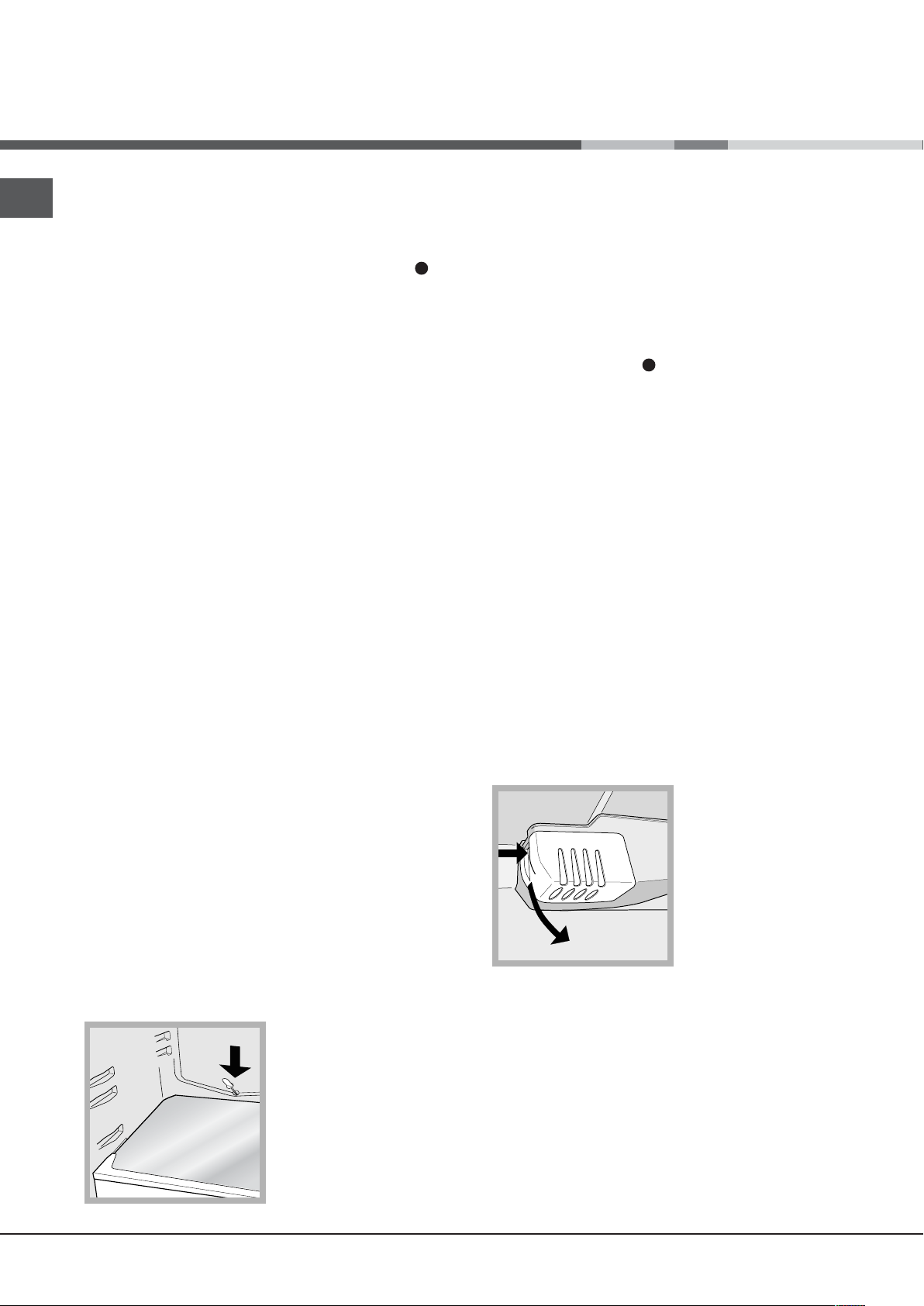

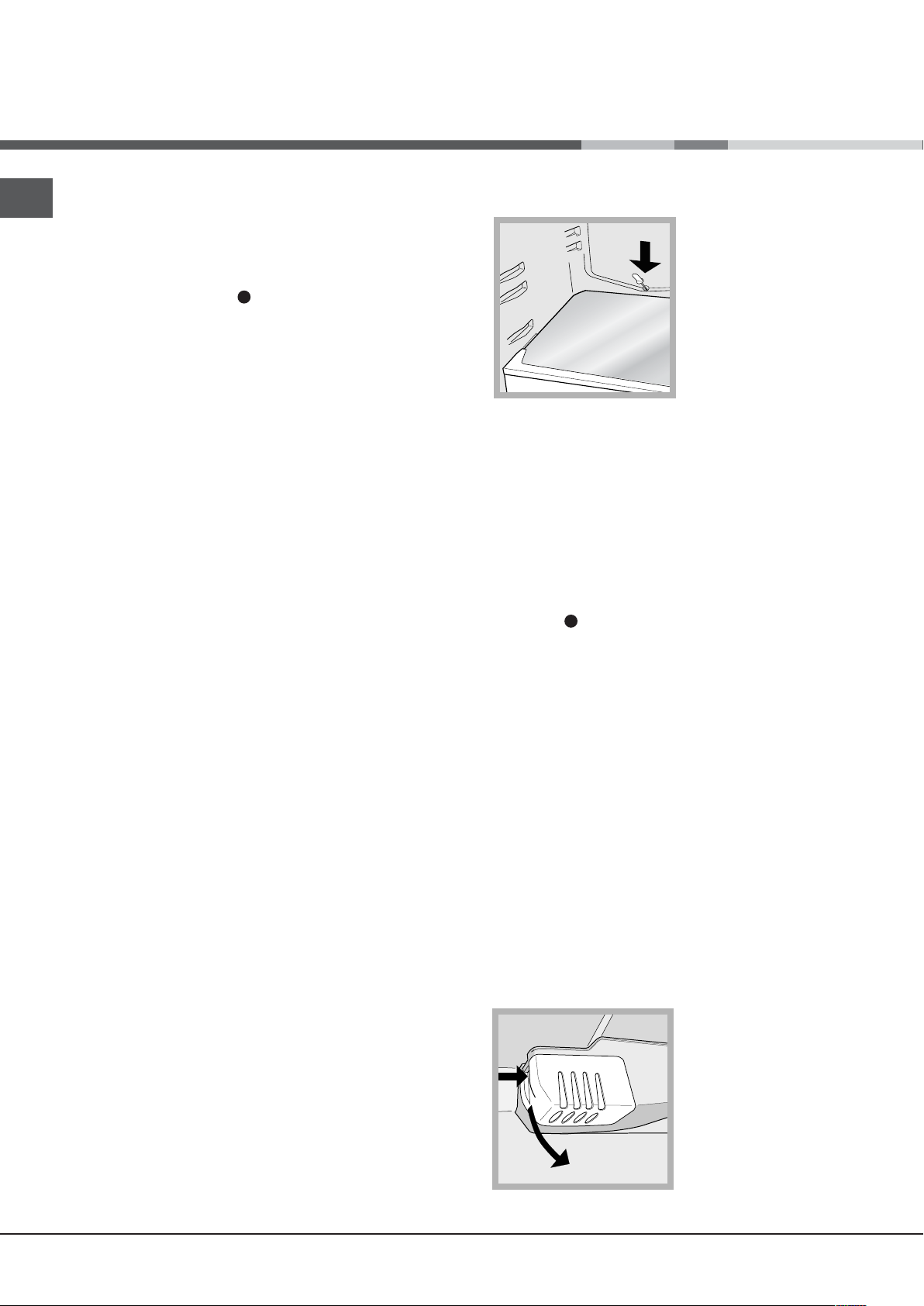

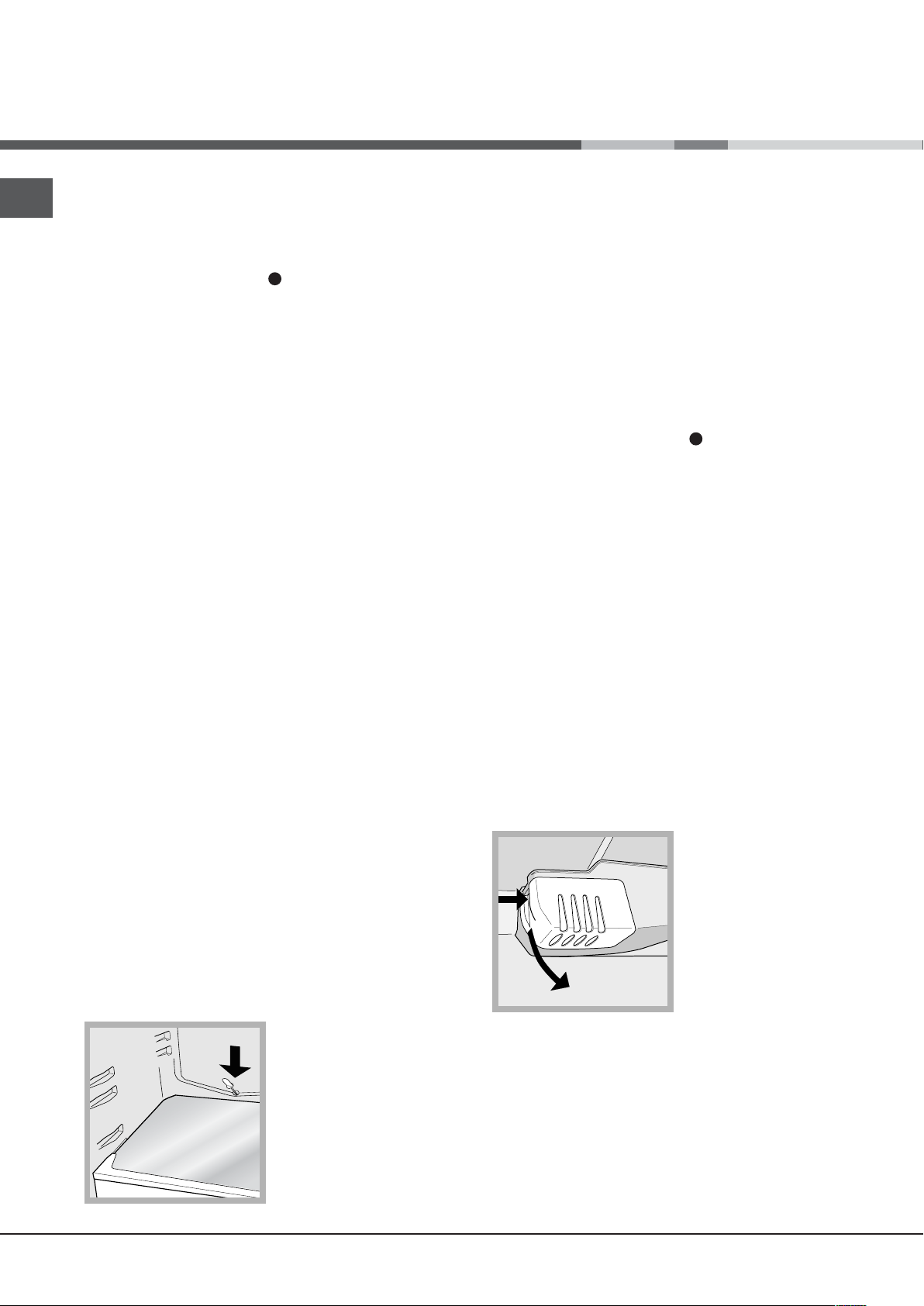

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico: lacqua viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. Lunico

intervento da fare periodicamente consiste nel pulire il foro di scarico affinché lacqua possa defluire liberamente.

Sbrinare il vano congelatore

Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:

1. posizionare la manopola per LA REGOLAZIONE

DELLA TEMPERATURA nella posizione

2. Avvolgere surgelati e congelati in carta da giornale e

metterli in un altro congelatore o in un luogo fresco.

3. Lasciare aperta la porta finché la brina non si sia

sciolta completamente; facilitare loperazione sistemando nel vano congelatore contenitori con acqua tiepida.

4. Pulire e asciugare con cura il vano congelatore

prima di riaccendere lapparecchio.

5. Prima di inserire i cibi nel vano congelatore

attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.

Sostituire la lampadina

 Nel caso si voglia spegnere lapparecchio per un

lungo periodo, pulire linterno e lasciare le porte aperte.

Sbrinare lapparecchio

! Attenersi alle istruzioni sottostanti. Per sbrinare lapparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante.

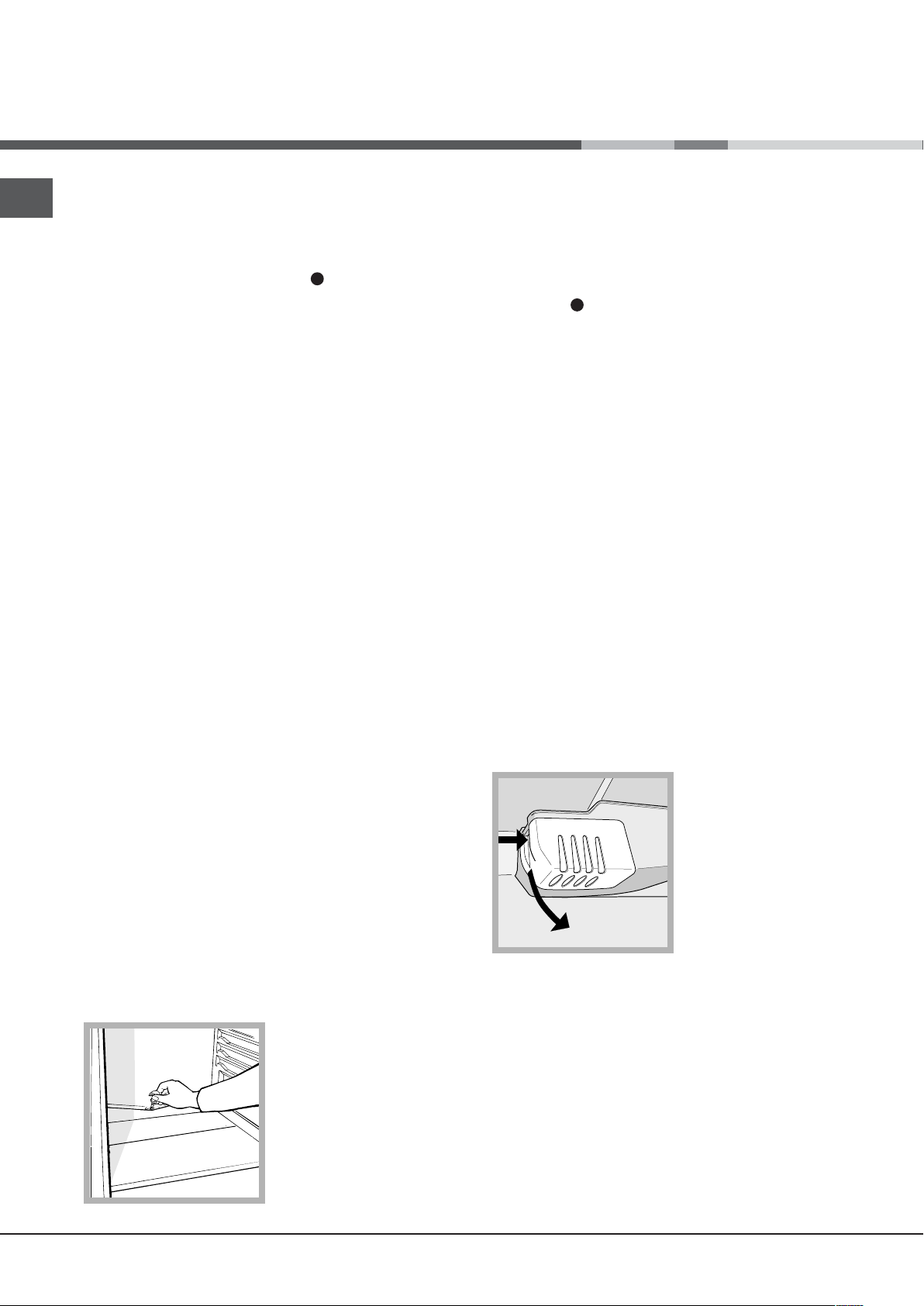

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.

Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza a quella indicata sulla protezione (15 W o 25 W).

Page 7

Precauzioni e consigli

! Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;

- 2002/96/CE..

Sicurezza generale

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per conservare e

congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto,

nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

 Non toccare lapparecchio a piedi nudi o con le

mani o i piedi bagnati o umidi.

 Non toccare le parti interne raffreddanti: cè

pericolo di ustionarsi o ferirsi.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 È necessario staccare la spina dalla presa prima di

effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione ogni contatto elettrico.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Non utilizzare, allinterno degli scomparti

conservatori di cibi congelati, utensili diversi dal raschietto fornito in dotazione o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.

 Non mettere in bocca cubetti appena estratti dal

congelatore.

 Questo apparecchio non è da intendersi adatto

alluso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o istruite riguardo alluso dellapparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con lapparecchio.

 Gli imballaggi non sono giocattoli per bambini.

(apparecchio spento) per eliminare

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi

alle norme locali, così gli imballaggi potranno essere riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

 Installare lapparecchio in un ambiente fresco e ben

aerato, proteggerlo dallesposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

 Per introdurre o estrarre gli alimenti, aprire le porte

dellapparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

 Non riempire con troppi alimenti lapparecchio: per

una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

 Non introdurre alimenti caldi: alzerebbero la

temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

 Sbrinare lapparecchio qualora si formasse del

ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

Page 8

Anomalie e rimedi

Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare

che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lampada di illuminazione interna non si accende.

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

La ventola PURE WID non gira.

Il motore funziona di continuo.

Lapparecchio emette molto rumore.

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente o non abbastanza

da fare contatto, oppure in casa non cè corrente.

 Le porte non chiudono bene o le guarnizioni sono rovinate.  Le porte vengono aperte molto spesso.  La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in

posizione corretta  Il frigorifero o il congelatore sono stati riempiti eccessivamente.  La temperatura ambiente di lavoro del prodotto è inferiore a 14°C.

 La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in

posizione corretta.  Gli alimenti sono a contatto con la parete posteriore.

 I sistema PURE WIND si attiva automaticamente solo quando

necessario per ripristinare le condizioni ottimali allinterno del vano

frigorifero.

 La porta non è ben chiusa o viene aperta di continuo.  La temperatura dellambiente esterno è molto alta.  Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).

 Lapparecchio non è stato installato ben in piano (vedi Installazione).  Lapparecchio è stato installato tra mobili o oggetti che vibrano

ed emettono rumori.  Il gas refrigerante interno produce un leggero rumore anche quando

il compressore è fermo: non è un difetto, è normale.

La temperatura di alcune parti esterne del frigorifero è elevata.

La parete in fondo alla cella frigo presenta brina o goccioline di acqua.

Sul fondo del frigo cè dellacqua.

 Le temperature elevate sono necessarie per evitare la formazioni di

condensa in particolari zone del prodotto

 Si tratta del normale funzionamento del prodotto.

 Il foro di scarico dellacqua è otturato (vedi Manutenzione).

Page 9

Assistenza

 Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).

 In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

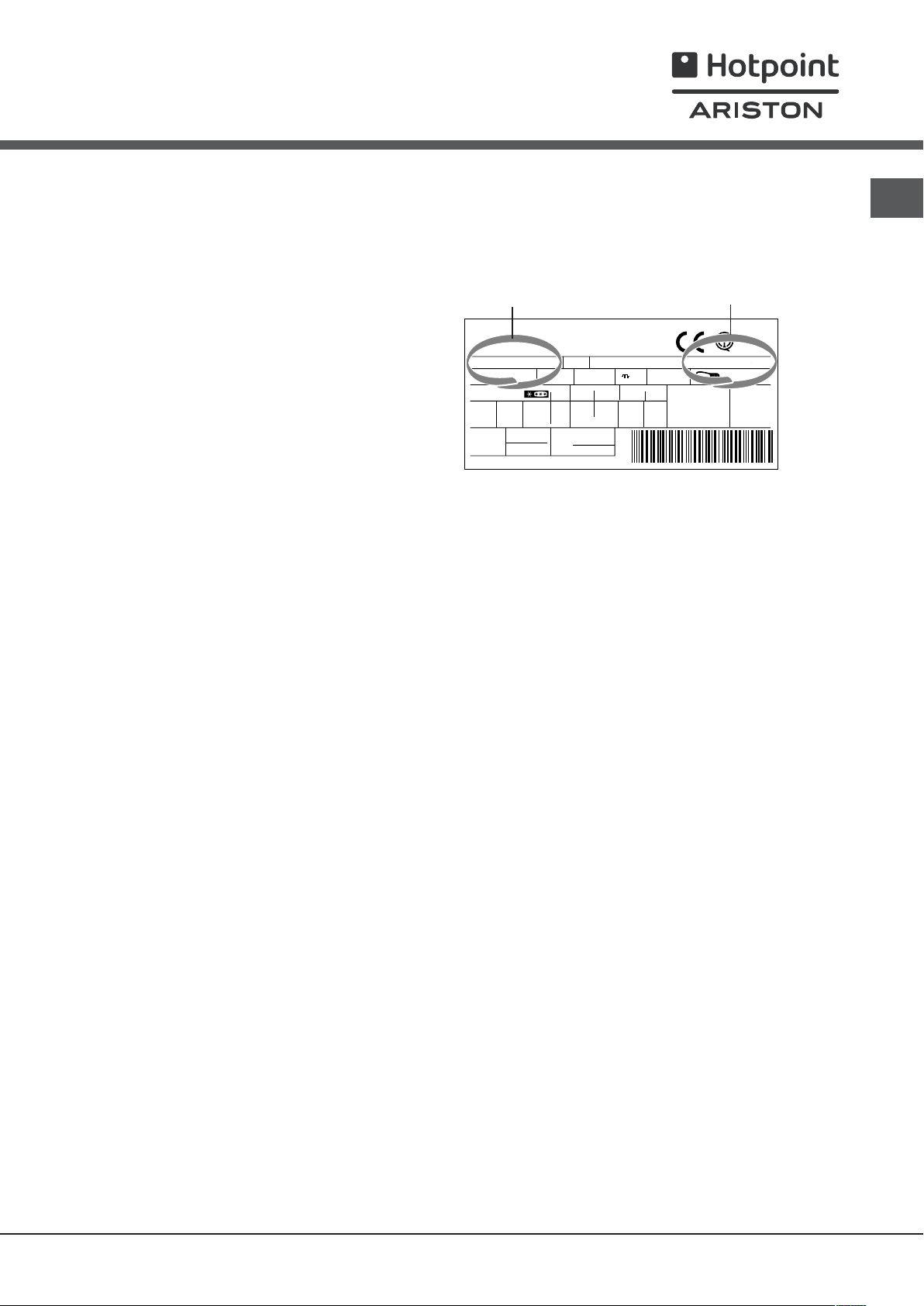

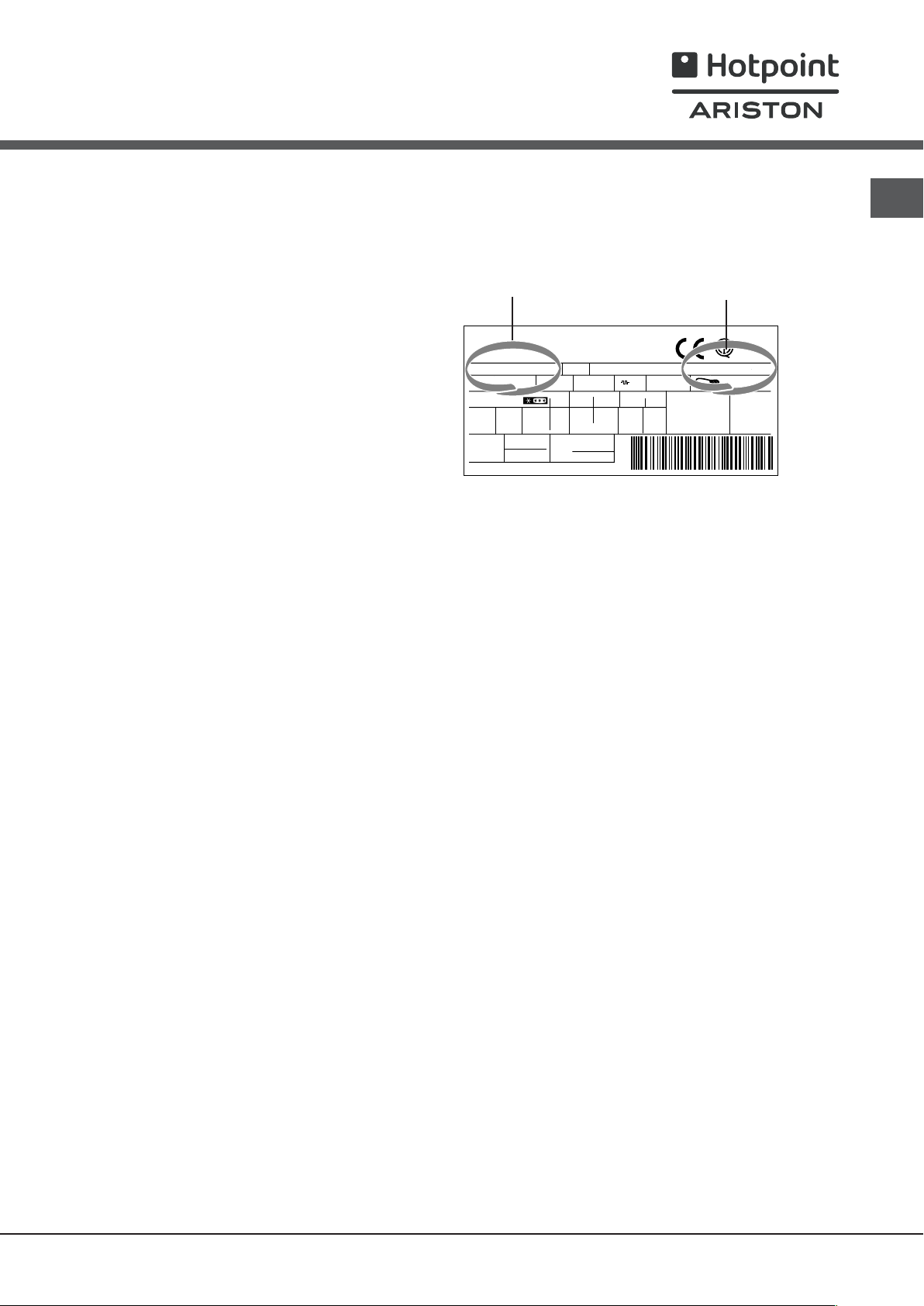

Prima di contattare lAssistenza:

modello

numero di serie

Comunicare:

 il tipo di anomalia  il modello della macchina (Mod.)  il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

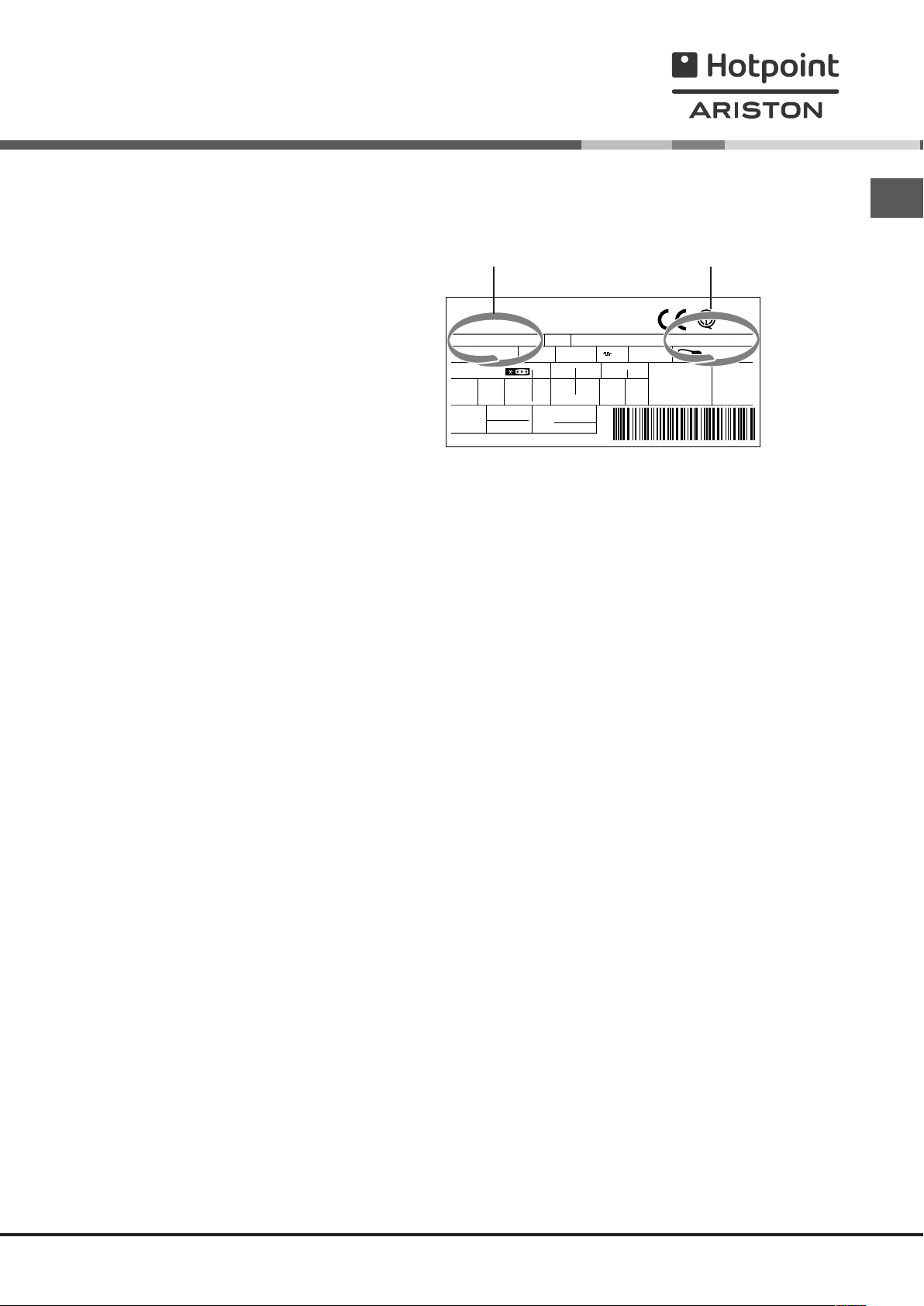

Gross Bruto Brut

Test P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

4,0

kg/24 h

Max 15 w Class Clase

Classe

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* . Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro Assistenza Autrorizzato più vicino a casa tua. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.

Page 10

195073357.00

02/2009

Page 11

Operating Instructions

2-DOOR FRIDGE

GB FI

English,11

Nederlands, 31

Espanol, 41

Polski, 61

STM 1521 VR/HA STM 1522 VR/HA

Français, 21Italiano, 1

PES

Portuges,

Contents

Installation, 12

Positioning and connection Reversible doors

Description of the appliance, 13

Overall view

Start-up and use, 14-15

Starting the appliance Setting the temperature Using the refrigerator to its full potential Using the freezer to its full potential

Maintenance and care, 16

Switching the appliance off Cleaning the appliance Avoiding mould and unpleasant odours Defrosting the appliance Replacing the light bulb

Precautions and tips, 17

General safety Disposal Respecting and conserving the environment

Troubleshooting, 18

Assistance, 19

Page 12

Installation

! Before placing your new appliance into operation please read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning and connection

Positioning

1. Place the appliance in a well-ventilated humidity-free room.

2. Do not obstruct the rear fan grills. The compressor and condenser give off heat and require good ventilation to operate correctly and save energy.

3. Leave a space of at least 10 cm between the top part of the appliance and any furniture above it, and at least 5 cm between the sides and any furniture/side walls.

4. Ensure the appliance is away from any sources of heat (direct sunlight, electric stove, etc.).

5. In order to maintain the correct distance between the appliance and the wall behind it, fit the spacers supplied in the installation kit, following the instructions provided.

Reversible doors

Levelling

1. Install the appliance on a level and rigid floor.

2. If the floor is not perfectly horizontal, adjust the refrigerator by tightening or loosening the front feet.

Electrical connections

After the appliance has been transported, carefully place it vertically and wait at least 3 hours before connecting it to the electricity mains. Before inserting the plug into the electrical socket ensure the following:

 The appliance is earthed and the plug is compliant

with the law.

 The socket can withstand the maximum power of the

appliance, which is indicated on the data plate located on the bottom left side of the fridge (e.g. 150 W).

 The voltage must be in the range between the values

indicated on the data plate located on the bottom left side (e.g. 220-240V).

 The socket is compatible with the plug of the

appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it (see Assistance). Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed. ! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

∅ 3

Page 13

Description of the appliance

Overall view

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.

FREEZER and

STORAGE

compartment

PURE WIND

Removable lidded shelf

TEMPERATURE

CONTROL

SHELVES

FRUIT and

VEGETABLE bin

Levelling FEET

Removable multipurpose

SHELVES

BOTTLE shelf

 Varies by number and/or position.

Page 14

Start-up and use

Starting the appliance

! Before starting the appliance, follow the installation instructions (see Installation). ! Before connecting the appliance, clean the

compartments and accessories well with lukewarm water and bicarbonate.

1. Insert the plug into the socket and ensure that the internal light illuminates.

2. Turn the TEMPERATURE ADJUSTMENT knob to an average value. After a few hours you will be able to put food in the refrigerator.

Setting the temperature

The temperature inside the refrigerator compartment automatically adjusts itself according to the position of the thermostat knob.

1 = warmest 5 = coldest

We recommend, however, a medium position. The cooling section of the refrigerator is located inside the back wall of the refrigerator compartment for increased space and improved aesthetics. During operation, the back wall will be covered in frost or water droplets depending on whether the compressor is operating or paused. Do not worry, the refrigerator is functioning normally.

PURE WIND

It is recognizable due to the presence of the mechanism on the top part of the refrigerator compartment (see diagram).

operation or whether it is paused. If the TEMPERATURE ADJUSTMENT knob has been set on high values with large quantities of food and with a high ambient temperature, the appliance can operate continuously, resulting in excessive frost formation and excessive energy consumption: compensate for this by shifting the knob towards lower values (defrosting will occur automatically).

SHELVES: with or without grill.

Due to the special guides the shelves are removable and the height is adjustable (see diagram), allowing easy storage of large containers and food. Height can be adjusted without complete removal of the shelf.

Using the refrigerator to its full potential

 Use the TEMPERATURE ADJUSTMENT knob to

adjust the temperature (see Description).

 Place only cold or lukewarm foods in the

compartment, not hot foods (see Precautions and tips).

 Remember that cooked foods do not last longer than

raw foods.

 Do not store liquids in open containers. They will

increase humidity in the refrigerator and cause condensation to form.

Pure Wind maximises air circulation, improving the efficiency of the evaporator and helping to achieve the optimal temperature inside the refrigerator as quickly as possible each time it has been opened. The blown air (A) is cooled when it comes into contact with the cold wall, whereas the hotter air (B) is sucked up (see diagram). The back wall may be covered in frost or droplets of water, depending on whether the compressor is in

Page 15

Using the freezer to its full potential

 Do not re-freeze food that is defrosting or that has

already been defrosted. These foods must be cooked and eaten (within 24 hours).

 Fresh food that needs to be frozen must not come

into contact with food that has already been defrosted. Fresh food must be stored above the grill in the freezer compartment and if possible be in direct contact with the walls (side and rear), where the temperature drops below -18°C and guarantees rapid freezing.

 Do not place glass bottles which contain liquids, and

which are corked or hermetically sealed in the freezer because they could break.

 The maximum quantity of food that may be frozen

daily is indicated on the plate containing the technical properties located on the bottom left side of the refrigerator compartment (for example: Kg/24h: 4)

! Do not open the door during freezing.

! If there is a power cut or malfunction, do not open the freezer door. This will help maintain the temperature inside the freezer, ensuring that foods are conserved for at least 9 -14 hours.

! If the room temperature drops below 14°C for an extended period of time, the ideal temperature will not be reached in the freezer compartment and food preservation will be reduced.

Page 16

Maintenance and care

Switching the appliance off

During cleaning and maintenance it is necessary to disconnect the appliance from the electricity supply: It is not sufficient to set the temperature adjustment knobs on contact.

(appliance off) to eliminate all electrical

Cleaning the appliance

 The external and internal parts, as well as the

rubber seals may be cleaned using a sponge that has been soaked in lukewarm water and bicarbonate of soda or neutral soap. Do not use solvents, abrasive products, bleach or ammonia.

 The removable accessories may be soaked in

warm water and soap or dishwashing liquid. Rinse and dry them carefully.

 The back of the appliance may collect dust which

can be removed by delicately using the hose of a vacuum cleaner set on medium power. The appliance must be switched off and the plug must be pulled out before cleaning the appliance.

special discharge outlet (see diagram) where the heat produced by the compressor causes it to evaporate. It is necessary to clean the discharge hole regularly so that the water can flow out easily.

Defrosting the freezer compartment

If the frost layer is greater than 5 mm, it is necessary to defrost manually:

1. Set the TEMPERATURE ADJUSTMENT knob to the position

2. Wrap frozen foods in newspaper and place them in another freezer or in a cool place.

3. Leave the door open until the frost has melted completely. This can be made easier by placing containers with lukewarm water in the freezer compartment.

4. Clean and dry the freezer compartment carefully before switching the appliance on again.

5. Wait for approximately 2 hours, i.e. until the ideal storage conditions have been restored, before placing food in the freezer compartment.

Avoiding mould and unpleasant odours

 The appliance is manufactured with hygienic

materials which are odour free. In order to maintain an odour free refrigerator and to prevent the formation of stains, food must always be covered or sealed properly.

 If you want to switch the appliance off for an extended

period of time, clean the inside and leave the doors open.

Defrosting the appliance

! Follow the instructions below. Do not use objects with sharp or pointed edges to defrost the appliance as these may damage the refrigeration circuit beyond repair.

Defrosting the refrigerator compartment

The refrigerator has an automatic defrosting function: water is ducted to the back of the appliance by a

Replacing the light bulb

To replace the light bulb in the refrigerator compartment, pull out the plug from the electrical socket. Follow the instructions below.

Access the light bulb by removing the cover as indicated in the diagram. Replace it with a similar light bulb within the power range indicated on the cover (15W or 25W).

Page 17

Precautions and tips

! The appliance was designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

This appliance complies with the following Community Directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and subsequent amendments;

-89/336/EEC of 03.05.89 (Electromagnetic Compatibility) and subsequent amendments;

- 2002/96/CE.

General safety

 The appliance was designed for domestic use inside

the home and is not intended for commercial or industrial use.

 The appliance must be used to store and freeze food

products by adults only and according to the instructions in this manual.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

 Do not touch the appliance with bare feet or with wet or

moist hands and feet.

 Do not touch the internal cooling elements: this

could cause skin abrasions or frost/freezer burns.

 When unplugging the appliance always pull the plug

from the mains socket, do not pull on the cable.

 Before cleaning and maintenance, always switch off the

appliance and disconnect it from the electrical supply. It is not sufficient to set the temperature adjustment knobs on contact.

 In the case of a malfunction, under no circumstances

should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance.

 Do not use any sharp or pointed utensils or

electrical equipment - other than the type recommended by the manufacturer - inside the frozen food storage compartments.

 Do not put ice cubes taken directly from the freezer into

your mouth.

 This appliance is not intended for use by persons

(including children) with reduced physical, sensory or lack of experience and knowledge unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

 Keep packaging material out of the reach of children! It

can become a choking or suffocation hazard.

(appliance off) to eliminate all electrical

Disposal

 Observe local environmental standards when

disposing packaging material for recycling purposes.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out wheeled bin symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Respecting and conserving the environment

 Install the appliance in a fresh and well-ventilated

room. Ensure that it is protected from direct sunlight and do not place it near heat sources.

 Try to avoid keeping the door open for long periods

or opening the door too frequently in order to conserve energy.

 Do not fill the appliance with too much food:

cold air must circulate freely for food to be preserved properly. If circulation is impeded, the compressor will work continuously.

 Do not place hot food directly into the refrigerator.

The internal temperature will increase and force the compressor to work harder and will consume more energy.

 Defrost the appliance if ice forms (see Maintenance).

A thick layer of ice makes cold transference to food products more difficult and results in increased energy consumption.

 Regularly check the door seals and wipe clean to

ensure they are free of debris and to prevent cold air from escaping (see Maintenance).

Page 18

Troubleshooting

If the appliance does not work, before calling for Assistance (see Assistance), check for a solution from the following list.

Malfunctions:

The internal light does not illuminate.

The refrigerator and the freezer do not cool well.

The food inside the refrigerator is beginning to freeze.

The PURE WIND fan does not rotate.

The motor runs continuously.

Possible causes / Solutions:

 The plug has not been inserted into the electrical socket, or not far

enough to make contact, or there is no power in the house.

 The doors do not close properly or the seals are damaged.  The doors are opened too frequently.  The TEMPERATURE ADJUSTMENT knob is not in the correct position  The refrigerator or the freezer have been over-filled.  The atmospheric temperature of the area surrounding the appliance is

lower than 14°C.

 The TEMPERATURE ADJUSTMENT knob is not in the correct position.  The food is in contact with the back inside wall of the refrigerator.

 The PURE WIND system is only activated automatically when it

becomes necessary to restore perfect operational conditions inside the refrigerator compartment.

 The door is not closed properly or is continuously opened.  The outside ambient temperature is very high.  The thickness of the frost exceeds 2-3 mm (see Maintenance).

The appliance makes a lot of noise.

Some of the external parts of the refrigerator become hot.

The back wall of the refrigerator unit is covered in frost or droplets of water.

There is water at the bottom of the refrigerator.

 The appliance has not been installed on a level surface (see

Installation).

 The appliance has been installed between cabinets that vibrate and

make noise.

 The internal refrigerant makes a slight noise even when the compressor

is off. This is not a defect, it is normal.

 These raised temperatures are necessary in order to avoid the

formation of condensation on certain parts of the product.

 This shows the appliance is operating normally.

 The water discharge hole is blocked (see Maintenance).

Page 19

Assistance

Before calling for Assistance:

 Check if the malfunction can be solved on your own (see Troubleshooting).  If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service

Centre

model serial number

Communicating:

 type of malfunction  appliance model (Mod.)  serial number (S/N) This information can be found on the data plate located on the bottom left side of the refrigerator compartment.

Gross Bruto Brut

Test P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

4,0

kg/24 h

Max 15 w Class Clase

Classe

Never call on unauthorized technicians and always refuse spare parts which are not originals.

Page 20

195073357.00

02/2009

Page 21

Mode demploi

GB FI

English,11

Nederlands, 31

Espanol, 41

Polski, 61

STM 1521 VR/HA STM 1522 VR/HA

Français, 21Italiano, 1

PES

Portuges,

REFRIGERATEUR/

Sommaire

Installation, 22

Mise en place et raccordement Réversibilité des portes

Description de lappareil, 23

Vue densemble

Mise en marche et utilisation, 24-25

Mise en service de lappareil Réglage de la température Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur

Entretien et soins, 26

Mise hors tension Nettoyage de lappareil Contre la formation de moisissures et de mauvaises odeurs Dégivrage de lappareil Remplacement de lampoule déclairage

Précautions et conseils, 27

Sécurité générale Mise au rebut Economies et respect de lenvironnement

Anomalies et remèdes, 28

Assistance, 29

Page 22

Installation

! Conservez ce mode demploi pour pouvoir le consulter

à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce quil suive lappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez lappareil dans une pièce bien aérée et non humide.

2. Ne bouchez pas les grilles daération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation délectricité.

3. Prévoir au moins 10 cm entre le haut de lappareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.

4. Installez lappareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).

5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales despacement comprises dans le kit dinstallation et suivez les instructions de la notice spécialement prévue.

Réversibilité des portes

Mise à niveau

1. Installez lappareil sur un sol plat et rigide.

2. Si le sol nest pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler lappareil.

Raccordement électrique

Après le transport, placez lappareil à la verticale et attendez au moins 3 heures avant de le raccorder à linstallation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

 la prise est bien munie dune terre conforme à la loi;  la prise est bien apte à supporter la puissance

maximale de lappareil, indiquée sur la plaquette signalétique placée à lintérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);

 la tension dalimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V);

 la prise est bien compatible avec la fiche de lappareil.

En cas dincompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); nutilisez ni rallonges ni prises multiples.

! Après installation de lappareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé prériodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

∅ 3

Page 23

Description de lappareil

Vue densemble

Ces instructions dutilisation sappliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de lappareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

Compartiment

CONGELATION et

CONSERVATION

PURE WIND

Balconnet amovible à

ABATTANT

Commande pour

RÉGLER LA

TEMPÉRATURE

CLAYETTE

Bac FRUITS et

LEGUMES

PIED

de réglage

Balconnet amovible

PORTE-OBJETS

Balconnet

BOUTEILLES

 Leur nombre et/ou leur emplacement peut varier.

Page 24

Mise en marche et utilisation

Mise en service de lappareil

! Avant de mettre lappareil en service, suivez bien les instructions sur linstallation (voir Installation). ! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à leau tiède additionnée de bicarbonate.

1. Branchez la fiche dans la prise de courant et assurez-vous que léclairage intérieur sallume.

2. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

Réglage de la température

Le réglage de la température à lintérieur du compartiment réfrigérateur est automatique en fonction de la position du bouton du thermostat.

1 = moins froid 5 = plus froid

Nous conseillons toutefois une position intermédiaire Pour augmenter la place disponible, simplifier le rangement et améliorer laspect esthétique, cet appareil loge sa partie refroidissante à lintérieur de la paroi arrière du compartiment réfrigérateur. Pendant le fonctionnement de lappareil, cette paroi est tour à tour couverte de givre ou de gouttelettes deau selon que le compresseur est en marche ou à larrêt. Ne vous inquiétez pas ! Votre réfrigérateur fonctionne normalement.

PURE WIND

On le reconnaît à la présence dun dispositif appliqué à la paroi dans le haut du compartiment réfrigérateur (voir figure).

Si vous amenez le bouton de REGLAGE DE LA TEMPERATURE sur des valeurs plus élevées, que vous stockez de grandes quantités daliments et que la température ambiante est élevée, votre appareil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation délectricité excessive : amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera lancé).

CLAYETTES: pleines ou

grillagées. et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou daliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

Elles sont amovibles

Pour profiter à plein de votre réfrigérateur

 Pour régler la température, utilisez le bouton de

REGLAGE DE LA TEMPERATURE (voir Description).

 Nintroduisez que des aliments froids ou à peine tièdes,

jamais chauds (voir Précautions et conseils).

 Les aliments cuits contrairement à ce que lon croit ne

se conservent pas plus longuement que les aliments crus.

 Nintroduisez pas de récipients non fermés contenant

des liquides : ces derniers entraîneraient une augmentation de lhumidité et la formation deau condensée.

Wind Pure qui optimise au maximum la circulation de lair, améliore lefficacité de lévaporateur et contribue à rétablir très rapidement la température à lintérieur du réfrigérateur après chaque ouverture. Lair soufflé (A) refroidit au contact de la paroi froide, tandis que lair plus chaud (B) est aspiré (voir figure). La paroi arrière est tour à tour couverte de givre ou de gouttelettes deau selon que le compresseur est en marche ou à larrêt.

Page 25

Pour profiter à plein de votre congélateur

 Ne recongelez pas des aliments décongelés ou en

cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).

 Les aliments frais à congeler ne doivent pas être

placés au contact daliments déjà congelés; il faut les stocker dans le compartiment supérieur CONGELATION et CONSERVATION où la température qui descend au-dessous de -18°C garantit une vitesse de congélation adéquate.

 Ne stockez pas dans votre congélateur des bouteilles

en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.

 La quantité journalière maximale daliments pouvant

être congelée est indiquée sur létiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple : 4 Kg/24h).

! Evitez douvrir la porte pendant la phase de congélation.

! En cas de coupure de courant ou de panne, nouvrez

pas la porte du congélateur : les produits surgelés et congelés se conserveront ainsi sans problème pendant 9

- 14 heures environ.

! Si la température ambiante se maintient longuement audessous de 14°C, le compartiment freezer narrive pas à atteindre les températures indispensables à une longue conservation et la période de conservation sera par conséquent réduite.

Page 26

Entretien et soin

Mise hors tension

Pendant les opérations de nettoyage et dentretien, mettez lappareil hors tension en débranchant la fiche de lappareil de la prise de courant. Il ne suffit pas de placer le bouton de réglage de la température sur (appareil éteint) pour éliminer tout contact électrique.

Nettoyage de lappareil

 Nettoyez lextérieur, lintérieur et les joints en

caoutchouc à laide dune éponge imbibée deau tiède additionnée de bicarbonate de soude ou de savon neutre. Nutilisez pas de solvants, de produits abrasifs, deau de Javel ou dammoniaque.

 mettez tremper les accessoires amovibles dans de

leau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.

 Le dos de lappareil a tendance à sempoussiérer,

pour éliminer la poussière avec délicatesse, après avoir éteint lappareil et débranché la fiche, servezvous dun aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.

le compresseur la fait évaporer. Il vous suffit de nettoyer périodiquement le trou dévacuation pour permettre à leau de sécouler normalement.

Dégivrage du compartiment congélateur

Si la couche de givre dépasse 5 mm, procédez à un dégivrage manuel :

1. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur

2. Enveloppez vos produits surgelés ou congelés dans du papier et placez-les dans un endroit frais.

3. Laissez la porte ouverte jusquà ce que le givre fonde complètement; pour accélérer cette opération placez dans le compartiment congélateur des récipients deau tiède.

4. Nettoyez et séchez soigneusement le compartiment congélateur avant de rallumer lappareil.

5. Avant da ranger vos aliments dans le compartiment congélateur, attendez environ 2 heures pour le rétablissement des conditions idéales de conservation des aliments.

Contre la formation de moisissures et de mauvaises odeurs

 Cet appareil est fabriqué dans des matériaux

hygiéniques qui ne transmettent pas dodeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.

 Si vous devez laisser votre appareil éteint pendant

une période de temps prolongée, nettoyez-le bien lintérieur et laissez les portes ouvertes.

Dégivrage de lappareil

! Conformez-vous aux instructions suivantes. utiliser dobjets pointus et coupants pour dégivrer lappareil, ils risqueraient dendommager irréparablement le circuit réfrigérant.

Dégivrage du compartiment réfrigérateur

Le réfrigérateur est muni dun système de dégivrage automatique : leau est acheminée vers la paroi arrière par un trou dévacuation (voir figure) où la chaleur produite par

Ne pas

Remplacement de lampoule déclairage

Pour remplacer lampoule déclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous. Pour pouvoir remplacer lampoule, démontez le

couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (15 W ou 25 W).

Page 27

Précautions et conseils

! Lappareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;

- 2002/96/CE.

Sécurité générale

 Cet appareil a été conçu pour un usage familial, de type

non professionnel.

 Cet appareil qui sert à conserver et à congeler des

aliments ne doit être utilisé que par des adultes conformément aux instructions du mode demploi.

 Cet appareil ne doit pas être installé en extérieur, même

dans un endroit à labri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

 Ne touchez pas à lappareil pieds nus ou si vos mains ou

pieds sont mouillés ou humides.

 Ne touchez pas aux parties refroidissantes :

vous pourriez vous brûler ou vous blesser.

 Pour débrancher la fiche de la prise de courant, sortez la

fiche, ne tirez surtout pas sur le câble.

 Avant deffectuer toute opération de nettoyage ou

dentretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur OFF (appareil éteint) pour éliminer tout contact électrique.

 En cas de panne, nessayez en aucun cas daccéder

aux mécanismes internes pour tenter de réparer lappareil.

 Ne pas utiliser, à lintérieur des compartiments de

conservation pour aliments congelés, dustensiles pointus et coupants ou dappareils électriques dun type autre que celui recommandé par le fabricant.

 Ne pas porter à la bouche des glaçons à peine sortis du

congélateur.

 Cet appareil nest pas prévu pour être utilisé par des

personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées dexpérience ou de connaissance, sauf si elles ont pu bénéficier, par lintermédiaire dune personne responsable de leur sécurité, dune surveillance ou dinstructions préalables concernant lutilisation de lappareil. Il convient de surveiller les enfants afin quils ne jouent pas avec lappareil

 Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

 Mise au rebut du matériel demballage : conformez-

vous aux réglementations locales, les emballages pourront ainsi être recyclés.

 La Directive Européenne 2002/96/EC sur les

Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin doptimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire limpact sur la santé humaine et lenvironnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour lenlèvement de leur vieil appareil.

Economies et respect de lenvironnement

 Installez votre appareil dans un endroit frais et bien

aéré, protégez-le contre lexposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.

 Pour introduire ou sortir les aliments, nouvrez les

portes de lappareil que le temps strictement nécessaire.

Chaque ouverture de porte cause une considérable dépense dénergie.

 Ne chargez pas trop votre appareil :

pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.

 Nintroduisez pas daliments chauds : ces derniers

font monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas délectricité.

 Dégivrez lappareil dès que de la glace se dépose

(voir Entretien); une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation délectricité.

 Gardez toujours les joints propres et en bon état

pour quils adhèrent bien aux portes et ne laissent pas le froid séchapper (voir Entretien).

Page 28

Anomalies et remèdes

Il peut arriver que lappareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance),

contrôlez sil ne sagit pas dun problème facile à résoudre à laide de la liste suivante.

Anomalies:

Léclairage intérieur ne sallume pas.

Le réfrigérateur et le congélateur refroidissent peu.

Les aliments gèlent à lintérieur du réfrigérateur.

Le ventilateur PURE WIND ne tourne pas.

Le moteur est branché en permanence.

Causes / Solution possibles:

 La fiche nest pas branchée dans la prise de courant ou pas assez

enfoncée pour quil y ait contact ou bien il y a une coupure de courant.

 Les portes ne ferment pas bien ou les joints sont abîmés.  Ouverture trop fréquente des portes.  La position du bouton de REGLAGE DE LA TEMPERATURE nest pas

correcte  Le réfrigérateur et le congélateur sont excessivement remplis.  La température ambiante de travail du produit est inférieure à 14°C.

 La position du bouton de REGLAGE DE LA TEMPERATURE nest pas

correcte  Les aliments touchent à la paroi arrière.

 Le système PURE WIND ne se met en marche automatiquement que

quand il est nécessaire afin de rétablir les conditions optimales dans

le compartiment réfrigérateur.

 La porte nest pas bien fermée ou trop souvent ouverte.  La température à lextérieur est très élevée.  Lépaisseur du givre dépasse 2-3 mm (voir Entretien).

Lappareil est très bruyant.

La température est élevée à certains endroits de lextérieur du réfrigérateur.

Formation de givre ou de gouttelettes deau sur la paroi arrière du compartiment réfrigérateur.

Il y a de leau dans le fond du réfrigérateur.

 Lappareil na pas été installé bien à plat (voir Installation).  Lappareil est installé entre des meubles ou des objets qui vibrent et

font du bruit.  Le gaz réfrigérant interne produit un léger bruit même quand le

compresseur est à larrêt : il ne sagit pas dun défaut, cest tout à fait

normal.

 Les températures élevées sont nécessaires pour éviter la formation

deau condensée dans des zones particulières du produit

 Il sagit du fonctionnement normal du produit.

 Le trou dévacuation de leau est bouché (voir Entretien).

Page 29

Assistance

Avant de contacter le centre dAssistance :

 Vérifiez si vous pouvez résoudre lanomalie vous-même (voir Anomalies et Remèdes).  Si, malgré tous ces contrôles, lappareil ne fonctionne toujours pas et linconvénient persiste, faites appel

au service après-vente le plus proche de chez vous.

Signalez :

 le type danomalie  le modèle de lappareil (Mod.)  le numéro de série (S/N) Vous trouverez tous ces renseignements sur létiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

modèle

Gross Bruto Brut

Test P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Fuse

Gross Bruto Brut

Freez. Capac Poder de Cong

kg/24 h

numéro de série

Max 15 w Class Clase

Classe

4,0

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales.

Page 30

195073357.00

02/2009

Page 31

Gebruiksaanwijzingen

KOEL/DIEPVRIESCOMBINATIE

GB FI

English,11

Nederlands, 31

Espanol, 41

Polski, 61

STM 1521 VR/HA STM 1522 VR/HA

Français, 21Italiano, 1

PES

Portuges,

Inhoud

Installatie, 32

Plaatsen en aansluiten Draairichting deuren verwisselbaar

Beschrijving van het apparaat, 33

Algemeen aanzicht

Starten en gebruik, 34-35

Het apparaat starten Regelen van de temperaturen Koelsysteem Optimaal gebruik van de koelkast Optimaal gebruik van de diepvrieskast

Onderhoud en verzorging, 36

De elektrische stroom afsluiten Het apparaat reinigen Het vermijden van schimmel en vervelende luchtjes Het apparaat ontdooien Het lampje vervangen

Voorzorgsmaatregelen en advies, 37

Algemene veiligheid Afvalverwijdering Het milieu sparen en respecteren

Storingen en oplossingen, 38

Service, 39

Page 32

Installatie

! Bewaar dit boekje zorgvuldig voor eventuele toekomstige raadpleging. Wanneer u het product weggeeft, verkoopt of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft. ! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

Plaatsen en aansluiten

Plaatsen

1. Plaats het apparaat in een goed geventileerd en droog vertrek.

2. Laat de ventilatieroosters aan de achterzijde vrij: de compressor en de condensator geven warmte af en vereisen een goede ventilatie om goed te functioneren en het elektriciteitsverbruik te beperken.

3. Laat een afstand van minstens 10 cm vrij tussen de bovenkant van het apparaat en eventuele bovenstaande meubels. Laat ook een afstand van minstens 5 cm tussen de zijkanten en nevenstaande meubels/wanden.

4. Houdt het apparaat ver van hittebronnen vandaan (direct zonlicht, elektrisch gasfornuis).

5. Om de juiste afstand tussen het apparaat en de achterwand te behouden, moet u de afstandhouders monteren die zich in de installatiekit bevinden, volgens de instructies op het speciale instructieblad.

Draairichting deuren verwisselbaar

Nivellering

1. Plaats het apparaat op een rechte en stevige vloer.

2. Mocht de vloer niet volledig horizontaal zijn, draai dan aan de verstelbare pootjes aan de voorkant om het apparaat waterpas te krijgen.

Elektrische aansluiting

Zet het apparaat na het transport verticaal en wacht minstens 3 uur voordat u het aansluit aan het elektriciteitsnet. Voordat u de stekker in het stopcontact steekt, dient u zich ervan te verzekeren dat:

 het stopcontact geaard is en voldoet aan de geldende

normen;

 het stopcontact in staat is het maximale vermogen van

het apparaat te dragen, zoals aangegeven op het typeplaatje dat zich onderin links in het koelgedeelte bevindt (bv. 150 W);

 de spanning zich bevindt tussen de waarden die staan

aangegeven op het typeplaatje, dat zich onderin links bevindt (bv. 220-240 V);

 het stopcontact en de stekker overeenkomen.

Als dat niet het geval is, dient een erkende monteur de stekker te vervangen (zie Service); gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten het snoer en het stopcontact makkelijk te bereiken zijn.

! Het snoer mag niet worden gebogen of samengedrukt. ! Het snoer moet van tijd tot tijd worden gecontroleerd en

mag alleen door erkende monteurs worden vervangen (zie Service).

! De fabrikant kan niet verantwoordelijkheid worden gesteld als deze normen niet worden nageleefd.

∅ 3

Page 33

Beschrijving van het apparaat

Algemeen aanzicht

Deze gebruiksaanwijzingen gelden voor verscheidene modellen en het is daarom mogelijk dat de figuur andere details afbeeldt dan het door u aangeschafte apparaat. De beschrijving van de meest complexe elementen vind u terug in de volgende paginas.

Diepvriesgedeelte

INVRIES- en

BEWAARGEDEELTE

TEMPERATUURKNOP

Uitneembaar vak met

PURE WIND

deksel, voor

EIERREK en BOTERVLOOT

DRAAGPLATEAU

GROENTE- en

FRUITLADE

Verstelbare

POOTJES

Uitneembaar vak



voor VARIA

Vak voor FLESSEN



 Deze kunnen variëren voor wat betreft aantal of positie.

Page 34

Starten en gebruik

Het apparaat starten

! Voordat u het apparaat in gebruik stelt, dient u de instructies voor wat betreft de installatie na te volgen (zie Installatie). ! Voordat u het apparaat aansluit, dient u zowel het

koel- als het diepvriesgedeelte, alsook het toebehoren met lauw water en soda te reinigen.

1. Steek de stekker in het stopcontact en verzeker u ervan dat het lampje aan de binnenkant van het apparaat aangaat.

2. Draai de knop van de TEMPERATUURREGELING op een middelmatige stand. Na enkele uren kunt u de levensmiddelen in de koelkast zetten.

Regelen van de temperaturen

De temperatuur in het koelgedeelte wordt automatisch geregeld aan de hand van de stand van de thermostaatknop.

1 = minder koud 5 = kouder

Wij raden een gemiddelde stand aan. Het koelsysteem van dit apparaat bevindt zich aan de binnenkant van de achterwand van het koelgedeelte. Hiermee ontstaat een grotere en efficiëntere binnenruimte en een verbeterd esthetisch effect. Deze achterwand zal tijdens de werking van het apparaat ofwel bedekt zijn met ijs, ofwel met waterdruppels, naar gelang de compressor wel of niet in gebruik is. Maakt u zich hier dus geen zorgen om! De koelkast werkt op normale wijze.

De geblazen lucht (A) wordt afgekoeld als hij in contact komt met de koele wand, terwijl de warmere lucht (B) wordt weggezogen (zie afbeelding). De achterwand zal bedekt zijn met ijs of waterdruppels, naar gelang de compressor wel of niet in gebruik is. Als u de knop TEMPERATUURREGELING op een hoge stand zet en als er tegelijkertijd veel etenswaar en een hoge buitentemperatuur is, zou het kunnen gebeuren dat het apparaat constant werkt. Dit heeft een overtollige ijsproductie en een hoog elektriciteitsverbruik als gevolg: dit kan voorkomen worden door de knop op een lagere stand te zetten (er zal een automatische ontdooiing plaatsvinden).

DRAAGPLATEAUS: plateaus of

roosters. Deze kunnen dankzij de speciale gleuven worden verwijderd of in hoogte geregeld (zie afbeelding), voor het invoeren van grote verpakkingen of etenswaren. Het is niet noodzakelijk het draagplateu volledig te verwijderen om de hoogte te regelen.

Optimaal gebruik van de koelkast

 Gebruik voor het regelen van de temperatuur de

knop TEMPERATUURREGELING(zie Beschrijving).

 Zet alleen koude of lauwe levensmiddelen in de

koelkast, nooit warme (zie Voorzorgsmaatregelen en advies).

Koelsysteem

PURE WIND

Dit herkent u aan het mechanisme aan de bovenkant van het koelgedeelte (zie afbeelding).

Wind Pure optimaliseert de luchtcirculatie waardoor de verdamper efficiënter zal functioneren. Bovendien zal de juiste temperatuur in de koelkast, na het openen van de deur, sneller terugkeren.

 Denk eraan dat u gekookte etenswaren niet langer

kunt bewaren dan rauwe.

 Zet geen vloeistoffen in open flessen of bakken in de

koelkast: dit brengt een toename van de vochtigheidsgraad teweeg en een daaropvolgende condensproductie.

Page 35

Optimaal gebruik van de diepvrieskast

 Vries nooit etenswaar in die op het punt staat te

ontdooien of al is ontdooid; dergelijke etenswaar moet gelijk worden gekookt en gegeten (binnen 24 uur).

 Verse etenswaren die moeten worden ingevroren

mogen nooit in contact raken met etenswaren die al bevroren zijn; verse etenswaren moeten op het rooster van het diepvriesgedeelte worden geplaatst, mogelijkerwijs tegen de zijkant of de achterwand, waar de temperatuur de -18°C of lager bereikt en waar ze snel worden ingevroren.

 Plaats nooit glazen flessen met vloeistof in de

diepvrieskast, vooral niet als er een dop op zit of als ze hermetisch zijn afgesloten, ze zouden kunnen barsten.

 De maximum hoeveelheid die men dagelijks kan

invriezen is aangegeven op het typeplaatje links onderin de koelkast (voorbeeld: Kg/24h 4).

! Open de deur van de diepvrieskast niet tijdens het invriezen.

! Wanneer de stroom wegvalt of wanneer er een storing optreedt, dient u de deur van de diepvrieskast niet te openen: de levensmiddelen blijven op deze manier nog ongeveer 9 à 14 uur goed bewaard.

! Als de kamertemperatuur zich voor langere tijd onder de 14°C bevindt, bereikt het diepvriesgedeelte niet de temperatuur die nodig is voor het langdurig bewaren van de levensmiddelen en zal de bewaartijd van de etenswaren als gevolg korter zijn.

Page 36

Onderhoud en verzorging

De elektrische stroom afsluiten

Tijdens schoonmaak of onderhoud moet u het apparaat afsluiten van de elektrische stroom door de stekker uit het stopcontact te halen. Het is niet voldoende de knop van demperatuurregeling op stand (apparaat uit) om alle elektrische contacten uit te schakelen.

te zetten

Het apparaat reinigen

 De buitenkant, de binnenkant en de rubberen

afdichtingen kunnen worden schoongemaakt met een lauwe spons en soda of een neutraal schoonmaakmiddel. Gebruik geen oplosmiddelen, schuurmiddelen, chloor of ammonia.

 Het uitneembare toebehoren kan worden

afgewassen met warm water en schoonmaak- of afwasmiddelen. Spoel en droog alles goed af.

Het vermijden van schimmel en vervelende luchtjes

Het ontdooien van het diepvriesgedeelte

Als de ijslaag dikker is dan 5 mm moet u een handmatige ontdooiing uitvoeren:

1. Draai de knop van de TEMPERATUURREGELING op stand

2. Omwikkel de etenswaren uit de diepvries met papier en leg ze op een koele plaats.

3. Laat de deur van de diepvrieskast open totdat het ijs compleet gesmolten is; dit proces kunt u versnellen door er bakken met lauw water in neer te zetten.

4. Maak de diepvrieskast goed schoon en droog hem grondig af voordat u hem weer aanzet.

5. Nadat u de etenswaren in de diepvrieskast heeft

geplaatst moet u circa 2 uur wachten totdat het apparaat weer op normale wijze functioneert.

 Het apparaat is vervaardigd uit hygiënisch

materiaal dat geen luchtjes absorbeert. Teneinde deze eigenschappen te behouden moet u levensmiddelen altijd goed bewaren en afsluiten. Hierdoor vermijdt u ook het vormen van vlekken.

 Als u het apparaat voor langere tijd uitzet moet u de

binnenkant reinigen en de deuren openlaten.

Het apparaat ontdooien

! Houdt u aan onderstaande instructies. Gebruik om het apparaat te ontdooien geen scherpe of puntige voorwerpen. Deze zouden het koelcircuit onherstelbaar kunnen beschadigen.

Het ontdooien van het koelgedeelte.

De koelkast is voorzien van een automatische ontdooifunctie: het water wordt door een speciale afvoeropening (zie afbeelding) naar de achterkant

geleid waar de warmte van de compressor het doet verdampen. Het enige wat u af en toe moet doen is de opening reinigen en controleren of het water vrijuit kan afvloeien.

Het lampje vervangen

Om het lampje van het koelgedeelte te vervangen, dient u eerst de stekker uit het stopcontact te halen. Volg de instructies die hieronder zijn aangegeven.

Pak het lampje beet door eerst het beschermingskapje te verwijderen zoals aangegeven in de afbeelding. Vervang het met een lampje dat eenzelfde vermogen heeft als staat aangegeven op het kapje (15 W of 25 W).

Page 37

Voorzorgsmaatregelen en advies

! Het apparaat is ontworpen en vervaardigd volgens

de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Dit apparaat voldoet aan de volgende EU Richtlijnen:

- 73/23/EEG van 19/02/73 (Laagspanning) en daaropvolgende wijzigingen;

- 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen;

- 2002/96/CE..

Algemene veiligheid

 Dit apparaat is vervaardigd voor niet-professioneel

gebruik binnenshuis.

 Het apparaat dient te worden gebruikt voor het bewaren

en het invriezen van levensmiddelen. Het dient uitsluitend door volwassenen te worden bediend, volgens de aanwijzingen die aangegeven zijn in dit instructieboekje.

 Het apparaat dient niet buitenshuis te worden geplaatst,

ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.

 Raak het apparaat niet blootsvoets of met natte handen

of voeten aan.

 Raak nooit de koelelementen aan de binnenkant aan: u

zou zich kunnen verbranden of verwonden.

 Haal de stekker nooit uit het stopcontact door aan het

snoer te trekken.

 Maak de koelkast niet schoon of voer geen onderhoud uit als

de stekker nog in het stopcontact zit. Het is niet voldoende langer dan twee seconden de toets ON/OFF op de display ingedrukt te houden om elke elektrische verbinding te verbreken.

 Als het apparaat defect is, mag u nooit aan het interne

systeem sleutelen om een reparatie uit te voeren.

 Gebruik in de vakken waar ingevroren levensmiddelen

worden bewaard geen scherpe of puntige voorwerpen of elektrische apparaten die niet door de fabrikant worden aanbevolen.

 Plaats nooit ijsblokjes die net uit de diepvrieskast komen

in uw mond.

 Dit apparaat is niet geschikt voor gebruik door personen

(inclusief kinderen) met fysieke, sensorische of mentale beperkingen, of die geen ervaring of kennis hebben, tenzij ze door een persoon die verantwoordelijk is voor hun veiligheid begeleid worden bij of geïnstrueerd zijn over het gebruik van het apparaat. Kinderen moeten gecontroleerd worden om te zorgen dat ze niet met het apparaat spelen.

 Het verpakkingsmateriaal is geen speelgoed voor

kinderen.

Afvalverwijdering

 Verwijdering van het verpakkingsmateriaal: houdt u

aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.

 De Europese Richtlijn 2002/96/EC over Vernietiging

van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de afvalcontainer met een kruis erdoor herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Het milieu sparen en respecteren

 Plaats het apparaat in een koele, goed

geventileerde ruimte, behoedt het voor directe zonnestralen, plaats het niet dichtbij warmtebronnen.

 Laat de deur, wanneer u etenswaren in de koel- of

diepvrieskast zet of eruit haalt, zo kort mogelijk openstaan. Elke keer dat de deur opengaat ontstaat een aanzienlijk energieverlies.

 Vul het apparaat niet met teveel etenswaren: voor

een optimale conservering moet de koude luchtstroom vrijuit kunnen circuleren. Als u de circulatie belemmert, zal de compressor constant blijven werken.

 Zet geen warme levensmiddelen in het apparaat:

deze zouden de binnentemperatuur verhogen waardoor de compressor harder werkt en er een groter elektrisch verbruik ontstaat.

 Houdt de afdichtingen efficiënt en schoon, zodat ze

goed aan de deuren sluiten en de kou niet laten

Page 38

Storingen en oplossingen

Het zou kunnen gebeuren dat het apparaat niet functioneert. Voordat u de Servicedienst belt (zie Service), moet u controleren dat het geen probleem is dat u kunt oplossen met behulp van volgende lijst.

Storingen:

Het lampje van de binnenverlichting gaat niet aan.

De koelkast en de diepvrieskast zijn niet koud genoeg.

De ventilator PURE WIND draait niet.

In de koelkast bevriezen de etenswaren.

Mogelijke oorzaken / Oplossingen:

 De stekker zit niet in het stopcontact, of niet voldoende om contact te

maken. Wellicht zit het hele huis zonder stroom.

 De deuren sluiten niet goed of de afdichtingen zijn versleten.  De deuren worden vaak geopend.  De knop van de TEMPERATUURREGELING staat niet op de goede

stand  De koelkast of de diepvrieskast zijn overmatig gevuld.  De temperatuur van het vertrek waar het apparaat zich bevindt is

lager dan 14°C

 Het PURE WIND systeem wordt alleen dan automatisch geactiveerd

als het noodzakelijk is de optimale condities aan de binnenkant van

het koelgedeelte terug te brengen.

 De knop van de TEMPERATUURREGELING staat niet op de goede

stand  De levensmiddelen staan in contact met de achterwand.

De motor blijft doorlopend draaien

Het apparaat maakt veel lawaai.

Enkele delen aan de buitenkant van de koelkast zijn zeer warm.

Op de achterwand van het koelgedeelte bevindt zich ijs of waterdruppels.

Op de bodem van de koelkast ligt water.

 De deur is niet goed dicht of wordt constant geopend.  De buitentemperatuur is erg hoog.  De ijslaag is meer dan 2-3 mm dik (zie Onderhoud).

 Het apparaat staat niet waterpas (zie Installatie).  Het apparaat staat tussen meubels of objecten die trillen of geluid

maken.  Het verkoelingsgas maakt een licht geluid ook wanneer de

compressor stil staat: dit is normaal, het is geen storing.

 De hoge temperaturen zijn noodzakelijk om het vormen van condens

te voorkomen in bepaalde gedeeltes van het product .

 Dit is de normale werking van het product.

 De afvoeropening voor het water is verstopt (zie Onderhoud).

Page 39

Service

Voordat u de Servicedienst belt:

 Controleer of u de storing niet zelf kunt oplossen (zie Storingen en oplossingen).  Indien, ondanks alle controles, het apparaat niet goed werkt en de storing blijft bestaan, kunt u zich tot de

dichtstbijzijnde Technische Dienst wenden.

model

serienummer

U moet doorgeven:

 het type storing  het model apparaat (Mod.)  het serienummer (S/N) Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

4,0

kg/24 h

Max 15 w

Class Clase

Classe

Wendt u zich nooit tot onbevoegde installateurs en weiger altijd de installatie van niet originele onderdelen

Page 40

195073357.00

02/2009

Page 41

Manual de instrucciones

FRIGORÍFICO DE 2 PUERTAS

GB FI

English,11

Nederlands, 31

Espanol, 41

Polski, 61

STM 1521 VR/HA STM 1522 VR/HA

Français, 21Italiano, 1

PES

Portuges,

Sumario

Instalación, 42

Colocación y conexión Reversibilidad de la apertura de las puertas

Descripción del aparato, 43

Vista en conjunto

Puesta en funcionamiento y uso, 44-45

Poner en marcha el aparato Regulación de la temperatura Uso óptimo del frigorífico Uso óptimo del congelador

Mantenimiento y cuidados, 46

Cortar la corriente eléctrica Limpiar el aparato Evitar la formación de moho y malos olores Descongelar el aparato Sustituir la bombilla

Precauciones y consejos, 47

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Anomalías y soluciones, 48

Asistencia, 49

Page 42

Instalación

! Es importante conservar este manual para poder consultarlo cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso ! Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.

2. No obstruya las rejillas posteriores de ventilación: el compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.

3. Deje una distancia mínima de 10 cm. entre la parte superior del aparato y los muebles situados encima y de 5 cm., como mínimo, entre los costados y los muebles o paredes laterales.

4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz solar directa o una cocina eléctrica).

5. Para mantener una distancia óptima entre el producto y la pared posterior, coloque los distanciadores que se encuentran en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente

Reversibilidad de la apertura de las puertas

Nivelación

1. Instale el aparato sobre un piso plano y rígido.

2. Si el piso no fuera perfectamente horizontal, compense los desniveles atornillando o desatornillando las patas delanteras.

Conexión eléctrica

Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

 la toma posea la conexión a tierra y que sea

conforme a la ley;

 el enchufe sea capaz de soportar la carga máxima

de potencia de la máquina indicada en la placa de características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);

 la tensión de alimentación esté comprendida entre

los valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);

 la toma sea compatible con el enchufe del aparato.

Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia); no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido

sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

∅ 3

Page 43

Descripción del aparato

Vista de conjunto

Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se encuentra en las páginas sucesivas.

Compartimento

congelador

CONGELACIÓN y

CONSERVACIÓN

PURE WIND

Balconcito extraíble con TAPA

Mando REGULACIÓN

DE LA

TEMPERATURA

BANDEJAS

Recipiente FRUTA y

VERDURA

PATAS de

regulación

Balconcito extraíble

PORTAOBJETOS

Balconcito

BOTELLAS

 La cantidad y/o su ubicación pueden variar.

Page 44

Puesta en funcionamiento y uso

Poner en marcha el aparato

! Antes de poner en funcionamiento el aparato, siga

las instrucciones sobre la instalación (ver Instalación). ! Antes de conectar el aparato limpie bien los compartimentos y los accesorios con agua tibia y bicarbonato.

1. Enchufe el aparato en la toma de corriente y verifique que se encienda la lámpara de iluminación interna.

2. Gire el mando de REGULACIÓN DE LA TEMPERATURA hasta un valor medio. Después de algunas horas será posible introducir alimentos en el frigorífico.

Regulación de la temperatura

La temperatura interna del compartimento frigorífico se regula automáticamente en base a la posición del mando del termostato.

1 = menos frío 5 = más frío

Se aconseja, en todo caso, poner una posición media. Para aumentar el espacio disponible y mejorar el aspecto estético, este aparato posee la parte refrigerante ubicada en el interior de la pared posterior del compartimento frigorífico. Durante el funcionamiento, dicha pared se presentará cubierta de escarcha o de gotitas de agua según si el compresor está en funcionamiento o en pausa. ¡No se preocupe por ello! El frigorífico está trabajando de forma normal.

PURE WIND

Es identificable por la presencia del dispositivo en la pared superior del compartimento frigorífico (ver la figura).

La pared posterior se encuentra cubierta de escarcha o de gotitas de agua según si el compresor está en funcionamiento o en pausa. Si se coloca el mando de REGULACIÓN DE LA TEMPERATURA en valores altos, con grandes cantidades de alimentos y con una temperatura ambiente elevada, el aparato puede funcionar continuamente, produciendo una excesiva formación de escarcha y aumentando el consumo de electricidad. evítelo desplazando el mando hacia valores más bajos (se efectuará una descongelación automática).

BANDEJAS: enteras o tipo

rejilla. Son extraíbles y su altura es regulable gracias a las guías especiales (ver la figura), se utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer las bandejas completamentes.

Uso óptimo del frigorífico

 Para regular la temperatura utilice el mando de

REGULACIÓN DE LA TEMPERATURA (ver Descripción).

 Introduzca sólo alimentos fríos o apenas tibios,

nunca calientes (ver Precauciones y consejos).

 Recuerde que los alimentos cocidos no se

mantienen durante más tiempo que los crudos.

 No introduzca recipientes destapados con

líquidos: produciría un aumento de humedad con la consiguiente formación de condensación.

Wind Pure optimiza al máximo la circulación del aire, mejorando la eficiencia del evaporador y contribuyendo a alcanzar con mayor rapidez la temperatura adecuada dentro del frigorífico luego de su abertura. El aire ventilado (A) se enfría en contacto con la pared fría, mientras que el aire más caliente (B) se aspira (ver la figura).

Page 45

Uso óptimo del congelador

 No vuelva a congelar alimentos que están por

descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).

 Los alimentos frescos por congelar no deben

colocarse en contacto con los ya congelados; se deben colocar sobre la rejilla del compartimento congelador, si es posible, en contacto con las paredes (laterales y posterior) donde la temperatura desciende por debajo de los 18ºC y garantiza una mayor velocidad de congelación.

 No coloque en el congelador botellas de vidrio que

contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse.

 La cantidad máxima diaria de alimentos a congelar

está indicada en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda (por ejemplo: 4 Kg/24h).

! Evite abrir la puerta durante la congelación.

! Cuando se produzca una interrupción de corriente o

una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas.

! Si durante un largo período de tiempo la temperatura ambiente permanece por debajo de los 14ºC, no se alcanzan las temperaturas necesarias para una larga conservación en el compartimento congelador y, por lo tanto, el período de conservación resultará menor.

Page 46

Mantenimiento y cuidados

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica, desenchufándolo: No es suficiente llevar el mando para la regulación de la temperatura hasta la posición para eliminar todo contacto eléctrico.

(aparato apagado)

Limpiar el aparato

 Las partes externas, las partes internas y las juntas

de goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato sódico o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoníaco.

 Los accesorios extraíbles se pueden colocar en

remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.

 La parte posterior del aparato tiende a cubrirse de

polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.

figura) donde el calor producido por el compresor la hace evaporar. La única intervención que se debe realizar periódicamente consiste en limpiar el orificio de descarga para que el agua pueda fluir libremente.

Descongelar el compartimento congelador

Si la capa de escarcha es superior a los 5 mm es necesario realizar una descongelación manual:

1. Coloque el mando de REGULACIÓN DE LA TEMPERATURA en la posición

2. Envuelva los alimentos congelados en papel de periódico y colóquelos en otro congelador o en un lugar fresco.

3. Deje la puerta abierta hasta que la escarcha se haya derretido completamente; facilite la operación colocando en el compartimento congelador recipientes con agua tibia.

4. Limpie y seque con cuidado el compartimento congelador antes de volver a encender el aparato.

5. Antes de introducir los alimentos en el compartimento congelador, espere aproximadamente 2 horas para restablecer las condiciones ideales de conservación.

Evitar la formación de moho y malos olores

 El aparato está fabricado con materiales higiénicos

que no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.

 Si se debe apagar el aparato por un largo período,

limpie su interior y deje las puertas abiertas.

Descongelar el aparato

! Respete las instrucciones que se dan a continuación. Para descongelar el aparato no utilice objetos cortantes o con punta porque podrían dañar irremediablemente el circuito refrigerante.

Descongelar el compartimento frigorífico

El frigorífico posee descongelación automático: el agua se envía hacia la parte posterior por un orificio de descarga (ver la

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación.

Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección (15 W o 25 W).

Page 47

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este equipamiento es conforme con las siguientes Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones;

- 2002/96/CE.

Seguridad general

 El aparato ha sido pensado para un uso de tipo no

profesional en el interior de una vivienda.

 El aparato debe ser utilizado para conservar y

congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.

 El aparato no se debe instalar al aire libre ni siquiera

si el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.

 No toque el aparato estando descalzo o con las

manos o pies mojados o húmedos.

 No toque las piezas refrigerantes internas: podría

quemarse o herirse.

 No desenchufe el aparato tirando del cable sino

sujetando el enchufe.

 Es necesario desenchufar el aparato antes de

realizar operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición contacto eléctrico.

 En caso de avería, nunca acceda a los mecanismos

internos para intentar una reparación.

 En el interior de los compartimientos donde se

conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante.

 No introduzca en su boca cubitos apenas extraídos

del congelador.

 Este aparato no puede ser utilizado por personas

(incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia, salvo que estén supervisadas o instruidas sobre el uso del aparato por una persona responsable de su seguridad. Los niños deberían ser controlados para garantizar que no jueguen con el aparato.

 Los embalajes no son juguetes para los niños.

(aparato apagado) para eliminar todo

Eliminación

 Eliminación del material de embalaje: respete las

normas locales, de esta manera los embalajes podrán ser reutilizados.

 En base a la Norma europea 2002/96/CE de

Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

 Instale el aparato en una ambiente fresco y bien

aireado, protéjalo de la exposición directa a los

solares y no lo coloque cerca de fuentes de

rayos calor.

 Para introducir o extraer los alimentos, abra las

puertas del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.

 No llene con demasiados alimentos el aparato:

para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.

 No introduzca alimentos calientes: elevarían la

temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.

 Descongele el aparato si se formara hielo (ver

Page 48

Anomalías y soluciones

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías:

La lámpara de iluminación interna no se enciende.

El frigorífico y el congelador enfrían poco.

En el frigorífico los alimentos se congelan.

El ventilador PURE WIND no gira.

El motor funciona continuamente.

Posibles causas / Solución:

 El enchufe no está introducido en la toma de corriente o no está lo

suficiente como para hacer contacto o bien en la casa no hay corriente.

 Las puertas no cierran bien o las juntas están dañadas.  Las puertas se abren demasiado frecuentemente.  El mando de REGULACIÓN DE LA TEMPERATURA no está en la

posición correcta.  El frigorífico o el congelador se han llenado excesivamente.  La temperatura ambiente de trabajo del producto es menor que 14ºC.

 El mando de REGULACIÓN DE LA TEMPERATURA no está en la

posición correcta.  Los alimentos están en contacto con la pared posterior.

 El sistema PURE WIND se activa automáticamente sólo cuando es

necesario restablecer las condiciones óptimas en el interior del

compartimento frigorífico.

 La puerta no está bien cerrada o se abre continuamente.  La temperatura del ambiente externo es muy alta.  El espesor de la escarcha supera los 2-3 mm (ver Mantenimiento).

El aparato hace mucho ruido.

La temperatura de algunas partes externas del frigorífico es elevada.

En la pared del fondo de la cámara de refrigeración se ha formado escarcha o gotitas de agua:

En el fondo del frigorífico hay agua.

 El aparato no fue instalado en un lugar plano (ver Instalación).  El aparato ha sido instalado entre muebles u objetos que vibran y

producen ruidos.  El gas refrigerante interior produce un ligero ruido aún cuando el

compresor está detenido: no es un defecto, es normal.

 Las temperaturas elevadas son necesarias para evitar la formación de

condensación en zonas particulares del producto.

 Se trata del funcionamiento normal del producto.

 El orificio de descarga del agua está obstruído (ver Mantenimiento).

Page 49

Asistencia

Antes de llamar al Servicio de Asistencia Técnica:

 Verifique si la anomalía puede ser resuelta por ud. mismo (ver Anomalías y Soluciones).  Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificar-

se, chamar o Centro de Assistência Técnica mais próximo.

modelo

número de serie

Comunique:

 el tipo de anomalía  el modelo de la máquina (Mod.)  el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test P.S-I.

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

kg/24 h

4,0

Max 15 w Class Clase

Classe

No recurrir nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no originales.

La siguiente información es válida solo para España Para otros países de habla hispana consulte a su vendedor

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de  Piezas y componentes  Mano de obra de los técnicos  Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Page 50

195073357.00

02/2009

Page 51

Instruções para a utilização

GB FI

English,11

Nederlands, 31

Polski, 61

STM 1521 VR/HA STM 1522 VR/HA

Espanol, 41

Français, 21Italiano, 1

PES

Portuges,

FRIGORÍFICO 2 PORTAS

Índice

Instalação, 52

Posicionamento e ligação Reversibilidade da abertura das portas

Descrição do aparelho, 53

Visão geral

Acessórios, 54

Início e utilização, 55-56

Iniciar o aparelho Sistema de refrigeração Utilize melhor o frigorífico Utilize melhor o congelador

Manutenção e cuidados, 57

Interromper a corrente eléctrica Limpar o aparelho Evite bolor e maus cheiros Degelar o aparelho Substituição da lâmpada

Precauções e conselhos, 58

Segurança geral Eliminação Economizar e respeitar o meio ambiente

Anomalias e soluções, 59

Assistência, 60

Page 52

Instalação

! É importante guardar este folheto para poder consultá-lo a

qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não húmido.

2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem.

3. Deixe uma distância de pelo menos 10 cm. entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm. entre as laterais e os móveis/paredes aos lados.

4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eléctrico).

Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada

Reversibilidade da abertura das portas

Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.

2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação eléctrica

Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que:

 a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

 a tomada tenha a capacidade de suportar o carga

máxima. de potência da máquina, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);

 a tensão de alimentação seja entre os valores indicados

na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);

 a tomada seja compatível com a ficha do aparelho.

Em caso contrário peça a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctrico e à tomada eléctrica.

! O cabo não deve ser dobrado nem sofrer pressões. ! O cabo deve ser verificado periodicamente e substituído

somente por técnicos autorizados (veja a Assistência).

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

∅ 3

Page 53

Descrição do aparelho

Visão geral

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

Compartimento para

CONGELAÇÃO e

CONSERVAÇÃO

PURE WIND

Prateleira extraível da porta com TAPA

Manípulo

REGULAÇÃO DA

TEMPERATURA

PRATELEIRA 

Gaveta para

FRUTAS e

HORTALIÇAS

PEZINHO

de regulação

Prateleira extraível da porta VÃO PARA

GUARDAR OBJECTOS

Prateleira para

GARRAFAS

 Variáveis em número e/ou na posição.

Page 54

Início e utilização

Iniciar o aparelho

! Antes de iniciar o aparelho, obedeça as instruções para a instalação (veja a Instalação). ! Antes de ligar o aparelho limpe bem os compartimentos e os acessórios com água morna e bicarbonato.

1. Ligue a ficha numa tomada eléctrica e assegure-se que a lâmpada de iluminação interna.

2. Rode o selector para A REGULAÇÃO DA TEMPERATURA num valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico.

Regulação da temperatura

A temperatura no interior do compartimento frigorífico regula-se automaticamente em função da posição do botão para a regulação da temperatura.

= menos frio

5 = mais frio.

É aconselhado em todo o caso uma posição média Para aumentar o espaço a disposição e melhorar a aparência do aparelho, o mesmo tem a parte refrigeradora situada no interior do painel traseiro do compartimento frigorífico. Este painel, durante o funcionamento, estará coberto de gelo, ou de gotinhas de água, dependendo se o compressor estiver a funcionar ou em pausa. Não se preocupe com isto! O frigorífico está a funcionar de modo normal.

gotinhas de água, conforme o compressor esteja em funcionamento ou em pausa. Se configurarse o selector de FUNCIONAMENTO DO FRIGORÍFICO em valores altos, com grandes quantidades de alimentos e com uma temperatura ambiente alta, o aparelho poderá funcionar continuamente, e favorecer uma formação excessiva de gelo e consumos de electricidade excessivos: para evitar isto, coloque o selector em valores mais baixos (o gelo será derretido automaticamente).

PRATELEIRAS: vidro ou de

grade. Podem ser extraídas e têm altura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é necessário retirar inteiramente a prateleira.

Utilize melhor o frigorífico

 Para regular a temperatura utilize o selector de

FUNCIONAMENTO DO CONGELADOR (veja a Descrição).

 Coloque somente alimentos frios ou levemente

mornos, mas não quentes (veja Precauções e conselhos).

PURE WIND

Pode ser reconhecido pela presença do dispositivo na parede superior do compartimento frigorífico (veja a figura).

Pure Wind optimiza ao máximo a circulação do ar, melhorando a eficácia do evaporador e ajudando a alcançar mais rapidamente a temperatura correcta no interior do frigorífico após cada abertura. O ar soprado (A) arrefece em contacto com a parede fria, enquanto que o ar mais quente (B) é aspirado (veja a figura). A parede posterior apresenta-se coberta de gelo ou

 Lembre-se que os alimentos cozidos não se

mantêm mais tempo do que os crus.

 Não guarde líquidos em recipientes destampados:

poderão provocar aumento de humidade com consequente formação de condensação.

Page 55

Utilize melhor o congelador

 Não congele novamente alimentos que estiverem a

descongelar-se ou descongelados; estes alimentos devem ser cozidos para ser consumados (dentro de 24 horas).

 Os alimentos frescos a serem congelados não

devem ser colocados encostados nos já congelados; devem ser guardados sobre a grade do compartimento congelador, se possível encostados nas paredes (laterais e traseiras) nas quais a temperatura desce abaixo de - 18°C e garante uma boa velocidade de congelação.

 Não coloque no congelador garrafas de vidro

contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.

 A quantidade máxima diária de alimentos a ser

congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).

! Durante a congelação evite abrir a porta.

! Em caso de interrupção de corrente ou de avaria, não

abra a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas.

! Se durante muito tempo, a temperatura ambiente permanecer inferior a 14° C, não se chegará plenamente às temperaturas necessárias para uma longa conservação no compartimento congelador e, portanto, o período de conservação será reduzido.

Page 56

Manutenção e cuidados

Interromper a corrente eléctrica

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica: Não é suficiente colocar os selectores de regulação da temperatura na posição para eliminar todos os contactos eléctricos.

(aparelho desligado)

Limpar o aparelho

 As partes externas, as partes internas e as

guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco.

 Os acessórios removíveis podem ser colocados de

molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado.

 Na parte de trás do aparelho tende a acumular-se

poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Evite bolor e maus cheiros

desta maneira o calor produzido pelo compressor evapora-se. A única intervenção a ser realizada periodicamente consiste na limpeza do furo de descarga para a água poder defluir desimpedida.

Descongelar o compartimento congelador

Se a camada de gelo for superior a 5 mm. será necessário descongelar manualmente:

1. Coloque o selector para A REGULAÇÃO DA TEMPERATURA na posição

2. Envolva os alimentos congelados industrialmente ou em casa com folhas de papel e guarde-os num sítio fresco.

3. Deixe a porta aberta até o gelo ter-se derretido inteiramente; para facilitar a operação coloque recipientes com água morna dentro do compartimento congelador.

4. Limpe e enxugue o compartimento congelador com cuidado antes ligar novamente o aparelho.

5. Antes de introduzir os alimentos no compartimento do

congelador, aguardar aproximadamente duas horas para o restabelecimento das condições ideais de conservação.

 Este aparelho foi fabricado com materiais

higiénicos que não transmitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas.

 Se for deixar o aparelho muito tempo desligado,

limpe-o por dentro e deixe as portas abertas.

Descongelar o aparelho

! Obedeça as seguintes instruções. Para descongelar el aparato no utilice objetos cortantes o con punta porque podrían dañar irremediablemente el circuito refrigerante.

Descongelar o compartimento frigorífico

Este frigorífico é equipado com degelo automático: a água derretida é conduzida para a parte traseira através de um furo de descarga (veja a figura)

Substituição da lâmpada

Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça as seguintes instruções.

Para obter acesso à lâmpada, retire a protecção da maneira indicada na figura. Substitua-a por uma de potência análoga à indicada na protecção (15 W o 25 W).

Page 57

Precauções e conselhos

! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção.

Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia:

- 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações;

- 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações;

- 2002/96/CE..

Segurança geral

 Este aparelho foi concebido para uma utilização de

tipo não profissional, no âmbito de uma morada.

 Este aparelho deve ser utilizado somente por pessoas

adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.

 Este aparelho não deve ser instalado ao ar livre

mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.

 Não toque neste aparelho com os pés descalços nem

com as mãos ou os pés molhados ou húmidos.

 Não toque nas partes de refrigeração internas: há

perigo de queimaduras e feridas.

 Não puxe o cabo eléctrico para desligar a ficha da

tomada, mas pegue pela ficha.

 É necessário desligar a ficha da tomada antes de

realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posição eliminar todos os contactos eléctricos.

 No caso de avaria, nunca mexa nos mecanismos

internos para tentar reparar.

 En el interior de los compartimientos donde se

conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante.

 Não coloque na boca cubos de gelo assim que os

retirar do congelador.

 Não é previsto que este aparelho seja utilizado por

pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou sem conhecimento, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças deveriam ser vigiadas para evitar que brinquem com o aparelho.

 Os embalagens não são brinquedos para as

crianças.

(aparelho desligado) para

Eliminação

 Eliminação do material de embalagem: obedeça as

regras locais, ou reutilize as embalagens.

 A directiva Europeia 2002/96/CE referente à gestão

de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economizar e respeitar o meio ambiente

 Instale este aparelho num ambiente fresco e bem

ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque perto de fontes de calor.

 Para colocar ou retirar alimentos, abra as portas

deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.

 Não encha este aparelho com alimentos demais:

para uma boa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente.

 Não coloque dentro alimentos quentes: aumentarão a

temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia eléctrica.

 Descongele este aparelho quando se formar gelo

(veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia.

 Mantenha as guarnições eficientes e limpas, de

maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Page 58

Anomalias e soluções

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência),

verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

Anomalias:

A lâmpada de iluminação interna não se acende.

O frigorífico e o congelador refrigeram pouco.

Os alimentos congelam-se no frigorífico.

A ventoinha PURE WIND não gira

O motor está a funcionar continuamente.

O aparelho está a fazer ruído.

Possíveis cause / Solução:

 A ficha não está ligada na tomada eléctrica ou não está bem ligada

e portanto não há contacto, ou então não há corrente em casa.

 As portas não se fecham bem ou as guarnições estão estragadas.  As portas são abertas com frequência excessiva.  O selector para A REGULAÇÃO DA TEMPERATURA não está na

posição certa  O frigorífico ou o congelador foram enchidos demais.  A temperatura ambiente de trabalho do produto é inferior a 14ºC.

 O selector para A REGULAÇÃO DA TEMPERATURA não está na

posição certa.  Os alimentos estão encostados na parede traseira.

 O sistema PURE WIND activa-se automaticamente somente quando

necessário para restabelecer as condições ideais no interior do

compartimento frigorífico.

 A porta não está bem fechada ou é aberta continuamente.  A temperatura do ambiente externo está muito alta.  A espessura do gelo ultrapassa 2 ~ 3 mm. (veja a Manutenção).

 O aparelho não foi instalado bem plano (veja a Instalação).  O aparelho foi instalado entre móveis ou objectos que vibram e

emitem ruídos.  O gás refrigerante interno produz um ruído leve mesmo quando o

compressor estiver parado: não é um defeito, é normal.

A temperatura de algumas partes externas do frigorífico é elevada

A parede no fundo da cela frigorífica apresenta gelo ou gotas de água

No fundo do frigorífico há água.

 As temperaturas elevadas são necessárias para evitar a formação de

condensa em particulares zonas do produto.

 Trata-se do normal funcionamento do produto.

 O furo de descarga da água está entupido (veja a Manutenção).

Page 59

Assistência

Antes de contactar a Assistência técnica:

 Verifique se pode resolver a anomalia (veja as Anomalias e Soluções).  Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a

verificar-se, chamar o Centro de Assistência Técnica mais próximo.

modelo

número de série

Comunique:

 o tipo de anomalia  o modelo da máquina (Mod.)  o número de série (S/N) Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda.

Gross Bruto Brut

Test P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

4,0

kg/24 h

Max 15 w Class Clase

Classe

Nunca recorrer a técnicos não autorizados e recusar sempre a instalação de peças sobresselentes não originais.

Page 60

195073357.00

02/2009

Page 61

Instrukcja obs³ugi

LODÓWKO  ZAMRA¯ARKA Z 2 DRZWIAMI

GB FI

English,11

Français, 21Italiano, 1

PES

Spis treci

Instalowanie, 62

Ustawienie i pod³¹czenie Zmiana kierunku otwierania drzwi

Opis urz¹dzenia, 63

Widok ogólny

Nederlands, 31

Espanol, 41

Polski, 61

STM 1521 VR/HA STM 1522 VR/HA

Portuges,

Uruchomienie i u¿ytkowanie, 64-65

W³¹czenie urz¹dzenia System ch³odzenia Najlepszy sposób u¿ytkowania lodówki Najlepszy sposób u¿ytkowania zamra¿arki

Konserwacja i utrzymanie, 66

Od³¹czenie pr¹du elektrycznego Mycie urz¹dzenia Unikanie pleni i nieprzyjemnych zapachów Usuwanie oblodzenia w lodówko-zamra¿arce Wymiana ¿arówki

Zalecenia i rodki ostro¿noci, 67

Ogólne zasady bezpieczeñstwa Usuwanie odpadów Oszczêdnoæ i ochrona rodowiska

Anomalie i ich usuwanie, 68

Serwis, 69

Page 62

Instalacja

! Nale¿y zachowaæ niniejsz¹ ksi¹¿eczkê instrukcji dla przysz³ych konsultacji. W razie sprzeda¿y, odsprzedania, czy przeniesienia urz¹dzenia w inne miejsce nale¿y upewniæ siê, by przekazane zosta³a ono razem z instrukcj¹, aby nowy w³aciciel zapoznaæ siê móg³ z dzia³aniem urz¹dzenia i z odnonymi informacjami.

! Nale¿y uwa¿nie przeczytaæ instrukcjê obs³ugi gdy¿ zawiera ona wa¿ne informacje dotycz¹ce instalacji oraz w³aciwego i bezpiecznego u¿ytkowania urz¹dzenia.

Ustawienie i pod³¹czenie

Ustawienie

1. Ustawiæ lodówko-zamra¿arkê w pomieszczeniu przewiewnym i nie wilgotnym.

2. Nie zas³aniaæ kratek wentylacyjnych: sprê¿arka i skraplacz wytwarzaj¹ ciep³o i wymagaj¹ dobrego przewiewu powietrza w celu w³aciwego funkcjonowania i oszczêdnoci energii elektrycznej.

3. Pomiêdzy górn¹ czêci¹ urz¹dzenia i ewentualnymi meblami pozostawiæ co najmniej 10 cm, a co najmniej 5 cm pomiêdzy ciankami bocznymi i meblami.

4. Lodówko-zamra¿arkê ustawiaæ daleko od róde³ ciep³a (promieni s³onecznych, kuchenki elektrycznej).

5. Aby utrzymaæ optyamln¹ odleg³oæ produktu od ciany mieszkania nale¿y zamontowaæ odpowiednie czêci odleg³ociowe, które znajduj¹ siê na wyposa¿eniu i wed³ug instrukcji.

Zmiana kierunku otwierania drzwi

Wypoziomowanie

1. Ustawiæ lodówko-zamra¿arkê na pod³odze p³askiej i sztywnej.

2. Jeli pod³oga nie jest idealnie pozioma, dokonaæ kompensacji poprzez dokrêcenie lub odkrêcenie przednich nó¿ek.

Pod³¹czenie do sieci elektrycznej

Po transporcie ustawiæ lodówko-zamra¿arkê w pozycji pionowej, a pod³¹czyæ do sieci elektrycznej dopiero po 3 godzinach. Przed w³o¿eniem wtyczki do gniazdka sprawdziæ, czy:

 gniazdko posiada odpowiednie uziemienie i zgadza siê z

obowi¹zuj¹cymi przepisami;

 wtyczka jest w stanie wytrzymaæ maksymalne obci¹¿enie

mocy lodówko-zamra¿arki, jaka jest wskazana na tabliczce znamionowej, znajduj¹cej siê po lewej stronie u do³u w komorze lodówki (na przyk³ad 150W);

 napiêcie zasilania musi zawieraæ siê w wartociach

podanych na tabliczce znamionowej, znajduj¹cej siê u do³u, po lewej stronie (na przyk³ad 220-240V);

 gniazdko musi byæ kompatybilne z wtyczk¹ urz¹dzenia.

W przeciwnym wypadku za¿¹daæ od autoryzowanego technika wymiany wtyczki (I> patrz Serwis); nie u¿ywaæ przed³u¿aczy lub rozga³êników.

! Tak ustawiæ lodówko-zamra¿arkê, aby przewód elektryczny i gniazdko pr¹du by³y ³atwo dostêpne.

! Kabla nie wolno zginaæ i uwa¿aæ, aby nie zosta³ zgnieciony. ! Przewód elektryczny musi byæ okresowo sprawdzany i

wymieniany jedynie przez autoryzowanych techników (patrz Serwis).

! W przypadku braku przestrzegania powy¿szych warunków producent zwolniony zostanie z wszelkiej odpowiedzialnoci.

∅ 3

Page 63

Opis urz¹dzenia

Widok ogólny

Instrukcje dotycz¹ce u¿ytkowania s¹ takie same dla ró¿nych modeli, dlatego te¿ rysunki mog¹ przedstawiaæ inne szczegó³y ni¿ w zakupionym urz¹dzeniu. Opis bardziej skomplikowanych elementów znajduje siê na nastêpnych stronach.

Komora

ZAMRAZANIE i

PRZECHOWYWANIE

PURE WIND

Pokrêt³o do

REGULACJI

TEMPERATURY

Wyjmowana pó³eczka z pokrywk¹

PÓLKI

Szfladka OWOCE i

WARZYWA

NÓ¯KA

regulacyjna

Wyjmowalna pó³eczka NA RO¯NE



PRZEDMIOTY

Specjalna pó³ka na

BUTELKI



 Variabili per numero e/o per posizione.

Page 64

Uruchomienie i u¿ytkowanie

W³¹czenie lodówko-zamra¿arki

! Przed w³¹czeniem urz¹dzenia, nale¿y post¹piæ zgodnie z instrukcj¹ instalowania (patrz

Instalowanie).

! Przed pod³¹czeniem urz¹dzenia do sieci dok³adnie wyczyciæ jego wnêki i akcesoria letni¹ wod¹ i sod¹ oczyszczon¹.

1. W³o¿yæ wtyczkê do gniazda i sprawdziæ, czy zawieci siê lampka wewn¹trz lodówki.

2. Przekrêciæ i ustawiæ pokrêt³o REGULACJA TEMPERATURY na poredniej wartoci. Dopiero po kilku godzinach mo¿na w³o¿yæ artyku³y spo¿ywcze do lodówki.

Regulacja temperatury

Temperatura wewn¹trz lodówki reguluje siê automatycznie w zale¿noci od pozycji pokrêt³a termostatu. 1 = mniej zimno 5 =bardziej zimno Zaleca siê, w ka¿dym razie, pozycjê redni¹. W celu zwiêkszenia miejsca do dyspozycji i ze wzglêdu na lepsz¹ estetykê, lodówko-zamra¿arka ma system ch³odz¹cy umieszczony wewn¹trz tylniej ciany lodówki. ciana ta, w trakcie funkcjonowania, pokrywa siê szronem lub sp³ywaj¹ po niej krople wody w zale¿noci od tego, czy kompresor pracuje, czy te¿ znajduje siê w stanie spoczynku. Nie przejmujcie siê tym! Lodówkozamra¿arka pracuje normalnie.

PURE WIND

Mo¿na go rozpoznaæ poprzez obecnoæ urz¹dzenia w górnej czêci komory lodówki (patrz rysunek).

Jeli ustawi siê pokrêt³o REGULACJA TEMPERATURY na wysokich wartociach, przy du¿ych ilociach artyku³ów spo¿ywczych oraz z wysok¹ temperatura otoczenia urz¹dzenie to bêdzie pracowa³o bez przerwy, bêdzie powodowa³o tworzenie siê szronu i nadmierne zu¿ycie energii elektrycznej: nale¿y wtedy przestawiæ pokrêt³o na ni¿sze wartoci (wykonane zostanie automatyczne usuwanie oblodzenia).

PÓ£KI: pe³ne lub kratki.

nawet o znacznych wymiarach. Aby wyregulowaæ wysokoæ nie ma koniecznoci ca³kowitego wyjêcia pó³ki.

Mo¿na je wyci¹gn¹æ, a prowadnice s³u¿¹ do wyregulowania wysokoci ich umieszczenia (patrz rysunek) tak, aby umo¿liwiæ ustawienie na nich pojemników lub produktów ¿ywnociowych

Najlepszy sposób wykorzystania lodówki

 Do wyregulowania temperatury zastosowaæ pokrêt³o

do REGULACJI TEMPERATURY (patrz Opis).

 Wk³adaæ artyku³y spo¿ywcze jedynie zimne lub

letnie, ale nie ciep³e (patrz Uwagi i zalecenia).

 Pamiêtaæ nale¿y, ¿e ugotowane artyku³y spo¿ywcze

nie mog¹ byæ przechowywane d³u¿ej od surowych.

 Nie przechowywaæ p³ynów w otwartych

pojemnikach: zwiêksza³yby wilgotnoæ z konsekwencj¹ formowania siê skroplin.

Wind Pure maksymalnie optymalizuje cyrkulacjê powietrza, zwiêkszaj¹c skutecznoæ parownika i umo¿liwiaj¹c szybsze osi¹gniêcie w³aciwej temperatury wewn¹trz lodówki po ka¿dym jej otwarciu. Dmuchane powietrze (A) ch³odzi siê po zetkniêciu z zimn¹ ciank¹, natomiast cieplejsze powietrze (B) jest zasysane (patrz rysunek). Tylni acianka pokryta jest bia³ym szronem lub skroplinami wody zale¿nie od tego, czy kompresor pracuje czy nie.

Page 65

Najlepszy sposób u¿ytkowania zamra¿arki

 Nie zamra¿aæ ponownie artyku³ów spo¿ywczych,

które s¹ ca³kowicie lub w czêci rozmro¿one; takie artyku³y nale¿y ugotowaæ lub zjeæ (w przeci¹gu do 24 godzin).

 wie¿e artyku³y, które maj¹ byæ zamro¿one, nie

mog¹ stykaæ siê z ju¿ zamro¿onymi artyku³ami; nale¿y je u³o¿yæ na górnym poziomie przy ciankach (bocznych lub tylnich), gdzie temperatura jest ni¿sza od -18°C i zapewnia szybkie zamra¿anie.

 Nie wk³adaæ do zamra¿arki szklanych butelek z

p³ynami zamkniêtych hermetycznie lub korkiem poniewa¿ mog¹ popêkaæ.

 Maksymalna iloæ artyku³ów spo¿ywczych jakie mog¹

byæ zamro¿one w danym dniu wskazana jest na tabliczce znamionowej, znajduj¹cej siê we wnêce lodówki u do³u po lewej stronie (przyk³ad: kg/24godz

4).

! Podczas fazy zamra¿ania nie otwieraæ drzwi.

! W przypadku przerwy w dop³ywie pr¹du lub w

przypadku usterki, nie otwieraæ drzwi zamra¿arki: w ten sposób w ci¹gu do 9-14 godzin artyku³y zamro¿one i mro¿onki nie ulegn¹ zniszczeniu.

! Jeli przez d³u¿szy czas temperatura otoczenia jest ni¿sza ni¿ 14°C, zamra¿arka mo¿e mieæ trudnoci z osi¹gniêciem i utrzymaniem temperatur niezbêdnych do przechowywania w niej pokarmów przez d³u¿szy czas. Z tego powodu okres przechowywania pokarmów w zamra¿arce mo¿e byæ krótszy.

Page 66

Konserwacja i utrzymanie

Od³¹czenie pr¹du elektrycznego

Podczas czyszczenia i konserwacji nale¿y od³¹czyæ urz¹dzenie od sieci elektrycznej poprzez wyci¹gniêcie wtyczki z gniazda: Nie wystarczy ustawiæ pokrêt³o do regulacji temperatury na pozycji wyeliminowaæ ka¿dy kontakt z energi¹ elektryczn¹.

(urz¹dzenie wy³¹czone), aby

Mycie urz¹dzenia

 Czêci zewnêtrzne, czêci wewnêtrzne i gumowe

uszczelki myæ g¹bki zmoczon¹ letni¹ wod¹ i sod¹ oczyszczan¹ lub neutralnym myd³em. Nie u¿ywaæ rozpuszczalników, rodków ¿r¹cych, wybielaczy lub amoniaku.

 Czêci, które mo¿na wyj¹æ, mog¹ byæ myte w ciep³ej

wodzie z myd³em lub p³ynem do mycia talerzy. Ostro¿nie wyp³ukaæ i dok³adnie wysuszyæ.

 Ty³ urz¹dzenia pokrywa siê kurzem, który mo¿e byæ

usuniêty delikatnie odkurzaczem ustawionym na redni¹ moc, stosuj¹c do tego celu d³ugi przewód giêtki z koñcówk¹ w formie dziobu i po od³¹czeniu lodówko- zamra¿arki od pr¹du.

Unikanie pleni i nieprzyjemnych zapachów

 Urz¹dzenie zosta³o zbudowane z higienicznych

surowców, które nie wytwarzaj¹ zapachów. Aby utrzymaæ t¹ w³aciwoæ, potrawy musz¹ byæ zawsze zabezpieczone i dobrze zamkniête. W ten sposób unika siê tak¿e tworzenia plam.

Usuwanie oblodzenia z lodówki

Lodówka jest wyposa¿ona w funkcjê automatycznego usuwania oblodzenia: woda odprowadzana jest za lodówkê za pomoc¹ odpowiedniego otworu (patrz rysunek), gdzie ciep³o wytworzone przez sprê¿arkê powoduje jej

odparowanie. Jedyn¹ czynnoci¹ jak¹ nale¿y wykonaæ co jaki czas, to wyczyszczenie otworu odp³ywowego tak, aby woda mog³a swobodnie wyciekaæ.

Usuwanie oblodzenia z zamra¿arki

Jeli warstwa oblodzenia jest grubsza od 5 mm nale¿y usun¹æ oblodzenie z zamra¿arki rêcznie:

1. Ustawiæ pokrêt³o REGULACJI TEMPERATURY na

pozycjê

2. Owin¹æ mro¿onki i zamro¿on¹ ¿ywnoæ w papier i

od³o¿yæ w ch³odne miejsce.

3. Pozostawiæ otwarte drzwi a¿ do momentu, kiedy

oblodzenie rozpuci siê ca³kowicie; mo¿na u³atwiæ sobie pracê poprzez umieszczenie w zamra¿arce pojemników z letni¹ wod¹.

4. Przed w³¹czeniem lodówko-zamra¿ki wyczyciæ i

wysuszyæ dok³adnie komorê zamra¿arki.

5. Przed w³oeniem produktu ¿ywnociowego do

zamra¿arki zaczekaæ co najmniej 2 godziny do mpmentu przywrócenia optymalnych warunków przechowywania.

 W przypadku, gdy urz¹dzenie zostanie wy³¹czone

na d³u¿szy czas nale¿y go umyæ, a drzwi pozostawiæ otwarte.

Usuwanie oblodzenia w lodówkozamra¿arce

! Dostosowaæ siê do poni¿szych instrukcji. Do rozmra¿ania urz¹dzenia nie u¿ywaæ ostrych im spiczastych przedmiotów, gdy¿ mog³yby one bezpowrotnie uszkodziæ system ch³odniczy.

Wymiana ¿arówki

Aby wymieniæ ¿arówkê lodówki, nale¿y najpierw wyci¹gn¹æ wtyczkê z gniazdka pr¹du. Postêpowaæ zgodnie z instrukcjami podanymi poni¿ej.

Odmontowaæ zabezpieczenie, aby dojæ do ¿arówki i tak jak wskazano na rysunku. Wymieniæ na ¿arówkê o mocy takiej, jaka jest wskazana na zabezpieczeniu (15 W lub 25W).

Page 67

Zalecenia i rodki ostro¿noci

! Urz¹dzenie zosta³o zaprojektowane i wyprodukowane zgodnie z miêdzynarodowymi przepisami bezpieczeñstwa. Maj¹c na wzglêdzie Wasze bezpieczeñstwo podajemy Wam poni¿sze zalecenia, które nale¿y uwa¿nie przeczytaæ.

Niniejsze urz¹dzenie zosta³o wyprodukowane zgodnie z nastêpuj¹cymi przepisami EWG:

-73/23/CEE z dn. 19/02/73 (o Niskim Napiêciu) wraz z kolejnymi zmianami;

- 89/336/CEE z 03/05/89 (o Zgodnoci Elektromagnetycznej) wraz z kolejnymi zmianami;

- 2002/96/CE.

Ogólne zasady bezpieczeñstwa

 Niniejsze urz¹dzenie przeznaczone jest do zastosowañ

domowych oraz nieprofesjonalnych.

 Urz¹dzenie jest przeznaczone do przechowywania i

zamra¿ania ¿ywnoci, mo¿e byæ obs³ugiwane jedynie przez osoby doros³e oraz wed³ug instrukcji podanych w niniejszej ksi¹¿eczce.

 Nie nale¿y instalowaæ urz¹dzenia poza domem, nawet

jeli miejsce to jest chronione daszkiem, gdy¿ wystawienie urz¹dzenia na dzia³anie deszczu i burz jest bardzo niebezpieczne.

 Nie dotykaæ urz¹dzenia, stoj¹c przy nim boso lub maj¹c

rêce czy stopy mokre lub wilgotne.

 Nie dotykaæ wewnêtrznych czêci ch³odz¹cych: istnieje

mo¿liwoæ poparzenia lub zranienia.

 Nie wyjmowaæ wtyczki z gniazdka, ci¹gn¹c za kabel, lecz

trzymaj¹c za wtyczkê.

 Przed przyst¹pieniem do operacji czyszczenia lub

konserwacji wyj¹æ wtyczkê z gniazdka. Nie wystarczy ustawiæ pokrêt³o do REGULACJI TEMPERATURY na pozycjê ka¿dy kontakt z energi¹ elektryczn¹.

 W razie usterek nie nale¿y w ¿adnym wypadku próbowaæ

dostaæ siê do wewnêtrznych czêci urz¹dzenia, próbuj¹c samemu je naprawiaæ.

 Nie u¿ywaæ w sektorach lodówki/zamra¿arki

przeznaczonych do przechowywania zamro¿onej ¿ywnoci, ostrych i spiczastych narzêdzi oraz urz¹dzeñ elektrycznych, które nie s¹ dozwolone przez producenta.

 Nie wk³adaæ do jamy ustnej kubków lodowych dopiero co

wyjêtych z zamra¿arki.

 Urz¹dzenie to nie jest przystosowane do obs³ugi przez osoby

(w tym dzieci) o ograniczonych mo¿liwociach fizycznych, zmys³owych b¹d umys³owych lub przez osoby nie posiadaj¹ce odpowiedniego dowiadczenia i wiedzy, chyba, ¿e znajduj¹ siê one pod kontrol¹ osób odpowiedzialnych za ich bezpieczeñstwo i zosta³y przez te osoby przeszkolone w kwestiach dotycz¹cych obs³ugi urz¹dzenia. Dzieci powinny znajdowaæ siê pod kontrol¹, aby mo¿na by³o mieæ pewnoæ, ¿e nie bawi¹ siê one urz¹dzeniem.

 Czêci opakowania nie nadaj¹ siê do zabawy dla dzieci!

(urz¹dzenie wy³¹czone), aby wyeliminowaæ

Usuwanie odpadów

 Pozbycie siê materia³ów opakowania: stosowaæ siê

do lokalnych przepisów; w ten sposób opakowanie bêdzie mog³o zostaæ ponownie wykorzystane.

 Europejska Dyrektywa 2002/96/EC dotycz¹ca

Zu¿ytych Elektrycznych i Elektronicznych Urz¹dzeñ (WEEE) zak³ada zakaz pozbywania siê starych urz¹dzeñ domowego u¿ytku jako nieposortowanych mieci komunalnych. Zu¿yte urz¹dzenia musz¹ byæ osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów i materia³ów. Pozwala to ograniczyæ zanieczyszczenie rodowiska i pozytywnie wp³ywa na ludzkie zdrowie. Przekrelony symbol kosza umieszczony na produkcie przypomina klientowi o obowi¹zku specjalnego sortowania. Konsumenci powinni kontaktowaæ siê z w³adzami lokalnymi lub sprzedawc¹ w celu uzyskania informacji dotycz¹cych postêpowania z ich zu¿ytymi urz¹dzeniami gospodarstwa domowego.

Oszczêdnoæ i ochrona rodowiska

 Zainstalowaæ urz¹dzenie w pomieszczeniu ch³odnym i

przewiewnym, zabezpieczyæ przed bezporednim wp³ywem promieni s³onecznych daleko od róde³ ciep³a.

 Podczas wk³adania lub wyjmowania produktów

drzwi otwieraæ na jak najkrótszy okres czasu. Ka¿de otwarcie drzwi powoduje znaczn¹ stratê energii.

 Nie wk³adaæ do lodówko-zamra¿arki zbyt du¿o

¿ywnoci: dla dobrej konserwacji zimne powietrze musi kr¹¿yæ bez przeszkód. Jeli cyrkulacja zostanie utrudniona lub uniemo¿liwiona, to sprê¿arka bêdzie pracowaæ w ci¹g³ym rytmie.

 Nie wk³adaæ ciep³ej ¿ywnoci: podnios³aby siê

temperatura wewnêtrzna, zmuszaj¹c sprê¿arkê do wysilonej pracy i z du¿¹ strat¹ energii elektrycznej.

 Usun¹æ oblodzenie z lodówki (patrz Konserwacja);

du¿a warstwa lodu utrudnia dojcie zimna do artyku³ów spo¿ywczych i zwiêksza zu¿ycie energii.

 Uszczelki maj¹ byæ zawsze czyste i w dobrym stanie

i takie, aby dok³adnie przylega³y do drzwi i aby hamowa³y ucieczkê zimna (patrz Konserwacja).

Page 68

Anomalie i rodki zaradcze

W przypadku, gdy lodówko-zamra¿arka nie bêdzie dzia³a³a. Zanim wezwie siê Serwis Techniczny (patrz Serwis) nale¿y sprawdziæ, czy nie mo¿na rozwi¹zaæ problem samemu i pomagaj¹c sobie poni¿szymi wskazówkami.

Nieprawid³owoci w dzia³aniu:

Lampka wewn¹trz urz¹dzenia nie zapala siê.

Lodówka i zamra¿arka s³abo ch³odz¹.

Potrawy w lodówce zamra¿aj¹ siê.

Wntylator PURE WIND nie obraca siê.

Silnik pracuje bez przerwy.

Mo¿liwe przyczyny/Porady:

 Wtyczka nie jest wsadzona do gniazdka z pr¹dem, albo jest w³o¿ona

niewystarczaj¹co, tak, ¿e niema styku, albo w sieci domowej nie ma pr¹du.

 Drzwi nie zamykaj¹ siê prawid³owo lub uszczelki s¹ zniszczone.  Drzwi za czêsto s¹ otwierane.  Pokrêt³o do REGULACJI TEMPERATURY nie jest ustawione na

prawid³owej pozycji;  Lodówka lub zamra¿arka s¹ przepe³nione.  Temperatura rodowiskowa obróbki produktu jest ni¿sza od 14°C.

 Pokrêt³o do REGULACJI TEMPERATURY nie jest ustawione na

prawid³owej pozycji;  ¯ywnoæ styka siê z tyln¹ ciank¹.

 System PURE WIND w³¹cza siê automatycznie tylko, kiedy

wymagane jest przywrócenie optymalnych warunków wewn¹trz

lodówki.

 Drzwi nie s¹ prawid³owo zamkniête lub s¹ ci¹gle otwierane.  Zbyt wysoka temperatura pomieszczenia.  Gruboæ szronu przekracza 2-3 mm.(patrz Konserwacja).

Urz¹dzenie pracuje bardzo g³ono.

Temperatura niektórych czêci zewnêtrzynch lodówki jest wysoka

Na tylnej ciance komory komory lodówki tworzy siê szron lub skroliny wody

Na dnie lodówki zbiera siê woda.

 Urz¹dzenie nie zosta³o zainstalowane w poziomie (brak

wypoziomowania) (patrz Instalowanie).  Urz¹dzenie zosta³o zainstalowane pomiêdzy meblami lub

przedmiotami, które drgaj¹ i wytwarzaj¹ ha³as.  Gaz ch³odz¹cy, znajduj¹cy siê wewn¹trz powoduje lekki ha³as

równie¿, kiedy sprê¿arka nie pracuje: to nie usterka lecz stan

normalny.

 Wysoka temperatura zapobiega tworzenia siê skroplin w w

szczególnych strefach produktu.

 Jest to normalne funkcjonowanie systemu.

 Otwór do ujcia wody jest zatkany (patrz Konserwacja).

Page 69

Serwis Techniczny

Przed zwróceniem siê do Serwisu Technicznego:

 Sprawdziæ, czy anomalia nie mo¿e byæ usuniêta samodzielnie (patrz Anomalie i ich usuwanie).  Jeli, pomimo wszystkich kontroli, urz¹dzenie nie dzia³a a usterka nie zosta³a wykryta i dalej wystêpuje,

wezwijcie najbli¿szy serwis Techniczny.

model numer seryjny

Nale¿y podaæ:

 rodzaj anomalii  model urz¹dzenia (Mod.);  numer seryjny (S/N); Te dane znajduj¹ siê na tabliczce znamionowej, znajduj¹cej siê w komorze lodówki u do³u po lewej stronie.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test P.S-I.

Net Util Utile

Pressure

HIGH-235 LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

4,0

kg/24 h

Max 15 w Class Clase

Classe

Zwracajcie siê wy³¹cznie do upowa¿nionego Serwisu Technicznego i domagajcie siê zainstalowania wy³¹cznie oryginalnych czêci zamiennych:

Page 70

Page 71

Page 72

195073357.00

02/2009
