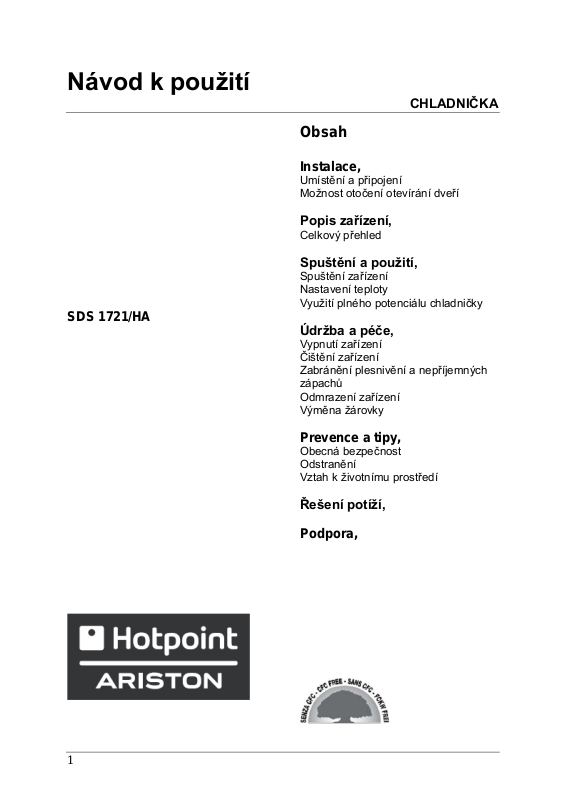

Page 1
Návod k použití
SDS 1721/HA
CHLADNIČKA
Obsah
Instalace,
Umístění a připojení
Možnost otočení otevírání dveří
Popis zařízení,
Celkový přehled
Spuštění a použití,
Spuštění zařízení
Nastavení teploty
Využití plného potenciálu chladničky
Údržba a péče,
Vypnutí zařízení
Čištění zařízení
Zabránění plesnivění a nepříjemných
zápachů
Odmrazení zařízení
Výměna žárovky
Prevence a tipy,
Obecná bezpečnost
Odstranění
Vztah k životnímu prostředí
Řešení potíží,
Podpora,
1
Page 2
Instalace
Možnost otočení otevírání dveří
! Před uvedením vašeho nového zařízení do
provozu si prosím pečlivě pročtěte tento návod
k provozu. Obsahuje důležité informace
k bezpečnému použití, k instalaci a k péči o
zařízení.
! Uložte si prosím tento návod k provozu pro
budoucí nahlížení. Předejte jej případným novým
vlastníkům tohoto zařízení.
Umístění a připojení
Umístění
1. Zařízení umístěte do dobře větrané suché
místnosti.
2. Nezakrývejte mříž zadního ventilátoru. Kompresor
a kondenzátor vydávají teplo a vyžadují ke
správnému provozu a energetické úspornosti
dobré odvětrávání.
3. Ponechte alespoň 10 cm mezi vrchní částí a
jakýmkoliv nábytkem nad ním a nejméně 5 cm
mezi jeho bočními stěnami a stěnami nábytku či
zdmi.
4. Zajistěte, aby zařízení bylo daleko od jakýchkoliv
zdrojů tepla (přímého slunečního svitu,
elektrických kamen atd.).
5. Abyste udrželi správnou vzdálenost mezi
zařízením a zdí za ním, připevněte dodané
rozpěrky podle dodaných instrukcí.
Vyrovnání
1. Zařízení instaluje na rovnou a tuhou podlahu.
2. Není-li podlaha zcela vodorovná, seřiďte chladničku
utahováním či povolováním předních nožek.
Elektrická připojení
Po dopravení zařízení jej pečlivě umístěte do
vodorovné polohy a počkejte aspoň 3 hodiny, než
jej připojíte k elektrickému přívodu. Než zasunete
zástrčku do elektrické zásuvky, tak se přesvědčte o
následujícím:
Zařízení je uzemněno a zástrčka je provedena
v souladu se zákonem.
Zásuvka je schopna přenést maximální příkon
zařízení, který je uveden na štítku jmenovitých
parametrů umístěném na levé straně dna
chladničky (např. 150 W).
Napětí musí být v rozmezí hodnot uvedených
na štítku jmenovitých parametrů umístěném na
levé straně dna chladničky (např. 220 – 240 V).
Zásuvka odpovídá zástrčce zařízení.
Neodpovídá-li zásuvka zástrčce, požádejte
autorizovaného technika, aby ji vyměnil (viz.
Podpora). Nepoužívejte prodlužovačky a
skupinové zásuvky.
! Jakmile je zařízení instalováno, musí být kabel
elektrického napájení a zásuvka snadno přístupné.
! Kabel nesmí být ohnutý či skřípnutý.
! Kabel je nutno pravidelně kontrolovat a smí jej
měnit jen autorizovaní technici (viz Podpora).
! Výrobce odmítá jakoukoliv odpovědnost,
pokud tato opatření nebyla dodržena.
2
Page 3
Umístěte stabilizační konzolu
100 – 200 mm od levé desky
stěny.
Poloha panelu
nalevo
Stabilizační konzole
VAROVÁNÍ: Aby se zabránilo naklánění chladničky,
musí být držena na místě pomocí dodaných
stabilizačních konzol.
Toto je v odpovědnosti zákazníka.
Připevněné k podlaze nebo zdi na zadní stěně
chladničky jsou stabilizační konzole uchyceny
k montážní desce kompresoru a pevně chladničku
drží.
Stabilizační konzoly se musí instalovat
bezpečně v souladu s těmito instrukcemi, NEŽ
zahájíte používání chladničky.
Poznámka: Chladnička je těžká, tudíž se při jejím
přemisťování musí postupovat opatrně.
1. Chladničku umístěte na pro ni určené místo.
2. Při pohledu od čela chladničky označte polohu
desky stěny nalevo.
3. Odstěhujte chladničku dostatečně daleko, abyste
získali volný přístup k zadní stěně.
4. Abyste součásti zpřístupnili části na montážní
desce kompresoru, musí se stabilizační konzoly
umístit na podlahu mezi 100 – 200 mm napravo
od značky levé desky stěny.
5. Označte a vyvrtejte upevňovací otvory a vložte
vhodné spojovací součástky, které budou konzolu
pevně držet.
6. Chladničku pečlivě umístěte zpět. Dbejte, aby
montážní deska kompresoru byla umístěna na
stabilizační konzolu.
3
Page 4
Popis zařízení
Řízení TEPLOTY
PŘIHRÁDKY •
Zásuvka
na
OVOCE a
ZELENINU
Odnímatelné
univerzální
PŘIHRÁDKY *
Odnímatelné
zakryté
kontejnery s
DRŽÁKEM NA
VEJCE *
Kontejner na
LAHVE •
Vyrovnávací
NOŽKY
Celkový přehled
Instrukce uvedené v tomto manuálu se vztahují k různým modelům chladniček. Výkresy nemusí přímo
vystihovat vámi koupené zařízení. Ohledně detailnějších charakteristik nahlédněte na následující
stránky.
• Liší se počtem a umístěním
* K dispozici jen u určitých modelů
4
Page 5
Spuštění a použití
Potraviny
Uspořádání v
chladničce
Čerstvé ryby a maso
Nad truhlíky s ovocem
a zeleninou
Čerstvý sýr
Nad truhlíky s ovocem
a zeleninou
Vařená jídla
Na kterékoliv
přihrádce
Salám, bochníky
chleba, čokoláda
Na kterékoliv
přihrádce
Ovoce a zelenina
V truhlících na ovoce a
zeleninu
Vejce
Na dodané přehrádce
Máslo a margarín
Na dodané přehrádce
Lahve, nápoje, mléko
Na dodané přehrádce
Spuštění zařízení
! Než zařízení spustíte, postupujte podle
instrukcí k instalaci (viz Instalace).
! Před připojením zařízení, dobře vyčistěte
kontejnery a doplňky vlažnou vodou se sodou.
1. Vložte zástrčku do zásuvky a ověřte, že
vnitřní osvětlení svítí.
2. Natočte knoflík SEŘÍZENÍ TEPLOTY na
průměrnou hodnotu. Po několika hodinách
budete do chladničky moci vložit potraviny.
Nastavení teploty
Teplota se uvnitř oddílu chladničky
automaticky seřídí podle polohy otočného
knoflíku termostatu.
1 = nejteplejší MAX = nejstudenější
Nicméně vám doporučujeme střední polohu.
Chladící část chladničky je umístěná uvnitř
zadní stěny oddílu chladničky. Během provozu
se zadní stěna pokryje námrazou nebo
kapičkami vody podle toho, zda je kompresor
v provozu či ve stavu pauzy. Nedělejte si s tím
starosti, chladnička funguje normálně.
Pokud je otočný knoflík NASTAVENÍ
TEPLOTY nastaven na vysoké hodnoty při
velkých množstvích potravin a vysoké okolní
teplotě, může zařízení pracovat nepřetržitě,
což vede k nadměrné tvorbě námrazy a
nadměrné spotřebě energie: kompenzujte to
tím, že posunete otočný knoflík k nižším
hodnotám (k odmrazení dojde automaticky).
U statických zařízení je cirkulace vzduchu
přirozená: chladnější vzduch má sklon klesat
dolů, jelikož je těžší. Potraviny by se měly
skladovat následovně.
Využití plného potenciálu
chladničky
K seřízení teploty použijte otočného
knoflíku SEŘÍZENÍ TEPLOTY (viz Popis).
Vkládejte do oddílu jídlo pouze studené
nebo vlažné ne horké jídlo (viz Výstrahy a
tipy).
Pamatujte, že vařená jídla nevydrží déle
než syrová jídla.
Kapaliny neskladujte v otevřených
nádobách. Zvýšily by vlhkost v chladničce
a způsobily tvorbu kondenzátu.
PŘIHRÁDKY:
s mřížkou či bez. Díky
speciálním vodítkům
lze přihrádky
odejmout a výšku
seřídit (viz obrázek),
což umožňuje snadné
skladování velkých
nádob a potravin.
Výšku lze nastavit,
aniž by se přihrádka úplně vyňala.
! Spotřebič je určen k provozu v prostředích, ve
kterých je teplota v rozmezí +16 až +32 °C. Při
dlouhodobém ponechání spotřebiče v nižší
nebo vyšší teplotě nebude spotřebič fungovat.
5
Page 6
Údržba a péče
Vypnutí zařízení
Při čištění a údržbě je nezbytné zařízení
odpojit od elektrického napájení:
Nepostačuje nastavit otočný knoflík seřízení
teploty na OFF (zařízení vypnuto), aby se
odstranilo elektrické spojení.
Čištění zařízení
Vnější i vnitřní části právě tak jako gumová
těsnění lze čistit pomocí houby nasáklé
vlažnou vodou se sodou bikarbona nebo
neutrálním mýdlem. Nepoužívejte
rozpouštědel, abrazivních činidel, bělidel
nebo čpavku.
Odnímatelné doplňky mohou být ponořeny
do teplé vody a mýdla nebo tekutých
přípravků k mytí nádobí. Potom je
důkladně opláchněte a osušte.
Vzadu na zařízení se může hromadit
prach, který lze jemně odstraňovat pomocí
hadice vysavače nastaveného na střední
výkon. Zařízení musí být vypnuto a
zástrčka musí být před čištěním zařízení
vytažena.
Odvrácení plesnivění a
nepříjemných zápachů
Zařízení je vyrobeno z hygienických
materiálů, které jsou pachu prosté. Abyste
udrželi chladničku prostou pachů a
zabránili tvoření skvrn, musí být potraviny
řádně zakryté nebo utěsněné.
Pokud chcete zařízení vypnout na delší
dobu, vyčistěte vnitřek a nechte dveře
otevřené.
Odmražení zařízení
! Postupujte podle instrukcí níže.
Nepoužívejte k odmrazování zařízení
předměty s ostrými nebo špičatými břity, jelikož
tyto mohou neopravitelně poškodit chladící
okruh.
Chladnička má funkci
automatického
odmražení: voda se
odvede za zadní stěnu
zařízení speciálními
odkalovacími výchozy
(viz obrázek), kde ji
kompresorem
vytvářené teplo
odpaří. Odkalovací
otvory je nutné pravidelně čistit, aby voda
mohla snadno odtékat.
Výměna žárovky
Při výměně žárovky ve skříni chladničky
vytáhněte zástrčku z elektrické zásuvky.
Postupujte podle níže uvedených instrukcí.
K žárovce se dostaňte po odstranění krytu, jak
je ukázáno na obrázku, nahraďte podobnou
žárovkou o výkonu v rozsahu uvedeném na
krytu (15 W nebo 25 W).
6
Page 7
Výstrahy a tipy
! Zařízení bylo zkonstruováno a vyrobeno
v souladu s mezinárodními bezpečnostními
normami. K bezpečnostním důvodům bude
využito následujících varovných značek a je
nutné jich pečlivě dbát.
Toto zařízení je v souladu
s následujícími Směrnicemi
Společenství:
-73/23/EEC z 19.2.1973
(Nízkonapěťové) v platném znění
pozdějších úprav.
- 89/33/EEC z 3.5.1989
(Elekromagnetická slučitelnost)
v platném znění pozdějších úprav;
- 2002/96/CE.
Všeobecná bezpečnost
Zařízení bylo zkonstruováno k domácímu
použití uvnitř domu a není určeno pro komerční
nebo průmyslové použití.
Zařízení musí být používáno k uskladnění a
chlazení potravinářských výrobků pouze
dospělými osobami v souladu s instrukcemi
v tomto návodu.
Zařízení nesmí být instalováno venku ani na
zastřešené ploše. Je extrémně nebezpečné
nechávat zařízení vystavené dešti a bouřkám.
Nedotýkejte se zařízení s bosýma nohama
nebo s mokrýma či vlhkýma rukama a nohama.
Nedotýkejte se vnitřních chladících prvků:
mohlo by to způsobit sedření kůže anebo
omrzliny.
Při odpojování zařízení vždy vytáhněte zástrčku
z napájecí zásuvky, netahejte za kabel.
Před čištěním nebo údržbou vždy zařízení
vypněte a odpojte od elektrického napájení.
Nepostačuje nastavit teplotní seřizovací otočný
knoflík na OFF (zařízení vypnuto), aby se
odstranil elektrický kontakt.
V případě vadné funkce byste za žádných
okolností neměli zkoušet opravit zařízení sami.
Opravy prováděné nezkušenými osobami
mohou způsobit zranění nebo další nefunkčnost
zařízení.
Uvnitř oddílů zařízení nepoužívejte zařízení
nebo nástrojů jiných než je dodaná speciální
škrabka.
Nevkládejte přímo do úst kostky ledu vyňaté
z mrazáku.
Nedovolte dětem, aby kroutily ovládáním nebo
si se zařízením hrály. Za žádných okolností by
neměly mít umožněno, aby si sedaly na
schránky nebo se věšely na dveře.
Udržujte balící materiál z dosahu dětí! Může
představovat nebezpečí dušení či dávení.
Odstranění
Při odstraňování balících materiálů
k recyklaci se řiďte místními normami
životního prostředí.
Evropská směrnice 2002/96/EC O odpadu
z elektrických a elektronických zařízení
(WEEE) vyžaduje, aby se nesmělo domácí
elektrická zařízení vyhazovat do
normálního netříděného komunálního
odpadu. Stará zařízení je nutno sbírat
odděleně, aby se optimalizovala
regenerace a recyklace materiálů, které
obsahují, a snížil se dopad na lidské zdraví
a životní prostředí. Přeškrtnutý symbol
„popelnice s kolečky“ na výrobku vám
připomíná váš závazek, že při vyhazování
je nutno zařízení sebrat odděleně.
Spotřebitelé by měli kontaktovat své místní
úřady nebo koncového prodejce, aby se
informovali ohledně správného odstranění
svého starého spotřebiče.
Vztah k životnímu prostředí
Zařízení instalujte do svěží a dobře
větrané místnosti. Ověřte, že je chráněno
před přímým slunečním svitem a
neumísťujte jej do blízkosti zdrojů tepla.
Zkoušejte zamezit delšímu otevření dveří
nebo častému otvírání dveří, abyste spořili
energii.
Neplňte zařízení přílišným množstvím
potravin: chladný vzduch musí volně
cirkulovat, aby se potraviny řádně
uchovaly. Pokud má cirkulace překážky,
kompresor bude pracovat nepřetržitě.
Nevkládejte horké potraviny přímo do
chladničky. Stoupne tím vnitřní teplota a
přinutí to kompresor k intenzivnější práci a
k větší spotřebě energie.
Vytvoří-li se led, zařízení odmrazte (viz
Údržba). Tlustá vrstva ledu ztěžuje
odvádění tepla z potravin, což vede ke
zvýšení spotřeby energie.
Pravidelně kontrolujte těsnost dveří a
dočista je otírejte, abyste zajistili, že jsou
prosté cizích těles a zabránili ztrátám
studeného vzduchu (viz Údržba).
7
Page 8
Řešení problémů
model
Sériové číslo
Sdělte:
Typ závady
Model zařízení (Mod)
Sériové číslo (S/N)
Tyto informace lze vyhledat na štítku
parametrů umístěném na levé straně dna
skříně chladničky.
Vadná funkce:
Možná příčina / Řešení:
Vnitřní osvětlení nesvítí.
Zástrčka není zasunuta do elektrické zásuvky nebo ne
dostatečně daleko, aby vznikl kontakt, nebo v domě není
elektrika.
Chladnička a mraznička nechladí dobře.
Dvířka nejsou řádně zavřená nebo jsou poškozená těsnění.
Dvířka jsou příliš často otevřená.
Knoflík SEŘÍZENÍ TEPLOTY není správně nastavený (viz
Popis).
Chladnička nebo mraznička jsou přeplněné.
Teplota ovzduší v okolí je nižší než 140C.
Potraviny v chladničce začínají mrznout.
Otočný knoflík SEŘÍZENÍ TEPLOTY není na správném
nastavení.
Potraviny jsou v kontaktu se zadní stěnou vnitřku chladničky.
Motor běží nepřetržitě.
Dveře nejsou řádně uzavřeny nebo jsou neustále otevřené.
Vnější teplota okolí je velmi vysoká.
Tloušťka námrazy přesáhla 2-3 mm (viz Údržba).
Zařízení vydává velký hluk.
Zařízení nebylo instalováno na vodorovný povrch (viz
Instalace).
Zařízení bylo nainstalováno mezi skříně, které vibrují a dělají
hluk.
Vnitřní chladivo dělá lehký hluk, i když je kompresor vypnutý.
To není závada, to je normální.
Zadní stěna jednotky chladničky je
pokrytá námrazou nebo kapičkami vody.
To ukazuje, že zařízení pracuje normálně.
Na dně chladničky je voda.
Odkalovací otvory pro vodu jsou ucpané (viz Údržba).
Pokud zařízení přestane pracovat, než zavoláte Podporu (viz Podpora) zkontrolujte možná řešení
z následujícího seznamu.
Podpora
Než zavoláte podporu:
Zkontrolujte, zda vadnou funkci nemůžete vyřešit sami (viz Řešení problémů).
Pokud po všech kontrolách zařízení stále nepracuje nebo problém přetrvává, zavolejte nejbližší
Servisní středisko.
Nikdy nevolejte technika bez autorizace a vždy odmítněte náhradní díly, které nejsou originální.
8
Loading...
