Hotpoint PFK 7M4X.R User Manual

Istruzioni per l’uso

LAVASTOVIGLIE

IT		EN		FR
Italiano, 1		English,13		Français, 25
NL		ES		PT
Nederland, 37		Espanol, 49		Portuges, 61

Sommario

Installazione, 2-3

Posizionamento e livellamento Collegamenti idraulici ed elettrici Avvertenze per il primo lavaggio Dati tecnici

Ecodesign Regulation

PL

Polski, 73

PFK 7M4

Descrizione dell’apparecchio, 4

Vista d’insieme Pannello comandi

Caricare i cestelli, 5

Cestello inferiore

Cestello delle posate

Cestello superiore

Avvio e utilizzo, 6-7

Avviare la lavastoviglie

Caricare il detersivo

Opzioni di lavaggio

Programmi, 8

Tabella dei programmi

Brillantante e sale rigenerante, 9

Caricare il brillantante Caricare il sale rigenerante

Manutenzione e cura, 10

Escludere acqua e corrente elettrica

Pulire la lavastoviglie

Evitare i cattivi odori

Pulire gli irroratori

Pulizia filtro entrata acqua

Pulire i filtri

Se ci si assenta per lunghi periodi

Precauzioni, consigli e Assistenza, 11

Sicurezza generale Smaltimento

Risparmiare e rispettare l’ambiente Prima di contattare l’Assistenza Assistenza Attiva 7 giorni su 7

Anomalie e rimedi, 12

Installazione

	IT	È importante conservare questo libretto per poterlo
		consultare in ogni momento. In caso di vendita, di cessione o
		di trasloco, assicurarsi che resti insieme all’apparecchio.

Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

In caso di trasloco tenere l’apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore.

Questo apparecchio è progettato per l’uso domestico o per applicazioni simili, ad esempio:

-aree adibite a cucina per il personale in negozi, uffici ed altri ambienti di lavoro;

-case coloniche;

-utilizzo da parte di clienti in hotel, motel ed altri ambienti di tipo residenziale;

-bed and breakfast.

Posizionamento e livellamento

1.Disimballare l’apparecchio e controllare che non abbia subìto danni durante il trasporto.

Se fosse danneggiato non collegarlo e contattare il rivenditore.

2.Sistemare la lavastoviglie facendo aderire i fianchi o lo schienale ai mobili adiacenti o alla parete. L’apparecchio può

anche essere incassato sotto a un piano di lavoro continuo*

(vedi foglio di Montaggio).

3.Posizionare la lavastoviglie su un pavimento piano e rigido. Compensare le irregolarità svitando o avvitando i piedini anteriori finché l’apparecchio non sia orizzontale. Un accurato livellamento dà stabilità ed evita vibrazioni, rumori e spostamenti.

4.Per regolare l’altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale apertura 8 mm., girando in senso orario per aumentare l’altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla

documentazione)

Collegamenti idraulici ed elettrici

L’adattamento degli impianti elettrici e idraulici per l’installazione deve essere eseguito solo da personale qualificato.

La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.

L’apparecchio deve essere collegato alla rete di distribuzione dell’acqua utilizzando tubi nuovi.

Non riutilizzare i vecchi tubi.

I tubi di carico e di scarico dell’acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire una migliore installazione.

Collegamento del tubo di carico dell’acqua

•A una presa d’acqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere l’acqua finché non sia limpida affinché le eventuali impurità non intasino l’apparecchio.

•A una presa d’acqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie può essere alimentata con acqua calda di rete purché non superi la temperatura di 60°C.

Avvitare il tubo al rubinetto come descritto per la presa d’acqua fredda.

Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato (vedi Assistenza).

La pressione dell’acqua deve essere compresa nei valori riportati dalla tabella Dati tecnici (vedi a lato).

Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

Collegamento del tubo di scarico dell’acqua collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico con diametro minimo di 4 cm.

Il tubo di scarico deve essere ad un’altezza compresa tra 40 e 80 cm. dal pavimento o piano d’appoggio della lavastoviglie (A).

Prima di collegare il tubo di scarico dell’acqua al sifone del lavandino, rimuovere il tappo di plastica (B).

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie: - è dotata di un sistema che interrompe l’ingresso dell’acqua nel caso di anomalie o di perdite dall’interno.

Alcuni modelli sono dotati di un dispositivo supplementare di sicurezza New Acqua Stop*, che garantisce l’antiallagamento anche in caso di rottura del tubo di alimentazione.

ATTENZIONE: TENSIONE PERICOLOSA!

Il tubo di carico dell’acqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione.

* Presente solo su alcuni modelli.

2

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

•la presa abbia la messa a terra e sia a norma di legge;

•la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche sulla controporta (vedi capitolo Descrizione della lavastoviglie);

•la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche sulla controporta;

•la presa sia compatibile con la spina dell’apparecchio.

In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe o prese multiple.

Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilmente raggiungibili.

Il cavo non deve subire piegature o compressioni.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo Servizio di Assistenza

Tecnica, in modo da prevenire ogni rischio. (Vedi Assistenza)

L’Azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

ECODESIGN REGULATION

	Striscia anticondensa*
		IT
	Dopo aver incassato la lavastoviglie aprire la porta e incollare
	la striscia adesiva trasparente sotto al ripiano in legno per
	proteggerlo dalla eventuale condensa.
	Avvertenze per il primo lavaggio
	Dopo l’installazione, immediatamente prima del primo
	lavaggio, riempire completamente d’acqua il serbatoio del
	sale e solo dopo aggiungere circa 1 Kg di sale (vedi capitolo
	Brillantante e sale rigenerante): è normale che l’acqua
	trabocchi. Selezionare il grado di durezza dell’acqua (vedi
	Tabella Durezza, capitolo Brillantante e sale rigenerante).
	Dopo il caricamento del sale la spia MANCANZA SALE*
	si spegne.
	Il mancato riempimento del contenitore del sale, può
	provocare il danneggiamento del dolcificatore dell’acqua e
	dell’elemento riscaldante.

Dati Tecnici

	Dimensioni			Larghezza cm. 59,5
				Altezza cm. 82
				Profondità cm. 57
	Capacità			14 coperti standard
	Pressione acqua			0,05 ÷ 1MPa (0.5 ÷ 10 bar)
	alimentazione			7,25 – 145 psi
	Tensione di			vedi targhetta caratteristiche
	alimentazione
	Potenza totale assorbita			vedi targhetta caratteristiche
	Fusibile			vedi targhetta caratteristiche
				Questa apparecchiatura è
				conforme alle seguenti
				Direttive Comunitarie:
				-2006/95/EC (Bassa Tensione)
				-2004/108/EC (Compatibilità
				Elettromagnetica)
				-2009/125/EC (Comm. Reg.
				1016/2010) (Ecodesign)
				-97/17/EC (Etichettatura)
				-2002/96/EC (Smaltimento)

Il ciclo di lavaggio ECO è il programma standard a cui si riferiscono i dati dell’etichetta energetica; questo ciclo è adatto a lavare stoviglie normalmente sporche ed è il programma più efficiente in termini di consumo energetico e di acqua per questo tipo di stoviglie. Per consumare di meno usa la lavastoviglie a pieno carico.

Consumi di stand-by: Consumo di left-on mode: 4,5 W - consumo di off mode: 1,3 W Tabella con consumi per i cicli principali

	Condizioni standard*			Condizioni utente**
	Consumo Energia	Consumo di	Durata (min/ciclo)	Consumo Energia		Consumo di	Durata (min/ciclo)
	(KWh/ciclo)	acqua (l/ciclo)		(KWh/ciclo)		acqua (l/ciclo)
INTENSIVO	1,50	15	150	1,30		14	135
NORMALE	1,20	15	120	1,05		14	110

*I dati del programma sono valori di misura di laboratorio ricavati secondo la norma europea EN 50242.

** I dati sono ricavati effettuando delle misure in condizioni di utilizzo e di carico stoviglie utente.

3

Descrizione dell’apparecchio

IT	Vista d’insieme

																				1.										Cestello superiore
		2.																												Irroratore superiore
		3.																												Ribaltine
																							4.							Regolatore altezza cestello
										5.																				Cestello inferiore
																						6.								Irroratore inferiore
										7.																				Cestello posate
		8.																												Filtro lavaggio
											9.																			Serbatoio sale
																					10.									Vaschette detersivo e serbatoio brillantante
																										11.				Targhetta caratteristiche
		12.																												Pannello comandi***

Pannello comandi

	Tasto e spia	Indicatore luminoso	Manopola
		tempo residuo
			Selezione Programma
	opzione Good Night
		Tasto e spia	Spia
	Spia Lavaggio	Mezzo carico	Mancanza Sale
	Spia
	Asciugatura

Spia Fine
		Tasto e Spia Pastiglie			Spia Mancanza			Tasto e spia
programma		multifunzione			Brillantante			On-Off/Reset

Tasto e spia

Avvio/Pausa Tasto e Spia

Partenza ritardata

***Solo sui modelli ad incasso totale

*Presente solo su alcuni modelli.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

4

Caricare i cestelli

Prima di caricare i cesti, eliminare dalle stoviglie i residui di cibo e vuotare bicchieri e coppe dei liquidi rimasti.

Dopo aver caricato, controllare che gli irroratori ruotino liberamente.

Cesto inferiore e cestino posate

Il cesto inferiore può contenere pentole, coperchi, piatti, insalatiere, posate ecc..Piatti e coperchi grandi vanno sistemati

di preferenza ai lati del cesto.

Alcuni modelli di lavastoviglie, dispongono di settori reclinabili*, gli stessi si possono usare in posizione verticale per la sistemazione dei piatti oppure in posizione orizzontale per sistemare pentole, insalatiere e padelle.

Il cestino delle posate può essere di tipo diverso, scomponibile o non scomponibile a seconda dei modelli di lavastoviglie. Il cestino non scomponibile deve essere posizionato solo nella parte anteriore del cesto inferiore.

Entrambi sono muniti di griglie superiori per una migliore disposizione delle posate.

I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cesto superiore in posizione orizzontale.

* Presente solo in alcuni modelli. Variabili per numero e posizione.

	Cesto superiore
		IT
	Caricare stoviglie delicate e leggere: bicchieri, tazze, piattini,
	insalatiere basse.

Ribaltine a posizione variabile

asole.

L e r i b a l t i n e s o n o posizionabili su due altezze differenti per ottimizzare la disposizione delle stoviglie nello spazio del cesto. I calici possono e s s e r e p o s i z i o n a t i stabilmente alle ribaltine, inserendo lo stelo del bicchiere nelle apposite

Regolare l’altezza del cesto superiore

Per agevolare la sistemazione delle stoviglie, è possibile sistemare il cesto superiore in posizione alta o bassa.

E’ preferibile regolare l’altezza del cesto superiore a CESTO VUOTO.

Non sollevare o abbassare MAI il cesto su un solo lato.

Aprire i fermi delle guide del cesto a destra e a sinistra ed estrarre il cesto; sistemarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare anche le rotelle anteriori e chiudere i fermi (vedi figura).

Se il cesto è dotato di maniglie Dual Space* (vedi figura), estrarre il cesto superiore a fine corsa, impugnare le maniglie ai lati del cesto e muovere verso l’alto o verso il basso; lasciare

ricadere il cesto accompagnandolo.

Stoviglie non adatte al lavaggio in lavastoviglie

•Oggetti di legno, con impugnatura in legno o in corno o con parti incollate.

•Oggetti di alluminio, rame, ottone, peltro o stagno.

•Stoviglie di plastica non termoresistente.

•Porcellane antiche o dipinte a mano.

•Argenteria antica. L’argenteria non antica può invece essere lavata con un programma delicato e accertandosi che non sia a contatto con altri metalli.

Si consiglia l’utilizzo di stoviglie idonee al lavaggio in lavastoviglie.

5

Avvio e utilizzo

		Avviare la lavastoviglie
	IT
		1. Aprire il rubinetto dell’acqua.
		2. Premere il tasto ON-OFF: si sente un breve bip, tutte le spie
		e il display si illuminano per alcuni secondi.
		3. Aprire la porta e dosare il detersivo (vedi sotto).
		4. Caricare i cestelli (vedi Caricare icestelli) e chiudere la porta.
		5. Selezionare il programma ruotando la manopola
		SELEZIONE PROGRAMMA in senso orario: far coincidere
		la tacca sulla manopola con il numero o il simbolo del
		programma. La spia relativa al tasto AVVIO/PAUSA pulsa.
		6. Selezionare le opzioni di lavaggio* (vedi a lato).
		7. Avviare premendo il tasto Avvio/Pausa: un lungo bip avvisa
		dell’inizio del programma, si illumina la spia del lavaggio e viene
		visualizzato sul display il tempo residuo alla fine del ciclo.
		8. Alla fine due bip brevi e uno lungo segnalano la fine del
		programma e si illumina la spia END (luce fissa). Spegnere
		l’apparecchio premendo il tasto ON-OFF, chiudere il rubinetto
		dell’acqua e staccare la spina dalla presa di corrente.
		9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare
		di scottarsi. Scaricare i cesti iniziando da quello inferiore.
		- Per ridurre il consumo di energia elettrica, in
		alcune condizioni di NON utilizzo prolungato, la
		macchina si spegne automaticamente.
		PROGRAMMI AUTO*:questo modello di lavastoviglie è
		dotato di un particolare sensore che può valutare il grado di
		sporco e impostare il lavaggio più efficiente ed economico.
		La durata dei programmi auto potrà variare per l’ntervento
		del sensore.
		Modificare un programma in corso
		Se si è selezionato un programma sbagliato è possibile
		modificarlo, purché appena iniziato: a lavaggio avviato, per
		cambiare ciclo di lavaggio spegnere la macchina con una
		pressione prolungata del tasto ON/OFF/Reset, riaccenderla
		con lo stesso tasto e selezionare nuovamente programma e
		opzioni desiderati.
		Aggiungere altre stoviglie
		Premere il tasto Avvio/Pausa, (la luce del tasto pulsa) Aprire la
		porta facendo attenzione alla fuoriuscita di vapore e inserire
		le stoviglie. Premere il tasto Avvio/Pausa (luce fissa): il ciclo
		riprende dopo un bip prolungato.
		Premendo il tasto Avvio/Pausa per mettere la macchina in
		pausa, si interrompe sia il programma sia la Partenza Ritardata
		se impostata.
		In questa fase non si può cambiare il programma.
		Interruzioni accidentali
		Se durante il lavaggio si apre la porta o si verifica un’interruzione
		di corrente, il programma si interrompe. Riprende dal punto in
		cui si era interrotto quando si chiude la porta o torna la luce.

Caricare il detersivo

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l’ambiente.

Utilizzare solo detersivo per lavastoviglie.

NON UTILIZZARE detergenti per lavaggio a mano.

Un utilizzo eccessivo di detersivo può lasciare residui di schiuma a fine ciclo.

L’utilizzo delle pastiglie è consigliato solo nei modelli dove è presente l’opzione PASTIGLIE MULTIFUNZIONE.

Le migliori prestazioni di lavaggio ed asciugatura, si ottengono solo con l’utilizzo di detersivo in polvere, brillantante liquido e sale.

vaschetta A: Detersivo per lavaggio vaschetta B: Detersivo per prelavaggio

	D		1. Aprire il coperchio C premendo
			il pulsante D.
	A	B
			2. Dosare il detersivo consultando
			la Tabella dei programmi:
			• in polvere: vaschette A e B.
			• pastiglie: quando il programma
			ne richiede 1, metterla nella
			vaschetta A e chiudere il
			coperchio; quando ne richiede
			2, mettere la seconda sul fondo

Cdella vasca.

3. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.

* Presente solo su alcuni modelli.

6

Opzioni di lavaggio*

Le OPZIONI possono essere impostate, modificate o azzerate solo dopo aver scelto il programma di lavaggio e prima di aver premuto il tasto Avvio/Pausa.

Possono essere selezionate solo le opzioni compatibili al tipo di programma scelto. Se un’opzione non è compatibile con il programma selezionato, (vedi tabella programmi) il led relativo lampeggia velocemente 3 volte e si sentono 2 bip brevi.

Se viene selezionata un’opzione incompatibile con un’opzione precedentemente impostata, questa lampeggia 3 volte, emette 3 bip e si spegne, mentre rimane accesa l’ultima impostazione scelta.

Per deselezionare un’opzione erroneamente impostata, premere di nuovo sul tasto corrispondente.

Partenza ritardata

È possibile posticipare da 1 a 24 ore l’avvio del programma: 1. Dopo aver selezionato il programma di lavaggio desiderato ed altre eventuali opzioni, premere il tasto PARTENZA RITARDATA: la relativa spia si illumina. Con il medesimo tasto selezionare quando si desidera far iniziare il ciclo di lavaggio (da 1 a 24 ore).

2.Confermare la scelta con il tasto Avvio/Pausa ed avrà inizio il conto alla rovescia, il ritardo selezionato lampeggia ed il tasto

Avvio/Pausa smette di pulsare (luce fissa).

3.A tempo scaduto si sente un bip lungo, la spia della

PARTENZA RITARDATA si spegne, e il programma si avvia. Per deselezionare la PARTENZA RITARDATA, premere il tasto PARTENZA RITARDATA fino alla visualizzazione di OFF.

Non è possibile impostare l’Avvio Ritardato a ciclo avviato.

Tabella Opzioni		A	B	C	D
		Avvio	Mezzo	Pastiglie	Good
		Ritardato	Carico	Multifunz.	Night
1.	Auto Intensivo	Si	Si	Si	No
2. Auto Normale		Si	Si	Si	Si
3.	Quotidiano	Si	Si	Si	No
4. Ammollo		Si	Si	No	No
5.	Eco	Si	Si	Si	Si
6.	Rapido	Si	No	Si	No
7.	Cristalli	Si	Si	Si	No

Mezzo carico cesto superiore

IT

Se le stoviglie sono poche, si può effettuare il mezzo carico risparmiando acqua, energia e detersivo. Selezionare il programma, premere il tasto MEZZO CARICO: la spia si illumina e si attiva il lavaggio solo sul cesto superiore.

Ricordarsi di caricare le stoviglie solo sul cesto superiore e di dimezzare la quantità di detersivo.

E’ preferibile utilizzare detersivo in polvere.

Questa opzione non è disponibile con il programma: Rapido.

Pastiglie Multifunzione (Tabs)

Con questa opzione viene ottimizzato il risultato di lavaggio ed asciugatura.

Quando si usano le pastiglie multifunzione premere il tasto PASTIGLIE MULTIFUNZIONE, la relativa spia si illumina. L’opzione “Pastiglie Multifunzione”, comporta l’allungamento del programma.

L’utilizzo delle pastiglie è consigliato solo dove è presente l’opzione PASTIGLIE MULTIFUNZIONE.

Questa opzione è sconsigliata con i programmi che non prevedono l’uso delle pastiglie multifunzione (vedi tabella delle opzioni).

Opzione Good Night

Questa opzione aumenta la silenziosità allungando la durata dei programmi, ed è ideale perchè permette di usufruire della tariffa energetica notturna.

Dopo aver selezionato il programma, premere il tasto Opzione Good Night, l’accensione della spia ed un bip breve segnalano l’avvenuta selezione.

Per deselezionare l’opzione, ripremere sullo stesso tasto.

L’opzione Good Night, non è compatibile con l’opzione MEZZO CARICO.

7

Programmi

		Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto l’acqua, ridurre
	IT
		sensibilmente la dose del detersivo.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

				Detersivo			Programmi		Durata del
			(A) = vaschetta A						programma
Indicazioni per la scelta dei							che
	Programma		(B) = vaschetta B					Opzioni	(tolleranza
programmi							prevedono
									±10%)
		polvere		liquido		pastiglie	l’asciugatura
									Hrs. Min.
Stoviglie e pentole molto sporche
(da non usare per pezzi delicati).	Super Wash	35 g (A)		35 ml (A)		1 (A)	Si	A-B-C	2:25’
Stoviglie e pentole normalmente
sporche. Programma standard		29 g (A)		29 ml (A)		1 (A)	Si	A-B-C-D	1:50’
giornaliero.		6 g (B)		6 ml (B)
	Normale
Sporco quotidiano in quantità
limitata. (4 coperti + 1 pentola + 1		25 g (A)		25 ml (A)		1 (A)	No	A-B-C	1:00’
padella).	Daily A 60
Lavaggio preliminare in attesa di
completare		No		No		No	No	A-B	0:08’
il carico al pasto successivo.	Ammollo
Lavaggio ecologico a bassi consumi		29 g (A)		29 ml (A)
energetici, adatto a stoviglie e						1 (A)	Si	A-B-C-D	2:55’
pentole.	Eco*	6 g (B)		6 ml (B)
Ciclo economico e veloce da
utilizzare per stoviglie poco sporche,
subito dopo l’uso.		25 g (A)		25 ml (A)		1 (A)	No	A-C	0:25’
(2 piatti +2 bicchieri + 4 posate+1
pentola + 1 padellino)	Speed 25’
Ciclo economico e veloce per
stoviglie delicate, più sensibili
alle alte temperature, subito dopo
l’uso. (calici cesto superiore + piatti		35 g (A)		35 ml (A)		1 (A)	Si	A-B-C	1:30’
delicati cesto inferiore).	Cristalli

Note:

le migliori prestazioni dei programmi “Quotidiano e Rapido”, si ottengono preferibilmente rispettando il numero di coperti specificati.

* Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor consumo di energia ed in più è rispettoso con l’ambiente.

Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all’indirizzo: ASSISTENZA_ [e-mail]

Per facilitare il dosaggio del detersivo è bene sapere che:

1 cucchiaio da cucina = 15 gr. di polvere = 15 ml di liquido circa - 1 cucchiaino da cucina = 5 gr. di polvere = 5 ml di liquido circa

8

Brillantante e sale rigenerante

Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano.

Seguire le indicazioni riportate sulla confezione.

Se si usa un prodotto multifunzione, non è necessario aggiungere brillantante, si consiglia invece di aggiungere sale, specie se l’acqua è dura o molto dura. Seguire le indicazioni riportate sulla confezione.

Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE* e MANCANZA BRILLANTANTE* rimangano accese.

Caricare il brillantante

Il brillantante facilita l’asciugatura delle stoviglie facendo scivolare l’acqua dalla superficie, così che non rimangano striature o macchie.

Il serbatoio del brillantante va riempito:

• quando sul pannello si accende la spia MANCANZA

BRILLANTANTE*;

F

G

vasca.

1.Aprire il serbatoio ruotando il tappo (G) in senso antiorario.

2.Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.

3.Riavvitare il tappo.

Non versare MAI il brillantante direttamente all’interno della

Regolare la dose di brillantante

Se non si è soddisfatti del risultato dell’asciugatura, è possibile regolare la dose di brillantante. Con un cacciavite girare il regolatore (F) scegliendo tra 6 posizioni (la regolazione di fabbrica è sul 4):

•se sulle stoviglie ci sono striature, girare verso i numeri bassi

(1-3).

•se ci sono gocce d’acqua o macchie di calcare girare verso i numeri alti (4-6).

Impostazione durezza dell’acqua

Ogni lavastoviglie è corredata di un dolcificatore dell’acqua che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie.

Questa lavastoviglie, consente una regolazione che riduce l’inquinamento ed ottimizza le prestazioni di lavaggio in funzione della durezza dell’acqua. Il dato è reperibile presso l’Ente erogatore dell’acqua potabile.

- Spegnere la macchina con il tasto ON/OFF e aprire la porta. -Posizionare la manopola SELEZIONE PROGRAMMA prima sul 1° programma ed in succesione sul 5° programma, nuovamente sul 1° e ancora sul 5°.

Accendere la macchina con il tasto ON/OFF; dopo un breve segnale acustico, il display visualizza il livello di durezza impostato dell’acqua (il decalcificatore è impostato dalla fabbrica sul livello 3).), e la spia Start/Pausa pulsa.

Ruotare la manopola SELEZIONE PROGRAMMA (ad ogni programma corrisponde un livello di durezza) e posizionarla

sul livello prescelto. Il display visualizzerà il valore della durezza									IT
dell’acqua. (1-2-3-4-5* Vedi tabella durezza acqua).
Es.: durezza livello 1 (visualizzazione display 1);
durezza livello 2 (visualizzazione display 2);
durezza livello 3 (visualizzazione display 3); ecc... ecc.
fino ad un massimo di 5* livelli.
- Per uscire dalla funzione attendere alcuni secondi o premere
un tasto delle opzioni* o					spegnere la macchina con il tasto
ON/OFF.
Se si utilizzano le pastiglie multifunzione, riempire comunque il
serbatoio del sale.
	Tabella Durezze Acqua						Autonomia media**
							contenitore sale
	livello	°dH		°fH		mmol/l	mesi
	1	0	- 6	0 - 10		0 - 1	7 mesi
	2	6 - 11		11 - 20		1,1 - 2	5 mesi
	3	12	- 17	21 - 30		2,1 - 3	3 mesi
	4	17	- 34	31 - 60		3,1 - 6	2 mesi
	5*	34	- 50	61 - 90		6,1 - 9	2/3 settimane

Da 0°f a 10°f si consiglia di non utilizzare sale.

*con impostazione 5 la durata può prolungarsi.

**con 1 lavaggio al giorno

(°dH = durezza in gradi tedeschi - °fH = durezza in gradi francesi - mmol/l = millimol/litro)

Caricare il sale rigenerante

Per avere buoni risultati di lavaggio è indispensabile verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall’acqua, evitando che si depositi sulle stoviglie. Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:

•quando il galleggiante verde* non è visibile osservando il tappo del sale;

•quando sul pannello si accende la spia MANCANZA SALE*;

1.Estrarre il cesto inferiore e svitare il tappo

del serbatoio in senso antiorario. 2. Solo per il primo utilizzo: riempire il serbatoio

di acqua fino al bordo.

3. Posizionare l’imbuto* (vedi figura) e riempire il serbatoio di sale fino al bordo (circa 1 kg); è normale che trabocchi un po’ d’acqua.

4. Togliere l’imbuto*, eliminare i residui di sale dall’imbocco; sciacquare il tappo sotto l’acqua corrente prima di avvitarlo, disponendolo a testa in giù e facendo defluire l’acqua dalle quattro fessure disposte a stella nella parte inferiore del tappo. (tappo con galleggiante verde*)

E’ consigliabile effettuare questa operazione ad ogni caricamento del sale.

Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore).

Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione salina traboccata dal contenitore del sale.

* Presente solo su alcuni modelli.

9

Manutenzione e cura

IT

Escludere acqua e corrente elettrica

•Chiudere il rubinetto dell’acqua dopo ogni lavaggio per eliminare il pericolo di perdite.

•Staccare la spina dalla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

•La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi

o abrasivi.

•La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

•Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.

•Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviteranno così ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori
Può succedere che residui di cibo si attacchino agli irroratori
e ostruiscano i fori da cui esce l’acqua: di tanto in tanto è
bene controllarli e pulirli con uno spazzolino non metallico.
I due irroratori, sono entrambi smontabili.
		Per smontare l’irroratore
		superiore, occorre svitare
		girando in senso antiorario	la
		ghiera di plastica.L’irroratore
		superiore, va rimontato con la
		parte con il maggior numero di
		fori rivolta verso l’alto.
		L’irroratore inferiore si smonta
		facendo pressione sulle linguette
		poste ai lati e tirandolo verso
		l’alto.

Periodicamente, pulire il filtro entrata acqua posizionato all’uscita del rubinetto.

-Chiudere il rubinetto dellacqua.

-Svitare l’estremità del tubo di carico acqua, togliere il filtro e pulirlo delicatamente sotto un getto di acqua corrente.

-Inserire nuovamente il filtro e avvitare il tubo.

Pulire i filtri

Il gruppo filtrante è formato da tre filtri che puliscono l’acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

Pulire i filtri con regolarità.

La lavastoviglie non deve essere usata senza filtri o con filtro sganciato.

• Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni sotto riportate:

1.ruotare in senso antiorario il filtro cilindrico C ed estrarlo (fig. 1).

2.Estrarre il bicchiere filtro B facendo una leggera pressione sulle alette laterali (Fig. 2);

3.Sfilare il piatto filtro inox A. (fig. 3).

4.Ispezionare il pozzetto ed eliminare eventuali residui di cibo. NON RIMUOVERE MAI la protezione della pompa di

lavaggio (particolare di colore nero) (fig.4).

Pulizia del filtro entrata acqua* Se i tubi dell’acqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare l’allacciamento, far scorrere l’acqua fino a che diventi limpida e sia priva di impurità. Senza questa precauzione, c’è il rischio che il punto dove entra l’acqua si intasi, danneggiando la lavastoviglie.

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

•Staccare i collegamenti elettrici e chiudere il rubinetto dell’acqua.

•Lasciare socchiusa la porta.

•Al rientro, fare un lavaggio a vuoto.

* Presente solo su alcuni modelli.

10

Precauzioni, consigli e Assistenza

L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

•Questo elettrodomestico non può venire usato da persone

(bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non venga loro fornita supervisione o istruzioni riguardanti l’uso da una persona responsabile della loro sicurezza.

•È necessaria la supervisione di un adulto per evitare che i bambini giochino con l’elettrodomestico.

•L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

•L’apparecchio deve essere usato per il lavaggio delle stoviglie a uso domestico, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

•L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

•Non toccare la lavastoviglie a piedi nudi.

•Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

•È necessario chiudere il rubinetto dell’acqua e staccare la spina dalla presa della corrente prima di effettuare operazioni di pulizia e manutenzione.

•In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

•Non toccare mai la resistenza.

•Non appoggiarsi o sedersi sulla porta aperta: l’apparecchio potrebbe ribaltarsi.

•La porta non deve essere tenuta nella posizione aperta perchè può rappresentare il pericolo di inciampare.

•Tenere il detersivo e il brillantante fuori dalla portata dei bambini.

•Gli imballaggi non sono giocattoli per bambini.

Smaltimento

•Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

•La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente

Risparmiare acqua ed energia

•Avviare la lavastoviglie solo a pieno carico. In attesa che la macchina sia piena, prevenire i cattivi odori con il ciclo

Ammollo (vedi Programmi).

•Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la Tabella dei programmi:

- per stoviglie normalmente sporche utilizzare il programma

Eco, che garantisce bassi consumi energetici e di acqua.

- se il carico è ridotto attivare l’opzione Mezzo carico* (vedi	IT
Avvio e utilizzo).

•Se il proprio contratto di erogazione dell’energia elettrica

prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L’opzione Avvio ritardato*

(vedi Avvio e utilizzo) può aiutare a organizzare i lavaggi in tal senso.

Detersivi senza fosfati, senza cloro e contenenti enzimi

•Si consiglia vivamente di usare i detersivi senza fosfati e senza cloro che sono i più indicati per la tutela dell’ambiente.

•Gli enzimi sviluppano un’azione particolarmente efficace con temperature prossime ai 50°C, per cui con i detersivi con enzimi si possono impostare lavaggi a basse temperature e ottenere gli stessi risultati che si avrebbero a 65°C.

•Dosare bene il detersivo in base alle indicazioni del produttore, alla durezza dell’acqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l’equilibrio della natura.

Prima di contattare l’Assistenza:

•Verificare se l’anomalia può essere risolta da soli (vedi

Anomalie e Rimedi).

•Riavviare il programma per controllare se l’inconveniente è stato ovviato.

•In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

•il tipo di anomalia;

•il modello della macchina (Mod.);

•il numero di serie (S/N).

Queste informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio

(vedi Descrizione dell’apparecchio).

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di intervento chiamare il Numero Unico Nazionale 199.199.199*.

Un operatore sarà a completa disposizione per fissare un appuntamento con Centro Assistenza Tecnico autorizzato più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal

Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di

5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle

18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

*Presente solo su alcuni modelli.

11

Anomalie e rimedi

Qualora l’apparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi all’Assistenza.

IT

Anomalie:	Possibili cause / Soluzione:
La lavastoviglie non parte o non	• Spegnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto
risponde ai comandi		circa e reimpostare il programma.
	• La spina non è ben inserita nella presa di corrente.
	• La porta della lavastoviglie non è ben chiusa.
La porta non si chiude	• La serratura è scattata; spingere energicamente la porta fino a sentire il
		“clack”.
La lavastoviglie non scarica	• Il programma non è ancora terminato.
acqua.	• Il tubo di scarico dell’acqua è piegato (vedi Installazione).
	• Lo scarico del lavello è ostruito.
	• Il filtro è intasato da residui di cibo.
La lavastoviglie fa rumore.	•	Le stoviglie sbattono tra loro o contro gli irroratori.	atamente
	•	Eccessiva presenza di schiuma: il detersivo non è dosato adegu
		o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo).
Su stoviglie e bicchieri ci sono	• Manca il sale rigenerante o la sua regolazione non è adeguata alla
depositi calcarei o una patina		durezza dell’acqua (vedi Brillantante e sale).
biancastra.	• Il tappo del serbatoio del sale non è chiuso bene.
	• Il brillantante è esaurito o il dosaggio è insufficiente.
Su stoviglie e bicchieri ci sono	• Il dosaggio del brillantante è eccessivo.
striature o sfumature bluastre.
Le stoviglie sono poco	• È stato selezionato un programma senza asciugatura.
asciutte.	• Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brillantante e
		sale).
	• La regolazione del brillantante non è adeguata.
	• Le stoviglie sono in materiale antiaderente o in plastica.
Le stoviglie non sono pulite.	• I cestelli sono troppo carichi (vedi Caricare i cestelli).
	• Le stoviglie non sono sistemate bene.
	• Gli irroratori non sono liberi di ruotare.
	• Il programma di lavaggio è troppo blando (vedi Programmi).		atamente
	•	Eccessiva presenza di schiuma: il detersivo non è dosato adegu
		o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo).
	• Il tappo del brillantante non è stato chiuso correttamente.
	• Il filtro è sporco o intasato (vedi Manutenzione e cura).
	• Manca il sale rigenerante (vedi Brillantante e sale).
La lavastoviglie non carica	• Manca l’acqua nella rete idrica.
acqua – Allarme rubinetto	• Il tubo di carico dell’acqua è piegato (vedi Installazione).
chiuso.	• Aprire il rubinetto e l’apparecchio si avvia dopo pochi minuti.
(si sentono dei brevi bip)*	• L’apparecchio si è bloccato perché non si è intervenuti al suono dei bip.
(lampeggia la spia ON/OFF e il display		Spegnere la macchina con il tasto ON/OFF, aprire il rubinetto e dopo 20
		secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina
visualizza A 6).
		e riavviare.
Allarme al tubo di carico	•	Spegnere la macchina premendo il tasto ON/OFF. Chiudere il rubinetto
dell’acqua/Filtrino entrata		dell’acqua per evitare allagamenti, staccare la spina della corrente.
acqua intasato.		Controllare che il filtro entrata acqua non sia intasato da impurità. (vedere
(lampeggia la spia ON/OFF e il display		capitolo “Manutenzione e Cura”)
visualizza A 7)

* Presente solo su alcuni modelli.

12

Operating instructions

DISHWASHER

EN

English,13

Contents	EN

Installation, 14-15

Positioning and levelling

Connecting the water and electricity supplies

Advice regarding the first wash cycle

Technical data

Ecodesign Regulation

		Description of the appliance, 16
		Overall view
		Control panel
		Loading the racks, 17
		Lower rack
		Cutlery basket
		Upper rack
	PFK 7M4	Start-up and use, 18-19
		Starting the dishwasher
		Measuring out the detergent
		Wash options
		Wash cycles, 20
		Table of wash cycles
		Rinse aid and refined salt, 21
		Measuring out the rinse aid
		Measuring out the refined salt
		Care and maintenance, 22
		Shutting off the water and electricity supplies
		Cleaning the dishwasher
		Preventing unpleasant odours
		Cleaning the sprayer arms
		Cleaning the water inlet filter
		Cleaning the filters
		Leaving the machine unused for extended periods
		Precautions, advice and Assistance, 23
		General safety
		Disposal
		Saving energy and respecting the environment
		Before contacting Assistance
		Troubleshooting, 24

13

Installation

	EN	Keep this instruction manual in a safe place for future
		reference. If the appliance is sold, given away or moved,
		please ensure the manual is kept with the machine, so that
		the new owner may benefit from the advice contained within
		it.
		Please read this instruction manual carefully: it contains
		important information regarding the safe installation, use and
		maintenance of the appliance.
		If the appliance must be moved at any time, keep it in an
		upright position; if absolutely necessary, it may be tilted onto
		its back.

This appliance is intended to be used in household and similar applications such as:

-staff kitchen areas in shops, offices and other working environments;

-farm houses;

-by clients in hotels, motels and other residential type environments;

-bed and breakfast type environments.

Positioning and levelling

1.Remove the appliance from all packaging and check that it has not been damaged during transportation.

If it has been damaged, contact the retailer and do not proceed any further with the installation process.

2.Check the dishwasher by placing it so that its sides or back panel are in contact with the adjacent cabinets or even with the wall. This appliance can also be recessed under a single

worktop* (see the Assembly instruction sheet).

3.Position the dishwasher on a level and sturdy floor. If the floor is uneven, the front feet of the appliance may be adjusted until it reaches a horizontal position. If the appliance is levelled correctly, it will be more stable and much less likely to move or cause vibrations and noise while it is operating.

4.Adjust the height of the rear foot from the front of the appliance* on the central lower part of the dishwasher, turning a hexagonal spanner (red color) with an opening of 8 mm in a clockwise direction to increase the height or in an anticlockwise

direction to decrease the height.

Connecting the water and electricity supplies

Connection to the water and electricity supplies should only be performed by a qualified technician.

The dishwasher should not stand on top of the water hoses or the electricity supply cable.

The appliance must be connected to the water supply network using new hoses.

Do not use old hoses.

The water inlet and outlet hoses and the electricity supply cable may be positioned towards the right or the left in order to achieve the best possible installation.

Connecting the water inlet hose

•To a suitable cold water connection point: before attaching the hose, run the water until it is perfectly clear so that any impurities that may be present in the water do not clog the appliance; after performing this operation, screw the inlet hose tightly onto a tap with a ¾ gas threaded connection.

•To a suitable hot water connection point: your dishwasher may be supplied with hot water from the mains supply (if you have a central heating system with radiators) provided that it does not exceed a temperature of 60°C.

Screw the hose to the tap as described for connection to a cold water supply.

If the inlet hose is not long enough, contact a specialist store or an authorised technician (see Assistance).

The water pressure must be within the values indicated in the Technical data table (see adjacent information).

The hose should not be bent or compressed.

Connecting the water outlet hose

Connect the outlet hose (without bending it) to a drain duct with a minimum diameter of 4 cm.

The outlet hose must be at a height ranging from 40 to 80 cm from the floor / surface where the dishwasher rests (A). Before connecting the water outlet hose to the sink drain, remove the plastic plug (B).

Anti-flooding protection

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the water supply in the event of anomalies or leaks from inside the appliance.

Some models are also equipped with the supplementary safety device New Acqua Stop*, which guarantees antiflooding protection even in the event of a supply hose rupture.

WARNING: HAZARDOUS VOLTAGE!

Under no circumstance should the water inlet hose be cut as it contains live electrical parts.

* Only available in selected models.

14

Electrical connection

Before inserting the plug into the electrical socket, make sure that:

•The socket is earthed and complies with current regulations.

•The socket can withstand the maximum load of the appliance, which is indicated on the data plate located on the inside of the door (see chapter entitled Description of the appliance).

•The power supply voltage falls within the values indicated on the data plate on the inside of the door.

•The socket is compatible with the plug of the appliance.

If this is not the case, ask an authorised technician to replace the plug (see Assistance); do not use extension cables or multiple sockets.

Once the appliance has been installed, the power supply cable and the electrical socket should be easily accessible.

The cable should not be bent or compressed.

If the power supply cable is damaged, it must be replaced by the manufacturer or its Technical Assistance Service in order to prevent all potential hazards. (See Assistance)

The Company shall not be held responsible for any incidents that occur if these regulations are not observed.

ECODESIGN REGULATION

Anti-condensation strip*

After installing the dishwasher, open the door and stick the EN adhesive transparent strip under the wooden shelf in order

to protect it from any condensation which may form.

Advice regarding the first wash cycle

After the appliance has been installed, immediately before running the first wash cycle, completely fill the salt dispenser with water and add only then approximately 1 kg of salt

(see chapter entitled Rinse aid and refined salt). The water may overflow: this is normal and is not a cause for concern. Select the water hardness value (see chapter entitled Rinse aid and refined salt). - After the salt has been poured into the machine, the LOW SALT indicator light* switches off.

If the salt container is not filled, the water softener and the heating element may be damaged as a result.

Technical data

	Dimensions	width 59.5 cm
		height 82 cm
		depth 57 cm
	Capacity	14 standard place-settings
	Water supply pressure	0,05 ÷ 1MPa (0.5 ÷ 10 bar)
		7,25 – 145 psi
	Power supply voltage	See appliance data plate
	Total absorbed power	See appliance data plate
	Fuse	See appliance data plate
		This dishwasher conforms to the
		following European Community
		Directives:
		-2006/95/EC (Low Voltage)
		-2004/108/EC (Electromagnetic
		Compatibility)
		-2009/125/EC (Comm. Reg.
		1016/2010) (Ecodesign)
		-97/17/EC (Labelling)
		-2002/96/EC (WEEE)

ECO wash cycle is the standard cycle to which the energy label data refers; this cycle can be used to wash crockery with a normal soil level and is the most efficient in terms of energy and water consumption for this type of crockery. To reduce consumption even further, only run the dishwasher when it is full.

Standby consumption: Left-on mode consumption: 4,5 W – Off mode consumption: 1,3 W Consumption data table for the main cycles

	Standard conditions*			User conditions**
	Energy consumption	Water consumption	Duration	Energy consumption	Water consumption	Duration
	(kWh/cycle)	(l/cycle)	(min/cycle)	(kWh/cycle)	(l/cycle)	(min/cycle)
INTENSIVE	1,50	15	150	1,30	14	135
NORMAL	1,20	15	120	1,05	14	110

*Cycle data refers to the values recorded in a laboratory, in accordance with European standard EN 50242.

**Data is obtained by recording values when the appliance is operational and loaded with user crockery.

15

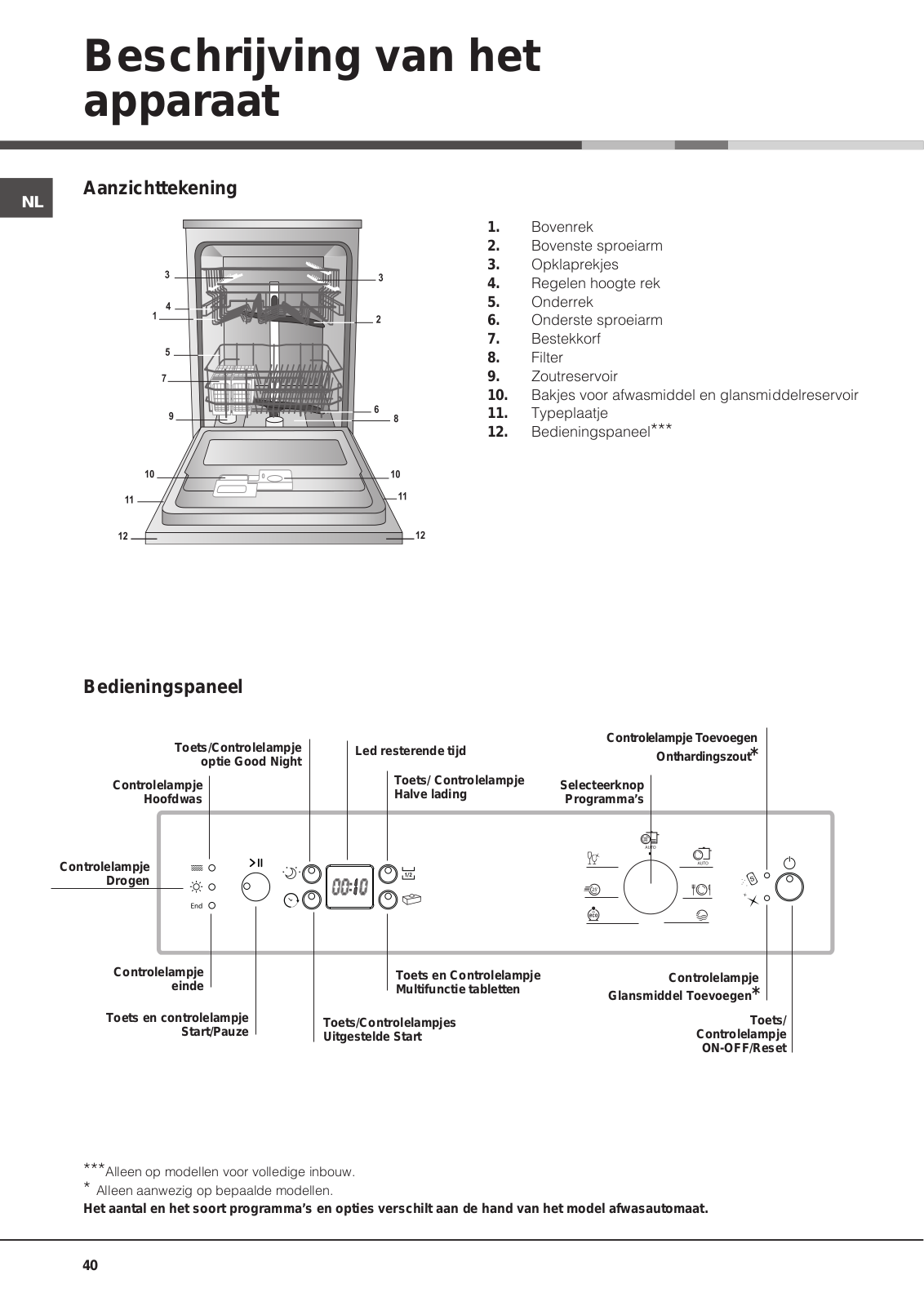

Description of the appliance

EN	Overall view

1. Upper rack

2. Upper sprayer arm

3. Tip-up compartments

4. Rack height adjuster

5. Lower rack

6. Lower sprayer arm

7. Cutlery basket

8. Washing filter

9. Salt dispenser

10. Detergent and rinse aid dispensers

11. Data plate

12. Control Panel***

Control panel

Good Night option	Half load button
button and	and indicator light*
indicator light
Washing	Multi-functional tablets	Select wash	Low Salt
indicator light	button and indicator light	cycle knob	indicator light*
Drying
indicator light

End					Time remaining			Low Rinse aid
indicator light					light-up display			indicator light*
Start/Pause button				Delayed start button and				ON/OFF/RESET
and indicator light
				indicator light*					button and
								indicator light

***Only in completely built-in models. * Only available in selected models.

The number and type of wash cycles and options may vary depending on the dishwasher model.

16

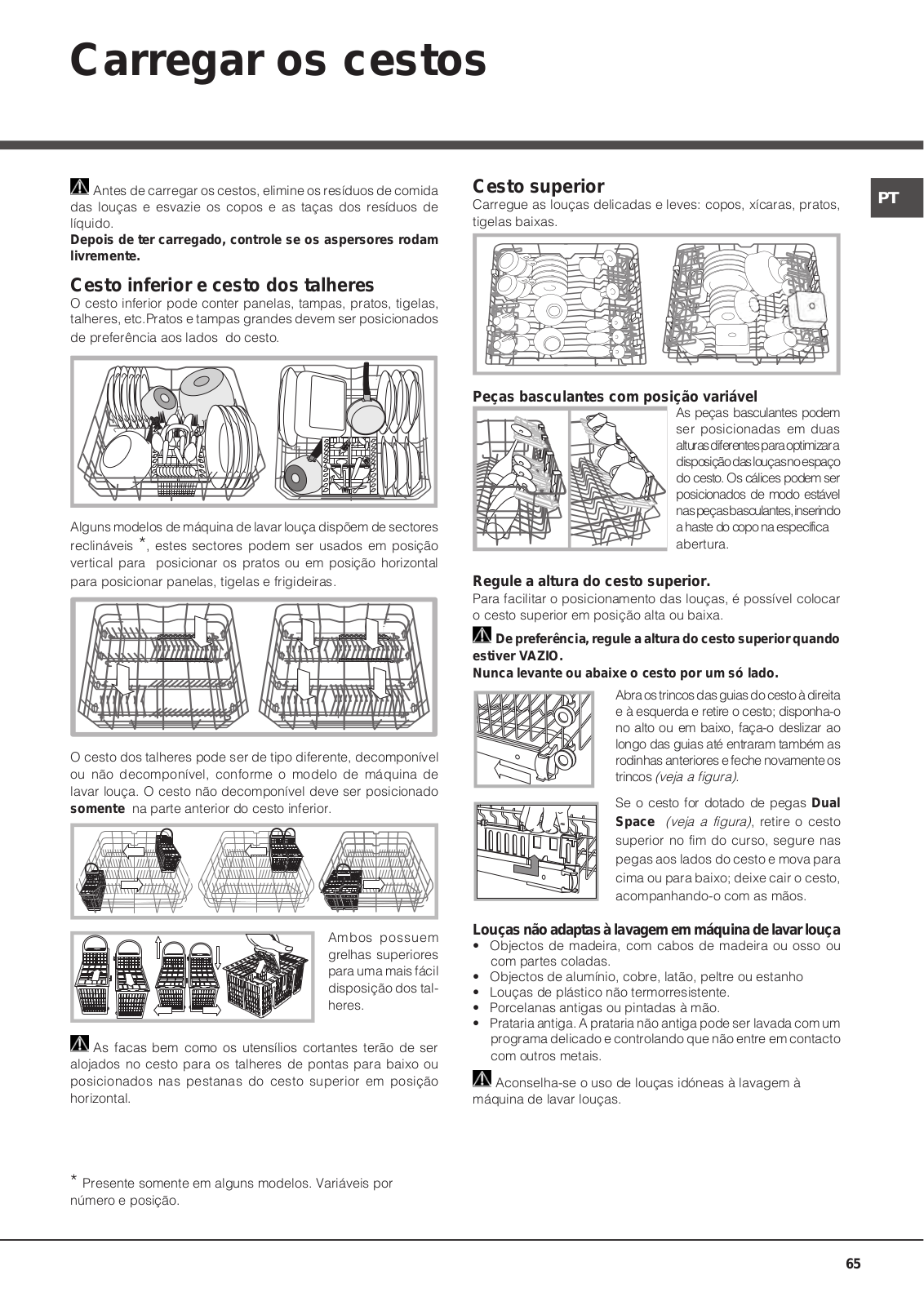

Loading the racks

Before loading the racks, remove all food residue from crockery and empty liquids from glasses and cups.

After loading the appliance, make sure that the sprayer arms can rotate freely.

Lower rack and cutlery basket

The lower rack can hold pans, lids, plates, salad bowls, cutlery, etc. Large plates and lids should ideally be placed at the sides of the rack.

Several dishwasher models are fitted with tip-up sections*, which can be used in a vertical position when arranging plates or in a horizontal position when arranging saucepans, salad bowls and frying pans.

The type of cutlery basket may vary (modular or non-modular) according to the dishwasher model. The non-modular basket must only be positioned at the front of the lower rack.

Both are fitted with grilles over the top, for improved cutlery arrangement.

Knives and other utensils with sharp edges must be placed in the cutlery basket with the points facing downwards, or they must be positioned horizontally in the tip-up compartments on the upper rack.

*Only available in selected models. The number and position may vary.

	Upper rack
		EN
	Load this rack with delicate and lightweight crockery: glasses,
	cups, saucers and shallow salad bowls.

Adjustable position tip-up compartments

The tip-up compartments can be positioned at different heights, to optimise the arrangement of crockery throughout the rack. Wine

glasses can be placed safely

in the tip-up compartments, by inserting the stem of each glass into the corresponding slots.

Adjusting the height of the upper rack

In order to make it easier to arrange the crockery, the upper rack may be moved to a higher or lower level.

The height of the upper rack should ideally be adjusted WHEN THE RACK IS EMPTY.

NEVER raise or lower the rack on one side only.

Open the left and right guide rail stops and pull out the rack; position it higher or lower as required, slide it along the guide rails until the front wheels are in place and close the stops (see figure).

If the rack is fitted with Dual Space handles* (see figure), pull out the upper rack until it reaches its stop point, grip the handles at the sides of the rack and move it upwards or downwards, then

slowly let it fall back into place.

Items that should not be washed in the dishwasher

•Wooden items, objects with wooden or horn handles or gluedon parts.

•Items made from aluminium, copper, brass, pewter or tin.

•Items made from plastic material which is not heat-resistant.

•Antique or hand-painted porcelain.

•Antique silver. Silver that is not antique may, however, be washed in the dishwasher using a delicate wash cycle, provided that it does not come into contact with other metals.

We recommend the use of crockery which is dishwasher safe.

17

Start-up and use

		Starting the dishwasher
	EN
		1. Turn the water tap on.
		2. Premere il tasto ON-OFF: si sente un breve bip, tutte le spie
		e il display si illuminano per alcuni secondi.
		2. Press the ON/OFF button: you will hear a short beep; all the
		indicator lights and the display will light up for a few seconds.
		3. Open the door and pour in a suitable amount of detergent
		(see below).
		4. Load the racks (see Loading the racks) and shut the door.
		5. Select the wash cycle by turning the WASH CYCLE SELECT
		knob in a clockwise direction: align the notch on the knob with
		the number or symbol representing the desired wash cycle. The
		START/PAUSE indicator light will flash.
		6. Select the wash options* (see adjacent information).
		7. Start the cycle by pressing the START button; the indicator
		light up, and remain lit in a fixed manner. The indicator light
		corresponding to the washing phase will switch on, signalling
		that the wash cycle has begun and the time remaining until the
		end of the cycle is displayed.
		8. At the end of the wash cycle the END indicator light will switch
		on (fixed light). Switch off the appliance by pressing the ON/
		OFF button, shut off the water valve and unplug the appliance
		from the electricity socket.
		9. Wait for a few minutes before removing the crockery, in order
		to avoid burns. Unload the racks, beginning with the lower level.
		- The machine will switch off automatically during
		certain periods of inactivity, in order to minimise
		electricity consumption.
		AUTO WASH CYCLES*: this model of dishwasher is
		equipped with a special sensor which can be used to assess
		the level of soiling and automatically select the most efficient
		and economic wash cycle accordingly.
		The duration of the auto wash cycles may vary due to the
		operation of the sensor.
		Modifying a wash cycle in progress
		If a mistake was made during the wash cycle selection process
		it is possible to change the cycle, provided that it has only just
		begun: once the wash cycle has started, switch off the machine
		by pressing and holding the ON/OFF/Reset button. Switch it
		back on using the same button and select the desired wash
		cycle and options.
		Adding extra crockery
		Press the Start/Pause button (the corresponding indicator light
		will flash). Open the door, taking care to avoid the escaping
		steam, and place the crockery inside the appliance. Press
		the Start/Pause button (fixed light): the cycle will restart after a
		prolonged beep is emitted.
		If the Start/Pause button is pressed so as to pause the
		machine, the wash cycle or the Delayed Start function (if
		selected) is interrupted.
		At this stage it is not possible to change the wash cycle.

Accidental interruptions

If the door is opened during the wash cycle, or if there is a power cut, the cycle stops. It starts again from the point at which it was interrupted once the door has been shut or once the electricity supply is restored.

Measuring out the detergent

A good wash result also depends on the correct amount of detergent being used; exceeding the stated amount does not result in a more effective wash and increases environmental pollution.

Only use detergent which has been specifically designed for dishwashers.

DO NOT USE washing up liquid.

Using excessive detergent may result in foam residue remaining in the machine after the cycle has ended.

The use of tablets is only recommended for models which offer the MULTI-FUNCTIONAL TABLETS option.

To achieve the best results from each washing and drying cycle, powder detergent, rinse aid liquid and salt should be used.

Compartment A: Washing detergent

Compartment B: Pre-wash detergent

1. Open cover C by pressing button D.

2. Pour in the detergent after consulting the Table of wash cycles:

•For powder detergent use compartments A and B.

•For detergent in tablet form: when the cycle requires 1 tablet, place it in compartment A and close the cover;

when it requires 2, place the second tablet at the bottom of the appliance.

3. Remove detergent residues from the edges of the compartment and close the cover until it clicks.

* Only available in selected models.

18

Wash options*

The OPTIONS may only be set, modified or reset after the wash cycle has been selected and before the Start/Pause button has been pressed.

Only the options which are compatible with the type of wash cycle set may be selected. If an option is not compatible with the selected wash cycle (see Table of wash cycles), the corresponding LED flashes rapidly 3 times and 2 short beeps will sound.

If an option is selected which is incompatible with another (previously selected) option, the indicator light corresponding to the option selected first will flash 3 times, 3 beeps will sound and it will be deselected, while the most recently selected option will remain active.

To deselect an option which has been set by mistake, press the corresponding button again.

Good Night option

This option reduces the amount of noise made by the machine and lengthens the wash cycles. It is a useful option because it enables users to benefit from the night-time energy rate.

After selecting the wash cycle, press the Good Night option button; the illumination of the corresponding indicator light followed by a short beep indicates its selection.

To deselect the option, press the same button again.

The Good Night option is not compatible with the HALF LOAD option.

Delayed start

It is possible to delay the start time of the cycle for a period of time between 1 and 24 hours.

1.After selecting the desired wash cycle and any other options, press the DELAYED START button: the corresponding indicator light will illuminate. Use the same button to select the time at which you wish the wash cycle to begin (after a period of 1 to

24hours).

2.Confirm your selection using the Start/Pause button; the countdown will begin. The selected delay period indicator light flashes and the Start/Pause button stops flashing (the light becomes fixed instead).

3.When the set time has elapsed, a long beep sounds, the DELAYED START indicator light switches off and the wash cycle begins.

To deselect the DELAYED START option, press the DELAYED START button repeatedly until the text OFF appears.

The Delayed Start function cannot be set once the wash has been started.

* Only available in selected models.

	Half load using the upper rack	EN
	If there are not many dishes to be washed, a half load cycle
	may be used in order to save water, electricity and detergent.
	Select the wash cycle and press the HALF LOAD button: the
	indicator light will illuminate and the wash cycle will take place
	only in the upper rack.
	To deselect the option, press the same button again.

Remember to load the upper rack only, and to reduce the amount of detergent accordingly.

It is better to use powder detergent in this case.

This option is not compatible with the following wash cycles: Rapide.

Multi-functional tablets (Tabs)

This option optimises washing and drying results.

When using multi-functional tablets, press the MULTI-

FUNCTIONAL TABLETS button. The corresponding indicator light will illuminate. The “Multi-functional tablets” option results in the lengthening of the wash cycle.

The MULTI-FUNCTIONAL TABLETS option remains set for subsequent wash cycles if it is not deselected.

The use of tablets is only recommended for models which offer the MULTI-FUNCTIONAL TABLETS option.

This option is not recommended for use with wash cycles which do not specify the use of multi-functional tablets (see Table of options).

Table of options		A	B	C	D
		Delayed	Half	Tabs	Good
		Start	Load		Night
1. Auto Intensive		Yes	Yes	Yes	No
2. Auto Normal		Yes	Yes	Yes	Yes
3.	Daily wash	Yes	Yes	Yes	No
4.	Soak	Yes	Yes	No	No
5.	Eco	Yes	Yes	Yes	Yes
6.	Rapid	Yes	No	Yes	No
7.	Crystal	Yes	Yes	Yes	No

19

Wash cycles

		If the crockery is only lightly soiled or if it has been rinsed with water before being placed in the dishwasher,
	EN
		reduce the amount of detergent used accordingly.

For available OPTIONS please refer to the Table of options on the Start-up and use page.

				Detergent			Wash		Wash cycle
			(A) = compartment A				cycles		duration
Wash cycle selection instructions	Wash cycle		(B) = compartment B				which	Options	(tolerance
		Powder		Liquid		Tablets	include		±10%)
							drying		Hrs. Min.
Heavily soiled dishes and pans (not
to be used for delicate items).	Super Wash	35 g (A)		35 ml (A)		1 (A)	Yes	A–B–C	2:25’
Normally soiled pans and dishes.		29 g (A)		29 ml (A)		1 (A)	Yes	A–B–C-D	1:50’
Standard daily wash cycle.	Normal	6 g (B)		6 ml (B)
Limited quantity of daily soiling.
(4 place settings + 1 saucepan +1		25 g (A)		25 ml (A)		1 (A)	No	A–B– C	1:00’
frying pan).	Daily A 60
Pre-wash for dishes while awaiting
completion of the load with the		No		No		No	No	A – B	0:08’
dishes from the next meal.	Soak
Environmentally-friendly wash cycle		29 g (A)		29 ml (A)
with low energy consumption levels,						1 (A)	Yes	A–B-C-D	2:55’
suitable for pans and dishes.	Eco*	6 g (B)		6 ml (B)
Economic and fast wash to be used
for lightly soiled dishes. (Run cycle
immediately after use) (2 plates +		25 g (A)		25 ml (A)		1 (A)	No	A - C	0:25’
2 glasses + 4 pieces of cutlery + 1
	Rapid
saucepan + 1 small frying pan).
Economic and fast wash for
delicate items which are sensitive
to high temperatures. (Run cycle
immediately after use) (glasses		35 g (A)		35 ml (A)		1 (A)	Yes	A–B–C	1:30’
upper rack + delicate plates, lower	Crystal
rack).

Notes:

Optimum performance levels when using the “Daily wash” and “Rapid wash” cycles can be achieved by observing the maximum amounts of crockery specified.

To make it easier to measure out the detergent, it is worth remembering that:

1 tablespoon = 15 gr. of powder = approximately 15 ml of liquid - 1 teaspoon = 5 gr. of powder = approximately 5 ml of liquid

* The Eco wash cycle adheres to the regulation EN-50242. Although it has a longer duration than other wash cycles it uses less energy and is les harmful to the environment.

Note for Test Laboratories: for information relating to comparative EN testing conditions, please send an email to the following address: [e-mail]

20

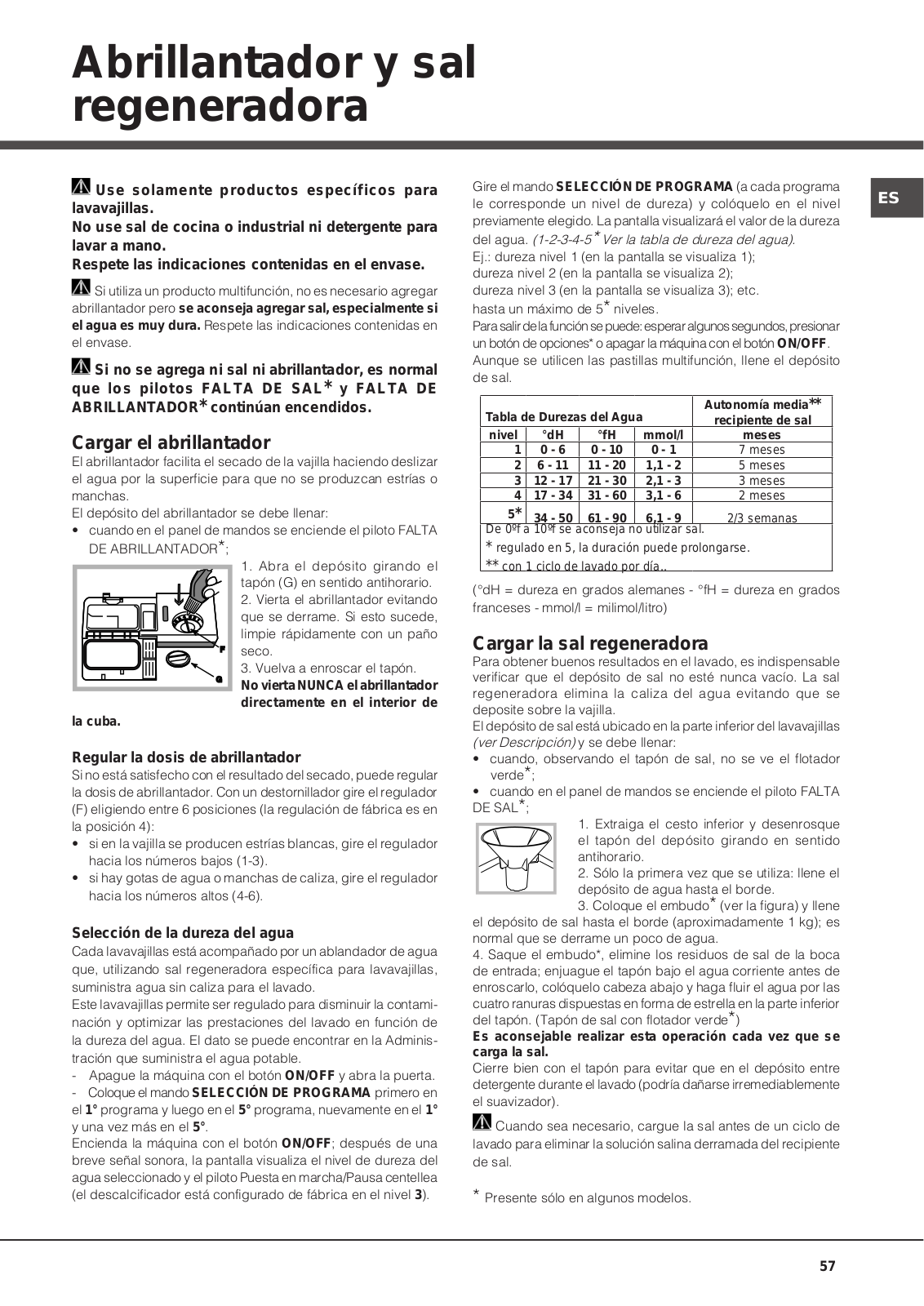

Rinse aid and refined salt

Only use products which have been specifically designed for dishwashers.

Do not use table salt or industrial salt, or washing up liquid.

Follow the instructions given on the packaging.

If using a multi-functional product it is not necessary to add rinse aid; however, we recommend that you add salt, especially if you live in an area where the water is hard or very hard. Follow the instructions given on the packaging.

If you do not add salt or rinse aid, the LOW SALT* and LOW RINSE AID* indicator lights remain lit.

Measuring out the rinse aid

Rinse aid makes it easier for the crockery to dry, as water runs off surfaces more readily and therefore does not leave streaks or marks.

The rinse aid dispenser should be filled:

• When the LOW RINSE AID* indicator light on the control

panel is illuminated;

F

G

1.Open the dispenser by turning the lid (G) in an anticlockwise direction.

2.Pour in the rinse aid, making sure it does not overflow from the dispenser. If this happens, clean the spill immediately with a dry cloth.

3.Screw the lid back on.

NEVER pour the rinse aid directly into the appliance tub.

Adjusting the amount of rinse aid

If you are not completely satisfied with the drying results, you may adjust the quantity of rinse aid used. Use a screwdriver to turn the dosage adjuster (F) to one of the 6 pre-set positions

(the default position is set to 4):

•If there are streaks on the crockery, set the adjustment device to a lower number (1-3).

•If drops of water remain on the crockery or if there are limescale marks present after the cycle has finished, set the adjuster to a higher number (4-6).

Setting the water hardness

Every dishwasher is equipped with a water softener which, by using refined salt designed especially for this type of appliance, supplies water without limescale which is then used to wash the crockery.

This dishwasher offers a setting which helps to reduce pollution and optimises washing performance in accordance with the water hardness level in your area. This information can be obtained from the organisation which supplies your household with water.

-Switch the machine off using the ON/OFF button and open the door.

-Set the SELECT WASH CYCLE knob first to wash cycle 1 then to wash cycle 5, then once again to wash cycle 1 followed by wash cycle 5.

Switch the machine on using the ON/OFF button; after a short buzzer sound, the display will visualise the set water hardness level (the water softener’s default setting is level 3) and the Start/ Pause indicator light will flash.

Turn the SELECT WASH CYCLE knob (each wash cycle has a corresponding water hardness level) and position it on the pre- EN set level. The water hardness level will appear on the display.

(1-2-3-4-5* Refer to the water hardness table).

E.g.: water hardness level 1 (“1” appears on the display); water hardness level 2 (“2” appears on the display); water hardness level 3 (“3” appears on the display), etc.

up to a maximum of 5* levels.

To exit the function, wait a few seconds or press one of the option buttons*, or switch off the machine using the ON/OFF button. Even if using multi-functional tablets, the salt dispenser should still be filled.

Water Hardness Table					Average salt container
					capacity duration**
Level	°dH		°fH	mmol/l	months
1	0	- 6	0 - 10	0 - 1	7 months
2	6 - 11		11 - 20	1,1 - 2	5 months
3	12	- 17	21 - 30	2,1 - 3	3 months
4	17	- 34	31 - 60	3,1 - 6	2 months
5*	34	- 50	61 - 90	6,1 - 9	2/3 weeks

For values between 0°f and 10°f, we do not recommend the use of salt. * this setting may cause a slight increase in the duration of the cycles. ** for 1 wash cycle per day.

(°dH = hardness measured in German degrees - °f = hardness measured in French degrees - mmol/l = millimoles per litre)

Measuring out the refined salt

In order to achieve the best possible results using a wash cycle, make sure that the dispenser is never empty. Refined salt removes limescale from the water, thus avoiding the formation of deposits on crockery.

The salt dispenser is located in the lower part of the dishwasher (see Description) and should be filled:

•When the green float* cannot be seen by simply looking at the cap of the salt dispenser.

•When the LOW SALT* indicator light on the control panel is illuminated;

1.Remove the lower rack and unscrew the container cap (anticlockwise).

2. The first time you do this: fill the water tank right up to its edge.

3. Position the funnel* (see figure) and fill the salt container right up to its edge (this should hold approximately 1 kg); it is not unusual for a little water to leak out.

4. Remove the funnel* and wipe any salt residue away from the opening; rinse the cap under running water and then screw it on, the head facing downwards so as to let the water flow out of the four cracks which are arranged in a star shape on the lower part of the cap. (Salt cap with green float*)

It is advisable to perform this procedure every time you add salt to the container.

Make sure the cap is screwed on tightly, so that no detergent can get into the container during the wash cycle (this could damage the water softener beyond repair).

When necessary, measure out the salt before a wash cycle so that any saline solution which has leaked out of the salt dispenser is removed.

* Only available in selected models.

21

Care and maintenance

EN

Shutting off the water and electricity supplies

•Turn off the water tap after every wash cycle to avoid leaks.

•Always unplug the appliance when cleaning it and when performing maintenance work.

Cleaning the dishwasher

•The external surfaces of the machine and the control panel may be cleaned using a non-abrasive cloth which has been dampened with water. Do not use solvents or abrasive products.

•Any marks on the inside of the appliance may be removed using a cloth dampened with water and a little vinegar.

Preventing unpleasant odours

•Always keep the door of the appliance ajar in order to avoid moisture from forming and being trapped inside the machine.

•Clean the seals around the door and detergent dispensers regularly using a damp sponge. This will avoid food becoming trapped in the seals, which is the main cause behind the formation of unpleasant odours.

Cleaning the sprayer arms Food residue may become encrusted onto the sprayer arms and block the holes used to spray the water. It is therefore recommended that the arms are checked from time to time and cleaned with a small non-metallic brush. The two sprayer arms may both be removed.

To remove the upper sprayer arm, rotate the locking ring in an anti-clockwise direction. The upper sprayer arm should be replaced with the holes facing upwards.

The lower sprayer arm can

be removed by pressing on

the side tabs and pulling it

upwards.

Cleaning the water inlet filter*

If the water hoses are new or have not been used for an extended period of time, let the water run to make sure it is clear and free of impurities before performing the necessary connections. If this precaution is not taken, the water inlet could become blocked and damage the dishwasher.

* Only available in selected models.

Clean the water inlet filter at the tap outlet regularly.

-Turn off the water tap.

-Unscrew the end of the water inlet hose, remove the filter and clean it carefully under running water.

-Replace the filter and screw the water hose back into

position.

Cleaning the filters

The filter assembly consists of three filters which remove food residues from the washing water and then recirculate the water. They should be cleaned if you wish to achieve the best results in every wash.

Clean the filters regularly.

The dishwasher should not be used without filters, or if the filter is loose.

• After several washes, check the filter assembly and if necessary clean it thoroughly under running water, using a non-metallic brush and following the instructions below:

1.Turn the cylindrical filter C in an anti-clockwise direction and pull it out (fig. 1).

2.Remove the cup filter B by exerting a slight pressure on the side flaps (fig. 2).

3.Slide out the stainless steel plate filter A (fig. 3).

4.Inspect the trap and remove any food residue. NEVER

REMOVE the wash cycle pump (black detail) (fig. 4).

After cleaning the filters, replace the filter assembly and fix it in position correctly; this is essential for maintaining the efficient operation of the dishwasher.

Leaving the machine unused for extended periods

•Disconnect the appliance from the electricity supply and shut off the water tap.

•Leave the door of the appliance ajar.

•When you return, run a wash cycle when the dishwasher is empty.

22

Precautions, advice and Assistance

This appliance was designed and manufactured in compliance with current international safety standards. The following information has been provided for safety reasons and should therefore be read carefully.

General safety

•This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

•Children should be supervised to ensure that they do not play with the appliance.

•The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

•The appliance must be used by adults only, to wash domestic crockery in accordance with the instructions in this manual.

•The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the machine exposed to rain and storms.

•Do not touch the appliance when barefoot.

•When unplugging the appliance always pull the plug from the mains socket, do not pull on the cable.

•The water supply tap must be shut off and the plug should be removed from the electrical socket before cleaning the appliance or carrying out any maintenance work.

•If the appliance breaks down, do not under any circumstances touch the internal parts in an attempt to perform the repair work yourself.

•Never touch the heating element.

•Do not lean or sit on the open door of the appliance: this may cause the appliance to overturn.

•The door should not be left open as it may create a dangerous obstacle.

•Keep detergent and rinse aid out of reach of children.

•The packaging material should not be used as a toy.

	Saving energy and respecting the
		EN
	environment

Saving water and energy

•Only begin a wash cycle when the dishwasher is full. While waiting for the dishwasher to be filled, prevent unpleasant odours using the Soak cycle (see Wash cycles).

•Select a wash cycle which is suited to the type of crockery and to the soil level of the crockery using the Table of wash cycles:

-For dishes with a normal soil level, use the Eco wash cycle, which guarantees low energy and water consumption levels.

-If the load is smaller than usual activate the Half load option*

(see Start-up and use).

•If your electricity supply contract gives details of electricity

saving time bands, run wash cycles during the periods when a lower tariff is applied. The Delayed start* button (see Start-up and use) helps you organise the wash cycles accordingly.

Phosphate-free and chlorine-free detergents containing enzymes

•We strongly recommend that you use detergents that do not contain phosphates or chlorine, as these products are harmful to the environment.

•Enzymesprovideaparticularlyeffectiveactionattemperatures around 50°C, and as a result detergents containing enzymes can be used in conjunction with low-temperature wash cycles in order to achieve the same results as a normal 65°C wash cycle.

•To avoid wasting detergent, use the product in appropriate quantities based on the manufacturer’s recommendations, the hardness of the water and the soil level and quantity of crockery to be washed. Even if they are biodegradable, detergents contain substances which may alter the balance of nature.

Disposal

•Disposal of packaging materials: observe local legislation so that the packaging may be reused.

•The European Directive 2002/96/EC relating to Waste

Electrical and Electronic Equipment (WEEE) states that household appliances should not be disposed of using the normal solid urban waste cycle. Exhausted appliances should be collected separately in order to optimise the cost of re-using and recycling the materials inside the machine, while preventing potential damage to the atmosphere and to public health. The crossed-out dustbin is marked on all products to remind the owner of their obligations regarding separated waste collection.

For further information relating to the correct disposal of household appliances, owners may contact the relevant public authority or the local appliance dealer.

* Only available in selected models.

Assistance

Before contacting Assistance:

•Check whether the problem can be resolved using the

Troubleshooting guide (see Troubleshooting).

•Restart the programme to check whether the problem has ceased to exist.

•If the problem persists, contact the Authorised Technical

Assistance Service.

Never use the services of unauthorised technicians.

Please have the following information to hand:

•The type of malfunction.

•The appliance model (Mod.).

•The serial number (S/N).

This information can be found on the appliance data plate

(see Description of the appliance).

23

Troubleshooting

		Whenever the appliance fails to work, check for a solution from the following list before calling for Assistance.
	EN
			Problem:	Possible causes / Solutions:
			The dishwasher does not start or	• Switch off the appliance by pressing the ON/OFF button, switch it back on after
			cannot be controlled	approximately one minute and reset the program.
				• The appliance has not been plugged in properly.
				• The dishwasher door has not been shut properly.
			The door won’t close	• The lock was released. Strongly push the door until a “clacking” noise is heard.
			No water drains out from the	• The dishwasher cycle has not yet finished.
			dishwasher.	• The water inlet hose is bent (see Installation).
				• The drain duct is blocked.
				• The filter is clogged up with food residues.
			The dishwasher makes excessive	• The dishes are rattling against each other or against the sprayer arms.
			noise.	• An excessive amount of foam has been produced: the detergent has not been
				measured out correctly or it is not suitable for use in dishwashers (see Start-up and
				use).
			The dishes and glasses are	• The level of the refined salt is low or the dosage setting is not suited to the hardness
			covered in a white film or	of the water (see Rinse aid and salt).
			limescale deposits.	• The lid on the salt dispenser is not closed properly.
				• The rinse aid has been used up or the dosage is too low.
			The dishes and glasses are	• The rinse aid dosage is too high.
			streaked or have a bluish tinge.
			The crockery has not been dried	• A wash cycle without a drying program has been selected.
			properly.	• The rinse aid has been used up or the dosage is too low (see Rinse aid and salt).
				• The rinse aid dispenser setting is not suitable.
				• The crockery is made from non-stick material or plastic.
			The dishes are not clean.	• The racks are overloaded (see Loading the racks).
				• The crockery has not been arranged well.
				• The sprayer arms cannot move freely.
				• The wash cycle is too gentle (see Wash cycles).
				• An excessive amount of foam has been produced: the detergent has not been
				measured out correctly or it is not suitable for use in dishwashers (see Start-up and
				use).
				• The lid on the rinse aid compartment has not been shut correctly.
				• The filter is dirty or blocked (see Care and maintenance).
				• The refined salt level is low (see Rinse aid and salt).
			The dishwasher does not take any	• There is no water in the mains supply.
			water in - Tap shut-off alarm	• The water inlet hose is bent (see Installation).
			(The ON/OFF indicator light flashes and	• Turn on the tap and the appliance will start after a few minutes.
			the display shows A 6).	• The appliance lock has been activated because no action was taken when the
				beeps sounded.
				Switch off the appliance using the ON/OFF button, turn on the tap and switch the
				appliance back on after 20 seconds by pressing the same button. Re-program the
				appliance and restart the wash cycle.
			Water inlet hose alarm / Water inlet	• Switch off the appliance by pressing the ON/OFF button. Shut off the water tap to
			filter blocked	eliminate the risk of flooding and remove the plug from the electrical socket.
			(the ON/OFF indicator light flashes and	Make sure the water inlet filter has not become blocked by impurities (see “Care
			the display shows A 7).	and maintenance” chapter).

* Only available in selected models.

24

Mode d’emploi

FR

Français, 25

PFK 7M4

LAVE-VAISSELLE

Sommaire	FR

Installation, 26-27

Mise en place et mise à niveau

Raccordements eau et électricité

Conseils pour le premier lavage

Caractéristiques techniques

Ecodesign Regulation

Description de l’appareil, 28

Vue d’ensemble

Tableau de bord

Charger les paniers, 29

Panier inférieur

Panier à couverts

Panier supérieur

Mise en marche et utilisation, 30-31

Mettre en marche le lave-vaisselle

Charger le produit de lavage

Options de lavage

Programmes, 32

Tableau des programmes

Produit de rinçage et sel régénérant, 33

Charger le produit de rinçage Charger le sel régénérant

Entretien et soin, 34

Coupure de l’arrivée d’eau et de courant

Nettoyer le lave-vaisselle

Eviter les mauvaises odeurs

Nettoyer les bras de lavage

Nettoyage du filtre d’entrée d’eau

Nettoyer les filtres

En cas d’absence pendant de longues périodes

Précautions conseils et Service, 35

Sécurité générale

Mise au rebut

Economies et respect de l’environnement

Service

Anomalies et remèdes, 36

25

Installation

	FR	Conserver ce mode d’emploi pour pouvoir le consulter à
		tout moment. En cas de vente, de cession ou de déménagement,
		s’assurer qu’il accompagne bien l’appareil.

Lire attentivement les instructions: elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

En cas de déménagement, transporter l’appareil verticalement; si besoin est, l’incliner sur le dos.

Cet appareil est conçu pour un usage domestique ou autres applications similaires, telles que :

-lieux aménagés en espace cuisine pour le personnel de magasins, bureaux et autres lieux de travail ;

-fermes ;

-utilisation par les clients d’hôtels, de motels ou autres locaux de type résidentiel ;

-chambres d’hôtes.

Mise en place et mise à niveau

1.Déballer l’appareil et s’assurer qu’il n’a pas été endommagé pendant le transport.

S’il est abîmé, ne pas le raccorder et contacter le revendeur.

2.Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur.

L’appareil peut être encastré sous un plan de travail continu*

(voir feuille de Montage).

3. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu’à ce que l’horizontalité de l’appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l’appareil et supprime tout risque de vibrations, bruits et déplacements.

4*. Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à l’aide d’une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d’une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (consulter la notice d’instructions encastré jointe à la documentation)

Raccordements eau et électricité

L’adaptation des installations électriques et les travaux de plomberie de l’installation doivent être effectués par du personnel qualifié.

Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble d’alimentation électrique.

Utiliser des tuyaux neufs pour effectuer le raccordement de l’appareil au réseau de distribution de l’eau.

Ne pas réutiliser les anciens tuyaux.

Les tuyaux d’amenée et d’évacuation de l’eau et le câble d’alimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier l’installation.

Raccord du tuyau d’amenée de l’eau

•A une prise d’eau froide: bien visser le tuyau d’amenée à un robinet à embout fileté 3/4 gaz; avant de visser, faire couler l’eau jusqu’à ce quelle devienne limpide et dépourvue d’impuretés qui pourraient engorger l’appareil.

•A une prise d’eau chaude: en cas d’installation de chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de l’eau chaude de réseau ne dépassant pas 60°C.

Visser le tuyau au robinet en procédant comme pour la prise d’eau froide.

Si la longueur du tuyau d’amenée ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé (voir

Assistance).

La pression de l’eau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (voir ci-contre).

Faire attention à ce que le tuyau ne soit ni plié ni écrasé.

Raccordement du tuyau d’évacuation de l’eau

Raccorder le tuyau d’évacuation, sans le plier, à une conduite d’évacuation ayant au moins 4 cm de diamètre.

Le tuyau d’évacuation doit être placé entre 40 et 80 cm au-dessus du sol ou du plan d’appui du lave-vaisselle (A). Avant de raccorder le tuyau d’évacuation de l’eau au siphon de l’évier, retirer le bouchon en plastique (B).

Sécurité anti-fuite

Pour éviter tout risque d’inondation, le lave-vaisselle :

- est équipé d’un dispositif qui coupe l’arrivée de l’eau en cas d’anomalie ou de fuite à l’intérieur de l’appareil.

Quelques modèles sont équipés d’un dispositif de sécurité supplémentaire New Acqua Stop* qui garantit contre tout risque d’inondation même en cas de rupture du tuyau d’amenée de l’eau.

ATTENTION: TENSION DANGEREUSE!

Il ne faut en aucun cas couper le tuyau d’amenée de l’eau car il contient des parties sous tension.

* Présent uniquement sur certains modèles.

26
