Page 1

PCN 751 T/IX/HA PCN 752 T/HA(WH)

Français

Mode d’emploi

TABLE DE CUISSON

Sommaire

Mode d’emploi,1 Avertissements,3 Assistance,4 Description de l’appareil,5 Installation,18 Mise en marche et utilisation,22 Précautions et conseils,22 Nettoyage et entretien,23 Anomalies et remèdes,23

Italiano

Istruzioni per l’uso

PIANO

Sommario

Istruzioni per l’uso,1 Avvertenze,2 Assistenza,3 Descrizione dell’apparecchio,4 Installazione,5 Avvio e utilizzo,9 Precauzioni e consigli,9 Manutenzione e cura,10 Anomalie e rimedi,10

English

Operating Instructions

HOB

Contents

Operating Instructions,1 Warnings,2 Assistance,4 Description of the appliance,5 Installation,12 Start-up and use,16 Precautions and tips,16 Maintenance and care,17 Troubleshooting,17

Page 2

Avvertenze

Warnings

ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con

ridotte capacità siche, sensoriali o mentali oppure

con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olii può essere pericoloso e può provocare un incendio. Non bisogna MAI tentare di spegnere una

amma/incendio con acqua, bensì bisogna spegnere l’apparecchio e coprire la amma per esempio con

un coperchio o con una coperta ignifuga.

WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements. Children less than 8 years of age shall be kept away unless continuously supervised. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

WARNING: Unattended cooking on a hob with fat or

oil can be dangerous and may result in re. NEVER try to extinguish a re with water, but switch off the appliance and then cover ame e.g. with a lid or a re blanket.

WARNING: Danger of re: do not store items on the

cooking surfaces.

ATTENZIONE: Rischio di incendio: non lasciare

oggetti sulle superci di cottura.

Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

Eliminare eventuali liquidi presenti sul coperchio

prima di aprirlo. Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

ATTENZIONE: l’uso di protezioni del piano inappropriate può causare incidenti.

Never use steam cleaners or pressure cleaners on the appliance.

Remove any liquid from the lid before opening it. Do

not close the glass cover (if present) when the gas burners or electric hotplates are still hot.

The appliance is not intended to be operated by means of an external timer or separate remote control system.

CAUTION: the use of inappropriate hob guards can cause accidents.

Page 3

Avertissements

ATTENTION : Cet appareil ainsi que ses parties

accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les

enfants de moins de 8 ans à moins qu’ils ne soient

sous surveillance constante. Le présent appareil peut être utilisé par des enfants de plus de 8 ans et par

des personnes présentant des capacités physiques,

sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables,

à condition qu’ils soient sous bonne surveillance ou qu’ils aient reçu les instructions nécessaires pour une

utilisation de l’appareil en toute sécurité et à condition

qu’ils se rendent compte des dangers encourus. Les

enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être effectuées par des enfants non surveillés.

ATTENTION : Laisser un récipient de cuisson avec de l’huile ou de la graisse sur un foyer est dangereux

et risque d’entraîner un incendie. Il ne faut JAMAIS

essayer d’éteindre une flamme ou un incendie avec de l’eau ! Il faut éteindre l’appareil et couvrir la

amme avec un couvercle, par exemple, ou avec une

couverture anti-feu.

ATTENTION : Risque d’incendie : ne pas laisser

d’objets sur les surfaces de cuisson.

Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le

couvercle avant de l’ouvrir. Ne pas abaisser le

couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

Cet appareil ne peut pas être allumé au moyen d’un temporisateur extérieur ou d’un système de commande à distance séparé.

ATTENTION : l’utilisation de protections de table inappropriées peut causer des incendies.

Page 4

Assistenza

Comunicare:

• il tipo di anomalia

• il modello della macchina (Mod.)

• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l’installazione di pezzi di ricambio non originali.

Assistance

Communicating:

• the type of problem encountered.

• appliance model (Mod.)

• serial number (S/N) This information is found on the data plate located on the appliance and/or

on the packaging. ! Never use unauthorised technicians and never accept replacement parts which are not original.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione

dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente

che aderisce al programma Airbag avrà diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• la manodopera;

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco.

Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede

la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

Assistance

Indiquez-lui :

• le type d’anomalie

• le modèle de votre appareil (Mod.)

• son numéro de série (S/N) Ces informations gurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

! Ne faites jamais appel à des techniciens non agréés et refusez toujours l’installation de pièces détachées non originales.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven.

dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di

Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono sso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www. aristonchannel.com.

Page 5

Descrizione dell’apparecchio

Vista d’insieme

1. Griglie di appoggio per RECIPIENTI DI COTTURA

2. BRUCIATORI GAS

3. Manopole di comando dei BRUCIATORI GAS

4. Candela di accensione dei BRUCIATORI GAS

5. DISPOSITIVO DI SICUREZZA

• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello

più adatto al diametro del recipiente da utilizzare.

• Manopole di comando dei BRUCIATORI GAS per la regolazione della

amma.

• Candela di accensione dei BRUCIATORI GAS permette l’accensione

automatica del bruciatore prescelto.

• DISPOSITIVO DI SICUREZZA in caso di spegnimento accidentale della

amma, interrompe l’uscita del gas.

Description of the appliance

Overall view

Description de l’appareil

Vue d’ensemble

1. Grilles support de CASSEROLES

2. BRÛLEURS À GAZ

3. Manettes de commande des BRÛLEURS GAZ

4. Bougie d’allumage des BRÛLEURS GAZ

5. DISPOSITIF DE SÉCURITÉ

• BRÛLEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez

celui qui correspond le mieux au diamètre de votre casserole.

• Manettes de commande des BRÛLEURS GAZ pour le réglage de la

amme.

• La bougie d’allumage des BRÛLEURS GAZ permet l’allumage

automatique du brûleur sélectionné.

• DISPOSITIF DE SÉCURITÉ en cas d’extinction accidentelle de la amme,

coupez immédiatement l’arrivée du gaz.

1. Support Grid for COOKWARE

2. GAS BURNERS

3. Control Knobs for GAS BURNERS

4. Ignition for GAS BURNERS

5. SAFETY DEVICES

• GAS BURNERS differ in size and power. Use the diameter of the cookware

to choose the most appropriate burner to cook with.

• Control Knobs for GAS BURNERS adjust the size of the ame.

• GAS BURNER IGNITION* enables a specic burner to be lit automatically.

• SAFETY DEVICE* stops the gas flow if the flame is accidentally

extinguished.

Page 6

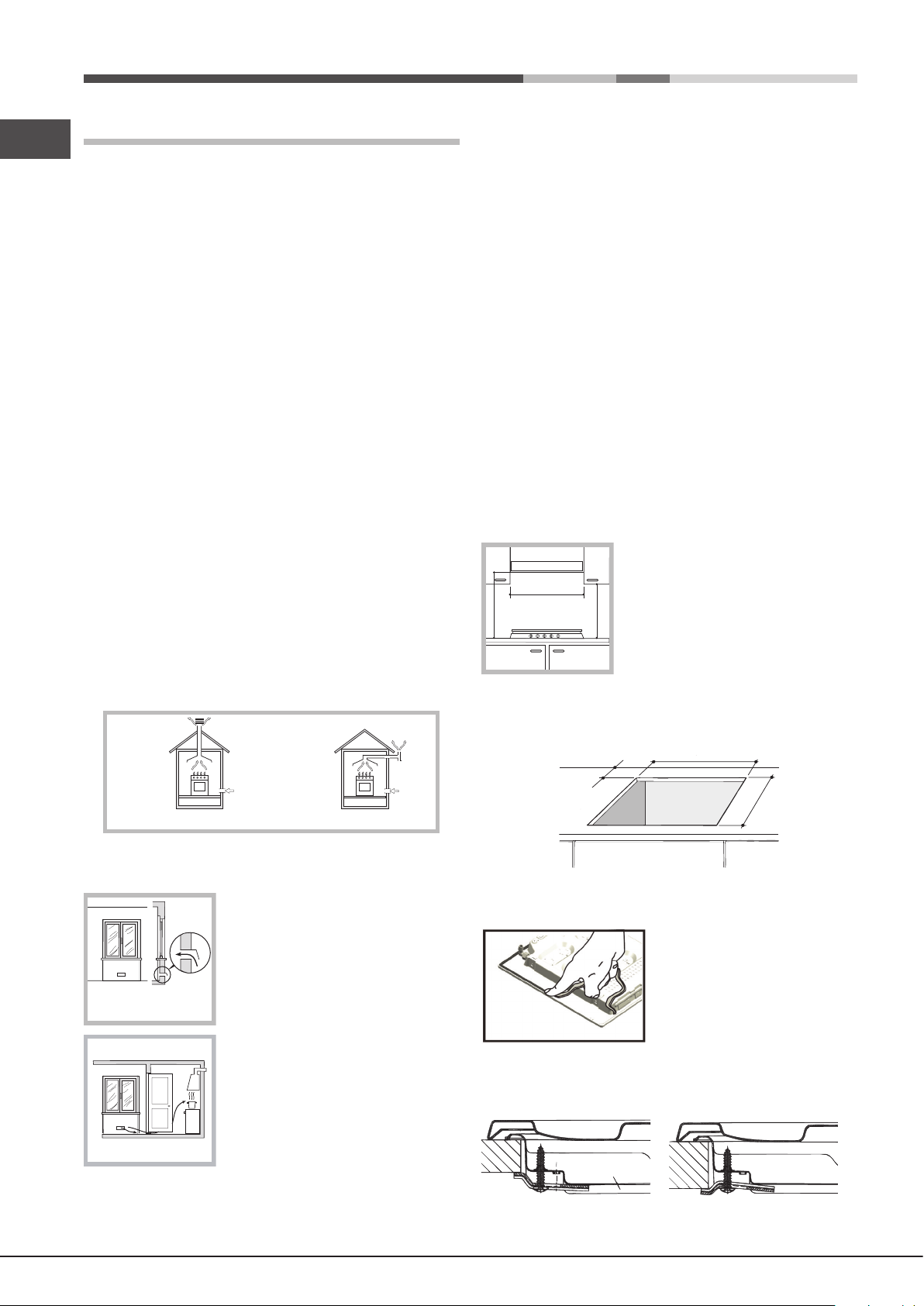

Installazione

555 mm

55 mm

475 mm

! È importante conservare questo libretto per poterlo consultare in ogni

momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualicato. Una errata installazione può causare danni a

persone, animali o cose.

il bidone in utilizzo, collocato in modo da non essere soggetto all’azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50°C.

Incasso

Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a anco, la cui altezza superi quella del piano di lavoro,

debbono essere situati ad almeno 200 mm dal bordo del piano stesso.

• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm (vedi gura).

• Posizionare i pensili adiacenti alla cappa ad un’altezza minima dal top di

420 mm (vedi gura).

Allorchè il piano di cottura venga installato sotto

un pensile, quest’ultimo dovrà mantenere una

600mm min.

distanza minima dal top pari a 700 mm.

! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme Nazionali in

vigore. Debbono essere osservati i seguenti requisiti:

• Il locale deve prevedere un sistema di scarico all’esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l’apparecchio.

In camino o in canna fumaria ramificata (riservata agli apparecchi di cottura)

Direttamente all’esterno

• Il locale deve prevedere un sistema che consenta l’afusso dell’aria

necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 m

/h per kW di potenza

installata.

Il sistema può essere realizzato prelevando direttamente l’aria dall’esterno dell’edificio tramite un condotto di almeno 100 cm

sezione utile e tale che non possa essere

Esempi di aperture di ventilazione per l’aria comburente

Locale adiacente

Locale da ventilare

accidentalmente ostruito.

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l’esterno come sopra descritto, e che non siano parti comuni dell’immobile, o ambienti con pericolo di incendio, o camere da letto.

Maggiorazione della fessura fra porta e pavimento

• Un utilizzo intensivo e prolungato dell’apparecchio può necessitare di una

areazione supplementare, per esempio l’apertura di una nestra o una areazione più efcace, aumentando la potenza di aspirazione meccanica

se già esistente.

• I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano verso il basso.

Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture

verso l’esterno così da permettere l’evacuazione dal basso delle eventuali

fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo

650mm min.

420mm min.

• Il vano del mobile dovrà avere le dimensioni indicate nella gura. Sono previsti dei ganci di ssaggio che consentono di ssare il piano

su top da 20 a 40 mm. di spessore. Per un buon ssaggio del piano è

consigliabile usare tutti i ganci a disposizione.

Prima dell’installazione, togliere le griglie e i bruciatori del piano cottura e capovolgerlo, facendo attenzione a non danneggiare le termocoppie e le candele.

Applicare le guarnizioni in dotazione con l’apparecchio sui bordi esterni del piano cottura, per impedire il passaggio d’aria,

umidità ed acqua (vedi gura).

Per una corretta applicazione assicurarsi

che le superci da sigillare siano pulite, asciutte ed esenti da grassi/oli.

Schema di ssaggio dei ganci

Posizione gancio per top H=20mm Posizione gancio per top H=30mm

Avanti

Posizione gancio per top H=40mm Dietro

Page 7

! Usare i ganci contenuti nella “confezione accessori”

• Nel caso in cui il piano non sia installato su di un forno incasso, è necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore del piano stesso.

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x

560 mm (vedi gure).

45 mm.

560 mm.

Nel caso di installazione sopra un forno da incasso senza ventilazione forzata di raffreddamento, per consentire un’adeguata areazione all’interno del mobile

vanno garantite delle prese d’aria di ingresso e di uscita (vedi gure).

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici

autorizzati (vedi Assistenza).

! L’azienda declina ogni responsabilità qualora queste norme non vengano

rispettate.

Collegamento gas

Il collegamento dell’apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme Nazionali in vigore, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo “Adattamento ai diversi tipi di gas”.

Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori

di pressione conformi alle Norme Nazionali in vigore.

! Per un sicuro funzionamento, per un adeguato uso dell’energia e maggiore durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

Attenzione! Prima del collegamento rimuovere il tappo dal tubo di collegamento del gas.

Allaccio con tubo rigido (rame o acciaio)

! L’allaccio all’impianto gas deve essere effettuato in modo da non provocare

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per

il funzionamento con corrente alternata alla tensione e frequenza di

alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installazione sopra un forno da incasso l’allaccio

sollecitazioni di alcun genere all’apparecchio. Sulla rampa di alimentazione dell’apparecchio è presente un raccordo a “L” orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l’apparecchio). Il raccordo di entrata del gas

all’apparecchio è lettato 1/2 gas maschio cilindrico.

elettrico del piano e quello del forno deve essere realizzato separatamente,

sia per ragioni di sicurezza elettrica che per facilitare l’eventuale estraibilità del forno.

Allaccio con tubo essibile in acciaio inossidabile a parete continua con attacchi lettati

Il raccordo di entrata del gas all’apparecchio è lettato 1/2 gas maschio

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche. In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i

cilindrico. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000

mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico essibile non

venga a contatto con parti mobili o schiacciato.

contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il

lo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione

deve essere posizionato in modo tale che in nessun punto superi di 50°C la

! Utilizzare esclusivamente tubi, guarnizioni di tenuta metalliche in alluminio o guarnizioni in gomma conformi alle Norme Nazionali in vigore.

temperatura ambiente.

Controllo Tenuta

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.

! Ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi

utilizzando una soluzione saponosa e mai una amma.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche;

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esso è predisposto (indicato sulla etichetta ssata nella parte inferiore del piano o

sull’imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni:

Page 8

1. Togliere le griglie del piano e slare i bruciatori dalle loro sedi.

2. Svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli

con quelli adatti al nuovo tipo di gas (vedi tabella 1 “Caratteristiche dei

bruciatori ed ugelli”).

3. Rimontare le parti eseguendo all’inverso le operazioni.

4. Al termine dell’operazione, sostituite la vecchia etichetta taratura con

quella corrispondente al nuovo gas d’utilizzo, reperibile presso i Nostri

Centri Assistenza Tecnica.

Sostituzione degli ugelli su bruciatore Tripla corona

1. Togliere le griglie e slare i bruciatori dalle loro sedi. Il bruciatore è composto

da due parti separate (vedi gure);

2. Svitare gli ugelli, servendosi di una chiave a tubo da 7 mm. Sostituire gli

ugelli con quelli adattati al nuovo tipo di gas (vedi tabella 1). I due ugelli

hanno la stessa foratura.

3. Rimettere in posizione tutti i componenti seguendo le operazioni inverse

rispetto alla sequenza di cui sopra.

DATA PLATE Electrical

connections

see data plate

ECODESIGN

This appliance conforms to the EU Regulation no. 66/2014 implementing Directive 2009/125/EC. standard EN 30-2-1

• Regolazione aria primaria dei bruciatori I bruciatori non necessitano di nessuna regolazione dell’aria primaria.

• Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo.

2. Togliere la manopola ed agire sulla vite

di regolazione posta all’interno o di anco all’astina del rubinetto no ad ottenere una piccola amma regolare.

3. Vericare che ruotando rapidamente la manopola dalla posizione di

massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.

4. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in

caso di mancato funzionamento del dispositivo con bruciatori al minimo aumentare la portata dei minimi stessi agendo sulla vite di regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui by-pass con ceralacca

o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.

! Al termine dell’operazione sostituire la vecchia etichetta di taratura con

quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri

Assistenza Tecnica.

! Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella

prevista, è necessario installare, sulla tubazione d’ingresso un appropriato regolatore di pressione (secondo le Norme Nazionali in vigore).

Page 9

Caratteristiche dei bruciatori ed ugelli

Gas Liquido Gas Naturale

Bruciatore

Rapido Ridotto (RR)

Semi Rapido (S)

Ausiliario (A)

Tripla Corona (TC)

Pressioni di alimentazione

* A 15°C e 1013,25 mbar-gas secco ** Propano P.C.S. = 50.37 MJ/Kg *** Butano P. C.S. = 49.47 MJ/Kg Naturale P.C.S. = 37.78 MJ/m³

Diametro

(mm)

100

130

Potenza

termica

kW (p.c.s.*)

0.70

0.40

1.50

Potenza

termica

kW (p.c.s.*)

NominaleRidotta

2.60

1.65

1.00

3.30

Nominale (mbar) Minima (mbar) Massima (mbar)

By-pass

1/100

(mm)

Ugello 1/100

(mm)

65x2

Portata*

g/h

*** **

189

120

240

28-30

20 35

186

118

236

37 25 45

Potenza

termica

kW (p.c.s.*)

Nominale

2.60

1.65

1.00

3.60

Ugello

1/100 (mm)

122(H3)

96(Z)

79(6)

103x2

20 17 25

Portata*

l/h

248

157

343

PCN 751 T/IX/HA PCN 752 T/HA(WH)

Page 10

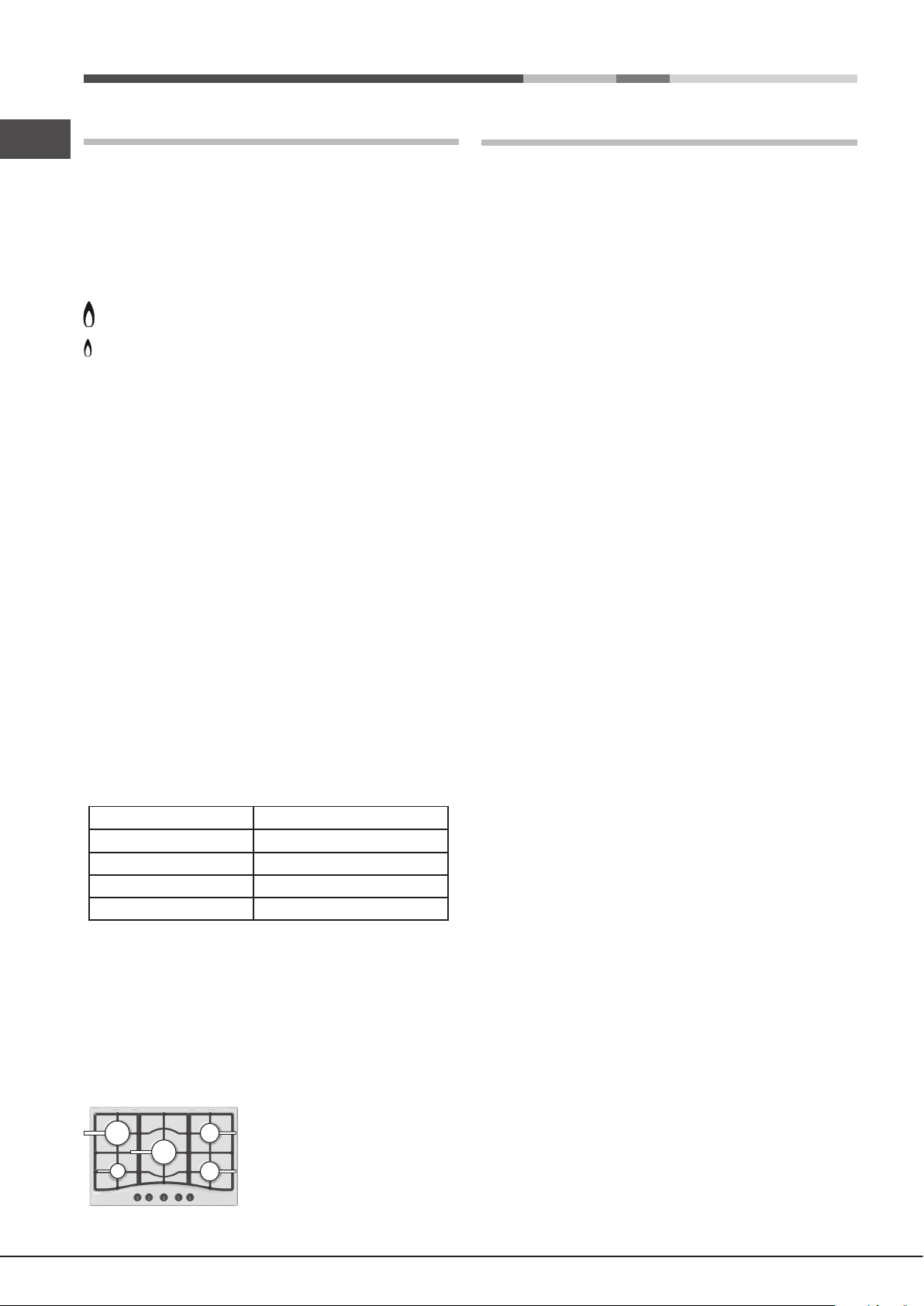

Avvio e utilizzo

Rapido Ridotto (RR)

Semi Rapido (S)

Ausiliario (A)

Tripla Corona (TC)

24 - 26

16 - 20

10 - 14

24 - 26

Ø Diametro recipienti (cm)

Bruciatore

Precauzioni e consigli

! Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente.

Bruciatori gas

Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue:

● Spento

Massimo

Minimo

Per accendere uno dei bruciatori, avvicinare allo stesso una amma o un

accenditore, premere a fondo e ruotare la manopola corrispondente in senso

antiorario no alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta

la manopola per circa 2-3 secondi nchè non si scalda il dispositivo che mantiene automaticamente accesa la amma.

Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, premere a fondo e ruotare la manopola corrispondente in senso

antiorario no alla posizione di massima potenza, tenendola premuta no

all’avvenuta accensione.

! Nel caso di una estinzione accidentale delle amme del bruciatore, chiudere

la manopola di comando e ritentare l’accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario no all’arresto (corrispondente al simbolo “●”).

Consigli pratici per l’uso dei bruciatori

Al ne di ottenere il massimo rendimento è utile ricordare quanto segue:

• Utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al ne

• Utilizzare sempre recipienti a fondo piatto e con coperchio.

• Al momento dell’ebollizione ruotare la manopola no alla posizione di

Per identicare il tipo di bruciatore fate riferimento ai disegni presenti nel

paragrafo “Caratteristiche dei bruciatori ed ugelli”.

• Per la massima stabilità dei recipienti, assicurarsi sempre che le griglie

• Le maniglie delle pentole devono essere posizionate in linea con una delle

• Le maniglie delle pentole devono essere posizionate in modo da non

razze della griglia offrono ovviamente la massima stabilità.

di evitare che le amme fuoriescano dal fondo dei recipienti.

minimo.

siano montate in modo corretto e che ogni recipiente sia centrato sul bruciatore.

razze della griglia.

sporgere oltre il bordo anteriore del piano di cottura.

L’aspetto più variabile in termini di stabilità delle pentole può essere spesso la pentola stessa (o il suo posizionamento durante l’uso). Pentole ben bilanciate, con fondi piatti, centrate sul bruciatore, con le maniglie posizionate in linea con una delle

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe

• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d’aria.Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al “Posizionamento”.

• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli

gurano sul libretto e sulla targa matricola.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da persone

adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Assicurarsi sempre che le manopole siano nella posizione “●”/“○” quando

l’apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì

afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

• Non è previsto che l’apparecchio venga utilizzato da persone (bambini

compresi) con ridotte capacità siche, sensoriali o mentali, da persone

inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.

• Evitare che i bambini giochino con l’apparecchio.

• L’apparecchio non è destinato a essere messo in funzione per

mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,

così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/EU sui riuti di apparecchia¬ture elettriche ed elettroniche (RAEE), prevede che gli elettrodo¬mestici non debbano essere smaltiti nel normale usso dei riuti solidi urbani. Gli apparecchi

dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Quando si acquista una nuova apparecchiatura equivalente si può

consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente; i RAEE di “piccolissime dimensioni” (nessun lato sopra i 25 cm) possono

Page 11

essere consegnati gratuitamente ai negozianti anche se non si acquista nulla (solo nei negozi con supercie di vendita superiore a 400 mq). Per

ulteriori informazioni sulla corretta dismissione degli elettrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Manutenzione rubinetti gas

Con il tempo può vericarsi il caso di un rubinetto che si blocchi o presenti

difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

Risparmiare e rispettare l’ambiente

• Cucinare gli alimenti in pentole chiuse con coperchi idonei e usare meno

acqua possibile. Cucinare senza coperchio aumenterà notevolmente il

consumo in termini di energia.

• Usare pentole e padelle piatte.

• Se si stanno cucinando alimenti con un tempo di cottura più lungo, consigliamo di usare una pentola a pressione, che è due volte più rapida e consente di salvare un terzo di energia.

! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

Anomalie e rimedi

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare

l’assistenza, vediamo che cosa si può fare. Innanzi tutto vericare che non ci

siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Manutenzione e cura

Il bruciatore non si accende o la amma non è uniforme.

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulizia del piano di cottura

• Le parti smaltate e in vetro vanno lavate con acqua calda e detergente

neutro.

• L’acqua calcarea o detergenti aggressivi potrebbero lasciare macchie sulle superci in acciaio inox, se rimangono a contatto troppo a lungo. Eliminare prontamente eventuali residui di cibo (acqua, sugo, caffè, ecc.) prima che

si secchino.

• Pulire con acqua calda e detergente neutro, quindi asciugare con un panno morbido o una pelle di daino. In caso di sporco difcile, usare esclusivamente detergenti indicati per le superci in acciaio inox.

• Pulire le superci in acciaio inox solo con un panno morbido o una spugna.

• Non utilizzare prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.

• Non utilizzare pulitrici a getto di vapore.

• Non utilizzare prodotti inammabili.

• Evitare di lasciare sul piano sostanze acide o alcaline come aceto, mostarda, sale, zucchero o succo di limone.

Pulizia dei componenti del piano

• Pulire le parti smaltate e in vetro solo con un panno morbido o una spugna.

• Le griglie, i cappellotti e i bruciatori sono rimovibili per facilitarne la pulizia.

• Lavarli a mano con acqua calda e detersivo non aggressivo avendo cura

di eliminare eventuali incrostazioni e controllando che nessuna delle aperture del bruciatore sia otturata.

• Sciacquare e asciugare.

• Rimontare correttamente bruciatori e cappellotti nelle rispettive sedi.

• Nel riposizionare le griglie, assicurarsi che la zona di appoggio delle pentole sia allineata con il bruciatore.

• Nei modelli dotati di candeline di accensione elettrica e di termocoppie di sicurezza, occorre procedere a un’accurata pulizia della parte terminale

della candelina per assicurarne il buon funzionamento. Controllare questi componenti frequentemente e, se necessario, pulirli con un panno umido.

Eventuali residui di cibo secchi vanno rimossi con uno stuzzicadenti o un ago.

Avete controllato se:

• Sono ostruiti i fori di uscita del gas del bruciatore.

• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.

• Ci sono correnti d’aria nelle vicinanze del piano.

La amma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

• Non avete premuto a fondo la manopola.

• Non avete mantenuto premuta a fondo la manopola per un tempo

sufciente ad attivare il dispositivo di sicurezza.

• Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostruiti i fori di fuoriuscita del gas.

• Ci sono correnti d’aria nelle vicinanze del piano.

• La regolazione del minimo non è corretta.

I recipienti sono instabili.

Avete controllato se:

• Il fondo del recipiente è perfettamente piano.

• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.

• Le griglie sono state invertite.

! Per evitare danni all’accensione elettrica, non utilizzarla quando i bruciatori non sono nella loro sede.

Page 12

Installation

! Before operating your new appliance please read this instruction booklet carefully. It contains important information for safe use, installation and care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning

! Keep packaging material out of the reach of children. It can become a choking or suffocation hazard (see Precautions and tips).

! The appliance must be installed by a qualied professional according to the

instructions provided. Incorrect installation may cause harm to people and animals or may damage property.

! This unit may be installed and used only in permanently ventilated rooms

in accordance with current national regulations. The following requirements

must be observed:

• The room must be equipped with an air extraction system that expels

any combustion fumes. This may consist of a hood or an electric fan that automatically starts each time the appliance is switched on.

Fitting the appliance

The following precautions must be taken when installing the hob:

• Kitchen cabinets adjacent to the appliance and taller than the top of the

hob must be at least 200 mm from the edge of the hob.

• Hoods must be installed according to their relative installation instruction

manuals and at a minimum distance of 650 mm from the hob (see gure).

• Place the wall cabinets adjacent to the hood at a minimum height of 420

mm from the hob (see gure).

If the hob is installed beneath a wall cabinet, the latter must be situated at a minimum of 700

600mm min.

650mm min.

mm above the hob.

420mm min.

• The installation cavity should have the dimensions indicated in the gure.

Fastening hooks are provided, allowing you to fasten the hob to tops that

are between 20 and 40 mm thick. To ensure the hob is securely fastened to the top, we recommend you use all the hooks provided.

555 mm

55 mm

475 mm

In a chimney stack or branched flue. (exclusively for cooking appliances)

Directly to the Outside

• The room must also allow proper air circulation, as air is needed for

combustion to occur normally. The ow of air must not be less than 2 m3/h

per kW of installed power.

The air circulation system may take air directly from the outside by means of a pipe with an inner cross section of at least 100 cm

; the

opening must not be vulnerable to any type

Examples of ventilation holes for comburant air.

Adjacent Room

Room to be Vented

of blockages.

The system can also provide the air needed for combustion indirectly, i.e. from adjacent rooms

tted with air circulation tubes as described

above. However, these rooms must not be communal rooms, bedrooms or rooms that

may present a re hazard.

Enlarging the ventilation slot between window and floor.

• Intensive and prolonged use of the appliance may necessitate supplemental ventilation, e.g. opening a window or increasing the power of the air intake system (if present).

• Liquid petroleum gas sinks to the oor as it is heavier than air. Therefore, rooms containing LPG cylinders must also be equipped with vents to allow

gas to escape in the event of a leak. As a result LPG cylinders, whether partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level (cellars, etc.). It is advisable to keep only the cylinder being used in the room, positioned so that it is not

subject to heat produced by external sources (ovens, replaces, stoves,

etc. ) which could raise the temperature of the cylinder above 50°C.

Before the installation remove the grids and burners from the hob and turn it upside down, making sure you don’t damage the thermocouples and spark plugs.

Apply the seals that come with the appliance along the outer edges of the hob to prevent any passage of air, humidity and water (see Figure). For proper application make sure the surfaces to be sealed are clean, dry and

free of any grease/oil.

Hook fastening diagram

Hooking position for top H=20mm Hooking position for top H=30mm

Front

Hooking position for top H=40mm Back

! Use the hooks contained in the “accessory pack”.

Page 13

• Where the hob is not installed over a built-in oven, a wooden panel must be installed as insulation. This must be placed at a minimum distance of 20 mm from the lower part of the hob.

Ventilation

To ensure adequate ventilation, the back panel of the cabinet must be

removed. It is advisable to install the oven so that it rests on two strips of

wood, or on a completely at surface with an opening of at least 45 x 560

mm (see diagrams).

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by authorised technicians

only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

45 mm.

560 mm.

Where a hob is installed above an oven without a forced ventilation cooling

system, adequate ventilation must be provided inside the cabinet by means of air holes through which air can pass (see gure).

Electrical connection

Hobs equipped with a three-pole power supply cable are designed to operate with alternating current at the voltage and frequency indicated on the data

plate (this is located on the lower part of the appliance). The earth wire in the cable has a green and yellow cover. If the appliance is to be installed above a built-in electric oven, the electrical connection of the hob and the oven must be carried out separately, both for electrical safety purposes and to make extracting the oven easier.

Gas connection

The appliance should be connected to the main gas supply or to a gas cylinder in compliance with current national regulations. Before carrying out the connection, make sure the cooker is compatible with the gas supply you wish to use. If this is not the case, follow the instructions indicated in the paragraph “Adapting to different types of gas.”

When using liquid gas from a cylinder, install a pressure regulator which

complies with current national regulations.

! Check that the pressure of the gas supply is consistent with the values indicated

in Table 1 (“Burner and nozzle specications”). This will ensure the safe operation and longevity of your appliance while maintaining efcient energy consumption.

Connection with a rigid pipe (copper or steel)

! Connection to the gas system must be carried out in such a way as not to place any strain of any kind on the appliance.

There is an adjustable L-shaped pipe tting on the appliance supply ramp and this is tted with a seal in order to prevent leaks. The seal must always be replaced after rotating the pipe tting (seal provided with appliance). The gas supply pipe tting is a threaded 1/2 gas cylindrical male attachment.

Connecting a flexible jointless stainless steel pipe to a threaded attachment

The gas supply pipe tting is a threaded 1/2 gas cylindrical male attachment.

These pipes must be installed so that they are never longer than 2000 mm when fully extended. Once connection has been carried out, make sure that

the exible metal pipe does not touch any moving parts and is not compressed.

! Only use pipes and seals that comply with current national regulations.

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate. The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains. The circuit-breaker must be suitable for the charge indicated and must comply with current electrical regulations (the earthing wire must not be interrupted by the circuit-breaker). The supply cable must not come into contact with surfaces with temperatures higher than 50°C.

! The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations.

Before connecting to the power supply, make sure that:

• the appliance is earthed and the plug is compliant with the law.

• the socket can withstand the maximum power of the appliance, which is

Checking the tightness of the connection

! When the installation process is complete, check the pipe ttings for leaks using a soapy solution. Never use a ame.

Adapting to different types of gas

To adapt the hob to a different type of gas other than default type (indicated on the rating plate at the base of the hob or on the packaging), the burner nozzles should be replaced as follows:

1. Remove the hob grids and slide the burners off their seats.

2. Unscrew the nozzles using a 7 mm socket spanner, and replace them with nozzles for the new type of gas (see table 1 “Burner and nozzle characteristics”).

3. Reassemble the parts following the above procedure in the reverse order.

4. Once this procedure is nished, replace the old rating sticker with one

indicating the new type of gas used. Sticker are available from any of our Service Centres.

indicated on the data plate.

• the voltage is in the range between the values indicated on the data plate.

• the socket is compatible with the plug of the appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

Page 14

Replacing the Triple ring burner nozzles

1. Remove the pan supports and lift the burners out of their housing. The

burner consists of two separate parts (see pictures).

2. Unscrew the nozzles using a 7 mm socket spanner. Replace the nozzles

with models that are congured for use with the new type of gas (see Table

1). The two nozzles have the same hole diameter.

3. Replace all the components by completing the above operations in reverse

order.

• Adjusting the burners’ primary air

Does not require adjusting.

• Setting the burners to minimum

1. Turn the tap to the low ame position;

2. Remove the knob and adjust the adjustment screw, which is positioned in or next to the tap

pin, until the ame is small but steady.

3. Having adjusted the ame to the required low setting, while the burner is

alight, quickly change the position of the knob from minimum to maximum and vice versa several times, checking that the ame does not go out.

4. Some appliances have a safety device (thermocouple) tted. If the device

fails to work when the burners are set to the low ame setting, increase this low ame setting using the adjusting screw.

5. Once the adjustment has been made, replace the seals on the by-passes

using sealing wax or a similar substance.

! If the appliance is connected to liquid gas, the regulation screw must be

fastened as tightly as possible.

! Once this procedure is nished, replace the old rating sticker with one

indicating the new type of gas used. Stickers are available from any of our Service Centres.

! Should the gas pressure used be different (or vary slightly) from the

recommended pressure, a suitable pressure regulator must be tted to the

inlet pipe (in order to comply with current national regulations).

DATA PLATE Electrical

connections

see data plate

ECODESIGN

This appliance conforms to the EU Regulation no. 66/2014 implementing Directive 2009/125/EC. standard EN 30-2-1

Page 15

Burner and nozzle specifications

Table 1 Liquid Gas Natural Gas

Burner

Reduced Rapid (RR)

Semi Rapid (S)

Auxiliary (A)

Triple Crown (TC)

Supply pressures

* At 15°C and 1013,25 mbar - dry gas ** Propane P.C.S. = 50.37 MJ/Kg *** Butane P. C.S. = 49.47 MJ/Kg Natural P.C.S. = 37.78 MJ/m³

Diameter

(mm)

100

130

Thermal

Power

kW (p.c.s.*)

0.70

0.40

1.50

Nominal (mbar) Minimum (mbar) Maximum (mbar)

Thermal

Power

kW (p.c.s.*)

NominalReduced

2.60

1.65

1.00

3.30

By-pass

1/100

(mm)

Nozzle

1/100

(mm)

65x2

***

189

120

240

28-30

20 35

Flow*

g/h

186

118

236

37 25 45

Thermal

Power

kW (p.c.s.*)

Nominal

2.60

1.65

1.00

3.60

Nozzle

1/100

(mm)

122(H3)

96(Z)

79(6)

103x2

20 17 25

Flow*

l/h

248

157

343

PCN 751 T/IX/HA PCN 752 T/HA(WH)

Page 16

Start-up and use

Precautions and tips

! The position of the corresponding gas burner is shown on every knob.

Gas burners

Each burner can be adjusted to one of the following settings using the corresponding control knob:

● Off

Maximum

Minimum

To light one of the burners, hold a lit match or lighter near the burner and, at the same time, press down and turn the corresponding knob anti-clockwise to the maximum setting.

Since the burner is tted with a safety device, the knob should be pressed

for approximately 2-3 seconds to allow the automatic device keeping the

ame alight to heat up.

When using models with an gas burner ignition, to light the selected burner press down and turn the corresponding knob anticlockwise to maximum position, keeping it pressed until the burner has ignitied.

! If a ame is accidentally extinguished, turn off the control knob and wait for

at least 1 minute before trying to relight it.

To switch off the burner, turn the knob in a clockwise direction until it stops

(when reaches the “●” position).

Practical advice on using the burners

To ensure the burners operate efciently:

• Use appropriate cookware for each burner (see table) so that the ames

do not extend beyond the bottom of the cookware.

• Always use cookware with a at base and a cover.

• When the contents of the pan reach boiling point, turn the knob to minimum.

Burner

Reduced Rapid (RR)

Semi Rapid (S)

Auxiliary (A)

Triple Crown (TC)

To identify the type of burner, refer to the designs in the section entitled, “Burner

and Nozzle Specications”.

• For maximum stability, always make sure that the pan supports are

correctly tted and that each pan is placed centrally over the burner.

• Pan handles should be positioned in line with one of the support bars on

the pan support grid.

• Pan handle should be positioned so not to protrude beyond the front edge

of the hob.

support ngers obviously offer the greatest stability.

Ø Cookware diameter (cm)

24 - 26

16 - 20

10 - 14

24 - 26

The more variable aspect in terms of pan stability can often be the pan itself, (or the positioning of that pan during use).

Well balanced pans, with at bases that

are placed centrally over the burner, with the pan handles aligned with one of the

! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• This is a class 3 built-in appliance.

• Gas appliances require regular air exchange to maintain efcient

operation. When installing the hob, follow the instructions provided in the paragraph on “Positioning” the appliance.

• These instructions are only valid for the countries whose symbols appear in the manual and on the serial number plate.

• The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• Do not touch the appliance with bare feet or with wet or damp hands and feet.

• The appliance must be used by adults only for the preparation of food, in accordance with the instructions outlined in this booklet. Any other use of the appliance (e.g. for heating the room) constitutes improper use and is dangerous. The manufacturer may not be held liable for any damage resulting from improper, incorrect and unreasonable use of the appliance.

• Ensure that the power supply cables of other electrical appliances do not come into contact with the hot parts of the oven.

• The openings used for ventilation and dispersion of heat must never be covered.

• Always make sure the knobs are in the “●”/“○” position when the appliance is not in use.

• When unplugging the appliance always pull the plug from the mains socket, do not pull on the cable.

• Never carry out any cleaning or maintenance work without having detached the plug from the mains.

• In case of malfunction, under no circumstances should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance. Contact a Service Centre (see Assistance).

• Always make sure that pan handles are turned towards the centre of the hob in order to avoid accidental burns.

• Do not close the glass cover (if present) when the gas burners or electric hotplates are still hot.

• The appliance should not be operated by people (including children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

• Do not let children play with the appliance.

• The appliance is not intended to be operated by means of an external timer or separate remote-control system.

Disposal

• When disposing of packaging material: observe local legislation so that the packaging may be reused.

• The European Directive 2012/19/EU on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must

not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery

Page 17

and recycling of the materials they contain and reduce the impact on human health and the environment.The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information

concerning the correct disposal of their old appliance.

Gas tap maintenance

Over time, the taps may become jammed or difcult to turn. If this happens,

the tap must be replaced.

! This procedure must be performed by a qualied technician authorised

by the manufacturer.

Respecting and conserving the environment

• Cook your food in closed pots or pans with well-tting lids and use as little

water as possible. Cooking with the lid off will greatly increase energy consumption.

• Use purely at pots and pans.

• If you are cooking something that takes a long time, it’s worth using a pressure cooker, which is twice as fast and saves a third of the energy.

Maintenance and care

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the hob surface

• All the enamelled and glass parts should be cleaned with warm water and neutral solution.

• Stainless steel surfaces may be stained by calcareous water or aggressive detergents if left in contact for too long. Any food spills (water, sauce, coffee, etc.) should be wiped away before they dry.

• Clean with warm water and neutral detergent, and then dry with a soft

cloth or chamois. Remove baked-on dirt with specic cleaners for stainless

steel surfaces.

• Clean stainless steel only with soft cloth or sponge.

• Do not use abrasive or corrosive products, chlorine-based cleaners or pan scourers.

• Do not use steam cleaning appliances.

• Do not use ammable products.

• Do not leave acid or alkaline substances, such as vinegar, mustard, salt, sugar or lemon juice on the hob.

Troubleshooting

It may happen that the appliance does not function properly or at all. Before calling the service centre for assistance, check if anything can be done. First, check to see that there are no interruptions in the gas and electrical supplies, and, in particular, that the gas valves for the mains are open.

The burner does not light or the ame is not even around the burner.

Check whether:

• The gas holes on the burner are clogged.

• All the movable parts that make up the burner are mounted correctly.

• There are draughts near the appliance.

The ame dies in models with a safety device.

Check to make sure that:

• You pressed the knob all the way in.

• You keep the knob pressed in long enough to activate the safety device.

• The gas holes are not blocked in the area corresponding to the safety device.

The burner does not remain lit when set to minimum.

Check to make sure that:

• The gas holes are not blocked.

• There are no draughts near the appliance.

• The minimum setting has been adjusted properly.

The cookware is unstable.

Check to make sure that:

• The bottom of the cookware is perfectly at.

• The cookware is positioned correctly at the centre of the burner.

• The pan support grids have been positioned correctly.

Cleaning the hob parts

• Clean the enamelled and glass parts only with soft cloth or sponge.

• Grids, burner caps and burners can be removed to be cleaned.

• Clean them by hand with warm water and non-abrasive detergent, removing any food residues and checking that none of the burner openings is clogged.

• Rinse and dry.

• Ret burners and burner caps correctly in the respective housings.

• When replacing the grids, make sure that the panstand area is aligned with the burner.

• Models equipped with electrical ignition plugs and safety device require

thorough cleaning of the plug end in order to ensure correct operation.

Check these items frequently, and if necessary, clean them with a damp

cloth. Any baked-on food should be removed with a toothpick or needle.

! To avoid damaging the electric ignition device, do not use it when the burners are not in their housing.

Page 18

Installation

555 mm

55 mm

475 mm

! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment.

En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive

l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil

Conditions réglementaires d’installation

Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d’installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L’installation doit

être effectuée conformément aux textes réglementaires et règles de l’art en vigueur et règlement sanitaire départemental.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).

! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

! Cet appareil peut être installé et fonctionner seulement dans des locaux qui

sont aérés en permanence, selon les Normes Nationales en vigueur. Il faut observer les conditions suivantes:

• La pièce doit prévoir un système d’évacuation vers l’extérieur des fumées

de combustion, réalisé au moyen d’une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l’on allume l’appareil.

ou une aération plus efcace, en augmentant la puissance d’aspiration mécanique si déjà prédisposée.

• Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l’extérieur an de permettre

l’évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles

de GPL, qu’elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au

dessous du niveau du sol (caves etc.). Il est opportun de n’entreposer dans

le local que la bouteille que vous êtes en train d’utiliser, placée de façon

à ne pas être sujette à l’action directe de sources de chaleur (fours, feux

de bois, poêles etc.) qui peuvent atteindre des températures dépassant

50°C.

Encastrement

Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 200 mm du bord du plan.

• Les hottes doivent être installées conformément aux instructions reportées dans leur notice d’installation et à au moins 650 mm de distance (voir

gure).

• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420

mm de distance du plan de travail (voir gure).

En cas d’installation de la table de cuisson sous un élément haut, ce dernier devra être monté à

600mm min.

650mm min.

au moins 700 mm de distance du plan.

420mm min.

• La découpe du meuble doit avoir les dimensions indiquées par la gure.

Des crochets de xation sont prévus pour xer la table sur des plans de

20 à 40 mm d’épaisseur. Pour bien xer la table, utilisez tous les crochets

fournis.

En cas de cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson)

Directement à l'externe

• La pièce doit prévoir un système qui consent un apport d’air nécessaire à une régulière combustion. Le ux d’air nécessaire à la combustion ne

doit pas être inférieur à 2 m3/h par kW de puissance installée.

Le système peut être réalisé en prélevant l’air directement de l’extérieur du bâtiment au moyen d’un conduit d’au moins100 cm

section utile qui ne risque pas d’être bouché

Exemples d'ouverture de ventilation pour l'air comburant

Local adjacent

Local à ventiler

accidentellement.

Ou, de manière indirecte depuis des locaux

adjacents et équipés d’un conduit de ventilation

avec l’extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à

coucher ou des locaux à risque d’incendie.

Agrandissement de la fissure entre la porte et le sol

• Une utilisation intensive et prolongée de l’appareil peut nécessiter d’une aération supplémentaire, comme par exemple l’ouverture d’une fenêtre

Avant de procéder à l’installation, enlever les grilles et les brûleurs du plan de cuisson et renverser celui-ci en veillant à ce que les thermocouples et les

bougies ne soient pas endommagés.

Appliquer les joints fournis avec

l’appareil sur les bords extérieurs du plan de cuisson pour empêcher le passage de l’air, de l’humidité et de l’eau

(voir gure).

Pour une application correcte, s’assurer

que les surfaces à sceller sont propres,

sèches et sans traces de graisses/huiles.

Schéma de xation des crochets

Position du crochet Position du crochet pour top H=20mm pour top H=30mm

Page 19

Devant

Position du crochet Derrière pour top H=40mm

! Utilisez tous les crochets compris dans le “sachet accessoires”

Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

! L’installateur est responsable du bon raccordement électrique de l’appareil

et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale de l’appareil,

indiquée sur la plaquette signalétique;

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;

• la prise est bien compatible avec la che de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la che, n’utilisez ni rallonges ni prises multiples.

• Si la table n’est pas installée au-dessus d’un four à encastrer, il faut monter un panneau d’isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Aération

Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue

de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir gures).

45 mm.

560 mm.

En cas d’installation au-dessus d’un four encastrable dépourvu de ventilation de refroidissement forcée, il faudra prévoir des prises d’air d’entrée et de

sortie pour permettre une bonne aération à l’intérieur du meuble (voir gure).

Raccordement électrique

Les tables munies d’un cordon d’alimentation tripolaire, sont prévues pour un

fonctionnement à courant alternatif à la tension et à la fréquence d’alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d’installation au-dessus d’un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplier, au besoin, l’extraction du four.

! Après installation de l’appareil, le câble électrique et la prise de courant

doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé périodiquement et ne peut être remplacé que par un

technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccordement gaz

Raccorder l’appareil à la bouteille ou à la canalisation du gaz conformément

aux normes en vigueur, uniquement après avoir vérié que l’appareil est

bien réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe “Adaptation aux différents

types de gaz”. Pour l’alimentation en gaz liquide, utiliser des régulateurs de

pression conformes aux Normes en vigueur.

! Pour un fonctionnement en toute sécurité, pour l’emploi correct de l’énergie et

une plus longue durée de vie de l’appareil, vérier si la pression d’alimentation respecte bien les valeurs indiquées dans le tableau 1 “Caractéristiques des brûleurs et des injecteurs”.

Raccordement par tuyau rigide (cuivre ou acier)

! Le raccordement à l’installation de gaz doit être effectué de manière à ce

que l’appareil ne subisse aucun type de contrainte.

La rampe d’alimentation de l’appareil est munie d’un raccord en “L” orientable dont l’étanchéité est assurée par un joint. S’il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d’étanchéité (fourni avec l’appareil).

Le raccord d’entrée du gaz à l’appareil est leté 1/2 gaz mâle cylindrique.

Raccordement par tuyau exible en acier inox, à paroi continue avec raccords letés

Le raccord d’entrée du gaz à l’appareil est leté 1/2 gaz mâle cylindrique. La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même

au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après

raccordement, assurez-vous que le tuyau métallique exible ne touche pas

à des parties mobiles et n’est pas écrasé.

Branchement du câble d’alimentation au réseau électrique

Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l’étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux

normes en vigueur (le l de terre ne doit pas être interrompu par l’interrupteur).

! N’utilisez que des tuyaux conformes et des joints d’étanchéité conformes

aux textes réglementaires applicables dans le pays.

Vérication de l’étanchéité

! Une fois l’installation terminée, vérier l’étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une amme.

Page 20

Adaptation aux différents types de gaz

Pour adapter la table à un type de gaz autre que celui pour lequel elle a été prévue (indiqué sur l’étiquette xée sous la table ou sur l’emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur

logement.

2. Dévissez les injecteurs à l’aide d’une clé à tube de 7 mm et remplacez-

les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1

“Caractéristiques des brûleurs et des injecteurs”).

3. Remontez les différentes parties en effectuant les opérations dans le sens

inverse.

4. En n d’opération remplacez la vieille étiquette par celle correspondant

au nouveau gaz utilisé, disponible dans nos Services Après-vente.

Remplacement des injecteurs du brûleur Triple couronne

1. Retirer les grilles et sortir les brûleurs de leurs logements. Le brûleur est

formé de deux parties distinctes (voir gures) ;

2. Dévisser les injecteurs à l’aide d’une clé à tube de 7 mm. Remplacer les

injecteurs par d’autres appropriés au nouveau type de gaz (voir tableau

1). Les deux injecteurs sont percés des mêmes trous.

3. Remonter les composants dans le sens inverse du démontage.

! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d’entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALETIQUE Raccordements

électriques

voir plaquette signalétique

ÉCOCONCEPTION

Cet appareil est conforme aux Règlement n°66/2014 de l'UE intégrant la Directive 2009/125/EC. Norme EN 30-2-1

Réglage de l’air primaire des brûleurs Les brûleurs ne nécessitent d’aucun réglage de l’air primaire.

• Réglage minimum

1. Placez le robinet sur la position de minima;

2. Déposez la manette et tournez la vis de réglage positionnée à l’intérieur ou sur le

côté de la tige du robinet jusqu’à ce que vous obteniez une petite amme régulière;

3. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez

brusquement la manette de la position de ralenti à la position d’ouverture maximale et vice versa à plusieurs reprises. Vériez ainsi qu’il n’y ait pas extinction du brûleur.

4. En cas de mauvais fonctionnement du dispositif de sécurité gaz

(thermocouple) équipant certains appareils, quand les brûleurs sont au

minima, augmentez leur débit en agissant sur la vis de réglage.

5. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en

utilisant de la cire ou autre matériau équivalent.

! En cas de gaz liquides, il faut visser à fond la vis de réglage.

! En n d’opération remplacez la vieille étiquette par celle correspondant au

nouveau gaz utilisé, disponible dans nos Services Après-vente.

Page 21

bleau 1 Gaz liquide Gaz natural

Caractéristiques des brûleurs et des injecteurs

Brûleur

Rapide Réduit (RR)

Semi Rapide (S)

Auxiliaire (A)

Triple Coronne (TC)

Pressions d'alimentation

A 15°C et 1013,25 mbar-gaz sec Propane P. C.S. = 50,37 MJ/kg Butane P.C.S. = 49,47 MJ/kg Naturel G20 P. C.S. = 37,78 MJ/m³ Naturel G25 P. C.S. = 32,49 MJ/m³

Diamêtre

(mm)

100

130

Puissance thermique

(p.c.s.*)

Réduit

0.70

0.40

1.50

Nominale (mbar) Minimum (mbar) Maximum (mbar)

Puissance thermique

(p.c.s.*)

Nominale

2.60

1.65

1.00

3.30

By-pass

1/100

(mm)

Injecteur

1/100

(mm)

65x2

Débit *

Butane

189

120

240

28-30

20 35

(g/h)

Propane

186

118

236

37 25 45

Injecteur

1/100

(mm)

122(H3)

96(Z)

79(6)

103x2

Puissance thermique

(p.c.s.*)

Nominale

2.60

1.65

1.00

3.60

Débit *

(l/h)

G20

248

157

343

20 17 25

Puissance thermique

(p.c.s.*)

Nominale

2.60

1.65

1.00

3.30

Débit *

(l/h)

G25

288

183

111

365

25 20 30

PCN 751 T/IX/HA PCN 752 T/HA(WH)

Page 22

Mise en marche et utilisation

Précautions et conseils

! La position du brûleur gaz correspondante est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

! Cet appareil a été conçu et fabriqué conformément aux normes

internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

● Eteint

Maximum

Minimum

Pour allumer un brûleur, approchez une amme ou un allume-gaz, appuyez à

fond et tournez la manette correspondante dans le sens inverse des aiguilles d’une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d’un dispositif de sécurité gaz, appuyez pendant

au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d’allumage,

appuyez ensuite à fond sur la manette correspondante et tournez-la dans

le sens inverse des aiguilles d’une montre jusqu’à sa position de puissance

maximale.

! En cas d’extinction accidentelle des ammes du brûleur, tournez la manette jusqu’à l’arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d’une montre pour la ramener en face du symbole “●”.

Conseils pratiques pour l’utilisation des brûleurs

Pour obtenir un meilleur rendement, n’oubliez pas :

• D’utiliser des récipients appropriés à chaque brûleur (voir tableau) pour

éviter que les ammes ne dépassent de sous les casseroles.

• De toujours utiliser des casseroles à fond plat et avec couvercle.

• De tourner la manette dans la position minimum au moment de l’ébullition.

Brûleurs Ø Diamètre de récipients (cm)

Rapide Réduit (RR)

Semi Rapide (S)

Auxiliaire (A)

Triple Couronne (TC)

Pour distinguer le type de brûleur reportez-vous aux dessins gurant dans le paragraphe “Caractéristiques des brûleurs et des injecteurs”

• Pour un maximum de stabilité, assurez-vous systématiquement que les

supports de la poêle soient bien xés et que chaque poêle soit centrée sur son brûleur.

• Les poignées des poêles doivent être alignées avec les barres de support.

• Les poignées des poêles doivent être positionnées de façon à ne pas

dépasser de l’avant de la cuisinière.

L’aspect le plus variable en termes de stabilité des casseroles peut être la casserole elle-même (ou son positionnement durant son utilisation). Des

casseroles correctement équilibrées, avec des fonds plats, centrées sur le brûleur,

avec les poignées positionnées en ligne avec l’un des fers de la grille offrent

bien sûr le maximum de stabilité.

24 - 26

16 - 20

10 - 14

24 - 26

• Ce mode d’emploi concerne un appareil à encastrer classe 3.

• Pour bien fonctionner, les appareils à gaz ont besoin d’un apport d’air

• Les instructions fournies ne sont applicables qu’aux pays dont

• Cet appareil a été conçu pour un usage familial, de type non

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit

• Ne touchez pas à l’appareil si vous êtes pieds nus ou si vous avez les

• Cet appareil qui sert à cuire des aliments ne doit être utilisé que

• Evitez que le cordon d’alimentation d’autres petits électroménagers touche

• Les orices ou les fentes d’aération ou d’évacuation de la chaleur ne

• Contrôlez toujours que les manettes sont bien dans la position “●”/“○”

• Ne tirez surtout pas sur le câble pour débrancher la che de la prise de

• N’effectuez aucune opération de nettoyage ou d’entretien sans avoir

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes

• N’abaissez pas le couvercle en verre (s’il y en a un) tant que les brûleurs

• Cet appareil n’est pas prévu pour être utilisé par des personnes (y

• S’assurer que les enfants ne jouent pas avec l’appareil.

• Le dispositif n’est pas destiné à être mis en œuvre par une minuterie

Mise au rebut

• Mise au rebut du matériel d’emballage : conformez-vous aux

• La Directive Européenne 2012/19/EU sur les Déchets des Equipements

régulier. Il est important de vérier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur “Positionnement”

soient respectés.

les symboles sont reportés dans la notice et sur la plaquette d’immatriculation.

professionnel.

abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

mains ou les pieds mouillés ou humides.

par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

à des parties chaudes du four.

doivent pas être bouchés

quand l’appareil n’est pas utilisé.

courant.

auparavant débranché la che de la prise de courant.

internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance).

gaz ou la plaque électrique sont chauds.

compris les enfants) dont les capacités physiques, sensorielles ou

mentales sont réduites, ou des personnes dénuées d’expérience ou de

connaissance, sauf si elles ont pu bénécier, par l’intermédiaire d’une

personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil.

externe ou un système de télécommande séparée.

réglementations locales, les emballages pourront ainsi être recyclés.

Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le ux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément an d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et

Page 23

réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

ces éléments et nettoyezles à l’aide d’un chiffon humide, si nécessaire. Eliminez tout résidu d’aliment à l’aide d’un cure-dent ou d’une aiguille.

! Pour ne pas endommager le dispositif d’allumage électrique, actionnezle uniquement lorsque les brûleurs ont été remis en place.

Economies et respect de l’environnement

• Faites cuire vos aliments dans des casseroles ou des poêles à couvercle et utilisez le moins d’eau possible. Faire cuire les aliments dans des casseroles ouvertes augmente considérablement la consommation d’énergie.

• Utilisez exclusivement des casseroles et poêles à fond plat.

• Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est

préférable d’utiliser un autocuiseur qui est deux fois plus rapide et

économise un tiers de l’énergie.

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou d’entretien coupez l’alimentation

électrique de l’appareil.

Nettoyage de la surface de la table de cuisson

• Nettoyez les parties émaillées et en verre à l’eau chaude en utilisant un peu de détergent neutre.

• Si les surfaces en acier inoxydable restent trop longtemps en contact avec

de l’eau calcaire ou des détergents corrosifs, des taches risquent de se former. Eliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu’il ne sèche.

• Nettoyez à l’eau chaude en utilisant un détergent neutre, puis essuyez à l’aide d’un chiffon doux ou d’une peau de chamois. Eliminez les résidus carbonisés à l’aide d’un produit de nettoyage spécial pour surfaces en acier inoxydable.

• Nettoyez l’inox uniquement avec un chiffon doux ou une éponge.

• N’utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer.

• N’utilisez pas d’appareils de nettoyage à la vapeur.

• N’utilisez pas de produits inammables.

• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur

la table de cuisson.

Nettoyage des elements de la table de cuisson

• Nettoyez les parties émaillées et en verre uniquement avec un chiffon

doux ou une éponge.

• Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés

pour être nettoyés.

• Lavez-les à la main, à l’eau chaude en utilisant un détergent non abrasif.

Veillez à éliminer soigneusement tous les résidus d’aliments et assurezvous qu’aucune des ouvertures des brûleurs n’est obstruée.

• Rincez et séchez.

• Réinstallez les brûleurs et les chapeaux des brûleurs dans leurs logements

respectifs.

• Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport au brûleur.

• Sur les modèles équipés de bougies d’allumage électriques et de dispositif

de sécurité, veillez à nettoyer soigneusement l’extrémité de la bougie

pour garantir son bon fonctionnement. Vériez régulièrement l’état de

Entretien robinets gaz

Il peut arriver qu’au bout d’un certain temps, un robinet se bloque ou tourne difcilement. Il faut alors le remplacer.

! Cette opération doit être effectuée par un technicien agréé par le

fabricant.

Anomalies et remèdes

Il peut arriver que l’appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d’appeler le service après-vente, voyons ensemble que faire. Vériez

avant tout s’il n’y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l’appareil sont bien ouverts.

Le brûleur ne s’allume pas ou la amme n’est pas uniforme.

Avez-vous contrôlé si :

• les orices de sortie du gaz ne sont pas par hasard bouchés.

• les pièces amovibles composant le brûleur sont bien montées

correctement.

• il y a des courants d’air dans les environs du plan de cuisson

La amme s’éteint dans les versions équipées de sécurité de amme.

Avez-vous contrôlé si :

• vous avez bien appuyé à fond sur la manette.

• vous avez bien appuyé à fond sur la manette pendant un laps de temps

sufsant pour permettre l’activation du dispositif de sécurité.

• les orices de sortie du gaz situés en face du dispositif de sécurité ne sont

pas par hasard bouchés.

Le brûleur s’éteint quand il est réglé sur la position de minimum.

Avez-vous contrôlé si :

• les orices de sortie du gaz ne sont pas par hasard bouchés

• il y a des courants d’air dans les environs du plan de cuisson

• les minima n’ont pas bien été réglés.

Les casseroles sont instables.

Avez-vous contrôlé si :

• le fond de la casserole est parfaitement plat

• la casserole est bien placée au centre du brûleur

• la position des grilles n’a pas par hasard été inversée.

Page 24

Indesit Company S.p.A.

V 60044 Fabriano (AN) www.hotpoint.eu

195144616.01

05/2016 - XEROX FABRIANO

iale Aristide Merloni,47

Hotpoint PCN 751 T/IX/HA User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
