Page 1

PC 640 T X AUS PC 640 N T X AUS PC 750 T GH AUS

Español

Manual de instrucciones

ENCIMERA

Sumario

Manual de instrucciones,1 Advertencias,3 Asistencia,4 Descripción del aparato,6 Instalación,22 Puesta en funcionamiento y uso,27 Precauciones y consejos,27 Mantenimiento y cuidados,28 Anomalías y soluciones,29

English

Operating Instructions

HOB

Operating Instructions,1 Warnings,2 Assistance,4 Description of the appliance,5 Start-up and use,12 Precautions and tips,12 Maintenance and care,13 Troubleshooting,13

Français

Contents

Mode d’emploi

TABLE DE CUISSON

Sommaire

Mode d’emploi,1 Avertissements,2 Assistance,4 Description de l’appareil,5 Installation,14 Mise en marche et utilisation,19 Précautions et conseils,19 Nettoyage et entretien,20 Anomalies et remèdes,21

Page 2

Warnings

guards can cause accidents.

WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements. Children less than 8 years of age shall be kept away unless continuously supervised. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

WARNING: Unattended cooking on a hob with fat or oil can be dangerous and may

result in re. NEVER try to extinguish a re with water, but switch off the appliance and then cover ame e.g. with a lid or a re blanket.

Avertissements

ATTENTION : Cet appareil ainsi que ses

parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les enfants de moins de 8 ans à moins qu’ils ne soient sous surveillance constante. Le présent appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables, à condition qu’ils soient sous bonne surveillance ou qu’ils aient reçu les instructions nécessaires pour une utilisation de l’appareil en toute sécurité et à condition qu’ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être effectuées par des enfants non surveillés.

WARNING: Danger of re: do not store

items on the cooking surfaces.

Never use steam cleaners or pressure cleaners on the appliance.

Remove any liquid from the lid before opening it. Do not close the glass cover (if present) when the gas burners or electric hotplates are still hot.

The appliance is not intended to be operated by means of an external timer or separate remote control system.

CAUTION: the use of inappropriate hob

ATTENTION : Laisser un récipient de

cuisson avec de l’huile ou de la graisse sur un foyer est dangereux et risque d’entraîner un incendie. Il ne faut JAMAIS essayer

d’éteindre une amme ou un incendie avec

de l’eau ! Il faut éteindre l’appareil et couvrir

la amme avec un couvercle, par exemple,

ou avec une couverture anti-feu.

ATTENTION : Risque d’incendie : ne

pas laisser d’objets sur les surfaces de cuisson.

Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression.

Page 3

Essuyer tout liquide pouvant se trouver

sur le couvercle avant de l’ouvrir. Ne pas abaisser le couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

ATENCIÓN: Riesgo de incendio: no deje objetos sobre las supercies de cocción.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Cet appareil ne peut pas être allumé au moyen d’un temporisateur extérieur ou d’un système de commande à distance séparé.

ATTENTION : l’utilisation de protections

de table inappropriées peut causer des incendies.

Advertencias

ATENCIÓN: Este aparato y sus partes

accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no son continuamente

vigilados. El presente aparato puede ser

utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

Elimine eventuales líquidos presentes

sobre la tapa antes de abrirla. No cierre la tapa de vidrio (si existe) cuando los quemadores o la placa eléctrica todavía están calientes.

El aparato no se debe poner en

funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

ATENCIÓN: el uso de protecciones

inapropiadas de la placa de cocción puede provocar accidentes.

ATENCIÓN: Dejar un quemador con

grasas o aceites sin vigilancia puede ser peligroso y provocar un incendio. NUNCA intente apagar una llama/incendio con agua, se debe apagar el aparato y cubrir la llama, por ejemplo, con una tapa o con una manta ignífuga.

Page 4

Assistance

Communicating:

• appliance model (Mod.)

• serial number (S/N)

This information is found on the data plate located on the appliance and/or on the packaging. ! Never use unauthorised technicians and never accept replacement parts which are not original.

Asistencia

Comunique:

• el modelo de la máquina (Mod.)

• el número de serie (S/N) Esta información se encuentra en la placa de características

ubicada en el aparato y/o en el embalaje. ! No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos no originales.

La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.

Assistance

Indiquez-lui :

• le modèle de votre appareil (Mod.)

• son numéro de série (S/N) Ces informations gurent sur la plaquette signalétique

apposée sur votre appareil et/ou sur son emballage. ! Ne faites jamais appel à des techniciens non agréés et refusez toujours l’installation de pièces détachées non originales.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con

rapidez y ecacia, devolviendo el electrodoméstico a sus

condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos

específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

ARISTON

PRIORITY SERVICE

If you are not completely satised with your appliance or

require service call:

Australia

Phone: 1300 815 589

New Zealand

Phone: (09) 306 1020

AUSTRALIA ARISIT PTY LIMITED

40-44 Mark Anthony Drive, Dandenong South, VIC 3175, Australia Fax: Service & Sales (03) 9768 0838

Email: [email protected]

GENUINE ACCESSORIES

& SPARE PARTS

A wide range of genuine

accessories are available for your appliance call:

Australia

Phone: 03 9768 0888

New Zealand

Phone: (09) 306 1020

NEW ZEALAND ARISIT PTY LIMITED

PO Box 68-140 Newton, Auckland 1145, New Zealand Fax: (09) 302 0077

Email: [email protected]

Page 5

Description of the appliance

Description de l’appareil

Overall view

1. Support Grid for COOKWARE

2. GAS BURNERS

3. Control Knobs for GAS BURNERS

4. Ignition for GAS BURNERS*

5. SAFETY DEVICES*

• GAS BURNERS differ in size and power. Use the

diameter of the cookware to choose the most appropriate burner to cook with.

• Control Knobs for GAS BURNERS adjust the size of the

ame.

• GAS BURNER IGNITION* enables a specic burner to

be lit automatically.

• SAFETY DEVICE* stops the gas ow if the ame is

accidentally extinguished.

* Only available on certain models.

Vue d’ensemble

1. Grilles support de CASSEROLES

2. BRÛLEURS À GAZ

3. Manettes de commande des BRÛLEURS GAZ

4. Bougie d’allumage des BRÛLEURS GAZ*

5. DISPOSITIF DE SÉCURITÉ*

• BRÛLEURS GAZ ils ont plusieurs dimensions et

puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.

• Manettes de commande des BRÛLEURS GAZ pour le

réglage de la amme.

• La bougie d’allumage des BRÛLEURS GAZ* permet

l’allumage automatique du brûleur sélectionné.

• DISPOSITIF DE SÉCURITÉ* en cas d’extinction accidentelle

de la amme, coupez immédiatement l’arrivée du gaz.

* N’existe que sur certains modèles.

Page 6

Descripción del aparato

Vista en conjunto

1. Parrillas de apoyo para RECIPIENTES DE COCCIÓN

2. QUEMADORES A GAS

3. Mandos de los QUEMADORES A GAS

4. Bujía de encendido de los QUEMADORES A GAS*

5. DISPOSITIVO DE SEGURIDAD*

• QUEMADORES A GAS: son de distintas dimensiones

y potencias. Elija siempre el más adecuado para el

diámetro del recipiente que va a utilizar.

• Mandos de los QUEMADORES A GAS para la regulación

de la llama.

• Bujía de encendido de los QUEMADORES A GAS:*

permite el encendido automático del quemador.

• DISPOSITIVO DE SEGURIDAD:* si se apaga

accidentalmente la llama, interrumpe la salida de gas.

* Presente sólo en algunos modelos.

Page 7

Installation

! Before operating your new appliance please read this instruction booklet carefully. It contains important information for safe use, installation and care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Compliance with standards

This cooktop must be installed in accordance with the requirements of local gas and electrical authorities, as well as the latest published versions of the following standards:

• AS/NZS 5601 Gas Installation code

• SAA Wiring Rules.

Positioning

! Keep packaging material out of the reach of children. It can become a choking or suffocation hazard (see Precautions and tips).

! The appliance must be installed by a qualied professional

according to the instructions provided. Incorrect installation may cause harm to people and animals or may damage property.

Kitchen Ventilation

Where the total input of all appliances exceeds 3 MJ/h for each cubic metre of the room or enclosure volume, the space shall be ventilated by one of the methods detailed below. For the purpose of assessing the adequacy of ventilation, the space that cannot be isolated by doors is the ‘volume of a room’.

Natural ventilation direct from outside

Two permanent openings shall be provided directly to outside. The openings shall be located to ensure the distance between the top of the upper opening and the ceiling of the room or enclosure, and the distance between

the bottom of the lower opening and the oor of the room

or enclosure does not exceed 5% of the height of the room or enclosure. The minimum free ventilation area provided by each opening shall be calculated using the following formula: A = 3 × T where A = the minimum free ventilation area (cm2) T = the total gas consumption of all appliances (MJ/h) The minimum vertical dimension of any free ventilation opening shall be 6 mm. NOTE 1 When used in this Clause, the term ‘directly to outside’ means any one of the following options, provided that the ventilation path is unobstructed by building material or insulation: (a) Directly through an outside wall (preferred option). (b) Through to an outside wall but offset. (c) Into a cavity ventilated to outside.

(d) Into an under oor space ventilated to outside.

(e) Into a roof space ventilated to outside. NOTE 2 The two openings may be combined provided that the top and bottom of the opening reach the limits set by this Clause.

Natural ventilation via adjacent room

Two permanent openings shall be provided in the room or enclosure. The openings shall be located to ensure the distance between the top of the upper opening and the ceiling of the room or enclosure, and the distance between

the bottom of the lower opening and the oor of the room

or enclosure does not exceed 5% of the height of the room or enclosure. The minimum free ventilation area provided by each opening shall be calculated using the following formula: A = 6 × T where A = the minimum free ventilation area (cm2) T = the total gas consumption of all appliances (MJ/h) These requirements shall apply to all subsequent rooms until a room is ventilated to outside, in accordance with the previous section, or the total input of the appliances does not exceed 3 MJ/h for each cubic metre of the total volume of the enclosure and rooms. The minimum vertical dimension of any free ventilation opening shall be 6 mm. NOTE: The two openings may be combined provided that the top and bottom of the opening reach the limits set by this Clause.

• Liquid petroleum gas sinks to the oor as it is heavier

than air. Therefore, rooms containing LPG cylinders must also be equipped with vents to allow gas to escape in the event of a leak. As a result LPG cylinders, whether partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level (cellars, etc.). It is advisable to keep only the cylinder being used in the room, positioned so that it is not subject

to heat produced by external sources (ovens, replaces,

stoves, etc. ) which could raise the temperature of the cylinder above 50°C.

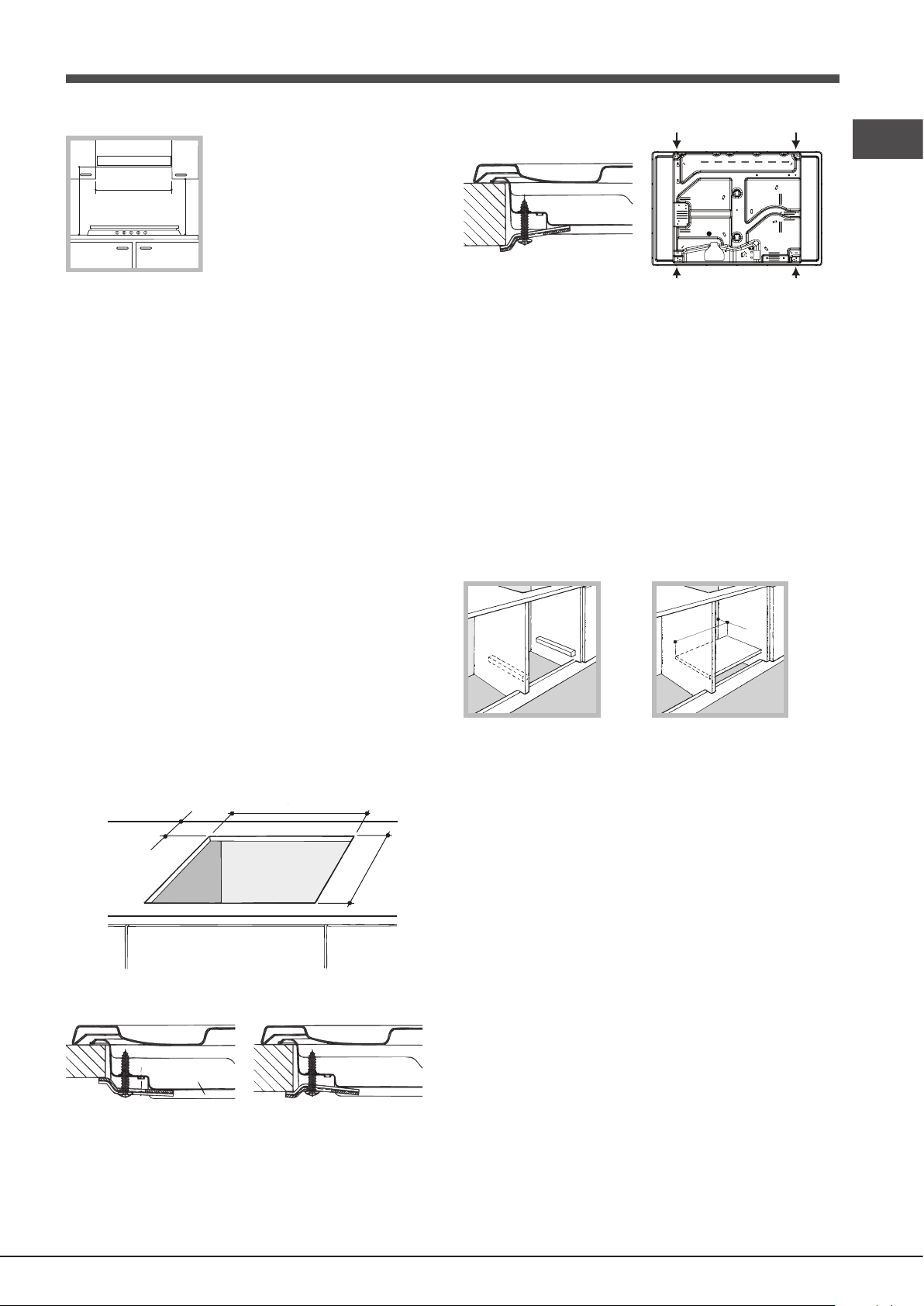

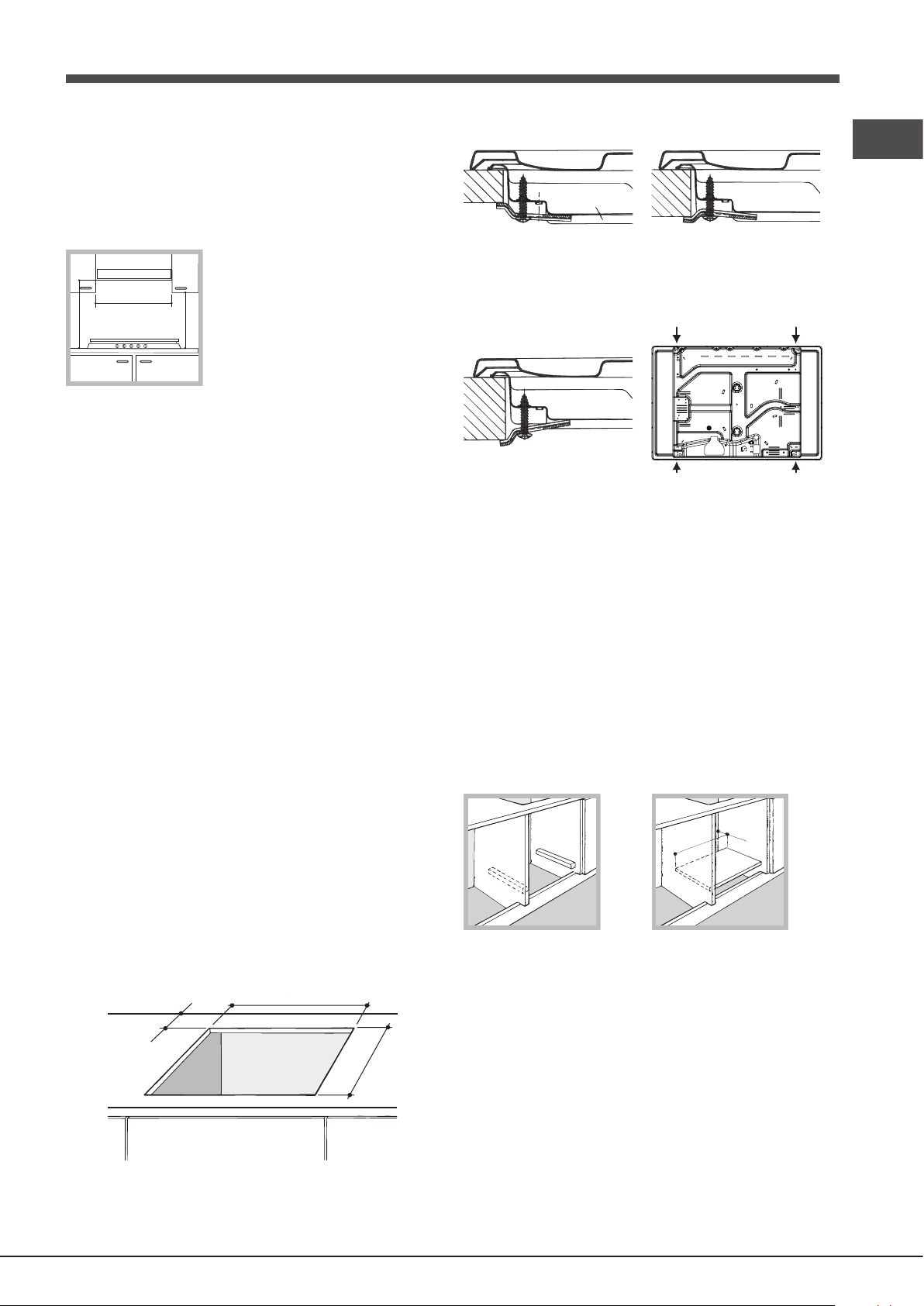

Adjacent cabinetry

The location of connection points is given in the table on page 5 . For trouble-free operation of appliances installed in

housing units, the minimum distances shown in g.4 should

be observed. It is recommended that the adjacent kitchen surfaces should be capable of withstanding temperatures of 65°C. Also, the following must be observed:

• The appliance should be installed next to cabinetry which

is no taller than the top of the cooker hob.

• The wall in direct contact with the back panel of the

cooker must be made of non-flammable material. During operation of the cooker, the back panel of the cooker could reach a temperature of 50°C above room temperature.

• Kitchen cabinets installed next to the cooker that are

higher than the top of the hob, must be at least 600 mm from the edge of the hob itself.

• If the hood is installed below a wall cabinet, the latter

must be at least 700 mm (millimetres) above the surface of the hob.

• Cabinets installed adjacent to the hood must be at least

420 mm above the hob,

AUS

Page 8

555 mm

AUS

The following minimum clearances to combustible materials must be

600mm min.

observed:

• Minimum clearance from edge

420mm min.

700mm min.

of burner to side wall must be 200 mm.

• Minimum clearance from edge of

burner to rear wall must be 55 mm.

Range hoods

Range hoods and overhead exhaust fans must be installed according to manufacturers’ instructions but in no case shall clearance from hob burners be less than 650 mm for range hoods and 750 mm for overhead exhaust fans.

• If the hood is installed below a wall cabinet, the latter

must be at least 700 mm (millimetres) above the surface of the hob.

Fitting the cooktop above an oven

When installing the cooktop above an oven, both the

electricity supply cable and the gas pipe or exible hose

must not touch hot parts of the oven housing. When installing above a built-under oven without forced cooling ventilation, suitable air vents should be provided for (inlet at least 200 cm² from the bottom, outlet at least 120 cm² from the top part) to allow adequate ventilation inside the housing unit. Also a wooden panel should be installed beneath the hob as insulation, positioning it at a minimum distance of 15 mm from the hob housing

• The installation cavity should have the dimensions indicated in the gure. Fastening hooks are provided,

allowing you to fasten the hob to tops that are between 20 and 40 mm thick. To ensure the hob is securely fastened to the top, we recommend you use all the hooks provided.

55 mm

475 mm

Front

Hooking position Back for top H=40mm

! Use the hooks contained in the “accessory pack”.

• Where the hob is not installed over a built-in oven, a

wooden panel must be installed as insulation. This must be placed at a minimum distance of 20 mm from the lower part of the hob.

Ventilation

To ensure adequate ventilation, the back panel of the cabinet must be removed. It is advisable to install the oven so that it

rests on two strips of wood, or on a completely at surface

with an opening of at least 45 x 560 mm (see diagrams).

45 mm.

560 mm.

Electrical connection

Hobs equipped with a three-pole power supply cable are designed to operate with alternating current at the voltage and frequency indicated on the data plate (this is located on the lower part of the appliance). The earth wire in the cable has a green and yellow cover. If the appliance is to be installed above a built-in electric oven, the electrical connection of the hob and the oven must be carried out separately, both for electrical safety purposes and to make extracting the oven easier.

Hook fastening diagram

Hooking position Hooking position for top H=20mm for top H=30mm

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate. The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains. The circuit-breaker must be suitable for the charge indicated and must comply with current electrical regulations (the earthing wire must not be interrupted by the circuitbreaker). The supply cable must not come into contact with surfaces with temperatures higher than 50°C.

! The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations.

Page 9

Before connecting to the power supply, make sure that:

• The appliance is earthed and the plug is compliant with

the law.

• The socket can withstand the maximum power of the

appliance, which is indicated on the data plate.

• The voltage is in the range between the values indicated

on the data plate.

• The socket is compatible with the plug of the appliance.

If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

• The exible connection must be approved to class B or D of AS/NZS1869 as a minimum.

• it should not be bent, kinked or compressed;

• it should not be in contact with the rear wall of the

appliance or in any case with parts which may reach a temperature of 50°C;

• it should not come into contact with pointed parts or sharp

corners;

• it should not be subject to any pulling or twisting forces;

• it should be easy to inspect along its entire length in order

to be able to check its condition.

• The supply connection point must be accessible with the

appliance installed.

• The inner diameters of the pipe are as follows:

8 mm for LPG; 13 mm for Natural Gas.

Checking the tightness of the connection

Upon completion of installation, check the gas circuit, the internal connections and the taps for leaks using a soapy

solution (never a ame). Also check that the connecting pipe

cannot come into contact with moving parts which could damage or crush it. Make sure that the natural gas pipe is

adequate for a sufcient supply to the appliance when all

the burners are lit

AUS

Gas connection

Check The Gas Type

! Before installation, check that the gas type (natural gas or LPG/Propane) of the cooker is suitable for the gas type available to the installation. It is extremely dangerous to use

the wrong gas type with any appliance, as re or serious

injury can result. This cooker is supplied from the factory already set for Natural Gas. To convert the cooker to LPG (or back to Natural Gas from LPG), follow the directions later in this section. Fit regulator supplied for Natural Gas (if applicable) at rear of appliance, and as close as practicable to the appliance. It is recommended that an isolating valve and union be

tted, to enable simple disconnection for servicing. These

are to be in an accessible location.

! Check that the pressure of the gas supply is consistent with the values indicated in Table 1 (“Burner and nozzle

specications”). This will ensure the safe operation and longevity of your appliance while maintaining efcient

energy consumption.

Pipe or Hose Connection

This appliance is suitable for use with either a exible

connection or rigid copper connection.

Either a rigid metal pipe with ttings in compliance with the

standards in force must be used for connecting to the nipple

union (threaded ½”G male tting) situated at the rear of the appliance to the right (g.8), or an approved exible hose

of class B or D. Should it be necessary to turn the fitting, the gasket (supplied with the appliance) must be replaced.

If a exible hose is used, it should be as short as possible

with a maximum length of 1.5 metres;

Duplicate Data Plate

Where the data plate is obscured by cabinetry when the cooker is in the installed position, place a duplicate data plate on a surface of the cabinetry adjacent to the cooker.

Adapting to different types of gas

To adapt the hob to a different type of gas other than default type (indicated on the rating plate at the base of the hob or on the packaging), the burner nozzles should be replaced as follows:

1. Remove the hob grids and slide the burners off their seats.

2. Unscrew the nozzles using a 7 mm socket spanner, and replace them with nozzles for the new type of gas (see table 1 “Burner and nozzle characteristics”).

3. Reassemble the parts following the above procedure in the reverse order.

4. Once this procedure is nished, replace the old rating

sticker with one indicating the new type of gas used. Sticker are available from any of our Service Centres.

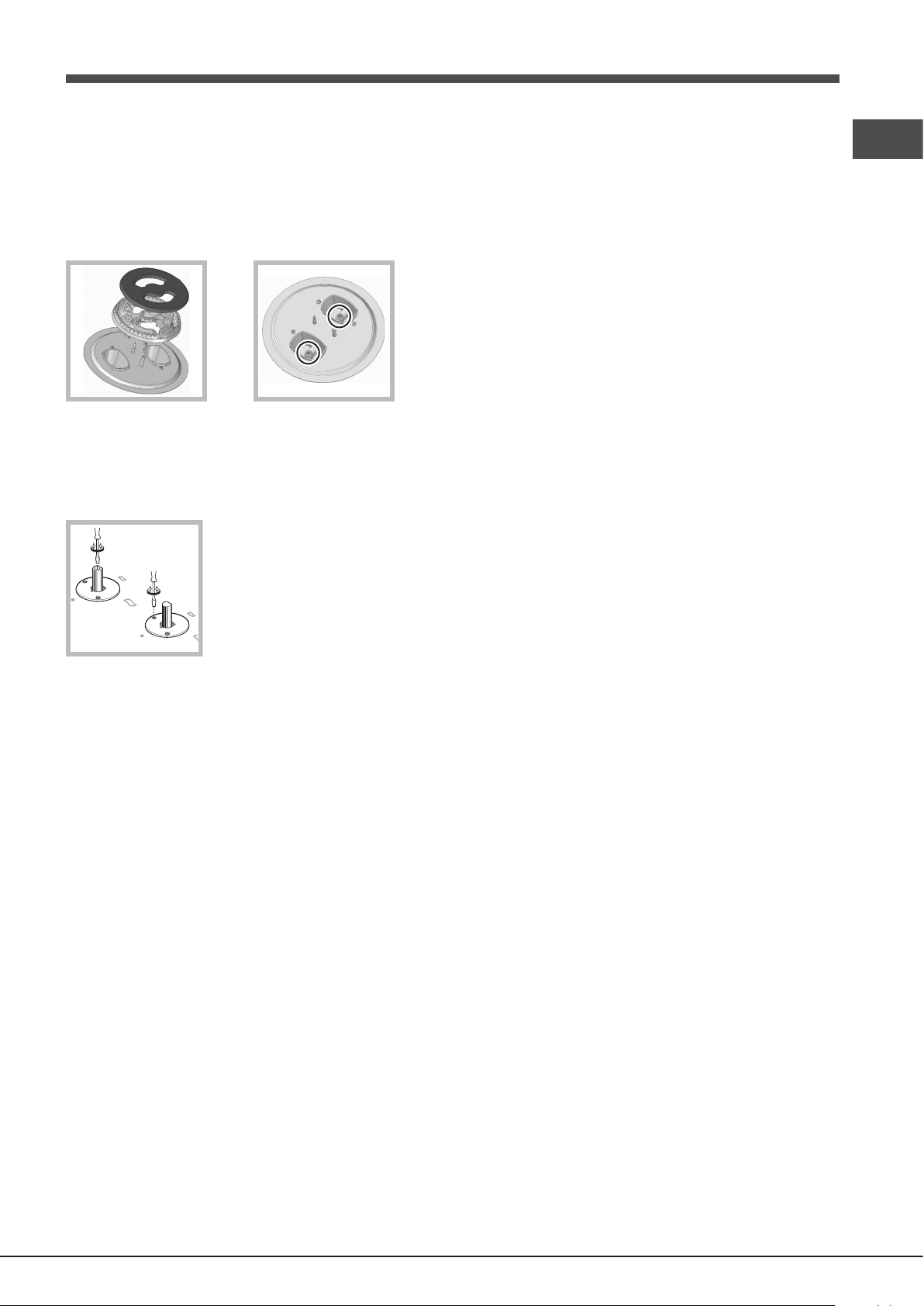

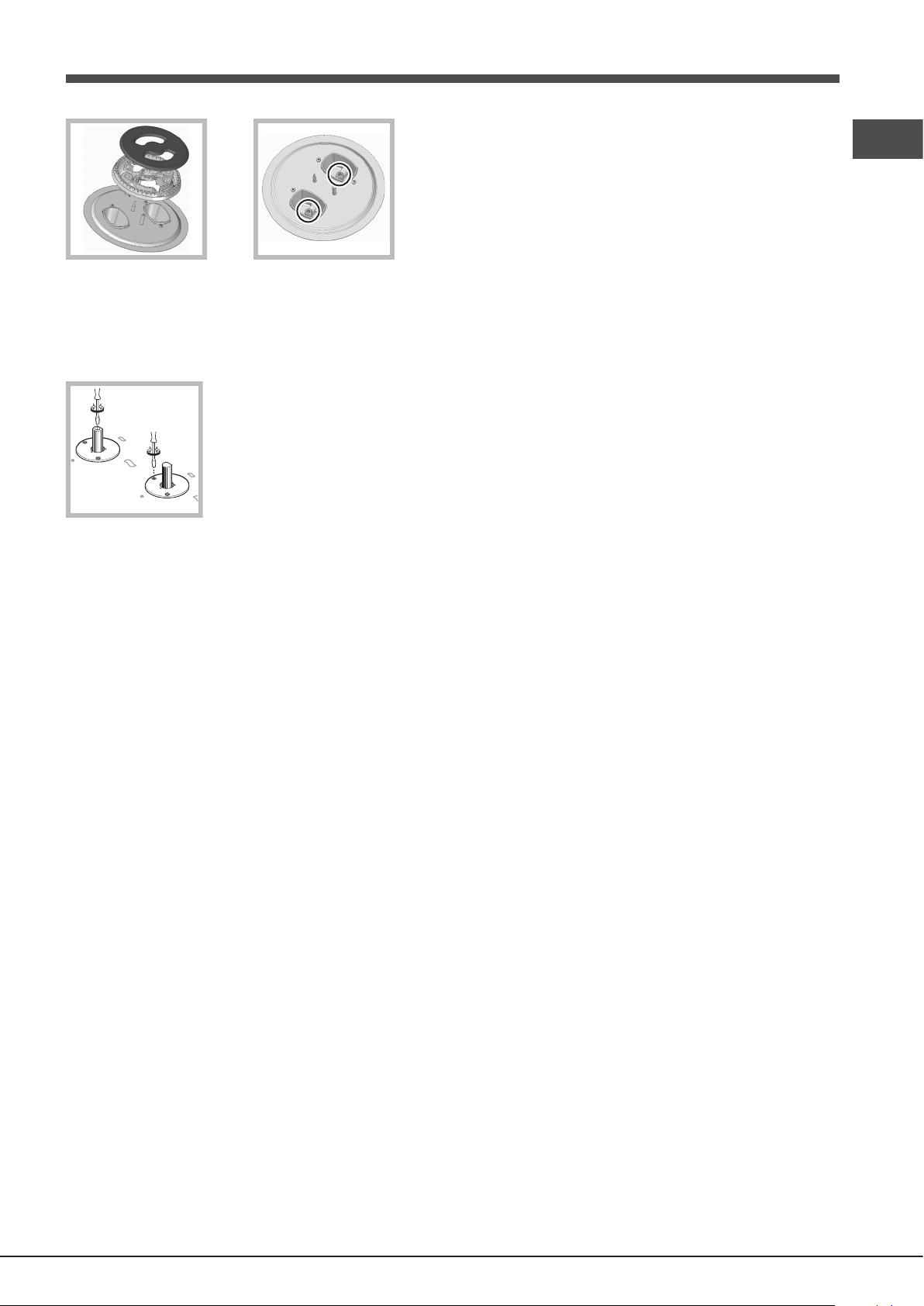

Replacing the Triple ring burner nozzles

1. Remove the pan supports and lift the burners out of their housing. The burner consists of two separate parts (see pictures).

2. Unscrew the nozzles using a 7 mm socket spanner.

Replace the nozzles with models that are congured

for use with the new type of gas (see Table 1). The two nozzles have the same hole diameter.

3. Replace all the components by completing the above operations in reverse order.

Page 10

AUS

• Adjusting the burners’ primary air :

Does not require adjusting.

• Setting the burners to minimum:

1. Turn the tap to the low ame position;

2. Remove the knob and adjust the adjustment screw, which is positioned in or next to the tap pin,

until the ame is small but steady.

3. Having adjusted the ame to the required low setting,

while the burner is alight, quickly change the position of the knob from minimum to maximum and vice versa

several times, checking that the ame does not go out.

4. Some appliances have a safety device (thermocouple)

tted. If the device fails to work when the burners are set to the low ame setting, increase this low ame setting

using the adjusting screw.

5. Once the adjustment has been made, replace the seals on the by-passes using sealing wax or a similar substance.

! If the appliance is connected to liquid gas, the regulation screw must be fastened as tightly as possible.

! Once this procedure is nished, replace the old rating

sticker with one indicating the new type of gas used. Stickers are available from any of our Service Centres.

! Should the gas pressure used be different (or vary slightly) from the recommended pressure, a suitable pressure

regulator must be tted to the inlet pipe (in order to comply

with current national regulations).

Post Installation Checks

Perform post installation checks and ensure proper and safe operation before leaving. Test all burners individually and in combination.

Leak Check

• Ensure all gas control knobs are in the Off position.

• Ensure the gas supply is switched on.

• Spray a solution of soapy water onto all gas joints

as well as the full length of any flexible hoses.

UNDER NO CIRCUMSTANCES USE A NAKED FLAME IN CHECKING FOR LEAKS.

If bubbles appear anywhere, turn the gas supply off, check all connections and retest. If satisfactory operation cannot be achieved, contact place of purchase or their appointed agent for service.

Flame check

Turn each burner on, and ensure that the ame is blue with minimal yellow tipping. If there is signicant yellow tipping, ame lift off or excessive noise, check pressure and adjust

at the regulator if necessary. If satisfactory operation cannot be achieved, contact place of purchase or their appointed agent for service.

Igniter operation

Check that the igniter for each burner successfully ignites the gas.

If an igniter fails to work, rst remove the plug from the

electrical power outlet, and then check that all the electrical connections are in place. If satisfactory operation cannot be achieved, contact place of purchase or their appointed agent for service.

Low ame setting

Check the low ame setting for each hob burner to ensure that the minimum ame will not be extinguished by air

draughts.

• Light the burner.

• Turn the control until it engages in the minimum position.

• Ensure the ame is stable and will not be extinguished

by air draughts.

To adjust the minimum ame:

Follow the procedure described in the gas conversion instruction.

DO NOT MODIFY THIS APPLIANCE IN ANY WAY, OTHER THAN AS DESCRIBED IN THESE INSTRUCTIONS.

Page 11

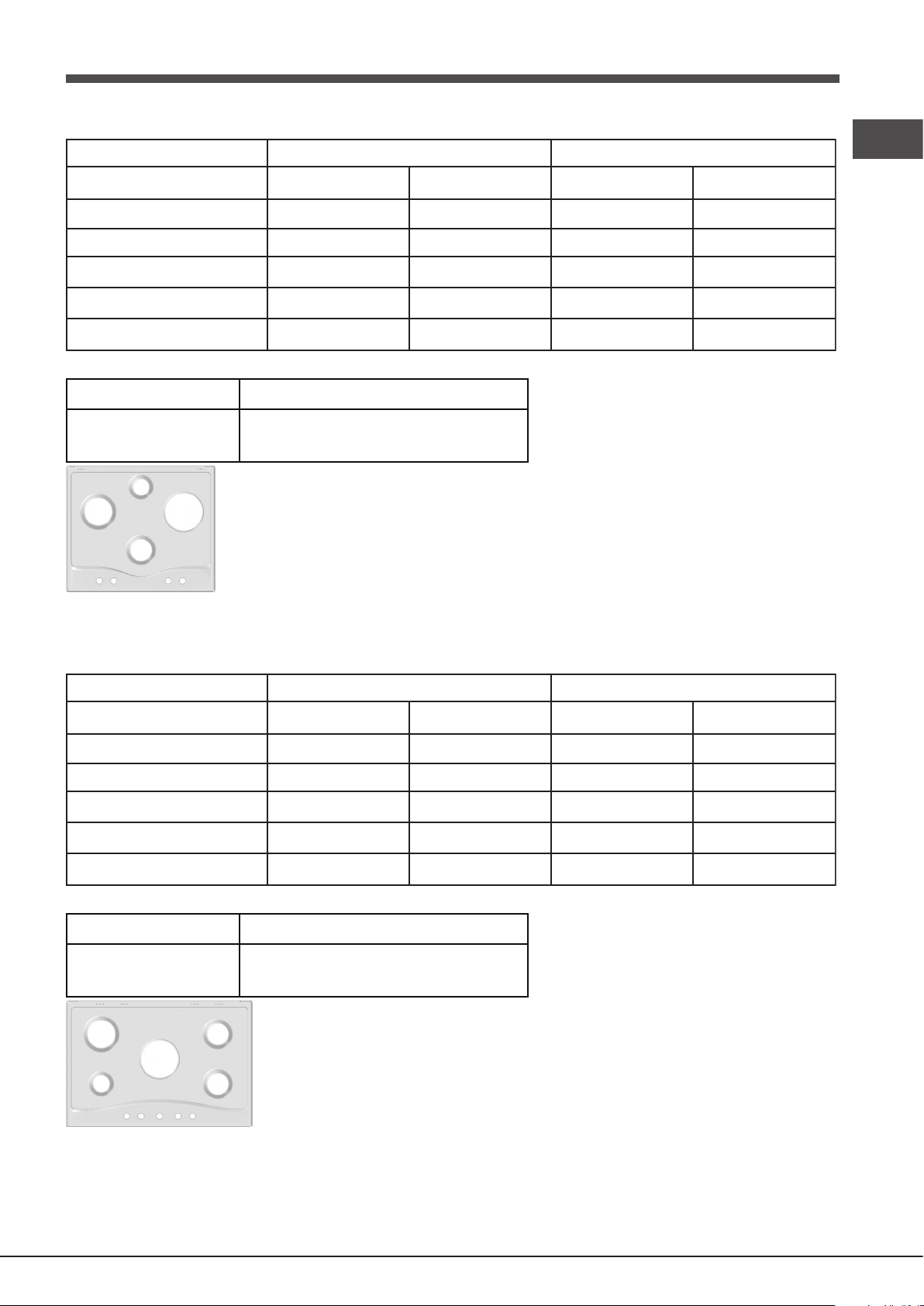

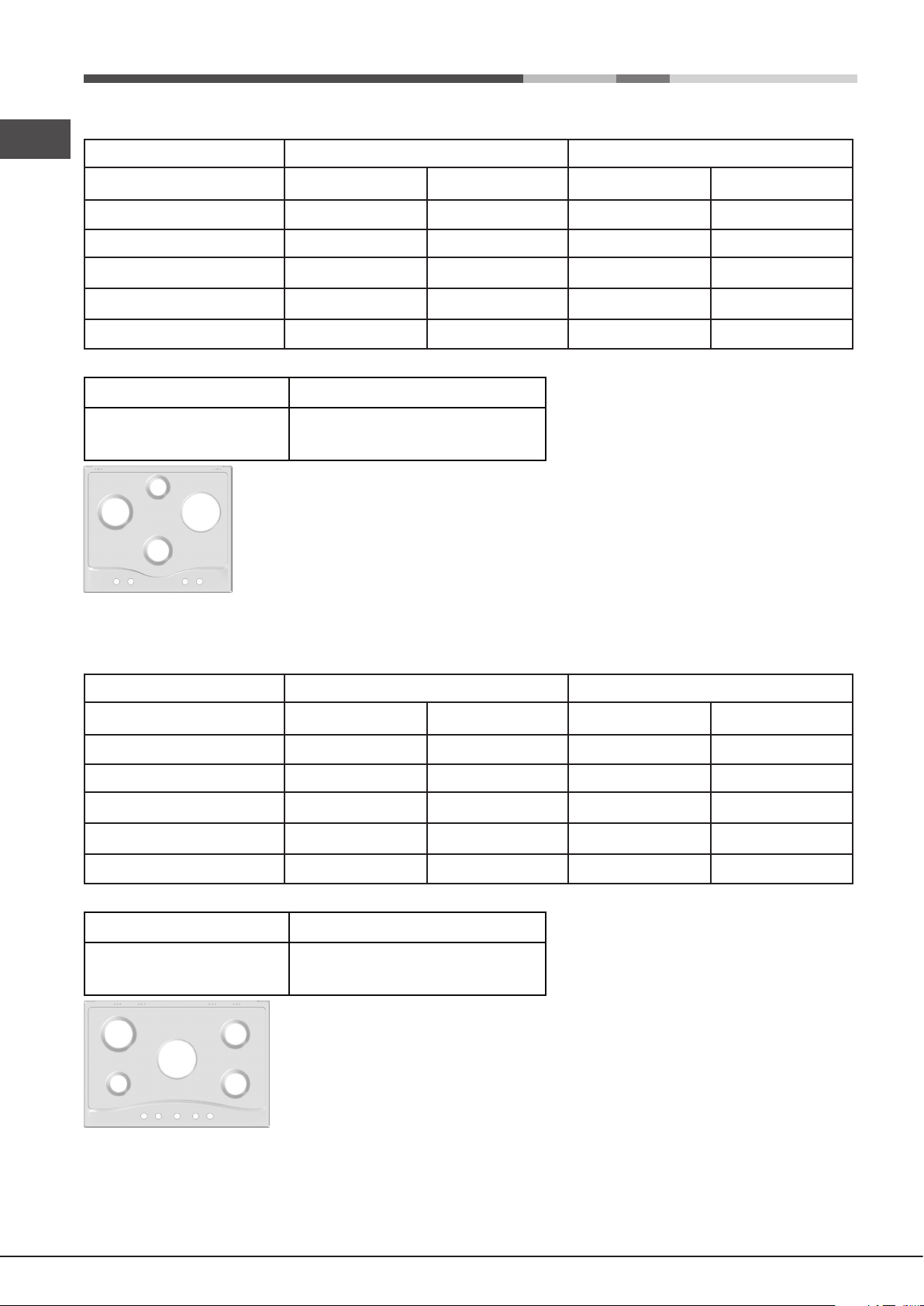

Gas Consumption

Natural Gas (1.0 kPa)

Gas Consumption

AUS

ULPG (2.75 kPa)

Injector Diameter

Fast Burner

Auxiliary Burner

Semi Rapid Burners

Triple Ring Wok Burner

Total

Gas Connection

Gas Inlet fitting 1/2” BSP (male) thread

Location of gas inlet40 mm from rear edge

1.24 mm

0.85 mm

1.10 mm

2 x 1.19 mm

40 mm fro

PC 640 T X AUS PC 640 N T X AUS

Gas Input

9.4 MJ/hr

3.3 MJ/hr

6.0 MJ/hr

13.0 MJ/hr

31.7 MJ/hr

Injector Diameter

0.80 mm

0.50 mm

0.64 mm

2 x 0.70 mm

Gas Input

9.0 MJ/hr

3.3 MJ/hr

5.5 MJ/hr

13.0 MJ/hr

30.8 MJ/hr

Fast Burner

Auxiliary Burner

Semi Rapid Burners (x2)

Triple Ring Wok Burner

Total

Gas Connection

Gas Inlet fitting 1/2” BSP (male) thread

Location of gas inlet40 mm from rear edge

Injector Diameter

1.24 mm

0.85 mm

1.10 mm each

2 x 1.19 mm

40 mm fro

Natural Gas (1.0 kPa)

Gas Input

9.4 MJ/hr

3.3 MJ/hr

6.0 MJ/hr each

13.0 MJ/hr

37.7 MJ/hr

ULPG (2.75 kPa)

Injector Diameter

0.80 mm

0.50 mm

0.64 mm each

2 x 0.70 mm

Gas Input

9.0 MJ/hr

3.3 MJ/hr

5.5 MJ/hr each

13.0 MJ/hr

36.3 MJ/hr

PC 750 T GH AUS

! The product was tested in accordance with AS4551 standard

Page 12

AUS

Start-up and use

! The position of the corresponding gas burner or electric hotplate* is shown on every knob.

Gas cooker hobs are equipped with discrete power

adjustment that allows for accurately adjusting the ame to 5

different power levels. Thanks to this system, gas hobs are also capable of guaranteeing the same cooking results for each recipe, as the optimal power level for the desired type

of cooking can be identied in an easier, more accurate way.

Gas burners

Each burner can be adjusted to one of the following settings

using the corresponding control knob:

● Off

Maximum

Burner

Rapid (R)

Semi-Rapid (S)

Auxiliary (A)

Triple Crown (TC)

Pans to be used on 60 cm hobs

Burner

Rapid (R)

Semi-Rapid (S)

Auxiliary (A)

Triple Crown (TC)

Pans to be used on 75 cm hobs

Ø Cookware Diameter (cm)

24 - 26

16 - 20

10 - 14

24 - 26

Ø Cookware Diameter (cm)

24 - 26

16 - 20

10 - 14

24 - 26

Minimum

To light one of the burners, hold a lit match or lighter near the burner and, at the same time, press down and turn the corresponding knob anti-clockwise to the maximum setting.

Since the burner is tted with a safety device, the knob

should be pressed for approximately 2-3 seconds to allow

the automatic device keeping the ame alight to heat up.

When using models with an ignition button, light the desired burner pressing down the corresponding knob as far as possible and turning it anticlockwise towards the maximum setting.

! If a ame is accidentally extinguished, turn off the control

knob and wait for at least 1 minute before trying to relight it.

To switch off the burner, turn the knob in a clockwise

direction until it stops (when reaches the “●” position).

Practical advice on using the burners

To ensure the burners operate efciently:

• Use appropriate cookware for each burner (see table) so that the ames do not extend beyond the bottom of

the cookware.

• Always use cookware with a at base and a cover.

• When the contents of the pan reach boiling point, turn

the knob to minimum.

To identify the type of burner, refer to the designs in the

section entitled, “Burner and Nozzle Specications”.

Precautions and tips

! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• This is a class 3 built-in appliance.

• Gas appliances require regular air exchange to maintain efcient operation. When installing the hob,

follow the instructions provided in the paragraph on “Positioning” the appliance.

• These instructions are only valid for the countries

whose symbols appear in the manual and on the serial number plate.

• The appliance was designed for domestic use inside the

home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• Do not touch the appliance with bare feet or with wet or

damp hands and feet.

• The appliance must be used by adults only for the

preparation of food, in accordance with the instructions outlined in this booklet. Any other use of the appliance (e.g. for heating the room) constitutes improper use and is dangerous. The manufacturer may not be held liable for any damage resulting from improper, incorrect and unreasonable use of the appliance.

• Ensure that the power supply cables of other electrical

appliances do not come into contact with the hot parts of the oven.

• The openings used for ventilation and dispersion of heat

must never be covered.

• Always make sure the knobs are in the “●”/“○” position when the appliance is not in use.

• When unplugging the appliance always pull the plug from

the mains socket, do not pull on the cable.

Page 13

• Never carry out any cleaning or maintenance work

without having detached the plug from the mains.

• In case of malfunction, under no circumstances should

you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance. Contact a Service Centre (see Assistance).

• Always make sure that pan handles are turned towards

the centre of the hob in order to avoid accidental burns.

• Do not close the glass cover (if present) when the gas

burners or electric hotplates are still hot.

• Do not leave the electric hotplate switched on without a

pan placed on it.

• Do not use unstable or deformed pans.

• The appliance should not be operated by people

(including children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

• Do not let children play with the appliance.

• The appliance is not intended to be operated by means of an external timer or separate remote-

control system.

Disposal

• When disposing of packaging material: observe local

legislation so that the packaging may be reused.

• The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE), requires

that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer

for information concerning the correct disposal of their old appliance.

Maintenance and care

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

! Do not use abrasive or corrosive detergents such as stain removers, anti-rust products, powder detergents or sponges with abrasive surfaces: these may scratch the surface beyond repair.

! Never use steam cleaners or pressure cleaners on the appliance.

• It is usually enough to wash the hob with a damp sponge

and dry it with absorbent kitchen roll.

• The removable parts of the burners should be washed

frequently with warm water and soap and any burnt-on substances removed.

• For hobs which ligth automatically, the terminal part of

the electronic instant lighting devices should be cleaned frequently and the gas outlet holes should be checked for blockages.

• Stainless steel can be marked by hard water that has

been left on the surface for a long time, or by aggressive detergents containing phosphorus. After cleaning, rinse and dry any remaining drops of water.

Gas tap maintenance

Over time, the taps may become jammed or difcult to turn.

If this happens, the tap must be replaced.

! This procedure must be performed by a qualied

technician authorised by the manufacturer.

Troubleshooting

It may happen that the appliance does not function properly or at all. Before calling the service centre for assistance, check if anything can be done. First, check to see that there are no interruptions in the gas and electrical supplies, and, in particular, that the gas valves for the mains are open.

The burner does not light or the ame is not even

around the burner.

Check whether:

• The gas holes on the burner are clogged.

• All the movable parts that make up the burner are

mounted correctly.

• There are draughts near the appliance.

The ame dies in models with a safety device.

Check to make sure that:

• You pressed the knob all the way in.

• You keep the knob pressed in long enough to activate

the safety device.

• The gas holes are not blocked in the area corresponding

to the safety device.

The burner does not remain lit when set to minimum.

Check to make sure that:

• The gas holes are not blocked.

• There are no draughts near the appliance.

• The minimum setting has been adjusted properly.

The cookware is unstable.

Check to make sure that:

• The bottom of the cookware is perfectly at.

• The cookware is positioned correctly at the centre of the

burner.

• The pan support grids have been positioned correctly.

AUS

Page 14

Installation

! Avant d’utiliser votre nouvel appareil, veuillez lire cette

notice avec la plus grande attention. Elle contient des

informations importantes destinées à assurer votre sécurité lors de l’utilisation, l’installation et l’entretien de l’appareil.

! Veuillez conserver cette notice an de pouvoir la consulter ultérieurement. En cas de cession de l’appareil à un tiers,

veuillez également lui transmettre cette notice.

Conformité aux normes en vigueur

Cette table de cuisson doit être installée conformément aux

règles dénies par les autorités locales de gaz et d’électricité

et aux dernières versions publiées des normes suivantes :

• AS/NZS 5601 Code relatif à l’installation d’appareils à

gaz

• Règles de câblage de la SAA

Positionnement

! Conservez les matériaux d’emballage hors de portée des enfants. Ils peuvent représenter un danger d’étouffement (voir Précautions et conseils).

! L’appareil doit être installé par un professionnel qualié

conformément aux instructions fournies. Une installation incorrecte peut être à l’origine de blessures pour les personnes et les animaux ou de dommages matériels.

Ventilation de la cuisine

Si la consommation totale de tous les appareils dépasse les 3 MJ/h par mètre cube de la pièce ou du volume de l’enceinte, l’espace doit être ventilé par l’une des méthodes décrites en détails ci-dessous. Le critère “ volume de la pièce “ pris en compte pour déterminer si la ventilation est adéquate ou non correspond à l’espace ne pouvant pas être isolé par des portes.

Ventilation naturelle directe venant de l’extérieur

Deux ouvertures permanentes vers l’extérieur doivent être ménagées. Les ouvertures doivent être placées de manière à assurer que la distance entre le haut de l’ouverture supérieur et le plafond de la pièce ou de l’enceinte, et la distance entre le bas de l’ouverture inférieure et le sol de la pièce ou de l’enceinte ne dépassent pas 5 % de la hauteur de la pièce ou de l’enceinte. La surface de ventilation libre minimale fournie par chaque ouverture sera calculée en utilisant la formule suivante : A = 3 × T où A = la surface de ventilation libre minimale (cm2) T = la consommation totale de gaz de tous les appareils

(MJ/h) La dimension verticale minimale de toute ouverture de ventilation libre doit être de 6 mm. NOTE 1 Lorsqu’elle est utilisée ici, l’expression “ directement

vers l’extérieur “ signie l’une des options ci-dessous, à

condition que le chemin de ventilation ne soit pas obstrué par des matériaux de construction ou d’isolation : (a) Directement à travers un mur extérieur (option

préférée). (b) À travers un mur extérieur mais avec un décalage. (c) Dans une cavité ventilée vers l’extérieur. (d) Dans un espace situé sous le sol et ventilé vers

l’extérieur. (e) Dans un espace en toiture ventilé vers l’extérieur. NOTE 2 Les deux ouvertures peuvent être combinées à condition que le haut et le bas de l’ouverture atteignent les

limites xées dans cette notice.

Ventilation naturelle par le biais d’une pièce adjacente

Deux ouvertures permanentes doivent être ménagées dans la pièce ou l’enceinte. Les ouvertures doivent être placées de manière à assurer que la distance entre le haut de l’ouverture supérieur et le plafond de la pièce ou de l’enceinte, et la distance entre le bas de l’ouverture inférieure et le sol de la pièce ou de l’enceinte ne dépassent pas 5 % de la hauteur de la pièce ou de l’enceinte. La surface de ventilation libre minimale fournie par chaque ouverture sera calculée en utilisant la formule suivante : A = 6 × T où A = la surface de ventilation libre minimale (cm2) T = la consommation totale de gaz de tous les appareils

(MJ/h) Ces exigences s’appliquent à toutes les pièces suivantes, jusqu’à ce qu’une pièce soit ventilée vers l’extérieur, conformément à la section précédente, ou si la consommation totale de tous les appareils ne dépasse pas les 3 MJ/h par mètre cube du volume total de l’enceinte ou des pièces. La dimension verticale minimale de toute ouverture de ventilation libre doit être de 6 mm. REMARQUE : Les deux ouvertures peuvent être combinées à condition que le haut et le bas de l’ouverture atteignent

les limites xées dans cette notice.

• Les gaz de pétrole liquéés, plus lourds que l’air, se

déposent et stagnent au niveau du sol. Par conséquent,

les pièces contenant des bouteilles de gaz liquéfié

doivent aussi disposer d’ouvertures vers l’extérieur

an de permettre l’évacuation des éventuelles fuites

de gaz. C’est pourquoi les bouteilles de gaz liquéé,

qu’elles soient partiellement ou complètement pleines,

ne doivent pas être installées dans des pièces ou des

espaces de stockage se situant en-dessous du niveau du

sol (par exemple, dans des caves, etc.). Il est conseillée

de ne conserver dans la pièce que la bouteille en cours

d’utilisation et de la placer de telle sorte qu’elle ne

puisse pas être exposée à la chaleur produite par des

sources extérieures (fours, cheminées, poêles, etc.) qui

pourraient faire grimper la température de la bouteille

au-dessus de 50 °C.

Mobilier adjacent

L’emplacement des points de raccordement est indiqué au tableau situé à la page 5. Pour éviter les problèmes de fonctionnement des appareils encastrés dans des meubles, il convient de respecter les distances minimales

représentées sur la gure 4. Il est recommandé que

les surfaces adjacentes de la cuisine soient capables de résister à des températures de 65°C. Les conditions suivantes doivent également être respectées :

• L’appareil doit être installé à proximité de mobilier dont

la hauteur ne dépasse pas le dessus de la plaque de

cuisson.

• Le mur en contact direct avec le panneau arrière de

la cuisinière doit être composé d’un matériau non

inammable. Pendant le fonctionnement de la cuisinière,

le panneau arrière de cette dernière peut atteindre une

température de 50 °C supérieure à la température de la

pièce.

• Les meubles de cuisine installés à côté de la cuisinière

et qui sont plus hauts que le dessus de la plaque de

Page 15

cuisson doivent être situés à au moins 600 mm du bord

555 mm

de la plaque elle-même.

• Si la hotte est installée en-dessous d’un élément mural,

ce dernier doit être situé au moins 700 mm (millimètres) au-dessus de la surface de la plaque.

• Les meubles installés à côté de la hotte doit être situé

au moins 420 mm au-dessus de la plaque de cuisson.

Il faut respecter les espacements minimum suivants par rapport aux

600mm min.

matériaux combustibles :

• L’espacement minimum entre le

bord du brûleur et le mur latéral doit

700mm min.

420mm min.

être de 200 mm.

• L’espacement minimum entre le

bord du brûleur et le mur arrière doit être de 55 mm.

Hottes

Les hottes et les systèmes de ventilation de plafond doivent être installés selon les instructions du fabricant mais l’espacement par rapport aux brûleurs de la plaque de cuisson ne doit en aucun cas être inférieur à 650 mm pour les hottes et 750 mm pour les systèmes de ventilation.

• Si la hotte est installée en-dessous d’un élément mural,

ce dernier doit être situé au moins 700 mm (millimètres) au-dessus de la surface de la plaque.

Installation de la table de cuisson au-dessus d’un four

En cas d’installation de la table de cuisson au-dessus d’un four, il est impératif que ni le câble d’alimentation électrique ni le tuyau de gaz (exible ou non) ne soient en contact

avec les parties chaudes du four.

En cas d’installation au-dessus four encastré ne disposant

pas de ventilation forcée pour assurer son refroidissement,

il faut créer des ouvertures d’aération an de permettre

une ventilation adéquate à l’intérieur du meuble (au moins 200 cm² en bas pour l’arrivée d’air et au moins 120 cm² en haut pour la sortie). Il faut en outre installer une planche de bois sous la plaque de cuisson en guise d’isolation, à une distance minimale de 15 mm du meuble

• Le trou réalisé pour y installer la plaque de cuisson doit avoir les dimensions représentées sur la gure. Des crochets de xation sont fournis, destinés à xer la

plaque de cuisson sur des plans de travail de 20 à 40

mm d’épaisseur. Pour assurer la bonne xation de la

plaque sur le plan de travail, nous vous recommandons d’utiliser tous les crochets fournis.

55 mm

475 mm

Schéma de xation des crochets

Position du crochet Position du crochet pour top H=20mm pour top H=30mm

Devant

Position du crochet Derrière pour top H=40mm

! Utilisez tous les crochets compris dans le “sachet accessoires”

• Si la table n’est pas installée au-dessus d’un four à

encastrer, il faut monter un panneau d’isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Aération

Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une

découpe d’au moins 45 x 560 mm (voir gures).

45 mm.

560 mm.

Raccordement électrique

Les tables munies d’un cordon d’alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d’alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de

cuisson). Le conducteur de terre du câble est jaune/vert. En

cas d’installation au-dessus d’un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais

aussi pour simplier, au besoin, l’extraction du four.

Branchement du câble d’alimentation au réseau électrique

Montez sur le câble une prise normalisée adaptée à la

charge indiquée sur l’étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre

l’appareil et le réseau un interrupteur à coupure omnipolaire

Page 16

ayant au moins 3 mm d’écartement entre les contacts,

dimensionné à la charge et conforme aux normes en vigueur

(le l de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des

températures dépassant de 50°C la température ambiante.

! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale

de l’appareil, indiquée sur la plaquette signalétique;

• la tension d’alimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique;

• la prise est bien compatible avec la che de l’appareil.

Si ce n’est pas le cas, remplacez la prise ou la che,

n’utilisez ni rallonges ni prises multiples.

! Après installation de l’appareil, le câble électrique et la

prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé périodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccordement gaz

Vériez le type de gaz

! Avant l’installation, vériez que le type de gaz (gaz naturel ou gaz liquéé/propane) de la cuisinière est adapté au gaz

disponible dans le lieu d’installation. Il est extrêmement dangereux d’utiliser le mauvais type de gaz avec quelque appareil que ce soit. Cela peut entraîner un incendie ou de blessures graves.

À sa sortie d’usine, cette cuisinière est congurée pour

fonctionner au gaz naturel. Pour utiliser la cuisinière avec du gaz liquéfié (ou au gaz naturel après l’avoir

utilisée précédemment au gaz liquéé), veuillez suivre les

indications reportées plus loin dans cette section. Installez le régulateur fourni pour le gaz naturel (le cas échéant) à l’arrière de l’appareil et le plus près possible de l’appareil. Il est recommandé d’installer un robinet et un raccord d’isolement afin de faciliter la déconnexion pour les interventions d’entretien. Ces derniers doivent être situés à un endroit accessible.

! Vérifiez que la pression de l’alimentation en gaz

correspond aux valeurs indiquées dans le Tableau 1 (“ Caractéristiques des brûleurs et des injecteurs “). Cela garantira le fonctionnement en toute sécurité et la longévité

de votre appareil tout en conservant une bonne efcacité

énergétique.

Raccordement du tuyau ou exible

Cet appareil est adapté pour être utilisé soit avec un raccord

exible soit avec un raccord rigide en cuivre.

Pour effectuer la connexion au raccord à mamelon (raccord

mâle G leté de ½”) situé à l’arrière de l’appareil sur la droite (gure 8), il faut utiliser soit un tuyau rigide en métal doté de

raccords conformes aux normes en vigueur soit un tuyau

exible de classe B ou D.

Au cas où il serait nécessaire de tourner le raccord, il faudra remplacer le joint d’étanchéité (fourni avec l’appareil).

Si un tuyau exible est utilisé, il devra être le plus court

possible, avec une longueur maximale de 1,5 mètres ;

• le raccord du exible doit être conforme au minimum à la classe B ou D de la réglementation AS/NZS1869.

• il ne doit être ni plié, ni entortillé ni comprimé ;

• il ne doit pas être en contact avec la paroi arrière de

l’appareil ou, dans tous les cas, avec des pièces pouvant atteindre une température de 50 °C ;

• il ne doit pas entrer en contact avec des éléments pointus

ou des angles tranchants ;

• il ne doit pas être soumis à des forces de traction ou de

torsion ;

• il doit être facile à inspecter sur toute sa longueur an de pouvoir contrôler son état.

• Le point de connexion à l’alimentation doit être accessible

une fois l’appareil installé.

• Le diamètre intérieur du tuyau doit respecter les

conditions suivantes :

8 mm pour le gaz liquéé ;

13 mm pour le gaz naturel.

Vérication de l’étanchéité du raccord

Une fois l’installation terminée, vériez le circuit de gaz, les

connexions internes et les robinets en utilisant une solution

savonneuse (jamais une amme). Vériez également que

le tuyau de raccordement ne peut pas entrer en contact avec des parties mobiles qui pourraient l’endommager ou l’écraser. Assurez-vous que le tuyau de gaz naturel est

adapté pour une alimentation en gaz sufsante lorsque

tous les brûleurs sont allumés.

Copie de la plaque signalétique

Si la plaque signalétique se trouve cachée par le mobilier lorsque la cuisinière est en place, placez une copie de la

plaque signalétique sur une surface du mobilier situé à côté

de la cuisinière.

Adaptation aux différents types de gaz

Pour adapter l’appareil à un type de gaz autre que le gaz par défaut (indiqué sur la plaque signalétique située à la base de la plaque de cuisson ou sur l’emballage), remplacez les injecteurs de tous les brûleurs en procédant comme suit :

1. Enlevez les grilles du plan de cuisson et sortez les

brûleurs de leur logement.

2. Dévissez les injecteurs à l’aide d’une clé à douille de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 “ Caractéristiques des brûleurs et des injecteurs “).

3. Remontez les différentes parties en effectuant la procédure ci-dessus en sens inverse.

4. Une fois cette procédure terminée, remplacez l’ancienne étiquette par une étiquette indiquant le nouveau gaz

utilisé. Vous pouvez vous procurer cette étiquette auprès

de n’importe lequel de nos Services d’assistance.

Remplacement des injecteurs du brûleur à triple couronne

1. Retirez les supports pour casseroles et soulevez les brûleurs hors de leur logement. Le brûleur est composé

Page 17

de deux parties distinctes (voir gures).

2. Dévissez les injecteurs à l’aide d’une clé à douille de 7 mm. Remplacez les injecteurs par des modèles d’injecteurs adaptés pour le nouveau type de gaz (voir Tableau 1). Les deux injecteurs ont le même diamètre

d’orice.

3. Remettez tous les composants en place en répétant les opérations ci-dessus dans le sens inverse.

• Réglage de l’air primaire des brûleurs :

Ne nécessite pas de réglage.

• Réglage des brûleurs au minimum :

1. Tournez le robinet dans la position de minimum.

2. Retirez le bouton et ajustez la vis

de réglage qui se situe dans ou à

côté de la tige du robinet, jusqu’à ce que la amme soit petite mais

régulière.

Vérications après installation

Effectuez des vérications après installation et assurez-

vous que l’appareil fonctionne correctement et en toute sécurité avant de vous en éloigner. Testez tous les brûleurs individuellement et l’un après l’autre.

Vérication de la présente de fuite

• Veillez à ce que tous les boutons de commande de gaz

soient dans la position éteinte.

• Veillez à ce que l’alimentation en gaz soit ouverte.

• Vaporisez une solution d’eau savonneuse sur

tous les raccords de l’alimentation en gaz ainsi que sur toute la longueur des tuyaux flexibles.

VOUS NE DEVEZ EN AUCUN CAS UTILISER UNE FLAMME NUE AFIN DE DÉTECTER L’ÉVENTUELLE PRÉSENCE DE FUITES DE GAZ.

Si des bulles apparaissent à un endroit ou un autre, coupez

l’alimentation en gaz, vériez tous les raccords et refaites

un test. Si vous ne parvenez pas à un fonctionnement satisfaisant, contactez votre lieu d’achat ou leur technicien d’entretien agréé.

Vérication de la amme

Allumez chaque brûleur et vériez que la amme est bleue

avec le moins de jaune possible. S’il y a beaucoup de

jaune, si la amme s’éteint ou bien si la combustion est excessivement bruyante, vériez la pression et ajustez-la

au niveau du régulateur si cela s’avère nécessaire. Si vous ne parvenez pas à un fonctionnement satisfaisant, contactez votre lieu d’achat ou leur technicien d’entretien agréé.

3. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement le bouton de la position de minimum à la position de maximum et vice versa à

plusieurs reprises, en vériant que la amme ne s’éteint

pas.

4. Certains appareils sont équipés d’un système de sécurité (thermocouple). Si l’appareil ne fonctionne pas lorsque les brûleurs sont réglés sur la position de minimum, augmentez le réglage du minimum à l’aide de la vis de réglage.

5. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou une substance équivalente.

! Si l’appareil est raccordé à une bouteille de gaz liquide, la vis de réglage doit être serrée au maximum.

! Une fois cette procédure terminée, remplacez l’ancienne étiquette par une étiquette indiquant le nouveau gaz utilisé.

Vous pouvez vous procurer cette étiquette auprès de

n’importe lequel de nos Services d’assistance. ! Au cas où la pression de gaz utilisée serait différente

(ou seulement légèrement différente) de la pression recommandée, il faut installer un régulateur de pression adapté sur le tuyau d’arrivée de gaz (afin d’être en conformité avec les réglementations nationales en vigueur).

Fonctionnement de l’allumeur

Vérifiez que l’allumeur de chaque brûleur parvient à enammer correctement le gaz.

Si un allumeur ne fonctionne pas, débranchez d’abord la

che de la prise de courant puis vériez que toutes les

connexions électriques sont correctes. Si vous ne parvenez pas à un fonctionnement satisfaisant, contactez votre lieu d’achat ou leur technicien d’entretien agréé.

Réglage du minimum

Vériez le réglage du minimum pour chaque brûleur de la plaque de cuisson an de vous assurer que la amme

minimale ne risque pas d’être éteinte par les courants d’air.

• Allumez le brûleur.

• Tournez le bouton jusqu’à la position de minimum.

• Assurez-vous que la amme est stable et ne s’éteindra

pas au moindre courant d’air.

Pour ajuster la amme minimale :

Suivez la procédure décrite dans les instructions relatives au changement de gaz utilisé.

NE MODIFIEZ EN AUCUN CAS CET APPAREIL SI CE N’EST TEL QUE DÉCRIT DANS CETTE NOTICE.

Page 18

Consommation de gaz

Gaz naturel (1,0 kPa)

Diamètre des injecteurs

Consommation de gaz

Gaz liquéfié (2,75 kPa)

Diamètre des injecteurs

Consommation de gaz

Brûleur rapide

Brûleur auxiliaire

Brûleurs semi-rapides

Brûleur wok à triple couronne

Total

Raccordement gaz

Raccord d'arrivée de gaz Filetage (mâle) BSP de 1/2”

Emplacement de l'arrivée de gaz

1.24 mm

0.85 mm

1,10 mm

2 x 1.19 mm

40 mm du bord arrière 40 mm du bord latéral

9.4 MJ/hr

3.3 MJ/hr

6,0 MJ/h

13.0 MJ/hr

31.7 MJ/hr

PC 640 T X AUS PC 640 N T X AUS

0.80 mm

0.50 mm

0,64 mm

2 x 0.70 mm

9.0 MJ/hr

3.3 MJ/hr

5,5 MJ/h

13.0 MJ/hr

30.8 MJ/hr

Brûleur rapide

Brûleur auxiliaire

Brûleurs semi-rapides (x2)

Brûleur wok à triple couronne

Total

Raccordement gaz

Raccord d'arrivée de gaz Filetage (mâle) BSP de 1/2”

Emplacement de l'arrivée de gaz

Diamètre des injecteurs

1.24 mm

0.85 mm

1,10 mm chacun

2 x 1.19 mm

40 mm du bord arrière 40 mm du bord latéral

Gaz naturel (1,0 kPa)

Consommation de gaz

9.4 MJ/hr

3.3 MJ/hr

6,0 MJ/h chacun

13.0 MJ/hr

37.7 MJ/hr

Gaz liquéfié (2,75 kPa)

Diamètre des injecteurs

0.80 mm

0.50 mm

0,64 mm chacun

2 x 0.70 mm

Consommation de gaz

9.0 MJ/hr

3.3 MJ/hr

5,5 MJ/h chacun

13.0 MJ/hr

36.3 MJ/hr

PC 750 T GH AUS

! Le produit a été testé conforme à la norme AS4551

Page 19

Mise en marche et utilisation

! La position du brûleur gaz ou de la plaque électrique* correspondante est indiquée sur chaque manette.

Brûleurs

Rapide (R)

Semi Rapide (S)

Ø Récipients (cm)

24 - 26

16 - 20

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

● Eteint

Maximum

Minimum

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d’une montre pour sélectionner la position de puissance maximale. Sur les modèles équipés d’un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer. Pour allumer un brûleur sur les modèles équipés de bougie d’allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d’une montre jusqu’à sa position de puissance maximale.

! En cas d’extinction accidentelle des ammes du brûleur,

tournez la manette jusqu’à l’arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur tournez la manette dans le sens des

aiguilles d’une montre pour la ramener en face du symbole “●”.

Conseils pratiques pour l’utilisation des brûleurs

Pour obtenir un meilleur rendement, n’oubliez pas :

• d’utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les ammes ne dépassent de

sous les casseroles.

• de toujours utiliser des casseroles à fond plat et avec

couvercle.

• de tourner la manette dans la position minimum au

moment de l’ébullition.

Auxiliaire (A)

Triple Couronne (TC)

Casseroles à utiliser sur les tables de cuisson de 60 cm

Brûleurs

Rapide (R)

Semi Rapide (S)

Auxiliaire (A)

Triple Couronne (TC)

Casseroles à utiliser sur les tables de cuisson de 75 cm

10 - 14

24 - 26

Ø Récipients (cm)

24 - 26

16 - 20

10 - 14

24 - 26

Pour distinguer le type de brûleur reportez-vous aux dessins

gurant dans le paragraphe “Caractéristiques des brûleurs

et des injecteurs”

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d’emploi concerne un appareil à encastrer classe 3.

• Pour bien fonctionner, les appareils à gaz ont besoin

d’un apport d’air régulier. Il est important de vérier

lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur “Positionnement” soient respectés.

• Les instructions fournies ne sont applicables qu’aux

pays dont les symboles sont reportés dans la notice et sur la plaquette d’immatriculation.

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur, même

dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Ne touchez pas à l’appareil si vous êtes pieds nus ou si

vous avez les mains ou les pieds mouillés ou humides.

• Cet appareil qui sert à cuire des aliments ne doit

être utilisé que par des adultes conformément aux

instructions du mode d’emploi. Toute autre utilisation

(comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline

toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

• Evitez que le cordon d’alimentation d’autres petits

électroménagers touche à des parties chaudes du four.

• Les orices ou les fentes d’aération ou d’évacuation de

la chaleur ne doivent pas être bouchés

• Contrôlez toujours que les manettes sont bien dans la position “●”/“○” quand l’appareil n’est pas utilisé.

• Ne tirez surtout pas sur le câble pour débrancher la che

de la prise de courant.

Page 20

• N’effectuez aucune opération de nettoyage ou d’entretien

sans avoir auparavant débranché la che de la prise de

courant.

• En cas de panne, n’essayez en aucun cas d’accéder aux

mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance).

• Faites attention à ce que les manches des casseroles

soient toujours tournés vers l’intérieur de la table de cuisson pour éviter tout risque d’accident.

• N’abaissez pas le couvercle en verre (s’il y en a un) tant

que les brûleurs gaz ou la plaque électrique sont chauds.

• Ne laissez pas la plaque électrique allumée sans

casserole dessus.

• N’utilisez pas de casseroles instables ou déformées.

• Cet appareil n’est pas prévu pour être utilisé par des

personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil.

• S’assurer que les enfants ne jouent pas avec l’appareil.

• Le dispositif n’est pas destiné à être mis en œuvre

par une minuterie externe ou un système de

télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d’emballage : conformez-vous

aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2002/96/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE),

exige que les appareils ménagers usagés ne soient pas

jetés dans le ux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément an

d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs pourront coner leur appareil usagé

au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l’achat d’un nouvel appareil similaire.

Tous les principaux fabricants d’appareils ménagers

travaillent activement dans la création et la gestion de systèmes de collecte et d’enlèvement des appareils usagés.

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil.

Nettoyage de l’appareil

! N’utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression.

• Pour un entretien courant, passez une éponge humide

sur la surface et séchez avec du papier essuie-tout.

• Les parties démontables des brûleurs doivent être

lavées fréquemment à l’eau chaude avec du détergent en éliminant soigneusement toute incrustation.

• Dans le cas de tables équipées d’allumage automatique,

nettoyez fréquemment et soigneusement l’extrémité des

dispositifs d’allumage électronique instantané et vériez que les orices de sortie du gaz ne sont pas bouchés.

• Des taches peuvent se former sur l’acier inox si ce dernier

reste trop longtemps au contact d’une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d’essuyer

après le nettoyage. Mieux vaut essuyer aussitôt tout

débordement d’eau.

Entretien robinets gaz

Il peut arriver qu’au bout d’un certain temps, un robinet se

bloque ou tourne difcilement. Il faut alors le remplacer.

! Cette opération doit être effectuée par un technicien agréé par le fabricant.

Page 21

Anomalies et remèdes

Il peut arriver que l’appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d’appeler le service après-

vente, voyons ensemble que faire. Vériez avant tout s’il n’y

a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l’appareil sont bien ouverts.

Le brûleur ne s’allume pas ou la amme n’est pas

uniforme.

Avez-vous contrôlé si :

• les orices de sortie du gaz ne sont pas par hasard

bouchés.

• les pièces amovibles composant le brûleur sont bien

montées correctement.

• il y a des courants d’air dans les environs du plan de

cuisson

La amme s’éteint dans les versions équipées de sécurité de amme.

Avez-vous contrôlé si :

• vous avez bien appuyé à fond sur la manette.

• vous avez bien appuyé à fond sur la manette pendant un laps de temps sufsant pour permettre l’activation du

dispositif de sécurité.

• les orices de sortie du gaz situés en face du dispositif

de sécurité ne sont pas par hasard bouchés.

Le brûleur s’éteint quand il est réglé sur la position de minimum.

Avez-vous contrôlé si :

• les orices de sortie du gaz ne sont pas par hasard bouchés

• il y a des courants d’air dans les environs du plan de cuisson

• les minima n’ont pas bien été réglés.

Les casseroles sont instables.

Avez-vous contrôlé si :

• le fond de la casserole est parfaitement plat

• la casserole est bien placée au centre du brûleur

• la position des grilles n’a pas par hasard été inversée.

Page 22

Instalación

! Antes de desembalar el aparato, se ruega leer este

manual de instrucciones detenidamente. El manual

contiene información importante sobre la seguridad para la instalación, el uso y el mantenimiento del aparato.

! Conserve estas instrucciones de uso para consultas

futuras. Entréguelas al futuro dueño en caso de cambio de

propiedad del aparato.

Conformidad con las normas

Esta placa de cocción se debe instalar según los requisitos

de las autoridades de gas y electricidad locales y de conformidad con la versión más reciente de las siguientes normas:

• Código de instalaciones de gas AS/NZS 5601

• Reglas de cableado SAA.

Emplazamiento

! Mantener el material de embalaje fuera del alcance de los

niños. El material de embalaje implica riesgos de ahogo o

sofocación (ver Precauciones y consejos).

! El aparato debe ser instalado por un profesional calicado según las instrucciones suministradas. Una instalación

incorrecta puede causar daños a personas, animales y bienes.

Ventilación de la cocina

Si el consumo total de todos los aparatos es superior a

3 MJ/h por cada metro cúbico del ambiente o recinto, se

deberá implementar uno de los sistemas de ventilación enumerados a continuación. Para evaluar si la ventilación es adecuada, debe entenderse como “ambiente” el volumen de la habitación no aislable mediante el cierre de puertas.

Ventilación exterior natural directa

Debe haber dos aberturas permanentes directas al exterior. La distancia entre el borde superior de la abertura superior y el techo de la habitación o recinto y la distancia entre el borde inferior de la abertura inferior y el piso de la habitación o recinto no deben ser superiores al 5% de la altura de la

habitación o recinto. El área mínima de ventilación de cada

abertura se calcula con la siguiente fórmula: A = 3 × T donde A = área de ventilación mínima (cm2) T = consumo de gas total de todos los aparatos (MJ/h) Cada abertura de ventilación debe medir como mínimo 6 mm de alto.

NOTA 1 En esta cláusula, el término “directo al exterior”

alude a cualquiera de las siguientes opciones, siempre que el paso de la ventilación no esté obstruido por material de construcción o aislamiento: (a) Directamente a través de una pared externa (opción

preferida). (b) A través de una pared externa pero desfasada. (c) A una cavidad ventilada hacia el exterior. (d) A un espacio subterráneo ventilado hacia el exterior. (e) A un altillo ventilado hacia el exterior.

NOTA 2 Es posible combinar dos aberturas siempre que

el borde superior e inferior de las aberturas respeten los límites establecidos por esta cláusula.

Ventilación natural a través de una habitación adyacente

Debe haber dos aberturas permanentes en la habitación o recinto. La distancia entre el borde superior de la abertura superior y el techo de la habitación o recinto y la distancia entre el borde inferior de la abertura inferior y el piso de la habitación o recinto no deben ser superiores al 5% de la altura de la habitación o recinto.

El área mínima de ventilación de cada abertura se calcula

con la siguiente fórmula: A = 6 × T donde A = área de ventilación mínima (cm2) T = consumo de gas total de todos los aparatos (MJ/h)

Estos requisitos se aplican a todas las habitaciones

subsiguientes hasta que haya una habitación con ventilación al exterior, conforme a la sección anterior, o que el consumo total de los aparatos no sea superior a 3 MJ/h

por cada metro cúbico del volumen total de la habitación

o recinto. Cada abertura de ventilación debe medir como mínimo 6 mm de alto.

NOTA: Es posible combinar dos aberturas siempre que

el borde superior e inferior de las aberturas respeten los límites establecidos por esta cláusula.

• El GLP tiende a bajar hacia el suelo, ya que es más pesado que el aire. En consecuencia, las habitaciones

que contengan bombonas de GLP deberán estar equipadas con ventiladores para que, en caso de fugas, el gas se pueda evacuar. Por este motivo, no hay que instalar o almacenar bombonas de GLP parcial o totalmente llenas en habitaciones o áreas de almacenaje subterráneas (sótanos, etc.). Se recomienda conservar en la habitación sólo la bombona en uso, en una posición no expuesta a calor proveniente de fuentes externas (hornos, hogares, calentadores, etc.)que podrían aumentar la temperatura de la bombona a más de 50°C.

Armarios adyacentes

La ubicación de los puntos de conexión se indica en la tabla de la página 5. Para utilizar los aparatos en la vivienda sin problemas, hay que respetar las distancias mínimas indicadas en la figura 4. Las superficies de la cocina adyacentes deberían poder soportar una temperatura de 65°C. Además, se deberán cumplir las siguientes condiciones:

• El aparato debería instalarse al lado de los armarios,

cuya altura no debería superar la altura del borde superior de la placa de cocción.

• La pared en contacto directo con el panel posterior de la placa de cocción debe ser de material no inamable.

Durante el uso de la placa de cocción, el panel posterior podría alcanzar una temperatura 50°C superior a la temperatura ambiente.

• Los armarios de cocina instalados al lado de la placa de

cocción que superen la altura de la placa deberán estar al menos a 600 mm de distancia del borde de la placa.

• Si la campana está instalada debajo de un armario de

pared, éste debe estar al menos 700 mm por encima de

la supercie de la placa.

• Los armarios adyacentes a la campana deben estar al

menos 420 mm por encima de la placa.

Page 23

Respetar las siguientes distancias

555 mm

mínimas a los materiales

600mm min.

700mm min.

combustibles:

• Distancia mínima del borde del

hornillo a la pared lateral: 200 mm.

420mm min.

• Distancia mínima del borde del

hornillo a la pared posterior: 55 mm.

Campanas de extracción

Las campanas de extracción y los ventiladores de escape superiores se deben instalar siguiendo las instrucciones del fabricante. De todas maneras, deben quedar al menos 650 mm de distancia entre los hornillos de la placa y la campana y al menos 750 mm de distancia entre los hornillos y los ventiladores de escape superiores.

• Si la campana está instalada debajo de un armario de

pared, éste debe estar al menos 700 mm por encima de

la supercie de la placa.

Instalación de la placa de cocción sobre un horno

Si la placa se instala sobre un horno, ni el cable eléctrico ni el tubo o la manguera de gas deberían entrar en contacto con partes calientes del alojamiento del horno.

En caso de instalación sobre un horno empotrado sin

ventilación forzada, deberían proveerse ventiladores adecuados (entrada de al menos 200 cm² en la base y salida de al menos 120 cm² en la parte superior) para permitir una ventilación adecuada dentro del alojamiento. Debajo de la placa de cocción, al menos a 15 mm del alojamiento de la placa, debería instalarse un panel de madera aislante.

• El hueco de instalación debería ser de las medidas indicadas en la gura. Se suministran ganchos de jación para jar la placa a encimeras de 20 a 40 mm de grosor. Para asegurarse de que la placa quede rmemente jada

a la encimera se recomienda utilizar todos los ganchos suministrados.

55 mm

475 mm

Adelante

Posición del gancho para Atrás

supercies H=40mm

! Use los ganchos contenidos en el “paquete de accesorios”

• Cuando la encimera no se instale sobre un horno empotrado,

es necesario introducir un panel de madera como

aislamiento. El mismo deberá colocarse a una distancia

mínima de 20 mm. de la pared inferior de la encimera.

Aireación

Para garantizar una buena aireación es necesario eliminar

la pared posterior del hueco para el horno. Es preferible

instalar el horno apoyado sobre dos listeles de madera o

sobre una supercie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las guras).

45 mm.

560 mm.

Conexión eléctrica

Las encimeras que poseen cable de alimentación tripolar, se fabrican para funcionar con corriente alterna, a la tensión y frecuencia de alimentación indicadas en la placa de características (ubicada en la parte inferior de la encimera).

El conductor de puesta a tierra del cable se distingue por

los colores amarillo-verde. Cuando se realiza la instalación sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como para facilitar la eventual extracción del horno.

Esquema de jación de los ganchos

Posición del gancho para Posición del gancho para

supercies H=20mm supercies H=30mm

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características.

En el caso de conexión directa a la red, es necesario

interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por

el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una

temperatura que supere en 50°C la temperatura ambiente.

! El instalador es responsable de la correcta conexión

eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verique que:

Page 24

• la toma tenga conexión a tierra y que sea conforme con

la ley;

• la toma sea capaz de soportar la carga máxima

de potencia de la máquina indicada en la placa de características;

• la tensión de alimentación eléctrica esté comprendida dentro

de los valores indicados en la placa de características;

• la toma sea compatible con el enchufe del aparato.

Si no es así, sustituya la toma o el enchufe; no utilice

prolongaciones ni conexiones múltiples.

• No debería entrar en contacto con partes puntiagudas o aristas losas;

• No debería estar sujeta a tirones o torceduras;

• Debería resultar fácil de inspeccionar en toda su longitud.

• El punto de conexión de la alimentación debe estar

accesible con el aparato instalado.

• El diámetro interno del tubo debería ser de:

8 mm para GLP; 13 mm para gas natural.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido

sólo por técnicos autorizados (ver Asistencia). ! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

Conexión de gas

Comprobación del tipo de gas

! Antes de la instalación, comprobar que el tipo de gas (natural o GLP/propano) de la placa de cocción coindica con el tipo de gas disponible en la instalación.

Es extremadamente peligroso utilizar un tipo de gas no

adecuado para el aparato: podrían producirse incendios y lesiones graves.

Esta placa de cocción se suministra ajustada de fábrica

para gas natural. Para convertirla a GLP (o de GLP a gas natural nuevamente) seguir las instrucciones más adelante en esta sección. Instalar el regulador suministrado para gas natural (si corresponde) en la parte posterior del aparato, lo más cerca posible del aparato. Se recomienda instalar una válvula aislante y una unión

para facilitar la desconexión en caso de reparaciones. Estos

componentes deberían quedar en una posición accesible. ! Comprobar que la presión del suministro de gas

corresponda a los valores indicados en la Tabla 1

(“Especificaciones del hornillo y la boquilla”). Esto

garantizará el uso seguro y la longevidad del aparato

manteniendo eciente el consumo de energía.

Conexión del tubo o la manguera

Este aparato es adecuado para el uso con mangueras exibles o con tubos rígidos.

Utilizar un tubo metálico rígido con empalmes conformes a

las normas vigentes o una manguera exible aprobada de

clase B o D para la conexión al niple (rosca ½”G macho) situado en la parte posterior del aparato a la derecha

(gura 8).

Si es necesario girar el empalme, sustituir la junta (suministrada con el aparato). Si se utiliza una manguera, ésta debería ser lo más corta posible (longitud máxima 1,5 metros);

• La conexión exible debe ser como mínimo de clase B o D según la norma AS/NZS1869;

• No se debería plegar, enroscar ni comprimir;

• No debería entrar en contacto con la pared posterior

del aparato ni con partes que puedan alcanzar una temperatura de 50°C;

Comprobación del apriete de la conexión

Terminada la instalación, comprobar que no haya fugas en el circuito del gas, en las conexiones internas y en las llaves, utilizando una solución jabonosa (nunca una llama). Comprobar también que el tubo de conexión no pueda entrar en contacto con partes móviles que puedan dañarlo o aplastarlo. Asegurarse de que el tubo de gas natural sea

adecuado para un suministro suciente al aparato cuando

se enciendan los hornillos.

Duplicado de la placa de datos

Una vez instalada la placa de cocción, si la placa de datos queda ocultada por los armarios, poner un duplicado sobre

una supercie del armario adyacente a la placa de cocción.

Adaptación a otro tipo de gas

Para adaptar la placa de cocción a un tipo de gas diferente del tipo que viene ajustado de fábrica (indicado en la placa de datos en la base de la placa o en el embalaje), es necesario sustituir las boquillas de los hornillos de la siguiente manera:

1. Retirar las rejillas de la placa y desplazar los hornillos de sus alojamientos.

2. Desenroscar las boquillas utilizando una llave de tubo de 7 mm y sustituirlas con boquillas adecuadas para el nuevo tipo de gas (ver la tabla 1 “Características del hornillo y la boquilla”).

3. Reensamblar las partes siguiendo la secuencia contraria al procedimiento anterior.

4. Una vez terminado el procedimiento, sustituir la etiqueta adhesiva anterior con una que indique el nuevo tipo de gas. Hay etiquetas disponibles en nuestros Centros de Asistencia.

Sustitución de las boquillas de los hornillos de triple llama

1. Retirar los soportes para las ollas y levantar los hornillos

de sus alojamientos. El hornillo consiste en dos partes separadas (ver las guras).

2. Desenroscar las boquillas con una llave de tubo de 7 mm. Sustituir las boquillas con modelos adecuados para el

nuevo tipo de gas (ver la tabla 1). El diámetro del agujero

de ambas boquillas es el mismo.

3. Sustituir todos los componentes siguiendo la secuencia contraria al procedimiento anterior.

Page 25

• Ajuste del aire primario de los hornillos:

No requiere ajustes.

Si aparecen burbujas, desactivar el suministro de gas, controlar todas las conexiones y volver a probar. Si el resultado no es satisfactorio, contactar con el vendedor y con el agente para pedir asistencia.

Control de la llama

Encender cada uno de los hornillos y asegurarse de que

la llama sea azul con una leve punta amarilla. Si la llama está muy amarilla, se levanta demasiado o hace demasiado

ruido, vericar la presión y ajustar el regulador.

Si el resultado no es satisfactorio, contactar con el vendedor y con el agente para pedir asistencia.

• Ajuste de los hornillos al mínimo:

1. Girar la llave a la posición de llama baja.

2. Sacar el pomo y regular el tornillo de ajuste, situado dentro o al lado del perno de la llave, hasta que la llama sea pequeña pero constante.

3. Una vez ajustada la llama baja, con el hornillo encendido, cambiar rápidamente la posición del pomo varias veces, del mínimo al máximo y viceversa, asegurándose de que la llama no se apague.

4. Algunos aparatos tienen incorporado un dispositivo de seguridad (termopar). Si el dispositivo no funciona cuando los hornillos están regulados en la llama baja, aumentar el ajuste de la llama baja utilizando el tornillo de ajuste.

5. Una vez realizado el ajuste, sellar los by-pass con cera selladora o un producto similar.

! Si el aparato está conectado a gas líquido, el tornillo de ajuste se debe apretar al máximo.

! Una vez terminado el procedimiento, sustituir la etiqueta adhesiva anterior con una que indique el nuevo tipo de gas. Hay etiquetas disponibles en nuestros Centros de Asistencia.

! Si la presión del gas es diferente (o varía ligeramente) respecto de aquella recomendada, instalar un regulador de presión adecuado en el tubo de entrada (conforme a las normas nacionales vigentes).

Encendido

Comprobar que el encendedor de cada hornillo efectivamente encienda el gas. Si un encendedor no funciona, desconectar la clavija de la toma de alimentación eléctrica y comprobar que todas las conexiones eléctricas sean correctas. Si el resultado no es satisfactorio, contactar con el vendedor y con el agente para pedir asistencia.

Ajuste de llama baja

Controlar el ajuste de la llama baja de cada hornillo para asegurarse de que el fuego al mínimo no pueda ser apagado por corrientes de aire.

• Encender el hornillo.

• Girar el mando hasta la posición mínima.

• Asegurarse de que la llama sea estable y no se apague

por corrientes de aire. Para ajustar la llama al mínimo: Seguir el procedimiento descrito en las instrucciones de conversión a otro tipo de gas.

NO MODIFICAR ESTE APARATO DE UNA MANERA QUE NO ESTÉ INDICADA EN ESTAS INSTRUCCIONES.

Controles después de la instalación

Controlar la instalación y asegurarse de que el funcionamiento sea correcto y seguro. Probar todos los hornillos individual y conjuntamente.

Control de fugas

• Asegurarse de que todos los selectores del gas estén

en Off.

• Asegurarse de que el suministro de gas esté activado.

• Pulverizar una solución de agua jabonosa sobre

todas las articulaciones y en toda la longitud de las

mangueras. NO UTILIZAR NUNCA LLAMAS LIBRES PARA COMPROBAR LA AUSENCIA DE FUGAS.

Page 26

Consumo de gas

Gas natural (1.0 kPa)

GLP (2.75 kPa)

Diámetro del inyector

Hornillo rápido

Hornillo auxiliar

Hornillos semirrápidos

Hornillo wok de triple llama

Total

Conexión del gas

Empalme de entrada del gas Rosca 1/2” BSP (macho)

Ubicación de la entrada de gas

1.24 mm

0.85 mm

1.10 mm

2 x 1.19 mm

40 mm desde el borde posterior 40 mm desde el borde lateral

PC 640 T X AUS PC 640 N T X AUS

Entrada de gas

9.4 MJ/hr

3.3 MJ/hr

6.0 MJ/h

13.0 MJ/hr

31.7 MJ/hr

Diámetro del inyector

0.80 mm

0.50 mm

0.64 mm

2 x 0.70 mm

Entrada de gas

9.0 MJ/hr

3.3 MJ/hr

5.5 MJ/h

13.0 MJ/hr

30.8 MJ/hr

Hornillo rápido

Hornillo auxiliar

Hornillos semirrápidos (x2)

Hornillo wok de triple llama

Total

Conexión del gas

Empalme de entrada del gas Rosca 1/2” BSP (macho)

Ubicación de la entrada de gas

Gas natural (1.0 kPa)

Diámetro del inyector

1.24 mm

0.85 mm

1.10 mm c/u

2 x 1.19 mm

40 mm desde el borde posterior 40 mm desde el borde lateral

Entrada de gas

9.4 MJ/hr

3.3 MJ/hr

6.0 MJ/h c/u

13.0 MJ/hr

37.7 MJ/hr

Diámetro del inyector

0.80 mm

0.50 mm

0.64 mm c/u

2 x 0.70 mm

GLP (2.75 kPa)

Entrada de gas

9.0 MJ/hr

3.3 MJ/hr

5.5 MJ/h c/u

13.0 MJ/hr

36.3 MJ/hr

PC 750 T GH AUS

! El producto ha sido probado según la norma AS4551

Page 27

Puesta en funcionamiento y uso

! En cada mando está indicada la posición del quemador

a gas o de la placa eléctrica* correspondiente.

Quemadores a gas

El quemador elegido se puede regular con el mando

correspondiente de la siguiente manera:

● Apagado

Máximo

Quemador

Rápido (R)

Semi Rápido (S)

Auxiliar (A)

Corona Triple (TC)

Ollas que deben utilizarse en placas de 60 cm

Quemador

Rápido (R)

Semi Rápido (S)

Ø Diámetro Recipientes (cm)

24 - 26

16 - 20

10 - 14

24 - 26

Ø Diámetro Recipientes (cm)

24 - 26

16 - 20

Mínimo

Para encender uno de los quemadores, acerque al mismo una llama o un encendedor, pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia.

En los modelos que poseen dispositivo de seguridad es

necesario mantener presionado el mando durante 2-3 segundos aproximadamente hasta que se caliente el dispositivo que mantiene automáticamente encendida la llama.

En los modelos que poseen bujía de encendido, para

encender el quemador elegido, pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia.

! Si se apagara accidentalmente la llama del quemador, cierre el mando y vuelva a intentar encenderlo después de 1 minuto, como mínimo.

Para apagar el quemador es necesario girar el mando en sentido horario hasta el apagado (correspondiente al

símbolo “●”).

Consejos prácticos para el uso de los quemadores

Si desea obtener el máximo rendimiento, es útil recordar

lo siguiente:

• utilice recipientes adecuados para cada quemador (ver la tabla) con el n de evitar que las llamas sobresalgan

por el fondo de los recipientes.

• utilice siempre recipientes con el fondo plano y con tapa.

• cuando se produce la ebullición, gire el mando hasta la

posición de mínimo.

Auxiliar (A)

Corona Triple (TC)

Ollas que deben utilizarse en placas de 75 cm

Para identificar el tipo de quemador ver los diseños presentes en el párrafo “Características de los quemadores y boquillas”.

10 - 14

24 - 26

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad

con las normas internacionales de seguridad.

Estas advertencias se suministran por razones de seguridad

y deben ser leídas atentamente.

Seguridad general

• Este aparato se reere a un aparato empotrable de

clase 3.

• Para su correcto funcionamiento, los aparatos a gas necesitan un regular cambio de aire. Verique que en

su instalación se respeten los requisitos contenidos en el párrafo correspondiente a la “Colocación”.

• Las instrucciones son válidas sólo para los países de destino, cuyos símbolos guran en el manual y

en la placa de características.

• El aparato ha sido fabricado para un uso de tipo no

profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre, tampoco si el

espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

• No toque la máquina descalzo o con las manos y pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar

alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.

• Evite que el cable de alimentación eléctrica de otros

electrodomésticos entre en contacto con partes calientes del horno.

• No obstruya las aberturas de ventilación y de eliminación

del calor.

Page 28

• Controle siempre que los mandos estén en la posición

“●”/“○” cuando no se utiliza el aparato.

• No desconecte el aparato de la toma de corriente tirando

del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber

desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos

internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).

• Verique que los mangos de las ollas estén siempre

dirigidos hacia dentro de la encimera para evitar que sean chocados accidentalmente.

• No cierre la tapa de vidrio (si existe) cuando los

quemadores o la placa eléctrica todavía están calientes.

• No deje encendida la placa eléctrica sin ollas.

• No utilice ollas inestables o deformadas.

• No está previsto que el aparato sea utilizado por

personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato.

• El aparato no se debe poner en funcionamiento a

través de un temporizador externo o de un sistema

de mando a distancia.

Eliminación

• Eliminación del material de embalaje: respete las normas

locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los

electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el

medioambiente. El símbolo del cubo de basura tachado

se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o

con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Mantenimiento y cuidados

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

! Evite el uso de detergentes abrasivos o corrosivos como

los quitamanchas y productos anticorrosivos, jabones en

polvo y esponjas con supercie abrasiva: pueden rayar irremediablemente la supercie.

! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

• Para un mantenimiento ordinario, es suciente lavar la encimera con una esponja húmeda, secándola luego con

un papel absorbente para cocina.

• Los elementos móviles de los quemadores se lavan

frecuentemente con agua caliente y detergente tratando siempre de eliminar las incrustaciones.

• En las encimeras que poseen encendido automático, es

necesario realizar frecuentemente una cuidadosa limpieza de la parte terminal de los dispositivos de encendido

instantáneo electrónico y vericar que los oricios de salida

del gas no estén obstruidos.

• El acero inoxidable puede quedar manchado si permanece

en contacto por largo tiempo con agua fuertemente calcárea o con detergentes agresivos (que contengan fósforo). Se aconseja enjuagar abundantemente y secar

después de la limpieza. Es además importante secar los

posibles derrames de agua.

Mantenimiento de las llaves de gas

Con el tiempo puede suceder que una llave se bloquee o

presente dicultad para girar, en esos casos será necesario

proceder a la sustitución de dicha llave.

! Esta operación la debe efectuar un técnico autorizado por el fabricante.

Page 29

Anomalías y soluciones

Puede suceder que la encimera no funcione o no funcione bien. Antes de llamar al servicio de asistencia técnica,

veamos qué se puede hacer. Antes que nada verique que

no hayan interrupciones en las redes de alimentación de gas y eléctrica, y en particular, que las llaves de gas, aguas arriba del aparato, estén abiertas.

El quemador no se enciende o la llama no es uniforme.

Controle si:

• Los orificios de salida de gas del quemador están

obstruidos.

• Se han colocado correctamente todas las partes móviles

que componen el quemador.

• Hay corriente de aire en las cercanías de la encimera.

La llama no permanece encendida en los modelos con seguridad.

Controle si:

• No ha presionado a fondo el mando.

• No ha mantenido presionado a fondo el mando por un tiempo suciente como para activar el dispositivo de

seguridad.

• Están obstruidos los oricios de salida del gas a la altura

del dispositivo de seguridad.

El quemador en posición de mínimo no permanece encendido.

Controle si:

• Están obstruidos los oricios de salida del gas.

• Hay corriente de aire en las cercanías de la encimera.

• La regulación del mínimo es correcta.

Los recipientes no permanecen estables.

Controle si:

• El fondo del recipiente es perfectamente plano.

• El recipiente está centrado en el quemador o en la placa

eléctrica.

• Las parrillas fueron invertidas.

Page 30

Page 31

Page 32

195097906.01

04/2012 - XEROX FABRIANO
