Page 1

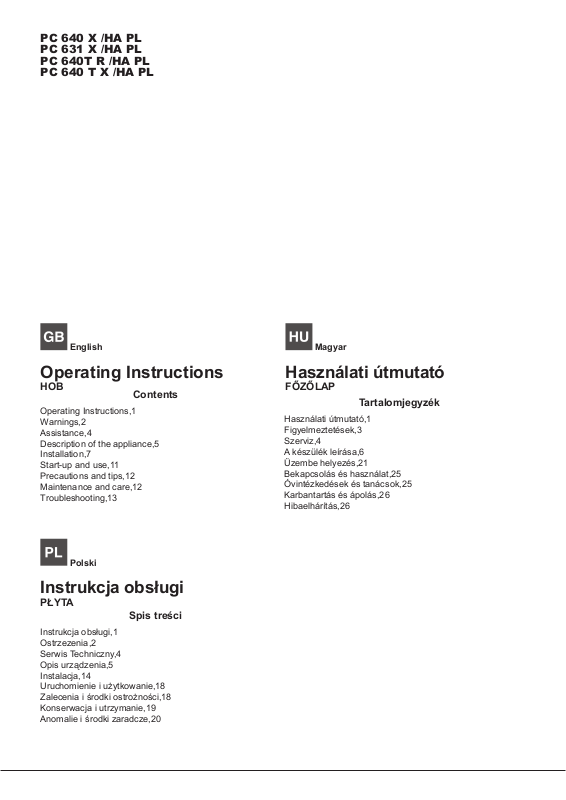

PC 640 X /HA PL PC 631 X /HA PL PC 640T R /HA PL PC 640 T X /HA PL

English

Operating Instructions

HOB

Contents

Operating Instructions,1 Warnings,2 Assistance,4 Description of the appliance,5 Installation,7 Start-up and use,11 Precautions and tips,12 Maintenance and care,12 Troubleshooting,13

Polski

Instrukcja obsługi

PŁYTA

Spis treści

Magyar

Használati útmutató

FŐZŐLAP

Tartalomjegyzék

Használati útmutató,1 Figyelmeztetések,3 Szerviz,4 A készülék leírása,6 Üzembe helyezés,21 Bekapcsolás és használat,25 Óvintézkedések és tanácsok,25 Karbantartás és ápolás,26 Hibaelhárítás,26

Instrukcja obsługi,1

Ostrzezenia,2 Serwis Techniczny,4

Opis urządzenia,5

Instalacja,14

Uruchomienie i użytkowanie,18 Zalecenia i środki ostrożności,18

Konserwacja i utrzymanie,19

Anomalie i środki zaradcze,20

Page 2

Warnings

Ostrzezenia

WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid touching

heating elements. Children less than 8

years of age shall be kept away unless continuously supervised. This appliance

can be used by children aged from 8 years

and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

WARNING: Unattended cooking on a hob with fat or oil can be dangerous and may

result in re. NEVER try to extinguish a re with water, but switch off the appliance and then cover ame e.g. with a lid or a re blanket.

WARNING: Danger of re: do not store

items on the cooking surfaces.

Never use steam cleaners or pressure cleaners on the appliance.

UWAGA: To urządzenie oraz jego dostępne części silnie się rozgrzewają podczas użytkowania. Należy uważać, aby nie dotknąć elementów grzejnych. Nie pozwalać, aby dzieci poniżej 8 roku życia zbliżały się do urządzenia, jeśli nie są pod stałym nadzorem dorosłych. Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach zycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.

UWAGA: Pozostawienie bez nadzoru na

kuchence tłuszczów i olejów może być niebezpieczne i może spowodować pożar. Nie należy NIGDY próbować ugasić płomieni/pożaru wodą; należy wyłączyć urządzenie i przykryć płomień np. pokrywką lub ognioodpornym kocem.

Remove any liquid from the lid before opening it. Do not close the glass cover (if present) when the gas burners or electric hotplates are still hot.

The appliance is not intended to be operated by means of an external timer or separate remote control system.

CAUTION: the use of inappropriate hob guards can cause accidents.

UWAGA: Ryzyko pożaru: nie pozostawiać

przedmiotów na powierzchniach grzejnych.

Nie stosować nigdy oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.

Page 3

Usunąć ewentualne płyny na pokrywie przed jej otwarciem. Nie zamykać szklanej pokrywy (jeśli jest częścią wyposażenia), jeśli palniki gazowe lub płyta elektryczna są jeszcze rozgrzane.

Urządzenie nie jest przeznaczone do włączania przy użyciu zewnętrznego przekaźnika czasowego lub zdalnego

systemu sterowania.

UWAGA: użycie niewłaściwych zabezpieczeń płyty może być przyczyną

wypadków.

SOHA ne próbálja meg vízzel eloltani a tüzet, hanem zárja el a készüléket, és

takarja le a lángot például fedővel vagy tűzálló takaróval.

FIGYELEM: Tűzveszély! Ne tároljon semmit a főző felületeken!

A készülék tisztításához soha ne használ-

jon gőztisztítót vagy nagynyomású tisz-

títót.

A fedő kinyitása előtt távolítsa el az összes folyadékot! Ne csukja be az üveg fedőt (típustól függően) ha a gáz égők vagy elektromos főzőmezők még melegek!

Figyelmeztetések

FIGYELEM: A készülék és annak hozzáférhető részei a használat közben

rendkívüli módon felmelegedhetnek.

Vigyázzon, hogy nehogy hozzáérjen a fűtőelemekhez.

Ha a gyermekek nincsenek folyamatos

felügyelet alatt, tartsa távol a 8 éven aluli

gyermekeket.

Ezt a készüléket a 8 éves kort betöltött

gyermekek, valamint a testileg, érzékszervileg vagy szellemileg

korlátozott, nem hozzáértő, illetve a terméket nem ismerő személyek csak megfelelő felügyelet mellett, vagy a

készülék biztonságos használatával

kapcsolatos alapvető utasítások és a

kapcsolódó veszélyek ismeretében

használhatják. Vigyázzon, hogy a

gyermekek ne játsszanak a készülékkel.

A tisztítási és karbantartási műveleteket

gyermekek felügyelet nélkül nem végezhetik.

A készüléket nem szabad külső időmérővel vagy különálló távirányító

rendszerrel használni.

FIGYELEM: A főzőlap nem megfelelő

használata balesetet okozhat.

FIGYELEM: A tűzhelyen felügyelet nélkül

otthagyott zsír vagy olaj veszélyes lehet, és tüzet okozhat.

Page 4

Assistance

Communicating:

• appliance model (Mod.)

• serial number (S/N)

This information is found on the data plate located on the

appliance and/or on the packaging. ! Never use unauthorised technicians and never accept

replacement parts which are not original.

Serwis Techniczny

! Nigdy nie korzystać z usług nieautoryzowanych techników.

Podać:

• Rodzaj usterki;

• Model urządzenia (Mod.)

• Numer seryjny (S/N) Te ostatnie informacje można znaleźć na tabliczce znamionowej umieszczonej na urządzeniu.

Szerviz

! Sohase hívjon engedéllyel nem rendelkező szakembert!

Adja meg az alábbiakat:

• az anomália típusa;

• a készülék modellje (Mod.)

• a készülék szériaszáma (S/N)

Az utóbbi információk a készüléken elhelyezett adattáblán találhatók.

Page 5

Description of the appliance

Opis urządzenia

Overall view

1 Support Grid for COOKWARE 2 GAS BURNERS 3 ELECTRIC HOTPLATE* 4 Electric HOTPLATE INDICATOR LIGHT* 5 Control Knobs for GAS BURNERS 6 Control Knobs for ELECTRIC HOTPLATES* 7 Ignition for GAS BURNERS* 8 SAFETY DEVICES*

• ELECTRIC HOTPLATES may have different diameters

and operate at different power levels. These power

levels may be “normal” or “rapid” (the latter may be

distinguished from the others by a red spot in the middle of the hotplate).

• The ELECTRIC HOTPLATE INDICATOR LIGHT*

switches on whenever the selector knob is moved from the ‘off’ position.

• GAS BURNERS differ in size and power. Use the

diameter of the cookware to choose the most appropriate burner to cook with.

• Control Knobs for GAS BURNERS and ELECTRIC PLATES* adjust the power or the size of the ame.

• GAS BURNER IGNITION* enables a specic burner to

be lit automatically.

• SAFETY DEVICE* stops the gas ow if the ame is

accidentally extinguished.

Widok ogólny

1 Ruszty do ustawiania NACZYŃ DO GOTOWANIA 2 PALNIKI GAZOWE 3 PŁYTA ELEKTRYCZNA* 4 Kontrolka działania PŁYTY ELEKTRYCZNEJ* 5 Pokrętła sterujące PALNIKÓW GAZOWYCH 6 Pokrętła sterujące PŁYTY ELEKTRYCZNEJ* 7 Świeca zapłonowa PALNIKÓW GAZOWYCH 8 URZĄDZENIE ZABEZPIECZAJĄCE

• PŁYTY ELEKTRYCZNE mogą mieć różne średnice

i charakteryzować się różną mocą: „normalne” lub “szybkie”; szybkie płyty można rozpoznać dzięki czerwonemu znakowi umieszczonemu na środku.

• Kontrolka działania PŁYTY ELEKTRYCZNEJ* zapala

się dla każdej pozycji pokrętła z wyjątkiem pozycji wyłączenia

• PALNIKI GAZOWE posiadają różne wymiary i moce.

Należy wybrać ten palnik, który jest najbardziej odpowiedni dla średnicy używanego naczynia.

• Pokrętła sterowania palnikami gazowymi oraz PŁYTĄ ELEKTRYCZNĄ* do regulowania płomienia lub mocy.

• Świeca zapłonowa PALNIKÓW GAZOWYCH* umożliwia

automatyczne zapalenie wybranego palnika.

• URZĄDZENIE ZABEZPIECZAJĄCE* w razie przypadkowego zgaśnięcia płomienia przerywa dopływ

gazu.

* Only available on certain models.

* Tylko w niektórych modelach.

Page 6

A készülék leírása

A készülék áttekintése

1 Főzőedénytartó RÁCSOK 2 GÁZÉGŐK 3 ELEKTROMOS FŐZŐLAPOK* 4 ELEKTROMOS FŐZŐLAPOK működését jelző lámpa 5 Gázégő vezérlő TEKERŐGOMBOK 6 FŐZŐLAPOK szabályzógombja 7 GYÚJTÓGYERTYA gázégők 8 BIZTONSÁGI SZERKEZET

• Az ELEKTROMOS FŐZŐLAPOK MŰKÖDÉSÉT JELZŐ LÁMPA* bekapcsol, ha a választó gombot elforgatja a

kikapcsolt pozícióról.

• Az ELEKTROMOS FŐZŐMEZŐK különböző méretűek és különböző teljesítményűek lehetnek. A teljesítmény szint lehet „normál” vagy „gyors” (az utóbbi a főzőmező közepénél levő piros foltról ismerhető fel.).

• GÁZÉGŐK: Különböző méretűek és teljesítményűek. Válassza a használni kívánt edény átmérőjének leginkább megfelelőt.

• A GÁZ ÉGŐ és ELEKTROMOS FŐZŐMEZŐ üzemeltető

gombok* szabályozzák a teljesítményt és a láng nagyságát.

• GYÚJTÓGYERTYA gázégők: A kiválasztott gázégő

automatikus meggyújtására szolgál.

• BIZTONSÁGI SZERKEZET: A láng véletlen kialvása esetén a gázellátás kikapcsolására szolgál.

* Csak néhány modellnél

Page 7

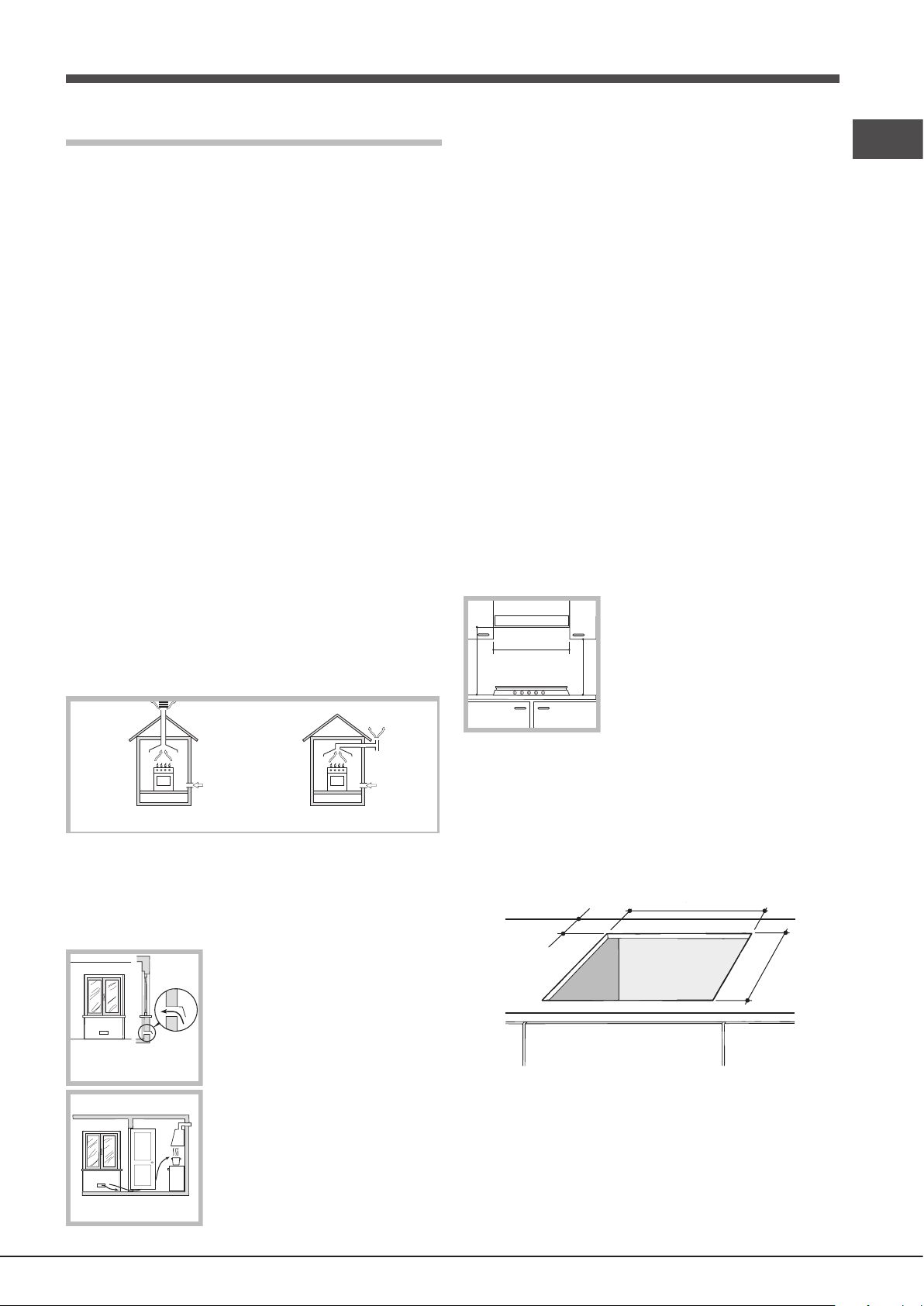

Installation

555 mm

! Before operating your new appliance please read this instruction booklet carefully. It contains important information for safe use, installation and care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning

! Keep packaging material out of the reach of children. It can become a choking or suffocation hazard (see Precautions and tips).

! The appliance must be installed by a qualied professional

according to the instructions provided. Incorrect installation may cause harm to people and animals or may damage property.

• Liquid petroleum gas sinks to the oor as it is heavier than air. Therefore, rooms containing LPG cylinders must

also be equipped with vents to allow gas to escape in

the event of a leak. As a result LPG cylinders, whether

partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level (cellars, etc.). It is advisable to keep only the cylinder being used in the room, positioned so that it is not subject

to heat produced by external sources (ovens, replaces,

stoves, etc. ) which could raise the temperature of the

cylinder above 50°C.

Fitting the appliance

Gas and mixed hobs are manufactured with type X degree protection against overheating. The following precautions must be taken when installing the hob:

• Kitchen cabinets adjacent to the appliance and taller than the top of the hob must be at least 600 mm from the edge

of the hob.

! This unit may be installed and used only in permanently ventilated rooms in accordance with British Standard

Codes Of Practice: B.S. 6172 / B.S. 5440, Par. 2 and B.S. 6891 Current Editions. The following requirements must

be observed:

• The room must be equipped with an air extraction system

that expels any combustion fumes. This may consist of a hood or an electric fan that automatically starts each time the appliance is switched on.

In a chimney stack or branched flue. (exclusively for cooking appliances)

Directly to the Outside

• The room must also allow proper air circulation, as air is needed for combustion to occur normally. The ow of air

must not be less than 2 m3/h per kW of installed power.

The air circulation system may take air directly from the outside by means of a pipe with an inner

cross section of at least 100 cm2;

Examples of ventilation holes for comburant air.

the opening must not be vulnerable to any type of blockages.

• Hoods must be installed according to their relative

installation instruction manuals and at a minimum

distance of 650 mm from the hob (see gure).

• Place the wall cabinets adjacent to the hood at a minimum height of 420 mm from the hob (see gure).

If the hob is installed beneath a wall cabinet, the latter must be situated

600mm min.

650mm min.

at a minimum of 700 mm above

the hob.

420mm min.

• The installation cavity should have the dimensions indicated in the gure.

Fastening hooks are provided, allowing you to fasten

the hob to tops that are between 20 and 40 mm thick.

To ensure the hob is securely fastened to the top, we recommend you use all the hooks provided.

55 mm

475 mm

Adjacent Room

Room to be Vented

Enlarging the ventilation slot between window and floor.

The system can also provide the air needed for combustion indirectly,

i.e. from adjacent rooms tted with

air circulation tubes as described above. However, these rooms must not be communal rooms, bedrooms

or rooms that may present a re

hazard.

Page 8

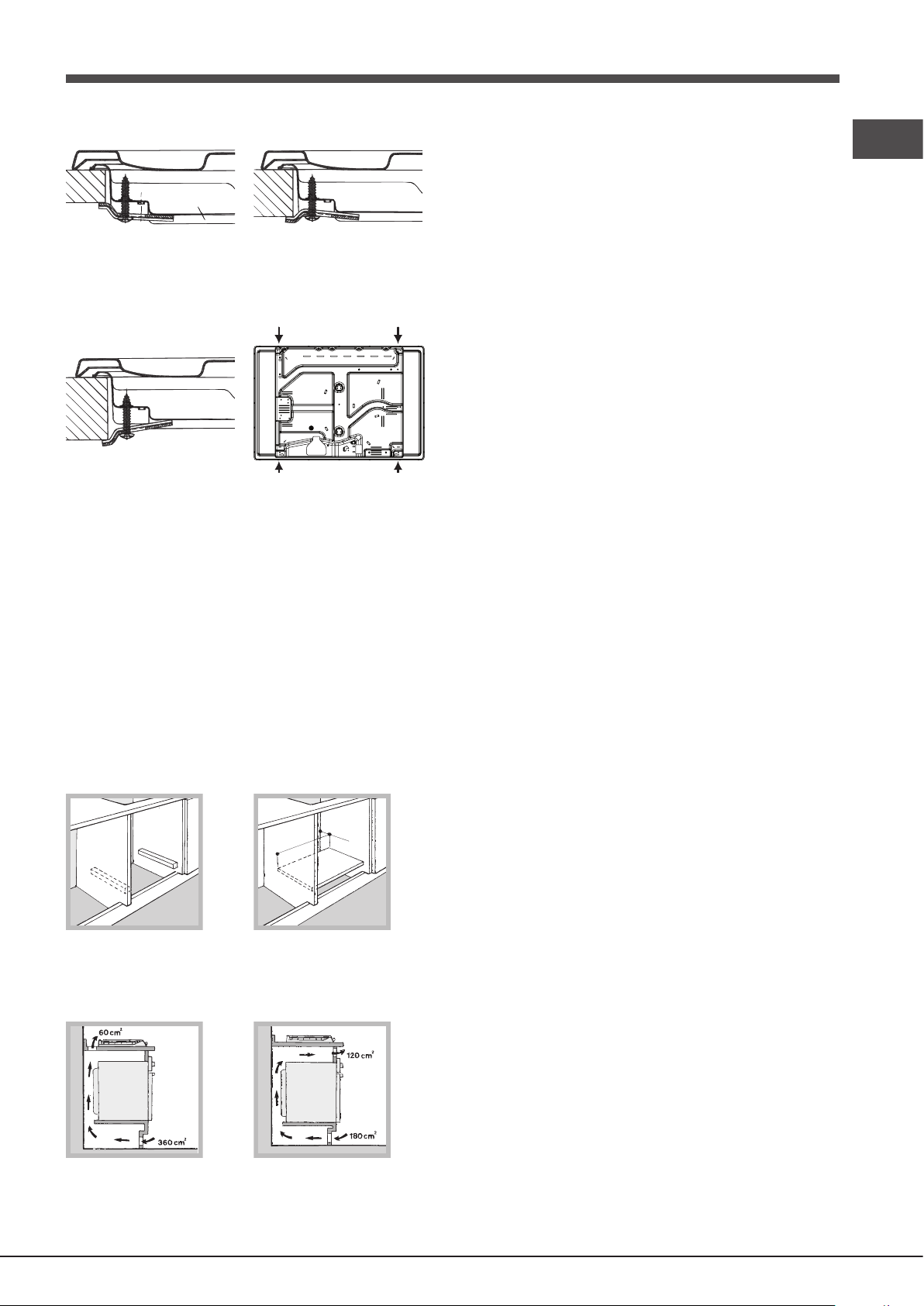

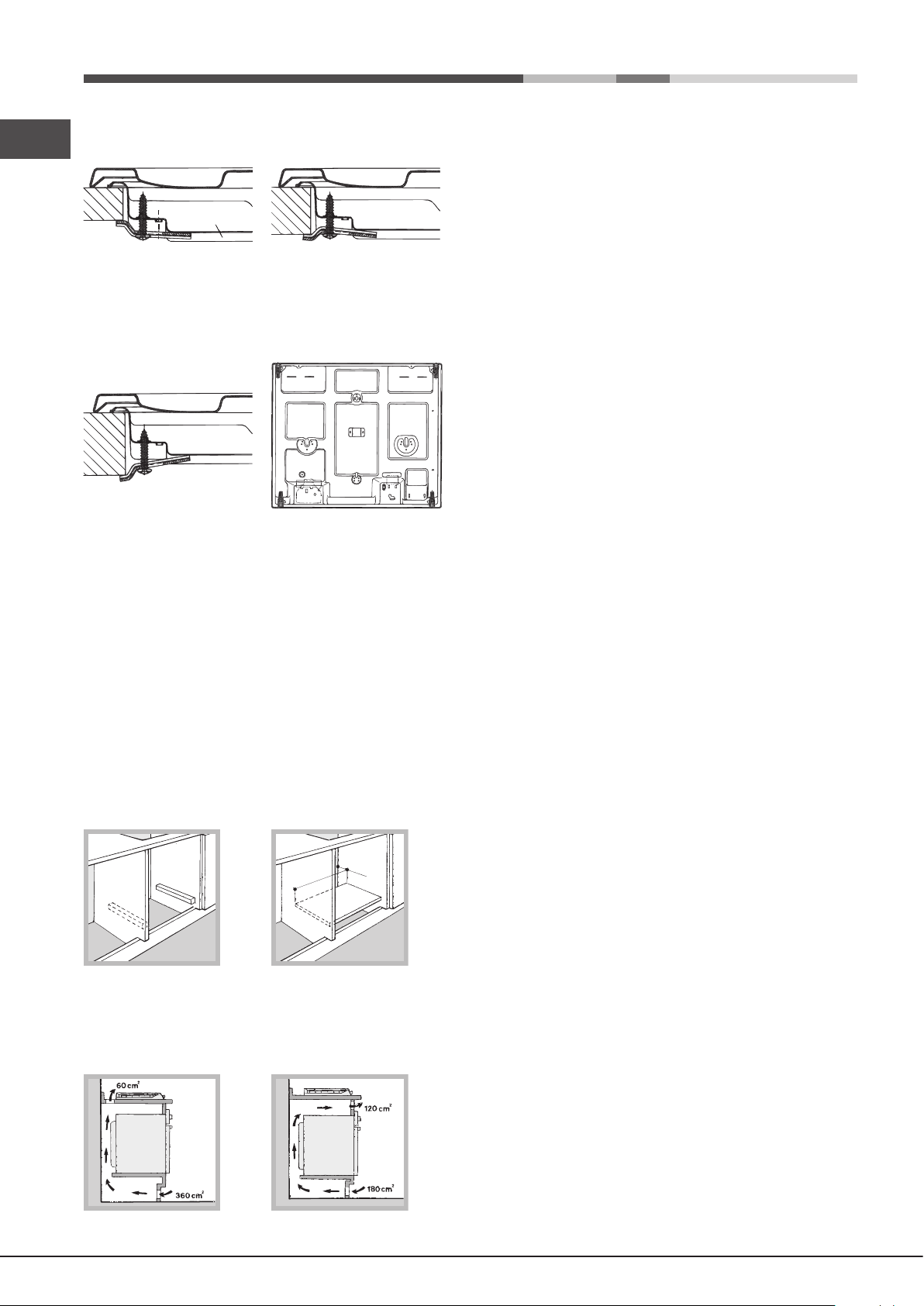

Hook fastening diagram

frequency indicated on the data plate (this is located on the lower part of the appliance). The earth wire in the cable has a green and yellow cover. If the appliance is to be installed above a built-in electric oven, the electrical connection of the hob and the oven must be carried out separately, both for electrical safety purposes and to make extracting the oven easier.

Hooking position Hooking position for top H=20mm for top H=30mm

Front

Hooking position Back for top H=40mm

! Use the hooks contained in the “accessory pack”.

• Where the hob is not installed over a built-in oven, a

wooden panel must be installed as insulation. This must

be placed at a minimum distance of 20 mm from the lower

part of the hob.

Ventilation

To ensure adequate ventilation, the back panel of the cabinet must be removed. It is advisable to install the oven so that it

rests on two strips of wood, or on a completely at surface with an opening of at least 45 x 560 mm (see diagrams).

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate. The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains. The circuit-breaker must be suitable for the charge indicated and must comply with current electrical regulations (the earthing wire must not be interrupted by the circuitbreaker). The supply cable must not come into contact with

surfaces with temperatures higher than 50°C.

! The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations. Before connecting to the power supply, make sure that:

• The appliance is earthed and the plug is compliant with

the law.

• The socket can withstand the maximum power of the

appliance, which is indicated on the data plate.

• The voltage is in the range between the values indicated

on the data plate.

• The socket is compatible with the plug of the appliance.

If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

45 mm.

560 mm.

Where a hob is installed above an oven without a forced ventilation cooling system, adequate ventilation must be provided inside the cabinet by means of air holes through

which air can pass (see gure).

Electrical connection

Hobs equipped with a three-pole power supply cable are designed to operate with alternating current at the voltage and

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

Gas connection

The appliance should be connected to the main gas supply or to a gas cylinder in compliance with current national regulations. Before carrying out the connection, make sure the cooker is compatible with the gas supply you wish to use. If this is not the case, follow the instructions indicated

in the paragraph “Adapting to different types of gas.”

When using liquid gas from a cylinder, install a pressure regulator which complies with current national regulations.

! Check that the pressure of the gas supply is consistent with the

values indicated in Table 1 (“Burner and nozzle specications”).

This will ensure the safe operation and longevity of your

appliance while maintaining efcient energy consumption.

Page 9

Connection with a rigid pipe (copper or steel)

! Connection to the gas system must be carried out in such a way as not to place any strain of any kind on the appliance.

There is an adjustable L-shaped pipe tting on the appliance supply ramp and this is tted with a seal in order to prevent

leaks. The seal must always be replaced after rotating the

pipe tting (seal provided with appliance). The gas supply pipe tting is a threaded 1/2 gas cylindrical male attachment.

Connecting a exible jointless stainless steel pipe to a threaded attachment

The gas supply pipe tting is a threaded 1/2 gas cylindrical

male attachment. These pipes must be installed so that they are never longer

than 2000 mm when fully extended. Once connection has been carried out, make sure that the exible metal pipe

does not touch any moving parts and is not compressed.

! Only use pipes and seals that comply with current national regulations.

• Adjusting the burners’ primary air

Does not require adjusting.

• Setting the burners to minimum

1. Turn the tap to the low ame position;

2. Remove the knob and adjust the adjustment screw, which is positioned in or next to the tap pin,

until the ame is small but steady.

3. Having adjusted the ame to the required low setting,

while the burner is alight, quickly change the position of the knob from minimum to maximum and vice versa

several times, checking that the ame does not go out.

Checking the tightness of the connection

! When the installation process is complete, check the pipe

ttings for leaks using a soapy solution. Never use a ame.

Adapting to different types of gas

To adapt the hob to a different type of gas other than default type (indicated on the rating plate at the base of the hob or on the packaging), the burner nozzles should be replaced as follows:

1. Remove the hob grids and slide the burners off their seats.

2. Unscrew the nozzles using a 7 mm socket spanner, and replace them with nozzles for the new type of gas (see

table 1 “Burner and nozzle characteristics”).

3. Reassemble the parts following the above procedure in the reverse order.

4. Once this procedure is nished, replace the old rating

sticker with one indicating the new type of gas used. Sticker are available from any of our Service Centres.

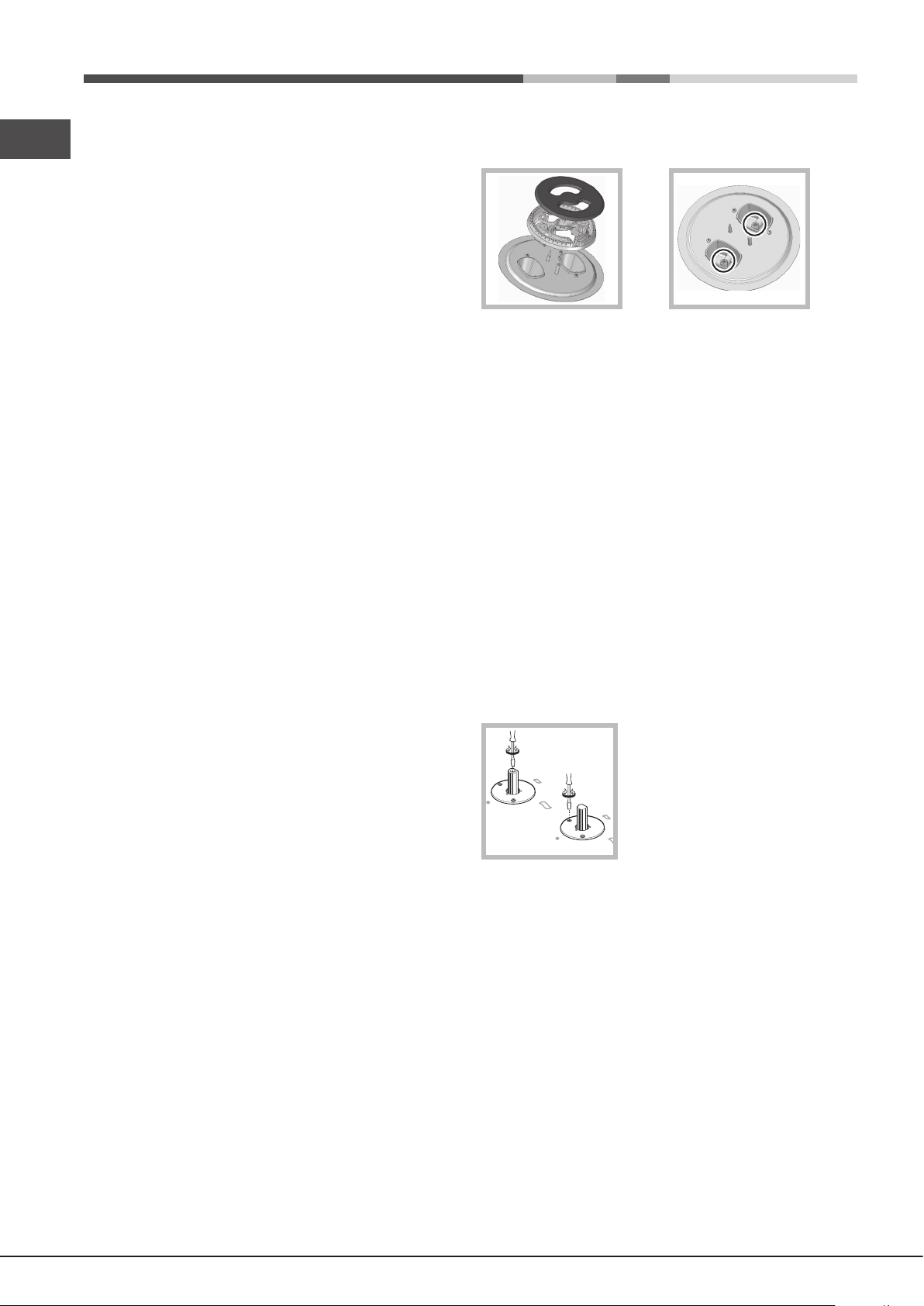

Replacing the Triple ring burner nozzles

1. Remove the pan supports and lift the burners out of their housing. The burner consists of two separate parts (see pictures).

2. Unscrew the nozzles using a 7 mm socket spanner.

Replace the nozzles with models that are congured

for use with the new type of gas (see Table 1). The two nozzles have the same hole diameter.

3. Replace all the components by completing the above operations in reverse order.

4. Some appliances have a safety device (thermocouple)

tted. If the device fails to work when the burners are set to the low ame setting, increase this low ame setting

using the adjusting screw.

5. Once the adjustment has been made, replace the seals on the by-passes using sealing wax or a similar substance.

! If the appliance is connected to liquid gas, the regulation screw must be fastened as tightly as possible.

! Once this procedure is nished, replace the old rating

sticker with one indicating the new type of gas used. Stickers are available from any of our Service Centres.

! Should the gas pressure used be different (or vary slightly) from the recommended pressure, a suitable pressure

regulator must be tted to the inlet pipe (in order to comply

with current national regulations).

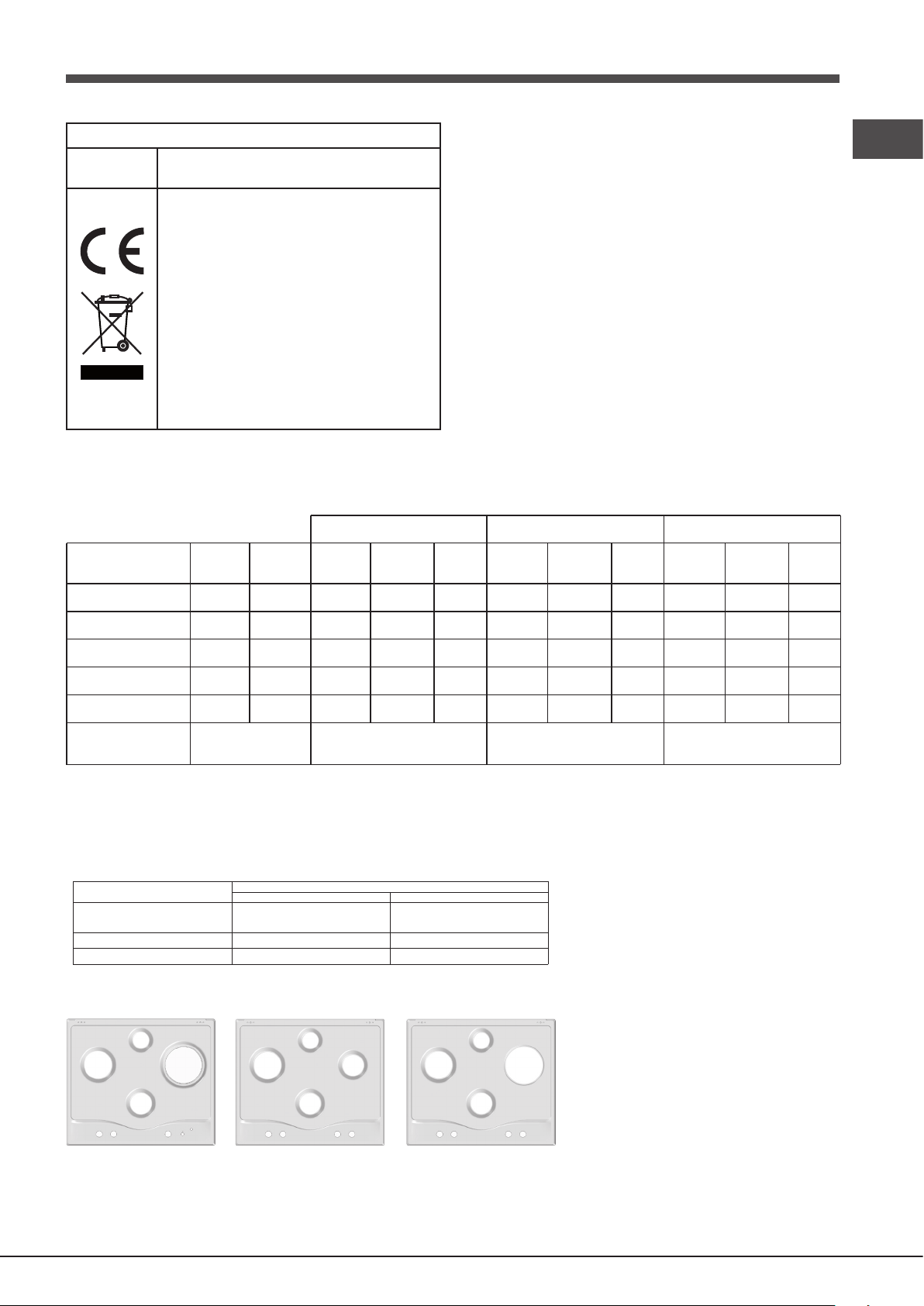

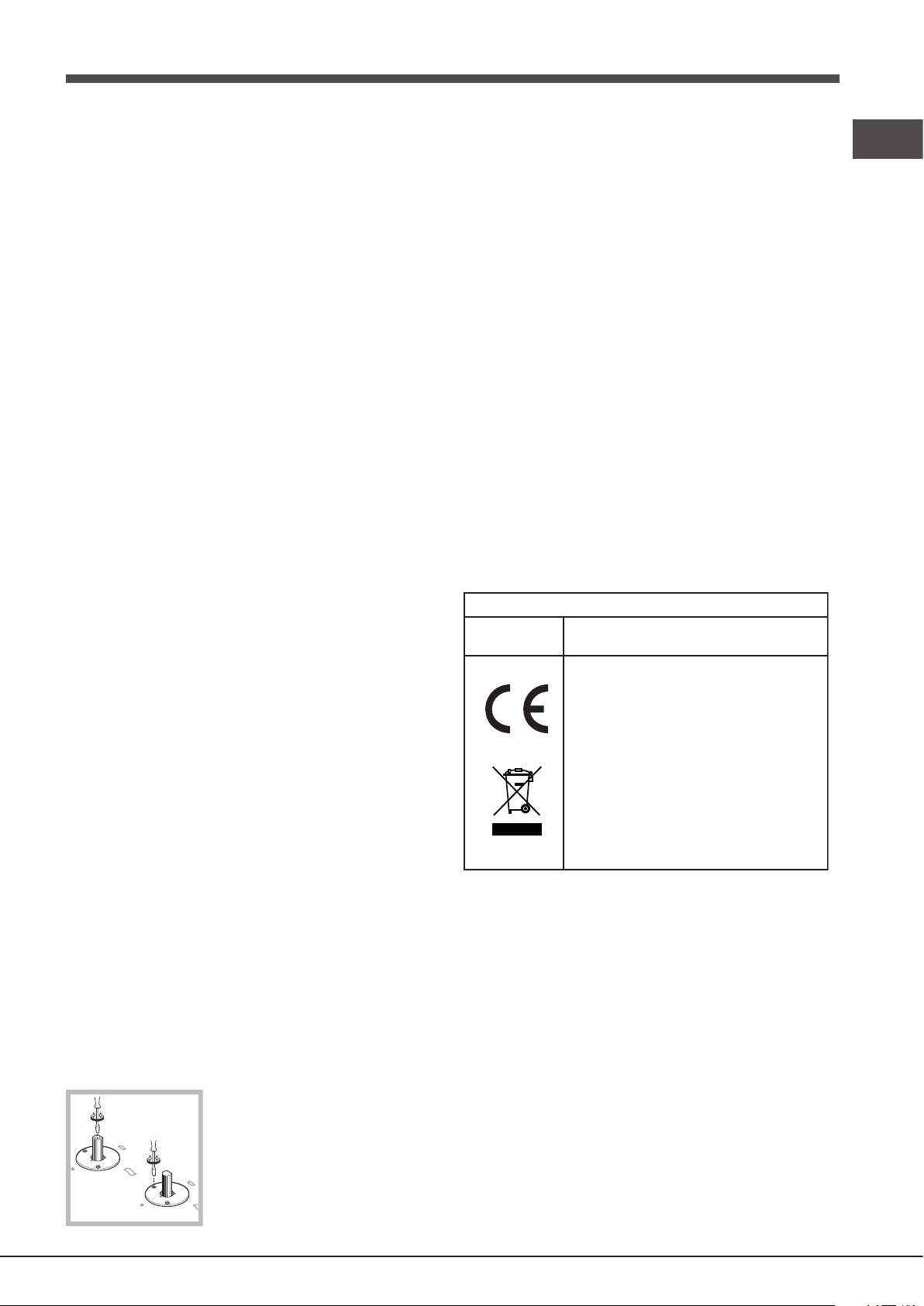

DATA PLATE Electrical

connections

see data plate

This appliance conforms to the following European Economic Community directives:

- 2006/95/EEC dated 12/12/06 (Low Voltage) and subsequent amendments

- 2004/108/EEC dated 15/12/04 (Electromagnetic Compatibility) and subsequent amendments

- 93/68/EEC dated 22/07/93 and subsequent amendments.

- 2009/142/EEC dated 30/11/09 (Gas) and subsequent amendments.

- 2012/19/EC and subsequent amendments.

Page 10

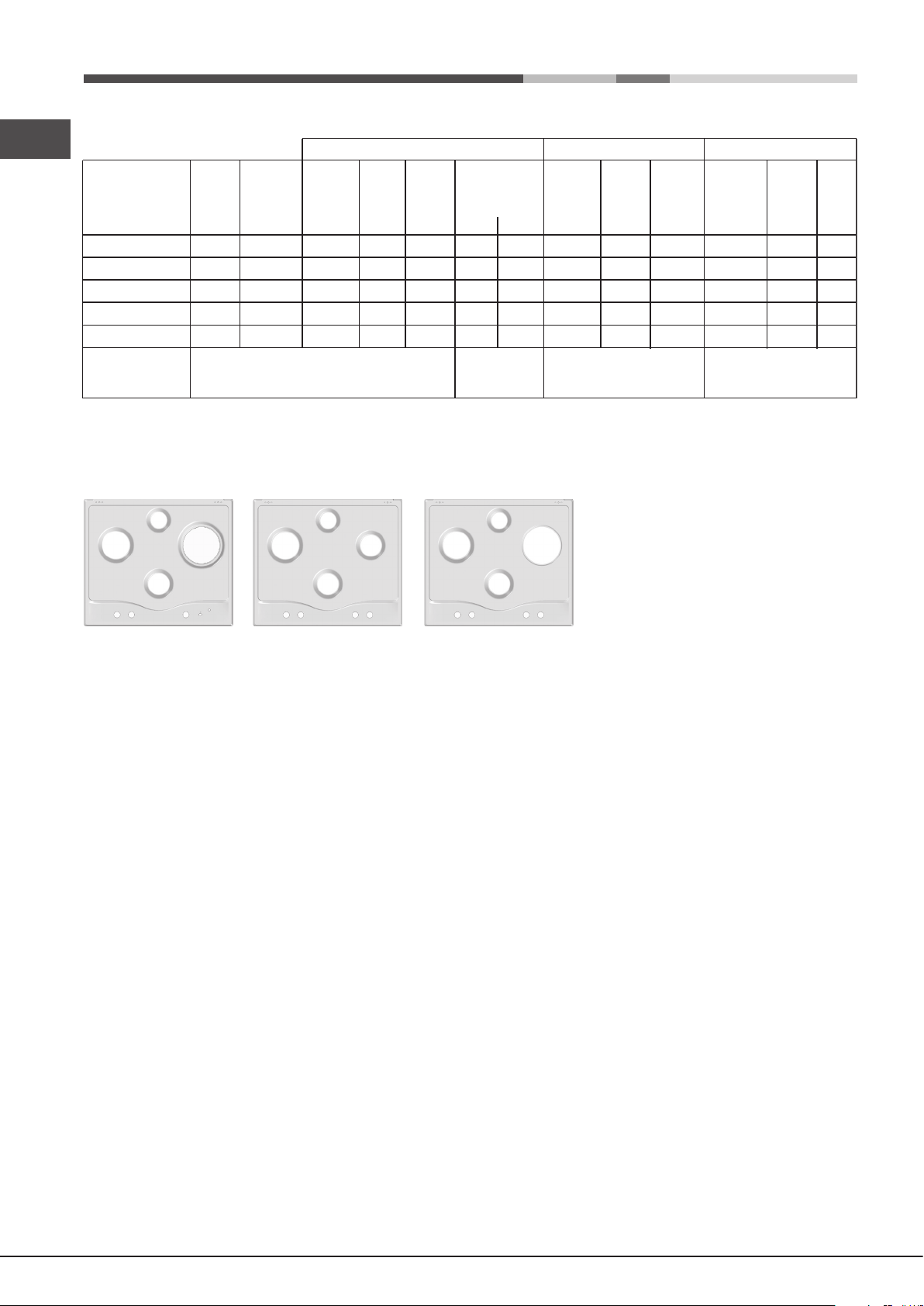

Burner and nozzle specifications

Table 1 G30 / G31 G20 G25.1

Burner Diameter Thermal Thermal By-pass Nozzle Flow* Thermal Nozzle Flow* Thermal Nozzle Flow* power power 1/100 1/100 (g/h) power 1/100 (l/h) power 1/100 (l/h) kW kW kW kW (p.c.s.*) (p.c.s.*) (p.c.s.*) (p.c.s.*) (mm) Reduced Nominal (mm) (mm) *** ** Nominal (mm) Nominal (mm)

Fast (R)

Reduced Fast (RR)

Semi Fast (S)

Auxiliary (A)

Triple Crown (TC)

Supply pressures

* At 15°C and 1013 mbar - dry gas ** G31 P.C.S. = 50.37 MJ/Kg *** G30 P.C.S. = 49.47 MJ/Kg G20 P.C.S. = 37.78 MJ/m³ G25.1 P. C.S. = 32.51 MJ/m³

100

130

0.75

0.45

1.60

Nominal (mbar)

Minimum (mbar)

Maximum (mbar)

3.40

2.75

1.80

1.05

3.50

65x2

247

200

131

254

30 20 35

243

196

129

250

3.50

3.00

1.90

1.10

3.80

132 (H)

122 (H)

79 (6)

103x2

25 18 33

333

286

181

105

362

3.40

2.50

1.64

1.00

3.20

131 (Y)

122 (H)

79 (6)

103x2

25 18 33

376

277

181

111

354

Ø145

PC 631 X/HA PL

PC 640 X/HA PL

PC 640 T X/HA PL PC 640 T R/HA PL

Page 11

Start-up and use

! The position of the corresponding gas burner is shown on every knob.

Gas cooker hobs are equipped with discrete power

adjustment that allows for accurately adjusting the ame to 5

different power levels. Thanks to this system, gas hobs are also capable of guaranteeing the same cooking results for each recipe, as the optimal power level for the desired type

of cooking can be identied in an easier, more accurate way.

Gas burners

Each burner can be adjusted to one of the following settings

using the corresponding control knob:

● Off

Maximum

Minimum

To light one of the burners, hold a lit match or lighter near the burner and, at the same time, press down and turn the corresponding knob anti-clockwise to the maximum setting.

Since the burner is tted with a safety device, the knob

should be pressed for approximately 2-3 seconds to allow

the automatic device keeping the ame alight to heat up.

When using models with an ignition button, light the desired burner pressing down the corresponding knob as far as possible and turning it anticlockwise towards the maximum setting.

Practical advice on using the burners

To ensure the burners operate efciently:

• Use appropriate cookware for each burner (see table) so that the ames do not extend beyond the bottom of

the cookware.

• Always use cookware with a at base and a cover.

• When the contents of the pan reach boiling point, turn

the knob to minimum.

Burner

Rapid (R)

Reduced Rapid (RR)

Semi-Rapid (S)

Auxiliary (A)

Triple Crown (TC)

Ø Cookware Diameter (cm)

24 - 26

16 - 20

10 - 14

24 - 26

To identify the type of burner, refer to the designs in the

section entitled, “Burner and Nozzle Specications”.

Practical advice on using the electric hotplates*

To avoid heat loss and damage to the hotplates, use pans

with a at base, whose diameter is no less than that of the

hotplate itself.

! If a ame is accidentally extinguished, turn off the control

knob and wait for at least 1 minute before trying to relight it.

To switch off the burner, turn the knob in a clockwise

direction until it stops (when reaches the “●” position).

Electric hotplates*

The corresponding knob may be turned clockwise or anticlockwise and set to six different positions:

Setting Normal o Fast Plate

0 Off

Low

2-5 Medium

6 High

When the selector knob is in any position other than the off position, the ‘on’ light comes on.

Setting

Off

Cooking vegetables, fish

Cooking patatoes (using steam) soups, chickpeas, beans.

Continuing the cooking of large quantities of food, minestrone.

For roasting (average)

For roasting (above average)

For browning and reaching a boil in a short time

! Before using the hotplates for the rst time, you should heat

them at maximum temperature for approximately 4 minutes, without placing any pans on them. During this initial stage, their protective coating hardens and reaches its maximum resistance.

* Only available on certain models.

Page 12

Precautions and tips

! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• This is a class 3 built-in appliance.

• Gas appliances require regular air exchange to maintain efcient operation. When installing the hob, follow the instructions provided in the paragraph on “Positioning” the appliance.

• These instructions are only valid for the countries whose symbols appear in the manual and on the serial number plate.

• The appliance was designed for domestic use inside the

home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• Do not touch the appliance with bare feet or with wet or

damp hands and feet.

• The appliance must be used by adults only for the preparation of food, in accordance with the instructions outlined in this booklet. Any other use of the appliance (e.g. for heating the room) constitutes improper use and is dangerous. The manufacturer may not be held liable for any damage resulting from improper, incorrect and unreasonable use of the appliance.

• Ensure that the power supply cables of other electrical

appliances do not come into contact with the hot parts of the oven.

• The openings used for ventilation and dispersion of heat

must never be covered.

• Always make sure the knobs are in the “●”/“○” position

when the appliance is not in use.

• When unplugging the appliance always pull the plug from

the mains socket, do not pull on the cable.

• Never carry out any cleaning or maintenance work

without having detached the plug from the mains.

• In case of malfunction, under no circumstances should

you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance. Contact a Service Centre (see Assistance).

• Always make sure that pan handles are turned towards

the centre of the hob in order to avoid accidental burns.

• Do not close the glass cover (if present) when the gas

burners are still hot.

• Do not use unstable or deformed pans.

• The appliance should not be operated by people

(including children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

• Do not let children play with the appliance.

• The appliance is not intended to be operated by means of an external timer or separate remotecontrol system.

Disposal

• When disposing of packaging material: observe local

legislation so that the packaging may be reused.

• The European Directive 2012/19/EC on Waste Electrical and Electronic Equipment (WEEE), requires

that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment.

The crossed out “wheeled bin” symbol on the product

reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer

for information concerning the correct disposal of their old appliance.

Maintenance and care

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

! Do not use abrasive or corrosive detergents such as stain removers, anti-rust products, powder detergents or sponges with abrasive surfaces: these may scratch the surface beyond repair.

! Never use steam cleaners or pressure cleaners on the appliance.

• It is usually enough to wash the hob with a damp sponge

and dry it with absorbent kitchen roll.

• The removable parts of the burners should be washed

frequently with warm water and soap and any burnt-on substances removed.

• For hobs which ligth automatically, the terminal part of

the electronic instant lighting devices should be cleaned frequently and the gas outlet holes should be checked for blockages.

• Stainless steel can be marked by hard water that has

been left on the surface for a long time, or by aggressive detergents containing phosphorus. After cleaning, rinse and dry any remaining drops of water.

Gas tap maintenance

Over time, the taps may become jammed or difcult to turn.

If this happens, the tap must be replaced.

! This procedure must be performed by a qualied technician authorised by the manufacturer.

Page 13

Troubleshooting

It may happen that the appliance does not function properly or at all. Before calling the service centre for assistance, check if anything can be done. First, check to see that there are no interruptions in the gas and electrical supplies, and, in particular, that the gas valves for the mains are open.

The burner does not light or the ame is not even around the burner.

Check whether:

• The gas holes on the burner are clogged.

• All the movable parts that make up the burner are

mounted correctly.

• There are draughts near the appliance.

The ame dies in models with a safety device.

Check to make sure that:

• You pressed the knob all the way in.

• You keep the knob pressed in long enough to activate

the safety device.

• The gas holes are not blocked in the area corresponding

to the safety device.

The burner does not remain lit when set to minimum.

Check to make sure that:

• The gas holes are not blocked.

• There are no draughts near the appliance.

• The minimum setting has been adjusted properly.

The cookware is unstable.

Check to make sure that:

• The bottom of the cookware is perfectly at.

• The cookware is positioned correctly at the centre of the

burner.

• The pan support grids have been positioned correctly.

Page 14

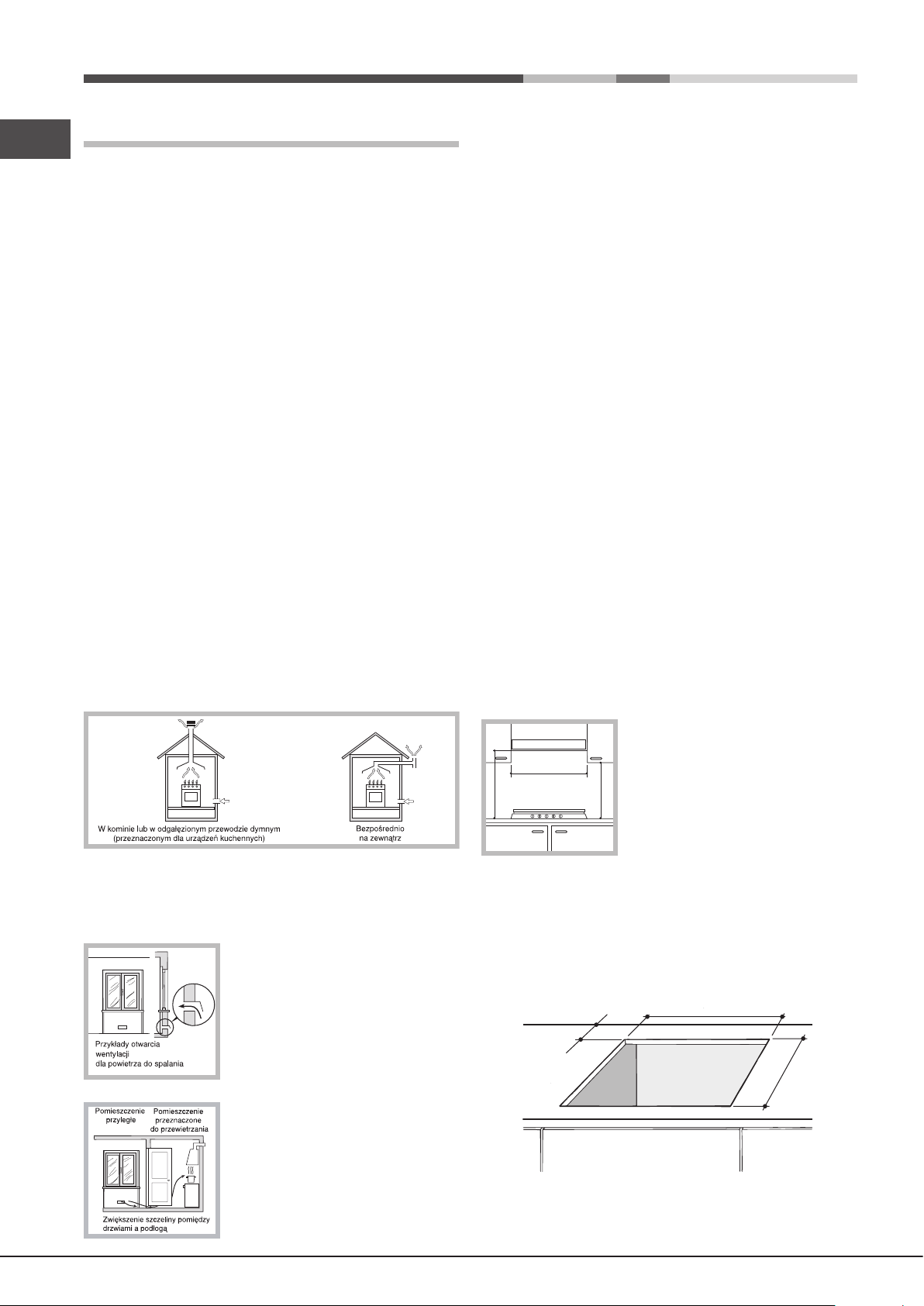

Instalacja

555 mm

! Ważnym jest, aby zachować niniejszą instrukcję dla przyszłych konsultacji. W razie sprzedaży, odstąpienia, czy przprowadzki, należy upewnić się, że instrukcja znajduje się wraz z urządzeniem, aby poinformować nowego właściciela o jego funkcjonowaniu i uwagach w zakresie bezpieczeństwa.

! Należy uważnie przeczytać instrukcję: zawieraja ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

Ustawienie

! Opakowania nie są zabawkami dla dzieci i należy je usunąć zgodnie z normami zbierania odpadów (patrz Środki ostrożności i zalecenia).

! Instalacja powinna zostać wykonana zgodnie z

niniejszymi instrukcjami i przez personel zawodowo do

tego przygotowany. Błędna instalacja może skutkować powstaniem szkód wobec osób, zwierząt lub rzeczy.

! Niniejsze urządzenie może zostać zainstalowane wyłącznie w pomieszczeniach ze stałą wentylacją, zgodnie z zaleceniami obowiązujących norm krajowych. Należy dochować następujących warunków:

• Pomieszczenie powinno posiadać system odprowadzający na zewnątrz gazów spalinowych składający się z okapu lub wyciągu elektrycznego, uruchamianego automatycznie każdorazowo podczas uruchomienia urządzenia.

• Skroplone gazy pochodne ropy naftowej, cięższe od powietrza, opadają w dół. Dlatego pomieszczenia, w których przechowywane są butle GPL powinny przewidywać otwory prowadzące na zewnątrz umożliwiające spływanie ku dołowi ewentualnych wycieków gazu. Ponadto butle GPL, niezaleznże od tego czy są puste, czy częściowo napełnione, nie powinny być instalowane ani składowane w pomieszczeniach lub komorach o położonych poniżej poziomu podłogi (piwnice, itp.). Dobrze jest przechowywać w pomieszczeniu jedynie butle aktualnie użytkowaną, umocowaną w sposób nie narażający jej na bezpośrednie oddziaływanie źródeł ciepła (piece, kominki, piecyki, itp.) mogące doprowadzić do wzrostu temperatury powietrza powyżej 50°C.

Zabudowa

Płyty gazowe i mieszane przystosowane są do stopnia ochrony przed nadmiernym rozgrzaniem typy V, możliwa jest jednak ich instalacja obok mebli, których wysokość nie przekracza wysokości płyty roboczej. W celu poprawnego zainstalowania płyty grzewczej należy zachować następujące środki ostrożności:

• Meble znajdujące się obok, a których wysokość przekracza wysokość płyty roboczej, powinny zostać odsunięte przynajmniej na 600 mm od krawędzi płyty roboczej.

• Okapy powinny być zainstalowane zgodnie z warunkami

wymaganymi podanymi przez instrukcje samych okapów,

jednak w minimalnej odległości 650 mm (patrz ilustracja).

• Umieścić sąsiadujące z okapem szafki wiszące na wysokości minimalne od szczytu 420 mm (patrz ilustracja).

• Pomieszczenie powinno posiadać funkcjonalny system dopływu powietrza umożliwiający normalne spalanie. Dopływ niezbędnego do spalania powietrza nie powinien być mniejszy niż 2 m3/h na każdy kW zainstalowanej mocy.

System może polegać na bezpośrednim poborze powietrza z zewnątrz budynku przy pomocy kanału o przekroju

użytecznym przynajmniej 100

cm2 i zabezpieczonego przed

przypadkowym zaślepieniem.

Albo też, w sposób pośredni, z przyległych pomieszczeń wyposażonych w przewód wentylacyjny jak opisany powyżej, a nie będący częścią wspólną dla całej nieruchomości ani nie mający połączeń z pomieszczeniami sypialni lub w których występuje zagrożenie pożarem.

By płyta grzewcza mogła być zainstalowana pod szafką wiszącą,

600mm min.

650mm min.

ta ostatnia powinna znajdować się w odległości minimalnej od szczytu wynoszącej 700 mm.

420mm min.

• Wnęka na obudowę powinna mieć wymiary podane na ilustracji. Przewidziano uchwyty mocujące umożliwiające zamocowanie płyty na podstawie posiadającej grubość od 20 do 40 mm. Aby solidnie zamocować płytę zaleca się zastosowanie wszystkich uchwytów znajdujących się

do dyspozycji.

55 mm

475 mm

Page 15

Schemat mocowania uchwytów

Położenie uchwytu w Położenie uchwytu w

stosunku do top H=20mm stosunku do top H=30mm

Podłączenie do sieci elektrycznej

Płyty wyposażone w przewód zasilający trójżyłowy dostosowane są do pracy na prąd zmienny przy napięciu i częstotliwości zasilania wskazanych na tabliczce znamionowej (umieszczonej w dolnej części płyty). Przewód uziemienia w sznurze oznaczony jest kolorem żółto-zielonym. W przypadku zainstalowania ponad piekarnikiem zabudowanym podłączenia elektryczne płyty i piekarnika powinny być wykonane osobno, tak z przyczyn bezpieczeństwa elektrycznego, jak i dla ułatwienia ewentualnego wyjęcia piekarnika.

Przód

Położenie uchwytu w Tył

stosunku do top H=40mm

! Stosować uchwyty zawarte w „zestawie akcesoriów”

• W przypadku, gdy płyta nie jest zainstalowana na

zabudowanym piekarniku, koniecznym jest zastosowanie

płyty drewnianej jako izolatora. Powinna być ona zamocowana w odległości minimum 20 mm od dolnej części samej płyty roboczej.

Obieg powietrza

W celu zapewnienia dobrego obiegu powietrza koniecznym

jest usunięcie tylnej ścianki komory. Najlepiej zainstalować piekarnik w taki sposób, aby wspierał się na dwóch listwach drewnianych lub na drewnianej desce z prześwitem przynajmniej 45 x 560 mm (patrz ilustracje).

Podłączenie przewodu zasilającego do sieci

Zamocować na przewodzie znormalizowaną wtyczkę do obciążeń wskazanych na tabliczce znamionowej. W przypadku bezpośredniego podłączenia do sieci koniecznym jest zainstalowanie pomiędzy urządzeniem a siecią wyłącznika polowego z otwarciem minimalnym pomiędzy stykami 3 mm przeznaczonego do obciążeń i odpowiadającego obowiązującym normom (przewód uziemienia nie powinien być przerywany przez wyłącznik). Przewód zasilania powinien być umieszczony w taki sposób, aby w żadnym punkcie temperatura otoczenia nie przekraczała 50°C.

! Instalator odpowiada za poprawność podłączenia elektrycznego i za zachowanie norm bezpieczeństwa. Przed wykonaniem podłączenia należy upewnić się, czy:

• gniazdko posiada odpowiednie uziemienie i zgodne jest z obowiązującymi przepisami;

• gniazdko jest w stanie wytrzymać obciążenie maksymalnej mocy urządzenia wskazane na tabliczce znamionowej;

• napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej;

• gniazdko musi być odpowiednie dla wtyczki urządzenia. W przeciwnym razie należy wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy, ani rozgałęźników.

45 mm.

560 mm.

W przypadku instalacji na piekarniku nie wyposażonym w obieg chłodzący należy zapewnić swobodny przepływ powietrza w celu właściwej wentylacji (patrz ilustracje).

! Po zainstalowaniu urządzenia przewód elektryczny i gniazdko powinny być łatwo dostępne.

! Kabla nie wolno zginać ani przyciskać.

! Przewód elektryczny musi być okresowo sprawdzany

i wymieniany jedynie przez autoryzowanych techników (patrz Serwis).

! Producent odrzuca wszelką odpowiedzialność w przypadku, gdy niniejsze zasady nie będą przestrzegane.

Podłączenie gazu

Podłączenie urządzenia do przewodów lub butli gazowej powinno zostać wykonane zgodnie z zaleceniami obowiązujących norm krajowych dopiero po upewnieniu się, że jest ono wyregulowane do pracy z rodzajem gazu, którym będzie zasilane. W przeciwnym wypadku wykonać czynności wskazane w paragrafie “Dostosowanie do różnych rodzajów gazu” W przypadku zasilania płynnym gazem z butli, stosować regulatory ciśnienia zgodne z obowiązującymi normami krajowymi.

Page 16

! W celu uzyskania pewności pracy, odpowiedniego zużycia

energii i zwiększenia trwałości urządzenia należy upewnić się czy ciśnienie zasilania mieści się w granicach zalecanych w tabeli 1 „Charakterystyki palników i dysz”.

Podłączenie przewodem sztywnym (miedź lub stal)

! Podłączenie do urządzenia gazowego powinno być wykonane w taki sposób, aby nie powodować żądnych naprężeń urządzenia. Na przewodzie zasilającym urządzenie znajduje się ruchome złącze kolankowe “L” , którego szczelność zapewniona jest uszczelką. W przypadku gdyby okazało się, że koniecznym jest obrócenie kolanka należy obowiązkowo wymienić uszczelkę (na wyposażeniu urządzenia). Złącze wejściowe gazu do urządzenia jest gwintowane gwintem gazowym 1/2 walcowym męskim.

Podłączenie z przewodem elastycznym ze stali nierdzewnej o pełnych ściankach z gwintowanymi złączami.

Złącze wejściowe gazu do urządzenia jest gwintowane gwintem gazowym 1/2 walcowym męskim. Użycie przewodów tego rodzaju powinno być wykonane w ten sposób, aby ich długość, w warunkach maksymalnego rozszerzenia nie przekraczała 2000 mm. Po wykonaniu podłaczenia upewnic się, czy metalowy przewód elastyczny nie styka się z elementami ruchomymi, ani nie jest przygnieciony.

3. Zamontować wszystkie części w kolejności odwrotnej do

tej podanej powyżej.

• Regulacja powietrza pierwotnego palników

Palniki nie wymagają żadnej regulacji powietrza pierwotnego.

• Regulacja minimów

1. Ustawić kurek w położeniu minimum;

2. Zdjąć pokrętło i posługując się śrubą regulacyjna

znajdująca się wewnątrz lub obok osi kurka uzyskać najmniejszy regularny płomień.

3. Upewnić się, czy podczas szybkiego obracania

pokrętłem z położenia maksymalnego do minimalnego nie występuje gaśnięcie palników.

! Stosować wyłącznie przewody i uszczelki zgodne z obowiązującymi normami krajowymi.

Kontrola szczelności

! Po zakończeniu instalacji skontrolować szczelność wszystkich złącz stosując w tym celu wodny rozwór mydła, nigdy płomień.

Dostosowanie do różnych rodzajów gazu

W celu dostosowania płyty do innego rodzaju gazu niż ten,

do którego jest przystosowana (wskazanego na etykiecie

w dolnej części płyty lub na opakowaniu), należy wymienić dysze palników wykonując następujące czynności:

1. zdjąć ruszt z płyty i wykręcić palniki z ich gniazd.

2. odkręcić dysze posługując się kluczem rurowym 7mm i wymienić je na nowy rodzaj przystosowany do nowego rodzaju gazu (patrz tabela 1 „Charakterystyki palników i dysz”).

3. ponownie zmontować części w kolejności odwrotnej.

4. na zakończenie czynności wymienić poprzednią etykietę regulacyjna na nową, odpowiadająca nowemu paliwu, dostepną w naszych centrach obsługi technicznej.

Wymiana dysz palnika Potrójna Korona

1. Zdjąć ruszt z płyty i wyjąć palniki z ich gniazd.Palnik składa się z dwóch części (patrz ilustracje)

2. Odkręcić dysze posługując się kluczem rurowym 7mm. i wymienić je na te przystosowane do nowego rodzaju gazu (patrz tabela 1 „Charakterystyki palników i dysz”). Obydwie dysze mają tę samą średnicę.

4. W urządzeniach wyposażonych w urządzenie zabezpieczające (termopara) w przypadku niezadziałania urządzenia z palnikami ustawionymi na minimum należy zwiększyć minimalne przepływy przy pomocy śruby

regulacyjnej.

5. Po zakończeniu regulacji ponownie założyć plomby lakowe, lub z równorzędnego materiału, umieszczone na obejściu.

! W przypadku gazu płynnego śruba regulacyjna powinna być dokręcona do końca.

! Po zakończeniu operacji należy wymienić poprzednia etykietę nastawień na etykietę odpowiadającą nowemu gazowi użytkowemu, dostępną w naszych centrach obsługi

technicznej.

! W sytuacji, gdy ciśnienie stosowanego gazu stanie się różne (lub zmienne) od przewidywanego, koniecznym jest zainstalowanie na przewodach doprowadzających regulatora ciśnienia (zgodnie zobowiązującą normą krajową „regulatory kanałowe dla gazu”).

Page 17

TABLICZKA ZNAMIONOWA

Podłączenia elektryczne

patrz tabliczka znamionowa

Niniejsze urządzenie zostało wyprodukowan e zgodnie z następującymi dyrektywami unijn ymi:

- 2006/95/CEE z dn. 12/12/06 (o Niskim Napi ęciu) wraz z późniejszymi zmianami

- 2004/108/CEE z dn. 15/12/04 (o Zgodności Elektromagnetycznej) wraz z późniejszymi z mianami

- 93/68/CEE z dn. 22/07/93 wraz z późniejsz ymi zmianami.

- 2009/142/CEE z 30/11/09 (Gaz) wraz z póź niejszymi zmianami.

- 2012/19/EC wraz z późniejszymi zmianami.

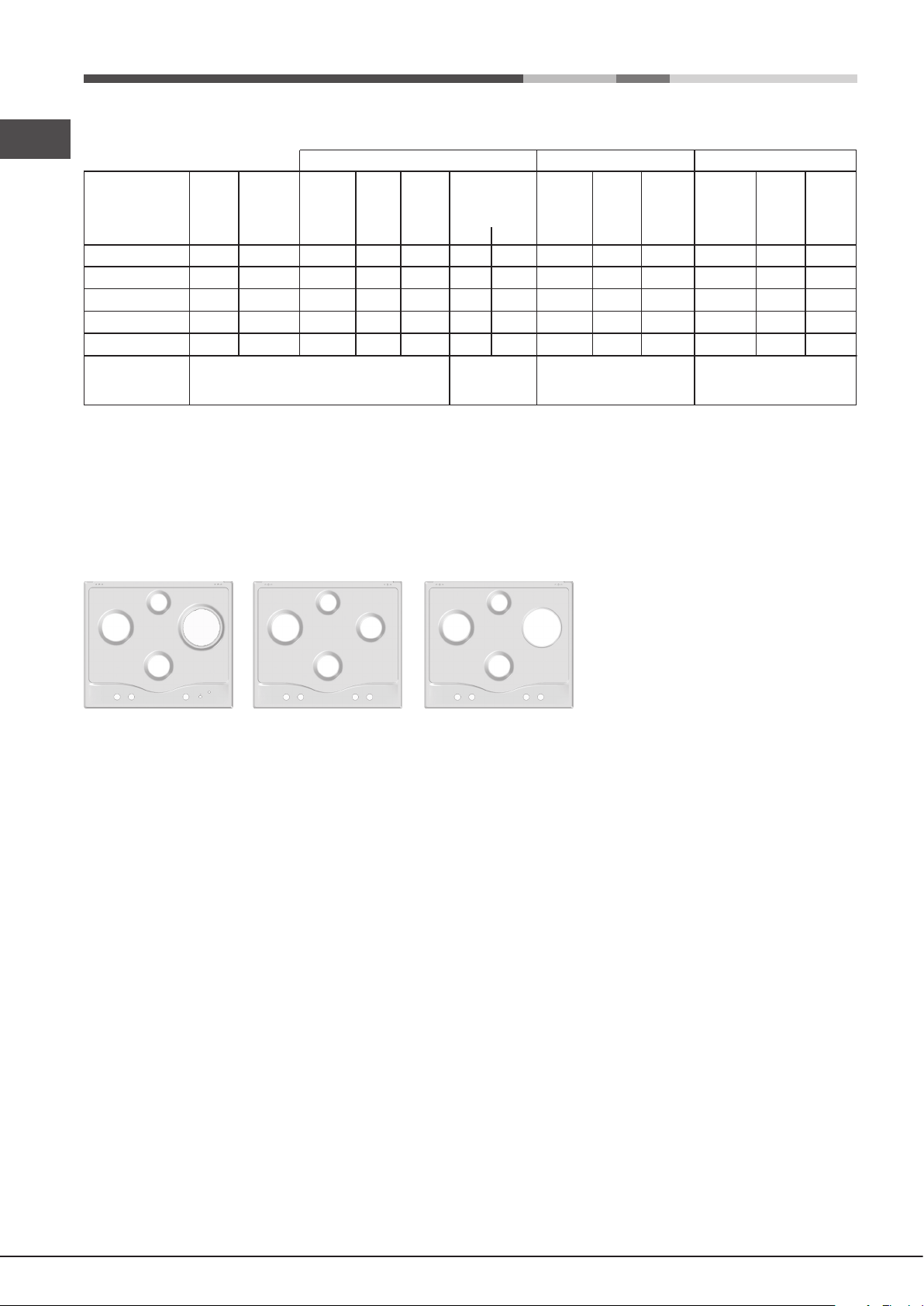

Charakterystyki palników oraz dysz

Tabela 1 (dla Polski) G20 G2.350 G30

Palnik

Szybki zmniejszony (RR)

Średnica

1/100 (mm)

100

Moc cieplna

(p.c.s.*) kW

Min.

0.75

Moc cieplna

(p.c.s.*) kW

Mak.

2.70

Dysza 1/100

(w mm)

122 (H3)

Przepływ*

l/godz

285

Moc cieplna

(p.c.s.*) kW

Mak.

2.70

Dysza 1/100

(w mm)

171

Przepływ*

g/godz

357

Moc cieplna

(p.c.s.*) kW

Mak.

2.90

Dysza 1/100

(w mm)

Przepływ*

l/godz

Szybki (R)

Półszybki (średni) (S)

Pomocniczy (mały) (A)

Potrójna korona (TC)

Ciśnienia zasilania

* A 15°C e 1013 mbar - gaz suchy G20 p.c.s. = 37.78 MJ/m G2.350 p.c.s. = 27.2 MJ/m G30 p.c.s. = 125.81 MJ/m

Aby dostosować płytę do gazu G2.350 należy zwrócić się do Serwisu Technicznego o dostarczenie zestawu dysz

PC 640 T X /HA PL PC 640 T R /HA PL

PC 640 X /HA PL II

PC 631 X /HA PL

Wartości(1):g/h odnoszą się do gazu płynnego (Butan)

Ø145

100

130

minimalne (mbar)

nominalne (mbar)

maksymalne (mbar)

0.75

0.40

1.60

uzaG pyT ledoM

2ELs3B/P

3.00

1.65

1.00

3.60

132 (H3)

96 (Y)

79 (6)

103 x2

16 20 25

G30 - 37mbar 9.35 kW (680 g/h)

G30 - 37mbar 7.95 kW (578 g/h) G30 - 37mbar 6.15 kW (447 g/h)

257

157

343

)1( Wk coM asalK

3.00

1.65

1.00

3.30

183

130

106

138 x2

10 13 16

396

218

132

436

3.30

1.80

1.05

3.60

65 x2

29 37 44

103

PC 631 X/HA PL

PC 640 X/HA PL

PC 640 T X/HA PL PC 640 T R/HA PL

Page 18

Uruchomienie i użytkowanie

! Dla każdego z pokręteł wskazane jest położenie palnika gazowego lub płyty elektrycznej* odpowiadających im.

• stosować zawsze naczynia o dnie płaskim i z przykrywką.

• w chwili zagotowania się obrócić pokrętło do położenia

minimum.

Palniki gazowe

Wybrany palnik może być regulowany odpowiednim pokrętłem w następujący sposób:

● Wyłączony

Maksimum

Minimum

W celu włączenia któregoś z palników, należy zbliżyć do niego płomień lub zapalarkę, nacisnąć do końca odpowiadające mu pokrętło i obrócić je w kierunku przeciwnym do wskazówek zegara aż ustawi się na maksymalną moc. W modelach wyposażonych w urządzenia zabezpieczające, należy przytrzymać wduszone pokrętło przez około 2-3 sekundy aż rozgrzeje się urządzenie automatycznie podtrzymujące zapalony płomień. W modelach wyposażonych w świecę zapłonową, aby włączyć wybrany wystarczy nacisnąć do końca odpowiadające mu pokrętło i obrócić je w kierunku przeciwnym do wskazówek zegara aż ustawi się na maksymalną moc, przytrzymując je wciśnięte dopóki nie nastąpi zapłon.

! W przypadku przypadkowego zgaśnięcia płomienia palnika, zakręcić pokrętło sterujące i ponowić próbę zapalenia po upływie przynajmniej 1 minuty.

Aby zgasić palnik należy obrócić pokrętło zgodnie z ruchem zegara aż do zatrzymania (odpowiadającego symbolowi “●”).

Płyty elektryczne*

Regulację przeprowadza się obracając pokrętło płyty w

kierunku zgodnym lub przeciwnym do ruchu wskazówek

zegara na 6 różnych pozycji:

Poz. Płyta normalna lub szybka

Palnik

Szybki zmniejszony (RR)

Szybki (R)

Półszybki (średni) (S)

Pomocniczy (mały) (A)

Potrójna korona (TC)

W celu zidentykowania rodzaju palnika zapoznaæ siê z ilustracjami znajduj¹cymi siê w paragrae „charakterystyki palników i dysz”.

Ø Średnica naczyń (cm)

24 - 26

16 - 20

10 - 14

24 - 26

Praktyczne porady dotyczące użytkowania płyt elektrycznych*

Aby uniknąć rozpraszania ciepła i uszkodzenia płyty, zaleca się stosowanie naczyń do gotowania z płaskim dnem i o średnicy nie mniejszej niż średnica samej płyty.

Poz.

Płyta normalna lub szybka

Wyłączona

Gotowanie jarzyn, ryb

Gotowanie ziemniaków (na parze), zup, ciecierzycy, fasoli

Kontynuacja gotowania dużych iloœci potraw, gęstych zup

Pieczenie (œrednie)

Pieczenie (mocne)

Przyrumienianie lub szybkie doprowadzanie do wrzenia

! Przed pierwszym użyciem należy rozgrzać płyty do maksymalnej temperatury na około 4 minuty, bez garnka. Podczas tej początkowej fazy powłoka zabezpieczająca utwardza się i osiąga najwyższą wytrzymałość.

0 Wyłączona

1 Moc minimalna

2-5 Moce średnie

6 Moc maksymalna

Przy ustawieniu pokrętła w położeniu różnym od wyłączonego, następuje zapalenie się lampki kontrolnej pracy płyty.

Zalecenia praktyczne użytkowania palników

W celu uzyskania maksymalnej wydajności należy pamiętać, co następuje:

• stosować naczynia odpowiednie dla każdego z palników (patrz tabela) w celu uniknięcia wychodzenia płomieni poza pole dna naczyń.

* Tylko w niektórych modelach.

Zalecenia i środki ostrożności

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi przepisami bezpieczeństwa. Mając na względzie Wasze bezpieczeństwo podajemy Wam poniższe zalecenia, które należy uważnie przeczytać.

Ogólne zasady bezpieczeństwa

• Niniejsze urządzenie jest urządzeniem przeznaczonym do zabudowy klasy 3.

• Urządzenia gazowe wymagają, dla swego poprawnego działania, regularnej wymiany powietrza. należy upewnić się, czy podczas ich instalowania przestrzegane były wymagania zawartye w odpowiednim paragrae dotyczącym “Ustawienia”.

Page 19

• Zalecenia mają zastosowanie wyłącznie dla krajów przeznaczenia, których symbole znajdują się w instrukcji oraz na tabliczce z numerem fabrycznym.

• Niniejsze urządzenie przeznaczone jest do

nieprofesjonalnych zastosowań domowych.

• Nie należy instalować urządzenia poza domem, nawet jeśli miejsce to jest chronione daszkiem, gdyż wystawienie urządzenia na działanie deszczu i burz jest

bardzo niebezpieczne.

• W celu przenoszenia urządzenia należy zawsze korzystać z odpowiednich uchwytów umocowanych po

bokach piekarnika.

• Nie dotykać urządzenia stojąc przy nim boso lub gdy ręce czy stopy są mokre lub wilgotne.

• Urządzenie powinno być używane przez osoby dorosłe jedynie w celach kulinarnych, zgodnie ze wskazówkami zawartymi w instrukcji użytkownika. Wszelkie inne próby użycia urządzenia (np. do ogrzewania pomieszczeń) uważa się za niewłaściwe i niebezpieczne. Producent nie ponosi odpowiedzialności za uszkodzenia wynikające z niewłaściwej i nierozsądnej eksploatacji urządzenia.

• Należy uważać, aby przewody zasilające pozostałe urządzenia domowe nie stykały się z rozgrzanymi

elementami piekarnika.

• Nie zasłaniać otworów wentylacyjnych i odprowadzających ciepło.

• Należy zawsze sprawdzić, czy pokrętła znajdują się w pozycji “●”/“○”, kiedy urządzenie nie jest używane;

• Nie wyciągać wtyczki z gniazdka trzymając kabel ale tylko trzymając za wtyczkę.

• Nie czyścić ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.

• W razie usterki nie należy w żadnym wypadku sięgać do wewnętrznych części urządzenia, w celu usiłowania jego naprawy. Skontaktować się z Serwisem (patrz Serwis).

• Należy upewniać się, czy uchwyty garnków są zwrócone zawsze w kierunku wnętrza płyty grzewczej aby uniknąć ich przypadkowego potrącenia.

• Nie zamykać szklanej pokrywy (jeśli jest na wyposażeniu) gdy palniki gazowe lub płyta grzewcza są jeszcze

rozgrzane.

• Nie pozostawiać włączonej elektrycznej płyty grzewczej bez naczyń.

• Nie stosować garnków niestabilnych lub odkształconych.

• Nie jest przewidziane aby urządzenie było używane przez osoby (również dzieci) niesprawne zycznie i umysłowo, przez osoby bez doświadczenia lub bez znajomości urządzenia chyba, ze pod nadzorem osoby odpowiedzialnej za jego bezpieczeństwo jak również bez otrzymania instrukcji wstępnych co do jego użytku.

• Urządzenie nie jest przeznaczone do tego, aby było włączane przy użyciu zewnętrznego przekaźnika czasowego lub osobnego systemu sterowania zdalnego.

Usuwanie odpadów

• Usuwanie materiałów opakowaniowych: dostosować się do lokalnych przepisów; w ten sposób opakowanie będzie mogło zostać odzyskane.

• Europejska Dyrektywa 2012/19/EC dotycząca Zużytych Elektrycznych i Elektronicznych Urządzeń (WEEE) zakłada zakaz pozbywania się starych urządzeń domowego użytku jako nieposortowanych śmieci

komunalnych. Zużyte urządzenia muszą być osobno

zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów

i materiałów. Pozwala to ograniczyć zanieczyszczenie środowiska i pozytywnie wpływa na ludzkie zdrowie. Przekreślony symbol „kosza” umieszczony na produkcie przypomina klientowi o obowiązku specjalnego

sortowania.

Konsumenci powinni kontaktować się z władzami

lokalnymi lub sprzedawcą w celu uzyskania informacji dotyczących postępowania z ich zużytymi urządzeniami

gospodarstwa domowego.

Konserwacja i utrzymanie

Odłączenie prądu elektrycznego

Przed naprawą odłączyć urządzenie od sieci zasilania

elektrycznego.

Mycie urządzenia

! Wystrzegać się stosowania myjących środków ściernych lub korodujących, takich jak odplamiacze i produktu odrdzewiające, detergentów w proszku oraz gąbek o powierzchni ścierającej. mogą w sposób nieusuwalny zarysować powierzchnię.

! Nigdy nie stosować oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.

• W ramach zwykłej konserwacji wystarczy przemywanie płyty wilgotna gąbką i przetarcie papierowym ręcznikiem

kuchennym..

• Elementy ruchome palników powinny być przemywane często ciepła wodą i środkiem myjącym z uwzględnieniem konieczności usuwania ewentualnych skrzeplin.

• W przypadku płyt wyposażonych w automatyczne zapalanie, należy przewidzieć częste i dokładne oczyszczanie części końcówek zapalarek elektronicznych, oraz sprawdzać, czy otwory wylotowe gazu nie są zatkane;

• Stal nierdzewna może się poplamić, jeśli będzie przez dłuższy czas w kontakcie z wodą o dużej zawartości wapnia lub z agresywnymi detergentami (zawierającymi fosfor). Zaleca się obcie spłukać i osuszyć po wymyciu. Ponadto należy osuszyć ewentualne wycieki wody.

Konserwacja kurków gazowych

Z upływem czasu może pojawić się kurek blokujący się lub z trudem obracający się, dlatego może okazać się konieczną

wymiana kurka.

! Czynność ta winna być wykonana przez autoryzowanego technika producenta.

Page 20

Anomalie i środki zaradcze

Może się zdarzyć, że płyta nie działa lub źle działa. Zanim wezwiecie serwis naprawczy, zobaczmy razem, co można zrobić. Przede wszystkim należy sprawdzić, czy nie występują przerwy w sieci zasilania gazem lub prądem elektrycznym, a zwłaszcza czy zawory gazowe przed kuchenką są otwarte.

Palnik nie zapala się lub płomień jest nierównomierny

Sprawdzić i upewnić się:

• Są zatkane otwory wylotowe gazu w palniku.

• Zamontowane są poprawnie wszystkie części ruchome wchodzące w skład palnika.

• Występują przeciągi w sąsiedztwie płyty kuchennej.

Płomień nie zostaje zapalony w wersjach z

zabezpieczeniem

Sprawdzić i upewnić się:

• Nie wdusiliście do końca pokrętła

• Nie przytrzymaliście wduszonego do końca pokrętła przez czas wystarczający do uruchomienia urządzenia zabezpieczającego.

• Są pozatykane otwory wylotowe gazu w pobliżu urządzenia zabezpieczającego.

Palnik w położeniu minimum nie pali się

Sprawdzić i upewnić się:

• Są pozatykane otwory wylotowe gazu.

• Występują przeciągi w sąsiedztwie płyty.

• Regulacja minimum nie jest właściwa.

Naczynia są niestabilne

Sprawdzić i upewnić się:

• Dna garnków są dokładnie równe.

• Garnek jest ustawiony na środku palnika lub płyty

elektrycznej.

• Kratki zostały odwrócone.

Page 21

Üzembe helyezés

555 mm

! Fontos, hogy megtartsa ezt a kézikönyvet, hogy szükség

esetén bármikor belenézhessen. Ha a készüléket eladja,

elajándékozza vagy áthelyezi, győződjön meg róla, hogy a kézikönyvet is átadja vele, hogy az új tulajdonos tájékozódhasson a készülék működéséről és az azzal kapcsolatos gyelmeztetésekről.

! Olvassa el gyelmesen az utasításokat: fontos információkat tartalmaznak az üzembe helyezésről, a használatról és a

biztonságról.

Elhelyezés

! A csomagolóanyag nem játékszer! A szelektív hulladékgyűjtés szabályainak megfelelően semmisítse

meg (lásd Óvintézkedések és tanácsok)

! Az üzembe helyezést szakembernek kell elvégeznie az itt található utasításoknak megfeleloen. A helytelen beszerelés személyi sérülést és anyagi károkat okozhat.

! A készüléket az érvényben lévő nemzeti szabványoknak megfelelően csak állandó szellőzéssel rendelkező helyiségben lehet beszerelni és működtetni. A következő követelményeket be kell tartani:

• A helyiségnek olyan elszívóval vagy elektromos ventilátorral ellátott füstgázelvezető rendszerrel kell

rendelkeznie, mely a készülék bekapcsolásakor

automatikusan működésbe lép.

• A levegőnél nehezebb cseppfolyósított gázok megülnek a padlószinten. Ezért a cseppfolyósítottgáz-tartályok

tárolására szolgáló helyiségeknek, az esetleges gázszivárgások elvezetésére, a padlószinten

rendelkezniük kell szabadba kivezető szellőzőnyílással.

Az üres vagy részben teli cseppfolyósítottgáz-tartályokat

tehát tilos a padló szintjénél lejjebb lévő helyiségekben (pince stb.) üzembe helyezni vagy tárolni! A helyiségben kizárólag a használatban lévő tartályt tárolja, távol azoktól a hőforrásoktól (tűzhely, kandalló, kályha stb), melyek 50 °C fölé képesek azt melegíteni.

Beépítés

Tűzveszélyességi besorolás tekintetében a gáztűzhely X típusú, ezért olyan bútorok közvetlen szomszédságában is elhelyezhető, melyek magassága nem haladja meg a munkalap magasságát. A főzőlap megfelelő beszerelése

érdekében tartsa be az alábbi óvintézkedéseket:

• A készülék melletti – a munkalap magasságát meghaladó – bútorokat a munkalap oldalától legalább 600 mm

távolságra kell elhelyezni.

• A páraelszívókat a hozzájuk mellékelt használati útmutató utasításainak megfelelően, de legalább 650 mm

távolságra kell beszerelni (lásd ábra).

• Az elszívó melletti fali bútorokat a főzőlaptól legalább 420 mm távolságra kell elhelyezni (lásd ábra).

Amennyiben a főzőlapot fali bútor alá szereli be, a főzőlap teteje és

600mm min.

650mm min.

a fali bútor alja közötti minimális távolságnak legalább 700 mm-nek

kell lennie (lásd ábra).

420mm min.

Kéményen vagy (főzőkészülékekhez való) elágazó füstgázelvezető csövön keresztül

Közvetlenül a szabadba

• A helyiségnek rendelkeznie kell egy, a szabályos égéshez szükséges levegő bevezetésére szolgáló rendszerrel. Az égéshez szükséges levegő térfogatárama nem

haladhatja meg a beszerelt teljesítmény 1 kW-jára

vonatkoztatott fajlagos 2 m3/h-s térfogatáramot.

A közvetlenül külső levegőt bevezető rendszer szellőzőnyílásának 100 cm2 hasznos keresztmetszettel

Példák az égési levegő szellőzőnyílására

Szomszédos helyiség

Szellőztetendő helyiség

kell rendelkeznie, és úgy kell kialakítani, hogy még részben se

tömődhessen el.

Vagy amennyiben a levegőáramlás közvetve, a szomszédos helyiségekből érkezik, az ilyen

helyiségeknek, a fent leírtak szerint,

a szabadba nyitott szellőzőnyílással kell rendelkezniük – kivéve közös

Az ajtó és padló közti rés növelése

légterű helyiségek, tűzveszélyes

helyiségek vagy hálószoba esetén.

• A bútorban kiképzett mélyedésnek az ábrán jelzett

méretekkel kell rendelkeznie.

A készülékhez mellékelt rögzítőkampók a főzőlap

20–40 mm vastagságú munkalapra való rögzítésére szolgálnak. A főzőlap megfelelő rögzítéséhez, javasoljuk, hogy az összes mellékelt kampót használja föl.

55 mm

475 mm

Page 22

A kampók rögzítése

A kampó helyzete A kampó helyzete

H=20 mm munkalap H=30 mm munkalap

esetén esetén

Elülső oldal

Elektromos csatlakoztatás

A háromfázisú tápkábellel rendelkező főzőlapokat a főzőlap hátoldalán elhelyezett adattáblán feltüntetett feszültségű

és frekvenciájú váltóáramot szolgáltató hálózatokkal való

használatra tervezték. A kábel földelő ere sárga-zöld színnel van megkülönböztetve. Beépíthető sütő fölé való beszereléskor – érintésbiztonsági okokból, valamint a sütő esetleges kivehetőségének megkönnyítése érdekében – a főzőlap és a sütő elektromos bekötését külön kell elvégezni.

Az elektromos kábel bekötése a hálózatba

Szereljen fel a kábelre egy, az adattáblán megadott

terhelésnek megfelelő szabványos csatlakozódugót. Amennyiben a kábelt közvetlenül a hálózathoz kívánja csatlakoztatni, úgy a készülék és a hálózat közé a terhelésnek és az érvényben lévő szabványoknak megfelelő,

legalább 3 mm-es omnipoláris kapcsolót kell beszerelni (a

földkábelt nem szabad megszakítóval ellátni). A hálózati

kábelt úgy kell elhelyezni, hogy sehol se melegedhessen a

szobahőmérsékletnél 50 °C-kal magasabb hőmérsékletre.

A kampó helyzete Hátulsó oldal

H=40 mm munkalap

esetén

! A kiegészítőként mellékelt kampók használata.

• Amennyiben a főzőlapot nem beépíthető sütő fölé szereli

be, szigetelésként egy falapot be kell szerelni. Ezt a lapot a főzőlap aljától legalább 20 mm távolságban kell

elhelyezni.

Szellőzés

A jó szellőzés garantálása érdekében a sütőnek helyet adó bútorrész hátlapját le kell venni. A sütőt lehetőleg úgy kell

beszerelni, hogy két fa alátétre vagy egy olyan folytonos

felületre támaszkodjon, amely legalább 45 x 560 mm

nagyságú nyílással rendelkezik (lásd ábra).

45 mm.

560 mm.

Amennyiben a főzőlapot hűtőventilátorral nem rendelkező beépíthető sütő fölé szereli be, a bútor belsejének megfelelő szellőzését bemenő és kimenő szellőzőnyílásokkal kell

biztosítani (lásd ábra).

! A készülék beszerelője felelős a megfelelő elektromos csatlakoztatásért és a biztonsági előírások betartásáért. A csatlakoztatás előtt győződjön meg az alábbiakról:

• az aljzat rendelkezik földeléssel és megfelel a szabványnak;

• az aljzat képes elviselni a készülék adattábláján feltüntetett maximális teljesítmény terhelését;

• a tápfeszültség megfelel az adattáblán feltüntetett értékeknek;

• az aljzat kompatíbilis a készülék csatlakozódugójával. Ha

nem, cserélje ki az aljzatot vagy a dugót – ne használjon hosszabbítót vagy elosztót.

! A beszerelt készülék elektromos kábelének és a fali

csatlakozónak könnyen hozzáférhetőnek kell lennie.

! A kábel nem hajolhat meg és nem lehet összenyomva.

! A kábelt rendszeresen ellenőrizni kell, és cseréjét kizárólag

engedéllyel rendelkező szakember végezheti el (lásd

Szerviz).

! A fenti előírások be nem tartása esetén a gyártó elhárít minden felelősséget.

Gázbekötés

A készülék gázvezetékhez vagy gázpalackhoz való

csatlakoztatása az érvényben lévő nemzeti szabványoknak megfelelően csak azután végezhető el, hogy meggyőződött

arról, hogy a készülék a szolgáltatott gáz típusára van

beállítva. Ellenkező esetben hajtsa végre az „Átállítás más gáztípusra” című fejezetben leírt lépéseket.

Abban az esetben, ha a készüléket cseppfolyósított gázzal,

palackról működteti, használjon az érvényben lévő nemzeti szabványoknak megfelelő nyomásszabályozót.

! A biztonságos működés, az energiatakarékos használat és

a készülék hosszú élettartama érdekében, bizonyosodjon

meg arról, hogy a tápnyomás megfelel a „Gázégők és a fúvókák jellemző adatai” című 1. táblázatban közölt

értékeknek.

Page 23

Bekötés merev csővel (réz vagy acél)

! A gázhálózatra való bekötést úgy kell elvégezni, hogy az

semmilyen szempontból ne vegye igénybe a készüléket.

A készülék csatlakozó csonkja tömítéssel rendelkezo, forgatható „L” toldalékkal van ellátva. Amennyiben

a csatlakozást el kell forgatnia, egyúttal cserélje le

tömítést egy újra (a készülékhez mellékelve). A készülék gázbemeneti csatlakozása 1/2 hüvelykes csavarmenettel

van ellátva.

3. Ellenőrizze, hogy ha a tekerőgombot a legnagyobb fokozatról gyorsan a legkisebb fokozatra tekeri, a gázégő

nem alszik-e ki.

4. Amennyiben a biztonsági szerkezettel (hőérzékelő) rendelkező készülékeknél a szerkezet a gázégő legkisebb fokozatra állítása esetén nem működik, a szabályozó csap segítségével növelje a minimális

térfogatáramot.

Gázbekötés folyamatos falú, menetes végű, exibilis inox acélcsővel

A készülék gázbemeneti csatlakozása 1/2 hüvelykes

csavarmenettel van ellátva.

Az ilyen csövek bekötését úgy kell elvégezni, hogy maximális hosszuk ne haladja meg a 2000 mm-t. A bekötés elvégeztével bizonyosodjon meg arról, hogy a exibilis fémcső nem érintkezik mozgó vagy a csőre nyomást

gyakorló részekkel.

! Kizárólag az érvényben lévő nemzeti szabványoknak megfelelő csöveket és tömítéseket használjon.

A tömítés ellenőrzése

! A bekötés végeztével szappanos vízzel – semmiképp se lánggal – ellenőrizze, hogy valamennyi csatlakozás tömítése tökéletesen zár-e.

Átállítás más gáztípusra

A főzőlapnak a beállítottól (a főzőlap alsó részén vagy

a csomagoláson elhelyezett címkén van feltüntetetve)

eltérő gáztípusra való átállításához a következő lépések végrehajtásával cserélje le a gázégők fúvókáit:

1. Vegye le a főzőlap rácsait, és csavarozza ki helyükről a gázégőket.

2. 7 mm-es csőkulcs segítségével csavarozza ki a fúvókákat, és cserélje le őket az új gáztípushoz való fúvókákra (lásd az „A gázégők és a fúvókák jellemző adatai” című 1. táblázatot).

3. A műveletek fordított sorrendben való elvégzésével

szerelje vissza az alkatrészeket.

5. A beszabályozás elvégeztével pecsétviasszal vagy hasonló anyaggal csinálja meg a by-pass szelepek pecsétjeit.

! Cseppfolyósított gáz esetén a szabályozócsavart tövig

be kell csavarni.

! A művelet végeztével cserélje le a régi gázkalibrálási címkét az új használati gáztípusnak megfelelőre, mely valamennyi hivatalos szakszervizünkben beszerezhető.

! Abban az esetben, ha a gáz nyomása az előírt értéktől eltér (vagy ingadozik), (az érvényben lévő, gázhálózati szabályozókról szóló nemzeti szabványoknak megfelelően), a gázcső bemenete elé egy megfelelő nyomásszabályozót

kell beépíteni.

ADATTÁBLA

Elektromos csatlakoztatás

Lásd az adattáblán

A készülék megfelel az alábbi uniós irányelveknek:

- 2006.12.12-i 2006/95/EGK irányelv (alacsony feszültség) és későbbi módosításai

- 2004.12.15-i 2004/108/EGK irányelv (elektromágneses összeférhetőség) és későbbi módosításai

- 1993.07.22-i 93/68/EGK irányelv és későbbi módosításai

- 2090.11.30-i 2009/142/EGK irányelv (gáz) és későbbi módosításai.

- 2012/19/EK irányelv és későbbi módosításai.

4. A művelet végeztével cserélje le a régi gázkalibrálási címkét az új használati gáztípusnak megfelelőre, mely valamennyi hivatalos szakszervizünkben beszerezhető.

• A gázégők primer levegőjének beszabályozása

A gázégők nem igénylik a primer levegő beszabályozását

• Minimális beszabályozás

1. Csavarja a gázégő szabályozó csapját minimumra.

2.Húzza le a tekerőgombot, és csavarja a tekerőgomb tengelyében

vagy amellett elhelyezett szabályozócsavart addig, míg szabályos kis lángot nem kap.

Page 24

Gázégő és gázfúvóka jellemző adatai

Táblázat 1 G30 / G31 G20 G25.1

Égő

Átmérő H símény símény 1/100 1/100 (g/h) símény 1/100 (l/h) símény 1/100 (l/h) kW kW kW kW (p.c.s.*) (p.c.s.*) (p.c.s.*) (p.c.s.*) (mm) Cs

Gyors

(R)

őkkentett gyors

Kőzepes

Segéd

(A)

Hármas korona (TC)

Üzemi nyomás

* 15°C-on és 1013,25 mbar - gáz ** G31 P.C.S. = 50.37 MJ/Kg *** G30 P.C.S. = 49.47 MJ/Kg G20 P.C.S. = 37.78 MJ/m³ G25.1 P.C.S. = 32.51 MJ/m³

(RR)

(S)

100

130

őtelje-

Szelp Fúv

őkkentett

Névleges (mm) (mm) *** ** Névleges (mm) Névleges (mm)

0.75

0.45

1.60

3.40

2.75

1.80

1.05

3.50

Névleges (mbar) Minimum (mbar) Maximum (mbar)

óka

Átfolyás* H

247

200

131

65x2

254

30 20 35

243

196

129

250

őtelje-

3.50

3.00

1.90

1.10

3.80

Fúv

132 (H)

122 (H)

79 (6)

103x2

óka

Átfolyás* H

25 18 33

333

286

181

105

362

őtelje-

3.40

2.50

1.64

1.00

3.20

Fúv

131 (Y)

122 (H)

79 (6)

103x2

óka

25 18 33

Átfolyás*

376

277

181

111

354

Ø145

PC 631 X/HA PL

PC 640 X/HA PL

PC 640 T X/HA PL PC 640 T R/HA PL

Page 25

Bekapcsolás és használat

Program

Gyors és normál fűtőszál

Elzárva

Zöldségek és hal főzéséhez

Burgonya (párolt), levesek, borsó, bab

Nagymennyiségű étel, zöldségleves hosszú ideig tartó főzéséhez.

Sűltek (közepesen átsült) elkészítéséhez

Sűltek (jól átsült) elkészítéséhez

Pirításhoz vagy gyors forraláshoz

! Mindegyik tekerőgombon jelölve van a megfelelő gázégő vagy elektromos főzőlap* helyzete.

Gázégők

A választott gázégő a megfelelő tekerőgombbal szabályozható a következők szerint:

● Kikapcsolva

Maximum

Minimum

A használni kívánt gázégő bekapcsolásához közelítsen hozzá lángot vagy szikragyújtót, majd nyomja be tövig és

forgassa el órairánnyal ellentétesen a legnagyobb fokozatig

a megfelelő tekerőgombot. A biztonsági szerkezettel ellátott modelleknél a tekerőgombot

nagyjából 2-3 másodperc – míg a szerkezet fel nem melegszik és automatikusan be nem gyújtja a lángot – nyomva kell tartani. A gyújtógyertyával ellátott modelleknél a használni kívánt

gázégő bekapcsolásához először nyomja meg a szimbólummal jelölt gyújtás gombot, majd nyomja be tövig és forgassa el órairánnyal ellentétesen a legnagyobb fokozatig a megfelelő tekerőgombot.

• Mindig csak lapos fenekű és fedővel rendelkező

edényeket használjon.

• A forrás pillanatában forgassa a tekerőgombot a

legkisebb fokozatra.

Égő

Gyors égő (R)

Csökkentett gyors (RR)

Kőzepes égő (S)

Segéd égő (A)

Hármas korona (TC)

Ø Az edény átmérője (cm)

24 - 26

16 - 20

10 - 14

24 - 26

A gázégők típusának megállapításához tekintse meg a „A gázégők és a fúvókák jellemző adatai” című fejezet ábráit.

Praktikus tanácsok az elektromos főzőmezők használatához*

A hőveszteség és a fűtőszálak károsodásának elkerülése érdekében használjon a fűtőszál átmérőjénél nem kisebb

aljú edényeket.

! A gázégő lángjának véletlen kialvása esetén forgassa kikapcsolt helyzetbe a tekerőgombot, majd 1 perc elteltével

próbálkozzon meg az újragyújtással.

Az égőfej kikapcsolásához forgassa a tekerőgombot az óramutató járásával azonos irányba, ameddig lehet (a „•”

szimbólumig).

Elektromos főzőmezők*

A választó gombot az óramutató járásával megegyező és ellentétes irányba is el lehet forgatni a hat különböző pozíció

beállításához:

Beállítás Normál vagy gyors mező

0 Kikapcsolva

2-5 Közepes

6 Magas

Amennyiben a választó gombot a kikapcsolt pozíciótól

eltérő pozícióra állítja, a “be” ellenőrző lámpa bekapcsol.

Praktikus tanácsok a gázégők használatához

A maximális teljesítmény elérése érdekében ajánlatos

betartani a következőket:

• Használjon a gázégőhöz illő edényeket (lásd táblázat),

hogy a lángok ne érjenek túl az edények alján.

Alacsony

! Első hyasználat előtta főzőlapokat körülbelül 4 percig maximális hőmérsékleten kell melegíteni, edény nélkül. Ezalatt a kezdeti fázis alatt a védőburkolat megkeményedik, és maximálisan ellenálóvá válik.

Óvintézkedések és tanácsok

! A készülék a nemzetközi biztonsági szabványokkal összhangban lett tervezve és gyártva. E gyelmeztetéseket biztonsági megfontolásból közöljük, kérjük, olvassa el gyelmesen.

Általános biztonság

• Ez a készülék 3. osztályú beépíthető készülék.

• A gázkészülékeknek a megfelelő működésükhöz

* Csak néhány modellnél.

Page 26

szabályos szellőzésre van szükségük. Győződjön meg arról, hogy beszerelésükkor az „Elhelyezés” című fejezetben leírt követelmények be lettek tartva.

• Az utasítások csak azon célországok számára érvényesek, melyek szimbólumai megtalálhatóak a kézikönyvön és az adattáblán.

• A készüléket otthoni, háztartási használtra tervezték.

• A készülék nem helyezhető üzembe nyitott térben, még

akkor sem, ha a terület védett helyen van, mivel rendkívül

veszélyes a készüléket esőnek, viharnak kitenni.

• A készülék elmozdításához mindig használja a sütő oldalain található megfelelő fogantyúkat.

• Ne érjen a készülékhez mezítláb, illetve vizes vagy

nedves kézzel vagy lábbal.

• A készüléket kizárólag felnőttek használhatják ételek sütésére a kézikönyvben található útmutatásoknak megfelelően. Minden más használatra (például: helyiségek fűtésére) alkalmatlan és ezért veszélyes. A gyártó nem vonható felelősségre olyan károkért, amelyek szakszerűtlen, hibás, vagy nem rendeltetésszerű használatból adódnak.

• Kerülje el, hogy más elektromos háztartási készülékek vezetéke hozzáérjen a sütő meleg részeihez.

• Ne takarja el a szellőzésre és a hő elosztására szolgáló

nyílásokat.

• Ha a készüléket nem használja, mindig győződjön meg arról, hogy a gombok “●”/“○” állásban vannak.

• A csatlakozót az elektromos hálózatból ne a kábelnél,

hanem a csatlakozódugónál fogva húzza ki.

• A készülék tisztítását vagy karbantartását azután kezdje

el, hogy kihúzta a csatlakozódugót az elektromos hálózatból.

• Meghibásodás esetén semmilyen körülmények között ne próbálja megjavítani a belso szerkezeteket! Hívja a

szervizt (lásd Szerviz).

• Győződjön meg arról, hogy az edények nyele mindig a főzőlap belseje felé néz, hogy azokat véletlenül se lökhesse meg.

• Ne csukja le az üvegtetőt (ha van), ha a gázégők még

melegek.

• Ne használjon instabil vagy deformálódott edényeket.

• A készüléket testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő, illetve a terméket nem ismerő személyek – a gyerekeket is ideértve – csak a biztonságukért felelős személyek felügyelete mellett, illetve a készülék használatával kapcsolatos alapvető

utasítások ismeretében használhatják.

• Vigyázzon, hogy a gyerekek ne játsszanak a készülékkel.

• A készülék nem úgy lett tervezve, hogy külső

kapcsolóautomatával vagy különálló távvezérléssel legyen működtetve.

Hulladékkezelés

• A csomagolóanyag hulladékkezelése: tartsa be a helyi előírásokat, így a csomagolóanyag újra felhasználásra

kerülhet.

• Az Európai Parlament és Tanács, elektromos és elektronikus berendezések hulladékairól (WEEE) szóló 2012/19/EK irányelve előírja, hogy e hulladékok nem kezelhetők háztartási hulladékként. A forgalomból

kivont berendezéseket – az azokat alkotó anyagok hatékonyabb visszanyerése, illetve újrahasznosítása,

valamint az emberi egészség és a környezet védelme

érdekében – szelektíven kell gyűjteni.Az összes

terméken megtalálható áthúzott szemetes szimbólum a

szelektív gyűjtési kötelezettségre emlékeztet.

A tulajdonosok, elektromos háztartási gépük forgalomból

történő helyes kivonásával kapcsolatban, további információért a megfelelő közszolgálathoz, illetve a

forgalmazóhoz is fordulhatnak.

Karbantartás és ápolás

Áramtalanítás

Minden művelet előtt áramtalanítsa a készüléket.

! Kerülje a súrolószerek, illetve maró hatású szerek (folttisztítók és rozsdátlanítók, poralakú tisztítószerek és

dörzsfelülettel rendelkezo szivacsok) használatát: ezek helyrehozhatatlanul összekarcolhatják a felületet.

! A készülék tisztításához soha ne használjon gőztisztítót

vagy nagynyomású tisztítót.

• Normál karbantartáshoz, a sütőt elég nedves ronggyal lemosni, majd konyhai, nedvszívó törlőpapírral

megszárítani.

• A gázégők levehető részeit mossa el gyakran meleg,

mosogatószeres vízben, ügyelve arra, hogy ne maradjon rajtuk lerakódás.

• Az automatikus gyújtással ellátott főzőlapoknál

rendszeresen tisztítsa meg alaposan az elektromos

gyújtás érzékelőinek végeit, és győződjön meg arról, hogy a gázkimenetek nincsenek eltömődve.

• Az inox acél foltossá válhat, ha sokáig túl kemény vízzel

vagy agresszív (foszfortartalmú) tisztítószerrel érintkezik.

Javasoljuk, hogy tisztítás után alaposan öblítse le és törölje szárazra. Az esetlegesen kiborult víz felszárítása

szintén elengedhetetlen.

A gázcsapok karbantartása

A gázcsapoknál előfordulhat, hogy idővel beragadnak,

vagy elforgatásuk nehézkessé válik. Ilyenkor a gázcsapot újra kell cserélni.

! Ezt a műveletet csak a gyártó által felhatalmazott

szakember végezheti.

Hibaelhárítás

Előfordulhat, hogy a főzőlap nem működik vagy nem működik rendesen. Mielőtt a szervizhez fordulna, próbálja meg a következőket. Először is, ellenőrizze, hogy nincsenek-e

zavarok a gáz-, illetve áramellátásban, valamint azt, hogy

a főzőlapba bekötött gázcsövön a gázcsap nyitva van-e.

Page 27

A gázégő nem gyullad meg vagy a láng nem egyenletes.

Ellenőrizte, hogy:

• A gázégő gázkimenetei el vannak tömődve.

• A gázégő összes levehető része megfelelően a helyén

van.

• A főzőlap közelében huzat van.

A biztonsági szerkezettel ellátott modelleknél a láng kialszik.

Ellenőrizte, hogy:

• Nem nyomta be tövig a tekerőgombot.

• Nem nyomta be tövig a tekerőgombot elég ideig ahhoz,

hogy bekapcsoljon a biztonsági szerkezet.

• A biztonsági szerkezethez tartozó gázkimenet eltömődött.

A gázégő a legkisebb fokozatban kialszik.

Ellenőrizte, hogy:

• A gázkimenetek eltömődtek.

• A főzőlap közelében huzat van.

• A legkisebb fokozat nincs megfelelően beszabályozva.

Az edények instabilak.

Ellenőrizte, hogy:

• Az edény feneke teljesen lapos.

• Az edény a gázégő vagy elektromos főzőlap fölött középen van elhelyezve.

• A rácsok fordítva lettek felhelyezve.

Page 28

195109147.00

11/2012 - XEROX FABRIANO
