Page 1

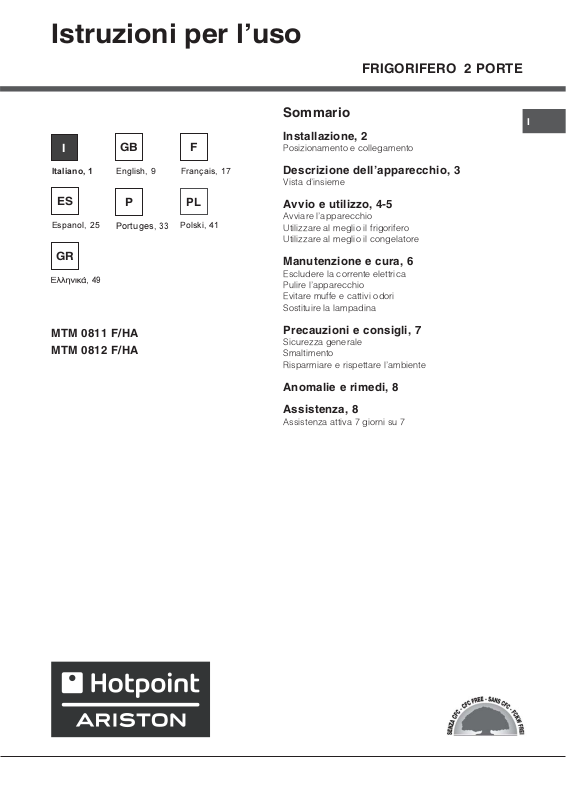

Istruzioni per luso

FRIGORIFERO 2 PORTE

Espanol, 25

GB F

Portuges,

ЕллзнйкÜ,

MTM 0811 F/HA MTM 0812 F/HA

Français, 17Italiano, 1 English, 9

Polski, 41

Sommario

Installazione, 2

Posizionamento e collegamento

Descrizione dellapparecchio, 3

Vista dinsieme

Avvio e utilizzo, 4-5

Avviare lapparecchio Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore

Manutenzione e cura, 6

Escludere la corrente elettrica Pulire lapparecchio Evitare muffe e cattivi odori Sostituire la lampadina

Precauzioni e consigli, 7

Sicurezza generale Smaltimento Risparmiare e rispettare lambiente

Anomalie e rimedi, 8

Assistenza, 8

Assistenza attiva 7 giorni su 7

Page 2

Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare lapparecchio in un ambiente ben aerato e non umido.

2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte superiore dellapparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/ pareti laterali.

4. Lasciare lapparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

Livellamento

1. Installare lapparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale,

compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare lapparecchio verticalmente e attendere almeno 3 ore prima di collegarlo allimpianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;  la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);

 la tensione di alimentazione sia compresa nei valori

indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);

 la presa sia compatibile con la spina dellapparecchio.

In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Page 3

Descrizione dellapparecchio

Vista dinsieme

Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Manopola

FUNZIONAMENTO

CONGELATORE

ICE DEVICE

Vano

CONGELAMENTO e

CONSERVAZIONE

Scomparto

FRESH BOX

Manopola

FUNZIONAMENTO

FRIGORIFERO

Balconcino estraibile

PORTAOGGETTI

Balconcino estraibile con COPERCHIO

Scatola

BURRO

Balconcino

LATTINE



RIPIANO

Regolatore di

UMIDITÀ

Cassetto

FRUTTA e

VERDURA

PIEDINO

di regolazione

Balconcino estraibile

PORTAOGGETTI

Balconcino

BOTTIGLIE

 Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

Page 4

Avvio e utilizzo

Avviare lapparecchio

! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (vedi Installazione).

! Prima di collegare lapparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato. ! Lapparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dallaccensione. Questo accade anche dopo ogni interruzione dellalimentazione elettrica, volontaria o involontaria (black out).

1. Inserire la spina nella presa e accertarsi che

si accenda la lampada di illuminazione interna (la manopola FUNZIONAMENTO CONGELATORE

OFF

non deve essere su

2. Ruotare la manopola FUNZIONAMENTO

CONGRLATOTE e FUNZIONAMENTO FRIGORIFERO su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

Utilizzare al meglio il frigorifero

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del

fridge

termostato.

min = meno freddo max = più freddo

Si consiglia, comunque, una posizione media

RIPIANI: pieni o a griglia. Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per linserimento di contenitori o alimenti di notevole dimensione. Per regolare laltezza non è necessario estrarre completamente il ripiano.

FRESH BOX: per carne e pesce freschi. Lo scomparto consente lunghi tempi di conservazione, fino anche a una settimana, grazie alla bassa temperatura  la più fredda del frigorifero  e allo sportello

trasparente che protegge da fenomeni di ossidazione e annerimento. Può essere utilizzato anche per piatti freddi.

Cassetto FRUTTA e VERDURA I cassetti frutta e verdura di cui è dotato il frigorifero sono appositamente progettati allo scopo di mantenere fresche e fragranti la frutta e le verdure. Aprire il regolatore dumidità (posizione B) se si desidera conservare gli alimenti in un am-biente meno umido, oppure chiuderlo (posizione A) per una conservazione in ambiente più umido. La facile apertura dei coperchi, basta tirare il cassetto verso lesterno, facilita lintroduzione e il prelievo dei cibi.

Il No Frost gestisce un flusso continuo di aria fredda che raccoglie lumidità e impedisce la formazione di ghiaccio e brina: nel vano frigorifero mantiene il giusto livello di umidità e, grazie allassenza di brina, preserva le qualità originarie degli alimenti; nel vano congelatore evita la formazione di ghiaccio rendendo superflue le operazioni di sbrinamento ed evitando che gli alimenti si attacchino tra loro. Non mettere alimenti o contenitori a diretto contatto con la parete refrigerante posteriore, per non ostruire i fori di aerazione e facilitare la formazione di condensa. Chiudere le bottiglie e avvolgere gli alimenti. Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli). Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.

Balconcino LATTINE La presenza del portalattine sulla controporta da la possibilità di inserire non solo lattine ma anche yogurt, burro ed altri contenitori secondo le vostre necessità.

Page 5

Utilizzare al meglio il congelatore

La temperatura all'interno del reparto congelatore si regola automaticamente in base alla posizione della manopola del termostato.

1 meno freddo. MAX più freddo.

Si consiglia, comunque, una posizione media

è la temperatura ottimale a

bassi consumi. OFF spegne lapparecchio, frigorifero compreso.

 Non ricongelare alimenti che stanno per scongelare

o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).

 Gli alimenti freschi da congelare non devono

essere posti a contatto con quelli già congelati.

 Non mettere nel congelatore bottiglie di vetro

contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.

ICE DEVICE

Prelevare e riempire dacqua le speciali vaschette e riposizionarle nella zona Icedevice. Dopo circa 2 ore i cubetti di ghiaccio saranno pronti. Per prelevare il ghiaccio basta ruotare verso destra le due manopole: i cubetti di ghiaccio cadranno nel contenitore sottostante, pronti per essere serviti (vedi figura).

 La quantità massima giornaliera di alimenti da

congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

! Durante il congelamento evitare di aprire la porta.

! In caso di interruzione di corrente o di guasto, non

aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

! Per evitare di ostacolare la circolazione dellaria allinterno del congelatore, si raccomanda di non ostruire con cibi o contenitori i fori di areazione.

Page 6

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare lapparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola FUNZIONAMENTO CONGELATORE sulla posizione OFF (apparecchio spento) per eliminare ogni contatto elettrico.

Pulire lapparecchio

 Le parti esterne, le parti interne e le guarnizioni in

gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

 Gli accessori estraibili possono essere messi a

bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

 Il retro dellapparecchio tende a coprirsi di polvere,

che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dellaspirapolvere, impostato su una potenza media.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.

Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza non superiore a10 W.

Evitare muffe e cattivi odori

 Lapparecchio è fabbricato con materiali igienici

che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

 Nel caso si voglia spegnere lapparecchio per un

lungo periodo, pulire linterno e lasciare le porte aperte.

Page 7

Precauzioni e consigli

! Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;

- 2002/96/CE..

Sicurezza generale

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per conservare

e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto,

nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

 Non toccare lapparecchio a piedi nudi o con le

mani o i piedi bagnati o umidi.

 Non toccare le parti interne raffreddanti: cè

pericolo di ustionarsi o ferirsi.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi

alle norme locali, così gli imballaggi potranno essere riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

 Installare lapparecchio in un ambiente fresco e ben

aerato, proteggerlo dallesposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

 Per introdurre o estrarre gli alimenti, aprire le porte

dellapparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

 È necessario staccare la spina dalla presa prima di

effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola FUNZIONAMENTO CONGELATORE sulla posizione OFF (apparecchio spento) per eliminare ogni contatto elettrico.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Non utilizzare, allinterno degli scomparti

conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.

 Non mettere in bocca cubetti appena estratti dal

congelatore.

 Non permettere ai bambini di giocare con

lapparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.

 Gli imballaggi non sono giocattoli per bambini.

 Non riempire con troppi alimenti lapparecchio: per

una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

 Non introdurre alimenti caldi: alzerebbero la

temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

 Sbrinare lapparecchio qualora si formasse del

ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

Page 8

Anomalie e rimedi

195070821.00

Assistenza

Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare

che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

04/2008

Anomalie:

La lampada di illuminazione interna non si accende.

Il motore non parte.

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

Lapparecchio emette molto rumore.

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente o non abbastanza da

fare contatto, oppure in casa non cè corrente.

 la manopola FUNZIONAMENTO CONGELATORE è sulla posizione OFF.

 Lapparecchio è dotato di un controllo salvamotore

(vedi Avvio e utilizzo).

 Le porte non chiudono bene o le guarnizioni sono rovinate.  Le porte vengono aperte molto spesso.  La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in

posizione corretta

 Il frigorifero o il congelatore sono stati riempiti eccessivamente.

 La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in

posizione corretta.

 La porta non è ben chiusa o viene aperta di continuo.  La temperatura dellambiente esterno è molto alta.

 Lapparecchio non è stato installato ben in piano (vedi Installazione).  Lapparecchio è stato installato tra mobili o oggetti che vibrano

ed emettono rumori.

 Il gas refrigerante interno produce un leggero rumore anche quando

il compressore è fermo: non è un difetto, è normale.

La temperatura di alcune parti esterne del frigorifero è elevata

 Le temperature elevate sono necessarie per evitare la formazioni di

condensa in particolari zone del prodotto.

Assistenza

Prima di contattare lAssistenza:

 Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).  In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

Comunicare:

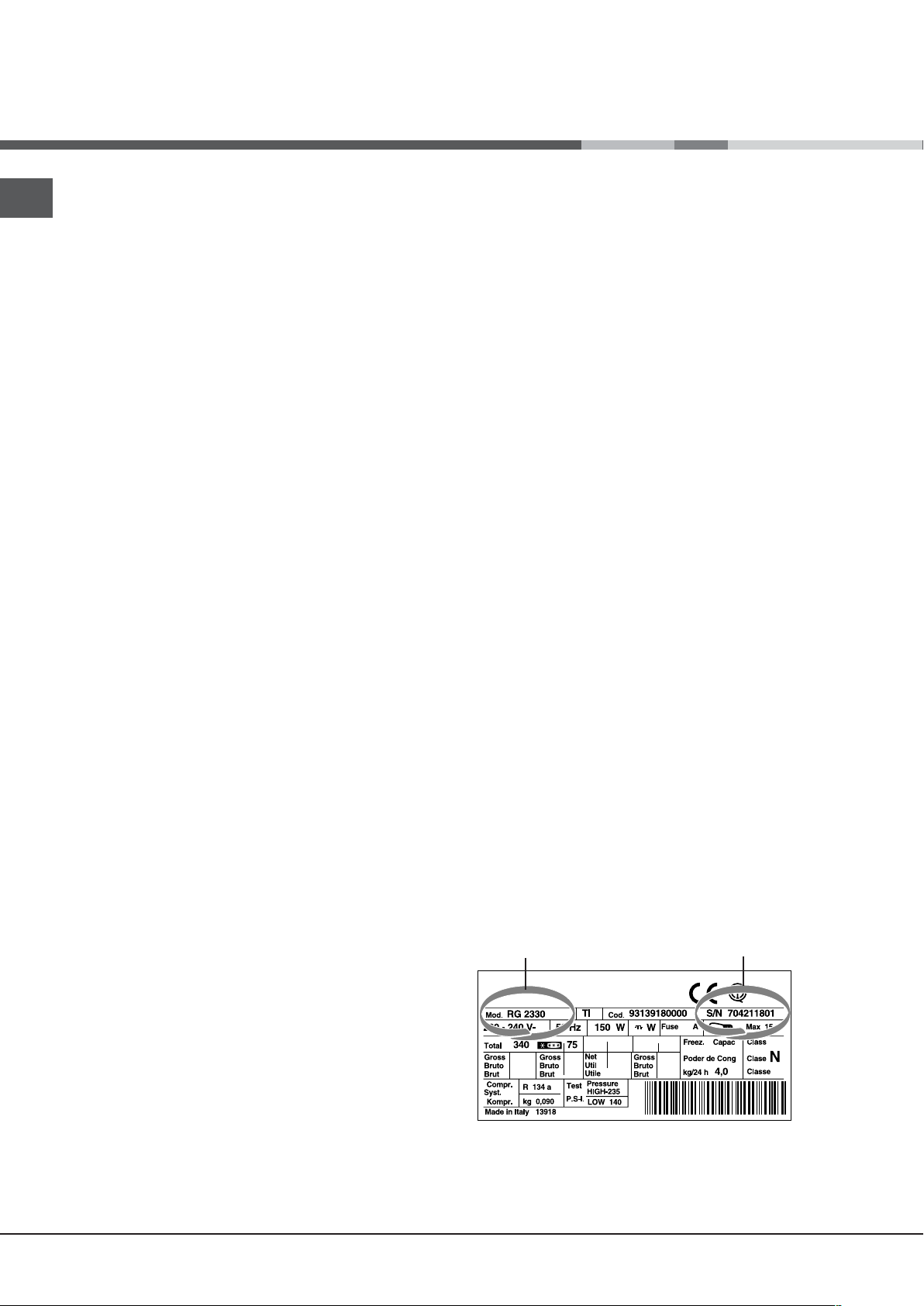

 il tipo di anomalia  il modello della macchina (Mod.)  il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* . Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro Assistenza Autrorizzato più vicino a casa tua. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

modello

numero di serie

*Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.

Page 9

Operating Instructions

2-DOOR FRIDGE

Espanol, 25

GB F

Portuges,

ЕллзнйкÜ,

MTM 0811 F/HA MTM 0812 F/HA

Français, 17Italiano, 1 English, 9

Polski, 41

Contents

Installation, 10

Positioning and connection

Description of the appliance, 11

Overall view

Start-up and use, 12-13

Starting the appliance Using the refrigerator to its full potential Using the freezer to its full potential

Maintenance and care, 14

Switching the appliance off Cleaning the appliance Avoiding mould and unpleasant odours Replacing the light bulb

Precautions and tips, 15

General safety Disposal Respecting and conserving the environment

Troubleshooting, 16

Assistance, 16

Page 10

Installation

! Before placing your new appliance into operation please read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning and connection

Positioning

1. Place the appliance in a well-ventilated humidity-free room.

2. Do not obstruct the rear fan grills. The compressor and condenser give off heat and require good ventilation to operate correctly and save energy.

3. Leave a space of at least 10 cm between the top part of the appliance and any furniture above it, and at least 5 cm between the sides and any furniture/side walls.

4. Ensure the appliance is away from any sources of heat (direct sunlight, electric stove, etc.).

5. In order to maintain the correct distance between the appliance and the wall behind it, fit the spacers supplied in the installation kit, following the instructions provided.

Levelling

1. Install the appliance on a level and rigid floor.

2. If the floor is not perfectly horizontal, adjust the refrigerator by tightening or loosening the front feet.

Electrical connections

After the appliance has been transported, carefully place it vertically and wait at least 3 hours before connecting it to the electricity mains. Before inserting the plug into the electrical socket ensure the following:

 The appliance is earthed and the plug is compliant

with the law.

 The socket can withstand the maximum power of the

appliance, which is indicated on the data plate located on the bottom left side of the fridge (e.g. 150 W).

 The voltage must be in the range between the values

indicated on the data plate located on the bottom left side (e.g. 220-240V).

 The socket is compatible with the plug of the

appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it (see Assistance). Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed. ! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

Page 11

Description of the appliance

Overall view

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.

FREEZER

OPERATION

Knob

ICE DEVICE

FREEZER and

STORAGE

compartment

FRESH BOX

Compartment

REFRIGERATOR

OPERATION

Knob

Removable multipurpose

SHELVES

Removable lidded shelf with EGG TRAY

BUTTER dish

BEVERAGE CAN

shelves



SHELVES

MOISTIRE

adjusted

FRUIT and

VEGETABLE bin

Levelling FEET

 Varies by number and/or position.

Available only on certain models.

Removable multipurpose

SHELVES

BOTTLE shelf

Page 12

Start-up and use

Starting the appliance

! Before starting the appliance, follow the installation instructions (see Installation).

! Before connecting the appliance, clean the compartments and accessories well with lukewarm water and bicarbonate. ! The appliance comes with a motor protection control system which makes the compressor start approximately 8 minutes after being switched on. The compressor also starts each time the power supply is cut off whether voluntarily or involuntarily (blackout).

1. Insert the plug into the socket and ensure that the internal light illuminates ( the FREEZER OPERATION knob must not be on the

2. Turn the FREEZER OPERATION knob and REFRIGERATOR OPERATION knob to an average value. After a few hours you will be able to put food in the refrigerator.

OFF position) .

Using the refrigerator to its full potential

The temperature inside the refrigerator compartment automatically adjusts itself according to the position of the

fridge

thermostat knob.

min = warmest max = coldest

We recommend, however, a medium position.

SHELVES: with or without grill. Due to the special guides the shelves are removable and the height is adjustable (see diagram), allowing easy storage of large containers and food. Height can be adjusted without complete removal of the shelf.

FRESH BOX: for fresh meat and fish. Due to the compartments low temperature (the coldest in the refrigerator) and to the clear door that provides protection against oxidation and blackening, food can be stored for even up to one week. It can

also be used for cold meals.

FRUIT and VEGETABLE bin The salad crispers fitted inside the fridge have been specially designed for the purpose of keeping fruit and vegetables fresh and crisp. Open the humidity regulator (position B) if you want to store food in a less humid environment, or close it (position A) to store food in a more humid environment. The easy-to-open lids (all you have to do is pull the crisper out) make it easy to put food in and take it out.

The No Frost system circulates cold air continuously to collect humidity and prevent ice and frost formation. The system maintains an optimal humidity level in the compartment, preserving the original quality of the food, preventing the food from sticking together and making defrosting a thing of the past. Do not block the aeration cells by placing food or containers in direct contact with the refrigerating back panel. Close bottles and wrap food tightly. Place only cold or lukewarm foods in the compartment, not hot foods (see Precautions and tips). Remember that cooked foods do not last longer than raw foods.

BEVERAGE CAN shelves.

The can rack on the inner door allows you to store not only cans, but also yoghurt, butter and other containers, according to your requirements.

Page 13

Using the freezer to its full potential

The temperature inside the freezer compartment automatically adjusts itself according to the position of the thermostat knob.

1 = warmest MAX = coldest

We recommend, however, a medium

position.

is the optimal temperature for energy saving levels. OFF switches the appliance off, including the refrigerator.

 Do not re-freeze food that is defrosting or that has

already been defrosted. These foods must be cooked and eaten (within 24 hours).

 Fresh food that needs to be frozen must not come

into contact with food that has already been defrosted.

ICE DEVICE

After pouring water in the special ice cups, place them in their places in the ice device. After about 2 hours, the ice cubes will be ready. In order to get the ice cubes, it will be sufficient to turn the two buttons to the right. The ice cubes will fall in to the tray below, ready to be used.

 Do not place glass bottles which contain liquids,

and which are corked or hermetically sealed in the freezer because they could break.

 The maximum quantity of food that may be frozen

daily is indicated on the plate containing the technical properties located on the bottom left side of the refrigerator compartment (for example: Kg/ 24h: 4)

! Do not open the door during freezing.

! If there is a power cut or malfunction, do not open

the freezer door. This will help maintain the temperature inside the freezer, ensuring that foods are conserved for at least 9 -14 hours.

! To avoid blocking the air circulation inside the freezer, it is advisable not to obstruct the ventilation holes with food or containers.

Page 14

Maintenance and care

Switching the appliance off

During cleaning and maintenance it is necessary to disconnect the appliance from the electricity supply: It is not sufficient to set the FREEZER OPERATION

on OFF

Knob

contact.

(appliance off) to eliminate all electrical

Cleaning the appliance

 The external and internal parts, as well as the rubber

seals may be cleaned using a sponge that has been soaked in lukewarm water and bicarbonate of soda or neutral soap. Do not use solvents, abrasive products, bleach or ammonia.

 The removable accessories may be soaked in warm

water and soap or dishwashing liquid. Rinse and dry them carefully.

 The back of the appliance may collect dust which

can be removed by delicately using the hose of a vacuum cleaner set on medium power. The appliance must be switched off and the plug must be pulled out before cleaning the appliance.

Replacing the light bulb

To replace the light bulb in the refrigerator compartment, pull out the plug from the electrical socket. Follow the instructions below which may vary according to the model of the appliance.

Access the light bulb as shown (see diagram) and replace it with a similar light bulb, the power of which should not exceed 10 W.

Avoiding mould and unpleasant odours

 The appliance is manufactured with hygienic

materials which are odour free. In order to maintain an odour free refrigerator and to prevent the formation of stains, food must always be covered or sealed properly.

 If you want to switch the appliance off for an

extended period of time, clean the inside and leave the doors open.

Page 15

Precautions and tips

! The appliance was designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

This appliance complies with the following Community Directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and subsequent amendments;

-89/336/EEC of 03.05.89 (Electromagnetic Compatibility) and subsequent amendments;

- 2002/96/CE.

General safety

 The appliance was designed for domestic use inside

the home and is not intended for commercial or industrial use.

 The appliance must be used to store and freeze food

products by adults only and according to the instructions in this manual.

 The appliance must not be installed outdoors, even

in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

 Do not touch the appliance with bare feet or with wet

or moist hands and feet.

 Do not touch the internal cooling elements: this

could cause skin abrasions or frost/freezer burns.

 When unplugging the appliance always pull the plug

from the mains socket, do not pull on the cable.

 Before cleaning and maintenance, always switch off

the appliance and disconnect it from the electrical supply. It is not sufficient to set the OPERATION Knob eliminate all electrical contact.

 In the case of a malfunction, under no circumstances

should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance.

 Do not use any sharp or pointed utensils or

electrical equipment - other than the type recommended by the manufacturer - inside the frozen food storage compartments.

 Do not put ice cubes taken directly from the freezer

into your mouth.

 Do not allow children to tamper with the controls or

play with the appliance. Under no circumstance should they be allowed to sit on the bins or to hang from the door.

 Keep packaging material out of the reach of children!

It can become a choking or suffocation hazard.

on OFF (appliance off) to

FREEZER

Disposal

 Observe local environmental standards when

disposing packaging material for recycling purposes.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out wheeled bin symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Respecting and conserving the environment

 Install the appliance in a fresh and well-ventilated

room. Ensure that it is protected from direct sunlight and do not place it near heat sources.

 Try to avoid keeping the door open for long periods

or opening the door too frequently in order to conserve energy.

 Do not fill the appliance with too much food:

cold air must circulate freely for food to be preserved properly. If circulation is impeded, the compressor will work continuously.

 Do not place hot food directly into the refrigerator.

The internal temperature will increase and force the compressor to work harder and will consume more energy.

 Defrost the appliance if ice forms (see Maintenance).

A thick layer of ice makes cold transference to food products more difficult and results in increased energy consumption.

 Regularly check the door seals and wipe clean to

ensure they are free of debris and to prevent cold air from escaping (see Maintenance).

Page 16

Troubleshooting Assistance

195070821.00

04/2008

If the appliance does not work, before calling for Assistance (see Assistance), check for a solution from the following list.

Malfunctions:

The internal light does not illuminate.

The motor does not start.

The refrigerator and the freezer do not cool well.

The food inside the refrigerator is beginning to freeze.

The motor runs continuously.

The appliance makes a lot of noise.

Possible causes / Solutions:

 The plug has not been inserted into the electrical socket, or not far

enough to make contact, or there is no power in the house.

 The appliance comes with a motor protection control (see Start-up and use).

 The doors do not close properly or the seals are damaged.  The doors are opened too frequently.  The TEMPERATURE ADJUSTMENT knob is not in the correct position  The refrigerator or the freezer have been over-filled.

 The TEMPERATURE ADJUSTMENT knob is not in the correct position.

 The door is not closed properly or is continuously opened.  The outside ambient temperature is very high.

 The appliance has not been installed on a level surface (see Installation).  The appliance has been installed between cabinets that vibrate and

make noise.

 The internal refrigerant makes a slight noise even when the compressor is

off. This is not a defect, it is normal.

Some of the external parts of the refrigerator become hot

 These raised temperatures are necessary in order to avoid the formation

of condensation on certain parts of the product.

Assistance

Before calling for Assistance:

 Check if the malfunction can be solved on your own (see Troubleshooting).  If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service Centre

Communicating:

 type of malfunction  appliance model (Mod.)  serial number (S/N) This information can be found on the data plate located on the bottom left side of the refrigerator compartment.

model serial number

Never call on unauthorized technicians and always refuse spare parts which are not originals.

Page 17

Mode demploi

REFRIGERATEUR 2 PORTES

Espanol, 25

GB F

Portuges,

ЕллзнйкÜ,

MTM 0811 F/HA MTM 0812 F/HA

Français, 17Italiano, 1 English, 9

Polski, 41

Sommaire

Installation, 18

Mise en place et raccordement

Description de lappareil, 19

Vue densemble

Mise en marche et utilisation, 20-21

Mise en service de lappareil Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur

Entretien et soins, 22

Mise hors tension Nettoyage de lappareil Contre la formation de moisissures et de mauvaises odeurs Remplacement de lampoule déclairage

Précautions et conseils, 23

Sécurité générale Mise au rebut Economies et respect de lenvironnement

Anomalies et remèdes, 24

Assistance, 24

Page 18

Installation

! Conservez ce mode demploi pour pouvoir le

consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce quil suive lappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez lappareil dans une pièce bien aérée et non humide.

2. Ne bouchez pas les grilles daération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation délectricité.

3. Prévoir au moins 10 cm entre le haut de lappareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.

4. Installez lappareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).

5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales despacement comprises dans le kit dinstallation et suivez les instructions de la notice spécialement prévue.

Mise à niveau

1. Installez lappareil sur un sol plat et rigide.

2. Si le sol nest pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler lappareil.

Raccordement électrique

Après le transport, placez lappareil à la verticale et attendez au moins 3 heures avant de le raccorder à linstallation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

 la prise est bien munie dune terre conforme à la loi;  la prise est bien apte à supporter la puissance

maximale de lappareil, indiquée sur la plaquette signalétique placée à lintérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);

 la tension dalimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V);

 la prise est bien compatible avec la fiche de

lappareil. En cas dincompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); nutilisez ni rallonges ni prises multiples.

! Après installation de lappareil, le câble électrique et la prise de courant doivent être facilement accessibles. ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé prériodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Page 19

Description de lappareil

Vue densemble

Ces instructions dutilisation sappliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de lappareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

Bouton

FONCTIONNEMENT

CONGELATEUR

Bac à GLAÇONS

Compartiment

CONGELATION et

CONSERVATION

Compartiment

FRESH BOX

Bouton

FONCTIONNEMENT

REFRIGERATEUR

Balconnet amovible

PORTE-OBJETS

Balconnet amovible à abattant

Scatola

BURRO

Balconnet

PORTECANETTES



CLAYETTE

Reglage

DHUMIDITE

Bac FRUITS

et LEGUMES

PIED

de réglage

Balconnet amovible

PORTE-OBJETS

Balconnet

BOUTEILLES

 Leur nombre et/ou leur emplacement peut varier.

Nexiste que sur certains modèles.

Page 20

Mise en marche et utilisation

Mise en service de lappareil

! Avant de mettre lappareil en service, suivez bien les instructions sur linstallation (voir Installation). ! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à leau tiède additionnée de bicarbonate.

1. Branchez la fiche dans la prise de courant et assurez-vous que léclairage intérieur sallume (le bouton FONCTIONNEMENT CONGELATEUR ne doit pas être sur OFF).

2. Amenez le bouton FONCTIONNEMENT CONGELATEUR et louton FONCTIONNEMENT REFRIGERATEUR sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

Pour profiter à plein de votre réfrigérateur

Le réglage de la température à lintérieur du compartiment réfrigérateur est automatique en fonction de la position du

fridge

Le No Frost gère un flux continu dair froid qui absorbe lhumidité et empêche la formation de glace et de givre: il maintient un niveau dhumidité adéquat à lintérieur du compartiment réfrigérateur et, grâce à labsence de givre, il préserve les qualités originaires des aliments; dans le compartiment congélateur il évite la formation de glace, il ny a par conséquent plus besoin de dégivrer et les aliments ne collent plus entre eux. Ne placez pas daliments ou de récipients contre la paroi refroidissante arrière pour ne pas boucher les trous daération et éviter une formation rapide deau condensée. Fermez bien les bouteilles et emballez les aliments. Nintroduisez que des aliments froids ou à peine tièdes, jamais chauds (voir Précautions et conseils). Les aliments cuits contrairement à ce que lon croit ne se conservent pas plus longuement que les aliments crus.

bouton du thermostat.

min = moins froid max = plus froid

Nous conseillons toutefois une position intermédiaire.

CLAYETTES : pleines ou grillagées. Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou daliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

FRESH BOX: pour viandes et poissons frais. Ce compartiment sert à prolonger la durée de conservation jusquà une semaine, grâce à sa température très basse  la plus froide du réfrigérateur  et à son volet transparent qui protège

contre les phénomènes doxydation et de noircissement. Il peut aussi être utilisé pour conserver des plats froids.

Bac FRUITS et LEGUMES Les tiroirs à fruits et légumes qui équipent le réfrigérateur sont spécialement conçus pour garder vos fruits et légumes frais et savoureux. Ouvrez le régulateur dhumidité (position B) si vous désirez conserver vos aliments dans un environnement moins humide ou bien fermez-le (position A) pour les conserver dans un environnement plus humide. Les couvercles, faciles à ouvrir, il suffit pour cela de tirer le tiroir vers vous, permettent dintroduire et de sortir facilement les aliments.

Balconnet PORTE-

CANETTES

Le porte-canettes placé dans la contre-porte vous permet de ranger non seulement vos canettes mais aussi vos yogurts, votre beurre et vos autres récipients selon vos exigences.

Page 21

Pour profiter à plein de votre congélateur

Le réglage de la température à lintérieur du compartiment congélateur est automatique en fonction de la position du bouton du thermostat.

1 = moins froid MAX = plus froid

Nous conseillons toutefois une position intermédiaire.

est la température optimale avec une faible consommation délectricité. OFF éteint lappareil, réfrigérateur inclus.

 Ne recongelez pas des aliments décongelés ou en

cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).

 Les aliments frais à congeler ne doivent pas être

placés au contact daliments déjà congelés.

 Ne stockez pas dans votre congélateur des

bouteilles en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.

ICEDEVICE

Sortez les récipients spéciaux de glace, mettez-y de leau et placez-les dans leur location dans Icedevice. Approximativement 2 heures après, les cubes de glace seront prêts. Pour prends les glaçons, il suffira de tourner à droite les deux boutons; les glaçons tomberont de façon prête dans le récipient dendessous

(voir figure).

 La quantité journalière maximale daliments pouvant

être congelée est indiquée sur létiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple: 4 Kg/24h).

! Evitez douvrir la porte pendant la phase de congélation.

! En cas de coupure de courant ou de panne, nouvrez pas la porte du congélateur: les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ.

! pour éviter dempêcher la circulation de lair à lintérieur du congélateur, nous recommandons de ne pas boucher avec des aliments ou des récipients les trous daération.

Page 22

Entretien et soin

Mise hors tension

Pendant les opérations de nettoyage et dentretien, mettez lappareil hors tension en débranchant la fiche de lappareil de la prise de courant. Il ne suffit pas de placer le bouton de réglage de la température sur (appareil éteint) pour éliminer tout contact électrique.

Nettoyage de lappareil

 Nettoyez lextérieur, lintérieur et les joints en

caoutchouc à laide dune éponge imbibée deau tiède additionnée de bicarbonate de soude ou de savon neutre. Nutilisez pas de solvants, de produits abrasifs, deau de Javel ou dammoniaque.

 mettez tremper les accessoires amovibles dans de

leau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.

 Le dos de lappareil a tendance à sempoussiérer,

pour éliminer la poussière avec délicatesse, après avoir éteint lappareil et débranché la fiche, servezvous dun aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.

Remplacement de lampoule déclairage

Pour remplacer lampoule déclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les instructions fournies ci-après selon le modèle de lappareil.

Pour remplacer lampoule, procédez comme illustré (voir figure) utilisez une ampoule semblable dont la puissance ne dépasse pas 10 W.

Contre la formation de moisissures et de mauvaises odeurs

 Cet appareil est fabriqué dans des matériaux

hygiéniques qui ne transmettent pas dodeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.

 Si vous devez laisser votre appareil éteint pendant

une période de temps prolongée, nettoyez-le bien lintérieur et laissez les portes ouvertes.

Page 23

Précautions et conseils

! Lappareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives Communautaires suivantes:

- 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;

- 2002/96/CE.

Sécurité générale

 Cet appareil a été conçu pour un usage familial, de type

non professionnel.

 Cet appareil qui sert à conserver et à congeler des

aliments ne doit être utilisé que par des adultes conformément aux instructions du mode demploi.

 Cet appareil ne doit pas être installé en extérieur, même

dans un endroit à labri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

 Ne touchez pas à lappareil pieds nus ou si vos mains

ou pieds sont mouillés ou humides.

 Ne touchez pas aux parties refroidissantes:

vous pourriez vous brûler ou vous blesser.

 Pour débrancher la fiche de la prise de courant, sortez

la fiche, ne tirez surtout pas sur le câble.

 Avant deffectuer toute opération de nettoyage ou

dentretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur contact électrique.

 En cas de panne, nessayez en aucun cas daccéder

aux mécanismes internes pour tenter de réparer lappareil.

 Ne pas utiliser, à lintérieur des compartiments de

conservation pour aliments congelés, dustensiles pointus et coupants ou dappareils électriques dun type autre que celui recommandé par le fabricant.

 Ne pas porter à la bouche des glaçons à peine sortis du

congélateur.

 Ne permettez pas aux enfants de jouer avec lappareil. Il

ne faut en aucun cas quils sasseyent sur les tiroirs ou quils saccrochent à la porte.

 Les emballages ne sont pas des jouets pour enfants.

(appareil éteint) pour éliminer tout

Mise au rebut

 Mise au rebut du matériel demballage : conformez-

vous aux réglementations locales, les emballages pourront ainsi être recyclés.

 La Directive Européenne 2002/96/EC sur les

Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin doptimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire limpact sur la santé humaine et lenvironnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour lenlèvement de leur vieil appareil.

Economies et respect de lenvironnement

 Installez votre appareil dans un endroit frais et bien

aéré, protégez-le contre lexposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.

 Pour introduire ou sortir les aliments, nouvrez les

portes de lappareil que le temps strictement nécessaire.

Chaque ouverture de porte cause une considérable dépense dénergie.

 Ne chargez pas trop votre appareil :

pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.

 Nintroduisez pas daliments chauds : ces derniers

font monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas délectricité.

 Dégivrez lappareil dès que de la glace se dépose

(voir Entretien); une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation délectricité.

 Gardez toujours les joints propres et en bon état

pour quils adhèrent bien aux portes et ne laissent pas le froid séchapper (voir Entretien).

Page 24

Anomalies et remèdes Assistance

195070821.00

04/2008

Il peut arriver que lappareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez sil ne sagit pas dun problème facile à résoudre à laide de la liste suivante.

Anomalies:

Léclairage intérieur ne sallume pas.

Le réfrigérateur et le congélateur refroidissent peu.

Les aliments gèlent à lintérieur du réfrigérateur.

Le moteur est branché en permanence.

Lappareil est très bruyant.

Causes / Solution possibles:

 La fiche nest pas branchée dans la prise de courant ou pas assez

enfoncée pour quil y ait contact ou bien il y a une coupure de courant.

 Les portes ne ferment pas bien ou les joints sont abîmés.  Ouverture trop fréquente des portes.  La position du bouton de REGLAGE DE LA TEMPERATURE nest pas

correcte

 Le réfrigérateur et le congélateur sont excessivement remplis.

 La position du bouton de REGLAGE DE LA TEMPERATURE nest pas

correcte

 La porte nest pas bien fermée ou trop souvent ouverte.  La température à lextérieur est très élevée.

 Lappareil na pas été installé bien à plat (voir Installation).  Lappareil est installé entre des meubles ou des objets qui vibrent et font

du bruit.

 Le gaz réfrigérant interne produit un léger bruit même quand le

compresseur est à larrêt : il ne sagit pas dun défaut, cest tout à fait normal.

La température est élevée à certains endroits de lextérieur du réfrigérateur.

 Les températures élevées sont nécessaires pour éviter la formation deau

condensée dans des zones particulières du produit

Assistance

Avant de contacter le centre dAssistance:

 Vérifiez si vous pouvez résoudre lanomalie vous-même (voir Anomalies et Remèdes).  Si, malgré tous ces contrôles, lappareil ne fonctionne toujours pas et linconvénient persiste, faites appel au

service après-vente le plus proche de chez vous.

modèle

Signalez:

 le type danomalie  le modèle de lappareil (Mod.)  le numéro de série (S/N) Vous trouverez tous ces renseignements sur létiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

numéro de

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales.

Page 25

Manual de instrucciones

FRIGORÍFICO DE 2 PUERTAS

Espanol, 25

GB F

Portuges,

ЕллзнйкÜ,

MTM 0811 F/HA MTM 0812 F/HA

Français, 17Italiano, 1 English, 9

Polski, 41

Sumario

Instalación, 26

Colocación y conexión

Descripción del aparato, 27

Vista en conjunto

Puesta en funcionamiento y uso, 28-29

Poner en marcha el aparato Uso óptimo del frigorífico Uso óptimo del congelador

Mantenimiento y cuidados, 30

Cortar la corriente eléctrica Limpiar el aparato Evitar la formación de moho y malos olores Sustituir la bombilla

Precauciones y consejos, 31

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Anomalías y soluciones, 32

Asistencia, 32

Page 26

Instalación

! Es importante conservar este manual para poder consultarlo cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso ! Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.

2. No obstruya las rejillas posteriores de ventilación: el compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.

3. Deje una distancia mínima de 10 cm. entre la parte superior del aparato y los muebles situados encima y de 5 cm., como mínimo, entre los costados y los muebles o paredes laterales.

4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz solar directa o una cocina eléctrica).

5. Para mantener una distancia óptima entre el producto y la pared posterior, coloque los distanciadores que se encuentran en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente

Nivelación

1. Instale el aparato sobre un piso plano y rígido.

2. Si el piso no fuera perfectamente horizontal, compense los desniveles atornillando o desatornillando las patas delanteras.

Conexión eléctrica

Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

 la toma posea la conexión a tierra y que sea

conforme a la ley;

 el enchufe sea capaz de soportar la carga máxima

de potencia de la máquina indicada en la placa de características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);

 la tensión de alimentación esté comprendida entre

los valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);

 la toma sea compatible con el enchufe del aparato.

Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia); no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y

sustituido sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

Page 27

Descripción del aparato

Vista de conjunto

Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se encuentra en las páginas sucesivas.

Mando de

FUNCIONAMIENTO

DEL CONGELADOR

ICE DEVICE

Compartimento para

CONGELAÇÃO e

CONSERVAÇÃO

Compartimiento

FRESH BOX

Mando de

FUNCIONAMIENTO

DEL FRIGORÍFICO

Balconcito extraíble

PORTAOBJETOS

Balconcito extraíble con TAPA

COMPARTIMIENTO PARA MANTEQUILLA

Balconcito

PORTALATAS



BANDEJAS

Cubierta de caja de

legumbres con

REGULACION

de HUMEDAD

Recipiente

FRUTA y

VERDURA

PATAS de

regulación

 La cantidad y/o su ubicación pueden variar.

Se encuentra solo en algunos modelos.

Balconcito extraíble

PORTAOBJETOS

Balconcito

BOTELLAS

Page 28

Puesta en funcionamiento y uso

Poner en marcha el aparato

! Antes de poner en funcionamiento el aparato, siga las instrucciones sobre la instalación (ver Instalación). ! Antes de conectar el aparato limpie bien los compartimentos y los accesorios con agua tibia y bicarbonato.

1. Enchufe el aparato en el toma y verifique que se encienda la luz testigo verde de ALIMENTACIÓN (la perilla de FUNCIONAMIENTO DEL CONGELADOR no debe estar en OFF).

2. Gire la perilla de FUNCIONAMIENTO DEL REFRIGERADOR hasta un valor medio. Después de algunas horas será posible introducir alimentos en el refrigerador.

Uso óptimo del frigorífico

La temperatura interna del compartimento frigorífico se regula automáticamente en base

fridge

con bajo consumo.

El sistema No Frost administra un flujo continuo de aire frío que recoge la humedad e impide la formación de hielo y escarcha: en el compartimento frigorífico mantiene el justo nivel de humedad y, gracias a la ausencia de escarcha, preserva las cualidades originales de los alimentos; en el compartimento congelador evita la formación de hielo volviendo innecesarias las operaciones de descongelación y evitando que los alimentos se peguen entre sí. No introduzca alimentos o recipientes en contacto directo con la pared refrigerante posterior porque se pueden obstruir los orificios de aireación y facilitar la formación de condensación. Cierre las botellas y envuelva los alimentos. Introduzca sólo alimentos fríos o tibios, nunca calientes (ver Precauciones y consejos). Recuerde que los alimentos cocidos no se mantienen durante más tiempo que los crudos.

a la posición del mando del termostato.

min= menos frío max = más frío med es la temperatura óptima

BANDEJAS: enteras o tipo rejilla.

Son extraíbles y su altura es regulable gracias a las guías especiales (ver la figura), se utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer las

bandejas completamentes.

FRESH BOX: para carne y pescado fresco. El compartimiento permite largos tiempos de conservación, hasta de una semana, gracias a la baja temperatura  la más fría del refrigerador  y a la puerta

transparente que protege de fenómenos de oxidación y ennegrecimiento. Se puede utilizar también para platos fríos.

Recipientes para verdura

Los cajones de fruta y verdura con los que está dotado el refrigerador, fueron proyectados especialmente para mantener frescas y perfumadas las frutas y verduras. Abra el regulador de humedad (posición B) si desea conservar los alimentos en un ambiente menos húmedo, o ciérrelo (posición A) para que la conservación se realice en un ambiente más húmedo. La fácil apertura de las tapas, sólo tirando el cajón hacia fuera, facilita la introducción y la toma de los alimentos.

Balconcillo porta-latas

La presencia de balconcillo

porta-latas sobre la contra

puerta ofrece la posibilidad de

guardar no solamente las latas

sino tambien los envases de

yogurt, mantequilla y otros

contenidores segun las

necesidades.

Page 29

Uso óptimo del congelador

Mando FUNCIONAMIENTO DEL CONGELADOR para regular la temperatura del compartimento congelador:

1 : menos frío. MAX: más frío.

es la temperatura óptima con

bajo consumo. OFF apaga el aparato, incluido el frigorífico.

 No vuelva a congelar alimentos que están por

descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).

 Los alimentos frescos por congelar no se deben

colocar en contacto con los ya congelados.

 No coloque en el congelador botellas de vidrio que

contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse.

 La cantidad máxima diaria de alimentos a congelar

está indicada en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda (por ejemplo: 4 Kg/24h).

ICEDEVICE

Lleven y rellenen pequenos

vasos de hielos con agua y

ponganles en la zona de

icedevice. Despues de 2 horas

los hielos seran listos para su

uso. Para llevar los hielos es

suficiente girar los dos botones

hacia derecha. Los hielos van a

caer en los recipientes puestos

abajo (ver la figura).

! Evite abrir la puerta durante la congelación.

! Cuando se produzca una interrupción de corriente o

una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas.

! Advertencia: para evitar obstaculizar la circulación de aire en el interior del congelador, se recomienda no obstruir los orificios de aireación con alimentos o recipientes.

Page 30

Mantenimiento y cuidados

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica, desenchufándolo: No es suficiente llevar el mando para la regulación de la temperatura hasta la posición para eliminar todo contacto eléctrico.

(aparato apagado)

Limpiar el aparato

 Las partes externas, las partes internas y las juntas

de goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato sódico o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoníaco.

 Los accesorios extraíbles se pueden colocar en

remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.

 La parte posterior del aparato tiende a cubrirse de

polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación. Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección (10 W).

Evitar la formación de moho y malos olores

 El aparato está fabricado con materiales higiénicos

que no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.

 Si se debe apagar el aparato por un largo período,

limpie su interior y deje las puertas abiertas.

Page 31

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este equipamiento es conforme con las siguientes Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones;

- 2002/96/CE.

Seguridad general

 El aparato ha sido pensado para un uso de tipo no

profesional en el interior de una vivienda.

 El aparato debe ser utilizado para conservar y

congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.

 El aparato no se debe instalar al aire libre ni siquiera si

el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.

 No toque el aparato estando descalzo o con las manos

o pies mojados o húmedos.

 No toque las piezas refrigerantes internas: podría

quemarse o herirse.

 No desenchufe el aparato tirando del cable sino

sujetando el enchufe.

 Es necesario desenchufar el aparato antes de realizar

operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición apagado) para eliminar todo contacto eléctrico.

 En caso de avería, nunca acceda a los mecanismos

internos para intentar una reparación.

 En el interior de los compartimientos donde se

conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante.

 No introduzca en su boca cubitos apenas extraídos

del congelador.

 No permita a los niños que jueguen con el aparato. No

se deben sentar en los cajones o colgarse de la puerta.

(aparato

Eliminación

 Eliminación del material de embalaje: respete las

normas locales, de esta manera los embalajes podrán ser reutilizados.

 En base a la Norma europea 2002/96/CE de

Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

 Instale el aparato en una ambiente fresco y bien

aireado, protéjalo de la exposición directa a los

solares y no lo coloque cerca de fuentes de

rayos calor.

 Para introducir o extraer los alimentos, abra las

puertas del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.

 No llene con demasiados alimentos el aparato:

para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.

 No introduzca alimentos calientes: elevarían la

temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.

 Descongele el aparato si se formara hielo (ver

Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.

 Mantenga eficientes y limpias las juntas para que se

adhieran bien a las puertas y no dejen salir el frío (ver Mantenimiento).

 Los embalajes no son juguetes para los niños.

Page 32

Anomalías y soluciones

195070821.00

Asistencia

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle

que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

04/2008

Anomalías:

La lámpara de iluminación interna no se enciende.

El frigorífico y el congelador enfrían poco.

En el frigorífico los alimentos se congelan.

El motor funciona continuamente.

El aparato hace mucho ruido.

La temperatura de algunas partes externas del frigorífico es elevada

Posibles causas / Solución:

 El enchufe no está introducido en la toma de corriente o no está lo

suficiente como para hacer contacto o bien en la casa no hay corriente.

 Las puertas no cierran bien o las juntas están dañadas.  Las puertas se abren demasiado frecuentemente.  El mando de REGULACIÓN DE LA TEMPERATURA no está en la

posición correcta.

 El frigorífico o el congelador se han llenado excesivamente.

 El mando de REGULACIÓN DE LA TEMPERATURA no está en la

posición correcta.

 La puerta no está bien cerrada o se abre continuamente.  La temperatura del ambiente externo es muy alta.

 El aparato no fue instalado en un lugar plano (ver Instalación).  El aparato ha sido instalado entre muebles u objetos que vibran y

producen ruidos.

 El gas refrigerante interior produce un ligero ruido aún cuando el

compresor está detenido: no es un defecto, es normal.

 Las temperaturas elevadas son necesarias para evitar la formación de

condensación en zonas particulares del producto.

Asistencia

Antes de llamar al Servicio de Asistencia Técnica:

 Verifique si la anomalía puede ser resuelta por ud. mismo (ver Anomalías y Soluciones).  Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificar-se, chamar

o Centro de Assistência Técnica mais próximo.

modelo

Comunique:

 el tipo de anomalía  el modelo de la máquina (Mod.)  el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

Gross Bruto Brut

Test P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

kg/24 h

No recurrir nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no originales.

número de serie

Max 15 w Class Clase

Classe

4,0

Page 33

Instruções para a utilização

Espanol, 25

ЕллзнйкÜ,

MTM 0811 F/HA MTM 0812 F/HA

GB F

Portuges,

Français, 17Italiano, 1 English, 9

Polski, 41

FRIGORÍFICO 2 PORTAS

Índice

Instalação, 34

Posicionamento e ligação

Descrição do aparelho, 35

Visão geral

Início e utilização, 36-37

Iniciar o aparelho Utilize melhor o frigorífico Utilize melhor o congelador

Manutenção e cuidados, 38

Interromper a corrente eléctrica Limpar o aparelho Evite bolor e maus cheiros Substituição da lâmpada

Precauções e conselhos, 39

Segurança geral Eliminação Economizar e respeitar o meio ambiente

Anomalias e soluções, 40

Assistência, 40

Page 34

Instalação

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não húmido.

2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem.

3. Deixe uma distância de pelo menos 10 cm. entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm. entre as laterais e os móveis/paredes aos lados.

4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eléctrico).

5. Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada.

Ligação eléctrica

Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que:

 a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

 a tomada tenha a capacidade de suportar o carga

máxima.

de potência da máquina, indicada na placa de

identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);

 a tensão de alimentação seja entre os valores

indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);

 a tomada seja compatível com a ficha do aparelho.

Em caso contrário peça a substituição da ficha a

um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctrico e à tomada eléctrica.

! O cabo não deve ser dobrado nem sofrer pressões. ! O cabo deve ser verificado periodicamente e

substituído somente por técnicos autorizados (veja a Assistência).

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.

2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Page 35

Descrição do aparelho

Visão geral

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

Selector de

FUNCIONAMENTO

DO CONGELADOR

ICE DEVICE

Prateleira extraível da

Compartimento para

CONGELAÇÃO e

CONSERVAÇÃO

Compartimento

FRESH BOX

Selector de

FUNCIONAMENTO

DO FRIGORÍFICO

porta VÃO PARA GUARDAR OBJECTOS

Prateleira extraível da porta com TAPA

Caixa para

MANTEIGA

Prateleira para

LATINHAS



PRATELEIRA 

Regulador de

UMIDIDADE

Gaveta para

FRUTAS e

HORTALIÇAS

PEZINHO

de regulação

 Variáveis em número e/ou na posição.

Presente somente em alguns modelos.

Prateleira extraível da porta VÃO PARA

GUARDAR OBJECTOS

Prateleira para

GARRAFAS

Page 36

Início e utilização

Iniciar o aparelho

! Antes de iniciar o aparelho, obedeça as instruções para a instalação (veja a Instalação).

! Antes de ligar o aparelho limpe bem os compartimentos e os acessórios com água morna e bicarbonato.

1. Ligue a ficha numa tomada eléctrica e assegure-se que a lâmpada de iluminação interna.

2. Rode o selector para A REGULAÇÃO DA TEMPERATURA num valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico.

Regulação da temperatura

A temperatura no interior do compartimento frigorífico regula-se automaticamente em função da posição do botão

fridge

O No Frost realiza a gestão de um fluxo contínuo de ar frio que colecta a humidade e impede a formação de gelo e brina: no compartimento frigorífero mantém um nível certo de humidade e, por causa da ausência de brina, preserva as qualidades originárias dos alimentos; no compartimento congelador evita a formação de gelo e dispensa as operações de degelo e evita que os elementos grudem uns nos outros. Não coloque alimentos ou recipientes encostados directamente com a parede refrigerante traseira, para não tampar os furos de ventilação nem facilitar a formação de condensação. Feche as garrafas e embrulhe os alimentos. Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos).

Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus.

para a regulação da temperatura.

min= menos frio max= mais frio.

É aconselhado em todo o caso uma posição média

PRATELEIRAS: vidro ou de grade. Podem ser extraídas e têm altura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de

tamanho grande. Para regular a altura não é necessário retirar inteiramente a prateleira.

FRESH BOX: para carne e peixe fresco. O compartimento consente longos prazos de conservação, de até uma semana, por causa da temperatura baixa  a mais fria do frigorífico  e da porta transparente que protege contra fenómenos de oxidação

e escurecimento. Também pode ser utilizada para pratos frios.

Gaveta para FRUTAS e HORTALIÇAS As gavetas para a fruta e os legumes de que está provido o frigorífico são projectadas especialmente ao fim de manter frescos e fragrantes a fruta e os legumes. Abrir o regulador de humidade (posição B) se quiserem guardar os alimentos em um ambiente menos húmido, ou fechá-lo (posição A) para guardálos em um ambiente mais húmido. A fácil abertura das tampas, é suficiente puxar a gaveta para o exterior, permite de introduzir e levantar mais facilmente a comida.

Prateleira para LATINHAS

O compartimento de bebidas

(Fig. 6) em latas não só lhe

possibilita guardar bebidas

como também iogurte,

manteiga e outras travessas de

acordo com sua necessidade.

Page 37

Utilize melhor o congelador

A temperatura no interior do congelador regula-se automaticamente em função da posição do botão para a regulação da temperatura.

1 = menos frio. max= mais frio..

É aconselhado em todo o caso uma posição média.

é a temperatura ideal com

consumos baixos. OFF desliga o aparelho, inclusive o frigorífico.

 Não congele novamente alimentos que estiverem a

descongelar-se ou descongelados; estes alimentos devem ser cozidos para ser consumados (dentro de 24 horas).

 Os alimentos frescos a serem congelados não

devem ser colocados encostados nos já congelados.

ICE DEVICE

Depois de colocar a água nas formas de gelos, coloque-os nos seus lugares no compartimento de gelo. Os cubos de gelo estarão prontos em aproximadamente 2 horas. Para retirar os cubos de gelo vire os dois botões para à direita. Os cubos de gelo cairão na bandeja abaixo da forma prontos para serem usados (veja a figura).

 Não coloque no congelador garrafas de vidro

contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.

 A quantidade máxima diária de alimentos a ser

congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).

! Durante a congelação evite abrir a porta.

! Em caso de interrupção de corrente ou de avaria, não

abra a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas.

! Para evitar criar obstáculos para a circulação de ar, no interior do congelador, é recomendável não tampar os furos de ventilação com alimentos nem recipientes.

Page 38

Manutenção e cuidados

Interromper a corrente eléctrica

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica: Não é suficiente colocar os selectores de regulação da temperatura na posição OFF (aparelho desligado) para eliminar todos os contactos eléctricos.

Limpar o aparelho

 As partes externas, as partes internas e as

guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco.

 Os acessórios removíveis podem ser colocados de

molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado.

 Na parte de trás do aparelho tende a acumular-se

poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça as seguintes instruções.

Para obter acesso à lâmpada, retire a protecção da maneira indicada na figura. Substitua-a por uma de potência análoga à indicada na protecção (10 W).

Evite bolor e maus cheiros

 Este aparelho foi fabricado com materiais

higiénicos que não transmitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas.

 Se for deixar o aparelho muito tempo desligado,

limpe-o por dentro e deixe as portas abertas.

Page 39

Precauções e conselhos

! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção.

Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia:

- 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações;

- 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações;

- 2002/96/CE..

Segurança geral

 Este aparelho foi concebido para uma utilização de

tipo não profissional, no âmbito de uma morada.

 Este aparelho deve ser utilizado somente por

pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.

 Este aparelho não deve ser instalado ao ar livre

mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.

Eliminação

 Eliminação do material de embalagem: obedeça as

regras locais, ou reutilize as embalagens.

 A directiva Europeia 2002/96/CE referente à gestão

de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economizar e respeitar o meio ambiente

 Não toque neste aparelho com os pés descalços nem

com as mãos ou os pés molhados ou húmidos.

 Não toque nas partes de refrigeração internas: há

perigo de queimaduras e feridas.

 Não puxe o cabo eléctrico para desligar a ficha da

tomada, mas pegue pela ficha.

 É necessário desligar a ficha da tomada antes de

realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posição OFF (aparelho desligado) para eliminar todos os contactos eléctricos.

 No caso de avaria, nunca mexa nos mecanismos

internos para tentar reparar.

 Não utilize, no interior dos compartimentos para

guardar alimentos congelados, utensílios cortantes e pontiagudos ou dispositivos eléctricos se não forem do tipo recomendado pelo construtor.

 Não coloque na boca cubos de gelo assim que os

retirar do congelador.

 Não permita que crianças brinquem com este

aparelho. Em nenhum caso pode-se sentar-se nas gavetas ou pendurar-se na porta.

 Os embalagens não são brinquedos para as

crianças.

 Instale este aparelho num ambiente fresco e bem

ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque perto de fontes de calor.

 Para colocar ou retirar alimentos, abra as portas

deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.

 Não encha este aparelho com alimentos demais:

para uma boa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente.

 Não coloque dentro alimentos quentes: aumentarão a

temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia eléctrica.

 Descongele este aparelho quando se formar gelo

(veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia.

 Mantenha as guarnições eficientes e limpas, de

maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Page 40

Anomalias e soluções Assistência

195070821.00

04/2008

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

Anomalias:

A lâmpada de iluminação interna não se acende.

O motor não inicia.

O frigorífico e o congelador refrigeram pouco.

Os alimentos congelam-se no frigorífico.

O motor está a funcionar continuamente.

Possíveis cause / Solução:

 A ficha não está ligada na tomada eléctrica ou não está bem ligada

e portanto não há contacto, ou então não há corrente em casa.

 Este aparelho é equipado com um controlo de protecção para o

motor (veja Início e utilização).

 As portas não se fecham bem ou as guarnições estão estragadas.  As portas são abertas com frequência excessiva.  O selector para A REGULAÇÃO DA TEMPERATURA não está na

posição certa

 O frigorífico ou o congelador foram enchidos demais.

 O selector para A REGULAÇÃO DA TEMPERATURA não está na

posição certa.

 A porta não está bem fechada ou é aberta continuamente.  A temperatura do ambiente externo está muito alta.

O aparelho está a fazer ruído.

 O aparelho não foi instalado bem plano (veja a Instalação).  O aparelho foi instalado entre móveis ou objectos que vibram e

emitem ruídos.

 O gás refrigerante interno produz um ruído leve mesmo quando o

compressor estiver parado: não é um defeito, é normal.

Assistência

Antes de contactar a Assistência técnica:

 Verifique se pode resolver a anomalia (veja as Anomalias e Soluções).  Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificar-se,

chamar o Centro de Assistência Técnica mais próximo.

modelo

Comunique:

 o tipo de anomalia  o modelo da máquina (Mod.)  o número de série (S/N) Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda.

número de série

Nunca recorrer a técnicos não autorizados e recusar sempre a instalação de peças sobresselentes não originais.

Page 41

Instrukcja obs³ugi

LODÓWKO  ZAMRA¯ARKA Z 2 DRZWIAMI

GB F

Spis tresci

Instalowanie, 42

Ustawienie i podlaczenie

Espanol, 25

Portuges,

ЕллзнйкЬ,

MTM 0811 F/HA

MTM 0812 F/HA

Français, 17Italiano, 1 English, 9

Polski, 41

Opis urzadzenia, 43

Widok ogólny

Uruchomienie i uzytkowanie, 44-45

Wlaczenie urzadzenia Najlepszy sposób uzytkowania lodówki Najlepszy sposób uzytkowania zamrazarki

Konserwacja i utrzymanie, 46

Odlaczenie pradu elektrycznego Mycie urzadzenia Unikanie plesni i nieprzyjemnych zapachów Wymiana zarówki

Zalecenia i srodki ostroznosci, 47

Ogólne zasady bezpieczeñstwa Utylizacja Oszczednosc i ochrona srodowiska

Anomalie i ich usuwanie, 48

Serwis, 48

Page 42

Instalacja

! Nale¿y zachowaæ niniejsz¹ ksi¹¿eczkê instrukcji dla przysz³ych konsultacji. W razie sprzeda¿y, odsprzedania, czy przeniesienia urz¹dzenia w inne miejsce nale¿y upewniæ siê, by przekazane zosta³a ono razem z instrukcj¹, aby nowy w³aciciel zapoznaæ siê móg³ z dzia³aniem urz¹dzenia i z odnonymi informacjami. ! Nale¿y uwa¿nie przeczytaæ instrukcjê obs³ugi gdy¿ zawiera ona wa¿ne informacje dotycz¹ce instalacji oraz w³aciwego i bezpiecznego u¿ytkowania urz¹dzenia.

Ustawienie i pod³¹czenie

Ustawienie

1. Ustawiæ lodówko-zamra¿arkê w pomieszczeniu przewiewnym i nie wilgotnym.

2. Nie zas³aniaæ kratek wentylacyjnych: sprê¿arka i skraplacz wytwarzaj¹ ciep³o i wymagaj¹ dobrego przewiewu powietrza w celu w³aciwego funkcjonowania i oszczêdnoci energii elektrycznej.

3. Pomiêdzy górn¹ czêci¹ urz¹dzenia i ewentualnymi meblami pozostawiæ co najmniej 10 cm, a co najmniej 5 cm pomiêdzy ciankami bocznymi i meblami.

4. Lodówko-zamra¿arkê ustawiaæ daleko od róde³ ciep³a (promieni s³onecznych, kuchenki elektrycznej).

5. Aby utrzymaæ optyamln¹ odleg³oæ produktu od

ciany mieszkania nale¿y zamontowaæ odpowiednie czêci odleg³ociowe, które znajduj¹ siê na wyposa¿eniu i wed³ug instrukcji.

Wypoziomowanie

1. Ustawiæ lodówko-zamra¿arkê na pod³odze p³askiej i sztywnej.

2. Jeli pod³oga nie jest idealnie pozioma, dokonaæ kompensacji poprzez dokrêcenie lub odkrêcenie przednich nó¿ek.

Pod³¹czenie do sieci elektrycznej

Po transporcie ustawiæ lodówko-zamra¿arkê w pozycji pionowej, a pod³¹czyæ do sieci elektrycznej dopiero po 3 godzinach. Przed w³o¿eniem wtyczki do gniazdka sprawdziæ, czy:

 gniazdko posiada odpowiednie uziemienie i zgadza

siê z obowi¹zuj¹cymi przepisami;

 wtyczka jest w stanie wytrzymaæ maksymalne

obci¹¿enie mocy lodówko-zamra¿arki, jaka jest wskazana na tabliczce znamionowej, znajduj¹cej siê po lewej stronie u do³u w komorze lodówki (na przyk³ad 150W);

 napiêcie zasilania musi zawieraæ siê w wartociach

podanych na tabliczce znamionowej, znajduj¹cej siê u do³u, po lewej stronie (na przyk³ad 220-240V);

 gniazdko musi byæ kompatybilne z wtyczk¹

urz¹dzenia. W przeciwnym wypadku za¿¹daæ od autoryzowanego technika wymiany wtyczki (I> patrz Serwis); nie u¿ywaæ przed³u¿aczy lub rozga³êników.

! Tak ustawiæ lodówko-zamra¿arkê, aby przewód elektryczny i gniazdko pr¹du by³y ³atwo dostêpne. ! Kabla nie wolno zginaæ i uwa¿aæ, aby nie zosta³ zgnieciony. ! Przewód elektryczny musi byæ okresowo sprawdzany i wymieniany jedynie przez autoryzowanych techników (patrz Serwis).

! W przypadku braku przestrzegania powy¿szych warunków producent zwolniony zostanie z wszelkiej odpowiedzialnoci.

Page 43

Opis urz¹dzenia

Widok ogólny

Instrukcje dotycz¹ce u¿ytkowania s¹ takie same dla ró¿nych modeli, dlatego te¿ rysunki mog¹ przedstawiaæ inne szczegó³y ni¿ w zakupionym urz¹dzeniu. Opis bardziej skomplikowanych elementów znajduje siê na nastêpnych stronach.

Pokrêt³o

DZIA£ANIE

ZAMRA¯ARKI

Ice Device

Pó³eczka

Komora

PRZECHOWYWANIE

Komora

FRESH BOX

Pokrêt³o

DZIA£ANIE

LODÓWKI

na ró¿ne ARTYKU£Y

Wyjmowalna pó³eczka z przykrywk¹ i na JAJKA

POJEMNIKIEM NA MAS£O

Pó³eczki na PUSZKI

PÓLKI

Regulator

WILGOTNOCI

Szufladka

OWOCE i

WARZYWA

NÓ¯KI

regulacyjne

Pó³eczka na ró¿ne ARTYKU£Y

Pó³eczka na BUTELKI

 Zmienne ze wzgledu na ilosc i/lub polozenie.

Znajduje sie tylko w niektórych modelach.

Page 44

Uruchomienie i u¿ytkowanie

! Przed w³¹czeniem urz¹dzenia, nale¿y post¹piæ zgodnie z instrukcj¹ instalowania (patrz Instalowanie).

! Przed pod³¹czeniem urz¹dzenia do sieci dok³adnie wyczyciæ jego wnêki i akcesoria letni¹ wod¹ i sod¹ oczyszczon¹. ! Urz¹dzenie jest wyposa¿one w kontrolê zabezpieczaj¹c¹ silnik, który uruchamia sprê¿arkê dopiero po oko³o 8 minutach po w³¹czeniu urz¹dzenia. Dzieje siê tak równie¿ po ka¿dej przerwie w zasilaniu elektrycznoci¹, spowodowanej wy³¹czeniem lub brakiem napiêcia w sieci (black out).

1. W³o¿yæ wtyczkê do gniazdka i sprawdziæ, czy zapali

siê zielona lampka kontrolna ZASILANIE (pokrêt³o DZIA£ANIE ZAMRA¯ARKI nie ma byæ na pozycji OFF).

2. Ustawiæ pokrêt³o DZIA£ANIE ZAMRA¯ARKI na redniej wartoci. Dopiero po kilku godzinach mo¿na w³o¿yæ artyku³y spo¿ywcze do lodówki.

Najlepszy sposób wykorzystania lodówki

Temperatura wewn¹trz lodówki reguluje siê automatycznie w zale¿noci od pozycji pokrêt³a termostatu.

fridge

No Frost zarz¹dza sta³ym przep³ywem zimnego powietrza, które zbiera wilgotnoæ czym zapobiega tworzenie siê lodu i oblodzenia. W lodówce utrzymuje wilgotnoæ na w³aciwym poziomie i ze wzglêdu na to, ¿e brakuje szronu podtrzymuje oryginalny stopieñ wilgotnoci przechowywanych produktów; w zamra¿arce zapobiega tworzeniu siê lodu na ciankach dziêki czemu usuwanie oblodzenia jest zbyteczne i zamro¿one produkty nie sklejaj¹ siê. Produkty i pojemniki ustawiaæ tak, aby nie dotyka³y tylnej cianki ch³odz¹cej, aby nie zatyka³y otworów napowietrzania czym zapobiega tworzenia siê skroplin. Zamkn¹æ butelki i pozawijaæ produkty ¿ywnociowe. Wk³adaæ artyku³y spo¿ywcze jedynie zimne lub letnie, ale nie ciep³e (patrz Uwagi i zalecenia). Pamiêtaæ nale¿y, ¿e ugotowane artyku³y spo¿ywcze nie mog¹ byæ przechowywane d³u¿ej od surowych.

min = mniej zimno max =bardziej zimno

Zaleca siê, w ka¿dym razie, pozycjê redni¹.

PÓ£KI: pe³ne lub kratki. Mo¿na je wyci¹gn¹æ, a prowadnice s³u¿¹ do wyregulowania wysokoci ich umieszczenia (patrz rysunek) tak, aby umo¿liwiæ ustawienie na nich pojemników lub produktów

¿ywnociowych nawet o znacznych wymiarach. Aby wyregulowaæ wysokoæ nie ma koniecznoci ca³kowitego wyjêcia pó³ki.

FRESH BOX: na wie¿e miêso

i ryby. Ten schowek s³u¿y do

d³ugiego przechowywania

produktów, nawet do jednego

tygodnia, poniewa¿ jest tutaj

utrzymana niska temperatura 

najni¿sza w lodówce  a

przeroczyste drzwiczki chroni¹

przed utlenianiem i czernieniem produktu. Mo¿e byæ tak¿e wykorzystany do potraw na zimno.

Szuflada OWOCE i WARZYWA

Szuflady na owoce i warzywa, w które wyposa¿ona jest lodówka, s¹ specjalnie zaprojektowane w celu przechowywania owoców i warzyw, tak aby zachowywa³y wie¿oæ i zapach. Jeli ¿ywnoæ ma byæ przechowywana w otoczeniu o niskiej wilgotnoci, nale¿y otworzyæ regulator wilgotnoci (po³o¿enie B), jeli za w otoczeniu o wiêkszym poziomie wilgotnoci, nale¿y go zamkn¹æ (po³o¿enie A). £atwe otwieranie pokrywek: wystarczy wyci¹gn¹æ szufladê na zewn¹trz. £atwe wk³adanie i wyjmowanie ¿ywnoci.

Pó³eczka na PUSZKI: aby

u³o¿yæ poziom wiêcej puszek

(patrz rysunek). Mo¿na równie¿

ustawiæ jogurt, mas³o lub inne

pojemniki.

Page 45

Najlepszy sposób u¿ytkowania zamra¿arki

Pokrêt³o DZIA£ANIE ZAMRA¯ARKI do regulacji temperatury zamra¿arki:

od 1 (mniej zimno) do MAX (bardziej zimno). Zaleca siê, w ka¿dym razie, pozycjê redni¹.

jest optymaln¹ temperatur¹

przy ma³ym zu¿yciu pr¹du. OFF wy³¹cza urz¹dzenie, ³¹cznie z lodówk¹.

 Nie zamra¿aæ ponownie artyku³ów spo¿ywczych,

które s¹ ca³kowicie lub w czêci rozmro¿one; takie artyku³y nale¿y ugotowaæ lub zjeæ (w przeci¹gu do 24 godzin).

 wie¿e artyku³y, które maj¹ byæ zamro¿one, nie

mog¹ stykaæ siê z ju¿ zamro¿onymi artyku³ami.

ICE DEVICE

Wyj¹æ i nape³niæ wod¹ specjalne pojemniczki i w³o¿yæ je z powrotem do strefy Icedevice. Po oko³o 2 godzinach kostki lodu s¹ ju¿ gotowe. Aby wyj¹æ lód, wystarczy obróciæ w prawo dwa pokrêt³a: kostki lodu spadaj¹ wówczas do znajduj¹cego siê poni¿ej pojemnika, gotowe do u¿ytku (patrz rysunek).

 Nie wk³adaæ do zamra¿arki szklanych butelek z

p³ynami zamkniêtych hermetycznie lub korkiem poniewa¿ mog¹ popêkaæ.

 Maksymalna iloæ artyku³ów spo¿ywczych jakie mog¹

byæ zamro¿one w danym dniu wskazana jest na tabliczce znamionowej, znajduj¹cej siê we wnêce lodówki u do³u po lewej stronie (przyk³ad: kg/24godz

4).

! Podczas fazy zamra¿ania nie otwieraæ drzwi.

! W przypadku przerwy w dop³ywie pr¹du lub w

przypadku usterki, nie otwieraæ drzwi zamra¿arki: w ten sposób w ci¹gu do 9-14 godzin artyku³y zamro¿one i mro¿onki nie ulegn¹ zniszczeniu.

! Aby nie utrudniaæ cyrkulacji powietrza w zamra¿arce, nie nale¿y zatykaæ pojemnikami czy pokarmami otworów wentylacyjnych.

Page 46

Konserwacja i opieka serwisu

Odlaczenie pradu elektrycznego

Podczas czyszczenia i konserwacji nale¿y od³¹czyæ urz¹dzenie od sieci elektrycznej poprzez wyci¹gniêcie wtyczki z gniazda: Nie wystarczy ustawiæ pokrêt³o do regulacji temperatury na pozycji OFF (urz¹dzenie wy³¹czone), aby wyeliminowaæ ka¿dy kontakt z energi¹ elektryczn¹.

Mycie urzadzenia

 Czesci zewnetrzne, czesci wewnetrzne i gumowe

uszczelki moga byc zmywane gabka zmoczona letnia woda i soda oczyszczona lub neutralnym mydlem. Nie uzywac rozpuszczalników, srodków tracych, wybielaczy lub amoniaku.

 Czesci, które mozna wyjac, moga byc myte w cieplej

wodzie z mydlem lub plynem do mycia talerzy. Ostroznie wyplukac i dokladnie wysuszyc.

 Tyl urzadzenia pokrywa sie kurzem, który moze byc

usuniety delikatnie odkurzaczem ustawionym na srednia moc, stosujac do tego celu dlugi przewód gietki z koñcówka w formie dziobu i po odlaczeniu lodówko- zamrazarki od pradu.

Wymiana zarówki

Aby wymienic zarówke lodówki, nalezy najpierw wyciagnac wtyczke z gniazdka pradu. Postepowac zgodnie z instrukcjami podanymi ponizej. Odmontowac zabezpieczenie, aby dojsc do zarówki, w sposób wskazany na rysunku. Wymienic na analogiczna zarówke o mocy takiej, jaka jest wskazana na zabezpieczeniu (10 W).

Unikac plesni i nieprzyjemnych zapachów

 Urzadzenie zostalo zbudowane z takich surowców,

które nie wytwarzaja zapachów. Aby utrzymac ta wlasciwosc nalezy zawsze przechowywac produkty zabezpieczone i dobrze zamkniete. W ten sposób unika sie takze tworzenia plam.

 W przypadku, gdy urzadzenie zostanie wylaczone na

dluzszy czas nalezy je umyc, a drzwi pozostawic otwarte.

Page 47

Zalecenia i rodki ostro¿noci

! Urz¹dzenie zosta³o zaprojektowane i wyprodukowane zgodnie z miêdzynarodowymi przepisami bezpieczeñstwa. Maj¹c na wzglêdzie Wasze bezpieczeñstwo podajemy Wam poni¿sze zalecenia, które nale¿y uwa¿nie przeczytaæ.

Niniejsze urz¹dzenie zosta³o wyprodukowane zgodnie z nastêpuj¹cymi przepisami EWG:

-73/23/CEE z dn. 19/02/73 (o Niskim Napiêciu) wraz z kolejnymi zmianami;

- 89/336/CEE z 03/05/89 (o Zgodnoci Elektromagnetycznej) wraz z kolejnymi zmianami;

- 2002/96/CE.

Ogólne zasady bezpieczeñstwa

 Niniejsze urz¹dzenie przeznaczone jest do

zastosowañ domowych oraz nieprofesjonalnych.

 Urz¹dzenie jest przeznaczone do przechowywania i

zamra¿ania ¿ywnoci, mo¿e byæ obs³ugiwane jedynie przez osoby doros³e oraz wed³ug instrukcji podanych w niniejszej ksi¹¿eczce.

 Nie nale¿y instalowaæ urz¹dzenia poza domem,

nawet jeli miejsce to jest chronione daszkiem, gdy¿ wystawienie urz¹dzenia na dzia³anie deszczu i burz jest bardzo niebezpieczne.

 Nie dotykaæ urz¹dzenia, stoj¹c przy nim boso lub

maj¹c rêce czy stopy mokre lub wilgotne.

 Nie dotykaæ wewnêtrznych czêci ch³odz¹cych:

istnieje mo¿liwoæ poparzenia lub zranienia.

 Nie wyjmowaæ wtyczki z gniazdka, ci¹gn¹c za kabel,

lecz trzymaj¹c za wtyczkê.

 Przed przyst¹pieniem do operacji czyszczenia lub

konserwacji wyj¹æ wtyczkê z gniazdka. Nie wystarczy ustawiæ pokrêt³o do REGULACJI TEMPERATURY na pozycjê OFF (urz¹dzenie wy³¹czone), aby wyeliminowaæ ka¿dy kontakt z energi¹ elektryczn¹.

 W razie usterek nie nale¿y w ¿adnym wypadku

próbowaæ dostaæ siê do wewnêtrznych czêci urz¹dzenia, próbuj¹c samemu je naprawiaæ.

 Nie u¿ywaæ w sektorach lodówki/zamra¿arki

przeznaczonych do przechowywania zamro¿onej ¿ywnoci, ostrych i spiczastych narzêdzi oraz urz¹dzeñ elektrycznych, które nie s¹ dozwolone przez producenta.

 Nie wk³adaæ do jamy ustnej kubków lodowych

dopiero co wyjêtych z zamra¿arki.

 Nie wolno dzieciom bawiæ siê urz¹dzeniem. W

¿adnym wypadku nie wolno im siadaæ na szufladkach lub wieszaæ siê drzwi.

 Czêci opakowania nie nadaj¹ siê do zabawy dla

dzieci!

Usuwanie odpadów

 Pozbycie siê materia³ów opakowania: stosowaæ siê

do lokalnych przepisów; w ten sposób opakowanie bêdzie mog³o zostaæ ponownie wykorzystane.

 Europejska Dyrektywa 2002/96/EC dotycz¹ca

Zu¿ytych Elektrycznych i Elektronicznych Urz¹dzeñ (WEEE) zak³ada zakaz pozbywania siê starych urz¹dzeñ domowego u¿ytku jako nieposortowanych mieci komunalnych. Zu¿yte urz¹dzenia musz¹ byæ osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów i materia³ów. Pozwala to ograniczyæ zanieczyszczenie rodowiska i pozytywnie wp³ywa na ludzkie zdrowie. Przekrelony symbol kosza umieszczony na produkcie przypomina klientowi o obowi¹zku specjalnego sortowania. Konsumenci powinni kontaktowaæ siê z w³adzami lokalnymi lub sprzedawc¹ w celu uzyskania informacji dotycz¹cych postêpowania z ich zu¿ytymi urz¹dzeniami gospodarstwa domowego.

Oszczêdnoæ i ochrona rodowiska

 Zainstalowaæ urz¹dzenie w pomieszczeniu ch³odnym i

przewiewnym, zabezpieczyæ przed bezporednim wp³ywem promieni s³onecznych daleko od róde³ ciep³a.

 Podczas wk³adania lub wyjmowania produktów

drzwi otwieraæ na jak najkrótszy okres czasu. Ka¿de otwarcie drzwi powoduje znaczn¹ stratê energii.

 Nie wk³adaæ do lodówko-zamra¿arki zbyt du¿o

¿ywnoci: dla dobrej konserwacji zimne powietrze musi kr¹¿yæ bez przeszkód. Jeli cyrkulacja zostanie utrudniona lub uniemo¿liwiona, to sprê¿arka bêdzie pracowaæ w ci¹g³ym rytmie.

 Nie wk³adaæ ciep³ej ¿ywnoci: podnios³aby siê

temperatura wewnêtrzna, zmuszaj¹c sprê¿arkê do wysilonej pracy i z du¿¹ strat¹ energii elektrycznej.

 Usun¹æ oblodzenie z lodówki (patrz Konserwacja);

du¿a warstwa lodu utrudnia dojcie zimna do artyku³ów spo¿ywczych i zwiêksza zu¿ycie energii.

 Uszczelki maj¹ byæ zawsze czyste i w dobrym stanie

i takie, aby dok³adnie przylega³y do drzwi i aby hamowa³y ucieczkê zimna (patrz Konserwacja).

Page 48

Anomalie i rodki zaradcze

195070821.00

04/2008

W przypadku, gdy lodówko-zamra¿arka nie bêdzie dzia³a³a. Zanim wezwie siê Serwis Techniczny (patrz Serwis) nale¿y sprawdziæ, czy nie mo¿na rozwi¹zaæ problem samemu i pomagaj¹c sobie poni¿szymi wskazówkami.

Nieprawid³owoci w dzia³aniu:

Lampka wewn¹trz urz¹dzenia nie zapala siê.

Silnik nie startuje.

Mo¿liwe przyczyny/Porady:

 Wtyczka nie jest wsadzona do gniazdka z pr¹dem, albo jest w³o¿ona

niewystarczaj¹co, tak, ¿e niema styku, albo w sieci domowej nie ma pr¹du.

 Lodówko-zamra¿arka jest wyposa¿one w urz¹dzenie chroni¹ce silnik (patrz

Uruchomienie i u¿ytkowanie).

Lodówka i zamra¿arka s³abo ch³odz¹.

 Drzwi nie zamykaj¹ siê prawid³owo lub uszczelki s¹ zniszczone.  Drzwi za czêsto s¹ otwierane.  Pokrêt³o do REGULACJI TEMPERATURY nie jest ustawione na

prawid³owej pozycji;

 Lodówka lub zamra¿arka s¹ przepe³nione.

Potrawy w lodówce zamra¿aj¹ siê.

 Pokrêt³o do REGULACJI TEMPERATURY nie jest ustawione na

prawid³owej pozycji;

 ¯ywnoæ styka siê z tyln¹ ciank¹.

Silnik pracuje bez przerwy.

 Drzwi nie s¹ prawid³owo zamkniête lub s¹ ci¹gle otwierane.  Zbyt wysoka temperatura pomieszczenia.

Urz¹dzenie pracuje bardzo g³ono.

 Urz¹dzenie nie zosta³o zainstalowane w poziomie (brak wypoziomowania)

(patrz Instalowanie).

 Urz¹dzenie zosta³o zainstalowane pomiêdzy meblami lub przedmiotami,

które drgaj¹ i wytwarzaj¹ ha³as.

 Gaz ch³odz¹cy, znajduj¹cy siê wewn¹trz powoduje lekki ha³as równie¿,

kiedy sprê¿arka nie pracuje: to nie usterka lecz stan normalny.

A hûtõszekrény néhány külsõ alkatrészének hõmérséklete magas

 A magasabb hõmérséklet ahhoz szükséges, hogy a készülék bizonyos

részein a kondenzvíz kialakulása elkerülhetõ legyen.

Serwis Techniczny

Przed zwróceniem siê do Serwisu Technicznego:

 Sprawdziæ, czy anomalia nie mo¿e byæ usuniêta samodzielnie (patrz Anomalie i ich usuwanie).  Jeli, pomimo wszystkich kontroli, urz¹dzenie nie dzia³a a usterka nie zosta³a wykryta i dalej wystêpuje, wezwijcie

najbli¿szy serwis Techniczny.

Nale¿y podaæ:

 rodzaj anomalii  model urz¹dzenia (Mod.);  numer seryjny (S/N); Te dane znajduj¹ siê na tabliczce znamionowej, znajduj¹cej siê w komorze lodówki u do³u po lewej stronie.

Zwracajcie siê wy³¹cznie do upowa¿nionego Serwisu Technicznego i domagajcie siê zainstalowania wy³¹cznie oryginalnych czêci zamiennych:

model numer seryjny

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Gross

Bruto

Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

93139180000 S/N 704211801

Cod.

Net Util Utile Pressure

Test

HIGH-235

P.S-I.

LOW 140

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong kg/24 h

4,0

Max 15 w Class Clase Classe

Page 49

ПдзгЯет гйб фз чсЮуз

ШХГЕЙП ДЙРПСФП

Espanol, 25

GB F

Portuges,

ЕллзнйкЬ,

MTM 0811 F/HA

MTM 0812 F/HA

Français, 17Italiano, 1 English, 9

Polski, 41

Ресйечьменб

ЕгкбфЬуфбуз, 50

ФпрпиЭфзуз кбй уэндеуз

РесйгсбцЮ фзт ухукехЮт, 51

УхнплйкЮ ейкьнб

ЕккЯнзуз кбй чсЮуз, 52-53

ЕккЯнзуз фзт ухукехЮт Рют нб чсзуймпрпйеЯфе кблэфесб фп шхгеЯп Рют нб чсзуймпрпйеЯфе кблэфесб фпн кбфбшэкфз

УхнфЮсзуз кбй цспнфЯдб, 54

Дйбкьшфе фзн рбспчЮ злекфсйкпэ сеэмбфпт КбибсЯуфе фз ухукехЮ Брпмбксэнефе мпэчлб кбй дхупумЯет Брьшхоз фзт ухукехЮт БнфйкбфЬуфбуз фзт лхчнЯбт

РспцхлЬоейт кбй ухмвпхлЭт, 55

ГенйкЮ буцЬлейб ДйЬиеуз Еопйкпньмзуз кбй уевбумьт уфп ресйвЬллпн

БнщмблЯет кбй лэуейт, 56

ФечнйкЮ хрпуфЮсйоз, 56

Page 50

ЕгкбфЬуфбуз

! ЕЯнбй узмбнфйкь нб дйбфзсЮуефе фп егчейсЯдйп бхфь гйб нб мрпсеЯфе нб фп ухмвпхлеэеуфе прпйбдЮрпфе уфйгмЮ. Уе ресЯрфщуз рюлзузт, рбсбчюсзузт Ю мефбкьмйузт, вевбйщиеЯфе ьфй бхфь рбсбмЭней мбжЯ ме фз ухукехЮ гйб фзн рлзспцьсзуз фпх нЭпх йдйпкфЮфз гйб фз лейфпхсгЯб кбй фйт учефйкЭт рспейдпрпйЮуейт. ! ДйбвЬуфе рспуекфйкЬ фйт пдзгЯет: хрЬсчпхн узмбнфйкЭт рлзспцпсЯет гйб фзн егкбфЬуфбуз, фз чсЮуз кбй фзн буцЬлейб.

ФпрпиЭфзуз кбй уэндеуз

ФпрпиЭфзуз

1. ФпрпиефЮуфе фз ухукехЮ уе чюспт кблЬ бесйжьменп кбй чщсЯт хгсбуЯб.

2. Мзн цсЬжефе фйт рЯущ гсЯлйет бесйумпэ: п ухмрйеуфЮт кбй п ухмрхкнщфЮт екрЭмрпхн иесмьфзфб кбй брбйфпэн кбль бесйумь гйб нб лейфпхсгпэн кблЬ кбй нб ресйпсЯжефбй з кбфбнЬлщуз злекфсйкпэ.

3. БцЮуфе мйб брьуфбуз фпхлЬчйуфпн 10 cm мефбоэ фпх ерЬнщ мЭспхт фзт ухукехЮт кбй фщн ендечьменщн хрескеЯменщн ерЯрлщн кбй фпхлЬчйуфпн 5 cm мефбоэ фщн рлбънюн кбй рлехсйкюн ерЯрлщн/фпЯчщн.

4. З ухукехЮ рсЭрей нб всЯукефбй мбксйЬ брь рзгЭт иесмьфзфбт (Ьмеуп злйбкь цщт, злекфсйкЮ кпхжЯнб).

5. Гйб фз дйбфЮсзуз фзт вЭлфйуфзт брьуфбузт фпх рспъьнфпт брь фп рЯущ фпЯчщмб, мпнфЬсефе фпхт брпуфЬфет рпх хрЬсчпхн уфп кйф егкбфЬуфбузт бкплпхиюнфбт фйт пдзгЯет фпх бнфЯуфпйчпх цэллпх.

ЗлекфсйкЮ уэндеуз

МефЬ фз мефбцпсЬ, фпрпиефЮуфе фз ухукехЮ кбфбкьсхцб кбй ресймЭнефе фпхлЬчйуфпн 3 юсет рсйн фз ухндЭуефе уфзн злекфсйкЮ егкбфЬуфбуз. Рсйн вЬлефе фп вэумб уфзн злекфсйкЮ рсЯжб, вевбйщиеЯфе ьфй:

 з рсЯжб дйбиЭфей геЯщуз кбй фзсеЯ фйт ек фпх ньмпх

рспдйбгсбцЭт

 з рсЯжб еЯнбй уе иЭуз нб дечфеЯ фп мЭгйуфп цпсфЯп

йучэпт фзт мзчбнЮт, рпх цбЯнефбй уфзн фбмрелЯфуб чбсбкфзсйуфйкюн уфп дйбмЭсйумб шхгеЯпх кЬфщ бсйуфесЬ (р.ч. 150 W)

 з фЬуз фспцпдпуЯбт кхмбЯнефбй енфьт фщн фймюн фзт

фбмрелЯфубт чбсбкфзсйуфйкюн, рпх всЯукефбй кЬфщ бсйуфесЬ (р.ч. 220-240 V)

 з рсЯжб еЯнбй ухмвбфЮ ме фп вэумб фзт ухукехЮт.

Уе бнфЯиефз ресЯрфщуз жзфЮуфе фзн бнфйкбфЬуфбуз фпх вэумбфпт брь еопхуйпдпфзмЭнп фечнйкь (влЭре ФечнйкЮ ХрпуфЮсйоз). Мз чсзуймпрпйеЯфе рспекфЬуейт кбй рплэрсйжб.

! Ме фзн егкбфЬуфбуз фзт ухукехЮт, фп злекфсйкь кблюдйп кбй з злекфсйкЮ рсЯжб рсЭрей нб еЯнбй еэкплб рспувЬуймет. ! Фп кблюдйп ден рсЭрей нб дйрлюней Ю нб ухмрйЭжефбй. ! Фп кблюдйп рсЭрей нб елЭгчефбй ресйпдйкЬ кбй нб бнфйкбиЯуфбфбй мьнп брь еопхуйпдпфзмЭнпхт фечнйкпэт (влЭре ФечнйкЮ ХрпуфЮсйоз).

! З ерйчеЯсзуз брпрпйеЯфбй кЬие ехиэнзт ьфбн ден фзспэнфбй пй кбньнет бхфпЯ.

ПсйжпнфЯщуз

1. ЕгкбфбуфЮуфе фз ухукехЮ уе дЬредп Яуйп кбй бниекфйкь.

2. Бн фп дЬредп ден еЯнбй брьлхфб ерЯредп, бнфйуфбимЯуфе оевйдюнпнфбт Ю вйдюнпнфбт фб рсьуийб рпдбсЬкйб.

Page 51

РесйгсбцЮ фзт ухукехЮт

УхнплйкЮ ейкьнб

Пй пдзгЯет чсЮузт йучэпхн гйб дйЬцпсб мпнфЭлб прьфе мрпсеЯ з ейкьнб нб рбспхуйЬжей лерфпмЭсейет дйбцпсефйкЭт уе учЭуз ме екеЯнет фзт ухукехЮт рпх брпкфЮубфе. З ресйгсбцЮ фщн рлЭпн уэниефщн бнфйкеймЭнщн всЯукефбй уфйт бкьлпхиет уелЯдет.

ЕрйлпгЭбт

ЛЕЙФПХСГЙБУ

КБФБШХКФЗ

ICE DEVICE

ИЬлбмпт КБФБШХОЗУ

êáé УХНФЗСЗУЗУ

ИЬлбмпт

FRESH BOX

ЕрйлпгЭбт

ЛЕЙФПХСГЙБУ

ШХГЕЙПХ

Брпурюменп сбцЬкй

ГЙБ БНФЙКЕЙМЕНБ

ДПЧЕЙП ВПХФХСПХ

Scatola

BURRO

СбцЬкй КПХФЙЩН БНБШХКФЙКЩН



ÑÁÖÉ 

Кблэммбфб

цспхфплекбнюн ме

схимйуфЭт хгсбуЯбт

ЛекЬнз

ЦСПХФЩН

êáé

ЛБЧБНЙКЩН

ЛекЬнз ЦСПХФЩН

êáé ЛБЧБНЙКЩН

 РпйкЯлпхн щт рспт фпн бсйимь Ю/кбй фз иЭуз.

ХрЬсчей мьнп уе псйумЭнб мпнфЭлб.

Брпурюменп сбцЬкй

ГЙБ БНФЙКЕЙМЕНБ

СбцЬкй

ЦЙБЛЩН



Page 52

ЕккЯнзуз кбй чсЮуз

ЕккЯнзуз фзт ухукехЮт

! Рсйн еккйнЮуефе фз ухукехЮ, бкплпхиЮуфе фйт пдзгЯет гйб фзн егкбфЬуфбуз (влЭре ЕгкбфЬуфбуз).

! Рсйн ухндЭуефе фз ухукехЮ кбибсЯуфе кблЬ фпхт иблЬмпхт кбй фб боеупхЬс ме члйбсь несь кбй дйффбнисбкйкь. ! З ухукехЮ дйбиЭфей Энб чейсйуфЮсйп елЭгчпх фпх кйнзфЮсб рпх еккйнеЯ фпн ухмрйеуфЮ мьнп мефЬ брь ресЯрпх 8 лерфЬ брь фп Ьнбммб. Бхфь ухмвбЯней кбй мефЬ брь кЬие дйбкпрЮ злекфсйкЮт фспцпдпуЯбт, екпэуйбт Ю бкпэуйбт (black out).

1. ВЬлфе фп вэумб уфзн рсЯжб кбй вевбйщиеЯфе ьфй бнЬвей фп рсЬуйнп ендейкфйкь цщфЬкй ФСПЦПДПУЙБУ (п ерйлпгЭбт ЛЕЙФПХСГЙБ КБФБШХКФЗ ден рсЭрей нб еЯнбй уфп OFF).

2. УфсЭшфе фпн ерйлпгЭб ЛЕЙФПХСГЙБ КБФБШХКФЗ уе мйб меубЯб фймЮ. МефЬ брь месйкЭт юсет иб мрпсеЯфе нб ейуЬгефе фсьцймб уфп шхгеЯп.

Рют нб чсзуймпрпйеЯфе кблэфесб фп шхгеЯп

З иесмпксбуЯб уфп еущфесйкь фпх дйбмесЯумбфпт шхгеЯпх схимЯжефбй бхфьмбфб ме вЬуз фз иЭуз фпх ерйлпгЭб фпх

fridge

иесмпуфЬфз.

min = лйгьфесп шэчпт max = ресйууьфесп шэчпт

УхнйуфЬфбй, прщудЮрпфе, мйб ендйЬмеуз иЭуз.

ÑÁÖÉ Á: рлЮсз Ю ме рлЭгмб. ЕЯнбй брпурюменб кбй схимйжьменб уе эшпт чЬсз уфпхт бнфЯуфпйчпхт пдзгпэт (влЭре ейкьнб), гйб фзн ейубгщгЮ дпчеЯщн Ю фспцЯмщн мегЬлщн дйбуфЬуещн. Гйб фз сэимйуз фпх эшпхт ден чсейЬжефбй нб вгЬлефе фелеЯщт фп сЬцй.

FRESH BOX: гйб цсЭукп ксЭбт кбй шЬсй. П иЬлбмпт ерйфсЭрей фзн ухнфЮсзуз гйб мегЬлб чспнйкЬ дйбуфЮмбфб, мЭчсй кбй мйб евдпмЬдб, чЬсз уфз чбмзлЮ иесмпксбуЯб  фзн рлЭпн шхчсЮ фпх шхгеЯпх уфп дйбцбнЭт кбрЬкй рпх рспуфбфеэей брь

цбйньменб поеЯдщузт кбй мбхсЯумбфпт. МрпсеЯ нб чсзуймпрпйзиеЯ кбй гйб ксэб рйЬфб.

ЛекЬнет лбчбнйкюн

Пй лекЬнет цспэфщн кбй лбчбнйкюн фйт прпЯет дйбиЭфей фп шхгеЯп еЯнбй кбфЬллзлб учедйбумЭнет ме укпрь нб дйбфзспэнфбй цсЭукб кбй мхсщдЬфб фб цспэфб кбй фб лбчбнйкЬ. БнпЯофе фп схимйуфЮ хгсбуЯбт (иЭуз Â) бн ерйихмеЯфе нб дйбфзсЮуефе фб фсьцймб уе ресйвЬллпн ме лйгьфесз хгсбуЯб, Ю клеЯуфе фпн (иЭуз Á) гйб мйб ухнфЮсзуз уе ресйвЬллпн ме ресйууьфесз хгсбуЯб. Фп еэкплп Ьнпйгмб фщн кбрбкйюн, бскеЯ нб фсбвЮоефе фз лекЬнз рспт фб Эощ, дйехкплэней фзн ейубгщгЮ кбй фзн еобгщгЮ фщн фспцЯмщн.

Фп No Frost дйбчейсЯжефбй мйб ухнечЮ спЮ шхчспэ бЭсб рпх ухллЭгей фзн хгсбуЯб кбй рбсемрпдЯжей фп учзмбфйумь рЬгпх кбй рЬчнзт: уфп дйбмЭсйумб шхгеЯпх дйбфзсеЯ фз ущуфЮ уфЬимз хгсбуЯбт кбй, чЬсз уфзн брпхуЯб рЬчнзт, дйбфзсеЯ фзн бсчйкЮ рпйьфзфб фщн фспцЯмщн. Уфп дйбмЭсйумб шхгеЯпх брпупвеЯ фп учзмбфйумь рЬгпх кбийуфюнфбт ресйффЭт фйт енЭсгейет брьшхозт кбй рбсемрпдЯжей фз мефбоэ фпхт ухгкьллзуз фщн фспцЯмщн. Мз иЭфефе фсьцймб Ю дпчеЯб уе Ьмеуз ербцЮ ме фп рЯущ шхкфйкь фпЯчщмб, гйб нб мз впхлюуефе фйт прЭт бесйумпэ кбй дйехкплхниеЯ Эфуй п учзмбфйумьт ухмрхкнюмбфпт. Нб клеЯнефе фйт цйЬлет кбй нб фхлЯгефе фб фсьцймб. ЕйуЬгефе мьнп ксэб фсьцймб Ю члйбсЬ, ьчй жеуфЬ (влЭре РспцхлЬоейт кбй ухмвпхлЭт). Нб ихмьубуфе ьфй фб мбгейсемЭнб фсьцймб ден дйбфзспэнфбй ресйууьфесп брь фб щмЬ.

Брпурюменп сбцЬкй гйб бнфйкеЯменб

З рбспхуЯб фзт иЮкзт кпхфйюн бнбшхкфйкюн рЯущ брь фзн рьсфб дЯней фз дхнбфьфзфб брьиеузт ьчй мьнп кпхфйюн бнбшхкфйкюн, бллЬ кбй

гйбпхсфйпэ, впхфэспх кбй Ьллщн ухукехбуйюн, чсзуймпрпйюнфбт фз бнЬлпгб ме фйт бнЬгкет убт.

Page 53

Рют нб чсзуймпрпйеЯфе кблэфесб фпн кбфбшэкфз

ЕрйлпгЭбт ЛЕЙФПХСГЙБУ КБФБШХКФЗ гйб фз сэимйуз фзт иесмпксбуЯбт фпх дйбмесЯумбфпт кбфбшэкфз:

áðü 1 (лйгьфесп шэчпт)

Ýùò MAX (ресйууьфесп шэчпт). УхнйуфЬфбй, прщудЮрпфе, мйб ендйЬмеуз иЭуз.

еЯнбй з вЭлфйуфз иесмпксбуЯб

уе чбмзлЮ кбфбнЬлщуз.

OFF увЮней фз ухукехЮ, ухмресйлбмвбнпмЭнпх фпх шхгеЯпх.

 Мзн кбфбшэчефе рЬлй фсьцймб рпх брпшэчпнфбй Ю

брпшхгмЭнб. Фб фсьцймб бхфЬ рсЭрей нб еЯнбй мбгейсемЭнб гйб нб кбфбнблщипэн (енфьт 24 щсюн).

 Фб цсЭукб фсьцймб рспт кбфЬшхоз ден рсЭрей нб

Эсчпнфбй уе ербцЮ ме фб Юдз кбфешхгмЭнб.

ICE DEVICE

РЬсфе кбй гемЯуфе ме несь фйт ейдйкЭт рбгпиЮкет кбй ербнбфпрпиефЮуфе фйт фзн ресйпчЮ фпх Icedevice. МефЬ брь ресЯрпх 2 юсет фб рбгЬкйб иб еЯнбй Эфпймб. Гйб нб рЬсефе фпн рЬгп бскеЯ нб уфсЭшфе деойЬ фпхт дэп ерйлпгеЯт: фб рбгЬкйб иб рЭупхн уфп хрпкеЯменп дпчеЯп, Эфпймб нб уесвйсйуфпэн.

 Мз вЬжефе уфпн кбфбшэкфз гхЬлйнет цйЬлет рпх

ресйЭчпхн хгсЬ, ме рюмбфб Ю есмзфйкЬ клейуфЭт, гйбфЯ иб мрпспэубн нб урЬупхн.

 З мЭгйуфз змесЮуйб рпуьфзфб фспцЯмщн рспт

кбфЬшхоз бнбцЭсефбй уфзн фбмрелЯфуб чбсбкфзсйуфйкюн, рпх всЯукефбй уфп дйбмЭсйумб шхгеЯпх кЬфщ бсйуфесЬ (рбсЬдейгмб: Kg/24h 4).

! КбфЬ фзн кбфЬшхоз брпцеэгефе нб бнпЯгефе фзн рьсфб.

! Мзн бнпЯгефе фзн рьсфб фпх кбфбшэкфз, уе ресЯрфщуз

дйбкпрЮт сеэмбфпт Ю влЬвзт: ме фпн фсьрп бхфьн фб кбфешхгмЭнб, фбчеЯбт кбй всбдеЯбт кбфЬшхозт, иб ухнфзсзипэн чщсЯт бллпйюуейт гйб ресЯрпх 9 -14 юсет.

! гйб нб мзн рбсемрпдЯжефбй з кхклпцпсЯб фпх бЭсб уфп еущфесйкь фпх кбфбшэкфз, ухуфЮнефбй нб мзн емцсЬууефе фйт прЭт бесйумпэ ме фсьцймб Ю укеэз..

Page 54

УхнфЮсзуз кбй цспнфЯдб

Дйбкьшфе фзн рбспчЮ злекфсйкпэ сеэмбфпт

КбфЬ фйт есгбуЯет кбибсйумпэ кбй ухнфЮсзузт еЯнбй брбсбЯфзфп нб брпмпнюуефе фз ухукехЮ брь фп дЯкфхп фспцпдпуЯбт вгЬжпнфбт фп вэумб брь фзн рсЯжб: Ден бскеЯ нб цЭсефе фпн ерйлпгЭб гйб фз сэимйуз фзт иесмпксбуЯбт уфз иЭуз OFF (ухукехЮ увзуфЮ) гйб еопхдефЭсщуз злекфсйкЮт ербцЮт.

КбибсЯуфе фз ухукехЮ

 Фб еощфесйкЬ мЭсз, фб еущфесйкЬ мЭсз кбй фб

лбуфйчЭнйб ресйвлЮмбфб кбибсЯжпнфбй ме Энб уцпхггбсЬкй всегмЭнп уе члйбсь несь кбй дйффбнисбкйкь нЬфсйп Ю пхдЭфесп убрпэнй. Мз чсзуймпрпйеЯфе дйблэфет, брпохуфйкЬ, члщсЯнз Ю бммщнЯб.

 Фб брпурюменб боеупхЬс мрпспэн нб феипэн уе

мрЬнйп жеуфпэ неспэ кбй убрпхнйпэ Ю брпссхрбнфйкпэ рйЬфщн. ОевгЬлфе фб кбй уфегнюуфе фб ерймелют.

БнфйкбфЬуфбуз фзт лхчнЯбт

Гйб фзн бнфйкбфЬуфбуз фзт лхчнЯбт цщфйумпэ фпх дйбмесЯумбфпт шхгеЯпх, вгЬлфе фп вэумб брь фзн злекфсйкЮ рсЯжб. БкплпхиЮуфе фйт рбсбкЬфщ пдзгЯет.

РлзуйЬуфе фз лхчнЯб бцбйсюнфбт фп рспуфбфехфйкь ьрщт цбЯнефбй уфзн ейкьнб. БнфйкбфбуфЮуфе фз ме мйб бнфЯуфпйчзт йучэпт ме екеЯнз рпх хрпдейкнэефбй уфп рспуфбфехфйкь (10 W).

 Фп рЯущ мЭспт фзт ухукехЮт феЯней нб кблэрфефбй

брь укьнз, рпх мрпсеЯ нб брпмбксхниеЯ чсзуймпрпйюнфбт рспуекфйкЬ, бцпэ Эчефе увЮуей фз ухукехЮ кбй фзн вгЬлбфе брь фзн злекфсйкЮ рсЯжб, фп мбксэ уфьмйп фзт злекфсйкЮт укпэрбт, уе меубЯб йучэ.

Брпмбксэнефе мпэчлб кбй дхупумЯет

 З ухукехЮ еЯнбй кбфбукехбумЭнз ме хлйкЬ хгйейнЮт

рпх ден мефбдЯдпхн пумЭт. Гйб фз дйбфЮсзуз фпх чбсбкфзсйуфйкпэ бхфпэ рсЭрей фб фсьцймб нб еЯнбй рЬнфб рспуфбфехмЭнб кбй кблЬ клейумЭнб. Бхфь иб брпфсЭшей ерЯузт кбй фп учзмбфйумь лекЭдщн.

 Уфзн ресЯрфщуз рпх иЭлефе нб увЮуефе фз ухукехЮ

гйб мегЬлп чспнйкь дйЬуфзмб, кбибсЯуфе фп еущфесйкь кбй бцЮуфе фйт рьсфет бнпйчфЭт.

Page 55

РспцхлЬоейт кбй ухмвпхлЭт

! З ухукехЮ учедйЬуфзке кбй кбфбукехЬуфзке уэмцщнб ме фпхт дйеинеЯт кбньнет буцЬлейбт. Пй рспейдпрпйЮуейт бхфЭт рбсЭчпнфбй гйб льгпхт буцблеЯбт кбй рсЭрей нб дйбвбуфпэн рспуекфйкЬ.

З ухукехЮ бхфЮ еЯнбй уэмцщнз ме фйт бкьлпхиет КпйнпфйкЭт ПдзгЯет:

- 73/23/CEE фзт 19/02/73 (ЧбмзлЮ ФЬуз) кбй мефбгенЭуфесет фспрпрпйЮуейт.

- 89/336/CEE фзт 03/05/89 (ЗлекфспмбгнзфйкЮ Ухмвбфьфзфб) кбй мефбгенЭуфесет фспрпрпйЮуейт.

- 2002/96/CE..

ГенйкЮ буцЬлейб

 З ухукехЮ учедйЬуфзке гйб мз ербггелмбфйкЮ чсЮуз

уфп еущфесйкь кбфпйкЯбт.

 З ухукехЮ рсЭрей нб чсзуймпрпйеЯфбй гйб фз ухнфЮсзуз

кбй кбфЬшхоз фспцЯмщн, мьнп брь енЮлйкб Ьфпмб кбй уэмцщнб ме фйт пдзгЯет рпх бнбцЭспнфбй уфп рбсьн егчейсЯдйп.

 З ухукехЮ ден егкбиЯуфбфбй уе еощфесйкь чюсп, бкьмз

кй бн п чюспт укерЬжефбй, гйбфЯ еЯнбй рплэ ерйкЯндхнп нб фзн бцЮнефе екфеиеймЭнз уфз вспчЮ кбй уфзн кбкпкбйсЯб.

 Мзн бггЯжефе фз ухукехЮ ме гхмнЬ рьдйб Ю ме фб чЭсйб

Ю фб рьдйб всегмЭнб.

 Мзн бггЯжефе фб еущфесйкЬ шхкфйкЬ мЭсз: хрЬсчей

кЯндхнпт егкбэмбфпт Ю фсбхмбфйумпэ.

 Мз вгЬжефе фп вэумб брь фп сеэмб фсбвюнфбт фп

кблюдйп, бллЬ рйЬнпнфбт фп вэумб.

 Рсйн брь прпйбдЮрпфе енЭсгейб кбибсйумпэ кбй

ухнфЮсзузт еЯнбй бнбгкбЯп нб вгЬжефе фп вэумб брь фзн рсЯжб. Ден бскеЯ нб цЭсефе фпн ерйлпгЭб гйб ФЗ СХИМЙУЗ ФЗУ ИЕСМПКСБУЙБУ уфз иЭуз увзуфЮ) гйб еопхдефЭсщуз кЬие злекфсйкЮт ербцЮт.

 Уе ресЯрфщуз влЬвзт, уе кбмЯб ресЯрфщуз мзн

еремвбЯнефе уфпхт еущфесйкпэт мзчбнйумпэт гйб ерйукехЮ.



Мз чсзуймпрпйеЯфе уфп еущфесйкь фщн дйбмесйумЬфщн ухнфЮсзузт кбфешхгмЭнщн фспцЯмщн, есгблеЯб кпцфесЬ кбй бйчмзсЬ Ю злекфсйкЭт ухукехЭт бн бхфЭт ден еЯнбй фпх фэрпх рпх егксЯней п кбфбукехбуфЮт

 Мз вЬжефе уфп уфьмб кэвпхт рпх мьлйт вгЬлбфе брь

фпн кбфбшэкфз.

 Мзн ерйфсЭрефе уе рбйдйЬ нб рбЯжпхн ме фз ухукехЮ. Уе

кбмЯб ресЯрфщуз ден рсЭрей нб кЬипнфбй уфйт иЮкет Ю нб ксЭмпнфбй уфзн рьсфб.

 Пй ухукехбуЯет ден еЯнбй рбйчнЯдйб гйб рбйдйЬ.

(ухукехЮ

ДйЬиеуз

 ДйЬиеуз фпх хлйкпэ ухукехбуЯбт: нб фзсеЯфе фпхт

фпрйкпэт кбньнет, Эфуй пй ухукехбуЯет иб мрпспэн бн ербнбчсзуймпрпйзипэн.

 З ехсщрбъкЮ пдзгЯб 2002/96/EK гйб фб Брьвлзфб

Злекфсйкпэ кбй Злекфспнйкпэ Еопрлйумпэ (БЗЗЕ), брбйфеЯ ьфй пй рблбйЭт пйкйбкЭт злекфсйкЭт ухукехЭт ден рсЭрей нб брпвЬлпнфбй мбжЯ ме фб хрьлпйрб брьвлзфб фпх дзмпфйкпэ дйкфэпх. Пй рблбйЭт ухукехЭт рсЭрей нб ухллечипэн чщсйуфЬ рспкеймЭнпх нб велфйуфпрпйзипэн з брпкбфЬуфбуз кбй з бнбкэклщуз фщн хлйкюн рпх ресйЭчпхн кбй ме укпрь фз меЯщуз фщн влбвесюн ерйрфюуещн уфзн бнисюрйнз хгеЯб кбй фп ресйвЬллпн. Фп уэмвплп ме фп дйегсбммЭнп дпчеЯп брпвлЮфщн уфп рспъьн хренихмЯжей уе убт фзн хрпчсЭщуЮ убт, рщт ьфбн ерйихмеЯфе нб рефЬоефе фз ухукехЮ ,рсЭрей нб ухллечиеЯ чщсйуфЬ. Пй кбфбнблщфЭт иб рсЭрей нб брехиэнпнфбй уфйт фпрйкЭт бсчЭт Ю уфб кбфбуфЮмбфб лйбнйкЮт гйб рлзспцпсЯет рпх бцпспэн фз ущуфЮ дйЬиеуз фщн рблбйюн злекфсйкюн ухукехюн.

Еопйкпньмзуз кбй уевбумьт уфп ресйвЬллпн

 ЕгкбфбуфЮуфе фз ухукехЮ уе дспуесь кбй кблЬ

бесйжьменп ресйвЬллпн, рспуфбфеэуфе фз брь фзн Ьмеуз Экиеуз уфйт злйбкЭт бкфЯнет, мз фзн фпрпиефеЯфе рлзуЯпн рзгюн иесмьфзфбт.

 Гйб нб ейуЬгефе Ю нб еоЬгефе фб фсьцймб, бнпЯгефе фйт

рьсфет фзт ухукехЮт гйб ьуп мйксьфесп дйЬуфзмб гЯнефбй. КЬие Ьнпйгмб фщн ихсюн рспоенеЯ узмбнфйкЮ кбфбнЬлщуз енЭсгейбт.

 Мз гемЯжефе ме рпллЬ фсьцймб фз ухукехЮ: гйб

кблэфесз ухнфЮсзуз, фп шэчпт рсЭрей нб кхклпцпсеЯ елеэиесб. Бн рбсемрпдйуфеЯ з кхклпцпсЯб, п ухмрйеуфЮт иб дпхлеэей ухнечют.

 Мзн ейуЬгефе жеуфЬ фсьцймб: иб бнЭвбжбн фзн

еущфесйкЮ иесмпксбуЯб бнбгкЬжпнфбт фп ухмрйеуфЮ уе хресвплйкь цьсфп есгбуЯбт, ме хресвплйкЮ кбфбнЬлщуз злекфсйкЮт енЭсгейбт.

 Брпшэофе фз ухукехЮ бн учзмбфйуфеЯ рЬгпт (влЭре

УхнфЮсзуз). ¸нб рбчэ уфсюмб рЬгпх кбийуфЬ дхукпльфесз фзн екчюсзуз фпх шэчпхт уфб фсьцймб кбй бхоЬнефбй з кбфбнЬлщуз енЭсгейбт.

 ДйбфзсеЯфе брпфелеумбфйкЬ кбй кбибсЬ фб

ресйвлЮмбфб, Эфуй рпх нб ецбсмьжпхн кблЬ уфйт рьсфет кбй нб мзн бцЮнпхн фп шэчпт нб еоЭлией (влЭре УхнфЮсзуз).

Page 56

БнщмблЯет кбй лэуейт

195070821.00

04/2008

МрпсеЯ нб фэчей нб мз лейфпхсгеЯ з ухукехЮ. Рсйн фзлецщнЮуефе уфзн ФечнйкЮ ХрпуфЮсйоз (влЭре ФечнйкЮ ХрпуфЮсйоз), елЭгофе бн рськейфбй гйб рсьвлзмб рпх бнфймефщрЯжефбй еэкплб ме фз впЮиейб фпх бкьлпхипх

кбфбльгпх.

БнщмблЯет:

З лхчнЯб еущфесйкпэ цщфйумпэ ден бнЬвей.

П кйнзфЮсбт ден оекйнЬей.

Фп шхгеЯп кбй п кбфбшэкфзт шэчпхн лЯгп.

ДхнбфЬ бЯфйб/Лэуз:

 Фп вэумб ден Эчей мрей уфзн злекфсйкЮ рсЯжб Ю ден кЬней кблЮ ербцЮ, Ю уфп

урЯфй ден хрЬсчей сеэмб.

 З ухукехЮ дйбиЭфей Элегчп фпх кйнзфЮсб (влЭре ЕккЯнзуз кбй чсЮуз).

 пй рьсфет ден клеЯнпхн кблЬ Ю пй фуймпэчет еЯнбй цибсмЭнет  пй рьсфет бнпЯгпхн рплэ ухчнЬ  Пй ерйлпгеЯт ЛЕЙФПХСГЙБУ ден еЯнбй уе ущуфЮ иЭуз (влЭре РесйгсбцЮ).  фп шхгеЯп Ю п кбфбшэкфзт гемЯубне хресвплйкЬ.

Уфп шхгеЯп фб фсьцймб рбгюнпхн.

 П ерйлпгЭбт ЛЕЙФПХСГЙБУ ШХГЕЙПХ ден еЯнбй уе ущуфЮ иЭуз (влЭре

РесйгсбцЮ).

П кйнзфЮсбт лейфпхсгеЯ бдйблеЯрфщт.

 З рьсфб ден еЯнбй кблЬ клейумЭнз Ю бнпЯгей ухнечют.  З иесмпксбуЯб фпх еощфесйкпэ ресйвЬллпнфпт еЯнбй рплэ хшзлЮ.

З ухукехЮ екрЭмрей рплэ иьсхвп.

 З ухукехЮ ден егкбфбуфЬизке уе ерЯредп дЬредп (влЭре ЕгкбфЬуфбуз).  З ухукехЮ егкбфбуфЬизке мефбоэ ерЯрлщн Ю бнфйкеймЭнщн рпх дпнпэнфбй

кбй екрЭмрпхн ипсэвпхт.

 Фп еущфесйкь шхкфйкь бЭсйп рбсЬгей Энб елбцсэ иьсхвп бкьмз кбй ьфбн п

ухмрйеуфЮт еЯнбй бненесгьт: ден еЯнбй елЬффщмб, еЯнбй цхуйплпгйкь.

З иесмпксбуЯб псйумЭнщн еощфесйкюн месюн фпх шхгеЯпх еЯнбй

 Пй хшзлЭт иесмпксбуЯет еЯнбй бнбгкбЯет гйб фзн брпцхгЮ учзмбфйумпэ

ухмрхкнюмбфпт уе псйумЭнет ресйпчЭт фпх рспъьнфпт

хшзлЮ.

ФечнйкЮ ХрпуфЮсйоз

Рсйн брехихниеЯфе уфзн ФечнйкЮ ХрпуфЮсйоз:

 ВевбйщиеЯфе бн з бнщмблЯб мрпсеЯ нб бнфймефщрйуфеЯ бхфьнпмб (влЭре БнщмблЯет кбй лэуейт).  Бн рбсЬ фпхт ьлпхт елЭгчпхт, з ухукехЮ ден лейфпхсгеЯ кбй фп рсьвлзмб рпх дйбрйуфюубфе ухнечЯжей нб

хцЯуфбфбй, кблЭуфе фп рлзуйЭуфесп КЭнфсп ФечнйкЮт ХрпуфЮсйозт.

бсйимьт уейсЬт

Max 15 w Class Clase

Classe

4,0

ГнщуфпрпйЮуфе:

 фпн фэрп фзт бнщмблЯбт  фп мпнфЭлп фзт мзчбнЮт (Mod.)  фпн бсйимь уейсЬт (S/N) Пй рлзспцпсЯет бхфЭт всЯукпнфбй уфзн фбмрелЯфуб чбсбкфзсйуфйкюн уфп дйбмЭсйумб шхгеЯпх кЬфщ бсйуфесЬ.

мпнфЭлп

Gross Bruto Brut

Test P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Fuse

Freez. Capac

Gross

Poder de Cong

Bruto

kg/24 h

Brut

Мзн рспуфсЭчефе рпфЭ уе мз еопхуйпдпфзмЭнпхт фечнйкпэт кбй нб бснеЯуие рЬнфб фзн егкбфЬуфбуз бнфбллбкфйкюн мз бхиенфйкюн.
