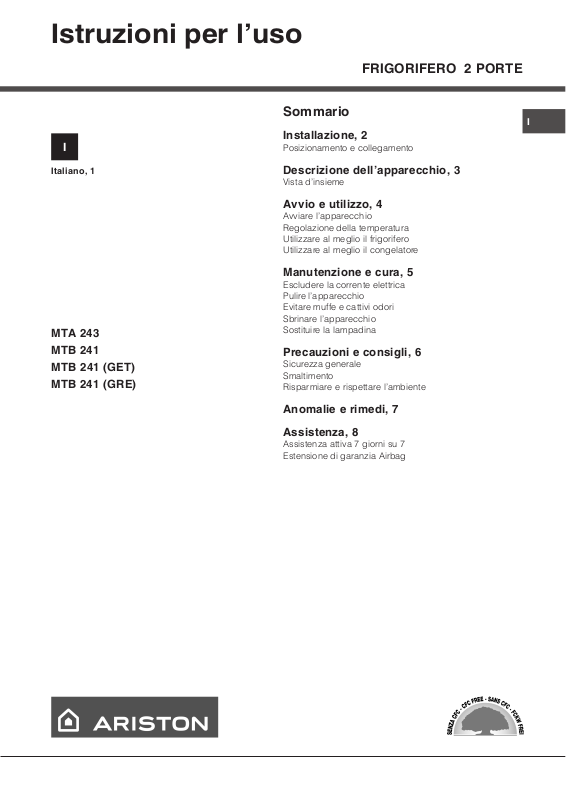

Page 1
Istruzioni per luso
FRIGORIFERO 2 PORTE
I
Italiano, 1
MTA 243
MTB 241
MTB 241 (GET)
MTB 241 (GRE)
Sommario
I
Installazione, 2
Posizionamento e collegamento
Descrizione dellapparecchio, 3
Vista d’insieme
Avvio e utilizzo, 4
Avviare l’apparecchio
Regolazione della temperatura
Utilizzare al meglio il frigorifero
Utilizzare al meglio il congelatore
Manutenzione e cura, 5
Escludere la corrente elettrica
Pulire l’apparecchio
Evitare muffe e cattivi odori
Sbrinare l’apparecchio
Sostituire la lampadina
Precauzioni e consigli, 6
Sicurezza generale
Smaltimento
Risparmiare e rispettare l’ambiente
Anomalie e rimedi, 7
Assistenza, 8
Assistenza attiva 7 giorni su 7
Estensione di garanzia Airbag
Page 2
Installazione
! È importante conservare questo libretto per poterlo
I
consultare in ogni momento. In caso di vendita,
di cessione o di trasloco, assicurarsi che resti insieme
all’apparecchio per informare il nuovo proprietario
sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sull’installazione, sull’uso e sulla sicurezza.
Posizionamento e collegamento
Posizionamento
1. Posizionare l’apparecchio in un ambiente ben aerato
e non umido.
2. Non ostruire le griglie posteriori di ventilazione:
compressore e condensatore emettono calore e
richiedono una buona aerazione per funzionare bene
e contenere i consumi elettrici.
3. Lasciare una distanza di almeno 10 cm tra la parte
superiore dell’apparecchio ed eventuali mobili sovrastanti
e di almeno 5 cm tra le fiancate e mobili/pareti laterali.
4. Lasciare l’apparecchio lontano da fonti di calore
(la luce solare diretta, una cucina elettrica).
Livellamento
1. Installare l’apparecchio su un pavimento piano e rigido.
2. Se il pavimento non fosse perfettamente orizzontale,
compensare svitando o avvitando i piedini anteriori.
Collegamento elettrico
Dopo il trasporto, posizionare l’apparecchio
verticalmente e attendere almeno 3 ore prima di
collegarlo all’impianto elettrico. Prima di inserire la spina
nella presa della corrente, accertarsi che:
• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo
di potenza della macchina, indicato nella targhetta
caratteristiche posta nel vano frigorifero in basso
a sinistra (es 150 W);
• la tensione di alimentazione sia compresa nei valori
indicati nella targhetta caratteristiche, posta in basso
a sinistra (es 220-240 V);
• la presa sia compatibile con la spina dell’apparecchio.
In caso contrario richiedere la sostituzione della spina
a un tecnico autorizzato (
prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa
della corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente
e sostituito solo da tecnici autorizzati (vedi Assistenza).
! Lazienda declina ogni responsabilità qualora
queste norme non vengano rispettate.
vedi Assistenza
); non usare
2
Page 3
Descrizione
dellapparecchio
Vista dinsieme
Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti
rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.
Vano congelatore
CONGELAMENTO e
CONSERVAZIONE
Balconcino estraibile
con coperchio,
Manopola
REGOLAZIONE
DELLA
TEMPERATURA
con PORTAUOVA e
SCATOLA BURRO
I
RIPIANO
MULTI-USO
Cassetto
FRUTTA e
VERDURA
PIEDINO
di regolazione
Scatola
*
Variabili per numero e/o per posizione.
Presente solo in alcuni modelli.
*
Balconcino estraibile
PORTAOGGETTI
Vano per
BOTTIGLIA DA
2 LITRI
Balconcino
BOTTIGLIE
3
Page 4
Avvio e utilizzo
Avviare lapparecchio
I
! Prima di avviare lapparecchio, seguire
le istruzioni sullinstallazione (
! Prima di collegare l’apparecchio pulire bene i vani e
gli accessori con acqua tiepida e bicarbonato.
1. Inserire la spina nella presa e accertarsi che
si accenda la lampada di illuminazione interna.
2. Ruotare la manopola per LA REGOLAZIONE DELLA
TEMPERATURA su un valore medio. Dopo qualche ora
sarà possibile inserire alimenti nel frigorifero.
Regolazione della temperaturaRegolazione della temperatura
Regolazione della temperatura
Regolazione della temperaturaRegolazione della temperatura
La temperatura all'interno del reparto frigorifero si
regola automaticamente in base alla posizione della
manopola del termostato.
11
1 = meno freddo
11
Si consiglia, comunque, una posizione media
Per aumentare lo spazio e disposizione e migliorare
l'aspetto estetico, questo apparecchio ha la "parte
raffreddante" posizionata all'interno della parete
posteriore del reparto frigo. Tale parete, durante il
funzionamento, si presenterà coperta di brina, oppure
di goccioline di acqua a secondo se il compressore è
in funzione o in pausa. Non preoccupatevi di questo!
Il frigorifero sta lavorando in modo normale.
Se si imposta la manopola per LA REGOLAZIONE
DELLA TEMPERATURA su valori alti, con grossi
quantitativi di alimenti e con una temperatura
ambiente elevata, l’apparecchio può funzionare di
continuo, favorendo un’eccessiva formazione di brina
ed eccessivi consumi elettrici: ovviare spostando la
manopola verso i valori più bassi (verrà effettuato uno
sbrinamento automatico).
55
5 = più freddo
55
vedi Installazione
Utilizzare al meglio il frigorifero
• Per regolare la temperatura utilizzare la manopola
per LA REGOLAZIONE DELLA TEMPERATURA
vedi Descrizione
(
• Inserire soltanto alimenti freddi o appena tiepidi,
non caldi (
• Ricordarsi che gli alimenti cotti non si mantengono
più a lungo di quelli crudi.
• Non inserire liquidi in recipienti scoperti:
provocherebbero un aumento di umidità con
conseguente formazione di condensa.
Scatola MULTI-USO: per conservare a lungo vari
alimenti (per esempio salumi); evita anche che si rilascino
odori nel frigorifero.
).
vedi Precauzioni e consigli
).
RIPIANI: pieni o a griglia. Sono
estraibili e regolabili in altezza
grazie alle apposite guide (
).
Negli apparecchi statici l’aria circola in modo naturale:
quella più fredda tende a scendere perché più pesante.
Ecco come sistemare gli alimenti:
Cibo Disposizione nel frigorifero
'EVRIITIWGITYPMXS 7STVEMGEWWIXXMJVYXXEIZIVHYVE
*SVQEKKMJVIWGLM 7STVEMGEWWIXXMJVYX X EIZIVHYVE
'MFMGSXXM 7YUYEPWMEWMVMTMERS
7EPEQMTERIMR
GEWWIXXEGMSGGSPEXE
*VYXXEIZIVHYVE 2IMGEWWIXXMJVYXXEIZIVHYVE
9SZE 2IPPkETTSWMXSFEPGSRGMRS
&YVVSIQEVKEVMRE 2IPPkETTSWMXSFEPGSRGMRS
&SXXMKPMIFMFMXIPEXXI 2IKPMETTSWMXMFEPGSRGMRM
), per l’inserimento di
figura
contenitori o alimenti di notevole
dimensione. Per regolare l’altezza
non è necessario estrarre
completamente il ripiano.
7YUYEPWMEWMVMTMERS
vedi
Utilizzare al meglio il congelatore
• Non ricongelare alimenti che stanno per scongelare
o scongelati; tali alimenti devono essere cotti per
essere consumati (entro 24 ore).
• Gli alimenti freschi da congelare non devono essere
posti a contatto con quelli già congelati; vanno
sistemati sopra la griglia del reparto freezer
possibilmente a contatto delle pareti (laterali e
posteriore) dove la temperatura scende sotto i -18°C
e garantisce una buona velocità di congelamento.
• Non mettere nel congelatore bottiglie di vetro
contenenti liquidi, tappate o chiuse ermeticamente,
perché potrebbero rompersi.
• La quantità massima giornaliera di alimenti da
congelare è indicata sulla targhetta caratteristiche,
posta nel vano frigorifero in basso a sinistra
(esempio: Kg/24h 4).
! Durante il congelamento evitare di aprire la porta.
! In caso di interruzione di corrente o di guasto,
non aprire la porta del congelatore: in questo modo
congelati e surgelati si conserveranno senza
alterazioni per circa 9-14 ore.
! Se per lungo tempo permane la temperatura
ambiente più fredda di 14°C, non si raggiungono
completamente le temperature necessarie per una
lunga conservazione nel reparto freezer e il periodo di
conservazione risulterà pertanto ridotto.
4
Page 5
Manutenzione e cura
Escludere la corrente elettrica
Durante i lavori di pulizia e manutenzione è necessario
isolare l’apparecchio dalla rete di alimentazione
staccando la spina dalla presa.
Non è sufficiente portare la manopola per la
regolazione della temperatura sulla posizione
(apparecchio spento) per eliminare ogni contatto
elettrico.
Pulire lapparecchio
• Le parti esterne, le parti interne e le guarnizioni in
gomma possono essere pulite con una spugnetta
imbevuta di acqua tiepida e bicarbonato di sodio o
sapone neutro. Non usare solventi, abrasivi,
candeggina o ammoniaca.
• Gli accessori estraibili possono essere messi a
bagno in acqua calda e sapone o detersivo per
piatti. Sciacquarli e asciugarli con cura.
• Il retro dell’apparecchio tende a coprirsi di polvere,
che può essere eliminata utilizzando con
delicatezza, dopo aver spento l'apparecchio e
staccato la presa di corrente, la bocchetta lunga
dell’aspirapolvere, impostato su una potenza
media.
Sbrinare il vano frigorifero
Il frigorifero è dotato di
sbrinamento
automatico: l’acqua
viene convogliata verso
la parte posteriore da
un apposito foro di
scarico (
dove il calore prodotto
dal compressore la fa
evaporare. L’unico
intervento da fare
periodicamente consiste nel pulire il foro di scarico
affinché l’acqua possa defluire liberamente.
Sbrinare il vano congelatore
Eliminare periodicamente la brina con l’apposito
raschietto in dotazione. Se lo strato di brina è
superiore ai 5 mm è necessario effettuare lo
sbrinamento manuale:
1. posizionare la manopola per LA REGOLAZIONE
DELLA TEMPERATURA nella posizione
2. Avvolgere surgelati e congelati in carta da giornale
e metterli in un altro congelatore o in un luogo fresco.
vedi figura
.
)
I
Evitare muffe e cattivi odori
• L’apparecchio è fabbricato con materiali igienici
che non trasmettono odori. Per mantenere questa
caratteristica è necessario che i cibi vengano
sempre protetti e chiusi bene. Ciò eviterà anche
la formazione di macchie.
• Nel caso si voglia spegnere l’apparecchio per un
lungo periodo, pulire l’interno e lasciare le porte
aperte.
Sbrinare lapparecchio
! Attenersi alle istruzioni sottostanti.
Non accelerare il processo con dispositivi o utensili
diversi dal raschietto in dotazione, perché si potrebbe
danneggiare il circuito refrigerante.
3. Lasciare aperta la porta finché la brina non si sia
sciolta completamente; facilitare l’operazione
sistemando nel vano congelatore contenitori con
acqua tiepida.
4. Pulire e asciugare con cura il vano congelatore
prima di riaccendere l’apparecchio.
Sostituire la lampadina
Per sostituire la lampadina di illuminazione del vano
frigorifero, staccare la spina dalla presa di corrente.
Seguire le istruzioni riportate qui sotto.
Accedere alla lampada
togliendo la protezione
come indicato in figura.
Sostituirla con una
analoga di potenza a
quella indicata sulla
protezione (15 W o 25
W).
5
Page 6
Precauzioni e consigli
! L’apparecchio è stato progettato e costruito
I
in conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni
di sicurezza e devono essere lette attentamente.
Questa apparecchiatura è conforme
alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione)
e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni.
Sicurezza generale
• L’apparecchio è stato concepito per un uso di tipo
non professionale all’interno dell’abitazione.
• L’apparecchio deve essere usato per conservare
e congelare cibi, solo da persone adulte e secondo
le istruzioni riportate in questo libretto.
• L’apparecchio non va installato all’aperto,
nemmeno se lo spazio è riparato, perché è molto
pericoloso lasciarlo esposto a pioggia e temporali.
Smaltimento
• Smaltimento del materiale di imballaggio: attenersi
alle norme locali, così gli imballaggi potranno
essere riutilizzati.
• Smaltimento del vecchio apparecchio: ATTENERSI
ALLA LEGISLAZIONE IN MATERIA.
Gli apparecchi frigoriferi e congelatori contengono
infatti nella zona di raffreddamento e
nell’isolamento gas isobutano e ciclopentano che,
se liberati, sono pericolosi per l'ambiente. EVITARE,
QUINDI, CHE LE TUBAZIONI RIGIDE VENGANO
DANNEGGIATE.
• Prima di rottamare il vecchio apparecchio, renderlo
inutilizzabile tagliando il cavo di alimentazione
elettrica e rimuovendo le serrature a scatto.
Risparmiare e rispettare lambiente
• Installare l’apparecchio in un ambiente fresco e ben
aerato, proteggerlo dall’esposizione diretta ai raggi
solari, non disporlo vicino a fonti di calore.
• Non toccare l’apparecchio a piedi nudi o con le
mani o i piedi bagnati o umidi.
• Non toccare le parti interne raffreddanti:
c’è pericolo di ustionarsi o ferirsi.
• Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.
• È necessario staccare la spina dalla presa prima di
effettuare operazioni di pulizia e manutenzione. Non
è sufficiente portare la manopola per LA
REGOLAZIONE DELLA TEMPERATURA sulla
posizione
ogni contatto elettrico.
• In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
• Non usare, all’interno dei vani, dispositivi o utensili
diversi dal raschietto fornito in dotazione.
• Non mettere in bocca cubetti appena estratti dal
congelatore.
• Non permettere ai bambini di giocare con
l’apparecchio. In nessun caso devono sedersi sui
cassetti o appendersi alla porta.
(apparecchio spento) per eliminare
• Per introdurre o estrarre gli alimenti, aprire le porte
dell’apparecchio il più brevemente possibile.
Ogni apertura delle porte causa un notevole
dispendio di energia.
• Non riempire con troppi alimenti l’apparecchio:
per una buona conservazione, il freddo deve
poter circolare liberamente. Se si impedisce la
circolazione, il compressore lavorerà continuamente.
• Non introdurre alimenti caldi: alzerebbero la
temperatura interna costringendo il compressore a
un grosso lavoro, con grande spreco di energia
elettrica.
• Sbrinare l’apparecchio qualora si formasse del
ghiaccio (
di ghiaccio rende più difficile la cessione di freddo
agli alimenti e fa aumentare il consumo di energia.
• Mantenere efficienti e pulite le guarnizioni, in modo
che aderiscano bene alle porte e non lascino uscire
il freddo (
vedi Manutenzione
vedi Manutenzione
); uno spesso strato
).
• Gli imballaggi non sono giocattoli per bambini.
6
Page 7
Anomalie e rimedi
Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza (
che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.
Anomalie:
La lampada di illuminazione
interna non si accende.
Il frigorifero e il congelatore
raffreddano poco.
Nel frigorifero gli alimenti
si gelano.
Il motore funziona di continuo.
Lapparecchio emette
molto rumore.
Possibili cause / Soluzione:
• La spina non è inserita nella presa della corrente o non abbastanza
da fare contatto, oppure in casa non c’è corrente.
• Le porte non chiudono bene o le guarnizioni sono rovinate.
• Le porte vengono aperte molto spesso.
• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in
posizione corretta
• Il frigorifero o il congelatore sono stati riempiti eccessivamente.
• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in
posizione corretta.
• Gli alimenti sono a contatto con la parete posteriore.
• La porta non è ben chiusa o viene aperta di continuo.
• La temperatura dell’ambiente esterno è molto alta.
• Lo spessore della brina supera i 2-3 mm (
• L’apparecchio non è stato installato ben in piano (
• L’apparecchio è stato installato tra mobili o oggetti che vibrano
ed emettono rumori.
• Il gas refrigerante interno produce un leggero rumore anche quando
il compressore è fermo: non è un difetto, è normale.
vedi Assistenza
), controllare
vedi Manutenzione
vedi Installazione).
I
).
Sul fondo del frigo cè dellacqua.
• Il foro di scarico dell’acqua è otturato (
vedi Manutenzione
).
7
Page 8
Assistenza
195046735.00
07/2004 - Xerox Business Services
I
•
Verificare se l’anomalia può essere risolta autonomamente (
vedi Anomalie e Rimedi
).
• In caso negativo, contattare il Numero Unico Nazionale 199.199.199.
Prima di contattare lAssistenza:
modello
numero di serie
Comunicare:
• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)
Queste informazioni si trovano
sulla targhetta caratteristiche posta
nel vano frigorifero in basso a sinistra.
Gross
Bruto
Brut
TI
75
Test
P.S-I.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross
Bruto
Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr.
Made in Italy 13918
93139180000 S/N 704211801
Net
Util
Utile
Pressure
HIGH-235
LOW 140
Cod.
Gross
Bruto
Brut
Fuse
W
A
Freez. Capac
Poder de Cong
kg/24 h
4,0
Max 15 w
Class
Clase
Classe
N
Assistenza Attiva 7 giorni su 7
Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199*
per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
Estensione di garanzia Airbag
Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia
standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la
manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al
programma Airbag avrà diritto gratuitamente a:
• l’intervento entro 48 ore dalla chiamata;
• il contributo per spese di trasferta del Tecnico (diritto di chiamata);
• la manodopera;
• le parti di ricambio originali;
• il trasporto dell’elettrodomestico non riparabile in loco.
Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato
in funzione dell’anzianità del prodotto.
* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle
08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab.
dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori
informazioni consultare il sito www.aristonchannel.com.
8
Loading...
