Page 1
осудомоечная
машина
П

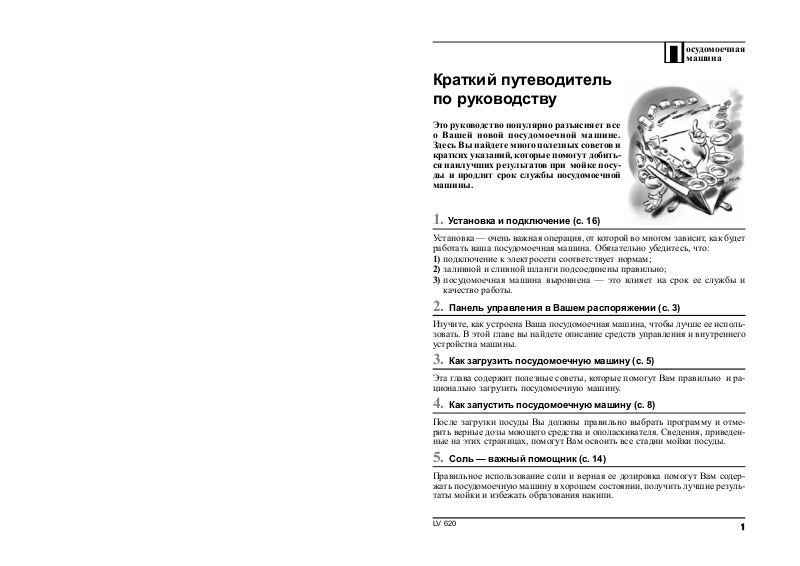

Краткий путеводитель
по руководству
Это руководство популярно разъясняет все
о Вашей новой посудомоечной машине.
Здесь Вы найдете много полезных советов и
кратких указаний, которые помогут добиться наилучших результатов при мойке посуды и продлят срок службы посудомоечной
машины.
1. Установка и подключение (с. 16)
Установка — очень важная операция, от которой во многом зависит, как будет
работать ваша посудомоечная машина. Обязательно убедитесь, что:
1) подключение к электросети соответствует нормам;
2) заливной и сливной шланги подсоединены правильно;
3) посудомоечная машина выровнена — это влияет на срок ее службы и
качество работы.
2. Панель управления в Вашем распоряжении (с. 3)
Изучите, как устроена Ваша посудомоечная машина, чтобы лучше ее использовать. В этой главе вы найдете описание средств управления и внутреннего
устройства машины.
3. Как загрузить посудомоечную машину (с. 5)
Эта глава содержит полезные советы, которые помогут Вам правильно и рационально загрузить посудомоечную машину.
4. Как запустить посудомоечную машину (с. 8)
После загрузки посуды Вы должны правильно выбрать программу и отмерить верные дозы моющего средства и ополаскивателя. Сведения, приведенные на этих страницах, помогут Вам освоить все стадии мойки посуды.
5. Соль — важный помощник (с. 14)
Правильное использование соли и верная ее дозировка помогут Вам содержать посудомоечную машину в хорошем состоянии, получить лучшие результаты мойки и избежать образования накипи.
LV 620
1
Page 2
осудомоечная
машина
П
Откроем посудомоечную машину вместе
осудомоечная
машина
П
6. Советы и предложения по экономии ...(с. 13, 15)
Здесь Вы найдете краткие рекомендации, как лучше вымыть Вашу посуду и
сэкономить время, воду, электроэнергию и моющие средства, выбирая программу, подходящую к типу загружаемой посуды.
7. Возможные неисправности и способы их устранения (с. 19)
Перед вызовом техника прочитайте эту главу: многие проблемы можно решить сразу же. Если Вы не можете решить их самостоятельно, обратитись за
помощью в авторизованный сервисный центр.
8. Безопасность — хорошая привычка (с. 21)
Прочитайте внимательно эту главу – здесь Вы найдете полезную информацию по безопасной установке, использованию и обслуживанию посудомоечной машины.
9. Специальное обслуживание и уход (с. 23)
Периодически, раз в месяц, потратьте немного времени на чистку фильтра и
распылителей. Данная глава научит Вас, как это сделать.
10. Содержите Вашу посудомоечную машину в порядке(с. 24)
Соблюдайте несколько правил, которые Вы найдете здесь, и в результате Ваша
посудомоечная машина будет в прекрасном состоянии.
11. Технические характеристики (с. 5)
Технические показатели всего Вашего оборудования в соответствии с нормами и правилами.
Как она устроена?
Вы должны знать, из каких частей состоит Ваша посудомоечная машина, чтобы наиболее эффективно ее использовать (см. рис. 1).
12. Ariston с Вами и после покупки (с. 28)
Для своей продукции Ariston предлагает послепродажное обслуживание, гарантируя профессиональную помощь и использование оригинальных запасных частей. Чтобы получить более подробную информацию, позвоните в
авторизованный сервисный центр.
13. Аксессуары и профессиональные средства по уходу
за бытовой техникой (с. 26)
Полная гамма профессиональных чистящих средств и аксессуаров поможет
создать в Вашем доме особый блеск.
2
LV 620
E. Верхняя корзина
F. Верхний разбрызгиватель
G. Устройство регулировки уровня
верхней корзины
H. Нижняя корзина
I. Нижний разбрызгиватель
LV 620
1
J. Контейнер для соли
K. Фильтр
L. Распределитель моющих
средств и добавок
для полоскания
3
Page 3
осудомоечная
машина
П
осудомоечная
машина
П
Панель управления (рис. 2)
А. Кнопка включения/выключения
Нажатием кнопки производится включение машины.
В. Индикатор включения / выключения
Индикатор горит при включенном состоянии машины.
С. Ручка дверцы
Для открытия дверцы нажмите на ручку и потяните на себя.
D. Рукоятка выбора программ
Вращайте рукоятку, чтобы установить желаемую программу.
E. Кнопка экстра-сушки
Кнопка используется для повышения интенсивности сушки.
G. Индикаторы этапов программ
(предварительная мойка, мойка, полоскание, сушка)
Технические характеристики
модель LV 620
размеры ширина 59,5 см
загрузка 12 стандартных наборов
электрические параметры напряжение 220 В 50 ГЦ
max. потребляемая энергия см. табличку техн. характеристик
давление воды 30 КПа¸1 МПа (0,3¸10 бар)
Машина соответствует следующим директивам:
2
-73/223 ЕС от 19.02.73 (низкого напряжения) и последующие модификации;
- 89/336 ЕС от 03.05.89 (электромагнитной совместимости) и последующие модификации;
- 97/17 EC (маркировка).
глубина 57 см
высота 82 см
на машине
Как загрузить посуду
Несколько предварительных шагов помогут Вам получить великолепный результат мойки и продлить срок службы
посудомоечной машины.
Удалите остатки пищи с тарелок, замочите кастрюли и сковороды с присохшими и
пригоревшими остатками пищи. Не ставьте стаканы и чашки друг в друга, убедитесь, что загруженная посуда не мешает
свободному вращению разбрызгивателей.
Предварительные операции
Перед помещением посуды в корзины удалите с тарелок крупные остатки пищи,
которые могут блокировать фильтр и в результате понизить эффективность
мойки.
Если кастрюли и сковороды очень грязные, их следует замочить перед мойкой. Выдвиньте корзины, чтобы облегчить их загрузку посудой.
4
LV 620
LV 620
5
Page 4
осудомоечная
машина
П
осудомоечная
машина
П
Использование нижней корзины
Мы рекомендуем очень загрязненную посуду загружать в нижнюю корзину,
так как струи нижнего разбрызгивателя очень сильные. Используйте нижнюю
корзину для мойки сковород, кастрюль, крышек, сервировочной посуды, мисок (см. рис. 3).
· Подносы и крышки лучше размещать по бокам корзины, чтобы они не
мешали вращению верхнего разбрызгивателя.
· Кастрюли, салатницы и пр. ставьте вверх дном; глубокую посуду уста-
навливайте с наклоном.
· Стекло и чашки располагайте, как показано на рис.3.
3
Примеры загрузки нижней корзины
Контейнер для приборов оснащен двумя съемными решетками (рис. 4). Вставьте приборы друг за другом в ячейки, так чтобы приборы не касались друг
друга и их ручки были направлены вниз (рис. 5).
Вы можете располагать посуду по собственному усмотрению, но всегда помните, что грязная поверхность посуды должна быть обращена к струям воды,
направленным снизу, и что должно оставаться место для свободной циркуляции воды.
Использование верхней корзины
Используйте верхнюю корзину для хрупкой и легкой посуды — стаканов, кофейных и чайных чашек, соусников, тарелок, салатниц, слабо загрязненных
сковород и неглубоких кастрюль (рис. 6).
Располагайте посуду так, чтобы она не сдвигалась под струями воды.
Посудомоечная машина может быть оборудована одним или двумя откидными отделениями, в которых можно размещать кружки и чашки, а также длинные ножи и столовые приборы.
После загрузки посуды не забудьте проверить , что лопасти разбрызгивателей могут вращаться свободно, не задевая посуду.
1
2
3
6
Примеры загрузки верхней корзины
Регулирование положения верхней корзины
Для удобного размещения посуды верхнюю корзину можно устанавливать в
верхнем и нижнем положениях.
Чтобы изменить положение верхней корзины, следуйте схеме на рис. 7:
· откройте держатели направляющих и выдвиньте полностью корзину;
· задние колесики корзины переведите в верхнее или нижнее положение и задвиньте корзину по направляющим;
· закройте держатели корзины, чтобы зафиксировать ее новое положение.
7
4
6
5
LV 620
LV 620
7
Page 5
осудомоечная
машина
П
Запуск посудомоечной машины
осудомоечная
машина
П
На старт, внимание,
марш!
После загрузки посуды Вы
должны установить программу
мойки. Вам понадобится только несколько минут, чтобы научиться это делать.
Прежде всего
После проведения всех операций,
описанных в предыдущих главах,
откройте полностью кран подачи
воды, откройте дверцу машины и
нажмите кнопку включения/выключения «А»: Вы услышите короткий
звуковой сигнал и загорится индикатор «В». Теперь Ваша посудомоечная машина включена и готова
к программированию.
Выбор программы
Чтобы выбрать программу, вращайте рукоятку D по часовой стрелке, пока
метка на рукоятке не совпадет с номером / символом желаемой программы
(см. Таблицу программ).
Короткий звуковой сигнал обозначит запуск программы мойки и загорится
индикатор G, соответствующий начальному этапу программы.
Посудомоечная машина информирует Вас
Посудомоечная машина снабжена индикаторами G, которые последовательно загораются, показывая, какой этап программы выполняется в данный момент.
Этапы программы слева направо:
Отмена или изменение работающей программы
Если Вы не правильно выбрали программу, не
волнуйтесь! Вы можете изменить программу, если
она только начала выполняться: поверните рукоятку выбора программ D против часовой стрел-
ки и установите ее в позицию RESET (СБРОС).
Через несколько секунд Вы услышите 4 звуковых
сигнала и индикатор выполняемого этапа программы G погаснет. Это означает, что все установки отменены. Теперь Вы заново можете установить программу. Проверьте наличие моющих
средств, так как они могут быть уже израсходованы.
Если Вы забыли загрузить какую-либо посуду,
прервите программу, нажав кнопку включения /
выключения А, загрузите оставшуюся посуду и
нажмите снова кнопку А. Программа продолжит
работу с того места, на котором была прервана.
Перед тем как
вынимать посуду,
убедитесь,
что программа
закончила работу.
Открывая дверцу
машины во время
выполнения програм-
мы или сразу по ее
завершении, будьте
осторожны, чтобы
не ошпариться паром.
По окончании цикла мойки
Окончание цикла мойки будет обозначено двумя звуковыми сигналами и миганием индикатора этапа сушки (G).
Поверните рукоятку выбора программ D против часовой стрелки в позицию
RESETдля сброса всех установок. Выключите машину нажатием кнопки включения / выключения А (положение «OFF» – выключено), отключите посудомо-
ечную машину от сети и перекройте кран подачи воды.
Подождите несколько минут прежде, чем выгружать посуду — она очень горячая, к тому же, благодаря пару, посуда бедут высушена лучше.
Нижнюю корзину разгружайте первой.
Был сбой питания? Вы открывали дверцу посудомоечной
машины?
Цикл мойки остановится и затем, при возобновлении электропитания / закрытии дверцы, продолжится. Все под контролем!
предварительная мойка полоскание сушка
мойка
8
LV 620
LV 620
9
Page 6
осудомоечная
машина
П
осудомоечная
машина
П
Моющие средства
и добавки для полоскания
Использовать можно только специальные средства для посудомоечных
машин. Перед запуском программы залейте средство в распределитель,
расположенный на внутренней стороне дверцы.
Заполнение отделения для моющих средств
Откройте крышку «А» нажатием кнопки «В» (рис. 8). Заполните моющим средством до краев два контейнера «С» и «D». Закройте плотно крышку, нажав ее
вниз до щелчка.
Если Вы используете моющее средство в таблетках, поместите его контейнер «D» и закройте крышку, нажав ее вниз до щелчка.
Не закрывается
крышка
распределителя!
Края отделения должны быть очищены от
остатков моющего
средства, чтобы обеспечить плотное закрытие крышки.
Средства
для полоскания
Средства для полоскания придают посуде
блеск, и после сушки
на посуде не остается
подтеков. Рекомендуется использовать
ополаскиватель из
фирменной профессиональной серии
«Забота о доме», который можно приобрести в авторизованных сервисных
центрах.
Отделение, заполняемое средством для полоскания, находится на внутренней стороне дверцы. Его следует пополнять, когда загорится индикатор «D»
(см. рис. 9).
8
Заполнение отделения для смягчителя
Откройте отделение, поворачивая крышку «С» против часовой стрелки, и за-
лейте средство для полоскания, не допуская перелива (рис. 9). Закройте от-
деление, плотно завернув крышку «С». Количество
средства, используемого за каждый цикл полоскания,
можно отрегулировать, поворачивая отверткой регулятор «F» (находится под крышкой «С»).
Правильная дозировка средства для
полоскания улучшает сушку посуды.
Если на посуде остаются капли воды
или образуются потеки, установите регулятор в максимальное положение.
Если на посуде остаются белые известковые полосы, поверните регулятор
назад, установив его
в минимальное по-
Регулятор имеет 6 различных положений,
нормальное заполнение — положение 4.
ПОЛЕЗНЫЕ СОВЕТЫ
· Правильно дозируйте моющее средство: не используйте его слишком много
– это затрудняет полоскание, а также вызывает загрязнение окружающей
среды.
· Храните моющие средства и добавки для полоскания в прохладном, сухом
месте, недоступном для детей.
· Для наибольшей эффективности рекомендуем использовать фирменные
средства из профессиональной серии «Забота о доме» (ополаскиватель,
дезодорант, соль в таблетках, средство для очистки и дезинфекции).
Предупреждение. Таблетки для посудомоечных машин «Три в одном», име-
ющиеся в настоящее время в продаже, объединяют в одном изделии моющее средство, соль и средство для полоскания. Если в Вашей местности
жесткая или очень жесткая вода, мы все же рекомендуем залить дополнительно соль в соответствующий контейнер, чтобы предотвратить образование белых полос на Вашей посуде или на внутренних частях оборудования. В любом случае, пожалуйста , прочитайте инструкции
изготовителя на упаковке таблеток.
9
ложение.
10
LV 620
LV 620
11
Page 7
осудомоечная
Продолжитель-ность цикла мойки
сушки
замачивания для посуды
машина
П
Правильно выбирайте программу мойки
осудомоечная
машина
П
Программы для каждой
степени загрязнения
Соль, средство для полоскания, верная дозировка моющего средства и
правильно выбранная программа — вот формула получения наилучших результатов мойки и хорошего состояния Вашей посудомоечной
машины.
Программа
Интенсивная
мойка
Повседнев-
ная мойка
Экономичная
мойка авто
Замачивание
Правильно выбранная для посуды программа гарантирует
Тип посуды
и загрязнения
Сильно
загрязненная
посуда, кастрюли
(не использовать
для хрупких
предметов)
Нормально
загрязненная
посуда, кастрюли
и сковороды
(обычный повседневный цикл)
Экологичный
цикл с низким
уровнем энергопотребления для
нормально
загрязненной
посуды, кастрюль
и сковород
Подготовительная мойка для
посуды, кастрюль
и сковород перед
дальнейшей
загрузкой посуды
Описание цикла
Предварительная мойка
в при 40°С. Основная
мойка при 65°С. Два
полоскания в холодной
воде.
Полоскание в горячей
воде при 65°С. Сушка
Предварительная мойка
в холодной воде.
Основная мойка при
50°С. Холодное
полоскание.
Полоскание в горячей
воде при 70°С. Сушка
Две предварительных
мойки в холодной воде.
Основная мойка при
50°С. Полоскание в
горячей воде при 65°С.
Сушка
Короткая холодная
мойка с программой
с присохшими остатками
пищи
Моющее редство:
для предварит.
+ основная
мойка, г
5+25 ]
5+25 ]
5+25 ]
Средство для
рациональное использование воды и электроэнергии.
полоскания
(допуск
120
мин.
72
мин.
130
мин.
12
мин.
Рекомендации и советы
Как ухаживать за дорогой посудой
10% без дополн.
±
n Почти всю серебрянную посуду
можно мыть в посудомоечной машине. Но есть два исключения:
старинная серебрянная посуда и
посуда из серебра, в декоре которой присутствуют компоненты
окисления. Горячая вода может
повредить ручки старинной посуды и декоративные украшения
посуды.
Не допускайте соприкосновения
посуды из серебра с другими металлами — этим Вы избежите образования пятен на посуде и ее потемнения.
Посудомоечная машина не только экономит время и энергию,
но и дезинфицирует Вашу посуду, моя ее при высокой температуре.
n Серебрянные тарелки и сервиро-
вочную посуду следует мыть сразу после использования, особенно если они находились в контакте
с солью, яйцами, маслинами, горчицей, уксусом, фруктовыми соками и приготовленными овощами.
n Для ухода за серебрянной посудой
рекомендуем использовать
«Средство по уходу за цветными
металлами и сплавами» из фирменной профессиональной серии
«Забота о доме». Средство обладает антиокисляющими свойствами, очищает и возвращает блеск.
12
LV 620
LV 620
13
Page 8
осудомоечная
Градус
Потребление
машина
П
Вода в Вашем доме
Жесткость воды изменяется в зависимости
от местности. При использовании жесткой
воды на стенках посудомоечной машины образуются известковые отложения. Посудо-
образования ржавчины,
Никогда без соли
Чтобы избежать
загружайте соль перед
перед началом цикла
мойки посуды.
моечная машина оснащена специальным
устройством для смягчения воды, устраняющим минеральные соли и известь из воды. На дне посудомоечной машины под нижней корзиной находится контейнер, в который загружается соль для регенерации
ионно-обменных смол, являющихся активной частью смягчителя воды.
Рекомендуется использовать соль из фирменной профессиональной серии «Забота о доме», можно приобрести в авторизованных сервисных центрах). Нельзя заменять соль для посудомоечных машин поваренной солью.
Загрузка соли в смягчитель
Всегда используйте соль, предназначенную специально для посудомоечных
машин.
Перед первым использованием загрузите соль в контейнер (рис. 10):
1) выдвиньте нижнюю корзину и отверните крышку
контейнера против часовой стрелки;
2) если Вы впервые наполняете контейнер, то залейте распределитель водой до верха;
3) вставьте воронку (входит в комплект оборудования) в отверстие и засыпьте соль (примерно 2 кг),
возможно из контейнера вытечет немного воды —
это нормальное явление;
10
4) осторожно заверните крышку контейнера.
Когда нужно пополнять запас соли
Зеленый индикатор, находящийся в центре чаши декальцинационной кассеты показывает, что контейнер полный. Если индикатор не видим, это означает, что в контейнер требуется добавить соль.
Регулировка расхода соли
В Вашей посудомоечной машине имеется регулятор величины добавки соли
в зависимости от жесткости водопроводной воды для достижения минимального уровня потребления соли (рис. 11).
осудомоечная
машина
П
Для регулировки потребления соли:
1) отверните крышку контейнера для соли;
2) на горловине контейнера (рис. 12) имеется
кольцо со стрелкой, повернутой в положение
“–“ (заводская регулировка);
3) если необходимо, поверните стрелку от “–“ к
“+” против часовой стрелки в зависимости от
жесткости водопроводной воды.
Пользуйтесь следующей таблицей для регулировки потребления соли:
Жесткость воды
ммоль/л Регули-
Кларка
0 ¸ 14 0 ¸ 10 0 ¸ 1,7
14 ¸ 36 18 ¸ 44 1,8 ¸ 4,4 -
36 ¸ 71 45 ¸ 89 4,5 ¸ 8,9
> 71 > 89 > 8,9 + 60 25
°dH
ровка
не
требуется
средняя 40 40
соли,
г/цикл
0 не
20 60
Количество
на 2 кг соли
ограничено
циклов
Узнать, какова
жесткость воды,
можно в жилищно-эксплуатаци-
онной конторе,
отвечающей за
водоснабжение
в вашем районе.
Экономить легко
Использование домашних электробытовых приборов –
это не только экономия, но и сохранение окружающей среды.
Максимальная загрузка
Старайтесь максимально загружать машину: это предотвратит излишнее потребление воды, электроэнергии и моющих средств.
Затратьте некоторое время, чтобы загрузить машину полностью: используйте программу «Замачивание», предотвращающую образование неприятных запахов в машине и присыхание остатков пищи на посуде.
Правильный выбор программы
Выбирайте правильную программу в соответствии с типом посуды и
степенью загрязнения (см. Таблицу программ на с. 12-13). Программы
«Замачивание» и «Интенсивная мойка» применяйте для действительно
сильно загрязненной посуды.
11
14
LV 620
LV 620
15
Page 9
осудомоечная
машина
П
Установка и подключение
осудомоечная
машина
П
Посудомоечная машина на месте
После покупки или перемещения посудомоечной машины на другое место правильная установка — гарантия правильной и эффективной работы оборудования.
Выберите место, где Вы хотите установить посудомоечную машину, Вы можете даже разместить ее
так, чтобы боковые стороны или задняя панель машины находились на одной линии с мебелью или у
стены. Заливной и сливной шланги для удобства
установки могут располагаться как с левой, так и с
правой стороны машины.
Выравнивание
После установки машины на место отрегулируйте ее высоту и устойчивое
положение путем вращения ножек; проверьте по уровню горизонтальность
верхней крышки корпуса – отклонение не должно быть более 2°.
Регулировка задних ножек (где имеются)
Вставьте оборудование в нишу и затем отрегулируйте высоту машины с помощью передних винтов на дне машины. Используйте отвертку для вращения винтов по часовой стрелке, чтобы увеличить высоту посудомоечной машины, и против часовой стрелки – чтобы ее уменьшить.
Конденсатоустойчивая лента
На некоторых моделях предусмотрена клейкая конденсатоустойчивая лента.
Она должна быть приклеена на нижнюю сторону деревянной поверхности (столешницы), чтобы предохранить ее от образования конденсата. Если лента не
входит в комплект поставки, ее можно приобрести как запасную часть в Авторизованном сервисном центре.
Подключение к холодной воде
Не допускается установка машины без крана отключения воды!
На машине заливной шланг уже подключен к изделию. Замена заводского шланга не допускается, в случае замены используйте только оригинальные запасные части.
Наверните заливной шланг на вывод водопровода, имеющий наружную резьбу 3/4 дюйма, и проверьте надежность соединения.
Cоединение уплотняется резиновой прокладкой,
совмещенной с фильтром (рис. 12).
12
Если машина подключается к новому водопроводу или долго не использовалась, отверните шланг со стороны машины, слейте грязную воду и восстановите соединение. Это предохранит машину от повреждений.
Во избежание повреждений, затяжку пластмассовых гаек производите вручную, без использования инструмента.
Подключение к горячей воде
Машина может также подключаться к горячей воде из водопровода или водонагревателя, причем в обоих случаях температура воды не должна превышать 60°C.
При подключении к горячей воде время мойки сокращается примерно на 15
минут, а эффективность несколько понижается. Подключение к горячей воде
выполняется также, как и к холодной.
Подсоединение сливного шланга
Вставьте сливной шланг в сливную трубу с минимальным диаметром 4 см или повесьте загнутый конец
сливного шланга на край раковины. Помните: шланг
не должен перегибаться и перекручиваться. Для наилучшего размещения шланга используйте специальную пластиковую направляющую (входит в комплект
поставки) (рис. 13). Свободный конец сливного шланга должен располагаться на расстоянии между 40 и
100 см и от основания посудомоечной машины и обеспечивать разрыв струи при сливе (конец шланга не
должен быть опущен в воду).
Если сливной шланг встроен в канализацию, имейте ввиду, что на верхних
этажах может создаваться «сифонный эффект» — машина одновременно сливает и заливает воду. Для предотвращения подобного эффекта устанавливается сифон.
13
Специальную пластиковую направляющую
следует прочно закрепить на стене, чтобы предотвратить
перемещение сливного шланга и разбрызгивание воды.
16
LV 620
LV 620
17
Page 10
осудомоечная
машина
П
Устранение неисправностей
осудомоечная
машина
П
ПОДСОЕДИНЕНИЕ К ЭЛЕКТРОСЕТИ
ВНИМАНИЕ: оборудование обязательно должно быть заземлено!
I. Машина должна подключаться к электрической сети при помощи двухпо-
люсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный (желательно и нулевой) провод должен быть подключен
через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0.1 с.
II. При наличии вблизи от предполагаемого места установки машины розетки
с заземляющим контактом, имеющей трехпроводную подводку кабеля с
медными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится.
При отсутствии указанной розетки и проводки следует провести их монтаж.
III. Не допускается прокладка заземления отдельным проводом.
IV. Для доработки электрической сети рекомендуется применять провод типа
ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок проводов, обеспечивающих пожаро- и электробезопасность при эксплуатации машины.
Перед включением машины в сеть убедитесь, что:
1) напряжение и частота тока сети соответствуют данным машины (см. табличку характеристик на внутренней стороне дверцы оборудования);
2) электросеть (проводка), выдерживает максимальную нагрузку подключаемого оборудования;
3) розетка и вилка одного типа;
4) розетка заземлена в соответствии с нормами безопасности, описанными в
данном разделе инструкции (допускается организация заземления рабочим нулем, при условии, что защитная линия не имеет разрыва и подключена напрямую в обвод каких-либо приборов (например, электрического
счетчика).
Цветовая маркировка
электропроводов:
желто-зеленый - заземление;
синий - нейтраль;
коричневый или черный - фаза
Запрещено использование переходников, многогнездовых розеток и удлини-
телей. Для замены поврежденного питающего кабеля обращайтесь в авторизованный сервисный центр.
Оборудование, подключенное с нарушением требований безопасности
бытовых приборов большой мощности, изложенных в настоящей инструкции, является потенциально опасным. Производитель не несет ответственности за ущерб здоровью и собственности, если он вызван несоблюдением указанных норм установки.
Если вилка оборудования не подходит
к розетке, оснастите кабель подходящей вилкой, а не используйте переходники и удлинители, создающие опасность перегрева и возгорания.
Возникли проблемы? Прочитайте...
Ваша посудомоечная машина не работает или работает неудовлетворительно. В большинстве случаев Вы можете решить возникшие проблемы сами: прежде чем вызывать техников, прочитайте эту главу.
Машина не начинает работать
Убедитесь, что:
n открыт кран подачи воды;
n заливной шлан подсоединен правильно;
n не перекрыта подача воды в доме;
n достаточен напор воды;
n не изогнут заливной шланг;
n не засорен фильтр на заливном шланге;
n дверца машины закрыта.
Посуда плохо вымыта
Убедитесь, что:
n моющее средство загружено в распределитель в нужном количестве;
n программа мойки соответствует типу загруженной посуды;
n фильтр гибкого заливного шланга и микрофильтр не засорены;
n свободно вращаются распылители.
Машина не сливает воду
Убедитесь, что:
n сливной шланг не изогнут;
n не засорена канализация.
На посуде остаются известковый налет или белая пленка
Убедитесь, что:
n крышка контейнера для соли закрыта плотно;
n средство для полоскания загружено в достаточном количестве.
Сообщения об ошибках
Посудомоечная машина оснащена системой безопасности, которая может
обнаруживать ошибочные действия. Эти ошибки идентифицируются частым
миганием одного или двух индикаторов этапов мойки G. В этом случае выключите оборудование и обратитесь за технической помощью в авторизованный сервисный центр.
18
LV 620
LV 620
19
Page 11
осудомоечная
машина
П
осудомоечная
машина
П
Индикация неисправностей
Аварийный сигнал – кран подачи воды
Если Вы забыли открыть кран подачи воды, машина напомнит Вам об этом
короткими звуковыми сигналами, которые будут раздаваться несколько минут. Откройте кран подачи воды и через несколько минут машина начнет работать.
Если Вы отсутствовали во время звучания сигналов, машина будет автоматически заблокирована и начнут часто мигать два индикатора: 2-й (мойка) и
3-й (полоскание).
Выключите машину кнопкой включения / выключения А, откройте кран подачи
воды и подождите примерно 20 секунд перед повторным включением оборудования. Установите программу, как описано в § «Выбор программы» на с. 8,
и машина начнет работать.
Аварийный сигнал – засор фильтра
Если оборудование блокировано и часто мигают индикаторы 1-й (предварительная мойка) и 3-й (полоскание), это означает, что фильтры закупорены
крупными остатками пищи. Выключите машину, тщательно очистите фильтр
(см. соотв. параграф на с. 23). Теперь включите оборудование и снова выберите программу.
Если после проверки машина не работает,
или проблемы остаются
Позвоните в авторизованный сервисный центр и сообщите следующую информацию:
¨ номер гарантийного документа (сервисной книжки, сервисного серти
фиката и т.п.),
¨ неисправность,
¨ модель и серийный номер, обозначенные на информационной
табличке, расположенной на торце дверцы машины, либо
в гарантийном документе.
Не пользуйтесь услугами лиц,
не уполномоченных Производителем.
При ремонте требуйте использования
оригинальных запасных частей.
Безопасность — хорошая привычка
Ваша посудомоечная машина сконструирована в соответствии с самыми строгими международными нормами и стандартами, чтобы Вы и
Ваша семья чувствовали себя защищенными. Прочитайте данное руководство: оно поможет Вам ознакомится с возможностями посудомоечной машины, правилами ее монтажа, использования и безопасного
обслуживания.
1. Это оборудование разработано для использования внутри помещений.
Ни при каких обстоятельствах не используйте его на улице.
2. Это оборудование должно использоваться для мытья посуды в домашних условиях в соответствии с настоящей инструкцией. Использование
оборудования не по назначению, а также промышленное использование,
использование посудомоечной машины в офисах, предприятиях сферы
обслуживания, здравоохранения, просвещения и т.п. не предусмотрено.
Производитель не несет ответственности за выход из строя оборудования при нарушении условий данного пункта инструкции.
3. Осторожно удалите упаковку, убедитесь, что оборудование не повреждено.
При возникновении сомнений свяжитесь с поставщиком немедленно.
4. Это оборудование обладает большим весом: передвигайте его только при
уверенности в своих силах.
5. Запрещено использование переходников, многогнездовых розеток и удлинителей (они создают опасность возгорания). В крайнем случае, при
необходимости, допускается использование одного удлинителя, соответствующего требованиям безопасности.
Производитель не несет ответственности за возгорания, произошедшие
из-за использования тройников и удлинителей, а также соединительного
кабеля, сечение которого не соответствует потребляемой оборудованием мощности. При установке посудомоечной машины необходимо проверить соответствие характеристик сети и машины.
6. Используйте соли, ополаскиватели, моющие и другие средства, которые
предназначены специально для посудомоечных машин. Применение иных
химических средств, а также применение средств не по назначению (например, средства против накипи вместо моющего средства) ухудшают качество мойки, и даже могут привести к поломке машины.
7. Не перегружайте машину, старайтесь правильно располагать посуду, только тогда Вы будете удовлетворены результатами мойки. Перегрузка машины может привести к ее поломке.
20
LV 620
LV 620
21
Page 12
осудомоечная
машина
П
Обслуживание и уход
осудомоечная
машина
П
8. Не касайтесь работающей машины мокрыми руками, или если вы босиком. Не дотрагивайтесь до нагревательных элементов машины во время
цикла мойки или сразу после него.
9. Не опирайтесь и не садитесь на открытую дверцу, чтобы не опрокинуть
оборудование.
10. Не тяните провод, чтобы вынуть вилку из розетки: это очень опасно.
11. В соответствии с общими требованиями Государственной Противопожар-
ной службы не оставляйте работающую посудомоечную машину без присмотра.
12. Не разрешайте детям и лицам, незнакомым с данной инструкцией, пользоваться оборудованием без Вашего присмотра.
13. При возникновении нестандартной ситуации отключите машину: выньте
вилку из розетки, перекройте кран подачи воды и позвоните в сервисный
центр, телефон которого напечатан в гарантийном документе (гарантийном талоне, сервисной книжке, сервисном сертификате). Перед звонком
в сервисный центр прочитайте раздел «Устранение неисправностей».
14. Прежде, чем избавиться от старого оборудования: обрежьте питающий
кабель и снимите замок дверцы.
15. Запрещается изменение конструкции машины и вмешательство лиц, не
уполномоченных Производителем на гарантийный ремонт.
Только
квалифицированный
специалист
и только подлинные
запасные детали Ariston!
Чистка и специальное
обслуживание
Периодически, раз в месяц, потратьте немного
времени на чистку фильтровального узла и распылителей.
Очистка фильтровального узла (рис. 14, 15)
Для эффективной работы Вашей посудомоечной машины необходимо производить очистку фильтровального узла.
Фильтр во время цикла мойки очищает воду, что позволяет использовать рециркулированную воду, тем самым экономить ее. Проверяйте фильтр после
каждой мойки: освобождайте от застрявших частиц пищи чашку «С» и полу-
проточный фильтр «А». Выньте фильтровальный узел , потянув его за ручку
чашки вверх, и промойте под струей воды.
Полностью фильтровальный узел (полукруглый фильтр А + чашку С + цилиндрический фильтр В + микрофильтр D) необходимо очищать раз в месяц.
Чтобы снять
фильтр «В»,
поверните его
против часовой
стрелки.
Для очистки
используйте
неметаллическую щетку
(напр., зубную).
Соберите
фильтр, как
показано на
рис., и вставьте
его на место
нажатием вниз.
14
22
LV 620
Внимание: Посудомоечная машина не долж-
на использоваться без фильтров. Несвоевременная чистка и неправильная установка
фильтров могут ухудшать эффективность мойки и вызвать поломку машины.
Очистка разбрызгивателей
Частицы пищи могут стать причиной образования ржавчины на разбрызгивателях и забивать их отверстия, поэтому периодически проверяйте разбрызгиватели и очищайте их при необходимости.
LV 620
15
23
Page 13
осудомоечная
машина
П
осудомоечная
машина
П
Содержите Вашу посудомоечную
машину в порядке
Соблюдение этих немногих правил гарантирует, что Ваш надежный
помощник – посудомоечная машина – будет с Вами рядом всегда.
После каждой мойки
Перекрывайте кран подачи воды и оставляйте дверцу приоткрытой во избежание образования неприятных запахов и влажности внутри машины, протирайте резиновый уплотнитель.
Отключайте машину из сети
Из соображений безопасности перед мойкой и обслуживанием машины всегда вынимайте вилку из розетки.
Мойка машины
Не используйте химические абразивы и растворители для мойки внешних и
внутренних поверхностей и резиновых частей машины. Рекомендуем мыть их
при помощи теплой воды, губки и мыла. Известковые и жировые отложения
на внутренних поверхностях и уплотнителе дверцы удаляйте специальным
Средством для очистки посудомоечной машины из фирменной профессиональной серии «Забота о доме».
Уплотнители дверцы
Одной из причин образования неприятных запахов в машине является скапливание остатков пищи на улотнительных прокладках дверцы — периодически очищайте их влажной губкой.
Перемещение машины
Передвигайте машину только в вертикальном положении, в крайнем случае
оборудование можно положить на заднюю сторону.
Удаление накипи
Вода содержит большое количество труднорастворимых солей вследствие
загрязнения окружающей среды. Соли в виде накипи оседают на нагревательных элементах, баке, трубках и вызывают их преждевременный выход из
строя. Если Вы живете в области с жесткой водой, следует периодически
использовать порошки-антинакипины, например, Средство против накипи,
либо установить магнитный смягчитель воды Calblock, предотвращающий образование накипи (фирменная профессиональная серия «Забота о доме»).
Если машина не будет долго использоваться
Если Вы не будете использовать машину продолжительное время, рекомендуем сделать следующее:
· проведите цикл мойки при пустой машине;
· перекройте кран подачи воды;
· выньте вилку из розетки;
· оставьте дверцу приоткрытой — этим Вы избежите образования неприят-
ного запаха в машине, и уплотнители дверцы прослужат дольше.
· Используйте дезодорант для посудомоечной машины из фирменной про-
фессиональной серии «Забота о доме».
Перед началом использования посудомоечной машины после длительного
перерыва следует: вставить вилку в розетку; перекрыть кран подачи воды,
отвернуть шланг, слить грязную воду; подсоединить заливной шланг и открыть
водопроводный кран.
24
LV 620
Ваша посудомоечная машина — не утилизатор отходов!
Не старайтесь удалить с посуды каждый маленький остаток
пищи , но перед загрузкой в корзины очистите посуду от костей,
кожуры, корок и любых других остатков пищи.
Вылейте все из стаканов и чашек.
LV 620
25
Page 14
Компания Indesit Company S.p.A.,
производитель бытовой техники торговых марок
Ariston, Indesit, Stinol,
настоятельно рекомендует использовать
для ухода за Вашей бытовой техникой
средства и аксессуары профессиональной серии
«Забота о доме»
СЕРИЯ
ПРОФЕССИОНАЛЬНЫХ
АКСЕССУАРОВ
Фирменные средства по уходу за бытовой техникой от производителя
Вы можете ознакомиться с полным каталогом серии профессиональных акссесуаров и средств «Забота о доме» и получить информацию в Авторизованных
сервисных центрах (адреса и телефоны указаны в гарантийном документе);
на сайте www.ariston.ru
по телефонам Справочной службы компании Indesit Company S.p.A.
в Москве: (495) 974-62-80
в Санкт-Петербурге: (812) 118-80-55
в Киеве: (044) 494-36-10
в Екатеринбурге: (343) 376-15-22
Серия включает в себя полный спектр средств по уходу за:
Посудомоечной
машиной
Стиральной и
посудомоечной
машиной
Плитой
Холодильником
Микроволновой
печью
ДЛЯ ДОМА
АКСЕССУАРЫ
ДЛЯ ТЕХНИКИ
Холодильник:
Стиральная и
посудомоечная
машины, водонагреватели
Стиральная и
посудомоечная
машины
Вытяжка:
ДЛЯ КУХНИ
· Средство для очистки и дезинфекции, 250 мл 089779
· Ополаскиватель, 250 мл 082064
· Соль в таблетках, 2 кг 082057
· Дезодорант, 2 шт. 082072
· Средство для удаления накипи, 10 пак.* 50 г 089780
Средство по уходу за конфорками и решетками, 250 мл 082037
·
Средство по уходу за стеклокерамич. поверхностью, 500 мл 089782
·
Средство по уходу за духовкой, 500 мл 089772
·
Средство по уходу за холодильником, 500 мл 089777
·
Поглотитель запахов 082073
·
· Средство по уходу за микроволновой печью, 500 мл 089781
Средство по уходу за кастрюлями и сковородами, 250 мл 082042
·
Средство по уходу за нержавеющей сталью, 250 мл 089778
·
Полироль для нержавеющей стали, 500 мл
·
Средство по уходу за деревянными поверхностями 082081
·
Средство по уходу за алюминием и пластиком 082083
·
Средство по уходу за цветными металлами и сплавами 082063
·
Средство по уходу за стеклами и зеркалами 082068
·
· Защита ткани от пятен 082069
· Микрофибровая салфетка 094893
· Скребок для очистки стеклокерамической поверхности 136366
· Дополнительные решетки и противни для духовки
· Стеклянные крышки для рабочих поверхностей
· Грили и барбекю для рабочих поверхностей
· Самоочищающиеся панели для духовки
Устройство принудительной вентиляции для охлаждения
·
внешних поверхностей духовки
· Защитный экран для рабочей поверхности
· Дополнительные контейнеры для хранения продуктов
Магнитный смягчитель воды Calblock
·
Сливные и заливные шланги
·
Установочные комплекты
·
Антисифоны
·
Фильтры
·
· Универсальные фильтры из полиэстера с индикатором
заполнения
Угольные фильтры
·
Направляющие, крючки и полки из нержавеющей стали АКСЕССУАРЫ
·
Сервировочный столик
·
093902
089789
26
LV 620
LV 620
27
Page 15
осудомоечная
машина
П
Оставайтесь с нами
Благодарим Вас за приобретение продукции торговой марки Ariston. Мы уверены, что Ваше новое оборудование эффективно будет служить Вам в
течение многих лет.
Мы так же близко к Вам,
как и ваш телефон
Для прямого доступа к оригинальным запасным частям и аксессуарам марки Ariston звоните по телефонам, указанным в гарантийных документах: наш квалифицированный
персонал поможет Вам определить и купить
требуемое.
Наша сервисная сеть состоит из высококва-
лифицированного технического персонала.
В большинстве случаев мастер может решить проблему при первом посещении.
Пожалуйста, при звонке в авторизованный сервисный центр сообщите
следующую информацию:
номер гарантийного документа (сервисной книжки, сервисного сертификата и т.п.); неисправность; модель и серийный номер (обозначенные на
информационной табличке, расположенной на торце дверцы машины,
Производитель оставляет за собой право без предупреждения вносить изменения в конструкцию и комплектацию, не ухудшающие эффективность работы оборудования. Некоторые параметры, приведенные в этой инструкции, являются приблизительными. Производитель не несет ответственности за незначительные отклонения от указанных
величин.
28
LV 620
Page 16
ÏРОДУКЦИЯ
СЕРТИФИЦИРОВАНА
Руководство по установке и эксплуатации
RUS
осудомоечная
Производитель:
Indesit Company S.p.A.
Юридический адрес:
Виале А.Мерлони, 47
60044 Фабриано (АН), Италия
Тел. (0732) 6611
Продавец:
Indesit Company International
Business S.A.
Юридический адрес:
Центр Галлерея, 2, Виа Кантонале,
6928 Манно, Швейцария
Адрес и телефоны
для контактов:
Россия 129233 Москва
Проспект Мира, ВВЦ (бывш. ВДНХ)
Павильон 46
Òåë.:(495)974-6280
Ôàêñ(495)961-2919
974-6279
http://www.ariston.ru
Ï
машина
LV 620
00026.WI.BI.AR.45
Loading...
