Page 1

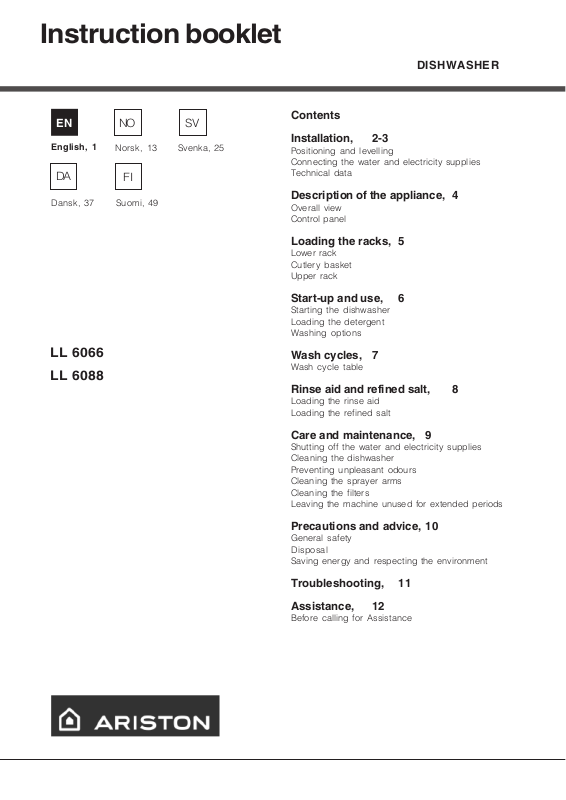

Instruction booklet

DISHWASHER

English, 1

D A

LL 6066

LL 6088

N O S V

Norsk, 13

F I

Suomi, 49 Dansk, 37

Svenka, 25

Contents

Installation, 2-3

Positioning and levelling Connecting the water and electricity supplies Technical data

Description of the appliance, 4

Overall view Control panel

Loading the racks, 5

Lower rack Cutlery basket Upper rack

Start-up and use, 6

Starting the dishwasher Loading the detergent Washing options

Wash cycles, 7

Wash cycle table

Rinse aid and refined salt, 8

Loading the rinse aid Loading the refined salt

Care and maintenance, 9

Shutting off the water and electricity supplies Cleaning the dishwasher Preventing unpleasant odours Cleaning the sprayer arms Cleaning the filters Leaving the machine unused for extended periods

Precautions and advice, 10

General safety Disposal Saving energy and respecting the environment

Troubleshooting, 11

Assistance, 12

Before calling for Assistance

Page 2

Installation

Keep this instruction manual in a safe place for

future reference. If the appliance is sold, given away or moved, please ensure the manual is kept with the machine, so that the new owner may benefit from the advice contained within it.

Please read this instruction manual carefully: it contains important information regarding the safe installation, use and maintenance of the appliance.

If the appliance must be moved at any time, keep it in an upright position; if absolutely necessary, it may be tilted onto its back.

Positioning and levelling

1. Remove the appliance from all packaging and check that it has not been damaged during transportation. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

2. Check the dishwasher by placing it so that its sides or back panel are in contact with the adjacent cabinets or even with the wall. This appliance can also be recessed under a single worktop (

Assembly instruction sheet*

3. Position the dishwasher on a level and sturdy floor. If the floor is uneven, the front feet of the appliance may be adjusted until it reaches a horizontal position (the angle of inclination must not exceed 2 degrees). If the appliance is levelled correctly, it will be more stable and much less likely to move or cause vibrations and noise while it is operating.

see the

Connecting the water inlet hose

• To a suitable cold water connection point: before attaching the hose, run the water until it is perfectly clear so that any impurities that may be present in the water do not clog the appliance; after performing this operation, screw the inlet hose tightly onto a tap with a ¾ gas threaded connection.

• To a suitable hot water connection point: your dishwasher may be provided with hot water from the mains supply (if you have a central heating system with radiators) provided that it does not exceed a temperature of 60°C. Screw the hose to the tap as described for connection to a cold water supply.

If the inlet hose is not long enough, contact a

specialist store or an authorised technician (

Assistance

The water pressure must be within the values

indicated in the Technical data table (

The hose should not be bent or compressed.

see

see below

Connecting the water and electricity supplies

Connection to the water and electricity supplies

should only be performed by a qualified technician.

The dishwasher should not stand on top of the

water hoses or the electricity supply cable.

The appliance must be connected to the water

supply network using new piping.

- Do not use old piping.

The water inlet (A) and outlet (B) hoses and the electricity supply cable may be positioned towards the right or the left in order to achieve the best possible installation (

see figure

Anti-flooding protection

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the

water supply in the event of anomalies or leaks from inside the appliance.

- is provided with a

other words it has a water inlet hose that consists of a transparent hose on the outside and a red hose on the inside: both the hoses can withstand extremely high pressure. If the internal hose breaks, the external hose becomes a bright red colour and carries the water instead, thus avoiding any leakage.

It is very important to check the external hose regularly: if it is a bright red colour, it must be replaced by an authorised technician as soon as possible (

* Only available in selected models.

see Assistance

Water Stop

* safety device, in

Page 3

Connecting the water outlet hose

Connect the outlet hose (without bending it) to a drain duct with a minimum diameter of 4 cm. Alternatively, rest it over a sink or tub; the free end of the hose should not remain immersed in water.

The special plastic elbow* makes it easier to find the best layout: fix the elbow to the wall securely in order to prevent the outlet hose from moving and spilling the dirty water. The part of the hose marked with the letter A

should be between 40 and 100 cm above the ground

see figure

(

We advise against the use of hose extensions.

The Company shall not be held responsible for any incidents that occur if these regulations are not observed.

Advice regarding the first wash cycle

After the appliance has been installed, immediately before running the first wash cycle, completely fill the salt dispenser with water and add approximately 2 kg of salt ( water may overflow: this is normal and is not a cause for concern. It is also normal that the LOW SALT* indicator light continues to flash for a few cycles after the salt has been loaded.

see Rinse aid and refined salt

). The

Technical data

Electrical connection

Before inserting the plug into the electrical socket, make sure that:

• the socket is earthed and complies with current regulations;

• the socket can withstand the maximum load of the appliance, which is indicated on the data plate located on the inside of the door (

Description of the appliance

• the power supply voltage falls within the values indicated on the data plate on the inside of the door;

• the socket is compatible with the plug of the appliance. If this is not the case, ask an authorised technician to replace the plug (

Assistance

multiple sockets.

Once the appliance has been installed, the power supply cable, the electrical plug and socket should remain accessible.

If the power supply cable is damaged, it must be replaced by the manufacturer or its Technical Assistance Service in order to prevent all potential hazards. (See Assistance)

The cable should not be bent or compressed.

); do not use extension cables or

);

see

Dimensions

Capacity

Water supply pressure

Power supply voltage

Total absorbed power

Fuse

width 60 cm height 85 cm depth 60 cm

12 standard place-settings

0,03 ÷ 1Mpa (0.3 ÷ 10 bar)

4.3 psi – 145 psi

See appliance data plate

This dishwasher conforms to the following European Community Directives:

-73/23/EEC dated 19/02/73 (Low Voltage) and subsequent modifications

-89/336/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent modifications

-97/17/EC (Labelling)

-2002/96/ CE

Waste Electrical and Electronic Equipment (WEEE)

* Only available in selected models.

Page 4

Description of the appliance

Overall view

1. Upper rack

2. Upper sprayer arm

3. Tip-up compartments

4. Rack height adjuster

5. Lower rack

6. Lower sprayer arm

7. Cutlery basket

8. Washing filter

9. Salt dispenser

10. Detergent and rinse aid dispensers

11. Data plate

Control panel

LOW SALT

indicator light*

LOW RINSE AID

indicator light*

ALL-IN-ONE TABLETS

WASH CYCLE

indicator light

Button

WASH CYCLE

SELECT

button

START/RESET

button

ALL-IN-ONE TABLETS

indicator light

PRE-WASH

WASH

RINSES

DRYING

WASH CYCLE PHASE

indicator lights and DELAYED START indicator light*

ON-OFF

button

ON-OFF

indicator light

DELAYED START

button*

* Only available in selected models.

Page 5

Loading the racks

Before loading the rack, remove all food residue from the

crockery, leave saucepans and frying pans with burnt-on residue to soak from cups and glasses. After loading the appliance, check that the sprayer arms can rotate freely.

in water only and empty all remaining liquid

Lower rack

Arrange the more difficult items to wash using the

examples

needed.

• Serving dishes and lids: place these at the sides of the

• Saucepans and salad bowls: always turn these upside

• Very deep dishes: position these at an angle. In order to guarantee the best washing and drying performance, the surface of the lower rack is more uneven than that of the upper rack.

as a guide and use the collapsible supports* where

rack.

down.

Cutlery basket

The type of cutlery basket may vary according to the dishwasher model.

Knives and other utensils with sharp edges must be placed in the cutlery basket with the points facing downwards, or they must be positioned horizontally in the tip-up compartments on the upper rack.

If the rack is equipped with the click clack handles* ( them upwards or downwards to adjust the height.

see figure

Loading examples for the upper rack

Loading examples for the lower rack

), pull

To divide the central basket* into two separate pieces: pull out the handle. The two detachable side compartments* may be hooked onto the upper or lower rack. The two grids* may be positioned in the basket to separate the cutlery: place the pieces of cutlery into the appropriate compartments with the handles at the bottom.

Upper rack

Load this rack with delicate and lightweight crockery: glasses, tea and coffee cups, saucers, small salad bowls, saucepans and small saucepans that are not too soiled, using the

examples

• Lightweight crockery: position these dishes so that they

• Mugs and cups: place these on the tip-up

• Long sharp knives and serving utensils: place these on

as a guide.

will not be moved by the jets of water.

compartments**.

the tip-up compartments**.

Adjusting the height of the upper rack

In order to make it easier to arrange the crockery, the upper rack may be

moved to a higher or lower level.

Open the left and right guide rail stops and pull out the rack; position it higher or lower as required, slide it along the guide rails until the front

wheels are in place and close the stops (

see figure

Baby Tip-up compartments

** For dishwasher models with a Baby Cycle, tip-up compartments suitable for washing bottles, rings and teats are provided.

Items that should not be washed in the dishwasher

• Wooden items, objects with wooden or horn handles or glued-on parts.

• Items made from aluminium, copper, brass, pewter or tin.

• Items made from plastic that is not heat-resistant.

• Antique or hand-painted porcelain.

• Antique silver. Silver that is not antique may, however, be washed in the dishwasher using a delicate wash cycle, provided that it does not come into contact with other metals.

When buying crockery and cutlery we recommend that

you check whether it can be washed using the dishwasher.

Washing the handles*

To wash the upper and lower rack handles: remove the two fastening plugs, lift out the handles and rinse them under running water, then fasten them to the rack using the same plugs.

* Only available in selected models. ** The number and position may vary.

Page 6

Start-up and use

Starting the dishwasher

1. Open the water inlet valve.

2. Press the ON/OFF button: the machine will emit a beep and the ON/OFF indicator light will illuminate.

3. Open the door and measure out a suitable amount of detergent

4. Load the racks

5. Select the wash cycle by pressing the SELECT WASH CYCLE button: the corresponding indicator light will illuminate.

6. Select the wash options

7. Start the cycle by pressing the START/RESET button: the machine will emit a confirmation beep. The WASH CYCLE PHASE indicator lights display the status of the cycle: Pre-wash, Wash, Rinse, or Drying.

8. At the end of the cycle two short beeps will sound and the DRYING indicator light will flash. Switch off the appliance by pressing the ON/OFF button and close the water inlet valve.

9. Open the door and wait for a few minutes before removing the crockery inside, in order to avoid burns. Unload the racks, beginning with the lower level.

Modifying the duration of a wash cycle already in progress

If a mistake was made during the wash cycle selection process it is possible to change the cycle, provided that it has only just begun:press and hold the START/RESET button for 5 seconds After one long beep and three short beeps, the WASH CYCLE PHASE indicator light will switch off: select the new cycle and switch the machine back on by pressing the START/RESET button.

Recap Settings

Press the SELECT WASH CYCLE button: The indicator light corresponding to the wash cycle selected will illuminate, followed by the HALF LOAD* indicator light or the ALL-IN-ONE TABLETS* indicator light (if these options have been selected).

Adding extra crockery

Press the ON/OFF button and open the door, taking care to avoid the escaping steam, and place the crockery inside the dishwasher. Press the ON/OFF button again: the cycle starts from the point at which it was interrupted.

Accidental interruptions

If the door is opened during the wash cycle, or if there is a power cut, the cycle stops. It starts again from the point at which it was interrupted once the door has been shut or the electricity supply is restored.

(see below)

(see Loading the racks)

(see below)

and shut the door.

compartment A: Washing detergent compartment B: Pre-wash detergent

1. Open cover C by pressing button D.

2. Pour in the detergent after consulting the

table

• for powder detergent use compartments A and B

• for tablets, use compartment A and the bottom of the appliance, i.e. when the cycle requires 1 tablet, place it in compartment

A and close the cover; when it requires 2, place the second tablet at the bottom of the appliance.

3. Remove detergent residues from the edges of the compartment and close the cover until it clicks.

Wash cycle

Washing options

Delayed start

It is possible to delay the start time of the cycle by 12, 9, 6 or 3 hours.

1. Press the DELAYED START button: every time the button is

pressed, a beep is emitted and the selected delayed start indicator light illuminates.

2. Select the wash cycle and press the START/RESET button:

after the beep sounds, the timer begins counting down.

3. Once this time has elapsed, the indicator light switches off

and the wash cycle begins. To adjust the delay time and select a smaller period of time, press the DELAYED START button. To cancel it, press the button repeatedly until the wash cycle begins and the WASH CYCLE PHASE indicator light corresponding to the start of the cycle in progress illuminates.

All-in-one tablets*

When using multi-use tablets (2-in-1, 3-in-1, 4-in-1 etc.), press the ALL-IN-ONE TABLETS button. This option optimises the results of the wash. The overall duration of the programme increases by approximately 10 minutes.

This option is not recommended for use with wash cycles

which do not specify the use of multi-use tablets (

wash cycles

see table of

Loading the detergent

A successful wash also depends on the correct amount of detergent being used, as recommended by the manufacturer. Exceeding the recommended amount does not result in a more effective wash and pollutes the environment.

To obtain the best results from each washing and drying

cycle, powder detergent, rinse aid liquid and salt should be

used.

* Only available in selected models.

Page 7

Wash cycles

Wash cycle table

Ariston dishwashers are fitted with an automatic filter cleaning system that may increase the cycle duration.

 The number and type of wash cycles varies according to the model of dishwasher.

If the crockery is only lightly soiled or if it has been rinsed with water before being placed in the dish-

washer, reduce the amount of detergent used accordingly.

Detergent

Wash cycle selection

instructions

Extremely soiled dishes and pans (not to be used for delicate items).

Normally soiled pans and dishes. Standard daily wash cycle.

Wash cycle

Super Wash

Normal

(A) = compartment A (B) = compartment B

Powder Liquid Tablets

1 (A)

30 g (A)

5 g (B)

30 g (A) 30 ml (A) 1 (A)

30 ml (A)

5 ml (B)

1 (bottom of

the

appliance)

Pre-wash Drying

•

Wash cycle

duration

(tolerance ±10%)

2:00’

1:28’

Environmentally-friendly wash cycle with low energy consumption levels, suitable for pans and dishes.

Economic and fast wash cycle to be used for lightly soiled dishes. (Run cycle immediately after use.)

Preliminary wash cycle for dishes while the load is awaiting completion with the dishes from the next meal.

Special wash cycle, ideal for frequent washes and a reduced load of dishes. Normal soiling in the lower rack and light soiling in the upper rack.

Eco

Rapid

Soak

Half load

25 g (A)

5 g (B)

25 g (A) 25 ml (A) 30'

30 g (A) 30 ml (A)

25 ml (A)

5 ml (B)

12'

1 (A)

•

2:25’

1:00’

Note

To make it easier to measure out the detergent, it is worth remembering that: 1 tablespoon = 15 grams of powder = approximately 15 ml of liquid 1 teaspoon = 5 grams of powder = approximately 5 ml of liquid

Page 8

Rinse aid and refined salt

Only use products that have been specifically designed for dishwashers. Do not use table salt or industrial salt.

If using a multi-functional product (2-in-1, 3-in-1, 4-in-1, etc.) it is not necessary to add rinse aid; however, we recommend that you add salt, especially if you live in an area where the water is hard or very hard. If you do not add salt or rinse aid, the LOW SALT* and LOW RINSE AID* indicator lights will flash continuously.

Loading the rinse aid

Rinse aid makes it easier for the crockery to dry, as water runs off surfaces more readily and therefore does not leave streaks or marks. The rinse aid dispenser should be filled:

• whenever the indicator light (H) signals that it is empty.

Illuminated light: add rinse aid; unlit light: there is no shortage of rinse aid in the dispenser.

• when the LOW RINSE AID* indicator light on the panel

flashes;

1. Open the dispenser by

NEVER pour the rinse aid directly into the appliance tub.

turning the lid (G) in an anticlockwise direction.

2. Pour in the rinse aid, making sure it does not overflow from the dispenser. If this happens,

clean the spill immediately with a sponge.

3. Screw the lid back on.

• when the LOW SALT* indicator light on the panel flashes;

• if your machine is not equipped with an indicator light or a green float: approximately every 30 wash cycles;

1. Remove the lower rack and unscrew the cap of the dispenser (in an anti-clockwise direction).

2. For the first wash cycle only: fill the dispenser up to the edges with water.

3. Position the funnel provided

correctly ( dispenser up to the edges (approximately 2 kg); it is normal for a little water to leak out.

4. Remove the funnel, wipe away any salt residue from the thread and screw the cap on tightly, so that detergent does not leak into the dispenser during the wash cycle (this could damage the water softening system beyond repair).

When salt has been added, run a wash cycle immediately, without crockery, in order to remove any salt solution that has leaked out and to avoid corrosion.

see figure

) and fill the salt

Adjusting the amount of salt*

It is possible to adjust the amount of salt used according to the hardness of the water in your area (this information is available from your local water board).

1. Unscrew the dispenser cap.

2. Turn the arrow on the neck of the dispenser ( symbols, using the table below as a guide.

see figure

) towards the + or -

Adjusting the amount of rinse aid

If you are not completely satisfied with the washing or drying results, you may adjust the quantity of rinse aid used. Use a screwdriver to turn the dosage adjuster to one of the 6 pre-set positions (the default position is set to 4):

• if there are bluish streaks on the crockery, set the adjuster to a lower number (1-3).

• if drops of water remain on the crockery or there are limescale marks present after the cycle has finished, set the adjuster to a higher number (4-6).

If you are using multi-functional tablets (2-in-1, 3-in-1, 4-in1,etc.) and you wish to further improve the drying performance of the appliance, fill the dispenser and set the dosage adjuster to 2.

Loading the refined salt

In order to obtain the best possible results from a wash cycle, make sure that the dispenser is never empty. Refined salt removes limescale from the water, thus avoiding the formation of deposits on crockery. The salt dispenser is located in the lower part of the dishwasher ( filled:

• when the green float* cannot be seen by simply looking at

the cap of the salt dispenser;

see Description

) and should be

The default setting of the water softening system is +.

- If using multi-functional tablets (2-in-1, 3-in-1, 4-in-1, etc.) fill the salt dispenser and set the adjuster to -; if the hardness of the water is greater than 60°fH, set it to +.

* Only available in selected models.

Page 9

Care and maintenance

Shutting off the water and electricity supplies

• Turn off the water tap after every wash cycle to avoid leaks.

• Remove the plug from the socket when cleaning the machine and when carrying out maintenance work.

Cleaning the dishwasher

• The external surfaces of the machine and the control panel may be cleaned using a nonabrasive cloth which has been dampened with water. Do not use solvents or abrasive products.

• Any marks on the appliance interior may be removed using a cloth dampened with water and a little vinegar.

Preventing unpleasant odours

• Always keep the door of the appliance ajar in order to avoid moisture from forming and being trapped inside the machine.

• Clean the seals around the door and detergent dispensers regularly using a damp sponge. This will avoid food becoming trapped in the seals, which is the main cause of the formation of unpleasant odours.

Cleaning the sprayer arms

Food residue may become encrusted onto the sprayer arms and block the holes used to spray the water. It is therefore recommended that the arms are checked from time to time and cleaned with a small non-metallic brush.

Cleaning the filters

The filters remove food residue from the water used in the wash cycle: to obtain the best results from each wash, they should be cleaned.

Clean the filters regularly.

After cleaning check that the filter assembly has

been replaced correctly.

The dishwasher should not be used without

filters or when the filter is loose.

1. Remove the filters by pulling the handle upwards.

2. Clean the filters:

• after every wash cycle, remove the

direction). Use a small non-metallic brush to clean these parts.

3. Reconstruct the filter assembly and replace it in the correct position, following movements 1 and 2 as shown in the figure, until it clicks into place.

largest pieces of residue from semicircular plate A and glass B (these may be removed by pulling the handle) by rinsing them under running water.

• The entire filter assembly should be cleaned thoroughly once a month: this includes the semicircular plate A, the glass B and the cylinder C (this may be removed by turning it in an anti-clockwise

Leaving the machine unused for extended periods

• Run a wash cycle when the dishwasher is empty.

• Unplug the appliance and disconnect the water supply.

• Leave the door of the appliance ajar.

Page 10

Precautions and advice

 The appliance was designed and manufactured in compliance with current international safety standards. The following information has been provided for safety reasons and should therefore be read carefully.

General safety

• The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must be used by adults only, to wash domestic crockery according to the instructions in this manual.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the machine exposed to rain and storms.

• Do not touch the appliance when barefoot.

• When unplugging the appliance always pull the plug from the mains socket, do not pull on the cable.

• The water supply tap must be shut off and the plug should be removed from the electrical socket before cleaning the appliance or carrying out any maintenance work.

• If the appliance breaks down, do not under any circumstances touch the internal parts in an attempt to carry out the repair work yourself.

• Never touch the heating element.

• Do not lean or sit on the open door of the appliance: this may cause the appliance to overturn.

• The door should not be left open as it may create a dangerous obstacle.

• Keep detergent and rinse aid out of reach of children.

• The packaging material should not be used as a toy: it can become a choking or suffocation hazard.

Disposal of old electrical appliances

The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out "wheeled bin" symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Saving energy and respecting the environment

Saving water and energy

• Only start a wash cycle when the dishwasher is full. While waiting for the dishwasher to be filled, prevent unpleasant odours with the Soak cycle

see Wash Cycles

(

• Select a wash cycle that is suited to the type of crockery and to the soil level of the crockery using the

- for dishes with a normal soil level, use the Eco wash cycle, which guarantees low energy and water consumption levels.

- if the load is smaller than usual activate the Half load option (

• If your electricity supply contract gives details of electricity saving time bands, run wash cycles during the periods when a lower tariff is applied. The Delayed start* button ( helps you organise the wash cycles accordingly.

Phosphate-free and chlorine-free detergents containing enzymes

• We strongly recommend that you use detergents that do not contain phosphates or chlorine, as these products are harmful to the environment.

• Enzymes provide a particularly effective action at temperatures around 50°C, and as a result detergents containing enzymes can be used in conjunction with low-temperature wash cycles in order to achieve the same results as a normal 65°C wash cycle.

• To avoid wasting detergent, use the product in appropriate quantities based on the manufacturer’s recommendations, the hardness of the water and the soil level and quantity of the crockery. Even if they are biodegradable, detergents contain substances that may alter the balance of nature.

Wash cycle table

see Start-up and use

)

* Only available in selected models.

Page 11

Troubleshooting

Whenever the appliance fails to work, check for a solution from the following list before calling for Technical Assistance Centre. Some problems are indicated by specific indicator lights flash on the control panel: make a note of any indicator lights flashes before calling Assistance.

Malfunction: Possible causes / Solutions:

The dishwasher does not start.

No water enters the dishwasher.

No water drains out from the dishwasher.

 The plug has not been inserted into the electrical socket

properly, or there is no power in the house.  The dishwasher door has not been shut properly.  A delayed start has been programmed (see Start-up and use).  There is no water in the mains supply.  The water inlet hose is bent (see Installation).

 The dishwasher cycle has not yet finished.  The water outlet hose is bent (see Installation).  The drain duct is blocked.  The filter is clogged up with food residues.

The dishwasher makes excessive noise. The dishes and glasses are covered in a white film or limescale deposits.

The dishes and glasses are streaked or have a bluish

 The dishes are rattling against each other or against the

sprayer arms.  The level of the refined salt is low or the dosage setting is not

suited to the hardness of the water (see Rinse aid and salt).  The lid on the salt dispenser is not closed properly.  The rinse aid has been used up or the dosage is too low.  The crockery is made from non-stick material.

 The rinse aid dosage is too high.

tinge. The crockery has not been dried properly.

The dishes are not clean.

Shut off tap alarm.

(several short beeps are emitted)*

* Only available in selected models

(the 2

and 3rd WASH CYCLE indicator lights flash, beginning from the right).

 The rinse aid has been used up or the dosage is too low (see

Rinse aid and salt).  The rinse aid dispenser setting is not high enough.  A wash cycle without a drying programme has been selected.  The racks are overloaded (see Loading the racks).  The crockery has not been arranged well.  The sprayer arms cannot move freely.  The wash cycle is too gentle (see Wash cycles).  The detergent has not been measured out correctly or it is not

suited to the type of wash cycle (see Start-up and use).  The filter is dirty or blocked (see Care and maintenance).  The refined salt level is low (see Rinse aid and salt).  Turn on the tap and the appliance will start after a few

minutes.

 The appliance lock has been activated because no action was

taken when the beeps* sounded. Switch off the machine using

the ON/OFF button, turn on the tap and switch the machine

back on after 20 seconds by pressing the same button. Re-

programme the machine and restart the wash cycle.

Blocked filter alarm

(the

and 4th

WASH CYCLE indicator lights flash beginning from the right).

Water loading solenoid valve malfunction alarm

(the

WASH CYCLE indicator

lights flash beginning from the

 Switch off the machine by pressing the ON/OFF button and

clean the filters (see Maintenance), then switch the dishwasher back on by pressing the same button. Reprogramme the machine and restart the wash cycle.

 Switch off the appliance by pressing the ON/OFF button and

switch it back on after a minute. If the alarm continues, turn off the water tap to reduce the risk of flooding, remove the plug from the electrical socket and call Assistance.

right).

Page 12

Assistance

Before calling for Assistance:

• Check whether you can solve the problem on your own (

• Restart the programme to check whether the problem has been solved;

• If this is not the case, contact an authorised Technical Assistance Centre on the telephone number provided on the guarantee certificate.

Always request the assistance of authorised

servicemen.

Notify the operator of:

• the type of problem.

• the appliance model (Mod.).

• the serial number (S/N).

This information can be found on the data plate situated on the internal edge of the stainless steel door (see Description of the appliance).

see Troubleshooting

);

Page 13

Bruksanvisning

OPPVASKMASKIN

Norsk, 13

LL 6066

LL 6088

Innholdsfortegnelse

Installasjon, 14-15

Plassering og nivellering Hydraulisk og elektrisk tilkobling Tekniske data

Beskrivelse av apparatet, 16

Oversikt Kontrollpanel

Laste kurvene, 17

Underkurv Bestikkurv Overkurv

Start og bruk, 18

Starte oppvaskmaskinen Ha i vaskemiddel Vaskevalg

Programmer, 19

Programtabell

Glansmiddel og mykgjøringsmiddel, 20

Ha i glansmiddelet Ha i mykgjøringsmiddelet

Vedlikehold og ettersyn, 21

Koble fra vann og strøm Rengjøre oppvaskmaskinen Unngå dårlig lukt Rengjøre spylearmene Rengjøre filtrene Hvis du reiser bort

Forholdsregler og råd, 22

Generell sikkerhet Avhending Spare og beskytte miljøet

Feil og løsninger, 23

Assistanse, 24

Page 14

Installasjon

N O

Det er viktig å ta godt vare på håndboken for å ha den klar for senere behov. Ved eventuelt salg, overdragelse eller flytting, må man forsikre seg om at håndboken følger med maskinen.

Les anvisningene nøye: Her finnes viktig informasjon om installasjon, bruk og sikkerhet.

I tilfelle flytting hold maskinen i vertikal posisjon; skulle det være nødvendig, bøy den bakover.

Plassering og nivellering

1. Ta av emballasjen og kontrollere at maskinen ikke har blitt påført skader under transporten. Hvis den er skadet, må den ikke tilkoples, men ta kontakt med forhandleren.

2. Plassere oppvaskmaskinen og sett sidene eller baksiden inntil møblene ved siden av eller inntil veggen. Oppvaskmaskinen kan også bygges inn under en hel arbeidsbenk (

3. Plassere vaskemaskinen på et flatt og hardt gulv. Rett opp eventuelle uregelmessigheter ved å skru ut eller inn føttene helt til maskinen står helt vannrett (den må ikke skrå mer enn 2 grader). En nøyaktig nivellering gjør at maskinen står stødig og forhindrer vibrasjoner, støy og flyttinger.

se Monteringsarket*

Hydraulisk og elektrisk tilkobling

Tilpasningen av det elektriske og det hydrauliske anlegget for installasjonen må bare utføres av kyndig personale.

Apparatet må kobles til vannforsyningsnettet ved hjelp av nye rør. Ikke bruke gamle rør på nytt.

Oppvaskmaskinen må ikke hvile på rørene eller på den strømførende kabelen.

Tilkobling av røret for vanninntak

• Til et kaldtvannsuttak: Kople nøye inntaksrøret til en kran med gjenget munning på 3/4 gass. Før det skrus til, la vannet renne til det kommer klart ut, slik at eventuelle urenheter ikke tetter til oppvaskmaskinen.

• Til et varmtvannsuttak: Hvis du er tilkoplet et sentralisert varmeanlegg kan oppvaskmaskinen kan forsynes med varmt vann såfremt temperaturen ikke overstiger 60° C. Koble røret til kranen som beskrevet for kaldtvannsuttaket.

Dersom lengden på vanninntaksrøret ikke er tilstrekkelig må du henvende deg til en spesialforhandler, eller en autorisert fagperson (

Assistanse

Vanntrykket må befinne seg mellom de ytterverdiene angitt i tabellen over Tekniske data (

nedenfor

Pass på at røret ikke bøyes eller innsnevres.

Vern mot oversvømmelse

For å verne mot oversvømmelser, er oppvaskmaskinen:

- utstyrt med et system som avbryter inntaket av vann i tilfelle feil eller lekkasjer fra maskinens indre.

- utstyrt med sikkerhetsanordning vil si at den har et rør til inntak av vann som består av en ytre gjennomsiktig slange og en innvendig rød slange: Begge slangene tåler veldig høyt trykk.

I tilfelle den innvendige slangen går i stykker, farges den ytre slangen helt rød og fører vannet i den indre slangens sted, og dermed unngås lekkasjer.

Water Stop

*, det

Inntaksrørene (A) og utløpsrørene (B) kan dreies til høyre eller venstre for en bedre installasjon (

figur

* Finnes bare på enkelte modeller.

Page 15

Det er veldig viktig å kontrollere den ytre slangen med jevne mellomrom: Dersom du ser at den har blitt helt rød må du sørge for at den skiftes ut så snart som mulig av godkjent Teknisk assistanse (

se Assistanse

Tilkobling av røret for vannutløp

Kople utløpsslangen til et avløpsrør med en minimal diameter på 4 cm, uten å bøye den. Eller legg den over vasken eller i badekaret. Enden av utløpsslangen må ikke ligge under vann.

Den spesielle albuen * i plast gjør det enklere å sette alt riktig på plass: Albuen må festes skikkelig til veggen for å unngå at slangen beveger seg og tømmer vannet utenfor utløpet. Delen av slangen som er

merket med bokstaven A må ligge på en høyde mellom 40 og 100 cm fra gulvet (

se figuren

Det anbefales ikke å bruke skjøteslanger.

Elektrisk tilkopling

Forsikre deg om følgende før støpslet settes inn i stikkontakten:

• at stikkontakten er jordet og i samsvar med

lovforskriftene.

• at stikkontakten har tilstrekkelig kapasitet til

maksimum kraftbehov for maskinen, som angitt på merkeskiltet som er montert på motdøren (

Beskrivelse av oppvaskmaskinen

• at matespenningen er innenfor verdiene som er

angis på merkeskiltet som er festet på motdøren;

• at stikkontakten passer til oppvaskmaskinens

støpsel. I motsatt tilfelle be om at en godkjent tekniker skifter ut støpselet (

se Assistanse

). Ikke

bruk skjøteledninger eller forgreningskontakter.

Når apparatet er installert må el-ledningen og

stikkontakten være lett tilgjengelige.

Produsenten fraskriver seg ethvert ansvar

dersom disse forskriftene ikke overholdes.

Advarsler for første gangs vask.

Etter installasjonen, rett før første vask, fylle saltbeholderen fullstendig med vann og hell i cirka 2 Kg salt (

se Glansmiddel og mykgjøringssalt

): det er normalt at vannet renner over. Det er også normalt at varsellampen ”MANGEL PÅ SALT”* fortsetter å blinke i noen sykluser etter at saltet er fylt på.

Tekniske data

Bredde cm 60

Mål

Kapasitet

Vanntrykk

Nettspenning

Total opptatt kraft

Sikring

Høyde cm 85 Dybde cm 60

Standard dekketøy til 12

0,03 - 1MPa (0.3 - 10 bar) 4,3 psi – 145 psi

se merkeplaten

Dette apparatet er i samsvar med følgende Direktiver fra den Europeiske Union:

- 73/23/EØS av den 19.02.73 (Lavspenning) og etterfølgende endringer.

- 89/336/EØS av den 03.05.89 (Elektromagnetisk kompatibilitet) og etterfølgende endringer.

97/17/EØS (Merking).

- 2002/96/EØS

N O

Kabelen må ikke bøyes eller utsettes for trykk.

Dersom strømkabelen er ødelagt må denne byttes ut av produsenten eller dennes servicesenter, slik at enhver fare unngås. (se Assistanse)

* Finnes bare på enkelte modeller.

Page 16

Beskrivelse av apparatet

N O

Oversikt

1 4

1. Overkurv

2. Øvre spylearm

3. Nedfellbare hyller

4. Regulator for høyde på kurven

5. Underkurv

3 2

6. nedre spylearm

7. Bestikkurv

8. Vaskefilter

9. Saltbeholder

10. Skuffer for vaskemiddel og beholder for

glansmiddel

11. Merkeskilt

Kontrollpanel

Varsellampe

Mangel på SALT

Mangel på MYKGJØRINGSSALT*

Varsellampe

Varssellamper

PROGRAMMER

FLERFUNKSJONSTABLETTER

Tast

FOR VALG

AVPROGRAM

Tast

START/RESET.

Varssellampe

FLERFUNKSJONSTABLETTER

FORVASK

VASK

SKYLLINGER

Varsellamper For

SYKLUSFORLØP

Varsellamper For

FORSINKET IGANGSETTING*

TØRKING

Tast

FORSINKET IGANGSETTING*

Tast

ON-OFF

Varsellampe

ON-OFF

* Finnes bare på enkelte modeller.

Page 17

Laste kurvene

Før oppvasken lastes inn, fjerne matrester fra servise,

legg skitne kasseroller og stekepanner i bløt, tøm glass og kopper for væsker. Etter at oppvasken er lagt inn, kontrollere at spylearmene roterer fritt.

Underkurv

Plassere det som er vanskeligst å vaske opp i henhold til

Eksempler på innlasting

• Serveringsfat og lokk: på kurvens sider.

• Kasseroller og salatboller: må alltid vendes opp ned.

• Veldig dypt servise: i bøyd stilling. For å sikre ypperste vaske- og tørkeytelser er overflaten i underkurven grovere enn den i overkurven.

og benytt de nedfellbare støttene*.

Bestikkurv

Bestikkurvens type kan variere i henhold til oppvaskmaskinens modell.

Kniver og redskaper med spisse kanter må settes inn i bestikkurven slik at spissene er vendt nedover eller plassert i liggende stilling oppe i den øvre kurven.

Hvis kurven er utstyrt med håndtak av typen click clack* ( trekk dem opp eller skyv dem ned for å justere høyden .

se figur

Eksempler på innlasting av overkurven

Eksempler på innlasting av underkurven

N O

For å dele hoveddelen* i to: trekk ut håndtaket. De to sidesperrene* kan tas av og hektes til over- eller underkurven. De to ristelementene* settes inn på kurven for å holde bestikket adskilt: Sett dem inn med skaftet vendt nedover.

Overkurv

I overkurven plasseres sart og lett servise: Glass, te- og kaffekopper, tefat, lave salatboller, stekepanner, lave gryter og panner som er lite skitne, i henhold til

• Lett servise: Plassere serviset slik at delene ikke flyttes av

vannspruten.

• Krus og små kopper: Plassere dem på de nedfellbare

ristene**.

• Lange og spisse kniver, arbeidsbestikk: Plassere dem på

de nedfellbare ristene**.

Justere høyden på overkurven

For å forenkle plasseringen av oppvasken kan overkurven

sperrene (

se figur

plasseres i høy eller lav stilling:

åpne sperrene til kurvens skinner til høyre og til venstre og trekke ut kurven. Plassere kurven i høy eller lav posisjon og la den gli langs

skinnene helt til også hjulene fremme kommer på plass. Lukk deretter

Eksempler på innlasting

Nedfellbare hyller Baby

På de oppvaskmaskinene der man har en såkalt Baby-syklus vil det følge med noen spesielle hyller for vask av tåteflasker, flaskeringer og smukker.

Servise som ikke passer til vask i oppvaskmaskin

• Gjenstander i tre, med skaft i tre eller horn, eller med pålimte deler.

• Gjenstander i aluminium, kobber, messing, tinn.

• Plastservise som ikke tåler varme.

• Antikt eller håndmalt porselen.

• Antikt sølv. Ikke antikt sølv kan derimot vaskes med et mildt program såfremt man passer på at det ikke kommer i kontakt med andre metaller.

Det anbefales å kjøpe servise som passer til vask i

oppvaskmaskin.

Vask av håndtakene*

For å vaske håndtakene i under- og overkurven: Ta ut de to festepluggene og trekk håndtakene ut. Vask dem under rennende vann og fest dem til kurven igjen etterpå med de samme pluggene.

* Finnes bare på enkelte modeller. ** Kan variere i antall og plassering.

Page 18

Start og bruk

N O

Starte oppvaskmaskinen

1. Åpne vannkranen.

2. Trykk på tasten ON/OFF: et ’bip’ vil høres og varsellampen ON/OFF tennes.

3. Åpne døren og ha i riktig dose oppvaskmiddel (

nedenfor

4. Last inn oppvasken i kurvene (

kurvene

5. Velg programmet ved hjelp av tasten VALG AV PROGRAM til ønsket program belyses.

6. Velg vaskefunksjoner (

7. Start programmet ved å trykke på START/RESET-tasten. et ’bip’ vil bekrefte at oppvaskmaskinen har startet. Varsellampene SYKLUSFORLØP angir programmets status: Forvask, vask, skylling, tørking.

8. Til slutt vil to korte lydsignaler høres og varsellampen TØRKING blinker. Slå av maskinen ved å trykke på tasten “ON/OFF” og steng av vannkranen.

9. Åpne døren og vent i noen minutter før du tar ut oppvasken, slik at du ikke brenner deg. Ta ut oppvasken fra kurvene, start med å tømme den nedre kurven.

) og lukk døren.

se Hvordan laste inn i

se nedenfor

Endre et vaskeprogram som er i gang

Hvis du har valgt feil vaskeprogram er det mulig å endre det, dersom det nettopp har startet: Hold tasten “START/RESET” inne i ca. 5 sekunder. Etter et langt ’bip’ og tre korte, vil varsellampen “SYKLUSFORLØP” slukkes: Velg det nye programmet og sett i gang maskinen ved å trykke på tasten “START/RESET”.

Legg inn mer dekketøy.

Trykk på tasten “ON/OFF”, åpne døren, vær varsom da damp kommer ut og legg inn oppvasken. Trykk på nytt på tasten “ON/OFF”: Syklusen starter igjen.

Oppsummering av oppsettet

Trykk på tasten “VALG AV PROGRAM”: Varsellampen for det valgte programmet tennes og deretter varsellampen “HALV MASKIN”* eller varsellampen “FLERFUNKSJONSTABLETT”* (hvis de respektive valgene er lagt inn).

Ufrivillige avbrudd

Hvis døren åpnes under vask eller et strømbrudd oppstår, vil programmet stanse. Det gjenopptas fra det punktet det ble avbrutt nås døren lukkes igjen eller strømmen kommer tilbake.

Ha i vaskemiddel

Et godt vaskeresultat avhenger også av en riktig dosering av vaskemiddelet, som anbefalt av produsenten. Bruk av for mye vaskemiddel gir ikke en mer effektiv vasking, men fører til forurensing av naturen.

De beste resultatene for vasking og tørking oppnås bare med bruk av oppvaskmiddel i pulver, flytende glansmiddel og salt.

vaskemiddelskufvaskemiddelskuf

vaskemiddelskuf

vaskemiddelskufvaskemiddelskuf vaskemiddelskufvaskemiddelskuf

vaskemiddelskuf

vaskemiddelskufvaskemiddelskuf

krever 2, legg den andre på bunnen av skuffen.

3. Fjerne restene av vaskemiddel fra skuffens kanter og lukk lokket til det knepper.

f A:f A:

f A: Vaskemiddel

f A:f A:

f B:f B:

f B: Vaskemiddel for forvask

f B:f B:

1. Åpne lokket C ved å trykke på knappen D.

2. Mål opp vaskemiddelet ved hjelp av (

• i pulver: vaskemiddelskuffer A og B.

• tabletter: vaskemiddelskuff A og bunnen av skuffen, det vil si når programmet krever 1, ha den i vaskemiddelskuffen A og lukk igjen lokket; når det

Programtabellen

Vaskealternativer*

Forsinket igangsetting

Det er mulig å utsette starten av programmet med 12, 9, 6 eller 3 timer

1. Trykk på tasten FORSINKET IGANGSETTING: Ved hvert trykk høres et lydsignal varsellampen for valgt forsinkelse tennes.

2. Velg programmet og trykk på tasten START/RESET: etter ”bipet” starter nedtellingen.

3. Når tiden er gått slukkes varsellampen programmet starter.

For å endre forsinkelsen må du trykke på tasten FORSINKET START. For å slette forsinkelsen trykker du på tasten i rekkefølge til programmet starter og varsellampen for SYKLUSFORLØP som tilsvarer starten av programmet tennes.

FLERFUNKSJONSTABLETTER*

Når flerfunksjonstablettene brukes (2 i 1, 3 i 1, 4 i 1, osv.) trykker du på tasten FLERFUNKSJONSTABLETTER. Med dette valget oppnår man det beste vaskeresultatet.. Programmets totale varigheter øker med cirka 10 minutter.

Dette valget frarådes med de programmene som ikke

forutser bruk av flerfunksjonstabletter (

se programtabellen

* Finnes bare på enkelte modeller.

Page 19

Programmer

Programtabell

Oppvaskmaskinene Ariston er utstyrt med et automatisk system med rengjøring av filtrene som kan forlenge

varigheten av programmene.

Antallet og typen programmer varierer på grunnlag av modellen oppvaskmaskin.

Hvis det som skal vaskes opp er lite skittent eller har blitt skylt i vann først, redusere kraftig mengden

oppvaskmiddel.

Anvisninger for valg av vaskeprogrammene

Veldig skitne servise og panner (skal ikke brukes til sarte gjenstander).

Normalt skittent servise og panner. Daglig standardprogram.

Program

Intensivt

Normalt

Vaskemiddel

(A) = vaskemiddelskuff A (B) = vaskemiddelskuff B

i pulver væske tabletter

30 gr (A)

5 gr (B)

30 gr (A) 30 ml (A) 1 (A) • 1:28’

30 ml (A)

5 ml (B)

1 (A)

1 (bunnen

av skuffen)

Forvask Tørking

• • 2:00’

Programme

ts varighet

(toleranse

±10 %)

Hrs. Min.

N O

Økologisk vaskeprogram med lavt strømforbruk. Egnet for servise og panner.

Hurtig og økonomisk vaskeprogram som skal brukes til lite skittent servise, rett etter bruk. Hurtig

Innledende vask mens du venter på å fylle maskinen etter neste måltid.

Spesialprogram, passer for hyppige oppvasker og for redusert mengde oppvask. Normalt skitne ting settes i den nedre kurven, og lett skitne ting i den øvre kurven. Halv last

Eco

Bløtlegging

25 gr (A)

5 gr (B)

25 gr (A) 25 ml (A) - 0:30’

0:12’

30 g (A) 30 ml (A) • 1:00’

25 ml (A)

5 ml (B)

1 (A) • • 2:25’

Merknad

For å forenkle doseringen av vaskemiddel er det greit å vite at: 1 spiseskje = 15 gram pulver = 15 ml væske cirka 1 teskje = 5 gram pulver = 5 ml væske cirka

Page 20

Glansmiddel og salt

N O

Bruk bare spesifikke rengjøringsprodukter for oppvaskmaskiner. Ikke bruk kjøkkensalt eller industrisalt.

Hvis du benytter et produkt med flere funksjoner (2i1, 3i1, 4i1, etc.) er det ikke nødvendig å tilføye glansmiddel, men vi anbefaler å bruke salt, spesielt hvis vannet er hardt eller veldig hardt. Hvis verken salt eller glansmiddel helles på, er det normalt at varsellampene MANGEL PÅ SALT* og MANGEL PÅ GLANSMIDDEL* fortsetter å blinke.

Ha i glansmiddelet

Glansmiddelet forenkler tørkingen av oppvasken fordi den gjør at vannet glir på overflaten, slik at det ikke blir striper eller flekker. Glansmiddelbeholderen skal fylles opp:

• Når du ser at den er tom, gjennom den optiske

varsellampen (H). Lys varsellampe: hell på glansmiddel;

mørk varsellampe: Tilstrekkelig glansmiddel.

• Når varsellampen MANGEL PÅ GLANSMIDDEL* blinker på

panelet:

1. Åpne beholderen ved å vri

Justere mengden glansmiddel

Hvis du ikke er fornøyd med resultatet av oppvasken eller tørkingen er det mulig å justere mengden glansmiddel. Bruk en skrutrekker for å dreie på regulatoren (F) og velg mellom 6 innstillinger (den er regulert fra fabrikken på 4):

• hvis det finnes blålig striper på oppvasken drei mot de

lavere tallene (1-3).

• finnes det vanndråper eller kalkflekker drei mot de høyere

tallene (4-6).

Hvis det brukes tabletter med flere funksjoner (2i1, 3i1, 4i1, etc.) og det ønskes en bedre tørking, fyll i alle fall beholderen og justere på 2.

lokket (G) mot urviseren.

2. Når du fyller på med glansmiddelet må du unngå at det renner over. Skulle dette skje, tørke opp med en svamp

med én gang.

3. Skru lokket på plass igjen.

Hell ALDRI glansmiddelet direkte inn i skuffen.

1. Trekk ut underkurven og skru av beholderens lokk ved å dreie det mot urviseren.

2. Bare for første gangs bruk: Fyll beholderen med vann opp til kanten.

3. Plassere trakten som følger med (

se figur

) og fyll opp saltbeholderen

til kanten (cirka 2 kg); det er normalt at litt vann renner ut.

4. Ta ut trakten og fjern saltrester fra gjengingen og skru lokket godt til, slik at det ikke kommer vaskemiddel inn i beholderen under vask (det kan oppstå uopprettelige skader på avkalkingsanordningen).

Når du fyller på med salt skal en vaskesyklus uten servise settes i gang øyeblikkelig for å fjerne saltløsningen som har rent over og for å unngå korrosjon.

Justere mengden salt*

Det er mulig å justere saltforbruket på grunnlag av hardheten til vannet. Du får tilgang til disse opplysningene ved å kontakte det lokale vannverket.

1. Skru av beholderens lokk.

2. Vri pilen på halsen (

se figur

) mot + eller

mot – ved hjelp av tabellen:

Vannets hardhetsgrad

°dH

0 – 10 0 - 17 0 - 1,7

10 – 25 18 - 44 1, 8 - 4,4

25 – 50 45 - 89 4,5 - 8,9 MED

> 50 > 89 > 8,9

°fH °mmol/l

Avkalkingsanordningen er justert fra fabrikken på +.

Hvis det brukes tabletter med flere funksjoner (2i1, 3i1, 4i1, etc.) fyll i alle fall saltbeholderen og justere på -. Hvis vannets hardhet er større enn 60°fH, justere på +.

Posisjon

for

valgbryter

Saltforbruk

(gram/

syklus)

Auton omi

(sykluser

/2Kg)

Ha i saltet

For å oppnå gode vaskeresultater er det nødvendig å kontrollere at saltbeholderen aldri er tom. Saltet fjerner kalken fra vannet, og unngår at den avleirer seg på oppvasken. Saltbeholderen befinner seg i oppvaskmaskinens nedre del (

se Beskrivelse

• når den grønne flottøren* ikke er synlig når du ser på saltlokket;

• Når varsellampen MANGEL PÅ SALT* blinker på panelet;

• det varsellampen eller den grønne flottøren mangler: Omtrent hver 30. vaskesyklus.

) og skal fylles:

* Finnes bare på enkelte modeller.

Page 21

Vedlikehold og ettersyn

Koble fra vann og strøm

• Skru igjen vannkranen etter hver vask for å fjerne faren for lekkasjer.

• Trekk ut støpselet når du rengjør maskinen, og under vedlikeholdsarbeid.

Rengjøre oppvaskmaskinen

• Den ytre overflaten og kontrollpanelet kan rengjøres med en klut som ikke lager riper og som er fuktet med vann. Ikke bruk løsemidler eller slipemidler.

• Det indre karet kan rengjøres for eventuelle flekker ned en klut fuktet med vann og litt eddik.

Unngå dårlig lukt

• La alltid vaskeluken stå litt åpen for å unngå at fuktighet samler seg.

• Rengjøre pakningene til døren og vaskemiddelskuffene regelmessig med en fuktig svamp. Du unngår på denne måten at det samler seg opp matrester, som er hovedårsaken til dårlig lukt.

Rengjøre spylearmene

Det kan hende at noen matrester fester seg til spylearmene og stopper til hullene der vannet renner ut. Det lønner seg å kontrollere dem en gang iblant og rengjøre dem med en ikke-metallisk børste.

Rengjøre filtrene

Filtrene renser vaskevannet for matrester og gjenvinner det: For å oppnå gode vaskeresultater, er det nødvendig å rengjøre filtrene.

Rengjøre filtrene regelmessig.

Etter rengjøringen kontrollere at filtergruppen er

stat korrekt på plass igjen.

Oppvaskmaskinen må ikke brukes uten filtre eller

med løsnet filter.

1. Ta ut filtrene ved å trekke skaftet oppover.

2. Rengjøre filtrene:

• etter hver vask rengjøres den

3. Montere filtergruppen på nytt og sett den på plass igjen ved å følge bevegelsene 1 og 2, angitt i figuren, til den knepper.

halvrunde platen A og glasset B (de trekkes ut ved å dra i skaftet) fra de største restene, ved ta de skylles under rennende vann.

• Én gang i måneden er det nødvendig med en skikkelig rengjøring av hele filtergruppen: halvrund plate A, glass B og sylindrisk filter C (dette trekkes ut ved å vri det mot urviseren). Bruk en børste (ikke av metall) når du rengjør delene.

Hvis du er borte en lengre periode

N O

• Utføre en oppvask på tomgang.

• Koble fra de elektriske og hydrauliske tilkoplingene

• La døren stå litt på gløtt.

Page 22

Forholdsregler og råd

N O

Apparatet er prosjektert og konstruert i samsvar med internasjonale sikkerhetforskrifter. Disse advarslene gis av hensyn til sikkerheten og må leses nøye.

Generell sikkerhet

• Dette apparatet er ment til hjemmebruk, ikke til

profesjonell bruk.

• Apparatet må bare benyttes til vask av

husholdningsoppvask, skal bare brukes av voksne, og da i overensstemmelse med anvisningene i denne håndboken.

• Oppvaskmaskinen må ikke installeres utendørs,

selv ikke dersom området er beskyttet, fordi det er veldig farlig å utsette den for regn og uvær.

• Unngå å ta på oppvaskmaskinen når du er

barbeint

• Ikke trekk i kabelen for å trekke støpslet ut av

stikkontakten, men ta et godt tak i støpslet.

• Det er nødvendig å stenge av vannkranen og

trekke støpselet ut av stikkontakten før rengjøring og vedlikehold utføres på maskinen.

• Ved feil må du ikke røre de innvendige

mekanismene for å prøve å reparere.

• Ta aldri på motstanden.

• Ikke lene deg mot eller sett deg på den åpne

døren: apparatet kan velte.

• Døren må ikke holdes i åpen stilling fordi det kan

da være fare for å snuble i den.

• Oppbevare oppvaskmiddel og glansmiddel

utilgjengelig for barn.

• Emballasjen er ikke leketøy for barn.

Avhending

• Kassering av emballasjematerialet: Hold deg til

lokale forskrifter, slik at emballasjen kan brukes om igjen.

• Det europeiske direktivet 2002/96/EØF om

Avfallsbehandling av elektrisk og elektronisk utstyr (WEEE), foreskriver at hvitevarer ikke må avsettes sammen med vanlig husholdningsavfall. Brukte apparater må samles inn separat slik at gjenbruk og gjenvinning av materialene de inneholder optimeres og virkningen på menneskelig helse og miljø reduseres. Symbolet med søppeldunk med kryss over er satt på alle produkter for å minne om kravet om separat innsamling.

For ytterligere opplysninger om korrekt avfallsbehandling av hvitevarer kan man henvende seg til det lokale renholdsverket eller til forhandlerene.

Spare og beskytte miljøet

Spare vann og energi

• Sett oppvaskmaskinen bare i gang når den er fullastet. I påvente av at oppvaskmaskinen fylles opp, unngå dårlig lukt ved hjelp av syklusen Bløtlegging (

• Velg et program som passer til typen gjenstander som skal vaskes opp og graden med smuss ved hjelp av

- for normalt skitten oppvask bruk programmet Eco, som sikrer lavt strøm- og vannforbruk.

- hvis oppvasken er liten, koble inn funksjonen Halv last (

• Hvis din strømkontrakt forutser tider med strømsparing, bruk oppvaskmaskinen når du betaler mindre. Valget Forsinket igangsetting* (

Start og bruk

Vaskemidler uten fosfater, uten klor og med enzymer

• Det anbefales på det sterkeste å bruke vaskemidler uten fosfater og uten klor som er de beste for å verne miljøet.

• Enzymene utvikler en spesielt effektiv vask ved temperaturer nær 50°C, slik at det ved bruk av vaskemidler med enzymer er mulig å sette opp vasking ved lav temperatur og oppnå de samme resultatene som du ville få ved 65°C.

• Dosere vaskemiddelet riktig ut i fra produsentens anvisninger, vannets hardhet, hvor skitten oppvasken er og mengden oppvask for å unngå sløsing. Til tross for at vaskemidlene er biologisk nedbrytbare inneholder de stoffer som endrer naturens balanse.

* Finnes bare på enkelte modeller.

se Programmer

Programtabellen

se Igangsetting og bruk

) kan være til hjelp med dette.

Page 23

Feil og løsninger

Skulle det oppstå problemer under bruk, kontrollere følgende punkter før du tar kontakt med Teknisk Assistanse.

Det kan hende at apparatet ikke virker. Før man ringer og ber om teknisk assistanse, bør man kontrollere at det ikke dreier seg om et problem som lett kan løses, ved hjelp av følgende oversikt.

Feil: Mulige årsaker/løsning:

Oppvaskmaskinen starter ikke.

Oppvaskmaskinen tar ikke inn vann.

Oppvaskmaskinen tømmer ikke ut vannet.

Oppvaskmaskinen bråker.

Det finnes kalkavsetninger eller et hvitt belegg på serviset og på glassene.

Det finnes striper eller blålig skjær på serviset og på glassene. Serviset er ikke tørt.

Serviset er ikke rent.

Alarm for lukket kran.

(korte bip høres)

Finnes bare på enkelte modeller. (den andre og den tredje varsellampen Programmer fra høyre blinker)

Alarm for tette filtre

(den andre og den fjerde varsellampen Programmer fra høyre blinker).

Alarm for feil i magnetventil. av slangen for vanninntak

(den tredje varsellampen Programmer fra høyre blinker).

Støpselet er ikke ordentlig satt inn i stikkontakten eller

•

strømtilførselen i huset er brutt. Oppvaskmaskinens dør er ikke ordentlig lukket.

•

En forsinket syklus er satt i gang (se Start og bruk).

•

Det mangler vann i vannettet.

•

Vannets innførselsrør er bøyd (se Installasjon).

•

Programmet er ikke ferdig ennå.

•

Vannets tømmerør er bøyd (se Installasjon).

•

Vaskens avløp er tett.

•

Filteret er tilstoppet av matrester.

•

Oppvasken slår mot hverandre eller mot spylearmene.

•

Mykgjøringssalt mangler eller justeringen er ikke tilpasset

•

vannerts hardhet (se Glansmiddel og salt). Saltbeholderens lokk er ikke skrudd skikkelig til.

•

Glansmiddelet er oppbrukt eller doseringen er utilstrekkelig.

•

Det som skal vaskes er i materiale som forhindrer klebing.

•

Justeringen av glansmiddel er utilstrekkelig.

•

Det brukes for stor dosering av glansmiddel.

•

Glansmiddelet er oppbrukt eller doseringen er utilstrekkelig

•

(se Glansmiddel og salt). Du har valgt et program uten tørking.

•

Det er lastet for mye oppvask inn i kurvene (se Hvordan laste

•

inn i kurvene). Oppvasken er ikke plassert rett.

•

Spylearmene kan ikke rotere fritt.

•

Vaskeprogrammet er altfor skånsomt (se Programmer).

•

Vaskemiddelet er ikke riktig dosert eller det passer ikke (se

•

Start og bruk). Filteret er skittent eller tett (se Vedlikehold og ettersyn).

•

Mykgjøringssaltet mangler (se Glansmiddel og salt).

•

Åpne kranen, og etter noen få minutter vil maskinen starte

•

opp igjen. Maskinen har stanset fordi du ikke grep inn (idet  b i p ene

•

hørt e s ). Slå av maskinen med tasten ON/OFF, åpne kranen og etter 20 sekunder slå på maskinen igjen ved å trykke på den samme tasten. Omprogrammere maskinen og starte den på nytt, Slå av maskinen ved hjelp av tasten ON/OFF og rengjøre

•

filtrene (se Vedlikehold) og slå på maskinen igjen ved å trykke på den samme tasten. Omprogrammere maskinen og starte den på nytt,

Slå av maskinen ved å trykke på tasten ON/OFF og slå på

•

maskinen igjen etter et minutt. Hvis alarmen fortsetter, må du først av alt lukke igjen vannkranen for å unngå oversvømmelse og deretter trekke ut stikkontakten og ringe etter Teknisk Assistanse.

N O

Page 24

Assistanse

N O

Før du kontakter Teknisk assistanse:

• Undersøk om du kan løse feilen selv (

løsninger

• Start opp programmet på nytt for å se om problemet er blitt løst.

• I motsatt fall ta kontakt med godkjent Teknisk Assistanse.

Bruk aldri teknikere uten godkjenning.

Oppgi:

• typen feil;

• maskinmodell (Mod.);

• serienummeret (S/N).

Disse opplysningene finner du på merkeskiltet som er plassert på selve apparatet (

apparatet

se Beskrivelse av

se Feil og

Page 25

Bruksanvisning

DISKMASKIN

S V

Svenka, 25

LL 6066 LL 6088

Innehållsförteckning

Installation, 26-27

Placering och nivellering Anslutningar av vatten och el Tekniska data

Beskrivning av apparaten, 28

Översiktsvy Kontrollpanel

Fyll korgarna, 29

Nedre korg Bestickkorg Övre korg

Start och användning, 30

Starta diskmaskinen Påfyllning av diskmedel Disktillval

Program, 31

Programtabell

Sköljmedel och härdningssalt, 32

Påfyllning av sköljmedel Påfyllning av härdningssalt

Underhåll och skötsel, 33

Avstängning av vatten och el Rengöring av diskmaskinen Undvik dålig lukt Rengöring av spolarmarna Rengöring av filtren När du reser bort under längre perioder

Råd och föreskrifter, 34

Säkerhet i allmänhet Kassering Spara energi och respektera miljön

Fel och åtgärder, 35

Service, 36

Page 26

Installation

S V

Det är viktigt att förvara denna bruksanvisning så

att den alltid finns till hands. I händelse av försäljning, överlåtelse eller flytt, ska du försäkra dig om att bruksanvisningen följer med utrustningen.

Läs noggrant anvisningarna: Det finns viktig

information angående installation, användning och säkerhet.

Vid flytt är det bäst om maskinen kan hållas i

vertikalt läge. Om det är nödvändigt kan maskinen lutas ned på baksidan.

Placering och nivellering

1. Packa upp diskmaskinen och kontrollera att den

inte har skadats under transporten. Om den skulle finnas skador ska du inte ansluta den utan kontakta återförsäljaren.

2. Placera diskmaskinen så att dess sidor och

bakstycke står sida vid sida med intillstående möbler eller väggen. Diskmaskinen kan även byggas in under en hel arbetsbänk

monteringsbladet*

3. Placera diskmaskinen på ett plant och styvt plan.

Utjämna ojämnheter genom att skruva på justerfötterna tills maskinen är horisontell (maskinen ska inte luta mer än högst 2 grader). En ordentligt utförd nivellering ger stabilitet och hindrar uppkomsten av vibrationer, buller samt att maskinen flyttar sig.

(se

Anslutningar av vatten och el

Anpassning av elektriska och vattensystem vid

installationen ska endast utföras av kvalificerad personal.

Anslutning av vatteninloppsslangen

• Till ett kallvattenuttag: Skruva fast vatteninloppsslangen med gasgänga 3/4. Innan slangen skruvas fast ska vattnet rinna ut tills det är klart, så att inga orenheter sätter igen diskmaskinen.

• Till ett varmvattenuttag: Diskmaskinen kan anslutas till varmvattenledningsvatten (om du har ett centraliserat system med värmeelement) som inte överskrider en temperatur på 60 °C. Skruva fast slangen till kranen som beskrivs för kallvattenuttaget.

Om längden på inloppsslangen inte är tillräcklig ska du vända dig till fackhandeln eller en auktoriserad tekniker

Vattentrycket ska ligga mellan de värden som finns i tabellen över Tekniska Data

Se till att slangen inte har några veck eller är hopklämd.

Översvämningsskydd

För att garantera att diskmaskinen inte svämmar över:

(se Kundservice

(se nedan

Utrustningen ska anslutas till vattenledningsnätet med nya rör. Använd inte gamla rör.

Diskmaskinen ska inte stå på rör eller nätkabeln.

Vatteninloppsslangen (A) och avloppsslangen (B) och nätkabeln kan riktas åt höger eller vänster för att underlätta installationen

(se figur

- Diskmaskinen är försedd med ett system som avbryter vattentillförseln vid fel eller läckage inuti maskinen.

- Den är försedd med ett skydd som kallas *, d.v.s. en inloppsslang som består av en

Stop

genomskinlig ytterslang och en röd innerslang. Båda slangarna tål ett mycket högt tryck.

Om innerslangen skulle gå sönder kommer ytterslangen att färgas röd och leder ut vattnet i stället för den inre slangen. På så sätt undviks läckage.

* Finns endast på vissa modeller.

Water

Page 27

Det är mycket viktigt att kontrollera den yttre slangen regelbundet: Om du upptäcker att den är rödfärgad ska den bytas ut så snart som möjligt av auktoriserad teknisk serviceverkstad

Kundservice

Anslutning av vatteninloppsslangen

Anslut avloppsslangen (utan att böja den) till ett avloppsrör med en minimidiameter på 4 cm. I annat fall kan avloppsslangen läggas i ett handfat eller ett badkar. Avloppsslangens fria slangände får inte vara nedsänkt i vatten.

höjd mellan 40 och 100 cm från marken

Det avrådes från att använda förlängningsslangar.

Elektrisk anslutning

Innan stickkontakten sätts i vägguttaget ska du först kontrollera att:

• Vägguttaget är jordanslutet och i enlighet med

gällande standard.

• Uttaget tål maskinens maxeffekt, som anges på

dörrens insida

• Spänningstillförseln ligger inom de värden som

anges på typskylten på dörrens insida.

• Vägguttaget är kompatibelt med apparatens

stickkontakt. I annat fall ska du låta en auktoriserad tekniker byta ut stickkontakten

Kundservice

grenuttag.

Nätkabeln och nätuttaget ska vara lättåtkomliga när utrustningen väl har installerats.

Kabeln ska inte böjas eller klämmas.

Om matningskabeln är skadad ska den bytas ut av tillverkaren eller av dess auktoriserade verkstad, för att undvika alla typer av risker. (Se Kundservice)

Den speciella rörböjen* av plast underlättar en korrekt placering: Fäst rörböjen ordentligt på väggen för att undvika att slangen rör sig och tömmer vattnet utanför avloppet. Den del av slangen som är märkt med bokstaven A måste befinna sig på en

(se Beskrivning av diskmaskinen

). Använd inte förlängningssladdar och

(se

(se figuren

(se

Föreskrifter för den första diskningen

Efter installationen, direkt före den första diskningen, fyll saltbehållaren fullständigt med vatten och cirka 2 kg salt normalt att vattnet rinner över. Det är normalt att kontrollampan för SALT SAKNAS* fortsätter att blinka efter påfyllningen av salt för vissa program.

(se Sköljmedel och härdningssalt

): Det är

Tekniska data

Bredd cm 60

Mått

Kapacitet

Vattentryck

Matningsspänning

Total absorberad effekt

Säkring

Höjd cm 85 Djup cm 60

12 standardkuvert

0,03  1 MPa (0,3 - 10 bar) 4,3 psi  145 psi

Se märkskylten.

Denna apparat överensstämmer med följande EU direktiv:

-73/23/EEC utfärdat den 19/02/73 (Lågspänning) och efterföljande modifieringar;

-89/336/EEC från 89-05-03 (Elektromagnetisk kompatibilitet) och följande ändringar.

-97/17/EC (Etikettering)

-2002/96/EC

S V

Företaget avsäger sig allt ansvar om dessa föreskrifter inte respekteras.

* Finns endast på vissa modeller.

Page 28

Beskrivning av maskinen

S V

Översiktsvy

1. Övre korg

2. Övre spolarm

3. Klaffhyllor

4. Korg höjdjusterare

5. Nedre korg

3 2

6. Nedre spolarm

7. Bestickkorg

8. Diskfilter

9. Saltbehållare

10. Diskmedelsfack och sköljmedelsbehållare

11. Märkskylt

Manöverpanel

Kontrollampa för

SALT SAKNAS*

Kontrollampa för

SKÖLJMEDEL SAKNAS*

ALLT I ETT-TABLETTER

Kontrollampa för PROGRAM

Knapp för

PROGRAMVAL

Knapp för

START/RESET

Kontrollampa för

ALLT I ETTTABLETTER

FÖRDISK

DISK

SKÖLJNINGAR

TORKNING

Kontrollampa för

FRAMSKRIDANDE AV PROGRAMMET och SENARELAGD START*

Knapp

ON/OFF

Kontrollampa

ON/OFF

Knapp för

SENARELAGD START*

* Finns endast på vissa modeller.

Page 29

Fyll korgarna

Innan disken ställs i korgarna rekommenderas att ta bort matrester, ställa kastruller och stekpannor i blöt, tömma glas och koppar på dess innehåll. Kontrollera att spolarmarna roterar fritt efter att all disk har ställts in.

Nedre korg

Placera den mest svårdiskade disken enligt

Lastningsexemplen

• Serveringsfat och lock: Placera dem längs korgens sidor.

• Kastruller och salladsskålar: Alltid upp och nedvända.

• Mycket djupa skålar: Placera dem lutande. För att garantera bästa disk- och torkresultat är ytan på den nedre korgen grövre än för den övre korgen.

och använd de tippbara stöden*.

Bestickkorg

Bestickkorgen kan vara av olika typ beroende på diskmaskinsmodell.

Knivar och andra köksgeråd med vassa spetsar ska sättas i bestickkorgen med spetsarna vända nedåt eller läggas horisontellt på den övre korgens uppfällbara hylla.

Om korgen är försedd med klickhandtag* ( upp eller ned för att reglera höjden.

Lastningsexempel för övre korg

Lastningsexempel för nedre korg

se figuren

), dra dem

S V

För att dela mittendelen i två delar*: Dra ut handtaget. Det går att ta loss de två sidofästtungorna* och haka fast dem på den övre eller nedre korgen. Sätt in de två gallerdelarna* på korgen för att separera besticken: Sätt in gallerdelarna i springorna med handtagen vända nedåt.

Övre korg

Lasta ömtålig och lätt disk i den övre korgen: Glas, tekoppar, kaffekoppar, assietter, låga salladsskålar, stekpannor och låga lättsmutsade kastruller

• Lätt disk: Placera den lätta disken så att den inte flyttas av

vattenstrålarna.

• Glas och koppar: Placera dem på de uppfällbara

hyllorna**.

• Långa och vassa knivar, serveringsbestick: Placera dem

på de uppfällbara hyllorna**.

Reglera höjden för den övre korgen

Lastningsexempel

För att underlätta placeringen av disken kan den övre korgen placeras i högt eller lågt läge:

Öppna stoppen för den högra och vänstra korgskenan och dra ut korgen. Placera korgen i högt eller lågt läge, skjut in den på skenorna

så att även de främre hjulen går in och stäng stoppen

(se figuren

Klaffhyllor Baby

För diskmaskinsmodeller med Baby-program medlevereras speciella uppfällbara hyllor för diskning av nappflaska, nappflaskeskruvlock och nappar.

Disk som inte är lämplig för diskning i diskmaskin

• Föremål av trä, med handtag av trä eller horn eller med fastklistrade delar.

• Föremål av aluminium, koppar, mässing eller tenn.

• Köksgeråd av plast som inte är värmetåliga.

• Antikt eller handmålat porslin.

• Antikt silver. Silver som inte är antikt kan diskas med ett skonsamt program och försäkra dig om att det inte kommer i kontakt med annan metall. Det rekommenderas att köpa diskgods som är lämplig för att diskas i diskmaskin.

Diskning av handtag*

För att tvätta handtagen för den nedre eller övre korgen: Ta bort de två fästpluggarna, dra ut handtagen och gör rent dem under rinnande vatten. Sätt därefter tillbaka dem på korgen med hjälp av pluggarna.

* Finns endast på vissa modeller. ** Variabler för nummer och position.

Page 30

Start och användning

S V

Starta diskmaskinen

1. Öppna vattenkranen.

2. Tryck på ON/OFF-knappen: En kort ljudsignal hörs och kontrollampan ON/OFF tänds.

3. Öppna luckan och dosera diskmedlet (

4. Ställ in disken i korgarna ( stäng luckan.

5. Välj program genom att trycka på knappen PROGRAMVAL tills önskat program tänds.

6. Välj disktillval (

7. Tryck på START/RESET-knappen för att starta: En kort ljudsignal bekräftar starten. Kontrollamporna FRAMSKRIDANDE AV PROGRAMMET indikerar var i programmet maskinen befinner sig: Fördisk, diskning, sköljning eller torkning.

8. När disken är klar hörs två korta ljudsignaler och kontrollampan TORKNING blinkar. Stäng av maskinen med ON/OFF-knappen och stäng vattenkranen.

9. Öppna luckan och vänta några minuter innan disken tas ut för att undvika att du bränner dig. Börja med att ta ut disken från den nedre korgen.

Ändra ett pågående program.

Om ett felaktigt program väljs kan det ändras, även om det precis har börjat: Tryck ned knappen START/ RESET i 5 sekunder. Efter en lång och tre korta ljudsignaler släcks kontrollampan FRAMSKRIDANDE AV PROGRAMMET: Välj det nya programmet och tryck på START/RESET-knappen för att starta.

Ställa in mera disk

Tryck på ON/OFF-knappen och öppna luckan. Se upp med ångan som kommer ut och ställ sedan in disken. Tryck på ON/OFF-knappen igen: Programmet återupptas.

Gå igenom inställningarna

Tryck på knappen PROGRAMVAL: Kontrollampan för valt program tänds och sedan kontrollampan HALV LAST* eller kontrollampan ALLT I ETT-TABLETTER* (om dessa tillval har valts).

Avbrott av misstag

Programmet avbryts vid ett strömavbrott eller om luckan öppnas under diskningen. Programmet återupptas vid den punkt där det avbrutits, när strömmen återkommer eller när luckan stängs.

se nedan

se Fyll korgarna

se nedan

) och

Bästa disk- och torkningstresultat erhålls endast om pulverdiskmedel, flytande sköljmedel och salt används. Fack A:Fack A:

Fack A: Diskmedel

Fack A:Fack A: Fack B:Fack B:

Fack B: Diskmedel för fördisk

Fack B:Fack B:

1. Öppna locket C genom att trycka på knappen D.

2. Dosera diskmedlet, se

Programtabell

• Pulver: Fack A och B.

• Tabletter: Fack A och fackbotten. D.v.s., när programmet kräver en tablett ska den läggas i fack A och stäng sedan locket. När programmet kräver två tabletter ska

den andra tabletten läggas på botten av facket.

3. Ta bort diskmedelsrester på fackets kanter och stäng locket tills det knäpper till.

Disktillval*

Senarelagd start

Det går att senarelägga starten av programmet med 12, 9, 6 eller 3 timmar:

1. Tryck på knappen SENARELAGD START: Varje gång du trycker på knappen hörs en ljudsignal och kontrollampan för vald fördröjning tänds.

2. Välj programmet och tryck på START/RESETknappen: Efter ljudsignalen börjar nedräkningen.

3. När denna tid förflutit släcks lampan och programmet startar.

Tryck på knappen SENARELAGD START för att ändra fördröjningen. För att radera fördröjningen, tryck på knappen flera gånger tills programmet startar och kontrollampan FRAMSKRIDANDE AV PROGRAMMET tänds för starten av programmet.

ALLT I ETT-TABLETTER*

När flerfunktionstabletter (2 i 1, 3 i 1, 4 i 1 o.s.v.) används, tryck på knappen ALLT I ETT-TABLETTER. Med detta tillval optimeras diskresultatet. Den sammanlagda tiden för programmet ökar med cirka 10 minuter.

Påfyllning av diskmedel

Ett gott diskresultat beror även på att diskmedlet doseras korrekt enligt tillverkarens anvisningar. En överdriven dosering innebär inte att disken blir renare och miljön förorenas.

Detta tillval ska inte användas för programmen där flerfunktionstabletter inte ska användas (

Programtabell

* Finns endast på vissa modeller.

Page 31

Program

Programtabell

Diskmaskinerna Ariston är försedda med ett automatiskt rengöringssystem för filtren som kan förlänga

programmens tidslängd.

Antalet program och programtyper varierar beroende på diskmaskinsmodell.

Om disken är lätt smutsad eller har sköljts under vatten kan diskmedelsdosen minskas betydligt.

Programmets

(tolerans

Anvisningar för programval

Mycket nedsmutsat porslin och kastruller (ska inte användas för ömtåligt diskgods).

Normalt nedsmutsat porslin och kastruller. Dagligt standardprogram. Normalt

Ekologisk diskning med låg energiförbrukning, lämpligt för kastruller och diskgods. Eko

Snabbt och ekonomiskt diskprogram som ska användas med lätt smutsat diskgods genast efter användningen. Snabb

Fördisk i väntan på att maskinen fylls efter nästa måltid.

Specialprogram vid täta diskningar och när diskmaskinen inte är full. Normalt smutsig disk i den nedre korgen och lätt smutsig disk i den övre korgen. Halv last

Program

Energisk

Upplösning

Diskmedel

(A) = fack A (B) = fack B

Pulver Flytande Tabletter

30 g (A)

5 g (B)

30 g (A) 30 ml (A) 1 (A)

25 g (A)

5 g (B)

25 g (A) 25 ml (A) - 0:30’

30 g (A) 30 ml (A)

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

0:12'

1 (A)

(fackbotten)

1 (A)

Fördisk Torkning

• •

•

S V

längd

±10% )

Hrs. Min.

2:00’

1:28’

2:25’

1:00’

Obs

För att underlätta doseringen av diskmedel är det bra att veta att: 1 matsked = cirka 15 gram pulverdiskmedel = cirka 15 ml flytande diskmedel 1 tesked = cirka 5 gram pulverdiskmedel = cirka 5 ml flytande diskmedel

Page 32

Sköljmedel och härdningssalt

S V

Använd endast produkter som är avsedda för diskmaskiner. Använd inte livsmedels- eller industrisalt.

Om en flerfunktionsprodukt (2 i 1, 3 i 1 eller 4 i 1) används är det inte nödvändigt att fylla på sköljmedel. I stället rekommenderas att tillsätta salt, i synnerhet om vattnet är hårt eller mycket hårt. Om inte salt eller sköljmedel fylls på, fortsätter normalt kontrollamporna SALT SAKNAS* och SKÖLJMEDEL SAKNAS* att blinka.

Påfyllning av sköljmedel

Sköljmedlet underlättar torkningen av disken genom att vattnet rinner av ytan. På så sätt bildas inga strimmor eller fläckar. Glansmedelsbehållaren ska fyllas på:

• När du ser genom titthålet (H) att behållaren är tom. Ljus

kontrollampa: Fyll på sköljmedel. Mörk kontrollampa.

Tillräckligt med sköljmedel.

• När kontrollampan SKÖLJMEDEL SAKNAS* blinkar på

manöverpanelen.

1. Öppna behållaren genom att

Reglera diskmedelsdoseringen

Om du inte är nöjd med disk- eller torkresultatet går det att reglera sköljmedelsdoseringen. Vrid på doseringsinställningen (F) med en skruvmejsel. Du kan välja mellan 6 lägen (diskmaskinen är standardinställd på 4):

• Om det förekommer blåaktiga strimmor på disken, vrid till

ett lägre värde (1-3).

• Om det förekommer vattendroppar eller kalkfläckar ska du

vrida till ett högre värde (4-6).

Om flerfunktionstabletter (2 i 1, 3 i 1 och 4 i 1) används och du vill förbättra torkresultatet, fyll ändå upp behållaren och reglera till 2.

vrida pluggen (G) moturs.

2. Häll upp sköljmedlet. Undvika att spilla. Rengör med en svamp om du spiller.

3. Skruva tillbaka pluggen. Häll ALDRIG sköljmedel direkt i

diskutrymmet

2. Endast vid den första användningen: Fyll vattenbehållaren upp till kanten.

3. Sätt den medlevererade tratten

(se figuren

) på plats och fyll saltbehållaren upp till kanten (cirka 2 kg). Det är normalt att lite vatten rinner över.

4. Ta bort tratten, ta bort saltrester från gängorna och skruva åt pluggen ordentligt så att det inte kommer in diskmedel under diskningen (vattenavhärdaren kan i annat fall skadas allvarligt).

När salt fylls på, starta omedelbart ett diskprogram utan disk för att ta bort saltlösning som har runnit över och för att förhindra rost.

Reglera saltdoseringen*

Det går att reglera saltförbrukningen beroende på vattnets hårdhet. Information om vattnets hårdhet kan erhållas från kommunen.

1. Skruva loss behållarens plugg.

2. Vrid pilen på halsen eller –, se tabellen:

Vattnets hårdhet

°dH

0-10 0-17 0-1,7

10-25 18-44 1,8-4,4

25-50 45-89 4,5-8,9 MED

> 50 > 89 > 8,9

°fH

°mmol/l

Omkop-

plarens

läge

Vattenavhärdaren är standardinställd på +.

Om det används flerfunktionstabletter (2 i 1, 3 i 1 eller 4 i 1), ska saltbehållaren ändå fyllas och reglera till –. Om vattnets hårdhet överstiger 60 °fH, reglera till +.

(se figuren

Saltförbruk

ning (gram

/cykel)

) åt +

Räckvidd

(cykler

/2 kg)

Påfyllning av härdningssalt

För bästa möjliga diskresultat är det nödvändigt att kontrollera att saltbehållaren aldrig är tom. Härdningssaltet tar bort kalket från vattnet så att det inte lägger sig på disken. Saltbehållaren sitter nedtill på diskmaskinen på:

• När den gröna flottören* inte syns när du tittar på saltpluggen.

• När kontrollampan SALT SAKNAS* blinkar på manöverpanelen.

• Om kontrollampa eller grön flottör saknas: Cirka var 30:e diskcykler.

1. Dra ut den nedre korgen och skruva ur behållarens plugg

moturs.

(se Beskrivning

) och ska fyllas

* Finns endast på vissa modeller.

Page 33

Underhåll och skötsel

Avstängning av vatten och el

• Stäng av vattenkranen efter varje diskning för att undvika läckage.

• Ta ur kontakten ur uttaget när du gör rent maskinen och under underhållsingreppen.

Rengöring av diskmaskinen

• Utsidan och kontrollpanelen kan göras rent med en trasa indränkt med som inte är slipande. Använd inte lösningsmedel eller slipande medel.

• Det inre karet kan rengöras från eventuella fläckar med en trasa indränk med vatten och lite ättika.

Undvik dålig lukt

• Lämna alltid luckan på glänt så att fukten torkar.

• Rengör regelbundet tätningspackningarna runt luckan och diskmedelsfacken med en fuktig svamp. På så sätt försvinner matrester, en av de faktorer som gör att dålig lukt bildas.

Rengöring av spolarmarna

Det kan hända att matrester fastnar på spolarmarna och täpper till hålen där vattnet kommer ut: Kontrollera spolarmarna regelbundet och rengör dem med en borste (ej metall).

Rengöring av filtren

Filtren rengör diskvattnet från matrester och återför vattnet i cirkulation: Det är nödvändigt att rengöra filtren för bästa diskresultat.

Rengör filtren regelbundet.

Kontrollera efter rengöringen att filterenheten är

korrekt isatt.

Diskmaskinen får inte användas utan filter eller

avhakat filter.

1. Dra ut filtren genom att dra handtaget uppåt.

2. Rengöring av filtren:

• Efter varje diskning ska den halvrunda

3. Sätt tillbaka filterenheten i sitt säte med rörelserna 1 och 2 (visas i figuren) tills det knäpper till.

plattan A och bägaren B (dra ut dem med handtaget) rengöras från större matrester genom att skölja dem under rinnande vatten.

• En gång i månaden ska hela filterenheten rengöras noggrant: Den halvrunda plattan A, bägaren B och det runda filtret C (dra ut dem genom att vrida moturs). Använd en borste (ej metall) för rengöringen.

S V

När du reser bort under längre perioder

• Kör ett program utan disk.

• Koppla från el- och vattenanslutningarna.

• Lämna luckan på glänt.

Page 34

Säkerhetsföreskrifter och råd

S V

Apparaten är framtagen och konstruerad i enlighet med internationella säkerhetsföreskrifter. Dessa säkerhetsföreskrifter bifogas av säkerhetsskäl och ska läsas noggrant.

Säkerhet i allmänhet

• Apparaten är avsedd för en ej yrkesmässig

användning i hemmet.

• Maskinen ska användas för att diska disk för

hushållsbruk. Maskinen ska endast användas av

vuxna personer och i enlighet med anvisningarna

i denna bruksanvisning.

• Maskinen får inte installeras utomhus (ej heller

om utrymmet är skyddat) eftersom det är mycket

farligt att låta den utsättas för väder och vind.

• Ta inte i maskinen om du är barfota.

• Ta inte ut stickkontakten ur vägguttaget genom

att dra i elkabeln. Ta istället tag i stickkontakten.

• Det är nödvändigt att stänga vattenkranen och

dra ut stickkontakten ur vägguttaget innan

rengörings- och underhållsmoment utförs.

• I händelse av fel ska du aldrig utföra ingrepp på

inre mekanismer för att utföra reparationer.

• Rör aldrig vid värmeelementet.

• Luta dig inte eller sätt dig på den öppna luckan:

Maskinen kan tippa.

• Luckan ska inte stå öppen. Du kan snava dig i

luckan.

• Förvara diskmedel och sköljmedel utom räckhåll

för barn.

• Emballagematerialet ska inte användas som

leksaker för barn.

Kassering

• Kassering av emballagematerial: Respektera

gällande lokala föreskrifter, på så sätt kan

emballaget återanvändas.

Spara energi och värna om miljön

Spara vatten och energi

• Starta endast diskmaskinen med full last. I väntan på att maskinen fylls upp kan du motverka dålig lukt med Upplösningsprogrammet

(se Program

• Välj ett program beroende på vilken typ av disk som ska diskas och hur smutsig den är, se

Programtabellen

- För normalt smutsad disk, använd programmet Eco som garanterar låg energi- och vattenförbrukning.

- Välj tillvalet Halv last om maskinen inte är full

(se Start och användning

• Om ditt elabonnemang har särskilda energiförbrukningstariffer, ska diskningarna göras under de reducerade tiderna. Tillvalet Senarelagd start* för att organisera diskningarna i denna riktning.

Diskmedel utan fosfater, utan klor och som innehåller enzymer

• Det rekommenderas att använda diskmedel utan fosfater eller klor, vilka är de mest miljövänliga.

• Enzymerna utvecklar en särskilt effektiv verkan vid temperaturer runt 50 °C. Vid användning av diskmedel med enzymer kan därför diskningar göras med låga temperaturer med samma diskresultat som vid diskningar vid 65 °C.

• Genom att dosera diskmedlet rätt i förhållande tillverkarens anvisningar, till vattnets hårdhet, diskens smutsgrad och mängd, undviker du slöseri. Även om du använder ett biodegraderbart diskmedel innehåller det element som inverkar på jämvikten i naturen.

(se Start och användning

) är till stor hjälp

• EU-direktivet 2002/96/CE om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (RAEE) förutser att hushållsmaskinerna inte ska slängas med de vanliga hushållssoporna. De kasserade apparaterna ska samlas upp separat för att optimera återvinningen av materialet som ingår i apparaten och förhindra potentiella skador på hälsan och miljön. Den överkryssade papperskorgen som sitter på alla produkter påminner om att produkten ska sopsorteras.

För ytterligare information angående korrekt kassering av hushållsmaskiner kan du vända dig till din lokala sopstation eller återförsäljare.

* Finns endast på vissa modeller.

Page 35

Fel och åtgärder

Om det förekommer funktionsfel på maskinen, kontrollera följande punkter innan du vänder dig till serviceverkstaden.

Det kan inträffa att apparaten inte fungerar. Innan du ringer till Kundservice ska du kontrollera att det inte rör sig om ett problem som kan åtgärdas på ett enkelt sätt med hjälp av följande lista.

Fel:

Möjliga orsaker/Lösningar:

Diskmaskinen startar inte.

Diskmaskinen tar inte in vatten.

Diskmaskinen tömmer inte ut vatten.

Diskmaskinen för oväsen.

Det bildas en kalkbeläggning eller en vit hinna på disken och glas.

Det bildas blåaktiga strimmor eller nyanser på disken och glas.

Disken är fuktig.

Disken blir inte ren.

Larm för stängd kran.

(korta ljudsignaler hörs)* * Finns endast på vissa modeller. (den 2:a och 3:e kontrollampan Program från höger blinkar).

Larm för tilltäppta filter.

(den 2:a och 4:e kontrollampan Program från höger blinkar).

Larm för fel på magnetventilen för vattenpåfyllning

(den 3:e kontrollampan Program från höger blinkar).

Stickkontakten är inte ordentligt instucken i vägguttaget, i

•

annat fall kan det saknas ström i huset. Luckan för diskmaskinen är inte ordentligt stängd.

•

En Senarelagd start har ställts in (se Start och användning).

•

Det saknas vatten i vattennätet.

•

Vatteninloppsslangen är böjd (se Installation).

•

Programmet har ännu inte avslutats.

•

Vattenutloppsslangen är böjd (se Installation).

•

Diskbänkens avlopp är igensatt.

•

Filtret är igensatt med matrester.

•

Disken slår mot varandra eller mot spolarmarna.

•

Härdningssalt saknas eller felaktig reglering i förhållande till

•

vattnets hårdhet (se Sköljmedel och salt). Saltbehållarens plugg är inte ordentligt stängd.

•

Sköljmedlet är slut eller otillräcklig dosering.

•

Disken är av nonstick-material.

•

För stor mängd diskmedel doseras.

•

 Sköljmedlet är slut eller otillräcklig dosering (se Sköljmedel och salt).  Felaktig reglering av sköljmedel.  Ett program utan torkning har valts.

Korgarna är alltför fulla (se Fyll korgarna).

•

Disken är inte korrekt placerad.

•

Spolarmarna kan inte rotera fritt.

•

Välj ett starkare diskprogram (se Program).

•

Diskmedlet är inte korrekt doserat eller inte lämpligt (se Start

•

och användning). Filtret är smutsigt eller igensatt (se Underhåll och skötsel).

•

Härdningssalt saknas (se Sköljmedel och salt).

•

Öppna kranen och maskinen startar efter några minuter.

•

Maskinen är blockerad eftersom ingen ljudsignal* har hörts.

•

Stäng av maskinen med knappen ON/OFF och öppna kranen. Starta sedan maskinen igen efter 20 sekunder med samma knapp. Programmera om maskinen och starta på nytt.

Stäng av maskinen med knappen ON/OFF och rengör filtren

•

(se Underhåll). Starta sedan maskinen igen med samma knapp. Programmera om maskinen och starta på nytt.

Stäng av maskinen med ON/OFF-knappen och starta igen

•

efter någon minut. Om larmet kvarstår, stäng vattenkranen för att hindra översvämning, dra ur stickkontakten ur vägguttaget och ring serviceverkstaden.

S V

Page 36

Service

S V

Innan du kontaktar serviceverkstaden:

• Kontrollera om du kan åtgärda felet på egen hand

• Starta programmet igen för att kontrollera om problemet är löst.

• Om problemet kvarstår, kontakta auktoriserad teknisk assistans.

Anlita aldrig obehöriga tekniker.

Uppge:

• typ av fel,

• maskinmodell (Mod.),

• Serienummer (S/N).

Denna informationen anges på märkskylten som sitter på maskinen

(se Fel och åtgärder

(se Beskrivning av maskinen

Page 37

Brugsanvisning

OPVASKEMASKINE

Dansk, 37

LL 6066

LL 6088

Oversigt

Installation, 38-39

Placering og planstilling Tilslutning af el og vand Tekniske data

Beskrivelse af opvaskemaskinen, 40

Samlet oversigt Betjeningspanel

Fyldning af kurve, 41

Nederste kurv Kurv til bestik Øverste kurv

Start og brug, 42

Start af opvaskemaskinen Påfyldning af opvaskemiddel Tilvalgsfunktioner

Programmer, 43

Programtabel

Afspændingsmiddel og salt, 44

Påfyldning af afspændingsmiddel Påfyldning af salt

Vedligeholdelse, 45

Frakobling af vand og el Rengøring af opvaskemaskinen Undgå dårlig lugt Rengør spulearmene Rengør filtrene Hvis man er ude at rejse i længere tid

Forskrifter og råd, 46

Generelt om sikkerheden Bortskaffelse Spar på energien og værn om miljøet

Fejl og afhjælpning, 47

Servicetjeneste, 48

Page 38

Installation

Det er vigtigt, at dette hæfte opbevares, så

det altid kan konsulteres. Ved salg eller flytning skal man sørge for, at hæftet bliver sammen med opvaskemaskinen.

Læs omhyggeligt alle anvisninger: De

indeholder vigtige oplysninger vedrørende installation, brug og sikkerhed.

Under transporten bør maskinen holdes lodret;

læn maskinen mod bagsiden ved behov.

Placering og planstilling

1. Pak opvaskemaskinen ud, og kontrollér, at den

ikke er blevet beskadiget under transporten. Hvis den er beskadiget, skal man ikke tilslutte den, men derimod kontakte forhandleren.

2. Anbring opvaskemaskinen, så siderne eller

bagsiden slutter op til de tilstødende køkkenelementer eller væggen. Opvaskemaskinen kan også placeres under en arbejdsflade/ køkkenbord

3. Anbring opvaskemaskinen på et jævnt og hårdt

underlag. Udlign evt. skævhed ved at løsne eller stramme benene, indtil maskinen står helt vandret (den må ikke hælde mere end 2 grader). En korrekt planstilling giver stabilitet og gør, at man undgår vibrationer, støj og at maskine flytter sig.

(se monteringsoversigten

Tilslutning af vandtilførselsslangen

• Til en hane med koldt vand: Slut slangen til vandtilførsel til en hane med mundstykke med 3/4 gas. Inden den skrues på skal man lade vandet løbe, indtil det er klart, så evt. urenheder ikke tilstopper maskinen.

• Til en hane med varmt vand: Hvis man har centralvarmeanlæg med radiatorer, kan opvaskemaskinen forsynes med varmt vand fra forsyningsnettet, hvis temperaturen ikke overstiger 60° C. Slut slangen til hanen som beskrevet for tilslutning til koldtvandshane.

Hvis slangen til vandtilførsel ikke er lang nok, skal man henvende sig til en specialforretning eller en autoriseret vvs’er

Vandtrykket skal ligge inden for værdierne i tabellen med Tekniske data

Vær opmærksom på, at slangen ikke bøjer eller trykkes sammen.

Overløbssikring

For at sikre med eventuelt overløb er opvaskemaskinen udstyret med følgende sikkerhedsanordninger:

(se Servicetjeneste

(se herunder

Tilslutning af el og vand

Tilslutning til el- og vandforsyning må

udelukkende udføres af kvalificerede fagfolk.

Apparatet skal tilsluttes vandforsyningen ved hjælp af nye rør og slanger. Brug aldrig gamle rør og slanger.

Opvaskemaskinen må ikke støtte oven på slanger eller elektriske ledninger.

Slangerne til indtag (A) og udtømning (B) af vand samt det elektriske forsyningskabel kan føres højre eller venstre om alt efter hvad der er behov for under installationen

100

(se figuren

12083

121168

148

- Et system til afbrydelse af vandindtagelse i tilfælde af fejl eller utætheder inden i maskinen.

Water Stop

udstyret med en slange til vandtilførsel med en udvendig gennemsigtig slange og en indvendig rød slange. Begge slanger kan bære meget høje tryk.

Hvis den indvendige slange brister, farves den udvendige slange rød og den holder på vandet, så man undgår spild.

* Findes kun på nogle modeller.

* sikkerhedssystem, dvs. den er

Page 39

Det er vigtigt, at man jævnligt kontrollerer den udvendige slange. Hvis den farves rød, skal den hurtigst muligt udskiftes hos et autoriseret teknisk servicecenter

(se Servicetjeneste

Hvis strømkablet er beskadiget, skal det udskiftes af producenten eller dennes tekniske servicetjeneste, så man undgår farlige situationer. (Se Service).

Tilslutning af afløbsslangen

Tilslut afløbsslangen uden af den bøjes til et afløb med en minimumdiameter på 4 cm. Eller lad den hvile på kanten af en håndvask eller en anden beholder. Enderne på afløbsslangen må ikke være under vand.

Den særlige plastikholder* gør, at slangen kan placeres optimalt. Fastgør holderen omhyggeligt til væggen for at undgå, at slangen flytter sig og der spildes vand ved siden af afløbet.

Den del af slangen, der er mærket med bogstavet A, skal placeres i en højde på mellem 40 og 100 cm

(se figuren

Det frarådes at bruge forlængerstykker til

slangen.

Elektrisk tilslutning

Producenten fralægger sig ethvert ansvar,

såfremt disse normer ikke overholdes.

Advarsler inden første opvask

Efter installation og umiddelbart inden første opvask, skal man fylde beholderen til salt helt op med vand og ca. 2 kg salt

Afspændingsmiddel og salt

(se

): Det er normalt, at vandet løber over. Det er også helt normalt, at kontrollampen for SALTMANGEL* fortsætter med at blinke i et par cyklusser efter påfyldning af salt.

Tekniske data



Bredde cm. 60

Mål

Højde cm. 85 Dybde cm. 60

Inden stikket sættes i stikkontakten skal man sikre sig følgende:

• at stikkontakten har jordforbindelse og opfylder alle lovkrav;

• at stikkontakten kan tåle den maksimale effekt fra maskinen; dette står angivet på typeskiltet på bagsiden af maskinen

opvaskemaskinen

);

(se Beskrivelse af

• at forsyningsspændingen er inden for værdierne, som er angivet på typeskiltet på bagsiden;

• at stikkontakten passer til opvaskemaskinens stik. I modsat fald skal man få en autoriseret elektriker til at udskifte stikkontakten

Servicetjeneste

). Brug aldrig forlængerledninger

(se

eller flerdobbelte stikdåser.

Når maskinen er installeret, skal man nemt kunne nå ind til det elektriske forsyningskabel og stikkontakten.

Kablet må ikke bøjes eller trykkes sammen.

Kapacitet

Vandforsyningstryk

Forsyningsspænding

Samlet optaget effekt

Sikring

12 standard-kuverter

0,03 ÷ 1MPa (0,3 ÷ 10 bar) 4,3 psi – 145 psi

Se skiltet med specifikationer

Dette apparat er i overensstemmelse med følgende EU-direktiver:

-73/23/EØF af 19/02/73 (Lavspænding) og senere ændringer;

-89/336/EØF af 03/05/89 (Elektromagnetisk kompatibilitet) og senere ændringer.

-97/17/EF (Mærkning)

-2002/96/EF

* Findes kun på nogle modeller.

Page 40

Beskrivelse af opvaskemaskinen

Samlet oversigt

1 4

5 7

1. Øverste kurv

2. Øverste spulearm

3. Klapper

4. Indstilling af kurven i højden

5. Nederste kurv

6. Nederste spulearm

7. Kurv til bestik

8. Filter

9. Beholder til salt

10. Rum til opvaskemiddel og rum til

afspændingsmiddel

11. Typeskilt

Betjeningspanel

Kontrollampe for

SALTMANGEL*

Kontrollampe for

MANGEL PÅ AFSPÆNDINGSMIDDEL*

MULTITABLETTER

Kontrollampe for

PROGRAMMER

PROGRAMVALG

Tasten

Tast til

Tasten

START/RESET

Kontrollampe for

MULTITABLETTER

FORVASK

OPVASK

SKYLNING

TØRRING

Kontrollamper for

CYKLUS e FORSINKET START*

ON/OFF-

tast

Kontrollampe for ON/OFF

Tasten

FORSINKET START*

* Findes kun på nogle modeller.

Page 41

Fyldning af kurve

Inden maskinen fyldes, skal opvasken skylles ren for madrester, gryder og pander med fastbrændte madrester skal sættes i blød og glas og kopper skal tømmes. Efter fyldning skal man kontrollere, om spulearmene kan dreje frit.

Nederste kurv

Sæt den opvask, der er sværest vaske ren, den nederste kurv, som vist i siden*.

• Serveringsfade og låg: I siden af kurven.

• Gryder og salatskåle: Med bunde opad.

• Meget dybe tallerkener: i hældende stilling. For at opnå en bedst mulig opvask og tørring, er overfladen på den nederste kurv mere ru end den øverste.

Fyldningseksemplet

og brug klapperne i

Kurv til bestik

Kurven til bestikket kan have forskellig udformning alt efter modeltypen på opvaskemaskinen.

 Knive og andre skarpe genstande skal placeres i bestikkurven med den skarpe ende nedad eller i lodret position i klappen i den øverste kurv.

Hvis kurven er udstyret med klikbeslag* hive op eller skubbe ned for at justere højden.

(se figuren

), skal man

Eksempler på fyldning af øverste kurv

Eksempler på fyldning af nederste kurv

Deling af kurven*: Tag håndtaget af. De to sidestykker* kan skilles ad og hægtes på den øverste eller nederste kurv. De to trådelementer* kan sættes på kurven for at holde bestikket adskilt. Sæt bestikket i åbningerne med håndtagene nedad.

Øverste kurv

Sæt den ømtålelige og lette opvask i den øverste kurv: Glas, te- og kaffekopper, små salatskåle, let snavsede små gryder og pander, som vist i

• Let opvask: Anbring den lette opvask, således at den

ikke kan flyttes af vandstrålerne.

• Kopper: Anbring kopperne i klapperne**.

• Lange og spidse knive, serveringsbestik: Anbringes i

klapperne**.

Justering af højden på øverste kurv

luk så låsebeslagene

Fyldningseksemplet

For nemmere at kunne fylde opvasken i maskinen kan man flytte den øverste kurv op eller ned: Åbn låsebeslagene på kurvens skinne i højre og venstre side og træk kurven ud. Anbring den i øverste eller nederste position. Lad den glide på plads langs skinnerne og ind under de forreste hjul, og

(se figuren

Baby-klapper

På opvaskemaskiner med Baby-cyklus følger der særlige klapper med til opvask af sutteflasker, låg og sutter.

Ikke egnet opvask

• Genstande i træ, med træhåndtag eller med sammenlimede dele.

• Genstande i aluminium, kobber, messing, tin eller tinlegering.

• Opvask i ikke-varmebestandig plastik.

• Antik eller håndmalet porcelæn.

• Antik sølvtøj. Ikke-antik sølvtøj kan godt tåle opvask på et skåneprogram, hvis man sørger for, at det ikke kommer i kontakt med andre metaller.

Det anbefales, at man køber køkkentøj, der tåler opvask

i maskine.

Vask af håndtag*

For at vaske håndtagene på den øverste og nederste kurv, skal man tage de to låsetappe af, tage håndtagene af og skylle dem under rindende vand og derefter igen fastgøre dem med låsetappene.

* Findes kun på nogle modeller. ** Fås i forskelligt antal og placering.

Page 42

Start og brug

Start af opvaskemaskinen

1. Åbn vandhanen.

2. Tryk på tasten ON/OFF. Der høres et bip, og kontrollampen ON/OFF tænder.

3. Åbn lågen, og hæld opvaskemiddel i (

4. Fyld kurvene op (

5. Vælg programmet ved at trykke på tasten PROGRAMVALG, indtil det ønskede program lyser.

6. Vælg tilvalgsfunktion (

7. Start opvasken ved at trykke på tasten START/RESET. Der høres et bip, der bekræfter starten. Kontrollamperne for CYKLUS angiver programmets fase. Foropvask, opvask, skylning, tørring.

8. Når programmet er afsluttet, høres to korte lydsignaler, og kontrollampen for TØRRING blinker. Sluk maskinen ved at trykke på tasten ON/OFF, og luk for vandhanen.

9. Åbn lågen og vent lidt, inden opvasken tages ud, så du undgår at brænde dig. Tøm først den nederste kurv.

se Fyldning af kurve

se herunder

), og luk lågen.

Ændring af et program under udførelse

Hvis man har valgt et forkert program, er det muligt at ændre det, hvis det lige er gået i gang. Hold tasten START/ RESET nede i 5 sekunder. Efter et langt bip og tre korte slukker kontrollampen CYKLUS. Vælg et nyt program, og start opvasken ved at trykke på tasten START/RESET.

Påfyldning af opvaskemiddel

Et godt resultat afhænger også af en korrekt dosering af opvaskemiddel, som angivet af producenten. Overdreven brug af opvaskemiddel giver ikke en mere effektiv opvask og det forurener miljøet.  Man opnår den bedste opvask og tørring ved brug af

opvaskemiddel i pulverform, flydende afspændingsmiddel og salt.

Rum A: Opvaskemiddel Rum B: Opvaskemiddel til foropvask

1. Åbn låget C ved at trykke på knappen D.

2. Dosér opvaskemidlet i henhold til

• I pulverform: Rum A og B.

• I tabletform: Rum A og i bunden af maskinen. Hvis programmet kun kræver 1, lægges den i rum A og låget lukkes. Hvis der kræves 2. lægges den anden i bunden af opvaskemaskinen.

3. Tør overskydende opvaskemiddel af kanterne til beholderen og luk låget, så det klikker på plads.

Programtabellen

Tilvalgsfunktioner*

Tilføjelse af ekstra opvask

Tryk på tasten ON/OFF, åbn lågen og pas på den varme damp, og sæt den ekstra opvask i maskinen. Tryk igen på tasten ON/OFF. Cyklussen går i gang igen.

Sammenfatning af indstillingerne

Tryk på tasten PROGRAMVALG. Kontrollampen for det valgte program tænder, og herefter tænder lampen HALV FYLDNING* eller lampen MULTITABLET* (hvis de nævnte tilvalgsfunktioner er indstillet).

Utilsigtede afbrydelser

Hvis lågen åbnes under opvask eller hvis der sker en strømafbrydelse, afbrydes programmet. Den starter igen, hvor den blev afbrudt, når lågen lukkes igen eller når strømmen vender tilbage.

Forsinket start

Det er muligt at udskyde starten af det valgte program med 12, 9, 6 og 3 timer.

1. Tryk på tasten FORSINKET START. For hvert tryk høres et lydsignal, og kontrollampen for den valgte tidsforsinkelse tænder.

2. Vælg programmet, og tryk på tasten START/RESET. Efter bippet begynder nedtællingen bagfra.

3. Når tiden løber ud, slukker kontrollampen og programmet starter.

For at ændre forsinkelsen skal man trykke på tasten FORSINKET START. For at annullere trykkes på tasten flere gange, indtil programmet starter og kontrollampen for CYKLUS når frem til begyndelsen af programmet.

MULTITABLETTER*

Når der anvendes multitabletter (2in1, 3in1, 4in1 osv.) skal man trykke på tasten MULTITABLETTER. Denne tilvalgsfunktion giver en bedre opvask. Programmets varighed forlænges med ca. 10 minutter.

Denne tilvalgsfunktion anbefales ikke sammen med programmer, hvor der ikke skal anvendes multitabletter (

programtabellen

* Findes kun på nogle modeller.

Page 43

Programmer

Programtabel

Ariston opvaskemaskiner er udstyret med et automatisk system til rengøring af filtrene, som kan forlænge

programmernes varighed.

 Hvis opvasken kun er let snavset eller først er blevet skyllet af, skal man mindske doseringen af opvaskemiddel.

Programnummer og -type varierer alt efter opvaskemaskinemodellen.

Angivelser for valg af programmer

Meget snavsede gryder og tallerkener (må ikke anvendes til ømtålelige genstande). Super wash

Almindeligt snavsede gryder og tallerkener. Dagligt standard program. Normal

Miljøvenlig opvask med lavt energiforbrug, egnet til tallerkener og gryder. Øko

Hurtigt spareprogram, der skal anvendes til ikke særligt snavset opvask lige efter brug. Lyn

Indledende opvask, mens der ventes på fuld opvaskemaskine ved næste måltid. Iblødsætning

Specialprogram til hyppig opvask og til halv fyldning af maskinen. Normalt snavset opvask i nederste kurv og let snavset opvask i øverste kurv. Halv fyldning

Program

Pulverform Flydende Tabletter

30 gr (A)

5 gr (B)

30 gr (A) 30 ml (A) 1 (A) • 1:28’

25 gr (A)

5 gr (B)

25 gr (A) 25 ml (A) - 0:30’

30 g (A) 30 ml (A) • 1:00’

Opvaskemiddel

0:12'

(A) = rum A (B) = rum B

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

Forvask Tørring

1 (A)

(i bunden)

1 (A) • • 2:25’

• • 2:00’

Programmets

varighed

(afvigelse

±10 %)

Hrs. Min.

Bemærk

For at gøre doseringen nemmere, er det godt at vide følgende: 1 skefuld = ca. 15 gram i pulverform = ca. 15 ml i flydende form 1 teskefuld = ca. 5 gram i pulverform = ca. 5 ml i flydende form

Page 44

Afspændingsmiddel og salt

Brug kun opvaskemidler, salt mm., der er beregnet til opvaskemaskiner. Brug ikke almindelig bordsalt eller industrisalt.

Hvis der anvendes multitabletter (2in1, 3in1, 4in1), er det ikke nødvendigt at påfylde afspændingsmiddel. Det anbefales dog at tilføje salt, især hvis vandet er middel til meget hårdt. Hvis der ikke påfyldes hverken salt eller afspændingsmiddel, er det normalt, at kontrollampen for SALTMANGEL* og MANGEL PÅ AFSPÆNDINGSMIDDEL* bliver ved med at blinke.

Påfyldning af afspændingsmiddel

Afspændingsmiddel gør tørringen af opvasken nemmere, idet vandet glider af overfladen uden at efterlade striber eller mærker. Beholderen til afspændingsmiddel skal fyldes:

• når man kan se, at den er tom ved hjælp af den optiske måler (H). Lys måler: Påfyld afspændingsmiddel. Mørk måler: Der er tilstrækkeligt med afspændingsmiddel.

• når kontrollampen for MANGEL PÅ AFSPÆNDINGSMIDDEL* blinker.

1. Åbn beholderen ved at

Dosering af afspændingsmiddel

Hvis resultatet af opvask og tørring ikke er tilfredsstillende, kan man regulere doseringen af afspændingsmiddel. Brug en skruetrækker til at dreje på regulatoren (F), og vælg mellem de 6 indstillingsmuligheder (maskinen er fra fabrikken indstillet på 4).

• Hvis der på opvasken efterlades Blålige striber, skal man indstille til et lavere tal (1-3).

• Hvis der er vanddråber eller kalkpletter på opvasken, skal tallet være højere (4-6).

 Hvis der anvendes multitabletter (2in1, 3in1, 4in1) og man ønsker en bedre tørring, skal man fylde beholderen og indstille til 2.

dreje låget (G) venstre om.

2. Hæld afspændingsmidlet i, og pas på ikke at spilde det. Hvis det hældes ved siden af, skal man straks tørre det op med

en svamp.

3. Skru låget på igen. Fyld ALDRIG afspændingsmiddel

direkte i bunden af maskinen.

fyldes:

• når den grønne flydeanordning* ikke er synlig,

• når kontrollampen for SALTMANGEL* blinker,

• uden kontrollampe eller grøn flydeanordning: ca. for hver 30 opvask.

1. Træk den nederste kurv ud og løsn låget til beholderen ved at dreje det venstre om.

2. Kun ved første brug: Fyld beholderen med vand til kanten.

3. Brug den medfølgende tragt

(se figuren

med salt til kanten (ca. 2 kg). Det

er normalt, at lidt af vandet løber ved siden af.

4. Fjern tragten og evt. rester af salt fra gevindet og skru låget omhyggelig på igen, så der ikke trænger opvaskemiddel ind under opvask (det kan forårsage uoprettelig skade på kalkfilteret).

Efter påfyldning af salt skal man straks starte en opvaskecyklus uden opvask for at fjerne evt. saltrester i maskinen og forebygge mod rust.

) og fyld beholderen

Dosering af salt*

Saltforbruget kan reguleres i henhold til vandets hårdhed, som kan oplyses af det lokale vandværk.

1. Skru låget af saltbeholderen.

2. Drej pilen på låget ( eller mod – i henhold til tabellen:

Vandets hårdhed

Kalkfilteret er fra fabrikken indstillet på +.

Hvis man anvender multitabletter (2in1, 3in1, 4in1), skal man alligevel påfylde salt og indstille på –. Hvis vandets hårdhed er over 60°fH, skal man indstille på +.

Position

for

vælger

se figuren

Forbrug

af salt

(gram /cyklus)

) mod +

Auto

(cyklus/2kg)

Påfyldning af salt

For at opnå et godt resultat skal man huske at kontrollere, at saltbeholderen aldrig er tom. Salt fjerner kalk fra vandet, så det ikke aflejres på opvasken. Saltbeholderen sidder i bunden af opvaskemaskinen

* Findes kun på nogle modeller.

(se Beskrivelse

) og skal

Page 45

Vedligeholdelse

Frakobling af vand og el

• Luk for vandhanen efter hver opvask for at undgå risiko for vandspild.

• Træk stikket ud af stikkontakten, når opvaskemaskinen skal rengøres eller repareres.

Rengøring af opvaskemaskinen

• Den udvendige overflade og betjeningspanelet kan rengøres med en klud opblødt i

blødt vand. Undgå brug af opløsningsmidler

eller slibende rengøringsmidler.

• Det indvendige af maskinen kan rengøres for evt. mærker med en klud opblødt i vand og en smule eddike.

Undgå dårlig lugt

• Lad altid lågen stå på klem for at undgå fugtdannelse.

• Rengør jævnligt gummilisterne i siden af lågen og beholderne til opvaskemidler med en fugtet svamp. På denne måde får man fjernet evt. madrester, der er årsag til dårlig lugt.

Rengør spulearmene

Det kan hænde, at madrester sætter sig fast på spulearmene, og tilstopper de huller, hvor vandet kommer ud. Kontrollér dem derfor regelmæssigt og rengør dem med en ikke-metallisk børste.

Rengør filtrene

Filtrene holder opvaskevandet fri for madrester og recirkulerer det. For at opnå et godt resultat skal filtrene rengøres.

 Rengør jævnligt filtrene.

Efter rengøring skal man kontrollere, om

filtrene sidder korrekt.

 Opvaskemaskinen må ikke bruges uden filtre eller løst filter.

1. Filtrene tages ud ved at trække håndtaget opad.

2. Rengør filtrene:

• efter hver opvask skal man rengøre den

plads igen ved at følge trin 1 og 2 i figuren, indtil den klikker på plads.

flade halvcirkel A og koppen B (trækkes ud ved hjælp af håndtaget) for de største madrester, og skylle delene under rindende vand.

• hele filterenheden skal rengøres omhyggeligt en gang om måneden: den flade halvcirkel A, koppen B og det cylinderformede filter C (tages ud ved at dreje det venstre om). Benyt en lille børste (ikke af metal) til rengøringen.

3. Sæt filterenheden på

Hvis man er ude at rejse i længere tid

• Udfør en opvask med tom maskine.

• Frakobl el- og vandtilslutninger.

• Efterlad lågen på klem.

Page 46

Forskrifter og råd

Apparatet er konstrueret og bygget i overensstemmelse med de internationale sikkerhedsregler. Følgende oplysninger gives af sikkerhedsmæssige årsager, og de skal læses omhyggeligt.

Generelt om sikkerheden

• Apparatet er beregnet til brug i hjemmet.

• Apparatet er beregnet til opvask til

husholdningsbrug og må udelukkende betjenes af voksne og i overensstemmelse med anvisningerne i dette hæfte.

• Apparatet må ikke installeres udenfor, heller

ikke hvis stedet er overdækket, idet det er farligt at efterlade det i regnvejr og uvejr.

• Undgå at røre ved opvaskemaskinen, hvis du er

barfodet.

• Træk ikke stikket ud af stikkontakten ved at

trække i ledningen, men tag fat om selve stikket.

• Vandhanen skal lukkes og stikket skal tages ud

af stikkontakten, hvis der skal udføres rengøring eller vedligeholdelse af opvaskemaskinen.

• I tilfælde af fejlfunktion må man under ingen

omstændigheder åbne op til de indvendige mekanismer og forsøge at reparere maskinen.

• Rør aldrig ved varmeelementet.

• Man må ikke støtte sig på eller sidde på den

åbne låge. Apparatet kan vælte.

• Lågen må ikke holdes åben, da man kan støde ind i den.

• Opbevar opvaskemiddel og afspændingsmiddel

uden for børns rækkevidde.

• Emballagen må ikke bruges som legetøj til børn.

Bortskaffelse

• Bortskaffelse af emballagemateriale: Følg de

lokale regler, så emballagen kan genbruges.

• Det europæiske direktiv 2002/96/EF om affald af

elektrisk og elektronisk udstyr (WEEE) foreskriver, at husholdningsapparater ikke må smides ud sammen med almindeligt husholdningsaffald. Kasserede apparater skal indsamles separat, så man kan genbruge og genudvinde flest mulige materialer og begrænse eventuelle sundhedsmæssige og miljømæssige skader. Symbolet med den overstregede affaldsspand findes på alle produkter, for at minde om, at de skal indsamles separat.

rette henvendelse til den offentlige affaldsservice eller til forhandleren.

Spar på energien og værn om miljøet

Spar på vand og energi

• Start kun opvaskemaskinen, når den er helt fyldt. Mens man venter på, at maskinen fyldes op, kan man forebygge mod dårlig lugt med cyklussen Iblødsætning (

• Vælg et egnet program til typen af opvask og mængden af snavs i henhold til

Programtabellen

- Ved normalt snavset opvask kan man bruge programmet Eco, som sparer på el- og vandforbrug.

- Hvis maskinen kun er halvt fuld, skal man vælge Halv fyldning (

• Hvis der i dit område findes en energibesparelsesordning med lavere takster for strøm på bestemte tidspunkter, så udfør opvasken på disse tidspunkter. Tilvalgsfunktionen Forsinket start* (

) er beregnet til at planlægge opvasken

brug

netop for at spare på energien.

Opvaskemidler uden fosfater og klor og indeholdelse enzymer

• Det anbefales at anvende opvaskemidler uden fosfater og klor for at beskytte miljøet.

• Enzymerne udvikler en særlig grad af effektivitet ved temperaturer i nærheden af 50° C, og derfor kan man med enzymholdige opvaskemidler udføre opvasken ved lavere temperaturer og opnå samme resultat som ved opvask på 65° C.

• Foretag en korrekt dosering af opvaskemidlet i henhold til anvisningerne fra producenten, vandets hårdhedsgrad, tilsmudsningsgraden og mængden af opvask for at undgå at spild af vand og el. Selvom opvaskemidlet er biologisk nedbrydeligt, indeholder det elementer, der ændrer naturens balance.

se Programmer

se Start og brug

se Start og

For yderligere oplysninger om korrekt

bortskaffelse af husholdningsapparater kan man

* Findes kun på nogle modeller.

Page 47

Fejl og afhjælpning

Hvis opvaskemaskinen ikke fungerer korrekt, skal man altid først kontrollere følgende punkter, inden man henvender til Servicecentret.

Det kan ske, at opvaskemaskinen ikke fungerer korrekt. Inden man ringer til Servicecenteret skal man kontrollerer, at det ikke drejer sig om et problem, der nemt kan udbedres ved hjælp af nedenstående oversigt.

Fejl:

Opvaskemaskinen starter ikke.

Opvaskemaskinen tager ikke vand ind.

Opvaskemaskinen tømmer ikke vand ud.

Opvaskemaskinen støjer.

Der er kalkrester eller hvide belægninger på opvask og glas.

Der er blålige streger eller afmærkninger på opvask og glas.

Opvasken er ikke tør.

Opvasken bliver ikke ordentlig ren.

Alarm for lukket hane.

(der høres to korte bip)* * Findes kun på nogle modeller.

(den 2. og 3. kontrollampe Programmer fra højre blinker)

Alarm for tilstoppede filtre.

(den 2. og 4. kontrollampe Programmer fra højre blinker)

Alarm for fejl på elektroventil for vandtilførsel.

(den 3. kontrollampe Programmer fra højre blinker).

Mulig årsag / Løsning:

Stikket er ikke sat ordentligt i stikkontakten, eller der er

•

strømudfald. Lågen til opvaskemaskinen er ikke ordentligt lukket.

•

Der er indstillet til Forsinket start (

•

Der mangler vand i vandforsyningen.

•

Slangen til vandtilførsel er bøjet (

•

Programmet er ikke færdigt.

•

Afløbsslangen er bøjet (

•

Afløbet er tilstoppet.

•

Filteret er tilstoppet med madrester.

•

Opvasken støder mod hinanden og mod spulearmene.

•

Der mangler salt, eller mængden af salt er ikke afstemt i

•

henhold til vandets hårdhed ( Låget til saltbeholderen er ikke lukket ordentligt.

•

Der mangler afspændingsmiddel, eller doseringen er

•

utilstrækkelig. Opvasken kan ikke tåle opvask i maskine.

•

Doseringen af afspændingsmiddel er forkert.

•

Der er fyldt for meget afspændingsmiddel i.

•

Der mangler afspændingsmiddel, eller doseringen er

•

utilstrækkelig Der er valgt et program uden tørring.

•

Kurvene er overfyldt (

•

Opvasken er ikke placeret ordentligt.

•

Spulearmene kan ikke dreje frit.

•

Opvaskeprogrammet er for mildt (

•

Opvaskemidlet er ikke doseret korrekt og er ikke egnet

•

Start og brug).

Filteret er snavset eller tilstoppet

•

Der mangler salt (

•

Åbn for hanen. Opvaskemaskinen starter efter få minutter.

•

Maskinen er blokeret, fordi årsagen til bippet* ikke blev

•

udbedret. Sluk for maskinen på ON/OFF-tasten, åbn for vandhanen og tryk på samme tast efter 20 sekunder. Omprogrammér maskinen og genstart.

Sluk for maskinen på ON/OFF-tasten og rengør filtrene (

•

Vedligeholdelse).

Omprogrammér maskinen og genstart.

Sluk for maskinen på ON/OFF-tasten og tænd igen efter et

•

minut. Hvis alarmen bliver ved, skal man lukke for vandhanen for at undgå spild, trække stikket ud og ringe til servicetjenesten.

se Start og brug).

se Installation

se Afspændingsmiddel og salt).

(se Afspændingsmiddel og salt).

se Fyldning af kurve).

se Programmer).

(se Vedligeholdelse).

se Afspændingsmiddel og salt).

Tænd derefter på samme tast.

(se

Page 48

Servicetjeneste

D A

Inden der rettes henvendelse til Servicecentret, skal man gøre følgende:

• Undersøg, om fejlen selv kan afhjælpes

• Start programmet for at kontrollere, om fejlen er udbedret.

• Hvis ikke, se kontakt et Autoriseret Teknisk Servicecenter.

Kontakt aldrig ikke autoriserede teknikere.

Oplys om følgende:

• fejlens art,

• opvaskemaskinens modeltype (Mod.),

• serienummeret (S/N). Disse oplysninger findes på typeskiltet på apparatet

(se Fejl og afhjælpning

(se Beskrivelse af opvaskemaskinen

4 8

Page 49

Käyttöohjeet

Suomi, 49

LL 6066

ASTIANPESUKONE

Yhteenveto

Asennus, 50-51

Sijoittaminen ja vaaitus Vesi- ja sähköliitännät Tekniset tiedot

Laitteen kuvaus, 52

Kokonaiskuva Ohjauspaneeli

Korien täyttäminen, 53

Alakori Ruokailuvälinekori Yläkori

Käynnistys ja käyttö, 54

Pesukoneen käynnistys Pesuaineen lisääminen Pesun lisätoiminnot

LL 6088

Ohjelmat, 55

Ohjelmataulukko

Huuhteluaine ja suola, 56

Huuhteluaineen lisääminen Suolan lisääminen

Huolto ja hoito, 57

Veden ja sähkövirran pois sulkeminen Koneen puhdistaminen Ikävien hajujen välttämiseksi Suihkutinvarsien puhdistaminen Suodattimien puhdistaminen Jos olet poissa kotoa pitkään

Varotoimia ja suosituksia, 58

Yleinen turvallisuus Hävittäminen Säästä rahaa ja luontoa

Häiriöt ja korjaustoimet, 59

Huoltoapu, 60

Page 50

Asennus

On tärkeää säilyttää tämä ohjekirja, jotta sitä voidaan tutkia tarvittaessa. Myynnin, luovutuksen tai muuton yhteydessä varmista, että se pysyy yhdessä pesukoneen kanssa.

Lue ohjeet huolellisesti: niissä on tärkeitä tietoja asennuksesta, käytöstä ja turvallisuudesta.

Muuton yhteydessä pidä laite pystyasennossa, tarvittaessa kallista sitä takalaitaa kohden.

Sijoittaminen ja vaaitus

1. Poista laite pakkauksestaan ja tarkista, että se ei ole vahingoittunut kuljetuksen aikana. Jos siinä on havaittavissa vaurioita, älä liitä sitä ja ota yhteys jälleenmyyjään.

2. Sijoita astianpesukone siten, että sen sivulaidat tai takalaita koskettavat viereisiä huonekaluja tai seinää. Laite voidaan myös upottaa jatkuvan työtason alle

3. Asenna laite tasaiselle ja jäykälle lattialle. Kompensoi epätasaisuudet ruuvaten tukijalkoja kiinni tai auki, kunnes kone on vaakasuorassa asennossa (sen ei tule olla 2 astetta kaltevammassa asennossa). Huolellinen vaaitus antaa vakautta sekä estää tärinää, äänekkyyttä ja siirtymistä.

(katso Asennusohjeita

Veden syöttöletkun liittäminen.

• Kylmävesiliitäntä: ruuvaa syöttöletku hanaan, jonka liitinosa on ¾ putkikierteitetty; ennen liittämistä anna veden juosta, kunnes se on kirkasta, jotta mahdolliset epäpuhtaudet eivät pilaa laitetta.

• Liitäntä lämminvesihanaan: mikäli on kyseessä keskitetty lämmitysjärjestelmä lämpöpattereilla, astianpesukone voidaan liittää lämpimän veden hanaan, jos veden lämpötila ei ylitä 60°C. Ruuvaa letku hanaan kuten kuvattu kylmän veden liitännässä.

 Jos syöttöletkun pituus ei ole riittävä, käänny

erikoisliikkeen tai valtuutetun teknikon puoleen

(katso Huoltoapu

 Vedenpaineen tulee sisältyä arvoihin, jotka

osoitetaan teknisten tietojen taulukossa

 Ole varovainen, että letku ei taitu tai joudu

puristuksiin.

Ylivuotosuoja

Sen takaamiseksi, että ei tapahdu vuotoja, astianpesukone:

(katso alle

Vesi- ja sähköliitännät

Sähkö- ja vesilaitteistojen sopeuttaminen asennusta varten tulee suorituttaa ainoastaan pätevällä henkilöstöllä.

Laitetta tulee liittää veden syöttöverkostoon käyttäen uusia letkuja. Älä käytä uudelleen vanhoja letkuja.

Astianpesukonetta ei tule asettaa letkujen tai sähköjohtojen päälle.

Veden syöttö- (A) ja tyhjennysletkut (B) sekä sähkönsyöttöjohto voidaan suunnata oikealle tai vasemmalle parhaan mahdollisen asennuksen suorittamiseksi

(katso kuvaa

12083

121168

- on varustettu järjestelmällä, joka keskeyttää veden tulon häiriön tai sisäisten vuotojen tapauksessa.

- on varustettu siis veden syöttöletku muodostuu läpinäkyvästä ulkoisesta letkusta ja punaisesta sisäisestä letkusta: molemmat letkut kestävät erittäin korkeita paineita.

Mikäli sisäinen letku rikkoutuu, ulkoinen letku värjäytyy kirkkaan punaiseksi ja ohjaa veden sisäisen letkun tilalla estäen siten vuodot.

Water Stop

*–turvamekanismilla,

100

148

Page 51

 Ulkoinen letku tulee ehdottomasti tarkistaa ajoittain: jos se kirkkaan punainen, se tulee vaihdattaa mahdollisimman pian valtuutetulla huoltoliikkeellä

(katso Huoltoapu

 Mikäli sähkönsyöttöjohto on vahingoittunut, se tulee vaihdattaa välittömästi valmistuttajalla tai valtuutetulla huoltoliikkeellä, jotta voidaan välttää kaikki mahdolliset riskit. (Katso Huoltoapu)

Veden syöttöletkun liittäminen

Liitä poistoletku taittamatta sitä veden poistojohdostoon, jonka halkaisija on vähintään 4 cm. Tai kiinnitä se lavuaarin tai kylpyammeen laidalle; poistoletkun vapaa pää ei saa jäädä veden alle.

Erityinen muovinen kulmakappale * helpottaa parhaan mahdollisen asennon löytämistä: kiinnitä kulmakappale tiukasti seinään, jotta vältetään letkun liikkuminen ja veden johtuminen

tyhjennysaukon ulkopuolelle. Letkun osa, joka on merkitty kirjaimella A, tulee sijoittaa 40 – 100 cm:n korkeudelle maasta

kuvaa

 Ei suositella käyttämään jatkoletkuja.

(katso

Valmistaja kieltäytyy kaikesta vastuusta, mikäli

näitä määräyksiä ei noudateta.

Varoituksia ensipesuun

Asennuksen jälkeen, juuri ennen ensimmäistä pesua, täytä suolasäiliö kokonaan vedellä ja lisää noin 2 kg suolaa normaalia, että ylimääräinen vesi vuotaa pois. On myös normaalia, että suolan lisäämisen jälkeen SUOLAN PUUTTUMISEN* merkkivalo vilkkuu muutaman jakson ajan.

Tekniset tiedot

(katso Huuhteluaine ja suola

): on

Leveys, cm: 60

Mitat

Korkeus, cm: 85 Syvyys, cm: 60

Täyttömäärä

Syöttöveden paine

12 perusruokailuvälinesarja

0,03 ÷ 1MPa (0.3 ÷ 10 bar) 4,3 psi – 145 psi

Sähköliitäntä

Ennen pistokkeen työntämistä pistorasiaan varmista, että:

• pistorasia on maadoitettu ja että se on lain

vaatimusten mukainen;

• pistorasia kestää koneen tehon

enimmäiskuormituksen, joka osoitetaan luukussa olevassa teknisten tietojen tietolaatassa

Astianpesukoneen kuvaus)

• syöttöjännite on teknisten tietojen tietolaatassa

osoitettujen arvojen rajoissa;

• pistorasia on yhteensopiva laitteen pistokkeen

kanssa. Päinvastaisessa tapauksessa pyydä, että valtuutettu teknikko vaihtaa pistokkeen

katso Huoltoapu

( haaroitusrasioita.

Laitteen asennuksen jälkeenkin sähköjohdon ja verkkopistorasian tulee sijaita siten, että ne voidaan saavuttaa helposti.

Johtoa ei saa taittaa tai se ei saa joutua puristuksiin.

); älä käytä jatkojohtoja tai

;

(katso

Syöttöjännite

Kokonaisottoteho

Sulake

katso tietolaattaa

Tämä astianpesukone noudattaa seuraavia Euroopan yhteisön direktiivejä:

CEE

-73/23/

, 19/02/73 (Pienjännite) ja sitä seuraavat muutokset;

-89/336/EEC, joka on päivätty 03/05/89 (Sähkömagneettinen yhteensopivuus) ja siihen myöhemmin tehdyt muutokset;

-97/17/CE (Merkintä)

-2002/96/CE

* Olemassa vain tietyissä malleissa.

Page 52

Laitteen kuvaus

Kokonaiskuva

5 7

1. Yläkori

2. Ylempi suihkutinvarsi

3. Kääntyvät väliseinämät

4. Korin korkeuden säädin

5. Alakori

6. Alempi suihkutinvarsi

7. Ruokailuvälinekori

8. Pesusuodatin

9. Suolasäiliö

10. Pesuainelokerot ja huuhteluainesäiliö

11. Tietolaatta

Ohjauspaneeli

HUUHTELUAINEEN PUUTTUMISEN

merkkivalo*

MONITOIMITABLETIT

SUOLAN PUUTTUMISEN

merkkivalo*

OHJELMIEN

merkkivalot

Näppäin

OHJELMIEN

VALINNANNALLE

START/RESET

näppäin

Merkkivalo

MONITOIMITABLETIT

ESIPESU

PESU

HUUHTELUT

KUIVAUS

Näppäin

VIIVÄSTETTY KÄYNNISTYS*

Merkkivalot

JAKSON ETENEMINEN ja VIIVÄSTETTY KÄYNNISTYS*

ON-OFF

näppäin

ON-OFF

merkkivalo

* Olemassa vain tietyissä malleissa.

Page 53

Korien täyttäminen

Ennen astianpesukoneen lastaamista astiat tulee puhdistaa ruuantähteistä, pinttyneet kattilat ja pannut tulee liottaa sekä lasit ja mukit tulee tyhjentää. Täyttämisen jälkeen tulee tarkistaa, että suihkutinvarret pyörivät vapaasti.

Alakori

Aseta vaikeammin pestävät astiat mukaisesti sekä käyttäen apuna käännettäviä tukia*.

• Tarjoiluastiat ja suuret kannet: korin laidoille.

• Kattilat ja salaattikulhot: aina ylösalaisin.

• Erittäin syvät astiat: kaltevaan asentoon. Parhaan mahdollisen pesu- ja kuivaustuloksen saavuttamiseksi alakorin pinta on epätasaisempi kuin yläkorin.

täyttöesimerkkien

Ruokailuvälinekori

Ruokailuvälinekori voi olla erilainen astianpesukoneen mallista riippuen.

Veitset ja muut terävät esineet tulee asettaa ruokailuvälinekoriin terävä osa alaspäin tai ne tulee sijoittaa yläkorin väliseinämiin vaakatasoon.

Jos kori on varustettu napsautuskahvoilla*

kuvaa

), vedä ne ylös tai alas

korkeuden säätämiseksi.

Yläkorin täyttöesimerkkejä

Alakorin täyttöesimerkkejä

(katso

Keskiosan jakamiseksi kahtia*: irrota kädensija. Kaksi sivusiivekettä* voidaan irrottaa ja liittää ylä- tai alakoriin. Kaksi ritiläelementtiä* voidaan asettaa koriin ruokailuvälineiden pitämiseksi erillään: työnnä välineet aukkoihin kädensijat alaspäin.

Yläkori

Herkkien ja kevyiden astioiden lastaaminen: lasit, kahvikupit ja teemukit, lautaset, matalat salaattiastiat, pannut, matalat hieman likaiset kattilat, mukaisesti.

• Kevyet astiat: aseta ne siten, että vesisuihku ei siirrä niitä.

• Mukit ja kupit: aseta ne kääntyville väliseinämille**.

• Pitkät ja terävät veitset, tarjoiluvälineet: aseta ne

kääntyville väliseinämille**.

Säädä yläkorin korkeus

Astioiden laittamisen helpottamiseksi on mahdollista säätää

yläkori ylempään tai alempaan asentoon:

avaa korin ohjaimien kiinnikkeet

oikealla ja vasemmalla sekä vedä kori ulos; aseta se ylä- tai alaasentoon, anna sen liukua ohjaimia myöten, kunnes myös etummaiset

pyörät ovat sisällä, lopuksi sulje kiinnikkeet

täyttöesimerkkien

(katso kuvaa

Baby väliseinämät**

Niissä astianpesukoneissa, joissa on olemassa

Baby-jakso, toimitetaan asianmukaiset väliseinämät vastaavan ohjelappusen kanssa tuttipullojen, välirenkaiden ja pullotuttien pesemiseen.

Konepesuun sopimattomat astiat

• Puuesineet tai muut välineet, joiden kädensija on puuta tai sarvea sekä esineet, joissa on liimattuja osia.

• Esineet, jotka on valmistettu alumiinista, kuparista, messingistä tai tinasta.

• Kuumuutta kestämättömät muoviastiat.

• Antiikkiset tai käsinmaalatut posliiniesineet

• Vanhat hopeaesineet. Sen sijaan uudet hopeaesineet voidaan pestä hellällä ohjelmalla varmistaen, että ne eivät joudu kosketuksiin muiden metallien kanssa.

Suositellaan hankkimaan konepesun kestävät astiat.

Kahvojen pesu*

Ala- ja yläkorin kahvojen pesemiseksi: poista kaksi kiinnitystappia, irrota kahvat, pese juoksevan veden alla ja kiinnitä koriin kiinnitystapeilla.

* Olemassa vain tietyissä malleissa. **Sekä lukumäärä että sijainti voivat vaihdella.

Page 54

Käynnistys ja käyttö

Pesukoneen käynnistys

1. Avaa vesihana.

2. Paina näppäintä ON/OFF: voit kuulla äänimerkin ja merkkivalo ON/OFF syttyy.

3. Avaa luukku ja annostele pesuaine (

4. Lastaa korit ( luukku.

5. Valitse ohjelma painaen näppäintä OHJELMAN VALINTA, kunnes haluttu ohjelma valaistuu.

6. Valitse pesun lisätoiminnot (

7. Käynnistä ohjelma painaen näppäintä START/ RESET: voit kuulla äänimerkin, joka vahvistaa valinnan. JAKSON ETENEMISEN merkkivalot osoittavat ohjelman tilan: esipesu, pesu, huuhtelu, kuivaus.

8. Lopuksi voit kuulla kaksi lyhyttä äänimerkkiä ja KUIVAUKSEN merkkivalo vilkkuu. Sammuta laite painaen näppäintä ON/OFF ja sulje vesihana.

9. Avaa luukku ja odota muutama minuutti ennen astioiden poistamista, jotta vältät polttamasta itseäsi. Tyhjennä korit aloittaen alemmasta korista.

Käynnissä olevan ohjelman muuttaminen

Väärin valittu ohjelma voidaan muuttaa, jos se on juuri alkanut: paina näppäintä START/RESET 5 sekunnin ajan. Yhden pitkän ja kolmen lyhyen äänimerkin jälkeen JAKSON ETENEMISEN merkkivalo sammuu: valitse uusi ohjelma ja käynnistä se painaen näppäintä START/RESET.

Uusien astioiden lisääminen

Paina näppäintä ON/OFF, avaa luukku varoen ulostulevaa höyryä ja laita astiat koriin. Paina uudelleen näppäintä ON/OFF: jakso käynnistyy uudelleen.

Asetusten yhteenveto

Paina näppäintä OHJELMAN VALINTA: ensin syttyy valitun ohjelman merkkivalo, sitten PUOLITÄYTÖN* tai MONITOIMITABLETIN* merkkivalo (mikäli on valittu vastaavat lisätoiminnot).

Vahingossa tapahtuneet keskeytykset

Jos luukku avataan pesun aikana tai tapahtuu sähkökatkos, ohjelma keskeytyy. Se jatkuu keskeytyskohdasta, kun luukku suljetaan tai sähkövirta palautuu.

katso Korien täyttäminen

katso alle

) ja sulje

Pesuaineen lisääminen

Pesun hyvä tulos riippuu myös pesuaineen oikeasta, valmistajan ohjeiden mukaisesta annostelusta. Liika pesuaine ei paranna pesutulosta vaan vahingoittaa ympäristöä.

Parhaat pesun ja kuivauksen tulokset saadaan ainoastaan käytettäessä jauhemaista pesuainetta, nestemäistä kirkastusainetta ja suolaa.

lokero A:lokero A:

lokero A: Pesuaine

lokero A:lokero A: lokero B:lokero B:

lokero B: Esipesun pesuaine

lokero B:lokero B:

1. Avaa kansi C painaen painiketta D.

2. Annostele pesuaine

Ohjelmataulukon

mukaisesti:

• jauheena: lokerot A ja B.

• tabletteina: lokero A ja altaan pohja, siis silloin kun ohjelma vaatii 1 tabletin, laita

se lokeroon A ja sulje kansi; kun ohjelma vaatii 2 tablettia, laita toinen niistä altaan pohjalle.

3. Poista pesuainejäämät altaan

Pesun lisätoiminnot*

Viivästetty käynnistys

On mahdollista viivästää 12, 9, 6 ja 3 tuntia ohjelman käynnistymistä:

1. Paina näppäintä VIIVÄSTETTY KÄYNNISTYS: jokaisella painalluksella voit kuulla äänimerkin ja valitun viivästyksen merkkivalo syttyy;

2. Valitse ohjelma ja paina näppäintä START/ RESET: äänimerkin jälkeen alkaa käänteinen ajanlasku;

3. Asetetun ajan kuluttua umpeen merkkivalo sammuu ja ohjelma käynnistyy.

Viivästyksen muuttamiseksi paina näppäintä VIIVÄSTETTY KÄYNNISTYS. Sen peruuttamiseksi paina näppäintä peräkkäin, kunnes ohjelma käynnistyy ja JAKSON ETENEMISEN merkkivalo syttyy ohjelman aloituksen kohdalta.

MONITOIMITABLETIT*

Kun käytetään monitoimitabletteja (2in1, 3in1, 4in1, jne.) paina painiketta MONITOIMITABLETIT. Tällä lisätoiminnolla saadaan paras mahdollinen pesutulos. Ohjelman kokonaiskestoaika lisääntyy noin 10 minuuttia.

* Olemassa vain tietyissä malleissa.

Tätä lisätoimintoa ei suositella ohjelmille, jotka

eivät sisällä monitoimitablettien käyttövaihtoehtoa

katso ohjelmataulukkoa

(

Page 55

Ohjelmat

Ohjelmataulukko

 Aristonin astianpesukone on varustettu automaattisella suodattimien puhdistusjärjestelmällä, joka voi

pidentää ohjelmien kestoa.

 Ojelman numero ja tyyppi vaihtelevat astianpesukoneen mallin mukaan.

 Jos astiat ovat vain hieman likaisia tai ne on huuhdeltu vedellä etukäteen, alenna huomattavasti

käytettävää pesuainemäärää.

Ohjelman

kesto

(poikkeama

±10%)

Hrs. Min.

2:00’

1:28’

2:25’

0:30’

0:12'

1:00’

Ohjeita ohjelmien valitsemiseksi

Erittäin likaiset astiat ja kattilat (älä käytä herkille astioille).

Normaalilikaiset astiat ja kattilat. Päivittäinen perusjakso.

Ekologinen pesu alhaisella energiankulutuksella, sopii astioille ja kattiloille.

Taloudellinen ja nopea jakso käytettäväksi vähän likaisten astioiden pesuun heti käytön jälkeen.

Alustava pesu lisätäyttöä odotettaessa seuraavan aterian yhteydessä.

Erityisohjelma, joka sopii usein toistuvaan pesuun ja vähäiselle astiamäärälle. Normaalilikaiset astiat alakoriin ja vähän likaiset astiat yläkoriin.

Ohjelma

Superpesu

Normaali

Eco

Pikapesu

Liotus

Puolitäyttö

Pesuaine

(A) = lokero A (B) = lokero B

Esipesu Kuivaus

jauheena nesteenä tabletteina

30 g (A)

5 g (B)

30 g (A) 30 ml (A) 1 (A)

25 g (A)

5 g (B)

25 g (A) 25 ml (A) -

30 g (A) 30 ml (A)

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

1 (altaan

pohjalle)

1 (A)

• •

•

• •

•

Huomaa

Pesuaineen annostelun helpottamiseksi on hyvä tietää, että: 1 ruokalusikka = 15 g jauhemaista pesuainetta = 15 ml nestemäistä pesuainetta 1 pikkulusikka = 5 g jauhemaista pesuainetta = 5 ml nestemäistä pesuainetta

Page 56

Huuhteluaine ja suola

Käytä ainoastaan erityisiä konepesuaineita.

Älä käytä ruoka- tai teollisuusuolaa.

Jos käytetään monitoimituotteita (2in1, 3in1, 4in1) ei ole

tarpeen lisätä kirkastetta, mutta suositellaan lisäämään suolaa erityisesti, jos vesi on kovaa tai erittäin kovaa. Siten koska ei lisätä suolaa eikä huuhteluainetta on normaalia, että SUOLAN PUUTTUMISEN* ja HUUHTELUAINEEN

Huuhteluaineen lisääminen

Huuhtelukirkaste helpottaa astioiden kuivausta lisäten veden luistavuutta astioiden pinnoilla siten, että niille ei jää juovia tai läikkiä. Huuhteluainesäiliö täytetään:

• kun nähdään tyhjää tarkistusaukossa (H). Kirkas merkkivalo: lisää huuhteluainetta; tumma merkkivalo: riittävästi huuhteluainetta;

• kun ohjauspaneelissa vilkkuu HUUHTELUAINEEN PUUTTUMISEN merkkivalo*;

1. Avaa säiliö kiertäen korkkia

Säädä huuhteluaineen annostelu

Jos et ole tyytyväinen pesu- tai kuivaustulokseen, on mahdollista säätää huuhteluaineen annostelua. Kierrä ruuvimeisselillä säädintä (F) valiten 6 asennon välillä (tehtaalla säädöksi valitaan asento 4):

• jos astioissa on havaittavissa sinertävät juovat.

käännä pienempiä numeroita kohden (1-3).

• jos on havaittavissa vesipisaroita tai kalkkiläikkiä käännä isompia numeroita kohden (4-6).

(G) vastapäivään.

2. Kaada huuhteluaine varovasti, jotta se ei loisku yli. Mikäli näin tapahtuu, puhdista loiskeet välittömästi sienellä.

3. Ruuvaa korkki kiinni. Älä KOSKAAN kaada

huuhteluainetta suoraan altaan sisälle.

1. Vedä alakori ulos ja ruuvaa säiliön korkki irti kiertäen vastapäivään.

2. Vain ensimmäistä käyttökertaa varten: täytä säiliö vedellä sen laitoja myöten.

3. Aseta toimitettu suppilo paikalleen

(katso kuvaa

) ja täytä säiliö suolalla laitoja myöten (noin 2 kg); on normaalia, että vesi hieman läikkyy yli.

4. Ota suppilo pois, poista suolajäämät kierteistä ja ruuvaa korkki hyvin kiinni, jotta säiliöön ei joudu pesuainetta pesun aikana (tämä voisi vahingoittaa pysyvästi kalkinpoistolaitteistoa).

Suolan lisäämisen jälkeen käynnistä välittömästi pesujakso ilman astioita ylivuotaneen suolaisen liuoksen poistamiseksi sekä korroosion estämiseksi.

Säädä huuhteluaineen annostelu*

On mahdollista säätää suolan kulutusta käytettävän veden kovuusasteen mukaan. Veden kovuusaste voidaan saada selville paikalliselta vesilaitokselta.

1. Ruuvaa irti säiliön korkki.

2. Kierrä sen kaulassa olevaa nuolta

(katso kuva

oheisen taulukon mukaisesti.

Veden kovuus

°dH °fH mmol /l

Valitsimen

asento

0-10 0-17 0-1,7

10-25 18-44 1,8-4,4

25-50 45-89 4,5-8,9 MED

> 50 > 89 > 8,9

Kalkinpoistaja on säädetty tehtaalla asentoon +.

) kohden + tai – merkkiä

Suolan kulutus

( gra mmaa/ pesujakso)

Täyttöväli

(pesujaksoa

/2 kg)

Jos käytetään monitoimitabletteja (2in1, 3in1, 4in1) ja halutaan saada parempi kuivaus, täytä joka tapauksessa säiliö ja säädä asentoon 2.

Suolan lisääminen

Hyvän pesutuloksen varmistamiseksi tulee tarkistaa, että suolasäiliö ei ole koskaan tyhjä. Suola poistaa veden kalkkipitoisuutta estäen siten kalkkijäämien muodostumista astioihin. Suolasäiliö on sijoitettu astianpesukoneen alaosaan

(katso Kuvaus

• kun vihreä kelluke* ei ole näkyvissä katsottaessa suolan

korkkia;

• kun ohjauspaneelissa vilkkuu HUUHTELUAINEEN

PUUTTUMISEN merkkivalo*;

• mikäli ei ole käytettävissä merkkivaloa tai vihreää

kelluketta:

noin joka 30 pesujakson jälkeen;

) ja se tulee täyttää:

Jos käytetään monitoimitabletteja (2in1, 3in1, 4in1) täytä kuitenkin suolasäiliö ja säädä se asentoon -; jos veden kovuus on suurempi kuin 30°dH säädä se asentoon +.

* Olemassa vain tietyissä malleissa.

Page 57

Huolto ja hoito

Veden ja sähkövirran pois sulkeminen

• Sulje vesihana jokaisen pesun jälkeen, jotta vältetään vuotovaara.

• Irrota sähköpistoke konetta puhdistaessasi sekä huoltotoimenpiteitä suoritettaessa.

Koneen puhdistaminen

• Ulkopinta ja ohjauspaneeli voidaan puhdistaa kostealla rievulla käyttäen hankaamatonta pesuainetta. Älä käytä liuottimia tai hankaavia aineita.

• Sisäallas voidaan puhdistaa mahdollisista tahroista kostealla rievulla, joka on kastettu pieneen etikkamäärään.

Ikävien hajujen välttämiseksi

• Jätä luukku aina puoliavoimeksi kosteuden haihduttamiseksi.

• Puhdista säännöllisesti luukun ja pesuainelokeroiden tiivisteet kostealla sienellä. Siten voidaan välttää ruuantähteiden kerääntymät, jotka aiheuttavat helposti ikävää hajua.

Suihkutinvarsien puhdistaminen

Voi tapahtua, että jotkut ruuantähteet tarttuvat suikutinvarsiin tukkien reiät, joista veden tulisi tulla ulos: ajoittain on hyvä tarkistaa ja puhdistaa ne ei-metallisella harjalla.

Suodattimien puhdistaminen

Suodattimet puhdistavat pesuveden ruuantähteistä ja ne laskevat sen uudelleen kiertoon: hyvän pesutuloksen saamiseksi ne tulee puhdistaa.

Puhdista suodattimet säännöllisin väliajoin.

Puhdistuksen jälkeen tarkista, että

suodatinyksikkö on asetettu oikein paikoilleen.

Astianpesukonetta ei tule käyttää ilman suodattimia

tai suodatin irrallisena.

1. Poista suodattimet vetäen varresta ylöspäin.

2. Suodattimien puhdistaminen:

• jokaisen pesun jälkeen puhdista

vastapäivään). Puhdistuksen apuna voidaan käyttää ei-metallista harjaa.

3. Aseta suodattava yksikkö takaisin ja liitä se istukkaansa noudattaen liikkeitä 1 ja 2, jotka on osoitettu kuvassa, kunnes yksikkö napsahtaa paikoilleen.

puoliympyränmuotoinen lautanen A ja kuppi B (ne poistetaan varresta vetäen) isoimmista jäänteistä huuhdellen ne juoksevan veden alla.

• Kerran kuukaudessa tulee ehdottomasti puhdistaa huolellisesti koko suodattava yksikkö: puoliympyränmuotoinen lautanen A, kuppi B ja sylinterinmuotoinen suodatin C (se poistetaan kiertäen

Jos olet poissa kotoa pitkään

• Suorita pesujakso astianpesukone tyhjänä.

• Irrota sähkö- ja vesiliitännät.

• Jätä luukku puoliavoimeksi.

Page 58

Varotoimet ja neuvot

 Laite on suunniteltu ja valmistettu kansainvälisten turvallisuusmääräysten mukaisesti. Nämä varoitukset toimitetaan turvallisuussyistä ja ne tulee lukea huolellisesti.

Yleinen turvallisuus

• Laite on suunniteltu ei-ammattimaiseen käyttöön

asuinhuoneistossa.

• Laitetta tulee käyttää astioiden pesuun

kotikäytössä; sitä tulee käyttää ainoastaan aikuisten henkilöiden tässä kirjasessa olevien ohjeiden mukaisesti.

• Laitetta ei tule asentaa ulos edes suojattuun

tilaan, koska on erittäin vaarallista jättää se alttiiksi sateelle ja ukkoselle.

• Älä kosketa astianpesukonetta paljain jaloin.

• Älä irrota pistoketta sähköpistorasiasta johdosta

vetämällä vaan ota kiinni pistokkeesta.

• Tulee ehdottomasti sulkea vesihana ja irrottaa

sähköpistoke ennen puhdistus- ja huoltotoimenpiteiden suorittamista.

• Vian tapauksessa älä missään tapauksessa

yritä avata pesukoneen sisäosia korjauksen suorittamiseksi.

• Älä koskaan kosketa vastusta.

• Älä nojaa tai istu avoimelle luukulle: laite voi

kaatua.

• Luukkua ei tule pitää auki, koska siihen voidaan

vahingossa kompastua.

• Pidä pesu- ja huuhteluaineet lasten

ulottumattomissa.

• Pakkaukset eivät ole lasten leluja.

Hävittäminen

• Pakkaustarvikkeiden hävittäminen: noudata

paikallisia määräyksiä, siten pakkausmateriaalit voidaan käyttää uudelleen.

Säästä ja kunnioita ympäristöä

Säästä vettä ja energiaa

• Käynnistä astianpesukone ainoastaan sitten, kun se on täysi. Odotettaessa sen täyttymistä, voit estää ikävien hajujen muodostumisen huuhtelujaksolla

• Valitse ohjelma pestävien astioiden tyypin ja likaisuuden mukaan noudattaen

ohjelmataulukon suosituksia

- käytä normaalilikaisille astioille Eco-ohjelmaa, joka takaa alhaisen energian ja veden kulutuksen.

- jos laite ei ole täysi, käytä puolitäyttöä

Käynnistys ja käyttö).

• Jos sähkölaitoksesi tarjoaa eritellyn hinnaston eri kellonajoille, suorita pesut alhaisen hinnan aikoina. Lisätoiminto viivästetty käynnistys*

(katso Käynnistys ja käyttö)

pesujen suorittamista kyseisinä aikoina.

Pesuaineet ilman fosfaatteja ja klooria sekä entsyymien kanssa.

• Suositellaan lämpimästi käyttämään pesuaineita, jotka eivät sisällä fosfaatteja tai klooria ja jotka siten täyttävät paremmin ympäristövaatimukset.

• Entsyymit kehittävät erityisen tehokkaan vaikutuksen jo 50°C läheisyydessä ja siten entsyymejä sisältävät pesuaineet mahdollistavat pesun alhaisilla lämpötiloilla kuitenkin aikaansaaden saman pesutuloksen kuin 65°C.

• Annostele pesuaine valmistajan ohjeiden, veden kovuuden, astioiden määrän ja likaisuuden mukaan, jotta voidaan välttää pesuaineen liikakäyttö. Vaikka pesuaineet ovat biohajoavia, ne sisältävät aineita, jotka muuttavat luonnon tasapainoa.

(katso Ohjelmat

(katso

voi helpottaa

• Sähköisten ja elektronisten laitteiden muodostamia jätteitä käsittelevä Euroopan direktiivi (RAEE) 2002/96/CE määrää, että hävitettäviä kodinkoneita ei tule laittaa tavallisten kaupunkijätteiden sekaan. Hävitettävät laitteet tulee kerätä erikseen, jotta optimoidaan materiaalien kierrätys ja estetään mahdolliset vahingot terveydelle ja ympäristölle. Ruudutettu roskakoritunnus on liitetty kaikkiin tuotteisiin muistuttamaan velvollisuudesta lajitella jätteet.

Lisätietoja varten kodinkoneiden hävittämiseen

liittyen niiden omistajat voivat kääntyä asianmukaisen julkisen palvelun tai jälleenmyyjien puoleen.

* Olemassa vain tietyissä malleissa.

Page 59

Häiriöt ja korjaustoimet

Mikäli laitteessa on havaittavissa toimintahäiriöitä, tarkista seuraavat kohdat ennen huoltoapuun soittamista.

Häiriöt: Mahdolliset syyt / Ratkaisu:

Astianpesukone ei käynnisty.

Astianpesukoneeseen ei tule vettä.

Astianpesukone ei poista vettä.

Astianpesukone on äänekäs.

Astioihin ja laseihin on jäänyt kalkkijäämiä tai ohut valkoinen päällyskerros.

Astioissa ja laseissa on sinertäviä juovia tai läikkiä.

Astiat on kuivattu huonosti.

Astiat eivät tule puhtaiksi.

Hana kiinni hälytys

(voit kuulla lyhyitä äänimerkkejä)*

* Olemassa vain tietyissä malleissa.

(2. ja 3. merkkivalo oikealta vilkkuu)

Suodattimien tukkiutumishälytys

(2. ja 4. merkkivalo oikealta vilkkuu).

Hälytys solenoidin viasta veden täytössä

(3. merkkivalo oikealta vilkkuu).

OHJELMIEN

Pistoketta ei ole työnnetty kunnolla pistorasiaan tai

•

talossa ei ole sähkövirtaa. Luukkuovi ei ole kunnolla kiinni.

•

On asetettu Viivästetty käynnistys (

•

Vesijohtoverkossa ei ole vettä.

•

Veden syöttöletku on taittunut (katso Asennus).

•

Ohjelma ei ole vielä päättynyt.

•

Veden poistoletku on taittunut (katso Asennus).

•

Lavuaarin poistoaukko on tukkiutunut

•

Astiat törmäilevät toisiinsa ja suihkutinvarsiin.

•

Suola puuttuu tai sen annostelu on riittämätö n

•

käytettä vä n veden kovuuteen nähden (

ja suola

Suolasäiliön korkkia ei ole suljettu kunnolla.

•

Huuhteluaine on loppunut tai annostelu on riittäm ätö n.

•

Astiat ovat luistamattomasta materiaalista.

•

Huuhteluaineen annostelu on liiallista.

•

Huuhteluaine on loppunut tai annostelu on riittäm ätö n

•

(

katso Huuhteluaine ja suola

Huuhteluaineen säätö on sopimaton.

•

On valittu ohjelma ilman kuivausta.

•

Korit ovat liian täynnä (

•

Astiat on aseteltu sopimattomasti.

•

Suihkutinvarret eivät voi pyö riä vapaasti.

•

Pesuohjelma on liian kevyt (

•

Pesuaineitta ei ole annosteltu oikein tai se on sopimaton

•

(

katso Käynnistys ja kä yttö

Suodatin on likainen tai tukkiutunut (

•

hoito

Puuttuu suola (katso Huuhteluaine ja suola).

•

Avaa hana ja laite käynnistyy muutaman minuutin

•

kuluttua.

Laite on lukkiutunut, koska äänimerkkeihin ei ole

•

reagoitu. Sammuta laite ON-OFF näppä imellä, avaa hana ja noin 20 sekunnin kuluttua käynnistä se uudelleen painaen samaa näppäintä. Ohjelmoi kone uudelleen ja käynnistä.

Sammuta laite painaen ON/OFF näppä intä ja puhdista

•

suodattimet ( painaen samaa näppäintä. Ohjelmoi kone uudelleen ja käynnistä.

Sammuta kone painaen painiketta ON/OFF ja käynnistä

•

se uudelleen minuutin kuluttua. Jos hä lytys pysyy päällä , sulje vesihana ylivuotovaaran ehkä isemiseksi, irrota pistoke pistorasiasta ja soita Huoltoapuun.

katso Huolto

katso Käynnistys ja käyttö

katso Huuhteluaine

katso Korien tä yttäminen

katso Ohjelmat

katso Huolto ja

), sitten käynnistä se uudelleen

Page 60

Huoltoapu

10/2006- Xerox Business Services

195057673.01

F I

Ennen huoltoapuun soittamista:

• Tarkista, voidaanko häiriö poistaa omin voimin (

• Käynnistä ohjelma uudelleen tarkistaaksesi, onko ongelma jo ratkennut.

• Mikäli häiriö ei ole korjaantunut, soita valtuutettuun tekniseen huoltoliikkeeseen.

Älä koskaan käytä valtuuttamattomia teknikoita.

Ilmoita:

• häiriön tyyppi;

• koneen malli (Mod.);

• sarjanumero (S/N). Nämä viimeksi mainitut tiedot löytyvät tietolaatasta, joka sijaitsee laitteessa

katso Häiriöt ja korjaustoimet

(katso Laitteen kuvaus
