Page 1

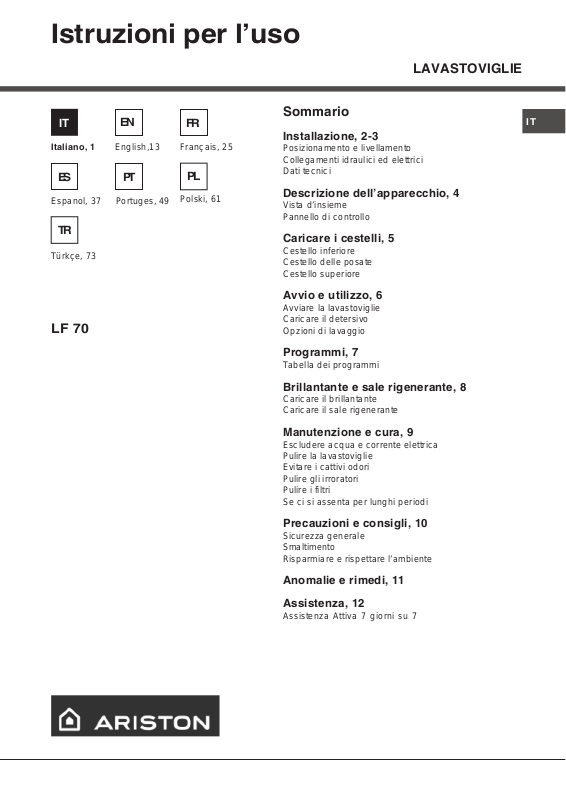

Istruzioni per luso

LAVASTOVIGLIE

Italiano, 1 Français, 25

ES PT

Espanol, 37 Portuges, 49

English,13

Polski, 61

Türkçe, 73

LF 70

Sommario

Installazione, 2-3

Posizionamento e livellamento Collegamenti idraulici ed elettrici Dati tecnici

Descrizione dellapparecchio, 4

Vista d’insieme Pannello di controllo

Caricare i cestelli, 5

Cestello inferiore Cestello delle posate Cestello superiore

Avvio e utilizzo, 6

Avviare la lavastoviglie Caricare il detersivo Opzioni di lavaggio

Programmi, 7

Tabella dei programmi

Brillantante e sale rigenerante, 8

Caricare il brillantante Caricare il sale rigenerante

Manutenzione e cura, 9

Escludere acqua e corrente elettrica Pulire la lavastoviglie Evitare i cattivi odori Pulire gli irroratori Pulire i filtri Se ci si assenta per lunghi periodi

Precauzioni e consigli, 10

Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente

Anomalie e rimedi, 11

Assistenza, 12

Assistenza Attiva 7 giorni su 7

Page 2

Installazione

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

! In caso di trasloco tenere l’apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore.

Posizionamento e livellamento

1. Disimballare l’apparecchio e controllare che non abbia subìto danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.

2. Sistemare la lavastoviglie facendo aderire i fianchi o lo schienale ai mobili adiacenti o alla parete. L’apparecchio può anche essere incassato sotto a un piano di lavoro continuo (

Montaggio

3. Posizionare la lavastoviglie su un pavimento piano e rigido. Compensare le irregolarità svitando o avvitando i piedini finché l’apparecchio non sia orizzontale (non deve essere inclinato più di 2 gradi). Un accurato livellamento dà stabilità ed evita vibrazioni, rumori e spostamenti.

vedi foglio di

Collegamenti idraulici ed elettrici

! L’adattamento degli impianti elettrici e idraulici per l’installazione deve essere eseguito solo da personale qualificato.

! La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.

I tubi di carico (A) e di scarico (B) dell’acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliore installazione (

vedi figura

Collegamento del tubo di carico dellacqua

• A una presa d’acqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere l’acqua finché non sia limpida affinché le eventuali impurità non intasino l’apparecchio.

• A una presa d’acqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie può essere alimentata con acqua calda di rete purché non superi la temperatura di 60°C. Avvitare il tubo al rubinetto come descritto per la presa d’acqua fredda.

! Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato (

! La pressione dell’acqua deve essere compresa nei valori riportati dalla tabella Dati tecnici (

! Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie:

- è dotata di un sistema che interrompe l’ingresso

dell’acqua nel caso di anomalie o di perdite dall’interno.

- è dotata di sicurezza

di un tubo di carico dell’acqua costituito da un tubo esterno trasparente e da uno interno rosso: entrambi i tubi sopportano pressioni molto alte. In caso di rottura del tubo interno, quello esterno si colora di un rosso vivo e convoglia l’acqua al posto di quello interno, evitando perdite.

! È molto importante controllare periodicamente il tubo esterno: se lo si vede rosso vivo, deve essere cambiato al più presto dall’Assistenza tecnica autorizzata (

vedi Assistenza

Water Stop

vedi sotto

*, cioè è provvista

100

12083

121168

148

* Presente solo su alcuni modelli.

Page 3

Collegamento del tubo di scarico dellacqua

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico con diametro minimo di 4 cm. Oppure appoggiarlo al bordo di un lavandino o di una vasca; l’estremità libera del tubo di scarico non deve rimanere immersa nell’acqua.

Lo speciale gomito* in

plastica agevola una sistemazione ottimale: fissare saldamente il gomito al muro per evitare che il tubo si muova e versi l’acqua fuori dallo scarico. La parte del tubo contrassegnata con la

lettera A deve essere a un’altezza compresa tra 40 e 100 cm da terra (

vedi figura

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (

vedi Assistenza

! L’Azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Avvertenze per il primo lavaggio

Dopo l’installazione, immediatamente prima del primo lavaggio, riempire completamente d’acqua il serbatoio del sale e aggiungere circa 2 Kg di sale (

vedi Brillantante e sale rigenerante

l’acqua trabocchi. È normale anche che dopo il caricamento del sale la spia MANCANZA SALE* continui a lampeggiare per alcuni cicli.

): è normale che

'DWLWHFQLFL

! È sconsigliato usare tubi di prolunga.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di

legge;

• la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato nella targhetta caratteristiche sulla controporta (

vedi Descrizione della lavastoviglie

• la tensione di alimentazione sia compresa nei

valori indicati nella targhetta caratteristiche sulla controporta;

• la presa sia compatibile con la spina

dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (

vedi Assistenza

multiple.

! Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilmente raggiungibili.

); non usare prolunghe o prese

);

'LPHQVLRQL

&DSDFLWj

3UHVVLRQH DFTXD DOLPHQWD]LRQH

7HQVLRQHGL DOLPHQWD]LRQH

3RWHQ]DWRWDOH DVVRUELWD

)XVLELOH

larghezza cm 60 altezza cm 85

profondità cm 60 12 coperti standard

30 KPa ÷ 1 MPa (0,3 ÷ 10 bar)

vedi targhetta caratteristiche

vedi targhetta caratteristiche Questa apparecchiatura è

conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modifiche

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni

- 97/17/CE (Etichettatura)

-2002/96/CE

! Il cavo non deve subire piegature o compressioni.

* Presente solo su alcuni modelli.

Page 4

Descrizione dellapparecchio

Vista dinsieme

1. Cestello superiore

2. Irroratore superiore

3. Ribaltine

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

7. Cestello posate

8. Filtro lavaggio

9. Serbatoio sale

10. Vaschette detersivo e serbatoio brillantante

11. Targhetta caratteristiche

Pannello di controllo

PROGRAMMES

OPTIONS

Display

Spia

MANCANZA SALE

Spie

AVANZAMENTO CICLO

Spia

PROGRAMMA

Tasto

STAND BY

Tasto

SELEZIONE PROGRAMMA

Spia

4IN1

Spia

MEZZO CARICO

Spia

AVVIO RITARDATO*

DISPLAY

Tasto

4IN1

Tasto

MEZZO CARICO SUPERIORE

Tasto

AVVIO RITARDATO*

Tasto

START/RESET

MANCANZA

Spia

BRILLANTANTE

ASCIUGATURA

RISCIACQUI

LAVAGGIO

PRELAVAGGIO

* Presente solo su alcuni modelli.

Page 5

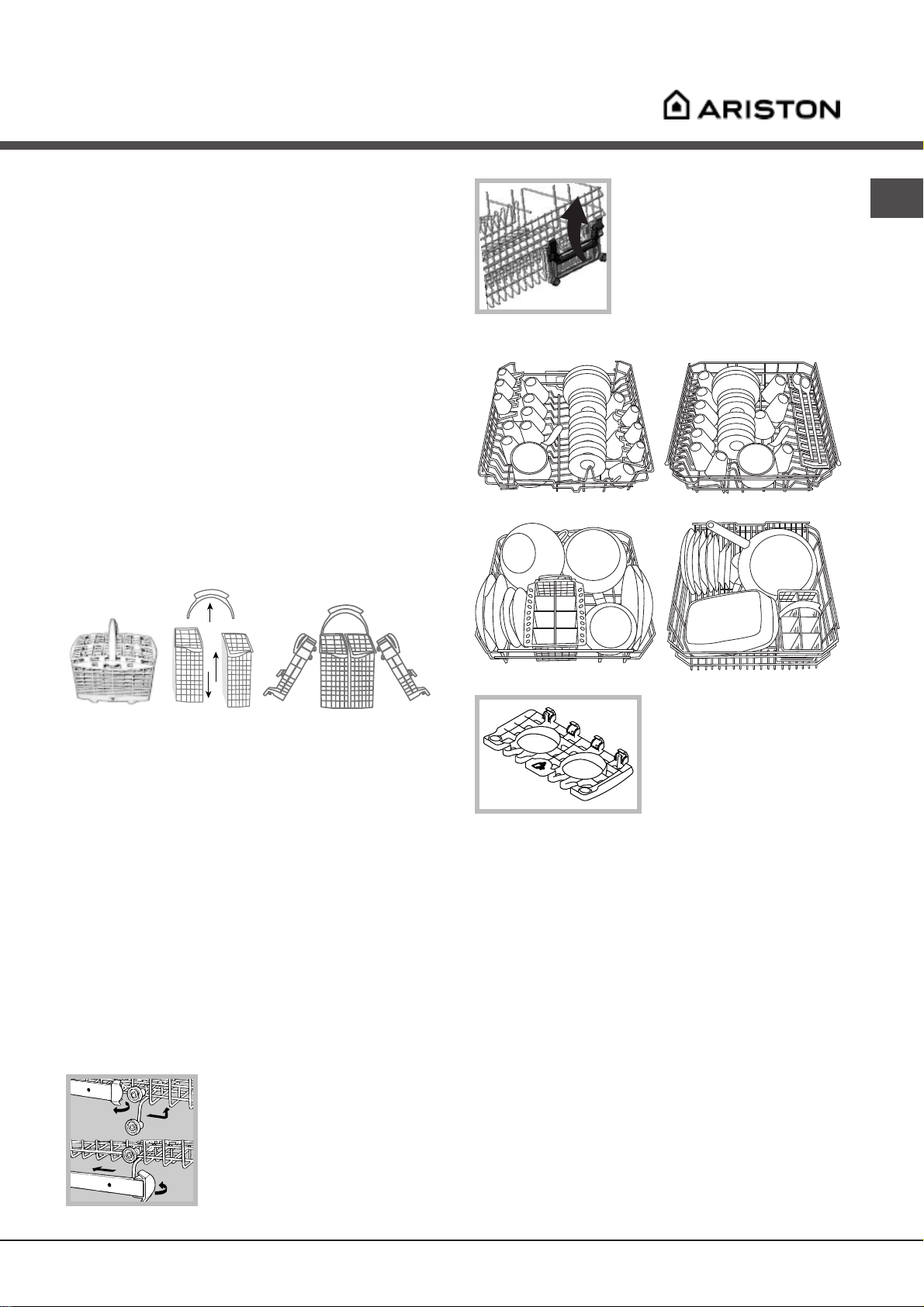

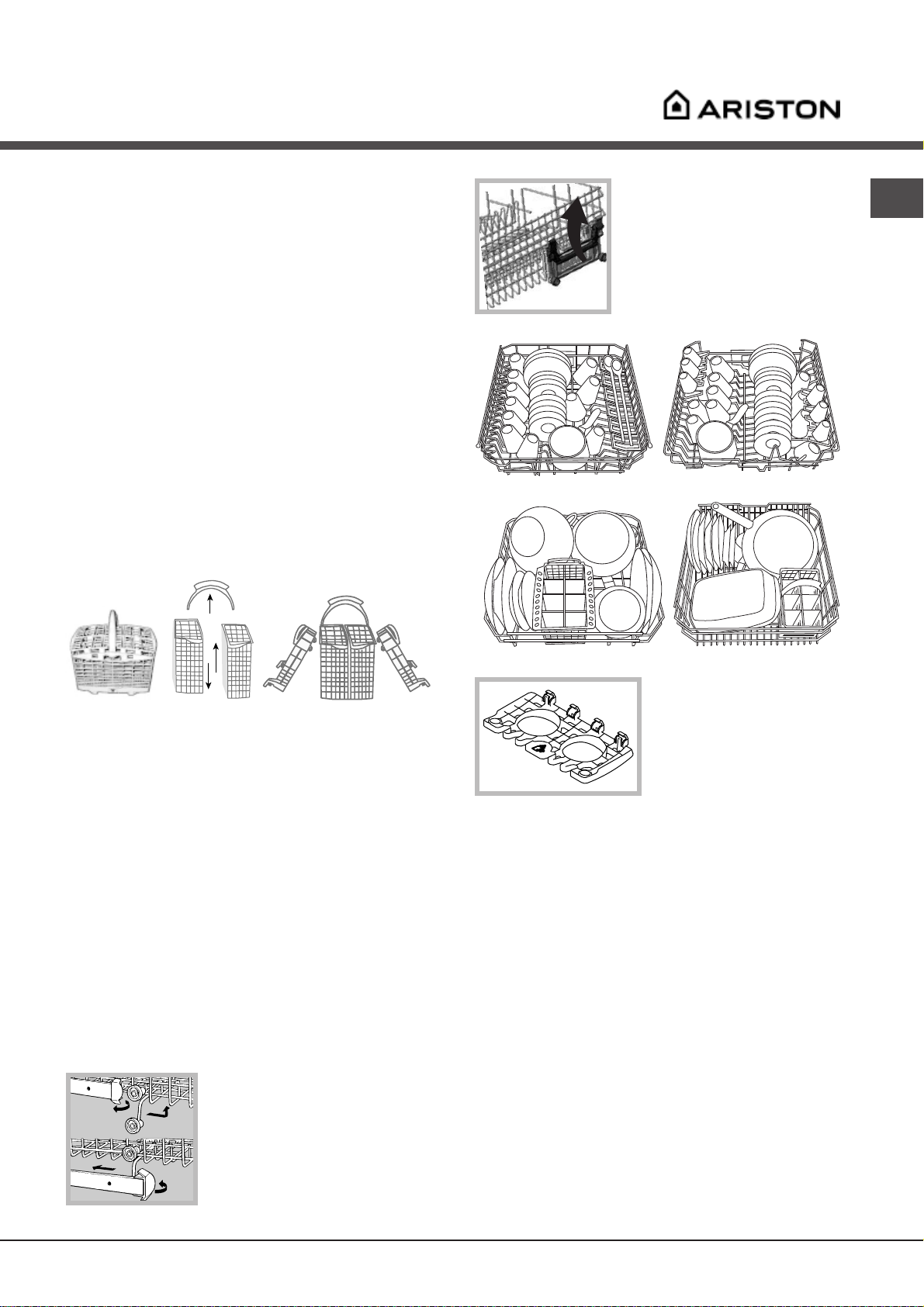

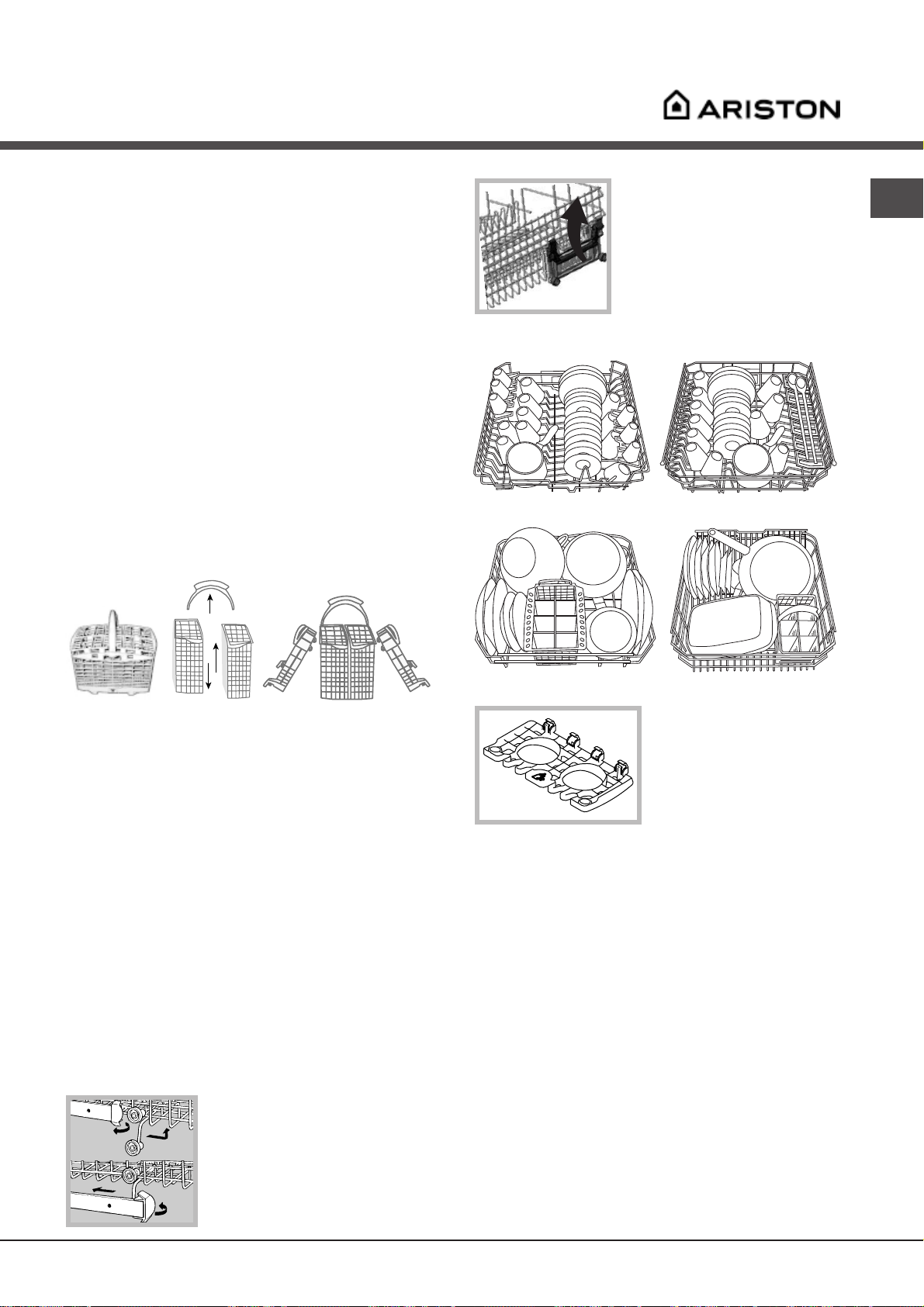

Caricare i cestelli

! Prima di caricare, eliminare dalle stoviglie i residui di cibo, mettere in ammollo pentole e padelle incrostate, vuotare bicchieri e coppe dei liquidi rimasti. Dopo aver caricato, controllare che gli irroratori ruotino liberamente.

Cestello inferiore

Sistemarvi le stoviglie più difficili da lavare secondo gli

Esempi di caricamento

• Piatti da portata e coperchi: ai lati del cestello.

• Pentole e insalatiere: sempre capovolte.

• Stoviglie molto fonde: in posizione obliqua. Per garantire migliori prestazioni di lavaggio e asciugatura, la superficie del cestello inferiore è più ruvida di quello superiore.

e avvalendosi dei supporti ribaltabili*.

Cestello delle posate

Il cestello delle posate può essere di tipo diverso a seconda dei modelli di lavastoviglie. ! I coltelli e gli utensili appuntiti devono essere sistemati nel cestello delle posate con la punta rivolta verso il basso.

Se il cestello è dotato di maniglie click clack* ( su o in giù per regolare l’altezza.

vedi figura

Esempi di caricamento cestello superiore

Esempi di caricamento cestello inferiore

), tirarle in

Per dividere in due il corpo centrale*: sfilare la maniglia. Le due alette laterali* si possono staccare e agganciare al cestello superiore o inferiore. I due elementi a griglia* si inseriscono sul cestello per tenere separate le posate: inserirle nelle feritoie con i manici verso il basso.

Cestello superiore

Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da tè e caffè, piattini, insalatiere basse, padelle, pentole basse poco sporche, secondo gli

• Stoviglie leggere: sistemarle in modo che non vengano

spostate dai getti d’acqua.

• Tazze e tazzine: posizionarli sulle ribaltine**.

• Coltelli lunghi e acuminati, posate di servizio:

posizionarli sulle ribaltine**.

Regolare laltezza del cestello superiore

Per agevolare la sistemazione delle stoviglie, è possibile

sistemare il cestello superiore in

posizione alta o bassa: aprire i fermi delle guide del

cestello a destra e a sinistra ed estrarre il cestello; sistemarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare

anche le rotelle anteriori e chiudere i fermi (

Esempi di caricamento

vedi figura

Ribaltine Baby

Nei modelli di lavastoviglie in cui è presente il Ciclo Baby vengono fornite in dotazione apposite ribaltine per il lavaggio di biberon, ghiere e tettarelle.

Stoviglie non adatte al lavaggio in lavastoviglie

• Oggetti di legno, con impugnatura in legno

o in corno o con parti incollate.

• Oggetti di alluminio, rame, ottone, peltro o stagno.

• Stoviglie di plastica non termoresistente.

• Porcellane antiche o dipinte a mano.

• Argenteria antica. L’argenteria non antica può invece essere lavata con un programma delicato e accertandosi che non sia a contatto con altri metalli.

! Si consiglia l’acquisto di stoviglie idonee al lavaggio in

lavastoviglie.

Lavaggio delle maniglie*

Per lavare le maniglie dei cestelli inferiore e superiore: estrarre i due tappini di fissaggio, sfilare le maniglie, lavarle sotto l’acqua corrente e fissarle sul cestello con i tappini.

* Presente solo in alcuni modelli. ** Variabili per numero e posizione.

Page 6

Avvio e utilizzo

1. Aprire il rubinetto dell’acqua.

2. Premere il tasto STAND/BY: il display si illumina.

3. Aprire la porta e dosare il detersivo (

4. Caricare i cestelli ( chiudere la porta.

5. Selezionare il programma premendo il tasto SELEZIONE PROGRAMMA finché compare il numero relativo a quello desiderato.

6. Selezionare le opzioni di lavaggio (

7. Avviare premendo il tasto START/RESET: si sente un bip di conferma. Le spie AVANZAMENTO CICLO segnalano lo stato del programma: Prelavaggio, Lavaggio, Risciacquo, Asciugatura.

8. Alla fine si sentono tre brevi segnali acustici e sul diplay compare END. Spegnere l’apparecchio premendo il tasto STAND/BY e chiudere il rubinetto dell’acqua.

9. Aprire la porta e aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore.

Demo*

la scritta dON sul display indica che è attivo un programma dimostrativo. Per disattivarlo premere contemporaneamente i tasti START/RESET e STAND/BY, comparirà la scritta dOF.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, purché appena iniziato: tenere premuto il tasto START/RESET per 4 secondi. Dopo un bip lungo e tre brevi, la spia AVANZAMENTO CICLO si spegne: selezionare il nuovo programma e avviare premendo il tasto START/RESET.

Aggiungere altre stoviglie

Premere il tasto STAND-BY, aprire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Premere di nuovo il tasto STAND/BY: il ciclo riprende.

Interruzioni accidentali

Se durante il lavaggio si apre la porta o si verifica un’interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

Caricare il detersivo

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo, riportato dalla casa produttrice. Eccedendo non si lava in modo più efficace e si inquina l’ambiente.

vaschetta A: Detersivo per lavaggio vaschetta B: Detersivo per prelavaggio

vedi Caricare i cestelli

vedi sotto

) e

vedi sotto

programma ne richiede 1, metterla nella vaschetta A e chiudere il coperchio; quando ne richiede 2, mettere la seconda sul fondo della vasca.

3. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.

Opzioni di lavaggio*

Avvio ritardato

È possibile posticipare da1 a 24 ore l’avvio del programma:

1. Premere il tasto AVVIO RITARDATO: a ogni pressione compare sul diplay il tempo selezionato e si illumina la spia del ritardo selezionato;

2. Selezionare il programma e premere il tasto START/RESET: dopo il bip inizia il conto alla rovescia;

3. A tempo scaduto, la spia si spegne e il programma si avvia. Per modificare il ritardo e selezionare un tempo inferiore premere il tasto AVVIO RITARDATO. Per annullarlo premere il tasto in successione finché non si avvia il programma e si illumina la spia AVANZAMENTO CICLO corrispondente all’inizio del programma stesso.

Mezzo carico sul cesto superiore

Se le stoviglie sono poche, si può effettuare il mezzo carico risparmiando acqua, energia e detersivo. Prima di selezionare il programma premere il tasto MEZZO CARICO: la spia si illumina e si attiva il lavaggio solo nel cesto superiore. Ricordarsi di caricare le stoviglie solo sul cesto superiore e di dimezzare la quantità di detersivo.

! E’ preferibile utilizzare detersivo in polvere. ! Questo pulsante è incompatibile con i programmi

Baby e Rapido.

4in1

Quando si usano le pastiglie multifunzione (2in1, 3in1, 4in1) premere il tasto 4in1.Con questa funzione il tempo complessivo del programma aumenta di circa 10 minuti.

! Questo pulsante è incompatibile con i programmi

rapido, ammollo, baby.

* Presente solo su alcuni modelli.

1. Aprire il coperchio C premendo il pulsante D.

2. Dosare il detersivo consultando la

dei programmi

• in polvere: vaschette A e B.

• pastiglie: vaschetta A e fondo vasca, cioè quando il

Tabella

Avviare la lavastoviglie

Page 7

Programmi

Tabella dei programmi

! Le lavastoviglie Ariston sono dotate di un sistema automatico di pulizia dei filtri che può prolungare la durata dei

programmi.

Indicazioni per la scelta dei programmi

Stoviglie e pentole normalme nte sporc he. Programma standard giornaliero.

Lavaggio ecologico a bassi consumi energetici, adatto a stoviglie e pentole.

Stoviglie e pentole molto sporche (da non usare per pezzi delicati).

Programma

1. Normale

2. Eco

3. Intensivo

Detersivo

(A) = vaschetta A (B) = vaschetta B

in polvere liquido pastiglie

30 gr (A) 30 ml (A) 1 (A) •88'

25 gr (A)

5 gr (B)

30 gr (A)

5 gr (B)

25 ml (A)

5 ml (B)

30 ml (A)

5 ml (B)

1 (A) • • 145'

1 (A)

(fondo

vasca)

Prelavaggio Asciugatura

• • 120'

Durata del programma (tolleranza

±10%)

Ciclo economico e veloce da utilizzare per stoviglie poco sporche, subito dopo l'uso. 4. Rapido

Ciclo economico e veloce da utilizzare per stoviglie delicate, più sensibili alle alte temperature, subito dopo l'uso. 5. Cristalli

Ciclo igienizzante per lavare biberon, ghiere, tettarelle insieme a piatti, tazzine, bicchieri e posate. Caricare le stoviglie solo sul cesto superiore. 6. Baby

Lavaggio preliminare in atttesa di completare il carico al pasto successivo.

7. Ammollo

25 gr (A) 25 ml (A) - 24'

25 gr ( A) 25 ml (A) 1 (A) • 96'

20 gr (A) 20 ml (A) - 60'

12'

Nota

Per facilitare il dosaggio del detersivo è bene sapere che: 1 cucchiaio da cucina = 15 grammi di polvere = 15 ml di liquido circa 1 cucchiaino da cucina = 5 grammi di polvere = 5 ml di liquido circa

Page 8

Brillantante e sale rigenerante

auqca'lledazzeruD

enoizisoP

erotteles

elasomusnoC

)olcic/immarg(

aimonotuA )gK2/ilcic(

Hd°Hf°l/lomm°

01-071-07,1-0/ 0 /

52-0144-814,4-8,1- 0206

05-5298-549,8-5,4DEM0404

05>98>9,8>+ 0652

! Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale.

! Se si usa un prodotto multifunzione (2in1, 3in1, 4in1) non è necessario aggiungere brillantante, si consiglia invece di aggiungere sale, specie se l’acqua è dura o molto dura. Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE* e MANCANZA BRILLANTANTE* continuino a lampeggiare.

Caricare il brillantante

Il brillantante facilita l’asciugatura delle stoviglie facendo scivolare l’acqua dalla superficie, così che non rimangano striature o macchie. Il serbatoio del brillantante va riempito:

• quando lo si vede vuoto attraverso la spia ottica (H). Spia chiara: aggiungere brillantante; spia scura: brillantante sufficiente;

• quando sul pannello lampeggia la spia MANCANZA BRILLANTANTE*;

1. Aprire il serbatoio

ruotando il tappo (G) in senso antiorario.

2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito

con una spugna.

3. Riavvitare il tappo.

• quando il galleggiante verde* non è visibile osservando il tappo del sale;

• quando sul pannello lampeggia la spia MANCANZA SALE*;

• in assenza di spia o di galleggiante verde: circa ogni 30 cicli di lavaggio;

1. Estrarre il cestello inferiore e svitare il tappo del serbatoio in senso antiorario.

2. Solo per il primo utilizzo: riempire il serbatoio di acqua fino al bordo.

3. Posizionare l’imbuto in dotazione (

vedi figura

) e riempire il serbatoio di sale fino al bordo (circa 2 kg); è normale che trabocchi un po’ d’acqua.

4. Togliere l’imbuto, eliminare i residui di sale dalla filettatura e avvitare bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il decalcificatore).

! Quando si aggiunge il sale, avviare subito un ciclo di lavaggio senza stoviglie per eliminare la soluzione salina traboccata ed evitare la corrosione.

Regolare la dose di sale*

È possibile regolare il consumo di sale in base alla durezza della propria acqua, dato reperibile presso l’Ente erogatore dell’acqua potabile.

Regolare la dose di brillantante

Se non si è soddisfatti del risultato del lavaggio o dell’asciugatura, è possibile regolare la dose di brillantante. Con un cacciavite girare il regolatore (F) scegliendo tra 6 posizioni (la regolazione di fabbrica è sul 4):

• se sulle stoviglie ci sono striature bianche girare verso i numeri bassi (1-3).

• se ci sono gocce d’acqua o macchie di calcare girare verso i numeri alti (4-6).

! Se si utilizzano le pastiglie multifunzione (2in1, 3in1, 4in1) e si vuole ottenere una migliore asciugatura, riempire comunque il serbatoio e regolare sul 2.

Caricare il sale rigenerante

Per avere buoni risultati di lavaggio è indispensabile verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall’acqua, evitando che si depositi sulle stoviglie. Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (

vedi Descrizione

) e va riempito:

1. Svitare il tappo del serbatoio.

2. Ruotare la freccia sul collare (

vedi figura

) verso il + o verso il –

facendo riferimento alla tabella:

Il decalcificatore è regolato di fabbrica sul +.

Se si utilizzano le pastiglie multifunzione (2in1, 3in1, 4in1) riempire comunque il serbatoio del sale e regolare su –; se la durezza dell’acqua è superiore a 60°fH, regolare su +.

* Presente solo su alcuni modelli.

Page 9

Manutenzione e cura

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio per eliminare il pericolo di perdite.

• Staccare la spina della corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

• La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.

• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviteranno così ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può succedere che residui di cibo si attacchino agli irroratori e ostruiscano i fori da cui esce l’acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico.

Pulire i filtri

I filtri puliscono l’acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

! Pulire i filtri con regolarità.

! Dopo la pulizia verificare che il gruppo filtrante sia

stato correttamente inserito.

! La lavastoviglie non deve essere usata senza filtri.

1. Estrarre i filtri tirando il manico verso l’alto.

2. Pulire i filtri:

• dopo ogni lavaggio

3. Rimontare il gruppo filtrante e ricollocarlo nella sua sede seguendo i movimenti 1 e 2, indicati in figura, fino allo scatto.

pulire il piatto semicircolare A e il bicchiere B (si estraggono tirando il manico) dai residui più grossi, sciacquandoli sotto acqua corrente.

• una volta al mese pulire accuratamente tutto il gruppo filtrante: piatto semicircolare A, bicchiere B e filtro cilindrico C (si estrae ruotandolo in senso antiorario). Per la pulizia aiutarsi con uno spazzolino non metallico.

Se ci si assenta per lunghi periodi

• Fare un lavaggio a vuoto.

• Staccare i collegamenti elettrici e idraulici.

• Lasciare socchiusa la porta.

Page 10

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di

tipo non professionale all’interno dell’abitazione.

• L’apparecchio deve essere usato per il lavaggio

delle stoviglie a uso domestico, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

• L’apparecchio non va installato all’aperto,

nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la lavastoviglie a piedi nudi.

• Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

• È necessario chiudere il rubinetto dell’acqua e

staccare la spina dalla presa della corrente prima di effettuare operazioni di pulizia e manutenzione.

• In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

• Non toccare mai la resistenza.

• Non appoggiarsi o sedersi sulla porta aperta:

l’apparecchio potrebbe ribaltarsi.

• Tenere il detersivo e il brillantante fuori dalla

portata dei bambini.

• Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a pieno carico. In attesa che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (

• Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la

Tabella dei programmi

- per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua.

- se il carico è ridotto attivare l’opzione Mezzo carico (

• Se il proprio contratto di erogazione dell’energia elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L’opzione Avvio ritardato* (

utilizzo

senso.

Detersivi senza fosfati, senza cloro e contenenti enzimi

• Si consiglia vivamente di usare i detersivi senza fosfati e senza cloro che sono i più indicati per la tutela dell’ambiente.

• Gli enzimi sviluppano un’azione particolarmente efficace con temperature prossime ai 50°C, per cui con i detersivi con enzimi si possono impostare lavaggi a basse temperature e ottenere gli stessi risultati che si avrebbero a 65°C.

• Dosare bene il detersivo in base alle indicazioni del produttore, alla durezza dell’acqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l’equilibrio della natura.

vedi Avvio e utilizzo

) può aiutare a organizzare i lavaggi in tal

vedi Programmi

vedi Avvio e

* Presente solo su alcuni modelli.

Page 11

Anomalie e rimedi

Qualora l’apparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi all’Assistenza. Alcune anomalie vengono segnalate da alcuni codici che lampeggiano sul display: prendere nota di quali codici lampeggiano prima di chiamare l’Assistenza.

Anomalie:

La lavastoviglie

La lavastoviglie non carica acqua.

La lavastoviglie non scarica acqua.

La lavastoviglie fa rumore.

Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.

non parte.

Possibili cause / Soluzione:

• La spina non è ben inserita nella presa di corrente oppure in casa non c’è corrente.

• La porta della lavastoviglie non è ben chiusa.

• Si è impostato un Avvio ritardato (

• Manca l’acqua nella rete idrica.

• Il tubo di carico dell’acqua è piegato (

• Il programma non è ancora terminato.

• Il tubo di scarico dell’acqua è piegato (

• Lo scarico del lavello è ostruito.

• Il filtro è intasato da residui di cibo.

• Le stoviglie sbattono tra loro o contro gli irroratori.

• Manca il sale rigenerante o la sua regolazione non è adeguata alla durezza dell’acqua (

• Il tappo del serbatoio del sale non è chiuso bene.

• Il brillantante è esaurito o il dosaggio è insufficiente.

• Le stoviglie sono in materiale antiaderente.

vedi Brillantante e sale

vedi Avvio e utilizzo

vedi Installazione

Su stoviglie e bicchieri ci sono striature o sfumature bluastre.

Le stoviglie sono poco asciutte.

Le stoviglie non sono pulite.

Allarme rubinetto chiuso.

(si sentono dei brevi bip) (lampeggia sul display il codice

AO6).

Allarme filtri intasati

(lampeggia sul display il codice AO5).

Allarme guasto elettrovalvola di carico dellacqua

(lampeggia sul display il codice AO1).

• Il dosaggio del brillantante è eccessivo.

• Il brillantante è esaurito o il dosaggio è insufficiente

vedi Brillantante e sale

(

• La regolazione del brillantante non è adeguata.

• È stato selezionato un programma senza asciugatura.

• I cestelli sono troppo carichi (

• Le stoviglie non sono sistemate bene.

• Gli irroratori non sono liberi di ruotare.

• Il programma di lavaggio è troppo blando (

• Il detersivo non è dosato adeguatamente o non è adatto (

vedi Avvio e utilizzo

• Il filtro è sporco o intasato (

• Manca il sale rigenerante (

• Aprire il rubinetto e l’apparecchio si avvia dopo pochi minuti.

• L’apparecchio si è bloccato perché non si è intervenuti al suono dei bip. Spegnere la macchina con il tasto STAND/BY, aprire il rubinetto e dopo 20 secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare.

• Spegnere la macchina premendo il tasto STAND/BY e pulire i filtri (

vedi Manutenzione

tasto. Riprogrammare la macchina e riavviare.

• Spegnere la macchina premendo il tasto STAND/BY e riaccendere dopo un minuto. Se l’allarme permane chiudere il rubinetto dell’acqua per evitare allagamenti, staccare la spina della corrente e chiamare l’Assistenza.

vedi Caricare i cestelli

vedi Programmi

vedi Manutenzione e cura

vedi Brillantante e sale

), poi riaccendere premendo lo stesso

Page 12

Assistenza

195048715.00

05/2005- Xerox Business Services

Prima di contattare lAssistenza:

• Verificare se l’anomalia può essere risolta da soli (

• Riavviare il programma per controllare se l’inconveniente è stato ovviato.

• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;

• il modello della macchina (Mod.);

• il numero di serie (S/N). Queste informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio (

vedi Descrizione dell’apparecchio

vedi Anomalie e Rimedi

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con Centro Assistenza Tecnico autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Page 13

Instruction booklet

DISHWASHER

English, 13

LF 70

Contents

Installation, 14-15

Positioning and levelling Connecting the water and electricity supplies Technical data

Description of the appliance, 16

Overall view Control panel

Loading the racks, 17

Lower rack Cutlery basket Upper rack

Start-up and use, 18

Starting the dishwasher Loading the detergent Washing options

Wash cycles, 19

Wash cycle table

Rinse aid and refined salt, 20

Loading the rinse aid Loading the refined salt

Care and maintenance, 21

Shutting off the water and electricity supplies Cleaning the dishwasher Preventing unpleasant odours Cleaning the sprayer arms Cleaning the filters Leaving the machine unused for extended periods

Precautions and advice, 22

General safety Disposal Saving energy and respecting the environment

Troubleshooting, 23

Assistance, 24

Before calling for Assistance

Page 14

Installation

! Keep this instruction manual in a safe place for future reference. If the appliance is sold, given away or moved, please ensure the manual is kept with the machine, so that the new owner may benefit from the advice contained within it.

! Please read this instruction manual carefully: it contains important information regarding the safe installation, use and maintenance of the appliance.

! If the appliance must be moved at any time, keep it in an upright position; if absolutely necessary, it may be tilted onto its back.

Positioning and levelling

1. Remove the appliance from all packaging and check that it has not been damaged during transportation. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

2. Check the dishwasher by placing it so that its sides or back panel are in contact with the adjacent cabinets or even with the wall. This appliance can also be recessed under a single worktop (

Assembly instruction sheet

see the

Connecting the water inlet hose

• To a suitable cold water connection point: before attaching the hose, run the water until it is perfectly clear so that any impurities that may be present in the water do not clog the appliance; after performing this operation, screw the inlet hose tightly onto a tap with a ¾ gas threaded connection.

• To a suitable hot water connection point: your dishwasher may be provided with hot water from the mains supply (if you have a central heating system with radiators) provided that it does not exceed a temperature of 60°C. Screw the hose to the tap as described for connection to a cold water supply.

! If the inlet hose is not long enough, contact a specialist store or an authorised technician (

Assistance

! The water pressure must be within the values indicated in the Technical data table (

! The hose should not be bent or compressed.

see

see below

3. Posi tion the dishwasher on a level and sturdy floor. If the floor is uneven, the front feet of the appliance may be adjusted until it reaches a horizontal position (the angle of inclination must not exceed 2 degrees). If the appliance is levelled correctly, it will be more stable and much less likely to move or cause vibrations and noise while it is operating.

Connecting the water and electricity supplies

! Connection to the water and electricity supplies should only be performed by a qualified technician.

! The dishwasher should not stand on top of the water hoses or the electricity supply cable.

The water inlet (A) and outlet (B) hoses and the electricity supply cable may be positioned towards the right or the left in order to achieve the best possible installation (

see figure

Anti-flooding protection

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the

water supply in the event of anomalies or leaks from inside the appliance.

- is provided with a

other words it has a water inlet hose that consists of a transparent hose on the outside and a red hose on the inside: both the hoses can withstand extremely high pressure. If the internal hose breaks, the external hose becomes a bright red colour and carries the water instead, thus avoiding any leakage.

! It is very important to check the external hose regularly: if it is a bright red colour, it must be replaced by an authorised technician as soon as possible (

see Assistance

Water Stop

* safety device, in

100

12083

121168

148

* Only available in selected models.

Page 15

Connecting the water outlet hose

(

)

Connect the outlet hose (without bending it) to a drain duct with a minimum diameter of 4 cm. Alternatively, rest it over a sink or tub; the free end of the hose should not remain immersed in water.

The special plastic elbow* makes it easier to find the best layout: fix the elbow to the wall securely in order to prevent the outlet hose from moving and spilling the dirty water. The part of the hose marked with the letter A should be between 40

and 100 cm above the ground (

see figure

! The Company shall not be held responsible for any incidents that occur if these regulations are not observed.

Advice regarding the first wash cycle

After the appliance has been installed, immediately before running the first wash cycle, completely fill the salt dispenser with water and add approximately 2 kg of salt (

see Rinse aid and refined salt

). The water may overflow: this is normal and is not a cause for concern. It is also normal that the LOW SALT* indicator light continues to flash for a few cycles after the salt has been loaded.

! We advise against the use of hose extensions.

Electrical connection

Before inserting the plug into the electrical socket, make sure that:

• the socket is earthed and complies with current regulations;

• the socket can withstand the maximum load of the appliance, which is indicated on the data plate located on the inside of the door (

Description of the appliance

);

see

• the power supply voltage falls within the values indicated on the data plate on the inside of the door;

• the socket is compatible with the plug of the appliance. If this is not the case, ask an authorised technician to replace the plug (

Assistance

); do not use extension cables or

see

multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket should be easily accessible.

! The cable should not be bent or compressed.

7HFKQLFDOGDWD

'LPHQVLRQV

&DSDFLW\

:DWHUVXSSO\ SUHVVXUH

3RZHUVXSSO\ YROWDJH

7RWDODEVRUEHG SRZHU

)XVH

width 60 cm height 85 cm depth 60 cm

12 standard place-settings

30 Kpa ÷ 1Mpa

See appliance data plate

This dishwasher conforms to the following European Com munity Directives:

-73/23/EEC dated 19/02/73 (Low Voltage) and subsequent modifications

-89/336/EEC dated 03/05/89 (Electromagnetic C omp a tib ili ty ) a n d subsequent modifications

-97/17/EC (Labelling)

-2002/96/CE (W EEE)

0.3 ÷ 10 bar

! The cable should be checked regularly and replaced by authorised technicians only (

Assistance

see

* Only available in selected models.

Page 16

Description of the appliance

Overall view

1 4

1. Upper rack

2. Upper sprayer arm

3. Tip-up compartments

4. Rack height adjuster

5. Lower rack

3 2

6. Lower sprayer arm

7. Cutlery basket

8. Washing filter

9. Salt dispenser

10. Detergent and rinse aid dispensers

11. Data plate

Control panel

PROGRAMMES

Display

WASH CYCLE

indicator light

STANDBY

button

OPTIONS

LOW SALT

indicator light

WASH CYCLE PHASE indicator lights

DISPLAY

WASH CYCLE SELECT button

4IN1 indicator light HALF LOAD indicator light

4IN1 button

HALF LOAD button

DELAYED START

button*

START/RESET

button

LOW RINSE AID

indicator light

DELAYED START indicator light*

DRYING

RINSE

WASH

PRE-WASH

* Only available in selected models.

Page 17

Loading the racks

! Before loading the rack, remove all food residue from the crockery, leave saucepans and frying pans with burnt-on residue to soak and empty all remaining liquid from cups and glasses. After loading the appliance, check that the sprayer arms can rotate freely.

Lower rack

Arrange the more difficult items to wash using the

examples

needed.

as a guide and use the collapsible supports* where

• Serving dishes and lids: place these at the sides of the rack.

• Saucepans and salad bowls: always turn these upside down.

• Very deep dishes: position these at an angle.

In order to guarantee the best washing and drying performance, the surface of the lower rack is more uneven than that of the upper rack.

Cutlery basket

The type of cutlery basket may vary according to the dishwasher model. ! Knives and other sharp utensils should be placed in the cutlery basket with the point facing downwards.

If the rack is equipped with the click clack handles* ( them upwards or downwards to adjust the height.

see figure

Loading examples for the upper rack

Loading examples for the lower rack

), pull

To divide the central basket* into two separate pieces: pull out the handle. The two detachable side compartments* may be hooked onto the upper or lower rack. The two grids* may be positioned in the basket to separate the cutlery: place the pieces of cutlery into the appropriate compartments with the handles at the bottom.

Upper rack

Load this rack with delicate and lightweight crockery: glasses, tea and coffee cups, saucers, small salad bowls, saucepans and small saucepans that are not too soiled, using the

examples

as a guide.

• Lightweight crockery: position these dishes so that they will not be moved by the jets of water.

• Mugs and cups: place these on the tip-up compartments**.

• Long sharp knives and serving utensils: place these on the tip-up compartments**.

Adjusting the height of the upper rack

In order to make it easier to arrange the crockery, the upper rack may be

moved to a higher or lower level.

Open the left and right guide rail stops and pull out the rack; position it higher or lower as required, slide it along the guide rails until the front

wheels are in place and close the stops (

see figure

Baby Tip-up compartments

** For dishwasher models with a Baby Cycle, tip-up compartments suitable for washing bottles, rings and teats are provided.

Items that should not be washed in the dishwasher

• Wooden items, objects with wooden or horn handles or glued-on parts.

• Items made from aluminium, copper, brass, pewter or tin.

• Items made from plastic that is not heatresistant.

• Antique or hand-painted porcelain.

• Antique silver. Silver that is not antique may, however, be washed in the dishwasher using a delicate wash cycle, provided that it does not come into contact with other metals.

! When buying crockery and cutlery we recommend that you check whether it can be washed using the dishwasher.

Washing the handles*

To wash the upper and lower rack handles: remove the two fastening plugs, lift out the handles and rinse them under running water, then fasten them to the rack using the same plugs.

* Only available in selected models. ** The number and position may vary.

Page 18

Start-up and use

1. Turn on the water tap.

2. Press the STANDBY button: the display will light up.

3. Open the door and pour in a suitable amount of detergent

see below

(

4. Load the racks (

5. Select a wash cycle by pressing the SELECT WASH CYCLE button repeatedly until the number corresponding to the cycle required appears.

6. Select the wash options (

7. Start the cycle by pressing the START/RESET button: the machine will emit a confirmation beep. The WASH CYCLE PHASE indicator lights display the status of the cycle: Prewash, Wash, Rinse, or Drying.

8. At the end of the cycle three short beeps will sound and END will appear on the display. Switch off the appliance by pressing the STANDBY button and turn off the water tap.

9. Open the door and wait for a few minutes before removing the crockery, in order to avoid burns. Unload the racks, beginning with the lower level.

Demo*

If dON appears on the display, this means that the appliance is in demonstration mode. To deactivate it, press the START/ RESET and STANDBY buttons simultaneously: dOF should appear on the display.

Modifying a wash cycle in progress

If a mistake was made during the wash cycle selection process it is possible to change the cycle, provided that it has only just begun: press and hold the START/RESET button for 4 seconds. After one long beep and three short beeps, the WASH CYCLE PHASE indicator light will switch off. Select the new cycle and switch the machine back on by pressing the START/RESET button.

Adding extra crockery

Press the STANDBY button and open the door, taking care to avoid the escaping steam, and place the crockery inside the dishwasher. Press the STANDBY button again: the cycle starts from the point at which it was interrupted.

Accidental interruptions

If the door is opened during the wash cycle, or if there is a power cut, the cycle stops. It starts again from the point at which it was interrupted once the door has been shut or the electricity supply is restored.

see Loading the racks

see below

) and shut the door.

tablet, place it in compartment A and close the cover; when it requires 2, place the second tablet at the bottom of the appliance.

3. Remove detergent residues from the edges of the compartment and close the cover until it clicks.

Washing options

Delayed start

It is possible to delay the start time of the cycle for a period of time between 1 and 24 hours.

1. Press the DELAYED START button: every time the button is pressed, the time selected appears on the display and the delayed start indicator light illuminates.

2. Select the wash cycle and press the START/RESET button: after the beep sounds, the timer begins counting down.

3.Once this time is up, the indicator light switches off and the wash cycle begins.

To adjust the delay time and select a lower period of time, press the DELAYED START button. To cancel it, press the button repeatedly until the wash cycle begins and the WASH CYCLE PHASE indicator light corresponding to the start of the cycle in progress illuminates.

Half load using the upper rack

If there are not many dishes to be washed, a half load cycle may be used in order to save water, energy and detergent. Before selecting the wash cycle press the HALF LOAD button: the indicator light will illuminate and the wash cycle will take place only in the upper rack. Remember to load the upper rack only, and to reduce the amount of detergent accordingly.

! It is better to use powder detergent in this case. ! This button cannot be used with the quick wash or baby

Loading the detergent

care cycles.

4in1

A successful wash also depends on the correct amount of detergent being used, as recommended by the manufacturer. Exceeding the recommended amount does not result in a more effective wash and pollutes the environment.

compartment A: Washing detergent compartment B: Pre-wash detergent

When using multi-functional tablets (2-in-1, 3-in-1, 4-in-1), press the 4in1 button. By using this function the overall time of the wash cycle increases by approximately 10 minutes.

! This button cannot be used with the quick wash, soaking or

baby wash cycles.

1. Open cover C by pressing button D.

2. Pour in the detergent after consulting the

table

• for powder detergent use compartments A and B

• for tablets, use compartment A and the bottom of the appliance, i.e. when the cycle requires 1

Wash cycle

Starting the dishwasher

* Only available in selected models.

Page 19

Wash cycles

Wash cycle table

! Ariston dishwashers are fitted with an automatic filter cleaning system that may increase the cycle duration.

'HWHUJHQW

:DVKF\FOH

GXUDWLRQ

WROHUDQFH



:DVKF\FOHVHOHFWLRQ

LQVWUXFWLRQV

Normally soiled pan s and dishes. Standard daily wash cycle.

Environmentally-friendly wash cycle with low energy consumption lev els, s uita ble fo r pa n s and dishes.

Extremely soiled dishes and pans (not to be used for d e lica te items).

:DVKF\FOH

1. Normal

2. Eco

3. Inte n s ive

$ FRPSDUWPHQW$ % FRPSDUWPHQW%

3RZGHU /LTXLG 7DEOHWV

30 g (A) 30 ml (A) 1 (A) •88'

25 g (A)

5 g (B)

30 g (A)

5 g (B)

25 ml (A)

5 ml (B)

30 ml (A)

5 ml (B)

1 (A) • • 145'

1 (A)

1 (bottom of

the

appliance)

3UHZDVK 'U\LQJ

• • 120'

Economic and fast wash cycle to be used for lig htly so ile d dishes. (Run cycle imm ediately after u s e.)

Economic and fast wash cycle to be used for more delicate items which are sensitive to high temperatures. (Run cycle immediately after use.) 5. Glasswa re

Disinfecting wash cycle suita ble fo r was h in g bottles, rings and teats together with plates, cups, glasses and cutlery. Load the items on the upper rac k.

Pre lim in a ry w a sh c yc le for dishes while the load is awaitin g c o mple tio n with th e d is hes fro m t h e next meal.

4. Rapid

6. Bab

7. Soak

Care

25 g (A) 25 ml (A) 25' 24'

25 g (A) 25 ml (A) 1 (A) • 96'

20 g (A) 20 ml (A) - 60'

12'

Note

To make it easier to measure out the detergent, it is worth remembering that: 1 tablespoon = 15 grams of powder = approximately 15 ml of liquid 1 teaspoon = 5 grams of powder = approximately 5 ml of liquid

Page 20

Rinse aid and refined salt

! Only use products that have been specifically designed for dishwashers. Do not use table salt or industrial salt.

! If using a multi-functional product (2-in-1, 3-in-1, 4-in-1) it is not necessary to add rinse aid; however, we recommend that you add salt, especially if you live in an area where the water is hard or very hard. If you do not add salt or rinse aid, the LOW SALT* and LOW RINSE AID* indicator lights will flash continuously.

Loading the rinse aid

Rinse aid makes it easier for the crockery to dry, as water runs off surfaces more readily and therefore does not leave streaks or marks. The rinse aid dispenser should be filled:

• whenever the indicator light (H) signals that it is empty. Illuminated light: add rinse aid; unlit light: there is no shortage of rinse aid in the dispenser.

• when the LOW RINSE AID* indicator light on the panel flashes;

1. Open the dispenser by

Adjusting the amount of rinse aid

If you are not completely satisfied with the washing or drying results, you may adjust the quantity of rinse aid used. Use a screwdriver to turn the dosage adjuster to one of the 6 pre-set positions (the default position is set to 4):

• if there are white streaks on the crockery, set the adjuster to a lower number (1-3).

• if drops of water remain on the crockery or there are limescale marks present after the cycle has finished, set the adjuster to a higher number (4-6).

! If you are using multi-functional tablets (2-in-1, 3-in-1, 4-in-1) and you wish to further improve the drying performance of the appliance, fill the dispenser and set the dosage adjuster to 2.

turning the lid (G) in an anticlockwise direction.

2. Pour in the rinse aid, making sure it does not overflow from the

dispenser. If this happens, clean the spill immediately

with a sponge.

3. Screw the lid back on.

• when the green float* cannot be seen by simply looking at the cap of the salt dispenser;

• when the LOW SALT* indicator light on the panel flashes;

• if your machine is not equipped with an indicator light or a green float: approximately every 30 wash cycles;

1. Remove the lower rack and unscrew the cap of the dispenser (in an anticlockwise direction).

2. For the first wash cycle only: fill the dispenser up to the edges with water.

3. Position the funnel provided correctly ( the edges (approximately 2 kg); it is normal for a little water to leak out.

4. Remove the funnel, wipe away any salt residue from the thread and screw the cap on tightly, so that detergent does not leak into the dispenser during the wash cycle (this could damage the water softening system beyond repair).

! When salt has been added, run a wash cycle immediately, without crockery, in order to remove any salt solution that has leaked out and to avoid corrosion.

Adjusting the amount of salt*

It is possible to adjust the amount of salt used according to the hardness of the water in your area (this information is available from your local water board).

see figure

1. Unscrew the dispenser cap.

2. Turn the arrow on the neck of the dispenser ( + or - symbols, using the table below as a guide.

) and fill the salt dispenser up to

see figure

) towards the

Loading the refined salt

In order to obtain the best possible results from a wash cycle, make sure that the dispenser is never empty. Refined salt removes limescale from the water, thus avoiding the formation of deposits on crockery. The salt dispenser is located in the lower part of the dishwasher ( be filled:

see Description

) and should

The default setting of the water softening system is +.

- If using multi-functional tablets (2-in-1, 3-in-1, 4-in-1) fill the salt dispenser and set the adjuster to -; if the hardness of the water is greater than 60°fH, set it to +.

* Only available in selected models.

Page 21

Care and maintenance

Shutting off the water and electricity supplies

• Turn off the water tap after every wash cycle to avoid leaks.

• Remove the plug from the socket when cleaning the machine and when carrying out maintenance work.

Cleaning the dishwasher

• The external surfaces of the machine and the control panel may be cleaned using a cloth dampened with warm soapy water. Do not use solvents or abrasive products.

• Any marks on the appliance interior may be removed using a cloth dampened with water and a little vinegar.

Preventing unpleasant odours

• Always keep the door of the appliance ajar in order to avoid moisture from forming and being trapped inside the machine.

• Clean the seals around the door and detergent dispensers regularly using a damp sponge. This will avoid food becoming trapped in the seals, which is the main cause of the formation of unpleasant odours.

Cleaning the sprayer arms

Food residue may become encrusted onto the sprayer arms and block the holes used to spray the water. It is therefore recommended that the arms are checked from time to time and cleaned with a small non-metallic brush.

Cleaning the filters

The filters remove food residue from the water used in the wash cycle: to obtain the best results from each wash, they should be cleaned.

! Clean the filters regularly.

! After cleaning check that the filter assembly has

been replaced correctly.

! The dishwasher should not be used without filters.

1. Remove the filters by pulling the handle upwards.

2. Clean the filters:

• after every wash cycle, remove the

direction). Use a small non-metallic brush to clean these parts.

3. Reconstruct the filter assembly and replace it in the correct position, following movements 1 and 2 as shown in the figure, until it clicks into place.

largest pieces of residue from semicircular plate A and glass B (these may be removed by pulling the handle) by rinsing them under running water.

• The entire filter assembly should be cleaned thoroughly once a month: this includes the semicircular plate A, the glass B and the cylinder C (this may be removed by turning it in an anti-clockwise

Leaving the machine unused for extended periods

• Run a wash cycle when the dishwasher is empty.

• Unplug the appliance and disconnect the water supply.

• Leave the door of the appliance ajar.

Page 22

Precautions and advice

! The appliance was designed and manufactured in compliance with current international safety standards. The following information has been provided for safety reasons and should therefore be read carefully.

General safety

• The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must be used by adults only, to wash domestic crockery according to the instructions in this manual.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the machine exposed to rain and storms.

• Do not touch the appliance when barefoot.

• When unplugging the appliance always pull the plug from the mains socket, do not pull on the cable.

• The water supply tap must be shut off and the plug should be removed from the electrical socket before cleaning the appliance or carrying out any maintenance work.

• If the appliance breaks down, do not under any circumstances touch the internal parts in an attempt to carry out the repair work yourself.

• Never touch the heating element.

• Do not lean or sit on the open door of the appliance: this may cause the appliance to overturn.

• Keep detergent and rinse aid out of reach of children.

• The packaging material should not be used as a toy: it can become a choking or suffocation hazard.

Disposal of old electrical appliances

The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out "wheeled bin" symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Saving energy and respecting the environment

Saving water and energy

• Only start a wash cycle when the dishwasher is full. While waiting for the dishwasher to be filled, prevent unpleasant odours with the Soak cycle (

see Wash Cycles

• Select a wash cycle that is suited to the type of crockery and to the soil level of the crockery using the

- for dishes with a normal soil level, use the Eco wash cycle, which guarantees low energy and water consumption levels.

- if the load is smaller than usual activate the Half load option (

• If your electricity supply contract gives details of electricity saving time bands, run wash cycles during the periods when a lower tariff is applied. The Delayed start* button ( helps you organise the wash cycles accordingly.

Phosphate-free and chlorine-free detergents containing enzymes

• We strongly recommend that you use detergents that do not contain phosphates or chlorine, as these products are harmful to the environment.

• Enzymes provide a particularly effective action at temperatures around 50°C, and as a result detergents containing enzymes can be used in conjunction with low-temperature wash cycles in order to achieve the same results as a normal 65°C wash cycle.

• To avoid wasting detergent, use the product in appropriate quantities based on the manufacturer’s recommendations, the hardness of the water and the soil level and quantity of the crockery. Even if they are biodegradable, detergents contain substances that may alter the balance of nature.

Wash cycle table

see Start-up and use

)

* Only available in selected models.

Page 23

Troubleshooting

Whenever the appliance fails to work, check for a solution from the following list before calling for Technical Assistance Centre. Some problems are indicated by specific codes that flash on the display: make a note of any codes displayed before calling Assistance.

Malfunction:

The dishwasher does not start.

No water enters the dishwasher.

No water drains out from the dishwasher.

The dishwasher makes excessive noise.

The dishes and glasses are covered in a white film or limescale deposits.

The dishes and glasses are streaked or have a bluish tinge.

Possible causes / Solutions:

• The plug has not been inserted into the electrical socket properly, or there is no power in the house.

• The dishwasher door has not been shut properly.

• A delayed start has been programmed (

• There is no water in the mains supply.

• The water inlet hose is bent (

• The dishwasher cycle has not yet finished.

• The water outlet hose is bent (

• The drain duct is blocked.

• The filter is clogged up with food residues.

• The dishes are rattling against each other or against the sprayer arms.

• The level of the refined salt is low or the dosage setting is not suited to the hardness of the water (

• The lid on the salt dispenser is not closed properly.

• The rinse aid has been used up or the dosage is too low.

• The crockery is made from non-stick material.

• The rinse aid dosage is too high.

see Installation

see Start-up and use

see Rinse aid and salt

The crockery has not been dried properly.

The dishes are not clean.

Shut off tap alarm.

(you will hear several short beeps) (the code AO6 flashes on the

display).

Blocked filter alarm

(the code AO5 flashes on the display).

Water loading solenoid valve malfunction alarm (the code AO1 flashes on the display).

• The rinse aid has been used up or the dosage is too low (

Rinse aid and salt

• The rinse aid dispenser setting is not high enough.

• A wash cycle without a drying programme has been selected.

• The racks are overloaded (

• The crockery has not been arranged well.

• The sprayer arms cannot move freely.

• The wash cycle is too gentle (

• The detergent has not been measured out correctly or it is not suited to the type of wash cycle (

• The filter is dirty or blocked (

• The refined salt level is low (

• Turn on the tap and the appliance will start after a few minutes.

• The appliance lock has been activated because nothing was done when the beeps sounded. Switch off the machine using the STANDBY button, turn on the tap and switch the machine back on after 20 seconds by pressing the same button. Reprogramme the machine and restart the wash cycle.

• Switch off the machine by pressing the STANDBY button and clean the filters ( back on by pressing the same button. Re-programme the machine and restart the wash cycle.

• Switch off the appliance by pressing the STANDBY button and switch it back on after a minute. If the alarm continues, turn off the water tap to reduce the risk of flooding, remove the plug from the electrical socket and call Assistance.

see Loading the racks

see Wash cycles

see Care and maintenance see Rinse aid and salt

see Maintenance

see Start-up and use

), then switch the dishwasher

see

Page 24

Assistance

Before calling for Assistance:

• Check whether you can solve the problem on your own (

• Restart the programme to check whether the problem has been solved;

• If this is not the case, contact an authorised Technical Assistance Centre on the telephone number provided on the guarantee certificate.

! Always request the assistance of authorised servicemen.

Notify the operator of:

• the type of problem.

• the appliance model (Mod.).

• the serial number (S/N).

This information can be found on the data plate situated on the internal edge of the stainless steel door (see Description of the appliance).

see Troubleshooting

);

Page 25

Mode demploi

LAVE-VAISSELLE

Français, 25

LF 70

Sommaire

Installation, 26-27

Mise en place et mise à niveau Raccordements eau et électricité Caractéristiques techniques

Description de lappareil, 28

Vue d’ensemble Bandeau de commandes

Charger les paniers, 29

Panier inférieur Panier à couverts Panier supérieur

Mise en marche et utilisation, 30

Mettre en marche le lave-vaisselle Charger le produit de lavage Options de lavage

Programmes, 31

Tableau des programmes

Produit de rinçage et sel régénérant, 32

Charger le produit de rinçage Charger le sel régénérant

Entretien et soin, 33

Coupure de l’arrivée d’eau et de courant Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyer les filtres Si vous vous absentez pendant une longue période

Précautions et conseils, 34

Sécurité générale Mise au rebut Economies et respect de l’environnement

Anomalies et remèdes, 35

Assistance, 36

Page 26

Installation

! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive toujours l’appareil.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

!En cas de déménagement, transportez l’appareil verticalement; si besoin est, inclinez-le sur le dos.

Mise en place et mise à niveau

1. Déballez l’appareil et assurez-vous qu’il n’a pas

été endommagé pendant le transport. S’il est abîmé, ne le raccordez pas et prenez contact avec votre revendeur.

2. Installez le lave-vaisselle de manière à ce que

les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. L’appareil peut être encastré sous un plan de travail continu (

Montage

3. Installez le lave-vaisselle sur un sol plat et

rigide. Compensez les irrégularités en vissant ou en dévissant les pieds jusqu’à ce que l’horizontalité de l’appareil soit parfaite (son angle d’inclinaison ne doit pas dépasser 2 degrés). Une bonne horizontalité garantit la stabilité de l’appareil et supprime les vibrations, les bruits et les déplacements.

voir feuille de

Raccordements eau et électricité

! L’adaptation des installations électriques et les travaux de plomberie de l’installation doivent être effectués par du personnel qualifié.

! Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble d’alimentation électrique.

Les tuyaux d’amenée (A) et d’évacuation (B) de l’eau et le câble d’alimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier l’installation (

voir figure

Raccord du tuyau damenée de leau

• A une prise d’eau froide : vissez bien le tuyau d’amenée à un robinet à embout fileté 3/4 gaz; avant de visser, faites couler l’eau jusqu’à ce quelle devienne limpide et dépourvue d’impuretés qui pourraient engorger l’appareil.

• A une prise d’eau chaude : en cas d’installation de chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de l’eau chaude de réseau ne dépassant pas 60°C. Vissez le tuyau au robinet en procédant comme pour la prise d’eau froide.

! Si la longueur du tuyau d’amenée ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé (

! La pression de l’eau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (

! Faites attention à ce que le tuyau ne soit ni plié ni écrasé.

Sécurité anti-fuite

Pour éviter tout risque d’inondation, le lavevaisselle :

- est équipé d’un dispositif qui coupe l’arrivée de

l’eau en cas d’anomalie ou de fuite à l’intérieur de l’appareil.

- est équipé d’une sécurité

autrement dit équipé d’un tuyau d’amenée de l’eau formé d’un tuyau extérieur transparent et d’un tuyau intérieur rouge : les deux tuyaux supportent des pressions très élevées. En cas de rupture du tuyau intérieur, le tuyau extérieur devient rouge vif et achemine l’eau à la place du tuyau intérieur, pour éviter tout risque de fuites.

! Il est très important de contrôler périodiquement l’état du tuyau extérieur : s’il devient rouge vif, il faut le faire changer aussitôt par le service d’assistance technique agréé (

voir Assistance

voir plus bas

Water Stop

voir Assistance

*, il est

100

12083

121168

148

* Présent uniquement sur certains modèles.

Page 27

Raccord du tuyau dévacuation de leau

Raccordez le tuyau d’évacuation, sans le plier, à une conduite d’évacuation ayant au moins 4 cm de diamètre. Ou bien accrochez-le au bord d’un évier; l’extrémité libre du tuyau de vidange ne doit pas être plongée dans l’eau.

Un coude* plastique spécial facilite une installation optimale : fixez solidement le coude au mur pour éviter que le tuyau se déplace et déverse l’eau hors du conduit. La portion de tuyau

repérée par la lettre A doit se trouver à une distance du sol comprise entre 40 et 100 cm (

voir figure

! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Conseils pour le premier lavage

Une fois l’installation terminée et tout de suite avant le premier lavage, remplissez complètement d’eau le réservoir à sel et ajoutez environ 2 kg de sel (

voir Produit de rinçage et sel régénérant

) : il est tout à fait normal que de l’eau déborde. De même, il est normal qu’après avoir chargé le sel, le voyant SEL* continue à clignoter pendant quelques cycles de lavage.

&DUDFWpULVWLTXHVWHFKQLTXHV

! L’utilisation de tuyaux de rallonge est déconseillé.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, assurez-vous que :

• la prise dispose de mise à la terre et est conforme aux normes;

• la prise est bien apte à supporter la puissance maximale de la machine reportée sur la plaquette signalétique fixée à la contre-porte (

voir Description du lave-vaisselle

);

• la tension d’alimentation est bien comprise entre les valeurs figurant sur la plaquette signalétique de la contre-porte;

• la prise est bien compatible avec la fiche de l’appareil. Autrement, faites remplacer la fiche par un technicien agréé (

voir Assistance

);

n’utilisez ni rallonges ni prises multiples.

! Après installation de l’appareil, le câble d’alimentation électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni trop écrasé.

! Le câble d’alimentation doit être contrôlé

périodiquement et ne doit être remplacé que par des techniciens agréés (

voir Assistance

'LPHQVLRQV

&DSDFLWp

3UHVVLRQHDX G¶DOLPHQWDWLRQ

7HQVLRQ G¶DOLPHQWDWLRQ

3XLVVDQFHWRWDOH DEVRUEpH

)XVLEOH

largeur 60 cm hauteur 85 cm profondeur 60 cm

12 couverts standard

30 Kpa ÷ !Mpa (0,3 ÷ 10 bar)

Voir étiquette des caractéristiques

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes

- 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes

-97/17/CE (étiquetage)

-2002/96/CE (DEEE)

* Présent uniquement sur certains modèles.

Page 28

Description de lappareil

Vue densemble

1 4

1. Panier supérieur

2. Bras de lavage supérieur

3. Etagères rabattables

4. Réglage hauteur du panier

5. Panier inférieur

3 2

6. Bras de lavage inférieur

7. Panier à couverts

8. Filtre lavage

9. Réservoir à sel

10. Bacs produit de lavage et réservoir à

produit de rinçage

11. Plaquette signalétique

Bandeau de commandes

PROGRAMMES

OPTIONS

Afficheur

Voyant SEL

Voyants

DEROULEMENT DU CYCLE

Voyant

PROGRAMME

Touche

STAND BY

AFFICHEUR

Touche

SELECTION PROGRAMME

Voyant

4 EN 1

Voyant

DEMI-CHARGE SUPERIEURE

Voyant

DEPART DIFFERE*

Touche

4 EN 1

Touche

DEMI-CHARGE SUPERIEURE

Touche

DEPART DIFFERE*

Touche

START/RESET

Voyant

PRODUIT DE

RINCAGE

SECHAGE

RINCAGES

LAVAGE

PRELAVAGE

* Présent uniquement sur certains modèles.

Page 29

Charger les paniers

! Avant de charger votre lave-vaisselle, éliminez les déchets plus importants, faites tremper vos casseroles et poêles particulièrement sales, videz les verres et les coupes de leur contenu. Après avoir chargé votre lave-vaisselle, assurezvous que les bras de lavage tournent librement.

Panier inférieur

Rangez la vaisselle plus difficile à laver en suivant les

Exemples de chargement

rabattables*.

• Plats et couvercles : sur les côtés du panier.

• Casseroles et saladiers : toujours sens dessus dessous.

• Vaisselle très creuse : en position oblique.

Pour garantir de meilleures performances de lavage et de séchage, la surface du panier inférieur est plus rêche que celle du panier supérieur.

et en vous servant des supports

Panier à couverts

Le panier à couverts peut varier selon le modèle de lavevaisselle. ! Ranger les couteaux et les ustensiles de cuisine dans le panier à couverts, pointes tournées vers le bas.

Si le panier est équipé de poignées click clack* ( tirez-les vers le haut ou vers le bas pour régler leur hauteur.

voir figure

Exemples de chargement du panier supérieur

Exemples de chargement du panier inférieur

Pour séparer en deux le corps central* : dégagez la poignée. Les deux ailettes sur les côtés peuvent être séparées et accrochées au panier supérieur ou inférieur. Insérez les deux éléments grillagés* dans le panier pour bien séparer les couverts entre eux : insérez-les dans les fentes, manches tournés vers le bas.

Panier supérieur

Chargez-y la vaisselle fragile et légère : verres, tasses à thé et à café, soucoupes, saladiers bas, casseroles basses peu sales, en suivant les

• Vaisselle légère : rangez-la de manière à ce qu’elle ne risque pas d’être déplacée par les jets d’eau.

• Tasses et tasses à café : placez-les sur les étagères rabattables**.

• Couteaux longs et pointus, couverts de service : placez-les sur les étagères rabattables**.

Exemples de chargement

Réglez la hauteur du panier supérieur

Pour optimiser le rangement de la vaisselle, vous pouvez régler le

avant entrent elles aussi et refermez les butées (

panier supérieur en position haute

ou basse : ouvrez les butées des glissières du panier à droite et à gauche et sortez le panier; positionnez-le en haut ou

en bas, faites-le glisser le long des glissières jusqu’à ce que les roues

voir figure

Etagères rabattables Baby

** Les modèles de lavevaisselle avec Cycle Baby sont fournis équipés d’étagères rabattables spéciales pour le lavage de biberons, bagues et tétines.

Vaisselle nallant pas au lave-vaisselle

• Objets en bois, avec des manches en bois ou en corne ou ayant des parties collées.

• Objets en aluminium, cuivre, laiton ou étain.

• Vaisselle en plastique thermorésistant.

• Porcelaines anciennes ou peintes à la main.

• Argenterie ancienne. Les pièces d’argenterie non ancienne peuvent par contre être lavées avec un programme délicat après s’être assuré qu’elles ne touchent pas à d’autres métaux.

! Avant tout achat de vaisselle et de couverts, nous vous conseillons de vérifier s’ils sont bien lavables au lavevaisselle.

Lavage des poignées*

Pour laver les poignées des paniers, inférieur et supérieur : dégagez les deux bouchons de fixation, sortez les poignées, lavez-les à l’eau courante et fixez-les au panier à l’aide des bouchons.

* Présent uniquement sur certains modèles. ** Leur nombre et leur position varient.

Page 30

Mise en marche et utilisation

Mettre en marche le lave-vaisselle

1. Ouvrez le robinet de l’eau.

2. Appuyez sur la touche de STAND/BY : l’afficheur s’allume.

3. Ouvrez la porte et dosez le produit de lavage ( ).

bas

4. Chargez les paniers (

porte.

5. Pour sélectionner le programme, appuyez sur la touche

SELECTION PROGRAMME jusqu’à affichage du chiffre correspondant au programme désiré.

6. Sélectionnez les options de lavage (

7. Appuyez sur la touche START/RESET pour lancer le

programme : un bip de confirmation est émis. Les voyants DEROULEMENT DU CYCLE signalent le stade d’avancement du programme : Prélavage, lavage, rinçage, séchage.

8.A la fin, trois bips sont émis et END apparaît sur l’afficheur.

Pour éteindre l’appareil, appuyez sur la touche STAND BY et fermez le robinet de l’eau.

9.Ouvrez la porte et attendez quelques minutes avant de

sortir la vaisselle pour éviter de vous brûler. Déchargez les paniers en commençant par celui du bas.

voir Charger les paniers

voir plus bas

Demo*

L’affichage du message dON indique qu’un programme de démonstration est activé. Pour le désactiver, appuyez simultanément sur les touches START/RESET et STAND BY, le message dOF sera affiché.

Modification dun programme en cours

Si vous vous êtes trompé, vous pouvez modifier votre sélection de programme à condition que ce dernier ait à peine démarré : gardez la touche START/RESET enfoncée pendant 4 secondes. Après un bip long et trois courts, le voyant DEROULEMENT DU CYCLE s’éteint : sélectionnez le nouveau programme et appuyez sur la touche START/RESET pour le faire démarrer.

Introduire de la vaisselle en cours de lavage

Appuyez sur la touche STAND BY, ouvrez la porte en faisant attention à la vapeur chaude qui s’échappe et introduisez votre vaisselle. Appuyez à nouveau sur la touche de STAND/ BY : le cycle redémarre.

Interruptions accidentelles

En cas d’ouverture de la porte en cours de lavage ou de coupure de courant, le programme s’arrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que vous refermez la porte.

Charger le produit de lavage

Un bon résultat de lavage dépend aussi d’un bon dosage du produit de lavage, suivez les conseils du fabricant. Un excès de produit de lavage ne lave pas mieux et pollue l’environnement.

bac A : Produit de lavage bac B : Produit de prélavage

) et fermez la

Options de lavage*

Départ différé

Il est possible de différer de 1 à 24 heures le démarrage du programme :

1. Appuyez sur la touche DEPART DIFFERE : à chaque pression sur la touche, il y a affichage du temps sélectionné et le voyant correspondant au départ différé s’allume;

2. Sélectionnez le programme et appuyez sur la touche START/RESET : après le bip le compte à rebours démarre;

3. A l’expiration du délai d’attente, le voyant s’éteint et le programme démarre.

Pour modifier le délai d’attente et sélectionner un temps inférieur appuyez sur la touche DEPART DIFFERE. Pour l’annuler, appuyez plusieurs fois de suite sur la touche jusqu’à ce que le programme démarre et jusqu’à ce que le voyant DEROULEMENT DU CYCLE correspondant au départ du programme s’allume.

Demi-charge dans le panier supérieur

Si vous avez une petite vaisselle, vous pouvez choisir le programme demi-charge, vous ferez des économies d’eau, d’électricité et de produit de lavage. Avant de sélectionner ce programme, appuyez sur la touche DEMI-CHARGE : le voyant s’allume et le lavage n’est lancé que dans le panier supérieur. Pensez à ne ranger votre vaisselle que dans le panier supérieur et à réduire de moitié la quantité de produit de lavage.

! Mieux vaut utiliser du produit de lavage en poudre ! Cette touche est incompatible avec les programmes rapide

et baby.

4 en 1

Si vous utilisez des pastilles multifonction (2 en 1, 3 en 1, 4 en

1) appuyez sur la touche 4 en 1. La sélection de cette fonction fait augmenter la durée du programme d’environ 10 minutes. ! Cette touche est incompatible avec les programmes rapide, trempage, baby.

• en poudre : bacs A et B.

• pastilles : dans le bac A et sur le fond de la cuve, ce qui signifie que si le programme en prévoit 1, placez-la dans le bac A et fermez le couvercle; s’il en prévoit 2, mettez la deuxième sur le fond de la cuve.

3. Eliminez les résidus de produit de lavage sur les bords du bac et fermez le couvercle jusqu’au déclic.

1. Appuyez sur la touche D pour ouvrir le couvercle C.

2. Pour doser le produit de lavage reportez-vous au tableau

Tableau des programmes

* Présent uniquement sur certains modèles

Page 31

Programmes

Tableau des programmes

! Les lave-vaisselle Ariston sont équipés d’un système automatique de nettoyage des filtres qui peut

prolonger la durée des programmes.

3URGXLWGHODYDJH

,QGLFDWLRQVVXUOH

FKRL[GHV

SURJUDPPHV

Vaisselle et casseroles normalement sales. Programme standard quotidien.

Lavage écologique à faible consomm ation d’électricité pour vaisselle et casseroles.

Vaisselle et casseroles très sales (décons eillé pour la vaisselle fragile)

3URJUDPPH

HQSRXGUH /LTXLGH 3DVWLOOHV

30 g (A) 30 ml (A) 1 (A) •88'

1. Normal

25 g (A)

5 g (B)

2. Eco

30 g (A)

5 g (B)

3. Inte n sif

$ EDF$ % EDF%

25 ml (A)

5 ml (B)

30 ml (A)

5 ml (B)

3UpODYDJH 6pFKDJH

1 (A) • • 145'

1 (A)

1 (fond de

cuve)

• • 120'

SURJUDPPH

'XUpHGX

WROpUDQFH



Cycle économique et rapide conseillé en cas de vaisselle peu sale, tout de suite après l’usage.

Cycle économique et rapide conseillé pour la vaiss elle fragile ne supportant pas les hautes températures tout de suite après l’usage.

Cycle de lavage pour l’hygiène des biberons, bagues, tétines lavés en même temps qu’a s siettes, t asses , verres et couverts. Charger la vasseille dans le panier supérieur.

Lavage préalable dan s l’attente de compléter le chargement au repas suivant

25 g (A) 25 ml (A) 24'

4. Rapide

25 g (A) 25 ml (A) 1 (A) • 96'

5. Verres

20 g (A) 20 ml (A) - 60'

6. Baby

12'

7. Trempage

Remarque

Pour simplifier le dosage du produit de lavage, sachez que : 1 cuillère à soupe = 15 grammes de poudre = 15 ml de liquide environ 1 cuillère à café = 5 grammes de poudre = 5 ml de liquide environ

Page 32

Produit de rinçage et sel régénérant

! N’utilisez que des produits de lavage spéciaux lave-vaisselle. N’utilisez pas de sel alimentaire ou industriel.

! Si vous utilisez un produit multifonction (2 en 1, 3 en 1, 4 en 1) pas besoin d’ajouter du produit de rinçage mais nous vous conseillons par contre d’ajouter du sel, surtout si votre eau est dure ou très dure. Si vous n’ajoutez ni sel ni produit de rinçage, il est normal que les voyants SEL* et PRODUIT DE RINCAGE* continuent à clignoter.

Charger le produit de rinçage

Le produit de rinçage aide au séchage de la vaisselle car il fait glisser l’eau de la surface et évite ainsi la formation de traces ou de taches. Il faut remplir le réservoir à produit de rinçage :

• dès que vous voyez qu’il est vide à travers l’indicateur optique (H). Indicateur clair : ajoutez du produit de rinçage; indicateur foncé : produit de rinçage suffisant;

• quand le voyant PRODUIT DE RINCAGE* du bandeau se met à clignoter;

1. Ouvrez le réservoir en

Réglez la dose de produit de rinçage

Si le résultat du lavage ou du séchage n’est pas satisfaisant, vous pouvez régler la dose de produit de rinçage. A l’aide d’un tournevis agissez sur le dispositif de réglage (F) et amenez-le sur une des 6 positions au choix (il est réglé en usine sur 4) :

• si vous remarquez des traces blanches sur votre vaisselle, amenez-le sur des chiffres plus bas (1-3).

• s’il y a des gouttes d’eau ou des taches de calcaire, amenez-le sur des chiffres plus élevés (4-6).

! En cas d’utilisation de pastilles multifonction (2 en 1, 3 en 1, 4 en 1) et pour obtenir un meilleur séchage, remplissez tout de même le réservoir et réglez sur la position 2.

tournant le couvercle (G) dans le sens inverse des aiguilles d’une montre.

2. Versez le produit de rinçage sans le faire

déborder. Si cela se produit, nettoyez aussitôt

avec une éponge.

3. Revissez le couvercle.

doit être rempli :

• quand le flotteur vert* n’est plus visible à travers le couvercle du sel;

• quand le voyant SEL* du bandeau se met à clignoter;

• si votre appareil est dépourvu de voyant ou de flotteur vert : environ tous les 30 cycles de lavage;

1. Sortez le panier inférieur et dévissez le couvercle du réservoir dans le sens inverse des aiguilles d’une montre.

2. Lors de la première utilisation : remplissez le réservoir d’eau jusqu’au bord.

3. Utilisez l’entonnoir fourni avec l’appareil (

figure

) pour remplir le réservoir de sel jusqu’au bord (2 kg environ); il est tout à fait normal que de l’eau déborde.

4. Enlevez l’entonnoir, éliminez les résidus de sel sur le filetage et vissez bien le couvercle pour éviter que du produit de lavage pénètre à l’intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l’adoucisseur).

! Lors de rajout de sel, démarrez aussitôt un cycle de lavage à vide pour éliminer la solution saline qui a débordé et éviter ainsi toute corrosion.

Régler la dose de sel*

Vous pouvez régler la dose de sel en fonction de la dureté de votre eau, vous pouvez demander ce renseignement à l’organisme distributeur de l’eau potable.

1. Dévissez le bouchon du réservoir.

2. Tournez la flèche située sur la collerette ( vers – en suivant les indications

du tableau suivant :

voir figure

) vers + ou

voir

Charger le sel régénérant

Pour obtenir de bons résultats de lavage, veillez à ce que le réservoir à sel ne soit jamais vide. Le sel régénérant élimine le calcaire présent dans l’eau et évite ainsi qu’il ne se dépose sur la vaisselle. Le réservoir à sel qui se trouve dans la partie inférieure du lave-vaisselle (

voir Description

- L’adoucisseur est réglé en usine sur +. En cas d’utilisation de pastilles multifonction (2 en 1, 3 en 1, 4 en 1) remplissez tout de même le réservoir de sel et réglez sur –; si la dureté de l’eau dépasse 60°fH, réglez sur +.

)

* Présent uniquement sur certains modèles.

Page 33

Entretien et soin

Coupure de larrivée deau et de courant

• Fermez le robinet de l’eau après chaque lavage pour éviter tout risque de fuites.

• Débranchez la fiche de la prise de courant quand vous nettoyez votre appareil et pendant tous vos travaux d’entretien.

Nettoyer le lave-vaisselle

• Pour nettoyer l’extérieur et le bandeau de commande, utilisez un chiffon imbibé d’eau tiède et de savon. N’utilisez ni solvants ni abrasifs.

• Pour nettoyer la cuve intérieure et enlever toute tache, utilisez un chiffon imbibé d’eau additionnée d’un peu de vinaigre.

Eviter les mauvaises odeurs

• Laissez toujours la porte entrouverte pour éviter toute stagnation d’humidité.

Nettoyer les filtres

Les filtres débarrassent l’eau de lavage des résidus d’aliment et la remettent en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

! Nettoyez les filtres régulièrement.

! Après le nettoyage, vérifiez que le groupe filtrant

ait été correctement monté.

! N’utilisez pas votre lave-vaisselle sans filtres.

1. Sortez les filtres en tirant la poignée vers le haut.

2. Nettoyer les filtres :

• après chaque

lavage, débarrassez le plat semi-circulaire A et le gobelet B (tirez sur la poignée pour les dégager) des déchets plus importants et rincez-les à l’eau courante.

• Nettoyez régulièrement les joints d’étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. Vous éviterez ainsi le dépôt de déchets d’aliment qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les orifices de sortie de l’eau : mieux vaut les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique.

• nettoyez soigneusement, une fois par mois, tout le groupe filtrant : plat semi-circulaire A, gobelet B et filtre cylindrique C (pour le sortir tournez-le dans le sens inverse des aiguilles d’une

montre). Pour le nettoyer, servez-vous d’une petite brosse non métallique.

3. Remontez le groupe filtrant et remettez-le à sa place en suivant dans l’ordre les mouvements 1 et 2, illustrés (voir figure) jusqu’au déclic.

Si vous vous absentez pendant une longue période

• Effectuez un lavage à vide

• Débranchez les raccordements électriques et

hydrauliques.

• Laissez la porte entrouverte.

Page 34

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet appareil est conçu pour un usage de type non professionnel à l’intérieur d’une habitation.

• Cet appareil est destiné au lavage de vaisselle à usage domestique, il ne doit être utilisé que par des adultes et selon les instructions reportées dans cette notice.

• N’installez pas l’appareil à l’extérieur, même dans un emplacement protégé, car il est extrêmement dangereux de l’exposer à la pluie et aux orages.

• Ne touchez pas au lave-vaisselle pieds nus.

• Ne tirez jamais sur le câble pour débrancher la fiche de la prise de courant.

• Fermez le robinet de l’eau et débranchez la fiche de la prise de courant avant d’effectuer tous travaux de nettoyage et d’entretien.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de la réparer.

• Ne touchez jamais à la résistance.

• Ne pas s’appuyer à la porte ouverte ou s’y asseoir : l’appareil pourrait basculer.

• Gardez les produits de lavage et de rinçage hors de la porte des enfants.

• Les emballages ne sont pas des jouets pour enfants.

Enlèvement des appareils ménagers usagés

La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la ''poubelle barrée'' est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Economies et respect de lenvironnement

Faire des économies d’eau et d’électricité

• Ne faites fonctionner votre lave-vaisselle que quand il est rempli au maximum de sa capacité. Dans l’attente de remplir votre machine, lancez le cycle de Trempage pour éviter la formation de mauvaises odeurs (

Programmes

• Sélectionnez un programme adapté au type de vaisselle et à son degré de salissure, consultez pour cela le

programmes

- pour de la vaisselle normalement sale, choisissez le programme Eco (économique), il limite la quantité d’eau et d’électricité utilisées.

- pour une quantité réduite de vaisselle, choisissez l’option Demi-charge (

marche et utilisation

• Si votre contrat de fourniture d’électricité prévoit des tranches horaires à prix réduit, effectuez vos lavages pendant ces heures creuses. L’option Départ différé* (

marche et utilisation

organiser vos lavages dans ce sens.

Produits de lavage sans phosphates, sans chlore et aux enzymes

• Il est vivement conseillé d’utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l’environnement.

• Les enzymes développent une action particulièrement efficace à des températures avoisinant 50°C, les produits de lavage aux enzymes permettent donc de sélectionner des lavages à de basses températures et d’obtenir les mêmes résultats qu’à une température de 65°C.

• Pour bien doser le produit de lavage, tenez compte des indications du fabricant, de la dureté de votre eau, de la quantité de vaisselle et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui altèrent l’équilibre de la nature.

Tableau des

voir Mise en

) peut vous aider à

voir

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

* Présent uniquement sur certains modèles.

Page 35

Anomalies et remèdes

Si votre appareil présente des anomalies de fonctionnement, procédez aux contrôles suivants avant de prendre contact avec le service d’assistance technique (

voir Assistance

). Certaines anomalies sont signalées par des codes spéciaux qui se mettent à clignoter sur l’afficheur : prenez note des codes qui clignotent avant de faire appel au service d’assistance technique.

Anomalies

Le lave-vaisselle

Il ny a pas darrivée deau.

Le lave-vaisselle ne vidange pas.

Le lave-vaisselle est bruyant.

La vaisselle et les verres présentent des dépôts de calcaire ou une couche blanchâtre.

ne démarre pas.

Causes / Solutions possibles :

• La fiche n’est pas bien branchée dans la prise ou il y a une coupure de courant.

• La porte du lave-vaisselle n’est pas bien fermée.

• Un Départ différé ( sélectionné.

• Il y a une coupure d’eau.

• Le tuyau d’arrivée de l’eau est plié (

• Le programme n’est pas encore terminé.

• Le tuyau de vidange est plié (

• L’évacuation de l’évier est bouchée.

• Le filtre est bouché par des déchets de nourriture.

• La vaisselle s’entrechoque ou butte contre les bras de lavage.

• Il manque du sel régénérant ou son réglage n’est pas adapté à la dureté de l’eau (

• Le couvercle du réservoir à sel n’est pas bien fermé.

• Il n’y a plus de produit de rinçage ou son dosage est insuffisant.

• La vaisselle est en matériau antiadhésif.

voir Mise en marche et utilisation

voir Installation

voir Produit de rinçage et sel

) a été

La vaisselle et les verres présentent des traces blanches ou des reflets bleuâtres.

La vaisselle nest pas bien séchée.

La vaisselle nest pas propre.

Alarme robinet fermé.

(des bips sont émis) (le code AO6 clignote sur l’afficheur).

• Le dosage du produit de rinçage est excessif.

• Il n’y a plus de produit de rinçage ou son dosage est insuffisant

voir Produit de rinçage et sel

(

• Le réglage du produit de rinçage n’est pas approprié.

• Vous avez sélectionné un programme sans séchage.

• Les paniers sont trop chargés (

• La vaisselle n’est pas bien rangée.

• Les bras de lavage ne tournent pas librement.

• Le programme de lavage n’est pas assez puissant (

Programmes

• Le produit de lavage n’est pas bien dosé ou n’est pas approprié (

voir Mise en marche et utilisation

• Le filtre est sale ou bouché (

• Il manque du sel régénérant (

• Ouvrez le robinet, l’appareil se mettra en marche au bout de quelques minutes.

• L’appareil s’est bloqué car vous n’avez pas donné suite aux bips d’avertissement. Eteignez l’appareil à l’aide de la touche STAND/ BY, ouvrez le robinet et au bout de 20 secondes rallumez en appuyant à nouveau sur la même touche. Reprogrammez l’appareil et remettez-le en marche.

voir Charger les paniers

voir

voir Entretien et soin

voir Produit de rinçage et sel

Alarme filtres bouchés

(le code AO5 clignote sur l’afficheur).

Alarme électrovanne darrivée de leau en panne

(le code AO1 clignote sur l’afficheur).

• Eteignez l’appareil à l’aide de la touche STAND/BY et nettoyez les filtres ( même touche. Reprogrammez l’appareil et remettez-le en marche.

• Eteignez l’appareil à l’aide de la touche STAND/BY et rallumez au bout d’une minute. Si l’alarme continue, fermez le robinet

voir Entretien

), puis rallumez en appuyant à nouveau sur la

de l’eau pour éviter tout risque d’inondation, débranchez la fiche de la prise de courant et prenez contact avec le service d’assistance technique.

Page 36

Service

Avant d'appeler le service après-vente :

• Vérifiez si vous ne pouvez pas résoudre vousmême le problème (voir Anomalies et remèdes).

• Remettez le programme en marche pour contrôler si l'inconvénient a disparu.

• Autrement, contactez le service d'Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

! Ne vous adressez jamais à des techniciens non agréés.

Communiquer :

• le type de panne

• le modèle de la machine (Mod.)

• le numéro de série (S/N)

Vous trouverez ces renseignements sur l'étiquette signalétique appliquée sur le côté de la porte inox (voir Description du lave-vaisselle).

Page 37

Manual de Instrucciones

Espanol, 37

LF 70

LAVAVAJILLAS

Sumario

Instalación, 38-39

Colocación y nivelación Conexiones hidráulicas y eléctricas Datos técnicos

Descripción del aparato, 40

Vista de conjunto Panel de control

Cargar los cestos, 41

Cesto inferior Cesto de los cubiertos Cesto superior

Puesta en funcionamiento y uso, 42

Poner en marcha el lavavajilla Cargar el detergente Opciones de lavado

Programas, 43

Tabla de programas

Abrillantador y sal regeneradora, 44

Cargar el abrillantador Cargar la sal regeneradora

Mantenimiento y cuidados, 45

Cortar el agua y la corriente eléctrica Limpiar el lavavajillas Evitar los malos olores Limpiar los rociadores Limpiar los filtros Si se ausenta durante largos períodos

Precauciones y consejos, 46

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Anomalías y soluciones, 47

Asistencia, 48

Page 38

Instalación

! Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, controle que permanezca junto con el aparato.

! Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

! En caso de traslado mantenga el aparato en posición vertical; si fuera necesario inclinarlo, hágalo hacia la parte posterior.

Colocación y nivelación

1. Desembale el aparato y controle que no haya

sufrido daños durante el transporte. Si estuviera dañado, no lo conecte y llame al revendedor.

2. Coloque el lavavajillas haciendo adherir los

costados o la parte posterior a los muebles adyacentes o a la pared. El aparato también se puede empotrar debajo de una superficie de trabajo continua (

3. Coloque el lavavajillas sobre un piso plano y

rígido. Compense las irregularidades del mismo, enroscando o desenroscando las patas hasta que el aparato quede en posición horizontal (no debe estar inclinado más de 2 grados). Una cuidadosa nivelación brinda estabilidad y evita vibraciones, ruidos y desplazamientos.

ver la hoja de Montaje

Conexiones hidráulicas y eléctricas

! La adaptación de las redes eléctricas e hidráulicas para la instalación debe ser realizada sólo por personal especializado.

! El lavavajillas no se debe apoyar en los tubos ni en el cable de alimentación eléctrica.

Conexión del tubo de carga de agua

• A una toma de agua fría: enrosque bien el tubo de carga a un grifo con boca roscada de ¾ gas; antes de enroscarlo, haga correr agua hasta que salga límpida para que las impurezas que pudiera contener no obstruyan el aparato.

• A una toma de agua caliente: en el caso de una instalación centralizada de radiadores, el lavavajillas se puede alimentar con agua caliente de la red, mientras no supere una temperatura de 60ºC. Enrosque el tubo al grifo de la misma forma descrita para la toma de agua fría.

! Si la longitud del tubo de carga no es la adecuada, diríjase a un negocio especializado o a un técnico autorizado (

! La presión del agua debe estar comprendida entre los valores indicados en la tabla de Datos técnicos (

! Controle que en el tubo no hayan pliegues ni estrangulaciones.

Dispositivo de seguridad contra inundación

Para garantizar que no se produzcan inundaciones, el lavavajillas:

- posee un sistema que interrumpe la entrada de

agua en el caso de anomalías o de pérdidas desde el interior.

- posee un dispositivo de seguridad

sea, un tubo de carga de agua constituido por un tubo exterior transparente y por otro interior rojo: ambos tubos soportan presiones muy altas. Si se rompe el tubo interno, el externo se colorea de rojo fuerte y transporta el agua que contenía el interno, evitando pérdidas.

ver más adelante

ver Asistencia

Water Stop

*, o

Los tubos de carga (A) y de descarga (B) de agua y el cable de alimentación eléctrica se pueden orientar hacia la derecha o hacia la izquierda para permitir una mejor instalación (

ver la figura

100

12083

121168

148

! Es muy importante controlar periódicamente el tubo externo: si se lo ve de color rojo fuerte, debe ser cambiado lo más rápido posible por el Servicio de Asistencia técnica autorizado (

* Presente sólo en algunos modelos.

ver Asistencia

Page 39

Conexión del tubo de descarga de agua

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga con un diámetro mínimo de 4 cm. También puede apoyarlo en el borde de un lavamanos o de una bañera; el extremo libre del tubo de descarga no debe permanecer sumergido en agua.

El codo* de plástico especial facilita una colocación óptima: fije firmemente el codo a la pared para evitar que el tubo se mueva y vierta agua fuera de la descarga. La parte del tubo

marcada con la letra A debe estar a una altura comprendida entre 40 y 100 cm. desde el suelo (

ver la figura

Asistencia

! La Empresa declina toda responsabilidad cuando no se hayan respetado estas normas.

Advertencias para el primer lavado

Después de la instalación e inmediatamente antes del primer lavado, llene completamente de agua el depósito de sal y agregue aproximadamente 2 kg. de sal (

ver Abrillantador y sal regeneradora

): es normal que el agua se derrame. Es normal también que después de la carga de sal, el piloto FALTA DE SAL* continúe centelleando durante algunos ciclos.

'DWRVWpFQLFRV

! No se aconseja utilizar tubos de prolongación.

Conexión eléctrica

Antes de introducir el enchufe en la toma de corriente, controle que:

• la toma posea conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ubicada en la contrapuerta (

ver Descripción del lavavajillas

);

• la tensión de alimentación esté comprendida dentro de los valores indicados en la placa de características ubicada en la contrapuerta;

• la toma sea compatible con el enchufe del aparato. Si no es así, solicite la sustitución del enchufe a un técnico autorizado (

ver Asistencia

no utilice prolongaciones ni tomas múltiples.

! Una vez instalado el aparato, el cable de alimentación eléctrica y la toma de corriente deben ser fácilmente accesibles.

! El cable no se debe plegar ni comprimir.

ancho: 60 cm

'LPHQVLRQHV

&DSDFLGDG

3UHVLyQGHODJXD GHDOLPHQWDFLyQ

7HQVLyQGH DOLPHQWDFLyQ

3RWHQFLDWRWDO DEVRUELGD

)XVLEOH

);

altura: 85 cm profundidad: 60 cm

12 cubiertos estándar

30 Kpa ÷ 1Mpa (0,3 ÷ 10 bar)

Ver la placa de características

Este aparato es conforme a las siguientes Directivas de la Comunidad:

-73/23/CEE del 19/02/73 (Bajo Voltaje) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones.

-97/17/CE (etiquetado)

-2002/96/CE (RAEE)

! El cable debe ser controlado periódicamente y sustituido sólo por técnicos autorizados (

ver

* Presente sólo en algunos modelos.

Page 40

Descripción del aparato

Vista de conjunto

1 4

3 2

1. Cesto superior

2. Rociador superior

3. Cestos adicionales

4. Regulador de la altura del cesto

5. Cesto inferior

6. Rociador inferior

7. Cesto para cubiertos

8. Filtro de lavado

9. Depósito de sal

10. Cubetas de detergente y depósito de

abrillantador

11. Placa de características

Panel de control

PROGRAMMES

Display

Piloto

PROGRAMA

OPTIONS

Piloto

FALTA DE SAL

Pilotos

AVANCE DEL CICLO

Botón

STAND BY

DISPLAY

Botón

SELECCIÓN DE PROGRAMA

Piloto

4IN1

Piloto

MEDIA CARGA SUPERIOR

Piloto

COMIENZO RETRASADO*

Botón

4IN1

Botón

MEDIA CARGA SUPERIOR

Botón

COMIENZO RETRASADO*

Botón

START/RESET

ABRILLANTADOR

Piloto

FALTA DE

SECADO

ACLARADOS

LAVADO

PRELAVADO

* Presente sólo en algunos modelos.

Page 41

Cargar los cestos

! Antes de realizar la carga, elimine de la vajilla los residuos de comida, coloque en remojo ollas y sartenes con incrustaciones y vacíe los vasos y copas. Después de haber realizado la carga, controle que los rociadores giren libremente.

Cesto inferior

Coloque en este cesto la vajilla más difícil de lavar como se indica en los soportes abatibles*.

• Fuentes y tapas: a los costados del cesto.

• Ollas y ensaladeras: siempre volcadas.

• Vajilla muy honda: en posición oblicua.

Para garantizar mejores prestaciones de lavado y secado, la superficie del cesto inferior es más áspera que la del superior.

Ejemplos de carga

y con la ayuda de los

Cesto de los cubiertos

El cesto de los cubiertos puede ser diferente según el modelo de lavavajillas. ! Los cuchillos y los utensilios con punta se deben colocar en el cesto de los cubiertos con la punta dirigida hacia abajo.

hasta hacer entrar también las ruedas delanteras y cierre los sujetadores (

Si el cesto posee manijas click clack* ( bájelas para regular la altura.

ver la figura

Ejemplos de carga del cesto superior

Ejemplos de carga del cesto inferior

), levántelas o

Para dividir en dos partes el cuerpo central*: quite la manija. Las dos aletas laterales* se pueden desprender y enganchar en el cesto superior o inferior. Los dos elementos con rejilla* se introducen en el cesto para tener separados los cubiertos: introdúzcalos en las ranuras con los mangos dirigidos hacia abajo.

Cesto superior

Cargue en este cesto la vajilla delicada y liviana: vasos, tazas de té y de café, platitos, ensaladeras bajas, sartenes, ollas bajas poco sucias, como se indica en los

Ejemplos de carga

• Vajilla liviana: colóquela de modo tal que no sea desplazada por los chorros de agua.

• Tazas y tacitas: colóquelas en los cestos adicionales**.

• Cuchillos largos y puntiagudos, cubiertos para servir: colóquelos en los cestos adicionales**.

arriba o abajo, hágalo deslizar a lo largo de las guías

Regular la altura del cesto superior

Para facilitar la colocación de la vajilla, se puede ubicar el cesto superior en posición alta o baja: abra los sujetadores de las guías

del cesto, a la izquierda y a la derecha, y extráigalo; colóquelo

Cestos adicionales Baby

Con los modelos de lavavajillas que incluyen el Ciclo Baby, se suministran cestos adicionales especiales para el lavado del biberón, arandelas y tetinas.

Vajilla no adecuada para el lavado en lavavajillas

• Objetos de madera, con empuñadura de madera o de cuerno o con partes encoladas.

• Objetos de aluminio, cobre, latón, peltre o estaño.

• Vajilla de plástico que no sea termorresistente.

• Porcelanas antiguas o pintadas a mano.

• Vajilla de plata antigua. En cambio, la vajilla de plata que no es antigua se puede lavar con un programa delicado y controlando que no esté en contacto con otros metales.

! Cuando se compra vajilla y cubiertos, se aconseja verificar la posibilidad de lavarlos en el lavavajillas.

Lavado de las manijas*

Para lavar las manijas de los cestos inferior y superior: quite los dos tapones de fijación, extraiga las manijas, lávelas con agua corriente y fíjelas al cesto con los tapones.

* Presente sólo en algunos modelos. ** Cantidad y posición variables.

Page 42

Puesta en funcionamiento y uso

Poner en marcha el lavavajillas

1. Abra el grifo de agua.

2. Presione el botón STAND/BY: se iluminará el display.

3. Abra la puerta y dosifique el detergente (

4. Cargue los cestos ( puerta.

5. Seleccione el programa presionando el botón SELECCIÓN DE PROGRAMA hasta que aparezca el número correspondiente al que se desea elegir.

6. Seleccione las opciones de lavado (

7. Póngalo en funcionamiento presionando el botón START/ RESET: se escuchará un sonido de confirmación. Los pilotos de AVANCE DEL CICLO indican el estado del programa: Prelavado, Lavado, Aclarado, Secado.

8. Al final se escucharán tres breves señales sonoras y en el display aparecerá la palabra END. Apague el aparato presionando el botón STAND BY y cierre el grifo de agua.

9. Abra la puerta y espere algunos minutos antes de extraer la vajilla para evitar quemarse. Descargue los cestos comenzando por el inferior.

ver Cargar los cestos

ver más adelante

) y cierre la

ver más adelante

Demo*

El mensaje dON en el display indica que se ha activado un programa demostrativo. Para desactivarlo presione simultáneamente los botones START/RESET y STAND BY, aparecerá el mensaje dOF.

Modificar un programa en curso

Si no se ha seleccionado el programa deseado, es posible modificarlo, siempre que haya comenzado recién. mantenga presionado el botón START/RESET durante 4 segundos. Después de un sonido largo y tres breves, el piloto de AVANCE DEL CICLO se apagará: seleccione un nuevo programa y póngalo en funcionamiento presionando el botón START/RESET.

Agregar vajilla

Presione el botón STAND BY, abra la puerta teniendo cuidado con el escape de vapor e introduzca la vajilla. Presione de nuevo el botón STAND/BY: el ciclo se reanudará.

Interrupciones accidentales

Si durante el lavado se abre la puerta o se produce una interrupción de corriente, el programa se interrumpe. Cuando se cierra la puerta o vuelve la corriente, el programa se reanuda a partir del punto en el que se había interrumpido.

Cargar el detergente

El éxito del lavado depende también de la correcta dosificación del detergente, indicada por el fabricante. Si se excede la cantidad indicada, no se lava más eficazmente y se contamina el medio ambiente.

cubeta A: Detergente para lavado cubeta B: Detergente para prelavado

• en polvo: cubetas A y B.

• en pastillas: cubeta A y fondo de la cuba, o sea,

cuando el programa requiere

1. colóquela en la cubeta A y cierre la tapa; cuando el programa requiere 2, coloque la segunda en el fondo de la cuba.

3. Elimine los residuos de detergente de los bordes de la cubeta y cierre la tapa hasta el enganche.

Opciones de lavado

Comienzo retrasado

Es posible postergar el comienzo del programa hasta 24 horas:

1. presione el botón COMIENZO RETRASADO: cada vez que se presiona, aparece en el display el tiempo seleccionado y se ilumina el piloto correspondiente al retraso elegido;

2. seleccione el programa y presione el botón START/RESET: después del sonido comenzará la cuenta al revés;

3.una vez cumplido el tiempo, el piloto se apagará y comenzará el programa.

Para modificar el retraso y seleccionar un tiempo menor, presione el botón COMIENZO RETRASADO. Para anularlo, presione el botón varias veces hasta que se ponga en marcha el programa y se ilumine el piloto de AVANCE DEL CICLO correspondiente al comienzo de dicho programa.

Media carga en el cesto superior

Si la vajilla que debe lavar es poca, se puede utilizar la media carga que permite ahorrar agua, energía y detergente. Antes de seleccionar el programa, presione el botón MEDIA CARGA: el piloto se iluminará y se activará el lavado sólo en el cesto superior. Recuerde cargar la vajilla sólo en el cesto superior y disminuir a la mitad la cantidad de detergente.

! Es preferible utilizar detergente en polvo ! Este botón es incompatible con los programas rápido, y

baby.

4in1

Cuando se usan las pastillas multifunción (2in1, 3in1, 4in1), presione el botón 4in1. Con esta función, el tiempo total del programa aumenta aproximadamente 10 minutos ! Este botón es incompatible con los programas rápido, remojo y baby.

1. Abra la tapa C presionando el botón D.

2. Dosifique el detergente consultando la

Tabla de programas

* Presente sólo en algunos modelos.

Page 43

Programas

Tabla de programas

! Los lavavajillas Ariston poseen un sistema automático de limpieza de los filtros que puede prolongar la duración

de los programas.

,QGLFDFLRQHVSDUDOD

VHOHFFLyQGH

SURJUDPDV

Vajilla y o llas normalmente sucias.

Programa estándar diario.

Lavado ecológico de bajo consumo energético, adecuado para va jilla y ollas.

Vajilla y o llas muy sucias (no usar para piezas delicadas).

3URJUDPD

1. Normal

2. Eco

3. Intensivo

'HWHUJHQWH $ FXEHWD$ % FXEHWD%

3UHODYDGR 6HFDGR

HQSROYR /tTXLGR 3DVWLOODV

30 g (A) 30 ml (A) 1 (A) • 88'

25 g (A)

5 g (B)

30 g (A)

5 g (B)

25 ml (A)

5 ml (B)

30 ml (A)

5 ml (B)

1 (A) • • 145'

1 (A)

1 (fondo

cuba

• • 120'

'XUDFLyQ

GHO

SURJUDPD

WROHUDQFLD



Ciclo económico y veloz que se utiliza para vajilla poco sucia , inmediatamente después del uso.

Ciclo económico y veloz que se utiliza para vajilla de l ic ada, má s sensib le a la s altas temperaturas, inmediatamente después del uso.

Ciclo higiénico para lavar biberones, arandelas y tetinas junto con platos, tacitas, vasos y cubiertos. Cargue sólo en el cesto superior.

Lavado preliminar a la espera de completar la carga en la comida sucesiva.

25 g (A) 25 ml (A) 25' 24'

4. Rápido

25 g (A) 25 ml (A) 1 (A) • 96'

5. Crista les

20 g (A) 20 ml (A) - 60'

6. Baby

12'

7. Remojo

Nota:

Para facilitar la dosificación del detergente, es importante saber que: 1 cucharada = 15 gramos de polvo = 15 ml. de líquido aproximadamente 1 cucharadita = 5 gramos de polvo = 5 ml. de líquido aproximadamente

Page 44

Abrillantador y sal regeneradora

! Use solamente productos específicos para lavavajillas. No utilice sal de cocina o industrial.

! Si utiliza un producto multifunción (2in1, 3in1, 4in1) no es necesario agregar abrillantador pero se aconseja agregar sal, especialmente si el agua es dura. Si no se agrega ni sal ni abrillantador, es normal que los pilotos FALTA DE SAL* y FALTA DE ABRILLANTADOR* continúen centelleando.

Cargar el abrillantador

El abrillantador facilita el secado de la vajilla haciendo deslizar el agua por la superficie para que no se produzcan estrías o manchas. El depósito del abrillantador se debe llenar:

• cuando se lo ve vacío a través del piloto (H). Piloto claro: agregar abrillantador; piloto oscuro: cantidad de abrillantador suficiente;

• cuando en el panel centellea el piloto FALTA DE ABRILLANTADOR*;

1. Abra el depósito

Regular la dosis de abrillantador

Si no está satisfecho con el resultado del lavado o del secado, puede regular la dosis de abrillantador. Con un destornillador gire el regulador (F) eligiendo entre 6 posiciones (la regulación de fábrica es en la posición 4):

• si en la vajilla se producen estrías blancas, gire el regulador hacia los números bajos (1-3).

• si hay gotas de agua o manchas de caliza, gire el regulador hacia los números altos (4-6).

! Si se utilizan las pastillas multifunción (2in1, 3in1, 4in1) y se desea obtener un mejor secado, llene el depósito y coloque el regulador en 2.

girando el tapón (G) en sentido antihorario.

2. Vierta el abrillantador evitando que se derrame. Si esto sucede, limpie

rápidamente con una

esponja.

3. Vuelva a enroscar el tapón.

• cuando, observando el tapón de sal, no se ve el flotador verde*;

• cuando en el panel centellea el piloto FALTA DE SAL*;

• si no posee piloto o flotador verde: aproximadamente cada 30 ciclos de lavado;

1. Extraiga el cesto inferior y desenrosque el tapón del depósito en sentido antihorario.

2. Sólo la primera vez que se utiliza: llene el depósito de agua hasta el borde.

3. Coloque el embudo suministrado con el aparato

(

ver la figura

borde (aproximadamente 2 kg.); es normal que se derrame un poco de agua.

4. Extraiga el embudo, elimine los residuos de sal

de la rosca y enrosque bien el tapón para que en el depósito no entre detergente durante el lavado (podría dañarse irremediablemente el descalcificador).

! Cuando se agrega sal, ponga en marcha inmediatamente un ciclo de lavado sin vajilla para eliminar la solución salina derramada y evitar la corrosión.

Regular la dosis de sal*

Es posible regular el consumo de sal según la dureza del agua, este dato se puede obtener en la Administración que suministra el agua potable.

) y llene el depósito de sal hasta el

1. Desenrosque el tapón del depósito.

2. Gire la flecha que se encuentra en el collar ( o hacia el – según lo indicado en la tabla:

ver la figura

) hacia el +

Cargar la sal regeneradora

Para obtener buenos resultados en el lavado, es indispensable verificar que el depósito de sal no esté nunca vacío. La sal regeneradora elimina la caliza del agua evitando que se deposite sobre la vajilla. El depósito de sal está ubicado en la parte inferior del lavavajillas ( llenar:

ver Descripción

) y se debe

El descalcificador está regulado de fábrica en +.

- Si se utilizan las pastillas multifunción (2in1, 3in1,

4in1) llene el depósito de sal y regule la posición en

-; si la dureza del agua es mayor que 60°fH, regule

la posición en +. * Presente sólo en algunos modelos.

Page 45

Mantenimiento y cuidados

Cortar el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado para eliminar el riesgo de pérdidas.

• Desenchufe el aparato antes de limpiarlo y durante los trabajos de mantenimiento.

Limpiar el lavavajillas

• La superficie externa y el panel de control se pueden limpiar con un paño empapado en agua tibia y jabón. No utilice disolventes ni productos abrasivos.

• Se pueden eliminar las manchas de la cuba interna con un paño empapado en agua y un poco de vinagre.

Evitar los malos olores

• Deje siempre semicerrada la puerta para evitar la estancación de humedad.

• Limpie regularmente las juntas perimétricas de la puerta y de las cubetas de detergente con una esponja húmeda. De este modo se evitarán estancamientos de comida que son los principales responsables del mal olor.

Los filtros eliminan del agua de lavado los residuos de alimentos y la reciclan: para obtener buenos resultados en el lavado, es necesario limpiarlos.

! Limpie los filtros regularmente.

! Después de la limpieza, verifique que el grupo

filtrante esté correctamente colocado.

! El lavavajillas no se debe utilizar sin filtros.

1. Extraiga los filtros tirando el mango hacia arriba.

2. Limpie los filtros:

• después de cada lavado elimine del plato semicircular A y del vaso B (se extraen tirando del

mango) los residuos más grandes y

vaso B y filtro cilíndrico C (se extrae girándolo en

enjuáguelos con agua corriente.

• una vez al mes limpie cuidadosamente todo el grupo filtrante: plato semicircular A,

sentido antihorario). Para la limpieza utilice un cepillo no metálico.

Limpiar los rociadores

Limpiar los filtros

Puede suceder que algunos residuos de comida se adhieran a los brazos rociadores y obstruyan los orificios por los que debe salir el agua: cada tanto es importante controlarlos y limpiarlos con un cepillo no metálico.

3. Vuelva a montar el grupo filtrante y colóquelo en su asiento siguiendo los movimientos 1 y 2 indicados en la figura, hasta el enganche.

Si se ausenta durante largos períodos

• Haga un lavado en vacío.

• Desconecte el aparato de las conexiones eléctricas e hidráulicas.

• Deje la puerta semicerrada.

Page 46

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato debe ser utilizado para el lavado de la vajilla de uso doméstico, sólo por personas adultas y según las instrucciones contenidas en este manual.

• El aparato no se debe instalar al aire libre, ni siquiera si el lugar está reparado porque es muy peligroso dejarlo expuesto a la lluvia o a las tormentas.

• No toque el lavavajillas si está descalzo.

• No desenchufe el aparato tirando del cable sino sujetando el enchufe.

• Es necesario cerrar el grifo de agua y desenchufar el aparato antes de realizar operaciones de limpieza y mantenimiento.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar su reparación.

• No toque nunca la resistencia.

• No se apoye ni se siente sobre la puerta abierta: el aparato podría volcarse.

• Conserve el detergente y el abrillantador fuera del alcance de los niños.

• Los embalajes no son juguetes para los niños.

Eliminación del electrodoméstico viejo

En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

Ahorrar y respetar el medio ambiente

Ahorre agua y energía

• Ponga en funcionamiento el lavavajillas sólo con plena carga. A la espera de que la máquina esté llena, prevenga los malos olores con el ciclo Remojo (

• Seleccione un programa adecuado al tipo de vajilla y al grado de suciedad consultando la

Tabla de programas

- para vajilla normalmente sucia utilice el programa Eco que garantiza un bajo consumo energético y de agua.

- si la carga es poca, active la opción Media carga (

• Si el suministro de energía eléctrica prevé horarios de ahorro energético, realice los lavados en los horarios con tarifa reducida. La opción Comienzo retrasado* (

funcionamiento y uso

los lavados en ese sentido.

Detergentes sin fosfatos, sin cloro y que contengan enzimas

• Se aconseja usar detergentes sin fosfatos y sin cloro que son los más indicados para proteger el medio ambiente.

• Las enzimas desarrollan una acción particularmente eficaz con temperaturas próximas a los 50ºC, por lo tanto, utilizando detergentes con enzimas se pueden elegir lavados a bajas temperaturas y obtener los mismos resultados que si se realizaran a 65ºC.

• Para evitar derroches, dosifique bien el detergente, teniendo en cuenta las indicaciones del fabricante, la dureza del agua, el grado de suciedad y la cantidad de vajilla que debe lavar. Aún siendo biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza.

ver Programas

ver Puesta en funcionamiento y uso

ver Puesta en

) puede ayudar a organizar

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

* Presente sólo en algunos modelos.

Page 47

Anomalías y soluciones

Si el aparato presente anomalías de funcionamiento, controle los siguientes puntos antes de llamar al Servicio de Asistencia Técnica (

ver Asistencia

). Algunas anomalías están señaladas por códigos que centellean en el display: tome nota de cuáles son los códigos que centellean antes de llamar al Servicio de Asistencia Técnica.

Anomalías:

El lavavajillas

El lavavajillas no carga agua.

El lavavajillas no descarga agua.

El lavavajillas hace ruido.

En la vajilla y en los vasos quedan depósitos calcáreos o una pátina blanquecina.

no arranca.

Posibles causas / Solución:

• El enchufe no está bien introducido en la toma de corriente o en la casa no hay corriente.

• La puerta del lavavajillas no está bien cerrada.

• Se ha seleccionado un Comienzo retrasado (

funcionamiento y uso

• Falta agua en la red hídrica.

• El tubo de carga de agua está plegado (

• El programa no ha terminado aún.

• El tubo de descarga de agua está plegado (

• La descarga del lavamanos está obstruida.

• El filtro está obstruido con residuos de comida.

• Los elementos de la vajilla se golpean entre sí o contra los rociadores.

• Falta la sal regeneradora o su regulación no es la adecuada para la dureza del agua (

• El tapón del depósito de sal no está bien cerrado.

• El abrillantador se ha terminado o la dosificación es insuficiente.

• La vajilla es de material antiadherente.

ver Abrillantador y sal

ver Puesta en

ver Instalación

En la vajilla y en los vasos quedan estrías o matices azulados.

La vajilla no queda bien seca.

La vajilla no queda limpia.

Alarma por grifo cerrado.

(se escuchan breves sonidos)

(centellea en el display el código AO6).

Alarma por filtros obstruidos

(centellea en el display el código AO5).

• La dosificación del abrillantador es excesiva.

• El abrillantador se ha terminado o la dosificación es insuficiente

ver Abrillantador y sal

(

• La regulación del abrillantador no es la adecuada.

• Se ha seleccionado un programa sin secado.

• Los cestos están demasiado cargados (

• La vajilla no está bien distribuida.

• Los rociadores no giran libremente.

• El programa de lavado no es suficientemente enérgico (

Programas

• El detergente no está dosificado adecuadamente o no es el adecuado (

• El filtro está sucio u obstruido (

• Falta sal regeneradora (

• Abra el grifo y el aparato comenzará a funcionar en pocos minutos.

• El aparato se ha bloqueado porque no se ha intervenido al sonar la alarma. Apague la máquina con el botón STAND/BY, abra el grifo y después de 20 segundos vuelva a encenderla presionando el mismo botón. Vuelva a programar la máquina y póngala en funcionamiento.

• Apague la máquina presionando el botón STAND/BY y limpie los filtros ( el mismo botón. Vuelva a programar la máquina y póngala en funcionamiento.

ver Puesta en funcionamiento y uso

ver Mantenimiento

ver Cargar los cestos

ver

ver Mantenimiento y cuidados

ver Abrillantador y sal

), luego vuelva a encenderla presionando

Alarma debido a avería en la electroválvula de carga de agua

(centellea en el display el código AO1).

• Apague la máquina presionando el botón STAND/BY y vuelva a encenderla después de un minuto. Si la alarma permanece, cierre el grifo de agua para evitar inundaciones, desenchufe el aparato y llame al Servicio de Asistencia Técnica.

Page 48

Asistencia

Antes de llamar a la Asistencia Técnica:

• Verifique si la anomalía la puede resolver solo (ver Anomalías y soluciones).

• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto.

• Si la anomalía no ha sido resuelta, llame al Servicio de Asistencia Técnica Autorizado, al número que se encuentra en el certificado de garantía.

! No recurra nunca a técnicos no autorizados.

Comunicar:

• el tipo de anomalía

• el modelo de la máquina (Mod.)

• el número de serie (S/N ).

Estas informaciones se encuentran en la placa que está fijada en la parte lateral de la puerta de acero inox (ver Descripción del lavavajilla).

Page 49

Instruções de uso

MÁQUINA DE LAVAR LOUÇA

Português, 49

LF 70

Índice

Instalação, 50-51

Posicionamento e nivelamento Ligações hidráulicas e eléctricas Dados técnicos

Descrição do aparelho, 52

Visão de conjunto Painel de controlo

Carregar os cestos, 53

Cesto inferior Cesto dos talheres Cesto superior

Início e utilização, 54

Ligar a máquina de lavar louça Carregar o detergente Opções de lavagem

Programas, 55

Tabela dos programas

Abrilhantador e sal regenerante, 56

Carregar o abrilhantador Carregar o sal regenerante

Manutenção e cuidados, 57

Excluir a água e a corrente eléctrica Limpar a máquina de lavar louça Evitar cheiros desagradáveis Limpar os braços aspersores Limpar os filtros Longos períodos de ausência

Precauções e conselhos, 58

Segurança geral Eliminação Economizar e respeitar o ambiente

Anomalias e soluções, 59

Assistência, 60

Assistência activa 7 dias por semana

Page 50

Instalação

! É importante conservar este manual para poder consultá-lo em qualquer momento. Em caso de venda, cessão ou mudança, certifique-se que o mesmo fique junto ao aparelho.

! Leia atentamente as instruções: há informações importantes sobre a instalação, o uso e a segurança.

!No caso de mudança mantenha o aparelho em posição vertical; se for necessário, deite-o para trás.

Posicionamento e nivelamento

1. Desembale o aparelho e controle que não tenha

sofrido danos durante o transporte. Se estiver danificado, não o acenda e contacte o revendedor.

2. Posicione a máquina de lavar louça fazendo

aderir as laterais ou o fundo aos móveis adjacentes ou a uma parede. O aparelho pode ser encaixado embaixo de um plano de trabalho contínuo (

folha de Montagem

3. Posicione a máquina de lavar louça sobre um

pavimento plano e rígido. Compense as irregularidades desparafusando ou parafusando os pés até que o aparelho se encontre em posição horizontal (não deve estar inclinado por mais de 2 graus). Um nivelamento cuidadoso dá estabilidade e evita vibrações, ruídos e deslocamentos.

veja a

Ligação do tubo de carregamento da água

• A uma entrada de água fria: parafusar bem o tubo de carregamento a uma torneira com boca rosqueada de 3/4 gás; antes de parafusar, deixe correr a água até que esteja límpida para que as eventuais impurezas não obstruam o aparelho.

• A uma entrada de água quente: no caso de sistema centralizado de esquentador, a máquina de lavar louça poderá ser alimentada com água quente da rede desde que não ultrapasse os 60ºC. Parafuse o tubo à torneira como descrito para a entrada de água fria.

! Se o comprimento do tubo de carregamento não for suficiente, contacte uma loja especializada ou um técnico autorizado (

! A pressão da água deve estar incluída entre os valores indicados na tabela dos Dados técnicos (

veja abaixo

! Preste atenção para que o tubo não esteja dobrado ou amassado.

Segurança contra alagamentos

Para garantir que não se verifiquem alagamentos, a máquina de lavar louça:

veja Assistência

Ligações hidráulicas e eléctricas

! A adaptação das instalações eléctricas e hidráulicas deve ser efectuada somente por pessoal qualificado.

! A máquina de lavar louça não deve ficar apoiada sobre tubos ou sobre o cabo de alimentação eléctrica.

Os tubos de carregamento (A) e de descarregamento (B) da água e o cabo de alimentação eléctrica podem ser virados para a direita ou para a esquerda para consentir uma melhor instalação (

100

veja a figura

12083

121168

148

- é equipada com um sistema que interrompe a

entrada da água no caso de anomalias ou vazamentos no interior.

- é dotada de uma segurança

dispõe de um tubo de carregamento da água constituído por um tubo externo transparente e por um tubo interno vermelho: ambos os tubos suportam pressões muito altas. Em caso de quebra do tubo interno, aquele externo ficará vermelho vivo e transportará a água no lugar daquele interno, evitando vazamentos.

! É muito importante controlar periodicamente o tubo externo: se estiver vermelho vivo, deverá ser substituído o quanto antes pela Assistência técnica autorizada (

* Presente somente em alguns modelos.

veja Assistência

Water Stop

*, ou seja,

Page 51

Ligação do tubo de descarregamento da água

Ligar o tubo de descarregamento, sem dobrá-lo, a um conduto de descarga com diâmetro mínimo de 4 cm. Em alternativa, apoie-o na borda de um lavabo ou de uma banheira; a extremidade livre do tubo de descarga não deve ficar imersa na água. O especial cotovelo* de matéria plástica facilita o

posicionamento ideal: fixe firmemente o cotovelo ao muro para evitar que o tubo se mova e derrame a água fora da descarga A parte da mangueira marcada com a letra A deve ficar entre 40 e 100 cm. de altura (

a figura

)

veja

! A Empresa declina qualquer responsabilidade no caso em que estas normas não sejam respeitadas.

Advertências para a primeira lavagem

Após a instalação, imediatamente antes da primeira lavagem, encha completamente de água o reservatório do sal e acrescente aproximadamente 2 kg de sal (

e sal regenerante

): é normal que a água saia do

veja Abrilhantador

reservatório. É normal também que após o carregamento do sal o indicador luminoso de FALTA DE SAL* continue a piscar por alguns ciclos.

'DGRVWpFQLFRV

! É desaconselhado o uso de tubos de extensão.

Ligação eléctrica

Antes de colocar a ficha eléctrica na tomada, certifique-se de que:

• a tomada tenha a ligação de terra e que esteja conforme às normas de lei;

• a tomada possa suportar a carga máxima de potência da máquina, indicada na placa das características colocada na contra porta (

Descrição da máquina de lavar louça

veja

);

• a tensão de alimentação esteja incluída nos valores indicados na placa das características colocada na contra porta;

• a tomada seja compatível com a ficha do aparelho. Caso contrário, peça a substituição da ficha a um técnico autorizado (

Assistência

); não use extensões ou tomadas

veja

múltiplas.

! Uma vez que a máquina estiver instalada, o cabo de alimentação eléctrica e a tomada deverão ser facilmente alcançáveis.

! O cabo não deve ficar dobrado ou compresso.

! O cabo deve ser controlado periodicamente e

substituído apenas por técnicos autorizados (

Assistência

veja

largura 60 cm

'LPHQV}HV

&DSDFLGDGH

3UHVVmRGDiJXD QDDOLPHQWDomR

7HQVmRGH DOLPHQWDomR

3RWrQFLDWRWDO DEVRUYLGD

)XVtYHO

altura 85 cm. profundidade 60 cm

12 pessoas padrão

30 Kpa ÷ !Mpa (0,3 ÷ 10 bar)

Veja a placa das características

Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias:

-73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações.

-89/336/CEE dl 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações.

-97/17/CE (Aplicação de rótulos)

-2002/96/CE (RAEE)

* Presente somente em alguns modelos.

Page 52

Descrição do aparelho

Visão de conjunto

1 4

3 2

1. Cesto superior

2. Braço aspersor superior

3. Peças basculantes

4. Regulação da altura do cesto

5. Cesto inferior

6. Braço aspersor inferior

7. Cesto dos talheres

8. Filtro de lavagem

9. Reservatório do sal

10. Recipientes detergente e reservatório

abrilhantador

11. Placa das características

Painel de controlo

PROGRAMMES

OPTIONS

Display

Indicador luminoso

INÍCIO POSTERIOR

Tecla

STAND BY

Tecla

SELECÇÃO DO PROGRAMA

Indicador luminoso FALTA DE SAL

Indicadores luminosos AVANÇO DE CICLO

Indicador luminoso 4 EM 1

Indicador luminoso MEIA CARGA SUPERIOR

Tecla

4 EM 1

Tecla

MEIA CARGA SUPERIOR

DISPLAY

Tecla INÍCIO POSTERIOR*

Tecla

START/RESET

Indicador luminoso

FALTA DE ADITIVO

PARA BRILHO

Indicador luminoso INÍCIO POSTERIOR*

SECAGEM

ENXAGUADAS

LAVAGEM

PRÉ-LAVAGEM

* Presente somente em alguns modelos.

Page 53

Carregar os cestos

! Antes de carregar, elimine os resíduos de comida das louças, deixe de molho as panelas incrustadas, esvazie os copos e as taças dos resíduos de líquido. Depois de ter carregado, controle se os aspersores rodam livremente.

Cesto inferior

Coloque as louças mais difíceis de lavar conforme os

Exemplos de carregamento

escamoteáveis*.

• Travessas e tampas: aos lados do cesto.

• Panelas e saladeiras: sempre com o fundo para cima.

• Peças muito fundas: em posição oblíqua.

Para garantir melhores prestações de lavagem e secagem, a superfície do cesto inferior é mais áspera que a do cesto superior.

e servindo-se dos suportes

Cesto dos talheres

O cesto dos talheres pode ser de tipo diferente, conforme o modelo de máquina de lavar louça. ! As facas e os utensílios pontiagudos devem ser carregados no cesto dos talheres com as pontas viradas para baixo.

Se o cesto for dotado de pegas “click clack”* ( as para cima ou para baixo para regular a sua altura.

veja a figura

), puxe-

Exemplos de carregamento do cesto superior

Exemplos de carregamento do cesto inferior

Para dividir em dois o corpo central *: desfiar a alça. As duas linguetas laterais * podem-se destacar e enganchar ao cesto superior ou inferior. Os dois elementos tipo grelha * vão inseridos no cesto para deixar separados os talheres: enfie os talheres nas fendas com os cabos virados para baixo.

Cesto superior

Carregue as louças delicadas e leves: copos, chávenas de chá e de café, tigelas baixas, frigideiras, panelas baixas e pouco sujas, conforme os

• Peças leves: arrume-as de maneira que não se desloquem com os jactos de água.

• Chávenas e xícaras: posicione-as sobre as peças basculantes**.

• Facas compridas e pontiagudas, talheres de cozinha: posicione-as sobre as peças basculantes**.

Exemplos de carregamento

Regule a altura do cesto superior.

Para facilitar o posicionamento das louças, é possível colocar o cesto superior em posição alta ou baixa:

abra os trincos das guias do cesto à direita e à esquerda e retire o

cesto; disponha-o no alto ou em

baixo, faça-o deslizar ao longo das guias até entraram também as rodinhas anteriores e feche novamente os trincos (

figura

veja a

Peças basculantes Baby

Nos modelos de máquina de lavar louça nos quais há o Ciclo Baby são fornecidas específicas peças basculantes para a lavagem de mamadeiras, aros e chupetas.

Louças não adaptas à lavagem em máquina de lavar louça

• Objectos de madeira, com cabos de madeira ou osso ou com partes coladas.

• Objectos de alumínio, cobre, latão, peltre ou estanho

• Louças de plástico não termorresistente.

• Porcelanas antigas ou pintadas à mão.

• Prataria antiga. A prataria não antiga pode ser lavada com um programa delicado e controlando que não entre em contacto com outros metais.

! Quando comprar louças e talheres verifique se são adaptos à lavagem à máquina.

Lavagem das pegas*

Para lavar as pegas dos cestos inferior e superior: tire as duas tampinhas de fixação, desfie as pegas, lave-as com água corrente e fixe-as no cesto com as tampinhas.

* Presente somente em alguns modelos. ** Variáveis por número e posição.

Page 54

Início e utilização

Ligue a máquina de lavar louça

1. Abra a torneira da água.

2. Carregue na tecla STAND/BY: o display acendese.

3. Abra a porta e dose o detergente (

4. Carregue os cestos ( porta.

5. Seleccione o programa carregando na tecla SELECÇÃO DO PROGRAMA até aparecer o número relativo ao programa desejado.

6. Seleccione as opções de lavagem (

7. Iniciar carregando na tecla START/RESET: ouve-se um “bip” de confirmação. Os indicadores de AVANÇO DE CICLO sinalizam o estado do programa: Pré-lavagem, Lavagem, Enxaguada, Secagem.

8. No fim, ouvem-se três breves sinais acústicos e no display aparece a escrita END. Desligue o aparelho carregando na tecla STAND BY e feche a torneira da água.

9. Abra a porta e aguarde alguns minutos antes de tirar as louças para evitar queimaduras. Descarregue os cestos iniciando por aquele inferior.

veja Carregar os cestos

veja abaixo

Demo*

A escrita dON no display indica que está activo um programa de demonstração. Para desactivá-lo carregue contemporaneamente nas teclas START/RESET e STAND-BY, aparecerá a escrita dOF.

Modificação do programa em curso.

Se foi seleccionado um programa errado, é possível modificá-lo desde que tenha começado há pouco tempo: mantenha pressionada a tecla START/RESET por 4 segundos. Após um “bip” longo e três breves o indicador luminoso de AVANÇO DE CICLO irá desligar-se: seleccione o novo programa e inicie carregando na tecla START/ RESET.

) e feche a

colocar a segunda no fundo do tambor.

3. Elimine os resíduos de detergente das beiradas do recipiente e feche a tampa até o “clique”.

Opções de lavagem

Início posterior

É possível adiar de 1 a 24 horas o início do programa:

1. carregue na tecla INÍCIO POSTERIOR: cada vez que carregar na tecla, irá aparecer no display o tempo seleccionado e se ilumina o indicador luminoso do atraso seleccionado.

2. Seleccione o programa e carregue na tecla START/ RESET: após o “bip” começará a contagem regressiva.

3. Quando terminar este tempo, o indicador apaga-se e o programa inicia.

Para modificar o atraso e seleccionar um tempo inferior carregue na tecla INÍCIO POSTERIOR. Para anulá-lo carregar na tecla em sucessão até que o programa inicie e se ilumine o indicador luminoso AVANÇO DO CICLO correspondente ao início do próprio programa.

1. Abra a tampa “C” carregando no botão “B”.

2. Dose o detergente consultando a

programas

• em pó: recipientes A e B.

• pastilhas: recipiente A e fundo do tambor, ou seja, quando o programa pedir uma pastilha, colocá-la no recipiente A e fechar a tampa; quando pedir duas,

Tabela dos

Acrescentar outras louças

Carregue na tecla STAND BY, abra a porta prestando atenção à saída de vapor e introduza as louças. Carregue novamente na tecla STAND/BY: o ciclo recomeçará.

Interrupções acidentais

Se durante a lavagem for aberta a porta ou houver uma interrupção da corrente eléctrica, o programa irá interromper-se. Reiniciará do ponto em que foi interrompido quando a porta for fechada ou a electricidade voltar.

Meia carga no cesto superior

Se houver poucas louças para lavar, pode-se efectuar a meia carga economizando água, energia e detergente. Antes de seleccionar o programa carregue na tecla MEIA CARGA: o indicador luminoso acende-se e activa-se a lavagem a penas no cesto superior. Lembre-se de carregar as louças apenas no cesto superior e de reduzir para a metade a quantidade de detergente.

! É preferível utilizar detergente em pó. ! Este botão é incompatível com os programas Rápido, e

Baby.

Carregar o detergente

4 em 1

O bom resultado da lavagem depende também da dosagem correcta do detergente, indicada pelo fabricante do mesmo. Uma dose excessiva não lava em modo mais eficaz e polui o ambiente.

recipiente A: Detergente para a lavagem recipiente B: Detergente para a pré-lavagem

Quando se utilizam as pastilhas multifunção (2 em 1, 3 em 1, 4 em 1) carregar na tecla 4 em 1. Com esta função o tempo total do programa aumenta de aproximadamente 10 minutos. ! Este botão é incompatível com os programas Rápido, Molho e Baby.

* Presente somente em alguns modelos.

Page 55

Programas

Tabela dos programas

! As máquinas de lavar louça da Ariston dispõem de um sistema automático de limpeza dos filtros que pode

prolongar a duração dos programas.

Indicações para

escolha de programas

Louça e panelas normalmente sujas. Programa normal diário.

Lavagem ecológica com baixos consumos energéticos adapta para louças e panelas. 2. Eco

Louça e panelas muito sujas (não use com peças delicadas).

Programa

1. Normal

3. Intensivo

Dete rg e nte (A) = r e cip i e n te A (B) = r e cip i e n te B

em pó liquido pastiglie

30 gr (A) 30 ml (A) 1 (A) • 88'

25 gr (A)

5 gr (B)

30 gr (A)

5 gr (B)

25 ml (A)

5 ml (B)

30 ml (A)

5 ml (B)

1 (A) • • 145'

1 (A)

1 (fundo

tambor)

Pré-lavagem Enxugar

• • 120'

Duração do

programa

(tolerância

±10%)

Ciclo económico e veloz a ser utilizado para louça pouco suja, logo depois de usada. 4. Rápida

Ciclo económico e veloz a ser utilizado para peças delicadas, mais sensíveis às altas temperaturas, logo depois de usadas.

Ciclo higienizante para lavar mamadeiras, aros e chupetas, junto a pratos, chávenas, copos e talheres. Carregue as louça no cesto superior.

Lavagem preliminar a aguardar completar a carga na próxima refeição.

5. Cris tais

6. Baby

7. Molho

25 gr (A) 25 ml (A) 25' 24'

25 gr (A) 25 ml (A) 1 (A) • 96'

20 gr (A) 20 ml (A) - 60'

12'

Observação

Para facilitar a dosagem do detergente é bom saber que: uma colher de cozinha =15 gramas de pó=15 ml de líquido, aproximadamente uma colher de cozinha =5 gramas de pó=5 ml de líquido, aproximadamente

Page 56

Abrilhantador e sal regenerante

! Use somente produtos específicos para máquinas de lavar louça. Não use sal de cozinha ou industrial.

! Se utilizar um produto multifunção (2 em 1, 3 em 1, 4 em 1) não será necessário acrescentar abrilhantador e aconselha-se a adição de sal, especialmente se a água for dura ou muito dura. Se não forem adicionados o sal e o abrilhantador é normal que os indicadores luminosos FALTA DE SAL * e FALTA DE ABRILHANTADOR* continuem a piscar.

Carregar o abrilhantador

O abrilhantador facilita a secagem das louças fazendo escorregar a água da superfícies, de modo que não se formem listras brancas ou manchas. O recipiente do abrilhantador deve ser enchido:

• quando vê-lo vazio através do visor óptico (H). Indicador luminoso claro: acrescentar abrilhantador; indicador luminoso escuro: abrilhantador suficiente;

• quando no painel piscar o indicador luminoso FALTA DE ABRILHANTADOR *;

1. Abra o recipiente rodando a tampa (G) na

direcção anti-horária.

2. Deite o abrilhantador evitando que vaze. Se vazar, limpe logo com uma esponja.

3. Atarraxe novamente a

tampa.

Regule a dose de abrilhantador.

Se não ficar satisfeito com o resultado da lavagem ou da secagem, será possível regular a dose de abrilhantador. Com uma chave de fendas, gire o regulador (F) escolhendo entre 6 posições (a regulação de fábrica é 4):

• se nas peças lavadas houver listras brancas, gire o regulador em números mais baixos (1-3);

• se houver gotas de água ou manchas de calcário, gire em números mais altos (4-6).

! Se utilizar as pastilhas multifunção (2 em 1, 3 em 1, 4 em 1) e quiser obter uma secagem melhor encha o recipiente e regule no número 2.

Carregar o sal regenerante

Para ter bons resultados de lavagem, é indispensável verificar que o recipiente do sal não fique nunca vazio. O sal regenerante elimina o calcário da água, evitando que se deposite sobre as louças. O recipiente do sal está colocado na parte inferior da máquina de lavar louças (

Descrição

) e deve ser enchido:

veja

• quando a bóia verde* não for visível observando a tampa do sal;

• quando no painel piscar o indicador luminoso FALTA DE SAL *;

• em caso de falta de indicador ou de bóia verde: aproximadamente a cada 30 ciclos de lavagem;

1. Extraia o cesto inferior e desatarraxe a tampa do reservatório no sentido antihorário.

2. Somente para a primeira utilização: encha o reservatório de água até a beira.

3. Posicione o funil fornecido em dotação (

figura

) e encha o recipiente de sal até a beira

veja a

(aproximadamente 2 kg); é normal que saia um pouco de água.

4. Retire o funil, elimine os resíduos de sal da rosca

e atarraxe bem a tampa, para que no reservatório não ente detergente durante a lavagem (o dispositivo para descalcificar poderia ser danificado irremediavelmente).

! Quando acrescentar o sal, inicie logo um ciclo de lavagem sem louças para eliminar a solução salina que vazou e evitar a corrosão.

Regule a dose de sal*.

É possível regular o consumo de sal conforme a dureza da água, que pode ser informada pela Entidade fornecedora de água potável.

1. Desatarraxe a tampa do recipiente.

2. Rode a seta na argola (

figura

) na direcção do + ou do –

veja a

referindo-se à tabela:

Dureza da água

°dH °fH °mmol/l

0 - 10 0 - 17 0 - 1,7 / 0 /

10 – 25 18 – 44 1,8 – 4,4 - 20 60

25 – 50 45 – 89 4,5 – 8,9 MED 40 40

> 50 > 89 > 8,9 + 60 25

Posição do

selector

Consumo de

sal (gramas

p/ ciclo)

Autonomia (ciclos/2Kg)

O dispositivo para descalcificar foi regulado na fábrica no +.

Se utilizar as pastilhas multifunção (2 em 1, 3 em 1, 4 em 1) encha do mesmo jeito o recipiente do sal e regule no -; se a dureza da água for superior a 60°fH, regule no +.

* Presente somente em alguns modelos.

Page 57

Manutenção e cuidados

Excluir a água e a corrente eléctrica

• Feche a torneira da água após cada lavagem para eliminar o risco de vazamentos.

• Desligue a ficha da tomada quando limpar a máquina e durante os serviços de manutenção.

Limpar a máquina de lavar louça

• A superfície externa e o painel de controlo

podem ser limpos com um pano embebido de água morna e sabão. Não use solventes ou abrasivos.

• O tambor interno pode ser limpo de eventuais

manchas com um pano embebido de água e um pouco de vinagre.

Evitar cheiros desagradáveis

• Deixe a porta sempre entreaberta para evitar

estagnações de humidade.

• Limpe regularmente as guarnições perimetrais

de vedação da porta e dos recipientes de detergente com uma esponja húmida. Deste modo, se evitarão estagnações de alimentos, principais responsáveis pelos cheiros desagradáveis.

Limpar os braços aspersores

Pode acontecer que restos de comida grudem-se nos braços aspersores e tampem os furos através dos quais a água deve passar: de vez em quando é bom controlá-los e limpá-los com uma escovinha não de metal.

Limpar os filtros

Os filtros limpam a água de lavagem dos resíduos de comida e a colocam novamente em circulação: para ter bons resultados de lavagem é necessário limpá-los.

! Limpar os filtros com regularidade.

! Após a limpeza, verifique que o grupo filtrante

tenha sido inserido correctamente.

! A máquina de lavar louça não deve ser utilizada sem filtros.

1. Retire os filtros puxando o cabo para o alto.

2. Limpar os filtros:

• após cada lavagem,

3. Monte novamente o grupo filtrante e coloque-o na sua sede seguindo os movimentos 1 e 2, indicados na figura, até ouvir o “clique”.

limpe o prato semicircular A e o copinho B (para tirá-los puxe o cabo) dos resíduos mais grossos, enxaguando-os debaixo de água corrente.

• Uma vez por mês é necessário limpar com cuidado todo o grupo filtrante: prato semicircular A, copinho B e filtro cilíndrico C (para tirá-lo rode-o no sentido anti-horário). Para a limpeza, empregue uma escovinha não de metal.

Longos períodos de ausência

• Realize uma lavagem com a máquina vazia.

• Desligue as ligações eléctricas e hidráulicas.

• Deixe a porta entreaberta.

Page 58

Precauções e conselhos

! O aparelho foi projectado e construído conforme as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• O aparelho foi concebido para um uso de tipo não profissional dentro do ambiente doméstico.

• O aparelho deve ser utilizado para a lavagem de louças de utilização doméstica, exclusivamente por pessoas adultas e conforme as instruções escritas neste manual.

• Esta máquina de lavar louça não pode ser instalada ao aberto, nem mesmo num lugar protegido por um telhado: é muito perigoso deixá-la exposta à chuva e aos temporais.

• Não toque a máquina com os pés descalços.

• Não tire a ficha da tomada de corrente puxando o cabo, mas segure a ficha.

• É necessário fechar a torneira da água e tirar a ficha da tomada da corrente eléctrica antes de efectuar operações de limpeza e manutenção.

• Em caso de avarias, jamais aceda aos mecanismos internos para tentar consertar sozinho.

• Não toque a resistência.

• Não se apoie ou sente na porta aberta: o aparelho poderia capotar.

• Guarde o detergente e o abrilhantador fora do alcance das crianças.

• As embalagens não são brinquedos para crianças.

Recolha dos electrodomésticos

A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Economizar e respeitar o ambiente

Economizar água e energia

• Use a máquina de lavar louça somente com carga plena. Enquanto espera que a máquina fique cheia, previna os maus cheiros com o ciclo de Molho (

• Seleccione um programa adapto ao tipo de louças e ao grau de sujeira consultando a

Tabela dos programas:

- para louças normalmente sujas, utilize o programa Eco, que garante baixos consumos energéticos e de água.

- se a carga for reduzida, utilize a opção Meia carga (

• Se o próprio contrato de fornecimento de energia eléctrica previr faixas horárias de economia energética, efectue as lavagens nos horários com tarifa reduzida. A opção Início posterior * ( a organizar as lavagens com base nos horários.

Detergentes sem fosfatos, sem cloro e com enzimas

• Aconselha-se vivamente utilizar os detergentes sem fosfatos e sem cloro pois são os mais indicados para a tutela do meio ambiente.

• As enzimas desenvolvem uma acção particularmente eficaz com temperaturas próximas aos 50ºC, portanto com os detergentes com enzimas podem-se programar lavagens com baixas temperaturas e obter os mesmos resultados que se obteriam com lavagens a 65ºC.

• Dose bem o detergente conforme as indicações do produtor, a dureza da água, o grau de sujeira e a quantidade de louças para evitar desperdícios. Mesmo sendo biodegradáveis, os detergentes contém elementos que alteram o equilíbrio da natureza.

veja Início e utilização

veja Programas

veja Início e utilização

) pode ajudar

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

* Presente somente em alguns modelos.

Page 59

Anomalias e soluções

No caso em que o aparelho apresente anomalias de funcionamento, controle os seguintes itens antes de contactar a Assistência Técnica ( Algumas anomalias são assinaladas por alguns códigos intermitentes no display: anote quais códigos piscam antes de chamar a Assistência.

Anomalias:

A máquina de lavar louça não começa a funcionar.

A máquina de lavar louça não carrega a água.

A máquina de lavar louça não descarrega a água.

A máquina de lavar louça faz ruído.

Nas louças e nos copos permanecem depósitos de calcário ou uma camada branca.

veja Assistência

Possíveis causas / Soluções:

• A ficha não está bem inserida na tomada de corrente ou falta corrente eléctrica em casa.

• A porta da máquina de lavar louça não está bem fechada.

• Foi programado um Início posterior (

• Falta água na rede hídrica.

• O tubo de carregamento da água está dobrado (

• O programa ainda não terminou.

• O tubo de descarregamento da água está dobrado (

• A descarga do lavabo está obstruída.

• O filtro está obstruído por resíduos de comida.

• As louças chocam-se ente si ou contra os aspersores.

• Falta sal regenerante ou a sua regulação não é adequada à dureza da água (

• A tampa do recipiente de sal não está bem fechada.

• O abrilhantador acabou ou a dosagem é insuficiente.

• As louças são de material antiaderente.

)

veja Abrilhantador e sal

veja Início e utilização

)

veja Instalação

Nas louças e nos copos há listras brancas ou manchas azuis.

As louças estão pouco secas.

As louças não estão limpas.

Alarme de torneira fechada

(ouvem-se breves “bip”) (pisca no display o código AO6).

Alarme dos filtros entupidos

(pisca no display o código AO5).

• A dosagem do abrilhantador é excessiva.

• O abrilhantador acabou ou a dosagem é insuficiente (

Abrilhantador e sal

• A regulação do abrilhantador não é adequada.

• Foi seleccionado um programa sem secagem.

• Os cestos estão demasiadamente carregados (

cestos

• As louças não foram bem posicionadas.

• Os aspersores não têm livre rotação.

• O programa de lavagem é delicado demais (

• O detergente não foi doseado adequadamente ou não é adapto (

Início e utilização

• O filtro está sujo ou obstruído (

• Falta o sal regenerante (

• Abra a torneira e o aparelho irá reiniciar depois de poucos minutos.

• O aparelho bloqueou-se porque não se interveio com o som dos sinais acústicos. Desligue a máquina com a tecla STAND BY, abra a torneira e depois de 20 segundos ligue novamente a máquina carregando na mesma tecla. Programe novamente a máquina e reinicie.

• Desligue a máquina carregando na tecla STAND BY e limpe os filtros (

veja Manutenção

mesma tecla. Programe novamente a máquina e reinicie.

veja Programas

veja Manutenção e cuidados

veja Abrilhantador e sal

), em seguida ligue novamente carregando na

veja

veja Carregar os

veja

Alarme de avaria da válvula eléctrica de carregamento da água

(pisca no display o código AO1).

• Desligue a máquina carregando na tecla STAND BY e reacenda após um minuto. Se o alarme permanecer, feche a torneira da água para evitar alagamentos depois tire a ficha da tomada de corrente e chame a Assistência técnica.

Page 60

Assistência

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia (veja Anomalias e soluções);

• Reinicie o programa para verificar se o inconveniente foi resolvido.

• Em caso negativo, contacte a Assistência Técnica Autorizada no número de telefone indicado no certificado de garantia.

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de anomalia

• o modelo da máquina (Mod.)

• o número de série (S/N)

Estas informações encontram-se na placa colocada na parte lateral da porta inoxidável (veja Descrição da máquina de lavar louça).

Page 61

Instrukcja obs³ugi

ZMYWARKA

Polski, 61

LF 70

Spis treci

Instalacja, 62-63

Ustawienie i poziomowanie Pod³¹czenie do sieci wodnej i elektrycznej Dane techniczne

Opis urz¹dzenia, 64

Widok ca³oci Panel kontrolny

Nape³nianie koszy, 65

Kosz dolny Kosz na sztuæce Kosz górny

Uruchomienie i u¿ytkowanie, 66

Uruchomienie zmywarki Dozowanie rodka myj¹cego Opcje zmywania

Programy, 67

Tabela programów

rodek nab³yszczaj¹cy i sól regeneruj¹ca, 68

Dozowanie rodka nab³yszczaj¹cego Nape³niæ sól regeneruj¹c¹

Konserwacja i obs³uga, 69

Wy³¹czenie wody i pr¹du elektrycznego Oczyszczenie zmywarki Unikaæ tworzenia siê brzydkich zapachów Czyszczenie spryskiwaczy Czyszczenie filtrów Przy planowanym wyjedzie na d³u¿szy czas

rodki ostro¿noci i zalecenia, 70

Ogólne zasady bezpieczeñstwa Pozbywanie siê starych urz¹dzeñ elektrycznych. Oszczêdnoæ i ochrona rodowiska

Anomalie i rodki zaradcze, 71

Pomoc techniczna, 72

Przed zwróceniem siê do Serwisu Technicznego

Page 62

Instalacja

! Nale¿y zachowaæ niniejsz¹ ksi¹¿eczkê, aby móc z niej skorzystaæ w ka¿dej chwili. W przypadku sprzeda¿y, odst¹pienia lub przeprowadzki upewniæ siê, ¿e jest dostêpna razem z maszyn¹.

! Nale¿y uwa¿nie przeczytaæ instrukcjê obs³ugi, gdy¿ zawiera ona wa¿ne informacje dotycz¹ce instalacji oraz w³aciwego i bezpiecznego u¿ytkowania.

! W przypadku przeprowadzki nale¿y utrzymywaæ urz¹dzenie w pozycji pionowej lub, w razie potrzeby, lekko przechylone do ty³u.

Ustawianie i poziomowanie

1. Rozpakowaæ urz¹dzenie i upewniæ siê, czy nie

odnios³o szkód podczas transportu. Jeli zosta³oby uszkodzone, nie pod³¹czaæ i powiadomiæ sprzedawcê.

2. Ustawiæ zmywarkê do naczyñ dociskaj¹c jej

boki lub ty³ do przyleg³ych mebli lub do ciany. Urz¹dzenie mo¿e zostaæ tak¿e zabudowane pod ci¹g³ym blatem roboczym (patrz karta Monta¿u).

Pod³¹czenie rury doprowadzaj¹cej wodê

 Do króæca zimnej wody: dobrze przykrêciæ

przewód doprowadzaj¹cy do kurka z koñcówka gwintowan¹ 3/4 gaz; przed dokrêceniem spuciæ wodê a¿ stanie siê przejrzysta, aby ewentualne zanieczyszczenia nie mog³y zatkaæ dop³ywu do urz¹dzenia.

 Do króæca ciep³ej wody: w przypadku instalacji

centralnego ogrzewania zmywarka do naczyñ mo¿e byæ zasilana ciep³¹ wod¹ z sieci o ile nie przekracza ona temperatury 60°C. Przykrêciæ przewód do kurka w sposób jak opisany dla zimnej wody.

! Jeli d³ugoc przewodu doprowadzaj¹cego jest niewystarczaj¹ca, nale¿y zwróciæ siê do specjalistycznego sklepu lub autoryzowanego technika (patrz Obsuga Techniczna).

! Cinienie wody powinno mieciæ siê w zakresie wartoci podanych w tabeli danych technicznych (patrz poni¿ej).

3. Ustawiæ zmywarkê do naczyñ na równym i

twardym pod³o¿u. Skompensowaæ nierównoci odkrêcaj¹c lub dokrêcaj¹c nó¿ki a¿ urz¹dzenie zostanie dok³adnie wypoziomowane (nie powinno posiadaæ nachylenia przekraczaj¹cego 2 stopnie). Dok³adne wypoziomowanie nadaje stabilnoæ i pozwala unikn¹æ wibracji, ha³asu i przesuwania siê.

Pod³¹czenie do sieci wodnej i elektrycznej

! Przystosowanie instalacji elektrycznej oraz hydraulicznej powinno zostaæ dokonane przez wykwalifikowany personel.

! Zmywarka do naczyñ nie powinna opieraæ siê ani o rury, ani o przewód zasilaj¹cy w pr¹d.

Przewody doprowadzaj¹ce (A) i odprowadzaj¹ce (B) wodê oraz przewód zasilania elektrycznego mog¹ byæ skierowane w prawo lub w lewo, aby umo¿liwiæ lepsz¹ instalacjê (patrz ilustracja).

100

12083

121168

148

! Zwróciæ uwagê, by na rurze nie by³o zagiêæ ani zaciniêæ.

Zabezpieczenie przed zalaniem

Aby zagwarantowaæ, ¿e nie bêd¹ mia³y miejsca zalania, zmywarka no naczyñ:

- wyposa¿ona jest w system przerywaj¹cy dop³yw wody w przypadku pojawienia siê anomalii lub wycieków wewnêtrznych;

- wyposa¿ona jest zabezpieczenie Water Stop*, to znaczy w przewód doprowadzaj¹cy wodê z³o¿ony w zewnêtrznej warstwy przezroczystej oraz wewnêtrznej koloru czerwonego: oba przewody wytrzymuj¹ bardzo wysokie cinienia. W przypadku pêkniêcia przewodu wewnêtrznego przewód zewnêtrzny przybiera intensywnie czerwon¹ barwê i doprowadza wodê zamiast przewodu wewnêtrznego chroni¹c przed wyciekami.

! Jest bardzo wa¿n¹ sprawa okresowe kontrolowanie przewodu zewnêtrznego: jeli ma on barwê ¿ywej czerwieni, powinien zostaæ jak najszybciej wymieniony porzez autoryzowana pomoc techniczn¹ (patrz pomoc techniczna).

* Wystêpuje jedynie w niektórych modelach.

Page 63

Pod³¹czenie rury odprowadzaj¹cej wodê

Pod³¹czyæ przewód odprowadzaj¹cy, nie zginaj¹c go, do przewodu kanalizacyjnego o rednicy min. 4 cm. Albo oprzeæ go o krawêd umywalki lub wanny, wolny koniec przewodu odprowadzaj¹cego nie powinien byc zanurzony w wodzie.

Specjalne kolanko* plastikowe u³atwia optymalne u³o¿enie: przymocowaæ dok³adnie kolanko do ciany w celu unikniêcia drgañ przewodu i wylewania wody poza odp³yw kanalizacyjny.

Czêæ rury oznaczona liter¹ A powinna znajdowaæ siê na wysokoci miêdzy 40 a 100 cm. od ziemi (patrz ilustracja )

! Przewód powinien byæ okresowo kontrolowany i wymieniany przez autoryzowanych techników (patrz pomoc techniczna).

! Producent odrzuca wszelk¹ odpowiedzialnoæ, jeli zasady te nie bêd¹ przestrzegane.

Ostrze¿enia do pierwszego zmywania

Po zainstalowaniu, tu¿ przed pierwszym zmywaniem, nape³niæ do koñca wod¹ pojemnik na sól i dodaæ oko³o 2 kg soli (patrz nab³yszczasz i sól regeneruj¹ca): to normalne, ¿e woda przelewa siê. Jest tak¿e normalnym, ¿e po zasypaniu soli sygnalizacja BRAK SOLI* nadal pulsuje przez kilka cykli.

'DQHWHFKQLF]QH

! Nie zaleca siê stosowania przewodów przed³u¿aj¹cych.

Pod³¹czenie do sieci elektrycznej

Przed wprowadzeniem wtyczki do gniazdka nale¿y upewniæ siê, czy:

 gniazdko ma odpowiednie uziemnienie i czy

odpowiada obowi¹zuj¹cym przepisom;

 czy gniazdko jest w stanie wytrzymaæ

maksymalne obci¹¿enie mocy urz¹dzenia wskazanej na tabliczce znamionowej (patrz opis zmywarki do naczyñ);

 czy napiêcie zasilaj¹ce odpowiada wartociom

podanym na tabliczce znamionowej;

 czy gniazdko pasuje do wtyczki w pralce. W

przeciwnym przypadku nale¿y domagaæ siê wymiany wtyczki przez autoryzowanego technika (patrz Pomoc techniczna); nie stosowaæ przed³u¿aczy ani gniazdek rozdzielaj¹cych.

! Po zainstalowaniu urz¹dzenia przewód zasilana elektrycznego oraz gniazdko elektryczne powinny byæ ³atwo dostêpne.

! Kabel nie powinien posiadaæ ¿adnych zagiêæ ani nie powinien byæ zgnieciony.

:\PLDU\

3RMHPQR ü

&L QLHQLHZRG\ ]DVLODQLD

1DSL FLH]DVLODQLD HOHNWU\F]QHJR

&DáNRZLWDPRF SRFKáDQLDQD

%H]SLHF]QLN WRSLNRZ\

szeroko wysoko gá

12 nakryüVWDQGDUGRZ\FK

30 Kpa ÷ Mpa (0,3 ÷ bar)

Patrz tabliczka danych technicznych

Niniejsze urz G]HQLH]RVWDáR wyprodukowane zgodnie z nast unijnymi:

-73/23/CEE z dn. 19/02/73 (o Niskim Napi pó

- 89/336/&((z 03/05/89 (o Zgodno wraz z pó

- 97/17 CE (NakáDGDQLH

- 2002/96/ CE

üFP

üFP

ERNR üFP

SXM F\PLG\UHNW\ZDPL

FLXZUD]]

QLHMV]\PL]PLDQDPL

FL(OHNWURPDJQHW\F]QHM

QLHMV]\PL]PLDQDPL

etykietek)

* Wystêpuje jedynie w niektórych modelach.

Page 64

Opis urz¹dzenia

Widok ca³oci

1. Kosz górny

2. Spryskiwacz górny

3. Platformy

4. Regulator wysokoci kosza

5. Kosz dolny

3 2

6. Spryskiwacz dolny

7. Kosz na nakrycia

8. Filter zmywania

9. Pojemnik na sól

10. Pojemniki na rodek myj¹cy i

nab³yszczaj¹cy

11. Tabliczka znamionowa

Panel kontrolny

PROGRAMMES

Wywietlacz

Lampka kontrolna

PROGRAM

OPTIONS

Lampka kontrolna

BRAK SOLI

Lampka kontrolna

POSTEP CYKLU

Przycisk

STAND BY

WYWIETLACZ

Przycisk

WYBÓR PROGRAMU

Lampka kontrolna

4 W 1

Lampka kontrolna

PO£OWA WSADU GÓRNEGO

Lampka kontrolna

URUCHOMIENIE ZE ZW£OK¥*

Przycisk

4 W 1

Przycisk

PO£OWA WSADU GÓRNEGO

Przycisk

URUCHOMIENIE ZE ZW£OK¥*

Przycisk

START/RESET

Lampka kontrolna

NAB£YSZCZACZA

BRAK

SUSZENIE

P£UKANIA

ZMYWANIE

ZMYWANIE WSTÊPNE

* Wystêpuje jedynie w niektórych modelach

Page 65

Nape³nianie koszy

! Przed nape³nieniem usun¹æ z naczyñ resztki po¿ywienia, odmoczyæ przypieczone garnki i patelnie, opró¿niæ szklanki i kieliszki z pozosta³ych resztek p³ynów. Po za³adowaniu sprawdziæ, czy spryskiwacze obracaj¹ siê swobodnie.

Kosz dolny

U³o¿yæ w nim naczynia najtrudniejsze do mycia wed³ug Przyk³adów nape³niania i pos³uguj¹c siê ruchomymi platformami*.  Pó³miski i pokrywki: po bokach kosza.  Garnki i salaterki: zawsze do góry dnem.

 Naczynia bardzo g³êbokie: w po³o¿eniu ukonym. Aby zapewniæ najlepsz¹ skutecznoæ zmywania i suszenia powierzchnia dolnego kosza jest bardziej szorstka ni¿ kosza górnego.

Kosz na sztuæce

Kosz na sztuæce mo¿e byæ ró¿nego rodzaju w zale¿noci od modelu zmywarki do naczyñ. ! No¿e oraz narzêdzia zaostrzone powinny byæ pouk³adane w koszyku na sztuæce ostrzem skierowanym w dó³.

Jeli kosz wyposa¿ony jest w uchwyty click clack* (patrz ilustracja), wysun¹æ je w górê lub w dó³ w celu wyregulowania wysokoci.

Przyk³ady nape³niania kosza górnego

Przyk³ady nape³niania kosza dolnego

Aby podzieliæ na po³owy czêæ rodkow¹*: odkrêciæ uchwyt. Oba skrzyd³a boczne* mo¿na od³¹czyæ i zahaczyæ o kosz górny lub dolny. Oba elementy siatkowe* zak³ada siê do kosza w celu oddzielenia nakryæ: w³o¿yæ je w otwory trzymaj¹c uchwytami w dó³.

Kosz górny

Uk³adaæ w nim naczynia delikatne i lekkie: kieliszki, szklanki, fili¿anki, talerzyki, salaterki p³askie, patelnie, niskie rondle s³abo zabrudzone, wed³ug Przyk³adów nape³niania.  Naczynia lekkie: uk³adaæ je w taki sposób, aby nie

przesuwa³y ich strumienie wody.  Szklanki i fili¿anki: uk³adaæ je na platformach**.  No¿e d³ugie i ostre, sztuæce codzienne: uk³adaæ je na

platformach**.

Regulowanie wysokoci kosza górnego

W celu u³atwienia uk³adania nakryæ mo¿liwe jest ustawienie

kosza górnego w po³o¿eniu górnym lub dolnym.

otworzyæ blokady prowadnic kosza

po prawej i lewej stornie i wyj¹c kosz, umieciæ go wy¿ej lub ni¿ej, przesun¹æ mim wzd³u¿ prowadnic a¿ do zag³êbienia siê przednich

kó³eczek i za³o¿yæ blokady (patrz ilustracja).

Platformy Baby

W modelach zmywarek do naczyñ, w których wystêpuje Cykl Baby dostarczane s¹ wraz z wyposa¿eniem odpowiednie platformy do zmywania butelek do mleka, grzechotek i smoczków.

Nakrycia nieodpowiednie do zmywania w zmywarce do naczyñ

 Przedmioty drewniane z uchwytami drewnianymi lub

rogowymi albo z czêciami klejonymi.

 Przedmioty z aluminium, miedzi, mosi¹dzu, stopów

cyny lub samej cyny.  Naczynia plastikowe nieodporne na dzia³anie temperatury  Porcelany antyczne lub malowane rêcznie.  Zabytkowe srebra. Srebra nie zabytkowe mog¹

natomiast bym zmywane przy pomocy programu

delikatnego i po uprzednim upewnieniu siê, ¿e nie

stykaj¹ siê z innymi metalami. ! Przy nabywaniu nakryæ i sztuæców zaleca siê sprawdzenie ich przydatnoci do mycia w zmywarkach do naczyñ.

Zmywanie uchwytów*

W celu zmywania uchwytów koszy dolnego i górnego: wyj¹æ obie zatyczki mocuj¹ce, wyj¹æ uchwyty, umyæ je pod bie¿¹c¹ wod¹ i zamocowaæ ponownie w koszach przy pomocy zatyczek mocuj¹cych.

* Wystêpuje jedynie w niektórych modelach. ** Zmienne co do iloci i po³o¿enia.

Page 66

Uruchomienie i u¿ytkowanie

Uruchomienie zmywarki

1. Odkrêciæ kurek dop³ywu wody.

2. Wdusiæ przycisk STAND/BY: w³¹czy siê wywietlacz.

3. Otworzyæ drzwi i podaæ porcjê rodka myj¹cego (patrz poni¿ej).

4. Nape³niæ kosze (patrz nape³nianie koszy) i zamkn¹æ drzwiczki.

5. Wybraæ program wduszaj¹c przycisk WYBÓR PROGRAMU a¿ do pojawienia siê numeru odpowiadaj¹cego wybranemu programowi.

6. Wybraæ opcje zmywania (patrz poni¿ej).

7. Uruchomiæ program, przyciskaj¹c przycisk START/RESET. s³ychaæ bip na znak potwierdzenia. Lampki kontrolne ZAAWANSOWANIA CYKLU sygnalizuj¹ aktualny stan programu. Zmywanie wstêpne, zmywanie zasadnicze, p³ukanie, suszenie.

8. Na zakoñczenie s³ychaæ trzy krótkie sygna³y akustyczne a na wywietlaczu pojawia siê napis END. Wy³¹czyæ urz¹dzenie wduszaj¹c przycisk STAND BY i zamkn¹æ kurek doprowadzaj¹cy wodê.

9. Otworzyæ drzwiczki i odczekaæ kilka minut przed wyjêciem naczyñ, aby unikn¹æ oparzenia siê. Roz³adowaæ kosze zaczynaj¹c od dolnego.

Demo*

Napis dON na wywietlaczu oznacza, ¿e jest uruchomiony program demonstracyjny. W celu wy³¹czenia go nale¿y wdusiæ jednoczenie przyciski START/RESET oraz STAND BY, pojawi siê wówczas napis dOF.

Zmiana programu bie¿¹cego

Jeli wybrano niew³aciwy program mo¿liwe jest dokonanie jego zmiany o ile dopiero siê zacz¹³: przytrzymaæ wduszony przycisk START/RESET przez 4 sekundy. Po jednym d³ugim i trzech krótkich sygna³ach dwiêkowych lampka kontrolna ZAAWANSOWANIE CYKLU wy³¹czy siê: wybraæ nowy program i uruchomiæ go wduszaj¹c przycisk START/RESET.

Dodawanie kolejnych naczyñ

Wdusiæ przycisk STAND BY, otworzyæ drzwiczki uwa¿aj¹c na mo¿liwy wyciek pary i do³adowaæ naczynia. Wdusiæ ponownie przycisk STAND BY: cykl rozpoczyna siê na nowo.

Przypadkowe przerwy

Jeli podczas zmywania otworzy siê drzwiczki lub pojawia siê przerwa w dop³ywie pr¹du, program zostaje przerwany. Podejmuje swój bieg od punktu, w którym zosta³ przerwany z chwil¹ zamkniêcia drzwi lub przywrócenia dop³ywu pr¹du.

Dozowanie rodka myj¹cego

Dobre rezultaty zmywania zale¿¹ równie¿ od w³aciwego dozowania rodka myj¹cego, podanego przez jego producenta. Przekraczaj¹c dozy nie zmywa siê wcale skuteczniej a jedynie zanieczyszcza siê rodowisko.

pojemnik A: rodek zmywaj¹cy pojemnik B: rodek do wstêpnego zmywania

Opcje zmywania

Uruchomienie ze zw³ok¹

Mo¿liwe jest opónienie uruchomienia od 1do 24 godzin. programu:

1. wdusiæ przycisk URUCHOMIENIE ZE ZW£OK¥: po ka¿dym naciniêciu pojawia siê na wywietlaczu wybrany czas i zapala siê lampka kontrolna wybranego opónienia;

2. Wybraæ program, i wdusiæ przycisk START/RESET. po sygnale bip rozpoczyna siê odliczanie wstecz;

3. Po up³ywie zadanego czasu lampka kontrolna wy³¹cza siê i uruchamia siê program.

W celu zmodyfikowania opónienia i wyboru krótszego czasu nale¿y wdusiæ przycisk URUCHOMIENIE ZE ZW£OK¥. W celu anulowania go nale¿y wduszaæ kolejno przycisk a¿ do uruchomienia programu a wówczas zapala siê lampka kontrolna ZAAWANSOWANIE CYKLU odpowiadaj¹ca danemu programowi.

Po³owa wsadu w koszu górnym

Jeli naczyñ jest niewiele mo¿na nape³niæ kosz czêciowo oszczêdzaj¹c wodê, energiê, i rodek myj¹cy. Przed wybraniem programu wdusiæ przycisk PO£OWA WSADU: Zapala siê lampka kontrolna i uruchamia siê zmywanie w samym tylko koszu górnym. Nale¿y pamiêtaæ by uk³adaæ naczynia tylko w koszu górnym i zmniejszyæ o po³owê iloc rodka myj¹cego.

! Najlepiej jest stosowaæ rodek myj¹cy w proszku ! Tego przycisku nie nale¿y u¿ywaæ w przypadku

programów szybkiego y baby.

4 w 1

Gdy stosowane s¹ tabletki wielozadaniowe (2 w 1, 3 w 1, 4 w 1) wdusiæ przycisk 4 w 1. Dziêki tej funkcji ³¹czny czas trwania programu wzrasta o oko³o 10 minut. ! Tego przycisku nie nale¿y u¿ywaæ w przypadku programów szybkiego, p³ukania, baby.

 w proszku: pojemniki A i B.  tabletki: pojemnik A i dno komory, to znaczy kiedy wymaga tego program 1, wsypaæ do pojemnika A i zamkn¹æ pokrywkê, kiedy natomiast wymaga tego 2, umieciæ drug¹ na dnie komory.

3. Usun¹æ pozosta³oci rodka myj¹cego z krawêdzi pojemnika i zamkn¹æ pokrywkê, do us³yszenia trzasku.

1. Otworzyæ pokrywê C wduszaj¹c przycisk D.

2. Wsypaæ porcjê rodka myj¹cego sprawdzaj¹c w Tabeli programów:

* Wystêpuje jedynie w niektórych modelach.

Page 67

Programy

Tabela programów

! Zmywarki do naczyñ Ariston wyposa¿one s¹ w automatyczny system czyszczenia filtrów, który mo¿e

wyd³u¿yæ czas trwania programów.

URGHNSLRU F\

:VND]DQLDGR

Z\ERUXSURJUDPyZ

Garnki i naczynia normalnie zabrudzone. Program standardowy codzienny

Mycie ekologiczne przy niskim zu \FLX energetycznym, odpowiednie dla nakryüLQDF]\

Bardzo brudne naczynia i nakrycia (nie stosowaüGR mycia naczy delikatnych).

Szybki i ekonom iczny cykl zmywania, stosowan y do naczy maáR]DEUXG]RQ \FK zaraz po ich u \FLX

Cykl ekonomiczny i szybki, do mycia naczy GHOLNDWQ\FK bardziej wra OLZ\FK na wysokie temperatury, zaraz po ich u \FLX

Cykl dezynfekuj F\ do my c ia butli do mleka, smoczków, grzechotek wraz z nakryciami, szklankami i sztuüFDPL:\NRQXMH si W\ONRQ DJy UQ \P koszu.

Mycie wst SQ H Z oczekiwaniu na uzupeáQLHQLHZNáDGX po nast SQ\P posiáNX

3URJUDP

ZSURV]NX Sá\QQ\ WDEOHWNL

30 gr (A) 30 ml (A) 1 (A) • 88'

1. Normalne

25 gr (A)

5 gr (B)

2. Eko

30 gr (A)

5 gr (B)

3. Intensywne

25 gr (A) 25 ml (A) 24'

4. Bá\VNDZLF]QH

25 gr (A) 25 ml (A) 1 (A) • 96'

5. Krysztaá\

20 gr (A) 20 ml (A) - 60'

6. Baby

7. Zwil DQLH

$ SRMHPQLN$ % SRMHPQLN%

25 ml (A)

5 ml (B)

30 ml (A)

5 ml (B)

pojemnika)

0\FLH

ZVW SQH

1 (A) • • 145'

1 (A)

1 (dno

• • 120'

6XV]HQLH

SURJUDPX

WROHUDQFMD

&]DV

WUZDQLD



12'

Uwaga

W celu u³atwienia dozowania rodka myj¹cego dobrze wiedzieæ, ¿e 1 ³y¿ka kuchenna = 15 gramów proszku = oko³o 15 ml p³ynu 1 ³y¿eczka kuchenna = 5 gramów proszku = oko³o 5 ml p³ynu

Page 68

rodek nab³yszczaj¹cy i sól regeneruj¹ca

! Stosowaæ wy³¹cznie produkty przeznaczone do zmywarek do naczyñ. Nie stosowaæ soli jadalnej lub przemys³owej.

! Jeli stosowany jest produkt wielofunkcyjny (2 w 1, 3 w 1, 4 w 1) nie jest koniecznym dodawanie rodka nab³yszczaj¹cego, zaleca siê natomiast dodawaæ sól, zw³aszcza, gdy woda jest twarda lub bardzo twarda. Gdy nie dodaje siê ani soli ani rodka nab³yszczaj¹cego jest rzecz¹ normaln¹, ze lampki kontrolne BRAK SOLI* oraz BRAK RODKA NAB£YSZCZAJ¥CEGO* przez ca³y czas pulsuj¹.

Dozowanie rodka nab³yszczaj¹cego

rodek nab³yszczaj¹cy u³atwia suszenie naczyñ odprowadzaj¹c wodê z powierzchni, dziêki czemu nie powstaj¹ na nich zacieki ani plamy. Zbiornik na rodek nab³yszczaj¹cy nape³niany jest:  gdy widaæ, ze jest pusty przez okienko podgl¹du

(H). Jasna lampka kontrolna: dodaæ rodek nab³yszczaj¹cy; ciemna lampka kontrolna: wystarczaj¹ca iloæ rodka nab³yszczaj¹cego;

 gdy na panelu kontrolnym pulsuje lampka kontrolna

BRAK RODKA NAB£YSZCZAJ¥CEGO*;

1. Otworzyæ pojemnik

Regulacja dozowania rodka nab³yszczaj¹cego

Jeli nie jestemy zadowoleni z wyników zmywania lub suszenia, mo¿na wyregulowaæ dozowanie rodka nab³yszczaj¹cego. Przy pomocy rubokrêtu obracaæ regulatorem (F) wybieraj¹c sporód 6 po³o¿eñ (regulacja fabryczna to 4):  jeli na naczyniach pojawiaj¹ siê bia³e zacieki

nale¿y ustawiæ na po³o¿eniach niskich (1-3).

 jeli wystêpuj¹ krople wody lub plamy osadu

obracaæ w kierunku po³o¿eñ wy¿szych (4-6). ! Gdy stosowane s¹ tabletki wielozadaniowe (2 w 1, 3 w 1, 4 w 1) i chce siê uzyskaæ lepsze suszenie nale¿y nape³niæ pojemnik i ustawiæ na 2.

obracaj¹c korek (G) w kierunku przeciwnym do wskazówek zegara.

2. Wlaæ rodek nab³yszczaj¹cy uwa¿aj¹c,

by siê nie przelewa³. Jeli

tak siê zdarzy, szybko wytrzeæ g¹bk¹.

3. Zakrêciæ korek.

Nape³nianie sol¹ regeneruj¹c¹

W celu uzyskania dobrych wyników zmywania koniecznym jest upewnianie siê, aby pojemnik na sól nigdy nie by³ pusty. Sól regeneruj¹ca eliminuje osady wapienne wody nie dopuszczaj¹c do ich osadzania siê na nakryciach. Pojemnik na sól znajduje siê w dolnej czêci zmywarki do naczyñ (patrz Opis) i powinien byæ nape³niany:

 gdy zielony p³ywak* jest niewidoczny podczas

obserwacji korka soli;

 gdy na panelu kontrolnym pulsuje lampka

kontrolna BRAK SOLI*;

 w braku lampki kontrolnej lub zielonego p³ywaka:

co oko³o 30 cykli zmywania;

1. Wyj¹c koszyk dolny i odkrêcaæ korek zbiornika w kierunku przeciwnym do wskazówek zegara.

2. Jedynie do pierwszego u¿ycia: nape³niæ pojemnik wod¹ po sam¹ krawêd.

3. Ustawiæ lejek znajduj¹cy siê na wyposa¿eniu (patrz ilustracja) i nape³niæ pojemnik sol¹ po same krawêdzie (oko³o 2 kg); jest zjawiskiem normalnym wyciek pewnej iloci wody.

4. Wyj¹æ lejek usun¹æ resztki soli z gwintu i dok³adnie dokrêciæ korek, aby do zbiornika nie przedosta³ siê rodek myj¹cy podczas zmywania (móg³by w sposób niemo¿liwy do naprawienia doprowadzi do uszkodzenia odwapniacza).

! Po dosypaniu soli nale¿y niezw³ocznie uruchomiæ cykl zmywania bez naczyñ w celu usuniêcia wciek³ego roztworu soli, aby unikn¹æ korozji.

Regulacja dozowania soli*

Mo¿liwe jest regulowanie zu¿ycia soli na podstawie twardoci w³asnej wody, informacja mo¿liwa do uzyskania w firmie dostarczaj¹cej wodê pitn¹.

1. Odkrêciæ korek zbiornika.

2. Obracaæ strza³kê na ko³nierzu (patrz ilustracja) w kierunku + lub w kierunku  na podstawie tabeli:

7ZDUGR üZRG\

G+  I+ P PR OO

0 - 10 0 - 17 0 - 1,7 / 0 /

10 – 25 18 – 44 1,8 – 4,4 - 20 60

25 – 50 45 – 89 4,5 – 8,9 MED 40 40

> 50 > 89 > 8,9 + 60 25

Odwapniacz jest ustawiony fabrycznie na +.

Jeli stosowane s¹ tabletki wielofunkcyjne (2 w 1, 3 w 1, 4 w 1) nape³niæ zbiornik sol¹ i ustawiæ regulator na ; jeli twardoæ wody jest wiêksza od 60°fH, ustawiæ na +.

* Wystêpuje jedynie w niektórych modelach.

3R]\FMD

SU]Há

F]QLND

\F LHV R OL

JUD P \F\ NO

$XWRQRPLD

F\NOLNJ

Page 69

Konserwacja i obs³uga

Wy³¹czenie wody i pr¹du elektrycznego

 Zakrêcaæ kurek doprowadzaj¹cy wodê po

ka¿dym zmywaniu, aby unikn¹æ niebezpieczeñstwa wycieku.

 Wyjmowaæ wtyczkê z kontaktu przed

przyst¹pieniem do czyszczenia pralki oraz podczas czynnoci konserwacyjnych.

Czyszczenie zmywarki

 Obudowa zewnêtrzna i panel kontrolny mog¹

byæ czyszczone szmatka zwil¿on¹ letni¹ wod¹ i myd³em. Nie stosowaæ rozpuszczalników ani ciernych rodków czyszcz¹cych.

 Komora wewnêtrzna mo¿e byæ czyszczona z

ewentualnych plam przy pomocy szmatki zwil¿onej roztworem wody i niewielkiej iloci octu.

Unikaæ tworzenia siê brzydkich zapachów

Czyszczenie filtrów

Filtry oczyszczaj¹ wodê zmywaj¹ca z resztek jedzenia i przekazuj¹ do dalszej obróbki: w celu uzyskiwania dobrych rezultatów koniecznym jest okresowe czyszczenie ich.

! Czyciæ filtry regularnie.

! Po ka¿dym czyszczeniu upewniæ siê, czy zespó³

filtruj¹cy zosta³ poprawnie za³o¿ony.

! Nie nale¿y u¿ytkowaæ zmywarki do naczyñ bez filtrów.

1. Wyj¹c filtry odci¹gaj¹c uchwyt ku górze.

2. Czyszczenie filtrów:  po ka¿dym

zmywaniu czyciæ pó³kolisty talerz A oraz odstojnik B (wyjmuje siê je odci¹gaj¹c uchwyt) z co wiêkszych resztek ¿ywnoci sp³ukuj¹c pod bie¿¹ca wod¹.

 Pozostawiaæ zawsze przymkniête drzwiczki,

aby unikaæ odstoin wilgoci.

 Regularnie czyciæ owalne uszczelki

hermetyzuj¹ce drzwiczki oraz pojemniki na rodek myj¹cy przy pomocy wilgotnej g¹bki. W ten sposób unika siê osadzania siê resztek ¿ywnoci, g³ównego odpowiedzialnego za powstawanie przykrych zapachów.

Czyszczenie spryskiwaczy

Mo¿e siê tak zdarzyæ, ¿e resztki ¿ywnoci osadz¹ siê na spryskiwacza zatykaj¹c otwory, przez które wydostaje siê woda. Od czasu do czasu dobrze jest sprawdzaæ je i czyciæ przy pomocy niemetalowej szczoteczki.

 raz na miesi¹c nale¿y starannie wyczyciæ ca³¹ grupê filtruj¹c¹: pó³kolisty talerz A, odstojnik B oraz filtr walcowy C (wyjmuje siê obracaj¹c go w kierunku przeciwnym do wskazówek zegara). Podczas czyszczenia pomagaæ sobie szczotk¹ niemetalow¹.

3. Zamontowaæ ponownie zespó³ filtracyjny i umieciæ go na swoim miejscu wykonuj¹c czynnoci 1 i 2, wskazane na ilustracji, do us³yszenia trzaniêcia.

Przy planowanym wyjedzie na d³u¿szy czas

 wykonaj jedno zmywanie na pusto.

 Od³¹cz pod³¹czenia elektryczne i wodne.

 Zostaw drzwiczki uchylone.

Page 70

rodki ostro¿noci i zalecenia

! Urz¹dzenie zosta³o zaprojektowane i wyprodukowane zgodnie z miêdzynarodowymi normami bezpieczeñstwa. Poni¿sze zalecenia, przekazane zosta³y ze wzglêdów bezpieczeñstwa, i powinny zostaæ uwa¿nie przeczytane.

Ogólne zasady bezpieczeñstwa

 Urz¹dzenie zaprojektowane zosta³o do u¿ytku

domowego o charakterze nieprofesjonalnym.

 Urz¹dzenie powinno byæ u¿ywane do zmywania

naczyñ w u¿ytku domowym tylko przez osoby doros³e zgodnie z zaleceniami podanymi w niniejszej instrukcji.

 Nie nale¿y instalowaæ pralki na otwartym

powietrzu, nawet jeli miejsce to jest chronione dachem, gdy¿ wystawienie urz¹dzenia na dzia³anie deszczu i burz, jest bardzo niebezpieczne.

 Nie dotykaæ zmywarki do naczyñ z bosymi

stopami.

 Nie wyjmowaæ wtyczki z gniazdka, ci¹gn¹c za

kabel, lecz trzymaj¹c za wtyczkê.

 Koniecznym jest zakrêcanie kurka

doprowadzaj¹cego wodê i od³¹czanie wtyczki z gniazdka elektrycznego przed przyst¹pieniem do czynnoci czyszczenia i konserwacyjnych.

 W razie uszkodzenia nie nale¿y w ¿adnym

wypadku próbowaæ dostaæ siê do wewnêtrznych

mechanizmów, próbuj¹c samemu j¹ naprawiaæ.  Nie dotykaæ nigdy oporników.  Nie opieraæ siê ani nie siadaæ na otwartych

drzwiczkach: urz¹dzenie mog³oby siê

przewróciæ.  Przechowywaæ rodki myj¹ce i nab³yszczaj¹ce

poza zasiêgiem dzieci.  Opakowania nie s¹ zabawk¹ dla dzieci.

Pozbywanie siê starych urz¹dzeñ elektrycznych.

Europejska Dyrektywa 2002/96/EC dotycz¹ca Zu¿ytych Elektrycznych i Elektronicznych Urz¹dzeñ (WEEE) zak³ada zakaz pozbywania siê starych urz¹dzeñ domowego u¿ytku jako nieposortowanych mieci komunalnych. Zu¿yte urz¹dzenia musz¹ byæ osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów i materia³ów. Pozwala to ograniczyæ zanieczyszczenie rodowiska i pozytywnie wp³ywa na ludzkie zdrowie. Przekrelony symbol kosza umieszczony na produkcie przypomina klientowi o obowi¹zku specjalnego sortowania.

Konsumenci powinni kontaktowaæ siê z w³adzami lokalnymi lub sprzedawc¹ w celu uzyskania informacji dotycz¹cych postêpowania z ich zu¿ytymi urz¹dzeniami gospodarstwa domowego.

Oszczêdnoæ i ochrona rodowiska

Oszczêdzanie wody i energii

 Uruchamiaæ zmywarkê do naczyñ tylko z

pe³nym wsadem. W oczekiwaniu na nape³nienie maszyny zapobiegaæ przykrym zapachom przy pomocy cyklu zwil¿ania (patrz programy).

 Wybieraæ program odpowiadaj¹cy rodzajowi

naczyñ oraz stopniowi zabrudzenia pos³uguj¹c siê Tabel¹ programów:

- dla naczyñ normalnie zabrudzonych stosowaæ program Eco, który zapewnia niskie zu¿ycie energii i wody.

- jeli wsad jest niepe³ny uruchamiaæ opcjê Pó³ wsadu (patrz Uruchamianie i u¿ytkowanie).

 Jeli w³asna umowa na dostawê energii

elektrycznej przewiduje strefy czasowe oszczêdnoci energetycznej uruchamiaæ zmywanie w godzinach o ni¿szej taryfie. Opcja Uruchomienie ze zw³ok¹* (patrz Uruchamianie i u¿ytkowanie) mo¿e pomóc w organizacji zmywania pod tym wzglêdem.

rodki myj¹ce bez fosforanów, bez chloru i zawieraj¹ce enzymy

 Zaleca siê gor¹co stosowanie rodków

myj¹cych nie zawieraj¹cych fosforanów, ani chloru, które nale¿¹ do najbardziej zalecanych jeli idzie o ochronê rodowiska.

 Enzymy wykazuj¹ szczególn¹ skutecznoæ w

temperaturach zbli¿onych do 50°C, przez co enzymatyczne rodki myj¹ce mog¹ byæ stosowane do zmywania w ni¿szych temperaturach uzyskuj¹c takie samy wyniki jakie osi¹gniêto by bez nich w przypadku temperatury 65°C.

 Nale¿y dobrze dozowaæ rodki myj¹ce w

oparciu o wskazówki producenta, twardoæ wody, stopieñ zabrudzenia oraz iloæ naczyñ, aby unikaæ niepotrzebnych strat. Choæ nale¿¹ do rodków biodegradalnych rodki myj¹ce zawsze zawieraj¹ sk³adniki zak³ócaj¹ce równowagê w przyrodzie.

* Wystêpuje jedynie w niektórych modelach.

Page 71

Anomalie i rodki zaradcze

Jeli w pracy urz¹dzenia pojawiaj¹ siê anomalie w pracy, nale¿y skontrolowaæ nastêpuj¹ce punkty przed zwróceniem siê do Obs³ugi technicznej (patrz Obs³uga techniczna). Niektóre z anomalii sygnalizowane s¹ przez kody pulsuj¹ce na wywietlaczu: zanotowaæ jakie kody pulsuj¹ na wywietlaczu przed wezwaniem pomocy technicznej.

Nieprawid³owoci w dzia³aniu:

Zmywarka nie uruchamia siê.

Zmywarka nie pobiera wody

Zmywarka nie odprowadza wody

Zmywarka ha³asuje.

Na naczyniach i sztuæcach wystêpuj¹ osady kamienia lub bia³awy nalot.

Mo¿liwe przyczyny/Rozwi¹zanie

 Wtyczka nie jest dobrze w³o¿ona do gniazdka elektrycznego lub

w mieszkaniu nie ma pr¹du.  Drzwiczki zmywarki nie s¹ dok³adnie zamkniête.  Ustawiono Uruchomienie ze zw³ok¹ (patrz Uruchamianie i

u¿ytkowanie).

 Brak wody w sieci wodoci¹gowej.  Przewód doprowadzaj¹cy wodê jest zagnieciony (patrz Instalacja).

 Program siê jeszcze nie zakoñczy³.  Przewód odprowadzaj¹cy wodê jest zagnieciony (patrz Instalacja).  Odp³yw do umywalki jest zatkany.  Filtr jest zanieczyszczony resztkami jedzenia.

 Naczynia uderzaj¹ o siebie lub o spryskiwacze.

 Brak soli regeneracyjnej lub jej regulacja nie jest odpowiednia

dla twardoci wody (patrz rodek nab³yszczaj¹cy i sól).  Korek pojemnika na sól nie jest dobrze zamkniêty.  rodek nab³yszczaj¹cy skoñczy³ siê lub jego dozowanie jest

niewystarczaj¹ce.  Naczynia wykonane s¹ z tworzywa nieprzylegaj¹cego.

Na naczyniach i sztuæcach wystêpuj¹ ¿y³kowania lub niebieskawe po³yski.

Naczynia s¹ s³abo osuszone.

Naczynia nie s¹ umyte.

Alarm kurek zamkniêty. (s³ychaæ krótkie bip)

(na wywietlaczu pulsuje kod AO6).

Alarm zatkane filtry (na wywietlaczu pulsuje kod AO5).

 Dozowanie rodka nab³yszczaj¹cego jest nadmierne.

 rodek nab³yszczaj¹cy wyczerpa³ siê lub dozowanie jest

niewystarczaj¹ce (patrz rodek nab³yszczaj¹cy i sól).  Regulacja rodka nab³yszczaj¹cego nie jest odpowiednia.  Wybrany zosta³ program bez suszenia.

 Kosze s¹ prze³adowane (patrz Nape³nianie koszy).  Naczynia nie s¹ dobrze u³o¿one.  Zraszacze nie mog¹ siê swobodnie obracaæ.  Program zmywania jest zbyt s³aby (patrz Programy).  rodek myj¹cy nie jest odpowiednio dozowany lub jest le

dobrany (patrz Uruchamianie i u¿ytkowanie).  Filtr jest brudny lub zatkany (patrz Konserwacja i obs³uga).  Brak soli regeneruj¹cej (patrz Nab³yszczasz i sól).

 Otworzyæ kurek i urz¹dzenie samo uruchomi siê po kilku

minutach.

 Urz¹dzenie zablokowa³o siê z powodu braku reakcji na sygna³

bip. Wy³¹czyæ maszynê przy pomocy przycisku STAND/BY,

otworzyæ kurek i po 20 sekundach w³aczyæ ponownie wduszaj¹c

ten sam przycisk. Przeprogramowaæ maszynê i uruchomiæ

ponownie.

 Wy³¹czyæ maszynê wduszaj¹c przycisk STAND/BY i oczyciæ

filtry (patrz Konserwacja), nastêpnie uruchomiæ ponownie

wduszaj¹c ten sam przycisk. Przeprogramowaæ maszynê i

uruchomiæ

ponownie.

Alarm uszkodzenie elektrozaworu doprowadzaj¹cego wodê (na wywietlaczu pulsuje kod AO1).

 Wy³¹czyæ maszynê wduszaj¹c przycisk STAND/BY i uruchomiæ

ponownie po up³ywie jednej minuty. Jeli alarm trwa nadal

zakrêciæ kurek doprowadzaj¹cy wodê aby unikn¹æ zalania,

od³aczyæ wtyczke z gniazdka i wezwaæ pomoc techniczn¹.

Page 72

Pomoc techniczna

Przed zwróceniem siê do Serwisu Technicznego:

 Sprawdziæ, czy problemu nie mo¿na rozwi¹zaæ

samemu (zobacz Anomalie i rodki zaradcze);

 Ponownie nastawiæ program i sprawdziæ, czy

problem zosta³ rozwi¹zany.

 Gdy anomalia nie zostanie zlikwidowana

wezwaæ Autoryzowany Serwis dzwoni¹c na numer podany w gwarancji. .

Nigdy nie zwracaæ siê do nieupowa¿nionych techników.

Nale¿y podaæ:

 rodzaj defektu  model urz¹dzenia (Mod.)  numer seryjny (S/N) Informacje te znajduj¹ z boku na drzwiczkach ze stali nierdzewnej (zobacz Opis urz¹dzenia).

Page 73

Kullaným kýlavuzu

BULAÞIK MAKÝNESÝ

Türkçe, 73

LF 70

Ýçindekiler

Montaj, 74-75

Yerleþtirme ve seviye ayarlama Elektrik ve su baðlantýlarý Teknik veriler

Cihazýn tanýtýmý, 76

Genel görünüm Kontrol paneli

Sepetlerin doldurulmasý, 77

Alt sepet Çatal Kaþýk Sepeti Üst sepet

Çalýþtýrma ve kullanma, 78

Bulaþýk makinesinin çalýþtýrýlmasý Deterjan doldurulmasý Yýkama seçenekleri

Programlar, 79

Program çizelgesi

Parlatýcý ve yenileyici tuz, 80

Parlatýcý doldurulmasý Yenileyici tuz doldurulmasý

Bakým ve temizlik, 81

Elektrik þebekesinin ve su tesisatýnýn devre dýþý býrakýlmasý Bulaþýk makinesinin temizlenmesi Ýstenmeyen kokularýn önlenmesi Püskürtme kollarýnýn temizlenmesi Filtrelerin temizlenmesi Makinenin uzun süre kullanýlmamasý

Önlemler ve öneriler, 82

Genel güvenlik uyarýlarý Tasarruf ve çevreye saygý

Ariza ve onarým, 83

Teknik Servis, 84

Servis aramadan önce

Page 74

Montaj

! Bu kitapçýðý gerektiði her an danýþabilmeniz için özenle saklayýnýz. Satýþ, devir yada taþýnma halinde, çalýþma sistemi ve bununla ilgili uyarýlar konusunda yeni sahibinin bilgilenmesi için bu kitapçýðýn cihazla birlikte kalmasýný saðlayýnýz.

! Talimatlarý dikkatlice okuyunuz: montaj, kullaným ve güvenliðe iliþkin önemli bilgiler içermektedir.

! Taþýma halinde cihazýn dik tutulmasý, ya da gerekli olduðu takdirde arka tarafa doðru yatýrýlmasý gerekmektedir.

Yerleþtirme ve seviye ayarlama

1. Cýhazýn ambalajýný çýkarýn ve cihazda nakliyat sýrasýnda hasar meydana gelip gelmediðini kontrol edin. Hasarlý ise, cihazý baðlamadan hemen Teknik Servise baþvurunuz.

2. Makinenin arka tarafý yada yanlarý duvara yada yanýndaki mobilyalara dayanacak þekilde yerleþtiriniz. Cihaz mutfak tezgahýnýn altýna ankastre edilebilir (Montaj bölümüne bakýnýz ).

3. Bulaþýk makinesini düz ve sert bir zemine yerleþtiriniz. Ayarlanabilir ayaklarý gevþeterek ya da sýkarak cihazýn zemine tamamen oturmasýný saðlayýnýz (en fazla 2 derece eðilebilir). Cihazýn seviyesinin dikkatlice ayarlanmasý makinenin titremesini, ses çýkarmasýný ve yerinden oynamasýný engeller.

Elektrik ve su baðlantýlarý

! Bu cihazýn montajý sýrasýnda her tür elektrik ve su baðlantý iþleminin sadece vasýflý personel tarafýndan yapýlmasý gerekir.

! Bulaþýk makinesi elektrik kablolarý veya borularý üzerine yerleþtirimemelidir.

Montajý kolaylaþtýrmak için, su besleme hortumu (A), atýk su boþaltma hortumu (B) ve elektrik besleme kablosu saða veya sola döndürülebilir (aþaðdaki þekile bakýnýz ).

Su besleme hortumunun baðlantýsý

 Soðuk su giriþine baðlanmasý: Su besleme

hortumunu 3/4 inç yivli musluða iyice baðlayýnýz. Hortumu musluða vidalamadan önce suyun içindeki atýklarýn muluðu týkamamasý için suyu temiz oluncaya kadar akýtmanýz gerekir.

 Sýcak su giriþine baðlanmasý: merkezi ýsýtma

sistemi söz konusu ise; bulaþýk makinesi sýcak suya baðlý olarak çalýþabilir, ancak suyun sýcaklýðý 60°Cyi geçmemelidir. Hortumu, soðuk su giriþine baðlanmasý bölümünde açýklandýðý gibi musluða vidalayýnýz.

! Su besleme hortumunun uzunluðu montaj için yeterli deðilse yetkili bir maðazaya ya da teknisiyene baþvurmanýz gerekir (Teknik Servise bakýnýz) .

! Suyun basýncý Teknik Veriler kýsmýnda belirtilen sýnýr kapsamýnda olmalýdýr. (aþaðýya bakýnýz).

! Hortum kývrýlmamalý, bükülmemeli veya sýkýþmamalýdýr.

Su kaçaklarýna karþý emniyet sistemi

Bulaþýk makinesi, su basmasýný önlemek için

- herhangi bir ariza ya da su kaybý olmasý durumunda su giriþini durdurma sistemine sahiptir.

- ayrýca Water Stop* emniyetine sahiptir, yani su besleme hortumu iki hortum cidarýndan oluþur; dýþ hortum þeffaf, iç hortum ise kýrmýzýdýr, hortumun ikisi de yüksek basýnca dayanýklýdýr. Ýç hortum hasar gördüðünde dýþ hortum canlý kýrmýzý renklenir ve suyu onun içine akýtýr. Böylece kaçak engellenir.

! Dýþ hortumun periyodik olarak kontrol edilmesi çok önemlidir: kýrmýzý renklendiði takdirde en yakýn zamanda yetkili Teknik Servis tarafýndan hortumun deðiþtirlimesi gerekir (Teknik Servis bölümüne bakýnýz).

100

12083

121168

148

* Sadece bazý modellerde mevcuttur.

Page 75

Atýk su boþaltma hortumunun baðlantýsý

Atýk su boþaltma hortumunu, kývýrmadan iç çapý en az 4 cm olan bir boþaltma kanalýna baðlayýnýz veya bir küvvetin ya da lavabonun kenarýna yatýrýn. Atýk su boþaltma hortumunun ucu suyun içinde olmamalýdýr.

Özel kavisli plastik

kýlavuz* kullanýlarak hortumun yerleþtirilmesi kolaylaþir: özel kavisli plastik kýlavuzu duvara sabitleyiniz: böylece hortumun yerinden oynamasý ve dolayýsýyla suyu dýþarý

akýtamasý engellenir. Hortumun A harfiyle belirtilen kýsmý 40 cm ile - 100 cm arasýndaki bir yükseklikte olmalýdýr (þekile bakýnýz).

! Uzatma hortumlarýnýn kullanýlmamasý tavsiye edilir.

! Üretici firma yukarýdaki normlarýn dikkate alýnmamasý durumunda hiçbir sorumluluk kabul etmeyecektir.

Ýlk kullaným uyarýlarý

Bulaþýk makinesi monte edildikten sonra, ilk kez kullanýlmadan önce tuz haznesini su ile doldurun ve yaklaþýk 2 Kg. tuz ilave edin (Parlatýcý ve yenileyici tuz bölümüne bakýnýz): suyun akmasý normaldýr. Tuz doldurulduktan sonra da TUZ EKSÝKLÝÐÝ* uyarý lambasýnýn birkaç devir için yanýp sönmesi normaldýr.

7HNQLNYHULOHU

JHQLúOLNFP

%R\XWODU

yükseklik cm 85 derinlik cm 60

Elektirik baðlantýsý.

Cihazýn fiþini bir elektrik prizine takmadan önce aþaðýdaki noktalarý kontrol edin:

 priz topraklý tesisata sahip ve yürürlükteki

normlara uygun olmalýdýr;

 elektrik prizi özellik etikentinde belirtilen

maksimum yükü taþýyabilmelidir (Cihazýn tanýmý bölümüne bakýnýz );

 besleme gerilimi özellik plakasýnda belirtilen

deðer sýnýrý kapsamýnda olmalýdýr;

 priz ve fiþ birbiriyle uyumlu olmalýdýr. Aksi

takdirde cihazýn fiþinin deðiþtirilmesi için yetkili Servise (Teknik Servis bölümüne bakýnýz) baþvurmanýz gerekir, uzatma kablosu ya da çoklu priz kullanmayýnýz.

! Cihaz monte edildikten sonra besleme kablosuna ve elektrik prizine kolayca ulaþýlabilmelidir.

! Kablo kývrýlmamalý ve sýkýþtýrýlmamalýdýr.

.DSDVLWH

ùHEHNHVX\X EDVÕQFÕ

%HVOHPHJHULOLPL

7RSODPJo

6LJRUWD

\HUD\DUÕ

30 Kpa ÷ !Mpa (0,3 ÷ 10 bar)

Özellikler etiketine bak

%XFLKD]DúD÷ÕGDNL$%

Yönergeleri ile uyumludur: 19/02/73 tarihli EAT 73/23

'úN9ROWDM<|QHUJHVLYH

VRQUDNLGH÷LúLNOLNOHU

03/05/89 tarihli EAT 89/336 (Elektromanyetik Uyum Yönergesi) ve sonraki GH÷LúLNOLNOHU

- 97/17/AT (etiket ket Yönergesi)

! Kablonun periyodik olarak kontrol edilmesi ve sadece yetkili personel tafarýndan deðiþtirilmesi gerekir (Teknik Servis bölümüne bakýnýz).

* Sadece bazý modellerde mevcuttur.

Page 76

Cihazýn tanýtýmý

Genel görünüm

1. Üst sepet

2. Üst püskürtme kolu

3. Raflar

4. Sepet yükseklik ayarý

5. Alt sepet

6. Alt püskürtme kolu

7. Çatal kaþýk sepeti

8. Yýkama filtresi

9. Tuz haznesi

10. Deterjan kutusu ve parlatýcý haznesi

11. Özellikler plakasý

5 7

Kontrol paneli

PROGRAMMES

Ekran

4Ü 1 ARADA

Uyarý lambasý

OPTIONS

TUZ EKSÝKLÝÐÝ

Uyarý lambasý

PROGRAM TAKÝP

Uyarý lambasý

BEKLETME

Düðmesi

EKRAN

PROGRAM SEÇÝM

Düðmesi

4Ü 1 ARADA

Uyarý lambasý

YARIM YÜK

Uyarý lambasý

GECÝKMELÝ BAÞLATMA

Uyarý lambasý*

4'Ü 1 ARADA

Düðmesi

YARIM YÜK

Düðmesi

GECÝKTÝRMELÝ YIKAMA

düðmesi*

BAÞLAT/DURDUR

Düðmesi

PARLATICI

EKSÝKLÝÐÝ

Uyarý lambasý

KURUTMA

DURULAMA

YIKAMA

ÖN YIKAMA

* Sadece bazý modellerde mevcuttur.

Page 77

Sepetlerin doldurulmasý

! Sepetleri doldurmadan önce büyük yemek artýklarýný dökünüz, tencerelerdeki yanmýþ yemek atýklarýný yumuþatýnýz, dolu bardaklarý ve fýncanlarý boþaltýnýz. Sepetleri doldurduktan sonra püskürtme kollarýnýn serbest bir þekilde dönebilmesini saðlayýnýz.

Alt sepet

Kaldýrýlabilir raflarý* kullanarak ve Sepet Yerleþtirme örneðini dikkate alarak çok kirli bulaþýklarý yerleþtiriniz*.

 Servis tabaklarý ve büyük kapaklar: sepet kenarýna

dayayýnýz.

 Tencereler, salata kaseleri: her zaman aðýzlarý aþaðýya

gelecek þekilde yerleþtiriniz.  Derin kap-kaçak: çapraz duracak þekilde yerleþtiriniz. Yýkama ve kurulama sonucunun iyi olmasýný saðlamak için alt sepetin yüzeyi üstekinden daha pürüzlüdür.

Çatal-Kaþýk Sepeti

Çatal-kaþýk sepeti bulaþýk makinesinin modeline göre deðiþebilir. ! Býçaklar ve keskin uçlu gereçler çatal-kaþýk sepetine uçlarý aþaðýya gelecek þekilde yerleþtirilmelidir.

Sepet click clack* kulplu ise(þekile bakýnýz), aþaðýya ya da yukarýya doðru çekilerek sepetin yüksekliði ayarlanabilir.

Üst sepet yerleþtirme örneði

Alt sepet yerleþtirme örneði

Sepetini ikiye ayýrmak için*: sapýný çýkarýnýz. Sepetin iki yan mandalý çýkarýlabilir ve üst ya da alt sepete takýlabilir. Ýki plastik ýzgara* çatal kaþýk takýmýlarýný birbirlerinden ayýrý tutmak için sepetin üstüne konur: çatal-kaþýk saplarý aþaðýya gelecek þekilde, birer birer sepetin yuvalarýna yerleþtirilir.

Üst sepet

Üst sepete hafif ve hassas bulaþýklarý yerleþtiriniz: bardaklar, çay ve kahve fincanlarý, normal ve küçük tabaklar, fazla çukur olmayan salata kaseleri, fazla çukur ve çok kirli olmayan tavalar, tencereler, kaplar Sepet Yerleþtirme örneði dikkate alýnarak yerleþtirilir.  Hafif bulaþýk: hafif bulaþýklarý su püskürmesinde

savrulmayacak þekilde yerleþtiriniz.  Bardak ve fincanlar: raflara yerleþtiriniz**.  Uzun ve keskin býçaklar, kepçe gibi parçalar: raflara

yerleþtiriniz**.

Üst sepetin yükseklik ayarý.

Bulaþýklarý daha kolay yerleþtirebilmek için üst sepeti

yüksek yada alçak konuma ayarlamak mümkündür.

üst sepetin ön kýlavuz tahditlerini

dýþ tarafa doðru çekiniz ve sepeti dýþarý çýkarýnýz; sepeti daha alçak ya da yüksek bir konuma takýn tamamen girene kadar kýlavuz

üzerine kaydýrýnýz ve ön kýlavuz tahditlerini iç tarafa doðru çekerek kapatýnýz (þekile bakýnýz).

Bebek raflarý**

Bebek yýkama seçenekli bulaþýk makinesi biberon gövdesi, biberon mamasý ve aksesuarlarý yýkamasýnda kullanýlan emzik sepetine sahiptir.

Aþaðýdaki bulaþýklar bu makinede yýkanmak için uygun deðildir

 Ahþap, fildiþi ve boncuk saplý ahþap takýmlarý.  Paslanabilir çelik, bakýr, pirinç, beyaz maden veya

alaþýmlý maddeler.  Isý yalýtýmlý olmayan plastik maddeler.  Antik ya da resmi elle yapýlmýþ porselen.  Antik gümüþler. Antik olmayan gümüþler hafif bir

program kullanýlarak yýkanabilir. Önemli olan makinede

baþka madenlerle temasa geçmemesidir. ! Bulaþýk ve çatal býçak satýn alýndýðýnda bulaþýk makinesinde yýkamaya uygun olup olmadýðýný kontrol edin.

Kulplarýn yýkanmasý*

Üst ve alt sepetin kulplarýný yýkamak için: ufak babitleme baþlýklarýný çýkarýnýz, kulplarý da çýkarýnýz çeþme suyu ile yýkadýktan sonra yine ayný baþlýklarý sepete tekrar takýnýz.

* Sadece bazý modellerde mevcuttur. ** Sayýsý ve pozisyonu deðiþebilir.

Page 78

Çalýþtýrma ve kullanma

Bulaþýk makinesinin çalýþtýrýlmasý

1. Su musluðunu açýnýz.

2. BEKLETME düðmesine basýnýz: ekrandaki lamba yanacaktýr.

3. Makinenin kapaðýný açýnýz ve deterjan haznesine yeterli miktarda deterjan koyunuz (aþaðýya bakýnýz).

4. Sepetleri doldurunuz (Sepetlerin doldurulmasý bölümüne bakýnýz) ve kapaðý kapatýnýz.

5. Programý seçmek için istenilen program numarasý gözükünceye kadar PROGRAM SEÇÝM düðmesini basýlý tutunuz.

6. Yýkama seçeneklerini ayarlayýnýz (aþaðýya bakýnýz).

7. BAÞLAT/DURDUR düðmesine basarak makineyi çalýþtýrýnýz: konfirme olarak bir bip sinyali duyulacaktýr. PROGRAM TAKÝP uyarý lambasý programýn durumunu belirtir: Ön yýkama, Yýkama, Durulamalar, Kurulama.

8. Yýkama iþleminin bitmesi 2 kýsa sesli sinyal ve ekranda END yazýsýyla bildirilir. BEKLETME düðmesine basýnýz ve su musluðunu kapatýnýz.

9. Makinenin kapaðýný açýnýz ve sýcak buharla yanmamak için bulaþýklarý çýkarmadan önce birkaç dakika bekleyiniz: Alt septeten baþlayarak sepetleri boþaltýnýz.

Demo*

dON yazýsý demo programýnýn çalýþtýðýný belirtir. Bu programý durdurmak için ayný zamanda BAÞLAT/DURDUR ve BEKLETME düðmelerine basýnýz. dOFF yazýsý görüntülenecektir.

Çalýþmakta olan programýn deðiþtirilmesi

Yanlýþlýkla seçilmiþ olmasý durumunda baþlamýþ olan bir yýkama programý sedece ilk anlarda durdurulabilir: BAÞLAT/ DURDUR düðmesini 4 saniye için basýlý tutunuz. Bir uzun ve üç kýsa bip sinyalinden sonra PROGRAM TAKÝP uyarý lambasý sönecektir: Yeni bir program seçin ve BAÞLAT/ DURDUR düðmesine basarak seçtiðiniz programý baþlatýnýz.

tablet gerekirse A haznesine, 2 tablet gerekirse

enin dibine yerleþtirilecektir.

makin

3. Deterjan kalýntýlarýný tamamen temizleyiniz, kapaðý kapatýn ve yerine iyice oturuncaya kadar bastýrýnýz.

Yýkama seçenekleri

Geciktirmeli baþlatma

Seçtiðiniz programýn baþlatýlmasý 1 - 24 saat arasýnda ertelenebilir:

1. GECÝKTÝRMELÝ BAÞLATMA düðmesine basýnýz: düðmeye her basýldýðýnda ekranda seçilen süre görüntülenecek ve ayarlanan geciktirme süresinin lambasý yanacaktýr;

2. BAÞLAT/DURDUR düðmesine basarak programý seçiniz: bip sinyalinden sonra geri sayým baþlar;

3. Bu süre sona erdiðinde sinyalin yanýp sönmesi de sona erer ve yýkama programý çalýþmaya baþlar.

Geciktirme süresini deðiþtirmek ve daha kýsa bir süre ayarlamak için GECÝKTÝRMELÝ BAÞLATMA düðmesine basýnýz. Ýptal etmek için program çalýþmaya baþlayýncaya kadar düðmeye basýnýz. Böylece PROGRAM TAKÝP uyarý lambasý yanar ve program baþlamýþ olur.

1. D düðmesine basarak C kapaðýný açýnýz.

2. Program çizelgesine bakarak deterjan dozajýný ayarlayýnýz:

 toz þeklinde ise: A ve B

haznesine yerleþtirilmelidir.  tablet þeklinde ise: A haznesine ve makinenin dibine yerleþtirilmelidir. Açýkçasý; programa göre 1

Yarým yük üst sepette

Baþka bulaþýklarýn yerleþtirilmesi

BEKLETME düðmesine basýnýz, makineden fýþkýran sýcak buhardan kaçýnarak kapaðý dikkatlice açýnýz ve bulaþýklarý yerleþtiriniz. BEKLETME düðmesine tekrar basýnýz: program tekrar baþlayacaktýr.

Makinenin yanlýþlýkla durdurulmasý

Yýkama sýrasýnda kapak açýlmasý veya elektrik akýmý kesilmesi durumunda program duracaktýr. Kapak kapatýldýðý veya elektrik akýmý döndüðü zaman durdurulduðu yerden çalýþmaya devam edecektir.

Yýkanacak bulaþýklar az ise, su, elektrik enerjisi ve deterjan tasarrufu saðlamak için makineyi yarým yük programýnda çalýþtýrabilirsiniz. Program seçmeden önce YARIM YÜK düðmesine basýnýz: ilgili uyarý lambasý yanar ve yýkama sadece üst sepette yapýlýr. Bulaþýklarý sadece üst sepete yerleþtirmeyi, deterjan miktarýnýn da yarýsný kullanmayý unutmayýnýz.

! Toz deterjan kullanýlmasý tavsiye edilir ! Bu seçenek hýzlý yýkama, ve bebek yýkama programlarýnda

uygulanmaz.

4'ü 1 arada

Deterjan doldurulmasý

Yýkama sonucunun olumsuz etkilenmemesi için deterjan kutusu üzerindeki üreticinin dozaj tavsiyelerine uyunuz. Doðru miktardan fazla deterjan kullanmak yýkama sonucunun olumsuz etkilemesine ve çevre kirlenmesine neden olur.

Kombi deterjanlarý (2si1, 3ü1,4ü1 arada) kullanýrken 4ü1 arada düðmesine basýnýz. Bu fonkyon kullanýldýðýnda program süresi aþaðý yukarý 10 dakika uzatýlýr. ! Bu seçenek hýzlý yýkama, durulama ve bebek yýkama programlarýnda uygulanmaz.

A haznesi: Yýkama deterjaný B haznesi: Ön yýkama deterjaný

* Sadece bazý modellerde mevcuttur.

Page 79

Programlar

Program çizelgesi

! Ariston bulaþýk makineleri programlarýn süresini uzatabilecek otomatik filtre sistemine sahiptir.

'HWHUMDQ

3URJUDPVHoPHN

LoLQJHUHNHQELOJLOHU

Normal kirler. BulaúLNYHWHQFHUH

Standart günlük programÕ

Düsük enerji tükemli ekonomik yÕNDPD programÕ%XODVÕNYH tencere.

Çok kirli bulaúÕNYH tencere (hassas bulaúÕNX\JXQGH÷LO

Az kirli bulaúÕNLoLQ ekonomik ve hÕ]OÕ yÕNDPDSURJUDPÕ BulaúÕNNLUOHQGLNWHQ hemen sonra kullanÕODELOLU

Hassas bulaúÕNODULoLQ ekonomik yÕNDPD programÕ,VÕ\D dayanÕNOÕROPD\DQ bulaúÕNODUNLUOHQGLNWHQ hemen sonra. 5. Kristal

Tabak, fÕQFDQYH çatal kaúÕNWDNÕPODUÕ ile birlikte biberon, emzik ve aksesuarlarÕQÕ yÕNDPDNLoLQLGHDO yÕNDPDSURJUDPÕGÕU YÕNDPDVDGHFHVW sepette yapÕOÕU

3URJUDP

1. Normal

2. Eco

3. Yo÷XQ

4. HÕ]OÕ

6. Bebek

$ $KD]QHVL % %KD]QHVL

7R]

GHWHUMDQ

30 gr (A) 30 ml (A) 1 (A) • 88’

25 gr (A)

5 gr (B)

30 gr (A)

5 gr (B)

25 gr (A) 25 ml (A) 24’

25 gr (A) 25 ml (A) 1 (A) • 96’

20 gr (A) 20 ml (A) - 60’

6ÕYÕ

GHWHUMDQ

25 ml (A)

5 ml (B)

30 ml (A)

5 ml (B)

7DEOHW

1 (A) • • 145’

1 (A)

1 makinenin

dibinde

\ÕNDPD

• • 120’

.XUXWPD

3URJUDP

VUHVL

WROHUDQV



Ön yÕNDPD0DNLQH sonraki yem ekte tamamen doldurulacak.

7. Durulama

Not:

Deterjan dozunu ayarlamaya yardýmcý olmasý için aþaðýdakilerin dikkate alýnmasý gerekir: 1 yemek kaþýðý = 15 gram toz = yaklaþýk 15 ml deterjan 1 tatlý kaþýðý = 5 gram toz = yaklaþýk 5 ml deterjan

12’

Page 80

Parlatýcý ve yenileyici tuz

! Sadece bulaþýk makinesi içinde kullanýma uygun olarak imal edilmiþ deterjanlarý kullanýnýz.

Endüstriyel ya da yemek tuzu kullanmayýnýz.

! Kombi deterjanlarý (2si1, 3ü1, 4ü1 arada) kullanýldýðýnda parlatýcýnýn kullanýlmasýna gerek kalmaz, ama özellikle su sertlik seviyesi yüksek ise tuz doldurulmasý tavsiye edilir. Tuz ve parlatýcý doldurulmadýðý sürece TUZ EKSÝKLÝÐÝ* ve PARLATICI EKSÝKLÝÐÝ* uyarý lambalarýnýn yanýp sönmesi normaldýr.

Parlatýcý doldurulmasý

Parlatýcý bulaþýk üzerinden suyun akmasýný saðlayarak bulaþýklarýn kurumasýný kolaylaþtýrýr ve böylece su lekesi kalmaz.

Parlatýcý haznesi aþaðýdaki durumlarda doldurulmalýdýr:

 (H) uyarý lambasýndan parlatýcý haznesinin boþ

olduðunu görünce. Uyarý lambasý açýk renk ise: parlatýcý ekleyiniz; uyarý lambasý koyu renk ise: Parlatýcý yeterlidir;

 Panelde PARLATICI EKSÝKLÝÐÝ uyarý lambasý

yanýp söndüðü zaman:

1. (G) kapaðý saatin tersi

yönünde çevirerek parlatýcý haznesini açýnýz.

2. Parlatýcýyý dýþarý akýtmadan dökünüz. Dýsarý akmasý durumunda hemen

bir süngerle temizleyiniz.

3. Kapaðý çevirerek

kapatýnýz.

Parlatýcý dozajýnýn ayarlanmasý

Elde edilen yýkama ve kurutma sonuçlarýna göre parlatýcýnýn dozunu ayarlayýnýz. 6 konum seçici düðmesini (F) tornavida vasýtasýyla çevirerek ayarlayýnýz (dozaj, fabrikada 4. konuma ayalanmýþtýr):  Yýkanmýþ bulaþýklarda beyaz çizgiler oluþmasý

durumunda, dozaj alçak (1-3) konuma ayarlanmalýdýr.

 Bulaþýklarýn üstünde su damlacýklarý yada kireç

lekesi oluþmasý durumunda, dozaj yüksek konuma

(4-6) ayarlanmalýdýr. ! Kombi deterjanlarý (2si1, 3ü1,4ü1 arada) kullanýrken daha iyi bir kurutma elde etmek istendiðinde hazne doldurulmalý ve 2. konuma ayarlanmalýdýr.

Yenileyici tuz doldurulmasý

Daima iyi yýkama sonuçlarý elde etmek için tuz haznesi hiçbir zaman boþ olmamalýdýr. Yenileyici tuz sudaki kireci çözerek bulaþýk üstünde kirecin kalmasýný engeller. Tuz haznesi bulaþýk makinesinin alt kýsmýnda bulunur ve (Cihazýn tanýmý bölümüne bakýnýz)aþaðýdaki durumlarda doldurulmalýdýr:

 Tuz haznesinin kapaðýna bakýldýðýnda yeþil bir

þamandra görünmediði zaman;

 Panelde TUZ EKSÝKLÝÐÝ* uyarý lambasý yanýp

söndüðü zaman;

 uyarý lambasý veya yeþil þamandra görünmediði

zaman: yaklaþýk 30 yýkamada bir;

1. Alt sepeti çýkarýnýz ve saatin tersi yönünde çevirerek tuz haznesinin kapaðýný açýnýz.

2. Sadece ilk yýkama için: hazneyi kenara kadar su ile doldurunuz.

3. Makine ile birlikte verilen huni vasýtasýyla (þekile bakýnýz) hazneyi tamamen dolduracak kadar tuzu

koyunuz. Suyun azcýk taþmasý normaldýr.

4. Huniyi çýkarýp diþli kýsmýndaki tuz kalýntýlarýný temizleyiniz ve yýkama sýrasýnda deterjan girmeyecek þekilde ( kireç çözücü ayarý tamamen bozulabilir) kapaðý kapatýnýz.

! Tuz doldurulduðunda korozyon olmamasý amacýyla taþmýþ olan tuzu gidermek için bulaþýk yerleþtirmeden makineyi çalýþtýrýnýz.

Tuz dozajýnýn ayarlanmasý*

Bulunduðunuz yerdeki su sertliðine göre tuz ayarlamasýný yapmak mümkündür. Sular idaresi su sertlik seviyesi hakkýnda sizi bilgilendirebilir.

1. Tuz haznesinin kapaðýný çýkarýnýz.

2. Aþaðýdaki çizelgeyi (þekile bakýnýz) dikkate alarak kapak iç kýsmýndaki oku + veya  yöne döldürünüz:

Su sertli÷L

°dH °fH °mmol/l

0 - 10 0 - 17 0 - 1,7 / 0 /

10 – 25 18 – 44 1,8 – 4,4 - 20 60 25 – 50 45 – 89 4,5 – 8,9 MED 40 40

> 50 > 89 > 8,9 + 60 25

Kireç çözücü ayarý, fabrikada + olarak ayarlanmýþtýr.

Kombi deterjanlarý (2si1, 3ü1, 4ü1 arada) kullanýldýðýnda tuz haznesini doldurunuz ve  olarak ayarlayýnýz. Su sertlik seviyesi 60°fHden yüksek ise + olarak ayarlayýnýz.

* Sadece bazý modellerde mevcuttur.

Seçici

ayarÕ

konumu

Tuz tüketimi (gram/devir)

ÇalÕúPD

kapasitesi

(devir/2Kg)

Page 81

Bakým ve temizlik

Elektrik þebekesinin ve su tesisatýnýn devre dýþý býrakýlmasý

 Kaçak tehlikesini engellemek için her

yýkamadan sonra su musluðunu kapatýnýz.

 Makinenin temizlik ve bakým iþleminden önce

elektirik fiþini çekiniz.

Bulaþýk makinesinin temizlenmesi

 Makinenin dýþ yüzeylerini ve kontrol panelini

sabunlu ve nemli yumuþak bir bezle temizleyiniz. Aþýndýrýcý maddeler ve çözücü türü maddeleri kesinlikle kullanmayýnýz.

 Leke olmasý durumunda makinenin iç kýsmýný

az sirkeli ve nemli yumuþak bir bezle temizleyiniz.

Ýstenmeyen kokularýn önlenmesi

 Ýstenmeyen kokularýn oluþmasýný önlemek için

makine kapaðý her zaman aralýk býrakýlmalýdýr.

 Makine kapaðýnýn ve deterjan haznesinin

etrafýndaki contalarý düzenli olarak nemli bir bezle silmeye özen gösteriniz. Böylelikle kötü kokularýn oluþmasýna sebep olan yemek artýklarýnýn kalmasý engellenir.

Püskürtme kollarýnýn temizlenmesi

Bazen yemek artýklarý püskürtme kollarýnýn üstüne yapýþýp geçici de olsa su çýkýþ deliklerini týkayabilir: bu yüzden arada sýrada temizlenmesi gerekir. Bunun için metal telli olmayan bir fýrçadan faydalanýlmasý tavsiye edilir.

Filtrelerin temizlenmesi

Filtre sayesinde yýkama suyu, yiyecek artýklarýndan arýndýrýlýr ve tekrar tertemiz olarak devreye girer: iyi yýkama sonuçlarý elde etmek için filtre grubunun temizlenmesi gerekir.

! Filtrelerin düzenli olarak temizlenmesi gerekir.

! Temizlik iþleminden sonra filtrenin tamamen

oturup oturmadýðýný kontrol ediniz.

! Bulaþýk makinesý filtresiz kullanýlmamalýdýr.

1. Filtreyi yerinden çýkarmak için bardaðýn sapýný yukarýya doðru çekiniz.

2. Filtrelerin temizlenmesi:

fýrçadan faydalanýlmasý tavsiye edilir.

3. Filtre grubunu tekrar monte ediniz ve tamamen oturuncaya kadar þekildeki 1 ve 2 hareketlerini yaparak yerine yerleþtiriniz.

 Her yýkamadan sonra filtrenin A yüzeyini ve B bardaðýný (bardaðýn sapý çekilerek çýkarýlýr) çýkarýp çeþme suyunun altýna tutarak iyice çalkalayýnýz.

 ayda bir kez filtre grubu tamamen ve dikkatlice temizlenmelidir: yarý daire düz filtre (A), filtre bardaðý ve C silindirik þeklinde filtre ( saatin tersi yönünde çevirerek yerinden çýkarýlýr). Temizlik için metal telli olmayan bir

Makinenin uzun süre kullanýlmamasý

 Makineyi bulaþýk koymadan bir kere

çalýþtýrýnýz.

 Elektrik ve su baðlantýlarýný kesiniz.

 Makine kapaðýný aralýk býrakýnýz.

Page 82

Önlemler ve öneriler

! Bulaþýk makinesi, uluslararasý güvenlik normlarýna uygun olarak tasarlanýp üretilmiþtir. Aþaðýdaki bilgiler, güvenliði saðlamak amacýyla verilmiþtir. Bu yüzden dikkatlice okunmasý gerekir.

Genel güvenlik uyarýlarý

 Cihaz meskenlerde kullanýlmak üzere

tasarlanmýþ olup profesyonel kullaným amaçlý

deðildir.  Cihaz sadece bulaþýk yýkamak için, yetiþkinler

tarafýndan ve bu kitapçýktaki talimatlar

çerçevesinde kullanýlmalýdýr.  Cihaz, üzeri kapalý bile olsa açýk alanlara monte

edilmez, zira yaðmur ve fýrtýnaya maruz

kalmasý son derece tehlikelidir.  Cihazý ayaklarýnýz çýplakken kullanmayýnýz.  Fiþi prizden çekerken kablosundan deðil fiþin

kendisinden tutarak çekiniz.  Temizlik ve bakým iþleminden önce su musluðu

kapatýlmalý ve fiþ elektrik þebekesinden

çýkarýlmalýdýr.  Arýza halinde onarmak amacýyla iç

mekanizmalarý kurcalamayýnýz.  Rezistansa asla dokunmayýnýz.  Makine kapaðý açýkken kapak üzerine

oturmayýnýz ve dayanmayýnýz: Cihaz

devrilebilir.   Deterjaný ve parlatýcýyý çocuklarýn

eriþemeyeceði yerde muhafaza ediniz.  Ambalaj çocuk oyuncaðý deðildir.

Tasarruf ve çevreye saygý

Su ve enerj tasarrufu

 Bulaþýk makinesini sadece tamamen doluyken

çalýþtýrýniz. Makinenin doldurulmasýný beklerken istenmeyen kokularý önlemek amacýyla Durulama programýný (Program bölümüne bakýnýz)çalýþtýrýnýz.

 Program çizelgesini dikkate alarak bulaþýk

türüne ve kirlilik seviyesine uygun bir program seçiniz:

- Eco yýkama programý, düþük enerji ve az su tüketimli, normal kirlilikte bulaþýklara uygundur.

- makine tamamen dolu olmadýðý zaman Yarým Yük programýný çalýþtýrýnýz (Çalýþtýrýma ve kullanma bölümüne bakýnýz).

 Eðer elektrik kullanýmý kontratýnýz, belirli gün ve

saatlerde enerji tasarrufunu öngörüyorsa, yýkamalarýnýzý indirimli tarifede yapýnýz. Geciktirmeli Baþlatma* seçeneðini (Çalýþtýrma ve kullanma bölümüne bakýnýz) indirimli tarifelere göre makineyi programlamak için faydalý olabilir.

Fosfatsýz, klorsuz ve enzimli deterjanlar

 Fosfatsýz ve klorsuz deterjanlarýn kullanýlmasý

tavsiye edilir. Bu deterjanlar çevre korumasý için en uygun deterjanlardýr.

 Enzim yaklaþýk 50°C de çok verimli bir etki

gösterir, bu yüzden enzim içeren deterjanlar kullanýldýðýnda alçak derecelerde 65°Cdeki etki elde edilebilir.

 Deterjan dozajý üreticinin talimatlarýna, su

sertliðine, kir seviyesine ve bulaþýk miktarýna uygun olmalýdýr. Parçalanabilmesine raðmen deterjanlar doðanýn dengesini bozan maddeler içermektedir.

* Sadece bazý modellerde mevcuttur.

Page 83

Ariza ve onarým

Makinenin çalýþmasýnda ariza olmasý durumunda Teknik Servise (Teknik Servis bölümüne bakýnýz) baþvurmadan önce aþaðýdakileri kontrol etmeniz gerekir. Söz konusu arýza ekranda görüntülenecek bazý kodlarla bildirilecektir: Teknik Servise baþvurmadan önce görüntülenen kodlarý not alýnýz.

Ariza:

Bulaþýk makinesi çalýþmýyor.

Bulaþýk makinesi su alamýyor.

Bulaþýk makinasý atýk sularý boþaltamýyor.

Bulaþýk makinesi ses yapýyor.

Bulaþýk ve bardaklar üzerinde kireç kalýntýlarý ve beyaz bir satýh oluþuyor.

Bulaþýk ve bardaklar üzerinde çizgi gibi veya mavi bir satýh oluþuyor.

Bulaþýklar tam kurumamýþ.

Olasý sebep/Çözüm:

 Fiþ prize takýlý deðil veya evdeki elektrik akýmý kesik.  Bulaþýk makinesinin kapaðý tam kapalý deðil.  Geciktirmeli Baþlatma programý ayarlanmýþ (Çalýþtýrma ve

kullanma bölümüne bakýnýz).

 Þebekeden su akmýyor.  Su besleme hortumu kývrýlmýþ (Montaj bölümüne bakýnýz).

 Program bitmemiþ.  Atýk su hortumu kývrýlmýþ (Montaj bölümüne bakýnýz).  Lavabonun tahliye borusu týkalý.  Filtre yemek artýklarý ile týkanmýþ.

 Bulaþýklar birbirine veya püskürtme kollarýna çarpýyor.

 Yenileyici tuz eksik veya su sertliðine uygun bir þekilde

ayarlanmamýþ (Parlatýcý ve tuz bölümüne bakýnýz).  Tuz haznesinin kapaðý tam kapalý deðil.  Parlatýcý bitti veya dozajý yeterli deðil.  Bulaþýklar yapýþmaz tabanlýdýr.

 Parlatýcý dozajý fazla.

 Parlatýcý bitti veya dozajý yeterli deðil (Parlatýcý ve tuz

bölümüne bakýnýz).  Parlatýcý dozajý uygun deðil.  Kurutmasýz bir program seçilmiþ.

Bulaþýklar temiz deðil.

Musluk kapalý alarmý (kýsa bip sinyali

duyulur)

(ekranda AO6 kodu görüntülenir).

Filtreler týkalý alarmý (ekranda AO5 kodu görüntülenir).

Su besleme hortumunun elektrosupabý bozuk alarmý (ekranda

AO1 kodu görüntülenir).

 Sepetler fazlasýyla doldurulmuþ (Sepetlerin doldurulmasý

bölümüne bakýnýz).  Bulaþýklar iyi yerleþtirilmemiþ.  Püskürtme kollarý serbestçe dönemiyor.  Çok hafif bir yýkama programý seçilmiþ (Program bölümüne

bakýnýz).  Deterjan dozajý uygun miktarda ayarlanmamýþ veya deterjan

tipi uygun deðil (Çalýþtýrma ve kullanma bölümüne bakýnýz).  Filtre kirli veya týkalý (Bakým ve temizlik bölümüne bakýnýz).  Yenileyici tuz eksik (Parlatýcý ve tuz bölümüne bakýnýz).

 Musluðu açýnýz: birkaç dakika sonra makine tekrar çalýþmaya

baþayacaktýr.

 Bip sinyali verilince müdahale edilmediði için cihaz durmuþ.

BEKLETME düðmesine basarak makineyi kapatýnýz, musluðu

açýnýz ve 20 saniye sonra ayný düðmeye basarak makineyi

çalýþtýrýnýz. Tekrar makineyi programlayýp çalýþtýrýnýz.

 BEKLETME düðmesine basarak makineyi kapatýnýz, filtreyi

temizleyiniz (Bakým bölümüne bakýnýz) ayný düðmeye basarak

makineyi açýnýz. Tekrar makineyi programlayýp çalýþtýrýnýz.

 BEKLETME düðmesine basarak makineyi kapatýnýz ve 1

dakika sonra tekrar açýnýz. Eðer alarm hala devam ediyorsa,

önce su basma riskini önlemek için su musluðunu kapatýnýz,

sonra da ceryaný kesip teknik servisi çaðýrýnýz.

Page 84

Teknik Servis

05/2005- Xerox Business Services

195048715.00

Servis aramadan önce:

 Arýzayý kendiniz çözüp çözemeyeceðinize

bakýnýz (bkz. Arýzalar ve telafileri).

 Programý tekrar baþlatarak, sorunun çözülüp

çözülmediðini görünüz.

 Aksi takdirde, garanti belgesinde belirtilen

telefon numaralarýndan teknik servisi arayýnýz.

! Kesinlikle, yetkili olmayan tamircilere müracaat etmeyiniz.

Bildiriniz:

 arýza tipini  makinenin modelini (Mod.)  seri numarasýný (S/N) Makinanýn inox kapýsýnýn yan tarafýnda bulabileceðiniz modelini ve seri numarasýný (bkz.Cihazýn tanýtýmý).
