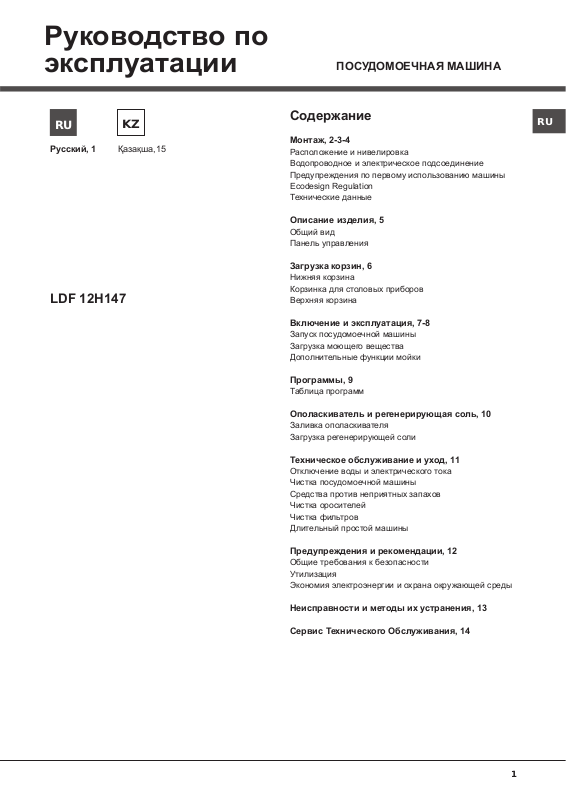

Page 1

Руководство по эксплуатации

Русский, 1

LDF 12H147

Қазақша,15

ПОСУДОМОЕЧНАЯ МАШИНА

Содержание

Монтаж, 2-3-4

Расположение и нивелировка Водопроводное и электрическое подсоединение Предупреждения по первому использованию машины Ecodesign Regulation Технические данные

Описание изделия, 5

Общий вид Панель управления

Загрузка корзин, 6

Нижняя корзина Корзинка для столовых приборов Верхняя корзина

Включение и эксплуатация, 7-8

Запуск посудомоечной машины Загрузка моющего вещества Дополнительные функции мойки

Программы, 9

Таблица программ

Ополаскиватель и регенерирующая соль, 10

Заливка ополаскивателя Загрузка регенерирующей соли

Техническое обслуживание и уход, 11

Отключение воды и электрического тока Чистка посудомоечной машины Средства против неприятных запахов Чистка оросителей Чистка фильтров Длительный простой машины

Предупреждения и рекомендации, 12

Общие требования к безопасности Утилизация Экономия электроэнергии и охрана окружающей среды

Неисправности и методы их устранения, 13

Сервис Технического Обслуживания, 14

Page 2

Монтаж

Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи или переезда проверьте, чтобы данное техническое руководство сопровождало изделие.

Внимательно прочитайте инструкции: в них содержатся важные сведения об установке изделия, его эксплуатации и безопасности.

В случае переезда перевозите машину в вертикальном положении. В случае крайней необходимости машина может быть положена задней стороной вниз.

Данная машина предусмотрена для бытового или другого аналогичного использования, а именно:

- в помещениях, предназначенных для приготовления пищи для персонала магазинов, офисов и прочих учреждений;

- в агротуристических усадьбах;

- для использования проживающими в гостинице, мотеле и прочих местах проживания;

- в гостиницах типа «номер плюс завтрак».

Расположение и нивелировка

1. Снимите упаковку с изделия и проверьте, чтобы на нем не было повреждений, нанесенных при транспортировке. При обнаружении повреждений не подсоединяйте машину, а обратиться к продавцу.

2. Установите посудомоечную машину в нишу кухонного гарнитура, так чтобы сбоков или сзади она прилегала к стене или к кухонным элементам. Изделие также может быть встроено под сплошной столешницей кухонного гарнитура (см. схему Монтажа).

Трубы подачи воды и слива и кабель электропитания должны располагаться слева или справа от для оптимальной установки машины.

Подсоединение шланга подачи воды.

• Подсоединение к водопроводу холодной воды: прочно привинтите трубу подачи воды к крану с резьбовым отверстием 3/4 газ. Перед закруткой дайте стечь воде до тех пор, пока она не станет прозрачной во избежание засорения машины нечистотами.

• Подсоединение к водопроводу горячей воды: если в вашем доме централизованная система отопления, посудомоечная машина может быть запитана горячей водой из водопровода, если температура воды не превышает 60°C.

Привинтите трубу к крану, как описано выше для трубы

холодной воды.

Если длина водопроводного шланга будет недостаточной, следует обратиться в специализированный магазин или к уполномоченному сантехнику (см. Техническое обслуживание).

Давление воды должно быть в пределах значений, указанных в таблице Технические данные (см. сбоку).

Проверьте, чтобы водопроводный шланг не был заломлен или сжат.

Подсоединение сливного шланга

подсоедините сливной шланг, не сгибая его, к сливному трубопроводу с минимальным диаметром 4 см.

3. Установите посудомоечную машину на ровный и твердый пол. Выровняйте машину, отвинчивая или завинчивай передние опорные ножки до идеально горизонтального положения машины. Точная нивелировка гарантирует стабильность и помогает избежать вибраций, шумов и смещений машины.

*. Отрегулируйте высоту задней опоры, повернув

шестигранную красную втулку, расположенную спереди, в центральной нижней части посудомоечной машины, шестигранным разводным ключом с раскрытием 8 мм по часовой стрелке для увеличения высоты и против часовой стрелки для ее уменьшения. (см. лист с инструкциями по встроенному монтажу, прилагающийся к документации на машину).

Водопроводное и электрическое подсоединение

Электрическое и водопроводное подсоединения машины

должны выполняться только квалифицированным техником.

Посудомоечная машина не должна давить на трубы или

на провод электропитания.

Изделие должно быть подсоединено к водопроводу при помощи новых труб. Не используйте б/у трубы.

Сливной шланг должен быть расположен на высоте от 40 до 80 см от пола или от платформы посудомоечной машины (А). Перед подсоединением сливного шланга к сифону мойки снимите пластиковую пробку (В).

Защита против затопления

Во избежание затопления посудомоечная машина:

- оснащена системой, перекрывающей подачу воды в случае аномалии или внутренних утечек. Некоторые модели оснащены дополнительным защитным устройством New Acqua Stop затопления даже в случае разрыва водопроводного шланга.

*, предохраняющим от

ВНИМАНИЕ: ОПАСНОЕ НАПРЯЖЕНИЕ!

Категорически запрещается обрезать шланг подачи воды, так как вдоль него проходят элементы под напряжением.

* Имеется только в некоторых моделях

Page 3

Электрическое подсоединение

Перед подсоединением вилки машины к электрической розетке необходимо проверить следующее:

• сетевая розетка должна быть соединена с заземлением и соответствовать нормативам;

• сетевая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную на паспортной табличке (см. раздел «Описание посудомоечной машины»);

• напряжение сети электропитания должно соответствовать данным на паспортной табличке, расположенной с внутренней стороны дверцы машины;

• сетевая розетка должна быть совместима со штепсельной вилкой изделия. В противном случае поручите замену вилки уполномоченному технику (см. Техническое обслуживание); не используйте удлинители и тройники.

Изделие должно быть установлено таким образом, чтобы провод электропитания и электророзетка были легко доступны.

Кабель электропитания изделия не должен быть согнут или сжат.

Регулярно проверяйте состояние кабеля электропитания и в случае необходимости поручите его замену только уполномоченным техникам (см. Техническое обслуживание).

Производитель не несет ответственности за последствия несоблюдения перечисленных выше требований.

Пленка защиты от конденсата*

После установки посудомоечной машины в нишу кухонного элемента откройте ее дверцу и наклейте прозрачную самоклеящуюся полоску снизу деревянной кухонной рабочей поверхности для ее защиты от возможного конденсата.

Предупреждения по первому использованию машины

После установки машины, непосредственно перед первым циклом мойки заполните бачок соли водой и засыпьте в него примерно 1 кг соли (см. раздел Ополаскиватель и регенерирующая соль): если вода будет вытекать из бачка, это нормальное явление. Выберите степень жесткости воды (см. раздел Ополаскиватель и регенерирующая соль).

- После загрузки соли индикатор ОТСУТСТВИЕ СОЛИ гаснет.

Если бачок не будет заполнен солью, смягчитель воды и

нагревательный элемент могут повредиться.

ECODESIGN REGULATION

Цикл мойки ЕСО это стандартная программа, к которой относятся данные на паспортной табличке; данный цикл предназначен для посуды с нормальным загрязнением, и эта программа наиболее эффективна в плане экономии электроэнергии и воды для посуды такого типа Для большей экономии посудомоечную машину следует загружать полностью. Расход в режиме энергосбежерения: Расход в режиме left-on: 4,5 W – расход в режиме off: 1,3 W Таблица расхода для основных программ

Стандартные условия* Настройки пользователя**

ИНТЕНСИВНАЯ НОРМАЛЬНАЯ

Энергопотребление (кВч/цикл)

1,50 15 150 1,30 14 135

1,20 15 120 1,05 14 110

Расход воды (л/цикл)

Продолжительность (мин/цикл)

Энергопотребление (кВч/цикл)

Расход воды (л/ цикл)

Продолжительность (мин/цикл)

* Данные программы являются значениями, замеренными в лаборатории, полученные согласно европейскому нормативу

EN 50242.

** Данные получены путем замеров в условиях эскплуатации и загрузки посуды пользователем.

Page 4

Сделано в Польше (POLAND)

Изделие:

Торговая марка:

Торговый знак изготовителя:

Модель: LDF 12H147 X

Изготовитель:

Страна-изготовитель:

Загрузка

Размеры

Номинальное значение напряжения электропитания или диапазон напряжения

Условное обозначение рода электрического тока или номинальная частота переменного тока

Посудомоечная машина

Indesit Company

14 столовых наборов

ширина 60 см высота 85 см глубина 60 см

220-240 V ~

50 Hz

Давление воды

Предохранитель

Класс мойки

Класс сушки

Класс энергопотребления

Потребление электроэнергии Потребление воды за стандартный цикл мойки Класс зашиты от поражения электрическим током



В случае необходимости получения информации

по сертификатам соответствия или получения копий

сертификатов соответствия на данную технику, Вы

можете отправить запрос по электронному адресу

[email protected].

Дату производства данной техники можно получить из серийного номера, расположенного под штрих-кодом (S/N XXXXXXXXX * XXXXXXXXXXX), следующим образом:

0,05-1MPa (0,5-10 bar) 7,25-145 psi См. табличку технических данных на оборудовании

A A A

1,08 кВт/час 13 л Класс защиты I

Оборудование соответствует следующим директивам Европейского Экономического Сообщества:

-2006/95/EC («Низкое напряжение»)

- 2004/108/ЕС («Электромагнитная совмести-мость»)

- 2009/125/EC («Comm. Reg. 1016/2010») (Ecodesign)

- 2012/19/ЕU («Утилизация электрического и электронного)

- 97/17/EC (Этикетирование)

          

- 1-ая цифра в S/N соответствует последней цифре года,

- 2-ая и 3-я цифры в S/N - порядковому номеру месяца года,

- 4-ая и 5-ая цифры в S/N - числу определенного месяца и года.

Производитель:

Импортер:

С вопросами (в России) обращаться по адресу:

Indesit Company S.p.A. Виале А. Мерлони 47, 60044, Фабриано (АН), Италия

ООО “Индезит РУС”

до 01.01.2011: Россия, 129223, Москва, Проспект Мира, ВВЦ, пав. 46 с 01.01.2011: Россия, 127018, Москва, ул. Двинцев, дом 12, корп. 1

Page 5

Описание изделия

Общий вид

Панель управления

1. Верхняя корзина

2. Верхний ороситель

3. Откидные полки

4. Регулятор высоты корзины

5. Нижняя корзина

6. Нижний ороситель

7. Корзинка для столовых приборов

8. Фильтр мойки

9. Бачок соли

10. Дозаторы моечного средства и дозатор

ополаскивателя

11. Паспортная табличка

12. Панель управления***

Индикатор дополнительной

функции Good Night

Индикатор

Отсутствие соли

Индикатор ВКЛ.-ВЫКЛ.

Кнопка

ВКЛ.-ВЫКЛ./

Reset

Индикатор дополнительной

Многофункциональные таблетки

Светящийся индикатор номера

Кнопка Выбор программы

Индикатор Отсутствие ополаскивателя

программы

Многофункциональные

функции Short Time

Индикатор

Кнопка

таблетки

Кнопка дополнительной

функции Short Time

Кнопка дополнительной

функции Good Night

Индикатор дополнительной сушки

Индикатор Половина загрузки в верхней корзине

Индикатор Половина загрузки в нижней корзине

Светящийся индикатор остающегося времени

Кнопка и индикатор Пуск/Пауза

Индикаторы Пуск с задержкой

Кнопка Запуск с задержкой

Кнопка Половина загрузки

Кнопка Дополнительная сушка

***

Только в полностью встраиваемых моделях.

* Имеется только в некоторых моделях

Количество и тип программ и дополнительных функций варьирует в зависимости от модели посудомоечной машины.

Page 6

Загрузка корзин

Перед загрузкой корзин удалите с посуды остатки пищи,

вылейте оставшееся содержимое из стаканов и чашек.

Загрузив посуду, проверьте, чтобы лопасти оросителей могли свободно вращаться.

Нижняя корзина и контейнер для столовых приборов

Нижняя корзина предназначена для кастрюль, крышек, тарелок, салатниц, столовых приборов и т.п.Большие тарелки и крышки

рекомендуется размещать с боков корзины.

Некоторые модели посудомоечных машин оснащены наклонными секциями

положении для размещения тарелок или в горизонтальном для размещения кастрюль, салатниц и сковород.

*, которые можно использовать также в вертикальном

Верхняя корзина

В эту корзину помещается хрупкая и легкая посуда: стаканы, чашки, блюдца, мелкие салатницы.

Откидные полки с варьируемым положением

Откидные полки могут быть установлены на двух разных уровнях для оптимизации размещения посуды в корзине. Бокалы можно стабильно поместить на откидные полки, вставив ножку бокала в специальные прорези.

В некоторых моделях посудомоечных машин может иметься выдвижной

лоток

* , который можно использовать

для сервизных столовых приборов или маленьких чашек. Для оптимальных результатов мойки не следует помещать на лоток

большую посуду.

Тип контейнера для столовых приборов может варьировать, быть разборным или неразборным в зависимости от модели посудомоечной машины. Неразборный контейнер должен устанавливаться только в передней части нижней корзины.

Оба типа контейнера имеют верхние решетки для оптимального размещения столовых приборов.

Ножи и острые столовые приборы должны быть помещены в контейнер для столовых приборов острыми концам вниз или горизонтально уложены на откидных полках

верхней корзины.

Рекомендуем пользоваться посудой, пригодной для мытья в посудомоечной машине.

* Имеется только в некоторых моделях. Варьирует количество

и положение.

Регуляция положения верхней корзины

Для облегчения размещения посуды можно отрегулировать высоту верхней корзины, установив ее выше или ниже.

Рекомендуется регулировать высоту верхней корзины БЕЗ ПОСУДЫ. НИКОГДА не поднимайте и не опускайте корзину, взявшись за нее только с одной стороны.

Откройте крепления направляющих корзины справа и слева и выньте корзину. Установите ее вверху или внизу, пропустив ее по направляющим вплоть до входа передних роликов и закройте крепления (см. схему).

Если корзина оснащена ручками Dual

Space

* (см. схему), выдвиньте верхнюю

корзину до упора, возьмитесь за ручки по бокам корзины и переместите ее вверх или вниз, после чего задвиньте корзину

назад.

Посуда, непригодная для мойки в посудомоечной машине

• Деревянная посуда, посуда с деревянными, костяными

ручками или склеенная посуда.

• Алюминиевая, медная, латунная, оловянная посуда или

из сплава олова.

• Пластмассовая нетермоустойчивая посуда.

• Старинный фарфор или посуда с ручной росписью.

• Старинная серебряная посуда. Современную серебряную

посуду можно мыть в машине по деликатной программе, проверив, чтобы эта посуда не касалась посуды из других металлов.

Page 7

Включение и эксплуатация

Первое включение

Выбрать язык

Нажмите кнопку ВКЛ./ВЫКЛ., включится короткий звуковой сигнал, и на дисплее появится заданный язык. Используйте кнопку ОТЛОЖЕННЫЙ ЗАПУСК для просмотра перечня языков вперед, или кнопку ПОЛОВИНА ЗАГРУЗКИ для просмотра перечня назад, вплоть до нахождения нужного Вам языка. Нажмите кнопку Р для подтверждения выбора, после чего дисплей автоматически переключится на перечень программ мойки. При каждом последующем включении посудомоечная машина

будет показывать перечень программ. Язык можно изменить также после первого включения

машины, нажав одновременно на несколько кнопку Р и кнопку ОТЛОЖЕННЫЙ ЗАПУСК.

Запуск посудомоечной машины

1. Откройте водопроводный кран.

2. Нажмите кнопку ВКЛ.-ВЫКЛ.: вы услышите короткий звуковой сигнал, индикатор ВКЛ./ВЫКЛ. и дисплей загорятся.

3. Откройте дверцу и поместите в дозатор моющее вещество (см. ниже).

4. Загрузите посуду в корзины (см. Загрузка корзин) и закройте дверцу.

5. Выберите программу в зависимости от типа посуды и степени ее загрязнения (см. Таблицу программ), нажав кнопку P.

6. Выберите дополнительные функции мойки (см. сбоку).

7. Запустите цикл при помощи кнопки Пуск: длинный звуковой сигнал известит о начале программы, на дисплее покажется название выбранной программы и время, остающееся до окончания цикла.

8. По завершении цикла два коротких звуковых сигнала и один длинный сообщают о завершении программы, и на дисплее появится сообщение «КОНЕЦ ЦИКЛА». Выключите машину при помощи кнопки ВКЛ.-ВЫКЛ., перекройте водопроводный кран и отсоедините штепсельную вилку машины от сетевой розетки.

9. Подождите несколько минут перед тем, как вынуть посуду из машины во избежание ожегов. Выгрузку посуды из машины начинайте с нижней корзины.

- В целях энергосбережения в некоторых случаях

ПРОСТОЯ машина отключается автоматически.

PROGRAMMI AUTO*: данная модель посудомоечной

машины укомплектована специальным сенсором, определяющим степень загрязнения и программирующим оптимальный и экономичный режим мойки. Продолжительность автоматических программ может варьировать благодаря этому сенсору.

Если посуда несильно загрязнена или была предварительно ополоснута водой, значительно сократите дозу моющего средства.

Изменение текущей программы

Если Вы неправильно выбрали программу, ее можно изменить, если с момента ее запуска прошло несколько минут: при необходимости изменить программу мойки после запуска цикла выключите машину, нажав на несколько секунд кнопку ВКЛ./ ВЫКЛ./Отмена, и вновь включите ее той же кнопкой, вновь выберите нужную программу и дополнительные функции.

Порядок догрузки посуды

Нажмите кнопку Пуск/Пауза (светящаяся кнопка мигает), на дисплее показывается «ПАУЗА». Откройте дверцу машины, обращая внимание на выход пара, и доложите посуду. Нажмите кнопку Пуск/Пауза (кнопка горит, не мигая): цикл возобновится

после длительного звукового сигнала.

Нажмите кнопку Пуск/Пауза для прерывания цикла в режиме паузы, на дисплее появится «ПАУЗА», прервется как текущая программа, так и Отложенный запуск, если он был задан. На данном этапе нельзя изменить программу.

Случайное прерывание мойки

Если в процессе мойки Вы откроете дверцу машины или внезапно отключится электропитание, программа мойки прервется, и на дисплее появится сообщение «ЗАКРЫТЬ ДВЕРЦУ». Когда дверца машины закроется или вернется электроэнергия, программа возобновится с того момента, в который она была прервана.

Загрузка моющего средства

Хороший результат мойки зависит также от правильной дозировки моющего средства, излишек которого не улучшает эффективность мойки, а только загрязняет окружающую среду.

Используйте только специальные моющие средства для посудомоечных машин.

НЕ ИСПОЛЬЗУЙТЕ моющие средства для ручного мытья посуды.

Излишек моющего средства может оставить следы от пены по завершении цикла.

Рекомендуется использовать моющее средство в таблетках, только если в Вашей модели имеется дополнительная функция МНОГОФУНКЦИОНАЛЬНЫЕ ТАБЛЕТКИ.

Оптимальные результаты мойки и сушки достигаются только в случае использования моющего средства в порошке, жидкого ополаскивателя и регенерирующей соли.

дозатор А: Моющее средство дозатор В: Моющее средство для предварительной мойки

1. Откройте крышку С, нажав на кнопку D.

2. Поместите в дозатор моющее средство согласно рекомендациям, приведенным в Таблице программ:

• в порошке: дозаторы А и В.

• в таблетках: если по программе требуется

1 штука, положите таблетку в дозатор А и закройте крышку. Если по программе предусмотрено 2 таблетки, положите

вторую на дно машины.

3. Удалите остатки моющего средства с краев дозатора и закройте крышку с щелчком.

Дополнительные функции мойки

Вы можете выбрать, изменить или отменить ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ только после выбора программы мойки и до нажатия кнопки Пуск/Пауза.

Могуть быть выбраны только дополнительные функции, совместимые с выбранной программой мойки.. Если какая-то дополнительная функция является несовместимой с выбранной программой (см. Таблицу программ), соответствующий индикатор быстро мигнет 3 раза и раздадутся 2 коротких сигнала.

При выборе дополнительной функции, несовместимой с ранее выбранной другой дополнительной функцией, эта функция будет мигать 3 раза, раздадутся 3 звуковых сигнала, и индикатор функции погаснет, в то время как останется включенной последняя выбранная функция. Для отмены ошибочно выбранной функции вновь нажмите соответствующую кнопку.

* Имеется только в некоторых моделях

Page 8

Половина загрузки в верхней или нижней корзине

Если у Вас мало грязной посуды, можно выбрать режим половина загрузки, позволяющий сэкономить воду, электроэнергию и моющее вещество. Перед выбором программы мойки нажмите кнопку ПОЛОВИНА ЗАГРУЗКИ несколько раз: загорится треугольник, соответствующий выбранному режиму загрузки, и запустится цикл мойки только в верхней или только в нижней корзине; при повторном нажатии этой кнопки дополнительная функция отменяется.

Функция Половина загрузки является несовместимой с дополнительными функциями Ночной режим Good Night и Сокращенное время Short Time.

Не забудьте загрузить посуду только в верхнюю или нижнюю корзину и поместить в дозатор половину дозы моющего вещества.

Рекомендуется использовать моющее вещество в порошке.

Эта функция несовместима с программой: Короткий цикл мойки.

Отложенный запуск

Запуск программы может быть отложен на время от 1 часа до 24 часов:

1. Выбрав нужную программу мойки и возможные дополнительные функции, нажмите кнопку ОТЛОЖЕННЫЙ ЗАПУСК: символ Отложенного запуска начнет мигать. При помощи той же кнопки выберите время, когда Вам удобно запустить цикл мойки (от 1 часа до 24 часов).

2. Подтвердите выбор при помощи кнопки ПУСК/ПАУЗА. Символ перестанет мигать, начнется обратный отсчет времени, на дисплее появится сообщение Запуск через..., заданное время задержки мигает, и кнопка ПУСК/ПАУЗА перестает мигать (горит, не мигая).

3. По истечении заданного времени задежки включается один длинный звуковой сигнал, индикатор ОТЛОЖЕННЫЙ ЗАПУСК гаснет, и программа мойки запускается. Для отменты функции ОТЛОЖЕННЫЙ ЗАПУСК нажмите кнопку ЗАПУСК С ЗАДЕРЖКОЙ до тех пор, пока на дисплее не появится надпись OFF.

После запуска цикла нельзя задать Отложенный запуск.

Многофункциональные таблетки (Tabs)

Эта функция позволяет улучшить результат мойки и сушки. В случае использования многофункциональных таблеток нажмите кнопку МНОГОФУНКЦИОНАЛЬНЫЕ ТАБЛЕТКИ, индикатор загорится; при повторном нажатии на эту кнопку данная функция отключается.

Если функция МНОГОФУНКЦИОНАЛЬНЫХ ТАБЛЕТОК не была отключена, она останется включенной при

последующих включениях машины.

Рекомендуется использовать моющее средство в таблетках, только если в Вашей модели имеется дополнительная функция МНОГОФУНКЦИОНАЛЬНЫЕ

ТАБЛЕТКИ. Не рекомендуется использовать эту дополнительную функцию в программах, не предусматривающих использование многофункциональных таблеток (см. таблицу

дополнительных функций).

Дополнительная функция Short Time

Данная дополнительная функция позволяет сократить продолжительность основных программ, сохраняя высоким качество мойки и сушки. После выбора программы нажмите кнопку функции Short Time, выбор которой отмечается коротким сигналом и включением индикатора. Для отмены этой функции повторно нажмите эту кнопку.

Дополнительная функция Good Night

Эта функция понижает шумовой уровень машины, увеличивая продолжительность программ, и идеально подходит для использования ночного тарифа на электроэнергию. После выбора программы нажмите кнопку функции Ночной режим Good Night, выбор которой отмечается коротким сигналом и включением индикатора.

Для отмены этой функции повторно нажмите эту кнопку.

Дополнительные функции ShorTime и Good Night

являются несовместимыми друг с другом.

Дополнительные функции ShorTime и Good Night являются несовместимыми с дополнительной функцией ПОЛОВИНА ЗАГРУЗКИ.

Дополнительная сушка

Для оптимизации сушки посуды нажмите кнопку ДОПОЛНИТЕЛЬНАЯ СУШКА, индикатор загорится, при повторном нажатии этой кнопки эта функция отключается. Дополнительная функция ДОПОЛНИТЕЛЬНАЯ СУШКА

увеличивает продолжительность программы.

ПРОГРАММА МОЙКИ МАШИНЫ SELFCARE

Данная программа служит для дезинфекции посудомоечной машины, позволяет тщательно вымыть камеру машины, сокращая образования внутри неприятных запахов.

ВНИМАНИЕ!

Для программы мойки машины SELFCARE необходимо использовать специальные дозированные моющие средства для мойки посудомоечных машин (следуйте инструкциям на упаковке моющего средства) и при ПУСТОЙ машине.

Таблица Допо лнительных функций

Eco 50°C Нормальная Daily A 60’

Предваритель ное ополаски вание

Auto Super Wash (Интенси вная мойка) Speed 25’ Хрусталь Auto Duo Wash

Супер-интенси внаямойка Праздничная посуда Детскаяпосуда

SelfCare

A B C D E F

Отложе

нный

запуск

ДА ДА

Полов ина за грузки

Многофу

нкционал

ьные

таблетки

ДА ДА Нет ДА

Дополнит

ельная

сушка

Short

Time

ДА ДА ДА ДА ДА ДА ДА ДА ДА Нет Нет Нет

ДА

Нет

ДА

Нет

ДА

Нет

ДА

ДА Нет ДА Нет Нет Нет ДА ДА ДА ДА Нет ДА ДА ДА Нет

ДА

Нет

ДА Нет Нет

ДА

Нет Нет

ДА Нет Нет Нет Нет Нет ДА Нет Нет Нет Нет Нет

Good Night

Нет

Page 9

Программы

Описание ДОПОЛНИТЕЛЬНЫХ ФУНКЦИЙ смотрите в таблице Дополнительных функций на странице разделов Запуск и эксплуатация.

Количество и тип программ и дополнительных функций варьирует в зависимости от модели посудомоечной машины.

Продолжит

ельность

программы

(допуск

±10%)

Часов мин.

2:45’

1:50’

1:00’

0:08’

2:25’

0:25’

1:30’

1:45’

2:35'

0:32’

1:20'

0:40'

Рекомендации по выбору программы

Экологическая мойка с низким расх одом электроэнергии для посуды и кастрюль.

Нормально загрязненная посуда и к астрюли. Стандартный ежедневный цикл.

Ежедневная посуда в небольшом к оличестве.(4 тарелки+1 кастрюля + 1 сковорода).

Предварительная мойка в ожидани и полной загрузки машины.

Очень загрязненная посуда и кастр юли (не использовать для деликатн ой посуды).

Экономичный короткий циклдля мо йки малозагрязненной посуды сразу после еды. (2 тарелки +2 стакана + 4 столовых прибора + 1 кастрюля+1 маленькая сковородка)

Экономичный короткий циклдля мы тья хрупкой посуды, при низкой тем пературе сразу после еды. (бокалы в верхней корзине + хрупкиетарелк и в нижней).

Раздельная мойка в двух корзинах: деликатная мойка хрусталя и стака нов в верхней корзине, интенсивная мойка кастрюль в нижней.

Очень грязные кастрюли или посуд а с присохшими остатками пищи.

Цикл ополаскивания и сушки для ре дко используемой посуды; чистая, н о пыльная.

Гигиенический цикл для мойки детс ких бутылочек, гаек исосок, а также детских тарелочек, чашек, стаканов и столовых приборов. Выполняется только в верхней корзине.

Дезинфицирующий цикл внутри пос удомоечной машины.Включается т

олько при пустой машине с испо льзованием специальных моющ их средств.

Программа

Eco* 50°C

Нормальная

Daily A 60’

Предварительно е ополаскивание

Auto Super Wash

(Интенсивная

мойка)

Speed 25’

Хрусталь

Auto Duo Wash

Супер-

интенсивная

мойка

Праздничная

посуда

Детская посуда

SelfCare

Стиральное вещество

(А) = ячейка А (В) = ячейка В

Порошок Жидкое Таблетки

29 гр (А)

6 гр (В)

29 гр (А)

6 гр (В)

25 гр (А) 25 мл (А) 1 (A)

Нет

35 гр (А) 35 мл (А) 1 (A)

25 гр (А) 25 мл (А) 1 (A)

35 гр (А)

35 гр. (А)

35 гр (А)

5 гр (В)

Нет

20 гр (А) 20 мл (А) Нет

Нет

29 мл (А)

6 мл (В)

29 мл (А)

6 мл (В)

Нет

35 мл (А)

5 мл (В)

Нет

1 (A)

Нет

1 (A)

1 (на дно

машины)

Нет

Программы

с сушкой

Есть

Нет

Есть

Нет

Есть

Нет

Дополнитель

ные

функции

A-B-C-D-F

A-B-C-D-E-F

A-B-C

A-B

A-B-C-D-E

A-C

A-B-C-D

A-C-D-E

A-B-C-D

A-B-D

Оптимальный результат мойки и сушки при выборе программ «Ежедневная» и «Короткая» достигается при соблюдении указанного количества загружаемой посуды.

Программа Eco, отвечающая требованиям норматива EN-50242, имеет большую продолжительность по сравнению с другими

программами, тем не менее эта программа расходует меньше электроэнергии и меньше загрязняет окружающую среду.

Примечание для Испытательных Лабораторий: за более подробной информацией касательно условий сравнительного испытания EN пошлите запрос на адрес: [email protected]

Page 10

Ополаскиватель и регенерирующая соль

Используйте только специальные средства для посудомоечных машин. Не используйте поваренную или промышленную соль и моющие средства для ручного мытья посуды. Следуйте инструкциям, приведенным на упаковке моющего средства.

Если вы используете многофункциональное моющее средство, ополаскиватель добавлять не нужно,

рекомендуется добавить соль, в особенности, если водопроводная вода жесткая или очень жесткая.

Следуйте инструкциям, приведенным на упаковке моющего средства.

Если вы не добавляете ни соли, ни ополаскивателя, Индикаторы ОТСУТСТВИЕ СОЛИ* и ОТСУТСТВИЕ ОПОЛАСКИВАТЕЛЯ остаются включенными.

Заливка ополаскивателя

Ополаскиватель облегчает сушку посуды, так как вода лучше стекает с ее поверхности, и на посуде таким образом не остается разводов или пятен. Необходимо долить ополаскиватель в дозатор:

• когда на панели управления загорается индикатор

ОТСУТСТВИЕ ОПОЛАСКИВАТЕЛЯ*;

1. Откройте дозатор, повернув крышку (G) против часовой стрелки.

2. Залейте ополаскиватель, избегая перелива. Если вы случайно пролили ополаскиватель мимо дозатора, удалите излишек губкой.

3. Завинтите крышку.

НИКОГДА не заливайте ополаскиватель

непосредственно в моечную камеру машины.

Отрегулируйте дозу ополаскивателя

Если вас не удовлетворяет качество сушки, можно отрегулировать дозу ополаскивателя. При помощи отвертки поверните регулятор (F) на одну из 6 отметок (фабричная настройка – 4):

• если на посуде остаются белые разводы, поверните

регулятор на меньшее значение (1-3).

• если на посуде остаются капли воды или пятна извести,

поверните регулятор на более высокое значение (4-5).

Выбор степени жесткости воды

Все посудомоечные машины укомплектованы смягчителем воды, который благодаря специальной регенерирующей соли для посудомоечных машин удаляет известь из воды, использующейся для мытья посуды. Данная посудомоечная машина может быть отрегулирована таким образом, чтобы сократить загрязнение окружающей среды и оптимизировать качество мытья посуды в зависимости от жесткости воды. Вы можете узнать градус жесткости воды в вашем районе, обратившись в организацию

водоснабжения.

- Выключите машину при помощи кнопки ВКЛ./ВЫКЛ.

- Нажмите кнопку P на 5 несколько секунд. Раздадутся два коротких сигнала, и на дисплее появится сообщение «ЖЕСТКОСТЬ ВОДЫ», и заданная степень жесткости воды редко замигает на дисплее (декальцификатор настроен на № 3).

- Последовательно нажмите кнопки ОТЛОЖЕННЫЙ ЗАПУСК (степени от 1 до 5) или ПОЛОВИНА ЗАГРУЗКИ (степени от 5 до 1) вплоть до получения нужного значения жесткости;

нажмите кнопку P для подтверждения.(1-2-3-4-5 Таблицу жесткости воды), вплоть до максимального 5-ого степени. Для отмены этой функции подождите несколько секунд или нажмите кнопку дополнительных функций машину кнопкой ВКЛ./ВЫКЛ. Если вы пользуетесь многофункциональными таблетками, бачок с регенерирующей солью должен быть в любом случае заполнен.

Таблица жесткости воды

уровень

От 0°f да 10°f рекомендуется не использовать соль.

* **

(°dH = жесткость в немецких градусах - °fH = жесткость во французских градусах - ммол/л = милимоль/литр)

1 0 - 6 0 - 10 0 - 1 2 6 - 11 11 - 20 1,1 - 2 3 12 - 17 21 - 30 2,1 - 3 4 17 - 34 31 - 60 3,1 - 6

при установке 5, продолжительность цикла может увеличиться.

1 цикл в день.

°dH

34 - 50 61 - 90 6,1 - 9

°fH mmol/l

* или отключите

Средняя автономность бачок для соли

7 месяцев 5 месяцев

2/3 недели

* См.

месяцы

3 месяца 2 месяца

Загрузка регенерирующей соли

Для хорошего результата мойки необходимо проверять, чтобы бачок соли никогда не был пуст. Регенерирующая соль удаляет из воды известь, которая в противном случае остается на посуде. Бачок соли расположен в нижней части посудомоечной машины (см. Описание) и заполняется:

• когда зеленый поплавок* не виден через крышку бачка;

• когда на панели управления загорается индикатор ОТСУТСТВИЕ СОЛИ

1 кг); выход воды из емкости является нормальным.

4. Снимите воронку* и удалите остатки соли на входном отверстии; сполосните крышку струей воды прежде чем закрутить ее, располагая ее головкой вниз и позволяя воде стекать по четырем звездообразным прорезям в нижней

части крышки.

Рекомендуем выполнять эту операцию каждый раз при загрузке соли.

Хорошо закройте крышку, для того чтобы во время мойки в емкость не попадало моющее средство (может быть

непоправимо повреждено устройство смягчения воды)

При необходимости загрузите соль перед циклом мойки для удаления соляного раствора, вылившегося через край бачка.

1. Выньте нижнюю корзину и поверните крышку емкости против часовой стрелки.

2. Только при использовании в первый раз: наполните емкость водой до краев.

3. Вставьте воронку засыпьте в емкость соль до краев (примерно

* (см. рисунок) и

* Имеется только в некоторых моделях

Page 11

Техническое обслуживание и уход

Отключение воды и электрического тока

•

Перекрыв во избежание опасности утечек.

•

Вы перед началом чистки и технического обслуживания.

айте водопроводный кран после каждой мойки

ньте штепсельную вилку машины из электророзетки

Чистка посудомоечной машины

•

Для

чистки наружных поверхностей и панели управления машины используйте мягкую тряпку, смоченную водой. Не используйте растворители или абразивные чистящие средства.

•

Во

зможные пятна внутри камеры мойки можно удалить при помощи тряпки, смоченной в водой с небольшим количеством уксуса.

Средства против неприятных запахов

•

Всег

да оставляйте дверцу машины полу-прикрытой во

избежание застоя влажности.

•

егулярно прочищайте периметральные уплотнения дверцы и дозаторов моющего средства при помощи влажной губки. Таким образом удаляются остатки пищи – основной причины образвания неприятных запахов.

Чистка оросителей

Остатки пищи могут прилипнуть к лопастям оросителей и засорить отверстия, из которых выходит вода: время от времени следует проверять оросители и прочищать их неметаллической щеткой. Оба оросителя являются съемными.

Для съема верхнего оросителя необходимо отвинтить против часовой стртелки пластмассовую гайку. Верхний ороситель устанавливается отверстиями вверх.

Периодически очищайте водный фильтр, расположенный

на выходе крана.

- Перекройте водопроводный кран.

- Открутите края трубы загрузки воды, снимите фильтр и аккуратно промойте его под струей воды.

- Снова вставьте фильтр и закрепите трубу.

Чистка фильтров

Фильтрующий узел состоит из трех фильтров, которе служат для очистки воды для мойки от остатков пищи и возвращают воду в циркуляцию: для хороших результатов мойки необходимо прочищать фильтры.

Регулярно прочищайте фильтры.

Запрещается пользоваться посудомоечной машиной без

фильтров или с незакрепленным фильтром.

• После нескольких циклов мойки проверьте фильтрующий узел и при необходимости тщательно промойте его под струей воды при помощи неметаллической щетки, следуя приведенным ниже инструкциям:

1. поверните против часовой стрелки цилиндрический фильтр С и выньте его (схема 1).

2. Выньте стакан фильтр В, слегка нажав на боковые выступы (Схема 2);

3. Выньте плоский фильтр из нержавеющей стали А (схема 3).

4. Проверка отстойника и удаление возможных остатков

пищи. НИКОГДА НЕ СНИМАЙТЕ крышку насоса (деталь черного цвета) (рис. 4).

Для съема нижнего оросителя нажмите на шпонки с боков и потяните его вверх.

Очистка водного фильтра

Если водопровод новый или если он долгое время не использовался, перед подсоединением дайте воде стечь до тех пор, пока она не станет прозрачной. Несоблюдение этого условия может привести к засорению фильтра и к повреждению посудомоечной машины.

* Имеется только в некоторых моделях

После чистки фильтров точно установите фильтрующий узел на свое место, что является важным для исправной работы посудомоечной машины.

Длительный простой машины

• Отсоедините машину от сети электропитания и перекройте водопроводный кран.

• Оставьте дверцу машины полу-прикрытой.

• После длительного простоя машины произведите один холостой цикл мойки.

Page 12

Предупреждения и рекомендации

Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения,

составленные в целях вашей безопасности.

Общие требования к безопасности

• Данный электроприбор не может быть использован

лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, неопытными или незнакомыми с инструкциями обращения с электроприбором, в отсутствие контроля лиц, ответственных за их безопасность.

• Взрослые должны следить, чтобы дети не играли с

электроприбором.

• Данное изделие предназначается для непрофессионального

использования в домашних условиях.

• Изделие предназначено для мытья посуды в домашних

условиях, может быть использовано только взрослыми людьми в соответствии с инструкциями, приведенными в данном техническом руководстве.

• Запрещается устанавливать изделие на улице, даже

под навесом, так как воздействие на него дождя и грозы является чрезвычайно опасным.

• Не прикасайтесь к посудомоечной машине с босыми

ногами.

• Не тяните за кабель электропитания для отсоединения

вилки изделия из сетевой розетки, возьмитесь за вилку рукой.

• Необходимо перекрыть водопроводный кран и вынуть

штепсельную вилку из розетки перед началом чистки и технического обслуживания машины.

• В случае неисправности категорически запрещается

открывать внутренние механизмы изделия с целью их самостоятельного ремонта.

• Никогда не прикасайтесь к сопротивлению.

• Не опирайтесь или не садитесь на открытую дверцу

машины: она может опрокинуться.

• Не держите дверцу открытой, так как об нее можно

случайно споткнуться.

• Храните моющие средства и ополаскиватель вдали от

детей.

• Не разрешать детям играть с упаковочными материалами.

Экономия электроэнергии и охрана окружающей среды

Экономия воды и электроэнергии

• Используйте посудомоечную машину с полной загрузкой. В ожидание полного заполнения машины во избежание образования неприятных запахов включите цикл Ополаскивание (см. Программы).

• Выбирайте программу мойки, подходящую для данного типа посуды и степени загрязнения в соответствии с Таблицей программ:

- для нормально загрязненной посуды используйте программу Есо, обеспечивающую низкий расход электроэнергии и воды.

- если машина загружена неполностью, включите дополнительную функцию Половина загрузки* (см. Запуск и эксплуатация).

• Если ваш контракт с поставщиком электроэнергии предусматривает разные часовые тарифы для экономии электроэнергии, пользуйтесь машиной во время с льготным тарифом. Дополнительная функция Запуск с задержкой* (см. Запуск и эксплуатация) может помочь спланировать мойку

посуды в более рациональном режиме.

Моющие средства, не содержащие фосфатов, хлора и содержащие ферменты

• Настоятельно рекомендуем использовать моющие средства, не содержащие фосфатов и хлора, что помогает сохранить окружающую среду.

• Ферменты оказывают особо эффективное воздействие при температуре около 50°C, поэтому при использовании моющих веществ с ферментами можно выбрать программы мойки с низкими температурами, получая те же результаты, что и при мойке при 65°C.

• Аккуратно дозируйте моющее средство в соответствии с указаниями производителя, с степенью жесткости воды, со степенью загрязнения и с количеством посуды во избежание нерационального расхода. Хотя моющие средства и являются биоразлагаемыми, они содержат вещества, отрицательно влияющие на природу.

Утилизация

• Уничтожение упаковочных материалов: соблюдайте местные нормативы по утилизации упаковочных материалов.

• Согласно Европейской Директиве 2012/19/СЕ касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющийся на всех приборах, служит напоминанием об их отдельной утилизации.

За более подробной информацией о правильной утилизации

бытовых электроприборов пользователи могут обратиться в специальную государственную организацию или в магазин.

* Имеется только в некоторых моделях.

Page 13

Неисправности и методы их устранения

В случае обнаружения аномалий в работе изделия проверьте следующие пункты перед тем, как обратиться в Сервис технического обслуживания.

Неисправности:

Посудомоечная машина не запус кается или не реагирует на кома нды

Дверца не закрывается • Защелкнулся замок; энергично толкните дверцу вплоть до щелчка.

Возможные причины / Методы устранения:

• Выключите машину при помощи кнопки ВКЛ./ВЫКЛ., вновь включите ее примерно через одну минуту и вновь задайте программу.

• Проверьте, хорошо ли штепсельная вилка вставлена в сетевую розетку.

• Дверца машины плохо закрыта.

Посудомоечная машина не сливает воду.

Шумная работа посудомоечной машины.

На посуде и стаканах остается беловатый или известковый нал ет.

На посуде и стаканах остаются голубоватые разводы или налеты.

Посуда плохо высушена. • Была выбрана программа мойки без сушки.

Посуда плохо вымыта. • Корзины перегружены (см. Загрузка корзин).

• Программа еще не завершилась.

• Сливной шланг согнут (см. Монтаж).

• Засорился слив в мойке.

• Фильтр засорен остатками пищи.

• Посуда бьется друг о друга или о лопасти оросителей.

• Чрезмерное пенообразование: неправильная дозировка или непригодное моющее средство для посудомоечной машины. (см. Включение и эксплуатация).

• Отсутствует регенерирующая соль или регуляция ее расхода не соответствует

степени жесткости воды (см. Ополаскиватель и соль).

• Крышка бачка соли плохо закрыта.

• Закончился ополаскиватель или его дозировка недостаточна.

• Чрезмерная дозировка ополаскивателя.

• Закончился ополаскиватель или настроена недостаточная дозировка (см. Ополас киватель и соль).

• Неправильно настроена дозировка ополаскивателя.

• Посуда с тефлоновым покрытием или из пластика.

• Посуда плохо расположена в корзинах.

• Посуда мешает вращению лопастей оросителей.

• Выбрана неэффективная программа мойки (см. Программы).

• Крышка ополаскивателя плохо закрыта.

• Фильтр засорен (см. Техническое обслуживание и уход).

• Отсутствует регенерирующая соль (см. Ополаскиватель и соль).

Посудомоечная машина не зали вает воду - Сигнализация закрыт ого крана.

(раздаются короткие звуковые сигн алы)

(мигает индикатор ВКЛ./ВЫКЛ., и над исплее показывается сообщение: Не т воды. Открыть кран, через нескол ько секунд показывается А:6)

Сигнализация сливного шланга воды / Засорен фильтр подачи в оды.

(мигает индикатор ВКЛ./ВЫКЛ., и над исплее показывается сообщение А:7)

* Имеется только в некоторых моделях.

• В водопроводе нет воды.

• Водопроводный шланг согнут (см. Монтаж).

• Откройте водопроводный кран, и машина запустится через несколько минут.

• Машина заблокировалась, так как после звуковой сигнализации не было произвед ено никаких действий.

Выключите машину при помощи кнопки ВКЛ./ВЫКЛ., откройте водопроводный кра

н и через 20 секунд вновь включите машину при помощи той же кнопки. Перепрогр аммируйте машину и вновь запустите цикл.

• Выключите машину при помощи кнопки ВКЛ./ВЫКЛ. Закройте водопроводный кра

н во избежание затопления, отсоедините штепсельную вилку машины от сетевой розетки. Проверьте, не засорен ли фильтр подачи воды нечистотами. (смотрите

раздел «Техническое обслуживание и уход»)

Page 14

Сервисное обслуживание

Мы заботимся о своих покупателях и стараемся сделать сервисное обслуживание наиболее качественным. Мы постоянно совершенствуем наши продукты, чтобы сделать Ваше общение с техникой простым и приятным.

Уход за техникой

Продлите срок эксплуатации и снизьте вероятность поломки техники.

Воспользуйтесь профессиональными средствами для ухода за техникой от Indesit Professional для наиболее простого, эффективного и легкого ухода за Вашей бытовой техникой.

Продукты Indesit Professional производятся в Италии с соблюдением высоких европейских стандартов в области качества, экологии и безопасности использования и созданы с учетом многолетнего опыта производителя техники. Узнайте подробнее на сайте www.hotpoint-ariston.ru в разделе «Сервис» и спрашивайте в магазинах Вашего города.

Авторизованные сервисные центры

Чтобы быть ближе к нашим потребителям, мы создали широкую сервисную сеть, особенностью которой является высокая подготовка, профессионализм и честность сервисных мастеров. На сегодняшний день она насчитывает около 350 сервисных центров на территории России и СНГ.

Их контакты Вы можете найти в сервисном сертификате и на сайте www.hotpoint-ariston.ru в разделе «Сервис».

Если вам надо обратиться в сервисный центр:

Внимание! При ремонте требуйте использования оригинальных запасных частей.

Перед тем как обратиться в Сервис Технического обслуживания:

• Проверьте, можно ли устранить неисправность самостоятельно (см. Неисправности и методы их устранения).

• Вновь запустите программу для проверки исправности машины.

• В противном случае обратитесь в уполномоченный Сервис Технического обслуживания.

Никогда не обращайтесь к неуполномоченным техникам.

При обращении в Сервия Технического обслуживания сообщите:

• характер неисправности

• модель изделия (Мод.)

• серийный номер (“S/N”)

Эти данные вы найдете на паспортной табличке, расположенной на изделии (см. Описание изделия ).

Другую полезную информацию и новости Вы можете найти на сайте www.hotpoint-ariston.ru в разделе «Сервис».

Page 15

Пайдалану нұсқаулығы

ЫДЫС ЖУУ МАШИНАСЫ

Қазақша, 15

LDF 12H147

Мазмұны

Орнату, 16-17-18

Орнату және түзулеу Су мен токты қосу Бірінші жуу циклына қатысты кеңес Экодизайн талабы Техникалық деректері

Құрылғы сипаттамасы, 19

Жалпы шолу Басқару тақтасы

Тартпаларды жүктеу, 20

Төменгі тартпа Ыдыс-аяқ себеті Жоғарғы тартпа

Қосу және пайдалану, 21-22

Ыдыс жуу машинасын іске қосу Жуғыш затты өлшеу Жуу опциялары

Жуу циклдары, 23

Жуу циклдарының кестесі

Шаюға көмекші зат және тазаланған тұз, 24

Шаюға көмекші затты өлшеу Тазаланған тұзды өлшеу

Күтім көрсету және техникалық қызмет көрсету, 25

Су мен токты өшіру Ыдыс жуу машинасын тазалау Жағымсыз иістердің алдын алу Тозаңдатқыш өзекшелерді тазалау Судың кіріс сүзгісін тазалау Сүзгілерді тазалау Машинаны ұзақ уақыт пайдаланбауға қалдыру

Сақтық шаралары мен кеңес, 26

Жалпы қауіпсіздік Қоқысқа тастау Қуатты үнемдеу және қоршаған ортаны құрметтеу

Ақаулықтарды жою, 27

Көмек, 28

Page 16

Орнату

Бұл нұсқаулықты кейін қарау үшін жоғалып қалмайтындай бір жерге сақтап қойыңыз. Құрылғы сатылса, тегін берілсе немесе жылжытылса, нұсқаулық машинамен бірге болатынын қамтамасыз етіңіз, солайша оның жаңа иесі нұсқаулықтың ішіндегі кеңестерді пайдалана алады.

Осы нұсқаулықты мұқият оқып шығыңыз: оның ішінде құрылғыны қауіпсіз түрде орнату, пайдалану және оған қызмет көрсетуге қатысты ақпарат бар.

Құрылғыны жылжыту керек болса, оны тік ұстаңыз; аса қажет болса, оны артқа қарай еңкейтуге болады.

Бұл құрылғы үйде және оған ұқсас жағдайларда қолдануға арналған:

- дүкендердегі, кеңселердегі және басқа жұмыс орындарындағы қызметкерлердің ас бөлмесінде;

- ферма үйлерінде;

- қонақ үйлеріндегі, мотельдердегі және басқа да қонақ күту орындарындағы тұтынушылар тарапынан;

- кіші қонақ үйлері сияқты орындарда.

Орнату және түзулеу

1. Құрылғыны барлық орамасынан босатыңыз және ол тасымалдау кезінде зақымдалмағанын тексеріңіз. Ол зақымдалған болса, сатушыға хабарласыңыз және орнату үдерісін тоқтатыңыз.

2. Ыдыс жуу машинасының жандары немесе артқы панелі жақындағы шкафтармен немесе тіпті қабырғамен тиетіндей қойып, оны тексеріңіз. Бұл құрылғыны тіпті бір үстелдің үстіңгі тақтайының астына да кіргізуге болады* (Орнату бойынша нұсқаулық парағын қараңыз).

Судың кіріс түтігін жалғау

• Қолайлы суық суды жалғау нүктесіне: түтікті жалғамас бұрын, судағы қалдықтар құрылғыны бітеп тастамауы үшін, су тап-таза болғанша, оны ағызып алыңыз; бұл әрекетті орындағаннан кейін, кіріс түтігін шүмекке ¾ газдық бұранда қосылымымен мықтап бұраңыз.

• Қолайлы ыстық суды жалғау нүктесіне: температурасы 60°C-тан аспаса, ыдыс жуу машинасына желіден ыстық су беруге болады (радиаторлары бар орталық жылыту жүйеңіз болса).

Суық суды қосуда айтылғандай, түтікті шүмекке

бұраңыз.

Кіріс түтігінің ұзындығы жеткіліксіз болса, мамандырылған дүкенге немесе куәландырылған маманға хабарласыңыз («Көмек» бөлімін қараңыз).

Судың қысымы Техникалық деректер кестесінде көрсетілген мәндер аралығында болуы тиіс (қасындағы ақпаратты қараңыз).

Түтікті майыстыруға немесе оған қысым салуға болмайды.

Судың шығыс түтігін жалғау

Шығыс түтігін (майыстырмай) диаметрі ең азында 4 см болатын су ағызу түтігіне жалғаңыз.

3. Ыдыс жуу машинасын тегіс әрі қалыпты еденге орналастырыңыз. Еден тегіс болмаса, құрылғының алдыңғы аяқтарын реттеп, оны көлденең қалыпқа жеткізуге болады. Құрылғы дұрыс түзуленсе, ол қалыпты болады және жұмыс істеп тұрған кезде жылжу немесе діріл мен шуыл шығару мүмкіндігі аз болады.

4. Артқы аяқтың биіктігін құрылғының алдыңғы жағынан реттеңіз мм тесігі бар алты бұрышты гайка кілтін (қызыл түсті) сағат тілі бағытымен бұрсаңыз биіктік артады, ал сағат тіліне қарсы бағытта бұрсаңыз, биіктік азаяды.

* ыдыс жуу машинасының төменгі орта бөлігінде 8

Су мен токты қосу

Су мен токты тек білікті маман қосуы тиіс.

Ыдыс жуу машинасы су түтіктерінің немесе ток

сымдарының үстінде тұрмауы керек.

Құрылғыны су жеткізу желісіне жаңа түтіктермен қосу қажет. Ескі түтіктерді қолданбаңыз.

Судың кіріс және шығыс түтіктерін, сондай-ақ, ток сымын ең жақсы орнатуға қол жеткізу үшін құрылғының оң немесе сол жағынан өткізуге болады.

Шығыс түтігі еденнен немесе ыдыс жуу машинасы тұрған беттен 40-80 см аралығында болуы тиіс (А). Судың шығыс түтігін шұңғылшаның ағызу түтігіне қоспас бұрын, пластикалық тығынды алып тастаңыз (В).

Су алып кетуден қорғау

Су алып кетуіне жол бермеу үшін, ыдыс жуу машинасы:

- қалыпсыз жағдайларда немесе құрылғының ішінен су ағып кеткен кезде су көзін бұғаттайтын арнайы жүйемен жабдықталған.

Сондай-ақ, кейбір үлгілер New Acqua Stop қосымша қауіпсіздік құралымен жабдықталған, ол тіпті кіріс түтігінің жыртылып кеткенінде де су алып кетуден қорғайды.

* деп аталатын

ЕСКЕРТУ: ҚАУІПТІ КЕРНЕУ!

Судың кіріс түтігін ешбір жағдайда қиюшы болмаңыз, себебі онда ток өтетін электр бөліктер бар.

* Тек кейбір үлгілерде бар.

Page 17

Токқа жалғау

Айырды розеткаға қоспас бұрын, мына жағдайларға көз жеткізіңіз:

• Розетка жерге тұйықталған және ағымдағы ережелерге сәйкес келеді.

• Розетка құрылғының ең көп қуатына шыдай алады. Бұл мән есіктің ішкі жағында орналасқан деректер тілімшесінде көрсетілген («Құрылғының сипаттамасы» деп аталатын тарауды қараңыз).

• Ток желісінің кернеуі деректер тілімшесінде көрсетілген мәндер ауқымында жатыр.

• Розетка құрылғының штепсельдік ұшына сәйкес келеді. Олай болмаса, куәландырылған маманды шақыртып, айырды ауыстырыңыз («Көмек» бөлімін қараңыз); ұзарту кабельдерін немесе бірнеше розетканы қолданбаңыз.

Құрылғы орнатылғаннан кейін, ток сымы мен розеткаға

оңай қол жеткізу мүмкін болуы тиіс.

Сымды майыстыруға немесе оған қысым салуға

болмайды.

Ток сымы зақымдалса, барлық ықтимал қатерлерден сақтану үшін оны өндіруші немесе оның Техникалық көмек көрсету қызметі ауыстыруы керек. («Көмек» бөлімін

қараңыз)

Бұл ережелер орындалмаса, Компания кез келген жағымсыз оқиғаларға жауапты болмайды.

Конденсациядан қорғайтын лента*

Ыдыс жуу машинасын орнатқаннан кейін, есікті ашып, түзілуі мүмкін конденсациядан қорғау үшін желімді мөлдір лентаны ағаш тартпаның астына жабыстырыңыз.

Бірінші жуу циклына қатысты кеңес

Құрылғы орнатылғаннан кейін, бірінші жуу циклын іске қоспас бұрын, тұз диспенсерін сумен толық толтырыңыз да, содан кейін ғана оған шамамен 1 кг тұз қосыңыз («Шаюға көмекші зат және тұз» деп аталатын тарауды қараңыз). Су асып төгілуі мүмкін: бұл қалыпты жағдай және проблема емес. Су қаттылығының мәнін таңдаңыз («Шаюға көмекші зат және тұз» деп аталатын тарауды қараңыз). құйылғаннан кейін, ТҰЗ АЗ индикатор шамы

Тұз контейнері толтырылмаса, нәтижесінде су

жұмсартқышы мен жылыту бөлігі зақымдалуы мүмкін.

- Тұз машинаға

* сөнеді.

ЭКОДИЗАЙН ТАЛАБЫ

ECO (Эко) жуу циклы – қуат белгісіндегі деректер нұсқап тұрған стандартты цикл; бұл циклды ластану дәрежесі орташа ыдыс-аяқты жуу үшін қолдануға болады және осы ыдыс-аяқ түріне қуат пен суды ең тиімді түрде жұмсайды. Тұтынуды одан әрі азайту үшін ыдыс жуу машинасын тек толтырып жұмыс істетіңіз. Күту күйіндегі тұтынуы: Қосылып тұру режиміндегі тұтынуы: 4,5 Вт – Жуу өшірулі режиміндегі тұтынуы: 1,3 Вт

Негізгі циклдарға арналған тұтыну деректерінің кестесі

Стандартты шарттар* Пайдаланушы шарттары**

ҚАРҚЫНДЫ ҚАЛЫПТЫ

Қуат тұтыну (кВт/цикл)

1,50 15 150 1,30 14 135 1,20 15 120 1,05 14 110

Су тұтыну (л/цикл)

Мерзім (мин/цикл)

Қуат тұтыну (кВт/цикл)

Су тұтыну (л/цикл)

Мерзім (мин/цикл)

* Цикл деректері EN 50242 Еуропалық стандартқа сәйкес, зертханада алынған мәндерді көрсетеді.

** Деректер құрылғыны пайдаланушының ыдыс-аяқтарымен жүктеп, жұмыс істету арқылы жазылған мәндерден алынған.

Page 18

Құрал: Ыдыс жуу машинасы Сауда атауы Өндірушінің сауда белгісі

Үлгі LDF 12H147 X Дайындаған Indesit Company Өндірілген елі Польшада жасалған Сыйымдылығы 14 дастархан жабдығы

Ені 60 см

Өлшемдері

Ток желісіндегі кернеудің немесе кернеулер ауқымының номиналды мәні

Электр токтың стандартты түрі немесе айнымалы токтың номиналды жиілігі Су қысымы 0,05-1 МПа (0,5-10 бар) 7,25-145 фунт/шаршы дюйм

Сақтандырғыш Жабдықтың техникалық деректер кестесін қараңыз Жуу сыныбы A Кептіру сыныбы A Қуат тұтыну сыныбы A Электр ток тұтынуы 1,08 кВт/сағат Стандартты жуу циклының су тұтынуы 13 литр Электр токтан қорғау сыныбы I қорғау сыныбы

IPX0

Қарастырылудағы құрал бойынша сәйкестік куәліктері туралы қосымша ақпарат немесе сәйкестік куәлігінің көшірмесі қажет болса, [email protected] электрондық пошта мекенжайына сұрау жіберуіңізге болады.

Осы құралдың өндірілген күнін штрих-кодта көрсетілген сериялық нөмірден табуға болады (S/N XXXXXXXXX * XXXXXXXXXXX), яғни:

Биіктігі 85 см Тереңдігі 60 см

220-240 В ~

50 Гц

Жабдық төмендегі Еуропа экономикалық қауымдастығының директиваларына сәйкес келеді:

- 2006/95/EC (“төмен кернеу”)

- 2004/108/ЕС (“электр магниттік үйлесімділік”)

- 2009/125/EC (“Comm. Reg. 1016/2010”) (Экодизайн)

- 97/17/EC (Белгілеу)

- 2012/19/ЕU («Қоқыс электр және электрондық жабдық»)

«Орама мен оның бөлшектері тағамға тимеуі тиіс»

- Сериялық нөмірдегі 1-сан жылдың соңғы санын білдіреді.

- Сериялық нөмірдегі 2- және 3-сан айдың реттік нөмірін білдіреді.

- Сериялық нөмірдегі 4- және 5-сан айтылған ай мен жылдың күнін білдіреді.

Өндіруші:

Импорттаушы:

Сұрақтарыңыз бар болса, мына мекенжайға хабарласыңыз (Ресейде):

Indesit Company S.p.A. Viale A. Merloni 47, 60044 Fabriano (AN), Италия

ООО Indesit RUS

01.01.2011 күніне дейін: Павильон 46, ВВЦ, проспект Мира, 129223 Мәскеу, Ресей

01.01.2011 күнінен кейін: корпус 1, 12-үй, Двинцев көшесі, 127018 Мәскеу, Ресей

Page 19

Құрылғы сипаттамасы

Жалпы шолу

1. Жоғарғы тартпа

2. Жоғарғы тозаңдатқыш өзекше

3. Қайырмалы бөлімшелер

4. Тартпаның биіктігін реттеу құралы

5. Төменгі тартпа

6. Төменгі тозаңдатқыш өзекше

7. Ыдыс-аяқ себеті

8. Жуу сүзгісі

9. Тұз диспенсері

10. Жуғыш зат пен шаюға көмекші зат

диспенсерлері

11.

Деректер тілімшесі

12. Басқару тақтасы***

Басқару тақтасы

Тұз аз индикатор

шамы

ҚОСУ/ӨШІРУ

индикатор

шамы

ҚОСУ/ӨШІРУ/ Қайта орнату

түймесі

таблеткалар индикатор шамы

Жуу циклы атауының индикатор шамы

Шаюға көмекші зат аз индикатор шамы

Қысқа уақыт опциясы

индикатор шамы

Бірнеше функциясы бар

Жуу циклын

таңдау түймесі

Бірнеше функциясы

бар таблеткалар

түймесі

Опциялық түйме Қысқа

опциясының түймес

уақыт

Түнгі режим

Түнгі режим опциясының индикатор шамы

Қосымша кептіру индикатор шамы

Жоғарғы және төменгі тартпаны жартылай жүктеу индикатор шамдары

Қалған уақытты дисплей көрсету

Бастау/Тоқтата тұру түймесі және индикатор шамы

Кешіктіріп бастау индикатор шамы

Кешіктіріп бастау түймесі

Жартылай жүктеу түймесі

Қосымша кептіру түймесі

Тек толығымен ішке салынатын үлгілерде.

*** * Тек кейбір үлгілерде бар.

Ыдыс жуу машинасының үлгісіне байланысты жуу циклдарының саны мен түрі және опциялар әртүрлі болуы мүмкін.

Page 20

Тартпаларды жүктеу

Тартпаларды жүктемес бұрын, ыдыс-аяқтан барлық тамақ қалдықтарын тазалаңыз және стақандар мен шыныаяқтан сұйықтықтарды төгіңіз.

Құрылғыны жүктегеннен кейін, тозаңдатқыш өзекшелер еркін жылжи алатынына көз жеткізіңіз.

Төменгі тартпа және ыдыс-аяқ себеті

Төменгі тартпаға кастрөлдерді, қақпақтарды, тәрелкелерді, салат ыдыстарын және т.б. салуға болады. Үлкен тәрелкелер мен

қақпақтарды тартпаның шет жақтарына қойған жөн.

Кейбір ыдыс жуу машиналары қайырмалы бөлімшелермен жабдықталады, оларды тәрелкелерді салған кезде тік қалыпта немесе кастрөлдерді, салат ыдыстарын және табаларды

салған кезде көлденең қалыпта қолдануға болады.

Жоғарғы тартпа

Бұл тартпаға нәзік және жеңіл ыдыс-аяқты салыңыз: стақандар, шыныаяқтар, табақшалар мен тайпақ салат ыдыстары.

Позициясы реттелетін қайырмалы бөліктер

Ыдыс-аяқты тартпа ішінде оңтайлы түрде реттеу үшін қайырмалы бөліктерді әр түрлі биіктікке орналастыруға болады. Шарап бокалдарын аяғын тиісті тесікке салу

қауіпсіз түрде орналастыруға болады.

арқылы қайырмалы бөліктерге

Кейбір ыдыс жуу машина үлгілері ас құралдарын немесе шыныаяқтарды ұстап тұруға қолданылатын сырғымалы науамен жабдықталған. Жуу өнімділігі оңтайлы болуы үшін үлкен ыдысаяқты науаның дәл астына қоймаңыз.

* кіші

Ыдыс-аяқ себетінің түрі ыдыс жуу машинасының үлгісіне байланысты әртүрлі болады (модульді немесе модульді емес). Модульді емес себетті тек төменгі тартпаның алдыңғы жағына қоюға болады.

Екеуі де ыдыс-аяқты орналастыруды жеңілдететін үстіңгі торлармен жабдықталған.

Өткір жиектері бар пышақтар және басқа құралдар төмен қаратылып ыдыс-аяқ себетіне салынуы керек немесе оларды жоғарғы тартпадағы қайырмалы бөліктерге көлденең қоюға

болады.

* Тек кейбір үлгілерде бар. Саны мен орны әр түрлі болуы

мүмкін.

Жоғарғы тартпаның биіктігін реттеу

Ыдыс-аяқты реттеуді жеңілдету үшін жоғарғы тартпаны жоғары немесе төмен жылжытуға болады.

Жоғарғы тартпаның биіктігі негізінде ТАРТПА БОС БОЛҒАНДА реттелуі керек. Тартпаны тек бір жағынан көтеріп немесе төмендетіп қоюшы болмаңыз.

Сол және оң бағыттауыш тірегіштерін ашып, тартпаны суырып алыңыз; оны қажетінше жоғары немесе төмен қарай жылжытыңыз да, алдыңғы дөңгелектер орнына келгенше бағыттауыштар бойымен сырғытып, тірегіштерді жабыңыз (суретті қараңыз).

Тартпа «Қос орын» тұтқаларымен жабдықталған болса (суретті қараңыз), жоғарғы тартпаны тоқтау нүктесіне жеткенше суырыңыз да, тартпаның бүйірлеріндегі тұтқалардан ұстап оны жоғары немесе төмен қарай жылжытыңыз, одан кейін орнына түскенше ақырындап жіберіңіз.

Ыдыс жуу машинасында жууға болмайтын заттар

• Ағаш заттар, тұтқалары ағаштан жасалған немесе

жабыстырылған бөліктері бар нысандар.

• Алюминий, мыс, жез, қалайы-қорғасын қоспасы немесе

қалайыдан жасалған заттар.

• Қызуға шыдамайтын пластикалық материалдан жасалған заттар.

• Көне немесе қолмен боялған фарфор.

• Көне күміс. Дегенмен, көне емес күмісті нәзік жуу циклын

қолдана отырып ыдыс жуу машинасында жууға болады, бірақ ол басқа металдарға тимеуі тиіс.

Ыдыс жуу машинасында жууға болатын ыдыс-аяқты

пайдалануды ұсынамыз.

Page 21

Қосу және пайдалану

Құрылғыны алғаш рет қосу

Тілді таңдау

ҚОСУ/ӨШІРУ таңбасын басыңыз; қысқа сигнал естіледі және дисплейде орнатылған тіл көрсетіледі. Тізім ішінде КЕШІКТІРІП БАСТАУ түймесімен алға жылжып немесе ЖАРТЫЛАЙ ЖҮКТЕУ түймесімен алға жылжып, қажетті тілді табыңыз. Таңдауды растау үшін Р түймесін басыңыз; одан кейін жуу циклдарының тізіміне автоматты түрде кіресіз. Одан кейін ыдыс жуу машинасы қосылған сайын, жуу циклдарының тізімі көрсетілетін болады.

Р түймесі мен КЕШІКТІРІП БАСТАУ түймесін бірнеше секунд басып тұру арқылы тілді кейін де өзгертуге болады.

Ыдыс жуу машинасын іске қосу

1. Шүмекті ашыңыз.

2. ҚОСУ/ӨШІРУ түймесін басыңыз: қысқа сигнал естіледі және дисплей қосылып жанады.

3. Есікті ашып жуғыш заттың қолайлы мөлшерін құйыңыз (төменнен қараңыз).

4. Тартпаларды жүктеңіз ( «Тартпаларды жүктеу» бөлімін қараңыз), одан кейін есікті жабыңыз.

5. «Р» түймесін басу арқылы ыдыс-аяқ түрі мен оның ластану дәрежесіне сәйкес жуу циклын таңдаңыз (Жуу циклдарының кестесін қараңыз).

6. Жуу опцияларын таңдаңыз (қасындағы ақпаратты қараңыз).

7. Бастау түймесін басу арқылы циклды бастаңыз: жуу циклының басталғанын ұзақ сигнал білдіреді; таңдалған циклдың атауы және циклдың аяқталуына дейін қалған уақыт көрсетіледі.

8. Екі қысқа және бір ұзақ сигнал жуу циклының аяқталғанын білдіреді, сондай-ақ, дисплейде «ЦИКЛ СОҢЫ» жазуы көрсетіледі. ҚОСУ/ӨШІРУ түймесін басу арқылы құрылғыны өшіріңіз, одан кейін шүмекті жабыңыз да, құрылғының айырын розеткадан ағытыңыз.

9. Қолыңызды күйдіріп алмау үшін, ыдыс-аяқты бірнеше минуттан кейін ғана алыңыз. Тартпаларды төменнен бастап босатыңыз.

АВТО ЖУУ ЦИКЛДАРЫ*: ыдыс жуу машинасының бұл

үлгісі ластану дәрежесін өлшеп, ең тиімді әрі үнемді жуу циклын автоматты түрде таңдауға мүмкіндік беретін арнайы датчикпен жабдықталған. Датчиктің жұмысына байланысты авто жуу циклдарының ұзақтығы әртүрлі болуы мүмкін.

Ыдыс-аяқ аз ластанған болса немесе ыдыс жуу машинасына салынбас бұрын шайылған болса, жуғыш заттың мөлшерін азайтыңыз.

Орындалып жатқан жуу циклын өзгерту

Жуу циклын таңдау барысында қате кеткен болса, цикл жаңа ғана басталған болған жағдайда, оны өзгерту мүмкін: жуу циклы басталғаннан кейін ҚОСУ/ӨШІРУ түймесін басып ұстап тұру арқылы құрылғы өшіріңіз. Сол түйменің көмегімен оны қайтадан қосып, қажетті жуу циклы мен опцияларды таңдаңыз.

Қосымша ыдыс-аяқ қосу

Бастау/Тоқтата тұру түймесін басыңыз (тиісті индикатор шамы жыпылықтайды). Шыққан буға тимеуге тырысып есікті ашыңыз да, ыдыс-аяқты құрылғының ішіне қойыңыз. Бастау/ Тоқтата тұру түймесін басыңыз (шам тұрақты түрде жанады): ұзақ сигналдан кейін цикл қайтадан басталады.

Құрылғыны тоқтатып қою үшін Бастау/Тоқтата тұру түймесі басылса, жуу циклы немесе Кешіктіріп бастау функциясы (таңдалған болса) үзіледі. Бұл кезде жуу циклын өзгерту мүмкін емес.

Кездейсоқ тоқтаулар

Жуу циклы орындалу барысында есік ашылса немесе ток өшіп қалса, цикл тоқтайды. Есік жабылғаннан немесе ток қосылғаннан кейін ол тоқтаған жерінен қайтадан іске қосылады.

Жуғыш затты өлшеу

Жақсы жуу нәтижесі жуғыш заттың дұрыс мөлшері қолданылғанына да байланысты болады; белгіленген мөлшерден көп қолдану жуу тиімділігін арттырмайды және қоршаған ортаны көбірек ластауға әкеледі.

Ыдыс жуу машиналарына арналып жасалған жуғыш заттарды ғана қолданыңыз.

Қолмен ыдыс жууға арналған сұйықтықты ҚОЛДАНБАҢЫЗ.

Шамадан тыс жуғыш затты пайдалану цикл аяқталғанда құрылғы ішінде көбіктің қалуына әкелуі мүмкін.

Әрбір жуу және кептіру циклынан ең жақсы нәтиже алу үшін ұнтақ жуғыш зат, шаюға көмекші сұйықтық пен тұз қолданылуы керек.

А бөлігі: Жууға арналған жуғыш зат В бөлігі: Алдын-ала жууға арналған жуғыш зат

1. «С» қақпағын «D» түймесін басу арқылы ашыңыз.

2. Жуу циклдарының кестесін қарағаннан кейін жуғыш затты салыңыз:

• Ұнтақ жуғыш зат үшін А және В

бөліктерін қолданыңыз.

• Таблетка түріндегі жуғыш зат үшін:

циклға 1 таблетка қажет кезде, оны А

бөлігіне салып қақпақты жабыңыз; 2 таблетка қажет болса, екінші таблетканы құрылғының түбіне салыңыз.

3. Бөліктің шетіндегі жуғыш зат қалдықтарын сүртіп алып, қақпақ «тық» еткенше итеріп жабыңыз.

Жуу опциялары*

Жуу циклы таңдалып, Бастау/Тоқтата тұру түймесі басылғанға дейін ғана ОПЦИЯЛАРДЫ орнатуға, өзгертуге немесе қайта орнатуға болады.

Орнатылған жуу циклының түрімен үйлесімді опцияларды ғана таңдауға болады. Опция таңдалған жуу циклына сәйкес келмесе (Жуу циклдарының кестесін қараңыз), тиісті жарық диоды 3 рет жылдам жыпылықтайды және 2 қысқа сигнал беріледі. Бұрын таңдалған басқа опциямен үйлесімді емес опция таңдалса, алғашқы болып таңдалған опция шамы 3 рет жыпылықтайды, 3 рет сигнал береді де өшеді, ал ең соңғы таңдалған опция жанып тұра береді. Қателесіп орнатылған опцияны таңдаудан бас тарту үшін тиісті түймені тағы бір рет басыңыз.

* Тек кейбір үлгілерде бар.

Page 22

Жоғарғы немесе төменгі тартпаны қолдана отырып жартылай жүктеу

Жуылатын ыдыс көп болмаса, су, ток пен жуғыш затты үнемдеу үшін жартылай жүктеу циклын қолдануға болады. Жуу циклын таңдап, ЖАРТЫЛАЙ ЖҮКТЕУ түймесін қайтақайта басыңыз: таңдалған жүктеуге сәйкес келетін үшбұрыш жанады және жуу циклы тек жоғарғы немесе төменгі тартпанып қолданып орындалады. Түйме қайтадан басылса, опциядан бас тартылады.

Жартылай жүктеу опциясы Түнгі режим және Қысқа

уақыт опцияларымен үйлесімді емес.

Тек жоғарғы немесе төменгі тартпаны жүктеуді және

тиісті түрде жуғыш зат мөлшерін азайтуды ұмытпаңыз.

Бұл жағдайда ұнтақ жуғыш затты пайдаланған жөн.

Кешіктіріп бастау

Циклдың басталу уақытын 1–24 сағат аралығындағы бір мерзімге кешіктіруге болады.

1. Қажетті жуу циклы мен кез келген басқа опцияларды таңдағаннан кейін, КЕШІКТІРІП БАСТАУ түймесін басыңыз. Кешіктіріп бастау таңбасы жыпылықтай бастайды. Жуу циклы басталатын уақытты таңдау үшін дәл сол түймені қолданыңыз (1–24 сағат аралығында).

2. БАСТАУ/ТОҚТАТА ТҰРУ түймесімен таңдау растаңыз; таңба жыпылықтауын тоқтатып, кері санақ басталады. «Басталуға дейін қалған уақыт…» мәтіні көрсетіледі, таңдалған кешіктіру уақыты жыпылықтайды және БАСТАУ/ ТОҚТАТА ТҰРУ түймесі тұрақты жанып тұрады.

3. Орнатылған уақыт аяқталғаннан кейін, ұзақ сигнал беріліп, КЕШІКТІРІП БАСТАУ индикатор шамы өшеді де, жуу циклы басталады.

КЕШІКТІРІП БАСТАУ опциясын алып тастау үшін КЕШІКТІРІП БАСТАУ түймесін ӨШІРУЛІ мәтіні көрсетілгенше басып тұрыңыз.

Жуу циклы басталғаннан кейін Кешіктіріп бастау

функциясын орнату мүмкін емес.

Қысқа уақыт опциясы

Жуу және кептіру өнімділігінің деңгейін төмендетпей, негізгі жуу циклдарының мерзімін азайту үшін осы опцияны қолдануға болады. Жуу циклын таңдағаннан кейін, Қысқа уақыт опциясы түймесін басыңыз; оның таңдалғанын тиісті индикатордың жануы және қысқа сигнал берілуі білдіреді. Опцияны таңдаудан шығару үшін дәл сол түймені тағы бір рет басыңыз.

Түнгі режим опциясы

Бұл опция құрылғының шуылын азайтып, жуу циклдарының мерзімін ұзартады. Бұл опция пайдалы, себебі ол пайдаланушыларға түнгі уақытқы қуат құнын қолдануға мүмкіндік береді. Жуу циклын таңдағаннан кейін, Түңгі режим опциясы түймесін басыңыз; оның таңдалғанын тиісті индикатордың жануы және қысқа сигнал берілуі білдіреді. Опцияны таңдаудан шығару үшін дәл сол түймені тағы бір рет басыңыз.

Қысқа уақыт және Түнгі режим опциялары бір-

бірімен сыйысымды емес.

Қысқа уақыт және Түнгі режим опциялары

ЖАРТЫЛАЙ ЖҮКТЕУ опциясымен сыйысымды емес.

Бірнеше функциясы бар таблеткалар

Бұл опция жуу және кептіру нәтижелерін оңтайландырады. Бірнеше функциясы бар таблеткаларды қолданған кезде, БІРНЕШЕ ФУНКЦИЯСЫ БАР ТАБЛЕТКАЛАР түймесін басыңыз; тиісті индикатор жанады. Түйме қайтадан басылса, опциядан бас тартылады.

«Бірнеше функциясы бар таблеткалар» опциясы жуу циклының мерзімін ұзартады.

БІРНЕШЕ ФУНКЦИЯСЫ БАР ТАБЛЕТКАЛАР опциясы бар болған кезде ғана таблеткаларды қолданған жөн.

Бірнеше функциясы бар таблеткалардың қолданылуы келтірілмеген жуу циклдарында бұл опцияны қолданбаған жөн (Опциялар кестесін қараңыз).

Қосымша кептіру

Ыдыс-аяқтың кебу деңгейін жақсарту үшін ҚОСЫМША КЕПТІРУ түймесін басыңыз; индикатор шамы жанады. Қайтадан басылса, опциядан бас тартылады.

ҚОСЫМША КЕПТІРУ опциясы жуу циклының мерзімін ұзартады.

ӨЗІН-ӨЗІ КҮТУ ЖУУ ЦИКЛЫ

Осы дезинфекциялау жуу циклы ыдыс жуу машинасының ішін тазалайды, солайша жағымсыз иістердің пайда болуын азайтады.

ЕСКЕРТУ

ӨЗІН-ӨЗІ КҮТУ жуу циклы ыдыс жуу машинасына қызмет көрсетудің бір бөлігі ретінде, ыдыс жуу машинасы БОС болған кезде, арнайы бір мөлшерлік өнімдермен орындалуы тиіс.

- Токты барынша аз тұтыну үшін құрылғы белгілі бір белсенсіздік кездерінде автоматты түрде өшеді.

Опциялар кестесі

Эко 50 °C Иә Иә Иә Иә Жоқ Иә

Қалыпты Иә Иә Иә Иә Иә Иә

Күнделікті А 60’

Суға салып қою

Авто супер жуу

Шапшаң 25’ Иә Жоқ Иә ЖОҚ Жоқ Жоқ

Хрусталь Иә Иә Иә Иә Жоқ Жоқ

Авто қос жуу Иә Жоқ Иә Иә Иә Жоқ

Ультра қарқынды

Ерекше қонақ Иә Иә Жоқ Иә Жоқ Жоқ

Сәби циклы Иә Жоқ Жоқ Жоқ Жоқ Жоқ

Өзін-өзі күту Иә Жоқ Жоқ Жоқ Жоқ Жоқ

A B C D E F

Кешіктіріп

Жартылай

бастау

Иә Иә Иә Жоқ Жоқ Жоқ

Иә Иә Жоқ Жо қ Жоқ Жоқ

Иә Иә Иә Иә Иә Жоқ

Иә Иә Иә Иә Жо қ Жоқ

жүктеу

Таблеткалар

Қосымша

кептіру

Қысқа уақыт

Түнгі

режим

* Тек кейбір үлгілерде бар.

Page 23

Жуу циклдары

Ыдыс жуу машинасының үлгісіне байланысты жуу циклдарының саны мен түрі және опциялар әртүрлі болуы мүмкін.

Жуу циклын таңдау нұсқаулары Жуу циклы

Кастрөлдер мен табақтарға қолайлы, қуатты тұтыну деңгейлері төмен, экологиялық тұрғыдан зияны аз жуу циклы

Орташа ластанған кастрөлдер мен табақтар. Стандартты күнделікті жуу циклы.

Күнделікті ластанудың шектеулі мөлшері (4 кісілік жинақтар + 1 кастрөл + 1 таба)

Келесі тамақтан табақтардың жүктелуінің аяқталуын күтіп тұрған кезде ыдыстарды алдын ала жуу

Қатты ластанған табақтар мен кастрөлдер (нәзік заттар үшін пайдаланылмауы тиіс).

Үнемді және жылдам жуу аз ластанған табақтарға қолданылуы тиіс. (Қолданғаннан кейін циклды дереу іске қосыңыз) (2 тәрелке + 4 ас құралы + 1 кастрөл + 1 кіші таба).

Жоғары температура сезімтал нәзік заттарға арналған үнемді және жылдам жуу. (Қолданғаннан кейін циклды дереу іске қосыңыз) (стақандар, жоғарғы тартпада + нәзік тәрелкелер, төменгі тартпада).

Жуу екі тартпада орындалады: жоғарғы тартпада кристалдық заттар мен стақандар үшін нәзік және төменгі тартпада кастрөлдер үшін қуатты режим

Қатты ластанған табалар немесе қалдықтар кеуіп қалған кастрөлдер.

Сирек қолданылатын және тек шаң жұққан табақтар үшін шаю мен кептіру циклы.

Бөтелкелерді, сақиналарды және емізіктерді тәрелкелермен, шыныаяқтармен, стақандармен және ас құралдарымен бірге жуу үшін дезинфекциялау жуу циклы қолайлы. Ыдыс-аяқ жоғарғы тартпаға салынуы керек.

Ыдыс жуу машинасының ішін тазалауға арналған зарарсыздандыру циклы тек ол БОС болған кезде, ыдыс жуу машинасына қызмет көрсетуге арналған арнайы жуғыш заттармен орындалуы тиіс.

Эко* 50 °C

Қалыпты

Күнделікті

А 60’

Суға салып

қою

Авто

Супер жуу

Шапшаң 25’ 25 г (А) 25 мл (А) 1 (А) Жоқ A-C 0:25’

Хрусталь 35 г (А) 35 мл (А) 1 (А) Иә A–B–C-D 1:30’

Авто

Қос жуу

Ультра

қарқынды

Ерекше

қонақ

Сәби циклы 20 г (А) 20 мл (А) Жоқ Иә A 1:20’

Өзін-өзі

күту

Жуғыш зат

(А) = А бөлігі

(В) = В бөлігі

Ұнтақ Сұйықтық Таблеткалар

29 г (А)

6 г (В)

29 г (А)

6 г (В)

25 г (А) 25 мл (А) 1 (А) Жоқ A-B-C 1:00’

Жоқ Жоқ Жоқ Жоқ A – B 0:08’

35 г (А) 35 мл (А) 1 (А) Иә A-B-C-D-E 2:25’

35 г (А) 35 мл (А) 1 (А) Иә A–C–D-E 1:45’

35 г (А)

5 г (В)

Жоқ Жоқ Жоқ Иә A–B – D 0:32’

Жоқ Жоқ Жоқ Жоқ A 0:40’

29 мл (А)

6 мл (В)

29 мл (А)

6 мл (В)

35 мл (А)

5 мл (В)

1 (А) Иә A–B-C-D-F 2:45’

1 (А) Иә

1 (А)

(құрылғының

төменгі жағы)

Кептіруді

қамтитын

жуу

циклдары

Иә A–B–C-D 2:35’

Опциялар

A-B-C-D-

E-F

циклының

мерзімі

(±10%

ауытқу)

Сағ. Мин.

1:50’

Жуу

Ескертпелер:

«Күнделікті А 60’ – Шапшаң 25’» циклдарын қолданған кезде, оңтайлы нәтижеге ыдыс-аяқтың белгіленген мөлшерін жуу арқылы қол жеткізуге болады.

Жуғыш затты өлшеуді жеңілдету үшін мына жағдайларды есте сақтаған жөн:

1 ас қасық = 15 грамм ұнтақ = шамамен 15 мл сұйықтық - 1 шәй қасығы = 5 грамм ұнтақ = шамамен 5 мл сұйықтық

* Эко жуу циклы EN-50242 ережесіне сай келеді. Дегенмен, басқа жуу циклдарына қарағанда көбірек уақыт қажет етеді, азырақ

қуат жұмсайды және қоршаған ортаға зияны азырақ болады. Сынақ зертханаларына арналған ескертпе: салыстырмалы EN сынақ жағдайлары үшін төмендегі мекенжайға электрондық хат жіберіңіз: [email protected]

Page 24

Шаюға көмекші зат және тазаланған тұз

Ыдыс жуу машиналарына арналып жасалған өнімдерді ғана қолданыңыз. Ас тұзын, өндіріс тұзын немесе қолмен ыдыс жууға арналған сұйықтықты пайдаланбаңыз. Орамада берілген нұсқауларды орындаңыз.

Бірнеше функциясы бар өнімді қолданатын болсаңыз, шаюға көмекші затты пайдаланудың қажеті жоқ; дегенмен,

тұз қосқанды жөн санаймыз, әсіресе суы қатты немесе өте қатты жерде тұратын болсаңыз. Орамада берілген

нұсқауларды орындаңыз.

Тұз немесе шаюға көмекші затты қоспасаңыз,

ТҰЗ АЗ* және ШАЮҒА КӨМЕКШІ ЗАТ АЗ* индикатор

шамдары жанып тұра береді.

Шаюға көмекші затты өлшеу

Шаюға көмекші зат ыдыс-аяқты кебуін жеңілдетеді, себебі су беттерінен жылдамырақ ағып кетеді және сондықтан сызықтар немесе дақтар қалдырмайды. Шаюға көмекші зат диспенсері мына жағдайларда толтырылуы тиіс:

• ШАЮҒА КӨМЕКШІ ЗАТ АЗ* индикатор шамы басқару тақтасында жанған кезде;

1. Қақпақты (G) сағат тіліне қарсы бағытта бұрау арқылы диспенсерді ашыңыз.

2. Диспенсерден толып ағып кетпеуіне назар аудара отырып, шаюға көмекші затты құйыңыз. Бұл орын алса, төгілген сұйықтықты құрғақ шүберекпен дереу сүртіп алыңыз.

3. Қақпақты орнына бұраңыз.

Шаюға көмекші затты құрылғының ішіне тікелей ЕШҚАШАН құюшы болмаңыз.

Шаюға көмекші заттың мөлшерін реттеу

Кептіру нәтижесіне толығымен қанағат болмасаңыз, қолданылатын шаюға көмекші заттың мөлшерін реттеуіңізге болады. Мөлшерлеу реттегішін (F) алдын ала орнатылған 6 позицияның біріне бұрағышпен бұраңыз (әдепкі позиция 4-ке қойылған):

• Ыдыс-аяқта сызықтар бар болса, реттеу құралын төменірек

санға орнатыңыз (1-3).

• Ыдыс-аяқта су тамшылары қалса немесе цикл аяқталғаннан

кейін қақ дақтары бар болса, реттегішті жоғарырақ санға орнатыңыз (4-6).

Судың қаттылығын орнату

Әрбір ыдыс жуу машинасы, дәл осы құрылғы түріне арналған тазаланған тұзды пайдалана отырып ыдыс-аяқты жуу үшін пайдаланылатын қақсыз суды қамтамасыз ететін су жұмсартқышымен жабдықталады.

Бұл ыдыс жуу машинасы қоршаған ортаны ластауды азайтуға көмектесетін параметрді ұсынады және мекеніңіздегі судың қаттылығының деңгейіне сәйкес жуу өнімділігін оңтайландырады. Бұл ақпаратты үйіңізге су жеткізетін мекемеден алуға болады.

- ҚОСУ/ӨШІРУ түймесін басу арқылы құрылғыны қосыңыз.

- P түймесін басып, бірнеше секунд ұстап тұрыңыз; екі қысқа сигнал беріледі, дисплейде «СУ ҚАТТЫЛЫҒЫ» жазуы көрстіледі және орнатылған қаттылық саны жыпылықтайды (суды жұмсарту жүйесі әдепкі мәні бойынша 3 санына орнатылады).

- Қажетті қаттылық деңгейіне жеткенше КЕШІКТІРІП БАСТАУ

түймесін (1-5 деңгейлері) немесе ЖАРТЫЛАЙ ЖҮКТЕУ түймесін (5–1 деңгейлері) қайта-қайта басыңыз (1-2-3-4-5 қаттылық кестесін қараңыз). Ең көбі 5 деңгейді ауыстырып қосу мүмкін болады. Растау үшін P түймесін басыңыз.

- Функциядан шығу үшін бірнеше секунд күтіңіз немесе опция түймелерінің түймесінің көмегімен құрылғыны өшіріңіз.

Тіпті бірнеше функциясы бар таблеткаларды қолдансаңыз да, тұз диспенсері толтырылуы тиіс.

Су қаттылығының кестесі

Деңгей °dH °fH ммоль/л ай

1 0 - 6 0 - 10 0 - 1 7 ай 2 6 - 11 11 - 20 1,1 - 2 5 ай 3 12 - 17 21 - 30 2,1 - 3 3 ай 4 17 - 34 31 - 60 3,1 - 6 2 ай

5* 34 - 50 61 - 90 6,1 - 9 2/3 апта

0°f мен 10°f аралығындағы мәндер үшін тұзды қолдану ұсынылмайды. * бұл параметр циклдардың мерзімін сәл ұзартуы мүмкін.

** күніне 1 жуу циклы үшін.

(°dH = Герман дәрежелерінде өлшенген қаттылық - °f = Франсуз дәрежелерінде өлшенген қаттылық - ммоль/л = бір литрдегі миллимоль)

* бірін басыңыз, болмаса, ҚОСУ/ӨШІРУ

Тұз контейнерінің сыйымдылығының орташа мерзімі**

Тазаланған тұзды өлшеу

Жуу циклын қолдануда барынша жақсы нәтижеге қол жеткізу үшін, диспенсер ешқашан бос болмайтынын қамтамасыз етіңіз. Тазаланған тұз суды қақтан тазалайды, осылайды ыдыс-аяқта тұнбалардың пайда болуына жол бермейді. Тұз диспенсері ыдыс жуу машинасының төменгі бөлігінде орналасқан («Сипаттама» бөлімін қараңыз) және мына жағдайларда толтырылуы тиіс:

• Жасыл қалтқы* тұз диспенсерінің үстінен жай ғана

қарағанда көрінбейтін кезде.

• ТҰЗ АЗ

қараңыз), тұз контейнерін шетіне дейін толтырыңыз (ол шамамен 1 кг сыйдыруы тиіс); біраз судың ағып кетуі қалыпты жағдай.

4. Воронканы алып тастап*, тесіктен тұз қалдықтарын сүртіп алыңыз; қақпақты су ағыны астында шайыңыз да, қақпақтың төменгі жағындағы жұлдыз пішініндегі төрт кетіктен су ағып кетуі үшін, бетін төмен қаратып бұраңыз. (жасыл қалтқысы бар контейнер қақпағы

Контейнерге тұз қосқан сайын бұл процедураны орындаған жөн.

Жуу циклы барысында контейнерге жуғыш зат кіріп кетпейтіндей қақпақ мықтап жабылғанына көз жеткізіңіз (әйтпесе, су жұмсартқышы жөндеуге келмейтіндей бұзылуы мүмкін).

солайша тұз диспенсерінен шыққан кез келген тұз ерітіндісі жойылады.

* индикатор шамы басқару тақтасында жанған кезде;

1. Төменгі тартпаны шығарып алып, контейнер қақпағын бұрап шығарып алыңыз (сағат тіліне қарсы бағытта).

2. Мұны бірінші рет орындаған кезде: су ыдысын шетіне дейін толтырыңыз.

3. Воронканы орналастырып

* (суретті

Қажет кезде, жуу циклынан бұрын тұзды өлшеп алыңыз,

* Тек кейбір үлгілерде бар.

Page 25

Күтім көрсету және техникалық қызмет көрсету

Су мен токты өшіру

•

Су

ағып кетпеуі үшін әрбір жуу циклынан кейін су

шүмегін жауып отырыңыз.

•

ұрылғыны тазалаған кезде және техникалық қызмет көрсету жұмыстарын орындаған кезде оны токтан ажыратыңыз.

Ыдыс жуу машинасын тазалау

•

Құрыл

ғының сыртқы беттері мен басқару тақтасын сумен ылғалданған, абразивті емес шүберекпен тазалауға болады. Еріткіштерді немесе абразивті өнімдерді қолданбаңыз.

•

ұрылғының ішіндегі кез келген салтақ іздерді сумен және аздап сіркемен ылғалданған шүберекпен кетіруге болады.

Жағымсыз иістердің алдын алу

•

ұрылғының іші дымқылданып кетпеуі үшін оның есігін әрдайым біраз ашып ұстаңыз.

•

сік айналасындағы бекіткіштер мен жуғыш зат диспенсерлерін мерзімді түрде ылғал губкамен тазалап отырыңыз. Мұның нәтижесінде бекіткіштерде тамақ тұрып қалмайды, ал бұл жағдай жағымсыз иістердің пайда болуының негізгі себебі.

Тозаңдатқыш өзекшелерді тазалау

Тамақ қалдықтары тозаңдатқыш өзекшелердің бетіне қатып қалып, су шашатын тесіктерді бітеуі мүмкін. Сондықтан, өзекшелерді мерзімді түрде тексеріп, металсыз щеткамен тазаланып тұрғаны жөн. Екі тозаңдатқыш өзекшені де шығарып алуға болады.

Шүмек жағындағы судың кіріс сүзгісін мерзімді түрде

тазалап отырыңыз.

- Су шүмегін жабыңыз.

- Судың кіріс түтігінің шетін босатып алыңыз, одан кейін сүзгіні алып, оны су ағыны астында жақсылап тазалаңыз.

- Сүзгіні орнына қойып, су түтігін орнына бұраңыз.

Сүзгілерді тазалау

Сүзгі жинағы суды тамақ қалдықтарын тазалайтын және одан кейін суды қайта айналдыратын үш сүзгіден тұрады. Әрбір жууда ең жақсы нәтижеге қол жеткізгіңіз келсе, оларды тазалау керек.

Сүзгілерді мерзімді түрде тазалап отырыңыз.

Ыдыс жуу машинасын сүзгісіз немесе сүзгі босап

кеткен кезде пайдалануға болмайды.

• Бірнеше рет жуғаннан кейін, сүзгі жинағын тексеріңіз және қажет болса оны металсыз щеткамен әрі төмендегі нұсқауларды орындай отырып, су ағыны астында жақсылап тазалаңыз:

1. Цилиндрлік C сүзгісін сағат тіліне қарсы бағытта бұраңыз да, суырып алыңыз (1-сурет).

2. Шыныаяқ B сүзгісін жиектері аздап басу арқылы шығарып алыңыз (2-сурет).

3. Тот баспайтын болат тілімше А сүзгісін суырып алыңыз (3-сурет).

4. Тұзақты қарап шығыңыз да, кез келген тамақ қалдықтарынан тазартыңыз. жуу циклының сорғысын ЕШҚАШАН АЛУШЫ БОЛМАҢЫЗ (4-сурет).

Жоғарғы тозаңдатқыш өзекшені шығарып алу үшін құлыптау сақинасын сағат тіліне қарсы бағытта бұраңыз. Жоғарғы тозаңдатқыш өзекшені тесіктерін жоғары қаратып қайтадан орнына қою керек.

Төменгі тозаңдатқыш өзекшені бүйірлердегі шығыңқы жерлерді басып, оны жоғары қарай тарту арқылы шығарып алуға болады.

Судың кіріс сүзгісін тазалау*

Су түтіктері жаңа немесе ұзақ уақыт бойы қолданылмаған болса, жалғамас бұрын олар арқылы су өткізіп, таза әрі ішінде қалдықтар жоқ екеніне көз жеткізіңіз. Бұл сақтық шарасы орындалмаса, судың кіріс бітеліп, ыдыс жуу машинасы зақымдалуы мүмкін.

Сүзгілерді тазалағаннан кейін, сүзгі жинағын орнына қойып, оны дұрыстап бекітіңіз; бұл ыдыс жуу машинасының тиімді жұмысы үшін өте маңызды.

Машинаны ұзақ уақыт пайдаланбауға қалдыру

• Құрылғыны токтан ағытып, су шүмегін жабыңыз.

• Құрылғы есігін сәл ашық қалдырыңыз.

• Қайтып келген кезде, ыдыс жуу машинасын бос ұстап жуу циклын іске қосыңыз.

* Тек кейбір үлгілерде бар.

Page 26

Сақтық шаралары мен кеңес

Бұл құрылғы ағымдағы халықаралық қауіпсіздік стандарттарына сай құрылған және өндірілген. Төмендегі ақпарат қауіпсіздік мақсатында берілген, сондықтан оны мұқият оқып шығу қажет.

Жалпы қауіпсіздік

• Бұл құрылғы қауіпсіздіктеріне жауапты адам құрылғыны

қолдану бойынша кеңес не нұсқау бермеген жағдайда, дене, сезіну немесе ой қабілеті төмен немесе тәжірибесі мен білімі жеткіліксіз адамдармен (оның ішінде балалармен) қолданылуға арналмаған.

• Балалар құрылғымен ойнамауы үшін оларды бақылау

керек.

• Құрылғы үйде қолдануға арналған, оны коммерциялық

немесе өндірістік тұрғыда қолдануға болмайды.

• Құрылғы үйдегі ыдыс-аяқты осы нұсқаулықтағы нұсқауларға

сәйкес жуу үшін ересек адамдармен қолданылуға арналған.

• Жабық жер болса да, құрылғыны сыртта қолданбау қажет.

Құрылғыны жауын мен найзағай астында қалдыру өте қауіпті

• Жалаң аяқ болған кезде құрылғыға тимеңіз.

• Құрылғыны өшіргенде штепсельдік ұшты желі розеткасынан

әрдайым ажыратыңыз, кабельден тартып суырмаңыз.

• Құрылғыны тазаламас немесе кез келген қызмет көрсету

жұмысын орындамас бұрын су шүмегін жабу және айырды розеткадан ағыту керек.

• Құрылғы бұзылып қалса, ешбір жағдайда өз бетіңізбен

жөндеу мақсатында ішкі бөліктерге тиюші болмаңыз.

• Қыздыру бөлігіне ешқашан тиюші болмаңыз.

• Құрылғының ашық есігіне сүйенбеңіз немесе оған

отырмаңыз: бұл құрылғыны аударып түсуі мүмкін.

• Есікті ашық қалдырып кетуге болмайды, себебі ол қауіпті

кедергі болып табылады.

• Жуғыш зат пен шаюға көмекші затты балалардан аулақ

ұстаңыз.

• Орама материалын ойыншық ретінде қолдануға болмайды.

Қоқысқа тастау

• Орама материалдарын қоқысқа тастау: ораманың қайта

пайдаланылуы мүмкін болатындай жергілікті заңды қадағалаңыз.

• Электр және электроникалық құралдардың қалдықтарына

(WEEE) қатысты 2012/19/EU Еуропа заңнамасына сәйкес үй құрылғылары қалыпты толық қалалық қалдық айналымын пайдаланып жойылмауы тиіс. Қоршаған орта мен халық денсаулығына тиетін зиянның алдын ала отырып, жарамсыз құрылғылар қайта пайдалану мен машина ішіндегі материалдарды өңдеу құнын оңтайландыру мақсатында бөлек жиналуы керек. Барлық өнімдердегі сызылған қоқыс жәшігі өнім иесінің бөлектелген қоқыс жинауға қатысты міндетін еске салады.

Қуатты үнемдеу және қоршаған ортаны құрметтеу

Су мен қуатты үнемдеу

• Ыдыс жуу машинасы толған кезде ғана жуу циклын бастаңыз. Ыдыс жуу машинасының толуын күту барысында жағымсыз иістердің алдын алу үшін Суға салып қою циклын қолданыңыз («Жуу циклдары» бөлімін қараңыз).

• Жуу циклдарының кестесін пайдалана отырып, ыдыс- аяқ түріне және ластану дәрежесіне қолайлы жуу циклын таңдаңыз:

• - Орташа ластанған ыдыстар үшін Эко жуу циклын пайдаланыңыз, ол қуат пен судың төмен деңгейі қолданылатынын қамтамасыз етеді.

• - Жүктеу әдеттегіден азырақ болса, Жартылай жүктеу

опциясын* қолданыңыз («Іске қосу және пайдалану»

бөлімін қараңыз).

• Егер ток жеткізу келісім-шартында токты үнемдеуге арналған уақыт аралықтары болса, төмен баға қолданылатын кезде жуу циклдарын орындаңыз. Кешіктіріп

бастау

* түймесі («Іске қосу және пайдалану» бөлімін

қараңыз) жуу циклдарын тиісті түрде ұйымдастыруға

көмектеседі.

Фосфат пен хлорды қамтымайтын, құрамында ферменттері бар жуғыш заттар

• Фосфаттарды немесе хлорды қамтымайтын жуғыш заттарды пайдаланған жөн, себебі бұл өнімдер қоршаған ортаға зиянды.

• Ферменттер 50°C шамасындағы температураларда ең тиімді түрде әрекет етеді, және қалыпты 65°C жуу циклындағыдай нәтижеге қол жеткізу үшін нәтижесінде ферменттерді қамтитын жуғыш заттарды температурасы төмен жуу циклдары үшін қолданылады.

• Жуғыш зат ысрап болмауы үшін өнідірушінің кеңестеріне, су қаттылығы мен топырық деңгейі және жуылатын ыдысаяқ мөлшеріне байланысты өнімді тиісті мөлшерлерде пайдаланыңыз. Биологиялық түрде ыдырайтын болса да, табиғаттың тепетеңдігіне әсер етуі мүмкін заттарды қамтиды.

Үй құрылғыларын тиісті түрде қоқысқа тастау туралы

қосымша ақпарат алу үшін ие адамдар тиісті мекемеге немесе жергілікті құрылғы сатушысына хабарласуы

мүмкін.

* Тек кейбір үлгілерде бар.

Page 27

Ақаулықтарды жою

Құрылғы жұмыс істемей қалған кезде, Көмек қызметіне телефон соқпас бұрын төмендегі тізімнен шешімді іздеңіз.

Ақаулық: Ықтимал себептері / шешімдері:

Ыдыс жуу машинасы іске қосылмайды немесе оны басқару мүмкін емес

Есік жабылмайды Ыдыс жуу машинасынан су

ағызылмайды.

Ыдыс жуу машинасы шамадан тыс шуыл шығарады.

Табақтар мен стақандардың бетінде ақ түсті қабықшамен немесе тат қалдықтарымен қапталған.

Табақтар мен стақандар сызылған немесе реңгі көкшіл.

Ыдыс-аяқ дұрыс кептірілмейді.

Табақтар таза емес.

Ыдыс жуу машинасына су кірмейді - Шүмек өшірулі дабылы

(ҚОСУ/ӨШІРУ индикатор шамы жыпылықтайды да, дисплейде келесі хабар көрсетіледі: Су жоқ. Шүмекті

ашыңыз. Бірнеше секундтан кейін, А:6 жазуы көрсетіледі).

Судың кіріс түтігінің дабылы / Судың кіріс сүзгісі бұғатталған

(ҚОСУ/ӨШІРУ индикатор шамы жыпылықтайды да, дисплейде А:7 жазуы көрсетіледі).

• Құрылғыны ҚОСУ/ӨШІРУ түймесін басу арқылы өшіріңіз, одан кейін оны бір шамамен бір минуттан кейін қосып, бағдарламаны қайта орнатыңыз.

• Құрылғы розеткаға дұрыс қосылмаған.

• Ыдыс жуу машинасының есігі дұрыс жабылмаған.

• Құлып босатылған. «Тық» еткен дыбыс естілгенше есікті қатты итеріңіз.

• Ыдыс жуу машинасының циклы әлі аяқталмаған.

• Судың кіріс түтігі майысқан («Орнату» бөлімін қараңыз).

• Ағызу түтігі бұғатталған.

• Сүзгі тамақ қалдықтарымен бітеліп қалған.

• Табақтар бір-біріне немесе тозаңдатқыш өзекшеге тиіп тарсылдайды.

• Тым көп көбік түзілген: жуғыш зат дұрыс өлшенбеген немесе ол ыдыс жуу машиналарында қолдануға қолайлы емес («Іске қосу және пайдалану» бөлімін қараңыз).

• Тазаланған тұз мөлшері аз немесе мөлшерлеме параметрі судың қаттылығына дұрыс қойылмаған («Шаюға көмекші зат және тұз» бөлімін қараңыз).

• Тұз диспенсерінің қақпағы дұрыс жабылмаған.

• Шаюға көмекші зат таусылған немесе оның мөлшерлемесі тым төмен.

• Шаюға көмекші заттың мөлшерлемесі тым жоғары.

• Кептіру бағдарламасы жоқ жуу циклы таңдалған.

• Шаюға көмекші зат таусылған немесе оның мөлшерлемесі тым төмен («Шаюға көмекші зат және тұз» бөлімін қараңыз).

• Шаюға көмекші зат диспенсерінің параметрі қолайлы емес.

• Ыдыс-аяқ жабыспайтын материалдан немесе пластиктен жасалған.

• Тартпаларға тым көп ыдыс салынған («Тартпаларға ыдыс салу» бөлімін қараңыз).

• Ыдыс-аяқ дұрыс реттелмеген.

• Тозаңдатқыш өзекшелер еркін жылжи алмайды.

• Жуу циклы тым нәзік («Жуу циклдары» бөлімін қараңыз).

• Шаюға көмекші зат бөлігіндегі қақпақ дұрыс жабылмаған.

• Сүзгі кір немесе бітеліп қалған («Күтім көрсету және техникалық қызмет көрсету» бөлімін қараңыз).

• Тазаланған тұз деңгейі төмен («Шаюға көмекші зат және тұз» бөлімін қараңыз).

• Жүйеде су жоқ.

• Судың кіріс түтігі майысқан («Орнату» бөлімін қараңыз).

• Шүмекті ашыңыз, сонда құрылғы бірнеше минуттан кейін іске қосылады.

• Құрылғының құлпы белсендірілген, себебі сигнал берілгенде ешбір әрекет жасалмаған.

ҚОСУ/ӨШІРУ түймесінің көмегімен құрылғыны өшіріңіз, одан кейін шүмекті

ашыңыз да, дәл сол түймені 20 секундтан кейін басу арқылы құрылғыны қайтадан қосыңыз. Құрылғыны қайта бағдарламалап, жуу циклын қайтадан бастаңыз.

• ҚОСУ/ӨШІРУ түймесін басу арқылы құрылғыны өшіріңіз. Су ағып кету қаупін жою үшін шүмекті жабыңыз және айырды розеткадан суырып алыңыз.

Судың кіріс сүзгісін қалдықтар бітеп тастамағанына көз жеткізіңіз («Күтім көрсету

және техникалық қызмет көрсету» тарауын қараңыз).

* Тек кейбір үлгілерде бар.

Page 28

Көмек

195101809.01

01/2013 pb - Xerox Fabriano

Көмек

Көмек қызметіне хабарласпас бұрын:

• Проблеманы Ақаулықтарды жою нұсқаулығын қолдана отырып шешуге болатынын, не болмайтынын тексеріңіз («Ақаулықтарды жою» бөлімін қараңыз).

• Бағдарламаны қайта іске қосыңыз да, проблема кеткенін тексеріңіз.

• Проблема шешілмесе, Куәландырылған техникалық көмек беру қызметіне хабарласыңыз.

Куәландырылмаған мамандарға қызмет көрсеткізбеңіз.

Келесі мәліметтерді оңай жерде ұстаңыз:

• Проблеманың түрі

• Құрылғының моделі (Мод.).

• Сериялық нөмірі (С/н).

Бұл ақпаратты құрылғының деректер тілімшесінде табуға болатын («Құрылғының сипаттамасы» бөлімін қараңыз).
