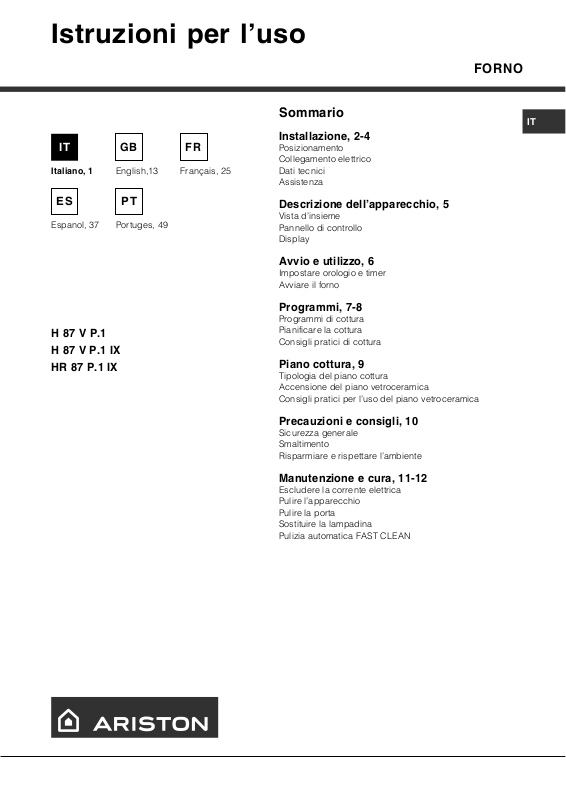

Istruzioni per l’uso

FORNO

Sommario

IT

						Installazione, 2-4
IT		GB		FR
						Posizionamento
						Collegamento elettrico
Italiano, 1		English,13		Français, 25		Dati tecnici
						Assistenza
ES		PT				Descrizione dell’apparecchio, 5
						Vista d’insieme
Espanol, 37		Portuges, 49
						Pannello di controllo

Display

H 87 V P.1 H 87 V P.1 IX HR 87 P.1 IX

Avvio e utilizzo, 6

Impostare orologio e timer

Avviare il forno

Programmi, 7-8

Programmi di cottura

Pianificare la cottura

Consigli pratici di cottura

Piano cottura, 9

Tipologia del piano cottura Accensione del piano vetroceramica

Consigli pratici per l’uso del piano vetroceramica

Precauzioni e consigli, 10

Sicurezza generale

Smaltimento

Risparmiare e rispettare l’ambiente

Manutenzione e cura, 11-12

Escludere la corrente elettrica

Pulire l’apparecchio

Pulire la porta

Sostituire la lampadina

Pulizia automatica FAST CLEAN

Installazione

! È importante conservare questo libretto per poterlo IT consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

!L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

Incasso

Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

•i pannelli adiacenti il forno devono essere di materiale resistente al calore;

•nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

•per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni:

580

500

39		-0	560 +4 -0
	480	+4

555

15

23	572			min
		45	min	575-585
595

558 min

5453

595

! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta

caratteristiche sono state misurate a questo tipo di installazione.

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi figure).

.	45	mm	.
mm
560

Centraggio e fissaggio

Regolare i 4 tacchetti posti lateralmente al forno,

in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile:

spessore di 20 mm: rimuovere la parte mobile del tacchetto (vedi figura);

spessore di 18 mm: utilizzare la prima scanalatura, come già predisposto dal fabbricante (vedi figura);

spessore di 16 mm: utilizzare la seconda scanalatura (vedi figura).

Per fissare l’apparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile.

2

Collegamento elettrico

L’allacciamento elettrico alla rete deve essere realizzato sulla cucina, che è predisposta per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche (vedi pagina seguente).

Il piano cottura si collega alla cucina tramite un apposito connettore.

PIANO INCASSO

Presente solo su alcuni modelli

BLU BIANCO ROSSO GIALLO VERDE

CUCINA INCASSO

Montaggio del cavo di alimentazione

1. Aprire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

2. Mettere in opera il cavo di

alimentazione: svitare la vite del serracavo e le

viti dei contatti L-N- e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo-Verde ( ).

	La morsettiera è predisposta per il collegamento a
		IT
	400 V trifase (vedi figure sotto).

400V 3N~H05RR-F

5x2.5 CEI-UNEL 35363

N L3 L2 L1

5	3	1
	4	2

		P
N	L3
	L2	L1

Se l’impianto elettrico corrisponde ad altre caratteristiche (vedi figure sotto), effettuare il collegamento elettrico utilizzando i cavallotti di collegamento alloggiati dentro la scatola P.

230V 1N~H07RN-F 3x4

CEI-UNEL 35364

N L

5

3

1

4

2

400V 2N~H05RR-F

4x2.5 CEI-UNEL 35363

N

L2 L1

5	3	1
	4	2

3.Fissare il cavo di alimentazione nell’apposito fermacavo.

4.Chiudere il coperchio della morsettiera.

3

Allacciamento del cavo di alimentazione alla rete

IT

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

•la presa abbia la messa a terra e sia a norma di legge;

•la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);

•la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);

•la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

!Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

!Il cavo non deve subire piegature o compressioni.

!Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).

!L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

TARGHETTA CARATTERISTICHE

larghezza cm 43,5 Dimensioni altezza cm 32

profondità cm 41,5

	Volume	lt. 58
	Collegamenti	tensione a 230V/400V~ 3N 50Hz
		potenza massima assorbita
	elettrici
		10800W
		Direttiva 2002/40/CE sull’etichetta
		dei forni elettrici.
		Norma EN 50304
		Consumo energia convezione
	ENERGY LABEL	Naturale – funzione di
		riscaldamento:	Tradizionale;
		Consumo energia dichiarazione
		Classe convezione Forzata -
		funzione di
		riscaldamento:	Pasticceria.
		Questa apparecchiatura è
		conforme alle seguenti Direttive
		Comunitarie: 73/23/CEE del
		19/02/73 (Bassa Tensione) e
		successive modificazioni -
		89/336/CEE del 03/05/89
		(Compatibilità Elettromagnetica)
		e successive modificazioni -
		93/68/CEE del 22/07/93 e
		successive modificazioni.
		2002/96/CE

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

Comunicare:

•il modello della macchina (Mod.)

•il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio e/o sull’imballo.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

4

	Descrizione
	dell’apparecchio
	Vista d’insieme	IT
	Pannello di controllo	GUIDE
		di scorrimento
		dei ripiani
	Ripiano GRIGLIA	posizione 5
		posizione 4
	Ripiano LECCARDA	posizione 3
		posizione 2
		posizione 1

Pannello di controllo

	Manopola		Display		Manopola
	PIASTRE DOPPIO DIAMETRO				PIASTRE DOPPIO DIAMETRO

A

Manopola			Manopola	Manopola	Manopola
PIASTRE			PROGRAMMI	TERMOSTATO	PIASTRE
		Spia
		PIASTRE

Display

	Indicatore PRERISCALDAMENTO (lampeggiante) o
	COTTURA IN CORSO (fisso)
		Indicatore PORTA BLOCCATA
Indicatore TIMER	A	Indicatore PIANIFICAZIONE
		ATTIVATA
Luce del forno		CONFERMA regolazione
Regolazione		Pianificazione DURATA
OROLOGIO		COTTURA
Regolazione		Pianificazione FINE
TIMER		COTTURA

5

Avvio e utilizzo

! Alla prima accensione fare funzionare il forno a vuoto IT per almeno un’ora con il termostato al massimo e a

porta chiusa. P oi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno.

Impostare orologio e timer

L’impostazione dell’ora è possibile solo con la manopola PROGRAMMI in posizione “0”.

Dopo l’allacciamento alla rete elettrica o dopo un black-out, il display lampeggia su 0.00.

Per regolare l’ora:

1. ruotare la manopola TERMOSTATO;

2. premere il tasto per confermare. Stessa operazione per i minuti. Per eventuali

aggiornamenti, premere il tasto e seguire la procedura indicata.

Il timer è un contaminuti: a tempo scaduto emette un segnale acustico, che si arresta dopo un minuto o premendo un tasto qualsiasi.

Per impostare il timer premere il tastoe seguire la

procedura indicata per regolare l’orologio. L’icona segnala che il timer è attivo.

! Il timer non controlla l’accensione e lo spegnimento del forno.

Avviare il forno

1.Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.

2.Il forno entra nella fase di preriscaldamento, sul

display lampeggia l’icona e compare la temperatura di cottura associata al programma.

Èpossibile modificare la temperatura ruotando la manopola TERMOSTATO.

3.Un segnale acustico e l’accensione dell’icona fissa sul display segnalano che il preriscaldamento

ècompleto: introdurre gli alimenti da cuocere.

4.Durante la cottura è sempre possibile:

-modificare il programma di cottura agendo sulla manopola PROGRAMMI;

-modificare la temperatura agendo sulla manopola TERMOSTATO;

-pianificare la durata e l’ora di fine della cottura

(vedi Programmi);

- interrompere la cottura riportando la manopola PROGRAMMI in posizione “0”.

5.Trascorse due ore il forno si spegne automaticamente: tale tempo è preimpostato per

motivi di sicurezza in tutti i programmi di cottura. È possibile modificare la durata della cottura

(vedi Programmi).

6.In caso di black-out, se la temperatura del forno non si è abbassata troppo, l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate.

!Nei programmi FAST COOKING e BARBECUE non è previsto il preriscaldamento.

!Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.

!Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d’aria che esce tra il pannello di controllo e la porta del forno. Nel programma FAST COOKING la ventola si attiva automaticamente dopo dieci minuti dall’avvio. Nel programma PASTICCERIA si avvia solo a forno caldo. All’inizio del programma FAST CLEAN la ventola funziona a bassa velocità.

! A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo.

Luce del forno

A forno spento la lampadina può essere accesa in qualunque momento premendo il tasto, oppure aprendo la porta del forno.

6

Programmi

Programmi di cottura

! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 40°C e 250°C.

Nel programma BARBECUE il valore preimpostato è un livello di potenza espresso in %. Anch’esso può essere regolato manualmente.

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

Programma MULTICOTTURA

Si attivano tutti gli elementi riscaldanti (superiore, inferiore e circolare) ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente.

Programma BARBECUE

Si attiva l’elemento riscaldante superiore ed entra in funzione il girarrosto (ove presente). Ruotando la manopola TERMOSTATO, il display indicherà livelli di potenza impostabili, che vanno da 50% fino a 100%. La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa.

Programma GRATIN

Si attiva l’elemento riscaldante superiore ed entrano in funzione la ventola e il girarrosto (ove presente). Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno.

Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa.

Programma FORNO PIZZA	IT

Si attivano gli elementi riscaldanti inferiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno, con un forte apporto di calore in prevalenza dal basso. Nel caso si utilizzi più di un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura.

Programma FORNO PASTICCERIA

Si attiva l’elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all’interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione) e preparazioni “mignon” su tre ripiani contemporaneamente.

Programma FAST COOKING

Si attivano gli elementi riscaldanti ed entra in funzione la ventola offrendo un calore costante e uniforme.

Il programma non necessita di preriscaldamento. Questo programma è particolarmente indicato per cotture veloci di cibi preconfezionati (surgelati o precotti). I risultati migliori si ottengono utilizzando un solo ripiano.

Programma LIEVITAZIONE

Il forno raggiunge e mantiene una temperatura di 40°C a prescindere dalla posizione della manopola TERMOSTATO. Questo programma è ideale per la lievitazione degli impasti contenenti lievito naturale.

Programma FAST CLEAN

È il programma di pulizia automatica e integrale del forno tramite pirolisi (vedi Manutenzione e cura).

7

Pianificare la cottura

IT

! La pianificazione è possibile solo dopo aver selezionato un programma di cottura.

Pianificare la durata
Premere il tasto		, poi:
1.	Regolare ruotando la manopola TERMOSTATO.
2.	Premendo il tasto		l’impostazione viene

memorizzata.

3.A tempo scaduto, sul display compare la scritta END e viene emesso un segnale acustico.

4.Il segnale acustico si arresta premendo un tasto qualsiasi, END scompare quando la manopola TERMOSTATO torna in posizione “0”.

• Esempio: sono le 9:00 e viene pianificata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15.

Pianificare l’ora di fine

Premere il tasto

e seguire la procedura da 1 a 4

descritta per la durata.

•Esempio: sono le 9:00 e viene pianificata l’ora di fine alle 10:15. Il programma dura 1 ora e 15 minuti.

Pianificare una cottura ritardata

1.Premere il tasto e seguire la procedura da 1 a 4 descritta per la durata.

2.Poi premere il tasto e regolare l’ora di fine.

•Esempio: sono le ore 9:00, viene pianificata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15.

L’icona

segnala che è stata effettuata una

pianificazione.

Per annullare una pianificazione ruotare la manopola PROGRAMMI in posizione “0”.

Consigli pratici di cottura

!Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati.

!Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTICOTTURA

•Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.

•Disporre la leccarda in basso e la griglia in alto. BARBECUE

•Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.

•Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.

FORNO PIZZA

•Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione.

Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.

•Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.

8

Piano cottura

Tipologie del piano cottura

Il forno è abbinato a un piano cottura che può essere composto da due tipi di elementi riscaldanti:

figura 1 piastre elettriche in ghisa (vedi figura 1) o piani

vetroceramica, che possono essere tradizionali (vedi figura 2) con zone di cottura estensibili (vedi figura 3).

A A B

A

figura 2		figura 3
A	B	A
A		C
C

Accensione del piano vetroceramica

Zone di cottura tradizionali

Gli elementi radianti tradizionali (A) sono composti da resistenze circolari e diventano rossi solo dopo alcune decine di secondi dalla loro accensione.

Ciascuna zona di cottura è dotata di una manopola di comando che permette di selezionare 9 diverse temperature, da un valore minimo di 1 a un massimo di 9.

Zone di cottura estensibili

Gli elementi radianti estensibili (B) sono riconoscibili per la presenza di una doppia zona riscaldante. È possibile accendere solo la zona più interna o entrambe.

La manopola di comando permette di scegliere tra due livelli di potenza, entrambi regolabili da un valore minimo di 1 a un massimo di 9:

•ruotando la manopola in senso orario da 1 a 9 si imposta il livello di potenza più basso.

•ruotando la manopola fino a fine corsa (A), identificabile da un leggero scatto, si inserisce la potenza massima che può essere regolata a sua volta

tra 9 e 1 ruotando la manopola in senso antiorario. Per ripristinare il valore di potenza minimo è necessario riportare la manopola in posizione 0.

Nel caso di zone di cottura doppie, la prima parte della corsa inserisce la zona di cottura più piccola (interna). Per attivarle entrambe (interna ed esterna) è necessario portare la manopola nella posizione di fine corsa (A) e selezionare il livello di potenza desiderato tra 9 e 1.

Spie di calore residuo (solo su alcuni modelli)

Le spie (C) indicano che la zona di cottura corrispondente è a una temperatura superiore a 60°C, anche dopo che l’elemento riscaldante è stato spento.

Livelli di potenza consigliati per i vari tipi di cottura:

IT

Potenze	Piastra radiante
0	Spenta
1	Fondere burro o cioccolato
2 e 3	Riscaldare liquidi
4	Preparare creme o salse
5	Lessare la carne
6	Cuocere pasta o riso
7 e 8	Cuocere a fuoco vivo carne, pesce, uova
9	Friggere
A	Inserimento di entrambe le zone di cottura

Consigli pratici per l’uso del piano vetroceramica

! La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare l’apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto.

Per ottenere le migliori prestazioni dal piano di cottura:

•adoperare pentole con fondo piatto per essere certi che aderiscano perfettamente alla zona riscaldante;

•adoperare sempre pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile;

•accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse;

•evitare di utilizzare le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas può deformare il fondo della pentola, che perde aderenza;

•non lasciare mai una zona di cottura accesa senza pentola poiché il suo riscaldamento, raggiungendo rapidamente il livello massimo, potrebbe danneggiare gli elementi riscaldanti.

9

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in IT conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

•L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

•L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

•Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.

•Non toccare la macchina a piedi nudi o le mani o i piedi bagnati o umidi.

•L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

•Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

•Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

•Non ostruire le aperture di ventilazione e di smaltimento di calore.

•Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.

•Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

•Non rivestire il fondo del forno con fogli di alluminio.

•Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

•Assicurarsi sempre che le manopole siano nella posizione “l”/“¡” quando l’apparecchio non è utilizzato.

•Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

•Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

•In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

•Non appoggiare oggetti pesanti sulla porta del forno aperta.

•Il piano in vetroceramica è resistente agli urti meccanici, tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l’apparecchio dalla rete di alimentazione e rivolgersi all’Assistenza.

•Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento.

•Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contenuto di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano.

Smaltimento

•Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

•La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente

•Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di pianificazione dei programmi, in particolar modo la “cottura ritardata” (vedi Programmi) e la “pulizia automatica ritardata” (vedi Manutenzione e cura), permettono di organizzarsi in tal senso.

•Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

•Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

10

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulire l’apparecchio

•Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

•L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

•Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie.

Controllare le guarnizioni

IT

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno

fino all’avvenuta riparazione.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del forno:

cavità

lampadina

guarnizione

coperchio

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi figura);

2.alzare e ruotare le levette poste sulle due cerniere (vedi figura);

3.afferrare la porta ai due lati

esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua sede (vedi figura). Rimontare la porta seguendo il procedimento

in senso contrario.

1.Togliere il coperchio in vetro, servendosi di un cacciavite.

2.Svitare la lampadina e sostituirla con una analoga: potenza 15 W, attacco E 14.

Rimontare il coperchio, prestando attenzione a posizionare correttamente la guarnizione (vedi figura).

11

Pulizia automatica FAST CLEAN

IT

Il programma FAST CLEAN porta la temperatura interna del forno a raggiungere i 500°C e attiva il processo di pirolisi, ossia la carbonizzazione dei residui. Lo sporco viene letteralmente incenerito.

Durante la pulizia automatica, le superfici possono diventare molto calde: tenere i bambini a distanza. Attraverso il vetro della porta forno è possibile notare alcune particelle che si illuminano: si tratta di una combustione istantanea, assolutamente normale, che non comporta alcun pericolo.

Prima di attivare FAST CLEAN:

•con una spugna umida togliere dall’interno del forno i residui più consistenti. Non usare detergenti;

•estrarre tutti gli accessori;

•non lasciare strofinacci o presine sulla maniglia.

!Se il forno è eccessivamente caldo la pirolisi potrebbe non avviarsi. Aspettare che si raffreddi.

!L’attivazione del programma è possibile solo dopo aver chiuso la porta del forno.

Per attivare FAST CLEAN ruotare la manopola

PROGRAMMI su.

Dispositivi di sicurezza

•la porta si blocca automaticamente non appena la temperatura raggiunge valori elevati;

•in caso di evento anomalo, l’alimentazione degli elementi riscaldanti viene interrotta;

•a bloccaggio della porta avvenuto non è più possibile modificare le impostazioni di durata, fine e timer.

!La pianificazione è possibile solo dopo aver selezionato il programma FAST CLEAN.

Pianificare la durata
Premere il tasto			, poi:
1.	regolare ruotando la manopola TERMOSTATO.
2.	Premendo il tasto			l’impostazione viene

memorizzata.

3.A tempo scaduto, sul display compare la scritta END e viene emesso un segnale acustico.

4.Il segnale acustico si arresta premendo un tasto qualsiasi, END scompare quando la manopola TERMOSTATO torna in posizione “0”.

È possibile una durata compresa tra 60 e 120 minuti, a seconda di quanto il forno sia sporco.

• Esempio: sono le 9:00 e viene pianificata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15.

Pianificare l’ora di fine

Premere il tasto

e seguire la procedura da 1 a 4

descritta per la durata.

•Esempio: sono le 9:00 e viene pianificata l’ora di fine alle 10:15. Il programma dura 1 ora e 15 minuti.

Pianificare la pulizia automatica ritardata

1.Premere il tasto e seguire la procedura da 1 a 4 descritta per la durata.

2.Poi premere il tasto e regolare l’ora di fine.

•Esempio: sono le ore 9:00, viene pianificata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15.

L’icona

segnala che è stata effettuata una

pianificazione.

Per annullare una pianificazione ruotare la manopola PROGRAMMI in posizione “0”.

Al termine della pulizia automatica

Per poter aprire la porta del forno sarà necessario attendere che la temperatura del forno sia scesa a un livello accettabile. A questo punto è possibile constatare la presenza di alcuni depositi di polvere bianca sul fondo e sulle pareti del forno: rimuoverle con una spugna umida a forno freddo. Se invece si desidera approfittare del calore immagazzinato per avviare una cottura, le polveri possono anche restare: non comportano alcun pericolo per gli alimenti da cucinare.

12
