Hotpoint FTCD 871 Instruction Booklet [en, pl, de, tr, es]

Download

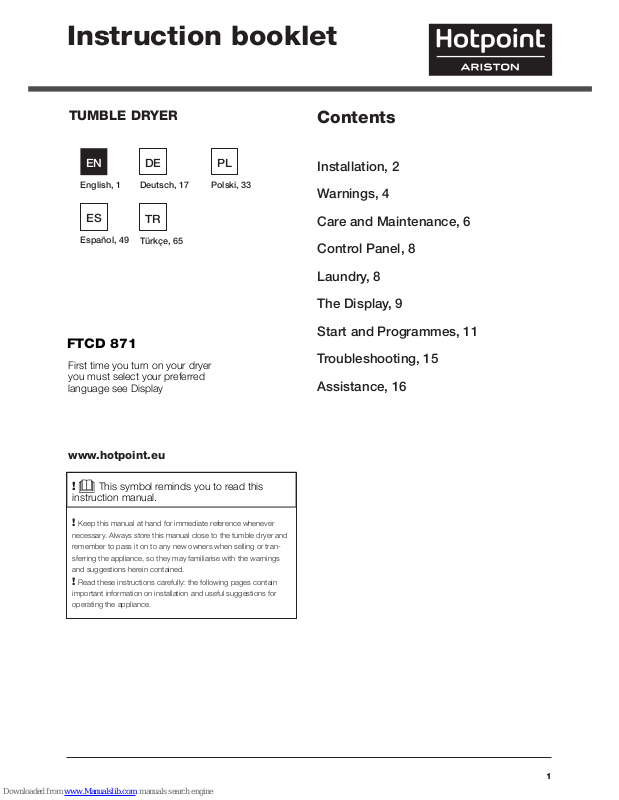

Page 1

First time you turn on your dryer you must select your preferred language see Display

Contents

Installation, 2

Warnings, 4

Care and Maintenance, 6

Control Panel, 8

Laundry, 8

The Display, 9

Start and Programmes, 11

Troubleshooting, 15

Assistance, 16

TUMBLE DRYER

FTCD 871

Instruction booklet

! This symbol reminds you to read this

instruction manual.

! Keep this manual at hand for immediate reference whenever

necessary. Always store this manual close to the tumble dryer and remember to pass it on to any new owners when selling or transferring the appliance, so they may familiarise with the warnings and suggestions herein contained.

! Read these instructions carefully: the following pages contain

important information on installation and useful suggestions for operating the appliance.

www.hotpoint.eu

English, 1

Deutsch, 17

Türkçe, 65

Español, 49

Polski, 33

Page 2

Where to put your dryer

• Place your dryer at a distance from gas ranges, stoves, heaters, or cooktops because flames can damage the appliance. The dryer should be installed in an ambient room temperature of between 20 to 23°C for optimum performance. But will function if the room is between 14 and 30°C. If you are going to install the appliance under a work counter, be sure to leave a 10 mm space between the top and any other objects on or above the machine and a 15 mm space between the sides and lateral furnishings or walls. This is to ensure proper air circulation.

The appliance must be installed with the rear surface placed against a wall.

Ventilation

• When the dryer is in use, there has to be adequate ventilation. Make sure you put your dryer in an environment that is not damp and has proper air circulation throughout. Airflow around the dryer is essential to condense the water produced during the washing, the dryer will not operate efficiently in an enclosed space or cupboard. ! If using the dryer in a small or cold room some condensation will be experienced.

We do not recommend that the dryer is installed in a cupboard but the dryer must never be installed behind a lockable door, a sliding door or a door with a hinge on the opposite side to that of the dryer door.

H<1m

Fig. A Fig. B

Water Drain

If the machine is positioned close to a drain it is possible to drain the condensed water directly without using the waterbottle. In which case it is no longer necessary to empty the water bottle at the end of each cycle. If the Dryer is positioned above or close to a Washing Machine the same drainage can be used. Just remove the tube indicated in figure A and connect it to the drainage. If the drainage

is further away than the length of the tube it is possible to buy and connect a tube of the same diameter and the necessary length in order to reach the drain. To install the new tube just substitute the existing one as indicated in figure B inserting it in the same place.

! The drain tube has to be below 1 m from the bottom of the Dryer. ! Once the Dryer has been installed please assure that the drain tube is not bent or kinked.

Electrical connections

Before plugging the appliance into the socket, check the following:

• Make sure your hands are dry.

• The socket must have an earth connection.

• The socket must be able to withstand the machine’s maximum power output as indicated on the rating plate.

• The power supply voltage must fall within the values indicated on the data plate.

• The socket must be compatible with the dryer’s plug. Should this not be the case, replace the plug or the socket.

! DO NOT USE EXTENSION CORDS. ! The dryer must not be installed outdoors, even if the space is sheltered. It can be very dangerous if exposed to rain or storms. ! Once installed, the dryer’s electrical wire and plug must be within reach. ! The power cord must not be bent or squashed. ! If the plug being replaced is a non-rewirable type, then the cut-off plug must be disposed of safely. DO NOT leave it where it can be inserted into a socket and create a shock hazard.

! The power must be regularly checked. If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard. (see Assistance). New or longer electric cords are supplied by authorised dealers at a supplementary cost.

! The manufacturer denies any responsibility should any of these rules not be followed. ! If in doubt about any of the above consult a qualified electrician.

Levelling the tumble dryer

The dryer must be installed level for correct operation. When you have installed your dryer in its final location check that it is level first side-to-side, then front to back. If the dryer is not level,

adjust the two legs up or down until your dryer is level.

Preliminary information

Once you’ve installed your dryer and before you use it, clean the inside of the drum to remove any dust that could have accumulated during transportation.

Warning ! Before you use your dryer ensure that its has been in a upright position for at least 6 hours.

Installation

10 mm

15 mm

Page 3

This household tumble drier is a Condenser

The weighted Annual Energy Consumption (AEc)* kWh 1) 306.0

This household tumble drier is a Automatic

Energy consumption full load; Edry - kWh 2) 2.59

Energy consumption partial load; Edry½ - kWh 2) 1.39

Power consumption: off-mode (Po) - Watts 0.14

Power consumption: left-on mode (Pl) - Watts 3.36

Prog. Time - weighted (Tt) full & partial load - minutes 3) 178

Full load (Tdry) - minutes 237

Partial load (Tdry½) - minutes 133

weighted (Ct) full & partial load 3) 81

full load (Cdry) 82

partial load (Cdry½) 80

Airborne acoustical noise emissions - dB(A) re 1 pW 70

Programme time in minute, for program “Synthetics” full load 70

Partial load for program “Synthetics” N/A

Average condensation efficiency - %

1) "Standard cotton” at full and partial load is the standard programme to which the

information in the label and the fiche relates. The standard cotton program is suitable to dry at cupboard level (0%) cotton laundry and is the most efficient programme in terms of energy consumption. Partial load is half the rated load.

2) based on 160 drying cycles of the standard cotton programme at full and partial load, and the consumption of the low-power modes. Actual energy consumption will depend on how the appliance is used.

3) Weighted average of 3 cycles at full load and 4 cycles at half load.

Regulation 932 /2012.

Energy consumption in kWh, for program “Synthetics” full load 0.68

Energy efficiency class on a scale from A+++ (low consumption) to D (high consumption)

A+

Duration of the 'left-on mode' for power management system minutes

Condensation efficiency class on a scale from G (least efficient) to

A (most efficient)

roduct Data - Re gulation 392/2012.

Brand HOTPOINT/ARISTON Model

FTCD 871 6H1 (EU)

Rated capacity of cotton laundry for the "standard cotton programme" at full load - kg

8.0

Maximum load sizes: 8 kg

adjust the two legs up or down until your dryer is level.

Preliminary information

Once you’ve installed your dryer and before you use it, clean the inside of the drum to remove any dust that could have accumulated during transportation.

Warning ! Before you use your dryer ensure that its has been in a upright position for at least 6 hours.

Page 4

Warnings

! This appliance has been designed and built

according to international safety standards. These warnings are given for safety reasons and must be followed carefully.

General safety

• This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.

• This tumble dryer has been designed for home, and not professional, use.

• Do not touch the appliance while barefoot or with wet hands or feet.

• Unplug the machine by pulling on the plug, not the cord.

• After using the dryer, turn it off and unplug it. Keep the door closed to make sure that children do not use it as a toy.

• Children should be supervised to ensure that they do not play with the dryer.

• Cleaning and user maintenance shall not be made by children without supervision.

•Children of less than 3 years should be kept away from the appliance unless continuously supervised.

• The appliance must be installed correctly and have proper ventilation. The air intake at the front of the dryer should never be obstructed (see Installation).

• Never use the dryer on carpeting where the pile height would prevent air from entering the dryer from the base.

• Check to see if the dryer is empty before loading it.

•

The back of the dryer could become

very hot. Never touch it while in use.

• Do not use the dryer unless the filter,

watercontainer and condenser are securely in place (see Maintenance).

• Do not overload the dryer (see Laundry for maximum loads).

• Do not load items that are dripping wet.

• Carefully check all instructions on clothing labels (see Laundry).

• Do not tumble dry large, very bulky items.

• Do not tumble dry acrylic fibres at high temperatures.

• Do not turn off the dryer when there are still warm items inside.

• Clean the filter after each use (see Maintenance).

• Empty the Water Container after each use (see Maintenance).

• Clean the Heat Pump filter unit at regular intervals (see Maintenance).

• Do not allow lint to collect around the dryer.

• Never climb on top of the dryer. It could result in damage.

• Always follow electrical standards and requirements (see Installation).

• Always buy original spare parts and accessories (see Service).

To minimise the risk of fire in your tumble dryer, the following should be observed:

• Tumble dry items only if they have been

washed with detergent and water, rinsed and been through the spin cycle. It is a fire hazard to dry items that HAVE NOT been washed with water.

• Do not dry garments that have been treated

with chemical products.

• �Do not tumble dry items that have been

spotted or soaked with vegetable or cooking oils, this constitutes a fire hazard. Oil-affected items can ignite spontaneously,especially when exposed to heat sources such as a tumble dryer. The items become warm, causing an oxidisation reaction with the oil, Oxidisation creates heat. If the heat cannot escape, items can become hot enough to catch fire. Piling, stacking or storing oil-effected items can prevent heat from escaping and so create a fire hazard. If it is unavoidable that fabrics containing vegetable or cooking oil or those that have been contaminated withhair care products be placed in a tumble dryer they should first be washed with extra detergent - this will reduce, but not eliminate the hazard. They should not be removed from the dryer and piled or stacked while hot.

• �Do not tumble dry items that have previously been cleaned in or washed in, soaked in or soiled with petrol/gasoline, dry cleaning solvents or other flammable or explosive substances. Highly flammable substances commonly used in domestic environments including cooking oil, acetone, denatured alcohol, kerosene, spot removers, turpentine,

waxes and wax removers. Ensure these items have been washed in hot water with an extra amount of detergent before being dried in the tumble dryer.

• Do not tumble dry items containing foam rubber (also known as latex foam), or similarly textured rubber like materials. Foam rubber materials can, when heated, produce fire by spontaneous combustion.

• Fabric softener or similar products should not be used in a tumble dryer to eliminate the effects of static electricity unless the practice is specifically recommended by the manufacturer of the fabric softener product.

• �Do not tumble dry undergarments that contain metal reinforcements eg. bras with metal reinforcing wires. Damage to the tumble dryer can result if the metal reinforcements come loose during drying.

• �Do not tumble dry rubber, plastic articles such as shower caps or babies waterproof covers, polythene or paper.

• �Do not tumble dry rubber backed articles, clothes fitted with foam rubber pads, pillows, galoshes and rubber coated tennis shoes.

• �Remove all objects from pockets such as

lighters and matches.

! WARNING: Never stop the dryer before

the end of the drying cycle unless all items are quickly removed and spread out so that the heat is dissipated.

Save energy and respect the environment

• Wring out all items to eliminate excess water before

tumble drying (if you use a washing machine first, select a high spin cycle). Doing this will save time and energy

during drying.

• Always dry full loads - you save energy: single items or small loads take longer to dry.

• Clean the filter after each use to contain energy consumption costs (see Maintenance).

Page 5

waxes and wax removers. Ensure these items have been washed in hot water with an extra amount of detergent before being dried in the tumble dryer.

• �Do not tumble dry rubber, plastic articles such as shower caps or babies waterproof covers, polythene or paper.

• �Do not tumble dry rubber backed articles, clothes fitted with foam rubber pads, pillows, galoshes and rubber coated tennis shoes.

• �Remove all objects from pockets such as

lighters and matches.

! WARNING: Never stop the dryer before

the end of the drying cycle unless all items are quickly removed and spread out so that the heat is dissipated.

Save energy and respect the environment

• Wring out all items to eliminate excess water before

tumble drying (if you use a washing machine first, select a high spin cycle). Doing this will save time and energy during drying.

• Always dry full loads - you save energy: single items or

small loads take longer to dry.

• Clean the filter after each use to contain energy

consumption costs (see Maintenance).

Page 6

Disconnecting the power supply

! Disconnect the dryer when not in use or during cleaning and maintenance operations.

Cleaning the filter after each cycle

The filter is a fundamental component of the dryer: its function is to collect lint and fluff that form during drying.

Clean the filter once drying is completed, by rinsing it under running water or cleaning it with a vacuum cleaner. Should the filter become clogged, the flow of air inside the

dryer will be seriously hampered: drying times becomes longer and more energy is consumed. Moreover, the dryer may become damaged.

The filter is located in

front of the dryer seal

(see Picture).

Removing the filter:

1. Pull the filter’s plastic

handle upwards (see

Picture).

2. Clean the fluff off the filter and replace it correctly. Ensure that the filter is pushed fully home. ! Do not use the dryer unless the filter has been replaced in its holder.

Checking the drum after each cycle

Rotate the drum manually to remove smaller items (handkerchiefs) that could have been left inside the dryer.

Cleaning the drum

! Avoid using abrasives, steel wool or stainless steel cleaning

agents to clean the drum. A coloured film may appear on the stainless steel drum surface: it may be caused by a combination of water and/or cleaning agents such as wash-softeners. This coloured film does not affect the dryer’s performance.

Emptying the water container after each cycle

Remove the water container and empty it into a sink or other suitable drain outlet, then replace it correctly. Always check the water container and empty it before starting a new drying cycle.

-Failure to empty the water container may cause the following:

- The dryer stops heating (thus the load may still be damp at the end of the drying cycle).

Priming the Water Collection System

When your dryer is new, the Water Container will not collect Water until the system is primed, this will take 1 or 2 drying cycles. Once primed it will collect Water

during every cycle.

Cleaning the Heat Pump Filter Unit

• Periodically (every 5 drying cycles) remove Heat pump filter unit and clean any build up of fluff from the surface of the filter by rinsing it under running water or with your vacuum cleaner. We however recommend that you clean this filter after every drying cycle to optimize the dryers performance.

To remove Heat pump filter unit:

1. Unplug the dryer and open the door.

2. Remove the filter unit by rotating the 4 clips to the vertical position then pulling the filter unit towards you.

3. Separate the two parts of the filter unit and clean the surface of the filter.

! Warning: The front of the heat pump is made from thin metal plates.

Take care that you do not damage these or cut yourself when cleaning, removing or replacing the filter unit.

4.Whenever you clean the Heat pump filter unit always clean any build up of fluff from

seals and replace with the 4 clips into the horizontal position, sure that the catches have been secured.

Cleaning the tumble dryer

• The external metal, plastic and rubber parts can be cleaned with a damp cloth.

• Clean the front air intake grille regularly (every 6 months) with a vacuum cleaner to remove any lint, fluff or dust deposits. Furthermore, remove any lint deposits from the front part of the Heat pump filter unit and from the filter area, using a vacuum cleaner every so often.

! Do not use solvents or abrasives. ! Have the dryer checked regularly by authorised technical

personnel in order to ensure that the electrical and mechanical parts work safely (see Assistance).

Care and maintenance

Page 7

the surface of the metal plates. Carefully clean this fluff off with a damp cloth,sponge or vacuum

cleaner. Never use your Fingers.

5. Assemble the two parts of the filter clean

the surface of the seals and replace with the 4 clips into the horizontal position, sure that the catches have been secured.

Cleaning the tumble dryer

• The external metal, plastic and rubber parts can be cleaned with a damp cloth.

• Clean the front air intake grille regularly (every 6 months)

with a vacuum cleaner to remove any lint, fluff or dust deposits. Furthermore, remove any lint deposits from the front part of the Heat pump filter unit and from the filter area, using a vacuum cleaner every so often.

! Do not use solvents or abrasives. ! Have the dryer checked regularly by authorised technical

personnel in order to ensure that the electrical and mechanical parts work safely (see Assistance).

Water container

Heat pump filter unit

Cover

Catches

Filter

Handle

Air intake

Heat Pump Protection System

The heat pump system has a compressor protection feature that operates if you open the door or there is a power disruption or if you turn off the dryer. This system will prevent the heat pump compressor from starting for 5 minutes after the door is closed and the programme is started.

Quick Tips !Remember to clean your filter and Heat Pump filter unit after each load. ! Remember to empty your water container after each load. ! Doing this will keep your machine working at its BEST!

Model & Serial numbers

Rating plate

Adjustable feet

Page 8

Control panel

The Display

PROGRAMME

Selection Buttons

Display Unit

ON/OFF

Button

CHILD LOCK &

OPTIONS

Buttons & Lights

START/PAUSE Button & Light

The ON/OFF button : - if pressed when the dryer is running: If the display shows

TURNING OFF

the dryer

stops. If the display shows

PRESS AND HOLD

, hold the botton and the display counts down 3, 2, 1 and then stops. Press and hold again for more than 3 seconds, the display

brieﬂ y shows

POWER ON

The PROGRAMME selection buttons set the programme: press the button corresponding to the programme you want to select (see Start and Programmes).

The OPTION buttons/indicators: these buttons select available options for your selected programme (see The Controls). The indicators on the display unit next to the bottom buttons light to show that the option has been selected. The START/PAUSE button/light

starts a selected programme. When a programme is running, pressing this button in pauses the programme, there will be one beep, the display will show

PAUSE

and the dryer stops.

The light is green when the programme is running, ﬂ ashing

Understanding the display

Programme selection and display

The selected programme is shown on the ﬁ rst line of the display, this message is shown while the programme is running. Eight of the buttons have two selections, press the button once for the ﬁ rst choice and press again for the second choice, your selected programme is displayed. The ﬁ nal button selects My Cycle. My Cycle. When you select the My Cycle button the Display will show your selected programme with ‘M’ before its

name. ie.

M STANDARD COTTON

Dryness levels

During programme selection for an automatic programme that has different dryness levels available (see Programmes Table).

The second line of the display shows the dryness level you require, for each press of the Dryness Level button the next

option from the list below is selected and displayed. The display also shows 1 to 7 bars depending on your selection and these are displayed during the programmes progress.

! Some automatic programmes do not allow the dryness level to be changed or do not have all the dryness level options.

DAMP

IRON DRY

HANGER PLUS

HANGER DRY

LIGHT DRY

CUPBOARD DRY

EXTRA DRY

Programme progress

The second line of the display shows the status of the programme as it progresses: (long messages scroll across the line)

DRY

COOL TUMBLE

HEATING

READY

END OF CYCLE, CREASE CARE

END OF CYCLE, CLEAN FILTER AND EMPTY WATER BOTTLE

Sorting laundry

• Check the symbols on the care labels of the various gar-

ments to verify whether the garments can be safely tumble dried.

• Sort laundry according to the type of fabric.

• Empty all pockets and check for loose buttons.

• Close zips and hooks and fasten belts and strings without

tightening them.

• Wring out garments to remove the maximum amount of

water possible.

Do not load the dryer when garments are dripping wet.

Maximum load sizes

Do not overload the drum. The following values indicate the weight of dry garments: Natural fibres: maximum kg Synthetic fibres: maximum kg

Laundry

amber if the programme has been paused or ﬂ ashing

green if on standby waiting to start a programme (see Start and Programmes).

Note: This light also ﬂ ashes amber during the Post Care phase of a programme.

The Display Unit gives warnings and information about the programme selected and its progress (see next page).

The CHILD LOCK button/icon

: Press and hold this button after selecting your programme and any options, this prevents the programme settings from being changed,

the display will brieﬂ y show

LOCKED

. When the icon

is lit, the other buttons are disabled. Hold the button to

cancel and the icon will go out, the display will brieﬂ y show

UNLOCKED

Note: This tumble dryer, in compliance with new energy

saving regulations, is ﬁ tted with an automatic standby

system which is enabled after about 30 minutes if no activity is detected. Press and hold the ON-OFF button

until the display brieﬂ y shows

POWER ON

, and the dryer

then reactivates.

! Do not overload the dryer as this may result is reduced drying performance.

Care labels

Always check the care labels, especially when placing garments in the tumble dryer for the first time. Below are the most commonly used symbols:

May be tumble dried.

Do not tumble dry.

Tumble dry – high heat.

Tumble dry – low heat.

Page 9

The Display

Selecting your language

The ﬁ rst time you turn on your dryer you should select your preferred language

from the available list.

Understanding the display

Programme selection and display

name. ie.

M STANDARD COTTON

(see Start and Programmes).

Dryness levels

During programme selection for an automatic programme that has different dryness levels available (see Programmes Table).

The second line of the display shows the dryness level you require, for each press of the Dryness Level button the next

option from the list below is selected and displayed. The display also shows 1 to 7 bars depending on your selection and these are displayed during the programmes progress.

! Some automatic programmes do not allow the dryness level to be changed or do not have all the dryness level options.

To change: the language current selection must ﬂ ash, on the ﬁ rst

line of the display.

- Press the On/Off button to turn off the display then press and hold all 3 buttons:

Heat Level, Timed Dry, and Sensor Dry for

5 seconds.

- Press the

Heat Level or the Timed Dry button to scroll up or

down through the list.

- When your required language is ﬂ ashing on the top line of the

display, pressing the

Sensor Dry button will select your choice.

DAMP

IRON DRY

HANGER PLUS

HANGER DRY

LIGHT DRY

CUPBOARD DRY

EXTRA DRY

Dries your items ready to be ironed using a machine or rotary ironer.

Dries your items ready to be ironed with a hand iron.

Dries your delicate items ready to be hanged for ﬁ nal drying.

Dries your items ready to be hanged for ﬁ nal drying.

Dries your delicate items ready to be put away.

Dries your items ready to be put away.

Dries your clothes ready to be worn.

Programme progress

The second line of the display shows the status of the programme as it progresses: (long messages scroll across the line)

(if option Crease Care selected)

DRY

COOL TUMBLE

HEATING

READY

END OF CYCLE, CREASE CARE

END OF CYCLE, CLEAN FILTER AND EMPTY WATER BOTTLE

Page 10

The Display

Timed drying

After selecting a programme that has a Timed Dry

option, press the

Timed button and the display will increment the selected time, each time you press and release the button (see Start and Programmes).

Delay and Time to End

Some programmes can have a delayed start (see Start and Programmes). Press the

, Delay

button and the icon ﬂ ashes.

Each press of the Delay button

advances the delay setting in 1 hour increments, from: to

,then and then after a couple of

seconds cancels the delay.

The delay time is shown on the display next to the Delay button.

The display counts down the minutes of the delay period after the Start/Pause button

is pressed. The second line of the

display shows

STARTS IN

You can change or cancel the delay time selected anytime if you wish.

After the Start/Pause button is pressed the Delay or Time to End is displayed in hours and minutes and counts down each

minute.

Time to End

After the delay period ﬁ nishes, or for all the programme if delay not selected, this part of the display will show:

- the estimated time to the end of the programme, for automatic programmes

- the actual time remaining during a timed programme When timed programmes are selected the time displayed throughout the cycle is the actual time remaining. When Automatic programmes are selected the time displayed is an estimate of the time remaining. When the programme is selected the display shows the time required to dry a full load. The time remaining is constantly monitored during the drying cycle and is updated to show the best forecast.

The colons between the hours and minutes in the display ﬂ ash to show the time is counting down.

Each press reduces the time duration and number of available time options depending on the programme/material selected.

The Timed Dry icon

is displayed next to the time..

The selected time remains displayed after the programme starts, but can be changed anytime you wish.

Choosing a programme

1. Plug the dryer into the electrical socket.

2. Sort your laundry according to fabric type (see Laundry).

3. Open the door and make sure the ﬁ lter is clean and in

place and the water container is empty and in place (see Maintenance).

4. Load the machine and make sure items are not in the way of the door seal. Close the door.

5. If the Display is not lit: Press the ON/OFF button .

6. Press the Programmes Selection button that corresponds with the type of fabric being dried by checking the Programmes Table (see Programmes) as well as the indications for each type of fabric (see Laundry).

- if the M button is selected; steps 7 and 8 are not required

(see below).

7. Choose Timed Drying or Dryness Levels option:

- If Timed Drying press and release the Timed button until

the required time is displayed.

or - To change from default dryness setting, press and

release the Dryness Levels button until required level is

indicated. ! See Programmes Table, for more details: availability of

Dryness Levels, Timed Dry and Options.

8.Set a delay time and other options if necessary (see The Display).

9.Press the Start/Pause button

will show the estimated time to end. During the drying

programme, you can check on your laundry and take out items that are dry while others continue drying. When you

My Cycle button:

First time you press this button the display will show

PRESS AND HOLD TO STORE

After selecting your favorite programme and options you can save these settings by pressing and holding in the My Cycle button for at least 5 seconds, the top line will show a ﬂ ashing M followed by the selected programme. The

buzzer will then beep and the second line of the display shows

MEMORY

The next time you need this programme press the M, button, then the Start/Pause button (and this programme will run.

If you wish, you can change your stored favorite, by selecting a new programme and/or options and press and hold in the M button (as above).

Start and Programmes

Drying times

Drying times are approximate and may vary depending on the following:

• Amount of water retained by items after the spin cycle: towels and delicate items retain a lot of water.

• Fabrics: items of the same fabric, but with different texture and thickness may have different drying times.

• Amount of laundry: single items and small loads may take longer to dry.

• Drying: if items are to be ironed, they can be removed from the dryer while still slightly damp. Items that require complete

drying can be left longer.

• Heat setting.

• Temperature of the room: the lower the temperature of the room, the longer it will take for the dryer to dry clothing.

• Bulk: certain bulky items require special care during the drying process. We suggest removing these items and replacing them

in the dryer once they have been shaken out: repeat this procedure several times during the course of the drying cycle.

! Do not over-dry items. All fabrics contain natural dampness which helps to keep them soft and ﬂ uffy.

The drying times provided refer to the automatic Cupboard dry programmes.

The Timed drying settings are also indicated to enable you to select the most suitable timed option. The weight refers to dry items.

Page 11

Choosing a programme

1. Plug the dryer into the electrical socket.

2. Sort your laundry according to fabric type (see Laundry).

3. Open the door and make sure the ﬁ lter is clean and in

place and the water container is empty and in place (see Maintenance).

4. Load the machine and make sure items are not in the way of the door seal. Close the door.

5. If the Display is not lit: Press the ON/OFF button .

- if the M button is selected; steps 7 and 8 are not required

(see below).

7. Choose Timed Drying or Dryness Levels option:

- If Timed Drying press and release the Timed button until

the required time is displayed.

or - To change from default dryness setting, press and

release the Dryness Levels button until required level is

indicated. ! See Programmes Table, for more details: availability of

Dryness Levels, Timed Dry and Options.

8.Set a delay time and other options if necessary (see The Display).

9.Press the Start/Pause button

to begin. The display

will show the estimated time to end. During the drying

programme, you can check on your laundry and take out items that are dry while others continue drying. When you

Start and Programmes

close the door again, press the Start/Pause button in order to resume drying. If you open the door to check your laundry you will extend the drying time as the heat pump compressor will not start for 5 minutes after you close the door and press the Start/Pause button (see The Controls).

10. During the last few minutes of Drying Programmes, before the programme is completed, the ﬁ nal COOL TUMBLE phase is entered (fabrics are cooled), this phase

should always be allowed to complete.

11. At the end of the drying cycle a message is displayed:

- if

END OF CYCLE, CLEAN FILTER AND EMPTY WATER BOTTLE

is shown, the buzzer will beep 3 times (Note: If the SOUND option was selected the buzzer beeps 3 times every 30 seconds for 5 minutes).

- if

END OF CYCLE, CREASE CARE

is shown, Crease Care

option has been selected and if you do not remove the laundry immediately, the dryer will tumble occasionally for 10 hours or until you open the door, the buzzer will beep 3 times

to conﬁ rm the programme is completed.

12. Open the door, take the laundry out, clean the ﬁ lter and replace it. Empty the Water Container and replace it (see

Maintenance).

13. Unplug the dryer.

Drying times

Drying times are approximate and may vary depending on the following:

• Amount of water retained by items after the spin cycle: towels and delicate items retain a lot of water.

• Fabrics: items of the same fabric, but with different texture and thickness may have different drying times.

• Amount of laundry: single items and small loads may take longer to dry.

• Drying: if items are to be ironed, they can be removed from the dryer while still slightly damp. Items that require complete

drying can be left longer.

• Heat setting.

• Temperature of the room: the lower the temperature of the room, the longer it will take for the dryer to dry clothing.

• Bulk: certain bulky items require special care during the drying process. We suggest removing these items and replacing them

in the dryer once they have been shaken out: repeat this procedure several times during the course of the drying cycle.

! Do not over-dry items. All fabrics contain natural dampness which helps to keep them soft and ﬂ uffy.

The drying times provided refer to the automatic Cupboard dry programmes.

The Timed drying settings are also indicated to enable you to select the most suitable timed option. The weight refers to dry items.

Page 12

n° Programme

Description of program

The duration of the drying cycles can be checked on the display

Standard

Cotton

• This is a programme for cotton items.

• The Standard Cotton programme to EU Regulation 392/2012 is Programme 1 selection with High Heat and Dryness Level Cupboard Dry (the standard/default starting configuration). It is the most efficient programme in terms of energy consumption (to EU.392/2012).

max

Shirts

Cottons

• This is a programme for shirts made from cotton.

• Loads dried using the Cupboard Dry setting are usually ready to wear, the edges or seams may be slightly damp. If this is the case, try turning the shirts inside out and running the programme again for a short period.

3 kg

Bed & Bath

• This is a programme for cotton towels and sheets.

• Loads dried using the Extra Dry setting are usually ready to use, the edges or seams may be slightly damp especially on large items. If this is the case, try opening them out and running the programme again for a short period.

max

Anti

Allergy

• This programme has the ‘Seal of Approval’ endorsement from Allergy UK, which reflects the effective reduction and elimination of allergens from the clothes with the special Anti Allergy cycle. With this programme, thanks to the achievement of constant temperature for an extended period of time, the effects of the most common allergens (including House Mites and Pollen) are neutralised.

• Can be used on a full size wet load to dry and treat, or on a 4 kg dry load just to treat your laundry. If the display shows

CLEAN FILTER TO ENSURE ANTI ALLERGY ACTION

: Clean the filter and re-start the programme.

max or 4 kg

Synthetics

• This is a programme for items of Synthetic with low heat setting or Synthetic/Cotton mixtures with medium heat setting.

3 kg

Shirts

Sytnthetic

• This is a programme for shirts made from synthetic materials or a mixture of natural and synthetic materials, such as polyester and cotton.

3 kg

Jeans

• This is a programme for jeans made from denim cotton. Before drying your jeans turn the front pockets inside out.

• Do not mix dark and light coloured items.

• It can also be used on other garments made from the same material, such as jackets.

• Loads dried using the Extra Dry setting are usually ready to wear, the edges or seams may be slightly damp. If this is the case, try turning the jeans inside out and running the programme again for a short period.

! We do not recommend that you use this programme if your jeans have elastic waist bands, studs or embroidery.

3 kg

Duvet

! Take care with this programme DO NOT dry any items that are damaged which could result in the filling blocking the filter

and air vent resulting in a fire hazard.

• Must only be used on single size duvets: NOT suitable for double or king size items.

• Loads dried using this programme are usually ready to use, but may be slightly damp in places. If this is the case, try opening them out and shaking them and running the programme again for a short period.

• Also suitable for down filled jackets.

• Select high heat for Cotton Duvets and medium heat for Synthetic duvets.

Note:

1 - The duration of the program will depend on the size of the load, types of textiles, the spin speed used in your washer and any extra options

selected.

Note:

1 - The duration of the program will depend on the size of the load, types of textiles, the spin speed used in your washer and any extra options

selected.

n° Programme

Page 13

Note:

1 - The duration of the program will depend on the size of the load, types of textiles, the spin speed used in your washer and any extra options

selected.

n° Programme

Description of program

The duration of the drying cycles can be checked on the display

Wool

• This is a programme for tumble dryer safe garments marked with the symbol

• We recommend that garments are turned inside out before drying.

• Loads dried using this programme are usually ready to wear, but on some heavier garments the edges may be slightly damp. Allow these to dry naturally as over-drying could damage garments.

! Unlike other materials, the mechanism of wool shrinkage is irreversible; i.e. it will not stretch back to original size and shape. ! This programme is not suitable for Acrylic garments.

1 kg

Silk

• This is a programme for drying your delicate silk.

• Loads dried using the Cupboard Dry setting are usually ready to use, but on some garments the edges may be slightly damp. If this is the case, try opening them out or turn items inside out and running the programme again for a short period.

0,5 kg

Delicates

• This is a programme for drying your delicate clothes ie. Acrylics.

• Loads dried using this programme are usually ready to wear, but on some heavier garments the edges may be slightly damp. If this is the case, try turning items inside out and running the programme again for a short period.

2 kg

Baby

• This is a programme for drying your baby’s small delicate items of clothing and bedding (Cotton and Chenille) and for drying your delicate clothes.

• DO NOT dry items such as bibs and nappy pants with plastic coverings.

2 kg

Cuddly Toy

• With this programme you can remove dust easier and wash the cuddly toys more often because the drying time is very much reduced compared to drying in the open air. It is a delicate drying cycle that dries at low temperature and with soft mechanical action to maintain at best the original look and shine of the fur.

Note: For allergy protection, just freeze cuddly toys for 24 hours then wash and dry them. Repeat every 6 weeks.

• Before drying remove accessories such as clothes, collars or sound boxes and protect plastic eyes with masking tape after drying them with a cloth.

• The programme time will vary dependant on the exact make up of the load. The maximum load should not exceed 2.5 kg and no individual item should be greater than 600 g.

2,5 kg

Heat & Enjoy

• This programme helps to heat towels & bathrobes for a warm sensation after a bath or shower. It is also useful for warming clothes before dressing during winter. The cycle heats clothes to 37°C (Body Temperature), the display shows

HEATING

and runs at this temperature for a maximum of 4 hours or until you stop the cycle by opening the door when the display shows

READY

Note: The Start/Pause button is disabled during this programme.

3 kg

Refresh

! ‘Refresh’ is not a drying programme and should not be used for wet articles of clothing.

• It can be used on any load size, but is more effective on smaller loads.

• Do not overload your dryer (see Laundry).

• This is a 20 minute programme that airs your clothes with cool air. Also use to cool warm clothes.

Easy Iron

• ‘Easy Iron’ is a short 10 minute programme (8 minutes of heat followed by a 2 minute cool tumble period) which fluffs the fibres of clothing that have been left in the same position/location for an extended period of time. The cycle relaxes the fibres and makes them easier to iron and fold.

! ‘Easy Iron’ is not a drying programme and should not be used for wet articles of clothing.

• For best results:

1. Do not load more than the maximum capacity. These numbers refer to the dry weight: (Fabric-Maximum load) Cotton and Cotton mixtures-2.5 kg; Synthetics-2 kg; Denim-2 kg.

2. Unload the dryer immediately after the end of the programme, hang, fold or iron the articles and put them away in the closet. Should this not be possible repeat the programme.

Page 14

The Controls

! Warning, after pressing the START/PAUSE button ,

the programme cannot be changed. To change a selected programme, press the START/PAUSE button

the light flashes Amber to indicate the programme is paused. Select the new programme and any options required, the light will then flash green. Press the START/PAUSE button

again

and the new programme will start.

• Option buttons

These buttons serves to personalise the selected programme according to personal requirements. Not all options are available for all programmes. Some options are incompatible with the ones previously set. If the button of any unavailable option is pressed, the buzzer will beep 3 times. If the option is available, the option light will stay on.

Delay Timer (Time Delay)

The start of some programmes (see The Display and Programmes tables) can be delayed for up to 24 hours. Ensure the water container is emptied before setting a delayed start.

Crease Care

The pre-care option is only available if a delayed start has been selected. It tumbles the clothes occasionally during the delayed period to help prevent creases developing. The post-care option occasionally tumbles the clothes after end of the drying and cool tumble cycles to prevent creases developing, should you not be available to remove the load immediately the programme is complete

Note: The START/PAUSE

light flashes Amber during

this phase. Selecting this option enables both the pre and

post care functions if appropriate.

Note: If you have selected the Sound option this option is

not available.

Heat Level button, Display and Icons

Not all programmes allow you to change the heat level and some programmes allow all three heat level options: Low, Medium and High. When the heat level options are available pressing this button changes the heat level and the display briefly shows the selected heat level, along with a display of the selected level icon:

HIGH HEAT

MEDIUM HEAT

LOW HEAT

Sound

Available on all programmes and allows the buzzer to give a signal at the end of the drying cycle, to remind you that the clothes are ready to be removed. Note: If you have selected the Crease Care option this option is not available

Extra Care

This Anti-Ageing function for Cottons helps to maintain the brightness of your laundry for a long time, thanks to the correct drum rotation (reduced in the last part of the cycle) and the correct temperature.

Quick Dry

This option is for small loads up to 1kg. Note: can only be used with the ‘Cupboard Dry’ setting.

• TIME DISPLAY The display shows either the amount of time delay remaining or an indication of the amount of time left for a drying programme (see The Display). The display also shows if there is a problem with your dryer, if this occurs the display will show F followed by a fault code number (see Troubleshooting).

• Empty Water Container

(Messages about emptying can be ignored if you have plumbed your dryer into a drain as there is no need to empty the water container). Messages are displayed to reminds you to empty the water container (see The Display). If the water container fills during a programme, the heater turns off and the dryer does a period of Cool Tumble. After this it stops and a message tells you to

EMPTY THE WATER CONTAINER

. You must empty the water container and restart the dryer or the clothes will not dry. After re-starting the dryer the message will take a few seconds to go out. To avoid this always empty the water container each time you use the dryer (see Maintenance).

• Door Opening Opening the door during a programme will stop the dryer and have the following effects: Note: The START/PAUSE

light flashes Amber during the

Post Care phase of a programme

� • The display shows

PAUSED

�• During a delay phase the delay will continue to count down.

The START/PAUSE

button must be pressed to resume the delay programme. The display will change to show current status.

• The START/PAUSE

button must be pressed to resume the programme. The display will change to show the current status.

• During the Post Care phase, the programme ends. Pressing the START/PAUSE

button will restart a new programme

from the beginning.

�• Note

If you have a power cut, switch off the power or remove the plug. When power is restored, press and hold the On/Off button until the display briefly shows

POWER ON

and the dryer

reactivates. Then press the START/PAUSE

button and the

programme will resume.

Start and Programmes

Page 15

Troubleshooting

Possible causes / Solution:

• The plug is not plugged into the socket, or not making contact.

• There has been a power failure.

• The fuse has blown. Try to plug another appliance into the socket.

• You are using an extension cord? Try to plug the dryer’s power cord directly into the socket.

• The door is not closed securely?

• The programme has not been set properly (see Start and Programmes).

• The Start/Pause button has not been pressed (see Start and Programmes).

• You have set a delayed time (see Start and Programmes).

• The filter has not been cleaned (see Maintenance).

• The water container needs emptying? The empty water message is displayed? (see Maintenance).

• The heat pump filter needs cleaning? (see Maintenance).

• The temperature setting is not ideal for the type of fabric you are drying (see Start and Programmes, and see Laundry).

• The correct drying time has not been selected for the load (see Laundry).

• The air intake grille is obstructed (see Installation, and see Maintenance).

• The items were too wet (see Laundry).

• The dryer was overloaded (see Laundry).

•

The water container was probably not emptied at the start of the programme. Do not wait for the empty water signal, always check and empty the container before starting a new drying programme (see Maintenance).

• This is normal, the: message is shown as a reminder to empty the container (see The Display and Start and Programmes).

! For safety the dryer has a maximum programme time of 5 hours. If an automatic programme has not sensed the required final moisture in this time the dryer will complete the programme and stop. Check the above points and run the programme again, if the results are still damp, contact the Service Centre (see Service).

• If the display shows a fault:

- Turn off and remove the plug. Clean the filter and the heat pump filter unit (see Maintenance). Then replace the plug, turn on and start another programme. If a fault is then displayed: Note down the code and contact the Service Centre (see Service).

• The dryer is in ‘Demo’ mode. Press and hold both the On/Off and Start/Pause buttons for 3 seconds. The display will show

DEMO OFF

for 3 seconds and then the

dryer will resume normal operation.

• The dryer has gone into standby mode to save power. This occurs if you have had a power cut or leave your dryer either without starting a programme or after your drying programme has finished.

- Press and hold the On/Off button and the lights will come on.

Problem:

The tumble dryer won’t start.

Drying cycle will not begin.

Its taking a long time to dry.

Empty water message is displayed but the dryer has only been running for a short period.

Empty water message is displayed and the water container is not full.

Programme finishes and clothes are damper than expected.

The display shows a fault code F followed by one or two numbers.

The display briefly shows

DEMO ON

every 6 seconds.

The lights on the dryer control panel are off although the dryer is switched on.

One day your dryer seems not to be working. Before you call your Service Centre (see Service), go through the following troubleshooting suggestions:

END OF CYCLE, CLEAN FILTER AND EMPTY THE WATER BOTTLE

Page 16

Service

Information on recycling and disposal

As part of our continual commitment towards environmental protection, we reserve the right to use recycled quality components to reduce costs for our customers and to minimise materials wastage.

• Disposing of the packaging materials: follow local regulations to allow for recycling of packaging materials.

• In order to minimise the risk of injury to children, remove the door and plug, then cut the power supply cord flush with the appliance. Dispose of these parts separately to prevent the appliance from being connected to a power supply socket.

Disposal of old household appliances

The European Directive 2012/19/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old household

electrical appliances must not be disposedof in the normal unsorted municipal waste stream. Old appliances must be collected separately in order tooptimise the recovery and recycling of the materialsthey contain and reduce the impact on

human healthand the environment. This dryer has a sealed heat pump unit containing Fgases which should be recovered and destroyed.The crossed out “wheeled bin” symbol on theproduct reminds you of your obligation,thatwhen you dispose of the appliance it must beseparately collected.Consumers should contact their local authority orretailer for information concerning the correct disposalof their old appliance.

This appliance has been designed, constructed and distributed in compliance with the requirements of European Directives:

- LVD 2014/35/EU, EMC 2014/30/EU and RoHS 2011/65/EU.

Heat Pump System

This dryer is fitted with a sealed heat pump system to dry your clothes. To operate, the heat pump contains fluorinated greenhouse gases ( F gases) which are covered by the Kyoto Protocol. These F gases are contained in a hermetically sealed unit. This sealed unit contains kg of the F gas R134a which acts as a refrigerant. GWP = 1430 (0.4 t C02). If the sealed unit fails then it must be replaced by a new sealed unit. Contact your nearest service centre for advise. Note: The gases contained in the sealed unit are not hazardous to health, but if they escape they will have an impact on global warming.

Before calling the Service Centre:

• Use the troubleshooting guide to see if you can solve the problem yourself (see Troubleshooting).

• If not, turn off the dryer and call the Service Centre closest to you.

Spare Parts

This dryer is a complex machine. Repairing it yourself or having a nonauthorised person try to repair it could cause harm to one or more persons and to the machine, and could invalidate the spare parts warranty. Call an authorised technician if you experience problems while using the machine. Please note that it is an offence for an unqualified person to undertaken any servicing or repair work that involves breaking into the sealed heat pump unit.

What to tell the Service Centre:

• Name, address, and post code;

• telephone number;

• the type of problem;

• the date of purchase;

• the appliance model (Mod.);

• the dryer serial number (S/N). This information can be found on the data label inside the door of the machine.

0,29

Page 17

FTCD 871

Bedienungsanleitungen

WÄSCHETROCKNER

! Dieses Symbol erinnert Sie daran,

das vorliegende Handbuch zu lesen.

! Bewahren Sie diese Gebrauchsanweisung immer in Nähe

des Wäschetrockners auf, um sie bei jedem Bedarf leicht konsultieren zu können. Falls das Gerät verkauft oder an andere Personen übergeben wird, händigen Sie auch dieses Heft aus, um es so den neuen Besitzern zu ermöglichen, von den Hinweisen zum Gebrauch des Wäschetrockners Kenntnis zu nehmen.

! Lesen Sie bitte diese Hinweise aufmerksam durch: sie

enthalten wichtige Hinweise zu Aufstellung und Anschluss und nützliche Empfehlungen zum Gerätebetrieb.

Deutsch

www.hotpoint.eu

Installierung

Aufstellung, 18

Hinweise, 20

Wartung und Pflege, 22

Bedienblende, 24

Wäsche, 24

Display, 25

Start und Programme, 27

Fehlersuche, 31

Kundendienst, 32

Wenn Sie den Wäschetrockner das erste Mal einschalten, müssen Sie die von Ihnen bevorzugte Bedienungssprache wählen – siehe Display

Page 18

Aufstellungsort des Wäschetrockners

• Übermäßige Hitze kann den Wäschetrockner schädigen; deshalb im Abstand von Gasherden, Öfen, Heizkörpern oder Kochfeldern platzieren. Der Trockner soll bei einer Zimmertemperatur von 20 bis 23 °C angeschlossen werden für eine optimale Wirkung. Er funktioniert jedoch auch bei einer Zimmertemperatur von 14 bis 30 °C. Falls das Haushaltsgerät unter einem Arbeitstisch eingebaut werden soll, muss ein Freiraum von 10 mm zwischen der oberen Geräteplatte und anderen, darüber befindlichen Gegenständen vorgesehen werden, sowie 15 mm Freiraum zwischen den Seitenwänden des Geräts und den Wänden bzw. den angrenzenden Einrichtungsgegenständen. Nur auf diese Weise wird eine ausreichende Luftzirkulation gewährleistet. Das Gerät muss mit der Rückseite gegen eine Mauer installiert werden.

Belüftung

• Während des Betriebs des Wäschetrockners muss eine ausreichende Belüftung vorhanden sein. Vergewissern Sie sich, dass der Trockner in einem trockenen, Raum aufgestellt wird, der über eine ausreichende Luftzirkulation verfügt. Nur eine ausreichnde Luftzirkulation gewährleistet die einwandfreie Funktion des Trockners. Keinesfalls darf das Gerät in kleinen verschlossenen Räumen auggestellt oder in Möbelteile integriert werden.

! Falls der Trockner in einem kleinen oder kalten Raum

benutzt wird könnte Wasser auf dem Gerät kondensieren.

! Wir raten davon ab, den Trockner in einem Schrank aufzustellen; auf keinen Fall darf das Haushaltsgerät hinter einer abschließbaren Tür, einer Schiebetür oder einer Tür mit umgekehrtem Türanschlag platziert werden.

Wasserablauf

Falls das Gerät in der Nähe eines Ablaufschlauches aufgestellt wird, können Sie das Kondenswasser direkt abführen, ohne den Wasserauffangbehälter zu verwenden. In diesem Fall muss der Wasserauffangbehälter nicht nach jedem Trockenzyklus entleert werden. Falls der Trockner über oder neben einer Waschmaschine positioniert wird, kann dieser Wasserablaug mitbenutzt werden. Es reicht aus, den in Abbildung A gezeigten Schlauch abzutrennen und an den Ablauf anzuschließen. Falls der Ablauf weiter entfernt ist als der Schlauch lang ist, können Sie zur Überbrückung einen Schlauch mit gleichem

10 mm

15 mm

Durchmesser und der erforderlichen Länge kaufen und anschließen. Dazu den neuen Schlauch wie in Abbildung B angegeben an der Stelle des vorherigen montieren.

! Der Ablauf darf maximal einen Meter oberhalb des

trocknerbodens montiert werden.

! Nachdem der Wäschetrockner aufgestellt wurde,

sicherstellen, dass der Ablaufschlauch nicht geknickt oder gekrümmt ist.

H<1m

Abb. A Abb. B

Elektroanschluss

Bevor Sie den Stecker in die Steckdose stecken, folgende Prüfungen ausführen:

• Vergewissern Sie sich, dass Ihre Hände trocken sind.

• Die Steckdose muss geerdet sein.

• Die Steckdose muss der maximalen Leistungsaufnahme des Geräts entsprechen, die auf dem Typenschild mit den Betriebsdaten angegeben ist.

• Die Netzspannung muss den Werten entsprechen, die auf dem Typenschild mit den Betriebsdaten angegeben sind.

• Die Steckdose muss mit dem Stecker des Wäschetrockners kompatibel sein. Sollte dies nicht der Fall sein, dann lassen Sie den Netzstecker oder die Steckdose austauschen.

! VERWENDEN SIE KEINE VERLÄNGERUNGEN.

! Der Trockner kann nicht in Außenräumen

aufgestellt werden, auch wenn diese geschützt sind. Es können große Gefahrensituationen entstehen, wenn dieses Haushaltsgerät Regen oder Gewittern ausgesetzt wird.

! Nach der Aufstellung des Trockners müssen das Stromkabel und der Stecker zugänglich bleiben.

! Achten Sie darauf, dass das Stromkabel nicht geknickt oder gequetscht ist.

Aufstellung

! Änderungen am Kabel oder am Stecker

dürfen nur durch autorisiertes Fachpersonal vorgenommen werden.

! Das Stromkabel ist regelmäßig zu überprüfen. Sollte das Stromkabel beschädigt sein, muss es vom Hersteller, dessen Kundendienst oder von anderem, qualifizierten Fachpersonal ersetzt werden, um Gefahren zu vermeiden. (siehe Kundendienst). Neue oder längere Stromkabel werden von autorisierten Ersatzteilhändlern kostenpflichtig zur Verfügung gestellt.

! Der Hersteller übernimmt keine Haftung, falls diese Vorschriften nicht eingehalten werden.

! Bei Fragen zur Aufstellung oder dem Anschluss ziehen Sie gegebenenfalls einen Elektrofachmann zu Rate.

Ausrichtung des Wäschetrockners

Für einen einwandfreien Betrieb muss das Gerät perfekt eben aufgestellt werden. Prüfen Sie die Ausrichtung des Geräts nach der Installation an seinem Bestimmungsort erst auf beiden Seiten und dann vorne und hinten. Steht die Maschine nicht eben, dann stellen Sie die vorderen Stellfüße so ein, dass die Maschine eben steht.

Allgemeine Informationen

Reinigen Sie nach dem Aufstellen und vor der Inbetriebnahme des Trockners den Innenraum der Trommel, um eventuelle Verschmutzungen zu entfernen, die sich während des Transports angesammelt haben könnten.

ACHTUNG: Vergewissern Sie sich, dass Ihr Trockner mindestens sechs Stunden lang in vertikaler Position gestanden hat, bevor Sie ihn benutzen.

Page 19

Dieser Haushaltswäschetrockner ist Ein Kondens.

Der gewichtete jährliche Energieverbrauch (AEc)* Kwh 1) 306.0

Energieverbrauch bei vollständiger Befüllung; Edry- kWh 2) 2.59

Leistungsaufnahme im Aus-Zustand (Po) - Watts 0.14

Vollständige Befüllung (Tdry) - Minuten 237

Teilbefüllung” (Tdry½) - Minuten 133

Gewichtete (Ct) vollständige Befüllung und Teilbefüllung 3) 81

Vollständige Befüllung Cdr 82

Teilbefüllung Cdry½ 80

Luftschallemissionen - dB(A) re 1 pW 70

Kunstfasern: vollständige Befüllung - Minuten 70

Vorsch rift 932/2 012.

Kunstfasern: energieverbrauch bei vollständiger Befüllung; kWh 0.68

Kunstfasern: Teilbefüllung N/A

Kondensationseffizienzklasse auf einer Skala von G (geringste Effizienz) bis A (höchste Effizienz)

Durchschnittliche Kondensationseffizienz - %

1) Das "Standard-Baumwollprogramm" ist bei vollständiger Befüllung und Teilbefüllung das Standardtrocknungsprogramm, auf das sich die Informationen auf dem Etikett und im Datenblatt beziehen, dass dieses Programm zum Trocknen normaler nasser Baumwolltextilien geeignet und in Bezug auf den Energieverbrauch für Baumwolle am effizientesten ist.

2) Jährlicher Energieverbrauch auf der Grundlage von 160 Trocknungszyklen für das Standard-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung sowie des Verbrauchs der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch je Zyklus hängt von der Art der Nutzung des Geräts ab.

3) In drei Zyklen bei voller Ladung und 4 Zyklen bei halber Ladung gemessenes Durchschnittsgewicht.

Leistungsaufnahme im unausgeschalteten Zustand (Pl) - Watts 3.36

Dauer des unausgeschalteten Zustandes für die Leistungssteuerung - Minuten

Gewichtete Programmdauer (Tt) bei vollständiger Befüllung und Teilbefüllung in Minuten 3)

178

Energieeffizienzklasse (A+++ niedriger Verbrauch) bis D (hoher Verbrauch)

A+

Dieser Haushaltswäschetrockner ist Automatisch

Standard-Baumwollprogramm: Energieverbrauch bei Teilbefüllung; Edry- kWh 2)

1.39

rodukt daten - Vo rschrift 9 32/2012.

Marke

HOTPOINT/ARISTON Modell

FTCD 871 6H1 (EU)

Nennkapazität Baumwollwäsche für das "StandardBaumwollprogramm" bei vollständiger Befüllung - kg

8.0

Maximale Lademengen 8 kg

! Änderungen am Kabel oder am Stecker

dürfen nur durch autorisiertes Fachpersonal vorgenommen werden.

! Der Hersteller übernimmt keine Haftung, falls diese Vorschriften nicht eingehalten werden.

! Bei Fragen zur Aufstellung oder dem Anschluss ziehen Sie gegebenenfalls einen Elektrofachmann zu Rate.

Ausrichtung des Wäschetrockners

Allgemeine Informationen

ACHTUNG: Vergewissern Sie sich, dass Ihr Trockner mindestens sechs Stunden lang in vertikaler Position gestanden hat, bevor Sie ihn benutzen.

Page 20

! Dieses Haushaltsgerät wurde unter Beachtung der internationalen Sicherheitsnormen geplant und hergestellt. Die nachfolgenden Hinweise werden aus Sicherheitsgründen geliefert und sind aufmerksam zu beachten.

Allgemeine Sicherheit

• Dieser Wäschetrockner darf von Personen (einschließlich Kinder ab 8 Jahren) mit eingeschränkten körperlichen, geistigen oder sensorialen Fähigkeiten oder ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt und eingewiesen.

• Dieser Trockner wurde nur zum häuslichen Gebrauch und nicht für gewerbliche Zwecke geplant.

• Berühren Sie das Gerät nicht barfuß oder mit nassen Händen oder Füßen.

• Trennen Sie das Haushaltsgerät vom Stromnetz, indem Sie den Stecker und nicht das Kabel ziehen.

• Schalten Sie den Wäschetrockner nach dem Gebrauch aus und trennen Sie ihn vom Stromnetz ab. Halten Sie die Gerätetür geschlossen, um zu vermeiden, dass Kinder sie zum Spielen benutzen können.

• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Wäschetrockner spielen.

• Wartung und Reinigung dürfen nicht von unbeaufsichtigten Kindern ausgeführt werden.

• Kinder unter 3 Jahren müssen von dem Wäschetrockner ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Das Haushaltsgerät muss ordnungsgemäß aufgestellt werden und über eine angemessene Lüftung verfügen. Die Belüftungsöffnung auf der Vorderseite des Wäschetrockners und die Luftabzüge auf der Rückseite dürfen nicht verstopft sein (siehe Aufstellung).

• Benutzen Sie den Wäschetrockner nie auf einem Teppichboden, dessen Florhöhe die Luftzufuhr über die Unterseite des Geräts verhindert.

• Prüfen Sie, dass der Trockner leer ist, bevor Sie ihn füllen.

•

Die Rückseite des Wäschetrockners

kann sehr warm werden: berühren Sie sie nie, wenn sich das Gerät in Betrieb befindet.

• Benutzen Sie den Wäschetrockner nicht, wenn das Flusensieb, der Wasserauffangbehälter und der Kondensator nicht korrekt positioniert sind (siehe Wartung).

• Überladen Sie den Trockner nicht (siehe Wäsche, maximale Füllmenge).

• Geben Sie keine völlig nassen Kleidungsstücke in das Gerät.

• Befolgen Sie aufmerksam alle auf den Etiketten der Kleidungsstücke angegebenen Hinweise zum Waschen der Teile (siehe Wäsche).

• Entfernen Sie alle Gegenstände aus den Taschen, besonders Feuerzeuge (Explosionsgefahr).

• Geben Sie keine besonders großvolumigen Teile in den Trockner.

• Trocknen Sie keine Kunstfasern bei hohen Temperaturen.

• Schalten Sie den Wäschetrockner nicht aus, wenn er noch warme Kleidungsstücke enthält.

• Reinigen Sie das Flusensieb nach jedem Gebrauch (siehe Wartung).

• Entleeren Sie den Wasserauffangbehälter nach jedem Gebrauch (siehe Wartung).

• Reinigen Sie regelmäßig die Kondensatoreinheit (siehe Wartung).

• Vermeiden Sie die Ansammlung von Flusen im Trockner.

• Steigen Sie nicht auf die obere Platte des Wäschetrockners, da das Gerät beschädigt werden könnte.

• Beachten Sie immer die Vorschriften und die elektrischen Eigenschaften des Geräts (siehe Aufstellung).

• Kaufen Sie immer Originalersatzteile und

-zubehör (siehe Kundendienst).

Hinweise zur Minimierung des Brandrisikos im Wäschetrockner:

• Nur solche Artikel in den Trockner legen, die mit Waschmittel und Wasser gewaschen und danach gründlich gespült und geschleudert wurden. Artikel, die NICHT mit Wasser gewaschen wurden, stellen ein Brandrisiko dar.

• Keine Wäsche trocknen, die mit Chemikalien behandelt wurde.

• Keine Wäsche trocknen, die mit Gemüse- oder Speiseöl verschmutzt oder vollgesogen ist, da dies ein Brandrisiko darstellt. Mit Öl verschmutzte Wäschestücke können sich selbst entzünden, besonders, wenn sie einer Wärmequelle wie einem Wäschetrockner ausgesetzt werden. Die Wäschestücke werden erwärmt, was zu einer Oxidationsreaktion mit dem Öl führt wobei die Oxidation weitere Hitze erzeugt. Wenn die Hitze nicht entweichen kann, können die Wäschestücke so heiß werden, dass si sich entzünden. Durch Aufschichten, Stapeln oder Übereinanderliegen von ölverschmutzten Wäschestücken kann die Wärme nicht entweichen und dies führt zu einem Brandrisiko. Wenn unbedingt Wäsche, die mit Gemüse- oder Speiseöl oder mit Haarpflegeprodukten verunreinigt ist, im Wäschetrockner getrocknet werden muss, dann sollte sie zunächst mit besonders viel Waschmittel gewaschen wer den - dies reduziert das Risiko, beseitigt es aber nicht. Sie sollte nicht aus dem Trockner entnommen und in heißem Zustand gestapelt bzw. übereinandergelegt werden.

• Keine Wäsche trocknen, die zuvor mit Benzin, cheschen Lösungsmitteln oder anderen brennbaren oder explosiven Substanzen gereinigt, gewaschen, eingeweicht oder ver schmutzt worden ist. Leichtentzündliche Stoffe, die häufig im häuslichen Umfeld verwendet werden sind: Speiseöl, Aceton, Spiritus, Petroleum, Fleckenentferner, Terpentin, Wachse und Wachs-Entferner. Stellen Sie sicher, dass solche Wäschestücke in heißem Wasser mit einer zusät zlichen Menge an Waschmittel gewaschen worden sind, bevor sie im Trockner getrocknet werden.

• Im Trockner darf keine Wäsche getrocknet werden, die Schaumgummi (auch Latex- Schaum genannt) oder ähnlich strukturierte gummiartige Materialien enthalten. Schaumstoff-Materialien können, wenn sie erhitzt werden, durch Selbstentzündung Brände auslösen.

• Weichspüler oder ähnliche antistatische Produkte dürfen nicht in einem Wäschetrockner benutzt werden, es sei denn, die Verwendung ist vom Hersteller des Weichspüler-Produktes ausdrücklich

Hinweise

Page 21

• Im Trockner darf keine Wäsche getrocknet werden, die Schaumgummi (auch LatexSchaum genannt) oder ähnlich strukturierte gummiartige Materialien enthalten. Schaumstoff-Materialien können, wenn sie erhitzt werden, durch Selbstentzündung Brände auslösen.

• Weichspüler oder ähnliche antistatische Produkte dürfen nicht in einem Wäschetrockner benutzt werden, es sei denn, die Verwendung ist vom Hersteller des Weichspüler-Produktes ausdrücklich

empfohlen.

• Keine Unterwäsche trocknen, die Metallverstärkungen enthält z.B. BHs, die mit Metalldrähten verstärkt sind. Dies kann Schäden am Wäschetrockner verursachen, wenn die Metallverstärkungen sich während des Trocknens lockern sollten.

• Keine Artikel aus Gummi, Kunststoff (z.B. Duschhauben oder Wickelunterlagen), Polyethylen oder Papier trocknen.

• Keine gummibeschichteten Artikel, Kleidung mit Schaumgummi-Pads, Kissen, Galoschen oder Gummi-Turn/Tennisschuhe trocknen.

• Leeren Sie komplett alle Taschen (Feuerzeuge, Streichhölzer, etc.).

! ACHTUNG: Schalten Sie den Trockner nie vor Beendigung des Trockenzyklus aus, es sei denn, die Teile werden schnell entfernt und aufgehängt, sodass sich die Wärme verteilen kann.

Energiesparender Betrieb und Umweltschutz

• Bevor Sie die Teile trocknen, diese auswringen, um soviel Wasser wie möglich zu entfernen (falls Sie zuvor die Waschmaschine benutzen, einen Schleuderzyklus wählen). Auf diese Weise wird Energie während des Trocknens eingespart.

• Wird der Wäschetrockner immer mit voller Wäschefüllung benutzt, wird ebenso Energie eingespart: einzelne Teile und kleine Füllmengen benötigen mehr Zeit zum Trocknen.

• Reinigen Sie das Flusensieb am Ende eines jeden Trockenzyklus, um die mit dem Energieverbrauch verbundenen Kosten gering zu halten (siehe Wartung).

Page 22

Abschalten vom Stromnetz

! Trennen Sie den Wäschetrockner von der Stromversorgung, wenn er nicht in Betrieb ist sowie während Reinigungs- und Wartungsarbeiten.

Reinigung des Flusensiebs nach jedem Trockenzyklus

Das Flusensieb ist ein äußerst wichtiger Bestandteil des Trockners: seine Aufgabe besteht darin, Flocken und Flusen, die während des Trocknens entstehen, aufzusammeln.

Bei Beendigung des Trockenvorgangs das Flusensieb immer unter fließendem Wasser spülen oder es mit dem Staubsauger reinigen. Falls das Flusensieb verstopft, wird der Luftstrom im Trockner

stark beeinträchtigt: die Trockenzeiten verlängern sich und es wird mehr Energie verbraucht. Außerdem kann der Wäschetrockner beschädigt werden. Das Flusensieb befindet sich vor der Dichtung des Trockners (siehe Abbildung) Entfernung des Flusensiebs:

1. Ziehen Sie den

Kunststoffgriff des

Flusensiebs nach oben

(siehe Abbildung).

2. Reinigen Sie das

Sieb von Flusen und

setzen Sie es wieder

ordnungsgemäß

ein. Vergewissern

Sie sich, dass das Sieb flächenbündig mit der Dichtung des Trockners eingefügt wird.

! Benutzen Sie den Trockner nicht, bevor Sie nicht das Flusensieb wieder in die Aufnahme gesteckt haben.

Prüfung der Trommel nach jedem Trockenzyklus

Drehen Sie die Trommel per Hand, um kleine Teile wie Taschentücher zu entfernen, die im Trockner geblieben sein könnten.

Reinigung der Trommel

! Zur Reinigung der Trommel keine Scheuermittel, Stahlwolle oder Reinigungsmittel für Edelstahl verwenden. Es könnte sich ein farbiger Belag auf der Edelstahltrommel bilden, verursacht durch eine Kombination von Wasser und Reinigungsstoffen wie Wäscheweichmacher. Dieser farbige Belag hat keine Auswirkungen auf die Leistungen des Wäschetrockners.

Entleeren des Wasserauffangbehälters nach jedem Trockenzyklus

Nehmen Sie den Behälter aus dem Trockner und entleeren Sie ihn in einem Waschbecken oder einem anderen geeigneten Wasserabfluss; diesen anschließend wieder korrekt einsetzen. Prüfen Sie immer den Wasserauffangbehälter und

entleeren Sie diesen, bevor Sie ein neues Trockenprogramm starten. Die ausbleibende Entleerung des Wasserauffangbehälters verursacht:

- Die Deaktivierung der Heizung (die Wäschefüllung könnte somit bei Beendigung des Trockenzyklus noch feucht sein).

Aufladen des Wasserauffangsystems

Wenn der Wäschetrockner neu ist, sammelt der Wasserauffangbehälter kein Wasser, solange das System nicht aufgeladen wird. Dieser Vorgang kann 1 oder 2 Trockenzyklen beanspruchen. Wurde das System aufgeladen, sammelt es bei jedem Trockenzyklus Wasser.

Reinigung Wärmepumpenfiltereinheit

• Regelmäßig (alle 5 Zyklen) muss der Wärmepumpenfilter herausgenommen und gereinigt werden. Die Fusseln auf der Filterfläche können unter fließendem Wasser oder mit einem Staubsauger entfernt werden. Es wird jedoch empfohlen, diesen Filter nach jedem Trockenvorgang zu reinigen, um optimale Leistungen zu erhalten. Wie wird die Wärmepumpenfiltereinheit herausgenommen:

1. Den Stecker abziehen und die Klappe öffnen.

2. Den Deckel des Wärmepumpenfilters herausnehmen, die 4 Clips nach oben drehen

Wartung und Pflege

und die Filtereinheit herausnehmen.

3. Die beiden Filterteile trennen und die eventuell vorhandenen Fusseln auf der Innenseite des Filternetzes entfernen.

! ACHTUNG: Die Vorderseite des Wärmepumpe besteht aus dünnen Metallplatten. Bei der Reinigung muss die Filtereinheit entfernt oder beiseite gelegt werden. Achten Sie darauf, sie nicht zu beschädigen und sich dabei nicht zu schneiden.

4. Gleichzeitig mit der Reinigung der

5. Die Beiden Filterteile wieder zusammen setzen, die Dichtung reinigen und den Filter wieder einsetzen; Die 4 Clips zurück in die waagerechte Position drehen und darauf achten, dass sie gut eingerastet sind.

Page 23

und die Filtereinheit herausnehmen.

3. Die beiden Filterteile trennen und die eventuell vorhandenen Fusseln auf der Innenseite des Filternetzes entfernen.

4. Gleichzeitig mit der Reinigung der Wärmepumpe muss auch der auf den Metallplatten angesammelte Schmutz mit einem feuchten Tuch, einem Schwamm oder einem Staubsauger beseitigt werden. Dazu nicht die Finger verwenden.

5. Die Beiden Filterteile wieder zusammen

setzen, die Dichtung reinigen und den Filter wieder einsetzen; Die 4 Clips zurück in die waagerechte Position drehen und darauf achten, dass sie gut eingerastet sind.

Schutz des Wärmepumpensystems

Das Wärmepumpensystem wird über einen Kompressor mit einem Schutz betrieben, der sich einschaltet, wenn die Tür geöffnet wird oder wenn es zu einer plötzlichen Spannungsunterbrechung kommt. Dieser Schutz verhindert für fünf Minuten nachdem die Tür geschlossen und der Zyklus wieder gestartet wurde den Neustart des Kompressors.

Reinigung des Wäschetrockners

• Die äußeren Metall- und Kunststoffteile sowie die Gummiteile können mit einem feuchten Tuch gereinigt werden.

• Periodisch (alle 6 Monate) mit dem Staubsauger das Gitter der Belüftungsöffnung auf der Vorderseite und die Luftabzüge auf der Rückseite reinigen, um eventuelle Flusen-, Flocken- und Staubansammlungen zu entfernen. Außerdem Flusenansammlungen auf der Vorderseite des Kondensators und den Flächen des Flusensiebs entfernen; dazu gelegentlich den Staubsauger benutzen.

! Vermeiden Sie den Einsatz von Löse- und Scheuermitteln. ! Lassen Sie den Trockner regelmäßig von autorisierten

Technikern überprüfen, um die Sicherheit der elektrischen und mechanischen Teile zu gewährleisten (siehe Kundendienst).

Kurzempfehlungen

! Denken Sie daran, den Türfilter und die Wärmepumpe nach jedem Trockengang zu

reinigen. ! Denken Sie daran, den Wasserbehälter nach jeder Füllung zu leeren.

! Auf diese Weise erhalten Sie die besten Leistungen!

Wasserauffangbehälter

Wärmepumpenfiltereinheit

Deckel

Haltevorrichtungen/Clips

Flusensieb

Griff

Belüftungsöffnung

Typenschild

Modell- & Seriennummer

Justierbare Füße

Page 24

Bedienblende

Display

PROGRAMME

Auswahltasten

Display

EIN/AUS

Taste

KINDERSICHERUNG

UND OPTIONEN

Tasten und Leuchten

START/PAUSE Taste/Leuchte

Die EIN/AUS-Taste : falls diese gedrückt wird, während der Trockner läuft: Falls das Display

AUSSCHALTEN

anzeigt,

hält der Trockner an. Falls das Display

DRÜCKEN + HALTEN

anzeigt, halten Sie die Taste gedrückt. Das Display zählt nun 3, 2, 1 rückwärts und der Trockner hält dann an. Falls Sie die Taste erneut drücken und für mehr als 3 Sekunden gedrückt halten, zeigt das Display kurzzeitig

EINSCHALTEN

an.

Mit den Progamm-Auswahltasten wird das Programm eingerichtet. Drücken Sie die zum auszuwählenden Programm zugehörige Taste (siehe Start und Programme).

Mit der OPTIONS-Tasten/-Anzeigen wählen Sie die verfügbaren Optionen für Ihr ausgewähltes Programm (siehe Die Bedienelemente). Die Leuchten auf der Displayeinheit neben den unteren Tasten leuchten auf, um die ausgewählte Option anzuzeigen.

Mit der START/PAUSE-Taste

wird ein gewähltes Programm gestartet. Wenn diese Taste während eines laufenden Programms gedrückt gehalten wird, wird das Programm angehalten. Nach Ertönen eines Pieptons zeigt das Display

PAUSE

an und der Trockner stoppt. Bei laufendem Programm leuchtet das Licht grün, bei unterbrochenem Programm blinkt es gelb und vor Programmstart blinkt es grün (siehe Start und Programme).

Hinweis. Diese Leuchte blinkt auch gelb während der Nachbehandlungsphase eines Programms.

Das Display zeigt Warnungen und Informationen über das gewählte Programm und seinen Verlauf an (siehe nächste Seite).

KINDERSICHERUNG

-Wenn diese Taste nach Auswahl

des Trockenprogramms und der entsprechenden Optionen länger gedrückt wird. Die Programmeinstellungen können dann nicht mehr geändert werden und das Display zeigt kurz

VERSCHLIEßEN

. Wenn das Symbol leuchtet sind alle anderen Tasten gesperrt. Zur Beseitigung der Sperre halten Sie die Taste gedrückt. Die Anzeige des Symbols erlischt und das Display zeigt kurz

ENTRIEGELN

an.

Hinweis. Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschetrockner mit einem automatischen Ausschaltsystem (Standby) ausgestattet,

Auswahl Ihrer Sprache

Beim ersten Einschalten Ihres Wäschetrockners sollten Sie die von Ihnen bevorzugte Sprache aus der Verfügbarkeitsliste auswählen.

Verstehen des Displays

Programmauswahl und Anzeige

Das ausgewählte Programm wird in der ersten Displayzeile angezeigt, und dann wird diese Meldung während des Programmablaufs angezeigt. Acht der Tasten sind mit jeweils zwei Optionen belegt. Wenn Sie die Taste das erste Mal betätigen, wählen Sie die erste Option aus; betätigen Sie sie erneut, wird die zweite Option ausgewählt. Ihre Programmauswahl wird jeweils angezeigt. Die letzte Taste wählt das Programm „Mein Waschgang“ aus. Mein Trockenprogramm. Wenn Sie die Mein Trockenprogramm-Taste wählen, erscheint im Display vor dem Namen des ausgewählten Programms ein ‘ M ’. Beispielsweise

Trocknungsoptionen

Auswahlmöglichkeiten bei der Wahl eines automatischen Programms, das über verschiedene Trocknungsgrade verfügt (siehe Programmtabelle).

Die zweite Displayzeile zeigt den von Ihnen gewünschten Trocknungsgrad an. Mit jedem Drücken der Trocknungsoptionen- Taste Auswahl 1-7 Balken auf, die während des Programmfortschritts angezeigt werden.

! Einige automatische Programme lassen keine Änderung des Trocknungsgrades zu oder bieten nicht alle Trocknungsgrade an.

FEUCHT

BÜGELTROCKEN

AUFHÄNGEN +

AUFHÄNGEN

LEICHT

SCHRANK

TROCKNEN +

Programmfortschritt

Die zweite Displayzeile zeigt den Status des Programms während des Fortschritts an (lange Meldungen rollen quer über die Zeile ab).

TROCKNEN

KALT TROCKNEN

AUFWÄRMEN

FERTIG

PROGRAMMENDE, KNITTERSCHUTZ

ENDE DES TROCKENGANGS, FILTER REINIGEN UND WASSERBEHÄLTER LEEREN

das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie die EIN/AUS-Taste und halten Sie sie gedrückt, bis das Display kurzzeitig

EINSCHALTEN

, anzeigt

und der Trockner.

Unterteilung der Wäsche

• Kontrollieren Sie die auf den Etiketten der verschiedenen

Wäscheteile angeführten Symbole, um sicherzustellen, dass die Teile für einen Trommeltrockner geeignet sind.

• Die Wäsche nach Art der Stoffe unterteilen.

• Entleeren Sie alle Taschen und kontrollieren Sie die Knöpfe.

• Schließen Sie Reißverschlüsse und Haken und ziehen Sie Gürtel und Schnürriemen zu, ohne sie jedoch zu straffen.

• Wringen sie die Wäscheteile aus, um die größtmögliche Menge Wasser zu entfernen.

! Beladen Sie den Wäschetrockner nicht mit Teilen, die völlig voller Wasser sind.

Maximale Lademengen

Die Trommel nicht über das maximale Fassungsvermögen füllen. Die folgenden Werte beziehen sich auf das Gewicht der trockenen Kleidungsstücke: Naturfasern: max. kg Kunstfasern: max. kg

! Um die Leistungsfähigkeit des Wäschetrockners nicht zu beeinträchtigen, nicht überladen.

Etiketten mit Pflegehinweisen

Kontrollieren Sie die Etiketten der Kleidungsstücke, besonders wenn Sie diese zum ersten Mal in den Wäschetrockner geben. Nachfolgend führen wir die gebräuchlichsten Symbole an:

Kann im Wäschetrockner getrocknet werden.

Nicht im Wäschetrockner trockenbar.

Bei hoher Temperatur trocknen.

Bei niedriger Temperatur trocknen.

Wäsche

Page 25

Display

Auswahl Ihrer Sprache

Beim ersten Einschalten Ihres Wäschetrockners sollten Sie die von Ihnen bevorzugte Sprache aus der Verfügbarkeitsliste auswählen.

Verstehen des Displays

Programmauswahl und Anzeige

M STANDARD BAUMWOLLE

(siehe Start und Programme).

Trocknungsoptionen

Auswahlmöglichkeiten bei der Wahl eines automatischen Programms, das über verschiedene Trocknungsgrade verfügt (siehe Programmtabelle).

Die zweite Displayzeile zeigt den von Ihnen gewünschten Trocknungsgrad an. Mit jedem Drücken der TrocknungsoptionenTaste

wird die nächste Option aus der Liste unten ausgewählt und angezeigt. Das Display weist außerdem je nach

Auswahl 1-7 Balken auf, die während des Programmfortschritts angezeigt werden.

! Einige automatische Programme lassen keine Änderung des Trocknungsgrades zu oder bieten nicht alle Trocknungsgrade an.

Zur Änderung: muss die gegenwärtig ausgewählte Sprache auf der ersten Displayzeile blinken.

- Drücken Sie die EIN/AUS-Taste, um das Display auszuschalten, und drücken Sie dann alle 3 Tasten und halten Sie sie gedrückt: Temperaturoptionen,

Zeitgesteuert, Trocknungsoptionen 5

Sekunden lang gedrückt.

- Drücken Sie die Taste Temperatur-optionen

oder Zeitgesteuert

, um in der Liste nach oben oder unten zu blättern.

- Wenn die von Ihnen gewünschte Sprache auf der obersten Displayzeile blinkt, wird durch Drucken der Taste Trocknungsoptionen

Ihre Auswahl übernommen.

FEUCHT

BÜGELTROCKEN

AUFHÄNGEN +

AUFHÄNGEN

LEICHT

SCHRANK

TROCKNEN +

Dampftrocken: Trocknet Ihre Wäsche, sodass sie für das Bügeln mit einem Bügelautomaten

bereit ist.

Bügeltrocken: Trocknet Ihre Wäsche, sodass sie für das Bügeln per Hand bereit ist.

Kleiderbügeltrocken plus: Trocknet Ihre Feinwäsche soweit, dass sie zum Endtrocknen

aufgehängt werden kann.

Kleiderbügeltrocken: Trocknet Ihre Wäsche soweit, dass sie zum Endtrocknen aufgehängt werden kann.

Leicht trocken: Trocknet Ihre Feinwäsche soweit, dass sie eingeräumt werden kann.

Schranktrocken: Trocknet Ihre Wäsche soweit, dass sie eingeräumt werden kann.

Extratrocken: Trocknet Ihre Wäsche soweit, dass sie sofort getragen werden kann.

Programmfortschritt

Die zweite Displayzeile zeigt den Status des Programms während des Fortschritts an (lange Meldungen rollen quer über die Zeile ab).

(bei Auswahl der Option Nachbehandung)

TROCKNEN

KALT TROCKNEN

AUFWÄRMEN

FERTIG

PROGRAMMENDE, KNITTERSCHUTZ

ENDE DES TROCKENGANGS, FILTER REINIGEN UND WASSERBEHÄLTER LEEREN

Page 26

Display

Zeitgesteuertes Trocken

Nach der Auswahl eines Programms, dass die Option Zeitgesteuertes Trocknen hat, drücken Sie die Zeitdauer-Taste

und die Anzeige schaltet die Zeitauswahl mit jedem Drücken und Freigeben der Taste schrittweise weiter (siehe Start und Programme).

Verzögerungszeit und Zeitdauer bis zum Ende

Manche Programme haben einen verzögerten Start (siehe Start und Programme). Drücken Sie die Verzögerungstaste und das Symbol blinkt.

Mit jedem Drücken der Verzögerungstaste

schaltet die Verzögerungseinstellung in

Stundenschritten weiter von:

bis

, dann auf

und danach nach einigen

Sekunden die Verzögerung ab. Die Verzögerungszeit wird auf dem Display neben

der Verzögerungstaste angezeigt. Auf dem Display werden die Minuten der Verzögerungsdauer nach dem Drücken der Start/Pause-Taste

heruntergezählt.

Die zweite Displayzeile zeigt

BEGINNT IN

an. Sie können die ausgewählte Verzögerungsdauer auf Wunsch jederzeit ändern oder stornieren. Nach Drücken der Taste Start/Pause wird die Zeit bis Programmende in Stunden und Minuten angezeigt, wobei

minutenweise rückwärts gezählt wird.

Zeit bis Programmende

Nach Ablauf der Verzögerungsphase oder, falls keine Verzögerung ausgewählt wurde, für die Dauer des gesamten Programms zeigt dieser Bereich des Displays Folgendes an:

- die geschätzte Zeit bis zum Programmende (bei automatischen Programmen), oder

- die tatsächlich verbleibende Zeit (bei Programmen mit Zeitvorgabe) Bei Auswahl von Programmen mit Zeitvorgabe ist die angezeigte Zeit die tatsächlich verbleibende Zeit. Bei Auswahl von Automatik-Programmen spiegelt die angezeigte Zeit die geschätzte Restlaufzeit wieder: Wenn das Programm ausgewählt wird, zeigt das Display die zum Trocknen einer vollen Ladung erforderliche Zeit an. Die Restzeit wird während des Trockenzyklus konstant überwacht und variiert, um Ihnen einen möglichst genauen Schätzwert zu liefern. Der Doppelpunkt zwischen den auf dem Display angezeigten Stunden und Minuten blinkt, um zu zeigen, dass die Zeit läuft.

Jedes Drücken reduziert die Zeitdauer und die Anzahl der verfügbaren Zeitoptionen, je nach gewähltem Programm/Material.

Das Symbol Zeitgesteuert

wird neben der Zeitangabe angezeigt.

Die ausgewählte Zeit wird nach Programmstart weiter angezeigt, aber kann auf Wunsch jederzeit geändert werden.

Programmauswahl

1. Den Wäschetrockner an die Steckdose anschließen.

2. Die Wäsche je nach Gewebeart sortieren (siehe Gewebeart).

3. Die Tür öffnen und sicherstellen, dass der Filter sauber ist und korrekt eingesetzt wurde und der Wasserbehälter leer und korrekt positioniert ist (siehe Wartung).

4. Die Maschine beladen und dabei sicherstellen, dass keine Wäschestücke zu nah an der Türdichtung sind. Die Tür schließen.

5. Wenn das Display nicht leuchtet: Die EIN-/AUS-Taste drücken.

6. Die richtige Programmwahltaste für das zu trocknende Material drücken. Dazu die Programmtabelle (siehe Programme) sowie die Angaben zu jedem Material beachten (siehe Gewebeart).

- Wenn die Taste M ausgewählt wurde, sind die Schritte 7 und 8 nicht erforderlich (siehe unten).

7. Zeitgesteuert oder Trocknungsoptionen auswählen.

- Falls Zeitgesteuert gewünscht wird, die Taste Zeitgesteuert drücken und loslassen, bis im Display die gewünschte Einstellung angezeigt wird, oder.

- Zur Änderung der vorgegebenen Trocknungseinstellung die Taste für Trocknungsoptionen so lange drücken und loslassen, bis die gewünschte Einstellung angezeigt wird. ! Für weitere Einzelheiten siehe Programmetabelle: Verfügbarkeit von Trocknungsoptionen, Zeitgesteuert und Optionen.

8.Falls erforderlich eine Startverzögerung und andere Optionen einstellen (siehe Display).

9.Die Start/Pause-Taste Wäschetrockners drücken. Auf der Anzeige erscheint die

Mein Trockenprogramm-Taste

Nach dem ersten Drücken dieser Taste zeigt die zweite Displayzeile

DRÜCKEN + SPEICHERN

Nachdem Sie das gewünschte Programm und die gewünschten Optionen ausgewählt haben, können Sie diese Einstellungen speichern, indem Sie die Taste Mein Trockenprogramm drücken und mindestens 5 Sekunden gedrückt halten. Die oberste Zeile zeigt jetzt ein blinkendes M gefolgt vom ausgewählten Programm an. Dann hören Sie einen Signalton und das Display zeigt

MEMORY

an. Wenn Sie das Programm beim nächsten Mal benötigen, drücken Sie zum Starten des Programms die

Taste M und die Start/Pause-Taste

Wenn Sie wollen, können Sie Ihr gespeichertes Programm ändern, indem Sie ein neues Programm und/oder neue Optionen auswählen und dann die Taste M wie oben gedrückt halten.

Start und Programme

Trockenzeiten

Die angegebenen Zeiten sind lediglich Richtwerte und können auf der Basis folgender Faktoren variieren:

• In den Kleidungsstücken nach dem Schleudern verbliebene Wassermenge: Handtücher und Feinwäsche nehmen viel Wasser auf.

• Stoffe: Teile aus dem gleichen Stoff, aber mit verschiedener Stärke können unterschiedliche Trockenzeiten benötigen.

• Waschmenge: einzelne Teile und kleine Füllmengen können mehr Zeit zum Trocknen benötigen.

• Trocknen: Kleidungsstücke, die gebügelt werden müssen, können aus dem Gerät genommen werden, wenn sie noch etwas feucht sind. Teile, die vollkommen trocken sein müssen, können hingegen länger im Trockner bleiben.

• Eingestellte Temperatur.

• Raumtemperatur: je niedriger die Temperatur des Raums ist, indem sich der Wäschetrockner beﬁ ndet, umso mehr Zeit wird

zum Trocknen der Kleidungsstücke benötigt.

• Volumen: Großvolumige Teile erfordern eine besondere Behandlung während des Trockenvorgangs. Wir empfehlen, diese Teile herauszunehmen, zu schütteln und erneut in den Wäschetrockner zu geben: dieser Vorgang muss mehrmals während des Trockenzyklus wiederholt werden.

! Die Teile nicht übermäßig trocknen. Alle Stoffe enthalten natürliche Feuchtigkeit, die dazu dient, sie weich und luftig zu erhalten.

Page 27

Programmauswahl

1. Den Wäschetrockner an die Steckdose anschließen.

2. Die Wäsche je nach Gewebeart sortieren (siehe Gewebeart).

3. Die Tür öffnen und sicherstellen, dass der Filter sauber ist und korrekt eingesetzt wurde und der Wasserbehälter leer und korrekt positioniert ist (siehe Wartung).

4. Die Maschine beladen und dabei sicherstellen, dass keine Wäschestücke zu nah an der Türdichtung sind. Die Tür schließen.

5. Wenn das Display nicht leuchtet: Die EIN-/AUS-Taste drücken.

6. Die richtige Programmwahltaste für das zu trocknende Material drücken. Dazu die Programmtabelle (siehe Programme) sowie die Angaben zu jedem Material beachten (siehe Gewebeart).

- Wenn die Taste M ausgewählt wurde, sind die Schritte 7 und 8 nicht erforderlich (siehe unten).

7. Zeitgesteuert oder Trocknungsoptionen auswählen.

- Falls Zeitgesteuert gewünscht wird, die Taste Zeitgesteuert drücken und loslassen, bis im Display die gewünschte Einstellung angezeigt wird, oder.

8.Falls erforderlich eine Startverzögerung und andere Optionen einstellen (siehe Display).

9.Die Start/Pause-Taste

zur Inbetriebsetzung des

Wäschetrockners drücken. Auf der Anzeige erscheint die

Start und Programme

geschätzte Zeit bis zum Programmende. Während eines Trocknungszyklus kann die Wäsche überprüft und einzelne Wäschestücke, die schon trocken sind, entnommen werden. In diesem Fall muss nach dem Schließen der Tür zum Fortsetzen des Programmes erneut die Start/Pause-Taste

gedrückt werden. Wenn die Tür geöffnet wird, um nach der Wäsche zu sehen, verlängert sich die Trockenzeit, da der Wärmepumpenprozessor erst 5 Minuten nach dem Schließen der Tür und Drücken der Start/Pause Taste (siehe Die Bedienelemente) anspringt.

10. In den letzten Minuten der Trocknerprogramme erfolgt vor Programmende die ABKÜHL-Phase (Wäsche wird gekühlt). Diese Phase sollte immer vollständig ausgeführt werden.

11. Am Ende des Trockenzyklus wird eine Nachricht angezeigt:

- Falls

ENDE DES TROCKENGANGS, FILTER REINIGEN UND WASSERBEHÄLTER LEEREN

angezeigt wird, ertönt der Summer dreimal (Hinweis: Falls die Option SIGNAL ausgewählt wurde, ertönt der Summer 5 Minuten lang alle 30 Sekunden jeweils dreimal.)

- Falls

PROGRAMMENDE, KNITTERSCHUTZ

angezeigt wird, wurde die Option Knitterschutz ausgewählt, und falls Sie die Wäsche nicht sofort entnehmen, wird die Wäsche zehn Stunden lang oder bis Sie die Tür öffnen gele gentlich in der Trommel bewegt. Der Summer ertönt dreimal, um zu bestätigen, dass das Programm abgeschlossen ist.

12. Nun können Sie die Tür öffnen, die Wäsche herausnehmen, den Filter säubern und wieder einsetzen. Den Wasserbehälter leeren und wieder einsetzen (siehe Wartung).

13. Den Netzstecker aus der Steckdose ziehen.

Trockenzeiten

Die angegebenen Zeiten sind lediglich Richtwerte und können auf der Basis folgender Faktoren variieren:

• In den Kleidungsstücken nach dem Schleudern verbliebene Wassermenge: Handtücher und Feinwäsche nehmen viel Wasser auf.

• Stoffe: Teile aus dem gleichen Stoff, aber mit verschiedener Stärke können unterschiedliche Trockenzeiten benötigen.

• Waschmenge: einzelne Teile und kleine Füllmengen können mehr Zeit zum Trocknen benötigen.

• Eingestellte Temperatur.

• Raumtemperatur: je niedriger die Temperatur des Raums ist, indem sich der Wäschetrockner beﬁ ndet, umso mehr Zeit wird

zum Trocknen der Kleidungsstücke benötigt.

! Die Teile nicht übermäßig trocknen. Alle Stoffe enthalten natürliche Feuchtigkeit, die dazu dient, sie weich und luftig zu erhalten.

Page 28

n° Programme

Programmtabelle

Die Programmdauer kann auf dem Display abgelesen werden

Standard

Baumwolle

• Dies ist ein Programm für Baumwollartikel.

• Das Programm „Standard Baumwolle“ nach EU Richtlinie 392/2012 ist das Programm1 mit Hochtemperatur und Trocknungsgrad Schranktrocken (Standard-/Vorgegebene Anfangskonfiguration). Dies ist das effizienteste Programm im Hinblick auf den Energieverbrauch (EU 392/2012)..

max

Shirts

Baumwolle

• Dies ist ein Programm für Baumwollhemden.

• Ladungen, die die Einstellung Schranktrocken verwenden, können normalerweise gleich getragen werden. Allerdings können die Ränder oder Nähte ggf. noch leicht feucht sein. Probieren Sie in diesem Fall, die Hemden zu wenden und das Programm für kurze Zeit erneut laufen zu lassen.

3 kg

Bett und

Bad (BED &

BATH)

• Dies ist ein Programm für Baumwollhandtücher und -bettwäsche.

• Ladungen, die die Einstellung Extratrocken verwenden, können normalerweise gleich verwendet werden. Allerdings können die Ränder oder Nähte ggf. noch leicht feucht sein. Probieren Sie in diesem Fall, sie zu öffnen und das Programm für kurze Zeit erneut laufen zu lassen.

max

Anti-

Allergen-

Programm

• Dieses Programm wurde mit dem Gütesiegel von Allergy UK ausgezeichnet. Dieses Gütesiegel spiegelt die effektive Minderung und Eliminierung von Allergenen von Kleidungsstücken mithilfe des speziellen Anti-Allergen-Durchlaufs wider. Dank der Einhaltung einer für einen geraumen Zeitraum beständigen Temperatur werden die Auswirkungen der häufigsten Allergene (einschließlich Hausstaubmilben und Pollen) mit diesem Programm neutralisiert.

• Kann für eine volle Ladung nasser Wäsche verwendet werden, um diese zu trocknen und zu behandeln, oder für eine Trockenladung von 4 kg, um diese lediglich zu behandeln.

• Falls das Display

ANTIALLERGEN NICHT AKTIV - FILTER REINIGEN

anzeigt: Säubern Sie den Filter und starten

Sie das Programm erneut.

max or 4 kg

Kunstfa-

sern (Syn-

thetik)

• Dies ist ein Programm für Synthetikwäsche (niedrige Temperatureinstellung) oder Mischgewebe aus Synthetik und Baumwolle (mittlere Temperatureinstellung).

3 kg

Shirts Syn-

thetik

• Dies ist ein Programm für Hemden aus synthetischen Materialien oder einer Mischung aus Natur- und Kunstfasermaterialien wie Polyester und Baumwolle.

3 kg

Jeans

• Dies ist ein Programm für Jeans aus Denim-Baumwolle. Vor dem Trocknen der Jeans stülpen Sie bitte die vorderen Taschen von innen nach außen.

• Mischen Sie keine dunklen und hellen Wäschestücke.

• Dieses Programm kann auch für andere Kleidungsstücke aus dem gleichen Material, wie z.B. Jacken, verwendet werden.

• Ladungen, die die Einstellung „Extratrocken“ verwenden, können normalerweise gleich getragen werden. Allerdings können die Ränder oder Nähte ggf. noch leicht feucht sein. Probieren Sie in diesem Fall, die Jeans zu wenden und das Programm für kurze Zeit erneut laufen zu lassen.

! Dieses Programm eignet sich nicht für Jeans mit Gummizugbändern, Spikes oder Stickereien.

3 kg

Bettdecken

(DAUNEN)

! Achten Sie darauf, mit diesem Programm KEINE beschädigten Wäschestücke zu trocknen, da dies dazu führen könnte,

das die Füllung den Filter und das Lüftungsventil verstopft, was zu einem Brandrisiko führen könnte.

• Nur zur Verwendung mit normalgroßen Decken: NICHT geeignet für Decken, die ein Doppelbett abdecken.

• Mittels dieses Programms getrocknete Ladungen können normalerweise gleich verwendet werden, können jedoch an bestimmten Stellen noch leicht feucht sein. Probieren Sie in diesem Fall, sie zu öffnen und auszuschütteln und das Programm dann für kurze Zeit erneut laufen zu lassen.

• Auch für Daunenjacken geeignet.

• Wählen Sie für Baumwolldecken die hohe und für Synthetikdecken die mittlere Temperatureinstellung.

Hinweis:

1 - Die Dauer dieser Programme ist von der Füllmenge, von der Arte des Gewebes, von der gewählten Schleudergeschwindigkeit und von allen gewählten Zusatzfunktionen abhängig.

n° Programme

Hinweis:

1 - Die Dauer dieser Programme ist von der Füllmenge, von der Arte des Gewebes, von der gewählten Schleudergeschwindigkeit und von allen gewählten Zusatzfunktionen abhängig.

Page 29

n° Programme

Programmtabelle

Die Programmdauer kann auf dem Display abgelesen werden

Woll (Wolle)

• Dies ist ein Programm für trocknergeeignete Wäschestücke, die folgendes Symbol tragen

• Wir empfehlen, die Kleidungsstücke vor dem Trocknen auf links zu drehen.

• Wäsche, die mit diesem Programm getrocknet wurde, kann normalerweise gleich getragen werden. Bei schwereren Stücken können die Kanten jedoch noch leicht feucht sein. Diese Restfeuchtigkeit sollte an der Luft getrocknet werden, da übermäßiges Trocknen das Kleidungsstück schädigen kann.

! Im Gegensatz zu anderen Materialien kann ein Einlaufen bei Kleidungsstücken aus Wolle nicht rückgängig gemacht werden, d.h. das Kleidungsstück dehnt sich nicht auf seine ursprüngliche Form und Größe aus.

! Dieses Programm eignet sich nicht für Kleidungsstücke aus Acryl.

1 kg

Seide

• Dies ist ein Programm zum Trocknen von zarter Seide.

• Mittels der Einstellung „Schranktrocken“ getrocknete Ladungen können normalerweise gleich verwendet werden, aber bei einigen Kleidungsstücken kann es vorkommen, dass die Ränder noch leicht feucht sind. Probieren Sie in diesem Fall, die betreffenden Wäschestücke zu öffnen oder zu wenden und das Programm für kurze Zeit erneut laufen zu lassen.

0,5 kg

Feinwäsche

• Dies ist ein Programm zum Trocknen von Feinwäsche, d.h. Acrylgewebe.

• Mittels dieses Programms getrocknete Ladungen können normalerweise gleich verwendet werden, aber bei einigen Kleidungsstücken kann es vorkommen, dass die Ränder noch leicht feucht sind. Probieren Sie in diesem Fall, die betreffenden Wäschestücke zu öffnen oder zu wenden und das Programm für kurze Zeit erneut laufen zu lassen.

2 kg

Baby-Pro-

gramm

• Dies ist ein Programm zum Trocknen von kleinen, empfindlichen Babysachen und Babybettwäsche (Baumwolle und Chenille) und zum Trocknen empfindlicher Kleidungstücke.

• Trocknen Sie KEINE Wäsche wie Lätzchen oder Windelhosen mit Kunststoffbeschichtungen.

• Wäsche, die mit diesem Programm getrocknet wurde, kann normalerweise gleich getragen werden, aber bei einigen schwereren Kleidungsstücken können die Säume noch leicht feucht sein. Sollte dies der Fall sein, versuchen Sie, die Wäsche auf links zu drehen und führen Sie das Programm erneut für eine kurze Zeit aus.

2 kg

Kuschel-

tiere

(Plüschtier)

• Mit diesem Programm können Sie einfacher Staub entfernen und die Plüschtiere häufiger waschen, da die Trocknungszeit wesentlich kürzer ist als beim Trocknen im Freien. Es ist ein sanftes Trocknungsprogramm, das mit niedrigen Temperaturen und mit sanfter mechanischer Einwirkung trocknet, um das ursprüngliche Aussehen und den Glanz des Fells zu erhalten.

Hinweis: Zum Schutz vor Allergien die Plüschtiere einfach für 24 Stunden einfrieren und dann waschen und trocknen. Wiederholen Sie das alle 6 Wochen.

• Entfernen Sie Accessoires wie Kleidung, Kragen oder Musikmodule und schützen Sie Plastikaugen mit Abdeckband, nachdem Sie sie mit einem Tuch abgetrocknet haben.

• Die Programmdauer hängt von der jeweiligen Beladung ab. Die maximale Beladung sollte jedoch 2,5 kg nicht überschreiten und kein Plüschtier sollte schwerer als 600 g sein.

2,5 kg

Heat & Enjoy

(Erwärmen und

Wohlfühlen)

• Mit diesem Programm können Sie Handtücher und Bademäntel für ein warmes Gefühl nach dem Baden oder Duschen erwärmen. Es kann auch dazu verwendet werden, im Winter die Kleidung vor dem Anziehen anzuwärmen. Dieses Programm erwärmt Kleidungsstücke auf 37 °C (Körpertemperatur), das Display zeigt

AUFWÄRMEN

an und das Gerät läuft

bei dieser Temperatur maximal 4 Stunden, wenn das Display

FERTIG

Hinweis: Die Taste „Start/Pause“ wird während dieses Programms deaktiviert.

3 kg

Auffrischen (Erfrischen)

! „Auffrischen“ ist kein Trocknungsprogramm und darf nicht für feuchte Kleidungsstücke verwendet werden.

• Es kann mit jeder Ladungsgröße verwendet werden, ist jedoch effektiver bei kleineren Ladungen.

• Achten Sie darauf, Ihren Trockner nicht zu überladen (siehe Gewebeart).

• Dies ist ein 20-minütiges Programm, das die Kleidung mit kalter Luft durchlüftet. Kann auch verwendet werden, um warme Kleidung abzukühlen.

Bügelleicht

• Beim Programm „Leichtbügeln“ handelt es sich um ein Kurzprogramm mit einer Dauer von ca. 10 Minuten (8 Minuten Hitze und 2 Minuten Abkühlung). Bereits getrocknete jedoch verknitterte Stoffe werden aufgelockert und die Fasern werden geglättet. Sie lassen sich so leichter bügeln.

! Beim Programm „Leichtbügeln“ handelt es sich nicht um ein Trocknungsprogramm. Es soll deshalb nicht für nasse Wäsche verwen-

det werden.

• Die maximale Beladung darf nicht überschritten werden. Die nachstehenden Gewichtsangaben beziehen sich auf reine Trockenwäsche:

1. (Gewebeart Maximale Ladekapazität) Baumwolle und Baumwoll-Mischgewebe-2.5 kg; Synthetik-2 kg; Jeans-2 kg.

2. Die Wäsche unmittelbar nach Abschluss eines Programms aus dem Trockner nehmen. Wäschestücke aufhängen, falten oder bügeln und in den dafür vorgesehenen Schrank legen. Sollte dies nicht möglich sein, das Programm wiederholen.

Hinweis:

1 - Die Dauer dieser Programme ist von der Füllmenge, von der Arte des Gewebes, von der gewählten Schleudergeschwindigkeit und von allen gewählten Zusatzfunktionen abhängig.

Page 30

Die Bedielemente

! Warnung, Nach dem Drücken der Start/Pause-Taste

kann das Programm nicht mehr geändert werden. Zum Ändern eines Programms ist die Start/Pause-Taste

zu drücken. Die Leuchte blinkt daraufhin gelb, um anzuzeigen, dass das Programm unterbrochen wurde. Nun kann ein neues Programm mit den gewünschten Optionen gewählt werden. Daraufhin blinkt die Leuchte grün. Durch erneutes Drücken der Start/Pause-Taste

wird das neue Programm

gestartet.

• Optionstasten/-symbole

Diese Tasten dienen zur Anpassung des gewählten Programms an die eigenen Erfordernisse. Nicht alle Optionen stehen in allen Programmen zur Verfügung. Einige Optionen sind mit anderen, vorher eingestellten, unverträglich. Wenn eine Option nicht verfügbar ist und trotzdem die entsprechende Taste gedrückt wird, gibt das Gerät ein 3-maliges Tonsignal. Wenn sie verfügbar ist, leuchtet die Kontrolllampe der gewählten Option stetig.

Einschaltverzögerung

Der Start bestimmter Trocknerprogramme (siehe Digital Anzeige und Start und Programme) kann um bis zu 24 Stunden nach hinten verschoben werden. Die Wasserbehälter muss vor Einstellung einer Startzeitvorwahl entleert werden.

Knitterschutz

Die Option Vorbehandlungsknitterschutz ist nur verfügbar, wenn Einschaltverzögerung ausgewählt wurde. Dabei wird die Wäsche bis zum Programmstart durch leichte Trommelbewegungen aufgelockert, damit sie nicht verknittert. Die Option Nachbehandlungsknitterschutz sorgt dafür, dass nach dem Trocknen und Abkühlen der Wäsche diese durch leichte Trommelbewegungen aufgelockert wird, damit sie nicht verknittert, wenn sie nach Programmende nicht gleich aus der Trommel genommen wird. Hinweis: Die Start/Pause-Leuchte

blinkt gelb während dieser Phase. Bei Auswählen dieser Option stehen gegebenenfalls sowohl Vor- wie auch Nachbehandlungsknitterschutz zur Auswahl. Hinweis: Falls Sie die Option Signal ausgewählt haben, steht diese Option nicht zur Verfügung.

Temperatur-Taste, Display und Symbole

Nicht alle Programme erlauben Ihnen, die Temperatur zu wechseln, und einige Programme bieten Ihnen alle drei Temperaturoptionen: Niedrig, mittel und hoch. Wenn die Temperaturoptionen zur Verfügung stehen, ändern Sie mit dieser Taste die Temperatur, und das Display zeigt dann kurzzeitig die ausgewählte Temperatur zusammen mit dem Symbol für diese an:

HOHE TEMPERATUR

MITTLERE TEMPERATUR

NIEDRIGE TEMPERATUR

Signalton (Signal)

Bei dieser für alle Programme verfügbaren Option ertönt nach Programmende ein Summer, um Sie daran zu erinnern, dass Sie Ihre Wäsche aus dem Trockner nehmen können. Hinweis: Falls Sie die Option Knitterschutz ausgewählt haben, steht diese Option nicht zur Verfügung.

Weniger Knäuelbildung (Knitterschutz)

Diese Schonfunktion für Baumwoll- hilft, die Leuchtkraft Ihrer Wäsche dank der richtigen Trommelrotation (wird im letzten Teil des Zyklus verringert) und der richtigen Temperatur lange zu erhalten.

Schnelltrocknen Diese Option ist für kleine Ladungen bis 1kg geeignet. Hinweis: kann nur mit der Einstellung „Schranktrocken“ verwendet werden.

• Digital ANZEIGE Im Display wird entweder die noch verbleibende Startzeitvorwahl oder die noch verbleibende Dauer eines Trockenprogramms angezeigt (siehe Digital Anzeige). Aus dem Display geht auch hervor, ob ein technisches Problem am Trockner aufgetreten ist. In einem solchen Fall ist im Display der Vermerk “ F ” gefolgt von einem Fehlercode zu sehen (siehe Fehlersu- che).

• Behälter leeren

(Meldungen über das Leeren können ignoriert werden, wenn Ihr Trockner an einen Abfluss angeschlossen ist, da dann keine Notwendigkeit besteht, den Wasserbehälter zu leeren). Eine Meldung wird angezeigt, um Sie an das Leeren des Wasserbehälters zu erinnern. Wenn der Wasserbehälter während eines Programms gefüllt is, schaltet die Heizung ab und der Trockner geht in die Abkühlphase. Danach stoppt er und die Meldung

WASSERBEHÄLTER LEEREN

. macht Sie darauf aufmerksam. Der Wasserbehälter muss entleert und der Trockner erneut gestartet werden, da sonst die Kleidungsstücke nicht getrocknet werden können. Wenn der Trockner erneut gestarten wird, dauert es einige Sekunden, bevor das Symbol erlischt. Um dies zu verhindern, sollte der Wasserbehälter nach jedem Gebrauch des Trockners entleert werden (siehe Wartung).

• Öffnen der Tür Durch das Öffnen der Tür bei laufendem Trockenprogramm wird der Wäschetrockner angehalten. Anschließend passiert folgendes: Hinweis: Die START/PAUSE-Leuchte

blinkt gelb während

der Nachbehandlungsphase eines Programms.

� • Das Display zeigt

PAUSE

an.

�• Während einer Startzeitvorwahl wird die Verzögerung

weiter gegen Null gezählt. Der Start/Pause-taste

muss gedrückt werden, damit das verzögerte Programm wieder fortgesetzt werden kann. Die Anzeige ändert sich und zeigt den gegenwärtigen Status an.

• Der Start/Pause-Taste

muss gedrückt werden, um das Programm fortzusetzen. Die Anzeige ändert sich und zeigt den gegenwärtigen Status an.

• Während einer Nachbehandlungsknitterschutz endet das Programm. Drücken der Start/Pause-Taste

startet ein

neues Programm ab dem Beginn.

�• Hinweis

Falls es zu einem Stromausfall kommt, schalten Sie den Strom ab oder ziehen Sie den Netzstecker. Wenn der Strom wieder da ist, drücken Sie die EIN/AUS-Taste und halten Sie sie gedrückt, bis das Display kurzzeitig

EINSCHALTEN

anzeigt und sich der Trockner wieder einschaltet. Drücken Sie dann die Taste Start/ Pause

, und das Programm wird fortgesetzt.

Start und Programme

Page 31

Fehlersuche

Mögliche Ursache / Lösung:

• Der Netzstecker ist nicht eingesteckt oder es ist kein richtiger Kontakt zwischen Netzstecker und der Steckdose vorhanden.

• Stromausfall.

• Durchgebrannte Sicherung. Schließen Sie ein anderes Gerät an die Steckdose an.

• Wird ein Verlängerungskabel verwendet? Versuchen Sie, das Stromkabel des Trockners direkt an die Steckdose anzuschließen.

• Ist die Tür nicht richtig zu?

• Der PROGRAMME wurde nicht richtig eingestellt (siehe Start und Programme).

• Die Start/Pause-Taste wurde nicht gedrückt (siehe Start und Programme).

• Es wurde eine Startzeitverzögerung eingestellt (siehe Start und Programme).

• Der Filter wurde nicht gereinigt (siehe Wartung).

• Muss der Wasserbehälter geleert werden? Die Meldung Wasser leeren wird angezeigt? (siehe Wartung).

• Der Wärmepumpenfilter muss gereinigt werden? (siehe Wartung).

• Die Temperatureinstellung eignet sich nicht für die zu trocknende Gewebeart (siehe Start und Programme, und siehe Gewebeart).

• Es wurde nicht die für die Ladung korrekte Trocknungszeit ausgewählt (siehe Gewebeart).

• Lufteinlassgitter ist blockiert (siehe Installierung, und siehe Wartung).

• Die Wäsche war zu nass (siehe Gewebeart).

• Der Trockner wurde überladen (siehe Gewebeart).

• Der Wasserbehälter wurde vor dem Start des Programms nicht entleert. Nicht warten, bis Wasser leeren angezeigt wird, sondern prüfen und entleeren Sie den Behälter vor Beginn jedes Trocknenprogramms (siehe Wartung).

• Es ist normal, dass die Meldung

ENDE DES TROCKENGANGS, FILTER REINIGEN UND WASSERBEHÄLTER LEEREN

zur Erinnerung erscheint, um den Behälter zu leeren (siehe Display und Start und Programme).

! Aus Sicherheitsgründen beträgt die maximale Programmlaufzeit des Trockners 5 Stunden. Wenn ein Automatikprogramm innerhalb dieses Zeitraums nicht die gewünschte Trockenstufe erreicht, beendet der Trockner das Programm. Oben angeführte Punke überprüfen und Programm erneut starten. Wenn die Wäsche immer noch feucht ist, Kundendienststelle benachrichtiten (siehe Kundendienst).

• Falls das Display einen Fehler anzeigt:

- die Maschine ausschalten und den Stecker herausziehen. Den Filter und die Wärmepumpenfiltereinheit reinigen (siehe Wartung). Dann den Stecker wieder einstecken, die Maschine einschalten und ein neues Programm starten. Falls eine Fehlermeldung angezeigt wird, notieren Sie sich den Code und wenden Sie sich an das Servicecenter (siehe Kundendienst).

• Der Trockner befindet sich im Demomodus. Bei gleichzeitigem 3 sekündigen Drücken der Ein/Aus- und der Start/Pause-Taste erscheint 3 Sekunden lang

DEMO OFF

auf der Anzeige. Daraufhin wird der Demomodus deaktiviert und der normale Trocknerbetrieb wieder aufgenommen.

• Der Trockner hat in den Standby-Betrieb gewechselt, um Strom zu sparen. Dies passiert nach einem Stromausfall oder wenn Sie Ihren Trockner angeschaltet lassen, ohne ein Programm auszuwählen oder nachdem ein Programm beendet wurde.

- Drücken Sie die EIN/AUS-Taste und halten Sie sie gedrückt. Die Leuchten sollten jetzt angehen.

Problem:

Trockner startet nicht.

Trocknungszyklus startet nicht.

Wäsche trocknet nur langsam.

Die Meldung Wasser leeren wird angezeigt, obwohl der Trockner noch nicht lange läuft.

Die Meldung Wasser leeren wird angezeigt, der Wasserbehälter ist nicht voll.

Die Wäsche ist nach Programmende feuchter als erwartet.

Auf das Display erscheint Fehlercode F und eine oder zwei Zahlen.

Auf der Anzeige erscheint alle 6 Sekunden für kurze Zeit

DEMO ON

Die Leuchten im Bedienfeld des Trockners sind aus, obwohl der Trockner eingeschaltet ist.

Bei einer Gerätestörung bitte zunächst folgende, mögliche Ursachen überprüfen, bevor Sie sich an unseren autorisierten Kundendienst werden:

Page 32

Kundendienst

Informationen zu Recycling und Entsorgung

Im Rahmen unseres beständigen Einsatzes zum Umweltschutz verwenden wir recycelte Qualitätskomponenten, um die Kosten für den Kunden zu reduzieren und die Materialverschwendung auf ein Minimum zu reduzieren.

• Entsorgung der Verpackungsmaterialien: befolgen Sie die örtlichen Vorschriften, um das Recycling der Verpackung zu ermöglichen.

• Um die Unfallgefahr für Kinder zu reduzieren, die Gerätetür und den Stecker entfernen, anschließend das Stomkabel direkt am Gerät abschneiden. Entsorgen Sie diese Teile getrennt, um sicherzustellen, dass das Haushaltsgerät nicht mehr an eine Steckdose angeschlossen werden kann.

Entsorgung

Die europäische Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) schreibt vor, dass Hauhaltsgeräte

nicht mit dem normalen Müll zu entsorgen sind. Altgeräte sind zwecks Optimierung der Rückgewinnungs- und Recyclingrate der Gerätematerialien einer gesonderten Sammelstelle zuzuführen, um Schäden für die Gesundheit und die Umwelt zu

verhüten. Dieser Trockner ist mit einer dichten Wärmepumpe ausgestattet. Das enthaltene Kühlmittel muss getrennt entsorgt werden. Abfalleimersymbol, das sich auf allen Produkten befindet, weist darauf hin, dass eine getrennte Entsorgung vorgeschrieben ist. Für weitere Informationen hinsichtlich der ordnungsgemäßen Entsorgung von Haushaltsgeräten wenden Sie sich bitte an Ihren Händler oder an die zuständige kommunale Stelle.

Bei Entwicklung, Herstellung und Verkauf dieses Geräts wurden folgende Europäischen Richtlinien beachtet:

- LVD 2014/35/EU, EMV 2014/30/EU und RoHS 2011/65/EU.

Wärmepumpensystem

Dieser Trockner ist mit einem Wärmepumpensystem zum Trocknen Ihrer Wäsche ausgestattet. Diese Wärmepumpe nutzt ein vom Kyoto-Protokoll erfasstes Treibhausgas (Kühlmittel). Die F-Gase sind in einer hermetisch dichten

Einheit enthalten. Diese dichte Einheit enthält ...... kg Gas

R134a F, das als Kühlmittel dient. GWP = 1430 (0.4 t C02). Wird die Einheit beschädigt, muss sie gegen eine Neue ausgetauscht werden. Weitere Informationen erhalten Sie über den Ihnen am nächsten gelegenen Kundendienst. Hinweis: Die in der dichten Einheit enthaltenen Gase sind ungefährlich für die Gesundheit, haben aber, sollten sie austreten, eine negative Auswirkung auf die Klimaerwärmung.

Bevor Sie den Kundendienst anfordern:

• Ziehen Sie bitte die Tabelle Fehlersuche zu Rate, um zu sehen, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können (siehe Fehlersuche).

• Ist dies nicht der Fall, dann schalten Sie das Gerät ab und wenden Sie sich an das nächstgelegene Kundendienstzentrum.

Geben Sie hierbei folgende Daten an:

• Name, Adresse und Postleitzahl

• Telefonnummer

• Art der Störung

• das Kaufdatum

• das Gerätemodell (Mod.)

• die Seriennummer (S/N) des Wäschetrockners. Entnehmen Sie diese Daten bitte dem hinter der Gerätetür angebrachten Typenschild.

Ersatzteile

Bei Ihrem Wäschetrockner handelt es sich um ein komplexes Gerät. Eigenhändig oder durch unqualifiziertes Personal durchgeführte Reparaturen kann die Sicherheit von Personen gefährden, das Gerät beschädigen und den Verlust sämtlicher Ansprüche auf Ersatzteilgarantie bewirken. Wenden Sie sich demnach im Falle etwaiger Betriebsstörungen bitte stets an einen autorisierten Techniker. Jede Form von Eingriffen oder Reparaturen durch nicht qualifizierte Personen, die zur Beschädigung der dichten Wärmepumpe führ ist eine Straftat.

0,29

Page 33

Przy pierwszym włączeniu suszarki naleąy wybraą preferowany jązyk; patrz Wyąwietlacz

FTCD 871

www.hotpoint.eu

Instrukcja obsługi

Polski,1

SUSZARKA

Spis treści

Instalacja, 34

Ostrzeżenia, 36

Utrzymanie i konserwacja, 38

Panel kontrolny, 40

Pranie, 40

Wyświetlacz, 41

Start i Programy, 43

Rozwiązywanie problemów, 47

Serwis Techniczny, 48

! Symbol ten przypomina o konieczności

przeczytania tej instrukcji obslugi.

! Należy zachować niniejszą instrukcję, aby w razie potrzeby móc

z niej skorzystać. Instrukcja powinna znajdować się zawsze w pobliżu suszarki, w przypadku, gdy urządzenie będzie sprzedane lub odstąpione innym osobom należy pamiętać, aby przekazać im instrukcję, w ten sposób nowi właściciele będą mogli zapoznać się z ostrzeżeniami i sugestiami związanymi z używaniem suszarki.

! Należy uważnie przeczytać instrukcję obsługi: Na następnych

stronach znajdują się ważne informacje dotyczące instalacji i pożyteczne sugestie dotyczące działania urządzenia.

Page 34

Gdzie zainstalować suszarkę

• Płomienie mogą uszkodzić suszarkę, powinna być zatem zainstalowana daleko od kuchenek gazowych, pieców, grzejników lub płyt grzewczych. W celu zapewnienia optymalnego działania, suszarka powinna być instalowana w temperaturze pokojowej od 20 do 23°C. Suszarka będzie działać w temperaturze od 14 do 30°C. Jeśli urządzenie musi być zainstalowane pod półką roboczą, konieczne jest pozostawienie odległości 10 mm między górną płytą urządzenia i innymi przedmiotami znajdującymi się nad nim oraz przestrzeni 15 mm między bokami urządzenia i ścianami lub sprzętem znajdującym się obok. W ten sposób zapewniony jest wystarczający obieg powietrza. Urządzenie należy zainstalować z powierzchnią tylną skierowaną w stronę ściany

Wentylacja

• Gdy suszarka pracuje, należy zapewnić wystarczającą wentylację. Należy upewnić się, że suszarka jest umieszczona w pomieszczeniu, które nie jest wilgotne i jest wyposażone w odpowiedni obieg powietrza. Strumień powietrza wokół suszarki ma bardzo duże znaczenie dla zapewnienia kondensacji wody produkowanej podczas prania; suszarka nie działa prawidłowo, jeśli umieszczona jest w zamkniętej przestrzeni lub wewnątrz mebla. ! Jeśli suszarka jest używana w małym lub zimnym pomieszczeniu, możliwe jest, że powstaną skropliny.

! Odradza się instalowanie suszarki w sza e. Urządzenie nie może być instalowane za drzwiami zamykanymi na klucz, drzwiami przesuwnymi lub drzwiami z czopem zawiasu znajdującym się po stronie przeciwnej w stosunku do drzwiczek suszarki.

Wypuszczanie wody

Jeśli urządzenie jest umieszczone blisko rury spustowej, możliwe jest, aby skondensowana woda spływała bezpośrednio do niej, bez używania zbiornika na wodę. W podobnym przypadku nie jest konieczne opróżnianie zbiornika na wodę po każdym cyklu. Jeśli suszarka jest umieszczona nad lub obok pralki, urządzenia te mogą mieć ten sam odpływ. Wystarczy odłączyć rurę pokazaną na rysunku A i podłączyć ją do odpływu. Jeśli odpływ znajduje się w odległości większej od długości rury, można kupić i podłączyć rurę, która do niego dosięgnie, mającą tę samą średnicę i potrzebną długość. Aby zainstalować nową rurę,

wystarczy wymienić istniejącą, tak jak pokazano to na rysunku, B umieszczając ją w tej samej pozycji.

! Odpływ musi znajdować się 1 metr niżej w stosunku do dna suszarki. ! Po zainstalowaniu suszarki należy się upewnić, że rura odpływowa nie jest zgięta ani skrzywiona.

H<1m

Rys. A Rys. B

Podłączenie elektryczne

Przed włożeniem wtyczki do gniazda należy sprawdzić następujące elementy:

• Upewnić się, że ręce są suche.

• Gniazdko musi posiadać uziemienie.

• Gniazdko musi wytrzymać maksymalną moc przewidzianą dla urządzenia, wskazaną na tabliczce z danymi dotyczącymi pracy suszarki.

• Moc zasilania musi zawierać się w wartościach podanych na tabliczce dotyczącej pracy suszarki.

• Gniazdko musi odpowiadać rodzajowi wtyczki suszarki. Jeśli nie pasuje, należy wymienić albo gniazdko, albo wtyczkę.

! NIE NALEŻY UŻYWAĆ PRZEDŁUŻACZY.

! Suszarka nie może być zainstalowana na

zewnątrz, nawet w osłoniętych miejscach. Wystawianie tego urządzenie na deszcz lub ulewę może okazać się bardzo niebezpieczne.

! Po zainstalowaniu suszarki kabel elektryczny i wtyczka muszą być w zasięgu ręki.

! Kabel elektryczny nie może być pogięty ani zgnieciony.

!Jeśli wtyczka, która ma być wymieniona, jest wbudowana, konieczne jest jej zutylizowanie. NIE należy zostawiać jej tam, gdzie może zostać włożona do gniazdka

! spowodować porażenia elektryczne.

Instalacja

! Przewód elektryczny należy okresowo kontrolować. Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego serwis techniczny lub innego, wykwali kowanego technika, w celu uniknięcia niebezpieczeństw. (zobacz Obsługa Techniczna). Nowe kable elektryczne lub dłuższe kable dostarczane są przez autoryzowanych sprzedawców za dodatkową opłatą.

! Producent nie bierze na siebie odpowiedzialności za nieprzestrzeganie niniejszych zasad.

! W przypadku wątpliwości co do powyższych informacji należy skontaktować się z wykwaliﬁ kowanym elektrykiem.

Poziomowanie suszarki

Aby suszarka pracowała prawidłowo, należy ją wypoziomować. Po zainstalowaniu suszarki w wyznaczonym miejscu, należy sprawdzić wypoziomowanie jej lewej i prawej strony, a następnie przodu z tyłem. Jeśli suszarka nie jest wypoziomowana, należy wyregulować nóżki obniżając je lub podwyższając tak, aby osiągnąć wypoziomowane położenie.

Informacje wstępne

Gdy suszarka będzie zainstalowana, przed jej podłączeniem należy wyczyścić wnętrze bębna i usunąć bród, który mógł się zgromadzić podczas transportu.

UWAGA: przed rozpoczęciem użytkowania suszarki, należy się upewnić, że znajdowała się ona w położeniu pionowym przez co najmniej 6 godzin.

10 mm

15 mm

Page 35

Niniejsza suszarka jest Kondensacyjna

Ważone roczne zużycie energii (AEc)* kWh 1) 306.0

Zużycie energii przy pełnym załadowaniu; Edry - kWh 2) 2.59

Zużycie energii: tryb wyłączenia (Po) - Watts 0.14

Pełne załadowanie (Tdry) - minut 237

Częściowe załadowanie (Tdry) - minut 133

ważona (Ct) całkowite & częściowe załadowanie 3) 81

pełne zładowanie (Cdry) 82

częściowe załadowanie (Cdry½) 80

Poziom emitowanego hałasu - dB(A) re 1 pW 70

Syntetyczne: Częściowe załadowanie - minut 70

Rozporządzenie delegow ane Komisji (UE) nr 932/2012 .

Syntetyczne: Zużycie energii przy pełnym załadowaniu; kWh 0.68

Syntetyczne: Częściowe załadowanie Nie stosuje się (N/A)

Klasa wydajności skraplania wydajności skraplania w skali od G (najmniejsza wydajność) do A (największa wydajność)

Średnia wydajność skraplania - %

1) „Standardní program pro bavlnu“ při plné i částe

čné náplni a „standardní program

pro bavlnu“ při částečné náplni jsou standardní programy, na které se vztahují informace uvedené na štítku a na listu. Tyto programy jsou vhodné pro sušení

bavlněného prádla s úrovní „Odložení do skříně“ (0 %) a jedná se o nejúčinnější programy z hlediska spotřeby energie. Částečná náplň odpovídá polovině

jmenovité

náplně

2) Zużycie roczne obliczone jest w oparciu o 160 cykli standardowego programu suszenia tkanin bawełnianych przy całkowitym i czesiowym załadowaniu i zużyciu w trybach niskiego zużycia energii. Rzeczywiste zużycie energii w cyklu zależy od sposobu użycia urządzenia.

3) Průměrné odvážené množství ze 3 cyklů při plné náplni a 4 cyklech při poloviční náplni.

Zużycie energii: tryb czuwania (Pl) - Watts 3.36

Czas trwania "trybu czuwania" w systemie zarządzania energią - minut

Prog. Średnia ważona w czasie (Tt) pełne & częściowe

załadowanie - minut 3)

178

Klasa efektywności energetycznej w stkali od A+++ (niskie zuzycie) do D (wysokie zuzcie)

A+

Niniejsza suszarka jest Automatyczna

Zużycie energii przy częściowym załadowaniu; Edry½ - kWh 2) 1.39

ane produktu - R ozporządzenie dele gowane Komisji (UE ) nr 392/2012.

Nazwa dostawcy HOTPOINT/ARISTON Nazwa modelu

FTCD 871 6H1 (EU)

Pojemność znamionowa dla tkanin bawełnianych przy

"standardowym programie suszenia tkanin bawełnianych" przy pełnym załadowaniu - kg

8.0

! Producent nie bierze na siebie odpowiedzialności za nieprzestrzeganie niniejszych zasad.

! W przypadku wątpliwości co do powyższych informacji należy skontaktować się z wykwaliﬁ kowanym elektrykiem.

Poziomowanie suszarki

Informacje wstępne

Gdy suszarka będzie zainstalowana, przed jej podłączeniem należy wyczyścić wnętrze bębna i usunąć bród, który mógł się zgromadzić podczas transportu.

UWAGA: przed rozpoczęciem użytkowania suszarki, należy się upewnić, że znajdowała się ona w położeniu pionowym przez co najmniej 6 godzin.

Maksymalna wielkośś wsadu: 8 kg

Page 36

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi standardami bezpieczeństwa. Niniejsze ostrzeżenia są podane ze względów bezpieczeństwa i muszą być dokładnie przestrzegane.

Ogólne bezpieczeństwo

• Niniejsza suszarka może być używana przez osoby (w tym dzieci powyżej 8 roku życia) o ograniczonych możliwościach  zycznych, zmysłowych i umysłowych lub nie posiadające odpowiedniego doświadczenia ani umiejętności, jeśli znajdują się one pod kontrolą osoby odpowiedzialnej za ich bezpieczeństwo bądź otrzymują od tej osoby właściwe instrukcje dotyczące użytkowania urządzenia.

• Ta suszarka bębnowa jest przeznaczona do użytku domowego, a nie profesjonalnego.

• Urządzenia nie należy dotykać, stojąc boso albo mając wilgotne ręce lub stopy.

• Wyłączając maszynę z sieci elektrycznej, należy pociągnąć za wtyczkę, a nie za przewód.

• Po użyciu suszarki należy ją wyłączyć i odłączyć od sieci elektrycznej. Drzwi powinny pozostawać zamknięte, aby dzieci nie bawiły się nimi.

• Należy sprawować nadzór nad dziećmi, aby upewnić się, że nie będą bawić się suszarką.

• Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.

• Dzieci poniżej 3 roku życia nie powinny przebywać w pobliżu suszarki, jeśli nie są cały czas nadzorowane.

• Urządzenie musi być właściwie zainstalowane i mieć zapewnioną odpowiednią wentylację. Nawiew z przodu suszarki nie może być zablokowany (patrz Instalacja).

• Suszarki nie należy stawiać na dywanie lub wykładzinie podłogowej, jeżeli wysokość włosia zablokowałaby przepływ powietrza do suszarki od spodu.

• Przed załadowaniem suszarki należy sprawdzić, czy jest pusta.

• Tylna część suszarki może stać się

bardzo gorąca. Nie należy jej dotykać, gdy suszarka jest używana.

• Nie należy używać suszarki, jeżeli  ltr, pojemnik na wodę i skraplacz nie znajdują się na właściwych miejscach (patrz Konserwacja).

• Nie należy przeładowywać suszarki (patrz Pranie, aby sprawdzić maksymalną wagę ładunków).

• Nie należy wkładać do suszarki ubrań ociekających wodą.

• Należy dokładnie sprawdzić wszystkie instrukcje na etykietach odzieżowych (patrz Pranie).

• Nie należy suszyć w suszarce dużych, bardzo nieporęcznych przedmiotów.

• Nie należy suszyć w suszarce tkanin akrylowych w wysokich temperaturach.

• Suszarki nie należy wyłączać, jeżeli wciąż znajdują się w niej ogrzane ubrania.

• Po każdym użyciu należy wyczyścić  ltr (patrz Konserwacja).

• Po każdym użyciu należy opróżnić pojemnik na wodę (patrz Konserwacja).

• Należy regularnie czyścić jednostkę skraplającą (patrz Konserwacja).

• Nie można dopuścić do gromadzenia się kłaczków wokół suszarki.

• Nie należy wchodzić na suszarkę. Może to doprowadzić do jej uszkodzenia.

• Należy zawsze kierować się standardami i wymogami dotyczącymi podłączenia do sieci elektrycznej (patrz Instalacja).

• Należy kupować wyłącznie oryginalne części zamienne i akcesoria (patrz Serwis).

Aby zminimalizować ryzyko pożaru w suszarce, należy przestrzegać następujących zaleceń:

• Ubrania należy suszyć w suszarce tylko wtedy, gdy zostały wyprane przy użyciu wody i detergentu, wypłukane i wywirowane. Suszenie ubrań, które NIE zostały wyprane w wodzie, stanowi zagrożenie pożarowe.

• Nie należy suszyć ubrań, które były czyszczone przy użyciu produktów chemicznych.

• Nie należy suszyć ubrań, które zostały poplamione olejami roślinnymi lub jadalnymi albo zanurzone w takich olejach, gdyż stanowi to zagrożenie pożarowe. Przedmioty poplamione olejem mogą samoczynnie się zapalić, zwłaszcza gdy są wystawione na działanie źródeł

ciepła, takich jak suszarka bębnowa. Wówczas bowiem ogrzewają się, co prowadzi do reakcji utleniania z olejem, a utlenianie wytwarza ciepło. Jeżeli ciepło nie może się rozproszyć, przedmioty te mogą stać się wystarczająco gorące, aby się zapalić. Układanie w stosy lub przechowywanie przedmiotów poplamionych olejem może uniemożliwić rozpraszanie się ciepła i przez to stworzyć zagrożenie pożarowe. Przed włożeniem do suszarki tkanin poplamionych olejem roślinnym lub jadalnym albo tkanin zanieczyszczonych produktami do włosów należy je koniecznie wyprać przy użyciu specjalnego detergentu — to zmniejszy zagrożenie, ale go nie wyeliminuje. Nie należy ich wyjmować z suszarki i układać w stosy, jeżeli wciąż są gorące.

• Nie należy suszyć w suszarce ubrań, które wcześniej były czyszczone lub prane przy użyciu benzyny, rozpuszczalników do prania chemicznego albo innych palnych lub wybuchowych substancji, albo zostały poplamione takimi substancjami lub były w nich zanurzane. Do substancji łatwopalnych zwykle używanych w gospodarstwach domowych należą: olej jadalny, aceton, alkohol denaturowany, nafta, odplamiacze, terpentyna, woski i środki do wywabiania wosku. Przed suszeniem w suszarce ubrań, które były wystawione na działanie takich substancji, należy się upewnić, że ubrania te zostały wyprane w gorącej wodzie ze zwiększoną ilością detergentu.

• Nie należy suszyć w suszarce ubrań zawierających gumę piankową (określaną również jako pianka lateksowa) lub materiały gumopodobne o podobnej strukturze. Materiały z gumy piankowej mogą po podgrzaniu samoczynnie się zapalić.

• Środki do zmiękczania tkanin lub podobne produkty nie powinny być stosowane w suszarce bębnowej w celu wyeliminowania efektu elektryczności statycznej, chyba że takie stosowanie jest wyraźnie zalecane przez producenta danego środka do zmiękczania tkanin.

Ostrzeżenia

Page 37

• Nie należy suszyć w suszarce bielizny zawierającej wzmocnienia metalowe, np. biustonoszy z metalowymi prętami wzmacniającymi. Jeżeli wzmocnienia metalowe wypadną w trakcie suszenia, może dojść do uszkodzenia suszarki.

• Nie należy suszyć w suszarce gumy, przedmiotów plastykowych, takich jak czepki pod prysznic lub wodoodporne nakrycia dla dzieci, polietylenu lub papieru.

• Wyjąć z kieszeni wszystkie przedmioty, takie jak np. zapalniczki i zapałki.

! OSTRZEŻENIE: nie należy nigdy zatrzymywać suszarki przed zakończeniem cyklu suszenia, chyba że wszystkie przedmioty zostaną szybko wyjęte z suszarki i rozłożone, aby ciepło się rozproszyło.

Oszczędzanie energii i dbałość o środowisko naturalne

• Przed suszeniem należy wycisnąć ubrania, aby usunąć nadmiar wody (jeżeli przed suszeniem ubrania są prane w pralce, należy wybrać cykl wirowania na wysokich obrotach). Pozwoli to zaoszczędzić czas i energię podczas suszenia.

• Należy zawsze suszyć pełne ładunki — dzięki temu oszczędza się energię: suszenie pojedynczych ubrań lub niewielkich ładunków trwa dłużej.

• Po każdym użyciu należy wyczyścić  ltr, aby ograniczyć koszty zużycia energii (patrz Konserwacja).

Page 38

Przerwa w zasilaniu elektrycznym

! Odłączyć suszarkę, kiedy nie działa, także podczas czyszczenia i konserwacji.

Czyszczenie ﬁ ltra po każdym cyklu

Filtr jest bardzo ważną częścią procesu suszenia: Jego funkcja polega na zbieraniu kłębków kurzu i kłaczków, które tworzą się podczas suszenia.

Pod koniec suszenia należy wyczyścić  ltr płucząc go pod bieżącą wodą lub czyszcząc odkurzaczem. W przypadku, gdy  ltr zatka się przepływ powietrza w suszarce będzie poważnie

utrudniony: czas suszenia przedłuży się i zwiększy się ilość zużytej energii. Poza tym suszarka może ulec uszkodzeniu. Filtr znajduje się przed uszczelnieniem suszarki(zobacz rysunek). Wyjęcie  ltra:

1. Należy pociągnąć

plastikową rączkę

 ltra ku górze(zobacz

rysunek).

2. Otworzyć  ltr

obniżając zacisk.

3. Wyczyścić  ltr

z kłębków kurzu i

prawidłowo umieścić go

z powrotem. Upewnić się, że  ltr przylega do uszczelnienia suszarki. ! Nie używać suszarki przed włożeniem  ltra do osłony.

Kontrola bębna po każdym cyklu

Obrócić ręką bęben w celu usunięcia najmniejszych sztuk (chusteczki), które mogły pozostać wewnątrz suszarki.

Czyszczenie bębna

! Do czyszczenia bębna nie można używać środków ściernych, wełny stalowej lub środków do czyszczenia stali nierdzewnej. Na bębnie ze stali nierdzewnej może powstać kolorowa powłoka, spowodowana połączeniem wody i/lub środków do czyszczenia takich, jak zmiękczacz do prania. Ta kolorowa powłoka nie wpływa na pracę suszarki.

Opróżnianie zbiornika z wodą po każdym cyklu

Wyjąć zbiornik z suszarki i opróżnić go do umywalki lub innego odpływu, następnie zamocować go w prawidłowy sposób. Zawsze kontrolować zbiornik z wodą i opróżniać go przed uruchomieniem nowego programu suszenia.

Nieopróżnianie zbiornika na wodę może spowodować:

- Zatrzymanie ogrzewania maszyny, (wsad może być jeszcze wilgotny pod koniec cyklu suszenia).

! Wskaźnik „Wylać wodę” świeci nadal, aby przypomnieć, że należy opróżnić zbiornik na wodę na początku każdego programu.

Ładowanie systemu zbierania wody

Gdy suszarka jest nowa zbiornik na wodę nie przyjmuje wody, dopóki system nie będzie załadowany. Operacja ta może trwać 1 lub 2 cykle suszenia. Gdy system jest załadowany, może zbierać wodę z każdego cyklu.

Czyszczenia ﬁ ltra pompy ciepła

• Okresowo (co miesiąc) wyjmować koOkresowo, co 5 cykli, należy wyjąć  ltr kondensatora i wyczyścić go usuwając ewentualne resztki włókien z powierzchni  ltra, myjąc go pod bieżącą wodą lub zasysając odkurzaczem. Zalecamy jednakże czyszczenie  ltra po każdym cyklu, w celu uzyskanie jak najlepszej skuteczności suszenia. Jak zdjąć zespół  ltra kondensatora:

1. Odłączyć wtyczkę zasilania i otworzyć drzwiczki.

2. Zdjąć pokrywę z  ltra kondensatora, obrócić 4 zatrzaski ustawiając je w położeniu pionowym i wyjąć zespół  ltra.

3. Rozdzielić dwie części  ltra i usunąć osady włókien znajdujące się na wewnętrznej stronie siateczki.

UWAGA: przednia część kondensatora jest wykonana z cienkich płytek metalowych.

Podczas jego czyszczenia,

Utrzymanie i konserwacja

wyjmowania i wkładania zespołu  ltra, należy uważać, aby go nie uszkodzić i aby się nie przeciąć.

5. Ponownie złożyć obie części, wyczyścić powierzchnię uszczelki i włożyć  ltr do gniazda, obracając 4 zatrzaski w położenie poziome, upewniając się, że zatrzaski są dobrze zamocowane.

Zabezpieczenie systemu pompy ciepła

System pompy ciepła działa poprzez zastosowanie sprężarki wyposażonej w zabezpieczenie, które interweniuje z chwilą otwarcia drzwiczek lub niespodziewanego przerwania zasilania. Zabezpieczenie uniemożliwi ponowne uruchomienie sprężarki przez 5

Page 39

wyjmowania i wkładania zespołu  ltra, należy uważać, aby go nie uszkodzić i aby się nie przeciąć.

4. Razem z pompą

ciepła, należy zawsze

dokładnie czyścić

nagromadzenia meszku

na metalowych płytach,

używając wilgotnej

ściereczki, gąbki lub

odkurzacza. Nie używać

palców.

Zabezpieczenie systemu pompy ciepła

minut od momentu zamknięcia drzwiczek lub ponownego uruchomienia cyklu.

Czyszczenie suszarki

• Metalowe lub plastikowe części zewnętrze lub części z gumy mogą być czyszczone za pomocą wilgotnej szmatki.

• Okresowo (co 6 miesięcy) czyścić odkurzaczem kratkę przedniego wlotu powietrza oraz odpowietrzniki z tyłu suszarki w celu usunięcia ewentualnego kurzu, kłaczków. Usunąć także kłębki kurzu z przedniej części Pompa ciepła i ze strefy  ltra używając okresowo odkurzacza.

! Nie stosować rozpuszczalników ani ściernych środków czyszczących. ! Należy regularnie poddawać suszarkę kontroli wykonywanej przez autoryzowanego technika w celu zagwarantowania bezpieczeństwa części elektrycznych i mechanicznych (zobacz Pomoc).

Szybkie porady

! Pamiętaj o wyczyszczeniu  ltra drzwi i

ﬁ ltra kondensatora (pompy ciepła) po każdym suszeniu. ! Pamiętaj o opróżnieniu zbiornika na wodę po każdym napełnieniu.

! W ten sposób zapewnisz sobie najwyższą wydajność urządzenia!

Filtr

Zbiornik na wodę

Pompa ciepła

pokrywy

Zatrzaski

Rączka

Wlot powietrza

Tabliczka znamionowa

Model i numery seryjne

Regulowane nogi

Page 40

Panel kontrolny

Wyświetlacz

PROGRAM

Przyciski wyboru

Wyświetlacz

ON/OFF

Przycisk

BLOKADA

DZIECIĘCA I OPCJE

Przyciski i podświetlenie

START/PAUSE

(START/PAUZA)

Przycisk I podświetlenie

Przycisk ON/OFF : : jeśli suszarka jest uruchomiona i ten przycisk jest naciśnięty: Jeśli na wyświetlaczu pojawi się komunikat

WYŁĄCZYĆ

, suszarka wyłącza się. Jeśli na

wyświetlaczu pojawi się komunikat

NACISNĄĆ I PRZYTRZ

, należy wcisnąć i przytrzymać przycisk. Na wyświetlaczu pojawią się kolejno cyfry 3, 2 i 1, a następnie suszarka wyłączy się. Następnie należy ponownie wcisnąć i przytrzymać przycisk przez co najmniej 3 minuty. Na wyświetlaczu pojawi się na moment komunikat

WŁĄCZONY

Przyciski wyboru PROGRAM służą do ustawiania programu: naciśnij przycisk odpowiadający programowi, który chcesz wybrać (patrz Start i programy).

Przyciski/wskaźniki OPCJA te przyciski służą do wybierania dostępnych opcji dla wybranego programu (patrz Układ regulacji). Wskaźniki na wyświetlaczu nad dolnymi przyciskami zostają podświetlone, aby pokazać, że dana opcja została wybrana.

Przycisk/podświetlenie START/PAUSE (START/PAUZA) służy do uruchomienia wybranego programu. Naciśnięcie tego przycisku w trakcie programu spowoduje jego zatrzymanie, urządzenie wygeneruje sygnał dźwiękowy, na wyświetlaczu pojawi się komunikat

PAUZA

i suszarka zatrzyma się. Wskaźnik jest podświetlony na zielono, gdy program jest uruchomiony, miga na żółto, gdy program został zatrzymany, albo miga na zielono, gdy suszarka jest w trybie gotowości i oczekuje na rozpoczęcie programu (patrz Start i programy). Uwaga: W fazie programu Mniej zagnieceń po zakończeniu cyklu ta lampka także miga na pomarańczowo.

Wyświetlacz pokazuje ostrzeżenia i informacje dotyczące wybranego programu i jego postępu (patrz następna strona).

Przycisk/ikona BLOKADA DZIECIĘCA

: po dokonaniu wyboru programu i opcji można nacisnąć i przytrzymać ten przycisk. Zapobiegnie to zmianie ustawień programu. Na wyświetlaczu przez chwilę pojawi się napis

ZABLOKOWANE

. Jeżeli ta ikona jest podświetlona, pozostałe przyciski nie działają. Aby anulować blokadę, należy nacisnąć i przytrzymać przycisk. Ikona nie będzie już podświetlona, a na wyświetlaczu przez chwilę pojawi się napis

ODBLOKOWANE

Wybór języka

Rozumienie wyświetlacza

Wybór i wyświetlanie programów

W pierwszej linii wyświetlacza pokazany jest wybrany program, a ten komunikat pojawia się podczas pracy programu. Dla ośmiu przycisków dostępne są dwie opcje wyboru - naciśnij przycisk raz, aby wybrać pierwszą opcję, następnie naciśnij ponownie, aby wybrać drugą opcję. Wybrany program zostanie wyświetlony. Ostatni przycisk służy do wyboru Mojego cyklu (MOJ CYKL).

Mój cykl.Po wybraniu przycisku „Mój cykl” na wyświetlaczu pojawia się nazwa wybranego programu wraz z literą „M” przed nazwą, np.

Stopnie suchości

Stopnie suchości mają zastosowanie podczas wyboru programu w przypadku automatycznych programów, dla których dostępne są różne stopnie suchości (patrz Tabela programów).

W drugiej linii wyświetlacza ukazany jest wymagany stopień suchości. Każde naciśnięcie przycisku „Stopień suchości” powoduje wybór i wyświetlenie kolejnej opcji z listy poniżej. Na wyświetlaczu pojawia się, zależnie od wyboru użytkownika, od 1 do 7 pasków w miarę postępu programu.

! W niektórych programach automatycznych nie ma możliwości zmiany stopnia suchości lub nie wszystkie opcje stopni

suchości są dostępne.

WILGOTNE

DO PRASOWANA

NA WIESZAK +

NA WIESZAK

LEKKO SUCHE

DO SZAFY

EXTRA SUCHE

Postęp programu

W drugiej linii wyświetlacza widoczny jest status programu w trakcie jego postępu: (długie powiadomienia są przewijane wzdłuż linii).

SUSZENIE

CHŁODZENIE UBRAŃ

OGRZEWANIE

GOTOWE

KONIEC CYKLU, BEZ ZAGNIEC.

KONIEC CYKLU, WYCZYŚĆ FILTR I OPRÓŻNIJ POJEMNIK NA WODĘ

Uwaga: Ta suszarka bębnowa, zgodnie z nowymi przepisami dotyczącymi oszczędzania energii, jest wyposażona w automatyczny system trybu gotowości, który zostaje włączony, gdy przez około 30 minut nie zostanie wykryte żadne działanie. Wciśnij i przytrzymaj przycisk ON-OFF, do momentu gdy na wyświetlaczu pojawi się komunikat

WŁĄCZONY

, a następnie suszarka uruchomi się ponownie.

Podział bielizny

• Należy kontrolować symbole umieszczone na

etykietkach poszczególnych ubrań w celu sprawdzenia, czy mogą być poddane suszeniu w bębnie.

• Podzielić pranie na podstawie rodzaju tkaniny.

• Opróżnić kieszenie i sprawdzić guziki.

• Zamknąć zamki błyskawiczne i haczyki oraz zapiąć paski i zawiązać sznurki nie ściskając ich.

• Wycisnąć ubrania, aby wyeliminować jak największą ilość wody.

! Nie napełniać suszarki ubraniami, które są całkowicie

mokre.

Maksymalna wielkość wsadu Nie ładować bębna przekraczając jego maksymalną objętość. Poniższe wartości dotyczą wagi suchych tkanin: Włókna naturalne: maksymalnie kg Sztuczne włókna: maksymalnie kg

! Aby nie pogarszać wyników pracy suszarki, nie należy jej

przeładowywać.

Etykietki opisuj�ce sposób konserwacji

Należy kontrolować etykietki ubrań, zwłaszcza, gdy są wkładane do suszarki po raz pierwszy. Poniżej podane są najczęściej spotykane symbole:

Można suszyć w suszarce.

Nie suszyć w suszarce

Suszyć w wysokiej temperaturze.

Suszyć w niskiej temperaturze.

Pranie

Page 41

Wyświetlacz

Wybór języka

Po pierwszym włączeniu suszarki należy wybrać preferowany język z listy dostępnych języków.

Rozumienie wyświetlacza

Wybór i wyświetlanie programów

Mój cykl.Po wybraniu przycisku „Mój cykl” na wyświetlaczu pojawia się nazwa wybranego programu wraz z literą „M” przed nazwą, np.

M BAWEŁNA STANDARDOWY

(patrz Start i programy).

Stopnie suchości

Stopnie suchości mają zastosowanie podczas wyboru programu w przypadku automatycznych programów, dla których dostępne są różne stopnie suchości (patrz Tabela programów).

! W niektórych programach automatycznych nie ma możliwości zmiany stopnia suchości lub nie wszystkie opcje stopni

suchości są dostępne.

Aby zmienić język: bieżący wybrany język musi migać, w pierwszej linii wyświetlacza.

- Wciśnij przycisk On/Off, aby wyłączyć wyświetlacz, a następnie wciśnij i przytrzymaj wszystkie 3 przyciski:

Stopien grzania,

Synchronizowane suszenie, i

Stopień suchości przez 5 sekund.

- Wciśnij przycisk

Stopien grzania lub Synchronizowane

suszenie, aby przewijać w górę lub w dół listy.

- Gdy nazwa wymaganego języka miga w górnej linii wyświetlacza, naciśnięcie przycisku

Stopień suchości sprawia, że wybór

zostaje zatwierdzony.

WILGOTNE

DO PRASOWANA

NA WIESZAK +

NA WIESZAK

LEKKO SUCHE

DO SZAFY

EXTRA SUCHE

Wilgotne : ubrania po wysuszeniu można prasować prasowalnicą lub maglownicą

Do prasowania : ubrania po wysuszeniu są gotowe do prasowania żelazkiem ręcznym.

Na wieszak Plus : Ubrania delikatne po wysuszeniu można odwiesić na wieszak do

dosuszenia.

Na wieszaky : Ubrania po wysuszeniu można odwiesić na wieszak do dosuszenia.

Lekko suche : Rzeczy delikatne po wysuszeniu można włożyć do szafy.

Do szafy : Rzeczy po wysuszeniu można włożyć do szafy

Extra suche : ubrania po wysuszeniu są gotowe do założe.

Postęp programu

W drugiej linii wyświetlacza widoczny jest status programu w trakcie jego postępu: (długie powiadomienia są przewijane wzdłuż linii).

(w przypadku wyboru opcji Mniej zagnieceń po zakończeniu cyklu).

SUSZENIE

CHŁODZENIE UBRAŃ

OGRZEWANIE

GOTOWE

KONIEC CYKLU, BEZ ZAGNIEC.

KONIEC CYKLU, WYCZYŚĆ FILTR I OPRÓŻNIJ POJEMNIK NA WODĘ

Page 42

Wyświetlacz

Synchronizowane suszenie

Po wybraniu programu z opcją Synchronizowane suszenie, naciśnij przycisk „Synchronizowane suszenie”

, a

wybrany czas widoczny na wyświetlaczu będzie się wydłużać po każdym naciśnięciu i puszczeniu przycisku (patrz. Start i programy).

Opóźnienie i pozostały czas

Niektóre programy mogą zostać uruchomione z opóźnieniem (patrz Start i programy). Naciśnij przycisk Opóźnienie , a ikona zacznie migać.

Każde naciśnięcie przycisku Opóźnienie zwiększa ustawienie opóźnienia o 1 godzinę, od

do ,następnie a później po

kilku sekundach opóźnienie jest anulowane. Czas opóźnienia jest ukazywany na wyświetlaczu

obok przycisku „Opóźnienie”.. Wyświetlacz zaczyna odliczać minuty okresu

opóźnienia po naciśnięciu przycisku START/PAUSE

(Start/Pauza).

W drugiej linii wyświetlacza widoczny jest napis

START

Czas opóźnienia można zmienić lub anulować w dowolnej chwili. Po wciśnięciu przycisku START/PAUSE (Start/Pauza) czas opóźnienia lub czas do końca programu wyświetlany jest w godzinach i minutach i odliczany co minutę.

Czas do końca

Po upływie okresu opóźnienia lub podczas pracy programu, jeśli nie wybrano opóźnienia, w tej części wyświetlacza pojawia się komunikat:

- szacowany pozostały czas do końca programu, dla programów automatycznych

- czas do końca w programie synchronizowanym W przypadku programów synchronizowanych, podczas cyklu wyświetlana jest rzeczywista liczba godzin i minut do końca programu. W przypadku programów automatycznych wyświetlany jest szacowany czas do końca programu. Po wybraniu programu, na wyświetlaczu pokazany jest czas potrzebny na wysuszenie pełnego załadunku. Pozostały czas będzie stale monitorowany podczas cyklu suszenia. Czas będzie zmieniany w celu wskazania najlepszego przybliżenia. Dwukropki między godzinami i minutami na wyświetlaczu migają w miarę odliczania pozostałego czasu.

Każde wciśniecie skraca czas cyklu, a liczba dostępnych opcji zależy od wybranego programu/materiału. Koło wskaźnika czasu wyświetlana jest ikona Synchronizowane suszenie

Wybrany czas jest nadal wyświetlany po uruchomieniu programu, ale można go w dowolnej chwili zmienić.

Wybór programu

1. Włóż wtyczkę przewodu suszarki do gniazda elektrycznego.

2. Posortuj pranie według rodzaju tkaniny (patrz Pranie).

3. Otwórz drzwi i upewnij się, że  ltr jest czysty i znajduje się na właściwym miejscu, oraz że pojemnik na wodę jest pusty i znajduje się na właściwym miejscu (patrz Konserwacja).

4. Załaduj maszynę i upewnij się, że ubrania nie blokują uszczelki na drzwiach. Zamknij drzwi.

5. Jeżeli wyświetlacz nie jest podświetlony: naciśnij przycisk ON/

OFF

6. Naciśnij przycisk „Wybór programów”, odpowiadający zarówno rodzajowi suszonych tkanin (sprawdź Tabelę programów; (patrz Programy) jak i wskazówkom dotyczącym każdego rodzaju tkanin (patrz Pranie).

- Jeśli wybrano przycisk M , kroki 7 i 8 nie są potrzebne (patrz poniżej).

7. Wybierz opcję „Synchronizowane suszenie” albo „Stopnie suchości”:

- Jeżeli chcesz wybrać „Synchronizowane suszenie”, naciskaj i puszczaj przycisk Synchronizowane suszenie do wyświetlenia wymaganego czasu.

lub - Aby zmienić domyślne ustawienie suchości, naciskaj i puszczaj przycisk Stopnie suchości do ukazania się wymaganego stopnia. ! Patrz Tabela programów, aby dowiedzieć się więcej. Dostępne opcje Stopnie suchości, Synchronizowane suszenie i Opcje.

8. W razie potrzeby ustaw czas opóźnienia i inne opcje (patrz Wyświetlacz).

9. Naciśnij przycisk START/PAUSE rozpocząć. Na wyświetlaczu pojawi się szacowany czas

Przycisk „Mój cykl”:

Po pierwszym naciśnięciu tego przycisku w drugiej linii wyświetlacza pojawi się napis

NACISNĄĆ I PRZYTRZ

Po wybraniu ulubionego programu i opcji można zapisać te ustawienia, wciskając i przytrzymując przez co najmniej 5 sekund przycisk „Mój cykl”. W górnej linii wyświetlacza pojawi się migające M i nazwa wybranego programu. Następnie rozlegnie się dźwięk brzęczyka, a w drugiej linii wyświetlacza pojawi się napis

ZAPAMIĘTYWANIE

Gdy będziesz ponownie potrzebować tego programu, naciśnij przycisk M, , następnie przycisk START/PAUSE (Start/ Pauza) i ten program zostanie uruchomiony.

Jeżeli chcesz, możesz zmienić swój zapisany ulubiony program, wybierając nowy program i/lub opcje oraz naciskając i przytrzymując przycisk M (jak wyżej).

Start i Programy

Czas suszenia

Czas jest przybliżony i może zmieniać się w zależności od:

•Ilości wody znajdującej się w tkaninach po wirowaniu: ręczniki i delikatne tkaniny wchłaniają dużo wody.

•Tkaniny: ubrania z tej samej tkaniny, ale z różnym układem nitek w tkaninie i o różnej grubości mogą mieć różne czasy suszenia.

•Ilość prania: pojedyncze sztuki i małe wsady mogą wymagać więcej czasu na suszenie.

•Suszenie: jeśli tkaniny muszą być prasowane mogą być wyjmowane z urządzenia, gdy są jeszcze trochę wilgotne. Tkaniny, które muszą być całkowicie suche mogą być pozostawione w suszarce na dłużej.

•Nastawiona temperatura.

•Temperatura pomieszczenia: im niższa jest temperatura pomieszczenia, w którym znajduje się suszarka, tym więcej czasu będzie potrzeba na suszenie tkanin.

•Objętość: niektóre duże tkaniny wymagają szczególnej uwagi podczas procesu suszenia. Radzimy wyjmować te tkaniny, wstrząsnąć nimi i wkładać je ponownie do suszarki. czynność ta musi być powtórzona kilka razy podczas cyklu suszenia.

! Tkaniny nie mogą być zbytnio suszone. Wszystkie tkaniny zawierają naturalną wilgotność, która służy do zachowania miękkości lekkości.

Page 43

Wybór programu

1. Włóż wtyczkę przewodu suszarki do gniazda elektrycznego.

2. Posortuj pranie według rodzaju tkaniny (patrz Pranie).

3. Otwórz drzwi i upewnij się, że  ltr jest czysty i znajduje się na właściwym miejscu, oraz że pojemnik na wodę jest pusty i znajduje się na właściwym miejscu (patrz Konserwacja).

4. Załaduj maszynę i upewnij się, że ubrania nie blokują uszczelki na drzwiach. Zamknij drzwi.

5. Jeżeli wyświetlacz nie jest podświetlony: naciśnij przycisk ON/

OFF

- Jeśli wybrano przycisk M , kroki 7 i 8 nie są potrzebne (patrz poniżej).

7. Wybierz opcję „Synchronizowane suszenie” albo „Stopnie suchości”:

- Jeżeli chcesz wybrać „Synchronizowane suszenie”, naciskaj i puszczaj przycisk Synchronizowane suszenie do wyświetlenia wymaganego czasu.

8. W razie potrzeby ustaw czas opóźnienia i inne opcje (patrz Wyświetlacz).

9. Naciśnij przycisk START/PAUSE

(Start/Pauza), aby

rozpocząć. Na wyświetlaczu pojawi się szacowany czas

Start i Programy

pozostały do zakończenia programu. W trakcie programu suszenia możesz sprawdzać swoje pranie i wyjmować ubrania, które są suche, podczas gdy pozostałe nadal będą się suszyć. Po ponownym zamknięciu drzwi naciśnij przycisk START/PAUSE

(Start/Pauza) , aby wznowić suszenie. Otwarcie drzwi w celu sprawdzenia prania spowoduje wydłużenie czasu suszenia, ponieważ sprężarka pompy ciepła uruchomi się dopiero po pięciu minutach od zamknięcia drzwi i naciśnięcia przycisku Start/ Pauza (patrz Elementy sterowania).

10. Podczas ostatnich kilku minut pracy programów suszenia, przed zakończeniem programu rozpoczyna się ostatnia faza, czyli STUDZENIE (tkaniny są ochładzane). Tej fazy nie można nigdy przerywać.

11. Po zakończeniu cyklu wyświetlany jest komunikat:

- Jeśli wyświetlany jest komunikat

KONIEC CYKLU, WYCZYŚĆ FILTR I OPRÓŻNIJ POJEMNIK NA WODĘ

rozlegnie się trzykrotnie dźwięk (Uwaga: IJeśli wybrana została opcja DŹWIĘK, brzęczyk uruchomi się trzykrotnie co 30 sekund przez 5 minut).

- Jeśli wyświetlany jest komunikat

KONIEC CYKLU, BEZ ZAGNIEC

, wybrana została opcja „Bez zagnieceń“ i jeśli nie wyjmiesz prania bezpośrednio po zakończeniu suszenia, bęben będzie obracać się co jakiś czas przez 10 godzin lub do czasu otwarcia drzwi oraz trzykrotnie rozlegnie się brzęczyk sygnalizujący koniec prania.

12. Otwórz drzwi, wyjmij pranie, oczyść  ltr i ponownie umieść go w suszarce. Opróżnij pojemnik na wodę i ponownie umieść go w suszarce (patrz Konserwacja).

13. Wyjmij wtyczkę przewodu suszarki z gniazda elektrycznego.

Czas suszenia

Czas jest przybliżony i może zmieniać się w zależności od:

•Ilości wody znajdującej się w tkaninach po wirowaniu: ręczniki i delikatne tkaniny wchłaniają dużo wody.

•Tkaniny: ubrania z tej samej tkaniny, ale z różnym układem nitek w tkaninie i o różnej grubości mogą mieć różne czasy suszenia.

•Ilość prania: pojedyncze sztuki i małe wsady mogą wymagać więcej czasu na suszenie.

•Nastawiona temperatura.

•Temperatura pomieszczenia: im niższa jest temperatura pomieszczenia, w którym znajduje się suszarka, tym więcej czasu będzie potrzeba na suszenie tkanin.

! Tkaniny nie mogą być zbytnio suszone. Wszystkie tkaniny zawierają naturalną wilgotność, która służy do zachowania miękkości lekkości.

Page 44

n° Program

Tabela programów

Istnieje możliwość sprawdzenia czasu trwania programów na wyświetlaczu.

Bawełna

Standardowy

• Suszy ubrania bawełniane.

• Program Bawełna Standardowy, zgodnie z Rozporządzeniem UE nr 392/2012, stanowi Program 1 do wyboru, z wysoką

temperaturą i stopniem suchości Do Szafy.

max

Koszule

Bawełna

• Jest to program do koszul bawełnianych.

• Ładunki suszone z wykorzystaniem ustawienia Do Szafy są zwykle gotowe do założenia, przy czym krawędzie lub

szwy mogą być lekko wilgotne. W takim przypadku zalecamy odwrócenie koszul na lewą stronę i ponowne uruchomienie programu na krótki czas.

3 kg

Pościel i Ręczniki

• Jest to program do bawełnianych ręczników i pościeli.

• Ładunki suszone z wykorzystaniem ustawienia Extra Suche są zwykle gotowe do użytku, przy czym krawędzie lub

szwy mogą być lekko wilgotne, szczególnie w przypadku dużych sztuk. W takim przypadku zalecamy rozłożenie rzeczy i ponowne uruchomienie programu na krótki czas

max

Program

Antyaler-

giczny

• Ten program uzyskał aprobatę (Seal of Approval) organizacji medycznej Allergy UK, która potwierdza jego skuteczność w zmniejszaniu i usuwaniu alergenów z ubrań za pomocą specjalnego cyklu antyalergicznego. W trakcie tego programu najczęściej występujące alergeny, w tym roztocza kurzu domowego i pyłki, są neutralizowane przez utrzymywanie stałej wysokiej temperatury przez dłuższy czas.

• Służy do suszenia pełnego ładunku mokrego prania lub 4 kg prania suchego. Jeśli na wyświetlaczu pojawi się komunikat

WYCZYŚĆ FILTR W CELU ULEPSZENIA CYKLU ANTYALERGICZNEGO

: oczyść  ltr i ponownie uruchom

program.

max or 4 kg

Syntetyczne

• To program przeznaczony do suszenia ubrań syntetycznych w niskiej temperaturze lub prania mieszanego rzeczy

syntetycznych i bawełnianych w średniej temperaturze.

3 kg

Koszule

Syntetyk

• Jest to program do koszul wykonanych z materiałów syntetycznych lub mieszanek materiałów naturalnych i syntetycznych, np. poliestrowo-bawełnianych.

• Ładunki suszone z wykorzystaniem ustawienia Do Szafy są zwykle gotowe do założenia, przy czym krawędzie lub szwy mogą być lekko wilgotne. W takim przypadku zalecamy odwrócenie koszul na lewą stronę i ponowne uruchomienie programu na krótki czas.

3 kg

Jeans

• Jest to program do dżinsów wykonanych z bawełny denim. Przed wysuszeniem dżinsów wywróć przednie kieszenie

na lewą stronę.

• Nie mieszać rzeczy w ciemnych i jasnych kolorach.

• Można także użyć tego programu do suszenia innych części garderoby wykonanych z tego samego materiału, np.

kurtek.

• Ładunki suszone z wykorzystaniem ustawienia Extra Suche są zwykle gotowe do założenia, przy czym krawędzie lub szwy mogą być lekko wilgotne. W takim przypadku zalecamy odwrócenie dżinsów na lewą stronę i ponowne uruchomienie programu na krótki czas.

! Nie zalecamy korzystania z tego programu, jeżeli dżinsy mają gumkę w pasie, ćwieki lub zdobienia.

3 kg

Kołdra

! Uważać, aby przy pomocy tego programu NIE suszyć żadnych uszkodzonych rzeczy, ponieważ może to spowodować zatkanie się  ltra i odprowadzenia powietrza wypełnieniem, co stanowi zagrożenie pożarowe.

• Stosować tylko z kołdrami w pojedynczym rozmiarze: NIE nadaje się do kołder podwójnych lub w niestandardowych dużych rozmiarach.

• Ładunki wysuszone przy pomocy tego programu są zwykle gotowe do użycia, mogą być jednak miejscami lekko wilgotne. W takim przypadku zalecamy rozłożenie rzeczy, wytrzepanie ich i ponowne uruchomienie programu na krótki czas.

• Nadaje się także do kurtek puchowych.

• Wybrać wysoką temperaturę dla Kołder bawełnianych lub średnią temperaturę dla Kołder syntetycznych.

Uwaga:

1 - Uwaga: Czas trwania programów zależy od wielkości wsadu, rodzaju tkanin, prędkość wirowania oraz wybranych dodatkowych opcji.

n° Program

Uwaga:

1 - Uwaga: Czas trwania programów zależy od wielkości wsadu, rodzaju tkanin, prędkość wirowania oraz wybranych dodatkowych opcji.

Page 45

n° Program

Tabela programów

Istnieje możliwość sprawdzenia czasu trwania programów na wyświetlaczu.

Program

Wełna

• Jest to program przeznaczony do suszenia ubrań, które można suszyć w suszarce, oznaczonych symbolem

• Zalecamy, aby przed suszeniem odwrócić ubrania na lewą stronę.

• Odzież wysuszona za pomocą tego programu jest zwykle gotowa do założenia, jednak brzegi niektórych cięższych

ubrań mogą być lekko wilgotne. Ubrania takie należy wysuszyć na powietrzu, gdyż zbyt długie suszenie w suszarce może uszkodzić odzież.

! W przeciwieństwie do kurczenia się innych materiałów, kurczenie się wełny jest nieodwracalne, tzn. wełna nie rozciągnie się ponownie do oryginalnego rozmiaru i kształtu. ! Ten program nie jest odpowiedni dla ubrań akrylowych.

1 kg

Jedwab

• Jest to program do suszenia delikatnego jedwabiu.

• Ładunki suszone z wykorzystaniem ustawienia Do Szafy są zwykle gotowe do użycia, przy czym krawędzie niektóry-

ch rzeczy mogą być lekko wilgotne. W takim przypadku zalecamy rozłożenie rzeczy lub wywrócenie ich na lewą stronę i ponowne uruchomienie programu na krótki czas.

0,5 kg

Delikatne

• Jest to program do suszenia odzieży delikatnej, np. z tkanin akrylowych.

• Odzież wysuszona za pomocą tego programu jest zwykle gotowa do założenia, jednak brzegi niektórych cięższych

ubrań mogą być lekko wilgotne. W takim przypadku należy spróbować odwrócić ubrania na lewą stronę i ponownie na krótko uruchomić program.

2 kg

Program

Baby

• Ten program służy do suszenia niewielkich, delikatnych ubranek i pościeli dla niemowląt (bawełna i szenila) oraz do suszenia delikatnych ubrań.

• NIE NALEŻY suszyć takich artykułów, jak śliniaki i pieluchomajtki z plastykowym pokryciem.

• Odzież wysuszona za pomocą tego programu jest zwykle gotowa do założenia, jednak brzegi niektórych cięższych

ubrań mogą być lekko wilgotne. W takim przypadku należy spróbować odwrócić ubrania na lewą stronę i ponownie na krótko uruchomić program.

2 kg

Program

Pluszowe

zabawki

• Dzięki temu programowi można łatwiej usunąć kurz i częściej prać pluszowe zabawki, ponieważ czas suszenia jest znacznie skrócony w porównaniu z suszeniem zabawek na powietrzu. Jest to cykl delikatnego suszenia, podczas którego zabawki są suszone w niskiej temperaturze za pomocą łagodnych ruchów mechanicznych, aby jak najlepiej zachować oryginalny wygląd i połysk pluszu.

Uwaga: Aby zapewnić ochronę przed alergiami, pluszowe zabawki należy zamrozić na 24 godziny, a następnie wyprać je i wysuszyć. Powtarzać co 6 tygodni.

• Przed suszeniem należy usunąć dodatkowe akcesoria, takie jak ubrania, obroże lub głośniki, oraz zabezpieczyć plastykowe oczy zabawek taśmą maskującą po wysuszeniu ich szmatką.

• Ustawienia programu będą różnić się zależnie od konkretnej zawartości ładunku. Maksymalna waga ładunku nie może przekroczyć 2,5 kg, a waga pojedynczej zabawki — 600 g.

2,5 kg

Przyjemne

ciepło

(WYSUSZ I

KORZYSTAJ)

• Ten program służy do ogrzewania ręczników i płaszczy kąpielowych, dzięki czemu zapewnia przyjemne uczucie ciepła po wyjściu z kąpieli lub spod prysznica. Przydaje się też do ogrzewania ubrań w zimie przed ich założeniem. Cykl podgrzewa ubrania do 37°C (temperatura ciała), na wyświetlaczu widnieje komunikat

OGRZEWANIE

, a suszarka pracuje z tą temperaturą przez maksymalnie 4 godziny lub do momentu zatrzymania cyklu poprzez otworzenie drzwiczek — wówczas na wyświetlaczu pojawia się komunikat

GOTOWE

Uwaga: Przycisk Start/Pauza jest nieaktywny podczas tego programu.

3 kg

Odświeżanie

! Opcja ‘Odświeżanie’ nie jest programem do suszenia i nie należy jej stosować do mokrej odzieży.

• Można ją stosować do ładunku każdej wielkości, ale przy mniejszych ładunkach działa skuteczniej.

• Nie wolno przeładowywać suszarki (patrz Pranie).

• Jest to 20-minutowy program, który wietrzy ubrania chłodnym powietrzem. Służy też do chłodzenia ciepłych ubrań

Program

Łatwe praso-

wanie

• „Łatwe prasowanie” to krótki, 10-minutowy program (8 minut podgrzewania i następnie 2 minuty studzenia), spulchniający włókna tkanin, które były pozostawione w tym samym położeniu/miejscu przez długi okres. Ten cykl rozluźnia włókna i sprawia, że ubrania można łatwiej prasować i składać.

! Program „Łatwe prasowanie” nie jest programem suszenia i nie należy go stosować w przypadku wilgotnych ubrań.

• Aby uzyskać najlepsze rezultaty:

1. Nie wkładaj do suszarki więcej niż wynosi jej maksymalne obciążenie. Poniższe liczby dotyczą wagi tkanin suchych: (TkaninaMaksymalny ładunek) Bawełna i mieszanki bawełny-2.5 kg; Tkaniny syntetyczne-2 kg; Materiał dżinsowy-2 kg.

2. Wyjmij ubrania z suszarki bezpośrednio po zakończeniu programu, powieś je na wieszakach, poskładaj lub wyprasuj i włóż do szafy. Jeżeli nie jest to możliwe, powtórz program.

Uwaga:

1 - Uwaga: Czas trwania programów zależy od wielkości wsadu, rodzaju tkanin, prędkość wirowania oraz wybranych dodatkowych opcji.

Page 46

Układ regulacji

! Ostrzeżenie, Po naciśnięciu przycisku START/PAUSE (Start/Pauza) programu

Aby zmienić wybrany program, należy nacisnąć przycisk START/PAUSE (Start/Pauza) Światło zacznie migać na żółto, wskazując, że program został zatrzymany. Wybierz nowy program i dowolne wymagane opcje. Światło zacznie migać na zielono. Ponownie naciśnij przycisk START/PAUSE (Start/Pauza)

i nowy program się rozpocznie.

• Przyciski opcji

Przyciski te wykorzystywane są w celu indywidualnego dopasowania wybranego programu, zgodnie z własnymi wymaganiami. Nie wszystkie opcje dostąpne są dla wszystkich programów. Niektóre opcje nie są kompatybilne z innymi, wczeąniej ustawionymi. Jeąeli dana opcja nie jest dostąpna, a zostanie naciąniąty odpowiedni przycisk, sygnalizator dąwiąkowy wyda dąwiąk 3 razy. Jeąeli opcja jest dostąpna, kontrolka wybranej opcji pozostanie włączona.

Czas opóźnienia (Regulator opóźnienia)

Rozpoczęcie niektórych programów (patrz Wyświetlacz i Tabela programów) można opóźnić do 24 godzin. Przed

ustawieniem opóźnionego startu należy się upewnić, że pojemnik na wodę jest opróżniony.

Bez zagnieceń

Opcja Mniej zagnieceń jest dostępna tylko wtedy, gdy wybrany został opóźniony start. Ta opcja sprawia, że ubrania w bębnie są obracane co jakiś czas podczas okresu opóźnienia, aby zapobiec powstawaniu zagnieceń. Opcja Mniej zagnieceń po zakończeniu cyklu powoduje, że ubrania w bębnie są obracane co jakiś czas po zakończeniu cyklu suszenia i studzenia, aby zapobiec powstawaniu zagnieceń, jeżeli ubrania nie zostaną wyjęte z suszarki bezpośrednio po zakończeniu programu. Uwaga: Wskaźnik Start/Pauza miga na żółto w trakcie tej fazy. Wybór tej opcji włącza zarówno funkcję „Mniej zagnieceń”, jak i funkcję „Mniej zagnieceń po zakończeniu cyklu”, jeżeli są odpowiednie. Uwaga: W przypadku wybrania opcji Dźwięk, ta opcja nie jest aktywna.

Przycisk Stopień grzania, wyświetlacz i ikony

Nie w każdym programie można zmienić stopień grzania, a w niektórych do wyboru są trzy poziomy ciepła. Niski, średni i wysoki. Jeśli opcje wyboru stopnia grzania są dostępne, naciśnięcie tego przycisku powoduje zmianę temperatury, a na wyświetlaczu pojawia się na moment komunikat o wybranym poziomie oraz jego ikona.:

WYSOKA TEMPERATURA

ŚREDNIA TEMPERATURA

NISKA TEMPERATURA

Dźwięk

Jest dostępny w przypadku wszystkich programów i powoduje wydanie sygnału dźwiękowego pod koniec cyklu suszenia, aby przypomnieć, że ubrania są gotowe do wyjęcia z suszarki. Uwaga: W przypadku wybrania funkcji Bez zagnieceń, ta opcja nie jest aktywna.

Specjalna pielęgnacja

Ta funkcja zapobiegająca starzeniu się włókien, dostępna w programie Bawełna, umożliwia zachowanie świeżych

kolorów odzieży przez długi czas, dzięki zastosowaniu odpowiedniej rotacji bębna (zmniejszonej w ostatniej części cyklu) i właściwej temperatury.

Szybkie suszenie

Jest to opcja dla małych ładunków do 1 kg. Uwaga: można jej użyć wyłącznie z ustawieniem ‘Do szafy’.

• WYŚWIETLACZ CZASU

Na wyświetlaczu widoczna jest ilość czasu pozostałego opóźnienia lub wskazówka dotycząca ilości czau pozostałego do końca programu suszenia (patrz Wyświetlacz). Wyświetlacz pokazuje również, czy w suszarce wystąpił jakiś problem. W takim przypadku na wyświetlaczu widoczna jest litera F oraz numer kodu usterki (patrz Rozwiązywanie problemów).

• Opróżnij pojemnik na wodę

Jeśli suszarka jest podłączona do kanalizacji, można zignorować ten komunikat, ponieważ nie ma potrzeby opróżniania pojemnika na wodę. Komunikaty są wyświetlane, aby przypomnieć o konieczności opróżnienia pojemnika na wodę (patrz Wyświetlacz). Jeżeli pojemnik na wodę napełni się w trakcie programu, podgrzewacz wyłączy się, a suszarka wykona cykl Studzenia. Następnie suszarka zatrzyma się i pojawi się powiadomienie

PUSTY POJEMNIK NA WODĘ

. Należy opróżnić pojemnik na wodę i ponownie włączyć suszarkę; w przeciwnym wypadku ubrania nie zostaną wysuszone. Po ponownym włączeniu suszarki to powiadomienie zniknie po kilku sekundach. Aby tego uniknąć, należy opróżniać pojemnik na wodę po każdym użyciu suszarki (patrz Konserwacja).

• Otwieranie drzwi

Otwarcie drzwi w trakcie pracy programu spowoduje zatrzymanie suszarki i będzie mieć następujące skutki: Uwaga: Wskaźnik START/PAUSE (Start/Pauza)

miga na

żółto również w fazie Mniej zagnieceń po zakończeniu cyklu.

• Na wyświetlaczu pojawi się napis

PAUZA

• W trakcie fazy opóźnienia czas opóźnienia będzie nadal odliczany. Aby wznowić program opóźnienia, należy nacisnąć przycisk START/PAUSE (Start/Pauza)

.Czas na wyświetlaczu zmieni się i ukazany zostanie bieżący status opóźnienia.

• Aby wznowić program, należy nacisnąć przycisk START/ PAUSE (Start/Pauza)

. Czas na wyświetlaczu się zmieni i ukazany zostanie bieżący status czasu, dwukropki zaczną migać, a odliczanie będzie kontynuowane.

• W trakcie fazy „Mniej zagnieceń po zakończeniu cyklu” program zakończy się. Naciśnięcie przycisku START/PAUSE (Start/Pauza)

spowoduje ponowne

uruchomienie nowego programu od początku.

• Uwaga

Jeżeli nastąpi przerwa w dostawie energii elektrycznej, należy odłączyć zasilanie lub wyjąć wtyczkę z gniazda elektrycznego. Po przywróceniu zasilania należy wcisnąć i przytrzymać przycisk ON-OFF, do momentu gdy na wyświetlaczu pojawi się komunikat

WŁĄCZONY

a następnie suszarka uruchomi się ponownie. Po wciśnięciu przycisku START/PAUSE (Start/Pauza)

program wznowi działanie.

Start i Programy

Rozwiązywanie problemów

Możliwe przyczyny/rozwiązanie:

• Wtyczka nie jest wsunięta do gniazda, albo styczność w gnieździe jest niewystarczająca.

• Doszło do awarii instalacji elektrycznej.

• Uszkodzony bezpiecznik. Spróbuj podłączyć do gniazda inne urządzenie.

• Czy używasz przedłużacza? Spróbuj podłączyć przewód zasilający suszarki

bezpośrednio do gniazda.

• Drzwi suszarki nie są dokładnie zamknięte?

• Program nie został odpowiednio ustawiony (patrz Start i programy).

• Przycisk START/PAUSE) Start/Pauza nie został naciśnięty (patrz Start i

programy).

• Został ustawiony opóźniony start programu (patrz Start i programy).

• Filtr nie został wyczyszczony (patrz Konserwacja).

• Trzeba opróżnić pojemnik na wodę? Wyświetlane jest powiadomienie o konieczności opróżnienia pojemnika na wodę? (patrz Konserwacja).

• Filtr pompy ciepła wymaga czyszczenia? (patrz Konserwacja).

• Ustawiona temperatura nie jest odpowiednio dopasowana do rodzaju suszonej tkaniny (patrz Start i programy oraz Pranie).

• Czas suszenia został niewłaściwie dobrany do ładunku (patrz Pranie).

• Kratka nawiewu jest zablokowana (patrz Instalacja, oraz Konserwacja).

• Ubrania były zbyt mokre (patrz Pranie).

• Suszarka została przeładowana (patrz Pranie).

• Pojemnik na wodę prawdopodobnie nie został opróżniony przed rozpoczęciem programu. Nie czekaj na pojawienie się powiadomienia o konieczności opróżnienia pojemnika na wodę; zawsze sprawdzaj i opróżniaj pojemnik przed rozpoczęciem nowego programu suszenia (patrz Konserwacja).

• To jest normalna sytuacja. Powiadomienie wyświetlane jest jako przypomnienie o konieczności opróżnienia pojemnika (patrz Wyświetlacz, oraz Start i programy).

! Ze względów bezpieczeństwa maksymalny czas pracy programów suszarki wynosi 5 godzin. Jeżeli automatyczny program nie wykrył wymaganego końcowego stopnia wilgotności w tym czasie, suszarka zakończy program i zatrzyma się. Sprawdź powyższe punkty i uruchom program ponownie, a jeżeli ubrania wciąż są wilgotne, skontaktuj się z Centrum serwisowym (patrz Serwis).

• Jeśli na wyświetlaczu pojawia się komunikat o usterce

- Wyłącz suszarkę i wyjmij wtyczkę z gniazda. Wyczyść  ltr i wkład  ltra

pompy ciepła (patrz Konserwacja). Następnie włóż wtyczkę do gniazda, włącz uszarkę i uruchom inny program. Jeśli nadal na wyświetlaczu pojawia się komunikat o usterce, należy zapisać kod i skontaktować się z Centrum serwisowym (patrz Serwis).

• Suszarka działa w trybie „Demo”. Naciśnij jednocześnie przyciski On/Off i Start/ Pauza i przytrzymaj je przez 3 sekundy. Na wyświetlaczu przez 3 sekundy widoczny będzie napis

DEMO OFF

, a następnie suszarka wznowi normalne

funkcjonowanie.

• Suszarka przełączyła się w tryb oczekiwania w celu oszczędzania energii. Taka sytuacja ma miejsce w przypadku awarii zasilania lub gdy suszarka zostanie włączona bez wybierania programu albo gdy program suszenia zakończył się.

- Wciśnij i przytrzymaj przycisk On/Off do momentu zaświecenia się kontrolek.

Problem:

Suszarka nie uruchamia się.

Cykl suszenia nie rozpoczyna się.

Suszenie zajmuje dużo czasu.

Wyświetlane jest powiadomienie o konieczności opróżnienia pojemnika na wodę, ale suszarka była uruchomiona tylko przez krótki czas.

Wyświetlane jest powiadomienie o konieczności opróżnienia pojemnika na wodę, ale pojemnik nie jest pełny.

Program zakończył się,, a ubrania są bardziej wilgotne, niż można było oczekiwać.

Na wyświetlaczu widoczny jest kod usterki F oraz jedna lub dwie liczby.

Na wyświetlaczu na krótko pojawia się napis

DEMO ON

wyświetlany co 6 sekund.

Kontrolki na panelu sterowania suszarki nie świecą się, mimo że urządzenie jest włączone.

Co zrobić, gdy wydaje się, że suszarka nie działa? Zanim zadzwonisz do Centrum serwisowego (patrz Serwis), przejrzyj poniższe sugestie dotyczące rozwiązywania problemów:

KONIEC CYKLU, WYCZYŚĆ FILTR I

OPRÓŻNIJ POJEMNIK NA WODĘ

Page 47

Rozwiązywanie problemów

Możliwe przyczyny/rozwiązanie:

• Wtyczka nie jest wsunięta do gniazda, albo styczność w gnieździe jest niewystarczająca.

• Doszło do awarii instalacji elektrycznej.

• Uszkodzony bezpiecznik. Spróbuj podłączyć do gniazda inne urządzenie.

• Czy używasz przedłużacza? Spróbuj podłączyć przewód zasilający suszarki

bezpośrednio do gniazda.

• Drzwi suszarki nie są dokładnie zamknięte?

• Program nie został odpowiednio ustawiony (patrz Start i programy).

• Przycisk START/PAUSE) Start/Pauza nie został naciśnięty (patrz Start i

programy).

• Został ustawiony opóźniony start programu (patrz Start i programy).

• Filtr nie został wyczyszczony (patrz Konserwacja).

• Trzeba opróżnić pojemnik na wodę? Wyświetlane jest powiadomienie o konieczności opróżnienia pojemnika na wodę? (patrz Konserwacja).

• Filtr pompy ciepła wymaga czyszczenia? (patrz Konserwacja).

• Ustawiona temperatura nie jest odpowiednio dopasowana do rodzaju suszonej tkaniny (patrz Start i programy oraz Pranie).

• Czas suszenia został niewłaściwie dobrany do ładunku (patrz Pranie).

• Kratka nawiewu jest zablokowana (patrz Instalacja, oraz Konserwacja).

• Ubrania były zbyt mokre (patrz Pranie).

• Suszarka została przeładowana (patrz Pranie).

• To jest normalna sytuacja. Powiadomienie wyświetlane jest jako przypomnienie o konieczności opróżnienia pojemnika (patrz Wyświetlacz, oraz Start i programy).

• Jeśli na wyświetlaczu pojawia się komunikat o usterce

- Wyłącz suszarkę i wyjmij wtyczkę z gniazda. Wyczyść  ltr i wkład  ltra

• Suszarka działa w trybie „Demo”. Naciśnij jednocześnie przyciski On/Off i Start/ Pauza i przytrzymaj je przez 3 sekundy. Na wyświetlaczu przez 3 sekundy widoczny będzie napis

DEMO OFF

, a następnie suszarka wznowi normalne

funkcjonowanie.

- Wciśnij i przytrzymaj przycisk On/Off do momentu zaświecenia się kontrolek.

Problem:

Suszarka nie uruchamia się.

Cykl suszenia nie rozpoczyna się.

Suszenie zajmuje dużo czasu.

Wyświetlane jest powiadomienie o konieczności opróżnienia pojemnika na wodę, ale suszarka była uruchomiona tylko przez krótki czas.

Wyświetlane jest powiadomienie o konieczności opróżnienia pojemnika na wodę, ale pojemnik nie jest pełny.

Program zakończył się,, a ubrania są bardziej wilgotne, niż można było oczekiwać.

Na wyświetlaczu widoczny jest kod usterki F oraz jedna lub dwie liczby.

Na wyświetlaczu na krótko pojawia się napis

DEMO ON

wyświetlany co 6 sekund.

Kontrolki na panelu sterowania suszarki nie świecą się, mimo że urządzenie jest włączone.

Co zrobić, gdy wydaje się, że suszarka nie działa? Zanim zadzwonisz do Centrum serwisowego (patrz Serwis), przejrzyj poniższe sugestie dotyczące rozwiązywania problemów:

KONIEC CYKLU, WYCZYŚĆ FILTR I

OPRÓŻNIJ POJEMNIK NA WODĘ

Page 48

System pompy ciepła

Ta suszarka jest wyposażona w system pompy ciepła, służący do suszenia odzieży. Do swego działania pompa wykorzystuje uorowane gazy cieplarniane, których zastosowanie jest objęte protokołem z Kioto. Gazy uorowane są zawarte w hermetycznie szczelnym zespole. Hermetycznie szczelny zespół zawiera 0,29 kg gazu R134a F, działającego jako czynnik chłodniczy. GWP = 1430 (0.4 t C02). Jeśli zespół ulegnie uszkodzeniu, należy go wymienić na nowy. Dalsze informacje można uzyskać w najbliższym punkcie serwisowym. Uwagi: Gazy zawarte w zespole nie są szkodliwe dla zdrowia, ale jeśli wydostaną się na zewnątrz, wywrą szkodliwy wpływ na środowisko przyczyniając się do globalnego ocieplenia.

Przed skontaktowaniem się z Serwisem:

• Sprawdzić, czy przewodnik rozwiązywania problemów może pomóc w samodzielnym rozwiązaniu problemów

(patrz Problemy i ich rozwiązywanie).

• W przeciwnym wypadku wyłączyć suszarkę i wezwać serwis techniczny.

Serwis techniczny

Dane, jakie należy przekazać do Serwisu:

• Nazwisko, adres i kod pocztowy;

• numer telefonu;

• rodzaj defektu;

• datę zakupu;

• model urządzenia (Mod.);

• numer seryjny (S/N) suszarki. Te informacje znajdują się na tabliczce znamionowej zamocowanej z tyłu drzwiczek.

Części zamienne

Niniejsza suszarka jest złożonym urządzeniem. Usiłując ją naprawić osobiście lub zlecając naprawę osobie niewykwalikowanej stwarza się poważne zagrożenie dla ludzi, urządzenie może zostać uszkodzone i stracić gwarancję na części zamienne. W przypadku zaistnienia problemów związanych z użytkowaniem tego urządzenia należy zawsze zwracać się do autoryzowanego technika. Wykonywanie przez niewykwalikowane osoby napraw lub innych czynności, które mogą spowodować uszkodzenie zaplombowanej pompy ciepła jest przestępstwem.

To urządzenie zostało zaprojektowane, skonstruowane oraz jest rozprowadzane zgodnie z wymaganiami następujących dyrektyw:

- LVD 2014/35/EU, EMC 2014/30/EU i RoHS 2011/65/EU.

Informacje dotyczące recyrkulacji i utylizacji

W ramach naszego stałego zaangażowania w ochronę środowiska zastrzegamy sobie prawo do używania składników dobrej jakości pochodzących z recyrkulacji w celu zmniejszenia kosztów klienta i uniknięcia marnowania materiałów.

• Utylizacja opakowania: w celu przeprowadzenia recyrkulacji opakowania należy przestrzegać norm lokalnych,

• W celu zmniejszenia ryzyka wypadków związanych z dziećmi, należy usunąć drzwiczki i wtyczkę, czyli odciąć kabel zasilania urządzenia. Utylizować te części osobno w celu upewnienia się, że urządzenie nie będzie mogło być już podłączone do gniazdka z prądem.

Usuwanie starych elektrycznych urządzeń domowych

Dyrektywa 2012/19/WE Parlamentu Europejskiego i Rady w sprawie zużytego sprzętu elektrotechnicznego i elektro-

nicznego (WEEE) przewiduje, że elektryczne urządzenia domowe nie będą utylizowane podczas zwykłego procesu utylizacji stałych odpadów miejskich. Stare urządzenia powinny być zbierane oddzielnie w celu optymalizowania stopnia odzysku i recyrkulacji materiałów, z których są zbudowane i aby zapobiec potencjalnemu zagrożeniu dla zdrowia i dla

środowiska. Niniejsza suszarka korzysta z uszczelnionej pompy ciepła zawierającej gazy  uorowane, które muszą zostać odzyskane i usunięte. Symbol przekreślonego koszyka podany jest na wszystkich produktach w celu przypominania o obowiązku ich oddzielnego zbierania. Właściciele urządzeń gospodarstwa domowego mogą uzyskać dodatkowe informacje dotyczące ich prawidłowej utylizacji zwracając się do odpowiednich służb publicznych lub do sprzedawców tych urządzeń.

Page 49

Cuando encienda la secadora por primera vez podrá elegir el idioma que prefiere. Ver La pantalla

FTCD 871

Manual de instrucciones

SECADORA

www.hotpoint.eu

Español

! Este símbolo te recuerda que debes

leer este manual de instrucciones.

! Mantenga al alcance de la mano el presente manual para

poder consultarlo fácilmente ante cualquier necesidad. El manual siempre debe estar cerca de la secadora, si el aparato es vendido o cedido a terceros, recuerde entregarlo con su manual, de este modo se permitirá a los nuevos propietarios conocer las advertencias y las sugerencias sobre el uso de la secadora.

! Lea atentamente estas instrucciones: las páginas siguientes

contienen importante información sobre la instalación y consejos útiles sobre el funcionamiento del electrodoméstico.

Índice

Instalación, 50

Advertencias, 52

Cuidados y mantenimiento, 54

Panel de control, 56

Ropa, 56

La pantalla, 57

Comienzo y Programas, 59

Resolución de problemas , 63

Asistencia, 64

Page 50

Dónde instalar la secadora

• Las llamas pueden averiar la secadora, por lo tanto, debe estar alejada de cocinas a gas, estufas, radiadores o encimeras. Para un rendimiento óptimo, la secadora se debe instalar a una temperatura ambiente entre los 20 y los 23 °C. No obstante, funcionará si la estancia se encuentra a una temperatura entre los 14 y los 30 °C. Si el electrodoméstico debe instalarse debajo de una encimera, es necesario dejar un espacio de 10 mm entre el panel superior del electrodoméstico y los otros objetos dispuestos encima de la misma, y un espacio de 15 mm entre los lados del electrodoméstico y las paredes o las decoraciones dispuestas al costado del mismo. De este modo se garantiza una circulación de aire adecuada. El aparato debe instalarse con la superficie trasera colocada contra una pared.

Aireación

• Cuando la secadora está en funcionamiento debe haber una aireación suficiente. Controle que se instale la secadora en un ambiente que no sea húmedo y que esté dotado de una adecuada circulación de aire. El flujo de aire alrededor de la secadora es fundamental para permitir que se condense el agua producida durante el lavado; la secadora no funciona de forma correcta si se coloca en un espacio cerrado o dentro de un mueble.

! Si la secadora se utiliza en una habitación pequeña o fría

es posible que se forme algo de condensación.

! No se aconseja instalar la secadora en un armario; el electrodoméstico nunca debe instalarse detrás de una puerta que se cierra con llave, una puerta corrediza o una puerta con los goznes en el lado opuesto a la puerta de la secadora.

Descarga de agua

Si la máquina se coloca cerca de un tubo de desagüe es posible hacer salir el agua condensada directamente sin tener que utilizar el contenedor de recolección de agua. En este caso, ya no es necesario vaciar el contenedor de recolección del agua después de cada ciclo. Si la secadora se coloca encima o al costado de una lavadora, ambas pueden compartir el desagüe. Basta desconectar el tubo indicado en la figura A y conectarlo a al

10 mm

15 mm

desagüe. Si el desagüe se encuentra más lejos que la longitud del tubo, para alcanzarla es posible comprar y conectar un tubo del mismo diámetro y del largo necesario. Para instalar el tubo nuevo basta cambiar el tubo presente como se indica en la figura B introduciéndolo en la misma posición.

! El desagüe debe estar 1 m más abajo del fondo de la

secadora.

! Después de instalar la secadora asegurarse que el

tubo de desagüe no esté doblado ni torcido.

H<1m

Fig. A Fig. B

Conexión eléctrica

Antes de introducir el enchufe en la toma eléctrica compruebe lo siguiente:

• Asegurarse que las manos estén secas.

• La toma debe poseer una conexión a tierra.

• La toma debe ser capaz de tolerar la potencia máxima prevista para la máquina, indicada en la placa de los datos de funcionamiento.

• La tensión de alimentación debe estar comprendida entre los valores indicados en la placa de datos de funcionamiento.

• La toma debe ser compatible con el tipo de enchufe de la secadora. Si no es así, sustituya la toma o el enchufe.

! NO UTILICE PROLONGACIONES.

! La secadora no puede instalarse en

ambientes externos, ni siquiera si están resguardados. En efecto, es posible que sea muy peligroso exponer este electrodoméstico a la lluvia o a las tormentas.

! Después de la instalación de la secadora el cable eléctrico y el enchufe deben quedar a mano.

! El cable eléctrico no debe doblarse ni aplastarse.

Instalación

! Si el enchufe a cambiar está incorporado,

se debe eliminar de forma segura. NUNCA lo deje para que pueda ser conectado a una toma y provoque descargas eléctricas

! El cable eléctrico debe controlarse periódicamente. Si está dañado, el cable de alimentación debe sustituirse por el fabricante, su servicio de asistencia u otro personal calificado con el fin de evitar peligros. (ver Asistencia Técnica). Los cables eléctricos nuevos o más largos son suministrados por los revendedores autorizados con un costo adicional .

! El fabricante declina cualquier responsabilidad si no cumplen estas reglas. ! Si existen dudas respecto a lo indicado, llame a un electricista cualificado.

Nivelación de la secadora

La secadora debe instalarse en una superficie plana para que funcione correctamente. Una vez instalada la secadora en su posición definitiva, controle su nivelación de lado a lado y luego de adelante hacia atrás. Si la secadora no está en una superficie plana, regule las patas delanteras hacia arriba o hacia abajo hasta que se nivele.

Información preliminar

Una vez instalada la secadora, antes de ponerla en funcionamiento limpie dentro del cesto y elimine la suciedad que puede haberse acumulado durante el transporte.

ATENCIÓN: antes de utilizar su secadora controle que permanezca en posición vertical durante 6 horas, como mínimo.

Page 51

Esta secadora de tambor doméstica es Condensador

Consumo de energía anual ponderado (AEc)* Kwh 1) 306.0

Esta secadora de tambor doméstica es Automática

Consumo de energía con carga máxima; Edry- kWh 2) 2.59

Consumo de energía con carga parcial; Edry½,- kWh 2) 1.39

Consumo de energía: modo off (Po) - Watts 0.14

Consumo de energía: modo left-on (Pl) - Watts 3.36

Carga máxima (Tdry) - minutos 237

Carga parcial” (Tdry½) - minutos 133

carga máxima y parcial ponderada (Ct) 3) 81

carga máxima Cdr 82

carga parcial Cdry½ 80

Emisiones de ruido acústico aéreo - dB(A) re 1 pW 70

Sintético: consumo de energía con carga máxima; kWh 0.68

Sintético: Carga máxima - minutos 70

Norma 932/2012 .

Sintético: ccarga parcial N/A

Clase de eficiencia de condensación en una escala de G (menos eficiente) a A (más eficiente)

Eficiencia de condensación promedio - %

1) El "programa algodón normal" con carga total y el "programa algodón estándar" con carga parcial son los programas estándar a los que se refieren los datos de la etiqueta y de la ficha. Estos programas sirven para dejar las prendas de algodón listas para guardar (0%) y son los más eficientes en términos de consumo de energía. La carga parcial equivale a la mitad de la carga nominal.

2) Consumo anual basado en 160 ciclos de secado con el programa algodón normal con carga máxima y parcial, en modos de baja potencia. El consumo real de energía por ciclo depende de cómo se utilice el aparato.

3) Promedio ponderado de 3 ciclos con carga total y 4 ciclos con carga parcial.

Clase de eficiencia de energía sobre una escala de A+++ (bajo consumo) a D (alto consumo)

A+

Duración del modo "left-on" para el sistema de gestión de energía - minutos

Progr. Tiempo - carga máxima y parcial ponderada (Tt) - minutos

178

icha D e Produc to - Norma 392/201 2.

Marca HOTPOINT/ARISTON

Modelo

FTCD 871 6H1 (EU)

Capacidad nominal para ropa de algodón utilizando el

“programa algodón normal” con carga máxima - kg

8.0

! Si el enchufe a cambiar está incorporado, se debe eliminar de forma segura. NUNCA lo deje para que pueda ser conectado a una toma y provoque descargas eléctricas

! El fabricante declina cualquier responsabilidad si no cumplen estas reglas. ! Si existen dudas respecto a lo indicado, llame a un electricista cualificado.

Nivelación de la secadora

Información preliminar

Una vez instalada la secadora, antes de ponerla en funcionamiento limpie dentro del cesto y elimine la suciedad que puede haberse acumulado durante el transporte.

ATENCIÓN: antes de utilizar su secadora controle que permanezca en posición vertical durante 6 horas, como mínimo.

Máximas dimensiones de carga 8 kg

Page 52

! Este electrodoméstico ha sido diseñado y fabricado respetando las normas internacionales sobre seguridad. Estas advertencias se suministran por motivos de seguridad y deben ser cumplidas atentamente.

Seguridad general

• La presente secadora puede utilizarse por personas (incluidos los niños a partir de 8 años) con capacidad física, sensorial o mental reducida o sin experiencia y conocimiento, a condición de que sean vigiladas o reciban las instrucciones de uso del dispositivo por parte de una persona responsable de su seguridad.

• Esta secadora ha sido proyectada para uso doméstico y no profesional.

• No tocar el electrodoméstico con los pies descalzos o con las manos o los pies mojados.

• Desconectar el electrodoméstico de la red de alimentación tirando del enchufe y no del cable.

• Después del uso apagar la secadora y desconectarla de la red de alimentación. Mantener la puerta cerrada para evitar que los niños puedan utilizar la secadora como un juego.

• Los niños deben ser vigilados para asegurarse que no jueguen con la secadora.

• El mantenimiento y la limpieza no deben ser realizados por niños sin vigilancia.

• Los niños de edad inferior a 3 años deben mantenerse alejados de la secadora en ausencia de vigilancia constante.

• El electrodoméstico debe instalarse de forma correcta y debe airearse adecuadamente. La toma de aire en la parte frontal de la secadora y los respiraderos en la parte trasera no deben estar nunca obstruidos (ver instalación).

• No utilizar nunca la secadora sobre la moqueta cuando la altura del pelo sea tal que impida la entrada de aire a través de la base de la secadora.

• Comprobar que la secadora esté vacía antes de cargarla.

• La parte posterior de la secadora

puede calentarse mucho: no tocarla nunca cuando la máquina está funcionando.

• No utilice la secadora a menos que el filtro, el recipiente de agua y el condensador estén correctamente instalados (ver Mantenimiento).

• No sobrecargar la secadora (ver Ropa para las máximas dimensiones de carga).

• No introducir prendas totalmente mojadas.

• Cumplir escrupulosamente con todas las instrucciones de las etiquetas para el lavado de las prendas (ver Ropa).

• No cargar prendas grandes, demasiado voluminosas.

• No secar fibras acrílicas a alta temperatura.

• No apagar la secadora cuando contiene aún prendas calientes.

• Limpiar el filtro después de cada uso (ver Mantenimiento).

• Vaciar el contenedor de recolección de agua después de cada uso (ver Mantenimiento).

• Limpie la unidad del condensador después de intervalos periódicos (ver Mantenimiento).

• Evitar la acumulación de pelusa dentro de la secadora.

• No subirse al panel superior de la secadora ya que podría dañarse la máquina.

• Respetar siempre las normas y las características eléctricas (ver instalación).

• Comprar siempre accesorios y recambios originales (ver Asistencia).

Para minimizar el riesgo de incendio en la secadora, deberá seguir las siguientes precauciones:

• Seque las prendas únicamente si se han lavado con detergente y agua, se han aclarado y centrifugado.

Existe el peligro de incendio si se secan

artículos que

NO se han lavado con agua.

• No seque prendas que hayan sido tratadas con productos químicos.

• No seque prendas que se hayan manchado o empapado con aceites vegetales o aceites de cocina, ya que constituyen un peligro de incendio. Las prendas manchadas de aceite pueden inflamarse de forma espontánea, especialmente cuando están expuestas a fuentes de calor como una secadora. Las prendas se calientan, causando una reacción de oxidación con el aceite, y a su vez, la oxidación crea calor. Si el

calor no puede escapar, las prendas pueden calentarse lo suficiente para arder. Apilar o guardar prendas manchadas de aceite puede evitar que el calor escape y constituir un peligro de incendio.

Si es inevitable meter en la secadora

tejidos que contienen aceite vegetal o de cocina o prendas manchadas con productos de cuidado capilar, dichas prendas deberán lavarse primero con detergente extra; de este modo se reducirá el peligro, aunque no se eliminará del todo. No deberán sacarse de la secadora y apilarse mientras estén calientes.

• No seque prendas que se hayan limpiado o lavado en, o empapado con o manchado de petróleo o gasolina, disolventes de limpieza en seco u otras sustancias inflamables o explosivas. Las sustancias altamente inflamables utilizadas comúnmente en entornos domésticos, como el aceite para cocinar, la acetona, el alcohol desnaturalizado, el queroseno, los quitamanchas, el aguarrás, las ceras y los limpiadores de cera. Compruebe que estas prendas se hayan lavado en agua caliente con una cantidad extra de detergente antes de secarlas en la secadora.

• No seque prendas que contengan goma espuma (también conocida como espuma látex), o materiales de textura similar. Al calentarse, los materiales de goma espuma producen fuego por combustión espontánea.

• No deben utilizarse en la secadora suavizantes o productos similares para eliminar los efectos de la electricidad estática, a menos que lo haya recomendado específicamente el fabricante del suavizante.

• No seque ropa interior que contenga refuerzos metálicos, por ejemplo, sujetadores con varillas de refuerzo metálicas. La secadora puede dañarse si los refuerzos metálicos salen durante el secado.

• No seque prendas de caucho o plástico como gorros de ducha o que contengan goma espuma (también conocida como espuma látex), o protecciones impermeables para bebés, polietileno o papel.

• No seque prendas con refuerzo de caucho, con almohadillas de goma espuma, cojines, chanclas y zapatillas de tenis revestidas de caucho.

Advertencias

Page 53

calor no puede escapar, las prendas pueden calentarse lo suficiente para arder. Apilar o guardar prendas manchadas de aceite puede evitar que el calor escape y constituir un peligro de incendio.

Si es inevitable meter en la secadora

• No seque prendas de caucho o plástico como gorros de ducha o que contengan goma espuma (también conocida como espuma látex), o protecciones impermeables para bebés, polietileno o papel.

• No seque prendas con refuerzo de caucho, con almohadillas de goma espuma, cojines, chanclas y zapatillas de tenis revestidas de caucho.

• Vaciar los bolsillos de todos los objetos, como encendedores o fósforos.

! ATENCIÓN: no detener nunca la secadora antes del final del ciclo de secado a menos que todas las prendas no sean quitadas con rapidez y se extiendan para disipar el calor.

Ahorro energético y respeto por el medio ambiente

• Antes de secar las prendas, estrujarlas para eliminar la mayor cantidad de agua posible (si se utiliza antes la lavadora programar un ciclo de centrífuga). De este modo se ahorra energía durante el secado.

• Utilizar siempre la secadora con la carga completa, así se ahorra energía: prendas separadas y pequeñas cargas requieren más tiempo para secarse.

• Limpiar el filtro al final de cada ciclo para contener los costos relativos al consumo energético (ver mantenimiento).

Page 54

Interrupción de la alimentación eléctrica

! Desconecte la secadora cuando no esté funcionando, del mismo modo durante las operaciones de limpieza y mantenimiento.

Limpieza del filtro después de cada ciclo

El filtro es un componente fundamental del secado: su función es la de recoger los residuos de lana y la pelusa que se forman durante el secado.

Al finalizar el secado limpie el filtro aclarándolo debajo de agua corriente o limpiándolo con una aspiradora. Si el filtro se atasca, el flujo de aire en el interior de la secadora se vería gravemente comprometido: los

tiempos de secado se prolongan y se consume más energía. Además, pueden producirse averías en la secadora. El filtro se encuentra delante de la guarnición de la secadora (ver figura). Remoción del filtro:

1. Tire hacia arriba la manija de plástico del filtro (ver la figura).

2. Elimine la pelusa del filtro y colóquelo correctamente. Controle que el filtro se introduzca completamente a ras de la guarnición de la secadora.

! No utilice la secadora si antes no se coloca el filtro en su lugar.

Control del cesto después de cada ciclo

Gire el cesto manualmente para quitar las prendas más pequeñas (pañuelos) que podrían quedar dentro de la secadora.

Limpieza del cesto

! Para la limpieza del cesto no utilice elementos abrasivos,

esponja de acero o agentes de limpieza para acero inoxidable. Podría formarse una pátina coloreada en el cesto de acero inoxidable, fenómeno que podría generarse por una combinación de agua con agentes de limpieza como suavizantes de lavado. Esta pátina de color no tiene ningún efecto sobre las prestaciones de la secadora.

Vaciado del contenedor de recolección del agua después de cada ciclo

Saque el contenedor de la secadora y vacíelo en un fregadero o en otro espacio de descarga adecuado, luego vuelva a posicionarlo de forma correcta. Siempre se debe controlar el contenedor de recolección y vaciarlo antes de comenzar un programa nuevo de secado.

Si el contenedor de recolección no se vacía, el agua podría ocasionar que:

- Se detenga el calentamiento de la máquina (por lo tanto la carga podría estar todavía húmeda al finalizar el ciclo de secado).

Carga del sistema de recolección de agua

Cuando la secadora es nueva, el contenedor de recolección de agua no recoge hasta que el sistema no se carga. Esta operación puede implicar 1 o 2 ciclos de secado. Una vez cargado, el sistema recoge agua en cada ciclo.

Limpieza del Filtro de la Bomba de Calor

• Periódicamente, cada 5 ciclos, extraiga el Filtro de la Bomba de Calor y elimine los residuos de pelusa de su superficie lavándolo bajo el agua corriente o aspirándolo con una aspiradora. De todos modos, para optimizar las prestaciones de secado se recomienda limpiar este filtro después de cada ciclo. Cómo quitar la unidad Filtro Bomba de Calor:

1. Desenchufe el aparato y abra la puerta.

2. Quite la tapa del Filtro de la Bomba de Calor, gire las 4 grapas hasta la posición vertical y extraiga la unidad del filtro.

3. Separe las dos partes del filtro y quite la pelusa de la superficie interna de la red.

! ATENCIÓN: la parte frontal de la bomba de calor está compuesta por delgadas placas metálicas.

Cuando lo limpie, lo quite o vuelva a colocar la unidad filtrante para la limpieza, tenga cuidado de no dañarlo y de no cortarse.

Cuidados y mantenimiento

5. Vuelva a ensamblar las dos partes del filtro, limpie la superficie de la junta e introduzca el filtro en su lugar, luego gire las 4 grapas hasta la posición horizontal controlando que queden bien enganchadas.

Protección del sistema Bomba de Calor

El sistema de bomba de calor funciona a través de un compresor que posee una protección que interviene si se

abre la puerta, o si se produce una imprevista interrupción de corriente. Esta protección impedirá un nuevo arranque del compresor hasta 5 minutos después que se haya cerrado la puerta o que se haya reanudado el ciclo.

Page 55

4. Junto a la bomba

de calor, hay que

limpiar atentamente,

la acumulación de

pelusas en las planchas

metálicas, utilizando

un paño húmedo, una

esponja o el aspirador.

No use los dedos.

Protección del sistema Bomba de Calor

El sistema de bomba de calor funciona a través de un compresor que posee una protección que interviene si se

Limpieza de la secadora

• Las partes externas de metal o de plástico y las partes de goma pueden limpiarse con un paño húmedo.

• Periódicamente (cada 6 meses) limpie con una aspiradora la rejilla de la toma de aire frontal y los respiraderos en la parte trasera de la secadora para quitar la pelusa acumulada, residuos de lana y polvo. También se deben quitar las acumulaciones de pelusa de la parte frontal del bomba de calor y de las zonas del filtro, utilizando ocasionalmente la aspiradora.

! No use solventes ni elementos abrasivos. ! Haga controlar con regularidad la secadora por personal

técnico autorizado para garantizar la seguridad de las piezas eléctricas y mecánicas (ver Asistencia Técnica).

Consejos Rápidos

! Recuerda limpiar el filtro puerta y la bomba de calor tras cada secado.

! Recuerda vaciar el contenedor de recolección de agua tras cada carga.

! Procediendo de esta manera ¡podrás obtener el máximo de prestaciones!

Contenedor de recolección de agua

Bomba de Calor

Tapa

Topes

Filtro

Manija

Toma de aire

Matrícula

Modelo y número de serie

Patas ajustables

Page 56

Panel de control

La pantalla

Botones de

SELECCIÓN de PROGRAMAS

Pantalla de

visualización

Botón de

ENCENDIDO/APAGADO

BLOQUEO INFANTIL

y OPCIONES –

Botones y luces

Botón y Luz de

START/PAUSE (INICIO/PAUSA)

Si se pulsa el botón ENCENDIDO/APAGADO : cuando la secadora está en funcionamiento: Si la pantalla indica

DESCONEXIÓN

, la secadora se para. Si la pantalla indica

PULSAR Y MANTENER

, pulse el botón y en la pantalla se observará una cuenta atrás 3, 2, 1 y la secadora se parará. Pulse y mantenga pulsado de nuevo el botón durante más de 3 segundos: la pantalla mostrará brevemente

ENCENDIDO

Los botones de SELECCIÓN de PROGRAMAS

conﬁ guran el programa: pulse el botón correspondiente

al programa que desea seleccionar (véase Comienzo y Programas).

Botones e indicadores de OPCIÓN: estos botones permiten elegir las opciones disponibles del programa seleccionado (véase Controles). Los indicadores de la pantalla situada junto a los botones se encienden para mostrar la opción seleccionada.

El botón/luz START/PAUSE

(INICIO/PAUSA) inicia un

programa seleccionado. Cuando se ejecuta un programa, al pulsar este botón se pausa el programa, se oirá un pitido, la pantalla mostrará

PAUSA

y la secadora se detendrá. La luz se muestra en verde cuando el programa está en marcha, parpadea en ámbar si el programa está en pausa o parpadea en verde si está en modo de espera para iniciar un programa (véase Comienzo y Programas).

Nota. esta luz también parpadea de color ámbar durante la fase de Cuidado posterior de un programa.

En la pantalla se muestran advertencias e información sobre el programa seleccionado y su progreso (véase la página siguiente).

Botón/icono de BLOQUEO

: pulse y mantenga pulsado este botón después de seleccionar el programa y las opciones deseadas para evitar que otra persona cambie el programa. La pantalla mostrará

CERRADA

durante unos instantes. Cuando el icono esté encendido, los demás botones se desactivarán. Mantenga el botón pulsado para cancelar la opción. El icono se apagará y en pantalla aparecerá brevemente el mensaje

DESBLOQUEADA

Nota. Esta secadora está en conformidad con las nuevas

Selección de idioma

Descripción de la pantalla

Selección de programa y pantalla

El programa seleccionado se muestra en la primera línea de la pantalla, el mensaje aparece mientras el programa se está ejecutando. Ocho botones ofrecen dos opciones de lavado: pulse el botón una vez para elegir la primera y púlselo de nuevo para la segunda opción. Se visualizará el programa seleccionado. El último botón selecciona My Cycle. My Cycle. Cuando seleccione el botón de My Cycle, en pantalla se mostrará el programa seleccionado con una «M» delante del nombre: Por ejemplo

Niveles de secado

Durante la selección de un programa automático que tenga varios niveles de secado (véase La tabla Programas). La segunda línea de la pantalla muestra el nivel de secado que se necesita. Cada vez que pulse el botón Nivel de secado se mostrará la opción siguiente de la lista. La pantalla también muestra de 1 a 7 barras dependiendo de la selección que haga; se visualizan durante el avance de los programas.

! Algunos programas automáticos no permiten cambiar el nivel de secado o no tienen todas las opciones de nivel de secado.

HÚMEDO

PARA PLANCHA

COLGAR PLUS

PARA COLGAR

LIGERO

ARMARIO

EXTRA SECO

Progreso del programa

La segunda línea de la pantalla muestra el estado del programa: (los mensajes más largos se desplazan por la línea de texto)

SECADO

SECADO EN FRÍO

CALENTANDO

LISTO

FIN DE CICLO

FIN DE CICLO, LIMPIAR FILTRO Y VACIAR DEPÓSITO

normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionamiento, se activa pasados aproximadamente 30 minutos. Mantenga pulsado el botón ENCENDIDO/ APAGADO hasta que la pantalla muestre brevemente

ENCENDIDO

, ; la secadora se reactiva.

Subdivisión de la ropa

• Controle los símbolos de la etiqueta de las diferentes

prendas para comprobar si las prendas pueden someterse a un secado en tambor.

• Divida la ropa a lavar en función del tipo de tejido.

• Vacíe los bolsillos y controle los botones.

• Cierre las cremalleras y los ganchos y ate los cintos y lazos sin ajustar.

• Estruje las prendas para eliminar la mayor cantidad de agua posible.

! No cargue la secadora con prendas completamente empa-

padas de agua.

Máximas dimensiones de carga

No cargue el cesto por encima de su capacidad máxima. Los siguientes valores se refieren al peso de las prendas secas: Fibras naturales: máximo kg Fibras sintéticas: máximo kg

! Para evitar una disminución de las prestaciones de la seca-

dora, no la sobrecargue.

Etiquetas de mantenimiento

Controle las etiquetas de las prendas, en especial cuando se introducen por primera vez en la secadora. A continuación se reproducen los símbolos más comunes:

Puede utilizarse en la secadora.

No se puede secar en secadora

Secar a alta temperatura.

Secar a baja temperatura.

Ropa

Page 57

La pantalla

Selección de idioma

Cuando encienda por primera vez la secadora, elija el idioma que preﬁ ere en la

lista disponible.

Descripción de la pantalla

Selección de programa y pantalla

M ALGODÓN NORMAL

(véase Comienzo y Programas).

Niveles de secado

! Algunos programas automáticos no permiten cambiar el nivel de secado o no tienen todas las opciones de nivel de secado.

Para cambiar el idioma: la selección del idioma actual debe estar parpadeando en la primera línea de la pantalla.

- Pulse el botón ENCENDIDO/APAGADO para apagar la pantalla; después, pulse y mantenga pulsados los 3 botones:

Nivel de

calor,

Secado temporizado, y Nivel de secado durante 5

segundos.

- Pulse el botón Nivel de calor

o Secado temporizado para

desplazarse arriba o abajo por la lista.

- Cuando el idioma que busca empiece a parpadear en la línea superior de la pantalla, pulse el botón Nivel de secado

para

seleccionarlo

HÚMEDO

PARA PLANCHA

COLGAR PLUS

PARA COLGAR

LIGERO

ARMARIO

EXTRA SECO

Secado húmedo: seca la ropa de manera que esté preparada para planchar con máquinas

o planchas de rodillo. Secado listo para planchar: seca la ropa de manera que esté preparada para planchar

con una plancha de mano. Secado a fondo para colgar: seca la ropa delicada y la deja preparada para colgar para

el secado ﬁ nal.

Secado para colgar: seca la ropa de manera que esté preparada para colgar para un

secado ﬁ nal.

Secado normal: seca la ropa delicada y la deja lista para guardar.

Secado listo para guardar: seca la ropa de manera que esté preparada para guardar.

Extra Seco: seca la ropa de manera que esté preparada para ponerse.

Progreso del programa

La segunda línea de la pantalla muestra el estado del programa: (los mensajes más largos se desplazan por la línea de texto)

(si se selecciona la opción Post-Antiarrugas).

SECADO

SECADO EN FRÍO

CALENTANDO

LISTO

FIN DE CICLO

FIN DE CICLO, LIMPIAR FILTRO Y VACIAR DEPÓSITO

Page 58

La pantalla

Secado temporizado

Después de seleccionar un programa con una opción de Secado temporizado, pulse el botón Temporizado

. Cada vez que lo pulse, en la pantalla se irá

aumentando el tiempo seleccionado (véase Comienzo

y Programas)

Temporizador de retardo y tiempo de ﬁ nalización

Algunos programas pueden tener un comienzo retardado (véase Comienzo y Programas). Pulse el botón Inicio temporizado

El icono parpadea.

Con cada pulsación del botón Inicio temporizado

el valor del retardo aumenta en incrementos

de 1 hora, desde:

a , después y luego, tras unos segundos, se anula el retardo. El tiempo de retardo se muestra en la pantalla junto al botón Inicio temporizado.

En pantalla se muestra una cuenta atrás de los minutos del

periodo de retardo después de pulsar el botón START/PAUSE

(Inicio/Pausa).

La segunda línea de la pantalla muestra

COMENZADO

Si lo desea, en cualquier momento puede cambiar o cancelar el tiempo de retardo.

Después de pulsar el botón START/PAUSE (Inicio/Pausa) se visualiza el Retardo o el Tiempo para ﬁ nalizar en horas y

minutos y se inicia una cuenta atrás por minutos.

Tiempo para ﬁ nalizar

Cuando ﬁ naliza el periodo de retardo (o de todo el programa si no se ha seleccionado retardo), esta parte de la pantalla

mostrará:

- el tiempo estimado hasta el ﬁ nal del programa (programas automáticos)

- el tiempo efectivo restante durante un programa temporizado Cuando se seleccionen los programas de tiempo, el tiempo mostrado durante el ciclo será el tiempo real restante. Cuando se seleccionen los programas Automático, el tiempo mostrado será una estimación del tiempo restante. Cuando se seleccione el programa, la pantalla mostrará el tiempo necesario para secar la carga completa. El tiempo residual

se monitorea constantemente durante el ciclo de secado y el tiempo es modiﬁ cado para mostrar la mejor estimación posible.

Los dos puntos entre las horas y los minutos de la pantalla parpadean para mostrar que se está realizando la cuenta atrás.

Cada pulsación reduce el tiempo de duración y el número de opciones de tiempo disponibles dependiendo del programa/material seleccionado.

Junto al tiempo se visualiza el icono de Secado temporizado

El tiempo seleccionado se sigue visualizando después de que se inicie el programa, pero se puede cambiar en cualquier momento que lo desee.

Seleccionar un programa

1. Enchufar la secadora a la toma eléctrica.

2. Clasiﬁ que la colada según la clase de tejido (véase La colada).

3. Abra la puerta y asegúrese que el ﬁ ltro está limpio y en

posición y que el recipiente de agua está vacío e instalado (véase Mantenimiento).

4. Cargue la máquina y asegúrese que no haya ninguna prenda atrapada en el cierre de la puerta. Cierre la puerta.

5. Si la pantalla no está encendida: Pulse el botón de Encendido/Apagado

6. Pulse el botón del Programa correspondiente al tipo de tejido que vaya a secar. Consulte la tabla Programas (véase

Programas) y las indicaciones para cada tipo de tejido (véase La colada).

- Si se selecciona el botón M los pasos 7 y 8 no son necesarios (véase abajo).

7. Elija la opción Secado temporizado o Niveles de secado:

- Si elije Secado Temporizado, pulse y suelte el botón Temporizado hasta que aparezca en la pantalla el tiempo deseado.

o - Para cambiar la opción predeterminada de secado, pulse y suelte el botón Niveles de Secado hasta que se indique el nivel deseado. ! Véase la Tabla de Programas para obtener más información: disponibilidad de Niveles de secado, Secado temporizado y Opciones.

8. Fije un tiempo de demora y otras opciones si fuera necesario (véase La pantalla).

9. Pulse el botón de START/PAUSE para empezar. La pantalla indicará el tiempo estimado hasta

el ﬁ nal del programa. Durante el programa de secado, usted

puede comprobar la colada y sacar las prendas que ya se

Botón My Cycle:

La primera vez que se pulsa el botón, la segunda línea de la pantalla muestra

PRES. Y ALMACENAR

Después de seleccionar su programa y opciones favoritas, puede guardar estos ajustes manteniendo pulsado el botón My Cycle durante 5 segundos como mínimo; la línea superior mostrará un símbolo M sparpadeante seguido del programa seleccionado. La alarma emitirá un pitido y en la segunda línea de la pantalla se mostrará

MEMO

La próxima vez que desee usar el programa, pulse el botón M, y después el botón START/PAUSE (Inicio/Pausa) para ejecutar el programa.

Si lo desea, puede cambiar el programa favorito, seleccionando otro programa y/u otras opciones y pulse y mantenga pulsado el botón M (como se indica anteriormente).

Comienzo y Programas

Tiempos de secado

Los tiempos son aproximados y pueden variar en función de:

• La cantidad de agua retenida por las prendas después de la centrifugación: las toallas y las prendas delicadas retienen mucha agua.

• Tejidos: las prendas del mismo tejido, pero con trama y espesor diferentes pueden requerir tiempos de secado diferentes.

• Cantidad de ropa: prendas individuales y pequeñas cargas pueden requerir más tiempo para secarse.

• Secado: si las prendas deben ser planchadas es posible extraerlas de la máquina cuando aún están húmedas. Las prendas que deben estar totalmente secas pueden dejarse más tiempo.

• Temperatura programada.

• Temperatura de la habitación: mientras más baja es la temperatura de la habitación en la que se encuentra la secadora, más tiempo será necesario para el secado de las prendas.

• Volumen: algunas prendas voluminosas requieren especial cuidado durante el proceso de secado. Se aconseja sacar las prendas, sacudirlas e introducirlas nuevamente en la secadora: esta operación debe repetirse varias veces durante el ciclo de secado.

! No seque demasiado las prendas. Todos los tejidos contienen humedad natural que los mantiene suaves y vaporosos.

Page 59
