Page 1

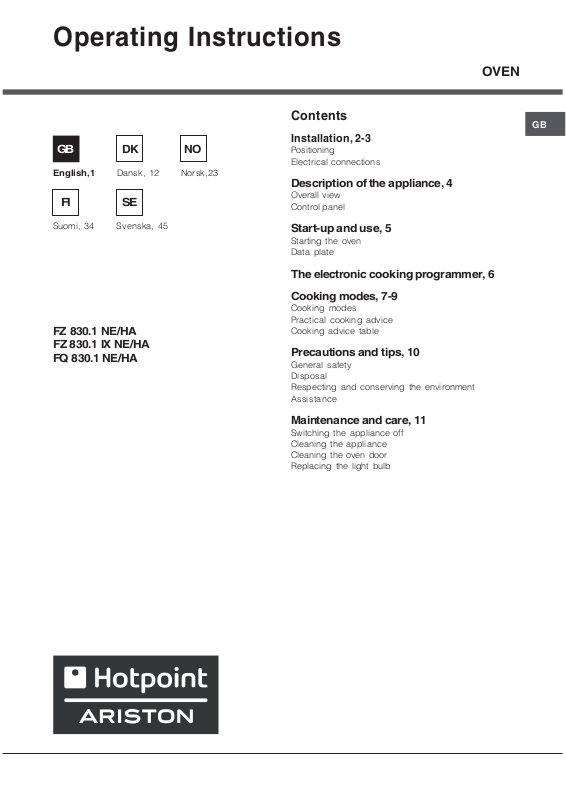

Operating Instructions

OVEN

English,1 Dansk, 12

FI SE

Suomi, 34 Svenska, 45

FZ 830.1 NE/HA FZ 830.1 IX NE/HA FQ 830.1 NE/HA

Norsk,23

Contents

Installation, 2-3

Positioning Electrical connections

Description of the appliance, 4

Overall view Control panel

Start-up and use, 5

Starting the oven Data plate

The electronic cooking programmer, 6

Cooking modes, 7-9

Cooking modes Practical cooking advice Cooking advice table

Precautions and tips, 10

General safety Disposal Respecting and conserving the environment Assistance

Maintenance and care, 11

Switching the appliance off Cleaning the appliance Cleaning the oven door Replacing the light bulb

Page 2

Installation

560 m

45 mm.

 Before placing your new appliance into operation please read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

 Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning

 Keep packaging material out of the reach of children.It can become a choking or suffocation hazard. see Precautions and tips).

! The appliance must be installed by a qualified person in compliance with the instructions provided. Incorrect installation may cause harm to persons, animals or may damage property.

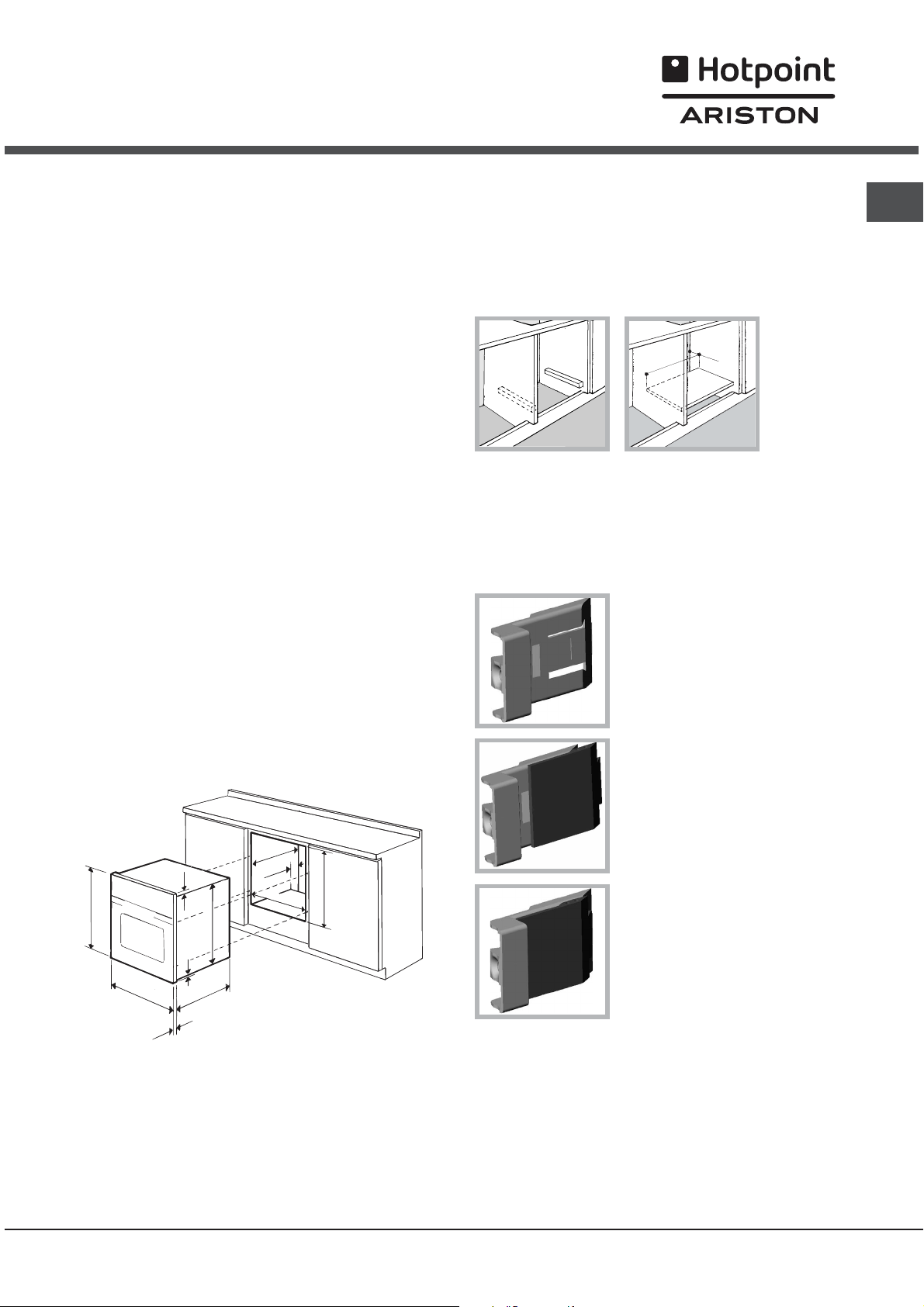

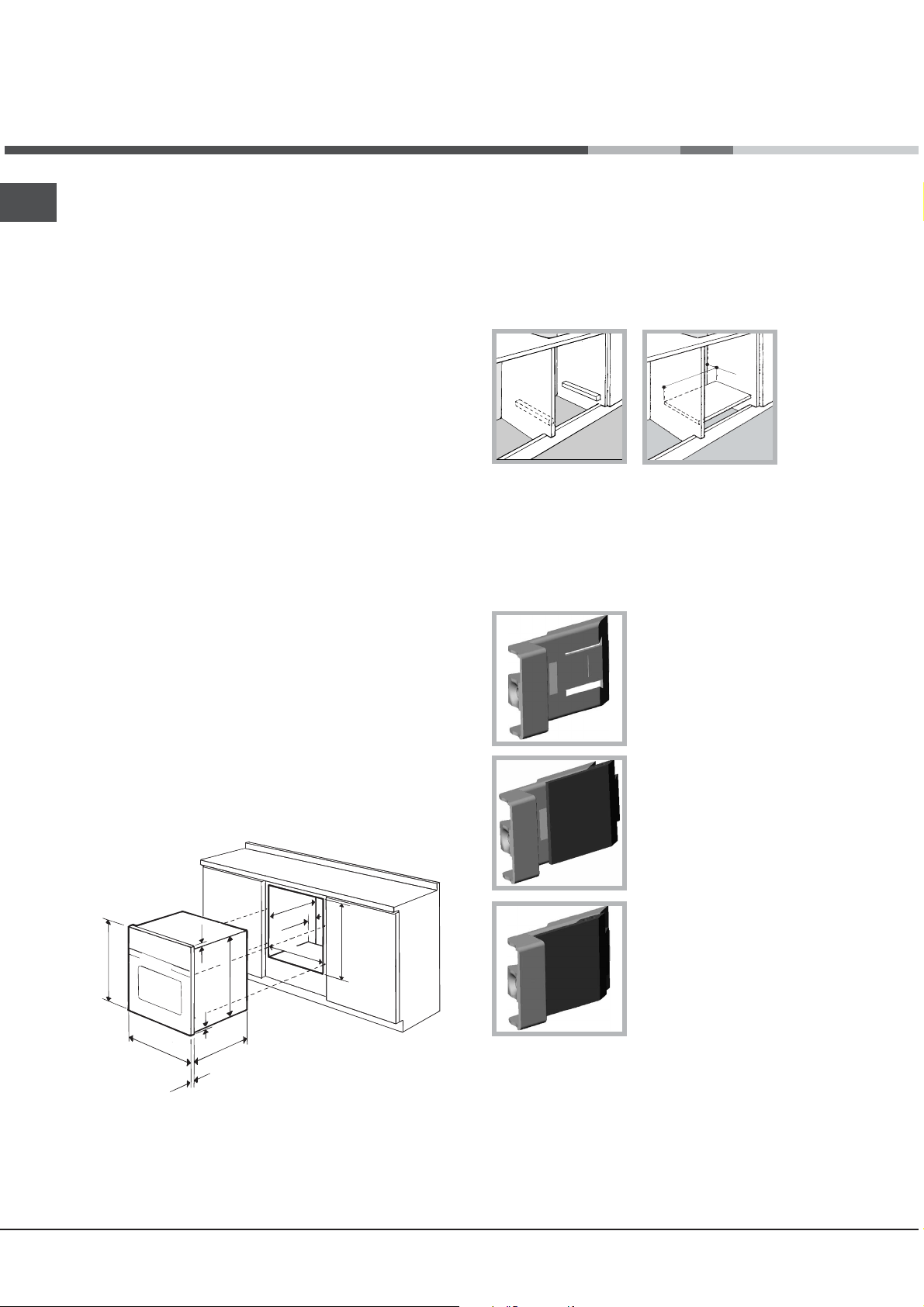

Fitting the appliance

Use the appropriate cabinet to ensure that the appliance functions properly.

 The panels adjacent to the oven must be made of

heat-resistant material.

Ventilation

To ensure good ventilation, the back panel of the cabinet must be removed. It is advisable to install the oven so that it rests on two strips of wood, or on a completely flat surface with an opening of at least 45 x 560 mm (see diagrams).

Centring and fastening

Position the 4 tabs on the side of the oven according to the 4 holes of the outer frame. Adjust the tabs according to the thickness of the cabinet side panel, as shown below:

thickness of 20 mm: take off the removable part of the tab (see diagram)

 Cabinets with a veneer exterior must be assembled

with glues which can withstand temperatures of up to 100°C.

 To install the oven under the counter (see diagram)

and in a kitchen unit, the cabinet must have the following dimensions:

. m

567 mm.

45 mm.

558 mm.

593 mm.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

! The appliance must not come into contact with electrical parts once it has been installed. The consumption indications on the data plate have been calculated for this type of installation.

thickness of 18 mm: use the first groove, which has already been set in the factory (see diagram)

thickness of 16 mm: use the second groove (see diagram)

Secure the appliance to the cabinet by opening the oven door and putting 4 screws into the 4 holes of the outer frame.

! All parts which ensure the safe operation of the appliance must not be removable without the aid of a tool.

Page 3

Electrical connections

! Ovens equipped with a three-pole power supply

cable are designed to operate with alternating current at the voltage and frequency indicated on the data plate located on the appliance (see below).

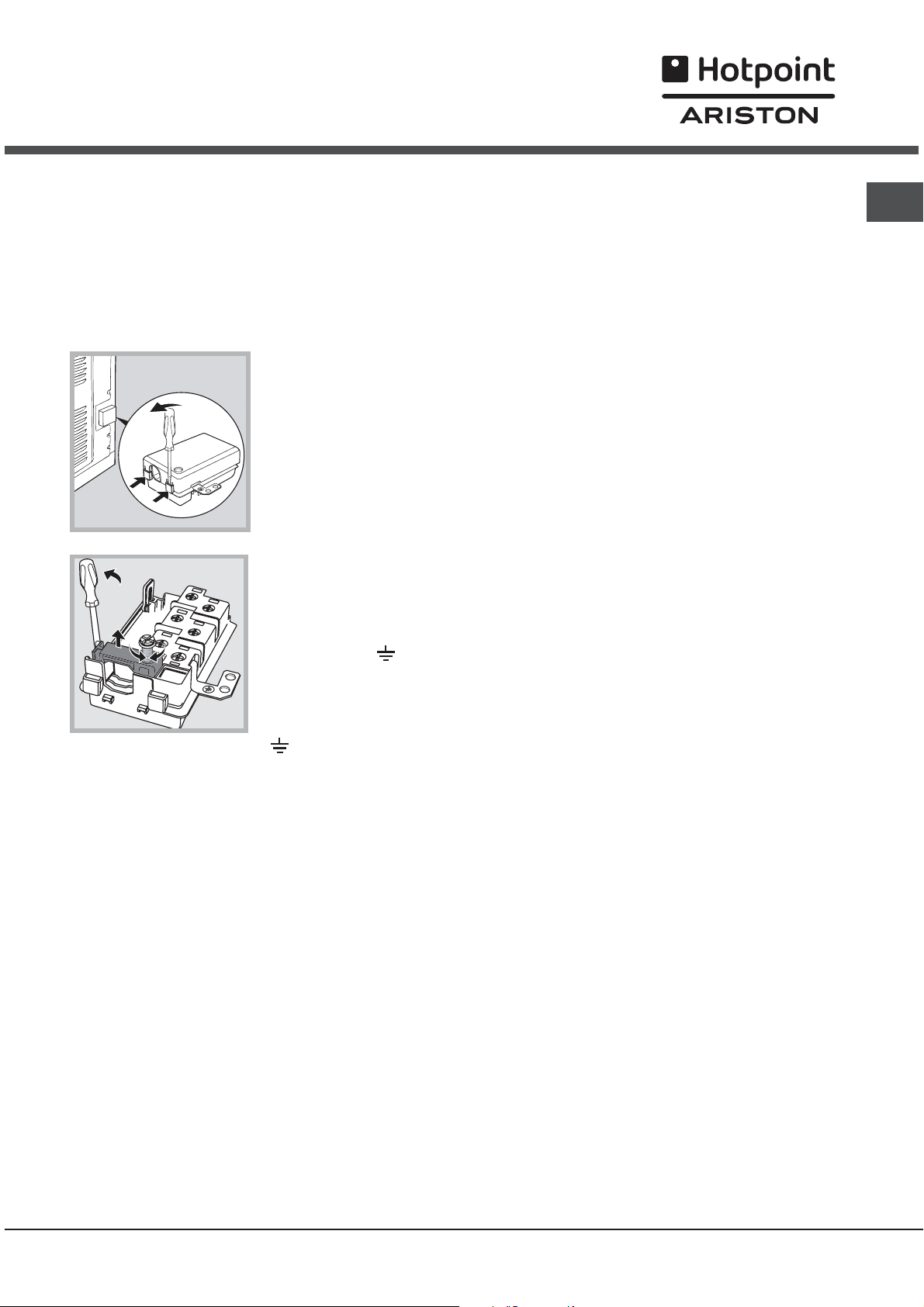

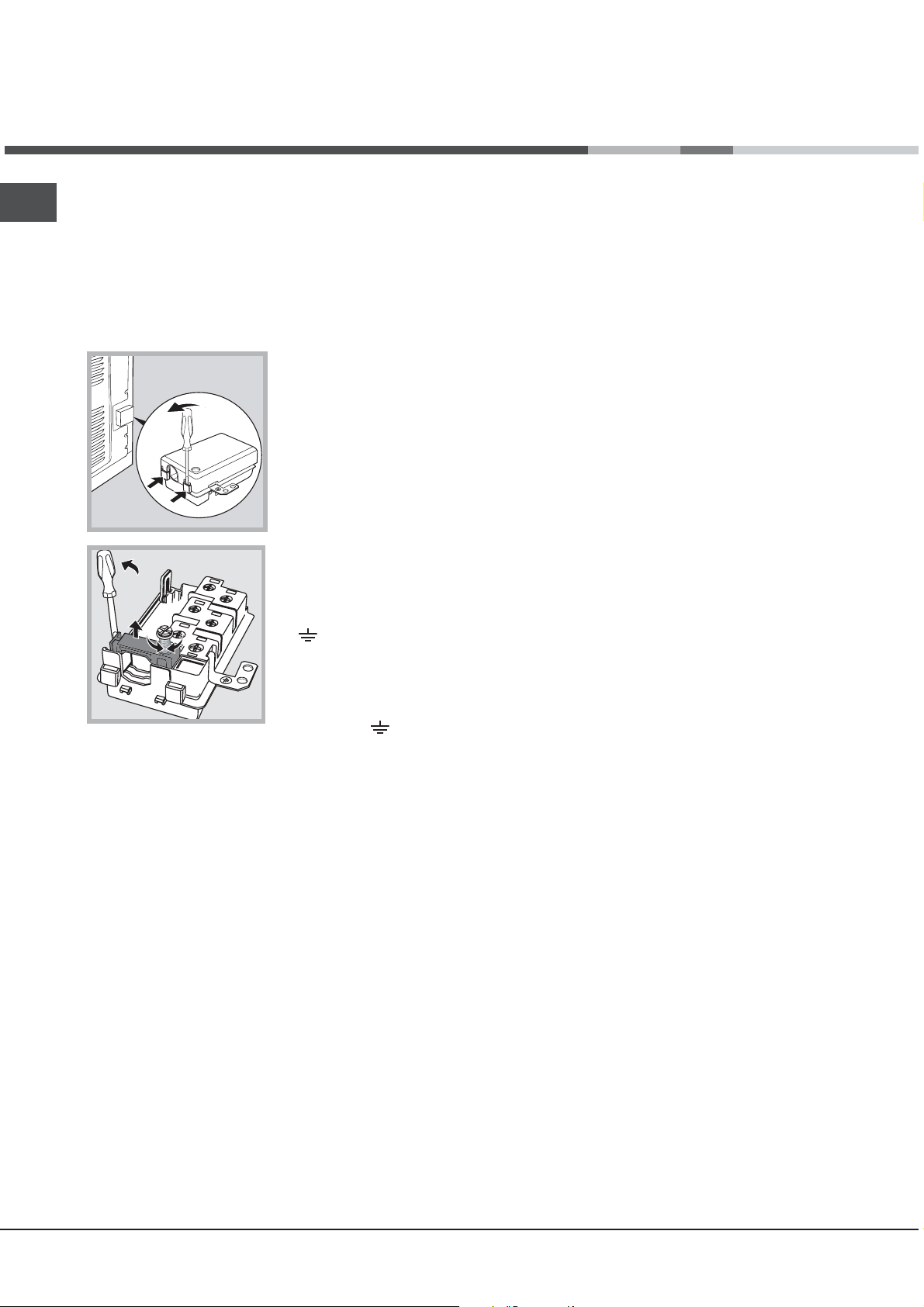

Fitting the power supply cable

1. Open the terminal board by inserting a screwdriver into the side tabs of the cover. Use the screwdriver as a lever by pushing it down to open the cover (see diagram).

2. Loosen the cable clamp screw and

remove it, using a screwdriver as a lever (see figure).

3. Remove the wire contact screws L-N, then fasten the wires under the screw heads, respecting the colour code: Blue (N), Brown (L) and Yellow-Green Verde (

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate (see side). The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains, suitable for the load indicated and complying with current electrical regulations (the earthing wire must not be interrupted by the circuitbreaker). The supply cable must not come into contact with surfaces with temperatures higher than 50°C.

! The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations.

Before connecting to the power supply, make sure that:

 The appliance is earthed and the plug is

compliant with the law.

 The socket can withstand the maximum power of

the appliance, which is indicated on the data plate (see below).

 The voltage must be in the range between the

values indicated on the data plate (see below).

 The socket is compatible with the plug of the

appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced

by authorised technicians only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

Page 4

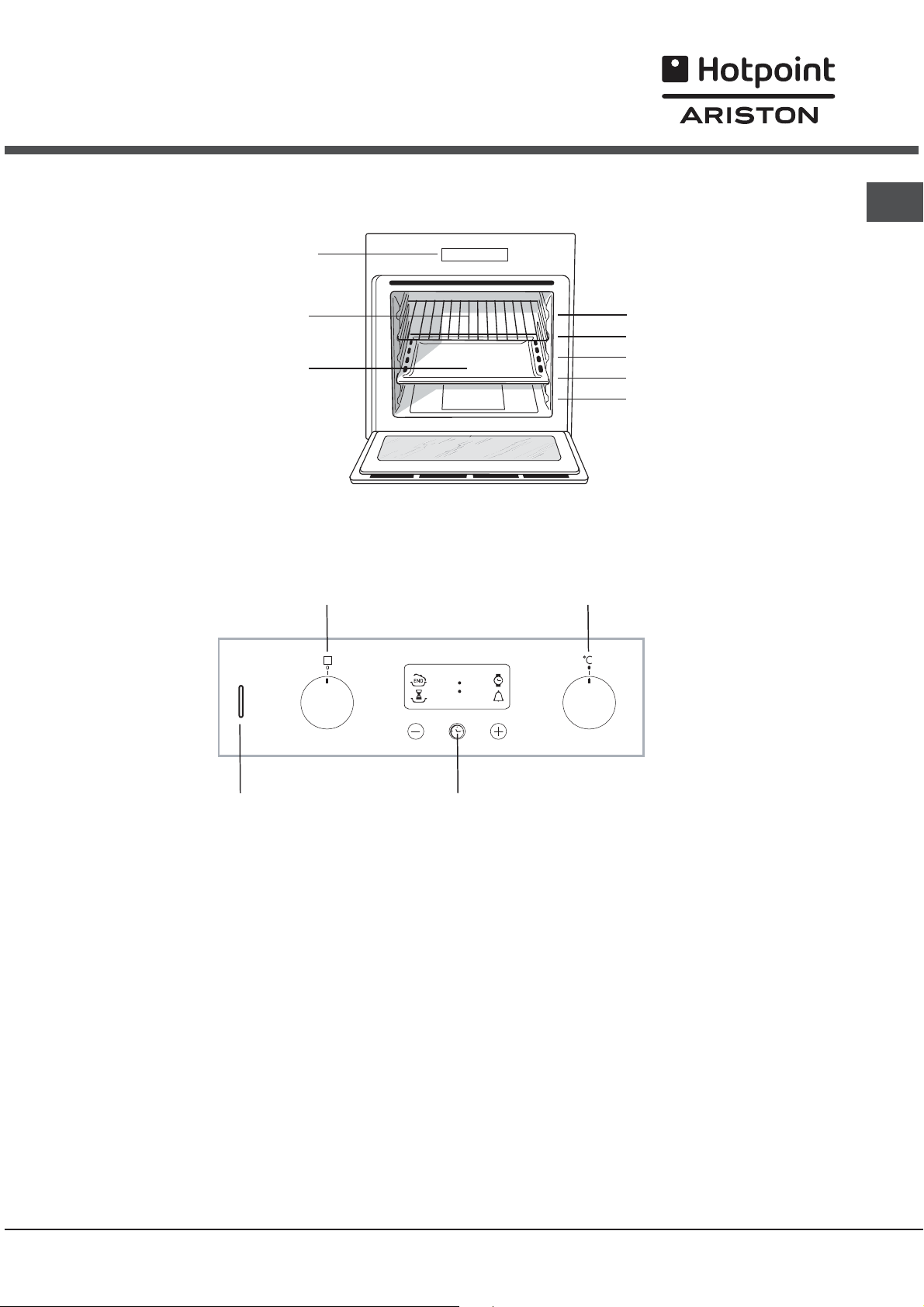

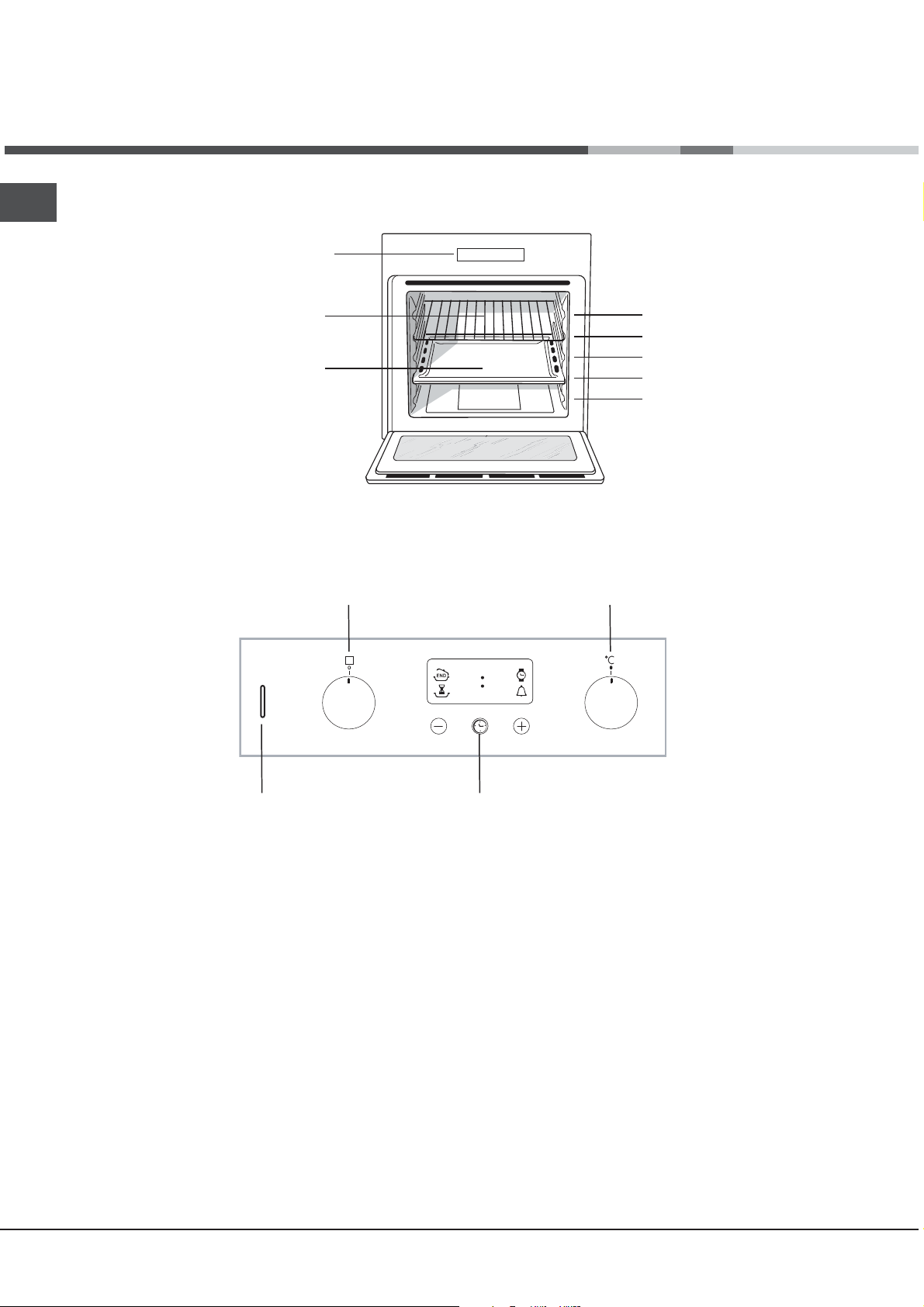

Description of the appliance

Overall view

DRIPPING PAN

Control panel

GRILL

SELECTOR

Knob

GUIDES for the sliding racks

position 5

position 4 position 3 position 2 position 1

THERMOSTAT

Knob

Indicator light

THERMOSTAT

•• ••

ELECTRONIC

Programmer

Page 5

Start-up and use

! The first time you use your appliance, heat the empty

oven with its door closed at its maximum temperature for at least half an hour. Ensure that the room is well ventilated before switching the oven off and opening the oven door. The appliance may produce a slightly unpleasant odour caused by the burning away of protective substances used during the manufacturing process.

Starting the oven

1. Select the desired cooking mode by turning the SELECTOR knob.

2. Select the desired temperature with the THERMOSTAT knob. See the Cooking advice table for cooking modes and the suggested cooking temperatures (see Cooking Modes).

3. When lit, the THERMOSTAT indicator light indicates that the oven is heating up to the temperature set.

4. You may do the following during cooking:

- change the cooking mode by turning the SELECTOR knob.

- change the temperature by turning the THERMOSTAT knob.

- stop cooking by turning the SELECTOR knob to the 0 position.

! Never put objects directly on the oven bottom to avoid damaging the enamel coating.

! Always place cookware on the rack(s) provided.

Cooling ventilation

In order to cool down the external temperature of the oven, some models are fitted with a cooling fan that blows out air between the control panel and the oven door. ! Once the cooking has been completed, the cooling fan remains on until the oven has cooled down sufficiently.

Oven light

It goes on when selecting

with the SELECTOR

knob. It stays on when a cooking mode is selected.

DATA PLATE

Dimensions

Volume

Electrical connections

width 43.5 cm height 32 cm depth 41,5 cm

lt. 58

voltage: 220-240V ~ 50Hz maximum power absorbed 2800W

ENERGY LABEL

Directive 2002/40/EC on the label of electric ovens. Standard EN 50304

Energy consumption for Natural convection – heating mode: Convection mode.

Declared energy consumption for Forced convection Class – heating mode: Baking.

This appliance conforms to the following European Economic Community directives:

- 2006/95/EEC of 12/12/06 (Low Voltage) and subsequent amendments;

- 89/336/EEC of 03/05/89 (Electromagnetic Compatibility) and subsequent amendments;

- 93/68/EEC of 22/07/93 and subsequent amendments.

- 2002/96/EC

Page 6

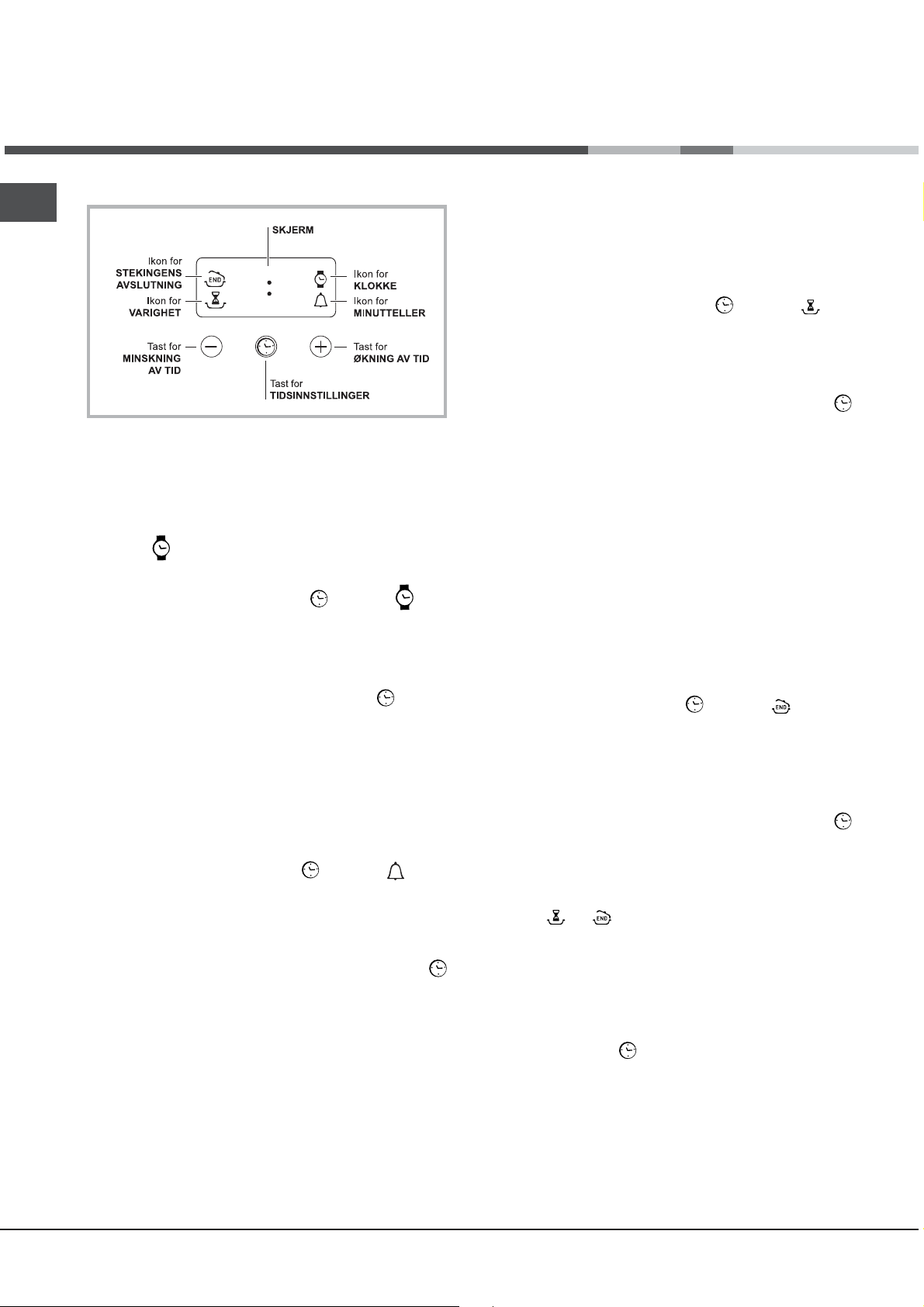

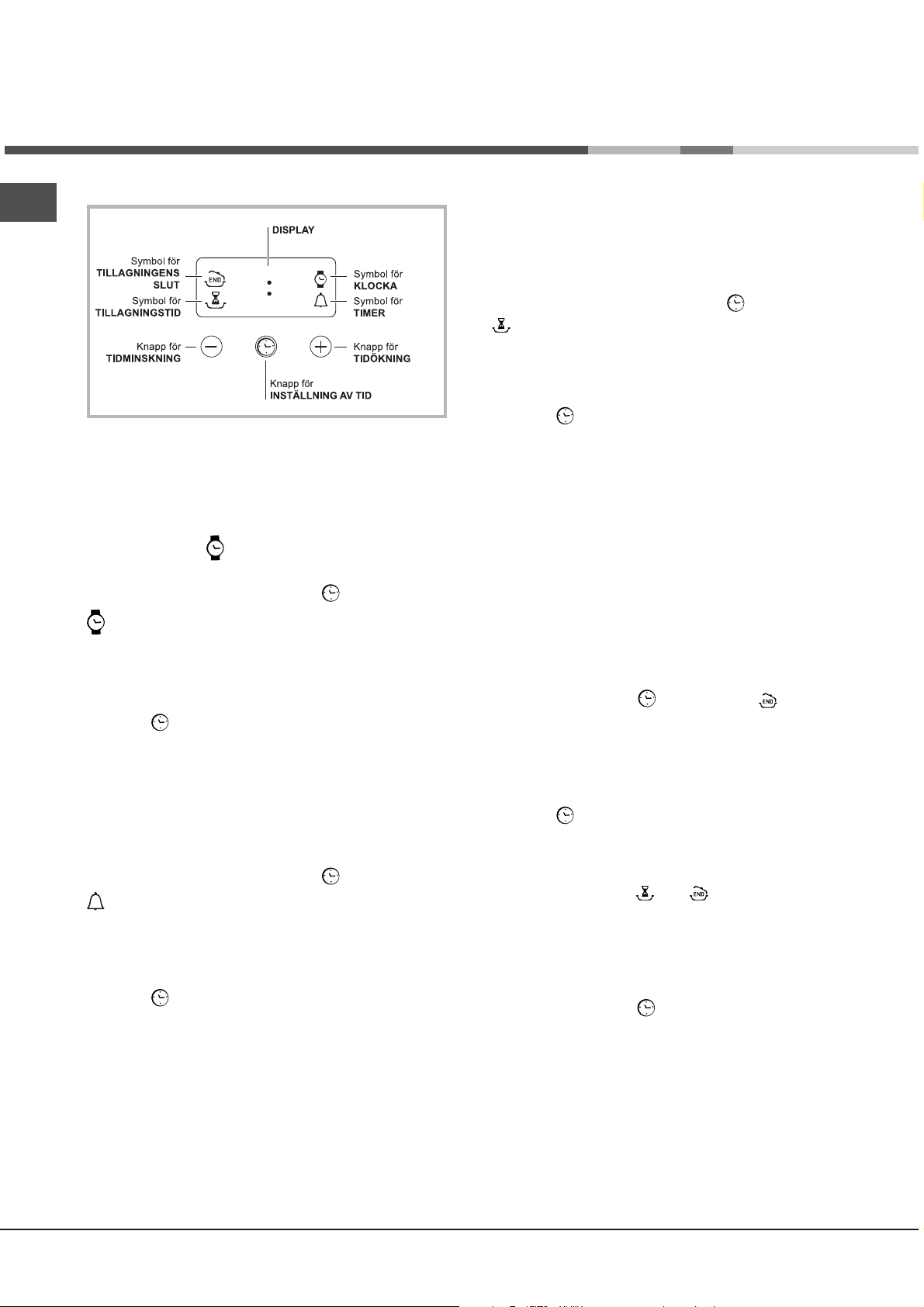

The electronic cooking programmer

DISPLAY

END OF

COOKING icon

DURATION

icon

DECREASE TIME

button

•• ••

SET TIME

button

CLOCK icon

TIMER icon

INCREASE TIME

button

Setting the clock

 The clock may be set when the oven is switched off or when it is switched on, provided that a the end time of a cooking cycle has not been programmed previously. After the appliance has been connected to the

mains, or after a blackout, the numerical digits on the DISPLAY will begin to flash.

1. Press the icon and the four digits on the display begin to flash.

2. Use the + and - buttons to adjust the time; if you press and hold either button, the display will scroll through the values more quickly, making it quicker and easier to set the desired value.

3. Wait for 10 seconds or press the to finalise the setting.

button several times until the

icon and the four

button again

Setting the timer

 This function does not interrupt cooking and does not affect the oven; it is simply used to activate the buzzer when the set amount of time has elapsed.

1. Press the icon and the three digits on the display begin to flash.

2. Use the + and - buttons to set the desired time; if you press and hold either button, the display will scroll through the values more quickly, making it quicker and easier to set the value.

3. Wait for 10 seconds or press the to finalise the setting. The display will then show the time as it counts down. When this period of time has elapsed the buzzer will be activated.

button several times until the

button again

Programming cooking

 A cooking mode must be selected before programming can take place.

Programming the cooking duration

1. Press the icon and the three digits on the DISPLAY begin to flash.

2. Use the + and - buttons to set the desired duration; if you press and hold either button, the display will scroll through the values more quickly, making it quicker and easier to set the value.

3. Wait for 10 seconds or press the to finalise the setting.

4. When the set time has elapsed, the text END appears on the DISPLAY, the oven will stop cooking and a buzzer sounds.  For example: it is 9:00 a.m. and a time of 1 hour

and 15 minutes is programmed. The programme will stop automatically at 10:15 a.m.

Setting the end time for a cooking mode

 A cooking duration must be set before the cooking end time can be scheduled.

1. Follow steps 1 to 3 to set the duration as detailed above.

2. Next, press the the four digits on the DISPLAY begin to flash.

3. use the + and - buttons to adjust the cooking end time; if you press and hold either button, the display will scroll through the values more quickly, making it quicker and easier to set the desired value.

4. Wait for 10 seconds or press the to finalise the setting.

5. When the set time has elapsed, the text END appears on the DISPLAY, the oven will stop cooking and a buzzer sounds.

Programming has been set when the buttons are illuminated. The DISPLAY shows the cooking end time and the cooking duration alternately.

Cancelling a programme

To cancel a programme:  press the

the setting you wish to cancel and the digits on the display are no longer flashing. Press the - button until the digits 00:00 appear on the display.

 Press and hold the + and - buttons; this will

cancel all the settings selected previously, including timer settings.

button several times until the

button again

button until the icon and

button again

and

button until the icon corresponding to

Page 7

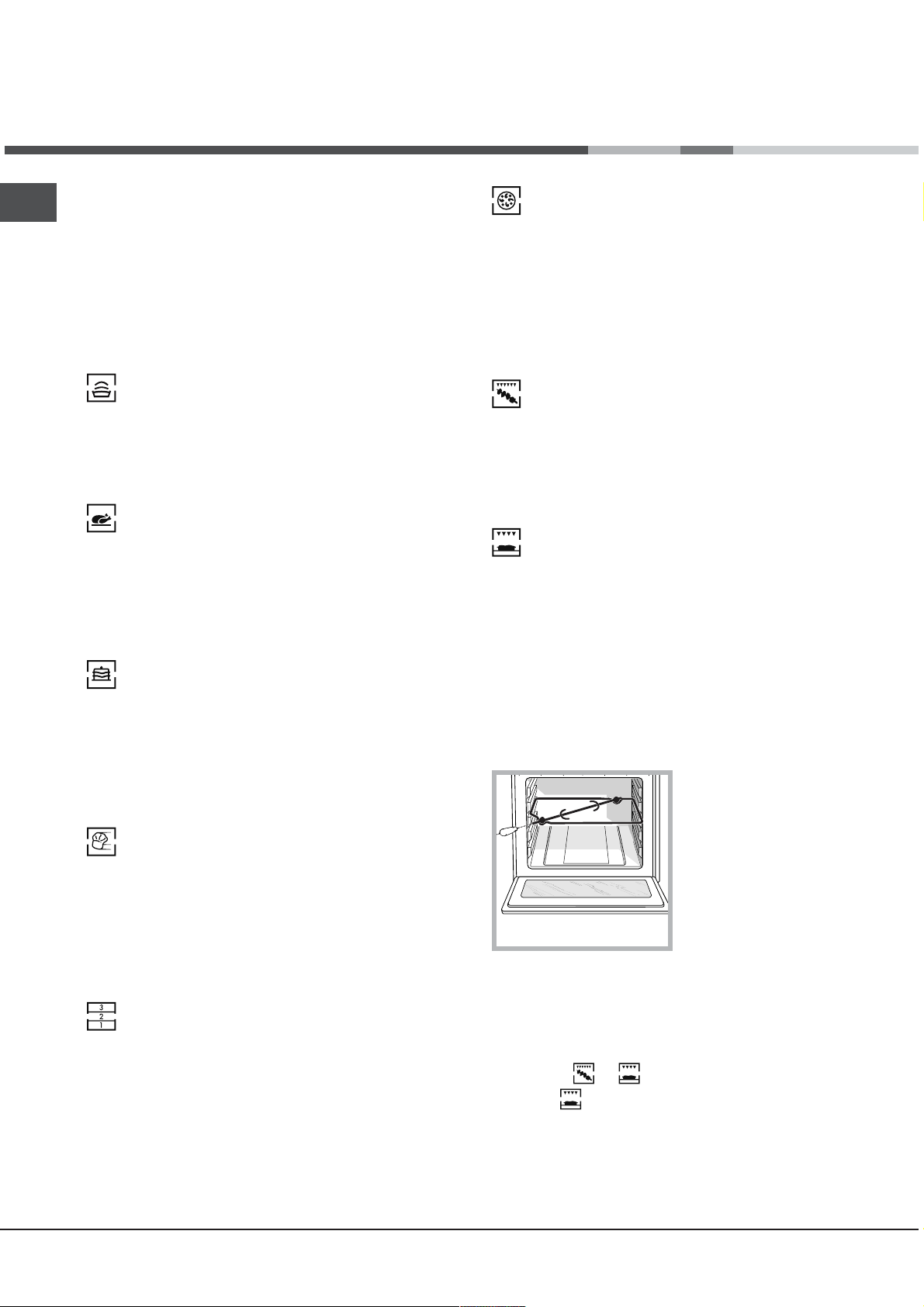

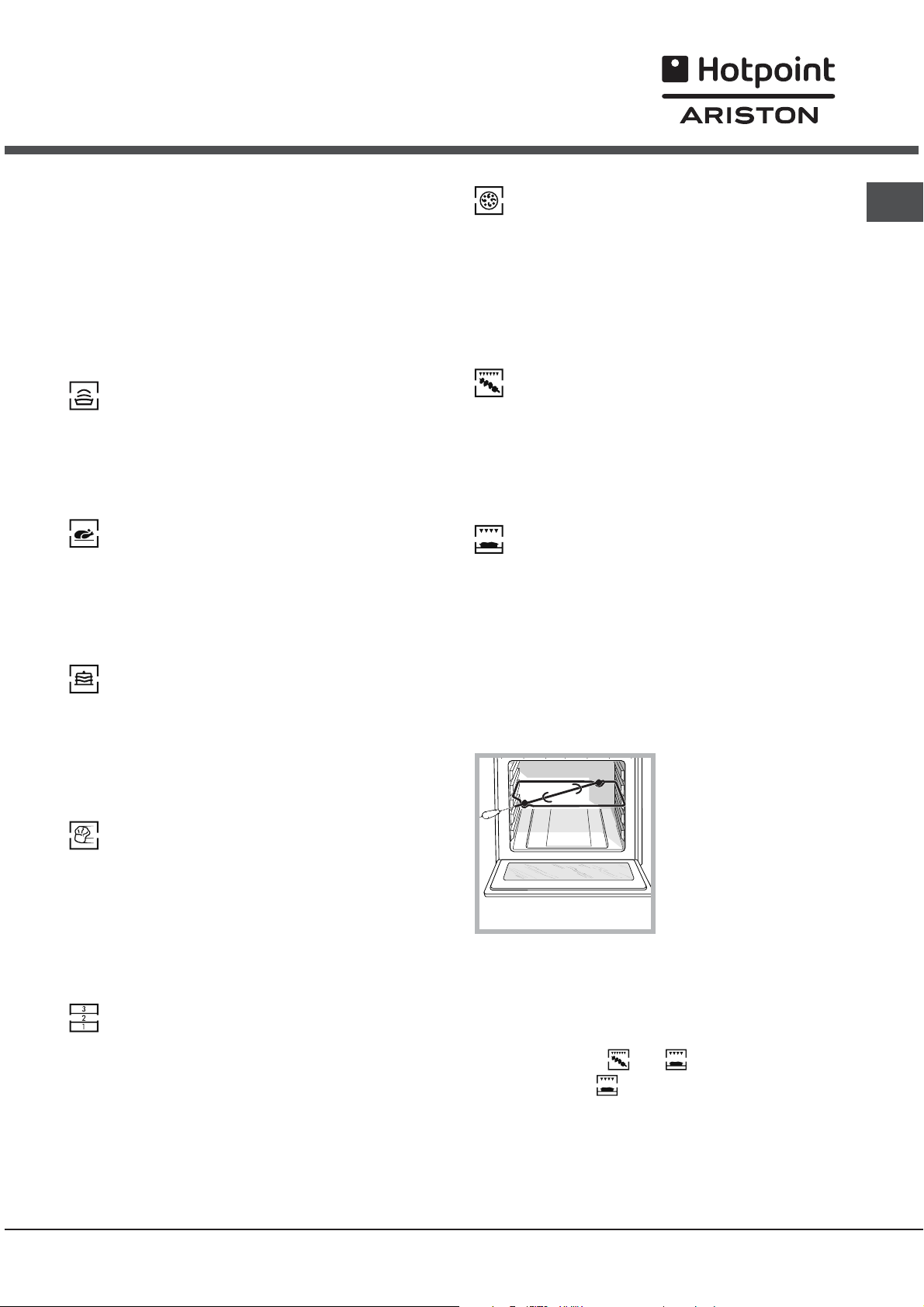

Cooking modes

! A temperature value can be set for all cooking modes between 60°C and Max, except for

 BARBECUE (recommended: set only to MAX power

level);

 GRATIN (recommended: do not exceed 200°C).

LEAVENING mode

The oven reaches and maintains a temperature of 40°C irrespective of the position of the THERMOSTAT knob. This mode is ideal for leavening dough made with yeast.

TRADITIONAL OVEN mode

Both the top and bottom heating elements will come on. With this traditional cooking mode, it is best to use one cooking rack only: if more than one rack is used, the heat distribution will be uneven.

BAKING mode

The rear heating element and the fan come on, guaranteeing the distribution of heat delicately and uniformly throughout the oven. This mode is ideal for baking and cooking temperature sensitive foods such as cakes that need to rise and to prepare certain tartlets on 3 shelves simultaneously.

FAST COOKING mode

PIZZA mode

The heating elements (bottom and circular) and the fan come on. This combination heats the oven rapidly by producing a considerable amount of heat, particularly from the bottom element. If you use more than one rack simultaneously, switch the position of the dishes halfway through the cooking process.

BARBECUE mode

The top heating element and the rotisserie (where present) come on. The high and direct temperature of the grill is recommended for food that requires high surface temperature. Always cook in this mode with the oven door closed.

GRATIN mode

The top heating element as well as the fan and the rotisserie (where present) come on. This combination of features increases the effectiveness of the unidirectional thermal radiation of the heating elements through forced circulation of the air throughout the oven. This helps prevent food from burning on the surface, allowing the heat to penetrate right into the food. Always cook in this mode with the oven door closed.

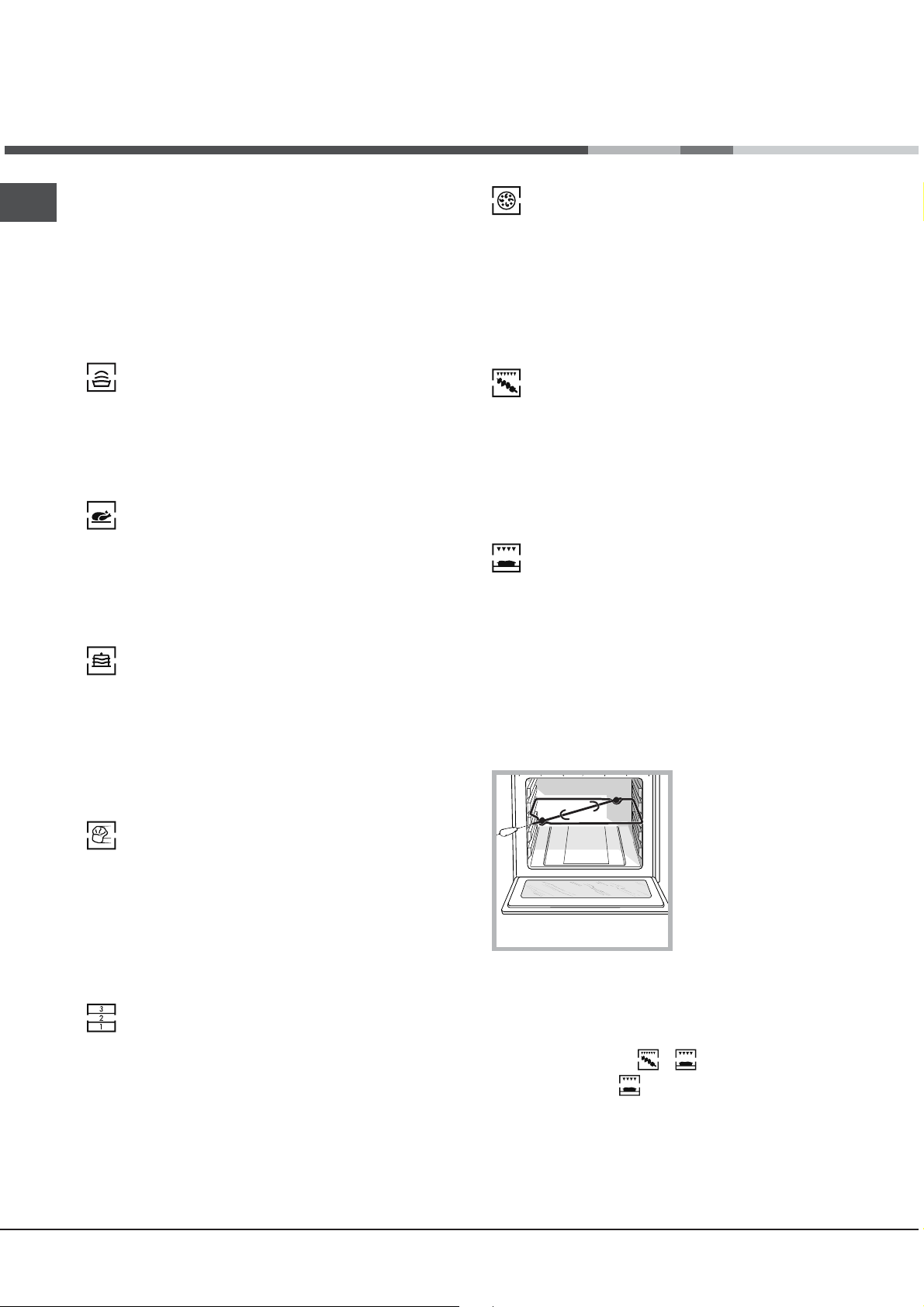

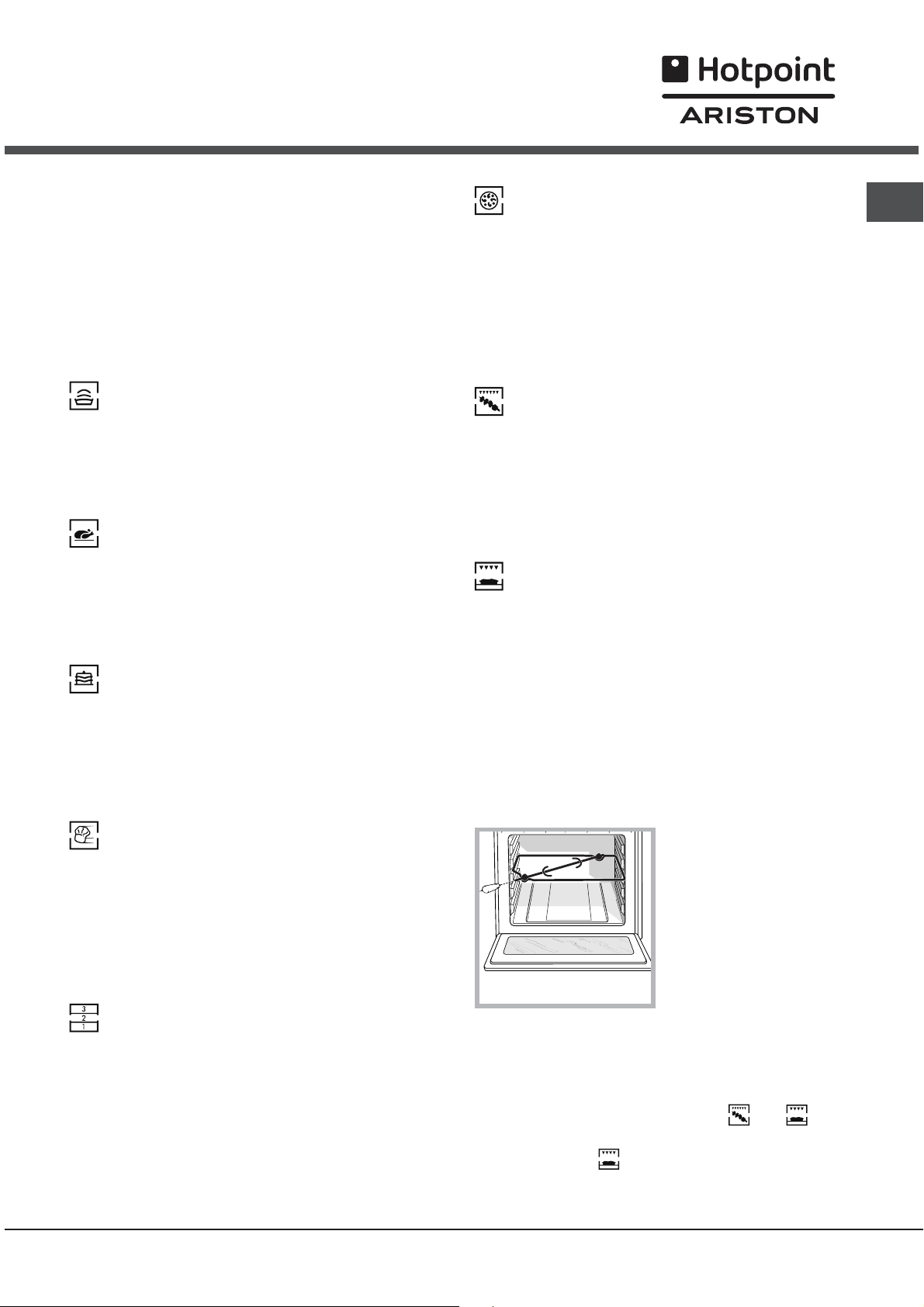

The Rotisserie (only available on certain models)

To operate the rotisserie (see diagram) proceed as follows:

The heating elements and the fan come on, guaranteeing the distribution of heat consistently and uniformly throughout the oven. Pre-heating is not necessary for this cooking mode. This mode is especially recommended for cooking pre-packed food quickly (frozen or pre-cooked). The best results are obtained if you use one cooking rack only.

MULTI-COOKING mode

All the heating elements (top, bottom and circular), as well as the fan, will come on. Since the heat remains constant throughout the oven, the air cooks and browns food uniformly. A maximum of two racks may be used at the same time.

1. Place the dripping pan in position 1.

2. Place the rotisserie support in position 3 and insert the spit in the hole provided on the back panel of the oven.

3. Start the rotisserie using the knob to select MODE or .

 When door is opened.

mode is on, the rotisserie will stop if the

Page 8

Practical cooking advice

! Do not place racks in position 1 and 5 during fan-

assisted cooking. Excessive direct heat can burn temperature sensitive foods.

! In the BARBECUE and GRATIN cooking modes, particularly when using the rotisserie, place the dripping pan in position 1 to collect cooking residues (fat and/or grease).

MULTI-COOKING

 Use position 2 and 4, placing the food that requires

more heat on 2.

 Place the dripping pan on the bottom and the rack

on top.

BARBECUE

 Insert the rack in position 3 or 4. Place the food in

the centre of the rack.

 We recommend that you set the maximum power

level. The top heating element is regulated by a thermostat and may not always be on.

PIZZA MODE

 Use a light aluminium pizza pan. Place it on the

rack provided. For a crispy crust, do not use the dripping pan (prevents crust from forming by extending cooking time).

 If the pizza has a lot of toppings, we recommend

adding the mozzarella cheese on top of the pizza halfway through the cooking process.

Page 9

Cooking advice table

Cooking

modes

Leavening

Traditional

Oven

Baking

Mode

Fast

cooking

Multi-

cooking

Pizza Mode

Barbecue

Gratin

Foods Weight

Leavening process of dough made with yeast or baking powder (brioches, bread, sugar pie, croissants, etc.) Duck Roast veal or beef Pork roast Biscuits (short pastry) Tarts Tarts Fruit cakes Plum cake Sponge cake Stuffed pancakes (on 2 racks) Small cakes (on 2 racks) Cheese puffs (on 2 racks) Cream puffs (on 3 racks) Biscuits (on 3 racks) Meringues (on 3 racks)

Frozen food

Pizza Courgette and prawn pie Country style spinach pie Turnovers Lasagne Golden Rolls Chicken morsels

Pre-cooked food

Golden chicken wings 0.4 2 - 200 20-25

Fresh Food

Biscuits (short pastry) Plum cake Cheese puffs Pizza (on 2 racks) Lasagne Lamb Roast chicken + potatoes Mackerel Plum cake Cream puffs (on 2 racks) Biscuits (on 2 racks) Sponge cake (on 1 rack) Sponge cake (on 2 racks) Savoury pies Pizza Roast veal or beef Chicken Soles and cuttlefish Squid and prawn kebabs Cuttlefish Cod filet Grilled vegetables Veal steak Sausages Hamburgers Mackerels Toasted sandwiches (or toast) With rotisserie (where present) Veal on the spit Chicken on the spit Lamb on the spit Grilled chicken Cuttlefish With rotisserie (where present) Veal on the spit Lamb on the spit Chicken on the spit + potatoes (roasted)

(in kg)

1 1 1

0.5 1

0.7

0.5

1.2

0.6

0.4

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.3

0.6

0.2 1 1 1

1+1

1 1

0.5

0.5 1

1.5

0.5 1 1

0.7

0.6

0.8

0.4

0.8

0.6

0.6 1

4 and 6

1.0

1.5

1.0

1.5

Rack Position Pre-heating

time

(minutes)

3 3 3 3 3 3

2 or 3

3 2 and 4 2 and 4 2 and 4

1 and 3 and 5 1 and 3 and 5 1 and 3 and 5

2 2 and 4

2 2 and 4 2 and 4

2 2 and 4

2 or 3

3 or 4

2 2

15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

15 10 10 15 10 10

10 10 10 10 15 15 10 10

10 10

10 10 10 10

Recommended

temperature

200 200 200 180 180 180 180 180 160 200 190 210 180 180

250 200 220 200 200 180 220

200 180 210 230 180 180 200 180 170 190 180 170 170 200 220 220

180 Max Max Max Max Max Max Max Max Max Max

Max Max Max

200

Cooking

time

(minutes)

65-75 70-75 70-80 15-20 30-35 20-30 40-45 40-50 25-30 30-35 20-25 15-20 20-25 20-25

180

12 20

30-35

35 25-30 15-20

15-18

45 10-12

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30 15-20 25-30 60-70 10-12

8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20

3-5

80-90 70-80 70-80 55-60 30-35

70-80 70-80 70-75 70-75

Page 10

Precautions and tips

! The appliance was designed and manufactured in compliance with

international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

 The appliance was designed for domestic use inside the home

and is not intended for commercial or industrial use.

 The appliance must not be installed outdoors, even in covered

areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

 When handling the appliance, always use the handles provided

on the sides of the oven.

 Do not touch the appliance with bare feet or with wet or moist

hands and feet.

 The appliance must be used to cook food by adults only and

according to the instructions in this manual.

 When the appliance is in use, the heating

elements and some parts of the oven door become extremely hot. Make sure you don't

touch

them and keep children well away.

 Ensure that the power supply cable of other electrical appliances

does not come into contact with the hot parts of the oven.

 The openings used for ventilation and dispersion of heat must

never be covered.

inexperienced persons may cause injury or further malfunctioning of the appliance. Contact a Service Centre (see Assistance).

 Do not rest heavy objects on the open oven door.

 The appliance should not be operated by people (including

children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

 Do not let children play with the appliance.

Disposal

 Observe local environmental standards when disposing packaging

material for recycling purposes. Observe existing legislation when disposing of the old appliance.

 The European Directive 2002/96/EC on Waste Electrical and

Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out wheeled bin symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

 Always grip the oven door handle in the centre: the ends may be

hot.

 Always use oven gloves to place cookware in the oven or when

removing it.

 Do not use aluminium foil to line the bottom of the oven.

 Do not place flammable materials in the oven: if the appliance is

switched on by mistake, it could catch fire.

 Always make sure the knobs are in the l/

appliance is not in use.

 When unplugging the appliance always pull the plug from the

mains socket, do not pull on the cable.

 Never carry out any cleaning or maintenance work without having

unplugged the plug from the mains.

 In the case of a malfunction, under no circumstances should you

attempt to repair the appliance yourself. Repairs carried out by

¡ position when the

Respecting and conserving the environment

 By using the appliance in the hours between late afternoon and

early morning, you can help reduce the work load placed on electrical companies.

 Always keep the oven door closed when using the BARBECUE

and GRATIN modes: to attain best results and to save energy (approximately 10%).

 Regularly check the door seals and wipe clean to ensure they are

free of debris so that they stick properly to the door and do not allow heat to disperse.

Assistance

Communicating:

 appliance model (Mod.)  serial number (S/N) This information is found on the data plate located on the appliance and/or on the packaging.

Page 11

Maintenance and care

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

 The stainless-steel or enamel-coated external

parts as well as the rubber seals may be cleaned using a sponge that has been soaked in lukewarm water and neutral soap. If these stains are difficult to remove, use only specialised products. After cleaning, rinse and dry thoroughly. Do not use abrasive powders or corrosive substances.

 Ideally, the inside of the oven should be cleaned

after each use, when it is still lukewarm. Use hot water and detergent, rinse and dry with a soft cloth. Do not use abrasive products.

 All accessories - with the exception of the sliding

racks - can be washed like everyday crockery.  Never use steam cleaners or pressure cleaners on the appliance.

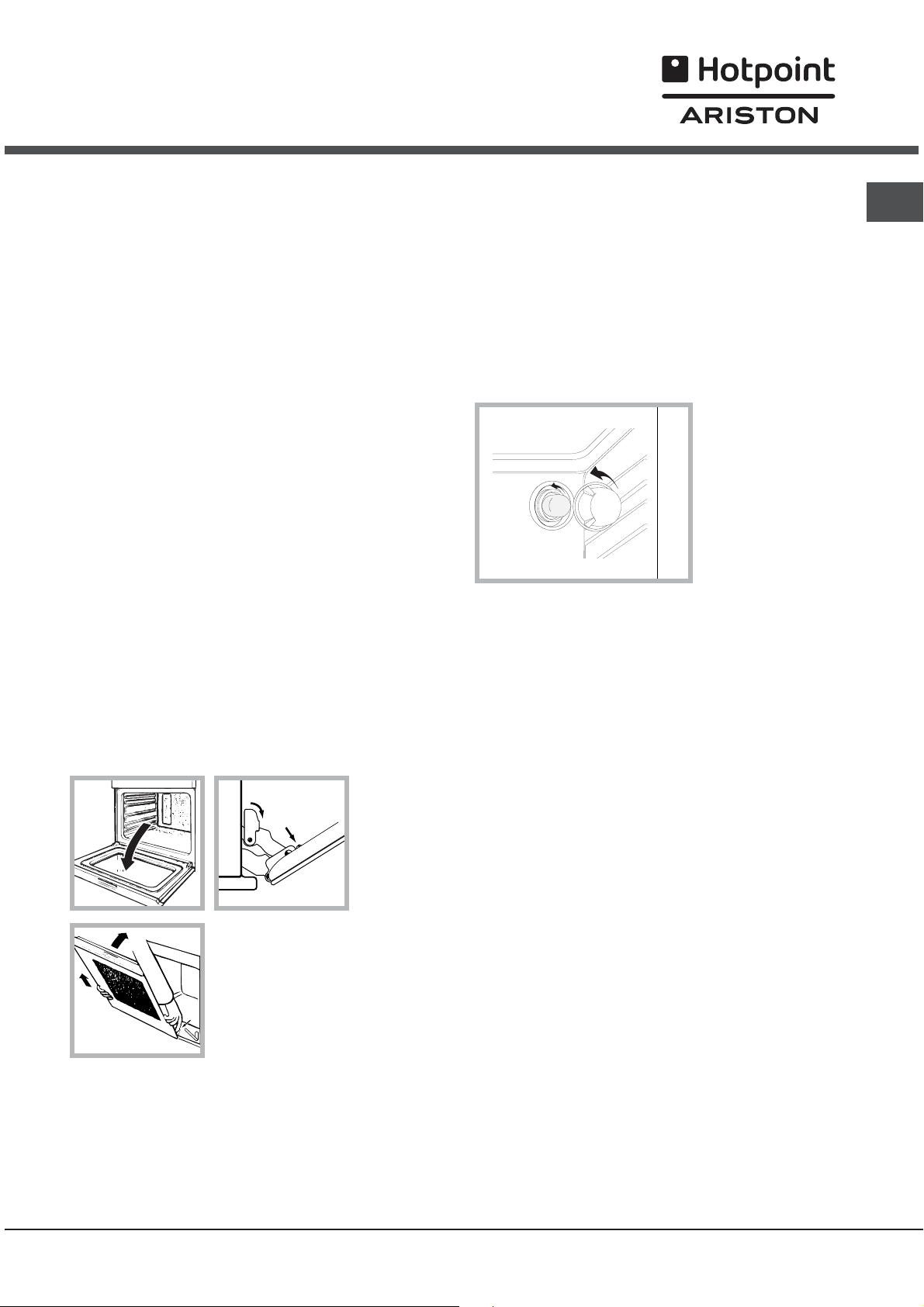

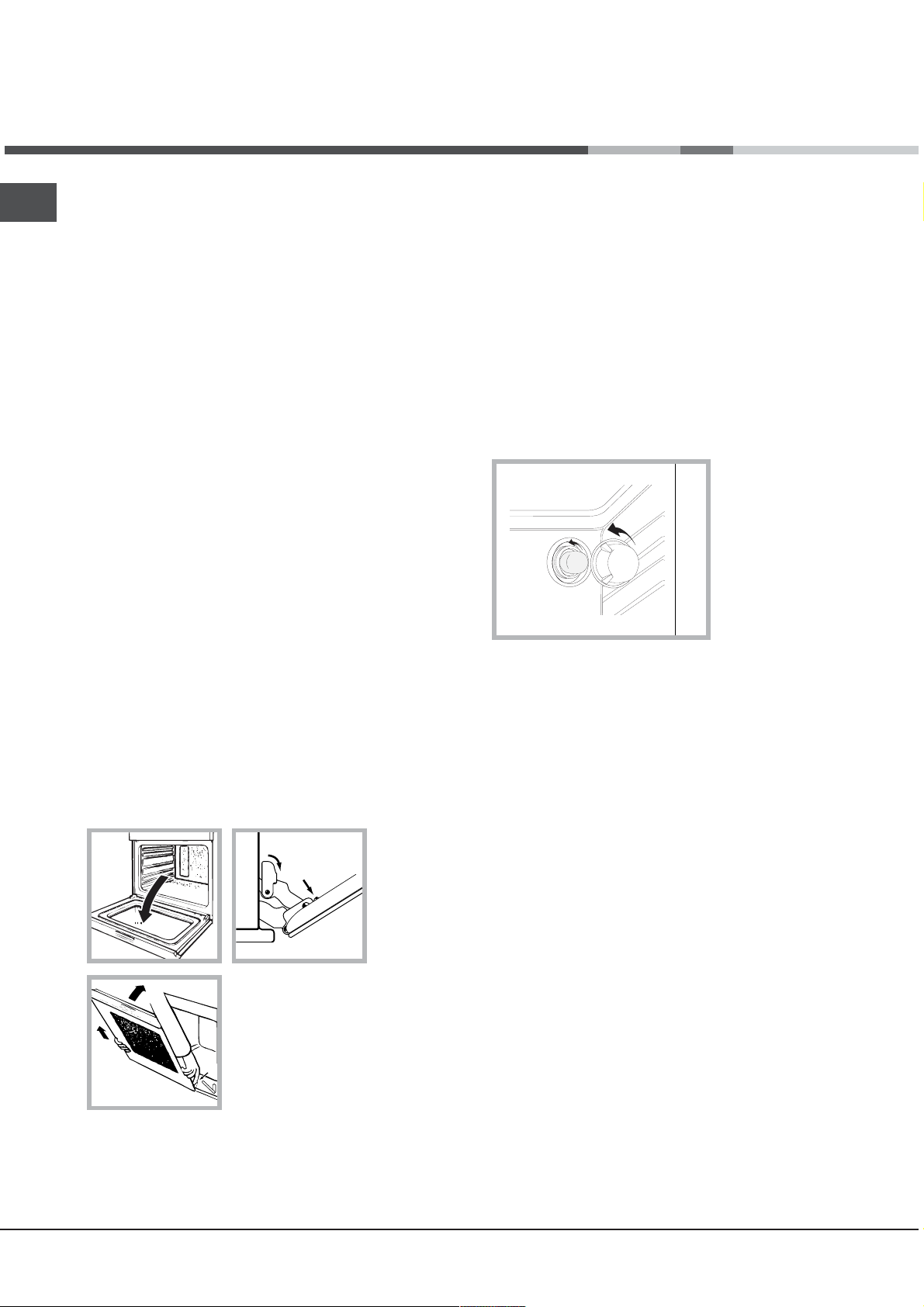

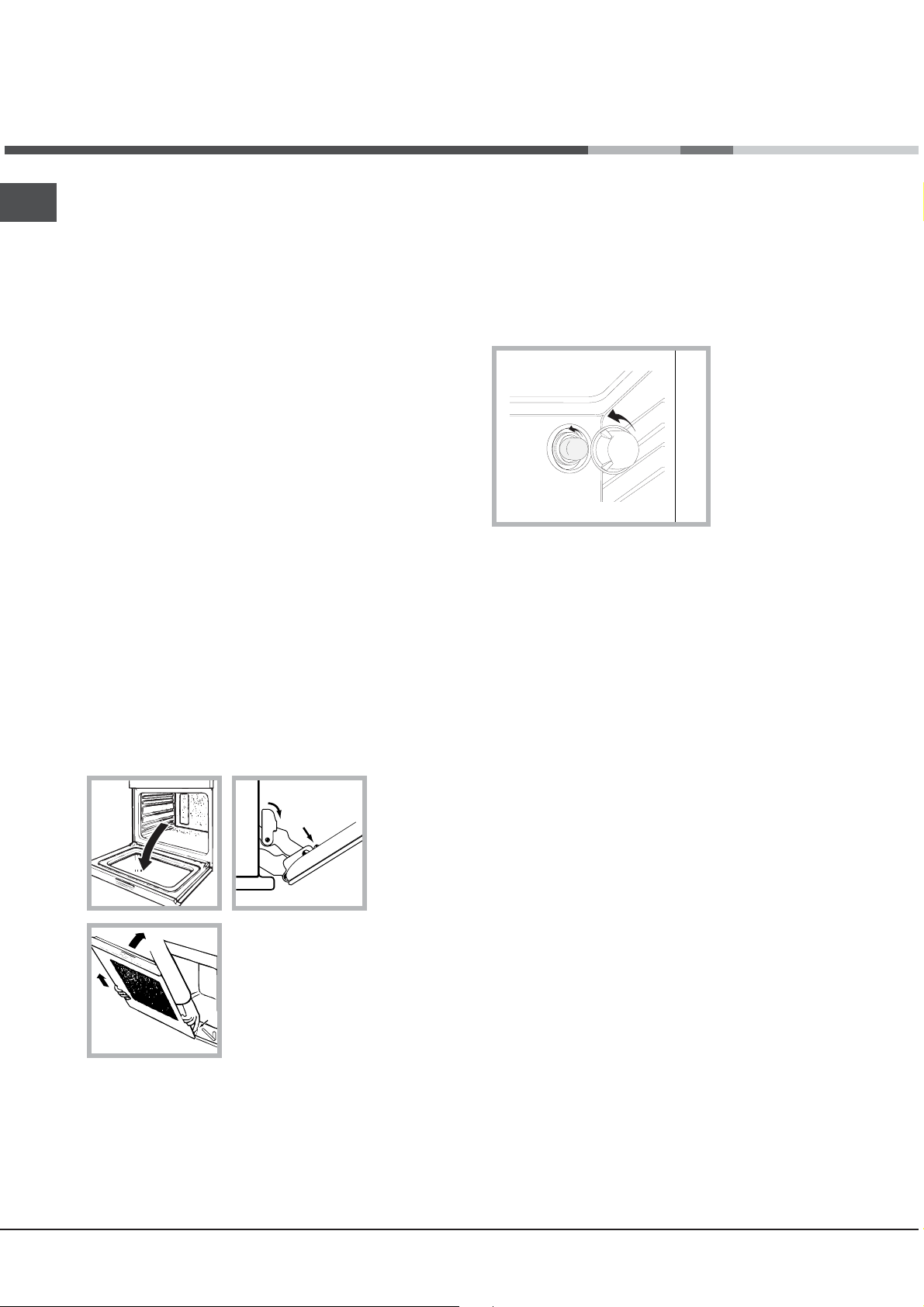

Cleaning the oven door

Clean the glass part of the oven door using a sponge and a non-abrasive cleaning product, then dry thoroughly with a soft cloth. Do not use rough abrasive material or sharp metal scrapers as these could scratch the surface and cause the glass to crack.

To clean more thoroughly, you can remove the oven door.

1. Open the oven door fully (see diagram).

2. Lift up and turn the small levers located on the two hinges (see diagram).

Inspecting the seals

Check the door seals around the oven periodically. If the seals are damaged, please contact your nearest After-sales Service Centre (see Assistance). We recommend not using the oven until the seals have been replaced.

Replacing the light bulb

To replace the oven light bulb:

1. Remove the glass cover of the lamp-holder.

2. Remove the light bulb and replace it with a similar one: Wattage 25 W, cap E 14.

3. Replace the glass cover (see diagram).

3. Grip the door on the two external sides and close it approximately half way. Unlock the door by pressing on the clamps ., then pull the

door towards you lifting it out of its seat (see diagram). To replace the door, reverse this sequence.

Page 12

Brugervejledning

OVN

English,1 Dansk, 12

FI SE

Suomi, 34 Svenska, 45

FZ 830.1 NE/HA

FZ 830.1 IX NE/HA

FQ 830.1 NE/HA

Norsk,23

Oversigt

Installation, 13-14

Placering Elektrisk tilslutning

Beskrivelse af ovnen, 15

Samlet illustration Betjeningspanel

Start og brug, 16

Sådan tændes for ovnen Typeskilt

Elektronisk programmeringsenhed, 17

Programmer, 18-20

Tilberedningsprogrammer Praktiske råd til tilberedning Skema over tilberedning

Forskrifter og råd, 21

Generelt om sikkerheden Bortskaffelse Spar på energien og værn om miljøet

Vedligeholdelse, 22

Afbrydelse af strømmen Rengøring af apparatet Rengøring af ovndøren Udskiftning af pære Service

Page 13

560 m

45 mm.

Installation

 Det er vigtigt at opbevare dette hæfte et sted, så det nemt kan konsulteres. Hvis apparatet sælges, overdrages eller flyttes, skal man sørge for, at brugervejledningen følger med, så den nye ejer kan få oplysninger om apparatets funktion og eventuelle advarsler.

 Læs omhyggeligt instruktionerne: De indeholder vigtige oplysninger om installation, anvendelse og sikkerhed.

Placering

 Emballagen må ikke betragtes som legetøj til børn, og den skal bortskaffes i henhold til bestemmelserne om sortering af affald (se afsnittet Forskrifter og råd).

 Installationen skal udføres i overensstemmelse med instruktionerne og af en kvalificeret tekniker. En fejlagtig installation kan medføre personskade, skader på dyr samt materielle skader.

Indbygning

For at ovnen skal kunne fungere korrekt, skal indbygningsskabet være egnet dertil:

 Panelerne på skabene ved siden af ovnen skal

være lavet af materialer, der er modstandsdygtige

over for varme.

Ventilation

For at sikre en god ventilation, er det nødvendigt at afmontere den bageste væg på indbygningsskabet. Det tilrådes at installere ovnen, så den støtter på to trælister eller på en plan overflade med en åbning på minimum 45 x 560 mm (se figuren).

Centrering og fastgørelse

Placér de 4 stifter på siden af ovnen ud for de 4 huller på omkredsrammen, idet der tages hensyn til køkkenelementets tykkelse:

Tykkelse på 20 mm: Fjern den bevægelige del af den udragende stift (se figuren).

 På skabe af finerplader skal limen være

modstandsdygtig over for temperaturer på 100ºC.

 Hvis ovnen indbygges i et skab, både ved

montering under en bordplade (se figuren) og ved

søjleopbygning, skal skabet have følgende mål:

. m

567 mm.

45 mm.

558 m

593 mm.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

 Når ovnen er blevet indbygget, må der ikke være mulighed for eventuelt kontakt med de elektriske dele. Oplysningerne om energiforbrug, angivet på typeskiltet, er målt på denne type installation.

Tykkelse på 18 mm: Brug den første rille, som allerede findes ved levering fra fabrikken (se figuren).

Tykkelse på 16 mm: Brug den anden rille (se figuren).

Sådan fastgøres ovnen til køkkenelementet: Åbn ovndøren, og skru de 4 skruer i de 4 passende huller på omkredsrammen.

 Alle sikkerhedsdele skal være monteret på en sådan måde, at de ikke kan fjernes uden brug af værktøj.

Page 14

Elektrisk tilslutning

 Ovne, der er udstyret med et trepolet

forsyningskabel er klargjort til funktion med

vekselstrøm ved den spænding og frekvens, der er

anført på ovnens typeskilt (se herunder).

Montering af forsyningskabel

1. Åbn klemrækken ved at stikke en skruetrækker ned i klapperne på siden af dækslet. Træk og åbn dækslet (se figuren).

2. Løsn skruen i kabelklemmen, og tag den ud ved at vrikke skruetrækkeren (se

figuren).

3. Tag skruerne af kontakterne L-Nfastgør de små ledninger under skruehovederne i overensstemmelse med farverne Blå (N) Brun (L) Gulgrøn (

Tilslutning af strømforsyningskablet til nettet

Anvend et standardstik på kablet til den belastning, der er anført på typeskiltet (se her ved siden af). Hvis man ønsker en direkte forbindelse til el-nettet, skal man indsætte en flerpolet afbryder med en minimumsåbning mellem kontakterne på 3 mm. i overensstemmelse med belastningen og i overensstemmelse med de gældende regler (der skal ikke være en afbryder på jordforbindelsen). Forsyningskablet skal være placeret på en sådan måde, at det ikke når en temperatur på 50º C over omgivelsestemperaturen på noget punkt.

 Installatøren er ansvarlig for en korrekt elektrisk tilslutning samt overholdelse af sikkerhedsreglerne. Inden tilslutningen udføres, skal man kontrollere følgende:

 at stikkontakten har jordforbindelse og er i

overensstemmelse med loven,

 at stikkontakten kan bære apparatets maksimale

spændingsbelastning, som angivet på typeskiltet (se herunder),

 at forsyningsspændingen ligger inden for

værdierne, som angivet på typeskiltet (se herunder),

 at stikkontakten passer til apparatets stik. I modsat

fald skal man udskifte stikkontakten eller stikket. Undgå anvendelse af forlængerledninger eller flerdobbelte stikdåser.

 Når apparatet er installeret, skal man nemt kunne nå ind til både ledning og stikkontakt.

 Ledningen må ikke bøjes eller trykkes sammen.

 Ledningen skal regelmæssigt kontrolleres og må kun

udskiftes af autoriserede teknikere (se afsnittet Service).

 Virksomheden fralægger sig såfremt disse regler ikke overholdes.

ethvert ansvar,

Page 15

Beskrivelse af apparatet

Samlet illustration

Betjeningspanel

BRADEPANDE

Betjeningspanel

RIST

GLIDESKINNER

til pladerne

rille 5 rille 4 rille 3 rille 2 rille 1

PROGRAMVÆLGER TERMOSTATKNAP

Kontrollampe for

TERMOSTAT

•• ••

ELEKTRONISK

pro

rammeringsenhed

Page 16

Start og brug

Når ovnen tændes første gang, anbefales det at lade

ovnen være i funktion i tom tilstand i mindst en time

med termostaten indstillet på maksimum og ovndøren

lukket. Herefter skal man åbne ovndøren og udlufte

lokalet. Lugten, der opstår, skyldes fordampning af

beskyttelsesmidlerne i ovnen.

Sådan tændes for ovnen

1. Vælg det ønskede tilberedningsprogram ved at

dreje på PROGRAMKNAPPEN.

2. Indstil temperaturen ved at dreje på knappen

TERMOSTAT. Der findes en liste over tilberedninger

og de anbefalede temperaturer i tilberedningsskemaet

(se afsnittet Programmer).

3. Kontrollampen TERMOSTAT angiver, at ovnen er i

gang med at varme op til den valgte temperatur

4. Under tilberedningen er det altid muligt at:

- ændre programmet ved at dreje på

PROGRAMKNAPPEN,

- ændre temperaturen ved hjælp af

TERMOSTATKNAPPEN,

- afbryde tilberedningen ved at dreje

PROGRAMKNAPPEN over på position 0.

Afkølingsventilation

For at mindske den udvendige temperatur, er nogle modeller udstyret med en afkølingsblæser. Blæseren skaber en luftstråle, der blæses ud gennem betjeningspanelet og ovndøren.  Ved afsluttet tilberedning fortsætter blæseren med at være tændt, indtil ovnen er passende afkølet.

Ovnlys

Lyset tændes ved at vælge

med knappen PROGRAMMER. Den bliver ved med at lyse, når der vælges et tilberedningsprogram.

 Undgå at placere genstande i bunden af ovnen, da det kan beskadige ovnens lakering.

 Placér altid beholderne på den medfølgende rist.

TYPESKILT

Mål

Volumen Elektriske

tilslutninger

ENERGIMÆRKNING

Dette apparat er i

bredde 43,5 cm højde 32 cm dybde 41,5 cm

lt. 58 spænding 220-240V ~ 50Hz

maks. optaget effekt 2800W Direktiv 2002/40/EF på de

elektriske ovnes etikette Standard EN 50304 Energiforbrug ved naturlig varmestrømning opvarmningsfunktion: Traditionel ovn;

Erklæret energiforbrug for klasse med forceret varmestrømning opvarmningsfunktion: Fint bagværk.

overensstemmelse med følgende EU-direktiver: 2006/95/EØF af 12/12/06 (Lavspænding) og efterfølgende ændringer 89/336/EØF af 03/05/89 (Elektromagnetisk kompatibilitet) og efterfølgende ændringer - 93/68/EØF af 22/07/93 og efterfølgende ændringer. 2002/96/EF

Page 17

Elektronisk programmeringsenhed

•• ••

Indstilling af uret

 Indstillingerne kan både foretage, når ovnen er slukket og når den er tændt, men ikke når der er programmeret et afslutningstidspunkt for tilberedningen. Efter tilslutning til el-nettet, eller efter

strømafbrydelse, blinker ikonet DISPLAYET blinker.

1. Tryk gentagne gange på tasten

og de fire cifre på DISPLAYET blinker.

2. med tasterne + og - indstilles klokkeslættet, og hvis man holder tasterne nede, skifter tallene hurtigere, så indstillingen gøres nemmere.

3. vent 10 sekunder, eller tryk igen på tasten at gemme indstillingen.

Indstilling af minuttælleren

 Denne funktion afbryder ikke tilberedningen og påvirker ikke brugen af ovnen. Den gør det kun muligt at aktivere et lydsignal, når det indstillede antal minutter er gået.

1. Tryk gentagne gange på tasten og de tre cifre på DISPLAYET blinker.

2. med tasterne + og - indstilles den ønskede

tid, og hvis man holder tasterne nede, skifter tallene hurtigere, så indstillingen gøres nemmere.

3. vent 10 sekunder, eller tryk igen på tasten

at gemme indstillingen. Herefter vises nedtællingen, indtil lydsignalet høres.

og de fire cifre på

, indtil ikonet

for

, indtil ikonet

for

Programmering af tilberedning

 Det er kun muligt at programmere tilberedningen, efter man har valgt et tilberedningsprogram.

Programmering af tilberedningsvarighed

1. Tryk gentagne gange på tasten og de tre cifre på DISPLAYET blinker.

2. med tasterne + og - indstilles den ønskede

varighed, og hvis man holder tasterne nede, skifter tallene hurtigere, så indstillingen gøres nemmere.

3. vent 10 sekunder, eller tryk igen på tasten

at gemme indstillingen.

4. Når tiden er gået, vises meddelelsen END på

DISPLAYET, ovnen afslutter tilberedningen og der udsendes et lydsignal.  Eksempel: Klokken er 9:00, og der programmeres

en tilberedningstid på 1 time og 15 minutter. Programmet standser automatisk kl. 10:15.

Programmering af afslutningstidspunkt for tilberedningen

 Programmering af afslutningstidspunktet for tilberedningen kan kun udføres, efter at man har indstillet varigheden.

1. Benyt samme fremgangsmåde som beskrevet

under punkt 1 til 3 for varigheden.

2. Tryk derefter gentagne gange på tasten

ikonet

3. med tasterne + og - indstilles tidspunktet for

afslutning af tilberedningen, og hvis man holder tasterne nede, skifter tallene hurtigere, så indstillingen gøres nemmere.

4. vent 10 sekunder, eller tryk igen på tasten

at gemme indstillingen.

5. Når tiden er gået, vises meddelelsen END på

DISPLAYET, ovnen afslutter tilberedningen og der udsendes et lydsignal.

De tændte ikoner en programmering. På DISPLAYET vises hhv. afslutningstidspunkt og varighed for tilberedningen.

Annullering af en programmering

Sådan annulleres en programmering:  tryk på tasten

der skal annulleres og cifrene på displayet blinker. Tryk på tasten -, indtil displayet viser cifrene 00:00.

 tryk og hold begge tasterne + og - nede

samtidig for at annullere alle programmeringer, også minuttællerne.

og de fire cifre på DISPLAYET blinker.

og viser, at der er foretaget

, indtil ikonet for indstillingen,

, indtil ikonet

for

, indtil

for

Page 18

Programmer

Tilberedningsprogrammer

 For alle programmer kan man indstille en temperatur på mellem 60 °C og MAX, undtagen:

 BARBECUE (det anbefales kun at indstille til MAX).

 GRATIN (det anbefales ikke at indstille en

temperatur på over 200 °C).

ProgrammetHÆVEPROGRAM FOR GÆRDEJ

Ovnen når og bibeholder en temperatur på 40 °C, uafhængigt af indstillingen af TERMOSTATKNAPPEN. Programmet er ideelt til hævning af dej, der indeholder naturligt hævemiddel.

Program TRADITIONEL OVN

Det nederste og det øverste varmeelement tændes. Med traditionel tilberedning anbefales det kun at anvende én plade. Hvis der anvendes flere plader, fordeles temperaturen ikke korrekt.

Program FINT BAGVÆRK

Det bageste varmeelement tændes, og blæseren startes, således at der fås en delikat og jævn varme internt i ovnen. Programmet er egnet til tilberedning af mere ømtålelige madvarer (f.eks. kager, der kræver hævning) samt bagning af små kager på tre plader samtidigt.

Program FAST COOKING

Program PIZZA

Det nederste varmeelement og det runde varmeelement tændes, og blæseren starter. Denne kombination giver en hurtig opvarmning af ovnen med en stærk varmetilførsel, der hovedsageligt kommer fra neden. Hvis man anvender flere plader, skal de byttes rundt midtvejs gennem tilberedningen.

Program BARBECUE

Det øverste varmeelement tændes, og drejeindretningen starter (hvis monteret). Det anbefales at anvende grillfunktionen med en højere og mere direkte temperatur til madvarer, der kræver en høj overfladetemperatur. Udfør tilberedningen med ovndøren lukket.

Programmet GRATINERING

Det øverste varmeelement tændes, og blæseren og drejeindretningen starter (hvis monteret). Denne funktion forener den ensrettede varmeudsendelse med forceret luftcirkulation i ovnen. Dette forhindrer forbrænding af overfladen på maden, således at varmeindtrængningen bliver større. Udfør tilberedningen med ovndøren lukket.

Drejeindretning (kun på nogle modeller)

Benyt følgende fremgangsmåde (se figuren) for at starte drejeindretningen:

Varmeelementerne tændes, og blæseren starter, således at der fås en konstant og jævn varme. Programmet kræver ikke forvarmning. Programmet er især velegnet til tilberedning af færdigretter (frosne eller forbagte retter). Man opnår de bedste resultater ved kun at anvende én plade.

Program MULTITILBEREDNING

Alle varmeelementer (de øverste, de nederste og de runde) tændes, og blæseren starter. Da varmen er konstant og jævn i hele ovnen, tilbereder og steger luften maden jævnt overalt. Der kan maks. anvendes to plader samtidig.

1. Placér bradepanden i rille 1.

2. Placér grillspydets holder i rille 3, og indsæt spiddet i hullet bagest i ovnen.

3. Drejeindretningen startes ved at indstille PROGRAMKNAPPEN

! Hvis programmet standser drejeindretningen.

o ;

er tændt og døren åbnes,

Page 19

Praktiske råd til tilberedning

! Ved tilberedning med varmluft skal man undgå at

anvende rillerne 1 og 5. De rammes direkte af den varme luft, hvilket kan medføre at ømtålelige madvarer brændes.

! Ved brug af programmerne BARBECUE og GRATIN, især hvis drejeindretningen anvendes, skal man placere en bradepande i rille 1 til opsamling af madrester (sovs og/eller fedt).

TILBEREDNING AF FLERE RETTER

 Brug rillerne 2 og 4, og placér de madvarer, der

kræver størst varme i rille 2.

 Placér bradepanden nederst og risten øverst.

BARBECUE

 Placér risten i rille 3 eller 4, og placér madvarerne

midt på risten.

 Det anbefales at indstille energiniveauet på maks.

Bliv ikke bekymret, hvis det øverste varmeelement ikke bliver ved med at være tændt. Funktionen styres af en termostat.

PIZZA

 Benyt en let aluminiumsbeholder, der skal stilles på

den medfølgende rist.

Hvis der benyttes en bradepande, tager bagningen

længere tid, og det vil være svært at få en sprød pizza.

 Ved pizza med meget tilbehør anbefales det at

tilføje mozzarellaosten midtvejs i tilberedningen.

Page 20

Skema over tilberedning

Programmer

Hævning

Traditionel ovn

Fint bagværk

Fast cooking

Multitilberedning

Ovn til pizza

Barbecue

Gratin

Hævning af bagværk med gær (wienerbrød, brød, sukkerkager, croissanter mm.)

And Kalve- eller oksesteg Flæskesteg Småkager (af mørdej) Tærter

Tærter Frugtkage Plum-cake Sukkerbrødskage Fyldte crepes (på 2 plader) Små kager (på 2 plader) Saltstænger af butterdej med ost (på 2 plader) Vandbakkelser (på 3 plader) Småkager (på 3 plader) Marengs (på 3 plader)

Dybfrosne madvarer Pizza Blanding af squash og rejer i dej Traditionel tærte med spinat Fyldte pasta Lasagne Små gyldne brødstykker Små kyllinge-stykker

Forbagte madvarer Brunede kyllingevinger

Friske madvarer Småkager (af mørdej) Plum-cake Saltstænger af butterdej med ost

Pizza (på 2 plader) Lasagne Lammekød Stegt kylling + kartofler Makrel Plum-cake Vandbakkelser (på 2 plader) Småkager (på 2 plader) Sukkerbrødskage (på 1 plade) Sukkerbrødskage (på 2 plader) Saltede tærter

Pizza Kalve - eller oksesteg Kylling

Søtunger og blæksprutter Reje- og calam arispid Blæksprutte Torskefilet Grillede grøntsager Kalvesteak Pølser Ham burger Makreller Toast (eller ristet brød)

Med drejeindretning (hvis til stede) Kalvekød på spid Kylling på spid Lam på spid

Grill-kylling Blæksprutte

Med drejeindretning (hvis til stede) Kalvekød på spid Lam på spid Kylling (på spid) + kartofler (på bradeplade)

Madvarer

Vægt (kg) Placering

1 1 1

0.5 1

0.7

0.5

1.2

0.6

0.4

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.3

0.6

0.2 1

1 1

1+1

1 1

0.5

0.5 1

1.5

0.5 1 1

0.7

0.6

0.8

0.4

0.8

0.6

0.6 1

4 og 6 stk.

1.0

1.5

1.0

1.5

af plader

(rille)

2 2 2 2 2

1 eller 2

2 1 og 3 1 og 3 1 og 3

1 og 2 og 4 1 og 2 og 4 1 og 2 og 4

1 1 og 3

2 1 og 3 1 og 2 1 og 2 1 og 3 1 og 3 1 og 2 1 og 3

1 eller 2

1 eller 3

2 og 3 2 og 3

Forvarm ning

(minutter)

15 15 15 15 15

15 15 15 15 15 15 15

15 15 15

15 10 10 15 10 10 10 10 10 10 15

15 10 10

10 10

10 10 10 10

Anbefalet

temperatur

200 200 200 180 180

180 180 180 160 200 190 210

180 180

250 200 220 200 200 180 220

200

200 180 210

230 180 180 200 180 170 190 180 170 170 200

220 220 180

Maks. Maks. Maks. Maks. Maks. Maks. Maks. Maks. Maks. Maks.

Maks. Maks. Maks. Maks.

200 200

200 200 200 200

Tilbered ningstid

(min.)

65-75 70-75 70-80 15-20 30-35

20-30 40-45 40-50 25-30 30-35 20-25 15-20

20-25 20-25

180

12 20

30-35

35 25-30 15-20

20-25

15-18

45 10-12

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30

15-20 25-30 60-70

10-12

8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20

3-5

80-90 70-80 70-80

55-60 30-35

70-80 70-80 70-75 70-75

Page 21

Forskrifter og råd

 Apparatet er udviklet og konstrueret i overensstemmelse med internationale sikkerhedsbestemmelser. Disse advarsler gives af sikkerhedsmæssige årsager og skal læses omhyggeligt.

Generelt om sikkerheden

 Apparatet er udviklet til ikke professionel brug i

almindelige hjem.

 Det må ikke installeres udendørs, heller ikke på et

sted med læ, da det er farligt at lade det stå udsat under regn og uvejr.

 Ved flytning af ovnen skal man benytte håndtagene

på siden.

 Undgå at røre ved apparatet, hvis du har bare fødder

eller våde eller fugtige hænder eller fødder.

 Apparatet må kun anvendes til tilberedning af mad

og af voksne personer i henhold til anvisningerne beskrevet i dette hæfte.

 Un d er brug af ovnen bliver

va r m eleg e m erne o g n ogle ste d er på ovndøren me g e t v a r m e . P as på i kke at røre ved dem, og

 Sørg for at forsyningsledningerne fra andre

husholdningsapparater ikke kommer i kontakt med ovnens varme dele.

 Undgå at blokere for ventilationsåbningerne og

varmeudledningen.

 Tag altid fat i ovndørens håndtag i midten. Ovnens

sider kan være varme.

 Benyt altid grillhandsker ved indsættelse og

udtagning af varme beholdere.

 Læg ikke sølvpapir i bunden af ovnen.

hold børn på a f stan d .

 Afbryd strømforsyningen ved at trække stikket ud,

inden der udføres rengøring eller vedligeholdelse.

 Ved fejlfunktion må man aldrig skille apparatet ad for

at forsøge at reparere de indvendige mekanismer. Kontakt serviceafdelingen (se afsnittet Service).

 Lad ikke tunge genstande hvile på den åbne ovndør.

 Apparatet må ikke anvendes af personer (herunder

børn), der ikke er i besiddelse af de fornødne fysiske, sansemæssige eller mentale evner, eller af personer, der ikke har kendskab til produktet, medmindre de overvåges af en person, der er ansvarlig for deres sikkerhed, eller medmindre de forinden har fået anvisninger i brug af apparatet.

 Lad ikke børn lege med apparatet.

Bo r tskaffelse

 Bortskaffelse af emballagematerialet. Emballagen

skal bortskaffes i overensstemmelse med lokale regler, så det kan genbruges.

 Det europæiske direktiv 2002/96/EF om affald af

elektrisk og elektronisk udstyr (WEEE) foreskriver, at husholdningsapparater ikke må bortskaffes med almindeligt byaffald. Apparaterne skal indsamles særskilt for at optimere omfanget af genanvendelse og genbrug af materialerne og for at forhindre eventuel skade på helbred og miljø. Affaldssymbolet er påtrykt alle produkter for at minde om, at de skal indsamles separat.

For yderligere oplysninger om korrekt bortskaffelse af

husholdningsapparater kan man rette henvendelse til den offentlige renovation eller til forhandleren.

Energibesparelse og miljøvenlighed

 Ved at tænde for ovnen i timerne fra sen eftermiddag

til de tidlige morgentimer bidrager man til, at belastningen for el-selskaberne reduceres.

 Sæt ikke brændbart materiale i ovnen. Hvis apparatet

utilsigtet tændes, kan materialet antænde.

 Kontrollér altid, at knapperne er i positionen l/

når apparatet ikke anvendes.

 Træk ikke stikket ud af stikkontakten ved at hive i

ledningen, men tag derimod fat om selve stikket.

¡,

 Det anbefales altid at anvende programmerne

BARBECUE og GRATIN med lukket ovndør. Ovnen skal være lukket for at sikre optimale resultater og en betydelig energibesparelse (cirka 10 %).

 Hold gummilisterne i god stand og rene, så de slutter

helt tæt mod ovndøren og varmen ikke siver ud.

Page 22

Vedligeholdelse

Afbrydelse af strømmen

Inden der udføres rengøring eller vedligeholdelse skal den elektriske strømforsyning afbrydes.

Rengøring af apparatet

 De ydre overflader med lakering eller i rustfrit stål

samt gummilisterne skal rengøres med en svamp opblødt i lunken vand og neutral sæbe. Hvis pletterne er svære at fjerne, skal man anvende specialprodukter. Efter rengøring anbefales det, at delene af rustfrit stål skylles og aftørres omhyggeligt. Anvend ikke slibende midler eller korroderende produkter.

 Ovnen skal helst rengøres indvendigt efter hver

brug, mens den stadig er lun. Brug koldt vand og et rengøringsmiddel og skyl og tør efter med en blød klud. Undgå brug af slibende midler.

 Tilbehøret kan vaskes af som alt andet normalt

opvask, også i opvaskemaskinen.  Benyt aldrig rengøringsapparater med damp eller højtryk til rengøring af apparatet.

Rengøring af ovndør

Ovndøren skal rengøres med en svamp og et ikkeslibende rengøringsmiddel og skal tørres efter med en blød klud. Undgå brug af ru og slibende materialer eller metalspartler, som kan ridse overfladen og medføre, at glasset revner. For bedre at kunne rengøre ovndøren, er det muligt at afmontere den.

1. Åbn ovndøren helt op (se figuren).

2. Løft og drej stifterne på de to hængsler (se figuren).

Kontrol af gummilister

Gummilisterne omkring ovndøren skal kontrolleres jævnligt. Hvis listerne er ødelagt, bedes man henvende sig til det nærmeste servicecenter (se afsnittet Service). Der henstilles til, at ovnen ikke anvendes før den er blevet repareret.

Udskiftning af pære

Sådan udskiftes lyspæren i ovnen:

1. Skru pæreholderens glaslåg af.

2. Tag pæren ud, og udskift den med en af samme type: Effekt 25 W, fatning E 14.

3. Sæt låget på

igen (se figuren).

Service

 Ret aldrig henvendelse til ikke-autoriserede teknikere.

Oplys om:

 Ovnens model (Mod.).  Serienummer (S/N). Disse sidste oplysninger findes på typeskiltet på apparatet.

3. Tag fat i ovndøren i de to ydersider, og luk langsomt, men uden at lukke helt. Tryk på stopanordningerne ., og træk ovndøren udad, så den frigøres

af hængslerne (se figuren). Montér døren igen ved at følge fremgangsmåden i omvendt rækkefølge.

Page 23

Bruksanvisning

STEKEOVN

English,1 Dansk, 12

FI SE

Suomi, 34 Svenska, 45

FZ 830.1 NE/HA FZ 830.1 IX NE/HA FQ 830.1 NE/HA

Norsk,23

Innholdsfortegnelse

Installasjon, 24-25

Plassering Elektrisk tilkopling

Beskrivelse av apparatet, 26

Oversikt Kontrollpanel

Start og bruk, 27

Sette ovnen i gang Merkeskilt

Elektronisk programmeringsenhet for steking, 28

Programmer, 29-31

Stekeprogrammer Praktiske tips for steking Steketabell

Forholdsregler og gode råd, 32

Generell sikkerhet Avhending Spare og beskytte miljøet

Vedlikehold og ivaretakelse, 33

Koble fra strøm Rengjøre apparatet Rengjøre døren Skifte ut lyspæren Assistanse

Page 24

560 m

45 mm.

Installasjon

 Det er viktig å ta godt vare på håndboken for å ha den klar for senere behov. Ved salg, overdragelse eller flytting, må veiledningen følge med ovnen slik at den nye eieren kan få tilgang til alle opplysninger om bruk og respektive advarsler.

 Les anvisningene nøye: Der finner du viktig informasjon om installasjon, bruk og sikkerhet.

Plassering

 Emballasjen er ikke leketøy for barn, og skal avfallsbehandles i overensstemmelse med lokale regler om avsetting og gjenbruk av avfall (se Forholdregler og råd).

 Installasjonen må utføres i henhold til anvisningene i denne håndboken, av kvalifiserte fagfolk. En feilaktig installasjon kan medføre skader på personer, dyr eller ting.

Innbygging

For at apparatet skal fungere på best mulig måte er det nødvendig at møbelet for innbygging har passende egenskaper:

Lufting

For å sikre en god lufting må bakveggen fjernes. Det er en fordel å installere ovnen slik at den støttes av to trelister, eller på en flate som har en åpning på minst 45 x 560 mm (se figurene).

Sentrering og feste

Justere de 4 hakkene på siden av ovnen til de 4 hullene på rammen rundt, slik at det passer til tykkelsen på siden av møbelet.

tykkelse på 20 mm: fjerne den bevegelige delen av hakket (se figur).

 Panelene ved siden av ovnen må være av

varmemotstansdyktig materiale;

 I tilfelle det finnes møbler av finér, må limet tåle mer

enn 100°C temperatur;

 for innbygging av ovnen, både i tilfelle innfelling

under bordet (se figur) eller i søyle, må møbelet ha

følgende mål:

. m

567 mm.

45 mm.

558 m

593 mm.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

 Når apparatet er blitt innbygd må det ikke være kontakt med de elektriske delene. Opplysningene om strømforbruk som er angitt på merkeskiltet, er blitt målt ved denne typen installasjon.

tykkelse på 18 mm: Bruk første rille, som satt opp av produsenten (se figur);

tykkelse på 16 mm: bruke den andre rillen (se figur).

For å feste apparatet til møbelet: Åpne ovnsdøren og feste de fire treskruene i de 4 hullene på rammen rundt.

 Alle deler som sikrer beskyttelse må festes slik at de ikke kan fjernes uten bruk av verktøy.

Page 25

Elektrisk tilkobling

 Ovnene utstyrt med trepolar strømkabel er forhåndsinnstilt for drift med vekselstrøm, med spenning og frekvens angitt på merkeskilt (se under).

Montering av strømkabelen

1. Åpne klemmen ved å trykke med et skrujern på flappene på sidene av hetten. Trekk så, og åpne lokket (se figur).

2. Skruva ur skruven på kabelhållaren och ta bort kabelhållaren

genom att bända med en skruvmejsel (se figuren).

3. Ta bort skruvarna för kontakterna L-Nfäst sedan eltrådarna under skruvhuvudena. Respektera färgerna blå (N) brun (L) gul-grön (

och

Tilkopling av kabelen for strømforsyning

Montere et støpsel som tåler belastningen angitt på merkeskiltet på nettkabelen (se på siden. I tilfelle direkte påkopling til el-nettet er det nødvendig å sette inn en flerpolet bryter mellom apparatet og el-nettet, med en minimumsavstand på 3 mm mellom kontaktene og som er dimensjonert i overensstemmelse med gjeldende regler (jordet ledning må ikke brytes av med en bryter). Strømkabelen må plasseres på en slik måte at ingen punkter på den vil bli varmet opp til 50 grader over romtemperatur.

 Installatøren er ansvarlig for at den elektriske tilkoplingen er korrekt og for at sikkerhetsforskriftene blir overholdt. Før man kopler til må man kontrollere følgende:

 at kontakten er jordet, og i samsvar med gjeldende

lover;

 at kontakten har tilstrekkelig kapasitet til maksimalt

kraftbehov for maskinen, som angitt på merkeskiltet (se nedenfor).

 at matespenningen ligger innenfor verdiene som er

angitt på merkeskiltet (se nedenfor);

 at stikkontakten passer til apparatets støpsel. I

motsatt fall må stikkontakten eller støpselet byttes ut. Ikke bruke skjøteledninger eller dobbeltstøpsel.

 Når apparatet er installert må el-ledningen og stikkontakten være lett tilgjengelige.

 Kabelen må ikke bøyes eller utsettes for trykk.

 Ledningen må kontrolleres jevnlig og må kun byttes

ut av godkjente teknikere (se Assistanse).

 Produsenten fraskriver seg ethver dersom disse forskriftene ikke overholdes.

t ansvar

Page 26

Beskrivelse av apparatet

Oversikt

Kontrollpanel

Hylle LANGPANNE

Kontrollpanel

Hylle RIST

PROGRAM

bryter

Glide SKINNER for hyllene

Plassering 5 Plassering 4 Plassering 3 Plassering 2 Plassering 1

TERMOSTAT

bryter

Varsellampe for

TERMOSTAT

•• ••

ELEKTRONISK

programmeringsenhet

Page 27

Start og bruk

Ved første gangs bruk må man la ovnen varmes opp tom i minst én time med termostaten på maksimum, og døren lukket. Slå den deretter av, åpne stekeovnsdøren og lufte rommet. Lukten som kjennes skyldes fordampingen av stoffer som er brukt for å beskytte stekeovnen.

Sette ovnen i gang

1. Velg ønsket kokeprogram ved å vri knotten for PROGRAMMER.

2. Velge ønsket temperatur ved å dreie knotten for TERMOSTAT. En liste med steketider og respektive anbefalte temperaturer finnes i Steketabellen (se Programmer).

3. Når varsellampen TERMOSTAT er tent angir den oppvarmingsfasen til innstilt temperatur nås. Under stekingen er det alltid viften mulig:

- å endre stekeprogrammet ved hjelp av knotten for PROGRAMMER;

- Endre temperaturen ved å dreie knotten for TERMOSTAT.

- avbryte stekingen ved å sette knotten PROGRAMMER i stilling 0.

Avkjølingsvifte

For å redusere den utvendige temperaturen er noen modeller utstyrt med en kjølevifte. Denne skaper en luftstrøm som kommer ut mellom kontrollpanelet og stekeovnsdøren.  Når steketiden er avsluttet vil viften forsette å gå helt til ovnen er tilstrekkelig avkjølt.

Ovnslys

Det tennes ved å velge posisjonen PROGRAMMER. Det forblir tent når et stekeprogram velges.

med knotten

 Legge aldri gjenstander i bunnen på stekeovnen, fordi emaljen kan ødelegges.

 Sett alltid stekeformene på den medfølgende risten.

MERKESKILT

bredde 43,5 cm

Mål

Volum

Tilkopling til strømnettet

ENERGIMERKE

Dette apparatet er i samsvar

høyde 32 cm dybde 41,5 cm

liter 58 Spenning på 220-240V ~ 50Hz

Maksimalt strømforbruk 2800 W

EU-direktiv 2002/40 om energimerking av elektriske stekeovner. Standard EN 50304 Strømforbruk naturlig varmluft - varmefunksjon: Tradisjonell;

Strømforbruk erklæring Klasse tvungen varmluft - varmefunksjon: Kakebaking.

med følgende Direktiver fra den Europeiske Union: 2006/95/EØS av 12/12/06 (Lavspenning) og påfølgende endringer - 89/336/EØS av 03/05/89 (Elektromagnetisk forenlighet) og påfølgende endringer - 93/68/EØS av 22/07/93 og påfølgende endringer .2002/96/EØS

Page 28

Elektronisk programmerer for steking

•• ••

Stille inn klokken

 Klokken kan stilles inn både når stekeovnen er slått av og mens den er tent, men ikke når avslutning av steking er programmert. Etter tilkopling til strømnettet, eller etter strømbrudd

vil ikonet samt de fire sifrene på SKJERMEN blinke.

1. Trykke flere ganger på tasten blinker samt de fire sifrene på SKJERMEN;

2. Med tastene + og - justere klokkeslettet. Hvis tastene holdes inne, vil tallene skiftes hurtig slik at det er enklere å legge klokkeslettet inn.

3. Vent i 10 sekunder eller trykk på tasten for å lagre innstillingen.

Stille inn minuttelleren

Denne funksjonen avbryter ikke stekingen og er uavhengig av bruk av stekeovnen; den tillater bare å sette i gang lydsignalet idet innlagt tid er gått ut.

1. Trykk flere ganger på tasten blinker samt de tre sifrene på SKJERMEN;

2. Med tastene + og - justere klokkeslettet. Hvis tastene holdes inne, vil tallene skiftes hurtig slik at det er enklere å legge klokkeslettet inn.

3. Vent i 10 sekunder eller trykk på nytt på tasten for å lagre innstillingen. Nedtellingen vil vises, og når denne er over, vil lydsignalet settes i gang.

til ikonet

på nytt

til ikonet

Programmere stekingen

 Programmeringen er kun mulig etter at man har valgt et stekeprogram.

Programmere steketiden

1. Trykke flere ganger på tasten blinker samt de tre sifrene på SKJERMEN;

2. Med tastene + og - justere ønsket varighet. Hvis tastene holdes inne, vil tallene skiftes hurtig slik at det er enklere å legge varigheten inn.

3. Vent i 10 sekunder eller trykk på nytt på tasten for å lagre innstillingen.

4. Når tiden er ute vil teksten END komme til syne på SKJERMEN, ovnen avslutter stekingen samt at man vil høre et lydsignal.  Eksempel: Klokken er 9:00, og det blir

programmert en varighet på 1 time og 15 minutter. Programmet vil automatisk stanse klokken 10:15.

Programmere avslutning av en steking

 Programmeringen av stekingens avslutning er kun mulig etter at man har valgt steketid.

1. Følg fremgangsmåten fra 1 til 5 beskrevet for varigheten;

2. Trykke deretter på tasten og de fire sifrene på SKJERMEN;

3. Med tastene + og - justere klokkeslettet for ønsket avslutning av stekingen. Hvis tallene holdes inne, vil de skiftes hurtig slik at det er enklere å legge klokkeslettet inn.

4. Vent i 10 sekunder eller trykk på nytt på tasten for å lagre innstillingen.

5. Når tiden er ute vil teksten END komme til syne på SKJERMEN, ovnen avslutter stekingen samt at man vil høre et lydsignal.

Ikonene programmering er utført. På SKJERMEN vises alternativt tidspunktet for endt steking og varigheten.

Slette en programmering

For å slette en programmering:  Trykk på tasten

skal slettes blinker sammen med sifrene på skjermen. Trykk på tasten - til sifrene 00:00 vises på skjermen.

 Hold samtidig tastene + og - inne; på denne

måten slettes alle programmeringene som er utført, minuttelleren inkludert.

og som er tent angir at en

til ikonet for innstillingen som

til ikonet

til ikonet blinker

Page 29

Programmer

Stekeprogrammer

For alle programmer er det mulig å stille inn en temperatur på mellom 60°C og MAKS., bortsett fra:

 BARBECUE (det anbefales å bare stille inn på

MAKS.);

 GRATINERING (det anbefales å ikke overskride

temperaturen på 200°C).

Program HEVING

Stekeovnen når og vedlikeholder en temperatur på 40°C uansett hvilken stilling knotten TERMOSTAT står i. Dette programmet er ideelt for heving av bakevarer som inneholder naturgjær.

Program TRADISJONELL STEKEOVN

De to varmeelementene under og over trer inn i funksjon. Med denne tradisjonelle stekingen er det best å bare bruke en hylle: Ved steking med flere hyller fordeles ikke temperaturen bra.

Program STEKEOVN FOR KAKEBAKING

Det bakre varmeelementet settes i gang og viften trer i funksjon, og sikrer en mild og jevn varme inne i stekeovnen. Dette programmet anbefales for steking av skjør mat (for eksempel matvarer som trenger gjæring) og mignon på tre hyller samtidig.

Program STEKEOVN FOR PIZZA

Varmeelementene over og under samt det runde settes i gang, og viften settes i gang. Denne kombinasjonen gjør det mulig å varme opp ovnen hurtig, med stor tilførsel av varme, som hovedsakelig kommer nedenifra. I tilfelle det brukes mer enn en hylle om gangen, er det nødvendig å bytte om plasseringen av langpannen/risten halvveis i stekingen.

Program BARBECUE

Det øvre varmeelementet settes i gang, og grillspiddfunksjonen vil starte opp (på de modellene der grillspidd finnes). Den høye og direkte temperaturen til grillen anbefales for matretter som har behov for høy overflatetemperatur. Ved grilling skal stekeovnsdøren være lukket.

Program GRATINERING

Det øvre varmeelementet settes i gang, sammen med viften og og grillspiddfunksjonen vil starte opp (på de modellene der grillspidd finnes). Den ensidige varmestrålingen blir kombinert med tvungen sirkulasjon av varmluft inne i ovnen. Dette forhindrer at maten svies i overflaten og øker varmens gjennomtrengningsevne. Ved gratinering skal stekeovnsdøren være lukket.

Grillspyd (finnes bare på enkelte modeller)

Program FAST COOKING

Varmeelementene aktiveres sammen med viften og sikrer en konstant og jevn varme. Programmet trenger ikke foroppvarming av ovnen. Dette programmet passer spesielt til hurtig steking av ferdiglaget mat (frossen eller for-stekt). De beste resultatene får man ved å bruke kun en hylle.

Program STEKING AV FLERE TING PÅ

ÉN GANG

Alle varmeelementene tennes (øvre, nedre og det runde) og viften trer i funksjon. Siden varmen er konstant i hele ovnen, vil luften koke og brune maten jevnt. Det er mulig å bruke opp til maksimalt to hyller samtidig.

For å sette i gang grillspydet (se figur) må du gå fram på følgende måte:

1. sette langpannen i stilling 1.

2. sette grillspydets støtte i stilling 3 og sette inn grillspydet i det egnede hullet som befinner seg i stekeovnens bakre del;

3. sette i gang grillspydet ved å velge ved hjelp av knotten for PROGRAM; !Med programmet i gang, vil grillspiddet stanse så snart døren åpnes.

eller

Page 30

Praktiske tips for steking

!Ved ventilert steking må ikke posisjonene 1 og 5 benyttes: De treffes direkte av den varme luften som kan svi ømfintlig mat.

!Ved stekeprogrammene BARBECUE (GRILL) og GRATINERING, spesielt dersom man bruker grillspiddet, må man sette langpannen i posisjon 1 for å samle opp stekerester (saft og/eller fett).

STEKING AV FLERE TING PÅ ÉN GANG

 Bruke posisjonene 2 og 4, og plassere mat som

krever større varme i posisjon 2.

 Plassere langpannen nede og risten oppe.

BARBECUE

 Sett risten inn i posisjon 3 eller 4, plassere maten

midt på risten.

 Det anbefales å sette energinivået på maksimum.

Ikke bekymre deg om det øvre motstanselementet ikke forblir tent hele tiden: Dens drift kontrolleres av en termostat.

PIZZAOVN

 Bruk en stekeform i lett aluminium, og plassere

denne på ovnsristen som følger med. Med stekepanne vil steketiden øke og det blir vanskelig å få til en sprø pizzabunn.

 Dersom man steker pizza med mye fyll anbefales

det å legge på ost etter at pizzaen er halvveis stekt.

Page 31

Steketabell

Programmer Matvarer Vekt (Kg) Hyllenes

Heving

Tradisjonell ovn

Steking av kaker

Fast cooking

Flere ting på én gang

Pizzaovn

Barbecue

Gratinert mat

Heving av deiger m ed naturlig gjær (søte deiger, brød, sukkerkake, croissant, osv.)

And Kalve- eller oksestek Svinestek Kjeks Eplekaker (også m ed annen frukt)

Eplekaker (også m ed annen frukt) Fruktkaker Formkake Sukkerbrød Fylte pannekaker (på 2 hyller) Småkaker (på 2 hyller) Salte ostekaker med butterdeig (på 2 hyller) Vannbakkels (på 3 hyller) Kjeks (på 3 hyller) Marengs (på 3 hyller)

Dypfryst mat Pizza Blanding av zucchini og reker med deig Spinatkake Innbakt pizza Lasagne Gyllenbrunt (smør)b rød, boller Kyllingbiter

Forhåndsstekt mat Gylne kyllingvinger

Fersk mat Kjeks Formkake Salte ostekaker med butterdeig

Pizza (på 2 hyller) Lasagne Lam Stekt kylling med poteter Makrell Formkake Vannbakkels (på 2 hyller) Kjeks (på 2 hyller) Sukkerbrød (på 1 hylle) Sukkerbrød (på 2 hyller) Paier og butterdeigsterter

Pizza Kalve- eller oksestek Kylling

Flyndre, flate fisker Grillspidd med blekksprut og reker Flat fisk Torskefilet Grillede grønnsaker Kalvekotelett Pølser Hamburgere Makrell Toast (eller ristet brød)

Med grillspyd (der det følger med). Kalv på spidd Kylling på spidd Lam på spidd

Grillet kylling Flat fisk

Med grillspyd (der det følger med). Kalv på spidd Lam på spidd Kylling (på spidd) + poteter (i langpannen)

1 1 1

0.5 1

0.7

0.5

1.2

0.6

0.4

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.3

0.6

0.2 1

1 1

1+1

1 1

0.5

0.5 1

1.5

0.5 1 1

0.7

0.6

0.8

0.4

0.8

0.6

0.6 1

4 og 6

1.0

1.5

1.0

1.5

plassering

2 2 2 2 2

1 eller 2

2 1 og 3 1 og 3 1 og 3

1 og 2 og 4 1 og 2 og 4 1 og 2 og 4

1 1 og 3

2 1 og 3 1 og 2 1 og 2 1 og 3 1 og 3 1 og 2 1 og 3

1 eller 2

1 eller 3

2 og 3 2 og 3

Forvarming

(minutter)

15 15 15 15 15

15 15 15 15 15 15 15

15 15 15

15 10 10 15 10 10 10 10 10 10 15

15 10 10

10 10

10 10 10 10

Anbefalt

temperatur

200 200 200 180 180

180 180 180 160 200 190 210

180 180

250 200

220 200 200 180 220

200

200 180 210

230 180 180 200 180 170 190 180 170 170 200

220 220 180

Maks. Maks. Maks. Maks. Maks. Maks. Maks. Maks. Maks. Maks.

Maks. Maks. Maks. Maks.

200 200

200 200 200 200

Steketid

(minutter)

65-75 70-75 70-80 15-20 30-35

20-30 40-45 40-50 25-30 30-35 20-25 15-20

20-25 20-25

180

12 20

30-35

35 25-30 15-20

20-25

15-18

45 10-12

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30

15-20 25-30 60-70

10-12

8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20

3-5

80-90 70-80 70-80

55-60 30-35

70-80 70-80 70-75 70-75

Page 32

Forholdsregler og råd

Apparatet er prosjektert og konstruert i samsvar med internasjonale sikkerhetsforskrifter. Disse advarslene gis av sikkerhetsmessige årsaker og må leses nøye.

Generell sikkerhet

 Dette apparatet er ment til hjemmebruk, ikke til

profesjonell bruk.

 Apparatet må ikke installeres utendørs, selv ikke dersom

området er beskyttet, fordi det er veldig farlig å utsette den for regn og uvær.

 Bruke alltid håndtakene på siden av stekeovnen for å

løfte/bevege den.

 Ikke ta på maskinen med nakne føtter, eller med våte

eller fuktige hender eller ben.

 Apparatet må bare benyttes til steking av mat, det skal

bare brukes av voksne, og da i overensstemmelse med anvisningene i denne håndboken.

 V e d br u k a v appar ate t blir

va r m eelem ent ene o g deler av stekeovn sdøren v eld i g v a r m e . I kke ta på dem, og sørge f o r å

 Unngå at nettkabelen til andre husholdningsapparater

kommer i kontakt med ovnens varme deler.

 Ikke dekk til åpningene eller hullene for ventilasjon eller

varmeavsetning.

 Ta midt på dørhåndtaket: det kan være varmt på sidene.

 Bruke alltid ovnsvotter (tykke klutegryter) for å legge inn

eller trekke ut beholdere.

 Bekle aldri ovnsbunnen med aluminiumsfolie.

holde ba rn på avstand.

 Ved feil må du ikke røre de innvendige mekanismene for

å prøve å reparere. Ta kontakt med Assistansen (se Assistanse).

 Legge aldri tunge gjenstander på stekeovnen dør når

denne er åpen.

 Apparatet skal ikke brukes av personer (inkludert barn)

med reduserte fysiske, sensoriske eller mentale evner, av uerfarne personer eller av noen som ikke er kjent med produktet. Disse personene skal som minstekrav ha oppsyn av noen som tar ansvar for deres sikkerhet eller motta instrukser på forhånd i forbindelse med driften av apparatet.

 Unngå at barn leker med ovnen.

Avhending

 Kassering av emballasjematerialet: Hold deg til lokale

forskrifter, slik at emballasjen kan brukes om igjen.

 Det europeiske direktivet 2002/96/EØS om

Avfallsbehandling av elektrisk og elektronisk utstyr (WEEE), foreskriver at hvitevarer ikke må avsettes sammen med vanlig husholdningsavfall. Kasserte apparatet på samles inn adskilt for å øke gjenbruk og gjenvinning av materialene som de er laget av, og for å hindre mulige skader for helse og miljø. Symbolet med søppeldunk med kryss over er satt på alle produkter for å minne om kravet om separat innsamling. For ytterligere opplysninger om korrekt avfallsbehandling av hvitevarer kan man henvende seg til det lokale renholdsverket eller til forhandlerene.

Spare og beskytte miljøet

 Ved bruk av stekeovnen fra sent på ettermiddagen til

tidlig på morgen samarbeider du med å redusere strømverkenes forbruksbelastning.

 Ikke legge inn brennbart materiale i ovnen: Hvis

apparatet ved et uhell startes kan dette ta fyr.

 Kontrollere alltid at bryterne står i posisjonen l/

når apparatet ikke er i bruk.

 Ikke trekk i kabelen for å trekke støpselet ut av

stikkontakten, men ta et godt tak i støpselet.

 Ikke utføre rengjøring eller vedlikehold uten at støpselet

først er trukket ut fra el-nettet.

¡

 Det anbefales å alltid utføre stekinger med BARBECUE

og GRATINERING med lukket stekeovnsdør: På denne måten oppnår du ikke bare de beste resultatene, men sparer også strøm (ca. 10 %).

 Holde pakningene i god stand og rene, slik at de holdes

mot stekeovnsdøren og ikke forårsaker tap av varme.

Page 33

Vedlikehold og ettersyn

Koble fra strømmen

Isolere apparatet fra el-nettet før ethvert inngrep.

Rengjøre apparatet

 De utvendige delene i emalje eller rustfritt stål

(inox®) samt pakningene i gummi kan rengjøres med en klut dyppet i lunkent vann og nøytral såpe. Hvis flekkene er vanskelige å få bort, bruk spesifikke produkter. Det anbefales å skylle godt og å tørke etter rengjøring. Ikke bruk pulver som lager riper eller etsende stoffer.

 Innsiden av ovnen bør helst rengjøres etter hver

bruk, mens ovnen ennå er lunken. Bruke varmt vann og såpemiddel, skylle og tørke med en myk klut. Unngå midler som lager riper.

 Utstyret kan vaskes som normal oppvask, også i

oppvaskmaskin.  Bruke aldri damprensere eller høytrykksspylere for rengjøring av apparatet.

Rengjøre døren

Rengjøre dørens glassluke med svamper og produkter som ikke lager riper, og tørke med en myk klut. Ikke bruk harde materialer som lager riper eller metalliske skraper som kan ripe overflaten og forårsake at glasset knuses. For en grundigere rengjøring er det mulig å løsne ovnsdøren.

1. åpne døren fullstendig (se figuren);

2. heve og vri spakene på de to hengslene (se figuren);

Kontrollere pakningene

Kontrollere jevnlig at pakningen rundt ovnsdøren er hel. I tilfelle den skulle være ødelagt, ta kontakt med nærmeste servicesenter (se Assistanse). Vi anbefaler at du ikke bruker stekeovnen til reparasjonen er utført.

Skifting av lyspære

For å skifte ut lyspæren inne i stekeovnen:

1. Løsne glassdekslet på lyspæreholderen.

2. Skru løs lyspæren og bytt den ut med en maken: kraft 25 W, sokkel E 14.

3. Montere dekselet på nytt (se figuren).

Assistanse

 Bruke aldri teknikere som ikke har godkjennelse.

Oppgi:

 Apparatets modell (Mod.)  serienummer (S/N). Disse opplysningene finnes på merkeskiltet som er plassert på selve apparatet.

rekkefølge.

3. ta tak i døren på de to utvendige sidene, og lukke så døren igjen, men ikke fullstendig. Trykke på sperrene ., og trekke døren deretter mot

deg og løfte den ut av hengslene (se figuren). Montere dæren på nytt ved å følge fremgangsmåten i motsatt

Page 34

Käyttöohjeet

UUNI

English,1 Dansk, 12

Suomi, 34 Svenska, 45

FZ 830.1 NE/HA

FZ 830.1 IX NE/HA

FQ 830.1 NE/HA

Norsk,23

Yhteenveto

Asennus, 35-36

Sijoittaminen Sähköliitäntä

Laitteen kuvaus, 37

Kokonaiskuva Ohjauspaneeli

Käynnistys ja käyttö, 38

Uunin käynnistäminen Tietolaatta

Elektroninen kypsennyksen ohjelmoija, 39

Ohjelmat, 40-42

Kypsennysohjelmat Käytännön neuvoja kypsennykseen Kypsennystaulukko

Varotoimet ja suosituksia, 43

Yleinen turvallisuus Hävittäminen Säästä rahaa ja luontoa

Huolto ja hoito, 44

Sähkövirran poistaminen Laitteen puhdistus Luukun puhdistus Lampun vaihto Huoltoapu

Page 35

560 m

45 mm.

Asennus

 On tärkeää säilyttää tämä ohjekirja, jotta sitä voidaan tutkia tarvittaessa. Mikäli laite myydään tai luovutetaan sekä muuton yhteydessä tulee varmistaa, että ohjekirja pysyy laitteen mukana, jotta uusi omistaja voi tutustua laitteen toimintaan ja varoituksiin.

 Lue ohjeet huolellisesti: niissä on tärkeitä tietoja asennuksesta, käytöstä ja turvallisuudesta.

Sijoittaminen

 Pakkaustarvikkeet eivät ole lasten leluja ja ne tulee hävittää paikallisten jätteidenkäsittelyohjeiden mukaisesti (katso Varotoimet ja suosituksia ).

 Asennus tulee suorittaa näiden ohjeiden mukaisesti pätevän henkilöstön avulla. Virheellinen asennus voi aiheuttaa vahinkoja henkilöille, eläimille tai esineille.

Upotus

Laitteen kunnollisen toiminnan takaamiseksi on välttämätöntä, että kalusteen tekniset tiedot ovat sopivat:

 uunin viereisten paneelien tulee olla

kuumankestävästä materiaalista;

Ilmastointi

Hyvän ilmastoinnin takaamiseksi tulee poistaa osaston takaseinä. Suositellaan asentamaan uuni siten, että se nojaa kahteen välipuuhun tai jatkuvalle tasolle, jonka aukko on vähintään 45 x 560 mm (katso kuvaa ).

Keskittäminen ja kiinnitys

Säädä uunin laidoilla sijaitsevat 4 välikettä ympäryskehyksellä sijaitsevien 4 aukon mukaisesti kalusteen laidan leveydestä riippuen:

paksuus 20 mm: poista välikkeen liikkuva osa (katso kuvaa );

 mikäli käytetään vanerilevyhuonekaluja, liimojen

tulee olla kuumankestäviä jopa 100°C:een;

 uunin upottamiseksi sekä tason alle (katso kuvaa )

että pylvääseen , kalusteen mittojen tulee täyttää

seuraavat vaatimukset:

. m

567 mm.

45 mm.

558 m

593 mm.

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

 Kun laite on kerran upotettu, ei saa olla olemassa kosketusmahdollisuutta sähköisiin osiin. Tietolaatassa ilmoitetut kulutustiedot on mitattu tämän tyyppisen asennuksen kanssa.

paksuus 18 mm: käytä ensimmäistä uraa kuten valmistaja on jo esiasettanut (katso kuvaa );

paksuus 16 mm: käytä toista uraa (katso kuvaa ).

Laitteen kiinnittämiseksi kalusteeseen: avaa uunin luukku ja ruuvaa kiinni 4 puulle sopivaa ruuvia 4 aukkoon, jotka sijaitsevat ympäryskehyksellä.

 Kaikki suojausta varmistavat osat tulee kiinnittää siten, että niitä ei voida poistaa ilman työkaluja.

Page 36

Sähköliitäntä

 Uunit, jotka on varustettu kolminapaisella

syöttöjohdolla, on valmistettu toimimaan

vaihtovirralla laitteen tietolaatassa osoitetuilla

jännitteen ja taajuuden arvoilla ( katso alle ).

Syöttöjohdon liitäntä

1. Avaa pääterasia käyttäen ruuvitalttaa vipuna kannen sivukielekkeillä: vedä ja avaa kansi (katso kuvaa).

2. Syöttöjohdon paikalleen asennus: ruuvaa auki johdon kiristimen ruuvi sekä kolme kosketinruuvia LN-

ja sen jälkeen kiinnitä johtimien päät ruuvien päiden alle noudattaen värejä: sininen (N), ruskea (L) kelta-vihreä kuvaa).

3. Kiinnitä johto asianmukaiseen kiristimeen.

(katso

Syöttöjohdon liittäminen verkkovirtaan

Asenna johtoon pistoke, joka on normalisoitu tietolaatassa ilmoitetulle kuormitukselle (katso viereen ). Suoran verkkoliitännän tapauksessa tulee ehdottomasti asettaa laitteen ja sähköverkon välille moninapainen katkaisija, jonka kontaktien välinen aukeama on vähintään 3 mm ja joka on mitoitettu kuormituksen mukaan sekä joka on voimassa olevien määräysten mukainen (maadoitusjohtoa ei tule katkaista katkaisijalla). Syöttöjohto tulee sijoittaa siten, että sen lämpötila ei nouse missään kohdassa 50°C ympäristön lämpötilaa korkeammaksi.

 Asentaja on vastuussa kunnollisen sähköliitännän suorittamisesta ja turvallisuusmääräysten noudattamisesta. Ennen liitännän suorittamista varmista, että:

 pistorasia on maadoitettu ja se on lain mukainen;  pistorasia kestää koneen tehon

enimmäiskuormituksen, joka osoitetaan teknisten tietojen tietolaatassa ( katso alle );

 syöttöjännite on tietolaatassa osoitettujen arvojen

rajoissa ( katso alle );

 pistorasia on yhteensopiva laitteen pistokkeen

kanssa. Päinvastaisessa tapauksessa vaihda pistorasia tai pistoke; älä käytä jatkojohtoja ja moninkertaisia sovitinkappaleita.

 Laitteen asennuksen jälkeenkin sähköjohdon ja verkkopistorasian tulee olla helposti saavutettavissa.

 Johtoa ei saa taittaa tai se ei saa joutua puristuksiin.

 Sähköjohto tulee tarkistaa ajoittain ja vaihdattaa

ainoastaan valtuutetuilla teknikoilla (katso Huoltoapu).

 Valmistaja kieltäytyy kaikesta vastuusta, mik näitä määräyksiä ei noudateta.

äli

Page 37

Laitteen kuvaus

Kokonaiskuva

Taso UUNIPANNULLE

Ohjauspaneeli

Taso RITILÄLLE

Nappula

OHJELMILLE

Tasojen

LIUKUOHJAIMET

asento 5 asento 4 asento 3 asento 2 asento 1

Nappula

TERMOSTAATILLE

Merkkivalo

TERMOSTAATILLE

•• ••

ELEKTRONINEN

ohjelmoija

Page 38

Käynnistys ja käyttö

 Ensimmäisellä käyttökerralla suosittelemme lämmittämään uunia noin puolen tunnin ajan tyhjillään termostaatti enimmäisarvossa ja luukku suljettuna. Sitten sammuta uuni, avaa uunin luukku ja tuuleta huoneisto. Havaittava haju johtuu uunin suojaukseen käytettyjen aineiden haihtumisesta ilmaan.

Uunin käynnistäminen

1. Valitse haluttu kypsennysohjelma kiertäen OHJELMIEN nappulaa.

2. Valitse lämpötila kiertäen TERMOSTAATIN nappulaa. Voit löytää luettelon kypsennysohjelmista ja vastaavista suositelluista lämpötiloista Kypsennystaulukosta ( katso Ohjelmat).

3. Palava TERMOSTAATIN merkkivalo osoittaa lämmitysvaiheen asetettuun lämpötilaan saakka.

4. Kypsennyksen aikana on aina mahdollista:

- muuttaa kypsennysohjelmaa käsitellen OHJELMIEN nappulaa;

- muuttaa lämpötilaa käsitellen TERMOSTAATIN nappulaa;

- keskeyttää kypsennys vieden OHJELMIEN nappula asentoon 0.

 Älä koskaan aseta esineitä uunin pohjalle, koska ne voivat vahingoittaa sen pinnoitusta.

 Aseta aina kypsennysastiat toimitetulle ritilälle.

Jäähdytystuuletus

Ulkoisten lämpötilojen alentamiseksi jotkut mallit on varustettu jäähdytystuulettimella. Tämä aikaansaa ilmavirran, joka tulee ulos ohjauspaneelin ja uunin luukun välistä.  Kypsennyksen lopuksi tuuletin pysyy päällä, kunnes uuni jäähtyy riittävästi.

Uunin valo

Se voidaan sytyttää valiten nappulalla. Valo pysyy päällä, kun valitaan kypsennysohjelma.

TIETOLAATTA

Mitat

Tilavuus Sähköliitännät

ENERGIAMERKKI (ENERGY LABEL)

Tämä laitteisto on

OHJELMIEN

leveys 43,5 cm korkeus 32 cm syvyys 41,5 cm litraa: 58 jännite -240V ~ 50Hz enimmäisottoteho 2800W Direktiivi 2002/40/CE sähköuunien merkinnästä Standardi EN 50304 Energiankulutus yläalalämmöllä lämmitystoiminto: Perinteinen; Ilmoitettu energiankulutus Lämmitystapa Kiertoilma lämmitystoiminto: Leivonnaiset

yhdenmukainen seuraavien Euroopan Unionin direktiivien vaatimusten kanssa: -2006/95/CEE päivätty 12/12/06 (Pienjännite) ja sitä seuraavat muutokset 89/336/CEE päivätty 03/05/89 (Sähkömagneettinen yhteensopivuus) ja sitä seuraavat muutokset; 93/68/CEE päivätty 22/07/93 ja sitä seuraavat muutokset.

Page 39

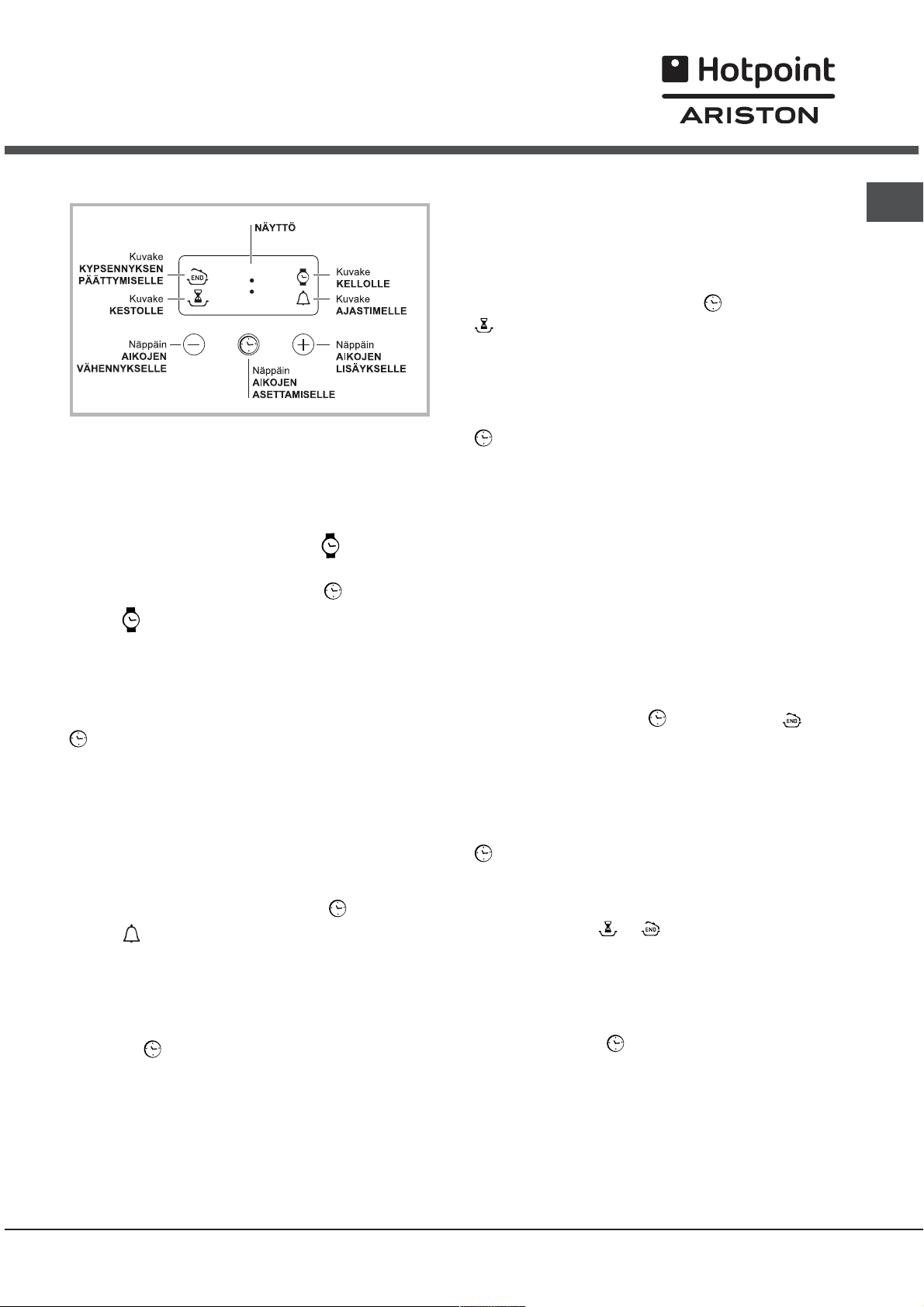

Elektroninen kypsennyksen ohjelmoija

•• ••

Kellon asettaminen

 Se voidaan asettaa sekä silloin, kun uuni on sammutettu, että silloin, kun se on päällä, mutta kypsennysajan päättymistä ei ole ohjelmoitu. Sähköverkkoon liittämisen tai sähkökatkoksen

jälkeen NÄYTÖLLÄ vilkkuvat kuvake digitaalinumeroa.

1. Paina useampia kertoja näppäintä

kuvake NÄYTÖLLÄ;

2. säädä näppäimillä + ja - kellonaika; jos niitä pidetään painettuna, numerot vaihtuvat nopeammin asetuksen helpottamiseksi.

3. odota 10 sekuntia tai paina uudelleen näppäintä asetuksen vahvistamiseksi.

ja neljä digitaalinumeroa eivät enää vilku

Ajastimen asettaminen

Tämä toiminto ei keskeytä kypsennystä ja se toimii uunin käytöstä riippumatta; sen avulla voidaan ainoastaan asettaa äänimerkki, joka käynnistyy asetettujen minuuttien kuluttua loppuun.

1. Paina useampia kertoja näppäintä

kuvake eivät enää vilku NÄYTÖLLÄ;

2. säädä näppäimillä + ja - haluttu aika; jos

näppäimiä pidetään painettuna, numerot vaihtuvat nopeammin asetuksen helpottamiseksi.

3. odota 10 sekuntia tai paina uudelleen painiketta

näppäintä Sen jälkeen tulee näkyviin takaperin kulkeva laskenta, jonka päätyttyä voidaan kuulla äänimerkki.

ja kolme ensimmäistä digitaalinumeroa

asetuksen vahvistamiseksi.

sekä neljä

, kunnes

Kypsennyksen ohjelmointi

 Ohjelmointi on mahdollista sen jälkeen, kun on valittu kypsennysohjelma.

Kypsennyksen keston ohjelmointi

1. Paina useita kertoja näppäintä ja kolme digitaalinumeroa eivät enää vilku

NÄYTÖLLÄ;

2. säädä näppäimillä + ja - haluttu aika; jos

näppäimiä pidetään painettuna, numerot vaihtuvat nopeammin asetuksen helpottamiseksi.

3. odota 10 sekuntia tai paina uudelleen näppäintä asetuksen vahvistamiseksi.

4. säädetyn ajan kuluttua umpeen NÄYTÖLLE

ilmestyy kirjoitus END, uuni lopettaa kypsennyksen ja voit kuulla äänimerkin.  Esimerkki: kello on 9.00 ja ohjelmoidaan kestoksi

1 tunti ja 15 minuuttia. Ohjelma pysähtyy automaattisesti kello 10.15.

Kypsennyksen päättymisajan ohjelmointi

 Kypsennyksen päättymisajan ohjelmointi on mahdollista ainoastaan sen jälkeen, kun on asetettu kypsennyksen kesto.

1. Noudata ohjeita 1  3, jotka on kuvattu kestoa

varten;

2. paina sitten näppäintä

neljä digitaalinumeroa eivät enää vilku NÄYTÖLLÄ;

3. säädä näppäimillä + ja - haluttu kypsennyksen

päättymisaika; jos näppäimiä pidetään painettuna, numerot vaihtuvat nopeammin asetuksen helpottamiseksi.

4. odota 10 sekuntia tai paina uudelleen näppäintä asetuksen vahvistamiseksi.

5. säädetyn ajan kuluttua umpeen NÄYTÖLLE

ilmestyy kirjoitus END, uuni lopettaa kypsennyksen ja voit kuulla äänimerkin.

Palavat kuvakkeet ohjelmointi on suoritettu. NÄYTÖLLE tulevat näkyviin vuorotellen kypsennyksen päättymisaika ja kesto.

Ohjelmoinnin peruuttaminen

Ohjelmoinnin peruuttamiseksi:  paina näppäintä

asetuksen kuvake ja digitaaliset numerot eivät enää vilku näytöllä. Paina näppäintä -, kunnes näytölle tulee näkyviin numerot 00:00.

 pidä samanaikaisesti painettuna näppäimiä + ja

-; tällä tavalla peruutetaan kaikki suoritetut ohjelmoinnit mukaan lukien ajastin.

ja osoittavat, että

, kunnes kuvake ja

, kunnes peruutettavan

, kunnes kuvake

Page 40

Ohjelmat

Kypsennysohjelmat

 Lähes kaikille ohjelmille on valittavissa lämpötila väliltä 60°C  MAX, ainoastaan:

 GRILLI (suositellaan asettamaan ainoastaan

enimmäisasentoon MAX);

 GRATINOINTI (suositellaan, että ei ylitetä 200°C

lämpötilaa).

Ohjelma NOSTATUS

Uuni saavuttaa ja säilyttää 40°C:n lämpötilan riippumatta TERMOSTAATIN nappulan asennosta. Tämä ohjelma soveltuu erittäin hyvin luonnonhiivaa sisältävien taikinoiden nostatukseen.

Ohjelma: PERINTEINEN UUNI

Ohjelmassa aktivoidaan kaksi lämmityselementtiä, alempi ja ylempi. Käytettäessä tätä perinteistä kypsennysmenetelmää on paras sijoittaa ruuat ainoastaan yhdelle tasolle: useamman tason kanssa lämpötila ei jakaannu tasaisesti.

Ohjelma: LEIVONNAISUUNI

Taaempi lämmittävä elementti kytkeytyy päälle ja tuuletin käynnistyy taaten herkän ja tasaisen lämmön uunin sisällä. Tämä ohjelma soveltuu herkkien ruokien kypsennykseen (esim. leivonnaiset, jotka vaativat nostatusta) sekä pienikokoisille valmisteille, joita voidaan kypsentää kolmella tasolla samanaikaisesti.

Ohjelma: PIZZAUUNI

Lämmittävät elementit, alempi ja kiertävä, kytketään päälle ja tuuletin käynnistyy. Tämä yhdistelmä mahdollistaa uunin nopean lämmittämisen kuumentaen erityisen voimakkaasti alhaalta päin. Mikäli käytetään useampia tasoja samalla kerralla on tarpeen vaihtaa kypsennettävien ruokien paikkaa kypsennyksen puolivälissä.

Ohjelma: GRILLI

Ylempi lämmittävä elementti kytkeytyy päälle ja grillivarras käynnistyy (mikäli olemassa). Grillin korkea ja suora kypsennys on suositeltavaa ruuille, jotka vaativat korkeita pintalämpötiloja. Suorita kypsennykset uunin luukku kiinni.

Ohjelma: GRATINOINTI

Ylempi lämmittävä elementti kytkeytyy päälle ja tuuletin sekä grillivarras käynnistyvät (mikäli olemassa). Toiminto yhdistää yksisuuntaiseen lämpösäteilyyn koneellisen ilmankierrätyksen uunin sisällä. Tämä estää ruokien pintaosien palamisen lisäten lämmön työntymistä sisään. Suorita kypsennykset uunin luukku kiinni.

Paistivarras (vain tietyissä malleissa)

Paistivartaan käsittelemiseksi (katso kuvaa) etene seuraavasti:

Ohjelma: FAST COOKING

Lämmittävät elementit kytkeytyvät päälle ja tuuletin käynnistyy aikaansaaden vakaan ja tasaisen lämmön. Ohjelma ei vaadi esilämmitystä. Tämä ohjelma on erityisen sopiva esivalmistettujen ruokien nopeaan kypsennykseen (pakasteet tai esikypsennetyt). Parhaat tulokset saadaan käyttäen ainoastaan yhtä tasoa.

Ohjelma: MONITOIMIUUNI

Kaikki lämmittävät elementit (ylempi, alempi ja kiertävä) kytketään päälle ja tuuletin käynnistyy. Koska lämpötila on tasainen koko uunissa, ilma kypsentää ja ruskistaa ruuan tasaisesti kaikkialta. On mahdollista käyttää enintään kahta tasoa samanaikaisesti.

1. aseta uunipannu asentoon 1;

2. aseta paistivartaan tuki asentoon 3 ja työnnä varras asianmukaiseen aukkoon, joka sijaitsee uunin takaseinässä;

3. käsittele paistivarrasta valiten nappulalla OHJELMAT

! Ohjelma paistivarras pysähtyy.

tai ;

päällä, kun avataan uunin luukku,

Page 41

Käytännön neuvoja kypsennykseen

! Kypsennyksissä kiertoilman kanssa älä käytä

asentoja 1 ja 5: kuuma ilma saavuttaa ne suoraan ja herkät ruuat voivat palaa.

! Kypsennyksissä GRILLI JA GRATINOINTI, erityisesti paistivartaan kanssa, aseta uunipannu asentoon 1, jotta kypsennyksen ylijäämät eivät valu uunin pohjalle (kastikkeet ja/tai rasvat).

MONITOIMIUUNI

 Käytä asentoja 2 ja 4 asettaen asentoon 2 ruuat,

jotka vaativat enemmän lämpöä.

 Aseta uunipannu alhaalle ja ritilä ylhäälle.

GRILLI

 Työnnä ritilä asentoon 3 tai 4 ja aseta ruuat ritilän

keskelle.

 Suositellaan asettamaan energiataso

enimmäisasentoon. Älä huolehdi, jos ylempi vastus ei ole jatkuvasti päällä: sen toimintaa säätelee termostaatti.

PIZZAUUNI

 Käytä alumiinista kevyttä uunivuokaa asettaen se

lisävarusteena toimitetulle ritilälle.

Uunipannua käytettäessä paistoaika pitenee ja on

vaikea saada pizzasta rapeaa.

 Runsaasti täytettyjen pizzojen kanssa suositellaan

lisäämään mozzarella-juusto kypsennyksen puolivälissä.

Page 42

Kypsennystaulukko

Ohjelmat Ruuat Paino (kg)

Nostatus

Perinteinen

uuni

Leivonnaisuuni

Fast cooking

Monitoimiuuni

Pizzauuni

Grilli

Gratinointi

Luonnonhiivaa sisältävien taikinoiden nostatus (pullat, leivät, sokerikakut, sarvet, jne.) Ankka Vasikanliha- tai häränlihapaisti Sianlihapai sti Keksit (murotaikinaiset) Makeat piiraat Makeat piiraat Hedelmäkakut Luumukakku Sokerikakut Täytetyt letut (2 tasolla) Pienet kakut (2 tasolla) Lehtitaikinaiset juustosuolapalat (2 tasolla) Tuulihatut (3 tasolla) Keksit (3 tasolla) Marengit (3 tasolla) Pakasteet Pizza Leivitetyt kesäkurpitsat katkarapujen kanssa Pinaattipiiras Täytetyt pastanyytit Lasagne Kuivatut leivät Kanapalat Esikypsennetyt Ruskistetu t kanansiivet Tuoreet ruuat Keksit (murotaikinaiset) Luumukakku Lehtitaikinaiset juustosuolapalat Pizza (2 tasolla) Lasagne Lammas Kanapaisti + perunat Makrilli Luumukakku Tuulihatut (2 tasolla) Keksit (2 tasolla) Sokerikakut (1 tasolla) Sokerikakut (2 tasolla) Suolaiset piiraat Pizza Vasikanliha- tai häränlihapaisti Kana Kampelat ja mustekalat Katkarapu- ja mustekalavartaat Mustekalat Turskafileet Grillatut vihannekset Vasikanlihapihvi Makkarat Hampurilainen Makrillit Paahtoleivät Paistivartaan kanssa (mikäli olemassa) Vasikanlihavarras Kanavarras Lammasvarras Grillikana Mustekalat Paistivartaan kanssa (mikäli olemassa) Vasikanlihavarras Lammasvarras Kana (vartaassa) + perunat (uunipannulla)

1 1 1

0.5 1

0.7

0.5

1.2

0.6

0.4

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.3

0.6

0.2 1 1 1

1+1

1 1

0.5

0.5 1

1.5

0.5 1 1

0.7

0.6

0.8

0.4

0.8

0.6

0.6 1

4 ja 6

1.0

1.5

1.0

1.5

Tasojen

asento

1 tai 2

1 ja 2 ja 4 1 ja 2 ja 4 1 ja 2 ja 4

1 tai 3

2 2 2 2 2 2

2 1 ja 3 1 ja 3

1 ja 3

1 1 ja 3

2 1 ja 3 1 ja 2 1 ja 2 1 ja 3 1 ja 3 1 ja 2 1 ja 3

1 o 2

2 ja 3 2 ja 3

Esilämmitys

(minuuttia)

15 15 15 15 15 15 15 15 15 15 15

15 15 15 15

15 10 10 15 10 10 10 10 10 10 15 15 10 10

10 10

10 10 10 10

Suositeltu

lämpötila

200 200 200 180 180 180 180 180 160 200 190

210 180 180

250 200

220 200 200 180 220

200

200 180 210 230 180 180 200 180 170 190 180 170 170 200 220 220

180 Maksimi Maksimi Maksimi Maksimi Maksimi Maksimi Maksimi Maksimi Maksimi Maksimi

Maksimi Maksimi Maksimi

200

Kypsennyksen

kesto

(minuuttia)

65-75 70-75 70-80 15-20 30-35 20-30 40-45 40-50 25-30 30-35 20-25

15-20 20-25 20-25

180

12 20

30-35

35 25-30 15-20

20-25

15-18

45 10-12 15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30 15-20 25-30 60-70 10-12

8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20

3-5

80-90 70-80 70-80 55-60 30-35

70-80 70-80 70-75 70-75

Page 43

Varotoimet ja neuvot

Laite on suunniteltu ja valmistettu kansainvälisten turvallisuusmääräysten mukaisesti. Nämä varoitukset toimitetaan turvallisuussyistä ja ne tulee lukea huolellisesti.

Yleinen turvallisuus

 Laite on suunniteltu ei-ammattimaiseen käyttöön

asuinhuoneistossa.

 Laitetta ei tule asentaa ulos edes suojattuun tilaan,

koska on erittäin vaarallista jättää se alttiiksi sateelle ja ukkoselle.

 Laitteen siirtämiseksi tulee aina käyttää asianmukaisia

kahvoja, jotka sijaitsevat uunin laidoilla.

 Älä koske koneeseen avojaloin tai silloin, kun kätesi tai

jalkasi ovat märät tai kosteat.

 Laitetta tulee käyttää ruokien kypsennykseen ja sitä

tulee käyttää ainoastaan aikuisten henkilöiden tässä oppaassa olevien ohjeiden mukaisesti.

 La i tteen k ä y tön a i k a n a lämmi ttävät

elementit ja uunin luukun e räät o s a t t u l e vat eri ttäin k uum i k s i . Varo k o s k e tta m a ja pidä lapset kaukana.

 Vältä, että muiden kodinkoneiden syöttöjohto joutuu

kosketuksiin uunin kuumien osien kanssa.

 Älä tuki aukkoja, joita käytetään tuuletukseen ja lämmön

hävittämiseen.

 Ota kiinni uunin luukun avauskahvasta sen keskiosasta:

laidoiltaan se voi olla kuuma.

sta niitä

 Älä suorita puhdistus- tai huoltotoimenpiteitä ilman, että

olet irrottanut pistokkeen verkkovirrasta.

 Vian tapauksessa älä missään tapauksessa yritä avata

pesukoneen sisäosia korjauksen suorittamiseksi. Ota yhteyttä huoltoliikkeeseen (katso Huoltoapu).

 Älä aseta painavia esineitä avoimelle uunin luukulle.

 Laitetta ei ole suunniteltu sellaisten henkilöiden

käytettäväksi (lapset mukaan lukien), joiden fyysinen, henkinen tai aistien toimintakyky on alentunut tai joilla ei ole riittävää kokemusta tai tuotteen tuntemusta ellei heitä valvo henkilö, joka on vastuussa heidän turvallisuudesta, tai mikäli he ovat saaneet etukäteisohjeet laitteen käytöstä.

 Älä anna lasten leikkiä laitteella.

Hävittäminen

 Pakkaustarvikkeiden hävittäminen: noudata paikallisia

määräyksiä, siten pakkausmateriaalit voidaan käyttää uudelleen.

 Sähköisten ja elektronisten laitteiden muodostamia

jätteitä käsittelevä Euroopan direktiivi (RAEE) 2002/96/ CE määrää, että hävitettäviä kodinkoneita ei tule laittaa tavallisten kaupunkijätteiden sekaan. Hävitettävät laitteet tulee kerätä erikseen, jotta optimoidaan materiaalien kierrätys ja estetään mahdolliset vahingot terveydelle ja ympäristölle. Ruudutettu roskakoritunnus on liitetty kaikkiin tuotteisiin muistuttamaan velvollisuudesta lajitella jätteet.

Lisätietoja varten kodinkoneiden hävittämiseen liittyen

niiden haltijat voivat kääntyä asianmukaisen julkisen palvelun tai jälleenmyyjien puoleen.

 Käytä aina uunikinnasta astioiden laittamiseen tai

poistamiseen.

 Älä peitä uunin pohjaa alumiinifoliolla.

 Älä laita palonarkoja materiaaleja uuniin: jos laite

käynnistetään huomaamatta, ne voivat aiheuttaa tulipalon.

 Tarkista aina, että nappulat ovat asennossa

l/

¡, kun laitetta ei käytetä;

 Älä irrota pistoketta sähköpistorasiasta johdosta

vetämällä vaan ota kiinni pistokkeesta.

Säästä ja kunnioita ympäristöä

 Käytettäessä uunia tiettyinä kellonaikoina, jotka alkavat

myöhäisestä iltapäivästä aikaisiin aamutunteihin saakka, voidaan osallistua sähkön kulutushuippujen tasoittamiseen.

 Suositellaan suorittamaan aina kypsennykset GRILLIN ja

GRATINOINNIN kanssa uunin luukku kiinni: sekä parhaiden tulosten saavuttamiseksi että energian säästämiseksi (noin 10 %).

 Tiivisteet tulee pitää hyvässä kunnossa ja puhtaina

siten, että ne painautuvat hyvin luukkua vasten eivätkä päästä lämpöä karkuun.

Page 44

Huolto ja hoito

Sähkövirran poistaminen

Ennen mitä tahansa toimenpidettä eristä laite sähkön syöttöverkosta.

Laitteen puhdistus

 Emaloidut tai metalliset ulkopinnat ja kumiset

tiivisteet voidaan puhdistaa kostealla sienellä, joka huuhdellaan lämpimän veden ja neutraalin saippuan muodostamassa liuoksessa. Vaikeasti poistettavien tahrojen kanssa tulee käyttää erityistuotteita. Suositellaan huuhtelemaan huolellisesti ja kuivaamaan puhdistuksen jälkeen. Älä käytä hankaavia jauheita tai syövyttäviä aineita.

 Uunin sisäosat tulee puhdistaa mieluiten jokaisen

käytön jälkeen silloin, kun ne ovat vielä haaleat. Käytä lämmintä vettä ja pesuainetta, huuhtele ja kuivaa pehmeällä rievulla. Vältä hankaavien aineiden käyttöä.

 Lisävarusteet voidaan pestä helposti kuten

tavalliset astiat, myös astianpesukoneessa.  Älä koskaan käytä höyryllä tai korkealla paineella toimivia puhdistimia laitteen puhdistukseen.

Luukun puhdistus

Puhdista luukun lasi sienellä ja hankaamattomalla puhdistusaineella sekä kuivaa pehmeällä rievulla; älä käytä karkeita, hankaavia tuotteita tai teräviä metallisia raapimia, jotka voivat naarmuttaa pinnan ja aiheuttaa lasin rikkoutumisen. Huolellisempaa puhdistusta varten on mahdollista irrottaa uunin luukku.

1. avaa luukku kokonaan ( katso kuvaa);

2. nosta ja kierrä vipuja, jotka sijaitsevat kahdessa saranassa (katso kuvaa);

Tarkista tiivisteet

Tarkista ajoittain uunin luukun ympärillä olevan tiivisteen kunto. Mikäli se on vahingoittunut käänny lähimmän huoltoliikkeen puoleen (katso Huoltoapu). Suositellaan, että uunia ei käytetä ennen kuin se on korjattu.

Lampun vaihto

Uunin valaistuslampun vaihtamiseksi:

1. Ruuvaa irti lasinen lampunsuojus.

2. Ruuvaa irti lamppu ja vaihda se samanlaisilla teknisillä ominaisuuksilla varustettuun: teho 25 W, liitäntä E 14.

3. Kiinnitä kansi uudelleen (katso kuvaa).

Huoltoapu

 Älä käytä koskaan valtuuttamattomia teknikoita.

Ilmoita:

 koneen malli (Mod.)  sarjanumero (S/N) Nämä viimeksi mainitut tiedot löytyvät laitteessa olevasta tietolaatasta.

3. ota kiinni luukusta sen ulkolaidoista sulkien sitä hitaasti, mutta ei kokonaan. Paina kiinnikkeitä ., sen jälkeen vedä luukkua itseäsi

kohden irrottaen se saranoista ( katso kuvaa ). Asenna luukku takaisin noudattaen ohjeita

käänteisessä järjestyksessä.

Page 45

Bruksanvisning

UGN

English,1 Dansk, 12

Suomi, 34 Svenska, 45

FZ 830.1 NE/HA FZ 830.1 IX NE/HA FQ 830.1 NE/HA

Norsk,23

Innehållsförteckning

Installation, 46-47

Placering Elektrisk anslutning

Beskrivning av utrustningen, 48

Översiktsvy Manöverpanel

Start och användning, 49

Starta ugnen Märkskylt

Programmerare för elektronisk tillagning, 50

Program, 51-53

Tillagningsprogram Praktiska tillagningsråd Tillagningstabell

Säkerhetsföreskrifter och råd, 54

Säkerhet i allmänhet Kassering Spara energi och respektera miljön

Underhåll och skötsel, 55

Koppla från strömmen Rengör apparaten Rengöring av luckan Byte av lampan Service

Page 46

560 m

45 mm.

Installation

 Det är viktigt att förvara denna bruksanvisning så att den alltid finns till hands. Vid försäljning, överlåtelse eller flytt ska du försäkra dig om att bruksanvisningen följer med apparaten för att informera den nya ägaren om apparatens funktion och respektive säkerhetsföreskrifter.

 Läs noggrant anvisningarna: Det finns viktig information angående installation, användning och säkerhet.

Placering

 Emballagematerial ska inte användas som leksaker för barn och ska undanröjas enligt gällande normer för sopsortering (Se Säkerhetsföreskrifter och råd).

 Installationen ska ske enligt dessa anvisningar och av behörig personal. En felaktig installation kan orsaka skador på personer, djur eller föremål.

Inbyggnad

För att garantera en god funktion av utrustningen är det nödvändigt att skåpet, där den ska byggas in, har lämpliga egenskaper:

Ventilation

För att garantera en god ventilation är det nödvändigt att ta bort den bakre väggen i utrymmet. Det rekommenderas att installera ugnen så att den vilar på två trälister eller på ett jämnt plan som har en öppning på minst 45 x 560 mm (se figurerna).

Centrering och fastsättning

Reglera de 4 klackjärnen som sitter på ugnens sidor så att de överensstämmer med de 4 hålen på ramen, i förhållande till tjockleken på möbelns sida:

Tjocklek på 20 mm: Ta bort den rörliga delen på klackjärnet (se figur).

 Panelerna runt ugnen ska vara tillverkade av ett

värmetåligt material.

 Vid möbler av fanerat trä ska limmet tåla

temperaturer på 100 °C.

 Vid inbyggnad av ugnen, både vid inbyggnad

under bänk (se figuren) och vid placering på

höjden, ska möbeln ha följande dimensioner:

. m

567 mm.

45 mm.

558 m

23 mm.

595 mm.

5 mm.

595 mm.

545 mm.

24 mm.

 Det ska inte vara möjligt att de elektriska delarna kommer i kontakt med möbeln när apparaten har installerats. Energiförbrukningen som anges på märkskylten har mätts upp med denna typ av installation.

593 mm.

Tjocklek på 18 mm: Använd det första spåret, som har förberetts på fabriken (se figur).

Tjocklek på 16 mm: Använd det andra spåret (

se figur).

För att fästa utrustningen vid möbeln: Öppna ugnsluckan och skruva fast de 4 träskruvarna i de 4 hålen på ramen.

 Alla delar som garanterar ugnens säkerhet ska sättas fast så att de inte kan tas bort utan hjälp av verktyg.

Page 47

Elektrisk anslutning

 Ugnar som är försedda med en trepolig nätkabel är förberedda för att fungera med växelström med nätspänning och -frekvens som anges på märkskylten som sitter på utrustningen (se nedan).

Montering av elkabeln

1. Öppna kopplingsplinten genom att trycka på lockets sidotungor med hjälp av en skruvmejsel: Dra och öppna locket (se figur).

2. Skruva ur skruven på kabelhållaren och ta

bort kabelhållaren genom att bända med en skruvmejsel (se figuren).

3. Ta bort skruvarna för kontakterna L-Nfäst sedan eltrådarna under skruvhuvudena. Respektera färgerna blå (N) brun (L) gul-grön (

och

Anslutning av nätkabeln till elnätet

Montera en standardiserad stickkontakt på kabeln avsedd för den effekt som anges på märkskylten (se här intill). Om den ska anslutas direkt till elnätet måste en flerpolsbrytare installeras mellan utrustningen och elnätet som har en öppning på minst 3 mm mellan kontakterna och som är anpassad till effekten och överensstämmer med gällande normer (jordkabeln får inte avbrytas från brytaren). Elkabeln ska placeras så att den inte i någon punkt överstiger rumstemperaturen med 50 °C.

 Installatören är ansvarig för att utrustningen ansluts på ett korrekt sätt och att säkerhetsföreskrifterna respekteras. Innan du utför anslutningen ska du försäkra dig om att:

 Uttaget är jordat och i enlighet med gällande standard.  Uttaget tål maskinens maxeffekt, som anges på

märkskylten (se nedan).

 Matningsspänningen ligger inom värdena som

anges på märkskylten (se nedan).

 Vägguttaget är kompatibelt med apparatens

stickkontakt. I annat fall ska uttaget eller stickkontakten bytas ut. Använd inte skarvsladdar och grenuttag.

 När apparaten är installerad ska elkabeln och vägguttaget vara lättåtkomliga.

 Kabeln ska inte böjas eller klämmas.

 Kabeln ska kontrolleras regelbundet och får endast

bytas ut av auktoriserade tekniker (se Kundservice).

 Företaget avsäger sig föreskrifter inte respekteras.

allt ansvar om dessa

Page 48

Beskrivning av utrustningen

Översiktsvy

Manöverpanel

PLÅTFALS

Manöverpanel

GALLERFALS

GLIDSKENOR

för falsar

läge 5 läge 4 läge 3 läge 2 läge 1

PROGRAMVRED TERMOSTATVRED

Kontrollampa

TERMOSTAT

•• ••

ELEKTRONISK

programmerare

Page 49

Start och användning

 När du använder ugnen första gången råder vi dig till att låta den vara igång minst en timme med termostaten på max. läge och stängd lucka. Stäng sedan av ugnen, öppna ugnsluckan och vädra lokalen. Den lukt som uppstår vid förångningen kommer från ämnen som har använts för att skydda ugnen.

Starta ugnen

1. Välj önskat tillagningsprogram genom att vrida på PROGRAMVREDET.

2. Vrid på TERMOSTATVREDET för att välja temperatur. En lista över rekommenderade tillagningar och respektive temperaturer finns i Tillagningstabellen (se Program).

3. Tänd kontrollampa TERMOSTAT indikerar uppvärmningsfasen upp till inställd temperatur.

4. Under tillagningen går det alltid att göra följande ändringar:

- Ändra programmet genom att vrida på PROGRAMVREDET.

- Ändra temperaturen genom att vrida på TERMOSTATVREDET.

- Avbryt tillagningen genom att vrida PROGRAMVREDET till läge 0.

 Ställ aldrig föremål på ugnsbotten eftersom det kan orsaka skador på emaljen.

 Placera alltid dina kokkärl på gallret som följer med utrustningen.

 På de utrustningar som är försedda med elektronisk programmerare för användning av den elektriska

ugnen ska du trycka på knapp

symbol tillagningsfunktion.

Kylfläkt

För att sänka den utvändiga temperaturen är vissa modeller utrustade med en kylfläkt. Kylfläkten skapar en luftstråle som kommer ut mellan manöverpanelen och ugnsluckan.  Efter tillagningen förblir fläkten tillkopplad tills ugnen är tillräckligt sval.

Ugnsbelysning

Ugnsbelysningen tänds genom att vrida PROGRAMVREDET till läge

tillagningsprogram väljs.

MÄRKSKYLT

Mått

Volym Elektriska

anslutningar

ENERGY LABEL

Denna apparat överensstämmer

) innan du väljer önskad

Bredd 43,5 cm Höjd 32 cm Djup 41,5 cm

58 l Spänning på 220-240 V ~ 50 Hz

Max. effektförbrukning 2 800 W EU-direktiv 2002/40 på de

elektriska ugnarnas etikett. Standard EN 50304 Energiförbrukning fri konvektion Uppvärmningsfunktion: Traditionell.

Energiförbrukningsförklaring Klass forcerad konvektion – Uppvärmningsfunktion: Bakverk.

med följande EU direktiv: 2006/95/CEE utfärdat den 12/12/06 (Lågspänning) och efterföljande modifieringar 89/336/CEE utfärdat den 03/05/89 (Elektromagnetisk kompatibilitet) och efterföljande modifieringar - 93/68/CEE utfärdat den 22/07/93 och efterföljande modifieringar 2002/96/CE

(på display visas

. Förblir tänd när ett

Page 50

Programmerare för elektronisk

tillagning

Programmering av tillagning

 Programmeringen kan endast göras efter att ett tillagningsprogram har valts.

Programmering av tillagningstid

•• ••

Inställning av klockan

 Det går att ställa in både när ugnen är avstängd och när den är påsatt, men tillagningens sluttid kan inte ställas in. Efter nätanslutningen eller efter ett strömavbrott

blinkar symbolen och de fyra siffrorna blinkar på DISPLAYEN.

1. Tryck flera gånger på knappen

och de fyra siffrorna blinkar på DISPLAYEN.

2. Ställ in tiden med knapparna + och -. Om knapparna hålls nedtryckta ändras siffrorna snabbare för att underlätta inställningen.

3. Vänta i 10 sek. eller tryck ännu en gång på knappen

för att bekräfta inställningen.

Ställa in timern

 Denna funktion avbryter inte tillagningen (oavsett ugnens inställningar) utan aktiverar endast ljudsignalen när de inställda minuterna har förflutit.

1. Tryck flera gånger på knappen och de tre siffrorna blinkar på DISPLAYEN.

2. Ställ in önskad tid med knapparna + och -. Om

knapparna hålls nedtryckta ändras siffrorna snabbare för att underlätta inställningen.

3. Vänta i 10 sek. eller tryck ännu en gång på

knappen Nedräkningen visas och när tiden har förflutit aktiveras ljudsignalen.

för att bekräfta inställningen.

tills symbolen

1. Tryck flera gånger på knappen och de tre siffrorna blinkar på DISPLAYEN.

2. Ställ in önskad tidslängd med knapparna + och -.

Om knapparna hålls nedtryckta ändras siffrorna snabbare för att underlätta inställningen.

3. Vänta i 10 sek. eller tryck ännu en gång på

knappen

4. När tiden har förflutit visas texten END på

displayen, ugnen avslutar tillagningen och en ljudsignal hörs.  Exempel: Klockan är 9:00 och en tillagningstid

ställs in på 1 timme och 15 minuter programmeras. Programmet avbryts automatiskt klockan 10:15.

Programmering av tillagningens slut

 Programmeringen av tillagningens slut kan endast göras efter att en tillagningstid har ställts in.

1. Följ proceduren från 1 till 3 som beskriver

inställningen av tidslängden.

2. Tryck på knappen

fyra siffrorna blinkar på DISPLAYEN.

3. Ställ in sluttiden för tillagningen med knapparna +

och -. Om knapparna hålls nedtryckta ändras siffrorna snabbare för att underlätta inställningen.

4. Vänta i 10 sek. eller tryck ännu en gång på

knappen

5. När tiden har förflutit visas texten END på

displayen, ugnen avslutar tillagningen och en ljudsignal hörs.

De tända symbolerna programmering har utförts. På DISPLAYEN visas alternativt tillagningens slut och längd.

Ta bort en programmering

Ta bort en programmering på följande sätt:  Tryck på knappen

inställningen som ska tas bort och siffrorna på displayen blinkar. Tryck på knappen - tills siffrorna 00:00 blinkar på displayen.

 Håll knapparna + och  nedtryckta samtidigt. På

så sätt tas alla programmeringar bort och timern raderas.

för att bekräfta inställnigen.

tills symbolen och de

för att bekräfta inställnigen.

och indikerar att en

tills symbolen för

tills symbolen

Page 51

Program

Tillagningsprogram

 För alla program går det att ställa in en temperatur på mellan 60 °C och MAX, förutom:

 GRILL (det rekommenderas att endast MAX

temperatur ställs in),

 GRATINERA (det rekommenderas att inte överstiga

en temperatur på 200 °C).

Program JÄSNING

Ugnen når och upprätthåller en temperatur på 40 °C, oavsett i vilket läge TERMOSTATVREDET står i. Detta program är idealiskt för jäsning av degar som innehåller naturlig jäst.

Program TRADITIONELL UGN

Det nedre och övre värmeelementet aktiveras. Med denna traditionella tillagningen är det bättre att använda endast en fals: Värmen fördelas dåligt om man använder sig av flera falsar.

Program BAKVERK

Program PIZZAUGN

Det nedre och det runda värmeelementet aktiveras och fläkten sätts i funktion. Denna kombination gör att ugnen värms upp snabbt med en stark värmealstring som i huvudsak kommer nedanifrån. Om fler än en fals används samtidigt ska ugnspannorna byta plats efter halva tillagningstiden.

Program GRILL

Det övre värmeelementet sätts på och grillspettet startar (om sådant finns). Grillens höga och direkta temperatur rekommenderas för livsmedel som kräver en hög yttemperatur. Vid tillagning ska ugnsluckan vara stängd.

Program GRATINERA

Det övre värmeelementet sätts på och fläkten och grillspettet startar (om sådant finns). Denna funktion förenar den termiska strålningen i en enda riktning med den forcerade varmluftsventilationen inuti ugnen. Detta förhindrar att ytorna bränns genom att värmen ökar och tränger bättre in i maten. Vid tillagning ska ugnsluckan vara stängd.

Det nedre värmeelementet aktiveras och fläkten sätts igång för att ge en skonsam och jämn värme inuti ugnen. Denna funktion är lämplig för känsliga rätter, särskilt efterrätter som ska jäsas och vissa tillagningar på tre falsar samtidigt.

Program SNABB TILLAGNING

Värmeelementen aktiveras och fläkten sätts igång för att ge en konstant och jämn värme inuti ugnen. Programmet kräver ingen föruppvärmning. Detta program är särskilt lämpligt för snabba tillagningar av snabbmat (frysta eller färdiglagade rätter). De bästa resultaten får du genom att endast använda en fals.

Program SAMTIDIG TILLAGNING

Alla värmeelementet aktiveras (det övre, det nedre och det runda värmeelementet) och fläkten sätts i funktion. Eftersom värmen är konstant i hela ugnen bryner och steker varmluften maten jämnt. Det går att använda upp till max. två falsar samtidigt.

Grillspett (endast vissa modeller)

För att sätta igång grillspettet (se figur), gör så här:

1. Sätt ugnspannan i läge 1.

2. Sätt grillspettets särskilda stöd i läge 3 och stick in grillspettet i det avsedda hålet som finns på ugnens bakre vägg.

3. Sätt igång grillspettet genom att välja PROGRAMVREDET

! Om programmet när luckan öppnas.

eller .

har startats, stannar grillspettet

Page 52

Praktiska tillagningsråd

! Använd inte falsarna 1 och 5 vid varmluftstillagningar: Dessa lägen träffas direkt av varmluften vilket kan göra att ömtåliga rätter bränns.

! För tillagningar GRILL och GRATINERA ska ugnspannan placeras på den 1:a falsen för att samla upp sky och/fetter, i synnerhet om de används med grillspett.

SAMTIDIG TILLAGNING

 Använd falsarna 2 och 4 och placera den mat som

kräver högre värme på den 2:a falsen.

 Sätt ugnspannan på den nedersta falsen och gallret

på den översta.

GRILL

 Sätt in gallret på fals 3 eller 4 och placera maten i

mitten av gallret.

 Det rekommenderas att max. energinivå ställs in.

Det är normalt att det övre värmeelementet inte alltid är tillslaget: Funktionen kontrolleras av en termostat.

PIZZAUGN

 Använd en form av lätt aluminium som ska placeras

på det medlevererade gallret. Om du använder ugnspannan förlängs gräddningstiderna och det är svårt att erhålla en spröd pizza.

 Om du gräddar pizzor med mycket fyllning råder vi

dig att lägga på mozzarellaosten efter halva gräddningstiden.

Page 53

Tillagningstabell

Program Livsmedel Vikt (kg) Tillagningsläge

Jäsning

Traditionell ugn

Bakverk

Snabb tillagning

Samtidig tillagning

Pizzaugn

Grill

Gratinera

Jäsning av degar som innehåller naturlig jäst (petit-chouxer, bröd, sockerkaka, giff el o.s.v.)

Anka Kalv- eller oxstek Fläskstek Mördegskakor Söta pajer

Söta pajer Fruktpaj Plumcake Sockerkaka Fyllda crêpes (på 2 falsar) Mindre bakverk (på 2 falsar) Smördegskakor med ost (på 2 falsar) Petit-choux (på 3 falsar) Kakor (på 3 falsar) Maränger (på 3 falsar)

Djupfryst Pizza Squash- och räkröra Spenatpaj Piroger Lasagne Bröd Kycklingbitar

Färdiglagade rätter Kycklingvingar

Färska rätter Mördegskakor Plumcake Smördegskakor med ost

Pizza (på 2 falsar) Lasagne Lamm Grillad kyckling + potatis Makrill Plumcake Petit-choux (på 2 falsar) Kakor (på 2 falsar) Sockerkaka (på 1 fals) Sockerkaka (på 2 falsar) Salta pajer

Pizza Kalv- eller oxstek Kyckling

Sjötunga och bläckfisk Fiskspett Bläckfisk Torskfilé Grillade grönsaker Kalvkotletter Korv Hamburgare Makrill Rostat bröd

Med grillspett (där sådant finns) Kalv på grillspett Kyckling på grillspett Lamm på grillspett

Grillad kyckli ng Bläckfisk

Med grillspett (där sådant finns) Kalv på grillspett Lamm på grillspett Kyckling (på grillspett) + potatis (i ugnspanna)

1 1 1

0.5 1

0.7

0.5

1.2

0.6

0.4

0.7

0.5

0.3

0.4

0.5

0.3

0.5

0.4

0.3

0.6

0.2 1

1 1

1+1

1 1

0.5

0.5 1

1.5

0.5 1 1

0.7

0.6

0.8

0.4

0.8

0.6

0.6 1

nr. 4 och 6

1.0

1.5

1.0

1.5

på fals

2 2 2 2 2

1 eller 2

2 1 och 3 1 och 3 1 och 3

1, 2 och 4 1, 2 och 4 1, 2 och 4

1 1 och 3

2 1 och 3 1 och 2 1 och 2 1 och 3 1 och 3 1 och 2 1 och 3

1 eller 2

1 eller 3

2 och 3 2 och 3

Föruppvärmning

(minuter)

15 15 15 15 15

15 15 15 15 15 15 15

15 15 15

15 10 10 15 10 10 10 10 10 10 15

15 10 10

10 10

10 10 10 10

Rekommenderad

temperatur

200 200 200 180 180

180 180 180 160 200 190 210

180 180

250 200 220 200 200 180 220

200

200 180 210

230 180 180 200 180 170 190 180 170 170 200

220 220 180

Max. Max. Max. Max. Max. Max. Max. Max. Max. Max.

Max. Max. Max. Max.

200 200

200 200 200 200

Tillag-

ningstid

(minuter)

65-75 70-75 70-80 15-20 30-35

20-30 40-45 40-50 25-30 30-35 20-25 15-20

20-25 20-25

180

12 20

30-35

35 25-30 15-20

20-25

15-18

45 10-12

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30

15-20 25-30 60-70

10-12

8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20

3-5

80-90 70-80 70-80

55-60 30-35

70-80 70-80 70-75 70-75

Page 54

Säkerhetsföreskrifter och råd

 Apparaten är framtagen och konstruerad i enlighet med internationella säkerhetsföreskrifter. Dessa säkerhetsföreskrifter bifogas av säkerhetsskäl och ska läsas noggrant.

Säkerhet i allmänhet

 Apparaten är avsedd för en ej yrkesmässig

användning i hemmet.

 Maskinen får inte installeras utomhus (ej heller om

utrymmet är skyddat) eftersom det är mycket farligt att låta den utsättas för väder och vind.

 För att flytta utrustningen ska du alltid använda dig

av de därtill avsedda handtagen som sitter på ugnens sidor.

 Rör inte i tvättmaskinen om du är barfota eller med

fuktiga händer eller fötter.

 Utrustningen ska användas för att tillaga livsmedel,

av endast vuxna personer och i enlighet med anvisningarna i denna bruksanvisning.

 Utför inte rengörings- eller underhållsingrepp utan

att först dra ut stickkontakten ur vägguttaget.

 I händelse av fel ska du aldrig utföra ingrepp på

inre mekanismer för att utföra reparationer. Kontakta serviceverkstaden (Se Service).

 Ställ inte tunga föremål på öppen ugnslucka.

 Undvik att barn leker med utrustningen.

 Utrustningen ska inte användas av barn eller

personer med psykiska eller fysiska handikapp, oerfarna personer eller personer som inte känner till produkten. Undantag kan göras om utrustningen används under översikt av en person som ansvarar för dessa personers säkerhet eller om erforderliga anvisningar har getts angående utrustningens funktion och användning i förväg.

Kassering

 Kassering av emballagematerial: Respektera

gällande lokala föreskrifter, på så sätt kan emballaget återanvändas.

 Under användningen av utrustningen blir vissa

värmeelement och vissa delar av ugnen mycket varma. Se till att inte v på säkert avstånd.

 Undvik att nätkabeln för andra hushållsmaskiner

kommer i kontakt med varma delar på ugnen.

 Täpp inte till ventilationsöppningarna eller

värmeutsläppen.

 Ta alltid tag i mitten på ugnsluckans handtag:

Handtaget kan vara varmt på sidorna.

 Använd alltid ugnsvantar för att sätta in eller ta ur

kokkärl ur ugnen.

 Lägg aldrig aluminiumfolie på ugnens botten.

 Ställ inte in brännbart material i ugnen: Om

utrustningen startas oavsiktligt kan det antändas.

 Kontrollera alltid att vreden är i läge l/

apparaten inte används.

 Ta inte ut stickkontakten ur vägguttaget genom att

dra i elkabeln. Ta istället tag i stickkontakten.

idröra dem och håll barn

¡ när

 EU-direktivet 2002/96/CE om avfall som utgörs av

eller innehåller elektriska eller elektroniska produkter (RAEE) förutser att hushållsmaskinerna inte ska slängas med de vanliga hushållssoporna. De kasserade apparaterna måste samlas upp separat för att optimera återvinningen av materialet som ingår i apparaten och förhindra potentiella skador på hälsan och miljön. Den överkryssade papperskorgen som sitter på alla produkter påminner om att produkten ska sopsorteras. För ytterligare information angående korrekt kassering av hushållsmaskiner kan du vända dig till din lokala sopstation eller återförsäljare.

Spara energi och värna om miljön

 Genom att använda ugnen från sen eftermiddag till

de första morgontimmarna, bidrar du till att minska elförbrukningsbelastningen för eldistributören.

 Det rekommenderas att tillagningen GRILL och

GRATINERA alltid sker med stängd lucka: Detta gör att man förutom bästa resultat, även erhåller en anmärkningsvärd energibesparing (cirka 10%).

 Upprätthåll tätningslisterna i gott skick och rena så

att de tätar ordentligt mot luckan och att inget värmeläckage förorsakas.

Page 55

Underhåll och skötsel

Koppla från strömmen

Innan något ingrepp utförs ska apparaten frånkopplas från elnätet.

Rengör apparaten

 De yttre emaljerade delarna, delarna av rostfritt stål

och tätningslisterna av gummi kan rengöras med en svamp som fuktas med ljummet vatten och mild tvål. Om det är svårt att ta bort fläckarna ska specifika produkter användas. Vi råder dig att skölja rikligt och torka efter rengöringen. Använd inte skurpulver eller frätande ämnen.

 Insidan av ugnen ska göras ren (helst efter varje

gång som ugnen har använts) medan den fortfarande är ljummen. Använd varmt vatten och rengöringsmedel. Skölj därefter och torka av med en mjuk trasa. Undvik slipande rengöringsmedel.

 Tillbehören kan rengöras precis som normalt

diskgods (även i diskmaskin). Använd aldrig ångtvättar eller högtryckstvättar för att göra rent utrustningen.

Rengöring av luckan

Rengör glaset på ugnsluckan med produkter och svampar som inte är slipande och torka av med en mjuk trasa. Använd inte grova slipande material eller vassa metallskrapor som kan repa ytan och göra att glaset spricker. För en noggrann rengöring kan ugnsluckan tas bort:

1. Öppna ugnsluckan fullständigt (se figuren).

2. Höj upp och vrid på hakarna som sitter på de två gångjärnen (se figuren).

Kontrollera tätningslisterna

Kontrollera regelbundet skicket på tätningslisten runt ugnsluckan. Om tätningslisten är skadad ska du kontakta närmaste servicecenter (se Service). Det rekommenderas att inte använda ugnen förrän reparationen har utförts.

Byte av lampa

Gör på följande sätt för att byta ut ugnsbelysningen:

1. Skruva loss glaslocket på lamphållaren.

2. Skruva loss lampan och byt ut den mot en lampa med samma egenskaper: effekt

25 W, sockel E 14.

3. Montera tillbaka glaslocket (se figuren).

Service

 Anlita aldrig obehöriga tekniker.

Uppge:

 Maskinmodell (Mod.).  Serienummer (S/N) Den sistnämnda informationen anges på märkplåten som sitter på utrustningen.

3. Ta tag i de två yttre sidorna på luckan. Stäng luckan långsamt, men inte fullständigt. Tryck på stoppen ., dra sedan luckan mot dig och dra ut den

ur gångjärnen (se figuren). Montera tillbaka luckan genom att utföra den ovannämnda proceduren i omvänd ordning.

Page 56

03/2008 - 195068307.00

XEROX BUSINESS SERVI+-5
