Istruzioni per l’uso

FORNO

Italiano, 1 Français, 33English,17

Espanol, 49

Português,65

FK 1037 EN P.20 /HA FK 1037 EN P.20 X /HA FK 103 E P /HA FK 103 E P X/HA FK 103 E N P.20 X /HA FK 103 E N P.20 /HA 7OFK 1039ES P X RU/HA 7OFK 1039ES P RU/HA UT 103ES P.20 X /HA UT 103ES P.20 /HA FK 103EP.20 X /HA FK 103EP.20 /HA FK 1036ELP.20 X /HA FK 1036ELP.20 /HA FK 1039ELP.20 X /HA FK 1039ELP.20 /HA FK 1039ENP.20 X /HA FK 1039ENP.20 /HA 7OFK 1039EL PX RU/HA 7OFK 1039EL P RU/HA

Sommario

Installazione, 2-3

Posizionamento Collegamento elettrico Targhetta caratteristiche

Descrizione dell’apparecchio, 4

Vista d’insieme Pannello di controllo

Avvio e utilizzo, 5-6

Blocco porta/comandi Impostare l’orologio Impostare il contaminuti Avviare il forno Maniglia a ascomparsa Ripristino impostazioni di fabbrica Standby

Programmi, 7-10

Programmi di cottura manuali Programmi di cottura automatici Programmare la cottura Consigli pratici di cottura Tabella cottura

Precauzioni e consigli, 11

Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente

Manutenzione e cura, 12-14

Escludere la corrente elettrica Pulire l’apparecchio Pulire la porta Sostituire la lampadina Montaggio del Kit Guide Scorrevoli Pulizia automatica FAST CLEAN

Anomalie e rimedi, 15

Assistenza, 16

Assistenza attiva 7 giorni su 7 Estensione di garanzia Airbag

560 mm.

45 mm.

Installazione

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

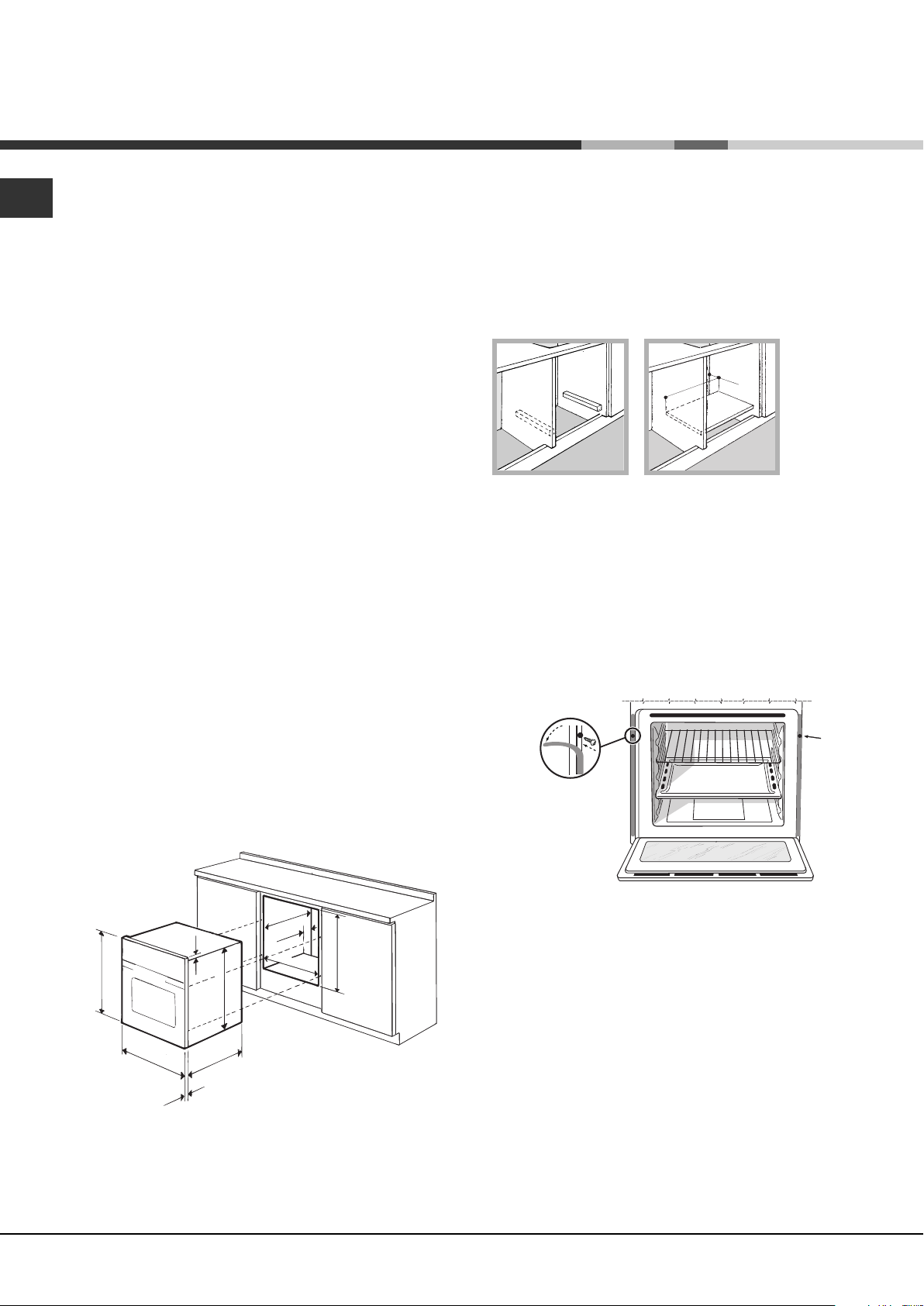

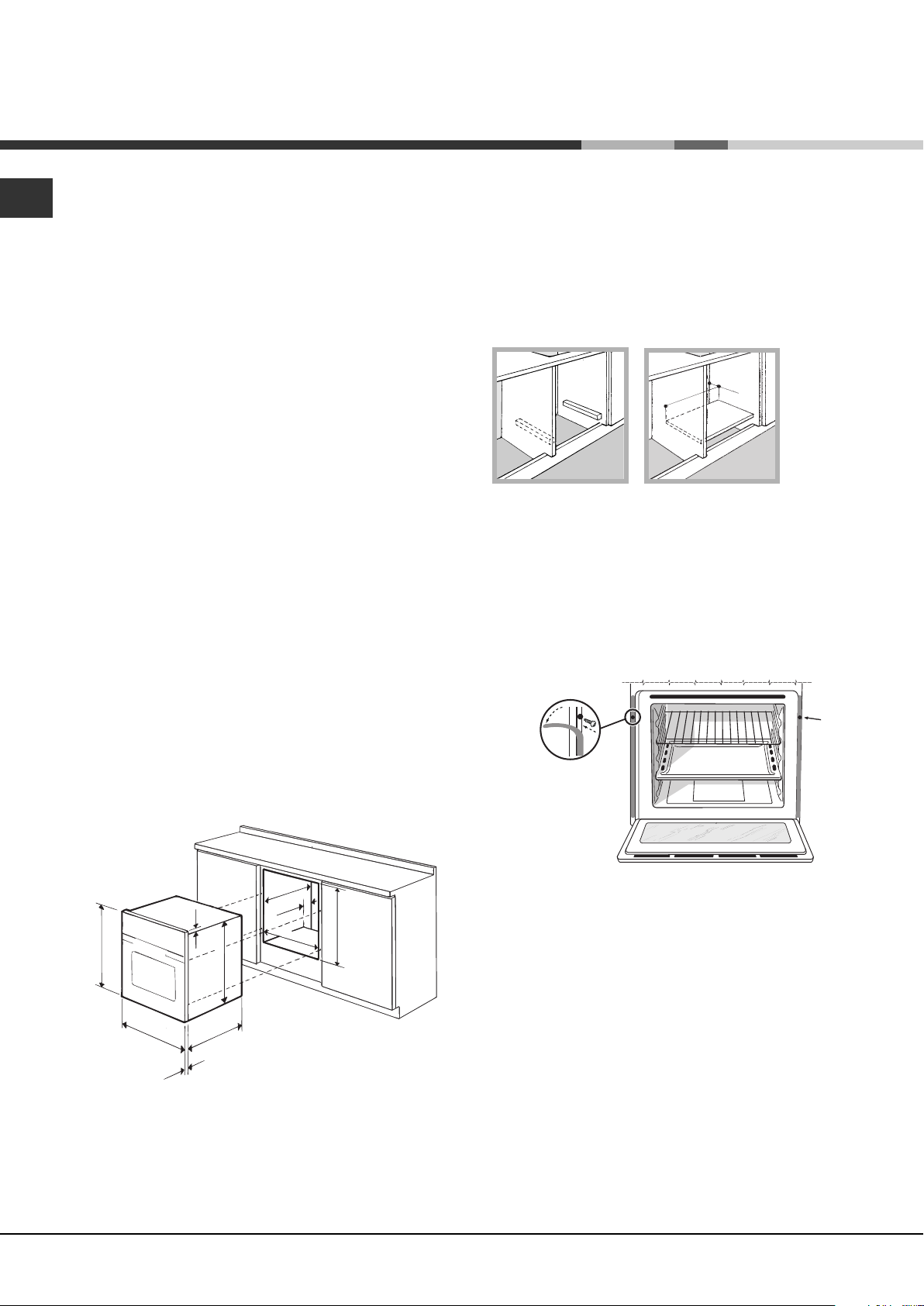

Incasso

Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi figure).

Centraggio e fissaggio

Per fissare l’apparecchio al mobile:

• aprire la porta del forno;

• sfilare le guarnizioni laterali nella parte alta fino a scoprire i 2 fori di fissaggio;

• fissare il forno al mobile utilizzando 2 viti a legno;

• riposizionare le 2 guarnizioni.

• i pannelli adiacenti il forno devono essere di materiale resistente al calore;

• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

• per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni:

550 mm.

min.

45 mm.

560 mm.

575-585 mm.

570 mm.

590 mm.

595 mm.

20 mm.

550 mm.

20,5 mm.

22,5 mm.*

* Solo per modelli inox

! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile.

Collegamento elettrico

! I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche posta sull’apparecchio (vedi sotto).

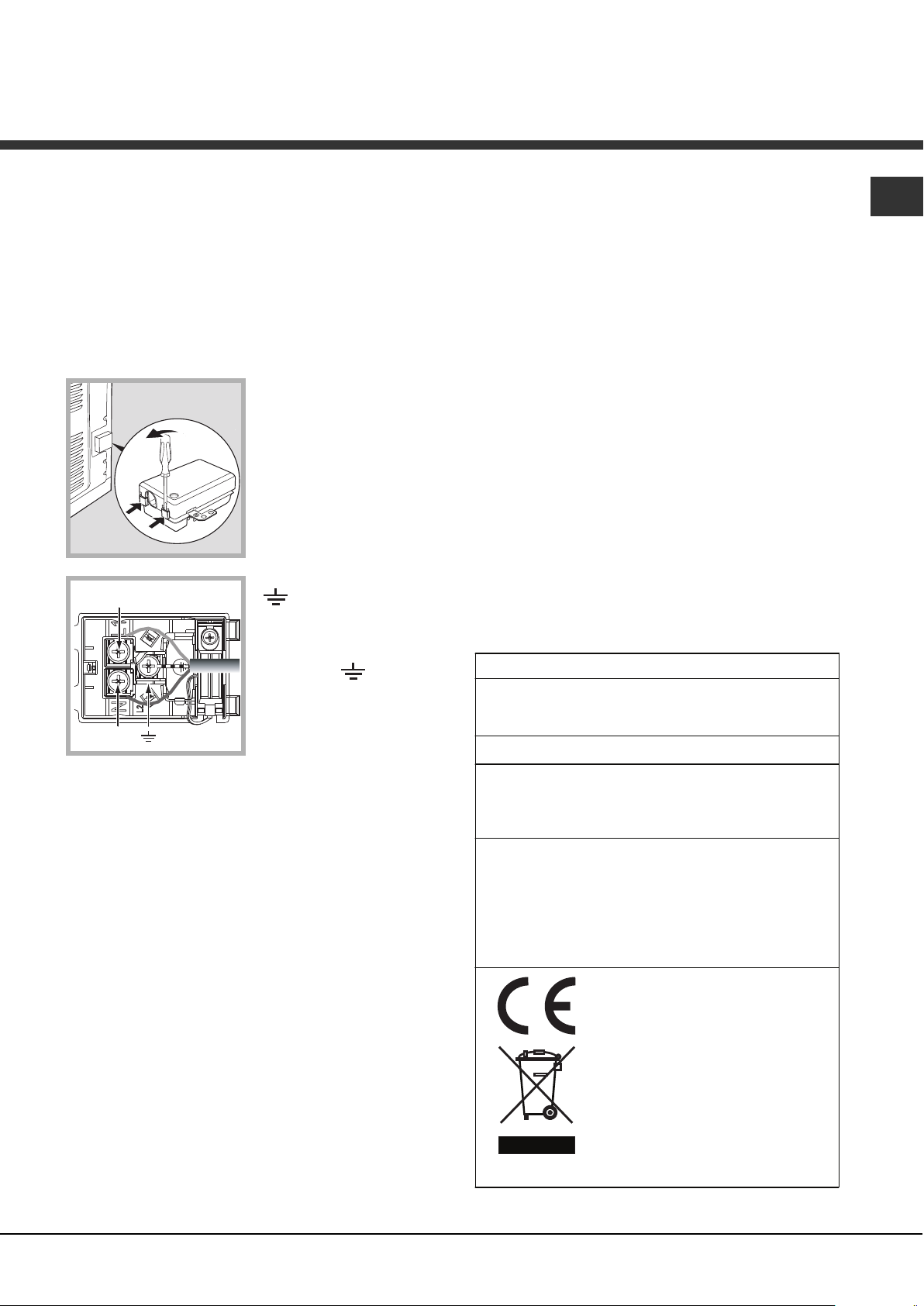

Montaggio del cavo di alimentazione

1. Aprire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

2. Mettere in opera il cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-Npoi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) GialloVerde

(vedi figura).

3. Fissare il cavo nell’apposito fermacavo.

4. Chiudere il coperchio della morsettiera.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente (per esempio lo schienale del forno).

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati (vedi Assistenza).

! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

TARGHETTA CARATTERISTICHE

Dimensioni

Volume

Collegamenti elettrici

ENERGY LABEL*

* Senza guide estraibili

larghezza cm 43,5 altezza cm 32 profondità cm 41,5

lt. 58

tensione a 220-240V~ 50/60Hz (vedi targhetta caratteristiche) potenza massima assorbita 2800W

Direttiva 2002/40/CE sull’etichetta dei forni elettrici. Norma EN 50304

Consumo energia dichiarazione Classe convezione Forzata funzione di riscaldamento: ECO.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni

- 2004/108/CEE del15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni

- 93/68/CEE del 22/07/93 e successive modificazioni.

- 2002/96/CE e successive modificazioni.

1275/2008 standby/off mode

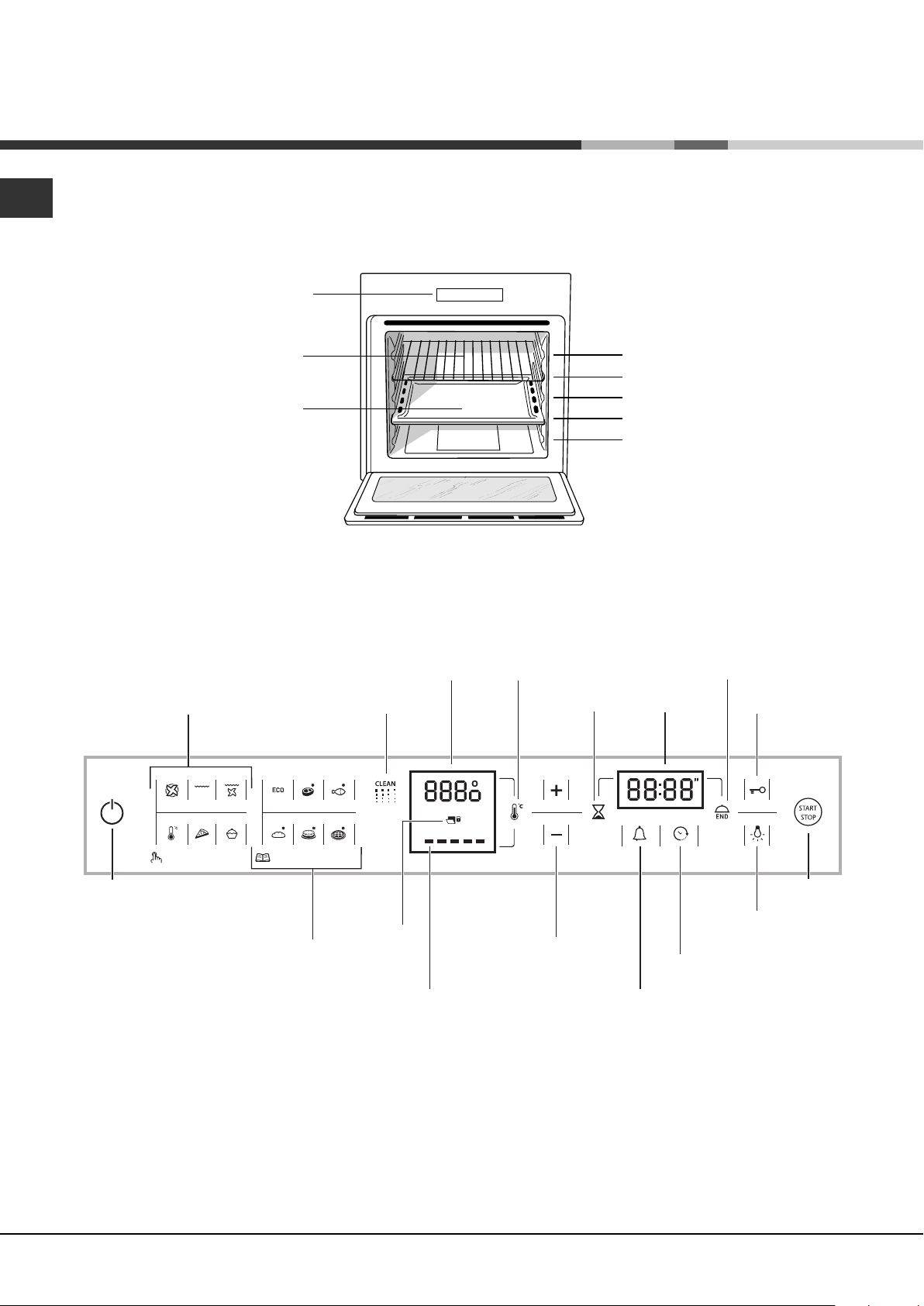

Descrizione dell’apparecchio

Vista d’insieme

Pannello di controllo

Ripiano GRIGLIA

Ripiano LECCARDA

Pannello di controllo

GUIDE di scorrimento dei ripiani

posizione 5

posizione 4 posizione 3 posizione 2 posizione 1

PROGRAMMI

Icone

MANUALI

ACCENSIONE PANNELLO

PROGRAMMI

Icone

AUTOMATICI/

ECO

PRERISCALDAMENTO/

TEMPERATURA

Selezione

FAST CLEAN

Indicatore

PORTA

BLOCCATA

Icone

CALORE RESIDUO

Display

Icona

TEMPERATURA

Icone

REGOLAZIONE

TEMPI/

TEMPERATURA

Icona

DURATA

Icona

CONTAMINUTI

Display

TEMPI

Icona

OROLOGIO

Icona

FINE COTTURA

Icona

BLOCCO PORTA/ COMANDI

Icona

LUCE

AVVIO/ ARRESTO

Avvio e utilizzo

! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno.

! Per facilitare le impostazioni, tenere premuti i tasti

+ e - :i numeri sul display scorrono più

velocemente.

! Ogni impostazione viene memorizzata automaticamente dopo 10 secondi.

! Non è possibile attivare i tasti touch se si indossano dei guanti.

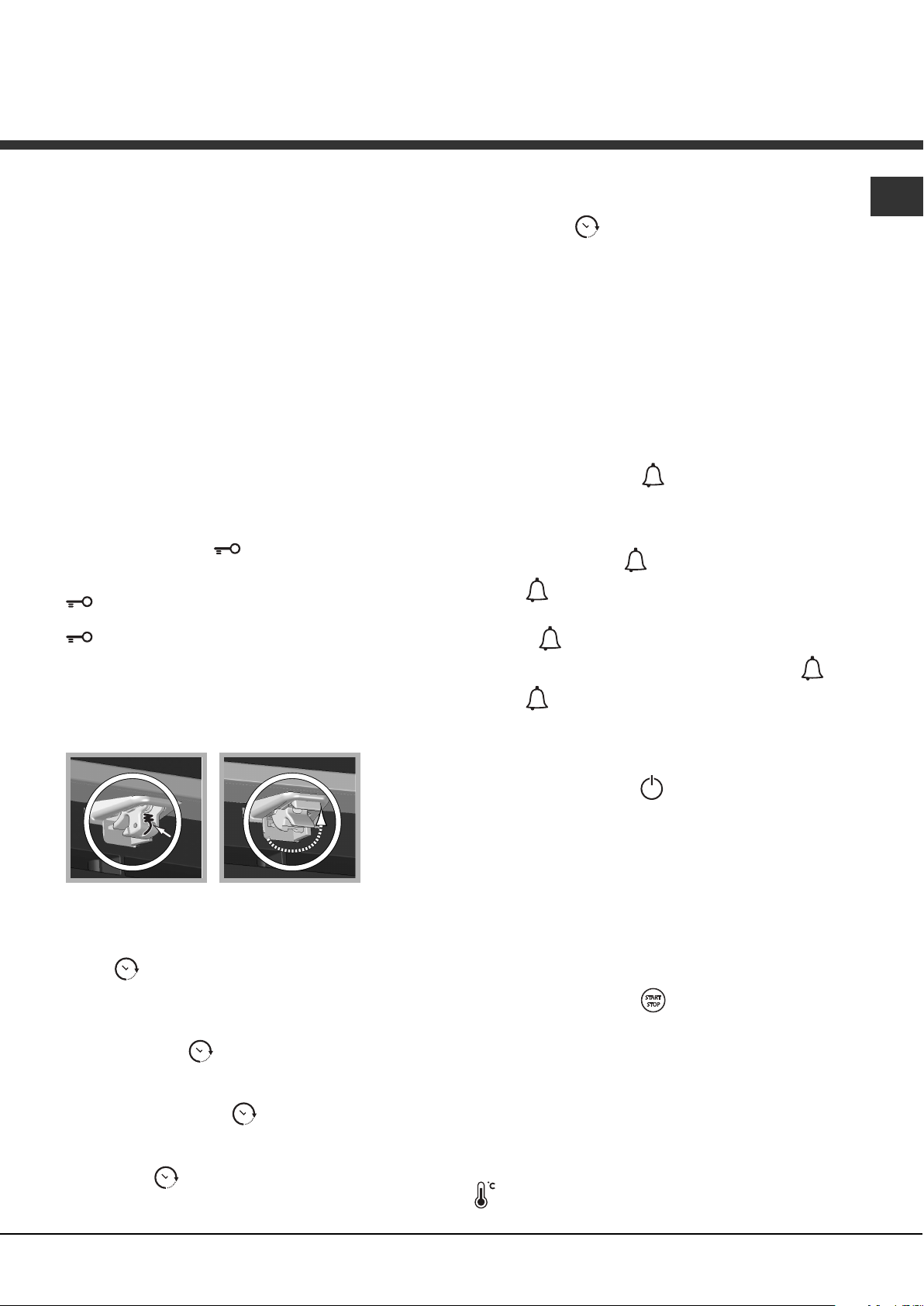

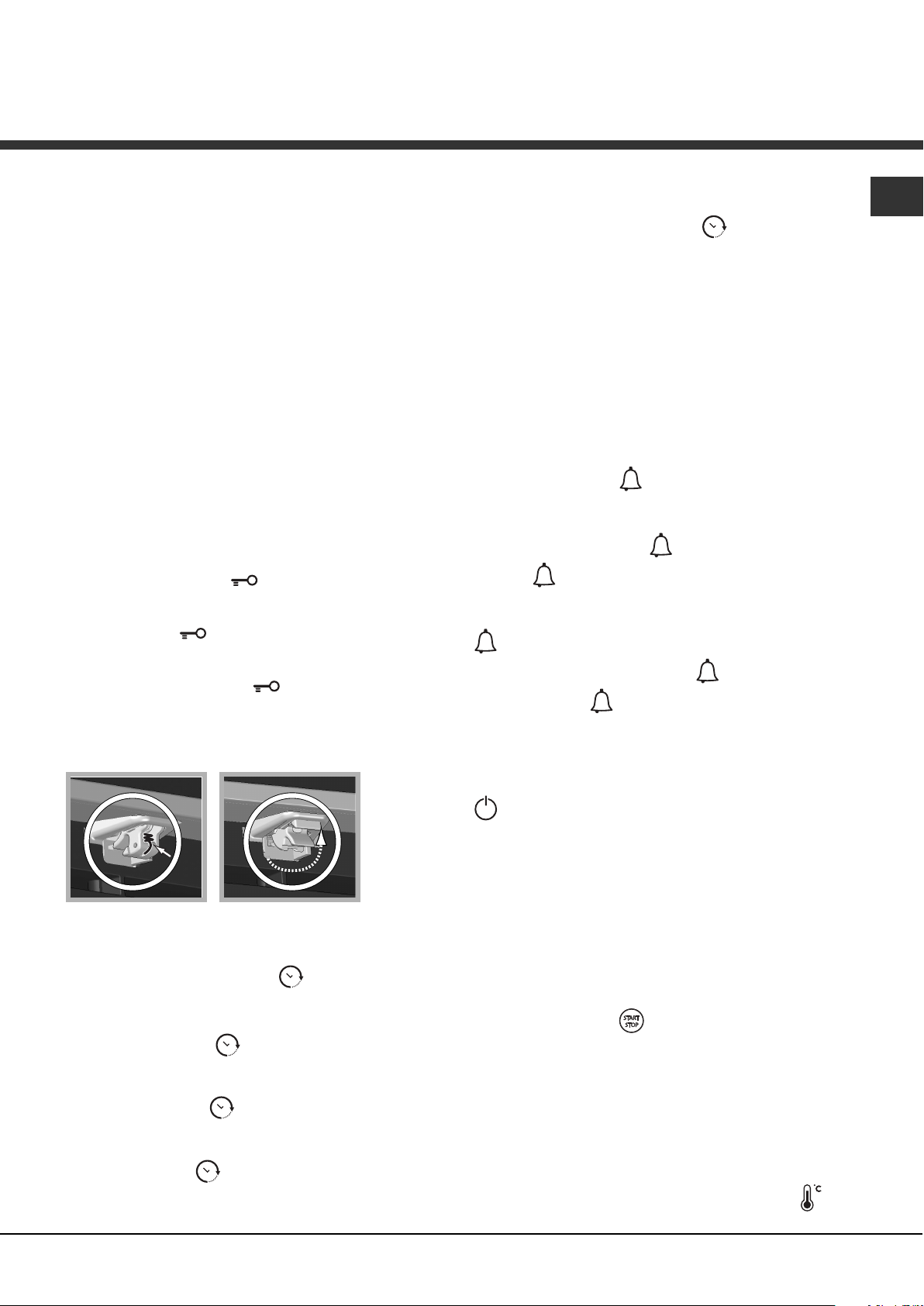

Blocco porta/comandi

! E’ possibile bloccare la porta e i comandi a forno spento, a cottura avviata o terminata e in programmazione..

Per bloccare la porta e i comandi che regolano il forno, premere il tasto Viene emesso un segnale acustico e il display TEMPERATURA visualizza il simbolo chiave “O--n”. L’icona accesa indica il blocco attivato. Per sbloccare, premere nuovamente per almeno 2 secondi il tasto . ! Pulendo l’apparecchio può succedere di chiudere inavvertitamente il blocco porta (è visibile una molla). In tal caso riportarlo in posizione aperto ruotando il blocco porta verso l’alto (vedi figura).

per almeno 2 secondi.

3. Raggiunta l’ora esatta, premere nuovamente il

tasto .

4. ripetere l’operazione sopra descritta per i minuti.

In caso di black-out l’orologio deve essere reimpostato. L’icona

segnala che l’orologio non è correttamente impostato.

lampeggiante sul display

Impostare il contaminuti

! Il contaminuti è sempre impostabile sia a forno spento che acceso. Non controlla l’accensione e lo spegnimento del forno.

Il contaminuti a tempo scaduto emette un segnale acustico, che si arresta dopo 30 secondi o premendo un qualsiasi tasto attivo. Per regolare il contaminuti:

1. Premere il tasto

2. Regolare il tempo desiderato con i tasti

3. Raggiunta l’impostazione desiderata, premere

nuovamente il tasto

L’icona attivo.

Per annullare il contaminuti, premere il tasto

con i tasti

Premere nuovamente il tasto

Lo spegnimento dell’icona contaminuti è disattivo.

accesa segnala che il contaminuti è

+ e - portare il tempo fino a 00:00.

+ e -.

segnala che il

Impostare l’orologio

! L’orologio è impostabile solo a forno spento. Se il forno è in modalità standby la prima pressione del

tasto visualizza l’ora corrente. Premere nuovamente per impostare l’ora.

Dopo l’allacciamento alla rete elettrica o dopo un black-out, il tasto

lampeggiano per 10 secondi. Per regolare l’orologio:

1. Premere il tasto

2. Regolare l’ora tramite i tasti

e le cifre sul display TEMPI

+ e -.

Avviare il forno

1. Accendere il pannello di controllo premendo il

tasto ascendente e si illuminano in sequenza tutti i tasti.

2. Premere il tasto del programma di cottura

desiderato. Il display TEMPERATURA visualizza:

- in caso di programma manuale, la temperatura

associata al programma;

- “Auto” in caso di programma automatico.

il display TEMPI visualizza:

- in caso di programma manuale, l’ora corrente;

- la durata in caso di programma automatico.

3. Premere il tasto

4. Il forno entra nella fase di preriscaldamento, gli

indicatori di preriscaldamento si illuminano man mano che la temperatura sale.

5. Un segnale acustico e l’accensione di tutti gli

indicatori di preriscaldamento segnalano che il preriscaldamento è completo. E’ possibile infornare gli alimenti da cuocere

. L’apparecchio emette un triplice suono

per avviare la cottura.

6. Durante la cottura è sempre possibile:

- modificare la temperatura premendo il tasto

+ e - (solo per programmi manuali);

i tasti

- programmare la durata di una cottura (vedi Programmi);

- interrompere la cottura premendo il tasto questo caso l’apparecchio ricorda la temperatura eventualmente modificata in precedenza (solo per programmi manuali).

. In

singoli elementi della barra si spengono man mano che la temperatura all’interno del forno si raffredda.

poi

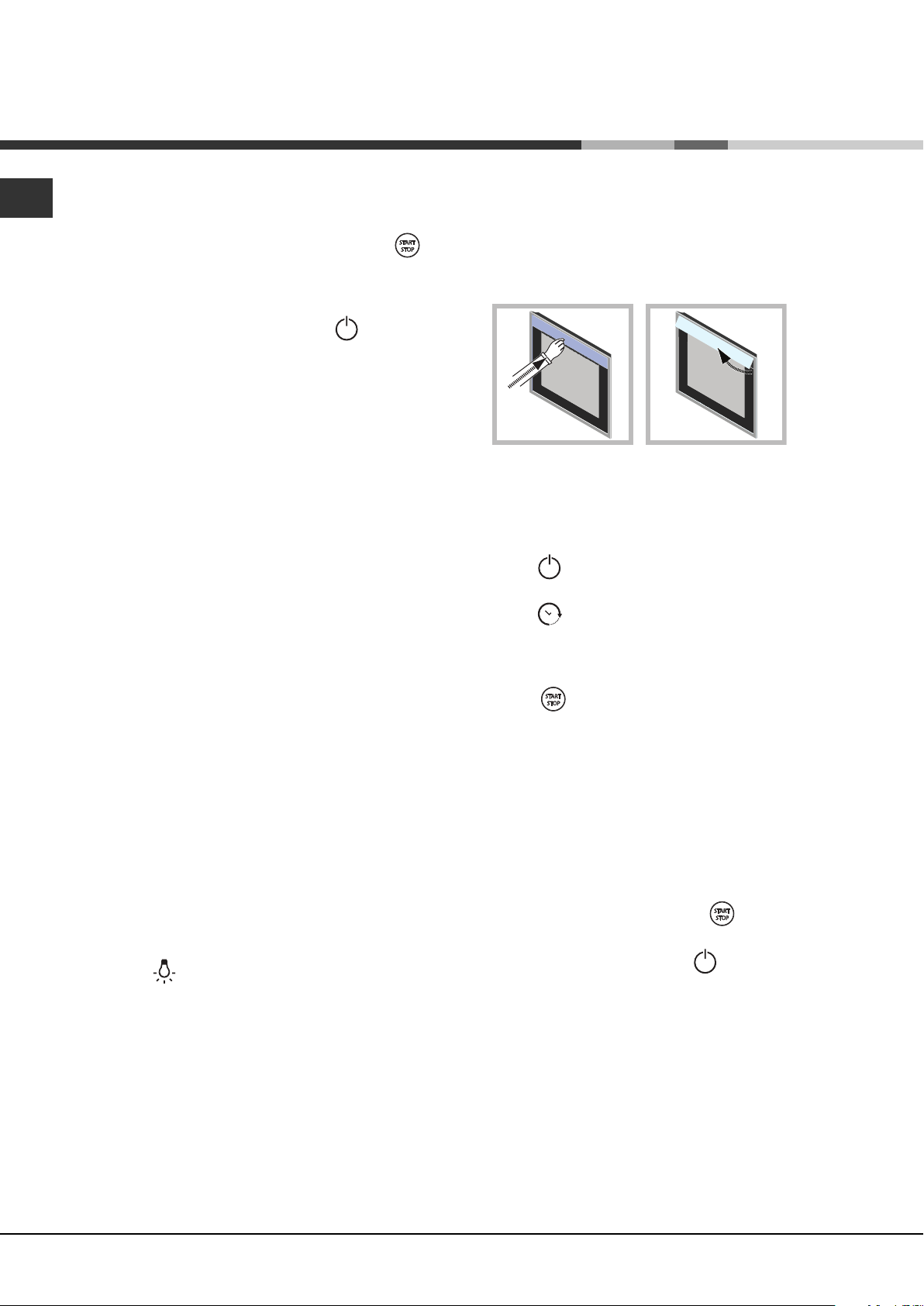

Maniglia a scomparsa

Alcuni modelli sono dotati di maniglia a scomparsa integrata nella porta forno. Basta una lieve pressione e l’apertura push/push agevola la presa per aprire e chiudere il forno. Al termine dell’utilizzo, si può richiudere esercitando una lieve pressione.

- spegnere il forno tenendo premuto il tasto 3 secondi.

7. In caso di black-out, se la temperatura del forno non si è abbassata troppo, l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate (per esempio: è stata programmata l’inizio di una cottura per le 20:30. Alle 19:30 ce un black-out. Al ritorno della corrente bisogna reimpostare la programmazione).

! Nel programma BARBECUE non è previsto il preriscaldamento. ! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. ! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d’aria che esce tra il pannello di controllo, porta del forno ed anche nella parte inferiore della porta forno. All’inizio del programma FAST CLEAN la ventola funziona a bassa velocità. ! A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo.

Luce del forno

La luce si accende aprendo la porta del forno o al momento dell’avvio di un programma di cottura. Nei modelli dotati di LED INSIDE all’avvio della cottura si accendono i led sulla porta per una migliore illuminazione di tutti i livelli di cottura.

Il tasto luce in qualsiasi momento.

Indicatori di calore residuo

L’apparecchio è provvisto di un indicatore di calore residuo. A forno spento il display segnala tramite l’accensione della barra del “calore residuo” la presenza di temperatura all’interno della cavità. I

permette di accendere e spegnere la

per

Modalità Demo

Il forno ha la possibilità di funzionare in modalità DEMO: si disattivano tutti gli elementi riscaldanti, lasciando però operativi i comandi. Per attivare la modalità DEMO premere brevemente

il tasto per 6 secondi e poi premere brevemente il tasto

. Viene emesso un segnale acustico e il display TEMPERATURA visualizza “dEon” Per disattivare la modalità DEMO, da forno spento

premere contemporaneamente il tasto

, poi i tasti + e - contemporaneamente

e il tasto

- per 3 secondi. Viene emesso un segnale acustico

e visualizzata la scritta “dEoF”.

Ripristino delle impostazioni di fabbrica

Il forno ha la possibilità di essere riportato ai valori di fabbrica, resettando tutte le impostazioni scelte dall’utente (orologio e durate personalizzate). Per eseguire il reset spegnere il forno, tenere premuti per 6 secondi contemporaneamente il tasto della prima cottura manuale in alto a sinistra e il tasto

. Ad avvenuto ripristino viene emesso un

segnale acustico. Alla prima pressione del tasto si è riportati alla prima accensione.

Standby

Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 30 minuti e non è stato impostato nessun blocco di tasti o porta, l’apparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con “Tasto Orologio” in alta luminosità. Non appena si interagisce nuovamente con l’apparecchio, il sistema ritorna in modalità operativa.

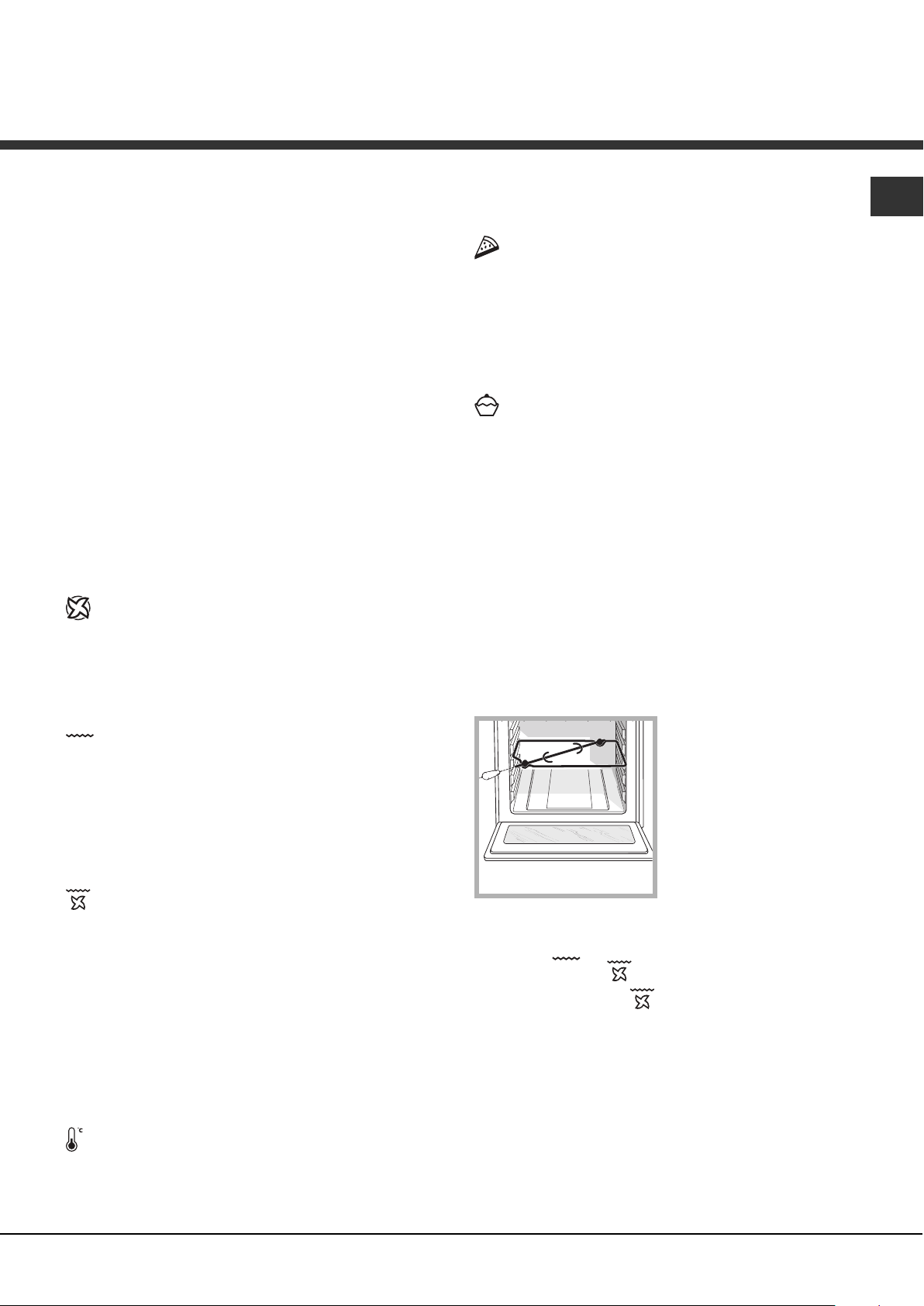

Programmi

! Per garantire la perfetta morbidezza e croccantezza dei cibi il forno rilascia sotto forma di vapore acqueo l'umidità che proviene naturalmente dal cibo. In questo modo si possono avere dei risultati di cottura ottimali su tutte le pietanze. ! Ad ogni accensione il forno propone il primo programma di cottura manuale.

Programmi di cottura manuali

! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 30°C e 250°C (300°C per il programma BARBECUE ). Eventuali modifiche della temperatura veranno memorizzate e riproposte al successivo utilizzo del programma. Se la temperatura scelta è inferiore alla temperatura interna nel forno, il display TEMPERATURA visualizza la scritta “Hot”. E’ comunque possibile avviare la cottura.

Programma MULTILIVELLO Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente.

Programma BARBECUE

Si attiva l’elemento riscaldante superiore e il girarrosto (ove presente). La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa (vedere “Consigli pratici di cottura”).

Programma GRATIN Si attiva l’elemento riscaldante superiore e durante una parte del ciclo anche l’elemento riscaldante circolare, entrano in funzione la ventola e il girarrosto (ove presente). Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa (vedere “Consigli pratici di cottura”).

Programmi BASSA TEMPERATURA Questo tipo di cottura consente di lievitare, scongelare, di preparare lo yogurth, riscaldare più o meno rapidamente, cuocere lentamente a bassa temperatura. Le temperature selezionabili sono: 40, 65, 90 °C.

Presente solo in alcuni modelli.

Programma PIZZA Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno. Nel caso si utilizzi più di un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura.

Programma PASTICCERIA Si attiva l’elemento riscaldante posteriore ed entra in

funzione la ventola, garantendo un calore delicato e uniforme all’interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione).

Programma ECO

Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all'interno del forno. Questo programma a risparmio energetico è indicato per la cottura di piccole pietanze, adatto per riscaldare vivande e completare cotture.

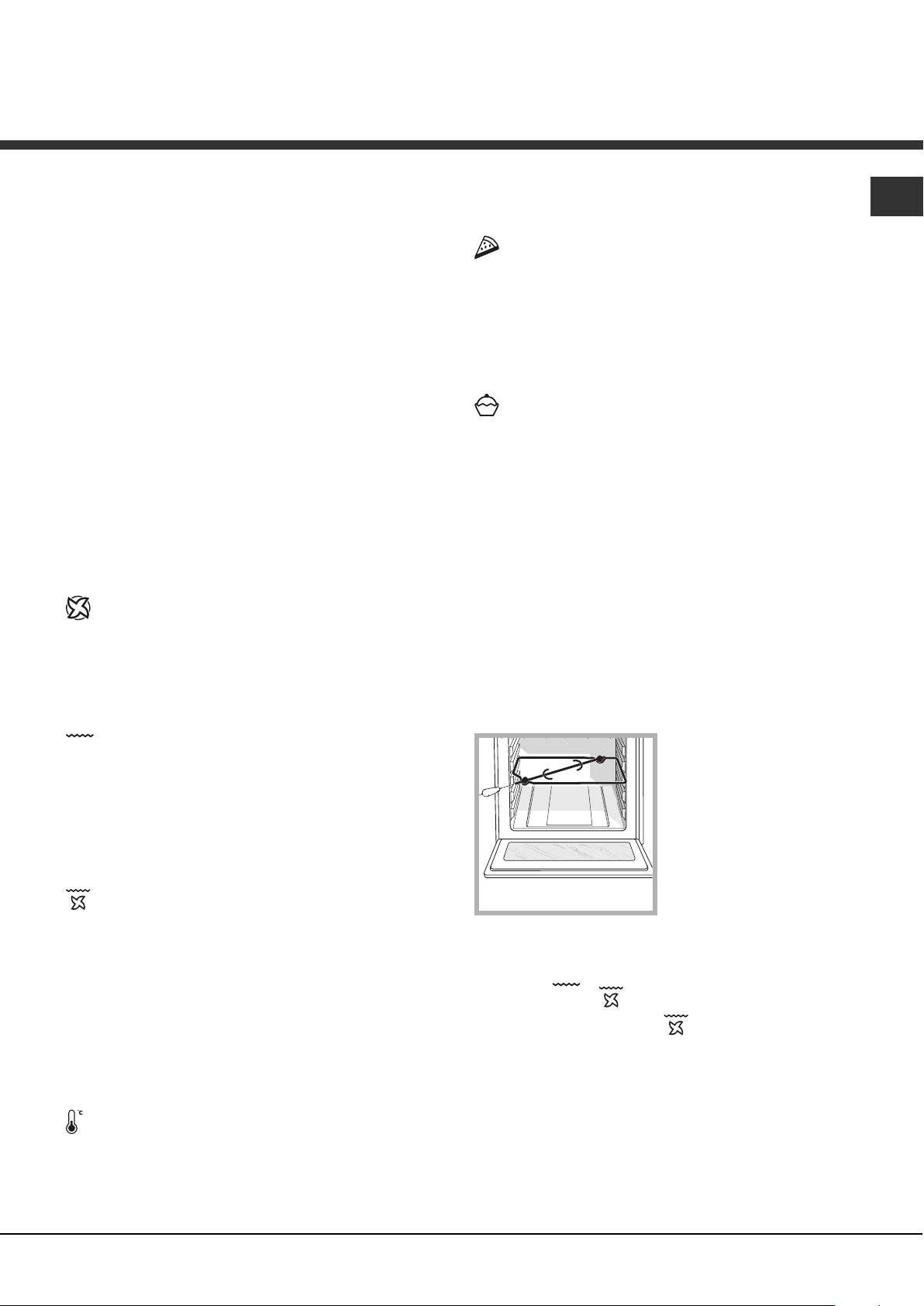

Girarrosto*

Per azionare il girarrosto (vedi figura) procedere come segue:

1. mettere la leccarda in posizione 1;

2. mettere il sostegno del girarrosto in posizione 3 e inserire lo spiedo nell’apposito foro posto sulla parete posteriore del forno;

3. azionare il girarrosto selezionando i programmi

o ;

! Col programma girarrosto si arresta.

avviato, se si apre la porta il

Programmi di cottura automatici

temperaturatemperatura

! La

temperatura e la durata di cottura sono

temperaturatemperatura

prestabiliteprestabilite

prestabilite tramite il sistema

prestabiliteprestabilite Ottimale ProgrammataOttimale Programmata

Ottimale Programmata) che garantisce

Ottimale ProgrammataOttimale Programmata

automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. La cottura può essere effettuata infornando a possibile personalizzare la durata di cottura in base ai propri gusti personali modificandola, prima dell'avvio, di ±5/20 minuti a seconda del programma scelto. A cottura avviata è comunque possibile

freddofreddo

freddo o a

freddofreddo

C.O.P.®C.O.P.®

C.O.P.® (

C.O.P.®C.O.P.®

caldocaldo

caldo. E'

caldocaldo

CotturaCottura

Cottura

CotturaCottura

modificarne la durata. Se la modifica viene effettuata prima dell'avvio del programma, questa viene memorizzata e riproposta al successivo utilizzo del programma. Se la temperatura interna nel forno è superiore a quella proposta per il programma scelto, il display TEMPERATURA visualizza la scritta “Hot” e non è possibile avviare la cottura; attendere che il forno si raffreddi.

! Al raggiungimento della fase di cottura il forno emette un segnale acustico.

! Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture.

Programma MANZO Utilizzare questa funzione per cuocere carni di vitello, maiale, agnello. Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo.

Programma FILETTO DI PESCE Questa funzione è adatta per cuocere filetti di piccole-medie dimensioni. Infornare a forno freddo.

• Lavorare fino ad ottenimento di un impasto omogeneo e poco colloso, stirandolo col palmo della mano e ripiegandolo su se stesso per 10 minuti.

• Formare una palla, mettere l’impasto in un’insalatiera e ricoprirla con pellicola trasparente per evitare che la superficie dell’impasto si secchi. Mettere l’insalatiera nel forno alla funzione manuale BASSA TEMPERATURA a 40°C e lasciar lievitare per circa 1 ora (il volume dell’impasto deve raddoppiare)

• Dividere la palla per ottenere i diversi pani.

• Disporli sulla leccarda su una carta forno.

• Cospargere i pani di farina.

• Fare dei tagli sui pani.

• Infornare a forno freddo.

• Avviare la cottura

• Alla fine della cottura, lasciare riposare i pani su una griglia fino a completo raffreddamento.

Programma DOLCI Questa funzione è ideale per la cottura di dolci sia a base di lievito naturale, sia a base di lievito chimico e senza lievito.Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo.

PANE

Programma PANE Utilizzare questa funzione per cuocere il pane. Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate:

• rispettare la ricetta;

• il peso massimo per leccarda;

• non dimenticare di mettere 50 g (0,5 dl) di acqua

fredda sulla leccarda alla posizione 5;

• la lievitazione del impasto va fatto a temperatura

ambiante per 1 ora o 1 ora e mezzo, in funzione della temperatura della stanza, e in pratica, fino al raddoppio del impasto.

Ricetta per il PANE :

1 Leccarda di 1000g Max, Ripiano basso 2 Leccarde di 1000g Max, Ripiani basso e medio

Ricetta per 1000g d’impasto : 600g Farina, 360g Acqua, 11g Sale, 25g lievito fresco (oppure 2 bustini in polvere) Processo:

• Mescolare la farina ed il sale in un grande recipiente.

• Diluire il lievito nell’acqua leggermente tiepida (circa 35

gradi).

• Aprite la farina a fontana.

• Versare il miscuglio di acqua e lievito

Programma CROSTATE

Questa funzione é ideale per tutte le ricette di crostate (che normalmente necessitano di una buona cottura sotto). Infornare a forno freddo. E’ comunque possibile infornare a anche forno caldo.

Programmare la cottura

! La programmazione è possibile solo dopo aver selezionato un programma di cottura.

! Selezionando un programma di cottura è attivo il tasto

durata. Solo dopo aver impostato la durata, il tasto

cottura ritardata.

ed è quindi possibile programmare la

si attiva ed è quindi possibile programmare una

5. Una volta terminata la cottura, il display TEMPERATURA visualizza la scritta “END” e viene emesso un segnale acustico.

• Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15.

Per annullare una programmazione premere il tasto

Programmare la durata

1. Premere il tasto display TEMPI lampeggiano.

2. Per impostare la durata premere i tasti

3. Raggiunta la durata desiderata, premere nuovamente il tasto

4. Premere il tasto

5. A cottura terminata, sul display TEMPERUTURA compare la scritta “END” e viene emesso un segnale acustico.

• Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15.

Programmare una cottura ritardata

! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura. ! Per utilizzare al meglio la programmazione ritardata è necessario che l’orologio sia correttamente impostato.

1. Premere il tasto

3 descritta per la durata.

2. Poi premere il tasto

premendo i tasti

3. Raggiunta l’ora di fine cottura desiderata, premere

nuovamente il tasto

; il tasto e le cifre sul

+ e -.

per avviare la cottura.

e seguire la procedura da 1 a

e regolare l’ora di fine

+ e -.

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati.

! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTILIVELLO

• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.

• Disporre la leccarda in basso e la griglia in alto.

BARBECUE

• Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.

• Si consiglia di impostare la temperatura al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.

PIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.

4. Premere il tasto programmazione.

I tasti segnalare che è stata effettuata una programmazione;

durante il periodo di attesa della partenza della cottura, il display TEMPI visualizza alternativamente la durata e l’ora di fine cottura.

e lampeggiano alternativamente per

per attivare la

• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.

Tabella cottura

guide

standard

2 e 4 2 e 4 2 e 4

1 e 2/3

1 o 2

1 e 3 e 5 1 e 3 e 5

2 e 4 1 e 3

4 4 4 4

3 o 4

4 4 4 4

2 2

2 2 2

2 2

2 o 3 2 o 3 2 o 3 2 e 4 2 o 3 1 e 3 1 e 3

1 e 3

Posizione dei ripiani

scorrevoli

1 e 2 e 4 1 e 2 e 4

guide

1 e 3 1 e 3 1 e 3 1 e 3

1 1 1

1 e 3 1 e 3

3 3 3 3

2 o 3

3 3 3 3

2 2

2 2 2

1 1 1

1 1

1 o 2 1 o 2 1 o 2 1 e 3 1 o 2 1 e 2 1 e 2

1 e 2

Preriscaldamento

si si si si si si si si si si si

no no no no no no no no no no no

no no no no no no no

no no no

si si

si si si si si si si si si si

Programmi Alimenti Peso

(Kg)

Manuali

Multilivello*

Barbecue*

Gratin*

Bassa

temperatura*

Pizza*

Pasticceria*

Pizza su 2 ripiani Crostate su 2 ripiani/torte su 2 ripiani Pan di spagna su 2 ripiani (su leccarda) Pollo arrosto + patate Agnello Sgombro Lasagne

Bignè su 3 ripiani Biscotti su 3 ripiani

Salatini di sfoglia al formaggio su 2 ripiani Torte salate

Sgombri Sogliole e seppie Spiedini di calamari e gamberi Filetto di merluzzo Verdure alla griglia Bistecca di vitello Salsicce Hamburger Toast (o pane tostato) Pollo allo spiedo con girarrosto (ove presente) Agnello allo spiedo con girarrosto (ove presente)

Pollo alla griglia Seppie Pollo allo spiedo con girarrosto (ove presente) Anatra allo spiedo con girarrosto (ove presente) Arrosto di vitello o manzo Arrosto d i maiale Agnello

Lievitazione / scongelamento Meringhe bianche Carne / Pesce

Pizza Focacce

Crostate Torta di frutta Plum-cake Cake piccoli su 2 ripiani Pan di spagna Bignè su 2 ripiani Biscotti su 2 ripiani Crêp es farcite Meringhe su 2 ripiani Salatini di sfoglia al formaggio

n° 4 o 5 n° 4 o 6

1+1

0,7 0,7 0,7 0,5 0,8 0,7

1,5

1,5 1,5

0,5 0,5

0,5

0,7 0,7 0,6 0,7 0,7 0,8 0,5 0,5

1 1 1

1 1

1 1 1

Automatici**

Manzo

Filetto di

pesce

Pane***

Dolci

Crostate

Arrosti 1 2 o 3 2 no

Merluzzo Cernia Trota

Pane (vedi ricetta)

Dolci

Crostate

0,4-0,5 0,4-0,5 0,4-0,5

11 o 2 1 no

1 2 o 3 2 no

0,5 2 o 3 2 no

2 o 3 2 o 3 2 o 3

2 2 2

no no no

* I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. ** Le durate delle cotture automatiche sono preimpostate. I valori sono modificabili dall'utente a partire dalla durata preimpostata. *** Come da ricetta, aggiungere 50 gr (0,5 dl) di acqua nella leccarda in posizione 5.

! Programma ECO : Questo programma, con maggiori tempi di cottura ma con un sensibile risparmio energetico, è indicato per pietanze quali filetti di pesce, piccola pasticceria e verdure. E' adatto anche per riscaldare vivande e completare cotture.

Temperatura consigliata (°C)

210-220

180 160-170 200-210 190-200

180 180-190

190

180

210

190-200

300 300 300 300 300 300 300 300 300 300 300

210 200 210 210 210 210 210

40 65 90

210-220 190-200

180 180

180 180-190 160-170 180-190

180

200

210

Durata cottura (minuti)

20-25 30-35 20-30 65-75 45-50 30-35 35-40 20-25 10-20 20-25 25-35

10-20 10-15 10-15 10-15 15-20 10-20 10-20 10-12

3-5 70-80 70-80

55-60 30-35 70-80 60-70 60-75 70-80 40-45

8-12 ore

90-180

15-20 20-25

25-35 40-50 45-55 20-25 35-40 20-30 20-25 30-35

180 20-25

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.

• Non toccare l’apparecchio a piedi nudi o le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere

alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non rivestire il fondo del forno con fogli di alluminio.

• Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Non appoggiare oggetti sulla porta del forno aperta.

• Evitare che i bambini giochino con l'apparecchio.

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di programmazione dei programmi, in particolar modo la “cottura ritardata” (vedi Programmi) e la “pulizia automatica ritardata” (vedi Manutenzione e cura), permettono di organizzarsi in tal senso.

• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby.

Manutenzione e cura

coperchio

lampadina

cavità

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulire l’apparecchio

• Lievi differenze di colore sul lato anteriore del forno sono dovute a diversi materiali quali vetro, plastica o metallo.

• Eventuali ombreggiature sul vetro della porta, simili a striature, sono dovute al riflesso della luce della lampada del forno.

• A temperature molto elevate lo smalto viene marcato a fuoco. Durante questo processo potrebbero generersi variazioni cromatiche. Questo è normale e non influisce in alcun modo sul funzionamento. I bordi delle lamiere sottili non possono essere smaltati integralmente e possono pertanto apparire grezzi. Questo non pregiudica la protezione anticorrosione.

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli.

• Si consiglia di non spruzzare detergenti direttamente sulla zona comandi ma di utilizzare una spugnetta.

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

Pulire la porta

3. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua sede (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino all’avvenuta riparazione.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del forno:

1. Togliere il coperchio in vetro del portalampada.

2. Estrarre la lampadina e sostituirla con una analoga: lampada alogena tensione 230V, potenza 25 W, attacco G 9.

3. Rimontare il

coperchio (vedi figura).

! Nei modelli dotati di LED INSIDE non è possibile smontare la porta.

! Non toccare direttamente con le mani la lampadina.

Montaggio del Kit Guide Scorrevoli

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi figura);

2. servendosi di un cacciavite, alzare e ruotare le

levette

F F

F poste sulle due cerniere (vedi figura);

F F

Per montare le guide scorrevoli:

1. Togliere i due telai estraendoli dai distanzieri A (vedi figura).

Guida sinistra

! Non inserire le guide scorrevoli alla posizione 5.

Guida destra

Verso di

estrazione

2. Scegliere il ripiano in cui inserire la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l’incastro B e poi l’incastro C.

3. Fissare i due telai con le guide montate negli appositi fori posti sulle pareti del forno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, mentre i fori per quello destro sono in basso.

4. Infine incastrare i telai sui distanzieri A.

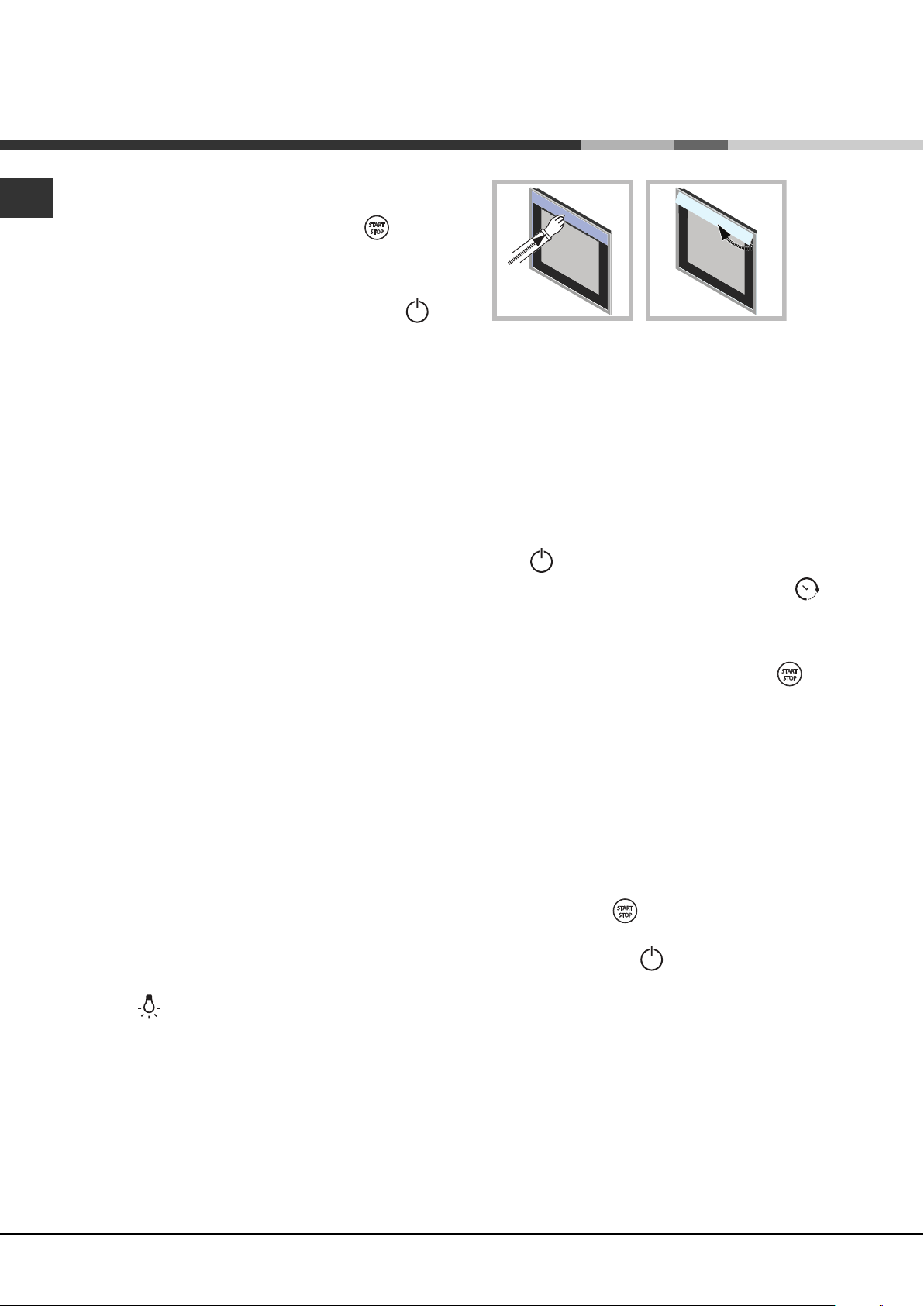

Pulizia automatica FAST CLEAN

Il programma FAST CLEAN porta la temperatura interna del forno a raggiungere i 500°C e attiva il processo di pirolisi, ossia la carbonizzazione dei residui. Lo sporco viene letteralmente incenerito. Durante la pulizia automatica, le superfici possono diventare molto calde: tenere i bambini a distanza. Attraverso il vetro della porta forno è possibile notare alcune particelle che si illuminano: si tratta di una combustione istantanea, assolutamente normale, che non comporta alcun pericolo.

Prima di attivare FAST CLEAN:

• pulire la porta del forno

• con una spugna umida togliere dall’interno del forno i residui più consistenti. Non usare detergenti;

• estrarre tutti gli accessori e il kit guide scorrevoli (se presente);

• non lasciare strofinacci o presine sulla maniglia.

! Se il forno è eccessivamente caldo la pirolisi potrebbe non avviarsi. Aspettare che si raffreddi.

! L’attivazione del programma è possibile solo dopo aver chiuso la porta del forno.

Per attivare il programma Fast Clean:

1. Accendere il pannello di controllo premendo il

tasto

2. Premere il tasto ; il display TEMPI visualizza la durata di default di 1:30h (ciclo normale) mentre il display TEMPERATURA visualizza alternativamente le scritte “Piro” e “nor”;

3. E’ possibile scegliere il livello di pulizia desiderato premendo il tasto

- premere il tasto la durata è di 2h e il display TEMPERATURA

visualizza alternativamente le scritte “Piro” e “int”;

- premere il tasto la durata è di 1h e il display TEMPERATURA

visualizza alternativamente le scritte “Piro” e “eco”.

Dispositivi di sicurezza

• la porta si blocca automaticamente non appena la temperatura raggiunge valori elevati; si accende

l’icona

• la pressione del tasto qualsiasi momento il ciclo di pulizia;

• in caso di evento anomalo, l’alimentazione degli elementi riscaldanti viene interrotta;

• a bloccaggio della porta avvenuto non è più possibile modificare le impostazioni di durata e fine.

Programmare la pulizia automatica ritardata

! La programmazione è possibile solo dopo aver selezionato il programma FAST CLEAN.

1. premere il tasto

premendo i tasti

2. Raggiunta l’ora di fine desiderata, premere

nuovamente il tasto

3. Premere il tasto

programmazione.

4. A tempo scaduto, sul display TEMPERATURA la

scritta “END” e viene emesso un segnale acustico.

• Esempio: sono le ore 9:00, viene scelta una FAST CLEAN con livello Economico e quindi con una durata preimpostata di 1 ora. Si pianifica le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:30.

Le icone stata effettuata una programmazione. Dopo la

programmazione, nel periodo di attesa della partenza della fast clean, il display TEMPI visualizza alternativamente la durata e l’ora di fine FAST CLEAN. Per annullare una programmazione premere il tasto

+ per passare al ciclo intensivo:

- per passare al ciclo economico:

sul display;

e regolare l’ora di fine

+ e -.

per attivare la

e lampeggiano per segnalare che è

poi:

permette di annullare in

Al termine della pulizia automatica

Per poter aprire la porta del forno sarà necessario attendere lo spegnimento dell’icona

temperatura del forno è scesa ad un livello accettabile. A questo punto è possibile constatare la presenza di alcuni depositi di polvere bianca sul fondo e sulle pareti del forno: rimuoverle con una spugna umida a forno freddo. Se invece si desidera approfittare del calore immagazzinato per avviare una cottura, le polveri possono anche restare: non comportano alcun pericolo per gli alimenti da cucinare.

: indica che

Anomalie e rimedi

Problema Possibile causa Rimedio

Il “Tasto Orologio” e le cifre sul display lampeggiano.

La programmazione di una cottura non si è avviata. Solo il “Tasto Orologio” è acceso in alta luminosità. Ho scelto un programma automatico. Il display visualizza “Hot” e la cottura non si avvia. Ho scelto la cottura ventilata e il cibo presenta delle bruciature.

L’apparecchio è stato appena allacciato alla rete elettrica o c’è stato un black-out. C’è stato un black-out. Reimpostare le programmazioni.

L’apparecchio è in modalità standby. La temperatura interna nel forno è superiore a quella proposta

er il programma scelto. Le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati.

Impostare l’orologio.

Toccare un tasto qualsiasi per

uscire dalla modalità standby. Attendere che il forno si raffreddi.

Si consiglia di ruotare le leccarde

a metà cottura.

Assistenza

Attenzione:

L’apparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: “F--” seguito da numeri. In questi casi è necessario l’intervento dell’assistenza tecnica.

Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta autonomamente;

• Riavviare il programma per controllare se l’inconveniente è stato ovviato;

• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;

• il messaggio visibile sul display TEMPERATURA

• Il modello della macchina (Mod.)

• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio

Assistenza attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• la manodopera;

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco. Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Operating Instructions

OVEN

IT GB FR

Italiano, 1 Français, 33English,17

Espanol, 49

Português,65

Contents

Installation, 18-19

Positioning Electrical connection Data plate

Description of the appliance, 20

Overall view Control panel

Start-up and use, 21-22

Control panel/door lock Setting the clock Setting the minute minder Starting the oven Concealed handle Restoring the factory settings Standby

Modes, 23-26

Manual cooking modes Automatic cooking modes Programming cooking Practical cooking advice Cooking advice table

Precautions and tips, 27

General safety Disposal Respecting and conserving the environment

Care and maintenance, 28-30

Switching the appliance off Cleaning the appliance Cleaning the oven door Replacing the light bulb Assembling the sliding rack kit Automatic cleaning using the FAST CLEAN function

Troubleshooting, 31

Assistance, 32

560 mm.

45 mm.

Installation

! Please keep this instruction booklet in a safe place for future reference. If the appliance is sold, given away or moved, please make sure the booklet is also passed on to the new owners so that they may benefit from the advice contained within it.

! Please read this instruction manual carefully: it contains important information concerning the safe operation, installation and maintenance of the appliance.

Positioning

! Do not let children play with the packaging material; it should be disposed of in accordance with local separated waste collection standards (see Precautions and tips).

! The appliance must be installed by a qualified professional in accordance with the instructions provided. Incorrect installation may damage property or cause harm to people or animals.

Built-in appliances

Use an appropriate cabinet to ensure that the appliance operates properly:

• The panels adjacent to the oven must be made of heat-resistant material.

• Cabinets with a veneer exterior must be assembled with glues which can withstand temperatures of up to 100°C.

• To install the oven under the counter (see diagram) or in a kitchen unit, the cabinet must have the following dimensions:

Ventilation

To ensure adequate ventilation is provided, the back panel of the cabinet must be removed. It is advisable to install the oven so that it rests on two strips of wood, or on a completely flat surface with an opening of at least 45 x 560 mm (see diagrams).

Centring and fixing

Secure the appliance to the cabinet:

• Open the oven door.

• slide out the side gaskets at the top until the 2 fixing holes are exposed;

• Fix the oven to the cabinet using the 2 wood screws.

• reposition the 2 gaskets.

550 mm.

min.

45 mm.

560 mm.

575-585 mm.

570 mm.

590 mm.

595 mm.

20 mm.

550 mm.

20,5 mm.

22,5 mm.*

* Stainless steel models only

! The appliance must not come into contact with electrical parts once it has been installed. The indications for consumption given on the data plate have been calculated for this type of installation.

! All parts which ensure the safe operation of the appliance must not be removable without the aid of a tool.

Electrical connection

! Ovens equipped with a three-pole power supply cable are designed to operate with alternating current at the voltage and frequency indicated on the data plate located on the appliance (see below).

Fitting the power supply cable

1. Open the terminal board by inserting a screwdriver into the side tabs of the cover. Use the screwdriver as a lever by pushing it down to open the cover (see diagram).

2. Install the power supply cable by loosening the cable clamp screw and the three wire contact screws L-NConnect the wires to the corresponding terminals: the Blue wire to the terminal marked (N), the Brown wire to the terminal marked (L) and the Yellow/Green

wire to the terminal marked

(see diagram).

3. Secure the cable by fastening the clamp screw.

4. Close the cover of the terminal board.

Connecting the electricity supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate (see table). The appliance must be directly connected to the mains using an omnipolar switch with a minimum contact opening of 3 mm installed between the appliance and the mains. The switch must be suitable for the charge indicated and must comply with current electrical regulations (the earthing wire must not be interrupted by the switch). The supply cable must be positioned so that it does not come into contact with temperatures higher than 50°C at any point (the back panel of the oven, for example).

Before connecting the appliance to the power supply, make sure that:

• the appliance is earthed and the plug is compliant with the law;

• the socket can withstand the maximum power of the appliance, which is indicated on the data plate (see below);

• the voltage is in the range between the values indicated on the data plate (see below);

• the socket is compatible with the plug of the appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed. ! The cable must be checked regularly and replaced

by authorised technicians only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

APPLIANCE SPECIFICATIONS

Dimensions

Volume

Electrical connections

ENERGY LABEL*

width 43.5 cm height 32 cm depth 41.5 cm

58 l

voltage: 220 - 240 V~ 50/60 Hz (see data plate) maximum power absorbed 2800 W

Directive 2002/40/EC on the label of electric ovens. Standard EN 50304

Declared energy consumption for Forced convection Class – heating mode: ECO.

! The installer must ensure that the correct electrical connection has been performed and that it is fully compliant with safety regulations.

* Without removable guide rails

Description of the appliance

Overall view

Control panel

GRILL

DRIPPING PAN

GUIDES for the

sliding racks

position 5

position 4 position 3 position 2 position 1

COOKING MODE

MANUAL

icons

CONTROL PANEL POWER BUTTON

AUTOMATIC/

ECO

COOKING MODE

icons

TEMPERATURE

FAST CLEAN

selector

DOOR LOCK

indicator

PREHEATING /

RESIDUAL HEAT

display

icons

TEMPERATURE

icon

TIME /

TEMPERATURE

ADJUSTMENT

icons

MINUTE MINDER

DURATION

icon

TIME

display

CLOCK

icon

END OF COOKING

icon

DOOR / CONTROL PANEL LOCK

icon

LIGHT

icon

START / STOP

Start-up and use

! The first time you use your appliance, heat the empty oven with its door closed at its maximum temperature for at least half an hour. Make sure that the room is well ventilated before switching the oven off and opening the oven door. The appliance may emit a slightly unpleasant odour caused by protective substances used during the manufacturing process burning away.

! To make the setting process easier, press and hold the + and – buttons to scroll through the numbers on the display rapidly.

! Each setting will automatically be stored in the appliance memory after 10 seconds.

! The touch controls cannot be activated if the user is wearing gloves.

Control panel/door lock

! The door and control panel can be locked while the oven is off, once cooking has started or finished and during programming.

To lock the door and the oven controls, press and hold the will sound and the TEMPERATURE display shows the key symbol “O—n”. The icon will light up to indicate lock activation. To deactivate the lock, press and hold the button again for at least 2 seconds. ! When cleaning the appliance, the door lock may be closed accidentally (there is an exposed spring). If this happens, reopen it by turning the door lock upwards (see figure).

button for at least 2 seconds. A buzzer

3. Once you have reached the correct hour value,

press the

4. Repeat the above process to set the minutes.

If a blackout occurs, it will be necessary to reset the clock. If the

indicates that the clock has not been set correctly.

button.

icon flashes on the display, this

Setting the minute minder

! The minute minder may be set regardless of whether the oven is switched on or off. It does not switch the oven on or off.

When the set time has elapsed, the timer emits a buzzer that will automatically stop after 30 seconds or when any active button on the control panel is pressed. To adjust the timer proceed as follows:

1. Press button

2. Set the desired time using buttons

3. Once you have reached the desired value, press

the

The lit minder is on.

To cancel the minute minder, press the and use the + and – buttons to set the time to 00:00.

Press button

The minder has been disabled.

button again.

symbol will remind you that the minute

icon will switch off to indicate that the minute

+ and -.

button

again.

Setting the clock

! The clock can only be set when the oven is switched off. If the oven is in standby mode,

pressing the button once will display the current time setting. Press it again to set the time.

After connection to the power supply network or after a blackout, the

TIME display will flash for 10 seconds. To set the clock:

1. Press the

2. Adjust the hour figure using the

button and the digits on the

button.

+ and - buttons.

Starting the oven

1. Switch the control panel on by pressing the

button. The appliance buzzer sounds three times (ascending) and all buttons light up in sequence.

2. Press the button corresponding to the desired

cooking mode. The TEMPERATURE display shows:

- the temperature associated with the mode, if

programming manually;

- “Auto”, if programming is automatic.

The TIME display shows:

- the current time, if programming manually;

- the duration, if programming is automatic.

3. Press the

4. The oven will begin its preheating phase, the

preheating indicators will light up as the temperature rises.

5. When the preheating process has finished, a

buzzer sounds and all the preheating indicator lights show that this stage has been completed: the food can then be placed in the oven.

button to begin cooking.

6. During cooking it is always possible to:

- change the temperature by pressing the

switch off one by one as the temperature inside the oven falls.

button, followed by the + and - buttons (manual

modes only);

- set the duration of a cooking mode (see Cooking Modes);

- press the the appliance stores the temperature modified previously in its memory (manual modes only);

- switch off the oven by pressing the seconds.

7. If a blackout occurs while the oven is already in operation, an automatic system within the appliance will reactivate the cooking mode from the point at which it was interrupted, provided that the temperature has not dropped below a certain level. Programmed cooking modes which have not yet started will not be restored and must be reprogrammed (for example: a cooking mode has been programmed to start at 20:30. At 19:30 a blackout occurs. When the power supply is restored, the mode will have to be reprogrammed).

! There is no preheating stage for the GRILL mode. ! Never put objects directly on the bottom of the

oven; this will prevent the enamel coating from being damaged. ! Always place cookware on the rack(s) provided.

Cooling ventilation

In order to cool down the external temperature of the oven, a cooling fan blows a stream of air between the control panel and the oven door, as well as towards the bottom of the oven door. At the beginning of the FAST CLEAN mode, the cooling fan operates at low speed. ! Once cooking has been completed, the cooling fan continues to operate until the oven has cooled down sufficiently.

Oven light

The light comes on when the oven door is opened or when a cooking mode starts. When models featuring LED INSIDE technology begin cooking, the LEDs on the door light up for improved illumination of all cooking levels.

The any time.

Residual heat indicators

The appliance is fitted with a residual heat indicator. When the oven is off, the “residual heat” bar on the display lights up to indicate high temperatures inside the oven cavity. The individual segments of the bar

button can be used to switch on the light at

button to stop cooking. In this case

button for 3

Concealed handle

Some models have a concealed handle built into the oven door. Simply press lightly and the push/push opening will improve your grip when opening and closing the oven. When you have finished using it, close it again by applying light pressure.

Demo mode

The oven can operate in the DEMO mode: all heating elements are deactivated, and the controls remain operative. To activate DEMO mode, press and release button

, then buttons + and - simultaneously for 6

seconds, and then press and release button . A buzzer sounds and the TEMPERATURE display shows “dEon”. To deactivate DEMO mode, when the oven is off

press and hold button simultaneously for 3 seconds. A buzzer sounds and

the “dEoF” message disappears from the display.

and button -

Restoring the factory settings

The oven factory settings can be restored to reset all selections made by the user (clock and customised durations). To carry out a reset, switch off the oven, then press and hold the button corresponding to the

first manual cooking mode (top left) and the button simultaneously for 6 seconds. Once the restore procedure is complete, a buzzer will sound.

The first time the behave as if it is being switched on for the first time.

button is pressed, the oven will

Standby

This product complies with the requirements of the latest European Directive on the limitation of power consumption of the standby mode. If no buttons are pressed for 30 minutes and the control panel/door lock has not been activated, the appliance automatically reverts to standby mode. Standby mode is indicated by the high luminosity “Clock button” light. As soon as interaction with the machine resumes, the system’s operating mode is restored.

Modes

! In order to guarantee wonderfully soft and crunchy foodstuffs, the oven releases – in the form of water vapour - the humidity naturally withheld in the food itself. In this way, optimal cooking results can be achieved for all types of food.

! Every time the oven is switched on, it suggests the first manual cooking mode.

Manual cooking modes

! All cooking modes have a default cooking temperature which may be adjusted manually to a value between 30? and 250°C as desired (300°C for GRILL mode). Any temperature adjustments will be stored in the appliance memory and suggested again the next time this mode is used. If the selected temperature is lower than the temperature inside the oven, the text “Hot” appears on the TEMPERATURE display. However, it will still be possible to start cooking.

MULTILEVEL mode All heating elements and the fan are activated. Since the heat remains constant throughout the oven, the air cooks and browns food in a uniform manner. A maximum of two racks may be used at the same time.

GRILL mode The top heating element and the rotisserie spit

(where present) are activated. The high and direct temperature of the grill is recommended for food which requires a high surface temperature. Always cook in this mode with the oven door closed (see “Practical cooking advice”).

FAN GRILLING mode The top heating element and the rotisserie spit (where present) are activated and the fan begins to operate. During part of the cycle the circular heating element is also activated. This combination of features increases the effectiveness of the unidirectional thermal radiation provided by the heating elements through the forced circulation of the air throughout the oven. This helps prevent food from burning on the surface and allows the heat to penetrate right into the food. Always cook in this mode with the oven door closed (see “Practical cooking advice”).

LOW TEMPERATURE modes This type of cooking can be used for proving, defrosting, preparing yoghurt, heating dishes at the required speed and slow cooking at low temperatures. The temperature options are: 40, 65 and 90 ?.

PIZZA mode The top and circular heating elements switch on and the fan begins to operate. This combination heats the oven rapidly. If you use more than one rack at a time, switch the position of the dishes halfway through the cooking process.

BAKING mode The rear heating element and the fan are switched

on, thus guaranteeing the distribution of heat in a delicate and uniform manner throughout the entire oven. This mode is ideal for baking temperature sensitive foods (such as cakes, which need to rise).

ECO mode The rear heating element and the fan are switched on, thus guaranteeing the distribution of heat in a delicate

and uniform manner throughout the entire oven.This energy saving mode is recommended for small dishes, ideal for heating foods and finishing off cooking.

Rotisserie spit*

To operate the rotisserie function (see diagram) proceed as follows:

1. Place the dripping pan in position 1.

2. Place the rotisserie support in position 3 and insert the spit in the hole provided on the back panel of the oven.

3. Start the rotisserie function by selecting the or modes.

! When door is opened.

mode is on, the rotisserie will stop if the

Automatic cooking modes

temperaturetemperature

! The

temperature and cooking duration are

temperaturetemperature

setset

set values, guaranteeing a perfect result every time

setset

- automatically. These values are set using the

C.O.P.®C.O.P.®

C.O.P.® (

C.O.P.®C.O.P.®

The cooking cycle stops automatically and the oven indicates when the dish is cooked. You may start cooking whether the oven has been

notnot

not.

notnot

Only available in certain models.

Programmed Optimal CookingProgrammed Optimal Cooking

Programmed Optimal Cooking) system.

Programmed Optimal CookingProgrammed Optimal Cooking

preheatedpreheated

preheated or

preheatedpreheated

pre-pre-

pre-

pre-pre-

The cooking duration can be customised according to personal taste by modifying the relevant value - before cooking begins - by ±5/20 minutes depending on the selected programme. The duration can however be modified even once cooking has begun. If the value is modified before the programme begins, it is stored in the memory and suggested again by the appliance when the programme is next used. If the temperature inside the oven is higher than the suggested value for the selected mode, the text “Hot” appears on the TEMPERATURE display and it will not be possible to begin cooking; wait for the oven to cool.

! When the cooking stage has been reached, the oven buzzer sounds.

! Do not open the oven door as this will disrupt the cooking time and temperature.

BEEF mode Use this function to cook beef, pork and lamb. Place the food inside the oven while it is still cold. The dish may also be placed in a preheated oven.

FISH FILLETS mode This function is ideal for cooking small-medium fillets. Place the food inside the oven while it is still cold.

BREAD mode Use this function to bake bread. To obtain the best results, we recommend that you carefully observe the instructions below:

• follow the recipe;

• do not exceed the maximum weight of the

dripping pan;

• remember to pour 50 g (0,5 dl) of cold water into

the baking tray in position 5.

• The dough must be left to rise at room

temperature for 1 – 1 ½ hours (depending on the room temperature) or until the dough has doubled in size.

Recipe for BREAD:

1 Dripping pan holding 1000 g Max, lower level 2 Dripping pans each holding 1000 g Max, medium and lower levels

Recipe for 1000 g of dough: 600 g flour, 360 g water, 11g salt, 25 g fresh yeast (or 2 sachets of powder yeast) Method:

• Mix the flour and salt in a large bowl.

• Dilute the yeast in lukewarm water (approximately 35 degrees).

• Make a small well in the mound of flour.

• Pour in the water and yeast mixture.

• Knead the dough by stretching and folding it over itself with the palm of your hand for 10 minutes until it has a uniform consistency and is not too sticky.

• Form the dough into a ball shape, place it in a large bowl and cover it with transparent plastic wrap to prevent the surface of the dough from drying out. Select the manual LOW TEMPERATURE function on the oven and set the temperature to 40°C. Place the bowl inside and leave the dough to rise for approximately 1 hour (the dough should double in volume).

• Cut the dough into equal sized loaves.

• Place them in the dripping pan, on a sheet of baking paper.

• Dust the loaves with flour.

• Make incisions on the loaves.

• Place the food inside the oven while it is still cold.

• Start the

• Once baked, leave the loaves on one of the grill racks until they have cooled completely.

BAKED CAKES mode This function is ideal for cooking desserts which are made using natural yeast, baking powder and desserts which contain no yeast. Place the dish in the oven while it is still cold. The dish may also be placed in a preheated oven.

TARTS mode This function is ideal for all tart recipes (which

normally need to be heated well from underneath). Place the food inside the oven while it is still cold. The dish may also be placed in a preheated oven.

BREAD cooking mode.

+ 56 hidden pages
