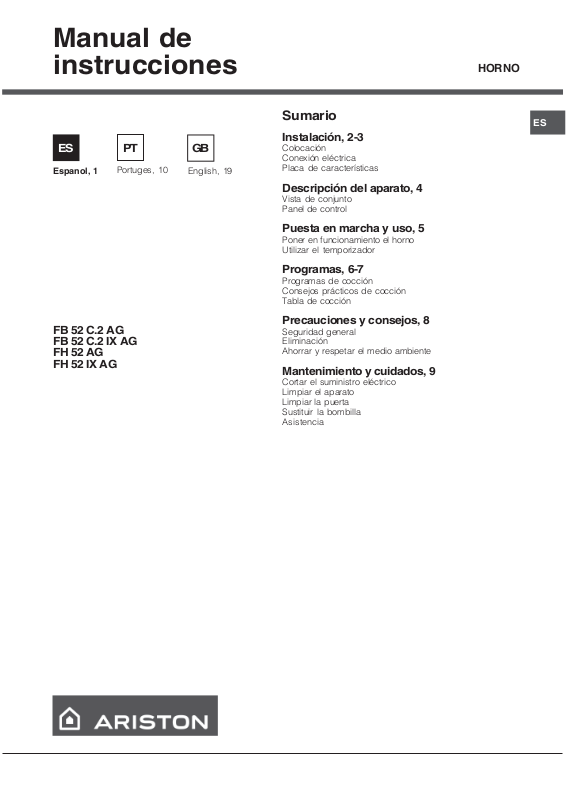

Hotpoint FH 52 IX AG User Manual

Manual de

instrucciones

Espanol, 1

FB 52 C.2 AG FB 52 C.2 IX AG FH 52 AG FH 52 IX AG

Portuges, 10

English, 19

Sumario

Instalación, 2-3

Colocación Conexión eléctrica Placa de características

Descripción del aparato, 4

Vista de conjunto Panel de control

Puesta en marcha y uso, 5

Poner en funcionamiento el horno Utilizar el temporizador

Programas, 6-7

Programas de cocción Consejos prácticos de cocción Tabla de cocción

Precauciones y consejos, 8

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Mantenimiento y cuidados, 9

Cortar el suministro eléctrico Limpiar el aparato Limpiar la puerta Sustituir la bombilla Asistencia

HORNO

Instalación

560 m

5 m

! Es importante conservar este manual para poder

consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se

deben eliminar según las normas para la recolección de residuos (ver Precauciones y consejos).

! La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

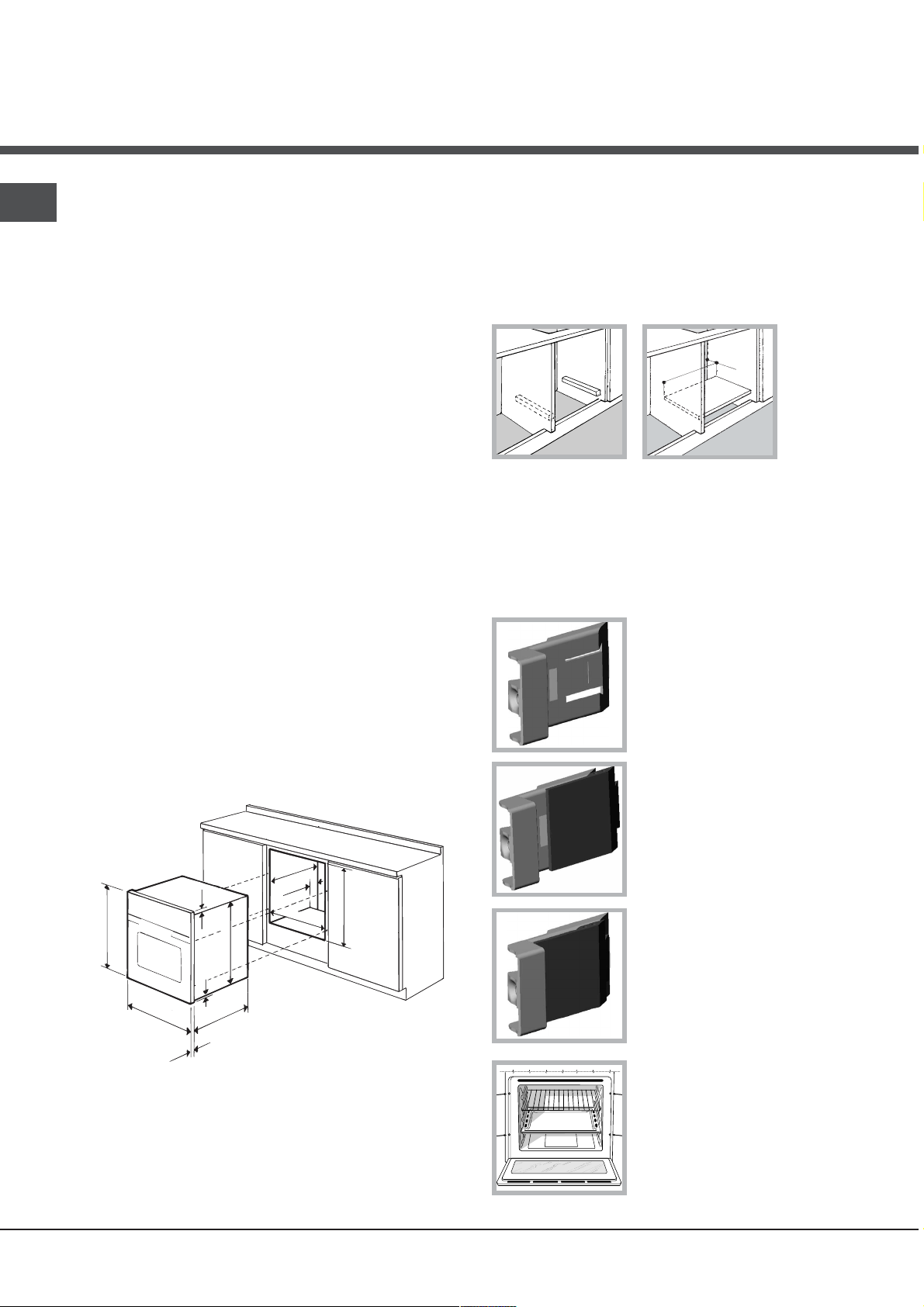

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

 los paneles adyacentes al horno deben ser de

materiales resistentes al calor;

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras).

Centrado y fijación

Regule los 4 tacos ubicados en la parte lateral del horno en coincidencia con los 4 orificios que se encuentran en el marco, según el espesor del costado del mueble:

espesor de 20 mm: quite la parte móvil del taco (ver la figura);

 en el caso de muebles de madera chapeada, las

colas deben ser resistentes a una temperatura de 100°C;

 para empotrar el horno, tanto cuando se instala bajo

encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

. m

595 mm.

23 mm.

5 mm.

567 mm.

45 mm.

558 m

593 mm.

! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características fue medido en una instalación de este tipo.

espesor de 18 mm: utilice la primera ranura, ya predispuesta por el fabricante (ver la figura);

espesor de 16 mm: utilice la segunda ranura (ver la figura).

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco.

! Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión eléctrica

! Los hornos dotados de cable de alimentación tripolar,

están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características (ver a continuación).

Montaje del cable de alimentación eléctrica

1. Abra el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y quítela (ver la figura).

2. Desenrosque el tornillo de la mordaza de terminal de cable y

extráigalo haciendo palanca con un destornillador (ver la figura).

3. Quite los tornillos de los contactos L-Nluego fije los cables debajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde (

 la toma sea compatible con el enchufe del aparato.

Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe ser plegado ni comprimido. ! El cable debe ser controlado periódicamente y

sustituido sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

PLACA DE CARACTERÍSTICAS

Dimensiones

longitud 43,5 cm. altura 32 cm. profundidad 40 cm.

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características (ver al costado). En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:

 la toma tenga conexión a tierra y que sea conforme

con la ley;

 la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la placa de características (ver más abajo);

 la tensión de alimentación eléctrica esté

comprendida dentro de los valores contenidos en la placa de características (ver más abajo);

Volumen

Conexiones eléctricas

ENERGY LABEL

Litros 56

tensión 220-230V ~ 50/60Hz (ver placa características) potencia máxima absorbida 2250W

Norma 2002/40/CE en la etiqueta de los hornos eléctricos. Norma EN 50304

Consumo de energía por convección Natural – función de calentamiento:

Clase Consumo de energía para funcionamiento por convección Forzada - función de calentamiento:

Este aparato es conforme a las siguientes Normas Comunitarias: 2006/95/CEE del 12/12/06 (Baja Tensión) y sucesivas modificaciones

- 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y sucesivas modificaciones 93/68/CEE del 22/07/93 y sucesivas modificaciones 2002/96/EC y sucesivas modificaciones

Tradiciónal;

Multicocción

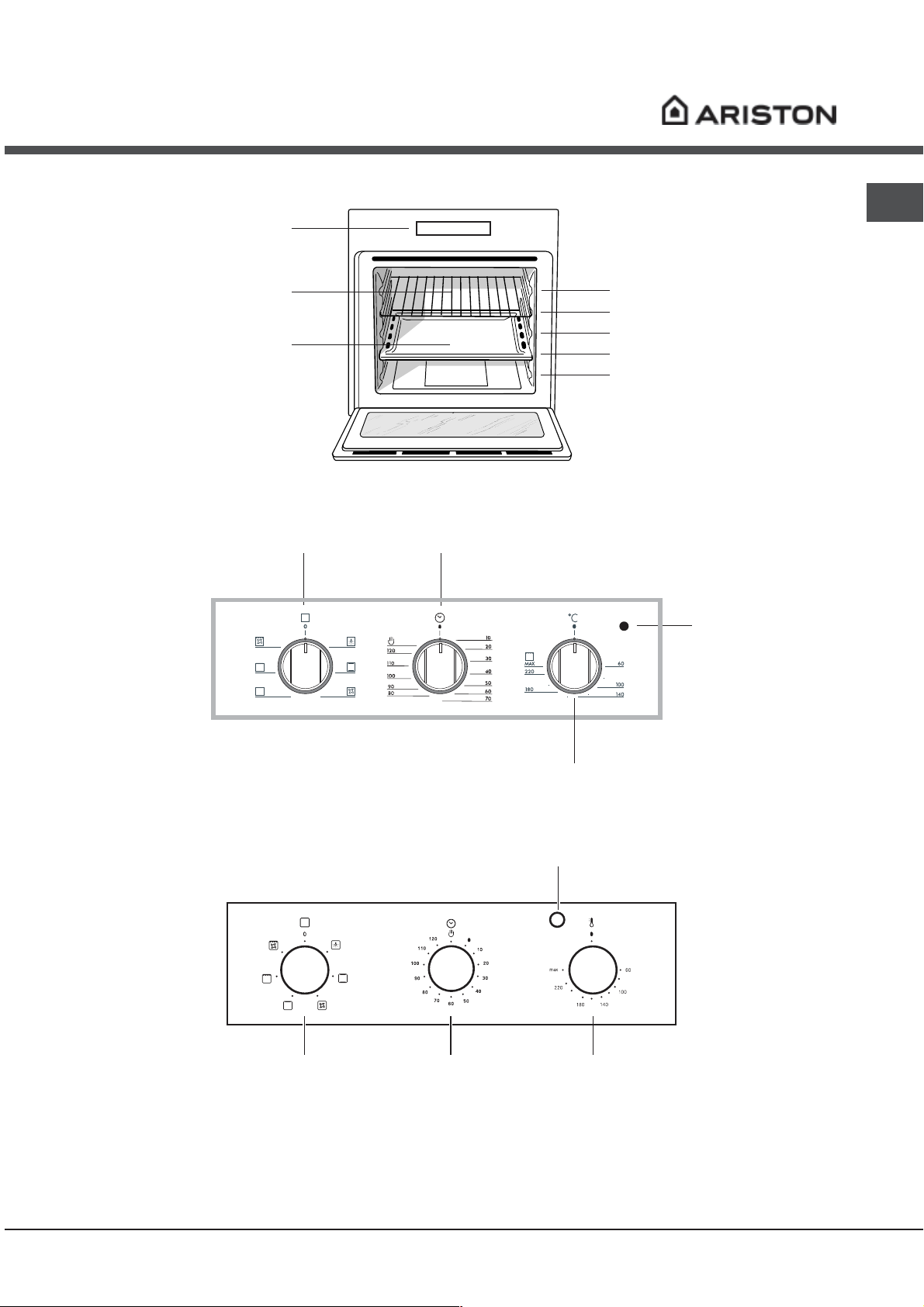

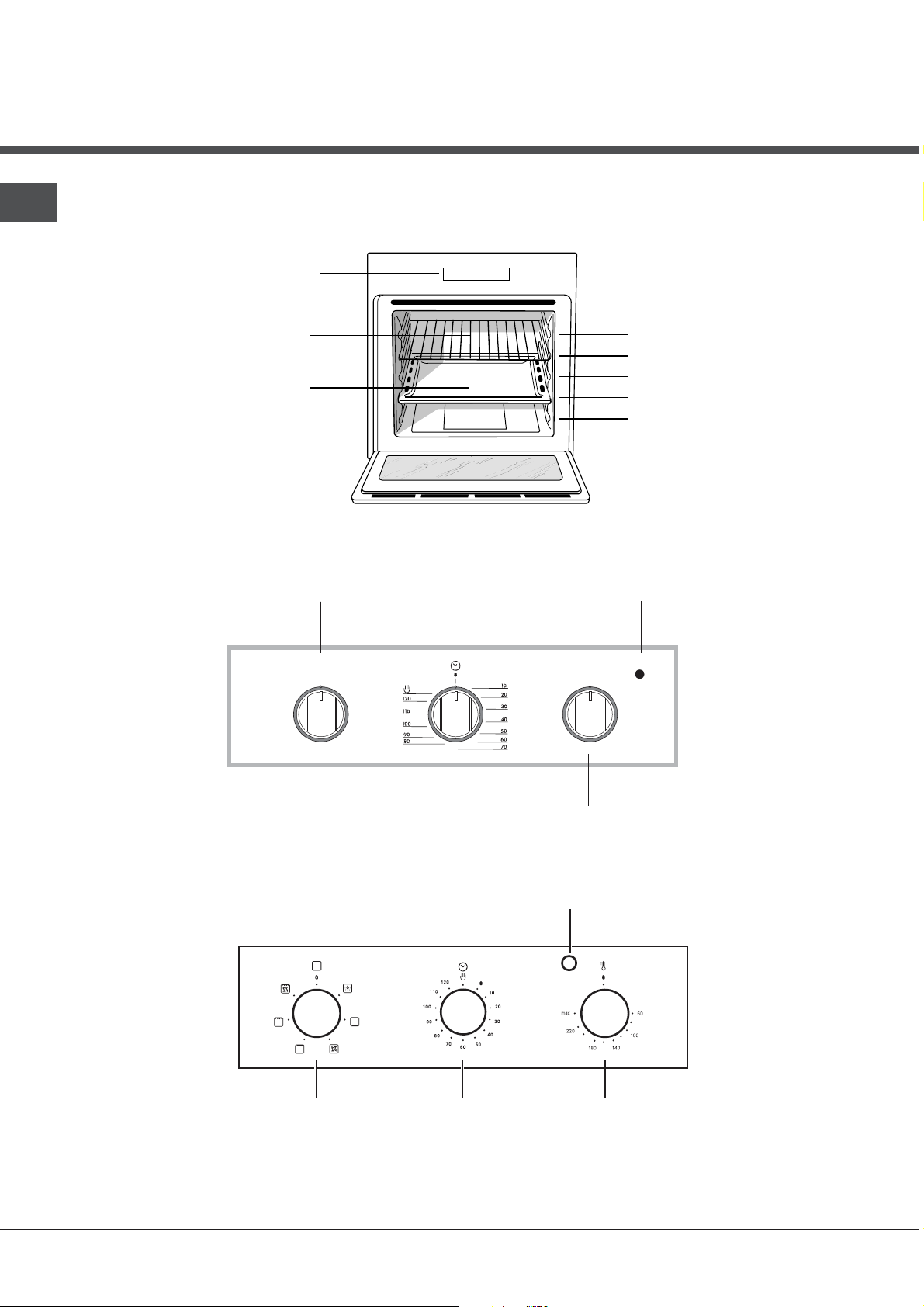

Descripción del aparato

Vista de conjunto

Panel de control

Bandeja

PARRILLA

Bandeja

GRASERA

Mando

PROGRAMAS

GUÍAS de

deslizamiento de los estantes

posición 5 posición 4 posición 3 posición 2 posición 1

Mando

TEMPORIZADOR DE FIN DE COCCIÓN*

Piloto

TERMOSTATO

Mando

PROGRAMAS

* Presente sólo en algunos modelos.

TERMOSTATO

Mando

TEMPORIZADOR DE

FIN DE COCCIÓN *

Mando

TERMOSTATO

Piloto

Mando

TERMOSTATO

Puesta en funcionamiento y uso

! La primera vez que encienda el horno, hágalo

funcionar vacío durante media hora aproximadamente con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.

2. Elija la temperatura girando el mando TERMOSTATO. La Tabla de cocción (ver Programas) contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas.

3. El piloto TERMOSTATO encendido indica la fase de calentamiento hasta la temperatura seleccionada: introduzca los alimentos que debe cocinar.

4. Durante la cocción es posible:

- modificar el programa de cocción con la perilla PROGRAMAS;

- modificar la temperatura con el mando TERMOSTATO;

- interrumpir la cocción llevando el mando PROGRAMAS hasta la posición 0.

! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte.

Luz del horno

Se enciende seleccionando PROGRAMAS. Permanece encendida cuando se

selecciona un programa de cocción.

& con el mando

Utilice el temporizador de fin de la cocción*

1. Antes que nada es necesario cargar el timbre girando el mando TEMPORIZADOR DE FIN DE COCCIÓN un giro casi completo en sentido horario.

2. Volviendo hacia atrás en sentido antihorario, fije el tiempo deseado haciendo coincidir los minutos indicados en el mando TEMPORIZADOR DE FIN DE COCCIÓN con la referencia fija que se encuentra en el panel de control.

3. Una vez cumplido el tiempo, se emitirá una señal sonora y el horno se apagará.

4. Cuando el horno está apagado, el temporizador de fin de la cocción se puede utilizar como un normal contador de minutos.

 Para utilizar el horno con funcionamiento manual, o sea, excluyendo el temporizador de fin de cocción, es necesario girar el mando TEMPORIZADOR DE FIN DE COCCIÓN hasta el símbolo '.

! Coloque siempre los recipientes de cocción sobre la

parrilla suministrada con el aparato.

Ventilación de enfriamiento

Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento. El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno. ! Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío.

* Presente sólo en algunos modelos.

Programas

Programas de cocción

! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne:

 GRILL (se aconseja elegir sólo MAX);

 GRATIN (se aconseja no superar una temperatura

de 200ºC).

= Programa HORNO TRADICIÓNAL

Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura.

> Programa MULTICOCCIÓN

Se encienden todos los elementos calentadores (superior, inferior y circular) y se pone en funcionamiento el ventilador. Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos bandejas simultáneamente.

? Programa HORNO SUPERIOR

Se enciende el elemento calentador superior. Esta función se puede utilizar para retoques de cocción.

Consejos prácticos de cocción

! En las cocciones ventiladas no utilice las posiciones

1 y 5: son las que reciben directamente el aire caliente lo cual podría provocar quemaduras de las comidas delicadas.

! En las cocciones GRILL y GRATIN, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

MULTICOCCIÓN

 Utilice las posiciones 2 y 4 colocando en la 2 los

alimentos que requieren mayor calor.

 Coloque la grasera abajo y la parrilla arriba.

GRILL

 Introduzca la parrilla en la posición 3 o 4 y coloque

los alimentos en el centro de la parrilla.

 Se aconseja fijar el nivel de energía en el valor

máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

PIZZA

 Per una buona cottura della pizza ultilizzate il

programma MULTICOTTURA.

@ Programa GRILL

Se enciende el elemento calentador superior. La temperatura muy elevada y directa del asador eléctrico permite el inmediato tostado superficial de los alimentos que, obstaculizando la salida de los líquidos, los mantiene más tiernos en su interior. La cocción con el asador eléctrico es particularmente aconsejada para aquellos platos que necesitan de una elevada temperatura superficial: chuletas de ternera y de vaca, entrecôte, solomillo, hamburguesas, etc... En el párrafo Consejos prácticos para la cocción se encuentran algunos ejemplos de su uso. Realice las cocciones con la puerta del horno cerrada.

A Programa GRATIN

Se enciende el elemento calentador superior y se pone en funcionamiento el ventilador. A la irradiación térmica unidireccional, le agrega la circulación forzada del aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Realice las cocciones con la puerta del horno cerrada.

 Utilice una bandeja para pizza de aluminio liviano

apoyándola sobre la parrilla suministrada con el horno.

Utilizando la grasera se aumenta el tiempo de

cocción y difícilmente se obtiene una pizza crocante.

 En el caso de pizzas muy condimentadas es

aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de cocción

Programas Alimentos

Pato

Horno

Tradiciónal

Multicocción

Horno

“superior”

Grill

Gratin

Asado de ternera o de vaca Asado de cerdo Bizcochos (de pastaflora) Tortas glaseadas Pizza (en 2 niveles) Lasañas Cordero Pollo asado + patatas Caballa Plum-cake Hojaldre relleno con crema (en 2 niveles) Bizcochos (en 2 niveles) Bizcocho (en 1 nivel) Bizcocho (en 2 niveles) Tortas saladas

Retoques de cocción - 3/4 15 220 -

Lenguados y sepias Broquetas de calamares y cangrejos Filete de merluza Verduras a la parrilla Bistec de ternera Chuletas Hamburguesas Caballa Tostadas Pollo a la parrilla Sepias

Peso

(Kg)

1 1 1

1 1 1 1

1+1

1 1

0.5

0.5 1

1.5

1 1 1 1 1 1 1 1

n.° 4

1.5

Posición de

los estantes

3 3 3 3 3

2 y 4

3 2

2 y 4

2 2

2 y 4 2 y 4

2 y 4

4 4 4

3 o 4

4 4 4 4 4 2 2

Precalentamiento

(minutos)

15 15 15 15 15 15 10 10 15 10 10

10 10 10 10 15

5 5 5 5 5 5 5 5 5 5 5

Temperatura

aconsejada

200 200 200 180 180 230 180 180 200 180 170

190 180 170 170 200

Max Max Max Max Max Max Max Max Max

200 200

Duración

de la

cocción

(minutos)

65-75 70-75 70-80 15-20 30-35 15-20 30-35 40-45 60-70 30-35 40-50

20-25 10-15 15-20 20-25 25-30

8-10

6-8

10 10-15 15-20 15-20

7-10

15-20

2-3 55-60 30-35

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en

conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

 El aparato ha sido concebido para un uso de tipo no

profesional en el interior de una vivienda.

 El aparato no se debe instalar al aire libre, tampoco

si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

 Para mover el aparato utilice siempre las manijas

correspondientes ubicadas en los costados del horno.

 No toque la máquina descalzo o con las manos y

pies mojados o húmedos.

 El aparato debe ser utilizado para cocinar alimentos,

sólo por personas adultas y siguiendo las instrucciones contenidas en este manual.

 Durante el uso del aparato los elementos

calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado tocarlos y mantenga alejados a los niños.

 Evite que el cable de alimentación eléctrica de otros

electrodomésticos entre en contacto con partes calientes del horno.

 No obstruya las aberturas de ventilación y de

eliminación del calor.

de no

 No apoye objetos pesados sobre la puerta del horno

abierta.

 No está previsto que el aparato sea utilizado por

personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

 Evitar que los niños jueguen con el aparato.

Eliminación

 Eliminación del material de embalaje: respete las

normas locales, de esta manera los embalajes podrán ser reutilizados.

 En base a la Norma europea 2002/96/CE de

Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local

o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

 Tome la manija de apertura de la puerta en el

centro: a los costados podría estar caliente.

 Utilice siempre guantes para horno para introducir o

extraer recipientes.

 No cubra el fondo del horno con hojas de aluminio.

 No coloque materiales inflamables en el horno: si el

aparato se pone en funcionamiento inadvertidamente podría incendiarse.

 Controle siempre que los mandos estén en la

posición l/

 No desconecte el aparato de la toma de corriente

tirando del cable sino sujetando el enchufe.

 No realice la limpieza o el mantenimiento sin haber

desconectado primero el aparato de la red eléctrica.

 En caso de avería, no acceda nunca a los

mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).

¡ cuando no se utiliza el aparato.

Ahorrar y respetar el medio ambiente

 Utilizando el horno en los horarios que van desde

las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora reduciendo la carga de absorción de las empresas eléctricas.

 Se recomienda efectuar siempre las cocciones al

GRILL y GRATIN con la puerta cerrada: ya sea para obtener mejores resultados como para un sensible ahorro de energía (10% aproximadamente).

 Mantenga eficientes y limpias las juntas para que

se adhieran bien a la puerta y no provoquen dispersión del calor.

Mantenimiento y cuidados

Cortar el suministro eléctrico

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

 No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.  Las partes externas esmaltadas o de acero

inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.

 El interior del horno se debe limpiar preferentemente

cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.

 Los accesorios se pueden lavar como cualquier

vajilla (incluso en lavavajilla).

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio.

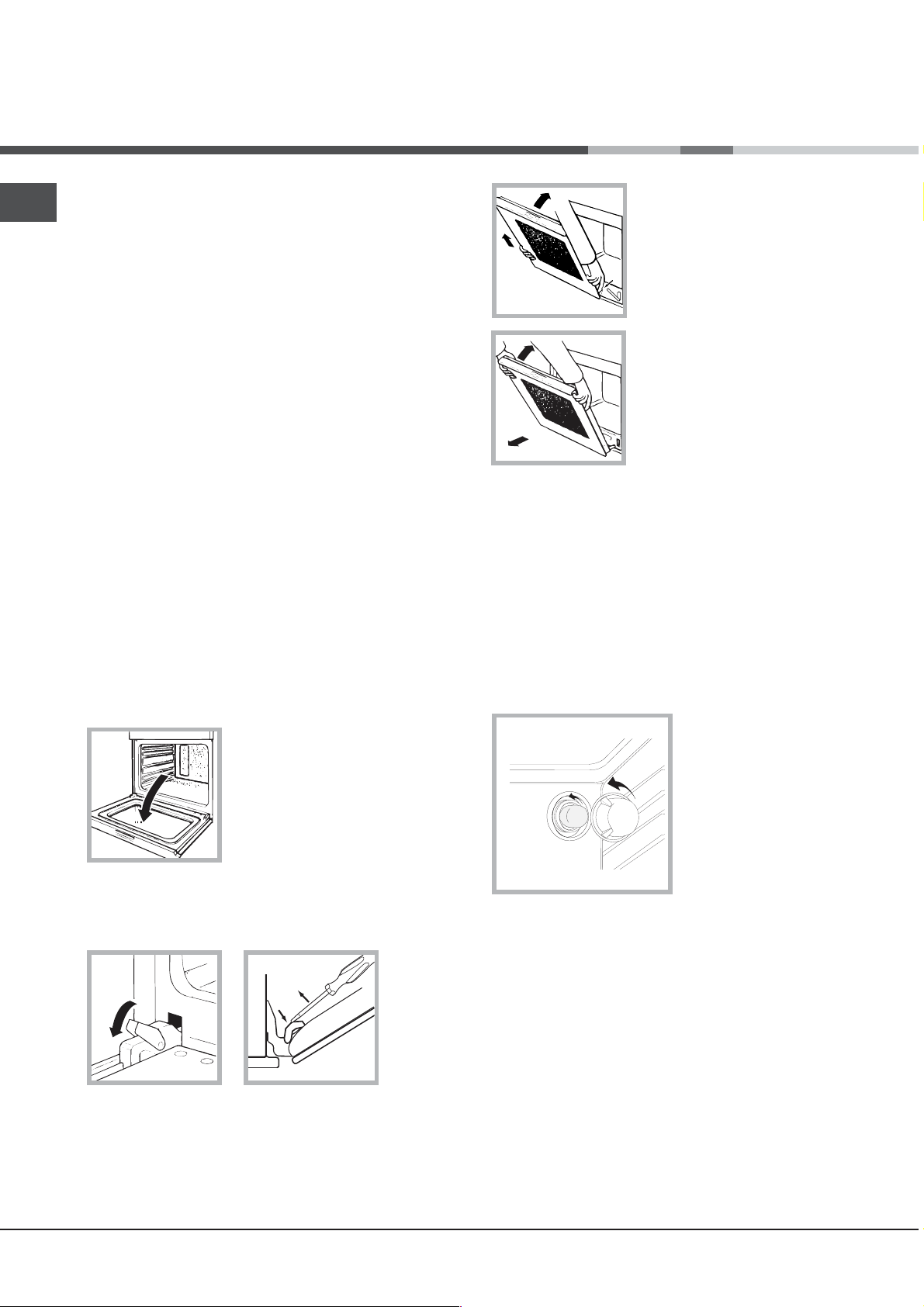

Para realizar una limpieza más profunda es posible extraer la puerta del horno:

1. para ello, abra completamente la puerta (ver la figura);

2. alce y gire las palancas ubicadas en las dos bisagras(ver la figura);*

2. Con un destornillador, levantar y girar las palancas F dispuestas en las dos bisagras (ver figura);*

3. sujete la puerta de los costados externos y ciérrela lenta pero no completamente. Luego tire la puerta hacia sí, extrayéndola e las bisagras

(ver la figura).*

3. Sujetar la puerta de los costados y cerrarla lenta pero no completamente. Luego tire la puerta hacia afuera, sacándola de la bisagra (ver la figura).*

Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controle las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno:

1. Desenrosque la tapa de vidrio del portalámpara.

2. Extraiga la bombilla y sustitúyala con una similar: potencia de 25 W, casquillo E 14.

3. Vuelva a colocar la tapa (ver la figura).

Presente sólo en algunos modelos.

Asistencia

 No llame nunca a técnicos no autorizados.

Comunique:

 El tipo de anomalía;  El modelo de la máquina (Mod.)  El número de serie (S/N) Esta información se encuentra en la placa de características colocada en el aparato.

+ 19 hidden pages
